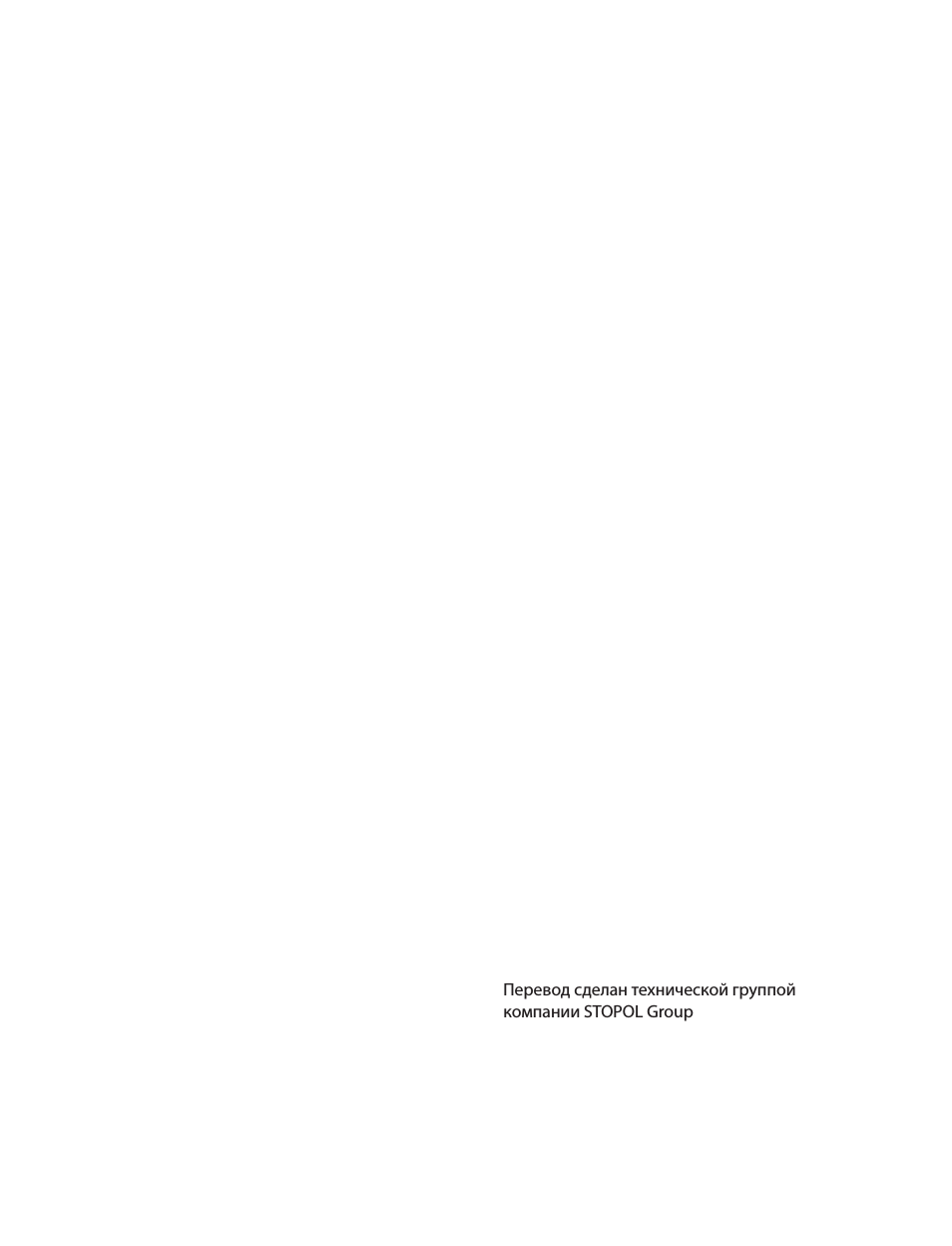

Перевод сделан технической группой
компании STOPOL Group

Картинка с сайта: ru.manualza.com

Картинка с сайта: service-instruction.ru

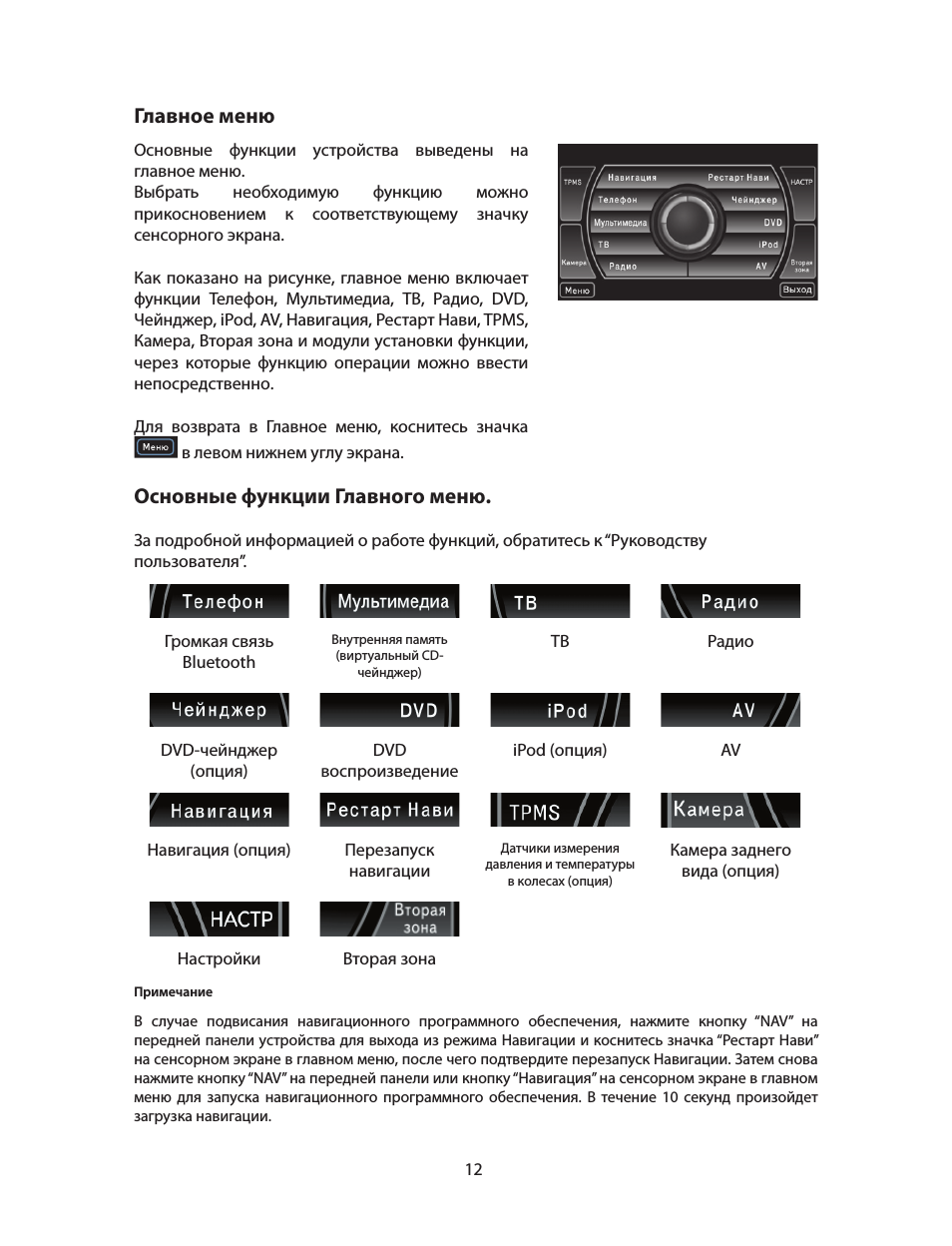

Главное меню

Основные функции устройства выведены на
главное меню.
Выбрать необходимую функцию можно
прикосновением к соответствующему значку
сенсорного экрана.

Как показано на рисунке, главное меню включает
функции Телефон, Мультимедиа, ТВ, Радио, DVD,
Чейнджер, iPod, AV, Навигация, Рестарт Нави, TPMS,
Камера, Вторая зона и модули установки функции,
через которые функцию операции можно ввести
непосредственно.

Для  возврата  в  Главное  меню,  коснитесь  значка

 в левом нижнем углу экрана.

Основные функции Главного меню.

За подробной информацией о работе функций, обратитесь к “Руководству
пользователя”.

Громкая связь

Bluetooth

Внутренняя память

(виртуальный CD-

чейнджер)

ТВ Радио

DVD-чейнджер

(опция)

DVD

воспроизведение

iPod (опция)

AV

Навигация (опция)

Перезапуск

навигации

Датчики измерения

давления и температуры

в колесах (опция)

Камера заднего

вида (опция)

Настройки

Вторая зона

В случае подвисания навигационного программного обеспечения, нажмите кнопку “NAV” на
передней панели устройства для выхода из режима Навигации и коснитесь значка “Рестарт Нави”
на сенсорном экране в главном меню, после чего подтвердите перезапуск Навигации. Затем снова
нажмите кнопку “NAV” на передней панели или кнопку “Навигация” на сенсорном экране в главном
меню для запуска навигационного программного обеспечения. В течение 10 секунд произойдет
загрузка навигации.

Примечание

12

Навигационные Медиа Системы Phantom DVM-8500G

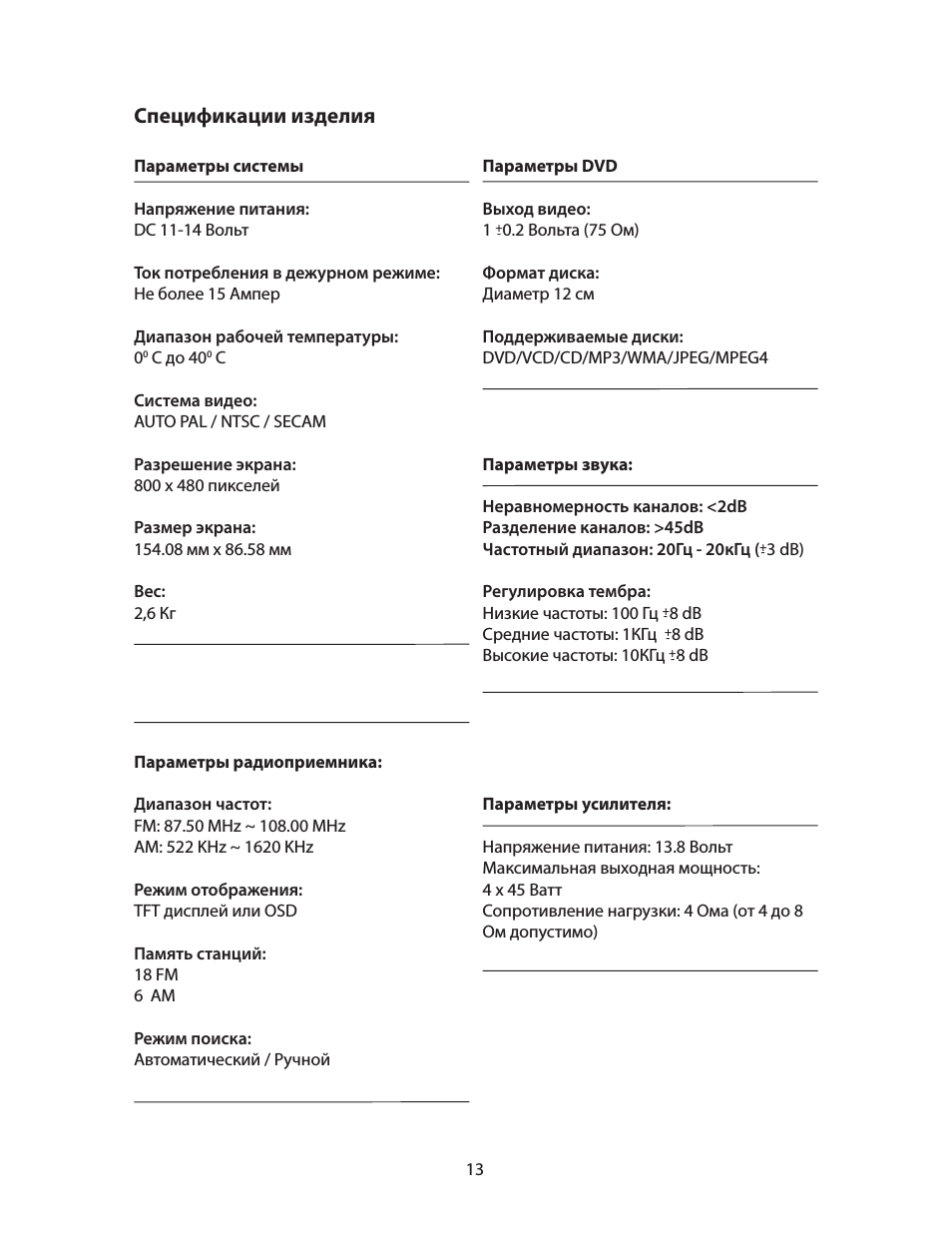

Технические характеристики

Картинка с сайта: www.drive2.ru

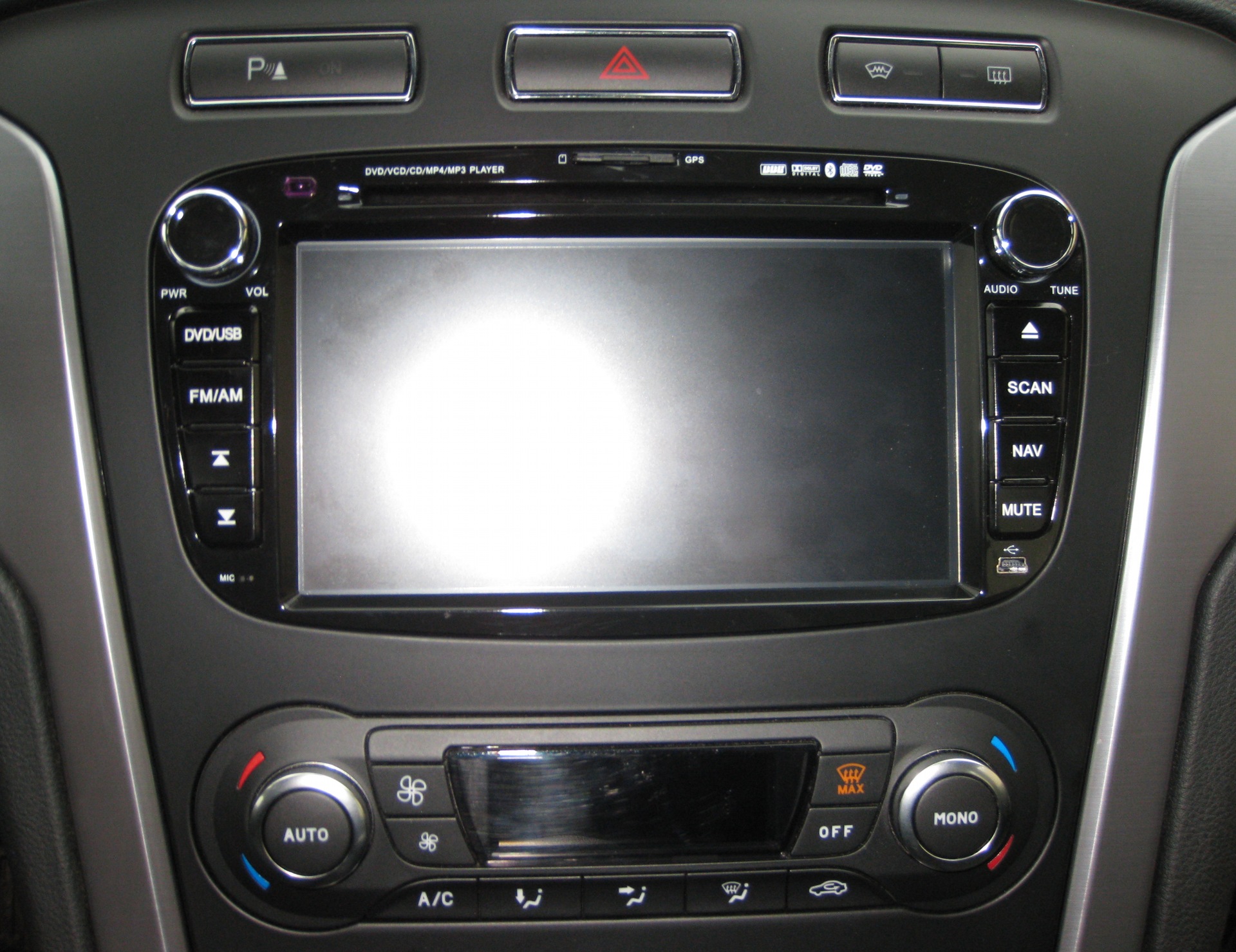

Установил таки Phantom DVM-8500 G HDi
Долго думал, выбирал, лопатил разные форумы, читал отзывы. В итоге решил что покупать и устанавливать нужно все таки Phantom DVM-8500 G HDi в комплекте с камерой заднего вида и модемом, именно такие девайсы «в подарок» я выбрал у продавцов. От телевизионной антенны пока отказался вообще, однако все по порядку:
Заказал Phantom по инету с установкой, заказывал у официального продавца и установщика девайса, дабы были соответствующие сертификаты, что бы в дальнейшем не слететь с гарантии.
По времени установка заняла 2.5 часа.
Установщики попались грамотные и вежливые ребята, приятно было смотреть на работу.
Скажу так что процессом покупки и установки я остался доволен, а такое у меня бывает мягко говоря не всегда.
Впечатления о самом устройстве положительные. Доволен! Считаю что не ошибся с выбором!
И так что же за зверь этот фантом?..
Опишу по порядку:
Начнем пожалуй с самого простого и распространенного среди автолюбителей
Радио:
Звук отличный от штатной SONY, не скажу что хуже!
Но! Заметно ухудшился прием, помехи стали ощущаться чаще чем у SONY. В моменты плохого приема звук так скажем не ахти! Но такое бывает очень не часто и очень не везде. Во время хорошего приема, звук определенно на высоте!
По поводу приема радиоволн, возможно что буду еще разбираться, грешу на дешевенький и хлипкий, по внешнему виду переходничек для фордовской антенны, из комплекта установки устр-ва.
В прочем саму фордовскую антенну я не могу назвать лучшей из всех по приему, скорее средненькая…
Итак работу и качество звука у радио считаю удовлетворительными.
CD: Звук отличный! Если и хуже чем у SONY, то не намного!
МП-3 и видео, может читать с флешки, на лицевой панели устройства мини USB.
Видео: Изображение на 5!
Звук соответственно отличный.
Видео для удобного просмотра приходится кодировать в DVD формат и смотреть с диска, ибо только у DVD есть память на место остановки файла.
У других видеофайлов с диска и флешки место остановки при перезапуске придется искать прокруткой, максимальная кстати скорость которой х32
Читает ВСЁ!

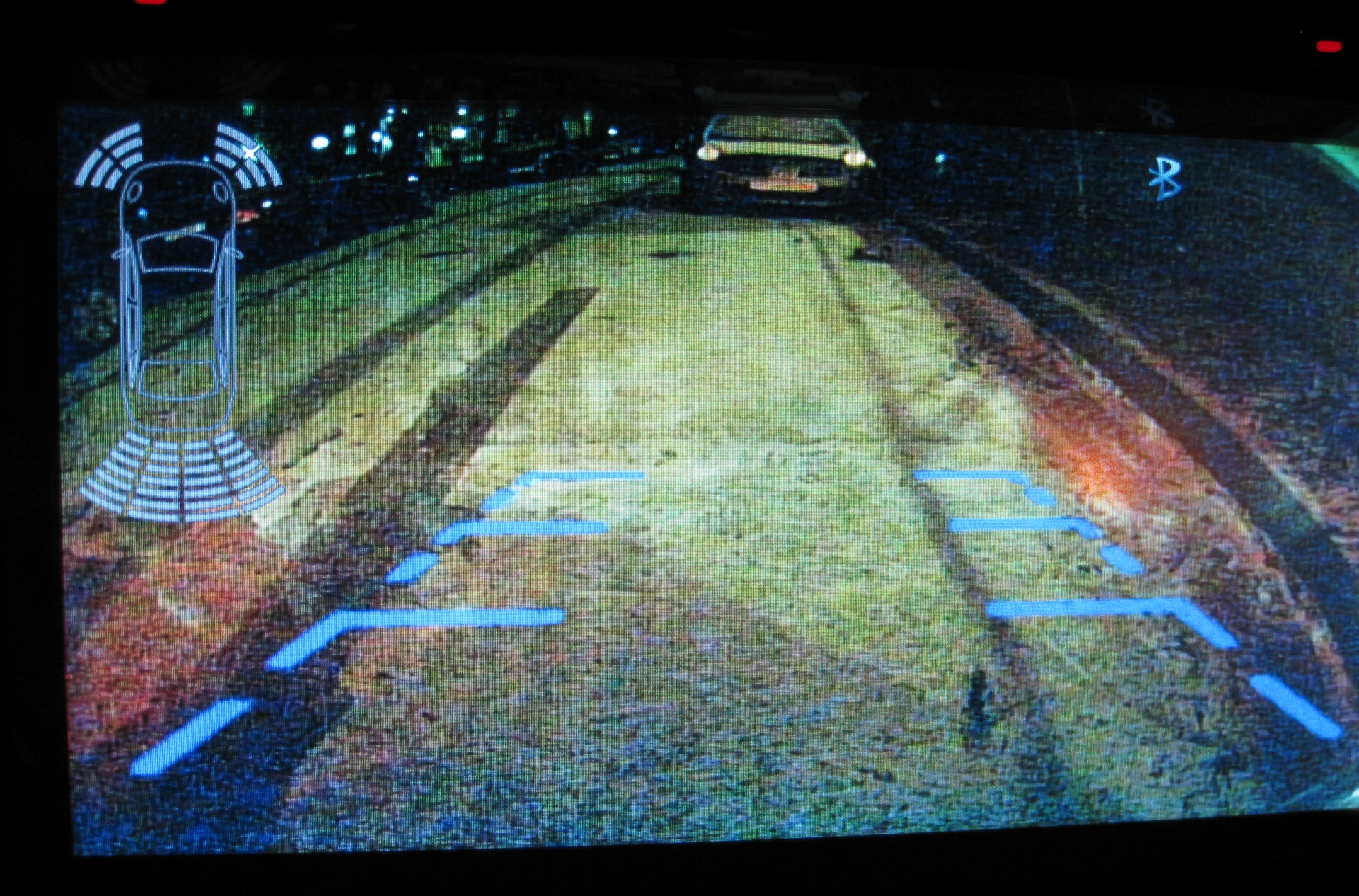

Камера: Доплатил за «улучшенную».
Якобы чего то там от SONY, стекло не пластик а стекло, т.е. можно протирать тряпочкой:) В темноте якобы лучше видит, с возможностью подключения боковых виртуальных линий.
Вставляется в посадочное место плафона подсветки, имеет свой миниатюрный плафончик с подсветкой.
Внешне ее и не видать если не нагибаться и не смотреть снизу:) Внимание не привлекает, в глаза не бросается!
Качество изображения на 5+, парковаться стало удобнее и проще.
При включении заднего хода — включается автоматом, Правда изображение на монитор выводится с небольшой задержкой( 5 сек.), звук радио при этом приглушается, наверное что бы не отвлекать — прикольно!

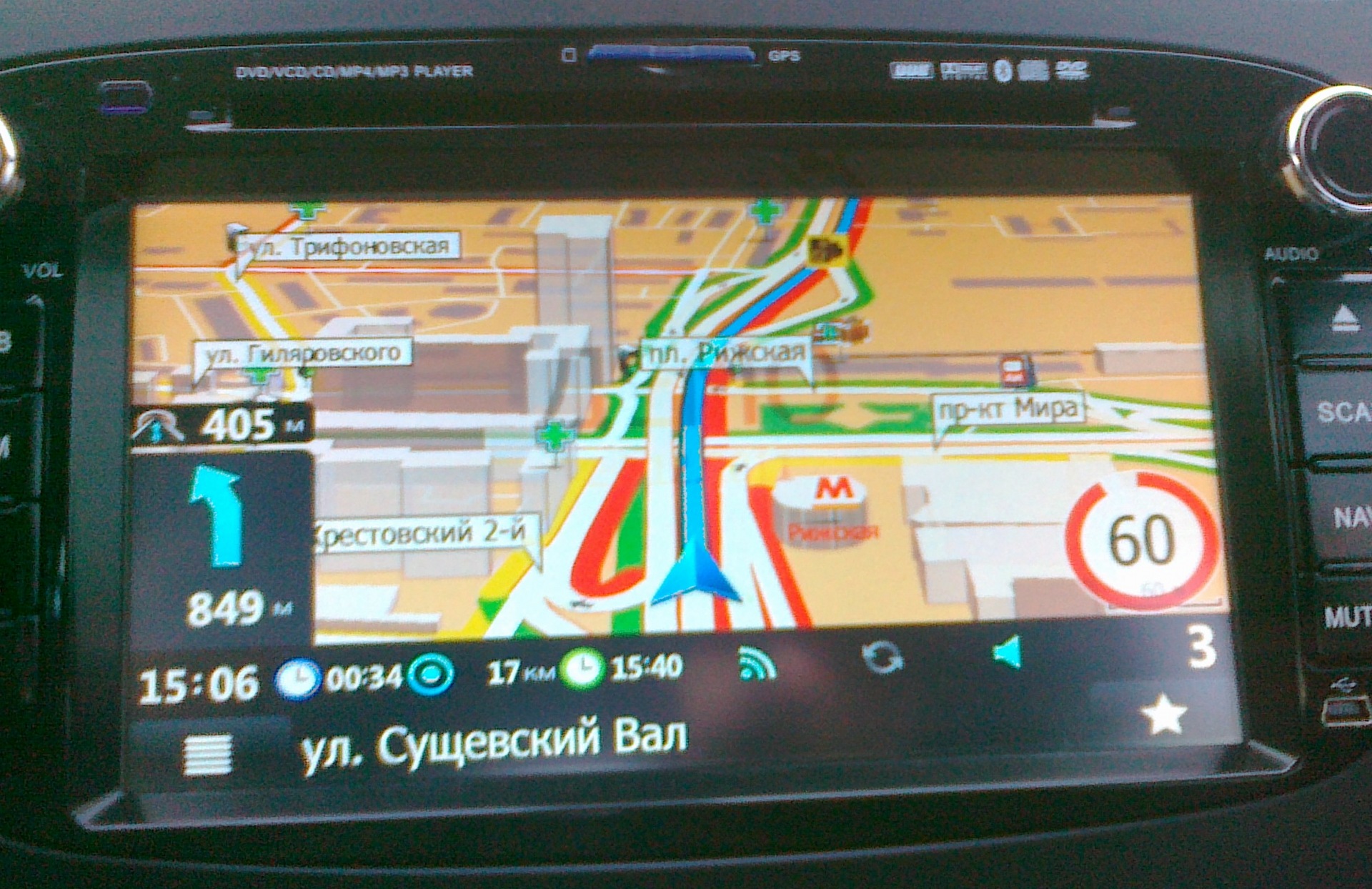

Навигация. В комплекте идет лицензионный Навител 5, дополнительно пользуюсь IGO-2008.
Можно пользоваться как с пробками так и без.
Про навигационное ПО писать не буду, это отдельная тема, не для данного обзора.
Напишу лишь про работу навигационной части г/у.
В принципе все очень удобно и продумано.
Навигатор можно завести с утра и оставить в режиме ожидания что бы в любой момент к нему вернуться, включится и найдет спутники он в таком случае практически одновременно, т.е. сразу!
Можно двигаться с включенным навигатором и одновременно слушать радио или CD или еще что. Если у навигатора будет включен звук, то при подъезде к перекресткам, радио приглушается и слышится команда подсказки навигатора.
Я звук навигатора отключаю, мне без него комфортнее.
Интернет:
USB модем от Мегафона выведен с задней части устройства в бардачок.
С обновлением инфы о пробках в навигаторе никаких проблем.
Браузер — МиниОпера. Работает непривычно шустро!
При желании вполне реально можно интернетсерфинговать.
Телевизор:
Я даже не подключал антенну, потому как не видел что бы у кого то эта штука нормально работала.
Но задумался над приобретением и установкой цифрового ТВ блока. Это вещь! Ловит с ним в машине, как говорят не хуже чем дома.
Если поставлю. Отпишусь тут.
Громкая связь: Хорошо работает, автоматом цепляет телефон. В процессе разговора можно перейти обратно на трубку и обратно на громкую связь. Записная книжка на входящие и исходящие звонки, возможность автоответа.
Управление на руле:
Все работает, кнопки можно программировать и назначать им разные функции.

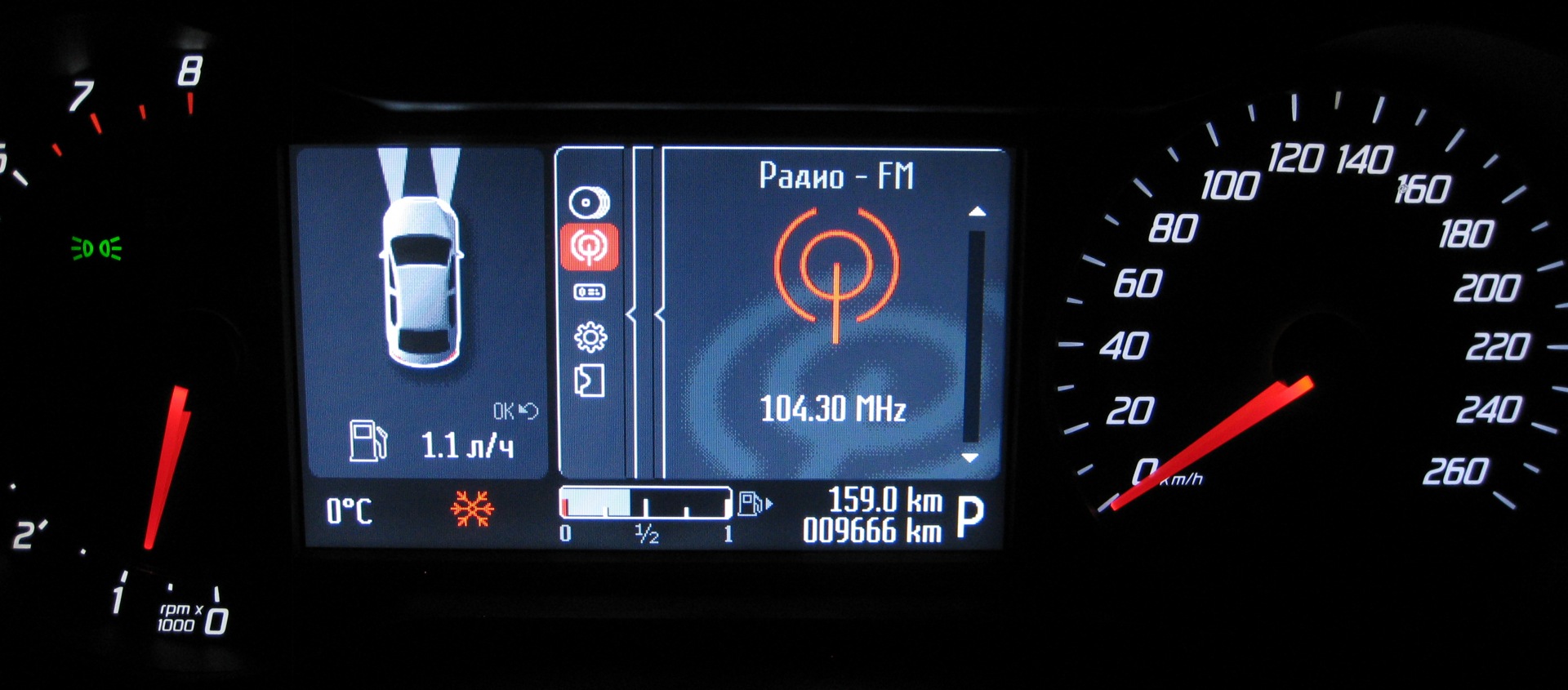

Фантом единственное устройство, кроме штатного, которое хоть как то поддерживает Конверс+
Скажу что поддерживает коряво… Радиоволны бывает путает, RDS не выводит. Но зато окошко перед глазами не пустое! Уже хорошо!
Ну вот как-то так получается…
В целом я очень доволен, о покупке не жалею.
Фотки прикладываю.

PS Пользователям Phantom наверное будет интересно. У кого некорректно передается инфа на Convers+ лечится перепрошивкой в с/ц, по гарантии.
Сегодня перепрошился, теперь все станции тютелька в тютельку совпадают! Урра!

Сегодня тестировал ДЕМО версию ПроГород, интересная штучка, некоторые сложные развязки, например на ТТК, показывает крупным планом в специально выскочившем окошке. Впрочем часто не видит что едешь по малой дорожке
Наверное покупать такое не буду. Хоть и красивая штучка!
Фотки прикладываю.

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.xn--80aeatqv1al.xn--p1ai

Впервые в нашем тесте узкоспециализированное головное устройство. «Головы» DVM-8500/8500G предназначены для установки в автомобили Ford (Mondeo, Focus, S-max, Galaxy). В «Форды» такой аппарат вставляется вообще на раз-два, но если приспичит, то и в другие авто ассимилировать его не очень сложно: питание выведено в обход разъёма, а для слаботочной колодки есть полный комплект переходников на RCA. Единственная проблема — вписать в интерьер переднюю панель, поскольку она заметно выступает за стандартный размер 2DIN. Зато и размер энкодеров (двух) выбран из соображений удобства, и к их эргономике не подкопаешься. Панель не откидная, и слот диска доступен всегда — для штатных «голов» такое решение является нормой. Пульт ДУ выглядит строго, округлый корпус нигде «не жмёт». В отличие от остальных это пульт головного устройства, а не DVD-плеера, так что все функции проигрывателя должны быть доступны с сенсорного экрана. Конечно, аппарат может подключаться к кнопкам на руле, если это руль «Форда», достаточно подключить два провода. В сегодняшней группе это единственная «голова» с декодером многоканального звука. И, кажется, первая за всю историю тестов, у которой при этом есть и цифровой выход звука. Адаптер айпода подключается к входу AV и специализированной шине, но поскольку сюда же можно включить и переходник для чейнджера, считаем, что шина универсальная. Больше ничего подключать не требуется, всё остальное у DVM-8500G с собой. BT-трансивер — микрофон на передней панели внизу слева. ТВ-тюнер — два входа Diversity антенны с тыла. Встроенная навигационная система — сзади гнездо для антенны, а слот SD-карты нетрудно увидеть в верхней части панели. Аппарат поставляется с картографией «Навител» или «Автоспутник», но, по имеющимся данным, он не откажется работать и с софтом другого происхождения, в частности, iGo. (Версия без буквы «G» в обозначении навигацией не оборудована, и SD-карта используется как ещё один источник.) Предусмотрено гнездо USB Mini, а наличие переходника на STD стало уже хорошим тоном. Из звуковых регулировок — только трёхполосный тембр. Естественно, декодер 5.1 можно включить или отключить. Есть ещё функция BBE, чтобы её дезавуировать, в настройках надо вывести глубину обработки на минимум, что, наверное, не совсем удобно. На выходы второй зоны может быть направлен любой источник, кроме радио и USB. Диммер ручной. Меню настроек аппарата находится во втором уровне общего меню, а собственно настройки — это уже третий уровень. Подняться на один уровень вверх не удаётся, вы можете выйти на самый верх либо вообще закрыть меню. Язык интерфейса русский. Заметные лингвистические шероховатости присутствуют только в меню Setup, а в этой части можно перейти на более привычный язык.

ЧМ-тюнер располагает четырьмя банками пресетов, один из которых отведён под нижний диапазон. В режиме автоматического заполнения банка на OIRT уходит 8 с (шаг 0,1 МГц), на CCIR требуется 23 с. RDS реализована в сильно сокращённом варианте, вы можете задействовать поиск альтернативных частот (AF) и/или приоритет дорожной информации (TP) — обе функции у нас бесполезны или почти бесполезны.

С устройства USB, кроме обычных компрессированных форматов, считываются файлы AAC, а также MPEG2/4. Правда, при работе с AAC на экране остаются лишь пустые места там, где должны быть списки файлов и/или папок.

Из дополнительных режимов воспроизведения в дисковом проигрывателе реализован только повтор, из сервиса — только функция «спрятать диск». Для быстрого поиска я насчитал пять скоростей (индикация скорости на дисплей не выводится), из них самая быстрая — примерно 30-кратная. При работе с файлами mp3/WMA выводится подряд список файлов, но через 6 с он будет убран независимо от того, что вы там с этим списком делаете. С файлами AAC на диске аппарат поступает так же, как и на USB. Начальное считывание дисков трёх типов (CD/mp3/DVD) длилось 12/12/13 с.

Проигрыватель DVD работает с дисками любого региона. Конечно, звук в DTS не читается, зато с DivX ноль проблем. Выход в меню Setup возможен всегда, правда, чтобы изменить некоторые настройки, диск надо выгрузить. Меню построено в 2,5 уровнях и содержит шесть страниц (с учётом настроек декодера хватило бы и четырёх). Языковые предпочтения на диск не передаются. Чтобы выйти в меню частей, надо дважды нажать кнопку Menu. Функция переключения углов (Angle) не обнаружена. Адресного поиска, в сущности, нет, но, как и у всех одноклассников, вы можете ввести с пульта номер главки.

В мужских голосах на CD ощущается некоторая избыточная воздушность. Свистящие не лишены синтетического оттенка, хотя и воспринимаются комфортно. Женский вокал кажется несколько уменьшенным в масштабе. У контрабаса уверенная атака, но он словно несколько наигранный. Скрипки певучие и вполне узнаваемые, но тоже приукрашенные. Инструментальный верх не лишён некоторого пластмассового оттенка. Рельеф бас-гитары прорабатывается не до конца. В звучании рояля, если очень постараться, можно обнаружить лёгкие шелестящие призвуки на верхних нотах.

Фонограмма в mp3 звучит громче, чем в CD-DA. Задник сцены приближен. Второй вокальный план тоже стремится выйти вперёд, однако в этом стремлении он хотя бы постоянен, без колебаний. Зато поверху динамика основательно сжата. Рояль приукрашен по динамике, и результат может кому-то показаться утомительным. Рельеф басов скруглён, атака по большей части естественная. Верх железный, но вполне оформленный. Динамика барабанов преувеличена. С переходом на удвоенный битрейт (256 Кбит/с) задник становится на своё место, как и второй вокальный план. И вообще по макродинамике в этом битрейте картина куда интереснее. Излишняя броскость рояля теперь не столь заметна. Рельеф баса прорабатывается более успешно.

Щелчки зажигалки в DD достаточно правдоподобны. Взрывы на месте, стрельба динамична. Разборчивость речи достойная, хотя и не запредельная. Вокал чёткий и эмоциональный (насколько это может относиться к манере Cheryl Crow). Динамика барабанов довольно естественная. Похоже, что DD — предпочтительный формат этого аппарата.

Центр картинки на внешнем дисплее смещён на те же 0,5%, только теперь влево, и на 1,5% вверх. Ширина переходов между цветными полосами 0,4/0,3/0,4% и 0,3/0,5/0,25% для NTSC и PAL соответственно, по совокупности показатели далеко не наилучшие. Уровень яркостных шумов невысокий (NTSC и PAL). Цветовые шумы на диагональной сетке средние. Различаются по две градации чёрного и белого. Окантовки на контрастных цветных переходах практически нет. Картинка детальная, с правильной цветопередачей в NTSC, в PAL лица желтоваты.

В «своём» дисплее режим представления кадра всегда широкий. Чтобы выйти к настройке параметров картинки, требуется четыре нажатия на кнопки — удобно, правда? Все параметры перестраиваются от 0 до 50 (стартовые настройки — 25). Наши настройки легли так (Я/К/Н): 23/37/17. Кстати, из пятидесяти шагов активными является половина (через один). Как видим, яркость можно было и не трогать. Цветовой тон не регулируется, но он на заводе установлен довольно точно. Шумов на чёрно-белом поле многовато (в NTSC и PAL). Разноцветность диагональной сетки незначительная. В мелкой сетке горизонтальных линий почти нет. Контрастные цветные переходы воспроизводятся с заметной окантовкой по набросу яркости. Координаты центра картинки выглядят так: 0, +1,5. Дисплей воспроизводит те же две градации «почти чёрного» и «почти белого». Ширина переходов между цветными полосами 0,5/0,5/0,25% (NTSC) и 0,3/0,3/0,3% (PAL) — это лучший набор показателей в группе. У дисплея довольно ровная характеристика яркости, отчего картинка смотрится комфортно. Красный цвет довольно естественен. Лица красноватые, но, как сказано, комфорту при просмотре это не мешает.

Phantom DVM-8500G

• Серийный № 8340060

ЧМ-тюнер

• Диапазон CCIR/OIRT
• Чувствительность, мкВ 0,7/1,6
• Полоса частот, Гц (-3 дБ) 21 — 14900
• Отношение сигнал/шум, дБА 65
• Уровень сигнала на линейном выходе, В 1,3
• Вход Aux, полоса частот (-1 дБ), Гц 7,4 — 35000

Аудио (CD)

• Неравномерность АЧХ (20 Гц/20 кГц) -0,15/-0,25
• Отношение сигнал/шум, дБА 77,5
• Переходное затухание, дБ (1 кГц) 66
• Уровень сигнала на линейном выходе, В 1,9

Видео (DVD)

• Разрешение по горизонтали, твл 470
• Амплитуда сигнала на линейном выходе (75 Ом), В 1,31

Видео (дисплей)

• Формат 1,78:1
• Количество пикселей 480х234
• Диагональ изображения, мм 177
• Системы цветности NTSC/PAL/SECAM
• Контрастность 145:1
• Разрешающая способность (4:3/16:9), твл -/390
• Яркость, кд/м2 255
• Углы обзора, град.
• H ±45
• V +25/-10

Аудиосекция

• Выходная мощность, Вт RMS (КНИ = 1%) 19,4
• Регулировка тембров, дБ
• ВЧ ±7,7
• СЧ ±8,0
• НЧ ±7,8

Надо бы сказать, что уровень шумов тюнера несколько повышен, но по сравнению с кем-то из предшественников такая фраза выглядела бы надуманной. Чувствительность вполне приемлемая даже на нижнем ЧМ-диапазоне, что, как мы знаем, бывает не всегда. Ограничения на линейном выходе нет. Громкость регулируется шагами во 2 дБ, у регуляторов тембра шаг вдвое уже. Уровни выхода тюнера и дискового проигрывателя согласованы весьма условно. Неравномерность АЧХ дискового проигрывателя мы указываем по крайним частотам диапазона, но в данном случае характеристика имеет некоторые вариации. Выше 50 Гц начинается спад с максимумом (-2,5 дБ) на частотах 160 — 250 Гц, уровню -1 дБ соответствуют частоты 80 и 500 Гц. Далее идёт подъём, который достигает максимума (+0,4 дБ) на частотах от 4 до 8 кГц. (Регулятор интенсивности BBE был выведен на минимум, который, видимо, не ноль.) Показатели отношения сигнал/шум,и переходного затухания, как видим, не самые высокие. У тембров эквалайзерные характеристики, диапазоны регулирования измерены на центральных частотах 72 Гц, 1,07 и 12,9 кГц.

Редкий случай: размах выходного сигнала здесь заметно больше стандартного значения. У дисплея честный широкий формат, яркость и контрастность в норме. Широкий угол обзора по горизонтали должен повысить уровень комфорта при просмотре.

ЛИЧНОЕ ДЕЛО

• КТО
• Phantom DVM-8500G
• ПОЧЕМ
• 24900 руб.
• ЭТО — ПЛЮС
• Встроенная навигация
• Трансивер BT
• Декодер многоканального звука
• Гнездо USB
• ТВ-тюнер
• Двухзонный режим
• Русский пользовательский интерфейс
• Оба ЧМ-диапазона
• Декодер AAC
• Комфортная картинка дисплея
• ЭТО — МИНУС
• Упрощённая версия RDS
• Не переключается формат дисплея
• Ограниченный перечень функции DVD-плеера
• Не переключается формат кадра
• ОДНИМ СЛОВОМ…
• Аппарат с кинотеатральной подготовкой
• РЕЙТИНГ
• Интерфейс 9
• Удобство управления 7
• Технические характеристики 7
• Видео (дисплей/DVD) 9/8
• Аудио 7/8/9
• Итог 39,5
