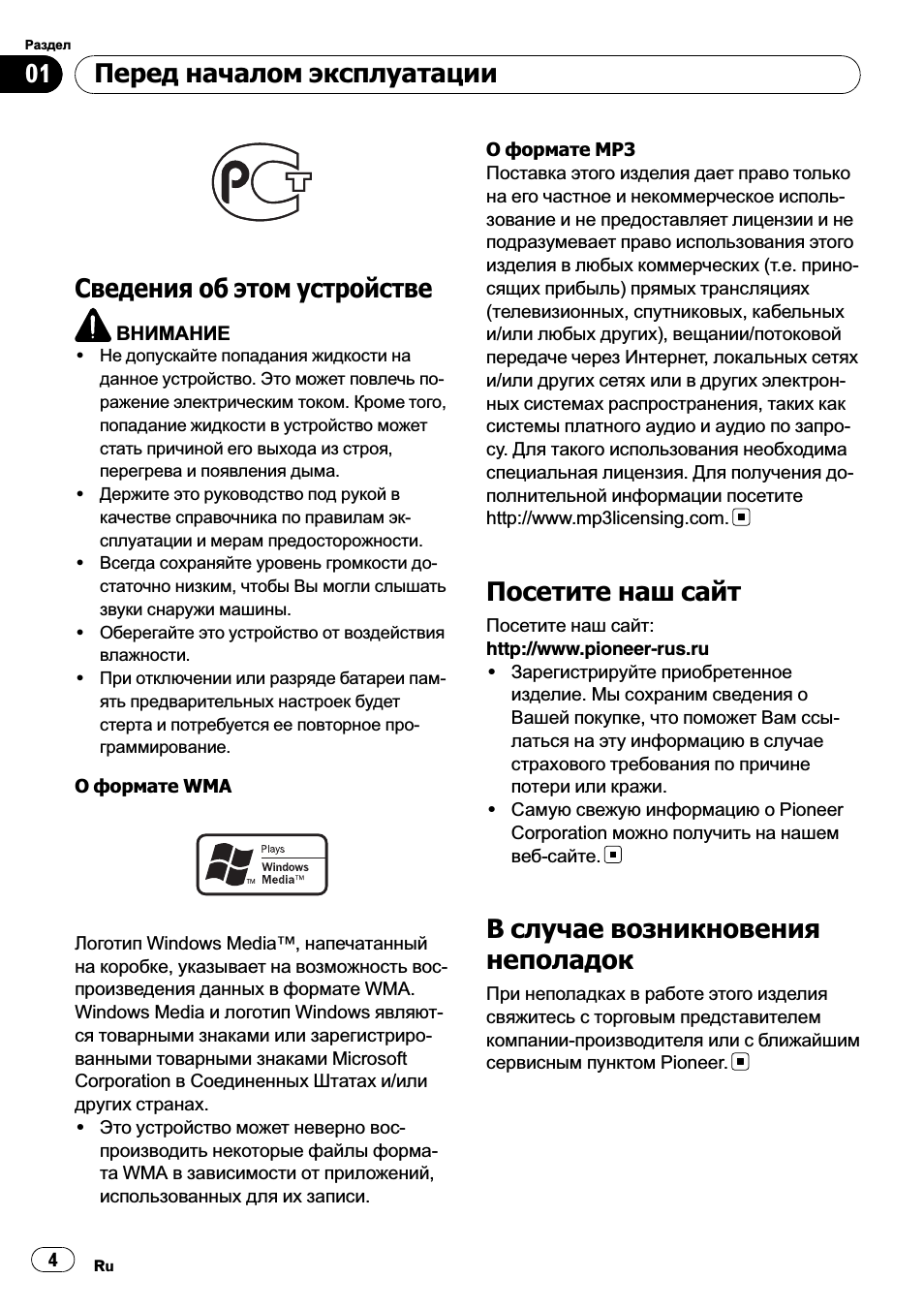

Сведения об этом устройстве

ВНИМАНИЕ

! Не допускайте попадания жидкости на

данное устройство. Это может повлечь по-
ражение электрическим током. Кроме того,
попадание жидкости в устройство может
стать причиной его выхода из строя,
перегрева и появления дыма.

! Держите это руководство под рукой в

качестве справочника по правилам эк-
сплуатации и мерам предосторожности.

! Всегда сохраняйте уровень громкости до-

статочно низким, чтобы Вы могли слышать
звуки снаружи машины.

! Оберегайте это устройство от воздействия

влажности.

! При отключении или разряде батареи пам-

ять предварительных настроек будет
стерта и потребуется ее повторное про-
граммирование.

О формате WMA

Логотип Windows Media™, напечатанный

на коробке, указывает на возможность вос-

произведения данных в формате WMA.
Windows Media

и логотип Windows являют-

ся товарными знаками или зарегистриро-

ванными товарными знаками Microsoft
Corporation

в Соединенных Штатах и/или

других странах.

! Это устройство может неверно вос-

производить некоторые файлы форма-

та WMA в зависимости от приложений,

использованных для их записи.

О формате MP3

Поставка этого изделия дает право только

на его частное и некоммерческое исполь-

зование и не предоставляет лицензии и не

подразумевает право использования этого

изделия в любых коммерческих (т.е. прино-

сящих прибыль) прямых трансляциях
(

телевизионных, спутниковых, кабельных

и/или любых других), вещании/потоковой

передаче через Интернет, локальных сетях

и/или других сетях или в других электрон-

ных системах распространения, таких как

системы платного аудио и аудио по запро-

су. Для такого использования необходима

специальная лицензия. Для получения до-

полнительной информации посетите
http://www.mp3licensing.com.

Посетите наш сайт

Посетите наш сайт:
http://www.pioneer-rus.ru

! Зарегистрируйте приобретенное

изделие. Мы сохраним сведения о

Вашей покупке, что поможет Вам ссы-

латься на эту информациюв случае

страхового требования по причине

потери или кражи.

! Самуюсвежуюинформациюо Pioneer

Corporation

можно получить на нашем

веб-сайте.

В случае возникновения

неполадок

При неполадках в работе этого изделия

свяжитесь с торговым представителем

компании-производителя или с ближайшим

сервисным пунктом Pioneer.

Перед началом эксплуатации

Ru

4

Раздел

01

Защита вашего устройства от кражи 5, Снятие передней панели 5, Установка передней панели 5

О демонстрационном режиме 5, Защита вашего устройства от кражи, О демонстрационном режиме, Перед началом эксплуатации, Снятие передней пан� Чат поддержки

• Изображение
• Текст

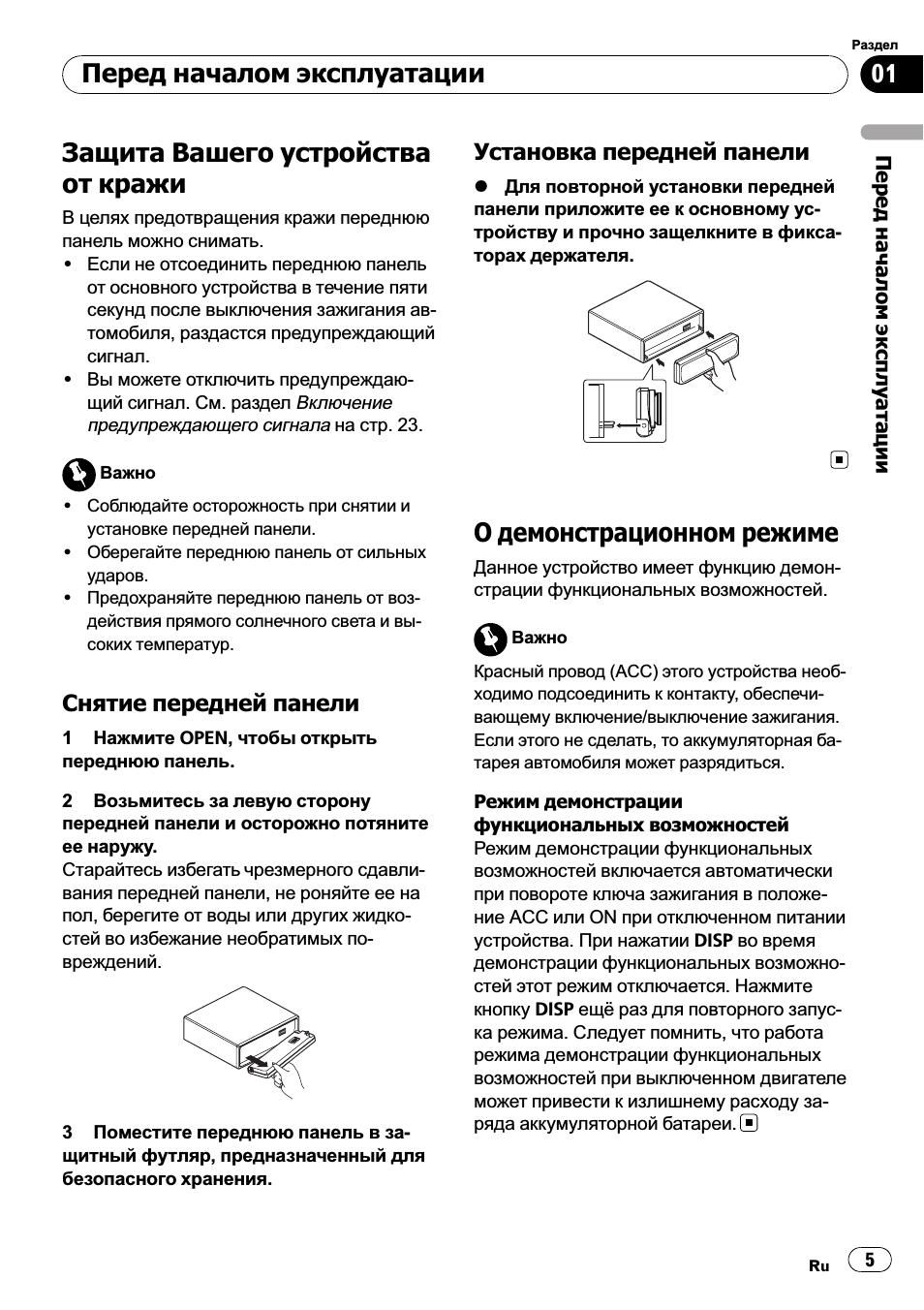

Защита Вашего устройства

от кражи

В целях предотвращения кражи переднюю

панель можно снимать.

! Если не отсоединить переднюю панель

от основного устройства в течение пяти

секунд после выключения зажигания ав-

томобиля, раздастся предупреждающий

сигнал.

! Вы можете отключить предупреждаю-

щий сигнал. См. раздел

Включение

предупреждающего сигнала на стр. 23.

Важно

! Соблюдайте осторожность при снятии и

установке передней панели.

! Оберегайте переднюю панель от сильных

ударов.

! Предохраняйте переднюю панель от воз-

действия прямого солнечного света и вы-
соких температур.

Снятие передней панели

1 Нажмите OPEN, чтобы открыть

переднюю панель.

2 Возьмитесь за левую сторону

передней панели и осторожно потяните

ее наружу.

Старайтесь избегать чрезмерного сдавли-

вания передней панели, не роняйте ее на

пол, берегите от воды или других жидко-

стей во избежание необратимых по-

вреждений.

3 Поместите переднюю панель в за-

щитный футляр, предназначенный для

безопасного хранения.

Установка передней панели

% Для повторной установки передней

панели приложите ее к основному ус-

тройству и прочно защелкните в фикса-

торах держателя.

О демонстрационном режиме

Данное устройство имеет функциюдемон-

страции функциональных возможностей.

Важно

Красный провод (ACC) этого устройства необ-
ходимо подсоединить к контакту, обеспечи-
вающему включение/выключение зажигания.
Если этого не сделать, то аккумуляторная ба-
тарея автомобиля может разрядиться.

Режим демонстрации

функциональных возможностей

Режим демонстрации функциональных

возможностей включается автоматически

при повороте ключа зажигания в положе-

ние ACC или ON при отключенном питании

устройства. При нажатии DISP во время

демонстрации функциональных возможно-

стей этот режим отключается. Нажмите

кнопку DISP ещё раз для повторного запус-

ка режима. Следует помнить, что работа

режима демонстрации функциональных

возможностей при выключенном двигателе

может привести к излишнему расходу за-

ряда аккумуляторной батареи.

Перед началом эксплуатации

Ru

5

Раздел

01

Перед

началом

эксплуатации

Использование и уход за пультом, Дистанционного управления 6, Установка батарейки 6

Использование пульта, Перед началом эксплуатации, Установка батарейки, Использование пульта дистанционного управления Чат поддержки

• Изображение
• Текст

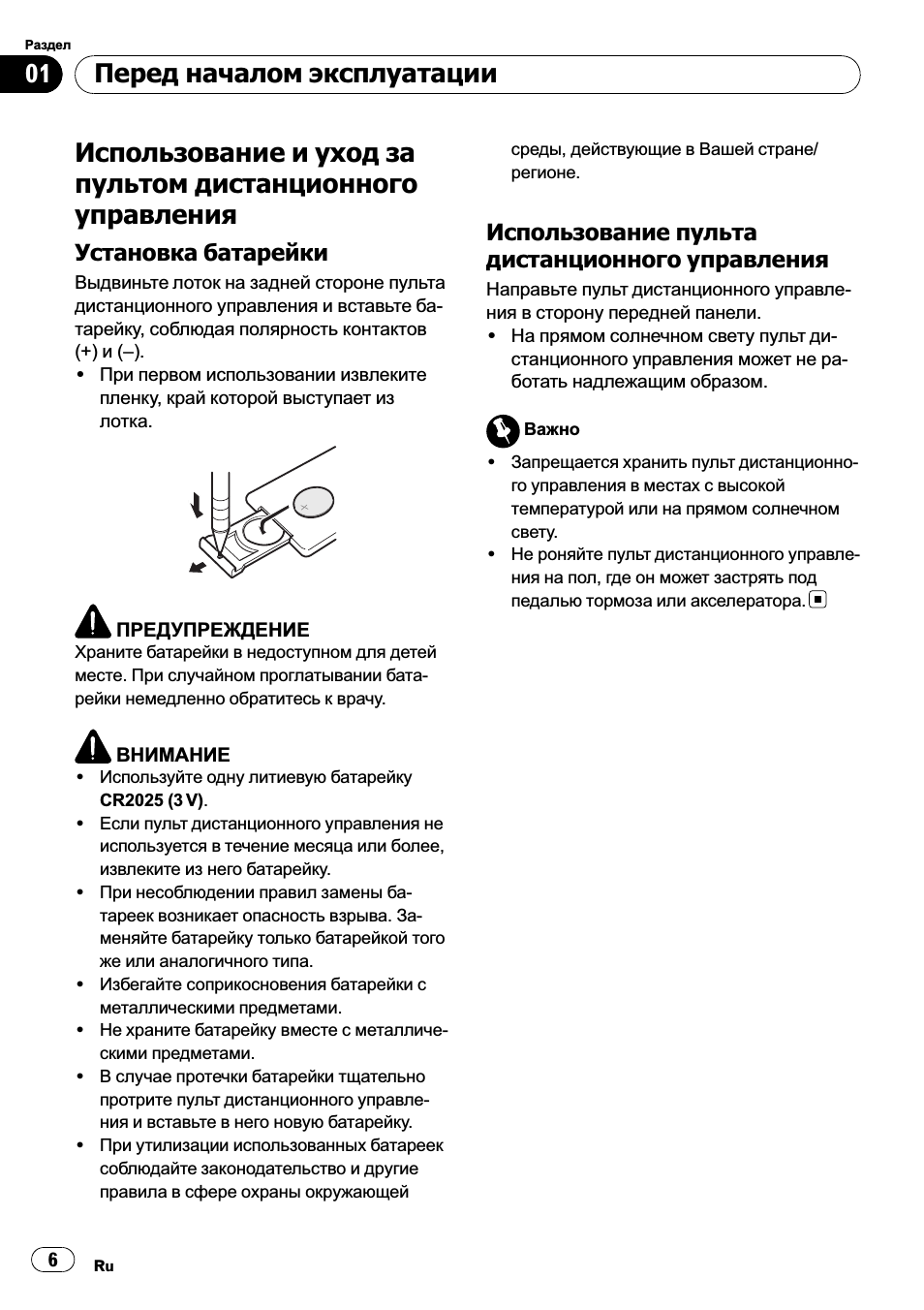

Использование и уход за

пультом дистанционного

управления

Установка батарейки

Выдвиньте лоток на задней стороне пульта

дистанционного управления и вставьте ба-

тарейку, соблюдая полярность контактов
(+)

и (–).

! При первом использовании извлеките

пленку, край которой выступает из

лотка.

ПРЕДУПРЕЖДЕНИЕ

Храните батарейки в недоступном для детей
месте. При случайном проглатывании бата-
рейки немедленно обратитесь к врачу.

ВНИМАНИЕ

! Используйте одну литиевуюбатарейку

CR2025 (3 V).

! Если пульт дистанционного управления не

используется в течение месяца или более,
извлеките из него батарейку.

! При несоблюдении правил замены ба-

тареек возникает опасность взрыва. За-
меняйте батарейку только батарейкой того
же или аналогичного типа.

! Избегайте соприкосновения батарейки с

металлическими предметами.

! Не храните батарейку вместе с металличе-

скими предметами.

! В случае протечки батарейки тщательно

протрите пульт дистанционного управле-
ния и вставьте в него новуюбатарейку.

! При утилизации использованных батареек

соблюдайте законодательство и другие
правила в сфере охраны окружающей

среды, действующие в Вашей стране/
регионе.

Использование пульта

дистанционного управления

Направьте пульт дистанционного управле-

ния в сторону передней панели.

! На прямом солнечном свету пульт ди-

станционного управления может не ра-

ботать надлежащим образом.

Важно

! Запрещается хранить пульт дистанционно-

го управления в местах с высокой
температурой или на прямом солнечном
свету.

! Не роняйте пульт дистанционного управле-

ния на пол, где он может застрять под
педальютормоза или акселератора.

Перед началом эксплуатации

Ru

6

Раздел

01

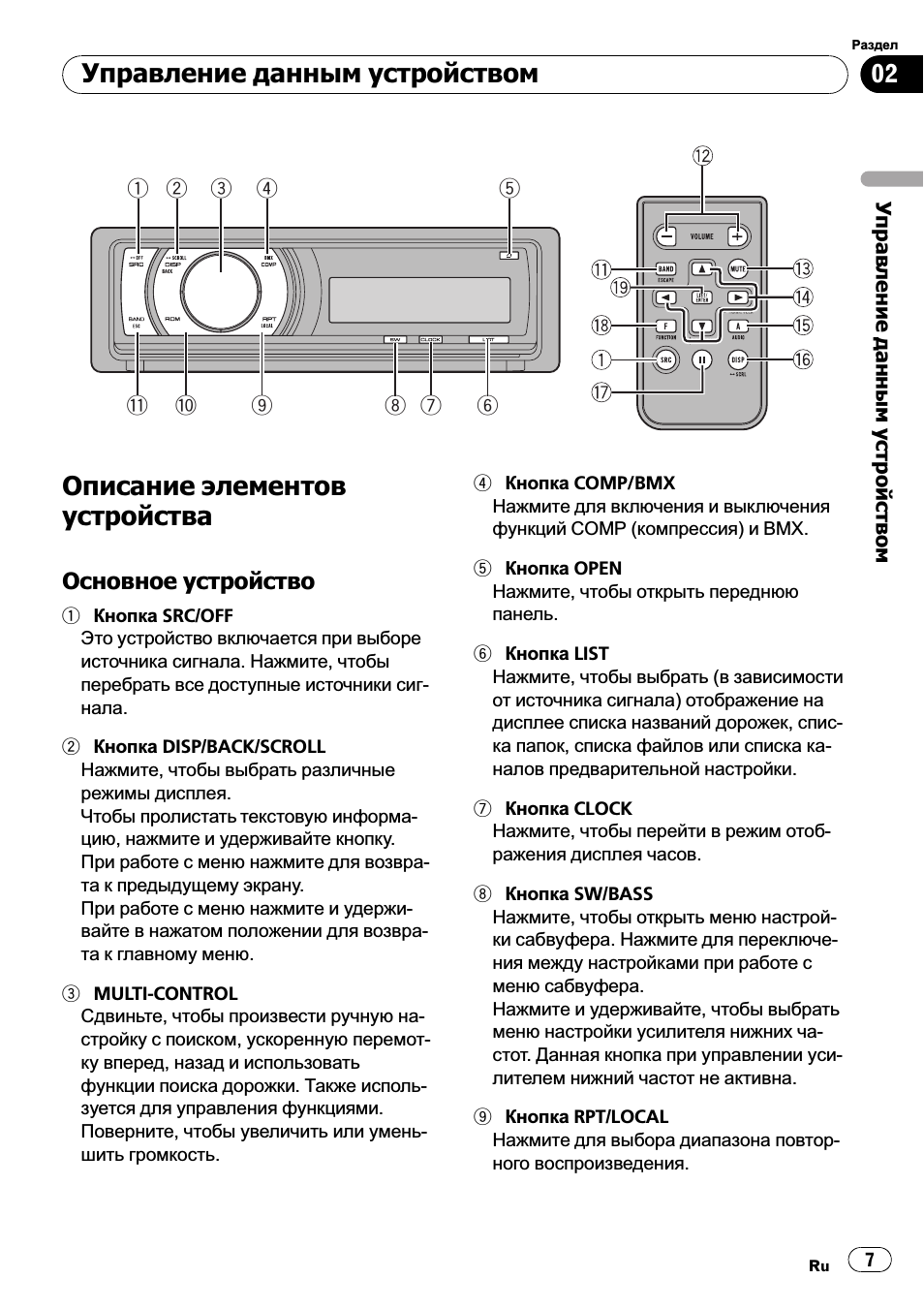

Описание элементов

устройства

Основное устройство

1

Кнопка SRC/OFF

Это устройство включается при выборе

источника сигнала. Нажмите, чтобы

перебрать все доступные источники сиг-

нала.

2

Кнопка DISP/BACK/SCROLL

Нажмите, чтобы выбрать различные

режимы дисплея.

Чтобы пролистать текстовуюинформа-

цию, нажмите и удерживайте кнопку.

При работе с менюнажмите для возвра-

та к предыдущему экрану.

При работе с менюнажмите и удержи-

вайте в нажатом положении для возвра-

та к главному меню.

3

MULTI-CONTROL

Сдвиньте, чтобы произвести ручнуюна-

стройку с поиском, ускореннуюперемот-

ку вперед, назад и использовать

функции поиска дорожки. Также исполь-

зуется для управления функциями.

Поверните, чтобы увеличить или умень-

шить громкость.

4

Кнопка COMP/BMX

Нажмите для включения и выключения

функций COMP (компрессия) и BMX.

5

Кнопка OPEN

Нажмите, чтобы открыть переднюю

панель.

6

Кнопка LIST

Нажмите, чтобы выбрать (в зависимости

от источника сигнала) отображение на

дисплее списка названий дорожек, спис-

ка папок, списка файлов или списка ка-

налов предварительной настройки.

7

Кнопка CLOCK

Нажмите, чтобы перейти в режим отоб-

ражения дисплея часов.

8

Кнопка SW/BASS

Нажмите, чтобы открыть менюнастрой-

ки сабвуфера. Нажмите для переключе-

ния между настройками при работе с

менюсабвуфера.

Нажмите и удерживайте, чтобы выбрать

менюнастройки усилителя нижних ча-

стот. Данная кнопка при управлении уси-

лителем нижний частот не активна.

9

Кнопка RPT/LOCAL

Нажмите для выбора диапазона повтор-

ного воспроизведения.

Управление данным устройством

Ru

7

Раздел

02

Управление

данным

устройством

Пульт дистанционного, Управления 8, Индикация на дисплее 8

Управление данным устройством, Пульт дистанционного управления, Индикация на дисплее Чат поддержки

• Изображение
• Текст

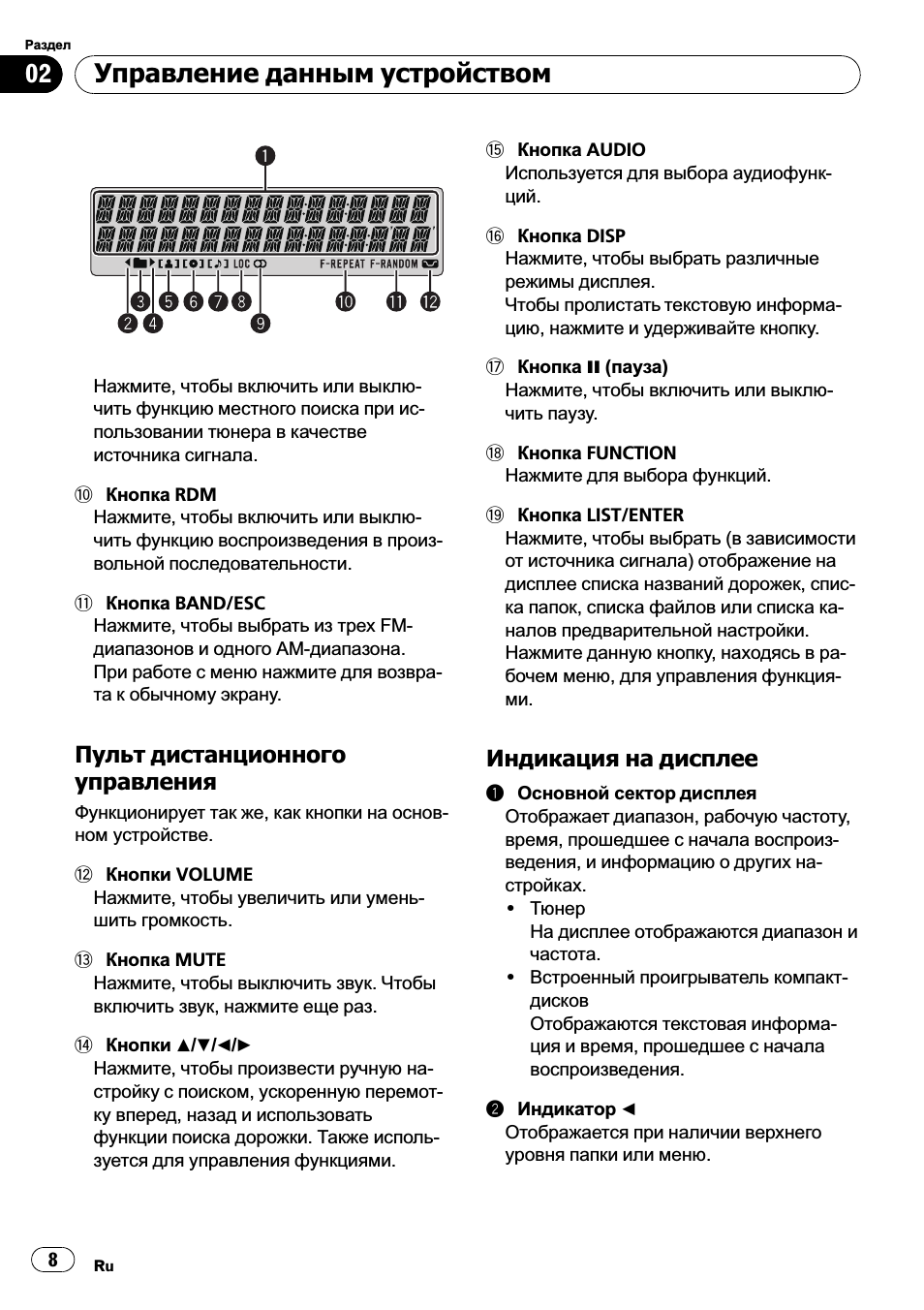

Нажмите, чтобы включить или выклю-

чить функциюместного поиска при ис-

пользовании тюнера в качестве

источника сигнала.

a

Кнопка RDM

Нажмите, чтобы включить или выклю-

чить функциювоспроизведения в произ-

вольной последовательности.

b

Кнопка BAND/ESC

Нажмите, чтобы выбрать из трех FM-

диапазонов и одного АМ-диапазона.

При работе с менюнажмите для возвра-

та к обычному экрану.

Пульт дистанционного

управления

Функционирует так же, как кнопки на основ-

ном устройстве.

c

Кнопки VOLUME

Нажмите, чтобы увеличить или умень-

шить громкость.

d

Кнопка MUTE

Нажмите, чтобы выключить звук. Чтобы

включить звук, нажмите еще раз.

e

Кнопки a/b/c/d

Нажмите, чтобы произвести ручнуюна-

стройку с поиском, ускореннуюперемот-

ку вперед, назад и использовать

функции поиска дорожки. Также исполь-

зуется для управления функциями.

f

Кнопка AUDIO

Используется для выбора аудиофунк-

ций.

g

Кнопка DISP

Нажмите, чтобы выбрать различные

режимы дисплея.

Чтобы пролистать текстовуюинформа-

цию, нажмите и удерживайте кнопку.

h

Кнопка e (пауза)

Нажмите, чтобы включить или выклю-

чить паузу.

i

Кнопка FUNCTION

Нажмите для выбора функций.

j

Кнопка LIST/ENTER

Нажмите, чтобы выбрать (в зависимости

от источника сигнала) отображение на

дисплее списка названий дорожек, спис-

ка папок, списка файлов или списка ка-

налов предварительной настройки.

Нажмите даннуюкнопку, находясь в ра-

бочем меню, для управления функция-

ми.

Индикация на дисплее

1 Основной сектор дисплея

Отображает диапазон, рабочуючастоту,

время, прошедшее с начала воспроиз-

ведения, и информациюо других на-

стройках.

! Тюнер

На дисплее отображаются диапазон и

частота.

! Встроенный проигрыватель компакт-

дисков

Отображаются текстовая информа-

ция и время, прошедшее с начала

воспроизведения.

2 Индикатор c

Отображается при наличии верхнего

уровня папки или меню.

Управление данным устройством

Ru

8

Раздел

02

Основные операции 9, Включение и выключение, Питания 9

Выбор источника сигнала 9, Основные операции, Управление данным устройством, Включение и выключение питания, Выбор источника сигнала Чат поддержки

• Изображение
• Текст

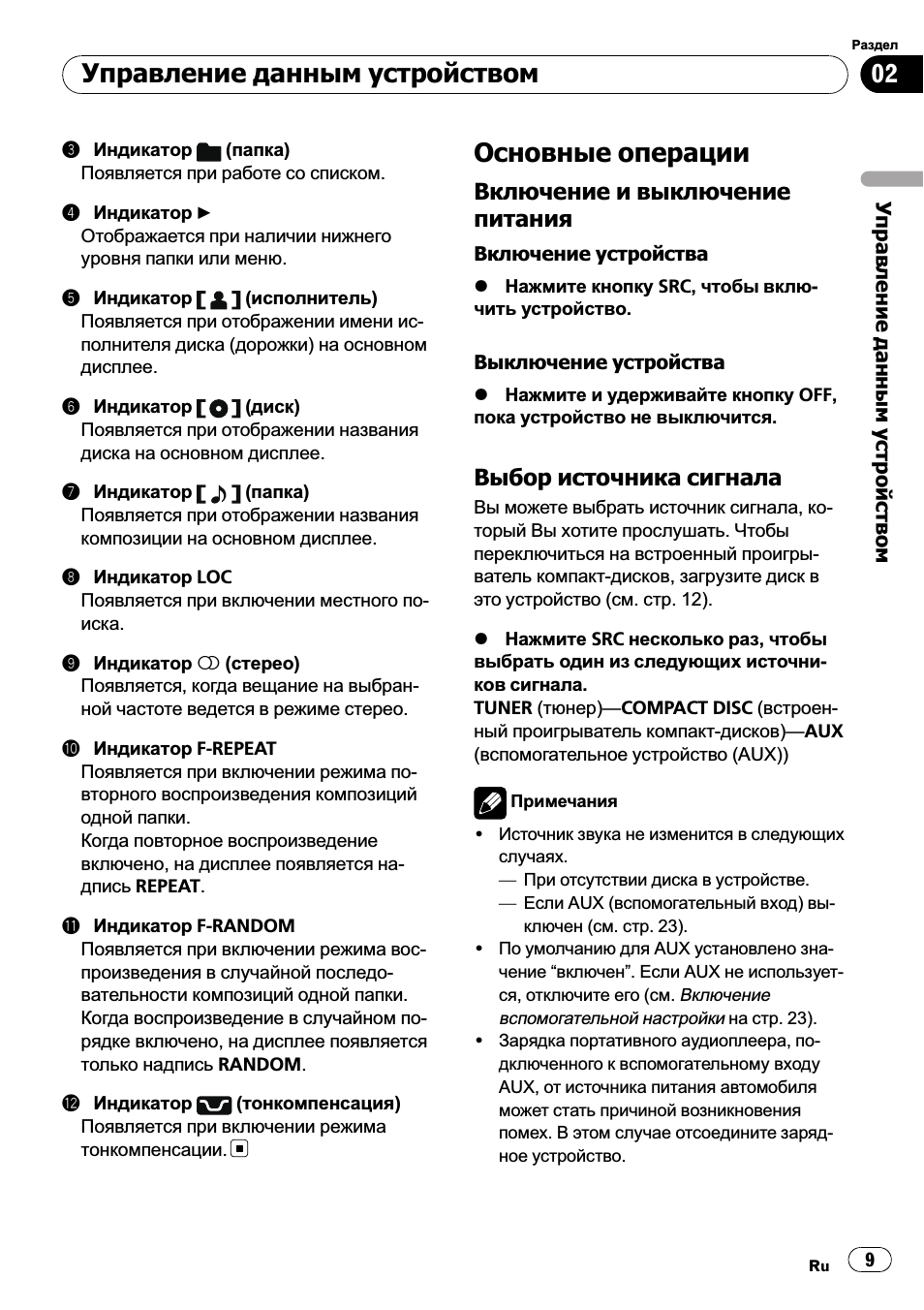

3 Индикатор

(папка)

Появляется при работе со списком.

4 Индикатор d

Отображается при наличии нижнего

уровня папки или меню.

5 Индикатор

(исполнитель)

Появляется при отображении имени ис-

полнителя диска (дорожки) на основном

дисплее.

6 Индикатор

(диск)

Появляется при отображении названия

диска на основном дисплее.

7 Индикатор

(папка)

Появляется при отображении названия

композиции на основном дисплее.

8 Индикатор LOC

Появляется при включении местного по-

иска.

9 Индикатор 5 (стерео)

Появляется, когда вещание на выбран-

ной частоте ведется в режиме стерео.

a Индикатор F-REPEAT

Появляется при включении режима по-

вторного воспроизведения композиций

одной папки.

Когда повторное воспроизведение

включено, на дисплее появляется на-

дпись REPEAT.

b Индикатор F-RANDOM

Появляется при включении режима вос-

произведения в случайной последо-

вательности композиций одной папки.

Когда воспроизведение в случайном по-

рядке включено, на дисплее появляется

только надпись RANDOM.

c Индикатор

(тонкомпенсация)

Появляется при включении режима

тонкомпенсации.

Основные операции

Включение и выключение

питания

Включение устройства

% Нажмите кнопку SRC, чтобы вклю-

чить устройство.

Выключение устройства

% Нажмите и удерживайте кнопку OFF,

пока устройство не выключится.

Выбор источника сигнала

Вы можете выбрать источник сигнала, ко-

торый Вы хотите прослушать. Чтобы

переключиться на встроенный проигры-

ватель компакт-дисков, загрузите диск в

это устройство (см. стр. 12).

% Нажмите SRC несколько раз, чтобы

выбрать один из следующих источни-

ков сигнала.

TUNER (тюнер)—COMPACT DISC (встроен-

ный проигрыватель компакт-дисков)—AUX
(

вспомогательное устройство (AUX))

Примечания

! Источник звука не изменится в следующих

случаях.
— При отсутствии диска в устройстве.
— Если AUX (вспомогательный вход) вы-

ключен (см. стр. 23).

! По умолчаниюдля AUX установлено зна-

чение “включен”. Если AUX не использует-
ся, отключите его (см.

Включение

вспомогательной настройки на стр. 23).

! Зарядка портативного аудиоплеера, по-

дключенного к вспомогательному входу
AUX,

от источника питания автомобиля

может стать причиной возникновения
помех. В этом случае отсоедините заряд-
ное устройство.

Управление данным устройством

Ru

9

Раздел

02

Управление

данным

устройством

Регулировка громкости 10, Тюнер 10, Основные операции 10

Запоминание и повторный вызов, Радиочастот 10, Тюнер, Управление данным устройством Чат поддержки

• Изображение
• Текст

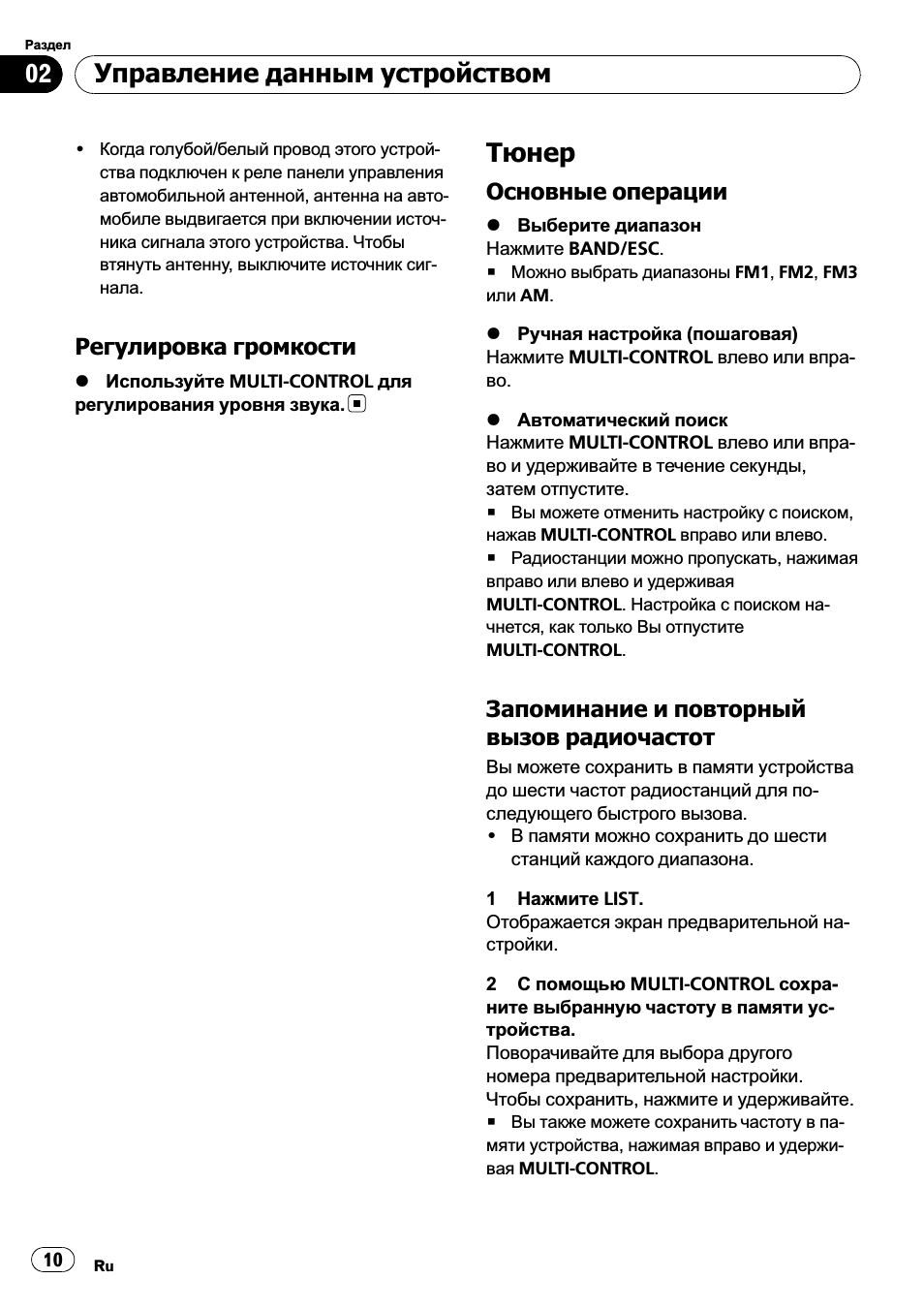

! Когда голубой/белый провод этого устрой-

ства подключен к реле панели управления
автомобильной антенной, антенна на авто-
мобиле выдвигается при включении источ-
ника сигнала этого устройства. Чтобы
втянуть антенну, выключите источник сиг-
нала.

Регулировка громкости

% Используйте MULTI-CONTROL для

регулирования уровня звука.

Тюнер

Основные операции

% Выберите диапазон

Нажмите BAND/ESC.

# Можно выбрать диапазоны FM1, FM2, FM3
или AM.

% Ручная настройка (пошаговая)

Нажмите MULTI-CONTROL влево или впра-

во.

% Автоматический поиск

Нажмите MULTI-CONTROL влево или впра-

во и удерживайте в течение секунды,

затем отпустите.

# Вы можете отменить настройку с поиском,
нажав MULTI-CONTROL вправо или влево.
# Радиостанции можно пропускать, нажимая
вправо или влево и удерживая
MULTI-CONTROL. Настройка с поиском на-
чнется, как только Вы отпустите
MULTI-CONTROL.

Запоминание и повторный

вызов радиочастот

Вы можете сохранить в памяти устройства

до шести частот радиостанций для по-

следующего быстрого вызова.

! В памяти можно сохранить до шести

станций каждого диапазона.

1 Нажмите LIST.

Отображается экран предварительной на-

стройки.

2 С помощью MULTI-CONTROL сохра-

ните выбранную частоту в памяти ус-

тройства.

Поворачивайте для выбора другого

номера предварительной настройки.

Чтобы сохранить, нажмите и удерживайте.

# Вы также можете сохранить частоту в па-
мяти устройства, нажимая вправо и удержи-
вая MULTI-CONTROL.

Управление данным устройством

Ru

10

Раздел

02

Нажмите на кнопку для помощи

Картинка с сайта: manualmachine.com

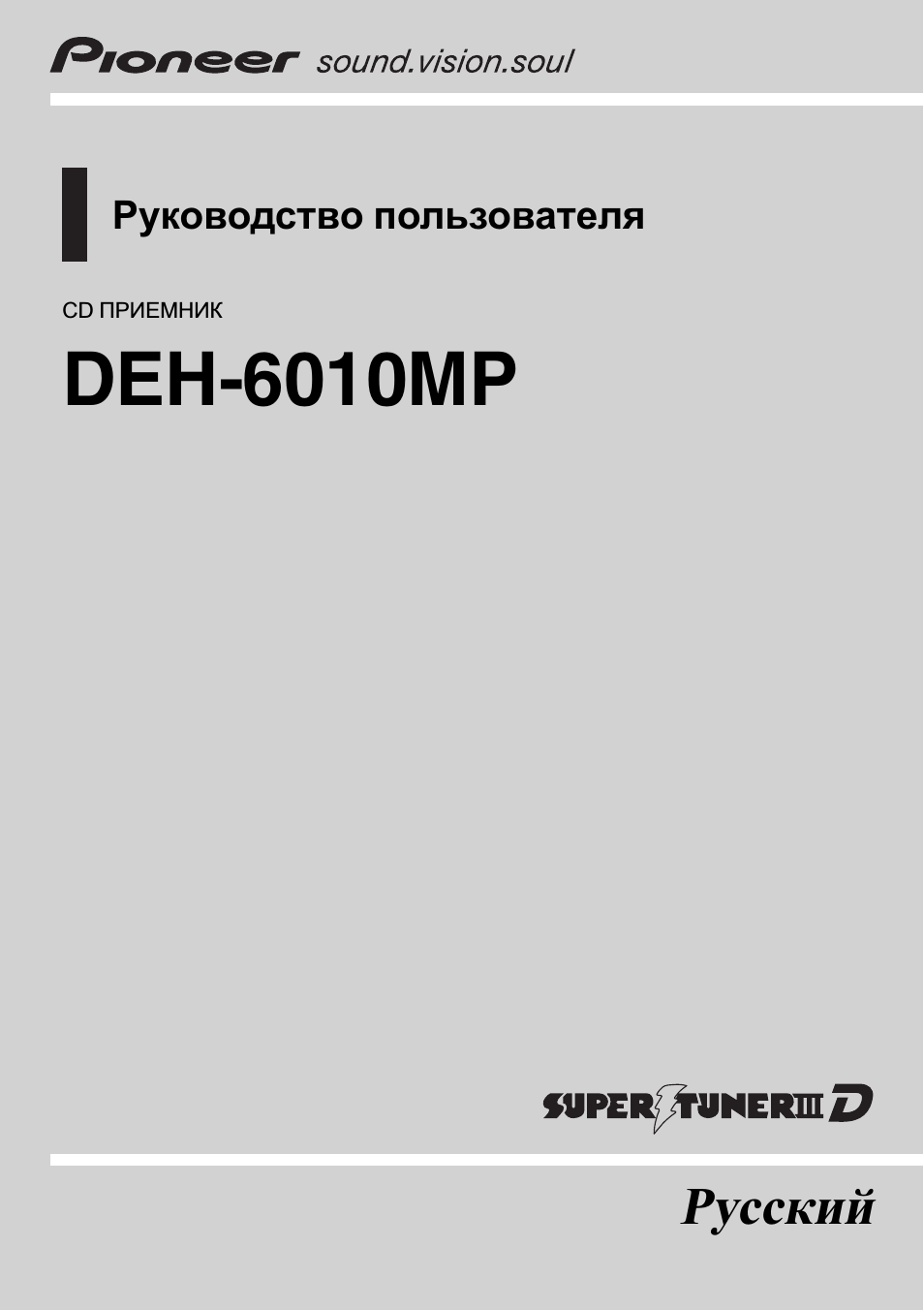

Руководство пользователя

CD ПРИЕМНИК

DEH-6010MP

Русский

Картинка с сайта: manualmachine.com

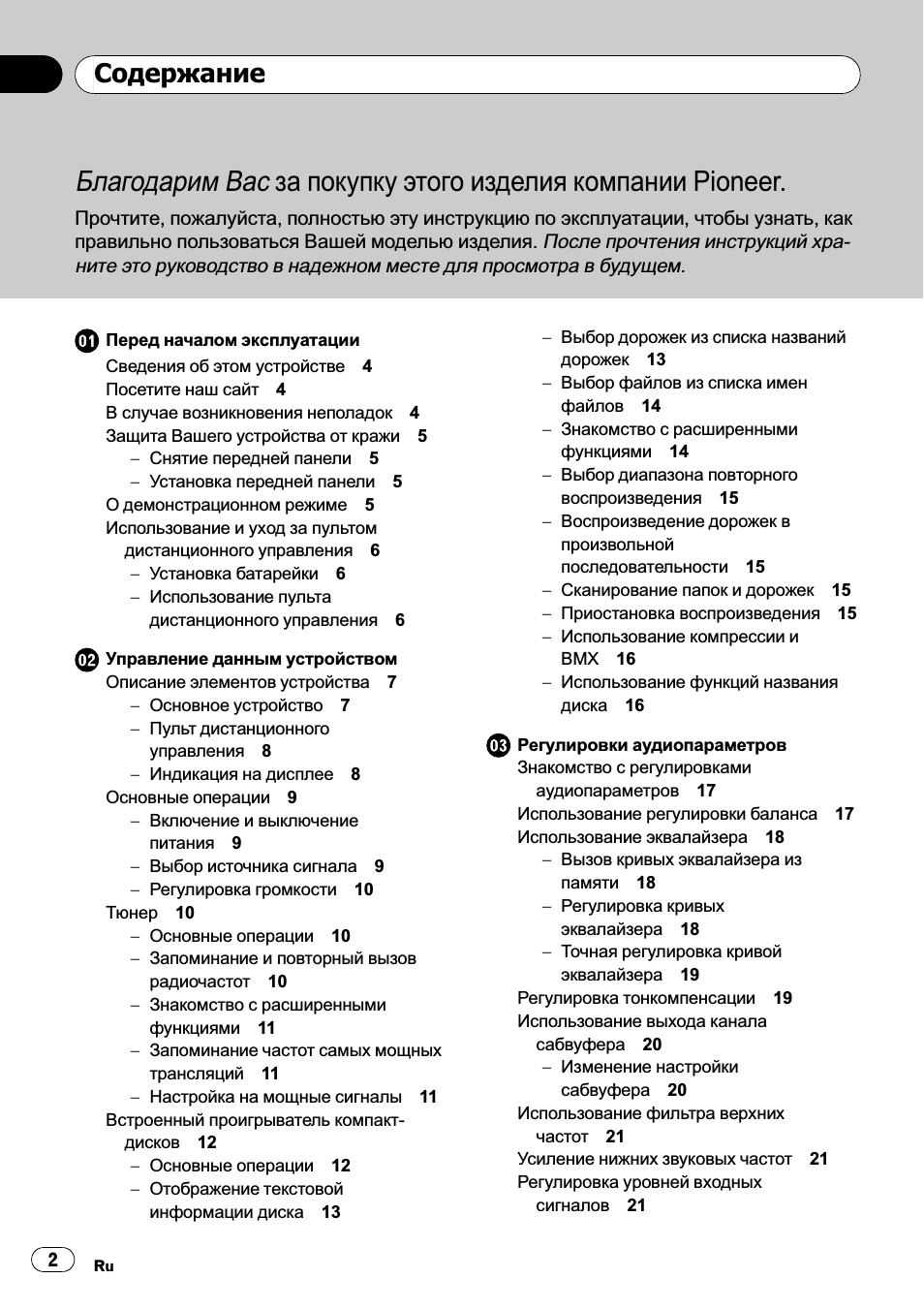

Содержание

Благодарим Вас

за покупку этого изделия компании Pioneer.

Прочтите, пожалуйста, полностью эту инструкцию по эксплуатации, чтобы узнать, как
правильно пользоваться Вашей моделью изделия.

После прочтения инструкций хра-

ните это руководство в надежном месте для просмотра в будущем.

Перед началом эксплуатации

Сведения об этом устройстве 4
Посетите наш сайт 4
В случае возникновения неполадок 4
Защита Вашего устройства от кражи 5

– Снятие передней панели 5
– Установка передней панели 5

О демонстрационном режиме 5
Использование и уход за пультом

дистанционного управления 6

– Установка батарейки 6
– Использование пульта

дистанционного управления 6

Управление данным устройством

Описание элементов устройства 7

– Основное устройство 7
– Пульт дистанционного

управления 8

– Индикация на дисплее 8

Основные операции 9

– Включение и выключение

питания 9

– Выбор источника сигнала 9
– Регулировка громкости 10

Тюнер 10

– Основные операции 10
– Запоминание и повторный вызов

радиочастот 10

– Знакомство с расширенными

функциями 11

– Запоминание частот самых мощных

трансляций 11

– Настройка на мощные сигналы 11

Встроенный проигрыватель компакт-

дисков 12

– Основные операции 12
– Отображение текстовой

информации диска 13

– Выбор дорожек из списка названий

дорожек 13

– Выбор файлов из списка имен

файлов 14

– Знакомство с расширенными

функциями 14

– Выбор диапазона повторного

воспроизведения 15

– Воспроизведение дорожек в

произвольной
последовательности 15

– Сканирование папок и дорожек 15
– Приостановка воспроизведения 15
– Использование компрессии и

BMX 16

– Использование функций названия

диска 16

Регулировки аудиопараметров

Знакомство с регулировками

аудиопараметров 17
Использование регулировки баланса 17
Использование эквалайзера 18

– Вызов кривых эквалайзера из

памяти 18

– Регулировка кривых

эквалайзера 18

– Точная регулировка кривой

эквалайзера 19
Регулировка тонкомпенсации 19
Использование выхода канала

сабвуфера 20

– Изменение настройки

сабвуфера 20
Использование фильтра верхних

частот 21
Усиление нижних звуковых частот 21
Регулировка уровней входных

сигналов 21

2

Ru

Картинка с сайта: manualmachine.com

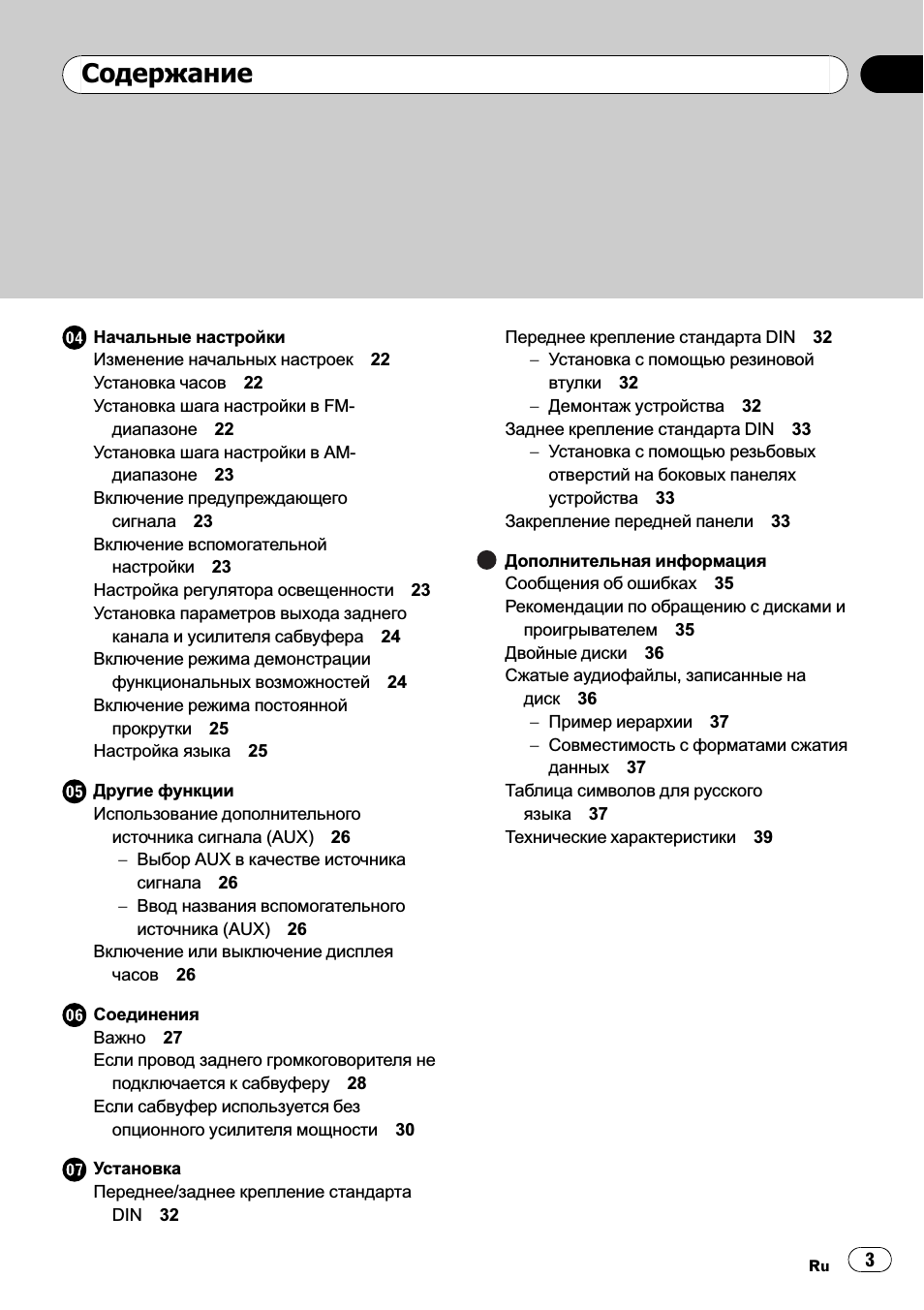

Содержание

Начальные настройки

Изменение начальных настроек 22
Установка часов 22
Установка шага настройки в FM-

диапазоне 22

Установка шага настройки в AM-

диапазоне 23

Включение предупреждающего

сигнала 23

Включение вспомогательной

настройки 23
Настройка регулятора освещенности 23
Установка параметров выхода заднего

канала и усилителя сабвуфера 24
Включение режима демонстрации

функциональных возможностей 24
Включение режима постоянной

прокрутки 25
Настройка языка 25

Другие функции

Использование дополнительного

источника сигнала (AUX) 26

– Выбор AUX в качестве источника

сигнала 26

– Ввод названия вспомогательного

источника (AUX) 26

Включение или выключение дисплея

часов 26

Переднее крепление стандарта DIN 32

– Установка с помощью резиновой

втулки 32

– Демонтаж устройства 32

Заднее крепление стандарта DIN 33

– Установка с помощью резьбовых

отверстий на боковых панелях
устройства 33

Закрепление передней панели 33

Дополнительная информация

Сообщения об ошибках 35
Рекомендации по обращению с дисками и

проигрывателем 35
Двойные диски 36
Сжатые аудиофайлы, записанные на

диск 36

– Пример иерархии 37
– Совместимость с форматами сжатия

данных 37

Таблица символов для русского

языка 37
Технические характеристики 39

Соединения

Важно 27
Если провод заднего громкоговорителя не

подключается к сабвуферу 28

Если сабвуфер используется без

опционного усилителя мощности 30

Установка

Переднее/заднее крепление стандарта

DIN 32

Ru

3

Картинка с сайта: manualmachine.com

Раздел

01

Перед началом эксплуатации

Сведения об этом устройстве

ВНИМАНИЕ

! Не допускайте попадания жидкости на

данное устройство. Это может повлечь по­ражение электрическим током. Кроме того,
попадание жидкости в устройство может
стать причиной его выхода из строя,
перегрева и появления дыма.

! Держите это руководство под рукой в

качестве справочника по правилам эк­сплуатации и мерам предосторожности.

! Всегда сохраняйте уровень громкости до-

статочно низким, чтобы Вы могли слышать
звуки снаружи машины.

! Оберегайте это устройство от воздействия

влажности.

! При отключении или разряде батареи пам-

ять предварительных настроек будет
стерта и потребуется ее повторное про­граммирование.

О формате WMA

О формате MP3

Поставка этого изделия дает право только
на его частное и некоммерческое исполь­зование и не предоставляет лицензии и не
подразумевает право использования этого
изделия в любых коммерческих (т.е. прино­сящих прибыль) прямых трансляциях
(телевизионных, спутниковых, кабельных
и/или любых других), вещании/потоковой
передаче через Интернет, локальных сетях
и/или других сетях или в других электрон­ных системах распространения, таких как
системы платного аудио и аудио по запро­су. Для такого использования необходима
специальная лицензия. Для получения до­полнительной информации посетите

http://www.mp3licensing.com.

Посетите наш сайт

Посетите наш сайт:

http://www.pioneer-rus.ru

! Зарегистрируйте приобретенное

изделие. Мы сохраним сведения о
Вашей покупке, что поможет Вам ссы­латься на эту информацию в случае
страхового требования по причине
потери или кражи.

! Самую свежую информацию о Pioneer

Corporation можно получить на нашем

веб-сайте.

Логотип Windows Media™, напечатанный
на коробке, указывает на возможность вос­произведения данных в формате WMA.
Windows Media и логотип Windows являют­ся товарными знаками или зарегистриро­ванными товарными знаками Microsoft
Corporation в Соединенных Штатах и/или
других странах.
! Это устройство может неверно вос-

производить некоторые файлы форма­та WMA в зависимости от приложений,
использованных для их записи.

4

Ru

В случае возникновения
неполадок

При неполадках в работе этого изделия
свяжитесь с торговым представителем
компании-производителя или с ближайшим
сервисным пунктом Pioneer.

Картинка с сайта: manualmachine.com

Перед началом эксплуатации

Раздел

01

Защита Вашего устройства
от кражи

В целях предотвращения кражи переднюю
панель можно снимать.
! Если не отсоединить переднюю панель

от основного устройства в течение пяти
секунд после выключения зажигания ав­томобиля, раздастся предупреждающий
сигнал.

! Вы можете отключить предупреждаю-

щий сигнал. См. раздел

предупреждающего сигнала

Важно

! Соблюдайте осторожность при снятии и

установке передней панели.

! Оберегайте переднюю панель от сильных

ударов.

! Предохраняйте переднюю панель от воз-

действия прямого солнечного света и вы­соких температур.

Снятие передней панели

1 Нажмите OPEN, чтобы открыть
переднюю панель.

Включение

на стр. 23.

Установка передней панели

% Для повторной установки передней
панели приложите ее к основному ус­тройству и прочно защелкните в фикса­торах держателя.

О демонстрационном режиме

Данное устройство имеет функцию демон­страции функциональных возможностей.

Важно

Красный провод (ACC) этого устройства необ­ходимо подсоединить к контакту, обеспечи­вающему включение/выключение зажигания.
Если этого не сделать, то аккумуляторная ба­тарея автомобиля может разрядиться.

Перед началом эксплуатации

2 Возьмитесь за левую сторону
передней панели и осторожно потяните
ее наружу.

Старайтесь избегать чрезмерного сдавли­вания передней панели, не роняйте ее на
пол, берегите от воды или других жидко­стей во избежание необратимых по­вреждений.

3 Поместите переднюю панель в за­щитный футляр, предназначенный для
безопасного хранения.

Режим демонстрации
функциональных возможностей

Режим демонстрации функциональных
возможностей включается автоматически
при повороте ключа зажигания в положе­ние ACC или ON при отключенном питании
устройства. При нажатии DISP во время
демонстрации функциональных возможно­стей этот режим отключается. Нажмите
кнопку DISP ещё раз для повторного запус­ка режима. Следует помнить, что работа
режима демонстрации функциональных
возможностей при выключенном двигателе
может привести к излишнему расходу за­ряда аккумуляторной батареи.

Ru

5

Картинка с сайта: manualmachine.com

Раздел

01

Перед началом эксплуатации

Использование и уход за
пультом дистанционного
управления

Установка батарейки

Выдвиньте лоток на задней стороне пульта
дистанционного управления и вставьте ба­тарейку, соблюдая полярность контактов
(+) и (–).
! При первом использовании извлеките

пленку, край которой выступает из
лотка.

ПРЕДУПРЕЖДЕНИЕ

Храните батарейки в недоступном для детей
месте. При случайном проглатывании бата­рейки немедленно обратитесь к врачу.

ВНИМАНИЕ

! Используйте одну литиевую батарейку

CR2025 (3 V).

! Если пультдистанционного управления не

используется в течение месяца или более,
извлеките из него батарейку.

! При несоблюдении правил замены ба-

тареек возникает опасность взрыва. За­меняйте батарейку только батарейкой того
же или аналогичного типа.

! Избегайте соприкосновения батарейки с

металлическими предметами.

! Не храните батарейку вместе с металличе-

скими предметами.

! В случае протечки батарейки тщательно

протрите пульт дистанционного управле­ния и вставьте в него новую батарейку.

! При утилизации использованных батареек

соблюдайте законодательство и другие
правила в сфере охраны окружающей

среды, действующие в Вашей стране/
регионе.

Использование пульта
дистанционного управления

Направьте пульт дистанционного управле­ния в сторону передней панели.
! На прямом солнечном свету пульт ди-

станционного управления может не ра­ботать надлежащим образом.

Важно

! Запрещается хранить пульт дистанционно-

го управления в местах с высокой
температурой или на прямом солнечном
свету.

! Не роняйте пульт дистанционного управле-

ния на пол, где он может застрять под
педалью тормоза или акселератора.

6

Ru

Картинка с сайта: manualmachine.com

Управление данным устройством

Раздел

02







  

   

Описание элементов
устройства

Основное устройство

1 Кнопка SRC/OFF

Это устройство включается при выборе
источника сигнала. Нажмите, чтобы
перебрать все доступные источники сиг­нала.

2 Кнопка DISP/BACK/SCROLL

Нажмите, чтобы выбрать различные
режимы дисплея.
Чтобы пролистать текстовую информа­цию, нажмите и удерживайте кнопку.
При работе с меню нажмите для возвра­та к предыдущему экрану.
При работе с меню нажмите и удержи­вайте в нажатом положении для возвра­та к главному меню.

3 MULTI-CONTROL

Сдвиньте, чтобы произвести ручную на­стройку с поиском, ускоренную перемот­ку вперед, назад и использовать
функции поиска дорожки. Также исполь­зуется для управления функциями.
Поверните, чтобы увеличить или умень­шить громкость.

Управление данным устройством

4 Кнопка COMP/BMX

Нажмите для включения и выключения
функций COMP (компрессия) и BMX.

5 Кнопка OPEN

Нажмите, чтобы открыть переднюю
панель.

6 Кнопка LIST

Нажмите, чтобы выбрать (в зависимости
от источника сигнала) отображение на
дисплее списка названий дорожек, спис­ка папок, списка файлов или списка ка­налов предварительной настройки.

7 Кнопка CLOCK

Нажмите, чтобы перейти в режим отоб­ражения дисплея часов.

8 Кнопка SW/BASS

Нажмите, чтобы открыть меню настрой­ки сабвуфера. Нажмите для переключе­ния между настройками при работе с
меню сабвуфера.
Нажмите и удерживайте, чтобы выбрать
меню настройки усилителя нижних ча­стот. Данная кнопка при управлении уси­лителем нижний частот не активна.

9 Кнопка RPT/LOCAL

Нажмите для выбора диапазона повтор­ного воспроизведения.

Ru

7

Картинка с сайта: manualmachine.com

Раздел

02

Управление данным устройством

f Кнопка AUDIO

Используется для выбора аудиофунк­ций.

g Кнопка DISP

Нажмите, чтобы выбрать различные
режимы дисплея.
Чтобы пролистать текстовую информа­цию, нажмите и удерживайте кнопку.

Нажмите, чтобы включить или выклю­чить функцию местного поиска при ис­пользовании тюнера в качестве
источника сигнала.

a Кнопка RDM

Нажмите, чтобы включить или выклю­чить функцию воспроизведения в произ­вольной последовательности.

b Кнопка BAND/ESC

Нажмите, чтобы выбрать из трех FM­диапазонов и одного АМ-диапазона.
При работе с меню нажмите для возвра­та к обычному экрану.

Пульт дистанционного
управления

Функционирует так же, как кнопки на основ­ном устройстве.

c Кнопки VOLUME

Нажмите, чтобы увеличить или умень­шить громкость.

d Кнопка MUTE

Нажмите, чтобы выключить звук. Чтобы
включить звук, нажмите еще раз.

e Кнопки a/b/c/d

Нажмите, чтобы произвести ручную на­стройку с поиском, ускоренную перемот­ку вперед, назад и использовать
функции поиска дорожки. Также исполь­зуется для управления функциями.

h Кнопка e (пауза)

Нажмите, чтобы включить или выклю­чить паузу.

i Кнопка FUNCTION

Нажмите для выбора функций.

j Кнопка LIST/ENTER

Нажмите, чтобы выбрать (в зависимости
от источника сигнала) отображение на
дисплее списка названий дорожек, спис­ка папок, списка файлов или списка ка­налов предварительной настройки.
Нажмите данную кнопку, находясь в ра­бочем меню, для управления функция­ми.

Индикация на дисплее

1 Основной сектор дисплея

Отображает диапазон, рабочую частоту,
время, прошедшее с начала воспроиз­ведения, и информацию о других на­стройках.
! Тюнер

На дисплее отображаются диапазон и
частота.

! Встроенный проигрыватель компакт-

дисков
Отображаются текстовая информа­ция и время, прошедшее с начала
воспроизведения.

2 Индикатор c

Отображается при наличии верхнего
уровня папки или меню.

8

Ru

Картинка с сайта: manualmachine.com

Управление данным устройством

Раздел

02

3 Индикатор (папка)

Появляется при работе со списком.

4 Индикатор d

Отображается при наличии нижнего
уровня папки или меню.

5 Индикатор

Появляется при отображении имени ис­полнителя диска (дорожки) на основном
дисплее.

6 Индикатор

Появляется при отображении названия
диска на основном дисплее.

7 Индикатор

Появляется при отображении названия
композиции на основном дисплее.

8 Индикатор LOC

Появляется при включении местного по­иска.

9 Индикатор 5 (стерео)

Появляется, когда вещание на выбран­ной частоте ведется в режиме стерео.

a Индикатор F-REPEAT

Появляется при включении режима по­вторного воспроизведения композиций
одной папки.
Когда повторное воспроизведение
включено, на дисплее появляется на­дпись REPEAT.

b Индикатор F-RANDOM

Появляется при включении режима вос­произведения в случайной последо­вательности композиций одной папки.
Когда воспроизведение в случайном по­рядке включено, на дисплее появляется
только надпись RANDOM.

c Индикатор

Появляется при включении режима
тонкомпенсации.

(исполнитель)

(диск)

(папка)

(тонкомпенсация)

Основные операции

Включение и выключение
питания

Включение устройства

% Нажмите кнопку SRC, чтобы вклю­чить устройство.

Выключение устройства

% Нажмите и удерживайте кнопку OFF,
пока устройство не выключится.

Выбор источника сигнала

Вы можете выбрать источник сигнала, ко­торый Вы хотите прослушать. Чтобы
переключиться на встроенный проигры­ватель компакт-дисков, загрузите диск в
это устройство (см. стр. 12).

% Нажмите SRC несколько раз, чтобы
выбрать один из следующих источни­ков сигнала.

TUNER (тюнер)—COMPACT DISC (встроен­ный проигрыватель компакт-дисков)—AUX
(вспомогательное устройство (AUX))

Примечания

! Источник звука не изменится в следующих

случаях.

— При отсутствии диска в устройстве.
— Если AUX (вспомогательный вход) вы-

ключен (см. стр. 23).

! По умолчанию для AUX установлено зна-

чение “включен”. Если AUX не использует­ся, отключите его (см.

вспомогательной настройки

! Зарядка портативного аудиоплеера, по-

дключенного к вспомогательному входу
AUX, от источника питания автомобиля
может стать причиной возникновения
помех. В этом случае отсоедините заряд­ное устройство.

Включение

на стр. 23).

Управление данным устройством

Ru

9

Картинка с сайта: manualmachine.com

Раздел

02

Управление данным устройством

! Когда голубой/белый провод этого устрой-

ства подключен к реле панели управления
автомобильной антенной, антенна на авто­мобиле выдвигается при включении источ­ника сигнала этого устройства. Чтобы
втянуть антенну, выключите источник сиг­нала.

Регулировка громкости

% Используйте MULTI-CONTROL для
регулирования уровня звука.

Тюнер

Основные операции

% Выберите диапазон

Нажмите BAND/ESC.

# Можно выбрать диапазоны FM1, FM2, FM3
или AM.

% Ручная настройка (пошаговая)

Нажмите MULTI-CONTROL влево или впра­во.

% Автоматический поиск

Нажмите MULTI-CONTROL влево или впра­во и удерживайте в течение секунды,
затем отпустите.

# Вы можете отменить настройку с поиском,
нажав MULTI-CONTROL вправо или влево.
# Радиостанции можно пропускать, нажимая
вправо или влево и удерживая
MULTI-CONTROL. Настройка с поиском на­чнется, как только Вы отпустите

MULTI-CONTROL.

Запоминание и повторный
вызов радиочастот

Вы можете сохранить в памяти устройства
до шести частот радиостанций для по­следующего быстрого вызова.
! В памяти можно сохранить до шести

станций каждого диапазона.

10

1 Нажмите LIST.

Отображается экран предварительной на­стройки.

2 С помощью MULTI-CONTROL сохра­ните выбранную частоту в памяти ус­тройства.

Поворачивайте для выбора другого
номера предварительной настройки.
Чтобы сохранить, нажмите и удерживайте.

# Вы также можете сохранить частоту в па­мяти устройства, нажимая вправо и удержи­вая MULTI-CONTROL.

Ru

Картинка с сайта: manualmachine.com

Управление данным устройством

Раздел

02

3 С помощью MULTI-CONTROL вы­берите нужную станцию.

Поворачивайте для перехода к другой
радиостанции. Нажмите, чтобы выбрать.

# Вы также можете выбрать другую радио­станцию, нажимая MULTI-CONTROL вверх или
вниз.
# Чтобы вернуть дисплей в исходный режим,
нажмите BAND/ESC или LIST.
# Если Вы не воспользуетесь списком
радиостанций в течение 30 секунд, дисплей
автоматически вернется в исходный режим.

Знакомство с расширенными
функциями

1 Нажмите MULTI-CONTROL, чтобы вы­вести на экран основное меню.

2 С помощью MULTI-CONTROL вы­берите FUNCTION.

Поворачивайте для перехода к другому
пункту меню. Нажмите, чтобы выбрать.

3 Для выбора функции поворачивайте

MULTI-CONTROL.
BSM (запоминание лучших радиостанций)
—LOCAL (настройка с местным поиском)

Примечания

! Функцию также можно выбрать, нажав

кнопку FUNCTION на пульте дистанционно­го управления.

! Чтобы вернуться к предыдущему дисплею,

нажмите BACK.

! Для возврата в основное меню нажмите и

удерживайте кнопку BACK.

! Чтобы вернуть дисплей в исходный режим,

нажмите BAND/ESC.

1 С помощью MULTI-CONTROL вы­берите в меню функций BSM.

2 Нажмите MULTI-CONTROL, чтобы
включить функцию BSM.

В памяти устройства будут сохранены
шесть самых мощных радиочастот в по­рядке мощности их сигнала.

# Для отмены режима нажмите
MULTI-CONTROL еще раз.

Настройка на мощные сигналы

Настройка с местным поиском позволяет
Вам настраиваться только на радиостан­ции с достаточно мощными сигналами для
качественного приема.

% Выберите требуемую настройку, на­жимая кнопку LOCAL.

FM: OFF—LEVEL 1—LEVEL 2—LEVEL 3—
LEVEL 4
AM: OFF—LEVEL 1—LEVEL 2

Настройка LEVEL 4 позволяет осущест­влять прием только станций с самым силь­ным сигналом, а уменьшение уровня
настройки позволяет принимать другие
станции по степени убывания интенсивно­сти сигнала.

Примечание

Включить функцию можно также в меню, кото-
рое вызывается с помощью

MULTI-CONTROL.

Управление данным устройством

Запоминание частот самых
мощных трансляций

Функция BSM (запоминание лучших стан­ций) позволяет автоматически сохранять
шесть самых мощных радиочастот.

Ru

11

Картинка с сайта: manualmachine.com

Раздел

02

Управление данным устройством

Встроенный проигрыватель
компакт-дисков

Основные операции

% Откройте переднюю панель

Нажмите OPEN.
Откроется щель для загрузки диска.

Щель для загрузки диска

Кнопка EJECT

# Вставляйте диск маркированной сторо­ной вверх.

# Во избежание неполадок убедитесь, что
при открытии передней панели никакие
металлические объекты не касаются контак­тов.

% Извлеките диск

Нажмите EJECT.

% Выбор папки

Нажмите MULTI-CONTROL вверх или вниз.

# Вы не можете выбрать папку, не содержа­щую сжатых аудиофайлов.

% Выберите дорожку

Нажмите MULTI-CONTROL влево или впра­во.

% Ускоренная перемотка вперед/назад

Нажмите MULTI-CONTROL влево или впра­во и удерживайте в течение секунды,
затем отпустите.

# При включении ускоренной перемотки
вперед или назад при воспроизведении сжа­тых аудиофайлов звук не воспроизводится.

# Если папка 01 (КОРНЕВАЯ) не содержит
файлов, воспроизведение начнется с папки

02.

% Переключение между сжатыми
аудиофайлами и диском CD-DA

Нажмите BAND/ESC.

# Данная операция доступна только при вос­произведении дисков CD-EXTRA или MIXED-

MODE.

# При переключении между режимами сжа­того аудиофайла и CD-DA воспроизведение
начинается с первой дорожки диска.

Примечания

! Встроенный проигрыватель компакт-дис—

ков может воспроизводить сжатые аудио­файлы, записанные на компакт-диск CD­ROM. (Список воспроизводимых форматов
см. в разделе стр. 36.)

! Меры предосторожности при работе с ди-

сками и проигрывателем см. на стр. 35.

! После загрузки компакт-диска нажмите

кнопку SRC, чтобы выбрать встроенный
проигрыватель компакт-дисков в качестве
источника сигнала.

! Иногда происходит задержка между нача-

лом воспроизведения диска и появлением
звука. При считывании данных с диска от­ображается надпись FORMAT READ.

! Если сообщение об ошибке, такое как

ERROR-11, появляется на дисплее, смо-
трите в

Сообщения об ошибках

! Если вставлен диск формата CD TEXT, на

дисплее будут автоматически прокручи­ваться названия диска и дорожки. Если
при выполнении начальных настроек
включить функцию постоянной прокрутки,
то название диска и дорожки будут прокру­чиваться постоянно. О функции постоян­ной прокрутки смотрите в

режима постоянной прокрутки

на стр. 35.

Включение

на стр. 25.

% Вернитесь к корневой папке

Нажмите и удерживайте BAND/ESC.

12

Ru

Картинка с сайта: manualmachine.com

Управление данным устройством

Раздел

02

! Воспроизведение выполняется по порядку

номеров файлов. Не содержащие файлов
папки пропускаются.(Если папка 01
(КОРНЕВАЯ) не содержит файлов, вос­произведение начнется с папки 02.)

Отображение текстовой
информации диска

% Нажмите DISP для выбора текстовой
информации.
Для компакт-диска с введенным назва­нием

Время воспроизведения—название диска
и время воспроизведения

Для дисков формата CD TEXT

Время воспроизведения—имя артиста на
диске и название дорожки—имя артиста на
диске и название диска—название диска и
название дорожки—имя артиста на до­рожке и название дорожки—название до­рожки и время воспроизведения

Для дисков формата WMA/MP3

Время воспроизведения—имя папки и имя
файла—имя артиста и название дорож­ки—имя артиста и название альбома—наз­вание альбома и название
дорожки—название дорожки и время вос­произведения—комментарий и время вос­произведения—скорость передачи данных
и время воспроизведения

Для дисков формата WAV

Время воспроизведения—имя папки и имя
файла—частота дискретизации и время
воспроизведения

Примечания

! Вы можете прокручивать название влево,

удерживая кнопку DISP.

! Аудио компакт-диски, содержащие

определенную информацию, например,
текст и/или численные данные, относятся
к категории CD TEXT.

! Если специальная информация не была

записана на диск, то заголовок или назва-

ние диска не будут отображаться на
дисплее.

! В зависимости от версии iTunes

зованной для записи файлов МР3 на диск,
комментарии могут отображаться непра­вильно.
— iTunes является товарным знаком ком-

пании Apple Inc., зарегистрированным в

США и других странах.

! В зависимости от используемой для прео-

бразования файлов в формат WMA версии
Windows Media Player названия альбомов
и другая текстовая информация может от­ображаться неправильно.

! При воспроизведении файлов WMA, запи-

санных в режиме VBR (переменная ско­рость передачи данных), отображается
среднее значение скорости передачи дан­ных.

! При воспроизведении файлов МР3, запи-

санных в режиме VBR (переменная ско­рость передачи данных), вместо значения
скорости передачи данных отображается

VBR.

! Частота дискретизации, отображающаяся

на дисплее, может быть округлена.

! Если при выполнении начальных настроек

включить функцию постоянной прокрутки,
то текстовая информация будет постоянно
прокручиваться на дисплее. См.

ние режима постоянной прокрутки

25.

®

, исполь-

Включе-

на стр.

Выбор дорожек из списка
названий дорожек

Список названий дорожек позволяет про­смотреть названия дорожек, записанных
на диске формата CD TEXT, и выбрать
нужную дорожку для воспроизведения.

1 Нажмите LIST, чтобы перейти в
режим списка названий дорожек.

Управление данным устройством

Ru

13

Картинка с сайта: emanuals.org

Руководство пользователя

CD ПРИЕМНИК

DEH-6010MP

Русский

Картинка с сайта: emanuals.org

Содержание

Благодарим Вас

за покупку этого изделия компании Pioneer.

Прочтите, пожалуйста, полностью эту инструкцию по эксплуатации, чтобы узнать, как

правильно пользоваться Вашей моделью изделия.

После прочтения инструкций хра—

ните это руководство в надежном месте для просмотра в будущем.

Перед началом эксплуатации

– Выбор дорожек из списка названий

дорожек 13

Сведения об этом устройстве 4

– Выбор файлов из списка имен

Посетите наш сайт 4

файлов 14

В случае возникновения неполадок 4

– Знакомство с расширенными

Защита Вашего устройства от кражи 5

функциями 14

– Снятие передней панели 5

– Выбор диапазона повторного

– Установка передней панели 5

воспроизведения 15

О демонстрационном режиме 5

– Воспроизведение дорожек в

Использование и уход за пультом

произвольной

дистанционного управления 6

последовательности 15

– Установка батарейки 6

– Сканирование папок и дорожек 15

– Использование пульта

– Приостановка воспроизведения 15

дистанционного управления 6

– Использование компрессии и

Управление данным устройством

BMX 16

Описание элементов устройства 7

– Использование функций названия

– Основное устройство 7

диска 16

– Пульт дистанционного

Регулировки аудиопараметров

управления 8

Знакомство с регулировками

– Индикация на дисплее 8

аудиопараметров 17

Основные операции 9

Использование регулировки баланса 17

– Включение и выключение

Использование эквалайзера 18

питания 9

– Вызов кривых эквалайзера из

– Выбор источника сигнала 9

памяти 18

– Регулировка громкости 10

– Регулировка кривых

Тюнер 10

эквалайзера 18

– Основные операции 10

– Точная регулировка кривой

– Запоминание и повторный вызов

эквалайзера 19

радиочастот 10

Регулировка тонкомпенсации 19

– Знакомство с расширенными

Использование выхода канала

функциями 11

сабвуфера 20

– Запоминание частот самых мощных

– Изменение настройки

трансляций 11

сабвуфера 20

– Настройка на мощные сигналы 11

Использование фильтра верхних

Встроенный проигрыватель компакт—

частот 21

дисков 12

Усиление нижних звуковых частот 21

– Основные операции 12

Регулировка уровней входных

– Отображение текстовой

сигналов 21

информации диска 13

2

Ru

Картинка с сайта: emanuals.org

Содержание

Начальные настройки

Переднее крепление стандарта DIN 32

Изменение начальных настроек 22

– Установка с помощью резиновой

Установка часов 22

втулки 32

Установка шага настройки в FM-

– Демонтаж устройства 32

диапазоне 22

Заднее крепление стандарта DIN 33

Установка шага настройки в AM-

– Установка с помощью резьбовых

диапазоне 23

отверстий на боковых панелях

Включение предупреждающего

устройства 33

сигнала 23

Закрепление передней панели 33

Включение вспомогательной

Дополнительная информация

настройки 23

Сообщения об ошибках 35

Настройка регулятора освещенности 23

Рекомендации по обращению с дисками и

Установка параметров выхода заднего

проигрывателем 35

канала и усилителя сабвуфера 24

Двойные диски 36

Включение режима демонстрации

Сжатые аудиофайлы, записанные на

функциональных возможностей 24

диск 36

Включение режима постоянной

– Пример иерархии 37

прокрутки 25

– Совместимость с форматами сжатия

Настройка языка 25

данных 37

Другие функции

Таблица символов для русского

Использование дополнительного

языка 37

источника сигнала (AUX) 26

Технические характеристики 39

– Выбор AUX в качестве источника

сигнала 26

– Ввод названия вспомогательного

источника (AUX) 26

Включение или выключение дисплея

часов 26

Соединения

Важно 27

Если провод заднего громкоговорителя не

подключается к сабвуферу 28

Если сабвуфер используется без

опционного усилителя мощности 30

Установка

Переднее/заднее крепление стандарта

DIN 32

3

Ru

Картинка с сайта: emanuals.org

Раздел

01

Перед началом эксплуатации

О формате MP3

Поставка этого изделия дает право только

на его частное и некоммерческое исполь—

зование и не предоставляет лицензии и не

подразумевает право использования этого

изделия в любых коммерческих (т.е. прино—

Сведения об этом устройстве

сящих прибыль) прямых трансляциях

(телевизионных, спутниковых, кабельных

ВНИМАНИЕ

и/или любых других), вещании/потоковой

! Не допускайте попадания жидкости на

передаче через Интернет, локальных сетях

данное устройство. Это может повлечь по—

и/или других сетях или в других электрон—

ражение электрическим током. Кроме того,

ных системах распространения, таких как

попадание жидкости в устройство может

системы платного аудио и аудио по запро—

стать причиной его выхода из строя,

су. Для такого использования необходима

перегрева и появления дыма.

специальная лицензия. Для получения до—

! Держите это руководство под рукой в

полнительной информации посетите

качестве справочника по правилам эк—

http://www.mp3licensing.com.

сплуатации и мерам предосторожности.

! Всегда сохраняйте уровень громкости до—

статочно низким, чтобы Вы могли слышать

Посетите наш сайт

звуки снаружи машины.

Посетите наш сайт:

! Оберегайте это устройство от воздействия

http://www.pioneer-rus.ru

влажности.

! Зарегистрируйте приобретенное

! При отключении или разряде батареи пам—

изделие. Мы сохраним сведения о

ять предварительных настроек будет

Вашей покупке, что поможет Вам ссы—

стерта и потребуется ее повторное про—

латься на эту информацию в случае

граммирование.

страхового требования по причине

О формате WMA

потери или кражи.

! Самую свежую информацию о Pioneer

Corporation можно получить на нашем

веб—сайте.

В случае возникновения

Логотип Windows Media™, напечатанный

на коробке, указывает на возможность вос—

неполадок

произведения данных в формате WMA.

При неполадках в работе этого изделия

Windows Media и логотип Windows являют—

свяжитесь с торговым представителем

ся товарными знаками или зарегистриро—

компании—производителя или с ближайшим

ванными товарными знаками Microsoft

сервисным пунктом Pioneer.

Corporation в Соединенных Штатах и/или

других странах.

! Это устройство может неверно вос—

производить некоторые файлы форма—

та WMA в зависимости от приложений,

использованных для их записи.

4

Ru

Картинка с сайта: emanuals.org

Раздел

Перед началом эксплуатации

01

Перед началом эксплуатации

Защита Вашего устройства

Установка передней панели

от кражи

% Для повторной установки передней

панели приложите ее к основному ус—

В целях предотвращения кражи переднюю

тройству и прочно защелкните в фикса—

панель можно снимать.

торах держателя.

! Если не отсоединить переднюю панель

от основного устройства в течение пяти

секунд после выключения зажигания ав—

томобиля, раздастся предупреждающий

сигнал.

! Вы можете отключить предупреждаю—

щий сигнал. См. раздел

Включение

предупреждающего сигнала

на стр. 23.

Важно

! Соблюдайте осторожность при снятии и

установке передней панели.

О демонстрационном режиме

! Оберегайте переднюю панель от сильных

Данное устройство имеет функцию демон—

ударов.

страции функциональных возможностей.

! Предохраняйте переднюю панель от воз—

действия прямого солнечного света и вы—

Важно

соких температур.

Красный провод (ACC) этого устройства необ—

ходимо подсоединить к контакту, обеспечи—

Снятие передней панели

вающему включение/выключение зажигания.

1 Нажмите OPEN, чтобы открыть

Если этого не сделать, то аккумуляторная ба—

переднюю панель.

тарея автомобиля может разрядиться.

2 Возьмитесь за левую сторону

Режим демонстрации

передней панели и осторожно потяните

функциональных возможностей

ее наружу.

Режим демонстрации функциональных

Старайтесь избегать чрезмерного сдавли—

возможностей включается автоматически

вания передней панели, не роняйте ее на

при повороте ключа зажигания в положе—

пол, берегите от воды или других жидко—

ние ACC или ON при отключенном питании

стей во избежание необратимых по—

устройства. При нажатии DISP во время

вреждений.

демонстрации функциональных возможно—

стей этот режим отключается. Нажмите

кнопку DISP ещё раз для повторного запус—

ка режима. Следует помнить, что работа

режима демонстрации функциональных

возможностей при выключенном двигателе

может привести к излишнему расходу за—

ряда аккумуляторной батареи.

3 Поместите переднюю панель в за—

щитный футляр, предназначенный для

безопасного хранения.

5

Ru
