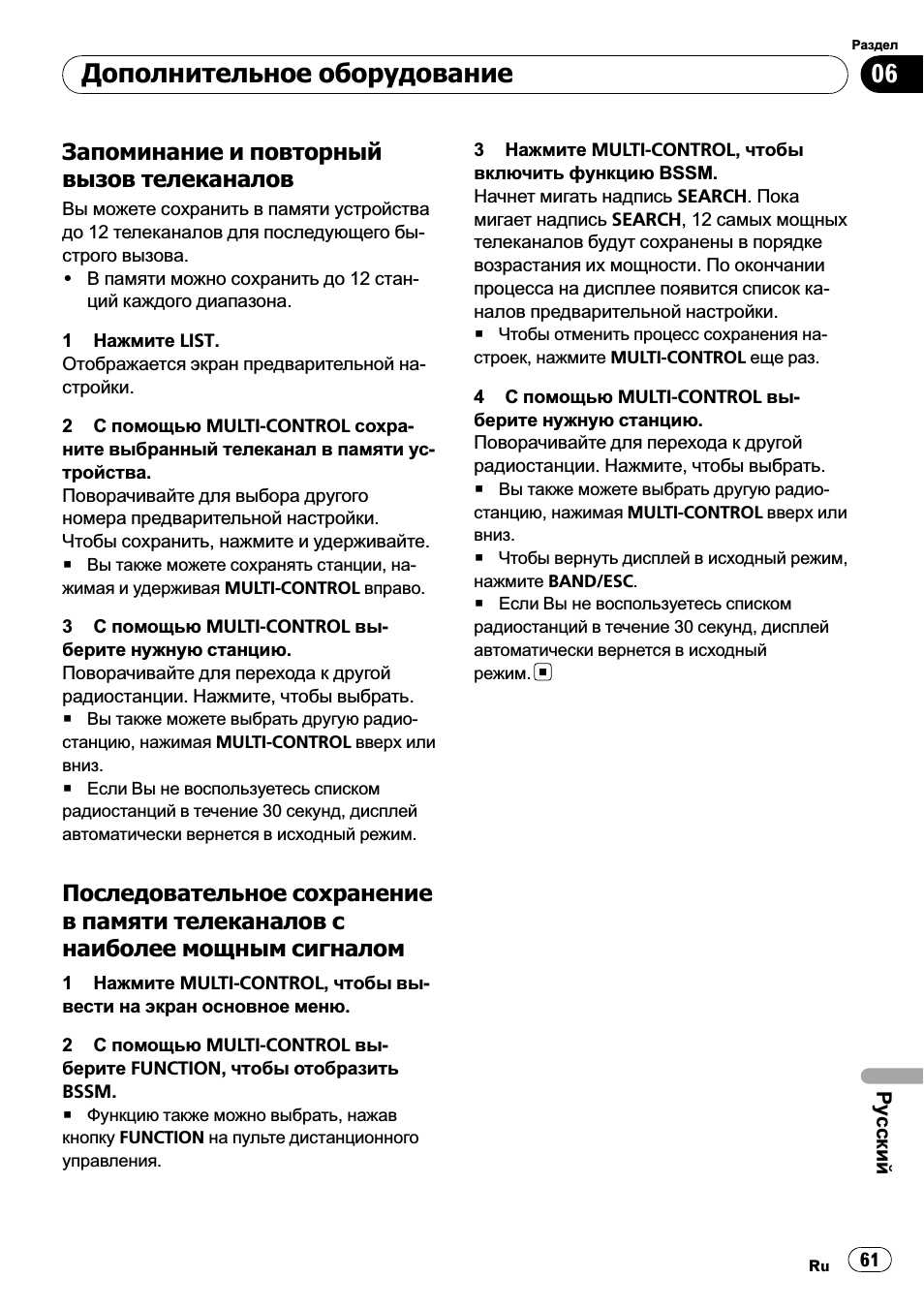

Запоминание и повторный

вызов телеканалов

Вы можете сохранить в памяти устройства

до 12 телеканалов для последующего бы-

строго вызова.

! В памяти можно сохранить до 12 стан-

ций каждого диапазона.

1

Нажмите LIST.

Отображается экран предварительной на-

стройки.

2

С помощью MULTI-CONTROL сохра-

ните выбранный телеканал в памяти ус-

тройства.

Поворачивайте для выбора другого

номера предварительной настройки.

Чтобы сохранить, нажмите и удерживайте.

# Вы также можете сохранять станции, на-
жимая и удерживая MULTI-CONTROL вправо.

3

С помощью MULTI-CONTROL вы-

берите нужную станцию.

Поворачивайте для перехода к другой

радиостанции. Нажмите, чтобы выбрать.

# Вы также можете выбрать другуюрадио-
станцию, нажимая MULTI-CONTROL вверх или
вниз.
# Если Вы не воспользуетесь списком
радиостанций в течение 30 секунд, дисплей
автоматически вернется в исходный режим.

Последовательное сохранение

в памяти телеканалов с

наиболее мощным сигналом

1

Нажмите MULTI-CONTROL, чтобы вы-

вести на экран основное меню.

2

С помощью MULTI-CONTROL вы-

берите FUNCTION, чтобы отобразить
BSSM.

# Функциютакже можно выбрать, нажав
кнопку FUNCTION на пульте дистанционного
управления.

3

Нажмите MULTI-CONTROL, чтобы

включить функцию BSSM.

Начнет мигать надпись SEARCH. Пока

мигает надпись SEARCH, 12 самых мощных

телеканалов будут сохранены в порядке

возрастания их мощности. По окончании

процесса на дисплее появится список ка-

налов предварительной настройки.

# Чтобы отменить процесс сохранения на-
строек, нажмите MULTI-CONTROL еще раз.

4

С помощью MULTI-CONTROL вы-

берите нужную станцию.

Поворачивайте для перехода к другой

радиостанции. Нажмите, чтобы выбрать.

# Вы также можете выбрать другуюрадио-
станцию, нажимая MULTI-CONTROL вверх или
вниз.
# Чтобы вернуть дисплей в исходный режим,
нажмите BAND/ESC.
# Если Вы не воспользуетесь списком
радиостанций в течение 30 секунд, дисплей
автоматически вернется в исходный
режим.

Дополнительное оборудование

Ru

61

Раздел

06

Ру

сский

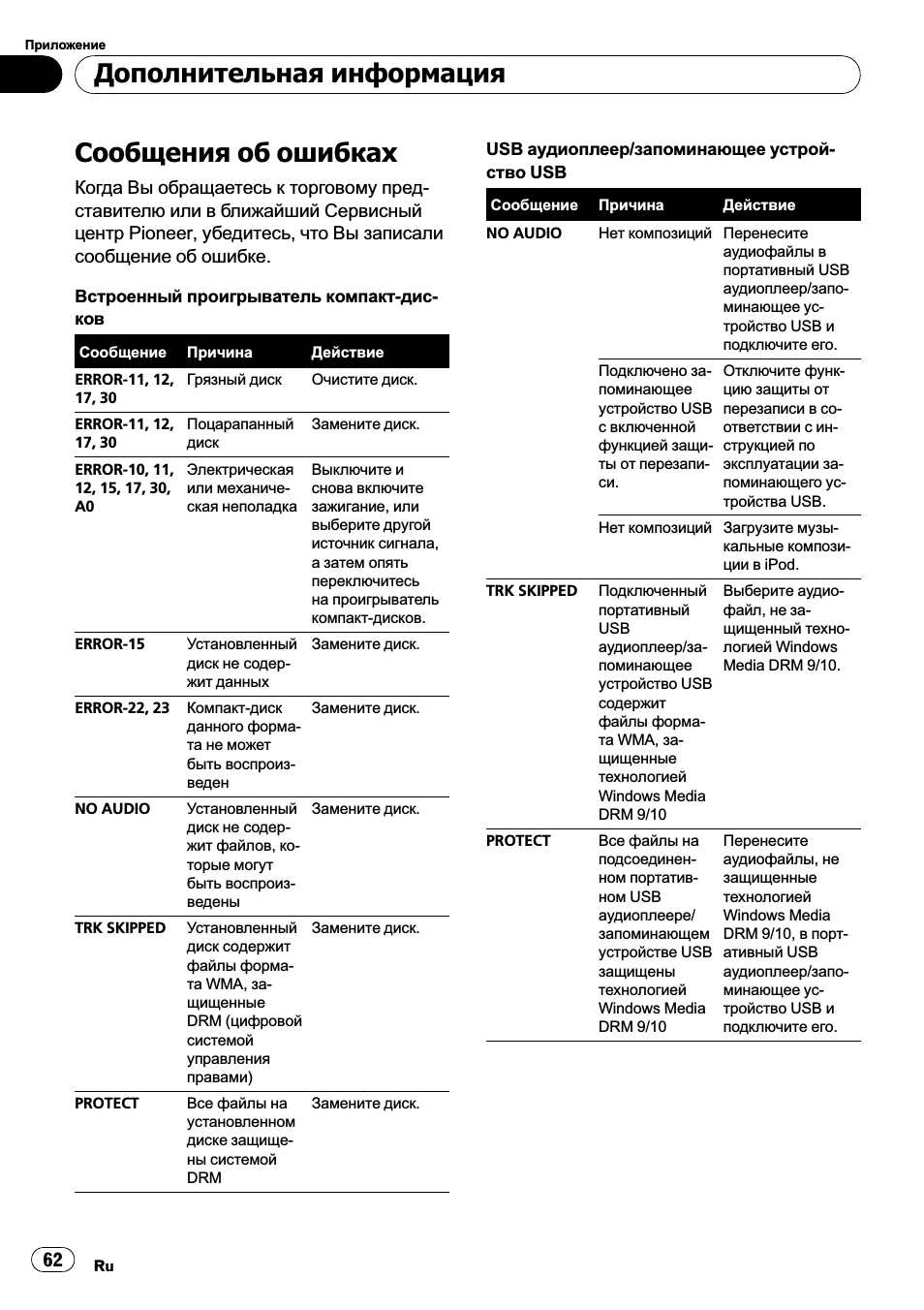

Сообщения об ошибках

Когда Вы обращаетесь к торговому пред-

ставителюили в ближайший Сервисный

центр Pioneer, убедитесь, что Вы записали

сообщение об ошибке.

Встроенный проигрыватель компакт-дис-
ков

Сообщение

Причина

Действие

ERROR-11, 12,
17, 30

Грязный диск

Очистите диск.

ERROR-11, 12,
17, 30

Поцарапанный

диск

Замените диск.

ERROR-10, 11,
12, 15, 17, 30,
A0

Электрическая

или механиче-

ская неполадка

Выключите и

снова включите

зажигание, или

выберите другой

источник сигнала,

а затем опять

переключитесь

на проигрыватель

компакт-дисков.

ERROR-15

Установленный

диск не содер-

жит данных

Замените диск.

ERROR-22, 23

Компакт-диск

данного форма-

та не может

быть воспроиз-

веден

Замените диск.

NO AUDIO

Установленный

диск не содер-

жит файлов, ко-

торые могут

быть воспроиз-

ведены

Замените диск.

TRK SKIPPED

Установленный

диск содержит

файлы форма-

та WMA, за-

щищенные
DRM (

цифровой

системой

управления

правами)

Замените диск.

PROTECT

Все файлы на

установленном

диске защище-

ны системой
DRM

Замените диск.

USB аудиоплеер/запоминающее устрой-
ство USB

Сообщение

Причина

Действие

NO AUDIO

Нет композиций Перенесите

аудиофайлы в

портативный USB

аудиоплеер/запо-

минающее ус-

тройство USB и

подключите его.

Подключено за-

поминающее

устройство USB

с включенной

функцией защи-

ты от перезапи-

си.

Отключите функ-

циюзащиты от

перезаписи в со-

ответствии с ин-

струкцией по

эксплуатации за-

поминающего ус-

тройства USB.

Нет композиций Загрузите музы-

кальные компози-

ции в iPod.

TRK SKIPPED

Подключенный

портативный
USB
аудиоплеер/за-

поминающее

устройство USB

содержит

файлы форма-

та WMA, за-

щищенные

технологией
Windows Media
DRM 9/10

Выберите аудио-

файл, не за-

щищенный техно-

логией Windows
Media DRM 9/10.

PROTECT

Все файлы на

подсоединен-

ном портатив-

ном USB

аудиоплеере/

запоминающем

устройстве USB

защищены

технологией
Windows Media
DRM 9/10

Перенесите

аудиофайлы, не

защищенные

технологией
Windows Media
DRM 9/10,

в порт-

ативный USB

аудиоплеер/запо-

минающее ус-

тройство USB и

подключите его.

Дополнительная информация

Ru

62

Приложение

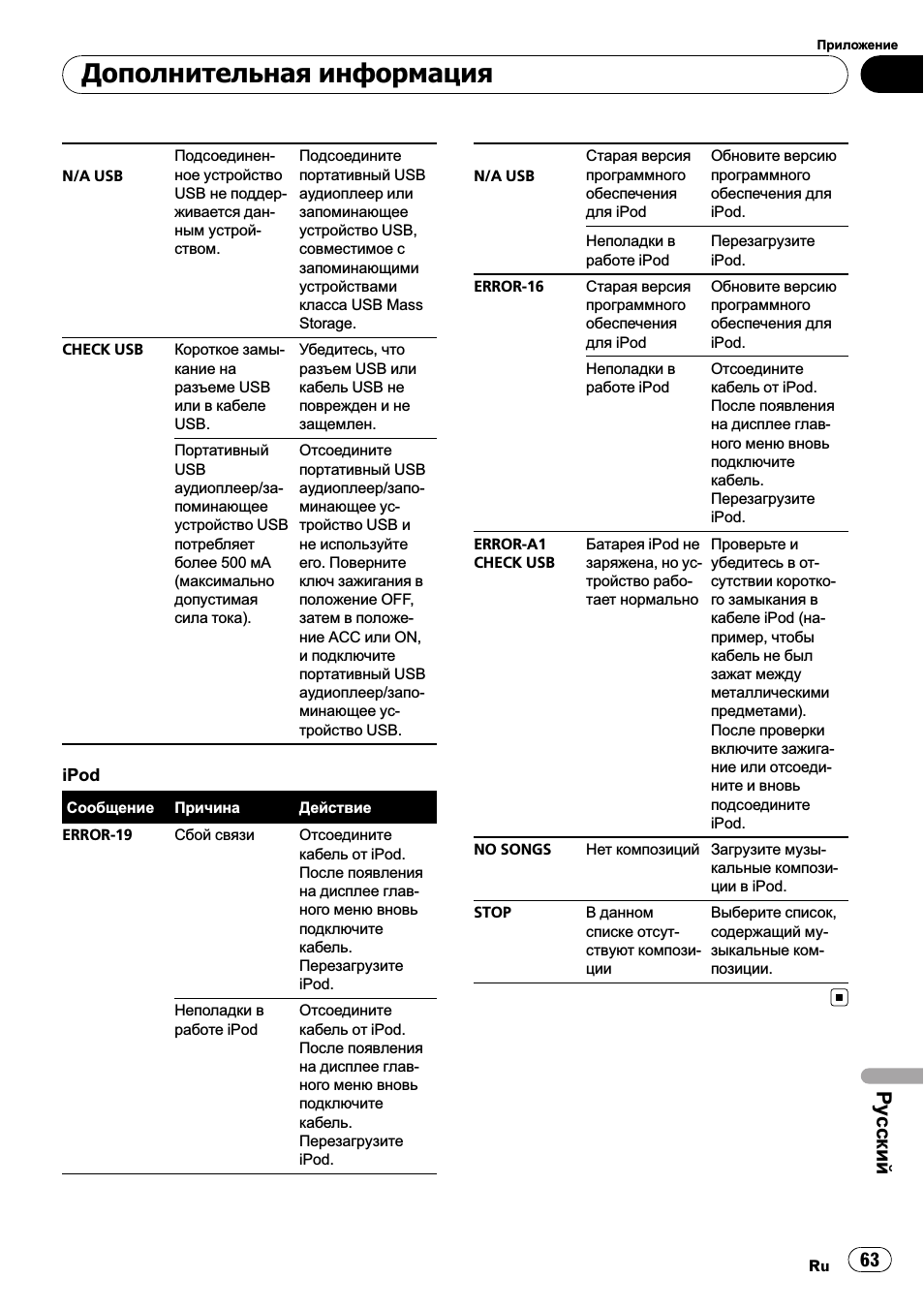

N/A USB

Подсоединен-

ное устройство
USB

не поддер-

живается дан-

ным устрой-

ством.

Подсоедините

портативный USB

аудиоплеер или

запоминающее

устройство USB,

совместимое с

запоминающими

устройствами

класса USB Mass
Storage.

CHECK USB

Короткое замы-

кание на

разъеме USB

или в кабеле
USB.

Убедитесь, что

разъем USB или

кабель USB не

поврежден и не

защемлен.

Портативный
USB
аудиоплеер/за-

поминающее

устройство USB

потребляет

более 500 мА
(

максимально

допустимая

сила тока).

Отсоедините

портативный USB

аудиоплеер/запо-

минающее ус-

тройство USB и

не используйте

его. Поверните

ключ зажигания в

положение OFF,

затем в положе-

ние ACC или ON,

и подклю чите

портативный USB

аудиоплеер/запо-

минающее ус-

тройство USB.

iPod

Сообщение

Причина

Действие

ERROR-19

Сбой связи

Отсоедините

кабель от iPod.

После появления

на дисплее глав-

ного менювновь

подключите

кабель.

Перезагрузите
iPod.

Неполадки в

работе iPod

Отсоедините

кабель от iPod.

После появления

на дисплее глав-

ного менювновь

подключите

кабель.

Перезагрузите
iPod.

N/A USB

Старая версия

программного

обеспечения

для iPod

Обновите версию

программного

обеспечения для
iPod.

Неполадки в

работе iPod

Перезагрузите
iPod.

ERROR-16

Старая версия

программного

обеспечения

для iPod

Обновите версию

программного

обеспечения для
iPod.

Неполадки в

работе iPod

Отсоедините

кабель от iPod.

После появления

на дисплее глав-

ного менювновь

подключите

кабель.

Перезагрузите
iPod.

ERROR-A1
CHECK USB

Батарея iPod не

заряжена, но ус-

тройство рабо-

тает нормально

Проверьте и

убедитесь в от-

сутствии коротко-

го замыкания в

кабеле iPod (на-

пример, чтобы

кабель не был

зажат между

металлическими

предметами).

После проверки

включите зажига-

ние или отсоеди-

ните и вновь

подсоедините
iPod.

NO SONGS

Нет композиций Загрузите музы-

кальные компози-

ции в iPod.

STOP

В данном

списке отсут-

ствуют компози-

ции

Выберите список,

содержащий му-

зыкальные ком-

позиции.

Дополнительная информация

Ru

63

Приложение

Ру

сский

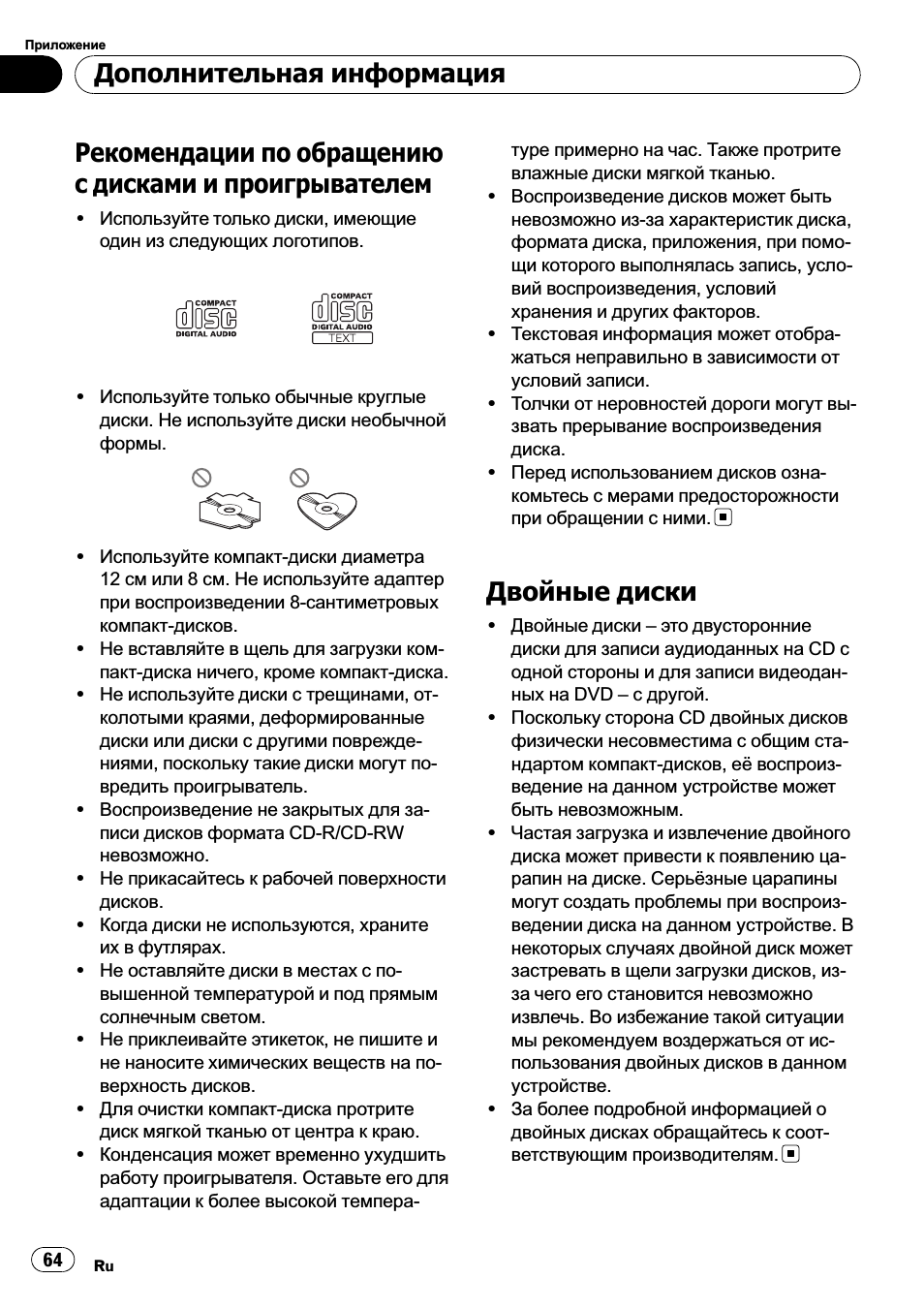

Рекомендации по обращению

с дисками и проигрывателем

! Используйте только диски, имеющие

один из следующих логотипов.

! Используйте только обычные круглые

диски. Не используйте диски необычной

формы.

! Используйте компакт-диски диаметра

12

см или 8 см. Не используйте адаптер

при воспроизведении 8-сантиметровых

компакт-дисков.

! Не вставляйте в щель для загрузки ком-

пакт-диска ничего, кроме компакт-диска.

! Не используйте диски с трещинами, от-

колотыми краями, деформированные

диски или диски с другими поврежде-

ниями, поскольку такие диски могут по-

вредить проигрыватель.

! Воспроизведение не закрытых для за-

писи дисков формата CD-R/CD-RW

невозможно.

! Не прикасайтесь к рабочей поверхности

дисков.

! Когда диски не используются, храните

их в футлярах.

! Не оставляйте диски в местах с по-

вышенной температурой и под прямым

солнечным светом.

! Не приклеивайте этикеток, не пишите и

не наносите химических веществ на по-

верхность дисков.

! Для очистки компакт-диска протрите

диск мягкой тканьюот центра к краю.

! Конденсация может временно ухудшить

работу проигрывателя. Оставьте его для

адаптации к более высокой темпера-

туре примерно на час. Также протрите

влажные диски мягкой тканью.

! Воспроизведение дисков может быть

невозможно из-за характеристик диска,

формата диска, приложения, при помо-

щи которого выполнялась запись, усло-

вий воспроизведения, условий

хранения и других факторов.

! Текстовая информация может отобра-

жаться неправильно в зависимости от

условий записи.

! Толчки от неровностей дороги могут вы-

звать прерывание воспроизведения

диска.

! Перед использованием дисков озна-

комьтесь с мерами предосторожности

при обращении с ними.

Двойные диски

! Двойные диски – это двусторонние

диски для записи аудиоданных на CD с

одной стороны и для записи видеодан-

ных на DVD – с другой.

! Поскольку сторона CD двойных дисков

физически несовместима с общим ста-

ндартом компакт-дисков, её воспроиз-

ведение на данном устройстве может

быть невозможным.

! Частая загрузка и извлечение двойного

диска может привести к появлениюца-

рапин на диске. Серьёзные царапины

могут создать проблемы при воспроиз-

ведении диска на данном устройстве. В

некоторых случаях двойной диск может

застревать в щели загрузки дисков, из-

за чего его становится невозможно

извлечь. Во избежание такой ситуации

мы рекомендуем воздержаться от ис-

пользования двойных дисков в данном

устройстве.

! За более подробной информацией о

двойных дисках обращайтесь к соот-

ветствующим производителям.

Дополнительная информация

Ru

64

Приложение

Совместимость с форматами сжатия, Данных 65, Аудиоплеер/запоминающее

Устройство usb 65, Совместимость usb аудиоплеера, Запоминающего устройства usb, Совместимость usb, Аудиоплеера/запоминающего устройства usb, Совме Чат поддержки

• Изображение
• Текст

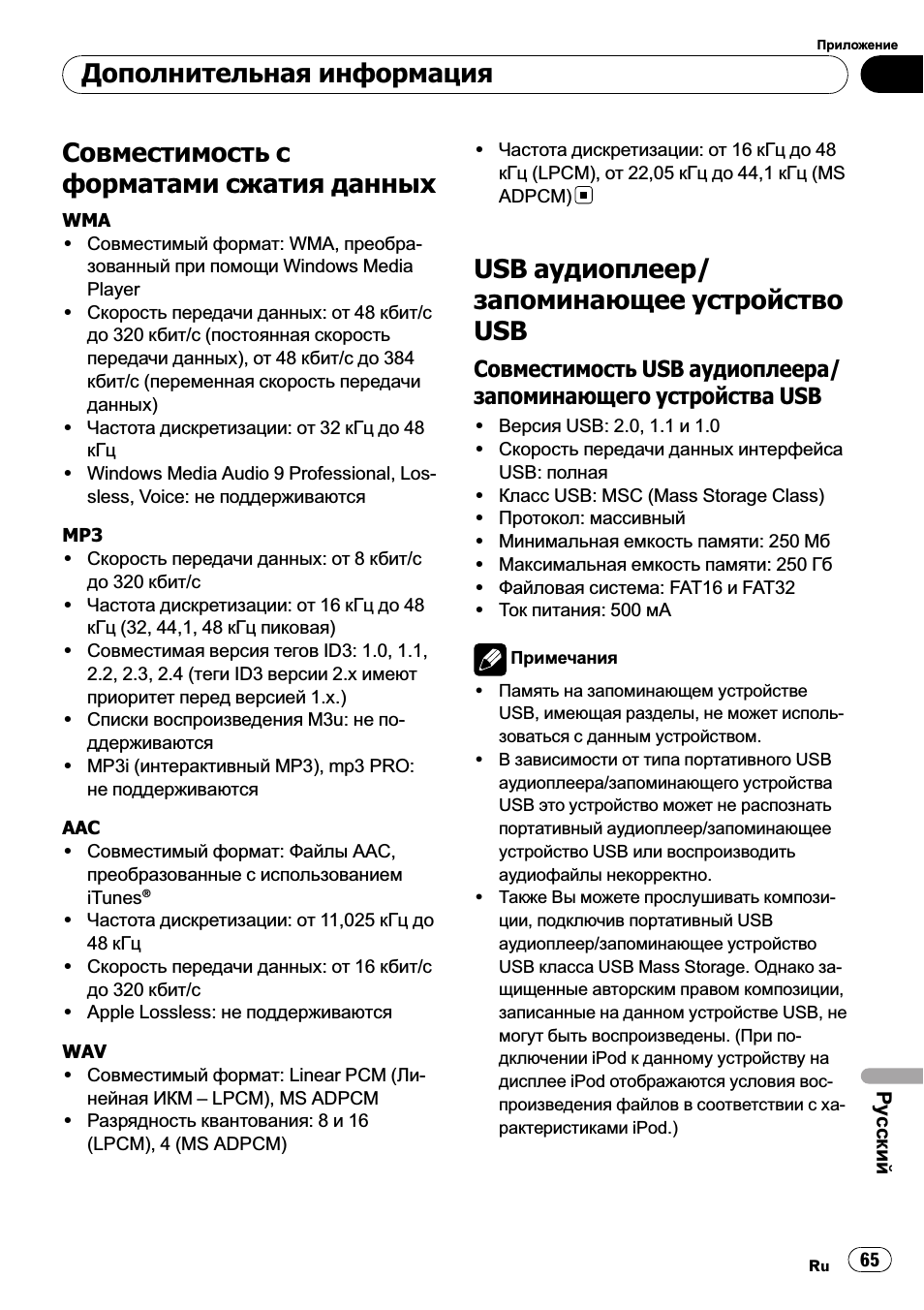

Совместимость с

форматами сжатия данных

WMA

! Совместимый формат: WMA, преобра-

зованный при помощи Windows Media
Player

! Скорость передачи данных: от 48 кбит/с

до 320 кбит/с (постоянная скорость

передачи данных), от 48 кбит/с до 384

кбит/с (переменная скорость передачи

данных)

! Частота дискретизации: от 32 кГц до 48

кГц

! Windows Media Audio 9 Professional, Los-

sless, Voice:

не поддерживаются

MP3

! Скорость передачи данных: от 8 кбит/с

до 320 кбит/с

! Частота дискретизации: от 16 кГц до 48

кГц (32, 44,1, 48 кГц пиковая)

! Совместимая версия тегов ID3: 1.0, 1.1,

2.2, 2.3, 2.4 (

теги ID3 версии 2.x имеют

приоритет перед версией 1.x.)

! Списки воспроизведения M3u: не по-

ддерживаются

! MP3i (интерактивный MP3), mp3 PRO:

не поддерживаются

AAC

! Совместимый формат: Файлы AAC,

преобразованные с использованием
iTunes

®

! Частота дискретизации: от 11,025 кГц до

48

кГц

! Скорость передачи данных: от 16 кбит/с

до 320 кбит/с

! Apple Lossless: не поддерживаются

WAV

! Совместимый формат: Linear PCM (Ли-

нейная ИКМ – LPCM), MS ADPCM

! Разрядность квантования: 8 и 16

(LPCM), 4 (MS ADPCM)

! Частота дискретизации: от 16 кГц до 48

кГц (LPCM), от 22,05 кГц до 44,1 кГц (MS
ADPCM)

USB аудиоплеер/

запоминающее устройство
USB

Совместимость USB аудиоплеера/

запоминающего устройства USB

! Версия USB: 2.0, 1.1 и 1.0

! Скорость передачи данных интерфейса

USB:

полная

! Класс USB: MSC (Mass Storage Class)

! Протокол: массивный

! Минимальная емкость памяти: 250 Мб

! Максимальная емкость памяти: 250 Гб

! Файловая система: FAT16 и FAT32

! Ток питания: 500 мА

Примечания

! Память на запоминающем устройстве

USB,

имеющая разделы, не может исполь-

зоваться с данным устройством.

! В зависимости от типа портативного USB

аудиоплеера/запоминающего устройства
USB

это устройство может не распознать

портативный аудиоплеер/запоминающее
устройство USB или воспроизводить
аудиофайлы некорректно.

! Также Вы можете прослушивать компози-

ции, подключив портативный USB
аудиоплеер/запоминающее устройство
USB

класса USB Mass Storage. Однако за-

щищенные авторским правом композиции,
записанные на данном устройстве USB, не
могут быть воспроизведены. (При по-
дключении iPod к данному устройству на
дисплее iPod отображаются условия вос-
произведения файлов в соответствии с ха-
рактеристиками iPod.)

Дополнительная информация

Ru

65

Приложение

Ру

сский

Usb аудиоплеер/запоминающее, Устройство usb 66, Дополнительная информация

Usb аудиоплеер/запоминающее устройство usb Чат поддержки

• Изображение
• Текст

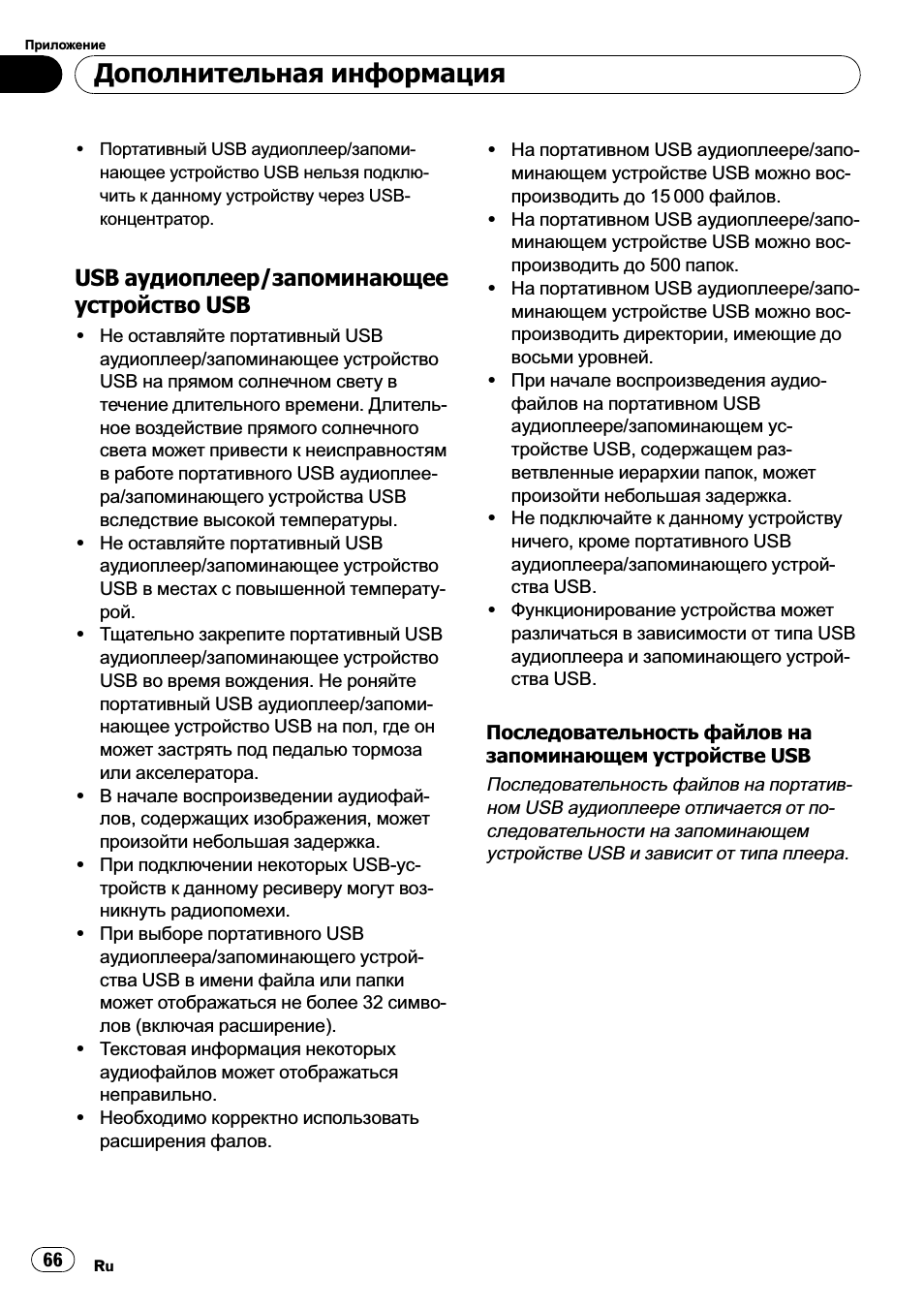

! Портативный USB аудиоплеер/запоми-

нающее устройство USB нельзя подклю-
чить к данному устройству через USB-
концентратор.

USB аудиоплеер/запоминающее

устройство USB

! Не оставляйте портативный USB

аудиоплеер/запоминающее устройство
USB

на прямом солнечном свету в

течение длительного времени. Длитель-

ное воздействие прямого солнечного

света может привести к неисправностям

в работе портативного USB аудиоплее-

ра/запоминающего устройства USB

вследствие высокой температуры.

! Не оставляйте портативный USB

аудиоплеер/запоминающее устройство
USB

в местах с повышенной температу-

рой.

! Тщательно закрепите портативный USB

аудиоплеер/запоминающее устройство
USB

во время вождения. Не роняйте

портативный USB аудиоплеер/запоми-

нающее устройство USB на пол, где он

может застрять под педальютормоза

или акселератора.

! В начале воспроизведении аудиофай-

лов, содержащих изображения, может

произойти небольшая задержка.

! При подключении некоторых USB-ус-

тройств к данному ресиверу могут воз-

никнуть радиопомехи.

! При выборе портативного USB

аудиоплеера/запоминающего устрой-

ства USB в имени файла или папки

может отображаться не более 32 симво-

лов (включая расширение).

! Текстовая информация некоторых

аудиофайлов может отображаться

неправильно.

! Необходимо корректно использовать

расширения фалов.

! На портативном USB аудиоплеере/запо-

минающем устройстве USB можно вос-

производить до 15 000 файлов.

! На портативном USB аудиоплеере/запо-

минающем устройстве USB можно вос-

производить до 500 папок.

! На портативном USB аудиоплеере/запо-

минающем устройстве USB можно вос-

производить директории, имеющие до

восьми уровней.

! При начале воспроизведения аудио-

файлов на портативном USB

аудиоплеере/запоминающем ус-

тройстве USB, содержащем раз-

ветвленные иерархии папок, может

произойти небольшая задержка.

! Не подключайте к данному устройству

ничего, кроме портативного USB

аудиоплеера/запоминающего устрой-

ства USB.

! Функционирование устройства может

различаться в зависимости от типа USB

аудиоплеера и запоминающего устрой-

ства USB.

Последовательность файлов на

запоминающем устройстве USB

Последовательность файлов на портатив-

ном USB аудиоплеере отличается от по-

следовательности на запоминающем

устройстве USB и зависит от типа плеера.

Дополнительная информация

Ru

66

Приложение

Ipod, Обращение с ipod 67, Настройки ipod 67

Сжатые аудиофайлы, записанные на, Диск 67, Сжатые аудиофайлы, записанные на диск, Дополнительная информация, Обращение с ipod, Настройки ipod Чат поддержки

• Изображение
• Текст

Пример иерархии

:

Папка

:

Сжатый аудиофайл

1
2

3

4

5
6

! Числа от 01 до 05 означают присвоен-

ные номера папок. Числа от 1 до 6 оз-

начают последовательность

воспроизведения. Пользователь не

может назначать номера папок и устана-

вливать последовательность воспроиз-

ведения с помощьюданного

устройства.

! Файлы воспроизводятся в той последо-

вательности, в которой они записаны на

устройстве USB.

! Для выбора алгоритма воспроизведе-

ния рекомендуется выполнить следую-

щие действия.

1

Присвойте файлам имена с цифрами,
определяющими последовательность
воспроизведения (например,
001xxx.mp3

и 099yyy.mp3).

2

Поместите эти файлы в папку.

3

Запишите папку, в которой содержатся
данные файлы, на устройство USB.

В некоторых системных средах возмож-

ность установки порядка воспроизведе-

ния отсутствует.

iPod

Обращение с iPod

! Не допускайте длительного воздействия

прямых солнечных лучей на iPod. Про-

должительное воздействие прямых

солнечных лучей на iPod может стать

причиной его выхода из строя вслед-

ствие перегрева.

! Не оставляйте iPod в местах с высокой

температурой воздуха.

! Чтобы устройство функционировало на-

длежащим образом, кабель его

переходника dock connector необходимо

подключить непосредственно к iPod.

! При движении автомобиля надежно за-

крепите iPod. Не роняйте iPod на пол,

где он может застрять под педальютор-

моза или акселератора.

! Более подробнуюинформациюсм. в ин-

струкции по эксплуатации iPod.

Настройки iPod

! Использование эквалайзера iPod на из-

делиях Pioneer невозможно. Прежде

чем подключить iPod к данному устрой-

ству, рекомендуется выключить эква-

лайзер iPod.

! При использовании данного устройства

отключение функции повторного вос-

произведения на iPod невозможно.

Даже если функция повторного вос-

произведения на iPod отключена, то при

подключении iPod к данному устройству

эта функция автоматически установится

в режим повтора всех композиций.

Сжатые аудиофайлы,

записанные на диск

! В зависимости от используемой для

преобразования файлов в формат WMA

версии Windows Media Player названия

альбомов и другая текстовая информа-

ция может отображаться неправильно.

Дополнительная информация

Ru

67

Приложение

Ру

сский

Пример иерархии 68, Таблица символов для русского, Языка 68

Таблица символов для русского языка, Дополнительная информация, Пример иерархии Чат поддержки

• Изображение
• Текст

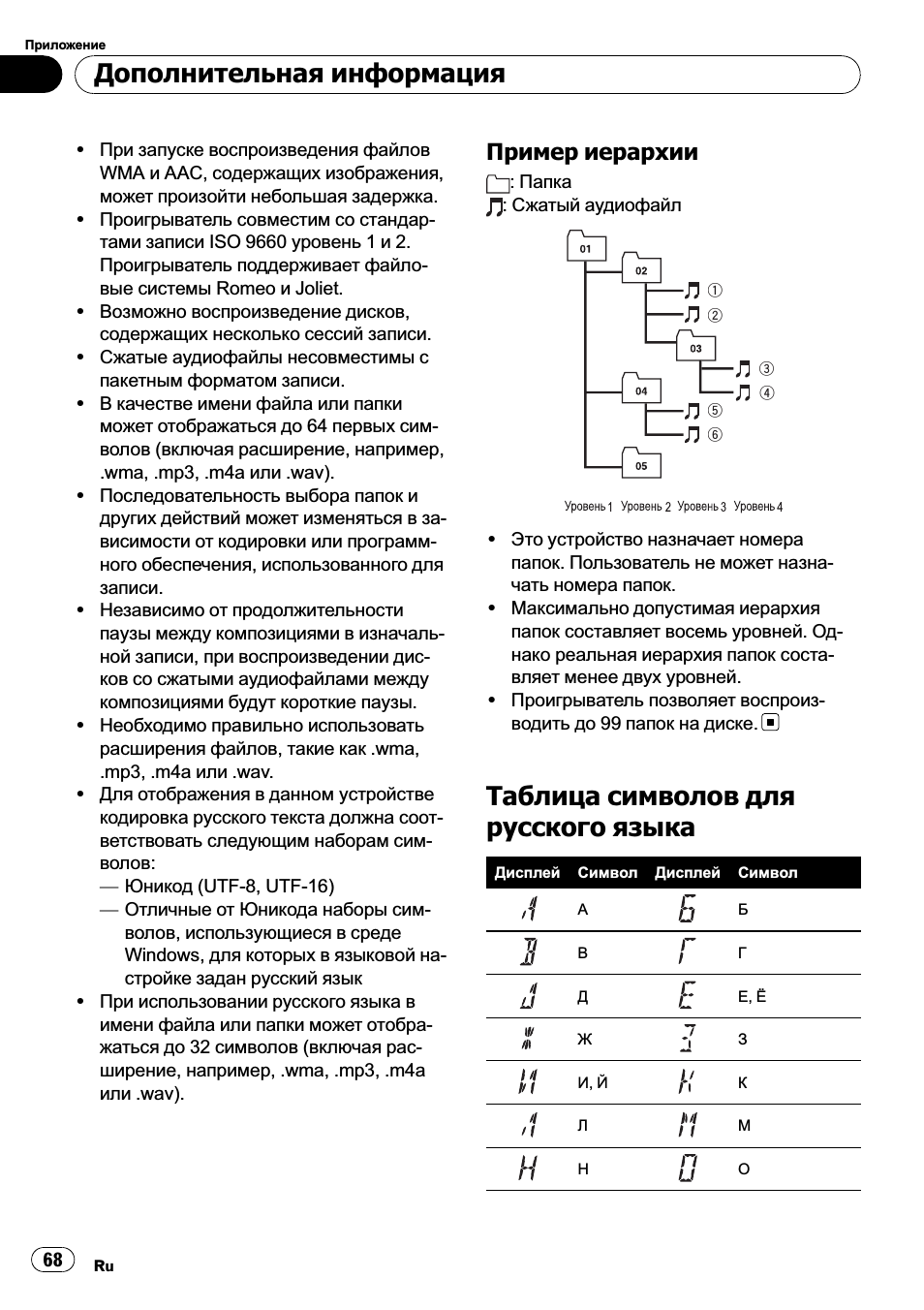

! При запуске воспроизведения файлов

WMA

и AAC, содержащих изображения,

может произойти небольшая задержка.

! Проигрыватель совместим со стандар-

тами записи ISO 9660 уровень 1 и 2.

Проигрыватель поддерживает файло-

вые системы Romeo и Joliet.

! Возможно воспроизведение дисков,

содержащих несколько сессий записи.

! Сжатые аудиофайлы несовместимы с

пакетным форматом записи.

! В качестве имени файла или папки

может отображаться до 64 первых сим-

волов (включая расширение, например,
.wma, .mp3, .m4a

или .wav).

! Последовательность выбора папок и

других действий может изменяться в за-

висимости от кодировки или программ-

ного обеспечения, использованного для

записи.

! Независимо от продолжительности

паузы между композициями в изначаль-

ной записи, при воспроизведении дис-

ков со сжатыми аудиофайлами между

композициями будут короткие паузы.

! Необходимо правильно использовать

расширения файлов, такие как .wma,
.mp3, .m4a

или .wav.

! Для отображения в данном устройстве

кодировка русского текста должна соот-

ветствовать следующим наборам сим-

волов:

— Юникод (UTF-8, UTF-16)

— Отличные от Юникода наборы сим-

волов, использующиеся в среде
Windows,

для которых в языковой на-

стройке задан русский язык

! При использовании русского языка в

имени файла или папки может отобра-

жаться до 32 символов (включая рас-

ширение, например, .wma, .mp3, .m4a

или .wav).

Пример иерархии

:

Папка

:

Сжатый аудиофайл

1
2

3

4

5
6

! Это устройство назначает номера

папок. Пользователь не может назна-

чать номера папок.

! Максимально допустимая иерархия

папок составляет восемь уровней. Од-

нако реальная иерархия папок соста-

вляет менее двух уровней.

! Проигрыватель позволяет воспроиз-

водить до 99 папок на диске.

Таблица символов для

русского языка

Дисплей Символ Дисплей Символ

А

Б

В

Г

Д

Е, Ё

Ж

З

И, Й

К

Л

М

Н

О

Дополнительная информация

Ru

68

Приложение

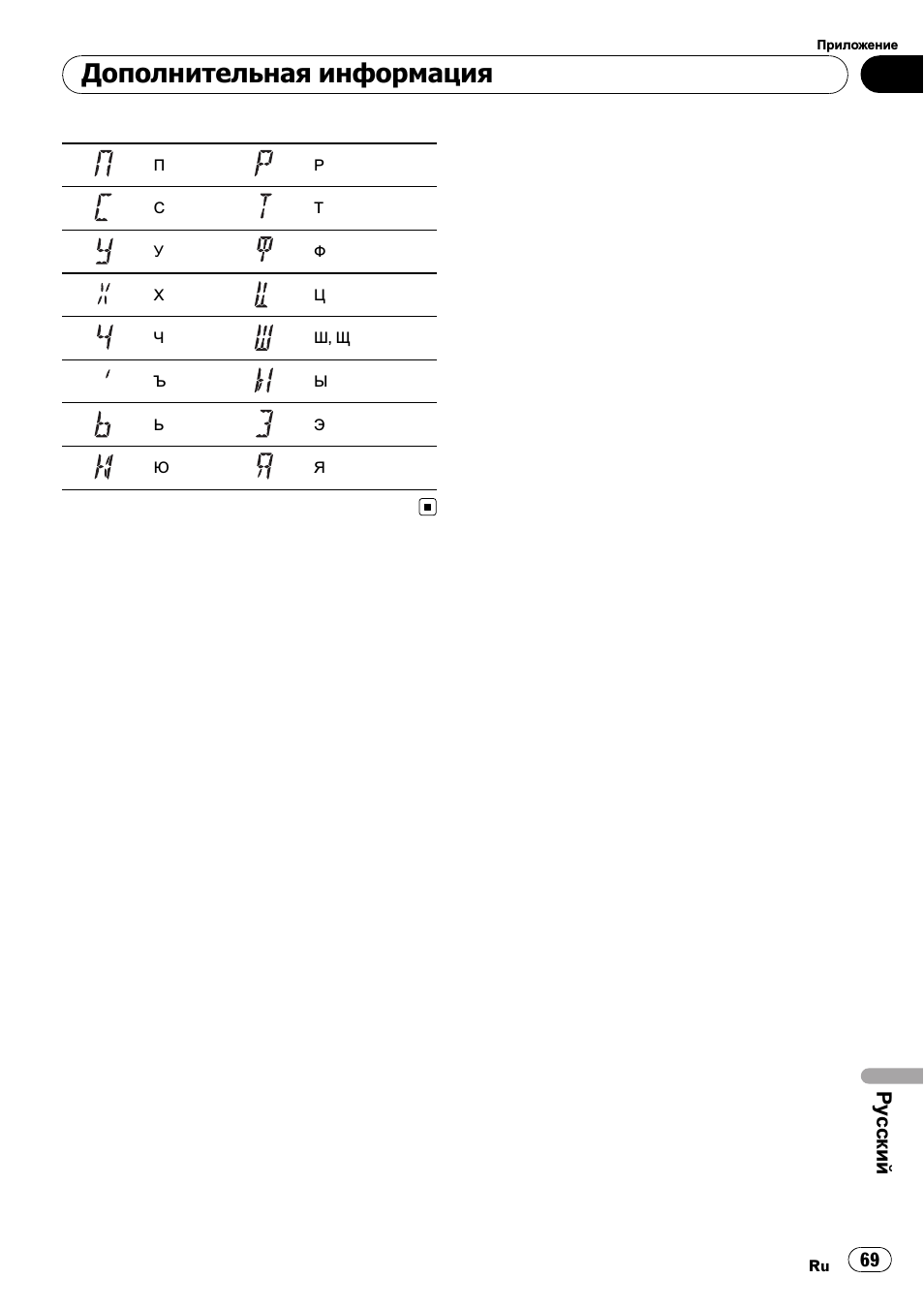

П

Р

С

Т

У

Ф

Х

Ц

Ч

Ш, Щ

Ъ

Ы

Ь

Э

Ю

Я

Дополнительная информация

Ru

69

Приложение

Ру

сский

Технические характеристики 70, Технические характеристики, Дополнительная информация

Общие, Аудио, Проигрыватель компакт-дисков Чат поддержки

• Изображение
• Текст

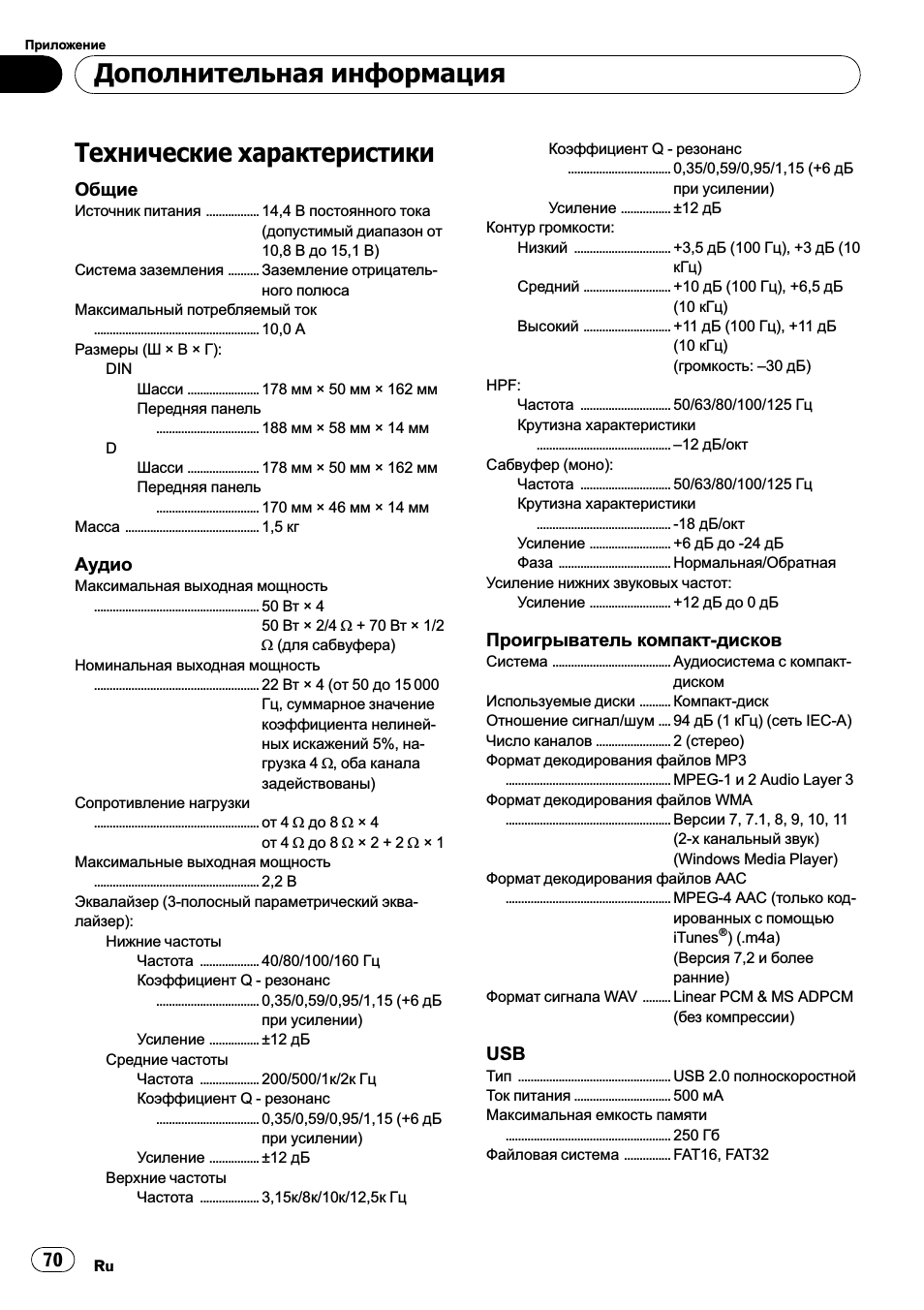

Технические характеристики

Общие

Источник питания …………….. 14,4 В постоянного тока

(

допустимый диапазон от

10,8

В до 15,1 В)

Система заземления ………. Заземление отрицатель-

ного полюса

Максимальный потребляемый ток

…………………………………………….. 10,0

А

Размеры (Ш × В × Г):

DIN

Шасси ………………….. 178 мм × 50 мм × 162 мм

Передняя панель

…………………………… 188

мм × 58 мм × 14 мм

D

Шасси ………………….. 178 мм × 50 мм × 162 мм

Передняя панель

…………………………… 170

мм × 46 мм × 14 мм

Масса ……………………………………. 1,5 кг

Аудио

Максимальная выходная мощность

…………………………………………….. 50

Вт × 4

50

Вт × 2/4 W + 70 Вт × 1/2

W (для сабвуфера)

Номинальная выходная мощность

…………………………………………….. 22

Вт × 4 (от 50 до 15 000

Гц, суммарное значение

коэффициента нелиней-

ных искажений 5%, на-

грузка 4 W, оба канала

задействованы)

Сопротивление нагрузки

……………………………………………..

от 4 W до 8 W × 4

от 4 W до 8 W × 2 + 2 W × 1

Максимальные выходная мощность

…………………………………………….. 2,2

В

Эквалайзер (3-полосный параметрический эква-

лайзер):

Нижние частоты

Частота ………………. 40/80/100/160 Гц

Коэффициент Q — резонанс

…………………………… 0,35/0,59/0,95/1,15 (+6

дБ

при усилении)

Усиление ……………. ±12 дБ

Средние частоты

Частота ………………. 200/500/1к/2к Гц

Коэффициент Q — резонанс

…………………………… 0,35/0,59/0,95/1,15 (+6

дБ

при усилении)

Усиление ……………. ±12 дБ

Верхние частоты

Частота ………………. 3,15к/8к/10к/12,5к Гц

Коэффициент Q — резонанс

…………………………… 0,35/0,59/0,95/1,15 (+6

дБ

при усилении)

Усиление ……………. ±12 дБ

Контур громкости:

Низкий …………………………. +3,5 дБ (100 Гц), +3 дБ (10

кГц)

Средний ………………………. +10 дБ (100 Гц), +6,5 дБ

(10

кГц)

Высокий ………………………. +11 дБ (100 Гц), +11 дБ

(10

кГц)

(

громкость: –30 дБ)

HPF:

Частота ……………………….. 50/63/80/100/125 Гц

Крутизна характеристики

…………………………………….

–12 дБ/окт

Сабвуфер (моно):

Частота ……………………….. 50/63/80/100/125 Гц

Крутизна характеристики

……………………………………. -18

дБ/окт

Усиление …………………….. +6 дБ до -24 дБ

Фаза ……………………………… Нормальная/Обратная

Усиление нижних звуковых частот:

Усиление …………………….. +12 дБ до 0 дБ

Проигрыватель компакт-дисков

Система ……………………………….. Аудиосистема с компакт-

диском

Используемые диски ………. Компакт-диск

Отношение сигнал/шум …. 94 дБ (1 кГц) (сеть IEC-A)

Число каналов …………………… 2 (стерео)

Формат декодирования файлов MP3

…………………………………………….. MPEG-1

и 2 Audio Layer 3

Формат декодирования файлов WMA

……………………………………………..

Версии 7, 7.1, 8, 9, 10, 11
(2-

х канальный звук)

(Windows Media Player)

Формат декодирования файлов AAC

…………………………………………….. MPEG-4 AAC (

только код-

ированных с помощью
iTunes

®

) (.m4a)

(

Версия 7,2 и более

ранние)

Формат сигнала WAV ……… Linear PCM & MS ADPCM

(

без компрессии)

USB

Тип …………………………………………. USB 2.0 полноскоростной

Ток питания …………………………. 500 мА

Максимальная емкость памяти

…………………………………………….. 250

Гб

Файловая система …………… FAT16, FAT32

Дополнительная информация

Ru

70

Приложение

Нажмите на кнопку для помощи

CD RDS RECEIVER

ORDER NO.

CRT4036

DEH-P6000UB/XN/EW5

DEH-P6000UB

This service manual should be used together with the following manual(s):

Model No. Order No. Mech.Module Remarks

CX-3240 CRT4050

S10.5COMP2-iPod/USB

CD Mech. Module : Circuit Descriptions, Mech. Descriptions, Disassembly

/XN/EW5

For details, refer to «Important Check Points for Good Servicing».

PIONEER CORPORATION 4-1, Meguro 1-chome, Meguro-ku, Tokyo 153-8654, Japan

PIONEER ELECTRONICS (USA) INC. P.O. Box 1760, Long Beach, CA 90801-1760, U.S.A.
PIONEER EUROPE NV Haven 1087, Keetberglaan 1, 9120 Melsele, Belgium
PIONEER ELECTRONICS ASIACENTRE PTE. LTD. 253 Alexandra Road, #04-01, Singapore 159936

PIONEER CORPORATION 2007

K-ZZW. OCT. 2007 Printed in Japan

1234

SAFETY INFORMATION

CAUTION

A

This service manual is intended for qualified service technicians; it is not meant for the casual do-it-yourselfe.
Qualified technicians have the necessary test equipment and tools, and have been trained to properly and safely repair
complex products such as those covered by this manual.
Improperly performed repairs can adversely affect the safety and reliability of the product and may void the warranty.
If you are not qualified to perform the repair of this product properly and safely, you should not risk trying to do so
and refer the repair to a qualified service technician.

— Safety Precautions for those who Service this Unit.
When checking or adjusting the emitting power of the laser diode exercise caution in order to get safe, reliable
results.

B

Caution:

1. During repair or tests, minimum distance of 13 cm from the focus lens must be kept.

2. During repair or tests, do not view laser beam for 10 seconds or longer.

CAUTION:

USE OF CONTROLS OR ADJUSTMENTS OR PERFORMANCE OF PROCEDURES OTHER THAN THOSE
SPECIFIED HEREIN MAY RESULT IN HAZARDOUS RADIATION EXPOSURE.

C

CLASS 1
LASER PRODUCT

D

WARNING!

The AEL (accessible emission level )of the laser power output is less than CLASS 1
but the laser component is capable of emitting radiation exceeding the limit for
CLASS 1.
A specially instructed person should do servicing operation of the apparatus.

E

Laser diode characteristics

Wave length : 785 nm to 814 nm

Maximum output : 1 190 W(Emitting period : unlimited)

Additional Laser Caution

Transistors Q101 in PCB drive the laser diodes.
When Q101 is shorted between their terminals, the laser diodes will radiate beam.

F

If the top cover is removed with no disc loaded while such short-circuit is continued,
the naked eyes may be exposed to the laser beam.

2

1234

DEH-P6000UB/XN/EW5

5 678

CAUTION

Danger of explosion if battery is incorrectly replaced.
Replaced only with the same or equivalent type recommended by the manufacture.
Discord used batteries according to the manufacture’s instructions.

A

B

C

D

E

56

DEH-P6000UB/XN/EW5

F

7

8

3

1234

[Important Check Points for Good Servicing]

In this manual, procedures that must be performed during repairs are marked with the below symbol.
Please be sure to confirm and follow these procedures.

A

B

C

D

1. Product safety

Please conform to product regulations (such as safety and radiation regulations), and maintain a safe servicing environment by
following the safety instructions described in this manual.

1 Use specified parts for repair.

Use genuine parts. Be sure to use important parts for safety.

2 Do not perform modifications without proper instructions.

Please follow the specified safety methods when modification(addition/change of parts) is required due to interferences such as
radio/TV interference and foreign noise.

3 Make sure the soldering of repaired locations is properly performed.

When you solder while repairing, please be sure that there are no cold solder and other debris.
Soldering should be finished with the proper quantity. (Refer to the example)

4 Make sure the screws are tightly fastened.

Please be sure that all screws are fastened, and that there are no loose screws.

5 Make sure each connectors are correctly inserted.

Please be sure that all connectors are inserted, and that there are no imperfect insertion.

6 Make sure the wiring cables are set to their original state.

Please replace the wiring and cables to the original state after repairs.
In addition, be sure that there are no pinched wires, etc.

7 Make sure screws and soldering scraps do not remain inside the product.

Please check that neither solder debris nor screws remain inside the product.

8 There should be no semi-broken wires, scratches, melting, etc. on the coating of the power cord.

Damaged power cords may lead to fire accidents, so please be sure that there are no damages.
If you find a damaged power cord, please exchange it with a suitable one.

9 There should be no spark traces or similar marks on the power plug.

When spark traces or similar marks are found on the power supply plug, please check the connection and advise on secure
connections and suitable usage. Please exchange the power cord if necessary.

a Safe environment should be secured during servicing.

When you perform repairs, please pay attention to static electricity, furniture, household articles, etc. in order to prevent injuries.
Please pay attention to your surroundings and repair safely.

2. Adjustments

To keep the original performance of the products, optimum adjustments and confirmation of characteristics within specification.
Adjustments should be performed in accordance with the procedures/instructions described in this manual.

3. Lubricants, Glues, and Replacement parts

Use grease and adhesives that are equal to the specified substance.

E

Make sure the proper amount is applied.

4. Cleaning

For parts that require cleaning, such as optical pickups, tape deck heads, lenses and mirrors used in projection monitors, proper
cleaning should be performed to restore their performances.

5. Shipping mode and Shipping screws

To protect products from damages or failures during transit, the shipping mode should be set or the shipping screws should be
installed before shipment. Please be sure to follow this method especially if it is specified in this manual.

F

4

1234

DEH-P6000UB/XN/EW5

5 678

CONTENTS

SAFETY INFORMATION …………………………………………………………………………………………………………………….2

1. SERVICE PRECAUTIONS………………………………………………………………………………………………………………..6

1.1 SERVICE PRECAUTIONS………………………………………………………………………………………………………….6

1.2 NOTES ON SOLDERING……………………………………………………………………………………………………………6

2. SPECIFICATIONS……………………………………………………………………………………………………………………………7

2.1 SPECIFICATIONS ……………………………………………………………………………………………………………………..7

2.2 DISC/CONTENT FORMAT ………………………………………………………………………………………………………….8

2.3 PANEL FACILITIES ……………………………………………………………………………………………………………………9

2.4 CONNECTION DIAGRAM…………………………………………………………………………………………………………12

3. BASIC ITEMS FOR SERVICE…………………………………………………………………………………………………………13

3.1 CHECK POINTS AFTER SERVICING ………………………………………………………………………………………..13

3.2 PCB LOCATION ………………………………………………………………………………………………………………………13

3.3 JIGS LIST ……………………………………………………………………………………………………………………………….14

4. BLOCK DIAGRAM …………………………………………………………………………………………………………………………16

5. DIAGNOSIS ………………………………………………………………………………………………………………………………….19

5.1 OPERATIONAL FLOWCHART…………………………………………………………………………………………………..19

5.2 ERROR CODE LIST…………………………………………………………………………………………………………………20

5.3 CONNECTOR FUNCTION DESCRIPTION …………………………………………………………………………………22

6. SERVICE MODE……………………………………………………………………………………………………………………………23

6.1 CD TEST MODE………………………………………………………………………………………………………………………23

7. DISASSEMBLY……………………………………………………………………………………………………………………………..25

8. EACH SETTING AND ADJUSTMENT………………………………………………………………………………………………30

8.1 CD ADJUSTMENT …………………………………………………………………………………………………………………..30

8.2 CHECKING THE GRATING AFTER CHANGING THE PICKUP UNIT …………………………………………….31

8.3 PCL OUTPUT CONFIRMATION ………………………………………………………………………………………………..33

9. EXPLODED VIEWS AND PARTS LIST …………………………………………………………………………………………….34

9.1 PACKING………………………………………………………………………………………………………………………………..34

9.2 EXTERIOR(1)………………………………………………………………………………………………………………………….36

9.3 EXTERIOR(2)………………………………………………………………………………………………………………………….38

9.4 CD MECHANISM MODULE ………………………………………………………………………………………………………40

10. SCHEMATIC DIAGRAM………………………………………………………………………………………………………………..42

10.1 OVERALL CONNECTION DIAGRAM(GUIDE PAGE)………………………………………………………………….42

10.2 KEYBOARD UNIT ………………………………………………………………………………………………………………….48

10.3 CD MECHANISM MODULE(GUIDE PAGE)……………………………………………………………………………….50

10.4 WAVEFORMS………………………………………………………………………………………………………………………..56

11. PCB CONNECTION DIAGRAM ……………………………………………………………………………………………………..60

11.1 TUNER AMP UNIT …………………………………………………………………………………………………………………60

11.2 KEYBOARD UNIT…………………………………………………………………………………………………………………..64

11.3 CD CORE UNIT(S10.5COMP2-iPod)………………………………………………………………………………………..66

11.4 PANEL UNIT ………………………………………………………………………………………………………………………….68

12. ELECTRICAL PARTS LIST……………………………………………………………………………………………………………69

A

B

C

D

56

DEH-P6000UB/XN/EW5

E

F

7

8

5

1234

1. SERVICE PRECAUTIONS

1.1 SERVICE PRECAUTIONS

A

1. You should conform to the regulations governing
the product (safety, radio and noise, and other
regulations), and should keep the safety during
servicing by following the safety instructions
described in this manual.

2. Before disassembling the unit, be sure to turn off
the power. Unplugging and plugging the connectors
during power-on mode may damage the ICs inside
the unit.

3. To protect the pickup unit from electrostatic discharge

B

during servicing, take an appropriate treatment
(shorting-solder) by referring to «the DISASSEMBLY».

4. After replacing the pickup unit, be sure to check the
grating.

5. Be careful in handling ICs. Some ICs such as MOS
type are so fragile that they can be damaged by
electrostatic induction.

C

1.2 NOTES ON SOLDERING

D

For environmental protection, lead-free solder is used on the printed circuit boards mounted in this unit.
Be sure to use lead-free solder and a soldering iron that can meet specifications for use with lead-free solders for repairs
accompanied by reworking of soldering.

Compared with conventional eutectic solders, lead-free solders have higher melting points, by approximately 40 C.
Therefore, for lead-free soldering, the tip temperature of a soldering iron must be set to around 373 C in general, although
the temperature depends on the heat capacity of the PC board on which reworking is required and the weight of the tip of
the soldering iron.

Compared with eutectic solders, lead-free solders have higher bond strengths but slower wetting times and higher melting

E

temperatures (hard to melt/easy to harden).

The following lead-free solders are available as service parts:
Parts numbers of lead-free solder:
GYP1006 1.0 in dia.
GYP1007 0.6 in dia.
GYP1008 0.3 in dia.

F

6

1234

DEH-P6000UB/XN/EW5

5 678

2. SPECIFICATIONS

2.1 SPECIFICATIONS

A

B

C

D

E

56

DEH-P6000UB/XN/EW5

F

7

8

7

1234

2.2 DISC/CONTENT FORMAT

A

B

C

D

E

F

8

1234

DEH-P6000UB/XN/EW5

5 678

2.3 PANEL FACILITIES

A

B

C

D

E

56

DEH-P6000UB/XN/EW5

F

7

8

9

1234

A

B

C

D

E

F

10

1234

DEH-P6000UB/XN/EW5

5 678

Fixing the front panel

If you do not operate the removing and attaching the front panel function, use the supplied
fixing screws and holders to fix the front panel to this unit.

1. Attach the holders to both sides of the front panel.

Holder
CND1249

2. Replace the front panel to the unit.

Holder
CND1250

A

B

C

3.

Flip the holders into upright positions.

4. Fix the front panel to the unit using fixing screws.

Fixing Screw
BPZ20P060FTB

D

E

56

DEH-P6000UB/XN/EW5

F

7

8

11

1234

2.4 CONNECTION DIAGRAM

A

B

C

D

E

F

12

1234

DEH-P6000UB/XN/EW5

5 678

3. BASIC ITEMS FOR SERVICE

3.1 CHECK POINTS AFTER SERVICING

To keep the product quality after servicing, please confirm following check points.

1 Confirm whether the customer complain has

been solved.
If the customer complain occurs with the
specific media, use it for the operation check.

2 CD Play back a CD.

(Track search)

3 FM/AM tuner Check FM/AM tuner action.

(Seek, Preset)
Switch band to check both FM and AM.

4 Check whether no disc is inside the product. The media used for the operating check must

See the table below for the items to be checked regarding audio:

Item to be checked regarding audio

Distortion
Noise

Volume too low
Volume too high
Volume fluctuating
Sound interrupted

demrifnocebotmetIserudecorP.oN

The customer complain must not be
reappeared.
Display, audio and operations must be
normal.
No malfunction on display, audio and
operation.

Display, audio and operations must be
normal.

be ejected.

receiving it for service.

A

B

retfaecnaraeppastinotridrosehctarcsoNkcehcecnaraeppA5

C

3.2 PCB LOCATION

Panel Unit

C

Keyboard Unit

B

CD Core Unit

D

(S10.5COMP2-iPod)

Tuner Amp Unit

A

Unit Number : QWM3010
Unit Name : Tuner Amp Unit
Unit Number :
Unit Name : Keyboard Unit
Unit Number : CWM8758
Unit Name : Panel Unit
Unit Number : CWX3526
Unit Name : CD Core Unit
(S10.5COMP2-iPod)

D

E

F

56

DEH-P6000UB/XN/EW5

7

8

13

1234

3.3 JIGS LIST

— Jigs List

A

Name

Test Disc
L.P.F.

— Grease List

B

Name

m

Grease
Grease

Jig No.

No.

TCD-782

Grease No.

rease No.

GEM1024
GEM1045

emarks

Remarks

Checking the grating
Checking the grating (Two pieces)

emarks

Remarks

CD Mechanism Module
CD Mechanism Module

C

Before shipping out the product, be sure to clean the
following portions by using the prescribed cleaning
tools:

Portions to be cleaned Cleaning tools
CD pickup lenses

Cleaning liquid : GEM1004
Cleaning paper : GED-008

D

E

F

14

1234

DEH-P6000UB/XN/EW5

5 678

A

B

C

D

E

56

DEH-P6000UB/XN/EW5

F

7

8

15

1234

4. BLOCK DIAGRAM

A

A

TUNER AMP UNIT

FM/AM TUNER UNIT

VDD

LDET

LDET

TUNPDI

DO

RDS_CK

RDS_DATA

RDS_LOCK

TUNPCK

TUNPDO

76 13 5 1098 11 14 18192021

NC

CE2

ROM_VDD

DI

SL

CK

CE1

RDS_HSLK

B

C

D

PICKUP UNIT
(P10.5)(SERVICE)

LASER
DIODE

MONITOR

E

F

DIODE

LOAD/

ANTENNA

HOLOGRAM

UNIT

FOCUS ACT.

TRACKING ACT.

SPINDLE

MOTOR

CARRIAGE

MOTOR

VDD_3.3

5V t 3.3V

3.3V

IP-BUS

AUX

WIRE

REMOTE

VDD2

CN701

DP

DM

LOUT

VDD

/RESET

VD

IC 5

IC 4

3.3V t 2.5V

3.3V

16

17

13

9

8

2

1

CN151

USB

Rch

Lch

TX
RX
RX2

SYSTEM

CONTROLLER

IC 601(2/2)

IPPW

PEG402A8

ASENBO

KEYD

KEYAD

SYNC

USBCTL

FLG

DSENS

CDRST

VDCONT

24

23

TUNL

CDL

BUS+L

BUS-L

AUXL

AUXG

46

SYSPW

39

MUTE

48

OELPW

68

AMPPW

50

FLPILM

8

EJTIN

IL

Q8

49

ILMPW

36

DIM

VDD

47

SWVDD

33

DPDT

34

KYDT

91

CSENS

IC 2

2.5V

DET, FM MPX,

RDS DECODER

2.5V

BUS­BUS+

Q101

BUP

VOUT

IC521

R5523N001B

IP-BUS DRIVER

IC101

HA12241FP

5

BUS-

6

BUS+ ROUT

STBY

BUP

4

VIN

1

EN

3

FLG

TX

1

DIN1

2

RX

8

8
IPPW

USB5V

REGULATOR

IC501

BD9781HFP

1

VIN

2

SW

5

FB

6

INV

DSENS

S801

28

27
19

52

38

32
92

7

26

EN

22

23

9

6
5
4

3
2
1

1

2

3

4

3

7

CN101

AUXL
AUXG

KEYD
KEYAD

CN521

VBUS

D-

D+

CN701

DP

DM

CDL

7

BUSL+

11

BUSL-

5
1
8

Q102

5

VDD 3.3V REGULATOR

CDVDD

CDRST

VD

3

NJM2885DL1-33

BRST,BRXEN,BSRQ,BDATA,BSCK

VD 7.5V REGULATOR

Q751

11

12

18

19

IC780

Q752

1

VDD

21

BUP

20

IC 3 EEPROM

5.0V

OSC

LPF

ANT401

1

2,3

LD-

15

MD

5

VREF

FOM

FOP

2

TOP

1

TOM

LD+

14

M

M

AM ANT

1

FM ANT

3

CD CORE UNIT(S10.5COMP2-iPod)

D

CN101

15

5

88

FOM

33

FOP

2

TOP

1

TOM

44

14

S904
12EJ

iPod CP

IC205

341S2094

Q101

ATT

ATT

ANT adj

S905

8EJ

FMRF

FMRF

RF adj

RF-AMP, CD DECODER,

MP3/WMA DECODER,

DIGITAL SERVO / DATA PROCESSOR CPU,

USB HOST CONTROLLER

CD

TD,FD

SD,MD

22

LOEJ

21

CLCONT

9

CONT

S901

HOME

CPRDY,CPRST

SDA,SCL

141

142

133

28

20

41

10

12
11
14
13

16
15
18
17

REFO

VDD2

FOM
FOP
TOP
TOM

SOP
SOM
LCOP
LCOM

AC,BD,E,F

DRIVER

IC301

BA5839FP

S903

DSCSNS

MIXER, IF AMP

RFGND

OSCGND

DGND

IC201

USBXTAL

/USBXTAL

/PUEN

LOUT

/ADENA

/RESET

XTAL

/XTAL

VDSENS

AUDIOGNDNCVCC

1

2

VCC

39

5

DP

4

DM

55

VDD

VDD2

VDD3

17

16

50

52

11

212 1522 16 4 17

LD

PD

REFOUT

PE5611B

LOEJ

CLCONT

CONT

8

12EJ

7

8EJ

DSCSNS

9

HOME

IC 1

3.3V

T51

CF52

X205

48MHz

Q102

BRST,BRXEN,BSRQ

BDATA,BSCK

VD

X201

16.93MHz

Q201

VD

16

1234

DEH-P6000UB/XN/EW5

5 678

A

Rch

24

Lch

23

SYSTEM

CONTROLLER

IC 601(2/2)

W

PEG402A8

ENBO

YD

YAD

NC

BCTL

NS

RST

CONT

SYSPW

MUTE

OELPW

AMPPW

FLPILM

EJTIN

ILMPW

SWVDD

DPDT

KYDT

CSENS

CN301

SWL

Q303

Q302

5

FL

6

CN981

BUP

16

ACC

14

ILL

12

TEL

9

GND

15

FL- FL2

7

FL+ FL1

5

RL- RL2

8

RL+ RL1

6

BEM

11

KEYBOARD UNIT

V1901

OEL UNIT

REGS

VAH

VDD

7

13

Q1902

16

6

RCA OUT

BACK

UP

ILM

GND

VKH

B.UP

B.REM

B.

REM

ACC

ACC

GND

B

ILL

TEL

C

FL-

FL+

RL-

RL+

RR

RR

+

­FR

FR

+

­FL

FL

+

—

D

RL

RL

+

—

E

F

ILM SENS

Q931

23

21

3

5

21

20

19

10

18

5.1V

SIRX

SCL

XCMD

XI

XRES

MUTE

B

3.3V

ILLUMI

3

1

SWL

MUTING

Q381

7

VCC

16

VREF

10

REM

12

DPDT

13

KYDT

3.3V REGULATOR

FL

VDD

MUTE

Q351

E-MUTE

Q391

IC431

NJM2885DL1-33

ROTARY COMMANDER

S1906

10

1

Phase_B

Phase_A

19

9

4

6

XIN

ROT1

ROT0

KEY/OEL CONTROLLER

PEG411A

13

X1901

10.000MHz

XOUT

IC1902

14

12

Q921

VDD REGULATOR

Q901

Q902

B SENS

A SENS

TEL MUTE

Q951

POWER AMP

IC 351

FLIN

PAL007C

RLIN

STBYMUTE

22 4

BUP

VCC

18

17

15

ADKEY2

ADKEY1

ADKEY0

6,20

VCC

B.REM

25

KEY MATRIX

S1901,S1902,S1904,

S1903,S1905,S1908,

2

DOUT

1

DCLK

20

XCMD

14

NCLK

11

XREST

BUP

BUP

FL-

FL+

RL-

RL+

S1907,S1909

S1910

BZ601

BUZZER

24

SYSTEM

IC 601(1/2)
PEG402A8

DALMON

BSENS

ASENS

1

4

1

PANEL UNIT

CN1801

ILM+

9

SWVDD

11

OPT IN

DPDT

3

KYDT

5

OEL+B

8

CSENS

10

PEE

13

XIN

X601

11

15.00MHz

XOUT

45

16

73

51

ISENS

40

TELIN

BUP

BUP

OEL14V

5.1V

IC1901

GP1UX51RK

REMOTE CONTROL

SENSOR

CE2

63

64

66

67

65

72

95

75

76

71

74

1

10

12

Pre/SW_L

10

Front_L

11

Rear_L

SYS +B REGULATOR

VCC

6,7

DC/DC CONVERTER

6

8

S1970

9

EJECT

7

2

11

14

CN1951

CN1950

TUNPCE2

TUNPCE1

TUNPDI

TUNPDO

TUNPCK

LDET

SL

RDSSDT

RDS57K

RCK

RDSSLK

RESET

2

NJM2388F84

IC561

NJM2360M

4

2

10

8

CONTROLLER

IC911

C

CE1

TUNPDI

TUNPDO

TUNPCK

LDET

SL

Q401

RDSDATA

RDSHSLK

Q402

RDSCK

RDSLOCK

RESET

2

VDD

TUNL

CDL

BUS+L

BUS-L

AUXL

AUXG

VST,VCK,VDT

46

39

48

68

BUP

50

8

ILM CONTROL

BUP

Q823

49

36

DIM

SWVDD

VDD

47

33

34

91

IC651

S-80835CNMC-B8U

ELECTRONIC VOLUME/

SOURCE SELECTOR

6

IN2_L

7

IN1_L

3

IN4+_L

IC201

4

IN4-_L

PML018A

2

IN5+_L

1

IN5-_L

Q562

CN801

FILM+

Q801

FILM-

EJSW

DGND

Q821

ILM+

Q822

SWVDD

Q891

Q892

DPDT

KYDT

OEL14V

CSENS

Q561

565

8

9

7

2

11

14

10 10 5

44 3

56

DEH-P6000UB/XN/EW5

7

8

17

1234

— FM/AM Tuner Unit

A

7 6 13 5 10 9 8 11 14 18 19 20 21

NC

CE2

ROM_VDD

DI

SL

CK

CE1

LDET

DO

RDS_CK

RDS_DATA

RDS_LOCK

RDS_HSLK

3.3V

IC 5

t

5V

3.3V

IC 4

t

3.3V 2.5V

2.5V

IC 2

2.5V

DET, FM MPX,

RDS DECODER

AM ANT

1

AT T

FM ANT

3

B

C

No. Symbol I/O Explain

AT T

ANT adj

FMRF

FMRF

RF adj

IC 3 EEPROM

5.0V

OSC

LPF

IC 1

3.3V

MIXER, IF AM P

T51

CF52

RFGND

OSCGND

DGND

212 1522 16 4 17

AUDIOGNDNCVCC

VDD_3.3

1 AMANT I AM antenna input AM antenna input high impedance AMANT pin is connected with

an all antenna by way of 4.7 µH. (LAU type inductor) A series circuit
including an inductor and a resistor is connected with RF ground for

the countermeasure against the hum of power transmission line.
2 RFGND RF ground Ground of antenna block
3 FMANT I FM antenna input Input of FM antenna 75 Surge absorber

(DSP-201M-S00B)is necessary.

4 VCC power supply The power supply for analog block. D.C 8.4 V ± 0.3 V
5 SL O signal level Output of FM/AM signals level
6 CE2 I chip enable-2 Chip enable for EEPROM ”Low” active
7 NC non connection Not used

D

8 CE1 I chip enable-1 Chip enable for AF•RF ”High” active
9 CK I clock Clock

10 DI I data in Data input
11 LDET O lock detector “Low” active
12 OSCGND osc ground Ground of oscillator block
13 ROM_VDD power supply Power supply for EEPROM pin 13 is connected with a power supply of

micro computer.

14 DO O data out Data output
15 DGND digital ground Ground of digital block
16 NC non connection Not used
17 VDD_3.3 power supply The power supply for digital block. 3.3 V ± 0.2 V
18 RDS_CK O RDS clock Output of RDS clock(2.5 V)
19 RDS_DATA O RDS data Output of RDS data(2.5 V)

E

20 RDS_LOCK O RDS lock Output unit “High” active(2.5 V) (RDS_LOCK turns over by the

external transistor . “Low” active)

21 RDS_HSLK O RDS high speed Output unit “High” active(2.5 V)(RDS_HSLK turns over by the

lock external transistor. “Low” active)
22 AUDIOGND audio ground Ground of audio block
23 L ch O L channel output FM stereo “L-ch” signal output or AM audio output

24 R ch O R channel output FM stereo “R-ch” signal output or AM audio output

Rch

24

Lch

23

F

18

1234

DEH-P6000UB/XN/EW5

5 678

5. DIAGNOSIS

5.1 OPERATIONAL FLOWCHART

Power ON

Vcc = 5 V

Pin14

BSENS

Pin16

BSENS = L

ASENS

Pin73

ASENS = L

DSENS

Pin9

DSENS = L

A

B

ASENBO<-H

Pin38

CSENS

Pin91

2 V < CSENS < 3 V

Starts

communication

with Grille

microcomputer.

SWVDD<-H

Pin47

Source keys

operative

Source ON

C

— 2 V < CSENS < 3 V

Last source returns.
CD loading functions are available.
Keys except for EJECT key are not available.

D

300 ms

300 ms
In case of the above signal, the communication
with Grille microcomputer may fail.
If the time interval is not 300 msec, the oscillator
may be defective.

E

SYSPW<-H

Pin46

Completes power-on operation.
(After that, proceed to each source operation)

DEH-P6000UB/XN/EW5

56

F

7

8

19

1234

5.2 ERROR CODE LIST

— CD Error Messages

A

If a CD is not operative or stopped during operation due to an error, the error mode is turned on and cause(s) of
the error is indicated with a corresponding number. This arrangement is intended at reducing nonsense calls from
the users and also for facilitating trouble analysis and repair work in servicing.

(1) Basic Indication Method

1) When SERRORM is selected for the CSMOD (CD mode area for the system), error codes are written to DMIN
(minutes display area) and DSEC (seconds display area). The same data is written to DMIN and DSEC. DTNO
remains in blank as before.

B

Depending on display capability of LCD used, display will vary as shown below. xx contains the error number.

8-digit display 6-digit display 4-digit display

ERROR-xx ERR-xx E-xx

(2) Error Code List

2) Head unit display examples

Code

10

C

Class Displayed error code Description of the code and potential cause(s)

Electricity Carriage Home NG CRG can’t be moved to inner diameter.

SERVO LSI Com-

CRG can’t be moved from inner diameter.

munication Error → Failure on home switch or CRG move mechanism.

Communication error between microcomputer and SERVO LSI.

11 Electricity Focus Servo NG Focusing not available.

→ Stains on rear side of disc or excessive vibrations on REWRITABLE.

12 Electricity Spindle Lock NG Spindle not locked. Sub-code is strange (not readable).

Subcode NG → Failure on spindle, stains or damages on disc, or excessive vibrations.

A disc not containing CD-R data is found.

Turned over disc are found, though rarely.

CD signal error.

D

17 Electricity Setup NG AGC protection doesn’t work. Focus can be easily lost.

→ Damages or stains on disc, or excessive vibrations on REWRITABLE.

30 Electricity Search Time Out Failed to reach target address.

→ CRG tracking error or damages on disc.

44 Electricity ALL Skip Skip setting for all track.

(CD-R/RW)

50

Mechanism

CD On Mech Error Mechanical error during CD ON.

→ Defective loading motor, mechanical lock and mechanical sensor.

A0 System Power Supply NG Power (VD) is ground faulted.

→ Failure on SW transistor or power supply (failure on connector).

E

Remarks: Mechanical errors are not displayed (because a CD is turned o in these errors).

Unreadable TOC does not constitute an error. An intended operation continues in this case.

Upper digits of an error code are subdivided as shown below:

1x: Setup relevant errors, 3x: Search relevant errors, Ax: Other errors.

F

20

1234

DEH-P6000UB/XN/EW5

5 678

iPod error

STOP

ERROR-11

ERROR-21

ERROR-A0

USB error

NO AUDIO

TRK SKIPPED

PROTECT

N/A USB

CHK USB

No songs in the current list

Communication failure

Old version of the iPod

iPod is not charged but operates
correctly.

No songs in the USB device

USB memory with security enabled is
connected

The connected USB device contains
WMA files that are protected by DRM

All the files in the USB device are
protected by DRM

The connected USB device is not
supported by this unit

The USB connector or the USB cable is
short-circuited

The connected USB device consumes
more than 500 mA
(max. allowable current)

Selected m3u playlist cannot be played
back

All the files on the selected m3u playlist
are protected by DRM

ActionCauseMessage

Transfer the songs to the iPod.No songs in the iPodNO SONGS

Select a list that contains the songs.

Disconnect the cable from the iPod. Once the iPod
main menu is displayed, connect the cable again.

Reset the iPod.

Update the iPod version.

Reset the iPod.iPod failureERROR-30

Check if the connection cable for the iPod shorted out.
After checking, switch the ignition key or disconnect the
iPod and connect again.

ActionCauseMessage

Transfer the songs to the USB device.

Follow the USB memory instructions to disable the
security.

Play an audio file not protected by DRM.

Transfer the songs not protected by DRM to the USB
device.

Connect a USB device that is compliant as a Mass
Storage Class.

Confirm the USB connector or the USB cable.

Confirm the USB device.

Select another playlist.N/A PLAYLIST

A

B

C

D

56

DEH-P6000UB/XN/EW5

E

F

7

8

21

1234

5.3 CONNECTOR FUNCTION DESCRIPTION

A

1. BUS+

2. GND

3. GND

IP-BUS INPUT

4. NC

5. BUS-

6. GND

7. BUS L+

111098

765

4321

8. ASENB

SUBWOOFER

OUTPUT

B

C

FRONT

OUTPUT

ANTENNA

9. BUS R+

10. BUS R-

11. BUS L-

USB

AUX IN

AUX IN

W/R

WIRED REMOTE INPUT

9

7

5

3

1

8

6

4

2

1 FR+
2 RR+
3 FR­4 RR-

D

5 FL+
6 RL+
7 FL­8 RL-

E

11

10

12

9 MUTE
10 NC
11 B.REM
12 ILM
13 NC
14 ACC
15 GND
16 B.UP

13 15

14 16

F

22

1234

DEH-P6000UB/XN/EW5

5 678

6. SERVICE MODE

6.1 CD TEST MODE

During pressing the «SOURCE» and «RPT» keys simultaneously, perform the reset-start, then turn ON
the CD to enter the CDS test mode.

• How to issue the 1 — 6 keys in the 08 model’s slave test:

The specification of the 08 model does not include the 1 — 6 keys issuance function for H/U and the remote control unit.
Therefore, in order to issue commands in a slave test, use the direct FUNCTION keys alternatively to enable the equal
key command sending function to the existing models.

Outline) Use the direct FUNCTION keys to display, select, or issue the KEY 1 — 6.

<Direct FUNCTION keys and corresponding functions>

Direct FUNCTION key Normal mode Slave test mode

A Selecting a key command
B
C Switching a screen

S.Rtrv

RDM Issuing a key command

RPT

• For convenience, a name of each direct FUNCTION key is shown as «A», «B», and «C».

• How to issue the 1 — 6 keys for the CDS source:

(The areas below are overwritten and displayed on character strings for the normal mode display.)

1 During the slave test mode, the key name «K1» is shown at the left by default.

In this condition, press the A key to toggle K1 — K6, and select a command to be sent to the slave.

A

B

C

COMPACT D I S C

K1 ! T -!! !!!!

• The one-line model shows only the bottom
column.

DNOCESETUNIMKRTREDLOF

A key

COMPACT D I S C

K6 T

! -!! !!!!

2 During the K1 — K6 key names are displayed, press the B key and issue the selected command.

COMPACT D I S C

K1 T

! -!! !!!!

Send a key command selected
by pressing the KEY 1.

B key

3 Press the C key to change display/non-display of key names.

When the non-display mode is selected for the K1 — K6 key names, «A key» and «B key» are invalid.

COMPACT D I S C

K1 T

! -!! !!!!

C key

D

E

COMPACT D I S C

F -! T

! -!! !!!!

DEH-P6000UB/XN/EW5

56

• Pressing the A key or B key does not work.

7

8

F

23

What is bluetooth?

My car radio does not turn on, now what?

When is my volume too loud?

How can I best clean my car radio?

What is the difference between FM and AM?

Is the manual of the Pioneer DEH-P6000UB available in English?

Автомагнитолы Pioneer

• Размер инструкции: 913.75 kB
• Формат файла: pdf

Если вы потеряли инструкцию от автомагнитолы Pioneer DEH-P6000UB, можете скачать файл для просмотра на компьютере или печати.

Инструкция для автомагнитолы Pioneer DEH-P6000UB на русском языке. В руководстве описаны возможности и полезные функции, а также правила эксплуатации. Перед использованием внимательно ознакомьтесь с инструкцией.

Чтобы не читать всю инструкцию вы можете выполнить поиск по содержимому внутри инструкции и быстро найти необходимую информацию. Рекомендации по использованию помогут увеличить срок службы автомагнитолы Pioneer DEH-P6000UB. Если у вас появилась проблема, то найдите раздел с описанием неисправностей и способами их решения. В нем указаны типичные поломки и способы их решения.
