PIONEER CORPORATION 4-1, Meguro 1-chome, Meguro-ku, Tokyo 153-8654, Japan
PIONEER ELECTRONICS (USA) INC. P.O. Box 1760, Long Beach, CA 90801-1760, U.S.A.
PIONEER EUROPE NV Haven 1087, Keetberglaan 1, 9120 Melsele, Belgium
PIONEER ELECTRONICS ASIACENTRE PTE. LTD. 253 Alexandra Road, #04-01, Singapore 159936
PIONEER CORPORATION 2005
ORDER NO.
RRV3271
DV-989AVi-S
DVD PLAYER
DV-989AVi-S
DV-989AVi-G
THIS MANUAL IS APPLICABLE TO THE FOLLOWING MODEL(S) AND TYPE(S).
Model Type Power Requirement Region No. Remarks
DV-989AVi-S WYXJ AC220–240V 2
DV-989AVi-S YXJRE AC220–240V 5
DV-989AVi-G HLXJ AC220-240V 3
DV-989AVi-S WPWXJ AC220–240V 4
For details, refer to «Important symbols for good services».
T-ZZR OCT. 2005 printed in Japan
1234
SAFETY INFORMATION
A
This service manual is intended for qualified service technicians ; it is not meant for the casual do-it
yourselfer. Qualified technicians have the necessary test equipment and tools, and have been traine
to properly and safely repair complex products such as those covered by this manual.
Improperly performed repairs can adversely affect the safety and reliability of the product and may
void the warranty. If you are not qualified to perform the repair of this product properly and safely, yo
should not risk trying to do so and refer the repair to a qualified service technician.
WARNING !
THE AEL (ACCESSIBLE EMISSION LEVEL) OF THE LASER POWER OUTPUT IS LESS THAN
CLASS 1 BUT THE LASER COMPONENT IS CAPABLE OF EMITTING RADIATION EXCEEDING
B
THE LIMIT FOR CLASS 1.
A SPECIALLY INSTRUCTED PERSON SHOULD DO SERVICING OPERATION OF THE
APPARATUS.
LASER DIODE CHARACTERISTICS
FOR DVD : MAXIMUM OUTPUT POWER : 5 mW
WAVELENGTH : 650 nm
FOR CD : MAXIMUM OUTPUT POWER : 5 mW
WAVELENGTH : 780 nm
LABEL CHECK
C
D
Additional Laser Caution
1. Loading-status detection switch (S101 on the LOAB assy) are detected
by the microprocessor (IC601 in the DVDM assy).
• To permit the laser diode to oscillate, it is required to set the loadingstatus detection switch for the clamp position (the center terminal of
S101 is shorted to +3V).
When the voltage of IC101-pin 21 is +3V, IC601 (microprocessor)
-pin 83 is +3V and IC601-pin 84 is +3V, 650nm laser diode for DVD
oscillates in the DVDM Assy.
When the voltage of IC101-pin 21 is +3V, IC601 (microprocessor)
-pin 83 is 0V (GND) and IC601-pin 84 is +3V, 780nm laser diode for
CD oscillates in the DVDM Assy.
In the test mode * , the laser diode oscillates when microprocessor
detects a PLAY signal, or when the PLAY key is pressed (S104 ON in
the FLKY assy), with the above requirements satisfied.
2. When the cover is open, close viewing through the objective lens with
the naked eye will cause exposure to the laser beam.
∗ : See page 87.
(Printed on the Rear Panel)
E
F
2
1234
DV-989AVi-S
5 678
[Important Check Points for Good Servicing]
In this manual, procedures that must be performed during repairs are marked with the below symbol.
Please be sure to confirm and follow these procedures.
1. Product safety
Please conform to product regulations (such as safety and radiation regulations), and maintain a safe servicing environment by
following the safety instructions described in this manual.
1 Use specified parts for repair.
Use genuine parts. Be sure to use important parts for safety.
2 Do not perform modifications without proper instructions.
Please follow the specified safety methods when modification(addition/change of parts) is required due to interferences such as
radio/TV interference and foreign noise.
3 Make sure the soldering of repaired locations is properly performed.
When you solder while repairing, please be sure that there are no cold solder and other debris.
Soldering should be finished with the proper quantity. (Refer to the example)
4 Make sure the screws are tightly fastened.
Please be sure that all screws are fastened, and that there are no loose screws.
5 Make sure each connectors are correctly inserted.
Please be sure that all connectors are inserted, and that there are no imperfect insertion.
6 Make sure the wiring cables are set to their original state.
Please replace the wiring and cables to the original state after repairs.
In addition, be sure that there are no pinched wires, etc.
7 Make sure screws and soldering scraps do not remain inside the product.
Please check that neither solder debris nor screws remain inside the product.
8 There should be no semi-broken wires, scratches, melting, etc. on the coating of the power cord.
Damaged power cords may lead to fire accidents, so please be sure that there are no damages.
If you find a damaged power cord, please exchange it with a suitable one.
9 There should be no spark traces or similar marks on the power plug.
When spark traces or similar marks are found on the power supply plug, please check the connection and advise on secure
connections and suitable usage. Please exchange the power cord if necessary.
0 Safe environment should be secured during servicing.
When you perform repairs, please pay attention to static electricity, furniture, household articles, etc. in order to prevent injuries.
Please pay attention to your surroundings and repair safely.
A
B
C
D
2. Adjustments
To keep the original performance of the products, optimum adjustments and confirmation of characteristics within specification.
Adjustments should be performed in accordance with the procedures/instructions described in this manual.
3. Lubricants, Glues, and Replacement parts
Use grease and adhesives that are equal to the specified substance.
Make sure the proper amount is applied.
4. Cleaning
For parts that require cleaning, such as optical pickups, tape deck heads, lenses and mirrors used in projection monitors, proper
cleaning should be performed to restore their performances.
5. Shipping mode and Shipping screws
To protect products from damages or failures during transit, the shipping mode should be set or the shipping screws should be
installed before shipment. Please be sure to follow this method especially if it is specified in this manual.
56
DV-989AVi-S
E
F
7
8
3
1234
CONTENTS
SAFETY INFORMATION……………………………………………………………………………………………………………………. 2
A
B
C
D
E
1. SPECIFICATIONS ………………………………………………………………………………………………………………………….. 5
2. EXPLODED VIEWS AND PARTS LIST ……………………………………………………………………………………………… 6
2.1 PACKING ………………………………………………………………………………………………………………………………… 6
2.2 EXTERIOR SECTION……………………………………………………………………………………………………………….. 8
2.3 FRONT PANEL SECTION ……………………………………………………………………………………………………….. 10
2.4 LOAD
2.5 TRAVERSE MECHA. ASSY-S ………………………………………………………………………………………………….. 14
3. BLOCK DIAGRAM AND SCHEMATIC DIAGRAM………………………………………………………………………………16
3.1 OVERAL BLOCK DIAGRAM…………………………………………………………………………………………………….. 16
3.2 LOAB ASSY and OVERALL WIRING DIAGRAM…………………………………………………………………………. 18
3.3 DVDM ASSY 1/6 [FTS BLOCK]………………………………………………………………………………………………… 20
3.4 DVDM ASSY 2/6 [FR BLOCK]………………………………………………………………………………………………….. 22
3.5 DVDM ASSY 3/6 [EBY/AV1 BLOCK] …………………………………………………………………………………………. 24
3.6 DVDM ASSY 4/6 [i.LINK BLOCK]……………………………………………………………………………………………… 26
3.7 DVDM ASSY 5/6 [VIDEO BLOCK]…………………………………………………………………………………………….. 28
3.8 DVDM ASSY 6/6 [A-DSP/AQE/SACD BLOCK]…………………………………………………………………………….30
3.9 AJKB ASSY …………………………………………………………………………………………………………………………… 32
3.10 VJKB ASSY………………………………………………………………………………………………………………………….. 34
3.11 FLKY, KEYB and MSWB ASSYS…………………………………………………………………………………………….. 36
3.12 SCRB ASSY (WYXJ5, YXJRE5 Only) ……………………………………………………………………………………… 38
3.13 POWER SUPPLY UNIT………………………………………………………………………………………………………….. 40
3.14 WAVEFORMS ………………………………………………………………………………………………………………………. 42
4. PCB CONNECTION DIAGRAM ……………………………………………………………………………………………………… 45
4.1 LOAB ASSY…………………………………………………………………………………………………………………………… 45
4.2 DVDM ASSY………………………………………………………………………………………………………………………….. 46
4.3 AJKB ASSY …………………………………………………………………………………………………………………………… 50
4.4 VJKB ASSY……………………………………………………………………………………………………………………………. 52
4.5 FLKY and KEYB ASSYS …………………………………………………………………………………………………………. 54
4.6 SCRB ASSY ………………………………………………………………………………………………………………………….. 58
4.7 PS ASSY……………………………………………………………………………………………………………………………….. 60
4.8 POWER SUPPLY UNIT……………………………………………………………………………………………………………. 61
5. PCB PARTS LIST …………………………………………………………………………………………………………………………. 62
6. ADJUSTMENT …………………………………………………………………………………………………………………………….. 86
6.1 ADJUSTMENT ITEMS AND LOCATION ……………………………………………………………………………………. 86
6.2 JIGS AND MEASURING INSTRUMENTS………………………………………………………………………………….. 86
6.3 NECESSARY ADJUSTMENT POINTS ……………………………………………………………………………………… 87
6.4 TEST MODE ………………………………………………………………………………………………………………………….. 88
6.5 MECHANISM ADJUSTMENT…………………………………………………………………………………………………… 89
7. GENERAL INFORMATION…………………………………………………………………………………………………………….. 91
7.1 DIAGNOSIS …………………………………………………………………………………………………………………………… 91
7.1.1 ID NUMBER AND ID DATA SETTING ………………………………………………………………………………….. 91
7.1.2 SELF-DIAGNOSIS FUNCTION OF PICKUP DEFECTIVE ……………………………………………………… 93
7.1.3 TEST MODE SCREEN DISPLAY………………………………………………………………………………………… 94
7.1.4 SELF-DIAGNOSIS FUNCTION…………………………………………………………………………………………… 96
7.1.5 FUNCTIONAL SPECIFICATION OF THE SERVICE MODE ……………………………………………………. 97
7.1.6 ERROR DISPLAY……………………………………………………………………………………………………………… 98
7.1.7 TROUBLE SHOOTING…………………………………………………………………………………………………….. 101
7.1.8 FAILURE-TEST METHOD FOR THE HDMI TRANSMITTER IC…………………………………………….. 103
7.1.9 SERIAL-DOWNLOAD………………………………………………………………………………………………………. 104
7.1.10 DISASSEMBLY……………………………………………………………………………………………………………… 105
8. PANEL FACILITIES …………………………………………………………………………………………………………………….. 115
MECHA. ASSY………………………………………………………………………………………………………….. 12
✲✹
F
4
1234
DV-989AVi-S
5 678
1. SPECIFICATIONS
Specifications
General
System. . . . . . . . . . . . . . . . . . . . . . . . .DVD Player
Power requirements. . . . AC 220-240 V, 50/60 Hz
Power consumption. . . . . . . . . . . . . . . . . . . 25 W
Power consumption (standby) . . . . . . . . . . 0.3 W
Weight. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.0 kg
Weight. . . . . . . . . . . . . . . . . (HLXJ model) 10.0 kg
Dimensions. . . . 420 (W) x 117 (H) x 340 (D) mm
Operating temperature. . . . . . . . +5°C to +35°C
Operating humidity . . . . . . . . . . . . . . . 5% to 85%
(no condensation)
HDMI output
HDMI output
i.LINK output
i.LINK output . . . . . . . . . . . . . . . . . . . 4 pin (S400)
Component Video output (Y, PB, PR)
Output level . . . . . . . . . . . . . . . .Y: 1.0 Vp-p (75 Ω)
Jacks . . . . . . . . . . . . . . . . . . . . . . . . . . .RCA jacks
S-Video output
Y (luminance) — Output level . . . . . 1 Vp-p (75 Ω)
C (color) — Output level. . . . . . . 286 mVp-p (75 Ω)
Jack . . . . . . . . . . . . . . . . . . . . . . . . . . S-Video jack
Video output
Output level . . . . . . . . . . . . . . . . . . 1 Vp-p (75 Ω)
Jack. . . . . . . . . . . . . . . . . . . . . . . . . . . . .RCA jack
AV connector output
AV Connector (21-pin connector assignment)
AV connector output. . . . . . . . .21-pin connector
This connector provides the video and audio
signals for connection to a compatible color TV
or monitor.
. . . . . . . . . . . . . . . . . . . . . . . . 19 pin
B, PR: 0.7 Vp-p (75 Ω)
P
Audio output (1 stereo pair)
Output level . . . . . . . . . . . . .During audio output
200 mVrms (1 kHz, –20 dB)
Number of channels. . . . . . . . . . . . . . . . . . . . . .2
Jacks. . . . . . . . . . . . . . . . . . . . . . . . . . . RCA jack
Audio output (multi-channel / L, R, C,
SW, LS, RS)
Output level . . . . . . . . . . . . . During audio output
200 mVrms (1 kHz, –20 dB)
Number of channels. . . . . . . . . . . . . . . . . . . . . .6
Jacks . . . . . . . . . . . . . . . . . . . . . . . . . . . RCA jack
Audio characteristics
Frequency response
. . . . . . . . . . . . . .4 Hz to 44 kHz(DVD fs: 96 kHz)
. . . . . . . 4 Hz to 88 kHz (DVD-Audio fs: 192 kHz)
S/N ratio. . . . . . . . . . . . . . . . . . . . . . . . . . . .118dB
Dynamic range . . . . . . . . . . . . . . . . . . . . 108.8dB
Total harmonic distortion . . . . . . . . . . . 0.0008 %
Wow and flutter . . . . . . . . Limit of measurement
(0.001% W. PEAK) or lower
Digital output
Optical digital output . . . . . . Optical digital jack
Coaxial digital output . . . . . . . . . . . . . . RCA jack
Other terminals
Control in . . . . . . . . . . . . . . . . . . .Minijack (3.5ø)
Control out . . . . . . . . . . . . . . . . . .Minijack (3.5 ø)
Accessories
Stereo audio cable . . . . . . . . . . . . . . . . . . . . . . . .1
Video cable. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
4-pin S400 i.LINK cable . . . . . . . . . . . . . . . . . . . .1
Power cable . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Remote control . . . . . . . . . . . . . . . . . . . . . . . . . .1
AA/R6P dry cell batteries . . . . . . . . . . . . . . . . . . 2
Warranty card . . . . . . . . . . . . . . . . . . . . . . . . . . .1
These operating instructions
A
B
C
D
PIN no.
1 . . . . . . . . . . . . . . . . . . . . . . . . . . . Audio 2/R out
3 . . . . . . . . . . . . . . . . . . . . . . . . . . . .Audio 1/L out
4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .GND
7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B* out
8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Status
11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G* out
15 . . . . . . . . . . . . . . . . . . . . . . . . . . . R* or C* out
17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .GND
19 . . . . . . . . . . . . . . . . . . . . . .Video out or Y* out
21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .GND
*AV CONNECTOR 1 (RGB)-TV/AV Receiver is
output
DV-989AVi-S
56
The specifications and design of this
product are subject to change without
notice, due to improvement.
7
E
F
5
8
1234
2. EXPLODED VIEWS AND PARTS LIST
NOTES:
A
2.1 PACKING
B
C
Parts marked by «NSP» are generally unavailable because they are not in our Master Spare Parts List.
The mark found on some component parts indicates the importance of the safety factor of the part.
Therefore, when replacing, be sure to use parts of identical designation.
Screws adjacent to mark on product are used for disassembly.
For the applying amount of lubricants or glue, follow the instructions in this manual.
(In the case of no amount instructions, apply as you think it appropriate.)
9
10
12
11
12
1
6
3
4
5
7
2
D
13
E
Front side
16
17
8
DV-989AVi-S/YXJRE Only
14
15
F
6
1234
DV-989AVi-S
5 678
PACKING parts List
Mark
Mark
No. Description Part No.
1 Power Cable See Contrast table (2)
NSP 2 Warranty Card See Contrast table (2)
3 Stereo Audio Cable (L = 1.5 m) VDE1064
4 Video Cable (L = 1.5 m) VDE1065
5 4-pin S400 i.LINK Cable VDE1076
(L = 1.5 m)
NSP 6 Dry Cell Battery See Contrast table (2)
7 Remote Control See Contrast table (2)
8 Battery Cover See Contrast table (2)
9 Operating Instructions See Contrast table (2)
10 Operating Instructions See Contrast table (2)
>
>
No. Description Part No.
11 Operating Instructions See Contrast table (2)
12 Polyethylene Bag VHL1051
13 Pad F VHA1394
14 Pad R VHA1395
15 Packing Case See Contrast table (2)
16 Mirror Mat Sheet AHG7010
17 Remote Card See Contrast table (2)
(2) CONTRAST TABLE
DV-989AVi-S/WYXJ, DV-989AVi-S/YXJRE, DV-989-AVi-G/HLXJ and DV-989AVi-S/WPWXJ are constructed the same
except for the following :
Mark No. Symbol and Description
1 Power Cable ADG7062 ADG7062 ADG1154 ADG7099
NSP 2 Warranty Card ARY7065 ARY7065 Not used Not used
NSP 6 Dry Cell Battery VEM1021 VEM1021 VEM1031 VEM1031
7 Remote Control VXX2894 VXX2894 VXX2896 VXX2894
8 Battery Cover VNK4936 VNK4936 VNK4422 VNK4936
DV-989AVi-S
/WYXJ
DV-989AVi-S
/YXJRE
DV-989AVi-G
/HLXJ
DV-989AVi-S
/WPWXJ
A
B
C
9 Operating Instructions (English, Spanish) VRD1205 Not used Not used Not used
9 Operating Instructions (English) Not used Not used VRB1402 VRB1402
9 Operating Instructions (Russia) Not used VRC1296 Not used Not used
10 Operating Instructions (French,German) VRD1206 Not used Not used Not used
10 Operating Instructions (Chinese) Not used Not used VRC1290 Not used
11 Operating Instructions (Italian,Dutch) VRD1207 Not used Not used Not used
15 Packing Case VHG2644 VHG2644 VHG2659 VHG2690
17 Remote Card (Russia) Not used Not used ARW7322 Not used
D
E
56
DV-989AVi-S
F
7
8
7
1234
2.2 EXTERIOR SECTION
A
56
27
62
47
59
NON-CONTACT
B
48
C
Refer to
«2.4 LOADER MECHA. ASSY».
D
45
E
SIDE
18
7
59
CONTACT SIDE
48
34
B
38
54
55
39
49
43
51
48
55
30
56
60
65
10
59
N
56
(HLXJ
Only)
46
51
M
C
59
59
(YXJRE
Only)
63
51
59
61
51
59
59
52
59
42
16
2
59
32
P
57
57
13
Q
56
48
48
23
24
40
58
4
48
48
28
L
9
K
D
J
32
57
B
3
8
51
59
57
59
59
12
K
57
57
31
I
H
G
11
A
15
M
N
O
33
Q
P
E
D
O
23
49
41
48
37
55
J
55
L
35
55
H
G
17
B
55
C
E
D
55
F
H
6
5
21
I
18
58
14
F
I
53
37
G
J
22
59
59
36
A
29
C
A
59
Refer to
«2.3 FRONT PANEL SECTION».
F
8
1234
25
26
19
64
50
53
53
DV-989AVi-S
53
53
1
19
64
50
5 678
EXTERIOR SECTION parts List
Mark No. Description Part No.
1 DVDM Assy VWS1601
2 AJKB Assy See Contrast table (2)
3 VJKB Assy See Contrast table (2)
4 PS Assy VWV2153
5 MSWB Assy VWG2548
6 POWER SUPPLY Unit VWR1397
NSP 7 LOADER MECHA. Assy VWT1218
8 AC Inlet Assy See Contrast table (2)
9 SCRB Assy See Contrast table (2)
10 Connector Assy(13P) VKP2378
11 Connector Assy PG05KK-E30
12 FFC (31P, AVKB) VDA2102
13 FFC (23P, VJKB) VDA1972
14 Power Transformer VTT1169
>
15 FFC (19P, SCRB) See Contrast table (2)
16 Connector Assy(3P) See Contrast table (2)
17 Housing Assy (2P) VKP2379
>
18 Mini Clamp AEC7373
19 Insulator See Contrast table (2)
20 • • • •
21 PCB Support VEC2184
NSP 22 PCB Holder PNW2029
NSP 23 Beam 989 VNE2408
24 Mini Clamp 2 AEC7507
NSP 25 Bottom Plate VNA2836
NSP 26 Bottom Plate 989B VNA2852
27 Bonnet See Contrast table (2)
28 Rear Panel See Contrast table (2)
NSP 29 Chassis 989 See Contrast table (2)
NSP 30 Mechanism Cover VNE2410
NSP 31 PCB Angle VNE2409
32 PCB Holder AJ VNE2330
33 Card Spacer AEC7214
>
>
>
Mark No. Description Part No.
NSP 34 MECHA Angle L VNE2411
NSP 35 MECHA Angle R VNE2412
36 Protection Barrier VEC2485
NSP 37 Spacer AEB7092
38 Tray Panel See Contrast table (2)
39 PLED Assy VWG2557
40 Wire Saddle VEC2310
41 Beam Spacer 989 VEC2499
42 Gasket 3*5*80 VEC2501
43 Power Button Assy See Contrast table (2)
44 • • • •
NSP 45 Energy Star Label See Contrast table (2)
NSP 46 ID Label Assy VXW1004
47 Laser Caution Label VRW2257
48 Screw 3×6 B T (FE) ABA1192
49 Screw IBZ30P080FTC
50 Screw BBZ30P100FCC
50 Screw (HLXJ Only)) BSZ40P200FCC
51 Screw PPZ30P080FCC
52 Screw PCZ26P060FCC
53 Screw (3×9 BT) ABA7101
54 Screw VBA1044
55 Screw BBZ30P080FCC
56 Screw BCZ40P060FNI
57 Screw (3×8 BT) ABA7017
58 Screw ABA1200
59 Screw BBT30P100FCC
60 Screw CBZ30P080FCC
61 Screw PCZ30P060FCC
62 Toothed Lock Washers WH40FNI
63 Region Label (YXJRE Only) VRW2259
64 Cushion See Contrast table (2)
NSP 65 SISIR Label (HLXJ Only) VRW2245
A
B
C
D
(2) CONTRAST TABLE
DV-989AVi-S/WYXJ, DV-989AVi-S/YXJRE, DV-989-AVi-G/HLXJ and DV-989AVi-S/WPWXJ are constructed the same
except for the following :
Mark No. Symbol and Description
2 AJKB Assy VWV2149 VWV2149 VWV2148 VWV2148
3 VJKB Assy VWV2152 VWV2152 VWV2150 VWV2151
8 AC Inlet Assy VKP2364 VKP2364 VKP2367 VKP2367
9 SCRB Assy VWV1992 VWV1992 Not used Not used
15 FFC (19P, SCRB) VDA1973 VDA1973 Not used Not used
16 Connector Assy(3P) PG03KK-E15 PG03KK-E15 Not used Not used
19 Insulator PNW2766 PNW2766 ANL7028 PNW2766
27 Bonnet VXX3077 VXX3077 VXX3078 VXX3077
28 Rear Panel VNA2837 VNA2837 VNA2841 VNA2873
NSP 29 Chassis 989 VNA2843 VNA2843 VNA2863 VNA2843
38 Tray Panel VNK5850 VNK5850 VNK5849 VNK5850
43 Power Button Assy VXA2724 VXA2724 VXA2725 VXA2724
NSP 45 Energy Star Label Not used Not used Not used AAX8022
64 Cushion PNM1339 PNM1339 AEC7224 PNM1339
DV-989AVi-S
/WYXJ5
DV-989AVi-S
56
DV-989AVi-S
/YXJRE5
7
DV-989AVi-G
/HLXJ
DV-989AVi-S
/WPWXJ
8
E
F
9
1234
2.3 FRONT PANEL SECTION
A
NON-CONTACT
B
SIDE
CONTACT SIDE
11
11
15
2
11
4
F
1
9(1/2)
6
C
5
9(2/2)
10
12
8
13
7
4
E
14
3
11
11
D
11
E
F
10
1234
DV-989AVi-S
5 678
FRONT PANEL SECTION parts List
Mark
No. Description Part No.
1 FLKY Assy See Contrast table (2)
2 KEYB Assy VWG2558
3 FFC (17P, FLKB) VDA2089
4 Earth Plate S VNF1131
5 Pioneer Name Plate See Contrast table (2)
6 Aluminum Panel See Contrast table (2)
7 FL Filter VEC2482
8 D Window VEC2492
9 Panel Base Assy See Contrast table (2)
Mark
No. Description Part No.
NSP 10 LED Lens VNK5073
11 Screw PPZ30P080FCC
12 Button Sheet L VED1014
13 Button Sheet R VED1015
14 Standby BTN V1 (P) See Contrast table (2)
15 Screw ABA7110
A
(2) CONTRAST TABLE
DV-989AVi-S/WYXJ, DV-989AVi-S/YXJRE, DV-989-AVi-G/HLXJ and DV-989AVi-S/WPWXJ are constructed the same
except for the following :
Mark No. Symbol and Description
1 FLKY Assy VWG2552 VWG2552 VWG2554 VWG2554
5 Pioneer Name Plate VAM1124 VAM1124 PAN1377 VAM1124
6 Aluminum Panel VAH1430 VAH1430 VAH1434 VAH1430
9 Panel Base Assy VXA2721 VXA2721 VXA2722 VXA2721
14 Standby BTN V1 (P) XAD3191 XAD3191 XAD3186 XAD3191
DV-989AVi-S
/WYXJ
DV-989AVi-S
/YXJRE
DV-989AVi-G
/HLXJ
DV-989AVi-S
/WPWXJ
B
C
D
56
DV-989AVi-S
E
F
7
8
11
1234
2.4 LOAD
Note :
A
B
C
MECHA. ASSY
✲✹✲✹
✲✹✲✹
Refer to
» Application of Lubricant».
Daifree
GEM1036
21
Lubricating Oil
GYA1001
11
20
Cleaning paper
GED-008
6
10
14
6
6
15
3
Refer to
1
«2.5 TRAVERSE MECHA. ASSY-S».
5
6
To DVDM CN101 (Pickup Assy-S)
To DVDM CN104 (Stepping Motor)
To DVDM CN105 (Spindle Motor)
2
A
4
16
17
18
20
D
LOADER MECHA. ASSY parts List
Mark No. Description Part No.
1 Traverse Mecha. Assy-S VXX2909
2 Loading Motor Assy VXX2912
3 Motor Pulley PNW1634
4 Motor VXM1107
5 Flexible Cable (24P) VDA1947
E
6 Floating Rubber VEB1351
7 Belt VEB1358
8 Stabilizer VNE2253
9 Loading Base VNL1917
10 Float Base DVD VNL1918
13
12
20
19
20
23
A
8
9
22
7
K
Mark No. Description Part No.
17 Bridge VNE2343
18 Clamper VNL1924
19 Screw JGZ17P028FMC
20 Screw VBA1094
21 Tray VNL1920
NSP 22 LOAB Assy VWG2426
23 Connector Assy (2P) VKP2253
Lubricating Oil
GYA1001
11 Drive Cam VNL1919
12 Gear Pulley VNL1921
13 Loading Gear VNL1922
F
14 Drive Gear VNL1923
15 SW Lever VNL1925
16 Clamper Plate VNE2342
12
1234
DV-989AVi-S
5 678
Application of Lubricant
No. 11
Loading Base
Lubricating Oil
GYA1001
Around the shaft
Lubricating Oil
GYA1001
A
B
Lubricating Oil
GYA1001
Lubricating Oil
GYA1001
No. 13
Drive Cam
Lubricating Oil
GYA1001
Inner side of a ditch
Front View Rear View
No. 23
Tray
Daifree
GEM1036
Concave of unevenness
No. 23
Tray
Lubricating Oil
GYA1001
Inner side of a ditch
Daifree
GEM1036
Lubricating Oil
GYA1001
Inner side of a ditch
No. 13
Drive Cam
Daifree
GEM1036
Concave of unevenness
C
D
E
Top View Bottom View
Concave of unevenness
Daifree
GEM1036
DV-989AVi-S
56
Side of the rib
Daifree
GEM1036
7
8
F
13
1234
2.5 TRAVERSE MECHA. ASSY-S
A
17
10
17
B
17
10
1
13
C
16
8
7
4 (Adjustment screw)
15 (Torque : 0.15 ± 0.01 N•m)
Silicone Adhesive
GEM1037
6
3
To
DVDM CN101
(Pickup Assy)
14
Cleaning paper
GED-008
Cleaning liquid
GEM1004
9
Silicone Adhesive
GEM1037
5
(Adjustment
To DVDM CN105
D
(Spindle Motor)
spring)
Screw Tight
GYL1001
15 (Torque : 0.15 ± 0.01 N•m)
16
2
To
DVDM CN104
(Stepping Motor)
E
11
NON-CONTACT
SIDE
CONTACT SIDE
F
14
1234
DV-989AVi-S
5 678
TRAVERSE MECHA. ASSY-S parts List
Mark
No. Description Part No.
1 Spindle Motor VXM1099
2 Stepping Motor VXM1101
3 Pickup Assy-S OXX8005
4 Skew Screw VBA1080
5 Skew Spring VBH1335
6 Guide Bar VLL1514
7 Sub Guide Bar VLL1515
8 Leaf Spring VNC1023
9 Joint Spring VNC1019
10 Support Spring VNC1020
NSP 11 Mecha.Chassis VNE2248
12 Damper Sheet VEB1335
13 Spacer VNL1913
14 Joint 03 VNL1949
15 Tapping Screw OBA8021
16 Screw BBZ20P050FZK
17 Screw PMA26P100FMC
A
B
C
D
E
56
DV-989AVi-S
F
7
8
15
1234
3. BLOCK DIAGRAM AND SCHEMATIC DIAGRAM
3.1 OVERAL BLOCK DIAGRAM
A
DV-989AVi Block
Diagram
DVDM BOARD
TRAVERSE
B
SPDL
MOTOR
C
LOADING
MOTOR
PICK UP
PU
STEPPING
MOTOR
CPLD IC
LC4032VAA
3.3V (Macnica)
RF IC
LA9704W
5V
SERVO
DSP
LC78652W
5&3.3V
FTS
DRIVER
M56788AFP
6&12V
CLK
Generator
SM8707DV
3.3V (NPC)
16M
SDRAM
DVD
DECODER
(CPPM,CPRM)
EBY-CHIP
PE5286B
SYSTEM
CONTROL
CPU
FR30
PD6345A
64M
SDRAM
3.3V
MPEG2 DECODER
MITSUBISHI AV1
(DVD-A,DTS,TPP)
(Progressive Scan)
M65776BFP
3.3V&1.8V
Audio DSP
XCA56367PV150
RF(SACD)
3.3V&1.8V
D
Power Supply
Board
(Murata)
E
IR(SHARP)
3V,H=12.9mm
FL Tube
Display
KEY Board
F
AUDIO
TRANS
(Kitamura)
FLKB
Board
FL
CONTROL
CPU
PE5314C
3.3V Counter
SPDL
DRIVER
BA6664FM
6&5V
16M
PGM
FLASH
MEMORY
3.3V
CD
Direct
SW
AQE
PD0274A
16
1234
DV-989AVi-S
5 678
A
HDMI
connector
HDMI TX
VJKB BOARD
3-5 Change
SR IN
SR 0UT
SiI9030
VIDEO OUTx2
B
S-VIDEO OUTx2
COMPONENT OUT
(Progressive/Interlace)
D1/D2 OUT
RESOLUTIO
N EXPO
lC
-REX)
(T
PD0280B
.
3.3V&2.5V
I/P Processer
&VIDEO
DAC
(PRO-3)
CM0039AF
(PVC)
1.8V&3.3V
V
SY
SC
Y/G
Cb/B
Cr/R
VIDEO
AMP
DRIVER
6ch OUT
LA73054
V
Y
SC
SY
Cb
Cr
CXD2753R
3.3V&2.5V
Mercury
TSB43CA-
42GGW
3.3V&1.8V
Host
CPU
PD5787A
FL/FR(AV1)
FL/FR(SACD)
SL/SR(AV1)
SL/ SR
SW/C(AV1)
SW/C(SACD)
SACD
Decoder
(SONY)
SACD
16M
SDRAM
3.3V
64M
SDRAM
4M
Flash ROM
SW
SW
SW
i-Link
Connector
FL/FR
SL/SR
SW/C
192k,24bit,
2chDAC
PCM1738E
192k,24bit,
2chDAC
PCM1738E
192k,24bit,
2chDAC
PCM1738E
SCRB BOARD (WY Only)
VIDEO
AMP
DRIVER
6ch OUT
LA73054
(BB
(BB
(BB
R
G
B
FL
FR
SL
SR
SW
C
C
SCART IN/OUT*2
D
FRONT Lchx2
FRONT Rchx2
REAR Lch
REAR Rch
SUBWOOFER
CENTER
E
OPTICAL OUT
COAXIAL OUT
AJKB BOARD
F
56
DV-989AVi-S
7
8
17
1234
3.2 LOAB ASSY and OVERALL WIRING DIAGRAM
A
B
PS ASSY
I
(VWV2153)
WYXJ, YXJRE Only
D
SCRB ASSY
(VWV1992)
C
D
G
E
MSWB ASSY
(VWG2548)
POWER SUPPLY
H
Unit
(VWR1397)
LOADER ASSY
F
J
PLED ASSY
(VWG2557)
18
F
KEYB ASSY
(VWG2558)
1234
DV-989AVi-S
5 678
A
B
VJKB ASSY
(WYXJ, YXJRE : VWV2152)
(HLXJ : VWV2150)
(WPWXJ : VWV2151)
CN602
S101
C
B
AJKB ASSY
(WYXJ, YXJRE
: VWV2149)
(HLXJ, WPWXJ
: VWV2148)
C
WYXJ, YXJRE Only
M
+
1
2
CN602
K
CN601
LOAB ASSY
(VWG2426)
LOADING
MOTOR ASSY
: VXX2872
D
A
DVDM ASSY
(VWS1601)
E
FLKY ASSY
(WYXJ, YXJRE : VWG2552)
(HLXJ, WPWXJ : VWG2554)
÷
When ordering service parts, be sure to refer to «EXPLODED VIEWS and PARTS LIST» or
«PCB PARTS LIST».
÷
The > mark found on some component parts indicates the importance of the safety factor
of the part. Therefore, when replacing, be sure to use parts of identical designation.
÷
56
: The power supply is shown with the marked box.
DV-989AVi-S
E
F
7
8
19
1234
3.3 DVDM ASSY 1/6 [FTS BLOCK]
A
RF
B
RF
F
F
T
T
RF
A 1/6
DVDM ASSY
(VWS1601)
2
RF_V
RF
1
RF_A
4
C
to PU
D
CN601
RF
RF
RF
RF
RF
RF
K
FFF
TTT
to
MOTOR
E
CARRIAGE
F
to SPINDLE MOTOR
A 1/6
20
from / to FR (IC601)
2/6A
DV-989AVi-S
1234
RF_V
5 678
A
RF_A
RF_A
RF_V
AD
RF_A
A
3/6
6/6A
to SACD (IC1110)
A
3/6
to AVI (IC751)
2/6A
2/6A
from Clock Block
6
AD
5
3/6A
B
C
D
F
T
7
F
T
S
RF_V
RF_A
AD
: RF SIGNAL ROUTE
RF
: RF (VIDEO) SIGNAL ROUTE
: RF (AUDIO) SIGNAL ROUTE
: AUDIO DATA SIGNAL ROUTE
DV-989AVi-S
56
2/6A
8
9
1110
: FOCUS SERVO LOOP LINE
: TRACKING SERVO LOOP LINE
: STEPPING SERVO LOOP LINE
7
from EBY (IC701)
3/6A
E
F
A 1/6
21
8
1234
3.4 DVDM ASSY 2/6 [FR BLOCK]
A
B
VYW2363
3/6A 3/6A
to EBYto AV1
C
3/6A3/6A3/6A3/6A
D
E
to Servo Block to RF IC (IC101) to SPDL DRIVER to FTS DRIVER
F
A 2/6
22
for FRASH
4/6A 4/6A 1/6A
to CN901
from SERVO DSPto Video Block
DV-989AVi-S
1234
5 678
to EBY
3/6A
6/6
A
A
3/6A
6/6A
A
A
3/6
1/6
3/6A
6/6A
A
4/6
5/6A
B
C
from syps ASSY
CN101
H
to FLKB ASSY
CN2101
E
D
E
A 2/6
DVDM ASSY (VWS1601)
DV-989AVi-S
56
4/6A 5/6A
to FLKB
7
to IC805
HOSTCON Serial
F
A 2/6
23
8
1234
3.5 DVDM ASSY 3/6 [EBY/AV1 BLOCK]
A
B
6/6A 2/6A
VD
AD
C
VD
AD
D
AD
D
D
AD
1/6
A
2/6A
E
RF_V
RF_V
F
A 3/6
24
1/6A4/6A 1/6A
DV-989AVi-S
1234
5 678
A 3/6
DVDM ASSY (VWS1601)
2/6A
D D
VDVDAD
A
1/6A
D
D
D
D
B
2/6A
C
4/6A
D
D
D
6/6A
4/6A
D
4/6A
E
RF_V
: RF (VIDEO) SIGNAL ROUTE
: VIDEO DATA SIGNAL ROUTE
VD
AD
: AUDIO DATA SIGNAL ROUTE
: AUDIO (DIGITAL) SIGNAL ROUTE
D
DV-989AVi-S
56
F
A 3/6
7
8
25
1234
3.6 DVDM ASSY 4/6 [i.LINK BLOCK]
: VIDEO DATA SIGNAL ROUTE
A
B
VD
: V SIGNAL ROUTE
V
: S-VIDEO OUT C SIGNAL ROUTE
S_C
: S-VIDEO OUT Y SIGNAL ROUTE
S_Y
: Cr/R SIGNAL ROUTE
Cr/R
: Y/G SIGNAL ROUTE
Y/G
: Cb/B SIGNAL ROUTE
Cb/B
: AUDIO (DIGITAL) SIGNAL ROUTE
D
2/6A2/6A
A 4/6
DVDM ASSY (VWS1601)
VD
VD
C
2/6A
VD
D
Cr/R
E
Cb/B
Y/G
S_C
S_Y
F
A 4/6
26
V
DV-989AVi-S
1234
5 678
A
B
HDMI CONNECTOR
C
D
D
D
E
15 18
17 20
16 19
13
12
14
Cr/R
Cb/B
Y/G
S_Y
2/6A
CN4101
B
S_C
V
2/6A
DV-989AVi-S
56
F
A 4/6
7
8
27
1234
3.7 DVDM ASSY 5/6 [VIDEO BLOCK]
A
A 5/6
B
DVDM ASSY (VWS1601)
from AV1
D
D
D
D
C
D
D
D
D
D
E
D
F
A 5/6
28
6/6A 2/6A
DV-989AVi-S
1234
5 678
A
D
B
D
D
D
for FRASH
C
D
E
D
2/6A
DV-989AVi-S
56
: AUDIO (DIGITAL) SIGNAL ROUTE
7
F
A 5/6
29
8
1234
3.8 DVDM ASSY 6/6 [A-DSP/AQE/SACD BLOCK]
A
A 6/6
B
D
C
3/6A3/6A2/6A
DVDM ASSY (VWS1601)
D
D
D
D
D
D
D
D
from FR
E
F
A 6/6
30
1234
DV-989AVi-S
Loading…
102 страницы подробных инструкций и пользовательских руководств по эксплуатации на русском
Режим воспроизведения dvd), Sacd playback, Воспроизведение sacd), Меню initial settings (исходные параметры) 08, Group playback ( воспроизведение группы), Dvd playback mode ( р� Чат поддержки
- Изображение
- Текст

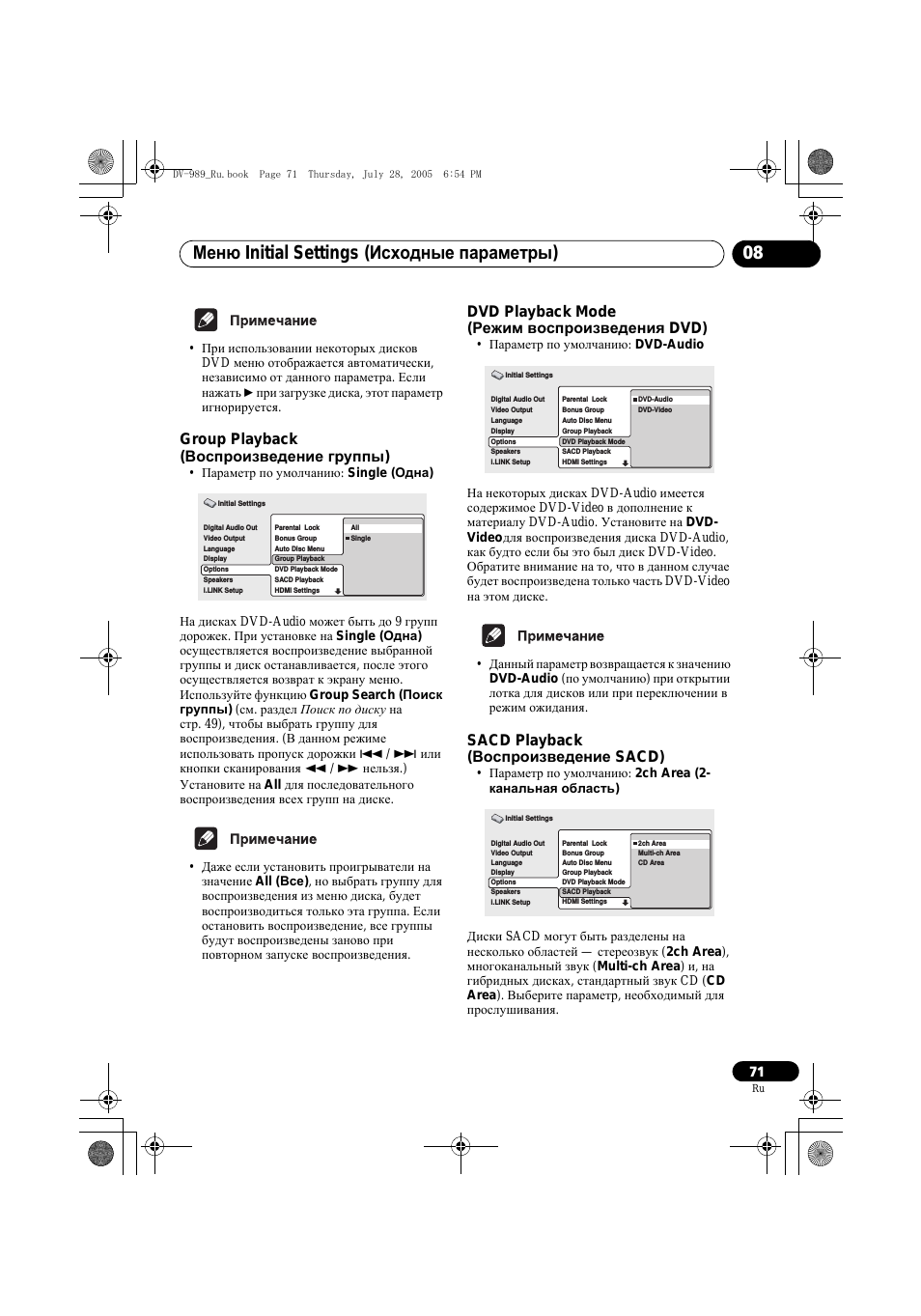

Меню Initial Settings (Исходные параметры)
08
71
Ru
• При использовании некоторых дисков
DVD меню отображается автоматически,
независимо от данного параметра. Если
нажать при загрузке диска, этот параметр
игнорируется.
Group Playback
(
Воспроизведение группы)
• Параметр по умолчанию: Single (Одна)
На дисках DVD-Audio может быть до 9 групп
дорожек. При установке на Single (Одна)
осуществляется воспроизведение выбранной
группы и диск останавливается, после этого
осуществляется возврат к экрану меню.
Используйте функцию Group Search (Поиск
группы) (см. раздел Поиск по диску на
стр. 49), чтобы выбрать группу для
воспроизведения. (В данном режиме
использовать пропуск дорожки / или
кнопки сканирования / нельзя.)
Установите на All для последовательного
воспроизведения всех групп на диске.
• Даже если установить проигрыватели на
значение All (Все), но выбрать группу для
воспроизведения из меню диска, будет
воспроизводиться только эта группа. Если
остановить воспроизведение, все группы
будут воспроизведены заново при
повторном запуске воспроизведения.
DVD Playback Mode
(
Режим воспроизведения DVD)
• Параметр по умолчанию: DVD-Audio
На некоторых дисках DVD-Audio имеется
содержимое DVD-Video в дополнение к
материалу DVD-Audio. Установите на DVD-
Video
для воспроизведения диска DVD-Audio,
как будто если бы это был диск DVD-Video.
Обратите внимание на то, что в данном случае
будет воспроизведена только часть DVD-Video
на этом диске.
• Данный параметр возвращается к значению
DVD-Audio (по умолчанию) при открытии
лотка для дисков или при переключении в
режим ожидания.
SACD Playback
(
Воспроизведение SACD)
• Параметр по умолчанию: 2ch Area (2-
канальная область)
Диски SACD могут быть разделены на
несколько областей — стереозвук (2ch Area),
многоканальный звук (Multi-ch Area) и, на
гибридных дисках, стандартный звук CD (CD
Area). Выберите параметр, необходимый для
прослушивания.
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
Parental Lock
Bonus Group
Auto Disc Menu
Group Playback
DVD Playback Mode
SACD Playback
HDMI Settings
All
Single
Initial Settings
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
Parental Lock
Bonus Group
Auto Disc Menu
Group Playback
DVD Playback Mode
SACD Playback
HDMI Settings
DVD-Audio
DVD-Video
Initial Settings
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
Parental Lock
Bonus Group
Auto Disc Menu
Group Playback
DVD Playback Mode
SACD Playback
HDMI Settings
2ch Area
Multi-ch Area
CD Area
Initial Settings
DV-989_Ru.book Page 71 Thursday, July 28, 2005 6:54 PM
Hdmi settings, Параметры hdmi), Меню initial settings (исходные параметры) 08
Hdmi settings ( параметры hdmi), Resolution ( разрешение) Чат поддержки
- Изображение
- Текст
Меню Initial Settings (Исходные параметры)
08
72
Ru

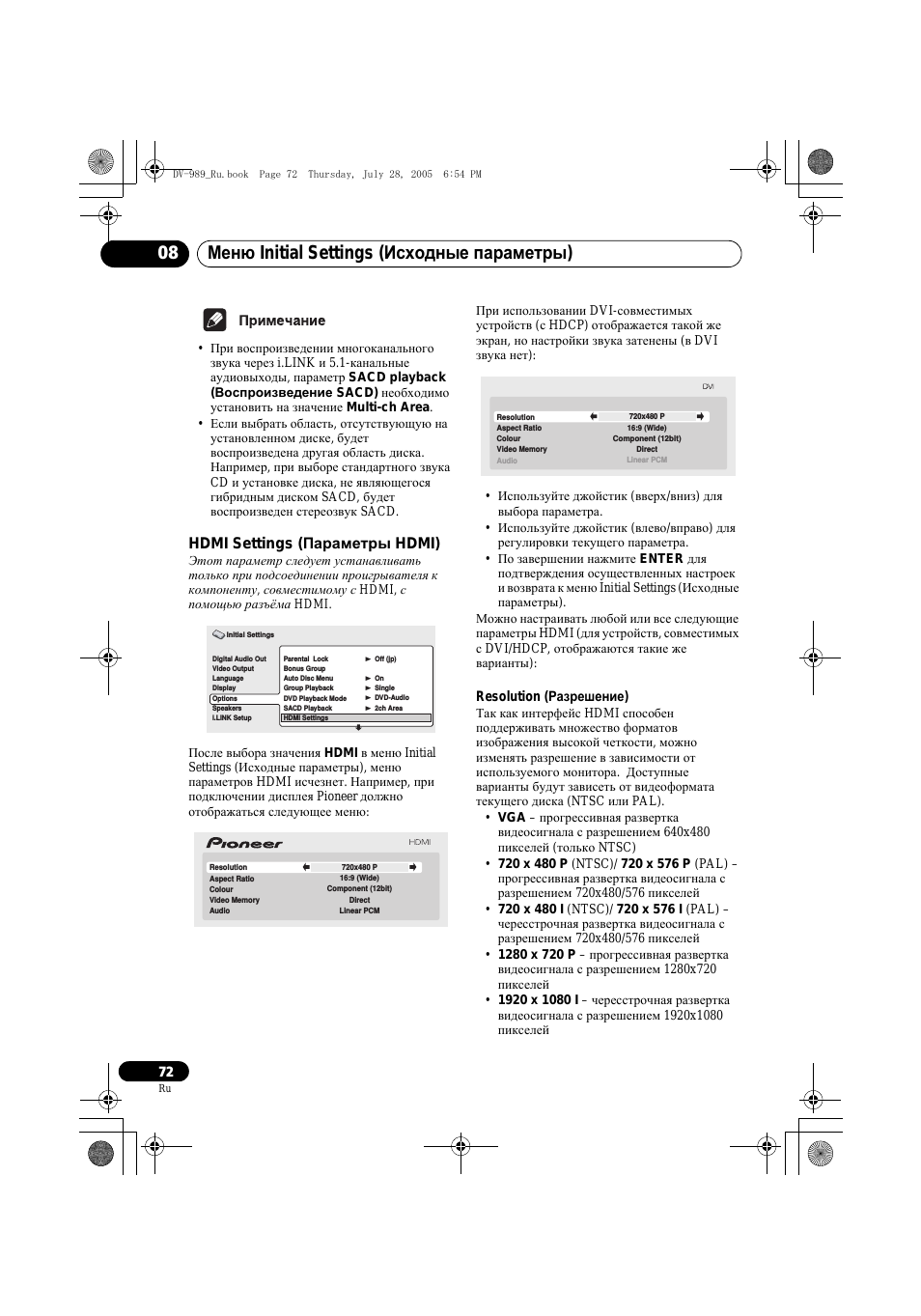

• При воспроизведении многоканального
звука через i.LINK и 5.1-канальные
аудиовыходы, параметр SACD playback
(
Воспроизведение SACD) необходимо
установить на значение Multi-ch Area.
• Если выбрать область, отсутствующую на
установленном диске, будет
воспроизведена другая область диска.
Например, при выборе стандартного звука
CD и установке диска, не являющегося
гибридным диском SACD, будет
воспроизведен стереозвук SACD.
HDMI Settings (
Параметры HDMI)
Этот параметр следует устанавливать
только при подсоединении проигрывателя к
компоненту, совместимому с HDMI, с
помощью разъёма HDMI.
После выбора значения HDMI в меню Initial
Settings (Исходные параметры), меню
параметров HDMI исчезнет. Например, при
подключении дисплея Pioneer должно
отображаться следующее меню:
При использовании DVI-совместимых
устройств (с HDCP) отображается такой же
экран, но настройки звука затенены (в DVI
звука нет):
• Используйте джойстик (вверх/вниз) для
выбора параметра.
• Используйте джойстик (влево/вправо) для
регулировки текущего параметра.
• По завершении нажмите ENTER для
подтверждения осуществленных настроек
и возврата к меню Initial Settings (Исходные
параметры).
Можно настраивать любой или все следующие
параметры HDMI (для устройств, совместимых
с DVI/HDCP, отображаются такие же
варианты):
Resolution (
Разрешение)
Так как интерфейс HDMI способен
поддерживать множество форматов
изображения высокой четкости, можно
изменять разрешение в зависимости от
используемого монитора. Доступные
варианты будут зависеть от видеоформата
текущего диска (NTSC или PAL).
• VGA – прогрессивная развертка
видеосигнала с разрешением 640×480
пикселей (только NTSC)
• 720 x 480 P (NTSC)/ 720 x 576 P (PAL) –
прогрессивная развертка видеосигнала с
разрешением 720×480/576 пикселей
• 720 x 480 I (NTSC)/ 720 x 576 I (PAL) –
чересстрочная развертка видеосигнала с
разрешением 720×480/576 пикселей
• 1280 x 720 P – прогрессивная развертка
видеосигнала с разрешением 1280×720
пикселей
• 1920 x 1080 I – чересстрочная развертка
видеосигнала с разрешением 1920×1080
пикселей
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
Parental Lock
Bonus Group
Auto Disc Menu
Group Playback
DVD Playback Mode
SACD Playback
HDMI Settings
Initial Settings
3 Off (jp)
3 On
3 Single
3 DVD-Audio
3 2ch Area
720×480 P
16:9 (Wide)
Component (12bit)
Direct
Linear
PCM
Resolution
Aspect Ratio
Colour
Video Memory
Audio
720×480 P
16:9 (Wide)
Component (12bit)
Direct
Linear PCM
Resolution
Aspect Ratio
Colour
Video Memory
Audio
DV-989_Ru.book Page 72 Thursday, July 28, 2005 6:54 PM
Меню Initial Settings (Исходные параметры)
08
73
Ru

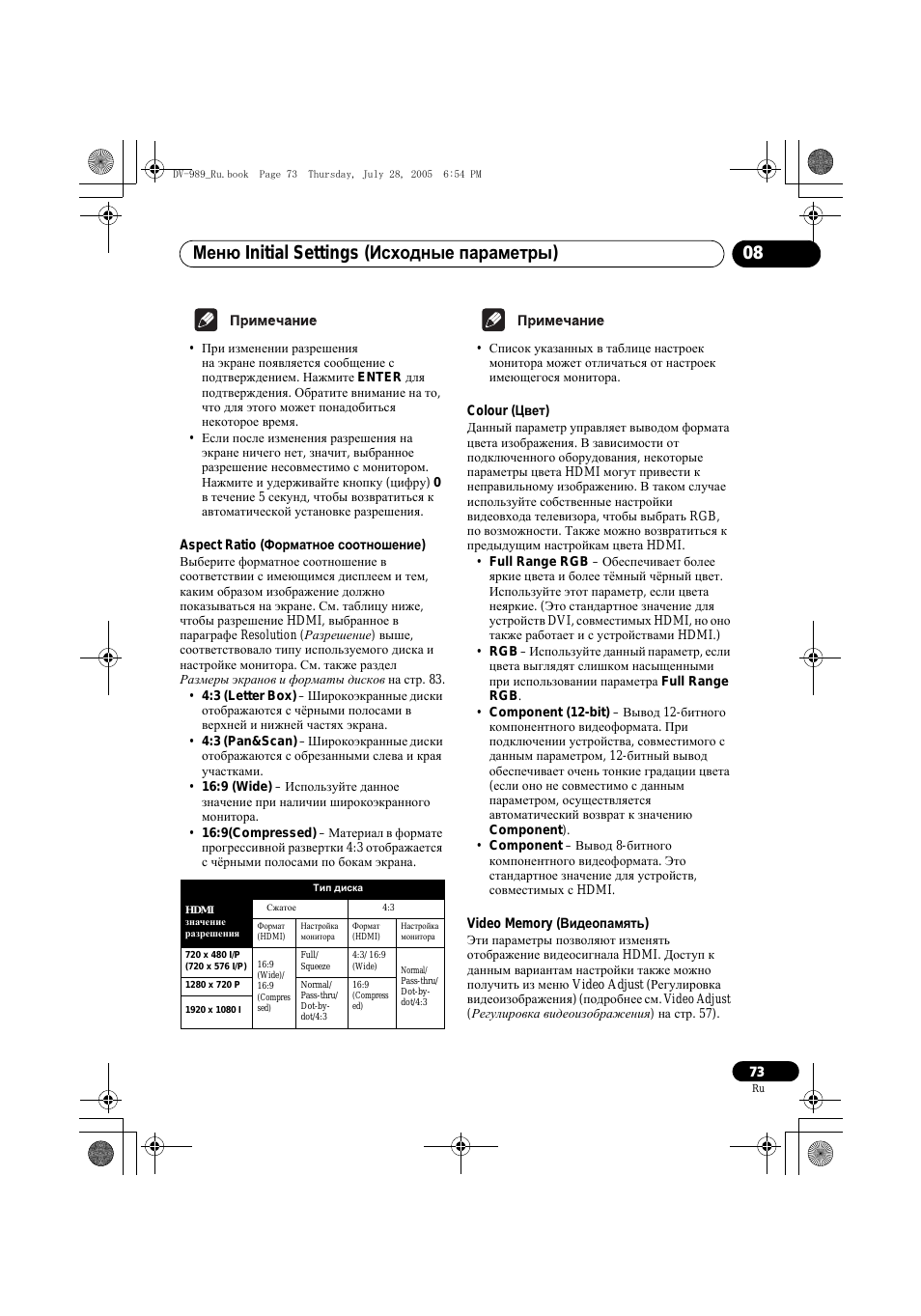

• При изменении разрешения
на экране появляется сообщение с
подтверждением. Нажмите ENTER для
подтверждения. Обратите внимание на то,
что для этого может понадобиться
некоторое время.
• Если после изменения разрешения на
экране ничего нет, значит, выбранное
разрешение несовместимо с монитором.
Нажмите и удерживайте кнопку (цифру) 0
в течение 5 секунд, чтобы возвратиться к
автоматической установке разрешения.
Aspect Ratio (
Форматное соотношение)
Выберите форматное соотношение в
соответствии с имеющимся дисплеем и тем,
каким образом изображение должно
показываться на экране. См. таблицу ниже,
чтобы разрешение HDMI, выбранное в
параграфе Resolution (Разрешение) выше,
соответствовало типу используемого диска и
настройке монитора. См. также раздел
Размеры экранов и форматы дисков на стр. 83.
• 4:3 (Letter Box) – Широкоэкранные диски
отображаются с чёрными полосами в
верхней и нижней частях экрана.
• 4:3 (Pan&Scan) – Широкоэкранные диски
отображаются с обрезанными слева и края
участками.
• 16:9 (Wide) – Используйте данное
значение при наличии широкоэкранного
монитора.
• 16:9(Compressed) – Материал в формате
прогрессивной развертки 4:3 отображается
с чёрными полосами по бокам экрана.
• Список указанных в таблице настроек
монитора может отличаться от настроек
имеющегося монитора.
Colour (
Цвет)
Данный параметр управляет выводом формата
цвета изображения. В зависимости от
подключенного оборудования, некоторые
параметры цвета HDMI могут привести к
неправильному изображению. В таком случае
используйте собственные настройки
видеовхода телевизора, чтобы выбрать RGB,
по возможности. Также можно возвратиться к
предыдущим настройкам цвета HDMI.
• Full Range RGB – Обеспечивает более
яркие цвета и более тёмный чёрный цвет.
Используйте этот параметр, если цвета
неяркие. (Это стандартное значение для
устройств DVI, совместимых HDMI, но оно
также работает и с устройствами HDMI.)
• RGB – Используйте данный параметр, если
цвета выглядят слишком насыщенными
при использовании параметра Full Range
RGB.
• Component (12-bit) – Вывод 12-битного
компонентного видеоформата. При
подключении устройства, совместимого с
данным параметром, 12-битный вывод
обеспечивает очень тонкие градации цвета
(если оно не совместимо с данным
параметром, осуществляется
автоматический возврат к значению
Component).
• Component – Вывод 8-битного
компонентного видеоформата. Это
стандартное значение для устройств,
совместимых с HDMI.
Video Memory (
Видеопамять)
Эти параметры позволяют изменять
отображение видеосигнала HDMI. Доступ к
данным вариантам настройки также можно
получить из меню Video Adjust (Регулировка
видеоизображения) (подробнее см. Video Adjust
(Регулировка видеоизображения) на стр. 57).
Тип диска
HDMI
значение
разрешения
Сжатое
4:3
Формат
(HDMI)
Настройка
монитора
Формат
(HDMI)
Настройка
монитора
720 x 480 I/P
(720 x 576 I/P)
16:9
(Wide)/
16:9
(Compres
sed)
Full/
Squeeze
4:3/ 16:9
(Wide)
Normal/
Pass-thru/
Dot-by-
dot/4:3
1280 x 720 P
Normal/
Pass-thru/
Dot-by-
dot/4:3
16:9
(Compress
ed)
1920 x 1080 I
DV-989_Ru.book Page 73 Thursday, July 28, 2005 6:54 PM
Cd playback, Воспроизведение cd), Dts downmix
Сведение dts), Меню initial settings (исходные параметры) 08, Cd playback ( воспроизведение cd), Dts downmix ( сведение dts) Чат поддержки
- Изображение
- Текст
Меню Initial Settings (Исходные параметры)
08
74
Ru

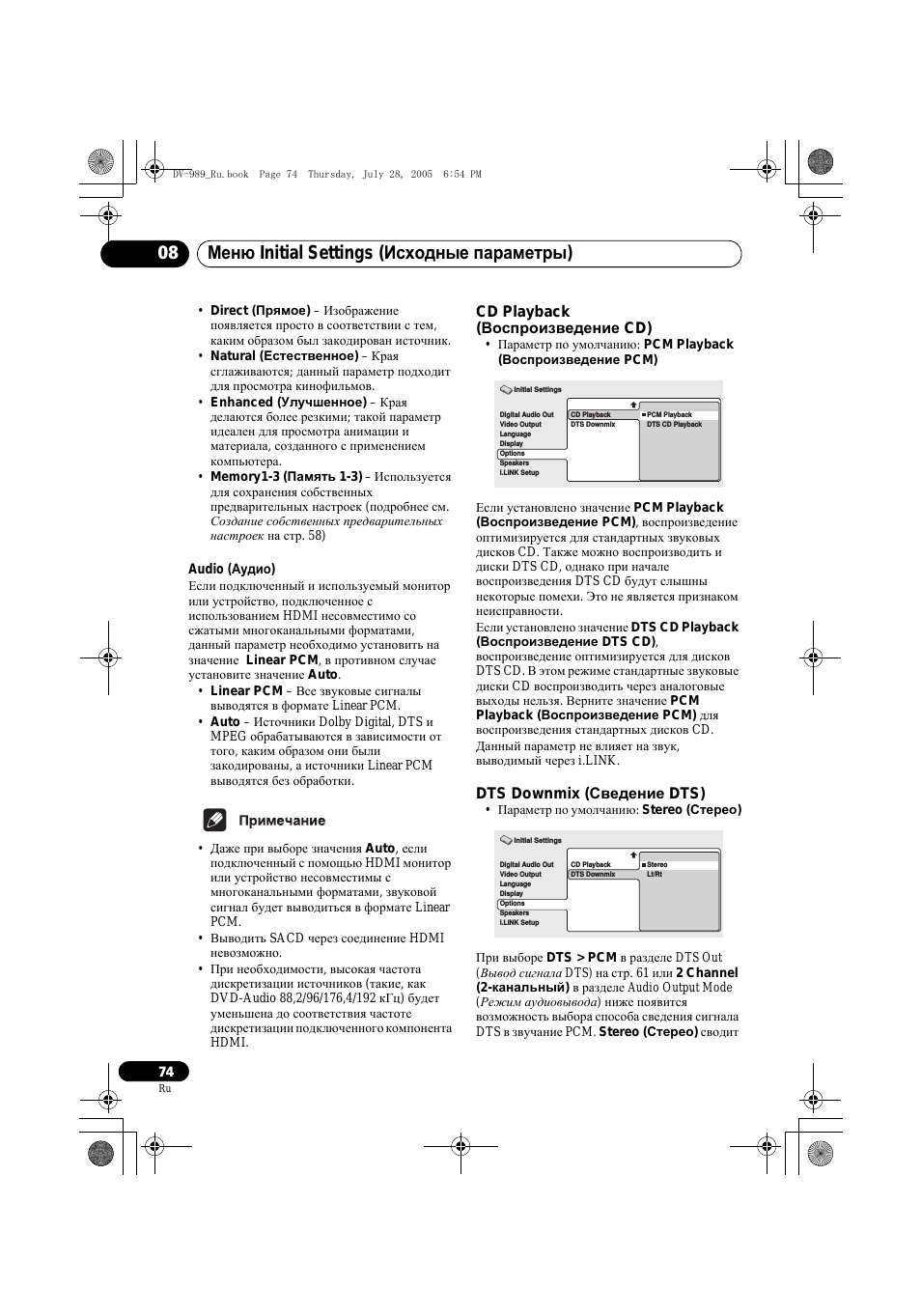

• Direct (Прямое) – Изображение
появляется просто в соответствии с тем,
каким образом был закодирован источник.
• Natural (Естественное) – Края
сглаживаются; данный параметр подходит
для просмотра кинофильмов.
• Enhanced (Улучшенное) – Края
делаются более резкими; такой параметр
идеален для просмотра анимации и
материала, созданного с применением
компьютера.
• Memory1-3 (Память 1-3) – Используется
для сохранения собственных
предварительных настроек (подробнее см.
Создание собственных предварительных
настроек на стр. 58)
Audio (
Аудио)
Если подключенный и используемый монитор
или устройство, подключенное с
использованием HDMI несовместимо со
сжатыми многоканальными форматами,
данный параметр необходимо установить на
значение Linear PCM, в противном случае
установите значение Auto.
• Linear PCM – Все звуковые сигналы
выводятся в формате Linear PCM.
• Auto – Источники Dolby Digital, DTS и
MPEG обрабатываются в зависимости от
того, каким образом они были
закодированы, а источники Linear PCM
выводятся без обработки.
• Даже при выборе значения Auto, если
подключенный с помощью HDMI монитор
или устройство несовместимы с
многоканальными форматами, звуковой
сигнал будет выводиться в формате Linear
PCM.
• Выводить SACD через соединение HDMI
невозможно.
• При необходимости, высокая частота
дискретизации источников (такие, как
DVD-Audio 88,2/96/176,4/192 кГц) будет
уменьшена до соответствия частоте
дискретизации подключенного компонента
HDMI.
CD Playback
(
Воспроизведение CD)
• Параметр по умолчанию: PCM Playback
(
Воспроизведение PCM)
Если установлено значение PCM Playback
(
Воспроизведение PCM), воспроизведение
оптимизируется для стандартных звуковых
дисков CD. Также можно воспроизводить и
диски DTS CD, однако при начале
воспроизведения DTS CD будут слышны
некоторые помехи. Это не является признаком
неисправности.
Если установлено значение DTS CD Playback
(
Воспроизведение DTS CD),
воспроизведение оптимизируется для дисков
DTS CD. В этом режиме стандартные звуковые
диски CD воспроизводить через аналоговые
выходы нельзя. Верните значение PCM
Playback (
Воспроизведение PCM) для
воспроизведения стандартных дисков CD.
Данный параметр не влияет на звук,
выводимый через i.LINK.
DTS Downmix (
Сведение DTS)
• Параметр по умолчанию: Stereo (Стерео)
При выборе DTS > PCM в разделе DTS Out
(Вывод сигнала DTS) на стр. 61 или 2 Channel
(2-
канальный) в разделе Audio Output Mode
(Режим аудиовывода) ниже появится
возможность выбора способа сведения сигнала
DTS в звучание PCM. Stereo (Стерео) сводит
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
CD Playback
DTS Downmix
PCM Playback
DTS CD Playback
Initial Settings
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
CD Playback
DTS Downmix
Stereo
Lt/Rt
Initial Settings
DV-989_Ru.book Page 74 Thursday, July 28, 2005 6:54 PM
Speakers, Громкоговорители), Audio output mode
Режим аудиовывода), Speaker installation, Установка громкоговорителей), Режим аудиовывода) ниже, Меню initial settings (исходные параметры) 08, Speakers ( громкого� Чат поддержки
- Изображение
- Текст

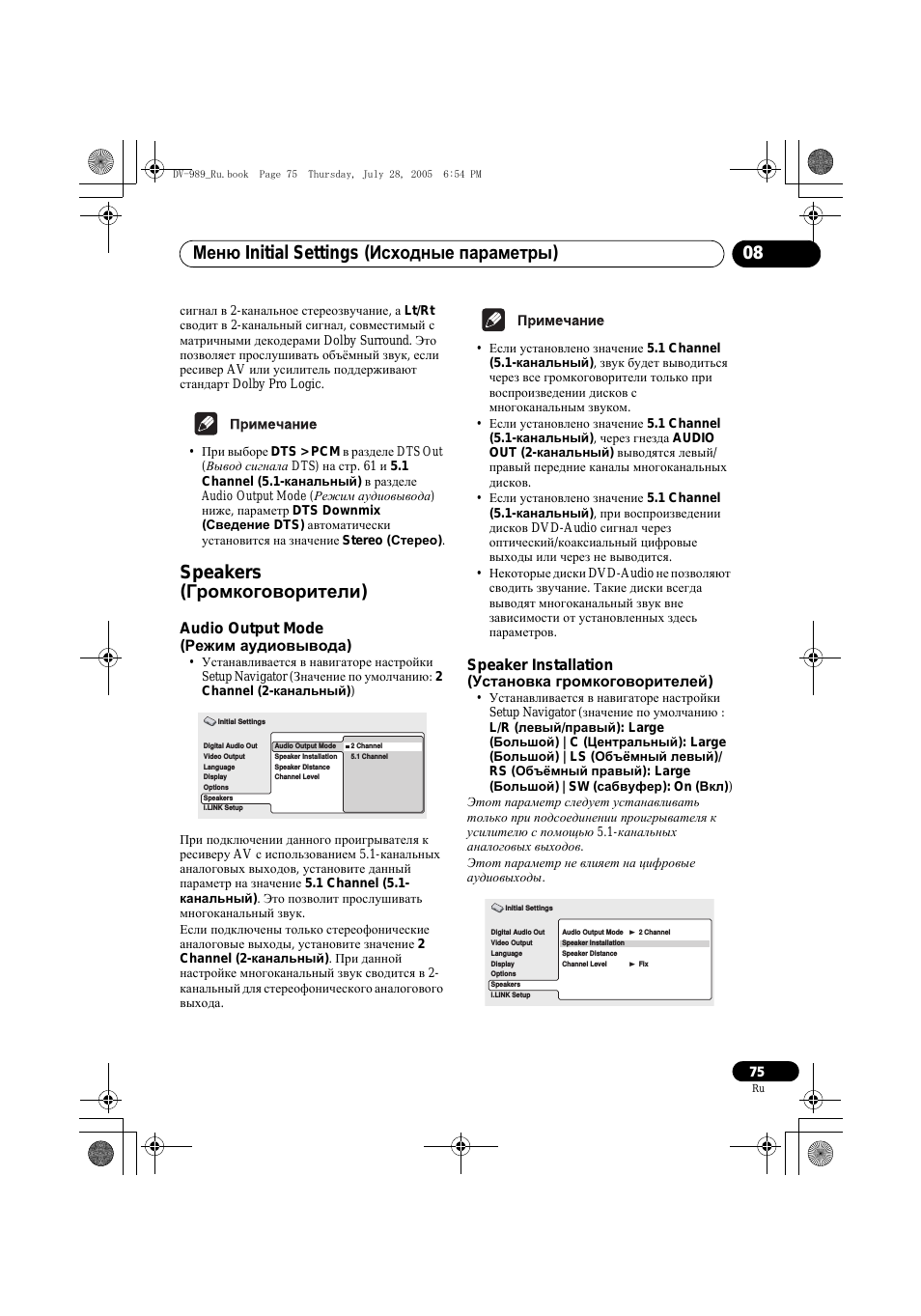

Меню Initial Settings (Исходные параметры)
08
75
Ru
сигнал в 2-канальное стереозвучание, а Lt/Rt
сводит в 2-канальный сигнал, совместимый с
матричными декодерами Dolby Surround. Это
позволяет прослушивать объёмный звук, если
ресивер AV или усилитель поддерживают
стандарт Dolby Pro Logic.
• При выборе DTS > PCM в разделе DTS Out
(Вывод сигнала DTS) на стр. 61 и 5.1
Channel (5.1-
канальный) в разделе
Audio Output Mode (Режим аудиовывода)
ниже, параметр DTS Downmix
(
Сведение DTS) автоматически
установится на значение Stereo (Стерео).
Speakers
(
Громкоговорители)
Audio Output Mode
(
Режим аудиовывода)
• Устанавливается в навигаторе настройки
Setup Navigator (Значение по умолчанию: 2
Channel (2-
канальный))
При подключении данного проигрывателя к
ресиверу AV с использованием 5.1-канальных
аналоговых выходов, установите данный
параметр на значение 5.1 Channel (5.1-
канальный). Это позволит прослушивать
многоканальный звук.
Если подключены только стереофонические
аналоговые выходы, установите значение 2
Channel (2-
канальный). При данной
настройке многоканальный звук сводится в 2-
канальный для стереофонического аналогового
выхода.
• Если установлено значение 5.1 Channel
(5.1-
канальный), звук будет выводиться
через все громкоговорители только при
воспроизведении дисков с
многоканальным звуком.
• Если установлено значение 5.1 Channel
(5.1-
канальный), через гнезда AUDIO
OUT (2-
канальный) выводятся левый/
правый передние каналы многоканальных
дисков.
• Если установлено значение 5.1 Channel
(5.1-
канальный), при воспроизведении
дисков DVD-Audio сигнал через
оптический/коаксиальный цифровые
выходы или через не выводится.
• Некоторые диски DVD-Audio не позволяют
сводить звучание. Такие диски всегда
выводят многоканальный звук вне
зависимости от установленных здесь
параметров.
Speaker Installation
(
Установка громкоговорителей)
• Устанавливается в навигаторе настройки
Setup Navigator (значение по умолчанию :
L/R (
левый/правый): Large
(
Большой) | C (Центральный): Large
(
Большой) | LS (Объёмный левый)/
RS (
Объёмный правый): Large
(
Большой) | SW (сабвуфер): On (Вкл))
Этот параметр следует устанавливать
только при подсоединении проигрывателя к
усилителю с помощью 5.1-канальных
аналоговых выходов.
Этот параметр не влияет на цифровые
аудиовыходы.
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
Audio Output Mode
Speaker Installation
Speaker Distance
Channel Level
2 Channel
5.1 Channel
Initial Settings
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
Audio Output Mode
Speaker Installation
Speaker Distance
Channel Level
3 2 Channel
3 Fix
Initial Settings
DV-989_Ru.book Page 75 Thursday, July 28, 2005 6:54 PM

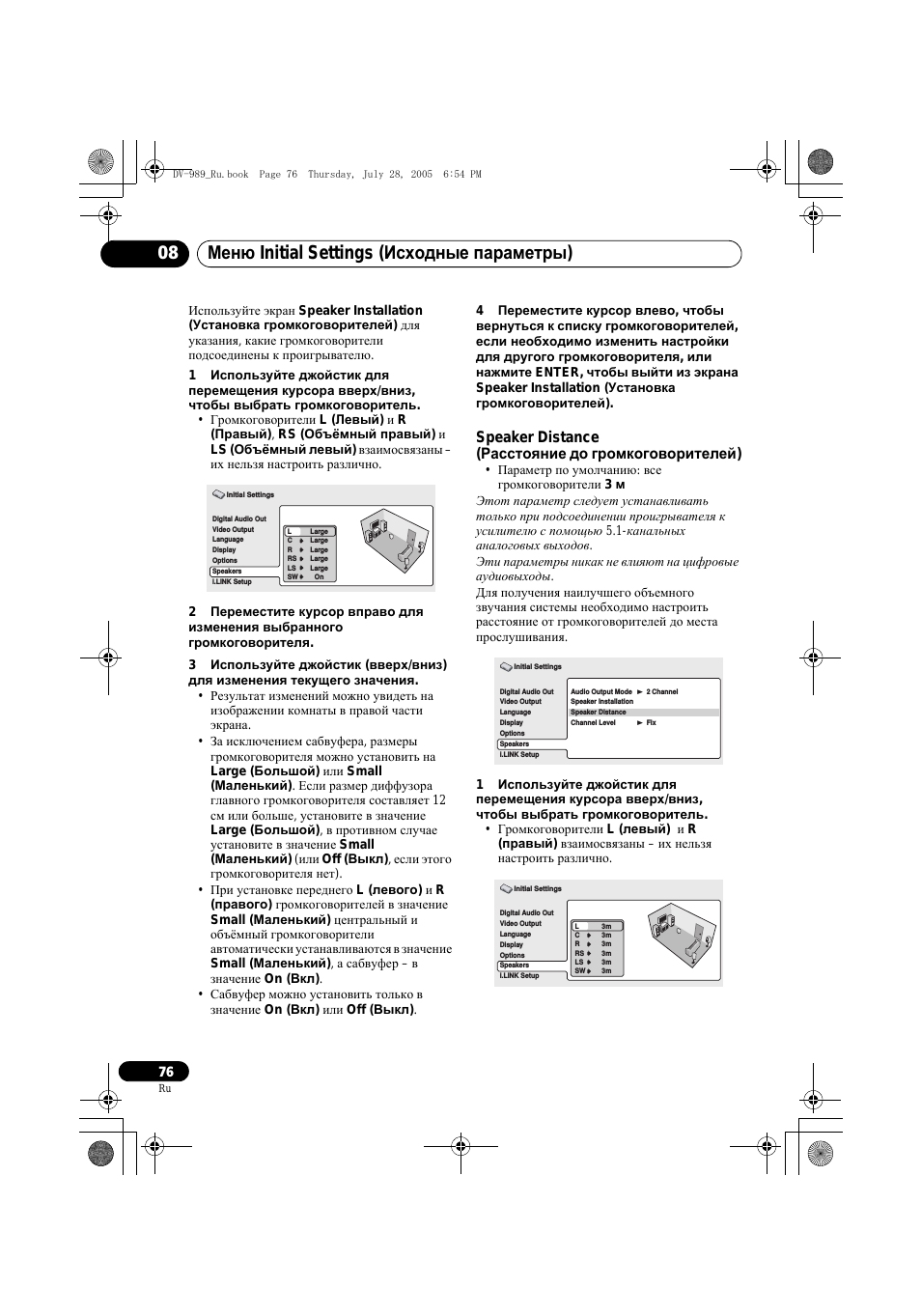

Меню Initial Settings (Исходные параметры)
08
76
Ru
Используйте экран Speaker Installation
(
Установка громкоговорителей) для
указания, какие громкоговорители
подсоединены к проигрывателю.
1
Используйте джойстик для
перемещения курсора вверх/вниз,
чтобы выбрать громкоговоритель.
• Громкоговорители L (Левый) и R
(
Правый), RS (Объёмный правый) и
LS (
Объёмный левый) взаимосвязаны –
их нельзя настроить различно.
2
Переместите курсор вправо для
изменения выбранного
громкоговорителя.
3
Используйте джойстик (вверх/вниз)
для изменения текущего значения.
• Результат изменений можно увидеть на
изображении комнаты в правой части
экрана.
• За исключением сабвуфера, размеры
громкоговорителя можно установить на
Large (
Большой) или Small
(
Маленький). Если размер диффузора
главного громкоговорителя составляет 12
см или больше, установите в значение
Large (
Большой), в противном случае
установите в значение Small
(
Маленький) (или Off (Выкл), если этого
громкоговорителя нет).
• При установке переднего L (левого) и R
(
правого) громкоговорителей в значение
Small (
Маленький) центральный и
объёмный громкоговорители
автоматически устанавливаются в значение
Small (
Маленький), а сабвуфер – в
значение On (Вкл).
• Сабвуфер можно установить только в
значение On (Вкл) или Off (Выкл).
4
Переместите курсор влево, чтобы
вернуться к списку громкоговорителей,
если необходимо изменить настройки
для другого громкоговорителя, или
нажмите ENTER, чтобы выйти из экрана
Speaker Installation (
Установка
громкоговорителей).
Speaker Distance
(
Расстояние до громкоговорителей)
• Параметр по умолчанию: все
громкоговорители 3 м
Этот параметр следует устанавливать
только при подсоединении проигрывателя к
усилителю с помощью 5.1-канальных
аналоговых выходов.
Эти параметры никак не влияют на цифровые
аудиовыходы.
Для получения наилучшего объемного
звучания системы необходимо настроить
расстояние от громкоговорителей до места
прослушивания.
1
Используйте джойстик для
перемещения курсора вверх/вниз,
чтобы выбрать громкоговоритель.
• Громкоговорители L (левый) и R
(
правый) взаимосвязаны – их нельзя
настроить различно.
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
L
C
R
RS
LS
SW
Large
Large
Large
Large
Large
On
Initial Settings
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
Audio Output Mode
Speaker Installation
Speaker Distance
Channel Level
3 2 Channel
3 Fix
Initial Settings
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
L
C
R
RS
LS
SW
3m
3m
3m
3m
3m
3m
Initial Settings
DV-989_Ru.book Page 76 Thursday, July 28, 2005 6:54 PM

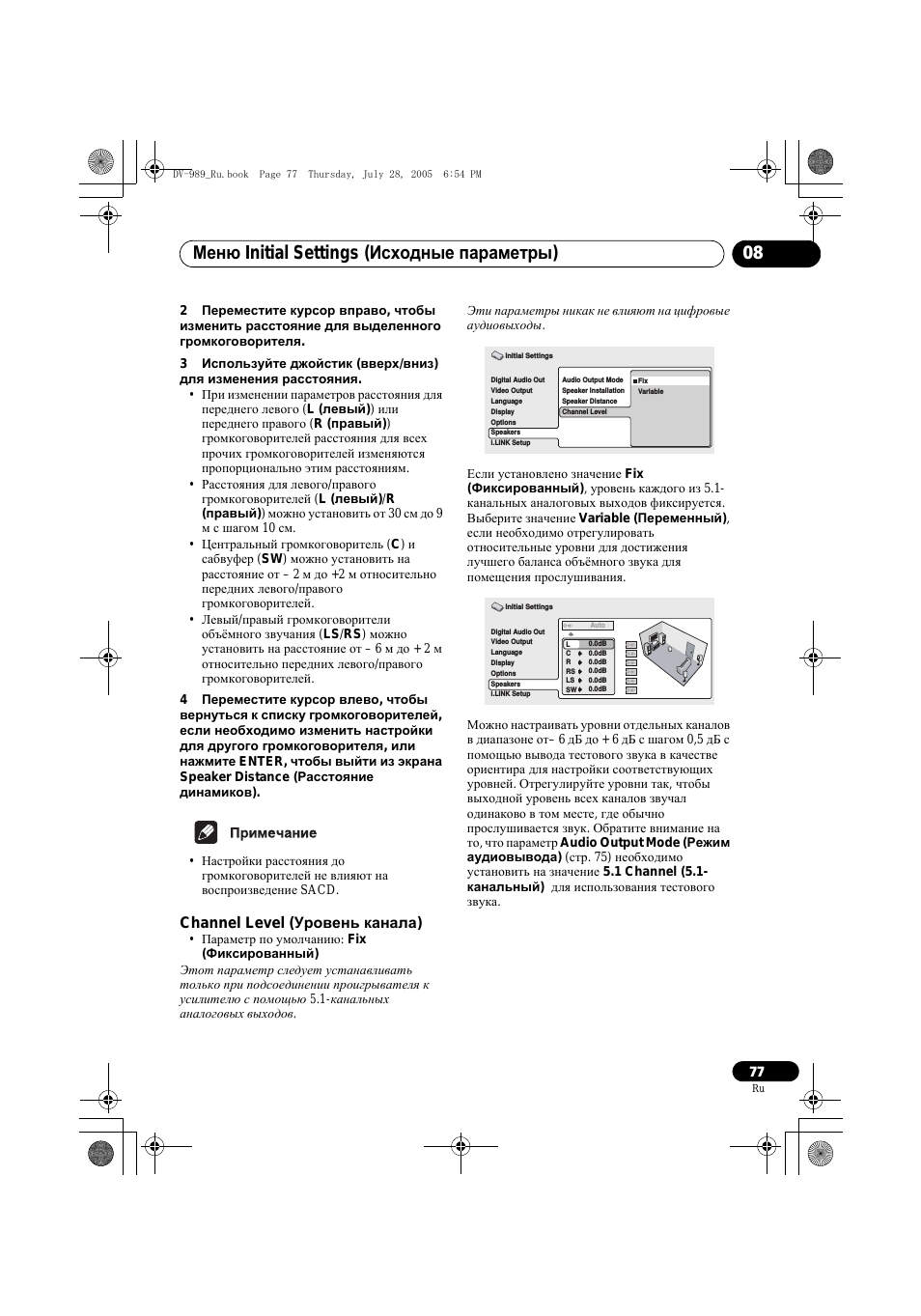

Меню Initial Settings (Исходные параметры)
08
77
Ru
2
Переместите курсор вправо, чтобы
изменить расстояние для выделенного
громкоговорителя.
3
Используйте джойстик (вверх/вниз)
для изменения расстояния.
• При изменении параметров расстояния для
переднего левого (L (левый)) или
переднего правого (R (правый))
громкоговорителей расстояния для всех
прочих громкоговорителей изменяются
пропорционально этим расстояниям.
• Расстояния для левого/правого
громкоговорителей (L (левый)/R
(
правый)) можно установить от 30 см до 9
м с шагом 10 см.
• Центральный громкоговоритель (C) и
сабвуфер (SW) можно установить на
расстояние от – 2 м до +2 м относительно
передних левого/правого
громкоговорителей.
• Левый/правый громкоговорители
объёмного звучания (LS/RS) можно
установить на расстояние от – 6 м до + 2 м
относительно передних левого/правого
громкоговорителей.
4
Переместите курсор влево, чтобы
вернуться к списку громкоговорителей,
если необходимо изменить настройки
для другого громкоговорителя, или
нажмите ENTER, чтобы выйти из экрана
Speaker Distance (
Расстояние
динамиков).
• Настройки расстояния до
громкоговорителей не влияют на
воспроизведение SACD.
Channel Level (
Уровень канала)
• Параметр по умолчанию: Fix
(
Фиксированный)
Этот параметр следует устанавливать
только при подсоединении проигрывателя к
усилителю с помощью 5.1-канальных
аналоговых выходов.
Эти параметры никак не влияют на цифровые
аудиовыходы.
Если установлено значение Fix
(
Фиксированный), уровень каждого из 5.1-
канальных аналоговых выходов фиксируется.
Выберите значение Variable (Переменный),
если необходимо отрегулировать
относительные уровни для достижения
лучшего баланса объёмного звука для
помещения прослушивания.
Можно настраивать уровни отдельных каналов
в диапазоне от– 6 дБ до + 6 дБ с шагом 0,5 дБ с
помощью вывода тестового звука в качестве
ориентира для настройки соответствующих
уровней. Отрегулируйте уровни так, чтобы
выходной уровень всех каналов звучал
одинаково в том месте, где обычно
прослушивается звук. Обратите внимание на
то, что параметр Audio Output Mode (Режим
аудиовывода) (стр. 75) необходимо
установить на значение 5.1 Channel (5.1-
канальный) для использования тестового
звука.
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
Audio Output Mode
Speaker Installation
Speaker Distance
Channel Level
Fix
Variable
Initial Settings
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
L
C
R
RS
LS
SW
Auto
0.0dB
0.0dB
0.0dB
0.0dB
0.0dB
0.0dB
Initial Settings
DV-989_Ru.book Page 77 Thursday, July 28, 2005 6:54 PM
I.link setup, Настройка i.link), Audio out
Вывод аудио), Меню initial settings (исходные параметры) 08, I.link setup ( настройка i.link), Audio out ( вывод аудио) Чат поддержки
- Изображение
- Текст

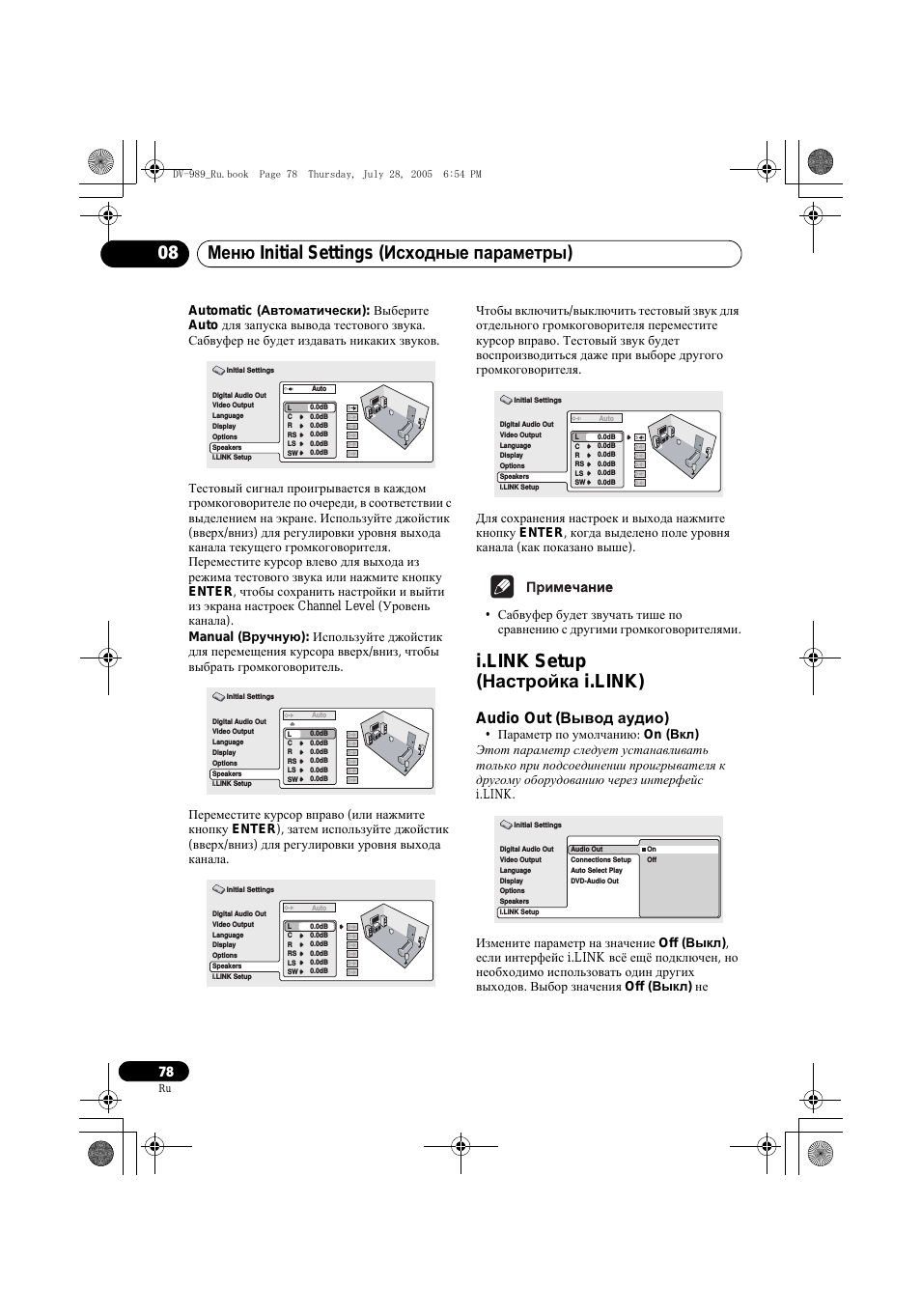

Меню Initial Settings (Исходные параметры)
08
78
Ru
Automatic (
Автоматически): Выберите
Auto для запуска вывода тестового звука.
Сабвуфер не будет издавать никаких звуков.
Тестовый сигнал проигрывается в каждом
громкоговорителе по очереди, в соответствии с
выделением на экране. Используйте джойстик
(вверх/вниз) для регулировки уровня выхода
канала текущего громкоговорителя.
Переместите курсор влево для выхода из
режима тестового звука или нажмите кнопку
ENTER, чтобы сохранить настройки и выйти
из экрана настроек Channel Level (Уровень
канала).
Manual (
Вручную): Используйте джойстик
для перемещения курсора вверх/вниз, чтобы
выбрать громкоговоритель.
Переместите курсор вправо (или нажмите
кнопку ENTER), затем используйте джойстик
(вверх/вниз) для регулировки уровня выхода
канала.
Чтобы включить/выключить тестовый звук для
отдельного громкоговорителя переместите
курсор вправо. Тестовый звук будет
воспроизводиться даже при выборе другого
громкоговорителя.
Для сохранения настроек и выхода нажмите
кнопку ENTER, когда выделено поле уровня
канала (как показано выше).
• Сабвуфер будет звучать тише по
сравнению с другими громкоговорителями.
i.LINK Setup
(
Настройка i.LINK)
Audio Out (
Вывод аудио)
• Параметр по умолчанию: On (Вкл)
Этот параметр следует устанавливать
только при подсоединении проигрывателя к
другому оборудованию через интерфейс
i.LINK.
Измените параметр на значение Off (Выкл),
если интерфейс i.LINK всё ещё подключен, но
необходимо использовать один других
выходов. Выбор значения Off (Выкл) не
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
L
C
R
RS
LS
SW
Auto
0.0dB
0.0dB
0.0dB
0.0dB
0.0dB
0.0dB
Initial Settings
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
L
C
R
RS
LS
SW
Auto
0.0dB
0.0dB
0.0dB
0.0dB
0.0dB
0.0dB
Initial Settings
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
L
C
R
RS
LS
SW
Auto
0.0dB
0.0dB
0.0dB
0.0dB
0.0dB
0.0dB
Initial Settings
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
L
C
R
RS
LS
SW
Auto
0.0dB
0.0dB
0.0dB
0.0dB
0.0dB
0.0dB
Initial Settings
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
Audio Out
Connections Setup
Auto Select Play
DVD-Audio Out
On
Off
Initial Settings
DV-989_Ru.book Page 78 Thursday, July 28, 2005 6:54 PM
Connections setup, Настройка соединений), Auto select play
Автоматический выбор, Воспроизведения), Меню initial settings (исходные параметры) 08, Connections setup ( настройка соединений) Чат поддержки
- Изображение
- Текст

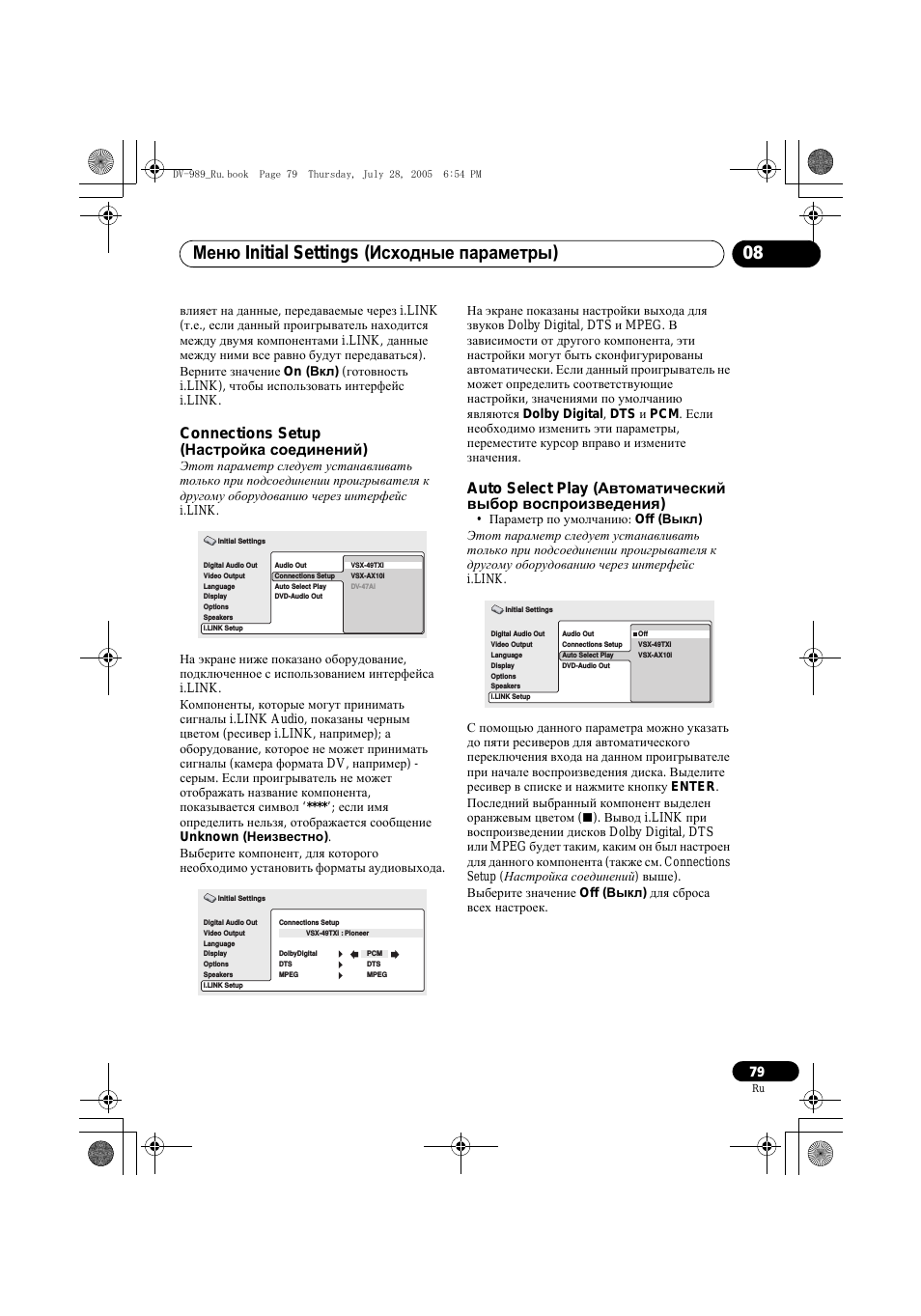

Меню Initial Settings (Исходные параметры)
08
79
Ru
влияет на данные, передаваемые через i.LINK
(т.е., если данный проигрыватель находится
между двумя компонентами i.LINK, данные
между ними все равно будут передаваться).
Верните значение On (Вкл) (готовность
i.LINK), чтобы использовать интерфейс
i.LINK.
Connections Setup
(
Настройка соединений)
Этот параметр следует устанавливать
только при подсоединении проигрывателя к
другому оборудованию через интерфейс
i.LINK.
На экране ниже показано оборудование,
подключенное с использованием интерфейса
i.LINK.
Компоненты, которые могут принимать
сигналы i.LINK Audio, показаны черным
цветом (ресивер i.LINK, например); а
оборудование, которое не может принимать
сигналы (камера формата DV, например) —
серым. Если проигрыватель не может
отображать название компонента,
показывается символ ‘****’; если имя
определить нельзя, отображается сообщение
Unknown (
Неизвестно).
Выберите компонент, для которого
необходимо установить форматы аудиовыхода.
На экране показаны настройки выхода для
звуков Dolby Digital, DTS и MPEG. В
зависимости от другого компонента, эти
настройки могут быть сконфигурированы
автоматически. Если данный проигрыватель не
может определить соответствующие
настройки, значениями по умолчанию
являются Dolby Digital, DTS и PCM. Если
необходимо изменить эти параметры,
переместите курсор вправо и измените
значения.
Auto Select Play (
Автоматический
выбор воспроизведения)
• Параметр по умолчанию: Off (Выкл)
Этот параметр следует устанавливать
только при подсоединении проигрывателя к
другому оборудованию через интерфейс
i.LINK.
С помощью данного параметра можно указать
до пяти ресиверов для автоматического
переключения входа на данном проигрывателе
при начале воспроизведения диска. Выделите
ресивер в списке и нажмите кнопку ENTER.
Последний выбранный компонент выделен
оранжевым цветом (). Вывод i.LINK при
воспроизведении дисков Dolby Digital, DTS
или MPEG будет таким, каким он был настроен
для данного компонента (также см. Connections
Setup (Настройка соединений) выше).
Выберите значение Off (Выкл) для сброса
всех настроек.
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
Audio Out
Connections Setup
Auto Select Play
DVD-Audio Out
Initial Settings
VSX-49TXi
VSX-AX10i
DV-47Ai
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
Initial Settings
Connections Setup
VSX-49TXi : Pioneer
DolbyDigital
DTS
MPEG
PCM
DTS
MPEG
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
Audio Out
Connections Setup
Auto Select Play
DVD-Audio Out
Off
VSX-49TXi
VSX-AX10i
Initial Settings
DV-989_Ru.book Page 79 Thursday, July 28, 2005 6:54 PM

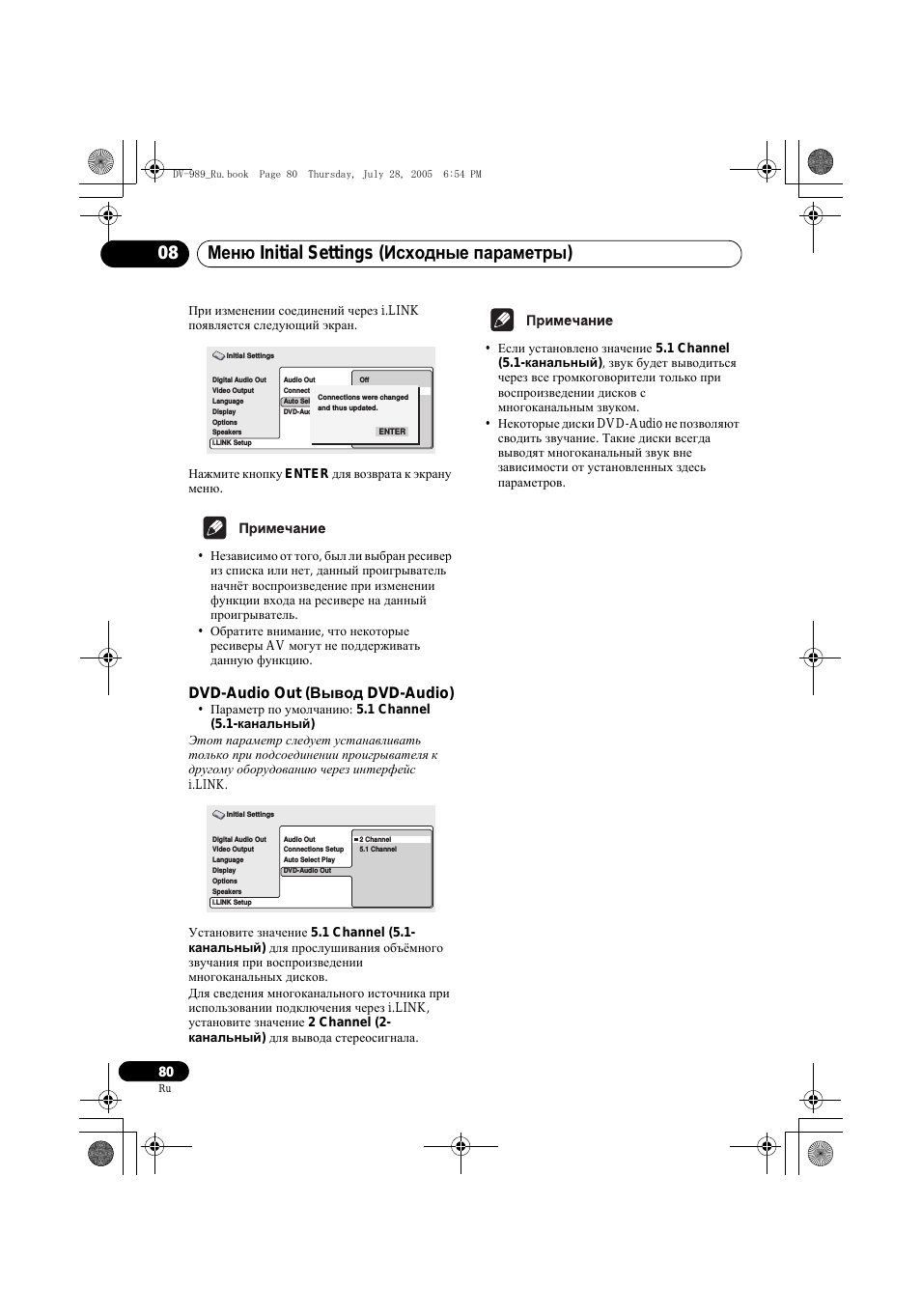

Меню Initial Settings (Исходные параметры)
08
80
Ru
При изменении соединений через i.LINK
появляется следующий экран.
Нажмите кнопку ENTER для возврата к экрану
меню.
• Независимо от того, был ли выбран ресивер
из списка или нет, данный проигрыватель
начнёт воспроизведение при изменении
функции входа на ресивере на данный
проигрыватель.
• Обратите внимание, что некоторые
ресиверы AV могут не поддерживать
данную функцию.
DVD-Audio Out (
Вывод DVD-Audio)
• Параметр по умолчанию: 5.1 Channel
(5.1-
канальный)
Этот параметр следует устанавливать
только при подсоединении проигрывателя к
другому оборудованию через интерфейс
i.LINK.
Установите значение 5.1 Channel (5.1-
канальный) для прослушивания объёмного
звучания при воспроизведении
многоканальных дисков.
Для сведения многоканального источника при
использовании подключения через i.LINK,
установите значение 2 Channel (2-
канальный) для вывода стереосигнала.
• Если установлено значение 5.1 Channel
(5.1-
канальный), звук будет выводиться
через все громкоговорители только при
воспроизведении дисков с
многоканальным звуком.
• Некоторые диски DVD-Audio не позволяют
сводить звучание. Такие диски всегда
выводят многоканальный звук вне
зависимости от установленных здесь
параметров.
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
Audio Out
Connections Setup
Auto Select Play
DVD-Audio Out
Off
VSX-49TXi
VSA-AX10
Initial Settings
Connections were changed
and thus updated.
ENTER
Digital Audio Out
Video Output
Language
Display
Options
Speakers
i.LINK Setup
Audio Out
Connections Setup
Auto Select Play
DVD-Audio Out
2 Channel
5.1 Channel
Initial Settings
DV-989_Ru.book Page 80 Thursday, July 28, 2005 6:54 PM
09:08
DVD Pioneer DV-989 AVi Revox h5
16:00
Тест Pioneer DV-585A + встроенный ЦАП AIWA AV-D58
05:11
Центральный канал Tannoy 622 — Yamaha 601 c Pioneer DV 989AVi
04:26
DVD проигрыватель (player) Pioneer DV-868 AVi-S
05:51
Pioneer DV-S9 DVD CD DAC player test playing CD and DAC operation
53:21
Звук двд плеера Pioneer 668AV
10:27
Test DVD Pioneer DV -S747A
Нажмите на кнопку для помощи
Перейти к контенту
DVD-проигрыватели Pioneer
- Размер инструкции: 6.32 Мб
- Формат файла: pdf
Если вы потеряли инструкцию от dvd-проигрывателя Pioneer DV-989AVI, можете скачать файл для просмотра на компьютере или печати.
Инструкция для dvd-проигрывателя Pioneer DV-989AVI на русском языке. В руководстве описаны возможности и полезные функции, а также правила эксплуатации. Перед использованием внимательно ознакомьтесь с инструкцией.
Чтобы не читать всю инструкцию вы можете выполнить поиск по содержимому внутри инструкции и быстро найти необходимую информацию. Рекомендации по использованию помогут увеличить срок службы dvd-проигрывателя Pioneer DV-989AVI. Если у вас появилась проблема, то найдите раздел с описанием неисправностей и способами их решения. В нем указаны типичные поломки и способы их решения.
Manual: DV989AVI OM PIONEER EN
- Addeddate
- 2021-06-06 16:56:16
- Identifier
- manual_DV989AVI_OM_PIONEER_EN
- Identifier-ark
- ark:/13960/t0fw02q8w
- Ocr
- tesseract 5.0.0-alpha-20201231-10-g1236
- Ocr_detected_lang
- en
- Ocr_detected_lang_conf
- 1.0000
- Ocr_detected_script
- Latin
- Ocr_detected_script_conf
- 1.0000
- Ocr_module_version
- 0.0.13
- Ocr_parameters
- -l eng
- Ppi
- 300
- Scanner
- Internet Archive Python library 2.0.3
comment
Reviews
There are no reviews yet. Be the first one to
write a review.
34
Views
DOWNLOAD OPTIONS
Temporarily Unavailable
DAISY
For users with print-disabilities
Temporarily Unavailable
EPUB
Uploaded by
Sketch the Cow
on
Скачать
DVD Player
DV-989AVi-
G
Operating Instructions
00_cover_anki.fm Page 1 Wednesday, August 24, 2005 10:15 AM
