Pioneer vsx 1016v инструкция

Картинка с сайта: manualmachine.com

BAЖHO

Символ молнии, заключенный в
равносторонний треугольник,
используется для предупреждения
пользователя об «опасном напряжении»
внутри корпуса изделия, которое может
быть достаточно высоким и стать
причиной поражения людей
электрическим током.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ВНИМАНИЕ:

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ
СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ
СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ
ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ
РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ДЛЯ
ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К
КВАЛИФИЦИРОВАННОМУ
СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.

Восклицательный знак, заключенный в
равносторонний треугольник,
используется для предупреждения
пользователя о наличии в литературе,
поставляемой в комплекте с изделием,
важных указаний по работе с ним и
обслуживанию.

D3-4-2-1-1_Ru-A

ПРЕДУПРЕЖДЕНИЕ

Перед первым включением оборудования
внимательно прочтите следующий раздел.

Напряжение в электросети может быть разным
в различных странах и регионах. Убедитесь, что
сетевое напряжение в местности, где будет
использоваться данное устройство,
соответствует требуемому напряжению
(например, 230 В или 120 В), указанному на
задней панели.

D3-4-2-1-4_A_Ru

ПРЕДУПРЕЖДЕНИЕ

Во избежание пожара не приближайте к
оборудованию источники открытого огня
(например, зажженные свечи).

D3-4-2-1-7a_A_Ru

ПРЕДУПРЕЖДЕНИЕ

Данное оборудование не является
водонепроницаемым. Во избежание пожара или
поражения электрическим током не помещайте
рядом с оборудованием емкости с жидкостями
(например, вазы, цветочные горшки) и не
допускайте попадания на него капель, брызг,
дождя или влаги.

D3-4-2-1-3_A_Ru

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ

При установке устройства обеспечьте
достаточное пространство для вентиляции во
избежание повышения температуры внутри
устройства (не менее 60 см сверху, 10 см сзади
и по 30 см слева и справа).

ПРЕДУПРЕЖДЕНИЕ

В корпусе устройства имеются щели и
отверстия для вентиляции, обеспечивающие
надежную работу изделия и защищающие его от
перегрева. Во избежание пожара эти отверстия
ни в коем случае не следует закрывать или
заслонять другими предметами (газетами,
скатертями и шторами) или устанавливать
оборудование на толстом ковре или постели.

D
O
W

N

DOWN

D3-4-2-1-7b_A_Ru

2

Ru

Картинка с сайта: manualmachine.com

Если вилка шнура питания изделия не
соответствует имеющейся электророзетке, вилку
следует заменить на подходящую к розетке.
Замена и установка вилки должны
производиться только квалифицированным
техником. Отсоединенная от кабеля вилка,
подключенная к розетке, может вызвать тяжелое
поражение электрическим током. После
удаления вилки утилизируйте ее должным
образом. Оборудование следует отключать от
электросети, извлекая вилку кабеля питания из
розетки, если оно не будет использоваться в
течение долгого времени (например, если вы
уезжаете в отпуск).

D3-4-2-2-1a_A_Ru

ВНИМАНИЕ

Выключатель1STANDBY/ON (ОЖИДАНИЕ/ВКЛ.)
данного устройства не полностью отключает его
от электросети. Чтобы полностью отключить
питание устройства, вытащите вилку кабеля
питания из электророзетки. Поэтому устройство
следует устанавливать так, чтобы вилку кабеля
питания можно было легко вытащить из розетки
в чрезвычайных обстоятельствах. Во избежание
пожара следует извлекать вилку кабеля питания
из розетки, если устройство не будет
использоваться в течение долгого времени
(например, если вы уезжаете в отпуск).

D3-4-2-2-2a_A_Ru

Условия эксплуатации

Изделие эксплуатируется при следующих
температуре и влажности:

+5 °C до +35 °C; влажность менее 85 %
(не заслоняйте охлаждающие вентиляторы)
Не устанавливайте изделие в плохо
проветриваемом помещении или в месте с высокой
влажностью, открытом для прямого солнечного
света (или сильного искусственного света).

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует
отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая
предполагает соответствующее обращение, возврат и переработку.

Чacтные клиенты в 25 странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные
изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в cooтветcтвующие
учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан,
передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей.

D3-4-2-1-7c_A_Ru

Данное изделие предназначено для общего
бытового использования. В случае
возникновения любых неисправностей,
связанных с использованием в других целях,
нежели в бытовых (таких как длительное
использование в коммерческих целях в
ресторане, использование в автомобиле или на
корабле) требующих ремонта, такой ремонт
осуществляется за плату даже в течение
гарантийного срока.

K041_Ru

K058_Ru

3

Ru

Картинка с сайта: manualmachine.com

Благодарим вас за покупку этого изделия марки Pioneer.
Полностью прочтите настоящие инструкции по эксплуатации, чтобы знать, как правильно обращаться с
этой моделью. Прочитав инструкции, сохраните их в надежном месте для использования в будущем.

Содержание

01 Перед началом работы

Особенности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Проверка комплекта поставки . . . . . . . . . . . . . . . . . . . . . 6

Установка ресивера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Установка батареек. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

02 Краткое руководство

Ознакомление с системой домашнего кинотеатра . . . . 8

Прослушивание в режиме объемного звучания . . . . . . 8

Автоматическая настройка объемного звучания

(MCACC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Проблемы при использовании автоматической

настройки MCACC. . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Воспроизведение источника . . . . . . . . . . . . . . . . . . . . . 10

Улучшение качества звучания с помощью функции

Basic Phase Control (Базовое управление фазой) . . . . . 11

03 Подключение оборудования

Задняя панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Подключение кабелей . . . . . . . . . . . . . . . . . . . . . . . . . . 13

О преобразователе видеосигнала . . . . . . . . . . . . . . . . . 13

Подключение ТВ и проигрывателя дисков DVD . . . . 14

Подключение спутникового/кабельного ресивера

или другой приставки. . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Подключение рекордера DVD/HDD,

видеомагнитофона и других аудиоисточников . . . . . . 15

Использование разъемов компонентного видео . . . . . 15

Подключение цифровых аудиоисточников . . . . . . . . . 16

О декодере WMA9 Pro. . . . . . . . . . . . . . . . . . . . . . . . . 17

Подключение аналоговых аудиоисточников . . . . . . . . 17

Подключение компонента к входам на передней

панели. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Установка акустической системы . . . . . . . . . . . . . . . . . 18

Подключение громкоговорителей . . . . . . . . . . . . . . . 18

Расположение громкоговорителей

Настройка системы громкоговорителей THX. . . . . . 20

Подключение антенн . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Подключение внешних антенн . . . . . . . . . . . . . . . . . . 21

Подключение ресивера к электророзетке. . . . . . . . . . . 21

. . . . . . . . . . . . . . . 19

04 Органы управления и индикаторы

Передняя панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Дальность действия пульта дистанционного

управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Дисплей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Пульт дистанционного управления. . . . . . . . . . . . . . . . 25

05 Прослушивание системы

Автоматическое воспроизведение . . . . . . . . . . . . . . . . 27

Прослушивание материала с использованием

объемного звучания . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Стандартное объемное звучание . . . . . . . . . . . . . . . . 27

Использование режимов Home THX. . . . . . . . . . . . . 28

Использование эффектов дополнительного о

бъемного звучания. . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Настройка параметров эффектов . . . . . . . . . . . . . . . . 28

Прослушивание в стереофоническом режиме . . . . . . 29

Прослушивание с использованием эквалайзера

акустической калибровки . . . . . . . . . . . . . . . . . . . . . . . 29

Выбор входного сигнала . . . . . . . . . . . . . . . . . . . . . . . . 30

Использование обработки заднего канала объемного

звучания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Использование режима виртуального заднего

громкоговорителя объемного звучания . . . . . . . . . . 30

Использование режимов прослушивания

Midnight (Ночной) и Loudness (Сила звука) . . . . . . . . 31

Использование функции Sound Retriever

(Восстановление звучания) . . . . . . . . . . . . . . . . . . . . . . 31

Усиление диалога. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Использование регуляторов тембра . . . . . . . . . . . . . . . 31

06 Воспроизведение устройств с
интерфейсом USB

Использование интерфейса USB . . . . . . . . . . . . . . . . . 32

Основные органы управления воспроизведением . . . 32

Поддержка сжатых аудиосигналов . . . . . . . . . . . . . . 32

07 Использование тюнера

Прослушивание радиопередач . . . . . . . . . . . . . . . . . . . 34

Повышение качества стереозвука в

диапазоне FM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Непосредственное указание частоты. . . . . . . . . . . . . 34

Сохранение запрограммированных радиостанций . . . 34

Присвоение имен запрограммированным

радиостанциям . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Прослушивание запрограммированных

радиостанций . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Знакомство с системой RDS . . . . . . . . . . . . . . . . . . . . . 35

Поиск программ RDS . . . . . . . . . . . . . . . . . . . . . . . . . 35

Использование функции EON. . . . . . . . . . . . . . . . . . . . 36

4

Ru

Картинка с сайта: manualmachine.com

08 Меню System Setup (Настройка системы)

Настройка параметров ресивера в меню

System Setup (Настройка системы) . . . . . . . . . . . . . . . . 37

Настройка задних громкоговорителей объемного

звучания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Ручная настройка MCACC. . . . . . . . . . . . . . . . . . . . . . . 38

Fine Channel Level

(Точная настройка уровня каналов) . . . . . . . . . . . . . . 38

Fine Speaker Distance (Точная настройка расстояния

между громкоговорителями). . . . . . . . . . . . . . . . . . . . 39

Эквалайзер акустической калибровки . . . . . . . . . . . . 39

Ручная настройка громкоговорителей . . . . . . . . . . . . . 41

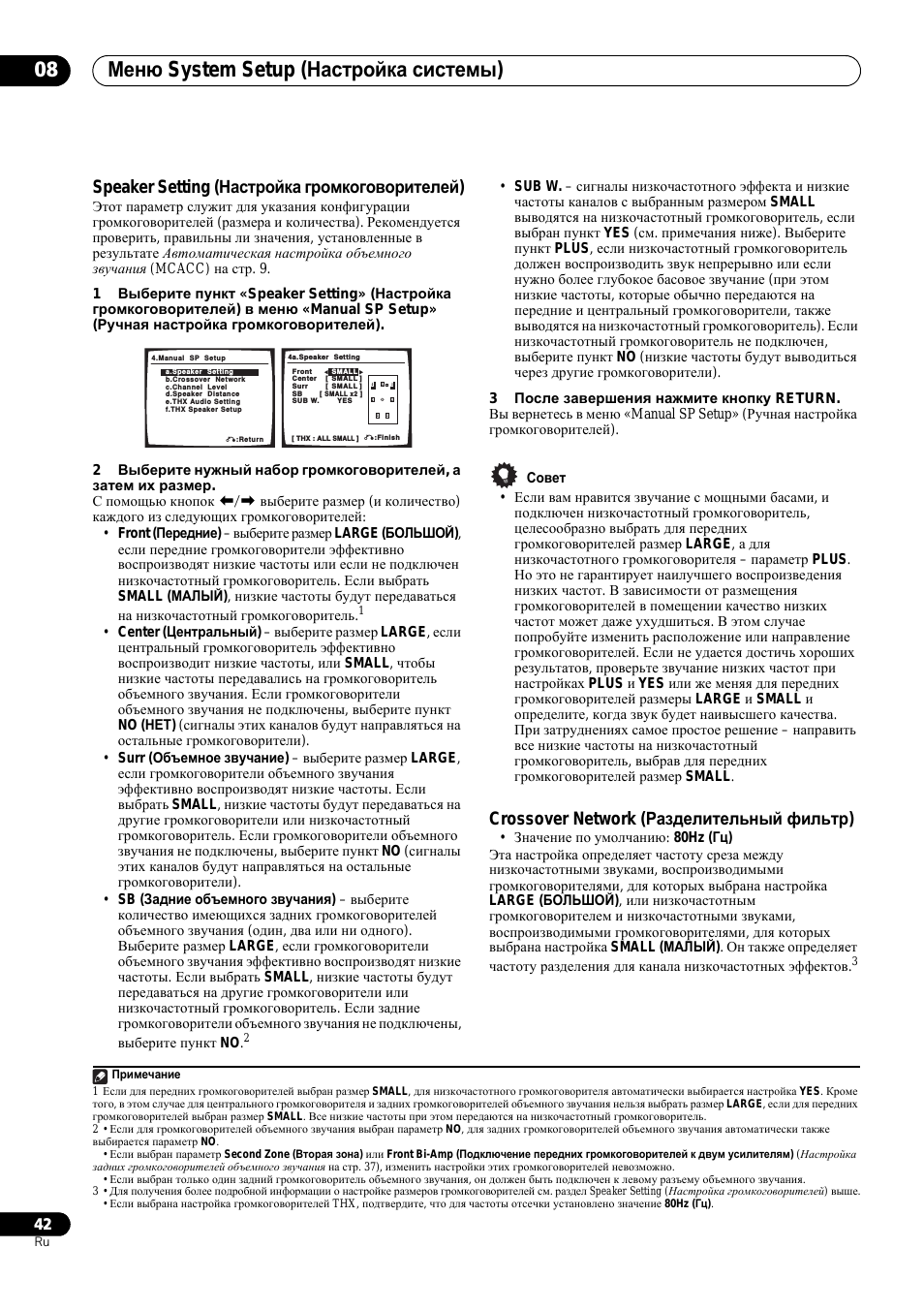

Speaker Setting (Настройка громкоговорителей). . . . 42

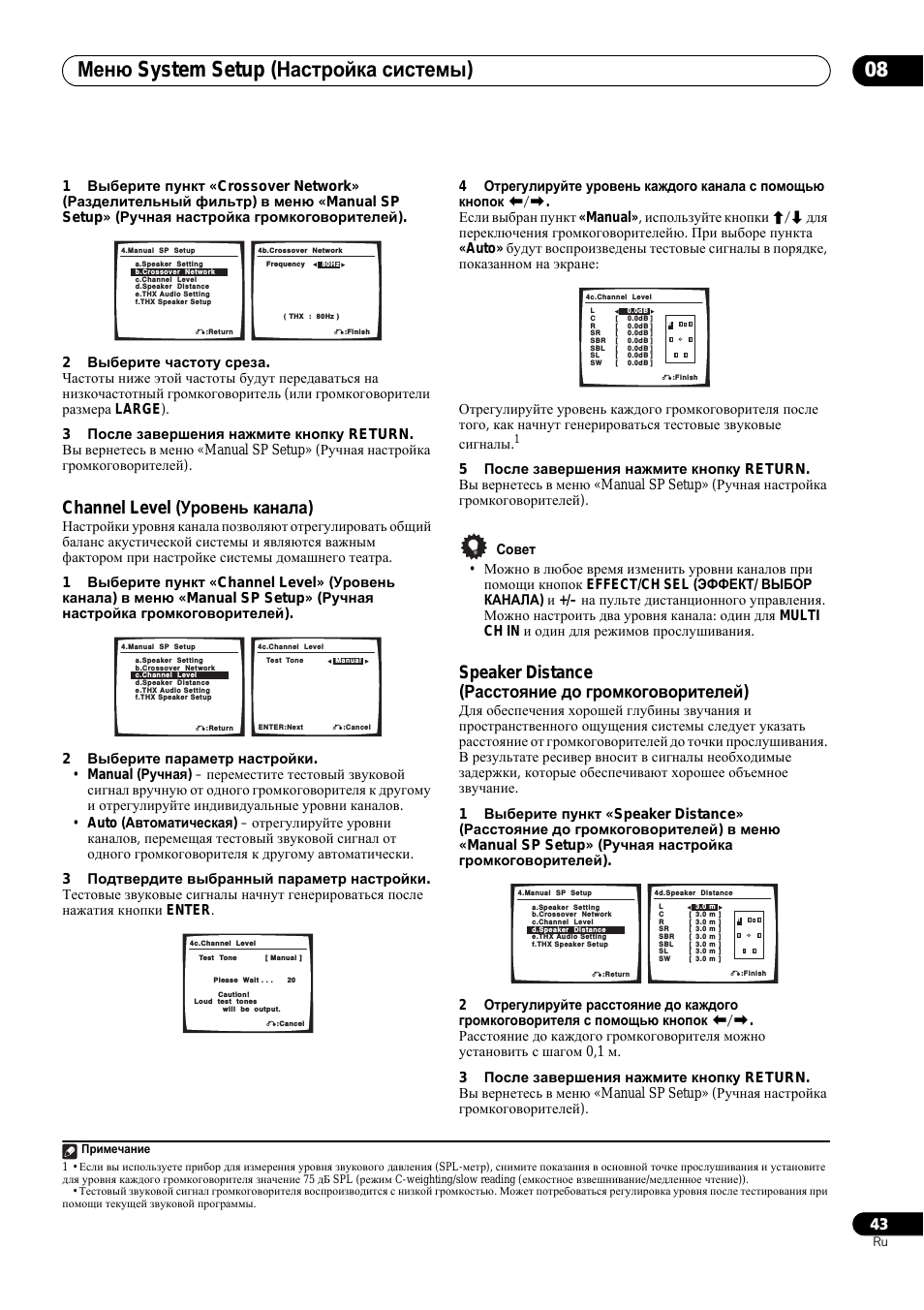

Crossover Network (Разделительный фильтр) . . . . . . 42

Channel Level (Уровень канала) . . . . . . . . . . . . . . . . . 43

Speaker Distance

(Расстояние до громкоговорителей). . . . . . . . . . . . . . 43

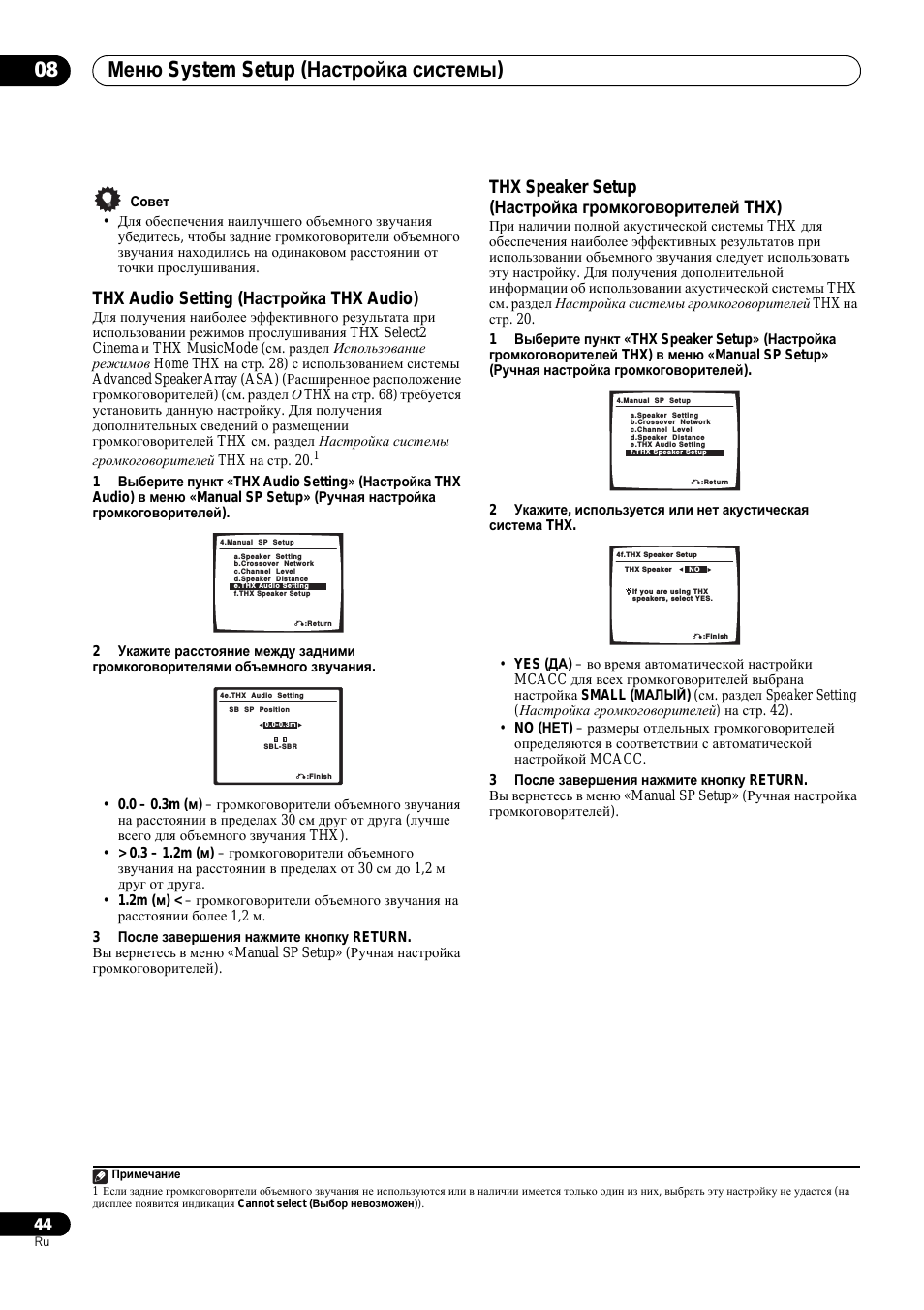

THX Audio Setting (Настройка THX Audio) . . . . . . . 44

THX Speaker Setup

(Настройка громкоговорителей THX) . . . . . . . . . . . . 44

09 Другие подключения

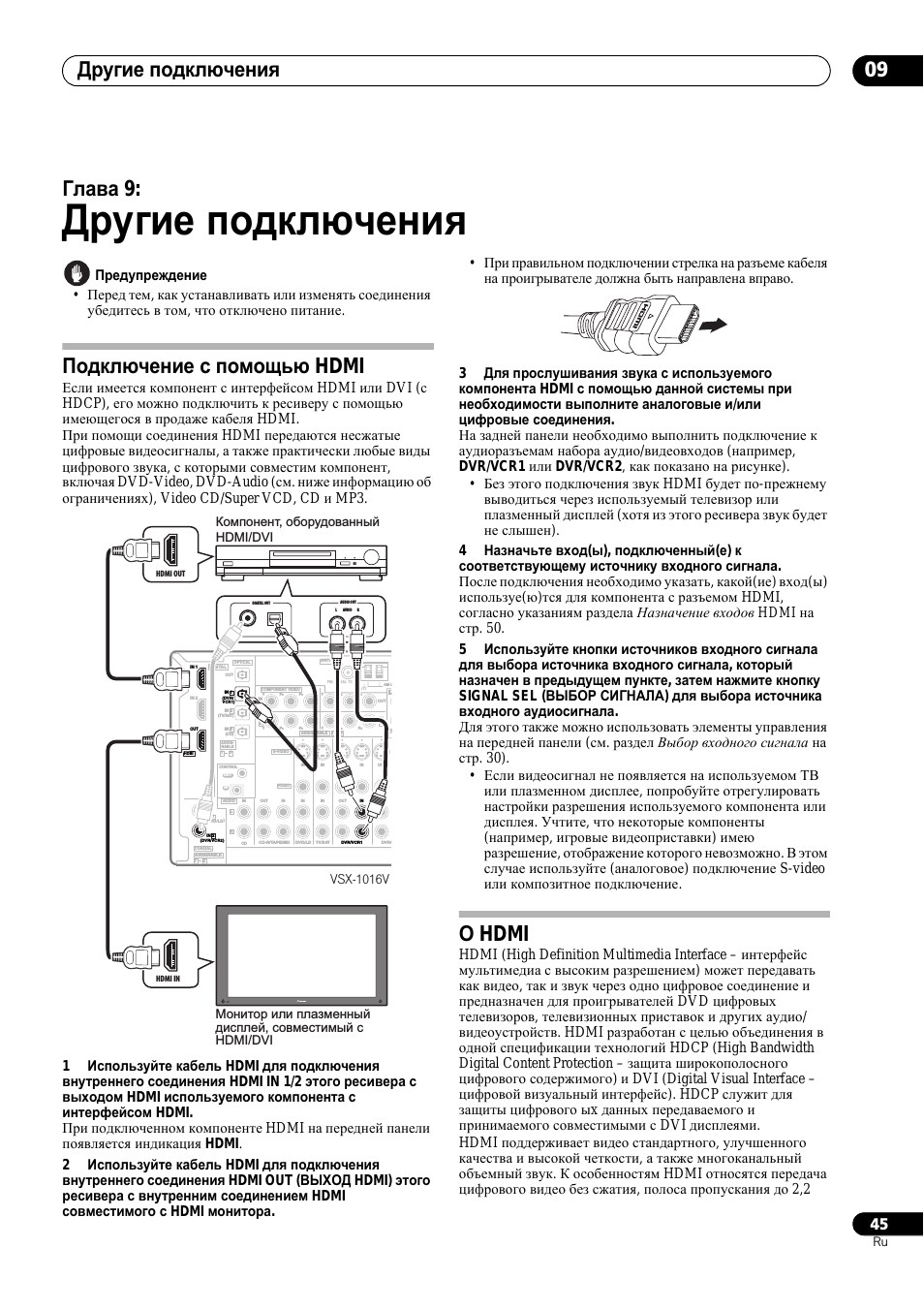

Подключение с помощью HDMI. . . . . . . . . . . . . . . . . . 45

О HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

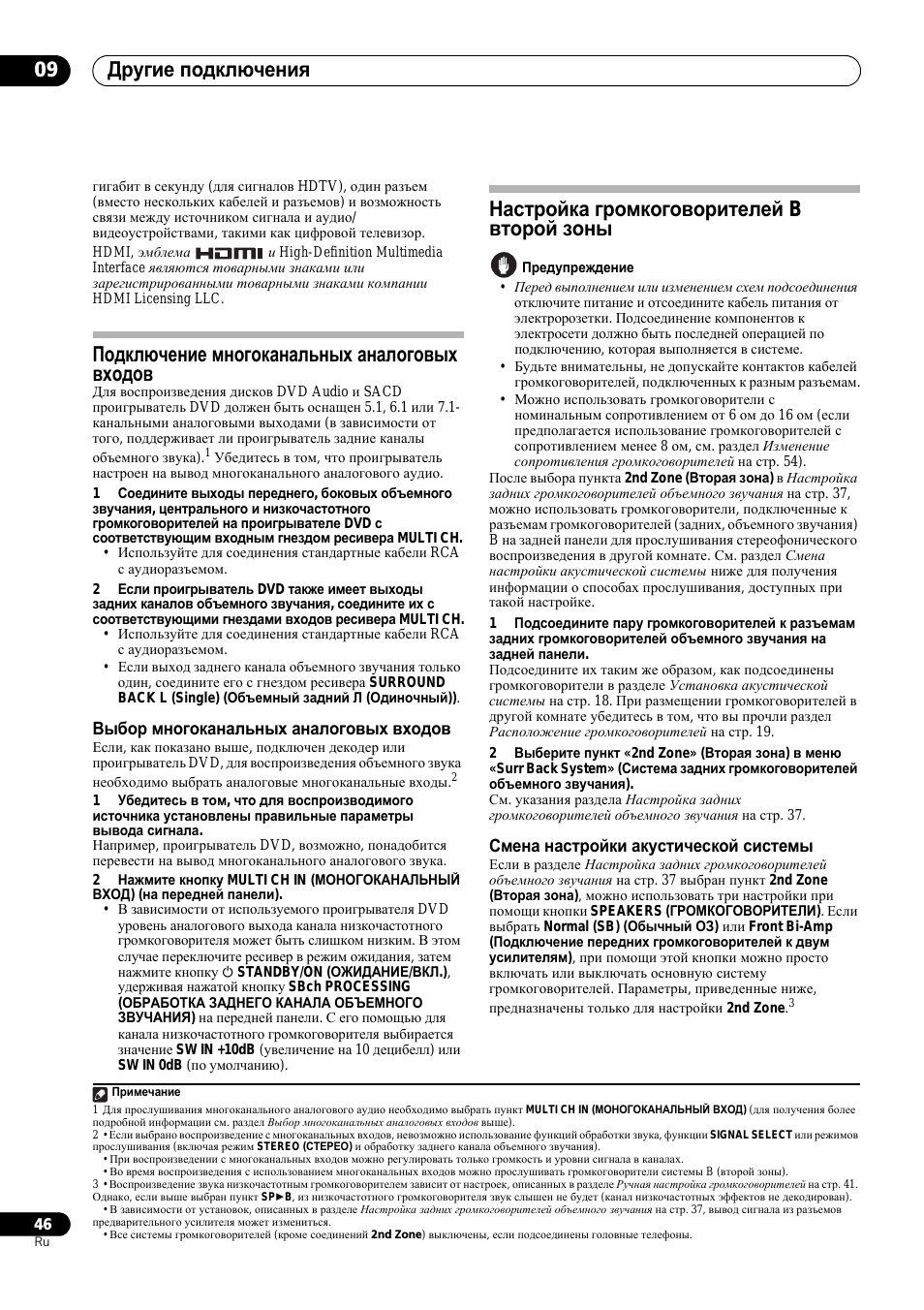

Подключение многоканальных аналоговых входов . . . 46

Выбор многоканальных аналоговых входов . . . . . . . 46

Настройка громкоговорителей B второй зоны . . . . . . 46

Смена настройки акустической системы . . . . . . . . . . 46

Подключение передних громкоговорителей к двум

усилителям. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Двухпроводное подключение громкоговорителей . . . 47

Подключение дополнительных усилителей. . . . . . . . . 48

Использование ресивера с плазменным дисплеем

Pioneer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Использование режима SR+ с плазменными

дисплеями Pioneer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

10 Другие параметры

Меню назначения входов . . . . . . . . . . . . . . . . . . . . . . . . 50

Меню Other Setup (Другие настройки) . . . . . . . . . . . . . 51

Настройка управления динамическим диапазоном

(DRC). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Настройка двойного монофонического режима

(Dual mono) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Настройка аттенюатора низкочастотных эффектов

(LFE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Параметры настройки SR+ для плазменных

дисплеев Pioneer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Настройка преобразователя (видеоконвертора). . . . 52

11 Использование других функций

Выполнение аудио- или видеозаписи . . . . . . . . . . . . . 53

Уменьшение уровня аналогового сигнала . . . . . . . . . . 53

Независимое воспроизведение видео- и

аудиоисточников . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Использование таймера отключения . . . . . . . . . . . . . . 54

Затемнение дисплея . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Изменение сопротивления громкоговорителей . . . . . 54

Сброс настроек системы . . . . . . . . . . . . . . . . . . . . . . . . 54

12 Управление остальными частями системы

Настройка пульта дистанционного управления для

работы с другими компонентами . . . . . . . . . . . . . . . . . 55

Непосредственный ввод кодов компонентов . . . . . . . 55

Программирование сигналов от других пультов

дистанционного управления . . . . . . . . . . . . . . . . . . . . . 55

Стирание одной из настроек кнопки пульта

дистанционного управления . . . . . . . . . . . . . . . . . . . . . 56

Сброс предварительно заданных настроек пульта

дистанционного управления . . . . . . . . . . . . . . . . . . . . . 56

Подтверждение предварительно заданных кодов. . . . 57

Функция Direct (Прямое управление) . . . . . . . . . . . . . 57

Групповые операции (Multi Operation) и

выключение системы (System Off). . . . . . . . . . . . . . . . 57

Программирование групповой операции или

последовательности выключения . . . . . . . . . . . . . . . 57

Использование групповых операций. . . . . . . . . . . . . 58

Использование выключения системы . . . . . . . . . . . . 58

Органы управления телевизорами . . . . . . . . . . . . . . . . 59

Органы управления другими компонентами. . . . . . . . 59

Управление другими компонентами Pioneer с

помощью пульта данного устройства . . . . . . . . . . . . . 60

13 Дополнительная информация

Устранение неполадок . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Питание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Отсутствие звука . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Другие проблемы со звуком . . . . . . . . . . . . . . . . . . . . 63

Видео . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Настройки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Дисплей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Пульт дистанционного управления . . . . . . . . . . . . . . 65

Интерфейс USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Форматы объемного звучания . . . . . . . . . . . . . . . . . . . 67

Dolby. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

DTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Windows Media

О THX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Режимы прослушивания для других форматов

входных сигналов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Чистка устройства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

®

Audio 9 Professional. . . . . . . . . . . . 68

5

Ru

Картинка с сайта: manualmachine.com

01

Перед началом работы

Глава 1:

Перед началом работы

Особенности

• Улучшенная система прямой подачи энергии

Данный ресивер представляет собой новый шаг в развитии,
обеспечивающей изделиям Pioneer превосходные
возможности управления при высокой мощности, низкие
искажения и устойчивость звукового поля. Благодаря
симметричному расположению блоков усиления
мощности, данный ресивер генерирует равную мощность
усиления для всех каналов, исключаяющее возможность
преобладания одного из каналов в конкретном
акустическом

• Быстрая установка, благодаря системе
многоканальной акустической калибровки

(MCACC)

Настройка звука домашнего кинотеатра так же проста, как
подключение громкоговорителей, проигрывателя DVD или
другого источника и телевизора. Система автоматической
настройки объемного звучания (Auto Surround Setup)
позволяет быструю и точную настройку системы
объемного звучания при одновременном сохранении
возможности регулировки вручную всех параметров
объемного звучания.

• Сертифицированная конструкция

Данный ресивер имеет логотип THX Select2, что означает,
что он прошел серию тщательных испытаний качества и
рабочих характеристик всех функций данного изделия. Они
включают тестирование рабочих характеристик и
функционирования предварительного усилителя и
усилителя мощности, а также сотен других параметров
цифровой и аналоговой областей, обеспечивающих
реалистичное воспроизведение, максимально
соответствующее замыслу режиссера.

• Декодирование Dolby Digital и
Dolby Digital EX, Dolby Pro Logic IIx, DTS 96/24 и
DTS-ES

Декодирование Dolby Digital и DTS позволяет получить
дома такой же звук, как в кинотеатре, при этом
используются до шести каналов объемного звучания,
включая специальный канал LFE (низкочастотный эффект)
для обеспечения глубоких и реалистичных звуковых
эффектов.
Встроенные декодеры Dolby Pro Logic IIx и DTS Neo:6 не
только обеспечивают полное декодирование объемного
звучания для любого источника Dolby Surround, но и
создают
любого стереофонического источника.
Дополнив систему громкоговорителем объемного
звучания, можно воспользоваться преимуществами
встроенных декодеров Dolby Digital EX и DTS-ES для
шестиканального объемного звука.

• Phase correction (Управление фазой)

Функция базового управления фазой, в основе которой
лежит разработанная компанией Pioneer уникальная
технология управления фазoй, используемая в данной
модели ресивера, обеспечивает когерентность
воспроизведения звука, благодаря согласованию фазы для
оптимизации звукового поля в точке прослушивания.

6

Ru

поле.

THX Select2

DTS, включая

эффект реалистичного объемного звучания для

• Sound Retriever (Восстановление звучания)

В функции Sound Retriever (Восстановление звучания)
используется новая технология DSP, которая помогает
восстановить качество аудиофайлов форматов WMA, MP3
и MPEG-4 AAC до качества звучания CD путем
восстановления звука и сглаживания искажений,
сохранившихся после сжатия.

• Совместимость с HDMI

Данный ресивер совместим с цифровым видеоформатом
HDMI, обеспечивающим передачу цифрового видео и
аудио при помощи одного кабеля.

• Встроенный преобразователь видеосигнала

Встроенный преобразователь видеосигнала обеспечивает
вывод всех аналоговых видеосигналов на используемый
телевизор или монитор (независимо от типа соединения),
позволяя подключение компонентов с помощью
компонентного соединения, соединений S-video и
композитного видео.

• Интерфейс USB

Интерфейс USB позволяет прослушивание двухканального
звука с запоминающего устройства большой емкости USB,
подключенного к этому ресиверу.

• Простой в использовании пульт
дистанционного управления с ЖКД

С помощью пульта дистанционного управления можно
управлять не только всеми функциями ресивера, но и
основными функциями других компонентов домашнего
кинотеатра. Используя систему кодов, можно
запрограммировать пульт дистанционного управления для
управления большим количеством оборудования.

Проверка комплекта поставки

Проверьте наличие перечисленных ниже принадлежностей:

• Установочный микрофон (кабель: 5 м.)

• Пульт дистанционного управления

• Сухие батарейки AA/LR6 x2

• Рамочная антенна АМ

• Проволочная антенна FM

• Гарантийный сертификат

• Инструкции по эксплуатации

Картинка с сайта: manualmachine.com

Перед началом работы

Установка ресивера

• При установке данного устройства убедитесь в том, что
оно размещено на ровной и твердой поверхности.

Не устанавливайте ресивер в следующих местах:
– на цветном телевизоре (на экране могут появиться
искажения)
– рядом с кассетным магнитофоном (или устройством,
которое излучает магнитное поле). Это может вызвать
помехи в звучании.

– в местах с прямым
– в сырых или влажных местах
– в местах со слишком высокой или слишком низкой

температурой
– в местах с повышенной вибрацией или подверженных
сотрясениям

– в очень пыльных местах
– в местах, подверженных воздействию горячего пара или
масел (например, кухня)

воздействием солнечных лучей

Установка батареек

Предупреждение

Неправильная установка батареек может стать причиной
возникновения опасной ситуации, например, утечки
внутреннего вещества или взрыва. Соблюдайте
перечисленные ниже меры предосторожности:

• Не используйте новые батарейки вместе со старыми.

• Устанавливайте батарейки так, чтобы их

положительные и отрицательные полюса
располагались в соответствии с обозначениями внутри
отсека для батарей.

• Батарейки одинаковой формы могут
разное напряжение. Не используйте батарейки разного
типа.

• Производите утилизацию использованных батареек в
соответствии с действующими в стране или регионе
государственными постановлениями или правилами по
охране окружающей среды.

• Не используйте и не храните батарейки под
воздействием прямых солнечных лучей или в
помещении с высокой температурой, например, в
автомобиле или рядом
вызвать течь батареек, перегрев, взрыв или возгорание.
Это также может сократить срок службы и повлиять на
работу батареек.

с обогревателем. Это может

обеспечивать

01

7

Ru

Картинка с сайта: manualmachine.com

02

Краткое руководство

Глава 2:

Краткое руководство

Ознакомление с системой домашнего
кинотеатра

С помощью домашнего кинотеатра эффект объемного
звучания создается путем использования нескольких
звуковых дорожек, при этом создается впечатление, что вы
находитесь в центре событий или в концертном зале.
Качество объемного звучания, воспроизводимого с
помощью системы домашнего кинотеатра, зависит не
только от расстановки используемых громкоговорителей,
но и от источника и настроек звука ресивера
В зависимости от настройки громкоговорителей этот
ресивер будет автоматически декодировать
многоканальные сигналы источников в формате Dolby
Digital, DTS или Dolby Surround. В большинстве случаев
нет необходимости вносить какие-либо изменения для
создания реалистичного эффекта объемного звучания.
Другие функции (такие как воспроизведение диска CD с
многоканальным объемным звуком) описаны в разделе
Прослушивание системы на стр. 27.

Прослушивание в режиме объемного
звучания

Конструкция ресивера позволяет легко и быстро
производить настройку объемного звучания с помощью
следующего краткого руководства по быстрой установке. В
большинстве случаев для всех параметров можно оставить
значения по умолчанию.

• Подключайте устройство к сети переменного тока
только после завершения всех соединений.

1 Подключите используемый ТВ и проигрыватель
дисков DVD.

См. указания раздела Подключение ТВ и проигрывателя
дисков DVD на стр.14. Для прослушивания объемного

звука потребуется использовать цифровое соединение для
подключения проигрывателя DVD к ресиверу.

2 Подключите используемые громкоговорители и
разместите их так, чтобы они обеспечивали
оптимальное объемное звучание.

Подключите используемые громкоговорители, как показано
в разделе Установка акустической системы на стр.18.

.

Места расположения громкоговорителей оказывают
значительное влияние на звучание. Для обеспечения
наилучшего эффекта объемного звучания разместите
громкоговорители, как показано на рисунке ниже. Для
получения дополнительной информации см. также раздел
Расположение громкоговорителей на стр.19.

3 Подключите ресивер и включите его, затем
включите проигрыватель DVD, низкочастотный
громкоговоритель и телевизор.

Убедитесь, что в качестве источника видеовхода телевизора
выбран ресивер. При возникновении затруднений
обратитесь к руководству, прилагаемому к телевизору.

• Установите громкость звучания низкочастотного
громкоговорителя на подходящем уровне.

4 Для настройки системы используйте экранную
автоматическую настройку MCACC.

Подробнее см. раздел Автоматическая настройка
объемного звучания (MCACC) на стр.9.

5 Отрегулируйте звук во время воспроизведения
диска на проигрывателе DVD.

Убедитесь в том, что на дисплее ресивера отображается
индикация
входа выбран диск DVD. Если индикация отсутствует,
нажмите кнопку
управления, чтобы выбрать в качестве источника входа
диск DVD.
Помимо основного воспроизведения, описанного в разделе
Воспроизведение источника на стр.10, существует
несколько других параметров настройки звука, доступных
для выбора. Подробнее см. раздел Прослушивание системы
на стр.27.
Для получения дополнительной информации о вариантах
установки см. также раздел Настройка параметров

ресивера

стр.37.

DVD/LD

, означающая, что в качестве источника

DVD

на пульте дистанционного

в меню System Setup (Настройка системы) на

8

Ru

Картинка с сайта: manualmachine.com

Краткое руководство

Автоматическая настройка объемного
звучания (MCACC)

Система автоматической настройки многоканальной
акустической калибровки (MCACC) определяет
акустические характеристики помещения,
предназначенного для прослушивания, с учетом внешних
шумов, размера громкоговорителей и расстояния до них, и
измеряет задержку и уровень сигнала в каждом канале. С ее
помощью ресивер получает информацию от ряда тестовых
звуковых сигналов и на ее основе выбирает оптимальные
параметры громкоговорителей
наиболее подходящие для конкретного помещения.
Убедитесь в том, что вы сделали это, перед тем, как перейти
к разделу Воспроизведение источника на стр.10.

Внимание

• Во время автоматической настройки MCACC
микрофон и громкоговорители должны находиться в
фиксированном положении.

• Перед использованием автоматической настройки
MCACC следует отключить головной телефон.

Предупреждение

• Тестовые сигналы, издаваемые системой
автоматической настройки MCACC, имеют высокую
громкость.

INPUT

RECEIVER

SELECT

AV PRE-PRO

GRAMMED AND LEARNING

REMOTE CON

TRO

L UNIT

DVR 2

TV DVR1

DVD

CD

TUNERCD-R

1 Включите ресивер и используемый телевизор.
2 Подключите микрофон к гнезду MCACC SETUP MIC

(МИКРОФОН НАСТРОЙКИ MCACC) на передней панели.

Разместите микрофон таким образом, чтобы он находился
на уровне уха в обычном положении прослушивания (если
возможно, используйте треногу). Проверьте, нет ли
препятствий между громкоговорителями и микрофоном.

• Нажмите на выступ

MCACC SETUP MIC

PHONES

SYSTEM

TUNING/

TUNER

SETUP

STATION

EDIT

SPEAKERSRETURN

TONE

MULTI JOG

SYSTEM OFF

SOURCE

TV CTRL

USB

RECEIVER

PUSH OPEN

.

S-VIDEO

VIDEO/GAME

INPUT

и коррекции сигнала,

DIALOG E

S.RETRIEVER

PHASE

D.ACCESS

TOP MENU

SETUP

GUIDE

TV VOL

+10

ST ST

PTY SEARCH

SELECT

TUNE

ENTER

TUNE

TV CONTROL

INPUT

CLASS

DISC

ENTER

MENU

T.EDIT

RETURN

BAND

TV CH

VOL

для доступа к разъему

USB

MCACC

DIGITAL INAUDIO RLVIDEO

SETUP MIC

3 Нажмите кнопку RECEIVER (РЕСИВЕР) на пульте
управления, затем кнопку SETUP (НАСТРОЙКА).

На экране телевизора появится экранный дисплей. Для
перехода между экранами и выделенными пунктами меню
используйте кнопки /// и
Нажмите кнопку

RETURN

Для отмены в любой момент можно нажать кнопку

4 Выберите пункт «Auto MCACC» в меню настройки
системы, затем нажмите кнопку ENTER.

System Setup

1.Surr Back System

2.Auto MCACC

3.Manual MCACC

4.Manual SP Setup

5.Input Assign

6.Other Setup

 : Exit

5 Убедитесь в том, что выбран пункт «Normal (SB)»
(Обычный (ОЗ)), затем нажмите на кнопку ENTER.
6 Следуйте инструкциям отображаемым на экране.

Убедитесь, что микрофон подключен, а при использовании
низкочастотного громкоговорителя – что он включен и
установлен подходящий уровень громкости.

7 Для завершения дождитесь тестовых сигналов,
затем подтвердите конфигурацию громкоговорителя на
экранном дисплее.

Когда ресивер издает тестовые звуковые сигналы, чтобы
определить какие громкоговорители установлены в
системе, на экране отображается сообщение о состоянии.
Во время звучания этих сигналов старайтесь соблюдать

3

тишину.

• При наличии сообщений об ошибках (например,

Ambient Noise (Внешний шум)
(Проверка микрофона)

шума и подключения микрофона выберите пункт

RETRY (ПОВТОРИТЬ)

использовании автоматической настройки MCACC на
стр. 10). Если проблема отсутствует, можно просто
выбрать пункт

Конфигурация, показанная на экране, должна
соответствовать фактическому набору

громкоговорителей.

OK

и продолжить.

2.Auto MCACC

Now Analyzing

Environment Check
Ambient Noise [ OK ]
Microphone [ ]
Speaker YES/NO [ ]

:Cancel

4

OK
OK

ENTER (ВВОД)

для выхода из текущего меню.

.

SETUP

2. Auto MCACC

Surr Back System
Normal (SB) ]

 : Cancel Enter : Start

2

или

после проверки внешнего

Microphone Check

(см. раздел Проблемы при

2.Auto MCACC

Check!

Front [ YES ]
Center [ YES ]
Surround [ YES ]
SB [ Yx2 ]
SUB W. [ YES ]

OK

:Cancel

02

1

.

Примечание

1• При отмене автоматической настройки MCACC или отображении сообщения об ошибке в течение более трех минут, появится экранная заставка.

• Экранный дисплей не появится, если подключение к используемому телевизору выполнено с помощью выхода HDMI. Для настройки системы

используйте компонентные соединения, соединения S-video или композитные соединения.
2• Если вы планируете подключить передние громкоговорители к двум усилителям

комнате, прочтите раздел Настройка задних громкоговорителей объемного звучания на стр.37 и, прежде, чем перейти к пункту 6, убедитесь в том, что
громкоговорители подключены соответствующим образом.

• При наличии громкоговорителей, сертифицированных THX, убедитесь в том, что выбран параметр

Setup (Настройка громкоговорителей THX) на стр.44.
3 Не регулируйте громкость во время тестовых звуковых сигналов. Это может привести к неправильной настройке громкоговорителе й.
4 Если используется дисплей передней панели, на схеме в разделе Прослушивание в режиме объемного звучания на стр.8 показано (жирным шрифтом), как

изображен каждый из громкоговорителей.

или установить отдельную систему громкоговорителей в другой

YES (ДА)

, согласно указаниям раздела THX Speaker

9

Ru

Картинка с сайта: manualmachine.com

02

Краткое руководство

При появлении сообщения об ошибке (
столбце (или отображается неверная конфигурация
громкоговорителей), возможно, что существует проблема с
подключением громкоговорителей. Если неполадка не
устраняется при выборе пункта
и проверьте подключение громкоговорителей. Если
проблема отсутствует, при помощи кнопок / можно
просто выбрать громкоговорители, а при помощи кнопок
/ – изменить настройку (и количество задних
громкоговорителей объемного звучания) и продолжить.

8 Убедитесь в том, что выбран пункт «OK» и нажмите
кнопку ENTER.

Когда ресивер издает дополнительные тестовые звуковые
сигналы, чтобы определить оптимальные настройки уровня
громкости каналов ресивера, расстояния до
громкоговорителей и эквалайзера акустической
калибровки, на экране отображается сообщение о
состоянии.
Во время звучания этих сигналов также старайтесь
соблюдать тишину. Это может занять от 3 до 8 минут.

9 Автоматическая настройка многоканальной
акустической калибровки (MCACC) завершена!
Выберите
возврата в меню настройки системы.

Параметры автоматической настройки MCACC должны
обеспечивать превосходное объемное звучание системы, но
эти параметры также можно настроить вручную с помощью
меню настройки системы (System Setup) (см. начиная со

стр.37).

пункт «Skip» (ПРОПУСТИТЬ) для

1

ERR

RETRY

, отключите питание

) в правом

Проблемы при использовании
автоматической настройки MCACC

Если условия помещения не подходят для автоматической
настройки MCACC (слишком сильные фоновые шумы, эхо
от стен, препятствия, заслоняющие громкоговорители от
микрофона), результаты настройки могут быть неверными.
Проверьте, не влияют ли на эти условия бытовые приборы
(кондиционер, холодильник, вентилятор и т.д.), и при
необходимости отключите их. Если на дисплее передней
панели

отображаются какие-либо инструкции, выполняйте

их.

• Некоторые старые модели телевизоров могут создавать
помехи микрофону. В этом случае выключите
телевизор во время выполнения автоматический
настройки MCACC.

Воспроизведение источника

В данном разделе приведены основные инструкции по
воспроизведению источника (например, диска DVD) с
помощью системы домашнего кинотеатра.

RECEIVER

AV PR

E-PROGRAM

REM

O

E CON

T

DVD

CD

1 Включите компоненты системы и ресивер.

Сначала включите аппаратуру для воспроизведения
(например, проигрыватель дисков DVD), используемый

2

и низкочастотный громкоговоритель (если имеется),

ТВ
затем — ресивер (нажмите кнопку 

• Убедитесь, что установочный микрофон отсоединен.

2 Выберите источник входного сигнала, который
требуется воспроизвести.

Можно использовать кнопки источников входа на пульте
дистанционного управления, кнопку

(ВЫБОР ВХОДА)

3

панели.

3 Нажмите кнопку AUTO SURR для выбора пункта
«AUTO SURROUND» и запуска воспроизведения

источника.

Если воспроизводится диск DVD с объемным звучанием в
формате Dolby Digital или DTS, звучание должно быть
объемным. Если воспроизводится стереофонический
источник, в режиме прослушивания по умолчанию звук
будет воспроизводиться через передние правый и левый
громкоговорители.

4 Установите уровень громкости при помощи
регулятора громкости.

Выключите звук громкоговорителей телевизора, чтобы все
звуковые сигналы выводились через громкоговорители,
подсоединенные к данному ресиверу.

4

• Для получения информации о различных способах
прослушивания источников см. также раздел
Прослушивание системы на стр.27.

SOURCE

SELECT

M

ED

AN

EARNING

D L

RO

T

L U

IT

N

DVR 2

TV DVR1

TV CTRL

USB

RECEIVER

TUNERCD-R

или органы управления на передней

SYSTEM OFF

INPUT

TV CONTROL

INPUT

TV CH

TV VOL

MPX

AUDIO

DISP

THX STANDARD

MULTI OPE

SELECT

REC

A

EON

REC STOP JUKEBOX

B

CDE

SUBTITLE

ADV.SURR

AUTO SURR

ACOUSTIC EQ

VOL

MUTE

HDD

DVD

CH

CH

STEREO

SIGNAL SEL

RECEIVER (РЕСИВЕР)

INPUT SELECT

).

Примечание

1• Иногда для одинаковых громкоговорителей с диаметром динамика около 12 см настройка задает разные размеры. Исправить этот параметр можно
вручную, руководствуясь указаниями раздела Ручная настройка громкоговорителей на стр.41.

• Настройка расстояния до низкочастотного громкоговорителя может быть больше фактического расстояния от точки прослушивания. Эта настройка
должна быть точной (с учетом задержки и характеристик помещения
2 Убедитесь, что видеовход ТВ установлен на этот ресивер. (например, если ресивер подключен к гнездам

VIDEO 1

.)
3 Если необходимо вручную переключить тип входного сигнала, нажмите кнопку
4• Возможно , потребуется проверить настройки цифрового аудиовыхода на проигрывателе DVD и цифровом спутниковом ресивере. Он должен быть

установлен на вывод аудиосигнала в формате Dolby Digital, DTS и 88,2 кГц/96 кГц PCM (2-канальный), а если имеется параметр MPEG audio, выберите
конвертирование сигнала MPEG audio в формат PCM.

• В зависимости от проигрывателя DVD или воспроизводимых дисков может выводиться только 2-канальный цифровой стереозвук и
этом случае, если требуется получить многоканальное объемное звучание, ресивер необходимо установить в режим многоканального прослушивания (см.
раздел Прослушивание материала с использованием объемного звучания на стр.27 если это необходимо).

10

Ru

) и обычно не требует изменения.

SIGNAL SEL

(стр.30).

VIDEO 1

телевизора, проверьте, выбран ли вход

аналоговый звук. В

Картинка с сайта: manualmachine.com

Краткое руководство

Улучшение качества звучания с
помощью функции Basic Phase Control
(Базовое управление фазой)

В функции Basic Phase Control (Базовое управление фазой)
применяется коррекция, обеспечивающая одновременное
поступление звуковых сигналов источника в точку
прослушивания, предотвращая нежелательные искажения
и/или оттенки звучания (см. рис. ниже).

TV CTRL

RECEIVER

ANALOG

SB ch

MIDNIGHT/
LOUDNESS

S.RETRIEVER

CLASS

DISC

ENTER

Положение для
прослушивания

Положение для
прослушивания

ATT

PHASE CONTROL

?

Источник
звука

Источник
звука

Передний
громкоговоритель

Низкочастотный
громкоговоритель

Передний
громкоговоритель

Низкочастотный
громкоговоритель

1

для обеспечения оптимального

DVR 2

TV DVR1

DVD

USB

CD

TUNERCD-R

SLEEP

SR+

DIMMER

DIALOG E

PHASE

D.ACCESS

+10

P
H
A
S
E

C
O
N
T

O

F
F

P
H
A
S
E

C
O
N
T

O
N

Технология корректировки фазы обеспечивает
когерентность воспроизведения звука, благодаря

согласованию фазы
звукового поля в точке прослушивания. По умолчанию
функция включена, и при выходе из меню Phase Co ntrol
(Управление фазой) рекомендуется оставлять ее
включенной для всех источников звука.

• Нажмите кнопку RECEIVER (РЕСИВЕР), затем PHASE
(PHASE CONTROL) (Фаза, Управление фазой) для
включения корректировки фазы.

На передней панели появится индикатор

02

.

Примечание

1 Согласование фазы является очень важным фактором для обеспечения высокого качества воспроизведения звука. Если две звуковых волны звучат «в
фазе» их пики и впадины совпадают, обеспечивая звуковому сигналу увеличение амплитуды, четкости и придавая ощущения присутствия. Если пик волны
волн совпадает со впадиной волны (как показано в верхней части схемы, приведенной выше)
нереалистична.

звук выходит «из фазы» и звуковая картина будет

11

Ru

Картинка с сайта: manualmachine.com

03

Подключение оборудования

Глава 3:

Подключение оборудования

Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как может показаться. На этой странице
описаны компоненты, которыми можно дополнить используемую систему домашнего кинотеатра.

Задняя панель

PRE

Single

IN IN INOUT OUT

DVR/VCR1DVR/VCR

Предупреждение

• Перед выполнением или изменением схем

подсоединения отключите питание и отсоедините
кабель питания от электророзетки. Включение должно
быть последним шагом.

1 Разъемы HDMI (3 шт.)

Два входа и один выход для высококачественного
соединения аудио-/видео с устройствами,
поддерживающими формат HDMI.
 Подключение с помощью HDMI на стр.45.

2 Коаксиальные цифровые аудиовходы (2 шт.)

Используйте для цифровых источников, включая
проигрыватели/рекордеры DVD, ресиверы спутникового
ТВ, проигрыватели CD и тд.
 Для получения сведений о назначении входов см. также
раздел Меню назначения входов на стр.50.

3 Оптический цифровой аудиовыход/вход(ы) (4 шт.)

Используйте разъем
CD или мини—дисков.

 Подключение цифровых аудиоисточников на стр.16.
Используйте разъемы
включая проигрыватели/рекордеры DVD, pесиверов
спутникового ТВ, проигрывателей CD и т.д.
 Для получения сведений о назначении входов см. также
раздел Меню назначения входов на стр.50.

4 Вход/выход управления

Используйте для подключения других компонентов Pioneer
с возможностью управления всеми компонентами при
помощи одного инфракрасного датчика дистанционного
управления.

 Управление другими компонентами Pioneer с помощью
пульта данного устройства на стр.60.

12

Ru

OUT (ВЫХОД)

IN (ВХОД)

для цифровых источников,

для записи на рекордере

5 Аналоговые стереофонические аудиовходы/
выходы (3 шт.)

Используйте для подключения аудиоисточников,
например, проигрывателей CD, кассетных магнитофонов,
проигрывателей грампластинок и т.д.
 Подключение аналоговых аудиоисточников на стр. 17.

6 Соединения компонентного видео (4 шт.)

Используйте входы для подключения любых
видеоисточников, имеющих выходы компонентного видео,
например, рекордер DVD. Используйте этот выход для
подключения к монитору или ТВ.
 Использование разъемов компонентного видео на
стр.15.

7 Входы (выходы) аудио-/видеоисточников (6 шт.)

Используйте для подключения к источникам аудио/видео,
например, проигрывателям/рекордерам DVD,
видеомагнитофонам и т.д. Каждый набор входов имеет
разъемы композитного видео, S-video и стереофонического
аналогового видео.

 Подключение рекордера DVD/HDD, видеомагнитофона
и других аудиоисточников на стр.15.

8 Разъемы антенн AM и FM

Используйте для подключения комнатных или наружных
антенн для радиопередач.
 Подключение антенн на стр. 20.

9 Многоканальные выходы для предварительных
усилителей

Используйте для подключения отдельных усилителей для
переднего, центрального каналов, каналов объемного
звучания, задних каналов объемного звучания и канала
низкочастотного громкоговорителя.

 Подключение дополнительных усилителей на стр.48
(для получения информации о подключении активного
низкочастотного громкоговорителя также см. раздел
Установка акустической системы на стр.18).

Картинка с сайта: manualmachine.com

Подключение оборудования

03

10 Выходы композитного видео и S-video для монитора

Используйте для подключения мониторов и ТВ.
 Подключение ТВ и проигрывателя дисков DVD на
стр.14.

11 Многоканальные аналоговые аудиовходы

7.1-канальные входы для подключения проигрывателя
DVD с многоканальными аналоговыми выходами.
 Подключение многоканальных аналоговых входов на
стр.46.

12 Контакты громкоговорителей

Используйте для подключения основных передних
громкоговорителей, центрального громкоговорителя,
громкоговорителей объемного звучания и задних
громкоговорителей объемного звучания.
 Установка акустической системы на стр.18.

Подключение кабелей

• Во избежание фонового шума не кладите
подключенные кабели на ресивер.

• Аккуратно выполняйте подключение оптического
кабеля, старайтесь не повредить защитную шторку
оптического разъема.

• Обеспечьте для оптического кабеля свободно
свисающую петлю. Можно повредить кабель об острые
углы.

•

Для обеспечения оптимальных рабочих
видеохарактеристик THX рекомендует

(OFF.)

преобразование видеосигнала (Настройка

преобразователя (видеоконвертора). на стр. 52).

При работе данного изделия используется
технология защиты авторских прав, защищенная
патентами США и другими правами
интеллектуальной собственности. Данная
технология по защите авторских прав должна
использоваться только с разрешения корпорации
Macrovision и предназначена только для
домашнего и другого ограниченного
использования потребителями, если иное не
указано в специальном разрешении Macrovision.
Инженерный анализ и разборка запрещены.

ВЫКЛЮЧИТЬ

О преобразователе видеосигнала

Когда преобразователь видеосигнала включен, все
аналоговые видеоисточники выводятся через разъемы

MONITOR VIDEO OUT (ВИДЕОВЫХОД МОНИТОРА)

(конвертирование видеосигнала формата HDMI и
компонентного видеосигнала с прогрессивной разверткой и

высокой детализацией невозможно).
информации о включении и выключении преобразователя
видеосигнала см. раздел Настройка преобразователя
(видеоконвертора). на стр.52.
Если для нескольких видеокомпонентов назначена одна и
та же функция входа (см. раздел на Меню назначения входов
на стр.50) преобразователь устанавливает последовать их
использования в следующем порядке: компонентное видео,
S-video, затем композитное видео.

Примечание

1 При подключении этих видеоисточников используемый монитор/телевизор следует подключить к выходам ресивера HDMI/компонентного видео. Если
видеосигнал не появляется на используемом ТВ или плазменном дисплее, попробуйте отрегулировать настройки разрешения используе мого компонента
или дисплея. Учтите, что некоторые компоненты (например, игровые видеоприставки) имеют разрешение, преобразование которого невозможно. В этом
случае используйте (аналоговое) подключение S-video

1

Для получения

или композитное подключение.

13

Ru

Картинка с сайта: manualmachine.com

03

Подключение оборудования

Подключение ТВ и проигрывателя
дисков DVD

Телевизор

VSX-1016V

OPTICAL

DIGITAL

IN 1

OUT

1

IN

IN 2

(

DVR/

)

VCR1

2

IN

(

)

TV/SAT

OUT

3

IN

(CD)

ASSIG­NABLE

31

HDMI

CONTROL

OUT

IN

IN IN IN IN IN INOUT OUT OUT

AUDIO

L

1

IN

(

)

DVD/LD

R

2

IN

(

)

DVR/VCR2

CD

COAXIAL

ASSIGNABLE

21

COMPONENT VIDEO

P

Y

P

B

R

IN
1

IN
2

P

Y

P

B

R

ASSIGNABLE

S-VIDEO

IN IN IN IN MONITOR

VIDEO

CD-R/TAPE/MD DVD/ LD

TV/SAT

VIDEOINS-VIDEO

1

ANTENNA

P

Y

B

P

Y

B

31

OUT OUT

DVR/VCR1 DVR/VCR2

2 Соедините выход композитного видео или S-video
проигрывателя DVD со входом DVD/LD VIDEO или DVD/

LD S-VIDEO.

Подключите с помощью стандартного видеокабеля или
кабеля S-video.

3 Соедините цифровой аудиовыход коаксиального

1

проигрывателя DVD со входом COAXIAL 1 (DVD/

типа

IN

AM LOOP

PRE OUT

CENTER

L L

P

R

OUT

IN
3

P

R

SUB

SUR-

R R

FRONT

WOOFER

ROUND

OUT

CENTE

L

R

SUB

FRONT

WOOFE

MULTI CH IN

LD) этого ресивера.

Используйте коаксиальный кабель, предназначенный для
цифрового звука.

4 Подключите стереофонические аудиовыходы на
проигрывателе DVD ко входам DVD/LD AUDIO.

Подключите с помощью стереофонического кабеля RCA с
аудиоштекером.

• Если на используемом проигрывателе дисков DVD
имеются многоканальные видеовыходы, вместо этого
можно использовать их. См. раздел Подключение
многоканальных аналоговых входов на стр. 46.

Подключение спутникового/
кабельного ресивера или другой
приставки

Спутниковые и кабельные ресиверы, а также наземные
цифровые ресиверы являются примерами так называемых
«приставок».

COAXIAL AUDIO LR

DIGITAL OUT VIDEO OUT

3

На схеме показана базовая установка данного с ТВ и
проигрывателем дисков DVD при помощи соединения S­video или композитного соединения. Различные ТВ и
проигрыватели дисков DVD могут предлагать различные
возможности подключения. Если используемый ТВ/или
проигрыватель дисков DVD имеет компонентные
видеовходы и выходы, см. также раздел Использование
разъемов компонентного видео на стр. 15. Если в
используемом
многоканальные аудиовыходы, см. раздел Подключение
многоканальных аналоговых входов на стр.46.

1 Подключите видеоразъем MONITOR OUT (ВЫХОД
МОНИТОРА) к видеовходу телевизора.

Используйте видеокабель RCA с аудиоштекером для
подключения к гнезду композитного видео или, для
получения более высокого качества сигнала, используйте
кабель S-video для подключения к гнезду S-video.

Примечание

1 Если на проигрывателе DVD имеется только оптический цифровой выход, его можно соединить с одним из оптических входов ресивера с помощью
оптического кабеля. При настройке ресивера потребуется указать, какой его вход подключен к проигрывателю (см. раздел Меню назначения входов на
стр. 50).

14

Ru

Проигрыватель DVD

проигрывателе дисков DVD предусмотрены

ANALOG OUT

S-VIDEOOPTICAL

24

Картинка с сайта: manualmachine.com

Подключение оборудования

03

1 Соедините аудио/видеоразъемы приставки со
входами TV/SAT AUDIO и VIDEO.

Выполните соединение с помощью стереофонического
кабеля RCA с аудиоштекером и видеокабеля или кабеля

S-video.

2 Соедините цифровой аудиовыход оптического

1

используемой приставки со входом OPTICAL 2

типа

2

(TV/SAT).

Для соединения используйте оптический кабель.

Подключение рекордера DVD/HDD,
видеомагнитофона и других
аудиоисточников

Ресивер оборудован двумя наборами аудио/видеовходов и
выходов, пригодных для подключения аналоговой или
цифровой видеоаппаратуры, включая DVD/HDD­рекордеры и видеомагнитофоны.

VSX-1016V

DIGITAL

IN 1

IN

IN 2

(

DVR/

VCR1

IN

(

TV/SAT

OUT

IN

ASSIG­NABLE

HDMI

CONTROL

OUT

IN

AUDIO

1

IN

(

)

DVD/LD

2

IN

(

)

DVR/VCR2

COAXIAL

ASSIGNABLE

21

OPTICAL

OUT

1

IN

)

1

2

)

IN

2

3

(CD)

31

IN IN IN IN IN INOUT OUT OUT

L

R

CD-R/TAPE/MD DVD/LD

CD

ANTENNA

COMPONENT VIDEO

P

Y

Y

P

B

R

P

Y

Y

P

B

R

ASSIGNABLE

S-VIDEO

IN IN IN IN MONITOR

VIDEO

TV/SAT

P

P

B

R

OUT

IN
3

P

P

B

R

31

OUT OUT

DVR/VCR1 DVR/VCR2

AM LOOP

L L

R R

FRONT

CENTER

SUB
WOOFER

OUT

FRONT

MULTI CH IN

PRE OUT

SUR­ROUND

CENTER

L

R

SUB
WOOFE

1 Подключите аудио/видеовыходы
видеопроигрывателя/рекордера ко входам DVR/VCR1
AUDIO и VIDEO.

Для аудиосоединения используйте стереофонический
аудиокабель RCA, а для видеосоединения – стандартный
видеокабель или кабель S-video.

• Для второго рекордера используйте входы

2 Если устройство имеет функцию записи, соедините
выходы DVR/VCR1 AUDIO и VIDEO с аудио/
видеовходами рекордера.

Для аудиосоединения используйте стереофонический
аудиокабель RCA, а для видеосоединения – стандартный
видеокабель или кабель S-video.

• Для второго рекордера используйте выходы

3 Если устройство способно выводить цифровой
звук, соедините цифровой аудиовыход оптического

типа3 рекордера со входом OPTICAL 1 (DVR/VCR1).

Для соединения используйте оптический кабель.

• Для второго рекордера используйте входы

(DVR/VCR2)

.

DVR/VCR2 IN

DVR/VCR2

4

COAXIAL 2

Использование разъемов
компонентного видео

По сравнению с композитным видео или S-video
компонентное видео обеспечивает значительно более
высокое качество изображения. Также можно
воспользоваться преимуществами видео с прогрессивной
разверткой (если, источник сигнала и телевизор
поддерживают этот формат), что обеспечивает очень
устойчивое изображение без мерцания. Узнать,
поддерживает ли ваше оборудование видео с
прогрессивной разверткой (progressive-scan video), можно в
документации к телевизору
видеосигнала.

и компоненту—источнику

.

.

OPTICAL COAXIAL

DIGITAL OUT

VIDEOAUDIO LR

AV IN

S-VIDEO AUDIO

VIDEO S-VIDEO

LR

AV OUT

1 23

Видеомагнитофон, рекордер и т.д.

Примечание

1 Если на приставке имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью
коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к приставке (см. раздел Меню назначения

входов на стр.50).
2 Если спутниковый/кабельный ресивер не имеет цифрового аудиовыхода, этот пункт
3• Для записи следует подключить аналоговые аудиокабели (цифровое подключение предназначено только для воспроизведения).

• Если используемый видеокомпонент не имеет цифрового аудиовыхода, этот шаг можно пропустить.
4 Если на рекордере имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью
коаксиального цифрового аудиокабеля. При настройке ресивера потребуется
назначения входов на стр. 50).

можно пропустить.

указать, какой его вход подключен к рекорде ру (см. также раздел Меню

15

Ru

Картинка с сайта: manualmachine.com

03

Подключение оборудования

VSX-1016V

OPTICAL

DIGITAL

IN 1

OUT

COMPONENT VIDEO

1

IN

IN 2

OUT

HDMI

(

DVR/VCR2

COAXIAL

ASSIGNABLE

21

1

1 Соедините выходы компонентного видео компонента
источника с набором входов ASSIGNABLE COMPONENT
VIDEO (НАЗНАЧАЕМЫЙ КОМПОНЕНТ — ВИДЕО).

Установите соединение при помощи тройного видеокабеля
компонентного видео.

• Поскольку их можно назначать, не важно, какие
видеовходы компонентов используются для каких
источников. После завершения подключения нужных
компонентов необходимо назначить видеовходы
компонентов – см. раздел Меню назначения входов на
стр.50.

2 Соедините гнезда COMPONENT VIDEO OUT (ВЫХОД
КОМПОНЕНТНОГО ВИДЕО) со входами компонентного
видео телевизора или монитора.

Для соединения используйте тройной видеокабель
компонентного видео.

Примечание

1• Если на используемом цифровом компоненте имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов
ресивера с помощью коаксиального кабеля. При настройке ресивера потребуется указать, какой его вход подключен к компоненту (см. также раздел Меню

назначения входов на стр.50).

• Цифровые выходы других компонентов можно подключить к любым

настройке ресивера (см. раздел Меню назначения входов на стр.50).
2 Для записи с некоторых цифровых источников необходимо выполнить аналоговое подключение, как описано в разделе Подключение аналоговых
аудиоисточников на стр.17.

16

Ru

Y

(

DVR/

IN

)

VCR1

1

2

IN

(

)

TV/SAT

IN
2

Y

3

IN

(CD)

ASSIG­NABLE

31

CONTROL

OUT

IN

IN IN IN IN IN INOUT OUT OUT

AUDIO

L

1

IN

(

)

DVD/LD

R

2

IN

)

CD-R/TAPE/MD DVD/LD

CD

Y

P

B

P

R

2

COMPONENT

Y

P

B

P

R

COMPONENT

VIDEO

ANTENNA

P

P

S-VIDEO

VIDEO

VIDEO

P

Y

P

B

P

B

P

B

R

R

ASSIGNABLE

IN IN IN IN MONITO

Y

TV/SAT

R

P

P

B

R

31

OUT OUT

DVR/VCR1 DVR/VCR2

Телевизор

Проигрыватель DVD

AM LOOP

CENTER

L

OUT

IN

3

SUB

R

FRONT

WOOFER

OUT

L

R

FRONT

MULTI

Подключение цифровых
аудиоисточников

Ресивер оснащен цифровыми входами и выходами, что
позволяет подключать к нему цифровые аудиокомпоненты
как для воспроизведения, так и для создания цифровых
записей.
Большинство аналоговых компонентов также имеют
возможность аналогового подключения. Если их тоже
необходимо подключить, см. раздел Подключение
аналоговых аудиоисточников на следующей странице.

VSX-1016V

OPTICAL

DIGITAL

IN 1

OUT

COMPONENT VIDEO

1

IN

IN 2

OUT

HDMI

(

DVR/VCR2

COAXIAL

ASSIGNABLE

21

1 2

OPTICAL COAXIAL

Y

(

DVR/

IN

)

VCR1

1

2

IN

(

)

TV/SAT

IN
2

Y

3

IN

(CD)

ASSIG­NABLE

31

CONTROL

OUT

IN

IN IN IN IN INOUT OUT OUT

AUDIO

L

1

IN

(

)

DVD/LD

R

2

IN

)

CD-R/TAPE/MD DVD/LD

CD

DIGITAL OUT

CD-R, MD, DAT и т.д.

1 Соедините цифровой аудиовыход оптического

1

используемого цифрового компонента со входом

типа

DIGITAL 3 (CD).

Для соединения используйте оптический кабель.

2 Для подключения записывающей температуры
соедините выход оптического типа DIGITAL
(ЦИФРОВОЙ) с цифровым входом рекордера.

Для подключения к выходу

используйте оптический кабель.

ВЫХОД)

свободным цифровым аудиовходам ресивера. Эти входы можно назначить при

ANTENNA

P

Y

P

B

R

P

Y

P

B

R

ASSIGNABLE

S-VIDEO

IN IN INOUT OUT

VIDEO

TV/SAT

DIGITAL OUT (ЦИФРОВОЙ

P

P

B

R

P

P

B

R

31

DVR/VCR1 DV

OPTICAL

DIGITAL IN

2

AM

OUT

IN
3

Картинка с сайта: manualmachine.com

Подключение оборудования

О декодере WMA9 Pro

Это устройство имеет встроенный декодер Windows

®

Audio 9 Professional1 (WMA9 Pro), поэтому

Media
возможно воспроизведение аудиосигнала с кодированием
WMA9 Pro при помощи коаксиального или оптического

цифрового соединения при подключении к проигрывателю,
совместимому с WMA9 Pro. Однако подключенный ПК,
проигрыватель DVD, приставка и т.д. должны выводить
аудиосигнал в формате WMA9 Pro через коаксиальный или
оптический цифровой выход.

Подключение аналоговых
аудиоисточников

Ресивер оснащен двумя стереофоническими аудиовходами.
Один из этих входов (
соответствующие выходы для использования с
аудиорекордерами.

IN 1

IN 2

OUT

HDMI

IN

(

DVD/LD

IN

(

DVR/VCR2

COAXIAL

ASSIGNABLE

21

CD-R/TAPE/MD

OPTICAL

DIGITAL

OUT

COMPONENT VIDEO

1

IN

P

Y

P

B

(

DVR/

)

VCR1

2

IN

(

)

TV/SAT

3

IN

(CD)

ASSIG­NABLE

31

CONTROL

OUT

IN

IN IN IN IN IN INOUT OUT OUT

AUDIO

L

1

)

R

2

)

CD

R

IN
1

IN
2

P

Y

P

B

R

ASSIGNABLE

S-VIDEO

IN IN IN IN MONITOR

VIDEO

CD-R/TAPE/MD DVD/LD

ANTENNA

Y

Y

TV/SAT

) имеет

P

P

B

R

OUT

P

P

B

R

31

OUT OUT

DVR/VCR1 DVR/VCR2

AM LOOP

CENTER

L L

IN
3

SUB

R R

FRONT

WOOFER

OUT

L

R

FRONT

MULTI CH IN

VSX-1016V

PRE OUT

SUR­ROUND

CENTE

SUB
WOOFE

Подключение компонента к входам на
передней панели

На передней панели ресивера имеются следующие входы:
гнездо композитного видео (

(

S-VIDEO

), стереофонические аналоговые аудиовходы

(

AUDIO L/R

Эти соединения можно использовать для любых
компонентов аудио/видео, но они особенно удобны для
использования с переносными устройствами, такими как,
видеокамеры, игровые видеоприставки и переносное аудио/
видеооборудование.

) и оптический цифровой аудиовход (

• Нажмите на выступ
видеоразъемам передней панели.

• Выберите эти входы, нажав кнопку

(ВИДЕО/ИГРА)
(ВЫБОР ВХОДА)

управления) для выбора пункта

VIDEO

), гнездо S-video

PUSH OPEN

или с помощью кнопку

(на пульте дистанционного

для доступа к

VIDEO/GAME

VIDEO/GAME

DIGITAL

INPUT SELECT

.

03

).

OUT

PLAY

IN

REC

RL

AUDIO IN/OUT

Кассетный магнитофон и т.д.

• Соедините аналоговые аудиовыходы источника со
одним из аудиовходов (AUDIO).

Подключите с помощью стереофонического кабеля RCA с
аудиоштекером.

• Если подключается магнитофон, MD-рекордер и т.д.,
соедините аналоговые аудиовыходы (
аналоговыми аудиовходами устройства.

Примечание

1• Microsoft, Windows Media® и логотип Windows являются торговыми марками или зарегистрированными торговыми марками корпорации Microsoft в
США и/или других странах.

• При использовании WMA9 Pro в зависимости от компьютерной системы возможны проблемы со звуком. Учтите, что частота дискретизации источников

формата WMA9 Pro 96 кГц снижается до 48 кГц.

OUT

) ресивера с

17

Ru

Картинка с сайта: manualmachine.com

03

Подключение оборудования

Установка акустической системы

Для наиболее полного использования возможностей
объемного звучания ресивера подключите все
громкоговорители: передние, центральный, объемного
звучания, задний громкоговоритель объемного звучания, а
также низкочастотный громкоговоритель. И хотя такая
схема идеальна, можно выполнить и другие конфигурации:
без подключения низкочастотного или центрального
громкоговорителя, или даже без подключения
громкоговорителей объемного звучания. Вообще
необходимы только передние громкоговорители

Низкочастотный

громкоговоритель

LINE LEVEL

INPUT

IN 1

IN 2

OUT

HDMI

COAXIAL

ASSIGNABLE

VSX-1016V

DIGITAL

(
TV/SAT

ASSIG­NABLE

CONTROL

1

IN

(
DVD/LD

2

IN

(

DVR/VCR2

21

Передний
левый

OPTICAL

OUT

1

IN

(
DVR/

)

VCR1

2

IN

)

3

IN

(CD)

31

OUT

IN

IN IN IN IN IN INOUT OUT OUT

AUDIO

L

)

R

)

CD

ANTENNA

COMPONENT VIDEO

P

Y

Y

P

B

R

IN

1

IN

2

P

Y

Y

P

B

R

ASSIGNABLE

S-VIDEO

IN IN IN IN MONITOR

VIDEO

CD-R/TAPE/MD DVD/LD

TV/SAT

P

P

B

R

P

P

B

R

31

OUT OUT

DVR/VCR1 DVR/VCR2

(правый и

Центральный

AM LOOP

CENTER

L L L

OUT

IN

3

SUB

R R

FRONT

WOOFER

OUT

L L

R

FRONT

MULTI CH IN

PRE OUT

(
Single

SUR-

SURROUND

ROUND

BACK

CENTER

R R

SUB

SUR-

WOOFER

ROUND

левый). Учтите, что боковые громкоговорители объемного
звучания всегда нужно подключать в паре, однако задний
громкоговоритель объемного звучания может быть
подключен отдельно (к контактам левого громкоговорителя
объемного звучания). Можно использовать
громкоговорители с номинальным сопротивлением от 6 ом
до 16 ом (если предполагается использование
громкоговорителей с сопротивлением менее 8 ом, см.
раздел Изменение
стр.54).

)

R

SPEAKERS

FRONT CENTER

A

RL

L

SURROUND
BACK

Передний

правый

сопротивления громкоговорителей на

ВНИМАНИЕ

Если система ВКЛЮЧЕНА,
прикосновение к контактам
громкоговорителей ОПАСНО.
Во избежание опасности
поражения электрическим
током при подключении или
отключении кабелей
громкоговорителей
отсоединяйте кабель питания,
прежде чем прикасаться к
любым неизолированным
деталям.

SURROUND BACK /

SURROUND

RL

R

B

SEE INSTRUCTION MANUAL

SELECTABLE

(

)

L

Single

Левый
объемного
звучания

объемного звучания

Подключение громкоговорителей

Подсоединение каждого громкоговорителя к ресиверу
предусматривает подключение к положительному (+) и
отрицательному (–) контактам. Убедитесь в том, что они
совпадают с разъемами на самих громкоговорителях.

18

Ru

Левый задний

громкоговоритель

Правый задний
громкоговоритель
объемного звучания

Правый

объемного

звучания

Картинка с сайта: manualmachine.com

Подключение оборудования

03

Предупреждение

• Оголенные концы провода громкоговорителя должны
быть обязательно скручены и вставлены в контакт
громкоговорителя до конца. В случае прикосновения
оголенного провода громкоговорителя к задней панели
питание в качестве меры предосторожности может
отключиться.

Подключение зачищенным проводом

Убедитесь в том, что кабель громкоговорителя, который вы
собираетесь использовать, подготовлен соответствующим
образом, и с обоих его концов на 10 мм удалена изоляция, а
оголенные жилы провода скручены (рис. A).
Для подключения контакта, ослабьте контакт на несколько
оборотов до появления пространства, достаточного для
того, чтобы вставить в него оголенный провод (рис. Б).
Вставив провод, затяните контакт, чтобы провод был
надежно зажат (рис. В).

рис. A рис. Б рис. В

10 мм

Внимание

• О подключении противоположных концов кабелей
громкоговорителей к самим громкоговорителям см.
документацию к ним.

• В разделе Другие подключения на стр.45 подробно
рассказано о других схемах подключения
громкоговорителей, например, акустической системе B
(стр.46), подключении к разным усилителям (стр.47) и
двухпроводном подключении (стр. 47).

• При использовании низкочастотного
громкоговорителя, сертифицированного THX,
используйте разъем
низкочастотном громкоговорителе (если он имеет
такой разъем) или установите переключатель фильтра
на низкочастотном громкоговорителе в положение

Расположение громкоговорителей

На качество звука очень сильно влияет расположение
громкоговорителей в комнате. Следующие инструкции
помогут вам достичь наилучшего результата звучания
акустической системы.

• Низкочастотный громкоговоритель можно поставить
на пол. Оптимальным вариантом является
расположение остальных громкоговорителей
приблизительно на уровне уха. Не рекомендуется
ставить громкоговорители (кроме низкочастотного) на
пол или монтировать их высоко на стене.

• Для получения наилучшего стереоэффекта поместите
передние громкоговорители на расстоянии 2 м до 3 м
друг от друга и на равном расстоянии от телевизора.

• В случае расположения громкоговорителей около
телевизора рекомендуется использовать
громкоговорители магнитозащищенного типа, чтобы
избежать возможных помех, таких как изменение цвета

THX INPUT (ВХОД THX)

на

THX

изображения при включении телевизора. Если
громкоговорителей магнитозащищенного типа нет, и
на экране телевизора заметно искажение цветов,
отодвиньте громкоговорители от телевизора.

• Если используется центральный громкоговоритель,
разместите передние громкоговорители под большим
углом. Если нет – под меньшим углом.

• Расположите центральный громкоговоритель под
телевизором или над ним, чтобы звук центрального
канала исходил от экрана телевизора. Убедитесь также
в том, что центральный громкоговоритель не
пересекает линию, образованную выступающими
краями левого и правого громкоговорителей.

• Лучше всего поверните громкоговорители в
направлении точки прослушивания. Угол зависит от
размера помещения. Для более просторных помещений
используйте меньший угол.

• Громкоговорители объемного звучания и задние
громкоговорители объемного звучания следует
размещать на высоте 60 см дo 90 см над уровнем уха
слушателя с небольшим
том, что громкоговорители не направлены навстречу
друг другу. При воспроизведении дисков DVD-Audio
громкоговорители должны быть расположены сзади
ближе к слушателю, чем при воспроизведении в
режиме домашнего кинотеатра.

• Старайтесь не размещать громкоговорители объемного
звучания дальше от слушателя, чем передние и
центральные. В противном случае может произойти
ослабление эффекта

• Для получения наилучшего качества объемного
звучания установите громкоговорители, как показано
ниже. Для предотвращения несчастных случаев и
улучшения качества звучания выполняйте надежную
установку всех громкоговорителей.

Передний

левый

.

Левый

объемного

звучания

Левый задний
громкоговоритель
объемного звучания

Oдиночный задний громкоговоритель
объемного звучания

наклоном вниз. Убедитесь в

объемного звучания.

Передний
правыйЦентральный

Низкочастотный
громкоговоритель

Положение для
прослушивания

Правый

объемного

звучания

Правый задний

громкоговоритель

объемного звучания

Предупреждение

• Убедитесь, что все громкоговорители надежно
установлены. При этом не только улучшается качество
звучания, но и уменьшается риск повреждения
устройства или получения травмы в результате падения
громкоговорителей, вызванного внешними
воздействиями, например землетрясением.

19

Ru

Картинка с сайта: manualmachine.com

03

Подключение оборудования

На схемах ниже показаны рекомендуемые варианты
размещения громкоговорителей объемного звучания и
задних громкоговорителей объемного звучания. На первой
схеме (рис. A) показано размещение с одним
подключенным задним громкоговорителем объемного
звучания (или без него). На второй схеме (рис. Б) показано
размещение с двумя задними громкоговорителями
объемного звучания.

90° до 120°

SR

SL

(OЛ)

SL

(OЛ)

SB

(ЗО)

рис. A

• Если используются два задних громкоговорителя

объемного
на одинаковом расстоянии от точки прослушивания
(см. ниже).

Настройка системы громкоговорителей THX

Если в распоряжении имеется полная система
громкоговорителей THX, следуйте инструкциям на схеме
ниже. Обратите внимание, что громкоговорители

объемного звучания (символ обозначает
громкоговорители с двухполюсным излучением) должны
звучать под углом, параллельно слушателю.

• Если имеются два громкоговорителя, THX рекомендует
размещать их на равном расстоянии до места
прослушивания для следующих режимов THX:

Select2 CINEMA
MODE

звучания, THX рекомендует разместить их

L (Л)

SL(OЛ)

Объемное

звучание

,

.

THX MUSICMODE

SL

(OП)

(OЛ)

SR

(OП)

(ЛЗО)

C (Ц) R (П)

SBL

(ЛЗО)

Задний громкоговоритель

объемного звучания

SBL

SBR
(ПЗО)

рис. Б

SR(OП)

Объемное

звучание

0° до 60°

SBL

SBR

(ЛЗО)

(ПЗО)

и

THX GAMES

(OП)

SBR
(ПЗО)

THX

Подключение антенн

Подключите рамочную антенну АМ и проволочную
антенну FM, как показано ниже. Для улучшения приема и
качества звука подключите внешние антенны (см. раздел
Подключение внешних антенн на стр.21).

ANTENNA

FM UNBAL 75 Ω

рис.б

AM LOOP

1

приема.

рис.a

SR

5

1 Снимите предохранительные щитки с контактов
антенны AM.

2 Откройте защитные выступы, вставьте по одному
проводу в каждый разъем до конца, затем отпустите
выступы для фиксации проводов антенны AM.

3 Прикрепите рамочную антенну AM к специальной
стойке.

Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную
антенну на стойке с помощью зажима (рис. б).

• Чтобы установить антенну AM на стене или другой
поверхности, сначала прикрепите стойку к поверхности
с помощью винтов (рис. в), а затем закрепите антенну на
стойке. Убедитесь в качестве

4 Установите антенну AM на плоскую поверхность и в
направлении наилучшего приема.

5 Подключите проволочную антенну FM таким же
образом, как рамочную антенну AM.

Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.

рис.в

3

4

2

20

Ru

Картинка с сайта: manualmachine.com

Подключение оборудования

Подключение внешних антенн

Для улучшения приема в диапазоне FM подключите
внешнюю антенну FM к разъему

Коаксиальный кабель с
сопротивлением 75 ом

ANTENNA

FM UNBAL 75 Ω

Для улучшения приема в диапазоне AM подключите к
разъемам

AM LOOP

изоляцией, не отсоединяя прилагаемую рамочную антенну
AM.

Для наилучшего качества приема подвесьте ее
горизонтально на улице.

ANTENNA

FM UNBAL 75 Ω

провод длиной 5 м дo 6 м с виниловой

Наружная

антенна

AM LOOP

FM UNBAL 75 ом

AM LOOP

5 м до 6 м

.

Внутренняя

антенна (провод

с виниловой

изоляцией)

Подключение ресивера к
электророзетке

Подключайте ресивер к электророзетке только после
подключения к нему всех компонентов, в том числе и
громкоговорителей.

Предупреждение

• Держите кабель питания за вилку. Вынимая вилку из
электророзетки, никогда не тяните за сам кабель,
никогда не дотрагивайтесь до кабеля питания
влажными руками, так как это может стать причиной
короткого замыкания и поражения электрическим
током. Не допускайте установки на кабель питания
самого проигрывателя, предметов мебели или других
предметов и его
способами. Не допускайте образования на кабеле узлов
или его спутывания с другими кабелями Кабели
питания следует прокладывать в таких местах, где
возможность наступить на них будет маловероятной.
Поврежденный кабель питания может стать причиной
возгорания или поражения электрическим током.
Периодически проверяйте кабель питания. Если
обнаружится его повреждение, обратитесь в
ближайший сервисный центр, уполномоченный
компанией Pioneer, по поводу его замены.

• Если ресивер не используется постоянно (например, вы
уезжаете в отпуск), вытаскивайте вилку кабеля питания
из розетки.

• Перед выключением убедитесь в том, что погас синий
свет кнопки 

• Подключите кабель питания к электророзетке.

защемления любыми другими

STANDBY/ON (ОЖИДАНИЕ/ВКЛ.)

.

03

21

Ru

Картинка с сайта: manualmachine.com

04

Органы управления и индикаторы

Глава 4:

Органы управления и индикаторы

Передняя панель

1 62 54 7

3

8910

AUDIO/VIDEO MULTI- CHANNEL RECEIVER

VSX-1016V

PHASE

CONTROL

DVD/LD

TV/SAT DVR/ VCR1 DVR/VCR2 VIDEO/GAME CD

ENTER

PHONES

SYSTEM
SETUP

MULTI JOG

STANDBY/ON

LISTENING

PTY

EON

MODE

SEARCH

MODE

11

17 20 211918 22

SYSTEM

SETUP

1Peryлятор MULTI JOG

Используйте регулятор
настроек и параметров меню.

2 STANDBY/ON (ОЖИДАНИЕ/ВКЛ.)

Используется для включения ресивера или его
переключения в режим ожидания. Индикатор питания
светится, когда ресивер включен.

3EON MODE (РЕЖИМ EON)

Используйте для поиска станций, передающих
информацию о движении транспорта или новости
(стр.36).

PTY SEARCH (ПОИСК ТИПА ПРОГРАММЫ)

Используйте эту кнопку для поиска типов программ в
режиме RDS (стр. 35).

4 LISTENING MODE (РЕЖИМ ПРОСЛУШИВАНИЯ)

Используется вместе с регулятором
выбора различных режимов прослушивания (стр. 27).

5 Индикатор PHASE CONTROL (УПРАВЛЕНИЕ ФАЗОЙ)

Горит, если включена функция Basic Phase Control (Базовое
управление фазой) (стр. 11).

6 Символьный дисплей

См. раздел Дисплей на стр. 24.

7 Датчик дистанционного управления

Получает сигналы от пульта дистанционного управления
(см. раздел Дальность действия пульта дистанционного
управления на стр. 23).

22

Ru

MULTI JOG

TUNING/

TONE

STATION

MULTI JOG

для выбора различных

TUNING/

TONE

STATION

MULTI JOG

TUNER

EDIT

MULTI JOG

TUNER
EDIT

SPEAKERSRETURN

для

MULTI CH

CD-R/TAPE/MD

FM/AM

USB

S-VIDEO

VIDEO/GAME

SPEAKERSRETURN

INPUT

VIDEO

IN

SELECT

USB

DIGITAL INAUDIO RLVIDEO

MCACC

SETUP MIC

SB ch

SIGNAL

PROCESSING

SELECT

151413 1612

8 Индикатор MCACC

Загорается, если включен эквалайзер акустической
калибровки (стр.39) (эквалайзер акустической калибровки
автоматически устанавливается в режим
после установки MCACC (стр.9) или после автоматической
настройки эквалайзера (стр. 40)).

9 SIGNAL SELECT (ВЫБОР СИГНАЛА)

Используется для выбора источника входного сигнала
(стр. 30).

SBch PROCESSING (ОБРАБОТКА ЗАДНЕГО КАНАЛА
ОБЪЕМНОГО ЗВУЧАНИЯ)

режима заднего канала объемного звучания (стр. 30)
или режима виртуального заднего громкоговорителя
объемного звучания (стр.30).

SOUND RETRIEVER (ВОССТАНОВЛЕНИЕ ЗВУЧАНИЯ)

– нажмите для восстановления качества звучания диска
CD для сжатых аудиоисточников (стр. 31).

10 Peryлятор MASTER VOLUME (РЕГУЛЯТОР
ГРОМКОСТИ)

11 ENTER (ВВОД)
12 Гнездо PHONES (ГОЛОВНОЙ ТЕЛЕФОН)

Используется для подключения головных телефонов. При
подключении головных телефонов звук не будет
воспроизводиться через громкоговорители.

– cлужит для выбора

SOUND

RETRIEVER

MASTER
VOLUME

ALL CH ADJUST

Can bluetooth devices of different brands be connected to each other?

What is bluetooth?

What is HDMI?

When is my volume too loud?

How can I best clean my receiver?

Wat is Dolby Atmos?

Is the manual of the Pioneer VSX-1016V available in English?

51 страница подробных инструкций и пользовательских руководств по эксплуатации на русском

Меню System Setup (Настройка системы)

08

41

Ru

• FRONT ALIGN – все громкоговорители настроены в

соответствии с настройками передних

громкоговорителей. Звук тестового сигнала

попеременно исходит из левого переднего (эталонного)

и очередного настраиваемого громкоговорителя.

3

Выберите канал(ы), который(е) вы хотели бы

отрегулировать на свое усмотрение.

Для выбора канала используйте кнопки

/.

Используйте кнопки

/ для выбора частоты и / для

увеличения или ослабления настроек эквалайзера. По

окончании настройки вернитесь в верхнюю часть экрана и

при помощи кнопок

/ выберите следующий канал.

• Передние громкоговорители можно отрегулировать,

выбрав пункт FRONT ALIGN.

• Индикатор OVER! (ПЕРЕГРУЗКА!) появится на

дисплее, если настройка частоты слишком резка и

может вызвать искажения. Если это произойдет,

уменьшайте уровень до тех пор, пока индикатор OVER!

не исчезнет с дисплея.

Совет

• Слишком резкое изменение частотной кривой одного

канала повлияет на общий баланс. Если баланс

громкоговорителей кажется неравномерным, можно

увеличить или уменьшить уровень каналов при помощи

функции TRIM (ПОДСТРОЙКА). Используйте кнопки

/ для выбора функции TRIM, а затем клавиши /

для увеличения или уменьшения уровня канала

текущего громкоговорителя.

4

После завершения нажмите кнопку RETURN.

Вы возвращаетесь в меню ручной настройки MCACC.

Проверка настроек эквалайзера акустической

калибровки

После завершения автоматической или ручной регулировки

эквалайзера акустической калибровки, можно проверить

настройки ALL CH ADJUST, FRONT ALIGN и

индивидуальные настройки при помощи экранного дисплея.

1

Выберите пункт «EQ Data Check» в меню

ручной настройки MCACC.

2

Выберите настройку, которую требуется

проверить.

• Рекомендуется делать это, когда воспроизводится

источник, и можно сравнить разные настройки.

3

Выберите необходимые каналы, нажав кнопку

ENTER

по окончании проверки очередного канала.

4

После завершения нажмите кнопку RETURN.

Вы возвращаетесь в меню ручной настройки MCACC.

Ручная настройка громкоговорителей

Данный ресивер позволяет выполнять более точную

настройку для оптимизации объемного звучания. Эти

настройки необходимо выполнить только один раз (их

повторное выполнение требуется после замены имеющейся

акустической системы на новую или подключения новых

громкоговорителей).
Эти настройки предназначены для точной регулировки

системы, но если вас устраивают характеристики системы,

достигнутые в результате выполнения указаний раздела

Автоматическая настройка объемного звучания (MCACC)

на стр. 9, в регулировке всех этих настроек нет

необходимости.

Предупреждение

• Тестовые сигналы, используемые при настройке

системы, имеют высокую громкость.

1

Выберите пункт «Manual SP Setup» (Ручная

настройка громкоговорителей) и нажмите кнопку ENTER.

2

Выберите настройку, которую требуется

отрегулировать.

Если это делается впервые, то необходимо отрегулировать

эти установки надлежащим образом:

• Speaker Setting (Настройка громкоговорителей) –

укажите размер и количество подключенных

громкоговорителей (стр. 42).

• Crossover Network (Разделительный фильтр) –

укажите, какие частоты будут посылаться на

низкочастотный громкоговоритель (стр. 42).

• Channel Level (Уровень канала) – отрегулируйте

общий баланс используемой системы

громкоговорителей (стр. 43).

• Speaker Distance (Расстояние до

громкоговорителей) – укажите расстояние до

громкоговорителей из точки прослушивания (стр. 43).

• THX Audio Setting (Настройка THX Audio) – Укажите

расстояние между задними громкоговорителями

объемного звучания (стр. 44).

• THX Speaker Setup (Настройка громкоговорителей

THX) – укажите наличие или отсутствие акустической

системы THX (стр. 44).

3

Внесите нужные изменения в каждый параметр

и подтвердите каждый экран нажатием кнопки
RETURN.

40Hz : [+ 1.0dB

]

125Hz :

[

0.0dB ]

250Hz :

[

0.0dB ]

4kHz :

[

0.0dB ]

13kHz :

[

0.0dB ]

TRIM :

[

0.0dB ]

3e.EQ CUSTOM1 Adjust

:Finish

Test Tone Type:
«ALL CH ADJUST»

Left

40Hz :

+ 1.0dB

125Hz :

[

0.0dB ]

250Hz :

[

0.0dB ]

4kHz :

[

0.0dB ]

13kHz :

[

0.0dB ]

TRIM :

[

0.0dB ]

3e. EQ CUSTOM1 Adjust

:Finish

Test Tone Type:
«ALL CH ADJUST»
[

Left ]

3.Manual MCACC

:Return

a.Fine Ch Level
b.Fine SP Distance
c.EQ Auto Setting
d.EQ Data Copy
e.EQ CUSTOM1 Adjust
f .EQ CUSTOM2 Adjust

g.EQ Data Check

40Hz : + 1.0dB

125Hz : 0.0dB

250Hz : 0.0dB

4kHz : 0.0dB

13kHz : 0.0dB

TRIM : 0.0dB

3g.EQ Data Check

:Return

ALL CH ADJUST

[ Left ]

System Setup

1.Surr Back System
2.Auto MCACC
3.Manual MCACC

4.Manual SP Setup

5.Input Assign
6.Other Setup

: Exit

4.Manual SP Setup

:Return

a.Speaker Setting

b.Crossover Network
c.Channel Level
d.Speaker Distance
e.THX Audio Setting
f.THX Speaker Setup

Меню system setup (настройка системы) 08, Speaker setting ( настройка громкоговорителей), Crossover network ( разделительный фильтр)

Страница 42 Чат поддержки

• Изображение
• Текст

Меню System Setup (Настройка системы)

08

42

Ru

Speaker Setting (

Настройка громкоговорителей)

Этот параметр служит для указания конфигурации

громкоговорителей (размера и количества). Рекомендуется

проверить, правильны ли значения, установленные в

результате Автоматическая настройка объемного

звучания (MCACC) на стр. 9.

1

Выберите пункт «Speaker Setting» (Настройка

громкоговорителей) в меню «Manual SP Setup»
(

Ручная настройка громкоговорителей).

2

Выберите нужный набор громкоговорителей, а

затем их размер.

С помощью кнопок

/ выберите размер (и количество)

каждого из следующих громкоговорителей:

• Front (Передние) – выберите размер LARGE (БОЛЬШОЙ),

если передние громкоговорители эффективно

воспроизводят низкие частоты или если не подключен

низкочастотный громкоговоритель. Если выбрать
SMALL (МАЛЫЙ), низкие частоты будут передаваться
на низкочастотный громкоговоритель.

1

• Center (Центральный) – выберите размер LARGE, если

центральный громкоговоритель эффективно

воспроизводит низкие частоты, или SMALL, чтобы

низкие частоты передавались на громкоговоритель

объемного звучания. Если громкоговорители

объемного звучания не подключены, выберите пункт
NO (

НЕТ) (сигналы этих каналов будут направляться на

остальные громкоговорители).

• Surr (Объемное звучание) – выберите размер LARGE,

если громкоговорители объемного звучания

эффективно воспроизводят низкие частоты. Если

выбрать SMALL, низкие частоты будут передаваться на

другие громкоговорители или низкочастотный

громкоговоритель. Если громкоговорители объемного

звучания не подключены, выберите пункт NO (сигналы

этих каналов будут направляться на остальные

громкоговорители).

• SB (Задние объемного звучания) – выберите

количество имеющихся задних громкоговорителей

объемного звучания (один, два или ни одного).

Выберите размер LARGE, если громкоговорители

объемного звучания эффективно воспроизводят низкие

частоты. Если выбрать SMALL, низкие частоты будут

передаваться на другие громкоговорители или

низкочастотный громкоговоритель. Если задние

громкоговорители объемного звучания не подключены,
выберите пункт NO.

2

• SUB W. – сигналы низкочастотного эффекта и низкие

частоты каналов с выбранным размером SMALL

выводятся на низкочастотный громкоговоритель, если

выбран пункт YES (см. примечания ниже). Выберите

пункт PLUS, если низкочастотный громкоговоритель

должен воспроизводить звук непрерывно или если

нужно более глубокое басовое звучание (при этом

низкие частоты, которые обычно передаются на

передние и центральный громкоговорители, также

выводятся на низкочастотный громкоговоритель). Если

низкочастотный громкоговоритель не подключен,

выберите пункт NO (низкие частоты будут выводиться

через другие громкоговорители).

3

После завершения нажмите кнопку RETURN.

Вы вернетесь в меню «Manual SP Setup» (Ручная настройка

громкоговорителей).

Совет

• Если вам нравится звучание с мощными басами, и

подключен низкочастотный громкоговоритель,

целесообразно выбрать для передних

громкоговорителей размер LARGE, а для

низкочастотного громкоговорителя – параметр PLUS.

Но это не гарантирует наилучшего воспроизведения

низких частот. В зависимости от размещения

громкоговорителей в помещении качество низких

частот может даже ухудшиться. В этом случае

попробуйте изменить расположение или направление

громкоговорителей. Если не удается достичь хороших

результатов, проверьте звучание низких частот при

настройках PLUS и YES или же меняя для передних

громкоговорителей размеры LARGE и SMALL и

определите, когда звук будет наивысшего качества.

При затруднениях самое простое решение – направить

все низкие частоты на низкочастотный

громкоговоритель, выбрав для передних

громкоговорителей размер SMALL.

Crossover Network (

Разделительный фильтр)

• Значение по умолчанию: 80Hz (Гц)

Эта настройка определяет частоту среза между

низкочастотными звуками, воспроизводимыми

громкоговорителями, для которых выбрана настройка
LARGE (

БОЛЬШОЙ), или низкочастотным

громкоговорителем и низкочастотными звуками,

воспроизводимыми громкоговорителями, для которых

выбрана настройка SMALL (МАЛЫЙ). Он также определяет
частоту разделения для канала низкочастотных эффектов.

3

Примечание

1 Если для передних громкоговорителей выбран размер SMALL, для низкочастотного громкоговорителя автоматически выбирается настройка YES. Кроме

того, в этом случае для центрального громкоговорителя и задних громкоговорителей объемного звучания нельзя выбрать размер LARGE, если для передних

громкоговорителей выбран размер SMALL. Все низкие частоты при этом передаются на низкочастотный громкоговоритель.
2 • Если для громкоговорителей объемного звучания выбран параметр NO, для задних громкоговорителей объемного звучания автоматически также

выбирается параметр NO.

• Если выбран параметр Second Zone (Вторая зона) или Front Bi-Amp (Подключение передних громкоговорителей к двум усилителям) (Настройка

задних громкоговорителей объемного звучания на стр. 37), изменить настройки этих громкоговорителей невозможно.

• Если выбран только один задний громкоговоритель объемного звучания, он должен быть подключен к левому разъему объемного звучания.

4.Manual SP Setup

:Return

a.Speaker Setting

b.Crossover Network
c.Channel Level
d.Speaker Distance
e.THX Audio Setting
f.THX Speaker Setup

4a.Speaker Setting

Front

SMALL

Center [

SMALL

]

Surr [

SMALL

]

SB [ SMALL x2 ]
SUB W.

YES

:Finish

[ THX : ALL SMALL ]

3 • Для получения более подробной информации о настройке размеров громкоговорителей см. раздел Speaker Setting (Настройка громкоговорителей) выше.

• Если выбрана настройка громкоговорителей THX, подтвердите, что для частоты отсечки установлено значение 80Hz (Гц).

Меню System Setup (Настройка системы)

08

43

Ru

1

Выберите пункт «Crossover Network»

(

Разделительный фильтр) в меню «Manual SP

Setup» (

Ручная настройка громкоговорителей).

2

Выберите частоту среза.

Частоты ниже этой частоты будут передаваться на

низкочастотный громкоговоритель (или громкоговорители

размера LARGE).

3

После завершения нажмите кнопку RETURN.

Вы вернетесь в меню «Manual SP Setup» (Ручная настройка

громкоговорителей).

Channel Level (

Уровень канала)

Настройки уровня канала позволяют отрегулировать общий

баланс акустической системы и являются важным

фактором при настройке системы домашнего театра.

1

Выберите пункт «Channel Level» (Уровень

канала) в меню «Manual SP Setup» (Ручная

настройка громкоговорителей).

2

Выберите параметр настройки.

• Manual (Ручная) – переместите тестовый звуковой

сигнал вручную от одного громкоговорителя к другому

и отрегулируйте индивидуальные уровни каналов.

• Auto (Автоматическая) – отрегулируйте уровни

каналов, перемещая тестовый звуковой сигнал от

одного громкоговорителя к другому автоматически.

3

Подтвердите выбранный параметр настройки.

Тестовые звуковые сигналы начнут генерироваться после

нажатия кнопки ENTER.

4

Отрегулируйте уровень каждого канала с помощью

кнопок

/.

Если выбран пункт «Manual», используйте кнопки

/ для

переключения громкоговорителейю. При выборе пункта
«Auto» будут воспроизведены тестовые сигналы в порядке,

показанном на экране:

Отрегулируйте уровень каждого громкоговорителя после

того, как начнут генерироваться тестовые звуковые
сигналы.

1

5

После завершения нажмите кнопку RETURN.

Вы вернетесь в меню «Manual SP Setup» (Ручная настройка

громкоговорителей).

Совет

• Можно в любое время изменить уровни каналов при

помощи кнопок EFFECT/CH SEL (ЭФФЕКТ/ ВЫБОР

КАНАЛА) и +/– на пульте дистанционного управления.

Можно настроить два уровня канала: один для MULTI
CH IN и один для режимов прослушивания.

Speaker Distance
(

Расстояние до громкоговорителей)

Для обеспечения хорошей глубины звучания и

пространственного ощущения системы следует указать

расстояние от громкоговорителей до точки прослушивания.

В результате ресивер вносит в сигналы необходимые

задержки, которые обеспечивают хорошее объемное

звучание.

1

Выберите пункт «Speaker Distance»

(

Расстояние до громкоговорителей) в меню

«Manual SP Setup» (

Ручная настройка

громкоговорителей).

2

Отрегулируйте расстояние до каждого

громкоговорителя с помощью кнопок

/.

Расстояние до каждого громкоговорителя можно

установить с шагом 0,1 м.

3

После завершения нажмите кнопку RETURN.

Вы вернетесь в меню «Manual SP Setup» (Ручная настройка

громкоговорителей).

4.Manual SP Setup

:Return

a.Speaker Setting

b.Crossover Network

c.Channel Level
d.Speaker Distance
e.THX Audio Setting
f.THX Speaker Setup

4b.Crossover Network

:Finish

Frequency

80Hz

( THX : 80Hz )

4.Manual SP Setup

:Return

a.Speaker Setting
b.Crossover Network

c.Channel Level

d.Speaker Distance
e.THX Audio Setting
f.THX Speaker Setup

4c.Channel Level

Test Tone

Manual

:Cancel

ENTER:Next

4c.Channel Level

Test Tone

[ Manual ]

Please Wait . . .

20

Caution!
Loud test tones
will be output.

:Cancel

Примечание

1 • Если вы используете прибор для измерения уровня звукового давления (SPL-метр), снимите показания в основной точке прослушивания и установите

для уровня каждого громкоговорителя значение 75 дБ SPL (режим C-weighting/slow reading (емкостное взвешнивание/медленное чтение)).

• Тестовый звуковой сигнал громкоговорителя воспроизводится с низкой громкостью. Может потребоваться регулировка уровня после тестирования при

помощи текущей звуковой программы.

4c.Channel Level

L

0.0dB

C [

0.0dB

]

R [

0.0dB

]

SR [

0.0dB

]

SBR [ 0.0dB

]

SBL [ 0.0dB

]

SL [

0.0dB

]

SW [

0.0dB

]

:Finish

4.Manual SP Setup

:Return

a.Speaker Setting
b.Crossover Network
c.Channel Level

d.Speaker Distance

e.THX Audio Setting
f.THX Speaker Setup

4d.Speaker Distance

L

3.0 m

C [ 3.0 m ]
R [ 3.0 m ]
SR [ 3.0 m ]
SBR [ 3.0 m ]
SBL [ 3.0 m ]
SL [ 3.0 m ]
SW [ 3.0 m ]

:Finish

Меню System Setup (Настройка системы)

08

44

Ru

Совет

• Для обеспечения наилучшего объемного звучания

убедитесь, чтобы задние громкоговорители объемного

звучания находились на одинаковом расстоянии от

точки прослушивания.

THX Audio Setting (

Настройка THX Audio)

Для получения наиболее эффективного результата при

использовании режимов прослушивания THX Select2
Cinema и THX MusicMode (см. раздел Использование

режимов Home THX на стр. 28) с использованием системы
Advanced Speaker Array (ASA) (Расширенное расположение

громкоговорителей) (см. раздел О THX на стр. 68) требуется

установить данную настройку. Для получения

дополнительных сведений о размещении

громкоговорителей THX см. раздел Настройка системы
громкоговорителей THX на стр. 20.

1

1

Выберите пункт «THX Audio Setting» (Настройка THX

Audio)

в меню «Manual SP Setup» (Ручная настройка

громкоговорителей).

2

Укажите расстояние между задними

громкоговорителями объемного звучания.

• 0.0 – 0.3m (м) – громкоговорители объемного звучания

на расстоянии в пределах 30 см друг от друга (лучше

всего для объемного звучания THX).

• > 0.3 – 1.2m (м) – громкоговорители объемного

звучания на расстоянии в пределах от 30 см до 1,2 м

друг от друга.

• 1.2m (м) < – громкоговорители объемного звучания на

расстоянии более 1,2 м.

3

После завершения нажмите кнопку RETURN.

Вы вернетесь в меню «Manual SP Setup» (Ручная настройка

громкоговорителей).

THX Speaker Setup
(

Настройка громкоговорителей THX)

При наличии полной акустической системы THX для

обеспечения наиболее эффективных результатов при

использовании объемного звучания следует использовать

эту настройку. Для получения дополнительной

информации об использовании акустической системы THX

см. раздел Настройка системы громкоговорителей THX на

стр. 20.
1

Выберите пункт «THX Speaker Setup» (Настройка

громкоговорителей THX) в меню «Manual SP Setup»
(

Ручная настройка громкоговорителей).

2

Укажите, используется или нет акустическая

система THX.

• YES (ДА) – во время автоматической настройки

MCACC для всех громкоговорителей выбрана

настройка SMALL (МАЛЫЙ) (см. раздел Speaker Setting
(Настройка громкоговорителей) на стр. 42).

• NO (НЕТ) – размеры отдельных громкоговорителей

определяются в соответствии с автоматической

настройкой MCACC.

3

После завершения нажмите кнопку RETURN.

Вы вернетесь в меню «Manual SP Setup» (Ручная настройка

громкоговорителей).

Примечание

1 Если задние громкоговорители объемного звучания не используются или в наличии имеется только один из них, выбрать эту настройку не удастся (на

дисплее появится индикация Cannot select (Выбор невозможен)).

4.Manual SP Setup

:Return

a.Speaker Setting
b.Crossover Network
c.Channel Level
d.Speaker Distance

e.THX Audio Setting

f.THX Speaker Setup

4e.THX Audio Setting

SB SP Position

0.0-0.3m

SBL-SBR

:Finish

4.Manual SP Setup

:Return

a.Speaker Setting
b.Crossover Network
c.Channel Level
d.Speaker Distance
e.THX Audio Setting

f.THX Speaker Setup

4f.THX Speaker Setup

:Finish

THX Speaker

NO

If you are using THX
speakers, select YES.

Другие подключения, Подключение с помощью hdmi о hdmi, Другие подключения 09

Глава 9, Подключение с помощью hdmi, О hdmi Чат поддержки

• Изображение
• Текст

Другие подключения

09

45

Ru

Глава 9:

Другие подключения

Предупреждение

• Перед тем, как устанавливать или изменять соединения

убедитесь в том, что отключено питание.

Подключение с помощью HDMI

Если имеется компонент с интерфейсом HDMI или DVI (с
HDCP), его можно подключить к ресиверу с помощью

имеющегося в продаже кабеля HDMI.
При помощи соединения HDMI передаются несжатые

цифровые видеосигналы, а также практически любые виды

цифрового звука, с которыми совместим компонент,

включая DVD-Video, DVD-Audio (см. ниже информацию об

ограничениях), Video CD/Super VCD, CD и MP3.

1

Используйте кабель HDMI для подключения

внутреннего соединения HDMI IN 1/2 этого ресивера с

выходом HDMI используемого компонента с

интерфейсом HDMI.

При подключенном компоненте HDMI на передней панели

появляется индикация HDMI.
2

Используйте кабель HDMI для подключения

внутреннего соединения HDMI OUT (ВЫХОД HDMI) этого

ресивера с внутренним соединением HDMI

совместимого с HDMI монитора.

• При правильном подключении стрелка на разъеме кабеля

на проигрывателе должна быть направлена вправо.

3

Для прослушивания звука с используемого

компонента HDMI с помощью данной системы при

необходимости выполните аналоговые и/или

цифровые соединения.

На задней панели необходимо выполнить подключение к

аудиоразъемам набора аудио/видеовходов (например,
DVR/VCR1 или DVR/VCR2, как показано на рисунке).

• Без этого подключения звук HDMI будет по-прежнему

выводиться через используемый телевизор или

плазменный дисплей (хотя из этого ресивера звук будет

не слышен).

4

Назначьте вход(ы), подключенный(е) к

соответствующему источнику входного сигнала.

После подключения необходимо указать, какой(ие) вход(ы)

используе(ю)тся для компонента с разъемом HDMI,

согласно указаниям раздела Назначение входов HDMI на

стр. 50.
5

Используйте кнопки источников входного сигнала

для выбора источника входного сигнала, который

назначен в предыдущем пункте, затем нажмите кнопку
SIGNAL SEL (

ВЫБОР СИГНАЛА) для выбора источника

входного аудиосигнала.

Для этого также можно использовать элементы управления

на передней панели (см. раздел Выбор входного сигнала на

стр. 30).

• Если видеосигнал не появляется на используемом ТВ

или плазменном дисплее, попробуйте отрегулировать

настройки разрешения используемого компонента или

дисплея. Учтите, что некоторые компоненты
(например, игровые видеоприставки) имею

разрешение, отображение которого невозможно. В этом

случае используйте (аналоговое) подключение S-video

или композитное подключение.

О HDMI

HDMI (High Definition Multimedia Interface – интерфейс

мультимедиа с высоким разрешением) может передавать

как видео, так и звук через одно цифровое соединение и

предназначен для проигрывателей DVD цифровых

телевизоров, телевизионных приставок и других аудио/

видеоустройств. HDMI разработан с целью объединения в

одной спецификации технологий HDCP (High Bandwidth
Digital Content Protection – защита широкополосного

цифрового содержимого) и DVI (Digital Visual Interface –

цифровой визуальный интерфейс). HDCP служит для

защиты цифрового ыx данных передаваемого и

принимаемого совместимыми с DVI дисплеями.
HDMI поддерживает видео стандартного, улучшенного

качества и высокой четкости, а также многоканальный

объемный звук. К особенностям HDMI относятся передача

цифрового видео без сжатия, полоса пропускания до 2,2

CD

IN

IN

IN

IN

IN

OUT

OUT

OUT

IN

IN

IN

OUT

OUT

CD-R/TAPE/MD

DVD/LD

DVR/VCR1

DVR/

TV/SAT

CONTROL

AUDIO

ANTENNA

AM L

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

DIGITAL

ASSIGNABLE

OPTICAL

COAXIAL

VIDEO

S-VIDEO

COMPONENT VIDEO

OUT

HDMI

ASSIG-
NABLE

OUT

(TV/SAT)

(CD)

(DVR/
VCR1)

IN

IN 1

IN 2

OUT

1

IN

1

IN

2

IN

3

(DVD/LD)

IN 1

(DVR/VCR2)

IN 2

IN 2

IN 3

3

1

R

L

R

L

OUT

IN

2

1

ASSIGNABLE

3

1

HDMI OUT

HDMI IN

VSX-1016V

Компонент, оборудованный

HDMI/DVI

Монитор или плазменный

дисплей, совместимый с

HDMI/DVI

DIGITAL OUT

AUDIO OUT

AUDIO R

L

Подключение многоканальных аналоговых входов, Выбор многоканальных аналоговых входов, Настройка громкоговорителей b второй зоны

Смена настройки акустической системы, Другие подключения 09 Чат поддержки

• Изображение
• Текст

Другие подключения

09

46

Ru

гигабит в секунду (для сигналов HDTV), один разъем
(вместо нескольких кабелей и разъемов) и возможность

связи между источником сигнала и аудио/

видеоустройствами, такими как цифровой телевизор.
HDMI, эмблема

и High-Definition Multimedia

Interface являются товарными знаками или

зарегистрированными товарными знаками компании
HDMI Licensing LLC.

Подключение многоканальных аналоговых

входов

Для воспроизведения дисков DVD Audio и SACD

проигрыватель DVD должен быть оснащен 5.1, 6.1 или 7.1-

канальными аналоговыми выходами (в зависимости от

того, поддерживает ли проигрыватель задние каналы
объемного звука).

1

Убедитесь в том, что проигрыватель

настроен на вывод многоканального аналогового аудио.
1

Соедините выходы переднего, боковых объемного

звучания, центрального и низкочастотного

громкоговорителей на проигрывателе DVD с

соответствующим входным гнездом ресивера MULTI CH.

• Используйте для соединения стандартные кабели RCA

с аудиоразъемом.

2

Если проигрыватель DVD также имеет выходы

задних каналов объемного звучания, соедините их с

соответствующими гнездами входов ресивера MULTI CH.

• Используйте для соединения стандартные кабели RCA

с аудиоразъемом.

• Если выход заднего канала объемного звучания только

один, соедините его с гнездом ресивера SURROUND
BACK L (Single) (

Объемный задний Л (Одиночный)).

Выбор многоканальных аналоговых входов

Если, как показано выше, подключен декодер или

проигрыватель DVD, для воспроизведения объемного звука
необходимо выбрать аналоговые многоканальные входы.

2

1

Убедитесь в том, что для воспроизводимого

источника установлены правильные параметры

вывода сигнала.

Например, проигрыватель DVD, возможно, понадобится

перевести на вывод многоканального аналогового звука.
2

Нажмите кнопку MULTI CH IN (МОНОГОКАНАЛЬНЫЙ

ВХОД) (на передней панели).

• В зависимости от используемого проигрывателя DVD

уровень аналогового выхода канала низкочастотного

громкоговорителя может быть слишком низким. В этом

случае переключите ресивер в режим ожидания, затем

нажмите кнопку  STANDBY/ON (ОЖИДАНИЕ/ВКЛ.),

удерживая нажатой кнопку SBch PROCESSING
(

ОБРАБОТКА ЗАДНЕГО КАНАЛА ОБЪЕМНОГО

ЗВУЧАНИЯ) на передней панели. С его помощью для

канала низкочастотного громкоговорителя выбирается

значение SW IN +10dB (увеличение на 10 децибелл) или
SW IN 0dB (по умолчанию).

Настройка громкоговорителей B

второй зоны

Предупреждение

• Перед выполнением или изменением схем подсоединения

отключите питание и отсоедините кабель питания от

электророзетки. Подсоединение компонентов к

электросети должно быть последней операцией по

подключению, которая выполняется в системе.

• Будьте внимательны, не допускайте контактов кабелей

громкоговорителей, подключенных к разным разъемам.

• Можно использовать громкоговорители с

номинальным сопротивлением от 6 ом до 16 ом (если

предполагается использование громкоговорителей с

сопротивлением менее 8 ом, см. раздел Изменение

сопротивления громкоговорителей на стр. 54).

После выбора пункта 2nd Zone (Вторая зона) в Настройка

задних громкоговорителей объемного звучания на стр. 37,

можно использовать громкоговорители, подключенные к

разъемам громкоговорителей (задних, объемного звучания)
B на задней панели для прослушивания стереофонического

воспроизведения в другой комнате. См. раздел Смена

настройки акустической системы ниже для получения

информации о способах прослушивания, доступных при

такой настройке.
1

Подсоедините пару громкоговорителей к разъемам

задних громкоговорителей объемного звучания на

задней панели.

Подсоедините их таким же образом, как подсоединены

громкоговорители в разделе Установка акустической

системы на стр. 18. При размещении громкоговорителей в

другой комнате убедитесь в том, что вы прочли раздел

Расположение громкоговорителей на стр. 19.
2

Выберите пункт «2nd Zone» (Вторая зона) в меню

«Surr Back System» (

Система задних громкоговорителей

объемного звучания).

См. указания раздела Настройка задних

громкоговорителей объемного звучания на стр. 37.

Смена настройки акустической системы

Если в разделе Настройка задних громкоговорителей

объемного звучания на стр. 37 выбран пункт 2nd Zone
(

Вторая зона), можно использовать три настройки при

помощи кнопки SPEAKERS (ГРОМКОГОВОРИТЕЛИ). Если

выбрать Normal (SB) (Обычный ОЗ) или Front Bi-Amp
(

Подключение передних громкоговорителей к двум

усилителям), при помощи этой кнопки можно просто

включать или выключать основную систему

громкоговорителей. Параметры, приведенные ниже,
предназначены только для настройки 2nd Zone.

3

Примечание

1 Для прослушивания многоканального аналогового аудио необходимо выбрать пункт MULTI CH IN (МОНОГОКАНАЛЬНЫЙ ВХОД) (для получения более

подробной информации см. раздел Выбор многоканальных аналоговых входов выше).
2 • Если выбрано воспроизведение с многоканальных входов, невозможно использование функций обработки звука, функции SIGNAL SELECT или режимов

прослушивания (включая режим STEREO (СТЕРЕО) и обработку заднего канала объемного звучания).

• При воспроизведении с многоканальных входов можно регулировать только громкость и уровни сигнала в каналах.
• Во время воспроизведения с использованием многоканальных входов можно прослушивать громкоговорители системы B (второй зоны).

3 • Воспроизведение звука низкочастотным громкоговорителем зависит от настроек, описанных в разделе Ручная настройка громкоговорителей на стр. 41.

Однако, если выше выбран пункт SPB, из низкочастотного громкоговорителя звук слышен не будет (канал низкочастотных эффектов не декодирован).

• В зависимости от установок, описанных в разделе Настройка задних громкоговорителей объемного звучания на стр. 37, вывод сигнала из разъемов

предварительного усилителя может измениться.

• Все системы громкоговорителей (кроме соединений 2nd Zone) выключены, если подсоединены головные телефоны.

Другие подключения

09

47

Ru

•

Используйте кнопку SPEAKERS на передней панели

для выбора настроек системы громкоговорителей.

Как упоминалось выше, если выбран пункт Normal (SB),

при помощи этой кнопки будет просто включаться или

выключаться основная система громкоговорителей (A).
Нажмите повторно для выбора настройки системы

громкоговорителей:

• SP

A – звук выводится через систему

громкоговорителей A и тот же самый сигнал выводится

через разъемы предварительного усилителя.

• SP

B – звук выводится через два громкоговорителя,

подключенные к системе громкоговорителей B.

Многоканальные источники прослушиваться не будут.

Тот же самый сигнал выводится через разъемы

предварительного усилителя заднего канала объемного

звучания.

• SP

AB – звук выводится через систему

громкоговорителей A (до 5 каналов в зависимости от

источника), два громкоговорителя системы B и

низкочастотный громкоговоритель. Через систему

громкоговорителей B будет выводится тот же звук, что

и через систему A (многоканальное звучание будет

декодироваться в 2-канальное).

• SP

 (выкл.) – звук через громкоговорители не

выводится. Через разъемы предварительного усилителя
(включая и низкочастотный громкоговоритель, если он

подключен) выводится тот же самый звук, что и при

выбранной системе громкоговорителей A.

Подключение передних

громкоговорителей к двум

усилителям

При подключении громкоговорителей к двум усилителям

высокочастотный и низкочастотный динамики

подключаются к двум разным усилителям (в данном случае

к разъемам передних и задних громкоговорителей

объемного звучания) для повышения качества разделения

звука. Для этого используемые громкоговорители должны

иметь возможность подключения к двум усилителям (иметь

отдельные разъемы для высоких и низких частот), и

повышение качества звучания будет зависеть от типа

используемых громкоговорителей.
1

Подсоедините громкоговорители в соответствии с

приведенными ниже указаниями.

На схеме ниже показаны соединения при подключении

двух усилителей к переднему левому громкоговорителю.

Подключите правый громкоговоритель аналогичным

образом.

Поскольку на разъемы переднего и заднего

громкоговорителей объемного звучания выводится один и

тот же аудиосигнал, не важно какой из наборов (передние

или задние объемного звучания) подключен к каким

разъемам (High (высокочастотным) или Low
(

низкочастотным)) громкоговорителя.

• Убедитесь в том, что подключение +/– выполнено

правильно.

2

Выберите настройку «Front Bi-Amp» (Подключение

передних громкоговорителей к двум усилителям) в

меню «Surr Back System» (Система задних

громкоговорителей объемного звучания).

См. раздел Настройка задних громкоговорителей

объемного звучания на стр. 37 для получения информации

об использовании разъемов задних громкоговорителей

объемного звучания.

Предупреждение

• Большинство громкоговорителей с разъемами High

(

высокочастотными) и Low (низкочастотными)

имеют две металлических пластины для соединения

разъемов High (высокочастотных) и Low
(

низкочастотных). При подключении двух усилителей

к громкоговорителям эти пластины необходимо

удалить во избежание серьезных повреждений

усилителя. Для получения дополнительной

информации см. руководство для громкоговорителя.

• Если используемые громкоговорители имеют съемный

разделительный фильтр, убедитесь в том, что при

подключении двух усилителей он не снят. Это может

привести к повреждению громкоговорителей.

Двухпроводное подключение

громкоговорителей

Двухпроводное подключение выполняется в основном по

тем же причинам, что и подключение к разным усилителям,

но также позволяет устранить помехи, вносимые

проводами, что дает более высокое качество звука. Для

этого используемые громкоговорители также должны

иметь возможность двухпроводного подключения (иметь

отдельные контакты для высоких и низких частот). При

двухпроводном подключении убедитесь в том, в

Настройка задних громкоговорителей объемного звучания

на стр. 37 выбраны параметры Normal (SB) (Обычный ОЗ)

или 2nd Zone (Вторая зона).
•

Для двухпроводного подключения громкоговорителя

подсоедините два кабеля громкоговорителя к разъему

громкоговорителя на ресивере.

Предупреждение

• Убедитесь в том, что при двухпроводном подключении

используются параллельные (а не последовательные,

что бывает довольно редко) соединения.

• Не подключайте различные громкоговорители к

одному и тому же разъему таким образом.

SPEAKERS

A

B

R

L

R

L

R

L

(Single)

FRONT

CENTER

SURROUND

SURROUND BACK /

SELECTABLE

SEE INSTRUCTION MANUAL

High

Low

Передний левый

громкоговоритель

Другие подключения 09, Подключение дополнительных усилителей, Vsx-1016v плазменный дисплей pioneer

Vsx-1016v, Примечание Чат поддержки

• Изображение
• Текст

Другие подключения

09

48

Ru

Подключение дополнительных

усилителей

Мощности данного ресивера более, чем достаточно для

любого домашнего применения, но имеется возможность

подключения дополнительных усилителей к каждому

каналу системы при помощи выходов предварительного

усилителя. Для подключения усилителей выполните

соединения, показанные ниже.

• Перед выполнением или изменением схем

подсоединения отключите кабель питания от розетки

переменного тока.

• Можно использовать дополнительный усилитель как на

выходе предварительного усилителя заднего канала

объемного звучания, так и на отдельном

громкоговорителе. В этом случае подсоедините

усилитель только к левому (L (Single (Одиночный)))

разъему.

• Звук, поступающий через разъемы заднего канала

объемного звучания будут зависеть от его

конфигурации, описанной в разделе Настройка задних

громкоговорителей объемного звучания на стр. 37.

• Чтобы был слышен только усиленный звук, установите

систему громкоговорителей в положение OFF (ВЫКЛ.)

или просто отсоедините все громкоговорители,

подключенные непосредственно к ресиверу.

• Если низкочастотный громкоговоритель не

используется, то выберите для параметра настройки

громкоговорителей значение LARGE (Большой) (см.

раздел Speaker Setting (Настройка громкоговорителей)

на стр. 42).

Использование ресивера с

плазменным дисплеем Pioneer

При наличии плазменного дисплея Pioneer для его

подключения данному устройству можно использовать
кабель SR+

1

. В результате можно будет пользоваться

различными удобными функциями, такими как

автоматическое переключение видеовхода плазменного
дисплея при смене входного сигнала.

2

Внимание

• Если плазменный дисплей Pioneer подключен с

помощью кабеля SR+, то для управления функциями

ресивера потребуется направить пульт дистанционного

управления на датчик плазменного дисплея. В этом

случае, если плазменный дисплей будет отключен, то

управлять ресивером с помощью пульта

дистанционного управления будет невозможно.

• Прежде, чем можно будет использовать

дополнительные функции SR+, необходимо сделать

несколько настроек на ресивере. Для получения более

подробных инструкций см. разделы Меню назначения

входов на стр. 50 и Параметры настройки SR+ для

плазменных дисплеев Pioneer на стр. 52.

VSX-1016V

(Single)

IN

OUT

IN

MONITOR
OUT

OUT

DVR/VCR2

AM LOOP

PRE OUT

OUT

IN

3

R

R

R

R

R

R

L

L

L

L

L

L

CENTER

CENTER

MULTI CH IN

FRONT

FRONT

SUR-
ROUND

SUR-
ROUND

SURROUND
BACK

SURROUND
BACK

SUB
WOOFER

SUB
WOOFER

INPUT

L

R

ANALOG

INPUT

L

R

ANALOG

INPUT

L

R

ANALOG

INPUT

ANALOG

INPUT

ANALOG

Усилитель

переднего

канала

Усилитель канала

объемного

звучания

Усилитель заднего

канала объемного

звучания

Активный

низкочастотный

громкоговоритель

Усилитель

центрального

канала (моно)

Примечание

1 Кабель SR+ с мини-разъемом с 3 кольцами можно заказать в компании Pioneer, номер изделия по каталогу ADE7095. Для получения дополнительной

информации о приобретении кабеля SR+ обратитесь в службу поддержки Pioneer (для подключения также можно использовать имеющийся в продаже мини-

разъем для головных телефонов с 3 кольцами).
2 Данный ресивер совместим со всеми плазменными дисплеями Pioneer, оснащенными системой SR+, выпускаемыми с 2003 года.

CD

IN

IN

IN

IN

IN

IN

OUT

OUT

OUT

IN

IN

IN

IN

OUT

OUT

CD-R/TAPE/MD

DVD/LD

DVR/VCR1

DVR/VCR2

TV/SAT

CONTROL

AUDIO

ANTENNA

AM LOOP

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

DIGITAL

ASSIGNABLE

OPTICAL

COAXIAL

VIDEO

S-VIDEO

COMPONENT VIDEO

OUT

HDMI

ASSIG-
NABLE

OUT

(TV/SAT)

(CD)

(DVR/
VCR1)

IN

IN 1

IN 2

OUT

1

IN

1

IN

2

IN

3

(DVD/LD)

IN 1

(DVR/VCR2)

IN 2

IN 2

IN 3

3

1

R

L

R

L

OUT

IN

2

1

ASSIGNABLE

3

1

C

FRONT

OUT

CONTROL

VSX-1016V

Плазменный дисплей

Pioneer

Другие подключения

09

49

Ru

•

Подключите кабель SR+ с мини-разъемом с 3

кольцами к гнезду CONTROL IN на этом ресивере к

гнезду CONTROL OUT плазменного дисплея.

Для оптимального использования функций SR+ следует

подключить компоненты-источники сигнала
(проигрыватель DVD и т.д.) немного иначе по сравнению с

тем, как описано в данном разделе. Подключите

видеовыходы каждого компонента непосредственно к

плазменному дисплею, а аудиовыходы (аналоговые и/или

цифровые) – к ресиверу.

Использование режима SR+ с

плазменными дисплеями Pioneer

При подключении с помощью кабеля SR+ становятся

доступными несколько функций, которые еще более

упрощают использование ресивера в сочетании с

плазменным дисплеем Pioneer. К ним относятся следующие

функции:

• отображение на дисплее хода настройки ресивера,

например, при настройке громкоговорителей, MCACC

и т.д.

• отображение на дисплее уровня громкости.
• отображение на дисплее режима прослушивания.
• автоматическое переключение видеовходов на

плазменном дисплее.

• автоматическое отключение звука на плазменном

дисплее.

Для получения дополнительной информации о настройке

ресивера также см. раздел Параметры настройки SR+ для

плазменных дисплеев Pioneer на стр. 52.

1

Убедитесь, что плазменный дисплей и ресивер

включены и соединены друг с другом при помощи

кабеля SR+.

Дополнительную информацию о подключении этих

компонентов см. в разделе Использование ресивера с

плазменным дисплеем Pioneer на стр. 48.

• Убедитесь также, что выбран вход дисплея, к которому

подключен ресивер, как указано в разделе Меню

назначения входов на стр. 50.

2

Для включения или выключения режима SR+

нажмите кнопку RECEIVER (РЕСИВЕР), затем SR+.

На дисплее передней панели отобразится индикация SR+
ON (

ВКЛ.) или SR+ OFF (ВЫКЛ.).

• Функция автоматического отключения громкости

включается отдельно; см. раздел Параметры

настройки SR+ для плазменных дисплеев Pioneer на

стр. 52.

Проигрыватель

DVD

Плазменный

дисплей Pioneer

Этот ресивер

Спутниковый ресивер

и т.п.

ВИДЕОВХОД 1

ВИДЕОВХОД 2

TV/SAT

AUDIO IN

DVD/LD

AUDIO IN

MULTI JOG

MASTER
VOLUME

ENTER

AUDIO/VIDEO MULTI-CHANNEL RECEIVER

VSX-1016V

STANDBY/ON

PHONES

DVD/LD

PHASE

CONTROL

TV/SAT

DVR/VCR1

DVR/VCR2

VIDEO/GAME

CD

CD-R/TAPE/MD

FM/AM

MULTI CH

IN

VIDEO

SELECT

LISTENING

MODE

PTY

SEARCH

EON

MODE

SYSTEM

SETUP

TUNING/
STATION

TUNER

EDIT

SPEAKERS

RETURN

TONE

MULTI JOG

SOUND

RETRIEVER

SB ch

PROCESSING

SIGNAL
SELECT

USB

MCACC

SETUP MIC

DIGITAL IN

AUDIO

R

L

VIDEO

VIDEO/GAME INPUT

S-VIDEO

USB

ANALOG

ATT

MIDNIGHT/

LOUDNESS

SB ch

DIMMER

SLEEP

SR+

DIALOG E

S.RETRIEVER

PHASE

TV

DVR1

TV CTRL

CD

RECEIVER

TUNER

CD-R

DVD

USB

DVR 2

Другие параметры, Меню назначения входов, Другие параметры 10

Глава 10, Назначение цифровых входов, Назначение входов компонентного видео, Назначение входов hdmi Чат поддержки

• Изображение
• Текст

Другие параметры

10

50

Ru

Глава 10:

Другие параметры

Меню назначения входов

Настройки в меню назначения входов (Input Assign) следует

изменять только в том случае, если цифровое оборудование

подключается не в соответствии со стандартными

настройками цифровых входов или же при подключении

через кабели компонентного видео.
1

Нажмите кнопку RECEIVER (РЕСИВЕР) на пульте

дистанционного управления, после чего нажмите кнопку
SETUP (

НАСТРОЙКА).

На экране телевизора появится экранный дисплей. Для

перехода между экранами и выделенными пунктами меню

используйте кнопки

/// и ENTER. Нажмите кнопку

RETURN (

ВОЗВРАТ) для подтверждения и выхода из

текущего меню.

2

Выберите пункт «Input Assign» (Назначение входа) в

меню System Setup (Настройка системы).

Назначение цифровых входов

• Настройки по умолчанию:

Coaxial (

Коаксиальный) — 1 – DVD

Coaxial (

Коаксиальный) — 2 – DVR 2

Optical (

Оптический) — 1 – DVR 1

Optical (

Оптический) — 2 – Телевизор

Optical (

Оптический) — 3 – CD

Менять эти настройки необходимо, только если цифровое

оборудование подключено не в соответствии с настройками

по умолчанию для цифровых входов (см. выше). Они

сообщают ресиверу, к какому разъему какое цифровое

оборудование подключено, чтобы кнопки пульта

дистанционного управления соответствовали

действительным имеющимся устройствам.
1

Выберите пункт «Digital Input» (Цифровой вход) в

меню Input Assign (Назначение входов).

2

Выберите номер цифрового входа, к которому

подключен цифровой компонент.

Этот номер соответствует номеру, указанному под каждым

гнездом входа на задней панели ресивера.
3

Выберите тип компонента, подключенного к этому

входу.
Выберите DVD, TV (Телевизор), CD, CD-R, DVR 1, DVR 2

или OFF (ВЫКЛ).

• Для этого используйте кнопки

/ и ENTER.

• Если назначить цифровой вход определенной функции

(например, DVD/LD), то все цифровые входы, ранее

назначенные этой функции, автоматически отключаются.

4

После завершения нажмите кнопку RETURN.

Вы возвращаетесь в меню назначения входов.

Назначение входов компонентного видео

• Настройки по умолчанию:

Component 1 – OFF (ВЫКЛ)
Component 2 – OFF (ВЫКЛ)
Component 3 – OFF (ВЫКЛ)

Если вы используете компонентные видеокабели для

подключения видеооборудования, ресиверу необходимо

сообщить, какого типа это устройство, иначе вместо

видеосигнала компонента будет отображаться вход S-video

или композитного видео. Подробнее см. раздел

Использование разъемов компонентного видео на стр. 15.
1

Выберите пункт «Component Input» (Вход

компонента) в меню Input Assign (Назначение входа).

2

Выберите номер входа компонентного видео, к

которому подключено видеооборудование.
Этот номер соответствует номеру, указанному под каждым

гнездом входа на задней панели ресивера.

3

Выберите тип компонента, подключенного к этому

входу.
Выберите DVD, TV (Телевизор), DVR 1, DVR 2 или OFF
(

ВЫКЛ).

• Для этого используйте кнопки

/ и ENTER.

• Убедитесь в том, что выполнены аудиосоединения

компонента с соответствующими входами,

расположенными на задней панели ресивера.

• Если любой компонент-источник подключен к

ресиверу через вход компонентного видео, телевизор

также следует подключить к ресиверу через выход

компонентного видео MONITOR (конвертирование

компонентного видео с понижением после назначения

входа невозможно).

4

После завершения нажмите кнопку RETURN.

Вы возвращаетесь в меню назначения входов.

Назначение входов HDMI

• Настройки по умолчанию:

HDMI — 1 – OFF (ВЫКЛ)
HDMI — 2 – OFF (ВЫКЛ)

При использовании разъемов HDMI для подключения

используемого видеооборудования необходимо сообщить

ресиверу, какой(ие) входной(ые) контакт(ы)

используе(ю)тся, чтобы видеть правильный видеосигнал

при выборе источника входного сигнала.

System Setup

1.Surr Back System
2.Auto MCACC
3.Manual MCACC
4.Manual SP Setup

5.Input Assign

6.Other Setup

: Exit

5.Input Assign

:Return

a.Digital Input

b.Component Input
c.HDMI Input

5.Input Assign

:Return

a.Digital Input

b.Component Input
c.HDMI Input

5a.Digital Input Setup

:Finish

Coaxial — 1

DVD/LD

Coaxial — 2

[ DVR 2 ]

Optical — 1

[ DVR 1 ]

Optical — 2

[ TV/SAT ]

Optical — 3

[

CD

]

5. Input Assign

:Return

a.Digital Input

b.Component Input

c.HDMI Input

5b.Component Input

:Finish

Component — 1

DVD/LD

Component — 2 [ TV/SAT ]
Component — 3 [ DVR 1

]

Нажмите на кнопку для помощи
