AV-ресивер

Зарегистрируйте Baшe изделие на http://www.pioneer-rus.ru (или http://www.pioneer.eu).
Oзнакомьтесь с преимуществами регистрации в Интернет

VSX-423

-K/-S

VSX-323

-K

ВНИМАНИЕ

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ
СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ,
ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА
ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ
ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ
СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.

D3-4-2-1-1_B1_Ru

ПРЕДУПРЕЖДЕНИЕ

Данное оборудование не является
водонепроницаемым. Во избежание пожара или
поражения электрическим током не помещайте
рядом с оборудованием емкости с жидкостями
(например, вазы, цветочные горшки) и не
допускайте попадания на него капель, брызг, дождя
или влаги.

D3-4-2-1-3_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Во избежание пожара не приближайте к
оборудованию источники открытого огня
(например, зажженные свечи).

D3-4-2-1-7a_A1_Ru

Условия эксплуатации

Изделие эксплуатируется при следующих
температуре и влажности:
+5 °C до +35 °C; влажность менее 85 % (не
заслоняйте охлаждающие вентиляторы)
Не устанавливайте изделие в плохо
проветриваемом помещении или в месте с высокой
влажностью, открытом для прямого солнечного
света (или сильного искусственного света).

D3-4-2-1-7c*_A1_Ru

K041_A1_Ru

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ

При установке устройства обеспечьте достаточное
пространство для вентиляции во избежание
повышения температуры внутри устройства (не
менее 40 см сверху, 20 см сзади и по 20 см слева и
справа).

ПРЕДУПРЕЖДЕНИЕ

В корпусе устройства имеются щели и отверстия
для вентиляции, обеспечивающие надежную
работу изделия и защищающие его от перегрева.
Во избежание пожара эти отверстия ни в коем
случае не следует закрывать или заслонять
другими предметами (газетами, скатертями и
шторами) или устанавливать оборудование на
толстом ковре или постели.

D3-4-2-1-7b*_A1_Ru

K058a_A1_Ru

Информация для пользователей по сбору и утилизации
бывшего в эксплуатации оборудования и отработавших элементов питания

Эти обозначения на продукции, упаковке, и/или сопроводительных документах
означают, что бывшая в эксплуатации электротехническая и электронная продукция и
отработанные элементы питания не должны выбрасываться вместе с обычным
бытовым мусором.

Для того чтобы данная бывшая в употреблении продукция и отработанные элементы
питания были соответствующим образом обработаны, утилизированы и переработаны,
пожалуйста, передайте их в соответствующий пункт сбора использованных
электронных изделий в соответствии с местным законодательством.

Утилизируя данные устройства и элементы питания правильно, Вы помогаете
сохранить ценные ресурсы и предотвратить возможные негативные последствия для
здоровья людей и окружающей среды, которые могут возникнуть в результате
несоответствующего удаления отходов.

Для получения дополнительной информации о правильных способах сбора и
утилизации отработавшего оборудования и использованных элементов питания
обращайтесь в соответствующие местные органы самоуправления, в центры
утилизации отходов или по месту покупки данного изделия.

Данные обозначения утверждены только для Европейского Союза.

Для стран, которые не входят в состав Европейского Союза:

Если Вы желаете утилизировать данные изделия, обратитесь в соответствующие
местные учреждения или к дилерам для получения информации о правильных
способах утилизации.

Обозначения

для элементов питания

Обозначение

для оборудования

ВНИМАНИЕ

Выключатель STANDBY/ON данного устройства
не полностью отключает его от электросети.
Чтобы полностью отключить питание устройства,
вытащите вилку кабеля питания из
электророзетки. Поэтому устройство следует
устанавливать так, чтобы вилку кабеля питания
можно было легко вытащить из розетки в
чрезвычайных обстоятельствах. Во избежание
пожара следует извлекать вилку кабеля питания
из розетки, если устройство не будет
использоваться в течение долгого времени
(например, если вы уезжаете в отпуск).

D3-4-2-2-2a*_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Храните небольшие детали вне доступа детей. При
случайном заглатывании, немедленно
обращайтесь к врачу.

D41-6-4_A1_Ru

Содержание

Благодарим за покупку этого изделия компании Pioneer.
Пожалуйста, прочтите данные инструкции по эксплуатации
для надлежащего использования данной модели.

Перед началом работы

Проверка комплекта поставки . . . . . . . . . . . . . . . . . . . . . . 5

Установка ресивера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Порядок выполнения настроек на ресивере
01 Органы управления и индикаторы

Передняя панель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Дисплей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Пульт ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Установка батареек . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Дальность действия пульта дистанционного

управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

02 Подключение оборудования

Размещение громкоговорителей . . . . . . . . . . . . . . . . . . . . 10

Советы по расположению громкоговорителей. . . . . . . . 10

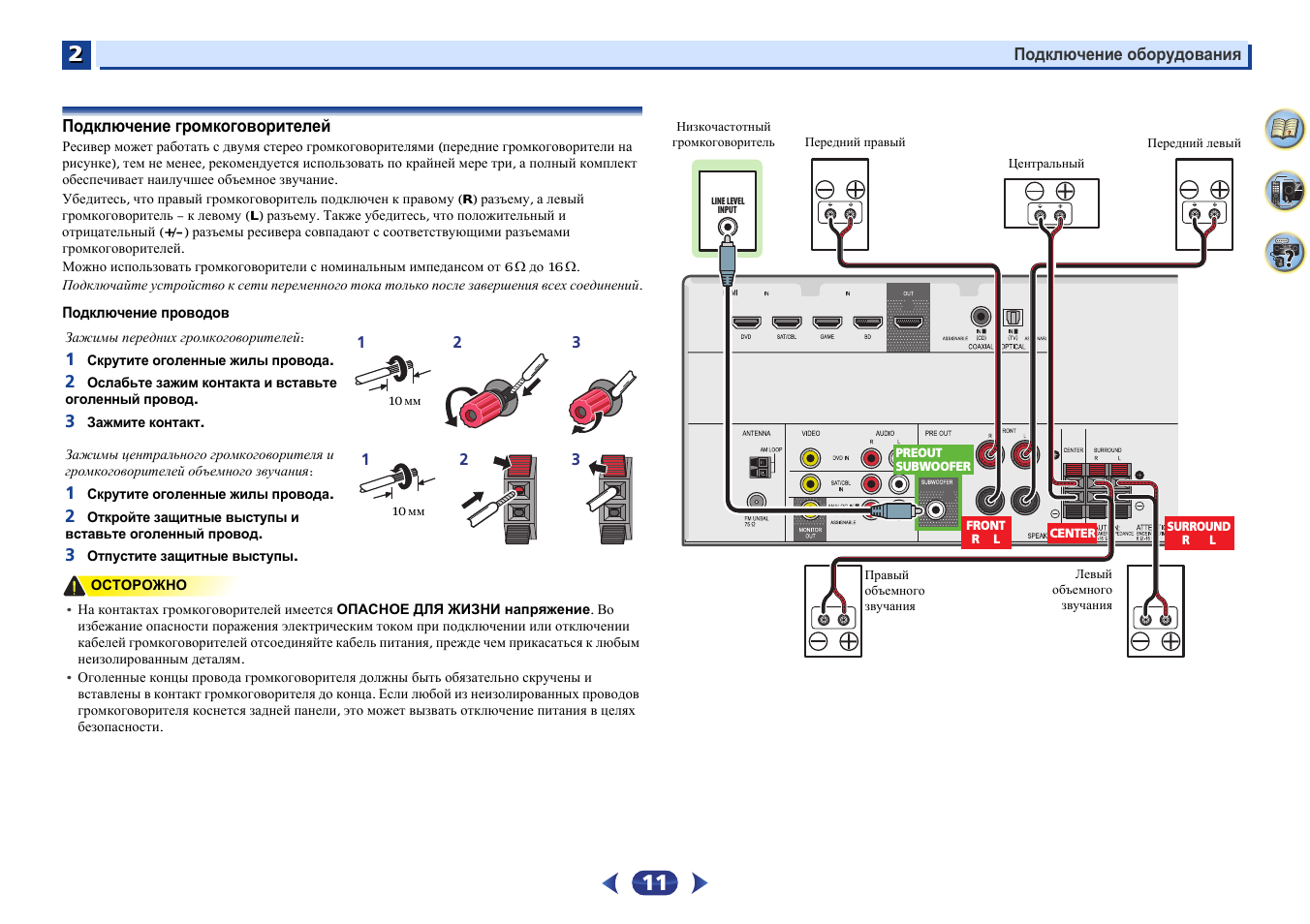

Подключение громкоговорителей. . . . . . . . . . . . . . . . . . . 11

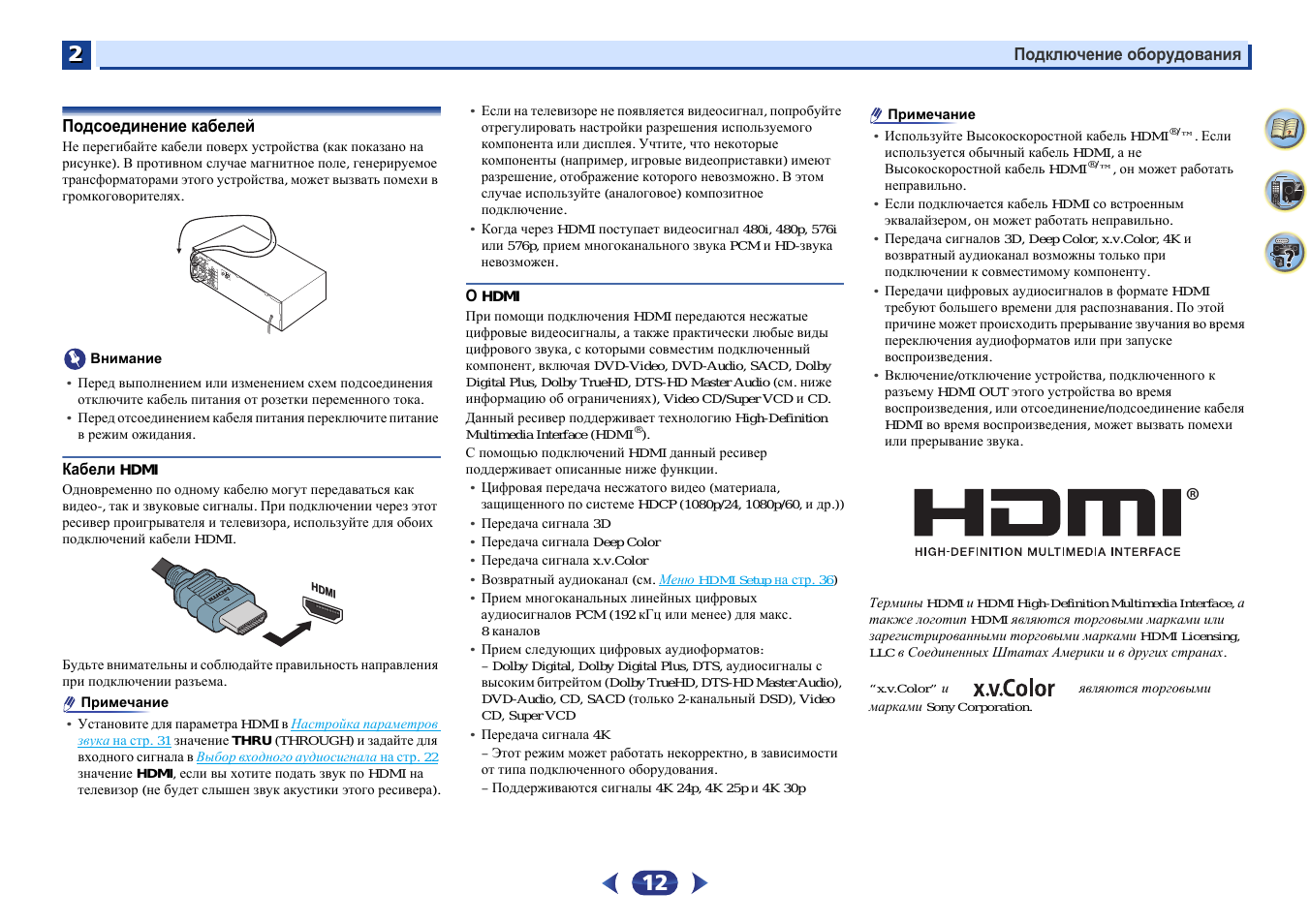

Подсоединение кабелей . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Кабели HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

О HDMI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

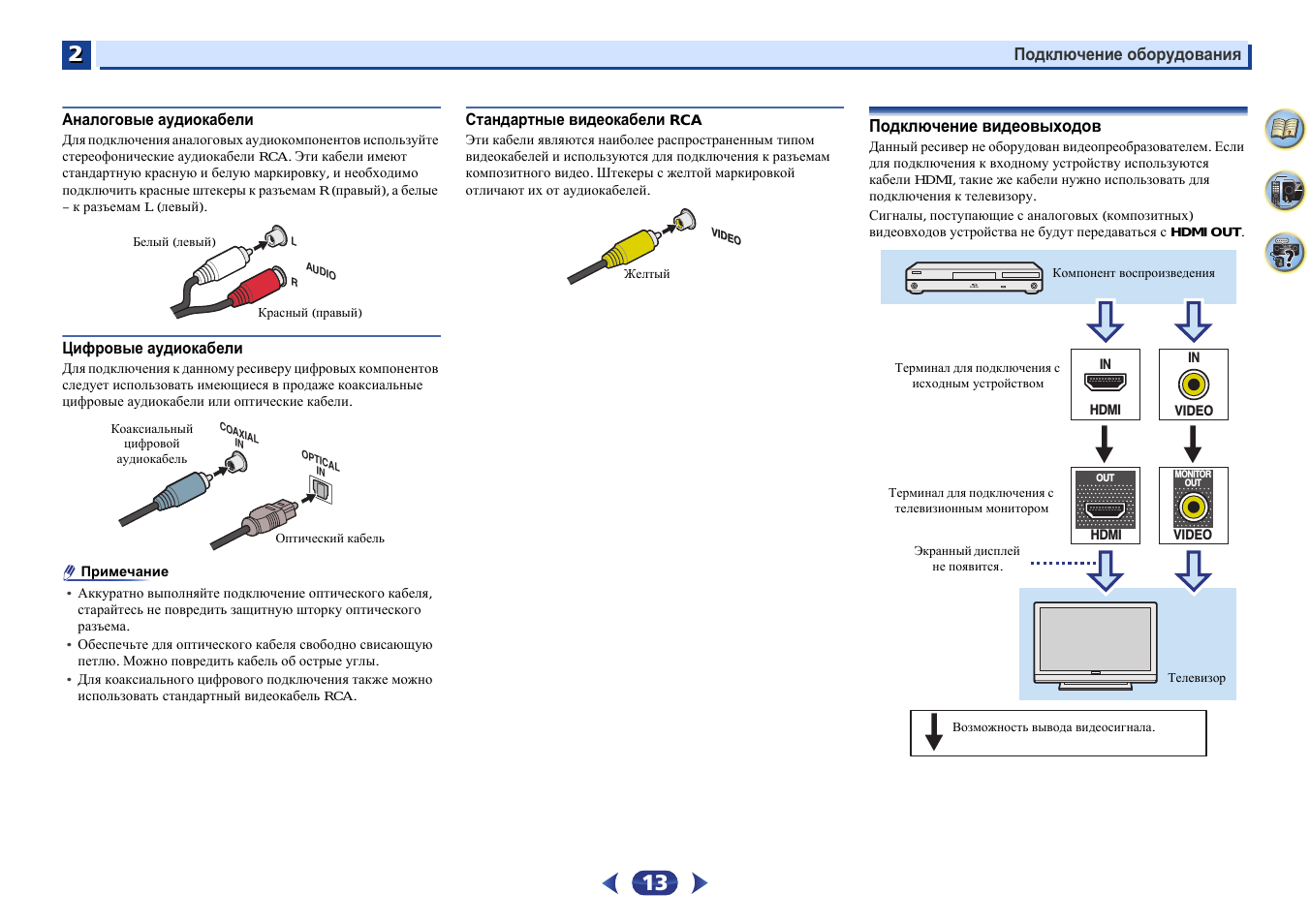

Аналоговые аудиокабели. . . . . . . . . . . . . . . . . . . . . . . . 13

Цифровые аудиокабели . . . . . . . . . . . . . . . . . . . . . . . . . 13

Стандартные видеокабели RCA. . . . . . . . . . . . . . . . . . . 13

Подключение видеовыходов. . . . . . . . . . . . . . . . . . . . . . . 13

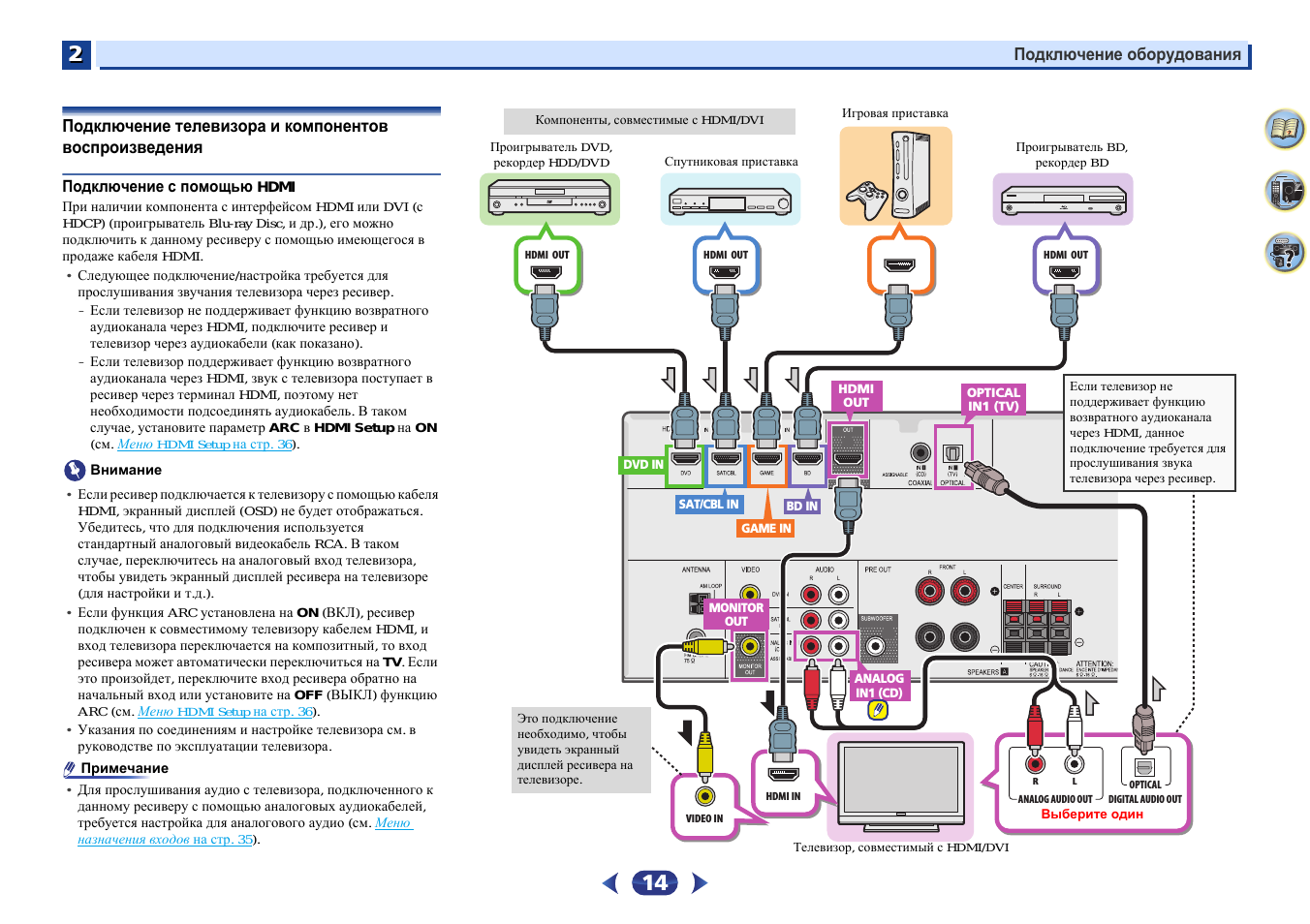

Подключение телевизора и компонентов

воспроизведения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Подключение с помощью HDMI . . . . . . . . . . . . . . . . . . 14

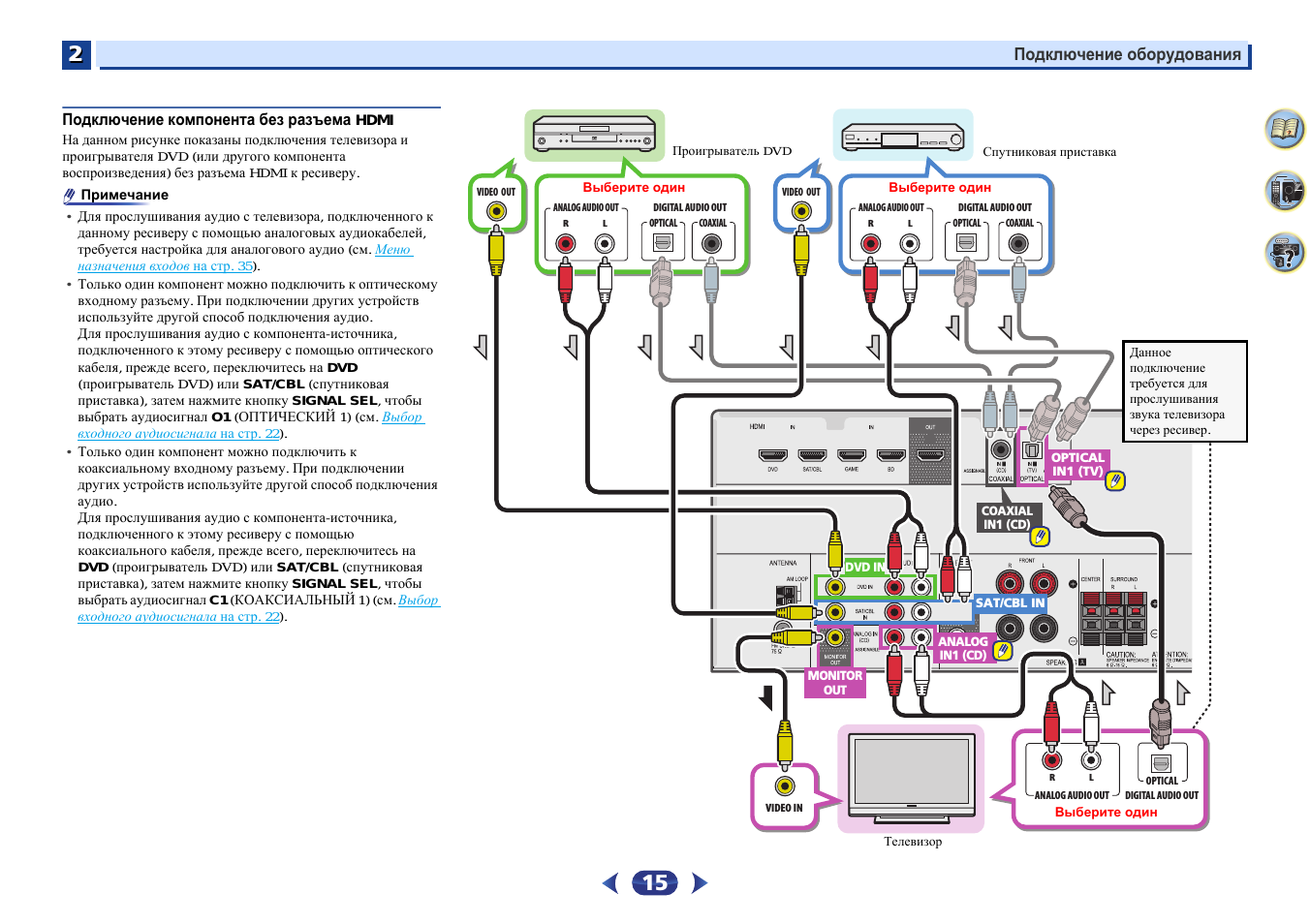

Подключение компонента без разъема HDMI . . . . . . . . 15

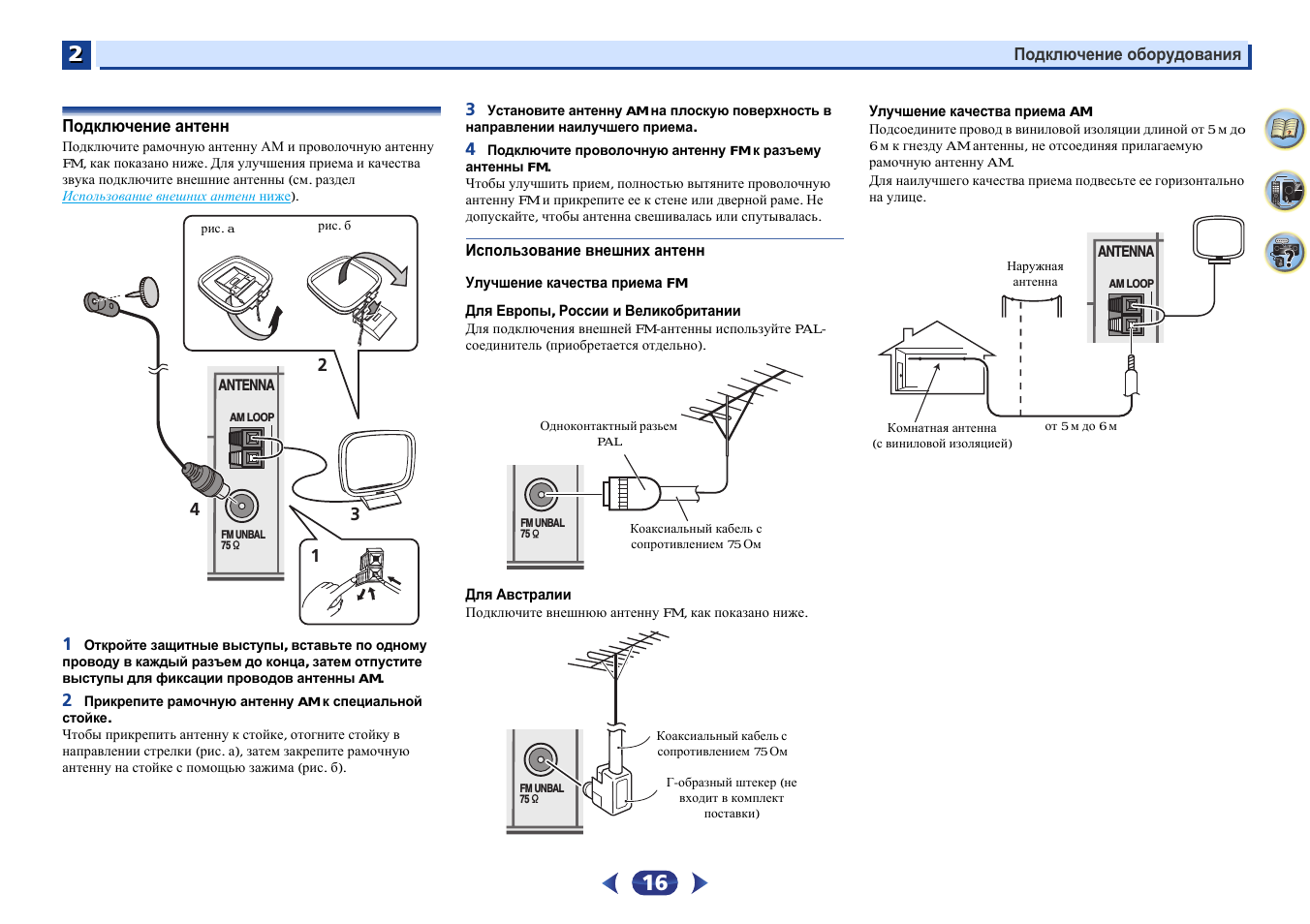

Подключение антенн . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Использование внешних антенн . . . . . . . . . . . . . . . . . . 16

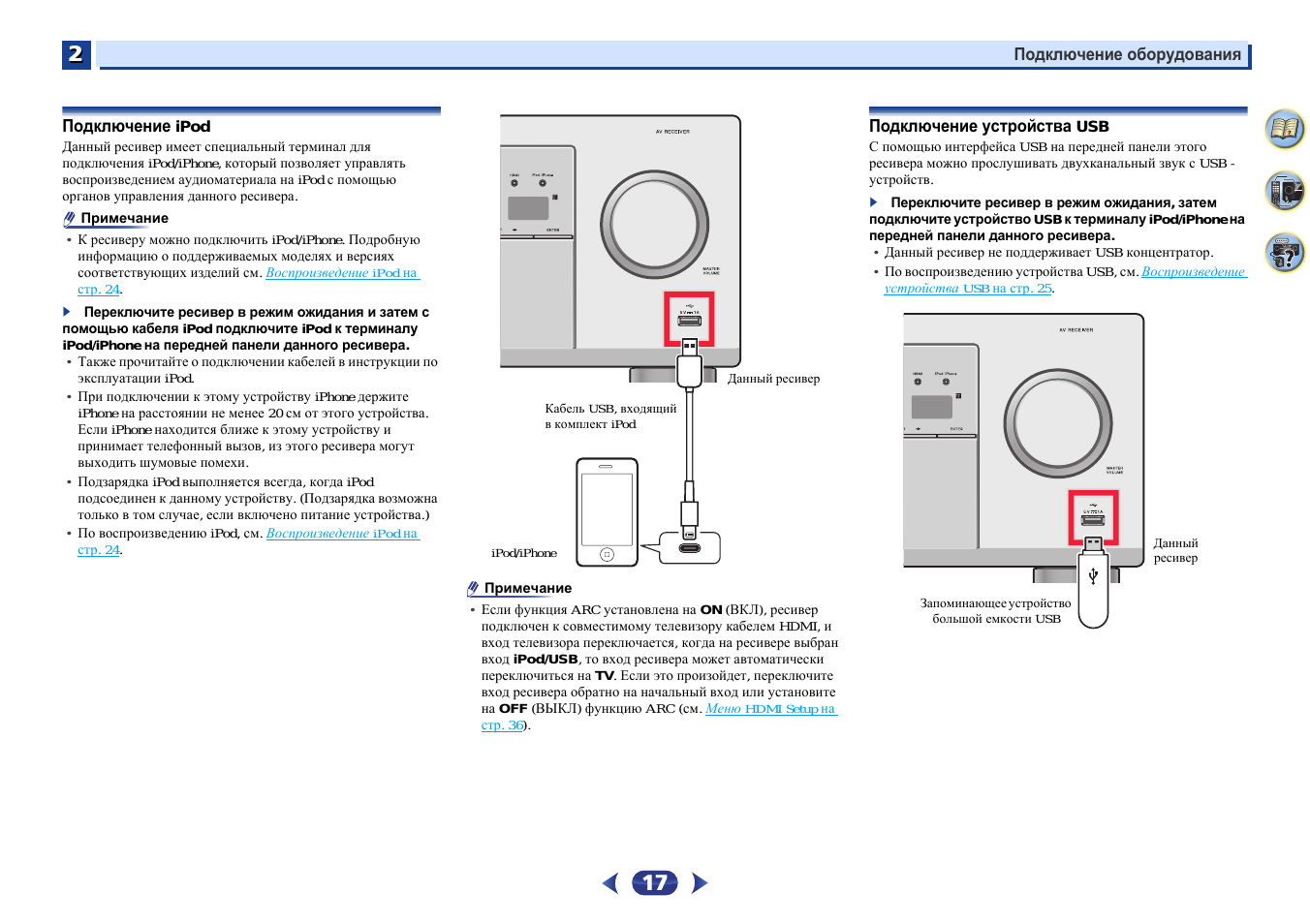

Подключение iPod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Подключение устройства USB . . . . . . . . . . . . . . . . . . . . . 17

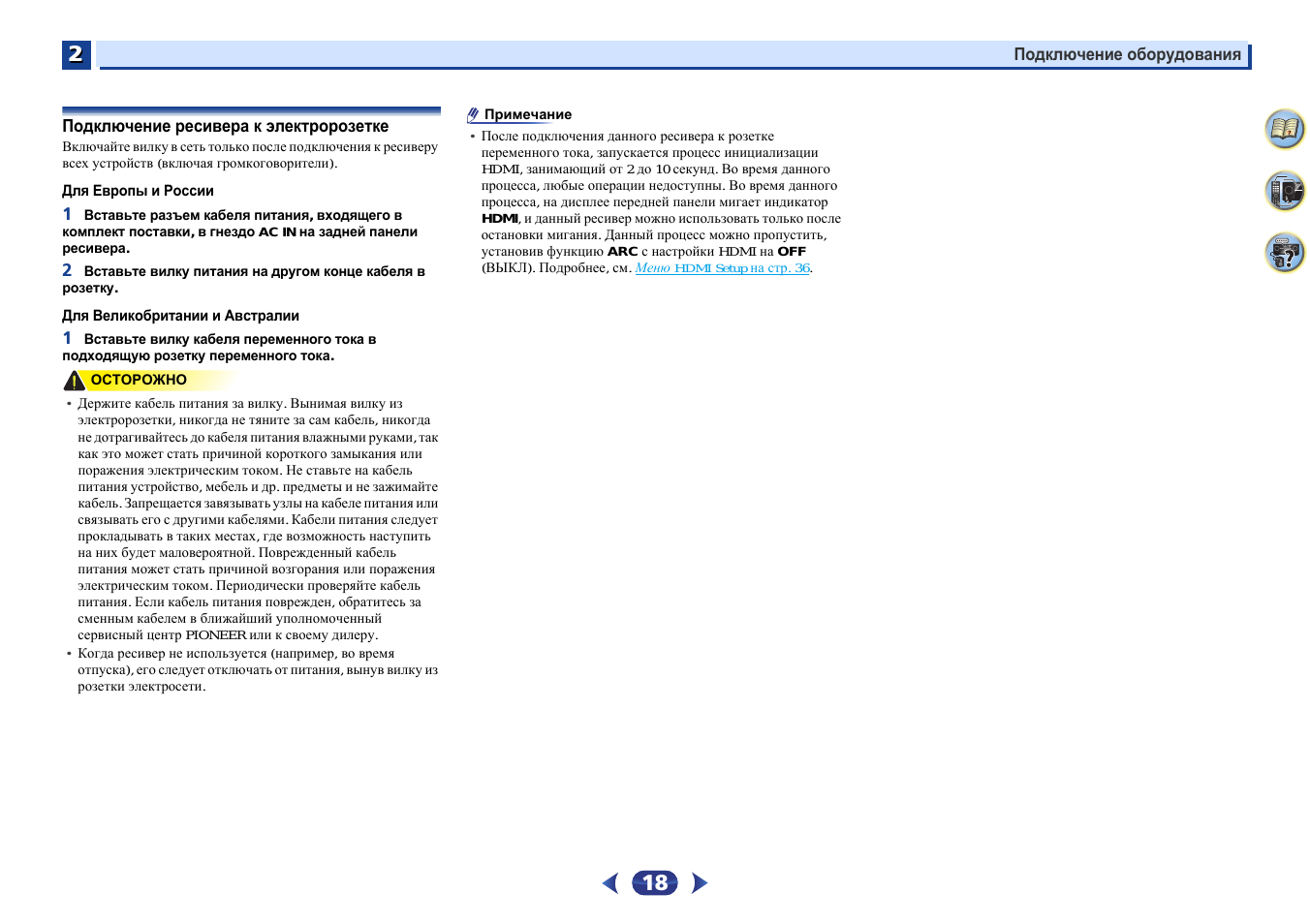

Подключение ресивера к электророзетке . . . . . . . . . . . . . 18

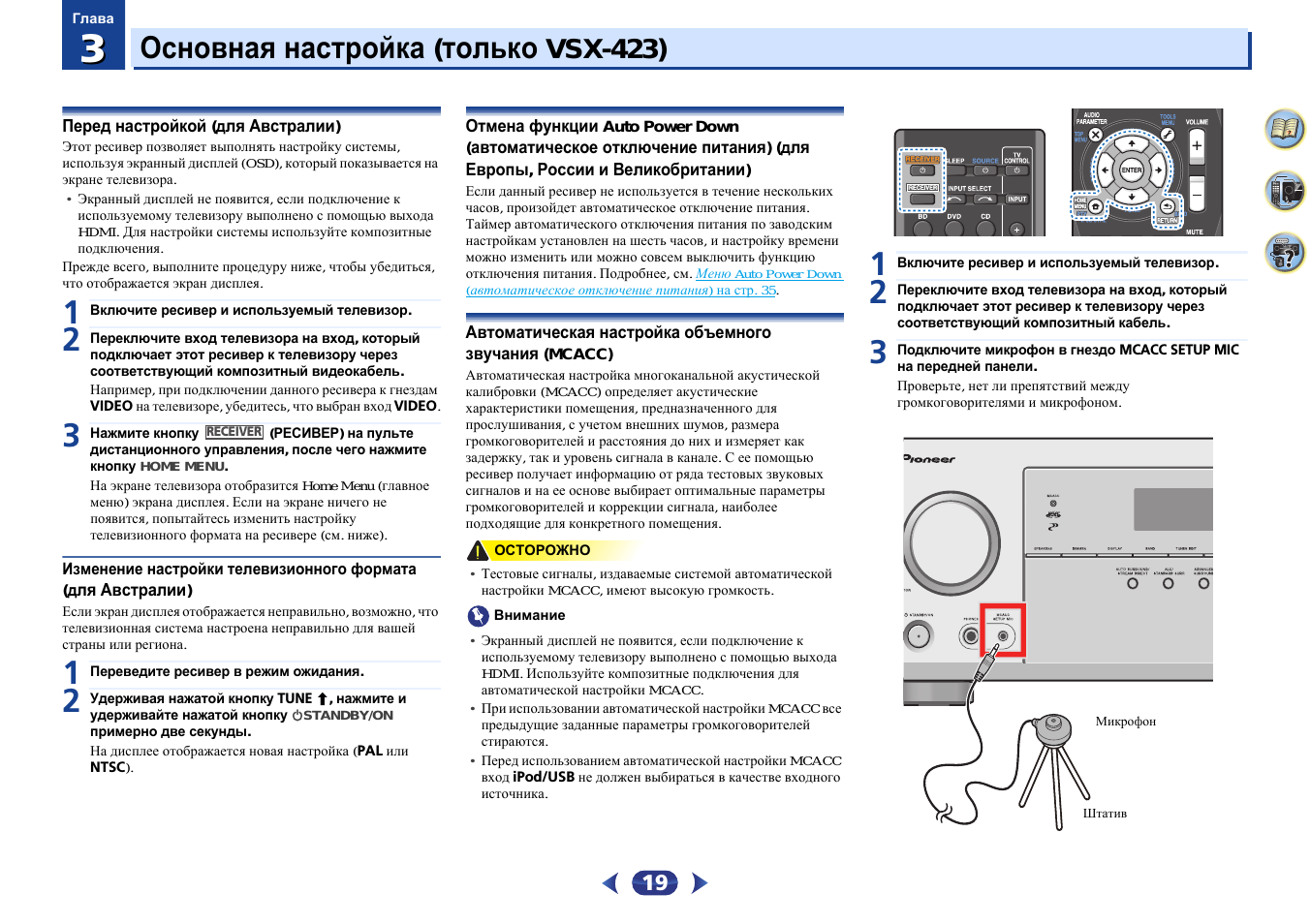

03 Основная настройка (только VSX-423)

Перед настройкой (для Австралии). . . . . . . . . . . . . . . . . . 19

Изменение настройки телевизионного формата (для

Австралии) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

. . . . . . . . . . . . . . . . . . . . . . . 5

. . . . 5

Отмена функции Auto Power Down (автоматическое
отключение питания) (для Европы, России и

Великобритании) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

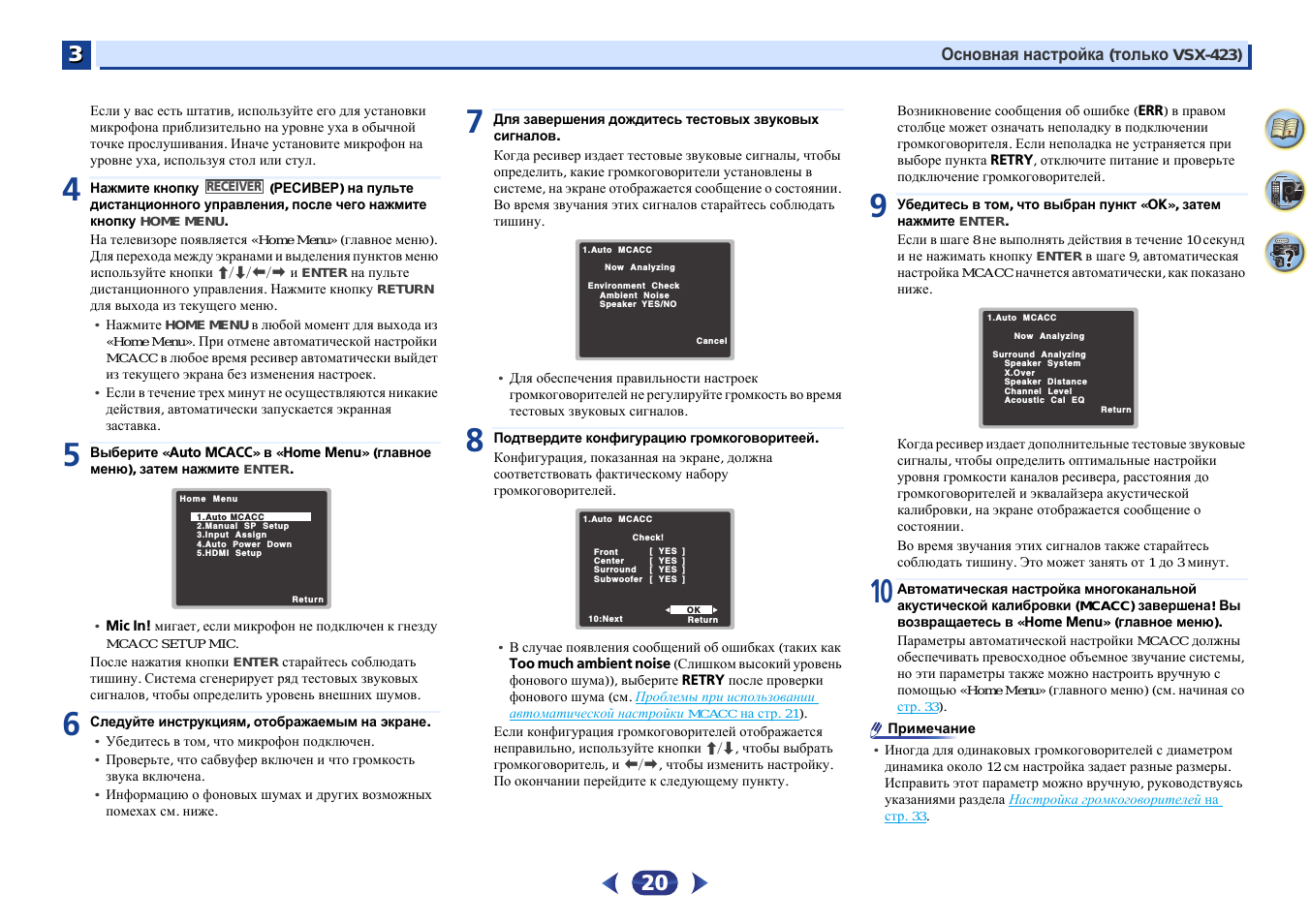

Автоматическая настройка объемного звучания

(MCACC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Проблемы при использовании автоматической настройки

MCACC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

04 Основные операции воспроизведения

Воспроизведение источника . . . . . . . . . . . . . . . . . . . . . . . 22

Выбор входного аудиосигнала. . . . . . . . . . . . . . . . . . . . 22

Воспроизведение iPod. . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Воспроизведение файлов, сохраненных на iPod . . . . . . . 24

Основные органы управления воспроизведением. . . . . . 24

Переключение между управлением iPod и управлением

ресивером . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Воспроизведение устройства USB. . . . . . . . . . . . . . . . . . . 25

Основные органы управления воспроизведением. . . . . . 25

Поддержка сжатых аудиосигналов. . . . . . . . . . . . . . . . . 25

Прослушивание радиопередач . . . . . . . . . . . . . . . . . . . . . 26

Улучшение звучания в диапазоне FM . . . . . . . . . . . . . . 26

Сохранение запрограммированных радиостанций . . . . . 26

Прослушивание запрограммированных

радиостанций. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Присваивание названий запрограммированным

радиостанциям. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Изменение шага радиочастоты (для

Введение в систему радиоданных RDS (для Европы) . . . . 27

Поиск программ системы радиоданных RDS . . . . . . . . . 28

Отображение информации RDS . . . . . . . . . . . . . . . . . . . 28

05 Прослушивание аудиозаписей

Выбор режима прослушивания . . . . . . . . . . . . . . . . . . . . . 29

Автоматическое воспроизведение . . . . . . . . . . . . . . . . . 29

Прослушивание материала с использованием объемного

звучания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Использование дополнительного объемного

звучания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Использование функции Stream Direct (Прямое

воспроизведение) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Использование функции Sound Retriever. . . . . . . . . . . . . . 30

Прослушивание с использованием эквалайзера акустической

калибровки (только VSX-423). . . . . . . . . . . . . . . . . . . . . . 30

Улучшение качества звучания с помощью функции Phase

Control (Корректировка фазы). . . . . . . . . . . . . . . . . . . . . . 31

Настройка параметров звука . . . . . . . . . . . . . . . . . . . . . . . 31

Австралии). . . . . . . 27

06 Home Menu

Использование «Home Menu» (главного меню) . . . . . . . . . 33

Ручная настройка громкоговорителей . . . . . . . . . . . . . . . . 33

Настройка громкоговорителей . . . . . . . . . . . . . . . . . . . . 33

X.Over . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Уровень канала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Расстояние до громкоговорителей . . . . . . . . . . . . . . . . . 35

Меню назначения входов . . . . . . . . . . . . . . . . . . . . . . . . . 35

Меню Auto Power Down (автоматическое отключение

питания) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Меню HDMI Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

07 Дополнительная информация

Устранение неполадок . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Общие сведения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

HDMI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Важная информаци по подключению HDMI . . . . . . . . . 38

Сообщения iPod. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Сообщения USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Об iPod/iPhone. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Сброс параметров ресивера (перезагрузка) . . . . . . . . . . . . 39

Чистка устройства. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Спецификации (VSX-423) . . . . . . . . . . . . . . . . . . . . . . . . . 39

Спецификации (VSX-323) . . . . . . . . . . . . . . . . . . . . . . . . . 40

Перед началом работы

Порядок выполнения настроек на ресивере

Проверка комплекта поставки

Проверьте наличие перечисленных ниже принадлежностей:

•

Установочный микрофон (только VSX-423)

•

Пульт ДУ

•

Сухие батарейки размера AAA IEC R03 (для питания ДУ),
2 шт.

•

Рамочная антенна АМ

•

Проволочная антенна FM

•

Кабель питания (для Великобритании и Австралии)

•

Гарантийный сертификат

•

Краткое руководство пользователя

•

Брошюра по технике безопасности

•

Лист SPEAKER CAUTION (МЕРЫ
ПРЕДОСТОРОЖНОСТИ ДЛЯ ГРОМКОГОВОРИТЕЛЕЙ)

(только на английском языке)

•

Данное руководство по эксплуатации (CD-ROM)

Установка ресивера

•

При установке устройства обязательно располагайте его на

ровной и устойчивой поверхности.
Не устанавливайте ресивер в следующих местах:
– на цветном телевизоре (на экране могут появиться

искажения)
– рядом с кассетным магнитофоном (или устройством,
которое излучает магнитное поле). Это может вызвать
искажение звука.

– в местах с прямым воздействием солнечных лучей
– в сырых

или влажных местах

– в местах со слишком высокой или слишком низкой

температурой
– в местах с повышенной вибрацией или подверженных

сотрясениям

– в очень пыльных местах
– в местах, подверженных воздействию горячего пара или

масел (например, в кухне)

Аппарат является полноценным аудио-видео ресивером,
оборудованным множеством функций и терминалов. Он
может без проблем использоваться после выполнения
процедуры подключений и настроек, описанных ниже.

Цвета пунктов означают следующее:

Требуемый параметр настройки

Настройка, выполняемая при необходимости

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Подключение громкоговорителей

Места расположения громкоговорителей оказывают
значительное влияние на звучание.

•

Размещение громкоговорителей (стр.10)

•

Подключение громкоговорителей (стр.11)



Подключение компонентов

Для прослушивания объемного звука потребуется
использовать цифровое соединение от проигрывателя

Blu-ray Disc/DVD к ресиверу.

•

Подключение видеовыходов (стр.13)

•

Подключение телевизора и компонентов
воспроизведения (стр.14

•

Подключение антенн (стр.16)

•

Подключение ресивера к электророзетке (стр.18)

Включение питания

Убедитесь, что в качестве источника видеовхода
телевизора выбран ресивер. При возникновении
затруднений обратитесь к руководству, прилагаемому
к телевизору.

Меню назначения входов (

(При использовании подключений, кроме
рекомендуемых подключений.)

Меню HDMI Setup (стр.36

(Если подключенный телевизор поддерживает
функцию возвратного аудиоканала через HDMI.)

)



стр.35

)



Для настройки системы используйте экранную

автоматическую настройку MCACC (только VSX-

423)

•

Автоматическая настройка объемного звучания
(MCACC) (стр.19

Основные операции воспроизведения (

•

Выбор входного аудиосигнала (стр.22)

•

Воспроизведение iPod (стр.24)

•

Воспроизведение устройства USB (стр.25)

•

Выбор режима прослушивания (стр.29)

Регулировка качества звучания по желанию

•

Использование функции Sound Retriever (стр.30)

•

Улучшение качества звучания с помощью функции
Phase Control (Корректировка фазы) (стр.31

•

Прослушивание с использованием эквалайзера
акустической калибровки (только VSX-423) (стр.30

•

Настройка параметров звука (стр.31)

•

Ручная настройка громкоговорителей (стр.33)

)



стр.22

)



)

Глава

17 18 19 20 21 19

24 25 26 27 27 28

4562

7 938

10 11 12 1413 15 16

Органы управления и индикаторы

Передняя панель

Peryлятор

Используется для выбора источника входа (стр.22).

Индикатор MCACC (только VSX-423)

Загорается, когда включена функция Acoustic Calibration EQ
(стр.30
задается значение «Вкл.» после автоматической настройки
MCACC (стр.19

Кнопки управления ресивером

SPEAKERS

системы громкоговорителей. Если выбран SP OFF, не
будет выхода звука из громкоговорителей,
подсоединенных к данному ресиверу.

DIMMER

Имеется четыре уровня изменения яркости.

DISPLAY

Режим звучания, громкость звука, имя входа можно
проверить, выбрав источник входа.

Символьный дисплей

См. Дисплей на стр.7.

Кнопки управления тюнером

BAND

ST (стерео) и FM MONO (стр.26

INPUT SELECTOR

) (для «Acoustic Calibration EQ» автоматически

)).

– Используется для включения/выключения

– Уменьшает или увеличивает яркость дисплея.

– Переключение дисплея данного устройства.

– Переключение между радиодиапазонами AM, FM

Мигает при подключении компонента, оборудованного
HDMI; светится, когда компонент подключен (стр.14

Загорается, когда подключен iPod/iPhone и выбран вход iPod/
USB (стр.24

Принимает сигналы от пульта ДУ (см. Дальность действия

пульта дистанционного управления на стр.9).

9
10

TUNER EDIT
PRESET

/

названия радиостанциям для последующего их вызова
(стр.26

TUNE

/

(стр.26

PRESET

запрограммированных радиостанций (стр.26

Индикатор HDMI

– Используется для поиска радиочастот

/

Индикатор iPod iPhone

Датчик дистанционного управления

Peryлятор



MASTER VOLUME

STANDBY/ON

– Используйте вместе с

ENTER

для запоминания и присваивания

– Используйте для выбора

TUNE

/

4
6
37

Гнездо PHONES

Используйте для подключения наушников. При подключении
наушников звук не будет воспроизводиться через
громкоговорители. Когда звук идет через наушники, можно
выбрать только режим звучания PHONES SURR, STEREO
или режим STEREO ALC.

Гнездо MCACC SETUP MIC (только VSX-423)

Используется для подключения микрофона при выполнении
автоматической настройки MCACC (стр.19

Кнопки режимов прослушивания

AUTO SURROUND/STREAM DIRECT

режимов Auto surround (стр.29

ALC/STANDARD SURR

декодирования и для переключения между параметрами
2 Pro Logic и NEO:6 и стереорежимом автоматического
управления уровнем (стр.29

ADVANCED SURROUND

режимы объемного звучания (стр.29

ECO

Переключение между режимами ECO Mode 1/ECO Mode 2.
Когда включается режим ECO Mode (ON), дисплей
становится темным (стр.30

– Нажмите для стандартного

– Переключает различные

– Переключение

) и Stream Direct (стр.30).

Органы управления и индикаторы

iPod iPhone DIRECT CONTROL

Измените вход ресивера на iPod и включите управление iPod
на iPod (стр.24

Разъем iPod/iPhone

Используется для подключения в качестве источника аудио
Apple iPod или флэш-накопителя USB (стр.17

Дисплей

PHASE

Загорается, когда включен фазовый переключатель (стр.31).

AUTO

Загорается при включенной функции автоматического
объемного звучания (стр.29

Индикаторы тюнера
RDS – Светится при приеме радиосигнала RDS (стр.27).

(Для Европы)

ST – Загорается, если принимается стереофоническая
программа в FM-диапазоне в автоматическом
стереорежиме (стр.26

TUNE – Загорается при приеме обычного канала
радиовещания.
PRESET – Отображается при регистрации или вызове
предварительно заданной радиостанции.

MEM – Мигает, когда радиостанция зарегистрирована.
kHz/MHz – Загорается, когда на символьном дисплее

отображается принимаемая в данный момент частота
радиовещания AM/FM.

Индикаторы громкоговорителей

Показывает, включена акустическая система или нет (стр.6).

SPA означает, что громкоговорители включены.
SP означает, что громкоговорители выключены.

Индикатор таймера перехода в спящий режим

Загорается, когда ресивер находится в режиме ожидания
(стр.8

Индикатор информации PRESET или входного

сигнала

Отображает предварительно заданный номер тюнера или тип
входного сигнала и т. п.

Символьный дисплей

Отображает различную информацию о системе.

Индикаторы DTS
DTS – Загорается при обнаружении источника

аудиосигнала в формате DTS.

HD – Загорается при обнаружении источника с
кодированными аудиосигналами DTS-EXPRESS или DTS-

HD.

96/24 – Загорается при обнаружении источника
аудиосигнала в формате DTS 96/24.
NEO:6 – Когда включен один из режимов NEO:6 ресивера,
данный индикатор высвечивается для обозначения
обработки NEO:6 (стр.29

Индикаторы Dolby Digital

2 D – Загорается при обнаружении сигнала в формате
Dolby Digital.

2 D+ – Загорается при обнаружении источника
аудиосигнала в формате Dolby Digital Plus.

2HD – Загорается при обнаружении источника
аудиосигнала в формате Dolby TrueHD.

2PLII – Загорается при включенном декодировании 2
Pro Logic II (см. Прослушивание материала с

использованием объемного звучания на стр.29 для

получения подробной информации).

ADV.S.

Этот индикатор загорается при выборе одного из режимов
дополнительного объемного звучания (подробнее см. раздел

Использование дополнительного объемного звучания

стр.29).

Индикаторы SIGNAL SELECT
DIGITAL – Загорается, когда выбран цифровой

аудиосигнал. Мигает, когда выбран цифровой
аудиосигнал, а выбранный аудиовход отсутствует.
HDMI – Загорается, когда выбран сигнал HDMI. Мигает,
когда выбран сигнал HDMI, а выбранный вход HDMI
отсутствует.

DIR.
Загорается, когда включен режим DIRECT или PURE
DIRECT (стр.30

на

4
6
37

SLEEP

INPUT

RECEIVER

SIGNAL SEL

ENTER

DISP

CLR

ENTER

MUTE

RETURN

AUDIO

PARAMETER

HOME
MENU

RECEIVER

SOURCE

TOOLS

BAND

iPod CTRL

PTY

TOP
MENU

3
4

6
7

Органы управления и индикаторы

Пульт ДУ

Для работы других устройств коды дистанционного
управления для устройств Pioneer являются предварительно
заданными. Эти настройки изменить нельзя.

SLEEP

Нажмите для изменения периода времени до перехода
ресивера в режим ожидания (

(Выкл.)

). В любой момент можно проверить оставшееся время

отключения путем однократного нажатия кнопки



RECEIVER

Используется для включения ресивера или его переключения
в режим ожидания.

RECEIVER

Переключает пульт ДУ на управление ресивером
(используется для выбора белых команд над кнопками с

номерами (
настройки объемного звучания ( стр.33

(стр.31

Используется для выбора источника для входа (стр.22).

Используется для выбора источника входа данного ресивера
(стр.22
компонентами Pioneer с помощью пульта ДУ.

Нажмите для выбора сигнала аудиовхода компонента
воспроизведения (стр.22

компонентами

MIDNIGHT

INPUT SELECT

Кнопки выбора входа

). Эта функция служит для управления другими

SIGNAL SEL

Кнопки управления звуком

Acous.EQ

(только VSX-423) – Нажмите для включения/

выключения настройки Acoustic Calibration EQ (стр.30

S.RETRIEVER

звучания диска CD для сжатых аудиоисточников (стр.30

PHASE

управления фазой (стр.31

– Нажмите для восстановления качества

– Нажмите для включения/отключения

Кнопки режимов прослушивания и управления

AUTO/DIRECT

(стр.29

) и Stream Direct (стр.30).

STEREO

– Нажмите для выбора воспроизведения в

стереофоническом режиме (стр.29

ALC/STANDARD SURR

декодирования и для переключения между параметрами

30 min – 60 min – 90 min – Off

SLEEP

и т.д.)). Используется также для

) или параметров аудио

– Переключение режимов Auto surround

– Нажмите для стандартного

2 Pro Logic II и NEO:6 и стереорежимом автоматического
управления уровнем (стр.29

ADV SURR

звучания (стр.29

ECO

Mode 2. Когда включается режим ECO Mode (ON),
дисплей становится темным (стр.30

Кнопки управления ресивером и компонентами

Следующие кнопки управления могут использоваться после
выбора соответствующей кнопки функции входа (
т.д.).

– Переключает различные режимы объемного

– Переключение между режимами ECO Mode 1/ECO

Сначала нажмите для доступа к:

AUDIO PARAMETER

аудиоопциям (стр.31

HOME MENU

(главное меню) (стр.33

RETURN

– Подтвердите и выйдите из текущего экрана

меню.

Сначала нажмите

TOP MENU

Blu-ray Disc/DVD.

HOME MENU

(Главное меню).

RETURN

– Подтвердите и выйдите из текущего экрана

меню.

– Отображение меню TOOLS (Сервис) плеера Blu-

ray Disc.

Сначала нажмите

TOOLS

– Запоминает станции для последующего вызова,

также используется для изменения названия (стр.27

BAND

– Переключение между радиодиапазонами AM, FM

ST (стерео) и FM MONO (стр.26

Сначала нажмите

iPod CTRL

управлением ресивером (стр.24

PTY

(стр.27

/// (TUNE

Кнопки со стрелками используются при настройке системы
объемного звучания (стр.33
управления меню/параметрами Blu-ray Disc/DVD.

– Переключение между управлением iPod и

– Используется для поиска типов программ RDS

). (Для Европы)

– Используйте для доступа к

– Нажмите для доступа к Home Menu

или

DVD

для доступа к:

– Служит для отображения «главного» меню

– Отображение экрана «HOME MENU»

TUNER

для доступа к:

iPod/USB

для доступа к:

/, PRESET

/

ENTER

). Также используется для

BD, DVD

4
6
37

, и

Кнопки

TUNE

/

радиочастот, а кнопки
выбора запрограммированных радиостанций (стр.26

Кнопки управления компонентами

Основные кнопки (, , и т.д.) используются для управления
компонентом, предварительно выбранным с помощью кнопок
функций входа.

Указанные над этими кнопками функции можно вызвать
после выбора соответствующей кнопки функции входа (

DVD

и CD). Эти кнопки также функционируют, как описано

ниже.
Сначала нажмите для доступа к:

BASS +/–, TRE +/–

или высоких частот.

• Эти регулировки отключаются, когда для режима

звучания установлено значение DIRECT или PURE
DIRECT.

• Если передний громкоговоритель установлен на SMALL

в настройке громкоговорителей (или через
автоматическую настройку MCACC) и параметр X.Over
установлен выше 150 Гц, то уровень канала
низкочастотного громкоговорителя будет
регулироваться нажатием кнопки

Цифровые кнопки и другие элементы управления

компонентами

Цифровые кнопки служат для непосредственного выбора
радиочастоты (стр.26

нажатия кнопкиr возможен доступ к другим
кнопкам. (Например,

SB CH
CH SELECT

затем при помощи кнопок
(стр.34

LEV +/–
MIDNIGHT

режим) или Loudness (Тонкомпенсация) (стр.31

SPEAKERS

DIMMER

Имеется четыре уровня изменения яркости.
При режиме ECO яркость переключается между 2

уровнями. Если выбирается самый темный уровень, на
дисплее появляется индикация DIMMER. (Режим,
отличный от ECO: 4 уровня, режим ECO: 2 уровня)

можно использовать для поиска

PRESET

/

можно использовать для

– Используется для настройки низких

) или дорожки на диске CD, и т.д. После

– Не используется для этого устройства.

MIDNIGHT

– Нажмите повторно для выбора канала, а

– Используется для регулировки уровней канала.

– Переключение в режим Midnight (Ночной

– Используется для включения/выключения

– Уменьшает или увеличивает яркость дисплея.

и пр.)

LEV +/–

отрегулируйте уровень

BASS +/–

(стр.34).



SOURCE

Включает или выключает питание устройств Pioneer DVD/
DVR, когда выбран
функций входа.

Kнопки TV CONTROL

Данные кнопки можно использовать только с телевизорами
Pioneer.



– Используется для включения и выключения питания

телевизора.

INPUT

телевизора.

CH +/–

VOL +/–

телевизора.

VOLUME +/–

Используйте для регулировки уровня громкости
прослушивания.

MUTE

Отключение/включение звука.

DISP

Переключение дисплея данного устройства. Режим звучания,
громкость звука или имя входа можно проверить, выбрав
источник входа.

BD, DVD

или CD с помощью кнопок

– Используйте для выбора входного сигнала

– Используйте для выбора каналов.

– Используйте для регулировки уровня громкости

Установка батареек

Батарейки, входящие в комплект устройства, необходимо
проверить при начальных операциях; они не могут сохранять
заряд в течение долгого периода времени. Рекомендуется
использовать щелочные батарейки, имеющие более
длительный срок службы.

•

Не используйте и не храните батарейки под воздействием
прямых солнечных лучей или в помещении с высокой
температурой, например, в автомобиле или рядом с
обогревателем. Это может вызвать протекание, перегрев,
микровзрыв или возгорание батареек. Кроме того, это
может привести к сокращению срока службы или
производительности батареек.

Органы управления и индикаторы

•

Неправильная установка батареек может стать причиной
возникновения опасной ситуации, например, утечки
внутреннего вещества или микровзрыва. Соблюдайте
перечисленные ниже меры предосторожности:

—

Не используйте новые батарейки вместе со старыми.

—

Устанавливайте батарейки так, чтобы их положительные
и отрицательные полюса располагались в соответствии с
обозначениями внутри отсека для батарей.

—

Батарейки одинаковой формы могут обеспечивать разное
напряжение. Не используйте батарейки разного типа.

—

Производите утилизацию использованных батареек в
соответствии с действующими в вашей стране/регионе
государственными постановлениями или правилами по
охране окружающей среды.

—

Вставляя батарейки, будьте внимательны, чтобы не
повредить пружины на (–) контактах для батареек. Это
может вызвать течь батареек или перегрев.

Дальность действия пульта дистанционного
управления

Эффективность работы пульта дистанционного управления
может снижаться в следующих случаях:

•

при наличии препятствий между пультом дистанционного
управления и дистанционным датчиком ресивера;

•

при попадании на дистанционный датчик устройства ярких
солнечных лучей или сильного света флуоресцентной
лампы;

•

при расположении ресивера вблизи устройств, излучающих
инфракрасные лучи;

•

при одновременном управлении ресивером с помощью
другого инфракрасного пульта дистанционного
управления.

4
6
37

Глава

Акустическая система 5.1:

Подключение оборудования

Размещение громкоговорителей

Подключив левый и правый громкоговорители (L/R), центральный громкоговоритель (C),
левый и правый громкоговорители объемного звучания (SL/SR), и низкочастотный
громкоговоритель (SW), можно прослушивать 5.1-канальную систему объемного звучания.

Для получения наилучшего качества объемного звучания установите громкоговорители, как
показано ниже.

120

Советы по расположению громкоговорителей

Pасположение громкоговорителей в комнате имеет большое влияние на качество звука.
Следующие рекомендации помогут добиться оптимального звучания вашей системы.

•

Сабвуфер можно поместить на полу. В идеальном случае другие громкоговорители во время
прослушивания должны располагаться на уровне ушей. Расположение громкоговорителей на
полу (кроме сабвуфера) или закрепление их высоко на стене не рекомендуется.

•

Для получения оптимального стереоэффекта расположите фронтальные громкоговорители
на расстоянии 2–3 метров друг от друга и на равном удалении от телевизора.

•

В случае расположения громкоговорителей около ЭЛТ-телевизора, используйте
громкоговорители магнитозащищенного типа или располагайте громкоговорители на
достаточном расстоянии от ЭЛТ-телевизора.

•

Если используется центральный громкоговоритель, разместите передние громкоговорители
под большим углом. Если нет – под меньшим углом.

•

Расположите центральный громкоговоритель под телевизором или над ним, чтобы звук
центрального канала исходил от экрана телевизора. Кроме того, центральный
громкоговоритель не должен пересекать линию, образованную передним краем правого и
левого фронтальных громкоговорителей.

•

Лучше всего поверните громкоговорители в направлении точки прослушивания. Угол
зависит от размера помещения. Для более просторных помещений используйте меньший
угол.

•

Объемные и задние громкоговорители объемного звучания следует устанавливать на
60–90 см выше уровня ушей и слегка наклонить вниз. Убедитесь в том, что

громкоговорители не направлены навстречу друг другу. Для формата DVD-Audio
громкоговорители должны находиться дальше от слушателя.

•

Старайтесь не размещать громкоговорители объемного звучания дальше от слушателя, чем
передние и центральные. В противном случае может произойти ослабление эффекта
объемного звучания.

•

Все громкоговорители должны быть надежно установлены. Это не только улучшает качество
звука, но и уменьшает риск повреждения или травмы в результате падения или
переворачивания громкоговорителей в случае внешнего толчка (например, при
землетрясении).

4
6
37

LINE LEVEL

INPUT

FRONT

R L

SURROUND

R L

CENTER

PREOUT
SUBWOOFER

Центральный

Правый
объемного
звучания

Передний правый

Передний левый

Низкочастотный

громкоговоритель

Левый

объемного

звучания

Подключение оборудования

Подключение громкоговорителей

Убедитесь, что правый громкоговоритель подключен к правому (R) разъему, а левый
громкоговоритель – к левому (L) разъему. Также убедитесь, что положительный и
отрицательный (+/–
громкоговорителей.
Можно использовать громкоговорители с номинальным импедансом от 6  до 16 .

Подключайте устройство к сети переменного тока только после завершения всех соединений.

Подключение проводов

Зажимы передних громкоговорителей:

Скрутите оголенные жилы провода.

Ослабьте зажим контакта и вставьте

оголенный провод.

Зажмите контакт.

Зажимы центрального громкоговорителя и
громкоговорителей объемного звучания:

Скрутите оголенные жилы провода.

Откройте защитные выступы и

вставьте оголенный провод.

Отпустите защитные выступы.

•

На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание опасности поражения электрическим током при подключении или отключении
кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым
неизолированным деталям.

•

Оголенные концы провода громкоговорителя должны быть обязательно скручены и
вставлены в контакт громкоговорителя до конца. Если любой из неизолированных проводов
громкоговорителя коснется задней панели, это может вызвать отключение питания в целях
безопасности.

) разъемы ресивера совпадают с соответствующими разъемами

12 3

4
6
37

Подсоединение кабелей

Не перегибайте кабели поверх устройства (как показано на
рисунке). В противном случае магнитное поле, генерируемое
трансформаторами этого устройства, может вызвать помехи в
громкоговорителях.

•

Перед выполнением или изменением схем подсоединения
отключите кабель питания от розетки переменного тока.

•

Перед отсоединением кабеля питания переключите питание
в режим ожидания.

Кабели HDMI

Одновременно по одному кабелю могут передаваться как
видео-, так и звуковые сигналы. При подключении через этот
ресивер проигрывателя и телевизора, используйте для обоих
подключений кабели HDMI.

Будьте внимательны и соблюдайте правильность направления
при подключении разъема.

•

Установите для параметра HDMI в Настройка параметров

звука на стр.31 значение THRU (THROUGH) и задайте для

входного сигнала в Выбор входного аудиосигнала
значение HDMI, если вы хотите подать звук по HDMI на
телевизор (не будет слышен звук акустики этого ресивера).

на стр.22

•

Если на телевизоре не появляется видеосигнал, попробуйте
отрегулировать настройки разрешения используемого
компонента или дисплея. Учтите, что некоторые
компоненты (например, игровые видеоприставки) имеют
разрешение, отображение которого невозможно. В этом
случае используйте (аналоговое) композитное
подключение.

•

Когда через HDMI поступает видеосигнал 480i, 480p, 576i
или 576p, прием многоканального звука PCM и HD-звука
невозможен.

О HDMI

При помощи подключения HDMI передаются несжатые
цифровые видеосигналы, а также практически любые виды
цифрового звука, с которыми совместим подключенный
компонент, включая DVD-Video, DVD-Audio, SACD, Dolby
Digital Plus, Dolby TrueHD, DTS-HD Master Audio (см. ниже
информацию об ограничениях), Video CD/Super VCD и CD.

Данный ресивер поддерживает технологию High-Definition

Multimedia Interface (HDMI

С помощью подключений HDMI данный ресивер
поддерживает описанные ниже функции.

•

Цифровая передача несжатого видео (материала,
защищенного по системе HDCP (1080p/24, 1080p/60, и др.))

•

Передача сигнала 3D

•

Передача сигнала Deep Color

•

Передача сигнала x.v.Color

•

Возвратный аудиоканал (см. Меню HDMI Setup на стр.36)

•

Прием многоканальных линейных цифровых
аудиосигналов PCM (192 кГц или менее) для макс.

8 каналов

•

Прием следующих цифровых аудиоформатов:
– Dolby Digital, Dolby Digital Plus, DTS, аудиосигналы с
высоким битрейтом (Dolby TrueHD, DTS-HD Master Audio),
DVD-Audio, CD, SACD (только 2-канальный DSD), Video
CD, Super VCD

•

Передача сигнала 4K
– Этот режим может работать некорректно, в зависимости

от типа подключенного оборудования.
– Поддерживаются сигналы 4K 24p, 4K 25p и 4K 30p

Подключение оборудования

•

Используйте Высокоскоростной кабель HDMI®/™. Если
используется обычный кабель HDMI, а не
Высокоскоростной кабель HDMI
неправильно.

•

Если подключается кабель HDMI со встроенным
эквалайзером, он может работать неправильно.

•

Передача сигналов 3D, Deep Color, x.v.Color, 4K и
возвратный аудиоканал возможны только при
подключении к совместимому компоненту.

•

Передачи цифровых аудиосигналов в формате HDMI
требуют большего времени для распознавания. По этой
причине может происходить прерывание звучания во время
переключения аудиоформатов или при запуске
воспроизведения.

•

Включение/отключение устройства, подключенного к
разъему HDMI OUT этого устройства во время
воспроизведения, или отсоединение/подсоединение кабеля
HDMI во время воспроизведения, может вызвать помехи
или прерывание звука.

®/

™, он может работать

Термины HDMI и HDMI High-Definition Multimedia Interface, а
также логотип HDMI являются торговыми марками или
зарегистрированными торговыми марками HDMI Licensing,

LLC в Соединенных Штатах Америки и в других странах.

“x.v.Color” и являются торговыми
марками Sony Corporation.

4
6
37

Белый (левый)

Красный (правый)

Коаксиальный

цифровой

аудиокабель

Оптический кабель

VIDEO

HDMI

MONITOR

OUT

HDMI

OUT

Терминал для подключения с

исходным устройством

Терминал для подключения с

телевизионным монитором

Компонент воспроизведения

Телевизор

Экранный дисплей

не появится.

Возможность вывода видеосигнала.

Подключение оборудования

Аналоговые аудиокабели

Для подключения аналоговых аудиокомпонентов используйте
стереофонические аудиокабели RCA. Эти кабели имеют
стандартную красную и белую маркировку, и необходимо
подключить красные штекеры к разъемам R (правый), а белые
– к разъемам L (левый).

AUDIO

Цифровые аудиокабели

Для подключения к данному ресиверу цифровых компонентов
следует использовать имеющиеся в продаже коаксиальные
цифровые аудиокабели или оптические кабели.

•

Аккуратно выполняйте подключение оптического кабеля,
старайтесь не повредить защитную шторку оптического
разъема.

•

Обеспечьте для оптического кабеля свободно свисающую
петлю. Можно повредить кабель об острые углы.

•

Для коаксиального цифрового подключения также можно
использовать стандартный видеокабель RCA.

Стандартные видеокабели RCA

Эти кабели являются наиболее распространенным типом
видеокабелей и используются для подключения к разъемам
композитного видео. Штекеры с желтой маркировкой
отличают их от аудиокабелей.

Подключение видеовыходов

Сигналы, поступающие с аналоговых (композитных)
видеовходов устройства не будут передаваться с HDMI OUT.

4
6
37

Loading…

Источник

Manual

View the manual for the Pioneer VSX-323 here, for free. This manual comes under the category receivers and has been rated by 38 people with an average of a 8.5. This manual is available in the following languages: English. Do you have a question about the Pioneer VSX-323 or do you need help?

Ask your question here

Pioneer VSX-323 specifications

Below you will find the product specifications and the manual specifications of the Pioneer VSX-323.

The Pioneer VSX-323 receiver is an audio device that features 5.1 channels of audio output. It has a power output of 100 watts per channel at 1KHz with a 6 Ohm load. With four HDMI inputs, two composite video inputs, one digital audio optical input, and one digital audio coaxial input, it allows for multiple devices to be connected simultaneously. It also has a USB port for additional connectivity. The receiver has one HDMI output and one composite video output. It also features one headphone output for private listening. The Pioneer VSX-323 is a wired device that offers reliable connectivity without the fear of signal loss. This receiver is built with a sturdy construction and high-quality materials. Its design is sleek and compact, making it easy to fit into any entertainment system. The Pioneer VSX-323 is an ideal choice for those who need a powerful and reliable audio receiver for their entertainment setup. Note that due to its specifications and features, it might not be suitable for large and complex home theatre systems. The product is built with the metric system in mind and all measurements are given in centimeters. Overall, the Pioneer VSX-323 provides high-quality audio experience with ample connectivity options, ideal for smaller home theatre systems.

Power output per channel (20-20KHz@8 Ohm)

— W

Speakers connectivity type

—

Supported radio bands

AM, FM

General

Brand	Pioneer
Model	VSX-323 \| VSX-323-K
Product	receiver
EAN	4988028206085, 8425736204621
Language	English
Filetype	Manual (PDF)

Audio

Power output per channel (20-20KHz@8 Ohm)	— W
Audio output channels	5.1 channels
Power output per channel (1KHz@6 Ohm)	100 W
Audio D/A Converter (DAC)	24-bit/192kHz
Audio A/D Converter (ADC)	24-bit/96kHz
Receiver type	Surround

Inputs

HDMI in	4
Composite video in	2
Digital audio optical in	1
Digital audio coaxial in	1
USB ports quantity	1

Outputs

Number of HDMI outputs	1
Composite video out	1
Headphone outputs	1

Ports & interfaces

Speakers connectivity type	—
Connectivity technology	Wired

Network

Radio

Supported radio bands	AM, FM
Radio Data System (RDS)	Yes
Preset stations quantity	30

Optical drive

Optical drive included

Storage

Video

Technical details

Display	LCD
Audio decoders	Dolby Digital, Dolby Digital Plus, Dolby Pro Logic II, Dolby TrueHD, DTS, DTS 96/24, DTS Neo:6
x.v.Color support	Yes
Deep colour support	Yes
Remote control included	Yes
Product colour	Black
Apple docking compatibility	iPad, iPhone, iPod
Audio Return Channel (ARC)	Yes
AirPlay	No

Power

AC input voltage	220-230 V
AC input frequency	50 Hz
Power consumption (typical)	155 W
Power consumption (standby)	0.45 W

Weight & dimensions

Width	435 mm
Depth	331.5 mm
Height	168 mm
Weight	7200 g

Packaging content

Manual	Yes
Warranty card	Yes
User guide	Yes

Frequently Asked Questions

Can’t find the answer to your question in the manual? You may find the answer to your question in the FAQs about the Pioneer VSX-323 below.

Can I connect my TV to the Pioneer VSX-323 receiver for audio playback?

Yes, you can connect your TV to the {receiver} {Pioneer VSX-323} using an HDMI or analog audio connection. This allows you to enjoy the audio from your TV through the receiver’s speakers, enhancing your viewing experience.

How do I properly connect my speakers to the Pioneer VSX-323 receiver?

Make sure you connect the positive (+) and negative (-) terminals on each speaker to the corresponding speaker terminals on the receiver. Use suitable speaker wire gauge for optimal performance.

What is the maximum power output of the Pioneer VSX-323 receiver?

The Pioneer VSX-323 receiver has a maximum power output of {130} Watts per channel. This means it can deliver up to {130} Watts of power to each speaker connected to it.

How can I adjust the bass and treble levels on the Pioneer VSX-323 receiver?

To adjust the bass and treble levels, go to the «Tone Control» settings in the receiver’s audio menu. From there, you can increase or decrease the bass and treble levels to suit your preference.

How do I activate the surround sound modes on the Pioneer VSX-323 receiver?

Press the «Surround» button on the front panel or remote control of the receiver to cycle through the available surround sound modes. Choose the mode that best suits your audio content, such as Dolby Digital, DTS, or Stereo.

Does the Pioneer {receiver} have 5.1 audio channels?

Yes, the Pioneer {receiver_model} has {audio_channels} audio channels. This means that it supports surround sound and can provide an immersive audio experience for the user.

What is the power output per channel of the Pioneer VSX-323?

The power output per channel of the Pioneer {receiver} is 100 Watts at 1KHz and 6 Ohm. This power output is high and can deliver loud and clear audio for the user.

How many HDMI inputs does the Pioneer VSX-323 have?

The Pioneer VSX-323 has 4 HDMI inputs. This allows the user to connect multiple HDMI devices such as gaming consoles, Blu-ray players, and set-top boxes.

Does the Pioneer {receiver} have any {ports}?

Yes, the Pioneer VSX-323 has 1 USB port. This allows the user to connect USB devices such as flash drives or smartphones to play audio files.

Does the {receiver} support Wi-Fi or Ethernet LAN connectivity?

No, the Pioneer VSX-323 does not support Wi-Fi or Ethernet LAN connectivity. This means that the user cannot connect the receiver to their home network for streaming or online content access. However, this may not be a major drawback if the user primarily uses physical media or other devices for content playback.

What is the weight of the Pioneer VSX-323?

The Pioneer VSX-323 has a weight of 7200 g.

Can bluetooth devices of different brands be connected to each other?

Yes, bluetooth is a universal method that allows different devices equipped with bluetooth to connect to each other.

What is the height of the Pioneer VSX-323?

The Pioneer VSX-323 has a height of 168 mm.

What is the width of the Pioneer VSX-323?

The Pioneer VSX-323 has a width of 435 mm.

What is bluetooth?

Bluetooth is a way of exchanging data wirelessly between electronic devices via radio waves. The distance between the two devices that exchange data can in most cases be no more than ten metres.

What is the depth of the Pioneer VSX-323?

The Pioneer VSX-323 has a depth of 331.5 mm.

What is HDMI?

HDMI stands for High-Definition Multimedia Interface. An HDMI cable is used to transport audio and video signals between devices.

When is my volume too loud?

A volume above 80 decibels can be harmful to hearing. When the volume exceeds 120 decibels, direct damage can even occur. The chance of hearing damage depends on the listening frequency and duration.

How can I best clean my receiver?

A slightly damp cleaning cloth or soft, dust-free cloth works best to remove fingerprints. Dust in hard-to-reach places is best removed with compressed air.

Wat is Dolby Atmos?

Dolby Atmos is a technology that ensures that the sound is reflected from the ceiling to where you are listening. This makes it possible to create a 5.1 effect with only 1 speaker.

Is the manual of the Pioneer VSX-323 available in English?

Yes, the manual of the Pioneer VSX-323 is available in English .

Is your question not listed? Ask your question here

Источник

Подключение оборудования

Подключение громкоговорителей

Ресивер может работать с двумя стерео громкоговорителями (передние громкоговорители на
рисунке), тем не менее, рекомендуется использовать по крайней мере три, а полный комплект
обеспечивает наилучшее объемное звучание.
Убедитесь, что правый громкоговоритель подключен к правому (R) разъему, а левый
громкоговоритель – к левому (L) разъему. Также убедитесь, что положительный и
отрицательный (+/–) разъемы ресивера совпадают с соответствующими разъемами
громкоговорителей.
Можно использовать громкоговорители с номинальным импедансом от 6

 до 16 .

Подключайте устройство к сети переменного тока только после завершения всех соединений.

Подключение проводов

ОСТОРОЖНО

•

На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание опасности поражения электрическим током при подключении или отключении
кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым
неизолированным деталям.

•

Зажимы передних громкоговорителей:

Скрутите оголенные жилы провода.

Ослабьте зажим контакта и вставьте

оголенный провод.

Зажмите контакт.

Зажимы центрального громкоговорителя и
громкоговорителей объемного звучания:

Скрутите оголенные жилы провода.

Откройте защитные выступы и

вставьте оголенный провод.

Отпустите защитные выступы.

10 мм

LINE LEVEL

INPUT

FRONT

R L

SURROUND

R L

CENTER

PREOUT

SUBWOOFER

Центральный

Правый
объемного
звучания

Передний правый

Передний левый

Низкочастотный

громкоговоритель

Левый

объемного

звучания

Подключение оборудования

Подсоединение кабелей

Внимание

•

Перед выполнением или изменением схем подсоединения
отключите кабель питания от розетки переменного тока.

•

Перед отсоединением кабеля питания переключите питание
в режим ожидания.

Кабели HDMI

Будьте внимательны и соблюдайте правильность направления
при подключении разъема.

Примечание

•

Установите для параметра HDMI в

Настройка параметров

звука на стр. 31

значение THRU (THROUGH) и задайте для

входного сигнала в

Выбор входного аудиосигнала на стр. 22

значение HDMI, если вы хотите подать звук по HDMI на
телевизор (не будет слышен звук акустики этого ресивера).

•

Когда через HDMI поступает видеосигнал 480i, 480p, 576i
или 576p, прием многоканального звука PCM и HD-звука
невозможен.

О HDMI

С помощью подключений HDMI данный ресивер
поддерживает описанные ниже функции.

•

Цифровая передача несжатого видео (материала,
защищенного по системе HDCP (1080p/24, 1080p/60, и др.))

•

Передача сигнала 3D

•

Передача сигнала Deep Color

•

Передача сигнала x.v.Color

•

Возвратный аудиоканал (см.

Меню HDMI Setup на стр. 36

)

•

Прием многоканальных линейных цифровых
аудиосигналов PCM (192 кГц или менее) для макс.
8 каналов

•

Передача сигнала 4K
– Этот режим может работать некорректно, в зависимости
от типа подключенного оборудования.
– Поддерживаются сигналы 4K 24p, 4K 25p и 4K 30p

Примечание

•

Используйте Высокоскоростной кабель HDMI

®/

™. Если

используется обычный кабель HDMI, а не
Высокоскоростной кабель HDMI

®/

™, он может работать

неправильно.

•

Если подключается кабель HDMI со встроенным
эквалайзером, он может работать неправильно.

•

Термины HDMI и HDMI High-Definition Multimedia Interface, а
также логотип HDMI являются торговыми марками или
зарегистрированными торговыми марками HDMI Licensing,
LLC в Соединенных Штатах Америки и в других странах.

“x.v.Color” и

являются торговыми

марками Sony Corporation.

HDMI

Подключение оборудования

Аналоговые аудиокабели

Цифровые аудиокабели

Примечание

•

Обеспечьте для оптического кабеля свободно свисающую
петлю. Можно повредить кабель об острые углы.

•

Для коаксиального цифрового подключения также можно
использовать стандартный видеокабель RCA.

Стандартные видеокабели RCA

Подключение видеовыходов

Данный ресивер не оборудован видеопреобразователем. Если
для подключения к входному устройству используются
кабели HDMI, такие же кабели нужно использовать для
подключения к телевизору.
Сигналы, поступающие с аналоговых (композитных)
видеовходов устройства не будут передаваться с HDMI OUT.

AUDIO

Белый (левый)

Красный (правый)

COAXIAL

OPTICAL

Коаксиальный

цифровой

аудиокабель

Оптический кабель

VIDEO

Желтый

VIDEO

HDMI

MONITOR

OUT

HDMI

OUT

Терминал для подключения с

исходным устройством

Терминал для подключения с

телевизионным монитором

Компонент воспроизведения

Телевизор

Экранный дисплей

не появится.

Возможность вывода видеосигнала.

Подключение оборудования

Подключение телевизора и компонентов
воспроизведения

Подключение с помощью HDMI

При наличии компонента с интерфейсом HDMI или DVI (с
HDCP) (проигрыватель Blu-ray Disc, и др.), его можно
подключить к данному ресиверу с помощью имеющегося в
продаже кабеля HDMI.

•

Следующее подключение/настройка требуется для
прослушивания звучания телевизора через ресивер.

—

Если телевизор не поддерживает функцию возвратного
аудиоканала через HDMI, подключите ресивер и
телевизор через аудиокабели (как показано).

—

Если телевизор поддерживает функцию возвратного
аудиоканала через HDMI, звук с телевизора поступает в
ресивер через терминал HDMI, поэтому нет
необходимости подсоединять аудиокабель. В таком
случае, установите параметр ARC в HDMI Setup на ON
(см.

Меню HDMI Setup на стр. 36

Внимание

•

Если ресивер подключается к телевизору с помощью кабеля
HDMI, экранный дисплей (OSD) не будет отображаться.
Убедитесь, что для подключения используется
стандартный аналоговый видеокабель RCA. В таком
случае, переключитесь на аналоговый вход телевизора,
чтобы увидеть экранный дисплей ресивера на телевизоре
(для настройки и т.д.).

•

Если функция ARC установлена на ON (ВКЛ), ресивер
подключен к совместимому телевизору кабелем HDMI, и
вход телевизора переключается на композитный, то вход
ресивера может автоматически переключиться на TV. Если
это произойдет, переключите вход ресивера обратно на
начальный вход или установите на OFF (ВЫКЛ) функцию
ARC (см.

Меню HDMI Setup на стр. 36

•

Указания по соединениям и настройке телевизора см. в
руководстве по эксплуатации телевизора.

Примечание

•

Для прослушивания аудио с телевизора, подключенного к
данному ресиверу с помощью аналоговых аудиокабелей,
требуется настройка для аналогового аудио (см.

Меню

назначения входов на стр. 35

BD IN

ANALOG

IN1 (CD)

HDMI OUT

HDMI IN

VIDEO IN

DIGITAL AUDIO OUT

OPTICAL

HDMI OUT

SAT/CBL IN

DVD IN

GAME IN

ANALOG AUDIO OUT

OPTICAL

IN1 (TV)

MONITOR

OUT

HDMI

OUT

Выберите один

Телевизор, совместимый с HDMI/DVI

Это подключение
необходимо, чтобы
увидеть экранный
дисплей ресивера на
телевизоре.

Спутниковая приставка

Проигрыватель DVD,

рекордер HDD/DVD

Проигрыватель BD,

рекордер BD

Игровая приставка

Компоненты, совместимые с HDMI/DVI

Если телевизор не
поддерживает функцию
возвратного аудиоканала
через HDMI, данное
подключение требуется для
прослушивания звука
телевизора через ресивер.

Подключение оборудования

Подключение компонента без разъема HDMI

На данном рисунке показаны подключения телевизора и
проигрывателя DVD (или другого компонента
воспроизведения) без разъема HDMI к ресиверу.

Примечание

•

Меню

назначения входов на стр. 35

•

Только один компонент можно подключить к оптическому
входному разъему. При подключении других устройств
используйте другой способ подключения аудио.
Для прослушивания аудио с компонента-источника,
подключенного к этому ресиверу с помощью оптического
кабеля, прежде всего, переключитесь на DVD
(проигрыватель DVD) или SAT/CBL (спутниковая
приставка), затем нажмите кнопку SIGNAL SEL, чтобы
выбрать аудиосигнал O1 (ОПТИЧЕСКИЙ 1) (см.

Выбор

входного аудиосигнала на стр. 22

•

Только один компонент можно подключить к
коаксиальному входному разъему. При подключении
других устройств используйте другой способ подключения
аудио.
Для прослушивания аудио с компонента-источника,
подключенного к этому ресиверу с помощью
коаксиального кабеля, прежде всего, переключитесь на
DVD (проигрыватель DVD) или SAT/CBL (спутниковая
приставка), затем нажмите кнопку SIGNAL SEL, чтобы
выбрать аудиосигнал C1 (КОАКСИАЛЬНЫЙ 1) (см.

Выбор

входного аудиосигнала на стр. 22

VIDEO OUT

DIGITAL AUDIO OUT

OPTICAL

COAXIAL

ANALOG AUDIO OUT

DIGITAL AUDIO OUT

OPTICAL

COAXIAL

ANALOG AUDIO OUT

VIDEO OUT

OPTICAL

IN1 (TV)

ANALOG

IN1 (CD)

DVD IN

SAT/CBL IN

MONITOR

OUT

COAXIAL

IN1 (CD)

VIDEO IN

DIGITAL AUDIO OUT

OPTICAL

ANALOG AUDIO OUT

Выберите один

Телевизор

Проигрыватель DVD

Выберите один

Данное
подключение
требуется для
прослушивания
звука телевизора
через ресивер.

Выберите один

Спутниковая приставка

Подключение оборудования

Подключение антенн

Подключите рамочную антенну АМ и проволочную антенну
FM, как показано ниже. Для улучшения приема и качества
звука подключите внешние антенны (см. раздел

Использование внешних антенн ниже

Откройте защитные выступы, вставьте по одному

проводу в каждый разъем до конца, затем отпустите
выступы для фиксации проводов антенны AM.

Прикрепите рамочную антенну AM к специальной

стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную
антенну на стойке с помощью зажима (рис. б).

Установите антенну AM на плоскую поверхность в

направлении наилучшего приема.

Подключите проволочную антенну FM к разъему

антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.

Использование внешних антенн

Улучшение качества приема FM

Для Европы, России и Великобритании

Для подключения внешней FM-антенны используйте PAL-
соединитель (приобретается отдельно).

Для Австралии

Подключите внешнюю антенну FM, как показано ниже.

Улучшение качества приема AM

Подсоедините провод в виниловой изоляции длиной от 5 м дo
6 м к гнезду AM антенны, не отсоединяя прилагаемую
рамочную антенну AM.
Для наилучшего качества приема подвесьте ее горизонтально
на улице.

ANTENNA

FM UNBAL

AM LOOP

рис. a

рис. б

FM UNBAL

Коаксиальный кабель с

сопротивлением 75 Ом

Одноконтактный разьем

PAL

FM UNBAL

Г-образный штекер (не

входит в комплект

поставки)

Коаксиальный кабель с

сопротивлением 75 Ом

ANTENNA

AM LOOP

Наружная

антенна

от 5 м до 6 м

Комнатная антенна

(с виниловой изоляцией)

Подключение антенн, Использование внешних антенн

Подключение оборудования

Подключение iPod

Данный ресивер имеет специальный терминал для
подключения iPod/iPhone, который позволяет управлять
воспроизведением аудиоматериала на iPod с помощью
органов управления данного ресивера.

Примечание

•

К ресиверу можно подключить iPod/iPhone. Подробную
информацию о поддерживаемых моделях и версиях
соответствующих изделий см.

Воспроизведение iPod на

стр. 24



Переключите ресивер в режим ожидания и затем с

помощью кабеля iPod подключите iPod к терминалу
iPod/iPhone

на передней панели данного ресивера.

•

Также прочитайте о подключении кабелей в инструкции по
эксплуатации iPod.

•

При подключении к этому устройству iPhone держите
iPhone на расстоянии не менее 20 см от этого устройства.
Если iPhone находится ближе к этому устройству и
принимает телефонный вызов, из этого ресивера могут
выходить шумовые помехи.

•

Подзарядка iPod выполняется всегда, когда iPod
подсоединен к данному устройству. (Подзарядка возможна
только в том случае, если включено питание устройства.)

•

По воспроизведению iPod, см.

Воспроизведение iPod на

стр. 24

Примечание

•

Если функция ARC установлена на ON (ВКЛ), ресивер
подключен к совместимому телевизору кабелем HDMI, и
вход телевизора переключается, когда на ресивере выбран
вход iPod/USB, то вход ресивера может автоматически
переключиться на TV. Если это произойдет, переключите
вход ресивера обратно на начальный вход или установите
на OFF (ВЫКЛ) функцию ARC (см.

Меню HDMI Setup на

стр. 36

Подключение устройства USB

С помощью интерфейса USB на передней панели этого
ресивера можно прослушивать двухканальный звук с USB —
устройств.



Переключите ресивер в режим ожидания, затем

подключите устройство USB к терминалу iPod/iPhone на
передней панели данного ресивера.

•

Данный ресивер не поддерживает USB концентратор.

•

По воспроизведению устройства USB, см.

Воспроизведение

устройства USB на стр. 25

iPod/iPhone

Кабель USB, входящий
в комплект iPod

Данный ресивер

Запоминающее устройство

большой емкости USB

Данный
ресивер

Подключение ipod подключение устройства usb

Подключение оборудования

Подключение ресивера к электророзетке

Включайте вилку в сеть только после подключения к ресиверу
всех устройств (включая громкоговорители).

Для Европы и России

Вставьте разъем кабеля питания, входящего в

комплект поставки, в гнездо AC IN на задней панели
ресивера.

Вставьте вилку питания на другом конце кабеля в

розетку.

Для Великобритании и Австралии

Вставьте вилку кабеля переменного тока в

подходящую розетку переменного тока.

ОСТОРОЖНО

•

Держите кабель питания за вилку. Вынимая вилку из
электророзетки, никогда не тяните за сам кабель, никогда
не дотрагивайтесь до кабеля питания влажными руками, так
как это может стать причиной короткого замыкания или
поражения электрическим током. Не ставьте на кабель
питания устройство, мебель и др. предметы и не зажимайте
кабель. Запрещается завязывать узлы на кабеле питания или
связывать его с другими кабелями. Кабели питания следует
прокладывать в таких местах, где возможность наступить
на них будет маловероятной. Поврежденный кабель
питания может стать причиной возгорания или поражения
электрическим током. Периодически проверяйте кабель
питания. Если кабель питания поврежден, обратитесь за
сменным кабелем в ближайший уполномоченный
сервисный центр PIONEER или к своему дилеру.

•

Когда ресивер не используется (например, во время
отпуска), его следует отключать от питания, вынув вилку из
розетки электросети.

Примечание

•

После подключения данного ресивера к розетке
переменного тока, запускается процесс инициализации
HDMI, занимающий от 2 до 10 секунд. Во время данного
процесса, любые операции недоступны. Во время данного
процесса, на дисплее передней панели мигает индикатор
HDMI, и данный ресивер можно использовать только после
остановки мигания. Данный процесс можно пропустить,
установив функцию ARC с настройки HDMI на OFF
(ВЫКЛ). Подробнее, см.

Меню HDMI Setup на стр. 36

Глава

Основная настройка (только VSX-423)

Перед настройкой (для Австралии)

Этот ресивер позволяет выполнять настройку системы,
используя экранный дисплей (OSD), который показывается на
экране телевизора.

•

Экранный дисплей не появится, если подключение к
используемому телевизору выполнено с помощью выхода
HDMI. Для настройки системы используйте композитные
подключения.

Прежде всего, выполните процедуру ниже, чтобы убедиться,
что отображается экран дисплея.

Включите ресивер и используемый телевизор.

Переключите вход телевизора на вход, который
подключает этот ресивер к телевизору через
соответствующий композитный видеокабель.
Например, при подключении данного ресивера к гнездам
VIDEO на телевизоре, убедитесь, что выбран вход VIDEO.

Нажмите кнопку

(

РЕСИВЕР) на пульте

дистанционного управления, после чего нажмите
кнопку

HOME MENU

На экране телевизора отобразится Home Menu (главное
меню) экрана дисплея. Если на экране ничего не
появится, попытайтесь изменить настройку
телевизионного формата на ресивере (см. ниже).

Изменение настройки телевизионного формата
(д

ля Австралии)

Если экран дисплея отображается неправильно, возможно, что
телевизионная система настроена неправильно для вашей
страны или региона.

Переведите ресивер в режим ожидания.

Удерживая нажатой кнопку TUNE

, нажмите и

удерживайте нажатой кнопку

STANDBY/ON

примерно две секунды.
На дисплее отображается новая настройка (PAL или
NTSC).

Отмена функции Auto Power Down
(

автоматическое отключение питания) (для

Европы, России и Великобритании)

Если данный ресивер не используется в течение нескольких
часов, произойдет автоматическое отключение питания.
Таймер автоматического отключения питания по заводским
настройкам установлен на шесть часов, и настройку времени
можно изменить или можно совсем выключить функцию
отключения питания. Подробнее, см.

Меню Auto Power Down

(автоматическое отключение питания) на стр. 35

Автоматическая настройка объемного
звучания (MCACC)

Автоматическая настройка многоканальной акустической
калибровки (MCACC) определяет акустические
характеристики помещения, предназначенного для
прослушивания, с учетом внешних шумов, размера
громкоговорителей и расстояния до них и измеряет как
задержку, так и уровень сигнала в канале. С ее помощью
ресивер получает информацию от ряда тестовых звуковых
сигналов и на ее основе выбирает оптимальные параметры
громкоговорителей и коррекции сигнала, наиболее
подходящие для конкретного помещения.

ОСТОРОЖНО

•

Тестовые сигналы, издаваемые системой автоматической
настройки MCACC, имеют высокую громкость.

Внимание

•

Экранный дисплей не появится, если подключение к
используемому телевизору выполнено с помощью выхода
HDMI. Используйте композитные подключения для
автоматической настройки MCACC.

•

При использовании автоматической настройки MCACC все
предыдущие заданные параметры громкоговорителей
стираются.

•

Перед использованием автоматической настройки MCACC
вход iPod/USB не должен выбираться в качестве входного
источника.

Включите ресивер и используемый телевизор.

Переключите вход телевизора на вход, который
подключает этот ресивер к телевизору через
соответствующий композитный кабель.

Подключите микрофон в гнездо MCACC SETUP MIC
на передней панели.
Проверьте, нет ли препятствий между
громкоговорителями и микрофоном.

RECEIVER

Штатив

Микрофон

Основная настройка (только VSX-423)

Если у вас есть штатив, используйте его для установки
микрофона приблизительно на уровне уха в обычной
точке прослушивания. Иначе установите микрофон на
уровне уха, используя стол или стул.

Нажмите кнопку

(

РЕСИВЕР) на пульте

дистанционного управления, после чего нажмите
кнопку

HOME MENU

На телевизоре появляется «Home Menu» (главное меню).
Для перехода между экранами и выделения пунктов меню
используйте кнопки

///

ENTER

на пульте

дистанционного управления. Нажмите кнопку

RETURN

для выхода из текущего меню.

•

Нажмите

HOME MENU

в любой момент для выхода из

«Home Menu». При отмене автоматической настройки
MCACC в любое время ресивер автоматически выйдет
из текущего экрана без изменения настроек.

•

Если в течение трех минут не осуществляются никакие
действия, автоматически запускается экранная
заставка.

Выберите «Auto MCACC» в «Home Menu» (главное
меню), затем нажмите

ENTER

•

Mic In! мигает, если микрофон не подключен к гнезду
MCACC SETUP MIC.

После нажатия кнопки

ENTER

старайтесь соблюдать

тишину. Система сгенерирует ряд тестовых звуковых
сигналов, чтобы определить уровень внешних шумов.

Следуйте инструкциям, отображаемым на экране.

•

Убедитесь в том, что микрофон подключен.

•

Проверьте, что сабвуфер включен и что громкость
звука включена.

•

Информацию о фоновых шумах и других возможных
помехах см. ниже.

Для завершения дождитесь тестовых звуковых
сигналов.
Когда ресивер издает тестовые звуковые сигналы, чтобы
определить, какие громкоговорители установлены в
системе, на экране отображается сообщение о состоянии.
Во время звучания этих сигналов старайтесь соблюдать
тишину.

•

Для обеспечения правильности настроек
громкоговорителей не регулируйте громкость во время
тестовых звуковых сигналов.

Подтвердите конфигурацию громкоговоритеей.
Конфигурация, показанная на экране, должна
соответствовать фактическому набору
громкоговорителей.

•

В случае появления сообщений об ошибках (таких как
Too much ambient noise (Слишком высокий уровень
фонового шума)), выберите RETRY после проверки
фонового шума (см.

Проблемы при использовании

автоматической настройки MCACC на стр. 21

Если конфигурация громкоговорителей отображается
неправильно, используйте кнопки

/

, чтобы выбрать

громкоговоритель, и

/

, чтобы изменить настройку.

По окончании перейдите к следующему пункту.

Возникновение сообщения об ошибке (ERR) в правом
столбце может означать неполадку в подключении
громкоговорителя. Если неполадка не устраняется при
выборе пункта RETRY, отключите питание и проверьте
подключение громкоговорителей.

Убедитесь в том, что выбран пункт «OK», затем
нажмите

ENTER

Если в шаге 8 не выполнять действия в течение 10 секунд
и не нажимать кнопку

ENTER

в шаге 9, автоматическая

настройка MCACC начнется автоматически, как показано
ниже.

Когда ресивер издает дополнительные тестовые звуковые
сигналы, чтобы определить оптимальные настройки
уровня громкости каналов ресивера, расстояния до
громкоговорителей и эквалайзера акустической
калибровки, на экране отображается сообщение о
состоянии.
Во время звучания этих сигналов также старайтесь
соблюдать тишину. Это может занять от 1 до 3 минут.

Автоматическая настройка многоканальной
акустической калибровки (MCACC) завершена! Вы
возвращаетесь в «Home Menu» (главное меню).
Параметры автоматической настройки MCACC должны
обеспечивать превосходное объемное звучание системы,
но эти параметры также можно настроить вручную с
помощью «Home Menu» (главного меню) (см. начиная со

стр. 33

Примечание

•

Иногда для одинаковых громкоговорителей с диаметром
динамика около 12 см настройка задает разные размеры.
Исправить этот параметр можно вручную, руководствуясь
указаниями раздела

Настройка громкоговорителей на

стр. 33

RECEIVER

H o m e M e nu

1 . Auto MCACC

2.Manual SP Setup
3.Input Assign
4.Auto Power Down
5.HDMI Setup

R e t u r n

1.Auto MCACC

Now Analyzing

Environment Check
Ambient Noise
Speaker YES/NO

Cancel

1.Auto MCACC

Check!

Return

10:Next

Front
Center
Surround
Subwoofer

[ YES ]
[ YES ]
[ YES ]
[ YES ]

1.Auto MCACC

Now Analyzing

Surround Analyzing
Speaker System
X.Over
Speaker Distance
Channel Level
Acoustic Cal EQ

Return

Если у вас есть штатив, используйте его для установки микро...
