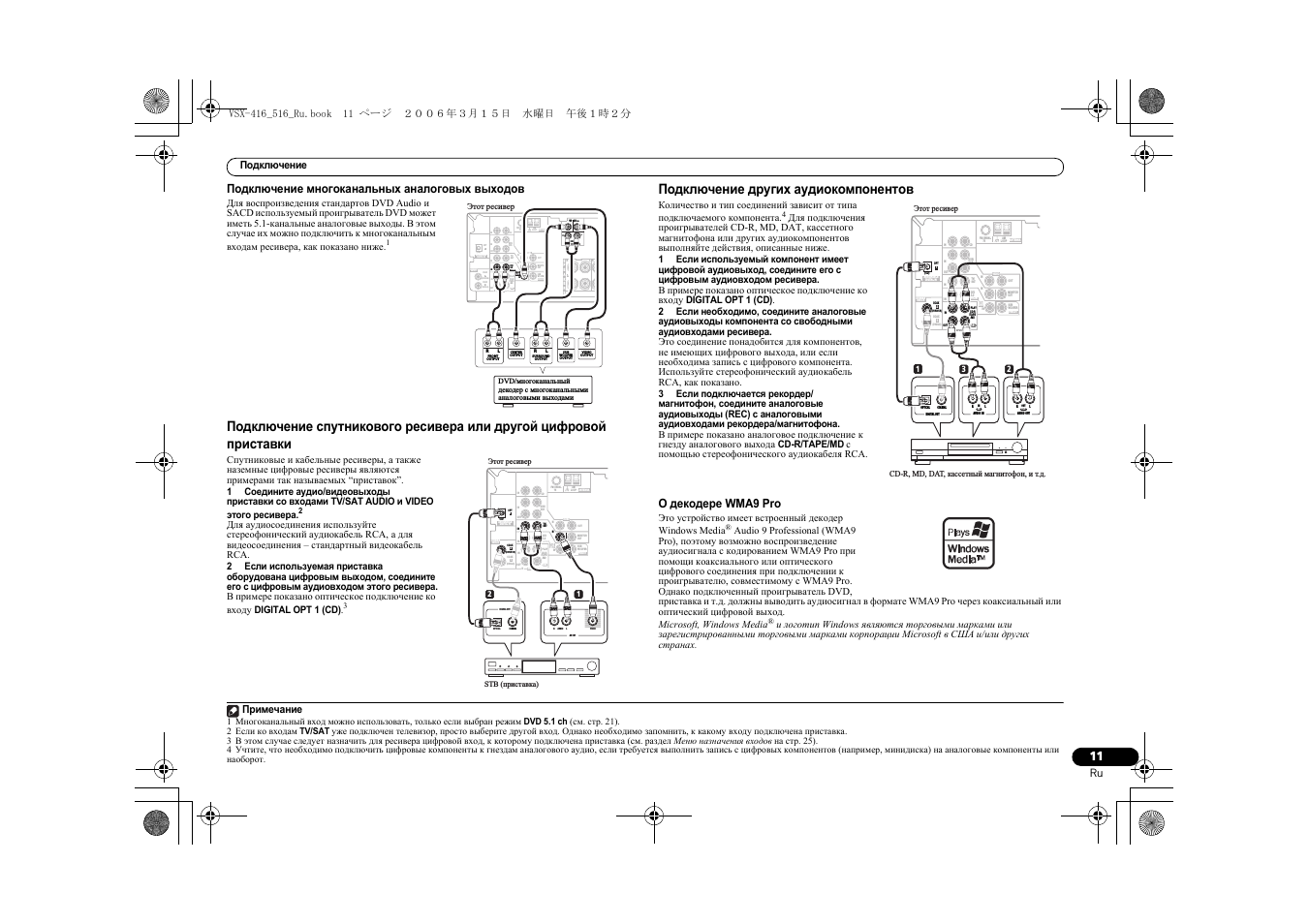

Подключение многоканальных аналоговых выходов
Для воспроизведения стандартов DVD Audio и
SACD используемый проигрыватель DVD может
иметь 5.1-канальные аналоговые выходы. В этом
случае их можно подключить к многоканальным
входам ресивера, как показано ниже.
1
Подключение спутникового ресивера или другой цифровой
приставки
Спутниковые и кабельные ресиверы, а также
наземные цифровые ресиверы являются
примерами так называемых “приставок”.
1
Соедините аудио/видеовыходы
приставки со входами TV/SAT AUDIO и VIDEO
этого ресивера.
2
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
2
Если используемая приставка
оборудована цифровым выходом, соедините
его с цифровым аудиовходом этого ресивера.
В примере показано оптическое подключение ко
входу DIGITAL OPT 1 (CD).
3
Подключение других аудиокомпонентов
Количество и тип соединений зависит от типа
подключаемого компонента.
4
Для подключения
проигрывателей CD-R, MD, DAT, кассетного
магнитофона или других аудиокомпонентов
выполняйте действия, описанные ниже.
1
Если используемый компонент имеет
цифровой аудиовыход, соедините его с
цифровым аудиовходом ресивера.
В примере показано оптическое подключение ко
входу DIGITAL OPT 1 (CD).
2
Если необходимо, соедините аналоговые
аудиовыходы компонента со свободными
аудиовходами ресивера.
Это соединение понадобится для компонентов,
не имеющих цифрового выхода, или если
необходима запись с цифрового компонента.
Используйте стереофонический аудиокабель
RCA, как показано.
3
Если подключается рекордер/
магнитофон, соедините аналоговые
аудиовыходы (REC) с аналоговыми
аудиовходами рекордера/магнитофона.
В примере показано аналоговое подключение к
гнезду аналогового выхода CD-R/TAPE/MD с
помощью стереофонического аудиокабеля RCA.
О декодере WMA9 Pro
Это устройство имеет встроенный декодер
Windows Media
®
Audio 9 Professional (WMA9
Pro), поэтому возможно воспроизведение
аудиосигнала с кодированием WMA9 Pro при
помощи коаксиального или оптического
цифрового соединения при подключении к
проигрывателю, совместимому с WMA9 Pro.
Однако подключенный проигрыватель DVD,
приставка и т.д. должны выводить аудиосигнал в формате WMA9 Pro через коаксиальный или
оптический цифровой выход.
Microsoft, Windows Media
®
и логотип Windows являются торговыми марками или
зарегистрированными торговыми марками корпорации Microsoft в США и/или других
странах.
Примечание
1 Многоканальный вход можно использовать, только если выбран режим DVD 5.1 ch (см. стр. 21).
2 Если ко входам TV/SAT уже подключен телевизор, просто выберите другой вход. Однако необходимо запомнить, к какому входу подключена приставка.
3 В этом случае следует назначить для ресивера цифровой вход, к которому подключена приставка (см. раздел Меню назначения входов на стр. 25).
COAX
OPT
(CD)
ASSIGNABLE
DIGITAL IN
1
FRONT
R
L
S
P
E
A
K
E
R
S
(DVR/VCR)
COAX
(DVD/LD)
1
2
ASSIGNABLE
DIGITAL IN
R
A
AM
LOOP
FM UNBAL
75
IN
IN
IN
MONITOR
OUT
SUB
WOOFER
SURROUND
CEN-
TER
OUT
VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
IN
CD
L
R
DVR/
VCR
TV/
SAT
DVD
/LD
PLAY
CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
DVD 5.1CH INPUT
D V D
5.1CH
INPUT
AUDIO
R
L
CENTER
OUTPUT
SUB
WOOFER
OUTPUT
VIDEO
OUTPUT
SURROUND
OUTPUT
FRONT
OUTPUT
R
L
R
L
Этот ресивер
DVD/многоканальный
декодер с многоканальными
аналоговыми выходами
COAX
OPT
(CD)
ASSIGNABLE
DIGITAL IN
1
(DVR/VCR)
COAX
(DVD/LD)
1
2
ASSIGNABLE
DIGITAL IN
AM
LOOP
FM UNBAL
75
IN
IN
IN
MONITOR
OUT
OUT
VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
IN
CD
DVR/
VCR
TV/
SAT
DVD
/LD
PLAY
CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
D V D
5.1CH
INPUT
AUDIO
R
L
DIGITAL OUT
AV OUT
VIDEO
AUDIO
R
L
2
1
OPTICAL
COAXIAL
STB (приставка)
Этот ресивер
4 Учтите, что необходимо подключить цифровые компоненты к гнездам аналогового аудио, если требуется выполнить запись с цифровых компонентов (например, минидиска) на аналоговые компоненты или
наоборот.
COAX
OPT
(CD)
ASSIGNABLE
DIGITAL IN
1
(DVR/VCR)
COAX
(DVD/LD)
1
2
ASSIGNABLE
DIGITAL IN
AM
LOOP
FM UNBAL
75
IN
IN
IN
MONITOR
OUT
OUT
VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
IN
CD
DVR/
VCR
TV/
SAT
DVD
/LD
PLAY
CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
D V D
5.1CH
INPUT
AUDIO
R
L
CD-R, MD, DAT, кассетный магнитофон, и т.д.
DIGITAL OUT
OPTICAL
COAXIAL
R
L
AUDIO IN
R
L
IN
REC
AUDIO OUT
PLAY
OUT
1
3
2
Этот ресивер
VSX-416_516_Ru.book 11 ページ ２００６年３月１５日 水曜日 午後１時２分
Использование внешних антенн, Подключение громкоговорителей, Dvr/vcr)
Dvd/ld), Assignable digital in, D v d 5.1ch input, Antenna, Подключение других видеокомпонентов, Подключение антенн Чат поддержки
- Изображение
- Текст

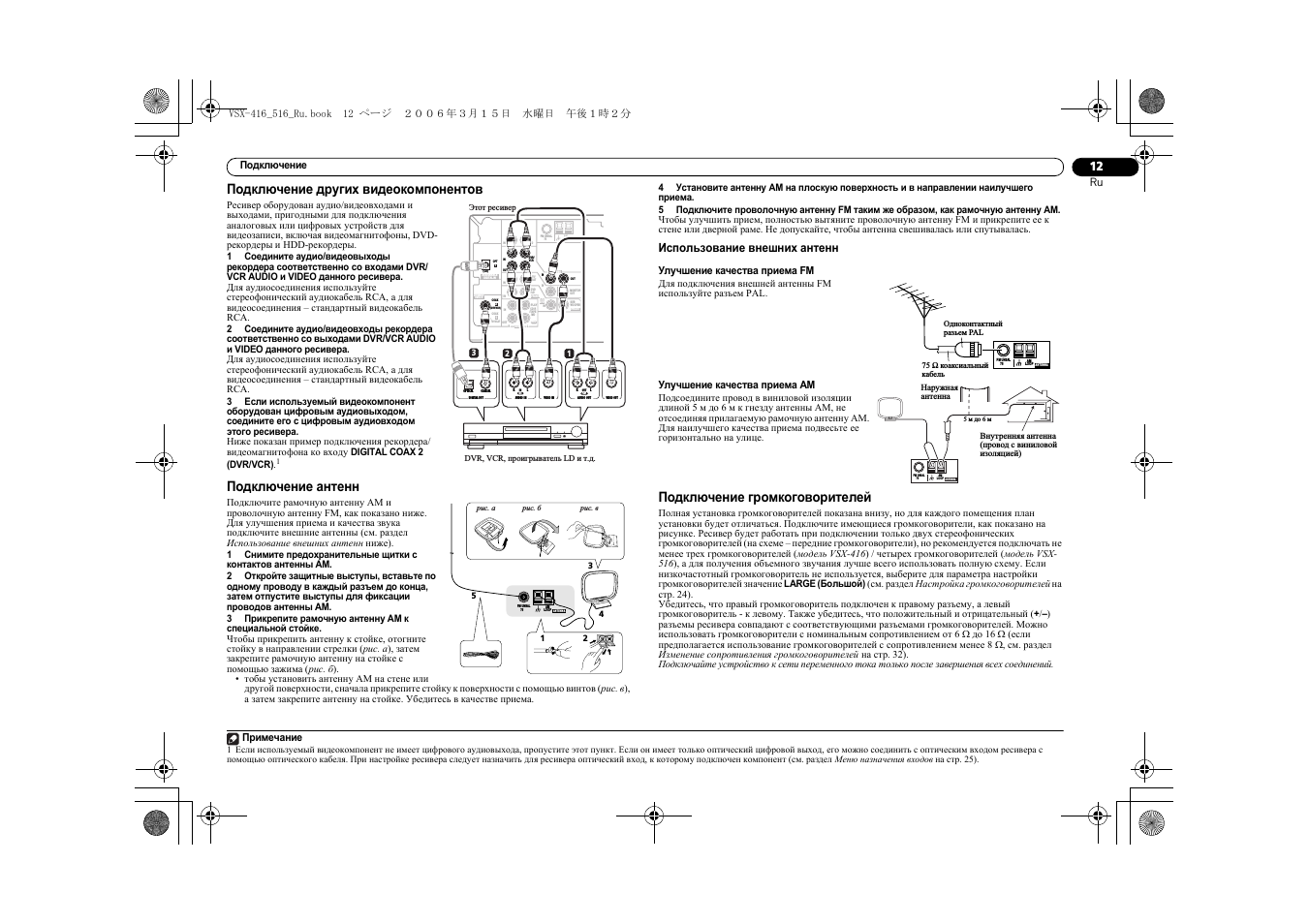

Подключение
12
Ru
Подключение других видеокомпонентов
Ресивер оборудован аудио/видеовходами и
выходами, пригодными для подключения
аналоговых или цифровых устройств для
видеозаписи, включая видеомагнитофоны, DVD-
рекордеры и HDD-рекордеры.
1
Соедините аудио/видеовыходы
рекордера соответственно со входами DVR/
VCR AUDIO и VIDEO данного ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
2
Соедините аудио/видеовходы рекордера
соответственно со выходами DVR/VCR AUDIO
и VIDEO данного ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
3
Если используемый видеокомпонент
оборудован цифровым аудиовыходом,
соедините его с цифровым аудиовходом
этого ресивера.
Ниже показан пример подключения рекордера/
видеомагнитофона ко входу DIGITAL COAX 2
(DVR/VCR).
1
Подключение антенн
Подключите рамочную антенну АМ и
проволочную антенну FM, как показано ниже.
Для улучшения приема и качества звука
подключите внешние антенны (см. раздел
Использование внешних антенн нижe).
1
Снимите предохранительные щитки с
контактов антенны AM.
2
Откройте защитные выступы, вставьте по
одному проводу в каждый разъем до конца,
затем отпустите выступы для фиксации
проводов антенны AM.
3
Прикрепите рамочную антенну AM к
специальной стойке.
Чтобы прикрепить антенну к стойке, отогните
стойку в направлении стрелки (рис. а), затем
закрепите рамочную антенну на стойке с
помощью зажима (рис. б).
• тобы установить антенну AM на стене или
другой поверхности, сначала прикрепите стойку к поверхности с помощью винтов (рис. в),
а затем закрепите антенну на стойке. Убедитесь в качестве приема.
4
Установите антенну AM на плоскую поверхность и в направлении наилучшего
приема.
5
Подключите проволочную антенну FM таким же образом, как рамочную антенну AM.
Чтобы улучшить прием, полностью вытяните проволочную антенну FM и прикрепите ее к
стене или дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.
Использование внешних антенн
Улучшение качества приема FM
Для подключения внешней антенны FM
используйте разъем PAL.
Улучшение качества приема AM
Подсоедините провод в виниловой изоляции
длиной 5 м до 6 м к гнезду антенны AM, не
отсоединяя прилагаемую рамочную антенну AM.
Для наилучшего качества приема подвесьте ее
горизонтально на улице.
Подключение громкоговорителей
Полная установка громкоговорителей показана внизу, но для каждого помещения план
установки будет отличаться. Подключите имеющиеся громкоговорители, как показано на
рисунке. Ресивер будет работать при подключении только двух стереофонических
громкоговорителей (на схеме – передние громкоговорители), но рекомендуется подключать не
менее трех громкоговорителей (модель VSX-416) / четырех громкоговорителей (модель VSX-
516), а для получения объемного звучания лучше всего использовать полную схему. Если
низкочастотный громкоговоритель не используется, выберите для параметра настройки
громкоговорителей значение LARGE (Большой) (см. раздел Настройка громкоговорителей на
стр. 24).
Убедитесь, что правый громкоговоритель подключен к правому разъему, а левый
громкоговоритель — к левому. Также убедитесь, что положительный и отрицательный (+/–)
разъемы ресивера совпадают с соответствующими разъемами громкоговорителей. Можно
использовать громкоговорители с номинальным сопротивлением от 6
Ω до 16 Ω (если
предполагается использование громкоговорителей с сопротивлением менее 8
Ω, см. раздел
Изменение сопротивления громкоговорителей на стр. 32).
Подключайте устройство к сети переменного тока только после завершения всех соединений.
Примечание
1 Если используемый видеокомпонент не имеет цифрового аудиовыхода, пропустите этот пункт. Если он имеет только оптический цифровой выход, его можно соединить с оптическим входом ресивера с
помощью оптического кабеля. При настройке ресивера следует назначить для ресивера оптический вход, к которому подключен компонент (см. раздел Меню назначения входов на стр. 25).
COAX
OPT
(CD)
ASSIGNABLE
DIGITAL IN
1
(DVR/VCR)
COAX
(DVD/LD)
1
2
ASSIGNABLE
DIGITAL IN
AM
LOOP
FM UNBAL
75
IN
IN
IN
MONITOR
OUT
OUT
VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
IN
CD
DVR/
VCR
TV/
SAT
DVD
/LD
PLAY
CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
D V D
5.1CH
INPUT
AUDIO
R
L
DVR, VCR, проигрыватель LD и т.д.
DIGITAL OUT
OPTICAL
COAXIAL
R
L
VIDEO IN
R
L
AUDIO IN
IN
REC
AUDIO OUT
PLAY
OUT
VIDEO OUT
3
2
1
Этот ресивер
AM
LOOP
FM UNBAL
75
ANTENNA
3
1
2
4
5
рис. a
рис. б
рис. в
AM
LOOP
FM UNBAL
75
ANTENNA
Одноконтактный
разьем PAL
75 Ω коаксиальный
кабель
AM
LOOP
FM UNBAL
75
ANTENNA
Наружная
антенна
Внутренняя антенна
(провод с виниловой
изоляцией)
5 м до 6 м
VSX-416_516_Ru.book 12 ページ ２００６年３月１５日 水曜日 午後１時２分
Подключение
13
Ru
На рисунке показана модель VSX-516, но соединения для модели VSX-416 аналогичны.
Контакты громкоговорителей
Оголенные концы провода громкоговорителя должны быть обязательно скручены вставлены в контакт
громкоговорителя до конца. В случае контакта оголенного провода громкоговорителя с задней панелью
при включении питания, питание может отключиться в качестве меры предосторожности. Для
подключения громкоговорителей к ресиверу используйте провод хорошего качества.
Предупреждение
• На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во избежание
опасности поражения электрическим током при подключении или отключении кабелей
громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым
неизолированным деталям.
Советы по расположению громкоговорителей
Обычно при изготовлении громкоговорителей учитывается их предстоящее расположение. Одни
предназначены для напольного размещения, наилучшее звучание других достигается их расположением
на стойках. Некоторые следует располагать у стен, другие — на расстоянии от них. Приведенные здесь
рекомендации предназначены для получения наилучшего качества звучания громкоговорителей,
однако, для максимального использования возможностей громкоговорителей следует выполнять
указания по расположению, приведенные их изготовителем.
• Расположите передние левый и правый громкоговорители на одинаковом расстоянии от телевизора.
• В случае расположения громкоговорителей около телевизора рекомендуется использовать

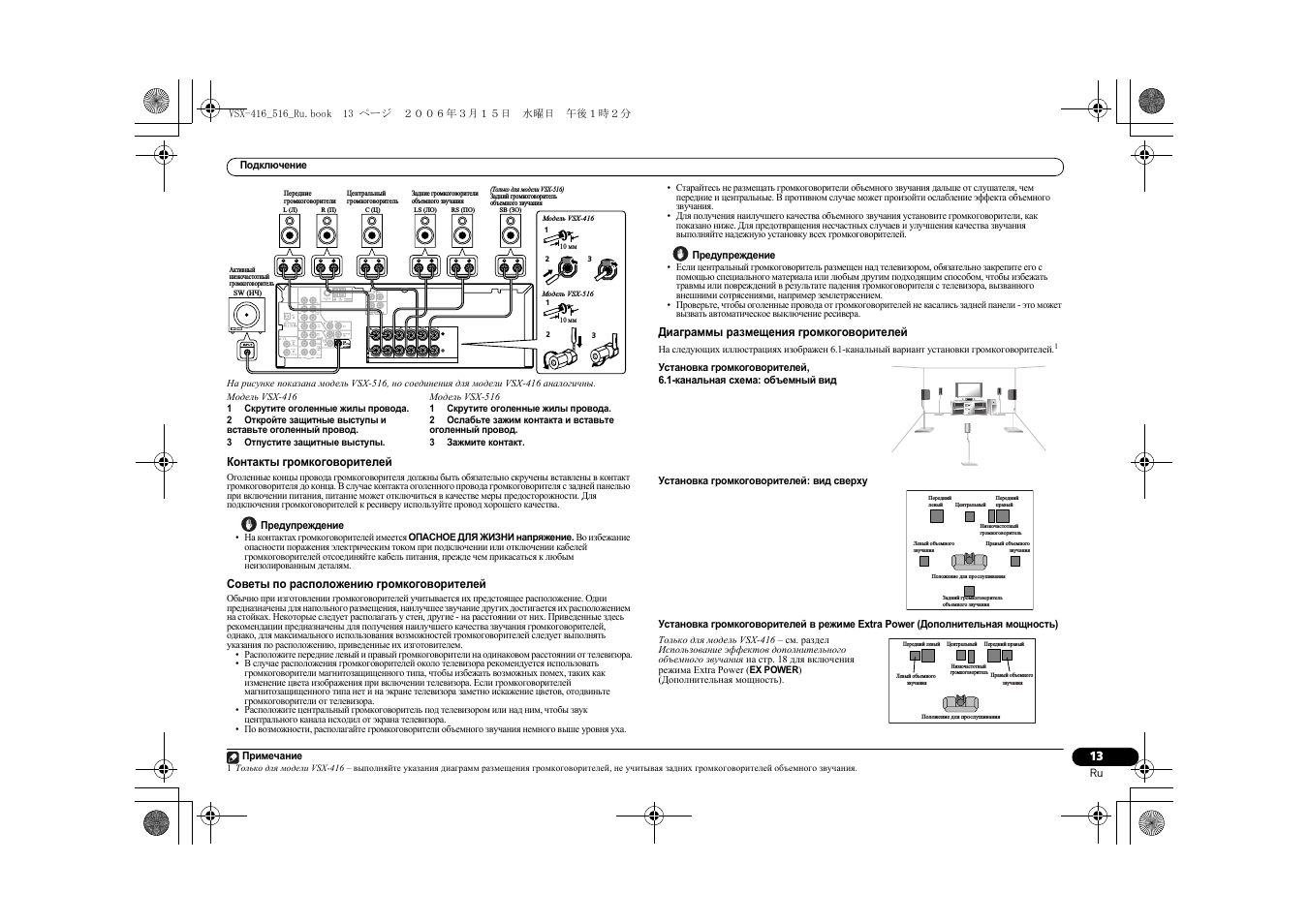

громкоговорители магнитозащищенного типа, чтобы избежать возможных помех, таких как
изменение цвета изображения при включении телевизора. Если громкоговорителей
магнитозащищенного типа нет и на экране телевизора заметно искажение цветов, отодвиньте
громкоговорители от телевизора.
• Расположите центральный громкоговоритель под телевизором или над ним, чтобы звук
центрального канала исходил от экрана телевизора.
• По возможности, располагайте громкоговорители объемного звучания немного выше уровня уха.
• Старайтесь не размещать громкоговорители объемного звучания дальше от слушателя, чем
передние и центральные. В противном случае может произойти ослабление эффекта объемного
звучания.
• Для получения наилучшего качества объемного звучания установите громкоговорители, как
показано ниже. Для предотвращения несчастных случаев и улучшения качества звучания
выполняйте надежную установку всех громкоговорителей.
Предупреждение
• Если центральный громкоговоритель размещен над телевизором, обязательно закрепите его с
помощью специального материала или любым другим подходящим способом, чтобы избежать
травмы или повреждений в результате падения громкоговорителя с телевизора, вызванного
внешними сотрясениями, например землетрясением.
• Проверьте, чтобы оголенные провода от громкоговорителей не касались задней панели — это может
вызвать автоматическое выключение ресивера.
Диаграммы размещения громкоговорителей
На следующих иллюстрациях изображен 6.1-канальный вариант установки громкоговорителей.
1
Установка громкоговорителей,
6.1-канальная схема: объемный вид
Установка громкоговорителей: вид сверху
Установка громкоговорителей в режиме Extra Power (Дополнительная мощность)
Mодель VSX-416
1
Скрутите оголенные жилы провода.
2
Откройте защитные выступы и
вставьте оголенный провод.
3
Отпустите защитные выступы.
Mодель VSX-516
1
Скрутите оголенные жилы провода.
2
Ослабьте зажим контакта и вставьте
оголенный провод.
3
Зажмите контакт.
Активный
низкочастотный
громкоговоритель
Модель VSX-416
Модель VSX-516
SW (НЧ)
Передние
громкоговорители
L (Л)
R (П)
C (Ц)
LS (ЛО)
RS (ПО)
(Только для модели VSX-516)
Задний громкоговоритель
объемного звучания
SB (ЗО)
Задние громкоговорители
объемного звучания
Центральный
громкоговоритель
1
2
10 мм
1
2
3
10 мм
3
Примечание
1 Только для модели VSX-416 – выполняйте указания диаграмм размещения громкоговорителей, не учитывая задних громкоговорителей объемного звучания.
Только для модель VSX-416 – см. раздел
Использование эффектов дополнительного
объемного звучания на стр. 18 для включения
режима Extra Power (EX POWER)
(Дополнительная мощность).
Левый объемного
звучания
Правый объемного
звучания
Положение для прослушивания
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель
Задний громкоговоритель
объемного звучания
Передний левый
Левый объемного
звучания
Правый объемного
звучания
Положение для прослушивания
Центральный
Низкочастотный
громкоговоритель
Передний правый
VSX-416_516_Ru.book 13 ページ ２００６年３月１５日 水曜日 午後１時２分

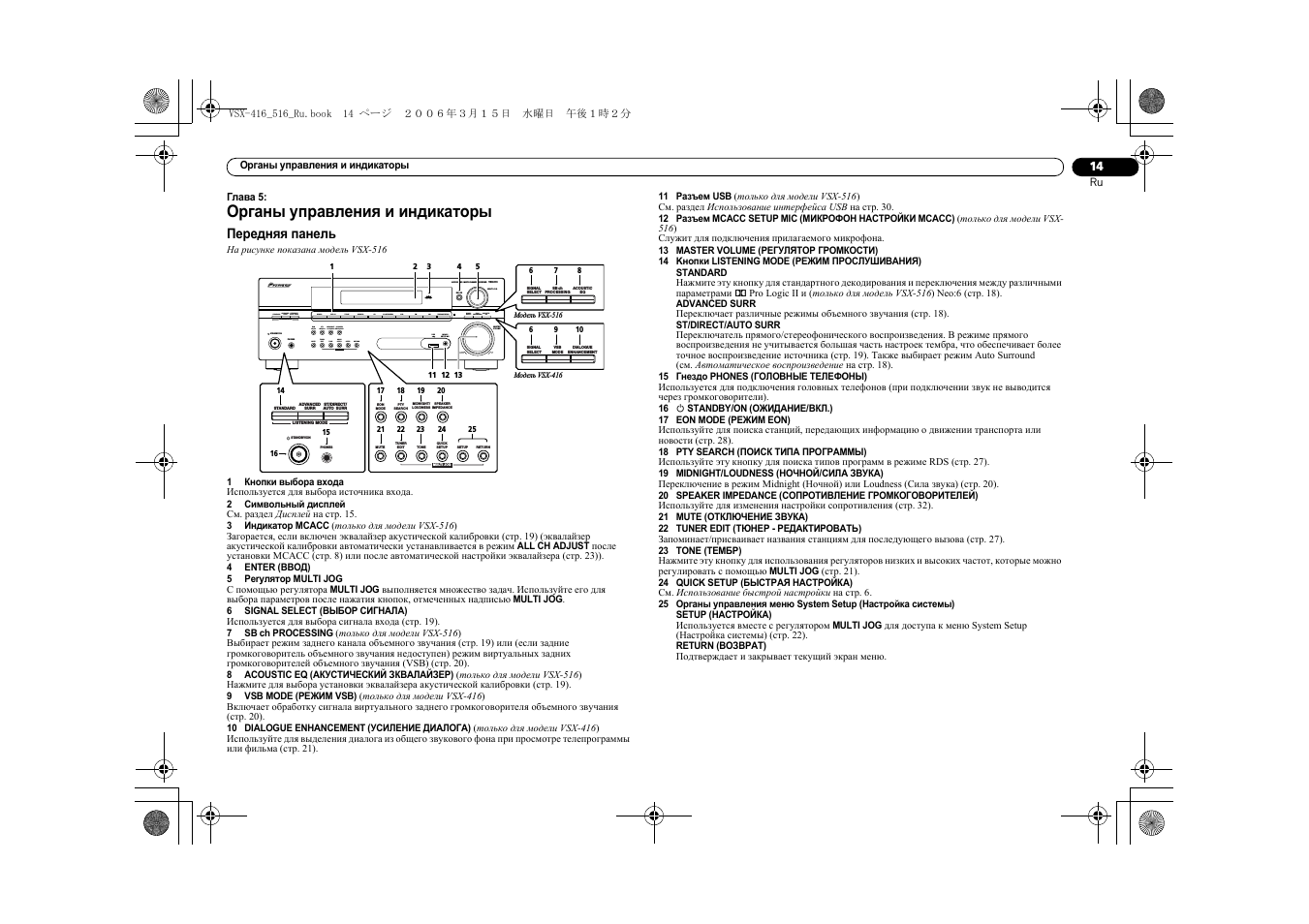

Органы управления и индикаторы
14
Ru
Глава 5:
Органы управления и индикаторы
Передняя панель
На рисунке показана модель VSX-516
1
Кнопки выбора входа
Используется для выбора источника входа.
2
Символьный дисплей
См. раздел Дисплей на стр. 15.
3
Индикатор MCACC (только для модели VSX-516)
Загорается, если включен эквалайзер акустической калибровки (стр. 19) (эквалайзер
акустической калибровки автоматически устанавливается в режим ALL CH ADJUST после
установки MCACC (стр.
или после автоматической настройки эквалайзера (стр. 23)).
4
ENTER (ВВОД)
5
Peryлятор MULTI JOG
С помощью регулятора MULTI JOG выполняется множество задач. Используйте его для
выбора параметров после нажатия кнопок, отмеченных надписью MULTI JOG.
6
SIGNAL SELECT (ВЫБОР СИГНАЛА)
Используется для выбора сигнала входа (стр. 19).
7
SB ch PROCESSING (только для модели VSX-516)
Выбирает режим заднего канала объемного звучания (стр. 19) или (если задние
громкоговоритель объемного звучания недоступен) режим виртуальных задних
громкоговорителей объемного звучания (VSB) (стр. 20).
8
ACOUSTIC EQ (АКУСТИЧЕСКИЙ ЗКВАЛАЙЗЕР) (только для модели VSX-516)
Нажмите для выбора установки эквалайзера акустической калибровки (стр. 19).
9
VSB MODE (РЕЖИМ VSB) (только для модели VSX-416)
Включает обработку сигнала виртуального заднего громкоговорителя объемного звучания
(стр. 20).
10 DIALOGUE ENHANCEMENT (УСИЛЕНИЕ ДИАЛОГА) (только для модели VSX-416)
Используйте для выделения диалога из общего звукового фона при просмотре телепрограммы
или фильма (стр. 21).
11 Разъем USB (только для модели VSX-516)
См. раздел Использование интерфейса USB на стр. 30.
12 Разъем MCACC SETUP MIC (МИКРОФОН НАСТРОЙКИ MCACC) (только для модели VSX-
516)
Служит для подключения прилагаемого микрофона.
13 MASTER VOLUME (РЕГУЛЯТОР ГРОМКОСТИ)
14 Kнопки LISTENING MODE (РЕЖИМ ПРОСЛУШИВАНИЯ)
STANDARD
Нажмите эту кнопку для стандартного декодирования и переключения между различными
параметрами 2 Pro Logic II и (только для модель VSX-516) Neo:6 (стр. 18).
ADVANCED SURR
Переключает различные режимы объемного звучания (стр. 18).
ST/DIRECT/AUTO SURR
Переключатель прямого/стереофонического воспроизведения. В режиме прямого
воспроизведения не учитывается большая часть настроек тембра, что обеспечивает более
точное воспроизведение источника (стр. 19). Также выбирает режим Auto Surround
(см. Автоматическое воспроизведение на стр. 18).
15 Гнездо PHONES (ГОЛОВНЫЕ ТЕЛЕФОНЫ)
Используется для подключения головных телефонов (при подключении звук не выводится
через громкоговорители).
16 STANDBY/ON (ОЖИДАНИЕ/ВКЛ.)
17 EON MODE (РЕЖИМ EON)
Используйте для поиска станций, передающих информацию о движении транспорта или
новости (стр. 28).
18 PTY SEARCH (ПОИСК ТИПА ПРОГРАММЫ)
Используйте эту кнопку для поиска типов программ в режиме RDS (стр. 27).
19 MIDNIGHT/LOUDNESS (НОЧНОЙ/СИЛА ЗВУКА)
Переключение в режим Midnight (Ночной) или Loudness (Сила звука) (стр. 20).
20 SPEAKER IMPEDANCE (СОПРОТИВЛЕНИЕ ГРОМКОГОВОРИТЕЛЕЙ)
Используйте для изменения настройки сопротивления (стр. 32).
21 MUTE (ОТКЛЮЧЕНИЕ ЗВУКА)
22 TUNER EDIT (ТЮНЕР — РЕДАКТИРОВАТЬ)
Запоминает/присваивает названия станциям для последующего вызова (стр. 27).
23 TONE (ТЕМБР)
Нажмите эту кнопку для использования регуляторов низких и высоких частот, которые можно
регулировать с помощью MULTI JOG (стр. 21).
24 QUICK SETUP (БЫСТРАЯ НАСТРОЙКА)
См. Использование быстрой настройки на стр. 6.
25 Органы управления меню System Setup (Настройка системы)
SETUP (НАСТРОЙКА)
Используется вместе с регулятором MULTI JOG для доступа к меню System Setup
(Настройка системы) (стр. 22).
RETURN (ВОЗВРАТ)
Подтверждает и закрывает текущий экран меню.
MULTI JOG
MASTER
VOLUME
ENTER
AUDIO/VIDEO MULTI-CHANNEL RECEIVER
VSX-516
STANDBY/ON
PHONES
DVD/LD
DVD 5.1
TV/SAT
DVR/VCR
CD
CD-R/TAPE/MD
USB
FM
STANDARD
MIDNIGHT/
LOUDNESS
ADVANCED
SURR
ST/DIRECT/
AUTO SURR
LISTENING MODE
QUICK
SETUP
SETUP
RETURN
MUTE
TONE
PTY
SEARCH
SPEAKER
IMPEDANCE
TUNER
EDIT
EON
MODE
MULTI JOG
AM
TUNING/STATION
SIGNAL
SELECT
SB ch
PROCESSING
ACOUSTIC
EQ
USB
MCACC
SETUP MIC
STANDBY/ON
PHONES
STANDARD
ADVANCED
SURR
ST/DIRECT/
AUTO SURR
LISTENING MODE
MIDNIGHT/
LOUDNESS
QUICK
SETUP
SETUP
RETURN
MUTE
TONE
PTY
SEARCH
TUNER
EDIT
MULTI JOG
EON
MODE
SPEAKER
IMPEDANCE
SIGNAL
SELECT
SB ch
PROCESSING
ACOUSTIC
EQ
SIGNAL
SELECT
VSB
MODE
DIALOGUE
ENHANCEMENT
1
4
3
5
2
13
11 12
20
14
16
6
7
8
6
Модель VSX-416
Модель VSX-516
9
10
15
19
18
17
21
23
22
24
25
VSX-416_516_Ru.book 14 ページ ２００６年３月１５日 水曜日 午後１時２分
Органы управления и индикаторы
15
Ru

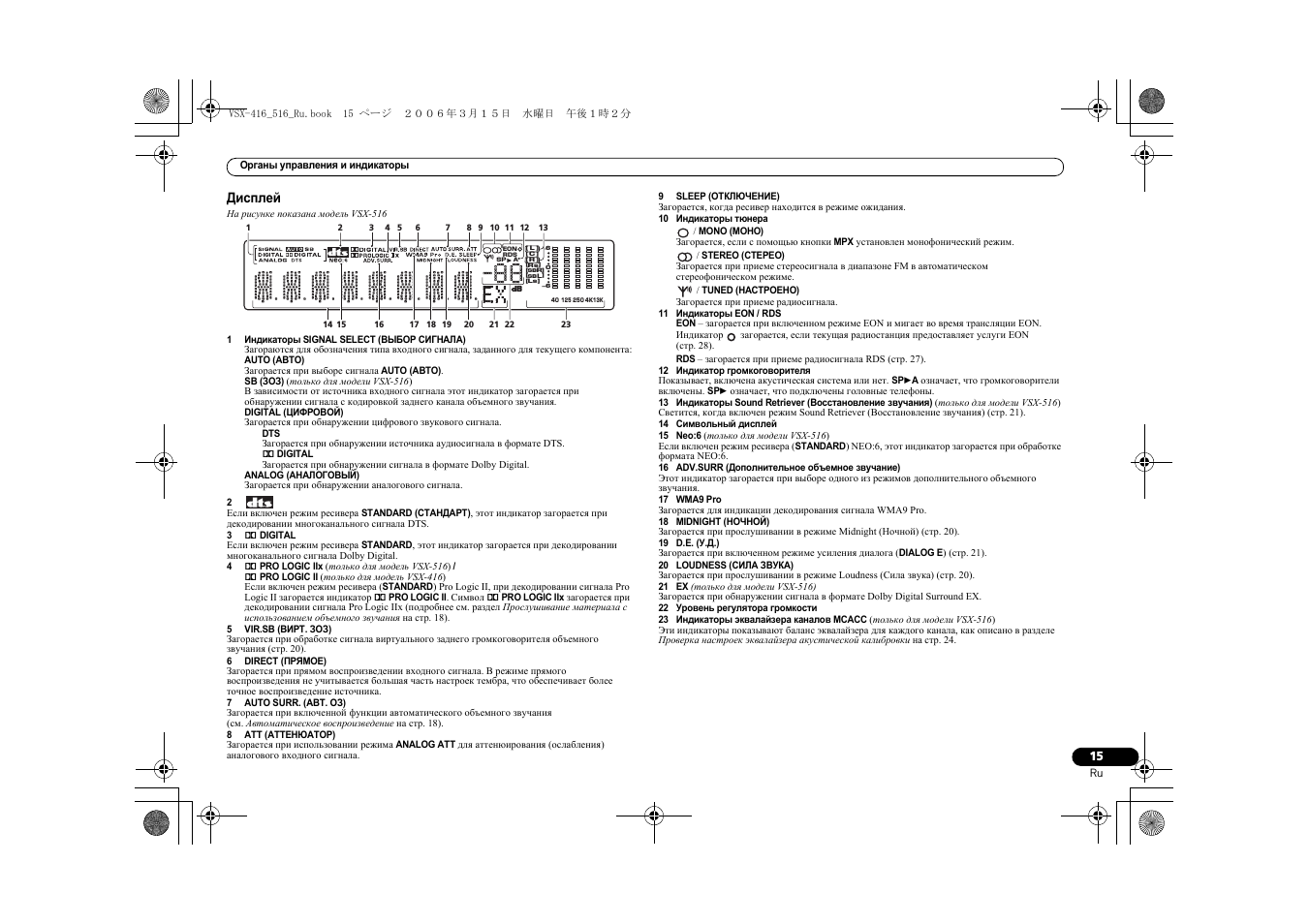

Дисплей
На рисунке показана модель VSX-516
1
Индикаторы SIGNAL SELECT (ВЫБОР СИГНАЛА)
Загораются для обозначения типа входного сигнала, заданного для текущего компонента:
AUTO (АВТО)
Загорается при выборе сигнала AUTO (АВТО).
SB (ЗОЗ) (только для модели VSX-516)
В зависимости от источника входного сигнала этот индикатор загорается при
обнаружении сигнала с кодировкой заднего канала объемного звучания.
DIGITAL (ЦИФРОВОЙ)
Загорается при обнаружении цифрового звукового сигнала.
DTS
Загорается при обнаружении источника аудиосигнала в формате DTS.
2
DIGITAL
Загорается при обнаружении сигнала в формате Dolby Digital.
ANALOG (АНАЛОГОВЫЙ)
Загорается при обнаружении аналогового сигнала.
2
Если включен режим ресивера STANDARD (СТАНДАРТ), этот индикатор загорается при
декодировании многоканального сигнала DTS.
3
2
DIGITAL
Если включен режим ресивера STANDARD, этот индикатор загорается при декодировании
многоканального сигнала Dolby Digital.
4
2
PRO LOGIC IIx (только для модель VSX-516) /
2
PRO LOGIC II (только для модель VSX-416)
Если включен режим ресивера (STANDARD) Pro Logic II, при декодировании сигнала Pro
Logic II загорается индикатор 2 PRO LOGIC II. Символ 2 PRO LOGIC IIx загорается при
декодировании сигнала Pro Logic IIx (подробнее см. раздел Прослушивание материала с
использованием объемного звучания на стр. 18).
5
VIR.SB (ВИРТ. ЗОЗ)
Загорается при обработке сигнала виртуального заднего громкоговорителя объемного
звучания (стр. 20).
6
DIRECT (ПРЯМОЕ)
Загорается при прямом воспроизведении входного сигнала. В режиме прямого
воспроизведения не учитывается большая часть настроек тембра, что обеспечивает более
точное воспроизведение источника.
7
AUTO SURR. (АВТ. ОЗ)
Загорается при включенной функции автоматического объемного звучания
(см. Автоматическое воспроизведение на стр. 18).
8
ATT (АТТЕНЮАТОР)
Загорается при использовании режима ANALOG ATT для аттенюирования (ослабления)
аналогового входного сигнала.
9
SLEEP (ОТКЛЮЧЕНИЕ)
Загорается, когда ресивер находится в режиме ожидания.
10 Индикаторы тюнера
/ MONO (МОНО)
Загорается, если с помощью кнопки MPX установлен монофонический режим.
/ STEREO (СТЕРЕО)
Загорается при приеме стереосигнала в диапазоне FM в автоматическом
стереофоническом режиме.
/ TUNED (НАСТРОЕНО)
Загорается при приеме радиосигнала.
11 Индикаторы EON / RDS
EON – загорается при включенном режиме EON и мигает во время трансляции EON.
Индикатор
загорается, если текущая радиостанция предоставляет услуги EON
(стр. 28).
RDS – загорается при приеме радиосигнала RDS (стр. 27).
12 Индикатор громкоговорителя
Показывает, включена акустическая система или нет. SPA означает, что громкоговорители
включены. SP означает, что подключены головные телефоны.
13 Индикаторы Sound Retriever (Восстановление звучания) (только для модели VSX-516)
Светится, когда включен режим Sound Retriever (Восстановление звучания) (стр. 21).
14 Символьный дисплей
15 Neo:6 (только для модели VSX-516)
Если включен режим ресивера (STANDARD) NEO:6, этот индикатор загорается при обработке
формата NEO:6.
16 ADV.SURR (Дополнительное объемное звучание)
Этот индикатор загорается при выборе одного из режимов дополнительного объемного
звучания.
17 WMA9 Pro
Загорается для индикации декодирования сигнала WMA9 Pro.
18 MIDNIGHT (НОЧНОЙ)
Загорается при прослушивании в режиме Midnight (Ночной) (стр. 20).
19 D.E. (У.Д.)
Загорается при включенном режиме усиления диалога (DIALOG E) (стр. 21).
20 LOUDNESS (СИЛА ЗВУКА)
Загорается при прослушивании в режиме Loudness (Сила звука) (стр. 20).
21 EX (только для модели VSX-516)
Загорается при обнаружении сигнала в формате Dolby Digital Surround EX.
22 Уровень регулятора громкости
23 Индикаторы эквалайзера каналов MCACC (только для модели VSX-516)
Эти индикаторы показывают баланс эквалайзера для каждого канала, как описано в разделе
Проверка настроек эквалайзера акустической калибровки на стр. 24.
6
6
0
L
C
R
Ls
Rs
[
]
[
]
[
]
[
]
[
]
SB
SB
[
]
R
40 125 250 4K13K
L
[
]
SP
A
1
2
3
4 5
6
7
8 9 10
14
18
17
19
20
15
16
21 22
23
13
EON
RDS
11 12
VSX-416_516_Ru.book 15 ページ ２００６年３月１５日 水曜日 午後１時２分
Органы управления и индикаторы
16
Ru

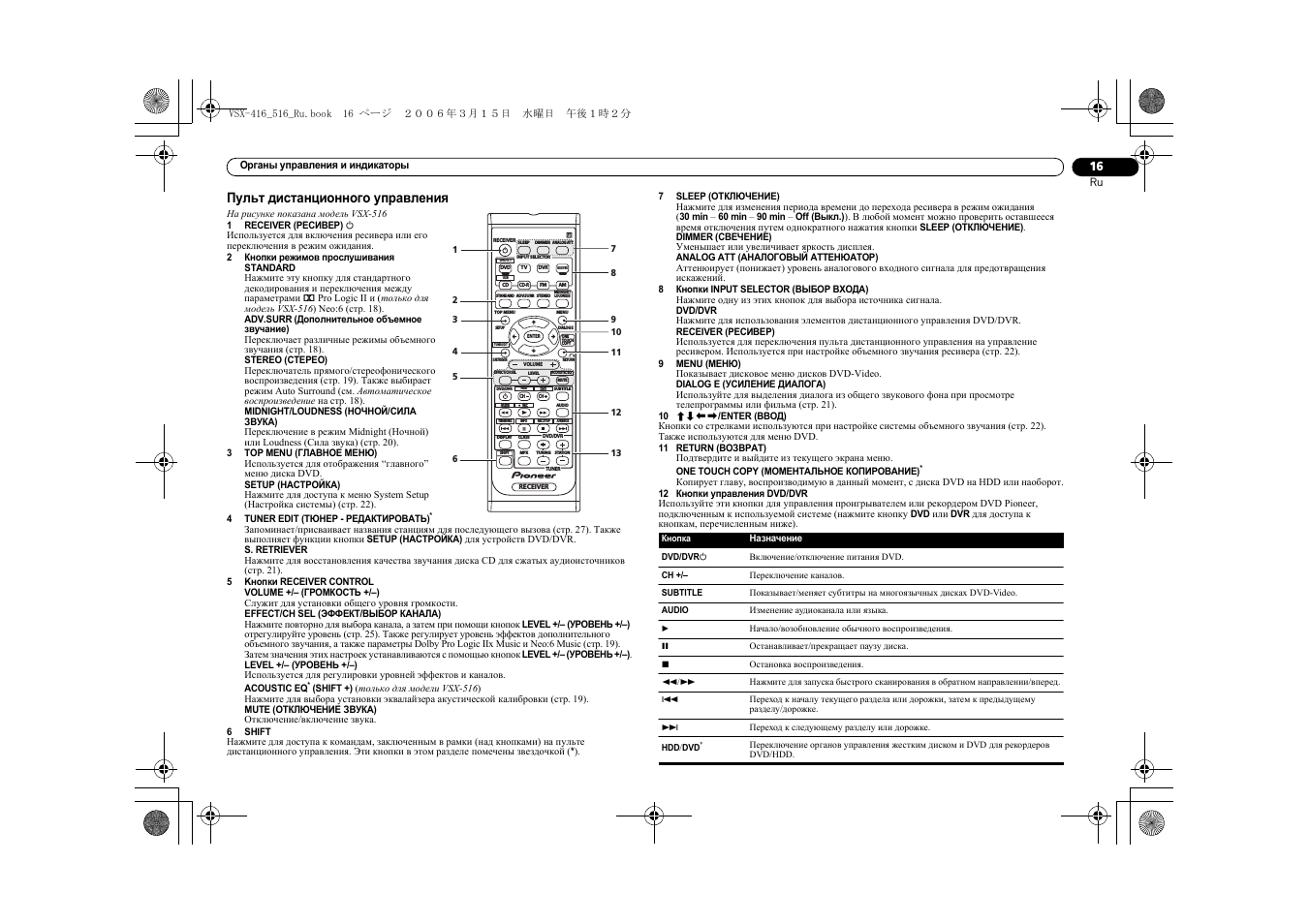

Пульт дистанционного управления
На рисунке показана модель VSX-516
1
RECEIVER (РЕСИВЕР)
Используется для включения ресивера или его
переключения в режим ожидания.
2
Кнопки режимов прослушивания
STANDARD
Нажмите эту кнопку для стандартного
декодирования и переключения между
параметрами 2 Pro Logic II и (только для
модель VSX-516) Neo:6 (стр. 18).
ADV.SURR (Дополнительное объемное
звучание)
Переключает различные режимы объемного
звучания (стр. 18).
STEREO (СТЕРЕО)
Переключатель прямого/стереофонического
воспроизведения (стр. 19). Также выбирает
режим Auto Surround (см. Автоматическое
воспроизведение на стр. 18).
MIDNIGHT/LOUDNESS (НОЧНОЙ/СИЛА
ЗВУКА)
Переключение в режим Midnight (Ночной)
или Loudness (Сила звука) (стр. 20).
3
TOP MENU (ГЛАВНОЕ МЕНЮ)
Используется для отображения “главного”
меню диска DVD.
SETUP (НАСТРОЙКА)
Нажмите для доступа к меню System Setup
(Настройка системы) (стр. 22).
4
TUNER EDIT (ТЮНЕР — РЕДАКТИРОВАТЬ)
*
Запоминает/присваивает названия станциям для последующего вызова (стр. 27). Также
выполняет функции кнопки SETUP (НАСТРОЙКА) для устройств DVD/DVR.
S. RETRIEVER
Нажмите для восстановления качества звучания диска CD для сжатых аудиоисточников
(стр. 21).
5
Kнопки RECEIVER CONTROL
VOLUME +/– (ГРОМКОСТЬ +/–)
Служит для установки общего уровня громкости.
EFFECT/CH SEL (ЭФФЕКТ/ВЫБОР КАНАЛА)
Нажмите повторно для выбора канала, а затем при помощи кнопок LEVEL +/– (УРОВЕНЬ +/–)
отрегулируйте уровень (стр. 25). Также регулирует уровень эффектов дополнительного
объемного звучания, а также параметры Dolby Pro Logic IIx Music и Neo:6 Music (стр. 19).
Затем значения этих настроек устанавливаются с помощью кнопок LEVEL +/– (УРОВЕНЬ +/–).
LEVEL +/– (УРОВЕНЬ +/–)
Используется для регулировки уровней эффектов и каналов.
ACOUSTIC EQ
*
(SHIFT +) (только для модели VSX-516)
Нажмите для выбора установки эквалайзера акустической калибровки (стр. 19).
MUTE (ОТКЛЮЧЕНИЕ ЗВУКА)
Отключение/включение звука.
6
SHIFT
Нажмите для доступа к командам, заключенным в рамки (над кнопками) на пульте
дистанционного управления. Эти кнопки в этом разделе помечены звездочкой (*).
7
SLEEP (ОТКЛЮЧЕНИЕ)
Нажмите для изменения периода времени до перехода ресивера в режим ожидания
(30 min – 60 min – 90 min – Off (Выкл.)). В любой момент можно проверить оставшееся
время отключения путем однократного нажатия кнопки SLEEP (ОТКЛЮЧЕНИЕ).
DIMMER (СВЕЧЕНИЕ)
Уменьшает или увеличивает яркость дисплея.
ANALOG ATT (АНАЛОГОВЫЙ АТТЕНЮАТОР)
Аттенюирует (понижает) уровень аналогового входного сигнала для предотвращения
искажений.
8
Кнопки INPUT SELECTOR (ВЫБОР ВХОДА)
Нажмите одну из этих кнопок для выбора источника сигнала.
DVD/DVR
Нажмите для использования элементов дистанционного управления DVD/DVR.
RECEIVER (РЕСИВЕР)
Используется для переключения пульта дистанционного управления на управление
ресивером. Используется при настройке объемного звучания ресивера (стр. 22).
9
MENU (МЕНЮ)
Показывает дисковое меню дисков DVD-Video.
DIALOG E (УСИЛЕНИЕ ДИАЛОГА)
Используйте для выделения диалога из общего звукового фона при просмотре
телепрограммы или фильма (стр. 21).
10
/ENTER (ВВОД)
Кнопки со стрелками используются при настройке системы объемного звучания (стр. 22).
Также используются для меню DVD.
11 RETURN (ВОЗВРАТ)
Подтвердите и выйдите из текущего экрана меню.
ONE TOUCH COPY (МОМЕНТАЛЬНОЕ КОПИРОВАНИЕ)
*
Копирует главу, воспроизводимую в данный момент, с диска DVD на HDD или наоборот.
12 Кнопки управления DVD/DVR
Используйте эти кнопки для управления проигрывателем или рекордером DVD Pioneer,
подключенным к используемой системе (нажмите кнопку DVD или DVR для доступа к
кнопкам, перечисленным ниже).
INPUT SELECTOR
RECEIVER
STANDARD ADV.SURR STEREO
MIDNIGHT/
LOUDNESS
TOP MENU
SETUP
RETURN
S.RETRIEVER
TUNER EDIT
ONE
TOUCH
COPY
HDD
DVD
DVD/DVR
TUNING
DISPLAY
CLASS
MPX
STATION
DVD/DVR
TUNER
AUDIO
SUBTITLE
MUTE
EFFECT/CH SEL
ACOUSTIC EQ
LEVEL
ENTER
RECEIVER
VOLUME
SLEEP
DVD 5.1
DVR
DVD
CD-R
AM
FM
CD
RECEIVER
TV
DIMMER ANALOG ATT
MENU
DIALOG E
GUIDE
REC
TIMER REC
INFO
REC STOP
JUKEBOX
CH
CH
SHIFT
USB
1
3
4
2
5
6
7
8
9
10
11
12
13
Кнопка
Назначение
DVD/DVR
Включение/отключение питания DVD.
CH +/–
Переключение каналов.
SUBTITLE
Показывает/меняет субтитры на многоязычных дисках DVD-Video.
AUDIO
Изменение аудиоканала или языка.
Начало/возобновление обычного воспроизведения.
Останавливает/прекращает паузу диска.
Остановка воспроизведения.
/
Нажмите для запуска быстрого сканирования в обратном направлении/вперед.
Переход к началу текущего раздела или дорожки, затем к предыдущему
разделу/дорожке.
Переход к следующему разделу или дорожке.
HDD/DVD
*
Переключение органов управления жестким диском и DVD для рекордеров
DVD/HDD.
VSX-416_516_Ru.book 16 ページ ２００６年３月１５日 水曜日 午後１時２分
Органы управления и индикаторы
17
Ru

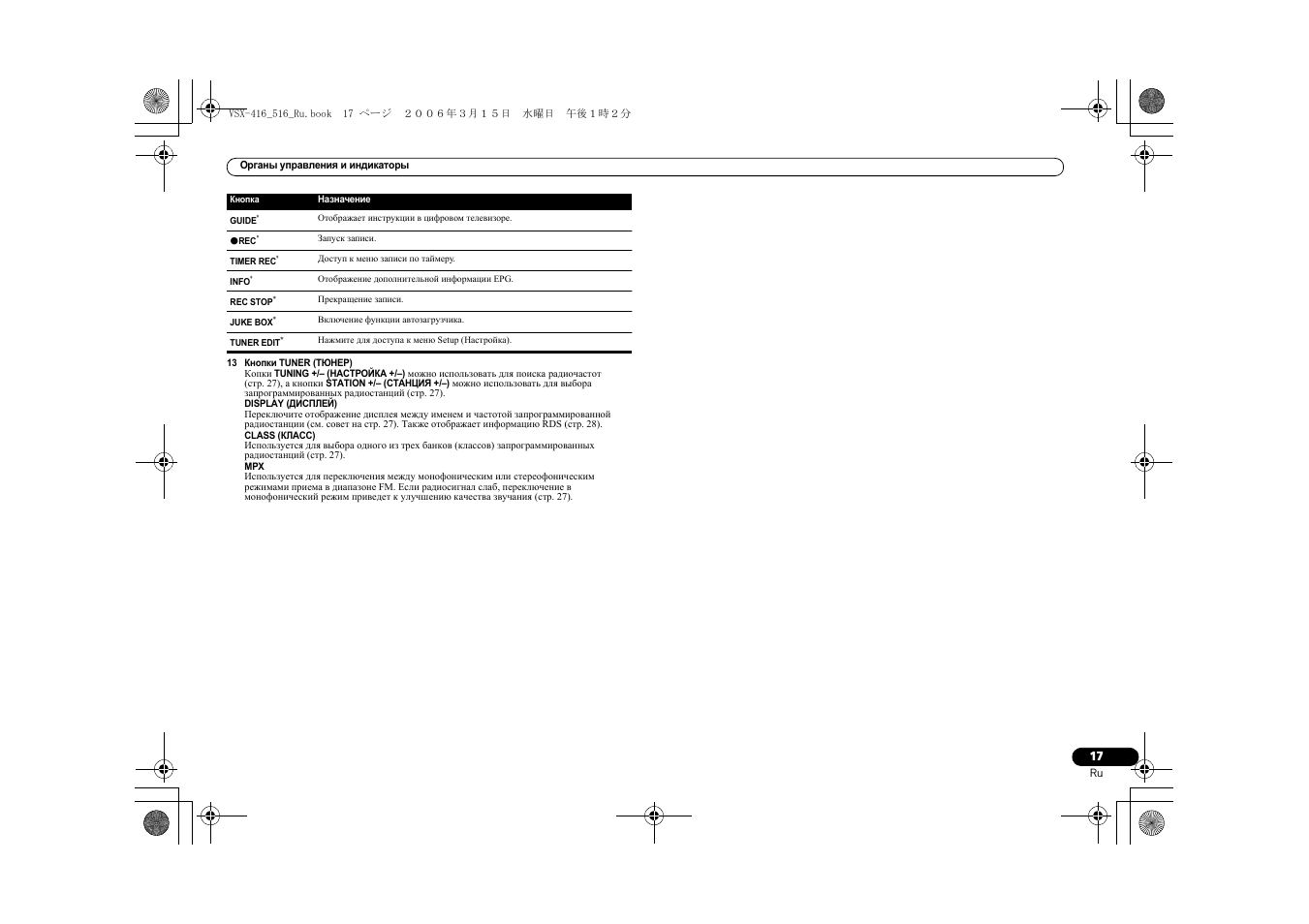

13 Кнопки TUNER (ТЮНЕР)
Копки TUNING +/– (НАСТРОЙКА +/–) можно использовать для поиска радиочастот
(стр. 27), а кнопки STATION +/– (СТАНЦИЯ +/–) можно использовать для выбора
запрограммированных радиостанций (стр. 27).
DISPLAY (ДИСПЛЕЙ)
Переключите отображение дисплея между именем и частотой запрограммированной
радиостанции (см. совет на стр. 27). Также отображает информацию RDS (стр. 28).
CLASS (КЛАСС)
Используется для выбора одного из трех банков (классов) запрограммированных
радиостанций (стр. 27).
MPX
Используется для переключения между монофоническим или стереофоническим
режимами приема в диапазоне FM. Если радиосигнал слаб, переключение в
монофонический режим приведет к улучшению качества звучания (стр. 27).
GUIDE
*
Отображает инструкции в цифровом телевизоре.
REC
*
Запуск записи.
TIMER REC
*
Доступ к меню записи по таймеру.
INFO
*
Отображение дополнительной информации EPG.
REC STOP
*
Прекращение записи.
JUKE BOX
*
Включение функции автозагрузчика.
TUNER EDIT
*
Нажмите для доступа к меню Setup (Настройка).
Кнопка
Назначение
VSX-416_516_Ru.book 17 ページ ２００６年３月１５日 水曜日 午後１時２分
Прослушивание системы
18
Ru

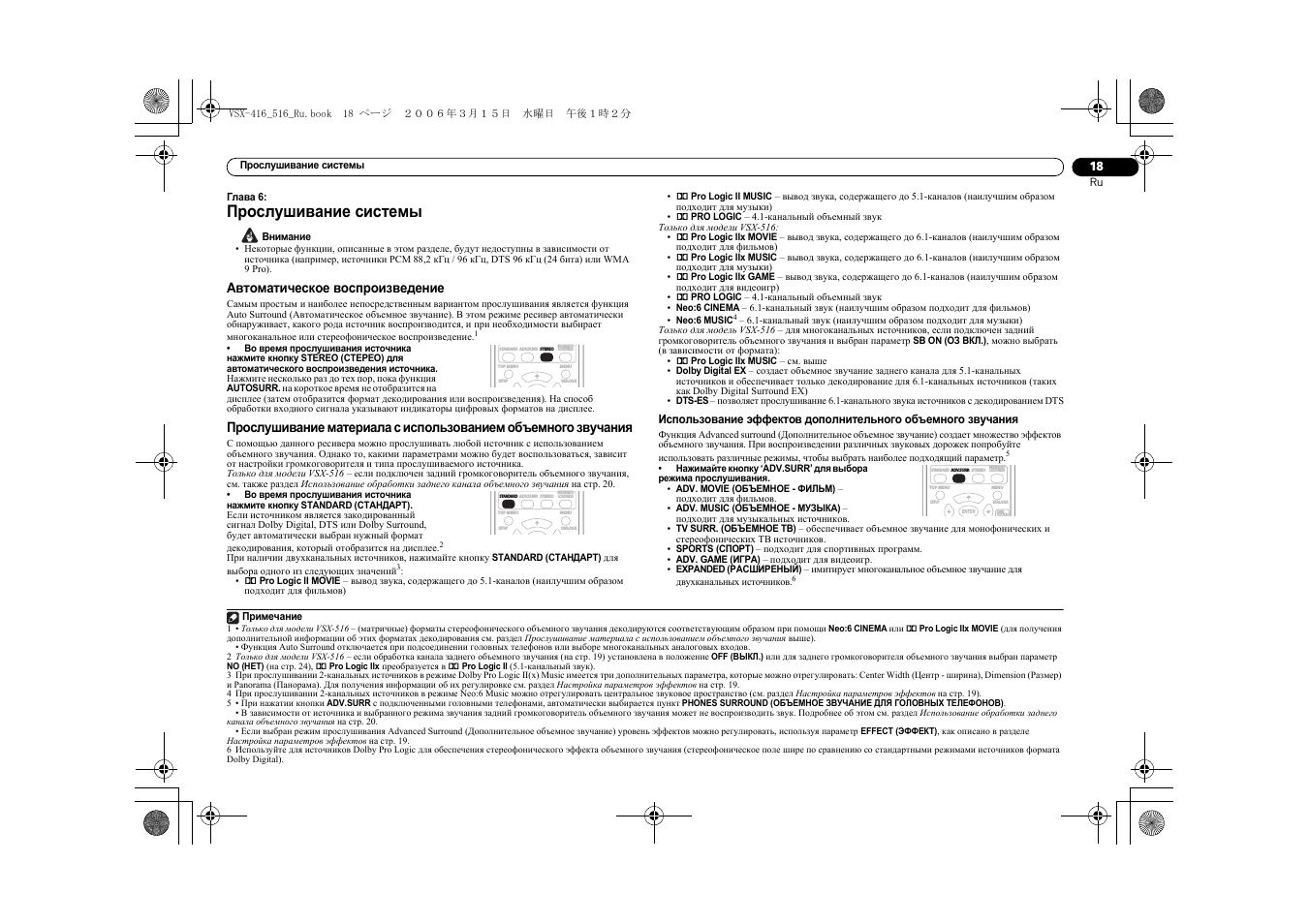

Глава 6:
Прослушивание системы
Внимание
• Некоторые функции, описанные в этом разделе, будут недоступны в зависимости от
источника (например, источники PCM 88,2 кГц / 96 кГц, DTS 96 кГц (24 бита) или WMA
9 Pro).
Автоматическое воспроизведение
Cамым простым и наиболее непосредственным вариантом прослушивания является функция
Auto Surround (Автоматическое объемное звучание). В этом режиме ресивер автоматически
обнаруживает, какого рода источник воспроизводится, и при необходимости выбирает
многоканальное или стереофоническое воспроизведение.
1
•
Во время прослушивания источника
нажмите кнопку STEREO (СТЕРЕО) для
автоматического воспроизведения источника.
Нажмите несколько раз до тех пор, пока функция
AUTOSURR. на короткое время не отобразится на
дисплее (затем отобразится формат декодирования или воспроизведения). На способ
обработки входного сигнала указывают индикаторы цифровых форматов на дисплее.
Прослушивание материала с использованием объемного звучания
С помощью данного ресивера можно прослушивать любой источник с использованием
объемного звучания. Однако то, какими параметрами можно будет воспользоваться, зависит
от настройки громкоговорителя и типа прослушиваемого источника.
Только для модели VSX-516 –
е
сли подключен задний громкоговоритель объемного звучания,
см. также раздел Использование обработки заднего канала объемного звучания на стр. 20.
•
Во время прослушивания источника
нажмите кнопку STANDARD (СТАНДАРТ).
Если источником является закодированный
сигнал Dolby Digital, DTS или Dolby Surround,
будет автоматически выбран нужный формат
декодирования, который отобразится на дисплее.
2
При наличии двухканальных источников, нажимайте кнопку STANDARD (СТАНДАРТ) для
выбора одного из следующих значений
3
:
• 2 Pro Logic II MOVIE – вывод звука, содержащего до 5.1-каналов (наилучшим образом
подходит для фильмов)
• 2 Pro Logic II MUSIC – вывод звука, содержащего до 5.1-каналов (наилучшим образом
подходит для музыки)
• 2 PRO LOGIC – 4.1-канальный объемный звук
Только для модели VSX-516:
• 2 Pro Logic IIx MOVIE – вывод звука, содержащего до 6.1-каналов (наилучшим образом
подходит для фильмов)
• 2 Pro Logic IIx MUSIC – вывод звука, содержащего до 6.1-каналов (наилучшим образом
подходит для музыки)
• 2 Pro Logic IIx GAME – вывод звука, содержащего до 6.1-каналов (наилучшим образом
подходит для видеоигр)
• 2 PRO LOGIC – 4.1-канальный объемный звук
• Neo:6 CINEMA – 6.1-канальный звук (наилучшим образом подходит для фильмов)
• Neo:6 MUSIC
4
– 6.1-канальный звук (наилучшим образом подходит для музыки)
Только для модель VSX-516 – для многоканальных источников, если подключен задний
громкоговоритель объемного звучания и выбран параметр SB ON (ОЗ ВКЛ.), можно выбрать
(в зависимости от формата):
• 2 Pro Logic IIx MUSIC – см. выше
• Dolby Digital EX – создает объемное звучание заднего канала для 5.1-канальных
источников и обеспечивает только декодирование для 6.1-канальных источников (таких
как Dolby Digital Surround EX)
• DTS-ES – позволяет прослушивание 6.1-канального звука источников с декодированием DTS
Использование эффектов дополнительного объемного звучания
Функция Advanced surround (Дополнительное объемное звучание) создает множество эффектов
объемного звучания. При воспроизведении различных звуковых дорожек попробуйте
использовать различные режимы, чтобы выбрать наиболее подходящий параметр.
5
•
Нажимайте кнопку ‘ADV.SURR’ для выбора
режима прослушивания.
• ADV. MOVIE (ОБЪЕМНОЕ — ФИЛЬМ) –
подходит для фильмов.
• ADV. MUSIC (ОБЪЕМНОЕ — МУЗЫКА) –
подходит для музыкальных источников.
• TV SURR. (ОБЪЕМНОЕ ТВ) – обеспечивает объемное звучание для монофонических и
стереофонических ТВ источников.
• SPORTS (СПОРТ) – подходит для спортивных программ.
• ADV. GAME (ИГРА) – подходит для видеоигр.
• EXPANDED (РАСШИРЕНЫЙ) – имитирует многоканальное объемное звучание для
двухканальных источников.
6
Примечание
1 • Только для модели VSX-516 – (матричные) форматы стереофонического объемного звучания декодируются соответствующим образом при помощи Neo:6 CINEMA или 2 Pro Logic IIx MOVIE (для получения
дополнительной информации об этих форматах декодирования см. раздел Прослушивание материала с использованием объемного звучания вышe).
• Функция Auto Surround отключается при подсоединении головных телефонов или выборе многоканальных аналоговых входов.
2 Только для модели VSX-516 – если обработка канала заднего объемного звучания (на стр. 19) установлена в положение OFF (ВЫКЛ.) или для заднего громкоговорителя объемного звучания выбран параметр
NO (НЕТ) (на стр. 24), 2 Pro Logic IIx преобразуется в 2 Pro Logic II (5.1-канальный звук).
3 При прослушивании 2-канальных источников в режиме Dolby Pro Logic II(x) Music имеется три дополнительных параметра, которые можно отрегулировать: Center Width (Центр — ширина), Dimension (Размер)
и Panorama (Панорама). Для получения информации об их регулировке см. раздел Настройка параметров эффектов на стр. 19.
STANDARD ADV.SURR
STEREO
MIDNIGHT/
LOUDNESS
TOP MENU
SETUP
MENU
DIALOG E
STANDARD
ADV.SURR STEREO
MIDNIGHT/
LOUDNESS
TOP MENU
SETUP
MENU
DIALOG E
4 При прослушивании 2-канальных источников в режиме Neo:6 Music можно отрегулировать центральное звуковое пространство (см. раздел Настройка параметров эффектов на стр. 19).
5 • При нажатии кнопки ADV.SURR с подключенными головными телефонами, автоматически выбирается пункт PHONES SURROUND (ОБЪЕМНОЕ ЗВУЧАНИЕ ДЛЯ ГОЛОВНЫХ ТЕЛЕФОНОВ).
• В зависимости от источника и выбранного режима звучания задний громкоговоритель объемного звучания может не воспроизводить звук. Подробнее об этом см. раздел Использование обработки заднего
канала объемного звучания на стр. 20.
• Если выбран режим прослушивания Advanced Surround (Дополнительное объемное звучание) уровень эффектов можно регулировать, используя параметр EFFECT (ЭФФЕКТ), как описано в разделе
Настройка параметров эффектов на стр. 19.
6 Используйте для источников Dolby Pro Logic для обеспечения стереофонического эффекта объемного звучания (стереофоническое поле шире по сравнению со стандартными режимами источников формата
Dolby Digital).
STANDARD
ADV.SURR
STEREO
MIDNIGHT/
LOUDNESS
TOP MENU
SETUP
ONE
TOUCH
ENTER
MENU
DIALOG E
VSX-416_516_Ru.book 18 ページ ２００６年３月１５日 水曜日 午後１時２分

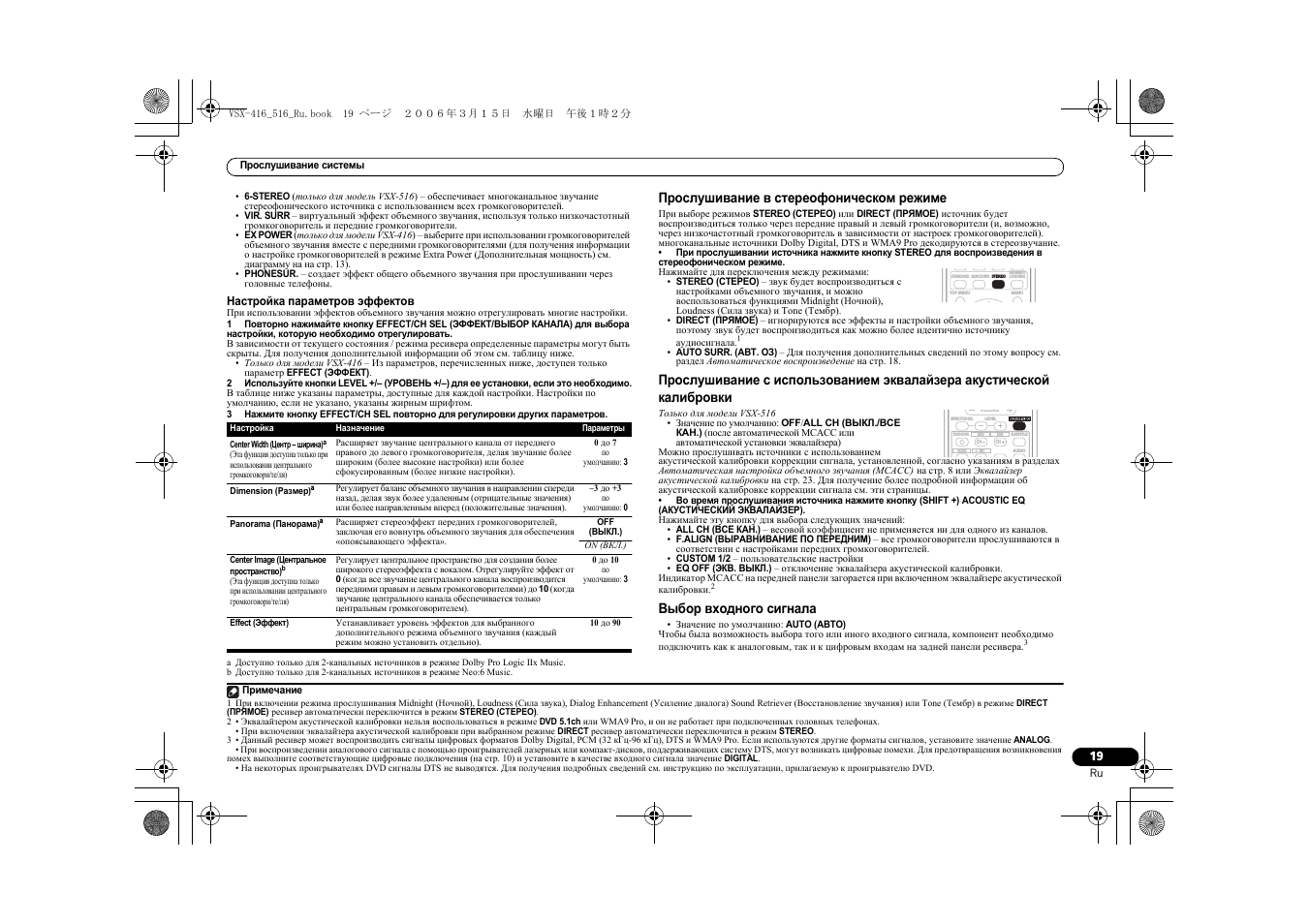

Прослушивание системы
19
Ru
• 6-STEREO (только для модель VSX-516) – oбеспечивает многоканальное звучание
стереофонического источника с использованием всех громкоговорителей.
• VIR. SURR – виртуальный эффект объемного звучания, используя только низкочастотный
громкоговоритель и передние громкоговорители.
• EX POWER (только для модели VSX-416) – выберите при использовании громкоговорителей
объемного звучания вместе с передними громкоговорителями (для получения информации
о настройке громкоговорителей в режиме Extra Power (Дополнительная мощность) см.
диаграмму на на стр. 13).
• PHONESUR. – создает эффект общего объемного звучания при прослушивании через
головные телефоны.
Настройка параметров эффектов
При использовании эффектов объемного звучания можно отрегулировать многие настройки.
1
Повторно нажимайте кнопку EFFECT/CH SEL (ЭФФЕКТ/ВЫБОР КАНАЛА) для выбора
настройки, которую необходимо отрегулировать.
В зависимости от текущего состояния / режима ресивера определенные параметры могут быть
скрыты. Для получения дополнительной информации об этом см. таблицу ниже.
• Tолько для модели VSX-416 – Из параметров, перечисленных ниже, доступен только
параметр EFFECT (ЭФФЕКТ).
2
Используйте кнопки LEVEL +/– (УРОВЕНЬ +/–) для ее установки, если это необходимо.
В таблице ниже указаны параметры, доступные для каждой настройки. Настройки по
умолчанию, если не указано, указаны жирным шрифтом.
3
Нажмите кнопку EFFECT/CH SEL повторно для регулировки других параметров.
Прослушивание в стереофоническом режиме
При выборе режимов STEREO (СТЕРЕО) или DIRECT (ПРЯМОЕ) источник будет
воспроизводиться только через передние правый и левый громкоговорители (и, возможно,
через низкочастотный громкоговоритель в зависимости от настроек громкоговорителей).
многоканальные источники Dolby Digital, DTS и WMA9 Pro декодируются в стереозвучание.
•
При прослушивании источника нажмите кнопку STEREO для воспроизведения в
стереофоническом режиме.
Нажимайте для переключения между режимами:
• STEREO (СТЕРЕО) – звук будет воспроизводиться с
настройками объемного звучания, и можно
воспользоваться функциями Midnight (Ночной),
Loudness (Сила звука) и Tone (Тембр).
• DIRECT (ПРЯМОЕ) – игнорируются все эффекты и настройки объемного звучания,
поэтому звук будет воспроизводиться как можно более идентично источнику
аудиосигнала.
1
• AUTO SURR. (АВТ. ОЗ) – Для получения дополнительных сведений по этому вопросу см.
раздел Автоматическое воспроизведение на стр. 18.
Прослушивание с использованием эквалайзера акустической
калибровки
Только для модели VSX-516
• Значение по умолчанию: OFF/ALL CH (ВЫКЛ./ВСЕ
КАН.) (после автоматической MCACC или
автоматической установки эквалайзера)
Можно прослушивать источники с использованием
акустической калибровки коррекции сигнала, установленной, согласно указаниям в разделах
Автоматическая настройка объемного звучания (MCACC) на стр. 8 или Эквалайзер
акустической калибровки на стр. 23. Для получение более подробной информации об
акустической калибровке коррекции сигнала см. эти страницы.
•
Во время прослушивания источника нажмите кнопку (SHIFT +) ACOUSTIC EQ
(АКУСТИЧЕСКИЙ ЭКВАЛАЙЗЕР).
Нажимайте эту кнопку для выбора следующих значений:
• ALL CH (ВСЕ КАН.) – весовой коэффициент не применяется ни для одного из каналов.
• F.ALIGN (ВЫРАВНИВАНИЕ ПО ПЕРЕДНИМ) – все громкоговорители прослушиваются в
соответствии с настройками передних громкоговорителей.
• CUSTOM 1/2 – пользовательские настройки
• EQ OFF (ЭКВ. ВЫКЛ.) – отключение эквалайзера акустической калибровки.
Индикатор MCACC на передней панели загорается при включенном эквалайзере акустической
калибровки.
2
Выбор входного сигнала
• Значение по умолчанию: AUTO (АВТО)
Чтобы была возможность выбора того или иного входного сигнала, компонент необходимо
подключить как к аналоговым, так и к цифровым входам на задней панели ресивера.
3
Настройка
Назначение
Параметры
Center Width (Центр – ширина)
a
(Эта функция доступна только при
использовании центрального
громкоговори/те/ля)
a Доступно только для 2-канальных источников в режиме Dolby Pro Logic IIx Music.
Расширяет звучание центрального канала от переднего
правого до левого громкоговорителя, делая звучание более
широким (более высокие настройки) или более
сфокусированным (более низкие настройки).
0 до 7
по
умолчанию: 3
Dimension (Размер)
a
Регулирует баланс объемного звучания в направлении спереди
назад, делая звук более удаленным (отрицательные значения)
или более направленным вперед (положительные значения).
–3 до +3
по
умолчанию: 0
Panorama (Панорама)
a
Расширяет стереоэффект передних громкоговорителей,
заключая его вовнутрь объемного звучания для обеспечения
«опоясывающего эффекта».
OFF
(ВЫКЛ.)
ON (ВКЛ.)
Center Image (Центральное
пространство)
b
(Эта функция доступна только
при использовании центрального
громкоговори/те/ля)
b Доступно только для 2-канальных источников в режиме Neo:6 Music.
Регулирует центральное пространство для создания более
широкого стереоэффекта с вокалом. Отрегулируйте эффект от
0 (когда все звучание центрального канала воспроизводится
передними правым и левым громкоговорителями) до 10 (когда
звучание центрального канала обеспечивается только
центральным громкоговорителем).
0 до 10
по
умолчанию: 3
Effect (Эффект)
Устанавливает уровень эффектов для выбранного
дополнительного режима объемного звучания (каждый
режим можно установить отдельно).
10 до 90
Примечание
1 При включении режима прослушивания Midnight (Ночной), Loudness (Сила звука), Dialog Enhancement (Усиление диалога) Sound Retriever (Восстановление звучания) или Tone (Тембр) в режиме DIRECT
(ПРЯМОЕ) ресивер автоматически переключится в режим STEREO (СТЕРЕО).
2 • Эквалайзером акустической калибровки нельзя воспользоваться в режиме DVD 5.1ch или WMA9 Pro, и он не работает при подключенных головных телефонах.
• При включении эквалайзера акустической калибровки при выбранном режиме DIRECT ресивер автоматически переключится в режим STEREO.
3 • Данный ресивер может воспроизводить сигналы цифровых форматов Dolby Digital, PCM (32 кГц-96 кГц), DTS и WMA9 Pro. Если используются другие форматы сигналов, установите значение ANALOG.
• При воспроизведении аналогового сигнала с помощью проигрывателей лазерных или компакт-дисков, поддерживающих систему DTS, могут возникать цифровые помехи. Для предотвращения возникновения
помех выполните соответствующие цифровые подключения (на стр. 10) и установите в качестве входного сигнала значение DIGITAL.
• На некоторых проигрывателях DVD сигналы DTS не выводятся. Для получения подробных сведений см. инструкцию по эксплуатации, прилагаемую к проигрывателю DVD.
STANDARD ADV.SURR
STEREO
MIDNIGHT/
LOUDNESS
TOP MENU
MENU
HDD
DVD
DVD/DVR
AUDIO
SUBTITLE
MUTE
EFFECT/CH SEL
ACOUSTIC EQ
LEVEL
VOLUME
GUIDE
REC
CH
CH
VSX-416_516_Ru.book 19 ページ ２００６年３月１５日 水曜日 午後１時２分
Прослушивание системы
20
Ru
1
Нажмите кнопку SIGNAL SELECT (на передней панели), чтобы выбрать входной
сигнал, соответствующий сигналу компонента-источника.
При каждом нажатии параметры выбираются в следующем порядке:
• AUTO – при обнаружении цифрового источника происходит автоматическое
переключение на вход DIGITAL, в противном случае остается выбранным вход ANALOG.
• ANALOG – выбираются аналоговые входы.
• DIGITAL – выбирается цифровой вход.
Если выбран вариант DIGITAL или AUTO, при входном сигнале в формате Dolby Digital
загорается индикатор 2 DIGITAL, а при входном сигнале DTS – индикатор DTS.
Использование обработки заднего канала объемного звучания
Только для модели VSX-516
• Значение по умолчанию: SB ON (ВКЛ.)
Ресивер может автоматически использовать декодирование по схеме 6.1 для источников с
кодировкой 6.1 (например, Dolby Digital EX или DTS-ES), или же можно задать схему
декодирования 6.1 (например, для источников с кодировкой 5.1). Для источника с кодировкой
5.1 будет генерироваться задний канал объемного звучания, но более высокое качество звука,
возможно, будет достигаться в формате 5.1, в котором и был изначально закодирован входной
сигнал (в этом случае обработку заднего объемного звучания можно просто отключить).
1
В следующей таблице, указаны случаи, в которых при воспроизведении различных
источников будет слышен звук из заднего канала объемного звучания (=звук
воспроизводится через задний громкоговоритель объемного звучания).
•
Нажмите кнопку SB CH (SB ch PROCESSING) (КАНАЛ ЗО (ОБРАБОТКА КАНАЛА ЗО))
для выбора параметра заднего канала объемного звучания.
При каждом нажатии параметры выбираются в следующем порядке:
• SB ON (ЗОЗ ВКЛ.) – декодирование 6.1 используется постоянно (например, для звуковых
материалов с декодированием 5.1 генерируется задний канал объемного звучания)
• SB AUTO (ЗОЗ АВТ.) – автоматический переход на декодирование 6.1 для источников
сигнала с кодировкой 6.1 (например, Dolby Digital EX или DTS-ES)
• SB OFF (ЗОЗ ВЫКЛ.) – воспроизведение в формате максимум 5.1
Использование режима виртуального заднего
громкоговорителя объемного звучания (VSB)
Если задний громкоговоритель объемного звучания не используется, выбор этого режима
позволяет прослушивать виртуальный задний канал объемного звучания через используемые
громкоговорители объемного звучания. Можно на выбор прослушивать источники без
использования сигнала для задних громкоговорителей объемного звучания, если материал в
этом формате (например, 5.1) звучит лучше, чем в формате, в который он был преобразован
изначально или настроить ресивер таким образом, чтобы этот эффект применялся только для
источников с кодировкой 6.1, например Dolby Digital EX или DTS-ES.
2
Только для модели VSX-516 – cлучаи, в которых будет слышен звук по виртуальному заднему
каналу объемного звучания, перечислены в таблице (=звук воспроизводится через задний
громкоговоритель объемного звучания).
•
Нажмите кнопку SB CH (SB ch PROCESSING) (КАНАЛ ЗО (ОБРАБОТКА КАНАЛА ЗО)) /
VSB MODE (РЕЖИМ VSB) (РЕЖИМ VSB) для выбора параметра заднего канала объемного
звучания.
При каждом нажатии параметры выбираются в следующем порядке:
• VSB ON (ВЗОЗ ВКЛ.) – постоянное использование виртуального заднего канала объемного
звучания (например, для материала с кодировкой 5.1)
• VSB AUTO (ВЗОЗ АВТ.) (только для модели VSX-516) – для источников с декодированием
6.1 (например, Dolby Digital EX или DTS-ES) автоматически применяется виртуальный
задний канал объемного звучания
• VSB OFF (ВЗОЗ ВЫКЛ.) – режим виртуального заднего канала объемного звучания
отключен
Использование режимов прослушивания Midnight (Ночной) и
Loudness (Сила звука)
Эти функции обеспечивают хорошее звучание на низких уровнях громкости при
прослушивании звука кинофильмов (Midnight (Ночной)) или музыки (Loudness (Сила звука)).
•
При нажатии кнопки MIDNIGHT/LOUDNESS последовательно выбираются режимы
MIDNIGHT, LOUDNESS и OFF (ВЫКЛ.).
Примечание
1 Задний канал объемного звучания нельзя использовать для головных телефонов, в режиме STEREO/DIRECT (СТЕРЕО/ПРЯМОЕ) или когда для заднего громкоговорителя объемного звучания выбрано значение
NO (НЕТ), как описано в разделе Настройка громкоговорителей на стр. 24.
2 Использование режима виртуального заднего громкоговорителя объемного звучания невозможно при подключенных головных телефонах, в режиме STEREO/DIRECT (СТЕРЕО/ПРЯМОЕ) или если
громкоговоритель объемного звучания установлен в положение NO (NET), как указано в разделе Настройка громкоговорителей на стр. 24 (только для модель VSX-516 – однако, для заднего громкоговорителя
объемного звучания должна быть выбрана настройка NO).
Тип источника
Обработка
заднего канала
объемного
звучания/Режим
виртуального
объемного
звучания сзади
Стандартный
Дополни-
тельное
объемное
звучание
Многоканал
ьные
источники
Стетреоисточники
2
Pro
Logic II x
2
Pro
Logic
Neo:6
Многоканальные
источники с кодировкой
Dolby Digital EX/DTS-
ES/WMA9 Pro и 6.1-
канальным объемным
звуком
ON (ВКЛ.)
a
a Кроме формата WMA9 Pro.
AUTO (АВТО)
a
Многоканальный
источник с кодировкой
Dolby Digital/DTS/
WMA9 Pro
ON (ВКЛ.)
a
AUTO (АВТО)
a
Стереоисточник с
кодировкой Dolby
Digital/ DTS/ WMA9
Pro; другие цифровые
стереоисточники
ON (ВКЛ.)
a,b
b Применяется только при использовании режима Virtual Surround Back (виртуальных задних
громкоговорителей объемного звучания).
a
AUTO (АВТО)
c
c Не применяется при использовании режима Virtual Surround Back (виртуальных задних
громкоговорителей объемного звучания).
a
Аналоговые 2-
канальные
(стереофонические)
источники
ON (ВКЛ.)
b
AUTO (АВТО)
c
VSX-416_516_Ru.book 20 ページ ２００６年３月１５日 水曜日 午後１時２分
08:08
никогда не перегревайте ресивер Pioneer VSX — D514, иначе…
04:13
Как выбрать ресивер Pioneer? Купить аудио ресивер Pioneer (Пионер).
14:25
Ресивер в качестве стереоусилителя: обзор на примере Pioneer VSX-416
04:25
Как правильно настроить аудио ресивер PIONEER для кристально чистого,мощного,глубокого звука дома.
04:14
Усилитель Pioneer VSX-415-S
01:54
Ресивер Pioneer VSX-416
10:54
pioneer vsx-418 review
02:43
Тест системы Pioner VSX-416 + Амфитон 50АС-022 +++
Нажмите на кнопку для помощи
BAЖHO
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Символ молнии, заключенный в
равносторонний треугольник, используется
для предупреждения пользователя об «
опасном напряжении» внутри корпуса
изделия, которое может быть достаточно
высоким и стать причиной поражения людей
электрическим током.
Благодарим вас за покупку этого изделия марки
Pioneer. Полностью прочтите настоящие инструкции
по эксплуатации, чтобы знать, как правильно
обращаться с этой моделью. Прочитав инструкции,
сохраните их в надежном месте для использования в
будущем.
ПРЕДУПРЕЖДЕНИЕ
Данное оборудование не является
водонепроницаемым. Во избежание пожара или
поражения электрическим током не помещайте
рядом с оборудованием емкости с жидкостями
(например, вазы, цветочные горшки) и не
допускайте попадания на него капель, брызг,
дождя или влаги.
ПРЕДУПРЕЖДЕНИЕ
Перед первым включением оборудования внимательно
прочтите следующий раздел.
Напряжение в электросети может быть разным в
различных странах и регионах. Убедитесь, что
сетевое напряжение в местности, где будет
использоваться данное устройство,
соответствует требуемому напряжению
(например, 230 В или 120 В), указанному на
задней панели.
ВНИМАНИЕ:
ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ
ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ
ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА
ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ
ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ
СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.
D3-4-2-1-3_A_Ru
D3-4-2-1-4_A_Ru
Восклицательный знак, заключенный в
равносторонний треугольник, используется
для предупреждения пользователя о наличии
в литературе, поставляемой в комплекте с
изделием, важных указаний по работе с ним
и обслуживанию.
D3-4-2-1-1_Ru-A
ПРЕДУПРЕЖДЕНИЕ
Во избежание пожара не приближайте к
оборудованию источники открытого огня
(например, зажженные свечи).
D3-4-2-1-7a_A_Ru
Условия эксплуатации
Изделие эксплуатируется при следующих температуре и
влажности:
+5 °C до +35 °C; влажность менее 85 % (не заслоняйте
охлаждающие вентиляторы)
Не устанавливайте изделие в плохо проветриваемом
помещении или в месте с высокой влажностью,
открытом для прямого солнечного света (или сильного
искусственного света).
D3-4-2-1-7c_A_Ru
ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ
При установке устройства обеспечьте
достаточное пространство для вентиляции во
избежание повышения температуры внутри
устройства (не менее 60 см сверху, 10 см сзади
и по 30 см слева и справа).
ПРЕДУПРЕЖДЕНИЕ
В корпусе устройства имеются щели и
отверстия для вентиляции, обеспечивающие
надежную работу изделия и защищающие его от
перегрева. Во избежание пожара эти отверстия
ни в коем случае не следует закрывать или
заслонять другими предметами (газетами,
скатертями и шторами) или устанавливать
оборудование на толстом ковре или постели.
D
O
W
N
D
O
WN
D3-4-2-1-7b_A_Ru
2
Ru
ВНИМАНИЕ
Выключатель STANDBY/ON (ОЖИДАНИЕ/ВКЛ.)
данного устройства не полностью отключает его от
электросети. Чтобы полностью отключить питание
устройства, вытащите вилку кабеля питания из
электророзетки. Поэтому устройство следует
устанавливать так, чтобы вилку кабеля питания
можно было легко вытащить из розетки в
чрезвычайных обстоятельствах. Во избежание
пожара следует извлекать вилку кабеля питания из
розетки, если устройство не будет использоваться в
течение долгого времени (например, если вы
уезжаете в отпуск).
D3-4-2-2-2a_A_Ru
Если вилка шнура питания изделия не соответствует
имеющейся электророзетке, вилку следует заменить
на подходящую к розетке. Замена и установка вилки
должны производиться только квалифицированным
техником. Отсоединенная от кабеля вилка,
подключенная к розетке, может вызвать тяжелое
поражение электрическим током. После удаления
вилки утилизируйте ее должным образом.
Оборудование следует отключать от электросети,
извлекая вилку кабеля питания из розетки, если оно не
будет использоваться в течение долгого времени
(например, если вы уезжаете в отпуск).
D3-4-2-2-1a_A_Ru
Изготовлено по лицензии компании Dolby
Данное изделие предназначено для общего бытового
использования. В случае возникновения любых
неисправностей, связанных с использованием в
других целях, нежели в бытовых (таких как
Laboratories.“Dolby”, “Pro Logic”, “Surround
EX” и знак в виде двойной буквы D являются
товарными знаками компании Dolby
Laboratories.
длительное использование в коммерческих целях в
ресторане, использование в автомобиле или на
корабле) требующих ремонта, такой ремонт
осуществляется за плату даже в течение
гарантийного срока.
Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная
система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее
обращение, возврат и переработку.
Чacтные клиенты в 25 странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в
соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).
В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в cooтветcтвующие учреждения.
Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в
соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей.
KO41_Ru
“DTS”, “DTS-ES”, «DTS 96/24» и “Neo:6”
являются товарными знаками Digital Theater
Systems, Inc.
K058_Ru
Ru
3
Содержание
01 Перед началом работы
Проверка комплекта поставки
Установка батареек
Дальность действия пульта
дистанционного управления
Установка ресивера
02 Краткое руководство
Ознакомление с системой домашнего
кинотеатра
Прослушивание в режиме объемного
звучания
Использование быс трой настройки
. . . . . . . . . . . . . . . . . . . . . . . . 6
. . . . . . . . . . . . . . . . . . . . . . . . . . 6
03 Быстрая настройка объемного
звучания
Автоматическая настройка объемного
звучания (MCACC)
Другие проблемы во время
автоматической настройки
MCACC
. . . . . . . . . . . . . . . . . 8
. . . . . . . . . . . . . . . . . . . . . . . . . 9
04 Подключение
Подсоединение кабелей
Аналоговые аудиокабели
Цифровые аудиокабели
Видеокабели
Подключение телевизора и
проигрывателя DVD
Подключение многоканальных
аналоговых выходов
Подключение спутникового ресивера
или другой цифровой приставки
Подключение других
аудиокомпонентов
О декодере WMA9 Pro
Подключение других
видеокомпонентов
Подключение антенн
Использование внешних антенн
. . . . . . . . . . . . . . . . . . . . 10
. . . . . . . . . . . . . . . . . 11
. . . . . . . . . . . . . . . . . 12
. . . . . . . . 5
. . . . . . . . . . . . . . . . . 5
. . . . . . . . . . 5
. . . . . . . . . . . . . . . . . 5
. . . . 6
. . . . . . . . . . . . 10
. . . . . . . . . 10
. . . . . . . . . . . 10
. . . . . . . . . . . . . . . 10
. . . . . . . . . . . . . 11
. . . . . 11
. . . . . . . . . . . . 11
. . . . . . . . . . . . . . . 12
. . . . 12
Подключение громкоговорителей
Контакты громкоговорителей
Советы по расположению
громкоговорителей
Диаграммы размещения
громкоговорителей
. . . . . . . . . . . . . . 13
. . . . . . . . . . . . . . 13
. . . 12
. . . . . 13
05 Органы управления и
индикаторы
Передняя панель
Дисплей
Пульт дистанционного управления
. . . . . . . . . . . . . . . . . . 14
. . . . . . . . . . . . . . . . . . . . . . . . . 15
. . . 16
06 Прослушивание системы
Автоматическое воспроизведение
Прослушивание материала с
использованием объемного
звучания
. . . . . . . . . . . . . . . . . . . . . . . . . 18
Использование эффектов
дополнительного объемного
звучания
. . . . . . . . . . . . . . . . . . . . . . . 18
Настройка параметров эффектов
Прослушивание в стереофоническом
режиме
. . . . . . . . . . . . . . . . . . . . . . . . . . 19
Прослушивание с использованием
эквалайзера акустической
калибровки
Выбор входного сигнала
Использование обработки заднего
канала объемного звучания
Использование режима виртуального
заднего громкоговорителя объемного
звучания (VSB)
Использование режимов
прослушивания Midnight (Ночной) и
Loudness (Сила звука)
Усиление диалога
Использование регуляторов тембра
Использование функции Sound Retriever
(Восстановление звучания)
Воспроизведение др угих
источников
Выбор многоканальных аналоговых
входов
. . . . . . . . . . . . . . . . . . . . . . 19
. . . . . . . . . . . . . . . . . . . 20
. . . . . . . . . . . . . 20
. . . . . . . . . . . . . . . . . 21
. . . . . . . . . . . . . . . . . . . . . . 21
. . . . . . . . . . . . . . . . . . . . . . . . . . 21
. . . 18
. . . 19
. . . . . . . . . . . 19
. . . . . . . . . 20
. . . 21
. . . . . . . . . 21
07 Меню System Setup
(Настройка системы)
Использование меню System Setup
(Настройка системы)
Ручная установка MCACC
громкоговорителей
Fine Channe l Level (Точная настройка
уровня каналов)
Fine Speaker Distance (Точная
настройка расстояния между
громкоговорителями)
Эквалайзер акустической
калибровки
Ручная настройка
громкоговорителей
Настройка громкоговорителей
Разделительный фи льтр
Уровень канала
Расстояние до громкоговорителей
Меню назначения входов
Меню настройки Other (Другие)
Настройка управления динамическим
диапазоном (DRC)
Настройка двойного
монофонического режима
(Dual mono)
Настройка аттенюатора
низкочастотных эффектов (LFE)
. . . . . . . . . . . . . . 22
. . . . . . . . . . . . . . . . 22
. . . . . . . . . . . . . . . . . 22
. . . . . . . . . . . . 22
. . . . . . . . . . . . . . . . . . . . . 23
. . . . . . . . . . . . . . . . 24
. . . . . . . . . . . . . . . . . 25
. . . . . . . . . . . . . . 25
. . . . . . . . . . . . . . . . . . . . 26
. . . . 24
. . . . . . . . . . 25
. . . . . . . . . . 25
. . . . . 25
08 Использование тюнера
Прослушивание радиопередач
Сохранение запрограммированных
радиостанций
Присвоение имен
запрограммированным
радиостанциям
Прослушивание
запрограммированных
радиостанций
Знакомство с системой RDS
Отображение информации RDS
Поиск программ RDS
Использование функции EON
. . . . . . . . . . . . . . . . . . . . 27
. . . . . . . . . . . . . . . . . 27
. . . . . . . . . . . . . . . . . . . 27
. . . . . . 27
. . . . . . . . 27
. . . . . . . . . . . . 28
. . . . . . 28
. . 25
. . . 26
. . . . 28
09 Выполнение записи
Выполнение аудио- или
видеозаписи
. . . . . . . . . . . . . . . . . . . . . . 29
10 Воспроизведение устройств с
интерфейсом USB
Использование интерфейса USB
Основные органы управления
воспроизведением
Совместимость сжатых
аудиосигналов
. . . . . . . . . . . . . . . . . 30
. . . . . . . . . . . . . . . . . . 30
. . . . . 30
11 Дополнительная информация
Устранение неполадок
Сброс параметров основного блока
Изменение сопротивления
громкоговорителей
Меры предосторожности при
обращении с кабелем питания
Чистка устройства
. . . . . . . . . . . . . 32
. . . . . . . . . . . . . . . . 32
. . . . . . . . . . . . . . . 33
. . . . 32
. . . . . . . 33
4
Ru
Перед началом работы
Глава 1:
Перед началом работы
Проверка комплекта поставки
Проверьте наличие перечисленных ниже принадлежностей:
• Рамочная антенна АМ
• Проволочная антенна FM
• Сухие батарейки размера AA IEC R6 (для подтверждения управления системой), 2 шт.
• Пульт дистанционного управления
• Установочный микрофон (только для модели VSX-516)
• Гарантийный сертификат
• Инструкции по эксплуатации
Установка батареек
Внимание
Неправильная установка батареек может стать причиной возникновения опасной ситуации,
например, утечки внутреннего вещества или взрыва. Соблюдайте перечисленные ниже меры
предосторожности:
• Не используйте новые батарейки вместе со старыми.
• Устанавливайте батарейки так, чтобы их положительные и отрицательные полюса
располагались в соответствии с обозначениями внутри отсека для батарей.
• Батарейки одинаковой формы могут
батарейки разного типа.
• Производите утилизацию использованных батареек в соответствии с действующими в
стране или регионе государственными нормами или правилами по охране окружающей
среды.
ПРЕДУПРЕЖДЕНИЕ
• Не используйте и не храните батарейки под воздействием прямых солнечных лучей или в
помещении с высокой температурой, например, в автомобиле или рядом с обогревателем.
Это может вызвать течь батареек, пере грев, взрыв или возгорание. Это также может
сократить срок службы и повлиять на работу батареек.
Дальность действия пульта дистанционного управления
Дальность действия пульта дистанционного управления составляет около 7 метров.
Эффективность его работы может снижаться в следующих случаях:
• при наличии препятствий между пультом дистанционного управления и дистанционным
датчиком ресивера;
• при попадании на дистанционный датчик устройства ярких солнечных лучей или сильного
света флуоресцентной лампы;
• при расположении ресивера вблизи устройств, излучающих инфракрасные лучи;
• при одновременном управлении ресивером с помощью другого инфракрасного пульта
дистанционного управления.
обеспечивать разное напряжение. Не используйте
Установка ресивера
• При установке данного устройства убедитесь в том, что оно размещено на ровной и
твердой поверхности.
Не устанавливайте ресивер в следующих местах:
– на цветном телевизоре (на экране могут появиться искажения)
– рядом с кассетным магнитофоном (или устройством, которое излучает магнитное поле). Это
может вызвать помехи в звучании.
– в местах с прямым
– в сырых или влажных местах
– в местах со слишком высокой или слишком низкой температурой
– в местах с повышенной вибрацией или подверженных сотрясениям
– в очень пыльных местах
– в местах, подверженных воздействию горячего пара или масел (например, кухня)
воздействием солнечных лучей
5
Ru
Краткое руководство
Глава 2:
Краткое руководство
Ознакомление с системой домашнего кинотеатра
С помощью домашнего кинотеатра эффект объемного звучания создается путем
использования нескольких звуковых дорожек, при этом создается впечатление, что вы
находитесь в центре событий или в концертном зале. Качество объемного звучания,
воспроизводимого с помощью системы домашнего кинотеатра, зависит не только от
расстановки используемых громкоговорителей, но и от источника и настроек звука ресивера
В зависимости от настройки громкоговорителей этот ресивер будет автоматически
декодировать многоканальные сигналы источников в формате Dolby Digital, DTS или Dolby
Surround. В большинстве случаев нет необходимости вносить какие-либо изменения для
создания реалистичного эффекта объемного звучания. Другие функции (такие как
воспроизведение диска CD с многоканальным объемным звуком) описаны в разделе
Прослушивание системы на стр. 18.
Прослушивание в режиме объемного звучания
Конструкция ресивера позволяет легко и быстро производить настройку объемного звучания
с помощью следующего краткого руководства по быстрой установке. В большинстве случаев
для всех параметров можно оставить значения по умолчанию.
• Подключайте устройство к сети переменного тока только после подключения всех
разъемов.
1 Подключите используемый ТВ и проигрыватель дисков DVD.
См. указания раздела Подключение телевизора и проигрывателя DVD на стр. 10. Для
прослушивания объемного звука потребуется использовать цифровое соединение для
подключения проигрывателя DVD к ресиверу.
2 Подключите используемые громкоговорители и разместите их так, чтобы они
обеспечивали оптимальное объемное звучание.
См. раздел Подключение громкоговорителей на стр. 12.
Места расположения громкоговорителей оказывают значительное влияние на звучание. Для
обеспечения наилучшего эффекта объемного звучания разместите громкоговорители, как
показано на рисунке ниже. Для получения дополнительной информации см. также раздел
Советы по расположению громкоговорителей на стр. 13.
3 Подключите ресивер и включите его, затем включите проигрыватель DVD,
низкочастотный громкоговоритель и телевизор.
Убедитесь, что в качестве источника видеовхода телевизора выбран ресивер. При
возникновении затруднений обратитесь к руководству, прилагаемому к телевизору.
Примечание
1 В зависимости от проигрывателя DVD или воспроизводимых дисков, может выводиться только 2-канальный стереозвук и аналоговый звук. В этом случае, если необходимо получить многоканальное объемное
звучание, для параметра режима прослушивания необходимо установить значение
объемного звучания на стр. 18).
Центральный (C (Ц))
Передний
левый (L (Л))
Положение для
прослушивания
* Только для модели VSX-516
Передний
правый (R (П))
Низкочастотный
громкоговоритель
(SW (НЧ))
Левый объемного
звучания (LS (ЛО)
Правый объемного
звучания (
Задний громкоговоритель
объемного звучания (
)
RS (ПО)
)
SB (ЗО)
)*
STANDARD (СТАНДАРТ)
4 Нажмите кнопку QUICK SETUP (БЫСТРАЯ НАСТРОЙКА) на передней панели, чтобы
задать настройку громкоговорителя, размер помещения и положение слушателя.
Выберите настройки с помощью регулятора
подтверждения выбора. Подробнее см. раздел Использование быстрой настройки ниже.
5 Отрегулируйте звук при воспроизведении диска DVD.
Убедитесь в том, что на дисплее ресивера отображается индикация
качестве источника входа выбран диск DVD. Если индикация отсутствует, нажмите кнопку
DVD
на пульте дистанционного управления, чтобы выбрать в качестве источника входа диск
DVD.
.
Для выбора доступны несколько параметров настройки звука. Подробнее см. раздел
Прослушивание системы на стр. 18.
установки см. также раздел Меню System Setup (На стройка системы) на стр. 22.
MULTI JOG
1
Для получения дополнительной информации о вариантах
и нажмите кнопку
DVD
, означающая, что в
ENTER
Использование быстрой настройки
Для настройки системы с помощью нескольких кнопок можно использовать быструю
настройку. Значения параметров ресивера устанавливаются автоматически после выбора
настройки громкоговорителей, размера помещения и положения слушателя.
• Только для модели VSX-516 – для получения информации о более полной настройке
объемного звучания см. раздел Автоматическая настройка объемного звучания (MCACC)
на стр.8.
Если необходима более точная настройка
(Настройка системы) на стр. 22.
Используйте кнопки и регуляторы на передней панели для выполнения следующих операций.
1 Если ресивер выключен, нажмите кнопку STANDBY/ON, чтобы включить его
питание.
2 Нажмите кнопку QUICK SETUP (БЫСТРАЯ НАСТРОЙКА).
3 Подтвердите настройку низкочастотного громкоговорителя.
• Модель VSX-416 – с помощью регулятора
(НЕТ)
в зависимости от того, подключен ли низкочастотный громкоговоритель, а затем
нажмите кнопку
• Модель VSX-516 – ресивер проверит наличие в системе низкочастотного
громкоговорителя. В это время на дисплее должна мигать надпись
проверки отображает надпись
предложение выбрать настройку громкоговорителей.
На рисунке показана модель VSX-516
ENTER
.
(это значение уже должно быть установлено; см. раздел Прослушивание материала с использованием
, обратитесь к разделу Меню System Setup
AUDIO/VIDEO MULTI-CHANNEL RECEIVER
VSX-516
MULTI JOG
ENTER
ch
SIGNAL
SB
ADVANCED
ST/DIRECT/
TV/SAT
DVD 5.1
DVD/LD
STANDARD
SURR
AUTO SURR
LISTENING MODE
MIDNIGHT/
SPEAKER
PTY
EON
LOUDNESS
IMPEDANCE
SEARCH
MODE
STANDBY/ON
PHONES
TUNER
QUICK
SETUP
RET
TONE
MUTE
EDIT
SETUP
MULTI JOG
ACOUSTIC
AM
TUNING/STATION
PROCESSING
SELECT
EQ
MASTER
VOLUME
MCACC
USB
SETUP MIC
UPDOWN
SW YES
MULTI JOG
или
выберите параметр
SW NO
. После этого на дисплее появится
YES (ДА)
SW DET
для
или
. Результат
NO
6
Ru
Краткое руководство
4 Выберите настройку громкоговорителей с помощью регулятора MULTI JOG.
Если выбран параметр
или обнаружен низкочастотный
громкоговоритель (модель VSX-516) для
настройки низкочастотного громкоговорителя
в п. 3, доступны следующие варианты:
2.1ch
3.1ch
(канальный)
Если выбран параметр
или не обнаружен низкочастотный
громкоговоритель (модель VSX-516) для
настройки низкочастотного громкоговорителя
в п. 3, доступны следующие варианты:
5 Нажмите кнопку ENTER.
6 Выберите размер помещения с помощью регулятора MULTI JOG.
В зависимости от того, на каком расстоянии от основной точки прослушивания расположены
громкоговорители объемного звучания, выберите размер помещения: S (малое), M (среднее) L
(большое), значение
7 Нажмите кнопку ENTER.
8 Выберите точку прослушивания с помощью регулятора MULTI JOG.
Для выбора доступны следующие значения:
9 Нажмите кнопку ENTER для подтверждения настройки.
На дисплее отобразится выбранная настройка громкоговорителей, размер помещения и точка
прослушивания.
(канальный)
2.0ch
3.0ch
(канальный)
(канальный)
• Для выбора настройки громкоговорителей,
соответствующей системе, воспользуйтесь
приведенной ниже таблицей.
•
FWD (ВПЕРЕДИ)
громкоговорителям, чем к громкоговорителям объемного звучания
•
MID (СЕРЕДИНА)
передних громкоговорителей и громкоговорителей объемного звучания
•
BACK (СЗАДИ)
объемного звучания, чем к передним громкоговорителям
YES
(модель VSX-416)
4.1ch
5.1ch
(канальный)
5.0ch
(канальный)
6.1ch*
(канальный)
6.0ch*
(канальный)
(канальный)
NO
(модель VSX-416)
4.0ch
(канальный)
M
относится к помещению среднего размера.
Передние
громкоговорители
2,0ch
(канальный)
2,1ch
(канальный)
3,0ch
(канальный)
3,1ch
(канальный)
4,0ch
(канальный)
4,1ch
(канальный)
5,0ch
(канальный)
5,1ch
(канальный)
6,0ch
(канальный)
6,1ch
(канальный)
* Только для модели VSX-516
Центральный
громкоговоритель
Громкоговорители
объемного
звучания
Задние громкоговорители
объемного
звучания
(1 громкогово-
ритель)
(1 громкогово-
ритель)
Низкочастотный
громкоговоритель
– если точка прослушивания расположена ближе к передним
– если точка прослушивания расположена на равном расстоянии от
– если точка прослушивания расположена ближе к громкоговорителям
Ru
7
Быстрая настройка объемного звучания
Глава 3:
Быстрая настройка объемного звучания
Только для модели VSX-516
Автоматическая настройка объемного звучания (MCACC)
Автоматическая настройка многоканальной акустической калибровки (MCACC) определяет
акустические характеристики помещения, предназначенного для прослушивания, с учетом
внешних шумов, размера громкоговорителей и расстояния до них и измеряет как задержку, так
и уровень сигнала в канале. С его помощью ресивер получает информацию от ряда тестовых
звуковых сигналов и на ее основе выбирает оптимальные параметры громкоговорителей и
коррекции сигнала, наиболее подходящие для конкретного помещения.
Внимание
• При использовании автоматической настройки MCACC все предыдущие заданные
параметры громкоговорителей стираются.
• Убедитесь в том, что головные телефоны отключены.
Предупреждение
• Тестовые сигналы, издаваемые системой автоматической настройки MCACC, имеют
высокую громкость.
TOP MENU
RECEIVER
SLEEP
DIMMER
INPUT SELECTOR
DVD 5.1
DVR
DVD
TV
USB
FM
CD-R
1 Подключите микрофон к гнезду MCACC
SETUP MIC (МИКРОФОН НАСТРОЙКИ MCACC)
на передней панели.
Проверьте, нет ли препятствий между
громкоговорителями и микрофоном.
Если у вас есть штатив, используйте его для
установки микрофона приблизительно на уровне
уха в обычной точке прослушивания. Иначе
установите микрофон на уровне уха, используя стол или стул.
2 Если ресивер выключен, нажмите кнопку RECEIVER (РЕСИВЕР), чтобы включить
его питание.
3 Если в системе есть низкочастотный громкоговоритель, включите его.
4 Нажмите кнопку RECEIVER на пульте дистанционного управления, после чего
нажмите кнопку SETUP (НАСТРОЙКА).
• Снова нажмите на кнопку
1 Ресивер автоматически выйдет из текущего меню, если в течение трех минут не будут осуществлены никакие действия. При отмене автоматической настройки MCACC в любое время ресивер автоматически
выйдет из те кущего экрана без изменения настроек.
2• Иногда для одинаковых громкоговорителей с диаметром динами ка около 12 см настройка задает разные размеры. Исправить этот параметр можно вручную, руководствуясь указаниями раздела Настройка
громкоговорителей на стр. 24.
• Настройка расстояния до низкочастотного громкоговорителя может быть больше фактического расстояния от точки прослушивания. Эта настройка должна быть точной (с учето м задержки и характеристик
помещения ) и обычно не требует изменения .
1
системы.
Примечание
CD
SETUP
в любой момент для выхода из меню настройки
ANALOG ATT
RECEIVER
AM
SETUP
TUNER EDIT
S.RETRIEVER
EFFECT/CH SEL
ENTER
VOLUME
LEVEL
MENU
DIALOG E
ONE
TOUCH
COPY
RETURN
ACOUSTIC EQ
MASTER
MCACC
USB
SETUP MIC
VOLUME
UPDOWN
5 Выберите пункт “A. MCACC” (АВТОМАТИЧЕСКАЯ НАСТРОЙКА MCACC) в меню
настройки системы, затем нажмите кнопку ENTER.
После нажатия кнопки
тестовых звуковых сигналов, чтобы определить уровень внешних шумов.
Если уровень шумов слишком высок, на дисплее в течение пяти секунд мигает надпись
(СЛИШКОМ ШУМНО!)
нажмите кнопку
когда на дисплее появится запрос
• Не регулируйте громкость во время тестовых звуковых сигналов. Это может привести к
неправильной настройке громкоговорителей.
Затем система проверит настройку микрофона и громкоговорителей.
Если на дисплее появляется надпись
микрофона или громкоговорителей. Выключите питание и устраните неполадку, на которую
указывает сообщение
•
ERR MIC
•
ERR Fch
•
ERR Sch
•
ERR SBch
•
ERR SW
громкости не находится в нулевом положении.
6 После появления на дисплее текста CHECK OK (ПРОВЕРКА OK) подтвердите
конфигурацию громкоговорителей.
Используйте кнопки / (курсор вверх/вниз) для поочередной проверки каждого
громкоговорителя.
нет. Если показанная конфигурация громкоговорителя неправильна, с помощью кнопок /
(курсор влево/вправо) измените настройку. По окончании перейдите к следующему пункту.
7 Выберите пункт CHECK OK на дисплее, затем нажмите кнопку ENTER.
Автоматическая настройка MCACC (многоканальной акустической калибровки) проверяет
уровень низкочастотного громкоговорителя.
• Если уровень сигнала на низкочастотном громкоговорителе слишком высок или низок, на
дисплее в течение пяти секунд мигает надпись соответственно
(УМЕНЬШИТЕ ГРОМКОСТЬ НЧ ГРОМКОГОВОРИТЕЛЯ)
ГРОМКОСТЬ НЧ ГРОМКОГОВОРИТЕЛЯ)
используемого низкочастотного громкоговорителя , нажмите кнопку
нажмите кнопку
Ресивер издает дополнительные тестовые звуковые сигналы для определения оптимальных
настроек ресивера для настройки громкоговорителей, уровня громкости каналов, расстояния
до громкоговорителей и эквалайзера акустической калибровки.
8 Автоматическая настройка многоканальной акустической калибровки (MCACC)
завершена!
На передней панели загорается индикатор MCACC, сигнализируя о завершении настройки
параметров объемного звучания.
Параметры автоматической настройки MCACC должны обеспечивать превосходное объемное
звучание системы, но эти параметры также можно настроить вручную с по мощью меню
настройки системы (System Setup) (см. начиная со стр. 22).
После появления надписи
вниз) для выбора одного из следующих вариантов, а затем – кнопку
кнопок / (курсор вверх/вниз) проверить настройки:
ENTER
старайтесь соблюдать тишину. Система сгенерирует ряд
. Чтобы прервать настройку и снова начать измерение уровня шумов,
SETUP
(см. ниже примечания об уровне шумов) или нажмите кнопку
RETRY? (ПОВТОРИТЬ?)
ERR (ОШИБКА)
ERR
– проверьте подключение микрофона.
– проверьте подключение передних громкоговорителей.
– проверьте подключение громкоговорителей объемного звучания.
– проверьте подключение задних громкоговорителей объемного звучания.
– убедитесь, что низкочастотный громкоговоритель включен и его регулятор
(см. ниже), затем начните автоматическую настройку снова.
YES (ДА)
или
NO (НЕТ)
означает, подключен данный громкоговоритель или
. Для выхода и проверки уровня выхода
ENTER
после появления предложения
SKIP? (ПРОПУСТИТЬ?)
.
, имеется неполадка в подключении
SW.VOL.DWN
или
SW.VOL.UP (УВЕЛИЧЬТЕ
.
ENTER
SETUP
RETRY?
2
можно нажать кнопки / (курсор вверх/
NOISY!
ENTER
или просто
, и с помощью
8
Ru
,
Быстрая настройка объемного звучания
•
CHK SP
– проверьте размер и количество подключенных громкоговорителей (см. стр.24 для
получения дополнительной информации)
•
CHK DIST.
– проверьте расстояние до громкоговорителей от точки прослушивания (см.
стр. 25 для получения дополнительной информации)
•
CHK LEVEL
получения дополнительной информации)
•
CHK EQ
баланса системы громкоговорителей в зависимости от акустических характеристик
помещения (см. стр. 23 для получения дополнительной информации)
9 По окончании выберите пункт “SKIP?” для возврата в меню System Setup (Настройка
системы).
• Не забудьте отсоединить микрофон после завершения автоматической настройки
MCACC.
– проверьте общий баланс системы громкоговорителей (см. стр. 25 для
– выберите один из пунктов
ALL CH
или
F ALIGN
для проверки частотного
Другие проблемы во время автоматической настройки MCACC
Если условия помещения не подходят для автоматической настройки MCACC (слишком
сильные фоновые шумы, эхо от стен, препятствия, заслоняющие громкоговорители от
микрофона), результаты настройки могут быть неверными. Проверьте, не влияют ли на эти
условия бытовые приборы (кондиционер, холодильник, вентилятор и т.д.), и при
необходимости отключите их.
инструкции выполняйте их.
1
Если на дисплее пер едней панели отображаются какие—либо
Примечание
1 Некоторые старые модели телевизоров могут создавать поме хи микрофону. Во время автоматическ ой настройки MCACC телевизор можно выключить.
9
Ru
Подключение
Глава 4:
Подключение
Подсоединение кабелей
Не перегибайте кабели поверх устройства (как
показано на рисунке). В противном случае
магнитное поле, генерируемое
трансформаторами этого устройства, может
вызвать помехи в громкоговорителях.
Внимание
• Перед выполнением или изменением схем
подключения обязательно отсоедините
кабель питания от электророзетки.
• Перед отсоединением кабеля питания переключите питание в режим ожидания.
Аналоговые аудиокабели
Для подключения аналоговых
аудиокомпонентов используйте
стереофонические аудиокабели RCA. Эти кабели
имеют типичную красную и белую маркировку,
и необходимо подключить красные штекеры к
разъемам
R
(левый).
(правый), а белые – к разъемам L
Цифровые аудиокабели
Для подключения к данному ресиверу цифровых
компонентов следует использовать имеющиеся в
продаже коаксиальные цифровые аудиокабели
или оптические кабели.
1
Видеокабели
Стандартные видеокабели RCA
Эти кабели являются наиболее
распространенным типом видеокабелей, и их
следует использовать для подключения к
разъемам композитного видео. Их штекеры, в
отличие от аудиокабелей, имеют желтую
маркировку.
оаксиальный цифровой
аудиокабель
Аналоговые аудиокабели
Правый (красный)
Левый (белый)
Оптический кабель
Стандартные видеокабели RCA
Подключение телевизора и проигрывателя DVD
На этой странице показан порядок подключения проигрывателя дисков DVD и телевизора к
ресиверу.
1 Соедините коаксиальный цифровой
аудиовыход проигрывателя DVD со
входом DIGITAL COAX 1 (DVD/LD) этого
ресивера.
Для соединения используйте коаксиальный
цифровой аудиокабель.
2 Подключите композитный видеовыход
и стереофонические аналоговые
аудиовыходы
входам DVD/LD этого ресивера.
Для соединения используйте стандартный
видеокабель RCA и стереофонический
акустический кабель RCA.
• Если проигрыватель DVD имеет
многоканальные аналоговые выходы,
подключите их, как описано в разделе
Подключение многоканальных
аналоговых выходов на стр. 11.
3 Соедините аналоговые аудиовыходы
телевизора со входами TV/SAT ресивера.
Это позволит воспроизведение звука со
встроенного тюнера телевизора. Используйте
для этого стереофонический аудиокабель
RCA.
• Если используемый телевизор имеет
встроенный цифровой декодер, можно
также соединить оптический цифровой
аудиовыход телевизора со входом
DIGITAL OPT 1 (CD)
соединения используйте оптический
4
кабель.
4 Подключите видеоразъем ресивера
MONITOR OUT (ВЫХОД МОНИТОРА) к
видеовходу телевизора.
Для подключения к гнезду композитного
видео используйте стандартный видеокабель
RCA.
2
3
проигрывателя DVD ко
ресивера. Для
DIGITAL
AUDIO OUT
OPTICAL
OPT
1
(CD)
ASSIGNABLE
DIGITAL IN
ASSIGNABLE
DIGITAL IN
COAX
2
(
DVR/VCR
COAX
1
(
DVD/LD
Этот ресивер
1
COAXIAL
DIGITAL OUT
Проигрыватель DVD
Телевизор
3
ANALOG AUDIO OUT
VIDEO IN
LR
4
AM
FM UNBAL
ANTENNA
LOOP
75
IN
CD
DVR/
IN
VCR
OUT
IN
IN
)
IN
)
OUT
R
VIDEO
IN
TV/
OUT
SAT
IN
DVD
MONITOR
/LD
OUT
FRONT
D V D
5.1CH
SUB
INPUT
PLAY
WOOFER
IN
CD-R
PREOUT
/TAPE
/MD
REC
L
AUDIO
2
AUDIORL
ANALOG OUT
VIDEO OUT
10
Ru
Примечание
1• Аккуратно выпо лняйте под ключение оптического кабеля, старайтесь не повредить защитную шторку оптического разъема.
• Обеспечьте для оптического кабеля свободно свисающую петлю. Можно повредить кабель об острые углы.
• Для коаксиального цифрового подключения также можно использовать стандартный видеокабель RCA.
2 Если на проигрывателе DVD имеется только оптический цифровой выход, его можно соединить с оптическим входом ресивера с помощью оптического кабеля. При настройке ресивера следует назначить для
ресивера оптический вход, к которому подключен проигрыватель (см. раздел Меню назначения входов на стр. 25).
3 Это соединение позволит осуществлять аналоговые записи с используемого проигрывателя DVD.
4 В этом случае следует назначить для ресивера цифровой вход, к которому подключен телевизор (см. раздел Меню назначения входов на стр. 25).
Подключение
Подключение многоканальных аналоговых выходов
Для воспроизведения стандартов DVD Audio и
SACD используемый проигрыватель DVD может
иметь 5.1-канальные аналоговые выходы. В этом
случае их можно подключить к многоканальным
входам ресивера, как показано ниже.
1
Этот ресивер
FM UNBAL
IN
CD
DVR/
IN
VCR
OPT
1
OUT
(CD)
IN
ASSIGNABLE
TV/
DIGITAL IN
SAT
IN
IN
DVD
/LD
ASSIGNABLE
FRONT
IN
DIGITAL IN
D V D
COAX
5.1CH
INPUT
2
PLAY
(
)
DVR/VCR
CD-R
IN
/TAPE
COAX
/MD
1
(
)
DVD/LD
REC
OUT
R
L
AUDIO
RL RL
CENTER
OUTPUT
FRONT
OUTPUT
DVD/многоканальный
декодер с многоканальными
аналоговыми выходами
75
VIDEO
IN
SURROUND
OUTPUT
OUT
MONITOR
OUT
SUB
WOOFER
PREOUT
L
R
SURROUND
DVD 5.1CH INPUT
FRONT
RL
S
P
E
A
A
K
E
R
S
SUB
VIDEO
WOOFER
OUTPUT
OUTPUT
R
SUB
CEN-
WOOFER
TER
AM
ANTENNA
LOOP
Подключение спутникового ресивера или другой цифровой
приставки
Спутниковые и кабельные ресиверы, а также
наземные цифровые ресиверы являются
примерами так называемых “приставок”.
1 Соедините аудио/видеовыходы
приставки со входами TV/SAT AUDIO и VIDEO
этого ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
2 Если используемая приставка
оборудована цифровым выходом, соедините
его с цифровым аудиовходом этого ресивера.
В примере показано оптическое подключение ко
входу
2
DIGITAL OPT 1 (CD)
3
.
Этот ресивер
FM UNBAL
75
IN
CD
DVR/
IN
VCR
OPT
1
OUT
ASSIGNABLE
DIGITAL IN
(CD)
ASSIGNABLE
DIGITAL IN
COAX
2
(
)
DVR/VCR
COAX
1
(
)
DVD/LD
VIDEO
IN
TV/
SAT
IN
IN
DVD
/LD
FRONT
IN
D V D
5.1CH
INPUT
PLAY
IN
CD-R
IN
/TAPE
/MD
REC
OUT
R
L
AUDIO
2 1
DIGITAL OUT
OPTICAL COAXIAL
AM
ANTENNA
LOOP
OUT
MONITOR
OUT
SUB
WOOFER
PREOUT
VIDEOAUDIORL
AV OUT
Подключение других аудиокомпонентов
Количество и тип соединений зависит от типа
подключаемого компонента.
проигрывателей CD-R, MD, DAT, кассетного
магнитофона или других аудиокомпонентов
выполняйте действия, описанные ниже.
1 Если используемый компонент имеет
цифровой аудиовыход, соедините его с
цифровым аудиовходом ресивера.
В примере показано оптическое подключение ко
входу
DIGITAL OPT 1 (CD)
2 Если необходимо, соедините аналоговые
аудиовыходы компонента со свободными
аудиовходами ресивера.
Это соединение понадобится для компонентов,
не имеющих цифрового выхода, или если
необходима запись с цифрового компонента.
Используйте стереофонический аудиокабель
RCA, как показано.
3 Если подключается рекордер/
магнитофон, соедините аналоговые
аудиовыходы (REC) с аналоговыми
аудиовходами рекордера/магнитофона.
В примере показано аналоговое подключение к
гнезду аналогового выхода
помощью стереофонического аудиокабеля RCA.
4
Для подключения
.
CD-R/TAPE/MD
с
О декодере WMA9 Pro
Это устройство имеет встроенный декодер
Windows Media
Pro), поэтому возможно воспроизведение
аудиосигнала с кодированием WMA9 Pro при
помощи коаксиального или оптического
цифрового соединения при подключении к
проигрывателю, совместимому с WMA9 Pro.
Однако подключенный проигрыватель DVD,
приставка и т.д. должны выводить аудиосигнал в формате WMA9 Pro через коаксиальный или
оптический цифровой выход.
Microsoft, Windows Media
зарегистрированными торговыми марками корпорации Microsoft в США и/или других
странах.
®
Audio 9 Professional (WMA9
®
и логотип Windows являются торговыми марками или
Этот ресивер
AM
FM UNBAL
ANTENNA
LOOP
75
IN
CD
DVR/
IN
VCR
OPT
1
OUT
(CD)
ASSIGNABLE
DIGITAL IN
ASSIGNABLE
DIGITAL IN
1
OPTICAL COAXIAL
DIGITAL OUT
IN
IN
COAX
2
(
)
DVR/VCR
IN
COAX
1
(
)
DVD/LD
OUT
TV/
SAT
DVD
/LD
FRONT
PLAY
CD-R
/TAPE
/MD
REC
R
L
AUDIO
3 2
RL
AUDIO IN
VIDEO
IN
OUT
IN
MONITOR
OUT
D V D
5.1CH
SUB
INPUT
WOOFER
IN
PREOUT
IN
OUT
RL
REC
PLAY
AUDIO OUT
CD-R, MD, DAT, кассетный магнитофон, и т.д.
STB (приставка)
Примечание
1 Многоканальный вход можно использовать, только если выбран режим
2 Если ко входам
3 В этом случае следует назначить для ресивера цифровой вход, к которому подключена приставка (см. раздел Меню назначения входов на стр. 25).
4 Учтите, что необходимо подключить цифровые компоненты к гнездам аналогового аудио, если требуется выполнить запись с цифровых компонентов (например, минидиска) на аналоговые компоненты или
наоборот.
TV/SAT
уже подключен телевизор , просто выберите другой вход. Однако необходимо запомнить, к какому входу подключена приставка.
DVD 5.1 ch
(см. стр. 21).
11
Ru
Loading…
11Additional information
Resetting the main unit
Use this procedure to reset all the receiver’s settings to the factory default. Use the front panel controls to do this.
1Switch the receiver into standby.
2While holding down the TONE button,
press and hold the STANDBY/ON button for about three seconds.
3When you see RESET? appear in the display, press the ENTER button.
OK? shows in the display.
4Press SETUP to confirm.
OK appears in the display to indicate that the receiver has been reset to the factory default settings.
Switching the speaker impedance
We recommend using speakers of 8 Ω with this system, but it is possible to switch the imped- ance setting if you plan to use speakers with a 6 Ω impedance rating.
•With the receiver in standby, press the SPEAKER IMPEDANCE button.
Each time you do this, you switch between the impedance settings:
•SP 6 OHM – Use this setting if your speakers are rated at 6 Ω.
•SP 8 OHM – Use this setting if your speakers are rated at 8 Ω or more.
Power cord caution
Handle the power cord by the plug. Do not pull out the plug by tugging the cord and never touch the power cord when your hands are wet as this could cause a short circuit or an electric shock. Do not place the unit, a piece of furniture, etc., on the power cord, or pinch the cord. Never make a knot in the cord or tie it
46
with other cords. The power cords should be routed such that they are not likely to be stepped on. A damaged power cord can cause a fire or give you an electrical shock. Check the power cord once in a while. When you find it damaged, ask your nearest Pioneer authorized service center or your dealer for a replacement
Amplifier section
•Continuous power output (stereo)
Front . . . . . . . 100 W (DIN 1 kHz, THD 1.0 %, 8 Ω)
•Power output (surround)
Front
. . . . . 100 W per channel (1 kHz, THD 1.0 %, 8 Ω)
Center . . . . . . . . . . 100 W (1 kHz, THD 1.0 %, 8 Ω) Surround. . . . . . . . . . . . . . . . . .100 W per channel (1 kHz, THD 1.0 %, 8 Ω)
Surround Back (VSX-516 model only)
. . . . . 100 W per channel (1 kHz, THD 1.0 %, 8 Ω)
Audio section
•Input (Sensitivity/Impedance)
CD, DVR/VCR, CD-R/TAPE/MD,
DVD/LD, TV/SAT. . . . . . . . . . . . . . . .200 mV/47 kΩ
•Frequency response
CD, DVR/VCR, CD-R/TAPE/MD, DVD/LD,
TV/SAT. . . . . . . . . . . . . . . 5 Hz to 100 000 Hz dB
•Output (Level/Impedance)
DVR/VCR REC, CD-R/TAPE/
MD REC . . . . . . . . . . . . . . . . . . . . . 200 mV/2.2 kΩ
•Tone control
Bass . . . . . . . . . . . . . . . . . . . . . . . ± 6 dB (100 Hz) Treble . . . . . . . . . . . . . . . . . . . . . . ± 6 dB (10 kHz) Loudness . . . . . . +10 dB/+5 dB (100 Hz/10 kHz)
(at volume level –50 dB)
•Signal-to-Noise Ratio DIN (Continuous rated power output / 50mW)
CD, DVR/VCR, CD-R/TAPE/MD,
DVD/LD, TV/SAT. . . . . . . . . . . . . . . . . 88 dB/64 dB
Скачать
SINTOAMPLIFICATORE AUDIO/VIDEO
MULTICANALE
Operating Instructions
Istruzioni per l’uso
Discover the benefits of registering your product online at
www.pioneer.co.uk
(www.pioneer-eur.com).
VSX-416
-S/-K
VSX-516
-S/-K
AUDIO/VIDEO MULTI-CHANNEL RECEIVER
Registra il tuo prodotto su
www.pioneer.it
(o www.pioneer-eur.com)
e scopri subito quali vantaggi puoi ottenere!
VSX_516.fm 1 ページ ２００５年１２月２２日 木曜日 午後３時５０分
