Pioneer vsx 528 инструкция

Картинка с сайта: manualmachine.com

VSX-828

-K/-S

AV-ресивер

VSX-528

Зарегистрируйте Baшe изделие на http://www.pioneer-rus.ru (или http://www.pioneer.eu).
Oзнакомьтесь с преимуществами регистрации в Интернет

-K/-S

Картинка с сайта: manualmachine.com

.

2

.

Картинка с сайта: manualmachine.com

3

Картинка с сайта: manualmachine.com

Содержание

Благодарим за покупку этого изделия компании Pioneer.
Пожалуйста, прочтите данные инструкции по эксплуатации
для надлежащего использования данной модели.

Перед началом работы

Проверка комплекта поставки . . . . . . . . . . . . . . . . . . . . . . 6

Установка ресивера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Порядок выполнения настроек на ресивере
01 Органы управления и индикаторы

Передняя панель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Дисплей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Пульт ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Установка батареек . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Дальность действия пульта дистанционного

управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

02 Подключение оборудования

Выбор количества громкоговорителей . . . . . . . . . . . . . . . 11

Некоторые советы по улучшению качества звучания. . . 12

Подключение громкоговорителей. . . . . . . . . . . . . . . . . . . 12

Подключение задних громкоговорителей объемного
звучания или передних верхних громкоговорителей (только

VSX-828). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Переключение терминалов громкоговорителей . . . . . . . 15

Подсоединение кабелей . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Кабели HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

О HDMI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Аналоговые аудиокабели. . . . . . . . . . . . . . . . . . . . . . . . 16

Цифровые аудиокабели . . . . . . . . . . . . . . . . . . . . . . . . . 16

Видеокабели . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Подключение видеовыходов. . . . . . . . . . . . . . . . . . . . . . . 17

Подключение телевизора и компонентов

воспроизведения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Подключение с помощью HDMI . . . . . . . . . . . . . . . . . . 18

Подключение телевизора без входа HDMI. . . . . . . . . . . 19

Подключение

Bluetooth

Подключение к сети через интерфейс LAN. . . . . . . . . . . . 20

Подключение антенн . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Использование внешних антенн . . . . . . . . . . . . . . . . . . 21

Подключение ИК-приемника (только VSX-828) . . . . . . . . 22

Подключение iPod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Использование специального кабеля для просмотра видео

для iPod. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

дополнительного АДАПТЕРА

®

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

. . . . . . . . . . . . . . . . . . . . . . . 6

. . . . 6

Подключение устройства USB . . . . . . . . . . . . . . . . . . . . . 23

Подключение MHL-совместимого устройства . . . . . . . . . 23

Подключение компонента, оборудованного терминалом

HDMI, к входу на передней панели. . . . . . . . . . . . . . . . . . 23

Подключение ресивера к электророзетке . . . . . . . . . . . . . 24

03 Основная настройка

Перед настройкой (для Австралии). . . . . . . . . . . . . . . . . . 25

Изменение настройки телевизионного формата (для

Австралии) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Отмена функции Auto Power Down (автоматическое
отключение питания) (для Европы, России и

Великобритании) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Автоматическая настройка объемного звучания

(MCACC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Проблемы при использовании автоматической настройки

MCACC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

04 Основные операции воспроизведения

Воспроизведение источника . . . . . . . . . . . . . . . . . . . . . . . 28

Выбор входного аудиосигнала. . . . . . . . . . . . . . . . . . . . 28

Воспроизведение iPod. . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Воспроизведение файлов, сохраненных на iPod. . . . . . . 31

Основные органы управления воспроизведением. . . . . . 31

Просмотр фотографий и видеоконтента . . . . . . . . . . . . . 31

Воспроизведение устройства USB. . . . . . . . . . . . . . . . . . . 31

Воспроизведение аудиофайлов, сохраненных на устройстве

памяти USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Воспроизведение файлов фотографий, сохраненных на

устройстве памяти USB . . . . . . . . . . . . . . . . . . . . . . . . . 32

О воспроизводимых форматах файлов . . . . . . . . . . . . . . 33

Воспроизведение MHL-совместимого устройства. . . . . . . 33

АДАПТЕР Bluetooth

проводов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Воспроизведение музыки по беспроводной связи . . . . . 34

Сопряжение АДАПТЕРА Bluetooth и устройства с

беспроводным интерфейсом Bluetooth . . . . . . . . . . . . . . 34

Прослушивание музыкального содержимого устройства с

беспроводным интерфейсом Bluetooth . . . . . . . . . . . . . . 35

AIR JAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Прослушивание радиопередач . . . . . . . . . . . . . . . . . . . . . 36

Улучшение звучания в диапазоне FM . . . . . . . . . . . . . . 36

Сохранение запрограммированных радиостанций . . . . . 36

Прослушивание запрограммированных

радиостанций. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Присваивание названий запрограммированным

®

для прослушивания музыки без

радиостанциям. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Изменение шага радиочастоты (для Австралии). . . . . . . 37

Введение в систему радиоданных RDS

(для Европы). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Поиск программ системы радиоданных RDS . . . . . . . . . 37

05 Прослушивание аудиозаписей

Выбор режима прослушивания . . . . . . . . . . . . . . . . . . . . . 38

Автоматическое воспроизведение . . . . . . . . . . . . . . . . . 38

Прослушивание материала с использованием объемного

звучания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Использование дополнительного объемного

звучания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Использование функции Stream Direct (Прямое

воспроизведение) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Использование функции Sound Retriever . . . . . . . . . . . . . . 40

Прослушивание с использованием эквалайзера акустической

калибровки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Улучшение качества звучания с помощью функции Phase

Control (Корректировка фазы). . . . . . . . . . . . . . . . . . . . . . 40

Использование обработки заднего тылового канала (только

VSX-828) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Настройка функции Up Mix (только VSX-828) . . . . . . . . . 41

Настройка параметров

06 Воспроизведение с функцией NETWORK

Введение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

О воспроизводимых сетевых устройствах с поддержкой

DLNA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Использование AirPlay на iPod touch, iPhone, iPad и

iTunes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

О функции DHCP сервера . . . . . . . . . . . . . . . . . . . . . . . 44

Авторизация данного ресивера. . . . . . . . . . . . . . . . . . . . 44

О HTC Connect. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Воспроизведение с функциями Network . . . . . . . . . . . . . . 45

Основные органы управления воспроизведением. . . . . . 45

Прослушивание Интернет-радиостанций . . . . . . . . . . . . 46

Воспроизведение аудиофайлов, сохраненных на

компонентах в сети . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Воспроизведение любимых песен . . . . . . . . . . . . . . . . . 47

Меню Network Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Конфигурация сети . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Language (язык) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Обновление встроенного программного обеспечения. . . 48

Настройка

звука . . . . . . . . . . . . . . . . . . . . . . . 41

сети с помощью браузера Safari . . . . . . . . . . 49

4

Картинка с сайта: manualmachine.com

Содержание

Настройка сетевого имени с помощью браузера

Safari. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Обновление встроенного программного обеспечения с

помощью браузера Safari. . . . . . . . . . . . . . . . . . . . . . . . 49

Возврат к заводским установкам . . . . . . . . . . . . . . . . . . 50

Информация о системе . . . . . . . . . . . . . . . . . . . . . . . . . 50

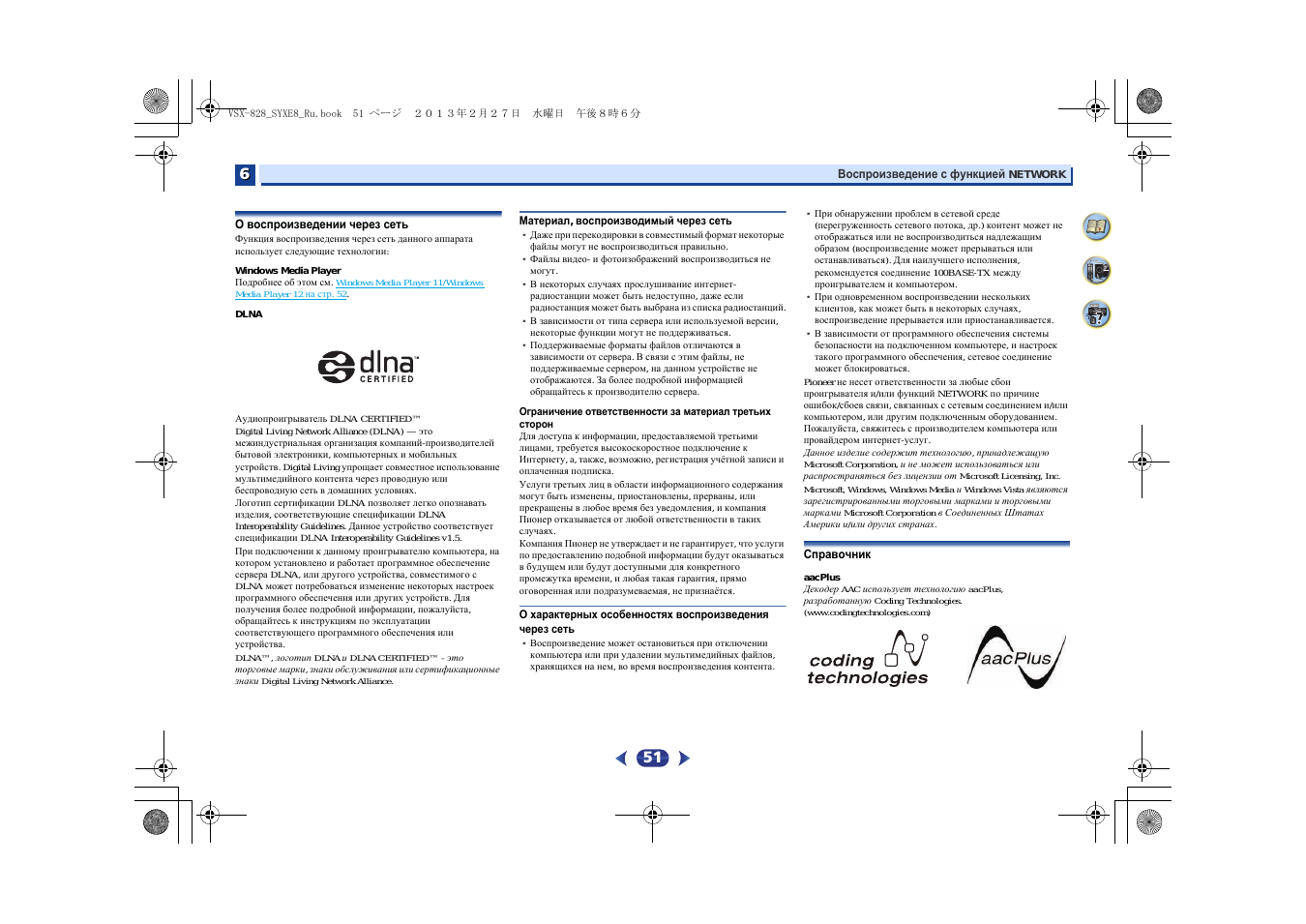

О воспроизведении через сеть . . . . . . . . . . . . . . . . . . . . . 51

Материал, воспроизводимый через сеть . . . . . . . . . . . . 51

О характерных особенностях воспроизведения через

сеть . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Справочник . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

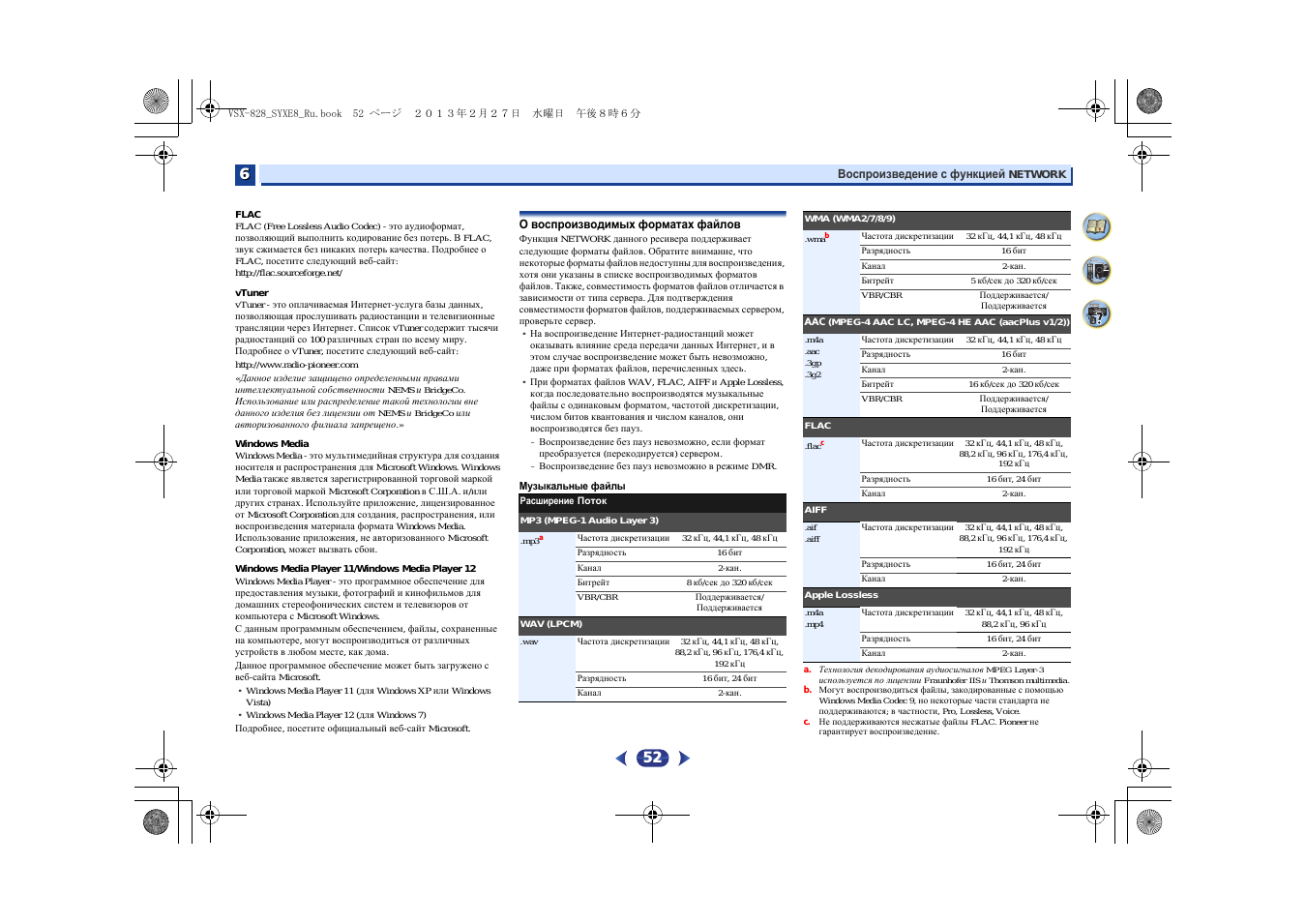

О воспроизводимых форматах файлов . . . . . . . . . . . . . . . 52

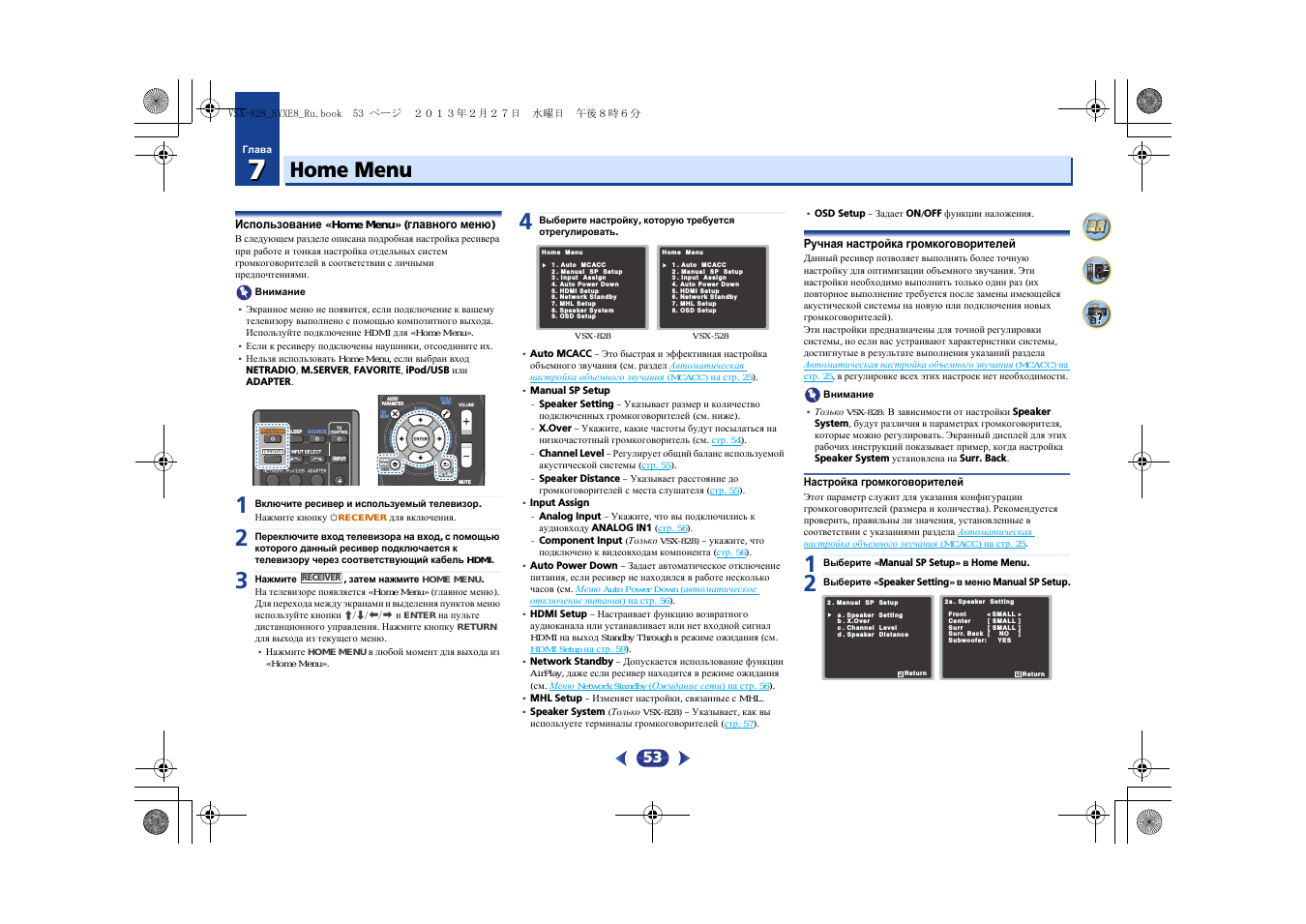

07 Home Menu

Использование «Home Menu» (главного меню). . . . . . . . . 53

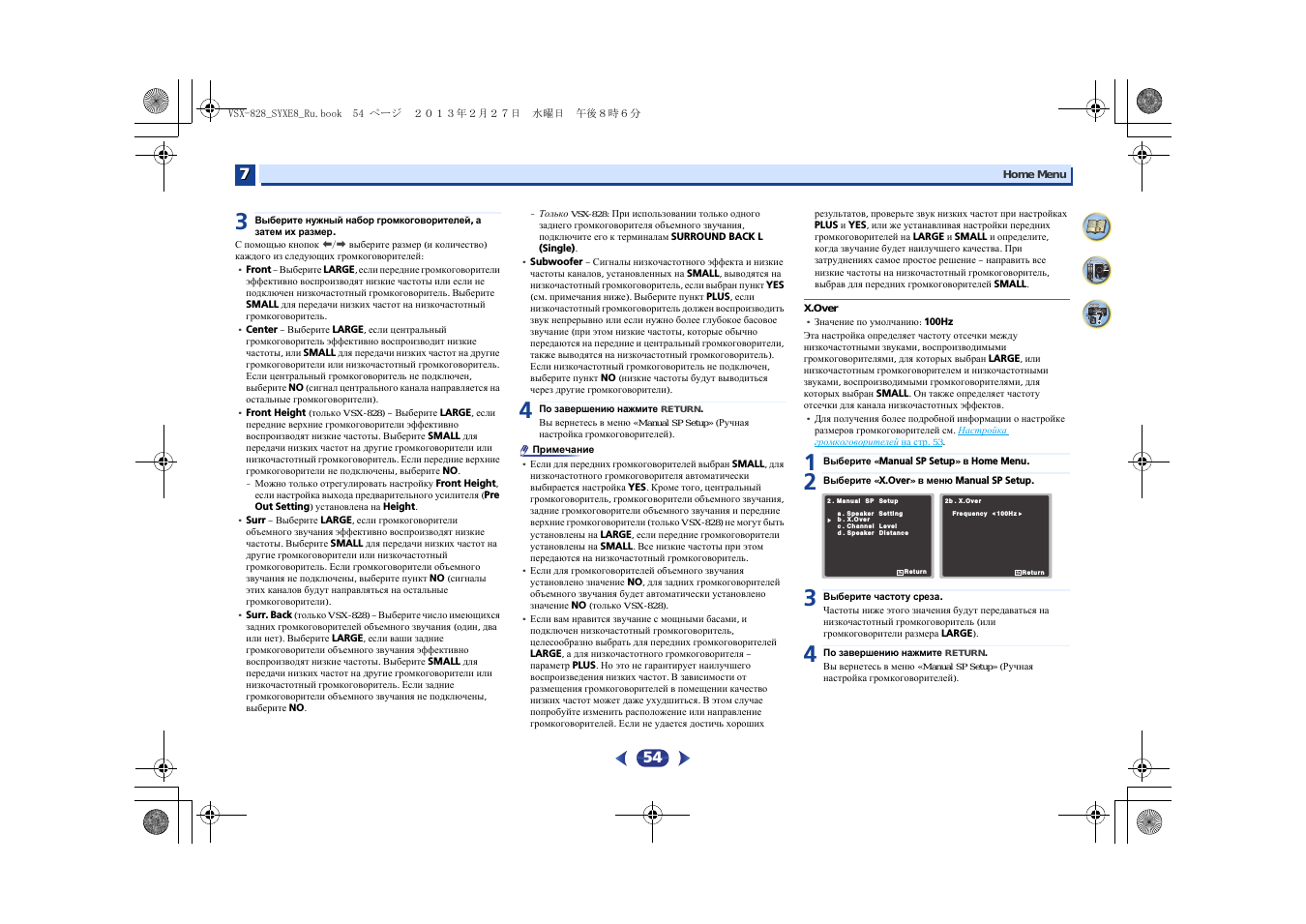

Ручная настройка громкоговорителей. . . . . . . . . . . . . . . . 53

Настройка громкоговорителей. . . . . . . . . . . . . . . . . . . . 53

X.Over. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

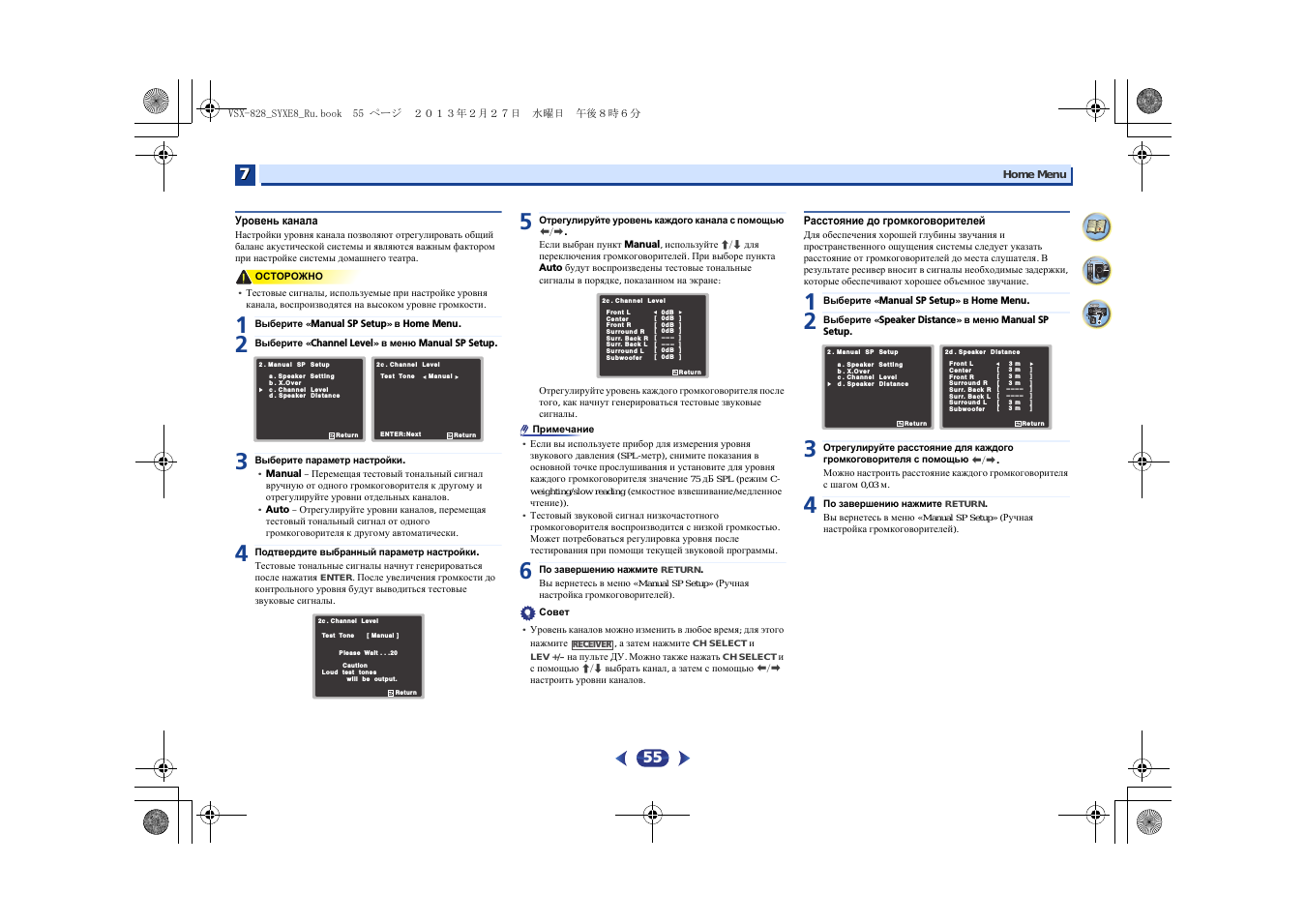

Уровень канала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Расстояние до громкоговорителей . . . . . . . . . . . . . . . . . 55

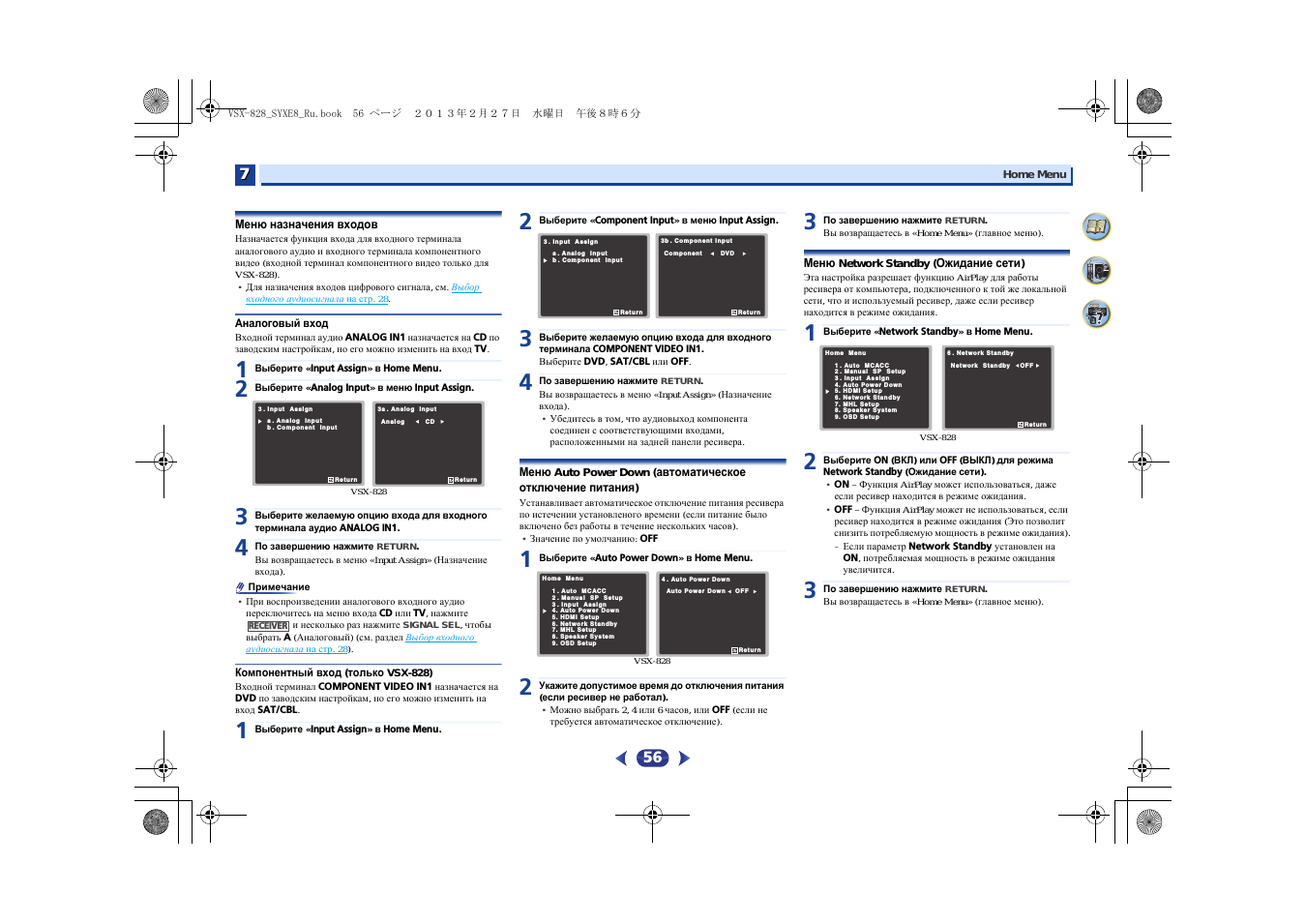

Меню назначения входов . . . . . . . . . . . . . . . . . . . . . . . . . 56

Аналоговый вход. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Компонентный вход (только VSX-828) . . . . . . . . . . . . . 56

Меню Auto Power Down (автоматическое отключение

питания). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Меню Network Standby (Ожидание сети) . . . . . . . . . . . . . 56

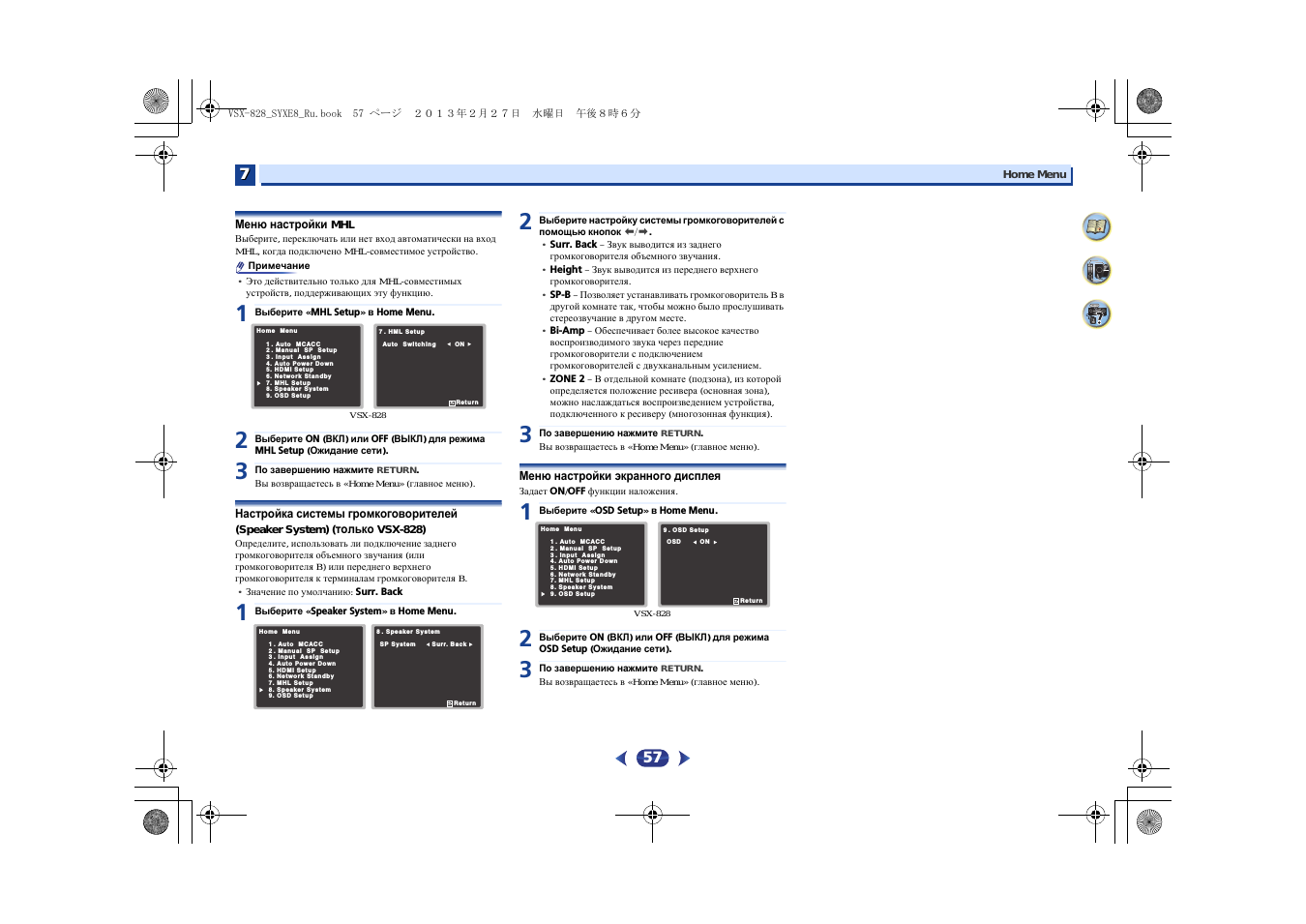

Меню настройки MHL . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Настройка системы громкоговорителей (Speaker System)

(только VSX-828) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Меню настройки экранного дисплея. . . . . . . . . . . . . . . . . 57

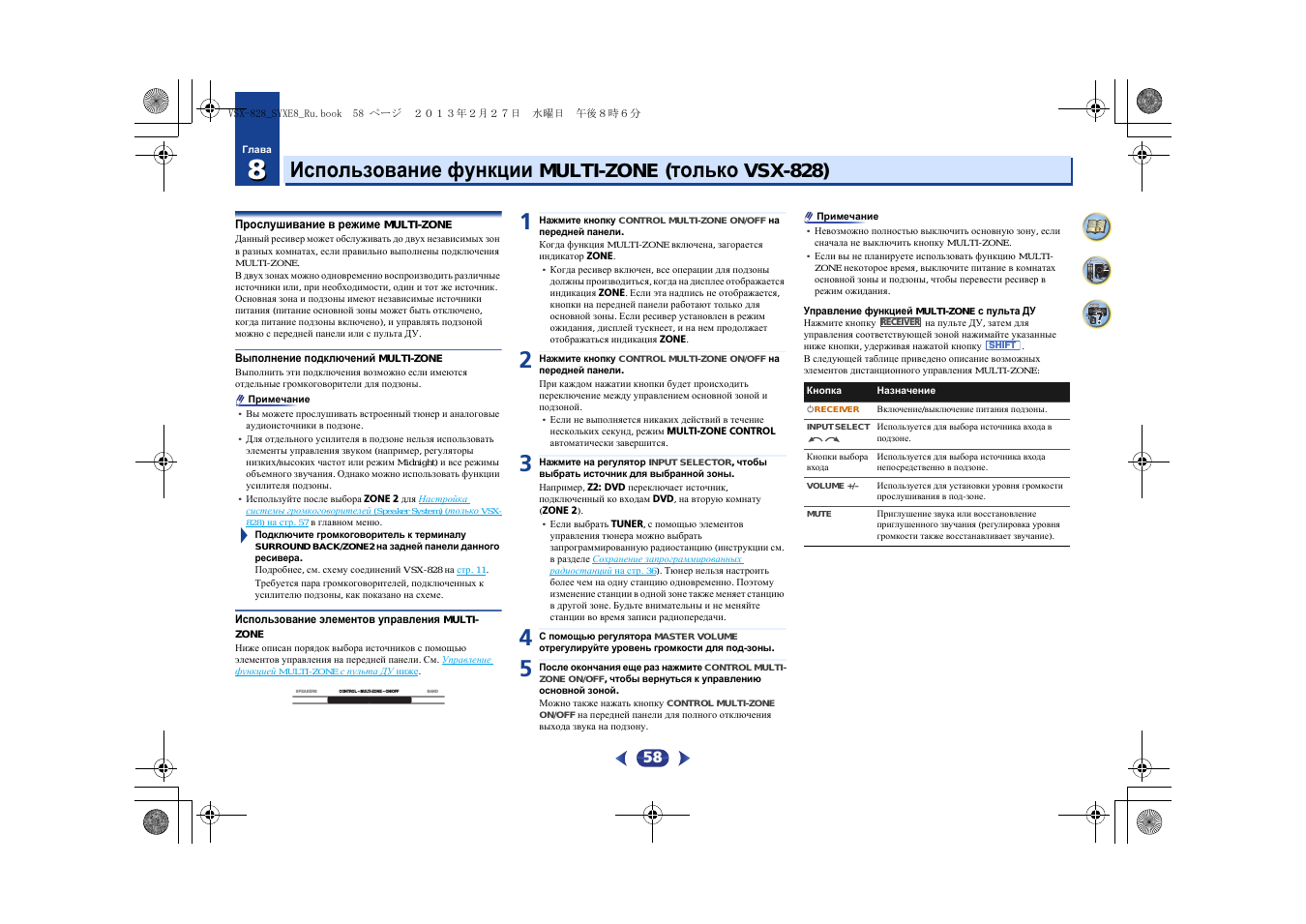

08 Использование функции MULTI-ZONE (только
VSX-828)

Прослушивание в режиме MULTI-ZONE . . . . . . . . . . . . . 58

Выполнение подключений MULTI-ZONE . . . . . . . . . . . 58

Использование элементов управления

MULTI-ZONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

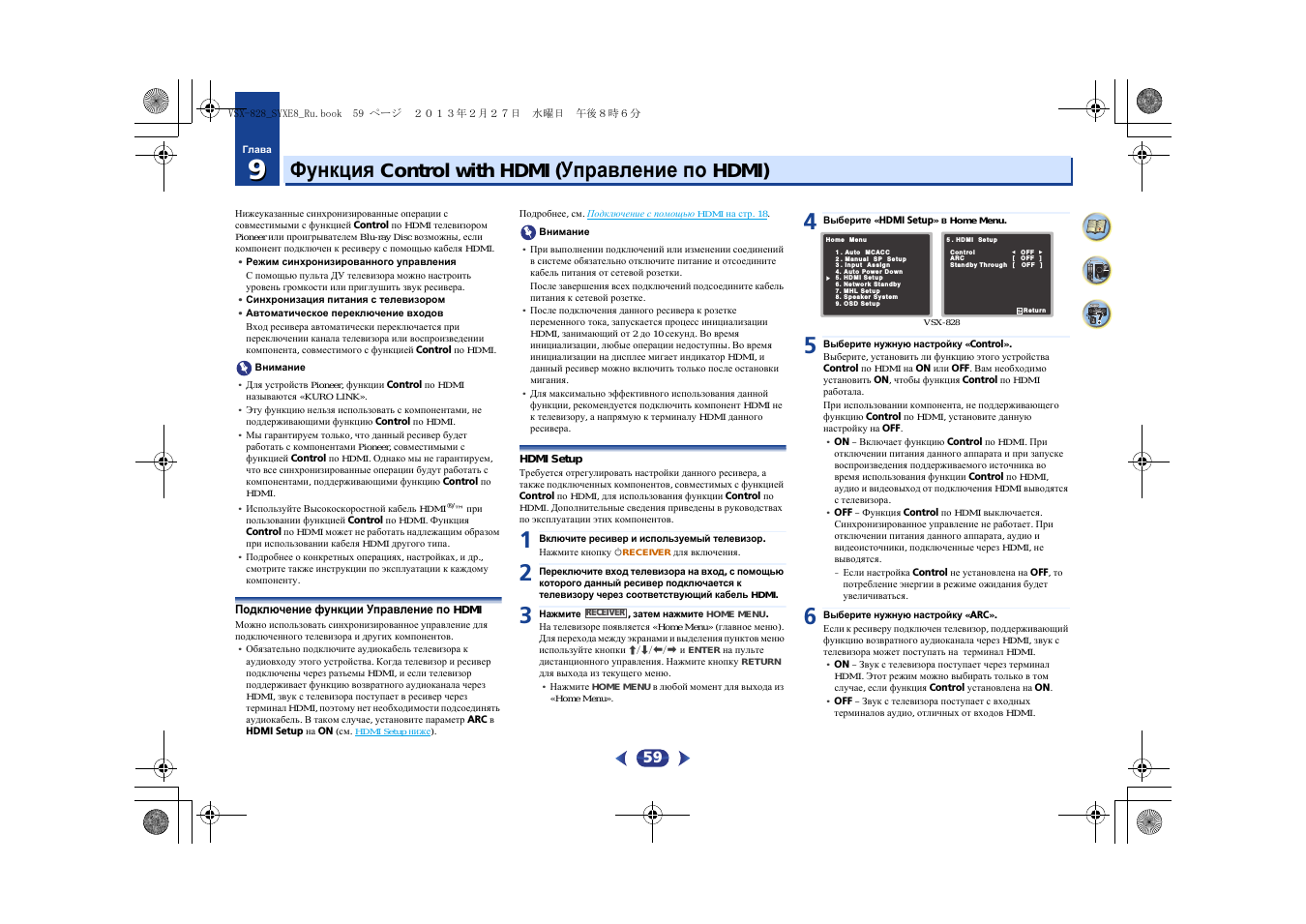

09 Функция Control with HDMI (Управление по HDMI)

Подключение функции Управление по HDMI. . . . . . . . . . 59

HDMI Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

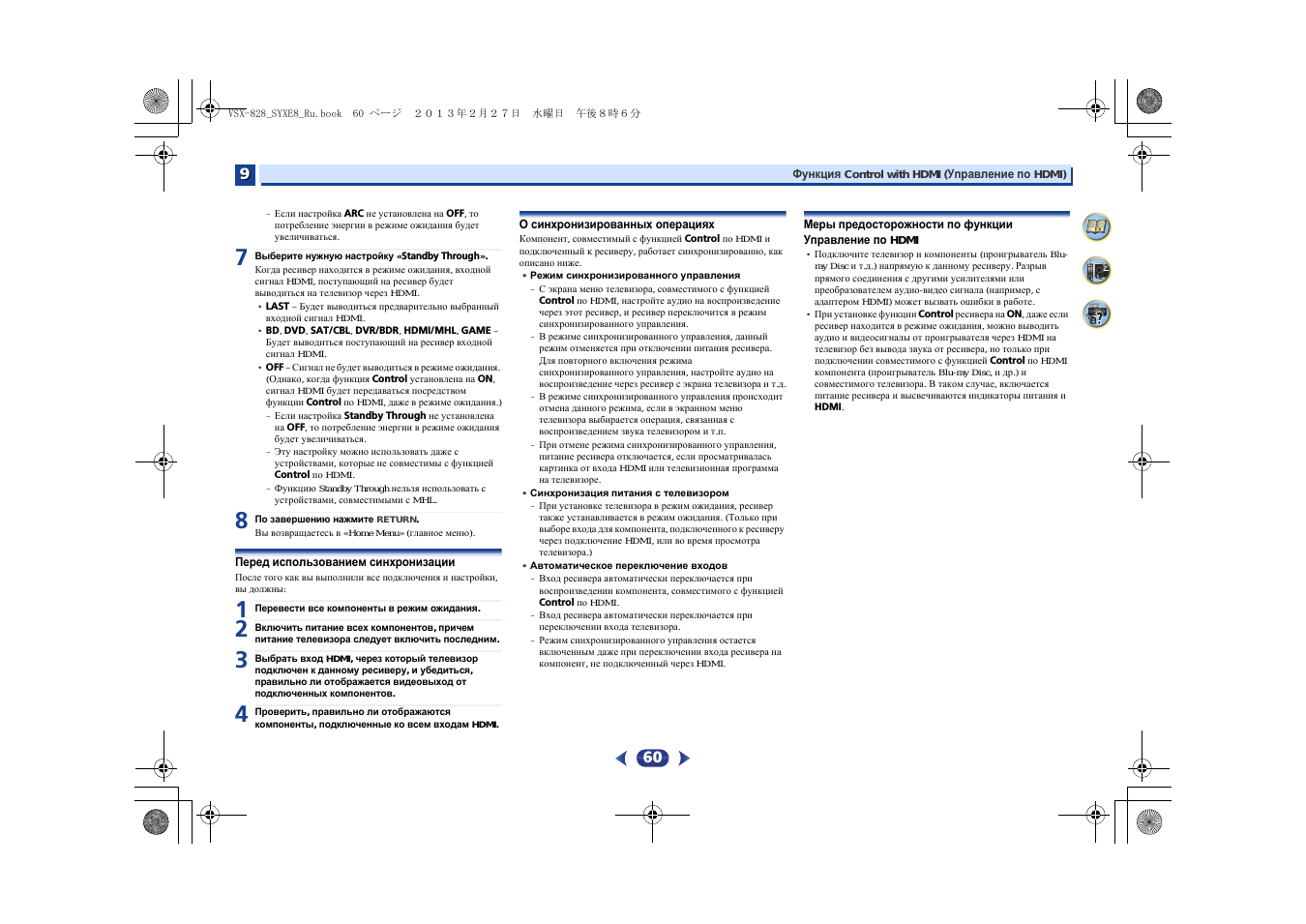

Перед использованием синхронизации . . . . . . . . . . . . . . . 60

О синхронизированных операциях . . . . . . . . . . . . . . . . . . 60

Меры предосторожности по функции Управление по

HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

10 Управление остальными частями системы

Настройка пульта дистанционного управления для работы с

другими компонентами. . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Непосредственный ввод кодов компонентов . . . . . . . . . . . 61

Сброс параметров пульта дистанционного управления . . . 61

Органы управления телевизорами. . . . . . . . . . . . . . . . . . . 62

Органы управления другими компонентами . . . . . . . . . . . 62

Список предварительно заданных кодов. . . . . . . . . . . . . . 62

11 Дополнительная информация

Устранение неполадок . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Общие сведения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Функция NETWORK . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Важная информаци по подключению HDMI . . . . . . . . . 69

Windows 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

MHL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

HTC Connect. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

iPod/iPhone/iPad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Аудиокодек Apple Lossless Audio Codec . . . . . . . . . . . . . . 70

О FLAC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

О сообщениях, отображаемых при использовании функций

сети . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Сброс параметров ресивера (перезагрузка) . . . . . . . . . . . . 70

Чистка устройства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Технические характеристики . . . . . . . . . . . . . . . . . . . . . . 71

5

Картинка с сайта: manualmachine.com

Перед началом работы

Порядок выполнения настроек на ресивере

Проверка комплекта поставки

Проверьте наличие перечисленных ниже принадлежностей:

•

Установочный микрофон

•

Пульт ДУ

•

Сухие батарейки размера AAA IEC R03 (для питания ДУ),
2 шт.

•

Рамочная антенна АМ

•

Проволочная антенна FM

•

Кабель питания (для Европы и России VSX-828, для
Великобритании и Австралии VSX-528)

•

Гарантийный сертификат

•

Краткое руководство пользователя

•

Брошюра по технике безопасности

•

Лист SPEAKER CAUTION (МЕРЫ
ПРЕДОСТОРОЖНОСТИ ДЛЯ ГРОМКОГОВОРИТЕЛЕЙ)

(только на английском языке)

•

Данное руководство по эксплуатации (CD-ROM)

Установка ресивера

•

При установке устройства обязательно располагайте его на

ровной и устойчивой поверхности.
Не устанавливайте ресивер в следующих местах:
– на цветном телевизоре (на экране могут появиться

искажения)
– рядом с кассетным магнитофоном (или устройством,
которое излучает магнитное поле). Это может вызвать
искажение звука.

– в местах с прямым воздействием солнечных лучей
– в сырых

или влажных местах

– в местах со слишком высокой или слишком низкой

температурой
– в местах с повышенной вибрацией или подверженных

сотрясениям

– в очень пыльных местах
– в местах, подверженных воздействию горячего пара или

масел (например, в кухне)

Аппарат является полноценным аудио-видео ресивером,
оборудованным множеством функций и терминалов. Он
может без проблем использоваться после выполнения
процедуры подключений и настроек, описанных ниже.

Цвета пунктов означают следующее:

Требуемый параметр настройки

Настройка, выполняемая при необходимости

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Подключение громкоговорителей

1

Места расположения громкоговорителей оказывают
значительное влияние на звучание.

•

Выбор количества громкоговорителей (стр.11)

•

Подключение громкоговорителей (стр.12)

•

Переключение терминалов громкоговорителей
(стр.15

)



Подключение компонентов

2

Для прослушивания объемного звука потребуется
использовать цифровое соединение от проигрывателя

Blu-ray Disc/DVD к ресиверу.

•

Подключение видеовыходов (стр.17)

•

Подключение телевизора и компонентов
воспроизведения (стр.18

•

Подключение антенн (стр.21)

•

Подключение ресивера к электророзетке (стр.24)

Включение питания

3

Убедитесь, что в качестве источника видеовхода
телевизора выбран ресивер. При возникновении
затруднений обратитесь к руководству, прилагаемому к
телевизору.

)





Настройка системы громкоговорителей (Speaker

4

System) (только VSX-828) (стр.57

(Определите, использовать ли подключение заднего
громкоговорителя объемного звучания или переднего
верхнего громкоговорителя в качестве громкоговорителя
ZONE 2 с двухканальным усилением.)

Меню назначения входов (стр.56)

(При использовании подключений, кроме рекомендуемых
подключений.)

HDMI Setup (стр.59

(Если подключенный телевизор поддерживает функцию
возвратного аудиоканала через HDMI.)

Для настройки системы используйте экранную

5

автоматическую настройку MCACC

•

Автоматическая настройка объемного звучания
(MCACC) (стр.25

Основные операции воспроизведения (стр.28)

6

•

Выбор входного аудиосигнала (стр.28)

•

Воспроизведение iPod (стр.30)

•

Воспроизведение устройства USB (стр.31)

•

Выбор режима прослушивания (стр.38)

Регулировка качества звучания по желанию

7

•

Использование функции Sound Retriever (стр.40)

•

Улучшение качества звучания с помощью функции
Phase Control (Корректировка фазы) (стр.40

•

Прослушивание с использованием эквалайзера
акустической калибровки (стр.40

•

Использование обработки заднего тылового канала
(только VSX-828) (стр.40

•

Настройка функции Up Mix (только VSX-828) (стр.41)

•

Настройка параметров звука (стр.41)

•

Ручная настройка громкоговорителей (стр.53)

Максимально возможное использование пульта ДУ

8

•

Настройка пульта дистанционного управления для
работы с другими компонентами (стр.61

)



)







)

)

)

)

4
7
66

)

6

Картинка с сайта: manualmachine.com

Глава

1

1

Органы управления и индикаторы

Передняя панель

321 8 1049

11

12 1514 17 1813

1

Peryлятор

Используется для выбора источника входа (стр.28).

2

SPEAKERS

См. Переключение терминалов громкоговорителей на стр.15.
Настройка системы громкоговорителей может отображаться
или не отображаться, в зависимости от выбранного источника

входа.

3

Индикатор MCACC

Загорается, когда включена функция Acoustic Calibration EQ
(стр.40
задается значение «Вкл.» после автоматической настройки
MCACC (стр.25

4

Элементы управления ZONE (только VSX-828)

При выполнении подключений MULTI-ZONE (см.

Выполнение подключений MULTI-ZONE

используйте данные органы управления для управления
подзоной с основной зоны (см. Использование элементов

управления MULTI-ZONE на стр.58).

5

Символьный дисплей

См. Дисплей на стр.8.

6

Кнопки управления тюнером

BAND

ST (стерео) и FM MONO (стр.36

INPUT SELECTOR

) (для «Acoustic Calibration EQ» автоматически

)).

на стр.58),

– Переключение между радиодиапазонами AM, FM

).

56

7

16

TUNER EDIT
PRESET

/

названия радиостанциям для последующего их вызова
(стр.36

).

TUNE

/

(стр.36

).

PRESET

/

запрограммированных радиостанций (стр.36

7

Индикатор HDMI

Мигает при подключении компонента, оборудованного
HDMI; светится, когда компонент подключен (стр.18

8

Индикатор iPod iPhone iPad

Загорается, когда подключен iPod/iPhone/iPad и выбран вход

iPod/USB

(стр.30).

9

Датчик дистанционного управления

Принимает сигналы от пульта ДУ (см. Дальность действия

пульта дистанционного управления на стр.10).

10

Peryлятор

11



STANDBY/ON

– Используйте вместе с

и

ENTER

для запоминания и присваивания

– Используется для поиска радиочастот

– Используйте для выбора

MASTER VOLUME

TUNE

/

).

,

7

4
7
66

12

Гнездо PHONES

Используйте для подключения наушников. При подключении
наушников звук не будет воспроизводиться через
громкоговорители. Когда звук идет через наушники, можно
выбрать только режим звучания PHONES SURR, STEREO
или STEREO ALC (режим S.R AIR также можно выбрать с
помощью входа ADAPTER).

13

Гнездо MCACC SETUP MIC

Используется для подключения микрофона при выполнении
автоматической настройки MCACC (стр.25

14

).

Кнопки режимов прослушивания

AUTO SURROUND/STREAM DIRECT

режимов Auto surround (стр.38

ALC/STANDARD SURR

стандартного декодирования и для переключения между
параметрами 2 Pro Logic II, 2 Pro Logic IIx, 2 Pro Logic
IIz и NEO:6 и стереорежимом автоматического управления
уровнем (стр.38

ALC/STANDARD SURR

стандартного декодирования и для переключения между
параметрами 2 Pro Logic II и NEO:6 и стереорежимом
автоматического управления уровнем (стр.38

(только VSX-828) – Нажмите для

).

(только VSX-528) – Нажмите для

).

– Переключение

) и Stream Direct (стр.39).

).

Картинка с сайта: manualmachine.com

1

1

Органы управления и индикаторы

ADVANCED SURROUND

режимы объемного звучания (стр.39

15

ECO

Переключение между режимами ECO Mode 1/ECO Mode 2.
Когда включается режим ECO Mode (ON), дисплей
становится темным (стр.39

16

iPod iPhone iPad DIRECT CONTROL

Измените вход ресивера на iPod и включите управление iPod
на iPod (стр.32

17

Разъем iPod/iPhone/iPad

Используются для подключения в качестве источника аудио
Apple iPod/iPhone/iPad или запоминающего устройства
большой емкости USB (стр.22

18

Входной разъем HDMI/MHL

Используйте для подключения совместимого с HDMI
устройства (видеокамера, и др.) (стр.23
подключить MHL-совместимое мобильное устройство с
помощью кабеля MHL (продается отдельно) (стр.23

).

– Переключает различные

).

).

).

). Сюда можно также

).

Дисплей

19

PHASE

Загорается, когда включен фазовый переключатель (стр.40).

20

AUTO

Загорается при включенной функции автоматического
объемного звучания (стр.38

21

Индикаторы тюнера
RDS – Светится при приеме радиосигнала RDS (стр.37)

(для Европы).

ST – Загорается, если принимается стереофоническая
программа в FM-диапазоне в автоматическом
стереорежиме (стр.36
TUNE – Загорается при приеме обычного канала
радиовещания.
PRESET – Отображается при регистрации или вызове
предварительно заданной радиостанции.

MEM – Мигает, когда радиостанция зарегистрирована.
kHz/MHz – Загорается, когда на символьном дисплее

отображается принимаемая в данный момент частота
радиовещания AM/FM.

22

ZONE (только VSX-828)

Загорается, когда включена функция MULTI-ZONE (стр.58).

23

Индикаторы громкоговорителей

Показывает, включена акустическая система или нет (стр.15).

).

).

24

Индикатор таймера перехода в спящий режим

Загорается, когда ресивер находится в режиме ожидания
(стр.9

).

25

Индикатор информации PRESET или входного

сигнала

Отображает предварительно заданный номер тюнера или тип
входного сигнала и т. п.

26

Символьный дисплей

Отображает различную информацию о системе.

27

Индикаторы DTS
DTS – Загорается при обнаружении источника

аудиосигнала в формате DTS.
HD – Загорается при обнаружении источника с
кодированными аудиосигналами DTS-EXPRESS или DTS-

HD.

ES – Загорается при включенном декодировании DTS-ES.
96/24 – Загорается при обнаружении источника

аудиосигнала в формате DTS 96/24.
NEO:6 – Когда включен один из режимов NEO:6 ресивера,
данный индикатор высвечивается для обозначения
обработки NEO:6 (стр.38

28

Индикаторы Dolby Digital

2 D – Загорается при обнаружении сигнала в формате
Dolby Digital.

2 D+ – Загорается при обнаружении источника
аудиосигнала в формате Dolby Digital Plus.
2HD – Загорается при обнаружении источника
аудиосигнала в формате Dolby TrueHD.
EX (только VSX-828) – Загорается при включенном
декодировании Dolby Digital EX.
2PLII(x) (только VSX-828) – Загорается для индикации
декодирования 2 Pro Logic II. Погаснет при
декодировании 2 Pro Logic IIz (подробнее см. раздел

Прослушивание материала с использованием объемного
звучания на стр.38).

2PLII (только VSX-528) – Загорается для индикации
декодирования 2 Pro Logic II (подробнее см. раздел

Прослушивание материала с использованием объемного
звучания на стр.38).

29

ADV.S.

Этот индикатор загорается при выборе одного из режимов
дополнительного объемного звучания (подробнее см. раздел

Использование дополнительного объемного звучания

стр.39).

).

на

30

Индикаторы SIGNAL SELECT
DIGITAL – Загорается, когда выбран цифровой

аудиосигнал. Мигает, когда выбран цифровой
аудиосигнал, а выбранный аудиовход отсутствует.
HDMI – Загорается, когда выбран сигнал HDMI. Мигает,
когда выбран сигнал HDMI, а выбранный вход HDMI
отсутствует.

31

Индикатор Up Mix (только VSX-828)

Загорается, когда для функции Up Mix задано значение ON
(стр.41

).

32

DIR.
Загорается, когда включен режим DIRECT или PURE
DIRECT (стр.39

).

4
7
66

8

Картинка с сайта: manualmachine.com

1

1

Пульт ДУ

10

Органы управления и индикаторы

•

Следующие кнопки не используются с данным ресивером:

—

1

1

RECEIVER

SLEEP

2

RECEIVER

3
4

SOURCE

11

INPUT

12

5

6

AUDIO

PARAMETER

TOP
MENU

7

T

E

S

E

R

P

8

HOME
MENU

PTY

iPod CTRL

U

T

ENTER

T

U

TOOLS

MENU

N

E

P

R

E

S

E

T

E

N

RETURN

BAND

MUTE

13

14

15

9

1

4

7

CLR

RECEIVER

DISP

2

3

5

6

8

9

ENTER

0

CH

CH

SHIFT

16

SLEEP

Нажмите для изменения периода времени до перехода
ресивера в режим ожидания (30 min – 60 min – 90 min – Off
(Выкл.)). В любой момент можно проверить оставшееся
время отключения путем однократного нажатия кнопки

SLEEP

.

2



RECEIVER

Используется для включения ресивера или его переключения
в режим ожидания.

3

Переключает пульт ДУ на управление ресивером
(используется для выбора белых команд над кнопками с

номерами (
настройки объемного звучания (стр.53

(стр.41

4

Используется для выбора источника для входа (стр.28).

5

Используется для выбора источника входа данного ресивера
(стр.28
пульта дистанционного управления (стр.61

6

7

Следующие кнопки управления могут использоваться после
выбора соответствующей кнопки функции входа (
т.д.).

MIDNIGHT

).

INPUT SELECT

и т.д.)). Используется также для

) или параметров аудио

Кнопки выбора входа

). Позволяет управлять другими компонентами с

Кнопки режимов прослушивания

AUTO/DIRECT

(стр.38

ALC/STANDARD SURR

стандартного декодирования и для переключения между
параметрами 2 Pro Logic II, 2 Pro Logic IIx, 2 Pro Logic
IIz и NEO:6 и стереорежимом автоматического управления
уровнем (стр.38

ALC/STANDARD SURR

стандартного декодирования и для переключения между
параметрами
автоматического управления уровнем (стр.38

ADV SURR

звучания (стр.39

– Переключение режимов Auto surround

) и Stream Direct (стр.39).

(только VSX-828) – Нажмите для

).

(только VSX-528) – Нажмите для

2

Pro Logic II и NEO:6 и стереорежимом

– Переключает различные режимы объемного

).

).

).

Кнопки управления ресивером и компонентами

BD, DVD

Сначала нажмите для доступа к:

AUDIO PARAMETER

аудиоопциям (стр.41

– Используйте для доступа к

).

HOME MENU

(главное меню) (стр.53

RETURN

Сначала нажмите BD,

TOP MENU

Blu-ray Disc/DVD.

HOME MENU

(Главное меню).

RETURN – Подтвердите и выйдите из текущего экрана меню.

MENU

ray Disc.
Сначала нажмите

TOOLS

(стр.36

(стр.36

BAND

ST (стерео) и FM MONO (стр.36
Сначала нажмите

iPod CTRL

управлением ресивером (стр.31

PTY

(стр.37

8

/// (TUNE

Кнопки со стрелками используются при настройке системы
объемного звучания (стр.53
управления меню/параметрами Blu-ray Disc/DVD.

Кнопки
радиочастот, а кнопки
выбора запрограммированных радиостанций (стр.36

9

Кнопки управления компонентами

Основные кнопки (, , и т.д.) используются для управления
компонентом, предварительно выбранным с помощью кнопок
функций входа.
Указанные над этими кнопками функции можно вызвать после
выбора соответствующей кнопки функции входа (

CD

). Эти кнопки также функционируют, как описано ниже.

Сначала нажмите для доступа к:

BASS +/–, TRE +/–

или высоких частот.

, и

• Эти регулировки отключаются, когда для режима звучания
установлено значение

• Если передний громкоговоритель установлен на SMALL

в настройке громкоговорителей (или через
автоматическую настройку MCACC) и параметр X.Over

– Нажмите для доступа к Home Menu

DVD

).

или

DVR/BDR

для доступа к:

– Подтвердите и выйдите из текущего экрана меню.

– Служит для отображения «главного» меню

– Отображение экрана «HOME MENU»

– Отображение меню TOOLS (Сервис) плеера Blu-

TUNER

iPod/USB

/, PRESET

для доступа к:

).

для доступа к:

).

/

),

– Запоминает станции для последующего вызова
), также используется для изменения названия
).

– Переключение между радиодиапазонами AM, FM

– Переключение между управлением iPod и

– Используется для поиска типов программ RDS

) (для Европы).

). Также используется для

TUNE

/

можно использовать для поиска

PRESET

/

можно использовать для

– Используется для настройки низких

DIRECT

или

PURE DIRECT

ENTER

BD, DVD

4
7
66

).

и

.

9

Картинка с сайта: manualmachine.com

1

1

Органы управления и индикаторы

установлен выше 150 Гц, то уровень канала
низкочастотного громкоговорителя будет
регулироваться нажатием кнопки

10

Цифровые кнопки и другие элементы управления

компонентами

Цифровые кнопки служат для непосредственного выбора
радиочастоты (стр.36
нажатия кнопкиr возможен доступ к другим
кнопкам. (Например,

EQ

– Нажмите для включения/выключения настройки

Acoustic Calibration EQ (стр.40

PHASE

– Нажмите для включения/отключения

управления фазой (стр.40

SIGNAL SEL

компонента воспроизведения (стр.28

S.RETRIEVER

звучания диска CD для сжатых аудиоисточников (стр.40

SB CH

(только VSX-828) – Нажмите для выбора ON,

AUTO или OFF заднего канала объемного звучания

(стр.40

).

CH SELECT

затем при помощи кнопок
(стр.55

).

LEV +/–
MIDNIGHT

режим) или Loudness (Тонкомпенсация) (стр.42

SPEAKERS

громкоговорителей на стр.15.

DIMMER

Имеется четыре уровня изменения яркости.
При режиме ECO яркость переключается между 2
уровнями. Если выбирается самый темный уровень, на
дисплее появляется индикация DIMMER. (Режим,

отличный от ECO: 4 уровня, режим ECO: 2 уровня)

+Favorite

воспроизведения песни. Выбранная песня затем
регистрируется в папке Favorites (стр.47

11



SOURCE

Эта кнопка служит для включения/выключения других
компонентов, подключенных к ресиверу (стр.61

12

Kнопки TV CONTROL

Эти кнопки предназначены для управления телевизором,
которому присвоена кнопка
подключается только один телевизор, присвойте ему кнопку

TV

(стр.62).

) или дорожки на диске CD, и т.д. После

RECEIVER

MIDNIGHT

– Нажмите для выбора сигнала аудиовхода

– Нажмите для восстановления качества

– Нажмите повторно для выбора канала, а

– Используется для регулировки уровней канала.

– Переключение в режим Midnight (Ночной

– См. Переключение терминалов

– Уменьшает или увеличивает яркость дисплея.

– Нажмите при воспроизведении или остановке

TV

BASS +/–

и пр.)

).

).

).

LEV +/–

отрегулируйте уровень

).

. Поэтому, если к системе

(стр.54).

).

).



– Используется для включения и выключения питания

телевизора.

INPUT

– Используйте для выбора входного сигнала

телевизора.

CH +/–

– Используйте для выбора каналов.

VOL +/–

– Используйте для регулировки уровня громкости

телевизора.

13

ECO

Переключение между режимами ECO Mode 1/ECO Mode 2.
Когда включается режим ECO Mode (ON), дисплей
становится темным (стр.39

14

VOLUME +/–

Используйте для регулировки уровня громкости
прослушивания.

15

MUTE

Отключение/включение звука.

).

16

DISP

Переключение дисплея данного устройства. Режим
прослушивания, громкость звука, настройку системы
громкоговорителей (VSX-828) или имя входа можно
проверить, выбрав источник входа.

•

Настройка системы громкоговорителей может
отображаться или не отображаться, в зависимости от
выбранного источника входа.

).

Установка батареек

Батарейки, входящие в комплект устройства, необходимо
проверить при начальных операциях; они не могут сохранять
заряд в течение долгого периода времени. Рекомендуется
использовать щелочные батарейки, имеющие более
длительный срок службы.

•

Не используйте и не храните батарейки под воздействием
прямых солнечных лучей или в помещении с высокой
температурой, например, в автомобиле или рядом с
обогревателем. Это может вызвать протекание, перегрев,
микровзрыв или возгорание батареек. Кроме того, это

10

может привести к сокращению срока службы или
производительности батареек.

•

Неправильная установка батареек может стать причиной
возникновения опасной ситуации, например, утечки
внутреннего вещества или микровзрыва. Соблюдайте
перечисленные ниже меры предосторожности:

—

Не используйте новые батарейки вместе со старыми.

—

Устанавливайте батарейки так, чтобы их положительные
и отрицательные полюса располагались в соответствии с
обозначениями внутри отсека для батарей.

—

Батарейки одинаковой формы могут обеспечивать разное
напряжение. Не используйте батарейки разного типа.

—

Производите утилизацию использованных батареек в
соответствии с действующими в вашей стране/регионе
государственными постановлениями или правилами по
охране окружающей среды.

—

Вставляя батарейки, будьте внимательны, чтобы не
повредить пружины на (–) контактах для батареек. Это
может вызвать течь батареек или перегрев.

Дальность действия пульта дистанционного
управления

Эффективность работы пульта дистанционного управления
может снижаться в следующих случаях:

•

при наличии препятствий между пультом дистанционного
управления и дистанционным датчиком ресивера;

•

при попадании на дистанционный датчик устройства ярких
солнечных лучей или сильного света флуоресцентной
лампы;

•

при расположении ресивера вблизи устройств, излучающих
инфракрасные лучи;

•

при одновременном управлении ресивером с помощью
другого инфракрасного пульта дистанционного
управления.

4
7
66

Картинка с сайта: manualmachine.com

Глава

2

2

Подключение оборудования

Выбор количества громкоговорителей

Подключив левый и правый передние громкоговорители (L/
R), центральный громкоговоритель (C), левый и правый

громкоговорители объемного звучания (SL/SR), левый и
правый задние громкоговорители объемного звучания (SBL/
SBR) (или левый и правый передние верхние
громкоговорители (FHL/FHR)) и низкочастотный
громкоговоритель (SW), можно прослушивать до

7.1-канальной системы объемного звучания.

5.1-канальная система

используется в домашних кинотеатрах. Для получения
наилучшего качества объемного звучания установите
громкоговорители, как показано ниже.

L

SW

SL

объемного звучания наиболее широко

RR

C

SR

L

SW

Подключение двухполосного усиления

Только VSX-828

•

Задние громкоговорители объемного звучания и передние
верхние громкоговорители можно подключать
одновременно. В таком случае, звук будет выводиться или
с переднего верхнего громкоговорителя или с заднего
громкоговорителя объемного звучания, в зависимости от
того, какой громкоговоритель был выбран в настройке
системы громкоговорителей (Speaker System) (см.

Настройка системы громкоговорителей (Speaker System)
(только VSX-828) на стр.57).

Подключение громкоговорителей В

Можно использовать громкоговорители, подключенные к
разъемам группы B для прослушивания в режиме стерео в
другой комнате. Для прослушивания с такой настройкой
ознакомьтесь с разделом Переключение терминалов

громкоговорителей на стр.15.

•

Вы не сможете подключить громкоговорители B,
если передние верхние громкоговорители
подключаются в основной зоне.

C

SR

SB

SL

Кроме того, если используются громкоговорители B,
максимальным режимом воспроизведения в основной зоне
будет 5.1-канальное воспроизведение. (Звук из заднего
громкоговорителя объемного звучания не выводится.)

11

Подключение двухканального усиления передних
громкоговорителей для высококачественного звука

5.1-канального объемного звучания.

•

При использовании подключения переднего
двухканального усиления звук будет выводиться только из
передних громкоговорителей, громкоговорителей
объемного звучания и сабвуфера.

Подключение ZONE 2 (Multi Zone)

Данные подключения позволяют одновременно
прослушивать объемное звучание в основной зоне и
стереофоническое воспроизведение на другом компоненте в
ZONE 2. (Выбор устройств приема ограничен.) См.

Прослушивание в режиме MULTI-ZONE

R

L

на стр.58.

4
7
66

Картинка с сайта: manualmachine.com

2

2

Подключение оборудования

Некоторые советы по улучшению качества
звучания

Pасположение громкоговорителей в комнате имеет большое
влияние на качество звука. Следующие рекомендации
помогут добиться оптимального звучания вашей системы.

•

Лучше всего поверните громкоговорители в направлении
точки прослушивания. Угол зависит от размера помещения.
Для более просторных помещений используйте меньший
угол.

•

Порядок замены громкоговорителей, которые вы хотите
подключить, см. на схеме ниже.

SW

FHL

SL

—

Размещайте громкоговорители объемного звучания под
углом 120 от центра. Если вы, (1) используете задный
громкоговоритель объемного звучания, и, (2) не
используете передние верхние громкоговорители, мы
рекомендует размещать громкоговоритель объемного
звучания прямо рядом с собой.

—

Если вы собираетесь подключить только один из задних
громкоговорителей объемного звучания, размещайте его
непосредственно позади себя.

—

Если громкоговорители объемного звучания не могут
устанавливаться прямо сбоку от места слушателя при
использовании 7.1-канальной системы, эффект
объемного звучания можно усилить, отключив функцию

Up Mix (см. Настройка функции Up Mix (только VSX-

828) на стр.41).

•

Для получения оптимального стереоэффекта расположите
фронтальные громкоговорители на расстоянии 2–3 метров
друг от друга и на равном удалении от телевизора.

•

Если используется центральный громкоговоритель,
разместите передние громкоговорители под большим
углом. Если нет – под меньшим углом.

C

L

30 30

120 120

60

SBL

SB

SBR

FHR

R

•

Расположите центральный громкоговоритель под
телевизором или над ним, чтобы звук центрального канала
исходил от экрана телевизора. Кроме того, центральный
громкоговоритель не должен пересекать линию,
образованную передним краем правого и левого
фронтальных громкоговорителей.

•

Объемные и задние громкоговорители объемного звучания
следует устанавливать на 60–90 см выше уровня ушей и
слегка наклонить вниз. Убедитесь в том, что
громкоговорители не направлены навстречу друг другу.
Для формата DVD-Audio громкоговорители должны
находиться дальше от слушателя.

•

Старайтесь не размещать громкоговорители объемного
звучания дальше от слушателя, чем передние и
центральные. В противном случае может произойти
ослабление эффекта объемного звучания.

•

Располагайте левый и правый передние верхние
громоговорители непосредственно над левым и правым
передними громкоговорителями на расстоянии минимум
один метр.

•

В случае расположения громкоговорителей около ЭЛТ—

SR

телевизора, используйте громкоговорители
магнитозащищенного типа или располагайте
громкоговорители на достаточном расстоянии от ЭЛТ­телевизора.

•

Сабвуфер можно поместить на полу. В идеальном случае
другие громкоговорители во время прослушивания должны
располагаться на уровне ушей. Расположение
громкоговорителей на полу (кроме сабвуфера) или
закрепление их высоко на стене не рекомендуется.

•

Когда низкочастотный громкоговоритель не подключается,
подключите громкоговорители с возможностью
воспроизведения низких частот к переднему каналу.
(Низкочастотный компонент низкочастотного
громкоговорителя воспроизводится от передних
громкоговорителей, что может повредить
громкоговорители.)

•

После подключения, обязательно выполните
процедуру автоматической настройки MCACC
(настройка среды громкоговорителей).

См. Автоматическая настройка объемного звучания

(MCACC) на стр.25.

•

Все громкоговорители должны быть надежно установлены.
Это не только улучшает качество звука, но и уменьшает

риск повреждения или травмы в результате падения или
переворачивания громкоговорителей в случае внешнего
толчка (например, при землетрясении).

Подключение громкоговорителей

Ресивер может работать с двумя стерео громкоговорителями
(передние громкоговорители на рисунке), тем не менее,

рекомендуется использовать по крайней мере три, а полный
комплект обеспечивает наилучшее объемное звучание.

Убедитесь, что правый громкоговоритель подключен к
правому (R) разъему, а левый громкоговоритель – к левому (L)
разъему. Также убедитесь, что положительный и
отрицательный (+/
соответствующими разъемами громкоговорителей.

Можно использовать громкоговорители с нормальным
импедансом мощностью от 6  до 16 .

Подключайте устройство к сети переменного тока только
после завершения всех соединений.

–) разъемы ресивера совпадают с

Подключение проводов

1

Скрутите оголенные жилы провода.

2

Ослабьте зажим контакта и вставьте оголенный

провод.

3

Зажмите контакт.

12 3

Подсоедините провода к терминалам громкоговорителей B
ресивера VSX-828, как показано ниже:

1

Скрутите оголенные жилы провода.

2

Откройте защитные выступы и вставьте оголенный

провод.

3

Отпустите защитные выступы.

4
7
66

12

Картинка с сайта: manualmachine.com

2

2

•

На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание опасности поражения электрическим током при подключении или отключении
кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым
неизолированным деталям.

•

Оголенные концы провода громкоговорителя должны быть обязательно скручены и
вставлены в контакт громкоговорителя до конца. Если любой из неизолированных проводов
громкоговорителя коснется задней панели, это может вызвать отключение питания в целях
безопасности.

Подключение задних громкоговорителей объемного звучания или передних
верхних громкоговорителей (только VSX-828)

При выполнении вышеуказанных подключений, необходимо задать настройку системы
громкоговорителей (Speaker System). Выберите Surr.Back, если подключен задний
громкоговоритель объемного звучания, и Height, если подключен передний верхний
громкоговоритель (возможна любая настройка, если не подключен ни задний
громкоговоритель объемного звучания, ни передний верхний громкоговоритель) (см.

Настройка системы громкоговорителей (Speaker System) (только VSX-828)

•

При использовании только одного заднего громкоговорителя объемного звучания,
подключите его к терминалам SURROUND BACK L (Single).

Подключение оборудования

Схема соединений VSX-828

4
7
66

на стр.57).

13

Картинка с сайта: manualmachine.com

2

2

Подключение переднего двухканального усиления (только VSX-828) Схема соединений VSX-528

Подключение оборудования

4

LINE LEVEL

INPUT

PREOUT
SUBWOOFER

FRONT

R L

CENTER

SURROUND

R L

7
66

14

Картинка с сайта: manualmachine.com

2

2

Подключение оборудования

Переключение терминалов громкоговорителей

VSX-828: Когда система громкоговорителей Настройка

системы громкоговорителей (Speaker System) (только VSX-

828) на стр.57 настроена на SPB, при каждом нажатии

кнопки громкоговорителя будет происходить переключение
громкоговорителя, используемого для воспроизведения:

SP, SPA, SPB, SPAB.

VSX-528: При каждом нажатии кнопки громкоговорителя
будет происходить переключение громкоговорителя,
используемого для воспроизведения: SP, SPA.

Когда система громкоговорителей настроена на SP-B: При
каждом нажатии кнопки громкоговорителя
происходить переключение громкоговорителя, используемого
для воспроизведения: OFF, A, B, AB.
Когда система громкоговорителей имеет какую-либо
настройку, отличную от SP-B: При каждом нажатии кнопки
громкоговорителя будет происходить переключение
громкоговорителя, используемого для воспроизведения: OFF,
A. Подробнее по системе громкоговорителей см. Настройка

системы громкоговорителей (Speaker System) (только VSX-

828) на стр.57.

Нажмите повторно для выбора настройки терминала
громкоговорителя:

•

SPA – Звук выводится из громкоговорителей,
подключенных к терминалам громкоговорителей A

(возможно многоканальное воспроизведение).

•

SPB (только VSX-828) – Звук выводится с двух
громкоговорителей, подключенных к терминалам
громкоговорителя B (возможно только стереофоническое
воспроизведение).

•

SPAB (только VSX-828) – Звук выводится с терминалов
громкоговорителя A, с двух громкоговорителей,
подключенных к терминалам громкоговорителя B, и с
низкочастотного громкоговорителя. Для многоканальных
источников понижающее микширование выполняется
только в том случае, если выбран режим STEREO или
STEREO ALC для стерео выхода с терминалов
громкоговорителей A и B.

•

SP – Звук через громкоговорители не выводится.

•

Только VSX-828: Воспроизведение звука низкочастотным
громкоговорителем зависит от настроек, описанных в
разделе Настройка громкоговорителей на стр.53. Однако,
если выше выбран пункт SPB, из низкочастотного
громкоговорителя звук слышен не будет (канал
низкочастотных эффектов не декодирован).

•

Все терминалы громкоговорителей выключаются (SP)
при подключении наушников. SPB можно выбрать даже
при подключении наушников для VSX-828.

будет

Подсоединение кабелей

Не перегибайте кабели поверх устройства (как показано на
рисунке). В противном случае магнитное поле, генерируемое
трансформаторами этого устройства, может вызвать помехи в
громкоговорителях.

•

Перед выполнением или изменением схем подсоединения
отключите кабель питания от розетки переменного тока.

•

Перед отсоединением кабеля питания переключите питание
в режим ожидания.

Кабели HDMI

Одновременно по одному кабелю могут передаваться как
видео-, так и звуковые сигналы. При подключении через этот
ресивер проигрывателя и телевизора, используйте для обоих
подключений кабели HDMI.

HDMI

Будьте внимательны и соблюдайте правильность направления
при подключении разъема.

•

Установите для параметра HDMI в Настройка параметров

звука на стр.41 значение THRU (THROUGH) и задайте для

входного сигнала в Выбор входного аудиосигнала
значение HDMI, если вы хотите подать звук по HDMI на
телевизор (не будет слышен звук акустики этого ресивера).

•

Если на телевизоре не появляется видеосигнал, попробуйте
отрегулировать настройки разрешения используемого
компонента или дисплея. Учтите, что некоторые
компоненты (например, игровые видеоприставки) имеют
разрешение, отображение которого невозможно. В этом
случае используйте (аналоговое) композитное
подключение.

•

Когда через HDMI поступает видеосигнал 480i, 480p, 576i
или 576p, прием многоканального звука PCM и HD-звука
невозможен.

на стр.28

4
7
66

15

Картинка с сайта: manualmachine.com

2

2

О HDMI

При помощи подключения HDMI передаются несжатые
цифровые видеосигналы, а также практически любые виды
цифрового звука, с которыми совместим подключенный
компонент, включая DVD-Video, DVD-Audio, SACD, Dolby
Digital Plus, Dolby TrueHD, DTS-HD Master Audio (см. ниже
информацию об ограничениях), Video CD/Super VCD и CD.

Данный ресивер поддерживает технологию High-Definition

Multimedia Interface (HDMI

С помощью подключений HDMI данный ресивер
поддерживает описанные ниже функции.

•

Цифровая передача несжатого видео (материала,
защищенного по системе HDCP (1080p/24, 1080p/60, и др.))

•

Передача сигнала 3D

•

Передача сигнала Deep Color

•

Передача сигнала x.v.Color

•

Возвратный аудиоканал

•

Прием многоканальных линейных цифровых
аудиосигналов PCM (192 кГц или менее) для макс.

8 каналов

•

Прием следующих цифровых аудиоформатов:
– Dolby Digital, Dolby Digital Plus, DTS, аудиосигналы с
высоким битрейтом (Dolby TrueHD, DTS-HD Master Audio),

DVD-Audio, CD, SACD (только 2-канальный DSD), Video
CD, Super VCD

•

Синхронизированное управление компонентов при
помощи функции Control по HDMI (см. Функция Control

with HDMI (Управление по HDMI) на стр.59).

•

Передача сигнала 4K
– Этот режим может работать некорректно, в зависимости

от типа подключенного оборудования.
Поддерживаются сигналы 4K 24p, 4K 25p и 4K 30p

•

Используйте Высокоскоростной кабель HDMI®/™. Если
используется обычный кабель HDMI, а не
Высокоскоростной кабель HDMI
неправильно.

•

Если подключается кабель HDMI со встроенным
эквалайзером, он может работать неправильно.

•

Передача сигналов 3D, Deep Color, x.v.Color, 4K и
возвратный аудиоканал возможны только при
подключении к совместимому компоненту.

•

Передачи цифровых аудиосигналов в формате HDMI
требуют большего времени для распознавания. По этой
причине может происходить прерывание звучания во время
переключения аудиоформатов или при запуске
воспроизведения.

®/

™).

®

/™, он может работать

•

Включение/отключение устройства, подключенного к
разъему HDMI OUT этого устройства во время
воспроизведения, или отсоединение/подсоединение кабеля
HDMI во время воспроизведения, может вызвать помехи
или прерывание звука.

®

Права на товарные знаки и зарегистрированные товарные
знаки HDMI и HDMI High-Definition Multimedia Interface, а
также логотип HDMI Logo в США и других странах
принадлежат компании HDMI Licensing, LLC.

“x.v.Color” и являются торговыми
марками Sony Corporation.

16

Подключение оборудования

Аналоговые аудиокабели

Для подключения аналоговых аудиокомпонентов используйте
стереофонические аудиокабели RCA. Эти кабели имеют
стандартную красную и белую маркировку, и необходимо
подключить красные штекеры к разъемам R (правый), а белые
– к разъемам L (левый).

Цифровые аудиокабели

Для подключения к данному ресиверу цифровых компонентов
следует использовать имеющиеся в продаже коаксиальные
цифровые аудиокабели или оптические кабели.

•

Аккуратно выполняйте подключение оптического кабеля,
старайтесь не повредить защитную шторку оптического
разъема.

•

Обеспечьте для оптического кабеля свободно свисающую
петлю. Можно повредить кабель об острые углы.

•

Для коаксиального цифрового подключения также можно
использовать стандартный видеокабель RCA.

4
7
66

Картинка с сайта: manualmachine.com

2

2

Подключение оборудования

Видеокабели

Стандартные видеокабели RCA

Эти кабели являются наиболее распространенным типом
видеокабелей и используются для подключения к разъемам
композитного видео. Штекеры с желтой маркировкой
отличают их от аудиокабелей.

Кабели компонентного видео (только VSX-828)

Наивысшее качество воспроизведения цвета от источника
видеосигнала обеспечивают кабели компонентного видео. По
этим кабелям передается телевизионный цветовой сигнал,
разделенный на сигнал яркости (Y) и сигналы цветности (P
PR). Таким образом устраняются взаимные помехи между
сигналами.

Подключение видеовыходов

Данный ресивер не оборудован видеопреобразователем. Если
для подключения к входному устройству используются
кабели HDMI, такие же кабели нужно использовать для
подключения к телевизору.

Сигналы, поступающие с аналоговых (композитных)
видеовходов устройства, не будут передаваться с терминала

HDMI OUT.

B и

4
7
66

17

Картинка с сайта: manualmachine.com

2

2

Подключение оборудования

Подключение телевизора и компонентов
воспроизведения

Подключение с помощью HDMI

При наличии компонента с интерфейсом HDMI или DVI (с
HDCP) (проигрыватель Blu-ray Disc, и др.), его можно

подключить к данному ресиверу с помощью имеющегося в
продаже кабеля HDMI.

Если телевизор и компоненты воспроизведения
поддерживают функцию Control по HDMI, можно
использовать обычные функции Control по HDMI (см.

Функция Control with HDMI (Управление по HDMI)

•

Следующее подключение/настройка требуется для
прослушивания звучания телевизора через ресивер.

—

Если телевизор не поддерживает функцию возвратного
аудиоканала через HDMI, подключите ресивер и
телевизор через аудиокабели (как показано).

—

Если телевизор поддерживает функцию возвратного
аудиоканала через HDMI, звук с телевизора может
поступать в ресивер через терминал HDMI, поэтому нет
необходимости подсоединять аудиокабель. В таком
случае, установите параметр ARC в HDMI Setup на ON
(см. HDMI Setup

—

Указания по соединениям и настройке телевизора см. в
руководстве по эксплуатации телевизора.

•

Для прослушивания аудио с телевизора, подключенного к
данному ресиверу с помощью аналоговых аудиокабелей,
требуется настройка для аналогового аудио (см. Меню

назначения входов на стр.56).

на стр.59).

на стр.59).

18

4
7
66

Картинка с сайта: manualmachine.com

2

2

Подключение оборудования

Подключение телевизора без входа HDMI

На данном рисунке показаны подключения телевизора (без
входа HDMI) и проигрывателя DVD (или другого компонента
воспроизведения) к ресиверу.

•

При использовании данных подключений, картинка не
выводится на телевизор даже при подключении
проигрывателя DVD через кабель HDMI. Подключите
видеотерминал проигрывателя DVD через композитный
кабель.

•

Для прослушивания аудиосигнала высокой четкости на
этом ресивере подсоедините кабель HDMI и используйте
аналоговый видеокабель для входа видеосигнала.

В зависимости от проигрывателя, может быть невозможно
одновременно выводить видеосигналы через HDMI и
другой видеовыход (композитный и т.д.), и может
потребоваться выполнить настройки видеовыхода. Для
более подробной информации, пожалуйста, изучите
инструкции по эксплуатации, поставляемые
проигрывателем.

•

Если ресивер и телевизор соединены композитным
кабелем, на экране телевизора нельзя использовать
функцию экранного меню (OSD), обеспечивающую
отображение настроек ресивера, операций и т.д. В этом
случае, следите за дисплеем передней панели ресивера при
выполнении различных операций и настроек.

•

Для прослушивания аудио с телевизора, подключенного к
данному ресиверу с помощью аналоговых аудиокабелей,
требуется настройка для аналогового аудио (см. Меню

назначения входов на стр.56).

•

Только один компонент можно подключить как к
оптическому входному терминалу, так и к коаксиальному
входному терминалу. При подключении других устройств
используйте другой способ подключения аудио.

Для прослушивания аудио с компонента-источника,
подключенного к этому ресиверу с помощью оптического
или коаксиального кабеля, прежде всего, переключитесь на
DVD (проигрыватель DVD) или SAT/CBL (спутниковая

приставка

), затем используйте и SIGNAL SEL,

чтобы выбрать аудиосигнал O1 (ОПТИЧЕСКИЙ 1) или C1
(КОАКСИАЛЬНЫЙ 1) (см. Выбор входного аудиосигнала

на стр.28).

с

19

4
7
66

Картинка с сайта: manualmachine.com

2

2

Подключение оборудования

Подключение дополнительного АДАПТЕРА

Bluetooth

Когда к аппарату подключен беспроводной АДАПТЕР
Bluetooth (Pioneer Модель № AS-BT100 или AS-BT200), для
прослушивания музыки по беспроводной связи можно
использовать устройство с беспроводным интерфейсом
Bluetooth (сотовый телефон, цифровой музыкальный плейер и
т.д.).



ADAPTER PORT на задней панели.

•

•

®

Подключите АДАПТЕР

Инструкции по проигрыванию устройства с беспроводным
интерфейсом Bluetooth, см. Сопряжение АДАПТЕРА

Bluetooth и устройства с беспроводным интерфейсом
Bluetooth на стр.34.

Не передвигайте ресивер с присоединенным АДАПТЕРОМ
Bluetooth. Это может привести к повреждению или
неисправности контакта.

Bluetooth

к терминалу

Подключение к сети через интерфейс LAN

Подключив этот ресивер к сети через терминал LAN, вы
сможете слушать Интернет-радиостанции. Для
прослушивания Интернет-радиостанций, требуется заранее
подписать контракт с ISP (провайдером Интернет услуг).

При подключении таким образом можно воспроизводить
аудиофайлы, сохраненные на компонентах в локальной сети,
включая ваш компьютер.

WAN

LAN

1

2

3

Включите функцию DHCP-сервера на маршрутизаторе. В
случае если на маршрутизаторе отсутствует встроенная
функция DHCP-сервера, необходимо настроить сеть вручную.
Подробнее, см. Меню Network Setup

•

Обратитесь к руководству по эксплуатации имеющегося
оборудования, так как подключенное оборудование и
способ подключения могут отличаться в зависимости от
вашего Интернет-соединения.

•

При использовании широкополосного доступа в Интернет
требуется контракт с провайдером Интернет-услуг. Для
получения более подробных сведений свяжитесь с вашим
ближайшим провайдером Интернет-услуг.

на стр.47.

4
7
66

Подключите терминал LAN на данном ресивере к терминалу
LAN на маршрутизаторе (с
DHCP сервера) через прямой LAN кабель (CAT 5 или выше).

или без встроенной функции

20

Картинка с сайта: manualmachine.com

2

2

Подключение антенн

Подключите рамочную антенну АМ и проволочную антенну
FM, как показано ниже. Для улучшения приема и качества
звука подключите внешние антенны (см. раздел

Использование внешних антенн

ниже).

3

Установите антенну AM на плоскую поверхность в

направлении наилучшего приема.

4

Подключите проволочную антенну FM к разъему

антенны FM.

Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.

Использование внешних антенн

Улучшение качества приема FM
Для Европы, России и Великобритании

Для подключения внешней FM-антенны используйте PAL­соединитель (приобретается отдельно).

Подключение оборудования

Улучшение качества приема AM

Подсоедините провод в виниловой изоляции длиной от 5 м дo
6 м к гнезду AM антенны, не отсоединяя прилагаемую

рамочную антенну AM.
Для наилучшего качества приема подвесьте ее горизонтально
на улице.

4
7
66

1

Откройте защитные выступы, вставьте по одному
проводу в каждый разъем до конца, затем отпустите
выступы для фиксации проводов антенны AM.

2

Прикрепите рамочную антенну AM к специальной
стойке.

Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную
антенну на стойке с помощью зажима (рис. б).

Для Австралии

Подключите внешнюю антенну FM, как показано ниже.

21

Картинка с сайта: manualmachine.com

2

2

Подключение ИК-приемника (только VSX-828)

Если стереоустройства установлены в закрытом шкафу или
тумбе или если вы хотите использовать пульт ДУ подзоны в
другой зоне, для управления системой можно использовать
дополнительный ИК-приемник (например, блок Niles или

Xantech), а не датчик на передней панели ресивера.

•

Дистанционное управление может не действовать, если на
окошко датчика ИК-приемника падает прямой свет мощной
флуоресцентной лампы.

•

Обратите внимание, что другие производители могут не
использовать технологию, связанную с ИК-технологиями.
Просмотрите информацию об ИК-совместимости вашего
устройства в прилагаемой к нему документации.

IR

IN



Подсоедините сенсор ИК-приемника к разъему IR IN
на задней панели ресивера.

Подробные инструкции по подключению ИК-приемника см. в
инструкциях по установке ИК-приемника.

Подключение iPod

Данный ресивер имеет специальные терминалы для
подключения iPod/iPhone/iPad, которые позволяют управлять
воспроизведением аудиоматериала с iPod с помощью органов
управления данного ресивера.

•

К ресиверу можно подключить iPod/iPhone/iPad.
Подробную информацию о поддерживаемых моделях и
версиях соответствующих изделий см. Воспроизведение

iPod на стр.30.



Переключите ресивер в режим ожидания и затем с
помощью кабеля iPod подключите iPod к терминалу
iPod/iPhone/iPad на передней панели данного ресивера.

•

Также прочитайте о подключении кабелей в инструкции по
эксплуатации iPod.

•

При подключении к этому устройству iPhone держите
iPhone на расстоянии не менее 20 см от этого устройства

Если iPhone находится ближе к этому устройству и
принимает телефонный вызов, из этого устройства могут
выходить шумовые помехи.

22

Подключение оборудования

•

Подзарядка iPod выполняется всегда, когда iPod
подсоединен к данному устройству. (Подзарядка возможна
только в том случае, если включено питание устройства.)

•

По инструкциям по воспроизведению iPod, см.

Воспроизведение iPod

на стр.30.

Использование специального кабеля для
просмотра видео для iPod

Если iPod подключается через соединительный кабель,
специально предназначенный для iPod (продается отдельно),
то видео с iPod можно также просматривать на телевизоре,
подключенном к данному ресиверу.

•

Кабель iPod не входит в комплект поставки данного
ресивера. Дополнительный кабель iPod от Pioneer
продается отдельно под номером L308102013030-IL.
Обратитесь в службу техподдержки Pioneer за дальнейшей
информацией по приобретению дополнительного кабеля

iPod.

•

iPhone 5, iPad 4-го поколения, iPad mini, iPod touch 5-го

поколения и iPod nano 7-го поколения нельзя подключать с
помощью отдельно продаваемого кабеля iPod.

4
7
66

Воспроизведение с функцией NETWORK

6

6

51

66

7

4

О воспроизведении через сеть

Функция воспроизведения через сеть данного аппарата
использует следующие технологии:

Windows Media Player
Подробнее об этом см.

Windows Media Player 11/Windows

Media Player 12 на стр. 52

.

DLNA

Аудиопроигрыватель DLNA CERTIFIED™
Digital Living Network Alliance (DLNA) — это
межиндустриальная организация компаний-производителей
бытовой электроники, компьютерных и мобильных
устройств. Digital Living упрощает совместное использование
мультимедийного контента через проводную или
беспроводную сеть в домашних условиях.
Логотип сертификации DLNA позволяет легко опознавать
изделия, соответствующие спецификации DLNA
Interoperability Guidelines. Данное устройство соответствует
спецификации DLNA Interoperability Guidelines v1.5.
При подключении к данному проигрывателю компьютера, на
котором установлено и работает программное обеспечение
сервера DLNA, или другого устройства, совместимого с
DLNA может потребоваться изменение некоторых настроек
программного обеспечения или других устройств. Для
получения более подробной информации, пожалуйста,
обращайтесь к инструкциям по эксплуатации
соответствующего программного обеспечения или
устройства.
DLNA™, логотип DLNA и DLNA CERTIFIED™ — это
торговые марки, знаки обслуживания или сертификационные
знаки Digital Living Network Alliance.

Материал, воспроизводимый через сеть

•

Даже при перекодировки в совместимый формат некоторые
файлы могут не воспроизводиться правильно.

•

Файлы видео- и фотоизображений воспроизводиться не
могут.

•

В некоторых случаях прослушивание интернет-
радиостанции может быть недоступно, даже если
радиостанция может быть выбрана из списка радиостанций.

•

В зависимости от типа сервера или используемой версии,
некоторые функции могут не поддерживаться.

•

Поддерживаемые форматы файлов отличаются в
зависимости от сервера. В связи с этим файлы, не
поддерживаемые сервером, на данном устройстве не
отображаются. За более подробной информацией
обращайтесь к производителю сервера.

Ограничение ответственности за материал третьих
сторон
Для доступа к информации, предоставляемой третьими
лицами, требуется высокоскоростное подключение к
Интернету, а, также, возможно, регистрация учётной записи и
оплаченная подписка.
Услуги третьих лиц в области информационного содержания
могут быть изменены, приостановлены, прерваны, или
прекращены в любое время без уведомления, и компания
Пионер отказывается от любой ответственности в таких
случаях.
Компания Пионер не утверждает и не гарантирует, что услуги
по предоставлению подобной информации будут оказываться
в будущем или будут доступными для конкретного
промежутка времени, и любая такая гарантия, прямо
оговоренная или подразумеваемая, не признаётся.

О характерных особенностях воспроизведения
через сеть

•

Воспроизведение может остановиться при отключении
компьютера или при удалении мультимедийных файлов,
хранящихся на нем, во время воспроизведения контента.

•

При обнаружении проблем в сетевой среде
(перегруженность сетевого потока, др.) контент может не
отображаться или не воспроизводиться надлежащим
образом (воспроизведение может прерываться или
останавливаться). Для наилучшего исполнения,
рекомендуется соединение 100BASE-TX между
проигрывателем и компьютером.

•

При одновременном воспроизведении нескольких
клиентов, как может быть в некоторых случаях,
воспроизведение прерывается или приостанавливается.

•

В зависимости от программного обеспечения системы
безопасности на подключенном компьютере, и настроек
такого программного обеспечения, сетевое соединение
может блокироваться.

Pioneer не несет ответственности за любые сбои
проигрывателя и/или функций NETWORK по причине
ошибок/сбоев связи, связанных с сетевым соединением и/или
компьютером, или другим подключенным оборудованием.
Пожалуйста, свяжитесь с производителем компьютера или
провайдером интернет-услуг.
Данное изделие содержит технологию, принадлежащую
Microsoft Corporation, и не может использоваться или
распространяться без лицензии от Microsoft Licensing, Inc.
Microsoft, Windows, Windows Media и Windows Vista являются
зарегистрированными торговыми марками и торговыми
марками Microsoft Corporation в Соединенных Штатах
Америки и/или других странах.

Справочник

aacPlus
Декодер AAC использует технологию aacPlus,
разработанную Coding Technologies.
(www.codingtechnologies.com)

VSX-828_SYXE8_Ru.book 51 ページ ２０１３年２月２７日　水曜日　午後８時６分

Воспроизведение с функцией NETWORK

6

6

52

66

7

4

FLAC
FLAC (Free Lossless Audio Codec) — это аудиоформат,
позволяющий выполнить кодирование без потерь. В FLAC,
звук сжимается без никаких потерь качества. Подробнее о
FLAC, посетите следующий веб-сайт:
http://flac.sourceforge.net/

vTuner
vTuner — это оплачиваемая Интернет-услуга базы данных,
позволяющая прослушивать радиостанции и телевизионные
трансляции через Интернет. Список vTuner содержит тысячи
радиостанций со 100 различных стран по всему миру.
Подробнее о vTuner, посетите следующий веб-сайт:
http://www.radio-pioneer.com
«Данное изделие защищено определенными правами
интеллектуальной собственности NEMS и BridgeCo.
Использование или распределение такой технологии вне
данного изделия без лицензии от NEMS и BridgeCo или
авторизованного филиала запрещено.»

Windows Media
Windows Media — это мультимедийная структура для создания
носителя и распространения для Microsoft Windows. Windows
Media также является зарегистрированной торговой маркой
или торговой маркой Microsoft Corporation в С.Ш.А. и/или
других странах. Используйте приложение, лицензированное
от Microsoft Corporation для создания, распространения, или
воспроизведения материала формата Windows Media.
Использование приложения, не авторизованного Microsoft
Corporation, может вызвать сбои.

Windows Media Player 11/Windows Media Player 12
Windows Media Player — это программное обеспечение для
предоставления музыки, фотографий и кинофильмов для
домашних стереофонических систем и телевизоров от
компьютера с Microsoft Windows.
С данным программным обеспечением, файлы, сохраненные
на компьютере, могут воспроизводиться от различных
устройств в любом месте, как дома.
Данное программное обеспечение может быть загружено с
веб-сайта Microsoft.

•

Windows Media Player 11 (для Windows XP или Windows
Vista)

•

Windows Media Player 12 (для Windows 7)

Подробнее, посетите официальный веб-сайт Microsoft.

О воспроизводимых форматах файлов

Функция NETWORK данного ресивера поддерживает
следующие форматы файлов. Обратите внимание, что
некоторые форматы файлов недоступны для воспроизведения,
хотя они указаны в списке воспроизводимых форматов
файлов. Также, совместимость форматов файлов отличается в
зависимости от типа сервера. Для подтверждения
совместимости форматов файлов, поддерживаемых сервером,
проверьте сервер.

•

На воспроизведение Интернет-радиостанций может
оказывать влияние среда передачи данных Интернет, и в
этом случае воспроизведение может быть невозможно,
даже при форматах файлов, перечисленных здесь.

•

При форматах файлов WAV, FLAC, AIFF и Apple Lossless,
когда последовательно воспроизводятся музыкальные
файлы с одинаковым форматом, частотой дискретизации,
числом битов квантования и числом каналов, они
воспроизводятся без пауз.

—

Воспроизведение без пауз невозможно, если формат
преобразуется (перекодируется) сервером.

—

Воспроизведение без пауз невозможно в режиме DMR.

Музыкальные файлы

a.

Технология декодирования аудиосигналов MPEG Layer-3
используется по лицензии Fraunhofer IIS и Thomson multimedia.

b.

Могут воспроизводиться файлы, закодированные с помощью
Windows Media Codec 9, но некоторые части стандарта не
поддерживаются; в частности, Pro, Lossless, Voice.

c.

Не поддерживаются несжатые файлы FLAC. Pioneer не
гарантирует воспроизведение.

Расширение Поток

MP3 (MPEG-1 Audio Layer 3)

.mp3

a

Частота дискретизации

32 кГц, 44,1 кГц, 48 кГц

Разрядность

16 бит

Канал

2-кан.

Битрейт

8 кб/сек до 320 кб/сек

VBR/CBR

Поддерживается/

Поддерживается

WAV (LPCM)

.wav

Частота дискретизации

32 кГц, 44,1 кГц, 48 кГц,

88,2 кГц, 96 кГц, 176,4 кГц,

192 кГц

Разрядность

16 бит, 24 бит

Канал

2-кан.

WMA (WMA2/7/8/9)

.wma

b

Частота дискретизации

32 кГц, 44,1 кГц, 48 кГц

Разрядность

16 бит

Канал

2-кан.

Битрейт

5 кб/сек до 320 кб/сек

VBR/CBR

Поддерживается/

Поддерживается

AAC (MPEG-4 AAC LC, MPEG-4 HE AAC (aacPlus v1/2))

.m4a
.aac
.3gp
.3g2

Частота дискретизации

32 кГц, 44,1 кГц, 48 кГц

Разрядность

16 бит

Канал

2-кан.

Битрейт

16 кб/сек до 320 кб/сек

VBR/CBR

Поддерживается/

Поддерживается

FLAC

.flac

c

Частота дискретизации

32 кГц, 44,1 кГц, 48 кГц,

88,2 кГц, 96 кГц, 176,4 кГц,

192 кГц

Разрядность

16 бит, 24 бит

Канал

2-кан.

AIFF

.aif
.aiff

Частота дискретизации

32 кГц, 44,1 кГц, 48 кГц,

88,2 кГц, 96 кГц, 176,4 кГц,

192 кГц

Разрядность

16 бит, 24 бит

Канал

2-кан.

Apple Lossless

.m4a
.mp4

Частота дискретизации

32 кГц, 44,1 кГц, 48 кГц,

88,2 кГц, 96 кГц

Разрядность

16 бит, 24 бит

Канал

2-кан.

VSX-828_SYXE8_Ru.book 52 ページ ２０１３年２月２７日　水曜日　午後８時６分

7

Глава

7

53

66

7

4

Home Menu

Использование «Home Menu» (главного меню)

В следующем разделе описана подробная настройка ресивера
при работе и тонкая настройка отдельных систем
громкоговорителей в соответствии с личными
предпочтениями.

Внимание

•

Экранное меню не появится, если подключение к вашему
телевизору выполнено с помощью композитного выхода.
Используйте подключение HDMI для «Home Menu».

•

Если к ресиверу подключены наушники, отсоедините их.

•

Нельзя использовать Home Menu, если выбран вход
NETRADIO, M.SERVER, FAVORITE, iPod/USB или
ADAPTER.

1

Включите ресивер и используемый телевизор.
Нажмите кнопку



RECEIVER

для включения.

2

Переключите вход телевизора на вход, с помощью
которого данный ресивер подключается к
телевизору через соответствующий кабель HDMI.

3

Нажмите ,

затем нажмите

HOME MENU

.

На телевизоре появляется «Home Menu» (главное меню).
Для перехода между экранами и выделения пунктов меню
используйте кнопки

///

и

ENTER

на пульте

дистанционного управления. Нажмите кнопку

RETURN

для выхода из текущего меню.

•

Нажмите

HOME MENU

в любой момент для выхода из

«Home Menu».

4

Выберите настройку, которую требуется
отрегулировать.

•

Auto MCACC – Это быстрая и эффективная настройка
объемного звучания (см. раздел

Автоматическая

настройка объемного звучания (MCACC) на стр. 25

).

•

Manual SP Setup

—

Speaker Setting – Указывает размер и количество
подключенных громкоговорителей (см. ниже).

—

X.Over – Укажите, какие частоты будут посылаться на
низкочастотный громкоговоритель (см.

стр. 54

).

—

Channel Level – Регулирует общий баланс используемой
акустической системы (

стр. 55

).

—

Speaker Distance – Указывает расстояние до
громкоговорителей с места слушателя (

стр. 55

).

•

Input Assign

—

Analog Input – Укажите, что вы подключились к
аудиовходу ANALOG IN1 (

стр. 56

).

—

Component Input (Только VSX-828) – укажите, что
подключено к видеовходам компонента (

стр. 56

).

•

Auto Power Down – Задает автоматическое отключение
питания, если ресивер не находился в работе несколько
часов (см.

Меню Auto Power Down (автоматическое

отключение питания) на стр. 56

).

•

HDMI Setup – Настраивает функцию возвратного
аудиоканала или устанавливает или нет входной сигнал
HDMI на выход Standby Through в режиме ожидания (см.

HDMI Setup на стр. 59

).

•

Network Standby – Допускается использование функции
AirPlay, даже если ресивер находится в режиме ожидания
(см.

Меню Network Standby (Ожидание сети) на стр. 56

).

•

MHL Setup – Изменяет настройки, связанные с MHL.

•

Speaker System (Только VSX-828) – Указывает, как вы
используете терминалы громкоговорителей (

стр. 57

).

•

OSD Setup – Задает ON/OFF функции наложения.

Ручная настройка громкоговорителей

Данный ресивер позволяет выполнять более точную
настройку для оптимизации объемного звучания. Эти
настройки необходимо выполнить только один раз (их
повторное выполнение требуется после замены имеющейся
акустической системы на новую или подключения новых
громкоговорителей).
Эти настройки предназначены для точной регулировки
системы, но если вас устраивают характеристики системы,
достигнутые в результате выполнения указаний раздела

Автоматическая настройка объемного звучания (MCACC) на
стр. 25

, в регулировке всех этих настроек нет необходимости.

Внимание

•

Только VSX-828: В зависимости от настройки Speaker
System, будут различия в параметрах громкоговорителя,
которые можно регулировать. Экранный дисплей для этих
рабочих инструкций показывает пример, когда настройка
Speaker System установлена на Surr. Back.

Настройка громкоговорителей

Этот параметр служит для указания конфигурации
громкоговорителей (размера и количества). Рекомендуется
проверить, правильны ли значения, установленные в
соответствии с указаниями раздела

Автоматическая

настройка объемного звучания (MCACC) на стр. 25

.

1

Выберите «Manual SP Setup» в Home Menu.

2

Выберите «Speaker Setting» в меню Manual SP Setup.

SLEEP

INPUT

RECEIVER

RECEIVER

SOURCE

ENTER

MUTE

RETURN

AUDIO

PARAMETER

MENU

HOME
MENU

TOOLS

BAND

iPod CTRL

PTY

TOP

MENU

TUNE

TUNE

P

R

E

S

E

T

P

R

E

S

E

T

RECEIVER

H o m e M e nu

1 . Au t o M C AC C
2 . M a nu a l S P S e t u p
3 . I n p u t A s s i g n
4 . Au t o Pow e r D ow n
5 . H D M I S e t u p
6 . N e t wo r k S t a n d by
7 . M H L S e t u p
8 . S p e a k e r S y s t e m
9 . O S D S e t u p

H o m e M e nu

1 . Au t o M C AC C
2 . M a nu a l S P S e t u p
3 . I n p u t A s s i g n
4 . Au t o Pow e r D ow n
5 . H D M I S e t u p
6 . N e t wo r k S t a n d by
7 . M H L S e t u p
8 . O S D S e t u p

VSX-828

VSX-528

2 . M a nu a l S P S e t u p

R e t u r n

a . S p e a k e r S e t t i n g
b . X . O v e r
c . C h a n n e l L ev e l
d . S p e a k e r D i s t a n c e

2 a . S p e a k e r S e t t i n g

F ro n t
C e n t e r
S u r r
S u r r. B a ck
S u b wo o fe r :

R e t u r n

[ S M A L L ]
[ S M A L L ]
[ N O ]
Y E S

S M A L L

VSX-828_SYXE8_Ru.book 53 ページ ２０１３年２月２７日　水曜日　午後８時６分

Home Menu

7

7

54

66

7

4

3

Выберите нужный набор громкоговорителей, а
затем их размер.

С помощью кнопок

/

выберите размер (и количество)

каждого из следующих громкоговорителей:

•

Front – Выберите LARGE, если передние громкоговорители
эффективно воспроизводят низкие частоты или если не
подключен низкочастотный громкоговоритель. Выберите
SMALL для передачи низких частот на низкочастотный
громкоговоритель.

•

Center – Выберите LARGE, если центральный
громкоговоритель эффективно воспроизводит низкие
частоты, или SMALL для передачи низких частот на другие
громкоговорители или низкочастотный громкоговоритель.
Если центральный громкоговоритель не подключен,
выберите NO (сигнал центрального канала направляется на
остальные громкоговорители).

•

Front Height (только VSX-828) – Выберите LARGE, если
передние верхние громкоговорители эффективно
воспроизводят низкие частоты. Выберите SMALL для
передачи низких частот на другие громкоговорители или
низкочастотный громкоговоритель. Если передние верхние
громкоговорители не подключены, выберите NO.

—

Можно только отрегулировать настройку Front Height,
если настройка выхода предварительного усилителя (Pre
Out Setting) установлена на Height.

•

Surr – Выберите LARGE, если громкоговорители
объемного звучания эффективно воспроизводят низкие
частоты. Выберите SMALL для передачи низких частот на
другие громкоговорители или низкочастотный
громкоговоритель. Если громкоговорители объемного
звучания не подключены, выберите пункт NO (сигналы
этих каналов будут направляться на остальные
громкоговорители).

•

Surr. Back (только VSX-828) – Выберите число имеющихся
задних громкоговорителей объемного звучания (один, два
или нет). Выберите LARGE, если ваши задние
громкоговорители объемного звучания эффективно
воспроизводят низкие частоты. Выберите SMALL для
передачи низких частот на другие громкоговорители или
низкочастотный громкоговоритель. Если задние
громкоговорители объемного звучания не подключены,
выберите NO.

—

Только VSX-828: При использовании только одного
заднего громкоговорителя объемного звучания,
подключите его к терминалам SURROUND BACK L
(Single).

•

Subwoofer – Сигналы низкочастотного эффекта и низкие
частоты каналов, установленных на SMALL, выводятся на
низкочастотный громкоговоритель, если выбран пункт YES
(см. примечания ниже). Выберите пункт PLUS, если
низкочастотный громкоговоритель должен воспроизводить
звук непрерывно или если нужно более глубокое басовое
звучание (при этом низкие частоты, которые обычно
передаются на передние и центральный громкоговорители,
также выводятся на низкочастотный громкоговоритель).
Если низкочастотный громкоговоритель не подключен,
выберите пункт NO (низкие частоты будут выводиться
через другие громкоговорители).

4

По завершению нажмите

RETURN

.

Вы вернетесь в меню «Manual SP Setup» (Ручная
настройка громкоговорителей).

Примечание

•

Если для передних громкоговорителей выбран SMALL, для
низкочастотного громкоговорителя автоматически
выбирается настройка YES. Кроме того, центральный
громкоговоритель, громкоговорители объемного звучания,
задние громкоговорители объемного звучания и передние
верхние громкоговорители (только VSX-828) не могут быть
установлены на LARGE, если передние громкоговорители
установлены на SMALL. Все низкие частоты при этом
передаются на низкочастотный громкоговоритель.

•

Если для громкоговорителей объемного звучания
установлено значение NO, для задних громкоговорителей
объемного звучания будет автоматически установлено
значение NO (только VSX-828).

•

Если вам нравится звучание с мощными басами, и
подключен низкочастотный громкоговоритель,
целесообразно выбрать для передних громкоговорителей
LARGE, а для низкочастотного громкоговорителя –
параметр PLUS. Но это не гарантирует наилучшего
воспроизведения низких частот. В зависимости от
размещения громкоговорителей в помещении качество
низких частот может даже ухудшиться. В этом случае
попробуйте изменить расположение или направление
громкоговорителей. Если не удается достичь хороших

результатов, проверьте звук низких частот при настройках
PLUS и YES, или же устанавливая настройки передних
громкоговорителей на LARGE и SMALL и определите,
когда звучание будет наилучшего качества. При
затруднениях самое простое решение – направить все
низкие частоты на низкочастотный громкоговоритель,
выбрав для передних громкоговорителей SMALL.

X.Over

•

Значение по умолчанию: 100Hz

Эта настройка определяет частоту отсечки между
низкочастотными звуками, воспроизводимыми
громкоговорителями, для которых выбран LARGE, или
низкочастотным громкоговорителем и низкочастотными
звуками, воспроизводимыми громкоговорителями, для
которых выбран SMALL. Он также определяет частоту
отсечки для канала низкочастотных эффектов.

•

Для получения более подробной информации о настройке
размеров громкоговорителей см.

Настройка

громкоговорителей на стр. 53

.

1

Выберите «Manual SP Setup» в Home Menu.

2

Выберите «X.Over» в меню Manual SP Setup.

3

Выберите частоту среза.
Частоты ниже этого значения будут передаваться на
низкочастотный громкоговоритель (или
громкоговорители размера LARGE).

4

По завершению нажмите

RETURN

.

Вы вернетесь в меню «Manual SP Setup» (Ручная
настройка громкоговорителей).

2 . M a nu a l S P S e t u p

R e t u r n

a . S p e a k e r S e t t i n g
b . X . O v e r
c . C h a n n e l L ev e l
d . S p e a k e r D i s t a n c e

2 b . X . O v e r

R e t u r n

F r e q u e n cy 1 0 0 H z

VSX-828_SYXE8_Ru.book 54 ページ ２０１３年２月２７日　水曜日　午後８時６分

Home Menu

7

7

55

66

7

4

Уровень канала

Настройки уровня канала позволяют отрегулировать общий
баланс акустической системы и являются важным фактором
при настройке системы домашнего театра.

ОСТОРОЖНО

•

Тестовые сигналы, используемые при настройке уровня
канала, воспроизводятся на высоком уровне громкости.

1

Выберите «Manual SP Setup» в Home Menu.

2

Выберите «Channel Level» в меню Manual SP Setup.

3

Выберите параметр настройки.

•

Manual – Перемещая тестовый тональный сигнал
вручную от одного громкоговорителя к другому и
отрегулируйте уровни отдельных каналов.

•

Auto – Отрегулируйте уровни каналов, перемещая
тестовый тональный сигнал от одного
громкоговорителя к другому автоматически.

4

Подтвердите выбранный параметр настройки.
Тестовые тональные сигналы начнут генерироваться
после нажатия

ENTER

. После увеличения громкости до

контрольного уровня будут выводиться тестовые
звуковые сигналы.

5

Отрегулируйте уровень каждого канала с помощью

/

.

Если выбран пункт Manual, используйте

/

для

переключения громкоговорителей. При выборе пункта
Auto будут воспроизведены тестовые тональные
сигналы в порядке, показанном на экране:

Отрегулируйте уровень каждого громкоговорителя после
того, как начнут генерироваться тестовые звуковые
сигналы.

Примечание

•

Если вы используете прибор для измерения уровня
звукового давления (SPL-метр), снимите показания в
основной точке прослушивания и установите для уровня
каждого громкоговорителя значение 75 дБ SPL (режим C-
weighting/slow reading (емкостное взвешивание/медленное
чтение)).

•

Тестовый звуковой сигнал низкочастотного
громкоговорителя воспроизводится с низкой громкостью.
Может потребоваться регулировка уровня после
тестирования при помощи текущей звуковой программы.

6

По завершению нажмите

RETURN

.

Вы вернетесь в меню «Manual SP Setup» (Ручная
настройка громкоговорителей).

Совет

•

Уровень каналов можно изменить в любое время; для этого
нажмите ,

а затем нажмите

CH SELECT

и

LEV +/–

на пульте ДУ. Можно также нажать

CH SELECT

и

с помощью

/

выбрать канал, а затем с помощью

/

настроить уровни каналов.

Расстояние до громкоговорителей

Для обеспечения хорошей глубины звучания и
пространственного ощущения системы следует указать
расстояние от громкоговорителей до места слушателя. В
результате ресивер вносит в сигналы необходимые задержки,
которые обеспечивают хорошее объемное звучание.

1

Выберите «Manual SP Setup» в Home Menu.

2

Выберите «Speaker Distance» в меню Manual SP
Setup.

3

Отрегулируйте расстояние для каждого
громкоговорителя с помощью

/

.

Можно настроить расстояние каждого громкоговорителя
с шагом 0,03 м.

4

По завершению нажмите

RETURN

.

Вы вернетесь в меню «Manual SP Setup» (Ручная
настройка громкоговорителей).

2 . M a nu a l S P S e t u p

R e t u r n

a . S p e a k e r S e t t i n g
b . X . O v e r
c . C h a n n e l L ev e l
d . S p e a k e r D i s t a n c e

2 c . C h a n n e l L ev e l

E N T E R : N ex t

R e t u r n

Te s t To n e M a nu a l

2c . Channel Level

Please Wait . . .20

Caution
Loud test tones
will be output.

Return

Test Tone [ Manual ]

2 c . C h a n n e l L ev e l

F ro n t L
C e n t e r
F ro n t R
S u r ro u n d R
S u r r. B a ck R
S u r r. B a ck L
S u r ro u n d L
S u b wo o fe r

R e t u r n

[ 0 d B ]
[ 0 d B ]
[ 0 d B ]
[ – – – ]
[ – – – ]
[ 0 d B ]
[ 0 d B ]

0 d B

RECEIVER

2 . M a nu a l S P S e t u p

R e t u r n

a . S p e a k e r S e t t i n g
b . X . O v e r
c . C h a n n e l L ev e l
d . S p e a k e r D i s t a n c e

2 d . S p e a k e r D i s t a n c e

F ro n t L
C e n t e r
F ro n t R
S u r ro u n d R
S u r r. B a ck R
S u r r. B a ck L
S u r ro u n d L
S u b wo o fe r

R e t u r n

[ 3 m ]
[ 3 m ]
[ 3 m ]
[ – – – – ]
[ – – – – ]
[ 3 m ]
[ 3 m ]

3 m

VSX-828_SYXE8_Ru.book 55 ページ ２０１３年２月２７日　水曜日　午後８時６分

Home Menu

7

7

56

66

7

4

Меню назначения входов

Назначается функция входа для входного терминала
аналогового аудио и входного терминала компонентного
видео (входной терминал компонентного видео только для
VSX-828).

•

Для назначения входов цифрового сигнала, см.

Выбор

входного аудиосигнала на стр. 28

.

Аналоговый вход

Входной терминал аудио ANALOG IN1 назначается на CD по
заводским настройкам, но его можно изменить на вход TV.

1

Выберите «Input Assign» в Home Menu.

2

Выберите «Analog Input» в меню Input Assign.

3

Выберите желаемую опцию входа для входного
терминала аудио ANALOG IN1.

4

По завершению нажмите

RETURN

.

Вы возвращаетесь в меню «Input Assign» (Назначение
входа).

Примечание

•

При воспроизведении аналогового входного аудио
переключитесь на меню входа CD или TV, нажмите

и несколько раз нажмите

SIGNAL SEL

, чтобы

выбрать A (Аналоговый) (см. раздел

Выбор входного

аудиосигнала на стр. 28

).

Компонентный вход (только VSX-828)

Входной терминал COMPONENT VIDEO IN1 назначается на
DVD по заводским настройкам, но его можно изменить на
вход SAT/CBL.

1

Выберите «Input Assign» в Home Menu.

2

Выберите «Component Input» в меню Input Assign.

3

Выберите желаемую опцию входа для входного
терминала COMPONENT VIDEO IN1.
Выберите DVD, SAT/CBL или OFF.

4

По завершению нажмите

RETURN

.

Вы возвращаетесь в меню «Input Assign» (Назначение
входа).

•

Убедитесь в том, что аудиовыход компонента
соединен с соответствующими входами,
расположенными на задней панели ресивера.

Меню Auto Power Down (автоматическое
отключение питания)

Устанавливает автоматическое отключение питания ресивера
по истечении установленого времени (если питание было
включено без работы в течение нескольких часов).

•

Значение по умолчанию: OFF

1

Выберите «Auto Power Down» в Home Menu.

2

Укажите допустимое время до отключения питания
(

если ресивер не работал).

•

Можно выбрать 2, 4 или 6 часов, или OFF (если не
требуется автоматическое отключение).

3

По завершению нажмите

RETURN

.

Вы возвращаетесь в «Home Menu» (главное меню).

Меню Network Standby (Ожидание сети)

Эта настройка разрешает функцию AirPlay для работы
ресивера от компьютера, подключенного к той же локальной
сети, что и используемый ресивер, даже если ресивер
находится в режиме ожидания.

1

Выберите «Network Standby» в Home Menu.

2

Выберите ON (ВКЛ) или OFF (ВЫКЛ) для режима
Network Standby (

Ожидание сети).

•

ON – Функция AirPlay может использоваться, даже
если ресивер находится в режиме ожидания.

•

OFF – Функция AirPlay может не использоваться, если
ресивер находится в режиме ожидания (Это позволит
снизить потребляемую мощность в режиме ожидания).

—

Если параметр Network Standby установлен на
ON, потребляемая мощность в режиме ожидания
увеличится.

3

По завершению нажмите

RETURN

.

Вы возвращаетесь в «Home Menu» (главное меню).

3 . I n p u t A s s i g n

R e t u r n

a . A n a l o g I n p u t
b . C o m p o n e n t I n p u t

3 a . A n a l o g I n p u t

R e t u r n

A n a l o g C D

VSX-828

RECEIVER

3 . I n p u t A s s i g n

R e t u r n

a . A n a l o g I n p u t
b . C o m p o n e n t I n p u t

3 b . C o m p o n e n t I n p u t

R e t u r n

C o m p o n e n t DV D

H o m e M e nu

1 . Au t o M C AC C
2 . M a nu a l S P S e t u p
3 . I n p u t A s s i g n
4 . Au t o Pow e r D ow n
5 . H D M I S e t u p
6 . N e t wo r k S t a n d by
7 . M H L S e t u p
8 . S p e a k e r S y s t e m
9 . O S D S e t u p

4 . Au t o Pow e r D ow n

R e t u r n

Au t o Pow e r D ow n O F F

VSX-828

6 . N e t wo r k S t a n d by

R e t u r n

N e t wo r k S t a n d by O F F

H o m e M e nu

1 . Au t o M C AC C
2 . M a nu a l S P S e t u p
3 . I n p u t A s s i g n
4 . Au t o Pow e r D ow n
5 . H D M I S e t u p
6 . N e t wo r k S t a n d by
7 . M H L S e t u p
8 . S p e a k e r S y s t e m
9 . O S D S e t u p

VSX-828

VSX-828_SYXE8_Ru.book 56 ページ ２０１３年２月２７日　水曜日　午後８時６分

Home Menu

7

7

57

66

7

4

Меню настройки MHL

Выберите, переключать или нет вход автоматически на вход
MHL, когда подключено MHL-совместимое устройство.

Примечание

•

Это действительно только для MHL-совместимых
устройств, поддерживающих эту функцию.

1

Выберите «MHL Setup» в Home Menu.

2

Выберите ON (ВКЛ) или OFF (ВЫКЛ) для режима
MHL Setup (

Ожидание сети).

3

По завершению нажмите

RETURN

.

Вы возвращаетесь в «Home Menu» (главное меню).

Настройка системы громкоговорителей
(Speaker System) (

только VSX-828)

Определите, использовать ли подключение заднего
громкоговорителя объемного звучания (или
громкоговорителя B) или переднего верхнего
громкоговорителя к терминалам громкоговорителя B.

•

Значение по умолчанию: Surr. Back

1

Выберите «Speaker System» в Home Menu.

2

Выберите настройку системы громкоговорителей с
помощью кнопок

/

.

•

Surr. Back – Звук выводится из заднего
громкоговорителя объемного звучания.

•

Height – Звук выводится из переднего верхнего
громкоговорителя.

•

SP-B – Позволяет устанавливать громкоговоритель B в
другой комнате так, чтобы можно было прослушивать
стереозвучание в другом месте.

•

Bi-Amp – Обеспечивает более высокое качество
воспроизводимого звука через передние
громкоговорители с подключением
громкоговорителей с двухканальным усилением.

•

ZONE 2 – В отдельной комнате (подзона), из которой
определяется положение ресивера (основная зона),
можно наслаждаться воспроизведением устройства,
подключенного к ресиверу (многозонная функция).

3

По завершению нажмите

RETURN

.

Вы возвращаетесь в «Home Menu» (главное меню).

Меню настройки экранного дисплея

Задает ON/OFF функции наложения.

1

Выберите «OSD Setup» в Home Menu.

2

Выберите ON (ВКЛ) или OFF (ВЫКЛ) для режима
OSD Setup (

Ожидание сети).

3

По завершению нажмите

RETURN

.

Вы возвращаетесь в «Home Menu» (главное меню).

7 . H M L S e t u p

R e t u r n

Au t o S w i t ch i n g O N

H o m e M e nu

1 . Au t o M C AC C
2 . M a nu a l S P S e t u p
3 . I n p u t A s s i g n
4 . Au t o Pow e r D ow n
5 . H D M I S e t u p
6 . N e t wo r k S t a n d by
7 . M H L S e t u p
8 . S p e a k e r S y s t e m
9 . O S D S e t u p

VSX-828

H o m e M e nu

1 . Au t o M C AC C
2 . M a nu a l S P S e t u p
3 . I n p u t A s s i g n
4 . Au t o Pow e r D ow n
5 . H D M I S e t u p
6 . N e t wo r k S t a n d by
7 . M H L S e t u p
8 . S p e a k e r S y s t e m
9 . O S D S e t u p

8 . S p e a k e r S y s t e m

R e t u r n

S P S y s t e m S u r r. B a ck

9 . O S D S e t u p

R e t u r n

O S D O N

VSX-828

H o m e M e nu

1 . Au t o M C AC C
2 . M a nu a l S P S e t u p
3 . I n p u t A s s i g n
4 . Au t o Pow e r D ow n
5 . H D M I S e t u p
6 . N e t wo r k S t a n d by
7 . M H L S e t u p
8 . S p e a k e r S y s t e m
9 . O S D S e t u p

VSX-828_SYXE8_Ru.book 57 ページ ２０１３年２月２７日　水曜日　午後８時６分

Использование функции multi-zone (только, Vsx-828), Прослушивание в режиме multi-zone

Использование функции multi-zone (только vsx-828) Чат поддержки

• Изображение
• Текст

8

Глава

8

58

66

7

4

Использование функции MULTI-ZONE (только VSX-828)

Прослушивание в режиме MULTI-ZONE

Данный ресивер может обслуживать до двух независимых зон
в разных комнатах, если правильно выполнены подключения
MULTI-ZONE.
В двух зонах можно одновременно воспроизводить различные
источники или, при необходимости, один и тот же источник.
Основная зона и подзоны имеют независимые источники
питания (питание основной зоны может быть отключено,
когда питание подзоны включено), и управлять подзоной
можно с передней панели или с пульта ДУ.

Выполнение подключений MULTI-ZONE

Выполнить эти подключения возможно если имеются
отдельные громкоговорители для подзоны.

Примечание

•

Вы можете прослушивать встроенный тюнер и аналоговые
аудиоисточники в подзоне.

•

Для отдельного усилителя в подзоне нельзя использовать
элементы управления звуком (например, регуляторы
низких/высоких частот или режим Midnight) и все режимы
объемного звучания. Однако можно использовать функции
усилителя подзоны.

•

Используйте после выбора ZONE 2 для

Настройка

системы громкоговорителей (Speaker System) (только VSX-
828) на стр. 57

в главном меню.



Подключите громкоговоритель к терминалу
SURROUND BACK/ZONE2

на задней панели данного

ресивера.
Подробнее, см. схему соединений VSX-828 на

стр. 11

.

Требуется пара громкоговорителей, подключенных к
усилителю подзоны, как показано на схеме.

Использование элементов управления MULTI-
ZONE

Ниже описан порядок выбора источников с помощью
элементов управления на передней панели. См.

Управление

функцией MULTI-ZONE с пульта ДУ ниже

.

1

Нажмите кнопку

CONTROL MULTI-ZONE ON/OFF

на

передней панели.
Когда функция MULTI-ZONE включена, загорается
индикатор ZONE.

•

Когда ресивер включен, все операции для подзоны
должны производиться, когда на дисплее отображается
индикация ZONE. Если эта надпись не отображается,
кнопки на передней панели работают только для
основной зоны. Если ресивер установлен в режим
ожидания, дисплей тускнеет, и на нем продолжает
отображаться индикация ZONE.

2

Нажмите кнопку

CONTROL MULTI-ZONE ON/OFF

на

передней панели.
При каждом нажатии кнопки будет происходить
переключение между управлением основной зоной и
подзоной.

•

Если не выполняется никаких действий в течение
нескольких секунд, режим MULTI-ZONE CONTROL
автоматически завершится.

3

Нажмите на регулятор

INPUT SELECTOR

,

чтобы

выбрать источник для выбранной зоны.
Например, Z2: DVD переключает источник,
подключенный ко входам DVD, на вторую комнату
(ZONE 2).

•

Если выбрать TUNER, с помощью элементов
управления тюнера можно выбрать
запрограммированную радиостанцию (инструкции см.
в разделе

Сохранение запрограммированных

радиостанций на стр. 36

). Тюнер нельзя настроить

более чем на одну станцию одновременно. Поэтому
изменение станции в одной зоне также меняет станцию
в другой зоне. Будьте внимательны и не меняйте
станции во время записи радиопередачи.

4

С помощью регулятора

MASTER VOLUME

отрегулируйте уровень громкости для под-зоны.

5

После окончания еще раз нажмите

CONTROL MULTI-

ZONE ON/OFF

,

чтобы вернуться к управлению

основной зоной.
Можно также нажать кнопку

CONTROL MULTI-ZONE

ON/OFF

на передней панели для полного отключения

выхода звука на подзону.

Примечание

•

Невозможно полностью выключить основную зону, если
сначала не выключить кнопку MULTI-ZONE.

•

Если вы не планируете использовать функцию MULTI-
ZONE некоторое время, выключите питание в комнатах
основной зоны и подзоны, чтобы перевести ресивер в
режим ожидания.

Управление функцией MULTI-ZONE с пульта ДУ
Нажмите кнопку

на пульте ДУ, затем для

управления соответствующей зоной нажимайте указанные
ниже кнопки, удерживая нажатой кнопку

.

В следующей таблице приведено описание возможных
элементов дистанционного управления MULTI-ZONE:

SPEAKERS

BAND

CONTROL — MULTI-ZONE — ON/OFF

Кнопка

Назначение



RECEIVER

Включение/выключение питания подзоны.

INPUT SELECT

Используется для выбора источника входа в

подзоне.

Кнопки выбора
входа

Используется для выбора источника входа
непосредственно в подзоне.

VOLUME +/–

Используется для установки уровня громкости
прослушивания в под-зоне.

MUTE

Приглушение звука или восстановление
приглушенного звучания (регулировка уровня
громкости также восстанавливает звучание).

RECEIVER

SHIFT

VSX-828_SYXE8_Ru.book 58 ページ ２０１３年２月２７日　水曜日　午後８時６分

9

Глава

9

59

66

7

4

Функция Control with HDMI (Управление по HDMI)

Нижеуказанные синхронизированные операции с
совместимыми с функцией Control по HDMI телевизором
Pioneer или проигрывателем Blu-ray Disc возможны, если
компонент подключен к ресиверу с помощью кабеля HDMI.

•

Режим синхронизированного управления
С помощью пульта ДУ телевизора можно настроить
уровень громкости или приглушить звук ресивера.

•

Синхронизация питания с телевизором

•

Автоматическое переключение входов
Вход ресивера автоматически переключается при
переключении канала телевизора или воспроизведении
компонента, совместимого с функцией Control по HDMI.

Внимание

•

Для устройств Pioneer, функции Control по HDMI
называются «KURO LINK».

•

Эту функцию нельзя использовать с компонентами, не
поддерживающими функцию Control по HDMI.

•

Мы гарантируем только, что данный ресивер будет
работать с компонентами Pioneer, совместимыми с
функцией Control по HDMI. Однако мы не гарантируем,
что все синхронизированные операции будут работать с
компонентами, поддерживающими функцию Control по
HDMI.

•

Используйте Высокоскоростной кабель HDMI

®/

™ при

пользовании функцией Control по HDMI. Функция
Control по HDMI может не работать надлежащим образом
при использовании кабеля HDMI другого типа.

•

Подробнее о конкретных операциях, настройках, и др.,
смотрите также инструкции по эксплуатации к каждому
компоненту.

Подключение функции Управление по HDMI

Можно использовать синхронизированное управление для
подключенного телевизора и других компонентов.

•

Обязательно подключите аудиокабель телевизора к
аудиовходу этого устройства. Когда телевизор и ресивер
подключены через разъемы HDMI, и если телевизор
поддерживает функцию возвратного аудиоканала через
HDMI, звук с телевизора поступает в ресивер через
терминал HDMI, поэтому нет необходимости подсоединять
аудиокабель. В таком случае, установите параметр ARC в
HDMI Setup на ON (см.

HDMI Setup ниже

).

Подробнее, см.

Подключение с помощью HDMI на стр. 18

.

Внимание

•

При выполнении подключений или изменении соединений
в системе обязательно отключите питание и отсоедините
кабель питания от сетевой розетки.
После завершения всех подключений подсоедините кабель
питания к сетевой розетке.

•

После подключения данного ресивера к розетке
переменного тока, запускается процесс инициализации
HDMI, занимающий от 2 до 10 секунд. Во время
инициализации, любые операции недоступны. Во время
инициализации на дисплее мигает индикатор HDMI, и
данный ресивер можно включить только после остановки
мигания.

•

Для максимально эффективного использования данной
функции, рекомендуется подключить компонент HDMI не
к телевизору, а напрямую к терминалу HDMI данного
ресивера.

HDMI Setup

Требуется отрегулировать настройки данного ресивера, а
также подключенных компонентов, совместимых с функцией
Control по HDMI, для использования функции Control по
HDMI. Дополнительные сведения приведены в руководствах
по эксплуатации этих компонентов.

1

Включите ресивер и используемый телевизор.
Нажмите кнопку



RECEIVER

для включения.

2

Переключите вход телевизора на вход, с помощью
которого данный ресивер подключается к
телевизору через соответствующий кабель HDMI.

3

Нажмите ,

затем нажмите

HOME MENU

.

На телевизоре появляется «Home Menu» (главное меню).
Для перехода между экранами и выделения пунктов меню
используйте кнопки

///

и

ENTER

на пульте

дистанционного управления. Нажмите кнопку

RETURN

для выхода из текущего меню.

•

Нажмите

HOME MENU

в любой момент для выхода из

«Home Menu».

4

Выберите «HDMI Setup» в Home Menu.

5

Выберите нужную настройку «Control».
Выберите, установить ли функцию этого устройства
Control по HDMI на ON или OFF. Вам необходимо
установить ON, чтобы функция Control по HDMI
работала.
При использовании компонента, не поддерживающего
функцию Control по HDMI, установите данную
настройку на OFF.

•

ON – Включает функцию Control по HDMI. При
отключении питания данного аппарата и при запуске
воспроизведения поддерживаемого источника во
время использования функции Control по HDMI,
аудио и видеовыход от подключения HDMI выводятся
с телевизора.

•

OFF – Функция Control по HDMI выключается.
Синхронизированное управление не работает. При
отключении питания данного аппарата, аудио и
видеоисточники, подключенные через HDMI, не
выводятся.

—

Если настройка Control не установлена на OFF, то
потребление энергии в режиме ожидания будет
увеличиваться.

6

Выберите нужную настройку «ARC».
Если к ресиверу подключен телевизор, поддерживающий
функцию возвратного аудиоканала через HDMI, звук с
телевизора может поступать на терминал HDMI.

•

ON – Звук с телевизора поступает через терминал
HDMI. Этот режим можно выбирать только в том
случае, если функция Control установлена на ON.

•

OFF – Звук с телевизора поступает с входных
терминалов аудио, отличных от входов HDMI.

RECEIVER

H o m e M e nu

1 . Au t o M C AC C
2 . M a nu a l S P S e t u p
3 . I n p u t A s s i g n
4 . Au t o Pow e r D ow n
5 . H D M I S e t u p
6 . N e t wo r k S t a n d by
7 . M H L S e t u p
8 . S p e a k e r S y s t e m
9 . O S D S e t u p

5 . H D M I S e t u p

R e t u r n

C o n t ro l

O F F

A R C

[ O F F ]

S t a n d by T h ro u g h [ O F F ]

VSX-828

VSX-828_SYXE8_Ru.book 59 ページ ２０１３年２月２７日　水曜日　午後８時６分

Функция Control with HDMI (Управление по HDMI)

9

9

60

66

7

4

—

Если настройка ARC не установлена на OFF, то
потребление энергии в режиме ожидания будет
увеличиваться.

7

Выберите нужную настройку «Standby Through».
Когда ресивер находится в режиме ожидания, входной
сигнал HDMI, поступающий на ресивер будет
выводиться на телевизор через HDMI.

•

LAST – Будет выводиться предварительно выбранный
входной сигнал HDMI.

•

BD, DVD, SAT/CBL, DVR/BDR, HDMI/MHL, GAME –
Будет выводиться поступающий на ресивер входной
сигнал HDMI.

•

OFF – Сигнал не будет выводиться в режиме ожидания.
(Однако, когда функция Control установлена на ON,
сигнал HDMI будет передаваться посредством
функции Control по HDMI, даже в режиме ожидания.)

—

Если настройка Standby Through не установлена
на OFF, то потребление энергии в режиме ожидания
будет увеличиваться.

—

Эту настройку можно использовать даже с
устройствами, которые не совместимы с функцией
Control по HDMI.

—

Функцию Standby Through нельзя использовать с
устройствами, совместимыми с MHL.

8

По завершению нажмите

RETURN

.

Вы возвращаетесь в «Home Menu» (главное меню).

Перед использованием синхронизации

После того как вы выполнили все подключения и настройки,
вы должны:

1

Перевести все компоненты в режим ожидания.

2

Включить питание всех компонентов, причем
питание телевизора следует включить последним.

3

Выбрать вход HDMI, через который телевизор
подключен к данному ресиверу, и убедиться,
правильно ли отображается видеовыход от
подключенных компонентов.

4

Проверить, правильно ли отображаются
компоненты, подключенные ко всем входам HDMI.

О синхронизированных операциях

Компонент, совместимый с функцией Control по HDMI и
подключенный к ресиверу, работает синхронизированно, как
описано ниже.

•

Режим синхронизированного управления

—

С экрана меню телевизора, совместимого с функцией
Control по HDMI, настройте аудио на воспроизведение
через этот ресивер, и ресивер переключится в режим
синхронизированного управления.

—

В режиме синхронизированного управления, данный
режим отменяется при отключении питания ресивера.
Для повторного включения режима
синхронизированного управления, настройте аудио на
воспроизведение через ресивер с экрана телевизора и т.д.

—

В режиме синхронизированного управления происходит
отмена данного режима, если в экранном меню
телевизора выбирается операция, связанная с
воспроизведением звука телевизором и т.п.

—

При отмене режима синхронизированного управления,
питание ресивера отключается, если просматривалась
картинка от входа HDMI или телевизионная программа
на телевизоре.

•

Синхронизация питания с телевизором

—

При установке телевизора в режим ожидания, ресивер
также устанавливается в режим ожидания. (Только при
выборе входа для компонента, подключенного к ресиверу
через подключение HDMI, или во время просмотра
телевизора.)

•

Автоматическое переключение входов

—

Вход ресивера автоматически переключается при
воспроизведении компонента, совместимого с функцией
Control по HDMI.

—

Вход ресивера автоматически переключается при
переключении входа телевизора.

—

Режим синхронизированного управления остается
включенным даже при переключении входа ресивера на
компонент, не подключенный через HDMI.

Меры предосторожности по функции
Управление по HDMI

•

Подключите телевизор и компоненты (проигрыватель Blu-
ray Disc и т.д.) напрямую к данному ресиверу. Разрыв
прямого соединения с другими усилителями или
преобразователем аудио-видео сигнала (например, с
адаптером HDMI) может вызвать ошибки в работе.

•

При установке функции Control ресивера на ON, даже если
ресивер находится в режиме ожидания, можно выводить
аудио и видеосигналы от проигрывателя через HDMI на
телевизор без вывода звука от ресивера, но только при
подключении совместимого с функцией Control по HDMI
компонента (проигрыватель Blu-ray Disc, и др.) и
совместимого телевизора. В таком случае, включается
питание ресивера и высвечиваются индикаторы питания и
HDMI.
