AV-ресивер
ВНИМАНИЕ
В
ТО
СТ
ПРЕДНА
ПО
ОБР
С
Данный аппара
2,4 ГГц, яв
др
пе
В случае поя
те
у
данным у
сигнал
виде
О ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
КОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ
ЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ,
ЗНАЧЕННЫЕ ДЛЯ РЕМОНТА
ЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ
АТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ
ОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.
D3-4-2-1-1_B1_Ru
ПРЕДУПРЕЖДЕНИЕ
Данное оборудование не является
водонепроницаемым. Во избежание пожара или
поражения электрическим током не помещайте
рядом с оборудованием емкости с жидкостями
(например, вазы, цветочные горшки) и не
допускайте попадания на него капель, брызг, дождя
или влаги.
D3-4-2-1-3_A1_Ru
ПРЕДУПРЕЖДЕНИЕ
Во избежание пожара не приближайте к
оборудованию источники открытого огня
(например, зажженные свечи).
D3-4-2-1-7a_A1_Ru
ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ
При установке устройства обеспечьте достаточное
пространство для вентиляции во избежание
повышения температуры внутри устройства (не
менее 40 см сверху, 10 см сзади и по 20 см слева и
справа).
ПРЕДУПРЕЖДЕНИЕ
В корпусе устройства имеются щели и отверстия
для вентиляции, обеспечивающие надежную
работу изделия и защищающие его от перегрева.
Во избежание пожара эти отверстия ни в коем
случае не следует закрывать или заслонять
другими предметами (газетами, скатертями и
шторами) или устанавливать оборудование на
толстом ковре или постели.
D3-4-2-1-7b*_A1_Ru
Изделие эксплуатируется при следующих
температуре и влажности:
+5 °C до +35 °C; влажность менее 85 % (не
заслоняйте охлаждающие вентиляторы)
Не устанавливайте изделие в плохо
проветриваемом помещении или в месте с высоко
влажностью, открытом для прямого солнечного
света (или сильного искусственного света).
D3-4-2-1-7c*_A1_Ru
ВНИМАНИЕ
Выключатель
STANDBY/ON данного
устройства не полностью отключает его от
электросети. Чтобы полностью отключить
питание устройства, вытащите вилку кабеля
питания из электророзетки. Поэтому устройство
следует устанавливать так, чтобы вилку кабеля
питания можно было легко вытащить из розетки
в чрезвычайных обстоятельствах. Во избежание
пожара следует извлекать вилку кабеля питания
из розетки, если устройство не будет
использоваться в течение долгого времени
(например, если вы уезжаете в отпуск).
D3-4-2-2-2a*_A1_Ru
K041_A1_Ru
ПРЕДУПРЕЖДЕНИЕ
Храните небольшие детали вне доступа детей. При
случайном заглатывании, немедленно
обращайтесь к врачу.
D41-6-4_A1_Ru
упреждение по радиоволнам
т использует радиоволновую частоту
ляющуюся диапазоном, используемым
угими беспроводными системами (микроволновыми
чами и радиотелефонами, др.).
вления искажений на изображении на
левизоре, существует возможность того, что данное
стройство (включая изделия, поддерживаемые
стройством) создают интерференцию
ов с входным разъемом антенны телевизора,
одеки, спутникового тюнера и т. п.
таком случае увеличьте расстояние между входным
ездом антенны и данным аппаратом (включая
делия, поддерживаемые данным аппаратом).
Pioneer не несет ответственности за любые сбои на
совместимых изделиях Pioneer по причине
ошибок/сбоев связи, связанных с подключением к
сети и/или подключенным оборудованием.
Пожалуйста, свяжитесь с провайдером Интернет
услуги или производителем сетевого устройства.
Для использования Интернет требуется составить
отдельный контракт/произвести оплату провайдеру
Интернет услуги.
2
Благодарим вас за покупку этого изделия марки Pioneer. Полностью прочтите
настоящие инструкции по эксплуатации, чтобы знать, как правильно обращаться с этой моделью.
Содержание
01 Перед началом работы
Особенности …………………………………………………………………………………………………………………………………….7
Проверка комплекта поставки ……………………………………………………………………………………………………………9
Установка ресивера ………………………………………………………………………………………………………………………….9
Установка батареек …………………………………………………………………………………………………………………………..9
Дальность действия пульта ДУ ………………………………………………………………………………………………………..10

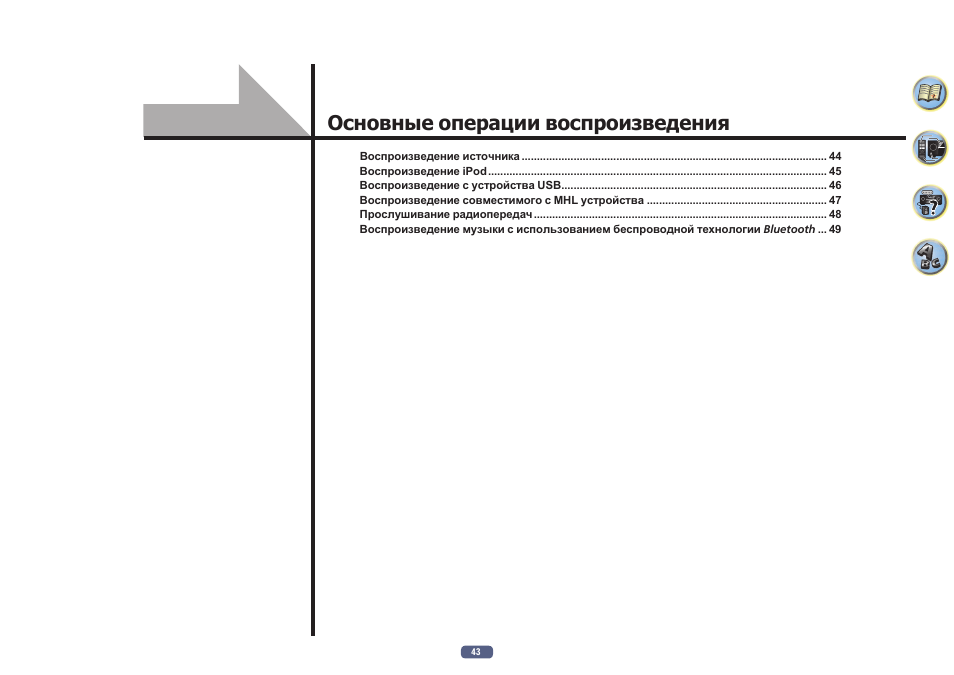

05 Основные операции воспроизведения

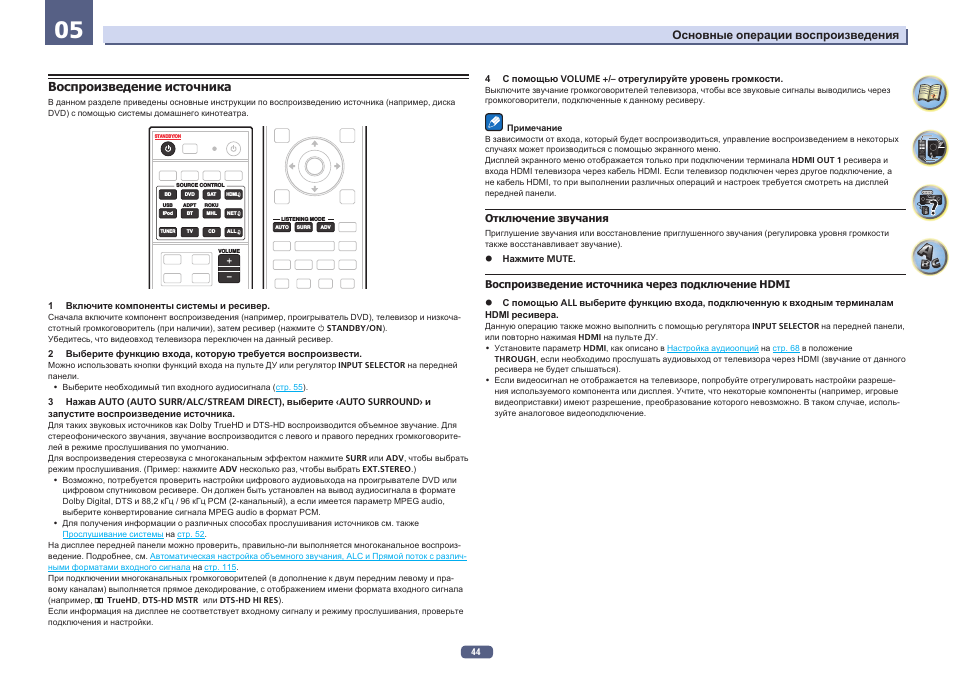

Воспроизведение источника ……………………………………………………………………………………………………………44

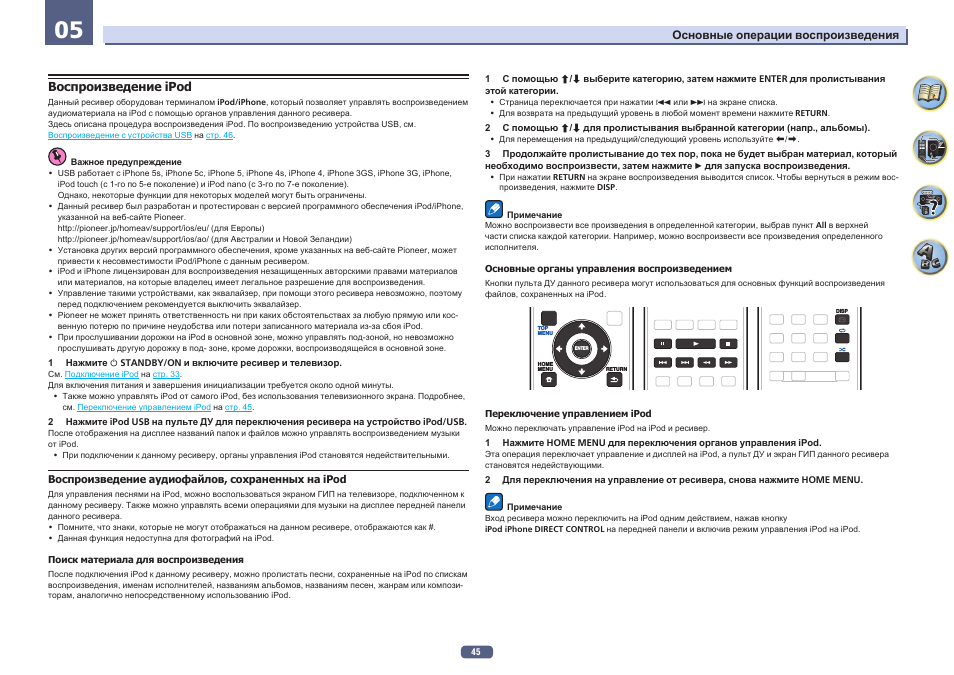

Воспроизведение iPod …………………………………………………………………………………………………………………….45

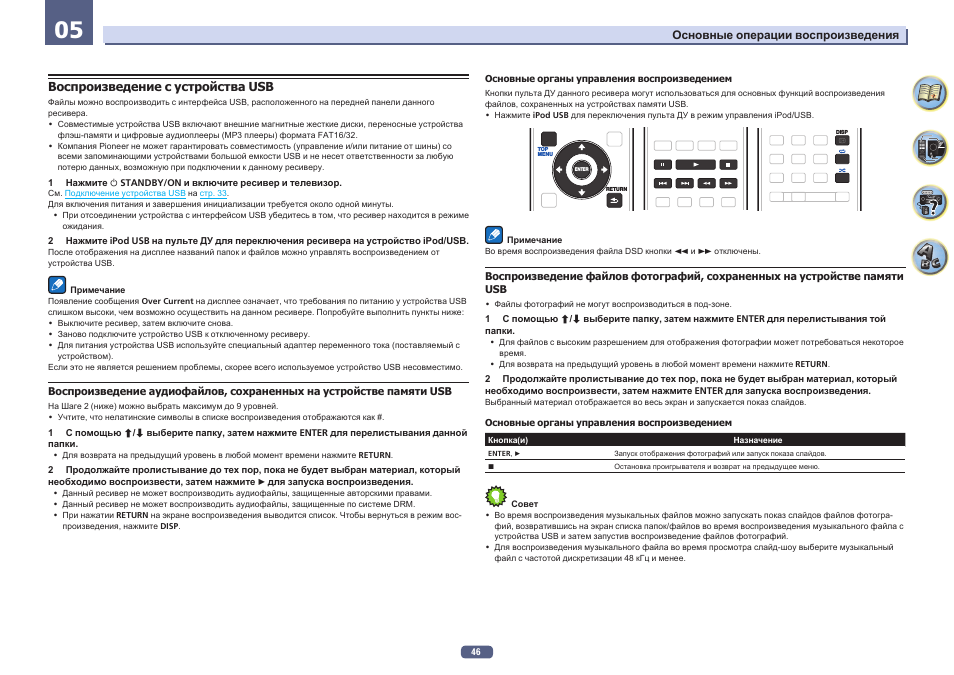

Воспроизведение с устройства USB ………………………………………………………………………………………………..46

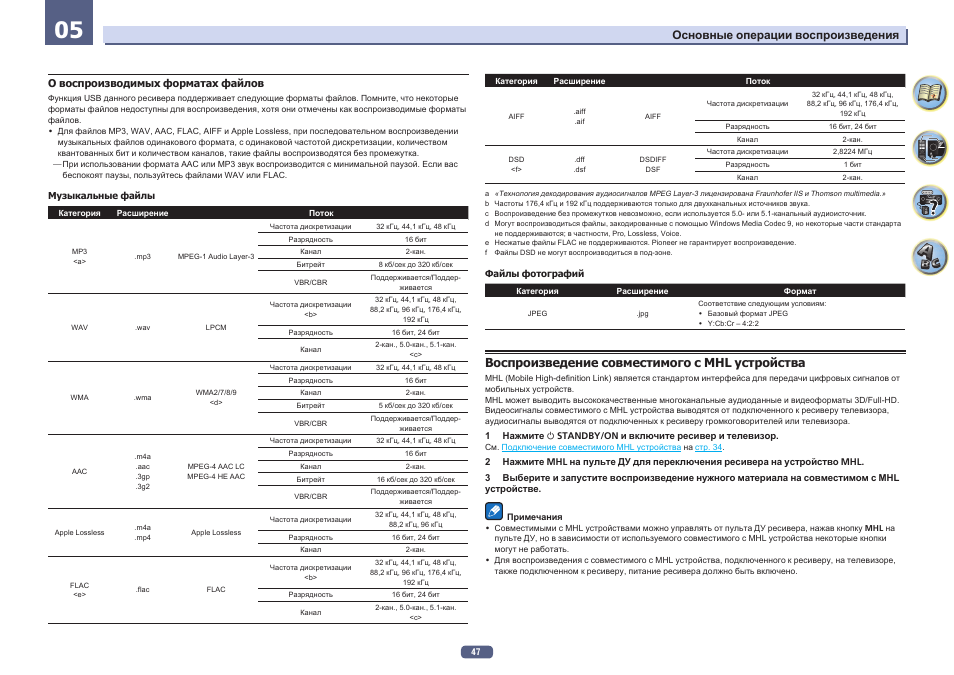

Воспроизведение совместимого с MHL устройства ………………………………………………………………………….47
Прослушивание радиопередач ……………………………………………………………………………………………………….. 48

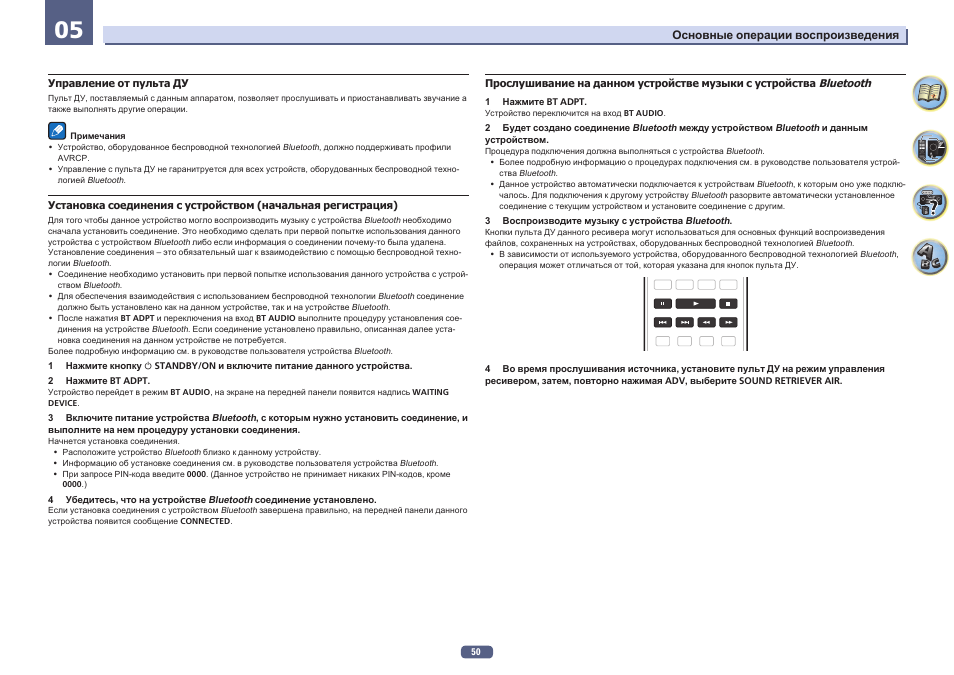

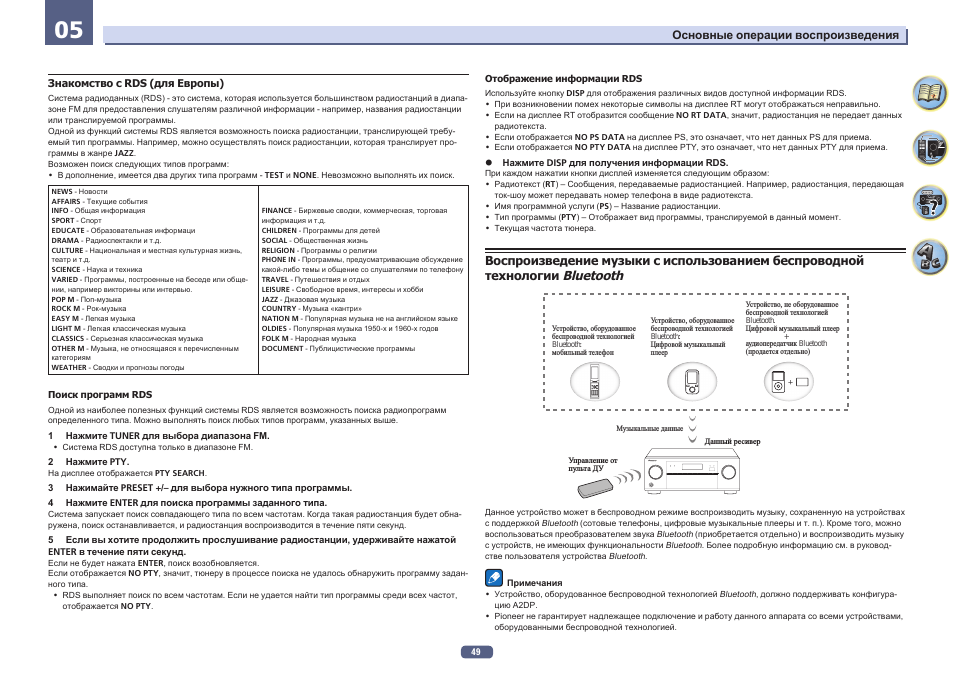

Воспроизведение музыки с использованием беспроводной технологии Bluetooth ……………………………..49
06 Прослушивание системы
Прослушивание различных типов воспроизведения с использованием режимов прослушивания ……..53
Выбор предустановок MCACC ………………………………………………………………………………………………………… 55
Выбор входного сигнала ………………………………………………………………………………………………………………….55
Улучшение качества звучания с помощью функции Управления фазой …………………………………………….55
02 Органы управления и индикаторы
Пульт ДУ …………………………………………………………………………………………………………………………………………12
Дисплей ………………………………………………………………………………………………………………………………………….14
Передняя панель …………………………………………………………………………………………………………………………….15
03 Подключение оборудования
Подключение оборудования ……………………………………………………………………………………………………………17
Задняя панель ………………………………………………………………………………………………………………………………..17
Выбор системы громкоговорителей ………………………………………………………………………………………………… 18
Расположение громкоговорителей ………………………………………………………………………………………………….. 20
Подключение громкоговорителей …………………………………………………………………………………………………… 20
Установка акустической системы …………………………………………………………………………………………………….21
Выбор акустической системы………………………………………………………………………………………………………….. 22
Об аудиоподключении ……………………………………………………………………………………………………………………. 23
О преобразователе видеосигнала…………………………………………………………………………………………………… 23
HDMI ……………………………………………………………………………………………………………………………………………… 24
Подключение телевизора и компонентов воспроизведения ……………………………………………………………..25
Подключение спутникового/кабельного ресивера или другой приставки……………………………………………28
Подключение других аудиокомпонентов ………………………………………………………………………………………….29
Подключение дополнительных усилителей …………………………………………………………………………………….. 29
Подключение антенн AM/FM …………………………………………………………………………………………………………… 30
Настройка MULTI-ZONE …………………………………………………………………………………………………………………. 31
Подключение к сети через интерфейс LAN ………………………………………………………………………………………33
Подключение iPod ………………………………………………………………………………………………………………………….. 33
Подключение устройства USB ………………………………………………………………………………………………………… 33
Подключение совместимого MHL устройства ………………………………………………………………………………….. 34
Подключение компонента, оборудованного терминалом HDMI, к входу на передней панели ……………. 34
Подключение беспроводной сети LAN ……………………………………………………………………………………………..34
Подключение ИК-приемника ……………………………………………………………………………………………………………35
Подключение ресивера к розетке ……………………………………………………………………………………………………. 35
07 Воспроизведение с помощью параметров NETWORK
Введение ……………………………………………………………………………………………………………………………………….. 57
Воспроизведение с помощью функций Network ……………………………………………………………………………….. 58
О воспроизведении через сеть ……………………………………………………………………………………………………….. 61
О воспроизводимых форматах файлов …………………………………………………………………………………………… 62
08 Функция Control через HDMI
О функции Control через HDMI ………………………………………………………………………………………………………… 64
Выполнение подключений для функции Control через HDMI ……………………………………………………………. 64
HDMI Setup …………………………………………………………………………………………………………………………………….. 64
Перед использованием синхронизации …………………………………………………………………………………………… 65
О синхронизированных операциях …………………………………………………………………………………………………..65
Настройка функции PQLS ………………………………………………………………………………………………………………. 65
О функции Автоматического восстановления звучания и Выравнивания потока ……………………………….66
Меры предосторожности по использованию функции Control через HDMI ………………………………………… 66
09 Использование других функций
Настройка аудиоопций …………………………………………………………………………………………………………………… 68
Настройка видеоопций …………………………………………………………………………………………………………………… 70
Переключение выхода (OUTPUT PARAMETER) ……………………………………………………………………………….73
Переключение уровня канала во время прослушивания ………………………………………………………………….. 73
Использование органов управления MULTI-ZONE ……………………………………………………………………………74
Сетевые настройки с веб-браузера ………………………………………………………………………………………………….75
Использование таймера отключения ………………………………………………………………………………………………. 75
Затемнение дисплея ………………………………………………………………………………………………………………………. 75
Проверка настроек системы …………………………………………………………………………………………………………….75
Перезагрузка системы (сброс настроек) ………………………………………………………………………………………….. 76
04 Основная настройка
Использование встроенного AVNavigator ………………………………………………………………………………………… 37
Автоматическая регулировка оптимального звучания (Полная автоматическая настройка MCACC) ….38
Меню Input Setup …………………………………………………………………………………………………………………………….40
Настройка режима управления ………………………………………………………………………………………………………..41

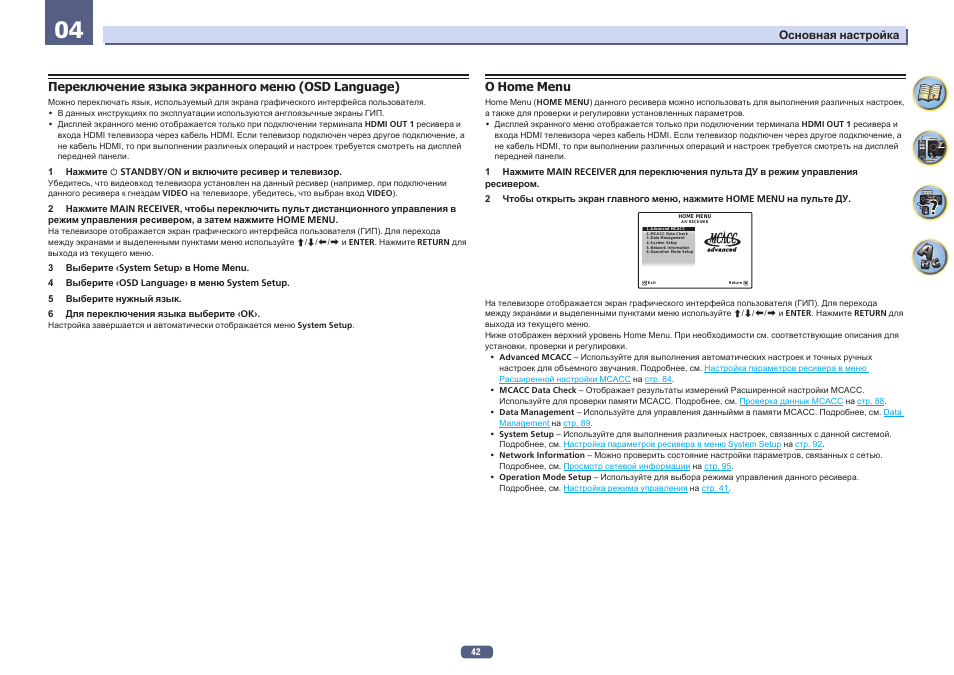

Переключение языка экранного меню (OSD Language) …………………………………………………………………….42
О Home Menu …………………………………………………………………………………………………………………………………. 42
3
10 Управление остальными функциями системы
О меню Remote Setup ……………………………………………………………………………………………………………………..78
Управление несколькими ресиверами …………………………………………………………………………………………….. 78
Настройка пульта ДУ для работы с другими компонентами ……………………………………………………………… 78
Непосредственный ввод предустановленных кодов ………………………………………………………………………… 78
Программирование сигналов от других пультов ДУ …………………………………………………………………………. 79
Стирание одной из настроек кнопки пульта ДУ ………………………………………………………………………………… 79
Стирание всех сохранённых настроек для одной функции входа …………………………………………………….. 80
Использование функции All Zone Standby ……………………………………………………………………………………….. 80
Настройка времени переключения в режим работы аудиовидеоусилителя ………………………………………. 80
Сброс настроек пульта ДУ ………………………………………………………………………………………………………………. 80
Управление компонентами ………………………………………………………………………………………………………………81
11 Меню Расширенной настройки MCACC
Настройка параметров ресивера в меню Расширенной настройки MCACC ……………………………………….84
Автоматическая настройка MCACC (Expert) …………………………………………………………………………………….84
Ручная настройка MCACC ……………………………………………………………………………………………………………….86
Проверка данных MCACC ……………………………………………………………………………………………………………….88
Data Management …………………………………………………………………………………………………………………………….89
12 Меню System Setup и Other Setup
Настройка параметров ресивера в меню System Setup ……………………………………………………………………. 92
Ручная настройка громкоговорителей …………………………………………………………………………………………….. 92
Меню Network Setup ……………………………………………………………………………………………………………………….. 94
Просмотр сетевой информации………………………………………………………………………………………………………. 95
Настройка MHL ………………………………………………………………………………………………………………………………. 96
Меню Other Setup ……………………………………………………………………………………………………………………………96
Выполнение сетевых настроек с помощью Safari ……………………………………………………………………………..99
Установка дружественного имени с помощью Safari …………………………………………………………………………99
Обновление встроенного программного обеспечения с помощью Safari ………………………………………….100
14 Дополнительная информация
Форматы объемного звучания ……………………………………………………………………………………………………….113
SABRE DACTM ……………………………………………………………………………………………………………………………….113
HDMI ……………………………………………………………………………………………………………………………………………. 113
HTC Connect…………………………………………………………………………………………………………………………………. 113
iPod ……………………………………………………………………………………………………………………………………………… 114
Windows 8 …………………………………………………………………………………………………………………………………….. 114
MHL ……………………………………………………………………………………………………………………………………………… 114
aptX ………………………………………………………………………………………………………………………………………………114
беспроводная технология Bluetooth ………………………………………………………………………………………………. 114
Уведомление о лицензии к программному обеспечению ………………………………………………………………..115
Автоматическая настройка объемного звучания, ALC и Прямой поток с различными форматами
входного сигнала ………………………………………………………………………………………………………………………….. 115
Руководство по установке громкоговорителей ……………………………………………………………………………….. 116
О сообщениях, отображаемых во время использования сетевых функций …………………………………….. 117
Важная информаци по подключению HDMI ……………………………………………………………………………………118
Чистка аппарата ……………………………………………………………………………………………………………………………118
Декларация соответствия в отношении Директивы 1999/5/EC R&TTE…………………………………………….. 119
Справочник ………………………………………………………………………………………………………………………………….. 120
Указатель функций ………………………………………………………………………………………………………………………..123
Технические характеристики ………………………………………………………………………………………………………….124
Список предустановленных кодов ………………………………………………………………………………………………….125
13 Часто задаваемые вопросы
Устранение неполадок …………………………………………………………………………………………………………………..102
Питание ………………………………………………………………………………………………………………………………………..102
Отсутствует звучание …………………………………………………………………………………………………………………… 102
Другие проблемы со звучанием ……………………………………………………………………………………………………..103
Терминал BT AUDIO …………………………………………………………………………………………………………………….. 104
Видео …………………………………………………………………………………………………………………………………………… 105
Настройки ……………………………………………………………………………………………………………………………………..105
Графический вывод данных Эквалайзера профессиональной калибровки …………………………………….. 106
Дисплей ………………………………………………………………………………………………………………………………………..106
Пульт ДУ ……………………………………………………………………………………………………………………………………….106
HDMI ……………………………………………………………………………………………………………………………………………. 107
MHL ……………………………………………………………………………………………………………………………………………… 108
Встроенный AVNavigator ………………………………………………………………………………………………………………. 108
Интерфейс USB ……………………………………………………………………………………………………………………………. 108
iPod ……………………………………………………………………………………………………………………………………………… 109
Сеть …………………………………………………………………………………………………………………………………………….. 109
Беспроводная сеть LAN …………………………………………………………………………………………………………………111
4
Порядок выполнения настроек на
ресивере
Порядок подключения и настройки ресивера
Аппарат является полноценным аудио-видео ресивером, оборудованным множеством функций и терминалов. Он может без проблем использоваться после выполнения процедуры подключений и настроек
ниже.
Обязательные настройки: 1, 2, 3, 4, 5, 8, 10
Настройки по необходимости: 6, 7, 9, 11, 12, 13
Важное предупреждение
С помощью Wiring Navi на AVNavigator данного ресивера можно выполнить базовые настройки на компьютере или на мобильном устройстве. В этом случае с помощью Wiring Navi можно установить соединения и выполнить настройки, выполняемые на шагах 2, 3, 4, 5, 6, 8 и 9. Информацию об использовании
AVNavigator см. в разделе Использование встроенного AVNavigator на стр. 37 .
1 Перед началом работы
! Проверка комплекта поставки на стр. 9
! Установка батареек на стр. 9
j
2 Выбор системы громкоговорителей (стр. 18 )
! 7,2-канальная система объемного звучания (передние верхние)
! 7,2-канальная система объемного звучания (передние боковые)
! 7,2-канальная система объемного звучания и подключение Speaker B
! 5,2-канальная система объемного звучания и подключение переднего двухполосного усиления
(высококачественное объемное звучание)
! 5,2-канальная система объемного звучания и подключение ZONE 2 (Multi Zone)
! 5.2-канальная система объемного звучания и подключение HDZONE (Multi Zone)
j
3 Подключение громкоговорителей
! Расположение громкоговорителей на стр. 20
! Подключение громкоговорителей на стр. 20
! Установка акустической системы на стр. 21
! Двухполосное усиление громкоговорителей на стр. 21
j
4 Подключение компонентов
! Об аудиоподключении на стр. 23
! О преобразователе видеосигнала на стр. 23
! Подключение телевизора и компонентов воспроизведения на стр. 25
! Подключение антенн AM/FM на стр. 30
! Подключение ресивера к розетке на стр. 35
j
5 Включение питания
j
6 Переключение языка экранного меню (OSD Language) (стр. 42 )
j
7 Использование функций AVNavigator (стр. 37 )
j
8 Настройки MCACC грокоговорителей
! Автоматическая регулировка оптимального звучания (Полная автоматическая настройка MCACC) на
стр. 38
j
9 Меню Input Setup (стр. 40 )
(При использовании подключений, кроме рекомендуемых подключений)
j
10 Основные операции воспроизведения (стр. 43 )
j
11 Регулировка качества звучания и картинки по желанию
! Использование различных режимов прослушивания (стр. 52 )
! Улучшение качества звучания с помощью функции Управления фазой (стр. 55 )
! Измерение всех типов эквалайзера (SYMMETRY/ALL CH ADJ/FRONT ALIGN) (стр. 84 )
! Переключение уровня канала во время прослушивания (стр. 94 )
! Включение/отключение функций Эквалайзера акустической калибровки, Автоматического восста-
новления звучания или Усиления диалога (стр. 68 )
! Настройка функции PQLS (стр. 65 )
! Настройка аудиоопций (стр. 68 )
! Настройка видеоопций (стр. 70 )
j
12 Другие опционные регулировки и настройки
! Функция Control через HDMI (стр. 63 )
! Меню Расширенной настройки MCACC (стр. 83 )
! Меню System Setup и Other Setup (стр. 91 )
j
13 Максимально возможное использование пульта ДУ
! Управление несколькими ресиверами (стр. 78 )
! Настройка пульта ДУ для работы с другими компонентами (стр. 78 )
5
Перед началом работы
Особенности …………………………………………………………………………………………………………………. 7
Проверка комплекта поставки ………………………………………………………………………………………. 9
Установка ресивера ………………………………………………………………………………………………………. 9
Установка батареек ……………………………………………………………………………………………………….. 9
Дальность действия пульта ДУ…………………………………………………………………………………… 10
6
01
Перед началом работы
Особенности
Audio
% Преобразователь цифрового аудиосигнала ESS, 24 бит
Все каналы оборудованы преобразователями цифрового аудиосигнала ESS SABRE Premier Audio.
Подавители искажений позволяют получить чистое звучание.
% Обработка аудиосигналов Hi-bit 24
Создает более широкий динамический диапазон для цифровых источников как CD- и DVD-диски. 16- и
20-битовые сигналы PCM, а также сжатые аудиосигналы повторно квантуются на 24-битовые сигналы и
во время обработки данных вставляется высокочастотный компонент для гладкого, более тонкого воспроизведения музыки.
% Простота настройки с помощью системы Расширенной настройки MCACC
Автоматическая настройка MCACC обеспечивает быструю и точную настройку звучания, которая включает дополнительные функции Эквалайзера профессиональной акустической калибровки.
% Дополнительная функция автоматического управления фазой
Для дисков, созданных с учетом стандартов, кроме режима Управление фазой, канал LFE воспроизводится с задержкой во время записи на первом месте. Данная функция автоматически корректирует
сдвиг фазы для таких дисков и трансляций. Данная функция особенно эффективна при воспроизведении многоканальной музыки с низкочастотными эффектами (LFE).
% Управление фазой
Управление фазой позволяет устранить задержку фазы, что способствует синхронизации звука и
заметно улучшает многоканальный звук без каких-либо дополнительных операций.
% Битовый поток PQLS
Устойчивое высококачественное воспроизведение возможно при подключении совместимого с PQLS
проигрывателя через подключения HDMI. Данная функция доступна только при подключении проигрывателя Blu-ray Disc производства Pioneer с поддержкой функции PQLS.
Видео
% Ultra HD (с поддержкой видео 4К/60p) – Пропускание и масштабирование –
Можно пропускать и отображать изображения с разрешением до 4K/60p, а также масштабировать
вплоть до разрешения 4K/60p и отображать изображения HD (высокой четкости) или Full HD, содержащиеся на дисках DVD, Blu-ray и в трансляциях высокой четкости. Требуется отдельный монитор, поддерживающий Ultra HD (видеосигналы 4K).
% HDMI (4K60p, 3D, Канал возврата аудиосигнала)
7 входов/2 выхода (для 2 выходов можно выбрать ‘Двойной выход’ или ‘Выход HDZONE’) Для использования функции выше требуется совместимый компонент.
Сеть
% Поддержка сервиса потоковой цифровой музыки Spotify
Spotify – это сервис потоковой цифровой музыки, предоставляющий доступ к миллиону композиций.
Данный ресивер поддерживает подключение к Spotify и позволяет выбирать композиции в приложении
Spotify, а затем прослушивать их с помощью аудиосистемы. Информацию о доступности сервиса в
вашей стране см. на сайте www.spotify.com.
% Поддержка Windows 8.1
Данный ресивер совместим с Windows 8.1, что позволяет легко передавать музыку с совместимых компьютеров на домашнюю сеть.
% Apple AirPlay
С помощью AirPlay можно передавать музыку с iTunes на данный ресивер и воспроизводить ее на
системе домашнего кинотеатра. Можно даже использовать ресивер для просмотра на подключенном
дисплее таких метаданных как название песни, имя исполнителя, а также обложку альбома. Вы можете
легко прослушивать музыку с iTunes в любой комнате в доме.
% Сертификат DLNA (1.5)
Данный ресивер является сертифицированным DLNA (1.5) устройством и может выступать не только
в качестве цифрового медиаплеера (DMP) для воспроизведения аудиофайлов с цифрового медиасервера (DMS), но и в качестве цифрового медиарендерера (DMR) с дистанционным управлением с помощью смартфона или персонального компьютера.
% Интернет-радио
Подключив данный ресивер к сети через терминал LAN, можно будет прослушивать
Интернет-радиостанции.
Подключения
% Легкое подключение к сети с помощью преобразователя беспроводной сети LAN
С помощью преобразователя беспроводной сети LAN AS-WL300 можно установить подключение через
беспроводную сеть LAN для аудио-видео ресиверов. AS-WL300 работает с питанием от специального
терминала USB на аудиовидеоресивере, поэтому нет необходимости в адаптере переменного тока.
% Встроенная беспроводная технология
Данный ресивер поддерживает цифровую технологию
файлы на iPhone и других устройствах с поддержкой беспроводной технологии
% Воспроизведение устройства, совместимого с MHLTM (Mobile High-definition Link)
Подключив мобильное устройство с поддержкой MHL 2, можно насладиться просмотром видоизображений 3D, видеоизображений высокой четкости, высококачественным многоканальным звучанием, а также
фотографиями, др., с зарядкой батарейки на ресивере.
% HTC Connect
HTC Connect позволяет легко передавать любимую музыку по беспроводной связи прямо с вашего телефона HTC. Нет необходимости устанавливать отдельное приложение; HTC Connect встроен в музыкальный проигрыватель вашего телефона.
% Воспроизведение iPod
Для прослушивания музыкальных файлов iPod и iPhone можно подключить к разъему USB на ресивере.
Также при подключении iPod или iPhone к ресиверу происходит зарядка устройства.
Bluetooth
Bluetooth
, позволяя прослушивать музыкальные
Bluetooth
.
7
01
Перед началом работы
Воспроизведение/обработка
% Воспроизведение файлов многоканальной музыки
Данный ресивер обеспечивает воспроизведение многоканальной музыки с разрешением до 96 кГц/24
бита. Поддерживается воспроизведение файлов WAV и FLAC через передний порт USB и сеть.
% Воспроизведение музыки в файле DSD (по сети, через передний USB и HDMI)
Поддерживается воспроизведение музыки DSD с высоким качеством звучания (файлы DSD и диски
DSD (SACD диски)).
% Воспроизведение музыки с высоким разрешением
Можно воспроизводить музыкальные файлы с высоким разрешением от 96 кГц/24 бит до 192 кГц/24 бит.
Поддерживается воспроизведение файлов AIFF, Apple Lossless, WAV и FLAC через передний порт USB
и сеть.
% Воспроизведение без интервалов
При воспроизведении музыкальных файлов бесшумный участок между дорожками пропускается, устраняя прерывания, которые часто происходят при воспроизведении живого или концертного исполнения.
Данный ресивер поддерживает воспроизведение файлов в формате AAC и MP3 с минимальной паузой,
даже если это воспроизведение без паузы принципиально невозможно.
% Виртуальные громкоговорители
Включив режимы ‘Virtual Surround Back’, ‘Virtual Height’ и ‘Virtual Wide’, можно почувствовать звучание
в исполнении максимум 11.1 каналов, состоящих из фактически установленных громкоговорителей и
виртуальных громкоговорителей. Это создает более сглаженную связь между звучанием и улучшенным
3D-ощущением.
% Совместимость с dts Neo:X
Данный ресивер поддерживает наиболее свежий формат обработки DTS. Можно прослушивать в
7-канальной среде качество технологии Neo:X, изначально разработанной для 9 или более каналов.
% Поддержка Dolby Pro Logic llz
Добавив пару громкоговорителей поверх передних левого и правого громкоговорителей, можно улучшить выразительность в вертикальном направлении в добавление к горизонтально направленному
звуковому полю. Верхний канал усиливает чувство трехмерности и воздушного пространства в звуковом
поле, создавая чувство присутствия и расширения.
Установка
% Встроенный AVNavigator
При доступе на ресивер через браузер смартфона, планшета или компьютера под управлением
Windows или Mac можно воспользоваться Wiring Navi, который пояснит порядок подключения, или
Interactive Operation Guide, где наглядно показаны все операции.
% Удаленное приложение iControlAV5
Данное приложение позволяет интуитивно управлять многими функциями аудиовидеоресивера. В App
Store имеются версии для iPhone, iPod touch, iPad. Для устройств Android приложение можно скачать в
Google Play. Приложение бесплатное.
% Вывод на HDZONE
Данный ресивер поддерживает вывод выхода HDMI на под-зону. Можно просматривать впечатляющее
изображение путем простого подключения данного ресивера к телевизору, поддерживающему 4K/
Full-HD/3D. Кроме того, подключив данный ресивер к другому аудио-видео ресиверу в под-зоне, можно
будет создать многоканальную среду.
% Поддержка зон
Данный ресивер имеет HDZONE и ZONE 2. HDZONE поддерживает передачу потокового аудио и видео
в качестве HD в другую комнату через интерфейс HDMI. Многозонность позволяет воспроизводить
музыку и видео из различных источников в трех зонах одновременно.
С HDZONE можно выбрать вход не только с HDMI, но и с INTERNET RADIO, iPod/USB и т. п.
% Энергосберегающая конструкция
Данный аудио-видео ресивер обладает экологической конструкцией. В дополнение к предельно низкому
энергопотреблению в режиме ожидания, ресивер также оборудован ‘эко-режимом’ для пониженного
энергопотребления во время воспроизведения материала. Более того, эко-режим можно легко установить соответствующей кнопкой на пульте ДУ или через приложение iControlAV5.
8
01
Перед началом работы
Проверка комплекта поставки
Проверьте наличие перечисленных ниже принадлежностей:
! Установочный микрофон (кабель: 5 м)
! Пульт ДУ
! Сухие электрические батарейки IEC R03 размера AAА (для пульта ДУ) x2
! Рамочная антенна АМ
! Проволочная антенна FM
! Кабель питания
! CD-ROM
! Краткое руководство пользователя
! Брошюра по безопасности
! Гарантийный талон
Обращение с CD-ROM
Меры предосторожности при использовании
! Этот CD-ROM предназначен для использования с персональным компьютером. Он не может быть
использован с DVD плеером или музыкальным CD плеером. Попытка проигрывания этого CD-ROM с
DVD плеером или музыкальным CD плеером может повредить громкоговорители или стать причиной
ухудшения слуха из-за большой громкости.
Лицензия
! Пожалуйста, согласитесь с «Условиями использования», указанными ниже до использования данного
CD-ROM. Не используйте, если Вы не согласны с условиями использования.
Условия использования
! Авторские права на данные на этом CD-ROM принадлежат PIONEER HOME ELECTRONICS
CORPORATION. Неправомочная передача, копирование, трансляция, коллективная передача, перевод, продажи, предоставление взаймы или другие подобные случаи, которые выходят за пределы
“личного использования” или “упоминания” как определено Законом об авторских правах, могут
вызвать неправомочные действия. Разрешение на использование данного CD-ROM предоставляется
по лицензии PIONEER HOME ELECTRONICS CORPORATION.
Общие оговорки
! PIONEER HOME ELECTRONICS CORPORATION не гарантирует работу этого CD-ROM на персо-
нальных компьютерах при использовании других ОС. Кроме того, PIONEER HOME ELECTRONICS
CORPORATION не несет ответственности за любые повреждения, понесенные в результате использования этого CD-ROM и не ответственна за любую компенсацию. Названия частных корпораций,
продуктов и других объектов, описанных здесь — зарегистрированные торговые марки или торговые
марки их соответствующих фирм.
Установка ресивера
! При установке данного аппарата убедитесь в том, что он размещен на ровной и твердой поверхности.
! Не устанавливайте его в следующих местах:
— на цветном телевизоре (на экране могут появиться искажения)
— рядом с кассетным магнитофоном (или устройством, которое излучает магнитное поле). Это может
вызвать помехи в звучании.
— в местах с прямым попаданием солнечных лучей
— в сырых или влажных местах
— в местах со слишком высокой или слишком низкой температурой
— в местах с повышенной вибрацией или подверженных сотрясениям
— в очень пыльных местах
— в местах, подверженных воздействию горячего пара или масел (например, кухня)
! Пока включено или только что было отключено питание, не прикасайтесь к нижней панели данного
ресивера. Нижняя панель нагревается, когда питание включено (или когда оно было только что
отключено), что может привести к ожогу.
Установка батареек
Батарейки, поставляемые с данным аппаратом, предназначены для первичной проверки функций
управления; их может не хватить надолго. Рекомендуется использовать щелочные батарейки, которые
обладают продолжительным сроком службы.
ПРЕДУПРЕЖДЕНИЕ
! Не используйте или храните батарейки в местах, подвергнутых прямому падению солнечных лучей,
или других предельно жарких местах, например, внутри машины или возле обогревателя. Это может
вызвать протекание, перегрев, разрыв или возгорание батареек. Это также может привести к уменьшению срока службы и отразиться на работе батареек.
ПРЕДУПРЕЖДЕНИЕ
Неправильная установка батареек может стать причиной возникновения опасной ситуации, например,
утечки электролита или разрыва. Соблюдайте перечисленные ниже меры предосторожности:
! Не используйте новые батарейки вместе со старыми.
! Устанавливайте батарейки так, чтобы их положительные и отрицательные полюса располагались в
соответствии с обозначениями внутри отсека для батарей.
! При установке батареек соблюдайте меры предосторожности, чтобы не повредить пружины на терми-
налах батарейки (–). Это может привести к протеканию или перегреву.
! Батарейки одинаковой формы могут обеспечивать разное напряжение. Не используйте батарейки
разного типа.
! Избавляясь от использованных батареек, пожалуйста, выполняйте действующие в вашей стране
или регионе требования правительственных предписаний или соблюдайте правила, установленные
общественной природоохранной организацией.
9
01
Дальность действия пульта ДУ
Эффективность работы пульта ДУ может снижаться в следующих случаях:
! При наличии препятствий между пультом ДУ и сенсором ДУ ресивера.
! При попадании на сенсор ДУ ярких солнечных лучей или сильного света флуоресцентной лампы.
! При расположении ресивера вблизи устройств, излучающих инфракрасные лучи.
! При одновременном управлении ресивером от другого инфракрасного пульта ДУ.
Перед началом работы
30°
30°
7 m
10
Органы управления и индикаторы
Пульт ДУ ………………………………………………………………………………………………………………………. 12
Дисплей ……………………………………………………………………………………………………………………….. 14
Передняя панель …………………………………………………………………………………………………………. 15
11
02
Органы управления и индикаторы
Пульт ДУ
В данном разделе описывается управление ресивером с пульта ДУ.
10
STANDBY/ON
1
2
3
4
5
ALL ZONE STBY
SUB ZONE CONTROL
RECEIVER
MAIN
SOURCE CONTROL
DVDBD
USB ADPTROKU
BT
iPod
TV
TUNER
TV
INPUT
STATUS
6
AUDIO P. VIDEO P.
7
8
9
TOP
MENU
HOME
MENU
LISTENING MODE
SURRAUTO
MPX
PRESET TUNE
2
13
546
8
79
D.ACCESS
CLR
0
DIMMER SLEEP
SOURCE
Z2 Z3 HDZ
HDMI
SAT
NET
MHL
ALL
CD
VOLUME
VOL
MUTE
OUT P.
TOOLS
MENU
ENTER
RETURN
CH LV.
ADV
BAND PTY
AUDIO
DISP
CH
CLASS
ENTER
CH
RCU SETUP
Fav
11
12
RECEIVER
13
14
15
16
6
17
Для удобства пульт ДУ размечен цветовой кодировкой в соответствии с управляемым компонентом по
следующей системе:
! Белая – Управление ресивером, управление телевизором
! Синяя – управление другими устройствами и всеми входами (TUNER и т. п.) (См. стр. 45 , 46 , 48
, 49 и 81 .)
1 u STANDBY/ON
Установка в режим ожидания или включение данного ресивера.
2 ALL ZONE STBY
Используйте данную кнопку для выполнения единых операций (стр. 80 ).
3 MAIN RECEIVER
Переключение пульта ДУ на управление ресивером (используется для выбора белых команд).
Переключите для управления основной зоной.
4 Кнопки SOURCE CONTROL
Переключение входов. А также переключение режима управления на пульте ДУ для управления другими устройствами или каждым входом (TUNER и т. п.) (стр. 78 ).
Входы HDMI
, NET и ALL переключаются при каждом нажатии этих кнопок.
5 Кнопки управления TV
Данные кнопки предназначены для выполнения операций на телевизоре, для которого назначена кнопка
TV INPUT. Данные кнопки могут управлять телевизором вне зависимости от входа, установленного для
режима управления пульта ДУ (стр. 78 ).
6 Кнопки управления ресивером
! STATUS – отображение на дисплее IP-адреса и такой информации, как выбранные/установленные
функции и входные сигналы (стр. 75 ).
! OUT P. (OUTPUT PARAMETER) – переключение выходного разъема между разъемом сигнала HDMI
и разъемом динамика для воспроизведения (стр. 73 ).
! RETURN – Нажмите для подтверждения и выхода из текущего экрана меню.
! CH LV. (CHANNEL LEVEL) – последовательно нажимайте для выбора канала, затем отрегулируйте
уровень кнопками k/l (стр. 73 и 94 ).
7 Кнопки настройки ресивера
Нажмите сначала кнопку MAIN RECEIVER, чтобы получить доступ к:
! AUDIO P. (AUDIO PARAMETER) – используется для доступа к параметрам аудио (стр. 68 ).
! VIDEO P. (VIDEO PARAMETER) – используется для доступа к параметрам видео (стр. 70 ).
! HOME MENU – Используйте для доступа к Home Menu (стр. 40 , 42 , 64 , 84 и 92 ).
8 i/j/k/l/ENTER
Используйте кнопки со стрелками при настройке системы объемного звучания (стр. 84 ) и аудио и
видеоопций (стр. 68 или 70 ).
9 Кнопки LISTENING MODE
! AUTO (AUTO SURROUND/ALC/STREAM DIRECT) – переключение между режимами Автоматической
настройки объемного звучания (стр. 53 ), Автоматического управления уровнем и режимом
Прямого потока (стр. 54 ).
! SURR (STANDARD SURROUND) – нажатием этой кнопки выполняется стандартное декодирование и
переход в различные режимы ( Pro Logic, Neo:X и т. п.) (стр. 53 ).
! ADV (ADVANCED SURROUND) – используется для переключения между различными режимами
объемного звука (стр. 54 ).
10 Кнопка управления устройством-источником
Управление другими устройствами и всеми входами (TUNER и т. п.).
12
02
11 DIMMER
Уменьшение или увеличение яркости дисплея (стр. 75 ).
12 SLEEP
Используется для включения режима сна на ресивере и выбора промежутка времени до перехода в
режим сна (стр. 75 ).
13 Светодиод пульта ДУ
Высвечивается при отправке команды от пульта ДУ.
14 Кнопки SUB ZONE CONTROL
! Z2 (ZONE 2) – если удерживать эту кнопку (в течение 1,5 сек.) до того, как светодиодный индикатор
на пульте управления мигнет один раз, включится режим управления Зоной 2.
! Z3 (ZONE 3) – не используется с данным ресивером.
! HDZ (HDZONE) – если удерживать эту кнопку (в течение 1,5 сек.) до того, как светодиодный индика-
тор на пульте управления мигнет один раз, включится режим управления HDZONE.
15 VOLUME +/–
Используйте для установки уровня громкости для прослушивания.
Чтобы отрегулировать уровень звука в основной зоне, нажмите сначала кнопку MAIN RECEIVER, а затем
эту кнопку. Для подзоны нажмите сначала кнопку SUB ZONE CONTROL, а затем эту кнопку.
16 MUTE
Приглушение звучания или восстановление приглушенного звучания (регулировка уровня громкости
также восстанавливает звучание).
Чтобы выключить звук в основной зоне, нажмите сначала кнопку MAIN RECEIVER, а затем эту кнопку.
Для подзоны нажмите сначала кнопку SUB ZONE CONTROL, а затем эту кнопку.
17 RCU SETUP
Используется для настройки пульта ДУ (стр. 78 ).
Органы управления и индикаторы
13
02
Органы управления и индикаторы
Дисплей
21 3 108654 11912 13 14
AUTO
HDMI
DIGITAL
ANALOG
AUTO SURROUND
STREAM DIRECT
PROLOGIC x
ADV.SURROUND
SP AB
8
L C R
SL SR
XL XR
STANDARD
SLEEP
XC
LFE
DIGITAL PLUS
TrueHD
DTS HD ES 96/24
CD
MSTR
DSD PCM
MULTI-ZONE
S.RTRV SOUND UP MIX
TUNER
iPod
1 Индикаторы сигнала
Высвечиваются для обозначения текущего выбранного входного сигнала. AUTO высвечивается, если
ресивер настроен на автоматический выбор входного сигнала (стр. 55 ).
2 Индикаторы формата программы
Высвечивается для обозначения каналов, куда поступают цифровые сигналы.
! L/R – Левый передний/Правый передний канал
! C – Центральный канал
! SL/SR – Левый/Правый канал объемного звучания
! LFE – Канал низкочастотных эффектов (индикаторы (( )) высвечиваются, когда поступает сигнал
низкочастотных эффектов)
! XL/XR – Два канала, помимо каналов выше
! XC – Любой один канал, помимо каналов выше, монофонический канал объемного звучания или
флаг матричной кодировки
3 Индикаторы цифрового формата
Высвечиваются при обнаружении сигнала, закодированного в соответствующем формате.
! DIGITAL – Высвечивается при декодировании Dolby Digital.
! DIGITAL PLUS – Высвечивается при декодировании Dolby Digital Plus.
! TrueHD – Высвечивается при декодировании Dolby TrueHD.
! DTS – Высвечивается при декодировании DTS.
! DTS HD – Высвечивается при декодировании DTS-HD.
! 96/24 – Высвечивается при декодировании DTS 96/24.
! DSD – Высвечивается во время воспроизведения сигналов DSD (Direct Stream Digital).
! DSD PCM – Высвечиваются во время преобразования с DSD (Direct Stream Digital) на PCM.
! PCM – Высвечивается во время воспроизведения сигналов PCM.
! MSTR – Высвечивается во время воспроизведения сигналов DTS-HD Master Audio.
4 MULTI-ZONE
Высвечивается при включении функции MULTI-ZONE (стр. 74 ).
5 SOUND
Высвечивается при выборе функции DIALOG E (Усиление диалога) или TONE (управление тонально-
стью) (стр. 68 ).
6 PQLS
Высвечивается при включении функции PQLS (стр. 65 ).
7 S.RTRV
Высвечивается при включении функции Автоматического восстановления звучания (стр. 68 ).
PQLS
DVD
BD
19 2016 17 18
7
ALC
TV
DVR
TUNED RDS
STEREO
AT T
HDMI
MONO
[ 2 ]
USB
[ 3 ]
dB
[ 4 ]
8 Индикаторы режима прослушивания
! ALC – Высвечивается при выборе режима ALC (Автоматическое управление уровнем) (стр. 53 ).
15
! AUTO SURROUND – Высвечивается при включении функции Автоматической настройки объемного
звучания (стр. 53 ).
! STREAM DIRECT – Высвечивается при выборе режима Direct/Pure Direct (стр. 54 ).
! ADV.SURROUND – Высвечивается при выборе одного из режимов Advanced Surround (стр. 54 ).
! STANDARD – Высвечивается при включении одного из режимов Standard Surround (стр. 53 ).
9 (PHASE CONTROL)
Высвечивается при включении режима Управления фазой (стр. 55 ).
10 ATT
Высвечивается при уменьшении уровня входного сигнала для ослабления искажения (стр. 68 ).
11 Индикаторы тюнера
! TUNED – Высвечивается при приеме радиосигнала.
! STEREO – Высвечивается при приеме стереосигнала в диапазоне FM в автоматическом стереофони-
ческом режиме.
! MONO – Высвечивается, когда монофонический режим установлен с помощью MPX.
! RDS – Высвечивается при приеме трансляции RDS.
12
Высвечивается при приглушении звучания.
13 Уровень регулятора громкости
Отображает общий уровень громкости.
«—» обозначает минимальный уровень, и «+12dB» обозначает максимальный уровень.
14 Индикаторы функций входа
Высвечиваются для обозначения выбранной функции входа.
15 Индикаторы прокрутки
Высвечиваются, когда имеется больше параметров выбор при выполнении различных настроек.
16 Индикаторы громкоговорителей
Высвечивается для обозначения текущей акустической системы с использованием OUT P. (стр. 73 ).
17 SLEEP
Высвечивается, когда ресивер находится в режиме ожидания (стр. 75 ).
18 Индикаторы формата матричного декодирования
! PRO LOGIC IIx – Высвечивается для обозначения декодирования Pro Logic II / Pro Logic IIx
(стр. 53 ).
19 Символьный дисплей
Отображает различную информацию о системе.
20 Индикатор режима ДУ
Высвечивается для обозначения настройки режима ДУ ресивера. (Не отображается при установке на 1.)
(стр. 97 )
14
02
Органы управления и индикаторы
Передняя панель
1 2 5
SPEAKERS CONTROL – MULTI-ZONE – ON / OFF BAND TUNER EDIT TUNE PRESET ENTER
INPUT
SELECTOR
STANDBY/ON
PHONES
MCACC
SETUP MIC
10 119 12
1 u STANDBY/ON
Установка в режим ожидания или включение данного ресивера.
2 Peryлятор INPUT SELECTOR
Используйте для выбора функции входа.
3 Индикаторы
! ADVANCED MCACC – Высвечивается при установке EQ на ON в меню AUDIO PARAMETER (стр. 68
).
! FL OFF – Высвечивается при выборе «off» (ничего не отображается) в настройке режима освещения
дисплея (стр. 75 ).
! HDMI – Мигает при подключении компонента, оборудованного HDMI; высвечивается, когда компо-
нент подключен (стр. 25 ).
! iPod iPhone – Высвечивается для обозначения подключения iPod/iPhone (стр. 33 ).
4 Органы управления MULTI-ZONE
Если были выполнены подключения MULTI-ZONE (стр. 31 ), используйте данные органы управления
для управления под-зоной из основной зоны (стр. 74 ).
5 Символьный дисплей
См. Дисплей на стр. 14 .
6 Органы управления TUNER
! BAND – Переключение радиодиапазонов AM и FM (стр. 48 ).
! TUNER EDIT – Используйте вместе с TUNE i/j, PRESET k/l и ENTER для запоминания и присваи-
вания имен радиостанциям для последующего их вызова (стр. 48 ).
! TUNE i/j – Поиск радиочастот (стр. 48 ).
! PRESET k/l – Поиск предустановленных радиостанций (стр. 48 ).
7 Датчик дистанционного управления
Принимает сигналы от пульта ДУ (стр. 10 ).
8 Peryлятор MASTER VOLUME
467 8
ADVANCED
MCACC
FL OFF
AUTO SURR/ALC/
STREAM DIRECT
STANDARD
SURROUND
ADVANCED
SURROUND
DIRECT
iPod iPhone
CONTROLSTATUS
iPod iPhoneHDMI
13 14 1615
5V 1 A
HDMI 5 INPUT
MASTER
VOLUME
9 Гнездо PHONES
Используйте для подключения наушников. При подключении наушников звучание не будет воспроизводиться через громкоговорители.
10 Гнездо MCACC SETUP MIC
Используйте для подключения поставляемого микрофона (стр. 38 ).
11 SPEAKERS
Используйте для переключения терминала громкоговорителя (стр. 73 ).
12 Кнопки режимов прослушивания
! AUTO SURR/ALC/STREAM DIRECT – Переключение режимов Автоматической настройки объемного
звучания (стр. 53 ), Автоматического управления уровнем и Прямого потока (стр. 54 ).
! STANDARD SURROUND – Нажмите для стандартного декодирования и переключения различных
режимов ( Pro Logic, Neo:Х, Stereo, др.) (стр. 53 ).
! ADVANCED SURROUND – Используйте для переключения различных режимов объемного звучания
(стр. 54 ).
13 STATUS
Отображение на дисплее IP-адреса и такой информации, как выбранные/установленные функции и
входной сигнал (стр. 75 ).
14 iPod iPhone DIRECT CONTROL
Переключите вход ресивера на iPod и включите управление iPod на iPod (стр. 45 ).
15 Терминалы iPod/iPhone
Для подключения Apple iPod/iPhone в качестве источника входного аудиосигнала (стр. 33 ) или для
подключения устройства USB для воспроизведения аудио и фотографий (стр. 33 ).
16 Терминал HDMI 5 INPUT
Используйте для подключения к совместимому с HDMI устройству (видеокамера, др.) (стр. 34 ).
15
Подключение оборудования
Подключение оборудования ………………………………………………………………………………………. 17
Задняя панель …………………………………………………………………………………………………………….. 17
Выбор системы громкоговорителей …………………………………………………………………………..18
Расположение громкоговорителей …………………………………………………………………………….. 20
Подключение громкоговорителей ………………………………………………………………………………. 20
Установка акустической системы ……………………………………………………………………………….. 21
Выбор акустической системы …………………………………………………………………………………….. 22
Об аудиоподключении ………………………………………………………………………………………………… 23
О преобразователе видеосигнала ………………………………………………………………………………. 23
HDMI …………………………………………………………………………………………………………………………….. 24
Подключение телевизора и компонентов воспроизведения …………………………………….. 25
Подключение спутникового/кабельного ресивера или другой приставки ………………… 28
Подключение других аудиокомпонентов …………………………………………………………………… 29
Подключение дополнительных усилителей ………………………………………………………………. 29
Подключение антенн AM/FM ……………………………………………………………………………………….. 30
Настройка MULTI-ZONE ……………………………………………………………………………………………….. 31
Подключение к сети через интерфейс LAN ………………………………………………………………… 33
Подключение iPod ……………………………………………………………………………………………………….. 33
Подключение устройства USB ……………………………………………………………………………………. 33
Подключение совместимого MHL устройства ……………………………………………………………. 34
Подключение компонента, оборудованного терминалом HDMI, к входу на
передней панели …………………………………………………………………………………………………………. 34
Подключение беспроводной сети LAN ……………………………………………………………………….. 34
Подключение ИК-приемника ……………………………………………………………………………………….. 35
Подключение ресивера к розетке ……………………………………………………………………………….. 35
16
03
Подключение оборудования
Подключение оборудования
Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как может показаться. В данном разделе описаны виды компонентов, которые можно подключить к системе домашнего
кинотеатра.
ПРЕДУПРЕЖДЕНИЕ
! Перед выполнением или изменением подключений, отключите питание и отсоедините кабель питания
от розетки. Включение должно быть последним шагом.
! При выполнении подключений кабели питания подключаемых устройств также должны быть отсоеди-
нены от розеток.
! В зависимости от подключаемого устройства (усилитель, ресивер, др.) способы подключения и назва-
ния терминалов могут отличаться от описаний в данном руководстве. Также смотрите инструкции по
эксплуатации к соответствующим устройствам.
Задняя панель
OUT 1
HDMI
ASSIGNABLE
—
1 6
IR
IN
OUT
AM LOOP
ANTENNA
(
FM UNBAL
75
OUT 2
HDZONE
SELECTABLE
)
(
CONTROL
VIDEO
MONITOR
OUT
1
IN
(
)
DVD
ASSIGNABLE
COMPONENT VIDEO
)
SAT/CBLINDVD
BD IN
1
IN
(
)
DVD
PRE OUT
FRONT
IN
PRPBY
SAT/CBL
IN2IN3IN4IN /MHL
(
SAT/CBL
L
R
L
ZONE 2
OUT
R
L
IN
R
ASSIGNABLE
AUDIO
)
SUB
WOOFER
1
2
DVD
IN
ANALOG
1
IN
(CD)
A
6
(
OUTPUT 5 V
0.9 A MAX
)
LAN
SURROUNDCENTERFRONT
SPEAKERS
)
(10/100
DC OUTPUT
for WIRELESS LAN
(
OUTPUT 5 V
0.6 A MAX
SURROUND BACK / HDZONE
)
(
)
Single
(TV)
1
IN
(
1
DVD
IN
FRONT HEIGHT / WIDE /
RLRLRLRL
OPTICAL
ASSIGNABLE
COAXIAL
)
ASSIGNABLE
AC IN
B
Примечание
Функции входа ниже устанавливаются по умолчанию для различных входных терминалов ресивера. Для
переключения терминалов при использовании других подключений см. Меню Input Setup на стр. 40 .
Функция входа
BD
HDMI Audio Component
(BD)
DVD IN 1 COAX-1 IN 1
SAT/CBL IN 2
TV OPT-1
HDMI 3 IN 3
HDMI 4 IN 4
HDMI 5
(передняя панель)
IN 5
HDMI 6/MHL IN 6
CD ANALOG-1
Терминалы входа
17
03
Подключение оборудования
Выбор системы громкоговорителей
Данный аппарат позволяет создавать различные системы объемного звучания в соответствии с количеством имеющихся громкоговорителей.
! Обязательно подключите громкоговорители к передним левому и правому каналам (L и R).
! Можно также подключить только один из задних громкоговорителей объемного звучания (SB) или
вообще не подключать их.
! При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей усиливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.
Выберите одну из схем [A] — [E] ниже.
Важное предупреждение
! Настройка Speaker System должна быть выполнена при использовании любых подключений, показан—
ных ниже, за исключением [А] (см. Настройка акустической системы на стр. 92 ).
! Выводящие звучание громкоговорители можно переключать в соответствии со схемой расположения
громкоговорителей/шаблоном использования (нет необходимости выводить звучание со всех подключенных громкоговорителей). Для переключения выводящих звучание громкоговорителей используйте
кнопку OUT P.. Подробнее, см. Переключение терминалов громкоговорителей на стр. 73 .
[A] 7,2-канальная система объемного звучания (передние верхние)
*Настройка по умолчанию
! Настройка Speaker System: Normal(SB/FH)
FHR
FHL
L
SW 2
SL
В 7,2-канальной системе объемного звучания подключаются левый и правый передние громкоговорители (L/R), центральный громкоговоритель (C), левый и правый передние верхние громкоговорители
(FHL/FHR), левый и правый громкоговорители объемного звучания (SL/SR), задние левый и правый гром-
коговорители объемного звучания (SBL/SBR) и низкочастотные громкоговорители (SW 1/SW 2).
Невозможно одновременно выводить звучание от передних верхних громкоговорителей и задних громкоговорителей объемного звучания.
Данная система объемного звучания воспроизводит более реалистичное звучание сверху.
R
SW
1
C
SBL
SR
SBR
[B] 7,2-канальная система объемного звучания (передние боковые)
! Настройка Speaker System: Normal(SB/FW)
R
SW
1
SBL
FWR
SR
SBR
L
C
SW 2
FWL
SL
В данной схеме левый и правый передние верхние громкоговорители в [A] заменяются левым и правым
передними боковыми громкоговорителями (FWL/FWR).
Невозможно одновременно выводить звук от передних боковых громкоговорителей и задних громкоговорителей объемного звучания.
Данная система объемного звучания создает звуковое поле с хорошим объединением звуков от различных каналов.
[C] 7,2-канальная система объемного звучания и подключение
Громкоговорителей B
! Настройка Speaker System: Speaker B
FHR
FHL
L
2
SW
SL
Данные подключения позволяют одновременно прослушивать 5,2-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение того же источника от громкоговорителей В. Те-же
самые подключения также позволяют воспроизводить 7,2- канальное объемное звучание в основной
зоне, когда громкоговорители В не используются.
R
SW 1
C
SBL
SR
SBR
R
L
Speaker B
18
03
Подключение оборудования
[D] 5,2-канальная система объемного звучания и подключение переднего
двухполосного усиления (высококачественное объемное звучание)
! Настройка Speaker System: Front Bi-Amp
Подключение двухполосного усиления передних громкоговорителей для высококачественного звучания
5,2-канального объемного звучания.
Front Bi-Amp
R
L
SW
SW 1
C
2
SR
SL
[E] 5,2-канальная система объемного звучания и подключение ZONE 2
(Multi Zone)
! Настройка Speaker System: ZONE 2
Данные подключения позволяют одновременно прослушивать 5,2-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение на другом компоненте в ZONE 2. (Выбор устройств
приема ограничен.)
R
L
SW 1
C
2
SW
SL
Основная зона
SR
ZONE 2
Под-зона
R
L
[F] 5.2-канальная система объемного звучания и подключение HDZONE
(Multi Zone)
! Настройка Speaker System: HDZONE
Данные подключения позволяют одновременно прослушивать 5.2-канальное объемное звучание
в основной зоне и стереофоническое воспроизведение на другом компоненте в HDZONE. (Выбор
устройств приема ограничен.)
R
L
SW 1
C
2
SW
SL
Основная зона
SR
HDZONE
Под-зона
R
L
Другие подключения громкоговорителей
! Можно выбрать нужную схему подключения громкоговорителей, даже если имеется менее 5.2-каналь-
ной акустической системы (кроме передних левого/правого громкоговорителей).
! Когда низкочастотный громкоговоритель не подключается, подключите громкоговорители с возмож-
ностью воспроизведения низких частот к переднему каналу. (Низкочастотный компонент низкочастотного громкоговорителя воспроизводится от передних громкоговорителей, что может повредить
громкоговорители.)
! После подключения, обязательно выполните процедуру Full Auto MCACC (настройка среды гром—
коговорителей). См. Автоматическая регулировка оптимального звучания (Полная автоматическая
настройка MCACC) на стр. 38 .
19
03
Подключение оборудования
Расположение громкоговорителей
По расположению подключаемых громкоговорителей смотрите рисунок ниже.
2SW 1
FHL
FWL
SL
! Расположите громкоговорители объемного звучания в 120° от центра. Если (1) используется задний
громкоговоритель объемного звучания, и, (2) не используются передние верхние громкоговорители /
передние боковые громкоговорители, рекомендуется расположить громкоговоритель объмного звучания рядом со слушателем.
! Если подключается только один задний громкоговоритель объемного звучания, расположите его
непосредственно за слушателем.
! Расположите левый и правый передние верхние громкоговорители как минимум на один метр выше
над левым и правым передними громкоговорителями.
Некоторые советы по улучшению качества звучания
На качество звучания очень сильно влияет расположение громкоговорителей в комнате. Следующие
инструкции помогут вам достичь наилучшего результата звучания акустической системы.
! Низкочастотный громкоговоритель можно поставить на пол. Оптимальным вариантом является рас-
положение остальных громкоговорителей приблизительно на уровне уха. Не рекомендуется ставить
громкоговорители (кроме низкочастотного) на пол или монтировать их высоко на стене.
! Для получения наилучшего стереоэффекта поместите передние громкоговорители на расстоянии от
2 м до 3 м друг от друга и на равном расстоянии от телевизора.
! Если хотите расположить громкоговорители возле телевизора с ЭЛТ, используйте экранированные
громкоговорители или разместите громкоговорители на достаточном расстоянии от телевизора с
ЭЛТ.
! Если используется центральный громкоговоритель, разместите передние громкоговорители под
большим углом. Если нет — под меньшим углом.
! Расположите центральный громкоговоритель под телевизором или над ним, чтобы звучание
центрального канала исходило от экрана телевизора. Убедитесь также в том, что центральный
громкоговоритель не пересекает линию, образованную выступающими краями левого и правого
громкоговорителей.
! Повернуть громкоговорители в направлении места слушателя. Угол зависит от размера комнаты. Для
более просторных комнат используйте меньший угол.
! Громкоговорители объемного звучания и задние громкоговорители объемного звучания следует
размещать на высоте от 60 см дo 90 см над уровнем уха слушателя с небольшим наклоном вниз.
Убедитесь в том, что громкоговорители не направлены навстречу друг другу. При воспроизведении
дисков DVD-Audio громкоговорители должны быть расположены по-возможности за слушателем, чем
при воспроизведении в режиме домашнего кинотеатра.
SW
C
L
30 30
60
120 120
60
SBL
SB
FHR
R
FWR
60
SR
SBR
! Старайтесь не размещать громкоговорители объемного звучания от места слушателя дальше,
чем передние и центральный громкоговорители. В противном случае может произойти ослабление
эффекта объемного звучания.
Подключение громкоговорителей
Подключение каждого громкоговорителя к ресиверу предусматривает подключение к положительному
(+) и отрицательному (–) терминалам. Убедитесь в том, что они совпадают с терминалами на самих
громкоговорителях.
Данный аппарат поддерживает громкоговорители с номинальным сопротивлением от 6 W до 16 W.
ПРЕДУПРЕЖДЕНИЕ
! Данные терминалы громкоговорителей содержат ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во избежание
риска электрошока при подключении или отсоединении кабелей громкоговорителей, перед прикосновением к любым неизолированным частям, отсоедините кабель питания.
! Оголенные концы провода громкоговорителя должны быть обязательно скручены и вставлены в тер-
минал громкоговорителя до конца. В случае прикосновения оголенного провода громкоговорителя к
задней панели питание в качестве меры предосторожности может отключиться.
Подключение зачищенным проводом
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что все громкоговорители надежно установлены. При этом не только улучшается качество
звучания, но и уменьшается риск повреждения устройства или получения травмы в результате падения
громкоговорителей, вызванного внешними воздействиями, например землетрясением.
1 Скрутите оголенные жилы провода.
2 Освободите терминал и вставьте оголенный провод.
3 Закрутите терминал.
123
10 mm
Примечания
! О подключении противоположных концов кабелей громкоговорителей к самим громкоговорителям см.
документацию к ним.
! Для подключения низкочастотного громкоговорителя используйте кабель RCA. Подключение с помо-
щью колоночных кабелей невозможно.
! При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей усиливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.
20
03
Подключение оборудования
Установка акустической системы
Как минимум необходимы только передние громкоговорители (правый и левый). Учтите, что боковые
громкоговорители объемного звучания всегда нужно подключать в паре, однако при желании можно
подключить только один задний громкоговоритель объемного звучания (к терминалу левого заднего
громкоговорителя объемного звучания).
Стандартное подключение объемного звучания
Терминалы передних верхних громкого ворителей также могут использоваться
для передних боковых громкоговорителей и громкоговорителей В.
Передние верхние громкоговорители
Передние боковые громкоговорители
Громко говорители B
Центральный
INPUT
A
SURROUNDCENTERFRONT
SPEAKERS
Низкочастотный
громкоговоритель 2
LINE LEVEL
INPUT
(
)
Single
FRONT HEIGHT / WIDE /
RLRLRLRL
SURROUND BACK / HDZONE
Передний
левый
B
Передний
правый
PRE OUT
Передний верхний правый Передний верхний левый
Передний боковой правый Передний боковой левый
Громко говоритель B — правыйГромкоговоритель B — левый
Низкочастотный
громкоговоритель 1
LINE LEVEL
PRE OUT
SUB
WOOFER
1
2
SURROUND BACK / HDZONE
SURROUNDCENTERFRONT
A
SPEAKERS
SUB
WOOFER
1
2
FRONT HEIGHT / WIDE /
B
)
(Single
RLRLRLRL
Двухполосное усиление громкоговорителей
Двухполосное усиление происходит при подключении высокочастотной головки и низкочастотной
головки громкоговорителей к различным усилителям для лучшй работы кроссовера. Для этого используемые громкоговорители должны быть совместимы с двухполосным усилением (иметь отдельные терминалы для высоких и низких частот), и повышение качества звучания будет зависеть от типа используемых громкоговорителей.
PRE OUT
Передний правый Передний левый
High
Low
PRE OUT
SUB
WOOFER
1
2
A
FRONT HEIGHT / WIDE /
SURROUND BACK / HDZONE
SURROUNDCENTERFRONT
(
)
Single
RLRLRLRL
SPEAKERS
Громко говоритель, совместимый с
двухполосным усилением
Низкочастотный
громкоговоритель 1
LINE LEVEL
INPUT
SUB
WOOFER
1
2
A
B
Громко говоритель, совместимый с
двухполосным усилением
Центральный
SURROUNDCENTERFRONT
SURROUND BACK / HDZONE
SPEAKERS
Низкочастотный
громкоговоритель 2
LINE LEVEL
INPUT
FRONT HEIGHT / WIDE /
(
)
Single
RLRLRLRL
High
Low
B
Правый
объемного
звучания
Терминалы задних громкого ворителей объемного звучания
можно использовать для подключения к подзоне.
5,2-канальная настройка объемного звучания
Не подключены Не подключены
6,2-канальная настройка объемного звучания
Не подключены
Задний объемного звучания
7,2-канальная настройка объемного звучания
Правый задний объемного звучанияЛевый задний объемного звучания
Настройка ZONE 2
ZONE 2 — ПравыйZONE 2 — Левый
Настройка HDZONE
HDZONE — Правый HDZONE — Левый
Левый
объемного
звучания
Правый объемного звучания Левый объемного звучания
ПРЕДУПРЕЖДЕНИЕ
! Большинство громкоговорителей с терминалами High и Low имеют две металлические пластины,
соединяющие терминалы High и Low. При двухполосном усилении громкоговорителей данные пластины необходимо удалить во избежание серьезных повреждений усилителя. Для получения дополнительной информации см. руководство для громкоговорителя.
! Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь в том,
что при подключении двухполосного усиления он не снят. Это может привести к повреждению
громкоговорителей.
21
03
Подключение оборудования
Двухпроводное подключение громкоговорителей
Громкоговорители также могут подключаться с помощью двухпроводного подключения, если они поддерживают двухполосное усиление.
! При использовании данных подключений, настройка Speaker System не производит никакого
эффекта.
ПРЕДУПРЕЖДЕНИЕ
! Не подключайте различные громкоговорители к одному и тому же терминалу таким образом.
! Также, при выполнении двухпроводного подключения, учитывайте меры предосторожности для двух-
полосного усиления, показанные выше.
% Для двухпроводного подключения громкоговорителя подключите два кабеля
громкоговорителя к разъему громкоговорителя на ресивере.
Выбор акустической системы
Терминалы передних верхних громкоговорителей могут также использоваться для подключений передних боковых громкоговорителей и громкоговорителей В, в дополнение к передним верхним громкоговорителям. Также, терминалы заднего объемного звучания могут использоваться для подключений
двухполосного усиления и ZONE 2, в дополнение к задним громкоговорителям объемного звучания.
Выполните данную настройку в соответствии с подключением.
Громкоговорители В
Можно прослушивать стереофоническое воспроизведение в другой комнате.
1 Подключите два громкоговорителя к терминалам передних верхних
громкоговорителей.
См. Стандартное подключение объемного звучания на стр. 21 .
2 Выберите ‹Speaker B› в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 92 .
Двухполосное усиление
Подключение двухполосного усиления передних громкоговорителей для высококачественного звучания
5.1-канального объемного звучания.
1 Подключите громкоговорители, совместимые с двухполосным усилением, к
терминалам передних громкоговорителей и задних громкоговорителей объемного
звучания.
См. Двухполосное усиление громкоговорителей на стр. 21 .
2 Выберите ‹Front Bi-Amp› в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 92 .
ZONE 2
Данные подключения позволяют одновременно прослушивать 5.1-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение на другом компоненте в ZONE 2.
1 Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания.
См. Стандартное подключение объемного звучания на стр. 21 .
2 Выберите ‹ZONE 2› в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 92 .
Передние верхние громкоговорители
*Настройка по умолчанию
1 Подключите два громкоговорителя к терминалам передних верхних
громкоговорителей.
См. Стандартное подключение объемного звучания на стр. 21 .
2 При необходимости, выберите ‹Normal(SB/FH)› в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 92 .
Передние боковые громкоговорители
1 Подключите два громкоговорителя к терминалам передних верхних
громкоговорителей.
См. Стандартное подключение объемного звучания на стр. 21 .
2 Выберите ‹Normal(SB/FW)› в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 92 .
Настройка HDZONE
Данные подключения позволяют одновременно прослушивать 5.1-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение на другом компоненте в HDZONE.
1 Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания.
См. Стандартное подключение объемного звучания на стр. 21 .
2 Выберите ‘HDZONE’ в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 92 .
22
03
Подключение оборудования
Об аудиоподключении
Типы кабелей и терминалы
HDMI
Цифровой (Коаксиальный)
Цифровой (Оптический)
RCA (Аналоговый)
Приоритет звукового сигнала
(Белый/Красный)
! С помощью кабеля HDMI можно передавать видео и аудиосигналы с высоким качеством через еди-
ный кабель.
! Подробнее об аудиосигналах высокой точности см. HDMI на стр. 24 .
Передаваемые аудиосигналы
Аудиосигнал высокой
четкости
Обычный цифровой
аудиосигнал
Обычный аналоговый
аудиосигнал
О преобразователе видеосигнала
Преобразователь видеосигнала обеспечивает вывод всех видеоисточников через терминал HDMI OUT.
Если телевизор подключен только к композитным гнездам VIDEO MONITOR OUT ресивера, тогда все
другие видеоустройства следует подключать через композитные подключения.
Если для нескольких видеокомпонентов назначена одна и та же функция входа (см. Меню Input Setup
на стр. 40 ), преобразователь устанавливает приоритет в следующем порядке: HDMI, компонентное
видео, затем композитное видео.
Терминал для подключения
с исходным устройством
HDMI IN HDMI OUT
YPBP
COMPONENT
Улучшение качества
Примечания
! Если используются значения по умолчанию, видео через терминал HDMI через видеокабель или
компонентный кабель выводиться не будет. Для вывода видео нужно переключить вход видео на
устройство, подключенное с помощью видеокабеля или компонентного кабеля, а затем выбрать для
параметра V.CONV значение ON (стр. 70 ).
! HDMI — единственное исключение: поскольку понижение данного разрешения невозможно, при
подключении данного видеоисточника необходимо подключить монитор/телевизор к выходу HDMI
ресивера.
! Если видеосигнал не отображается на телевизоре, попробуйте отрегулировать настройки разреше-
ния используемого компонента или дисплея. Учтите, что некоторые компоненты (например, игровые
видеоприставки) имеют разрешение, преобразование которого невозможно. В таком случае, попытайтесь переключить Преобразование цифрового видео (в Настройка видеоопций на стр. 70 ) на OFF.
! Разрешения входного сигнала, которые можно преобразовывать от компонентного видеовхода
для выхода через HDMI, составляют 480i/576i, 480p/576p, 720p и 1080i. Сигналы 1080р не могут
преобразовываться.
Данное изделие содержит технологию защиты авторских прав, защищенную патентами США и дру
гими правами на интеллектуальную собственность, принадлежащую Rovi Corporation. Инженерный
анализ и разборка запрещены.
R
VIDEO IN
VIDEO IN
Терминал для подключения
с телевизионным монитором
YPBP
COMPONENT VIDEO
MONITOR OUT
MONITOR OUT
R
VIDEO
Возможность
вывода
видеосигналов
—
23
03
Подключение оборудования
HDMI
Подключение HDMI передает несжатые цифровые видеосигналы, а также почти все виды цифровых
аудиосигналов.
Данный ресивер поддерживает технологию High- Definition Multimedia Interface (HDMI®/TM).
С помощью подключений HDMI данный ресивер поддерживает описанные ниже функции.
! Цифровая передача несжатого видео (материала, защищенного по системе HDCP (1080p/24,
1080p/60, др.))
! Передача сигнала 3D
! Передача сигнала Deep Color
! Передача сигнала x.v.Color
! ARC (Реверсивный аудиосигнал)
! Передача сигнала 4К
— В зависимости от подключенного оборудования данная функция может не работать соответствую-
щим образом.
— Поддерживаются сигналы 4K 24p, 4K 25p, 4K 30p, 4K 50p и 4K 60p.
! Прием многоканальных линейных цифровых аудиосигналов PCM (192 кГц или менее) до макс. 8
каналов
! Прием следующих цифровых аудиоформатов:
— Dolby Digital, Dolby Digital Plus, DTS, аудиосигналы с высокой битовой скоростью (Dolby TrueHD,
DTS-HD Master Audio, DTS-HD High Resolution Audio), CD, SACD (сигнал DSD)
! Синхронизированное управление компонентами с помощью функции Control через HDMI (см.
Функция Control через HDMI на стр. 63 )
Примечания
! Подключение HDMI допускается только для компонентов, оборудованных интерфейсом DVI и
совместимых как с DVI, так и с защитой High Bandwidth Digital Content Protection (HDCP). Для подключения к разъему DVI понадобится отдельный переходник (DVIdHDMI). Однако, подключение DVI
не поддерживает передачу аудиосигналов. Дополнительные сведения можно получить у продавца
оборудования.
! При подключении компонента, несовместимого с HDCP, на дисплее передней панели отобража-
ется сообщение HDCP ERROR. Данное сообщение отображается даже для некоторых компонентов,
совместимых с HDCP, но когда нет проблем в отображении видеоизображения, это не является
неисправностью.
! В зависимости от подключенного компонента, использование подключения DVI может привести к
ненадежной передаче сигнала.
! Данный ресивер поддерживает SACD, Dolby Digital Plus, Dolby TrueHD и DTS-HD Master Audio. Для
использования преимуществ данных форматов, однако, убедитесь, что компонент, подключенный к
данному ресиверу, также поддерживает соответствующий формат.
! Используйте Высокоскоростной кабель HDMI®/TM. При использовании кабеля HDMI, кроме
Высокоскоростной кабель HDMI®/TM, ресивер может не работать соответствующим образом.
! При подключении кабеля HDMI со встроенным уравнивающим фильтром, он может не работать соот-
ветствующим образом.
! Передача сигнала возможна только при подключении к совместимому компоненту.
! Передача цифрового аудиосигнала формата HDMI требует больше времени на распознавание. По
этой причине может происходить прерывание звучания во время переключения аудиоформатов или
при запуске воспроизведения.
! Включение/отключение устройства, подключенного к терминалу HDMI OUT данного аппарата, во
время воспроизведения, или отсоединение/подключение кабеля HDMI во время воспроизведения
может вызывать шум или прерывание звучания.
Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются торговыми
марками или зарегистрированными торговыми марками HDMI Licensing, LLC в США и других странах.
«x.v.Color» и являются торговыми марками Sony Corporation.
24
03
Подключение оборудования
Подключение телевизора и компонентов воспроизведения
Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray Disc дисков
(BD), др.), его можно подключить к данному ресиверу с помощью отдельно продающегося кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control через HDMI, можно
будет воспользоваться удобствами функции Control через HDMI (см. Функция Control через HDMI на
стр. 63 ).
Монитор, совместимый с
HDMI/DVI
Совместимый с HDMI/DVI
проигрыватель Blu-ray
OUT 2
(
HDZONE
SELECTABLE
)
(
OUT 1
CONTROL
)
HDMI
ASSIGNABLE
—
1 6
Другие компоненты,
оборудованные интерфейсом
HDMI/DVI
BD IN
1
IN
(
)
DVD
IN2IN3IN4IN /MHL
(
SAT/CBL
OUT 2
HDMI
(
HDZONE
ASSIGNABLE
—
1 6
)
OUT 1
BD IN
1
IN
)
(
CONTROL
)
(
)
DVD
SELECTABLE
Данное подключение требуется
для прослушивания звучания
телевизора через ресивер.
6
(
OUTPUT 5 V
)
0.9 A MAX
)
LAN
(10/100
6
IN2IN3IN4IN /MHL
(
SAT/CBL
ANALOG
IN
(CD)
ASSIGNABLE
AUDIO
DC OUTPUT
for WIRELESS LAN
(
(
OUTPUT 5 V
OUTPUT 5 V
)
1
)
)
0.6 A MAX
0.9 A MAX
(TV)
1
IN
(
1
DVD
IN
Выберите один
AUDIO OUT
RL
ANALOG
LAN
OPTICAL
ASSIGNABLE
COAXIAL
)
ASSIGNABLE
(10/100
DIGITAL OUT
COAXIAL OPTICAL
)
DC OUTPUT
for WIRELESS LAN
(
OUTPUT 5 V
)
0.6 A MAX
IN
IN
(TV)
1
(
1
DVD
OPTICAL
ASSIGNABLE
COAXIAL
)
ASSIGNABLE
HDMI INHDMI OUTHDMI OUT
! При подключении к совместимому с HDMI/DVI монитору через терминал HDMI OUT 2, переключите
настройку выхода HDMI на OUT 2 или OUT 1+2. См. Переключение выхода HDMI на стр. 73 .
Также требуется заранее установить MAIN/HDZONE на MAIN (стр. 98 ).
! Для компонентов приема также доступны подключения, в дополнение к подключениям HDMI (см.
Подключение проигрывателя DVD без выхода HDMI на стр. 26 ).
! Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели.
— Когда телевизор и ресивер подключены через подключения HDMI, если телевизор поддерживает
функцию ARC (Реверсивный аудиосигнал) на HDMI, звучание телевизора поступает на ресивер
через терминал HDMI OUT, поэтому нет необходимости подключать аудиокабель. В таком случае,
установите ARC в HDMI Setup на ON (см. HDMI Setup на стр. 64 ).
После установки ARC может потребоваться некоторое время для распознавания подключенного
устройства и вывода звучания.
— При использовании коаксиального цифрового аудиокабеля или (аналогового) аудиокабеля RCA
потребуется указать ресиверу, к какому его цифровому или аналоговому аудиовходу подключен
телевизор (см. Меню Input Setup на стр. 40 ).
— Указания по подключению и настройке телевизора, пожалуйста, смотрите в руководстве по эксплуа-
тации к телевизору.
AUDIO
ANALOG
IN
(CD)
ASSIGNABLE
1
25
03
Подключение оборудования
Подключение проигрывателя DVD без выхода HDMI
На данном рисунке показаны подключения телевизора (с входом HDMI) и проигрывателя DVD (или другого компонента воспроизведения без выхода HDMI) к ресиверу.
Монитор, совместимый с HDMI/DVI
HDMI IN
OUT 1
OUT 2
HDMI
ASSIGNABLE
—
1 6
HDZONE
(
SELECTABLE
(
DVD
IN
1
ASSIGNABLE
)
(
CONTROL
)
Y
COMPONENT VIDEO
IN
)
(
DVD
DVD
IN
PRP
B
VIDEO OUT
VIDEO
BD IN
1
)
ZONE 2
OUT
IN2IN3IN4IN /MHL
(
)
SAT/CBL
L
R
DVD
IN
Проигрыватель DVD, др.
COMPONENT VIDEO OUT
PR
PB
Y
6
(
OUTPUT 5 V
)
0.9 A MAX
LAN
(10/100
OUT 2
OUT 1
HDMI
(
HDZONE
)
(
CONTROL
)
ASSIGNABLE
—
1 6
SELECTABLE
1
IN
(
)
DVD
ASSIGNABLE
P
B
Y
COMPONENT VIDEO
Выберите одинВыберите один
AUDIO OUT
RL
ANALOG
)
DC OUTPUT
for WIRELESS LAN
(
OUTPUT 5 V
)
0.6 A MAX
BD IN
1
)
L
ZONE 2
OUT
R
IN2IN3IN4IN /MHL
(
)
SAT/CBL
DVD
IN
6
(
OUTPUT 5 V
)
0.9 A MAX
IN
(
DVD
DVD
IN
P
R
DIGITAL OUT
COAXIALOPTICAL
OPTICAL
(TV)
1
IN
ASSIGNABLE
COAXIAL
(
)
1
IN
DVD
ASSIGNABLE
)
LAN
(10/100
DC OUTPUT
for WIRELESS LAN
(
OUTPUT 5 V
)
0.6 A MAX
OPTICAL
(TV)
1
IN
ASSIGNABLE
COAXIAL
(
)
1
DVD
IN
ASSIGNABLE
! Если используются значения по умолчанию, видео через терминал HDMI через видеокабель или
компонентный кабель выводиться не будет. Для вывода видео нужно переключить вход видео на
устройство, подключенное с помощью видеокабеля или компонентного кабеля, а затем выбрать для
параметра V.CONV значение ON (стр. 70 ).
! Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели (стр. 25 ).
— Когда телевизор и ресивер подключены через подключения HDMI, если телевизор поддерживает
функцию ARC (Канал возврата аудиосигнала) на HDMI, звучание телевизора может поступать на
ресивер через терминал HDMI OUT 1, поэтому нет необходимости подключать аудиокабель. В таком
случае, установите ARC в HDMI Setup на ON (см. HDMI Setup на стр. 64 ).
! При использовании оптического цифрового аудиокабеля или (аналогового) аудиокабеля RCA потре-
буется указать ресиверу, к какому его цифровому входу подключен проигрыватель (см. Меню Input
Setup на стр. 40 ).
! Если для HDZONE выбрана сетевая функция или вход iPod/USB, видео через видеокабель или ком—
понентный кабель через терминал HDMI не выводится. Для вывода видео отключите HDZONE или
установите для HDZONE какой-либо другой вход (стр. 74 ).
26
03
Подключение оборудования
Подключение телевизора без входа HDMI
На данном рисунке показаны подключения телевизора (без входа HDMI) и проигрывателя DVD (или
другого компонента воспроизведения) к ресиверу.
Важное предупреждение
! При использовании данных подключений, картинка не выводится на телевизор даже при подключе-
нии проигрывателя DVD через кабель HDMI. Подключите ресивер и телевизор через видеокабель
того-же типа, который используется для подключения ресивера и проигрывателя.
! Также, когда ресивер и телевизор подключены через другие подключения, кроме кабеля HDMI, то
невозможно будет использовать функцию экранного меню, позволяющую отображать настройки, операции, др. ресивера на экране телевизора. В таком случае во время выполнения различных операций
или настроек требуется смотреть на дисплей передней панели ресивера.
Проигрыватель DVD, др.
Телевизор
Выберите один
VIDEO IN
VIDEO
VIDEO OUT
VIDEO
HDMI OUT
DIGITAL OUT
COAXIALOPTICAL
AUDIO OUT
ANALOG
! Для прослушивания аудиосигналов высокой четкости через данный ресивер подключите кабель
HDMI, а для приема видеосигналов используйте аналоговый видеокабель.
В зависимости от проигрывателя может быть невозможно одновременно выводить видеосигналы
на оба терминала HDMI и другой видеовыход (композитный, др.), и может потребоваться выполнить
настройки видеовыхода. Для более подробной информации, пожалуйста, изучите инструкции по экс-
плуатации, поставляемые с проигрывателем.
! Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели (стр. 25 ).
! При использовании оптического цифрового аудиокабеля или (аналогового) аудиокабеля RCA потре-
буется указать ресиверу, к какому его цифровому входу подключен проигрыватель (см. Меню Input
Setup на стр. 40 ).
HDMI
ASSIGNABLE
—
1 6
OUT 2
(
HDZONE
SELECTABLE
VIDEO
)
(
MONITOR
OUT 1
CONTROL
OUT
)
SAT/CBLINDVD
)
(10/100
BD IN
1
IN
(
)
DVD
IN
ZONE 2
OUT
IN2IN3IN4IN /MHL
(
)
SAT/CBL
L
R
DVD
IN
6
(
OUTPUT 5 V
0.9 A MAX
LAN
DC OUTPUT
for WIRELESS LAN
(
OUTPUT 5 V
)
OUT 2
OUT 1
HDMI
BD IN
1
IN
(
HDZONE
)
(
CONTROL
)
ASSIGNABLE
—
1 6
(
(
)
DVD
SELECTABLE
VIDEO
MONITOR
SAT/CBLINDVD
OUT
IN
L
ZONE 2
OUT
R
0.6 A MAX
IN2IN3IN4IN /MHL
)
SAT/CBL
DVD
IN
)
)
LAN
(10/100
6
DC OUTPUT
for WIRELESS LAN
(
(
OUTPUT 5 V
OUTPUT 5 V
)
)
0.6 A MAX
0.9 A MAX
(TV)
1
IN
(
1
DVD
IN
OPTICAL
(TV)
1
IN
ASSIGNABLE
COAXIAL
(
)
1
DVD
IN
ASSIGNABLE
OPTICAL
ASSIGNABLE
COAXIAL
)
ASSIGNABLE
27
03
Подключение оборудования
Подключение спутникового/кабельного ресивера или другой
приставки
Спутниковые и кабельные ресиверы, а также наземные цифровые телевизионные тюнеры относятся к
так называемым ‹приставкам›.
При настройке ресивера потребуется указать, к какому его входу подключена приставка (см. Меню Input
Setup на стр. 40 ).
Спутниковая приставка
VIDEO OUT
VIDEO
OUT 2
HDMI
(
HDZONE
ASSIGNABLE
—
1 6
SELECTABLE
VIDEO
HDMI
ASSIGNABLE
—
1 6
OUT 1
BD IN
1
IN
IN2IN3IN4IN /MHL
)
(
CONTROL
)
(
(
)
SAT/CBL
DVD
MONITOR
SAT/CBLINDVD
OUT
IN
L
SAT/CBL
IN
R
OUT 2
HDZONE
(
SELECTABLE
VIDEO
)
LAN
(10/100
6
DC OUTPUT
for WIRELESS LAN
(
(
OUTPUT 5 V
OUTPUT 5 V
)
)
(
MONITOR
)
0.9 A MAX
OUT 1
CONTROL
OUT
)
0.6 A MAX
)
SAT/CBLINDVD
OPTICAL
(TV)
1
IN
ASSIGNABLE
COAXIAL
(
)
1
DVD
IN
ASSIGNABLE
BD IN
1
IN
(
)
DVD
IN
SAT/CBL
IN
IN2IN3IN4IN /MHL
(
)
SAT/CBL
L
R
(
OUTPUT 5 V
0.9 A MAX
! Если используются значения по умолчанию, видео через терминал HDMI через видеокабель или
компонентный кабель выводиться не будет. Для вывода видео нужно переключить вход видео на
устройство, подключенное с помощью видеокабеля или компонентного кабеля, а затем выбрать для
параметра V.CONV значение ON (стр. 70 ).
! Если для HDZONE выбрана сетевая функция или вход iPod/USB, видео через видеокабель или ком—
понентный кабель через терминал HDMI не выводится. Для вывода видео отключите HDZONE или
установите для HDZONE какой-либо другой вход (стр. 74 ).
Выберите один
AUDIO OUT
RL
ANALOG
6
LAN
)
(10/100
DIGITAL OUT
)
DC OUTPUT
for WIRELESS LAN
(
OUTPUT 5 V
0.6 A MAX
COAXIALOPTICAL
)
IN
IN
(TV)
1
(
1
DVD
OPTICAL
ASSIGNABLE
COAXIAL
)
ASSIGNABLE
! Если приставка оборудована выходным терминалом HDMI, рекомендуется подключить его к терми-
налу HDMI SAT/CBL IN ресивера. При этом, также подключите ресивер и и телевизор через HDMI (см.
Подключение с помощью HDMI на стр. 25 ).
Монитор, совместимый с HDMI/DVI
HDMI IN
HDMI
ASSIGNABLE
—
1 6
OUT 2
(
HDZONE
SELECTABLE
)
OUT 1
(
CONTROL
1
IN
)
(
)
DVD
Спутниковая приставка
BD IN
IN2IN3IN4IN /MHL
(
)
SAT/CBL
6
(
OUTPUT 5 V
0.9 A MAX
HDMI OUT
)
! Даже если приставка оборудована выходным терминалом HDMI, в некоторых случаях звучание выво-
дится от цифрового аудиовыхода (оптического или коаксиального), и только видеосигнал выводится
от выходного терминала HDMI. В таком случае выполните подключения для HDMI и цифрового аудиосигнала как показано ниже.
DIGITAL OUT
COAXIALOPTICAL
)
IN
IN
1
1
OPTICAL
(TV)
ASSIGNABLE
COAXIAL
(
DVD
ASSIGNABLE
)
HDMI
ASSIGNABLE
—
1 6
OUT 2
(
HDZONE
SELECTABLE
)
OUT 1
(
CONTROL
HDMI OUT
BD IN
1
IN
)
(
)
DVD
IN2IN3IN4IN /MHL
(
)
SAT/CBL
Спутниковая приставка
6
(
OUTPUT 5 V
0.9 A MAX
LAN
)
(10/100
)
DC OUTPUT
for WIRELESS LAN
(
OUTPUT 5 V
0.6 A MAX
Монитор, совместимый с HDMI/DVI
HDMI IN
— При использовании цифрового аудиокабеля или (аналогового) аудиокабеля RCA потребуется ука-
зать ресиверу, к какому его цифровому входу подключена приставка (см. Меню Input Setup на стр.
40 ).
28
03
Подключение оборудования
Подключение других аудиокомпонентов
Данный ресивер оборудован цифровыми и аналоговыми входами, позволяющими подключить аудиокомпоненты для воспроизведения.
При настройке ресивера потребуется указать, к какому его входу подключен компонент (см. также Меню
Input Setup на стр. 40 ).
Проигрыватель CD, др.
HDMI
ASSIGNABLE
—
1 6
OUT 2
(
HDZONE
SELECTABLE
)
OUT 1
(
CONTROL
Выберите один
AUDIO OUT
RL
ANALOG
BD IN
1
IN
)
(
)
DVD
IN2IN3IN4IN /MHL
(
)
SAT/CBL
6
(
OUTPUT 5 V
0.9 A MAX
)
LAN
(10/100
DIGITAL OUT
COAXIALOPTICAL
)
DC OUTPUT
for WIRELESS LAN
(
OUTPUT 5 V
0.6 A MAX
)
IN
IN
(TV)
1
(
1
OPTICAL
ASSIGNABLE
COAXIAL
)
DVD
ASSIGNABLE
Подключение дополнительных усилителей
Мощности данного ресивера более чем достаточно для любого домашнего применения, но имеется
возможность подключения дополнительных усилителей к переднему каналу и каналу низкочастотного
громкоговорителя системы с помощью выходов предварительного усилителя. Для подключения усилителей для подъема мощности громкоговорителей выполните подключения, показанные ниже.
ANALOG
INPUT
L
Ус илитель
ANALOG
INPUT
ANALOG
INPUT
R
переднего канала
Активный
низкочастотный
громкоговоритель 1
Активный
низкочастотный
громкоговоритель 2
PRE OUT
FRONT
L
R
PRE OUT
FRONT
SUB
WOOFER
L
1
R
2
SUB
WOOFER
1
2
! Если низкочастотный громкоговоритель не используется, установите настройку передних громкогово-
рителей (см. Настройка громкоговорителей на стр. 89 ) на LARGE.
! При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей усиливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.
! Чтобы было слышно звучание только от предварительных выходов переключите терминалы гром-
коговорителей на SP: OFF (стр. 73 ) или просто отсоедините все громкоговорители, подключенные
непосредственно к ресиверу.
OUT 2
OUT 1
HDMI
BD IN
1
IN
IN2IN3IN4IN /MHL
(
HDZONE
)
(
CONTROL
)
ASSIGNABLE
—
1 6
(
)
(
)
SAT/CBL
DVD
SELECTABLE
ANALOG
1
IN
(CD)
ASSIGNABLE
)
LAN
(10/100
6
DC OUTPUT
for WIRELESS LAN
(
(
OUTPUT 5 V
OUTPUT 5 V
)
)
0.6 A MAX
0.9 A MAX
OPTICAL
(TV)
1
IN
ASSIGNABLE
COAXIAL
(
)
1
DVD
IN
ASSIGNABLE
ANALOG
IN
(CD)
ASSIGNABLE
1
! Если на проигрывателе имеются выходы линейного уровня (например, он оборудован встроенным
предварительным усилителем с фонокорректором), подключите его к входам ANALOG IN 1 (CD).
29
03
Подключение оборудования
Подключение антенн AM/FM
Подключите рамочную антенну АМ и проволочную антенну FM, как показано ниже. Для улучшения приема и качества звучания, подключите внешние антенны (см. Подключение внешних антенн на стр. 30
).
ab c
5
AM LOOP
FM UNBAL
75
ANTENNA
1 Снимите предохранительные щитки с контактов антенны AM.
2 Откройте защитные выступы, вставьте по одному проводу в каждый разъем до
конца, затем отпустите выступы для фиксации проводов антенны AM.
3 Прикрепите рамочную антенну AM к специальной стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в направлении стрелки (
рамочную антенну на стойке с помощью зажима (
! Чтобы установить антенну AM на стене или другой поверхности, сначала прикрепите стойку к
поверхности с помощью винтов (
приема.
4 Установите антенну AM на плоскую поверхность и в направлении наилучшего
приема.
5 Подключите проволочную антенну FM к розетке антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную антенну FM и прикрепите ее к стене или
дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.
рис. c
1
рис. b
), а затем закрепите антенну на стойке. Убедитесь в качестве
3
4
2
рис. а
).
), затем закрепите
Подключение внешних антенн
Для улучшения приема в диапазоне FM, подключите внешнюю антенну FM к FM UNBAL 75 W.
75 Ω коаксиальный кабель
AM LOOP
FM UNBAL
75
ANTENNA
Для улучшения приема в диапазоне AM подключите к разъемам AM LOOP провод длиной от 5 м дo 6 м с
виниловой изоляцией, не отсоединяя прилагаемую рамочную антенну AM.
Для наилучшего качества приема подвесьте ее горизонтально снаружи.
Внешняя антенна
AM LOOP
FM UNBAL
Комнатная антенна
(провод с виниловым покрытием)
5 m до 6 m
75
ANTENNA
30
Loading…
41
Основная настройка
04
Настройка режима управления
Данный ресивер оборудован большим количеством функций и настроек. Функция режима управле-
ния предназначена для пользователей, которым затруднительно использовать данные функции и
настройки.
Для Operation Mode можно выбрать одну из двух настроек: Expert и Basic.
!
Дисплей экранного меню отображается только при подключении терминала HDMI OUT 1 ресивера и
входа HDMI телевизора через кабель HDMI. Если телевизор подключен через другое подключение, а
не кабель HDMI, то при выполнении различных операций и настроек требуется смотреть на дисплей
передней панели.
Важное предупреждение
!
Когда Operation Mode установлен на Basic, многие настройки и функции становятся недоступными
для выбора.
1 Нажмите MAIN RECEIVER, чтобы переключить пульт дистанционного управления в
режим управления ресивером, а затем нажмите HOME MENU.
На телевизоре отображается экран графического интерфейса пользователя (ГИП). Для перехода
между экранами и выделенными пунктами меню используйте i/j/k/l и ENTER. Нажмите RETURN для
выхода из текущего меню.
2 Выберите ‹Operation Mode Setup› в HOME MENU.
3 Выберите нужную настройку режима управления.
!
Expert (по умолчанию) – Пользователи могут сами настраивать все функции.
!
Basic – Можно управлять только определенными основными настройками. Ниже показаны
настройки, которыми можно управлять. При необходимости их можно настраивать, руководствуясь
инструкциями по эксплуатации.
Управляемые настройки/
параметры
Описания
Стр.
HOME MENU
Full Auto MCACC
Упрощенное выполнение высокоточных настроек звукового
поля.
38
Input Name
Для облегчения использования можно поменять имена входов.
40
Input Skip
Неиспользуемые входы упускаются (не отображаются).
40
Software Update
Обновление программного обеспечения до самой последней
версии.
97
Network Information
Проверка IP-адреса ресивера.
95
Аудиопараметры
MCACC
(Предустановка MCACC)
Выбор любимой предустановленной памяти MCACC.
68
DELAY
(Задержка звучания)
Настройка времени задержки всего звучания.
68
S.RTRV
(Автоматическое восстановление
звучания)
Высококачественное воспроизведение сжатого звучания.
68
DUAL
(Двойной монофонический)
Настройка двойного монофонического аудиосигнала.
68
INPUT ATT
(Аттенюатор входа)
Понижение уровня сигнала входа для уменьшения искажения.
68
Управляемые настройки/
параметры
Описания
Стр.
V.SPs
(Виртуальные громкоговорители)
Автоматическое дополнение виртуальными громкоговори-
телями объемного звучания (задними громкоговорителями
объемного звучания, передними верхними громкоговорителями
и передними боковыми громкоговорителями) для создания
звукового поля.
68
V.SB
(Виртуальный задний громкогово-
ритель объемного звучания)
Создание звучания виртуального заднего канала объемного
звучания для воспроизведения.
68
V.HEIGHT
(Виртуальный верхний громкого-
воритель)
Создание звучания виртуального верхнего канала для воспро-
изведения.
68
V.WIDE
(Виртуальный боковой громкого-
воритель)
Создание звучания виртуального бокового канала для воспро-
изведения.
68
V.DEPTH
(Виртуальный громкоговоритель
глубины)
Воспроизведение звукового поля, подходящего для 3D изобра-
жений.
68
Другие функции
ALL
(INPUT SELECTOR)
Переключение входа.
44
VOLUME
+/–, MUTE
Используйте для установки уровня громкости для прослушива-
ния.
44
LISTENING MODE
Выбор любимых режимов прослушивания.
52
PQLS
Воспроизведение с помощью функции PQLS.
65
PHASE
(Управление фазой)
Воспроизведение с корректирующим сдвигом фазы нижнего
диапазона.
55
SOUND RETRIEVER AIR
Переключение входа на BT AUDIO и высококачественное вос-
произведение сжатого звучания.
50
iPod iPhone DIRECT CONTROL
Переключение входа на iPod/USB и установка режима, позволя-
ющего производить управление от iPod.
45
4 По завершению нажмите RETURN.
Вы вернетесь в HOME MENU.
42
Основная настройка
04
Переключение языка экранного меню (OSD Language)
Можно переключать язык, используемый для экрана графического интерфейса пользователя.
!
В данных инструкциях по эксплуатации используются англоязычные экраны ГИП.
!
Дисплей экранного меню отображается только при подключении терминала HDMI OUT 1 ресивера и
входа HDMI телевизора через кабель HDMI. Если телевизор подключен через другое подключение, а
не кабель HDMI, то при выполнении различных операций и настроек требуется смотреть на дисплей
передней панели.
1 Нажмите u STANDBY/ON и включите ресивер и телевизор.
Убедитесь, что видеовход телевизора установлен на данный ресивер (например, при подключении
данного ресивера к гнездам VIDEO на телевизоре, убедитесь, что выбран вход VIDEO).
2 Нажмите MAIN RECEIVER, чтобы переключить пульт дистанционного управления в
режим управления ресивером, а затем нажмите HOME MENU.
На телевизоре отображается экран графического интерфейса пользователя (ГИП). Для перехода
между экранами и выделенными пунктами меню используйте i/j/k/l и ENTER. Нажмите RETURN для
выхода из текущего меню.
3 Выберите ‹System Setup› в Home Menu.
4 Выберите ‹OSD Language› в меню System Setup.
5 Выберите нужный язык.
6 Для переключения языка выберите ‹OK›.
Настройка завершается и автоматически отображается меню System Setup.
О Home Menu
Home Menu (HOME MENU) данного ресивера можно использовать для выполнения различных настроек,
а также для проверки и регулировки установленных параметров.
!
Дисплей экранного меню отображается только при подключении терминала HDMI OUT 1 ресивера и
входа HDMI телевизора через кабель HDMI. Если телевизор подключен через другое подключение, а
не кабель HDMI, то при выполнении различных операций и настроек требуется смотреть на дисплей
передней панели.
1 Нажмите MAIN RECEIVER для переключения пульта ДУ в режим управления
ресивером.
2 Чтобы открыть экран главного меню, нажмите HOME MENU на пульте ДУ.
1. Advanced MCACC
2. MCACC Data Check
3. Data Management
4. System Setup
5. Network Information
6. Operation Mode Setup
Exit
Return
HOME MENU
A/V RECEIVER
На телевизоре отображается экран графического интерфейса пользователя (ГИП). Для перехода
между экранами и выделенными пунктами меню используйте i/j/k/l и ENTER. Нажмите RETURN для
выхода из текущего меню.
Ниже отображен верхний уровень Home Menu. При необходимости см. соответствующие описания для
установки, проверки и регулировки.
!
Advanced MCACC – Используйте для выполнения автоматических настроек и точных ручных
настроек для объемного звучания. Подробнее, см.
Настройка параметров ресивера в меню
Расширенной настройки MCACC
на
стр. 84
.
!
MCACC Data Check – Отображает результаты измерений Расширенной настройки MCACC.
Используйте для проверки памяти МСАСС. Подробнее, см.
Проверка данных MCACC
на
стр. 88
.
!
Data Management – Используйте для управления данныйми в памяти МСАСС. Подробнее, см.
Data
Management
на
стр. 89
.
!
System Setup – Используйте для выполнения различных настроек, связанных с данной системой.
Подробнее, см.
Настройка параметров ресивера в меню System Setup
на
стр. 92
.
!
Network Information – Можно проверить состояние настройки параметров, связанных с сетью.
Подробнее, см.
Просмотр сетевой информации
на
стр. 95
.
!
Operation Mode Setup – Используйте для выбора режима управления данного ресивера.
Подробнее, см.
Настройка режима управления
на
стр. 41
.
43
Воспроизведение источника ………………………………………………………………………………………. 44
Воспроизведение iPod ………………………………………………………………………………………………… 45
Воспроизведение с устройства USB …………………………………………………………………………… 46
Воспроизведение совместимого с MHL устройства ………………………………………………….. 47
Прослушивание радиопередач …………………………………………………………………………………… 48
Воспроизведение музыки с использованием беспроводной технологии Bluetooth … 49
Основные операции воспроизведения
44
Основные операции воспроизведения
05
Воспроизведение источника
В данном разделе приведены основные инструкции по воспроизведению источника (например, диска
DVD) с помощью системы домашнего кинотеатра.
STANDBY/ON
VOLUME
iPod
TUNER
USB
ADPT
ROKU
BT
TV
MHL
CD
DVD
BD
SAT
SOURCE CONTROL
HDMI
NET
ALL
SURR
AUTO
ADV
LISTENING MODE
1 Включите компоненты системы и ресивер.
Сначала включите компонент воспроизведения (например, проигрыватель DVD), телевизор и низкоча-
стотный громкоговоритель (при наличии), затем ресивер (нажмите u STANDBY/ON).
Убедитесь, что видеовход телевизора переключен на данный ресивер.
2 Выберите функцию входа, которую требуется воспроизвести.
Можно использовать кнопки функций входа на пульте ДУ или регулятор INPUT SELECTOR на передней
панели.
!
Выберите необходимый тип входного аудиосигнала (
стр. 55
).
3 Нажав AUTO (AUTO SURR/ALC/STREAM DIRECT), выберите ‹AUTO SURROUND› и
запустите воспроизведение источника.
Для таких звуковых источников как Dolby TrueHD и DTS-HD воспроизводится объемное звучание. Для
стереофонического звучания, звучание воспроизводится с левого и правого передних громкоговорите-
лей в режиме прослушивания по умолчанию.
Для воспроизведения стереозвука с многоканальным эффектом нажмите SURR или ADV, чтобы выбрать
режим прослушивания. (Пример: нажмите ADV несколько раз, чтобы выбрать EXT.STEREO.)
!
Возможно, потребуется проверить настройки цифрового аудиовыхода на проигрывателе DVD или
цифровом спутниковом ресивере. Он должен быть установлен на вывод аудиосигнала в формате
Dolby Digital, DTS и 88,2 кГц / 96 кГц PCM (2-канальный), а если имеется параметр MPEG audio,
выберите конвертирование сигнала MPEG audio в формат PCM.
!
Для получения информации о различных способах прослушивания источников см. также
Прослушивание системы
на
стр. 52
.
На дисплее передней панели можно проверить, правильно-ли выполняется многоканальное воспроиз-
ведение. Подробнее, см.
Автоматическая настройка объемного звучания, ALC и Прямой поток с различ-
ными форматами входного сигнала
на
стр. 115
.
При подключении многоканальных громкоговорителей (в дополнение к двум передним левому и пра-
вому каналам) выполняется прямое декодирование, с отображением имени формата входного сигнала
(например, TrueHD, DTS-HD MSTR или DTS-HD HI RES).
Если информация на дисплее не соответствует входному сигналу и режиму прослушивания, проверьте
подключения и настройки.
4 С помощью VOLUME +/– отрегулируйте уровень громкости.
Выключите звучание громкоговорителей телевизора, чтобы все звуковые сигналы выводились через
громкоговорители, подключенные к данному ресиверу.
Примечание
В зависимости от входа, который будет воспроизводиться, управление воспроизведением в некоторых
случаях может производиться с помощью экранного меню.
Дисплей экранного меню отображается только при подключении терминала HDMI OUT 1 ресивера и
входа HDMI телевизора через кабель HDMI. Если телевизор подключен через другое подключение, а
не кабель HDMI, то при выполнении различных операций и настроек требуется смотреть на дисплей
передней панели.
Отключение звучания
Приглушение звучания или восстановление приглушенного звучания (регулировка уровня громкости
также восстанавливает звучание).
%
Нажмите MUTE.
Воспроизведение источника через подключение HDMI
%
С помощью ALL выберите функцию входа, подключенную к входным терминалам
HDMI ресивера.
Данную операцию также можно выполнить с помощью регулятора INPUT SELECTOR на передней панели,
или повторно нажимая HDMI на пульте ДУ.
!
Установите параметр HDMI, как описано в
Настройка аудиоопций
на
стр. 68
в положение
THROUGH
, если необходимо прослушать аудиовыход от телевизора через HDMI (звучание от данного
ресивера не будет слышаться).
!
Если видеосигнал не отображается на телевизоре, попробуйте отрегулировать настройки разреше-
ния используемого компонента или дисплея. Учтите, что некоторые компоненты (например, игровые
видеоприставки) имеют разрешение, преобразование которого невозможно. В таком случае, исполь-
зуйте аналоговое видеоподключение.
45
Основные операции воспроизведения
05
Воспроизведение iPod
Данный ресивер оборудован терминалом iPod/iPhone, который позволяет управлять воспроизведением
аудиоматериала на iPod с помощью органов управления данного ресивера.
Здесь описана процедура воспроизведения iPod. По воспроизведению устройства USB, см.
Воспроизведение с устройства USB
на
стр. 46
.
Важное предупреждение
!
USB работает с iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPhone 4, iPhone 3GS, iPhone 3G, iPhone,
iPod touch (с 1-го по 5-е поколение) и iPod nano (с 3-го по 7-е поколение).
Однако, некоторые функции для некоторых моделей могут быть ограничены.
!
Данный ресивер был разработан и протестирован с версией программного обеспечения iPod/iPhone,
указанной на веб-сайте Pioneer.
http://pioneer.jp/homeav/support/ios/eu/ (для Европы)
http://pioneer.jp/homeav/support/ios/ao/ (для Австралии и Новой Зеландии)
!
Установка других версий программного обеспечения, кроме указанных на веб-сайте Pioneer, может
привести к несовместимости iPod/iPhone с данным ресивером.
!
iPod и iPhone лицензирован для воспроизведения незащищенных авторскими правами материалов
или материалов, на которые владелец имеет легальное разрешение для воспроизведения.
!
Управление такими устройствами, как эквалайзер, при помощи этого ресивера невозможно, поэтому
перед подключением рекомендуется выключить эквалайзер.
!
Pioneer не может принять ответственность ни при каких обстоятельствах за любую прямую или кос-
венную потерю по причине неудобства или потери записанного материала из-за сбоя iPod.
!
При прослушивании дорожки на iPod в основной зоне, можно управлять под-зоной, но невозможно
прослушивать другую дорожку в под- зоне, кроме дорожки, воспроизводящейся в основной зоне.
1 Нажмите u STANDBY/ON и включите ресивер и телевизор.
См.
Подключение iPod
на
стр. 33
.
Для включения питания и завершения инициализации требуется около одной минуты.
!
Также можно управлять iPod от самого iPod, без использования телевизионного экрана. Подробнее,
см.
Переключение управлением iPod
на
стр. 45
.
2 Нажмите iPod USB на пульте ДУ для переключения ресивера на устройство iPod/USB.
После отображения на дисплее названий папок и файлов можно управлять воспроизведением музыки
от iPod.
!
При подключении к данному ресиверу, органы управления iPod становятся недействительными.
Воспроизведение аудиофайлов, сохраненных на iPod
Для управления песнями на iPod, можно воспользоваться экраном ГИП на телевизоре, подключенном к
данному ресиверу. Также можно управлять всеми операциями для музыки на дисплее передней панели
данного ресивера.
!
Помните, что знаки, которые не могут отображаться на данном ресивере, отображаются как #.
!
Данная функция недоступна для фотографий на iPod.
Поиск материала для воспроизведения
После подключения iPod к данному ресиверу, можно пролистать песни, сохраненные на iPod по спискам
воспроизведения, именам исполнителей, названиям альбомов, названиям песен, жанрам или компози-
торам, аналогично непосредственному использованию iPod.
1 С помощью i/j выберите категорию, затем нажмите ENTER для пролистывания
этой категории.
!
Страница переключается при нажатии o или p на экране списка.
!
Для возврата на предыдущий уровень в любой момент времени нажмите RETURN.
2 С помощью i/j для пролистывания выбранной категории (напр., альбомы).
!
Для перемещения на предыдущий/следующий уровень используйте k/l.
3 Продолжайте пролистывание до тех пор, пока не будет выбран материал, который
необходимо воспроизвести, затем нажмите d для запуска воспроизведения.
!
При нажатии RETURN на экране воспроизведения выводится список. Чтобы вернуться в режим вос-
произведения, нажмите DISP.
Примечание
Можно воспроизвести все произведения в определенной категории, выбрав пункт All в верхней
части списка каждой категории. Например, можно воспроизвести все произведения определенного
исполнителя.
Основные органы управления воспроизведением
Кнопки пульта ДУ данного ресивера могут использоваться для основных функций воспроизведения
файлов, сохраненных на iPod.
TOP
MENU
RETURN
ENTER
HOME
MENU
DISP
Переключение управлением iPod
Можно переключать управление iPod на iPod и ресивер.
1 Нажмите HOME MENU для переключения органов управления iPod.
Эта операция переключает управление и дисплей на iPod, а пульт ДУ и экран ГИП данного ресивера
становятся недействующими.
2 Для переключения на управление от ресивера, снова нажмите HOME MENU.
Примечание
Вход ресивера можно переключить на iPod одним действием, нажав кнопку
iPod iPhone DIRECT CONTROL
на передней панели и включив режим управления iPod на iPod.
46
Основные операции воспроизведения
05
Воспроизведение с устройства USB
Файлы можно воспроизводить c интерфейса USB, расположенного на передней панели данного
ресивера.
!
Совместимые устройства USB включают внешние магнитные жесткие диски, переносные устройства
флэш-памяти и цифровые аудиоплееры (MP3 плееры) формата FAT16/32.
!
Компания Pioneer не может гарантировать совместимость (управление и/или питание от шины) со
всеми запоминающими устройствами большой емкости USB и не несет ответственности за любую
потерю данных, возможную при подключении к данному ресиверу.
1 Нажмите u STANDBY/ON и включите ресивер и телевизор.
См.
Подключение устройства USB
на
стр. 33
.
Для включения питания и завершения инициализации требуется около одной минуты.
!
При отсоединении устройства с интерфейсом USB убедитесь в том, что ресивер находится в режиме
ожидания.
2 Нажмите iPod USB на пульте ДУ для переключения ресивера на устройство iPod/USB.
После отображения на дисплее названий папок и файлов можно управлять воспроизведением от
устройства USB.
Примечание
Появление сообщения Over Current на дисплее означает, что требования по питанию у устройства USB
слишком высоки, чем возможно осуществить на данном ресивере. Попробуйте выполнить пункты ниже:
!
Выключите ресивер, затем включите снова.
!
Заново подключите устройство USB к отключенному ресиверу.
!
Для питания устройства USB используйте специальный адаптер переменного тока (поставляемый с
устройством).
Если это не является решением проблемы, скорее всего используемое устройство USB несовместимо.
Воспроизведение аудиофайлов, сохраненных на устройстве памяти USB
На Шаге 2 (ниже) можно выбрать максимум до 9 уровней.
!
Учтите, что нелатинские символы в списке воспроизведения отображаются как #.
1 С помощью i/j выберите папку, затем нажмите ENTER для перелистывания данной
папки.
!
Для возврата на предыдущий уровень в любой момент времени нажмите RETURN.
2 Продолжайте пролистывание до тех пор, пока не будет выбран материал, который
необходимо воспроизвести, затем нажмите d для запуска воспроизведения.
!
Данный ресивер не может воспроизводить аудиофайлы, защищенные авторскими правами.
!
Данный ресивер не может воспроизводить аудиофайлы, защищенные по системе DRM.
!
При нажатии RETURN на экране воспроизведения выводится список. Чтобы вернуться в режим вос-
произведения, нажмите DISP.
Основные органы управления воспроизведением
Кнопки пульта ДУ данного ресивера могут использоваться для основных функций воспроизведения
файлов, сохраненных на устройствах памяти USB.
!
Нажмите iPod USB для переключения пульта ДУ в режим управления iPod/USB.
TOP
MENU
RETURN
ENTER
HOME
MENU
DISP
Примечание
Во время воспроизведения файла DSD кнопки m и n отключены.
Воспроизведение файлов фотографий, сохраненных на устройстве памяти
USB
!
Файлы фотографий не могут воспроизводиться в под-зоне.
1 С помощью i/j выберите папку, затем нажмите ENTER для перелистывания той
папки.
!
Для файлов с высоким разрешением для отображения фотографии может потребоваться некоторое
время.
!
Для возврата на предыдущий уровень в любой момент времени нажмите RETURN.
2 Продолжайте пролистывание до тех пор, пока не будет выбран материал, который
необходимо воспроизвести, затем нажмите ENTER для запуска воспроизведения.
Выбранный материал отображается во весь экран и запускается показ слайдов.
Основные органы управления воспроизведением
Кнопка(и)
Назначение
ENTER
, d
Запуск отображения фотографий или запуск показа слайдов.
g
Остановка проигрывателя и возврат на предыдущее меню.
Совет
!
Во время воспроизведения музыкальных файлов можно запускать показ слайдов файлов фотогра-
фий, возвратившись на экран списка папок/файлов во время воспроизведения музыкального файла с
устройства USB и затем запустив воспроизведение файлов фотографий.
!
Для воспроизведения музыкального файла во время просмотра слайд-шоу выберите музыкальный
файл с частотой дискретизации 48 кГц и менее.
47
Основные операции воспроизведения
05
О воспроизводимых форматах файлов
Функция USB данного ресивера поддерживает следующие форматы файлов. Помните, что некоторые
форматы файлов недоступны для воспроизведения, хотя они отмечены как воспроизводимые форматы
файлов.
!
Для файлов MP3, WAV, AAC, FLAC, AIFF и Apple Lossless, при последовательном воспроизведении
музыкальных файлов одинакового формата, с одинаковой частотой дискретизации, количеством
квантованных бит и количеством каналов, такие файлы воспроизводятся без промежутка.
—
При использовании формата AAC или MP3 звук воспроизводится с минимальной паузой. Если вас
беспокоят паузы, пользуйтесь файлами WAV или FLAC.
Музыкальные файлы
Категория
Расширение
Поток
MP3
<a>
.mp3
MPEG-1 Audio Layer-3
Частота дискретизации
32 кГц, 44,1 кГц, 48 кГц
Разрядность
16 бит
Канал
2-кан.
Битрейт
8 кб/сек до 320 кб/сек
VBR/CBR
Поддерживается/Поддер-
живается
WAV
.wav
LPCM
Частота дискретизации
<b>
32 кГц, 44,1 кГц, 48 кГц,
88,2 кГц, 96 кГц, 176,4 кГц,
192 кГц
Разрядность
16 бит, 24 бит
Канал
2-кан., 5.0-кан., 5.1-кан.
<c>
WMA
.wma
WMA2/7/8/9
<d>
Частота дискретизации
32 кГц, 44,1 кГц, 48 кГц
Разрядность
16 бит
Канал
2-кан.
Битрейт
5 кб/сек до 320 кб/сек
VBR/CBR
Поддерживается/Поддер-
живается
AAC
.m4a
.aac
.3gp
.3g2
MPEG-4 AAC LC
MPEG-4 HE AAC
Частота дискретизации
32 кГц, 44,1 кГц, 48 кГц
Разрядность
16 бит
Канал
2-кан.
Битрейт
16 кб/сек до 320 кб/сек
VBR/CBR
Поддерживается/Поддер-
живается
Apple Lossless
.m4a
.mp4
Apple Lossless
Частота дискретизации
32 кГц, 44,1 кГц, 48 кГц,
88,2 кГц, 96 кГц
Разрядность
16 бит, 24 бит
Канал
2-кан.
FLAC
<e>
.flac
FLAC
Частота дискретизации
<b>
32 кГц, 44,1 кГц, 48 кГц,
88,2 кГц, 96 кГц, 176,4 кГц,
192 кГц
Разрядность
16 бит, 24 бит
Канал
2-кан., 5.0-кан., 5.1-кан.
<c>
Категория
Расширение
Поток
AIFF
.aiff
.aif
AIFF
Частота дискретизации
32 кГц, 44,1 кГц, 48 кГц,
88,2 кГц, 96 кГц, 176,4 кГц,
192 кГц
Разрядность
16 бит, 24 бит
Канал
2-кан.
DSD
<f>
.dff
.dsf
DSDIFF
DSF
Частота дискретизации
2,8224 МГц
Разрядность
1 бит
Канал
2-кан.
a
«Технология декодирования аудиосигналов MPEG Layer-3 лицензирована Fraunhofer IIS и Thomson multimedia.»
b Частоты 176,4 кГц и 192 кГц поддерживаются только для двухканальных источников звука.
c Воспроизведение без промежутков невозможно, если используется 5.0- или 5.1-канальный аудиоисточник.
d Могут воспроизводиться файлы, закодированные с помощью Windows Media Codec 9, но некоторые части стандарта
не поддерживаются; в частности, Pro, Lossless, Voice.
e Несжатые файлы FLAC не поддерживаются. Pioneer не гарантирует воспроизведение.
f Файлы DSD не могут воспроизводиться в под-зоне.
Файлы фотографий
Категория
Расширение
Формат
JPEG
.jpg
Соответствие следующим условиям:
!
Базовый формат JPEG
!
Y:Cb:Cr – 4:2:2
Воспроизведение совместимого с MHL устройства
MHL (Mobile High-definition Link) является стандартом интерфейса для передачи цифровых сигналов от
мобильных устройств.
MHL может выводить высококачественные многоканальные аудиоданные и видеоформаты 3D/Full-HD.
Видеосигналы совместимого с MHL устройства выводятся от подключенного к ресиверу телевизора,
аудиосигналы выводятся от подключенных к ресиверу громкоговорителей или телевизора.
1 Нажмите u STANDBY/ON и включите ресивер и телевизор.
См.
Подключение совместимого MHL устройства
на
стр. 34
.
2 Нажмите MHL на пульте ДУ для переключения ресивера на устройство MHL.
3 Выберите и запустите воспроизведение нужного материала на совместимом с MHL
устройстве.
Примечания
!
Совместимыми с MHL устройствами можно управлять от пульта ДУ ресивера, нажав кнопку MHL на
пульте ДУ, но в зависимости от используемого совместимого с MHL устройства некоторые кнопки
могут не работать.
!
Для воспроизведения с совместимого с MHL устройства, подключенного к ресиверу, на телевизоре,
также подключенном к ресиверу, питание ресивера должно быть включено.
48
Основные операции воспроизведения
05
Прослушивание радиопередач
В приведенных ниже пунктах описывается процедура настройки на радиостанцию диапазона FM и AM с
использованием функций автоматической (поиск) или ручной (пошаговой) настройки. Если уже известна
частота радиостанции, которую необходимо прослушать, перейдите к разделу Прямой ввод частоты
ниже. Выполнив настройку на радиостанцию, ее частоту можно сохранить в памяти для последующего
вызова. Более подробно об этом см.
Сохранение предустановленных радиостанций
на
стр. 48
.
1 Нажмите TUNER для выбора тюнера.
2 При необходимости с помощью BAND выберите диапазон (FM или AM).
3 Выполните настройку на радиостанцию.
Это можно сделать тремя способами, описанными ниже:
!
Автоматическая настройка – Для выполнения поиска в выбранном диапазоне нажмите одну из
TUNE
+/– и удерживайте ее нажатой примерно одну секунду. Ресивер начнет поиск следующей ради-
останции и прекратит его, когда она будет обнаружена. Повторите эти действия для поиска других
радиостанций.
!
Ручная настройка – Для пошагового изменения частоты нажимайте TUNE +/–.
!
Ускоренная настройка – Для выполнения ускоренной настройки нажмите и удерживайте нажатой
одну из TUNE +/–. Отпустите кнопку по достижению нужной частоты.
Улучшение звучания в диапазоне FM
Если индикатор TUNED или STEREO не высвечивается при настройке на радиостанцию FM по причине
слабого сигнала, нажмите MPX для переключения ресивера в режим монофонического приема. При
этом качество звука должно повыситься, и вы сможете получать удовольствие от прослушивания.
Прямой ввод частоты
1 Нажмите TUNER для выбора тюнера.
2 При необходимости с помощью BAND выберите диапазон (FM или AM).
3 Нажмите D.ACCESS (Прямой доступ).
4 С помощью цифровых кнопок введите частоту радиостанции.
Например, для настройки на радиостанцию с частотой
106.00 (FM) нажмите 1, 0, 6, 0, 0.
Если при вводе частоты будет допущена ошибка, дважды нажмите D.ACCESS для отмены частоты и ее
повторного ввода.
Сохранение предустановленных радиостанций
Если вы часто слушаете какую-либо определенную радиостанцию, очень удобно, если она будет сохра-
нена в памяти ресивера для последующего ее быстрого вызова в любой момент с целью прослушива-
ния. Это экономит усилия, устраняя необходимость периодической ручной настройки. В памяти данного
ресивера может храниться до 63 радиостанций, занесенных в семь банков или классов (от A до G) по 9
радиостанций в каждом.
1 Выполните настройку на радиостанцию, которую требуется занести в память.
Подробнее, см.
Прослушивание радиопередач
на
стр. 48
.
2 Нажмите TOOLS (TUNER EDIT).
На дисплее отобразится индикация PRESET MEMORY, а затем начнет моргать класс памяти.
3 Нажмите CLASS для выбора одного из семи классов, затем нажмите PRESET +/– для
выбора нужной предустановленной радиостанции.
Для выбора предустановленных радиостанций также можно использовать цифровые кнопки.
4 Нажмите ENTER.
После нажатия ENTER класс и номер предустановленной радиостанции перестанут моргать, и ресивер
сохранит радиостанцию в память.
Прослушивание предустановленных радиостанций
1 Нажмите TUNER для выбора тюнера.
2 Нажмите CLASS, чтобы выбрать класс, в котором сохранена станция.
Повторно нажимайте для переключения классов от A до G.
3 Нажимая PRESET +/–, выберите нужную предустановленную радиостанцию.
!
Для вызова предустановленной радиостанции можно также использовать цифровые кнопки на
пульте ДУ.
Присвоение имен предустановленным радиостанциям
Чтобы легче различать предустановленные радиостанции, им можно присвоить имена.
1 Выберите предустановленную радиостанцию, которой необходимо присвоить имя.
Для этого, см.
Прослушивание предустановленных радиостанций
на
стр. 48
.
2 Нажмите TOOLS (TUNER EDIT).
На дисплее отобразится индикация PRESET NAME, а затем на месте ввода первого символа появится
моргающий курсор.
3 Введите нужное имя.
Кнопками i/j (или TUNE i/j на передней панели) выберите символ, кнопками k/l (или PRESET
k
/l на передней панели) задайте позицию и нажмите ENTER для подтверждения.
Примечания
!
Для удаления имени радиостанции, просто выполните повторно шаги от 1 до 3 и введите вместо
имени восемь пробелов.
!
Присвоив предустановленной радиостанции имя, можно нажать DISP во время прослушивания радио-
станции, чтобы на дисплее попеременно отображались это имя и частота.
49
Основные операции воспроизведения
05
Знакомство с RDS (для Европы)
Система радиоданных (RDS) — это система, которая используется большинством радиостанций в диапа-
зоне FM для предоставления слушателям различной информации — например, названия радиостанции
или транслируемой программы.
Одной из функций системы RDS является возможность поиска радиостанции, транслирующей требу-
емый тип программы. Например, можно осуществлять поиск радиостанции, которая транслирует про-
граммы в жанре JAZZ.
Возможен поиск следующих типов программ:
!
В дополнение, имеется два других типа программ — TEST и NONE. Невозможно выполнять их поиск.
NEWS
— Новости
AFFAIRS
— Текущие события
INFO
— Общая информация
SPORT
— Спорт
EDUCATE
— Образовательная информаци
DRAMA
— Радиоспектакли и т.д.
CULTURE
— Национальная и местная культурная жизнь,
театр и т.д.
SCIENCE
— Наука и техника
VARIED
— Программы, построенные на беседе или обще-
нии, например викторины или интервью.
POP M
— Поп-музыка
ROCK M
— Рок-музыка
EASY M
— Легкая музыка
LIGHT M
— Легкая классическая музыка
CLASSICS
— Серьезная классическая музыка
OTHER M
— Музыка, не относящаяся к перечисленным
категориям
WEATHER
— Сводки и прогнозы погоды
FINANCE
— Биржевые сводки, коммерческая, торговая
информация и т.д.
CHILDREN
— Программы для детей
SOCIAL
— Общественная жизнь
RELIGION
— Программы о религии
PHONE IN
— Программы, предусматривающие обсуждение
какой-либо темы и общение со слушателями по телефону
TRAVEL
— Путешествия и отдых
LEISURE
— Свободное время, интересы и хобби
JAZZ
— Джазовая музыка
COUNTRY
— Музыка «кантри»
NATION M
— Популярная музыка не на английском языке
OLDIES
— Популярная музыка 1950-х и 1960-х годов
FOLK M
— Народная музыка
DOCUMENT
— Публицистические программы
Поиск программ RDS
Одной из наиболее полезных функций системы RDS является возможность поиска радиопрограмм
определенного типа. Можно выполнять поиск любых типов программ, указанных выше.
1 Нажмите TUNER для выбора диапазона FM.
!
Система RDS доступна только в диапазоне FM.
2 Нажмите PTY.
На дисплее отображается PTY SEARCH.
3 Нажимайте PRESET +/– для выбора нужного типа программы.
4 Нажмите ENTER для поиска программы заданного типа.
Система запускает поиск совпадающего типа по всем частотам. Когда такая радиостанция будет обна-
ружена, поиск останавливается, и радиостанция воспроизводится в течение пяти секунд.
5 Если вы хотите продолжить прослушивание радиостанции, удерживайте нажатой
ENTER
в течение пяти секунд.
Если не будет нажата ENTER, поиск возобновляется.
Если отображается NO PTY, значит, тюнеру в процессе поиска не удалось обнаружить программу задан-
ного типа.
!
RDS выполняет поиск по всем частотам. Если не удается найти тип программы среди всех частот,
отображается NO PTY.
Отображение информации RDS
Используйте кнопку DISP для отображения различных видов доступной информации RDS.
!
При возникновении помех некоторые символы на дисплее RT могут отображаться неправильно.
!
Если на дисплее RT отобразится сообщение NO RT DATA, значит, радиостанция не передает данных
радиотекста.
!
Если отображается NO PS DATA на дисплее PS, это означает, что нет данных PS для приема.
!
Если отображается NO PTY DATA на дисплее PTY, это означает, что нет данных PTY для приема.
%
Нажмите DISP для получения информации RDS.
При каждом нажатии кнопки дисплей изменяется следующим образом:
!
Радиотекст (RT) – Сообщения, передаваемые радиостанцией. Например, радиостанция, передающая
ток-шоу может передавать номер телефона в виде радиотекста.
!
Имя программной услуги (PS) – Название радиостанции.
!
Тип программы (PTY) – Отображает вид программы, транслируемой в данный момент.
!
Текущая частота тюнера.
Воспроизведение музыки с использованием беспроводной
технологии
Bluetooth
Устройство, оборудованное
беспроводной технологией
Bluetooth
:
мобильный телефон
Устройство, оборудованное
беспроводной технологией
Bluetooth
:
Цифровой музыкальный
плеер
Устройство, не оборудованное
беспроводной технологией
Bluetooth.
Цифровой музыкальный плеер
+
аудиопередатчик Bluetooth
(продается отдельно)
Музыкальные данные
Управление от
пульта ДУ
Данный ресивер
Данное устройство может в беспроводном режиме воспроизводить музыку, сохраненную на устройствах
с поддержкой
Bluetooth (сотовые телефоны, цифровые музыкальные плееры и т. п.). Кроме того, можно
воспользоваться преобразователем звука
Bluetooth (приобретается отдельно) и воспроизводить музыку
с устройств, не имеющих функциональности
Bluetooth. Более подробную информацию см. в руковод-
стве пользователя устройства
Bluetooth.
Примечания
!
Устройство, оборудованное беспроводной технологией
Bluetooth, должно поддерживать конфигура-
цию A2DP.
!
Pioneer не гарантирует надлежащее подключение и работу данного аппарата со всеми устройствами,
оборудованными беспроводной технологией.
50
Основные операции воспроизведения
05
Управление от пульта ДУ
Пульт ДУ, поставляемый с данным аппаратом, позволяет прослушивать и приостанавливать звучание а
также выполнять другие операции.
Примечания
!
Устройство, оборудованное беспроводной технологией
Bluetooth, должно поддерживать профили
AVRCP.
!
Управление с пульта ДУ не гаранитруется для всех устройств, оборудованных беспроводной техно-
логией
Bluetooth.
Установка соединения с устройством (начальная регистрация)
Для того чтобы данное устройство могло воспроизводить музыку с устройства
Bluetooth необходимо
сначала установить соединение. Это необходимо сделать при первой попытке использования данного
устройства с устройством
Bluetooth либо если информация о соединении почему-то была удалена.
Установление соединения – это обязательный шаг к взаимодействию с помощью беспроводной техно-
логии
Bluetooth.
!
Соединение необходимо установить при первой попытке использования данного устройства с устрой-
ством
Bluetooth.
!
Для обеспечения взаимодействия с использованием беспроводной технологии
Bluetooth соединение
должно быть установлено как на данном устройстве, так и на устройстве
Bluetooth.
!
После нажатия BT ADPT и переключения на вход BT AUDIO выполните процедуру установления сое-
динения на устройстве
Bluetooth. Если соединение установлено правильно, описанная далее уста-
новка соединения на данном устройстве не потребуется.
Более подробную информацию см. в руководстве пользователя устройства
Bluetooth.
1 Нажмите кнопку u STANDBY/ON и включите питание данного устройства.
2 Нажмите BT ADPT.
Устройство перейдет в режим BT AUDIO, на экране на передней панели появится надпись WAITING
DEVICE
.
3 Включите питание устройства
Bluetooth, с которым нужно установить соединение, и
выполните на нем процедуру установки соединения.
Начнется установка соединения.
!
Расположите устройство
Bluetooth близко к данному устройству.
!
Информацию об установке соединения см. в руководстве пользователя устройства
Bluetooth.
!
При запросе PIN-кода введите 0000. (Данное устройство не принимает никаких PIN-кодов, кроме
0000
.)
4 Убедитесь, что на устройстве
Bluetooth соединение установлено.
Если установка соединения с устройством
Bluetooth завершена правильно, на передней панели данного
устройства появится сообщение CONNECTED.
Прослушивание на данном устройстве музыки с устройства
Bluetooth
1 Нажмите BT ADPT.
Устройство переключится на вход BT AUDIO.
2 Будет создано соединение
Bluetooth между устройством Bluetooth и данным
устройством.
Процедура подключения должна выполняться с устройства
Bluetooth.
!
Более подробную информацию о процедурах подключения см. в руководстве пользователя устрой-
ства
Bluetooth.
!
Данное устройство автоматически подключается к устройствам
Bluetooth, к которым оно уже подклю-
чалось. Для подключения к другому устройству
Bluetooth разорвите автоматически установленное
соединение с текущим устройством и установите соединение с другим.
3 Воспроизводите музыку с устройства
Bluetooth.
Кнопки пульта ДУ данного ресивера могут использоваться для основных функций воспроизведения
файлов, сохраненных на устройствах, оборудованных беспроводной технологией
Bluetooth.
!
В зависимости от используемого устройства, оборудованного беспроводной технологией
Bluetooth,
операция может отличаться от той, которая указана для кнопок пульта ДУ.
4 Во время прослушивания источника, установите пульт ДУ на режим управления
ресивером, затем, повторно нажимая ADV, выберите SOUND RETRIEVER AIR.
00:35
AV-receiver Pioneer VSX-924 video by Hi-Fi.ru (HD 720p)
05:22
Pioneer Vsx 924k + Wharfedale Moviestar dx-1
03:01
JBL Studio 270 & Pioneer VSX-924-K №1
03:43
JBL Studio 270 & Pioneer VSX-924-K №2
01:00
EUROPEAN HT RECEIVER 2014-2015 — Pioneer VSX-924
03:53
JBL Studio 270 & Pioneer VSX-924-K. Grimes & Blood Diamonds — Go
07:31
JBL Studio 270 & Pioneer VSX 924-K. Snowy White — Midnight Blues
Нажмите на кнопку для помощи
Manual
View the manual for the Pioneer VSX-924 here, for free. This user manual comes under the category receivers and has been rated by 5 people with an average of a 7.4. This manual is available in the following languages: English. Do you have a question about the Pioneer VSX-924?
Ask your question here
Pioneer VSX-924 specifications
Below you will find the product specifications and the manual specifications of the Pioneer VSX-924.
The pioneer VSX-924 is a surround receiver that offers 7.2 channels of audio output. It has a total harmonic distortion of 1%, making the audio output clear and crisp. The input sensitivity of this receiver is 315mV, and the input impedance is 47000 Ω. The output impedance is 6 Ω, ensuring that it can connect to a wide variety of speakers. The Signal-to-Noise Ratio (SNR) of the Pioneer VSX-924 is 100 dB, meaning that it can deliver a high-quality audio experience.
This receiver has pre-out connectivity, making it easy to use with external amplifiers if desired. The Pioneer VSX-924 has 7 HDMI inputs, 2 composite video inputs and can accept 1 digital audio optical and 1 digital audio coaxial input. This makes it compatible with a wide variety of audio and video sources.
Constructed with high-quality materials, the Pioneer VSX-924 is a durable option for those looking for a reliable receiver for their home entertainment system. Its sleek design fits well in any home theater setup.
Overall, the Pioneer VSX-924 is a high-quality surround receiver that delivers impressive audio output with a wide range of compatible devices. Its pre-out and input options make it versatile, while its durable construction ensures it will last over time.
Power output per channel (20-20KHz@8 Ohm)
— W
Speakers connectivity type
RCA
Audio formats supported
AAC, AIFF, FLAC, MP3, WAV, WMA
General
| Brand | Pioneer |
| Model | VSX-924 | VSX-924-K |
| Product | receiver |
| EAN | 4988028244100 |
| Language | English |
| Filetype | Manual (PDF) |
Audio
| Power output per channel (20-20KHz@8 Ohm) | — W |
| Audio output channels | 7.2 channels |
| Total Harmonic Distortion (THD) | 1 % |
| Input sensitivity | 315 mV |
| Input impedance | 47000 Ω |
| Output impedance | 6 Ω |
| Audio D/A Converter (DAC) | 24-bit/192kHz |
| Audio A/D Converter (ADC) | 24-bit/96kHz |
| Signal-to-Noise Ratio (SNR) | 100 dB |
| Pre-out connectivity | Yes |
| Receiver type | Surround |
| Power output per channel (1KHz@8 Ohm) | 105 W |
| Power output per channel (1KHz@6 Ohm) | 150 W |
Inputs
| HDMI in | 7 |
| Composite video in | 2 |
| Digital audio optical in | 1 |
| Digital audio coaxial in | 1 |
| Remote (IR) input | 1 |
| Line-in | Yes |
| Ethernet LAN (RJ-45) ports | 1 |
| USB ports quantity | 2 |
| AC (power) in | Yes |
| Component video (YPbPr/YCbCr) in | 1 |
Outputs
| Number of HDMI outputs | 2 |
| Audio (L/R) out | 2 |
| Remote (IR) output | 1 |
| Headphone outputs | 1 |
| Headphone connectivity | 3.5 mm |
| Line-out | Yes |
| Multichannel audio output type | RCA |
Ports & interfaces
| Speakers connectivity type | RCA |
| Connectivity technology | Wired & Wireless |
| Multichannel pre out connectivity | RCA |
File formats
| Audio formats supported | AAC, AIFF, FLAC, MP3, WAV, WMA |
Network
| Ethernet LAN | Yes |
| Wi-Fi | Yes |
| Bluetooth | Yes |
| Wi-Fi ready | Yes |
Radio
| Supported radio bands | AM, FM |
| Internet radio | Yes |
| Internet radio services supported | Spotify, vTuner |
| Radio Data System (RDS) | Yes |
| Preset stations quantity | 63 |
Optical drive
| Optical drive included | No |
Storage
| Card reader integrated | No |
Video
| Supported video modes | 1080i, 1080p, 480p, 720p |
| 3D | Yes |
| Video upscaling | Yes |
Technical details
| Display | LED |
| Audio decoders | Dolby Pro Logic IIz, Dolby TrueHD, DTS Neo:X, DTS-HD Master Audio |
| x.v.Color support | Yes |
| Deep colour support | Yes |
| Equalizer | Yes |
| Mobile High-Definition Link (MHL) | Yes |
| Bass adjustment | Yes |
| Treble adjustment | Yes |
| Graphical user interface (GUI) | Yes |
| Graphical user interface (GUI) language | Dutch, English, French, German, Italian, Russian, Spanish |
| Remote control included | Yes |
| Product colour | Black |
| Audio amplifier | Yes |
| Sleep timer | Yes |
| Volume control | Rotary |
| Apple docking compatibility | — |
| Surround modes quantity | 12 |
| AirPlay | Yes |
| Quantity | 1 |
| Sample rate | 24 kHz |
| Auto standby | Yes |
| Digital Living Network Alliance (DLNA) certified | Yes |
Power
| AC input voltage | 220-230 V |
| AC input frequency | 50 — 60 Hz |
| Power consumption (typical) | 550 W |
| Power consumption (standby) | 0.1 W |
Weight & dimensions
| Width | 435 mm |
| Depth | 362.5 mm |
| Height | 168 mm |
| Weight | 9800 g |
Other features
| Compatible operating systems | Windows 8.1 |
show more
Frequently asked questions
Can’t find the answer to your question in the manual? You may find the answer to your question in the FAQs about the Pioneer VSX-924 below.
How to Troubleshoot Pioneer VSX-924 Receiver Not Turning On
What is the weight of the Pioneer VSX-924?
The Pioneer VSX-924 has a weight of 9800 g.
Can bluetooth devices of different brands be connected to each other?
Yes, bluetooth is a universal method that allows different devices equipped with bluetooth to connect to each other.
What is the height of the Pioneer VSX-924?
The Pioneer VSX-924 has a height of 168 mm.
What is the width of the Pioneer VSX-924?
The Pioneer VSX-924 has a width of 435 mm.
What is bluetooth?
Bluetooth is a way of exchanging data wirelessly between electronic devices via radio waves. The distance between the two devices that exchange data can in most cases be no more than ten metres.
What is the depth of the Pioneer VSX-924?
The Pioneer VSX-924 has a depth of 362.5 mm.
What is HDMI?
HDMI stands for High-Definition Multimedia Interface. An HDMI cable is used to transport audio and video signals between devices.
When is my volume too loud?
A volume above 80 decibels can be harmful to hearing. When the volume exceeds 120 decibels, direct damage can even occur. The chance of hearing damage depends on the listening frequency and duration.
How can I best clean my receiver?
A slightly damp cleaning cloth or soft, dust-free cloth works best to remove fingerprints. Dust in hard-to-reach places is best removed with compressed air.
Wat is Dolby Atmos?
Dolby Atmos is a technology that ensures that the sound is reflected from the ceiling to where you are listening. This makes it possible to create a 5.1 effect with only 1 speaker.
Is the manual of the Pioneer VSX-924 available in English?
Yes, the manual of the Pioneer VSX-924 is available in English .
Is your question not listed? Ask your question here
Хорошее руководство по эксплуатации
Законодательство обязывает продавца передать покупателю, вместе с товаром, руководство по эксплуатации Pioneer VSX-924. Отсутствие инструкции либо неправильная информация, переданная потребителю, составляют основание для рекламации в связи с несоответствием устройства с договором. В законодательстве допускается предоставлении руководства в другой, чем бумажная форме, что, в последнее время, часто используется, предоставляя графическую или электронную форму инструкции Pioneer VSX-924 или обучающее видео для пользователей. Условием остается четкая и понятная форма.
Что такое руководство?
