Pioneer vsx lx52 инструкция

6

Ru

Порядок выполнения настроек на ресивере

Аппарат является полноценным аудио-видео ресивером, оборудованным множеством функций и терминалов. Он
может легко использоваться после выполнения процедуры подключений и настроек ниже.
Цвета шагов означают следующее:

Требуемый параметр настройки

Настройка, выполняемая при необходимости

1

Перед началом работы

• Проверка комплекта поставки (стр.
• Установка батареек (стр.



2

Выбор использования громкоговорителей
(

стр. 16)

• Подключение 7.1-канального объемного звучания
• Подключение 5.1-канального объемного звучания и

переднего двухканального усиления

• Подключение 5.1-канального объемного звучания и

ZONE 2

• Подключение 5.1-канального объемного звучания и

Speaker B



3

Подключение громкоговорителей

• Расположение громкоговорителей (стр. 17)
• Подключение громкоговорителей (стр. 18)
• Стандартные 5.1/6.1/7.1-канальные подключения

объемного звучания (стр. 19)

• Двухканальное усиление громкоговорителей (стр.

20)



4

Подключение компонентов

• Об аудиоподключении (стр. 21)
• О преобразователе видеосигнала (стр. 22)
• Подключение телевизора и компонентов

воспроизведения (стр. 23)

• Подключение антенн AM/FM (стр. 30)
• Подключение ресивера к электророзетке (стр. 37)



5

Изменение сопротивления

громкоговорителей (стр. 38)
(Только когда импеданс подключенных
громкоговорителей составляет от 6

Ω до 8 Ω)



6

Включение питания



7

Переключение языка экранного меню (OSD
Language) (

стр. 38)



8

Настройка задних громкоговорителей

объемного звучания (стр. 85)



9

Настройки MCACC грокоговорителей

• Автоматическая настройка объемного звучания

(Auto MCACC) (стр. 39)



10

Меню Input Setup (стр. 40)
(При использовании подключений, кроме
рекомендуемых подключений)



11

Переключение выхода HDMI (стр. 65)



12

Основные операции воспроизведения (стр.
42)



13

Регулировка качества звучания и картинки по

желанию

• Использование различных режимов прослушивания
• Использование обработки заднего канала

объемного звучания (стр. 53)

• Улучшение качества звучания с помощью функции

Phase Control (Корректировка фазы) (стр. 55)

• Измерение всех типов эквалайзера (SYMMETRY/

ALL CH ADJ/FRONT ALIGN) (стр. 72)

• Переключение уровня канала во время

прослушивания (Совет на стр. 87)

• Включение/отключение функций эквалайзера

акустической калибровки, восстановления звучания
или усиления диалога (стр. 60)

• Настройка функции PQLS (стр. 59)
• Настройка аудиоопций (Тональность, уровень

громкости или задержка звучания, др.) (стр. 60)

• Настройка видеоопций (стр. 61)



14

Другие опционные регулировки и настройки

• Настройка KURO LINK (стр. 58)
• Меню Advanced MCACC (стр. 71)
• Системные и другие настройки (стр. 84)



15

Максимально возможное использование

пульта ДУ

• Управление несколькими ресиверами (стр. 67)
• Настройка пульта ДУ для работы с другими

компонентами (стр. 67)

VSX-LX52_SVYXJ_RU.book Page 6 Wednesday, February 25, 2009 12:07 PM

7

Ru

01

Раздел 1:

Перед началом работы

Особенности

•

Улучшенная система прямой подачи энергии

Данный ресивер представляет собой новый шаг в
развитии, обеспечивающей изделиям Pioneer
превосходные возможности управления при высокой
мощности, низкие искажения и устойчивость звукового
поля. Благодаря конструкции схемы, позволяющей
снизить потерю энергии усилителя для каждого канала,
данный ресивер генерирует равную мощность усилителя
для всех каналов, устраняя вероятность доминирования
одного канала в определенном звуковом поле.

•

Простота настройки с помощью системы

Advanced MCACC
Автоматическая настройка MCACC обеспечивает быструю, но
точную настройку звучания, которая включает
дополнительные функции эквалайзера профессиональной
акустической калибровки. При использовании этой передовой
технологии измеряются реверберационные характеристики
места прослушивания, что позволяет настроить систему с
помощью графических индикаторов, которые могут быть
отображены на экране или с помощью компьютера. Благодаря
дополнительным преимуществам многочисленных хранимых
в памяти предварительно заданных настроек MCACC,
управлению стоячими волнами и измерений при помощи
микрофона ощущение прослушивания в домашнем кинотеатре
будет настроено по-настоящему индивидуально и обеспечит
оптимальное объемное звучание.

•

Сертифицированная конструкция THX Select2

Plus
Данный ресивер имеет логотип THX Select2 Plus, что
означает, что он прошел серию тщательных испытаний
качества и рабочих характеристик всех функций данного
изделия. Они включают тестирование рабочих
характеристик и функционирования предварительного
усилителя и усилителя мощности, а также сотен других
параметров цифровой и аналоговой областей,
обеспечивающих реалистичное воспроизведение,
максимально соответствующее замыслу режиссера.

•

Декодирование Dolby Digital и DTS, включая

Dolby Digital EX, Dolby Pro Logic IIx, DTS 96/24,
DTS-ES, Dolby Digital Plus, Dolby TrueHD,
DTS-EXPRESS

и DTS-HD Master Audio

Декодирование Dolby Digital и DTS позволяет получить дома
такое же звучание, как в кинотеатре, при этом используются
до шести каналов объемного звучания, включая специальный
канал LFE (низкочастотный эффект) для обеспечения
глубоких и реалистичных звуковых эффектов.
Встроенные декодеры Dolby Pro Logic IIx и DTS Neo:6 не
только обеспечивают полное декодирование объемного
звучания для любого источника Dolby Surround, но и
создают эффект реалистичного объемного звучания для
любого стереофонического источника.
Дополнив систему громкоговорителем объемного
звучания, можно воспользоваться преимуществами
встроенных декодеров Dolby Digital EX и DTS-ES для
шестиканального объемного звучания.

Более того, Dolby Digital Plus и Dolby TrueHD,
разработанные для носителей высокой точности
следующего поколения, как Blu-ray Disc и HD DVD,
поддерживаю 7.1 каналов и 8 каналов соответственно.

DTS-EXPRESS — это технология кодирования с низкой
битовой скоростью, поддерживающая до 5.1 каналов, с
фиксированной скоростью передачи данных от 24 кб/сек
до 256 кб/сек (данная кодировка доступна только при
поступлении сигналов на данный ресивер в качестве
первичного звучания).

DTS-HD Master Audio воспроизводит аудиосигналы без
никакой потери данных с его высокой скоростью передачи.

•

Корректировка фазы

Технология управления фазы, используемая в данной
модели ресивера, обеспечивает когерентность
воспроизведения звука, благодаря согласованию фазы
для оптимизации звукового поля в точке прослушивания.

•

Восстановление звучания

Функция восстановления звучания использует технологию
DSP для восстановления звукового давления и сглаживания
неровных артефактов, оставшихся после сжатия. Это позволяет
восстановить качество звучания СD для аудиофайлов WMA,
MP3 и MPEG-4 AAC и достичь более богатого чувства
присутствия при воспроизведении аудиоформатов Dolby
Digital, DTS или WMA9 Pro, записанных в многоканальном
формате на DVD и других дисках.

•

Front Stage Surround Advance (

Продвинутая

технология объемного звучания фронтальной
сцены)
Функция Front Stage Surround Advance (Продвинутая
технология объемного звучания фронтальной сцены) позволяет
прослушивать невидимые, естественные эффекты объемного
звучания с помощью только передних громкоговорителей, без
искажения качества исходного звучания.

•

Auto Level Control (

Автоматическое управление

уровнем)
При воспроизведении источника в режиме автоматического
управления уровнем (ALC), данный ресивер автоматически
выравнивает уровень воспроизводимого звучания в
соответствии с изменением в уровнях записи.

•

HDMI

и преобразование цифрового

видеосигнала
Данный ресивер совместим с цифровым видеоформатом
HDMI, что обеспечивает высокую детализацию
цифрового видео/аудио при помощи одного кабеля.
Высококачественные звуковые форматы как DTS-HD и
Dolby TrueHD поддерживаются, в то время как данный
ресивер также совместим с функцией DeepColor. Данным
ресивером можно управлять синхронно с компонентом
Pioneer, поддерживающим функцию KURO LINK,
подключив компонент к данному ресиверу через HDMI.
Также, встроенный преобразователь цифрового
видеосигнала данного ресивера также позволяет выполнить
деинтерлейсинг и увеличение масштаба, и поступающие
аналоговые видеосигналы преобразовываются и выводятся в
виде цифровых видеосигналов на терминал HDMI.

VSX-LX52_SVYXJ_RU.book Page 7 Wednesday, February 25, 2009 12:07 PM

8

Ru

01

•

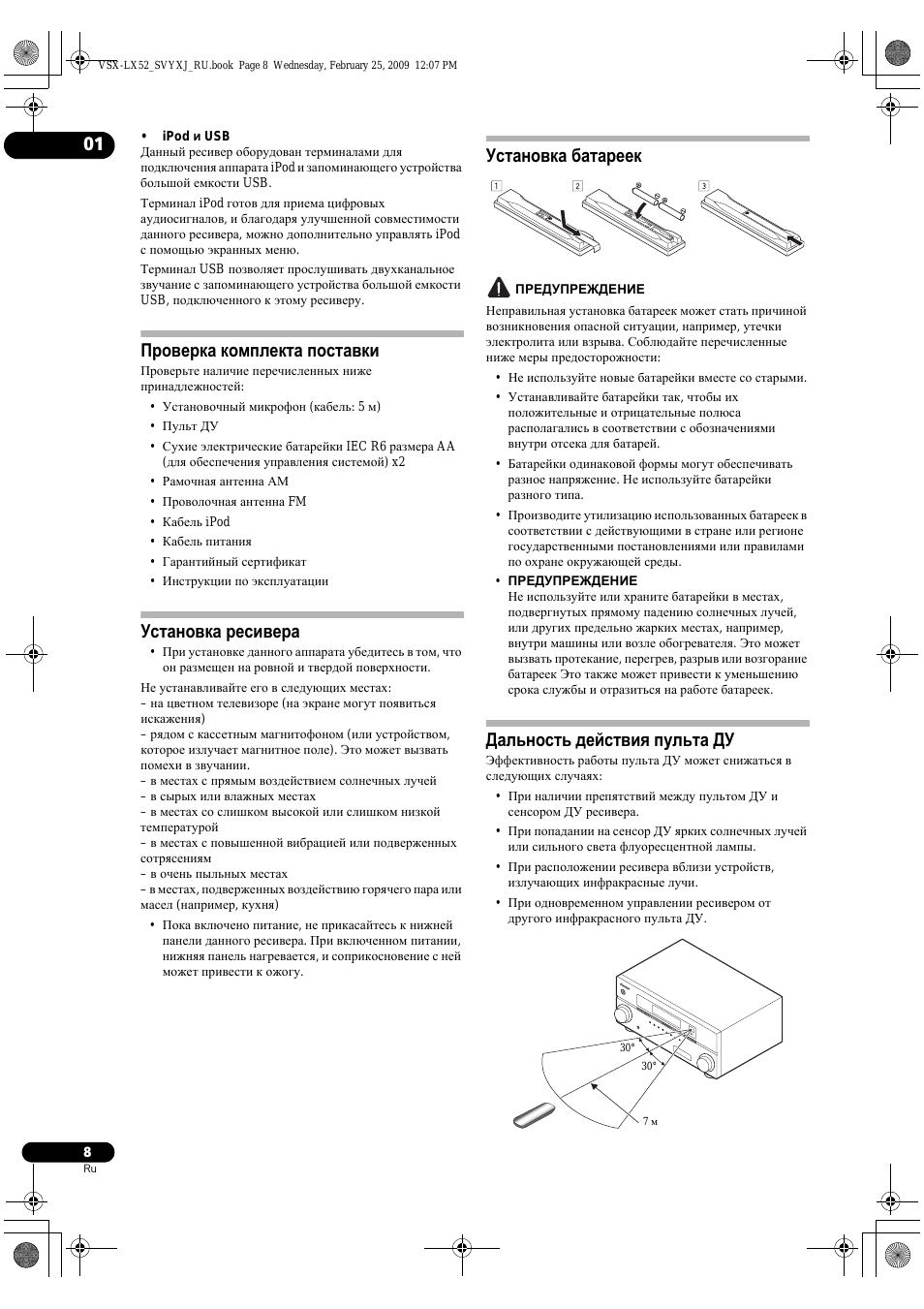

iPod

и USB

Данный ресивер оборудован терминалами для
подключения аппарата iPod и запоминающего устройства
большой емкости USB.
Терминал iPod готов для приема цифровых
аудиосигналов, и благодаря улучшенной совместимости
данного ресивера, можно дополнительно управлять iPod
с помощью экранных меню.
Терминал USB позволяет прослушивать двухканальное
звучание с запоминающего устройства большой емкости
USB, подключенного к этому ресиверу.

Проверка комплекта поставки

Проверьте наличие перечисленных ниже
принадлежностей:

• Установочный микрофон (кабель: 5 м)

• Пульт ДУ

• Сухие электрические батарейки IEC R6 размера AA

(для обеспечения управления системой) x2

• Рамочная антенна АМ

• Проволочная антенна FM

• Кабель iPod

• Кабель питания

• Гарантийный сертификат

• Инструкции по эксплуатации

Установка ресивера

• При установке данного аппарата убедитесь в том, что

он размещен на ровной и твердой поверхности.

Не устанавливайте его в следующих местах:
– на цветном телевизоре (на экране могут появиться
искажения)
– рядом с кассетным магнитофоном (или устройством,
которое излучает магнитное поле). Это может вызвать
помехи в звучании.
– в местах с прямым воздействием солнечных лучей
– в сырых или влажных местах
– в местах со слишком высокой или слишком низкой
температурой
– в местах с повышенной вибрацией или подверженных
сотрясениям
– в очень пыльных местах
– в местах, подверженных воздействию горячего пара или
масел (например, кухня)

• Пока включено питание, не прикасайтесь к нижней

панели данного ресивера. При включенном питании,
нижняя панель нагревается, и соприкосновение с ней
может привести к ожогу.

Установка батареек

ПРЕДУПРЕЖДЕНИЕ

Неправильная установка батареек может стать причиной
возникновения опасной ситуации, например, утечки
электролита или взрыва. Соблюдайте перечисленные
ниже меры предосторожности:

• Не используйте новые батарейки вместе со старыми.

• Устанавливайте батарейки так, чтобы их

положительные и отрицательные полюса
располагались в соответствии с обозначениями
внутри отсека для батарей.

• Батарейки одинаковой формы могут обеспечивать

разное напряжение. Не используйте батарейки
разного типа.

• Производите утилизацию использованных батареек в

соответствии с действующими в стране или регионе
государственными постановлениями или правилами
по охране окружающей среды.

• ПРЕДУПРЕЖДЕНИЕ

Не используйте или храните батарейки в местах,
подвергнутых прямому падению солнечных лучей,
или других предельно жарких местах, например,
внутри машины или возле обогревателя. Это может
вызвать протекание, перегрев, разрыв или возгорание
батареек Это также может привести к уменьшению
срока службы и отразиться на работе батареек.

Дальность действия пульта ДУ

Эффективность работы пульта ДУ может снижаться в
следующих случаях:

• При наличии препятствий между пультом ДУ и

сенсором ДУ ресивера.

• При попадании на сенсор ДУ ярких солнечных лучей

или сильного света флуоресцентной лампы.

• При расположении ресивера вблизи устройств,

излучающих инфракрасные лучи.

• При одновременном управлении ресивером от

другого инфракрасного пульта ДУ.

7 м

30°

30°

VSX-LX52_SVYXJ_RU.book Page 8 Wednesday, February 25, 2009 12:07 PM

9

Ru

02

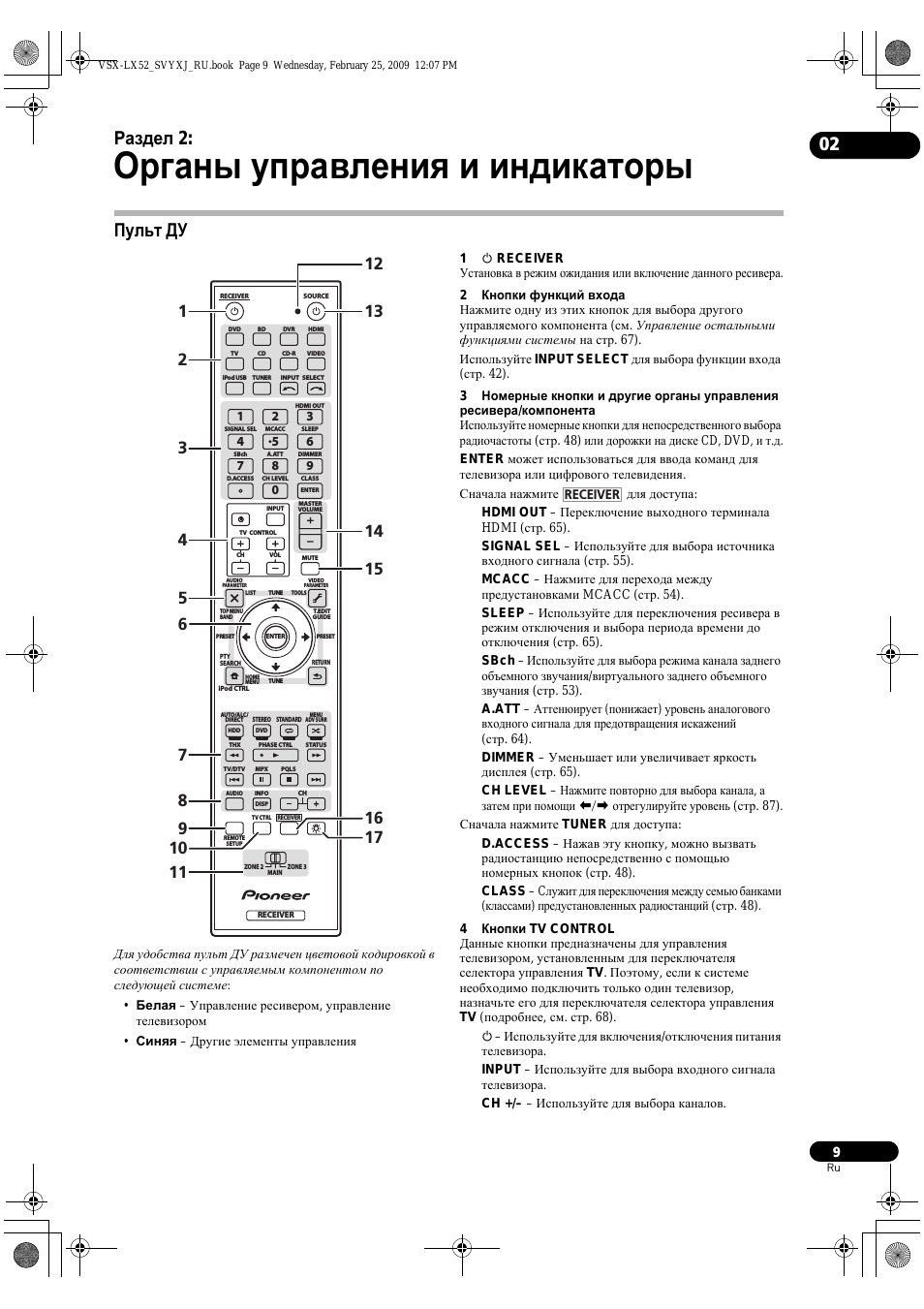

Раздел 2:

Органы управления и индикаторы

Пульт ДУ

Для удобства пульт ДУ размечен цветовой кодировкой в
соответствии с управляемым компонентом по
следующей системе:

• Белая – Управление ресивером, управление

телевизором

• Синяя – Другие элементы управления

1

 RECEIVER

Установка в режим ожидания или включение данного ресивера.

2

Кнопки функций входа

Нажмите одну из этих кнопок для выбора другого
управляемого компонента (см. Управление остальными
функциями системы на стр. 67).
Используйте INPUT SELECT для выбора функции входа
(стр. 42).

3

Номерные кнопки и другие органы управления

ресивера/компонента
Используйте номерные кнопки для непосредственного выбора
радиочастоты (стр. 48) или дорожки на диске CD, DVD, и т.д.
ENTER может использоваться для ввода команд для
телевизора или цифрового телевидения.
Сначала нажмите

для доступа:

HDMI OUT – Переключение выходного терминала
HDMI (стр. 65).

SIGNAL SEL – Используйте для выбора источника
входного сигнала (стр. 55).
MCACC – Нажмите для перехода между
предустановками MCACC (стр. 54).
SLEEP – Используйте для переключения ресивера в
режим отключения и выбора периода времени до
отключения (стр. 65).
SBch – Используйте для выбора режима канала заднего
объемного звучания/виртуального заднего объемного
звучания (стр. 53).
A.ATT – Аттенюирует (понижает) уровень аналогового
входного сигнала для предотвращения искажений
(стр. 64).

DIMMER – Уменьшает или увеличивает яркость
дисплея (стр. 65).
CH LEVEL – Нажмите повторно для выбора канала, а
затем при помощи

/ отрегулируйте уровень (стр. 87).

Сначала нажмите TUNER для доступа:

D.ACCESS – Нажав эту кнопку, можно вызвать
радиостанцию непосредственно с помощью
номерных кнопок (стр. 48).
CLASS – Cлужит для переключения между семью банками
(классами) предустановленных радиостанций (стр. 48).

4

Кнопки TV CONTROL

Данные кнопки предназначены для управления
телевизором, установленным для переключателя
селектора управления TV. Поэтому, если к системе
необходимо подключить только один телевизор,
назначьте его для переключателя селектора управления
TV (подробнее, см. стр. 68).

 – Используйте для включения/отключения питания

телевизора.
INPUT – Используйте для выбора входного сигнала
телевизора.
CH +/– – Используйте для выбора каналов.

DVD

BD

DVR

HDMI

TV

CD

CD-R

TUNER

INPUT SELECT

VIDEO

iPod USB

INPUT

T.EDIT

GUIDE

TOP MENU
BAND

MUTE

RETURN

iPod CTRL

HOME

MENU

LIST

TOOLS

PTY

SEARCH

AUDIO

PARAMETER

VOL

AUTO/ALC/

DIRECT

PHASE CTRL

THX

STATUS

REMOTE

SETUP

ZONE 2

MAIN

ZONE 3

HDD

DVD

STANDARD

STEREO

MENU

ADV SURR

CH

TV CONTROL

1

2

3

SLEEP

HDMI OUT

MCACC

SIGNAL SEL

4

5

6

DIMMER

A.ATT

SBch

7

8

9

CLASS

MASTER

VOLUME

CH LEVEL

D.ACCESS

0

ENTER

RECEIVER

SOURCE

ENTER

TV/DTV

AUDIO

INFO

DISP

MPX

PQLS

CH

RECEIVER

TUNE

PRESET

PRESET

TUNE

VIDEO

PARAMETER

RECEIVER

TV CTRL

1

2

3

7

8

9

11

10

4

5

6

13

12

14

15

16
17

RECEIVER

VSX-LX52_SVYXJ_RU.book Page 9 Wednesday, February 25, 2009 12:07 PM

10

Ru

02

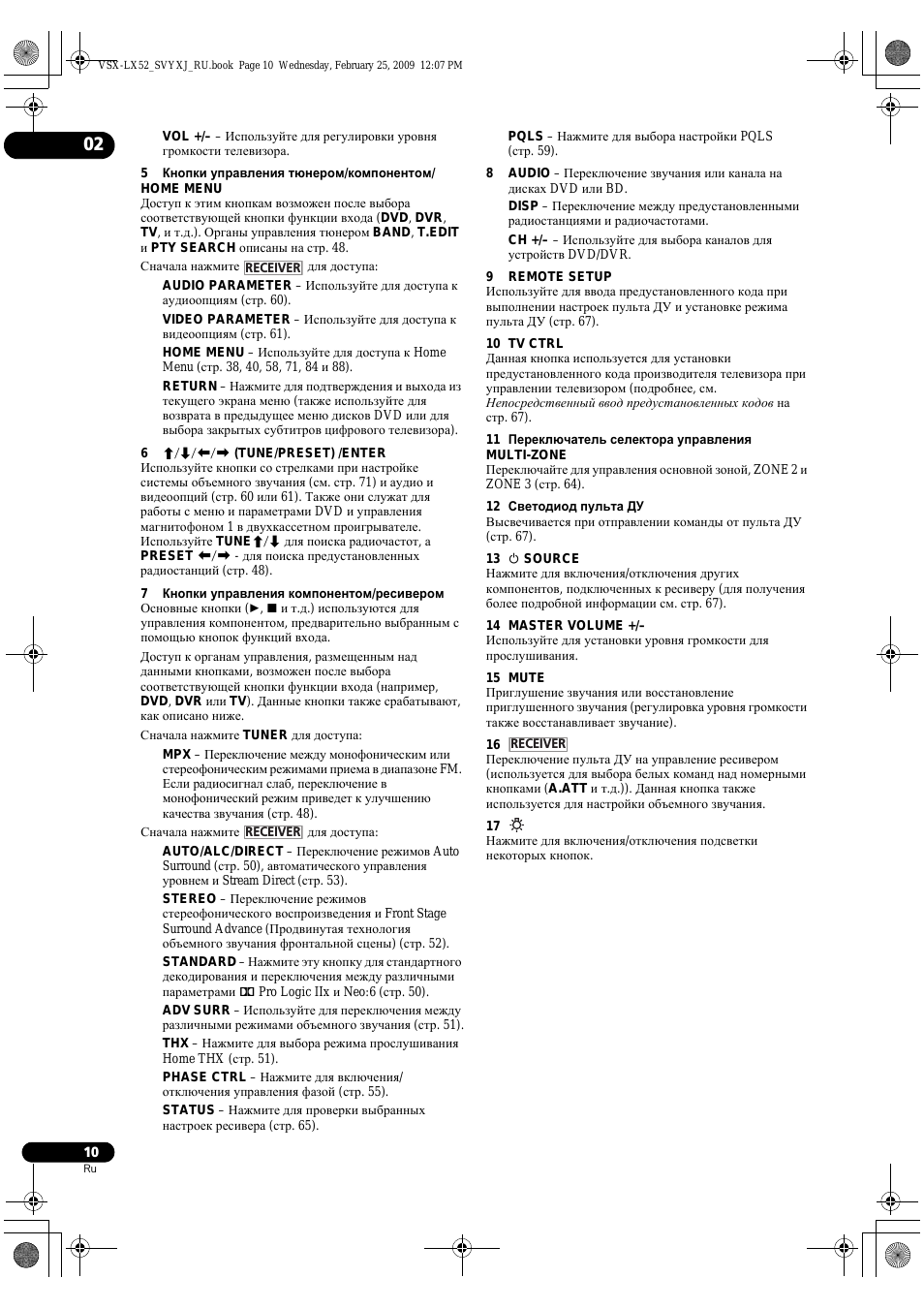

VOL +/– – Используйте для регулировки уровня
громкости телевизора.

5

Кнопки управления тюнером/компонентом/

HOME MENU
Доступ к этим кнопкам возможен после выбора
соответствующей кнопки функции входа (DVD, DVR,
TV, и т.д.). Органы управления тюнером BAND, T.EDIT
и PTY SEARCH описаны на стр. 48.
Сначала нажмите

для доступа:

AUDIO PARAMETER – Используйте для доступа к
аудиоопциям (стр. 60).
VIDEO PARAMETER – Используйте для доступа к
видеоопциям (стр. 61).
HOME MENU – Используйте для доступа к Home
Menu (стр. 38, 40, 58, 71, 84 и 88).

RETURN – Нажмите для подтверждения и выхода из
текущего экрана меню (также используйте для
возврата в предыдущее меню дисков DVD или для
выбора закрытых субтитров цифрового телевизора).

6

/// (TUNE/PRESET) /ENTER

Используйте кнопки со стрелками при настройке
системы объемного звучания (см. стр. 71) и аудио и
видеоопций (стр. 60 или 61). Также они служат для
работы с меню и параметрами DVD и управления
магнитофоном 1 в двухкассетном проигрывателе.
Используйте TUNE

/ для поиска радиочастот, а

PRESET

/ — для поиска предустановленных

радиостанций (стр. 48).

7

Кнопки управления компонентом/ресивером

Основные кнопки (,  и т.д.) используются для

управления компонентом, предварительно выбранным с
помощью кнопок функций входа.
Доступ к органам управления, размещенным над
данными кнопками, возможен после выбора
соответствующей кнопки функции входа (например,
DVD, DVR или TV). Данные кнопки также срабатывают,
как описано ниже.
Сначала нажмите TUNER для доступа:

MPX – Переключение между монофоническим или
стереофоническим режимами приема в диапазоне FM.
Если радиосигнал слаб, переключение в
монофонический режим приведет к улучшению
качества звучания (стр. 48).

Сначала нажмите

для доступа:

AUTO/ALC/DIRECT – Переключение режимов Auto
Surround (стр. 50), автоматического управления
уровнем и Stream Direct (стр. 53).
STEREO – Переключение режимов
стереофонического воспроизведения и Front Stage
Surround Advance (Продвинутая технология
объемного звучания фронтальной сцены) (стр. 52).
STANDARD – Нажмите эту кнопку для стандартного
декодирования и переключения между различными
параметрами 2 Pro Logic IIx и Neo:6 (стр. 50).
ADV SURR – Используйте для переключения между
различными режимами объемного звучания (стр. 51).
THX – Нажмите для выбора режима прослушивания
Home THX (стр. 51).

PHASE CTRL – Нажмите для включения/
отключения управления фазой (стр. 55).
STATUS – Нажмите для проверки выбранных
настроек ресивера (стр. 65).

PQLS – Нажмите для выбора настройки PQLS
(стр. 59).

8

AUDIO – Переключение звучания или канала на
дисках DVD или BD.
DISP – Переключение между предустановленными
радиостанциями и радиочастотами.
CH +/– – Используйте для выбора каналов для
устройств DVD/DVR.

9

REMOTE SETUP

Используйте для ввода предустановленного кода при
выполнении настроек пульта ДУ и установке режима
пульта ДУ (стр. 67).

10 TV CTRL
Данная кнопка используется для установки
предустановленного кода производителя телевизора при
управлении телевизором (подробнее, см.
Непосредственный ввод предустановленных кодов на
стр. 67).

11

Переключатель селектора управления

MULTI-ZONE
Переключайте для управления основной зоной, ZONE 2 и
ZONE 3 (стр. 64).

12

Светодиод пульта ДУ

Высвечивается при отправлении команды от пульта ДУ
(стр. 67).

13

 SOURCE

Нажмите для включения/отключения других
компонентов, подключенных к ресиверу (для получения
более подробной информации см. стр. 67).

14 MASTER VOLUME +/–
Используйте для установки уровня громкости для
прослушивания.

15 MUTE
Приглушение звучания или восстановление
приглушенного звучания (регулировка уровня громкости
также восстанавливает звучание).

16
Переключение пульта ДУ на управление ресивером
(используется для выбора белых команд над номерными
кнопками (A.ATT и т.д.)). Данная кнопка также
используется для настройки объемного звучания.

17
Нажмите для включения/отключения подсветки
некоторых кнопок.

RECEIVER

RECEIVER

RECEIVER

VSX-LX52_SVYXJ_RU.book Page 10 Wednesday, February 25, 2009 12:07 PM

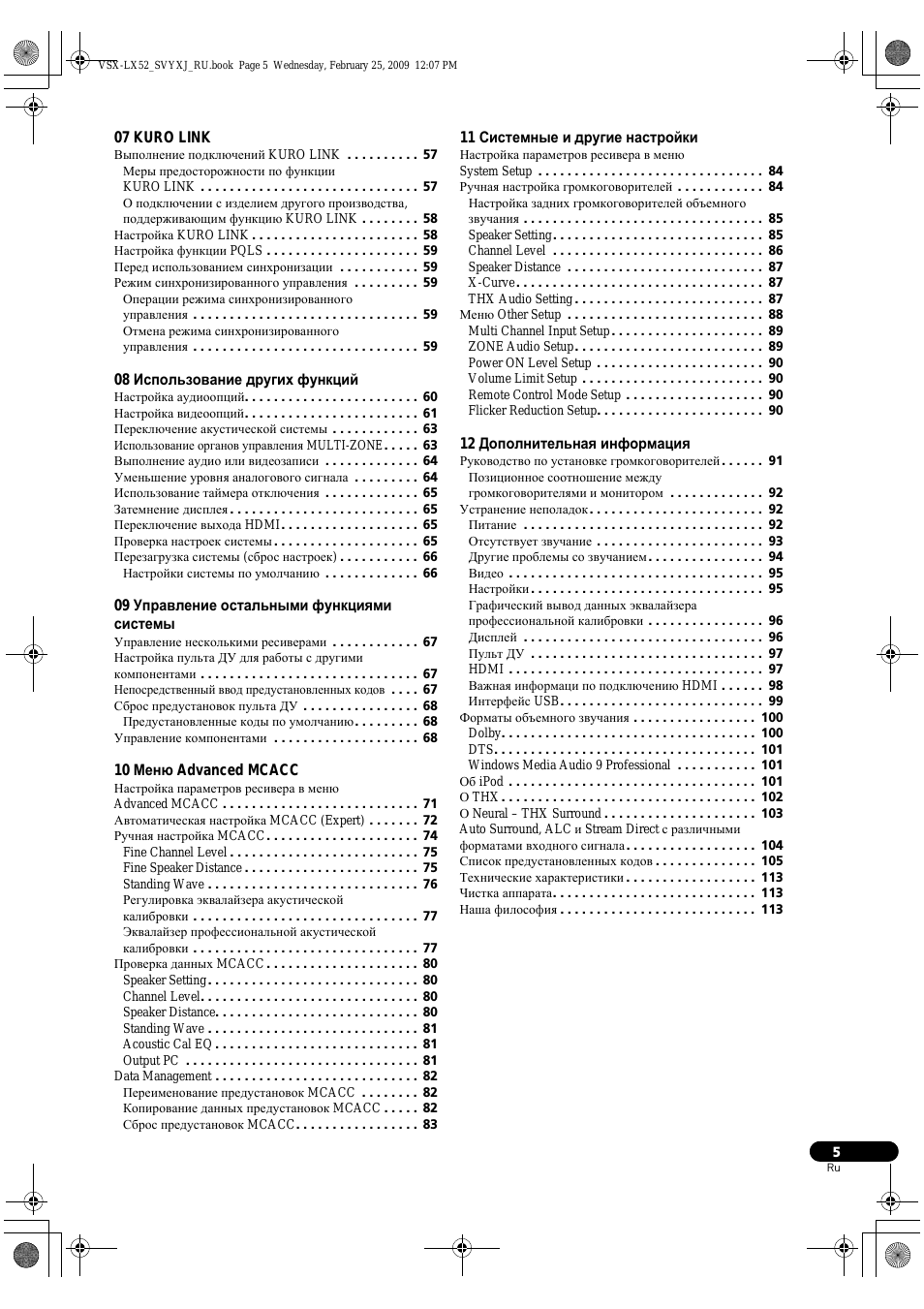

Нажмите на кнопку для помощи

Содержание

Порядок выполнения настроек на ресивере

. . . .6

01 Перед началом работы

Особенности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Проверка комплекта поставки. . . . . . . . . . . . . . . . . . . . 8

Установка ресивера . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Установка батареек. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Дальность действия пульта ДУ . . . . . . . . . . . . . . . . . . . 8

02 Органы управления и индикаторы

Пульт ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Передняя панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Дисплей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

03 Подключение оборудования

Задняя панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Выбор использования громкоговорителей . . . . . . . . . 16

Другие подключения громкоговорителей . . . . . . . . . 16

Расположение громкоговорителей . . . . . . . . . . . . . . . 17

Настройка системы громкоговорителей THX . . . . . . 17

Некоторые советы по улучшению качества звучания

Подключение громкоговорителей. . . . . . . . . . . . . . . . 18

Установка акустической системы . . . . . . . . . . . . . . . . 19

Стандартные 5.1/6.1/7.1-канальные подключения

объемного звучания . . . . . . . . . . . . . . . . . . . . . . . . . 19

Двухканальное усиление громкоговорителей . . . . . . 20

Двухпроводное подключение громкоговорителей

Выбор системы Surr Back . . . . . . . . . . . . . . . . . . . . . . 21

Настройка ZONE 2. . . . . . . . . . . . . . . . . . . . . . . . . . 21

Настройка громкоговорителей системы В . . . . . . . . 21

Настройка двухканального усиления . . . . . . . . . . . . 21

Об аудиоподключении . . . . . . . . . . . . . . . . . . . . . . . . 21

О преобразователе видеосигнала . . . . . . . . . . . . . . . . 22

Подключение телевизора и компонентов воспроизведения

Подключение с помощью HDMI . . . . . . . . . . . . . . . 23

Подключение проигрывателя DVD без выхода HDMI

Подключение телевизора без входа HDMI . . . . . . . . 25

Подключение HDD/DVD-рекордера,

видеомагнитофона и других видеоисточников . . . . . . 27

Подключение спутникового/кабельного ресивера

или другой приставки . . . . . . . . . . . . . . . . . . . . . . . . . 28

Подключение многоканальных аналоговых входов

Подключение других аудиокомпонентов . . . . . . . . . . 28

О декодере WMA9 Pro . . . . . . . . . . . . . . . . . . . . . . . 29

Подключение дополнительных усилителей. . . . . . . . . 29

Подключение антенн AM/FM . . . . . . . . . . . . . . . . . . . 30

Подключение внешних антенн . . . . . . . . . . . . . . . . . 30

Настройка MULTI-ZONE . . . . . . . . . . . . . . . . . . . . . . 31

Выполнение подключений MULTI-ZONE . . . . . . . . 31

Подключение ИК приемника . . . . . . . . . . . . . . . . . . . 33

Управление другими компонентами Pioneer от

сенсора ДУ данного аппарата . . . . . . . . . . . . . . . . . . . 33

Включение и отключение компонентов с помощью

12-вольтного пускового устройства . . . . . . . . . . . . . . 34

Подключение компьютера для вывода Advanced MCACC

. . . . 18

. . . . 20

. . . . 23

. . . . 24

. . . . 28

. . . . 34

Подключение компонента, оборудованного

терминалом HDMI, к входу на передней панели . . . . . 35

Подключение iPod . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Подключение устройства USB . . . . . . . . . . . . . . . . . . 36

Подключение ресивера к электророзетке . . . . . . . . . . 37

04 Основная настройка

Изменение сопротивления громкоговорителей . . . . . . 38

Переключение языка экранного меню (OSD Language)
Автоматическая настройка объемного звучания

(Auto MCACC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Проблемы при использовании автоматической

настройки MCACC. . . . . . . . . . . . . . . . . . . . . . . . . . 40

Меню Input Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Стандартные и возможные настройки функций входа

. . . . 38

. . . . 41

05 Основные операции воспроизведения

Воспроизведение источника . . . . . . . . . . . . . . . . . . . . 42

Воспроизведение источника через подключение HDMI

Выбор многоканальных аналоговых входов . . . . . . . 43

Воспроизведение iPod . . . . . . . . . . . . . . . . . . . . . . . . 43

Воспроизведение аудиофайлов, сохраненных на iPod

Воспроизведение устройства USB . . . . . . . . . . . . . . . 45

Воспроизведение аудиофайлов, сохраненных на

устройстве памяти USB . . . . . . . . . . . . . . . . . . . . . . 45

Воспроизведение файлов фотографий, сохраненных

на устройстве памяти USB . . . . . . . . . . . . . . . . . . . . 46

О воспроизводимых форматах файлов . . . . . . . . . . . 47

Прослушивание радиопередач . . . . . . . . . . . . . . . . . . 48

Улучшение звучания в диапазоне FM. . . . . . . . . . . . 48

Использование Neural THX . . . . . . . . . . . . . . . . . . . 48

Непосредственное указание частоты . . . . . . . . . . . . 48

Сохранение предустановленных радиостанций . . . . 48

Присвоение имен предустановленным радиостанциям
Прослушивание предустановленных радиостанций

Знакомство с системой RDS. . . . . . . . . . . . . . . . . . . 49

. . . . 42

. . . . 43

. . . . 48

. . . . 49

06 Прослушивание системы

Автоматическое воспроизведение. . . . . . . . . . . . . . . . 50

Прослушивание в режиме объемного звучания. . . . . . 50

Стандартное объемное звучание . . . . . . . . . . . . . . . 50

Использование режимов Home THX. . . . . . . . . . . . . 51

Использование дополнительных эффектов

объемного звучания . . . . . . . . . . . . . . . . . . . . . . . . . 51

Прослушивание в стереофоническом режиме . . . . . . . 52

Использование Front Stage Surround Advance . . . . . . . 52

Использование функции Stream Direct . . . . . . . . . . . . 53

Использование обработки заднего канала объемного звучания

Использование режима виртуального заднего

громкоговорителя объемного звучания . . . . . . . . . . 53

Установка функции Up Mix . . . . . . . . . . . . . . . . . . . . 54

Выбор предустановок MCACC. . . . . . . . . . . . . . . . . . 54

Выбор входного сигнала. . . . . . . . . . . . . . . . . . . . . . . 55

Улучшение качества звучания с помощью функции

Phase Control (Корректировка фазы) . . . . . . . . . . . . . . 55

. . . 53

4

Ru

07 KURO LINK

Выполнение подключений KURO LINK . . . . . . . . . . 57

Меры предосторожности по функции

KURO LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

О подключении с изделием другого производства,

поддерживающим функцию KURO LINK . . . . . . . . 58

Настройка KURO LINK . . . . . . . . . . . . . . . . . . . . . . . 58

Настройка функции PQLS . . . . . . . . . . . . . . . . . . . . . 59

Перед использованием синхронизации . . . . . . . . . . . 59

Режим синхронизированного управления . . . . . . . . . 59

Операции режима синхронизированного

управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Отмена режима синхронизированного

управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

08 Использование других функций

Настройка аудиоопций. . . . . . . . . . . . . . . . . . . . . . . . 60

Настройка видеоопций. . . . . . . . . . . . . . . . . . . . . . . . 61

Переключение акустической системы . . . . . . . . . . . . 63

Использование органов управления MULTI-ZONE

Выполнение аудио или видеозаписи . . . . . . . . . . . . . 64

Уменьшение уровня аналогового сигнала . . . . . . . . . 64

Использование таймера отключения . . . . . . . . . . . . . 65

Затемнение дисплея . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Переключение выхода HDMI. . . . . . . . . . . . . . . . . . . 65

Проверка настроек системы . . . . . . . . . . . . . . . . . . . . 65

Перезагрузка системы (сброс настроек) . . . . . . . . . . . 66

Настройки системы по умолчанию . . . . . . . . . . . . . 66

. . . . . 63

09 Управление остальными функциями

системы

Управление несколькими ресиверами . . . . . . . . . . . . 67

Настройка пульта ДУ для работы с другими

компонентами . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Непосредственный ввод предустановленных кодов

Сброс предустановок пульта ДУ . . . . . . . . . . . . . . . . 68

Предустановленные коды по умолчанию. . . . . . . . . 68

Управление компонентами . . . . . . . . . . . . . . . . . . . . 68

. . . . 67

10 Меню Advanced MCACC

Настройка параметров ресивера в меню

Advanced MCACC . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Автоматическая настройка MCACC (Expert) . . . . . . . 72

Ручная настройка MCACC. . . . . . . . . . . . . . . . . . . . . 74

Fine Channel Level . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Fine Speaker Distance . . . . . . . . . . . . . . . . . . . . . . . . 75

Standing Wave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Регулировка эквалайзера акустической

калибровки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Эквалайзер профессиональной акустической

калибровки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Проверка данных MCACC . . . . . . . . . . . . . . . . . . . . . 80

Speaker Setting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Channel Level. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Speaker Distance. . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Standing Wave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Acoustic Cal EQ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Output PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Data Management . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Переименование предустановок MCACC . . . . . . . . 82

Копирование данных предустановок MCACC . . . . . 82

Сброс предустановок MCACC. . . . . . . . . . . . . . . . . 83

11 Системные и другие настройки

Настройка параметров ресивера в меню

System Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Ручная настройка громкоговорителей . . . . . . . . . . . . 84

Настройка задних громкоговорителей объемного

звучания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Speaker Setting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Channel Level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Speaker Distance . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

X-Curve. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

THX Audio Setting. . . . . . . . . . . . . . . . . . . . . . . . . . 87

Меню Other Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Multi Channel Input Setup. . . . . . . . . . . . . . . . . . . . . 89

ZONE Audio Setup. . . . . . . . . . . . . . . . . . . . . . . . . . 89

Power ON Level Setup . . . . . . . . . . . . . . . . . . . . . . . 90

Volume Limit Setup . . . . . . . . . . . . . . . . . . . . . . . . . 90

Remote Control Mode Setup . . . . . . . . . . . . . . . . . . . 90

Flicker Reduction Setup. . . . . . . . . . . . . . . . . . . . . . . 90

12 Дополнительная информация

Руководство по установке громкоговорителей . . . . . . 91

Позиционное соотношение между

громкоговорителями и монитором . . . . . . . . . . . . . 92

Устранение неполадок. . . . . . . . . . . . . . . . . . . . . . . . 92

Питание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Отсутствует звучание . . . . . . . . . . . . . . . . . . . . . . . 93

Другие проблемы со звучанием. . . . . . . . . . . . . . . . 94

Видео . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Настройки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Графический вывод данных эквалайзера

профессиональной калибровки . . . . . . . . . . . . . . . . 96

Дисплей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Пульт ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Важная информаци по подключению HDMI . . . . . . 98

Интерфейс USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

Форматы объемного звучания . . . . . . . . . . . . . . . . . 100

Dolby. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

DTS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

Windows Media Audio 9 Professional . . . . . . . . . . . 101

Об iPod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

О THX. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

О Neural – THX Surround . . . . . . . . . . . . . . . . . . . . . 103

Auto Surround, ALC и Stream Direct с различными

форматами входного сигнала. . . . . . . . . . . . . . . . . . 104

Список предустановленных кодов . . . . . . . . . . . . . . 105

Технические характеристики . . . . . . . . . . . . . . . . . . 113

Чистка аппарата. . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

Наша философия . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

Ru

5

Порядок выполнения настроек на ресивере

Аппарат является полноценным аудио-видео ресивером, оборудованным множеством функций и терминалов. Он
может легко использоваться после выполнения процедуры подключений и настроек ниже.

Цвета шагов означают следующее:

Требуемый параметр настройки

Настройка, выполняемая при необходимости

1 Перед началом работы

• Проверка комплекта поставки (стр.

• Установка батареек (стр.



2

Выбор использования громкоговорителей
(стр. 16)

• Подключение 7.1-канального объемного звучания

• Подключение 5.1-канального объемного звучания и
переднего двухканального усиления

• Подключение 5.1-канального объемного звучания и
ZONE 2

• Подключение 5.1-канального объемного звучания и
Speaker B



3 Подключение громкоговорителей

• Расположение громкоговорителей (стр. 17)

• Подключение громкоговорителей (стр. 18)

• Стандартные 5.1/6.1/7.1-канальные подключения
объемного звучания (стр. 19)

• Двухканальное усиление громкоговорителей (стр.

20)



4 Подключение компонентов

• Об аудиоподключении (стр. 21)

• О преобразователе видеосигнала (стр. 22)

• Подключение телевизора и компонентов
воспроизведения (стр. 23)

• Подключение антенн AM/FM (стр. 30)

• Подключение ресивера к электророзетке (стр. 37)



5 Изменение сопротивления

громкоговорителей (стр. 38)

(Только когда импеданс подключенных
громкоговорителей составляет от 6 Ω до 8 Ω)



6 Включение питания



7 Переключение языка экранного меню (OSD

Language) (стр. 38)



8

Настройка задних громкоговорителей
объемного звучания (стр. 85)



9 Настройки MCACC грокоговорителей

• Автоматическая настройка объемного звучания
(Auto MCACC) (стр. 39)



10 Меню Input Setup (стр. 40)

(При использовании подключений, кроме
рекомендуемых подключений)



11 Переключение выхода HDMI (стр. 65)



12 Основные операции воспроизведения (стр.

42)



13 Регулировка качества звучания и картинки по

желанию

• Использование различных режимов прослушивания

• Использование обработки заднего канала
объемного звучания (стр. 53)

• Улучшение качества звучания с помощью функции
Phase Control (Корректировка фазы) (стр. 55)

• Измерение всех типов эквалайзера (SYMMETRY/
ALL CH ADJ/FRONT ALIGN) (стр. 72)

• Переключение уровня канала во время
прослушивания (Совет на стр. 87)

• Включение/отключение функций эквалайзера

акустической калибровки, восстановления звучания
или усиления диалога (стр.60)

• Настройка функции PQLS (стр. 59)

• Настройка аудиоопций (Тональность, уровень
громкости или задержка звучания, др.) (стр. 60)

• Настройка видеоопций (стр. 61)



14 Другие опционные регулировки и настройки

• Настройка KURO LINK (стр. 58)

• Меню Advanced MCACC (стр. 71)

• Системные и другие настройки (стр. 84)



15 Максимально возможное использование

пульта ДУ

• Управление несколькими ресиверами (стр. 67)

• Настройка пульта ДУ для работы с другими
компонентами (стр. 67)

6

Ru

Раздел 1:

Перед началом работы

Более того, Dolby Digital Plus и Dolby TrueHD,

Особенности

• Улучшенная система прямой подачи энергии

Данный ресивер представляет собой новый шаг в
развитии, обеспечивающей изделиям Pioneer
превосходные возможности управления при высокой
мощности, низкие искажения и устойчивость звукового
поля. Благодаря конструкции схемы, позволяющей
снизить потерю энергии усилителя для каждого канала,
данный ресивер генерирует равную мощность усилителя
для всех каналов, устраняя вероятность доминирования
одного канала в определенном звуковом поле.

• Простота настройки с помощью системы
Advanced MCACC

Автоматическая настройка MCACC обеспечивает быструю, но
точную настройку звучания, которая включает
дополнительные функции эквалайзера профессиональной
акустической калибровки. При использовании этой передовой
технологии измеряются реверберационные характеристики
места прослушивания, что позволяет настроить систему с
помощью графических индикаторов, которые могут быть
отображены на экране или с помощью компьютера. Благодаря
дополнительным преимуществам многочисленных хранимых
в памяти предварительно заданных настроек MCACC,
управлению стоячими волнами и измерений при помощи
микрофона ощущение прослушивания в домашнем кинотеатре
будет настроено по-настоящему индивидуально и обеспечит
оптимальное объемное звучание.

• Сертифицированная конструкция THX Select2
Plus

Данный ресивер имеет логотип THX Select2 Plus, что
означает, что он прошел серию тщательных испытаний
качества и рабочих характеристик всех функций данного
изделия. Они включают тестирование рабочих
характеристик и функционирования предварительного
усилителя и усилителя мощности, а также сотен других
параметров цифровой и аналоговой областей,
обеспечивающих реалистичное воспроизведение,
максимально соответствующее замыслу режиссера.

• Декодирование Dolby Digital и DTS, включая
Dolby Digital EX, Dolby Pro Logic IIx, DTS 96/24,
DTS-ES, Dolby Digital Plus, Dolby TrueHD,
DTS-EXPRESS и DTS-HD Master Audio

Декодирование Dolby Digital и DTS позволяет получить дома
такое же звучание, как в кинотеатре, при этом используются
до шести каналов объемного звучания, включая специальный
канал LFE (низкочастотный эффект) для обеспечения
глубоких и реалистичных звуковых эффектов.

Встроенные декодеры Dolby Pro Logic IIx и DTS Neo:6 не
только обеспечивают полное декодирование объемного
звучания для любого источника Dolby Surround, но и
создают эффект реалистичного объемного звучания для
любого стереофонического источника.

Дополнив систему громкоговорителем объемного
звучания, можно воспользоваться преимуществами
встроенных декодеров Dolby Digital EX и DTS-ES для
шестиканального объемного звучания.

разработанные для носителей высокой точности
следующего поколения, как Blu-ray Disc и HD DVD,
поддерживаю 7.1 каналов и 8 каналов соответственно.

DTS-EXPRESS — это технология кодирования с низкой
битовой скоростью, поддерживающая до 5.1 каналов, с
фиксированной скоростью передачи данных от 24 кб/сек
до 256 кб/сек (данная кодировка доступна только при
поступлении сигналов на данный ресивер в качестве
первичного звучания).

DTS-HD Master Audio воспроизводит аудиосигналы без
никакой потери данных с его высокой скоростью передачи.

• Корректировка фазы

Технология управления фазы, используемая в данной
модели ресивера, обеспечивает когерентность
воспроизведения звука, благодаря согласованию фазы
для оптимизации звукового поля в точке прослушивания.

• Восстановление звучания

Функция восстановления звучания использует технологию
DSP для восстановления звукового давления и сглаживания

неровных артефактов, оставшихся после сжатия. Это позволяет
восстановить качество звучания СD для аудиофайлов WMA,
MP3 и MPEG-4 AAC и достичь более богатого чувства
присутствия при воспроизведении аудиоформатов Dolby
Digital, DTS или WMA9 Pro, записанных в многоканальном
формате на DVD и других дисках.

• Front Stage Surround Advance (Продвинутая
технология объемного звучания фронтальной
сцены)

Функция Front Stage Surround Advance (Продвинутая
технология объемного звучания фронтальной сцены) позволяет
прослушивать невидимые, естественные эффекты объемного
звучания с помощью только передних громкоговорителей, без
искажения качества исходного звучания.

• Auto Level Control (Автоматическое управление
уровнем)

При воспроизведении источника в режиме автоматического
управления уровнем (ALC), данный ресивер автоматически
выравнивает уровень воспроизводимого звучания в
соответствии с изменением в уровнях записи.

• HDMI и преобразование цифрового
видеосигнала

Данный ресивер совместим с цифровым видеоформатом
HDMI, что обеспечивает высокую детализацию

цифрового видео/аудио при помощи одного кабеля.
Высококачественные звуковые форматы как DTS-HD и

Dolby TrueHD поддерживаются, в то время как данный
ресивер также совместим с функцией DeepColor. Данным
ресивером можно управлять синхронно с компонентом
Pioneer, поддерживающим функцию KURO LINK,
подключив компонент к данному ресиверу через HDMI.
Также, встроенный преобразователь цифрового
видеосигнала данного ресивера также позволяет выполнить
деинтерлейсинг и увеличение масштаба, и поступающие
аналоговые видеосигналы преобразовываются и выводятся в
виде цифровых видеосигналов на терминал HDMI.

01

7

Ru

01

• iPod и USB

Данный ресивер оборудован терминалами для
подключения аппарата iPod и запоминающего устройства
большой емкости USB.

Терминал iPod готов для приема цифровых
аудиосигналов, и благодаря улучшенной совместимости
данного ресивера, можно дополнительно управлять iPod
с помощью экранных меню.

Терминал USB позволяет прослушивать двухканальное
звучание с запоминающего устройства большой емкости
USB, подключенного к этому ресиверу.

Проверка комплекта поставки

Проверьте наличие перечисленных ниже
принадлежностей:

• Установочный микрофон (кабель: 5 м)

• Пульт ДУ

• Сухие электрические батарейки IEC R6 размера AA
(для обеспечения управления системой) x2

• Рамочная антенна АМ

• Проволочная антенна FM

• Кабель iPod

• Кабель питания

• Гарантийный сертификат

• Инструкции по эксплуатации

Установка ресивера

• При установке данного аппарата убедитесь в том, что
он размещен на ровной и твердой поверхности.

Не устанавливайте его в следующих местах:
– на цветном телевизоре (на экране могут появиться
искажения)
– рядом с кассетным магнитофоном (или устройством,
которое излучает магнитное поле). Это может вызвать
помехи в звучании.

– в местах с прямым воздействием солнечных лучей
– в сырых или влажных местах
– в местах со слишком высокой или слишком низкой

температурой
– в местах с повышенной вибрацией или подверженных
сотрясениям

– в очень пыльных местах
– в местах, подверженных воздействию горячего пара или
масел (например, кухня)

• Пока включено питание, не прикасайтесь к нижней

панели данного ресивера. При включенном питании,
нижняя панель нагревается, и соприкосновение с ней
может привести к ожогу.

Установка батареек

ПРЕДУПРЕЖДЕНИЕ

Неправильная установка батареек может стать причиной
возникновения опасной ситуации, например, утечки
электролита или взрыва. Соблюдайте перечисленные
ниже меры предосторожности:

• Не используйте новые батарейки вместе со старыми.

• Устанавливайте батарейки так, чтобы их

положительные и отрицательные полюса
располагались в соответствии с обозначениями
внутри отсека для батарей.

• Батарейки одинаковой формы могут обеспечивать
разное напряжение. Не используйте батарейки
разного типа.

• Производите утилизацию использованных батареек в
соответствии с действующими в стране или регионе
государственными постановлениями или правилами
по охране окружающей среды.

• ПРЕДУПРЕЖДЕНИЕ

Не используйте или храните батарейки в местах,
подвергнутых прямому падению солнечных лучей,
или других предельно жарких местах, например,
внутри машины или возле обогревателя. Это может
вызвать протекание, перегрев, разрыв или возгорание
батареек Это также может привести к уменьшению
срока службы и отразиться на работе батареек.

Дальность действия пульта ДУ

Эффективность работы пульта ДУ может снижаться в
следующих случаях:

• При наличии препятствий между пультом ДУ и
сенсором ДУ ресивера.

• При попадании на сенсор ДУ ярких солнечных лучей
или сильного света флуоресцентной лампы.

• При расположении ресивера вблизи устройств,
излучающих инфракрасные лучи.

• При одновременном управлении ресивером от
другого инфракрасного пульта ДУ.

8

Ru

30°

30°

7 м

Раздел 2:

Органы управления и индикаторы

Пульт ДУ

12

RECEIVER

1

DVD BD DVR HDMI

2

3

4

5
6

7

8

9

10
11

Для удобства пульт ДУ размечен цветовой кодировкой в
соответствии с управляемым компонентом по
следующей системе:

• Белая – Управление ресивером, управление

телевизором

• Синяя – Другие элементы управления

TV CD CD-R

TUNER

iPod USB

123

456

789

TV CONTROL

CH

AUDIO

PARAMETER

LIST

TOP MENU
BAND

PRESET PRESET

PTY
SEARCH

HOME
MENU

iPod CTRL

AUTO/ALC/

DIRECT

STEREO

HDD DVD

TV/DTV

MPX PQLS

AUDIO

INFO

DISP

TV CTRL

REMOTE

SETUP

ZONE 2

SOURCE

VIDEO

INPUT SELECT

HDMI OUT

SLEEP

MCACCSIGNAL SEL

DIMMERA.ATTSBch

CLASS

CH LEVELD.ACCESS

ENTER

0

MASTER

INPUT

VOLUME

VOL

MUTE

VIDEO

PARAMETER

TUNE

TOOLS

T.EDIT
GUIDE

ENTER

RETURN

TUNE

MENU

ADV SURR

STANDARD

PHASE CTRLTHX STATUS

CH

RECEIVER

ZONE 3

MAIN

RECEIVER

13

14

15

16
17

1  RECEIVER

Установка в режим ожидания или включение данного ресивера.

2 Кнопки функций входа

Нажмите одну из этих кнопок для выбора другого
управляемого компонента (см. Управление остальными
функциями системы на стр.67).

Используйте INPUT SE LECT для выбора функции входа
(стр. 42).

3 Номерные кнопки и другие органы управления
ресивера/компонента

Используйте номерные кнопки для непосредственного выбора
радиочастоты

(стр. 48)

или дорожки на диске CD, DVD, и т.д.

ENTER может использоваться для ввода команд для
телевизора или цифрового телевидения.

Сначала нажмите для доступа:

RECEIVER

HDMI OUT – Переключение выходного терминала
HDMI (стр. 65).

SIGNAL SEL – Используйте для выбора источника
входного сигнала (стр. 55).

MCACC – Нажмите для перехода между
предустановками MCACC (стр.54).

SLEEP – Используйте для переключения ресивера в
режим отключения и выбора периода времени до
отключения (стр.65).

– Используйте для выбора режима канала заднего

SBch

объемного звучания/виртуального заднего объемного
звучания

A.ATT –

(стр. 53)

.

Аттенюирует (понижает) уровень аналогового

входного сигнала для предотвращения искажений

(стр. 64)

.

DIMMER – Уменьшает или увеличивает яркость
дисплея (стр. 65).

CH LEVEL –

затем при помощи

Нажмите повторно для выбора канала, а

/

отрегулируйте уровень (стр. 87)

Сначала нажмите TUNER для доступа:

D.ACCESS – Нажав эту кнопку, можно вызвать
радиостанцию непосредственно с помощью
номерных кнопок (стр. 48).

CLASS –

Cлужит для переключения между семью банками

(классами) предустановленных радиостанций

4 Кнопки

TV CONTROL

Данные кнопки предназначены для управления
телевизором, установленным для переключателя
селектора управления TV. Поэтому, если к системе
необходимо подключить только один телевизор,
назначьте его для переключателя селектора управления
TV (подробнее, см. стр. 68).

 – Используйте для включения/отключения питания
телевизора.

INPUT – Используйте для выбора входного сигнала
телевизора.

CH +/– – Используйте для выбора каналов.

(стр. 48)

02

.

.

Ru

9

02

VOL +/– – Используйте для регулировки уровня
громкости телевизора.

5 Кнопки управления тюнером/компонентом/
HOME MENU

Доступ к этим кнопкам возможен после выбора
соответствующей кнопки функции входа (DVD, DVR,
TV, и т.д.). Органы управления тюнером BAND, T.EDIT
и PTY SEARCH описаны на стр. 48.

Сначала нажмите для доступа:

AUDIO PARAMETER – Используйте для доступа к
аудиоопциям (стр. 60).

VIDEO PARAMETER – Используйте для доступа к
видеоопциям (стр. 61).

HOME MENU – Используйте для доступа к Home
Menu (стр. 38, 40, 58, 71, 84 и 88).

RETURN – Нажмите для подтверждения и выхода из
текущего экрана меню (также используйте для
возврата в предыдущее меню дисков DVD или для
выбора закрытых субтитров цифрового телевизора).

6

///

Используйте кнопки со стрелками при настройке
системы объемного звучания (см. стр.71) и аудио и
видеоопций (стр.60 или 61). Также они служат для
работы с меню и параметрами DVD и управления
магнитофоном 1 в двухкассетном проигрывателе.
Используйте TUNE/ для поиска радиочастот, а
PRESET / — для поиска предустановленных
радиостанций (стр.48).

7 Кнопки управления компонентом/ресивером

Основные кнопки (,  и т.д.) используются для
управления компонентом, предварительно выбранным с
помощью кнопок функций входа.

Доступ к органам управления, размещенным над
данными кнопками, возможен после выбора
соответствующей кнопки функции входа (например,
DVD, DVR или TV). Данные кнопки также срабатывают,
как описано ниже.

Сначала нажмите TUNER для доступа:

– Переключение между монофоническим или

MPX

стереофоническим режимами приема в диапазоне FM.
Если радиосигнал слаб, переключение в
монофонический режим приведет к улучшению
качества звучания

Сначала нажмите для доступа:

AUTO/ALC/DIRECT –
Surround
уровнем и Stream Direct

STEREO – Переключение режимов
стереофонического воспроизведения и Front Stage
Surround Advance (Продвинутая технология
объемного звучания фронтальной сцены) (стр. 52).

STANDARD – Нажмите эту кнопку для стандартного
декодирования и переключения между различными
параметрами 2 Pro Logic IIx и Neo:6 (стр. 50).

ADV SURR – Используйте для переключения между
различными режимами объемного звучания (стр.51).

THX – Нажмите для выбора режима прослушивания
Home THX (стр. 51).

PHASE CTRL – Нажмите для включения/
отключения управления фазой (стр. 55).

STATUS – Нажмите для проверки выбранных
настроек ресивера (стр.65).

RECEIVER

(

TUNE/PRESET

(стр.48)

RECEIVER

(стр.50)

, автоматического управления

) /

ENTER

.

Переключение режимов Auto

(стр.53).

PQLS – Нажмите для выбора настройки PQLS
(стр. 59).

8

AUDIO – Переключение звучания или канала на

дисках DVD или BD.
DISP – Переключение между предустановленными

радиостанциями и радиочастотами.
CH +/– – Используйте для выбора каналов для

устройств DVD/DVR.

9

REMOTE SETUP

Используйте для ввода предустановленного кода при
выполнении настроек пульта ДУ и установке режима
пульта ДУ (стр. 67).

10

TV CTRL

Данная кнопка используется для установки
предустановленного кода производителя телевизора при
управлении телевизором (подробнее, см.
Непосредственный ввод предустановленных кодов на
стр. 67).

11 Переключатель селектора управления
MULTI-ZONE

Переключайте для управления основной зоной, ZONE 2 и
ZONE 3 (стр. 64).

12 Светодиод пульта ДУ

Высвечивается при отправлении команды от пульта ДУ
(стр.67).

13

 SOURCE

Нажмите для включения/отключения других
компонентов, подключенных к ресиверу (для получения
более подробной информации см. стр. 67).

14

MASTER VOLUME +/–

Используйте для установки уровня громкости для
прослушивания.

15

MUTE

Приглушение звучания или восстановление
приглушенного звучания (регулировка уровня громкости
также восстанавливает звучание).

RECEIVER

16

Переключение пульта ДУ на управление ресивером
(используется для выбора белых команд над номерными

кнопками (A.ATT и т.д.)). Данная кнопка также
используется для настройки объемного звучания.

17

Нажмите для включения/отключения подсветки
некоторых кнопок.

10

Ru

Передняя панель

12 345

STANDBY/ON

02

786

VSX-LX52

PHASE

CONTROL

STEREO

ADVANCED

MCACC

ADVANCED
SURROUND

INPUT
SELECTOR

BAND TUNE TUNE

PHONES

AUTO SURR /ALC/
STREAM DIRECT

910 141211 13

1Peryлятор

INPUT SELECTOR

Используйте для выбора функции входа.

2

 STANDBY/ON

Используйте для включения ресивера или его
переключения в режим ожидания. При включенном
ресивере высвечивается индикатор питания.

Когда функция KURO LINK установлена на ON,
индикатор питания тускло светит в режиме ожидания.

3 Органы управления тюнером

BAND – Переключение радиодиапазонов AM и FM

(стр.48).

TUNE +/– – Используйте для нахождения
радиочастот (стр. 48).

PRESET +/– – Используйте для нахождения
предустановленных радиостанций (стр. 48).

TUNER EDIT –
PRESET +/–

и

Используйте вместе с

ENTER

для запоминания и

TUNE +/–

присваивания названия радиостанциям для
последующего их вызова

4 Индикатор

PHASE CONTROL –

обозначения выбора Phase Control

Индикатор

при установке

PARAMETER

ADVANCED MCACC

EQ

на ON в меню

(стр. 60)

.

(стр. 48)

.

Высвечивается для

(стр. 55)

.

– Высвечивается

AUDIO

Индикатор PQLS – Высвечивается при включении
функции PQLS (стр. 59).

Индикатор

HDMI

– Мигает при подключении

компонента, оборудованного HDMI; светится, когда

(стр.23)

компонент подключен

.

5 Символьный дисплей

См. Дисплей на стр.12.

6

ENTER

7 Сенсор ДУ

Принимает сигналы от пульта ДУ (см. Дальность
действия пульта ДУ на стр.8).

8Peryлятор

MASTER VOLUME

ENTER

HDMIPQLS PRESET PRESET TUNER EDIT

STANDARD
SURROUND

SPEAKERSHOME THX

MCACC SETUP MIC

CONTROL

MULTI-ZONE

ON

/

OFF

iPod

iPhone

VIDEO CAMERA

USB

HDMI 4

MASTER
VOLUME

15

9 Гнездо

PHONES

Используйте для подключения наушников. При
подключении наушников звучание не будет
воспроизводиться через громкоговорители.

10 Кнопки режимов прослушивания

AUTO SURR/ALC/STREAM DIRECT –

Переключение режимов Auto Surround (стр. 50),
автоматического управления уровнем и Stream Direc t
(стр. 53).

STEREO – Переключение режимов
стереофонического воспроизведения и Front Stage
Surround Advance (Продвинутая технология
объемного звучания фронтальной сцены) (стр. 52).

ADVANCED SURROUND – Используйте для
переключения между различными режимами
объемного звучания (стр. 51).

,

STANDARD SURROUND –

Нажмите эту кнопку для

стандартного декодирования и переключения между

2

различными параметрами
(стр. 50)

.

Pro Logic IIx и Neo:6

HOME THX – Нажмите для выбора режима
прослушивания Home THX (стр. 51).

11

SPEAKERS

Используйте для переключения акустической системы

12 Органы управления

MULTI-ZONE

(стр. 63)

.

При выполнении подключений MULTI-ZONE (см.

Настройка MULTI-ZONE на стр. 31), используйте
данные органы управления для управления под-зоной с
основной зоны (см. Использование органов управления
MULTI-ZONE на стр.63).

13 Гнездо

MCACC SETUP MIC

Используйте для подключения поставляемого микрофона
(стр. 39).

14 Терминалы

iPod/iPhone/USB

Используйте для подключение iPod от Apple в качестве аудио
и видеоисточника, или для подключения устройства USB для

стр.36

воспроизведения аудиосигналов и фотографий (

).

15 Входной разъем HDMI

Используйте для подключения совместимого с HDMI
устройства (видеокамера, др.). См. Подключение

компонента, оборудованного терминалом HDMI, к входу

11

Ru

02

на передней панели на стр.35.

Дисплей

AUTO

PCM

HDMI
DIGITAL
ANALOG

AUTO SURROUND
STREAM DIRECT

2

PROLOGIC x
THX ADV.SURROUND
STEREO STANDARD
SP AB

9

1 Индикаторы

21 3 118 9765 1210 13 14 15

2

LCR
SL SR
XL XR

XC

LFE

Neo:6

SLEEP

DIGITAL PLUS

2

TrueHD WMA9Pro

DTS HD ES 96/24

CD

MSTR

CD-R

SIGNAL

TUNER

4

DSD PCM
MULTI-ZONE
S.RTRV SOUND UP MIX

iPod

Высвечиваются для обозначения текущего выбранного
входного сигнала. AUTO высвечивается, если ресивер
настроен на автоматический выбор входного сигнала
(стр.55).

2 Индикаторы формата программы

Высвечиваются для обозначения принимаемых каналов
во время приема сигналов РСМ. Они не обозначают
аудиосигналы, выводящиеся от ресивера.

L/R – Левый передний/Правый передний канал
C – Центральный канал
SL/SR – Левый/Правый канал объемного звучания
LFE – Канал низкочастотных эффектов (индикаторы (( ))

высвечиваются, когда поступает сигнал низкочастотных
эффектов)

XL/XR – Два канала, помимо каналов выше
XC – Любой один канал, помимо каналов выше, монофонический

канал объемного звучания или флаг матричной кодировки

3 Индикаторы цифрового формата

Высвечиваются при обнаружении сигнала,
закодированного в соответствующем формате.

4

S.RTRV

Высвечивается при включении режима Sound Retriever
(стр.60)

5

.

MULTI-ZONE

Высвечивается при включении функции MULTI-ZONE
(стр.63).

6

DSD PCM –

Высвечиваются во время преобразования с

DSD (Direct Stream Digital) на PCM на SACD дисках.

PCM – Высвечивается во время воспроизведения
сигналов PCM.

7

SOUND

Высвечивается, когда выбрана функция управления
Midnight, Loudness или управления тональностью
(стр.60).

Высвечивается при включении функции Dialog
Enhancement.

8

UP MIX

Высвечивается при включении Up Mix (стр. 54).

1

TUNED RDS

PQLS

DVD

BD

21 2217 18 19 20

TV

DVR

ALC

AT T

OVER

VIDEO

HDMI

STEREO
MONO

[ 2 ]

USB

[ 3 ]

dB

[ 4 ]

9 Индикаторы режима прослушивания

AUTO SURROUND – Высвечивается при включении

функции Auto Surround (стр. 50).

ALC – Высвечивается при выборе режима ALC
(автоматическое управление уровнем) (стр.53).

STREAM DIRECT – Высвечивается при выборе
режима Direct/Pure Direct (стр. 53).

ADV.SURROUND – Высвечивается при выборе
одного из режимов Advanced Surround (стр. 51).

STEREO – Высвечивается при выборе
стереофонического режима (стр.52).

STANDARD – Высвечивается при включении одного
из режимов Standard Surround (стр. 50).

THX – Высвечивается во время выбора одного из
режимов Home THX (стр. 51).

10 (

PHASE CONTROL

)

Высвечивается при включении Phase Control
(Управление фазой) (стр.55).

11 Индикаторы аналогового сигнала

Высвечиваются для обозначения уменьшения уровня
аналогового сигнала (стр. 64).

12 Индикаторы тюнера

TUNED – Высвечивается при приеме радиосигнала.
STEREO – Высвечивается при приеме стереосигнала

в диапазоне FM в автоматическом стереофоническом
режиме.

MONO – Высвечивается, когда монофонический
режим установлен с помощью MPX.

RDS – Высвечивается при приеме трансляции RDS.

13

Высвечивается при приглушении звучания (стр.10).

12

Ru

14 Уровень регулятора громкости

Отображает общий уровень громкости.
«—» обозначает минимальный уровень, и «+12dB»
обозначает максимальный уровень.

15 Индикаторы функций входа

Высвечиваются для обозначения выбранной функции
входа.

16 Индикаторы прокрутки

Высвечиваются, когда имеется больше параметров
выбора при выполнении различных настроек.

17 Индикаторы громкоговорителей

Высвечивается для обозначения текущей акустической
системы, A и/или B (стр.63).

18

SLEEP

Высвечивается, когда ресивер находится в режиме
ожидания (стр. 65).

19 Индикаторы формата матричного
декодирования

2PRO LOGIC IIx – Высвечивается для обозначения
декодирования 2 Pro Logic II / 2 Pro Logic IIx
(стр.50).

Neo:6 –

ресивера, данный индикатор высвечивается для
обозначения обработки Neo:6

20

MSTR

Высвечивается во время воспроизведения сигнала
DTS-HD Master Audio.

21 Символьный дисплей

Отображает различную информацию о системе.

22 Индикатор режима ДУ

Высвечивается для обозначения настройки режима ДУ
ресивера. (Не отображается при установке на 1.) (стр. 67)

Когда включен один из режимов Neo:6

(стр.50)

.

02

13

Ru

03

Раздел 3:

Подключение оборудования

Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как может показаться. На этой
странице описаны компоненты, которыми можно дополнить используемую систему домашнего кинотеатра.

Задняя панель

ASSIGN-

HDMI

ASSIGNABLE

1 3

COMPONENT

VIDEO

4

ASSIGNABLE

1

IN

(

)

DVD

Y

P

B

P

R

Y

B

P

P

R

12

(

1

INBD IN

1

2

IN

L

(

)

DVR

5 7 8 9 10

Y

R

P

B

ZONE2

ZONE3

OUT

OUT

P

R

MONITOR

OUT

VIDEO

OUT

13

CONTROL IR

IN IN IN

6

S-VIDEO

OUT

MONITOR

RS-232C

3

IN2IN OUT 1 OUT 2

DVDINTV/SATINVIDEO DVRINCD

KURO
LINK

)

16

12

OUT

12 V TRIGGER

(OUTPUT 12 V
TOT AL 50 mA MAX)

12

14 15

ASSIGNABLE

COAXIAL

1

IN

2 3

(

)(CD)(

DVD

CD-R/TAPE

ININOUT

FRONT

RL RL

A

ABLE

2

IN

IN

INOUT

3

1

IN2IN

TV/SAT)(DVR)(VIDEO

FRONT CENTER SURROUND FRONT CENTER

SUBWOOFER

MULTI CH IN PRE OUT

SPEAKERS

CENTER SURROUND

)

OPTICAL

OUT

SUBWOOFER

AUDIO

L

(

Single

R

SURROUND SURROUND

BACK

SURROUND BACK /

RL

11

)

B

(

Single

ANTENNA

FM UNMAL

75 ޓޓ

AM LOOP

)

17

AC IN

ПРЕДУПРЕЖДЕНИЕ

• Перед выполнением или изменением подключений,
отключите питание и отсоедините кабель питания от
электророзетки. Включение должно быть последним
шагом.

• Во избежание фонового шума не кладите
подключенные кабели на ресивер.

1 Разъемы HDMI (6 шт.)

Несколько входов и два выхода для высококачественного
аудио/видеоподключения с совместимыми с HDMI
устройствами.

 См. Подключение телевизора и компонентов
воспроизведения на стр.23.

 См. Переключение выхода HDMI на стр. 65.

2 Коаксиальные цифровые аудиовходы (2 шт.)

Используйте для цифровых источников, включая
проигрыватели/рекордеры DVD, ресиверы спутникового
телевидения, проигрыватели CD и тд.
 Для получения сведений о назначении входов см.
также Меню Input Setup на стр.40.

3 Оптический цифровой аудиовыход/вход(ы)
(4 шт.)

Используйте разъем OUT для записи на рекордере CD
или мини-дисков.
 См. Подключение других аудиокомпонентов на
стр. 28.

Используйте разъемы IN для цифровых источников,
включая проигрыватели/рекордеры DVD, ресиверов
спутникового телевидения, проигрывателей CD и т.д.
 Для получения сведений о назначении входов см.
также Меню Input Setup на стр. 40.

4 Компонентные видеоразъемы (3 шт.)

Используйте входы для подключения любых
видеоисточников, имеющих компонентные
видеовыходы, например, проигрыватель DVD.

 См. Подключение проигрывателя DVD без выхода
HDMI на стр.24.

Используйте выход для подключения монитора или
телевизора.



См.

Подключение телевизора без входа HDMI на

стр. 25.

5 Аудио/видеовыходы MULTI-ZONE

Используйте для подключения второго или третьего
усилителя и мониторов или телевизоров в другой
комнате.
 См. Настройка MULTI-ZONE на стр. 31.

6 Выходы композитного видео и S-Video для
монитора

Используйте для подключения мониторов и телевизоров.


См.

Подключение телевизора без входа HDMI на

стр. 25.

14

Ru

7 Входы (выходы) аудио/видеоисточников (5 шт.)

Используйте для подключения к источникам аудио/
видео, например, проигрывателям/рекордерам DVD,
видеомагнитофонам и т.д. Каждый набор входов имеет
разъемы композитного видео, S-Video и
стереофонического аналогового видео.

 См. Подключение HDD/DVD-рекордера,
видеомагнитофона и других видеоисточников на стр.27.

8 Аналоговые стереофонические аудиовходы/
(выходы) (3 шт.)

Используйте для подключения аудиоисточников,
например, проигрывателей CD, кассетных магнитофонов,
проигрывателей грампластинок и т.д.
 См. Подключение других аудиокомпонентов на
стр. 28.

9 Многоканальные аналоговые аудиовходы

7.1-канальные входы для подключения проигрывателя
DVD с многоканальными аналоговыми выходами.
 См. Подключение многоканальных аналоговых входов
на стр. 28.

10 Многоканальные выходы для
предварительных усилителей

Используйте для подключения отдельных усилителей
для переднего, центрального каналов, каналов объемного
звучания, заднего объемного звучания и низкочастотного
громкоговорителя.
 См. Подключение дополнительных усилителей на
стр. 29 (для получения информации о подключении
активного низкочастотного громкоговорителя также см.
Установка акустической системы на стр. 19).

11 Разъемы антенн AM и FM

Используйте для подключения комнатных или наружных
антенн для радиопередач.
 См. Подключение антенн AM/FM на стр.30.

12 Разъем RS-232C

Используйте для подключения к компьютеру для вывода
в графическом виде при использовании Advanced

MCACC.
 См. Подключение компьютера для вывода Advanced
MCACC на стр.34.

13 Вход/выход управления

Используйте для подключения других компонентов
Pioneer с возможностью управления всеми компонентами
при помощи одного ИК сенсора ДУ.
 См. Управление другими компонентами Pioneer от
сенсора ДУ данного аппарата на стр.33.

14 Входы/выход ДУ

Используйте для подключения внешнего сенсора ДУ для
использования, например, в установке MULTI-ZONE.
 См. Подключение ИК приемника на стр.33.

15 12 В пусковые гнезда

Используйте для включения и отключения компонентов
системы в соответствии с функцией приема ресивера.

 См. Включение и отключение компонентов с
помощью 12-вольтного пускового устройства на стр. 34.

(всего 50 мА макс.)

(2 шт.)

16 Терминалы громкоговорителей

Используйте для подключения основных передних,
центрального громкоговорителей, громкоговорителей
объемного звучания и задних громкоговорителей
объемного звучания.
 См. Подключение громкоговорителей на стр. 18.

17 Вход питания переменного тока

Подключите сюда поставляемый кабель питания.
 См. Подключение ресивера к электророзетке на
стр. 37.

03

15

Ru

03

16

Ru

Выбор использования громкоговорителей

Подключив 7 громкоговорителей и 1 низкочастотный
громкоговоритель, можно прослушивать объемное
звучание с усиленным эффектом присутствия.
Высококачественное звучание также можно получить с
помощью подключений двухканального усиления, и затем
прослушивать музыку в других комнатах с помощью
функции MULTI-ZONE. Высококачественное звучание
можно получить минимум от двух громкоговорителей.

• Обязательно подключите громкоговорители к
передним левому и правому каналам ( и ).

• Настройка Surr Back System должна быть
выполнена при использовании любых подключений,
показанных ниже, за исключением [1] (см. Выбор
системы Surr Back на стр. 21).

[1] Подключение 7.1-канального объемного
звучания (Простое подключение и наилучшее
объемное звучание)

*Настройка по умолчанию

Данные подключения согласуют объемное звучание со
схемой расположения громкоговорителей как в кинотеатре.

• Настройка Surr Back System: Normal

(по умолчанию)

Если имеется шесть громкоговорителей, подключите

•

один из них как задний громкоговоритель объемного
звучания (6.1-канальное объемное звучание), либо
подключите в виде 7.1-канальной схемы как показано на
диаграмме ниже, но без центрального громкоговорителя.

LR

SW

Передний

левый

Низкочастотный громкоговоритель

C

Центр.

SL

Левый

объемного

звучания

объемного звучания

SBL SBR

Левый задний

Правый задний

объемного звучания

[2] Подключение 5.1-канального объемного
звучания и переднего двухканального усиления
(Высококачественное объемное звучание)

Подключение двухканального усиления передних
громкоговорителей для высококачественного звучания

5.1-канального объемного звучания.

• Настройка Surr Back System: Front Bi-Amp

LR

SW

Передний

левый*
Низкочастотный громкоговоритель

Левый

объемного

звучания

C

Центр.

SL

*Громкоговоритель, совместимый с двухканальным

усилением по схеме Bi-Amp

L

Передний

правый

SR

Правый

объемного

звучания

Передний

правый*

Правый

объемного

звучания

SR

R

[3] Подключение 5.1-канального объемного
звучания и ZONE 2

(Multi Zone)

Данные подключения позволяют одновременно
прослушивать 5.1-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение на
другом компоненте в ZONE 2. (Выбор устройств приема
ограничен.)

• Настройка Surr Back System: ZONE 2

LR

SW

Передний

левый

Низкочастотный громкоговоритель

Левый

объемного

звучания

SL

[4]

Подключение 5.1-канального объемного

C

Центр.

Передний

правый

Правый

объемного

звучания

SR

L

Левый

ZONE 2

звучания и Speaker B

Данные подключения позволяют одновременно
прослушивать 5.1-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение
одинакового звучания от громкоговорителей В.

• Настройка Surr Back System: Speaker B

LR

SW

Передний

левый

Низкочастотный громкоговоритель

Левый

объемного

звучания

C

Центр.

объемного

SL

Передний

правый

Правый

звучания

SR

Громкоговоритель B

Другие подключения громкоговорителей

• Можно выбрать нужную схему подключения
громкоговорителей, даже если имеется менее

5.1-канальной акустической системы.

• Когда низкочастотный громкоговоритель не

подключается, подключите громкоговорители с
возможностью воспроизведения низких частот к
переднему каналу. (Низкочастотный компонент
низкочастотного громкоговорителя воспроизводится
от передних громкоговорителей, что может
повредить громкоговорители.)

•

После подключения, обязательно выполните
процедуру автоматической настройки MCACC
(настройка среды громкоговорителей).

См. Автоматическая настройка объемного звучания
(Auto MCACC) на стр.39.

R

Правый

Расположение громкоговорителей

Для получения наилучшего качества объемного звучания
установите громкоговорители, как показано ниже.

5.1-канальная система объемного звучания:

Передний

левый

Низкочастотный

громкоговоритель

Левый

объемного

звучания

Центр.

120°

6.1-канальная система объемного звучания:

Передний

левый

Низкочастотный

громкоговоритель

Левый

объемного

звучания

Задний объемного звучания

Центр.

120°

7.1-канальная система объемного звучания:

Передний

левый
Низкочастотный

громкоговоритель

Левый

объемного

звучания

Левый задний

объемного

звучания

Центр.

90°

60°

Передний
правый

120°

Передний
правый

120°

Передний
правый

90°

Правый задний
объемного
звучания

Правый
объемного
звучания

Правый
объемного
звучания

Правый
объемного
звучания

Настройка системы громкоговорителей THX

Если в распоряжении имеется полная акустическая
система THX, следуйте инструкциям на схеме ниже для
расстановки громкоговорителей. Обратите внимание, что
громкоговорители объемного звучания (символ
обозначает громкоговорители с двухполюсным
излучением) должны звучать под углом, параллельно
слушателю.

L

SL

Объемное
звучание

Задний объемного звучания

• Если имеются два громкоговорителя, THX
рекомендует размещать их на равном расстоянии до
места слушателя для следующих режимов THX: THX

Select2 CINEMA, THX Select2 MUSIC и THX
Select2 GAMES.

• При использовании низкочастотного
громкоговорителя, сертифицированного THX,
используйте гнездо THX INPUT на низкочастотном
громкоговорителе (если он имеет такое гнездо) или
установите переключатель фильтра на
низкочастотном громкоговорителе в положение THX.

См. также THX Audio Setting на стр.87 для установки
настроек, обеспечивающих наилучшее звучание при
использовании режима Home THX (стр.51).

SBL

C

Объемное

R

SR

звучание

SBR

03

• Если используются два задних громкоговорителя
объемного звучания, THX рекомендует разместить их
на одинаковом расстоянии от места слушателя (см.
ниже).

17

Ru

03

Некоторые советы по улучшению качества

звучания

На качество звучания очень сильно влияет расположение
громкоговорителей в комнате. Следующие инструкции
помогут вам достичь наилучшего результата звучания
акустической системы.

• Низкочастотный громкоговоритель можно поставить
на пол. Оптимальным вариантом является
расположение остальных громкоговорителей
приблизительно на уровне уха. Не рекомендуется
ставить громкоговорители (кроме низкочастотного)
на пол или монтировать их высоко на стене.

• Для получения наилучшего стереоэффекта поместите
передние громкоговорители на расстоянии 2 м до 3 м
друг от друга и на равном расстоянии от телевизора.

• Если используется центральный громкоговоритель,
разместите передние громкоговорители под большим
углом. Если нет – под меньшим углом.

• Расположите центральный громкоговоритель под
телевизором или над ним, чтобы звучание
центрального канала исходило от экрана телевизора.
Убедитесь также в том, что центральный
громкоговоритель не пересекает линию,
образованную выступающими краями левого и
правого громкоговорителей.

• Лучше всего поверните громкоговорители в
направлении места слушателя. Угол зависит от
размера помещения. Для более просторных
помещений используйте меньший угол.

• Громкоговорители объемного звучания и задние
громкоговорители объемного звучания следует
размещать на высоте от 60 см дo 90 см над уровнем
уха слушателя с небольшим наклоном вниз.
Убедитесь в том, что громкоговорители не
направлены навстречу друг другу. При
воспроизведении дисков DVD-Audio
громкоговорители должны быть расположены по­возможности за слушателем, чем при
воспроизведении в режиме домашнего кинотеатра.

• Если громкоговорители объемного звучания не могут
устанавливаться прямо сбоку от места слушателя при
использовании 7.1-канальной системы, эффект
объемного звучания можно усилить, отключив
функцию Up Mix (см. Установка функции Up Mix на
стр. 54).

• Старайтесь не размещать громкоговорители
объемного звучания от места слушателя дальше, чем
передние и центральные громкоговорители. В
противном случае может произойти ослабление
эффекта объемного звучания.

Подключение громкоговорителей

Подключение каждого громкоговорителя к ресиверу
предусматривает подключение к положительному (+) и
отрицательному (–) контактам. Убедитесь в том, что они
совпадают с терминалами на самих громкоговорителях.

ПРЕДУПРЕЖДЕНИЕ

• Данные терминалы громкоговорителей содержат

ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание риска электрошока при подключении или
отсоединении кабелей громкоговорителей, перед
прикосновением к любым неизолированным частям,
отсоедините кабель питания.

• Оголенные концы провода громкоговорителя
должны быть обязательно скручены и вставлены в
терминал громкоговорителя до конца. В случае
прикосновения оголенного провода
громкоговорителя к задней панели питание в
качестве меры предосторожности может
отключиться.

Подключение зачищенным проводом

1 Скрутите оголенные жилы провода.
2 Освободите терминал и вставьте оголенный

провод.
3 Закрутите терминал.

(рис. Б)

(рис. В)

рис. A рис. Б рис. В

10 мм

Важное предупреждение

• О подключении противоположных концов кабелей
громкоговорителей к самим громкоговорителям см.
документацию к ним.

• Для подключения низкочастотного
громкоговорителя используйте кабель RCA.
Подключение с помощью кабелей
громкоговорителей невозможно.

ПРЕДУПРЕЖДЕНИЕ

• Убедитесь, что все громкоговорители надежно
установлены. При этом не только улучшается
качество звучания, но и уменьшается риск
повреждения устройства или получения травмы в
результате падения громкоговорителей, вызванного
внешними воздействиями, например
землетрясением.

(рис. A)

18

Ru

Установка акустической системы

Как минимум необходимы только передние громкоговорители (правый и левый). Учтите, что боковые
громкоговорители объемного звучания всегда нужно подключать в паре, однако задний громкоговоритель объемного
звучания может быть подключен отдельно (к терминалу левого заднего громкоговорителя объемного звучания).

Стандартные 5.1/6.1/7.1-канальные подключения объемного звучания

Низкочастотный

громкоговоритель

Центр.

03

Передний левый

HDMI

ASSIGNABLE

1 3

COMPONENT

VIDEO

ASSIGNABLE

1

IN
(

)

DVD

Y

B

P

P

R

MONITOR

Y

OUT

P

B

P

R

RS-232C

1

INBD IN

2

IN

L

(

)

DVR

Y

R

P

B

ZONE2

ZONE3

OUT

P

R

MONITOR

VIDEO

S-VIDEO

CONTROL IR

IN IN IN

3

IN2IN OUT 1 OUT 2

DVDINTV/SATINVIDEO DVRINCD

OUT
OUT

12 V TRIGGER

(OUTPUT 12 V
TOTAL 50 mA MAX)

12

OUT OUT

LINE LEVEL

INPUT

ASSIGN-

(

KURO

)

LINK

12

Терминалы заднего объемного звучания также

можно использовать для Speaker B и ZONE 2.

ASSIGNABLE

COAXIAL

1

IN

(

)(CD)(

DVD

CD-R/TAPE

CD-R/TAPE

ININOUT

FRONT

RL RL

A

ABLE

2

IN

IN

INOUT

3

1

IN2IN

TV/SAT)(DVR)(VIDEO

FRONT CENTER SURROUND FRONT CENTER

SUBWOOFER

MULTI CH IN PRE OUT

SPEAKERS

CENTER SURROUND

)

OPTICAL

OUT

SUBWOOFER

AUDIO

L

(

Single

R

SURROUND SURROUND

BACK

SURROUND BACK /

RL

)

B

(

Single

ANTENNA

FM UNMAL

75 ޓޓ

AM LOOP

)

Передний правый

AC IN

Левый

объемного

звучания

Левый задний объемного звучания

7.1-канальная настройка объемного звучания

6.1-канальная настройка объемного звучания

Задний объемного звучания

Настройка Speaker B

Speaker B — Левый

Настройка ZONE 2

ZONE 2 — Левый

Правый задний объемного звучания

Нет подключения

Speaker B — Правый

ZONE 2 — Правый

Правый

объемного

звучания

19

Ru

03

Двухканальное усиление громкоговорителей

Громкоговоритель, совместимый с

двухканальным усилением

High

Центр.

Низкочастотный

громкоговоритель

Громкоговоритель, совместимый с

двухканальным усилением

High

Передний левый

HDMI

ASSIGNABLE

1 3

COMPONENT

VIDEO

ASSIGNABLE

1

IN
(

)

(

DVD

Y

B

P

P

R

MONITOR

Y

OUT

B

P

P

R

RS-232C

2

IN

)

DVR

Y

P

B

P

R

Low

1

INBD IN

IN2IN OUT 1 OUT 2

L

R

ZONE2

DVDINTV/SATINVIDEO DVRINCD

ZONE3

OUT

OUT

MONITOR

OUT

VIDEO

S-VIDEO

CONTROL IR

IN IN IN

OUT OUT

3

12

(

KURO
LINK

12 V TRIGGER

(OUTPUT 12 V
TOTAL 50 mA MAX)

12

ASSIGNABLE

COAXIAL

)

1

2

IN

IN

(

)(CD)(

DVD

CD-R/TAPE

CD-R/TAPE

ININOUT

INOUT

FRONT

RL RL

A

Правый объемного звучания

Двухканальное усиление происходит при подключении
высокочастотной головки и низкочастотной головки
громкоговорителей к различным усилителям для
лучшего срабатывания кроссовера. Для этого
используемые громкоговорители должны быть
совместимы с двухканальным усилением (иметь
отдельные терминалы для высоких и низких частот), и
повышение качества звучания будет зависеть от типа
используемых громкоговорителей.

ПРЕДУПРЕЖДЕНИЕ

• Большинство громкоговорителей с терминалами

High и Low имеют две металлические пластины,
соединяющие терминалы High и Low. При
двухканальном усилении громкоговорителей данные
пластины необходимо удалить во избежание
серьезных повреждений усилителя. Для получения
дополнительной информации см. руководство для
громкоговорителя.

• Если используемые громкоговорители имеют
съемный разделительный фильтр, убедитесь в том,
что при подключении двухканального усиления он не
снят. Это может привести к повреждению
громкоговорителей.

Low

Передний правый

ASSIGN-

ABLE

1

IN

IN2IN

TV/SAT)(DVR)(VIDEO

FRONT CENTER SURROUND FRONT CENTER

SUBWOOFER

MULTI CH IN PRE OUT

SPEAKERS

CENTER SURROUND

OPTICAL

3

OUT

)

SUBWOOFER

SURROUND SURROUND

SURROUND BACK /

RL

ANTENNA

AUDIO

FM UNMAL
75 ޓޓ

L

(

)

Single

R

AM LOOP

BACK

B

(

)

Single

Левый объемного звучания

Двухпроводное подключение

громкоговорителей

Громкоговорители также могут подключаться с
помощью двухпроводного подключения, если они
поддерживают двухканальное усиление.

• При использовании данных подключений, настройка

Surr Back System не производит никакого эффекта.

• Для двухпроводного подключения

громкоговорителя подключите два кабеля
громкоговорителя к разъему громкоговорителя на
ресивере.

ПРЕДУПРЕЖДЕНИЕ

• Не подключайте различные громкоговорители к
одному и тому же терминалу таким образом.

• Также, при выполнении двухпроводного
подключения, учитывайте меры предосторожности
для двухканального усиления, показанные слева.

AC IN

20

Ru

Выбор системы Surr Back

Терминалы заднего объемного звучания могут
использоваться для двухканального усиления,
подключений Speaker B и ZONE 2, в дополнение к
использованию для задних громкоговорителей
объемного звучания. Выполните данную настройку в
соответствии с подключением.

Настройка ZONE 2

Данные подключения позволяют одновременно
прослушивать 5.1-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение на
другом компоненте в ZONE 2.

1 Подключите два громкоговорителя к
терминалам задних громкоговорителей объемного
звучания.

См. Стандартные 5.1/6.1/7.1-канальные подключения
объемного звучания на стр.19.

2 Выберите «

Для этого, см. Настройка задних громкоговорителей
объемного звучания на стр. 85.

Настройка громкоговорителей системы В

Можно прослушивать стереофоническое
воспроизведение в другой комнате.

1 Подключите два громкоговорителя к
терминалам задних громкоговорителей объемного
звучания.

См. Стандартные 5.1/6.1/7.1-канальные подключения
объемного звучания на стр.19.

2 Выберите «
System

Для этого, см. Настройка задних громкоговорителей
объемного звучания на стр. 85.

.

Настройка двухканального усиления

Подключение двухканального усиления передних
громкоговорителей для высококачественного звучания

5.1-канального объемного звучания.

1 Подключите громкоговорители, совместимые с
двухканальным усилением, к терминалам
передних громкоговорителей и задних
громкоговорителей объемного звучания.

См. Двухканальное усиление громкоговорителей на
стр. 20.

2 Выберите «
System

Для этого, см. Настройка задних громкоговорителей
объемного звучания на стр. 85.

.

ZONE 2

Speaker B

Front Bi-Amp

» в меню

» в меню

Surr Back System

Surr Back

» в меню

Surr Back

Об

аудиоподключении

На данном ресивере имеется несколько типов
аудиовходных и выходных терминалов. Pесивер
выбирает первый доступный сигнал в следующем
порядке:

Типы кабелей и

терминалы

HDMI Аудиосигнал высокой

Цифровой

(Коаксиальный)

Цифровой (Оптический)

.

Приоритет звукового сигнала 

RCA (Аналоговый)

(Белый/Красный)

• С помощью кабеля HDMI можно передавать видео и
аудиосигналы с высоким качеством через единый
кабель.

ПРЕДУПРЕЖДЕНИЕ

• Аккуратно выполняйте подключение оптического
кабеля, старайтесь не повредить защитную шторку
оптического разъема.

• Обеспечьте для оптического кабеля свободно
свисающую петлю. Можно повредить кабель об
острые углы.

Передаваемые

аудиосигналы

четкости

Обычный цифровой
аудиосигнал

Обычный аналоговый
аудиосигнал

03

21

Ru

03

О преобразователе видеосигнала

Преобразователь видеосигнала обеспечивает вывод всех видеоисточников через все гнезда MONITOR VIDEO OUT.
HDMI — единственное исключение: поскольку понижение данного разрешения невозможно, при подключении данного

видеоисточника, необходимо подключить монитор/телевизор к видеовыходам HDMI ресивера.
Если для нескольких видеокомпонентов назначена одна и та же функция входа (см. Меню Input Setup на стр. 40)

преобразователь устанавливает приоритет в следующем порядке: HDMI, компонентное видео, S-Video, затем
композитное видео (в таком порядке).

1

STANDBY/ON

BAND TUNE TUNE

INPUT
SELECTOR

PHONES

Исходное устройство

исходным устройством

Терминал для

подключения с

Данный ресивер

HDMI IN

P

R

P

B

COMPONENT

VIDEO IN

Y

Улучшение качества картинки

S-VIDEO IN S-VIDEO

VIDEO IN

Возможность вывода видеосигналов

• Для обеспечения оптимальных рабочих
характеристик видео, THX рекомендует отключить
(установить на OFF) цифровое преобразование
видеосигнала (Digital Video Conversion) (в
Настройка видеоопций на стр.61).

VSX-LX52

SPEAKERSHOME THX

MCACC SETUP MIC

HDMIPQLS PRESET PRESET TUNER EDIT

MULTI-ZONE

CONTROL

ON

iPod
iPhone

ENTER

/

OFF

MASTER
VOLUME

VIDEO CAMERA

USB

HDMI 4

PHASE

ADVANCED

CONTROL

MCACC

AUTO SURR /ALC/

ADVANCED

STANDARD

STEREO

STREAM DIRECT

SURROUND

SURROUND

Телевизионный монитор

Терминал для

подключения с

телевизионным монитором

Типы кабелей

HDMI OUT

P

R

P

B

COMPONENT VIDEO

MONITOR OUT

Y

MONITOR OUT

VIDEO

MONITOR OUT

22

Ru

Это изделие содержит систему защиты авторских
прав, защищенную методами, перечисленными в ряде
патентов и в другой интеллектуальной
собственности, принадлежащей Macrovision
Corporation и другим правообладателям. Разрешение
на использование этой системы защиты авторских
прав должно быть выдано Macrovision Cor poration и
она предназначена для использования в домашних
условиях или при других ограниченных
обстоятельствах, если другие обстоятельства
использования не разрешены Macrovision Corporation.
Запрещается разборка изделия с целью
несанкционированного доступа к данной технологии.

Примечание

1• Если видеосигнал не появляется на используемом телевизоре или телевизоре с плоским экраном, попробуйте отрегулировать настройки

разрешения используемого компонента или дисплея. Учтите, что некоторые компоненты (например, игровые видеоприставки) имеют
разрешение, преобразование которого невозможно. В таком случае, попытайтесь переключить Digital Video Conversion (в Настройка

видеоопций на стр. 61) на OFF.

• Разрешения входного сигнала, которые можно преобразовывать от компонентного видеовхода для выхода через HDMI, составляют 480i/576i,

480p/576p, 720p и 1080i. Сигналы 1080р не могут преобразовываться.

Можно преобразовывать только сигналы с входным разрешением 480i/576i от компонентного видеовхода для композитного вывода на монитор.

•

Подключение телевизора и компонентов воспроизведения

Подключение с помощью HDMI

При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрывателя Blu-ray дисков, др.), его можно
подключить к данному ресиверу с помощью имеющегося в продаже кабеля HDMI.

Если телевизор и компоненты воспроизведения поддерживают функцию KURO LINK от Pioneer, можно использовать
удобные функции KURO LINK (см. KURO LINK на стр.57).

03

Совместимый с
HDMI/DVI проигрыватель
Blu-ray дисков

Другие компоненты,
оборудованные интерфейсом

HDMI/DVI

1

IN

BD IN

HDMI

ASSIGNABLE

1 3

COMPONENT

VIDEO

ASSIGNABLE

1

IN
(

DVD

Y

P

B

P

R

Y

P

P

2

IN

MONITOR

OUT

RS-232C

(

DVR

L

)

Y

R

P

B

ZONE2

ZONE3

OUT

P

R

MONITOR

VIDEO

S-VIDEO

CONTROL IR

IN IN IN

)

B

R

3

IN2IN

TV/SAT

DVD

VIDEO DVRINCD

IN

IN

OUT
OUT

12

OUT OUT

HDMI INHDMI OUTHDMI OUT

(

KURO

OUT 1

LINK

12 V TRIGGER

(OUTPUT 12 V
TOTAL 50 mA MAX)

12

Выберите один

DIGITAL OUT

COAXIAL OPTICAL

ASSIGN-

OUT 2

)

ASSIGNABLE

COAXIAL

1

IN

(

)

DVD

CD-R/TAPE

CD-R/TAPE

ININOUT

FRONT

RL RL

A

ABLE

2

IN

1

IN

IN2IN

(CD)

(

(

)

DVR)(VIDEO

TV/SAT

FRONT CENTER SURROUND FRONT CENTER

SUBWOOFER

INOUT

MULTI CH IN PRE

SPEAKERS

CENTER SURROUND

Монитор, совместимый с HDMI/
DVI, или телевизор с плоским

экраном

AUDIO OUT

RL

ANALOG

Данное подключение
требуется для
прослушивания
звучания телевизора
через ресивер.

OPTICAL

3

OUT

)

SUBWOOFER

• При подключении проигрывателя Blu-ray дисков,

подключите проигрыватель к терминалу BD IN
ресивера.

• При подключении к совместимому с HDMI/DVI
монитору или телевизору с плоским экраном через
терминал HDMI OUT 2, переключите настройку
выхода HDMI на HDMI OUT 2 или HDMI OUT ALL.
См. Переключение выхода HDMI на стр. 65.

• При подключении компонента HDMI, на передней
панели высвечивается индикатор HDMI.

• Для компонентов приема также доступны
подключения, в дополнение к подключениям HDMI

(см. Подключение проигрывателя DVD без выхода
HDMI на стр.24).

• Если проигрыватель Blu-ray дисков оборудован
многоканальными аналоговыми аудиовыходами, см.
Подключение многоканальных аналоговых входов на
стр. 28.

• Звучание телевизора не может слышаться через
ресивер, если телевизор подключен через кабель

HDMI.

Для прослушивания звучания телевизора через
ресивер, подключите ресивер и телевизор через
аудиокабели.

23

Ru

03

Подключение проигрывателя DVD без выхода HDMI

На данном рисунке показаны подключения телевизора (с входом HDMI) и проигрывателя DVD (или другого
компонента воспроизведения без выхода HDMI) к ресиверу.

HDMI

ASSIGNABLE

1 3

COMPONENT

VIDEO

ASSIGNABLE

1

IN

(

)

DVD

Y

P

B

P

R

Y

P

B

P

R

HDMI IN

RS-232C

MONITOR

OUT

2

IN

L

(

)

DVR

Y

R

P

B

ZONE2

P

R

VIDEO

Монитор, совместимый с HDMI/
DVI, или телевизор с плоским

экраном

1

INBD IN

ZONE3

OUT

OUT

MONITOR

OUT

S-VIDEO

CONTROL IR

IN IN IN

OUT OUT

3

IN2IN

TV/SATINVIDEO DVRINCD

DVD

IN

12

OUT 1

12 V TRIGGER

(OUTPUT 12 V
TOTAL 50 mA MAX)

12

Выберите один

AUDIO OUT

R

L

ANALOG

COAXIAL OPTICAL

(

COAXIAL

KURO

OUT 2

)

1

IN

LINK

(

)

DVD

CD-R/TAPE

CD-R/TAPE

ININOUT

FRONT

RL RL

A

Проигрыватель DVD, др.

DIGITAL OUT

ASSIGN-

ASSIGNABLE

ABLE

2

IN

2

IN

3

1

IN

IN

(CD)(

)

(

)

(

)

TV/SAT

VIDEO

DVR

FRONT CENTER SURROUND FRONT CENTER

SUBWOOFER

INOUT

MULTI CH IN PRE

SPEAKERS

CENTER SURROUND

Выберите один

COMPONENT VIDEO OUT

PR

P

B

OPTICAL

OUT

SUBWOOFER

VIDEO OUT

VIDEO S-VIDEO

Y

24

Ru

• Для прослушивания звучания телевизора через
ресивер, подключите ресивер и телевизор через
аудиокабели.

• По сравнению с композитным видео, компонентное
видео должно обеспечить значительно более
высококачественное изображение. Также можно
воспользоваться преимуществами видео с
прогрессивной разверткой (если, источник сигнала и
телевизор поддерживают этот формат), что
обеспечивает очень устойчивое изображение без
мерцания. Узнать, поддерживает ли ваше
оборудование видео с прогрессивной разверткой,
можно в документации к телевизору и компоненту­источнику видеосигнала.

Подключение телевизора без входа HDMI

На данном рисунке показаны подключения телевизора (без входа HDMI) и проигрывателя DVD (или другого
компонента воспроизведения) к ресиверу.

• При использовании данных подключений, картинка не выводится на телевизор даже при подключении
проигрывателя DVD через кабель HDMI. Подключите видеотерминал проигрывателя DVD через композитный или
компонентный кабель.

Проигрыватель DVD, др.

Телевизор

03

Выберите один

VIDEO IN

VIDEOS-VIDEO

COMPONENT VIDEO IN

PR

P

B

COMPONENT

Y

HDMI

ASSIGNABLE

1 3

VIDEO

ASSIGNABLE

1

IN

(

)

DVD

Y

B

P

PR

Y

B

P

PR

MONITOR

RS—232C

OUT

INBD IN

2

IN

L

(

)

DVR

Y

R

P

B

ZONE2

OUT

PR

VIDEO

CONTROL IR

IN IN IN

HDMI OUT

1

ZONE3

OUT

MONITOR

OUT

S-VIDEO

OUT OUT

3

IN2IN OUT 1 OUT 2(KURO

DVDINTV/SATINVIDEO DVRINCD

12

• Подключите через кабель HDMI для прослушивания
звучания высокой четкости на ресивере. Не
используйте кабель HDMI для приема видеосигналов.
В зависимости от видеокомпонента, может быть
невозможно одновременно выводить сигналы через
HDMI и другие терминалы, и может быть необходимо
выполнить настройки выхода.

Для более подробной

информации, пожалуйста, изучите инструкции по
эксплуатации

, поставляемые с компонентом.

Выберите один

AUDIO OUT

R

L

ANALOG

COAXIAL

)

LINK

IN

(

DVD

CD-R/TAPE

ININOUT

RL RL

A

12 V TRIGGER

(OUTPUT 12 V
TOTAL 50 mA MAX)

12

DIGITAL OUT

COAXIAL OPTICAL

ASSIGNABLE

1

2

IN

1

IN

) (CD)(

TV/SAT

FRONT CENTER SURROUND FRONT CENTER

CD-R/TAPE

INOUT

MULTI CH IN PRE

FRONT

ASSIGN-

ABLE

3

IN2IN

) (

) (

DVR

VIDEO

SUBWOOFER

SPEAKERS

CENTER SURROUND

COMPONENT VIDEO OUT

PR

OPTICAL

OUT

)

SUBWOOFER

Выберите один

P

B

Y

• По сравнению с композитным видео, компонентное
видео должно обеспечить значительно более
высококачественное изображение. Также можно
воспользоваться преимуществами видео с
прогрессивной разверткой (если, источник сигнала и
телевизор поддерживают этот формат), что
обеспечивает очень устойчивое изображение без
мерцания. Узнать, поддерживает ли ваше
оборудование видео с прогрессивной разверткой,
можно в документации к телевизору и компоненту-

источнику видеосигнала.

• Если на используемом проигрывателе DVD имеются

многоканальные аналоговые выходы, вместо этого
можно использовать их. См. также Подключение
многоканальных аналоговых входов на стр.28

VIDEO OUT

VIDEO S-VIDEO

25

Ru

03

• Функции входа ниже устанавливаются по умолчанию
для различных входных терминалов ресивера. Для
переключения назначений при использовании других
подключений см. Меню Input Setup на стр. 40.
Например, терминал BD установлен на вход BD;
данный терминал не может принимать никакие
другие аудиосигналы.

Функция входа

DVD COAX-1 IN 1
BD (BD)
TV/SAT OPT-1
DVR OPT-2 IN 2
VIDEO OPT-3
HDMI 1
HDMI 2 (HDMI-2)
HDMI 3
HDMI 4

Терминалы входа

Digital HDMI

(HDMI-1)

(HDMI-3)
(

HDMI-4)

Component

(передняя
панель)

CD COAX-2

1

О HDMI

При помощи подключения HDMI передаются несжатые
цифровые видеосигналы, а также практически любые
виды цифрового звучания, с которыми совместим
подключенный компонент, включая DVD-Video, DVD-

Audio, SACD, Dolby Digital Plus, Dolby TrueHD, DTS-HD

Master Audio (см. ниже информацию об ограничениях),
Video CD/Super VCD и CD. Для получения
дополнительной информации о совместимости HDMI см.

О преобразователе видеосигнала на стр. 22.
Данный ресивер содержит технологию High-Definition

Multimedia Interface (HDMI™).

С помощью подключений HDMI данный ресивер
поддерживает описанные ниже функции.

• Цифровая передача несжатого видео (материала,
защищенного по системе HDCP (1080p/24, 1080p/60,
др.))

• Передача сигнала DeepColor

• Передача сигнала x.v.Color

2

2

• Прием многоканальный линейных цифровых

аудиосигналов PCM (192 кГц или менее) для макс. 8
каналов

• Прием следующих цифровых аудиоформатов:
– Dolby Digital, Dolby Digital Plus, DTS, аудиосигналы
с высокой битовой скоростью (Dolby TrueHD,
DTS-HD Master Audio), DVD-Audio, CD, SACD
(сигнал DSD), Video CD, Super VCD

• Синхронизированное управление компонентами с

помощью функции KURO LINK (см. KURO LINK на
стр.57)

HDMI, логотип HDMI и High-Definition Multimedia
Interface являются торговыми марками или
зарегистрированными торговыми марками HDMI
Licensing, LLC.

“x.v.Color” и логотип x.v.Color являются торговыми
марками Sony Corporation.

26

Ru

Примечание

1• Подключение HDMI допускается только для компонентов, поддерживающих интерфейс DVI и совместимых как с DVI, так и с защитой

HDCP. Для подключения к разъему DVI понадобится отдельный переходник (DVIHDMI). Однако, подключение DVI не поддерживает
аудиосигналы. Дополнительные сведения можно получить у продавца оборудования.

• При подключении компонента, несовместимого с HDCP, на дисплее передней панели отображается сообщение HDCP ERROR. Данное

сообщение отображается даже для некоторых компонентов, совместимых с HDCP, но когда нет проблем в отображении видеоизображения,
это не является неисправностью.

• В зависимости от подключенного компонента, использование подключения DVI может привести к ненадежной передаче сигнала.
Данный ресивер поддерживает SACD, Dolby Digital Plus, Dolby TrueHD и DTS-HD Master Audio. Для использования преимуществ данных

•

форматов, однако, убедитесь, что компонент, подключенный к данному ресиверу, также поддерживает соответствующий формат.

2 Передача сигнала возможна только при подключении к совместимому компоненту.

Подключение HDD/DVD-рекордера, видеомагнитофона и других видеоисточников

Данный ресивер оборудован двумя наборами аудио/видеовходов и выходов, пригодных для подключения аналоговых
или цифровых видеоустройств, включая HDD/DVD-рекордеры и видеомагнитофоны.

При настройке ресивера потребуется указать, какой его вход подключен к рекордеру (см. также Меню Input Setup на
стр. 40).

HDD/DVD-рекордер,
видеомагнитофон, др.

03

Выберите один Выберите один

VIDEO IN

HDMI

ASSIGNABLE

1 3

COMPONENT

VIDEO

ASSIGNABLE

1

IN
(

)

DVD

Y

P

B

PR

Y

B

P

PR

VIDEOS-VIDEO

MONITOR

RS-232C

OUT

1IN2

INBD IN

2

IN

L

(

)

DVR

Y

R

P

B

ZONE2

ZONE3

OUT

OUT

PR

MONITOR

OUT

VIDEO

S-VIDEO

CONTROL IR

IN IN IN

OUT OUT

RL

ANALOG

3

IN OUT 1 OUT 2

DVDINTV/SATINVIDEO DVRINCD

12 V TRIGGER

(OUTPUT 12 V
TOTAL 50 mA MAX)

12

12

(

KURO

)

LINK

Выберите один

DIGITAL OUT

COAXIAL OPTICAL

ASSIGNABLE

COAXIAL

1

2

IN

IN

(

) (CD)(

DVD

CD-R/TAPE

CD-R/TAPE

ININOUT

INOUT

FRONT

RL RL

A

AUDIO OUTAUDIO IN

RL

ANALOG

ASSIGN-

ABLE

3

1

IN

IN2IN

) (

) (

DVR

SUBWOOFER

VIDEO

)

TV/SAT

FRONT CENTER SURROUND FRONT CENTER

MULTI CH IN PRE

SPEAKERS

CENTER SURROUND

OPTICAL

OUT

SUBWOOFER

VIDEO S-VIDEO

S

VIDEO OUT

27

Ru

03

Подключение спутникового/кабельного
ресивера или другой приставки

Спутниковые и кабельные ресиверы, а также наземные
цифровые телевизионные тюнеры являются относятся к
так называемым «приставкам».

При настройке ресивера потребуется указать, какой его
вход подключен к приставке (см. Меню Input Setup на
стр.40).

Приставка

Подключение многоканальных
аналоговых входов

Для воспроизведения DVD Audio и SACD,
проигрыватель DVD может иметь 5.1-канальные
аналоговые выходы. Убедитесь в том, что проигрыватель
настроен на вывод многоканального аналогового аудио.

Проигрыватель DVD, др.

Выберите один

VIDEO OUT

VIDEOS-VIDEO

IN1IN2IN OUT 1 OUT 2(KURO

2

DVDINTV/SATINVIDEO DVRINCD

ZONE3

OUT

MONITOR

OUT

S-VIDEO

ONTROL IR

IN IN IN

OUT OUT

3

12

Выберите один

AUDIO OUT

R

ANALOG

)

LINK

12 V TRIGGER

(OUTPUT 12 V
TOTAL 50 mA MAX)

12

DIGITAL OUT

L

COAXIAL OPTICAL

ASSIGN-

ASSIGNABLE

COAXIAL

1

IN

(

) (CD) (

DVD

CD-R/TAPE

CD-R/TAPE

ININOUT

RL RL

A

ABLE

2

IN

1

IN

IN2IN

) (

TV/SAT

FRONT CENTER SURROUND FRONT CENTER

SUBWOOFER

INOUT

MULTI CH IN PRE

FRONT

CENTER SURROUND

3

DVR)(VIDEO

SPEAKERS

)

OPTICAL

OUT

SUBWOOFER

OUT 1 OUT 2(KURO

LINK

DVR CD

12 V TRIGGER

(OUTPUT 12 V
TOTAL 50 mA MAX)

12

FRONT

OUTPUT

RL

COAXIAL

)

1

IN

(

DVD)(CD

CD-R/TAPE

CD-R/TAPE

ININOUT

FRONT

RL RL

A

CENTER

OUTPUT

ASSIGN-

ASSIGNABLE

ABLE

2

IN

1

IN

IN2IN

)(

TV/SAT)(DVR)(VIDEO

FRONT CENTER SURROUND FRONT CENTER

SUBWOOFER

INOUT

MULTI CH IN PRE

SPEAKERS

CENTER SURROUND

3

)

SURROUND

OUTPUT

RL

OPTICAL

OUT

SUBWOOFER

S

SUBWOOFER

OUTPUT

• Если проигрыватель имеет 7.1-канальные аналоговые
выходы, терминалы заднего объемного звучания
проигрывателя не используются. Для более
подробной информации, пожалуйста, изучите
инструкции по эксплуатации, поставляемые с
компонентом.

Подключение других аудиокомпонентов

Данный ресивер оборудован цифровыми и аналоговыми
входами, позволяющими подключить аудиокомпоненты

для воспроизведения.
Данный ресивер оснащен пятью входами только для

стереофонических аудиосигналов. Один из данных
входов имеет соответствующие выходы для
использования с аудиорекордерами.

Большинство аналоговых компонентов также имеют
возможность аналогового подключения.

28

Ru

При настройке ресивера потребуется указать, к какому

его входу подключен компонент (см. также Меню Input
Setup на стр. 40).

CD-R, MD, DAT, др.

DIGITAL IN

OPTICAL

AUDIO IN

RL

ANALOG

OUT 1 OUT 2(KURO

)

LINK

DVR CD

12 V TRIGGER

(OUTPUT 12 V
TOTAL 50 mA MAX)

12

Выберите одинВыберите один

DIGITAL OUT

COAXIAL OPTICAL

ASSIGN-

ASSIGNABLE

COAXIAL

1

IN

(

) (CD) (

DVD

CD-R/TAPE

CD-R/TAPE

ININOUT

RL RL

A

ABLE

2

IN

1

IN

IN2IN

TV/SAT)(DVR

FRONT CENTER SURROUND FRONT CENTER

SUBWOOFER

INOUT

MULTI CH IN PRE

FRONT

CENTER SURROUND

3

) (

SPEAKERS

VIDEO

)

AUDIO OUT

RL

ANALOG

OPTICAL

OUT

SUBWOOFER

• Если на проигрывателе имеются выходы уровня
сигнала на линии (например, он оборудован
встроенным предварительным усилителем с
фонокорректором), подключите его тогда к входам

CD.

• Если подключается магнитофон, подключите

аналоговые аудиовыходы к аналоговым аудиовходам
на рекордере.

О декодере WMA9 Pro

Данный аппарат имеет встроенный декодер Windows
Media™ Audio 9 Professional

возможно воспроизведение аудиосигнала с
кодированием WMA9 Pro через HDMI, коаксиальное или
оптическое цифровое подключение при подключении к
проигрывателю, совместимому с WMA9 Pro. Однако,
подключенный проигрыватель DVD, приставка и т.д.
должны выводить аудиосигнал в формате WMA9 Pro
через коаксиальный или оптический цифровой выход.

1

(WMA9 Pro), поэтому

Подключение дополнительных

усилителей

Мощности данного ресивера более, чем достаточно для
любого домашнего применения, но имеется возможность
подключения дополнительных усилителей к каждому
каналу системы при помощи выходов предварительного
усилителя. Для подключения усилителей для подъема
мощности громкоговорителей, выполните подключения,
показанные ниже.

ANALOG

INPUT

L

Усилитель

R

переднего канала

ANALOG

INPUT

Усилитель
центрального
канала (моно)

ANALOG

INPUT

L

Усилитель канала

R

OPTICAL

OUT

)

EO

ND FRONT CENTER

SUBWOOFER

RS

SURROUND

RL

SURROUND SURROUND

PRE OUT

SURROUND BACK /

RL

AUDIO

L

(

)

Single

R

BACK

(

Si

• Можно использовать дополнительный усилитель как
на выходе предварительного усилителя заднего
канала объемного звучания, так и на отдельном
громкоговорителе. В этом случае подключите
усилитель только к левому (L (Single)) терминалу.

• Звук, поступающий через разъемы заднего канала
объемного звучания будут зависеть от его
конфигурации, описанной в Настройка задних

громкоговорителей объемного звучания на стр.85.

• Чтобы был слышен только усиленный звук,
установите систему громкоговорителей в положение

OFF или просто отсоедините все громкоговорители,
подключенные непосредственно к ресиверу.

Если низкочастотный громкоговоритель не используется,
установите настройку передних громкоговорителей (см.
Speaker Setting на стр.85) на LARGE.

объемного
звучания

ANALOG

INPUT

L

Усилитель заднего

R

канала объемного
звучания

ANALOG

INPUT

Активный
низкочастотный
громкоговоритель

03

Примечание

1• Windows Media и логотип Windows являются торговыми марками или зарегистрированными торговыми марками корпорации Microsoft в

США и/или других странах.

• При использовании WMA9 Pro в зависимости от компьютерной системы возможны проблемы со звучанием. Учтите, что частота
дискретизации источников формата WMA9 Pro 96 кГц снижается до 48 кГц.

29

Ru

03

Подключение антенн AM/FM

Подключите рамочную антенну АМ и проволочную
антенну FM, как показано ниже. Для улучшения приема и
качества звучания, подключите внешние антенны (см.
Подключение внешних антенн ниже).

Подключение внешних антенн

Для улучшения приема в диапазоне FM, подключите
внешнюю антенну FM к FM UNBAL 75 Ω.

1

ANTENNA

FM UNBAL

5

75

AM LOOP

2

3

4

рис. а рис. б рис. в

1 Снимите предохранительные щитки с контактов
антенны AM.

2 Откройте защитные выступы, вставьте по
одному проводу в каждый разъем до конца, затем
отпустите выступы для фиксации проводов
антенны AM.

3 Прикрепите рамочную антенну AM к
специальной стойке.

Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную
антенну на стойке с помощью зажима (рис. б).

• Чтобы установить антенну AM на стене или другой
поверхности, сначала прикрепите стойку к
поверхности с помощью винтов (рис. в), а затем
закрепите антенну на стойке. Убедитесь в качестве
приема.

4 Установите антенну AM на плоскую
поверхность и в направлении наилучшего приема.

5 Подключите проволочную антенну FM таким же
образом, как рамочную антенну AM.

Чтобы улучшить прием, полностью вытяните
проволочную антенну FM и прикрепите ее к стене или
дверной раме. Не допускайте, чтобы антенна
свешивалась или спутывалась.

75 Ω коаксиальный
кабель

ANTENNA

FM UNBAL
75

AM LOOP

Для улучшения приема в диапазоне AM подключите к
разъемам AM LOOP провод длиной 5 м дo 6 м с
виниловой изоляцией, не отсоединяя прилагаемую
рамочную антенну AM.

Для наилучшего качества приема подвесьте ее
горизонтально снаружи.

Внешняя

антенна

ANTENNA

FM UNBAL

75

AM LOOP

5 м до 6 м

Комнатная

антенна

(провод с

виниловым

покрытием)

30

Ru

Ресиверы и усилители Pioneer

• Размер инструкции: 4.88 Мб
• Формат файла: pdf

Если вы потеряли инструкцию от ресивера и усилителя Pioneer VSX-LX52, можете скачать файл для просмотра на компьютере или печати.

Инструкция для ресивера и усилителя Pioneer VSX-LX52 на русском языке. В руководстве описаны возможности и полезные функции, а также правила эксплуатации. Перед использованием внимательно ознакомьтесь с инструкцией.

Чтобы не читать всю инструкцию вы можете выполнить поиск по содержимому внутри инструкции и быстро найти необходимую информацию. Рекомендации по использованию помогут увеличить срок службы ресивера и усилителя Pioneer VSX-LX52. Если у вас появилась проблема, то найдите раздел с описанием неисправностей и способами их решения. В нем указаны типичные поломки и способы их решения.
