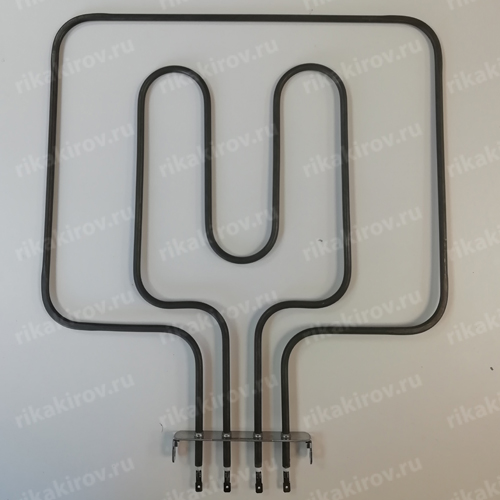

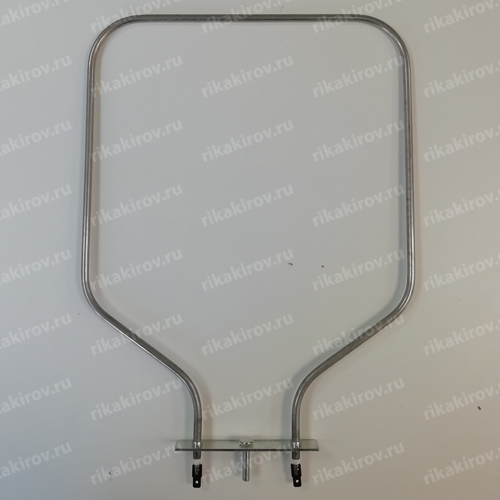

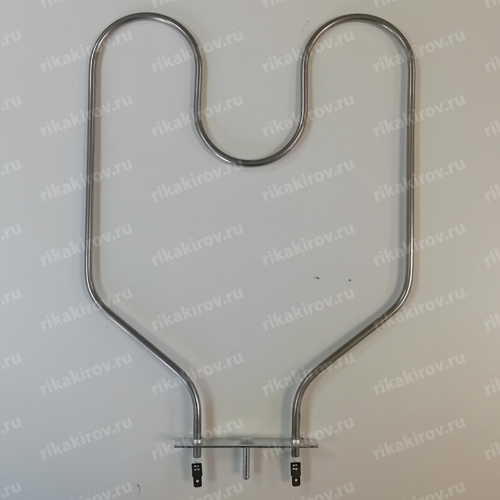

Тэны для жарочного шкафа

Терморегуляторы

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Вы приобрели электроплиту бытовую стационарную «Rika» (далее -электроплита) и сделали правильный выбор! Выбранная Вами электроплита представляет собой изделие электробытовой техники, отвечающее современному уровню дизайна, надежности, потребительских свойств и энергосбережения. Электроплита предназначена для приготовления пищи в домашних условиях: варки, жарения, тушения мясных, рыбных и овощных блюд, выпечки мучных изделий, сушки грибов, овощей, фруктов.

Используя высокотемпературный ТЭН-гриль (далее — гриль), можно приготовить шашлык, курицу и т.п.

При покупке электроплиты убедитесь в наличии в разделе «Свидетельство о приемке и продаже» настоящего руководства по эксплуатации и в гарантийных талонах:

— даты продажи;

— подписи продавца;

— штампа магазина.

Перед началом эксплуатации внимательно ознакомьтесь с настоящим руководством по эксплуатации и следуйте его рекомендациям.

При установке электроплиты требуйте от монтажных (строительных) организаций или сервисных центров, занимающихся установкой электроплит, заполнения талона на установку и гарантийных талонов, проверки в Вашем присутствии исправности, работоспособности и комплектности электроплиты.

1. ОБЩИЕ УКАЗАНИЯ.

1.1. Плита имеет сертификат соответствия N° РОСС RU.МЕ95.В28504, выданный органом по сертификации промышленной продукции автономная некоммерческая организация «НАУЧНО-ТЕХНИЧЕСКИЙ ЦЕНТР СТАНДАРТИЗАЦИИ МЕТРОЛОГИИ ПОДТВЕРЖДЕНИЯ СООТВЕТСТВИЯ (СЕРТИФИКАЦИИ) «ТЕСТ-С.-ПЕТЕРБУРГ» с 09.06.2011 по 31.05.20l4 и соответствует требованиям ГОСТ Р 52161.2.62006, ГОСТ Р 51318.14.1-2006 разд. 4; ГОСТ Р 51318.14.2-2006 разд. 5, 7; ГОСТ Р 51317.3.2-2006 разд. 6, 7; ГОСТ Р 51317.3.3-2008.

1.2. В связи с постоянным совершенствованием в конструкции электроплиты могут иметь место схемные и конструктивные изменения, не ухудшающие качество изделия.
Предприятие-изготовитель с благодарностью рассмотрит Ваши предложения по усовершенствованию электроплиты.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
2.1. Номинальное напряжение, В 220
2.2. Род тока переменный
2.3. Комплектация электроплит приведена в таблице 1.
Таблица 1

Наименование модели	Комплектация
C001	3 чугунные конфорки (1 — 145, 2 — 180), верхний и нижний ТЭН, гриль, выдвижной нижний ящик.
С007	3 чугунные конфорки (1 — 145, 2 — 180), верхний и нижний ТЭН.
С010	4 чугунные конфорки (1 — 145, 2 — 180, 1 — 220), верхний и нижний ТЭН.
К021	4 чугунные конфорки (1 — 145, 2 — 180, 1 — 220), верхний и нижний ТЭН, гриль, выдвижной нижний ящик.
П108	4 чугунные конфорки (1 — 145- экспресс, 1 — 180, 1- 180 — экспресс, 1 — 220), верхний и нижний ТЭН, гриль, электровентилятор, таймер электромеханический, выдвижной нижний ящик.
П111	4 чугунные конфорки (1 — 145, 2 — 180, 1 — 220), верхний и нижний ТЭН, гриль, электровентилятор, выдвижной нижний ящик.
Э061	Конфорочная панель из стеклокерамики, 4 пирокерамических конфорки (1 — 145, 2 — 180, 1 — 210), верхний и нижний ТЭН, гриль, электровентилятор, таймер электромеханический, выдвижной нижний ящик.
Э062	Конфорочная панель из стеклокерамики, 4 пирокерамических конфорки, верхний и нижний ТЭН, гриль, выдвижной нижний ящик.
Э063	Конфорочная панель из стеклокерамики, 4 пирокерамических конфорки, верхний и нижний ТЭН.

2.4. Установленная и единовременно потребляемая мощности электроплит приведены в таблице 2.

2.5. Расход электроэнергии, кВт/час, не более 7

2.6. Номинальная потребляемая мощность трубчатых электронагревателей жарочного шкафа (ТЭН), кВт:

Модели электроплит	Установленная мощность, кВт, не более	Единовременно потребляемая мощность, кВт, не более
C 001	7,5	6
С 007	6	6
С 010	7,5	6
К 021	9,5	6
П 108	10,5	7
П 111	9,5	6
Э 061	9,63	6,21
Э 062	9,63	6,21
Э 063	8,13	6,21

2.7. Регулирование температуры рабочего пространства жарочного шкафа в пределах 50…250°С безступенчатое

2.8. Мощность электроконфорок приведена в таблице 3

2.9. Полезный объём духовки, дм3 52,3

2.10. Класс защиты от поражения электрическим током 1

2.11. Исполнение по степени защиты от влаги и твердых предметов IP20

2.12. Габаритные размеры электроплиты, мм, не более
ширина 600

глубина 600

высота 850

2.13. Масса, кг,
не более 60
2.14. Срок службы плиты 10 лет. После его окончания решение о дальнейшей эксплуатации или проведении необходимого ремонта принимают ремонтные организации, производящие ремонт и техническое обслуживание электроплит по месту жительства владельца.
Таблица 3

Тип электроконфорки	Возможное расположение на рабочем столе	Мощность при положении ручки переключателя мощности электроконфорки, Вт
0	1	2	3	4	5	6
ЭКЧ-145-1,0/220	Ближняя правая	0	103	225	325	450	675	1000
ЭКЧ-180-1,5/220	Ближняя левая; дальняя левая	0	157	350	550	600	950	1500
ЭКЧ-220-2,0/220	Дальняя правая	0	217	550	650	800	1350	2000
ЭКЧ-220-1,5/220	Дальняя правая	0	157	350	550	600	950	1500
ЭКЧЭ-145-1,5/220	Ближняя правая	0	125	250	350	900	1150	1500
ЭКЧЭ-180-2,0/220	Ближняя левая	0	185	350	650	1000	1350	2000
ПК-180/1,555/220	Ближняя левая Дальняя левая	0	170	450	460	730	1000	1555
ПК-210/1,92/220	Дальняя правая	0	210	545	560	820	1400	1920
ПК-145/1,1/220	Ближняя правая	0	150	400	410	650	800	1100

После его окончания решение о необходимости капитального ремонта и дальнейшей эксплуатации принимают службы и организации, производящие ремонт и техническое обслуживание электроприборов по месту жительства владельца.

3. КОМПЛЕКТНОСТЬ.

Модель электроплиты	С 001	С 007	С 010	К 021	П 108	П 111	Э 061	Э 062	Э 063
винт регулировочный	4 шт.	—	—	4 шт.	4 шт.	4 шт.	4 шт.	4 шт.	—
щиток	—	—	—	1 шт.	1 шт.	1 шт.	—	—	—
винт М4х12	—	—	—	2 шт.	2 шт.	2 шт.	2 шт.	2 шт.	—
гайка М4	—	—	—	2 шт.	2 шт.	2 шт.	2 шт.	2 шт.	—
шайба тарельчатая	—	—	—	2 шт.	2 шт.	2 шт.	2 шт.	2 шт.	—
пружина	—	—	—	2 шт.	2 шт.	2 шт.	2 шт.	2 шт.	—
противень эмалированный	1 шт.	1 шт.	1 шт.	1 шт.	1 шт.	1 шт.	1 шт.	1 шт.	1 шт.
решетка	1 шт.	—	—	1 шт.	1 шт.	1 шт.	1 шт.	1 шт.	—

Также во все модели плит входит:

Розетка 1 шт.

Руководство по эксплуатации 1 шт.

Упаковка 1 шт.

По согласованию с заказчиком плиты могут комплектоваться стеклянной крышкой рабочего стола.
4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ.

4.1. Электроплита относится к приборам типа “Х” и предназначена для установки на полу. Электроплиту не следует устанавливать на подставку.

4.2. Соприкасающиеся с электроплитой поверхности кухонной мебели должны выдерживать нагрев до температуры 100 °С.

4.3. Электроплита должна быть установлена таким образом, чтобы расстояние от электроплиты до стен или кухонной мебели было не менее 50 мм.

4.4. Мебель, верх которой выше рабочей поверхности стола электроплиты, а также кухонные полотенца, шторы и т.п. должны находиться на безопасном расстоянии, исключающем их воспламенение.

4.5. Перед включением электроплиты в сеть убедитесь в исправности кабеля, вилки и розетки. Замену поврежденного кабеля на аналогичный производят ТОЛЬКО СПЕЦИАЛИСТЫ СООТВЕТСТВУЮЩИХ СЕРВИСНЫХ, МОНТАЖНЫХ ИЛИ РЕМОНТНЫХ ОРГАНИЗАЦИЙ.

4.6. Извлекать вилку из розетки разрешается только после выключения всех нагревательных элементов электроплиты.

4.7. Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность. Дети должны находиться под контролем для недопущения игры с прибором.

4.8. Не допускайте резкой смены температуры горячих электроконфорок, горячих зон нагрева конфорочной панели из стеклокерамики и ТЭН жарочного шкафа.

4.9. Не ставьте посуду с мокрым дном на раскаленную электроконфорку. Это может привести к образованию трещины на рабочей поверхности электроконфорки.

Образование трещины на рабочей поверхности электроконфорки в результате неправильной эксплуатации заводским дефектом не является.

4.10. Не допускайте попадания влаги внутрь электроплиты.

4.11. При включенных электроконфорках поверхность рабочего стола может сильно нагреваться. Во избежание получения ожога не прикасайтесь к поверхности рабочего стола во время приготовления пищи на электроконфорках, а также до полного остывания электроконфорок после окончания приготовления пищи.

4.12. ПРЕДУПРЕЖДЕНИЕ: ПРИ ВКЛЮЧЕННОМ ГРИЛЕ ИЛИ ЖАРОЧНОМ ШКАФЕ ДОСТУПНЫЕ ЧАСТИ ЭЛЕКТРОПЛИТЫ МОГУТ СИЛЬНО НАГРЕВАТЬСЯ. НЕ ДОПУСКАЙТЕ ДЕТЕЙ

БЛИЗКО К ЭЛЕКТРОПЛИТЕ.

4.13. ПРЕДУПРЕЖДЕНИЕ: ЕСЛИ ПОВЕРХНОСТЬ КОНФОРОЧНОЙ ПАНЕЛИ ИЗ СТЕКЛОКЕРАМИКИ ТРЕСНУЛА — ОТКЛЮЧИТЕ ЭЛЕКТРОПЛИТУ ДЛЯ ПРЕДОТВРАЩЕНИЯ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ.

4.14. Опасайтесь прикосновения к электроконфоркам и нагревательным элементам внутри жарочного шкафа.

4.15. ЗАПРЕЩАЕТСЯ:

— ОСТАВЛЯТЬ БЕЗ НАДЗОРА ЭЛЕКТРОПЛИТУ С ВКЛЮЧЕННЫМИ НАГРЕВАТЕЛЬНЫМИ ЭЛЕМЕНТАМИ;

— ДЕРЖАТЬ ВБЛИЗИ ВКЛЮЧЕННОЙ ЭЛЕКТРОПЛИТЫ ЛЕГКОВОСПЛАМЕНЯЮЩИЕСЯ ВЕЩЕСТВА;

— ВЛАДЕЛЬЦАМ ЭЛЕКТРОПЛИТЫ ПОДНИМАТЬ РАБОЧИЙ СТОЛ, СНИМАТЬ ЗАДНЮЮ СТЕНКУ, ПРОИЗВОДИТЬ КАКОЙ-ЛИБО РЕМОНТ ЭЛЕКТРОПЛИТЫ;

— ПРИПОДНИМАТЬ И ПЕРЕМЕЩАТЬ ЭЛЕКТРОПЛИТУ ЗА РУЧКУ ЖАРОЧНОГО ШКАФА;

— ИСПОЛЬЗОВАТЬ ЭЛЕКТРОПЛИТУ ДЛЯ ОБОГРЕВА ПОМЕЩЕНИЯ ВО ИЗБЕЖАНИЕ ПОЖАРА;

— СТАВИТЬ НА ЭЛЕКТРОКОНФОРКИ ПОСУДУ МАССОЙ, ПРЕВЫШАЮЩЕЙ 10 КГ;

— УДАРЯТЬ ПО КОНФОРОЧНОЙ ПАНЕЛИ ИЗ СТЕКЛОКЕРАМИКИ;

— РОНЯТЬ ЛЮБЫЕ ПРЕДМЕТЫ НА СТЕКЛОКЕРАМИЧЕСКУЮ ПОВЕРХНОСТЬ КОНФОРОЧНОЙ ПАНЕЛИ;

— ПРОВЕРЯТЬ НАГРЕВ ЭЛЕКТРОКОНФОРОК И КОНФОРОЧНОЙ ПАНЕЛИ ИЗ СТЕКЛОКЕРАМИКИ В МЕСТАХ РАСПОЛОЖЕНИЯ КОНФОРОК ПРИКОСНОВЕНИЕМ РУКИ;

— ПОЛЬЗОВАТЬСЯ ЭЛЕКТРОПЛИТОЙ, ИМЕЮЩЕЙ ТРЕЩИНЫ, СКОЛЫ НА КОНФОРОЧНОЙ ПАНЕЛИ ИЗ СТЕКЛОКЕРАМИКИ.

— ПРИКАСАТЬСЯ ГОРЯЧЕЙ ПОСУДОЙ К ДЕКОРАТИВНЫМ ПЛАСТМАССОВЫМ КОЛПАЧКАМ, РАСПОЛОЖЕННЫМ В УГЛАХ РАБОЧЕГО СТОЛА.

— ВКЛЮЧАТЬ ЭЛЕКТРОВЕНТИЛЯТОР БОЛЕЕ ЧЕМ НА 10 МИН.

4.16. Для плиты с конфорочной панелью из стеклокерамики:

— Не рекомендуем пользоваться посудой из алюминия и алюминиевых сплавов, т. к отсутствие в ней приготовляемого продукта может привести к расплавлению посуды, что приведет к окончательной порче конфорочной панели из стеклокерамики.

— Стеклокерамика — это природный материал и, как и любой другой керамический материал, может иметь неровную поверхность. Возможно через зеркальную поверхность Вы обнаружите небольшие пузырьки, они не влияют ни на качество, ни на срок службы рабочей поверхности.

— Отдельные зоны нагрева могут по-разному светиться. Это зависит от технических характеристик конфорок, но никак не влияет на качество и потребительские характеристики.

— Не двигайте кастрюли и другие предметы по конфорочной панели из стеклокерамики, она может поцарапаться.

— Промойте, высушите и протрите дно кастрюли, прежде чем ставить ее на зону нагрева. Гранулы соли, сахара, песчинки могут поцарапать рабочую поверхность.
— Пользуйтесь рекомендованными средствами для ухода за электроплитой (см. п.10.13.3)
5. УСТРОЙСТВО ЭЛЕКТРОПЛИТЫ.
5.1. Общий вид электроплиты с конфорками с указанием основных частей показан на рисунке 1.

Рисунок 1-Общий вид электроплиты с конфорками.
1 — щиток или крышка электроплиты; 2 — рабочий стол; 3 — электроконфорки; 4 — панель управления; 5 — место возможной установки таймера; 6 — дверка жарочного шкафа; 7 — выдвижной нижний ящик (см. комплектацию); 8 — регулировочные винты.

Рисунок 2-Общий вид панели управления (модели С010, К021, П108, П111, Э061, Э062, Э063)
1 — сигнальная лампа включения термостата; 2 — условное обозначение “Жарочный шкаф”; 3 — сигнальная лампа включения ТЭН жарочного шкафа или гриля; 4 — условное обозначение “Ручной режим работы таймера электромеханического”; 5 — условное обозначение “Таймер электромеханический”; 6 — условное обозначение электроконфорок; 7 — сигнальная лампа включения электроконфорок; 8 — условное обозначение “Гриль”; 9 — ручка переключателя мощности жарочного шкафа; 10 — ручка включения дополнительного оборудования жарочного шкафа; 11 — ручка таймера электромеханического; 12 — ручки переключателей мощности электроконфорок.

Рисунок 3-Общий вид панели включения ТЭН жарочного шкафа или гриля (модели С001 С007)
1 — сигнальная лампа включения термостата; 2 — сигнальная лампа; 3 — условное обозначе-управления ние “Жарочный шкаф”; 4 — условное обозначение электроконфорок; 5 — сигнальная лампа включения электроконфорок; 6 — условное обозначение “Гриль”; 7 — ручка переклю

5.2.1. На рабочем столе размещены три или четыре электроконфорки (см. комплектацию)

5.3. Панель управления

5.3.1. Общий вид панели управления с указанием органов управления и сигнализации показан на рисунках 2, 3.

5.4. Конфорочная панель из стеклокерамики.
5.4.1. Общий вид электроплиты с конфорочной панелью из стеклокерамики с указанием основных частей показан на рисунке 4.

Рисунок 4- Общий вид электроплиты с конфорочной панелью из стеклокерамики.

1 — конфорочная панель из стеклокерамики; 2 — панель управления; 3 — дверка жарочного шкафа; 4 — выдвижной нижний ящик (см. комплектацию); 5 — регулировочные винты.

5.4.2. Под конфорочной панелью из стеклокерамики располагаются 4 конфорки. Все конфорки имеют термоограничители, которые предохраняют конфорки от перегрева.

5.4.3. Конфорки имеют обозначенные на стеклокерамической поверхности четыре зоны нагрева: ближняя левая и дальняя левая — 180 мм, ближняя правая — 145 мм, дальняя правая — 210 мм.

5.4.4. На передней части поверхности конфорочной панели расположены обозначения сигнальных ламп. Сами сигнальные лампы находятся под конфорочной панелью и являются индикаторами остаточного тепла в зоне конфорок.

5.5. Жарочный шкаф.

5.5.1. Жарочный шкаф расположен в средней части электроплиты. Общий вид жарочного шкафа показан на рисунке 6.

5.5.2. Нагрев рабочего пространства жарочного шкафа осуществляют два ТЭН, один из которых, мощностью 0,8 кВт (поз.3, рис.6), расположен в верхней части шкафа, второй, мощностью 1,2 кВт, под днищем шкафа (поз.8, рис.6).

5.5.3. В верхней части жарочного шкафа расположен гриль (поз.2, рис.6) мощностью 1,5 кВт (кроме моделей С007, С010, Э063).
5.5.4. Внутри жарочного шкафа на задней стенке смонтированы датчик терморегулятора жарочного шкафа (поз.4, рис.6) и лампа освещения рабочего пространства жарочного шкафа (поз.1, рис.6).

Рисунок 5- Конфорочная панель. Зоны нагрева конфорок.
ВНИМАНИЕ! КАЖДАЯ СИГНАЛЬНАЯ ЛАМПА СООТВЕТСТВУЕТ ОПРЕДЕЛЕННОЙ КОНФОРКЕ И ЗАГОРАЕТСЯ ТОГДА, КОГДА ТЕМПЕРАТУРА В ЗОНЕ НАГРЕВА КОНФОРКИ ПОДНИМАЕТСЯ ВЫШЕ 65°С И ГАСНЕТ, КОГДА ТЕМПЕРАТУРА ОПУСКАЕТСЯ НИЖЕ 65°С, НЕЗАВИСИМО ОТ ТОГО, ВКЛЮЧЕНА КОНФОРКА ИЛИ НЕТ.

Рисунок 6 — Жарочный шкаф.

1 — лампа освещения рабочего пространства жарочного шкафа; 2 — гриль (кроме моделей С007, С010); 3 — верхний ТЭН; 4 — датчик терморегулятора; 5 — направляющий паз для установки подставки под решетку или противни; 6 — паз; 7 — воронка; 8 — нижний ТЭН (скрыт); 9 — направляющие пазы для установки решетки или противней; 10 — воронка.

5.5.5. Электроплиты моделей П108, П111, Э061 оснащены электровентилятором для равномерного распределения температуры по объему жарочного шкафа (конвективный нагрев жарочного шкафа).

5.5.6. Жарочный шкаф имеет четыре пары направляющих пазов, предназначенных для установки на желаемом уровне противней или решетки.

5.5.7. Термостойкое стекло дверки жарочного шкафа обеспечивает безопасность при пользовании жарочным шкафом и позволяет визуально контролировать приготовление пищи.

5.5.8. Крепление дверки жарочного шкафа к корпусу электроплиты выполнено с помощью специальных петель, которые позволяют фиксировать ее в трех положениях: закрыто, открыто, промежуточное.

5.5.9. На передней стенке электроплиты крепятся уплотнительные прокладки, которые предотвращают выход горячего воздуха, способствуют нормальному функционированию жарочного шкафа.

5.6. Выдвижной нижний ящий.

В нижней части электроплиты расположен нижний ящик (поз.7, рис.1, кроме моделей С007, С010, Э063).

5.7. Для установки электроплиты в горизонтальное положение (при необходимости) предназначены два регулировочных винта (поз.5, рис.1, кроме моделей С007, С010, Э063), установку которых производят при вынутом выдвижном нижнем ящике.

6. ПОДГОТОВКА К РАБОТЕ.

6.1. ВНИМАНИЕ: РАБОТЫ, ИЗЛОЖЕННЫЕ В ПУНКТАХ, ПОМЕЧЕННЫХ “*”, ВЫПОЛНЯЮТ СПЕЦИАЛИСТЫ МОНТАЖНЫХ (СТРОИТЕЛЬНЫХ) ИЛИ СЕРВИСНЫХ ОРГАНИЗАЦИЙ!

6.2. Установите электроплиту горизонтально, при необходимости, с помощью регулировочных винтов, устанавливаемых в основании рамы. Для этого выньте выдвижной нижний ящик и закрутите изнутри регулировочные винты.

6.3* Поднимите рабочий стол, зафиксируйте его подставкой, расположенной в переднем правом углу внутри корпуса электроплиты.

6.4* Снимите заднюю крышку.
6.5* Проверьте надежность всех контактных соединений и отсутствие касания к металлическим частям электроплиты оголенных проводов электропроводки.
6.6. Монтажная схема электроплиты выполнена в однофазном исполнении. Присоединение кабеля к клеммной колодке показано на рисунке 7.

Рисунок 7 — Подключение кабеля электроплиты к электросети напряжением 220В.
6.7* Убедитесь, что нулевой контакт на вилке совпадает с нулевым контактом на розетке.
6.8* По окончании всех подготовительных работ установите и закрепите заднюю крышку, опустите и закрепите рабочий стол, установите щиток при помощи двух винтов М4х12, двух гаек, двух шайб, пружин и шайб тарельчатых в соответствии с рисунком 8.
1 — щиток; 2 — винт М4х12; 3 — шайба тарельчатая; 4 — пружина; 5 — шайба; 6 — гайка; 7 — стол рабочий; 8 — корпус плиты.
6.9* Прогрейте электроконфорки подключением не более двух штук одновременно на минимальном режиме переключателя мощности электроконфорок в течение одного часа.
6.10* Для первого включения электроплиты (с целью просушки электроконфорок), чтобы не срабатывало устройство защитного отключения (УЗО), если оно установлено в цепи питания, подключите электроплиту на время прогрева к сети питания, в которой нет УЗО (отдельно оборудованное помещение), либо отключите УЗО на время прогрева электроконфорок.

Рисунок 8 -Установка щитка на плиту.
1 — щиток; 2 — винт М4х12; 3 — шайба тарельчатая; 4 — пружина; 5 — шайба; 6 — гайка; 7 — стол рабочий; 8 — корпус плиты.
После просушки электроконфорок электроплита может работать при включенном УЗО на любом режиме согласно руководству по эксплуатации.
6.11. Проверку монтажной схемы электроплиты, всех контактных соединений, подключение, опробование нагревательных и регулирующих элементов электроплиты, инструктаж потребителя производят специалисты ремонтных или монтажных организаций с соблюдением «Правил технической эксплуатации электроустановок потребителей».
7. ПОРЯДОК РАБОТЫ.
7.1. Включение электроконфорок
7.1.1. Включение электроконфорки 220 (дальней правой) для электроплит моделей П108, Э061 имеет свои особенности, т.к. эти модели оснащены таймером электромеханическим (далее — ТЭМ). Работа с ТЭМ описана в разделе 8.
7.1.2. Если при приготовлении продукта вы не пользуетесь ТЭМ (при его наличии), поверните ручку управления ТЭМ (поз.11, рис.2) ПРОТИВ ЧАСОВОЙ СТРЕЛКИ до условного обозначения «Ручной режим работы таймера электромеханического» (поз. 4, рис.2).
7.1.3. При включении любой электроконфорки загорается сигнальная лампа включения электроконфорок (поз.7, рис.2; поз.5, рис.3).
7.1.4. Включение электроконфорок производится ручками переключателей (поз.12, рис.2; поз.8, рис.3)
ВНИМАНИЕ: ВКЛЮЧЕНИЕ ДАЛЬНЕЙ ПРАВОЙ ЭЛЕКТРОКОНФОРКИ 220 ПРИ ВКЛЮЧЕННЫХ ТЭН ЖАРОЧНОГО ШКАФА НЕВОЗМОЖНО! Так как при включении ТЭН или гриля жарочного шкафа подача питания на электроконфорку 220 блокируется. Это сделано для снижения номинальной потребляемой мощности.
7.1.5. Допускается вращать ручки переключателей мощности чугунных электроконфорок по часовой и против часовой стрелки, НО ДЛЯ УВЕЛИЧЕНИЯ СРОКА СЛУЖБЫ ПЕРЕКЛЮЧАТЕЛЕЙ РЕКОМЕНДУЕМ ВРАЩАТЬ РУЧКИ ПЕРЕКЛЮЧАТЕЛЕЙ ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.
7.2. Включение жарочного шкафа
7.2.1. Включение ТЭН жарочного шкафа для моделей П108, Э061 имеет свои особенности, т.к. эти модели оснащены ТЭМ. Работа с ТЭМ описана в разделе 8.
7.2.2. Если при приготовлении продукта в жарочном шкафу Вы не пользуетесь ТЭМ (при его наличии), поверните ручку управления ТЭМ (поз.11, рис.2) ПРОТИВ ЧАСОВОЙ СТРЕЛКИ до условного обозначения «Таймер выключен» (поз.4, рис.2).
7.2.3. Жарочный шкаф ВКЛЮЧАЮТ ручкой переключателя мощности жарочного шкафа (поз.9, рис.2; поз.7 рис.3) ТОЛЬКО ПО ЧАСОВОЙ СТРЕЛКЕ до выбранного значения температуры от 50 до 250°С, при этом на панели управления загораются две сигнальные лампы (поз.1,3, рис.2; поз.1 и 2, рис.2). Когда температура в жарочном шкафу достигает заданного значения, нагреватели отключаются и сигнальная лампа (поз.1, рис.2,3) гаснет. Во время приготовления пищи сигнальная лампа (поз.1, рис.2,3) периодически загорается и гаснет. Так и должно быть, поскольку температура в жарочном шкафу поддерживается на заданном значении температуры автоматически. Сигнальная лампа (поз.3, рис.2; поз.2, рис.3) горит постоянно.
7.2.4. Ручка переключателя мощности жарочного шкафа НЕ ИМЕЕТ КРУГОВОГО ВРАЩЕНИЯ. Для ВЫКЛЮЧЕНИЯ жарочного шкафа ручку переключателя мощности жарочного шкафа поверните ПРОТИВ ЧАСОВОЙ СТРЕЛКИ до цифры «0».
7.2.5. ВКЛЮЧЕНИЕ ГРИЛЯ также производят поворотом ручки переключателя мощности жарочного шкафа по ЧАСОВОЙ СТРЕЛКЕ до условного обозначения «Гриль» (поз.8, рис.2; поз.6, рис.3). При этом загорается одна сигнальная лампа (поз.3, рис.2; поз.2, рис.3) и горит постоянно.
7.2.6. Для ВЫКЛЮЧЕНИЯ ГРИЛЯ ручку переключателя мощности жарочного шкафа поверните ПРОТИВ ЧАСОВОЙ СТРЕЛКИ до цифры «0».
7.2.7. Одновременное включение ТЭН жарочного шкафа и гриля невозможно.
ВНИМАНИЕ: ВКЛЮЧЕНИЕ ДАЛЬНЕЙ ПРАВОЙ ЭЛЕКТРОКОНФОРКИ 220 ПРИ ВКЛЮЧЕННЫХ ТЭН ЖАРОЧНОГО ШКАФА НЕВОЗМОЖНО! Так как при включении ТЭН или гриля жарочного шкафа подача питания на электроконфорку 220 блокируется. Это сделано для снижения номинальной потребляемой мощности.
7.2.8. Включение дополнительного оборудования жарочного шкафа производите переключателем (поз.10, рис.2), в соответствии с таблицей 5.
Включение лампы освещения рабочего пространства жарочного шкафа (поз. 1, рис. 6) моделей С001, С007, С010, К021, Э062, Э063 происходит одновременно с включением ТЭН или гриля жарочного шкафа.
Уровень шума от работающего электровентилятора не превышает требований стандартов безопасности.
7.3. По окончании приготовления пищи выключите все нагревательные элементы электроплиты.
8. РАБОТА С ТАЙМЕРОМ ЭЛЕКТРОМЕХАНИЧЕСКИМ (ДЛЯ МОДЕЛЕЙ П108 Э061)
8.1. Таймер электромеханический (ТЭМ) позволяет производить отключение жарочного шкафа или электроконфорки 220 (дальней правой) с подачей звукового сигнала по истечении установленной выдержки времени.
8.2. ТЭМ работает в двух режимах: автоматическом и ручном. Автоматический режим отключает жарочный шкаф или электроконфорку 220 с подачей звукового сигнала (звонка) через заданный промежуток времени, устанавливаемый в диапазоне от 10 до 90 минут; Ручной режим позволяет включать и выключать жарочный шкаф или электроконфорку 220 непосредственно ручками переключателей мощности, минуя таймер.
8.3. Работа с ТЭМ в автоматическом режиме:
а) перед включением ТЭМ установите в жарочный шкаф и (или) на электроконфорку посуду с приготовляемым блюдом;
б) включите ручкой переключателя мощности (поз.9, рис.2; поз.7, рис.З) жарочный шкаф на нужную температуру, учитывая рекомендации раздела 7, или установите нужную мощность электроконфорки 220 ручкой переключателя мощности;
в) поверните ручку ТЭМ (поз.11, рис.2) по часовой стрелке, установив нужную выдержку времени в пределах от 10 до 90 минут по шкале, нанесенной на панели управления.
г) установку выдержек времени менее 10 минут производите в два приема, чтобы увеличить продолжение звучания звонка: сначала поверните ручку ТЭМ по часовой стрелке на время 45-90 минут; затем поверните ручку ТЭМ против часовой стрелки до требуемого значения времени.
д) выставляя интервал времени ручкой ТЭМ не забудьте учесть время разогрева ТЭН жарочного шкафа и электроконфорки от холодного состояния (5 минут);
е) после истечения установленной выдержки времени ручка ТЭМ вернется в нулевое положение, ТЭН жарочного шкафа, или гриль, или электроконфорка автоматически отключатся, а звонок известит об окончании тепловой обработки.
8.4. Для работы с жарочным шкафом или электроконфоркой 0220 в ручном режиме необходимо ручку ТЭМ (поз. 11, рис.2) повернуть против часовой стрелки до условного обозначения «Ручной режим работы таймера электромеханического» (поз.4, рис.2). В этом случае можно производить тепловую обработку продуктов в жарочном шкафу или на электроконфорке 0220 с выдержкой времени по своему усмотрению, используя рекомендации раздела 9 настоящего руководства по эксплуатации.
9. РЕКОМЕНДАЦИИ ПО ПРИГОТОВЛЕНИЮ ПИЩИ.
9.1. Приготовление пищи начинайте при максимальной мощности нагревателей. После закипания или несколько раньше переключите нагреватели на минимальную или среднюю мощность в зависимости от объема посуды.
9.2. Для снижения расхода электроэнергии, ускорения процесса приготовления пищи и увеличения срока службы электроконфорок рекомендуем пользоваться кухонной посудой, имеющей ровное и плоское дно диаметром равным или несколько большим диаметра электроконфорки (рис.9).
Общее руководство по кухонной посуде.

Рисунок 9 — Схема тепловых потерь при неправильном выборе посуды.

9.3. Перед использованием жарочного шкафа разогрейте его в течение 10…15 минут на отметке 200, установите необходимую температуру, ориентируясь на собственный опыт, после чего производите выпечку.

9.4. При приготовлении на решетке продукт располагайте в зоне максимальной мощности инфракрасных лучей гриля. Порционные куски мясных и рыбных блюд должны иметь по возможности равную толщину во избежание неравномерного прожаривания.

9.5. При выпечке не открывайте часто дверку жарочного шкафа, чтобы не охлаждать его. Если в процессе выпечки передняя или задняя части изделия зарумяниваются сильнее, то через некоторое время противень можно развернуть на 180 градусов.
9.6. Для приготовления отдельных видов пищи в жарочном шкафу рекомендуем режимы, указанные в таблице 6. Данные, приведенные в таблице, являются ориентировочными. Собственные опыт и вкус позволят Вам внести необходимые коррективы.
Таблица 6

Наименование продукта	Рекомендуемая температура, °С	Ориентировочное время до готовности
Мясные блюда
Жаркое говядины	150	3-3,5 часа
Жаркое телятины	150	2-2,5 часа
Жаркое баранины	150	1-1,5 часа
Жаркое свинины	175	1 час
Котлеты	190	1,5-2 часа
Бефстроганов	190	1,5-2 часа
Куриные и рыбные блюда
Курица	175	1-1,5 часа
Гусь и индейка (4-5 кг)	160	4-4,5 часа
Утка	175	1-1,5 часа
Рыба	200	30-40 минут
Кондитерские изделия
Торт простого приготовления	160	45 минут
Шоколадный торт	175	35 минут
Фруктовый торт	125	60 минут
Слоеный торт	200	20 минут
Мелкие пироги	190	30 минут
Песочное тесто	200	20 минут
Бисквит	150	20 минут

9.9. Рекомендации по приготовлению пищи в жарочном шкафу на решетке при пользовании грилем приведены в таблице 7.
Таблица 7.

Мясные блюда	Положение решетки в жарочном шкафу	Ориентировочное время до готовности, мин.
Отбивная толщиной 1 см	Первая направляющая сверху	15
Отбивная толщиной 1 см	Вторая направляющая сверху	25
Сосиска	Вторая направляющая сверху	15

9.10. Рекомендации по приготовлению пищи в жарочном шкафу при пользовании ТЭН жарочного шкафа или грилем, электровентилятором приведены в таблице 8. Включенный электровентилятор более равномерно распределяет температуру по объему жарочного шкафа.
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД ЗА ЭЛЕКТРОПЛИТОЙ.

10.1. Ввод в эксплуатацию электроплиты у потребителя осуществляют монтажные (строительные) организации или сервисные центры, занимающиеся установкой электроплит.

Уважаемый покупатель, требуйте от монтажных (строительных) организаций или сервисных центров, занимающихся установкой электроплит, заполнения талона на установку и гарантийных талонов, проверки в Вашем присутствии исправности, работоспособности и комплектности электроплиты. После проведения таких работ гарантийный талон изъятию не подлежит.

10.2. Наружные эмалированные поверхности электроплиты мойте мыльной водой и протирайте мягкой тканью.

10.3. Пятна от пищи, пролившуюся жидкость удаляйте до высыхания.

10.4. Все элементы жарочного шкафа, его дно и стенки необходимо периодически промывать слабым содовым раствором или мыльной водой и протирать сухой тканью.

10.5. Для чистки эмалированных поверхностей электроплиты не применяйте чистящие порошки на абразивной основе, наждачную бумагу.

10.6. Стекло дверки жарочного шкафа рекомендуем мыть мыльной водой.

10.7. Не используйте жесткие абразивные очистители или металлические скребки для чистки стекла дверцы жарочного шкафа, так как они могут поцарапать поверхность, которая в результате может разбиться на осколки.

10.8. Для чистки чугунной электроконфорки рекомендуем протирать ее влажной тканью с применением моющих средств.

При истирании антикоррозионного покрытия в процессе эксплуатации попадание влаги на незащищенную поверхность конфорки может привести к образованию ржавчины. Это не влияет на работоспособность и долговечность эксплуатации электроконфорок и не является дефектом для предъявления претензий предприятию-изготовителю.

Рекомендуем способы предотвращения ржавчины на рабочей поверхности электроконфорки:

— после приготовления пищи оставшуюся влагу на рабочей поверхности протирайте насухо;

— не оставляйте посуду с мокрым дном на холодной электроконфорке. Это может привести к появлению ржавчины на рабочей поверхности электроконфорки.

— отечественная промышленность выпускает специальный карандаш, который способствует удалению ржавчины с рабочей поверхности электроконфорки;
— при появлении коррозии на поверхности чугунных электроконфорок, смажьте их растительным маслом и прокалите на максимальной мощности в течение 10 минут.

Рекомендации по тепловой обработке	Включение дополнительного оборудования жарочного шкафа(поз. 10, рис.2)
Размораживание воздухом при комнатной температуре	Не включен	Включен электровентилятор
Приготовление первых и вторых блюд; выпечка дрожжевого теста, бисквитов	Включены нагреватели жарочного шкафа	Электровентилятор и моторедуктор выключены
Приготовление первых и вторых блюд; приготовление песочного теста	Включены нагреватели жарочного шкафа	Включен электровентилятор
Размораживание, нагрев, поддержание в подогретом состоянии, сушка грибов, овощей, трав при активном перемешивании воздушной среды	Включены нагреватели жарочного шкафа на установке 50	Включен электровентилятор
Приготовление мясных и рыбных блюд с подрумяненной корочкой на решетке или на противне	Включен гриль	Электровентилятор выключен

10.9. Не используйте паровую чистку электроплиты.

10.10. Если Ваша электроплита укомплектована крышкой, перед тем как ее открыть, удалите с крышки любые жидкостные загрязнения.

10.11. Если Ваша электроплита укомплектована крышкой, прежде чем ее закрыть, убедитесь, что электроконфорки на рабочем столе охлаждены.

10.12. Во время эксплуатации электроплиты кольца (ободки) электроконфорок из за высоких температур окисляются и темнеют, что является естественным процессом старения покрытия, не ухудшающим эксплуатационных качеств электроплиты и не являющимся браковочным признаком.

10.13. Чистка и уход за конфорочной панелью из стеклокерамики электроплиты.

10.13.1. После каждого приготовления пищи рекомендуем протереть конфорочную панель влажной мягкой тканью, смоченной водой.

10.13.2. Загрязненная конфорочная панель препятствует передаче тепла посуде. Если после приготовления пищи на конфорочной панели остались остатки пищи, брызги от жира, то их необходимо удалить одним из ниже перечисленных способов:

— протрите конфорочную панель мягкой тканью, смоченной в воде, затем вытрите насухо;

— с помощью скребка (в случае отсутствия скребка в комплекте электроплиты его можно приобрести в специализированных магазинах); используя моющие средства, перечисленные ниже. Затем удалите моющие средства чистой мягкой тканью, смоченной в воде, и вытрите насухо.

10.13.3. Рекомендуемые средства для ухода за электроплитой:

10.13.4. ВНИМАНИЕ! САХАР И САХАРОСОДЕРЖАЩИЕ ЖИДКОСТИ (ВАРЕНЬЕ, КОМПОТЫ, СОКИ И Т.П.), А ТАКЖЕ РАСПЛАВИВШАЯСЯ ПЛАСТМАССА, ПОЛИЭТИЛЕН И АЛЮМИНИЕВАЯ ФОЛЬГА МОГУТ ПОВРЕДИТЬ КОНФОРОЧНУЮ ПАНЕЛЬ ИЗ СТЕКЛОКЕРАМИКИ. В СЛУЧАЕ ПОПАДАНИЯ УКАЗАННЫХ ВЕЩЕСТВ НА КОНФОРОЧНУЮ ПАНЕЛЬ ИЗ СТЕКЛОКЕРАМИКИ, ОНИ ДОЛЖНЫ БЫТЬ НЕМЕДЛЕННО УДАЛЕНЫ С ПОВЕРХНОСТИ С ПОМОЩЬЮ СКРЕБКА.

10.13.5. ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ДЛЯ ЧИСТКИ И УХОДА ЗА КОНФОРОЧНОЙ ПАНЕЛЬЮ ИЗ СТЕКЛОКЕРАМИКИ АБРАЗИВНЫЕ МАТЕРИАЛЫ, МЕТАЛЛИЧЕСКИЕ МОЧАЛКИ, НАЖДАЧНУЮ БУМАГУ, СПРЭЙ ДЛЯ МЫТЬЯ ЖАРОЧНОГО ШКАФА И ПЯТНОВЫВОДИТЕЛИ.

10.14. Не реже одного раза в год электроплита должна проходить техническое обслуживание специалистами сервисного центра, при этом проверяют надежность всех контактных соединений и отсутствие касания к металлическим частям электроплиты оголенных проводов электропроводки, исправность регуляторов мощности, электроконфорок, ТЭН жарочного шкафа, исправность кабеля, вилки и розетки.

О проведении технического обслуживания должна быть сделана отметка в сервисной книжке с перечнем неисправностей, подпись мастера, дата обслуживания.

10.15. В случае возникновения неисправности обращайтесь в организации, имеющие право на ремонт электробытовых нагревательных приборов.

10.16. При невыполнении данных рекомендаций безопасность работы электроплиты не гарантируем.

10.17. Наличие ржавчины на электроконфорках не является браковочным признаком электроплиты.
11. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ.

11.1. Электроплиты должны храниться в отапливаемых и вентилируемых помещениях при температуре от плюс 1° до плюс 40°С, относительной влажности воздуха не более 80%, при отсутствии в воздухе кислотных и других химически активных паров, вредно действующих на материалы электроплиты.

11.2. Транспортирование электроплит может проводиться всеми видами транспортных средств в соответствии с правилами перевозки грузов, действующими на данном виде транспорта и в заводской упаковке.

11.3. При транспортировании электроплиты должны быть надежно закреплены внутри транспортных средств и защищены от попадания атмосферных осадков и пыли.

11.4. Допускается транспортирование всеми видами транспорта при соблюдении следующих условий.

11.4.1. Автомобильным транспортом, загрузка в 1…2 яруса с числом перегрузок с одного транспорта на другой не более четырех:

— по дорогам с асфальтовым и бетонным покрытием (первой категории) на расстояние не более 2000 км со скоростью не более 60 км/час;

— по булыжным (дороги второй и третьей категории) и грунтовым дорогам на расстояние не более 250 км со скоростью не более 40 км/час.

11.4.2. Железнодорожным и водным транспортом, загрузка в 1. 2 яруса с числом перегрузок с одного транспорта на другой не более четырех, без ограничения расстояния и скорости.

11.4.3. ВНИМАНИЕ: НЕ ДОПУСКАЙТЕ РЕЗКИХ УДАРОВ ПРИ ПРОВЕДЕНИИ ПОГРУЗОЧНЫХ И РАЗГРУЗОЧНЫХ РАБОТ И ТРАНСПОРТИРОВАНИИ ЭЛЕКТРОПЛИТ!

ЗАПРЕЩАЕТСЯ ПРИ ТРАНСПОРТИРОВАНИИ СТАВИТЬ ^ ЭЛЕКТРОПЛИТЫ С КОНФОРОЧНОЙ ПАНЕЛЬЮ ИЗ СТЕКЛОКЕРАМИКИ ПРИ ШТАБЕЛИРОВАНИИ В НИЖНИЙ РЯД!
12. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ.

12.1. Все работы по устранению неисправностей и ремонту электроплиты выполняют монтажные (строительные) организации или сервисные центры, занимающиеся установкой электроплит.

12.2. ПРЕДУПРЕЖДЕНИЕ: ПЕРЕД НАЧАЛОМ РЕМОНТА ЭЛЕКТРОПЛИТЫ, А ТАКЖЕ, ПРЕЖДЕ ЧЕМ ПРОИЗВОДИТЬ ЗАМЕНУ ЛАМПЫ ОСВЕЩЕНИЯ ЖАРОЧНОГО ШКАФА, УБЕДИТЕСЬ, ЧТО ЭЛЕКТРОПЛИТА ОТКЛЮЧЕНА ОТ СЕТИ, ЧТОБЫ ИЗБЕЖАТЬ ОПАСНОСТИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ!

Рисунок 10.
1 — плафон; 2 — кольцо; 3 — пружина- фиксатор; 4 — лампа (малый цоколь (Е14), малая колба))

12.3.2. Для замены перегоревшей лампы подсветки жарочного шкафа выполните следующие действия:

— снимите стеклянный плафон вместе с кольцом и пружинами-фиксаторами;

— выверните сгоревшую лампу и замените ее новой.

Соберите все в обратной последовательности и подключите электроплиту к сети.

12.3.3. В некоторых партиях плит может применятся лампа другой конструкции другого производителя, в которой для замены лампы требуются выполнить следующие действия:

— выверните плафон;

— выверните сгоревшую лампу и замените ее новой.

Соберите все в обратной последовательности и подключите электроплиту к сети.

12.4. Для снятия дверки жарочного шкафа выполните следующие действия:
— опустите дверку в нижнее положение;
— вставьте штифты 2,5…3 мм и длиной 10…15 мм (это могут быть гвозди или винты) в отверстия в петлях. См. рисунок 11;

Рисунок 11 — Снятие дверки жарочного шкафа.
— выньте дверку.
— НЕ ВЫНИМАЙТЕ ШТИФТЫ ИЗ ПЕТЕЛЬ НА СНЯТОЙ ДВЕРКЕ
Установка дверки на плиту производится в обратной последовательности.
12.5. При обнаружении производственных дефектов в период гарантийного срока эксплуатации электроплиты и отсутствия монтажных организаций или сервисных центров, занимающихся установкой электроплит по месту жительства, обращайтесь непосредственно на предприятие-изготовитель, прилагая к письму заполненный гарантийный талон.
13. ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ.
13.1. Срок гарантийного обслуживания электроплиты составляет один год со дня ее установки монтажной организацией при условии соблюдения потребителем правил хранения, транспортирования и эксплуатации электроплиты в соответствии с требованиями настоящего «Руководства по эксплуатации».
13.2. В случае отсутствия отметки о дате установки электроплиты в гарантийном талоне, гарантийный срок эксплуатации исчисляют со дня продажи электроплиты.
В случае отсутствия отметки о дате продажи в гарантийном талоне или разделе «Свидетельство о приемке и продаже», гарантийный срок эксплуатации исчисляют со дня выпуска электроплиты предприятием-изготовителем.
13.3. В домах нового строительства, при отсутствии отметки об установке электроплиты в талоне на установку и в гарантийных талонах, гарантийный срок исчисляют со дня подписания государственной комиссией акта о приемке дома или со дня выпуска электроплиты предприятием-изготовителем.
13.4. Гарантийный срок хранения электроплиты 3 года со дня выпуска изделия предприятием-изготовителем. По окончании этого срока электроплиту необходимо проверить на соответствие нормативно-технической документации.
13.5. Подключение электроплиты следует осуществлять в строгом соответствии с Правилами эксплуатации электроустановок.
Организации, занимающиеся установкой электроплит, должны сдавать их в эксплуатацию проверенными, комплектными и в исправном состоянии, о чем должна быть сделана отметка в талоне на установку и в гарантийных талонах.
13.6. Предприятие-изготовитель не несет ответственности за недостатки, выявленные после передачи электроплиты потребителю, возникшие вследствие нарушения потребителем правил использования, хранения или транспортирования товара, действий третьих лиц или непреодолимой силы.
13.7. Замена перегоревшей лампочки подсветки жарочного шкафа в гарантийный ремонт не входит.13.8 Электроплиты, поврежденные грызунами или насекомыми, гарантийному ремонту не подлежат.
13.9. При использовании электроплит в кафе, ресторанах, столовых, общежитиях коридорного типа и домах-дачах при сезонном проживании и отсутствии отопления гарантийный срок эксплуатации на электроплиты не распространяется.
13.10. Для приобретения запасных частей к электроплитам обращайтесь в ремонтные организации, указанные во вкладыше к данному руководству по эксплуатации, или на предприятие- изготовитель.
ВНИМАНИЕ: РЕКОМЕНДУЕМ ОСУЩЕСТВЛЯТЬ ЗАМЕНУ ВЫШЕДШИХ ИЗ СТРОЯ УЗЛОВ ЭЛЕКТРОПЛИТЫ НА ЗАПАСНЫЕ ЧАСТИ ПРОИЗВОДСТВА ООО «Тека Энтерпрайз», В ПРОТИВНОМ СЛУЧАЕ ПРОИЗВОДИТЕЛЬ СНИМАЕТ С СЕБЯ ОТВЕТСТВЕННОСТЬ ЗА КАЧЕСТВЕННУЮ РАБОТУ ЭЛЕКТРОПЛИТЫ!
13.11. Гарантийный и послегарантийный ремонт электроплиты проводят ремонтные организации. Гарантийный ремонт проводят бесплатно, если неисправность произошла по вине предприятия-изготовителя и за счет владельца, если электроплита вышла из строя по его вине из-за неправильной эксплуатации.
13.12. В случае утери «Руководства по эксплуатации» владелец электроплиты лишается права гарантийного ремонта. Дубликат «Руководства по эксплуатации» не выдается.
13.13. Претензии от потребителей принимают торгующие организации и службы, производящие гарантийный ремонт электроприборов.
13.14. Возврат неисправной электроплиты на предприятие-изготовитель, в случае отсутствия ремонтной организации в регионе, производят только после того, как потребитель в письменном виде опишет неисправность и получит подтверждение предприятия-изготовителя о принятии электроплиты для рассмотрения рекламации.
13.15. Предприятие-изготовитель принимает претензии по некомплектности электроплиты только от торгующих и монтажных организаций.
13.16. Настоящие гарантийные обязательства не ограничивают права Покупателя, предусмотренные законом «О защите прав потребителей».
В случае, если Вы не получили удовлетворительного гарантийного обслуживания, позвоните в бюро гарантийного ремонта и сервиса на предприятие-изготовитель по телефону (8332) 71-44-33.

19.12.2019 00:00:00

Комментарии: 1

Просмотры: 22196

Источник

Код: 28042

Извините, товара сейчас нет в наличии

Бесплатная доставка
по Красноярску

Извините, товара сейчас нет в наличии

Услуги:

Новости интернет-магазина «Лаукар»:

Дополнительная информация в категории Электрическая плита:

В интернет-магазине бытовой техники «Лаукар» Вы можете скачать инструкцию к товару Электрическая плита Rika 50 C-010 белая совершенно бесплатно.

Все инструкции, представленные на сайте интернет-магазина бытовой техники «Лаукар», предоставляются производителем товара.
Перед началом использования товара рекомендуем Вам ознакомиться с инструкцией по применению.

Для того чтобы скачать инструкцию, Вам необходимо нажать на ссылку «скачать инструкцию», расположенную ниже, а в случае, если ссылки нет,
Вы можете попробовать обратиться к данной странице позднее,
возможно специалисты интернет-магазина бытовой техники «Лаукар» еще не успели загрузить для скачивания инструкцию к товару:
Электрическая плита Rika 50 C-010 белая.

Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара: Электрическая плита Rika 50 C-010 белая. Пожалуйста, сверяйте информацию о товаре с информацией на
официальном сайте компании производителя.

Источник

Духовой шкаф GRAUDE BE 60.3 E
Сплит-система AUX ASW-H09B4/FJ-SR1
Стиральная машина Schaub Lorenz SLW MC6133
Посудомоечная машина De’Longhi DDWS09F Alessandrite
Холодильник IO MABE ORGS2DBHFSS
Холодильник Hitachi R-BG410PU6XGBE
Холодильник Kuppersberg NOFF 19565 X
Сплит-система Gree GWH09AAA-K3NNA2A
Индукционная варочная панель MAUNFELD EVI.594.FL2-BK
Встраиваемый холодильник GRAUDE IKG 180.3
Сплит-система ISHIMATSU AVK-18H
Сплит-система ISHIMATSU AVK-24I
Сплит-система ISHIMATSU AVK-18I
Сплит-система Kitano KR-Viki-12
Сплит-система Kitano KR-Viki-09
Сплит-система Kitano KR-Viki-07
Стиральная машина Korting KWMT 1275

Источник

Содержание

Плита rika c010 не работает духовка электрическая
Кухонные бытовые плиты Rika
Профессиональный ремонт электроплит Rika
Самостоятельный ремонт духовки электроплиты. Поиск неисправности и устранение неполадок
Как самостоятельно отремонтировать электродуховку?
Конструкция и устройство плиты
Основные причины неисправности
Инструкция по проведению ремонтных работ
Разборка электродуховки
Устранение неполадок
Регулятор мощности
Блок управления
Проблемы в проводке
Переключатель нагрева
Стоимость работы специалиста

Плита rika c010 не работает духовка электрическая

Электроплита RIKA C010 не работать духовка свет в духовке горит

индикатор включения духовки горит

а индикатор включения терморегулятора не горит

Выяснилось что контакт переключателя подающий питание

на терморегулятор не замыкается

Пошевелил его иголкой замкнулся потом снова застрял

Зарисовываем подключение проводов

отключаем провода снимаем терморегулятор

Переключатель оказался разборным

Оказалось пластмасса с боку от контакта оплавилась появилась

заусенцея за неё и цеплялась контактная пластина

обработал надфилем это место, растянул пружинки на 3мм, подогнул неподвижный

контакт собрал все отлично заработало

Причина плахой контакт между подвижной пластиной и неподвижной

обе стали нагреваться неподвижный контакт слегка приподнялся пластик размягчился

подвижная при отключении опустилась в низ и соприкоснулась с боковой пластиковой перегородкой вплавилась туда маленько и оставила заусенцею

кулачок над этим контактом тоже слегка под плавился но отключает нормально

Переключатели турецкого производства

Стол с конфорками поднимается в верх отвертку вставляем между панелью и

столом и отщелкиваем защелки задняя часть на петлях

Как видно из фотографий две контактные пластины имеют несколько

темный цвет что говорит об их нагревании при работе

Схема подключения переключателя духовки Электроплита RIKA C010

Л1 индикатор включения терморегулятора

Л2 индикатор включения духовки

Схема подключение конфорки э лектроплита RIKA C010

Источник

Кухонные бытовые плиты Rika

Завод производитель адрес: г.Киров, Нововятский р-он, ул. Советская , 51/2

+7 ( 922) 949-97-7 7 — запасные части Rika(Рика), Ново-Вятка, Электра

8 (8332) 777-145 — отдел продаж

Доставка запчастей

и комплектующих:

«Почта России», «СДЭК»

Главная страница » НЕ работает духовка у плиты RIKA РИКА

НЕ работает духовка у плиты RIKA РИКА (Ремонт)

Основные причины поломки жарочного шкафа бытовой плиты:

1) Вышел из строя переключатель режимов духовки:

а) оплавились контакты на переключателе (по причине износа контакта фастона на проводе или плохого прижима ) ;

б) со временем ослабли крепежи самого переключателя к корпусу панели ( что привело к вибрации при переключении и ослабления контактов на переключателе проводов);

в) не стабильное напряжение в сети ( скачек ).

С начала производства с 2008 года в плитах Рика использоволись использовались переключатели на духовку разных производителей Турецкие , Немецкие, Испанские и Китайские.

Фото переключателей разных производителей:

Все переключатели, кроме на (Фото 2), имеют крепежи для присоединения терморегулятора.

На (фото 2) — переключатель ПМ 5 (880) редко использовался, он работает отдельно от терморегулятора и в основном шел на моделях плит Э 063 и Э 064

за редким исключениям на моделях С 001, С 007, С 010 .

ПЕРЕКЛЮЧАТЕЛИ других производителей полностью взаимозаменяемы на ПМ 3 (887) используемый в настоящее время, который можно приобрести в нашем интернет магазине.

Что касается переключателя ПМ 5 (880) имеется всегда в наличии.

Имеет две модификации:

ПМ 5 (880) используется на духовках плит c обычным тэном (гриля нет) — с правой стороны на фото;

ПМ 5(880-1) используется для жарочного шкафа плиты с верхним тэн-грилем — с левой стороны на фото .

ФОТО переключателей ПМ 5(880-1) и ПМ 5 (880)

ПМ 5 (880) используется на духовках плит c обычным тэном (гриля нет) — с правой стороны на фото

ПМ 5(880-1) используется для жарочного шкафа плиты с верхним тэн-грилем — с левой стороны на фото

2) Вышел из строя терморегулятор (термостат) :

а) оплавились контакты на терморегуляторе (по причине износа контакта фастона на проводе или плохого прижима );

б) со временем ослабли крепежи самого переключателя к корпусу панели (что привело к вибрации при переключении и ослабления контактов проводов на переключателе, а с ним и на термостата так как терморегулятор свмещен с переключателем ) ;

в) не стабильное напряжение в сети ( скачек );

г) микротрещина в газовой трубке терморегулятора (датчик терпературы в духовке) .

В производстве использовались ранее разных производителей терморегуляторы Турецкие и китайские.

Полностью взаимозаменяемы на терморегулятор используемый в настоящее время

Купить терморегулятор для плиты можно в нашем интернет магазине всегда в наличии.

3) Вышел из строя тэн или тэны :

а) не стабильное напряжение в сети ( скачек );

б) срок службы закончился (ресурс Тэна);

в) некачественный контакт подключения.

ТЭНЫ для плит РИКА всегда в наличии.

ССЫЛКИ на запчасти для духовки, в нашем интернет магазине:

1) Переключатель духовки работающий в паре с терморегулятором ПМ 3 (887) ;

2) Переключатель отдельностоящий для шкафа жарочного плиты ПМ 5 (880) ;

Для моделей плит:

Электрических плит Rika (Рика) 50х60х85: C001 (мод. 561001), C007 (мод. 561007), C010 (мод. 561010), К021 (мод. 561021), П108 (мод. 561108), П111 (мод. 561111);

Стеклокерамические: Э 064 (мод.565164), Э 064 (мод.565264), Э 061 (мод.565161), Э 062 (мод.565162), Э 063 (мод.565163);

Электрических плит Rika (Рика) 60х60х85: C001 (мод. 596001), C007 (мод. 596007), C010 (мод. 596010), C010 (мод. 596110), К021 (мод. 596021), П108 (мод. 596108), П111 (мод. 596111);

Стеклокерамические: Э 061 (мод.595061), Э 061 (мод.595161), Э 061 (мод.595261), Э 062 (мод.595062), Э 062 (мод.595162), Э 063 (мод.595063), Э 063 (мод.595163).

Электрогазовые плиты Rika (Рика) 60х60х85: С 013 (модель 587013), В 105 (модель 587105), В 440 (модель 587440), С 011 (модель 587011), М 026 (модель587026), М 130 (модель 587130), М 188 (модель 587188), М 055 (модель 587055), М 120 (модель 587120)

Главная страница » НЕ работает духовка у плиты RIKA РИКА

Продажа запчастей для электрических и газовых плит Rika(Рика), «Ново-Вятка»,»Электра»отправка «Почтой России»во все регионы России.

Профессиональный ремонт электроплит Rika

Запчасти для кухонных бытовых плит

Сервисное обслуживание

Заказать деталь (запасную часть) (Rika) Рика по моделям

Схемы для электроплит Ново-Вятка, Электра, Rika (Рика)

Подобрать конфорки (ЭКЧ) для плит Ново-Вятка

Подобрать конфорки (ЭКЧ) для плит Электра

Интернет — магазин запчастей плит

+7 (8332) 777-145

Viber, WhatsApp, Telegram: +7 (922) 949-97-77

Источник

Самостоятельный ремонт духовки электроплиты. Поиск неисправности и устранение неполадок

Духовка в электроплите может выйти из строя по разным причинам. Найти их можно самостоятельно, без помощи мастера-электрика. Главное — это знать принципы работы устройства и владеть минимальными навыками работы с электрикой.

В статье подробно рассказано в внутреннем устройстве плиты в целом и самой духовки, указано на основные причины поломок, и предложены пути их решения своими руками, а также, дана информация по стоимости данных работ, выполненных специалистами.

Как самостоятельно отремонтировать электродуховку?

Говоря об электрической плите, мы подразумеваем комбинированное устройство духового шкафа и варочной поверхности, которые заключены в один металлический короб. Поэтому до начала ремонта нужно понимать, как именно добраться до самой духовки. Ведь визуальный осмотр изнутри практически не даст никаких сведений о проблеме.

Чтобы понимать, с чем можно столкнуться внутри, нужно знать конструкцию плиты. Эти знания помогут не запутаться при разборке и починке духовки.

Конструкция и устройство плиты

Обычно все электроплиты имеют идентичное строение. Различия заключаются только в частных деталях тех или иных узлов:

Варочная поверхность. Это верхняя часть устройства с конфорками. На ней происходит приготовление пищи. Она может быть выполнена в виде отдельных конфорок из чугуна или металлических нагревательных тенов. Также на ней может быть стеклокерамическое покрытие (как ремонтировать плиты из стеклокерамики?).
Панель управления. На ней располагаются основные ручки-регуляторы температуры для каждой конфорки и отдельно для плиты.
Блок управления духовкой. Чаще всего это самостоятельное программируемое устройство.
Духовой шкаф. Большая часть электроплиты, температура в которой может достигать 300º. Духовка может дополнительно оснащаться внешним нагревательным теном (грилем) и вентилятором, для создания конвекции.
Нижняя открытая полка. Служит для хранения противней, решеток, и прочего мелкого кухонного скарба. В том числе выполняет функцию воздушного барьера, который защищает полы помещения от чрезмерного нагревания.
Металлические стенки. Задние и боковые стальные листы, закрывающие внутренности электроплиты от попадания влаги, грязи и прочего сора.

Основные причины неисправности

Причины поломок для всех духовых шкафов примерно одинаковы. Это связано с тем, что сама конструкция данного устройства практически никак не менялась за время своего существования. Основные причины неисправности могут крыться в:

Неисправном центральном блоке управления. Если такой есть в плите.
Поломанном терморегуляторе. Это специальный механический датчик, который отвечает за поддержание температурного режима внутри духового шкафа.
Оборванной, оплавленной проводке. В принципе проблемы с электропитанием.
Вышедших из строя тенов.
Поломанном переключателе режимов нагрева.

Инструкция по проведению ремонтных работ

Как было указанно выше, принципиальных отличий у разных духовых шкафов практически нет. Они работают по единому принципу, поэтому очередность сборки и разборки данного узла примерно одинакова для разных моделей.

Лучше всего разбирать плиту, имея на руках полное руководство пользователя. В этой документации можно посмотреть точную электро-схему всей плиты, а также узнать последовательность разборки.

Если у вас нет документации, то диагностику придется проводить исходя из общих схем, которые используют при проектировании практически всех моделей (как починить электроплиты разных моделей своими руками?).

Разборка электродуховки

Первое, с чего нужно начать — снятие варочной поверхности с верхней части устройства (о поломках разных видов варочных плит и их ремонте читайте тут). Это действие обнажит все внутренности плиты и позволит работать в более удобных условиях. При снятии верхней части нужно работать достаточно аккуратно.
Обычно варочная поверхность крепится к конструкции плиты с помощью двух болтов (как сделать ремонт варочной панели своими руками?). Открутив их, можно просто прислонить данную часть к стене, или отсоединить все питающие кабели и убрать ее в сторону.
Часто плиты ставят в угол помещения или замыкают их между мебелью. Некоторым людям такое расположение доставляет дискомфорт при разборке и починке духового шкафа. Для удобства работы со внутренней частью электроплиты, можно вытащить ее на середину помещения.
Перед началом работы стоит найти фонарь, так как отдельные внутренние датчики и провода спрятаны довольно глубоко. Искать их вслепую довольно сложно.
Также для ремонта потребуется электрический вольтметр, отвертка, мелкая наждачная бумага, тряпка и спиртовой раствор.

Устранение неполадок

Добравшись до внутренней части духового шкафа вам откроется вид на фольгированный кожух, под которым находится слой теплоизоляции, а уже только потом нагревательные тены и сам металлический шкаф. Кроме этого к устройству духовки относятся прочие узлы и регуляторы и датчики, в которых могут возникнуть проблемы.

Некоторые хозяева жалуются, что их духовка перестает работать в режиме гриля. Проблема этой неисправности может быть не в поломке тена, а в отказе датчика закрытия двери. Многие духовые шкафы принудительно отключают гриль, если дверка не закрыта.

Регулятор мощности

Это устройство отвечает за поддержание выставленной температуры. Оно работает за счет смыкания нужных контактов, которые добавляют или убирают мощность на электрических тенах в духовом шкафу.

В паре с этим блоком работает термостат, он же терморегулятор. Его ставят в качестве предохранителя от перегрева. Его поломка может привести к тому, что духовка будет нагреваться сильнее прежнего, или не греть совсем.

Термостат — это датчик, работающий на электрических и механических физических принципах. Чаще всего ломается именно механическая часть узла, которая не подлежит ремонту. В принципе, если термостат выходит из строя, то лучше всего его заменить полностью.

Сам регулятор мощности может поломаться по нескольким причинам:

Окисление или нарушение медных контактов. В этом случае нужно разобрать весь узел и прочистить медные плашки спиртовой жидкостью. Если на них есть большие сгустки нагара, их можно убрать мелкой наждачной бумагой.
Деформация или поломка биметаллических пластин. При такой неисправности ремонт довольно затруднителен. Проще купить новый регулятор.

Блок управления

Поломка в данном узле не оставит себя без внимания. Скорее всего внутренняя диагностика блока управления определит проблему самостоятельно и выведет код ошибки на дисплей устройства. Расшифровку поломки можно посмотреть в руководстве пользователя или на официальном сайте производителя электроплиты.

Серьезную поломку блока управления или его полный отказ в работе можно устранить только методом полной замены. Перепаять или починить такую деталь нерентабельно, а порой даже опасно.

Заказать новый блок можно самостоятельно. Для этого нужно посмотреть каталожный номер данной запчасти, после чего найти ее в интернет-магазине, занимающимся торговлей деталей для бытовой техники. Поменять блок несложно. Нужно отсоединить поломанную деталь от питания и корпуса плиты, а не ее место поставить новую запчасть.

Опытные мастера-электрики не делают ремонт центрального блока управления из-за сложности его конструкции и малой вероятности починки данного узла. Скорее всего мастер предложит вам заменить узел полностью, но не ремонтировать его.

Проблемы в проводке

Первое, что нужно сделать — проверить проводку и контактные группы на проводимость тока в цепи. Это можно сделать с помощью электрического вольтметра. Примерная последовательно действий:

Проверка проводов от входного основного клеммника до блока управления до переключателя нагрева или регулятора мощности.
Проверка проводов от регулятора или переключателя до основных нагревательных тенов.
Проверка предохранителей на разных участках цепи. Точное расположение данных элементов можно посмотреть в инструкции пользователя.

Переключатель нагрева

Эта деталь отвечает за отключение или включение тенов. Они могут работать как в парном, так и в единичном режиме. Также переключатель нагрева может запустить гриль или режим конвекции.

По своему устройству данный узел напоминает регулятор мощности. Соответственно, с ним могут возникнуть равно такие же проблемы. В основном починка сводится к первичной диагностики, чтобы исключить проблемы неработающих тенов. Для этого нужно прозвонить проводку от переключателя нагрева до каждого тена.

После этого можно прочистить механическую часть устройства и проверить его медные контакты. Если чистка контактов не дала должного результата, стоит заказать новую деталь.

Стоимость работы специалиста

Если вы не решаетесь делать ремонт своими руками, можно привлечь стороннего специалиста. Стоимость вызова мастера-электрика бытовой техники будет зависеть от особенностей поломки.

Рассмотрим приблизительные цены, которые актуальны на рынке данных услуг в 2019 году:

Первичная диагностика и вызов мастера. От 500 до 1000 рублей. Некоторые мастера делают бесплатную диагностику, если им оплачивают дальнейший ремонт.
Замена центрального блока. От 1800 рублей, без учета стоимости детали.
Ремонт/замена переключателя нагрева или регулятора мощности. От 1100 рублей без учета стоимости детали (в случае ее замены).
Замена тена. От 850 рублей, без учета стоимости детали.

Все цены приведены на основе средней стоимости услуг по Москве и Московской области. При вызове мастера нужно учитывать сложность поломки. Например, если у вас вышел из строя центральный блок управления, возможно есть смысл отказаться от ремонта, так как стоимость новой детали может встать в 50-60% от цены на новую электроплиту.

Самостоятельно оценить состояние духовки не так уж и сложно. Главное соблюдать очередность разборки. При снятии варочной поверхности нужно быть особенно аккуратным с проводами. Лучше всего отметить очередность их подключения при помощи бумажных стикеров. Если вы сомневаетесь в собственных силах, вызовите мастера по ремонту бытовой техники.

Источник

Инструкция Плиты Rika C010 на русском

В представленном списке руководства для конкретной модели Плиты — Rika C010. Вы можете скачать инструкции к себе на компьютер или просмотреть онлайн на страницах сайта бесплатно или распечатать.

В случае если инструкция на русском не полная или нужна дополнительная информация по этому устройству, если вам нужны
дополнительные файлы: драйвера, дополнительное руководство пользователя (производители зачастую для каждого
продукта делают несколько различных документов технической помощи и руководств), свежая версия прошивки, то
вы можете задать вопрос администраторам или всем пользователям сайта, все постараются оперативно отреагировать
на ваш запрос и как можно быстрее помочь. Ваше устройство имеет характеристики:Варочная панель: электрическая, Духовка: электрическая, Управление: механическое, переключатели: поворотные, Часы: нет, Размеры (ШхГхВ): 60x60x85 см, Дверца: откидная, полные характеристики смотрите в следующей вкладке.

	rika-c010-guide. pdf	Руководство пользователя
	rika-c010-certificate.doc	Скачать сертификат соответствия

Скачать

Для многих товаров, для работы с Rika C010 могут понадобиться различные дополнительные файлы: драйвера, патчи, обновления, программы установки. Вы можете скачать онлайн эти файлы для конкретнй модели Rika C010 или добавить свои для бесплатного скачивания другим посетителями.

Если вы не нашли файлов и документов для этой модели то можете посмотреть интсрукции для похожих товаров и моделей, так как они зачастую отличаются небольшим изменениями и взаимодополняемы.

Обязательно напишите несколько слов о преобретенном вами товаре, чтобы каждый мог ознакомиться с вашим отзывом или вопросом. Проявляйте активность что как можно бльше людей смогли узнать мнение настоящих людей которые уже пользовались Rika C010.

Марат

2017-12-14 23:55:44

Очень долго нагревается! Кто готов ждать, покупайте!

Вергей

2018-05-21 14:33:45

Не работает

вася

2018-08-03 20:42:35

нужна схема

Федор

2018-11-09 06:45:02

Снял дверцу теперь не могу поставить на место.

Ужасное крепление

Сергей К

2019-02-24 17:26:49

как поставить на место дверь от духового шкафа??????

Irinapanova

2019-03-09 09:47:34

Хорошая плита

Mike

2019-04-04 22:10:11

Хорошая

сергей

2019-04-24 21:53:38

ремонт

Евгений

2019-05-26 06:03:58

Хорошая печь только переключатель мощности сломался

Вася

2019-07-27 08:10:48

Дверь не снимая

Александр

2019-08-03 15:12:44

Нужна схема

Чеботаев Р.В.

2019-12-27 00:41:40

Попросили отремонтировать.Пока не готов.

Admin

2020-01-21 18:53:04

рррррр

Юрий

2020-02-06 13:20:20

Не успел купить, а уже пиши отзыв! ГОВНО.

Видимо вы это хотели услышать!

Аня

2020-04-18 15:08:32

Хорошая

Денис

2020-09-28 00:14:19

Нужны доработки

Никита

2020-11-04 08:35:40

Сдохла духовка после года использования, качаю руководство в надежде может там схемы есть

Основные и самые важные характеристики модели собраны из надежных источников и по характеристикам можно найти похожие модели.

Общие характеристики
Варочная панель	электрическая
Духовка	электрическая
Управление	механическое, переключатели: поворотные
Часы	нет
Размеры (ШхГхВ)	60x60x85 см
Духовка
Дверца	откидная
Конвекция	нет
Очистка	традиционная
Варочная панель
Рабочая поверхность	эмаль
Количество конфорок	электрических: 4
Автоматика закипания	нет
Индикаторы остаточного тепла	нет
Защитное отключение	нет
Блокировка панели управления	нет
Особенности
Цвет	белый
Ящик для посуды	нет

Здесь представлен список самых частых и распространенных поломок и неисправностей у Плит.

Если у вас такая поломка то вам повезло, это типовая неисправность для Rika C010 и вы можете задать вопрос о том как ее устранить и вам быстро ответят или же прочитайте в вопросах и ответах ниже.

Название поломки	Описание поломки	Действие
Отключение При Нагреве Одного Или Нескольких Нагревательных Элементов
Газовая Горелка Плиты Не Зажигается Или Выключается
Газовая Горелка Плиты Гаснет Во Время Готовки
Не Работает Электроподжиг (Не Щелкает, Нет Искры)
Слабо Горит Газ (Горелка Может Не Включиться)
Плохо Горят Горелки Плиты (Коптит)
Краны Регулировки Подачи Газа Проворачиваются С Трудом
Краны Регулировки Подачи Газа Проворачиваются С Трудомдуховка Газовой Плиты Не Зажигается И Не Включается
Запах Газа
Отключается Горелка После Отпускания Ручки
Не Работает Конфорка
Не Работает Духовка (Духовой Шкаф)
Не Греет Тэн В Духовке
Не Вращается Гриль При Включении	При Проверке
Кран Комфорки Не Закрывает Подачу Газа	Кран Комфорки При Выключенном Состоянии Не Рекрывает Подачу Газа На Комфорку
Коптит	При Готовки
Блок Индекации	Не Горит Индекация
Кран Регулировки Мощности	При Включении Крана В Любое Положение Комфорка Начинает Работать На Максимум
Ardo C 640 Eb	Не Работает Термостат На Электродуховке
Ardo C 640 Eb	Не Работает Термостат На Электродуховке
Ardo C 640 Eb	Не Работает Термостат На Электродуховке
Не Работает Переключатель	Работает Только На 3И4
Эл Духовка Не Работает	Не Включается И Не Греет И Свет Не Загорается
Всё Время Идет Щелчок	При Выключенной Плите Всё Время Идет Щелчок Как При Включении, При Прикосновении — Конфорка Бьёт Током
Как Крепится Терморегулятор Зви 430	В Каком Месте Как Крепится Терморегулятор Зви 430
Зви 412 Неработает Подсветка В Духовке	Замена Лампочки
Бьет Током Сама Плита
Шумы	После Включения В Сеть,Сзади Появился Какой-То Шум,Прерывистый Гул. Картинка с сайта: info-goods.ru что Бы Это Значило?
Beko Fg552	Кок Ключить Духовку
Bosch Hsf132D	Не Закрывается Духовка, Как Буд-То Что-То Ее Блокирует
Нет Шкалы Температуры На Кране	Кран Белый
	Недостаточная Мощность Электроконфорок
Хорошо Не Закрывается Духовка
Mora Mgn 52160 Fw	В Самой Духовке Газ Включается И Нормально Горит, А При Включении Гриля — Газ Зажигается И Гаснет! Подскажите, Пожалуйста, Что Можно Сделать!
E7
Не Отключается Лампа Индикатора Температуры При Выключении.	При Выключении Рожка Температуры — Индикаторная Лампа Продолжает Гореть. При Повторном Включении — Иногда Гаснет. Иногда Продолжает Гореть.
Когда Духовка Греется Кран Туго Крутится Или Вообще Не Крутится	1100-04
Когда Духовка Греется Кран Туго Крутится Или Вообще Не Крутится	1100-04
Bompani Bo 583 Ka 290	Электродуховка Включается Сразу На Максимум. Картинка с сайта: info-goods.ru При Попытке Убавить Мощность Сразу Отключается
Endever 28	Ошибка Е07 Сгорел Транзистор Силовоц
Горят Все Лампочки На Температурной Панели,На Панели Меню Кнопки
Duxovka	Pri Vkliucenii Duxovki Proisxodit Zamikanie V Kontaktnoi Grupe

В нашей базе сейчас зарегестрированно 18 353 сервиса в 513 города России, Беларусии, Казахстана и Украины.

24 МАСТЕР

⭐
⭐
⭐
⭐
⭐

Адресс:

Лобненская ул., д.9

Телефон:

74957217710

Сайт:

n/a

Время работы
Будни: с 10⁰⁰ до 20⁰⁰
Суббота: с 11⁰⁰ до 18⁰⁰
Воскресенье: с 11⁰⁰ до 18⁰⁰

ПАНАМАСТЕР

⭐
⭐
⭐
⭐
⭐

Адресс:

Лубянский проезд д.15

Телефон:

74993504031

Сайт:

n/a

Время работы
Ежедневно: с 10⁰⁰ до 19⁰⁰

ЭКОНОМ-СЕРВИС

⭐
⭐
⭐
⭐
⭐

Адресс:

Первомайская д.

Телефон:

74957209672

Сайт:

n/a

Время работы
Время работы не указано

ЭКОНОМ-СЕРВИС

⭐
⭐
⭐
⭐
⭐

Адресс:

Енисейская д.12

Телефон:

74957209672

Сайт:

n/a

Время работы
Время работы не указано

ЭКОНОМ-СЕРВИС

⭐
⭐
⭐
⭐
⭐

Адресс:

Дмитровское шоссе д.34

Телефон:

74957209672

Сайт:

n/a

Время работы
Время работы не указано

Ремонт Rika C010 на дому в Санкт-Петербурге: цены в СПб.

Ремонт бытовой техники на дому в СПБ

Страна-производитель	Россия
Бренд	Германия
Модельный ряд	2012
Номинальная мощность, кВт	6
Тип плиты	традиционный
Тип управления	механическое
Вид традиционных конфорок	металлические блины
Количество конфорок	4
Тип духовки	электрический
Объем духовки (л)	69
Функциональность духовки	классическая (статическая)
Очистка духовки	традиционная
Цвет	чёрный, белый
Гарантия	1 год
Вес, кг	60
Ширина, мм	600
Глубина, мм	600
Высота, мм	850
Электрические конфорки	4
Гриль	Есть
Основные режимы	верхний нагрев , гриль (барбекю), нижний нагрев
Спецрежимы нагрева	вертел
Регулирование температуры	внешний
Переключатель режимов	поворотный
Переключатели конфорок	поворотный
Тип переключателей	поворотный
Тип нагревательного элемента	ТЭН
Дверца духовки	откидная
Стекло дверцы	двойное
Освещение духовки	освещение (15 Вт/220 В)
Ящик для посуды	Есть
Комментариев	9
Положительных	12
Отрицательных	13
Рейтинг	-1
Дата последнего комментария	4 мая 2019

Сделать заказ

Вопрос — Ответ

Преимущества компании

Делаем востребованной русскую творческую мысль в мире.

Высший уровень обслуживания

В нашей компании работают настоящие профессионалы. Каждый из них – опытный специалист с длительным стажем в своей определенной области. Реальные отзывы о том или ином мастере вы можете прочитать на нашем сайте./p>

Гарантируем качество

Фирма дает гарантию, что все работы, выполненные нашими специалистами, сделаны качественно. После каждого ремонта и процедуры обслуживания клиенту выдается письменная гарантия с описанием проделанных работ. Наши менеджеры ежедневно на связи, чтобы помогать вам.

Профессионализм

Мы уже не первый год работаем именно для вас. Наши специалисты готовы устранить поломки и произвести обслуживание вашей техники в любой день недели и года. Даже в праздники и выходные. Каждый из наших мастеров отлично разбирается в своей работе и даже имеет сертификат государственного образца.

Работаем быстро

За много лет работы наш коллектив высококлассных специалистов увеличился до 50 человек.

Источник
