Потолки Грильято — это не только стильное дизайнерское решение, но и технологичная система, требующая грамотного подхода к монтажу. В этой инструкции подробно разбираем, как правильно установить потолок Грильято: от подготовки поверхности до сборки каркаса и укладки решёток.

Этап 1. Подготовка к монтажу

Перед началом установки необходимо завершить все подготовительные работы:

• Очистить и обработать черновой потолок: удалить пыль, остатки штукатурки, заделать трещины, при необходимости — загрунтовать или покрасить.
• Завершить все работы в запотолочном пространстве: прокладку инженерных систем, вентиляции, электрики, противопожарных коммуникаций.
• Все инженерные линии и элементы должны быть надёжно закреплены, чтобы исключить их опору или давление на конструкцию потолка.

Этап 2. Разметка потолочного пространства

Разметка — ключевой этап, обеспечивающий точность и устойчивость конструкции.

Направление осей

• Оси несущих направляющих №1 (L=2400 мм) располагаются либо вдоль наиболее длинной стены, либо параллельно наиболее ровной стене.
• Первая ось отступает от стены на 600 мм. Далее оси наносятся с шагом 600 или 1200 мм в зависимости от размеров ячейки.

Примечание:
— При ячейках менее 86×86 мм шаг несущих направляющих — 600 мм.
— При ячейках ≥ 86×86 мм возможен шаг 1200 мм и использование направляющих №2 (L=1200 мм).

Разметка подвесов

• Подвесы размещаются строго по прямой линии с несущими направляющими.
• Максимальная длина «консоли» (участка направляющей без подвеса) — не более 300 мм.
• Шаг подвесов указывается в проекте и зависит от веса конструкции и дополнительных нагрузок (изоляция, светильники, декоративные элементы).
• Дополнительный вес не должен превышать 2 кг/м².
• На этом этапе также размечаются места установки встроенного оборудования: светильников, воздухораспределителей, декоративных вставок и пр.
• Отмечается горизонт уровня потолка по периметру, относительно существующих архитектурных элементов — окон, дверей, стен.

Этап 3. Крепление подвесов и периметрального профиля

• Подвесы фиксируются к несущему потолку с использованием дюбелей и крепежей, указанных в проекте.
• Важно обеспечить строго вертикальное положение подвесов (допустимое отклонение — до 3°).
• Крепление подвеса должно быть шарнирным.
• Периметральный профиль крепится по отмеченному уровню к стенам с использованием соответствующего крепежа под материал стены.

Этап 4. Сборка и установка каркаса

Каркас потолка Грильято состоит из трёх типов направляющих:

• №1 — 2400 мм (основная несущая)
• №2 — 1200 мм
• №3 — 600 мм

Порядок монтажа:

1. Установить направляющие №1 на подвесы. Крючок подвеса должен свободно входить в отверстие направляющей и удерживать её с двух сторон.
2. Соединить направляющие №1 по длине с помощью соединителя PG. Снимать защитную плёнку только перед установкой.
3. Установить направляющие №2 перпендикулярно к №1, строго по оси. Соединение — защёлкивающееся.
4. Установить направляющие №3 по аналогии, перпендикулярно к №2.
5. Выровнять каркас с помощью подвесов до проектного уровня.
6. Проверить соответствие общей плоскости потолка проектным параметрам.

Этап 5. Установка решёток

1. Снять защитную плёнку с элементов «мама» и «папа».
2. Собрать решётку на ровной поверхности, используя подложку из картона.
3. Установить решётку в ячейку каркаса — она должна надёжно защёлкнуться.
4. Проверить совпадение плоскости решёток с проектной. При необходимости — скорректировать положение подвесами.

Важно:
При монтаже направляющих в отделке «супер-хром» обязательно использовать перчатки (входят в комплект).
Все коммуникации, проходящие через потолок, должны быть закреплены независимо и не опираться на потолочную систему.

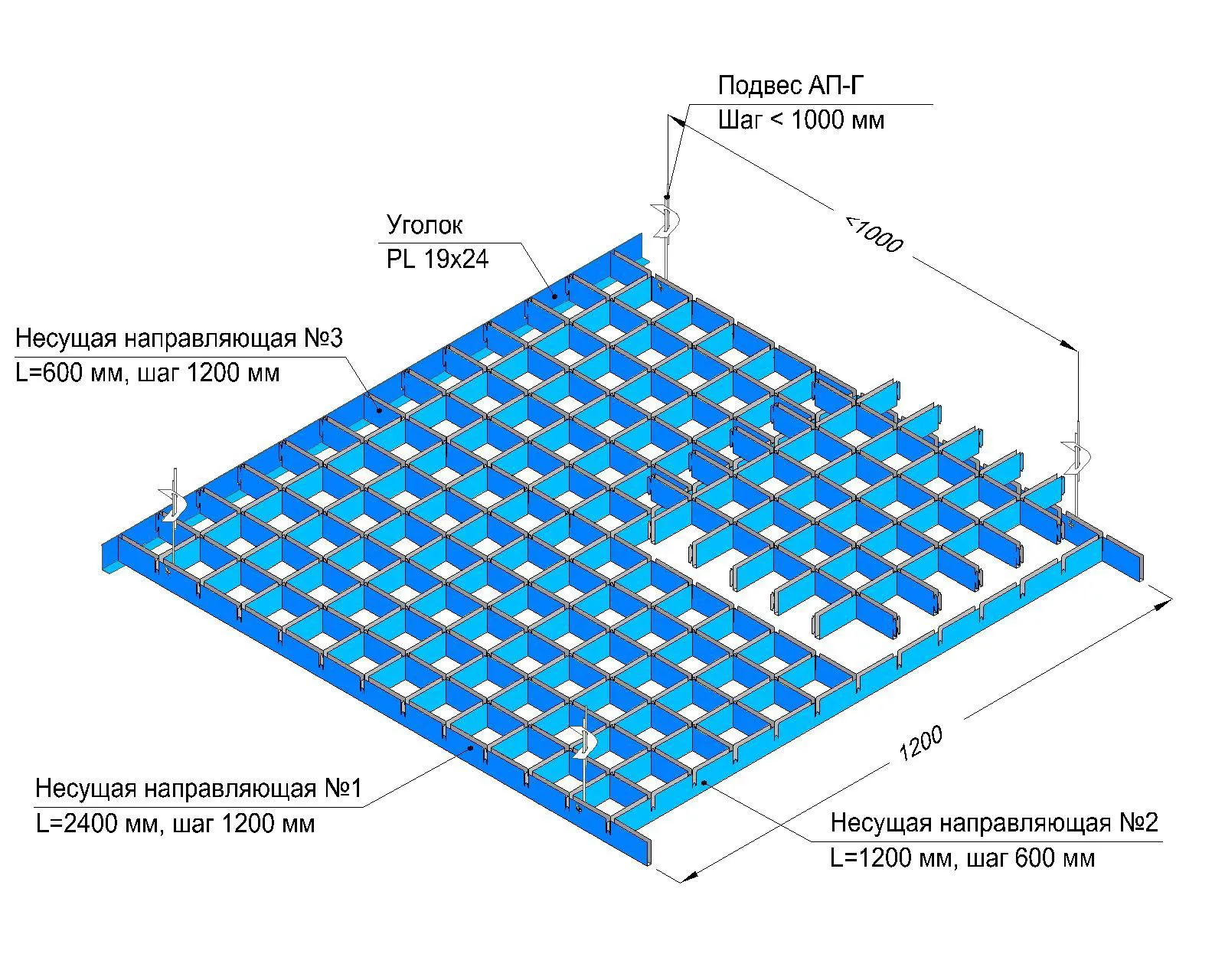

Картинка с сайта: avangardrf.ru

Заключение

Монтаж потолков Грильято требует внимательной подготовки, точной разметки и соблюдения всех технических требований. Только при грамотной установке конструкция будет надёжной, долговечной и эстетичной. Следуя этой пошаговой инструкции, вы сможете добиться профессионального результата, соответствующего требованиям современных проектов.
