Приора 2 панель инструкция

Картинка с сайта: www.drive2.ru

Как вы можете заметить, всего здесь 20, и каждая отвечает за конкретный узел автомобиля:

1.Тахометр. Это — цифровая шкала, показывающая вращения коленчатого вала в тысячах. Игнорировать его, кстати, нельзя.

Если видите, что стрелка находится в красном секторе – немедленно съезжайте на обочину, иначе будет повреждение двигателя.

2. Красная лампочка с восклицательным знаком, говорящая о неисправности распределения силы тормозов.

Она всегда загорается при включении двигателя – это лишь проверка и боятся этого не нужно.

Но если она загорается постоянно – необходимо вести крайне аккуратно, а лучше сразу ехать в сервис.

3. Лапка уровня зарядки АКБ. Если горит беспрерывно, значит аккумулятор необходимо зарядить. Также ее включение может указывать на то, что пластины в АКБ посыпались и он уже непригоден.

4. Левый поворотник.

5. Панель скорости, с которой сейчас двигается автомобиль (спидометр).

6. Индикатор минимального давления масла. Если она горит постоянно, значит уровень моторного масла находится на критически низкой отметке. Ездить в таком случае крайне не рекомендуется.

7. Правый поворотник.

8. Лампа ручника.

Если оставляете авто на стоянке, лучше перед выходом посмотреть на нее, чтобы машина случайно не съехала.

9. Индикатор температуры охлаждайки. Если стрелка достигает красного сектора, значит двигатель больше не охлаждается, а только нагревается.

Ездить в таком состоянии категорически запрещается!

Необходимо остановится и подождать падения температуры или снизить обороты. При достижении критического сектора раздается громкий сигнал «бипера».

10. Бензиновая шкала.

11. Лампа резервного топлива. На панели приборов в Приоре она указывает, что в баке осталось меньше 10 литров бензина.

12. Кнопка управления пробегом. Нажав на нее единожды, можно перемещаться между суточным и общим километражем автомобиля. При долгом нажатии сбрасывается дневной пробег.

13. Аварийная сигнализация. Панель Лада ее включает, если работает аварийка вместе с поворотником.

14. Индикатор ошибки на узле электроусилителя руля.

15. Индикатор дальних огней.

16. Лампочка габаритных и ближних огней.

17. Индикатор неисправности подушек безопасности. В случае ее загорания – срочно езжайте в сервисный центр, причем аккуратно.

18. Оповещение иммобилайзера. Если оно горит постоянно, сопровождаясь короткими сигналы бипера – значит нарушена система безопасности. Если она мигает 15 секунд и циклично отключается – система не была активирована.

19. Бортовой компьютер, на котором можно посмотреть информацию о суточном и общем пробеге (о нем ниже).

20. Индикатор ремней безопасности, горящий, если они не были задействованы.

21. Значок неисправности тормозной системы. Говорит о каких-либо проблемах с тормозами, включая низкий уровень тормозной жидкости и другие неисправности.

22. Говорит, что подушка безопасности пассажира была отключена.

23. Желтый индикатор говорящий о неисправностях антиблокировочной системы. Тормоза при этом остаются в рабочем состоянии и ездить с ошибкой можно, но лучше обратиться в сервис.

24. Значок неисправности с двигателем, также известный, как Check Engine или «джекичан». В этом случае стоит немедленно ехать в сервисный центр.

Это основные значки на приборке, который стоит знать.

Обратите внимание, что при запуске – все значки на несколько секунд зажигаются.

Это нормально, так как в этот момент осуществляется проверка всех систем автомобиля.

СИМВОЛЫ НА БОРТОВОМ КОМПЬЮТЕРЕ
Щиток приборов на торпеде может дать много диагностических данных.

Дисплей бортового компьютера поможет определить поломку, в зависимости от цифры:

Бортовая сеть повреждена, вследствие повышенного тока, вызванного коротким замыканием.
Проблема в работе топливного датчика.
Перегрев охладительной системы или нарушение в датчике.
Сломан внешний термометр. Обратите внимание, что до 2012 года они ставились опционально.
Двигатель перегрелся, нужно дать ему остыть.
Сильно упал уровень моторного масла.
Проблемы тормозной системы.
Неполадки с аккумулятором, возможно, он просто разряжен.

Инструкция по эксплуатации Lada Priora / ВАЗ 2170. Органы управления, приборная панель и оборудование салона

2. Органы управления, приборная панель и оборудование салона

Картинка с сайта: monolith-publisher.com

Указывает приблизительную скорость движения автомобиля (в км/ч).

Служит для отображения суммарного пробега автомобиля (в км).

Счетчик суточного пробега

Счетчик суточного пробега позволяет определить пробег автомобиля за отдельный промежуток времени (например, за время последней поездки). Для сброса показаний счетчика суточного пробега используется специальная кнопка сброса.

Примечание:
Сброс счетчика суточного пробега осуществляется только на неподвижном автомобиле.

Картинка с сайта: monolith-publisher.com

Картинка с сайта: monolith-publisher.com

1. Выключатель звукового сигнала, 2. Блок управления наружным освещением и освещением приборов, 3. Комбинация приборов, 4. Рулевое колесо, 5. Замок зажигания, 6. Центральная консоль, 7. Правый боковой дефлектор, 8. Перчаточный ящик, 9. Рычаг переключения передач, 10. Педаль акселератора, 11. Педаль тормоза, 12. Педаль сцепления, 13. Крышка монтажного блока предохранителей и реле.

Картинка с сайта: monolith-publisher.com

Комбинация приборов:

1. Тахометр, 2. Спидометр, 3. Указатель температуры охлаждающей жидкости, 4. Указатель уровня топлива, 5. Кнопка сброса показаний счетчика суточного пробега, 6. Дисплей.

Центральная консоль:

1. Левый центральный дефлектор, 2. Выключатель противотуманных фар, 3. Выключатель обогрева заднего стекла, 4. Автомагнитола, 5. Отделение для мелких вещей, 6. Регулятор распределения потоков воздуха, 7. Передняя пепельница, 8. Регулятор температуры, 9. Переключатель режимов вентилятора отопителя, 10. Заглушка (резервное место для установки выключателя дополнительного оборудования), 11. Заглушка (резервное место для установки выключателя дополнительного оборудования), 12. Часы, 13. Правый центральный дефлектор, 14. Кнопка выключателя аварийной световой сигнализации.

Картинка с сайта: monolith-publisher.com

Блок управления наружным освещением и освещением приборов:

1. Переключатель наружного освещения, 2. Регулятор освещения приборов, 3. Регулятор корректора света фар, 4. Выключатель задних противотуманных фонарей.

Картинка с сайта: monolith-publisher.com

Модуль в двери водителя

1. Кнопка блокировки всех дверей, 2. Выключатель стеклоподъемника задней левой двери, 3. Выключатель стеклоподъемника передней левой двери, 4. Кнопка регулировки положения левого наружного зеркала заднего вида, 5. Джойстик, 6. Кнопка регулировки положения правого наружного зеркала заднего вида, 7. Выключатель стеклоподъемника передней правой двери, 8. Выключатель стеклоподъемника задней правой двери, 9. Кнопка блокировки стеклоподъемников.

Показывает приблизительную частоту вращения коленчатого вала двигателя (в оборотах в минуту). Для получения значения частоты вращения необходимо число на шкале, на которое указывает стрелка, умножить на 100.

Красная зона (участок шкалы, заштрихованный красным) означает режим работы двигателя на повышенной частоте, что является опасным для двигателя.

ВНИМАНИЕ
Не допускать такого режима работы двигателя, при котором стрелка тахометра находится в красной зоне (более 5500 об/мин).

Указатель температуры охлаждающей жидкости

Переход стрелки данного указателя в красную зону шкалы указывает на перегрев двигателя. В этом случае проверить работу термостата и электровентилятора системы охлаждения. Издательство «Монолит»

ВНИМАНИЕ
Не допускать, чтобы двигатель работал в режиме перегрева (свыше 110 ^oС).

При включении зажигания данный указатель отображает приблизительное количество топлива в баке. Если топливо в баке почти заканчивается (осталось менее 7-9,5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий световой индикатор, предупреждающий о необходимости заправки. В этом случае рекомендуется заправиться топливом как можно скорее.

Индикаторы указателей поворотов

При включении одного из указателя поворотов (левого или правого), соответствующий индикатор начинает мигать на комбинации приборов.

Предупредительный индикатор CHECK ENGINE

Кратковременное загорание индикатора при включении зажигания свидетельствует о самодиагностике системы, и при отсутствии неисправности индикатор гаснет. В случае обнаружения неисправности в системе, индикатор мигает или горит постоянно.

ВНИМАНИЕ
Движение с горящим индикатором CHECK ENGINE запрещено.

Индикатор антиблокировочной системы тормозов (опция)

Индикатор загорается красным светом при включении зажигания и через 2 секунды гаснет. Горение лампы при работающем двигателе указывает на неисправность антиблокировочной системы.

Индикатор неисправности электронного распределителя тормозных сил (опция)

Индикатор загорается красным светом при включении зажигания и через 2 секунды гаснет.

Индикатор системы зарядки

Данный индикатор загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы или ее свечение в полсилы при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи системы зарядки.

Предупредительный индикатор о недостаточном уровне тормозной жидкости

Загорается красным светом при понижении уровня тормозной жидкости в расширительном бачке главного тормозного цилиндра ниже метки «MIN».

ВНИМАНИЕ
При загорании индикатора во время движения автомобиля, дальнейшее движение запрещено до устранения причин неисправности.

Предупредительный сигнал о непристегнутом ремне безопасности

Данный световой сигнал загорается на панели приборов в случае, если при работающем двигателе ремень безопасности водителя не пристегнут.

Загорается оранжевым светом и отображает состояние иммобилайзера.

Индикатор аварийного давления масла

Данный индикатор загорается красным светом в случае падения давления масла в двигателе.

ВНИМАНИЕ
Движение автомобиля при горящем индикаторе аварийного давления масла может привести к серьезным повреждениям двигателя.

Индикатор подушек безопасности (опция)

Загорается оранжевым светом при включении зажигания и после пуска двигателя гаснет.

Индикатор включения стояночного тормоза

Индикатор загорается красным светом при активации стояночного тормоза.

Индикатор включения габаритного света

Данный индикатор загорается при включении наружного освещения автомобиля.

Индикатор дальнего света фар

Данный индикатор загорается синим светом при включении дальнего света фар.

Индикатор электроусилителя рулевого управления

Загорается оранжевым светом при включении зажигания и гаснет после пуска двигателя.

Индикатор включения аварийной сигнализации

Данный индикатор загорается одновременно с включением аварийной световой сигнализации.

Описание панели приборов Лада Приора и Калина

 14 января 2015
 Лада.Онлайн
 661 548


---



Картинка с сайта: xn--80aal0a.xn--80asehdb

Комбинация приборов Лада Приора/Калина предназначена для отображения характеристик движения, текущего состояния систем автомобиля, обеспечивающих безопасность движения, а также правильность эксплуатации всего автомобиля в целом. Если вы начинающий водитель, то это описание приборной панели поможет разобраться в показаниях приборов и сигнализаторов.



Картинка с сайта: xn--80aal0a.xn--80asehdb

1. Тахометр. Показывает частоту вращения коленчатого вала в реальном времени. Зона шкалы красного цвета означает опасный для двигателя режим работы;
2. Лампа неисправ­ности электронного распределителя тормозных сил. Для проверки лампа загорается красным светом на несколько секунд при включении зажигания. Горение лампы в других случаях указывает на неисправность, при движении с горящей лампой необ­ходимо соблюдать повышенные меры безопасности;
3. Лампа заряда ак­кумулятора. Для проверка лампа загорается красным светом при включе­нии зажигания и гаснет после запуска дви­гателя. Горение лампы в остальных случаях указывает на отсутствие заряда АКБ;
4. Лампа включения левого указателя поворота. Мигает при включенном указателе поворота или аварийной сигнализации;
5. Спидометр. Показывает с какой скоростью в данный момент движется автомобиль;
6. Лампа аварийно­го давления масла в двигателе. Для проверки лампа загорается при включении зажигания и гаснет после за­пуска двигателя. Горение лампы в остальных случаях указывает на низкое давление в системе смаз­ки двигателя. Эксплуатировать двигатель в таких условиях не рекомендуется;
7. Лампа включения правого указателя поворота. Мигает при включенном указателе поворота или аварийной сигнализации;
8. Лампа ручного тормоза. Загорается красным светом при включении сто­яночного тормоза;
9. Указатель температуры охлаж­дающей жидкости. Рабочая температура двигателя 90 градусов и выше до красной зоны. Эксплуатировать автомо­биль в случае перегрева запрещено. При достижении стрелкой красной зоны раздастся сигнал зуммера. Для продления срока службы двигателя рекомендуется не эксплуатировать двигатель на высоких оборотах пока температура охлаждающей жидкости не достигнет рабочей;
10. Указатель уровня бензина в баке. Стрелка показывает уровень топлива. Отсутствие бензина может вывести топливный насос из строя;
11. Лампа резерва топлива. Загорается с сопровождающим сигналом зуммера, когда в баке остается менее 10 л топлива;
12. Кнопка переключения режимов индикации и сброса показаний суточного пробега. Короткое нажатие переключает суточный и суммарный пробеги. При удержании кнопки происходит сброс суточного пробега, сопровождающий звуком;
13. Лампа включе­ния аварийной сигнализации. Мигает красным светом при включении ава­рийки одновременно с поворотниками.
14. Лампа неисправно­сти электроусилителя рулевого управ­ления (ЭУР). Для проверки лампа загорается желтым цветом при включении зажигания на не­сколько секунд. Горение лампы в остальных случаях указывает на неисправность ЭУР;
15. Лампа включе­ния дальнего света фар. Загорается при включении дальнего света фар;
16. Лампа включе­ния наружного освещения. Загорается при включении габаритов или ближнего света фар;
17. Лампа неисправ­ности системы подушек безопасности. Для проверки лампа загорается желтым светом при включении за­жигания на не­сколько секунд. Горение лампы в остальных случаях указывает на неисправность в системе поду­шек безопасности. В этом случае при ДТП подушки безопасности не сработают;
18. Лампа иммоби­лайзера. Если система исправна и запуск двигателя разре­шен, при включении зажигания лампа мигает один раз и гаснет. Если лампа мигает постоянно (со­провождается короткими сигналами зуммера), значит, система неисправ­на. Если после включения зажигания лампа горит в течение 15 секунд и гаснет, значит противоугонная система не активи­рована;
19. Жидкокристаллический дисп­лей бортового компьютера (БК). Отобра­жает суточный и суммарный пробег, а также информацию с БК;
20. Лампа непристегнутых ремней безопасности (опция). Лампа горит в случае, когда не пристегнут ремень безопас­ности водителя, сопровождается сигналами зуммера в течение 1,5 минут;
21. Лампа аварий­ного состояния тормозной системы. Для проверки лампа загорается крас­ным светом при включении зажига­ния на 4 секунды. В остальных случаях горение лампы указывает на недостаточный уровень тормозной жидкости, либо на другую неисправность тормозной системы;
22. Лампа подушки безопасности переднего пассажира (опция). Лампа отключения подуш­ки безопасности пассажира;
23. Лампа неисправ­ности антиблокировочной тор­мозной системой (опция). Для проверки лампа загорается при включении зажи­гания и гаснет через несколько се­кунд или после запуска двигателя. Горение лампы означает неисправность в системе АБС, тормоза при этом остаются полностью работоспособные;
24. Лампа неисправности системы управления двигателем (Check Engine). Для проверки загорается при включении зажигания и гаснет после запуска двигателя. В остальных случаях горение лампы указывает на неисправность в системе Смотрите расшифровку ошибок.

Как сделать автотестирование панели приборов

Чтобы выполнить автотестирование панели приборов следует зажать кнопку сброса суточного пробега и включить зажигание. Стрелки приборной панели сделают несколько взмахов, а все индикаторы загорятся. Тест завершится автоматически.

Читайте также про секретные функции автомобилей LADA.

Ключевые слова: панель приборов лада приора | панель приборов лада калина

Поделиться в социальных сетях:

Комментарии

Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.

Органы управления, приборная панель и оборудование салона Lada Priora / ВАЗ 2170 / 2171 / 2172 / 2173 с 2007 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
номер кузова ВАЗ Приора, давление в шинах ВАЗ Приора, неисправности ВАЗ Приора, подготовка к зиме ВАЗ Приора, тормоза ВАЗ Приора, масляный фильтр ВАЗ Приора, топливный фильтр ВАЗ Приора, фильр салона ВАЗ Приора, регулировка фар ВАЗ Приора, номер кузова ВАЗ 2170, давление в шинах ВАЗ 2170, неисправности ВАЗ 2170, подготовка к зиме ВАЗ 2170, тормоза ВАЗ 2170, масляный фильтр ВАЗ 2170, топливный фильтр ВАЗ 2170, фильр салона ВАЗ 2170, регулировка фар ВАЗ 2170, номер кузова ВАЗ 2171, давление в шинах ВАЗ 2171, неисправности ВАЗ 2171, подготовка к зиме ВАЗ 2171, тормоза ВАЗ 2171, масляный фильтр ВАЗ 2171, топливный фильтр ВАЗ 2171, фильр салона ВАЗ 2171, регулировка фар ВАЗ 2171, номер кузова ВАЗ 2172, давление в шинах ВАЗ 2172, неисправности ВАЗ 2172, подготовка к зиме ВАЗ 2172, тормоза ВАЗ 2172, масляный фильтр ВАЗ 2172, топливный фильтр ВАЗ 2172, фильр салона ВАЗ 2172, регулировка фар ВАЗ 2172, номер кузова ВАЗ 2173, давление в шинах ВАЗ 2173, неисправности ВАЗ 2173, подготовка к зиме ВАЗ 2173, тормоза ВАЗ 2173, масляный фильтр ВАЗ 2173, топливный фильтр ВАЗ 2173, фильр салона ВАЗ 2173, регулировка фар ВАЗ 2173, номер кузова LADA Приора, давление в шинах LADA Приора, неисправности LADA Приора, подготовка к зиме LADA Приора, тормоза LADA Приора, масляный фильтр LADA Приора, топливный фильтр LADA Приора, фильр салона LADA Приора, регулировка фар LADA Приора, номер кузова LADA 2172, давление в шинах LADA 2172, неисправности LADA 2172, подготовка к зиме LADA 2172, тормоза LADA 2172, масляный фильтр LADA 2172, топливный фильтр LADA 2172, фильр салона LADA 2172, регулировка фар LADA 2172, номер кузова LADA 2171, давление в шинах LADA 2171, неисправности LADA 2171, подготовка к зиме LADA 2171, тормоза LADA 2171, масляный фильтр LADA 2171, топливный фильтр LADA 2171, фильр салона LADA 2171, регулировка фар LADA 2171, номер кузова LADA 2170, давление в шинах LADA 2170, неисправности LADA 2170, подготовка к зиме LADA 2170, тормоза LADA 2170, масляный фильтр LADA 2170, топливный фильтр LADA 2170, фильр салона LADA 2170, регулировка фар LADA 2170, номер кузова LADA 2170, давление в шинах LADA 2170, неисправности LADA 2170, подготовка к зиме LADA 2170, тормоза LADA 2170, масляный фильтр LADA 2170, топливный фильтр LADA 2170, фильр салона LADA 2170, регулировка фар LADA 2170

2. Органы управления, приборная панель и оборудование салона

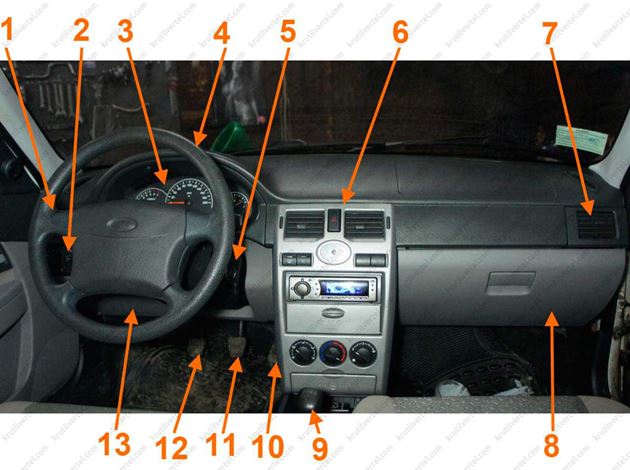

Органы управления

Картинка с сайта: krutilvertel.com

1. Выключатель звукового сигнала.
2. Блок управления наружным освещением и освещением приборов.
3. Комбинация приборов.
4. Рулевое колесо.
5. Замок зажигания.
6. Центральная консоль.
7. Правый боковой дефлектор.
8. Перчаточный ящик.
9. Рычаг переключения передач.
10. Педаль акселератора.
11. Педаль тормоза.
12. Педаль сцепления.
13. Крышка монтажного блока предохранителей и реле.

Картинка с сайта: krutilvertel.com

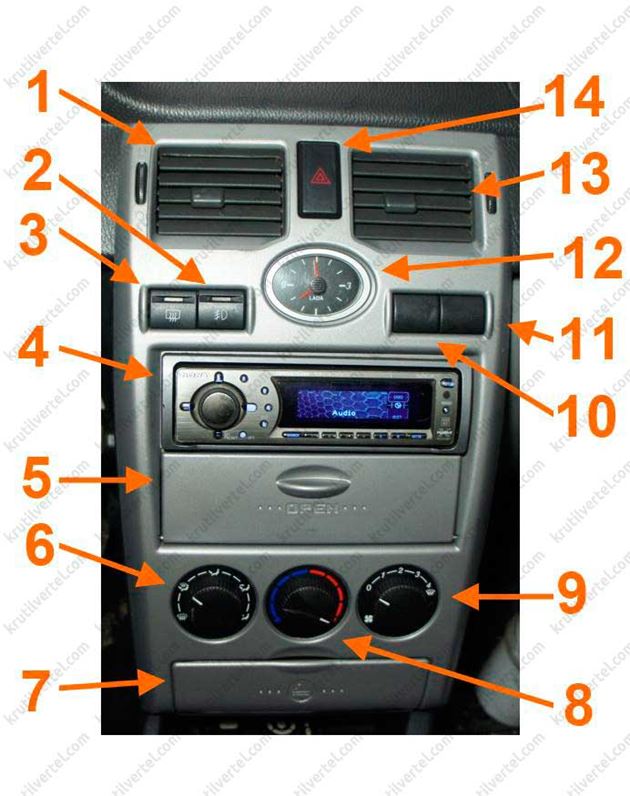

Центральная консоль:

1. Левый центральный дефлектор.
2. Выключатель противотуманных фар.
3. Выключатель обогрева заднего стекла.
4. Автомагнитола.
5. Отделение для мелких вещей.
6. Регулятор распределения потоков воздуха.
7. Передняя пепельница.
8. Регулятор температуры.
9. Переключатель режимов вентилятора отопителя.
10. Заглушка (резервное место для установки выключателя дополнительного оборудования).
11. Заглушка (резервное место для установки выключателя дополнительного оборудования).
12. Часы.
13. Правый центральный дефлектор.
14. Кнопка выключателя аварийной световой сигнализации.

Картинка с сайта: krutilvertel.com

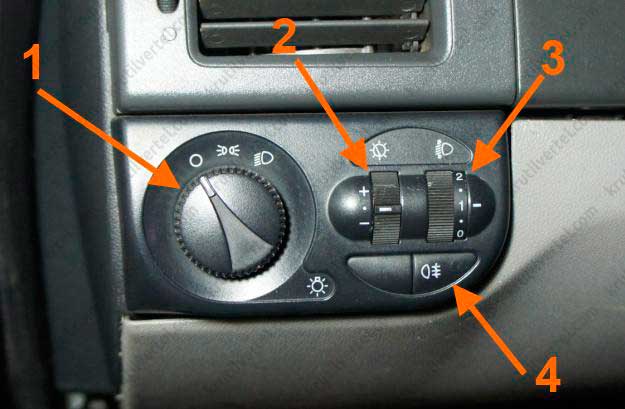

Блок управления наружным освещением и освещением приборов:

1. Переключатель наружного освещения.
2. Регулятор освещения приборов.
3. Регулятор корректора света фар.
4. Выключатель задних противотуманных фонарей.

Картинка с сайта: krutilvertel.com

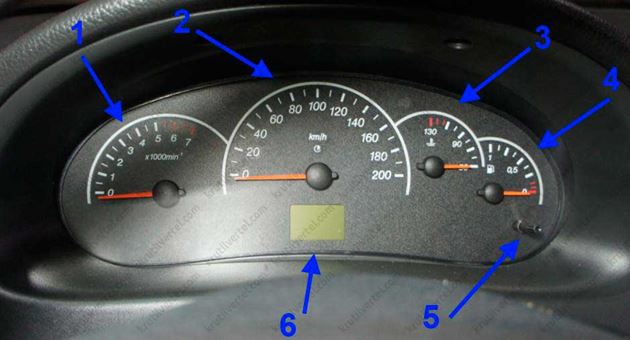

Комбинация приборов:

1. Тахометр.
2. Спидометр.
3. Указатель температуры охлаждающей жидкости.
4. Указатель уровня топлива.
5. Кнопка сброса показаний счетчика суточного пробега.
6. Дисплей.

Картинка с сайта: krutilvertel.com

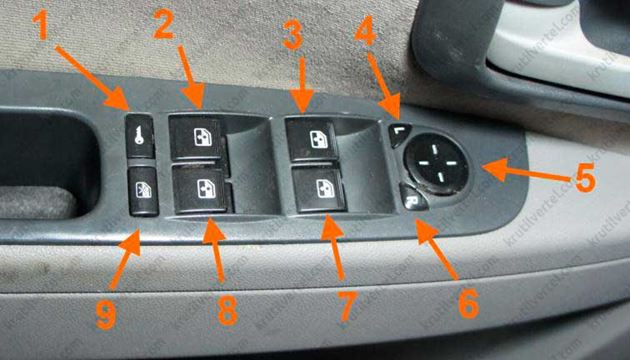

Модуль в двери водителя

1. Кнопка блокировки всех дверей.
2. Выключатель стеклоподъемника задней левой двери.
3. Выключатель стеклоподъемника передней левой двери.
4. Кнопка регулировки положения левого наружного зеркала заднего вида.
5. Джойстик.
6. Кнопка регулировки положения правого наружного зеркала заднего вида.
7. Выключатель стеклоподъемника передней правой двери.
8. Выключатель стеклоподъемника задней правой двери.
9. Кнопка блокировки стеклоподъемников.

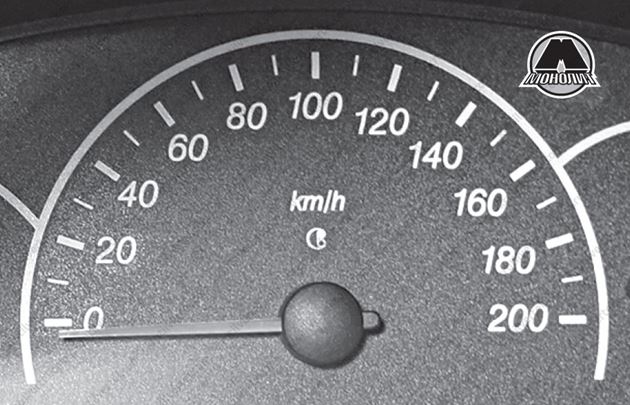

Спидометр

Картинка с сайта: krutilvertel.com

Указывает приблизительную скорость движения автомобиля (в км/ч).

Одометр

Любому владельцу автомобиля Lada Priora обоих поколений необходимо знать, что показывает бортовой компьютер «Лада Приора» и какую информацию можно получить через это устройство. Это важно не только в пути, но во время планирования апгрейда своей машины, ведь обычно финансов гораздо меньше, чем возможностей улучшить ту или иную часть транспортного средства.

Что такое бортовой компьютер

Термин «бортовой компьютер», он же «БК», появился в начале 80-х годов прошлого века, вместе с электронным впрыском топлива, когда такие устройства начали штатно устанавливать на автомобили BMW. Благодаря использованию микроконтроллеров удавалось не только более точно дозировать топливо, но определять его моментальный или средний расход, а также вычислять иные, важные для водителя параметры. Со временем научно-технический прогресс делал БК более информативным, увеличивая количество функций, а также снижал стоимость его изготовления, поэтому в новом тысячелетии его можно встретить даже на бюджетных автомобилях.

Что же такое БК и каковы его функции? Бортовой компьютер – это устройство на основе одного или нескольких микропроцессоров, самостоятельно выполняющее какие-то функции, поэтому первыми БК были электронные блоки управления (ЭБУ) двигателем. Они считывали показания датчиков и определяли оптимальное количество впрыскиваемого топлива, угол опережения зажигания и другие параметры, благодаря чему автомобили становились все более экологичными. Постепенно их функционал увеличивался и, уже к середине 80-ходов ХХ века ЭБУ могли определять некоторые неисправности силового агрегата и с помощью светодиода сообщать о них водителю.

Шли годы, развитие науки и промышленности улучшило элементную базу и, в погоне за снижением стоимости ЭБУ автопроизводители часть функций переложили на драйвер (модуль управления) панелью приборов, который тоже содержал микропроцессор, поэтому носил гордое звание «бортового компьютера».

Главной задачей этого нового БК стало преобразование информации, поступающей от различных ЭБУ (к этому времени такие блоки управляли тормозами, коробкой передач и другими системами) в максимально комфортный для водителя вид.

Постепенно развивались цифровые технологии и к началу производства «Лада Приора» даже самые дешевые бортовые компьютеры могли предоставлять водителю огромный объем информации, от оценки состояния большинства автомобильных систем и до услуг навигатора, помогающего прокладывать курс в незнакомой местности. Но в основном термин «БК» продолжали применять к устройствам, выполняющим функцию драйвера и преобразующим информацию от многочисленных ЭБУ в понятный водителю формат.

Вместе с «БК» в обиход вошло еще одно название бортового компьютера – «маршрутный компьютер» или «МК». Этот аппарат выполнял те же самые функции, поэтому являлся скорее маркетинговым ходом.

Джойстик и кнопка «Reset» на правом подрулевом переключателе – основные элементы управления бортовым компьютером «Лады Приоры».

Где расположен бортовой компьютер «Лады Приоры»

Дисплей штатного бортового компьютера «Лады Приоры» первого поколения расположен на панели приборов, под спидометром, обычно он выполняет функции одометра, то есть показывает суточный пробег. У второго поколения Lada Priora этот прибор БК расположен там же, но кроме этого на некоторых комплектациях автомобиля устанавливали навигатор, который не только помогал находить дорогу, но и дублировал функции основного бортового компьютера «Лады Приоры». Поэтому в таких автомобилях бортовой компьютер «Лада Приора» показывает информацию как штатно, так и на более крупном сенсорном экране с собственным меню управления.

Что показывает штатный бортовой компьютер «Лады Приоры»

Вот список той информации, которую показывает штатный МК на «Ладе Приоре» в цифровом формате и в несколько строк:

• Версию прошивки ЭБУ/ЭСУД.
• Коды ошибок.
• Время текущее или в пути.
• Средняя скорость движения автомобиля за поездку.
• Скорость расхода топлива моментальная, то есть в данный момент, или средняя за поездку.
• Количество топлива, потраченное за (до сброса).
• Пробег за поездки (до сброса).
• Длину пути, которое авто может проделать на остатке топлива в баке при текущем расходе горючего.
• Температуру за бортом.

Можно установить более продвинутые модели бортового компьютера с расширенным функционалом и получать дополнительную информацию, например, о давлении в шинах (потребуется набор специальных датчиков) или пробках на дороге (только с модулем навигации), но штатное оборудование лишено всего этого.

Какие ошибки показывает бортовой компьютер «Лады Приоры»

У бортового компьютера «Лады Приоры» нет функции диагностики двигателя или иных систем автомобиля, поэтому он, сам по себе не может генерировать и код ошибки. Вместо этого он лишь переводит информацию, поступающую от электронной системы управления двигателем (ЭСУД) в понятные водителю числа, означающие ту или иную ошибку по коду OBD-II, но в максимально упрощенном формате.

К примеру, цифра 4 означает, что датчик температуры двигателя автомобиля по каким-то причинам не отвечает. Может, оборвало подходящий к нему провод или вышел из строя сам датчик, главное, что ЭСУД не получает от него сигналов установленного формата. Более подробно о расшифровке кодов читайте тут (Ошибки на бортовом компьютере Лада Приора).

Как настраивать маршрутный компьютер «Лады Приоры»

Для управления бортовым компьютером «Лады Приоры» используют джойстики, расположенные на торце правого подрулевого переключателя и находящуюся рядом с ними кнопку «Reset» (Сброс). Нажимая на любой из джойстиков, вы листаете список функций БК, разница лишь в том, что одна клавиша передвигает список вперед, другая назад. Исключение составляет лишь сброс суточного пробега, для выполнения этой функции нужно нажать на выступающую из панели приборов кнопку обнуления одометра. Некоторые комплектации второго поколения Lada Priora оснащают навигатором, не убирая при этом штатный бортовой компьютер. Поэтому управляют БК так же, как на первом поколении этого автомобиля.

Для настройки часов поступайте так:

• Установите на дисплее БК режим отображения времени.
• Нажмите и удерживайте кнопку «Reset», пока цифры на мониторе не начнут мигать, это переведет МК в режим настройки времени и разрешит корректировать его.
• Нажимайте на верхнюю кнопку джойстика чтобы выставить часы и на нижнюю, чтобы настроить минуты.

В остальных режимах работы единственной настройкой является функция обнуления (там, где требуется).

Заключение

Понимая, что показывает бортовой компьютер «Лада Приора», водитель может более качественно контролировать дорожные параметры машины, от мгновенного или среднего расхода топлива, до времени работы двигателя от сброса до сброса.
