Цифровой эфирный приемник

BarTon TH-562

TH — 562

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

* В соответствии с проводимой политикой постоянного контроля и совершенствования технических характеристик и
дизайна, возможно внесение изменений в данное руководство без предварительного уведомления пользователя!

Содержание

Содержание 2

1. Назначение 3

2. Меры предосторожности 3

3. Комплектация 4

4. Передняя и задняя панели 4

5. Пульт дистанционного управления 5

6. Подключение к внешним устройствам 7

7. Начало работы 7

8. Основные операции 8

8.1. Программы 8

8.2 Изображение 9

8.3 Поиск каналов 10

8.4 Время 11

8.5 Язык 12

8.6 Система 13

8.7 USB 14

8.8 Запись (PVR) 15

8.9 TimeShift (отложенный просмотр) 16

8.10 Телетекст 16

8.11 Расписание 17

9. Поиск и устранение неисправностей 18

10. Технические характеристики 19

11. Гарантийные обязательства 20

12. Информация для покупателя 21
Гарнтийный талон 23

1. Назначение

Цифровой эфирный приемник со встроенным тюнером DVB-T2 предназначен для приема открытых каналов
эфирного вещания высокой четкости. Дальность и качество приема зависит от места установки приемной
антенны, мощности передатчика, рельефа местности, времени года, уровня помех и других факторов.

2. Меры предосторожности

1) Перед установкой и подключением цифрового эфирного приемника (далее Приемник) внимательно
прочитайте данное руководство и не забывайте о нем в ходе эксплуатации. Следуйте всем инструкциям и
обращайте особое внимание на предупреждающие знаки.

2) Выключайте Приемник из сети питания, если вы не собираетесь использовать его долгое время. Во время
дождя с грозой необходимо выключить Приемник из сети питания, а также антенный провод. Не прикасайтесь к штекеру антенного провода.

3) Не закрывайте вентиляционные отверстия газетами, скатертями и другими предметами, чтобы не препятствовать отводу тепла и избежать перегрева. Во избежание перегрева не устанавливайте Приемник и сетевой
шнур вблизи источников теплового излучения, таких как батареи, нагревательные приборы.

4) Не ставьте на Приемник посторонние предметы: емкости, содержащие жидкости и мелкие предметы,
которые могут попасть внутрь изделия. В случае попадания внутрь Приемника посторонних предметов обратитесь в центр обслуживания за квалифицированной помощью.

5) Необходимо обеспечить легкий доступ к розетке. Перед включением Приемника к электросети убедитесь,
что электрическая розетка не имеет повреждений и обеспечивает надежный контакт. Сетевой шнур не
должен быть деформирован или согнут. Не кладите никакие предметы на кабель питания. Запрещается
включать Приемник в электросеть, напряжение которой ниже 110В или выше 240В и частотой переменного
тока, отличающейся от 50/60Гц.

6) Предохраняйте Приемник от чрезмерных вибраций или падений, которые могут привести к повреждению
корпуса и электронных компонент, сократив тем самым срок службы Приемника. Следите за детьми, чтобы
они не повредили Приемник.

7) Во избежание повреждения Приемника и поражения электрическим током, оберегайте приемник от воздействия дождя, пульверизаторов, повышенной влажности. Не пытайтесь самостоятельно разбирать Приемник. Проводить техническое обслуживание и ремонт разрешается только специалистам сервисной службы.

3. Комплектация

— Цифровой эфирный приемник – 1 шт.

— Пульт ДУ – 1 шт.

— Элемент питания: 1.5В AAA – 2 шт.

— Блок Питания DC 5В / 1.5А – 1 шт.

— Кабель RCA — 1 шт.

— Руководство пользователя — 1 шт.

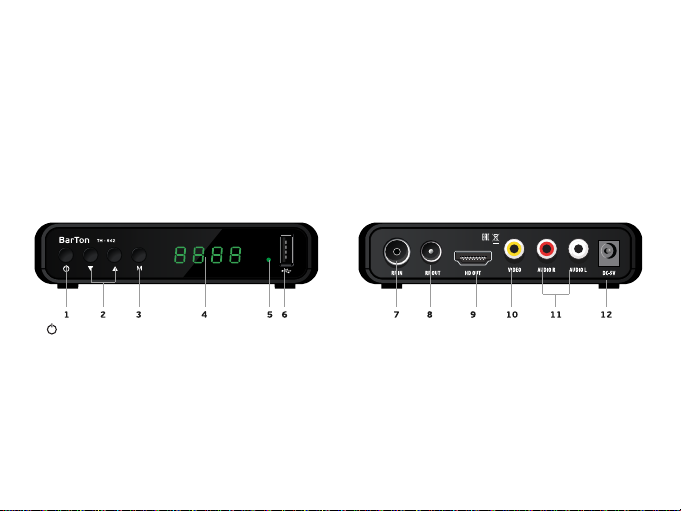

4. Передняя и задняя панели
Передняя панель:

Задняя панель:

1. — Кнопка включения / выключения питания приемника;

2. / — кнопки навигации по меню/кнопки переключения программ;

3. М — вызов меню/выход;

4. Дисплей;

5. Инфракрасный датчик пульта ДУ;

6. USB-разъем — разъем для подключения внешнего
носителя (USB-накопителя);

7. Антенный вход

8. Антенный выход (петлевой)

9. [HD-OUT] — HDMI выход

10. Композитный видеовыход (CVBS)

11. Аналоговый стерео выход

12. Гнездо подключения внешнего блока питания.

5. Пульт дистанционного управления

Назначение кнопок пульта ДУ

1) — Включение/выключение Приемника;

2) — Остановка воспроизведения/записи медиафайла;

3) — Постановка на паузу воспроизведения медиафайла/Включение
функции TimeShift;

— Запуск воспроизведения медиафайла;

4) МЕНЮ – Вызов основного меню;

5) ///— Навигационные кнопки для управления в меню;
/ — Кнопки переключения каналов;
/ — Кнопки регулировки громкости;

6) ОК – Подтверждение выбора подсвеченного параметра/Вызов списка
каналов;

7) НАЗАД – Вызов предыдущего просмотренного канала/Функция возврата
в медиа плеере;

ИЗБРН – Отображение списка избранных каналов;

9)  — Перемотка назад при воспроизведении медиафайла;
 — Перемотка вперед при воспроизведении медиафайла;

10) USB – Кнопка перехода в режим просмотра записанных на USBнакопитель передач(PVR);

11) 0..9 – Цифровые кнопки;

12) СУБТИТРЫ – Включение/выключение субтитров;

13) — Включение/выключение звука;

14) REC – Включение записи;

15) ИНФО –Информация о текущем телеканале;

16) Цветные кнопки – имеют разный функционал в зависимости от
выбранного меню;

ТВ/РАДИО – Переключение между ТВ и Радио;
МЕДИА – Кнопка перехода в медиаплеер;

АУДИО – Выбор звуковой дорожки;
РАСП — включение расписания;

17) ВЫХОД[EXIT] – Выход из меню, из режима телетекст;

18) ТЕЛЕГИД — Кнопка вызова Программы передач;

19)  — Переход к следующему файлу;
 — Переход к предыдущему файлу;

20) ТЕЛЕТЕКСТ – Кнопка вызова телетекста транслируемого телеканалом.

Установка батареек

1. Откройте крышку батарейного отсека на задней части пульта;

2. Вставьте две батарейки ААА (1.5В). Убедитесь в соответствии значков полярности «+» и «-» на самих батарейках и внутри батарейного отсека;

3. Закройте крышку батарейного отсека.

Эффективный диапазон дистанционного управления
Рабочая удаленность пульта дистанционного управления от передней панели приемника — 5 метров;
Эффективный угол работы пульта дистанционного управления относительно перпендикуляра лицевой пане-

ли составляет 30 градусов как вертикально, так и горизонтально от фронтальной направляющей.

TH — 562

6. Подключение к внешним устройствам

Внимание!

Прежде, чем соединить Приемник с любым
электронным устройством, выключите сетевое
питание, как Приемника, так и устройства.
Внимательно прочитайте руководство по эксплуатации присоединяемых устройств: телевизора,
усилителя и т.п.

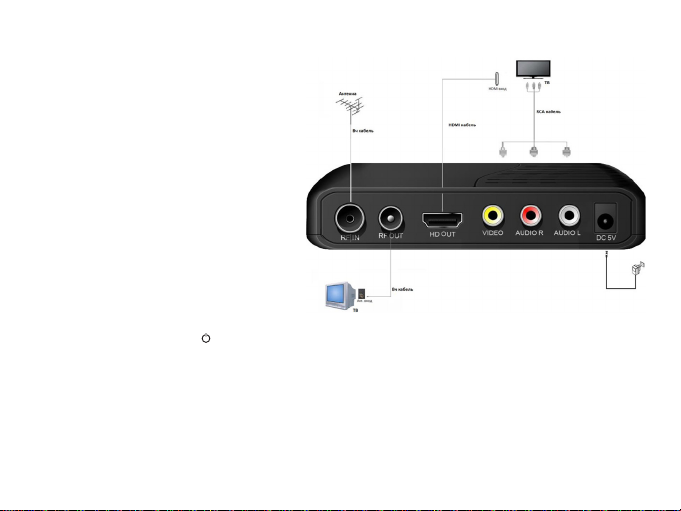

Подключение к телевизору и к антенне

7. Начало работы

После правильного выполнения всех соединений включите телевизор и убедитесь, что Приемник также
подключен. Нажмите кнопку [ ] для включения Приемника. Если вы впервые используете Приемник или
выполнили сброс настроек к заводским значениям, то на экране появится стартовое меню Установка.

Для выбора нужного пункта меню используйте кнопки[/].

1) Язык меню: Кнопками [/] выберите наиболее удобный для вас язык отображения основного меню;

2) Страна: С помощью кнопок [/] выберите страну, где вы находитесь в данный момент;

3) Поиск каналов: Нажмите кнопку [OK] для запуска автоматического поиска каналов.
Как только поиск будет завершен и каналы будут найдены, Вы сможете смотреть телепередачи.
Если используется активная антенна с питанием (5В) от приемника, то перед поиском каналов необходимо

включить подачу питания! См. пункт Руководства 8.3. Поиск каналов / Питание антенны.

8. Основные операции

8.1. Программы

Редактор программ

Вы можете отредактировать список ТВ (радио) каналов с помощью этого меню. Для входа в раздел
необходимо ввести пароль (по умолчанию пароль «0 0 0 0 0 0»).

В этом разделе Вы сможете отредактировать список ТВ и радиоканалов. Используйте навигационные кнопки
[///],[OK] и кнопки пульта ДУ указанные внизу экрана. После окончания операций нажмите [ВЫХОД]

для выхода из раздела.

— Для перемещения канала по списку нажмите красную кнопку на пульте ДУ и выберите место, куда переместить канал;

— Для пропуска канала нажмите зеленую кнопку на пульте ДУ;

— Для блокирования канала нажмите желтую кнопку на пульте ДУ;

— Для удаления канала нажмите синюю кнопку на пульте ДУ;

— Для добавления канала в список «Тип избранных» нажмите кнопку [ИЗБРН.] на пульте ДУ. В появившемся
списке, с помощью навигационных кнопок [/] выберите группу, к которой желайте отнести выбранных
канал.

— Для изменения названия канала нажмите кнопку [НАЗАД] на пульте ДУ;
Для выхода и сохранения сделанных изменений нажмите [ВЫХОД].

ТЕЛЕГИД (Программа передач)

Для входа в режим просмотра Программы передач выберите пункт меню ТЕЛЕГИД в разделе ТВ КАНАЛЫ
или нажав кнопку [ТЕЛЕГИД] на пульте ДУ из режима просмотра теле/радиопередачи. На экране отобразится
список телепередач выбранного канала, а в правой части экрана описание передачи. С помощью кнопок

[/], а также красной и зеленой кнопок на пульте ДУ можно пролистать вперед/назад программу передач
выбранного канала. Синяя и желтая кнопки на пульте ДУ листают описание передачи. Для смены каналов
используйте кнопки [/].

Выберите нужную передачу и нажмите кнопку [OK] для включения Таймера. Для просмотра текущих событий
таймера нажмите на кнопку [ИНФО]. Для выхода нажмите [ВЫХОД].

Сортировка

В данном пункте меню можно выбрать тип сортировки списка каналов:

Loading…

Источник

Barton th-562 цифровой приемник

Подключение к телевизору:
1.Кабель антенный подключаем в RF IN
2.Берем кабель AV (Тюльпаны) подключаем по цвету в приемник и в телевизор
3.Включаем в розетку приемник
4.После включите телевизор.

5.Нажмите кнопку POWER на пульте или приемнике.

На экране телевизора появится меню начальных установок

1. Язык меню. Нажмите клавишу влево/вправо для выбора языка.
2. Страна. Нажмите клавишу влево/вправо для выбора Страны.
3. Поиск каналов. Нажмите клавишу ОК для авто поиска каналов.
4. Как только настройка каналов закончится, Вы сможете начать просмотр каналов.
Вопрос: нет каналов?
Ответ: Проверьте правильность подключения телевизионной антенны.
Убедитесь, что ваша антенна поддерживает ДМВ сигнал, для этого подключите
ее в антенное гнездо телевизора и попробуйте просканировать частотный
спектр ДМВ диапазона, обычно это CH21-60 или 470-860MHZ. Антенна должна
проловить действующие телеканалы (если они есть), после данной процедуры,
можно убедиться в работоспособности антенны. Убедитесь, что в вашем
населенным пункте есть сигнал DVB-T, DVB-T2.
Вопрос: Комнатная антенна — особенности приема сигнала?
Ответ: Любая комнатная антенна будет менее чувствительна к сигналу, чем
уличная антенна. Если поиск цифровых каналов не дал результатов, то есть
предположение, что ваша антенна не может принимать устойчивый сигнал.
Чтобы найти оптимальную точку приема в вашем доме или комнате (если это
возможно) попробуйте антенну подключить к телевизору, проловить
телеканалы в ДМВ диапазоне. Если вы проловили хотя бы один телеканал, он
«снежит», плохо показывает, то у вас есть возможность найти оптимальную
точку приема сигнала в вашей комнате. Зафиксируйте антенны в наилучшем
положении для аналогового телеканала и после этого приступайте к приему
цифровых каналов.

Ждем вас :
1. г.Тамбов — магазин «ВЕГА», центральный рынок (100м от ТЦ Москва)

Цифровое ТВ: как подключить приставку к телевизору?

Россия сравнительно недавно полностью перешла на цифровой формат телевещания федеральных каналов, отказавшись от технически и морально устаревшего аналогового. Однако далеко не все телевизоры имеют интегрированный тюнер, позволяющий преобразовывать цифровой сигнал с антенны. Для этого необходимо дополнительное оборудование — цифровая приставка.

Но как правильно подключить цифровую приставку к телевизору? Рассказываем в статье.

Что такое цифровая приставка и для чего она нужна?

Это устройство, которое предназначено для расширения функционала телевизора. В первую очередь для приёма каналов в формате DVB-T2. Но многие девайсы являются универсальными и позволяют также принимать каналы кабельного и спутникового ТВ. Более того, большинство современных ТВ-тюнеров имеют интерфейсы USB и поддерживают подключение по Wi-Fi, благодаря чему превращают даже старые ЭЛТ-телевизоры в полноценные (почти) медиацентры с доступом к интернету.

Комплектация приставки для цифрового телевидения

В стандартную комплектацию входит следующее оборудование.

Непосредственно приставка. Важно: при выборе устройства обратите внимание на стандарт — он должен соответствовать DVB-T2. Мы акцентируем на этом внимание, поскольку существует риск ошибиться и приобрести приставку DVB-T, которая в данном случае не подходит.
Кабель питания. Он может представлять собой как кабель с блоком питания, так и кабель с обычной вилкой под розетку 220 В — зависит от конфигурации устройства.
Пульт. Большинство приставок для цифрового ТВ оснащены инфракрасным датчиком для дистанционного управления — в таком случае ПДУ идёт в комплекте. Если же тюнер не имеет встроенного ИК-датчика, то и пульта в комплекте не будет — его наличие попросту не имеет смысла.
Батарейки к пульту. Многие производители кладут в коробку и элементы питания для пульта.
Руководство пользователя и гарантийный талон.

Также в комплекте идёт кабель для подключения приставки к телевизору. Расскажем подробно о наиболее распространённых.

RCA-кабель (он же «тюльпаны»). С его помощью к цифровой приставке можно подключить телевизоры старых моделей, у которых отсутствуют другие разъёмы. Как правило, представляет собой провод с тремя штекерами на обоих концах: жёлтый отвечает за изображение, белый — за моноаудиосигнал или же за левый канал стереоаудиосигнала, красный — за правый канал стереоаудиосигнала. Но бывают штекеры других цветов. Если это ваш случай, то назначение соединителей следует уточнить в инструкции.

Картинка с сайта: paikmaster.ru
SCART-кабель. Нечасто, но встречающийся соединитель европейского стандарта. Он может потребоваться в том случае, если ваш телевизор произведён для рынка Евросоюза более 10–15 лет назад.

Картинка с сайта: paikmaster.ru
HDMI-кабель. Этот кабель предназначен для подключения тюнера к более современным ТВ, которые имеют HDMI-разъём. Если ваш телевизор поддерживает подключение приставки через «тюльпаны», SCART и HDMI, то смело делайте выбор в пользу последнего. HDMI — это интерфейс мультимедиа высокой чёткости. Говоря простыми словами, изображение на экране будет наилучшим.

Картинка с сайта: paikmaster.ru

Примечание: кабели HDMI бывают разные. Самые распространённые версии:

v1.2. Поддерживает Full HD — 1920 × 1080 точек;
v1.4. Дополнительно поддерживает Ultra HD 4K (3840 × 2160) и DCI 4K (4096 × 2160). Правда, при частоте обновления до 30 и 24 Гц соответственно;
v2.0. Поддерживает 4K при частоте обновления до 60 Гц;
v2.1. Поддерживает разрешения вплоть до 10K при частоте обновления до 120 Гц.

Чем выше «герцовка», тем плавнее и динамичнее изображение. Например, 30 Гц — скудный показатель по нынешним меркам.

Касательно выбора HDMI-кабеля: необходимо выяснить, какая версия интерфейса используется в вашем телевизоре. Эта информация всегда указывается в руководстве пользователя. Если же его нет, уточнить версию HDMI можно в онлайн-каталогах. Модель ТВ обычно указывается в настройках или же на тыльной/торцевой поверхности устройства.

Что ещё нужно?

ДМВ-антенна (300–850 МГц). Необходима для того, чтобы поймать сигнал. Выбор антенны по типу (комнатная или уличная) зависит от ряда факторов. Комнатная антенна лучше всего подходит в том случае, если телевизионная вышка находится в непосредственной видимости. Внешняя — оптимальный вариант при плотной застройке, для пригородов и низин. Немаловажная характеристика антенны — коэффициент усиления. Рекомендуется использовать устройство с КУ от 15 до 20 дБ.

Картинка с сайта: paikmaster.ru
Антенный коаксиальный кабель. Длина кабеля зависит от того, насколько далеко от приставки расположена антенна.

Картинка с сайта: paikmaster.ru
Два антенных коннектора. Кабель большой длины редко предлагается в сборе с коннекторами, поэтому их придётся покупать отдельно и устанавливать самостоятельно.

Картинка с сайта: paikmaster.ru

Для F-разъёма «папа»

Делаем небольшие надрезы по окружности наружной оболочки в 1,5 см и удаляем оболочку. Сделать это можно аккуратным и постепенным переламыванием оболочки.
Загибаем на наружную изоляцию высвободившиеся «волоски», удаляем фольгу и внутренний слой изоляции (надрезаем и счищаем).
Накручиваем гайку на кабель.
Накручиваем штекер на гайку.

Для коннектора с обжимом

Надеваем кожух (идёт в комплекте) на кабель.
Зачищаем наружную оболочку примерно на 1 см.
Снимаем фольгу.
Зачищаем центральную жилу на 3 мм.
Накручиваем оплётку на оставшийся на центральной жиле диэлектрик.
Вставляем жилу в паз коннектора и зажимаем винтом.
Обжимаем оплётку корпусом штекера.
Устанавливаем защитный кожух на коннектор.

Схема подключения приставки цифрового ТВ к телевизору

1. Через HDMI-интерфейс

Подключаем тюнер к сетевому адаптеру / кабелю питания.
Если требуется, то подключаем приставку к антенне по антенному кабелю.
Подключаем устройство к сети.
Вставляем один конец HDMI-кабеля в соответствующий разъём на тыльной стороне тюнера, а второй — в идентичный разъём на телевизоре. Телевизор может быть оборудован портами HDMI разных версий — подключаем в тот, версии которого соответствует кабель.
Включаем телевизор и приставку.
На пульте для телевизора нажимаем кнопку Input или Source — зависит от производителя.
В открывшемся меню выбираем порт, к которому подключён ТВ-тюнер. Как правило, активный порт в цифровом меню визуально отличается от неактивных.

2. Через RCA-кабель («тюльпаны», «колокольчики»)

Повторяем действия из пунктов 1–3.
Вставляем штекеры, ориентируясь по цветам разъёмов. Иногда штекеры или разъёмы не отмечаются цветами (отмечаются нестандартно). В таком случае включаем телевизор с приставкой и пытаемся угадать комбинацию методом подбора до тех пор, пока не появятся картинка на экране и звук в динамиках.

3. Через SCART

Повторяем действия 1–3.
Подключаем коннекторы в телевизор и ТВ-тюнер.

Что делать, если нет таких разъёмов?

Если вам понравилась конкретная приставка, но либо на ней, либо на телевизоре нет соответствующих друг другу разъёмов (или же используются очень редкие разъёмы), не стоит расстраиваться.

Для того чтобы подключить тюнер к ТВ в сложившихся условиях, необходимо приобрести специальный адаптер — существуют переходники буквально «со всего на всё».

Настройка приставки к телевизору: пошаговая инструкция

Последовательность действий и названия пунктов меню могут отличаться в зависимости от производителя и модели приставки. Тем не менее логика и алгоритм настройки во всех случаях будут примерно одинаковы.

Открываем меню тюнера и переходим в раздел «Параметры».
Выбираем язык и указываем страну.
Выбираем тип сигнала. В нашем случае — DVB-T2.
Ищем функцию «Автоматический поиск каналов» или подобную.
Ждём, когда приставка найдёт доступные каналы.
Сохраняем настройки.

Если не сработало, то настраиваем каналы вручную (начинаем с момента, когда страна и тип сигнала уже выбраны).

Находим в меню «Ручной поиск каналов» или аналогичную опцию.
Указываем информацию в строках «Частотный канал» и «Частота». Информацию для своего региона смотрим на сайте цтв.орг.
Применяем и сохраняем настройки.

Можно ли подключить к приставке несколько телевизоров?

Можно. Правда, стоит учитывать следующее: приставка передаёт сигнал непосредственно на устройства вывода — экран и динамики. Поэтому оба телевизора будут показывать одно и то же.

Если же необходимо, чтобы телевизоры работали независимо друг от друга, то без второй приставки и разветвителя антенного кабеля не обойтись.

Как подключить ТВ-тюнер к интернету?

Большинство современных приставок поддерживают подключение к интернету. Это может быть реализовано через провод при наличии сетевого разъёма или по Wi-Fi при наличии модуля беспроводной связи.

Чтобы подключиться к интернету, нужно открыть настройки приставки, перейти в раздел «Сеть», а затем — в «Подключение» и выбрать тип. При выборе проводного соединения, как правило, больше ничего не требуется.

При подключении по Wi-Fi необходимо найти свою точку доступа в списке и ввести пароль. Если доступ к интернету не появился, проверьте настройки маршрутизатора.

Канал — от 1 до 12.
Тип шифрования — WPA2/Personal.

Неполадки и способы их устранения

1. Приставка не находит каналы или же внезапно перестала их находить

Антенный кабель неплотно подключён к разъёму приставки или антенне. Попробуйте вставить штекер плотнее. Если не помогло, то, возможно, кабель или коннекторы повреждены. Проверить это можно, заменив кабель.
Антенна другого типа. Для приёма цифрового телевидения необходимо устройство, работающее в ДМВ-диапазоне.
Слабый сигнал. Проверить сигнал можно в информационном меню ТВ-тюнера. Для этого нужно нажать кнопку Info на пульте управления приставкой. Показатель 50% и выше считается нормальным. Если же он ниже, то убедитесь, что антенна направлена в сторону телевышки (расположение вышек можно посмотреть на цтв.орг). Ещё варианты — установить устройство повыше, использовать антенну помощнее или усилитель ТВ-сигнала.
Технические работы. Стоит обратиться к провайдеру, чтобы уточнить, проводятся ли какие-нибудь работы. Если да, то остаётся лишь ждать.

2. Ошибка «Нет сигнала»

Вышла из строя антенна. Самостоятельно проверить это можно только при замене антенны.
Повредились кабель или коннекторы. Попробуйте заменить кабель.
Работы. Возможно, проблема на стороне провайдера. Также не исключено, что ведутся технические работы на телевышке. Проверить это можно, позвонив провайдеру.

3. Изображение дёргается, сильно «пикселит» или тормозит, звук подвисает

Что-то мешает сигналу. Это может быть связано с погодными условиями или же работой сильных посторонних излучателей радиосигнала. Чаще всего достаточно подождать. Если ситуация не меняется с течением времени, то попробуйте «перенацелиться» на другую вышку или найти другую частоту через настройки.
Приставка не подходит к телевизору. Программное обеспечение некоторых телевизоров может конфликтовать с программным обеспечением ряда приставок. Решение проблемы — перепрошивка телевизора или покупка другой приставки.

ТВ-тюнеры часто используются для просмотра видео с USB-носителей. Поэтому пользователь может столкнуться с невозможностью воспроизвести какой-нибудь видеофайл с «флешки». Проблема кроется в том, что приставка попросту не поддерживает видео конкретного формата. А узнать поддерживаемые форматы можно из руководства пользователя.

Цифровая приставка Barton 561

Цифровая эфирная приставка:
-Можно подключить к любому телевизору;
-20 цифровых каналов (без абонентской платы) Бесплатно;
-Для приема достаточно простой антенны.

1. Магазин «Вега» , центральный рынок

Устройства оборудованы высокочувствительным тюнером, который обеспечивает стабильное качество принимаемого сигнала.

При подключении внешнего USB устройства можно записывать транслируемые телевизионные каналы.

Приемники имеют HDMI выход.

Шнур блока питания имеет длину больше, чем у аналогичных устройств зарубежного производства.

Приемники BarTon выпущены в Калининградской области, на производственных мощностях АО НПО «Цифровые Телевизионные Системы» на контрактной основе и имеют гарантию от производителя.

1. Магазин «Вега» , центральный рынок

При подключении внешнего USB устройства можно записывать транслируемые телевизионные каналы.

Приемники имеют HDMI выход.

Шнур блока питания имеет длину больше, чем у аналогичных устройств зарубежного производства.

Комментарии

Подключение к телевизору Приставки:
1.Кабель антенный подключаем в RF IN
2.Берем кабель AV (Тюльпаны) подключаем по цвету в приемник и в телевизор
3.Включаем в розетку приемник
После включите телевизор. Нажмите кнопку AV\TV или (POWER,) на пульте от телевизора.

На экране телевизора должно появится меню начальных установок.
3. Поиск каналов. Нажмите клавишу ОК.
4. Как только настройка каналов закончится, Вы сможете начать просмотр каналов.
Вопрос: нет каналов?
Ответ: Проверьте правильность подключения телевизионной антенны.
Убедитесь, что ваша антенна поддерживает ДМВ сигнал, для этого подключите
ее в антенное гнездо телевизора и попробуйте просканировать частотный
спектр ДМВ диапазона, обычно это CH21-60 или 470-860MHZ. Антенна должна
проловить действующие телеканалы (если они есть), после данной процедуры,
можно убедиться в работоспособности антенны. Убедитесь, что в вашем
населенным пункте есть сигнал DVB-T, DVB-T2.
Вопрос: Комнатная антенна — особенности приема сигнала?
Ответ: Любая комнатная антенна будет менее чувствительна к сигналу, чем
уличная антенна. Если поиск цифровых каналов не дал результатов, то есть
предположение, что ваша антенна не может принимать устойчивый сигнал.

1. г.Тамбов — магазин «ВЕГА», центральный рынок (рядом с Атлант-Сервис)

Приставка для цифрового ТВ BarTon TA-561 — Обзор

Здравствуйте мои дорогие читатели! Сегодня я хочу рассказать вам о бюджетной приставке для цифрового телевидения DVB-T2, которая поддерживает разрешение 1080p. А так же я хочу поделиться своим личным опытом настройки данной приставки.

Технические характеристики

MPEG2 , MP3 , WMA , MPEG4 , MPEG1 ,

H.264 , AAC , M4A , MKV , AVI , TS , MOV ,

VOB , MPG , TRP , DAT , DivX

Комплект поставки и упаковка

Приставка упакована в коробку из плотного картона белого цвета и обёрнута в тонкий картон с полиграфией.

В комплект поставки входит собственно сама приставка, макулатура, пульт и батарейки для него. Так же на коробке присутствует код активации триколор ТВ который я так понимаю использовать на нашей приставке нельзя, а предназначен он для просмотра ТВ через интернет.

Промокод с цифровым ТВ Триколор как по мне очень нехорошая затея, лучше сделали бы приставку на 100 рублей дешевле и наши любимые старички были бы счастливы, а использовать какой-то промокод им точно будет не к чему. Я это к тому, что приставку будут покупать в основном люди пожилого возраста или куда-нибудь на дачу и зачем им интернет подписка Триколор мне лично совсем не понятно.

Передняя панель приставки

На передней панели приставки нет ничего особенного кроме красного светодиода и инфракрасного порта для управления приставкой при помощи пульта идущего в комплекте. Когда приставка выключена светодиод горит красным цветом, а когда включена то он тухнет.

Задняя панель приставки

На задней панели приставки расположились разъём питания, разъёмы для подключения тюльпанов (служат для подключения к старым телевизорам), HDMI разъём (служит для подключения к новым телевизорам высокой четкости с разрешением до 1080p), USB разъём (для подключения флешек или жестких дисков которые не требуют питания) и разъём для подключения коаксиального кабеля (служит для подключения телевизионной антенны).

Настройка каналов

Настройка каналов происходит в данной приставке очень просто и понятно. Так как при включении она предложит сразу выбрать настройку «Поиск каналов». После нажатия на данную строчку приставка найдёт все 20 каналов, если конечно с антенной всё в порядке.

После успешного поиска каналов всё будет сохранено автоматически и меню поиска каналов само исчезнет.

Мои настройки

1. ТВ Каналы

В данном пункте меню я ничего не трогал.

2. Изображение

В данном пункте я переключил разрешение изображения до 1080p для того что бы использовать свой телевизор на максимум и для проверки работоспособности приставки.

«Деду такое разрешение не понадобится так как у него доисторический телевизор и не сможет выдать картинку в разрешении 1080p.»

3. Поиск каналов

Этот пункт я пропустил так как уже настроил все доступные каналы

4. Время

В данном пункте меню я настроил свою дату и время

5. Язык

Данный пункт я оставил как есть, так как по умолчанию стоял Русский язык.

6. Система

Данный пункт я не трогал, так как предложенные настройки мне попросту не понадобились

7. USB

Наконец дошли до меню которое мне как раз и нужно было. Так как данный плеер умеет проигрывать видео, я решил попробовать просмотреть фильм с флешки весом 7гб и в разрешении 1080p. Видео он показывает отлично и без тормозов, но звука попросту нет от слова совсем!

История покупки

Покупка данной чудо приставки была очень спонтанной!

В один прекрасный выходной день мне позвонил мой любимый дедушка и констатировал факт того, что у него сломались две приставки для просмотра телевизора. Я этому несколько не удивился так как вид у этих приставок оставлял желать лучшего еще с момента самостоятельной дедушкиной покупки. Мой дедушка я думаю вряд ли шарит в приставках поэтому я думаю ему впихнули то, что плохо продавалось.

Мы с отцом еще до покупки сломавшихся приставок покупали дедушке телевизор с поддержкой нового цифрового вещания. Но он от такого подарка отказался и объяснил это тем, что он ему не нужен. Так как просто на просто уже за 20 лет привык к своим двум телевизорам от фирмы Grundic отданные ему по бартеру еще в середине девяностых.

В этот раз покумекав своими двумя волшебными полушариями я понял что победить дедушку в вопросе по замене телевизоров не получится так как он новые телевизоры кому-нибудь передарит, или попросту не возьмёт.

Пришлось искать приставки для просмотра телевидения. Поискав в интернете пол часика разного рода приставки, нашел нашу обозреваемую BarTon TA-561.

Сильно дорогую я ему покупать не хотел, так как до этого брали приставки по 2300 рублей не помню от какой фирмы и они сломались спустя два года.

У данной приставки отзывы достаточно скромные. Я всё же рискнул её взять. В самом начале я хотел купить Mibox 3 от компании Xiaomi. Но после того как дедушка приехал ко мне в гости и не смог переключить каналы на моём Android TV, мне стало понятно что это гиблая затея и покупать надо самую простую и желательно с наименьшим количеством кнопок и лишних приложений в устройстве.

Прикупив приставку BarTon TA-561 и протестировав её дома, я сразу же передал приставку своему младшему брату что, бы он благополучно доставил её до места жительства нашего великого 80 летнего предка.

Всё прошло отлично, брат настроил деду приставку и теперь дедушка довольно смотрит свои 20 телевизионных передач цифрового вещания и пока что на качество не жалуется, сказал что всё работает как часы!

Плюсы

Цена
Комплектация
Простая настройка

Минусы

Нет звука при просмотре фильма через usb

Вывод

Данная телевизионная приставка отлично подойдёт для людей которые не хотят заморачиваться с долгой настройкой каналов, а хотят просто включить приставку подключить её к антенне, найти каналы и приступить к просмотру.

Источник

Чтобы подключить цифровой эфирный приемник Barton TH 562, вам понадобятся несколько простых шагов. Сначала убедитесь, что у вас есть все необходимые компоненты — сам приемник, антенна и кабель для подключения. Затем, подключите антенну к приемнику с помощью кабеля.

Далее, подключите приемник к телевизору или другому устройству с помощью HDMI-кабеля или аналоговых аудио и видео кабелей. После этого, включите приемник и телевизор и выполните настройку каналов в меню приемника.

В следующих разделах статьи мы рассмотрим каждый шаг более подробно и дадим вам полезные советы по настройке и использованию цифрового эфирного приемника Barton TH 562. Узнайте, как получить лучшее качество изображения и звука, как настроить каналы и как пользоваться дополнительными функциями приемника. Приготовьтесь получить максимум от своего Barton TH 562!

Проверка наличия комплектующих

Перед началом подключения цифрового эфирного приемника Barton TH 562 необходимо убедиться в наличии всех комплектующих, которые должны быть включены в упаковку. Это позволит избежать проблем и неудобств в процессе установки и настройки приемника.

Проверка наличия комплектующих — это первый шаг в подключении цифрового эфирного приемника Barton TH 562. В комплекте с приемником должны быть следующие компоненты:

Цифровой эфирный приемник Barton TH 562;
Антенна для приема сигнала;
Пульт дистанционного управления;
Кабель для подключения приемника к телевизору (обычно HDMI или AV кабель);
Батарейки для пульта дистанционного управления;
Инструкция по установке и настройке.

После того, как убедитесь в наличии всех указанных комплектующих, вы готовы приступить к подключению и настройке цифрового эфирного приемника Barton TH 562. Если какой-то из компонентов отсутствует или поврежден, рекомендуется связаться с продавцом или производителем для получения замены или решения проблемы.

Цифровой эфирный приемник BarTon ТН 562 DVB T2 Триколор

Подключение антенны

Для того чтобы использовать эфирный приемник barton th 562 и получать сигналы через антенну, необходимо правильно подключить антенну к приемнику.

Перед подключением антенны, убедитесь, что у вас есть подходящая антенна с разъемом, совместимым с приемником barton th 562. Антенна должна поддерживать работу с цифровыми сигналами.

В большинстве случаев антенну можно подключить к приемнику с помощью коаксиального кабеля. Для этого вам понадобится входной разъем на приемнике, совместимый с вашей антенной. Обычно это разъем типа F-типа (F-connector).

Убедитесь, что приемник выключен, антенна подключена к разъему на приемнике и кабель надежно закреплен. Затем включите приемник и перейдите к настройке.

При подключении антенны необходимо также учитывать местоположение вашего приемника и качество сигнала в вашем районе. Иногда требуется использование усилителя антенны для лучшего приема сигнала.

После подключения антенны вы можете перейти к настройке вашего эфирного приемника barton th 562 и наслаждаться просмотром телевизионных каналов через эфир.

Подключение кабеля питания

Для подключения цифрового эфирного приемника barton th 562 к сети питания необходимо выполнить несколько простых шагов.

1. Подготовьте кабель питания, поставляемый в комплекте с приемником. Убедитесь, что кабель не поврежден и соответствует требованиям электробезопасности.

2. На задней панели приемника найдите разъем для подключения кабеля питания. Обычно он обозначается символом «DC IN» или «Питание».

3. Вставьте конец кабеля питания в разъем на приемнике. Убедитесь, что коннектор кабеля надежно зафиксирован в разъеме.

4. Подключите другой конец кабеля питания к розетке. Убедитесь, что розетка работоспособна и соответствует требованиям электробезопасности.

5. Включите электропитание, нажав на кнопку питания на приемнике или используя выключатель на розетке.

Если правильно выполнить все эти шаги, цифровой эфирный приемник barton th 562 будет готов к работе.

Подключение цифрового эфирного приемника Barton TH 562 к телевизору

Для подключения цифрового эфирного приемника Barton TH 562 к телевизору вам потребуется следующее:

Цифровой эфирный приемник Barton TH 562;
Телевизор с поддержкой AV-входа или HDMI-входа;
Пульт управления цифровым эфирным приемником Barton TH 562;
Кабель соответствующего типа (AV или HDMI) для подключения приемника к телевизору;
Антенна для приема цифрового сигнала (обычно входит в комплект поставки приемника).

Шаг 1: Разместите цифровой эфирный приемник Barton TH 562 рядом с телевизором. Убедитесь, что оба устройства отключены от сети электропитания.

Шаг 2: Подключите антенну к соответствующему разъему на задней панели приемника. Установите антенну в наилучшем месте для получения сильного сигнала.

Шаг 3: Подключите один конец кабеля (AV или HDMI) к соответствующему разъему на задней панели приемника. Подсоедините другой конец к соответствующему разъему на задней панели телевизора.

Шаг 4: Включите питание телевизора и переведите его в режим входа соответствующего кабелю (например, AV или HDMI).

Шаг 5: Включите питание цифрового эфирного приемника Barton TH 562 и телевизора. Убедитесь, что приемник находится в режиме работы с телевизором (обычно этот режим называется «TV» на пульте).

Шаг 6: Настройте телевизор на прием сигнала с цифрового эфирного приемника. Для этого используйте пульт управления телевизором и выберите нужный вход (например, AV или HDMI), к которому подключен приемник.

Поздравляем! Вы успешно подключили цифровой эфирный приемник Barton TH 562 к телевизору и готовы наслаждаться цифровым телевидением.

Включение приемника

Для начала вам потребуется правильно подключить цифровой эфирный приемник barton th 562 к вашему телевизору и антенне. Итак, вот пошаговая инструкция, как это сделать:

Шаг 1: Подключение антенны

Перед тем, как начать подключение приемника, убедитесь, что ваша антенна хорошо установлена и настроена. Проверьте соединение антенны с приемником и удостоверьтесь, что оно надежно. Для подключения антенны используйте коаксиальный кабель и разъемы, предоставленные с приемником.

Шаг 2: Подключение к телевизору

Подключите цифровой эфирный приемник barton th 562 к вашему телевизору с помощью HDMI-кабеля. Вставьте один конец кабеля в разъем HDMI на задней или боковой панели приемника, а другой конец – в соответствующий разъем HDMI на вашем телевизоре.

Шаг 3: Включение приемника

После того, как вы правильно подключили приемник к антенне и телевизору, можно включить сам приемник. Переключите тумблер питания на задней панели приемника в положение «Включено». Обычно этот переключатель имеет пиктограмму в виде включенного или выключенного телевизора.

Если после включения приемника ничего не происходит и на экране телевизора не появляется изображение, убедитесь, что телевизор настроен на правильный вход HDMI. Воспользуйтесь пультом управления телевизором и выберите соответствующий вход HDMI. Если все настроено правильно, вы должны увидеть меню приемника на экране телевизора.

Теперь, когда приемник включен и подключен к телевизору, вы можете приступить к настройке каналов и наслаждаться цифровыми эфирными трансляциями.

Выбор языка интерфейса

Цифровой эфирный приемник Barton TH 562 предоставляет возможность выбора языка интерфейса, что позволяет пользователям настроить устройство в соответствии с их предпочтениями и потребностями.

Язык интерфейса — это язык, на котором отображаются все меню, пункты настроек и сообщения на экране приемника. Выбор языка интерфейса важен для комфортного пользования устройством и подходящего понимания предоставляемой информации.

При первом включении приемника Barton TH 562 пользователю будет предоставлен выбор языка интерфейса. Список доступных языков может варьироваться в зависимости от модели приемника. Обычно в списке присутствуют популярные языки, такие как английский, русский, испанский, французский, немецкий и т.д.

Выбирая язык интерфейса, важно учесть свои языковые навыки и предпочтения. Если пользователь не владеет английским языком, то настройка приемника на его родной язык позволит лучше понимать и использовать доступные функции и настройки.

Помимо родного языка, выбор языка интерфейса также может быть полезным для изучения нового языка. Если пользователь хочет улучшить свои навыки в определенном языке, то выбор этого языка в качестве языка интерфейса приемника может быть полезным и мотивирующим.

Выбор языка интерфейса можно изменить в любое время в меню настроек приемника. Это позволяет пользователю переключаться между языками в зависимости от своих потребностей и предпочтений.

В итоге, выбор языка интерфейса на цифровом эфирном приемнике Barton TH 562 является важной настройкой, которая позволяет настроить устройство в соответствии с языком пользователя и обеспечивает более комфортное использование устройства.

Поиск доступных каналов

При подключении цифрового эфирного приемника Barton TH 562 к телевизору, первым шагом, как правило, является поиск доступных каналов. Этот процесс позволяет приемнику искать сигналы от всех доступных телеканалов и сохранить их в памяти для дальнейшего просмотра.

Для того чтобы выполнить поиск доступных каналов на приемнике Barton TH 562, вам потребуется:

Включите телевизор и приемник.
Войдите в меню приемника. Для этого обычно нужно нажать кнопку «Меню» на пульте дистанционного управления приемником.
В меню найдите раздел, отвечающий за поиск каналов. Обычно он называется «Настройки» или «Конфигурация».
Выберите опцию «Поиск каналов» или «Автопоиск».
Дождитесь завершения поиска каналов. В это время приемник будет сканировать доступные частоты и искать сигналы от телеканалов.
Когда поиск завершен, приемник отобразит список найденных каналов на экране.
Выберите опцию «Сохранить каналы» или «Записать». Это позволит приемнику сохранить найденные каналы в памяти.

После выполнения этих шагов вы сможете просматривать доступные каналы на своем телевизоре с помощью цифрового эфирного приемника Barton TH 562. Если позже появятся новые каналы или вам потребуется повторить поиск, вы всегда сможете выполнить эту процедуру заново.

Цифровая приставка Barton TH-562

Ручная настройка каналов цифрового эфирного приемника barton th 562

Цифровой эфирный приемник barton th 562 позволяет принимать цифровые телевизионные сигналы, передаваемые по воздуху. Он имеет возможность автоматической настройки каналов, но также есть вариант ручной настройки, который может быть полезен в некоторых случаях.

Для начала ручной настройки каналов необходимо открыть меню настроек приемника. Обычно это делается с помощью кнопки «Menu» на пульте дистанционного управления. Затем выберите опцию «Настройки» или «Сканирование каналов».

После этого вы увидите список доступных опций. Вам нужно выбрать «Ручная настройка каналов» или «Ручной поиск каналов». Некоторые приемники могут также требовать указания способа настройки сигнала (DVB-T или DVB-T2), в зависимости от вашего региона.

После выбора ручной настройки каналов, вам будет предложено ввести номер канала или его частоту. Частоту можно найти на сайте вашей телекомпании или провайдера цифрового телевидения. Введите эту информацию, используя кнопки на пульте управления.

После ввода номера канала или его частоты, нажмите кнопку «ОК» или «Подтвердить». Приемник начнет поиск сигнала на этой частоте и настройку канала. Вам может потребоваться некоторое время, чтобы дождаться завершения этого процесса.

После завершения настройки канала вы увидите его в списке доступных каналов на вашем приемнике. Вы также можете продолжить ручную настройку других каналов, повторив вышеописанные шаги.

Важно помнить, что ручная настройка каналов может быть необходима в случае, если автоматическое сканирование не дает нужного результата или если вы хотите настроить конкретные каналы без сканирования всего диапазона.

Теперь вы знаете, как выполнить ручную настройку каналов на цифровом эфирном приемнике barton th 562. Наслаждайтесь просмотром своих любимых программ!

Программирование таймера записи

Если вы хотите научиться программированию таймера записи на цифровом эфирном приемнике Barton TH 562, то вам потребуется ознакомиться с инструкцией по эксплуатации данного устройства.

Программирование таймера записи позволяет вам запланировать запись телепередачи или фильма на вашем эфирном приемнике в заднем режиме. Таким образом, вы можете смотреть записанное в удобное для вас время, а не пропустить интересное вещание.

Для начала, необходимо включить ваш цифровой эфирный приемник Barton TH 562 и перейти в меню настройки. В меню вам нужно найти раздел, связанный с программированием таймера записи.

Далее следуйте инструкциям на экране для выбора даты, времени и длительности записи. Обычно, вам будет предложено выбрать дату, время начала и время окончания записи. Вы можете использовать клавиши на пульте дистанционного управления для ввода необходимых значений.

После того, как вы выбрали все необходимые параметры, необходимо сохранить настройки. После этого таймер записи будет активирован и ваш эфирный приемник Barton TH 562 начнет записывать выбранную вами телепередачу в заданное время.

Если вам требуется записать несколько телепередач, вы можете повторить процесс программирования таймера записи для каждой телепередачи. Убедитесь, что у вас достаточно свободного места на жестком диске приемника для сохранения всех записей.

Важно отметить, что вам необходимо оставить ваш эфирный приемник Barton TH 562 включенным на время записи, иначе запись не будет выполнена.

Программирование таймера записи является полезной функцией цифрового эфирного приемника Barton TH 562, которая позволяет вам смотреть любимые телепередачи в удобное для вас время. Следуйте инструкциям и наслаждайтесь вашими записями!

Проверка качества сигнала

Проверка качества сигнала цифрового эфирного приемника barton th 562 является важным шагом при его настройке. В данном тексте я расскажу о том, как провести такую проверку и какие показатели следует учитывать.

Для начала, необходимо убедиться, что ваш цифровой эфирный приемник barton th 562 подключен к антенне и настроен на прием сигнала. Затем, вам потребуется перейти в меню настроек вашего приемника и найти раздел, отвечающий за проверку качества сигнала.

Проверка качества сигнала осуществляется путем измерения таких параметров, как уровень сигнала и качество сигнала. Уровень сигнала показывает, насколько сильным является принимаемый сигнал. Качество сигнала определяет, насколько чисто передается эфирный сигнал без помех и искажений.

Одним из способов провести проверку качества сигнала является использование встроенного в приемник функции автоматической настройки (Auto Scan). При включении этой функции, приемник автоматически проверяет доступные каналы и отображает уровень и качество сигнала для каждого из них. Таким образом, вы сможете определить качество сигнала для всех доступных каналов и выбрать оптимальные для просмотра.

При проверке качества сигнала также рекомендуется обратить внимание на показатели, такие как уровень шума и качество изображения. Уровень шума указывает на наличие помех в сигнале, а качество изображения позволяет оценить четкость и цветопередачу.

Параметр	Значение
Уровень сигнала	Чем выше значение, тем сильнее сигнал
Качество сигнала	Чем ближе значение к 100%, тем чище сигнал
Уровень шума	Чем ниже значение, тем меньше помех
Качество изображения	Чем выше значение, тем лучше четкость и цветопередача

Надеюсь, эта информация поможет вам успешно проверить качество сигнала вашего цифрового эфирного приемника barton th 562. Если у вас возникнут вопросы, не стесняйтесь обратиться за помощью к специалистам.

Включение дополнительных функций

Цифровой эфирный приемник Barton TH 562 предоставляет возможность использовать несколько дополнительных функций, которые позволят вам настроить приемник в соответствии с вашими потребностями.

Вот некоторые из этих функций и способы их включения:

1. Включение функции «Телетекст»

Функция «Телетекст» позволяет просматривать текстовую информацию, связанную с телепередачами. Чтобы включить эту функцию, нажмите на кнопку «Телетекст» на пульте дистанционного управления. После этого на экране появится окно с текстовой информацией. Вы сможете перемещаться по страницам телетекста, используя кнопки с номерами страниц.

2. Включение функции «Запись»

Функция «Запись» позволяет записывать телепередачи на внешний носитель, такой как USB-флешка или жесткий диск. Чтобы включить эту функцию, подключите внешний носитель к порту USB на приемнике и нажмите на кнопку «Запись» на пульте дистанционного управления. После этого на экране появится меню записи, где вы сможете выбрать время и канал для записи.

3. Включение функции «Таймер»

Функция «Таймер» позволяет установить время включения и выключения приемника. Чтобы включить эту функцию, нажмите на кнопку «Меню» на пульте дистанционного управления, затем выберите раздел «Настройки» и найдите пункт «Таймер». В этом меню вы сможете установить время включения и выключения приемника.

4. Включение функции «Родительский контроль»

Функция «Родительский контроль» позволяет ограничить доступ к определенным телеканалам или программам для защиты детей от неприемлемого контента. Чтобы включить эту функцию, нажмите на кнопку «Меню» на пульте дистанционного управления, затем выберите раздел «Настройки» и найдите пункт «Родительский контроль». В этом меню вы сможете задать пароль и выбрать каналы или программы, к которым будет ограничен доступ.

Это лишь некоторые из возможностей, которые предоставляет цифровой эфирный приемник Barton TH 562. Рекомендуется изучить руководство пользователя для более подробной информации о доступных функциях и их включении.

Меню настроек

При настройке цифрового эфирного приемника Barton TH 562 вам потребуется знать, как попасть в меню настроек. Это позволит вам настроить различные параметры приемника и получить максимальное качество сигнала.

Чтобы попасть в меню настроек приемника Barton TH 562, вам понадобится нажать на кнопку «Меню» на пульте управления. После этого на экране появится основное меню, где вы сможете выбрать различные параметры для настройки.

Основные параметры, которые можно настроить в меню:

Язык: Выберите язык, на котором будет отображаться информация на экране. Обычно доступны несколько языковых вариантов.
Регион: Укажите свой регион, чтобы приемник мог корректно настраиваться на доступные цифровые каналы в вашей области.
Автопоиск: Запустите автоматический поиск доступных цифровых каналов. Приемник сам найдет и добавит в список доступные каналы.
Ручной поиск: Если вы знаете частоты и другие параметры доступных каналов, вы можете вручную добавить их в список.
Настройки изображения: Здесь вы сможете настроить яркость, контрастность и другие параметры изображения на экране.
Настройки звука: Регулируйте громкость, выберите звуковой режим и настройте другие параметры звука приемника.
Таймеры: Установите таймеры для автоматического включения и выключения приемника в определенное время.

После того, как вы настроите все параметры в меню, не забудьте сохранить изменения и перейти к просмотру доступных каналов. Теперь вы можете наслаждаться просмотром цифрового телевидения с помощью цифрового эфирного приемника Barton TH 562!

Обновление прошивки

Обновление прошивки цифрового эфирного приемника barton th 562 является важным шагом для обеспечения его надежной и эффективной работы. Прошивка — это программное обеспечение, которое управляет работой приемника и определяет его функциональность. Обновление прошивки позволяет исправить ошибки, улучшить работу устройства и добавить новые функции.

Для обновления прошивки цифрового эфирного приемника barton th 562 необходимо выполнить следующие шаги:

Скачайте последнюю версию прошивки с официального сайта производителя или из другого надежного источника.
Сохраните файл прошивки на компьютере или на внешнем носителе информации (например, флеш-накопителе).
Подключите цифровой эфирный приемник barton th 562 к компьютеру с помощью USB-кабеля.
Запустите программу обновления прошивки на компьютере.
В программе обновления выберите файл прошивки, который вы сохранили на компьютере или на внешнем носителе информации.
Следуйте инструкциям программы обновления для завершения процесса обновления прошивки. Обычно это требует нажатия кнопки «Обновить» или подобной команды.
Дождитесь завершения обновления прошивки и отключите цифровой эфирный приемник от компьютера.

После успешного обновления прошивки цифрового эфирного приемника barton th 562, устройство будет использовать последнюю версию программного обеспечения, что обеспечит его более стабильную и оптимальную работу. Важно помнить, что процесс обновления прошивки может занять некоторое время, поэтому необходимо обеспечить надежное и стабильное питание устройства во время обновления.

Ремонт и обслуживание цифрового эфирного приемника barton th 562

Цифровой эфирный приемник barton th 562 является полезным устройством для просмотра цифрового телевидения. Однако, как и любая другая электронная техника, такой приемник может потребовать ремонта или обслуживания в случае неисправностей или для поддержания его работоспособности.

В случае, если ваш цифровой эфирный приемник barton th 562 не работает должным образом, первым шагом будет проверка подключения и настроек устройства. Убедитесь, что все кабели правильно подключены и что устройство настроено на правильный регион и частоту. Если проблема не устраняется, возможно, потребуется провести более глубокую диагностику и ремонт.

В большинстве случаев, ремонт цифрового эфирного приемника barton th 562 выполняется специалистами в сервисных центрах. Эксперты проведут диагностику приемника, выявят причину неисправности и предложат оптимальное решение. Ремонт может включать замену неисправных компонентов, перепрошивку программного обеспечения или другие меры.

Обслуживание цифрового эфирного приемника barton th 562 также является важным аспектом его долгосрочной работоспособности. Важно регулярно проверять и чистить приемник, особенно его вентиляционные отверстия, чтобы избежать перегрева. Также стоит следить за обновлениями программного обеспечения и производить их установку при необходимости.

Дополнительные советы по ремонту и обслуживанию цифрового эфирного приемника barton th 562 могут быть указаны в руководстве пользователя или предоставлены специалистами. В случае необходимости, всегда обращайтесь за помощью к профессионалам, чтобы гарантировать правильное обслуживание и ремонт вашего приемника.

Цифровой эфирный приемник

BarTon TH-562

TH — 562

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

* В соответствии с проводимой политикой постоянного контроля и совершенствования технических характеристик и дизайна, возможно внесение изменений в данное руководство без предварительного уведомления пользователя!

Содержание

1. Назначение

3. Комплектация

2. Меры предосторожности

4. Передняя и задняя панели

5. Пульт дистанционного управления

8.1. Программы

8.2 Изображение

8.3 Поиск каналов

8.4 Время

8.5 Язык

8.6 Система

8.7 USB

8.8 Запись (PVR)

10. Технические характеристики

11. Гарантийные обязательства

12. Информация для покупателя

Гарнтийный талон

6. Подключение к внешним устройствам

7. Начало работы

8. Основные операции

8.9 TimeShift (отложенный просмотр)

8.10 Телетекст

8.11 Расписание

9. Поиск и устранение неисправностей

1. Назначение

Цифровой эфирный приемник со встроенным тюнером DVB-T2 предназначен для приема открытых каналов эфирного вещания высокой четкости. Дальность и качество приема зависит от места установки приемной антенны, мощности передатчика, рельефа местности, времени года, уровня помех и других факторов.

2. Меры предосторожности

1) Перед установкой и подключением цифрового эфирного приемника (далее Приемник) внимательно прочитайте данное руководство и не забывайте о нем в ходе эксплуатации. Следуйте всем инструкциям и обращайте особое внимание на предупреждающие знаки.

2) Выключайте Приемник из сети питания, если вы не собираетесь использовать его долгое время. Во время дождя с грозой необходимо выключить Приемник из сети питания, а также антенный провод. Не прикасайтесь к штекеру антенного провода.

3) Не закрывайте вентиляционные отверстия газетами, скатертями и другими предметами, чтобы не препятствовать отводу тепла и избежать перегрева. Во избежание перегрева не устанавливайте Приемник и сетевой шнур вблизи источников теплового излучения, таких как батареи, нагревательные приборы.

4) Не ставьте на Приемник посторонние предметы: емкости, содержащие жидкости и мелкие предметы, которые могут попасть внутрь изделия. В случае попадания внутрь Приемника посторонних предметов обратитесь в центр обслуживания за квалифицированной помощью.

5) Необходимо обеспечить легкий доступ к розетке. Перед включением Приемника к электросети убедитесь, что электрическая розетка не имеет повреждений и обеспечивает надежный контакт. Сетевой шнур не должен быть деформирован или согнут. Не кладите никакие предметы на кабель питания. Запрещается включать Приемник в электросеть, напряжение которой ниже 110В или выше 240В и частотой переменного тока, отличающейся от 50/60Гц.

6) Предохраняйте Приемник от чрезмерных вибраций или падений, которые могут привести к повреждению корпуса и электронных компонент, сократив тем самым срок службы Приемника. Следите за детьми, чтобы они не повредили Приемник.

3. Комплектация

— Цифровой эфирный приемник – 1 шт.

— Пульт ДУ – 1 шт.

— Элемент питания: 1.5В AAA – 2 шт.

— Блок Питания DC 5В / 1.5А – 1 шт.

— Кабель RCA — 1 шт.

— Руководство пользователя — 1 шт.

4. Передняя и задняя панели

Передняя панель

Задняя панель

1. — Кнопка включения / выключения питания приемника;





— кнопки навигации по меню/кнопки переключения программ;

3. М — вызов меню/выход;

4. Дисплей;

5. Инфракрасный датчик пульта ДУ;

6. USB-разъем — разъем для подключения внешнего носителя (USB-накопителя);

7. Антенный вход

8. Антенный выход (петлевой)

9. [HD-OUT] — HDMI выход

10. Композитный видеовыход (CVBS)

11. Аналоговый стерео выход

12. Гнездо подключения внешнего блока питания.

5. Пульт дистанционного управления

Назначение кнопок пульта ДУ

1) — Включение/выключение Приемника;



— Остановка воспроизведения/записи медиафайла;



— Постановка на паузу воспроизведения медиафайла/Включение функции TimeShift;

— Запуск воспроизведения медиафайла;

4) МЕНЮ – Вызов основного меню;









— Навигационные кнопки для управления в меню;





— Кнопки переключения каналов;

 /  — Кнопки регулировки громкости;

6) ОК – Подтверждение выбора подсвеченного параметра/Вызов списка каналов;

7) НАЗАД – Вызов предыдущего просмотренного канала/Функция возврата в медиа плеере;

ИЗБРН – Отображение списка избранных каналов;



— Перемотка назад при воспроизведении медиафайла;



— Перемотка вперед при воспроизведении медиафайла;

10) USB – Кнопка перехода в режим просмотра записанных на USBнакопитель передач(PVR);

11) 0..9 – Цифровые кнопки;

12) СУБТИТРЫ – Включение/выключение субтитров;

13) — Включение/выключение звука;

14) REC – Включение записи;

15) ИНФО –Информация о текущем телеканале;

16) Цветные кнопки – имеют разный функционал в зависимости от выбранного меню;

ТВ/РАДИО – Переключение между ТВ и Радио;

МЕДИА – Кнопка перехода в медиаплеер;

АУДИО – Выбор звуковой дорожки;

РАСП — включение расписания;

17) ВЫХОД[EXIT] – Выход из меню, из режима телетекст;

18) ТЕЛЕГИД — Кнопка вызова Программы передач;

19)



— Переход к следующему файлу;



— Переход к предыдущему файлу;

20) ТЕЛЕТЕКСТ – Кнопка вызова телетекста транслируемого телеканалом.

Установка батареек

1. Откройте крышку батарейного отсека на задней части пульта;

3. Закройте крышку батарейного отсека.

Эффективный диапазон дистанционного управления

Рабочая удаленность пульта дистанционного управления от передней панели приемника — 5 метров;

Эффективный угол работы пульта дистанционного управления относительно перпендикуляра лицевой панели составляет 30 градусов как вертикально, так и горизонтально от фронтальной направляющей.

TH — 562

6. Подключение к внешним устройствам

Внимание!

Прежде, чем соединить Приемник с любым электронным устройством, выключите сетевое питание, как Приемника, так и устройства.

Внимательно прочитайте руководство по эксплуатации присоединяемых устройств: телевизора, усилителя и т.п.

Подключение к телевизору и к антенне

7. Начало работы

После правильного выполнения всех соединений включите телевизор и убедитесь, что Приемник также подключен. Нажмите кнопку [ ] для включения Приемника. Если вы впервые используете Приемник или выполнили сброс настроек к заводским значениям, то на экране появится стартовое меню Установка.

Для выбора нужного пункта меню используйте кнопки[





1) Язык меню: Кнопками [





] выберите наиболее удобный для вас язык отображения основного меню;

2) Страна: С помощью кнопок [  /  ] выберите страну, где вы находитесь в данный момент;

3) Поиск каналов: Нажмите кнопку [OK] для запуска автоматического поиска каналов.

Как только поиск будет завершен и каналы будут найдены, Вы сможете смотреть телепередачи.

Если используется активная антенна с питанием (5В) от приемника, то перед поиском каналов необходимо включить подачу питания! См. пункт Руководства 8.3. Поиск каналов / Питание антенны.

Основные операции

8.1. Программы

Редактор программ

Вы можете отредактировать список ТВ (радио) каналов с помощью этого меню. Для входа в раздел необходимо ввести пароль (по умолчанию пароль «0 0 0 0 0 0»).

В этом разделе Вы сможете отредактировать список ТВ и радиоканалов. Используйте навигационные кнопки

[  /  /  /  ] ,[OK] и кнопки пульта ДУ указанные внизу экрана. После окончания операций нажмите [ВЫХОД] для выхода из раздела.

— Для пропуска канала нажмите зеленую кнопку на пульте ДУ;

— Для блокирования канала нажмите желтую кнопку на пульте ДУ;

— Для удаления канала нажмите синюю кнопку на пульте ДУ;

— Для добавления канала в список «Тип избранных» нажмите кнопку [ИЗБРН.] на пульте ДУ. В появившемся списке, с помощью навигационных кнопок [





] выберите группу, к которой желайте отнести выбранных канал.

— Для изменения названия канала нажмите кнопку [НАЗАД] на пульте ДУ;

Для выхода и сохранения сделанных изменений нажмите [ВЫХОД].

ТЕЛЕГИД (Программа передач)

Для входа в режим просмотра Программы передач выберите пункт меню ТЕЛЕГИД в разделе ТВ КАНАЛЫ или нажав кнопку [ТЕЛЕГИД] на пульте ДУ из режима просмотра теле/радиопередачи. На экране отобразится список телепередач выбранного канала, а в правой части экрана описание передачи. С помощью кнопок

[





], а также красной и зеленой кнопок на пульте ДУ можно пролистать вперед/назад программу передач выбранного канала. Синяя и желтая кнопки на пульте ДУ листают описание передачи. Для смены каналов используйте кнопки [  /  ].

Выберите нужную передачу и нажмите кнопку [OK] для включения Таймера. Для просмотра текущих событий таймера нажмите на кнопку [ИНФО]. Для выхода нажмите [ВЫХОД].

Сортировка

В данном пункте меню можно выбрать тип сортировки списка каналов:

[По LCN] – По порядковому номеру канала

[по ONID] – По названию канала

[по названию сервиса] – По сервисному названию

[по ID сервиса] – По названию станции

Для выбора желаемого типа сортировки списка каналов используйте кнопки [  /  ].

Для выхода нажмите [ВЫХОД].

По LCN

С помощью кнопок [  /  ] включите или выключите тип сортировки списка каналов по порядковому номеру канала.

8.2. Изображение

В данном пункте устанавливаются параметры вывода ТВ сигнала на экран вашего телевизора.

Формат изображения

Выберите соотношение формата сторон изображения, подходящее для вашего телевизора

Для выбора соотношения сторон используйте кнопки [ 

 ].

Для выхода нажмите [ВЫХОД].

Разрешение

В данном меню можете произвести настройку разрешения экрана. Доступны следующие режимы:

— [576i] – соответствует PAL системе (чересстрочная развертка);

— [576 p ] – соответствует PAL системе (прогрессивная развертка). Только HDMI;

— [720 p ] – HD разрешение, соответствует PAL или NTSC системе (прогрессивная развертка). Только HDMI;

— [1080i] – HD разрешение, соответствует PAL или NTSC системе (чересстрочная развертка). Только HDMI;

— [1080 p (60HZ)] — HD разрешение, соответствует PAL или NTSC системе (прогрессивная развертка). Только

HDMI;

Для выбора разрешения экрана сторон используйте кнопки [





Для выхода нажмите [ВЫХОД ].

Формат ТВ

Выберите стандарт телевизионного вещания: PAL или NTSC.

Для выбора стандарт телевизионного вещания используйте кнопки [ 

 ].

Для выхода нажмите [ВЫХОД ].

8.3. Поиск каналов

Нажмите кнопку [МЕНЮ] и выберите пункт «Поиск каналов». В этом меню вы сможете воспользоваться поиском ТВ и радиоканалов. С помощью навигационных кнопок [  /  ] выберите параметр, нажмите [ OK ] или

[  /  ] для изменения его значения. После окончания операции нажмите [ВЫХОД] для выхода из меню.

Автопоиск (автоматический поиск)

Для поиска и сохранения всех каналов необходимо воспользоваться автоматическим поиском. Поиск начнется сразу после нажатия кнопки [OK]. Для отмены поиска необходимо нажать кнопку [ВЫХОД], найденные ранее каналы будут удалены.

Ручной поиск

Войдите в данное меню, нажав [OK], и выберите номер канала (ТВК), на котором ведется вещание в вашей местности. Вещание может вестись сразу на нескольких каналах (ТВК), в этом случае поиск нужно сделать на каждом из них. Для изменения номера канала используйте кнопки [  /  ]. После выбора канала внизу появятся шкалы мощности и качества принимаемого сигнала. Для начала поиска нажмите кнопку [OK]. Для выхода из ручного поиска нажмите кнопку [ВЫХОД].

После того как будут найдены каналы, они автоматически добавятся в список каналов. Если каналы не будут найдены, то Приемник автоматически выйдет из ручного поиска. В случае низкого или непостоянного сигнала, а также при его полном отсутствии поиск каналов будет невозможен.

Если используется активная антенна с питанием (5В) от приемника, то перед поиском каналов необходимо включить подачу питания! См. пункт Руководства 7.3. Питание ант.усилителя .

Страна

С помощью кнопок [





] выберете страну, в которой вы принимаете телевизионный сигнал.

Питание ант. усилителя (Питание антенного усилителя)

Если к приемнику подключена активная антенна с усилителем (с возможностью питания по антенному кабелю), то включение данной функции активирует подачу питания (5В) с приемника на антенну. При сбросе приемника на заводские настройки данная функция возвращается в режим «Выключено». Функция включается с помощью кнопок [  /  ].

Предупреждение: Если к приемнику подключена пассивная антенна (без усилителя) или активная антенна с включенным в электрическую сеть внешним блоком питания, то во избежание выхода из строя оборудова-

ния питание антенны включать запрещено!

Для выхода нажмите [ВЫХОД].

8.4. Время

Нажмите кнопку [МЕНЮ] и выберите пункт «Время» с помощью кнопок [





]. В этом меню вы сможете настроить часовой пояс, задать время автоотключения, настроить график включения и отключения Приемника, а также добавить задание в таймер. С помощью навигационных кнопок [  /  ] выберите параметр, а потом нажмите [ OK ] или [  /  ] для изменения его значения. После окончания операции нажмите [ВЫХОД] для выхода из меню.

Настройка времени

С помощью кнопок [





] выберите нужный для вас режим настройки времени:

— Автоматический (настройка времени устанавливается автоматически из транслируемого сигнала);

— Ручной (можно изменить часовой пояс GMT).

Для выхода нажмите [ВЫХОД].

Регион

Отображается регион вещания телевизионного сигнала цифрового эфирного телевидения.

Часовой пояс

С помощью навигационных кнопок [  /  ] выберите часовой пояс, соответствующий региону, в котором Вы находитесь. Данный пункт доступен только в Ручном режиме.

Для выхода нажмите [ВЫХОД ].

Автоотключение

Выбор интервала времени для перехода Приемника в режим ожидания (доступно время от 1 до 12ч.

С помощью навигационных кнопок [





] выберите нужное время.

Для выхода нажмите [ВЫХОД ].

Время вкл/выкл

В данном пункте можно включить функции Авто-включения и Авто-выключения Приемника с указанием соответствующего времени. С помощью навигационных кнопок [  /  ] выберите параметр, а потом нажмите

[  /  ] для изменения его значения.

После окончания операции нажмите [ВЫХОД] для выхода из меню.

Летнее время

В данном пункте можно включить или выключить перевод часов Приемника на летнее время.

Перевод на летнее время производится с помощью навигационных кнопок [  /  ].

Для выхода нажмите [ВЫХОД ].

8.5. Язык

Нажмите кнопку [МЕНЮ] и выберите пункт «Опция» с помощью кнопок [





]. В этом разделе Вы сможете выбрать язык меню, язык субтитров, настроить аудиоканал, а также выбрать формат цифрового звука. С помощью навигационных кнопок [  /  ] выберите параметр, а потом нажмите [ OK ] или [  /  ] для изменения его значения. После окончания операции нажмите [ВЫХОД] для выхода из меню.

Язык меню

В данном пункте можно выбрать и установить язык меню.

С помощью навигационных кнопок [





] выберите желаемый язык.

Для выхода нажмите [ВЫХОД ].

Язык субтитров

В данном пункте можно выбрать и установить язык субтитров.

С помощью навигационных кнопок [  /  ]выберите желаемый язык субтитров .

Для выхода нажмите [ВЫХОД ].

Язык аудио

В данном пункте можно выбрать и установить язык звуковой дорожки.

С помощью навигационных кнопок [  /  ] выберите желаемый язык звуковой дорожки.

Для выхода нажмите [ВЫХОД ].

Цифровой звук

Выберите нужный параметр цифрового аудиовыхода:

— [ PCM ] – режим обработки и передачи цифрового звука на телевизоры, которые не имеют собственного встроенного декодера

— [ RAW ] – режим передачи цифрового звука на телевизоры без обработки приемником.

С помощью навигационных кнопок [  /  ] установите желаемый режим передачи цифрового звука.

Для выхода нажмите [ВЫХОД ].

8.6. Система

Нажмите кнопку [МЕНЮ] и выберите пункт «Система» с помощью кнопок [ 

 ]. С помощью навигационных кнопок [





] выберите параметр, а потом нажмите [ OK ] или [





] для изменения его значения. После окончания операции нажмите [ВЫХОД] для выхода из меню.

Возрастной уровень

Для входа в меню «Возрастной уровень» необходимо ввести пароль:

По умолчанию он равен [0 0 0 0 0 0].

Данный параметр позволяет ввести Родительский контроль возрастной категории ТВ программ транслируемых вещателем, доступны значения возраста от от 4 до18. При возрастном ограничении трансляции на экране будет выведено соответствующее сообщение: «Возрастной уровень».

Выберите [Выключено] для отмены блокировки контента

Для выхода нажмите [ВЫХОД].

Установка пароля

Для изменения пароля воспользуйтесь данным пунктом. Наберите новый пароль в формате «******», а затем подтвердите его.

Для выхода нажмите [ВЫХОД].

ВНИМАНИЕ: в случае утраты пароля будет ограничен доступ к некоторым пунктам меню!

Восстановление заводских установок

Для входа в меню «Восстановление заводских установок» необходимо ввести пароль: по умолчанию [0 0 0 0 0 0]. Далее необходимо подтвердить сброс всех настроек приемника на заводские, нажав на кнопку [OK] или отказаться, нажав на [ВЫХОД].

После завершения операции сброса Приемник перезагрузится, все каналы будут удалены, а настройки системы вернутся к первоначальным параметрам (заводским)!

Информация

Войдите в этот пункт меню для отображения на дисплее информации о версии программного обеспечения приемника.

Для выхода нажмите [ВЫХОД].

Обновление ПО

В данном пункте меню можно обновить ПО приемника. С помощью навигационных кнопок [  /  ] выберите параметр, нажмите [ OK ] или [  /  ] для изменения его значения. После окончания операции нажмите

[ ВЫХОД] для выхода из меню.

Обновление USB: В этом пункте можно обновить версию программного обеспечения при помощи USB накопителя.

Внимание: используйте только программное обеспечение, рекомендованное производителем!

8.7. USB

В приемник встроен USB мультимедиа интерфейс, с помощью которого вы можете проигрывать/прослушивать музыку, фото, видеофайлы, например, такие форматы как MP 3, WMA , JPEG , BMP , AVI , MKV и т.д. С помощью этого меню вы сможете правильно настроить все параметры управления USB плеером. Используйте навигационные кнопки [





] для выбора параметра и [





] для его настройки. Нажмите [ВЫХОД] для выхода из меню.

Мультимедиа

Выберите пункт «Мультимедиа», нажав на кнопку [ OK ]. С помощью навигационных кнопок  /  ] выберите нужный режим просмотра (Музыка, Фото, Кино , PVR ), а потом нажмите [ OK].

Музыка :

данный режим медиа плеера позволяет прослушивать музыкальные файлы, находящиеся на USB накопителе;

Фото :

данный режим медиа плеера позволяет просматривать графические файлы, находящиеся на USB накопителе;

Кино :

данный режим медиа плеера позволяет просматривать видеофайлы, находящиеся на USB накопителе;

PVR:

данный режим медиа плеера позволяет просматривать записанные на USB накопитель передачи. Также в это меню можно зайти, нажав кнопку [ USB ] на пульте ДУ из режима просмотра теле/радиопередачи. Запись производится в автоматически созданную на USB накопителе папку « HBPVR ».

Настройка фото

Настройте время и режим просмотра слайдов, а также формат изображения. Используйте навигационные кнопки [  /  ] для выбора параметра и [  /  ] для его настройки.

Нажмите [ВЫХОД] для выхода из меню.

Настройка субтитров

Настройте размер, фон и цвет шрифта субтитров.

Используйте навигационные кнопки [ 

 ] для выбора параметра и [ 

 ] для его настройки.

Нажмите [ВЫХОД] для выхода из меню.

Настройка PVR

В данном меню вы можете просмотреть информацию о USB -накопителе, а также произвести его форматирование (доступны файловые системы FAT 32 и NTFS ). С помощью навигационных кнопок [  /  ] выберите параметр, а потом нажмите [  /  ] для изменения его значения. После окончания операции нажмите [ВЫХОД ] для выхода из меню.

— Устройство записи :

В данном пункте выводится информация о внешнем USB накопителе;

— Формат:

Позволяет отформатировать внешний USB накопитель ( FAT 32 или NTFS). Внимание: Все данные на накопителе после форматирования будут удалены!

Чтобы отформатировать USB накопитель необходимо выбрать в пункте «Файловая система» нужный вариант

( FAT 32 или NTFS ), а далее с помощью навигационных кнопок [  /  ] вернуться в пункт «Форматирование» и нажать кнопку [ OK ] для начала форматирования. Далее в появившемся на экране окне подтвердить операцию, повторно нажав кнопку [ OK ]. Если вы решили отказаться, то нажмите кнопку [ВЫХОД ].

Нажмите [ВЫХОД] для выхода из меню.

Внимание!

1. USB интерфейс приемника поддерживает большинство USB носителей, таких как FLASH, жесткие диски

(HDD), цифровые фотокамеры и т.д. Если при обнаружении устройства произошла ошибка, то возможно, что это устройство не поддерживается программным обеспечением приемника.

2. USB порт поддерживает напряжение 5В и максимальный ток 500мА;

3. Скорость чтения файлов с USB носителей может падать, например, при попытке воспроизведения файла большого размера. Падение скорости чтения не является неисправностью приемника;

4. Не вынимайте USB носитель в процессе воспроизведения файлов (или записи). Производитель не несет ответственности за потерю данных;

5. Даже если расширение файла относится к воспроизводимым форматам, некоторые файлы, закодированные неподдерживаемыми кодеками, могут быть не воспроизведены.

8.8. Запись ( PVR )

C помощью функции PVR, вы сможете записывать телепередачи на USB носитель. Для записи вы должны вставить USB устройство в приемник. На USB устройстве должно быть достаточно свободного места для данной операции.

Быстрая запись: Во время просмотра телепередачи нажмите кнопку [REC] на пульте ДУ, появится надпись:

Когда Приемник перейдет в режим записи — в левом верхнем углу экрана появится счетчик времени записи

Во время записи при нажатии кнопки [ИНФО] можно посмотреть текущую информацию о USB накопителе и параметрах записи. Нажмите [ВЫХОД] для выхода из меню.

Также во время записи возможен просмотр других телеканалов, вещаемых на той же частоте, что и записываемый канал. При этом записываться будет тот канал, на котором была нажата кнопка REC. Одновременная запись нескольких каналов невозможна!

Для того чтобы остановить запись нажмите кнопку [



] на пульте ДУ. На экране появится надпись «Хотите остановить запись?». Подтвердите остановку, нажав на кнопку [ OK ] или откажитесь, нажав [ВЫХОД]. Счетчик времени записи исчезнет с экрана.

8.9. TimeShift (отложенный просмотр)

Функция TimeShift, если она активирована, резервирует часть USB дискового пространства и производит непрерывную фоновую запись выбранного канала. TimeShift позволяет сделать паузу в просмотре и продолжить просмотр с пропущенного места.

Присоедините внешнее USB устройство к USB порту Приемника. Убедитесь, что на USB устройстве есть достаточно свободного места под буфер записи (больше 256 Мб). Во время просмотра телепередачи, если вам необходимо отойти на некоторое время, нажмите кнопку [



] на пульте ДУ. Трансляция будет автоматически поставлена на паузу. Начнется запись с отложенным просмотром. Для остановки записи нажмите на кнопку

[



]. Используйте кнопку [ИНФО] для отображения информации о состоянии записи.

Для остановки функции TimeShift нажмите на кнопку [



8.10. Телетекст

В Приемнике реализована функция Телетекста, которая включается нажатием кнопки [Телетекст]. Телетекст представляет собой систему для передачи и отображения текстовой информации на экране телевизора с использованием стандартной телевизионной сети. Навигация по страницам Телетекста осуществляется с помощью цифровых кнопок на пульте ДУ (для перехода нужно ввести номер конкретной страницы Телетекста, который указан на главной странице).

Нажмите [ВЫХОД] или [Телетекст] для выхода из режима Телетекст.

Функция Телетекста реализована не на всех ТВ каналах. В случае отсутствия данной функции на ТВ канале при нажатии на кнопку [Телетекст] на экране появится соответствующее предупреждение.

8.11 Расписание

Функция «Расписание» предназначена для добавления/просмотра/редактирования/удаления задания для записи или просмотра телепередач по расписанию.

Внимание: запись события по расписанию возможна только при подключенном USB накопителе!

Для добавления нового задания нажмите синюю кнопку на пульте ДУ (для изменения – зеленую кнопку) и выберите соответствующие параметры:

— Тип канала: ТВ или Радио каналы;

— № канала: выбор по номеру канала;

— Название канала: выбор по названию канала;

— Дата начала (Д/М/Г): установка даты начала записи /просмотра каналов;

— Время начала: установка времени начала записи /просмотра каналов;

— Время окончания: установка времени окончания записи /просмотра каналов;

— Повтор: Один раз/Ежедневно/Еженедельно;

— Режим: Запись/Просмотр.

При корректном вводе всех параметров событие добавляется в список Таймера. Все события сортируются по времени.

В случае некорректного ввода даты/времени или при задании перекрестного с другим событием времени на экране появится соответствующее предупреждение. Нажмите кнопку [OK] и укажите корректную дату/время.

Для удаления созданного задания выберите его и нажмите синюю кнопку на пульте ДУ, а потом подтвердите операцию, нажав на кнопку [OK].

За несколько секунд до начала записи/просмотра события появится сообщение «Начать запись?» и включится обратный отсчет времени, по завершении которого начнется запись/просмотр. От этой операции можно отказаться, нажав на кнопку [ВЫХОД].

Когда Приемник перейдет в режим записи — в левом верхнем углу экрана появится счетчик времени записи.

Для того чтобы остановить запись нажмите кнопку [



] на пульте ДУ. На экране появится надпись «Хотите остановить запись?». Подтвердите остановку, нажав на кнопку [OK] или откажитесь, нажав [ВЫХОД]. Счетчик времени записи исчезнет с экрана.

Для выхода из Таймера нажмите [ВЫХОД].

Поиск и устранение неисправностей

Проблема Возможная причина

Нет электропитания

Нет изображения

Решение

Подключите питание

Надпись «Нет сигнала»

Неправильная настройка

Нет звука

Звук выключен (Mute)

Только звук без изображения

Канал является радиопрограммой

Разрядились элементы питания

Пульт ДУ не работает

Вставьте кабель (проверьте кабель и антенну)

Исправьте настройки

Увеличьте громкость звука

Правильно подключите или замените видеокабель

Вставьте новые батарейки

Слабый сигнал

Не вставлено USB устройство

На USB устройстве мало места

2 раза кнопку [ИНФО] на пульте ДУ)

Если их значение не устойчиво или близко к 0%, то необходимо:

— проверить правильность установки антенны

-проверить подсоединение антенного кабеля

Подсоедините USB устройство

Освободите место на USB устройстве

10. Технические характеристики

Наименование

Чип

Характеристики

Процессор

Тюнер

Диапазон входных частот

Параметры

MSD 7T01

RT836

174-230 МГц

470-862 МГц

Уровень входного сигнала

Тюнер DVB-T/T2

-85 ~ — 20 дБ/м

Ширина полосы

Модуляция

7 МГц , 8 МГц

QPSK, 16QAM, 64QAM, 256QAM

Видео

Формат видео

MPEG-4 AVC(H.264) MP/[email protected];MPEG-2 [email protected]/ML

Аудио

Формат аудио

MPEG-1 layer 1/2/3; MPEG-2 layer 1/2; MPEG-4 HE-AAC layer 1/2

Видео:

Питание

Аудио:

Изображения:

Аудио, Видео

USB

Антенный вход

Антенный выход

Входное напряжение

Потребляемая мощность

AVI, FLV, MKV, MP4, MPEG, MPG, TS, VOB, MOV

ACC, HMP3, M4A, MP2, MP3, OGG, WAV, WMA

BMP, TIFF, GIF, JPEG, PNG

RCA (L/R стерео, CVBS); HDMI

USB 2.0

IEC 169-2 (ТВ гнездо)

IEC 169-2 (ТВ штекер) – петлевой выход

DC 5В /1.5A

7.5 Вт макc.

Рабочая температура

Относительная влажность от 0 до + 45 ºС до 80%

*Содержимое отдельных файлов может не поддерживаться приемником

Уважаемые покупатели!

Обратите внимание, что технические характеристики, дизайн и алгоритмы работы приемника могут быть изменены без предварительного уведомления! Все иллюстрации, приведенные в данной инструкции, являются схематичными изображениями объектов и могут отличаться от их реального внешнего вида.

11. Гарантийные обязательства

Безопасная утилизация

Ознакомьтесь с местной системой раздельного сбора электрических и Электронных товаров.

Соблюдайте местные правила. Утилизируйте старые приемники отдельно от бытовых отходов.

Правильная утилизация вашего товара позволит предотвратить возможные отрицательные последствия для окружающей среды и человеческого здоровья.

Эксплуатация по истечении срока службы

Срок службы – 3 года. По истечении срока службы приемник не представляет опасности для жизни, здоровья и имущества потребителя. Возможно дальнейшее использование приемника по его прямому назначению.

Гарантийный срок составляет:

— 12 (двенадцать) месяцев с даты продажи Изделия, за исключением перечисленных ниже принадлежностей:

— Элементов питания;

— Соединительных кабелей;

— Документации, упаковки, прилагаемых к изделию

— 6 (шесть) месяцев с даты продажи Изделия на аксессуары входящие в комплект поставки – пульт дистанционного управления и блок питания.

Уважаемые покупатели!

Все иллюстрации, приведенные в данной инструкции, являются схематическими изображениями и могут отличаться от реального внешнего вида.

Изготовлено в соответствии с требованиями

ТР ТС 004/2011 «О безопасности низковольтного оборудования»

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

12.

Информация для покупателя

Дата изготовления, номер партии и ТРИКОЛОР ID-КЛЮЧ размещены на дополнительной этикетке, нанесенной на индивидуальную коробку сбоку, и непосредственно на приемник (нижняя часть).

Страна происхождения: Россия

Изготовитель: АО «НПО «ЦТС»

Адрес изготовителя: 238051, Калининградская область, Гусевский район, г. Гусев, ул. Зворыкина, д. 6,

ИНН 3902068450/КПП 390201001.

Гарантийный талон

Изделие Цифровой эфирный приёмник BarTon TH-562

Серийный номер

Фирма-продавец

Адрес фирмы-продавца

Телефон фирмы-продавца

Модель

Срок гарантии

Дата продажи

Печать фирмы-продавца

BarTon TH-562

12 месяцев

Подпись продавца

На чтение 26 мин Просмотров 41 Опубликовано 8 апреля 2023 Обновлено 8 апреля 2023

Содержание

“Лечение” цифровой ТВ-приставки BarTon TH-562
Приставка для цифрового ТВ BarTon TA-561 — Обзор
Содержание
Содержание
Технические характеристики
Комплект поставки и упаковка
Передняя панель приставки
Задняя панель приставки
Настройка каналов
Мои настройки
1. ТВ Каналы
2. Изображение
3. Поиск каналов
4. Время
5. Язык
6. Система
7. USB
История покупки
Плюсы
Минусы
Вывод
Barton th 562 обновление по usb
Технические характеристики
S at63. ru
ТВ приставка BARTON TH-562
Barton th-562 цифровой приемник
Отличный приёмник цифрового эфирного ТВ. Удобный и практичный. Идеален для сельской местности.
Когда нужно обновить прошивку
Как обновить приставку: пошаговая инструкция
Обновление через флешку
Обновление через USB-кабель и компьютер
Обновление с помощью меню
Как обновить ресивер для цифрового телевидения : 3 комментария
Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки
Справочная информация
Неисправности
О прошивках
Схемы аппаратуры
Справочники
Marking (маркировка) — обозначение на электронных компонентах
Package (корпус) — вид корпуса электронного компонента
Краткие сокращения
Частые вопросы
Полезные ссылки

Такая приставка для приёма сигнала цифрового ТВ была приобретена более полугода назад. Все заявленные функции присутствовали и, в принципе, приставка заработала нормально. Но в процессе подключения, настройки и последующей эксплуатации возникли некоторые проблемы.

Во-первых, потребовалась хорошая выносная антенна, так как расстояние до ближайшей вышки составляло пару десятков километров (сельская местность). Была выбрана так называемая “антенна Харченко” (двойной квадрат). Как самый простой вариант для самостоятельного изготовления в домашних условиях:

Для изготовления такой антенны потребуется лишь кусок одножильного провода, желательно медного, диаметром 1,5 … 3 мм. Такой провод можно взять, например, из кабеля типа ВВГ, NUM или аналогичного. Провод следует изогнуть так, как показано на рисунке выше, чтобы получились два квадрата со сторонами, длиной по 140 мм каждая. Но, конечно, можно применить и любую другую антенну, подходящую для приёма сигнала в диапазоне цифрового ТВ (в настоящее время не составляет труда приобрести готовую антенну, в том числе – активную)

Антенна была закреплена на раме окна, выходящего в сторону ближайшей «вышки». Только её следует располагать «вертикально», то есть ТВ-кабель будет уходить вниз. Оптимальное положение антенны определялось экспериментальным путём.

Приставка с такой антенной работала, однако приём сигнала был не всегда устойчивый — сильно зависел от погодных условий и “чутко” реагировал на различные помехи. Например, при включениях холодильника или других мощных бытовых электроприборов, изображение и звук пропадали, либо “зависали” на некоторое время. Иногда сигнал вообще невозможно было “поймать” даже без всяких видимых причин. Ситуация была не совсем понятная, так как даже при замене антенны на другие варианты, кардинальных улучшений не наблюдалось…

В конце-концов, было решено разобрать блок питания приставки (адаптер

220V / 5V, 1,5A) и поинтересоваться его “внутренностями”. В результате был сделан вывод, что электролитический конденсатор на “входе” имеет недостаточную ёмкость для такой выходной мощности (7,5 ватт) – 6,8 µF х 400V. И он был заменён на другой, ёмкостью 10 µF х 400V. Можно было бы взять ёмкость и побольше, но размеры таких конденсаторов просто не укладывались в габариты корпуса адаптера:

Но даже такое, казалось бы, незначительное увеличение ёмкости конденсатора полностью сняло все проблемы с устойчивым приёмом сигнала. Кроме того, приставка перестала, наконец, реагировать на включение холодильника :-))

Очевидно, выходной мощности адаптера просто не хватало для нормальной работы электронной схемы приставки.

Надеюсь, что информация из этой статьи будет полезна пользователям этой или любой другой ТВ-приставки при аналогичных симптомах “пациента” :-))

Источник

Приставка для цифрового ТВ BarTon TA-561 — Обзор

Содержание

Технические характеристики

MPEG2 , MP3 , WMA , MPEG4 , MPEG1 ,

H.264 , AAC , M4A , MKV , AVI , TS , MOV ,

Общие параметры и питание
Тип	приставка для цифрового ТВ
Модель	BarTon TA-561
Параметры питания	100-240 В. 50-60 Гц
Основной цвет	черный
Параметры тюнера
Цифровые телевизионные стандарты	DVB-T , DVB-T2
Формат сжатия видео	MPEG4 , AVC , H.264
Стандарты HDTV	576p , 576i , 720p , 1080i , 1080p
Формат выводимого изображения	16:9 , 4:3
Функции
Запись на внешний носитель	присутствует
Функция TimeShift	присутствует
Электронный телегид	присутствует
Телетекст	присутствует
Мультимедиа
Воспроизведение контента с внешних носителей	присутствует
Форматы файлов
Поддержка Dolby Digital	отсутствует
Разъемы и коммутация
Цифровые интерфейсы	USB 2.0 , HDMI
Аналоговые разъемы	антенный вход , композитный mini AV
Сквозной антенный выход	отсутствует
Слот CI	отсутствует
Дополнительная информация
Дисплей	отсутствует
Материал	пластик
Комплектация	батарейки AAA , AV кабель , адаптер питания , документация , пульт ДУ
Особенности, дополнительно	родительский контроль , поддержка питания активной антенны , бонусная программа Триколор
Габариты/вес
Ширина	100 мм
Глубина	100 мм
Высота	25 мм
Вес	200 г

Комплект поставки и упаковка

Приставка упакована в коробку из плотного картона белого цвета и обёрнута в тонкий картон с полиграфией.

Передняя панель приставки

Задняя панель приставки

Настройка каналов

После успешного поиска каналов всё будет сохранено автоматически и меню поиска каналов само исчезнет.

Мои настройки

1. ТВ Каналы

В данном пункте меню я ничего не трогал.

2. Изображение

3. Поиск каналов

Этот пункт я пропустил так как уже настроил все доступные каналы

4. Время

В данном пункте меню я настроил свою дату и время

5. Язык

Данный пункт я оставил как есть, так как по умолчанию стоял Русский язык.

6. Система

Данный пункт я не трогал, так как предложенные настройки мне попросту не понадобились

7. USB

История покупки

Покупка данной чудо приставки была очень спонтанной!

Плюсы

Минусы

Вывод

Источник

Barton th 562 обновление по usb

Современная ТВ приставка BarTon TH-562 предназначена для просмотра бесплатных эфирных цифровых каналов в стандартах DVB-T и DVB-T2.

Цифровой эфирный приемник BarTon TH-562 изготовлен на основе современного процессора Mstar и имеет высокочувствительный тюнер на основе чипа Rafael R836, который обеспечивает стабильное качество принимаемого сигнала.

Подключение приемника к разным моделям телевизоров возможно через цифровой HDMI интерфейс версии 1.3, а также при помощи аналогового RCA выхода. В комплект поставки BarTon TH-562 уже входит соединительный кабель 3RCA-3RCA для подключения к телевизору, HDMI кабель приобретается дополнительно.

На лицевой панели приставки расположен светодиодный дисплей, кнопки для управление ТВ приставкой (включение/выключение, кнопки навигации по меню и кнопка вызов меню), USB порт версии 2.0. При подключении внешних USB накопителей появляется возможность записывать транслируемые телевизионные каналы, а так же воспроизводить медиафайлы и изображения на телевизор в форматах: AVI, FLV, MKV, MP4, MPEG, MPG, TS, VOB, MOV, HMP3, M4A, MP2, MP3, OGG, WAV, WMA, BMP, TIFF, GIF, JPEG и PNG.

Технические характеристики

Поддерживаемые стандарты DVB-T2/T
Диапазон входных частот 174-230 / 470-862 МГц
Уровень входного сигнала: -20

S at63. ru

ТВ приставка BARTON TH-562

Поддерживаемые стандарты DVB-T2/T

Диапазон входных частот 174-230 / 470-862 МГц

Уровень входного сигнала: -20

Формат видео MPEG-4 AVC(H.264) MP/HP@L4.1; MPEG-2 MP@HL/ML

Формат аудио MPEG-1 layer 1/2/3; MPEG-2 layer 1/2; MPEG-4 HE-AAC layer 1/2

Поддерживаемые типы файлов видео: AVI, FLV, MKV, MP4, MPEG, MPG, TS, VOB, MOV; аудио: ACC, HMP3, M4A, MP2, MP3, OGG, WAV, WMA; изображения: BMP, TIFF, GIF, JPEG, PNG

Аудио, видео RCA (L/R стерео, CVBS); HDMI

Антенный вход IEC169-2 (ТВ гнездо)

Потребляемая мощность 10 Вт

Кабель соединительный 3RCA-3RCA

Barton th-562 цифровой приемник

Новинка! Приемник цифровой эфирный Barton th-562:

-высокочувствительный тюнер DVB-T2;

-быстрое включение, переключение каналов;

-провода, пульт, батарейки в комплекте;

-20 каналов без Абонентской платы.

Купить в магазине «Вега», центральный рынок.

Новинка! Приемник цифровой эфирный Barton th-562:

-высокочувствительный тюнер DVB-T2;

-быстрое включение, переключение каналов;

-провода, пульт, батарейки в комплекте;

-20 каналов без Абонентской платы.

Купить в магазине «Вега», центральный рынок.

Дисплей (часы)	есть
Кнопки управления на передней панел	есть
Программный гид (EPG)	есть
Телетекст	есть
Shift	есть
Родительский ключ	есть
Чтение мультимедийных файлов с USB	есть
Запись на USB	есть
FM-радио	есть
Внешний блок питания	есть

1.Кабель антенный подключаем в RF IN

2.Берем кабель AV (Тюльпаны) подключаем по цвету в приемник и в телевизор

3.Включаем в розетку приемник

4.После включите телевизор.

На экране телевизора появится меню начальных установок

1. Язык меню. Нажмите клавишу влево/вправо для выбора языка.

2. Страна. Нажмите клавишу влево/вправо для выбора Страны.

3. Поиск каналов. Нажмите клавишу ОК для авто поиска каналов.

4. Как только настройка каналов закончится, Вы сможете начать просмотр каналов.

Ответ: Проверьте правильность подключения телевизионной антенны.

Убедитесь, что ваша антенна поддерживает ДМВ сигнал, для этого подключите

ее в антенное гнездо телевизора и попробуйте просканировать частотный

спектр ДМВ диапазона, обычно это CH21-60 или 470-860MHZ. Антенна должна

проловить действующие телеканалы (если они есть), после данной процедуры,

можно убедиться в работоспособности антенны. Убедитесь, что в вашем

населенным пункте есть сигнал DVB-T, DVB-T2.

Ответ: Любая комнатная антенна будет менее чувствительна к сигналу, чем

уличная антенна. Если поиск цифровых каналов не дал результатов, то есть

предположение, что ваша антенна не может принимать устойчивый сигнал.

Чтобы найти оптимальную точку приема в вашем доме или комнате (если это

возможно) попробуйте антенну подключить к телевизору, проловить

телеканалы в ДМВ диапазоне. Если вы проловили хотя бы один телеканал, он

«снежит», плохо показывает, то у вас есть возможность найти оптимальную

точку приема сигнала в вашей комнате. Зафиксируйте антенны в наилучшем

положении для аналогового телеканала и после этого приступайте к приему

Отличный приёмник цифрового эфирного ТВ. Удобный и практичный. Идеален для сельской местности.

На прошлой неделе на дачу в деревне пришлось покупать новый приёмник цифрового эфирного вещания, так как прошлый наш ресивер приказал долго жить. Но это неудивительно. Потому что он был приобретён ещё в 2014 году.

И среди относительно большого ассортимента ресиверов эфирной «цифры» решили остановиться вот на таком.

сетевой кабель к ресиверу

и шнур для аналогового аудио-видеовыхода. Он необходим для подключения ресивера к самому телевизору (такой шнур нужен больше для старых ТВ. Для более современных вполне подойдёт и шнур HDMI).

Также в упаковке присутствует книжечка для руководства по эксплуатации.

На коробке даётся довольно-таки подробная информация о характеристиках аппарата и его производителе.

Плюс другие интересные вещи.

Подключается данный агрегат к телевизору легко и понятно. Нужны только три вещи:

антенна (подойдёт и комнатная);
шнур аналогового аудио-видеовыхода;
сетевой шнур.

Помимо них на задней части приёмника располагается USB и HDMI разъёмы.

Подключив ресивер к телевизору нужно нажать на пульте кнопку «меню» и включить автоматический поиск.

И результатом его станут 20 каналов цифрового эфирного вещания.

Помимо поиска в меню также можно найти и следующие функции.

А нажав на ПДУ кнопку «телегид» можно посмотреть программу того или иного канала на ближайшие три дня с подробным описанием каждой передачи.

В принципе, данный аппарат похож на большинство аналогичных приёмников. Он прост, удобен и понятен в использовании. Идеально подойдёт для пенсионеров. Особенно в сельской местности.

Мне понравился этот ресивер. Он выдаёт чёткую картинку, хорошо и бесперебойно ловит сигнал. Это большой плюс. И стоит приёмник 999 рублей. Был куплен в Смоленске в одном из магазинов техники.

На мой взгляд, несмотря на тот факт, что в новых телевизорах есть возможность ловить сигнал цифрового эфирного ТВ, я всё равно использовал бы подобный ресивер для данного процесса. Это больше актуально для небольших населённых пунктов, которые находятся вдалеке от городов. Потому что телевизоры сами по себе могут не всегда находить все 20 каналов.

Так что, в общем и целом, я доволен новой покупкой. И надеюсь, что приёмник отслужит нам несколько лет. Рекомендую!

Когда нужно обновить прошивку

Прошивка – это новая версия программного обеспечения, управляющего приставкой. Оно есть и на смарт-девайсах, и на обычных устройствах для цифрового телевидения с минимумом функций. Прошивка отвечает за показ меню и за работу с его функциями, раскодировку каналов и их преобразование для показа на экране телевизора.

Перед тем, как обновить цифровую приставку на 20 каналов, нужно разобраться, нужно ли вам это. Проверьте такие пункты:

Постоянные ошибки и сбои в функциональности: не переключаются каналы, падает уровень громкости, перемешиваются каналы, не отвечает пульт (при этом его батарейки заряжены), не открывается или некорректно работает меню, ошибки при записи эфира и его воспроизведении и так далее.
Также возможны ошибки в показе телевидения: изображение плохой чёткости, проблемы со звуком (пропал при воспроизведении через приставку) и со стабильностью телевидения, меньшее число каналов, чем должно быть (например, показывает 10 вместо 20).
При этом не работают другие методы решения проблемы: перезагрузка, сброс до заводских настроек, проверка на другом телевизоре и другие.
Проблемы не исчезают через время – то есть они возникли не на стороне телевидения, они точно связаны с вашим девайсом.

Отдельно от описанных выше проблем находится другая причина, чтобы обновить программное обеспечение цифровой приставки – более позитивная. Это новые функции, добавленные производителем: поддержка более чёткого телевидения, встроенные программы, ускоренное быстродействие, избавление от старых ошибок и багов и другие возможности. В таком случае результат перепрошивки принесёт только позитивные моменты.

Обычно, обновление цифровой приставки – это безопасный и простой процесс. Но здесь тоже есть нюансы. Я проделал эту операцию множество раз, но если вы выполняете её впервые, то стоит чётко соблюдать инструкцию.

Как обновить приставку: пошаговая инструкция

Можно привести только приблизительный порядок действий, как обновить ТВ приставку на 20 каналов. Разные цифровые устройства отличаются, поэтому обновление будет происходить по-разному. Но существует несколько методов, с помощью которых можно обновить совершенно все подобные гаджеты:

через флешку;
через компьютер;
через меню.

После установки нового ПО, меню гаджета или само телевидение может «притормаживать» некоторое время, обычно несколько минут. Также помните, что перепрошивка удалит все данные и все настройки, которые хранились на девайсе. Это обновит каналы на цифровой приставке: их порядок и частные настройки, если они присутствовали. Так что вполне возможно, что начать просмотр придется с того, чтобы упорядочить каналы.

Обновление через флешку

Это наиболее универсальный способ, чтобы обновить приставку к телевизору на 20 каналов. Инструкция для такой перепрошивки следующая:

Если прошивка была в архиве, то распакуйте её.
Запишите содержимое архива на флешку. Я рекомендую взять пустую флешку, не использовать папки. Хотя некоторые приставки могут нормально выполнить процесс обновления и с полными USB-носителями. Но в общем случае, лучше пусть на ней не будет «лишней» информации.
Подключите флешку к USB-порту девайса.
Откройте меню. В нём вам нужен раздел, похожий на «Система», «ПО», «Прошивка».

В данном разделе, выберите пункт «Обновление» или подобный.
Выберите файл, который вы ранее записывали на флешку, на экране, чтобы обновить телевизионную приставку.

Начнётся обновление. Дождитесь завершения этого процесса, и ничего не переключайте и не трогайте, пока он продолжается.
Выполните действие, указанное на экране: нажать «Ок» на пульте, перезагрузить девайс или подобное.
Всё готово.

Однако это не единственный метод, как как обновить цифровую приставку через USB флешку, хоть и самый распространённый. Некоторые устройства требуют, чтобы после пункта «6» вы просто включили устройство кнопкой «reset», и установка начнётся автоматически. Поэтому, при возможности, сверьтесь с инструкциями к своему девайсу.

Обновление через USB-кабель и компьютер

Это равноценный предыдущему способ. Кто-то считает его более «контролируемым», и поэтому выбирает его. Для некоторых девайсов цифрового телевидения написано, что обновлять их ПО следует именно так. Вот что вам нужно сделать:

Выполните первые три пункта из предыдущей инструкции.
На том же сайте в том же разделе найдите и скачайте драйвер для ПК и программу для прошивки. Разархивируйте все архивы.
Выключите приставку и подключите её к компьютеру. Детали этого пункта также отличаются, в зависимости от модели. Например, для «MX4» нужно нажать зубочисткой на кнопку сброса и, не отпуская, подключить к компьютеру. Для других устройств могут быть другие нюансы, например зажать кнопку питания и увеличения громкости, когда девайс соединён с ПК.

Когда ПК определит гаджет, запустите установку драйвера.
После завершения установки, возможно, устройство и ПК нужно будет перезагрузить.
Запустите программу для прошивки.
Выберите в ней файл с новым ПО.

Обновление с помощью меню

Некоторые устройства цифрового телевидения могут обновляться напрямую, прямо через сеть. Для этого нужно найти соответствующий пункт в меню и запустить процесс. Часто именно так можно обновить приставку Смарт ТВ. Важно не прерывать установку, не отключать интернет или питание.

Также приставка может сама время от времени инициировать этот процесс. На экране будет появляться надпись о необходимости обновления ПО. Подтвердите действие с помощью пульта. На экране отобразится прогресс обновления. Затем гаджет выключится и запустится заново.

Обновление телевизионной смарт приставка для телевизора – несложный процесс, хоть он и требует учёта всех нюансов. Я рекомендую свериться с инструкциями – как именно обновляется именно ваш гаджет. А далее, используйте один из описанных выше методов. Надеюсь, инструкция будет вам полезна, и вы перепрошьёте своё устройство для цифрового телевидения без проблем.

Как обновить ресивер для цифрового телевидения : 3 комментария

Добрый день! Скажите пожалуйста, что делать, если что-то не то нажали, и в итоге приставка вообще перестала работать на кантинку, работает только радио. А поскольку картинки НЕТ, то и войти в меню нельзя!
Какой-то роковой круг.
Как быть? Кнопки сброса на корпусе нет, а зайти в меню при черном экране, повторю, нельзя.
Приставка ЭФИР HD -515.
Спасибо!

Цифровая приставка DVB-T777 при подключенным вай фай не открываются файлы пишет загрузка терпит неудачу попробуйте позже что делать дрова на адаптер устоновил

Высококачественный ресивер позволяет осуществлять прием цифровых каналов. За бесперебойную и высокоскоростную работу отвечает мощный процессор Mstar MSD7T01 и высокочувствительный тюнер MXL-608. Оперативная память – 64 Мб, Флеш-память – 4 Мб. Есть разъем HDMi и RCA тюльпан. Стоит отметить поддержку 1080P, поэтому транслируемое видео отличается четкой и реалистичной картинкой. Есть поддержка HDD.

DVB-T2. Ресивер. Тюнера прошивка запись закреплена

Больше информации на сайте:satmaster.kiev.ua

DVB-T2. Ресивер. Тюнера прошивка запись закреплена

Использовать приставку при проведении презентаций удобно по нескольким причинам. Во-первых, компьютер, с которого демонстрируется изображение, поддерживает беспроводное подключение. Достаточно подсоединить Apple TV к проектору через разъем HDMI и подключить их в единую сеть Wi-Fi. После этого компьютер сможет передавать изображение и звук на удаленный телевизор или проектор по беспроводной сети с высоким качеством (поддерживается разрешение вплоть до Full HD 1080p).

DVB-T2. Ресивер. Тюнера прошивка запись закреплена

Какие «фишки» Android M принесёт в Android TV?

Android M позволит разработчикам Android TV создавать каналы с непрерывной трансляцией контента.

На этой неделе корпорация Google провела презентацию новой версии операционной системы Android M. В ходе демонстрации новых возможностей, разработчики выделили ряд изменений и дополнений, которые система Android M принесет на платформу интернет-телевидения от Google – Android TV.
Показать полностью.

Прежде всего, платформу Android TV ждёт обновление контента – здесь появятся новинки от HBO, CBS (включая CBS News, CBS Sports, CNET), Fox (Fox Sports, FX Now, Fox Now, Fox News), Epix, WWE, UFC, USA Today, Buzzfeed Video, Vimeo, Qello, Vudu и Twitch.

Однако более интересным нововведением является то, что каждый разработчик Android TV получит возможность создавать свои собственные каналы или же непрерывные потоки программ, которые смогут существовать параллельно с традиционными телеканалами.

Android M также принесёт на платформу Android TV возможность обращаться с внешними жёсткими дисками и USB-флешками как с внутренними хранилищами информации, что до сих пор было возможно лишь на устройстве NVIDIA Shield Android TV.

Иными словами, если ранее пользователи устройств Android TV могли использовать внешние носители информации в основном для хранения файлов (главным образом, скачанного видео) и доступа к ним, то теперь, получив возможность форматировать эти носители как «внутренние», пользователи смогут хранить на них приложения и их данные. Таким образом, пользователи получают возможность для расширения внутренней памяти в Android TV.

И наконец, последнее из существенных изменений, принесённых системой Android M на платформу Android TV, является поддержка A2DP Bluetooth – стандарта, обеспечивающего работу беспроводных наушников и колонок.

Это замечательное дополнение, поскольку оно позволит пользователям подключать к Android TV Bluetooth-наушники и смотреть контент, не отвлекая окружающих. Впрочем, это нововведение не позволит отправлять через Bluetooth контент на Android TV – для этого всё же понадобится использовать технологию Cast от Google, которая поддерживается в большинстве видеоприложений для смартфонов на Android.

main JNMB7T01.MXL608.B1301.VER1.2
2015-09-14
SPI Pm25LQ032
проц под радиатором
Индикация и клавиатура на FD650B-S
БП на PN8136
Стабилизаторы:
AMS1117-1.8 1.8V
U4 SOT23-5 с маркировкой KV5NA 1.2V
U3 SOT23-5 с маркировкой LD5ND 3.3V

Дамп прошивки одним файлом ссылка скрыта от публикации

D’Color DC1301HD
main JNMB7T01.MXL608.B1301.VER1.2
2015-09-14

SPI Pm25LQ032
проц под радиатором
Индикация и клавиатура на FD650B-S
БП на PN8136
Стабилизаторы:
AMS1117-1.8 1.8V
U4 SOT23-5 с маркировкой KV5NA 1.2V
U3 SOT23-5 с маркировкой LD5ND 3.3V
Дамп прошивки одним файлом ссылка скрыта от публикации

main и пульт как у D’Color DC1501HD Premium (выше)
прошивки пробовал перешивать туда-сюда-обратно, работают.

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

Диагностика
Определение неисправности
Выбор метода ремонта
Поиск запчастей
Устранение дефекта
Настройка

Неисправности

Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:

не включается
не корректно работает какой-то узел (блок)
периодически (иногда) что-то происходит

О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Marking (маркировка) — обозначение на электронных компонентах

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

Package (корпус) — вид корпуса электронного компонента

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
SOT-89 — пластковый корпус для поверхностного монтажа
SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
TO-220 — тип корпуса для монтажа (пайки) в отверстия
SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Сокращение	Краткое описание
LED	Light Emitting Diode — Светодиод (Светоизлучающий диод)
MOSFET	Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора
EEPROM	Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память
eMMC	embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти
LCD	Liquid Crystal Display — Жидкокристаллический дисплей (экран)
SCL	Serial Clock — Шина интерфейса I2C для передачи тактового сигнала
SDA	Serial Data — Шина интерфейса I2C для обмена данными
ICSP	In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
IIC, I2C	Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами
PCB	Printed Circuit Board — Печатная плата
PWM	Pulse Width Modulation — Широтно-импульсная модуляция
SPI	Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса
USB	Universal Serial Bus — Универсальная последовательная шина
DMA	Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора
AC	Alternating Current — Переменный ток
DC	Direct Current — Постоянный ток
FM	Frequency Modulation — Частотная модуляция (ЧМ)
AFC	Automatic Frequency Control — Автоматическое управление частотой

Частые вопросы

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

Кто отвечает в форуме на вопросы ?

Ответ в тему База прошивок эфирных DVB-T2 ресиверов как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

Как найти нужную информацию по форуму ?

Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

По каким еще маркам можно спросить ?

По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.

Какие еще файлы я смогу здесь скачать ?

При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

Источник

Цифровой эфирный приемник

BarTon TH-562

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

дизайна, возможно внесение изменений в данное руководство без предварительного уведомления пользователя!

TH — 562

Содержание 2

1. Назначение 3

2. Меры предосторожности 3

3. Комплектация 4

4. Передняя и задняя панели 4

5. Пульт дистанционного управления 5

6. Подключение к внешним устройствам 7

7. Начало работы 7

8. Основные операции 8

8.1. Программы 8

8.2 Изображение 9

8.3 Поиск каналов 10

8.4 Время 11

8.5 Язык 12

8.6 Система 13

8.7 USB 14

8.8 Запись (PVR) 15

8.9 TimeShift (отложенный просмотр) 16

8.10 Телетекст 16

8.11 Расписание 17

9. Поиск и устранение неисправностей 18

10. Технические характеристики 19

11. Гарантийные обязательства 20

12. Информация для покупателя 21

Гарнтийный талон 23

Содержание

1. Назначение

Цифровой эфирный приемник со встроенным тюнером DVB-T2 предназначен для приема открытых каналов

эфирного вещания высокой четкости. Дальность и качество приема зависит от места установки приемной

антенны, мощности передатчика, рельефа местности, времени года, уровня помех и других факторов.

2. Меры предосторожности

1) Перед установкой и подключением цифрового эфирного приемника (далее Приемник) внимательно

прочитайте данное руководство и не забывайте о нем в ходе эксплуатации. Следуйте всем инструкциям и

обращайте особое внимание на предупреждающие знаки.

2) Выключайте Приемник из сети питания, если вы не собираетесь использовать его долгое время. Во время

дождя с грозой необходимо выключить Приемник из сети питания, а также антенный провод. Не прикасай-

тесь к штекеру антенного провода.

3) Не закрывайте вентиляционные отверстия газетами, скатертями и другими предметами, чтобы не препят-

ствовать отводу тепла и избежать перегрева. Во избежание перегрева не устанавливайте Приемник и сетевой

шнур вблизи источников теплового излучения, таких как батареи, нагревательные приборы.

4) Не ставьте на Приемник посторонние предметы: емкости, содержащие жидкости и мелкие предметы,

которые могут попасть внутрь изделия. В случае попадания внутрь Приемника посторонних предметов обра-

титесь в центр обслуживания за квалифицированной помощью.

5) Необходимо обеспечить легкий доступ к розетке. Перед включением Приемника к электросети убедитесь,

что электрическая розетка не имеет повреждений и обеспечивает надежный контакт. Сетевой шнур не

должен быть деформирован или согнут. Не кладите никакие предметы на кабель питания. Запрещается

включать Приемник в электросеть, напряжение которой ниже 110В или выше 240В и частотой переменного

тока, отличающейся от 50/60Гц.

6) Предохраняйте Приемник от чрезмерных вибраций или падений, которые могут привести к повреждению

корпуса и электронных компонент, сократив тем самым срок службы Приемника. Следите за детьми, чтобы

они не повредили Приемник.

7) Во избежание повреждения Приемника и поражения электрическим током, оберегайте приемник от воз-

действия дождя, пульверизаторов, повышенной влажности. Не пытайтесь самостоятельно разбирать Прием-

ник. Проводить техническое обслуживание и ремонт разрешается только специалистам сервисной службы.

3. Комплектация

— Цифровой эфирный приемник – 1 шт.

— Пульт ДУ – 1 шт.

— Элемент питания: 1.5В AAA – 2 шт.

— Блок Питания DC 5В / 1.5А – 1 шт.

— Кабель RCA — 1 шт.

— Руководство пользователя — 1 шт.

4. Передняя и задняя панели

Передняя панель:

1. — Кнопка включения / выключения питания при-

емника;

2. / — кнопки навигации по меню/кнопки переклю-

чения программ;

3. М — вызов меню/выход;

4. Дисплей;

5. Инфракрасный датчик пульта ДУ;

6. USB-разъем — разъем для подключения внешнего

носителя (USB-накопителя);

Задняя панель:

7. Антенный вход

8. Антенный выход (петлевой)

9. [HD-OUT] — HDMI выход

10. Композитный видеовыход (CVBS)

11. Аналоговый стерео выход

12. Гнездо подключения внешнего блока питания.

5. Пульт дистанционного управления

Назначение кнопок пульта ДУ

1) — Включение/выключение Приемника;

2) — Остановка воспроизведения/записи медиафайла;

3) — Постановка на паузу воспроизведения медиафайла/Включение

функции TimeShift;

— Запуск воспроизведения медиафайла;

4) МЕНЮ – Вызов основного меню;

5) ///— Навигационные кнопки для управления в меню;

/ — Кнопки переключения каналов;

/ — Кнопки регулировки громкости;

6) ОК – Подтверждение выбора подсвеченного параметра/Вызов списка

каналов;

7) НАЗАД – Вызов предыдущего просмотренного канала/Функция возврата

в медиа плеере;

ИЗБРН – Отображение списка избранных каналов;

9)  — Перемотка назад при воспроизведении медиафайла;

 — Перемотка вперед при воспроизведении медиафайла;

10) USB – Кнопка перехода в режим просмотра записанных на USB-

накопитель передач(PVR);

11) 0..9 – Цифровые кнопки;

12) СУБТИТРЫ – Включение/выключение субтитров;

13) — Включение/выключение звука;

14) REC – Включение записи;

15) ИНФО –Информация о текущем телеканале;

16) Цветные кнопки – имеют разный функционал в зависимости от

выбранного меню;

ТВ/РАДИО – Переключение между ТВ и Радио;

МЕДИА – Кнопка перехода в медиаплеер;

АУДИО – Выбор звуковой дорожки;

РАСП — включение расписания;

17) ВЫХОД[EXIT] – Выход из меню, из режима телетекст;

18) ТЕЛЕГИД — Кнопка вызова Программы передач;

19)  — Переход к следующему файлу;

 — Переход к предыдущему файлу;

20) ТЕЛЕТЕКСТ – Кнопка вызова телетекста транслируемого телеканалом.

Установка батареек

1. Откройте крышку батарейного отсека на задней части пульта;

2. Вставьте две батарейки ААА (1.5В). Убедитесь в соответствии значков полярности «+» и «-» на самих бата-

рейках и внутри батарейного отсека;

3. Закройте крышку батарейного отсека.

Эффективный диапазон дистанционного управления

Рабочая удаленность пульта дистанционного управления от передней панели приемника — 5 метров;

Эффективный угол работы пульта дистанционного управления относительно перпендикуляра лицевой пане-

ли составляет 30 градусов как вертикально, так и горизонтально от фронтальной направляющей.

TH — 562

6. Подключение к внешним устройствам

Внимание!

Прежде, чем соединить Приемник с любым

электронным устройством, выключите сетевое

питание, как Приемника, так и устройства.

Внимательно прочитайте руководство по эксплу-

атации присоединяемых устройств: телевизора,

усилителя и т.п.

Подключение к телевизору и к антенне

7. Начало работы

После правильного выполнения всех соединений включите телевизор и убедитесь, что Приемник также

подключен. Нажмите кнопку [ ] для включения Приемника. Если вы впервые используете Приемник или

выполнили сброс настроек к заводским значениям, то на экране появится стартовое меню Установка.

Для выбора нужного пункта меню используйте кнопки[/].

1) Язык меню: Кнопками [/] выберите наиболее удобный для вас язык отображения основного меню;

2) Страна: С помощью кнопок [/] выберите страну, где вы находитесь в данный момент;

3) Поиск каналов: Нажмите кнопку [OK] для запуска автоматического поиска каналов.

Как только поиск будет завершен и каналы будут найдены, Вы сможете смотреть телепередачи.

Если используется активная антенна с питанием (5В) от приемника, то перед поиском каналов необходимо

включить подачу питания! См. пункт Руководства 8.3. Поиск каналов / Питание антенны.

8. Основные операции

8.1. Программы

Редактор программ

Вы можете отредактировать список ТВ (радио) каналов с помощью этого меню. Для входа в раздел

необходимо ввести пароль (по умолчанию пароль «0 0 0 0 0 0»).

В этом разделе Вы сможете отредактировать список ТВ и радиоканалов. Используйте навигационные кнопки

[///],[OK] и кнопки пульта ДУ указанные внизу экрана. После окончания операций нажмите [ВЫХОД]

для выхода из раздела.

— Для перемещения канала по списку нажмите красную кнопку на пульте ДУ и выберите место, куда переме-

стить канал;

— Для пропуска канала нажмите зеленую кнопку на пульте ДУ;

— Для блокирования канала нажмите желтую кнопку на пульте ДУ;

— Для удаления канала нажмите синюю кнопку на пульте ДУ;

— Для добавления канала в список «Тип избранных» нажмите кнопку [ИЗБРН.] на пульте ДУ. В появившемся

списке, с помощью навигационных кнопок [/] выберите группу, к которой желайте отнести выбранных

канал.

— Для изменения названия канала нажмите кнопку [НАЗАД] на пульте ДУ;

Для выхода и сохранения сделанных изменений нажмите [ВЫХОД].

ТЕЛЕГИД (Программа передач)

Для входа в режим просмотра Программы передач выберите пункт меню ТЕЛЕГИД в разделе ТВ КАНАЛЫ

или нажав кнопку [ТЕЛЕГИД] на пульте ДУ из режима просмотра теле/радиопередачи. На экране отобразится

список телепередач выбранного канала, а в правой части экрана описание передачи. С помощью кнопок

[/], а также красной и зеленой кнопок на пульте ДУ можно пролистать вперед/назад программу передач

выбранного канала. Синяя и желтая кнопки на пульте ДУ листают описание передачи. Для смены каналов

используйте кнопки [/].

Выберите нужную передачу и нажмите кнопку [OK] для включения Таймера. Для просмотра текущих событий

таймера нажмите на кнопку [ИНФО]. Для выхода нажмите [ВЫХОД].

Сортировка

В данном пункте меню можно выбрать тип сортировки списка каналов:

[По LCN] – По порядковому номеру канала

[по ONID] – По названию канала

[по названию сервиса] – По сервисному названию

[по ID сервиса] – По названию станции

Для выбора желаемого типа сортировки списка каналов используйте кнопки [/].

Для выхода нажмите [ВЫХОД].

По LCN

С помощью кнопок [/] включите или выключите тип сортировки списка каналов по порядковому номеру

канала.

8.2. Изображение

В данном пункте устанавливаются параметры вывода ТВ сигнала на экран вашего телевизора.

Формат изображения

Выберите соотношение формата сторон изображения, подходящее для вашего телевизора

Для выбора соотношения сторон используйте кнопки [/].

Для выхода нажмите [ВЫХОД].

Разрешение

В данном меню можете произвести настройку разрешения экрана. Доступны следующие режимы:

— [576i] – соответствует PAL системе (чересстрочная развертка);

— [576p] – соответствует PAL системе (прогрессивная развертка). Только HDMI;

— [720p] – HD разрешение, соответствует PAL или NTSC системе (прогрессивная развертка). Только HDMI;

— [1080i] – HD разрешение, соответствует PAL или NTSC системе (чересстрочная развертка). Только HDMI;

— [1080p(60HZ)] — HD разрешение, соответствует PAL или NTSC системе (прогрессивная развертка). Только

HDMI;

Для выбора разрешения экрана сторон используйте кнопки [/].

Для выхода нажмите [ВЫХОД].

Формат ТВ

Выберите стандарт телевизионного вещания: PAL или NTSC.

Для выбора стандарт телевизионного вещания используйте кнопки [/].

Для выхода нажмите [ВЫХОД].

8.3. Поиск каналов

Нажмите кнопку [МЕНЮ] и выберите пункт «Поиск каналов». В этом меню вы сможете воспользоваться

поиском ТВ и радиоканалов. С помощью навигационных кнопок [/] выберите параметр, нажмите [OK] или

[/] для изменения его значения. После окончания операции нажмите [ВЫХОД] для выхода из меню.

Автопоиск (автоматический поиск)

Для поиска и сохранения всех каналов необходимо воспользоваться автоматическим поиском. Поиск нач-

нется сразу после нажатия кнопки [OK]. Для отмены поиска необходимо нажать кнопку [ВЫХОД], найденные

ранее каналы будут удалены.

Ручной поиск

Войдите в данное меню, нажав [OK], и выберите номер канала (ТВК), на котором ведется вещание в вашей

местности. Вещание может вестись сразу на нескольких каналах (ТВК), в этом случае поиск нужно сделать

на каждом из них. Для изменения номера канала используйте кнопки [/]. После выбора канала внизу

появятся шкалы мощности и качества принимаемого сигнала. Для начала поиска нажмите кнопку [OK]. Для

выхода из ручного поиска нажмите кнопку [ВЫХОД].

После того как будут найдены каналы, они автоматически добавятся в список каналов. Если каналы не будут

найдены, то Приемник автоматически выйдет из ручного поиска. В случае низкого или непостоянного сигна-

ла, а также при его полном отсутствии поиск каналов будет невозможен.

Если используется активная антенна с питанием (5В) от приемника, то перед поиском каналов необходимо

включить подачу питания! См. пункт Руководства 7.3. Питание ант.усилителя.

Страна

С помощью кнопок [/] выберете страну, в которой вы принимаете телевизионный сигнал.

Питание ант. усилителя (Питание антенного усилителя)

Если к приемнику подключена активная антенна с усилителем (с возможностью питания по антенному

кабелю), то включение данной функции активирует подачу питания (5В) с приемника на антенну. При сбросе

приемника на заводские настройки данная функция возвращается в режим «Выключено». Функция включается

с помощью кнопок [/].

Предупреждение: Если к приемнику подключена пассивная антенна (без усилителя) или активная антенна

с включенным в электрическую сеть внешним блоком питания, то во избежание выхода из строя оборудова-

ния питание антенны включать запрещено!

Для выхода нажмите [ВЫХОД].

8.4. Время

Нажмите кнопку [МЕНЮ] и выберите пункт «Время» с помощью кнопок [/]. В этом меню вы сможете

настроить часовой пояс, задать время автоотключения, настроить график включения и отключения Приемника,

а также добавить задание в таймер. С помощью навигационных кнопок [/] выберите параметр, а потом

нажмите [OK] или [/] для изменения его значения. После окончания операции нажмите [ВЫХОД] для

выхода из меню.

Настройка времени

С помощью кнопок [/] выберите нужный для вас режим настройки времени:

— Автоматический (настройка времени устанавливается автоматически из транслируемого сигнала);

— Ручной (можно изменить часовой пояс GMT).

Для выхода нажмите [ВЫХОД].

Регион

Отображается регион вещания телевизионного сигнала цифрового эфирного телевидения.

Часовой пояс

С помощью навигационных кнопок [/] выберите часовой пояс, соответствующий региону, в котором Вы

находитесь. Данный пункт доступен только в Ручном режиме.

Для выхода нажмите [ВЫХОД].

Автоотключение

Выбор интервала времени для перехода Приемника в режим ожидания (доступно время от 1 до 12ч.).

С помощью навигационных кнопок [/] выберите нужное время.

Для выхода нажмите [ВЫХОД].

Время вкл/выкл

В данном пункте можно включить функции Авто-включения и Авто-выключения Приемника с указанием

соответствующего времени. С помощью навигационных кнопок [/] выберите параметр, а потом нажмите

[/] для изменения его значения.

После окончания операции нажмите [ВЫХОД] для выхода из меню.

Летнее время

В данном пункте можно включить или выключить перевод часов Приемника на летнее время.

Перевод на летнее время производится с помощью навигационных кнопок [/].

Для выхода нажмите [ВЫХОД].

8.5. Язык

Нажмите кнопку [МЕНЮ] и выберите пункт «Опция» с помощью кнопок [/]. В этом разделе Вы сможете

выбрать язык меню, язык субтитров, настроить аудиоканал, а также выбрать формат цифрового звука. С помо-

щью навигационных кнопок [/] выберите параметр, а потом нажмите [OK] или [/] для изменения его

значения. После окончания операции нажмите [ВЫХОД] для выхода из меню.

Язык меню

В данном пункте можно выбрать и установить язык меню.

С помощью навигационных кнопок [/] выберите желаемый язык.

Для выхода нажмите [ВЫХОД].

Язык субтитров

В данном пункте можно выбрать и установить язык субтитров.

С помощью навигационных кнопок [/]выберите желаемый язык субтитров .

Для выхода нажмите [ВЫХОД].

Язык аудио

В данном пункте можно выбрать и установить язык звуковой дорожки.

С помощью навигационных кнопок [/] выберите желаемый язык звуковой дорожки.

Для выхода нажмите [ВЫХОД].

Цифровой звук

Выберите нужный параметр цифрового аудиовыхода:

— [PCM] – режим обработки и передачи цифрового звука на телевизоры, которые не имеют собственного

встроенного декодера

— [RAW] – режим передачи цифрового звука на телевизоры без обработки приемником.

С помощью навигационных кнопок [/] установите желаемый режим передачи цифрового звука.

Для выхода нажмите [ВЫХОД].

8.6. Система

Нажмите кнопку [МЕНЮ] и выберите пункт «Система» с помощью кнопок [/]. С помощью навигационных

кнопок [/] выберите параметр, а потом нажмите [OK] или [/] для изменения его значения. После

окончания операции нажмите [ВЫХОД] для выхода из меню.

Возрастной уровень

Для входа в меню «Возрастной уровень» необходимо ввести пароль:

По умолчанию он равен [0 0 0 0 0 0].

Данный параметр позволяет ввести Родительский контроль возрастной категории ТВ программ трансли-

руемых вещателем, доступны значения возраста от от 4 до18. При возрастном ограничении трансляции на

экране будет выведено соответствующее сообщение: «Возрастной уровень».

Выберите [Выключено] для отмены блокировки контента

Для выхода нажмите [ВЫХОД].

Установка пароля

Для изменения пароля воспользуйтесь данным пунктом. Наберите новый пароль в формате «******», а

затем подтвердите его.

Для выхода нажмите [ВЫХОД].

ВНИМАНИЕ: в случае утраты пароля будет ограничен доступ к некоторым пунктам меню!

Восстановление заводских установок

Для входа в меню «Восстановление заводских установок» необходимо ввести пароль:

по умолчанию [0 0 0 0 0 0]. Далее необходимо подтвердить сброс всех настроек приемника на заводские,

нажав на кнопку [OK] или отказаться, нажав на [ВЫХОД].

После завершения операции сброса Приемник перезагрузится, все каналы будут удалены, а настройки систе-

мы вернутся к первоначальным параметрам (заводским)!

Информация

Войдите в этот пункт меню для отображения на дисплее информации о версии программного обеспечения

приемника.

Для выхода нажмите [ВЫХОД].

Обновление ПО

В данном пункте меню можно обновить ПО приемника. С помощью навигационных кнопок [/] выберите

параметр, нажмите [OK] или [/] для изменения его значения. После окончания операции нажмите

[ВЫХОД] для выхода из меню.

Обновление USB: В этом пункте можно обновить версию программного обеспечения при помощи USB

накопителя.

Внимание: используйте только программное обеспечение, рекомендованное производителем!

8.7. USB

В приемник встроен USB мультимедиа интерфейс, с помощью которого вы можете проигрывать/прослушивать

музыку, фото, видеофайлы, например, такие форматы как MP3, WMA, JPEG, BMP, AVI, MKV и т.д. С помощью

этого меню вы сможете правильно настроить все параметры управления USB плеером. Используйте навига-

ционные кнопки [/] для выбора параметра и [/] для его настройки. Нажмите [ВЫХОД] для выхода из

меню.

Мультимедиа

Выберите пункт «Мультимедиа», нажав на кнопку [OK]. С помощью навигационных кнопок /] выберите

нужный режим просмотра (Музыка, Фото, Кино , PVR), а потом нажмите [OK].

Музыка: данный режим медиа плеера позволяет прослушивать музыкальные файлы, находящиеся на USB

накопителе;

Фото: данный режим медиа плеера позволяет просматривать графические файлы, находящиеся на USB

накопителе;

Кино: данный режим медиа плеера позволяет просматривать видеофайлы, находящиеся на USB накопителе;

PVR: данный режим медиа плеера позволяет просматривать записанные на USB накопитель передачи. Также

в это меню можно зайти, нажав кнопку [USB] на пульте ДУ из режима просмотра теле/радиопередачи. Запись

производится в автоматически созданную на USB накопителе папку «HBPVR».

Настройка фото

Настройте время и режим просмотра слайдов, а также формат изображения. Используйте навигационные

кнопки [/] для выбора параметра и [/] для его настройки.

Нажмите [ВЫХОД] для выхода из меню.

Настройка субтитров

Настройте размер, фон и цвет шрифта субтитров.

Используйте навигационные кнопки [/] для выбора параметра и [/] для его настройки.

Нажмите [ВЫХОД] для выхода из меню.

Настройка PVR

В данном меню вы можете просмотреть информацию о USB-накопителе, а также произвести его формати-

рование (доступны файловые системы FAT32 и NTFS). С помощью навигационных кнопок [/] выберите

параметр, а потом нажмите [/] для изменения его значения. После окончания операции нажмите [ВЫХОД]

для выхода из меню.

— Устройство записи: В данном пункте выводится информация о внешнем USB накопителе;

— Формат: Позволяет отформатировать внешний USB накопитель (FAT32 или NTFS). Внимание: Все данные на

накопителе после форматирования будут удалены!

Чтобы отформатировать USB накопитель необходимо выбрать в пункте «Файловая система» нужный вариант

(FAT32 или NTFS), а далее с помощью навигационных кнопок [/] вернуться в пункт «Форматирование» и

нажать кнопку [OK] для начала форматирования. Далее в появившемся на экране окне подтвердить операцию,

повторно нажав кнопку [OK]. Если вы решили отказаться, то нажмите кнопку [ВЫХОД].

Нажмите [ВЫХОД] для выхода из меню.

Внимание!

1. USB интерфейс приемника поддерживает большинство USB носителей, таких как FLASH, жесткие диски

(HDD), цифровые фотокамеры и т.д. Если при обнаружении устройства произошла ошибка, то возможно, что

это устройство не поддерживается программным обеспечением приемника.

2. USB порт поддерживает напряжение 5В и максимальный ток 500мА;

3. Скорость чтения файлов с USB носителей может падать, например, при попытке воспроизведения файла

большого размера. Падение скорости чтения не является неисправностью приемника;

4. Не вынимайте USB носитель в процессе воспроизведения файлов (или записи). Производитель не несет

ответственности за потерю данных;

5. Даже если расширение файла относится к воспроизводимым форматам, некоторые файлы, закодирован-

ные неподдерживаемыми кодеками, могут быть не воспроизведены.

8.8. Запись (PVR)

C помощью функции PVR, вы сможете записывать телепередачи на USB носитель. Для записи вы должны

вставить USB устройство в приемник. На USB устройстве должно быть достаточно свободного места для

данной операции.

Быстрая запись: Во время просмотра телепередачи нажмите кнопку [REC] на пульте ДУ, появится надпись:

Когда Приемник перейдет в режим записи — в левом верхнем углу экрана появится счетчик времени записи

Во время записи при нажатии кнопки [ИНФО] можно посмотреть текущую информацию о USB накопителе и

параметрах записи. Нажмите [ВЫХОД] для выхода из меню.

Также во время записи возможен просмотр других телеканалов, вещаемых на той же частоте, что и записы-

ваемый канал. При этом записываться будет тот канал, на котором была нажата кнопка REC. Одновременная

запись нескольких каналов невозможна!

Для того чтобы остановить запись нажмите кнопку [] на пульте ДУ. На экране появится надпись «Хотите

остановить запись?». Подтвердите остановку, нажав на кнопку [OK] или откажитесь, нажав [ВЫХОД]. Счетчик

времени записи исчезнет с экрана.

8.9. TimeShift (отложенный просмотр)

Функция TimeShi, если она активирована, резервирует часть USB дискового пространства и производит

непрерывную фоновую запись выбранного канала. TimeShi позволяет сделать паузу в просмотре и продол-

жить просмотр с пропущенного места.

Присоедините внешнее USB устройство к USB порту Приемника. Убедитесь, что на USB устройстве есть до-

статочно свободного места под буфер записи (больше 256 Мб). Во время просмотра телепередачи, если вам

необходимо отойти на некоторое время, нажмите кнопку [] на пульте ДУ. Трансляция будет автоматически

поставлена на паузу. Начнется запись с отложенным просмотром. Для остановки записи нажмите на кнопку

[]. Используйте кнопку [ИНФО] для отображения информации о состоянии записи.

Для остановки функции TimeShi нажмите на кнопку [].

8.10. Телетекст

В Приемнике реализована функция Телетекста, которая включается нажатием кнопки [Телетекст]. Телетекст

представляет собой систему для передачи и отображения текстовой информации на экране телевизора

с использованием стандартной телевизионной сети. Навигация по страницам Телетекста осуществляется с по-

мощью цифровых кнопок на пульте ДУ (для перехода нужно ввести номер конкретной страницы Телетекста,

который указан на главной странице).

Нажмите [ВЫХОД] или [Телетекст] для выхода из режима Телетекст.

Функция Телетекста реализована не на всех ТВ каналах. В случае отсутствия данной функции на ТВ канале при

нажатии на кнопку [Телетекст] на экране появится соответствующее предупреждение.

8.11 Расписание

Функция «Расписание» предназначена для добавления/просмотра/редактирования/удаления задания для

записи или просмотра телепередач по расписанию.

Внимание: запись события по расписанию возможна только при подключенном USB накопителе!

Для добавления нового задания нажмите синюю кнопку на пульте ДУ (для изменения – зеленую кнопку) и

выберите соответствующие параметры:

— Тип канала: ТВ или Радио каналы;

— № канала: выбор по номеру канала;

— Название канала: выбор по названию канала;

— Дата начала (Д/М/Г): установка даты начала записи /просмотра каналов;

— Время начала: установка времени начала записи /просмотра каналов;

— Время окончания: установка времени окончания записи /просмотра каналов;

— Повтор: Один раз/Ежедневно/Еженедельно;

— Режим: Запись/Просмотр.

При корректном вводе всех параметров событие добавляется в список Таймера. Все события сортируются по

времени.

В случае некорректного ввода даты/времени или при задании перекрестного с другим событием времени на

экране появится соответствующее предупреждение. Нажмите кнопку [OK] и укажите корректную дату/время.

Для удаления созданного задания выберите его и нажмите синюю кнопку на пульте ДУ, а потом подтвердите

операцию, нажав на кнопку [OK].

За несколько секунд до начала записи/просмотра события появится сообщение «Начать запись?» и включит-

ся обратный отсчет времени, по завершении которого начнется запись/просмотр. От этой операции можно

отказаться, нажав на кнопку [ВЫХОД].

Когда Приемник перейдет в режим записи — в левом верхнем углу экрана появится счетчик времени записи.

Для того чтобы остановить запись нажмите кнопку [] на пульте ДУ. На экране появится надпись «Хотите

остановить запись?». Подтвердите остановку, нажав на кнопку [OK] или откажитесь, нажав [ВЫХОД]. Счетчик

времени записи исчезнет с экрана.

Для выхода из Таймера нажмите [ВЫХОД].

9. Поиск и устранение неисправностей

Проблема Возможная причина Решение

Нет изображения

Нет электропитания Подключите питание

Нет подключения (неправильное

подключение видеокабеля)

Подключите правильно видеокабель (или замените

его)

Неправильно выбран источник сигна-

ла на телевизоре

Измените на телевизоре источник сигнала на

правильный

Надпись «Нет сигнала»

Не присоединен или поврежден

антенный кабель

Вставьте кабель (проверьте кабель и антенну)

Неправильная настройка Исправьте настройки

Нет звука

Нет подключения (неправильное

подключение аудиокабеля)

Подключите правильно аудиокабель (или замените

его)

Звук выключен (Mute) Увеличьте громкость звука

Только звук без изображения

Нет подключения (неправильное под-

кл-е) кабеля для передачи видео

Правильно подключите или замените видеокабель

Канал является радиопрограммой

Нажмите [ТВ/РАДИО] кнопку для перехода в ТВ

режим

Пульт ДУ не работает

Разрядились элементы питания Вставьте новые батарейки

Приемник ДУ закрыт внешними эле-

ментами или далеко расположен

Уберите закрывающие предметы, проверьте работу

пульта рядом с приемником

«Рассыпание», мозаичная

картина

Слабый сигнал

Проверьте интенсивность и качество сигнала (нажав

2 раза кнопку [ИНФО] на пульте ДУ)

Если их значение не устойчиво или близко к 0%, то

необходимо:

— проверить правильность установки антенны

-проверить подсоединение антенного кабеля

Не записываются каналы или

не работает функция TimeShift

Не вставлено USB устройство

На USB устройстве мало места

Подсоедините USB устройство

Освободите место на USB устройстве

10. Технические характеристики

Наименование Характеристики Параметры

Чип

Процессор MSD 7T01

Тюнер RT836

Тюнер DVB-T/T2

Диапазон входных частот

174-230 МГц

470-862 МГц

Уровень входного сигнала

-85 ~ — 20 дБ/м

Ширина полосы 7 МГц , 8 МГц

Модуляция

QPSK, 16QAM, 64QAM, 256QAM

Видео

Формат видео

Аудио

Формат аудио

MPEG-1 layer 1/2/3; MPEG-2 layer 1/2; MPEG-4 HE-AAC layer 1/2

Поддерживаемые

типы файлов *

Видео:

AVI, FLV, MKV, MP4, MPEG, MPG, TS, VOB, MOV

Аудио: ACC, HMP3, M4A, MP2, MP3, OGG, WAV, WMA

Изображения: BMP, TIFF, GIF, JPEG, PNG

Интерфейсы и

разъемы

Аудио, Видео RCA (L/R стерео, CVBS); HDMI

USB USB 2.0

Антенный вход IEC 169-2 (ТВ гнездо)

Антенный выход IEC 169-2 (ТВ штекер) – петлевой выход

Питание

Входное напряжение DC 5В /1.5A

Потребляемая мощность 7.5 Вт макc.

Условия эксплуа-

тации

Рабочая температура от 0 до + 45 ºС

Относительная влажность

до 80%

*Содержимое отдельных файлов может не поддерживаться приемником

Уважаемые покупатели!

Обратите внимание, что технические характеристики, дизайн и алгоритмы работы приемника могут быть

изменены без предварительного уведомления! Все иллюстрации, приведенные в данной инструкции,

являются схематичными изображениями объектов и могут отличаться от их реального внешнего вида.

11. Гарантийные обязательства

Безопасная утилизация

Ознакомьтесь с местной системой раздельного сбора электрических и Электронных товаров.

Соблюдайте местные правила. Утилизируйте старые приемники отдельно от бытовых отходов.

Правильная утилизация вашего товара позволит предотвратить возможные отрицательные

последствия для окружающей среды и человеческого здоровья.

Эксплуатация по истечении срока службы

Срок службы – 3 года. По истечении срока службы приемник не представляет опасности для жизни, здоровья

и имущества потребителя. Возможно дальнейшее использование приемника по его прямому назначению.

Гарантийный срок составляет:

— 12 (двенадцать) месяцев с даты продажи Изделия, за исключением перечисленных ниже принадлежно-

стей:

— Элементов питания;

— Соединительных кабелей;

— Документации, упаковки, прилагаемых к изделию

— 6 (шесть) месяцев с даты продажи Изделия на аксессуары входящие в комплект поставки – пульт дистанци-

онного управления и блок питания.

Приставка для цифрового ТВ BarTon TH-562 черный

DVB-T, DVB-T2, HDMI, USB, TimeShift
подробнее

97298,07

Код товара: 1642076

Цифровой эфирный приемник Бартон Т АШ 562 является отличным устройством для приема цифрового телевидения. Он позволяет просматривать большое количество телеканалов в высоком качестве и с минимальными помехами. Однако, первоначальная настройка данного приемника может вызывать затруднения у некоторых пользователей. В этой статье мы предоставим пошаговую инструкцию, которая поможет вам настроить и использовать Бартон Т АШ 562 без проблем.

Шаг 1: Подключение кабелей

Перед тем, как начать настраивать приемник, вам необходимо правильно подключить кабели. В большинстве случаев, вы будете использовать антенну для приема эфирного телевидения. Подключите антенну к разъему «ANT IN» на задней панели приемника. Также, убедитесь, что приемник подключен к телевизору с помощью HDMI или AV кабеля.

Примечание: Если у вас нет антенны или если вы хотите улучшить сигнал, вы можете использовать специальный усилитель сигнала для антенны.

Шаг 2: Настройка языка и часового пояса

Перед началом сканирования каналов, необходимо настроить язык и часовой пояс на приемнике. Для этого, воспользуйтесь кнопками на пульте дистанционного управления и навигационным меню на экране. Выберите предпочитаемый язык и укажите ваш часовой пояс.

Шаг 3: Сканирование каналов

Теперь, когда вы настроили язык и часовой пояс, можно приступать к сканированию каналов. В меню приемника найдите функцию «Сканирование каналов» и выберите ее. Приемник автоматически найдет все доступные телеканалы и сохранит их в памяти. Этот процесс может занять некоторое время, поэтому будьте терпеливы.

Следуйте этой пошаговой инструкции, и вы сможете настроить цифровой эфирный приемник Бартон Т АШ 562 без проблем. После завершения сканирования каналов, вы сможете наслаждаться просмотром своих любимых телеканалов в отличном качестве.

Содержание

Подготовка к настройке:
Выбор места установки
Проверка наличия кабельного телевидения
Подключение эфирного приемника:
Выбор типа антенны
Подключение антенны к приемнику

Подготовка к настройке:

Перед началом настройки цифрового эфирного приемника Бартон Т АШ 562 необходимо выполнить ряд подготовительных действий:

1. Проверьте наличие необходимых компонентов:

Убедитесь, что в комплекте приемника есть все необходимые компоненты, включая антенну, пульт дистанционного управления и кабели.

2. Подготовьте антенну:

Установите антенну в удобном месте, где она будет иметь наилучший прием сигнала. Убедитесь, что антенна надежно закреплена и находится в вертикальном положении.

3. Подключите приемник к телевизору:

Используйте кабель HDMI или AV-кабель для подключения приемника к телевизору. Вставьте один конец кабеля в соответствующий порт на задней панели приемника, а другой конец – на задней панели телевизора.

4. Подключите приемник к сети питания:

Подключите приемник к источнику питания с помощью сетевого адаптера. Вставьте конец адаптера в разъем на задней панели приемника, а другой конец – в розетку.

5. Включите приемник:

Найдите кнопку включения на передней или верхней панели приемника и нажмите ее. Приемник должен включиться, и на экране телевизора появится начальное меню.

После выполнения всех этих подготовительных действий можно переходить к настройке цифрового эфирного приемника Бартон Т АШ 562.

Выбор места установки

Выберите место с минимальной преградой между приемником и передатчиком сигнала. Избегайте установки приемника возле больших преград, таких как стены или мебель.
Постарайтесь установить приемник на высоте, чтобы минимизировать воздействие на него помех от других электронных устройств или металлических предметов.
Проверьте силу сигнала в выбранной области перед установкой. Это можно сделать с помощью специальных приборов или использованием функции сканирования каналов на самом приемнике.
Избегайте установки приемника вблизи источников сильного электромагнитного излучения, таких как микроволновые печи или радио- и телевизионные вещательные станции.

Если вы следуете этим рекомендациям при выборе места установки, вы сможете настроить приемник Бартон Т АШ 562 наиболее эффективно и наслаждаться просмотром качественного цифрового телевидения.

Проверка наличия кабельного телевидения

Прежде чем настраивать цифровой эфирный приемник Бартон Т АШ 562, необходимо убедиться в наличии кабельного телевидения. Для этого следуйте инструкциям ниже:

Шаг 1:

Убедитесь, что вы подключены к кабельной сети. Проверьте, что кабельный провод подключен к вашему телевизору или декодеру.

Шаг 2:

Включите телевизор или декодер и убедитесь, что он настроен на кабельное телевидение. Если вы не знаете, как настроить ваш телевизор или декодер на кабельное телевидение, обратитесь к инструкции по эксплуатации.

Шаг 3:

Настройте телевизор или декодер на один из доступных каналов. Если вы видите изображение и слышите звук, то это означает, что кабельное телевидение доступно и работает.

Если вы выполнили все шаги, но не получили изображение или звук, рекомендуется обратиться в вашего провайдера кабельного телевидения для уточнения информации о подключении кабельного телевидения.

Подключение эфирного приемника:

Прежде чем приступить к настройке цифрового эфирного приемника Бартон Т АШ 562, необходимо убедиться в правильном подключении устройства.

1. Возьмите антенну и подключите ее к антенному входу на задней панели приемника.

2. Подключите телевизор или другой видеоустройство к приемнику с помощью HDMI или RCA кабеля.

3. Подключите приемник к электрической сети, вставив штекер в розетку.

4. Включите приемник с помощью кнопки питания на передней панели.

Правильное подключение приемника к антенне и телевизору является важным шагом для успешной настройки и получения сигнала.

Приступим к настройке приемника.

Выбор типа антенны

Правильный выбор антенны играет важную роль при настройке цифрового эфирного приемника. Все зависит от местности, в которой вы находитесь, и условий приема. Вот некоторые популярные типы антенн:

Комнатная антенна: Это компактный вариант антенны, который можно установить внутри помещения. Она подходит для использования в городских районах с хорошим сигналом.
Уличная антенна: Такая антенна предназначена для установки на открытой местности или на крыше здания. Она может улучшить качество и силу сигнала, так как не будет преград от окружающих стен и зданий.
Направленная антенна: Этот тип антенны позволяет сосредоточиться на определенном источнике сигнала. Он может быть полезен, если вы хотите настроить приемник на один конкретный канал.
Многодиапазонная антенна: Этот вариант антенны способен принимать сигналы разных частотных диапазонов. Он может быть полезен для настройки нескольких каналов одновременно.

Перед выбором типа антенны рекомендуется ознакомиться с характеристиками и отзывами, чтобы определиться с наиболее подходящим вариантом для вашей ситуации. Также помните о том, что качество сигнала может зависеть от расстояния до передатчика, преград, какие-либо помех и других факторов.

Подключение антенны к приемнику

Перед началом настройки приемника необходимо правильно подключить антенну. Для этого следуйте инструкции:

1. Возьмите один конец телевизионного кабеля и подключите его к разъему «ANT IN» на задней панели приемника.

2. Возьмите другой конец телевизионного кабеля и подключите его к антенне. Убедитесь, что антенна находится достаточно близко к окну или наружной стороне здания для лучшего сигнала.

3. Проверьте, что телевизионный кабель надежно подключен как к приемнику, так и к антенне.

Теперь вы успешно подключили антенну к приемнику и можете перейти к настройке цифровых каналов.

Если вы приобрели приставку Триколор Barton TH 562, то возможно, вам потребуется настроить ее перед использованием. Необходимость настройки может возникнуть, к примеру, если вы меняете телевизионный провайдер или переехали в другой регион. В этой статье мы расскажем о том, как настроить приставку Триколор Barton TH 562.

Стандартная настройка приставки Триколор Barton TH 562 невероятно проста, и вы не потратите на это много времени. Для этого вам понадобится пульт от телевизора, а также коаксиальный кабель, который идет в комплекте с приставкой. Вы можете настроить вашу приставку самостоятельно в несколько простых шагов.

Если у вас возникнут трудности при настройке Триколор Barton TH 562, то не беспокойтесь. Наши подробные инструкции помогут вам настроить вашу приставку всего за несколько минут. Присоединитесь к нам и узнайте, как настроить приставку Триколор Barton TH 562.

Содержание

Шаг 1: Подготовка к настройке
1.1 Выбор места установки
1.2 Проверка комплектности
1.3 Подключение приставки к телевизору
1.4 Проверка доступа к Интернету
Шаг 2: Подключение приставки
Подключение к телевизору
Подключение к интернету
Шаг 3: Настройка каналов и функций
Выбор каналов
Настройка функций
Добавление каналов
Вопрос-ответ
Как подключить приставку Триколор Barton TH 562 к телевизору?
Как настроить приставку Триколор Barton TH 562 на пульт от телевизора?
Как настроить приставку Триколор Barton TH 562 на доступ к интернету?
Как настроить приставку Триколор Barton TH 562 на получение дополнительных каналов?

Шаг 1: Подготовка к настройке

1.1 Выбор места установки

Прежде чем начать настройку приставки Триколор Barton TH 562, необходимо выбрать место для ее установки. Рекомендуется выбирать тихий уголок, где не будет множества источников внешнего шума, таких как микроволновая печь, находящаяся поблизости. Важно также предусмотреть возможность подключения приставки к телевизору и доступ к сети Интернет.

1.2 Проверка комплектности

Перед началом настройки Триколор Barton TH 562 рекомендуется проверить комплектацию устройства. Помимо самой приставки, комплект должен включать в себя блок питания, пульт управления, HDMI-кабель и инструкцию по эксплуатации. Убедитесь, что все компоненты находятся в коробке и не повреждены.

1.3 Подключение приставки к телевизору

Для корректной работы Триколор Barton TH 562 необходимо правильно подключить ее к телевизору. Для этого следует подсоединить к приставке HDMI-кабель, который затем необходимо вставить в соответствующий порт на задней панели телевизора. После подключения приставки к телевизору, необходимо включить оба устройства и убедиться, что образ с приставки успешно отображается на экране телевизора.

1.4 Проверка доступа к Интернету

Для корректной работы приставки Триколор Barton TH 562 также необходим доступ к сети Интернет. Проверьте наличие доступа к Интернету на вашем рабочем столе или портале интернет-провайдера. Если доступ отсутствует, попробуйте перезагрузить роутер или связаться с технической поддержкой интернет-провайдера. Рекомендуется проверить доступ к Интернету до начала настройки приставки.

Шаг 2: Подключение приставки

Для правильного подключения Триколор Barton TH 562 вам понадобится:

Приставка Триколор Barton TH 562
Телевизор с HDMI-входом
Кабель HDMI
Дистанционное управление приставкой

Подключение к телевизору

1. Вставьте один конец кабеля HDMI в HDMI-порт на задней панели приставки, второй конец подключите к HDMI-порту на телевизоре.

2. Убедитесь, что телевизор включен и находится в режиме просмотра HDMI-сигнала.

3. Включите приставку кнопкой на дистанционном управлении.

Подключение к интернету

Если вы хотите использовать интернет на приставке, следуйте инструкциям на экране для подключения к Wi-Fi или LAN кабелю.

Настройки Wi-Fi	Настройки LAN
1. На дистанционном управлении выберите «Настройки».	1. Подключите LAN-кабель к задней панели приставки.
2. Выберите «Wi-Fi» и введите данные вашей Wi-Fi сети.	2. Убедитесь, что кабель подключен и работает.
3. Подключение к Wi-Fi завершено.	3. Подключение к интернету по LAN-кабелю завершено.

Шаг 3: Настройка каналов и функций

Выбор каналов

Для выбора каналов на телевизоре с помощью приставки Barton TH 562 необходимо нажать на кнопку «TV/RADIO» на пульте дистанционного управления. Далее с помощью кнопок «▲» и «▼» выбрать нужный канал и нажать на кнопку «OK».

Настройка функций

Чтобы перейти в меню настроек приставки Barton TH 562, необходимо нажать на кнопку «MENU» на пульте дистанционного управления. Далее выбрать нужную функцию с помощью кнопок «▲» и «▼». Например, можно настроить яркость и контрастность изображения, выбрать формат экрана, настроить звук и язык меню. Все настройки подтверждаются кнопкой «OK».

Добавление каналов

Если вы хотите добавить новый канал в список, вам необходимо перейти в меню «Поиск каналов» с помощью кнопки «MENU», затем выбрать «Автонастройка» и нажать «OK». Приставка начнет сканирование каналов. После завершения настройки потребуется сохранить полученную информацию. Для этого нажмите «OK».

Общие советы:
Проверяйте настройки приставки на регулярной основе, чтобы избежать проблем при просмотре ТВ.
В случае возникновения проблем или ошибок, советуем обратиться за помощью к Технической Поддержке Триколор.
Следите за своими действиями при настройке приставки Barton TH 562, чтобы сделать это процесс сообразительным и удобным.

Вопрос-ответ

Как подключить приставку Триколор Barton TH 562 к телевизору?

Для подключения приставки необходимо использовать кабель HDMI. Одна сторона кабеля подключается к выходу HDMI на приставке, другая сторона к входу HDMI на телевизоре. После подключения кабеля необходимо выбрать на телевизоре вход HDMI, к которому подключена приставка. Если у телевизора нет HDMI-входа, можно использовать кабель AV.

Как настроить приставку Триколор Barton TH 562 на пульт от телевизора?

Для настройки приставки на пульт от телевизора необходимо включить опцию «Управление CEC» в настройках приставки. После этого, при использовании пульта от телевизора, можно управлять некоторыми функциями приставки, например, управлять громкостью, переключаться между каналами и т.д.

Как настроить приставку Триколор Barton TH 562 на доступ к интернету?

Для доступа к интернету необходимо подключить приставку к роутеру через Wi-Fi или LAN-кабель, затем перейти в настройки приставки и выбрать раздел «Сеть». В этом разделе нужно выбрать тип подключения (Wi-Fi или LAN), ввести соответствующие параметры и подтвердить настройки. После этого приставка будет готова к использованию интернет-ресурсов.

Как настроить приставку Триколор Barton TH 562 на получение дополнительных каналов?

Для получения дополнительных каналов необходимо пройти настройку спутника, на котором транслируются эти каналы. Эта настройка должна быть выполнена через сайт Триколор или с помощью оператора Триколор. После этого необходимо перезагрузить приставку и произвести поиск каналов в настройках приставки. В результате должны появиться дополнительные каналы.

Цифровой эфирный приемник

BarTon TH-562

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

дизайна, возможно внесение изменений в данное руководство без предварительного уведомления пользователя!

TH — 562

Содержание 2

1. Назначение 3

2. Меры предосторожности 3

3. Комплектация 4

4. Передняя и задняя панели 4

5. Пульт дистанционного управления 5

6. Подключение к внешним устройствам 7

7. Начало работы 7

8. Основные операции 8

8.1. Программы 8

8.2 Изображение 9

8.3 Поиск каналов 10

8.4 Время 11

8.5 Язык 12

8.6 Система 13

8.7 USB 14

8.8 Запись (PVR) 15

8.9 TimeShift (отложенный просмотр) 16

8.10 Телетекст 16

8.11 Расписание 17

9. Поиск и устранение неисправностей 18

10. Технические характеристики 19

11. Гарантийные обязательства 20

12. Информация для покупателя 21

Гарнтийный талон 23

Содержание

1. Назначение

Цифровой эфирный приемник со встроенным тюнером DVB-T2 предназначен для приема открытых каналов

эфирного вещания высокой четкости. Дальность и качество приема зависит от места установки приемной

антенны, мощности передатчика, рельефа местности, времени года, уровня помех и других факторов.

2. Меры предосторожности

1) Перед установкой и подключением цифрового эфирного приемника (далее Приемник) внимательно

прочитайте данное руководство и не забывайте о нем в ходе эксплуатации. Следуйте всем инструкциям и

обращайте особое внимание на предупреждающие знаки.

2) Выключайте Приемник из сети питания, если вы не собираетесь использовать его долгое время. Во время

дождя с грозой необходимо выключить Приемник из сети питания, а также антенный провод. Не прикасай-

тесь к штекеру антенного провода.

3) Не закрывайте вентиляционные отверстия газетами, скатертями и другими предметами, чтобы не препят-

ствовать отводу тепла и избежать перегрева. Во избежание перегрева не устанавливайте Приемник и сетевой

шнур вблизи источников теплового излучения, таких как батареи, нагревательные приборы.

4) Не ставьте на Приемник посторонние предметы: емкости, содержащие жидкости и мелкие предметы,

которые могут попасть внутрь изделия. В случае попадания внутрь Приемника посторонних предметов обра-

титесь в центр обслуживания за квалифицированной помощью.

5) Необходимо обеспечить легкий доступ к розетке. Перед включением Приемника к электросети убедитесь,

что электрическая розетка не имеет повреждений и обеспечивает надежный контакт. Сетевой шнур не

должен быть деформирован или согнут. Не кладите никакие предметы на кабель питания. Запрещается

включать Приемник в электросеть, напряжение которой ниже 110В или выше 240В и частотой переменного

тока, отличающейся от 50/60Гц.

6) Предохраняйте Приемник от чрезмерных вибраций или падений, которые могут привести к повреждению

корпуса и электронных компонент, сократив тем самым срок службы Приемника. Следите за детьми, чтобы

они не повредили Приемник.

7) Во избежание повреждения Приемника и поражения электрическим током, оберегайте приемник от воз-

действия дождя, пульверизаторов, повышенной влажности. Не пытайтесь самостоятельно разбирать Прием-

ник. Проводить техническое обслуживание и ремонт разрешается только специалистам сервисной службы.

3. Комплектация

— Цифровой эфирный приемник – 1 шт.

— Пульт ДУ – 1 шт.

— Элемент питания: 1.5В AAA – 2 шт.

— Блок Питания DC 5В / 1.5А – 1 шт.

— Кабель RCA — 1 шт.

— Руководство пользователя — 1 шт.

4. Передняя и задняя панели

Передняя панель:

1. — Кнопка включения / выключения питания при-

емника;

2. / — кнопки навигации по меню/кнопки переклю-

чения программ;

3. М — вызов меню/выход;

4. Дисплей;

5. Инфракрасный датчик пульта ДУ;

6. USB-разъем — разъем для подключения внешнего

носителя (USB-накопителя);

Задняя панель:

7. Антенный вход

8. Антенный выход (петлевой)

9. [HD-OUT] — HDMI выход

10. Композитный видеовыход (CVBS)

11. Аналоговый стерео выход

12. Гнездо подключения внешнего блока питания.

5. Пульт дистанционного управления

Назначение кнопок пульта ДУ

1) — Включение/выключение Приемника;

2) — Остановка воспроизведения/записи медиафайла;

3) — Постановка на паузу воспроизведения медиафайла/Включение

функции TimeShift;

— Запуск воспроизведения медиафайла;

4) МЕНЮ – Вызов основного меню;

5) ///— Навигационные кнопки для управления в меню;

/ — Кнопки переключения каналов;

/ — Кнопки регулировки громкости;

6) ОК – Подтверждение выбора подсвеченного параметра/Вызов списка

каналов;

7) НАЗАД – Вызов предыдущего просмотренного канала/Функция возврата

в медиа плеере;

ИЗБРН – Отображение списка избранных каналов;

9)  — Перемотка назад при воспроизведении медиафайла;

 — Перемотка вперед при воспроизведении медиафайла;

10) USB – Кнопка перехода в режим просмотра записанных на USB-

накопитель передач(PVR);

11) 0..9 – Цифровые кнопки;

12) СУБТИТРЫ – Включение/выключение субтитров;

13) — Включение/выключение звука;

14) REC – Включение записи;

15) ИНФО –Информация о текущем телеканале;

16) Цветные кнопки – имеют разный функционал в зависимости от

выбранного меню;

ТВ/РАДИО – Переключение между ТВ и Радио;

МЕДИА – Кнопка перехода в медиаплеер;

АУДИО – Выбор звуковой дорожки;

РАСП — включение расписания;

17) ВЫХОД[EXIT] – Выход из меню, из режима телетекст;

18) ТЕЛЕГИД — Кнопка вызова Программы передач;

19)  — Переход к следующему файлу;

 — Переход к предыдущему файлу;

20) ТЕЛЕТЕКСТ – Кнопка вызова телетекста транслируемого телеканалом.

Установка батареек

1. Откройте крышку батарейного отсека на задней части пульта;

2. Вставьте две батарейки ААА (1.5В). Убедитесь в соответствии значков полярности «+» и «-» на самих бата-

рейках и внутри батарейного отсека;

3. Закройте крышку батарейного отсека.

Эффективный диапазон дистанционного управления

Рабочая удаленность пульта дистанционного управления от передней панели приемника — 5 метров;

Эффективный угол работы пульта дистанционного управления относительно перпендикуляра лицевой пане-

ли составляет 30 градусов как вертикально, так и горизонтально от фронтальной направляющей.

TH — 562

6. Подключение к внешним устройствам

Внимание!

Прежде, чем соединить Приемник с любым

электронным устройством, выключите сетевое

питание, как Приемника, так и устройства.

Внимательно прочитайте руководство по эксплу-

атации присоединяемых устройств: телевизора,

усилителя и т.п.

Подключение к телевизору и к антенне

7. Начало работы

После правильного выполнения всех соединений включите телевизор и убедитесь, что Приемник также

подключен. Нажмите кнопку [ ] для включения Приемника. Если вы впервые используете Приемник или

выполнили сброс настроек к заводским значениям, то на экране появится стартовое меню Установка.

Для выбора нужного пункта меню используйте кнопки[/].

1) Язык меню: Кнопками [/] выберите наиболее удобный для вас язык отображения основного меню;

2) Страна: С помощью кнопок [/] выберите страну, где вы находитесь в данный момент;

3) Поиск каналов: Нажмите кнопку [OK] для запуска автоматического поиска каналов.

Как только поиск будет завершен и каналы будут найдены, Вы сможете смотреть телепередачи.

Если используется активная антенна с питанием (5В) от приемника, то перед поиском каналов необходимо

включить подачу питания! См. пункт Руководства 8.3. Поиск каналов / Питание антенны.

8. Основные операции

8.1. Программы

Редактор программ

Вы можете отредактировать список ТВ (радио) каналов с помощью этого меню. Для входа в раздел

необходимо ввести пароль (по умолчанию пароль «0 0 0 0 0 0»).

В этом разделе Вы сможете отредактировать список ТВ и радиоканалов. Используйте навигационные кнопки

[///],[OK] и кнопки пульта ДУ указанные внизу экрана. После окончания операций нажмите [ВЫХОД]

для выхода из раздела.

— Для перемещения канала по списку нажмите красную кнопку на пульте ДУ и выберите место, куда переме-

стить канал;

— Для пропуска канала нажмите зеленую кнопку на пульте ДУ;

— Для блокирования канала нажмите желтую кнопку на пульте ДУ;

— Для удаления канала нажмите синюю кнопку на пульте ДУ;

— Для добавления канала в список «Тип избранных» нажмите кнопку [ИЗБРН.] на пульте ДУ. В появившемся

списке, с помощью навигационных кнопок [/] выберите группу, к которой желайте отнести выбранных

канал.

— Для изменения названия канала нажмите кнопку [НАЗАД] на пульте ДУ;

Для выхода и сохранения сделанных изменений нажмите [ВЫХОД].

ТЕЛЕГИД (Программа передач)

Для входа в режим просмотра Программы передач выберите пункт меню ТЕЛЕГИД в разделе ТВ КАНАЛЫ

или нажав кнопку [ТЕЛЕГИД] на пульте ДУ из режима просмотра теле/радиопередачи. На экране отобразится

список телепередач выбранного канала, а в правой части экрана описание передачи. С помощью кнопок

[/], а также красной и зеленой кнопок на пульте ДУ можно пролистать вперед/назад программу передач

выбранного канала. Синяя и желтая кнопки на пульте ДУ листают описание передачи. Для смены каналов

используйте кнопки [/].

Выберите нужную передачу и нажмите кнопку [OK] для включения Таймера. Для просмотра текущих событий

таймера нажмите на кнопку [ИНФО]. Для выхода нажмите [ВЫХОД].

Сортировка

В данном пункте меню можно выбрать тип сортировки списка каналов:

[По LCN] – По порядковому номеру канала

[по ONID] – По названию канала

[по названию сервиса] – По сервисному названию

[по ID сервиса] – По названию станции

Для выбора желаемого типа сортировки списка каналов используйте кнопки [/].

Для выхода нажмите [ВЫХОД].

По LCN

С помощью кнопок [/] включите или выключите тип сортировки списка каналов по порядковому номеру

канала.

8.2. Изображение

В данном пункте устанавливаются параметры вывода ТВ сигнала на экран вашего телевизора.

Формат изображения

Выберите соотношение формата сторон изображения, подходящее для вашего телевизора

Для выбора соотношения сторон используйте кнопки [/].

Для выхода нажмите [ВЫХОД].

Разрешение

В данном меню можете произвести настройку разрешения экрана. Доступны следующие режимы:

— [576i] – соответствует PAL системе (чересстрочная развертка);

— [576p] – соответствует PAL системе (прогрессивная развертка). Только HDMI;

— [720p] – HD разрешение, соответствует PAL или NTSC системе (прогрессивная развертка). Только HDMI;

— [1080i] – HD разрешение, соответствует PAL или NTSC системе (чересстрочная развертка). Только HDMI;

— [1080p(60HZ)] — HD разрешение, соответствует PAL или NTSC системе (прогрессивная развертка). Только

HDMI;

Для выбора разрешения экрана сторон используйте кнопки [/].

Для выхода нажмите [ВЫХОД].

Формат ТВ

Выберите стандарт телевизионного вещания: PAL или NTSC.

Для выбора стандарт телевизионного вещания используйте кнопки [/].

Для выхода нажмите [ВЫХОД].

8.3. Поиск каналов

Нажмите кнопку [МЕНЮ] и выберите пункт «Поиск каналов». В этом меню вы сможете воспользоваться

поиском ТВ и радиоканалов. С помощью навигационных кнопок [/] выберите параметр, нажмите [OK] или

[/] для изменения его значения. После окончания операции нажмите [ВЫХОД] для выхода из меню.

Автопоиск (автоматический поиск)

Для поиска и сохранения всех каналов необходимо воспользоваться автоматическим поиском. Поиск нач-

нется сразу после нажатия кнопки [OK]. Для отмены поиска необходимо нажать кнопку [ВЫХОД], найденные

ранее каналы будут удалены.

Ручной поиск

Войдите в данное меню, нажав [OK], и выберите номер канала (ТВК), на котором ведется вещание в вашей

местности. Вещание может вестись сразу на нескольких каналах (ТВК), в этом случае поиск нужно сделать

на каждом из них. Для изменения номера канала используйте кнопки [/]. После выбора канала внизу

появятся шкалы мощности и качества принимаемого сигнала. Для начала поиска нажмите кнопку [OK]. Для

выхода из ручного поиска нажмите кнопку [ВЫХОД].

После того как будут найдены каналы, они автоматически добавятся в список каналов. Если каналы не будут

найдены, то Приемник автоматически выйдет из ручного поиска. В случае низкого или непостоянного сигна-

ла, а также при его полном отсутствии поиск каналов будет невозможен.

Если используется активная антенна с питанием (5В) от приемника, то перед поиском каналов необходимо

включить подачу питания! См. пункт Руководства 7.3. Питание ант.усилителя.

Страна

С помощью кнопок [/] выберете страну, в которой вы принимаете телевизионный сигнал.

Питание ант. усилителя (Питание антенного усилителя)

Если к приемнику подключена активная антенна с усилителем (с возможностью питания по антенному

кабелю), то включение данной функции активирует подачу питания (5В) с приемника на антенну. При сбросе

приемника на заводские настройки данная функция возвращается в режим «Выключено». Функция включается

с помощью кнопок [/].

Предупреждение: Если к приемнику подключена пассивная антенна (без усилителя) или активная антенна

с включенным в электрическую сеть внешним блоком питания, то во избежание выхода из строя оборудова-

ния питание антенны включать запрещено!

Для выхода нажмите [ВЫХОД].

8.4. Время

Нажмите кнопку [МЕНЮ] и выберите пункт «Время» с помощью кнопок [/]. В этом меню вы сможете

настроить часовой пояс, задать время автоотключения, настроить график включения и отключения Приемника,

а также добавить задание в таймер. С помощью навигационных кнопок [/] выберите параметр, а потом

нажмите [OK] или [/] для изменения его значения. После окончания операции нажмите [ВЫХОД] для

выхода из меню.

Настройка времени

С помощью кнопок [/] выберите нужный для вас режим настройки времени:

— Автоматический (настройка времени устанавливается автоматически из транслируемого сигнала);

— Ручной (можно изменить часовой пояс GMT).

Для выхода нажмите [ВЫХОД].

Регион

Отображается регион вещания телевизионного сигнала цифрового эфирного телевидения.

Часовой пояс

С помощью навигационных кнопок [/] выберите часовой пояс, соответствующий региону, в котором Вы

находитесь. Данный пункт доступен только в Ручном режиме.

Для выхода нажмите [ВЫХОД].

Автоотключение

Выбор интервала времени для перехода Приемника в режим ожидания (доступно время от 1 до 12ч.).

С помощью навигационных кнопок [/] выберите нужное время.

Для выхода нажмите [ВЫХОД].

Время вкл/выкл

В данном пункте можно включить функции Авто-включения и Авто-выключения Приемника с указанием

соответствующего времени. С помощью навигационных кнопок [/] выберите параметр, а потом нажмите

[/] для изменения его значения.

После окончания операции нажмите [ВЫХОД] для выхода из меню.

Летнее время

В данном пункте можно включить или выключить перевод часов Приемника на летнее время.

Перевод на летнее время производится с помощью навигационных кнопок [/].

Для выхода нажмите [ВЫХОД].

8.5. Язык

Нажмите кнопку [МЕНЮ] и выберите пункт «Опция» с помощью кнопок [/]. В этом разделе Вы сможете

выбрать язык меню, язык субтитров, настроить аудиоканал, а также выбрать формат цифрового звука. С помо-

щью навигационных кнопок [/] выберите параметр, а потом нажмите [OK] или [/] для изменения его

значения. После окончания операции нажмите [ВЫХОД] для выхода из меню.

Язык меню

В данном пункте можно выбрать и установить язык меню.

С помощью навигационных кнопок [/] выберите желаемый язык.

Для выхода нажмите [ВЫХОД].

Язык субтитров

В данном пункте можно выбрать и установить язык субтитров.

С помощью навигационных кнопок [/]выберите желаемый язык субтитров .

Для выхода нажмите [ВЫХОД].

Язык аудио

В данном пункте можно выбрать и установить язык звуковой дорожки.

С помощью навигационных кнопок [/] выберите желаемый язык звуковой дорожки.

Для выхода нажмите [ВЫХОД].

Цифровой звук

Выберите нужный параметр цифрового аудиовыхода:

— [PCM] – режим обработки и передачи цифрового звука на телевизоры, которые не имеют собственного

встроенного декодера

— [RAW] – режим передачи цифрового звука на телевизоры без обработки приемником.

С помощью навигационных кнопок [/] установите желаемый режим передачи цифрового звука.

Для выхода нажмите [ВЫХОД].

8.6. Система

Нажмите кнопку [МЕНЮ] и выберите пункт «Система» с помощью кнопок [/]. С помощью навигационных

кнопок [/] выберите параметр, а потом нажмите [OK] или [/] для изменения его значения. После

окончания операции нажмите [ВЫХОД] для выхода из меню.

Возрастной уровень

Для входа в меню «Возрастной уровень» необходимо ввести пароль:

По умолчанию он равен [0 0 0 0 0 0].

Данный параметр позволяет ввести Родительский контроль возрастной категории ТВ программ трансли-

руемых вещателем, доступны значения возраста от от 4 до18. При возрастном ограничении трансляции на

экране будет выведено соответствующее сообщение: «Возрастной уровень».

Выберите [Выключено] для отмены блокировки контента

Для выхода нажмите [ВЫХОД].

Установка пароля

Для изменения пароля воспользуйтесь данным пунктом. Наберите новый пароль в формате «******», а

затем подтвердите его.

Для выхода нажмите [ВЫХОД].

ВНИМАНИЕ: в случае утраты пароля будет ограничен доступ к некоторым пунктам меню!

Восстановление заводских установок

Для входа в меню «Восстановление заводских установок» необходимо ввести пароль:

по умолчанию [0 0 0 0 0 0]. Далее необходимо подтвердить сброс всех настроек приемника на заводские,

нажав на кнопку [OK] или отказаться, нажав на [ВЫХОД].

После завершения операции сброса Приемник перезагрузится, все каналы будут удалены, а настройки систе-

мы вернутся к первоначальным параметрам (заводским)!

Информация

Войдите в этот пункт меню для отображения на дисплее информации о версии программного обеспечения

приемника.

Для выхода нажмите [ВЫХОД].

Обновление ПО

В данном пункте меню можно обновить ПО приемника. С помощью навигационных кнопок [/] выберите

параметр, нажмите [OK] или [/] для изменения его значения. После окончания операции нажмите

[ВЫХОД] для выхода из меню.

Обновление USB: В этом пункте можно обновить версию программного обеспечения при помощи USB

накопителя.

Внимание: используйте только программное обеспечение, рекомендованное производителем!

8.7. USB

В приемник встроен USB мультимедиа интерфейс, с помощью которого вы можете проигрывать/прослушивать

музыку, фото, видеофайлы, например, такие форматы как MP3, WMA, JPEG, BMP, AVI, MKV и т.д. С помощью

этого меню вы сможете правильно настроить все параметры управления USB плеером. Используйте навига-

ционные кнопки [/] для выбора параметра и [/] для его настройки. Нажмите [ВЫХОД] для выхода из

меню.

Мультимедиа

Выберите пункт «Мультимедиа», нажав на кнопку [OK]. С помощью навигационных кнопок /] выберите

нужный режим просмотра (Музыка, Фото, Кино , PVR), а потом нажмите [OK].

Музыка: данный режим медиа плеера позволяет прослушивать музыкальные файлы, находящиеся на USB

накопителе;

Фото: данный режим медиа плеера позволяет просматривать графические файлы, находящиеся на USB

накопителе;

Кино: данный режим медиа плеера позволяет просматривать видеофайлы, находящиеся на USB накопителе;

PVR: данный режим медиа плеера позволяет просматривать записанные на USB накопитель передачи. Также

в это меню можно зайти, нажав кнопку [USB] на пульте ДУ из режима просмотра теле/радиопередачи. Запись

производится в автоматически созданную на USB накопителе папку «HBPVR».

Настройка фото

Настройте время и режим просмотра слайдов, а также формат изображения. Используйте навигационные

кнопки [/] для выбора параметра и [/] для его настройки.

Нажмите [ВЫХОД] для выхода из меню.

Настройка субтитров

Настройте размер, фон и цвет шрифта субтитров.

Используйте навигационные кнопки [/] для выбора параметра и [/] для его настройки.

Нажмите [ВЫХОД] для выхода из меню.

Настройка PVR

В данном меню вы можете просмотреть информацию о USB-накопителе, а также произвести его формати-

рование (доступны файловые системы FAT32 и NTFS). С помощью навигационных кнопок [/] выберите

параметр, а потом нажмите [/] для изменения его значения. После окончания операции нажмите [ВЫХОД]

для выхода из меню.

— Устройство записи: В данном пункте выводится информация о внешнем USB накопителе;

— Формат: Позволяет отформатировать внешний USB накопитель (FAT32 или NTFS). Внимание: Все данные на

накопителе после форматирования будут удалены!

Чтобы отформатировать USB накопитель необходимо выбрать в пункте «Файловая система» нужный вариант

(FAT32 или NTFS), а далее с помощью навигационных кнопок [/] вернуться в пункт «Форматирование» и

нажать кнопку [OK] для начала форматирования. Далее в появившемся на экране окне подтвердить операцию,

повторно нажав кнопку [OK]. Если вы решили отказаться, то нажмите кнопку [ВЫХОД].

Нажмите [ВЫХОД] для выхода из меню.

Внимание!

1. USB интерфейс приемника поддерживает большинство USB носителей, таких как FLASH, жесткие диски

(HDD), цифровые фотокамеры и т.д. Если при обнаружении устройства произошла ошибка, то возможно, что

это устройство не поддерживается программным обеспечением приемника.

2. USB порт поддерживает напряжение 5В и максимальный ток 500мА;

3. Скорость чтения файлов с USB носителей может падать, например, при попытке воспроизведения файла

большого размера. Падение скорости чтения не является неисправностью приемника;

4. Не вынимайте USB носитель в процессе воспроизведения файлов (или записи). Производитель не несет

ответственности за потерю данных;

5. Даже если расширение файла относится к воспроизводимым форматам, некоторые файлы, закодирован-

ные неподдерживаемыми кодеками, могут быть не воспроизведены.

8.8. Запись (PVR)

C помощью функции PVR, вы сможете записывать телепередачи на USB носитель. Для записи вы должны

вставить USB устройство в приемник. На USB устройстве должно быть достаточно свободного места для

данной операции.

Быстрая запись: Во время просмотра телепередачи нажмите кнопку [REC] на пульте ДУ, появится надпись:

Когда Приемник перейдет в режим записи — в левом верхнем углу экрана появится счетчик времени записи

Во время записи при нажатии кнопки [ИНФО] можно посмотреть текущую информацию о USB накопителе и

параметрах записи. Нажмите [ВЫХОД] для выхода из меню.

Также во время записи возможен просмотр других телеканалов, вещаемых на той же частоте, что и записы-

ваемый канал. При этом записываться будет тот канал, на котором была нажата кнопка REC. Одновременная

запись нескольких каналов невозможна!

Для того чтобы остановить запись нажмите кнопку [] на пульте ДУ. На экране появится надпись «Хотите

остановить запись?». Подтвердите остановку, нажав на кнопку [OK] или откажитесь, нажав [ВЫХОД]. Счетчик

времени записи исчезнет с экрана.

8.9. TimeShift (отложенный просмотр)

Функция TimeShi, если она активирована, резервирует часть USB дискового пространства и производит

непрерывную фоновую запись выбранного канала. TimeShi позволяет сделать паузу в просмотре и продол-

жить просмотр с пропущенного места.

Присоедините внешнее USB устройство к USB порту Приемника. Убедитесь, что на USB устройстве есть до-

статочно свободного места под буфер записи (больше 256 Мб). Во время просмотра телепередачи, если вам

необходимо отойти на некоторое время, нажмите кнопку [] на пульте ДУ. Трансляция будет автоматически

поставлена на паузу. Начнется запись с отложенным просмотром. Для остановки записи нажмите на кнопку

[]. Используйте кнопку [ИНФО] для отображения информации о состоянии записи.

Для остановки функции TimeShi нажмите на кнопку [].

8.10. Телетекст

В Приемнике реализована функция Телетекста, которая включается нажатием кнопки [Телетекст]. Телетекст

представляет собой систему для передачи и отображения текстовой информации на экране телевизора

с использованием стандартной телевизионной сети. Навигация по страницам Телетекста осуществляется с по-

мощью цифровых кнопок на пульте ДУ (для перехода нужно ввести номер конкретной страницы Телетекста,

который указан на главной странице).

Нажмите [ВЫХОД] или [Телетекст] для выхода из режима Телетекст.

Функция Телетекста реализована не на всех ТВ каналах. В случае отсутствия данной функции на ТВ канале при

нажатии на кнопку [Телетекст] на экране появится соответствующее предупреждение.

8.11 Расписание

Функция «Расписание» предназначена для добавления/просмотра/редактирования/удаления задания для

записи или просмотра телепередач по расписанию.

Внимание: запись события по расписанию возможна только при подключенном USB накопителе!

Для добавления нового задания нажмите синюю кнопку на пульте ДУ (для изменения – зеленую кнопку) и

выберите соответствующие параметры:

— Тип канала: ТВ или Радио каналы;

— № канала: выбор по номеру канала;

— Название канала: выбор по названию канала;

— Дата начала (Д/М/Г): установка даты начала записи /просмотра каналов;

— Время начала: установка времени начала записи /просмотра каналов;

— Время окончания: установка времени окончания записи /просмотра каналов;

— Повтор: Один раз/Ежедневно/Еженедельно;

— Режим: Запись/Просмотр.

При корректном вводе всех параметров событие добавляется в список Таймера. Все события сортируются по

времени.

В случае некорректного ввода даты/времени или при задании перекрестного с другим событием времени на

экране появится соответствующее предупреждение. Нажмите кнопку [OK] и укажите корректную дату/время.

Для удаления созданного задания выберите его и нажмите синюю кнопку на пульте ДУ, а потом подтвердите

операцию, нажав на кнопку [OK].

За несколько секунд до начала записи/просмотра события появится сообщение «Начать запись?» и включит-

ся обратный отсчет времени, по завершении которого начнется запись/просмотр. От этой операции можно

отказаться, нажав на кнопку [ВЫХОД].

Когда Приемник перейдет в режим записи — в левом верхнем углу экрана появится счетчик времени записи.

Для того чтобы остановить запись нажмите кнопку [] на пульте ДУ. На экране появится надпись «Хотите

остановить запись?». Подтвердите остановку, нажав на кнопку [OK] или откажитесь, нажав [ВЫХОД]. Счетчик

времени записи исчезнет с экрана.

Для выхода из Таймера нажмите [ВЫХОД].

9. Поиск и устранение неисправностей

Проблема Возможная причина Решение

Нет изображения

Нет электропитания Подключите питание

Нет подключения (неправильное

подключение видеокабеля)

Подключите правильно видеокабель (или замените

его)

Неправильно выбран источник сигна-

ла на телевизоре

Измените на телевизоре источник сигнала на

правильный

Надпись «Нет сигнала»

Не присоединен или поврежден

антенный кабель

Вставьте кабель (проверьте кабель и антенну)

Неправильная настройка Исправьте настройки

Нет звука

Нет подключения (неправильное

подключение аудиокабеля)

Подключите правильно аудиокабель (или замените

его)

Звук выключен (Mute) Увеличьте громкость звука

Только звук без изображения

Нет подключения (неправильное под-

кл-е) кабеля для передачи видео

Правильно подключите или замените видеокабель

Канал является радиопрограммой

Нажмите [ТВ/РАДИО] кнопку для перехода в ТВ

режим

Пульт ДУ не работает

Разрядились элементы питания Вставьте новые батарейки

Приемник ДУ закрыт внешними эле-

ментами или далеко расположен

Уберите закрывающие предметы, проверьте работу

пульта рядом с приемником

«Рассыпание», мозаичная

картина

Слабый сигнал

Проверьте интенсивность и качество сигнала (нажав

2 раза кнопку [ИНФО] на пульте ДУ)

Если их значение не устойчиво или близко к 0%, то

необходимо:

— проверить правильность установки антенны

-проверить подсоединение антенного кабеля

Не записываются каналы или

не работает функция TimeShift

Не вставлено USB устройство

На USB устройстве мало места

Подсоедините USB устройство

Освободите место на USB устройстве

10. Технические характеристики

Наименование Характеристики Параметры

Чип

Процессор MSD 7T01

Тюнер RT836

Тюнер DVB-T/T2

Диапазон входных частот

174-230 МГц

470-862 МГц

Уровень входного сигнала

-85 ~ — 20 дБ/м

Ширина полосы 7 МГц , 8 МГц

Модуляция

QPSK, 16QAM, 64QAM, 256QAM

Видео

Формат видео

Аудио

Формат аудио

MPEG-1 layer 1/2/3; MPEG-2 layer 1/2; MPEG-4 HE-AAC layer 1/2

Поддерживаемые

типы файлов *

Видео:

AVI, FLV, MKV, MP4, MPEG, MPG, TS, VOB, MOV

Аудио: ACC, HMP3, M4A, MP2, MP3, OGG, WAV, WMA

Изображения: BMP, TIFF, GIF, JPEG, PNG

Интерфейсы и

разъемы

Аудио, Видео RCA (L/R стерео, CVBS); HDMI

USB USB 2.0

Антенный вход IEC 169-2 (ТВ гнездо)

Антенный выход IEC 169-2 (ТВ штекер) – петлевой выход

Питание

Входное напряжение DC 5В /1.5A

Потребляемая мощность 7.5 Вт макc.

Условия эксплуа-

тации

Рабочая температура от 0 до + 45 ºС

Относительная влажность

до 80%

*Содержимое отдельных файлов может не поддерживаться приемником

Уважаемые покупатели!

Обратите внимание, что технические характеристики, дизайн и алгоритмы работы приемника могут быть

изменены без предварительного уведомления! Все иллюстрации, приведенные в данной инструкции,

являются схематичными изображениями объектов и могут отличаться от их реального внешнего вида.

11. Гарантийные обязательства

Безопасная утилизация

Ознакомьтесь с местной системой раздельного сбора электрических и Электронных товаров.

Соблюдайте местные правила. Утилизируйте старые приемники отдельно от бытовых отходов.

Правильная утилизация вашего товара позволит предотвратить возможные отрицательные

последствия для окружающей среды и человеческого здоровья.

Эксплуатация по истечении срока службы

Срок службы – 3 года. По истечении срока службы приемник не представляет опасности для жизни, здоровья

и имущества потребителя. Возможно дальнейшее использование приемника по его прямому назначению.

Гарантийный срок составляет:

— 12 (двенадцать) месяцев с даты продажи Изделия, за исключением перечисленных ниже принадлежно-

стей:

— Элементов питания;

— Соединительных кабелей;

— Документации, упаковки, прилагаемых к изделию

— 6 (шесть) месяцев с даты продажи Изделия на аксессуары входящие в комплект поставки – пульт дистанци-

онного управления и блок питания.

Содержание

Barton th-562 цифровой приемник
Как Подключить Цифровую Приставку к Телевизору Barton • Настройка изображения
Подключение прибора
Начальные установки
Основные операции
Менеджер программ
Настройка изображения
Поиск каналов
Настройка времени
Настройка опций
Как подключить цифровую приставку к телевизору старой и новой модели
Как подключить цифровую приставку Denn к старому телевизору?
Приставка Денн не находит каналы
Не реагирует на пульт или кнопка не работает
Нет сигнала
Плохое качество изображения
Лаура Калибекова (Написано статей: 40)
Как подключить цифровую приставку к телевизору
Антенна
Ресивер

Новинка! Приемник цифровой эфирный Barton th-562:

-высокочувствительный тюнер DVB-T2;

-быстрое включение, переключение каналов;

-внешний блок питания;

-провода, пульт, батарейки в комплекте;

-20 каналов без Абонентской платы.

Купить в магазине «Вега», центральный рынок.

Новинка! Приемник цифровой эфирный Barton th-562:

-высокочувствительный тюнер DVB-T2;

-быстрое включение, переключение каналов;

-внешний блок питания;

-провода, пульт, батарейки в комплекте;

-20 каналов без Абонентской платы.

Купить в магазине «Вега», центральный рынок.

Дисплей (часы)	есть
Кнопки управления на передней панел	есть
Программный гид (EPG)	есть
Телетекст	есть
TimeShift	есть
Родительский ключ	есть
Чтение мультимедийных файлов с USB	есть
Запись на USB	есть
FM-радио	есть
Внешний блок питания	есть

5.Нажмите кнопку POWER на пульте или приемнике.

На экране телевизора появится меню начальных установок

Ждем вас :
1. г.Тамбов — магазин «ВЕГА», центральный рынок (100м от ТЦ Москва)

Источник

Как подключить и настроить приставку Denn? Если телезритель согласен ограничиться базовыми пакетами каналов, справиться с поставленной задачей несложно. Достаточно открыть меню ресивера и сориентироваться по названиям разделов, отчётливо указывающих на собственное назначение.

Подключение телевещания одинаково, независимо от модели приставки (ddt 111, ddt 121, ddt 131, ddt 160). Оно состоит из нескольких этапов:

Подключение прибора

Чтобы подключить dvb-t2 приставку, достаточно присоединить к устройству антенный кабель, шнур питания и кабель для связи с телевизором. Присоединяя антенный кабель, следует ориентироваться на форму разъёма и штекера, а подключая ТВ-кабель, на цвет разъёмов, подсказывающих правильно расположение проводов.

Начальные установки

После включения ресивера, зрителю предстоит выбрать:

Регулировка происходит с помощью пульта и стрелок переключения. Подобная настройка необходима при первом включении оборудования или после сброса настроек до базового уровня.

Основные операции

Задав стартовые параметры работы, телезритель попадает в основное меню, состоящее из нескольких пунктов:

установки – используется для поиска цифровых телеканалов;
менеджер каналов для создания списков и распределения трансляций;
персональные настройки, позволяющие подключить субтитры, сменить язык и настроить телеэфир;
рабочие параметры;
видео;
возможности мультимедиа.

Менеджер программ

Чтобы разобраться в управлении эфирным вещанием, достаточно следовать инструкциям на экране телевизора.

Настройка изображения

Чтобы настроить видео, нужно открыть раздел AV. В нём присутствует несколько пунктов:

Отдельного упоминания требует TV формат. Именно его требуется менять владельцам старых телевизоров.

Поиск каналов

Зрителям не придётся задумываться, как настроить цифровую приставку Denn, поскольку для поиска каналов достаточно запустить автоматическое сканирование. Любителям ручного поиска нужно заранее узнать частоту приёма. В разных регионах страны используются собственные частоты, поэтому нужные цифры придётся уточнять до сканирования.

Настройка времени

Для установки правильного времени нужно войти в раздел «настройки» и выбрать соответствующий пункт. После чего останется настроить точную дату и время и сохранить внесённые изменения. Здесь же расположены иные системные параметры приставки, включая обновление ПО и сброс до заводского уровня.

Если у Вас остались вопросы или есть жалобы — сообщите нам

Настройка опций

Обзор цифрового эфирного приёмника не будет полным без упоминания того, что в разделе с персональными пользовательскими параметрами зрители способны:

Но важно помнить, что функция будет работать, если её поддерживает TV программа. Приставка не может самостоятельно создавать аудио и переводить текст.

Как подключить цифровую приставку к телевизору старой и новой модели

Как подключить цифровую приставку Denn к старому телевизору?

Чтобы подключить приставку Denn к телевизору с электролучевой трубкой, нужно купить дополнительный кабель (с подходящим к телевизору разъёмом) и поменять TV Format в настройках ресивера. Точный вариант подключения придётся искать самостоятельно, последовательно перебирая доступные форматы.

Учитывая простоту управления приёмником, сложности с настройкой практически исключены. Но иногда избежать неприятностей, например, чёрного экрана, оказывается невозможно. В подобных случаях требуется разобраться в причинах случившегося и исправить положение. Обращение в сервисный центр обычно не требуется.

Приставка Денн не находит каналы

Также иногда трудности возникают из-за ошибок в базовых настройках, например, неверно указанной страны.

Не реагирует на пульт или кнопка не работает

Обычно именно указанные неполадки мешают переключению программ и управлению приставкой.

Нет сигнала

Помимо уже упомянутых причин неполадок к отсутствию сигнал приводят технические работы вещателя. Чтобы убедиться, что проблема именно на стороне вещателя, нужно включить другой канал. Если хотя бы один работает, значит, нужно ждать завершения профилактических работ или повторно провести поиск, если точно известно, что дело не в профилактике.

Плохое качество изображения

При плохом изображении и некачественном приёме цифровых каналов рекомендуется:

Также иногда причина некачественного изображения кроется в ненадёжном креплении антенного кабеля к телевизору.

Лаура Калибекова (Написано статей: 40)

Автор, имеет многолетний опыт работы в сервисных центрах. Специализируется на обслуживании клиентов по вопросам механических поломок и технических неполадок. Просмотреть все записи автора →

Здравствуйте. Приставка denn 151. Новая.Показывает уровень сигнала при поиске до 50%. Но каналы видит только на гораздо больших цифрах. Это нормально? Антенна с усилителем. Находимся в центре города. В итоге каналы не находит.

Как подключить цифровую приставку к телевизору

С начала 2019 года Россия переходит на цифровой формат телевизионного вещания. В сравнении с аналоговым ТВ эфирное телевидение считается более качественным, транслируемая картинка и звук «цифры» во много раз превосходит «аналог». Перейти на эфирное ТВ можно самостоятельно, без обращения к мастеру, для этого вам нужна будет только приставка и антенна.

Чтобы настроить эфирное телевещание на своем телевизоре, вам придется купить телеприставку DVB-T2 формата (ресивер). Большинство современных телевизоров уже оснащены встроенным блоком, который поддерживает «цифру». К любой технике прилагается инструкция, изучите ее, убедитесь, что устройство имеет встроенный цифровой тюнер, поддерживающий нужный DVB-T2 формат.

Многие провайдеры цифрового ТВ дают своим клиентам ресиверы напрокат.

Кроме приставки, потребуется устройство для получения цифрового сигнала, в качестве него используется антенна дециметрового диапазона или спутниковая тарелка. Второй вариант предоставляет возможность получать большее количество каналов для просмотра. Чтобы подсоединить ресивер, может потребоваться дополнительный кабель.

Если вы хотите получать как можно большее количество телеканалов, то рекомендуем приобрести CАМ–модуль.

Антенна

Для настройки цифрового ТВ используют домашнюю (комнатную) или наружную антенну. Подбирать тип устройства нужно в зависимости от того, как далеко оно находится от телевизионной вышки. Если от телеприемника до телевышки расстояние менее 15 км, то можно использовать домашнюю дециметровую антенну. Этот тип рекомендуется для жителей городов.

Тем, кто проживает в сельских местностях, и расстояние до вышки более 15 км, нужно использовать внешний вид оборудования. Жителям загорода перед выбором антенны стоит посоветоваться с соседями. Выясните у них, какими антеннами они пользуются, есть ли в ней усилитель, насколько хорошее качество звука и изображения получаемых каналов.

Ресивер

Главное устройство для настройки эфирного телевидения – это цифровая приставка, которая еще называется ресивером или тюнером. Модель телеприставки стоит выбирать исходя из ваших потребностей, по качеству приема сигнала практически все устройства одинаковы.

Различие тюнеров заключается только в дополнительных функциях.

Если вам не интересные дополнительные функции, выбирайте тюнер, исходя из своих предпочтений и доступного бюджета. Не забудьте ознакомиться с руководством пользователю от своего телевизора. Возможно, что ТВ тюнер, который поддерживает формат DVB-T2, уже встроен, и покупать ресивер нет необходимости.

Источник

Приставка для цифрового ТВ BarTon TH-562 черный

DVB-T, DVB-T2, HDMI, USB, TimeShift
подробнее

95398,11

Код товара: 1642076

Ресивер BarTon TH-562 поддерживает прием открытых каналов эфирного цифрового телевидения, транслируемых в стандарте DVB-T/T2.

Приставка выполнена на базе процессора MSD 7T01, а в качестве тюнера используется RT836.

BarTon TH-562 можно использовать практически с любым телевизором, имеющим возможность подключения внешних устройств, например, таких как DVD проигрыватель, видеомагнитофон или видеокамера.

Для просмотра 20 бесплатных эфирных цифровых каналов (в зоне приема), например на даче, будет достаточно уже имеющийся антенны ДМВ-диапазона.

Дополнительно устройство может играть роль медиаплеера с функцией записи телепрограмм. Возможность подключения внешних носителей информации реализуется благодаря наличию порта USB.

Корпус ресивера выполнен из пластмассы, на лицевой панели расположен четырехзначный светодиодный дисплей отображающий номер активного канала, правее USB разъем стандарта 2.0, в левой части под названием модели расположены кнопки: POWER, CH+/-, MENU. Тыльная сторона телеприставки содержит все необходимые выходы для подключения к телевизору: RF LOOP, HDMI, RCA.

Бонус от Триколор — возможность в течение 31 дня бесплатно просматривать более 10 000 фильмов и сериалов онлайн кинотеатра, а также 200 ТВ каналов.

Для этого:

Найдите на корпусе приёмника или на наклейке внутри коробки специальный Триколор ID.
Зарегистрируйтесь в приложении «Триколор Кино и ТВ», доступном на смартфонах, планшетах и Smart TV.
Смотрите на мобильных устройствах и Smart TV (всего можно подключить до 5 разных устройств).

Для более детального знакомства с цифровой приставкой BarTon (Триколор) TH-562 предлагаем вашему вниманию видеообзор:

Источник

Barton th-562 цифровой приемник

Цифровое ТВ: как подключить приставку к телевизору?

Что такое цифровая приставка и для чего она нужна?

Комплектация приставки для цифрового телевидения

Что ещё нужно?

Схема подключения приставки цифрового ТВ к телевизору

1. Через HDMI-интерфейс

2. Через RCA-кабель («тюльпаны», «колокольчики»)

3. Через SCART

Что делать, если нет таких разъёмов?

Настройка приставки к телевизору: пошаговая инструкция

Можно ли подключить к приставке несколько телевизоров?

Как подключить ТВ-тюнер к интернету?

Неполадки и способы их устранения

1. Приставка не находит каналы или же внезапно перестала их находить

2. Ошибка «Нет сигнала»

3. Изображение дёргается, сильно «пикселит» или тормозит, звук подвисает

Цифровая приставка Barton 561

Приставка для цифрового ТВ BarTon TA-561 — Обзор

Технические характеристики

Комплект поставки и упаковка

Передняя панель приставки

Задняя панель приставки

Настройка каналов

Мои настройки

1. ТВ Каналы

2. Изображение

3. Поиск каналов

4. Время

5. Язык

6. Система

7. USB

История покупки

Плюсы

Минусы

Вывод

Проверка наличия комплектующих

Подключение антенны

Подключение кабеля питания

Подключение цифрового эфирного приемника Barton TH 562 к телевизору

Включение приемника

Шаг 1: Подключение антенны

Шаг 2: Подключение к телевизору

Шаг 3: Включение приемника

Выбор языка интерфейса

Поиск доступных каналов

Ручная настройка каналов цифрового эфирного приемника barton th 562

Программирование таймера записи

Проверка качества сигнала

Включение дополнительных функций

1. Включение функции «Телетекст»

2. Включение функции «Запись»

3. Включение функции «Таймер»

4. Включение функции «Родительский контроль»

Меню настроек

Обновление прошивки

Ремонт и обслуживание цифрового эфирного приемника barton th 562

Рекомендации по использованию цифрового эфирного приемника Barton TH 562

1. Установка приемника

2. Подключение к телевизору

3. Настройка приемника

4. Обновление программного обеспечения

5. Особенности использования

Цифровой эфирный приемник

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Содержание

1. Назначение

2. Меры предосторожности

3. Комплектация

4. Передняя и задняя панели

Передняя панель

Задняя панель

5. Пульт дистанционного управления

Назначение кнопок пульта ДУ

Установка батареек

6. Подключение к внешним устройствам

Внимание!

7. Начало работы

Основные операции

8.1. Программы
