Привод для промышленных ворот targo tr 5024 230kit инструкция

Артикул: TR-5024-230KIT

Двигатель 230В, мощность 670 Вт, крутящий момент 50Нм, частота 24 об/мин, S_max = 18 м², интенсивность 25%, IP65 Все характеристики

Комплект поставки автоматики: привод, блок управления, монтажный набор, 2 пульта, руководство по монтажу и эксплуатации

Выберите решение

коммутационный комплект MBOX

коммутационный комплект MBOX
фотоэлементы LM-L

коммутационный комплект MBOX
фотоэлементы LM-L
сигнальная лампа SL-U

TARGO TR-5024-230KIT
Краткое описание
Свойства
Характеристики

Безопасность и надежность

Приводы серии Targo с внешним блоком управления — мощные, надежные и функциональные решения для автоматизации промышленных ворот разной площади и с различной интенсивностью эксплуатации.

Привод для промышленных ворот TARGO TR-5024-230KIT

Мощный электродвигатель

И стальной редуктор обеспечивают подъем промышленных ворот площадью до 18 м² и массой до 260 кг.

Дублирующий механизм концевых положений

Гарантия точной настройки и остановки ворот в заданных точках.

Класс защиты привода IP65

Использование привода на автомойках и других помещениях с повышенной влажностью без риска выхода из строя.

Новый функциональный блок управления

Полная адаптация ворот под режим работы объекта.

Дополнительные аксессуары

Дистанционное управление, светофорное регулирование проезда, фотоэлементы и др. элементы для безопасности для использования привода для секционных ворот.

50 Нм

Номинальный крутящий момент

24 об/мин

Номинальная частота вращения

18 м²

Максимальная площадь автоматизируемых ворот

260 кг

Максимальный вес автоматизируемых ворот

Технические характеристики

Электропитание	230 В ± 10%; 50 Гц
Максимальная площадь автоматизируемых ворот	18 м²
Номинальный крутящий момент	50 Нм
Номинальная частота вращения	24 об/мин
Потребляемая мощность при номинальном крутящем моменте	550 Вт
Интенсивность использования (ED)	25% (S3)
Максимальное время непрерывной работы	15 мин
Максимальная масса полотна ворот	260 кг
Класс защиты	I
Степень защиты оболочки привода	IP65
Диапазон рабочих температур	-20…+50 ºС
Габаритные размеры привода	431×270×133 мм
Масса привода (с цепью и кабелями в комплекте)	16 кг
Масса БРУТТО	20,5 кг

Фотоэлементы LM-L

Малые габариты
Релейный выход с нормально-закрытым и нормально-открытым контактами (NC/NO)
Визуализация работы с помощью светодиода
Стильный (современный дизайн)

Фотоэлементы LM-LB

Беспроводные фотоэлементы для сигнализации о нахождении посторонних предметов на оптической оси между передатчиком и приемником.
Комплект поставки: передатчик, приемник, инструкция, дюбель с шурупом (8 шт.)

Сигнальная лампа SL-U

Широкий диапазон питающего напряжения
Режим работы с миганием или без мигания
Встроенная антенна
Напряжение питания – 230В
Монтаж на горизонтальную или вертикальную поверхность

Пульт ДУ AT-4N

До 4 управляемых устройств
Рабочая частота 433.92МГц
Код — Динамический
Степень защиты корпуса — IP54

Универсальный радиоприёмник AR-1-500N

Количество каналов управления — 1
Рабочее напряжение питания — 12В ÷ 24 В DC / AC
Количество принимаемых пультов управления — до 500 штук
Встроенная антенна

Источник

Описание товара

Комплект электропривода TR-5024-230KIT от производителя Alutech послужит хорошим решением при необходимости автоматизации Ваших промышленных ворот. Автоматика предназначена для установки на промышленные ворота с максимальной площадью полотна 18 м² и ее предельной массой 260 кг. Привод питается от напряжения 230В с максимальным крутящим моментов 50H/м. Изоляционный класс защиты IP 65. Предназначен для работы с интенсивностью 25%. В состав комплекта входит: электропривод, блок управления со встроенным радиоприемником, пара четырехканальных пультов дистанционного управления и монтажный комплект.

Габаритные размеры: 433х272х133 мм.

Особенности и преимущества

Функциональность и удобство эксплуатации

Возможность управления освещением дворовой территории при помощи пульта, а также отключение освещения по таймеру(для блоков управления TR-01);
Возможность ручной разблокировки привода, блокировка включения привода в разблокированном состоянии;
Возможность организации одно- (для блоков CUID) и двустороннего светофорного (для блоков TR-01) регулирования;
Возможность настройки промежуточного положения ворот(для блоков управления TR-01);
Блокировка включения привода при использовании цепного редуктора (для блоков управления TR-01);
Блокирование работы электродвигателя при помощи ключа(для блоков управления TR-01)
Возможность отключения элементов безопасности вблизи пола(для блоков управления TR-01).

Надежность и долговечность

Работоспособность в широком диапазоне напряжения: 160 — 270В;
Надежный цепной редуктор подъема ворот без ограничений по интенсивности использования;
Защита привода от перегрева при превышении установленной интенсивности работы.

Безопасность эксплуатации

Дублирующие концевые выключатели конечных положений для дополнительной гарантии остановки ворот в заданном положении;
Возможность подключения фотоэлементов (на открытие и закрытие), оптосенсоров, фотолинейки, радара, сигнальной лампы.

Простой ввод в эксплуатацию

Простой интуитивно понятный интерфейс настройки: пошаговая настройка с помощью дисплея;
Простой и удобный режим настройки и удаления пультов.

Широкие возможности применения

Класс защиты корпуса IP65 позволяет использовать приводы в помещениях с высокой влажностью;
Возможность монтажа привода под углами 0, 45, 90 градусов.

Остался вопрос где купить комплект автоматики для промышленных секционных ворот TR-5024-230KIT по выгодной цене у официального дилера в Москве? Звоните!

Технические характеристики

Производитель	ALUTECH
Модель	TR-5024-230KIT
Тип привода	Осевой
Макс. площадь ворот	18 м²
Макс. масса ворот	260 кг.
Напряжение пит.	230 В
Рабочая частота	50 Гц
Напряжение пит. двигателя	230 В
Мощность	670 Вт.
Вращающий момент	50 Нм
Потребляемый ток	3 А
Скорость вращения двигателя	24 об/мин.
Макс. кол-во оборотов выходного вала	17
Тип редуктора	Электромеханический
Тип концевого выключателя	Механический
Интенсивность	25%
Макс. непрерывное время работы	10 мин.
Класс изоляции	I
Тепловая защита двигателя	120°C
Передаточное число	58:1
Класс защиты	IP 65
Габариты	433х272х133 мм.
Рабочая температура	-20…+50°C
Страна производства	Беларусь

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.

Доставка по Москве и МО

Доставка осуществляется через 1-2 дня после готовности товара к отправке;
Доставка осуществляется до подъезда или до ворот;
Разгрузка и подъем товаров не входит в услугу;
Товары доставляются с 10:00 до 20:00 в рабочие дни (за исключением праздничных дней);
Заказ может быть доставлен в другие дни, но только по предварительному согласованию с менеджером.

Мы предлагаем следующие способы оплаты товара:

Оплата наличными

Оплата за наличный расчет для физических и юридических лиц. После внесения денежных средств Покупатель подписывает товаросопроводительные документы и получает кассовый чек.

Безналичная оплата

Мы работаем с физическими и юридическими лицами за безналичный расчёт со 100% предоплатой с оформлением всех предусмотренных законодательством документов. Счёт на оплату направляется Покупателю на электронную почту после запроса счета через форму на сайте либо по электронной почте. Цена на заказанный товар действительна в течение 2 дней с момента оформления Заказа.

Электронные способы

Оплата Заказа электронными способами, в т.ч. банковскими картами. Оплата Заказа данным способом доступна запросом ссылки на оплату у нашего менеджера.

Если у вас возникнут вопросы по оформлению заказа, вы можете обратиться к нам, позвонив по телефону +7 499 455-43-54 или связавшись по электронной почте sale@ru-alutech.com. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика АЛЮТЕХ.

Запрос цены или КП

Мы предоставляем официальную гарантию на всю продукцию.

Сервис гарантии включает в себя:

Приемку в сервисном центра для выполнения диагностики дефекта.
Ремонт.
Бесплатную доставку клиенту.

Контакты гарантийного отдела:

Телефон: +7 499 455-43-54
E-mail: sale@ru-alutech.com

Получить КП / Счет

Для расчета коммерческого предложения или получения счета на поставку оборудования АЛЮТЕХ оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 499 455-43-54 или электронной почте sale@ru-alutech.com. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика АЛЮТЕХ.

Специалист по решениям АЛЮТЕХ:

Окажет профессиональную консультацию.
Сообщит вашу цену на продукцию.
Сообщит информацию об актуальных акциях и скидках.
Подскажет ближайшее к вам отделение с наличием нужной продукции.
Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Источник

Функциональность и удобство эксплуатации

Возможность управления освещением дворовой территории при помощи пульта, а также отключение освещения по таймеру*.
Возможность ручной разблокировки привода, блокировка включения привода в разблокированном состоянии.
Возможность организации одно- (для блоков CUID) и двустороннего светофорного (для блоков TR-01) регулирования.
Возможность настройки промежуточного положения ворот*.
Блокировка включения привода при использовании цепного редуктора (для блоков управления TR-01).
Блокирование работы электродвигателя при помощи ключа*.
Возможность отключения элементов безопасности вблизи пола*

*для блоков управления TR-01

Надежность и долговечность

Работоспособность в широком диапазоне напряжения: 160 — 270В.
Надежный цепной редуктор подъема ворот без ограничений по интенсивности использования.
Защита привода от перегрева при превышении установленной интенсивности работы.

Безопасность эксплуатации

Дублирующие концевые выключатели конечных положений для дополнительной гарантии остановки ворот в заданном положении.
Возможность подключения фотоэлементов (на открытие и закрытие), оптосенсоров, фотолинейки, радара, сигнальной лампы.

Простой ввод в эксплуатацию

Простой интуитивно понятный интерфейс настройки: пошаговая настройка с помощью дисплея.
Простой и удобный режим настройки и удаления пультов

Широкие возможности применения

Класс защиты корпуса IP65 позволяет использовать приводы в помещениях с высокой влажностью.
Возможность монтажа привода под углами 0, 45, 90 градусов.

Комплект поставки:

Привод с цепью ручного аварийного управления и набором кабелей для подключения

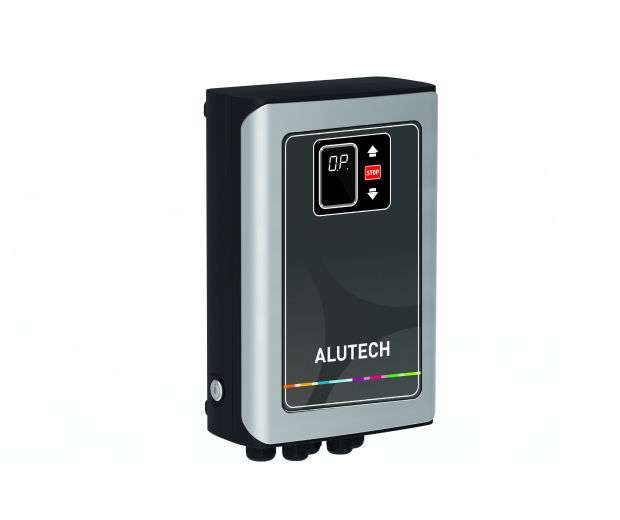

Внешний блок управления CUID-230 со встроенным радиоприемником и кнопками управления
Пульт дистанционного управления 2 шт.
Руководство по монтажу и эксплуатации
Монтажный набор
Соединительные кабели (длина 6 м), цепь ручного подъема (длина 10 м)

Характеристика	TR-3531-230KIT	TR-5024-230KIT
Площадь ворот, м кв.	12	18
Для неотапливаемых помещений	Да
Крутящий момент	35 Н*м	50 Н*м
Электродвигатель	230 В / 1~
Интенсивность использования	25%	25%
Степень защиты оболочки привода	IP65
Диапазон рабочих температур	-20°С… +50°С
Для влажных помещений	Да

Бренд: ALUTECH
Вес упаковки: 20.5 кг

Источник

Alutech TR-5024-230KIT

Описание Alutech TR-5024-230KIT

— Мощный электродвигатель и стальной редуктор обеспечивают подъем ворот площадью до 18 кв.м и массой до 260 кг
— Дублирующий механизм концевых положений гарантирует точную настройку и остановку ворот в заданных точках
— Класс защиты привода IP65 позволяет использовать привод на автомойках и в других помещениях с повышенной влажностью без риска выхода из строя

Площадь полотна ворот: до 18 м²
Масса полотна: до 260 кг
Рабочее напряжение на приводе: 230 В ± 10%, 50 Гц
Максимальный крутящий момент: 50 Нм
Номинальная частота вращения: 24 об/мин
Потребляемая мощность при номинальном крутящем моменте: 550 Вт
Максимальное время непрерывной работы: 15 мин
Степень защиты оболочки привода: IP65
Интенсивность эксплуатации: 25%
Диапазон рабочих температур: от — 20 до + 50°C
Габаритные размеры привода : 431 × 270 × 133 мм
Масса привода (с цепью и кабелями в комплекте): 17 кг

— Электропривод с системой меахнической разблокировки и цепью ручного управления
— Набор кабелей
— Новый внешний блок управления CUID-400N
— Встроенный радиоприемник
— Монтажный комплект

Характеристики Alutech TR-5024-230KIT

Функционал: Комплект автоматики для секционных ворот
Интенсивность, %: 25
Комплект: Да
Напряжение автоматики, В: 230
Площадь ворот, кв.м: 18
Тип секционного привода: Навальный

Документация

Всю необходимую техническую документацию, а также сертификаты на оборудование вы можете запросить у менеджеров отдела продаж

Источник

Привод для промышленных ворот TARGO TR-5024-230KIT

Двигатель 230В, мощность 670 Вт, крутящий момент 50Н, частота 24 об/мин, S_max = 18 м², интенсивность 25%, IP65 Все характеристики

коммутационный комплект A-box/OSE

коммутационный комплект A-box/OSE
фотоэлементы LM-L

коммутационный комплект A-box/OSE
фотоэлементы LM-L
сигнальная лампа SL-U

TARGO TR-5024-230KIT
Краткое описание
Свойства
Характеристики
Документация

Суббота	9:00 — 19:00
Воскресенье	9:00 — 19:00
Понедельник	9:00 — 19:00
Вторник	9:00 — 19:00
Среда	9:00 — 19:00
Четверг	9:00 — 19:00
Пятница	9:00 — 19:00

Безопасность и надежность

Мощный электродвигатель

И стальной редуктор обеспечивают подъем промышленных ворот площадью до 18 м 2 и массой до 260 кг.

Дублирующий механизм концевых положений

Гарантия точной настройки и остановки ворот в заданных точках.

Класс защиты привода IP65

Использование привода на автомойках и других помещениях с повышенной влажностью без риска выхода из строя.

Новый функциональный блок управления

Полная адаптация ворот под режим работы объекта.

Дополнительные аксессуары

Дистанционное управление, светофорное регулирование проезда, фотоэлементы и др. элементы для безопасности использования привода для секционных ворот.

Электропитание	230 В ± 10%; 50 Гц
Максимальная площадь автоматизируемых ворот	18 м²
Номинальный крутящий момент	50 Нм
Номинальная частота вращения	24 об/мин
Потребляемая мощность при номинальном крутящем моменте	550 Вт
Интенсивность использования (ED)	25% (S3)
Максимальное время непрерывной работы	15 мин
Максимальная масса полотна ворот	260 кг
Класс защиты	I
Степень защиты оболочки привода	IP65
Диапазон рабочих температур	-20…+50 ºС
Габаритные размеры привода	431×270×133 мм
Масса привода (с цепью и кабелями в комплекте)	не более 17 кг
Масса БРУТТО	25 кг

Малые габариты
Релейный выход с нормально-закрытым и нормально-открытым контактами (NC/NO)
Визуализация работы с помощью светодиода
Стильный (современный дизайн)

Беспроводные фотоэлементы для сигнализации о нахождении посторонних предметов на оптической оси между передатчиком и приемником.
Комплект поставки: передатчик, приемник, инструкция, дюбель с шурупом (8 шт.)

Широкий диапазон питающего напряжения
Режим работы с миганием или без мигания
Встроенная антенна
Напряжение питания – 230В
Монтаж на горизонтальную или вертикальную поверхность

До 4 управляемых устройств
Рабочая частота 433.92МГц
Код — Динамический
Степень защиты корпуса — IP54

Количество каналов управления — 1
Рабочее напряжение питания — 12В ÷ 24 В DC / AC
Количество принимаемых пультов управления — до 500 штук
Встроенная антенна

Главная
О компании
Доставка и оплата
Отзывы
Контакты
Сервис
Гарантия
Кредит и рассрочка
Замер
Монтаж
Новости и акции
Публикации
Фото/Видео
Документация
Вопрос-ответ

- Гаражные ворота
- Промышленные ворота
- Панорамные ворота
- Въездные ворота

- Автоматика для откатных ворот
- Автоматика для распашных ворот
- Автоматика для гаражных ворот
- Автоматика для промышленных ворот

- Рольставни
- Роллетные ворота
- Роллетные решетки

- Уравнительные платформы (доклевеллеры)
- Герметизаторы проема (докшелтеры)
- Перегрузочные площадки
- Перегрузочные тамбуры

Ворота
- Гаражные ворота
- Промышленные ворота
- Панорамные ворота
- Въездные ворота
Автоматика для ворот
- Автоматика для откатных ворот
- Автоматика для распашных ворот
- Автоматика для гаражных ворот
- Автоматика для промышленных ворот
Роллетные системы
- Рольставни
- Роллетные ворота
- Роллетные решетки
Перегрузочная техника
- Уравнительные платформы (доклевеллеры)
- Герметизаторы проема (докшелтеры)
- Перегрузочные площадки
- Перегрузочные тамбуры
Шлагбаумы

Суббота	9:00 — 19:00
Воскресенье	9:00 — 19:00
Понедельник	9:00 — 19:00
Вторник	9:00 — 19:00
Среда	9:00 — 19:00
Четверг	9:00 — 19:00
Пятница	9:00 — 19:00

125371, г. Москва, Волоколамское шоссе, д. 116, офис 401

Вся представленная на сайте информация, касающаяся технических характеристик, наличия и стоимости товаров, носит информационный характер и не является публичной офертой.

Для более подробной информации необходимо обратиться в офис компании или позвонить по телефону +7 (495) 150-14-44.

Источник

Комплект TR-5024-230KIT

площадь створки до 18 м2

крутящий момент 50 Н/м

Информация о доставке

Курьерская доставка: понедельник , 21.06.2021
Самовывоз: понедельник , 21.06.2021
г. Москва, ул. Генерала Дорохова, д. 6.

Описание
Инструкции

Описание

В комплекте: электропривод с системой механической разблокировки и цепью ручного управления и набором кабелей, внешний блок управления CUID-230 со встроенным радиоприемником, монтажный комплект.

Комплект TR-5024-230KIT для промышленных ворот с внешним блоком управления предназначен для автоматизации промышленных ворот. Мощный двигатель и стальной редуктор обеспечивают подъем промышленных ворот площадью до 18 м2 и массой до 260 кг. Класс защиты привода IP65 – подойдет для использования на автомойках и других помещениях с повышенной влажностью без риска выхода из строя

Возможна установка дополнительных аксессуаров – дистанционное управление, светофорное регулирование проезда, фотоэлементы и др. элементы для безопасности использования.

Технические характеристики TR-5024-230KIT

Источник

Автоматика Alutech TR-5024-230KIT

суммарный рейтинг :

Скорость: 24 об/мин
Площадь: до 18 кв.м
Интенсивность: 25%
Мощность: 670 В
Страна пр-ва: Беларусь

Стоимость доставки

Приводы откатных и распашных ворот

Москва — 500 руб. (в пределах МКАД)
МО — 35 руб./км. (от МКАД)
Россия — бесплатно до склада ТК

Шлагбаумы, секционные приводы, комп-ющие

Москва — 1500 руб. (в пределах МКАД)
МО — 1500 руб. + (35 руб./км. от МКАД)
Россия — бесплатно до склада ТК

Москва — 500 руб. (в пределах МКАД)
МО — 500 руб. + (35 руб./км. от МКАД)
Россия — бесплатно до ТК

Москва — 3500 руб. (в пределах МКАД)
МО — 3500 руб. + (35 руб./км. от МКАД)

Способы оплаты

Наличными при получении
Картами Visa / MasterCard / МИР
Оплата на сайте через Сбербанк
Оплата на р/с компании

Наши обязательства

Честные цены
Надёжная компания
Клиентский сервис
Специалисты с опытом
Гарантия

Минимальная стоимость заказа на изделие 1

Внимание: последний на складе!

В новых приводах ALUTECH используется ряд узлов и комплектующих, применяющихся в автоматике AN Motors (электродвигатели, редукторы, трансформаторы) и проверенных 7-летним опытом успешной эксплуатации. Автоматика ALUTECH разработана с учетом основных особенностей эксплуатации в условиях всех климатических зон СНГ. Благодаря применению мощных электродвигателей и мотор-редукторов электроприводы ALUTECH точно подбираются для соответствующего веса воротной конструкции без необходимости переплаты за более дорогостоящие модели двигателей.

Электропривод с системой мехнической разблокировки и цепью ручного управления и набором кабелей;
Внешний блок управления CUID-230 встроенным радиоприемником;
Два четырехканальных пульта AT-4;
Монтажный комплект.

Для промышленных ворот площадью до 42 м2
Подтвержденная сертификатами степень защиты IP 65 для работы в самых сложных условиях.
Возможность монтажа привода под углами 0°, 45°, 90°
Надежный цепной редуктор подъема ворот без ограничений по интенсивности использования
Ручная разблокировка редуктора
В составе комплекта два пульта дистанционного управления.

Области применения

Дополнительные возможности

Простой ввод в эксплуатацию

Простой и интуитивно понятный интерфейс настройки: пошаговая настройка с помощью дисплея.
Быстрая автоматическая настройка конечных положений одним нажатием (экспресс-настройка, для блоков управления TR-01).
Удобная и точная экспресс-настройка концевых положений ворот (для блоков управления TR-01).

Дублирующие концевые выключатели конечных положений для дополнительной гарантии остановки ворот в заданном положении.
Возможность подключения фотоэлементов (на открытие и закрытие), оптосенсоров, фотолинейки, радара, сигнальной лампы
Блокировка включения привода при использовании цепного редуктора.

Надежность и долговечность

Работоспособность в широком диапазоне напряжения: 160 — 270В.
Надежный цепной редуктор подъема ворот без ограничений по интенсивности использования.
Защита привода от перегрева при превышении установленной интенсивности работы.

Функциональность и комфорт

Возможность управления дворовой территории при помощи пульта, а также отключение освещения по таймеру (для блоков управления TR-01).
Возможность организации одно- (для блоков CUID) и двустороннего светофорного (для блоков TR-01) регулирования.
Возможность использования привода в интенсивном режиме работы (до 60%, S3) для моделей с двигателем 400В 3).

Источник

Alutech TR-5024-230kit

товар со скидкой

Производитель: ALUTECH (Беларусь)

Технические характеристики
Инструкции
Аксессуары
Доставка
Монтаж
Оплата

Привод 230В, максимальный крутящий момент 50Н/м, IP65, интенсивность использования 25 %.

В комплекте:

Привод с механической разблокировкой c цепью ручного подъема;
Внешний блок управления с радиоплатой;
Четырехканальный пульт AT4 2 шт.
Монтажный комплект.

Наименование параметра	TR5024-230kit
Напряжение питания, В	230
Частота сети, Гц	50
Потребляемая мощность, Вт	670
Номинальный крутящий момент, Нм	50
Частота вращения, об/мин	24
Максимальное кол-во оборотов выходного вала	17
Интенсивность использования, %	25
Передаточное отношение редуктора	58:1
Максимальное время непрерывной работы, мин	10
Степень защиты оболочки	IP65
Диапазон рабочих температур (°C)	-20 +50
Вес привода, кг	18

Доставка по Санкт-Петербургу: 300 руб.
Бесплатный самовывоз с ул. Политехнической, д. 7 (ст. м. Лесная, ст. м. Площадь Мужества)

Источник
