Prology cmu 300 инструкция

Наименование: Пролоджи ЦМУ-300
Страна-производитель: Китай
Изготовитель: СХТ Гроуп АГ
Основное предназначение товара:
ФM/УКВ СД/УСБ-ресивер
Габаритные размеры: 178х50х120 мм
Срок службы: 2 года
Юридический адрес изготовителя:
ЕБС Бизнесс Форум, Баарерштрассе, 135,
CХ-6301 Зуг, Швейцария

CMU-300

FM/ÓÊÂ SD/USB-ресивер

возьми

кино

в дорогу

Руководство пользователя

www.prology.ru

Prology CMU-300

2

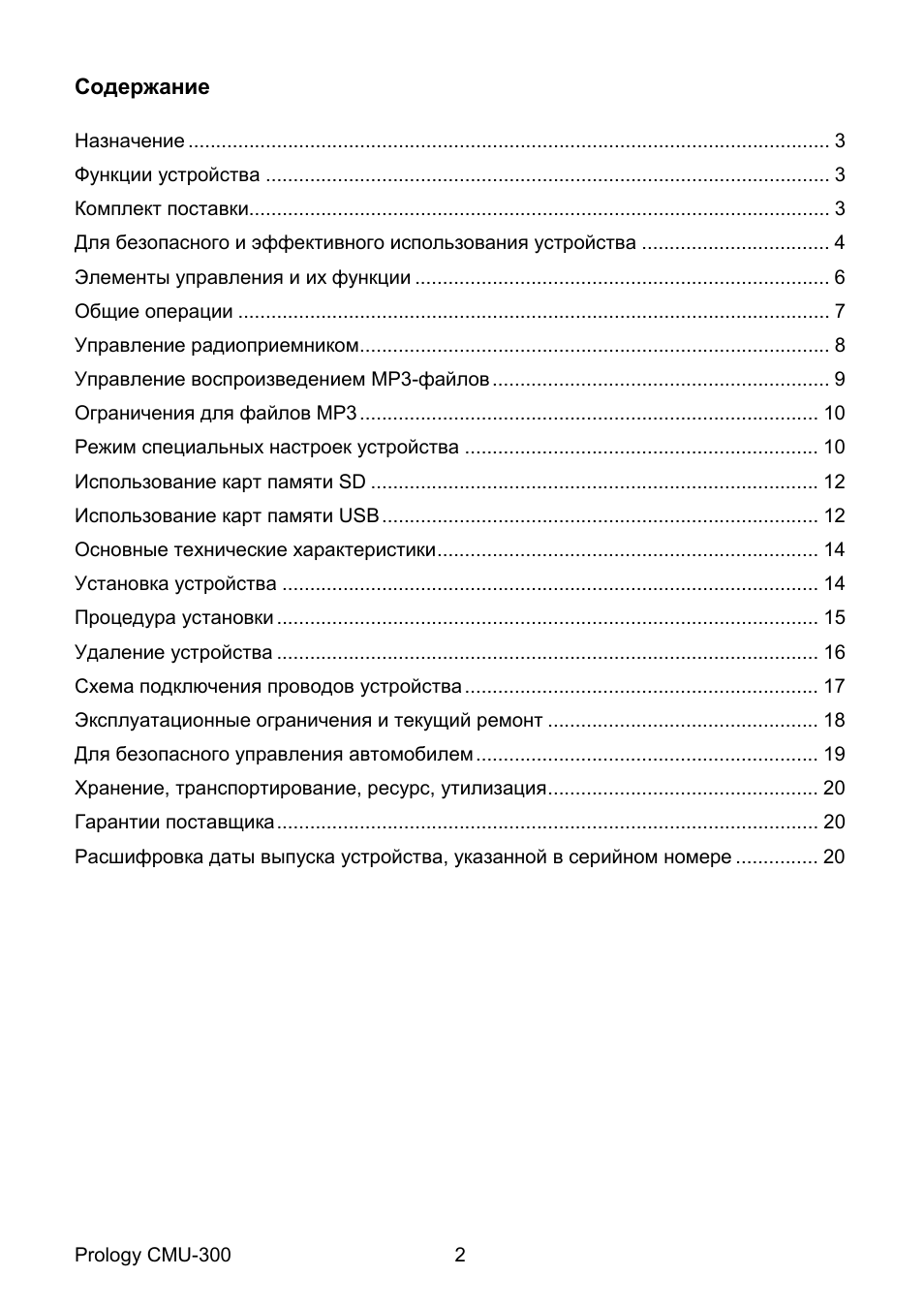

Содержание

Назначение …………………………………………………………………………………………………….. 3

Функции устройства ………………………………………………………………………………………… 3

Комплект поставки…………………………………………………………………………………………… 3

Для безопасного и эффективного использования устройства ……………………………. 4

Элементы управления и их функции ………………………………………………………………… 6

Общие операции …………………………………………………………………………………………….. 7

Управление радиоприемником…………………………………………………………………………. 8

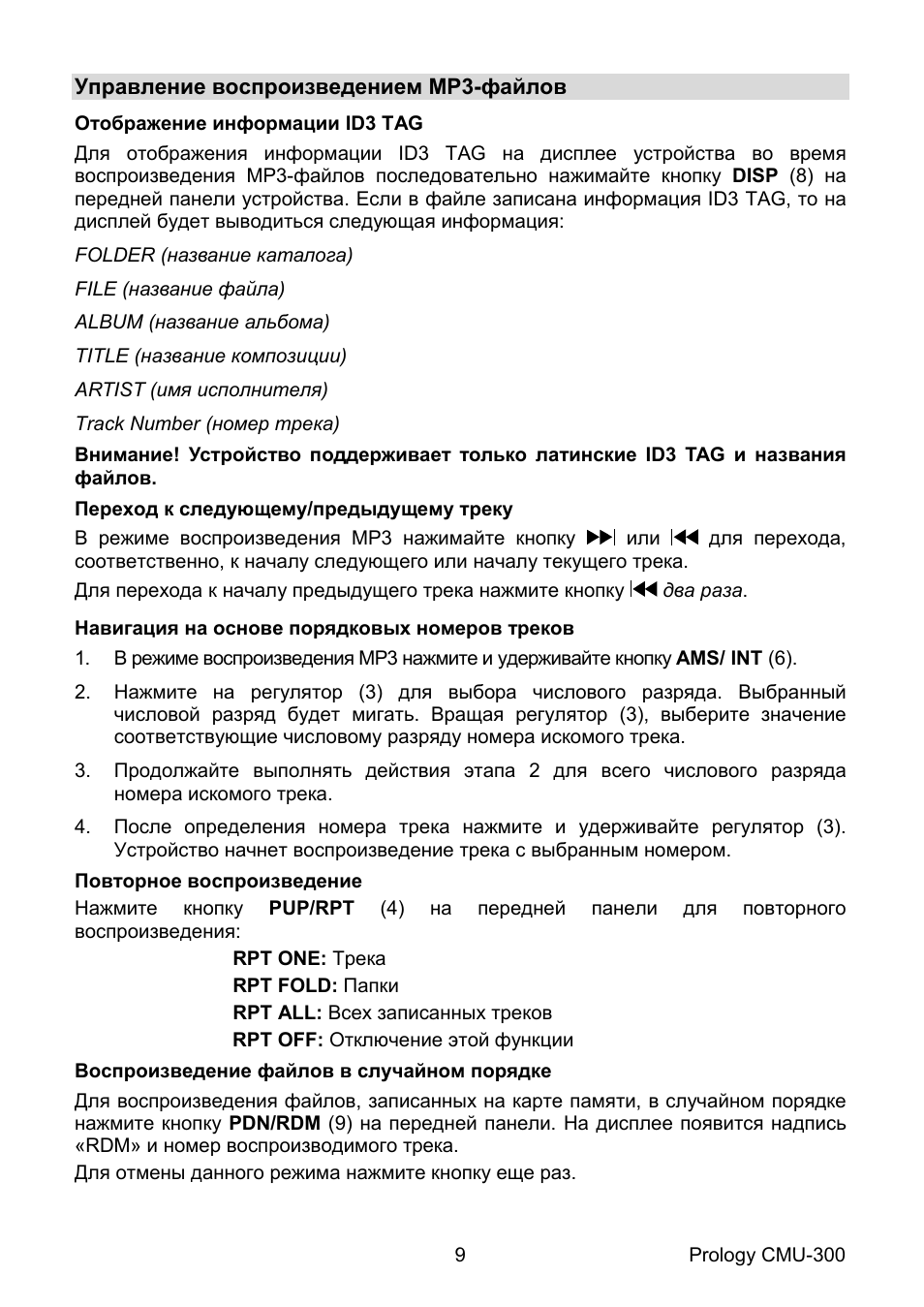

Управление воспроизведением MP3-файлов ……………………………………………………. 9

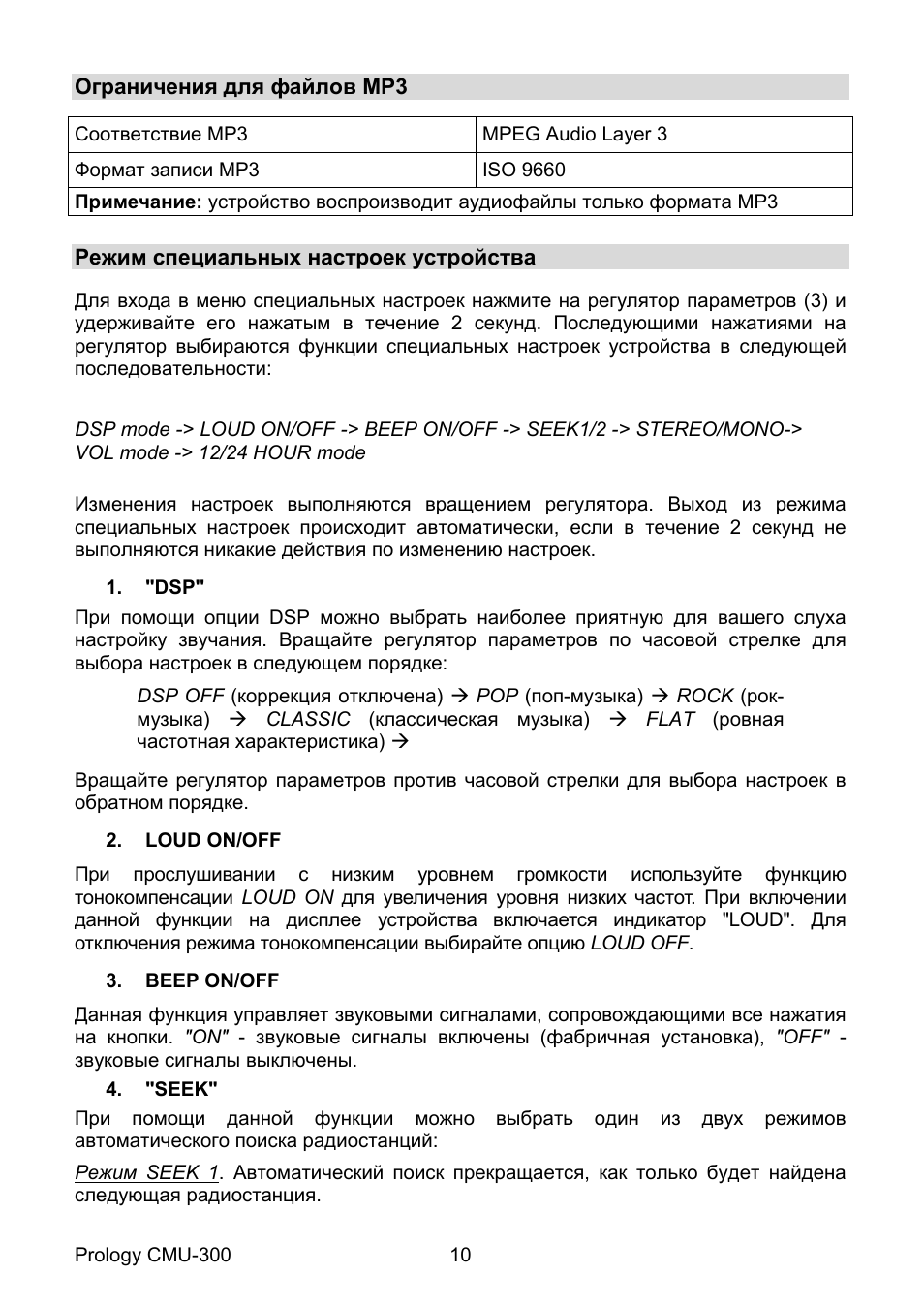

Ограничения для файлов MP3 ……………………………………………………………………….. 10

Режим специальных настроек устройства ………………………………………………………. 10

Использование карт памяти SD ……………………………………………………………………… 12

Использование карт памяти USB ……………………………………………………………………. 12

Основные технические характеристики…………………………………………………………… 14

Установка устройства ……………………………………………………………………………………. 14

Процедура установки …………………………………………………………………………………….. 15

Удаление устройства …………………………………………………………………………………….. 16

Схема подключения проводов устройства ………………………………………………………. 17

Эксплуатационные ограничения и текущий ремонт …………………………………………. 18

Для безопасного управления автомобилем…………………………………………………….. 19

Хранение, транспортирование, ресурс, утилизация…………………………………………. 20

Гарантии поставщика…………………………………………………………………………………….. 20

Расшифровка даты выпуска устройства, указанной в серийном номере …………… 20

Prology

CMU-300

3

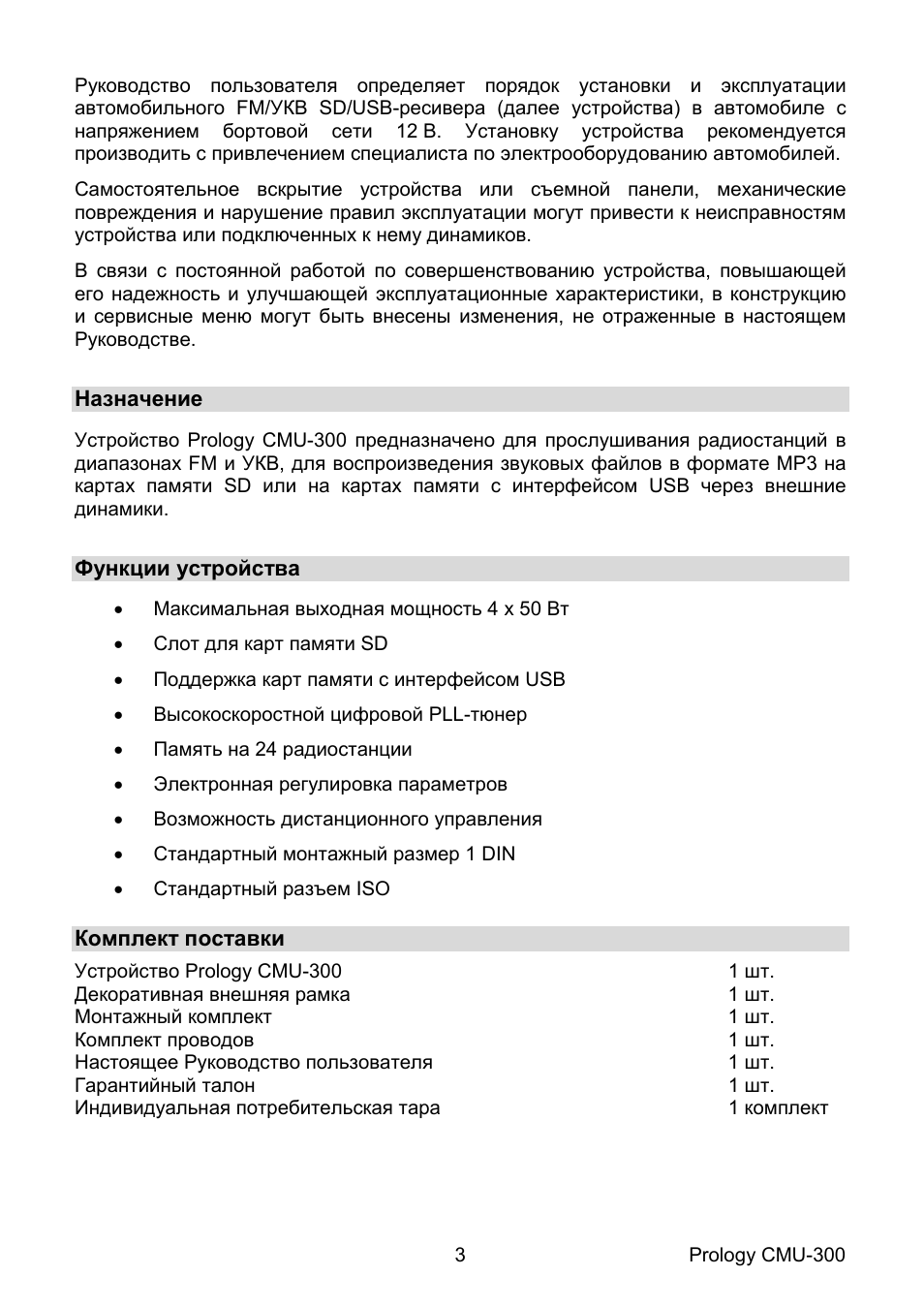

Руководство пользователя определяет порядок установки и эксплуатации
автомобильного FM/УКВ SD/USB-ресивера (далее устройства) в автомобиле с
напряжением бортовой сети 12

В. Установку устройства рекомендуется

производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства или съемной панели, механические
повреждения и нарушение правил эксплуатации могут привести к неисправностям
устройства или подключенных к нему динамиков.

В связи с постоянной работой по совершенствованию устройства, повышающей
его надежность и улучшающей эксплуатационные характеристики, в конструкцию
и сервисные меню могут быть внесены изменения, не отраженные в настоящем
Руководстве.

Назначение

Устройство Prology CMU-300 предназначено для прослушивания радиостанций в
диапазонах FM и УКВ, для воспроизведения звуковых файлов в формате MP3 на
картах памяти SD или на картах памяти с интерфейсом USB через внешние
динамики.

Функции устройства



Максимальная выходная мощность 4 х 50 Вт



Слот для карт памяти SD



Поддержка карт памяти с интерфейсом USB



Высокоскоростной цифровой PLL-тюнер



Память на 24 радиостанции



Электронная регулировка параметров



Возможность дистанционного управления



Стандартный монтажный размер 1 DIN



Стандартный разъем ISO

Комплект поставки

Устройство Prology CMU-300

1 шт.

Декоративная внешняя рамка 1

шт.

Монтажный комплект 1

шт.

Комплект проводов

1 шт.

Настоящее Руководство пользователя 1

шт.

Гарантийный талон 1

шт.

Индивидуальная потребительская тара 1

комплект

Prology CMU-300

4

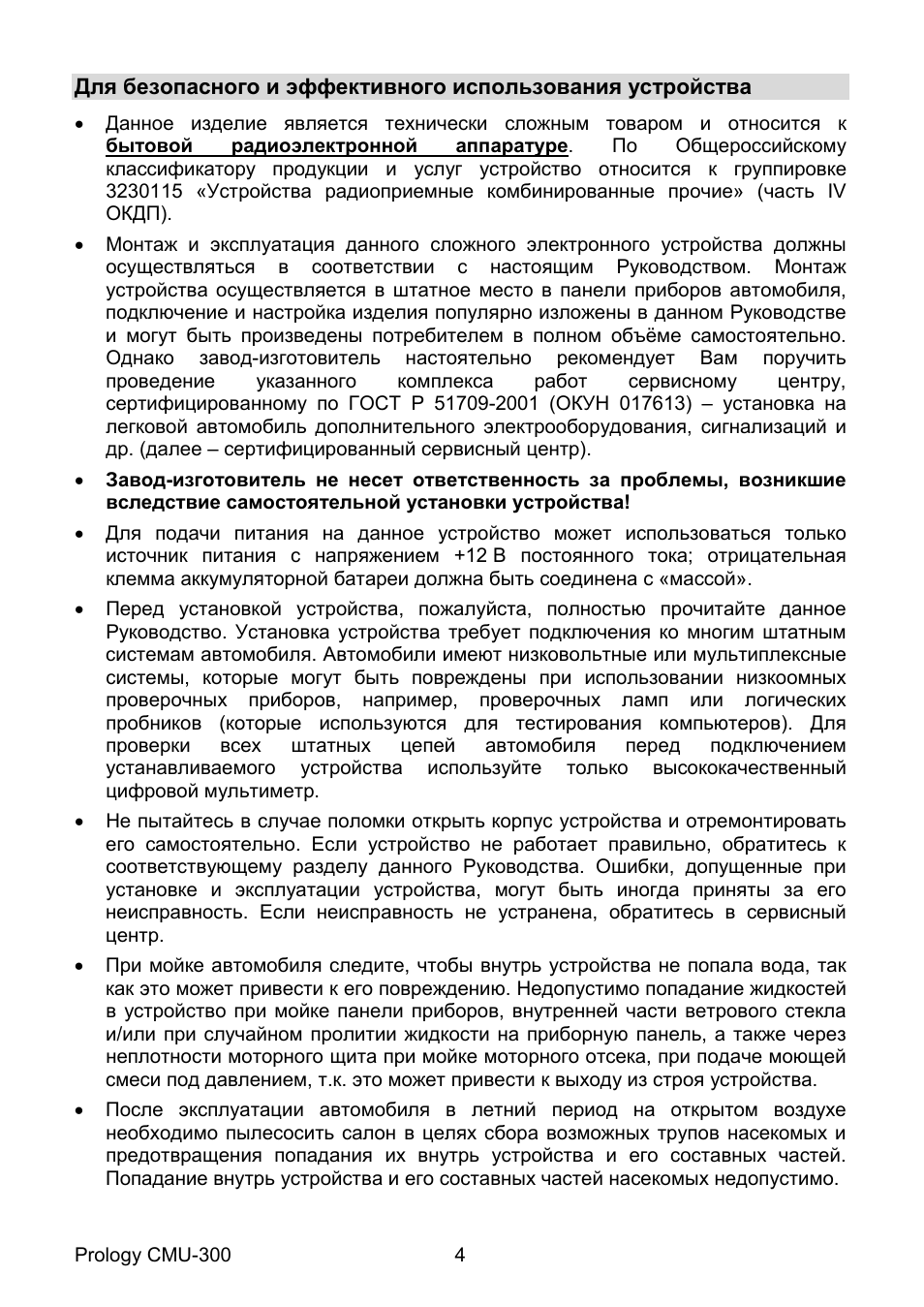

Для безопасного и эффективного использования устройства

 Данное изделие является технически сложным товаром и относится к

бытовой

радиоэлектронной

аппаратуре.

По

Общероссийскому

классификатору продукции и услуг устройство относится к группировке
3230115 «Устройства радиоприемные комбинированные прочие» (часть IV
ОКДП).

 Монтаж и эксплуатация данного сложного электронного устройства должны

осуществляться в соответствии с настоящим Руководством. Монтаж
устройства осуществляется в штатное место в панели приборов автомобиля,
подключение и настройка изделия популярно изложены в данном Руководстве
и могут быть произведены потребителем в полном объёме самостоятельно.
Однако завод-изготовитель настоятельно рекомендует Вам поручить
проведение

указанного

комплекса

работ

сервисному

центру,

сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) – установка на
легковой автомобиль дополнительного электрооборудования, сигнализаций и
др. (далее – сертифицированный сервисный центр).

 Завод-изготовитель не несет ответственность за проблемы, возникшие

вследствие самостоятельной установки устройства!

 Для подачи питания на данное устройство может использоваться только

источник питания с напряжением +12 В постоянного тока; отрицательная
клемма аккумуляторной батареи должна быть соединена с «массой».

 Перед установкой устройства, пожалуйста, полностью прочитайте данное

Руководство. Установка устройства требует подключения ко многим штатным
системам автомобиля. Автомобили имеют низковольтные или мультиплексные
системы, которые могут быть повреждены при использовании низкоомных
проверочных приборов, например, проверочных ламп или логических
пробников (которые используются для тестирования компьютеров). Для
проверки

всех

штатных

цепей

автомобиля

перед

подключением

устанавливаемого устройства используйте только высококачественный
цифровой мультиметр.

 Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать

его самостоятельно. Если устройство не работает правильно, обратитесь к
соответствующему разделу данного Руководства. Ошибки, допущенные при
установке и эксплуатации устройства, могут быть иногда приняты за его
неисправность. Если неисправность не устранена, обратитесь в сервисный
центр.

 При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так

как это может привести к его повреждению. Недопустимо попадание жидкостей
в устройство при мойке панели приборов, внутренней части ветрового стекла
и/или при случайном пролитии жидкости на приборную панель, а также через
неплотности моторного щита при мойке моторного отсека, при подаче моющей
смеси под давлением, т.к. это может привести к выходу из строя устройства.

 После эксплуатации автомобиля в летний период на открытом воздухе

необходимо пылесосить салон в целях сбора возможных трупов насекомых и
предотвращения попадания их внутрь устройства и его составных частей.
Попадание внутрь устройства и его составных частей насекомых недопустимо.

Prology

CMU-300

5

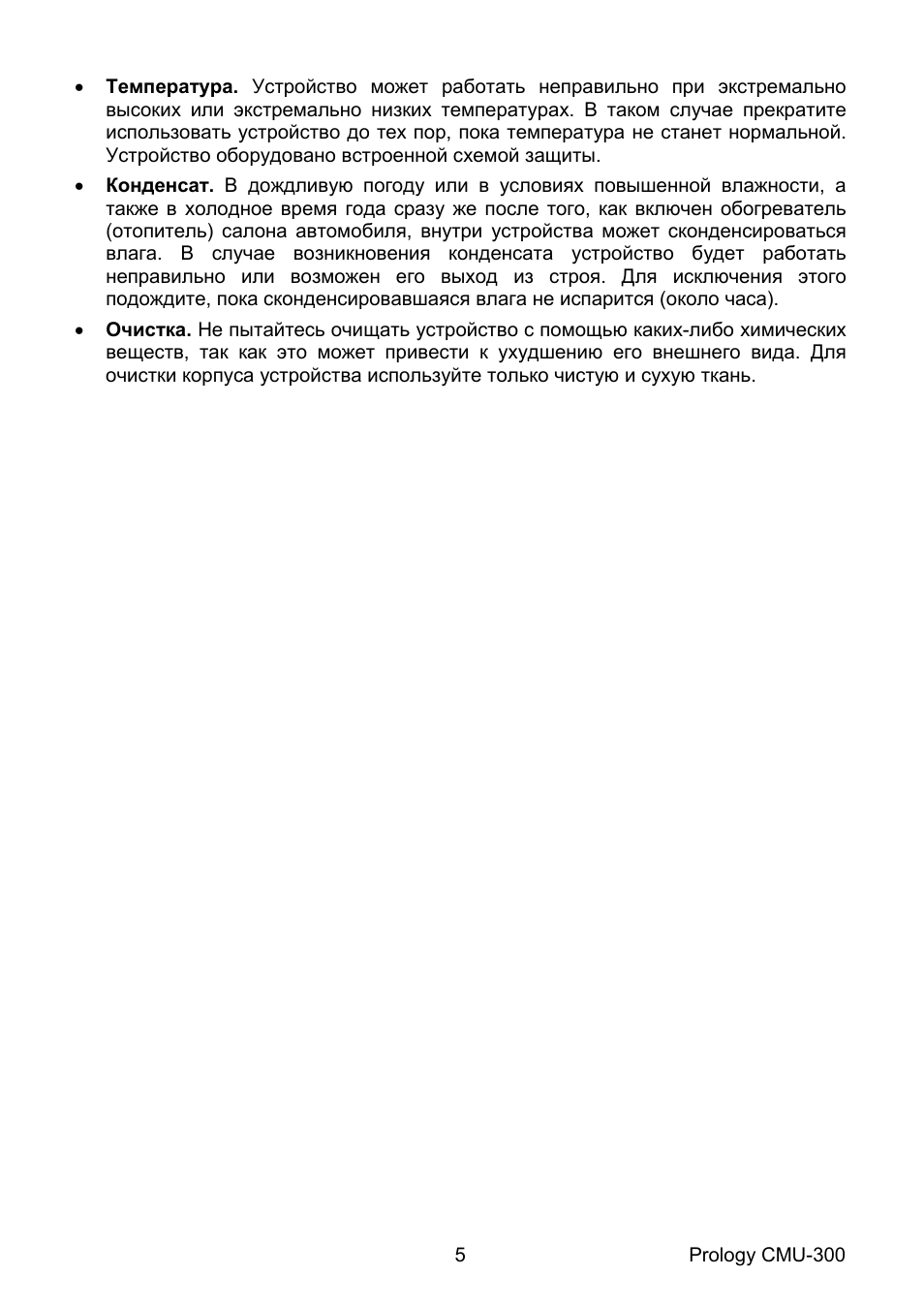

 Температура. Устройство может работать неправильно при экстремально

высоких или экстремально низких температурах. В таком случае прекратите
использовать устройство до тех пор, пока температура не станет нормальной.
Устройство оборудовано встроенной схемой защиты.

 Конденсат. В дождливую погоду или в условиях повышенной влажности, а

также в холодное время года сразу же после того, как включен обогреватель
(отопитель) салона автомобиля, внутри устройства может сконденсироваться
влага. В случае возникновения конденсата

устройство будет работать

неправильно или возможен его выход из строя. Для исключения этого
подождите, пока сконденсировавшаяся влага не испарится (около часа).

 Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических

веществ, так как это может привести к ухудшению его внешнего вида. Для
очистки корпуса устройства используйте только чистую и сухую ткань.

Prology CMU-300

6

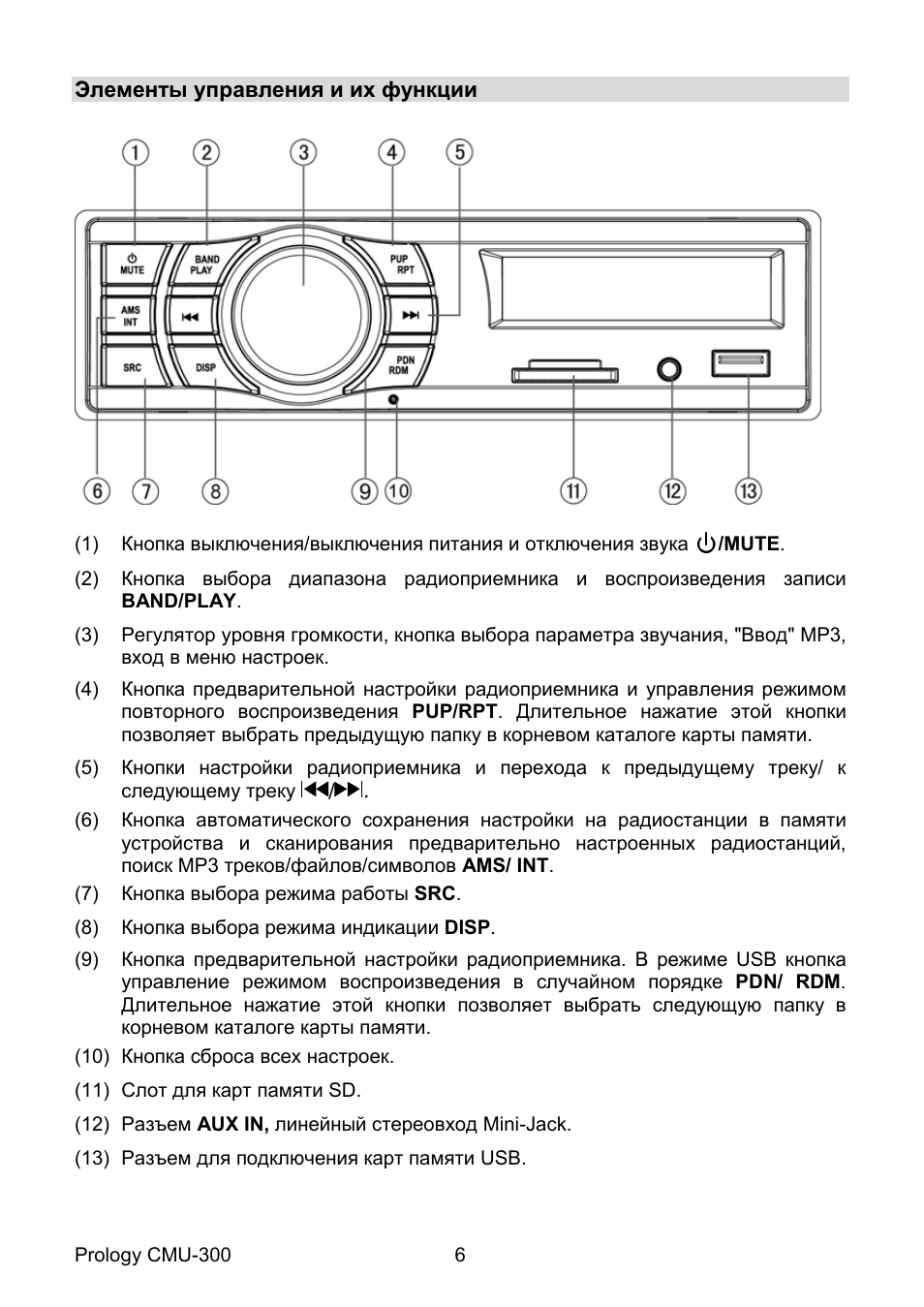

Элементы управления и их функции

(1) Кнопка выключения/выключения питания и отключения звука

/MUTE.

(2) Кнопка выбора диапазона радиоприемника и воспроизведения записи

BAND/PLAY.

(3) Регулятор уровня громкости, кнопка выбора параметра звучания, «Ввод» MP3,

вход в меню настроек.

(4) Кнопка предварительной настройки радиоприемника и управления режимом

повторного воспроизведения PUP/RPT. Длительное нажатие этой кнопки
позволяет выбрать предыдущую папку в корневом каталоге карты памяти.

(5) Кнопки настройки радиоприемника и перехода к предыдущему треку/ к

следующему треку

/

.

(6) Кнопка автоматического сохранения настройки на радиостанции в памяти

устройства и сканирования предварительно настроенных радиостанций,
поиск MP3 треков/файлов/символов AMS/ INT.

(7) Кнопка выбора режима работы SRC.

(8) Кнопка выбора режима индикации DISP.
(9) Кнопка предварительной настройки радиоприемника. В режиме USB кнопка

управление режимом воспроизведения в случайном порядке PDN/ RDM.
Длительное нажатие этой кнопки позволяет выбрать следующую папку в
корневом каталоге карты памяти.

(10) Кнопка сброса всех настроек.

(11) Слот для карт памяти SD.

(12) Разъем AUX IN, линейный стереовход Mini-Jack.

(13) Разъем для подключения карт памяти USB.

Prology

CMU-300

7

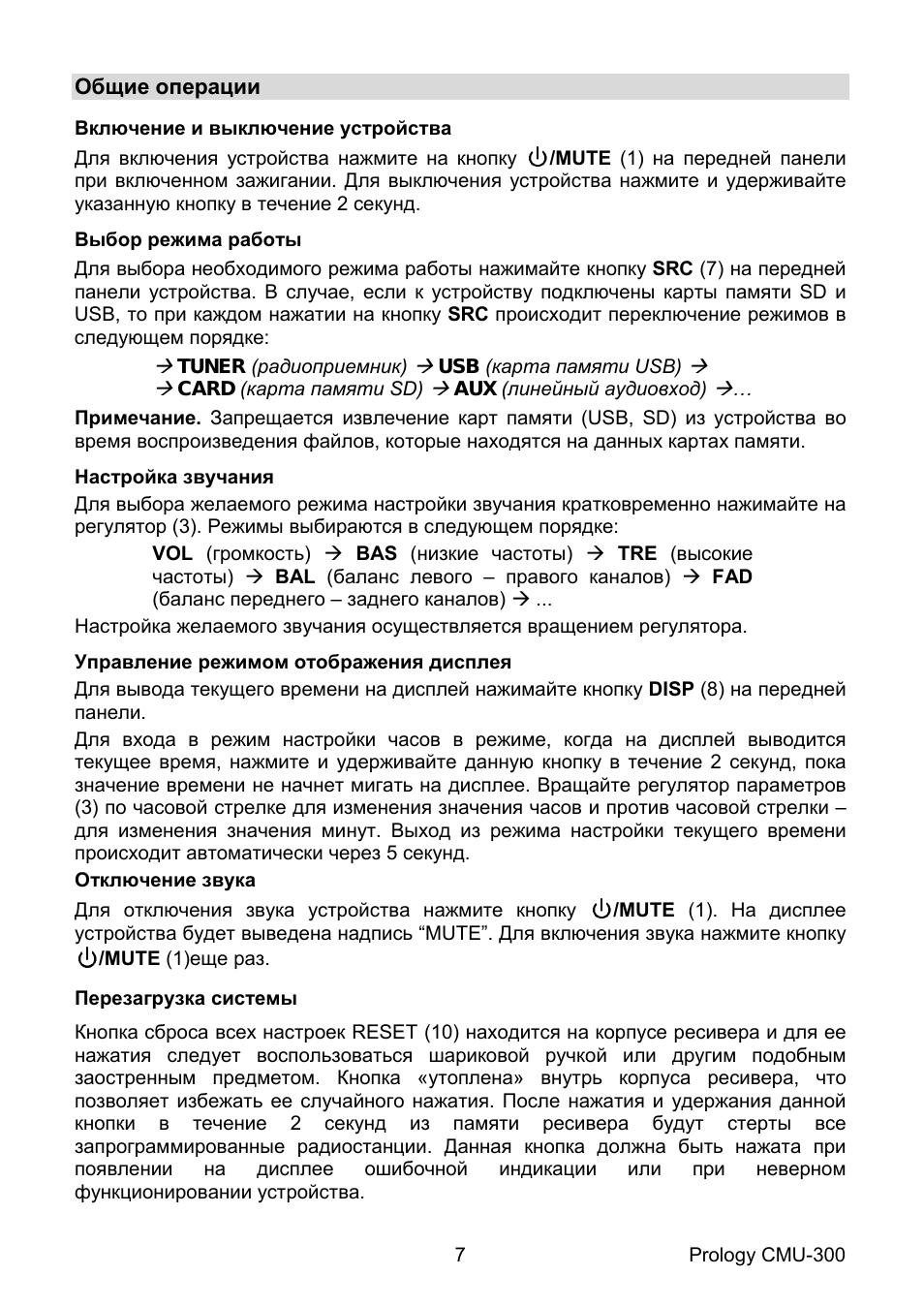

Общие операции

Включение и выключение устройства
Для включения устройства нажмите на кнопку

/MUTE (1) на передней панели

при включенном зажигании. Для выключения устройства нажмите и удерживайте
указанную кнопку в течение 2 секунд.

Выбор режима работы
Для выбора необходимого режима работы нажимайте кнопку SRC (7) на передней
панели устройства. В случае, если к устройству подключены карты памяти SD и
USB, то при каждом нажатии на кнопку SRC происходит переключение режимов в
следующем порядке:



TUNER (радиоприемник)



USB (карта памяти USB)





CARD (карта памяти SD)



AUX (линейный аудиовход)



…

Примечание. Запрещается извлечение карт памяти (USB, SD) из устройства во
время воспроизведения файлов, которые находятся на данных картах памяти.

Настройка звучания
Для выбора желаемого режима настройки звучания кратковременно нажимайте на
регулятор (3). Режимы выбираются в следующем порядке:

VOL (громкость)  BAS (низкие частоты)  TRE (высокие
частоты)  BAL (баланс левого – правого каналов)  FAD
(баланс переднего – заднего каналов)  …

Настройка желаемого звучания осуществляется вращением регулятора.

Управление режимом отображения дисплея
Для вывода текущего времени на дисплей нажимайте кнопку DISP (8) на передней
панели.

Для входа в режим настройки часов в режиме, когда на дисплей выводится
текущее время, нажмите и удерживайте данную кнопку в течение 2 секунд, пока
значение времени не начнет мигать на дисплее. Вращайте регулятор параметров
(3) по часовой стрелке для изменения значения часов и против часовой стрелки –

для изменения значения минут. Выход из режима настройки текущего времени
происходит автоматически через 5 секунд.
Отключение звука
Для отключения звука устройства нажмите кнопку

/MUTE (1). На дисплее

устройства будет выведена надпись “MUTE”. Для включения звука нажмите кнопку

/MUTE (1)еще раз.

Перезагрузка системы

Кнопка сброса всех настроек RESET (10) находится на корпусе ресивера и для ее
нажатия следует воспользоваться шариковой ручкой или другим подобным
заостренным предметом. Кнопка «утоплена» внутрь корпуса ресивера, что
позволяет избежать ее случайного нажатия. После нажатия и удержания данной
кнопки в течение 2 секунд из памяти ресивера будут стерты все
запрограммированные радиостанции. Данная кнопка должна быть нажата при
появлении

на

дисплее

ошибочной

индикации

или

при

неверном

функционировании устройства.

Prology CMU-300

8

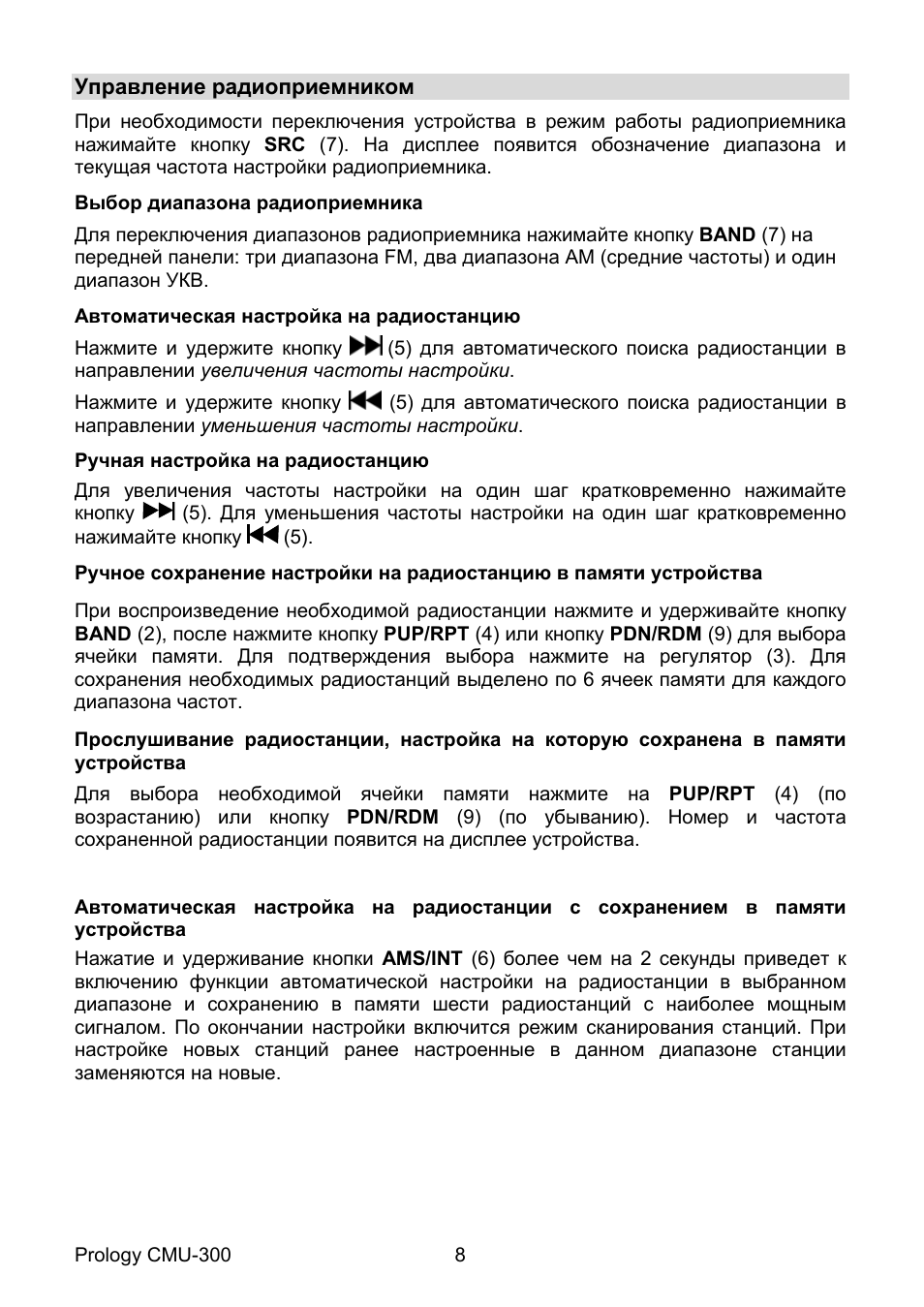

Управление радиоприемником

При необходимости переключения устройства в режим работы радиоприемника
нажимайте кнопку SRC (7). На дисплее появится обозначение диапазона и
текущая частота настройки радиоприемника.

Выбор диапазона радиоприемника
Для переключения диапазонов радиоприемника нажимайте кнопку BAND (7) на
передней панели: три диапазона FM, два диапазона AM (средние частоты) и один
диапазон УКВ.

Автоматическая настройка на радиостанцию
Нажмите и удержите кнопку

(5) для автоматического поиска радиостанции в

направлении увеличения частоты настройки.
Нажмите и удержите кнопку

(5) для автоматического поиска радиостанции в

направлении уменьшения частоты настройки.

Ручная настройка на радиостанцию
Для увеличения частоты настройки на один шаг кратковременно нажимайте
кнопку

(5). Для уменьшения частоты настройки на один шаг кратковременно

нажимайте кнопку

(5).

Ручное сохранение настройки на радиостанцию в памяти устройства

При воспроизведение необходимой радиостанции нажмите и удерживайте кнопку
BAND (2), после нажмите кнопку PUP/RPT (4) или кнопку PDN/RDM (9) для выбора
ячейки памяти. Для подтверждения выбора нажмите на регулятор (3). Для
сохранения необходимых радиостанций выделено по 6 ячеек памяти для каждого
диапазона частот.

Прослушивание радиостанции, настройка на которую сохранена в памяти
устройства
Для выбора необходимой ячейки памяти нажмите на PUP/RPT (4) (по
возрастанию) или кнопку PDN/RDM (9) (по убыванию). Номер и частота
сохраненной радиостанции появится на дисплее устройства.

Автоматическая настройка на радиостанции с сохранением в памяти
устройства
Нажатие и удерживание кнопки AMS/INT (6) более чем на 2 секунды приведет к
включению функции автоматической настройки на радиостанции в выбранном
диапазоне и сохранению в памяти шести радиостанций с наиболее мощным
сигналом. По окончании настройки включится режим сканирования станций. При
настройке новых станций ранее настроенные в данном диапазоне станции
заменяются на новые.

Prology

CMU-300

9

Управление воспроизведением MP3-файлов

Отображение информации ID3 TAG
Для отображения информации ID3 TAG на дисплее устройства во время
воспроизведения MP3-файлов последовательно нажимайте кнопку DISP (8) на
передней панели устройства. Если в файле записана информация ID3 TAG, то на
дисплей будет выводиться следующая информация:

FOLDER (название каталога)

FILE (название файла)

ALBUM (название альбома)

TITLE (название композиции)

ARTIST (имя исполнителя)

Track Number (номер трека)
Внимание! Устройство поддерживает только латинские ID3 TAG и названия
файлов.
Переход к следующему/предыдущему треку
В режиме воспроизведения MP3 нажимайте кнопку

или

для перехода,

соответственно, к началу следующего или началу текущего трека.
Для перехода к началу предыдущего трека нажмите кнопку

два раза.

Навигация на основе порядковых номеров треков
1. В режиме воспроизведения MP3 нажмите и удерживайте кнопку AMS/ INT (6).

2. Нажмите на регулятор (3) для выбора числового разряда. Выбранный

числовой разряд будет мигать. Вращая регулятор (3), выберите значение
соответствующие числовому разряду номера искомого трека.

3. Продолжайте выполнять действия этапа 2 для всего числового разряда

номера искомого трека.

4. После определения номера трека нажмите и удерживайте регулятор (3).

Устройство начнет воспроизведение трека с выбранным номером.

Повторное воспроизведение
Нажмите кнопку PUP/RPT (4) на передней панели для повторного
воспроизведения:

RPT ONE: Трека
RPT FOLD: Папки
RPT ALL: Всех записанных треков
RPT OFF: Отключение этой функции

Воспроизведение файлов в случайном порядке
Для воспроизведения файлов, записанных на карте памяти, в случайном порядке
нажмите кнопку PDN/RDM (9) на передней панели. На дисплее появится надпись
«RDM» и номер воспроизводимого трека.
Для отмены данного режима нажмите кнопку еще раз.

Prology CMU-300

10

Ограничения для файлов MP3

Соответствие MP3

MPEG Audio Layer 3

Формат записи MP3

ISO 9660

Примечание: устройство воспроизводит аудиофайлы только формата MP3

Режим специальных настроек устройства

Для входа в меню специальных настроек нажмите на регулятор параметров (3) и
удерживайте его нажатым в течение 2 секунд. Последующими нажатиями на
регулятор выбираются функции специальных настроек устройства в следующей
последовательности:

DSP mode ->

LOUD ON/OFF -> BEEP ON/OFF -> SEEK1/2 ->

STEREO/MONO->

VOL mode -> 12/24 HOUR mode Изменения настроек выполняются вращением регулятора. Выход из режима
специальных настроек происходит автоматически, если в течение 2 секунд не
выполняются никакие действия по изменению настроек.

1. «DSP»

При помощи опции DSP можно выбрать наиболее приятную для вашего слуха
настройку звучания. Вращайте регулятор параметров по часовой стрелке для
выбора настроек в следующем порядке:

DSP OFF (коррекция отключена)  POP (поп-музыка)  ROCK (рок-
музыка)  CLASSIC (классическая музыка)  FLAT (ровная
частотная характеристика) 

Вращайте регулятор параметров против часовой стрелки для выбора настроек в
обратном порядке.

2. LOUD

ON/OFF

При прослушивании с низким уровнем громкости используйте функцию
тонокомпенсации LOUD ON для увеличения уровня низких частот. При включении
данной функции на дисплее устройства включается индикатор «LOUD». Для
отключения режима тонокомпенсации выбирайте опцию LOUD OFF.

3. BEEP

ON/OFF

Данная функция управляет звуковыми сигналами, сопровождающими все нажатия
на кнопки. «ON» — звуковые сигналы включены (фабричная установка), «OFF» —
звуковые сигналы выключены.

4. «SEEK»

При помощи данной функции можно выбрать один из двух режимов
автоматического поиска радиостанций:
Режим SEEK 1. Автоматический поиск прекращается, как только будет найдена
следующая радиостанция.

Нажмите на кнопку для помощи

Картинка с сайта: manualmachine.com

CMU-300

FM/УКВ SD/USB-ресивер

Наименование: Пролоджи ЦМУ-300
Страна-производитель: Китай
Изготовитель: СХТ Гроуп АГ
Основное предназначение товара:

ФM/УКВ СД/УСБ-ресивер

Габаритные размеры: 178õ50õ120 ìì
Срок службы: 2 ãîäà
Юридический адрес изготовителя:

ЕБС Бизнесс Форум, Баарерштрассе, 135,
CХ-6301 Зуг, Швейцария

возьми

êèíî

в дорогу

Руководство пользователя

www.prology.ru

Картинка с сайта: manualmachine.com

Содержание

Назначение …………………………………………………………………………………………………….. 3

Функции устройства ………………………………………………………………………………………… 3

Комплект поставки…………………………………………………………………………………………… 3

Для безопасного и эффективного использования устройства ……………………………. 4

Элементы управления и их функции ………………………………………………………………… 6

Общие операции …………………………………………………………………………………………….. 7

Управление радиоприемником…………………………………………………………………………. 8

Управление воспроизведением MP3-файлов ……………………………………………………. 9

Ограничения для файлов MP3……………………………………………………………………….. 10

Режим специальных настроек устройства ………………………………………………………. 10

Использование карт памяти SD ……………………………………………………………………… 12

Использование карт памяти USB ……………………………………………………………………. 12

Основные технические характеристики…………………………………………………………… 14

Установка устройства ……………………………………………………………………………………. 14

Процедура установки …………………………………………………………………………………….. 15

Удаление устройства …………………………………………………………………………………….. 16

Схема подключения проводов устройства………………………………………………………. 17

Эксплуатационные ограничения и текущий ремонт …………………………………………. 18

Для безопасного управления автомобилем …………………………………………………….. 19

Хранение, транспортирование, ресурс, утилизация…………………………………………. 20

Гарантии поставщика…………………………………………………………………………………….. 20

Расшифровка даты выпуска устройства, указанной в серийном номере …………… 20

Prology CMU-300 2

Картинка с сайта: manualmachine.com

Руководство пользователя определяет порядок установки и эксплуатации
автомобильного FM/УКВ SD/USB-ресивера (далее устройства) в автомобиле с
напряжением бортовой сети 12 В. Установку устройства рекомендуется
производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства или съемной панели, механические
повреждения и нарушение правил эксплуатации могут привести к неисправностям
устройства или подключенных к нему динамиков.

т

В связи с постоянной рабо

ой по совершенствованию устройства, повышающей
его надежность и улучшающей эксплуатационные характеристики, в конструкцию
и сервисные меню могут быть внесены изменения, не отраженные в настоящем
Руководстве.

Назначение

Устройство Prology CMU-300 предназначено для прослушивания радиостанций в
диапазонах FM и УКВ, для воспроизведения звуковых файлов в формате MP3 на
картах памяти SD или на картах памяти с интерфейсом USB через внешние
динамики.

Функции устройства

 Максимальная выходная мощность 4 х 50 Вт

 Слот для карт памяти SD

 Поддержка карт памяти с интерфейсом USB

 Высокоскоростной цифровой PLL-тюнер

 Память на 24 радиостанции

 Электронная регулировка параметров

 Возможность дистанционного управления

 Стандартный монтажный размер 1 DIN

 Стандартный разъем ISO

Комплект поставки

Устройство Prology CMU-300 1 шт.
Декоративная внешняя рамка 1 шт.
Монтажный комплект 1 шт.
Комплект проводов 1 шт.
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект

Prology CMU-300 3

Картинка с сайта: manualmachine.com

Для безопасного и эффективного использования устройства

 Данное изделие является технически сложным товаром и относится к

бытовой радиоэлектронной аппаратуре

классификатору продукции и услуг устройство относится к группировке
3230115 «Устройства радиоприемные комбинированные прочие» (часть IV
ОКДП).

 Монтаж и эксплуатация данного сложного электронного устройства должны

осуществляться в соответствии с настоящим Руководством. Монтаж
устройства осуществляется в штатное место в панели приборов автомобиля,
подключение и настройка изделия популярно изложены в данном Руководстве

т быть произведены потребителем в полном объёме самостоятельно.

и могу
Однако завод-изготовитель настоятельно рекомендует Вам поручить
проведение указанного комплекса работ сервисному центру,
сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) – установка на
легковой автомобиль дополнительного электрооборудования, сигнализаций и
др. (далее – сертифицированный сервисный центр).

 Завод-изготовитель не несет ответственность за проблемы, возникшие

вследствие самостоятельной уста

 Для подачи питания на данное устройство может использоваться только

источник питания с напряжением +12 В постоянного тока; отрицательная
клемма аккумуляторной батареи должна быть соединена с «массой».

 Перед установкой устройства, пожалуйста, полностью прочитайте данное

Руководство. Установка устройства требует подключения ко многим штатным
системам автомобиля. Автомобили имеют низковольтные или му
системы
проверочных приборов, например, проверочных ламп или логических
пробников (которые используются для тестирования компьютеров). Для
проверки всех штатных цепей автомобиля перед подключением
устанавливаемого устройства используйте только высококачественный
цифровой мультиметр.

 Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать

его самостоятельно. Если устройство не работает правильно, обратитесь к
соответствующему разделу данного Руководства. Ошибки, допущенные при
установке и эксплуатации устройства, могут быть иногда приняты за его
неисправность. Если неисправность не устранена, обратитесь в сервисный
центр.

 При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так

как это может привести к его повреждению. Недопустимо попадание жидкостей
в устройство при мойке панели приборов, внутренней части ветрового стекла
и/или при случайном пролитии жидкости на приборную панель, а также через
неплотности моторного щита при мойке моторного отсека, при подаче моющей
смеси под давлением, т.к. это может привести к выходу из строя устройства.

 После эк

необходимо пылесосить салон в целях сбора возможных трупов насекомых и
предотвращения попадания их внутрь устройства и его составных частей.
Попадание внутрь устройства и его составных частей насекомых недопустимо.

, которые могут быть повреждены при использовании низкоомных

сплуатации автомобиля в летний период на открытом воздухе

новки устройства!

. По Общероссийскому

льтиплексные

Prology CMU-300 4

Картинка с сайта: manualmachine.com

 Температура. Устройство может работать неправильно при экстремально

высоких или экстремально низких температурах. В таком случае прекратите
использовать устройство до тех пор, пока температура не станет нормальной.
Устройство оборудовано встроенной схемой защиты.

 Конденсат. В дождливую погоду или в условиях повышенной влажности, а

также в холодное время года сразу же после того, как включен обогреватель
(отопитель) салона автомобиля, внутри устройства может сконденсироваться
влага. В случае возникновения конденсата устройство будет работать
неправильно или возможен его выход из строя. Для исключения этого
подождите, пока сконденсировавшаяся влага не испарится (около часа).

 Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических

веществ, так как это может привести к ух
очистки корпуса устройства используйте только чистую и сухую ткань.

удшению его внешнего вида. Для

Prology CMU-300 5

Картинка с сайта: manualmachine.com

Элементы управления и их функции

(1) Кнопка выключения/выключения питания и отключения звука

/MUTE.

(2) Кнопка выбора диапазона радиоприемника и воспроизведения записи

BAND/PLAY.

(3) Регулятор уровня громкости, кнопка выбора параметра звучания, «Ввод» MP3,

вход в меню настроек.

(4) Кнопка предварительной настройки радиоприемника и управления режимом

повторного воспроизведения PUP/RPT. Длительное нажатие этой кнопки
позволяет выбрать предыдущую папку в корневом каталоге карты памяти.

(5) Кнопки настройки радиоприемника и перехода к пред

следующему треку

/ .

ыдущему т

реку/ к

(6) Кнопка автоматического сохранения настройки на радиостанции в памяти

устройства и сканирования предварительно настроенных радиостанций,
поиск MP3 треков/файлов/символов AMS/ INT.

(7) Кнопка выбора режима работы SRC.

(8) Кнопка выбора режима индикации DISP.

(9) Кнопка предварительной настройки радиоприемника. В режиме USB кнопка

управление режимом воспроизведения в случайном порядке PDN/ RDM.

щую папку в

Длительное нажатие этой кнопки позволяет выбрать следу

ю

корневом каталоге карты памяти.

(10) Кнопка сброса всех настроек.

(11) Слот для карт памяти SD.

(12) Разъем AUX IN, линейный стереовход Mini-Jack.

(13) Разъем для подключения карт памяти USB.

Prology CMU-300 6

Картинка с сайта: manualmachine.com

Общие операции

Включение и выключение устройства

Для включения устройства нажмите на кнопку /MUTE (1) на передней панели
при включенном зажигании. Для выключения устройства нажмите и удерживайте
указанную кнопку в течение 2 секунд.

Выбор режима работы

Для выбора необходимого режима работы нажимайте кнопку SRC (7) на передней
панели устройства. В случае, если к устройству подключены карты памяти SD и
USB, то при каждом нажатии на кнопку SRC происходит переключение режимов в

следующем порядке:



TUNER (радиоприемник)  USB (карта памяти USB)



CARD (карта памяти SD)  AUX (линейный аудиовход)

Примечание. Запрещается извлечение карт памяти (USB, SD) из устройства во
время воспроизведения файлов, которые находятся на данных картах памяти.

Настройка звучания

Для выбора желаемого режима настройки звучания кратковременно нажимайте на
регулятор (3). Режимы выбираются в следующем порядке:

VOL (громкость)  BAS (низкие частоты)  TRE (высокие
частоты)  BAL (баланс левого – правого каналов)  FA

баланс переднего – заднего каналов)  …

(

Настройка желаемого звучания осуществляется вращением регулятора.

Управление режимом отображения дисплея

Для вывода текущего времени на дисплей нажимайте кнопку DISP (8) на передней
панели.

Для входа в режим настройки часов в режиме, когда на дисплей выводится
текущее время, нажмите и удерживайте данную кнопку в течение 2 секу
значение времени не начнет мигать на дисплее. Вращайте регулятор параметров
(3) по часовой стрелке для изменения значения часов и против часовой стрелки –
для изменения значения минут. Выход из режима настройки текущего времени
происходит автоматически через 5 секунд.

Отключение звука

Для отключения звука устройства нажмите кнопку
устройства будет выведена надпись “MUTE”. Для включения звука нажмите кнопку

/MUTE (1)еще раз.

/MUTE (1). На дисплее





…

D

нд, пока

Перезагрузка системы

Кнопка сброса всех настроек RESET (10) находится на корпусе ресивера и для ее
нажатия следует воспользоваться шариковой ручкой или другим подобным
заостренным предметом. Кнопка «утоплена» внутрь корпуса ресивера, что
позволяет избежать ее случайного нажатия. После нажатия и удержания данной
кнопки в течение 2 секунд из памяти ресивера будут стерты все
за

рограммированные радиостанции. Данная кнопка должна быть нажата при

п
появлении на дисплее ошибочной индикации или при неверном
функционировании устройства.

Prology CMU-300 7
