Провести проводку в гараже своими руками пошаговая инструкция

Даже в самом простом гараже необходимо освещение, но если монтаж проводки выполнен на скорую руку, то было бы неразумно ожидать, что она будет надежной и пожаробезопасной. Создавая в этом помещении надлежащие условия для труда, нельзя пренебрегать правилами работы с электропроводкой, иначе последствия могут быть самыми непредсказуемыми. В этой статье мы расскажем вам, как сделать электропроводку в гараже своими руками, придерживаясь норм и предписаний.

Виды гаражей и способы подключения к электроснабжению

В зависимости от того, где находится гараж, может отличаться способ его подключения к электроснабжению.

В кооперативных гаражах

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

В частном доме

Как правило, гараж частного дома подключается к электроснабжению через общий автомат. Рассчитывая мощность электрооборудования, которое будет подключено в гараже, необходимо учитывать электропотребление приборов, находящихся в доме. Если это будет не просто гараж, а автомастерская, в которой будут проводиться электросварочные работы, тогда схема электропроводки в гараже своими руками должна включать отдельную линию 220 или 380 В.

Составляем схему электропроводки

Чтобы правильно составить схему электропроводки, составьте список электроприборов, которыми планируете пользоваться в гараже. В обязательном порядке учитывается количество светильников и их место расположения.

Если гараж используется только для парковки и мелкого ремонта автомобиля, то нет надобности в большом количестве розеток и светильников, но и сильно экономить тоже не нужно. Над верстаком или возле входа можно установить несколько розеток и двухклавишный выключатель для того, чтобы можно было разделить линии освещения по группам.

В многофункциональном гараже должно быть хорошее освещение и много удобно расположенных розеток. Также необходимо обеспечить безопасное освещение смотровой ямы.

Что включить в схему?

В любом гараже должно быть установлено УЗО (устройство защитного отключения). Хотя стоит этот прибор недешево, он защитит владельца от поражения током. Номинальный ток УЗО должен быть подобран в соответствии с током нагрузки линии электропроводки, иначе прибор может не сработать в нужный момент.

Также не стоит экономить на приобретении автоматических выключателей – лучше, чтобы каждая линия была подключена отдельно. Конечно, надо учесть суммарную мощность подключаемых приборов, чтобы можно было рассчитать сечение укладываемого провода.

Простая схема

Нередко владельцы гаражей, используемых только для хранения автомобиля, ограничиваются установкой на входе спаренного автоматического выключателя, одной или двумя розетками и несколькими светильниками, управление которыми осуществляется одноклавишным выключателем. В такой схеме есть свои преимущества: чтобы забрать автомобиль из гаража или поставить его туда, достаточно включить один выключатель, – и свет будет гореть во всем помещении.

Одна розетка подключена сразу к автоматам, вторая же включена в одну цепь со светильниками. Уходя из гаража, можно быть уверенным, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, то оно выключится вместе со светом. Простота схемы подразумевает наличие некоторых ограничений. Так, включаться будут одновременно все 4 светильника, а вторая розетка пригодна лишь для того, чтобы через нее запитывать маломощные приборы, иначе сгорят контакты выключателя.

Схема электропроводки гаража со смотровой ямой

Теперь рассмотрим электрическую схему гаража со смотровой ямой. От вводного электрического щитка отходит 5 линий:

Группа розеток 1.
Группа розеток 2.
Группа освещения 1.
Группа освещения 2.
Освещение смотровой ямы.

В электрическом щитке установлен вводный автомат, УЗО и несколько автоматических выключателей – каждый для своей группы. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36V.

Видео: схемы проводки

https://youtu.be/fH1TiXScniw

В Интернете можно найти фото самых разнообразных схем подключения электропроводки в гараже.

Приобретение расходных материалов

Составив схему, приобретите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладывания провода в гараже, о которых можно прочитать здесь.

Чтобы не тратить драгоценное время и силы понапрасну, приобретите или возьмите в аренду штроборез и перфоратор с набором буров и коронкой по бетону, диаметр которой позволит установить подрозетники и распредкоробки в вырезанные с ее помощью отверстия. Про зубило и молоток даже не будем говорить, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы потребуются:

Распределительный щиток – 1 шт.
Счетчик электроэнергии – 1 шт. (если нужен).
УЗО – 1 шт.
Подрозетники – по количеству врезных выключателей и розеток.
Распредкоробки – в каждом месте, где будет отвод на розетки и выключатели.
Автоматические выключатели – тип и количество по схеме. Возможно, потребуется установить некоторые автоматы отдельно, например, возле точильного станка, компрессора и т.п.
Проводка. Лучше приобрести медный трехжильный провод. Для освещения ‒ 1,5 мм2. Для розеток ‒ 2,5 мм2. Для разводки по гаражу до щитка ‒ 4 мм2. Количество – по схеме +10% на неучтенные выводы в распредкоробках и подрозетниках. Для того чтобы запитать более мощные потребители, рекомендуется провести отдельную линию электропроводки от распределительного щитка до нужного места.
Гофрированные трубы ПВХ под электропроводку. Диаметр и количество подбираются под имеющуюся проводку. Если проводка будет проходить через легковоспламеняемые материалы, то в таких местах должна быть уложена металлическая гофротруба.
Если в гараже будет точка для подключения электрооборудования 380V, то надо позаботиться о приобретении специфической розетки и соответствующего кабеля.
Розетки. Их количество должно быть достаточным для удобного пользования. Важно помнить, что над верстаком может быть несколько светильников – они могут быть подключены как через распредкоробки, так и непосредственно в розетки.
Выключатель. Кто-то предпочитает одним выключателем отключать освещение в гараже, другому нравится разделить на несколько групп, а третий устанавливает выключатель под каждой лампой – каждый может сделать так, как ему будет удобно пользоваться.

Распределительный щиток можно сделать самостоятельно, как автор этого видео:

Монтаж

Выполнить монтаж электропроводки в гараже своими руками вполне возможно, в чем вы сейчас убедитесь.

Итак, схема имеется, инструмент и материалы приготовлены – можно приступать к работе.

Нанесем разметку на стены в тех местах, где будет проходить проводка, и будут установлены выключатели, розетки и распредкоробки. При этом важно помнить, что укладка провода по косой нежелательна. Потом, если нужно будет что-то закрепить на стене, определить, где в стене проходит провод, окажется затруднительно – все отводы лучше выполнить под прямым углом.
Разметив стены, еще раз сверьтесь со схемой, проверив, ничего ли не упущено.
Загоните автомобиль в гараж и проверьте, удобно ли расположены розетки и светильники. Если нет, то отметьте места, где бы их было бы лучше установить. Будет ли светильник, установленный на потолке или стене должным образом освещать двигатель, чтобы можно было проверить уровень масла.
Теперь автомобиль не нужен, и лучше, если он будет находиться вне гаража.
Коронкой подходящего размера делаются все отверстия под распредкоробки и подрозетники.
Согласно нанесенной разметке, вырезаются штробы, затем перфоратором удаляется лишний строительный материал по глубине реза. В результате должна получиться канавка, в которой спрячется предназначенная для него гофрированная труба.

Теперь можно провести электропроводку в гараже, в чем поможет пошаговая инструкция. Сразу оговоримся, что профессионалы сначала укладывают гофру в стену, устанавливают подрозетники, а потом затягивают кабель. Но если электропроводка в гараже своими руками прокладывается впервые, то лучше придерживаться предложенной нами технологии.

Загнув конец проволоки, торчащей из гофры, саму гофру укладывают в штробу с таким расчетом, чтобы она входила в подрозетники.
Отмеченный кусок гофры отрезается, а конец проволоки подгибается, чтобы он не провалился внутрь.
Затем провод продевается в гофру так, чтобы оставались с двух сторон свободные концы – сантиметров по 15. Более детально с этим процессом можно ознакомиться, посмотрев видео.

Гофра с проводом укладывается в штробу и замазывается алебастром. Такие действия выполняются и с оставшимся проводом.
Затем провод вместе с гофрой вводится в подрозетники / распредкоробки, и только после этого они устанавливаются и закрепляются алебастром. В тех местах, где на стене будут установлены светильники, провод просто выводится наружу.
После установки вводного щитка выполняется подключение проводов к автоматам. Чтобы было легче сориентироваться и ничего не перепутать, каждый провод необходимо подписать, указав, для чего он предназначен в этой цепи.

Когда разводка электропроводки в гараже выполняется неспециалистом, то часто возникают проблемы с подключением УЗО. Подборка из двух видеороликов поможет избежать ошибок при подключении этого прибора.

Выполнив подключение проводов, желательно еще раз проверить, правильно ли всё собрано в щитке.
Теперь можно включить вводный автомат, затем УЗО и по очереди все автоматы.
Если монтаж выполнен правильно, то все точки подключения должны работать.

Как видим, даже непрофессионал может справиться с этой работой. Если же после прочтения вы всё еще продолжаете сомневаться в своих способностях и от одной мысли о работе с электричеством начинают потеть ладошки, то лучше пригласите специалиста.

Источник

Каждый гараж, расположенный на загородном участке, должен иметь электропроводку. Она крайне необходима для освещения и подключения всевозможных приборов для ремонта автомобиля, а также в случае, если в помещении располагается и мастерская. Обустройство проводки желательно делать на стадии строительства сооружения.

Как начертить схему электропроводки своими руками?

Этот план должен включать места расположения всех кабелей, электрических проводов, нанесение выключателей и розеток. Это необходимо для грамотного монтажа. Прежде всего, нужно четко наметить порядок размещения приборов освещения, распределительных коробок. Все элементы должны соединяться между собой напрямую. При этом электрика в гараже должна начинаться со щита.

В обязательном порядке отмечаются методы подключения отдельно взятого элемента. Помните, что между проводами и потолком нужно сделать расстояние не менее

100 мм

, полом и розеткой –

500 мм

. Главный выключатель должен находиться справа от ворот, и его высота должна составлять

1500мм

. Далее электросхема переносится на стены, принимая во внимание то, что розетки должны располагаться перед выключателями. Важно учитывать факт – чтобы провести электропроводку в гараж вам потребуется получить разрешение от соответствующих органов. И выполнять работы своими руками можно только при наличии соответствующего образования или опыта.

Выбирая ту или иную схему прокладки, нужно приобрести провода, исключающие поражения током. При электрификации гаража следует избегать скрутки кабелей разных сечений. В случае необходимости применяйте соединительные колодки.

Планирование схемы разводки

Основополагающие принципы планирования схемы разводки электроснабжения гаражного помещения сводятся к следующему:

наметить месторасположение щита и обозначить на бумаге места, где будут размещаться светодиодные светильники
заранее продумать установку розеток у рабочего стола или в любой другой точке, где будут подключаться электроинструменты. Выключатели в гараже сообразно ставить возле двери
электрический щиток должен находиться возле входа для удобства подключения при входе и обесточивания после выхода из постройки
над выключателями устанавливаются наружные распределительные коробки
если нажатием одной кнопки будут включаться несколько лампочек, то кабель тянется до первой, а затем перемычками от неё к остальным
при распределении розеток на автоматы своими руками, учитывайте, что медный провод сечения

1,5 кв.мм способен выдержать нагрузку до 3.2 Кв

Подключение всех линий розетки можно производить от одной к другой, но лучше предпочесть вариант монтажа распределителей под потолком. Используйте УЗО с автоматом для предохранения от ударов током. Если проводка открытая, то она должна быть с не дымящим изолятором. Для оснований из дерева или бумаги электрический кабель выбирают в металлических трубах.

Как сделать проводку электричества своими руками?

Перед тем как начинать работу, подготовьте молоток, зубило, пассатижи, дрель с набором из нескольких свёрл. Вам также понадобится изоляционная лента и гипс для строительства, перфоратор, дюбеля, саморезы и электроизмерительные приборы. Основной элемент подключения – провод. Специалисты рекомендуют с прожилками из меди, но можно воспользоваться и алюминиевыми, хотя их теплопроводность намного ниже. Потребуется купить трубы из гофра, короба для установки, розетки, светильники, трансформаторы, выключатели и переходники.

Провести электропитание в гараж можно двумя путями – воздушным или подземным. Чтобы определить, как лучше сделать, проанализируйте расположение строения по отношению к линиям электропередач. Если расстояние больше

25 метров

, то возникнет необходимость поставить дополнительный столб. Ввод воздушки производится через стену.

Рекомендуемая высота – 2.75м.

При высверливании в стене отверстия своими руками, не забывайте делать уклон наружу, чтобы исключить проникновение воды внутрь. Провода перед вводом заизолируйте трубками из пластика или резины. После все отверстия надёжно замажьте алебастром или цементом. Если постройка невысокая, то устанавливается трубостойка с приёмным изолятором, конец которой загнут. Крепится приспособление к крышным стропилам.

Подключение подземной электропроводки

Что касается подключения подземной электропроводки, то кабель размещается в земле под защитой стального короба. Для ввода проводов внутрь в фундаменте потребуется сделать отверстия. Вводимый провод изолируют трубой. По окончанию работы электрик тянет проводку к вводному коробу с электрическим счётчиком и предохранительным устройством. Далее хозяин своими руками осуществляет обустройство освещения гаража.

Внутренняя электрика может быть открытого или закрытого типа. В первом случае провода фиксируются в плинтусах или коробах из пластмассы или металла. Идеально подойдёт плоский кабель или небронированный. На стенах они крепятся при помощи скоб из жести, дюбелями или гвоздями, отступая 0,4м. Разводят по горизонтали от потолка, коробки привинчивают шурупами.

Если здание каменное или из кирпича, то весьма уместной является скрытая проводка. Данную процедуру лучше проводить заранее, пока штукатурка не нанесена на стены. Иначе придётся проделывать канавки для укладки проводов. Главной особенностью этой операции становится необходимость спайки концов проводов, подлежащих соединению. Эта процедура позволит избежать их раскручивания и окисления. Точки стыков покрывают изолентой.

Практически каждый хозяин авто устраивает смотровую яму, поэтому без подключения освещения не обойтись и здесь. Напряжение должно быть

не более 42 вольт

, следовательно, придётся приобрести трансформатор для понижения напряжения.

Запомните!

Работы проводите только с помощью специализированных инструментов, рассчитанных на небольшую силу тока.

Правила безопасности при электрификации

Проводя электрификацию своими руками, соблюдайте следующие правила по технике безопасности:

электроинструмент используйте исправный, наличие оголённых проводков недопустимо
форма одежды должна быть свободной
инструменты для проведения работы используются с изолированными рукоятками
работы производите только при отсутствии напряжения в сети. Для этого выключаются автоматы в доме или откручиваются пробки
для установки энергоснабжения нельзя пользоваться стульями, пеноблоками. Для этого используют козлы или особые помосты
нельзя спешить. И самое главное – необходимо думать о собственной безопасности

И относитесь к делу с максимальной ответственностью. Если всё сделано грамотно, то срок эксплуатации составит до 30 лет. Поэтому любой неверный шаг при самостоятельной электрификации способен вывести из строя всю сеть и повлечь сложнейший ремонт.

Источник

Всем привет)

Появилось свободное время у меня и у гаражного электрика, решил не терять его зря и заняться электропроводкой. Когда выбирал гараж, я специально искал такой, рядом с которым был столб освещения и естественно розетки. В итоге выбрал этот т.к. через гараж от моего находиться столб. Расстояние там 10м, потому я взял 11м кабеля СИП ну чтобы наверняка хватило. К нему все причиндалы типа проколов, автоматов, розеток, распаячных коробок, лампочек и т.д.

вот)

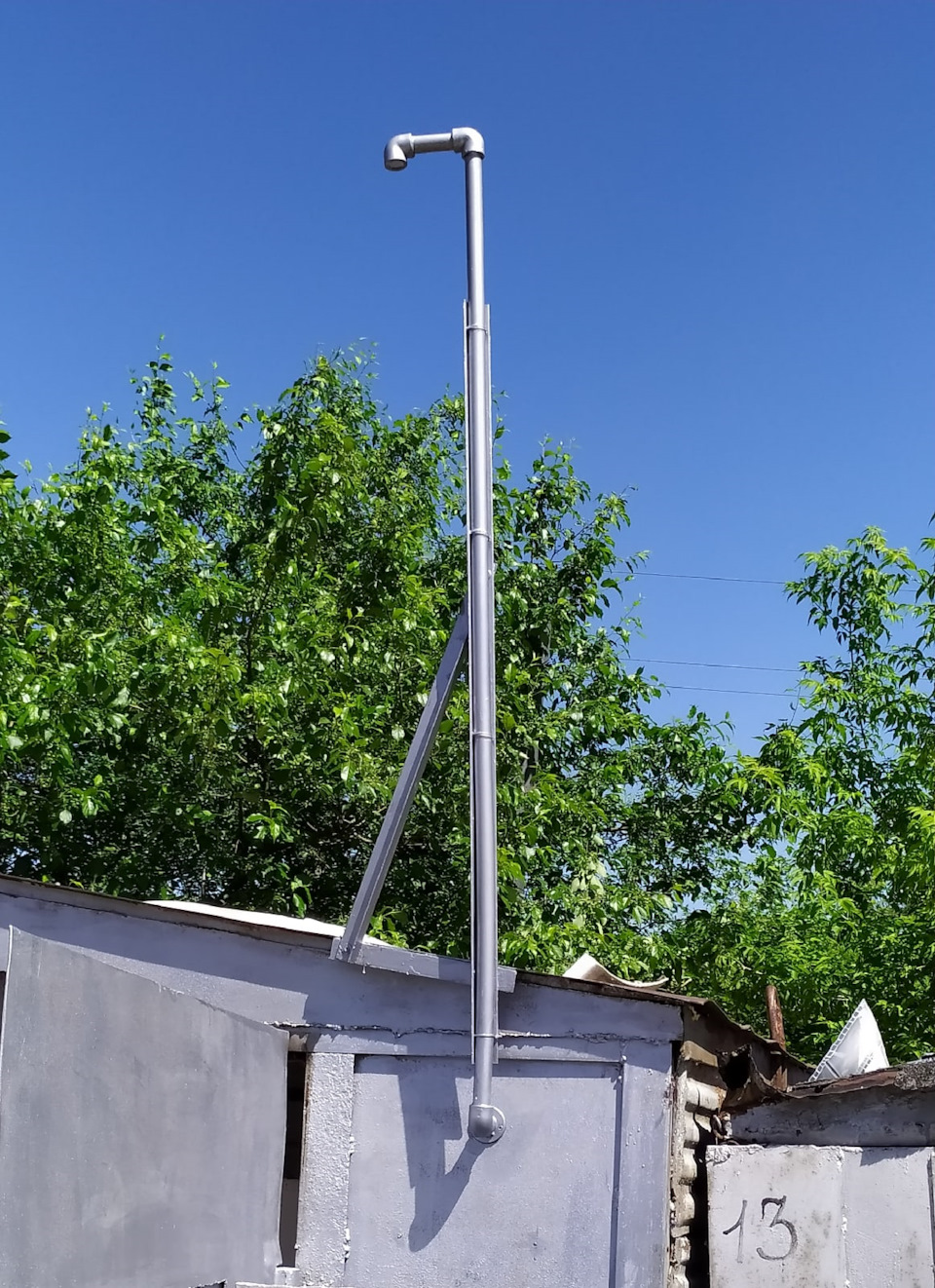

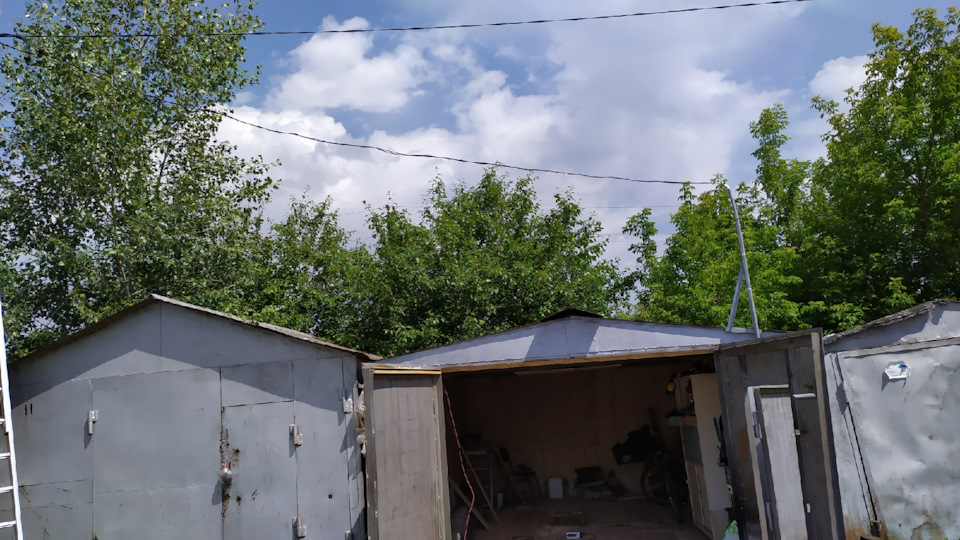

Погодка шептала и мы начали)) Вообще мне от электрика нужно было только подключение от столба в гараж и все, остальное я вполне могу сделать сам. Заранее, еще на этапе утепления, сделал себе вводную трубу из 25 ПВХ и уголка.

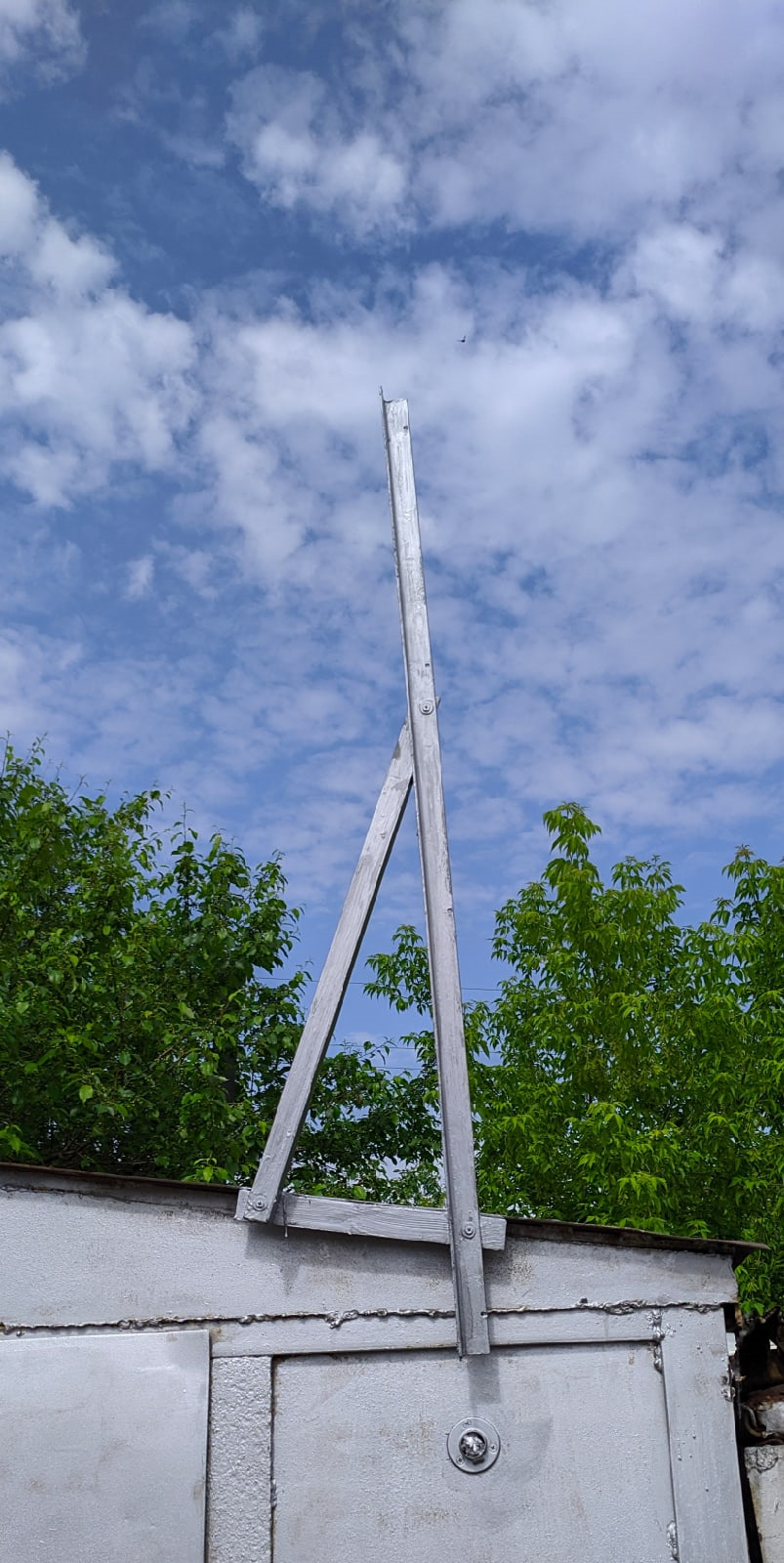

держатель

сама труба

Начали…

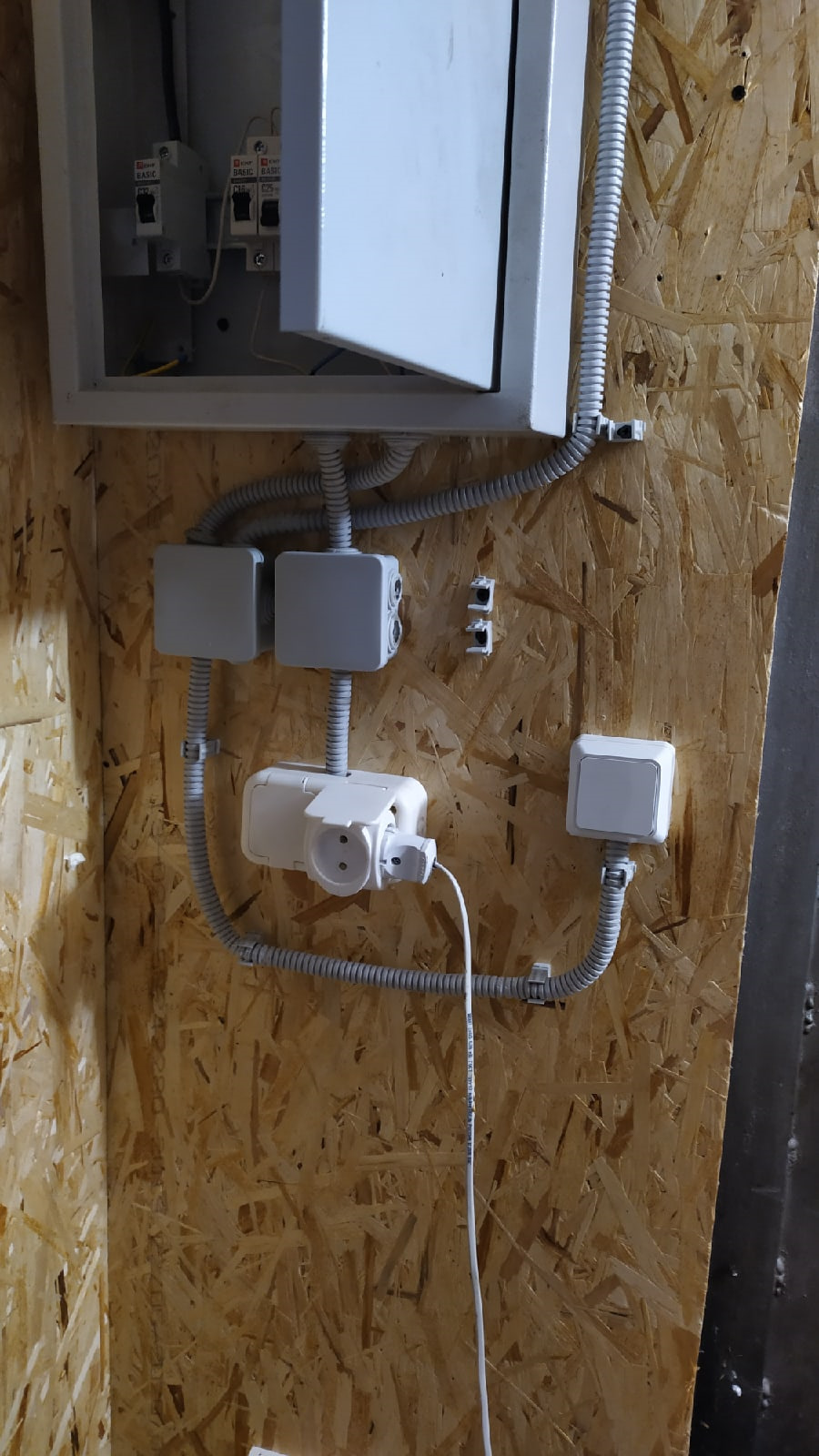

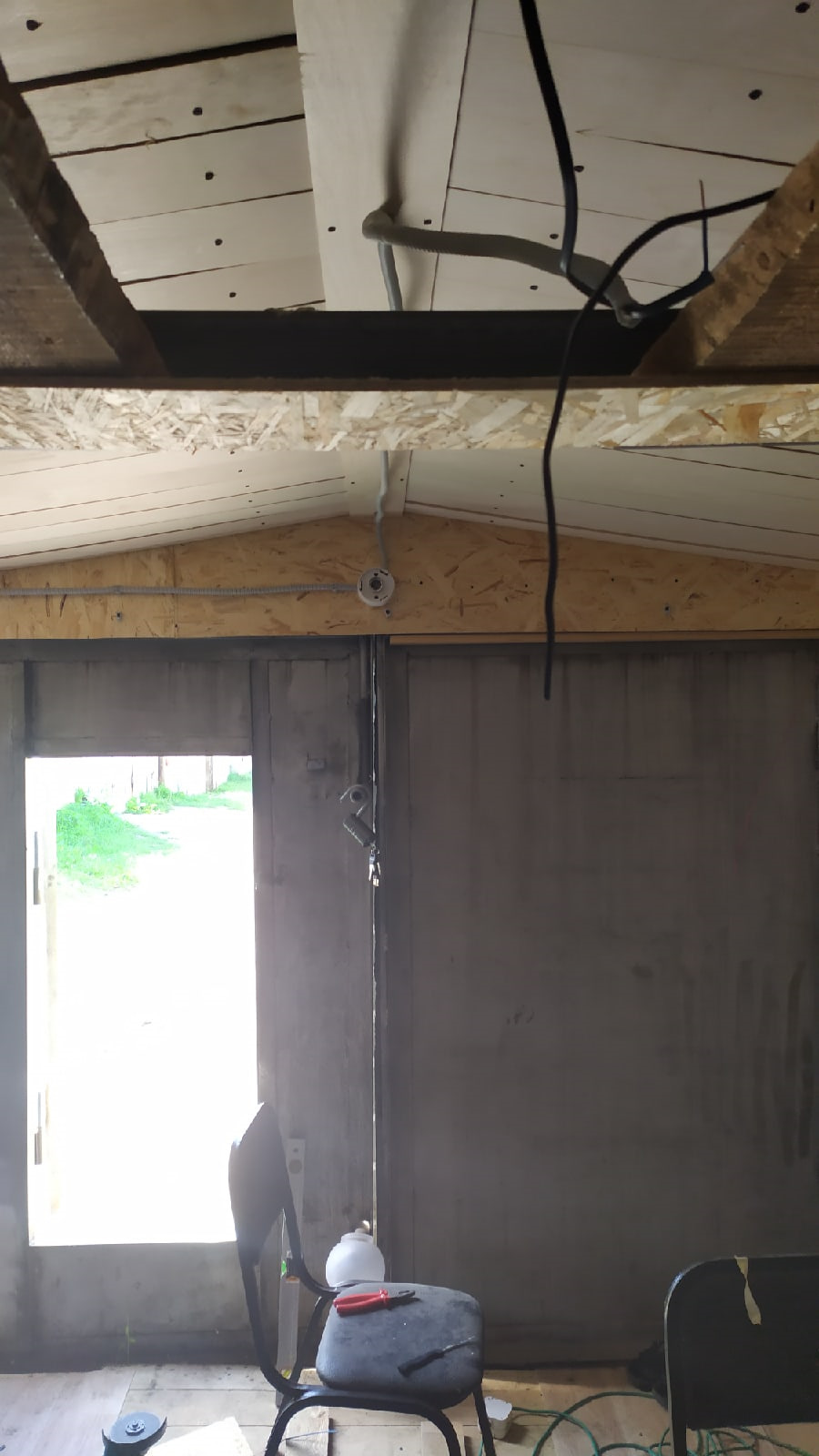

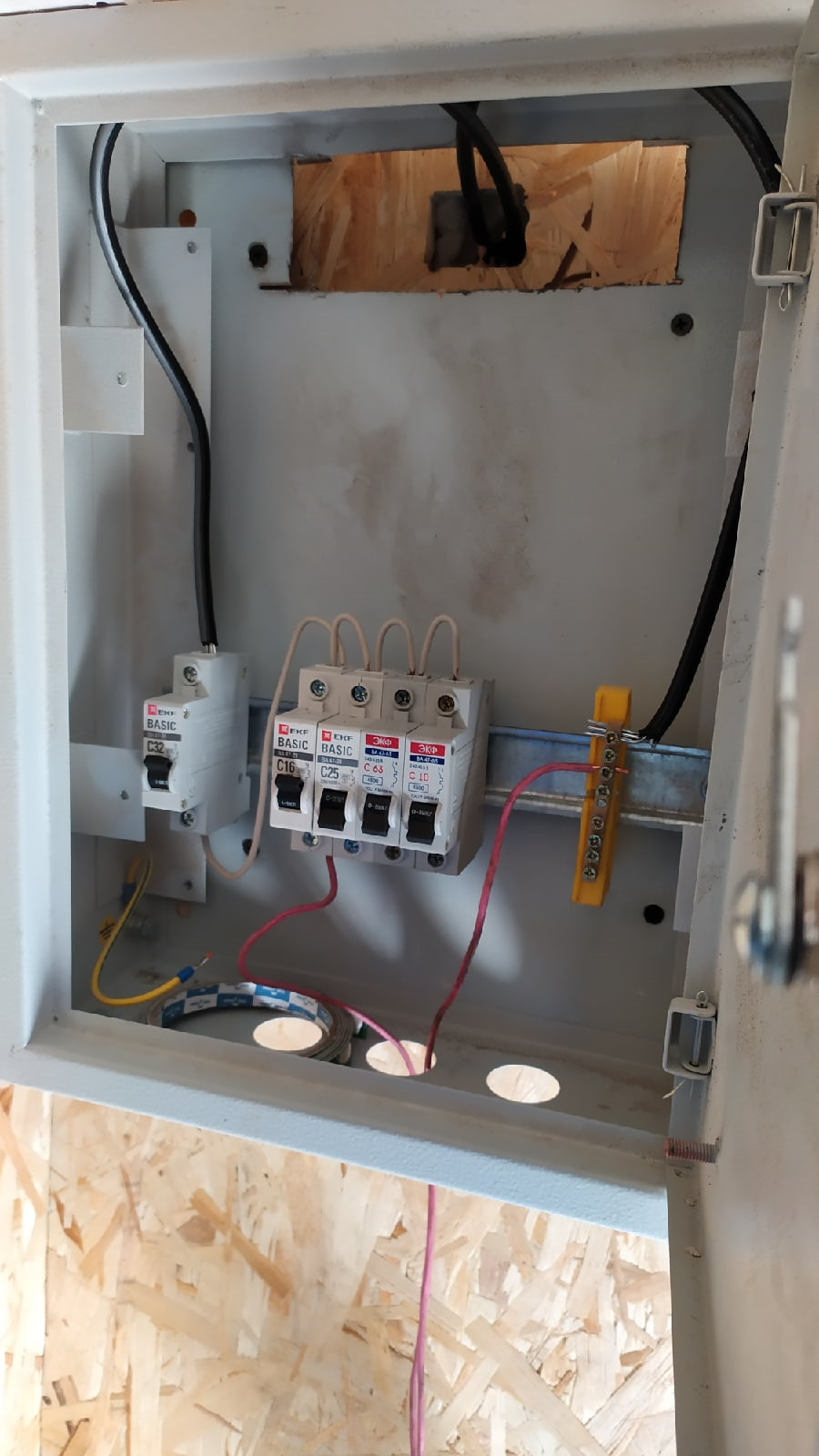

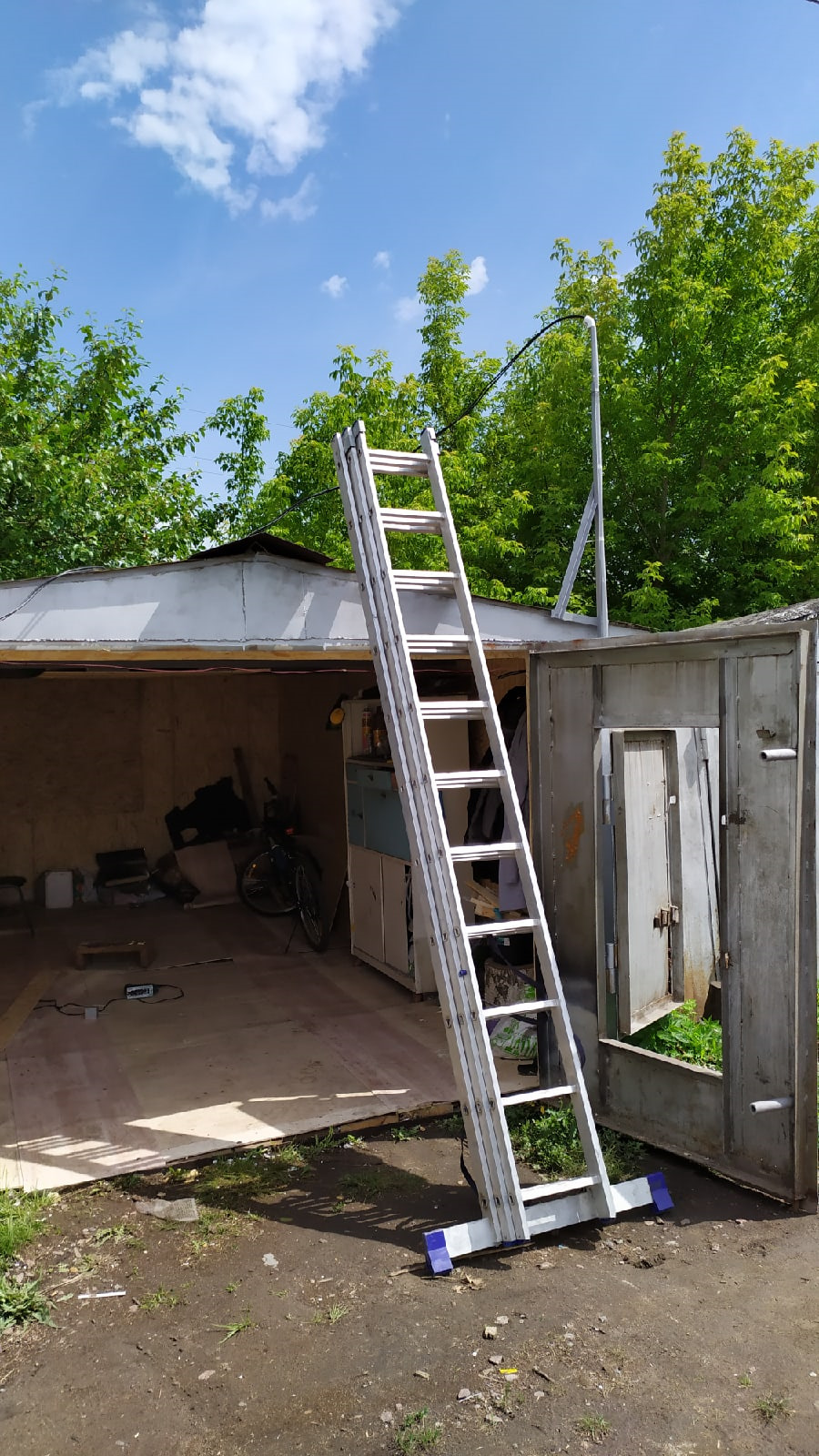

Провод ввели в трубу и подсоединили в щитке

Отдельно за электричество в нашем ГСК не платят, потому смысла ставить счетчик не было никакого. Далее уже начал протягивать провода и гофру, много описывать смысла нет, все стандартно. Для себя решил сделать 4 светильника по периметру гаража и один на освещение панели инструментов. С потолочными заморачиваться не стал, у меня лежали 4 самых простых 50р светильника под лампу Е27 их и приделал.

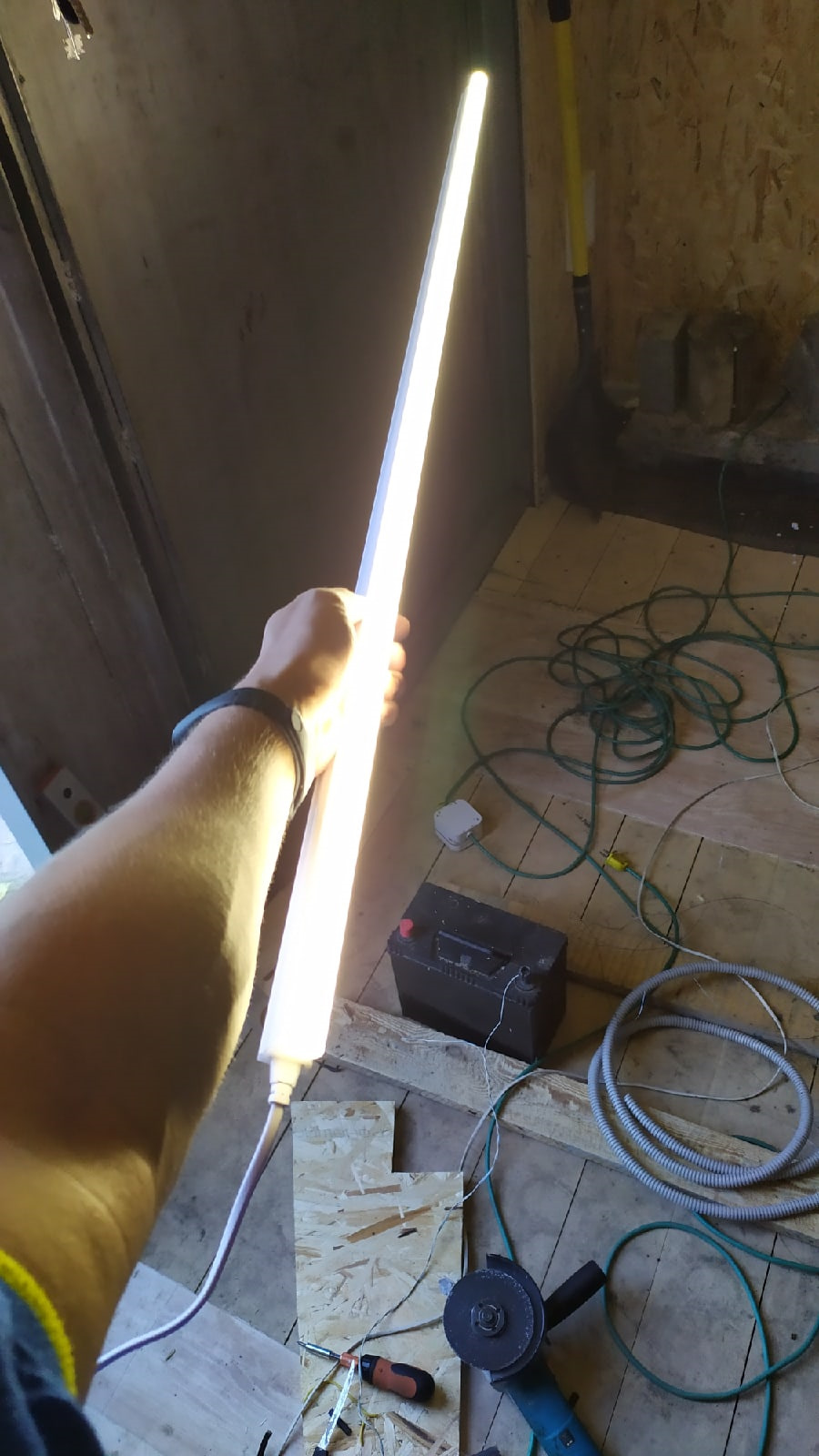

А для панели инструментов взял вот такой «джедайский меч» на 18Вт))

А вот так он освещает в одиночку

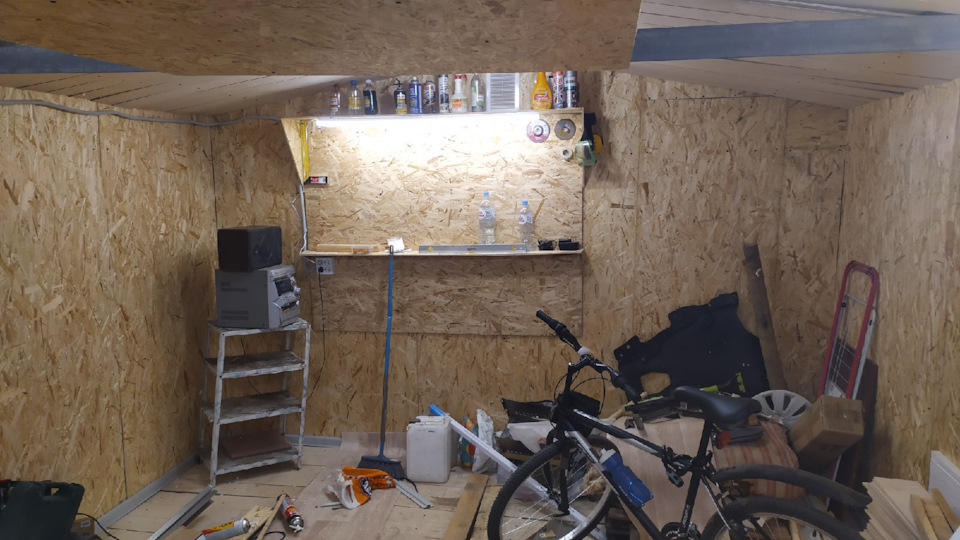

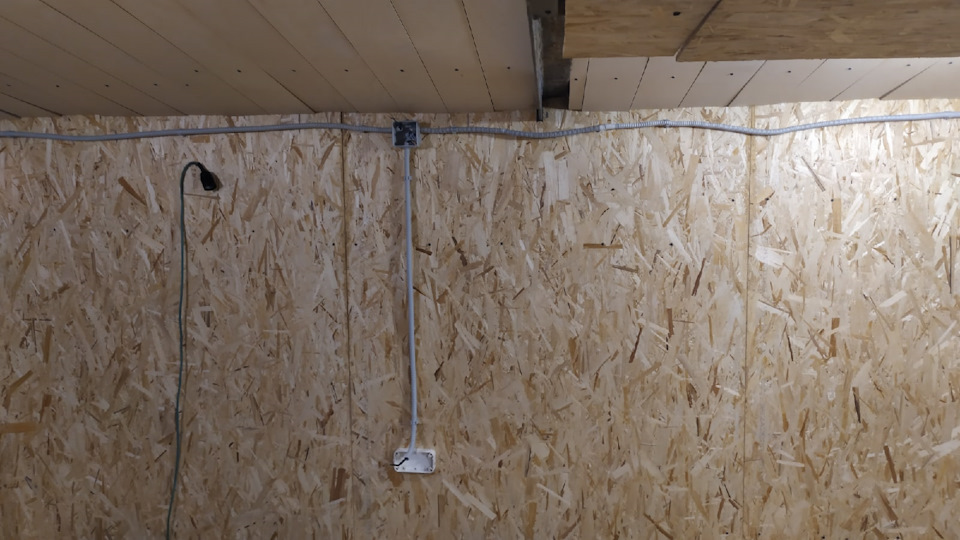

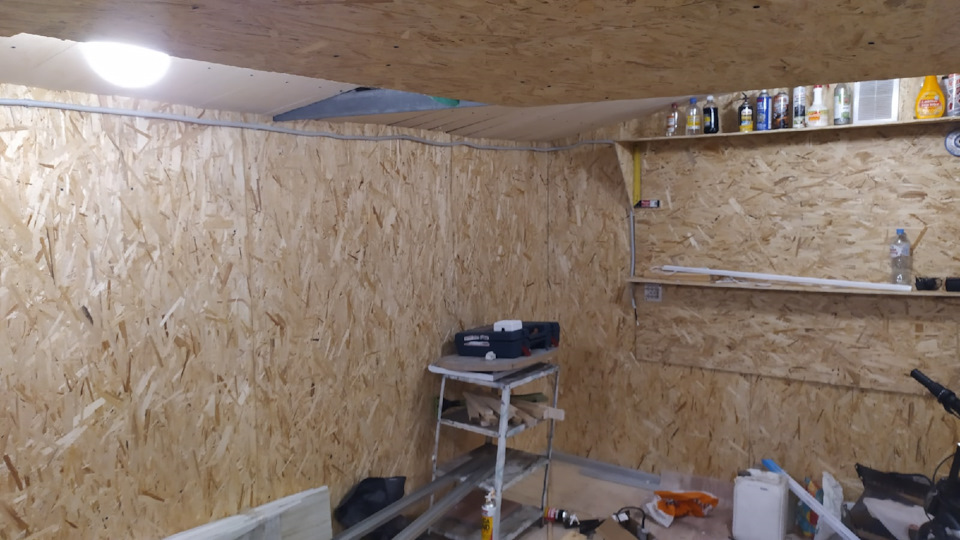

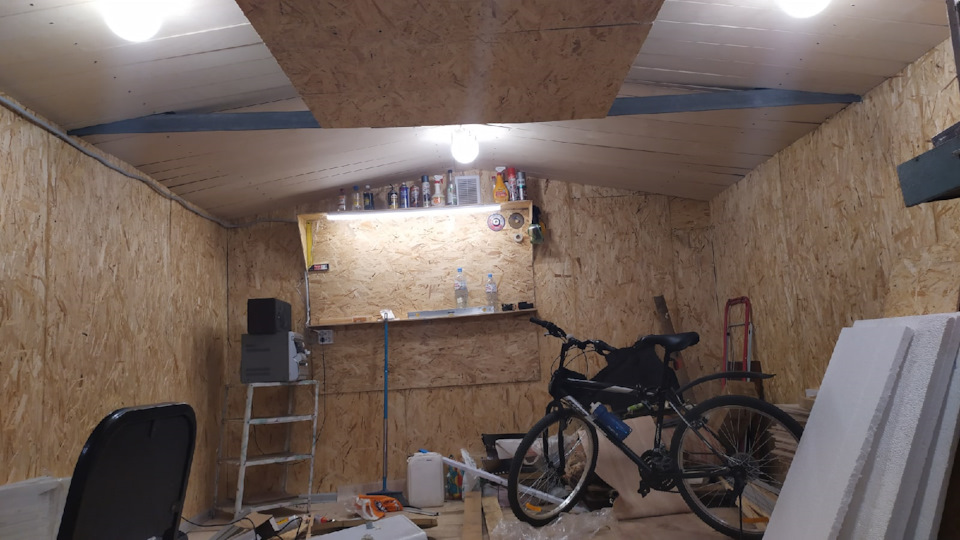

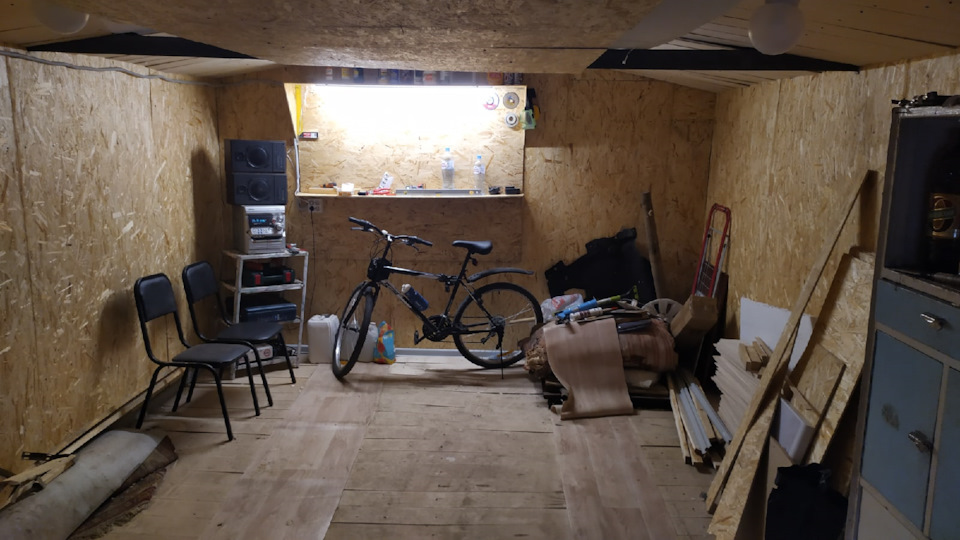

Ну и в итоге получилось просто шикарно, света более чем хватает в любой точке гаража даже для чтения. В общем я доволен проделанной работой и теперь гараж начинает обретать тот облик к которому я стремился. Теперь нужно сделать верстак, стеллаж ну и по мелочи типа обшить и выровнять ворота.

что-то типа того должно получиться в итоге

Источник

О чем речь? Электрика в гараже мало чем отличается от таковой в квартире или доме за исключением некоторых специальных требований. Несмотря на это приступать к работам можно, только обладая опытом и знаниями, в противном случае лучше обратиться к специалистам.

На что обратить внимание? Перед началом монтажа важно правильно рассчитать суммарную мощность оборудования, отметить расположение розеток, подобрать провода и провести ряд других манипуляций.

Рассчитайте стоимость здания
и выберите свой подарок

Требования к электрике в гараже

Схема электропроводки в гараже в общих чертах сходна с той, которая используется в жилых помещениях. Выполнить ее самостоятельно – вполне реальная задача. Однако далеко не каждый автолюбитель строго следует всем техническим нормативам, часто пренебрегая соблюдением отдельных требований. При разводке электрики в гараже необходимо обратить первоочередное внимание на безопасность и функциональность сети, правильно расставить розетки, осветительные приборы, выключатели.

Проект электропроводки составляется при соблюдении ряда требований и зависит от планировки помещения, используемого оборудования.

Центральное освещение. Обычно используется одна мощная лампа, подвешенная в центре потолка. Для безопасности желательно оснастить ее пылезащитным устройством. Также рекомендуется располагать светильники по периметру гаража, чтобы освещенными оказывались все зоны, а не только крыша автомобиля.
Смотровая яма должна быть оснащена отдельным светильником. Это необходимо для выполнения работ под днищем кузова, иначе придется пользоваться фонариком. Кроме того, внутри ямы следует установить розетку с защитной крышкой. Альтернативой может стать использование удлинителя, подключенного к источнику, находящемуся на стене.
Розетки. Необходимо предусмотреть источники питания как для оборудования, так и для бытовых приборов – чайника, плитки, а также обогревателя, если в гараже нет отопления.
Электрощит. В отличие от устройств, используемых в жилых помещениях, в нем размещается счетчик, входной и распределительный автомат. Одного автомата в большинстве случае достаточно, однако при большом количестве оборудования их может быть больше.

Прежде чем начинать монтировать проводку в гараже, ознакомьтесь с основными правилами безопасности. Такое помещение подвержено колебаниям температур, повышенной влажности, стены проводят ток, в воздухе скапливается пыль и влага. Все оборудование, используемое в гараже, должно иметь класс защиты не ниже IP44 (защита от пыли и влаги).

Соблюдайте основные требования, указанные в СНиП:

Электрика в гараже прокладывается по горизонтали и вертикали, соединения выполняются под углом 90 градусов. Иные варианты прокладки проводов запрещены.
Если гараж находится в кооперативе, то обычно требуется согласие его администрации на подключение, так как чаще всего все боксы питаются от собственной подстанции. Документы, которые необходимы для получения соответствующего разрешения, и сроки рассмотрения заявки отличаются, их перечень уточняется отдельно.
Кабели монтируются не ближе чем 10 см от потолка и 15-20 см от углов и других сетей.
Розетки размещаются не ниже 50-60 см от пола, это позволит избежать попадания воды при затоплении. Выключатели желательно устанавливать на высоте 150 см.
Материалы, использованные в выключателях и розетках, не должны быть горючими.

При составлении проекта необходимо заранее рассчитать общую нагрузку, которую будут оказывать на сеть все включенные электроприборы. Эти данные определяют минимально допустимое сечение кабеля и сопротивление автомата. Слишком тонкий провод станет перегреваться, а ОЗУ недостаточной мощности будет выключаться при работе оборудования.

Расчет сечения провода

Проект электропроводки поможет оценить необходимое количество выключателей и розеток. Расчет сечения кабеля может вызвать затруднения. Следует отметить на стенах линии, по которым будет выполняться прокладывание провода, а затем измерить общую длину сетей.

Имейте в виду, что для каждого участка потребуется разное сечение. Для кабеля, проложенного от подстанции до гаража, чаще всего используется провод сечением 10 кв. мм. Он легко выдержит нагрузку мощного электрооборудования.

Для осветительных приборов будет достаточно кабеля сечением 1-1,5 кв. мм. Диаметр кабеля для розеток, к которым подключается электрооборудование, оценивается по специальным таблицам с учетом общей нагрузки устройств. Чтобы его рассчитать, нужно сложить мощности всех используемых устройств и к полученному значению добавить еще 20 %, на них приходится запас прочности. При этих подсчетах не играет роли, что не все приборы будут включаться одновременно, учитывать нужно максимально возможную нагрузку на сеть.

Для розеток при подключении мощного оборудования с лихвой хватит провода сечением 4 кв. мм. В большинстве же случаев оказывается достаточно сечения 2,5 кв. мм.

Как и в жилом помещении, электрика в гараже может прокладываться и открытым, и скрытым способом. При наружном монтаже необходимо рассчитать длину короба или гофрированной трубы. При необходимости ремонта кабелей не придется повреждать стены, однако такой вариант может представлять опасность. Предпочтительнее внутренний монтаж. В этом случае при выполнении отделочных работ всегда нужно сверяться со схемой сети, это позволит избежать повреждений проводов и необходимости повторного монтажа.

Необходимость трансформатора в гараже

Если смотровая яма не оборудована отельным освещением, при выполнении ремонта авто понадобится мобильный светильник. Однако следует учитывать, что правила устройства электроустановок включают запрет на использование светильников, работающих под напряжением 220 В, в помещениях повышенной опасности. Гаражи относятся именно к таким помещениям, поэтому в них недопустима эксплуатация ламп, потребляемая мощность которых превышает 50 В.

Обратите внимание. Во многих гаражах пространство ограниченно, поэтому повышается риск прямого контакта с электрическим кабелем. В этой связи рекомендуется использовать лампы с напряжением 12, 24 или 36 В. Для этого можно прибегнуть к следующим хитростям.

В сеть включается трансформатор на необходимое напряжение, однако в этом случае придется понести дополнительные расходы.
Переносной светильник подключается непосредственно к аккумулятору автомобиля.

Использование трансформатора является лучшим вариантом, поскольку в этом случае требуемое напряжение будет обеспечено независимо от состояния и заряда аккумулятора. Оборудование может размещаться как в самом электрощите, так и в отдельном шкафу.

Оптимальным решением является установка понижающего трансформатора, который монтируется на динамической рейке в электрощите. Также хорошо подойдет металлический шкаф с понижающим трансформатором, который имеет два автоматических выключателя и собственную розетку.

Этапы монтажа проводки в гараже

Подготовительные работы

Начать следует с подготовки набора инструментов, необходимых для проведения электромонтажных работ:

болгарка, перфоратор (штраборез), которые понадобятся для прокладки внутренней проводки;
отвертки различного диаметра и формы, как крестообразные, так и плоские;
круглогубцы, пассатижи;
отвертка-индикатор;
электрическая дрель и набор сверл;
рулетка и линейка, а также строительный уровень;
нож;
крепежные элементы, изолента.

Для выполнения разметки необходим карандаш или ручка, малярная отбивка, краска, а также резиновые перчатки, которые защитят от удара током при контакте с кабелем под напряжением. Также прорезиненную оболочку должны иметь ручки всех инструментов.

Подготовка касается главным образом стен гаража. По ним наносится разметка, подготавливаются штрабы для укладки кабеля, сверлятся отверстия для установки розеток и выключателей, электрощитов. Для сверления бетона потребуется перфоратор со сверлами с алмазной крошкой. Каналы выполняются тем же перфоратором, при его отсутствии можно использовать молоток и зубило.

Для ускорения и повышения качества работ желательно использовать штраборез. Он позволит избежать скопления пыли в помещении, а получившиеся канавки будут ровные и без сколов. Для стандартного кабеля хватает канала глубиной 20 мм.

Разводка электрики для освещения в гараже выполняется по потолку. Если в качестве перекрытий используются железобетонные блоки, то можно поместить кабель между ними и заизолировать канал песчано-цементной смесью или штукатуркой. Если перекрытия монолитные, то при помощи хомутов и саморезов устанавливается гофра, в которую укладывается кабель.

Наружные работы

Работы за пределами гаража состоят в прокладке кабеля по воздуху либо под землей.

Воздушная линия электропередач наиболее проста в монтаже, однако необходимо соблюдать ряд ограничений по высоте расположении магистрали:

не менее 2,75 м от входа в гараж;
не менее 3,75 м над зоной передвижения людей;
не менее 6 м над дорогой для движения транспорта (с учетом возможности проезда грузовых автомобилей).

При высоте постройки мене 2,75 м на крыше устанавливается стальная труба, которая поддерживает кабель. Если от гаража до точки присоединения к подстанции более 20 м, то устанавливается дополнительная опора, которая позволяет избежать провисания провода.

Несущий элемент изготавливается из стального оцинкованного троса с диаметром не менее 4 мм. Он закрепляется крюками, талрепами, зажимами, применяемыми в СИП. Провод убирается в гофрированный рукав, который затем присоединяется к тросу при помощи хомутов.

При прокладывании линии под землей ограничений меньше, однако должен использоваться бронированный кабель. Отличить его от других можно по обозначению Б, указанному на наружном слое провода. Возможно также размещение провода внутри гофры или простая засыпка, в последнем случае можно обойтись ПВХ-изделием.

Для заливки канала бетоном потребуется труба ПНД (полиэтилен низкого давления).

Перед монтажом кабеля вырывают траншею, глубина которой должна быть не менее 800 мм. На дно канала засыпается слой песка не менее 100 мм. Далее прокладывается сам провод, а поверх него засыпают второй слой песка аналогичной толщины. В конце укладывается сигнальная лента, которая сообщает о наличии линии высокого напряжения. Завершаются работы засыпкой траншеи землей.

Для присоединения щитка, установленного в гараже, используются технологические отверстия в фундаменте, которые выполняются заранее при монтаже основания.

Подземное размещение кабеля – более сложный вариант, чем воздушная ЛЭП, однако он обеспечивает максимальную безопасность как для электросети, так и для людей.

Внутренняя разводка

Способ размещения проводки нужно выбрать уже при составлении проекта постройки. Используются два варианта – внутренний и наружный. В первом случае в стене подготавливается канал, в который укладывается провод, а затем штрабы закрываются штукатуркой. Во втором варианте используется гофрированный рукав, который вместе с проложенным в нем кабелем крепится на потолке и стенах.

При внутреннем монтаже провод нарезается в соответствии с длиной шлейфов, к которой прибавляется 10 %. В заранее подготовленные места монтируются распределительные коробки. При установке используется гипсовый раствор либо саморезы с дюбелями. Также возможно сочетание обоих способов.

Кабель укладывается внутрь канала в стене и фиксируется на хомуты, прикрепленные при помощи саморезов. Шлейфы традиционно соединяются скручиванием жил и их перемоткой изолентой. Более удобный и безопасный вариант – использование клеммных колодок, в которых концы провода фиксируются при помощи специальных зажимов. Далее штрабы зарываются цементом или штукатурным растворам, а затем подключаются розетки и выключатели.

Необходимо учитывать, что при скрытом прокладывании кабеля любое его повреждение потребует вскрытия штрабы и повторного выполнения отделочных работы после устранения неисправности. Поскольку эстетическая составляющая в интерьере гаража в большинстве случаев не имеет решающего значения, практичнее будет выбрать наружный способ монтажа.

Кроме того, в отдельном случае внутренний монтаж невозможен в принципе. Это касается построек, выполненных из металла или дерева. Тогда используется наружный монтаж при помощи закрепленной на саморезы гофрированной трубы или короба с крышкой. Соединение шлейфов выполняется посредством распределительных коробок.

По окончании работ еще раз убедитесь, что все элементы надежно закреплены. После подключения оборудования кабель-каналы закрываются крошками.

Монтаж распределительного щитка

Обычно гараж возводится как пристройка к дому, в этом случае используется общий электрощит. Однако если гараж стоит отдельно, то понадобится свой щит, который устанавливается снаружи или внутри здания. В последнем случае желательно устанавливать его рядом со входом, чтобы не приходилось для включения питания ходить по темному помещению.

Стандартная высота размещения распределительного щитка составляет 1,8 м, однако допускается уменьшение этого расстояния. Крепление выполняется на саморезы и дюбели. Собственный автомат должен быть предусмотрен для каждого шлейфа. Также устанавливается общий прибор для подключения к подстанции. Учет потребления электроэнергии осуществляется при помощи счетчика.

Разводка электрики в гараже – задача ответственная, но выполнимая. Все работы должны проводиться при строгом соблюдении правил безопасности. Крайне не рекомендуется экономить на проводах. Толстый кабель хоть и дороже, но он предотвратит перегрев и возгорание. Если возникают затруднения, лучше поручить монтаж проводки специалистам, поскольку ошибки могут создать угрозу не только имуществу, но и жизни.

Хотите качественный гараж, который будет служить вам долгие годы?

Мы уже более 10 лет занимаемся строительством гаражей, и за это время смогли завоевать доверие многих клиентов. Мы гарантируем сроки строительства по договору, поэтому вы можете быть уверены, что ваш гараж будет готов вовремя.
У нас работают опытные мастера со средним стажем 5 лет, которые знают все тонкости строительства гаражей. Мы также предоставляем бесплатный выезд инженера, который поможет вам определиться с выбором материалов и конструкции.
Мы строим здания, учитывая ваши пожелания. Мы готовы предложить вам различные варианты дизайна и конструкции гаража, чтобы он соответствовал вашим требованиям и пожеланиям.

Если вы хотите заказать гараж, переходите по ссылке
или звоните нам: +7 (800) 511-04-38. Мы с удовольствием ответим на все ваши вопросы и поможем вам выбрать оптимальный вариант.

Источник
