Благодаря бытовой технике владельцы жилища обретают полноценный комфорт. Использование тех же пылесосов существенно снижает физическую нагрузку, затрачиваемую на уборку. Между тем даже супернадежная техника, к примеру от фирмы Samsung, не вечна, что говорит об одном: когда-то приходит время ремонта или замены.

Однако удобные и практичные агрегаты быстро заставляют пользователей привыкнуть к работе с ними. Поэтому большинство их владельцев предпочитают восстанавливать работоспособность устройств, а не покупать новые. Мы расскажем о том, какой ремонт пылесосов Самсунг можно успешно провести собственными руками.

Можно ли починить пылесос самостоятельно?

Большая часть моделей уборочной бытовой техники корейской фирмы представлена конструкциями относительно простыми в техническом плане. Соответственно, в большинстве случаев ремонт таких изделий также довольно прост.

Очевидно, что сложность выполнения ремонтных работ полностью соотносится с конкретным узлом или деталью. Так, устранить небольшой прорыв на гофрированном шланге значительно проще, чем заменить разбитый подшипник электродвигателя.

Картинка с сайта: sovet-ingenera.com

Ремонтировать бытовую технику Самсунг – пылесосы, экономически выгодно. Однако некоторые отдельные случаи ремонта требуют навыков и умения держать в руках отвёртку, паяльник и прочие инструменты, чтобы разобрать аппарат полностью

Рассмотрим часто проявляющие себя неисправности бытовых пылесосов корейского производства и возможные способы устранения таких дефектов в домашних условиях. Логично заметить: при всем уважении к сервисным мастерским, сумма оплаты услуг за ремонт в сервисе нередко приближается к стоимости нового пылесоса.

Мелкие дефекты пылесосов

Незначительные дефекты обычно не вызывают глобальной неисправности аппарата. Пылесос Samsung продолжает работать, но технические параметры уже не соответствуют образцовым значениям.

В результат снижается сила тяги и одновременно возрастает потребляемая мощность техники. Соответственно, снижается качество уборки, но главное – усиливаются риски появления более серьёзных дефектов.

Картинка с сайта: sovet-ingenera.com

Незначительные дефекты пылесоса, как правило, приводят к значительному снижению производительности. Сила всасывания слабеет, а электродвигатель и другие детали нагреваются, что приводит к поломкам более серьёзным

Поэтому незначительные неисправности игнорировать не следует. Напротив – их следует устранять как можно скорее.

Классические дефекты такого рода для пылесосов Samsung:

• снижение эффективности НЕРА фильтра;
• засорение сетки-фильтра циклона;
• блокирование турбины щётки посторонними предметами;
• блокировка вращения колёс инородными элементами;
• засорение трубки-штанги;
• разрыв гофрированного шланга.

Рассмотрим каждую отдельную группу дефектов более подробно.

Проблема #1 — снижение эффективности фильтров

Как правило, все существующие модели уборочной техники от компании Самсунг оснащаются фильтрующими компонентами многократного обслуживания. То есть, после каждой уборки владелец аппарата изымает фильтры, промывает, продувает и возвращает на место. Цикличность многократная.

Картинка с сайта: sovet-ingenera.com

Периодическая чистка фильтрующих элементов уборочной техники не может быть бесконечной. Наступает время, когда фильтры необходимо менять и если это действие не выполнить в срок, последствия приводят к сложному ремонту

Тем не менее материал фильтра невозможно очистить досконально. С каждой чисткой поры материала забиваются микроскопическими частицами всё больше. Наконец, приходит тот момент, когда фильтр утрачивает эффективность пропускания воздуха до 50% и ниже. Это уже предел, который нарушает технологический принцип функционирования пылесоса.

Мотор продолжает трудиться на полную мощь, но сопротивление на стороне всасывания и нагнетания увеличивает нагрузку. Возрастают токи, обмотка и, соответственно, детали электродвигателя сильно нагреваются. Если продолжать эксплуатировать технику в таком состоянии, недалёк тот день, когда мотор попросту заклинит или сгорит.

Картинка с сайта: sovet-ingenera.com

Таким выглядит полностью отработавший своё фильтр тонкой очистки НЕРА, который применяется практически в каждой модели пылесоса Самсунг. Закупоренные поры фильтра не пропускают воздух, за счёт чего создается нагрузка на мотор

Какой выход? Конечно же, полная замена фильтрующих элементов на всех ступенях, включая фильтр НЕРА. Обычно фильтрующий материал любого типа (поролон, пористая губка, сипрон) доступен в продаже.

Проблема #2 — отработавший свое фильтр НЕРА

Немного сложнее с материалом НЕРА, но и здесь можно найти выход. То есть, пользователю достаточно купить подходящий материал, вырезать элементы нужного размера и применить их взамен материала, утратившего эксплуатационное качество.

Поставить же самодельный вариант фильтра НЕРА несколько сложнее. Потребуется аккуратно раскрыть каркасную двойную сетку, обычно каркас сделан из пластика), чтобы извлечь фильтрующий материал на замену.

Картинка с сайта: sovet-ingenera.com

Каркас фильтра, удерживающий рабочий материал. По сути, такая конфигурация не подлежит ремонту. Однако при желании каркас можно вскрыть и заменить материал новым в домашних условиях

Необходимо по периметру надрезать острым канцелярским ножом область сопряжения двух пластин, после чего небольшим усилием разделить каркас на две части. Далее заменить полотно НЕРА новым и вновь склеить каркас-держатель.

То же самое относится к фильтру-сетке и к фильтру защиты электродвигателя, которые используются в циклонных моделях.

Как первый, так и второй фильтры плотно забиваются грязью, кстати, по вине пользователей, которые нарушают режим заполнения контейнера выше указанной метки. Бывают случаи засорения трубки-штанги. Устраняются засоры чисткой.

Проблема #3 — разрыв гофрированного шланга

Аксессуар, соединяющий вход пылесоса и трубку-штангу с рабочей насадкой, — гофрированный мягкий шланг, повреждается в точках мягких складок по причине износа материала или в результате прилагаемых к этой точке нагрузок.

Традиционными точками повреждений являются места стыков шланга с патрубком-замком или с патрубком трубки-штанги.

Картинка с сайта: sovet-ingenera.com

Пример повреждённого гофрированного шланга бытового пылесоса марки Самсунг. Часто подобные неисправности пытаются устранить при помощи обычного скотча. Но такой вариант недолговечен

Процесс ремонта в таких случаях не представляет особых сложностей. Достаточно отрезать шланг чуть дальше от места порыва и удалить аккуратно остатки из внутренней части патрубка (заводское крепление бывает клееное).

Внутренняя часть патрубка обычно имеет резьбу точно под навивку шланга. По этой резьбе отрезанный шланг попросту вкручивается внутрь патрубка и на этом ремонт можно считать завершенным. Практика показала – в каких-то дополнительных креплениях с помощью клея нет никакой необходимости.

Если порыв образовался в центральной части гофрированного шланга (или, к примеру, нужно удлинить аксессуар), в таких случаях удобно использовать кусок резиновой камеры от шины велосипеда.

Картинка с сайта: sovet-ingenera.com

Когда порыв гофрированного шланга образуется непосредственно в центральной области или есть желание удлинить рукав, в таком случае удачно подходит для ремонта или модернизации камера велосипедной шины

По размерам и с учетом плотной обтяжки такой материал подходит идеально. Предварительно части шланга подрезаются и склеиваются, а затем поверх созданного стыка натягивается резиновая муфта из велосипедной шины. Муфта шириной 30-40 мм тоже «садится» на клей.

Детально процесс замены шланга пылесоса описан в статье, в которой досконально разобран каждый шаг и даны рекомендации.

Проблема #4 — блокировка движения механизмов

Эти неисправности присущи таким механизмам, как турбина щётки, а также (изредка) шасси колес. Оба узла имеют вращающиеся детали – валы, шестерни, кольца. Во время уборки в область этих узлов неизбежно попадают волосы, нитки и даже тонкие мелкие металлические проволоки.

Эти частички мусора наматываются на валы шестерен, колец, колёс и со временем скапливаются в таком большом количестве, что полностью блокируют вращательное движение.

Картинка с сайта: sovet-ingenera.com

Турбо-щетка, которой комплектуются корейские пылесосы, представлена разборной конструкцией. Достаточно на боковой торцевой части найти пробку и повернуть на 45 градусов, чтобы вынуть весь механизм

Подобные моменты также сказываются на работе пылесоса, способствуют повышению нагрузки на двигатель, заставляют пользователя увеличивать тяговые усилия на гофрированном шланге, который повреждается в местах складок.

При таком состоянии, первым делом следует разблокировать движение узлов. Турбо-щетку нужно разобрать (производителем предусмотрена разборка) и тщательно вычистить внутреннюю область.

Картинка с сайта: sovet-ingenera.com

Демонтированная верхняя крышка корпуса пылесоса открывает доступ к внутренней стороне дисков больших колёс. Именно здесь нередко скапливается мусор в виде нитей и волос, который блокирует вращение колесных дисков

Для доступа к внутренней области больших колес пылесоса придется снять корпус, отвернув несколько винтов снизу. Оба действия вполне доступны для выполнения своими руками.

Серьезные поломки пылесосов Самсунг

Ремонт серьезных дефектов, как правило, требует вмешательства сертифицированных мастеров. Однако и здесь некоторые из неисправностей доступны для ремонта своими руками. Например, заменить поврежденный сетевой выключатель владелец вполне может сам.

№1 — кнопка включения и питающий кабель

Неисправность сетевого выключателя не дает включить аппарат в работу либо при включении нет фиксации рабочего режима. В первом случае реакция при активации кнопки нулевая.

Во втором случае пылесос запускается при нажатой клавише, но сразу отключается, стоит пользователю отпустить кнопку.

Картинка с сайта: sovet-ingenera.com

Дефектная кнопка включения пылесоса – причина неработоспособности аппарата. Эта неисправность одна из часто проявляющихся на практике, но устраняется достаточно легко по сравнению с другими

Работоспособность сетевого выключателя легко проверить тестером – прибором электромеханика. Нерабочая кнопка не создаёт контакта между клеммами в любом положении.

Кнопка с нарушением фиксации создает контакт только в нажатом положении. Подключением щупов тестера на клеммы кнопки можно проверить работоспособность всех положений.

Картинка с сайта: sovet-ingenera.com

Проверка сетевой кнопки включения пылесоса с помощью электронного тестера. Один щуп подключен на контакт сетевой вилки, вторым ремонтник касается клемм кнопки. Таким способом одновременно тестируется кнопка и кабель

Наряду с коммутацией сети неисправным может быть также питающий кабель пылесоса. Проверяется сетевой шнур тем же тестером.

Проверка сетевого шнура предполагает также тестирование розеток питания, которыми владелец пользуется, включая пылесос в работу.

№2 — регулятор мощности всасывания воздуха

Модулем регуляции мощности всасывания комплектуются многие модели Samsung. По сути, этот модуль является регулятором частоты вращения вала электродвигателя, установленного внутри пылесоса. Модуль представляет собой электронную схему (относительно несложную) на базе тиристоров.

Картинка с сайта: sovet-ingenera.com

Модуль регулировки частоты вращения электродвигателя – он же регулятор мощности всасывания. Неисправным компонентом модуля часто является тиристорный ключ, что расположен на плате слева внизу

Неисправность модуля — обычно выход из строя тиристора — влечет за собой либо невозможность запустить пылесос, либо полное отсутствие возможности регулировать производительность аппарата. В любом случае требуется разборка пылесоса, демонтаж модуля регуляции и замена компонентов, вышедших из строя.

Здесь достаточно проблематично работать своими руками без наличия определенных навыков, например, умения отличать резистор от конденсатора или умения держать в руках паяльник. Однако при желании эти качества электронщика несложно освоить.

№3 — электродвигатель бытового пылесоса

Сложной неисправностью, конечно же, считается выход из строя электродвигателя пылесоса. Как правило, в составе конструкций современной бытовой техники, выпускаемой под маркой Samsung, используются двигатели осевого типа, частота вращения которых достигает 20000 об/мин.

Картинка с сайта: sovet-ingenera.com

Электродвигатель пылесоса Самсунг – деталь конструкции, требующая особенного подхода в случае ремонта. Есть возможность заменять мотор новым, но этот вариант обходится почти в половину стоимости самой уборочной машины

Вращение с такой высокой частотой сопровождается значительными нагрузками на опорные подшипники. Поэтому одной из частых неисправностей пылесосов Samsung является дефект подшипников. Что обычно сопровождается повышенным шумом работы аппарата, иногда очень сильным.

Работа по замене подшипников пылесоса своими руками отличается сложностями, но вполне выполнима. Однако изначально придется разобрать все содержимое конструкции уборочной техники, чтобы добраться до мотора.

Конечно же, в процессе разборки пылесоса рекомендуется фиксировать последовательность установки деталей, записывая на бумаге, или можно фотографировать на смартфон.

Картинка с сайта: sovet-ingenera.com

Электродвигатель пылесоса – полностью в разобранном виде. Чтобы достичь такого результата, ремонтнику придется основательно потрудиться, а также изучить некоторые тонкости работы

На демонтированном двигателе потребуется снять контактные щетки и кожух крыльчатки. Этот процесс относительно несложный.

Контактные щетки, как правило, крепятся одним винтом и легко вынимаются из установочных ниш. На кожухе крыльчатки (внешняя половина) нужно аккуратно отогнуть четыре точки вальцовки и применяя некоторое усилие, стянуть кожух.

Самый сложный процесс – отвинчивание гайки, которой на валу двигателя закреплена крыльчатка.

Умельцы, имеющие опыт в выполнении ремонта пылесосов, применяют для этих целей разные способы:

• зажимают коллектор двигателя деревянными чурками;
• наматывают на коллектор изолированный провод;
• пропиливают паз по торцу вала.

В итоге крыльчатку удаётся снять. Дальше – «дело техники» — вынимается тяговым усилием вал, и меняются дефектные подшипники. Затем сборка в обратном порядке.

Электрические дефекты двигателей – обрыв, межвитковое замыкание обмотки, прожог коллектора – явления относительно редкие, но тоже имеют место. В таких случаях обычно электродвигатель меняется на другой (новый) экземпляр.

Выводы и полезное видео по теме

На тему ремонта гофрошланга можно посмотреть видеоролик, где автор рассказывает обо всех нюансах этой несложной для домашнего мастера операции:

Способ выпиливания паза по торцу вала при разборке двигателя от пылесоса подробно рассмотрен в следующем видеоролике:

Как оказалось, устранить мелкие поломки несложно в домашних условиях. Причем не обязательно для этого иметь познания в электромеханике и опыт ремонтных работ — большинство проблем исчезает после чистки или замены отдельных элементов и аксессуаров, таких как фильтры, щетки, труба.

Если же у вашего пылесоса наблюдается более серьезная проблема, связанная с двигателем или микросхемой, а вы совершенно не разбираетесь в этих вопросах, то проще будет обратиться в сервисную службу для оказания квалифицированных услуг.

Тем более что у техники бренда Самсунг предусмотрено бесплатное обслуживание в течение гарантийного срока.

Хотите рассказать о том, как восстанавливали работоспособность пылесоса Samsung собственными руками? Располагаете ценными сведениями по теме статьи, которыми стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы и размещайте фото.

Вступление:

Пылесос Samsung Cyclomax 1400W — это мощное и надежное устройство, которое поможет вам поддерживать чистоту в вашем доме. Однако, как и любая другая техника, со временем может возникнуть необходимость в разборке для очистки или ремонта. В этой статье я расскажу вам, как правильно разобрать пылесос Samsung Cyclomax 1400W, чтобы вы могли легко и безопасно выполнить необходимые действия.

Шаг 1: Подготовка к разборке

Картинка с сайта: stroidomeconom.ru

Перед тем как приступить к разборке пылесоса Samsung Cyclomax 1400W, убедитесь, что он отключен от электрической сети. Это очень важно, чтобы избежать травм и повреждений. Также рекомендуется удалить все аксессуары и фильтры, чтобы облегчить процесс разборки.

Шаг 2: Разборка корпуса

Картинка с сайта: stroidomeconom.ru

Для того чтобы разобрать корпус пылесоса Samsung Cyclomax 1400W, вам потребуется отвертка с подходящими битами. Обычно для этой модели пылесоса используется крестовая отвертка. Отверните все винты на корпусе пылесоса и аккуратно снимите его. Обратите внимание на то, что некоторые винты могут быть скрыты под защитной крышкой или резиновыми заглушками. В этом случае, аккуратно удалите их, используя плоскую отвертку.

Шаг 3: Разборка мотора и фильтров

После того как корпус будет снят, вы сможете получить доступ к мотору и фильтрам пылесоса Samsung Cyclomax 1400W. Отсоедините все провода, которые соединяют мотор с другими компонентами пылесоса. Затем аккуратно удалите мотор, обращая внимание на то, чтобы не повредить его или другие части пылесоса.

Для того чтобы достать фильтры, вам потребуется открыть специальные отсеки, которые расположены на корпусе пылесоса. Обычно они закрываются защелками или винтами. Откройте отсеки, снимите фильтры и тщательно очистите их от пыли и грязи. Если фильтры сильно загрязнены и не могут быть очищены, рекомендуется заменить их новыми.

Шаг 4: Разборка щетки и шланга

Если вам необходимо очистить или заменить щетку или шланг пылесоса Samsung Cyclomax 1400W, вам потребуется отсоединить их от корпуса пылесоса. Обычно щетка и шланг крепятся с помощью специальных фиксаторов или винтов. Открепите их и аккуратно снимите щетку и шланг. Проверьте их на наличие повреждений или засоров и, при необходимости, очистите или замените.

Итог

Разборка пылесоса Samsung Cyclomax 1400W — это достаточно простая процедура, которую можно выполнить самостоятельно. Однако, необходимо помнить о безопасности и аккуратности при выполнении всех действий. При возникновении каких-либо сомнений или сложностей, рекомендуется обратиться к профессионалам или сервисному центру Samsung. Надеюсь, что эта статья была полезной для вас и поможет вам разобраться с вашим пылесосом Samsung Cyclomax 1400W!

Не нашли ответ на вопрос? Возможно, вам поможет наш похожий материал ниже, который мы специально подобрали для Вас 🙂

Как разобрать пылесос Samsung Cyclomax 1400W

Добро пожаловать в мастер-класс по разборке пылесоса Samsung Cyclomax 1400W! Если у вас возникли проблемы с работой вашего пылесоса, то этот гайд поможет вам разобраться в его устройстве и осуществить необходимые ремонтные работы. В этой статье я поделюсь своими знаниями и опытом, чтобы помочь вам вернуть вашему пылесосу его прежнюю функциональность и эффективность.

Подготовка к разборке

Перед тем как приступить к разборке пылесоса, убедитесь, что он отключен от электрической сети. Это очень важно, чтобы избежать возможных травм и повреждений. Также рекомендуется полностью очистить пылесос от пыли и грязи, чтобы избежать их попадания внутрь устройства во время разборки.

Приступим к разборке пылесоса Samsung Cyclomax 1400W:

• Шаг 1: Снимите контейнер для пыли. Для этого нажмите кнопку, расположенную на верхней части пылесоса, и аккуратно снимите контейнер.
• Шаг 2: Откройте контейнер для пыли и выньте фильтр. Фильтр можно промыть под проточной водой и оставить его высохнуть перед установкой обратно.
• Шаг 3: Снимите щетку для пола. Для этого нажмите кнопку, расположенную на нижней части щетки, и аккуратно снимите ее.
• Шаг 4: Откройте крышку щетки и проверьте наличие пыли, волос и других загрязнений. Очистите щетку от них и убедитесь, что она свободно вращается.
• Шаг 5: Откройте верхнюю крышку пылесоса. Для этого снимите все видимые винты, используя отвертку. Помните, что винты могут быть скрыты под наклейками или резиновыми заглушками.
• Шаг 6: После снятия всех винтов, аккуратно снимите верхнюю крышку пылесоса. Осторожно отсоедините все провода и разъемы, чтобы полностью удалить крышку.

Ремонт и замена деталей

Картинка с сайта: stroidomeconom.ru

Теперь, когда пылесос разобран, можно провести необходимые ремонтные работы и заменить детали, если это требуется. Вот несколько советов:

• Если ваш пылесос не включается, проверьте состояние шнура питания и розетки. Если необходимо, замените шнур или восстановите поврежденную розетку.
• Если пылесос работает, но не подает достаточную мощность всасывания, проверьте состояние фильтра и щетки. Если они загрязнены, промойте их или замените новыми.
• Если вам требуется заменить мотор пылесоса, обратитесь к сервисному центру Samsung или приобретите новый мотор и установите его самостоятельно. Убедитесь, что новый мотор совместим с вашей моделью пылесоса.

Итог

Картинка с сайта: stroidomeconom.ru

Разборка пылесоса Samsung Cyclomax 1400W – это несложная задача, которую можно выполнить самостоятельно. Следуя приведенным выше инструкциям, вы сможете разобрать пылесос и провести необходимые ремонтные работы. Помните, что безопасность всегда на первом месте, поэтому не забывайте отключать пылесос от сети перед разборкой и следить за сохранностью всех деталей.

Надеюсь, этот гайд был полезным для вас! Если у вас остались вопросы или вам требуется дополнительная помощь, не стесняйтесь обратиться к профессионалам или к команде технической поддержки Samsung. Удачи в ремонте вашего пылесоса!

Не нашли ответ на вопрос? Возможно, вам поможет наш похожий материал ниже, который мы специально подобрали для Вас 🙂

Как разобрать пылесос Samsung Cyclomax 1400W

Добро пожаловать в нашу статью, где мы расскажем вам, как разобрать пылесос Samsung Cyclomax 1400W. Если у вас возникла необходимость почистить или заменить какую-либо деталь в вашем пылесосе Samsung, то вы пришли по адресу. Мы подготовили для вас подробную инструкцию, которая поможет вам разобраться в этом процессе.

Шаг 1: Подготовка

Перед тем, как приступить к разборке пылесоса, убедитесь, что он отключен от сети и вытащите шнур из розетки. Помимо этого, вам понадобятся следующие инструменты:

• Отвертка
• Плоскогубцы
• Нож

Шаг 2: Удаление корпуса

Картинка с сайта: stroidomeconom.ru

Первым делом необходимо удалить корпус пылесоса. Для этого найдите все винты, которые крепят корпус, и отверните их при помощи отвертки. Обычно винты расположены на задней и боковых сторонах пылесоса. После того, как все винты будут отвернуты, аккуратно снимите корпус.

Шаг 3: Доступ к фильтру

Теперь, когда корпус удален, вы получили доступ к фильтру пылесоса. Фильтр обычно находится в верхней части пылесоса и может быть снят при помощи плоскогубцев. Осторожно вытяните фильтр из его места и проверьте его на наличие загрязнений. Если фильтр сильно загрязнен, рекомендуется заменить его на новый.

Шаг 4: Доступ к мотору

Картинка с сайта: stroidomeconom.ru

Чтобы получить доступ к мотору пылесоса, вам необходимо снять верхнюю крышку. Найдите винты, которые крепят крышку, и отверните их при помощи отвертки. После этого аккуратно снимите крышку и у вас появится доступ к мотору.

Шаг 5: Замена деталей или чистка

Теперь, когда вы получили доступ к мотору, вы можете заменить неисправные детали или произвести их чистку. Если у вас возникла необходимость заменить какую-либо деталь, обратитесь к руководству пользователя или обратитесь за помощью к специалисту.

Шаг 6: Сборка

После того, как вы произвели необходимые замены или чистку, можно приступить к сборке пылесоса. Следуйте инструкции в обратном порядке, чтобы правильно закрепить все детали и вернуть пылесосу его привычный вид.

Важно помнить, что разборка пылесоса Samsung Cyclomax 1400W может привести к нарушению гарантии. Поэтому, если ваш пылесос все еще находится в гарантийном периоде, рекомендуется обратиться к сервисному центру Samsung для проведения ремонта или обслуживания.

Итог

Теперь вы знаете, как разобрать пылесос Samsung Cyclomax 1400W. Этот процесс может быть немного сложным, но с нашей подробной инструкцией вы справитесь. Помните, что разборка пылесоса может привести к нарушению гарантии, поэтому будьте осторожны и, если возможно, обратитесь к специалисту.

Инструкция и руководство для
Samsung VC-7114HNS на русском

8 страниц подробных инструкций и пользовательских руководств по эксплуатации

Ремонт пылесосов часть 4. Samsung не включается

Пылесос Samsung 1600 — ремонт , как разобрать

Снятие мотора с пылесоса Samsung vc-5853 1300w. Часть 1

Разборка и ремонт пылесоса Samsung VC 6015V

█ Пылесос. Ремонт пылесоса. Samsung 1400W (как разобрать двигатель)

Ремонт пылесоса Samsung VC-5914V

Пылесос Samsung VC 7113.

Замена пылесборника и фильтра в бытовом пылесосе

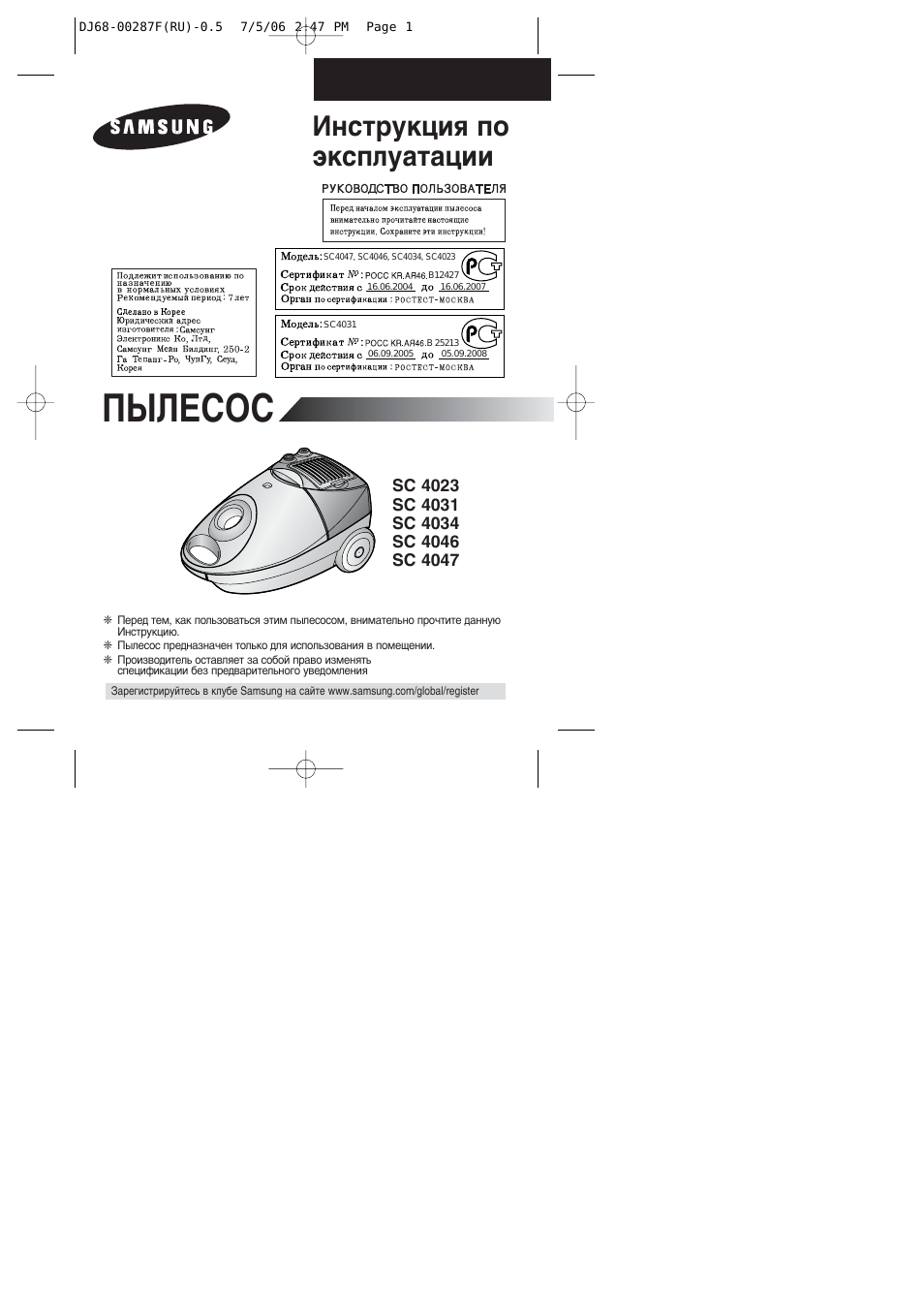

ИНСТРУКЦИЯ по ЭКСПЛУАТАЦИИ Подлежит использованию по назначе.

Пылесос, Инструкция по эксплуатации

Подлежит использованию по

в нормальных условиях
Рекомендуемый период: 7 лет

изготовителя: Самсунг
Электроншю Ко, ЛтД,

Самсунг Мейн Биддинг, 250-2
Га Тепанг-Ро, ЧунГу, С^,
Корея

Перед началом эксплуатации пылесоса
внимательно прочитайте настоящие

инструкции. Сохраните эти инструкции!

VC-7114H, VC-7114HNS, VC-7115H

Срок действия о

* Перед пользованием этим изделием, пожалуйста, внимательно прочтите данную

Инструкцию по эксплуатации.

Римечание, Особенности

Пылесос обладает многими полезными особенностями, такими как автаматическая обратная

намотка сетевого шнура, индикатор заполнения мешка для сбора пыли, дистанционное

управление мощностью (только в моделях с дистанционным управлением) и т.п.

Не все модели обладают одинаковыми возможностями.

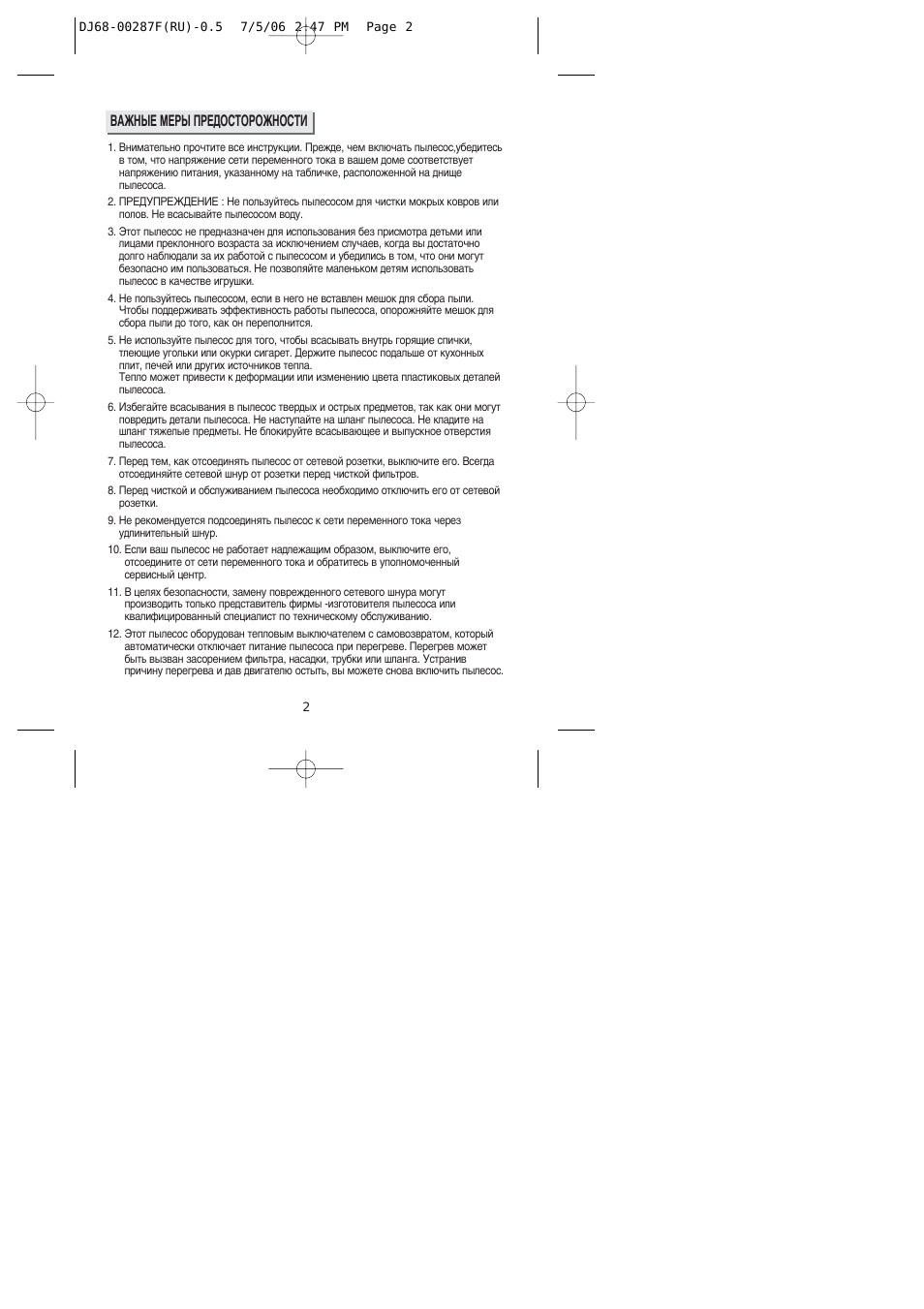

1. Перед пользованием внимательно прочтите все инструкции. Перед тем, как

подключать пылесос к сетевой розетке, убедитесь в том, что сетевое напряжение в
вашем доме соответствует напряжению питания пылесоса, указанному на табличке,

расположенной на днище пылесоса.

2. ПРЕДУПРЕЖДЕНИЕ : Не пользуйтесь пылесосом для чистки мокрых ковров или

3. Необходимо быть особенно внимательными, если пылесосом пользуются дети или он

используется вблизи от детей. Не позволяйте детям использовать пылесос в качестве
игрушки и не оставляйте без присмотра работающий пылесос.

4. Не используйте пылесос, если в него не вставлен мешок для сбора пыли. Если вы

собираете при помощи пылесоса рассыпанные материалы, состоящие из очень мелких

частиц, таких, как порошок, часто маняйте мешок. Чтобы поддерживать эффективность

работы пылесоса, заменяйте мешок для сбора пыли до того, как он переполнится.

5. Не пользуйтесь пылесосом для того, чтобы засасывать внутрь горящие или дымящиеся

предметы, такие, как спички, тлеющие угольки или окурки сигарет. Держите пылесос
подальше от кухонных плит, печей или других источников тепла. Тепло может привести
к деформации или изменению цвета пластиковых деталей пылесоса.

6. Избегайте засасывания в пылесос твердых и острых предметов, так как они могут

повредить детали пылесоса. Не наступайте на оборочный узел шланга пылесоса и не
кладите на шланг тяжелые предметы, а также не блокируйте всасывающее и
выпускное отверстия пылесоса.

7. Перед тем, как отсоединить пылесос от сетевой розетки, выключите его с помощью

выключателя питания, расположенного на пылесосе. Когда вы отсоединяете шнур от

розетки, беритесь за сетевую вилку, а не за шнур, чтобы не повредить шнур, сетевую

вилку и ее штыри или розетку. Всегда отсоединяйте сетевой шнур от розетки перед

тем, как заменять мешок для сбора пыли или осуществлять техническое обслуживание

8. Не рекомендуется пользоваться удлинительным шнуром.
9. Если ваш пылесос не работает должным образом, выключите его питание, отсоедините

от сети и обратитесь в уполномоченный сервисный центр.

10. Если сетевой шнур поврежден, то чтобы избежать опасности поражения электрическим

током, для его замены вы должны обратиться в фирму-изготовитель, к

уполномоченному фирмой представителю по обслуживанию или к лицу, обладающему

1. В шланге этого пылесоса имеются электрические соединения (Топько для модели с

Источник

Инструкция и руководство для
Samsung SC4034 на русском

8 страниц подробных инструкций и пользовательских руководств по эксплуатации

ОБЗОР Samsung VCC885FH3P ► САМЫЙ МОЩНЫЙ пылесос САМСУНГ!

Пылесос Samsung разборка и чистка

Ремонт пылесоса Самсунг. Хитрости о которых вы не знаете

█ Пылесос. Ремонт пылесоса. Samsung 1400W (как разобрать двигатель)

Пылесос SAMSUNG 1300 Вт. Обслуживание. Ремонт кнопки.

Пылесос не включается, или сам выключается на примере samsung sc4030

Обзор! Топовый пылесос Samsung ЗАЖИГАЕТ лампы, ПРАВДА ИЛИ ФЕЙК? ПРОВЕРЬ СВОЙ ПЫЛЕСОС!

ОНЛАЙН ТРЕЙД.РУ — Видеообзор Пылесос Samsung VCJG24LV

Подлежит использованию по назначению в нормальных условиях.

Пылесос, Инструкция по эксплуатации

Подлежит использованию по

в нормальных условиях

Рекомендуемый период: 7 лет

Сделано в Корее

изготовителяСамсунг
Электроншю Ко, ЛтД,

Самсунг Мейн Биддинг, 250-2
Га Тзпанг-Рь, ЧунГу, Сеул,
Корея

Перед началом эксплуатации пылесоса
внимательно прочитайте настоящие

инструкции. Сохраните эти инструкции!

Срок действия о

по сертификации : РОСТЕСТ-МОСКВА

РОСС КВ.АЯ46.Б 25213

Срок действия с

по сертификации : РОСТБСТ-МООКВА

* Перед тем, как пользоваться этим пылесосом, внимательно прочтите данную

* Пылесос предназначен только для использования в помещении.

* Производитель оставляет за собой право изменять

спецификации без предварительного уведомления

Зарегистрируйтесь в клубе Samsung на сайте www.samsung.oom/global/register

Важные меры предосторожности

ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ |

1. Внимательно прочтите все инструкции. Прежде, чем включать пылесос,убедитесь

в том, что напряжение сети переменного тока в вашем доме соответствует

напряжению питания, указанному на табличке, расположенной на днище

2. ПРЕДУПРЕЖДЕНИЕ : Не пользуйтесь пылесосом для чистки мокрых ковров или

полов. Не всасывайте пылесосом воду.

3. Этот пылесос не предназначен для использования без присмотра детьми или

лицами преклонного возраста за исключением случаев, когда вы достаточно

долго наблюдали за их работой с пылесосом и убедились в том, что они могут

безопасно им пользоваться. Не позволяйте маленьком детям использовать

пылесос в качестве игрушки.

4. Не пользуйтесь пылесосом, если в него не вставлен мешок для сбора пыли.

Чтобы поддерживать эффективность работы пылесоса, опорожняйте мешок для

сбора пыли до того, как он переполнится.

5. Не используйте пылесос для того, чтобы всасывать внутрь горящие спички,

тлеющие угольки или окурки сигарет. Держите пылесос подальше от кухонных

плит, печей или других источников тепла.

Тепло может привести к деформации или изменению цвета пластиковых деталей

6. Избегайте всасывания в пылесос твердых и острых предметов, так как они могут

повредить детали пылесоса. Не наступайте на шланг пылесоса. Не кладите на

шланг тяжелые предметы. Не блокируйте всасывающее и выпускное отверстия

7. Перед тем, как отсоединять пылесос от сетевой розетки, выключите его. Всегда

отсоединяйте сетевой шнур от розетки перед чисткой фильтров.

8. Перед чисткой и обслуживанием пылесоса необходимо отключить его от сетевой

9. Не рекомендуется подсоединять пылесос к сети переменного тока через

10. Если ваш пылесос не работает надлежащим образом, выключите его,

отсоедините от сети переменного тока и обратитесь в уполномоченный

11. В целях безопасности, замену поврежденного сетевого шнура могут

производить только представитель фирмы -изготовителя пылесоса или

квалифицированный специалист по техническому обслуживанию.

12. Этот пылесос оборудован тепловым выключателем с самовозвратом, который

автоматически отключает питание пылесоса при перегреве. Перегрев может

быть вызван засорением фильтра, насадки, трубки или шланга. Устранив

причину перегрева и дав двигателю остыть, вы можете снова включить пылесос.

Источник

Инструкция и руководство для
Samsung VC-8715H на русском

8 страниц подробных инструкций и пользовательских руководств по эксплуатации

Ремонт пылесоса самсунг своими руками! Ремонт двигателя на дому.

Ремонт пылесоса Самсунг. Как разобрать?

Разборка и ремонт пылесоса Samsung VC 6015V

█ Пылесос. Ремонт пылесоса. Samsung 1400W (как разобрать двигатель)

Ремонт пылесоса Samsung VC-5914V

Замена двигателья , пылесоса Samsung VCM-K40HU (1600W) VCM-K70GU (1800W)w,1300w.1400w.1500w.

Колба фильтра-циклон VC-Twister Samsung DJ61-00385H

Горит красная лампочка на пылесосе Samsung. Что делать?

еред тем , как пользоваться этим изделием , пожалуйста , вн.

еред тем , как пользоваться этим изделием , пожалуйста , внимательно

прочтите данную нструкцию по эксплуатации.

олько для использования в помещении.

DJ68-00163B(RU)-0.5 2/10/03 9:15 AM Page 1

Оа о а

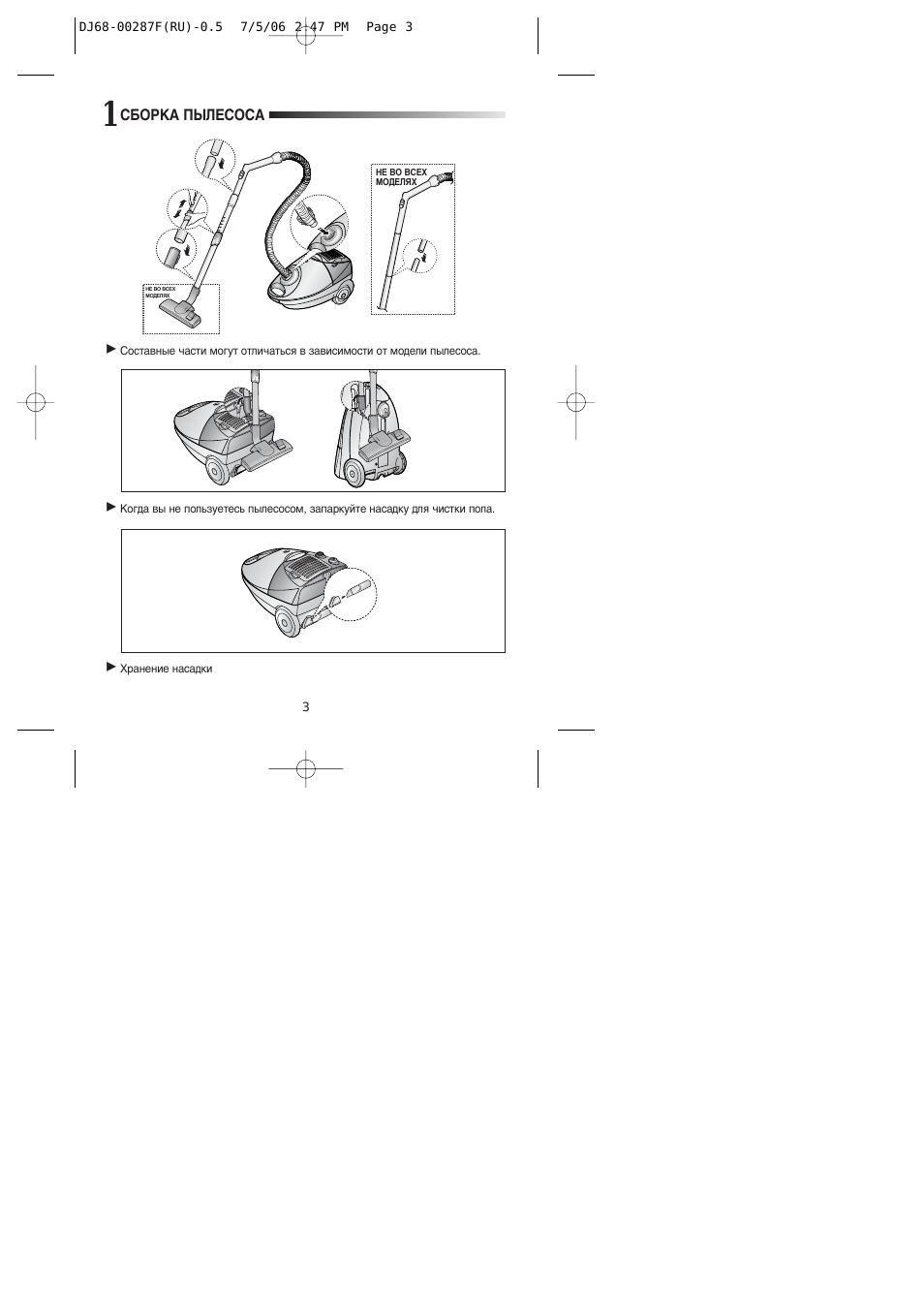

оставные части могут отличаться в

зависимости от модели пылесоса

ри хранении запаркуйте

насадку для чистки пола .

DJ68-00163B(RU)-0.5 2/10/03 9:15 AM Page 2

Ю Ю А А ЬЬ А Отсоединяя сетевой шнур от розетки, беритесь з.

шнур от розетки,

штепсельную вилку, а

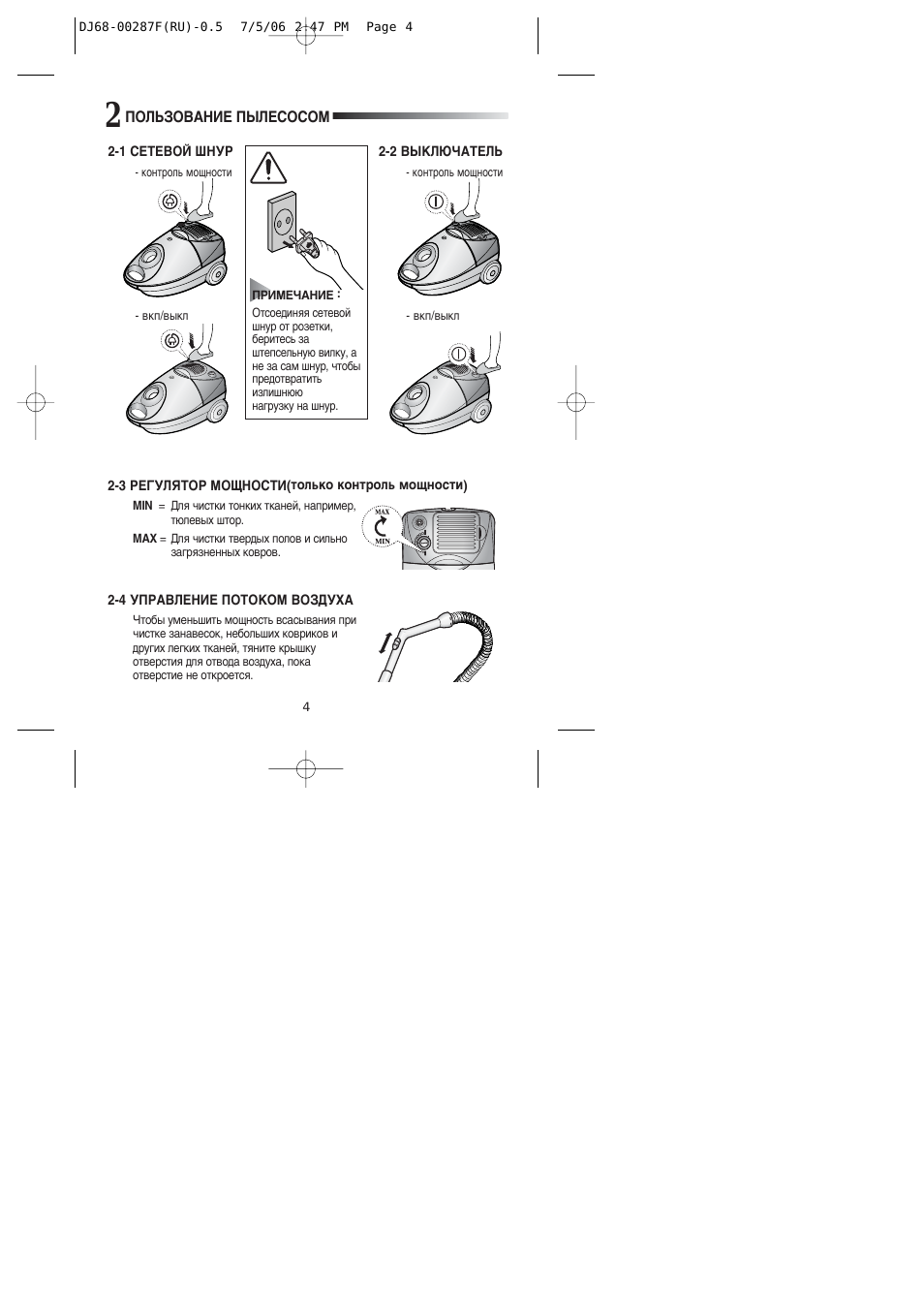

M I N = ля чистки тонких тканей, например,

M A X = ля чистки твердых полов и сильно

ылесос выключается (дежурный режим).

ощность всасывания плавно

увеличивается до максимальной.

DJ68-00163B(RU)-0.5 2/10/03 9:15 AM Page 3

О О ЬЬ О О А А А А А А О О розрачная трубка предотвращает п.

розрачная трубка предотвращает

попадание в удлинительную трубку и

шланг пылесоса посторонних предметов,

например, носков или тряпки.

сли прозрачная трубка забилась

Отделите трубку от шланга. помощью

палочки выньте забившие трубку

предметы. очистив трубку, вновь

подсоедините ее к шлангу.

ппееццииааллььннааяя щщееттккаа ддлляя ппааррккееттаа

асадка для чистки в щелях

ееттккаа ддлляя ччииссттккии ооббииввккии

DJ68-00163B(RU)-0.5 2/10/03 9:15 AM Page 4

А А О О А А ЯЯ ЯЯ ЬЬ О О.

огда засветится лампочка, проверьте

барьерный (3-2) и промежуточный (3-3)

фильтры. атем прочистите их следуя
следующим рекомендациям.

ы можете промыть пылесборник водой.

е промывайте водой весь пылесос.

режде, чем поставить пылесборник на

место, убедитесь в том, что он полностью

эффективность работы пылесоса,

опорожняйте пылесборник до того, как он

DJ68-00163B(RU)-0.5 2/10/03 9:15 AM Page 5

А ля увеличения мощности всасывания ы можете снять насадку.

ля увеличения мощности всасывания ы можете снять насадку .

ля большего удобства использования, установите насадку на рукоятку пылесоса.

том случае, если промежуточный фильтр не готов, ы можете воспользоваться

дополнительным фильтром. ак пользоваться дополнительным фильтром, указано

на следующей странице.

А является расходным материалом.

А можно через сеть уполномоченных сервисных центров

фильтра, убедитесь, что

его резиновый уплотнитель

режде, чем установить

фильтр на место,

убедитесь а том, что он

полностью высох. айте

фильтру сохнуть в

ЬЬ (( ОО ЬЬ ОО ОО

DJ68-00163B(RU)-0.5 2/10/03 9:15 AM Page 6

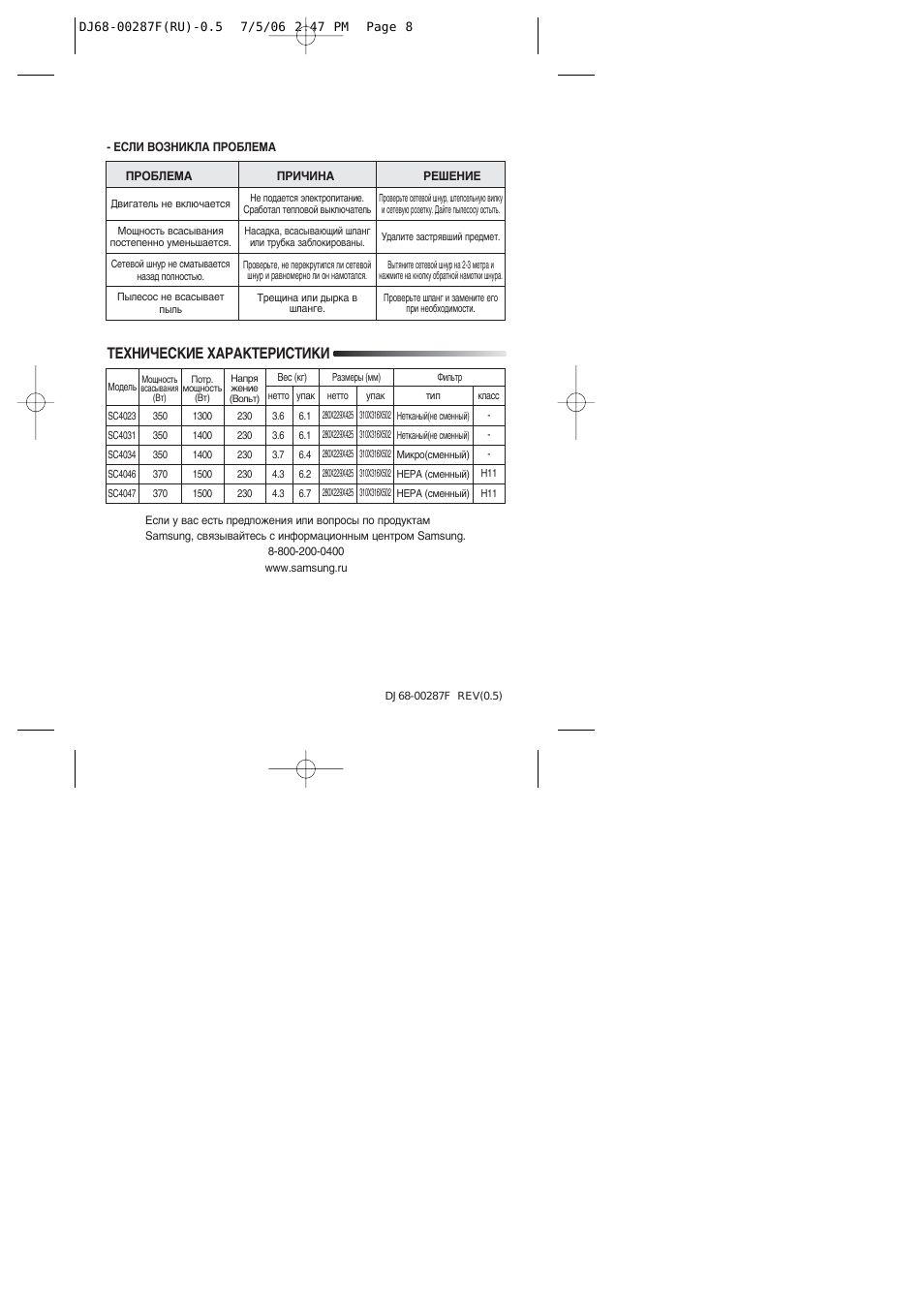

О О А А О О А А вигатель не включается е подается электропи.

вигатель не включается

е подается электропитание.

работал тепловой выключатель

роверьте сетевой шнур, штепсельную вилку

и сетевую розетку. айте пылесосу остыть

асадка, всасывающий шланг или

трубка забиты посторонним предметом.

етевой шнур не сматывается

ытяните сетевой шнур на 2-3

метра и нажмите на кнопку

обратной намотки шнура.

ылесос не всасывает

рещина или дырка в

роверьте шланг и, при

необходимости, замените его.

пылесборник и закрепите его.

DJ68-00163B(RU)-0.5 2/10/03 9:15 AM Page 7

А А О О О О О О О О.

1. нимательно прочтите все инструкции. режде, чем подключать пылесос к

розетке сети переменного тока, убедитесь в том, что сетевое напряжение в

вашем доме соответствует напряжению питания, указанному на табличке,

расположенной на днище пылесоса.

: е пользуйтесь пылесосом для чистки мокрых ковров или полов.

е всасывайте пылесосом воду

3. еобходимо быть особенно внимательными, если пылесосом пользуются дети

или он используется вблизи от детей. е позволяйте детям использовать

пылесос в качестве игрушки. икогда не оставляйте без присмотра работающий

пылесос. спользуйте пылесос только по назначению, как описано в данной

нструкции по эксплуатации.

4. е пользуйтесь пылесосом, если в него не вставлен пылесборник. тобы

поддерживать эффективность работы пылесоса, опорожняйте пылесборник до

того, как он переполнится.

5. е используйте пылесос для того, чтобы всасывать внутрь горящие спички,

тлеющие угольки или окурки сигарет. ержите пылесос подальше от кухонных

плит, печей или других источников тепла. епло может привести к деформации

или изменению цвета пластиковых деталей пылесоса.

6. збегайте всасывания в пылесос твердых и острых предметов, так как они

могут повредить детали пылесоса. е наступайте на шланг пылесоса. е

кладите на шланг тяжелые предметы. е блокируйте всасывающее и выпускное

7. еред тем как отсоединять пылесос от сетевой розетки, выключите его с

помощью выключателя питания, расположенного на пылесосе. сегда

отсоединяйте сетевой шнур от розетки перед тем, как опорожнить пылесборник.

8. еред чисткой и обслуживанием пылесоса необходимо отключить его от сети.
9. е рекомендуется подсоединять пылесос к сети переменного тока через

10. сли ваш пылесос не работает надлежащим образом, выключите его,

отсоедините от сети переменного тока и обратитесь в уполномоченный

11. ля обеспечения безопасности, поврежденный сетевой шнур могут заменять

только представитель фирмы-изготовителя пылесоса или квалифицированный

Источник
