Великая вещь – маркетинг! И если кто не знает, поясню, маркетинг, это наука позволяющая продать Вам то, что Вам может быть даже и не нужно. Рынок средств связи тоже все больше становится подвержен действию маркетологов. Спрос рождает предложение и тотальная миниатюризация возимых средств связи продолжается. В этом обзоре я расскажу Вам о таком продукте маркетинга, возимой радиостанции QYT KT-8900.
Предисловие
Да, да, Вы не ослышались, это именно продукт маркетологов, а не инженеров разработчиков техники связи. Если немного забежать вперед, то глядя на эту радиостанцию возникает два вопроса, почему и как? А именно, почему радиостанция с претензией на любительское применение выглядит и работает убого, и как разработчики додумались сделать все так, а не иначе. Звучит, наверное, предвзято, однако попробую обосновать свою точку зрения.
Как я уже сказал вначале, спрос рождает предложение. И спрос на миниатюрные радиостанции, которые можно без каких-либо проблем установить в современные автомобили, безусловно, есть. Люди хотят быть на связи, слышать всех, чтобы их тоже все слышали, но платить денег за это не хотят. На дворе кризис, в карманах не звенит, и соответственно вкладывать серьезные деньги в хорошую связь никто не хочет. Да и зачем? Вон, какие компактные и симпатичные радиостанции выпускает поднебесная. Возьмем их, а там видно будет.
Из моей практики ничего особенно хорошего из миниатюризации радиостанций никогда не получалось. За редким исключением. И то, это радиостанции, над которыми работал инженерный коллектив в течении долгого времени, придирчиво тестируя технику и внося правки в схему и логику работы радиостанций. Массовый и дешевый продукт для сохранения низкой цены просто не тестируется, а отлаживается в лаборатории на приборах, после этого выкидывается на рынок, дабы быстренько отбить затраты на разработку и производство. Прибавить к этому задачу минимизировать стоимость путем экономии на всем чем только можно и мы получим истинно китайскую радиостанцию. Впрочем, обо всем этом я уже писал в своих статьях в журнале и с тем, как проектируют радиостанции в поднебесной можно ознакомиться вот тут.
Так чем же примечательна QYT KT-8900? Или наоборот не примечательна, давайте разбираться.
Внешний вид

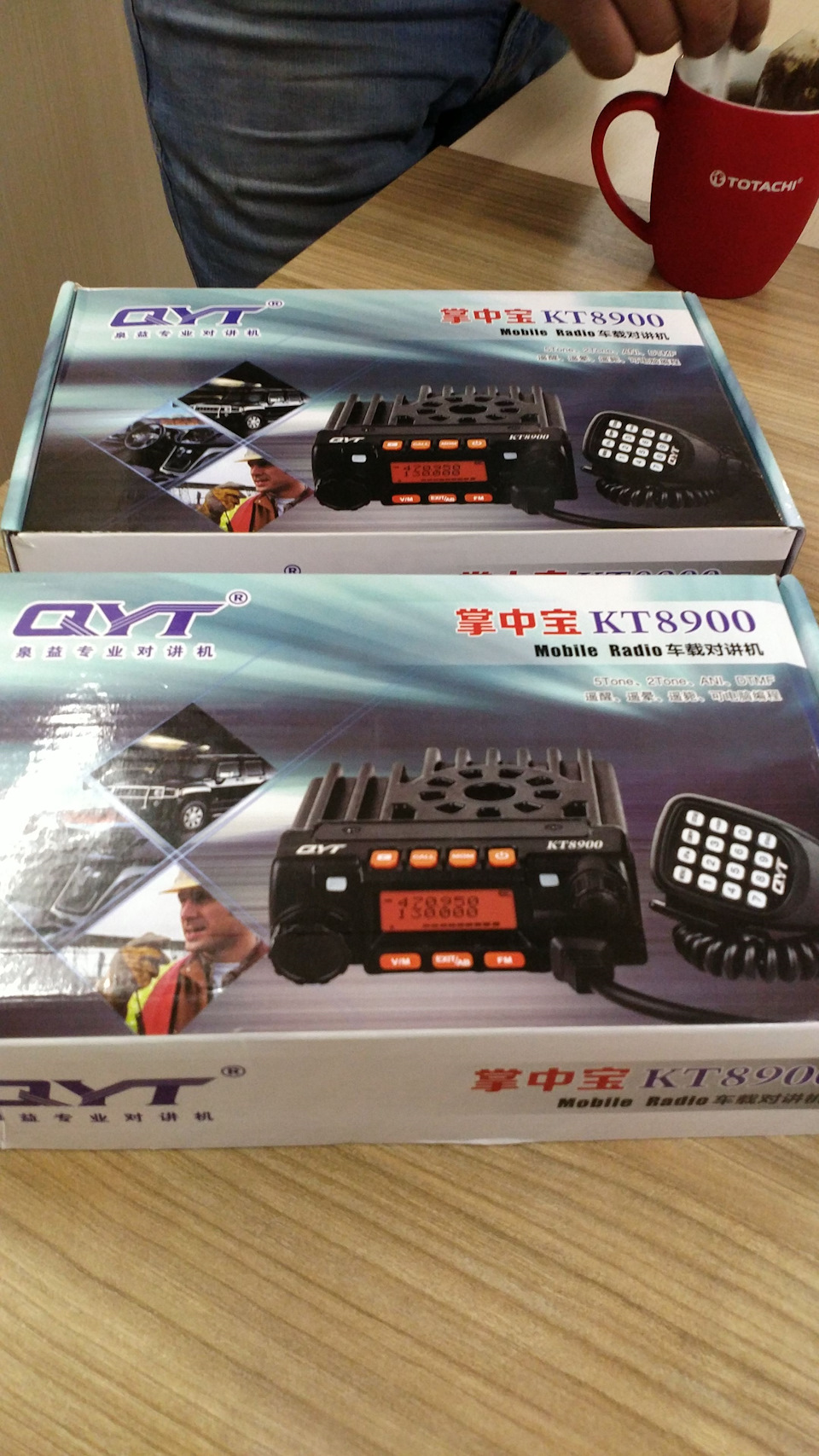

Поставляется радиостанция в небольшой картонной коробке с достаточно качественной полиграфией.
На фасаде коробки дизайнеры разместили изображение самой радиостанции вместе с гарнитурой, а слева, по видимому, области ее применения.
Такую радиостанцию, по мнению разработчиков (или маркетологов), можно установить в современный автомобиль, что в общем-то правильно. Размер позволяет KT8900 ее воткнуть вместо пепельницы. И зачем-то нарисовали строителя общающегося по рации через гарнитуру. По видимому он смог засунуть эту радиостанцию в карман. Что тоже не далеко от истины, она действительно маленькая.
Открываем коробку и изучаем комплектацию. Она вполне стандартная.
В коробке можно найти саму радиостанцию, гарнитуру, скобу крепления, монтажной набор, шнур питания с разъемом для подключения к прикуривателю и инструкции на английском и китайском языках.

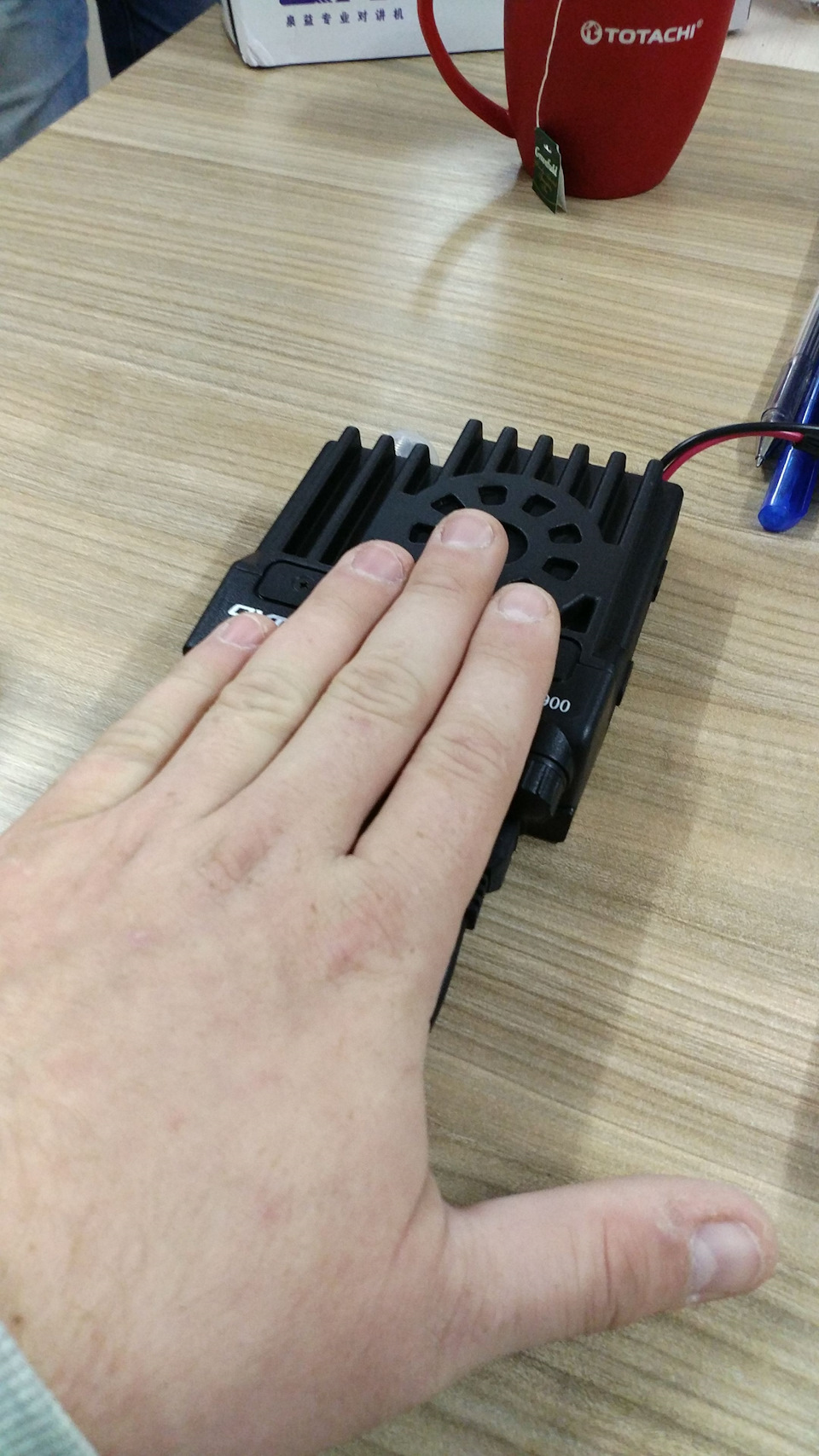

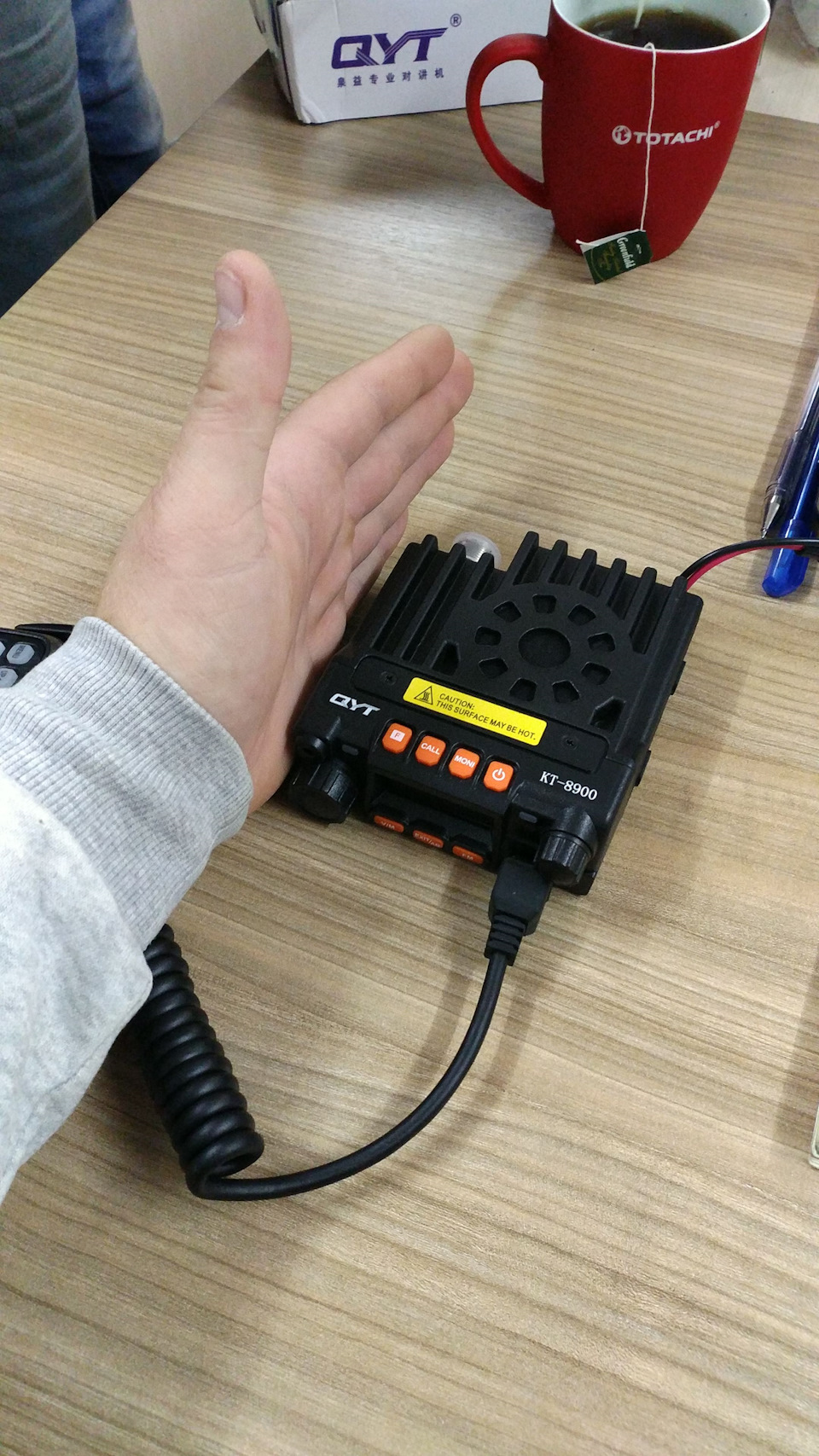

Сама радиостанция действительно очень маленькая. Размер сопоставим с MegaJet MJ-50.
Размеры корпуса
Для двухдиапазонной радиостанции это просто прорыв. Иными словами, такого еще не делал никто. Взглянем на нее подробнее. Издалека может показаться, что перед нами действительно достойный продукт. Корпус выполнен из литого алюминия.
Однако качество литья весьма посредственное. Присутствуют каверны и дефекты окраски.
После отливки заготовки доводятся до приличного состояния вручную при помощи грубых напильников. Да, да. Все как в том анекдоте.
На верхней крышке находится динамик закрытый двумя сетками, металлической и полимерной. Динамик громкий, это плюс. Однако пыль и грязь будет постепенно накапливаться в этих ячейках, что не очень хорошо.
Тут же сверху криво наклеена наклейка, сообщающая нам о том, что поверхность во время работы может нагреваться до высокой температуры. Это действительно так. Но о работе радиостанции мы поговорим чуть ниже. Передняя панель выполнена из текстурированного, грубо отлитого пластика, но если сильно придираться, то качество можно назвать удовлетворительным.
Шрифт, которым нанесена маркировка модели радиостанции примитивный, именно таким шрифтом обычно китайцы переводят свою документацию. О дизайне тут речи не идет. Все подчинено экономии.
Передняя панель, не смотря на скромные размеры, достаточно функциональна и управлять радиостанцией достаточно удобно. Однако это касается только работы с уже заранее запрограммированными каналами, если Вы хотите работать в режиме VFO, то Вам придется использовать гарнитуру, поскольку прямой ввод частоты здесь возможен только с нее.
Кнопки управления работают вполне адекватно и информативно. Кроме того, в темноте они подсвечиваются янтарным цветом, казалось бы, это плюс, но фактически непрозрачные белые надписи на кнопках в темноте не читаются или читаются плохо.
Валкодер на передней панели при помощи которого осуществляется переключение каналов и настройка параметров в меню, работает крайне медленно.
Если Вы будете вращать его со скоростью одно переключение в секунду, он будет работать вполне адекватно, но стоит ускориться, начинаются постоянные пропуски переключения, по видимому процессор станции рассчитанный на кнопочное управление и не успевает обрабатывать столь быстрые команды. И если вы, допустим, переключаете частоту в слепую ориентируясь просто по количеству щелчков валкодера, зная шаг частоты, то результат ваших манипуляций, скорее всего, будет отличаться от Ваших ожиданий.
Ручка регулировки громкости тоже работает весьма странно, поскольку не убирает звук радиостанции полностью.
При минимальной громкости в динамике прослушиваются сигналы из эфира на фоне собственных цифровых шумов и наводок радиостанции. Эти шумы и наводки при длительном прослушивании достаточно сильно утомляют и рацию хочется выключить и убрать подальше.
Дисплей радиостанции матричный, очень напоминает таковой от портативной радиостанции Baofeng UV-5R, только величина точки несколько меньше. Однако в правом верхнем углу присутствует индикатор батареи, который, кстати говоря, работает. Это своего рода примитивный вольтметр.
В моем экземпляре градуировка этого устройства примерно такая.
- 7 В – процессор радиостанции отключается
- 8 В – радиостанция работает, но индикатор заряда показывает, что батарея разряжена (ни одного деления)
- 9 В – радиостанция работает, индикатор заряда показывает одно деление
- 10 В – радиостанция работает, индикатор заряда показывает 1-2 деления (моргает).
- 11 В – радиостанция работает, индикатор заряда показывает 1-2-3 деления (периодически моргает).
- 12 В – работает, индикатор заряда показывает 1-2-3 деления (периодически моргает).
- 13 В – радиостанция работает, индикатор заряда показывает 3 деления.
- 14 В – радиостанция работает, индикатор заряда показывает 3 деления.
Так что штука не совсем бесполезная, и дать понять, что аккумулятор у Вас уже почти сел, вполне может. Остальные элементы индикации почти не отличаются от того же Baofeng UV-5R. Подсветка дисплея такая же, как и у Бао. Меняется цвета подсветки аналогично через меню. Всего доступно 3 цвета. Оранжевый, светло-фиолетовый, синий и полное выключение подсветки.
Разъем гарнитуры стандартный RG-45. Фактически, разъем просто обжат на кабеле. Ни о какой заливке пластиком под давлением речи не идет, а это значит, что при интенсивном использовании кабель будет вылетать из вилки регулярно.
Сама гарнитура достаточно удобная. Дизайн позаимствован у Motorola.

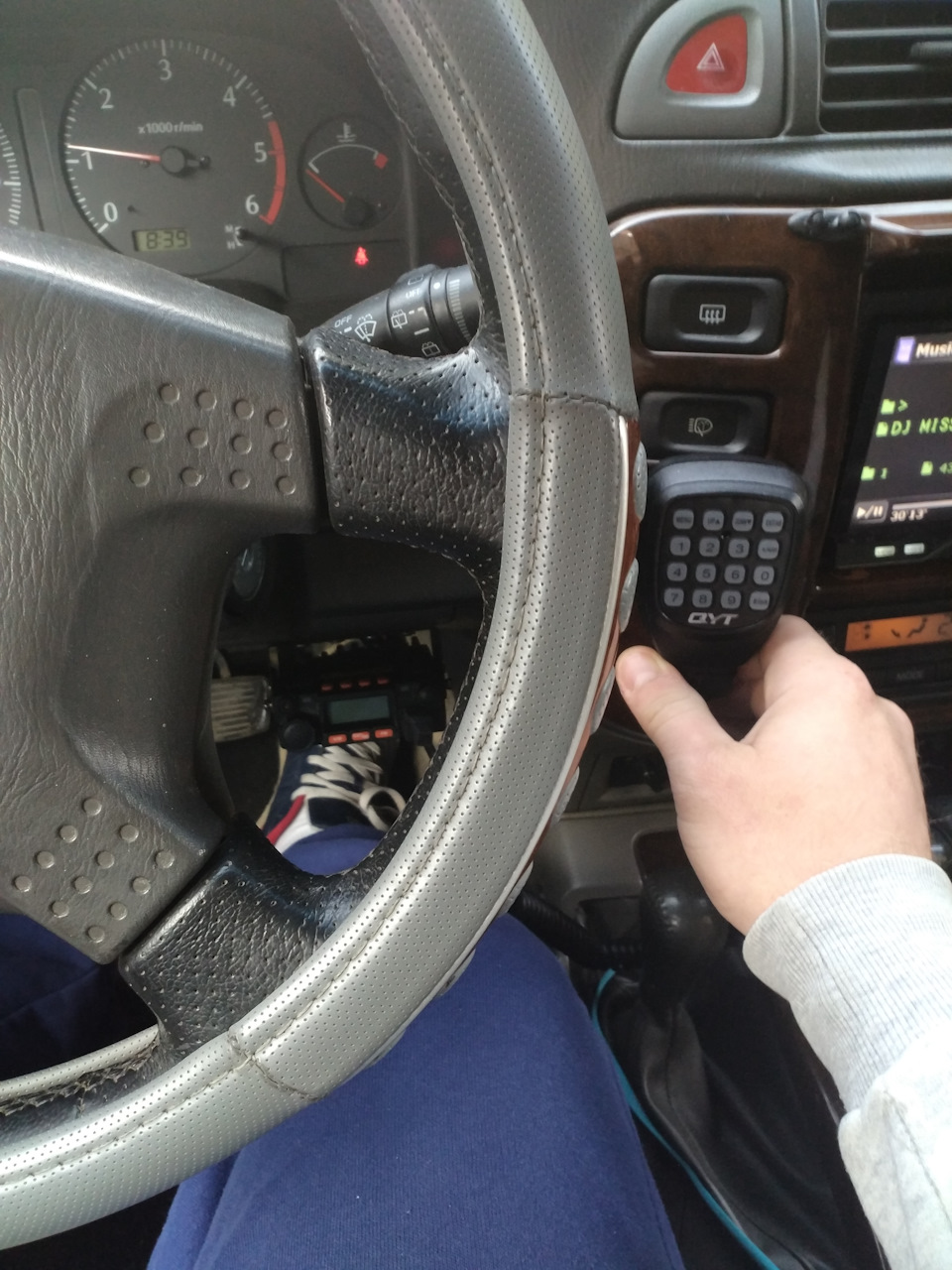

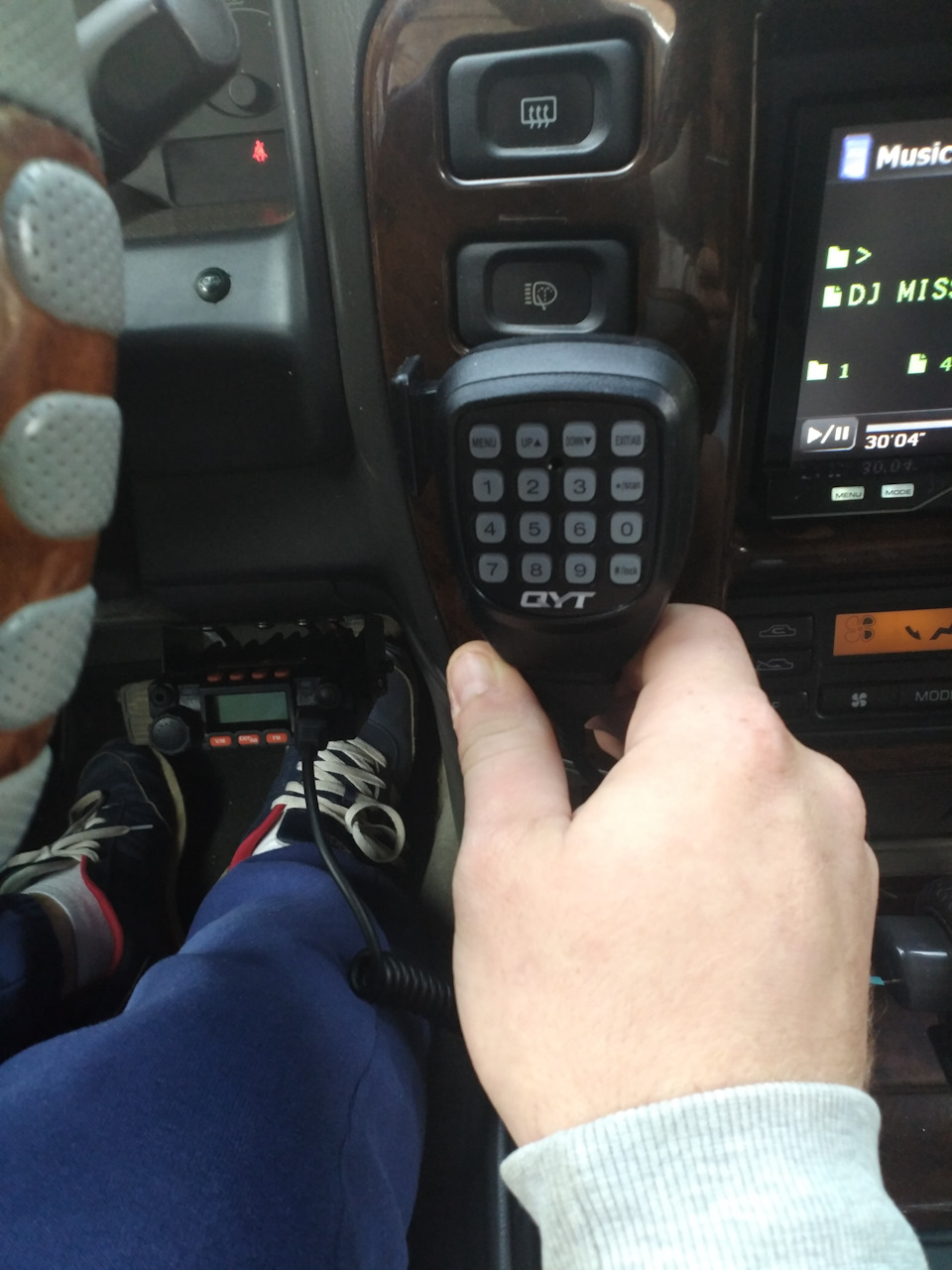

В руке тоже лежит достаточно удобно. В целом, это полноценный манипулятор при помощи которого можно управлять радиостанцией даже не прикасаясь к ней. Это плюс.
Снизу находится крышка радиостанции закрывающая электронную начинку и несущая на себе маркировочную табличку с серийным номером и гордой надписью Made in China!
Сзади находится разъем для подключения антенны, типа SO-239. Разъем фиксируется на корпусе при помощи двух саморезов.
Слева находится гнездо для программирования, а не для внешнего динамика, как Вы наверное подумали, и как здравый смысл подсказал бы сделать. Внешний динамик к QYT KT-8900 подключить нельзя! Сразу возникает вопрос, а почему нельзя было сделать программирование через разъем для гарнитуры, как это сделано у всех подобных станций, а на заднюю панель не вывести разъем для внешнего динамика? Но это же QYT!
Шнур питания несет на себе хороший разъем для быстрого разъединения, это плюс, и предохранитель в завинчивающейся колбе. Разъем для прикуривателя припаян с завода. Тут придраться особенно не к чему.
Функции

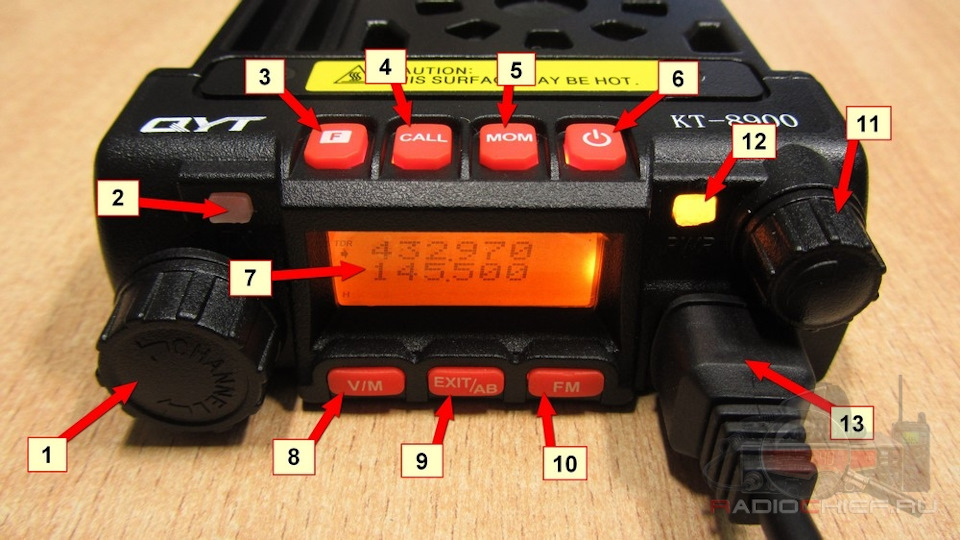

В целом, функционал радиостанции почти аналогичен таковому у Baofeng UV-5R. Но имеет некоторые характерные отличия. Напичкана станция функциями по самое не хочу, причем как нужными, так и не очень. И беря в руки радиостанцию, начиная изучать меню, возникает ощущение «где-то я это уже видел». И это не спроста. Однако говорить о полном копировании функционала здесь не приходится.
- Валкодер переключения каналов, частоты и параметров настройки в меню
- Индикатор приема / передачи. При приеме не подсвечивается, при передаче горит красным.
- Кнопка (F), позволяющая осуществлять вход в меню радиостанции и переключаться в режим выбора параметров.
- Кнопка (CALL), позволяющая производить направленный вызов передавай в эфир ID, либо в процессе передачи (нажимаем PTT+Call) открывать УКВ репитеры выдавая в эфир тон (по умолчанию 1725Гц).
- Кнопка MOМ, служит для включения режима мониторинга.
- Кнопка (On/Off) включения и выключения радиостанции.
- Многофункциональный дисплей.
- Кнопка (V/M) переключения между канальным режимом (Memory) и частотным режимом (VFO).
- Кнопка (EXIT/AB) выхода из меню и переключения между частотами на экране (A/B).
- Кнопка (FM) включает и выключает встроенный FM приемник.
- Ручка регулировки громкости.
- Индикатор питания радиостанции. Во включенном состоянии горит янтарным светом.
- Разъем для подключения гарнитуры.
Меню
- TDR (Dual watch/dual reception) OFF/ON – функция двойного приёма. Позволяет следить одновременно за двумя частотами, установленными в диапазоне UHF и VHF или в пределах одного диапазона. Принцип основан на поочерёдном быстром перескакивании с одной частоты на другую. Когда появляется сигнал перескакивания прекращаются.
- STEP (Frequency step) 5/6.25/10/12.5/25kHz – шаг перестройки синтезатора частоты.
- SQL (Squelch level) 0-9 – уровень срабатывания шумоподавителя.
- TXP (Transmit power) HIGH/LOW – мощность передатчика высокая/низкая.
- SCR (Scrambler) ON/OFF – маскиратор голоса (на деле, не работает).
- TOT (Timeout Transmission Timer)15/30/45/60 … /585/600 – секунд автоматическое выключение передатчика через 15-600 секунд. Помогает избегать перегрева передатчика. Фактически устанавливает максимальное время на передачу за один раз.
- TOA (Early Warning) – режим предупреждения о том, что при передаче таймер (TOT) подходит к концу. Можно задать значения от Выкл., до 10 секунд.
- W/N (Wideband/Narrowband) WIDE/NARR – смена полосы приёмника и девиации передатчика 5кГц / 2.5кГц. Узкую полосу применяют для того чтобы радиостанции могли работать через каждые 12.5кГц и не мешать друг другу. Если в пункте стоит WIDE, значит девиация передатчика ±5кГц и полоса приёмника шире. Без взаимных помех станции могут находиться друг от друга на расстоянии 25кГц.
- ABR (Display illumination) OFF/l/2/3/4/5s – время, через которое будет выключатся подсветка экрана радиостанции.
- BEEP (Keypad beep) OFF/ON – Звук при нажатии на клавиши.
- R-DCS (Reception digital coded squelch) OFF/D023N…D754I – настройка DCS субтонов на прием. Шумоподавитель откроется только при совпадении с установленным субтоном.
- R-CTСSS (Reception Continuous Tone Coded Squelch) 67.0Hz…254.1Hz – настройка CTCSS субтонов на прием. Шумоподавитель откроется только при совпадении с установленным субтоном
- T-DCS (Transmission digital coded squelch) OFF/D023N…D754I – настройка субтона DCS на передачу.
- T-CTСSS (TWinsmission Continuous Tone Coded Squelch) 67.0Hz…254.1Hz – настройка субтона CTCSS на передачу.
- DTMFST (The DTMF tone of transmitting code) OFF/DT-ST/ANI-ST/DT+ANI – настройка режима передачи сигналов DTMF.
- BCL (busy channel lockout) OFF/ON – Лучше всегда держать OFF. Блокирует передачу если открыт шумодав в канале.
- SC-ADD (Scan Add) ON/OFF – добавляет или убирает канал в список сканирования.
- PRI-SC (Priority channel scan) ON/OFF – включение и выключение режима сканирования приоритетного канала.
- PRI-CH (Priority channel) 000…199 – выбор приоритетного канала для режима сканирования.
- SC-REV (Scan resume method) TO/CO/SE – способ возобновления режима сканирования после остановки. TO – сканирование возобновится через определенный промежуток времени после исчезновения несущей, СО – сканирование продолжится через заданный промежуток времени, даже если несущая не исчезла, SE – сканировании поиском.
- OPTSIG (Optional signaling) OFF/DTMF/2TONE/5TONE – включение и выключение разных режимов сигналинга.
- SPMUTE (Mute speaker settings) QT/AND/OR – настройка режимов работы встроенного динамика при работе с субтонами.
- PTT-ID (PTT launch) OFF/BOT/EOT/BOTH – настройка режима передачи PTT-ID. Не передается/Передается при нажатии PTT/передается при отпускании PTT/передается при нажатии и отпускании PTT.
- PTT-LT (Sending additional) 0,1…30 – временная задержка на выдачу PTT-ID.
- S-INFO (S information) – информация о запрограммированных сигналах и автонаборах. Программируется через ПК.
- EMC-TP (Alarm mode settings) – управление режимами тревоги.
- EMC-CH (Alarm channel settings) – выбор и установка канала на котором будет передаваться тревога.
- RING-T (Ring Time) – установка длительности сигнала вызова.
- CHNAME (Channel name) – установка имени выбранного канала. Доступна только в канальном режиме.
- CA-MDF (Channel A display mode) – выбор способа отображения канала А на дисплее.
- CB-MDF (Channel B display mode) – выбор способа отображения канала B на дисплее.
- AUTOLK (Auto Lock) – автоматическое блокирование органов управления радиостанцией.
- PONMSG (Power On Message) – настройка режима отображения информации на дисплее при включении.
- WT-LED (Illumination display color of standby) OFF/BLUE/ORANGE/PURPLE – Цвет дисплея в режиме ожидания
- RX-LED (Illumination display color of reception) OFF/BLUE/ORANGE/PURPLE – Цвет дисплея в режиме приема
- TX-LED (Illumination display color of transmitting) OFF/BLUE/ORANGE/PURPLE – Цвет дисплея в режиме передача
- MEMCH (stored in memory channels) 000…127 – Сохранение канала в память.
- DELCH (delete the memory channels) 000…127 – Удаление канала из памяти
- SFT-D (direction of frequency shift) OFF/+/- сдвиг частоты передатчика с заранее установленным разносом. Для работы с репитерами.
- ANI (Automatic number identification) – В самом начале работы на передачу передается код. Может меняться только с ПК.
- OFFSET (frequency shift) 00.000…69.990 – разнос между частотами при включенном SFT-D. Стандартная частота репитеров 0,600.
- REP-S (Repeater activation) – настройка частоты тона для активации репитера.
- REP-M (Repeater mode) – настройка типа репитера и выбор системы субтонов или сигналинга для работы с ним.
- RESET (Initialize) – выполнить полный сброс.
Кроме перечисленных в меню функций у радиостанции есть еще несколько интересных особенностей. Например, есть функция Remote Kill позволяющая выключить и заблокировать QYT KT8900 по эфиру. Так или иначе, для такой маленькой коробочки, на мой взгляд, функций слишком много, и если Вы не являетесь подкованным радиолюбителем или профессиональном в области радиосвязи, то разобраться с ходу со станцией у Вас вряд ли получится. Но наличие большого количества функций, это скорее плюс, чем минус.
Внутри
Открутим нижнюю крышку корпуса и перед нами предстанет электронная начинка QYT KT-8900.
В целом, монтаж не отличается от аналогичных радиостанций китайского производства. Не больше и не меньше. Процессор радиостанции ноу-нейм. Скорее всего подобные процессоры можно встретить в каких-нибкдь автомагнитолах на Android.
Входные цепи питания. Никаких фильтров нет. Плохо.
Усилитель низкой частоты на микросхеме Sanyo LA4225
Приемник-декодер сигналов DTMF на микросхеме Holtek HT9170D
Встроенный FM приемник на микросхеме RDA5802N
Входные/выходные многозвенные ВЧ фильтры. Мне кажется или тут элементов еще меньше чем в Baofeng?
А при помощи вот такого хитрого устройства китайцы отводят сверху тепло от транзистора выходного каскада. Оно же служит для того, чтобы прижать транзистор к шасси. Нагреваясь сам, он отлично прогревает электролит по соседству.
Сам выходной каскад выполнен на транзисторе AFT09MS015N. Не плохой транзистор способный выдать около 15-16 ватт и даже больше, на УКВ диапазонах.
Снимаем переднюю панель. Обратите внимание как подведена земля на плату передней панели. Два простых, тонких и достаточно длинных провода. Не хорошо.
Передняя панель после пайки не отмыта от остатков флюса.
Снимаем плату радиостанции с шасси. Если тоже будете это делать, то обязательно вначале отпаяйте антенный разъем. Так гораздо удобнее извлекать плату из шасси.
Осматриваем плату и можем убедиться, что QYT KT8900 построена на клоне RDA1846S, AT1846S.
Это в принципе это нормально (да-да, везде этот Baofeng со своими RDA), если бы не кастрированные входные цепи, играющие роль преселектора на разных диапазонах.
Как нам известно, селективность приемника на RDA, его помехозащищенность определяется входными цепями, антенной, которая тоже играет роль преселектора и конечно же прошивкой DSP. У последних версий RDA1846 прошивка работает очень не плохо, но вот экономия на входных цепях может выйти боком. Кроме того, если радиостанция будет использоваться в автомобиле, нам может повредить отсутствие фильтров по входу питания, плюс полоса пропускания автомобильных антенн шире, и усиление больше, нежели у коротких, компактных антенн которые используются совместно с портативными радиостанциями. Все это в комплексе способно негативно повлиять на поведение приемника в условиях сильных помех.
Элементов обвязки на плате очень мало. Не удивлюсь если все сделано в рамках рекомендаций производителя RDA1846.
Корпус радиостанции изнутри.
Передняя панель. Здесь тоже хорошо видны дефекты литья.
Разберем гарнитуру. Собственно я бы ее и разбирать не стал, но дело в том, что в моем экземпляре не работал микрофон. Вернее он то работал, то нет. Несущая есть, а модуляции нет. Вскрыв гарнитуру можно увидеть следующее.
Две платы. Одна отвечает за коммутацию PTT и микрофона, а вторая за работу с клавиатурой. Для коммутации PTT используется обычная таковая кнопка.
А вот и причина, по которой микрофон не работал как надо. Его просто не припаяли.
В общем, за наколенную сборку и пофигисткое отношение к принципам разработки РПУ QYT KT-8900 я бы поставил неуд!
Заявленные характеристики
Частотный диапазон: 136-174МГц, 245-245.9875 (220-260МГц), 400-480МГц.
Количество каналов: 200
Полоса частот: 25кГц, 20кГц, 12,5кГц
Шаг частоты: 5кГц, 6.25кГц, 10кГц, 12,5кГц, 15кГц, 25кГц
Рабочее напряжение: 13,8В +/- 15%
Шумоподавители: CTCSS/DCS/5Tone/2Tone/DTMF
Стабильность частоты: 2,5ppm
Диапазон рабочих температур: -20 / +60 С
Размеры: 98 х 35 х 114 мм.
Параметры приемника измеренные производителем по стандартному теcту ETSI EN 300 086.
Приемник (Широкая Полоса (ШП), Узкая Полоса (УП))
Чувствительность: <0,25мкВ (ШП); <0,35мкВ (УП)
Избирательность по соседнему каналу >70дБ (ШП), >60дБ (УП)
Интермодуляционная избирательность: >65дБ (ШП), >60дБ (УП)
Неравномерность АЧХ УНЧ: -3дБ (300Гц – 3кГц) (ШП), -3дБ (300Гц – 2,8кГц) (УП)
Отношение Сигнал/Шум: >45дБ (ШП), >40дБ (УП).
Параметры передатчика измеренные производителем по стандартному тесту ETSI EN 300 086.
Выходная мощность: 25В (VHF), 20Вт (UHF).
Тип модуляции: F3E (FM)
Отношение сигнал/шум: >40дБ (ШП), >36дБ (УП)
Подавление гармоник: >60дБ
Неравномерность АЧХ: : -3дБ (300Гц – 3кГц) (ШП), -3дБ (300Гц – 2,8кГц) (УП)
Аудио искажения: <5%.
Измерение ключевых параметров
Для измерения ключевых параметров приемника и передатчика использовался сервисный монитор Rohde&Schwarz CMS 52, а также другое вспомогательное оборудование.
Измерение параметров приемника
Чувствительность: 0,18мкВ (ШП); 0,18мкВ (УП). Здесь полный порядок, параметры чувствительности даже выше заявленных.
Избирательность по соседнему каналу: 62дБ (ШП), 64дБ (УП). Близко к заявленным параметрам, но по широкой полосе вылетели за заявленные рамки на 8дБ. Не критично, но все-же.
Интермодуляционная избирательность: 69дБ (ШП), 68дБ (УП). Здесь тоже все в порядке.
Неравномерность АЧХ. Для измерения радиостанция была подключена к генератору стандартных сигналов HP8656А. Для модуляции использовался внешний генератор качающейся частоты. Измерения подводились в пределах 50Гц-5кГц. Для снятия АЧХ использовалась звуковая карта Focusrite Scarlet 2i2 и ПО SpectraLab.
Сквозная АЧХ приемника. Имеет место быть завал по ВЧ, что правильно, около 6дБ на октаву и около 24дБ на дэкаду. В целом, пойдет.
Отношение Сигнал/Шум: 40дБ (ШП), 41дБ (УП). Тут тоже все в рамках заявленных параметров.
Надо сказать, что это типичные параметры для микросхемы RDA1846. Примерно такие же можно наизмерять у того же Baofeng UV-5R. На приборах все это выглядит весьма впечатляюще.
Измерение параметров передатчика
Выходная мощность: 26.5В (VHF), 16.5Вт (UHF). Это немного выше, и немного ниже заявленных характеристик.
Отношение сигнал/шум: 30дБ (ШП), 36дБ (УП). Эти показатели ниже заявленных характеристик. Параметры средние.
Подавление гармоник: 145.5МГц (2: -32дБ, 3: -40,8 дБ, 4: -44,4дБ), 433МГц (2: -50дБ). Это плохой показатель. Гармоники относительно несущей подавлены слабо, станция будет “гадить” в эфир.
Аудио искажения: <4%. Это хороший показатель.
Эксплуатация и впечатления
Поездив с QYT KT8900 около недели я для себя сделал однозначный вывод, в машину я себе такое не поставлю. Только если ради эксперимента. Объясню почему. Несмотря на то, что на приборах все вроде бы не плохо, на практике эксплуатация QYT KT-8900 превращается в кошмар. Во-первых, широкополосная антенна Comet SB-4, именно с ней я тестировал эту радиостанцию, по сравнению с портативным огрызком обладает хотя бы каким-то усилением, и более широкой полосой рабочих частот. А это значит, что она будет достаточно эффективно принимать сигналы, как на рабочей частоте радиостанции, так и за ее пределами. По сути, удалив один преселектор во входных цепях мы сузили и без того не очень широкий динамический диапазон радиостанции. И обладая высокой чувствительностью приемник гребет все помехи которые способны открыть спектральный шумоподавитель. Автомобильные сигнализации, телеметрия, вредные помехи, все это замечательно открывает шумодав и выносит мозг водителю.
При работе с субтонами ситуация несколько лучше, но все равно, не так хорошо, как у супергетеродинов (сравнить например с тем же Wouxun KG-UV920P). Особенно эти недостатки заметны в городе, где уровень промышленных шумов на УКВ диапазонах достаточно высок. На природе и в дали от цивилизации все в целом не плохо. Встроенный приемник на FM диапазон со своими обязанностями не справляется и по видимому, не имея на своем входе диапазонных фильтров, принимает не только сигнал на основной частоте, но и гармоники от соседних по диапазону передатчиков. И получается так, что можно слушать одновременно две разных радиостанции на одной частоте. Кроме того, УНЧ достаточно сильно фонит усиливая различный цифровой мусор генерируемый радиостанцией, что сильно утомляет. Как я уже писал выше, управление не очень удобное. В темноте надписи на кнопках читаются плохо. Прошивка станции жутко сырая, поведение аппарата зачастую непредсказуемо. Взять тот же валкодер, который не только каналы пропускает, но и неадекватно работает с кнопкой MOM, теряя прием на выбранной частоте. Иногда, бессистемно пропадает возможность войти в меню, и возвращается она только после включения и выключения радиостанции. При работе на передачу корпус станции достаточно сильно разогревается. Это первое что бросилось в глаза, наверняка, если протестировать этот аппарат с пристрастием можно будет найти еще кучу недоделок. Модуляцию можно охарактеризовать как хорошую, достаточно громкую и разборчивую. В этом плане AT1846S со своими обязанностями справляется хорошо.
Итог
На данный момент я бы не рекомендовал эту радиостанцию к приобретению. И пусть Вас не смущают красивые цифры в заявленных характеристиках и низкая цена. Станция работает ровно на столько сколько за нее просят, а по факту даже меньше. Формально да, по большинству пунктов QYT KT-8900 укладывается в параметры, которые можно назвать хорошими, однако пользоваться радиостанцией Вам придется не в лаборатории на приборах, а в реальном эфире, и тут то все эти цифры не будут стоить ровным счетом ничего, поскольку в конструкцию радиостанции заложены параметры, совокупность которых невозможно корректно измерить, но которые напрямую влияют на комфорт и удобство использования. Увы, на данный момент QYT KT-8900 это очень сырой продукт, с которым лучше не связываться, только если Вы не радиолюбитель энтузиаст и не хотите убедиться в моих выводах самостоятельно. Однако, если Вы решитесь на такой подвиг, я готов пожать Вам руку и обсудить поведение и характеристики этой станции в комментариях.
Update: Все что мне удалось на эту радиостанцию накопать подтверждаются и зарубежными товарищами. Если знаете английский, можете почитать здесь.
Всем удачи, 55, 73!
- Печать
Страницы: [1] Вниз
Тема: Мини УКВ трансивер KT-8900D (Прочитано 7368 раз)
0 Пользователей и 1 Гость просматривают эту тему.
Здравствуйте, коллеги!
Намедни’c пришла красивая компактная «игрушка» с выходом на 25 ватт, но на стационарную внешнюю УКВ 2-х диапазонную антенну (5/8-х) глухая как 100-летний старик. Не читал, можно-ли здесь давать ссылки но на всякий случай даю просто QYT KT-8900D, на aliexpress легко ищется. Она вроде как заточена на использование со штатной антенной такой-же глухой как и сама станция, иначе приёмный тракт просто вроде-бы затыкается. Разнице по приёму по сравнению с Искрой примерно 9 балов на двойке.
С десяток волгоградских радиолюбителей ждут от меня результата изысканий, очень уж она симпотная и мощная для своих размеров, да и думаю по России тоже народ слюни пускает.
Отсель вопрос к гуру — может как-то можно реализовать доработку размером с пачку сигарет, для полноценного её использования в нашем деле?
P.S. Админы уберите каптчу и проверочный вопрос у зарегенных пользователей — не напрягайте себе подобных! Своих проблем хватает
Записан
Записан
Всем доброго. Тоже имею подобный аппарат :
https://ru.aliexpress.com/item/2016-New-Arrival-BJ-218-HAM-Mobile-Mini-Mobile-Two-Way-Radio-Car-radio-VHF-UHF/32672083578.html?spm=2114.13010608.0.0.vmWs83
Чутья хватает. В пределах 0,2-0,25 мкВ. Динамики нет. В городе происходит забитие приёмного тракта. С полосовиком на входе всё становится нормальным. В лесу проблем с динамикой естественно не ощущаю. В общем и целом отвратительный аппарат. И с передачей не гладко. При выключении кнопкой питания остаётся потребление порядка 100мА. А вот встроенный приёмник вещательного диапазона действительно тупой как валенок.
« Последнее редактирование: 19 Февраль 2017, 12:27:23 от ua9xrf vadim »
Записан
ex UA9XRF
В городе происходит забитие приёмного тракта.
У него приемник прямого преобразования ?
Записан
ARZAMAS NN-09 RA3TLU АНДРЕЙ
Я не могу классифицировать. Не супергетеродин точно.
Записан
ex UA9XRF
Вот его передатчик:
http://s020.radikal.ru/i723/1608/54/7832359239b4.jpg
Фото моё.
Записан
ex UA9XRF
« Последнее редактирование: 19 Февраль 2017, 16:32:10 от RA3TLU »
Записан
ARZAMAS NN-09 RA3TLU АНДРЕЙ
Я написал, что имею подобный аппарат. Подобный. Возможно я ошибаюсь, что он подобный, так как внутрь КТ8900 не заглядывал. Покупал для леса, потому ни каких ручек, а лишь одни кнопочки. Из плюсов отмечу, что легко помещается в меховую рукавицу, а к уже обозначенным минусам добавлю, что за эти деньги можно взять две б/у моторолы 350- е.
Записан
ex UA9XRF
А вот в лесу или в полях где нет помех он может работать и причем не плохо !
У продавца позиционируется как городская станция для такси и т.п.
Записан
А вот в лесу или в полях где нет помех он может работать и причем не плохо !
У продавца позиционируется как городская станция для такси и т.п.
В BAOFENG тоже написано для спутников .
Записан
ARZAMAS NN-09 RA3TLU АНДРЕЙ
Я Обзавелся TH-9800. Вот с ним все достойно. Сравнивал с баофенгами. Они на том же чипе сделаны, что и КТ-8900. Небо и земля. Через спутники можно на автомобильный штырь работать. Он, правда, дороже почти вдвое. Ну, и мощнее тоже вдвое, плюс 4 диапазона таки. 6м у нас правда вне закона пока, если только послушать. Десятка и СВ в FM работают нормально. Да, кому интересно, самолеты тоже слушать можно. Авиа диапазон на прием есть. Сделал носимый вариант, купив кассету для 4х 18650, и запитав от них. На сколько хватит такой батарейки не проверял до конца, но с полчаса пообщался с окружающими на двойке даже на максимальной мощности без проблем. Разумеется, на передачу не все время, процентов наверное 10 — 15.
Записан
Ну и цена разная
https://ru.aliexpress.com/item/TYT-TH-9800-Pro-50W-809CH-Quad-Band-Dual-Display-Repeater-Scrambler-VHF-UHF-Transceiver-Car/32793577146.html?ws_ab_test=searchweb0_0,searchweb201602_2_10152_10065_10151_10068_10307_10137_10060_10155_10154_10333_10056_10334_10335_10055_10054_10059_10332_100031_10099_10103_10102_10052_10053_10142_10107_10050_10051_10170_10328_10326_10327_10084_10083_10080_10082_10081_10110_10111_10112_10113_10114_10311_10312_10313_10314_10315_10078_10079_10073_10125-10333,searchweb201603_20,ppcSwitch_2&btsid=54d52397-12a8-49f9-a717-28dfa0371751&algo_expid=dc9d3f2d-aafa-4766-8602-7cbc38965283-14&algo_pvid=dc9d3f2d-aafa-4766-8602-7cbc38965283
https://ru.aliexpress.com/item/QYT-KT-8900D-25W-Dual-Band-Quad-Standby-MINI-Vehicle-Mobile-Ham-Radio-Walkie-Talkie-KT/32766721406.html?spm=a2g0v.12010108.1000013.2.7f7e7048mzPaeL&traffic_analysisId=recommend_2088_1_82199_new&scm=1007.13339.82199.0&pvid=d771824c-f9b4-40a7-8dca-3062330a2f2e&tpp=1 а Baofeng
https://ru.aliexpress.com/item/BaoFeng-uv-82-8W-Portable-Ham-Radio-10KM-Walkie-Talkie-Dual-PTT-Handle-Radio-sister-Baofeng/32718193530.html?ws_ab_test=searchweb0_0,searchweb201602_2_10152_10065_10151_10068_10307_10137_10060_10155_10154_10333_10056_10334_10335_10055_10054_10059_10332_100031_10099_10103_10102_10052_10053_10142_10107_10050_10051_10170_10328_10326_10327_10084_10083_10080_10082_10081_10110_10111_10112_10113_10114_10311_10312_10313_10314_10315_10078_10079_10073_10125-10332_10333,searchweb201603_20,ppcSwitch_2&btsid=1ca17e1f-3ade-43cf-8ced-f83d656d2612&algo_expid=a50c64e3-946a-4f8c-a325-9750e4902089-0&algo_pvid=a50c64e3-946a-4f8c-a325-9750e4902089 Хотя сидя в шеке, прямо из кресла провожу связи за 80- 130 км. на Baofeng UV-82 в штатном виде. Запись,как меня принимают на расстоянии 80 км. посмотрите на моём канале.
Записан
Записан
Ну и цена разная
Разные возможности и разная цена. Кстати, сейчас тысченку или более можно сэкономить, распродажа на Али.
Записан
- Печать
Страницы: [1] Вверх
- Главная
- Профессиональные рации VHF/UHF
- Автомобильная радиостанция QYT KT-8900
Артикул: MW117
Рейтинг:
В наличии: 10 шт.
Производитель: Китай
QYT KT-8900 миниатюрная автомобильная радиостанция позволяющая работать в диапазонах VHF (136-174 МГц) и UHF (400-480 МГц).
Основные характеристики:
-
Описание
-
Характеристики
-
Комплектация
-
Отзывы и вопросы
-
Инструкции и софт
-
Аксессуары
Автомобильная рация QYT KT-8900
QYT KT-8900 миниатюрная автомобильная радиостанция позволяющая работать в диапазонах VHF (136-174 МГц) и UHF (400-480 МГц).
Дисплей может быть настроен на множество разных цветов подсветки для верхней строки, средней строки и нижней строки. Он хорошо читается даже при ярком солнечном свете но через солнцезащитные очки с поляризованными стеклами его показаний не видно Вы можете разместить пользовательскую информацию на стартовый экран и нижнюю строку, такую как ваша контактная информация, позывной и т. д. По умолчанию нижняя строка показывает название модели трансивера.
Радиостанция способна принимать и отображать на дисплее четыре канала одновременно, в режиме “Quad Standby”. Если вы установили свой основной канал A (A/B/C/D), и сигнал получен на канале C, трансивер переключит маркер «main» на канал C, на вами настроенное время, после этого он возвращается к основному каналу (в этом случае A).
Всего у радиостанции КТ-8900 (Кью ай ти КТ 8900) 200 ячеек памяти, которых достаточно для большинства случаев. Также имеется режим работы в репитерной сети.
Радиостанция разрабатывалась как инструмент универсального назначения, поэтому в ее возможностях присутствуют множество режимов и функций.
Основные функции и особенности радиостанции QYT KT-8900
- Дистанционное включение режимов блокировки Stun,Remote Activate и Remote Kill
- Функции MSK/5-тон/2-тон/DTMF/CTCSS/DCS
- PTT-ID
- Функция репитера
- FM-радиоприемник
- Функция сигнала тревоги
- Режим монитора
Технические характеристики автомобильной рации QYT KT-8900
| Диапазон частот (MГц): | 136 — 174 / 400-480 |
| Максимальная выходная мощность (Вт): | 25 |
| Количество каналов: | 200 |
| Шаг сетки частот (кГц): | 5, 6.25, 10, 12.5, 15, 25 |
| Размеры, мм: | 98 x 35 x 118 |
| Вес (гр): | 408 |
| Напряжение питания (Вольт): | 13,8 |
Комплектность автомобильной рации QYT KT-8900
- Радиостанция
- Гарнитура
- Скоба крепления
- Монтажной набор
- Шнур питания с разъемом для подключения к прикуривателю
- Инструкции на английском и китайском языках
Комплектность автомобильной рации QYT KT-8900
- Радиостанция
- Гарнитура
- Скоба крепления
- Монтажной набор
- Шнур питания с разъемом для подключения к прикуривателю
- Инструкции на английском и китайском языках
Контролер IP сети Radio Tone RT-RoIP1
RT-RoIP1 является контроллером для объединения радиостанций через IP-сеть. Он использует цифровое преобразование голосовых сообщений для последующей передачи через 2 и более радиосети. Это наиболее простой и дешевый способ связи радистанций посредством…
11 550 руб.
Доброго времени суток. Решили мы перейти на связь УКВ. Денег лишних нет. По этому заказали в АлиЭкспресс.
Станцию выбрали : QYT-8900

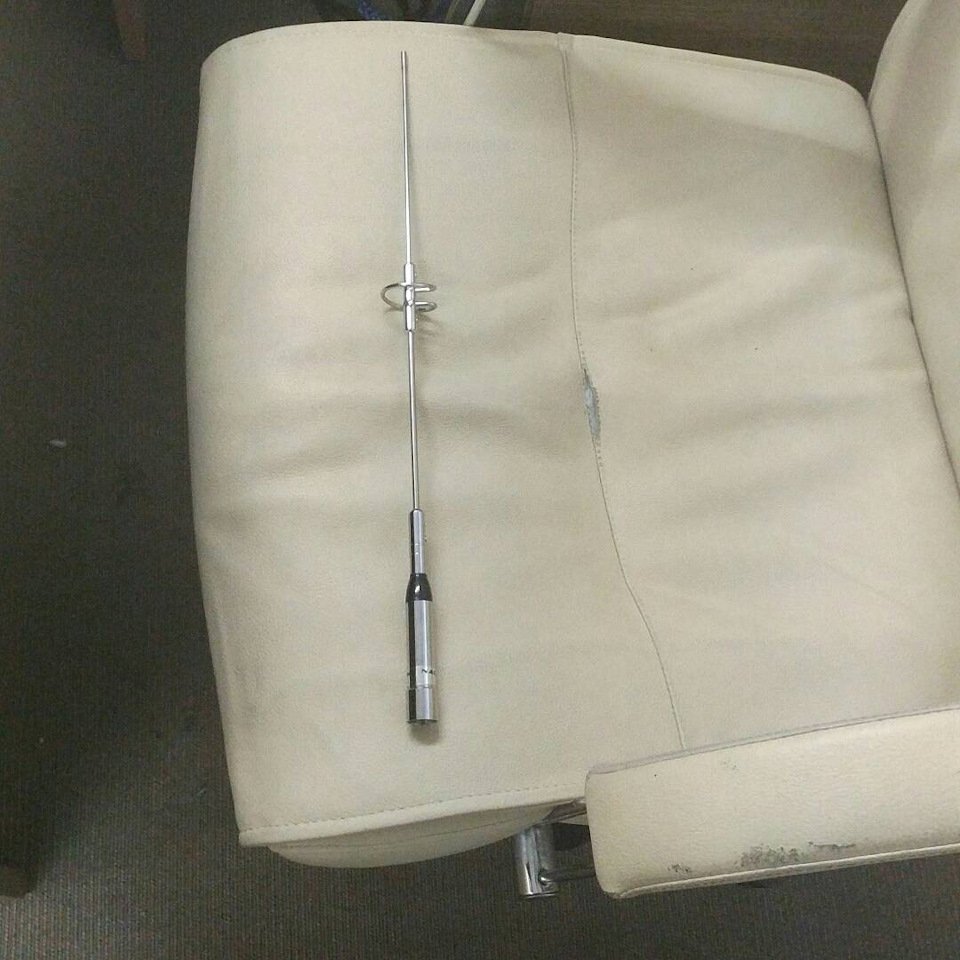

Антенну выбрали : Diamond NR-770S на магните .

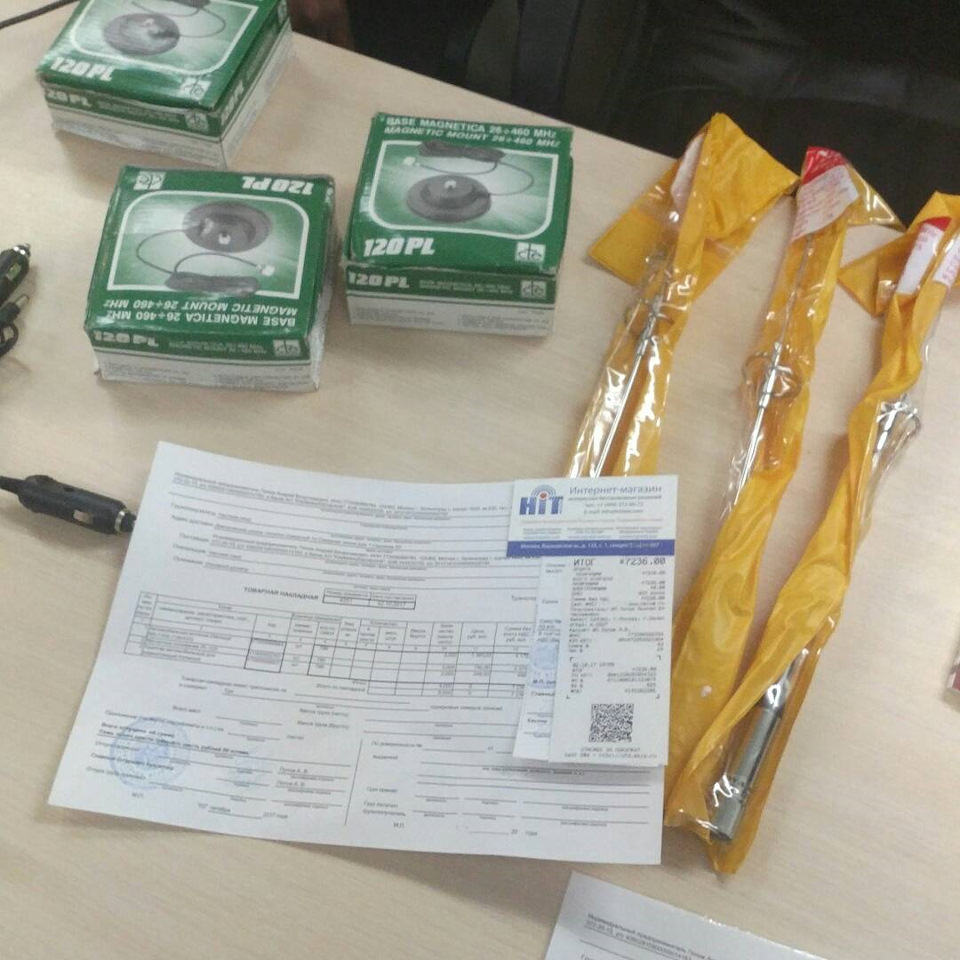

Станцию ждали несколько дней из Китая, привезли доставкой ПониЭкспресс.
А антенну и магниты, покупали в Москве в компании Хиттелеком. У них от 7 т.р бесплатная доставка.
На выходе получаем :
Вчера вечером, после работы установили первый комплект на мой автомобиль.
Станция встала под рулем, другого места не нашлось никак, ну никак)))) Как получилось видно на фото.

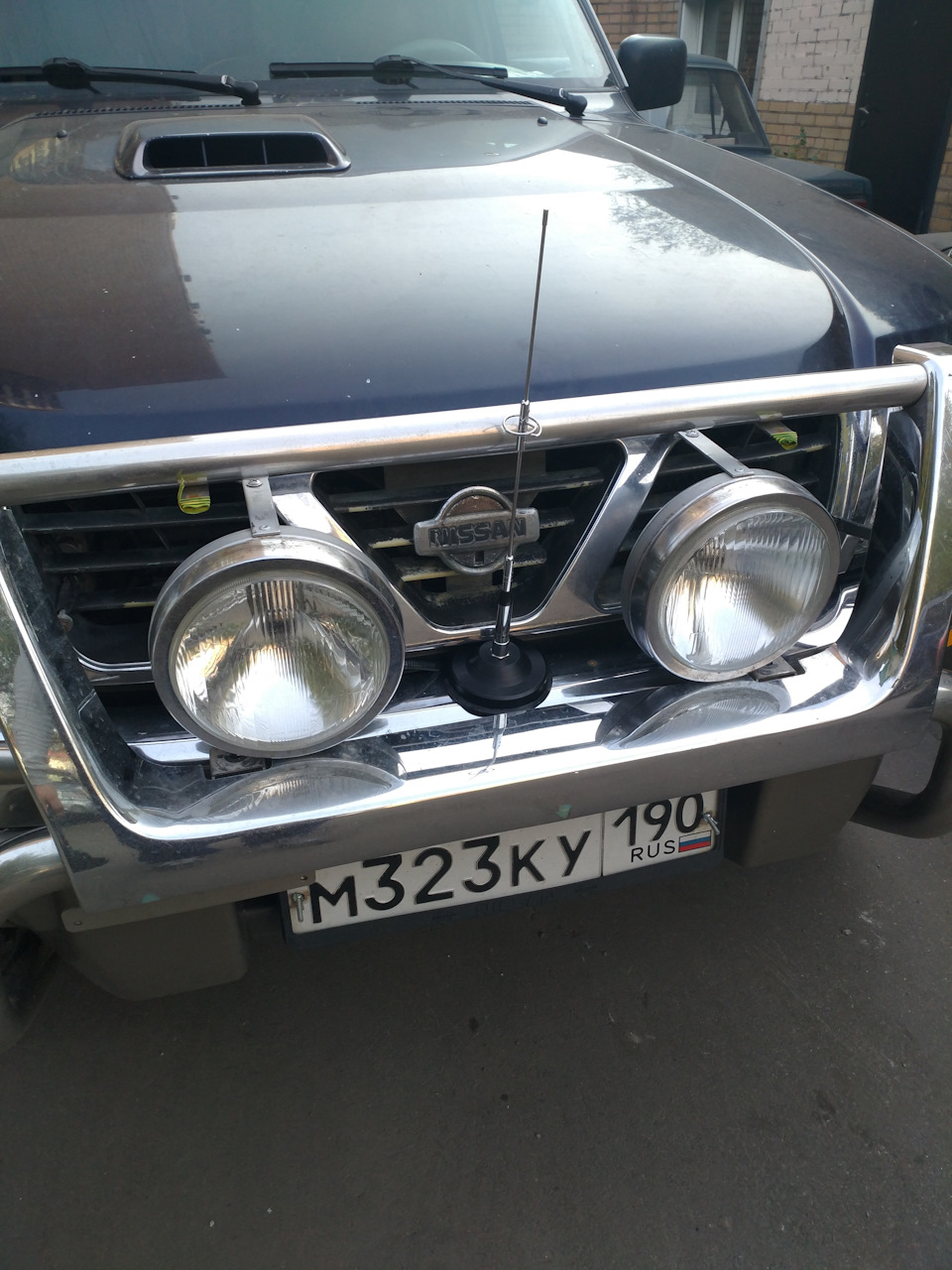

С антенной оказалось еще сложнее, поставить совершенно некуда. Выбрали место. на переднем бампере за декоративной защитой …
Теперь о самой связи. Вчера тестировали на скорую руку. Связь была с ручной рацией АРГУТ А-74,
с техническими характеристиками которой можно ознакомиться Здесь Аргут а_74 . Тест проводили на чистоте 433.800.
Для тех, кто ориентируется в Москве, скажу так: Я от МКАД двигался в городд по Дмитровскому шоссе, а вторая машина с ручной рацией внутри, через Лианозово и Алтушку ехала в Отрадное. По мере удаления, я перестал принимать его. Он меня слышал разборчиво с небольшими помехами. Несколько мест, связь пропадала совсем. Окончательно прием от меня, он метро Отрадное Золотой Вавилон, я на Дмитровке между Петровско-Разумовской и Тимирязевской. Линейкой по карте мерял на прямую, получается 4 км.
В отличие от СВ, понравилось то, что или тебя слышно или не слышно совсем. Если есть прием, то всегда можно разобрать о чем разговор.
Покупкой основательно доволен. Может в дальнейшем при наличии средств, поменяю антенну.
Спасибо.
QYT KT-8900D Radio PDF User Guides and Manuals for Free Download: Found (1) Manuals for QYT KT-8900D Device Model (Operation & User’s Manual)
QYT KT-8900D Operation & User’s Manual
Details:
- Manufacturer: QYT
- Product Name/ID: QYT KT-8900D / #2361593
- Category: Radio
- File Path: qyt/kt-8900d_2361593.pdf
- Last Updated: 09 May 2025
- Description: The QYT KT-8900D manual offers essential guidance for mastering your device, including setup procedures, user interface navigation, and routine maintenance tips for optimal use.
- Document Type: User Manual
- Pages: 41
Download PDF
Read Online
The QYT KT-8900D is a remarkable dual-band transceiver that caters to amateur radio enthusiasts seeking quality, versatility, and performance. This compact yet powerful device operates on both 2 meters and 70 centimeters, making it an excellent choice for those who want to explore the frequencies without the hassle of managing multiple radios. In this review, we will delve into its features, performance, and overall value to help potential buyers make an informed decision.
One of the standout features of the KT-8900D is its robust build quality. QYT has designed this transceiver to withstand the rigors of outdoor use, ideal for field operations or emergencies. The device has an intuitive interface, making it easy to use for both beginners and seasoned operators. The enjoyable LCD display screen is bright and clear, providing critical information at a glance.
Key features of the QYT KT-8900D include:
- Dual-band capabilities, allowing operation on VHF and UHF bands.
- Built-in cross-band repeat functionality, which is a fantastic feature for enhancing communications.
- High power output, up to 25W, ensuring long-range communication.
- Wide frequency range, covering FM and AM modes for varied transmission choices.
- Multiple power settings (high, medium, low) to conserve battery life when needed.
In terms of performance, the KT-8900D shines bright. Users have reported excellent audio quality and clarity during transmissions and receptions. The transceiver effectively handles interference and offers impressive sensitivity for weak signals. Additionally, the overall range of the device performs well in urban environments, which can sometimes pose challenges for radio communications.
User-friendliness is another significant advantage of the QYT KT-8900D. The device’s interface is straightforward, with well-organized menus that enable users to adjust settings quickly. The provided manual is comprehensive, guiding new users through the setup process and offering tips to leverage the radio’s features effectively. Even users who are new to the world of amateur radio will find the KT-8900D approachable.
However, there are a few aspects to consider. While the KT-8900D is packed with advanced features, some users might find the learning curve slightly steep due to the array of functionalities available. Moreover, additional attachments such as external antennas can further enhance performance but may require further investment. Despite these minor drawbacks, they do not overshadow the overall quality of the transceiver.
In conclusion, the QYT KT-8900D is an impressive dual-band transceiver that delivers excellent performance and a variety of features for both entry-level and experienced users. With its reliable build, user-friendly interface, and high-quality audio, the KT-8900D is well worth considering for anyone looking to invest in a solid amateur radio. Whether for casual use, emergency preparedness, or serious ham radio operations, this device proves to be a valuable asset in the world of communication.
