17 Апреля 2015
Отличия разных версий:
-
Версия 1 (Серийный номер начинается с Е13).Неудобное управление. В приемнике нет актизатыка, есть склонность к самовозбуждению при работе с другими корреспондентами на близких и сверхблизких дистанциях. Разъем гарнитуры типа RJ45 был просто обжат на кабеле и кабель легко выдергивался.
-
Версия 2 (Серийный номер начинается с Е14). Разъем гарнитуры уже залит пластиком. Полностью переделано управление, стало более удобным. ASQ иногда работает не корректно. Открытый автоматический шумоподавитель можно было закрыть, нажав любую кнопку клавиатуры.
-
Версия 2.5 (Серийный номер начинается с Е15). Исправлены все ошибки в работе шумоподавителей, не было очевидных глюков. Был внедрен прогрессивный антизатык позволяющий общаться с двумя аналогичными радиостанциями в AM на близких и сверхблизких расстояниях. Была исправлена проблема самовозбуждения при работе на сверхблизких расстояниях.
-
Версия 3 (Серийный номер начинается с Е16 и далее). Добавлена подсветка кнопок гарнитуры, добавлена возможность регулировать яркость подсветки, добавлена возможность переключения в режим VFO. Кнопки гарнитуры заменены на более надежные и не залипающие. В комплекте с радиостанций сразу идет удлинитель гарнитуры.
Итак, в продаже на Российском рынке, появилась радиостанция Optim Apollo, а именно Optim Apollo 1 в мае 2014 года. Рация аналогична AnyTone Apollo 1, появившейся в конце марта 2014. Ее можно было приобрести только в Европе, например в Польше. Фирма Optim создала улучшенный аналог этой рации, а также предоставила возможность приобрести эту радиостанцию у нас в России. Затем фирма Оптим внимательно отследила отзывы на эту рацию.
И вот в конце октября 2014 года улучшенная версия Optim Apollo 1 rev2 появилась в продаже. В обновленной 2 версии пользователи получили более улучшенные характеристики.
Поставляется рация в стандартной цветной коробке от фирмы ОПТИМ
На лицевой стороне нанесены достоинства рации
На обратной стороне расположен вот такой рисунок, наверно как союз производителя и потребителя рации. Вторая версия рации довольно быстро появилась на рынке, значит фирма ОПТИМ прислушивается к своим покупателям
Сбоку, на коробке, расположен серийный номер рации
Открыв коробку, мы видим сначала инструкцию
Под инструкцией находиться картонная вставка
Внутри находиться комплект
Сняв защитные пакеты, обнаруживаем красивую технику
Цветная и очень подробная инструкция
Инструкция на русском языке довольно подробно излагает все возможности рации
Комплект монтажа
В развернутом виде
Блок и тангента
Размеры блока чуть больше 10 см
Длина рации около 14 см
Нижняя панель таких же размеров что и верхняя
Высота блока около 3 см
Название рации выполнено белой краской
Разъем тангенты
Очень хорошо видны контакты
В разъем блока, вставляется разъем от тангенты (о ней ниже)
Блок собран на шести угольных саморезах
Гарантийная наклейка
Наклейка с серийным номером
Разъем подключения антенны
Алюминиевый сплав крышки выполняет роль радиатора охлаждения
Провод питания
Длина провода 1 метр
Контейнер для предохранителя
Предохранитель стандартный
Тангента
По высоте тангента почти схожа с шириной блока
Габариты средние, в руке она довольно великовата
Провод тангенты гибкий
Разъем
Длина кабеля около 0,5 метра, растягивается до 1,5 метра
Функции клавиш
- Band/M1 – клавиша смены частотной сетки и перехода в первый канал памяти.
- F – клавиша смены частотной сетки и перехода в первый канал памяти.
- 5К/М3 – клавиша активации частотного сдвига -5кГц и перехода в третий канал памяти.
- СН DN – клавиша переключения каналов по убыванию.
- СН UP – клавиша переключения каналов по возрастанию.
- SC/M.SC – клавиша активации режима сканирования по рабочим каналам и каналам памяти
- 15D/M4 – клавиша быстрого перехода в 15 канал сетки D в режиме АМ и перехода в четвертый канал памяти.
- A.F/M2 – клавиша изменения вида модуляции и перехода во второй канал памяти.
- SQ-/VOL- – клавиша изменения уровня громкости и уровней шумоподавителей SQ и ASQ по убыванию
- MUTE/PWR – клавиша быстрого отклонения громкоговорителя, включения питания и блокировки клавиатуры
- SQ+/VOL+ – клавиша изменения уровня громкости и уровней шумоподавителей SQ и ASQ по возрастанию
Разъем для подключения гарнитуры
Разъем для подключения внешней гарнитуры и внешней клавиши прием — передача
- Клавиша PTT (нажал и говори)
- SQ/ASQ/MON – клавиша выбора типа шумоподавителя и режима монитор
Микрофон, куда надо говорить
Пяточка для крепления тангенты на держатель
Корпус собран на крестообразных саморезах
Функции экрана:
На трассе используется канал АМ 15
В городе используется 21 канал FM
Сканирование каналов
Блокировка клавиш,
CH-PRO — Выбор отображение на экране, номер канала или частоты канала
BRI — регулировка контрастности дисплея
NBANL – включение и отключение функции подавитель импульсных помех
VOL-SQ – установка приоритета клавиш. Режим позволяет выбрать какой из режимов, регулировки громкости или регулировки шумоподавителя
MSC — режим выбора последовательности каналов памяти для сканирования
BEEР – включение и отключение звуковой сигнализации нажатия клавиш
COL – Выбор цвета подсветки, из трех возможных
Оранжевый
Зеленый
Желтый
RFG — регулировка чувствительности приемника с шагом до 6 дБ. Рекомендовано для использования рации в квартире
MUTE — быстрое отключение громкоговорителя
В ночное время
Вызов на связь, горит красный диод
Прием сигнала, горит зеленый диод
RES — Сброс всех настоек, вызывается функция
Технические характеристики:
- Напряжение питания 13,8 В постоянного тока.
- Диапазон частот 26960-27410 кГц.
- Виды модуляции F3E(ЧМ) и A3E(AM).
- Габариты 112*143*30 мм.
- Выходная мощность 4 Вт.
- Нестабильность частоты 0,005%.
- Частотный диапазон 300 Гц – 3 кГц.
- Нелинейные искажения в тракте передатчика не более 5%.
- Максимальная чувствительность:
- ЧМ при 10 дБ sinad0,25 мкВ
- АМ при С/Ш 10 дБ 0,5 мкВ.
- Частотный диапазон 300 Гц – 3 кГц (АМ,ЧМ)
- Избирательность по соседнему каналу 60 дБ.
- Максимальная мощность звуковой частоты 2 Вт.
- Потребляемый ток 0,3 А номинальный/ 1,3 А максимальный.
ИТОГ:
Компактная радиостанция OPTIM-APOLLO обновлённой 2 версии предназначена для эксплуатации в диапазоне частот 27 МГц (Си-Би). Основным достоинством радиостанции является наличие всех органов управления, дисплея и громкоговорителя на передней панели микротелефонной гарнитуры. Корпус основного блока изготовлен из алюминиевого сплава, методом литья, что положительно сказывается на надёжности радиостанции. На основании отзывов покупателей в обновлённой версии радиостанции было полностью переработано программное обеспечение, благодаря чему управление стало более удобным.
Отличительными особенностями радиостанции являются:
- Два режима выходной мощности передатчика.
- Наличие регулируемого спектрального и регулируемого порогового шумоподавителя, незаменимых при эксплуатации в городе и на открытой местности.
- Возможность выбора приоритетных функций клавиш управления.
- Регулировка чувствительности приёмника радиостанции.
- Защита от подключения к источнику питания обратной полярности.
- 4 энергонезависимых канала памяти.
- Функция быстрого выключения громкоговорителя MUTE.
- Функция быстрого отключения шумоподавителя MON.
- Автоматическое включение после подачи питающего напряжения.

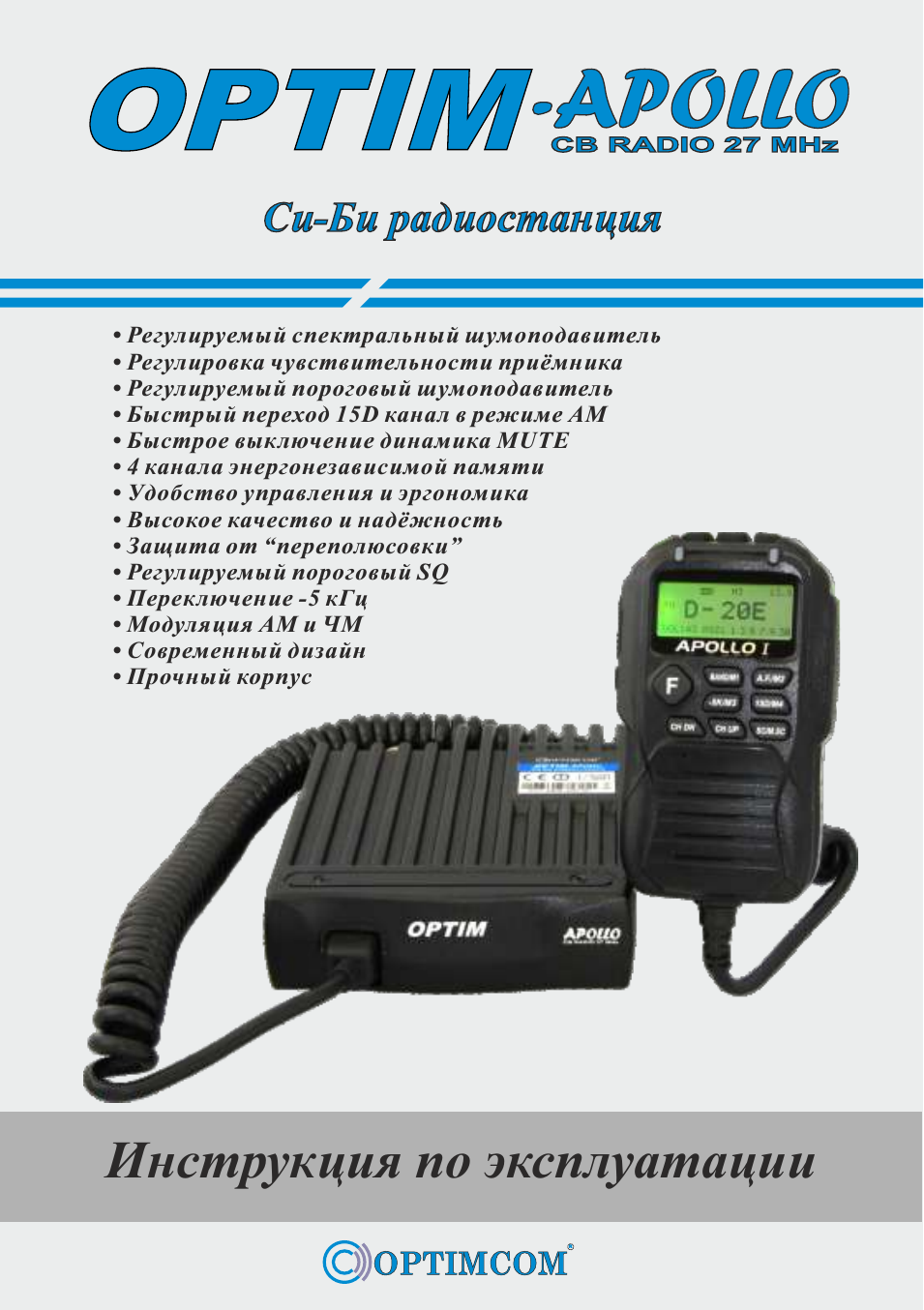

Инструкция по эксплуатации
OPTIMCOM
R
Си-Би радиостанция
-APOLLO
OPTIM
CB RADIO 27 MHz
• Регулируемый спектральный шумоподавитель
• Регулировка чувствительности приёмника
• Регулируемый пороговый шумоподавитель
• Быстрый переход 15D канал в режиме АМ
• Быстрое выключение динамика MUTE
• 4 канала энергонезависимой памяти
• Удобство управления и эргономика
• Высокое качество и надёжность
• Защита от “переполюсовки”
• Регулируемый пороговый SQ
• Переключение -5 кГц
• Модуляция АМ и ЧМ
• Современный дизайн
• Прочный корпус
1

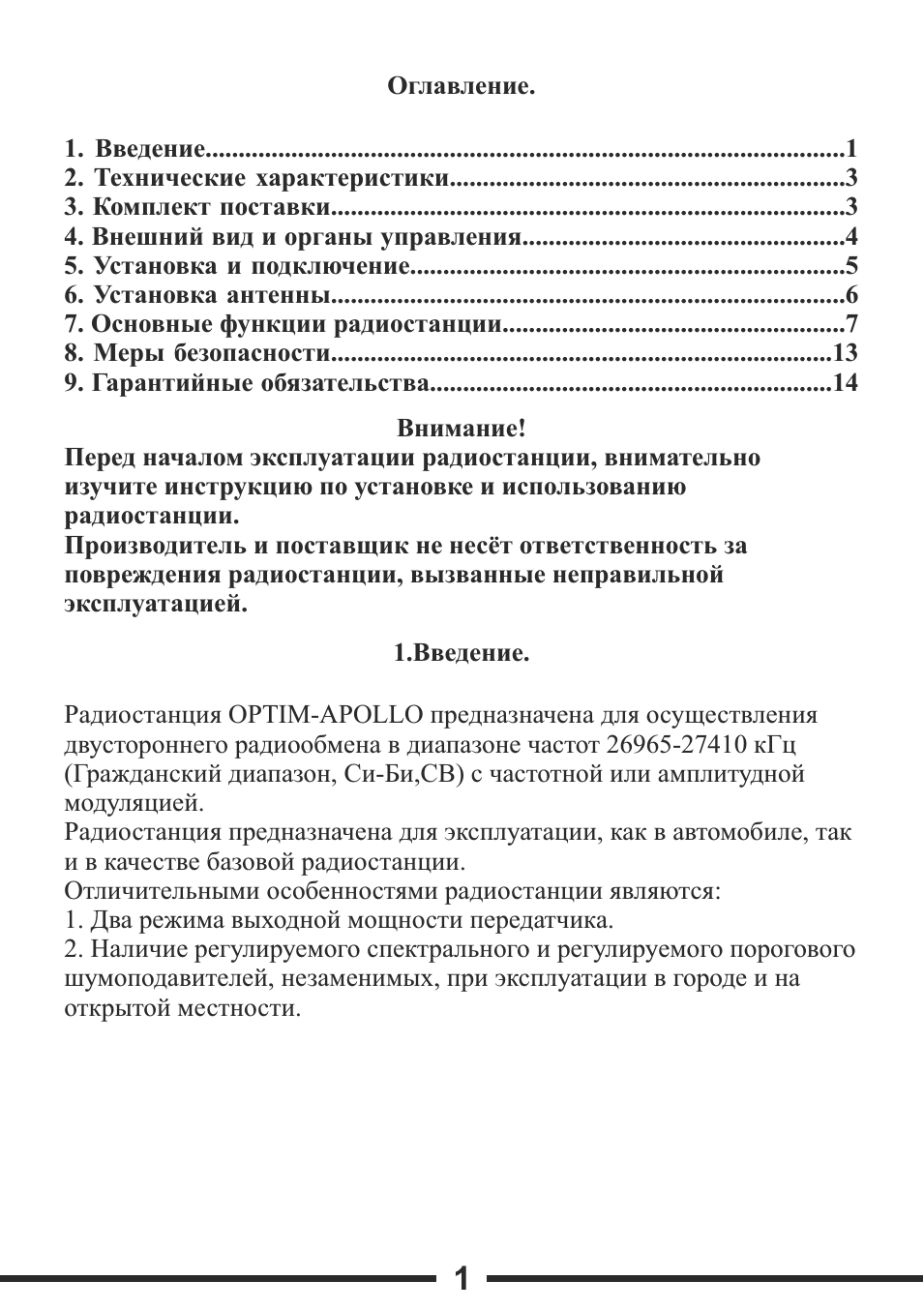

Оглавление.
1. Введение…………………………………………………………………………………….1
2. Технические характеристики……………………………………………………3
3. Комплект поставки……………………………………………………………………3
4. Внешний вид и органы управления………………………………………….4
5. Установка и подключение…………………………………………………………5
6. Установка антенны……………………………………………………………………6
7. Основные функции радиостанции…………………………………………….7
8. Меры безопасности………………………………………………………………….13
9. Гарантийные обязательства…………………………………………………….14
Внимание!
Перед началом эксплуатации радиостанции, внимательно
изучите инструкцию по установке и использованию
радиостанции.
Производитель и поставщик не несёт ответственность за
повреждения радиостанции, вызванные неправильной
эксплуатацией.
1.Введение.
Радиостанция OPTIM-APOLLO предназначена для осуществления
двустороннего радиообмена в диапазоне частот 26965-27410 кГц
(Гражданский диапазон, Си-Би,CB) с частотной или амплитудной
модуляцией.
Радиостанция предназначена для эксплуатации, как в автомобиле, так
и в качестве базовой радиостанции.
Отличительными особенностями радиостанции являются:
1. Два режима выходной мощности передатчика.
2. Наличие регулируемого спектрального и регулируемого порогового
шумоподавителей, незаменимых, при эксплуатации в городе и на
открытой местности.
2

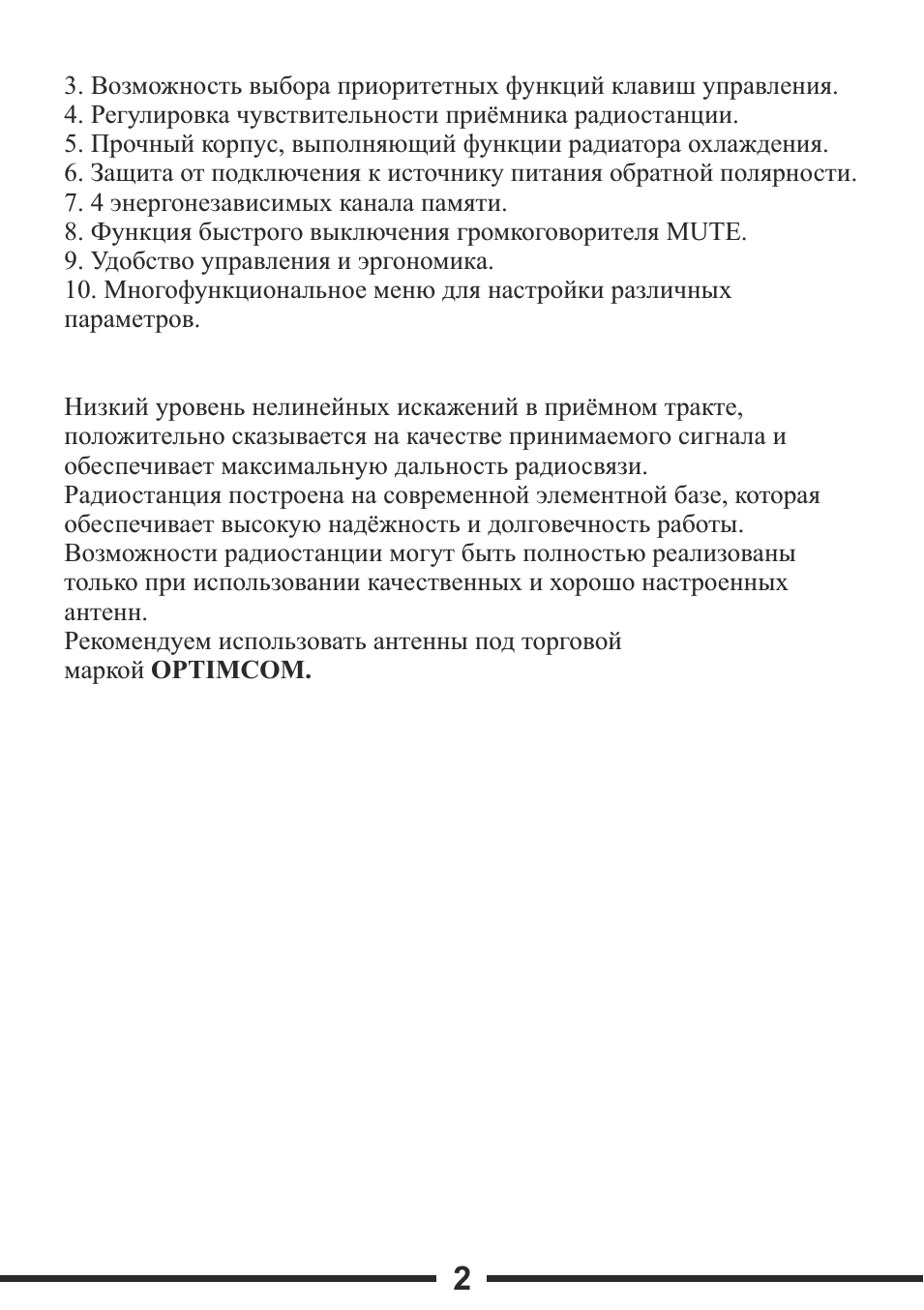

3. Возможность выбора приоритетных функций клавиш управления.
4. Регулировка чувствительности приёмника радиостанции.
5. Прочный корпус, выполняющий функции радиатора охлаждения.
6. Защита от подключения к источнику питания обратной полярности.
7. 4 энергонезависимых канала памяти.
8. Функция быстрого выключения громкоговорителя MUTE.
9. Удобство управления и эргономика.
10. Многофункциональное меню для настройки различных
параметров.
Низкий уровень нелинейных искажений в приёмном тракте,
положительно сказывается на качестве принимаемого сигнала и
обеспечивает максимальную дальность радиосвязи.
Радиостанция построена на современной элементной базе, которая
обеспечивает высокую надёжность и долговечность работы.
Возможности радиостанции могут быть полностью реализованы
только при использовании качественных и хорошо настроенных
антенн.
Рекомендуем использовать антенны под торговой
маркой OPTIMCOM.
3

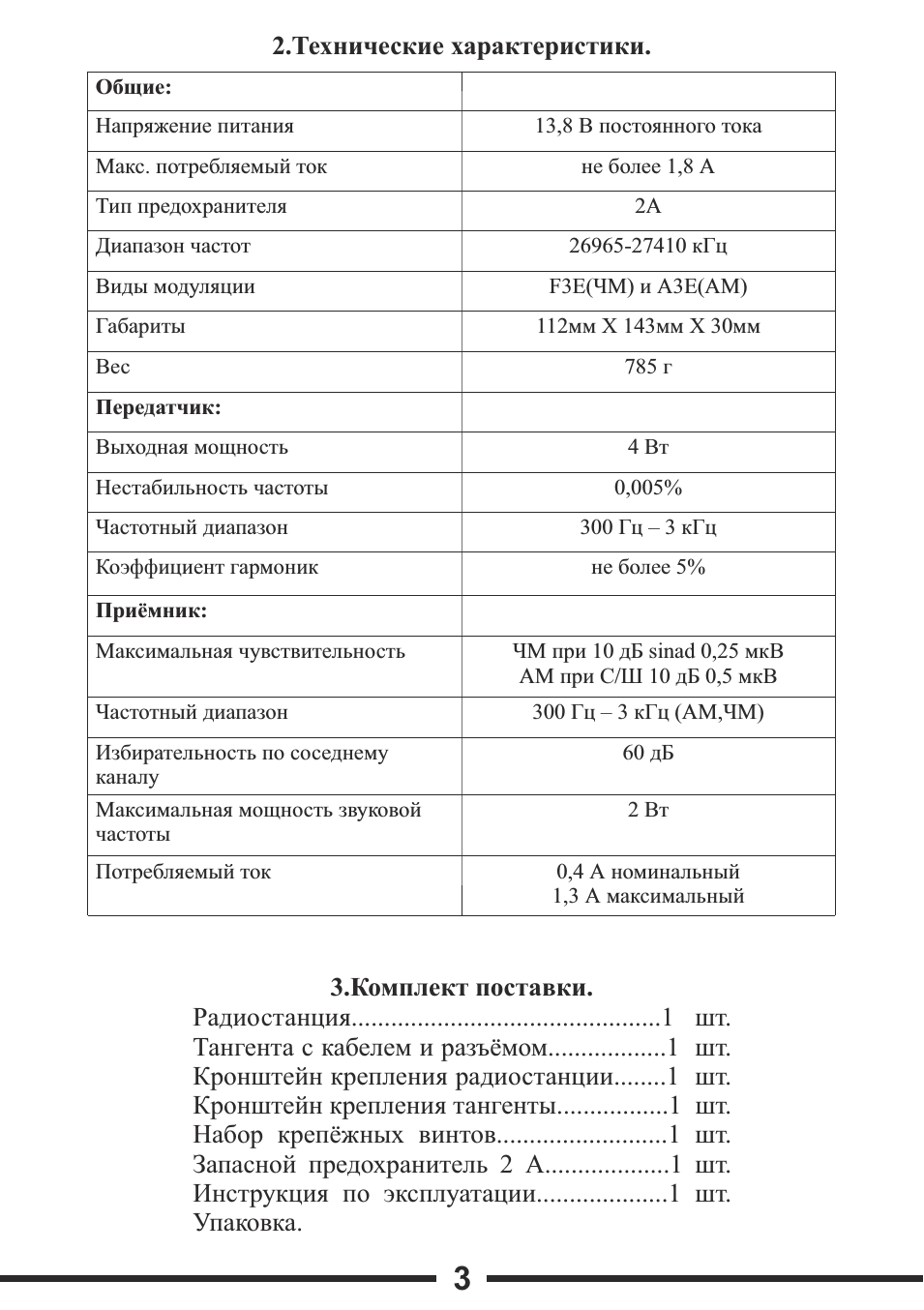

2.Технические характеристики.
3.Комплект поставки.
Радиостанция………………………………………..1 шт.
Тангента с кабелем и разъёмом………………1 шт.
Кронштейн крепления радиостанции……..1 шт.
Кронштейн крепления тангенты……………..1 шт.
Набор крепёжных винтов……………………..1 шт.
Запасной предохранитель 2 А……………….1 шт.
Инструкция по эксплуатации………………..1 шт.
Упаковка.
Общие:
Напряжение питания
13,8 В постоянного тока
Макс. потребляемый ток
не более 1,8 А
Тип предохранителя
2А
Диапазон частот
26965-27410 кГц
Виды модуляции
F3E(ЧМ) и A3E(AM)
Габариты
112мм X 143мм X 30мм
Вес
785 г
Передатчик:
Выходная мощность
4 Вт
Нестабильность частоты
0,005%
Частотный диапазон
300 Гц – 3 кГц
Коэффициент гармоник
не более 5%
Приёмник:
Максимальная чувствительность
ЧМ при 10 дБ sinad 0,25 мкВ
АМ при С/Ш 10 дБ 0,5 мкВ
Частотный диапазон
300 Гц – 3 кГц (АМ,ЧМ)
Избирательность по соседнему
каналу
60 дБ
Максимальная мощность звуковой
частоты
2 Вт
Потребляемый ток
0,4 А номинальный
1,3 А максимальный
4
4. Внешний вид и органы управления.
1. F — клавиша активации альтернативных функций клавиш
управления и входа в меню настроек.
2. BAND/M1 — клавиша смены частотной сетки и перехода в первый
канал памяти.
3. A.F/M2 — клавиша изменения вида модуляции и перехода во второй
канал памяти.
4. -5K/M3 — клавиша активации частотного сдвига -5 кГц и перехода в
третий канал памяти.
5. 15D/M4 — клавиша быстрого перехода в 15 канал сетки D в режиме
АМ и перехода в четвертый канал памяти.
6. CH DN — клавиша переключения каналов по убыванию.
7. CH UP — клавиша переключения каналов по возрастанию.
8. SC/M.SC — клавиша активации режима сканирования по рабочим
каналам и каналам памяти.
9. SQ/ASQ/MON — клавиша выбора типа шумоподавителя и режима
монитор.
10. PTT — клавиша переключения режимов приём передача.
11. SQ-/VOL- — клавиша изменения уровня громкости и уровней
шумоподавителей SQ и ASQ по убыванию.
12. MUTE/PWR — клавиша быстрого отключения громкоговорителя,
включения питания и блокировки клавиатуры.
18
17
F
BAND/MI
SC/M.SC
CH UP
CH DN
15D /M4
-5K/M3
A.F./M2
11
12
13
P
T
T
9
10
19
5

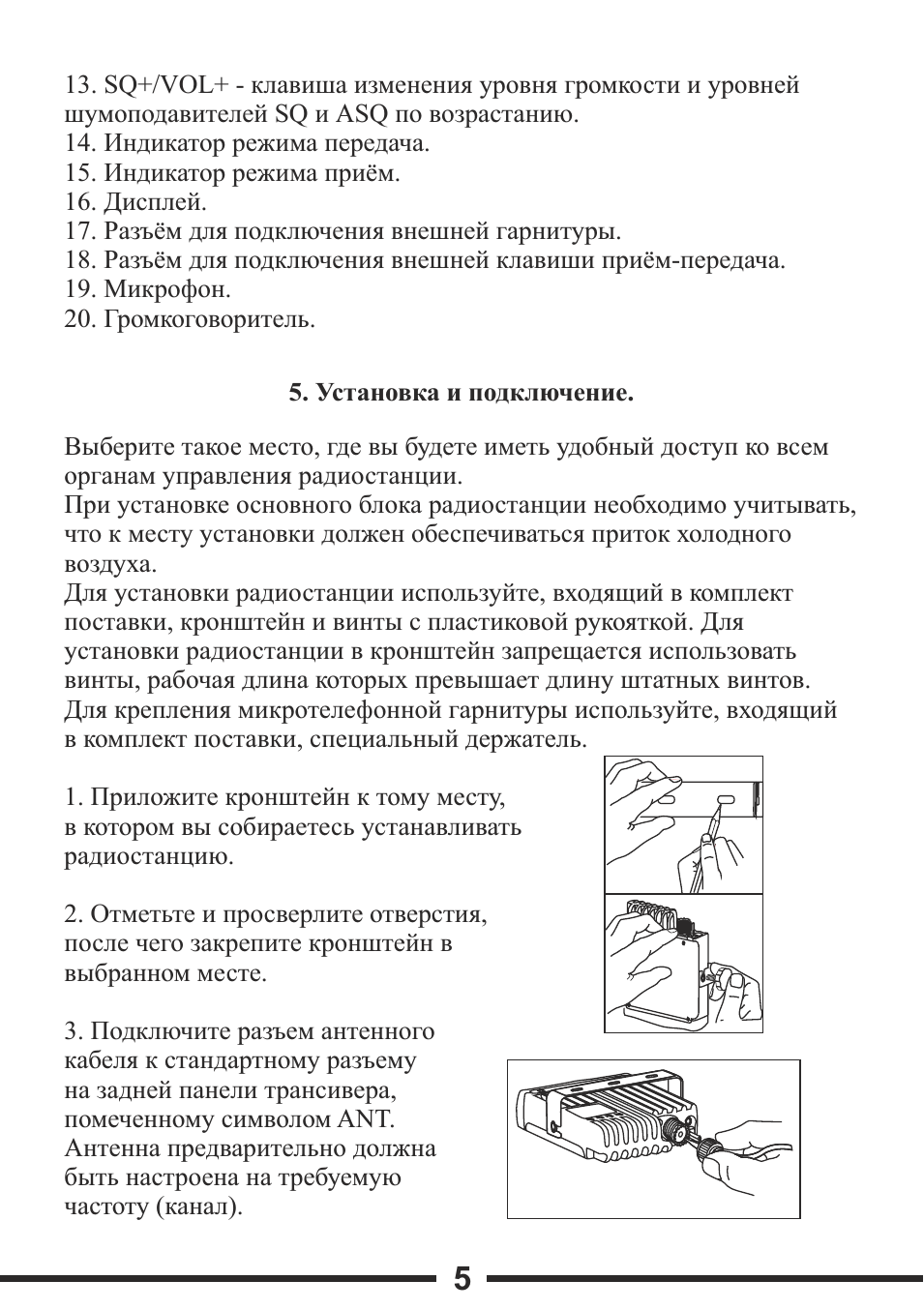

13. SQ+/VOL+ — клавиша изменения уровня громкости и уровней
шумоподавителей SQ и ASQ по возрастанию.
14. Индикатор режима передача.
15. Индикатор режима приём.
16. Дисплей.
17. Разъём для подключения внешней гарнитуры.
18. Разъём для подключения внешней клавиши приём-передача.
19. Микрофон.
20. Громкоговоритель.
5. Установка и подключение.
Выберите такое место, где вы будете иметь удобный доступ ко всем
органам управления радиостанции.
При установке основного блока радиостанции необходимо учитывать,
что к месту установки должен обеспечиваться приток холодного
воздуха.
Для установки радиостанции используйте, входящий в комплект
поставки, кронштейн и винты с пластиковой рукояткой. Для
установки радиостанции в кронштейн запрещается использовать
винты, рабочая длина которых превышает длину штатных винтов.
Для крепления микротелефонной гарнитуры используйте, входящий
в комплект поставки, специальный держатель.
1. Приложите кронштейн к тому месту,
в котором вы собираетесь устанавливать
радиостанцию.
2. Отметьте и просверлите отверстия,
после чего закрепите кронштейн в
выбранном месте.
3. Подключите разъем антенного
кабеля к стандартному разъему
на задней панели трансивера,
помеченному символом ANT.
Антенна предварительно должна
быть настроена на требуемую
частоту (канал).
6

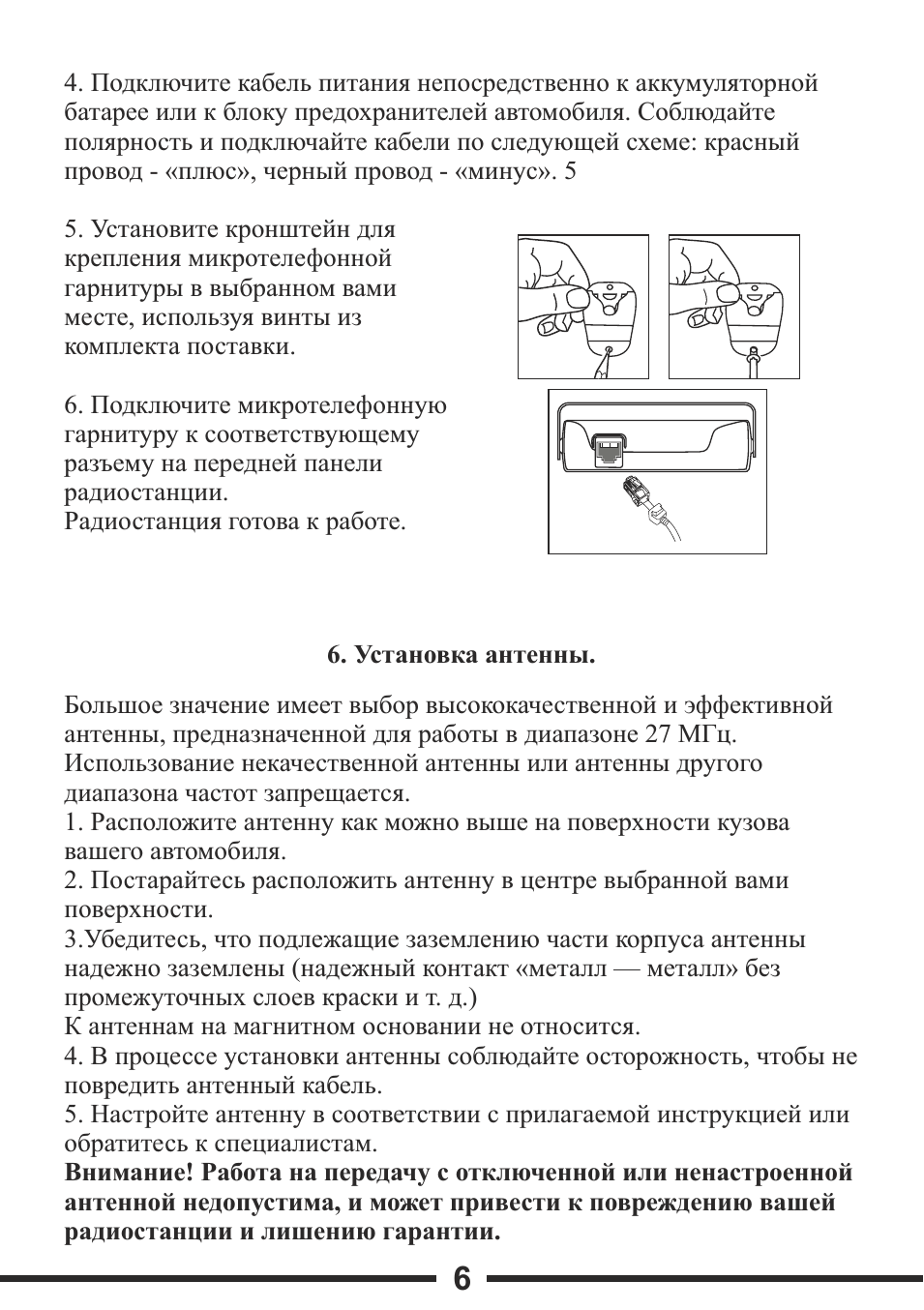

4. Подключите кабель питания непосредственно к аккумуляторной
батарее или к блоку предохранителей автомобиля. Соблюдайте
полярность и подключайте кабели по следующей схеме: красный
провод — «плюс», черный провод — «минус». 5
5. Установите кронштейн для
крепления микротелефонной
гарнитуры в выбранном вами
месте, используя винты из
комплекта поставки.
6. Подключите микротелефонную
гарнитуру к соответствующему
разъему на передней панели
радиостанции.
Радиостанция готова к работе.
6. Установка антенны.
Большое значение имеет выбор высококачественной и эффективной
антенны, предназначенной для работы в диапазоне 27 МГц.
Использование некачественной антенны или антенны другого
диапазона частот запрещается.
1. Расположите антенну как можно выше на поверхности кузова
вашего автомобиля.
2. Постарайтесь расположить антенну в центре выбранной вами
поверхности.
3.Убедитесь, что подлежащие заземлению части корпуса антенны
надежно заземлены (надежный контакт «металл — металл» без
промежуточных слоев краски и т. д.)
К антеннам на магнитном основании не относится.
4. В процессе установки антенны соблюдайте осторожность, чтобы не
повредить антенный кабель.
5. Настройте антенну в соответствии с прилагаемой инструкцией или
обратитесь к специалистам.
Внимание! Работа на передачу с отключенной или ненастроенной
антенной недопустима, и может привести к повреждению вашей
радиостанции и лишению гарантии.
7

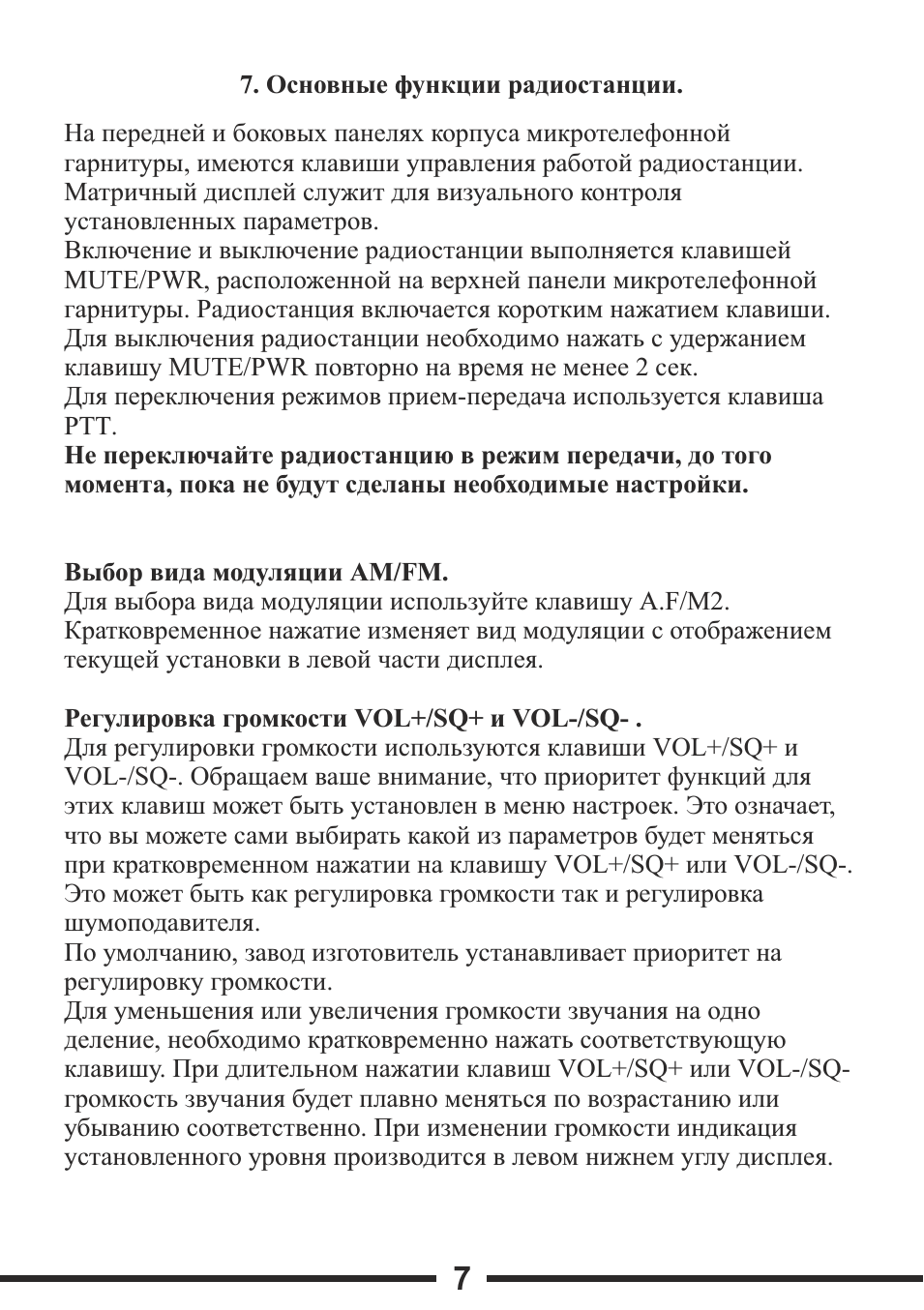

7. Основные функции радиостанции.
На передней и боковых панелях корпуса микротелефонной
гарнитуры, имеются клавиши управления работой радиостанции.
Матричный дисплей служит для визуального контроля
установленных параметров.
Включение и выключение радиостанции выполняется клавишей
MUTE/PWR, расположенной на верхней панели микротелефонной
гарнитуры. Радиостанция включается коротким нажатием клавиши.
Для выключения радиостанции необходимо нажать с удержанием
клавишу MUTE/PWR повторно на время не менее 2 сек.
Для переключения режимов прием-передача используется клавиша
PTT.
Не переключайте радиостанцию в режим передачи, до того
момента, пока не будут сделаны необходимые настройки.
Выбор вида модуляции AM/FM.
Для выбора вида модуляции используйте клавишу A.F/M2.
Кратковременное нажатие изменяет вид модуляции с отображением
текущей установки в левой части дисплея.
Регулировка громкости VOL+/SQ+ и VOL-/SQ- .
Для регулировки громкости используются клавиши VOL+/SQ+ и
VOL-/SQ-. Обращаем ваше внимание, что приоритет функций для
этих клавиш может быть установлен в меню настроек. Это означает,
что вы можете сами выбирать какой из параметров будет меняться
при кратковременном нажатии на клавишу VOL+/SQ+ или VOL-/SQ-.
Это может быть как регулировка громкости так и регулировка
шумоподавителя.
По умолчанию, завод изготовитель устанавливает приоритет на
регулировку громкости.
Для уменьшения или увеличения громкости звучания на одно
деление, необходимо кратковременно нажать соответствующую
клавишу. При длительном нажатии клавиш VOL+/SQ+ или VOL-/SQ-
громкость звучания будет плавно меняться по возрастанию или
убыванию соответственно. При изменении громкости индикация
установленного уровня производится в левом нижнем углу дисплея.
8

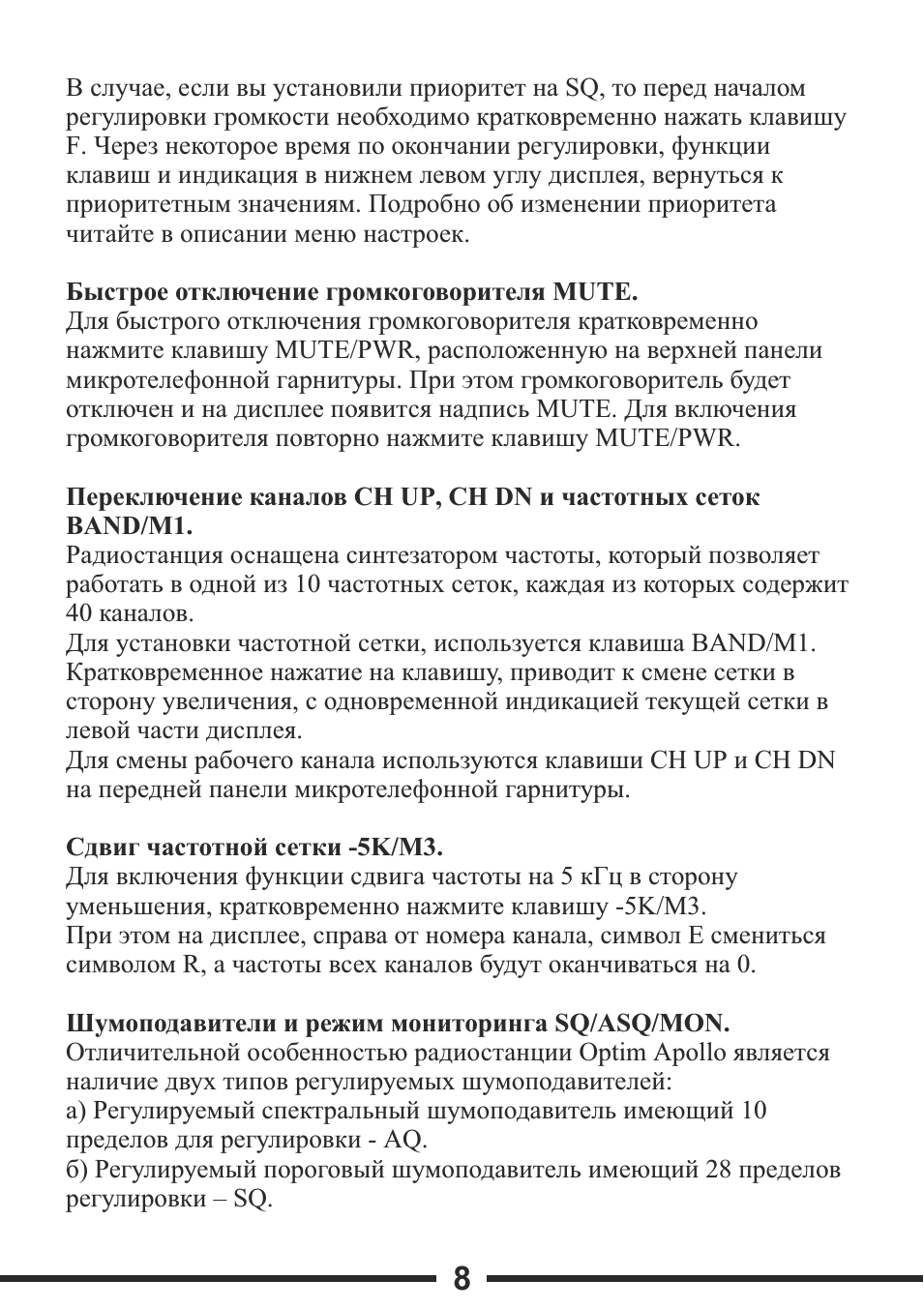

В случае, если вы установили приоритет на SQ, то перед началом
регулировки громкости необходимо кратковременно нажать клавишу
F. Через некоторое время по окончании регулировки, функции
клавиш и индикация в нижнем левом углу дисплея, вернуться к
приоритетным значениям. Подробно об изменении приоритета
читайте в описании меню настроек.
Быстрое отключение громкоговорителя MUTE.
Для быстрого отключения громкоговорителя кратковременно
нажмите клавишу MUTE/PWR, расположенную на верхней панели
микротелефонной гарнитуры. При этом громкоговоритель будет
отключен и на дисплее появится надпись MUTE. Для включения
громкоговорителя повторно нажмите клавишу MUTE/PWR.
Переключение каналов CH UP, CH DN и частотных сеток
BAND/M1.
Радиостанция оснащена синтезатором частоты, который позволяет
работать в одной из 10 частотных сеток, каждая из которых содержит
40 каналов.
Для установки частотной сетки, используется клавиша BAND/M1.
Кратковременное нажатие на клавишу, приводит к смене сетки в
сторону увеличения, с одновременной индикацией текущей сетки в
левой части дисплея.
Для смены рабочего канала используются клавиши CH UP и CH DN
на передней панели микротелефонной гарнитуры.
Сдвиг частотной сетки -5K/M3.
Для включения функции сдвига частоты на 5 кГц в сторону
уменьшения, кратковременно нажмите клавишу -5K/M3.
При этом на дисплее, справа от номера канала, символ E смениться
символом R, а частоты всех каналов будут оканчиваться на 0.
Шумоподавители и режим мониторинга SQ/ASQ/MON.
Отличительной особенностью радиостанции Optim Apollo является
наличие двух типов регулируемых шумоподавителей:
а) Регулируемый спектральный шумоподавитель имеющий 10
пределов для регулировки — AQ.
б) Регулируемый пороговый шумоподавитель имеющий 28 пределов
регулировки – SQ.
20:54
Обзор радиостанции Optim Apollo I rev.2
11:52
Установка Си-Би Радиостанции Optim Apollo
05:07
Настройка рации Си-Би (CВ) Optim Apollo 1 v2.5(Оптим Аполло)
07:44
Установка Optim Apollo и OPTIM UNION CB SIRIUS 3000 на УАЗ Патриот
17:37
Рация Optim Apollo v3.0 на Тойота Камри v50
16:42
Обзор радиостанции Optim Apollo I
06:08
Расположение си би рации Optim Apollo 3 в Рено Каптур.
Нажмите на кнопку для помощи
Наконец! Компания Оптимсвязь выпустила эту радиостанцию на рынок. Ее ждали многие, равно как и автор. Ждали ее как прямого конкурента MegaJet MJ-555, как отличное решение для размещения в салоне современного автомобиля. И дождались. Давайте посмотрим, чем нас порадует новая Optim Apollo 1.
Это будет мини обзор. Основные моменты касательно Optim Apollo 1 можно посмотреть в обзоре AnyTone Apollo 1, поскольку конструктивно обе радиостанции практически идентичны, разница только в деталях, о которых я и хочу рассказать. Забегая вперед надо отметить, что в целом станция получилась удачная, но не обошлось и без недочетов. Кое-что радиостанция приобрела, по сравнению с AnyTone, но кое-что потеряла. Ниже я опишу свое виденье этого аппарата. Возможно для тех, кто никогда не держал в руках AnyTone Apollo 1 или MJ-555 многое покажется спорным, но поскольку мне приходилось иметь дело и с теми и с другими, оценка будет происходить, ориентируясь именно на эти две радиостанции. Более подробная информация будет в полном видео обзоре. Я специально не стал делать видео обзор на AnyTone Apollo 1, поскольку для нашего пользователя Оптим более актуален.
Внешний вид
Станция поставляется и продается в коробке с фирменным дизайном компании Оптим. Ничего лишнего, но все информативно и наглядно. Картон коробки тонкий, но прочный.
Достаем станцию из коробки. Комплектация Optim Apollo 1 соответствует таковой у AnyTone Apollo 1. Вместе с радиостанцией идет инструкция на русском языке. Скоба крепления радиоблока и монтажный набор. Металлический держатель на гарнитуру здесь не присутствует, но возможно это фишка именно фирмы MERX.
Радиоблок Optim Apollo 1 отличается от AnyTone Apollo 1 только наклейками и надписями на передней панели, в остальном все тоже самое.
Есть небольшие изменения внутри, но об этом ниже.
Основные отличия коснулись гарнитуры радиостанции. Изменено назначение кнопок, и главные изменения коснулись прошивки процессора станции.
Изменилась подсветка, теперь она имеет 3 актуальных цвета.
Разъем гарнитуры остался тот же самый.
У данного решения есть как сторонники, так и противники. Сторонники утверждают, что именитые производители профессиональной аппаратуры, вроде Yaesuи Icom не могу ошибаться и плохо делать не будут, и раз они так делают, то и здесь это имеет право на жизнь. А с дуру, можно и сломать кое-что.
Противники же такого решения, в числе которых находится и автор, убежденные практики, которые знают, что против лома нет приема и народ вначале ломает что-то, а потом только думает (в лучшем случае), а в худшем начинает проклинать производителя за плохое качество. Поэтому делать нужно максимально надежно и дуракоустойчиво, как бы грубо это не звучало.
В любом случае, практика использования покажет насколько надежно будет работать такое соединение. На MegaJet MJ-555 и President William эти разъемы довольно быстро «разбирались» в процессе эксплуатации. В связи, с чем в доработке MJ-555 имеет место быть пункт по замене стандартного разъема на микрофонный 8 штырковый.
Как и у AnyTone Apollo 1, у Оптима отсутствует динамик в радиоблоке, как это сделано, например у MJ-555, поэтому если Вам будет не хватать громкости динамика встроенного в гарнитуру то заранее подумайте о выносном динамике.
Звук у станции на прием довольно приятный, и я бы рекомендовал использовать станцию вместе с выносным динамиком.
Функции
Во время адаптации часть функций было выпилено, часть осталась, а часть поменялась. Ниже я коснусь только тех, что претерпели изменения.
- Кнопка вызова дополнительных функций, вторая функция это работа с каналами памяти. Станция обладает отличным свойством записывать в память не только номер канала, но еще модуляцию и частотный стандарт 0/5. Это значит, что при переключения из ячейки в ячейку вам не нужно будет задумываться о том, нужно переключать модуляцию или нет, нули с пятерками тоже будут переключаться автоматически. Для записи канала в память необходимо нажать кнопку MEM/FRQ. При этом на дисплее начнет мигать надпись MEM. Далее необходимо нажать и удерживать одну из кнопок M1/M4. Всего в станции 4 ячейки памяти. Для вызова канала из памяти нужно коротко нажать кнопку MEM/FRQ и затем одну из кнопок M1/M4. Длительное нажатие кнопки MEM/FRQ переводит станцию из канального режима в частотный, однако сбоку от частоты отображается сетка и номер канала, что удобно.
- Кнопка BAND. Переключает сетки частот. Этого не было в оригинальном AnyTone Apollo 1, там были только частотные стандарты для разных стран, а переключались сетки только в раскрытом режиме, где были недоступны переключения 0/5. У Optim эта проблема решена радикально. Станция сразу раскрыта на полный частотный диапазон, а переключение 0/5 вынесено на отдельную клавишу. Это плюс.
- Кнопка H.L. Переключает выходную мощность радиостанции. В режиме HI станция отдает около 8 ватт мощности, а в режиме LO около 4 ватт. AnyTone выдавал только 4 ватта и не имел возможность регулировать выходную мощность. Тоже плюс.
- Кнопка SC включает режим сканирования каналов. Сканирование идет в пределах только одной выбранной сетки частот. Направление сканирования можно менять кнопками переключения каналов вверх и вниз.
- Кнопка A.F. переключает вид модуляции AM/FM.
- Кнопка уменьшения громкости радиостанции. Вторая функция этой кнопки, вызываемая через комбинацию с кнопкой MEM/FRQ, это переключение на 9/19 аварийные каналы. Длительное удержание кнопки VOL-/EMG выключает динамик станции включая функцию Mute. У AnyToneэта функция была на кнопке вызова меню и включалась коротким нажатием, что было удобнее.
- Кнопка увеличения громкости радиостанции. Вторая функция этой кнопки, вызываемая через комбинацию с кнопкой MEM/FRQ, это включение режима прослушивания двух каналов. Причем каналы запрограммированы жестко и поменять их нельзя. Это D-15E (AM) и D-19E (FM). Это, на мой взгляд, не очень удобно. У AnyTone Apollo 1 можно было эти два канала программировать через меню. Здесь это сделать не получится из за отсутствия самого меню. Подойдет такое сочетание только для жителей столицы, у которых на 19 канале находится служба 112, ну или может быть еще кому-нибудь, кто договорится использовать этот канал для своих целей. Очень напоминает концепцию станций президент, в которых тоже можно слушать только один канал, а второй, это 9 или 19.
- Кнопка переключения из европейского стандарта в российский (0/5). Вторая функция этой кнопки, вызываемая через комбинацию с кнопкой MEM/FRQ переключает цвет подсветки дисплея. Всего у дисплея 3 цвета подсветки, это янтарный, зеленый и желто-зеленый. Цвета подобраны, на мой взгляд, удачно, но с другой стороны, зачем было вешать на клавишу функцию смены подсветки дисплея? Кому придет в голову постоянно пользоваться этой функцией? Длительное нажатие и удерживание этой кнопки включает блокировку всех функциональных клавиш кроме клавиши PTT (на дисплее появляется значок ключика).
Меню
Его нет! Как нет и некоторых хороших функций, которые были у AnyTone Apollo 1.
Например, в Optim Apollo 1 убрали функцию автоматического включения станции при подаче питания. А функция была бы очень востребована пользователями, поскольку такая тема уже поднималась на форумах. Для MJ-555 даже была придумана схема на микроконтроллере реализующая эту функцию.
Так же через меню можно было отключать бипер клавиш. У оптима эта функция не отключаемая, что тоже не очень хорошо. Бипер выключается только в режиме блокировки клавиш. В меню у энитона можно было запрограммировать каналы для режима Dual Watch, что здесь, к сожалению не реализовано.
Внутри
Здесь почти ничего не изменилось относительно AnyTone Apollo 1. Исчез только переменный резистор W2. Что это, и за что отвечает можно будет сказать, когда на руках у меня появится схема станции. В остальном все идентично.
Есть в работе станции и позитивные моменты, относительно того же MJ-555. Это очень широкий частотный диапазон. Нули и пятерки переключаются одной кнопкой, это очень удобно. В память пишутся все данные по каналу, что тоже очень здорово. Приемник станции имеет хорошую чувствительность. Тестирование в боевых условиях выявило всеядность станции. Нет склонности ко всяким спецэффектам, которые были характерны для MJ-555 при работе с «кривыми» антеннами. Станция работает стабильно.
И хотя в комплекте со станцией не идет удлинитель гарнитуры для установки станции в багажнике автомобиля, я проверил и этот вариант, использовав двухметровый удлинитель от MJ-555. Все работает без замечаний.
Обнаруженные глюки (недоработки)
R сожалению не все так радужно, как хотелось бы. Всплыли первые недоделки.
Цитата с форума ci-bi.ru. “Проблема такая. Если переключится в канал, записанный в памяти, то при нажатии на 10 кнопку (которая переключает шумодавы) выкидывает на канал, в котором находился до этого. Т.е. фактически настроить пороговый шумоподавитель в канале записанном в памяти не получится.“
Итог
В целом, станция мне понравилась. Она хорошо работает, что называется, «из коробки». У нее есть все необходимое для работы в эфире, это и два хорошо работающих шумоподавителя, автоматический и пороговый. И широкий диапазон из 10 сеток. Быстрое переключение 0/5. Хорошая модуляция, которую можно немного откорректировать, а можно и не трогать, поскольку звучит станция в эфире вполне пристойно.
Считаю, что для основной массы пользователей большего и не нужно, поскольку 95% пользователей слушают только 15 канал, и даже того функционала который уже реализован для большинства достаточно, что называется, за глаза.
Однако позволю себе помечтать и подумать, что хотелось бы увидеть в следующей ревизии (если это конечно возможно). Я бы вернул меню, вызов которого сделал, как и на AnyTone, вместо текущей смены цветов дисплея. В меню поместил функции регулировки мощности, изменения цвета подсветки дисплея, программирования каналов для режима Dual Watch, бипера клавиш и функцию автоматического включения радиостанции при подачи на нее питания. Функцию таймаута передачи можно и не реализовывать, поскольку тугими кнопками довольно сложно включить станцию на передачу или сбить настройку даже сев на тангенту.
Ребята из Оптимсвязи! Я знаю, что вы очень старались, чтобы продукт получился качественный и завоевал доверие широких масс, и у вас получилась хорошая радиостанция. Но всё-таки хочется, чтобы иногда мечты становились реальностью. Надеюсь, реакция на выявленные си-би сообществом недостатки будет как всегда быстрой и оперативной и чтобы эта радиостанция в будущем стала отличным аппаратом достойным звания народной! Я знаю, у Вас это обязательно получится!
На данный момент станцию можно рекомендовать для практически всех типов задач, включая работу в 15 канале.
Всем удачи, 55, 73!
( 4 оценки, среднее 5 из 5 )
Описание
Радиостанция OPTIM APOLLO 1 Е22 предназначена для эксплуатации в диапазоне частот 27 МГц (Си-Би). Основным достоинством радиостанции оптим аполло является наличие всех органов управления, дисплея и громкоговорителя на передней панели тангенты. Optim Apollo — имеет только положительные отзывы от наших клиентов. Корпус основного блока изготовлен из алюминиевого сплава, методом литья, что положительно сказывается на надёжности радиостанции Apollo. На основании отзывов покупателей в обновлённой версии v. 3.0 радиостанции было полностью переработано программное обеспечение, благодаря чему управление стало более удобным. Так же добавились новые функции, такие как: регулировка спектрального шумоподавителя, регулировка чувствительности приёмника, выбор приоритетных функций клавиш регулировки громкости и шумоподавителей, а также функция автоматического включения после подачи питающего напряжения. Возможно подключение к тангенте, проводной гарнитуры, с разъёмом «типа кенвуд», для скрытия переговоров. Немаловажный выбор хорошей антенны для оптимальной работы радиостанции.
Радио-Мир.ру рекомендует для рации Optim-Apollo использовать антенны под торговой маркой OPTIM или SIRIO
Рации аналогичные Оптим Аполло: MegaJet MJ-555 и President William ASC
Отличительные особенности последней версии радиостанций оптим аполло 1 v.3:
- Регулируемая выходная мощность:
— режим Hi — до 10 Ватт
— режим Low — до 4 Ватт - Наличие регулируемого спектрального и регулируемого порогового шумоподавителей, незаменимых, при эксплуатации в городе и на открытой местности.
- Возможность выбора приоритетных функций клавиш управления.
- Регулировка чувствительности приёмника радиостанции.
- Прочный корпус, выполняющий функции радиатора охлаждения.
- Защита от подключения к источнику питания обратной полярности.
- 4 энергонезависимых канала памяти.
- Функция быстрого выключения громкоговорителя MUTE.
- Функция быстрого отключения шумоподавителя MON.
- Удобство управления и эргономика.
- Многофункциональное меню для настройки различных параметров.
Комплект поставки раций аполло:
- Радиостанция Apollo v.3.0
- Тангента с кабелем и разъёмом
- Кронштейн крепления радиостанции
- Кронштейн крепления тангенты
- Набор крепёжных винтов
- Удлинитель Optim Apollo Cable 3 метра
- Запасной предохранитель
- Инструкция по эксплуатации
У нас, Вы можете купить радиостанцию Оптим Аполло последней версии — v.3. с серийным номером E22
Для раскрытия радиостанции Optim Apollo 1 v. 3 необходимо произвести такие действия:
На выключенной радиостанции необходимо зажать и удерживать кнопку F. С зажатой кнопкой F кратковременно (без удержания) нажать кнопку включения MUTE/PWR. Впоследствии появится надпись на дисплее OPENMODE, после чего все функции будут доступны.
Характеристики
| Характеристики |
|
