Радиотелефон texet tx d6905a инструкция

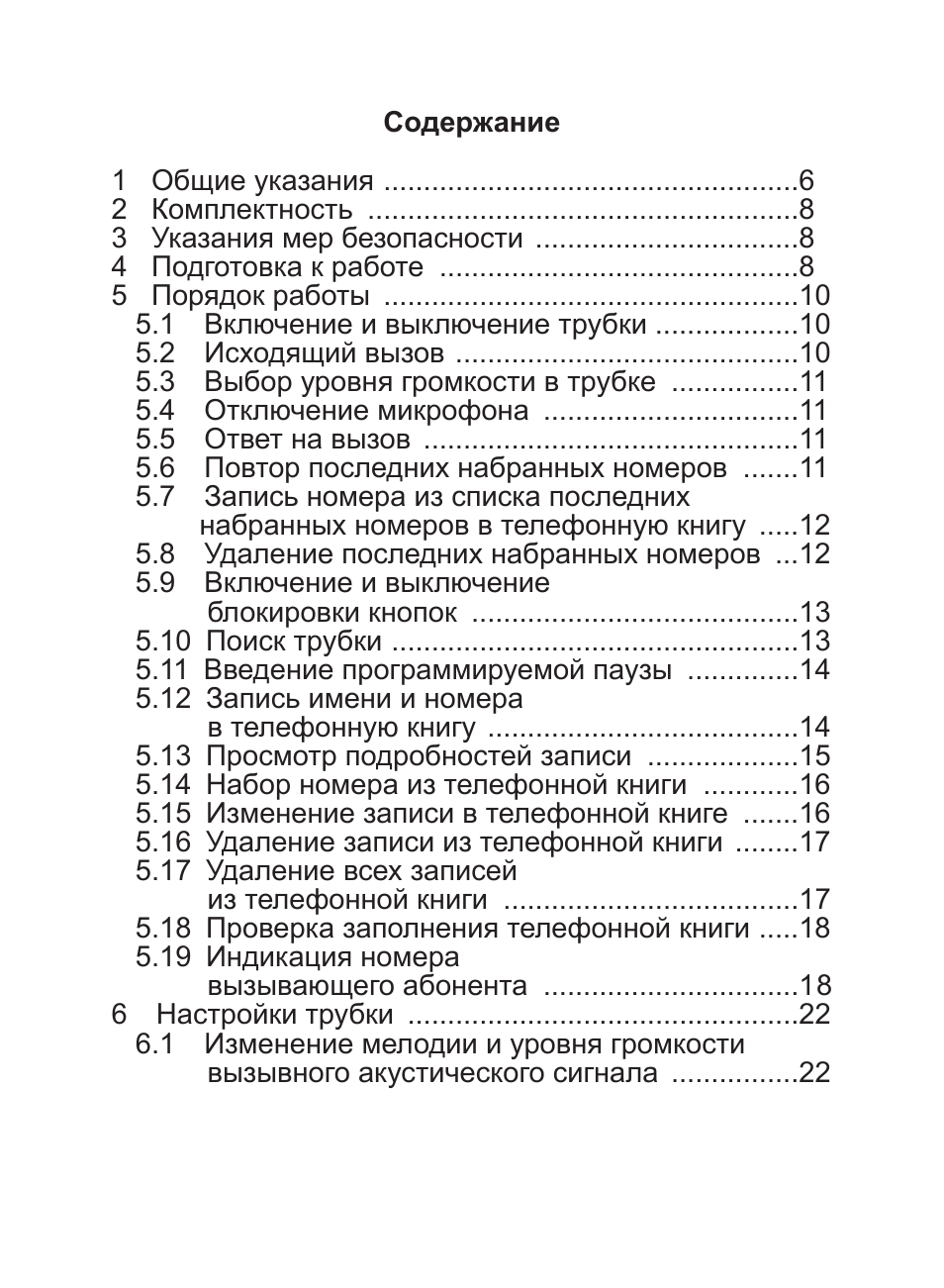

Содержание

1 Общие указания …………………………………………….6

2 Комплектность ………………………………………………8

3 Указания мер безопасности ……………………………8

4 Подготовка к работе ………………………………………8

5 Порядок работы …………………………………………….10

5.1 Включение и выключение трубки ………………10

5.2 Исходящий вызов …………………………………….10

5.3 Выбор уровня громкости в трубке …………….11

5.4 Отключение микрофона …………………………..11

5.5 Ответ на вызов ………………………………………..11

5.6 Повтор последних набранных номеров …….11

5.7 Запись номера из списка последних

набранных номеров в телефонную книгу …..12

5.8 Удаление последних набранных номеров …12

5.9 Включение и выключение

блокировки кнопок …………………………………..13

5.10 Поиск трубки ……………………………………………13

5.11 Введение программируемой паузы …………..14

5.12 Запись имени и номера

в телефонную книгу …………………………………14

5.13 Просмотр подробностей записи ……………….15

5.14 Набор номера из телефонной книги …………16

5.15 Изменение записи в телефонной книге …….16

5.16 Удаление записи из телефонной книги ……..17

5.17 Удаление всех записей

из телефонной книги ……………………………….17

5.18 Проверка заполнения телефонной книги …..18

5.19 Индикация номера

вызывающего абонента …………………………..18

6 Настройки трубки ………………………………………….22

6.1 Изменение мелодии и уровня громкости

вызывного акустического сигнала …………….22

2

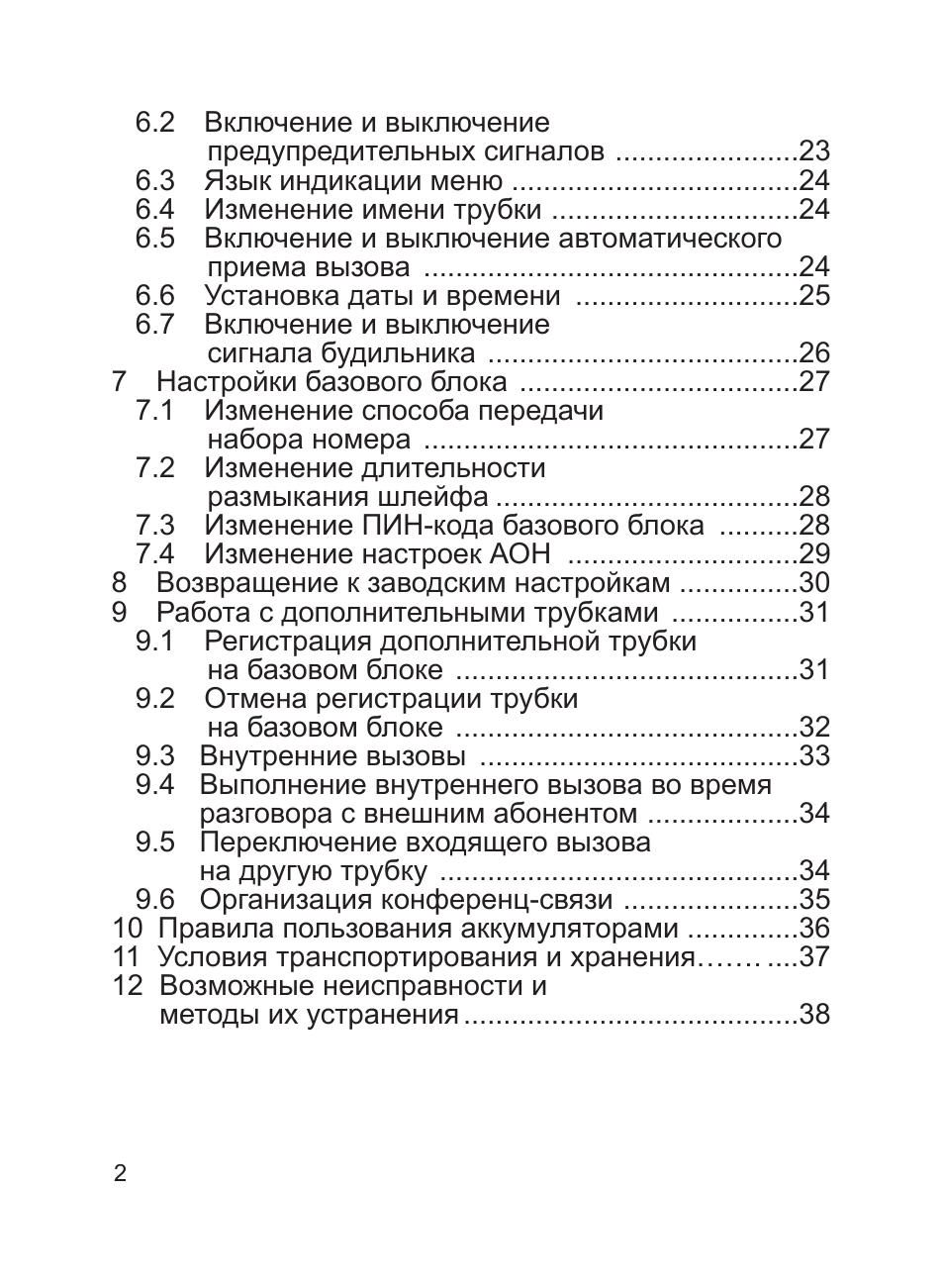

6.2 Включение и выключение

предупредительных сигналов …………………..23

6.3 Язык индикации меню ………………………………24

6.4 Изменение имени трубки ………………………….24

6.5 Включение и выключение автоматического

приема вызова ………………………………………..24

6.6 Установка даты и времени ……………………….25

6.7 Включение и выключение

сигнала будильника …………………………………26

7 Настройки базового блока ……………………………..27

7.1 Изменение способа передачи

набора номера ………………………………………..27

7.2 Изменение длительности

размыкания шлейфа ………………………………..28

7.3 Изменение ПИН-кода базового блока ……….28

7.4 Изменение настроек АОН ………………………..29

8 Возвращение к заводским настройкам ……………30

9 Работа с дополнительными трубками …………….31

9.1 Регистрация дополнительной трубки

на базовом блоке …………………………………….31

9.2 Отмена регистрации трубки

на базовом блоке …………………………………….32

9.3 Внутренние вызовы ………………………………….33

9.4 Выполнение внутреннего вызова во время

разговора с внешним абонентом ……………….34

9.5 Переключение входящего вызова

на другую трубку ………………………………………34

9.6 Организация конференц-связи ………………….35

10 Правила пользования аккумуляторами …………..36

11 Условия транспортирования и хранения……. ….37

12 Возможные неисправности и

методы их устранения ……………………………………38

3

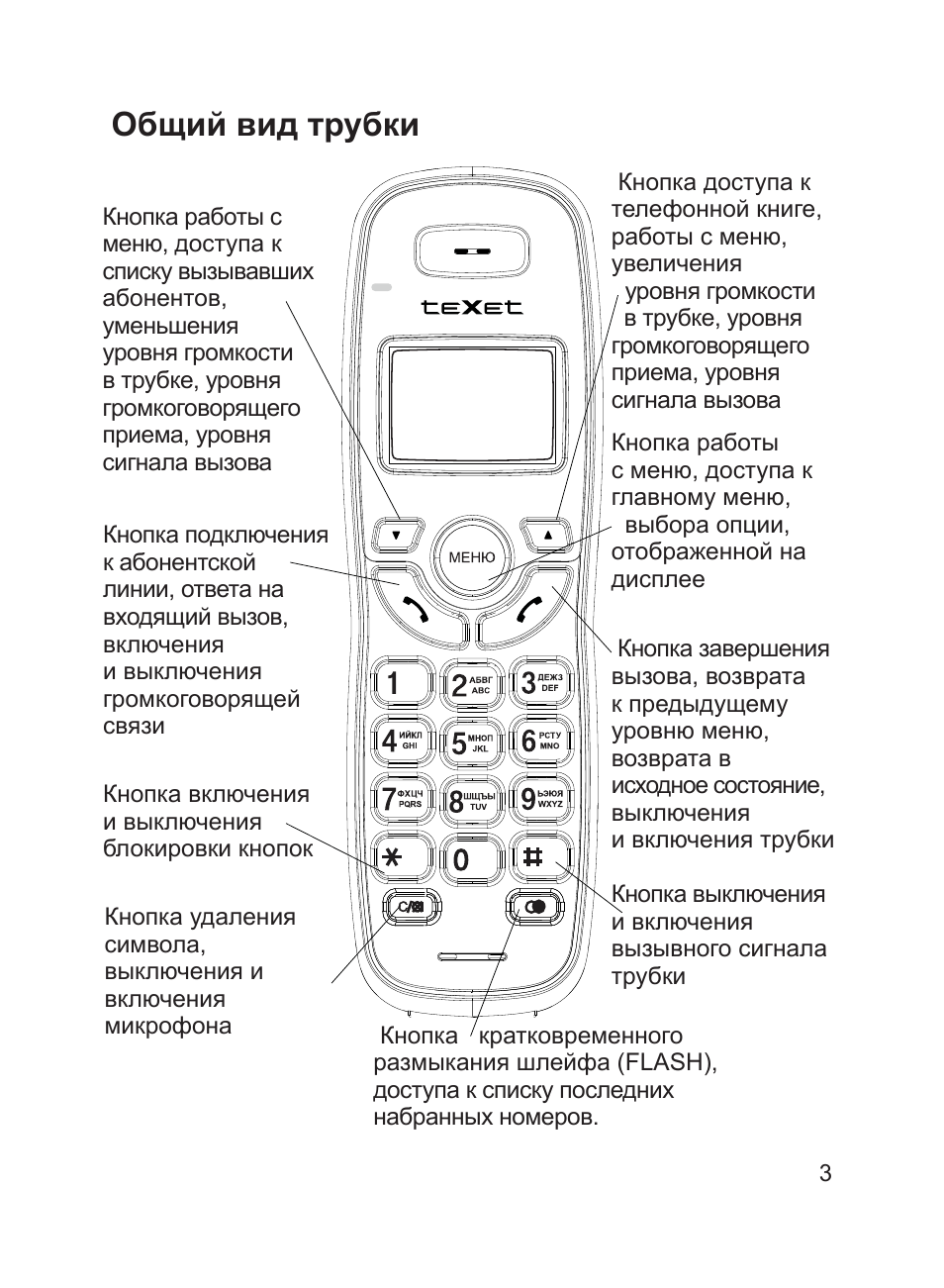

Общий вид трубки

Кнопка работы с
меню, доступа к
списку вызывавших
абонентов,
уменьшения
уровня громкости
в трубке, уровня
громкоговорящего
приема, уровня
сигнала вызова

Кнопка завершения
вызова, возврата
к предыдущему
уровню меню,
возврата в
исходное состояние,
выключения
и включения трубки

Кнопка доступа к
телефонной книге,
работы с меню,
увеличения
уровня громкости
в трубке, уровня
громкоговорящего
приема, уровня
сигнала вызова

Кнопка кратковременного
размыкания шлейфа (FLASH),
доступа к списку последних
набранных номеров.

Кнопка удаления
символа,
выключения и
включения
микрофона

Кнопка включения
и выключения
блокировки кнопок

Кнопка подключения
к абонентской
линии, ответа на
входящий вызов,
включения
и выключения
громкоговорящей
связи

Кнопка работы
с меню, доступа к
главному меню,
выбора опции,
отображенной на
дисплее

Кнопка выключения
и включения
вызывного сигнала
трубки

4

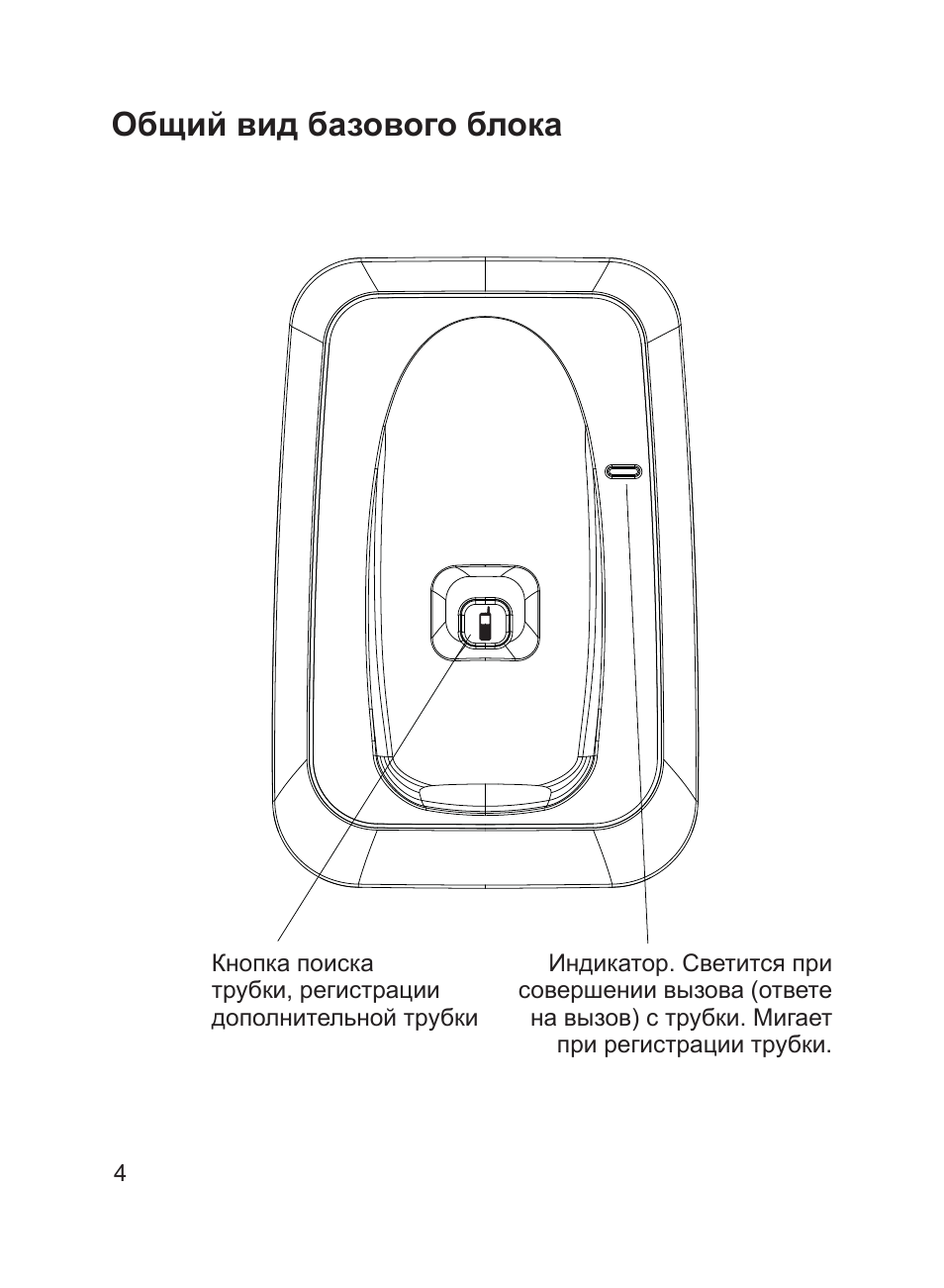

Общий вид базового блока

Кнопка поиска
трубки, регистрации
дополнительной трубки

Индикатор. Светится при

совершении вызова (ответе

на вызов) с трубки. Мигает

при регистрации трубки.

5

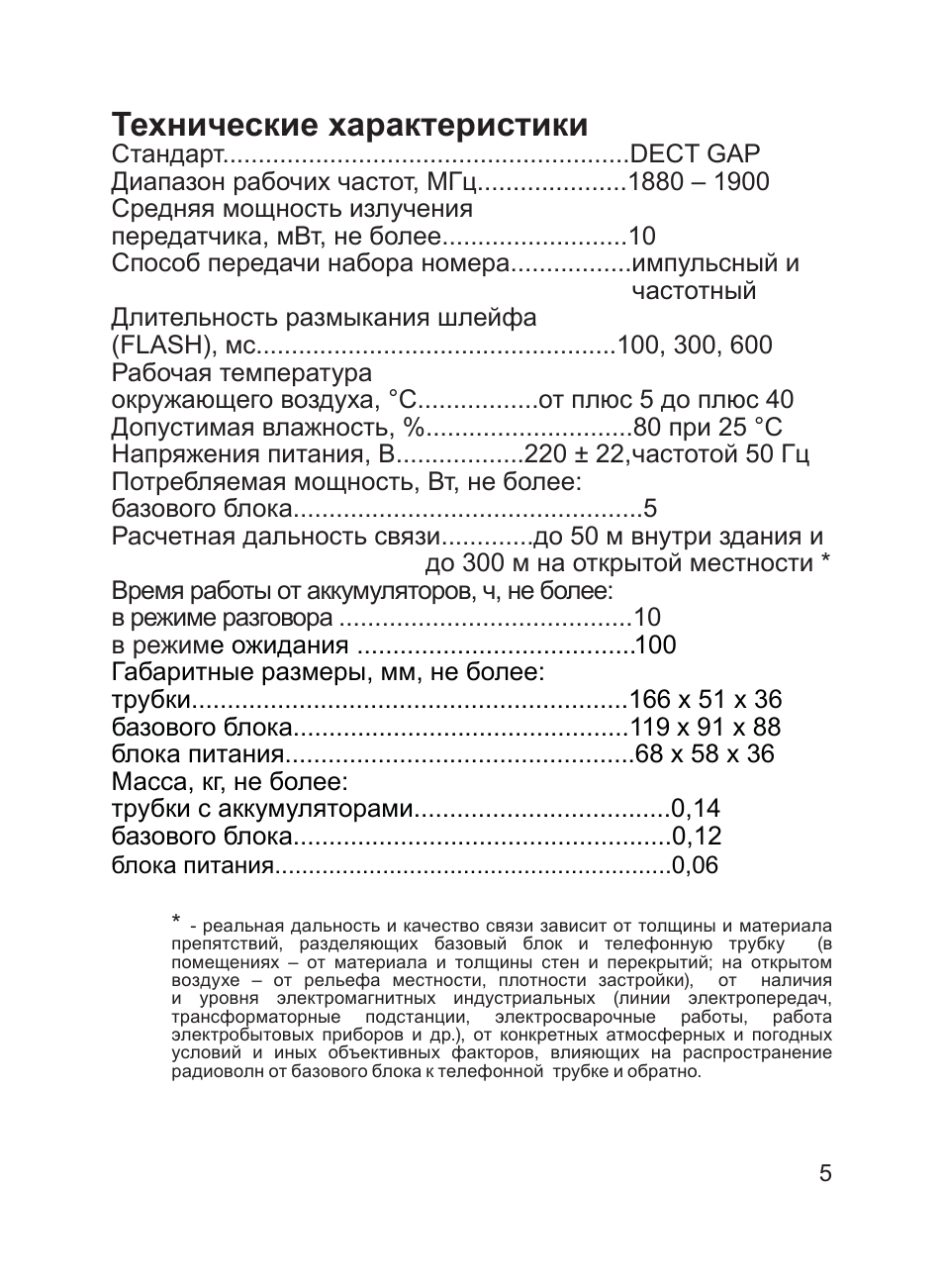

Технические характеристики

Стандарт…………………………………………………DECT GAP

Диапазон рабочих частот, МГц…………………1880 – 1900

Средняя мощность излучения

передатчика, мВт, не более……………………..10

Способ передачи набора номера……………..импульсный и

частотный

Длительность размыкания шлейфа

(FLASH), мс……………………………………………100, 300, 600

Рабочая температура

окружающего воздуха, °C……………..от плюс 5 до плюс 40

Допустимая влажность, %………………………..80 при 25 °С

Напряжения питания, В………………220 ± 22, частотой 50 Гц

Потребляемая мощность, Вт, не более:

базового блока………………………………………….5

Расчетная дальность связи………….до 50 м внутри здания и

до 300 м на открытой местности *

Время работы от аккумуляторов, ч, не более:

в режиме разговора …………………………………..10

в режим

е ожидания …………………………………100

Габаритные размеры, мм, не более:

трубки…………………………………………………….166 х 51 х 36

базового блока………………………………………..119 х 91 х 88

блока питания………………………………………….68 х 58 х 36

Масса, кг, не более:

трубки с аккумуляторами………………………………0,14

базового блока……………………………………………..0,12

блока питания…………………………………………………..0,06

*

— реальная дальность и качество связи зависит от толщины и материала

препятствий, разделяющих базовый блок и телефонную трубку (в

помещениях – от материала и толщины стен и перекрытий; на открытом

воздухе – от рельефа местности, плотности застройки), от наличия

и уровня электромагнитных индустриальных (линии электропередач,

трансформаторные подстанции, электросварочные работы, работа

электробытовых приборов и др.), от конкретных атмосферных и погодных

условий и иных объективных факторов, влияющих на распространение

радиоволн от базового блока к телефонной трубке и обратно.

6

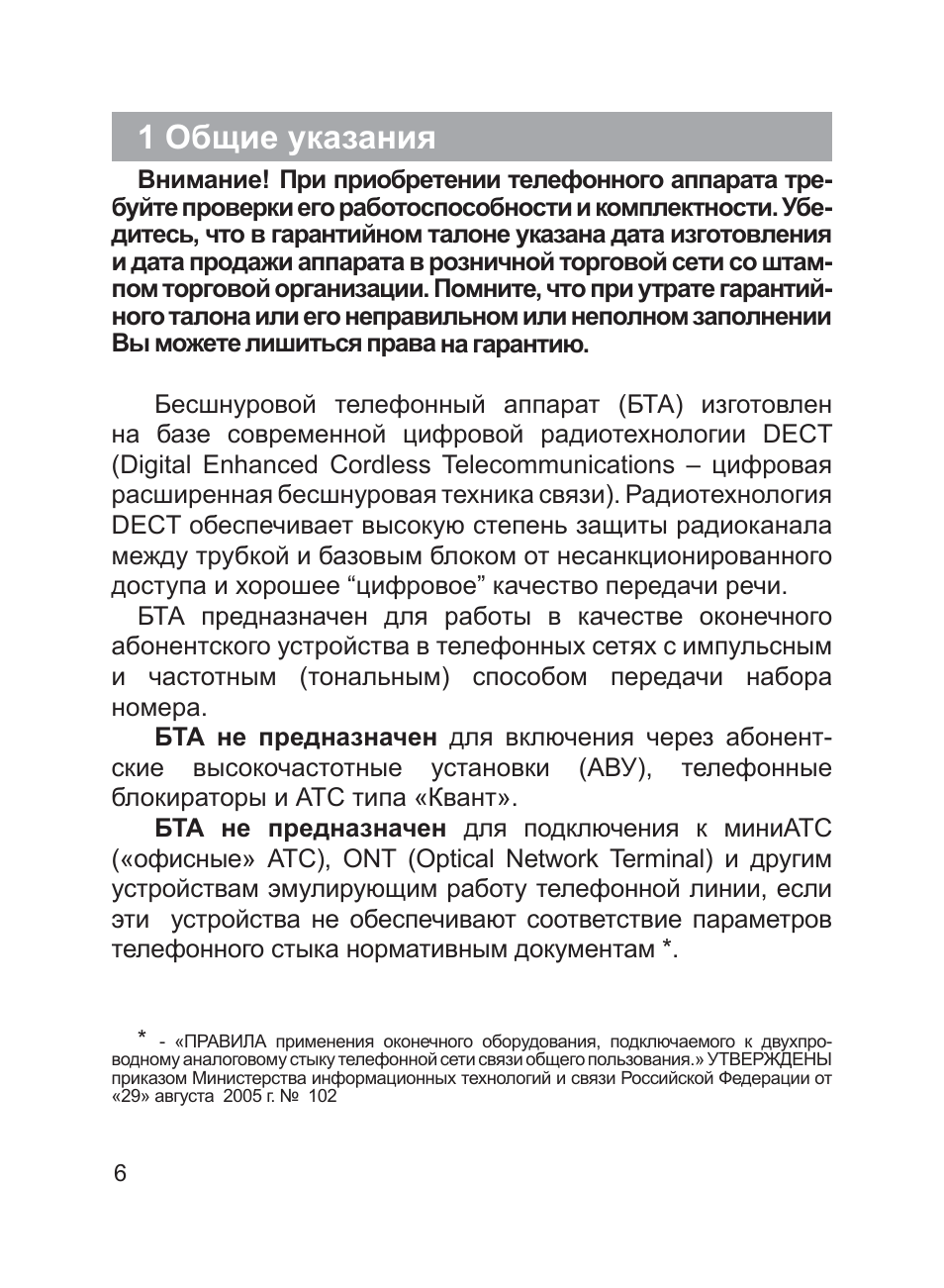

1 Общие указания

Внимание! При приобретении телефонного аппарата тре-

буйте проверки его работоспособности и комплектности. Убе-

дитесь, что в гарантийном талоне указана дата изготовления

и дата продажи аппарата в розничной торговой сети со штам-

пом торговой организации. Помните, что при утрате гарантий-

ного талона или его неправильном или неполном заполнении

Вы можете лишиться права на гарантию.

Бесшнуровой телефонный аппарат (БТА) изготовлен

на базе современной цифровой радиотехнологии DECT
(Digital Enhanced Cordless Telecommunications – цифровая
расширенная бесшнуровая техника связи). Радиотехнология
DECT обеспечивает высокую степень защиты радиоканала
между трубкой и базовым блоком от несанкционированного
доступа и хорошее “цифровое” качество передачи речи.

БТА предназначен для работы в качестве оконечного

абонентского устройства в телефонных сетях с импульсным
и частотным (тональным) способом передачи набора
номера.

БТА не предназначен для включения через абонент-

ские высокочастотные установки (АВУ), телефонные
блокираторы и АТС типа «Квант».

БТА не предназначен для подключения к миниАТС

(«офисные» АТС), ONT (Optical Network Terminal) и другим
устройствам эмулирующим работу телефонной линии, если
эти устройства не обеспечивают соответствие параметров
телефонного стыка нормативным документам *.

*

— «ПРАВИЛА применения оконечного оборудования, подключаемого к двухпро-

водному аналоговому стыку телефонной сети связи общего пользования.» УТВЕРЖДЕНЫ

приказом Министерства информационных технологий и связи Российской Федерации от

«29» августа 2005 г. № 102

7

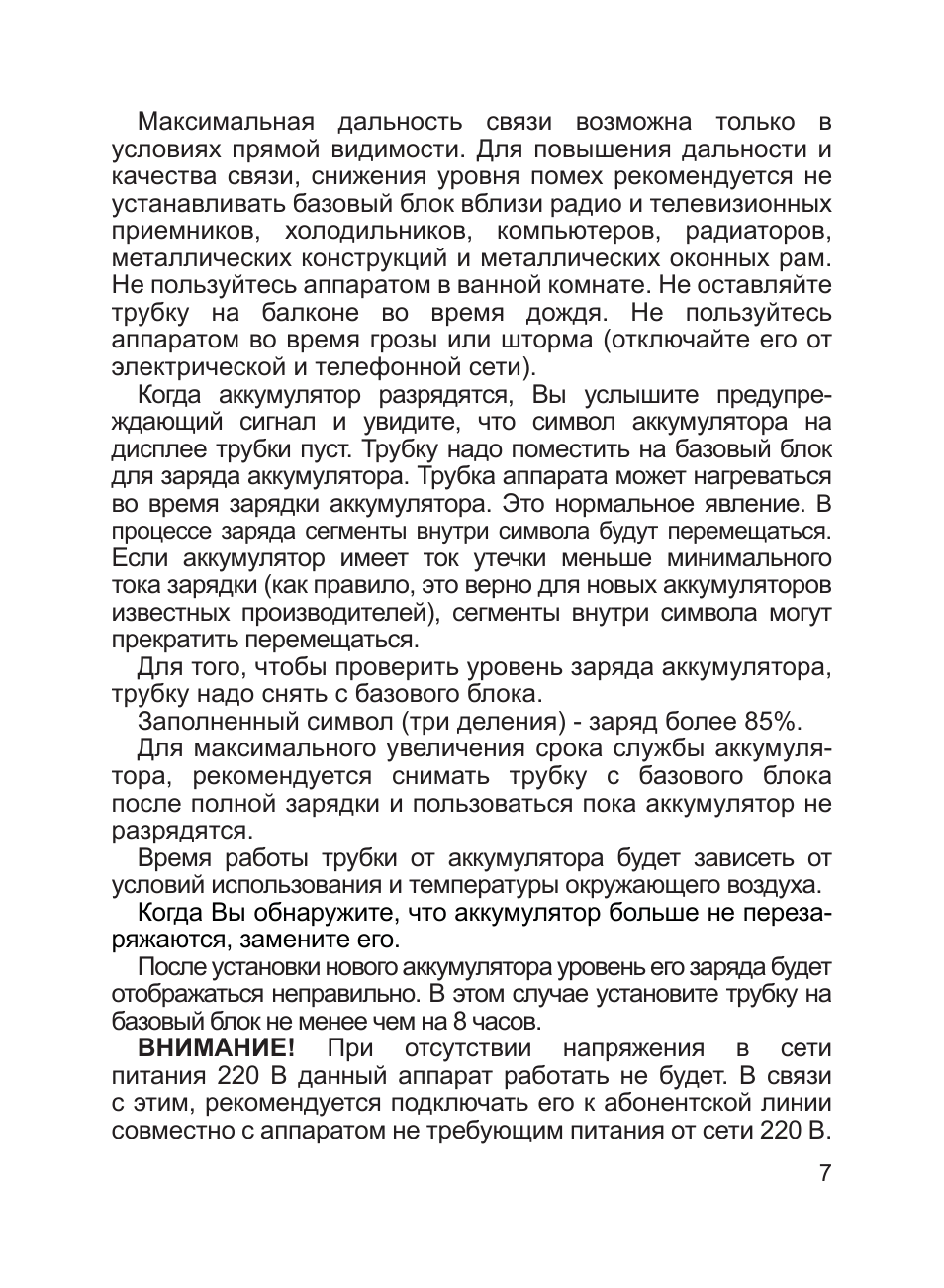

Максимальная дальность связи возможна только в

условиях прямой видимости. Для повышения дальности и

качества связи, снижения уровня помех рекомендуется не

устанавливать базовый блок вблизи радио и телевизионных

приемников, холодильников, компьютеров, радиаторов,

металлических конструкций и металлических оконных рам.

Не пользуйтесь аппаратом в ванной комнате. Не оставляйте

трубку на балконе во время дождя. Не пользуйтесь

аппаратом во время грозы или шторма (отключайте его от

электрической и телефонной сети).

Когда аккумулятор разрядятся, Вы услышите предупре-

ждающий сигнал и увидите, что символ аккумулятора на

дисплее трубки пуст. Трубку надо поместить на базовый блок

для заряда аккумулятора. Трубка аппарата может нагреваться

во время зарядки аккумулятора. Это нормальное явление.

В

процессе заряда сегменты внутри символа будут перемещаться.

Если аккумулятор имеет ток утечки меньше минимального

тока зарядки (как правило, это верно для новых аккумуляторов

известных производителей), сегменты внутри символа могут

прекратить перемещаться.

Для того, чтобы проверить уровень заряда аккумулятора,

трубку надо снять с базового блока.

Заполненный символ (три деления) — заряд более 85%.

Для максимального увеличения срока службы аккумуля-

тора, рекомендуется снимать трубку с базового блока

после полной зарядки и пользоваться пока аккумулятор не

разрядятся.

Время работы трубки от аккумулятора будет зависеть от

условий использования и температуры окружающего воздуха.

Когда Вы обнаружите, что аккумулятор больше не переза-

ряжаются, замените его.

После установки нового аккумулятора уровень его заряда будет

отображаться неправильно. В этом случае установите трубку на

базовый блок не менее чем на 8 часов.

ВНИМАНИЕ! При отсутствии напряжения в сети

питания 220 В данный аппарат работать не будет. В связи

с этим, рекомендуется подключать его к абонентской линии

совместно с аппаратом не требующим питания от сети 220 В.

8

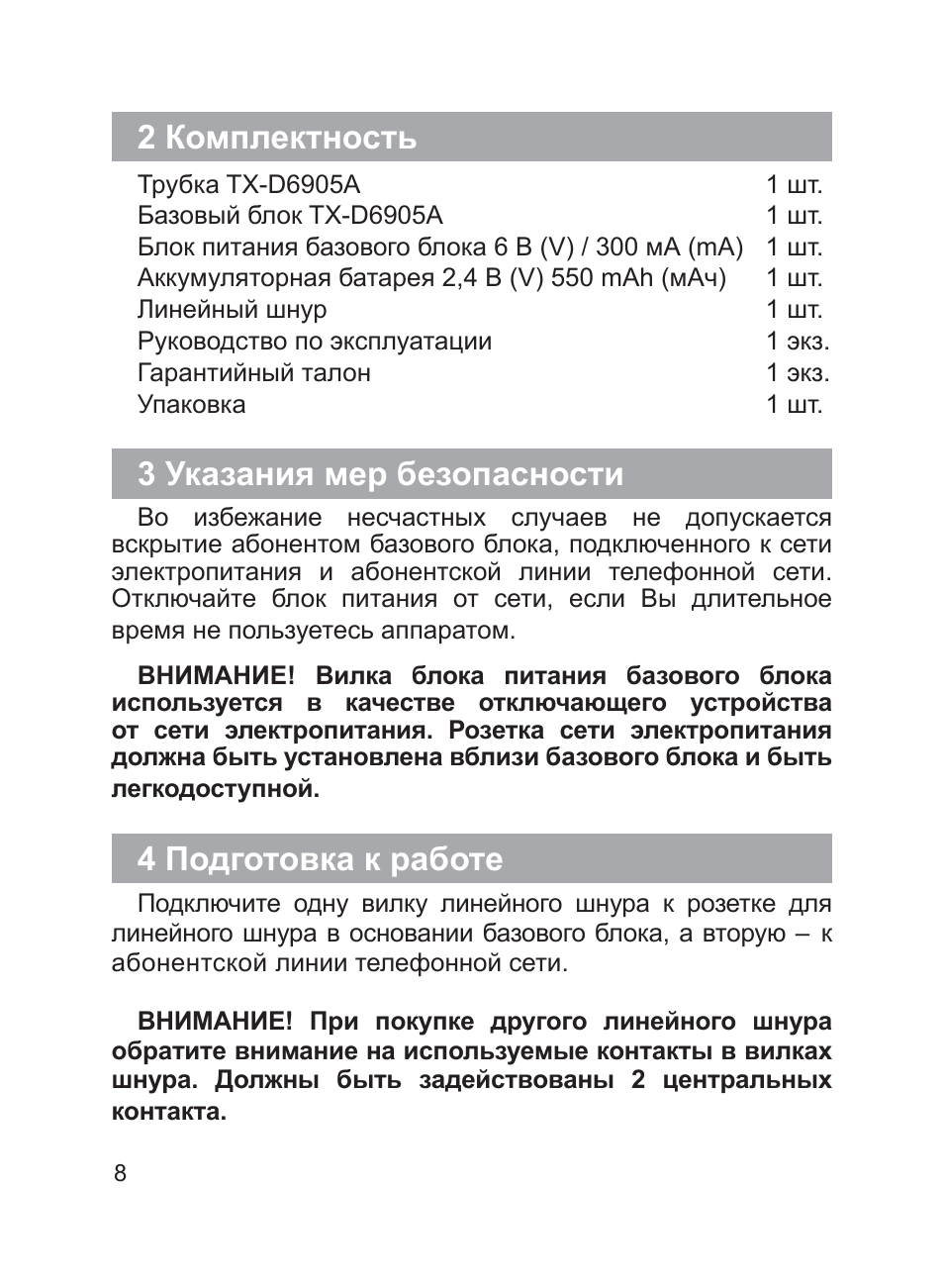

2 Комплектность

Трубка TX-D6905А

1 шт.

Базовый блок TX-D6905А

1 шт.

Блок питания базового блока 6 В (V) / 300 мА (mA) 1 шт.
Аккумуляторная батарея 2,4 В (V) 550 mAh (мАч) 1

шт.

Линейный шнур

1 шт.

Руководство по эксплуатации

1 экз.

Гарантийный талон

1 экз.

Упаковка

1 шт.

3 Указания мер безопасности

Во избежание несчастных случаев не допускается

вскрытие абонентом базового блока, подключенного к сети

электропитания и абонентской линии телефонной сети.

Отключайте блок питания от сети, если Вы длительное
время не пользуетесь аппаратом.

ВНИМАНИЕ! Вилка блока питания базового блока

используется в качестве отключающего устройства

от сети электропитания. Розетка сети электропитания

должна быть установлена вблизи базового блока и быть
легкодоступной.

4 Подготовка к работе

Подключите одну вилку линейного шнура к розетке для

линейного шнура в основании базового блока, а вторую – к
абонентской линии телефонной сети.

ВНИМАНИЕ! При покупке другого линейного шнура

обратите внимание на используемые контакты в вилках
шнура. Должны быть задействованы 2 центральных
контакта.

9

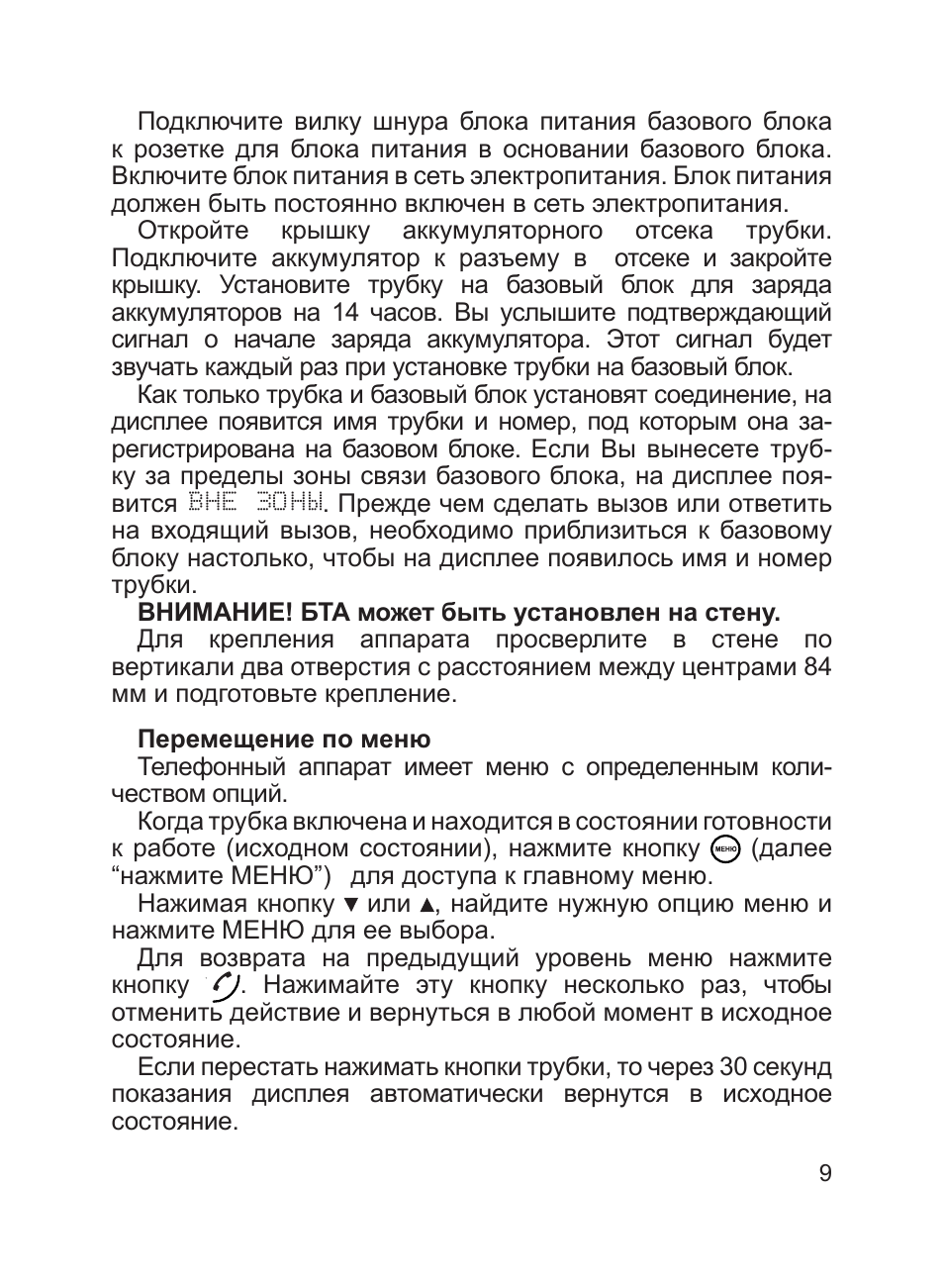

Подключите вилку шнура блока питания базового блока

к розетке для блока питания в основании базового блока.

Включите блок питания в сеть электропитания. Блок питания

должен быть постоянно включен в сеть электропитания.

Откройте крышку аккумуляторного отсека трубки.

Подключите аккумулятор к разъему в отсеке и закройте

крышку. Установите трубку на базовый блок для заряда

аккумуляторов на 14 часов. Вы услышите подтверждающий

сигнал о начале заряда аккумулятора. Этот сигнал будет

звучать каждый раз при установке трубки на базовый блок.

Как только трубка и базовый блок установят соединение, на

дисплее появится имя трубки и номер, под которым она за-

регистрирована на базовом блоке. Если Вы вынесете труб-

ку за пределы зоны связи базового блока, на дисплее поя-

вится

ВНЕ ЗОНЫ

. Прежде чем сделать вызов или ответить

на входящий вызов, необходимо приблизиться к базовому

блоку настолько, чтобы на дисплее появилось имя и номер

трубки.

ВНИМАНИЕ! БТА может быть установлен на стену.

Для крепления аппарата просверлите в стене по

вертикали два отверстия с расстоянием между центрами 84

мм и подготовьте крепление.

Перемещение по меню

Телефонный аппарат имеет меню с определенным коли-

чеством опций.

Когда трубка включена и находится в состоянии готовности

к работе (исходном состоянии), нажмите кнопку

(далее

“нажмите МЕНЮ”)

для доступа к главному меню.

Нажимая кнопку или , найдите нужную опцию меню и

нажмите МЕНЮ для ее выбора.

Для возврата на предыдущий уровень меню нажмите

кнопку

. Нажимайте эту кнопку несколько раз, чтобы

отменить действие и вернуться в любой момент в исходное

состояние.

Если перестать нажимать кнопки трубки, то через 30 секунд

показания дисплея автоматически вернутся в исходное

состояние.

Нажмите на кнопку для помощи

Картинка с сайта: emanuals.org

Руководство

по эксплуатации

Содержание

1 Общие указания …………………………………………….6

2 Комплектность ………………………………………………8

3 Указания мер безопасности ……………………………8

4 Подготовка к работе ………………………………………8

5 Порядок работы …………………………………………….10

5.1 Включение и выключение трубки ………………10

5.2 Исходящий вызов …………………………………….10

5.3 Выбор уровня громкости в трубке …………….11

5.4 Отключение микрофона …………………………..11

5.5 Ответ на вызов ………………………………………..11

5.6 Повтор последних набранных номеров …….11

5.7 Запись номера из списка последних

набранных номеров в телефонную книгу …..12

5.8 Удаление последних

набранных номеров …12

5.9 Включение и выключение

блокировки кнопок …………………………………..13

5.10 Поиск трубки ……………………………………………13

5.11 Введение программируемой паузы …………..14

5.12 Запись имени и номера

в телефонную книгу …………………………………14

5.13 Просмотр подробностей записи ……………….15

5.14 Набор номера из телефонной книги …………16

5.15 Изменение записи в телефонной книге …….16

5.16 Удаление записи из телефонной книги ……..17

5.17 Удаление всех записей

из телефонной книги ……………………………….17

5.18 Проверка заполнения телефонной книги …..18

5.19 Индикация номера

вызывающего абонента …………………………..18

6 Настройки трубки ………………………………………….22

6.1 Изменение мелодии и уровня громкости

вызывного акустического сигнала …………….22

6.2 Включение и выключение

предупредительных сигналов …………………..23

6.3 Язык индикации меню ………………………………24

6.4 Изменение имени трубки ………………………….24

6.5 Включение и выключение автоматического

приема вызова ………………………………………..24

6.6 Установка даты и времени ……………………….25

6.7 Включение и выключение

сигнала будильника …………………………………26

7 Настройки базового блока ……………………………..27

7.1 Изменение способа передачи

набора номера ………………………………………..27

7.2 Изменение длительности

размыкания шлейфа ………………………………..28

7.3 Изменение ПИН—кода

базового блока ……….28

7.4 Изменение настроек АОН ………………………..29

8 Возвращение к заводским настройкам ……………30

9 Работа с дополнительными трубками …………….31

9.1 Регистрация дополнительной трубки

на базовом блоке …………………………………….31

9.2 Отмена регистрации трубки

на базовом блоке …………………………………….32

9.3 Внутренние вызовы ………………………………….33

9.4 Выполнение внутреннего вызова во время

разговора с внешним абонентом ……………….34

9.5 Переключение входящего вызова

на другую трубку ………………………………………34

9.6 Организация конференц—связи ………………….35

10 Правила пользования аккумуляторами …………..36

11 Условия транспортирования и хранения……. ….37

12 Возможные неисправности и

методы их устранения ……………………………………38

2

Общий вид трубки

Кнопка доступа к

телефонной книге,

Кнопка работы с

работы с меню,

меню, доступа к

увеличения

списку вызывавших

уровня громкости

абонентов,

в трубке, уровня

уменьшения

громкоговорящего

уровня громкости

приема, уровня

в трубке, уровня

сигнала вызова

громкоговорящего

приема, уровня

Кнопка работы

сигнала вызова

с меню, доступа к

главному меню,

выбора опции,

Кнопка подключения

отображенной на

к абонентской

дисплее

линии, ответа на

входящий вызов,

включения

Кнопка завершения

и выключения

вызова, возврата

громкоговорящей

к предыдущему

связи

уровню меню,

возврата в

исходное состояние,

Кнопка включения

выключения

и выключения

и включения трубки

блокировки кнопок

Кнопка выключения

Кнопка удаления

и включения

символа,

вызывного сигнала

выключения и

трубки

включения

микрофона

Кнопка кратковременного

размыкания шлейфа (FLASH),

доступа к списку последних

набранных номеров.

3

Общий вид базового блока

Кнопка поиска

Индикатор. Светится при

трубки, регистрации

совершении вызова (ответе

дополнительной трубки

на вызов) с трубки. Мигает

при регистрации трубки.

4

Как использовать наш сайт инструкций OnlineManuals.ru
Наша цель состоит в том, чтобы предоставить вам быстрый доступ к содержанию инструкции для dect Texet TX-D6905A.
С помощью онлайн просмотра, Вы можете быстро просмотреть содержимое инструкции и найти решение проблемы с dect Texet TX-D6905A.

Для Вашего удобства
Если листать руководство пользователя dect Texet TX-D6905A прямо на сайте, не очень удобно для Вас, есть два возможных решения:

• Просмотр в полноэкранном режиме — легко просмотреть руководство пользователя (без загрузки его на свой компьютер), Вы можете использовать режим полноэкранного просмотра.
Для просмотра инструкции пользователя dect Texet TX-D6905A на полном экране, используйте кнопку «Открыть в Pdf-viewer».

• Загрузка на компьютер — Вы можете также скачать Инструкция dect Texet TX-D6905A на свой компьютер и сохранить его в файлах.

Многие люди предпочитают читать документы не на экране, а в печатной версии.
Возможность печати руководства пользователя также была предусмотрена на нашем сайте,
и вы можете использовать ее, нажав на иконку «печать» в Pdf-viewer.
Нет необходимости печатать все руководство dect Texet TX-D6905A, можно выбрать только нужные страницы инструкции.
