Всем привет! Решил написать статьи о том, как я разбирал свою коробку. Делал в первый раз, поэтому критика приветствуется. Фото много, поэтому статей будет несколько.

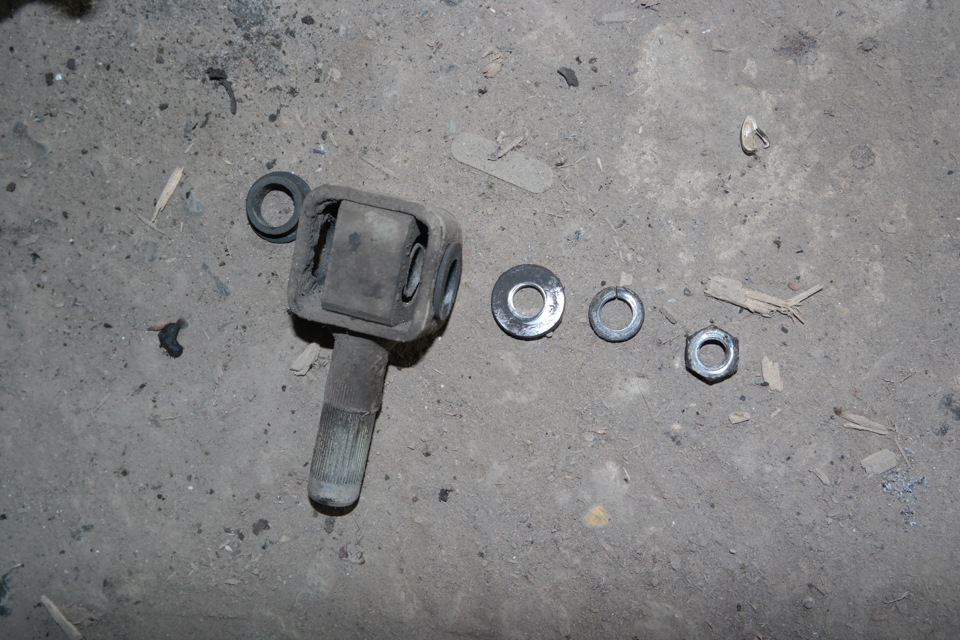

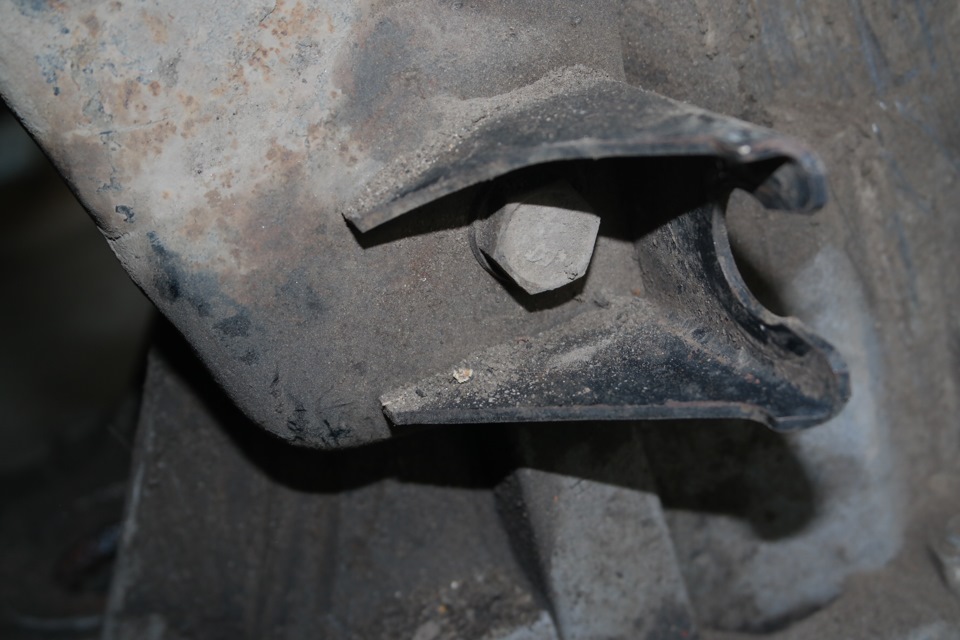

Первым делом решил снять демпфер реактивной тяги. В будущем заменю на сайлентблок, уже купил сегодня.

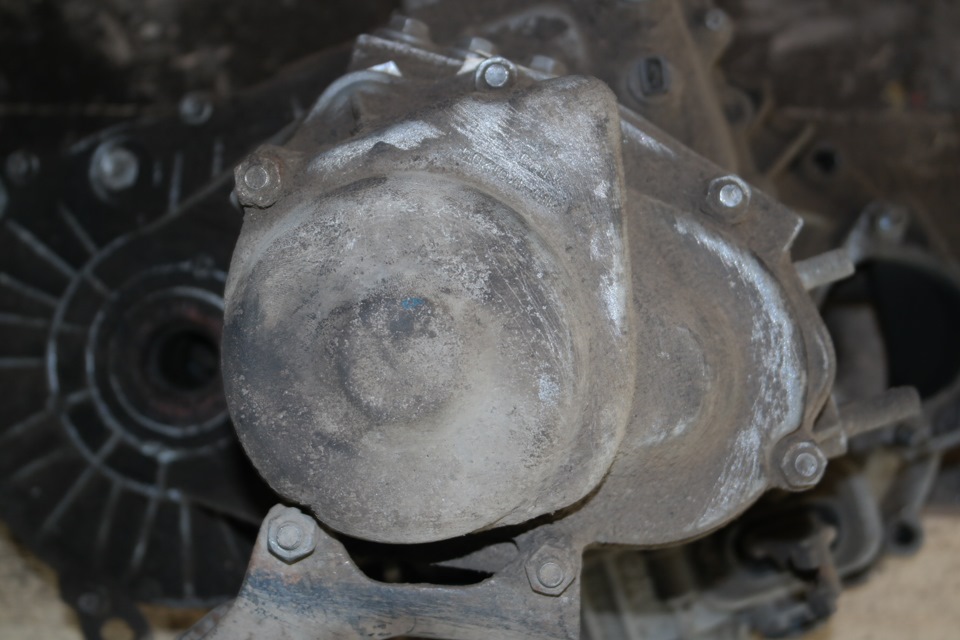

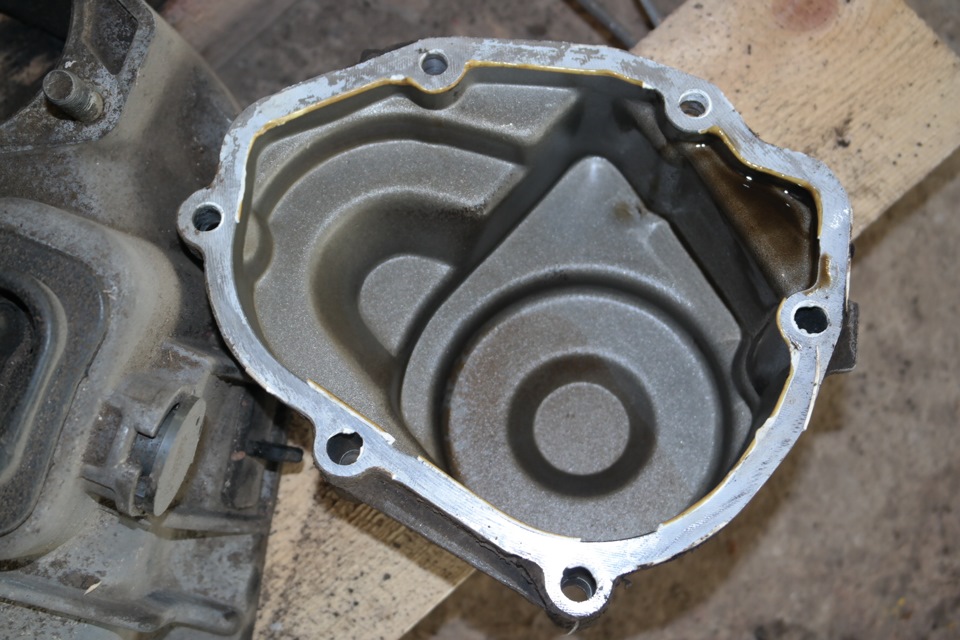

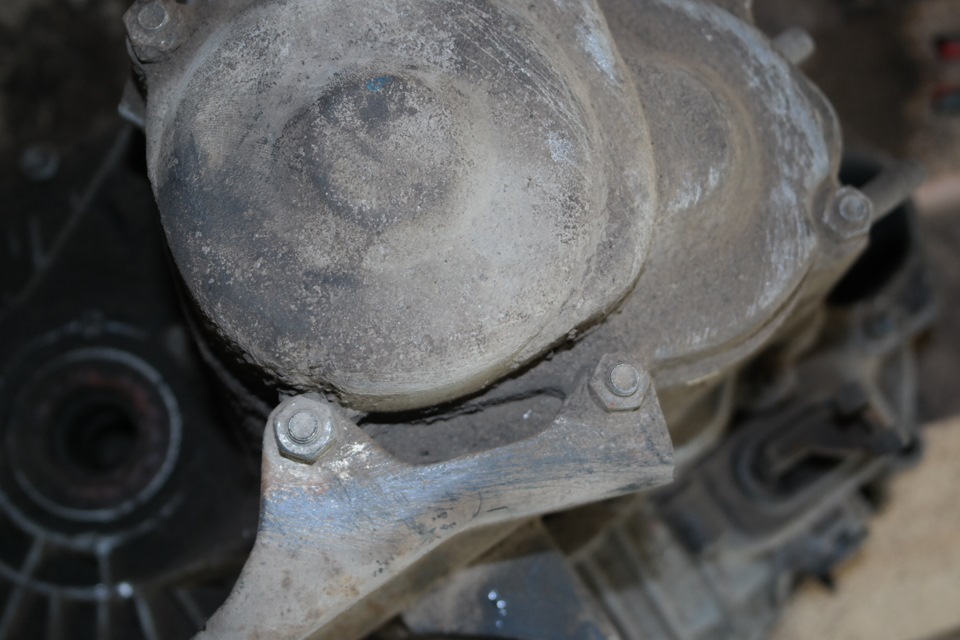

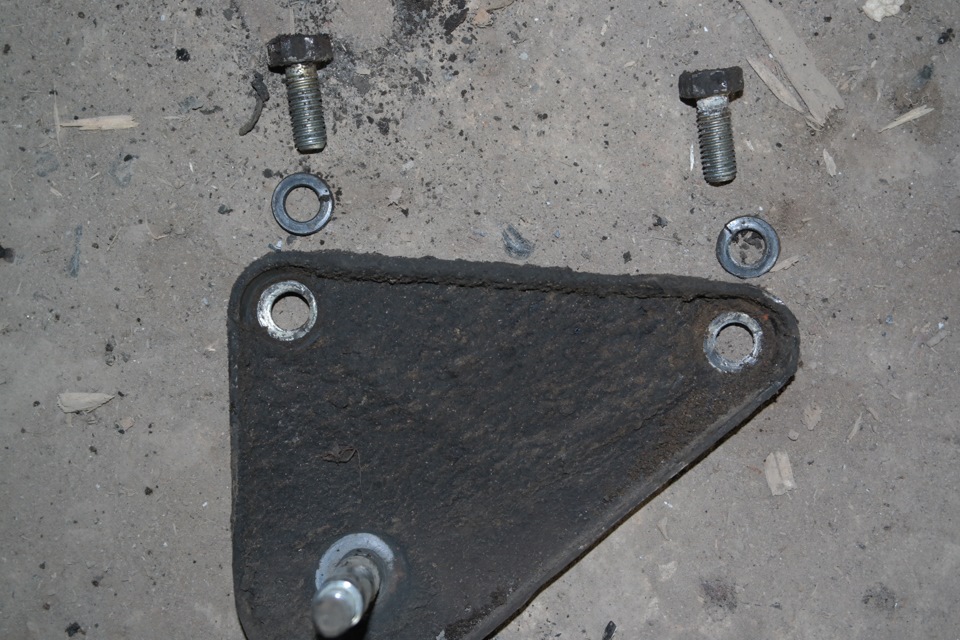

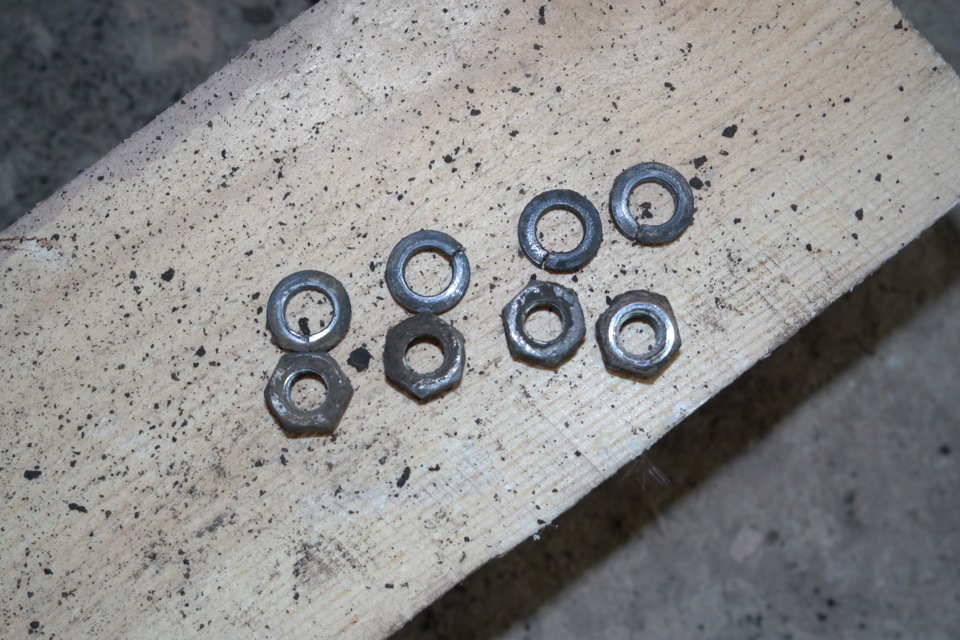

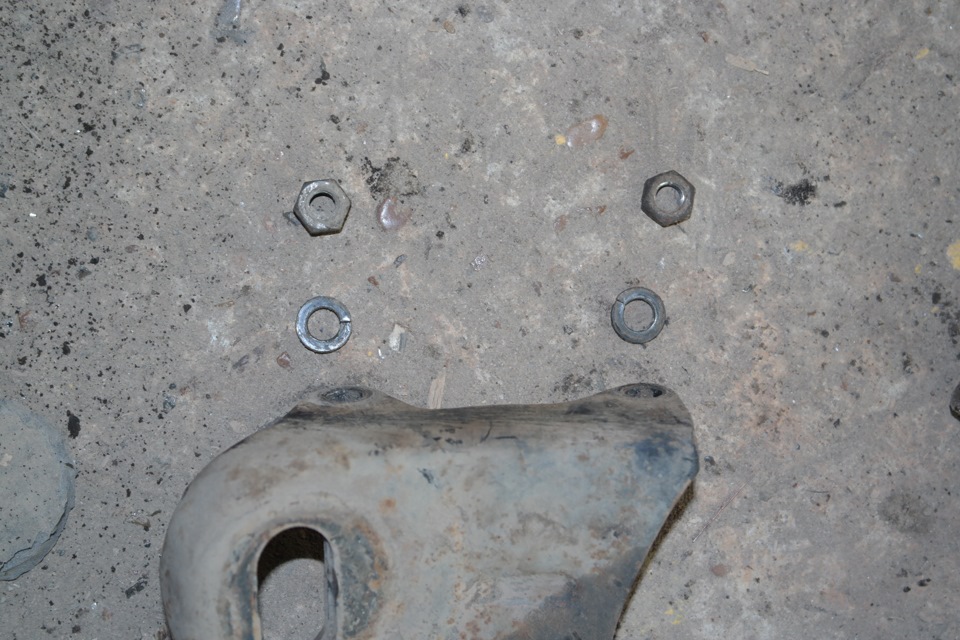

Снял кронштейн опоры КПП и верхнюю крышку. После отворачивания гаек молотком через деревянный брусок постукивал, пока крышка не слезла.

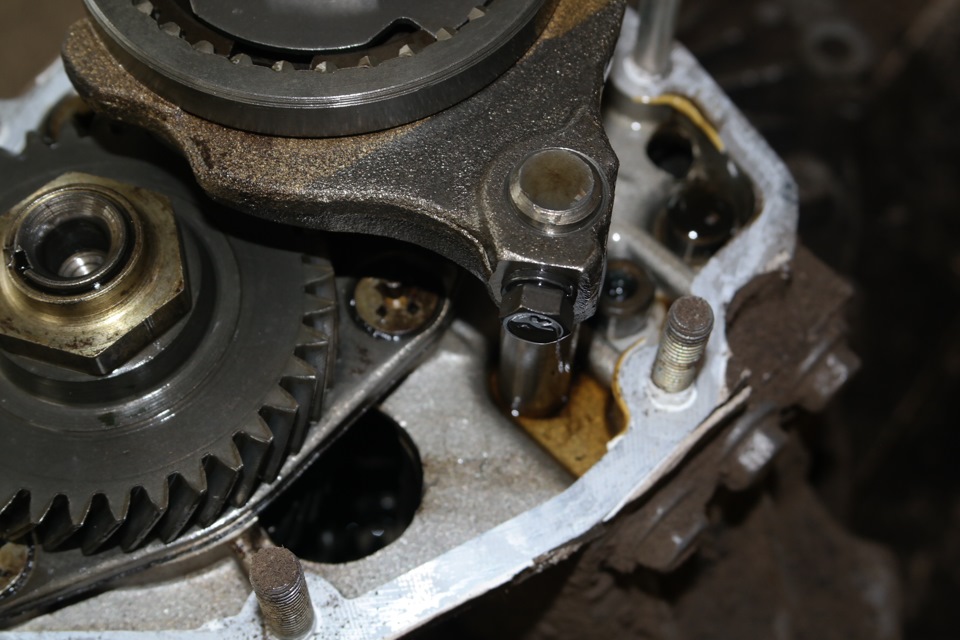

Теперь надо снять пятую скорость. Выкручиваем болт крепления вилки.
Нажимаем на вилку и включаем передачу.
Штоком выбора передач включаем третью или четвертую передачу. Проще говоря, тянем или нажимаем на шток до упора. Шестеренки пятой передачи должны заблокироваться. Нам нужно открутить две гайки на 32, но они затянуты с таким моментом, что промучавшись с полчаса я решил отнести коробку в сервис, благо до ближайшего 100 метров. Пневматическим гайковертом гайки были откручены за пять секунд.

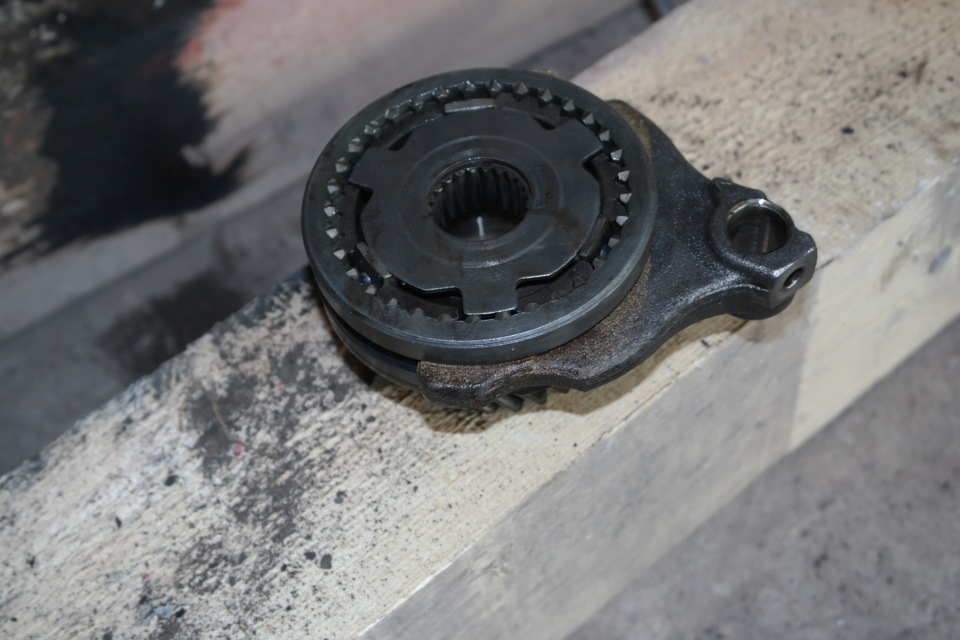

Снимаем синхронизатор с шестеренкой. Тут надо быть аккуратным, ибо синхронизатор может развалиться.
Ну и снимаем вторую шестеренку.
По идее сейчас нужно снять втулку со вторичного вала, но у меня это не получилось. Будем снимать позже.
Следующая часть
Снимать коробку передач и менять сцепление на «десятке» несомненно тяжело, но произвести ремонт КПП ВАЗ 2110 своими руками еще гораздо тяжелее, так что видео по разбору и ремонту коробки ваза десятого поколения будет в самую пору.
При разборе коробки передач первым делом снимается задняя крышка с кронштейном на котором висит подушка и тросик. Далее нужно будет открутить две гайки на валах (под ключ на «30»). И тут нужно действовать осторожно, дабы не по высыпались сухарики. Во время разборки КПП производим детальный осмотр деталей на предмет различных повреждений. Ремонт коробки ВАЗ 2110-12 будет как раз и зависеть от того на сколько изношены шестерни или другие детали механизма.
Последовательность разбора коробки передач ВАЗ 2110 своими руками и принцип ремонта МКПП подробно смотрите на видео.
Примечание. В разделе описана полная разборка коробки передач: первичного вала, вторичного вала и дифференциала, необходимая при капитальном ремонте коробки передач. Для устранения конкретной неисправности, достаточно ограничиться демонтажом только необходимых для этого элементов.
Для выполнения ремонтных работ по разборке коробки передач вам потребуются:
- ударная отвертка;
- бородок;
- разжимные щипцы для снятия стопорных колец;
- магнит на телескопической указке;
- две монтажные лопатки;
- съемники двухзахватные и трехзахватные;
- зубило;
- выколотка;
- микрометр и индикатор часового типа (при замене регулировочного кольца подшипника дифференциала);
- слесарная линейка;
- клей-фиксатор;
- герметик.
Снимаем коробку передач с двигателя (см. «Коробка передач — снятие и установка»), очищаем от грязи и промываем ее снаружи моющим средством, дизельным топливом или керосином.

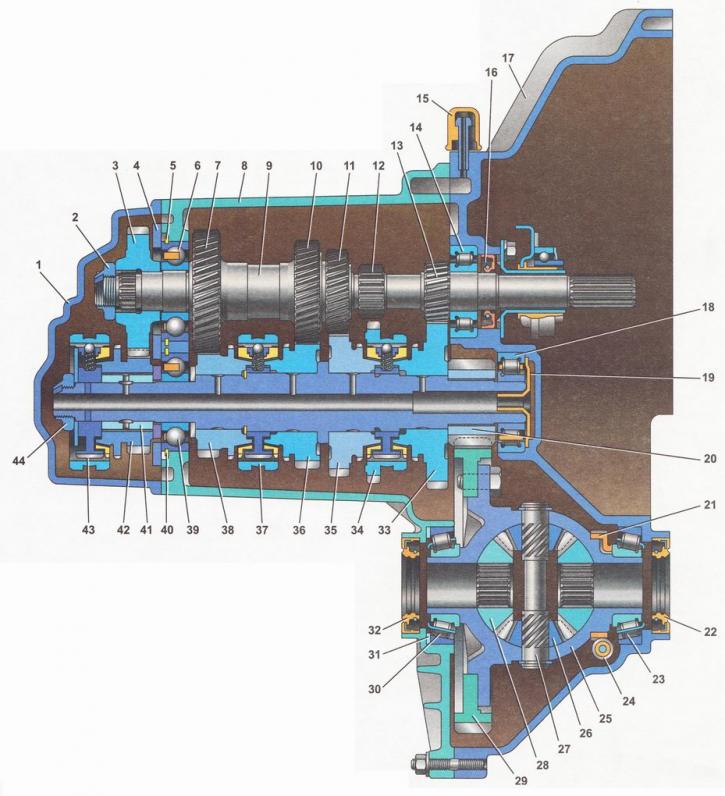

Устройство, схема коробки передач: 1 — задняя крышка картера коробки передач; 2, 44 — гайка; 3 — ведущая шестерня пятой передачи; 4 — упорная пластина; 5, 40 — стопорное кольцо подшипника; 6 — шариковый подшипник первичного вала; 7 — ведущая шестерня четвертой передачи; 8 — картер коробки передач; 9 — первичный вал; 10 — ведущая шестерня третьей передачи; 11 — ведущая шестерня второй передачи; 12 — шестерня заднего хода; 13 — ведущая шестерня первой передачи; 14 — роликовый подшипник; 15 — сапун; 16 — сальник первичного вала; 17 — картер сцепления; 18 — роликовый подшипник вторичного вала; 19 — маслосборник; 20 — ведущая шестерня главной передачи; 21 — пластмассовая ведущая шестерня привода датчика скорости; 22, 32 — сальник привода; 23, 30 — роликовый конический подшипник дифференциала; 24 — привод датчика скорости; 25 — коробка дифференциала; 26 — сателлит дифференциала; 27 — ось сателлитов; 28 — полуосевая шестерня; 29 — ведомая шестерня главной передачи; 31 — регулировочное кольцо; 33 — ведомая шестерня первой передачи; 34 — синхронизатор первой и второй передач; 35 — ведомая шестерня второй передачи; 36 — ведомая шестерня третьей передачи; 37 — синхронизатор третьей и четвертой передач; 38 — ведомая шестерня четвертой передачи; 39 — шариковый подшипник вторичного вала; 41 — втулка; 42 — ведомая шестерня пятой передачи; 43 — синхронизатор пятой передачи
Предыдущие статьи
Следующие статьи
Ссылка в разных форматах на эту страницу
TextHTMLBB Code
Комментариев пока нет
Подробная пошаговая инструкция по разборке и сборке коробки передач автомобиля ВАЗ 2110 и её ремонт. Смотрите видео и фотоматериалы процедуры.Подробная пошаговая инструкция по разборке и сборке коробки передач автомобиля ВАЗ 2110 и её ремонт. Смотрите видео и фотоматериалы процедуры.
Приступая к разборке коробки передач, надо отметить, что если в коробке передач, когда её ремонтировали, были заменены одна из деталей: подшипники или корпус дифференциала, картер сцепления, тогда необходимо произвести замену регулировочного кольца подшипников дифференциала. А затем уж приступать к разборке самой коробки.
Мы производили разборку и ремонт коробки передач автомобиля ВАЗ 2110.
Пошаговая инструкция по разборке коробке передач:
1. Коробу передач снять с машины, почистить её от различных загрязнений и помыть с наружной стороны.
2. Указатель, который показывает уровень масла, необходимо вынуть из коробки передач.
3. Коробку передач поставить в вертикальном положении на картер сцепления и открутить болтик под номером 1 с плоской шайбой, и две гайки под номером 3 с пружинной шайбой, которые крепят кронштейн троса сцепления. Этот кронштейн, открутив все болтики, снять с коробки передач.
4. На крышке, которая находится сзади, открутить все оставшиеся болтики крепления (их четыре штуки).
5. Снять эту крышку. Для этого, с помощью отвёртки надо приподнять прилив, находящийся на крышке.
6. Болт с пружинной шайбой, который держит вилку для пятой передачи, следует открутить.
7. Затем надо валы коробки передачи предотвратить от прокручивания. Для этого их нужно зафиксировать: муфту синхронизатора и вилку передвинуть вниз на включённой пятой передаче так, чтобы шестерня и шлицы муфты соединились, после этого включить третью или четвертую передачу, сделав перемещение штока выбора передач.
8. Необходимо гайку крепления первичного вала расконтрить и открутить. Это нужно постараться, потому что гайка очень туго закручена.
9. Затем проделать тоже самое с вторичным валом, как и с первичным.
10. В пятой передаче приподнять с помощью отвёрток ведомую шестерню (делая это, спрессовывается ступица синхронизатора с вала). Совместно с шестерней надо снять синхронизатор и вилку вторичного вала. Но обязательно нужно проследить, чтобы муфта синхронизатора не съехала и осталась на ступице, так как шарики, которые фиксируют синхронизатор, могут рассыпаться.
11. Сверху в синхронизаторе снять упорную пластину, и потом в самом синхронизаторе в пазе муфты достать вилку.
12. С синхронизатора также должна быть снята шестерня пятой передачи и блокирующее кольцо (1). Надо пронумеровать блокирующее кольцо (1) и муфту (2), и снять кольцо. Это надо сделать, чтобы поставить кольцо в таком же положении, как и было, потому, что при работе зубья муфты и кольца уже приработались друг к другу. Если нет причин разбирать синхронизатор, тогда его надо чем-нибудь связать, для того, чтобы он не развалился.
13. На вторичном вале снять втулку.
14. На первичном вале находится ведущая шестерня пятой передачи. Её сначала надо снять и запомнить, как она стояла.
15. Снять пластину подшипников (1). Для этого взять ударную отвёртку и открутить четыре болтика с пружинными шайбами на креплении пластины подшипников. На вторичном вале снять шайбу упорную (2).
16. Приподнять два вала рукой и снять с них стопорные кольца подшипников.
17. Открутить фиксаторы и вынуть оттуда шарики вместе с пружинами.
18. Затем открутить фиксатор заднего хода, снять кольцо для уплотнения, и вынуть пружину фиксатора.
19. Достать шарик фиксатора, наклонив для этого коробку.
20. На креплении картеров коробки передачи открутить двенадцать гаек и болтик с пружинными шайбами. Запомнить место для держателя (1) и рым (2). Технологическая заглушка (3) также должна быть снята.
21. Вдоль картеров находятся три специальных паза. Вставить туда отвёртку и отсоединить картер сцепления от картера коробки передач.
22. Приподнимая картер коробки передач, повернуть его влево до той поры, пока картер не выйдет из-под шестерни. Затем произвести снятие картера коробки передач с картера сцепления.
23. На креплении вилок первой, второй, третьей и четвертой передач открутить болтики.24. Приподнимая шток переключения для первой и второй передачи, проследить, когда он выйдет из опоры (3), и тогда повернуть его влево до той поры, когда головка (1) перестанет цепляться за блокировочную скобу (2). Снять шток с вилкой, для этого вынуть вилку штока (4) из паза муфты синхронизатора. Если снимать вилку со штоков нет нужды, то и не надо, так как можно потом перепутать их.
25. Головку штока переключения третьей и четвертой передачи необходимо отсоединить от рычага выбора передач, повернув шток. Дальше приподнять шток, чтобы он не имел опоры, и снять шток с вилкой, вынув их из паза муфты синхронизатора.
26. Шток включения пятой передачи вынуть из опоры, повернув его, и достав головку, которая соединялась с блокировочной скобой.
27. Произвести снятие оси промежуточных шестерён заднего хода.
28. Промежуточную шестерню снять. Чтобы это сделать, надо промежуточную шестерню заднего хода сдвинуть до механизма выбора передач, повернуть на 30-40 градусов и вывести из-под шестерён вала.
29. Произвести снятие первичного и вторичного валов одновременно, немного раскачивая их.
30. В картере сцепления снять дифференциал.
31. На креплении в механизме выбора передач открутить три болтика с пружинными шайбами и снять тот механизм.
32. В картере сцепления вынуть магнит.
33. На корпусе привода спидометра с ведомой шестерней открутить гайку и снять сам корпус. Если у уплотнительного кольца корпуса нет упругости, или оно порвано, его надо заменить.
34. Под выключателем света заднего хода есть место металлического уплотнительного кольца, поэтому выключатель открутить. Он находится в картере коробки передач.
35. Затем выпрессовать подшипник вторичного вала специальным съёмником или отвёрткой.
36. Маслосборник, который находится под подшипником, снять.
37. Выпрессовать подшипник первичного вала специальным съёмником. Если такого не имеется, тогда необходимо согнуть проволоку в форме крючка, вставить её в паз картера и крючок поместить под подшипник. Отвёрткой выпрессовать подшипник из картера, подложив под отвёртку деревянный брус и стучать по отвёртке молотком, переставляя крючок в пазах.
38. В картере сцепления, взяв подходящую оправку, запрессовать до самого упора новые подшипники передние.
39. Сдвинуть кромку в защитном чехле штока выбора передач с помощью отвёртки. Кромку сдвигать вместе с опорной втулкой штока.
40. Сдвинуть шток, открутив болтик на креплении рычага выбора передач, и снять этот рычаг. Затем в картере сцепления вынуть шток выбора передач.
41. При необходимости заменить шарнир штока, надо защитный чехол на нем отодвинуть и открутить болтик на креплении шарнира. На болтик для прочности был нанесён клей ТБ-1324. Поэтому перед сборкой болтик почистить и нанести этот клей. Если чехол защитный в шарнире штока потрёпан или не эластичный, то его надо заменить.
42. Заменить картер сцепления. Для этого с катера снять вилку выключения сцепления и подшипник, затем выпрессовать сальники.
43. В картере сцепления и коробки передач необходимо проверить все поверхности крышку заднюю. Если есть небольшие повреждения, их можно зачистить шлифовальной шкуркой, а при значительных повреждениях, какой-нибудь части, таких как трещины, сколы, вмятины, её следует заменить.
44. Затем проверить картеры сцепления и коробки передач на их целостность. В случае каких-либо изъянов картер подлежит замене.
45. Проверить роликовые подшипники. Если ролики, дорожка качения или сепаратор повреждены, то их надо заменить и установить на вал, учитывая, что при замере радиального зазора, его величина должна быть не более 0,07 мм. Если существует люфт в подшипнике, то его также необходимо заменить.
46. При проверке штоков переключения передач, заменить их, если они согнуты, имеются заусеницы или задиры, лунки под фиксаторы отработали свой срок или есть неровности. Также заменить вилки при их дефекте (например, изношены лапки или вилки согнуты).
47. Проверить сальники полуосей. Если имеются какие-нибудь надрывы, они имеют плохой вид, кромка неровная или с вырванными частями, с наплывами резины, пружина растянута или сломана, то сальники поменять.
48. Стоит также произвести проверку и, если надо, замену сальника штока выбора передач и сальника первичного вала.
49. При проверке магнита, если он целый, то его просто почистить от загрязнений, а если есть небольшие трещинки или он уже плохо магнитит, то его стоит заменить.
50. Поверхности картеров коробки передач и сцепления, а также заднюю крышку очень хорошо почистить от герметика.
51. Зубья шестерён должны войти в зацепление и установлены в картер сцепления, а затем уж установить валы.
52. При установке вилок на штоки переключения передач, необходимо знать: 1 – шток вместе с вилкой переключения для первой и второй передач, а 2 – шток вместе с вилкой переключения для третьей и четвертой передач.
53. Все детали, которые вращаются, необходимо хорошенько смазать с помощью трансмиссионного масла.
54. Поместить магнит на своё место.
55. Необходимо установить картер коробки передач на картер сцепления, при этом надо обязательно все соприкасающиеся поверхности смазать герметикам для лучшего соединения друг с другом. Также смазать герметикам соприкасающиеся поверхности, когда будете соединять заднюю крышку с картером коробки передач.
