Доброго всемени суток дорогие читатели наший уроков по ремонту бытовой техники!
В данном уроке мы с вами подробно — пошагово рассмортим процесс замены подшипников бака в стиральных машин Samsung / Самсунг. Начнем пожалуй с того к каким последствиям могут привести вышедшие из строя подшипнкии бака. Когда подшипники закоррозили они начинают разрушатся так как смазки в них практически не остается и они работают на сухую. Происходит постепенное разрушение разрушение которое привод к постоянным заклиниваниям бака , что повлечет за собою износ вала (посадочного места подшипника) и может даже порвать ремень, а также если в последствии подшипники разваливается, барабан который крутится внутри бака (наружной пластиковой ваны) начинает протирать пластиковую вану и в дальнейшем замена подшипников будет уже не целесообразна!
Как правильно определить что подшипники вышли из строя?
Первым делом подшипники начинают сильно шуметь при отжиме. Тем самым вы слышите шум походий на взлет самолета или перетерание песка. Также подшипник может люфтить тем мамым можно ухватится за металлическое ребро бака и чуток пошатать его вверх-вниз и вы сразу поймете что он болтается. Еще один верный способ покрутить барабан рукой и послушать как он шимит когда вы его раскручиваете.
Поведем итог!
1) Сильный шум при отжиме явный признак поломки подшипников.
2) Болтается бак и стучит также может быть причиной поломки подшипников
3) Бак крутится с трудом — также необходимо обратить внимание на подшипники
4) После стирки появляются жирные пятна , больше похожие на мазут либо машинное масло и не отстирываются . Это 100% признак поломки подшипников
Как мы уже говорили запушенный прочесс замены подшипников может привести к заклиниванию барабана что приводит к выработке посадочного места подшипников на валу (оси).
Как разобрать стиральную машину и какой инструмент необхим?
Для того чтобы разобрать машинку нам понадобится хороший инструмен который в процессе разборке упростит разбор и сбор. Бывает так, что при разборке список инструмента может чуть дополнятся . Все зависит от модели машинки. Мы предлагаем подготовить основной инструмент который часще всего испрользуется при разборе машинки Samsung.
1) Набор шестигранников и трещетку для откручивания шкива.
2) Отвертки крестообразная и плоская они по сути самые основные в инструменте так как ими вы будите орудовать на протяжении всего ремонта.
3) Набор накидных гаечных ключей от 7 мм до 24мм. Они могут понадобится при снятитт мотора и других элементов машинки. Но в основном у самсунгов используются ключи на 10мм и 12 — 13мм для снятия амортизаторов и бывает шкив привернут на 13мм болтом вместо шестигранного.
4) Кусачки, плоскогубцы, пассатижи для перекусывания пластиковых комутов и снятия металлических поджимных хомутов которые крепят патрубки и шланги.
5) Молоток и болт для выбивания подшипников. Болт должен быть от 14 до 16 мм в диаметре и длиной от 15 до 20 см. В дальнейшем мы Вам покажем как им выбивать подшипники. Молоток берите лучше с стекловолоконной ручкой так как удары будут сильные, молоток с деревынной ручкой будет вылетать.
6) Съемник подшипников от 6202 до 6208 размера подшипников. Обычно такой съемник очень дорогой и Вам будет легче воспользоваться при запрессовке подшипников молотком и темже болтом которым выбивали. Также в некоторых машинках можно воспользоваться старыми подшипниками как оправа для впрессовки.
7) Герметик с пистолетом — диспенсером для проклейки соединения бака — проклейки шва бака.
С инструментом мы разобрались ! Перед разбором необходимо купить запчасти для ремонта подшипников в стиральной машине. Для того чтобы подобрать подшипники необходимо найти модель машинки и заказать по ним подшипники. Для этого вы можете обратиться в наш магазин запасных частей который поможет подобрать запчасти по базе и вы сможете купить их в этот же день ,так как у нас большой склад запчастей. Мы производим отправку запчастей по всей России , также можете произвести забор с нашего магазина в Саранске.
Купили запчасти и они уже лежат и ждут замены ! Приступаем к разборке машинки но для этого необходимо слить остаточную воду из фильтра стиральной машины который расположен в нижнем правом углу. Подкладываем тряпочку и аккуратно откручиваем фильтр , после как воды больше не осталось закручиваем обратно. Отключаем машинку от воды и слива также не забываем вытащить вилку из розетки (отключить от сети) и приступаем к разбору.
1) Снимаем верхнюю крышку стиральной машины . Открутить два верхних шурупа и сдвинуть крышку назад.
2) Теперь необходимо снять хомут который уплотняет манжету люка — уплотнитель двери загрузки белья. Все очень просто нащюпываем плоской отверткой пружинку и подковыриваем её. После как подковырнули просто оттягиваем пружинку и снимаем хомут. И восвобоздаем резиновыую манжеты от корпуса.
3) Теперь необходимо снять переднюю панель с платой упарвления. Вытаскиваем бункер для порошка и сразу же видим 2 шурупа по бокам. Также с торца может быть саморез внимательно осмотрите нсли он имеется выкрутите его.
После как саморезы вукручены винимаем панель управления она на защелках поэтому потихоньку тянем подергивая в право и лево. После как отщелкнули панель управления сделайте фото платы управления и её разъемов (обещее фото) это делается для того чтобы вы потом не забыли какой разъем куда подключается.
4) Снимаем переднюю стенку и бункер для порошка для этого необходимо раскрутить шурупы которые мы указали на фото. Также не забываем про шурупы которые прикручены с низу и также может быть от 2 до 4 шт. Также не забываем открутить замок люка.
5) Теперь снимаем бункер для порошка . Отсоедините шланги от заливного клапана подачи воды и патрубок бункер-бак. После выньте его и отложите . Кстати можете почистить его и промыть , чистить удобно туалетным утенком который в составе с соляной кислотой 0.5 %. Очень хорошо отбивает камень.
6) Теперь снимаем противовесы — это камни похожие на бетонный блок . Он обычно прикручивается на длинные болты по 13 — ю головку. Совету воспользоваться удлинителем дабы упростить себе рабороту.
7) Теперь снимаем нижний противовес, он также прикоручен на 2 болта один на 13мм другой на 10мм. Когда открутили болты вытаскиваем противовес приподняв чутка бак.
Тут сразу же снимаем клеммы с ТЭНа предваритель сфотографируйте либо промаркируйте клеммы. А то бывало так что одевали вместо земли, фазу кидали на корпус ТЭНа по ошибке) Потом задавались вопросом почему не греет и бъет током) . ТЭН не пытайтесь снимать потом будут проблемы его одеть. Если ТЭН не работает то можно и снять для замены!
9) Снимаем нижний сливной патрубок от бака к насосу. Просто раслабте хомут патрубка и снимите его от бака не нужно снимать патрубок от насоса. Оставте его пусть висит он нам не помешает .
10) откручиваем амортизаторы с двух сторон . Откручиваем амортизаток со стороны которая крепится к корпусу а сторону которая крепится к баку не трогаем.
11) Освобождаем проводку которая примотана проволокой к баку. Таких скруток очень много надо найти все которые прикручены к баку. Они держат проводку если их не снять можно при демонтаже бака порвать проводку и потом придется мучится востанавливать.
12) Теперь бак можно аккуратно извлекать из корпуса. Для этого просто возмитесь за внутрь бака и приподнимите его другой рукой помогаете снять пружины . Также контролируйте чтобы амортизаторы не порвали проводку. Будте осмторожны так как разъем с мотора мы пока ещё не сняли . Как только положите бак на пол отсоедените разъем мотора .
13) Для начала снимите ремень и открутите мотор от бака. Теперь приступим к снятию шкива . В стиральных машинах самсунг два варианта открутить шкив . У вас будет либо болт под 13 мм либо шестигранник. С болтом под 13мм все просто . Накидываете накидной колючь и просто резким ударом против часовой стрелки откручиваете болт. С шестигранным болтом чуть сложнее. Вам придется сделать упор в виде бручка и головкой шестигранник также ударами попытаться свернуть болт. Если не получается открутить, можно попробовать постучать по болту зубилов в сторону против часовой стрелки. Потом опять попробовать открутить!

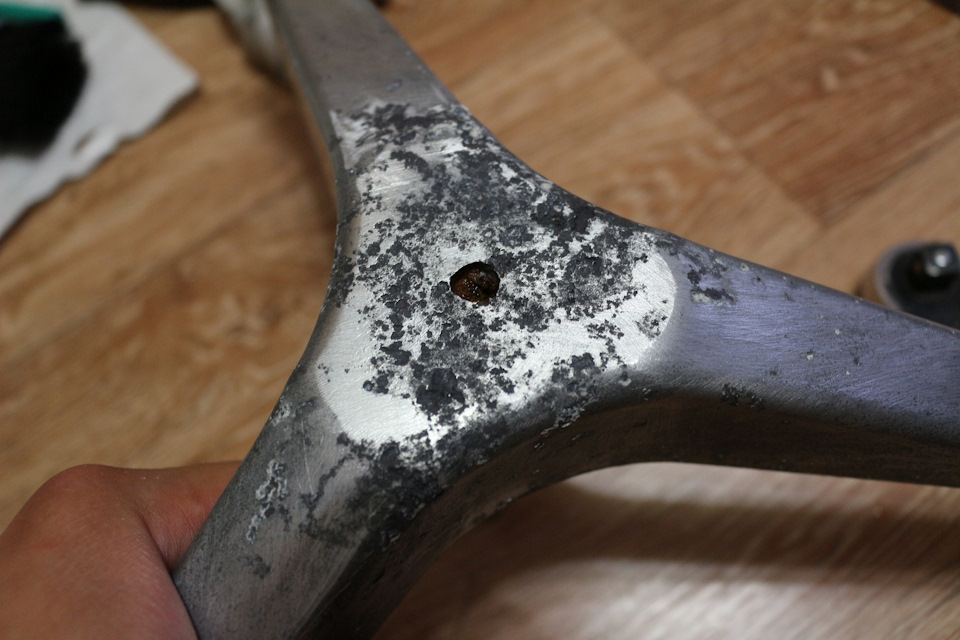

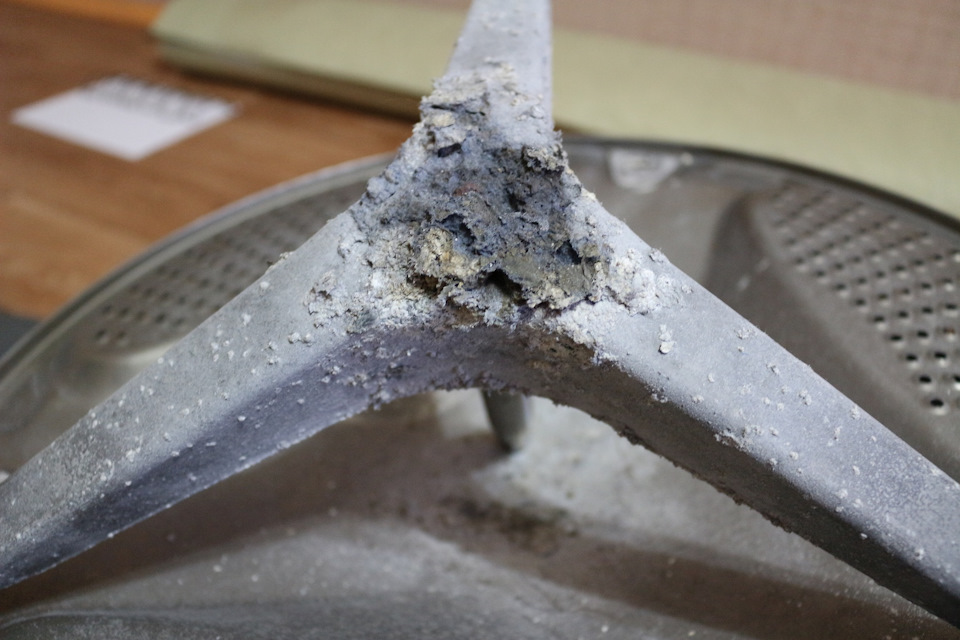

14) После того как сняли шкив приступаем к распорловиниванию бака. Бак в самсунгах стягивается защелками которые необходимо снять предварительно отметьте маркиром где они крепятся. Также бывает так что бак ещё стягивается креплением амортизатра необходимо открутить амортизаторы а потом уже отщелкивать защелки.
Что делать если стиральная машина гремит при отжиме?
Во время стирки слышен грохот, металлический скрежет и хруст? Чем быстрее вращается двигатель, тем громче эти звуки?
Машинка сильно вибрирует и плохо отжимает вещи, они остаются мокрыми? Это частая неисправность стиральных машин-автоматов.
На подшипниках вращается барабан с бельём, на них большая нагрузка, особенно при отжиме. Они выходят из строя. Стирается резинка уплотнителя. С изношенными подшипниками машинка не сможет исправно работать. Неисправность повлечёт за собой поломку других деталей, поэтому требуется срочная замена подшипников.
Справиться с ним своими силами сложно, но возможно. Процедура замены подшипников примерно одинакова во всех стиральных машинках. Есть некоторые нюансы, например с распиливанием бака (в некоторых моделях баки неразборные). На примере стиральной машины-автомат Samsung с разборным баком давайте подробно разберём процесс замены подшипников.
Как снять старые неисправные подшипники и заменить на новые?
Чтобы самостоятельно заменить подшипники, нужно строго следовать инструкции, соблюдая последовательность действий. Заранее нужно запастись инструментами и терпением, так как работа предстоит сложная и трудоемкая.
Подготовка к разборке
Отремонтировать сломанный подшипник не удастся, его можно только заменить. Прежде, чем приступить к этой процедуре, нужно приобрести новую деталь.
| Модель | Сальник | Подшипник | Ремень |
| Samsung S621 | 25×50.55×7 25×50.55×10/12 |
203-204 | 1270 J3 |
| Samsung P805 J | 25×50.55×7 25×50.55×10/12 |
203-204 | 1270 J3 |
| Samsung S801 | 25×50.55×7 25×50.55×10/12 |
203-204 | 1270 J3 |
| Samsung S823 | 25×50.55×7 25×50.55×10/12 |
203-204 | 1270 J3 |
| Samsung WF F861 | 25×50.55×10/12 | 203-204 | 1270 J3 |
| Samsung P8091 | 25×50.55×7 25×50.55×10/12 |
203-204 | 1270 J3 |
| Samsung P8021 | 25×50.55×7 25×50.55×10/12 |
203-204 | 1270 J3 |
| Samsung P6091 | 25×50.55×7 25×50.55×10/12 |
203-204 | 1270 J3 |
| Samsung 1200F | 25×50.55×7 25×50.55×10/12 |
203-204 | 1270 J3 |
| Samsung P 1091 | 25×50.55×10/12 | 203-204 | 1270 J5 |
| Samsung WF-B1062 | 205-206 | 1270 J3 | |
| Samsung WF 7522S8R | 25×50.55×10/12 | 203-204 | |
| Samsung SWF-P10 | 44.7×65.55х10/12 | 205-206 | |
| Samsung P1043GW/YLP | 35х65.55х10/12 | ||
| Samsung P1291 | 35х65х10/12 35x65x10 |
||
| Samsung P8091 | 25×50.55×10/12 | 203-204 | 1270 J4 |
| Samsung F1013J | 25×50.55×10/12 | 203-204 | |
| Samsung F1015J | 25×50.55×10/12 | 203-204 | 1270 J5 |
| Samsung WF-B1061 | 35х65.55х10/12 | 205-206 | |
| Samsung WF-R1061 | 25×50.55×10/12 | 203-204 | |
| Samsung WF-F1061/YLW | 25×50.55×10/12 | 203-204 | 1270 J3 |
| Samsung SWF-P10 IW / YLW | 44.7×65.55×10\12 | 205-206 | |
| Samsung SWF-P8IW | 44.7×65.55×10\12 | ||
| Samsung S803J | 25×50.55×10/12 | 203-204 | 1270 J3 |
| Samsung S 821 | 25×50.55×10/12 | 203-204 | 1270 J3 |
| Samsung S832 | 25×50.55×10/12 | 203-204 | 1270 J3 |
| Samsung S 852 | 25×50.55×10/12 | 203-204 | 1270 J3 |
| Samsung S1005J | 25×50.55×10/12 | 203-204 | 1270 J3 |
| Samsung s 1021 | 25×50.55×10/12 | 203-204 | 1270 J3 |
| Samsung S 1043 | 25×50.55×10/12 | 203-204 | 1270 J3 |
| Samsung WF-R105AV | 35×75.5×10/12 | 305-306 | |
| Samsung WF-B 1061 | 35х65.55х10/12 | 205-206 | |
| Samsung WF 6458N7W | 25×50.55×10/12 | 203-204 | |
| Samsung S815J | 25×50.55×10/12 | 203-204 | 1270 J3 |
| Samsung S813J | 25×50.55×10/12 | 203-204 | 1270 J3 |
| Samsung R833 | 25×50.55×10/12 | 203-204 | |
| Samsung R833 | 205-206 | ||
| Samsung P843GW | 25×50.55×10/12 | 203-204 | |
| Samsung S843 | 1270 J3 | ||
| Samsung S8093 | 1270 J3 | ||
| Samsung P843 GWIYLP | 25×50.55×10/12 | 203-204 | |
| Samsung R1031 | 35×75.55×10/12 | 205-206 | |
| Samsung R1031 GWS1U\ YLW | 25×50.55×10/12 | 203-204 | |
| Samsung WF 6520 S7W | 25×50.55×10/12 | 203-204 | |
| Samsung WF6522S6V | 25×50.55×10/12 | 203-204 | |
| Samsung WF 6458 N7W | 25×50.55×10/12 | 203-204 | |
| Samsung WF 7522 SUV | 25×50.55×10/12 | 203-204 | |
| Samsung WF 7520 N1B | 25×50.55×10/12 | 203-204 | |
| Samsung WF 8590 NFW | 25×50.55×10/12 | 203-204 |
Таблица носит исключительно ознакомительный характер и не является гарантией совместимости при выборе подшипника или сальника. Производитель стиральной машины может изменять тип, характеристики как отдельных частей, так и целиком товара по своему усмотрению без предварительных уведомлений. При замене подшипника в стиральной машине используйте обозначение оригинального подшипника или аналогичные параметры при подборе.
Сколько стоит и где купить запчасти?
Подшипник на стиральную машинку Самсунг можно приобрести в фирменном магазине, либо в специализированных отделах, которые есть даже в небольших городах. Еще один вариант – заказать подшипники в Интернете. Не следует покупать подшипники на разборах. Извлечь их из стиральной машины не повредив, не удастся. Поэтому купить лучше новые. Можно купить готовый ремкомплект: подшипники и сальники — так будет дешевле.
Для проведения работ потребуются следующие инструменты:
- ключ-шестигранник;
- разводной ключ;
- пассатижи;
- отвертка;
- молоток;
- металлическая шпилька;
- смазка, например, WD-40;
- герметик;
- маркер.
Разбор стиральной машины-автомат Samsung

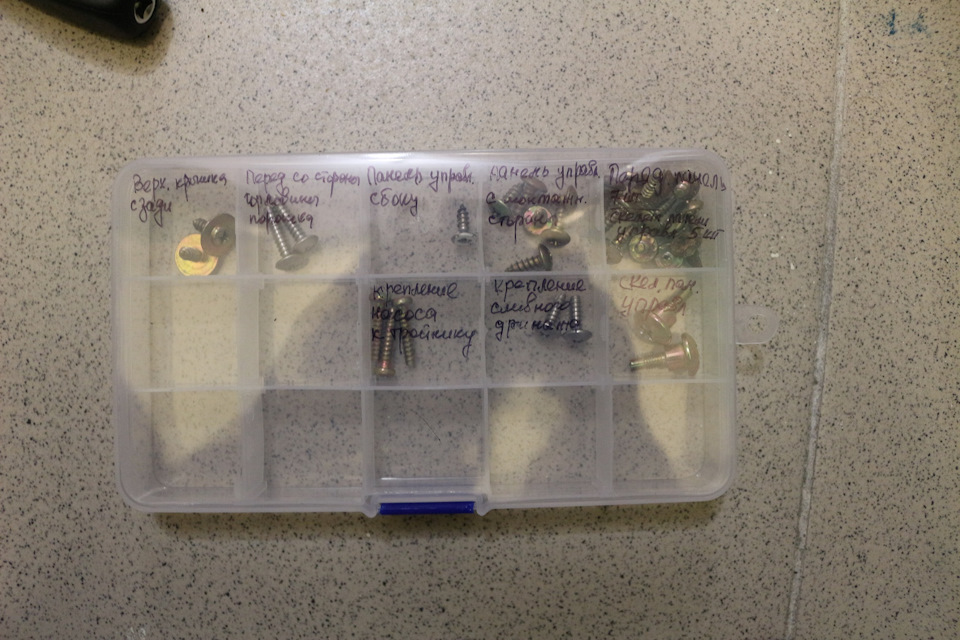

Чтобы не запутаться в деталях и месте их расположения нужно фиксировать весь поэтапный процесс разборки на фото.
Порядок действий при разборе машинки
Снять верхнюю крышку. Чтобы отсоединить ее от корпуса, нужно раскрутить 2 винта, расположенных на задней стенке прибора.
Когда они будут выкручены, крышку берут двумя руками и тянут к себе, а затем вверх. Снятую панель нужно убрать в сторону, чтобы не испортить ее при проведении работ.
Снять приемник, предназначенный для внесения порошка. Чтобы сделать это, лоток необходимо вытянуть на себя до упора, после чего прижать срединный клапан.
Удерживая его в таком положении, второй рукой лоток аккуратно приподнимают и тянут. При правильной последовательности действий он выскочит наружу.
К приемнику ведут шланги подачи воды и патрубок, который предназначен для залива мыльной воды в бак. Они фиксируются с помощью хомутов, которые нужно разжать. Для этого используют плоскогубцы. Если все выполнить правильно, приемник удастся отсоединить и убрать.

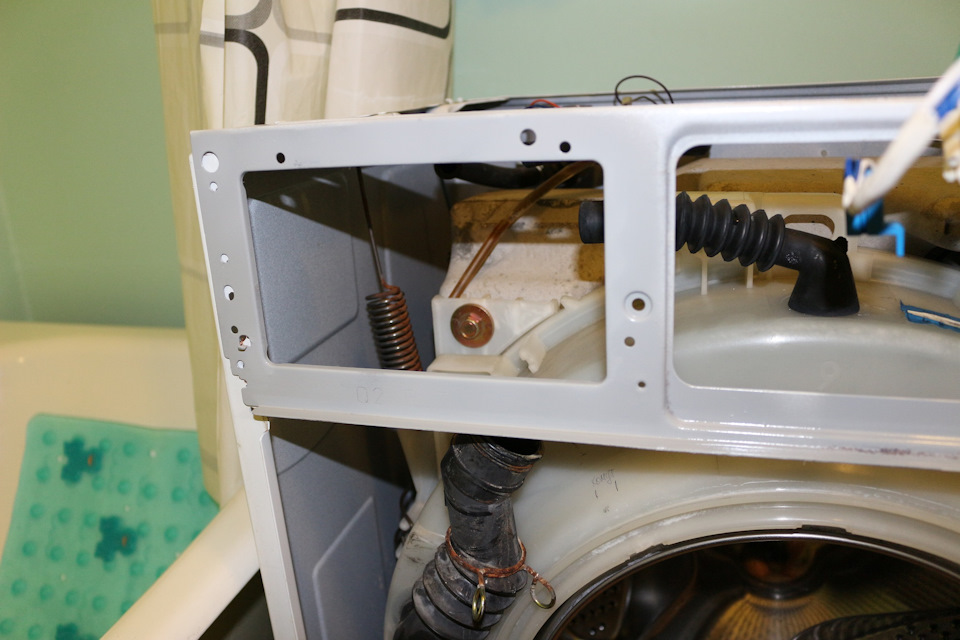

Далее нужно справиться с противовесом. Он располагается над баком и внешне напоминает камень, который крепится с помощью болтов. Их нужно открутить отверткой. Делают это максимально осторожно, придерживая противовес. Он очень тяжелый, его нельзя ронять. Демонтированную деталь убирают в сторону.
Следующим шагом является демонтаж резиновой манжеты. Чтобы снять, ее нужно открутить болты, фиксирующие блокиратор люка. Чтобы не нарушить целостность проводки, снимают датчик. Тонкой отверткой поддевают хомут, инструмент нужно вести до тех пор, пока он не упрется в крепеж. Когда найденный болт будет ослаблен, хомут удастся снять. Пальцами поддевают манжету и аккуратно достают ее, действуя планомерно, по окружности.
Чтобы открутить дно стиральной машины, ее нужно уложить набок. Фиксируется днище с помощью 4 болтов. Снятую крышку убирают в сторону.
От сливного насоса и двигателя отсоединяют провода. Чтобы не запутаться при проведении сборки, можно сделать несколько фото, либо промаркировать все провода и детали, к которым они крепятся. Саму помпу снимать нет необходимости, убирают только мотор.
Следующий шаг – снятие стоек. Без них добраться до подшипника не удастся. Они крепятся винтами к баку и к корпусу стиральной машины. Их нужно открутить.
Провод, соединенный с датчиком клапана снимают, затем откручивают болты, которыми он фиксировался. Клапан откладывают в сторону, после чего отсоединяют пружины, на которых висит бак.
Бак практически свободен, остается только снять стенку и переднюю крышку. Стенка держится на 10 болтах, их нужно оттискать и открутить. Под передней крышкой скрывается еще один небольшой противовес, его также демонтируют.
Снимать панель управления нужно аккуратно, стараясь не повредить проводку. Работать с проводкой нужно аккуратно. Она слабая, поэтому ее легко повредить. Провода нельзя сгибать или выкручивать. Если будут обнаружены перегоревшие контакты или перебитые единицы, их сразу меняют.
Теперь можно достать двигатель и бак. Когда он окажется на свободе, его переворачивают, скидывают ремень, откручивают шкив. Для этого нужно воспользоваться шестигранником.
Иногда он отходит очень туго, но для этого заранее была припасена смазка WD-40. Крутить тяжело идущий болт нельзя, есть риск сорвать резьбу. На этом работы по разбору стиральной машины завершены.

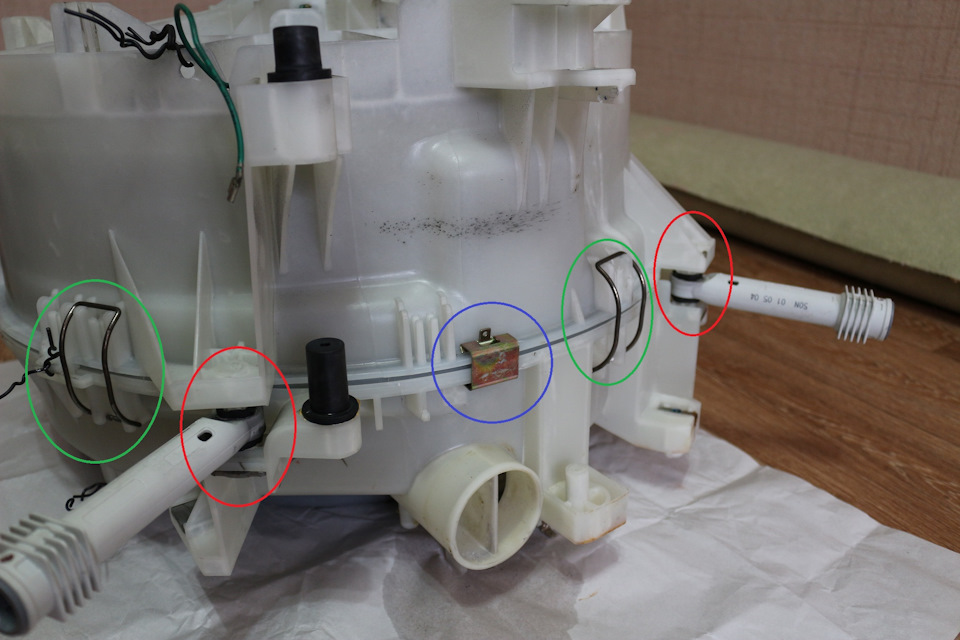

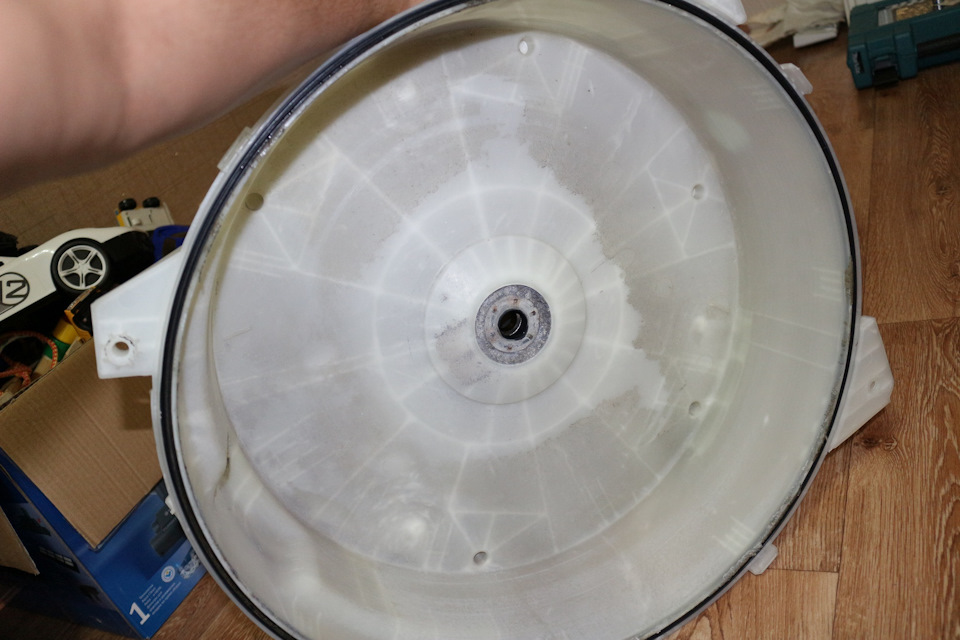

Извлеченный из стиральной машины бак нужно разобрать на 2 части: на верхнюю половину с люком по центральной части и на нижнюю половину с нагревателем. Отдельно от них должен остаться барабан и ось.
Так как был получен доступ к ТЭНу, нужно заодно очистить его от накипи и грязи, замочив в растворе лимонной кислоты. Это помогает продлить срок службы прибора на несколько лет.
Прежде чем заменить подшипник, старый нужно извлечь.
Порядок действий при извлечении подшипника

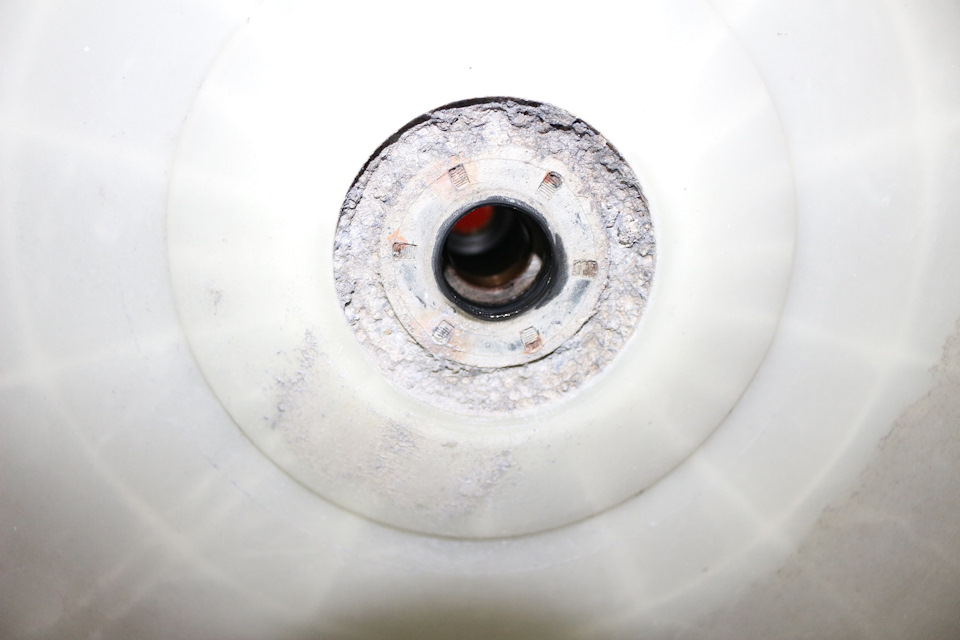

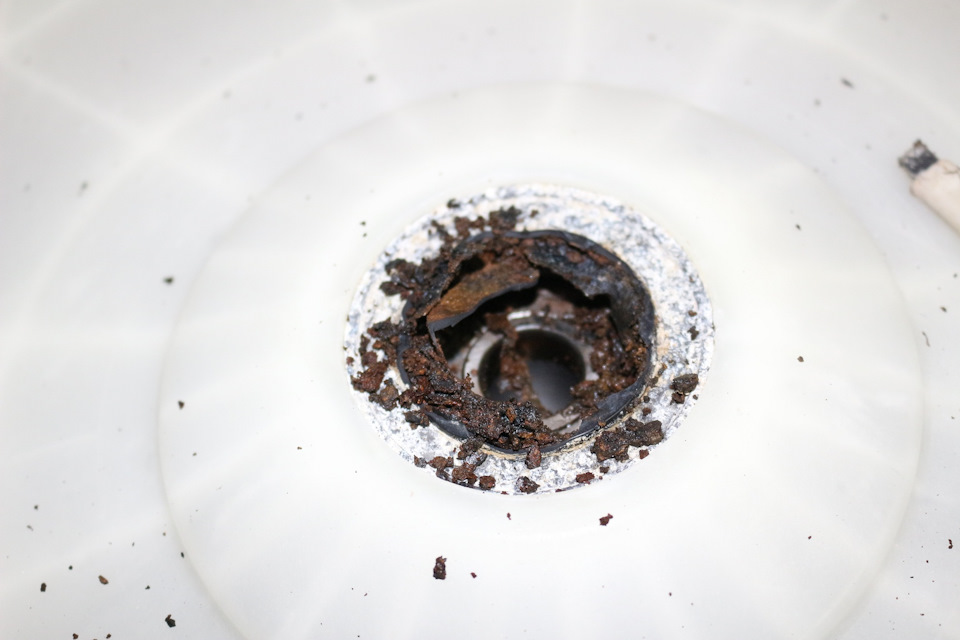

Во втулке бака находятся 2 подшипника. Один большой, а другой маленький. Чтобы достать большой подшипник, его нужно выбить снаружи в сторону бака. Для этого рекомендуется воспользоваться шпилькой. Маленький подшипник, напротив, выбивается изнутри бака.
Шпильку приставляют к краю детали и слегка постукивают по ней молотком, затем ее переставляют к другому краю и повторяют процедуру. Таким образом нужно планомерно обработать весь подшипник, пока он не вылетит.
Не следует ударять в одно место дважды. Точек приложения силы должно быть не меньше трех. В противном случае подшипник выйдет криво, либо может застрять во втулке. Это усложнит демонтаж.
Если своими силами не удалось извлечь подшипник из бака, можно обратиться к слесарям. В мастерских и в гаражах имеется необходимое оборудование, для безопасного удаления детали. Цена на такие услуги минимальна, как правило, хватает и 100 рублей, но нести бак придется самостоятельно.
Установка новых подшипников
После того как старые подшипники будут удалены, нужно извлечь сальники. С помощью чистой мягкой материи втулку протирают изнутри. Сами сальники смазывают специальным средством, которое идет в комплекте, после чего устанавливают их на место.
Следующим действием будет монтаж подшипников:
- деталь вставляют во втулку и пальцами продвигают ее вглубь;
- на больший подшипник укладывают деревянный брусок;
- сверху по бруску ударяют молотком;
- возможно, процедуру придется повторить несколько раз, пока подшипник не встанет на место.
Правильно установленные запчасти должны располагаться плотно, как и их предшественники.
Сборка и проверка после ремонта
После установки подшипника нужно собрать стиральную машину, выполнив все действия в обратном порядке.
Перед тем как закрыть заднюю крышку, необходимо проверить работоспособность прибора. Его включают в сеть и выполняют стирку в нескольких режимах.
При этом нужно вооружиться фонариком и проверить, нет ли протечек воды. Если все в порядке, крышку возвращают на место и продолжают пользоваться стиральной машинкой дальше.
Видео-инструкция по разбору стиральной машины Самсунг и замене подшипника:
