И снова в ремонте сварочник.
На мой взгляд, у Ресанты это одна из самых удачных моделей в 2013г, где производитель практически ни на чём не сэкономил. Она если и дохнет, то по мелочи, ремонт, как правило, простой и недорогой, в чём можно убедиться в данном топике.
Предупреждение: ради своей безопасности, пожалуйста, не лезьте в силовую технику, если в ремонте и обслуживании ничего не понимаете. Попытки неквалифицированного ремонта всегда приводят к усложнению и удорожанию восстановления аппарата, а иногда и к травмам горе-ремонтника.
Как обычно, хозяин аппарата своими руками убил сварку, уронив с высоты в работающем состоянии. Дело привычное, раздолбаев везде хватает.

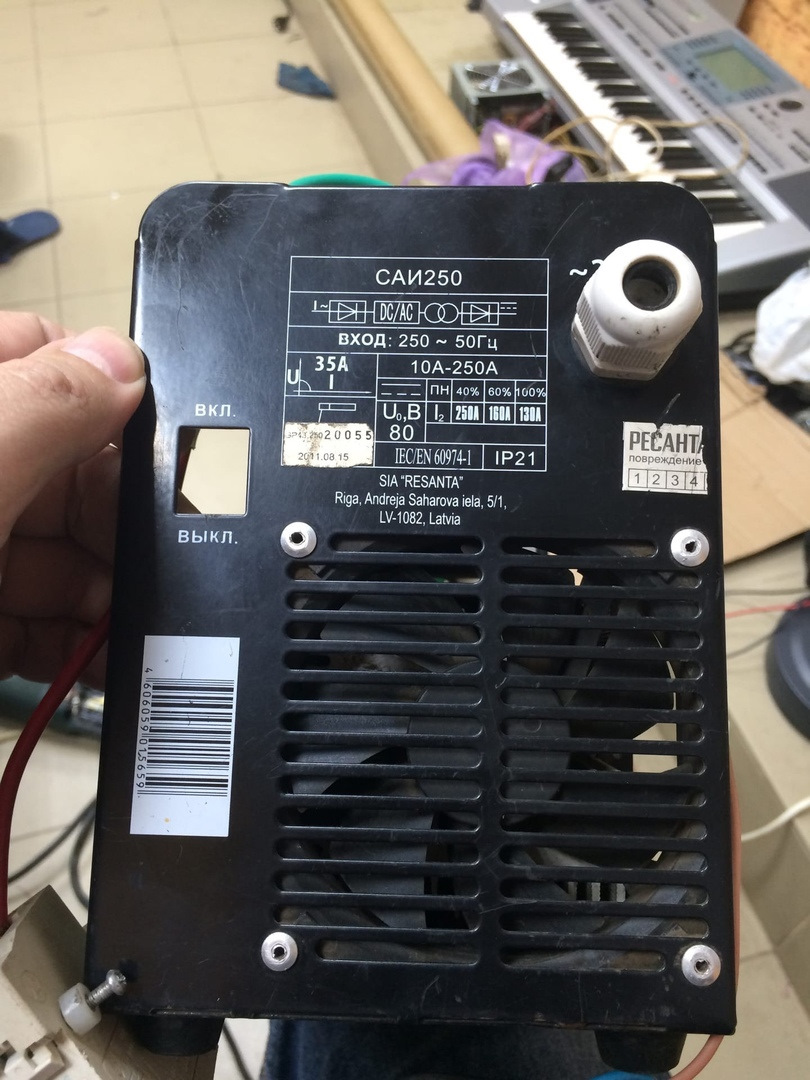

Произошло замыкание платы о кожух, т.к. изолирующая прокладка между платой и кожухом при его очередной чистке была утеряна. Аппарат принесли уже без крышки. Хорошо, что на этом остановились и не стали доламывать больного
Пыли и грязи внутри немного, аппарат периодически продувался.
Схема аппарата
скачать схему
Беглый осмотр и измерения показали, что неисправен только источник питания, силовая часть выжила.

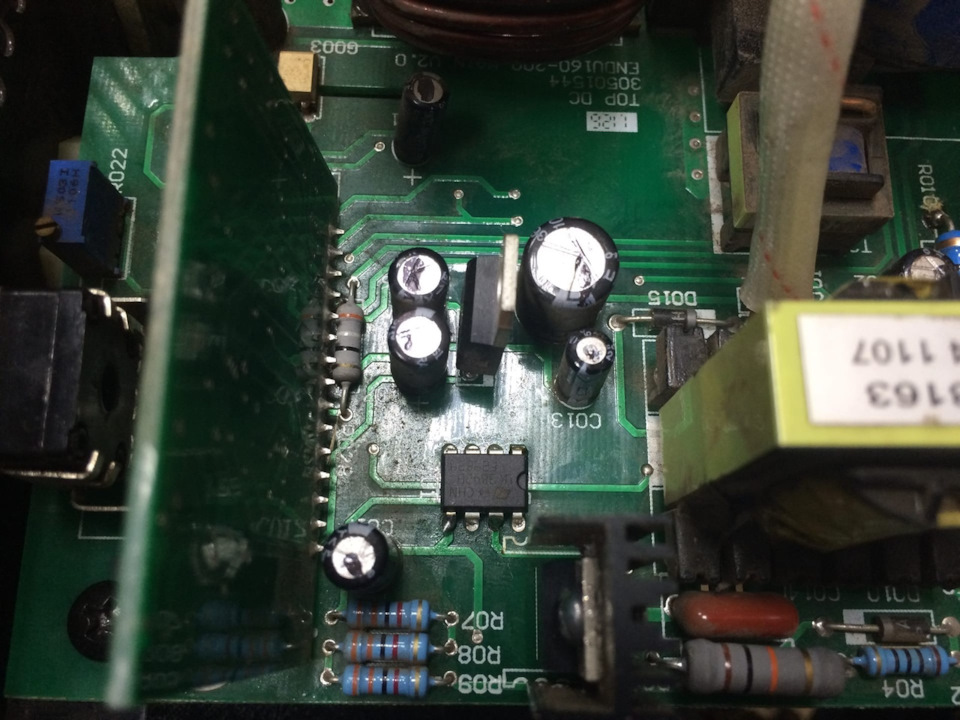

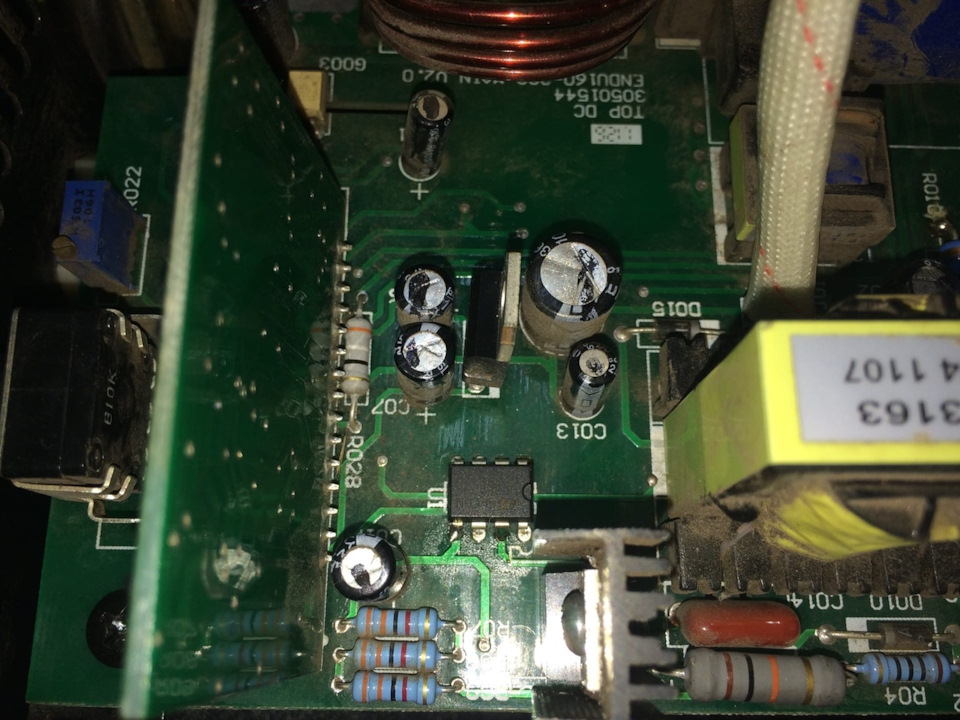

Место возникновения проблемы хорошо заметно на печатной плате.

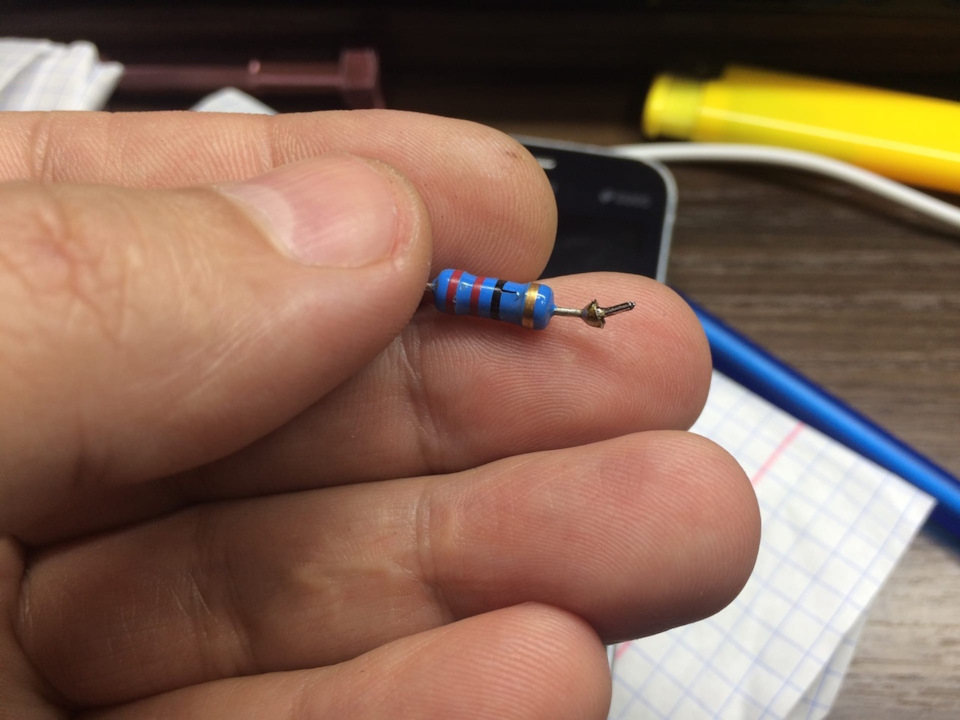

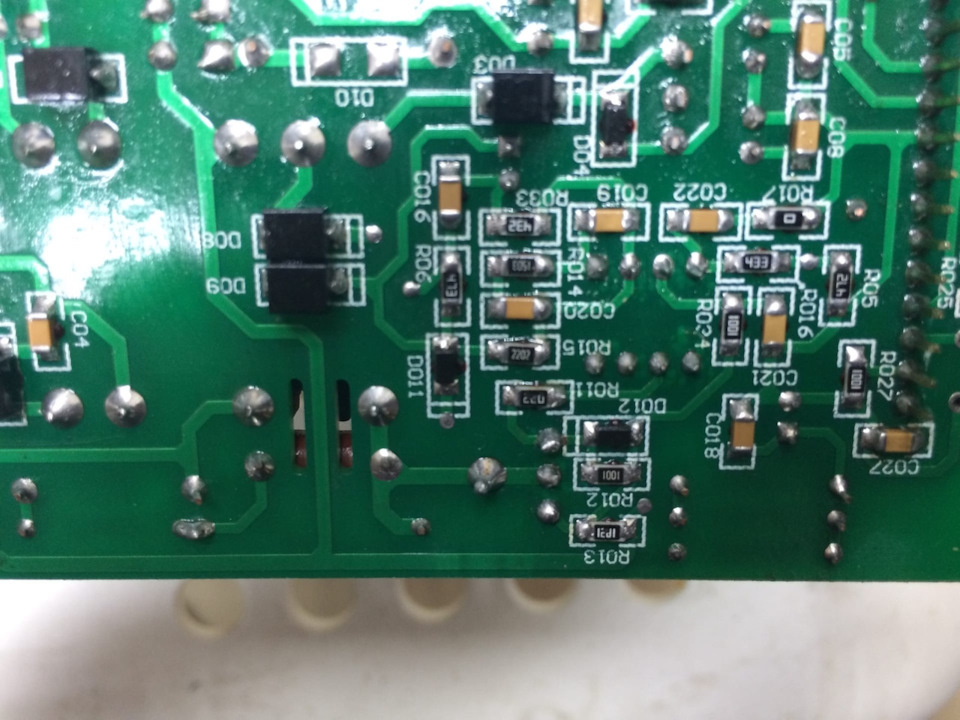

Выпаиваю неисправный элемент
Источник питания выполнен на ШИМ контроллере TOP223YN в кузове TO-220. В сварках редко такую шимку ставят. Многие мастера называют этот узел дежуркой, но это неправильно, т.к. в аппарате нет дежурного источника питания (это-же не ATX Power), зато звучит коротко.
TOP был заменён новым из запасов, в обвязке проблем не обнаружено, но на всякий случай опорный стабилизатор TL431 в цепи обратной связи тоже поменял ибо тут нет оптронной развязки вторичной цепи и он реально мог пострадать, что доставит лишние проблемы (плавали, знаем).
После ремонта, сварочник нормально запустился. Места паек и критичные места платы дополнительно пролачил Plastic 71 для повышения живучести в грязной и влажной рабочей среде.
Отличительная особенность сварок на такой шимке — очень долгие попытки запуска после отключения питания, выглядит забавно
Сварка вытянула свои честные 190А при уставке показометра 250А и форсаже на максимум. Такой ток позволяет уверенно варить электродом до 4мм включительно во всех разумных положениях и ситуациях.
К сожалению, у большинства китайских сварочников заявленный и реальный ток существенно отличаются и чем аппарат новее, тем разница больше.
На дугу аппарат не проверял, т.к. ремонтировал только питание.
После успешной проверки на ЛАТРе и на балласте, аппарат был отдан владельцу на окончательную сборку и проверку на дуге. Весь ремонт занял часа 2.
Спасибо за внимание, берегите себя и технику.
6 июля 2020
Всем привет.
Отремонтировал Ресанту, был диагноз не включается. Ремонт по дежурке, все как у всех.

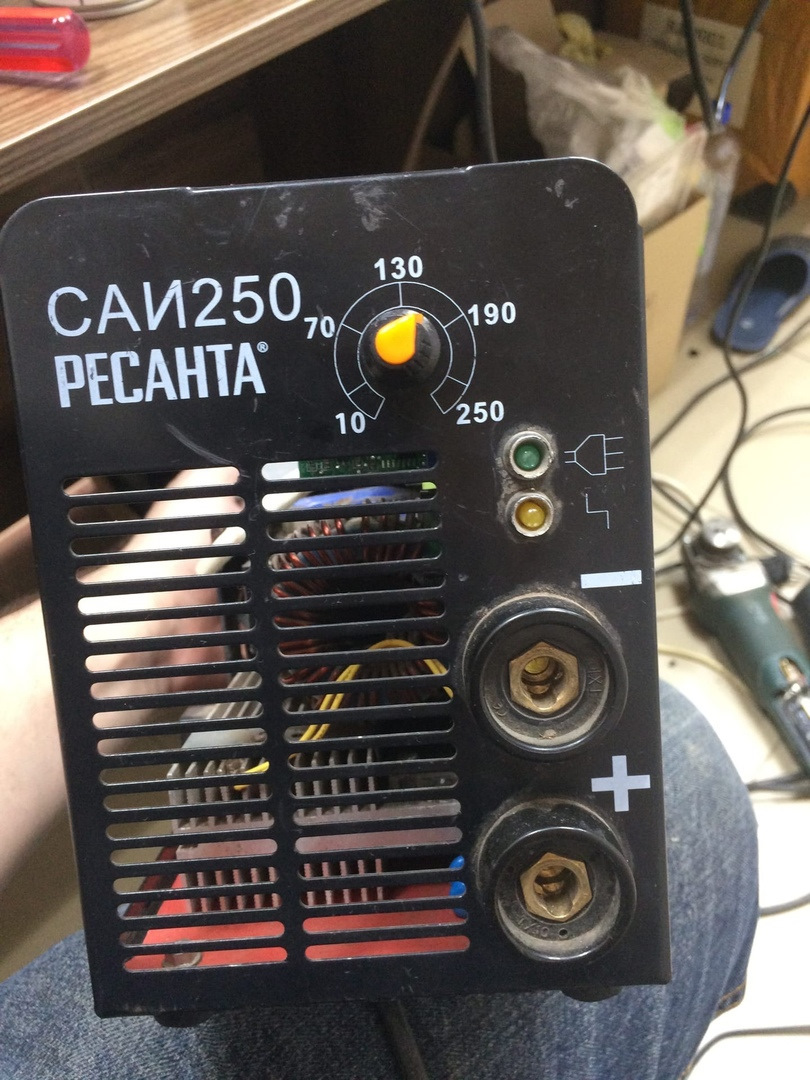

Ресанта саи 250
Теперь проверяем.

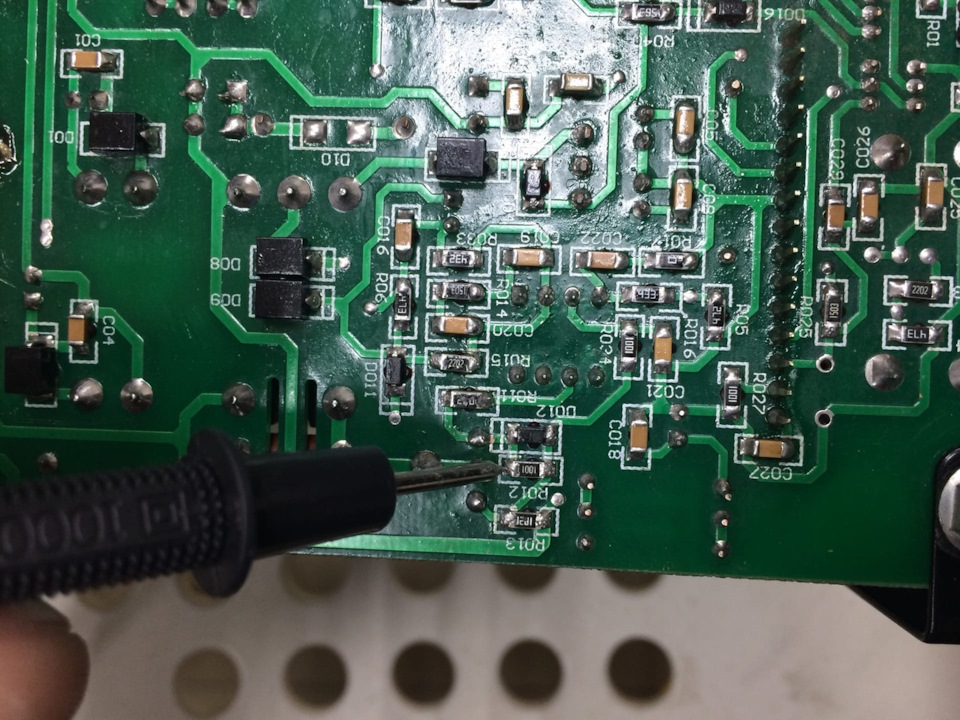

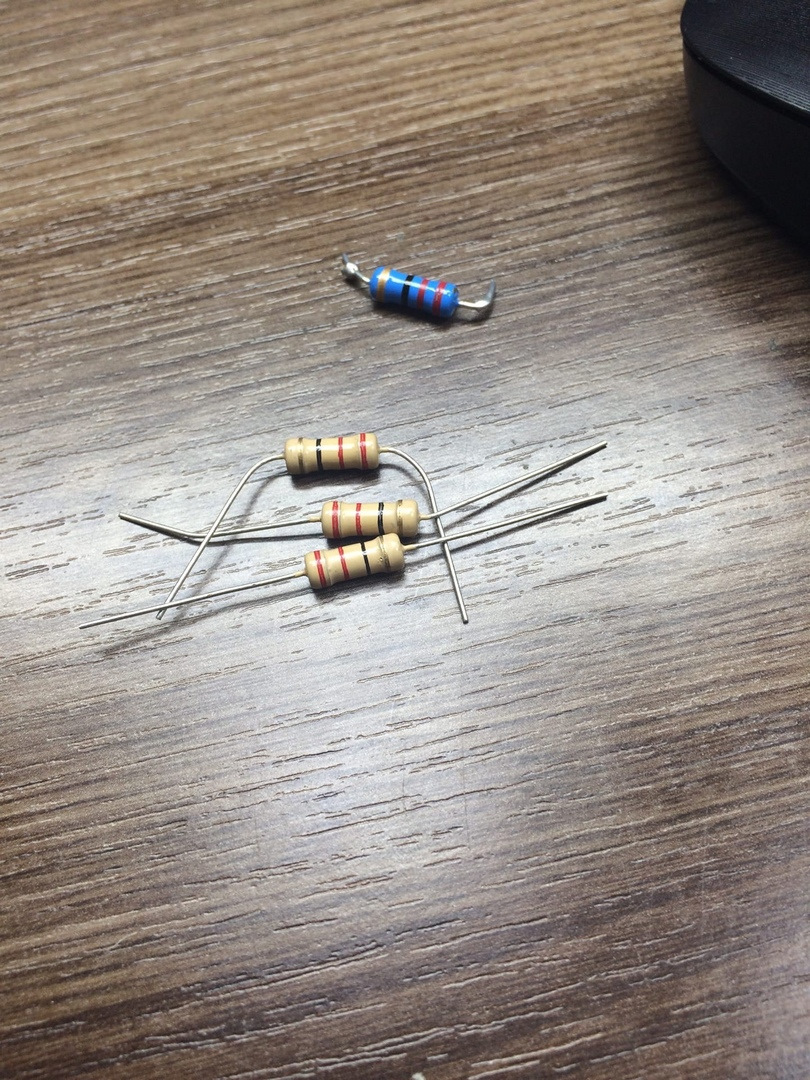

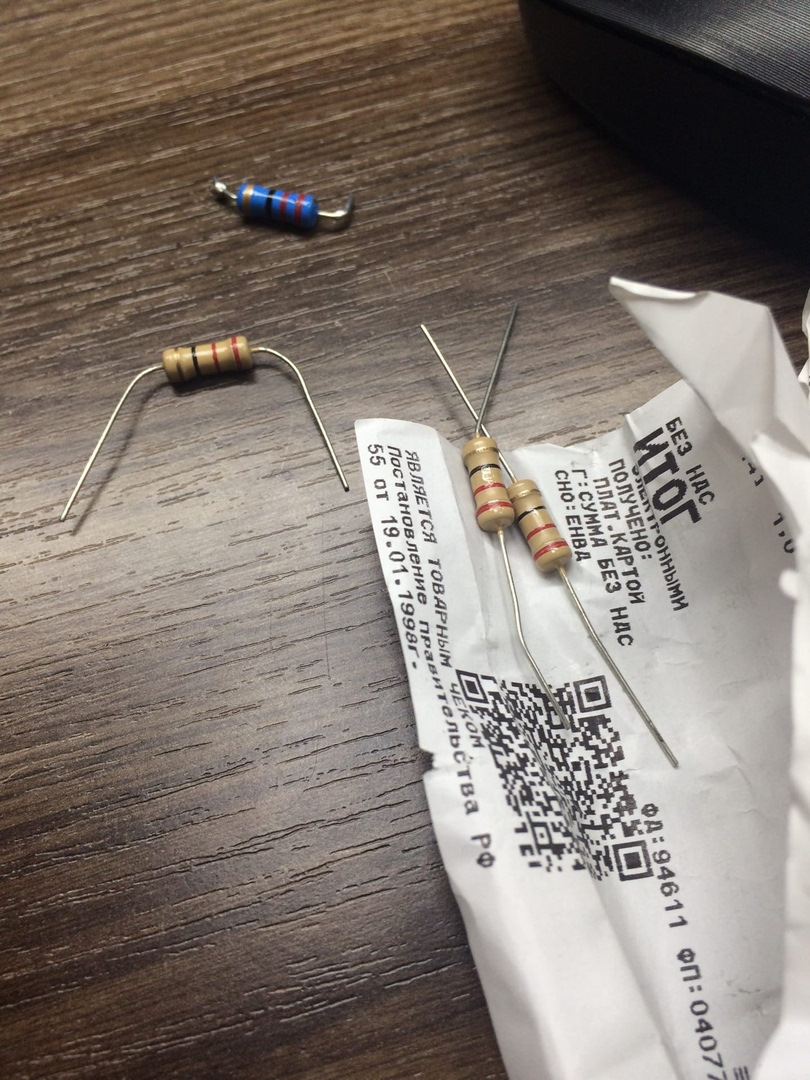

Резистор R010 22 Ом 2 Вт — через него подается питание на первичную обмотку ТПИ — оборван.

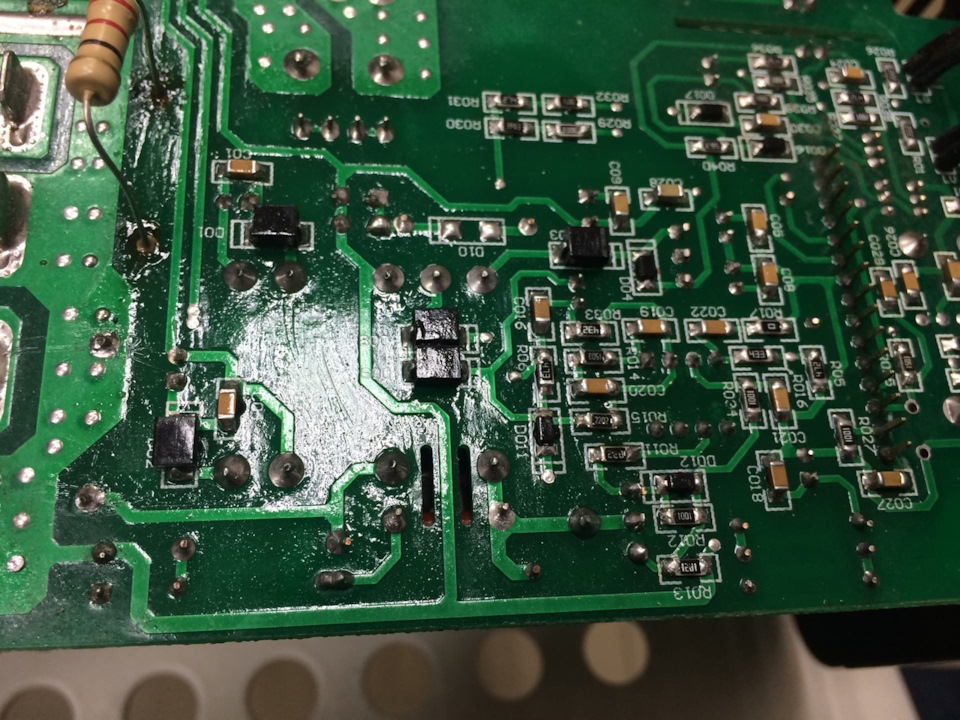

Резистор R013 1.2 Ом — стоит в истоке транзистора Q02 4N90C — оборван.

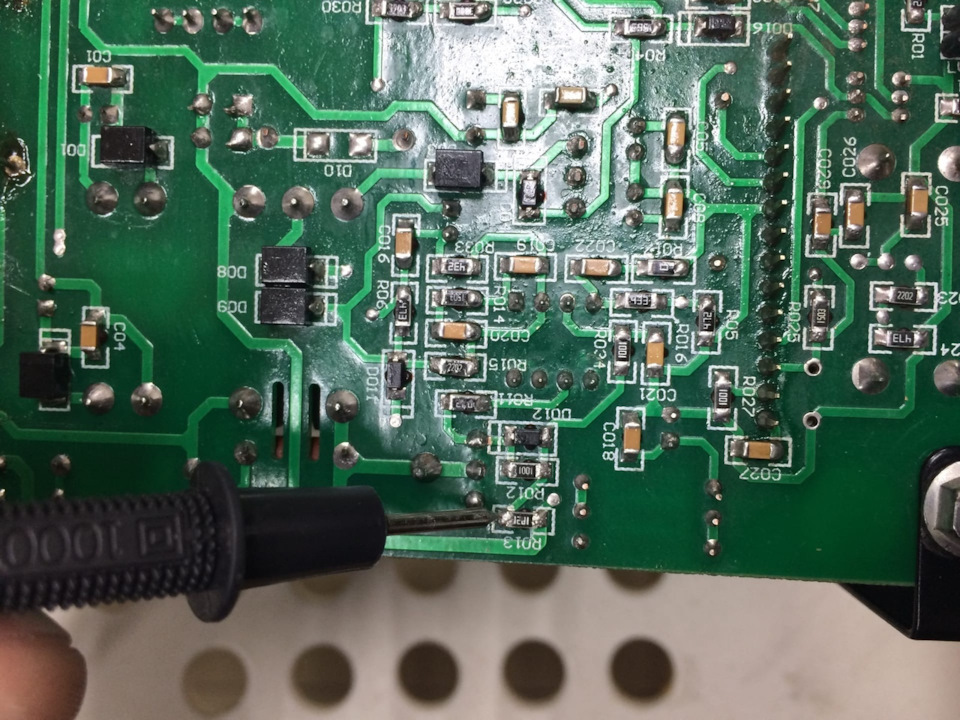

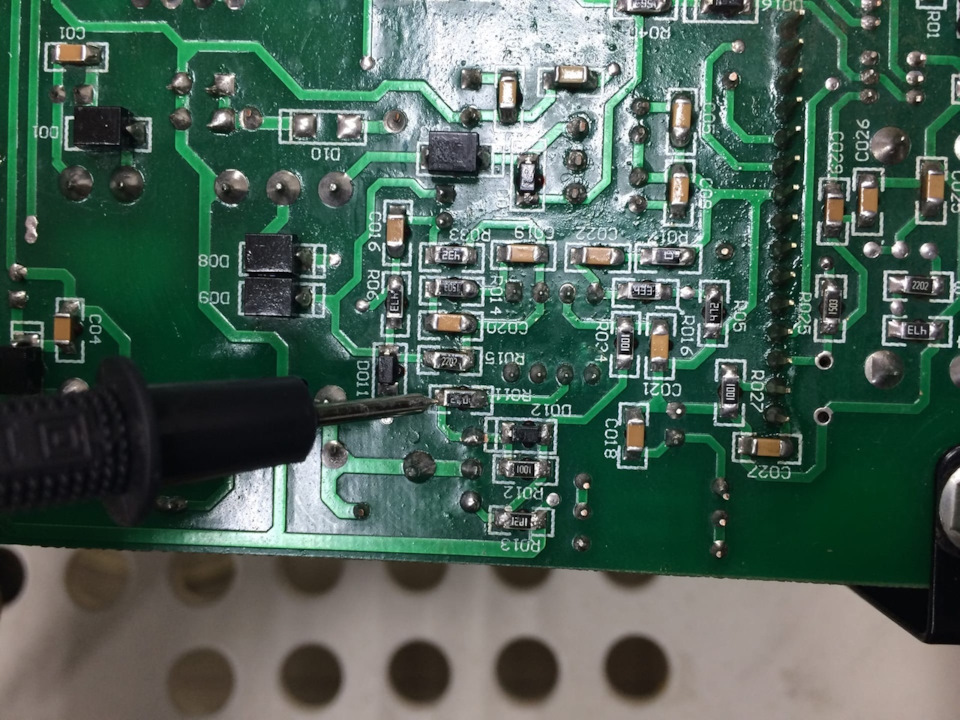

Резистор R011 22 Ом — стоит в затворе того же транзистора — оборван.
Стабилитрон D012 18 вольт
Транзистор Q02 4N90C
Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.
Это моя первая статья по радиоэлектроники и это был мой первый ремонт инвертора. Так что прошу не судить слишком строго.

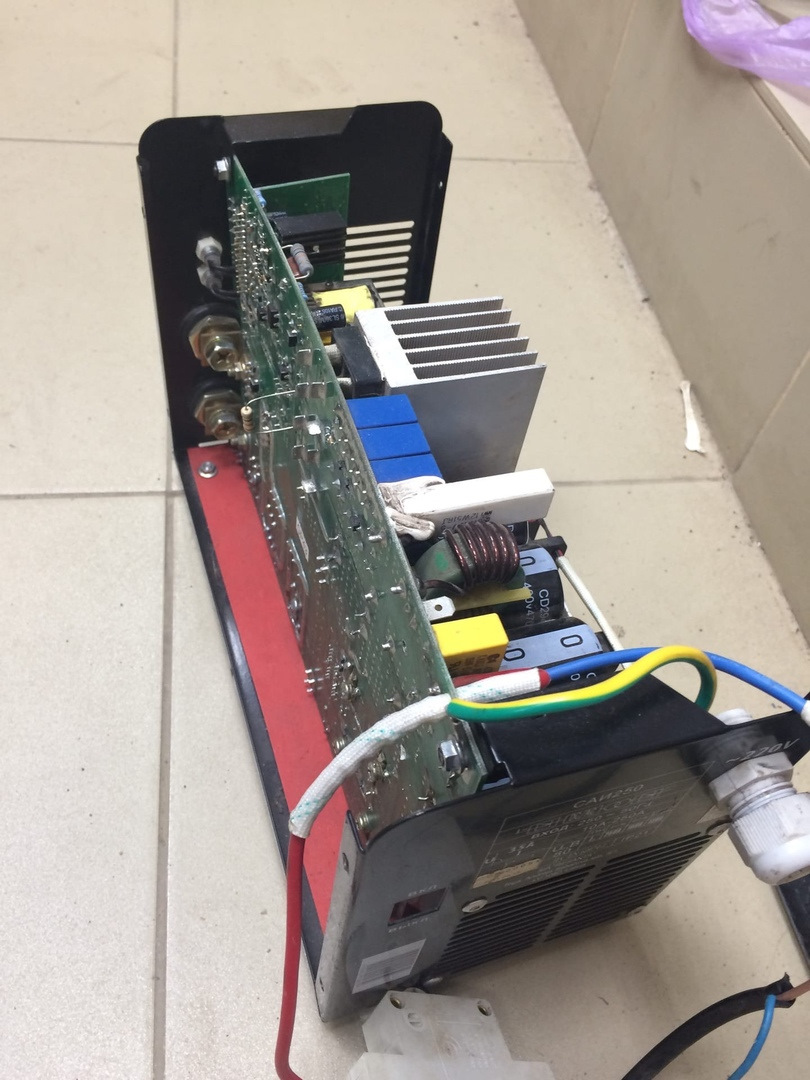

Первым делом разбираю аппарат. Снимаю крышку, откручиваю от неё заземление, разряжаю сетевые емкости лампой 220 вольт на 40 ватт. И произвожу внешний осмотр.
Сразу замечаем подгоревший резистор 22 ома 2 ватт. По схеме этот резистор R10 служит для ограничения тока ИБП аппарата. Заменив его продолжил осмотр перевернув плату. Естественно большую часть внимания уделял узлам импульсного блока питания, так-как сгорел резистор ограничивающий ток именно ИБП. Как и предполагалось обнаружил на SMD резисторе черные точки явно свидетельствующие о выходе из строя. Промерив сопротивление мультиметром убедился что резистор R13 в обрыве. Так-как под рукой не нашел резистора номиналом 1,21 ома, заменил его резисторами на 2,4 ома включенными параллельно. Думаю для токоограничивающего сопротивления повышение мощности только в плюс. R10 ограничивает ток в цепи блока питания и его сгорание свидетельствует о КЗ в данном блоке, а R13 стоит в цепи истока полевого транзистора Q02 качающего трансформатор ИБП. Прозвонив и убедившись в исправности полевика и транса, меряю сопротивление во вторичных цепях ИБП, а именно конденсатора C03 фильтрующего выходную шину VCC, цепи питания реле и вентиляторов, а так же входное сопротивление стабилизатора линии 15 вольт выполненным на микросхеме U3 LM317. Отклонений от нормы выявлено не было. Кстати странно, что стабилизацию шины 15 вольт инженеры реализовали не на м\с с фиксированным выходным напряжением. Для облечения дальнейшей диагностики аппарат был подключен к сети. При включении было обнаружено, что ИБП не справляется с нагрузкой и перезапускается с некоторой цикличностью.
Поясню работу ИБП. При подачи сетевого напряжения, ток выпрямляется 2я диодными мостами, заряжает конденсаторы и через резистор плавного пуска R43 идет на линию HT.
Далее через токоограничительный резистор R10 ток поступает на средний вывод трансформатора и ряд сопротивлений заряжающих конденсатор C017 до напряжения питания ШИМ контроллера выполненного на микросхеме U1 UC3842BN. Цепь из этих резисторов ( R7,R8,R9 ) и конденсатора служит для запуска ИБП. После того как ШИМ заработал и подал импульсы на полевой транзистор, во вторичной обмотки трансформатора T2 появится напряжение, которое выпрямляется диодами и подается на различные узлы схемы.
Через диод D03 поступает питание на шину 15 вольт, через D08 на цепь питания вентиляторов и реле, а с D09 на шину VCC, с которой в свою очередь через разделительный диод D011 поступает на питание ШИМ блока питания.
Таким образом после цепи запуска R7-10, C017 ибп пытается запитать себя, вентиляторы шину 15 вольт и реле, но не справляется нагрузкой и глохнет. Кстати реле шунтируют резистор плавного пуска R43. Для дальнейшей диагностики был применен лабораторный блок питания. Выставив напряжение 12 вольт и ограничение по току в 0,5 ампера, поочередно подавал питание на узлы и по потребляемому току проверял работоспособность узла.
Таким образом было установлено, что вентиляторы работают исправно, блок запуска реле в лице транзистора Q01 9013 был неисправен, но не вызывал просадки напряжения, а при подачи напряжения на линию 15 вольт блок уходил в защиту по току.
Было решено демонтировать стабилизацию шины 15 вольт, а именно U3, R42 и R43. После чего напряжение с лабораторного блока питания было приложено к шине 15 вольт напрямую и вновь сработала защита по току. Следовательно неисправность могла остаться только в драйверах силовых IGBT транзисторах или плате управления.

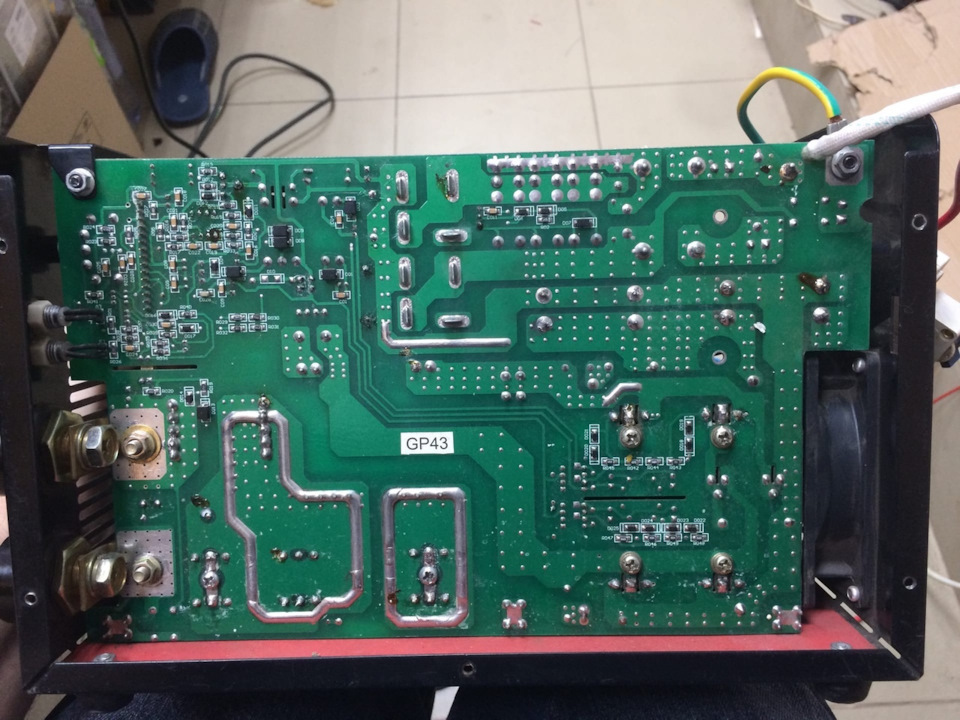

Для выявления виновника плата управления была демонтирована из основной платы при помощи паяльного фена, после чего на линию +15 вольт опять было приложено напряжение с внешнего блока питания. Ток потребления был в норме, а это значит что неисправность спряталась в маленькой платке управления.
Прежде чем ремонтировать ПУ (плата управления) решил вместо стабилизатора на LM317 поставить 7815 с нерегулируемым выходным напряжением 15 вольт. Честно сказать не знаю лучше это или хуже, но я считаю что если шина носит имя 15 вольт, то на ней и должно быть 15 вольт независимо от входного напряжения и нагрузки. Быть может именно из-за такой кривой цепи стабилизации и полетела плата ПУ с чувствительной микросхемой МС33074.
Для данной модернизации пришлось откусить вывод радиатора на котором стояла U3, на её место будет припаян 3 вывод 7815, а 2 (средний) вывод микросхемы был отогнут, к нему припаял провод и усадил все это дело в термоусадочную трубку. Провод был припаян к общему проводу на плате. Ну а 1 вывод был впаян в плату на место 3 вывода LM317. Конечно смотрится это не столь эстетично, но зато надежно работает. Для надежности укрепил радиатор микросхемы термоклеем к плате и окружающим деталям. Надеюсь он некогда не нагреется до температуры плавления термоклея. Так же была произведена замена транзистора Q01 запускающего реле.
После всех манипуляций произвел запуск аппарата (без ПУ естественно). Все включилось, реле щелкнуло, ветродуи задули, напряжение на линии ровно 15 вольт, а не как у некоторых до 20 доходит. Правда думаю в замен щадящего режима питания ПУ, в сетях с повышенным напряжением будет срабатывать зашита, но это редкость в нашей стране, поэтому оставил все как есть. Если уж клиент будет жаловаться на это подшаманю плату управления вводом резистора в цепи компаратора входного напряжения, но это уже другая история…

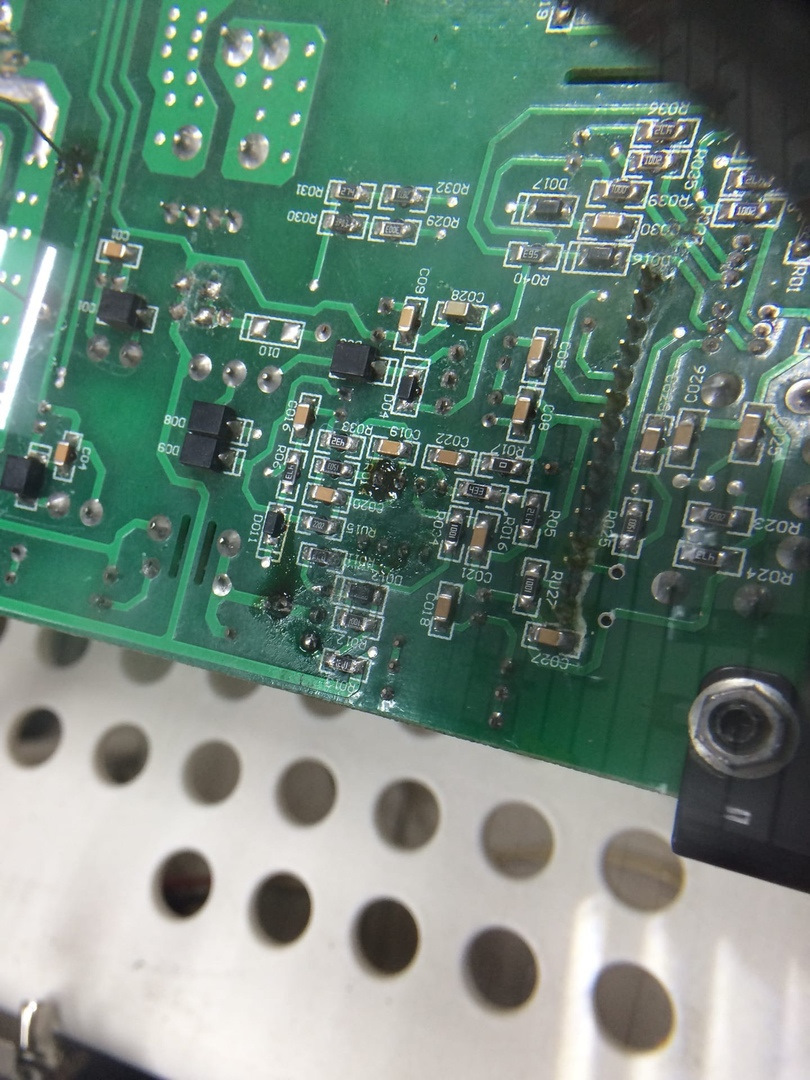

И так приступаем к диагностики платы управления. Разглядев под хорошим светом плату обнаружил СГОРЕВШУЮ дорожку от 7 ноги ПУ к общей шине. Эх, жаль уже собрал и отдал аппарат и не сделал фото. Дорожки как бы нет, но то что она была свидетельствует отсутствие паяльной маски. То есть ток прошедший по этой цепи был на столько сильным, что буквально испарил дорожку вместе с паяльной маской. Прозвонив диоды обнаружил пробитый диод D09. Заменил. Вместо дорожки кинул перемычку. Далее для проверки пришлось собрать испытательный стенд.
Благодаря статьи (http://diggerweb.ucoz.ru/publ/remont_svarochnykh_invertorov/2_remont_svarochnogo_invertora_resanta_sai_250_gp/2-1-0-23) особо с этим проблемм не было. Вместо стабилитрона на 8 вольт я поставил регулируемый стабилизатор напряжения на LM317T откалиброванный на значение 8 вольт. На вторую ногу 8 вольт, на 7 общий, а на 15 вывод 15 вольт с внешнего БП.
Ток потребления схемы был завышен, чем выводил БП в защиту ( что бы не спалить еще не спаленные элементы ограничение по току у БП оставил 0,5 ампера). Грелась микросхема MC33074, значит нужно менять. В моих запасах такой не обнаружилось поэтому просто демонтировал ее и опять подключил к стенду. Потребление схемы нормализовалось, но так же немного грелась микросхема шим контроллера uc3845, но импульсы с 3 ноги ПУ шли. Было решено все таки поменять контроллер. Так на всякий случай.
В радиомагазинах MC33074 не нашлось, поставил вместо нее LM324. Ставлю на стенд. Ура! Все работает как надо, ток потребления в норме, на выходе красивый ШИМ, ничего не греется.
Запаял ПУ в основную плату, еще раз внешне все проверил, подчистил, пропаял. Силовые транзисторы и диоды кстати особо не смотрел ибо если сгорели то сразу видно, особенно транзисторы, а диоды просто проверил в самом начале прозвонив выходные клеммы(должны звониться как диод).
В силу своей закаленности к бабахам ( после пары неудачных испытаний частотного преобразователя для асинхронного движка на IRAMX сборке ) подключил аппарат без всяких лампочек прямо в сеть и о чудо все нормально заработало. На выходе 70 с копейками вольт. Правда в работе с нагрузкой не тестировал ибо не на чем, но судя по осцилограмам на затворах силовых ключах все в норме.
Надеюсь моя статья принесет пользу ибо сам я очень нуждался в подобной статье в свое время и она могла бы сэкономить мне уйму времени и сил.
Всего доброго,
с уважением князь, быдлоКодер
и радиоэлектроньщик
фсея Руси КоловратЪ.
Сварка_РЕСАНТА_САИ-160-190-220-250(GP).7z
Всем привет.
Давайте сегодня разберем одного из моих «клиентов» и именно сварочный инвертор «Ресанта — САИ 250 ПРОФ». Почему клиента, потому что неисправность с которой он ко мне поступил на рабочий стол была самой частой в подобного рода сварочных аппаратах — вторичное питание или еще его называют «дежурный источник».
Заказать перечисленные в статье элементы для ремонта сварочного инвертора Ресанта — САИ 250 ПРОФ можно на Али:
1) Шим контроллер SG6859 — http://ali.pub/2pd1gz
2) Полевой транзистор SPD06N80C3 — http://ali.pub/2pd1qb
3) Контроллер TOP 224 — http://ali.pub/2pd244
Так вот, этот товарищ собран в данном сварочном аппарате на шим контроллере SG6859 и полевом транзисторе SPD06N80C3 обвязку и все остальное перечислять нет необходимости.
В чем соль-то спросите вы. А дело вот в чем. Когда пробивает полевик, он тянет за собой шим контроллер и небольшую часть обвязки. Найти на радиорынке детали нужные мне очень сложно. Но слава богу у нас есть китайцы (что бы мы без них делали) вот там-то я их и заказал. Стоимость смешная, но сроки большие, что мне не очень-то и подходило. Но в этом есть и свои плюсы.
Человек который принес мне сварочный аппарат, из-за довольно больших сроков по доставке оригинальных деталей, предложил мне выкупить его. Мы поторговались и я купил у него подбитого «друга» САИ 250 ПРОФ за 3500 руб. Конечно я знал что его отремонтировать мне уже стоило 450 руб. Но зная цену, что он стоит я не думал долго, достал заветные вечно-деревянные и рассчитался с человеком и приступил к ремонту сварочного инвертора Ресанта
Не дожидаясь прихода деталей (руки то чесались) я не долго думая сообразил небольшую переделку из интернета и у меня все получилось.
Переделка заключается в следующем:
Берем микросхемку TOP 224 (223, 204, 203)
- Убираем полевой транзистор;
- Убираем шим контроллер;
- Отпаиваем эмиттер оптопарыU8 (участвующей в обратной связи с шим) и припеваем его на вывод «control» TOP 2хх; Коллектор соединяем с «+» питающим шим по контакту №5 -VDD. Взять его можно с положительного вывода емкости С30;
- Сток или (Drain) на место стока бывшего SPD06N80C3 (самая большая площадка);
- Исток (Source) на место истока SPD06N80C3;
- Между истоком и затвором (control) припаиваем конденсатор 47 мкФ — 50В, «-» к истоку.
- Вместо сопротивлений 1.3 Омх3, припаиваем сопротивление 6.8 Ом.
Вот и все. Запускаем и все работает.
Вот фото доработки (с интернета) не мое изобретение:
Первый вариант
Ниже второй вариант. Лично я делал по первому.
Вот так вот после небольших манипуляций, у меня обосновался сварочный аппарат САИ 250 ПРОФ от РЕСАНТА. Аппарат очень хороший, достойный и уж точно стоит своих денег. Поправочка — денег которые я за него заплатил — 3500 руб. 🙂
Даташит на TOP 22х (1,2,3,4,5,6,7) — Скачать
Паспорт на РЕСАНТА САИ-250 ПРОФ — Скачать
Схема сварочного аппарата РЕСАНТА САИ-250 ПРОФ — Скачать
Напишите в комментарии была ли Вам полезна данная статья??
Статья 3: Ремонт переключаемого блока питания от 3 — 12 Вольт своими руками
Поделиться с друзьями:
Твитнуть
Поделиться
Плюсануть
Поделиться
Отправить
Класснуть
Линкануть
Запинить
Ремонт сварочного инвертора Ресанта
Восстанавливаем работу сварочного инвертора Ресанта САИ-250ПН
Как-то раз в мои руки попал сварочный инвертор Ресанта САИ 250ПН. Аппарат, без сомнения, внушает уважение.
Те, кто знаком с устройством сварочных инверторов, оценят всю мощь по внешнему виду электронной начинки.
Как уже говорилось, начинка сварочного инвертора рассчитана на большую мощность. Это видно по силовой части устройства.
Во входном выпрямителе два мощных диодных моста на радиаторе, четыре электролитических конденсатора в фильтре. Выходной выпрямитель также укомплектован по полной: 6 сдвоенных диодов, массивный дроссель на выходе выпрямителя,…
три (!) реле мягкого пуска. Их контакты соединены параллельно, чтобы выдержать большой скачок тока при запуске сварки.
Если сравнить эту Ресанту (Ресанта САИ-250ПН) и TELWIN Force 165, то Ресанта даст ему лихую фору.
Но, даже у этого монстра есть ахиллесова пята.
Проявление неисправности:
-
Аппарат не включается;
-
Охлаждающий кулер не работает;
-
Нет индикации на панели управления.
После беглого осмотра выяснилось, что входной выпрямитель (диодные мосты) оказались исправны, на выходе было около 310 вольт. Стало быть, проблема не в силовой части, а в цепях управления.
Внешний осмотр выявил три перегоревших SMD-резистора. Один в цепи затвора полевого транзистора 4N90C на 47 Ом (маркировка – 470), и два на 2,4 Ом (2R4) – включенных параллельно – в цепи истока того же транзистора.
Транзистор 4N90C (FQP4N90C) управляется микросхемой UC3842BN. Эта микросхема – сердце импульсного блока питания, который запитывает реле плавного пуска и интегральный стабилизатор на +15V. Он в свою очередь питает всю схему, которая и управляет ключевыми транзисторами в инверторе. Вот кусочек схемы Ресанта САИ-250ПН.
Также обнаружилось, что в обрыве ещё и резистор в цепи питания ШИ-контроллера UC3842BN (U1). На схеме он обозначен, как R010 (22 Ом, 2Вт). На печатной плате имеет позиционное обозначение R041. Предупрежу сразу, что обнаружить обрыв данного резистора при внешнем осмотре довольно трудно.
Трещина и характерные подгары могут быть на той стороне резистора, что обращена к плате. Так было в моём случае.
Судя по всему, причиной неисправности послужил выход из строя ШИ-контроллера UC3842BN (U1). Это в свою очередь привело к увеличению потребляемого тока, и резистор R010 сгорел от резкой перегрузки. SMD-резисторы в цепях MOSFET-транзистора FQP4N90C сыграли роль плавкого предохранителя и, скорее всего, благодаря им транзистор остался цел.
Как видим, вышел из строя целый импульсный блок питания на UC3842BN (U1). А он питает все основные блоки сварочного инвертора. В том числе и реле плавного пуска. Поэтому сварка и не подавала никаких «признаков жизни».
В итоге имеем кучу «мелочёвки», которую нужно заменить, дабы оживить агрегат.
После замены указанных элементов, сварочный инвертор включился, на дисплее показалось значение установленного тока, защумел охлаждающий кулер.
Тем, кто захочет самостоятельно изучить устройство сварочного инвертора – полная принципиальная схема «Ресанта САИ-250ПН».
-
Скачать (1,64 Мб.)
Главная → Мастерская → Текущая страница
