Аппарат плазменной резки ИПР 100 предназначен для плазменной резки токопроводящих металлов толщиной до 40мм: нержавеющей и оцинкованной стали, алюминия, меди, латуни и т.д. У каждого плазмореза есть источник питания, плазмотрон (основной узел) и компрессор, который подает воздух. При включении аппарата, этот воздух попадает в плазмотрон и разогревается от температуры в 25-30 тысяч градусов по Цельсию. При такой температуре воздух ионизируется и начинает проводить электрический ток. В плазмотроне появляется электрическая дуга, которую воздух «доставляет» до заготовки. Металл начинается плавиться, и появляется разрез. Вокруг места разреза металл нагревается незначительно, что позволяет делать ровный и аккуратный рез.
Функция 2T/4T
Регулировка времени подачи газа от 3х до 10 сек
Контроль тока от 10 до 100А
В комплекте фильтр-влагоотделитель
Универсальный Евроразъем
В базовый комплект расходных частей для плазмотрона входят: электрод, сопло, защитный колпачок, роликовая насадка
Электрод (катод) к плазмотрону — это расходный компонент, который меняют по мере выработки ресурса.
Рекомендуется заменять электрод через 20-40 метров резки и в комплекте с соплом.
Преимущества
Возможность работы при низких температурах окружающей среды
Толщина реза выше, чем у модели Сварог
Меньший вес по сравнению с аналогами
Более демократичная цена по сравнению с аналогами других марок
В комплектацию ИПР-100 входят:
1. Инверторный аппарат для воздушно-плазменной резки – 1шт
2. Плазменный резак ИПР 100 в сборе, 6м -1 шт
3. Клемма заземления в сборе 300А с кабелем 16 мм2, 3м – 1 шт
4. Влагомаслоотделитель – 1 шт
5. Шланг газовый 8х12, 3м – 1 шт
6. Ключ для затяжки электрода и наконечника.
7. Электрод
8. Сопло
9. Ограничитель
10.Паспорт
Ресанта
Мы являемся
официальным дилером
-
Артикул
65/68 -
Гарантия
2 года -
Max мощность, Вт
16500 -
Напряжение дуги, В
88 — 120 -
Напряжение холостого хода, В
300 -
Допустимое отклонение напряжения, %
10 -
Частота сети, Гц
50 -
Диапазон регулирования сварочного тока, А
20 — 100 -
Максимальный потребляемый ток, А
25 -
Расход воздуха, л/мин
220
Все характеристики
Популярный отзыв
Плазморезы стоят не дешево, особенно что касается профессионального оборудования. Это касается и инвертора со всеми проводами.
Разрезали спокойно стал…
Полный отзыв
Товар участвует в акциях
Маска в подарок при покупке сварочного аппарата
Дополнительная скидка в корзине
Описание

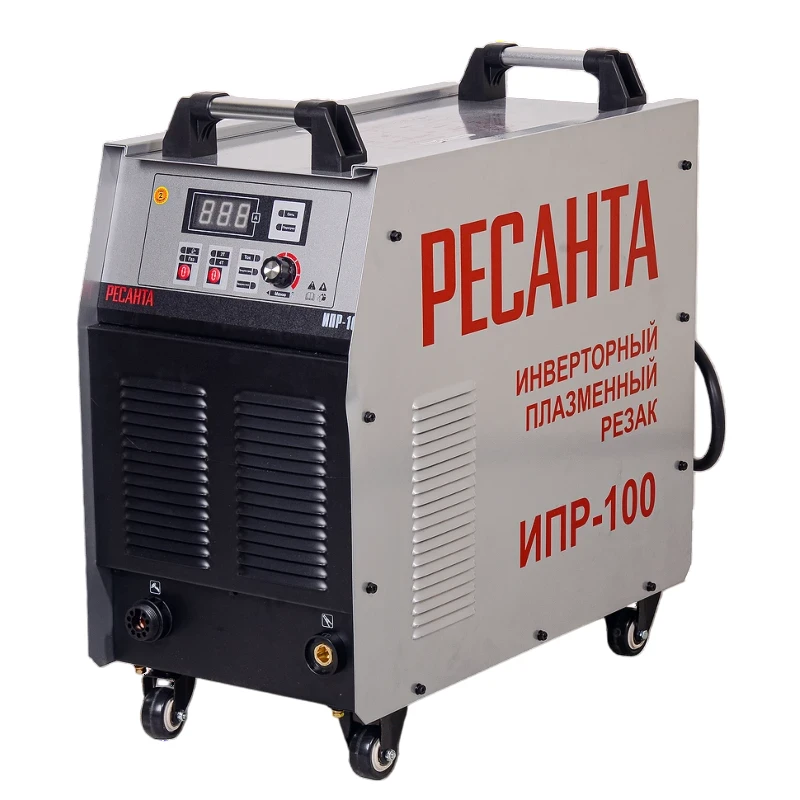

Инверторный плазменный резак Ресанта ИПР-100 с ручной регулировкой тока от 20 до 100 А используется для работы с заготовками из токопроводящих металлов. Максимальная режущая способность составляет 40 мм. Для работы потребуется компрессор с номинальным давлением 0,4 — 0,6 бар.
Ключевые особенности:
- Цифровой дисплей для отслеживания рабочих параметров.
- 2 режима управления циклом резки: 2Т/4Т.
- Ручная регулировка времени подачи газа от 3 до 10 с.
- Встроенная система защиты от перегрева.
- Две транспортировочные рукоятки.
Возможности работы Ресанта ИПР-100
Режущая способность зависит от типа металла, с которым вы работаете. Аппарат справится с резом заготовок из алюминия и нержавейки толщиной не более 15 мм, конструкционной стали до 30 мм или металла до 40 мм.
Переключение между режимами 2Т и 4Т происходит нажатием отдельной кнопки на панели управления инверторного плазменного резака ИПР:
- 2-тактный режим управления активирует цикл резки по нажатию кнопки. При её отпускании работа останавливается. Отлично подходит, если вам требуется рез длиной менее 20 см.
- 4-тактный режим используется для длительной резки. Вам не придется всё время удерживать кнопку нажатой.
Ток устанавливается в соответствии с размером заготовки. Например, для изделия из алюминия толщиной 10 — 20 мм нужно установить 40 — 75 А. В этом случае ширина реза составит 2–2,5 мм. Ориентироваться можно по таблице, которая приведена в инструкции к данному товару.
Длительный срок службы
Текущее состояние плазмореза Ресанта ИПР-100 определяется при помощи светодиодного индикатора. При перегреве на корпусе загорается лампочка с соответствующим обозначением. Это будет означать, что в модели сработала тепловая защита. В этом случае работа автоматически останавливается, что бережет плазменный резак от преждевременной поломки. Для снижения риска перегрева в конструкции предусмотрен встроенный вентилятор, который охлаждает внутренние элементы.
В комплекте поставляется влагомаслоотделитель. Он предназначен для снижения уровня влажности в пропускаемом через него воздухе. Это продлит срок службы вашего компрессора.
Комплектация
- Инверторный плазменный резак Ресанта ИПР-100
- Плазменный резак ИПР 100 в сборе, 6м
- Клемма заземления в сборе 300А с кабелем 16 мм2, 3м
- Влагомаслоотделитель
- Шланг газовый 8х12, 3м
- Ключ для затяжки электрода и наконечника
- Электрод
- Сопло
- Ограничитель
- Паспорт
Характеристики
Смотреть все
Все
- Основные параметры
-
Max мощность, Вт
16500 -
Напряжение дуги, В
88 — 120 -
Напряжение холостого хода, В
300 -
Допустимое отклонение напряжения, %
10 -
Частота сети, Гц
50 -
Диапазон регулирования сварочного тока, А
20 — 100 -
Максимальный потребляемый ток, А
25 -
Расход воздуха, л/мин
220 -
Рабочее давление (бар)
4-6 -
Толщина реза, мм
40 -
Режущая способность
конструкционная сталь – 30; нержавейка – 15; алюминий – 15 -
КПД, %
85 -
Рабочая температура, °C
от -20 до +50 -
Тип горелки
съемная -
Тип сварки
CUT -
Параметры сети
380 ± 15% -
Плата управления
IGBT Inverter -
Инверторная технология
да - Особенности
-
Плазменная резка
да -
Зажигание дуги
высокочастотное (HF)
Характеристики
Основные параметры
-
Max мощность, Вт
16500 -
Напряжение дуги, В
88 — 120 -
Напряжение холостого хода, В
300 -
Допустимое отклонение напряжения, %
10 -
Частота сети, Гц
50 -
Диапазон регулирования сварочного тока, А
20 — 100 -
Максимальный потребляемый ток, А
25 -
Расход воздуха, л/мин
220 -
Рабочее давление (бар)
4-6 -
Толщина реза, мм
40 -
Режущая способность
конструкционная сталь – 30; нержавейка – 15; алюминий – 15 -
КПД, %
85 -
Рабочая температура, °C
от -20 до +50 -
Тип горелки
съемная -
Тип сварки
CUT -
Параметры сети
380 ± 15% -
Плата управления
IGBT Inverter -
Инверторная технология
да -
Класс товара
профессиональный
Особенности
-
Плазменная резка
да -
Зажигание дуги
высокочастотное (HF) -
Встроенный компрессор
нет -
EURO-разъем
да
Дополнительно
-
Серия
ИПР -
Родина бренда
Россия -
Габариты, см
56 x 30 x 49 -
Вес нетто, кг
27,7 кг -
Модельный ряд
100 -
Страна производства
Китай
Параметры упакованного товара
-
Длина, мм
600 -
Ширина, мм
500 -
Высота, мм
500 -
Вес в упаковке, кг
36.7
Файлы
Инструкция для инверторного плазменного резака Ресанта ИПР-100.pdf
1.35 МБ
Скачать
Декларация о соответствии
502.02 КБ
Скачать
Отзывы
Самый полезный отзыв
Всего 2 отзыва
Об этом товаре еще не задавали вопросы — ваш может стать первым!
Сопутствующие товары
Электрод Ресанта для ИПР-100
Товар снят с производства: Нет
Топ: Нет
Родина бренда: Россия
Длина, мм: 210
Ширина, мм: 365
Высота, мм: 80
Вес в упаковке, кг: 0.6
Сопло для плазменной горелки Ресанта для ИПР-100
Товар снят с производства: Нет
Топ: Нет
Родина бренда: Россия
Сварочные краги Ресанта СК-1
Гарантия: 1 год
Товар снят с производства: Нет
Топ: Нет
Тип: пятипалые
Родина бренда: Россия
Страна производства: Китай
Длина, мм: 200
Ширина, мм: 150
Высота, мм: 30
Вес в упаковке, кг: 0,340
Сварочная маска Ресанта МС-6
Гарантия: 2 года
Количество оптических датчиков: 1
Тип питания: солнечная батарея + 2 батарейки CR2927
Степень затемнения: 11
Регулировка чувствительности: нет
Время переключения, мс: 1.2
Регулировка времени задержки: нет
Регулировка затемнения: нет
Задержка открытия, с: 0.6
Чувствительность сенсора: постоянная
Сварочные краги Ресанта СК-10КП
Товар снят с производства: Нет
Топ: Нет
Тип: пятипалые
Родина бренда: Россия
Вес нетто, кг: 420
Длина, мм: 200
Ширина, мм: 150
Высота, мм: 30
Вес в упаковке, кг: 0.4
Сварочная маска Ресанта МС-4
Гарантия: 2 года
Количество оптических датчиков: 1
Тип питания: солнечная батарея + 1 батарейка CR2032
Степень затемнения: 11
Регулировка чувствительности: нет
Время переключения, мс: 1.2
Регулировка времени задержки: нет
Регулировка затемнения: нет
Задержка открытия, с: 0.6
Чувствительность сенсора: постоянная
Сварочная маска Ресанта МС-1
Гарантия: 2 года
Количество оптических датчиков: 1
Тип питания: солнечная батарея + 1 батарейка CR2032
Степень затемнения: 9-13
Регулировка чувствительности: да
Время переключения, мс: 1.2
Регулировка времени задержки: да
Регулировка затемнения: внешняя / внутренняя
Задержка открытия, с: 0.1 — 0.6
Чувствительность сенсора: регулируамая
Удлинитель Ресанта СУ-2х1-20/1
Гарантия: 2 недели
Кабель: ПВС
Сечение кабеля: 2х1
Мощность по режимам, Вт: 2200 (размотанный кабель), 1100 (смотанный кабель)
Количество розеток, шт: 1
Длина кабеля, м: 20
Номинальное напряжение, В: 250
Номинальная частота, Гц: 50
Товар снят с производства: Нет
Топ: Нет
Удлинитель Ресанта СУ-2х1-30/2ВР
Гарантия: 2 недели
Кабель: ПВС
Сечение кабеля: 2х1
Мощность по режимам, Вт: 2200 (размотанный кабель), 1100 (смотанный кабель)
Количество розеток, шт: 1
Длина кабеля, м: 30
Номинальное напряжение, В: 250
Номинальная частота, Гц: 50
Товар снят с производства: Нет
Топ: Нет
Удлинитель Ресанта СУ-2х1-30/2
Гарантия: 2 недели
Кабель: ПВС
Сечение кабеля: 2х1
Мощность по режимам, Вт: 2200 (размотанный кабель), 1100 (смотанный кабель)
Количество розеток, шт: 4
Длина кабеля, м: 30
Номинальное напряжение, В: 250
Номинальная частота, Гц: 50
Товар снят с производства: Нет
Топ: Нет
Сварочная маска Ресанта МС-3
Гарантия: 2 года
Количество оптических датчиков: 1
Тип питания: солнечная батарея + 1 батарейка CR2032
Степень затемнения: 9-13
Регулировка чувствительности: да
Время переключения, мс: 0.7
Регулировка времени задержки: да
Регулировка затемнения: внешняя / внутренняя
Задержка открытия, с: 0.1 — 0.6
Чувствительность сенсора: регулируамая
Удлинитель Ресанта СУ-3х1,5-30/2
Гарантия: 2 недели
Кабель: ПВС
Сечение кабеля: 3х1,5
Мощность по режимам, Вт: 3500 (размотанный кабель), 1300 (смотанный кабель)
Количество розеток, шт: 4
Длина кабеля, м: 30
Номинальное напряжение, В: 250
Номинальная частота, Гц: 50
Товар снят с производства: Нет
Топ: Нет
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Выражаем благодарность за Ваш выбор и гарантируем высокое
качество, безупречное функционирование приобретенного Вами изделия
марки «Ресанта», при соблюдении правил его эксплуатации.
В настоящее время над производством сварочного
оборудования работает крупный научно-исследовательский центр, пять
основных современных производственных площадок, а также, несколько
дополнительных. Благодаря передовым исследованиям и надежности
сварочного оборудования, сварочное оборудование РЕСАНТА надежно
зарекомендовало себя у нескольких миллионов потребителей в бытовой,
строительной и промышленной эксплуатации.
Мы предлагаем широкий ассортимент сварочного оборудования и
сопутствующих товаров:
• Инверторное оборудование для ручной дуговой сварки;
• Инверторное оборудование для аргонодуговой сварки;
• Инверторные полуавтоматы для сварки в среде защитных газов;
• Оборудование для воздушно-плазменной резки;
• Универсальные и комбинированные сварочные инверторы;
• Средства защиты при сварочных работах;
• Комплектующие, расходные материалы и аксессуары.
Сварочное оборудование марки РЕСАНТА широко представлено
среди представительств и дилеров по всей территории России.
Оборудование проходит контрольное тестирование на производстве, а
также, дальнейшую тщательную предпродажную проверку, гарантийное и
послегарантийное обслуживание, что обеспечивает стабильность
высокого качества марки РЕСАНТА.
Перед использованием данного устройства обязательно прочтите
инструкцию!
Конструкция аппарата воздушно-плазменной резки непрерывно
совершенствуется, поэтому приобретенная Вами модель может
незначительно отличаться от описываемой в данном руководстве.
Мы всегда рады получить от Вас обратную связь по эксплуатации
нашей продукции, а также по улучшению его качества:
E-mail: idea@resanta.ru
Web site: http://www.resanta.ru
СОДЕРЖАНИЕ
1. ОБЩИЕ СВЕДЕНИЯ ……………………………………………………………………… 5
2. ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ………………………………. 5
3. КОМПЛЕКТАЦИЯ ………………………………………………………………………….. 9
4. ОБЩИЙ ВИД И ОПИСАНИЕ УСТРОЙСТВА …………………………………… 10
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ……………………………………………… 12
6. ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ ……………………………………….. 13
7. ОБЩИЕ СВЕДЕНИЯ ПО ЭКСПЛУАТАЦИИ И ПОРЯДОК РАБОТЫ …… 16
8. ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ ВОЗДУШНО-ПЛАЗМЕННОЙ РЕЗКИ . 18
9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ……………………………………………….. 23
10. ВОЗМОЖНЫЕ НЕПОЛАДКИ ………………………………………………………… 25
11. ТРАСПОРТИРОВКА И ХРАНЕНИЕ ……………………………………………….. 26
12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ……………………………………………….. 26
13. СЕРВИСНЫЕ ЦЕНТРЫ ……………………………………………………………….. 29
14. ГАРАНТИЙНЫЙ ТАЛОН ……………………………………………………………….. 31
1. ОБЩИЕ СВЕДЕНИЯ
Данный паспорт технического устройства является справочным
материалом, в котором описываются основные элементы управления
изделием.
Перед использованием данного устройства обязательно прочтите инструкцию.
Представленная документация содержит минимально необходимые
сведения для применения изделия. Предприятие-изготовитель вправе
вносить в конструкцию усовершенствования, не изменяющие правила и
условия эксплуатации, без отражения их в эксплуатационной
документации. Дата производства отражена в серийном номере
устройства в формате ггмм с 16 по 19 символы.
Правила реализации продукции определяются предприятиями
розничной торговли в соответствии с требованиями действующего
законодательства.
Аппарат плазменной резки ИПР 100 предназначен для плазменной
резки токопроводящих металлов толщиной до 40мм: нержавеющей и
оцинкованной стали, алюминия, меди, латуни и т.д.
У каждого плазмореза есть источник питания, плазмотрон (основной
узел) и компрессор, который подает воздух. При включении аппарата,
этот воздух попадает в плазмотрон и разогревается от температуры в
25-30 тысяч градусов по Цельсию. При такой температуре воздух
ионизируется и начинает проводить электрический ток. В плазмотроне
появляется электрическая дуга, которую воздух «доставляет» до
заготовки. Металл начинается плавиться, и появляется разрез. Вокруг
места разреза металл нагревается незначительно, что позволяет делать
ровный и аккуратный рез.
2. ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
Прочтите руководство.
Несоблюдение всех инструкций, указанных ниже, может привести к поражению
электрическим током, пожару и / или серьезной травме.
2.1 Безопасность рабочего места
•
Рабочее место должно быть в чистоте и хорошо освещенным.
Беспорядок и плохое освещение могут привести к несчастным
случаям.
•
Не работайте плазменным резаком во взрывоопасной атмосфере,
например, вблизи легко воспламеняющихся жидкостей, газов или
пыли. Плазменная резка создает искры, которые могут привести к
воспламенению пыли или паров.
•
Не допускайте присутствия детей и посторонних лиц во время
работы с плазменным резаком. Отвлечение внимания может
привести к утрате контроля над аппаратом.
2.2 Электрическая безопасность
•
Избегайте прямого контакта с заземленными предметами, такими как
трубы, радиаторы, плиты и холодильники. Если Ваше тело не
заземлено, существует повышенная опасность поражения
электрическим током.
•
Не используйте плазменный резак под дождем или в условиях
повышенной влажности.
•
Не используйте шнур питания не по назначению. Держите шнур
вдали от источников тепла, агрессивных сред, острых кромок или
движущихся предметов.
•
При работе на улице плазменным резаком используйте удлинитель,
предназначенный для использования вне помещений.
2.3 Личная безопасность
•
Будьте внимательны и руководствуйтесь здравым смыслом при
эксплуатации плазменного резака. Не используйте плазменный
резак, если вы устали или находитесь под воздействием наркотиков,
алкоголя, лекарств или других веществ, изменяющих сознание.
Секундная потеря концентрации во время работы плазменного
резака может привести к серьезным травмам.
•
При работе с плазменным резаком используйте средства
индивидуальной защиты (см. Общие инструкции по эксплуатации).
•
Избегайте случайного включения аппарата. Убедитесь, что
выключатель питания в положение «ВЫКЛ» перед подключением
шнура питания к сети.
•
Сохраняйте правильную стойку во время работы с плазменным
резаком. Это позволит лучше контролировать работу с плазменным
резаком в непредвиденных ситуациях.
2.4 Специальные правила техники безопасности
•
Сохраняйте ярлыки и бирки на аппарате. Они содержат важную
информацию по безопасности.
•
Для предотвращения поражения электрическим током, не касайтесь
частей аппарата, находящихся под напряжением. Носите защитную
одежду. Сила тока достаточна, чтобы привести к серьезным травмам
или смерти. Не используйте плазменный резак, если вы не
изолированы от земли и от заготовки.
•
Избегайте поражения глаз и участков тела. Используйте защитную
маску с затемненным стеклом, специальные перчатки и фартук. Свет
от дуги и инфракрасное излучение может повредить глаза и вызвать
ожоги кожи. Не допускайте присутствия посторонних без надлежащей
защиты глаз и тела.
•
Не храните легковоспламеняющиеся и взрывоопасные вещества
ближе 10 метров от места резки. На них могут попасть искры от
резака. Держите огнетушитель в пределах досягаемости. Тщательно
очистите разрезаемую деталь от любой краски, жира или других
посторонних веществ.
•
Избегайте случайных запусков. Перед включением плазменного
резака необходимо подготовиться к работе с ним.
•
Не оставляйте плазменный резак без присмотра, когда он подключен
к сети. Переведите выключатель в положение «ВЫКЛ» и выньте
вилку из розетки перед уходом.
•
Используйте струбцины или другие приспособления для надежного
крепления заготовки на рабочей поверхности. Удерживать заготовку
руками ненадежно, вы можете потерять контроль.
•
Плазменный резак не игрушка! Храните аппарат в недоступном для
детей месте.
•
Людям с кардиостимуляторами, необходимо проконсультироваться
со своим врачом перед использованием аппарата.
Электромагнитные поля в непосредственной близости от
кардиостимулятора могут вызвать помехи в работе
кардиостимулятора. Кроме того, людям с кардиостимуляторами
необходимо соблюдать дополнительные правила:
•
Не работайте в одиночку.
•
Не используйте аппарат с неисправным выключателем питания.
•
Надлежащим образом следите за подключением и работой аппарата,
чтобы избежать поражения электрическим током.
•
Аппарат должен быть заземлен посредством крепежного болта на
задней панели аппарата. При подключении аппарата нужно
использовать устройство защитного отключения.
Предотвращение поражения глаз.
Использование средств
индивидуальной защиты и защитных приспособлений
уменьшает риск получения травмы.
•
Используйте защитные затемненную маску или очки во время резки.
•
Надевайте огнестойкие ботинки или сапоги при использовании
аппарата. Не носите брюки с манжетами, робы с открытыми
карманами, или любую одежду, на которой могут удерживаться капли
расплавленного металла и искры.
•
Предохраняйте одежду от попадания на нее жира, масла,
растворителей или горючих веществ. Защитная одежда и защитные
перчатки должны быть сухими.
•
Носите специальный головной убор для защиты головы и шеи.
Используйте фартук и нарукавники, предназначенные для сварки и
резки.
•
При резке материала в замкнутом пространстве, предохраняйте уши
от попадания искр специальной защитой.
Для предотвращения пожара
, удалите все горючие
материалы из области работы.
•
При возможности проводите работы в месте вдали от горючих
материалов. Если это не представляется возможным, защитите
объекты с помощью огнезащитного материала.
•
Удалите или обезопасьте от огня горючие материалы в радиусе 10
метров вокруг рабочей области. Используйте огнестойкие материалы,
чтобы покрыть открытые двери, окна, трещины и другие отверстия.
•
Оградите рабочее место с помощью переносных огнестойких экранов.
Защитите от искр и теплового воздействия горючие стены, потолки,
полы и т.д. огнеупорными покрытиями.
•
При работе на металлической стене, потолке и т. д. предотвратите
возможность воспламенения горючих материалов с другой стороны,
переместив их в безопасное место. Если это не представляется
возможным, назначьте кого-либо в качестве ответственного, снабдив
его огнетушителем во время резки и, по крайней мере в течении
получаса после завершения резки.
•
Не производите резку материалов, имеющих горючие покрытия или с
горючей внутренней структурой, такие как стены или потолки, без
проверенного метода устранения опасности.
•
Не выбрасывайте горячий шлак и отработанный материал в емкость
из горючих материалов. Держите огнетушитель рядом и знайте, как им
воспользоваться.
•
После резки внимательно осмотрите рабочее пространство на
наличие огня. Помните, что дым или огонь может быть не заметен в
течение некоторого времени после начала пожара.
•
Не используйте резак в среде, содержащей опасные реактивные или
горючие газы, пары, жидкости или пыль. Обеспечьте достаточную
вентиляцию в рабочей зоне, чтобы предотвратить накопление газов,
паров или пыли. Не нагревайте контейнера, содержание которых Вам
неизвестно, при нагревании может произойти возгорание
легковоспламеняющихся или взрывоопасных паров. Проводите
очистку контейнеров перед применением плазменного резака.
•
Не прикасайтесь к электрическим частям.
•
Не надевайте влажные или поврежденные перчатки.
•
Для защиты от поражения электрическим током, используйте обувь на
диэлектрической подошве и специальные перчатки.
•
Убедитесь, что аппарат находится в устойчивом положении перед
использованием. Падение плазменного резака в процессе работы
может привести к поражению электрическим током, серьезным
травмам или пожару.
•
Убедитесь, что плазменный резак надежно заземлен.
•
Избегайте чрезмерного воздействия паров и газов. Не вдыхайте пары.
При необходимости используйте систему вентиляции или вытяжку,
эффективно отводящую пары и газы из рабочей зоны.
•
Поджиг дуги происходит при нажатии кнопки плазменной горелки.
Направьте резак на разрезаемую деталь, прежде чем зажечь дугу. Не
направляйте сопло резака в сторону людей или
легковоспламеняющихся предметов.
•
Отключите аппарат от сети, прежде чем выполнять любые настройки
аппарата, техническое обслуживание или чистку.
•
Используйте только сжатый воздух, настраивайте давление в
зависимости от типа работ. Никогда не используйте кислород,
углекислый газ, горючие или сжиженные газы в качестве источника
для плазменного резака. Такие газы способны вызвать взрыв, что
приведет к серьезным травмам.
•
Предупреждения, меры предосторожности и инструкции, приведенные
в этом руководстве, не могут охватить все возможные ситуации,
которые могут произойти. Пользователь должен быть бдителен и
соблюдать осторожность при работе с аппаратом.
3. КОМПЛЕКТАЦИЯ
В комплектацию ИПР-100 входят:
1. Инверторный аппарат для воздушно-плазменной резки – 1шт
2. Плазменный резак ИПР 100 в сборе, 6м -1 шт
3. Клемма заземления в сборе 300А с кабелем 16 мм2, 3м – 1 шт
4. Влагомаслоотделитель – 1 шт
5. Шланг газовый 8х12, 3м – 1 шт
6. Ключ для затяжки электрода и наконечника.
7. Электрод
8. Сопло
9. Ограничитель
10.Паспорт
4. ОБЩИЙ ВИД И ОПИСАНИЕ УСТРОЙСТВА
Рис. 1. Общий вид ИПР-100
*Внешний вид устройств может отличаться от изображенного на рисунке
Передняя панель:
1. Цифровой дисплей.
2. Регулятор времени подачи воздуха после окончания резки.
3. Ручка потенциометра (настройки силы тока)
4. Индикатор «Перегрев»
5. Решетка вентиляции
6. Кнопка переключения режимов 2Т/4Т
7. Разъем (+) для клеммы заземления
8. Разъем подключения плазматрона
Задняя панель:
9. Сетевой выключатель
10. Штуцер для подключения компрессора (11 мм).
11. Силовой кабель
12. Болт заземления
13. Решетка вентиляции
14. Места крепления фильтр—регулятора (влагомаслоотделителя)
Loading…
- Главная
- Сварочное оборудование Ресанта
В наличии
Показать наличие на складах
Московская область, Ленинский г.о., Горки Ленинские рп, Каширское шоссе тер.,31-й км,36/2: Скоро в продаже
г.Балашиха: шоссе Энтузиастов, Западная коммунальная зона, вл. 4: В наличии
Москва, Каширский проезд, 23с14: В наличии
Московская область, Мытищинский район, д.Грибки, ул. Промышленная д.12: В наличии
- О товаре
- Характеристики
- Документация
Описание:
Аппарат плазменной резки ИПР 100 предназначен для плазменной резки токопроводящих металлов толщиной до 40мм: нержавеющей и оцинкованной стали, алюминия, меди, латуни и т.д.
- Функция 2T/4T
- Регулировка времени подачи газа от 3х до 10 сек
- Контроль тока от 20 до 100А
- В комплекте фильтр-влагоотделитель
- Универсальный Евроразъем
В базовый комплект расходных частей для плазмотрона входят: электрод, сопло, защитный колпачок, роликовая насадка
Электрод (катод) к плазмотрону — это расходный компонент, который меняют по мере выработки ресурса. Рекомендуется заменять электрод через 20-40 метров резки и в комплекте с соплом.
Преимущества
- Возможность работы при низких температурах окружающей среды
- Толщина реза выше, чем у аналогов других марок
- Меньший вес по сравнению с аналогами
Основные характеристики:
| Напряжение питающей сети, В | 380 (±15%) |
| Диапазон регулирования тока реза, А | 20-100 |
| ПН (40°C) | 70% |
| Режущая способность, мм |
Максимальная толщина разрезаемого металла – 40мм конструкционная сталь — 30 нержавейка — 15 алюминий — 15 |
| Система поджига дуги | Высокочастотный поджиг |
| Производительность компрессора, л/мин | ≥ 220 |
| Напряжение холостого хода, В | 300 |
| Номинальное напряжение дуги, В | 88 — 120 |
| Номинальное давление компрессора, Бар | 4 — 6 |
Посмотреть все характеристики
Характеристики:
| Напряжение питающей сети, В | 380 (±15%) |
| Диапазон регулирования тока реза, А | 20-100 |
| Потребляемый ток, А | 25 |
| Плата управления | IGBT Inverter |
| Система поджига дуги | Высокочастотный поджиг |
| Отсоединение кабеля горелки | Да |
| Производительность компрессора, л/мин | ≥ 220 |
| Напряжение холостого хода, В | 300 |
| Номинальное напряжение дуги, В | 88 — 120 |
| Номинальное давление компрессора, Бар | 4 — 6 |
| Режущая способность, мм |
Максимальная толщина разрезаемого металла – 40мм конструкционная сталь — 30 нержавейка — 15 алюминий — 15 |
| Диапазон температуры эксплуатации, °С | -20…+50 |
| Вес, кг | 40.8 кг |
| Габариты упаковки | 0.68 × 0.48 × 0.48 м |
Категории:
Сварочное оборудование Ресанта
Сварочные аппараты Ресанта
Инверторные аппараты для воздушно-плазменной резки (ИПР)
Похожие товары
|
Код: 121663
на этот товар предоставляется скидка Бесплатная доставка ? В корзину Сравнить Купить в один клик Новости интернет-магазина «Лаукар»:23.04.2025 26.02.2025 17.02.2025 Дополнительная информация в категории Сварочный аппарат:Таблица Авторизованных сервисных центров по брендам. Описание Инструкция Отзывы (0) В интернет-магазине бытовой техники «Лаукар» Вы можете скачать инструкцию к товару Инверторный плазменный резак Ресанта ИПР-100 [65/68] совершенно бесплатно. Все инструкции, представленные на сайте интернет-магазина бытовой техники «Лаукар», предоставляются производителем товара. Для того чтобы скачать инструкцию, Вам необходимо нажать на ссылку «скачать инструкцию», расположенную ниже, а в случае, если ссылки нет, Скачать инструкцию Смотреть инструкцию
Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара: Инверторный плазменный резак Ресанта ИПР-100 [65/68]. Пожалуйста, сверяйте информацию о товаре с информацией на |
