В серию Ricoh SP 230 входят МФУ «4-в-1» SP 230SFNw и принтер SP 230DNw — оба монохромные, формата А4.

Мы рассмотрим многофункциональное устройство Ricoh SP 230SFNw.

Характеристики, комплектация, расходные материалы

Вот характеристики, заявленные производителем:

Вместе с МФУ поставляются:

• кабель питания,
• телефонный кабель,
• тонер-картридж (стартовый),
• два компакт-диска с ПО и инструкциями,
• бумажные руководства и другие информационные материалы на разных языках, включая русский.

Картинка с сайта: www.ixbt.com

Список заменяемых пользователем расходных материалов состоит из двух позиций: блок фотобарабана на 12 тысяч отпечатков и тонер-картридж, который бывает трех видов.

Картинка с сайта: www.ixbt.com

Стартовый картридж рассчитан на 700 отпечатков (по стандарту ISO/EIC 19752), такой поставляется только вместе с МФУ, а в продажу поступают два других: обычный на 1200 отпечатков и повышенной емкости на 3000.

Картинка с сайта: www.ixbt.com

Конечно, список периодических замен этим исчерпываться не может, но все прочее должно заменяться только специалистом авторизованного сервисного центра.

Каких-либо опций к аппарату не предлагается.

Внешний вид, особенности конструкции

Внешне ничем особенным аппарат не выделяется: компоновка вполне обычная, подробно описывать ее нет смысла. В цветовой гамме сочетаются молочно-белый и матовый черный цвета.

Автоподатчик документов сканера односторонний, и при работе с двусторонними документами их придется переворачивать вручную. При работе со стекла АПД можно открывать на угол до 70-75 градусов без возможности фиксации и в других положениях.

Высота аппарата с поднятым АПД составляет 53 см, это нужно учитывать при выборе места для установки, чтобы не помешала нависающая полка.

Крепление автоподатчика предусматривает подъем его задней части при работе с объемными оригиналами — книгами и подшивками документов, чтобы избежать излишней засветки по краям.

Картинка с сайта: www.ixbt.com

Подающих лотков два: выдвижной на 250 листов в нижней части, над ним откидной слот однолистовой подачи. В обоих случаях бумага А4 подается короткой кромкой, а слот нужно использовать при работе с очень плотной бумагой, конвертами и наклейками.

Картинка с сайта: www.ixbt.com

Приемный лоток вмещает 120 листов. При работе с носителями небольшого размера передний край расположенного над приемным лотком узла сканера можно немного приподнять, чтобы обеспечить удобный доступ к внутренней части лотка, куда и будут выходить такие носители.

Панель управления сделана почти горизонтальной, она имеет лишь небольшой наклон вперед, изменять угол нельзя.

Центральную часть панели занимает ЖК-экран. Он весьма и весьма бюджетный — две строки по 16 символов, и с невысоким разрешением, из-за чего хорошо видны отдельные точки, образующие символы.

Картинка с сайта: www.ixbt.com

В левой части панели находится блок кнопок быстрого вызова телефонных номеров (он нужен при работе факса), затем шесть функциональных кнопок. Справа кнопок больше: навигационный блок для работы с меню, буквенно-цифровой блок, крайними справа являются кнопки «Power», «Стоп/Выход» и «Старт».

Под экраном находятся три подсвечиваемых кнопки перехода к основным режимам — сканирование, копирование, факс.

Картинка с сайта: www.ixbt.com

На передней панели имеется откидная крышка, открывающая доступ к месту установки блока фотобарабана, в который вставляется и тонер-картридж. Их извлечение и замена достаточно просты.

Все разъемы сосредоточились на задней стенке. Слева интерфейсные — штатный порт USB type B (female) и порт Ethernet, справа розетка для кабеля питания.

Картинка с сайта: www.ixbt.com

Телефонные разъемы находятся повыше, в середине, под ними расположена откидная крышка, которой придется воспользоваться для извлечения застрявшей бумаги. Откинуть ее придется и при печати на очень плотных носителях или конвертах.

Картинка с сайта: www.ixbt.com

Порт USB type A (female), к которому можно подключать сменные носители для сохранения на них сканов или распечатки имеющихся на них файлов, в данной модели отсутствует.

Картинка с сайта: www.ixbt.com

Автономная работа

Меню настроек

Более подробно работа с панелью управления будет описана при рассмотрении основных функций, а пока остановимся на имеющихся настройках.

Инструкция предупреждает: только часть из них хранится в энергонезависимой памяти, а некоторые при длительных отключениях питания могут быть потеряны. Например, дата и время сохраняются примерно два часа.

Перечислять все возможные настройки бессмысленно, они подробно описаны в доступном для скачивания руководстве пользователя. Скажем лишь, что справиться с изменением большинства установок вполне под силу не только сисадмину, но даже более-менее опытному пользователю.

Попутно дадим несколько подсказок.

Можно выбрать режим, в который МФУ переходит сразу после включения или после возврата из энергосбережения. По умолчанию установлено копирование.

Экономия тонера предусмотрена, её включение находится в «Общие настройки — Экология». В этом же подразделе меню можно задействовать тихий режим работы.

В целях безопасности можно запретить изменение настроек без авторизации.

Копирование

На экране этого режима отображаются заданное количество копий, установленные масштаб и контрастность, качество («Текст — Фото — Квитанция — Авто»). Для их изменения нужно нажать кнопку «Опции» (черная, слева от «Fax»).

В появившемся меню можно будет задать еще и макет страницы (размещение 2 или 4 документов на одном листе копии с соответствующим уменьшением) и способ сортировки при изготовлении нескольких копий пакета документов.

Внешний вид копии можно подстраивать регулировкой контрастности (инструкция рекомендует делать это для изменения чёткости) и плотности (в инструкции говорится об изменении яркости).

Для установок копирования предусмотрены еще две кнопки, которые находятся левее кнопки «Опции». Одна из них определяет количество сторон на оригиналах и на копиях; поскольку АПД не имеет реверса, режим «2-ст. в 2-ст.» возможен только при работе со стекла, документ после сканирования первой стороны и соответствующего экранного запроса придется переворачивать вручную.

Отображаемые на экране сведения в зависимости от установок и этапа копирования могут немного меняться. Так, отличный от одностороннего режим будет помечен как «2стор.» в левом верхнем углу.

Как и в большинстве современных МФУ, есть отдельная кнопка для копирования удостоверений или иных оригиналов небольшого размера. При этом две стороны или два разворота (например, паспорта) будут размещены на одном листе копии.

Прямого выбора между сканированием со стекла или с автоподатчика нет, приоритет имеет АПД.

Локальное подключение по USB

Установку мы производили с диска из комплекта на компьютер с ОС Windows 10, следуя обычной схеме: сначала ПО, по запросу — физическое подключение аппарата к USB-порту компьютера.

Установка драйверов и ПО

После выбора языка (русский доступен) и согласия с лицензионным соглашением запрашивается тип подключения:

Картинка с сайта: www.ixbt.com

После этого предлагается соединить включенное МФУ и компьютер USB-кабелем:

Картинка с сайта: www.ixbt.com

Затем следует выбор компонентов:

Картинка с сайта: www.ixbt.com

Мы отказались только от драйверов факса — подобные функции не тестируем за неимением возможностей для этого.

Через непродолжительное время установка благополучно завершилась, мы получили установленный принтер.

Помимо драйверов, установились и некоторые утилиты.

В автозагрузке появился Status Monitor, который отображает текущее состояние МФУ и остаток тонера.

Здесь видно, что тонера осталось совсем мало. Для стартового тонер-картриджа заявлено 700 страниц, но речь идет о неких абстрактных отпечатках, определенных стандартом, а мы к этому моменту напечатали около 250 различных страниц из числа наших тестовых. Дальше можно сомневаться: то ли отображение остатка очень приблизительное, и в реальности осталось еще приличное количество тонера, то ли на наши отпечатки пошло вдвое больше тонера, чем на «стандартные», но лучше всё же озаботиться приобретением запасных тонер-картриджей.

Еще одна программа Control Center 4, которая также по умолчанию включается в автозагрузку, обеспечивает простой доступ к основным функциям МФУ непосредственно с компьютера. Например, даже при отсутствии установленных графических программ она поможет отсканировать изображение, а затем сохранить его в виде файла, переслать на адрес электронной почты, открыть в программе распознавания символов OCR и т. п.

Для интерфейса программы есть два варианта: стандартный (слева) и расширенный.

Кроме того, она позволяет вызывать утилиту удаленной настройки, с помощью которой менять различные установки гораздо удобнее, чем с панели управления МФУ.

Картинка с сайта: www.ixbt.com

Если окно этой утилиты открыто на компьютере, то на ЖК-экране устройства отображается фраза «Подключение к ПК», и какие-то настройки с панели управления не будут доступны, пока не будет закрыта утилита либо не нажата кнопка «Стоп/Выход» панели с последующим подтверждением по запросу на экране.

Настройки печати в драйвере

Принтер в Ricoh SP 230SFNw работает на основе GDI, соответственно пользовательский интерфейс драйвера отличается от того, что мы видели у принтеров Ricoh с поддержкой PCL или PS.

Картинка с сайта: www.ixbt.com

Набор настроек обычный, доступны все возможные установки, включая экономию тонера, размещение до 25 страниц документа на одном листе (с соответствующим масштабированием), печать баннеров (разбиение страницы документа на части от 2×2 до 5×5 с увеличением для последующей склейки) и буклетов (по две страницы с одной или обеих сторон листа).

Картинка с сайта: www.ixbt.com

Качество печати определяется разрешением и типом документа.

Можно задать масштабирование, внедрить колонтитулы и водяные знаки.

Картинка с сайта: www.ixbt.com

Некоторые дополнительные настройки вызываются кнопкой «Другие параметры печати».

Картинка с сайта: www.ixbt.com

Чтобы упростить процесс выбора параметров, можно пользоваться готовыми профилями печати либо создавать свои.

Картинка с сайта: www.ixbt.com

Подсказок относительно плотности бумаги в числовом выражении нет ни в драйвере, ни в настройках меню МФУ.

Картинка с сайта: www.ixbt.com

Уточнять придется в руководстве пользователя (подскажем: сведения находятся на стр. 30).

При выборе «Более плотная бумага», соответствующем плотностям от 163 до 230 г/м², появится предупреждение с советом пользоваться ручной подачей через однолистовой слот, поскольку в спецификации для выдвижного лотка столь плотная бумага не заявлена.

Однако это именно совет, а не категорическое требование, и сделать такую установку для выдвижного лотка («Лоток 1») вполне можно, вот только печатать будет нельзя — об этом ниже.

Сканирование при локальном подключении

После установки ПО с диска мы получили драйверы сканирования TWAIN и WIA.

Интерфейс драйвера WIA самый обычный, он позволяет выбрать между сканированием со стекла или с автоподатчика, а диапазон выбора разрешений от 100 до 1200 dpi (напомним, что спецификация говорит об оптическом разрешении в 1200 dpi только для стекла, а для АПД лишь о 600 dpi).

Драйвер TWAIN содержит три заранее созданных профиля (можно создавать и свои) с определенным разрешением и режимом цветности. Разрешение можно выбирать от 100×100 до 19200×19200 dpi (понятно, что четыре нижние установки для стекла и пять для АПД — это уже не оптика, а «математика», которая в основном увеличивает время сканирования и размер получаемого файла, но практически не влияет на качество изображения).

Есть и набор дополнительных установок, в основном связанных с автоматическим улучшением получаемого изображения.

Картинка с сайта: www.ixbt.com

Выбора между стеклом и АПД нет, приоритет имеет автоподатчик.

Возможен предварительный просмотр, причем и для АПД тоже — естественно, оригинал после этого придется поместить обратно в подающий лоток. В окне предпросмотра можно уточнить область сканирования путем перемещения границ.

Подключение по локальной сети

Выбрать тип используемого сетевого подключения, Ethernet или Wi-Fi, из утилиты удаленной настройки нельзя, нужно пользоваться меню самого МФУ.

По умолчанию аппарат получает IP-адрес с помощью одного из соответствующих механизмов — RARP, BOOTP, DHCP (соответствующая настройка по умолчанию имеет значение «Авто»). Изменить можно или с панели управления, или из утилиты удаленной настройки при наличии локального USB-подключения.

Картинка с сайта: www.ixbt.com

Причем настройка производится отдельно для каждого из двух сетевых интерфейсов, проводного и беспроводного. Использовать одновременно оба варианта подключения нельзя, но инструкция говорит, что режим Wi-Fi Direct можно использовать вместе с любым другим.

Проводное подключение Ethernet

К нашему роутеру аппарат подключился в режиме 100 Мбит/с Full Duplex. В меню есть настройки, позволяющие выбрать иные режимы или задать автоопределение, именно оно работает по умолчанию — выбирается самый быстрый вариант из доступных. Кроме того, в одном из пунктов меню можно посмотреть, на какой скорости работает сетевое подключение.

При установке драйверов с диска после выбора типа подключения следует поиск устройств в сети:

Картинка с сайта: www.ixbt.com

Если их больше одного — надо выбрать нужное.

После завершения получаем установленные драйверы: один для печати, два для сканирования (TWAIN и WIA), возможности которых ничем не отличаются от того, что мы видели при USB-подключении.

При сетевом подключении становится доступным управление с помощью веб-интерфейса.

Веб-интерфейс

Набрав в адресной строке браузера IP-адрес МФУ, получаем окно веб-интерфейса, для которого можно выбрать и русский язык.

Картинка с сайта: www.ixbt.com

В нём можно посмотреть состояние аппарата, включая основные расходные материалы и достаточно подробные показания различных счетчиков.

Из веб-интерфейса удобно менять настройки, для доступа к большинству из которых надо авторизоваться; по умолчанию пароль Admin, но его при необходимости можно поменять.

После авторизации появится большое количество дополнительных закладок:

Картинка с сайта: www.ixbt.com

На одной из них, в частности, можно выбирать способ подключения к сети. При этом соответствующая страница веб-интерфейса вызывает некоторое недоумение:

Картинка с сайта: www.ixbt.com

Получается, что можно включить оба сетевых интерфейса, и они будут переключаться автоматически. Остается открытым вопрос: на основе чего происходит переключение? Имеющиеся справочные материалы ответа не содержат, а в рамки нашего обзора подробные исследования этого вопроса не входят; наблюдения позволяют предположить, что Wi-Fi в таком случае будет задействовано при отсутствии подключения Ethernet.

При изменении установок на этой странице веб-интерфейса последует запрос перезапуска аппарата.

Беспроводное подключение

Процедуру подключения МФУ к сети Wi-Fi в общем случае нельзя назвать простой и интуитивно понятной (если речь не идёт об использовании WPS). Простым нажатием кнопки Wi-Fi, расположенной слева от экрана и помеченной соответствующим символом, сделать это у нас не получилось — процесс зависал, не доходя даже до выбора SSID.

Вкратце воспроизведём необходимые действия: заходим в меню настроек «Сеть (нажать ОК) — Беспров. сеть (ОК) — Мастер уст-ки (ОК)», если данный тип соединения не активирован, то возникнет запрос «Вкл. беспр. сеть?» — снова нажимаем ОК.

Далее должен появиться список доступных SSID, навигация по которому осуществляется кнопками со стрелками вверх и вниз; по достижению нужного нажимаем ОК и получаем запрос ключа. Вводить его придется кнопками буквенно-цифрового блока, что не слишком-то удобно: приходится перебирать кучу символов, закрепленных за каждой кнопкой. Хорошо еще, что ввод автоматически не переходит к следующей позиции через небольшой интервал времени, это делается только по нажатию кнопки со стрелкой вправо.

После полного ввода ключа снова жмём ОК, если всё благополучно — на некоторое время отображается надпись «Подключено».

Пока подключение не завершено, кнопка-индикатор беспроводной сети мигает, после установки соединения начинает гореть постоянно.

После этого в меню «Беспр. сеть» можно уточнить состояние подключения, включая скорость (у нас было «72Mbps»), номер канала и уровень сигнала (словесно: «сильный»).

Варианты сканирования при сетевом подключении

Каких-то отличий при инициировании сканирования из компьютерного приложения по сравнению с USB-подключением нет, зато появляются новые возможности при работе с панели управления МФУ.

Нажатие кнопки Scan панели вызывает на ЖК-экран меню, первым этапом в котором идет выбор: сканировать на ПК или в веб-службу.

При сканировании на ПК возможны следующие варианты: файл, изображение, e-mail или OCR. Во всех случаях используются ресурсы компьютера, то есть соответствующие приложения из числа установленных на нём. Соответственно должен быть и этап выбора сетевого компьютера, но в нашей тестовой сети он был один, поэтому сразу предлагалось нажать кнопку «Старт».

Если возможных для данного варианта сканирования приложений на компьютере несколько, то на нём появится окно с запросом. Одним из таких приложений может быть упоминавшийся выше Control Center 4.

Сканирование с использованием веб-служб — это примерно то же, но с использованием протокола WSD (Web Services on Devices).

Работа с мобильными устройствами

Для использования МФУ совместно с мобильными устройствами вовсе не обязательно подключать его по Wi-Fi, достаточно проводного подключения. Главное, чтобы оба аппарата было в одной сети, пусть и в разных ее сегментах.

Один из вариантов взаимодействия — использование службы печати Mopria. Это именно служба, для печати через нее файл (документ, изображение) надо сначала открыть в поддерживающем данный формат приложении.

Естественно, принтер надо сначала «прописать», для чего мы воспользовались прямым вводом IP-адреса. Набор настроек, предлагаемый службой, довольно большой. Можно запросить и краткие сведения о состоянии аппарата.

Также возможна печать через сервисы AirPrint и Google Cloud Print.

Еще одна утилита, упомянутая на официальном сайте — Ricoh Smart Device Connector, на момент тестирования в версии 3.8.1 (обновления происходят очень часто: в июле сего года, когда мы тестировали MP 2014AD, была доступна v.3.5.0), она предлагается для iOS и Android.

После ее установки нужно подключиться к нашему МФУ. Способов подключения предлагается много, но не все из них подходят в нашем случае. Однако нормально сработал поиск устройства в сети, и мы получили возможность печатать и сканировать с использованием смартфона.

Настроек печати всего три, причем выбор цветового режима условный — конечно же, доступна только ч/б печать.

Но МФУ Ricoh SP 230SFNw почему-то определяется именно как принтер, и сканировать со смартфона не получится.

Из дополнительных функций есть просмотр статуса аппарата, где указан только IP-адрес, но можно вызвать и веб-интерфейс, где будет доступен полный набор настроек и подробная информация.

Тестирование

Среднее время выхода на готовность после включения составило 16-17 секунд, что существенно меньше заявленного для прогрева времени в 28 секунд. Выключение происходит за пару секунд (если, конечно, не учитывать необходимость держать кнопку Power нажатой 2-3 секунды).

Скорость копирования

Время копирования в масштабе 1:1, со стекла, от старта до полного выхода листа, два замера с усреднением.

Значение в верхней строчке вполне соответствует заявленному для печати первой копии: «менее 10 сек».

Разница для трёх установок вполне ощутимая и вполне соответствующая ожиданиям: для текста быстрее всего, для фото — дольше, а «квитанция» (видимо, подразумеваются оригиналы, содержащие как текст, так и изображения) заняла промежуточное место.

Максимальная скорость копирования оригинала в масштабе 1:1 (10 копий, качество «Авто»).

Для копирования скоростные параметры в спецификации отсутствуют, понятно лишь, что они будут меньше, чем значения для печати — 30 стр/мин в одностороннем режиме и 7,5 листов/мин в двустороннем.

Скорость печати

Тест скорости печати (текстовый файл PDF, печать 11 листов, односторонняя, установки по умолчанию, отсчет времени с момента выхода первого листа, чтобы исключить время обработки и передачи данных), два замера с усреднением.

Скорость печати при обоих разрешениях соответствует заявленной, причем смена разрешения даёт разницу, близкую к погрешности измерений.

А вот влияние типа бумаги гораздо сильнее, что вполне ожидаемо: для нормального запекания тонера на более плотной бумаге требуется больше времени.

Влияние тихого режима практически такое же — скорость снижается более чем в два раза. А насколько менее шумной становится работа, мы оценим ниже.

Печать 20-страничного файла PDF (600 т/д, графика, прочие установки по умолчанию).

Скорость односторонней печати получилась заметно меньше, чем в предыдущем тесте — добавилось время на обработку и передачу данных (хотя их объем в данном случае не был большим). Но в целом значение получилось достойным.

Дуплекс работает не очень быстро: скорость снизилась почти вдвое, в сравнении с другими аналогичными моделями это результат ниже среднего. Остается утешаться двукратной экономией бумаги.

Все три подключения показали примерно равную скорость.

Печать 20-страничного файла DOC (А4, поля по умолчанию, текст набран шрифтом Times New Roman 10 пунктов, заголовки 12 пунктов, из MS Word), подключение USB, 600 т/д, текст, прочие настройки по умолчанию.

Скорость в обоих режимах получилась чуть больше, чем в предыдущем тесте. Это говорит лишь о том, что драйвер хорошо справляется с PDF-файлами — зачастую скорости для DOC и PDF отличаются очень заметно.

Скорость сканирования

Использовался пакет из 20 листов А4, подаваемых с помощью АПД.

Время засекалось от нажатия кнопки «Старт» в интерфейсе драйвера, вызванного из графического приложения, до открытия последней страницы пакета в окне приложения.

В спецификации говорится о 7 страницах А4 в минуту для цветного и до 22 для черно-белого сканирования, но без уточнения разрешения. Для 200 dpi в цветном режиме у нас скорость получилась чуть больше, в черно-белом — немного меньше, то есть в целом заявленное подтверждается.

Повышение разрешения и/или смена режима цветности с черно-белого на цветной замедляет процесс, причем не только за счет бо́льших затрат времени на передачу данных, но даже сами листы оригиналов протягиваются через механизм АПД заметно медленнее.

Как и при печати, разница в скорости между подключениями получилась минимальной.

Заметим: при сканировании пакета документов надо откинуть имеющийся в приемом лотке АПД ограничитель, иначе выходящие листы могут начать падать справа от аппарата.

Измерение шума

Замеры производятся при расположении микрофона на уровне головы сидящего человека и на расстоянии одного метра от МФУ.

Фоновый уровень шума менее 30 дБА — тихое офисное помещение, из работающей техники, включая освещение и кондиционер, только МФУ и тестовый ноутбук.

Замеры делались для следующих режимов:

• (A) режим ожидания (готовности), работают некоторые механизмы,
• (B) сканирование со стекла,
• (C) сканирование с АПД,
• (D) печать тиража односторонняя,
• (E) печать тиража односторонняя в тихом режиме,
• (F) печать тиража двусторонняя,
• (G) печать тиража двусторонняя в тихом режиме,
• (H) максимальные значения при инициализации после включения.

Поскольку шум неравномерный, в таблице приведены максимальные значения уровня для перечисленных режимов, а через дробь — кратковременные пиковые.

Если сравнить с другими протестированными нами аппаратами, то МФУ очень уж шумным не назовешь. А в тихом режиме печать происходит с заметно меньшим шумом, но ценой двукратного падения скорости.

В режиме готовности МФУ фактически бесшумное, лишь в некоторых случаях начинают работать встроенные механизмы, но и тогда шум не столь уж значительный, да к тому же эти режимы бывают кратковременными.

В режиме энергосбережения устройство также практически бесшумное.

Тест тракта подачи

За время предыдущего тестирования нами было напечатано около 300 страниц на обычной бумаге плотностью 80 г/м² и 20 на 120 г/м², из них более 70 с использованием дуплекса. Через автоподатчик оригиналов пропущено свыше 180 документов плотностью не более 100 г/м². Проблем, в том числе с двусторонней печатью, а также с подачей оригиналов, не было.

Теперь перейдем к другим носителям. Наиболее интересен автоподатчик — для него в доступных официальных материалах значений для плотности мы не нашли.

Дважды по 10 листов с плотностью 160 г/м² он пропустил без проблем, но с 200 г/м² не справился: первые четыре листа прошли нормально, а пятый застрял.

А при подаче из выдвижного лотка МФУ нормально справилось с десятком листов бумаги 200 г/м², причем при одно- и двусторонней печати. Правда, в драйвере и в меню аппарата пришлось задать установку не «Более плотная бумага», а просто «Плотная бумага»: в меню для данного лотка доступен только такой тип, а если в драйвере задать более высокую градацию, то сначала возникнет приведенное выше предложение пользоваться слотом однолистовой подачи, а затем — откинуть заднюю крышку, чтобы отпечаток выводился именно туда, а не в приемный лоток. Кроме того, двусторонняя печать станет недоступной.

Если же пренебречь такими рекомендациями, то на ЖК-экране появится сообщение об отсутствии бумаги в лотке, которое надо понимать как отсутствие заданного типа, а не бумаги вообще.

Конверты также следует подавать через однолистовой слот, а выводиться они будут назад. Кроме того, надо будет поставить имеющиеся под задней крышкой боковые рычажки зеленого цвета в положение печати конвертов.

По окончании работы с конвертами рычажки надо вернуть в исходное положение и закрыть крышку. Таким образом, если вы предполагаете часто печатать на конвертах, придется обеспечить удобный доступ к задней стенке МФУ.

У нас нашлись конверты размером 227×157 мм, мы задавали ближайший — С5, 229×162 мм, пять таких конвертов через МФУ прошли нормально. Если нужны, например, три одинаковых конверта, вовсе не обязательно отправлять на печать три раза: можно задать нужное количество экземпляров и после печати одного конверта просто вставлять в слот следующий.

Как раз к этому моменту у нас стало появляться сообщение «Замените тонер» — закончился стартовый картридж. В настройках есть такая установка:

Картинка с сайта: www.ixbt.com

То есть останова после сигнала о замене тонера нет, печать продолжается.

Надо сказать, что в лазерных аппаратах требование замены выдается не в момент полного исчерпания тонера в картридже, какое-то количество порошка обычно ещё остается. И действительно: более четырех десятков страниц с заполнением около 5%, а также пару фотоизображений на А4 (заполнение очень большое) мы напечатали без каких-либо дефектов — пропусков или светлых полос. Возможно, напечатали бы и больше, но подобные исследования не имеют практического смысла: заполнение у реальных документов при копировании или печати может сильно отличаться от 5%, причем чаще в бо́льшую сторону.

Отсутствие «жесткого» останова по окончанию тонера мы считаем полезным свойством, позволяющим не столько сэкономить, сколько выиграть время для покупки нового картриджа. Но надо отметить два момента: первое — это не уникальная особенность Ricoh SP 230, подобное встречается и в другой лазерной печатающей технике; второе — конечно, не надо доводить экономию до абсурда и ждать момента, когда отпечатки станут наполовину нечитаемыми.

Качество отпечатков

Текстовые образцы

В спецификациях не всегда можно встретить прямое указание, какое физическое разрешение имеет данный аппарат при печати, поэтому приходится ориентироваться на результаты тестовых распечаток. Зачастую отпечатки с установками «600 dpi» и «1200 dpi» практически одинаковы, и можно уверенно говорить, что аппаратным является меньшее из двух разрешений.

Для Ricoh SP 230SFNw ситуация иная: текстовые образцы получаются существенно разными. Для 600 dpi растр заметен даже невооруженным глазом, и заливка получается немного более бледной, чем для 1200 dpi, но главное: уверенная читаемость при меньшем разрешении начинается с 6-го кегля для шрифтов с засечками и 4-го без засечек, а для 1200 dpi хоть и с трудом, но можно разобрать даже 2-й кегль.

Картинка с сайта: www.ixbt.com

Картинка с сайта: www.ixbt.com

И главное: в отличие от очень многих других принтеров и МФУ, в данном случае изменение разрешения не приводит к сколь-нибудь заметному изменению скорости печати. Таким образом, в настройках драйвера можно попросту установить 1200 dpi как значение по умолчанию.

Режим экономии тонера годится только для печати черновиков: заливка становится бледнее, растр — заметнее, а читаемость шрифтов малых кеглей хуже.

Картинка с сайта: www.ixbt.com

При использовании оригинала, на котором читается 2-й кегль, на копиях уверенно читается 4-й кегль и выше. Заливка плотная, но контуры букв немного неровные, хотя это заметно лишь при увеличении.

Картинка с сайта: www.ixbt.com

Образцы с текстом, графическим оформлением и иллюстрациями

Смешанные документы при печати получаются очень неплохо, из недостатков следует указать наличие заметных полос на сплошных заливках, они располагаются поперек движения листа.

Картинка с сайта: www.ixbt.com

В режиме экономии тонера отпечатки больше похожи на полноценные, чем при копировании чисто текстовых образцов:

Картинка с сайта: www.ixbt.com

Копии с качеством «Авто» и прочих установках по умолчанию получаются ощутимо бледнее, но это можно попробовать исправить имеющимися регулировками.

Тестовая полоса, фотоизображения

Отпечаток тестовой полосы с разрешением 1200 dpi в целом выглядит немного лучше, но разница уже не столь однозначная, как при печати текстов.

Так, количество линий на дюйм для 1200 dpi выше — около 110 lpi, тогда как для 600 dpi — 100 lpi.

Текстовые поля: нормальный шрифт чуть лучше читается при 1200 dpi, а выворотка — при 600 dpi, особенно это заметно на декоративных шрифтах.

Картинка с сайта: www.ixbt.com

Картинка с сайта: www.ixbt.com

Заметность растра примерно одинаковая, и различимость шкалы нейтральных плотностей тоже: с 9%-10% до 90%-91%.

Заливки плотные, кое-где наблюдаются незначительные полосы, хотя и в меньшей степени, чем на образцах из предыдущего теста.

Картинка с сайта: www.ixbt.com

Копии при установках по умолчанию получаются чрезмерно бледными.

Картинка с сайта: www.ixbt.com

Как обычно для офисной печатающей техники, качество печати фотоизображений мы не оцениваем, лишь приводим образец. Отметим, что и здесь можно заметить полосы.

Картинка с сайта: www.ixbt.com

Выводы

Ricoh SP 230SFNw — недорогое МФУ «4 в 1» формата А4 с неплохой производительностью: до 30 отпечатков в минуту, что подтверждено нашими тестами.

По габаритам аппарат весьма компактный, а потому вполне может быть использован как домашний или персональный, для одного рабочего места в офисе. Конечно, не будем забывать о наличии двух сетевых интерфейсов — проводного и беспроводного, то есть его легко можно будет интегрировать в сетевую структуру (домашнюю, в офисе или на предприятии).

Качество печати и копирования текстовых документов, в том числе содержащих несложные иллюстрации и элементы графического оформления, вполне нормальное для подобной техники. Более сложные изображения, особенно фотографии, воспроизводятся хуже, но качественная печать подобных материалов очень редко бывает сильной стороной офисных монохромных МФУ, даже заметно более дорогих.

Предусмотрены и возможности, которые считаются необходимыми для современной печатающей техники: дистанционное управление и мониторинг с помощью веб-интерфейса, а также взаимодействие с мобильными устройствами.

В заключение предлагаем посмотреть наш видеообзор МФУ Ricoh SP 230SFNw:

Наш видеообзор МФУ Ricoh SP 230SFNw можно также посмотреть на iXBT.Video

RICOH SP 230SFNw

Заказать обратный звонок

SP 230SFNw — это компактное МФУ 4-в-1, призванное упростить вашу работу. Скорость печати 30 страниц в минуту, автоматическая 2-сторонняя печать и цветное сканирование в стандартной конфигурации, управляемые с интуитивно понятного ЖК-экрана, ускоряют процесс работы. Благодаря наличию отдельного барабана и тонер-картриджа высокой емкости модели SP 230SFNw позволяют сократить расходы и снизить стоимость отпечатка. Благодаря встроенной возможности проводного и беспроводного подключения, функции факса*, цветного сканирования, печати и копирования все задания выполняются быстро и в высоком качестве.

SP 230SFNw — это компактное МФУ 4-в-1, призванное упростить вашу работу. Скорость печати 30 страниц в минуту, автоматическая 2-сторонняя печать и цветное сканирование в стандартной конфигурации, управляемые с интуитивно понятного ЖК-экрана, ускоряют процесс работы. Благодаря наличию отдельного барабана и тонер-картриджа высокой емкости модели SP 230SFNw позволяют сократить расходы и снизить стоимость отпечатка. Благодаря встроенной возможности проводного и беспроводного подключения, функции факса*, цветного сканирования, печати и копирования все задания выполняются быстро и в высоком качестве.

Ricoh SP 230SFNw, SP 230 SFNw, SP 230, SP230SFNw, 230SFNw, SP230, 230, 408293

Источник

Как сбросить счетчик картриджа?

Внимание: воспользуйтесь интерактивным прайс-листом для определения стоимости заправки Вашего картриджа (принтера):

Сброс картриджа используется для того, чтобы легко обойти блокировку, которую многие производители устанавливают после определенного количества напечатанных листов. В лазерном принтере нет датчиков, отслеживающих реальный уровень заправки тонером, поэтому устройство считает, что тонер закончился, когда напечатано определенное количество листов, например, 220.

Когда это число листов напечатано, то принтер начинает сообщать о том, что чернила закончились и пора сменить картридж. Если вы заправите тонер вручную, это ни на что не повлияет. Вот тогда и нужно прибегать к обнулению счетчика картриджа, чтобы принтер опять начал видеть его как свежий.

В текущем материале мы рассмотрим, как сбросить картридж на принтере или многофункциональном устройстве Canon, поскольку только эта марка дает пользователю такую возможность.

Картинка с сайта: instruk.detektorpoligraf.ru

Руководство по сбросу

До того, как сбросить счетчик картриджа, нужно дождаться, пока на экранчике принтера или МФУ не начнет отображаться предупреждение — чернил недостаточно, продолжить или завершить печать. В этом окошке выберите «ОК», чтобы печать возобновилась.

Когда тонер внутри одного из устройств полностью кончится, то на дисплей выведется сообщение с просьбой о замене картриджа. Если вы — обладатель МФУ или принтера со встроенным картриджем, тогда нажмите на кнопку, где изображен треугольник в кружочке, и удерживайте примерно тридцать секунд. Эта мера отключает отслеживание количества тонера.

Сброс счетчика картриджей для устройств с отдельно установленными чернильницами:

Дав ответы на вопросы, которые будут возникать на экране ПК, отключите отслеживание уровня чернил.

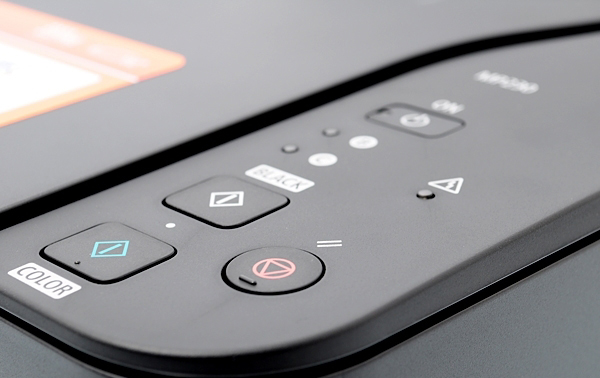

Когда на экране будет показан запрос, нажмите на МФУ кнопку под названием «Стоп/Сброс», а на принтере – «Возобновление/отмена», после чего подержите ее десять секунд.

Картинка с сайта: instruk.detektorpoligraf.ru

Описанные действия никак не отразятся на качестве печати и не заблокируют ее.

В некоторых случаях компьютер показывает не просто сообщение, а целую инструкцию по устранению неполадки. В этом случае необходимо ей следовать.

Отключение опции контроля чернил на компьютере

Помимо сброса картриджей принтера, можно прибегнуть и к программному методу, который работает для многих марок печатающих устройств. Это отключение функционала «Контроль за уровнем чернил» на ПК, в связке с которым работает прибор. Инструкция:

• Зайти в «Панель управления».
• Выбрать пункт «Принтеры».

Картинка с сайта: instruk.detektorpoligraf.ru

Таблица принтеров и МФУ, для которых работает эта функция:

Источник

RICOH Aficio SP 230SFNw

Картинка с сайта: instruk.detektorpoligraf.ru

ОПИСАНИЕ МОДЕЛИ

RICOH Aficio SP 230SFNw — монохромное многофункциональное устройство формата A4: лазерный копир, сетевые GDI-принтер со скоростью печати 30 страниц в минуты и полноцветный сканер, G3-факс.

Это компактное решение 4-в-1 создано для упрощения офисной работы. Благодаря высокой скорости, автоматической двусторонней печати и цветному сканированию в стандартной комплектации, управляемой с помощью простого интерфейса, это принтер с низким уровнем обслуживания, который обеспечивает быструю работу. С помощью отдельного барабана и тонер-картриджа с высоким объемом уменьшаются затраты на содержание, предлагая более низкую стоимость на страницу для дополнительной экономии. Благодаря беспроводному соединению можете распечатать нужные документы с мобильных гаджетов.

Высокая производительность

Оснащённые контроллером Ricoh последнего поколения, устройство обеспечивает высокую производительность. Время вывода первой страницы всего 8.5 секунд, а скорость печати достигает 30 страниц в минуту в симплексе и 13 — в дуплексе. Высокое разрешение печати 1200 x 1200 dpi. Пиковая нагрузка может доходить до 10 000 страниц в месяц. Однопроходный дуплексный сканер повышает скорость работы, со скоростью до 22 страниц в минуту для черно-белых, и 7 — для цветных оригиналов.

Простота эксплуатации

Из-за компактного размера аппараты RICOH Aficio SP 230SFNw можно установить на любом удобном месте. Фронтальный доступ обеспечивает простоту обслуживания. Устройства удобны в эксплуатации благодаря короткому времени выхода из спящего режима. Поддерживает сканирование и печать с такими технологиями и приложениями, такими как AirPrint, Mopria и Google Cloud Print.

Повседневное удобство

Аппараты RICOH Aficio SP230SFNw предлагают всё, что нужно для экономичной черно-белой печати, копирования, сканирования и отправки факсимильных сообщений. Благодаря привлекательной цене и низкой совокупной стоимости владения эти многофункциональные устройства являются разумным долгосрочным капиталовложением.

Безопасность окружающей среды

Философия компании Ricoh направлена на достижение оптимальной производительности с минимальным ущербом для окружающей среды. Благодаря инновационному режиму энергосбережения энергопотребление и выбросы CO₂ сведены к минимуму. МФУ может повысить продуктивность работы без ущерба для окружающей среды. При проектировании аппаратов использовались переработанные компоненты и детали из биопластика. Эти аппараты отличаются самым низким в своем классе энергопотреблением и экономичным использованием тонера и бумаги.

RICOH Aficio SP230SFNw — оптимальное решение для дома или небольшого офиса.

Доступно стандарное подключение по Wi-Fi
Раздельный блок тонера и фотобарабана
Поддерживает облачную печать напрямую с мобильных устройств
Стартовый картридж с тонером на 700 отпечатков
Создание высококачественных документов с разрешение печати до 1200 dpi
Низкая совокупная стоимость владения
Экономия пространства благодаря компактному размеру
Возможность двусторонней печати
Опциональный лоток на 250 листов
Защищенная печать и возможность ограничения доступа
Многофункциональность: печать, копирование, факс и цветное сканирование
Пиковая производительность до 10 тысяч отпечатков в месяц
Встроенные USB 2.0 и сетевой интерфейс стандартно
Возможность печати и сканирования с/на USB-накопитель
Сканирование WIA с отправкой на e-mail/ в папку (FTP, SMB)
Цена включает: стоимость базового блока со стартовым комплектом, трёхлетнюю гарантию производителя при условии использования оригинальных расходных материалов
Установка: производиться пользователем самостоятельно по прилагаемой инструкции по эксплуатации
Дополнительно можно заказать: доставку, установку, оформление сервисной книжки, начальное обучение персонала, настройку рабочих мест и ПО для печати и сканирования, расширение гарантийного срока до 5 лет, гарантийное техническое обслуживание

Источник

Гаджеты

• 3 февраля 2019
• Гаджеты

Картинка с сайта: instruk.detektorpoligraf.ru

В теме

Распечатывание, сканирование и копирование, а также возможности факса – это элементарные ожидания от МФУ, предназначенного для работы в офисе. Поэтому разработчики компании Ricoh выпустили монохромное устройство «4 в 1», претендующее на любовь публики за счет своих дополнительных возможностей.

Картинка с сайта: instruk.detektorpoligraf.ru

Дизайн
Компактная модель способна легко разместиться на небольшой плоскости, например, среднего размера тумбе, или даже крае стола, стоящего в офисе. Как говорят эксперты – установка рассматриваемого МФУ подвластна даже женскому полу, однако стоит ли отказываться от мужской помощи – не думаем, так как вес монохромного устройства составляет ни много, ни мало, а целых 11,8 кг.
Говоря о форме устройства и его конструкции, следует отметить, что все – более-менее стандартно и привычно. Внизу устройства расположен выдвигающий лоток. Его вместительность – 250 листов. Чтобы выдвинуть лоток нужно приложить некое усилие, сам процесс выдвижения и задвижки происходит с определенной легкостью. Загрузку листов облегчает наличие специальных направляющих. Форматы для загрузки — А4, А5 и А6. Над нижним лотком находится еще один, который прикрывает откидная крышка – в него можно подавать листы нестандартного формата.

Тонер легко и быстро заменять. Его отсек находится немного выше лотка для загрузки бумаги нестандартного формата. Выдача листов осуществляется из окошка, находящегося ближе к верху устройства. В его конструкцию входит складной ограничитель, препятствующий выпадению бумаги. На верхней откидной крышке находится еще один лоток, необходимый для листов, предназначенных для быстрого сканирования или копирования. Одновременно в лотке может быть размещено порядка 35 штук ксероксных листов бумаги.

Картинка с сайта: instruk.detektorpoligraf.ru

Управление
На панели управления встроен LCD-дисплей. Грамотно русифицированное меню параметров упрощает возможность доступа к опциям МФУ. Кнопки «физического» происхождения также имеют свои места. С их помощью можно подключить устройство к питанию, осуществить команды старта, паузы. Также здесь имеется цифровое управление факсом и прочие опции. Все функции отличаются своей четкостью. Можно сказать, что обработка информации происходит молниеносно.

Чтобы на принтер поступало питание используется трехконтактный кабель с разъемами USB Type-A и Type-B. Телефон и факс будут подключаться через лапшу, локальная сеть Ethernet.

Картинка с сайта: instruk.detektorpoligraf.ru

Интерфейс
Принтер прекрасно поддается сопряжению с любым устройством, в котором установлена ОС: Windows от семерки и выше. Также он сопрягается с устройствами с Mac OS X и Linux. При подключении к компьютеру определение принтера происходит на автомате. По предложению фирменной утилиты пользователь настраивает устройство так, как ему удобно. Справиться с настройками может любой пользователь, ранее имевший дело с принтерами.

Изюминка модели заключается в том, что принтер позволяет осуществлять печать с мобильных устройств, используя Wi-Fi — подключение по стандартному 802.11n. Беспроводная печать доступна в стандартах Apple AirPrint, Google Cloud Print, Mopria. Во время тестирования никаких проблем выявлено не было. Устройство было присоединено с высокой степенью корректности.

Картинка с сайта: instruk.detektorpoligraf.ru

Производительность
Заявленный разработчиками потенциал четырех функций в одном аппарате целиком оправдан. Особенно актуальным оказался факс, для тех компаний, чья деятельность имеет тесную связь с тотальным бюрократизмом, данная опция становится одной из самых привлекательных в этом устройстве.
О чем еще хотелось бы рассказать? Конечно же о печатающем лазерном черно-белом механизме, поддерживающим дуплексную печать. Радует, что практически не слышен шум, при работе устройства. Качество печати очень высокое. Ему подвластны даже 1200х1200 dpi. Печать текста и изображений четкая — они не смазываются.
Печать первой страницы «разгоняется» за восемь-десять секунд, по нарастающей, в течение минуты принтер будет выдавать 20-30 листов, все будет зависеть от того, какова плотность информации документа.

При сканировании пользователь увидит все необходимые метки, которые важны для листов, имеющих разные форматы. Документы плотно придавливаются крышкой сканера – это предотвращает их от смещения. Опция аккуратная и равномерная. Сканировать можно как черно-белые. Так и цветные документы. Листы подаются для копий очень хорошо. При тестировании не случилось никаких замятий, случайных захватов более, чем одного листа. Это заслуга барабана.

Картинка с сайта: instruk.detektorpoligraf.ru

В завершение
Мы однозначно рекомендуем к покупке Ricoh SP 230SFNw — компактный бесшумный многофункциональный аппарат, имеющий приятный дизайн. Он поддерживает все актуальные опции и имеет хороший интерфейс. У него доступная стоимость и все, что необходимо среднему бизнесу, а также безальтернативному домашнему использованию.

Картинка с сайта: instruk.detektorpoligraf.ru

Технические характеристики

Источник
