Современные автомобили напичканы огромным количеством датчиков и сложной электроники. Как самостоятельно разобраться, что случилось, в случае появления ошибки? Сегодня мы рассмотрим универсальный мультимарочный OBD2 автосканер с интерфейсом Bluetooth, который и призван решить данную проблему.

Сначала пару слов, зачем вообще нужно данное устройство.

Универсальный сканер подключается к разъему OBD-2 автомобиля и позволяет быстро провести диагностику автомобиля при наличии индикаторов ошибок на приборной панели. Ошибка «check engine» может загореться по многим причинам. В свою очередь, сканер поможет самостоятельно разобраться на сколько серьёзна проблема. Такой прибор позволяет сэкономить время и средства на диагностике в сервисе.

Более продвинутые устройства как Rokodil ScanX, в отличие от простых, позволяют читать (и удалять) все, даже сброшенные ошибки и/или коды неисправностей на бензиновых или дизельных автомобилях.

Еще интересная часть функций таких сканеров: индикация в режиме реального времени показаний датчиков и параметров двигателя автомобиля, можно вести лог и выводить на экран смартфона/ПК графики.

Тип устройства: универсальный OBD-2 сканер
Модель: ScanX
Применение: легковые автомобили любых марок (с 1996 г. бензиновые, с 2004 дизельные)
Интерфейс для связи со смартфоном/ПК: Bluetooth 4.2
Рабочее напряжение: 12-14 В DC, 0.2 A
Протоколы: ISO 9141, KWP2000, SAE J1850, CAN, J1850 VPW, J1850 PMW
Размеры: 13 x 10.7 x 3.5 см
Масса: 40 г.

Поставляется сканер в пластиковом блистере. В оформлении упаковки и цвете корпуса устройства используется зеленый цвет, намек на крокодила, созвучного с «Rokodil». Комплектация — сканер Rokodil ScanX и руководство пользователя на русском языке.

Изготовлен сканер в Китае. Гарантия от производителя 5 лет.

Диагностический сканер — это только часть системы самостоятельной диагностики, нужен еще экран, в его роли выступает смартфон/планшет или ноутбук.

В руководстве приведен список рекомендованного популярного ПО для Rokodil ScanX:

Car Scanner (iOS/Android/Windows)
EOBD Facile (Android/Windows)
Open Diag для Лада (Android)
Carista для VAG (Android)
Scan Master (Android/Windows)
Motor Data (Android)

Сканер ScanX имеет компактные размеры, чуть больше заглушки порта OBD-2. Масса всего 21 г. На пластиковом корпусе добавлена резиновая накладка, что бы устройство не скользило в руках. Разъем OBD-2 в автомобилях обычно расположен не в самом доступном месте (под рулевой колонкой, в перчаточном ящике или под капотом).

На корпусе имеется только одна кнопка активации и три светодиодных индикатора (беспроводная связь/подключение к шине авто/ подача питания).

Внутренняя начинка представляет собой две печатные платы установленные этажеркой. На верхней плате Bluetooth чип BK3432 и антенна (дорожка на плате), а на нижней контроллер PIC18F25K80.

Основное тестирование проведем на относительно «свежей» Lada xray 16 года. В трапециевидном разъеме OBD-2 автомобиля ScanX держится плотно. Можно оставить сканер прямо там, есть кнопка выключения, а если не выключить, в современных машинах через ~10 минут отключается питание на OBD-2, после выключения зажигания.

Я попробовал установить на смартфон две из рекомендованных программ для диагностики (первую и последнюю из списка, обе бесплатные). На смартфоне должен работать Bluetooth, связь в пределах машины со сканером стабильная.

Car Scanner программа с понятным интерфейсом и русским языком:

Для подключения нужно создать профиль автомобиля. VIN номер показывает. Ошибки читаются без проблем, даже сброшенные. Про каждую, по нажатию, можно почитать описание — удобно.

Помимо ошибок двигателя, доступен анализ в остальных системах автомобиля таких, как блок ABS, АКПП, рулевого усилителя, подушек безопасности и пр.

Дополнительные возможности этого ПО (в бесплатной версии на графике выводятся только пара параметров):

Приложение Motor Data показалось каким-то неуклюжим, может быть, это личное мнение. Оно требует больше начальных параметров. В любом случае — выбор ПО есть.

ScanX проверен так же на автомобиле Mitsubishi Lancer IX начала 2000-х. При использовании тех же мобильных программ, есть доступ к таким же показаниям датчиков и ошибкам. Для любительской диагностики особенно нет смысла использовать более навороченные сканеры, нужно уже иметь опыт автомеханика по диагностике.

Rokodil ScanX — компактный и доступный вариант для самостоятельной диагностики параметров и считывания ошибок автомобиля. Место сканер много не займет, а может здорово выручить в дороге. Рекомендую!

Узнать цену на диагностический сканер.

Спасибо за внимание. Удачи на дорогах!

Источник

Здравствуйте! В данной записи расскажу, как читать и сбрасывать коды неисправностей (ошибки), смотреть параметры работы (в том числе уровень масла) на Geely Monjaro. Так же расскажу, как настроить панель приборов с показателями работы двигателя на головном устройстве автомобиля. Какие параметры стоит вывести для мониторинга на эту самую панель приборов.

Ремарка: повествование будет вестись о том, как установить и настроить программу CarScanner Rus на головное устройство автомобиля. Вы так же можете установить программу на телефон или планшет под управление OS Android, на компьютер или ноутбук с Windows, на телефоны или планшеты под управлением iOS установить CarScanner Rus не получится. Возможно установить только программу CarScanner.

ВАЖНО! Установка программы возможно только на так называемых «прошитых» автомобилях, где открыт Android. На непрошитый автомобиль (еще не русифицированный, ввезенный по параллельному импорту) или автомобиль от официального дилера без дополнительной прошивки головного устройства установить программу невозможно. У меня дилерский авто и дополнительно установлена прошивка от GeelyModCustom.

Также понадобится OBD2 адаптер. Если у вас такой есть, то можете воспользоваться. Если нет, то рекомендую приобрести адаптер Rokodil ScanX. Я заказал такой, исходя из собранной информации в интернете. Все функции, которые необходимы, он выполняет. У меня он работает стабильно. Вся информация, что будет представлена далее, получена при помощи именно этого адаптера. Как поведут себя другие адаптеры, я сказать не могу, поскольку сравнительные тесты я не проводил. Приобрести адаптер можно на Ozon или на официальном сайте Rokodil. Продавец на OZON (по ссылке выше), тот же самый что и на официальном сайте. Я сравнил контактную информацию, она на 100% совпадает.

Адаптер выглядит так:

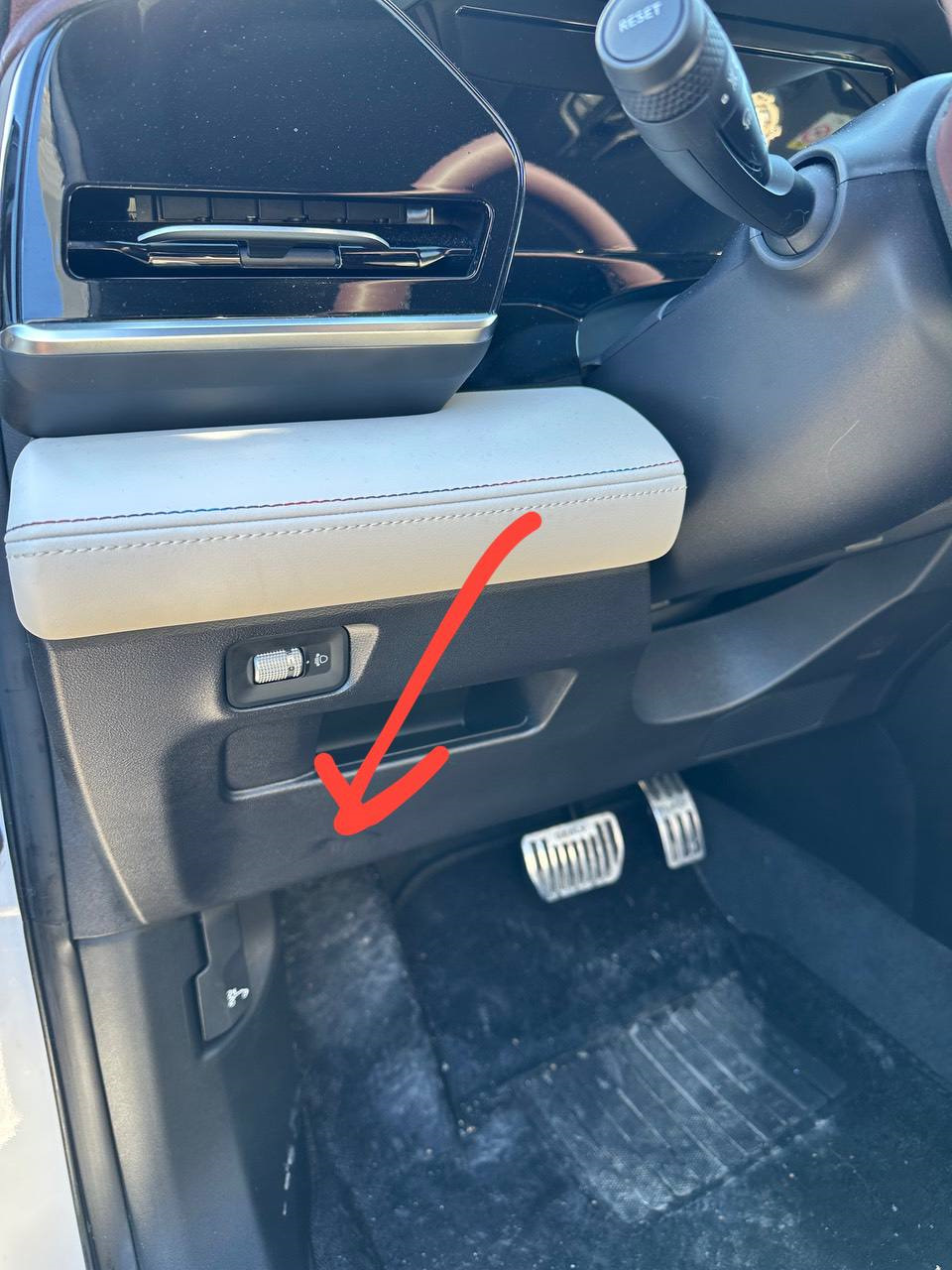

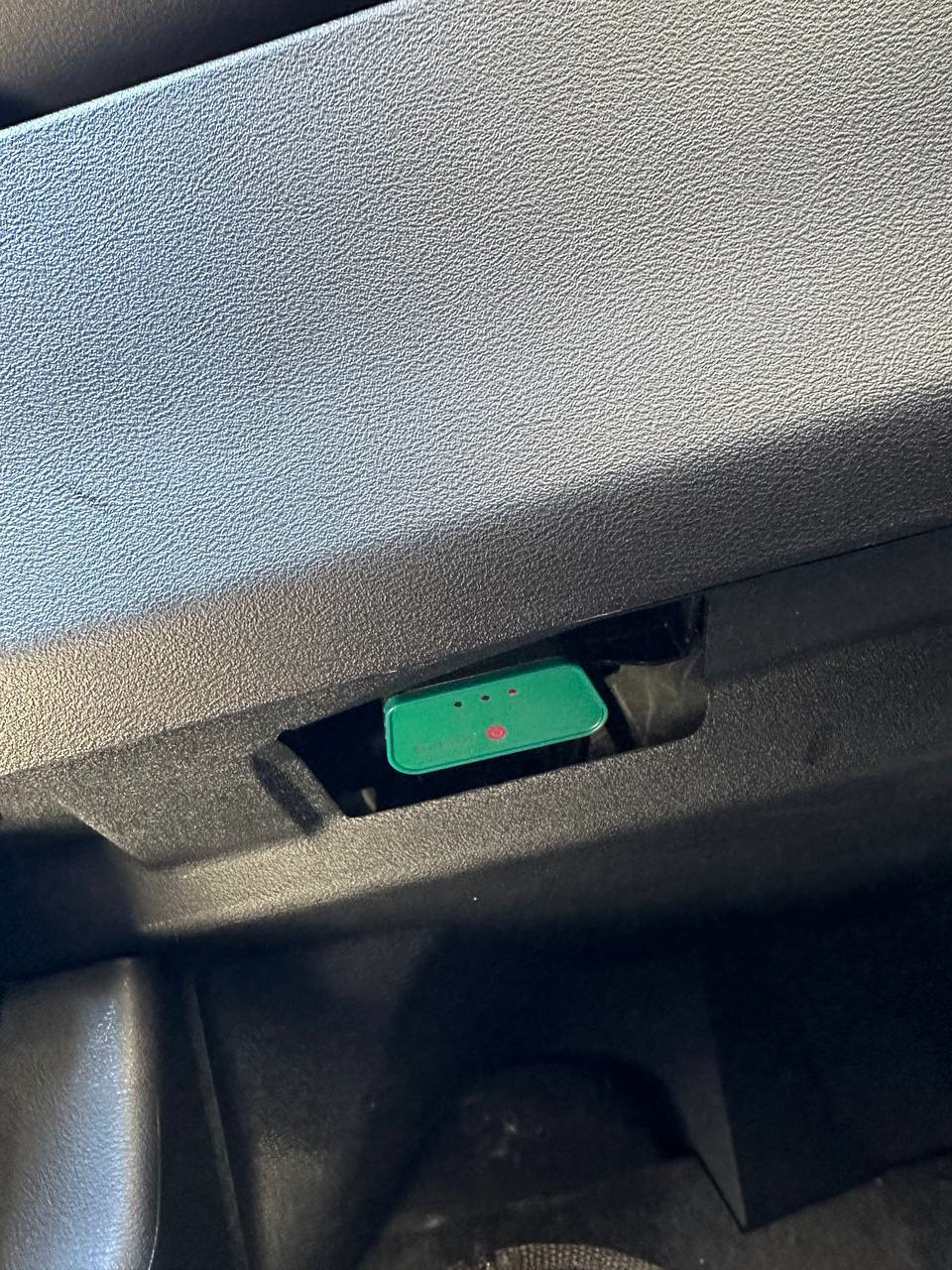

Устанавливается в автомобиле сюда:

Внимание! На диагностический разъем, куда устанавливается адаптер, подается ПОСТОЯННОЕ ПИТАНИЕ от аккумулятора — оно есть там всегда и не пропадает даже при полностью выключенном и закрытом автомобиле. Это значит, что адаптер нужно выключать с имеющейся на нем кнопки или вытаскивать из разъема на время длительной стоянки.

ВАЖНО! Если адаптер находится в диагностическом разъеме, пусть даже и в выключенном состоянии, то функция ШТАТНОГО удаленного запуска с ключа будет недоступна. Если вы пользуетесь данной функцией, то необходимо извлечь адаптер и после этого совершить поездку, разогнавшись до скорости более 30 км/ч.

Установка программы CarScanner Rus на головное устройство автомобиля
Для чтения ошибок, их удаления, а также просмотра параметров работы автомобиля кроме OBD2 адаптера понадобится программа.

Порядок установки программы:
1. Заходим на официальный сайт CarScanner Rus. Нажимаем «Скачать» и скачиваем .apk файл для установки программы:

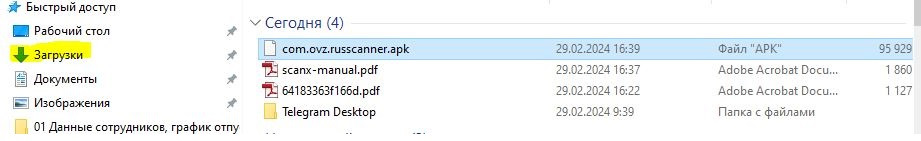

2. Заходим в папку «Загрузки» и находим скачанный файл:

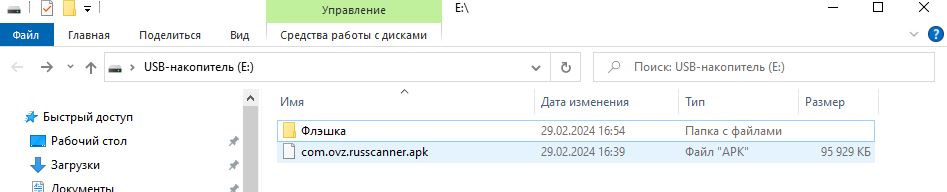

3. Копируем данный файл на флешку:

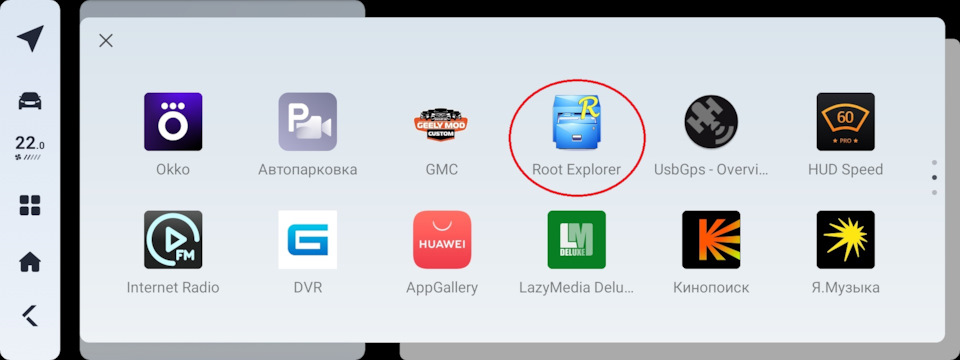

4. Идём в машину, вставляем флешку в USB разъем и заходим в программу-файловый менеджер. У меня это Root Explorer:

5. Заходим в папку Storage:

6. Находим папку udisk1:

Запчасти на фото: 050000

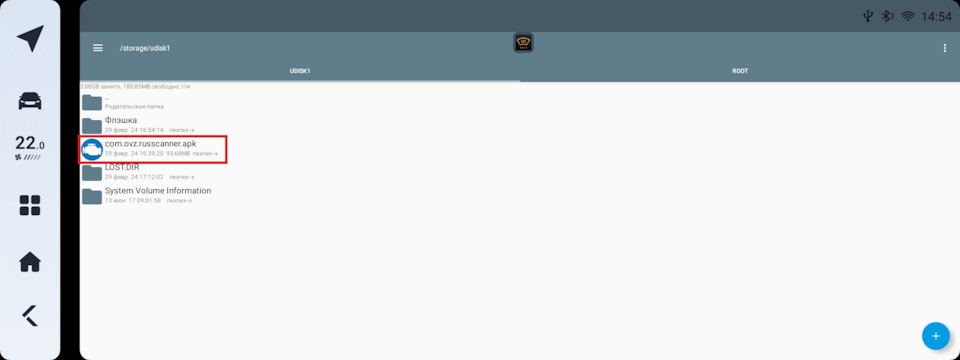

6. В этой папке находим наш установочный файл. Нажимаем его и устанавливаем программу:

Возможны и другие способы попадания установочного файла на головное устройство — это скачивание файла на облако типа Яндекс.Диска, а потом сброс с него файла в головное устройство (для этого нужно, чтобы тот же Яндекс.Диск был установлен на головное устройство). Можно отправить файл, например, через Telegram себе и скачать затем в головном устройстве. Чтобы не растягивать запись, данные методы описывать не буду. Если всё же будет необходимо описать данные способы, пишите комментарии. Сделаю дополнительную запись.

Запуск и настройка программы

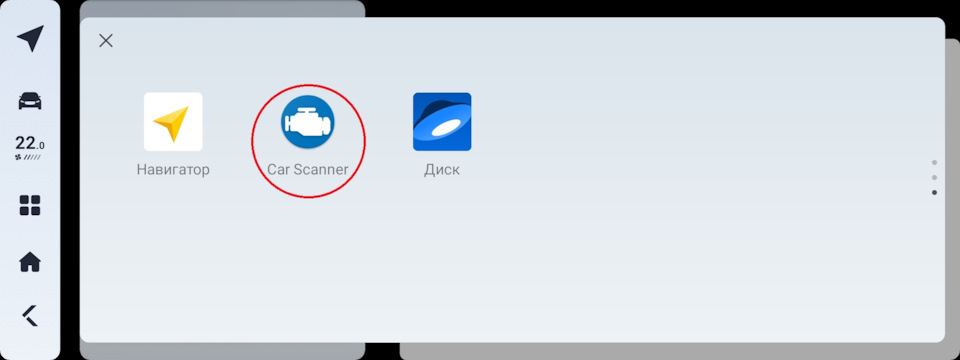

Запускаем программу:

После запуска, программа предложит вам осуществить базовые настройки. Там всё интуитивно понятно. Из всего предложенного самое главное — это выбрать в профиле автомобиля Geely Monjaro. Когда базовые настройки будут сделаны, вы попадете в главное меню. Заходим в пункт «Настройки»:

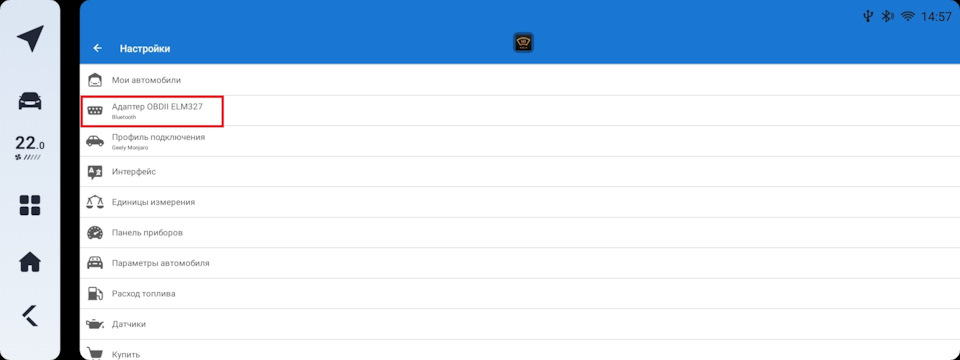

Вставляем адаптер в диагностический разъем и нажимаем кнопку его включения. Заходим в раздел «Адаптер OBDII ELM327»:

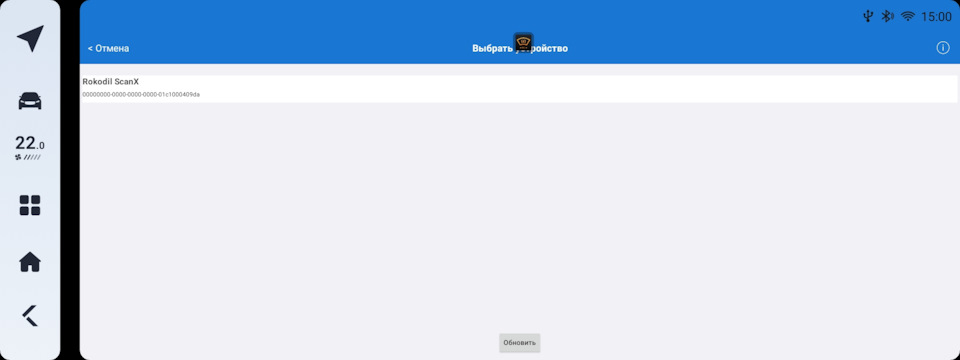

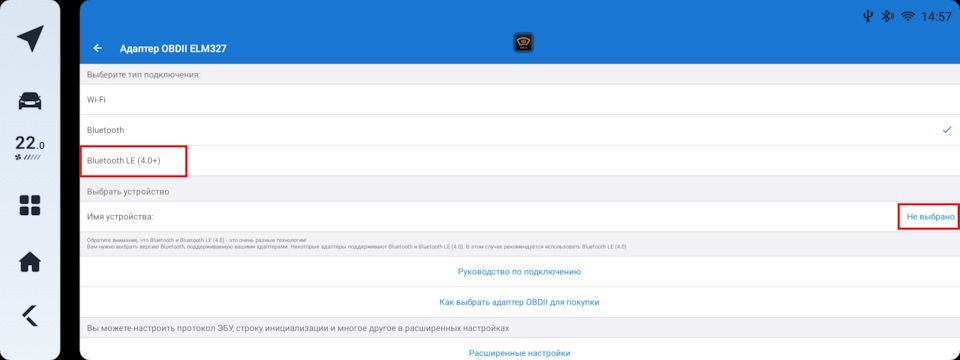

Ставим галочку напротив Bluetooth LE (4.0+) и выбираем адаптер, нажав на «не выбрано»:

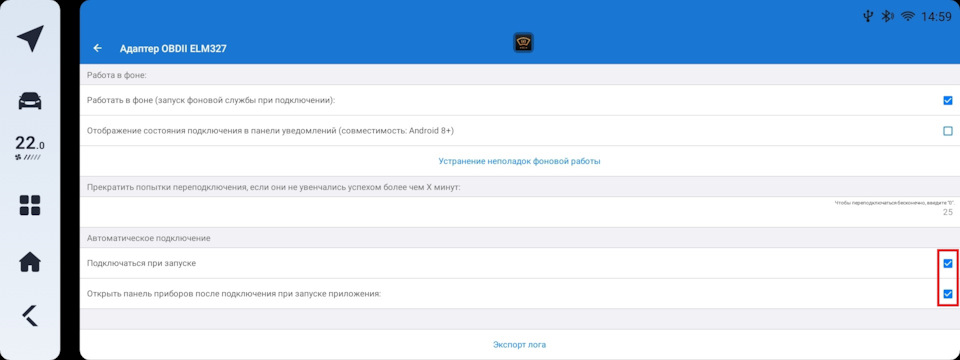

Также в меню настроек адаптера можно пролистать вниз и поставить галочки «Подключаться при запуске», чтобы программа автоматически подключалась к адаптеру при запуске и «Открыть панель приборов после подключения при запуске приложения», если вы хотите сразу попасть в панель приборов (о том, что это такое, будет ниже).

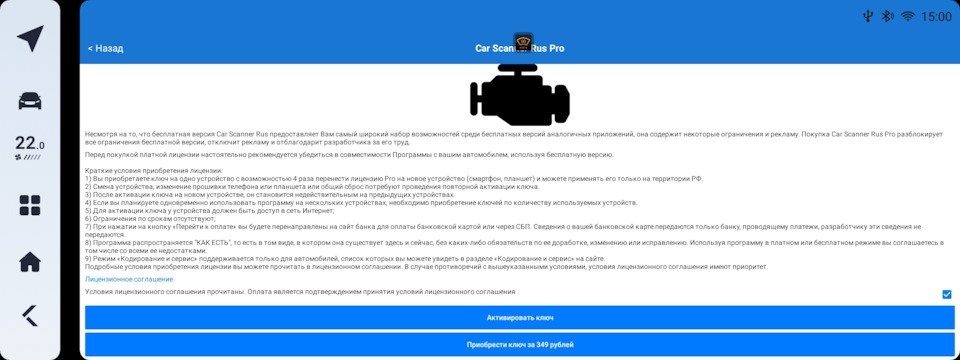

Рекомендую сразу обновить программу до версии Pro. Это скроет рекламу и даст полный доступ ко всем возможностям программы. Цена — всего 350 руб. Считаю ее в нынешних реалиях символической для владельца Geely Monjaro. Можно зайти в соответствующий раздел программы и нажать на «Приобрести ключ». Для того, чтобы всё сделать с головного устройства, необходимо, чтобы на нем был установлен браузер для выхода в интернет. Например, Яндекс.Браузер.

Сделаем еще несколько важных настроек. Зайдём в меню «Настройки» и далее в раздел «Интерфейс»

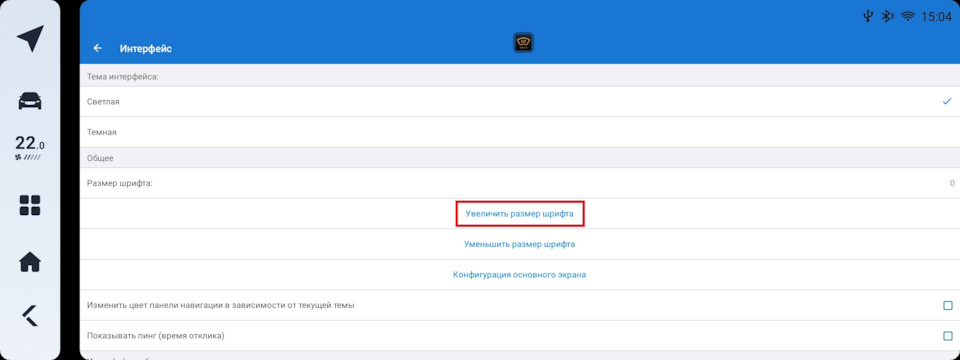

Во-первых, рекомендую увеличить размер шрифта хотя бы на 3-4 пункта. Информация станет гораздо читабельнее.

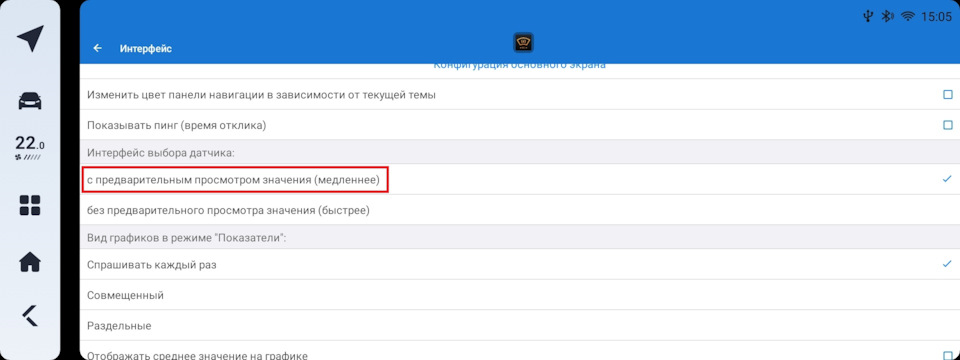

Во-вторых, следим, чтобы стояла галочка в подменю «Интерфейс выбора датчика» напротив пункта «с предварительным просмотром значения»

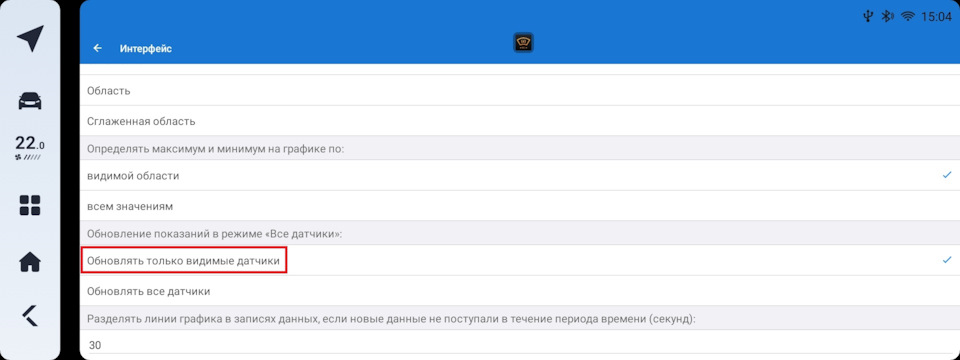

В-третьих, в подменю «Обновление показаний в режиме «Все датчики» ставим галочку напротив «Обновлять только видимые датчики». Это значительно ускорит процесс обмена и отображения информации.

Все необходимые базовые настройки выполнены. Можно приступать к использованию программы!

Чтение и сброс ошибок

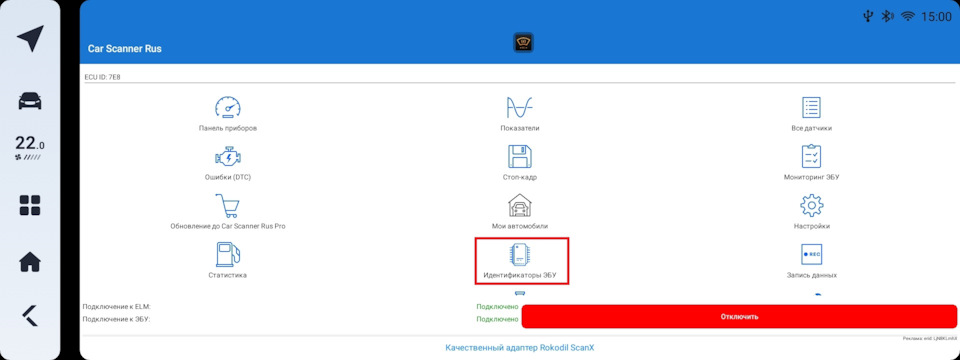

Для того, чтобы прочитать или сбросить ошибки, заходим в меню «Ошибки (DTC)» на главном экране программы:

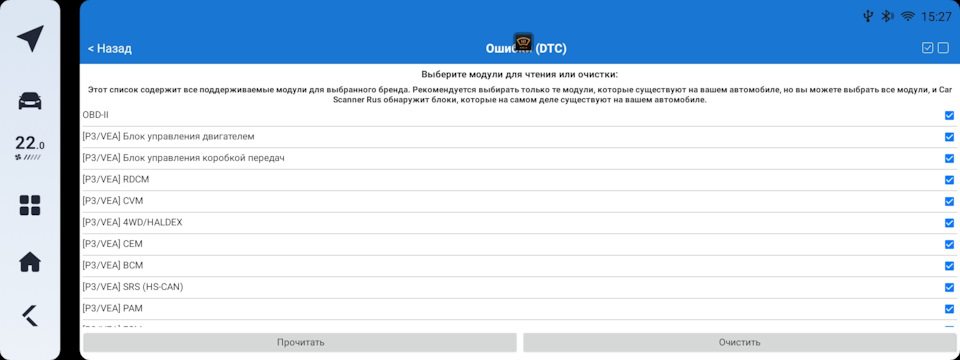

Перед нами откроется список всех блоков управления, которые ПОТЕНЦИАЛЬНО может прочитать сканер. Поскольку сканер всё же работает по протоколу OBD2, а он сильно урезан в сравнении с заводскими протоколами, то увидеть полноценную информации по блокам, кроме блока управления двигателем, вряд ли будет возможно. Но можно каждый раз пробовать. Хуже не будет)))

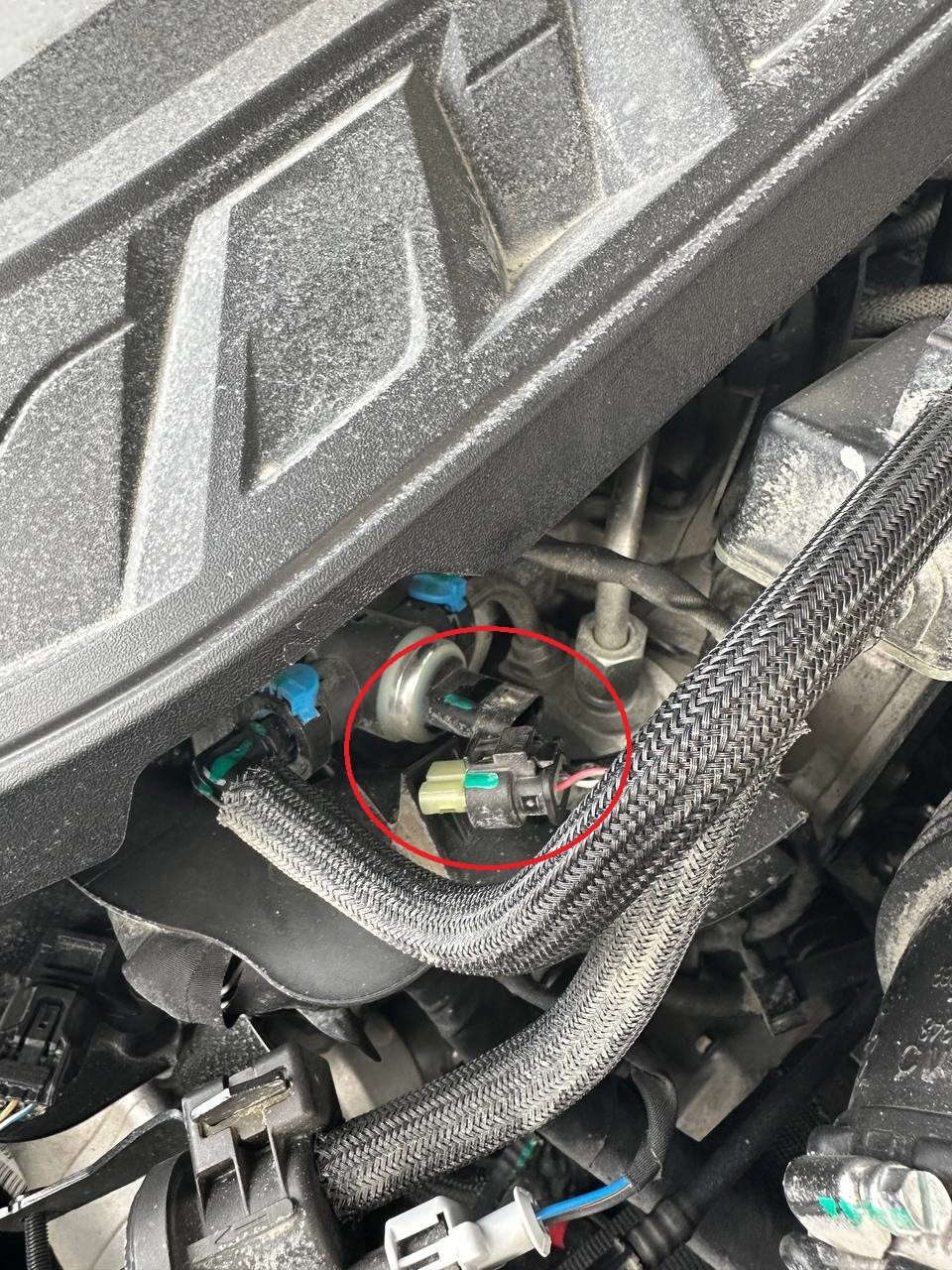

Сымитируем ошибку в блоке управления двигателем, сняв разъем с датчика давления в контуре низкого давления топливной системы:

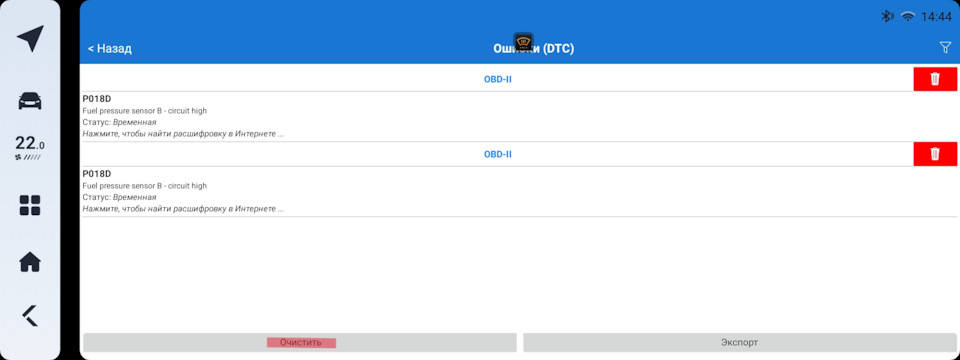

Заходим в меню «Ошибки (DTC)», снимаем все галочки (кнопкой с пустым квадратиком внутри в верхнем правом углу) ставим галочку напротив блока управления двигателем и нажимаем «Прочитать». Видим ошибки:

Вообще просто так ошибки удалять не нужно, если вы не уверены в том, что вы делаете. Со сбросом ошибок потеряется много ценной информации, которая будет ценна для диагноста в случае поиска неисправности. Увидев ошибку, прочитайте о ней в интернете или задайте вопросы в профильных чатах, форумах.

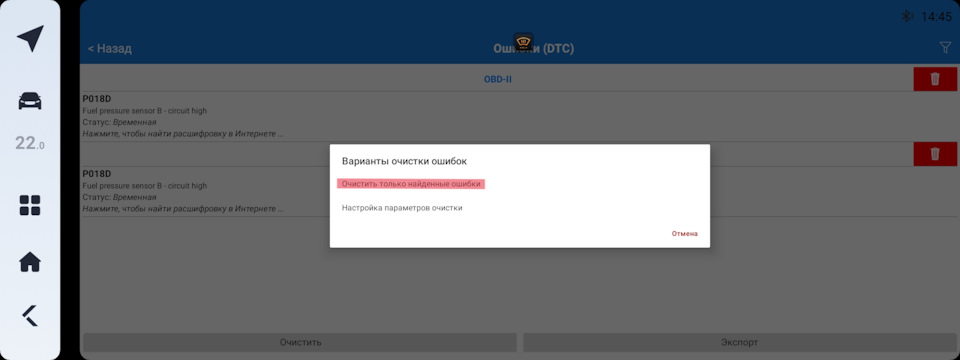

Чтобы удалить ошибки нажимаем «Очистить», далее «Очистить только найденные ошибки»

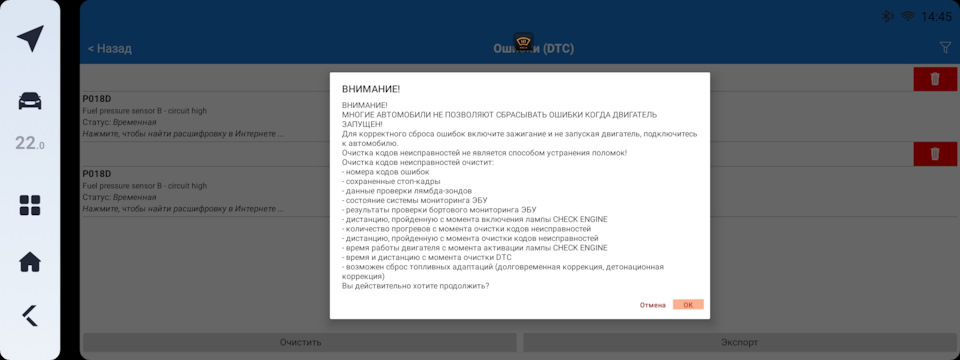

Читаем предупреждение. Глушим двигатель, если он был запущен. Открываем и закрываем водительскую дверь. Включаем зажигание: длительное нажатие кнопки «старт/стоп» БЕЗ нажатия на педаль тормоза. Нажимаем «ОК»

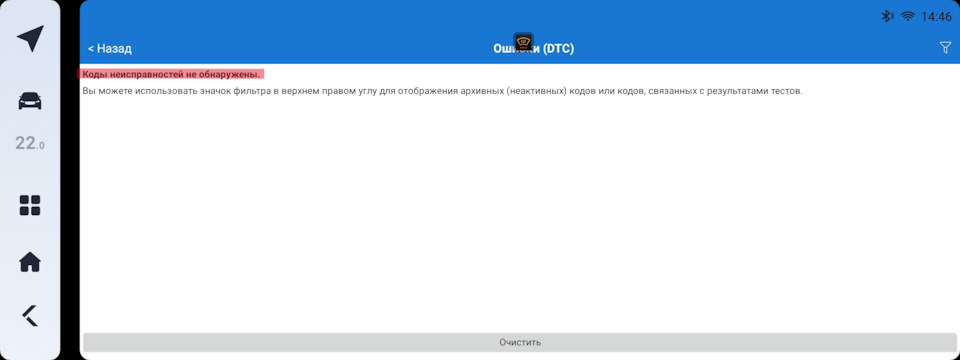

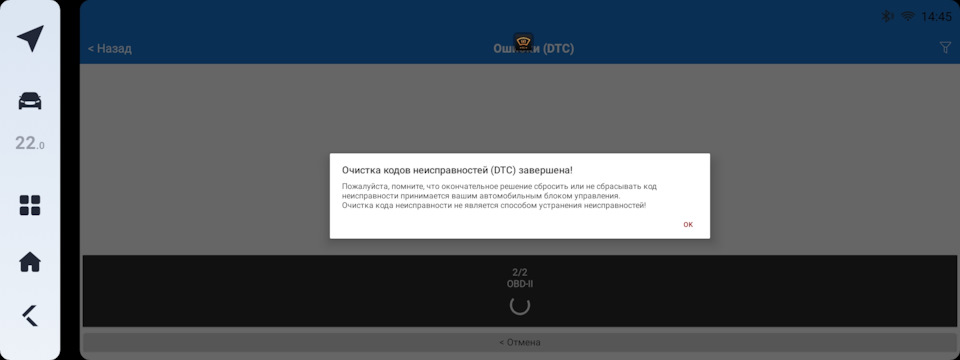

Ошибки сброшены!

Просмотр параметров работы двигателя. Просмотр уровня масла в двигателе.

Многие владельцы Geely Monjaro знают, что на приборной панели уровень масла всегда отображается на отметке «Сред». При этом шкала имеет всего 3 деления: мин, сред и макс. Физического щупа в двигателе нет и точный уровень масла не проконтролировать. При этом в масляном поддоне двигателя находится датчик уровня масла. Увидеть уровень масла можно при помощи программы CarScanner в разделе «Все датчики». Однако есть нюансы.
По информации из сети, я понял, что уровень масла можно посмотреть на автомобилях, выпущенных до сентября 2023 года и имеющих калибровку прошивки блока управления двигателем до определенного значения. Калибровку прошивки можно посмотреть в разделе «Идентификаторы ЭБУ»

Мой автомобиль выпущен 02 августа 2023 года и имеет следующую калибровку прошивки

Если у вас такая же, значит, сможете посмотреть уровень масла

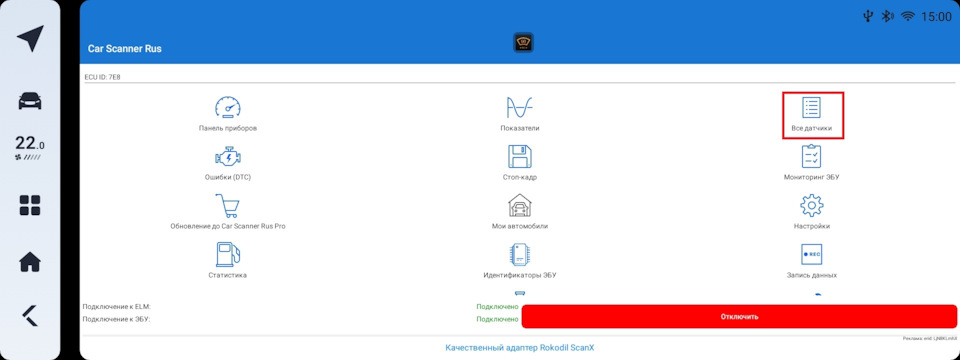

Заходим в меню «Все датчики». Тут представлена информации со всех датчиков и параметров, которые удалось считать нашему OBD2 адаптеру. Перечень включает в себя более 80 параметров. Этих параметров достаточно для проведения хорошей диагностики работы двигателя. Подробно расписывать назначение каждого параметра я не буду в рамках данной записи. Если у вас будет интерес, пишите об этом в комментариях, я сделаю подробный разбор с пояснениями, что тот или иной параметр означает

Листаем список в самый низ пока он не перестанет листаться. Сразу значения параметров не прогрузятся. Этого не стоит смущаться. Нужно немного подождать. Находим параметр [ECM] Oil level

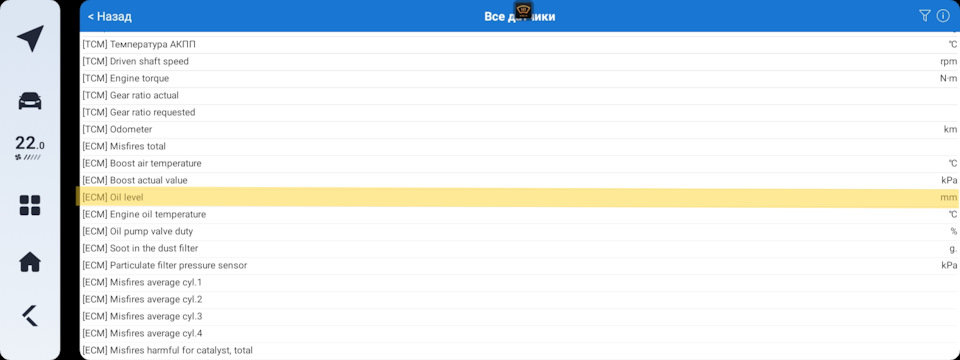

Так будет выглядеть после загрузки всех параметров

ВАЖНО! Измерение параметра и его запись в ECM производится не постоянна, а в момент включения зажигания и запуска двигателя, и далее с определенной периодичностью. На моём скриншоте вы видите значение 42,82 мм. Оно такое низкое, потому что машина стояла под наклоном в момент запуска двигателя.

Целевое значение уровня масла

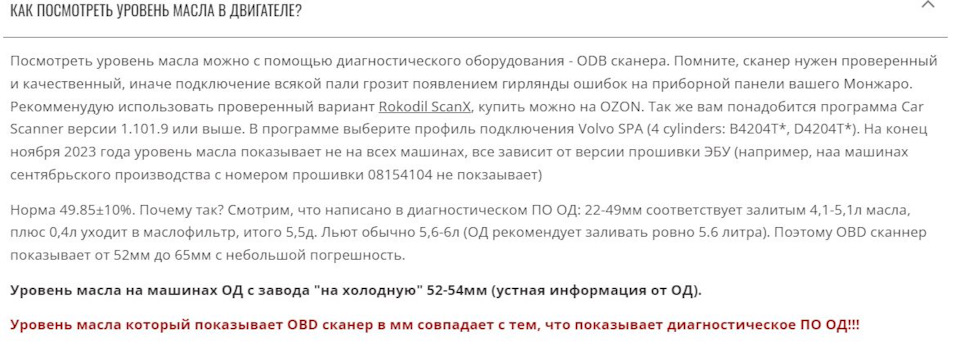

Согласно той информации, что я нашел тут значение параметра должно лежать в диапазоне 52-65 мм

Поскольку более 40 фотографий в запись загрузить нельзя, о том, как сделать панель приборов с выводом нужных параметров читайте тут.

Источник

Автосканеры – приборы, которые используются для диагностики состояния автомобилей и позволяют пользователям самостоятельно выявлять и устранять т��хнические неисправности. Эти устройства считывают коды ошибок, собирают данные с различных датчиков и предлагают информацию о состоянии основных систем. Применение автосканера способствует быстрому обнаружению неполадок в автомобиле и снижению затрат на его обслуживание в автосервисе.
Данная статья посвящена обзору автомобильного сканера Rokodil ScanX. Этот автосканер привлекает внимание своей многофункциональностью и простотой использования. Rokodil ScanX предназначен для самостоятельной диагностики автомобилей всех марок, начиная с 1996 года выпуска, и совместим со всеми популярными операционными системами, что упрощает работу с данным девайсом. Стоит отметить, что в аппарат встроен оригинальный чип pic18f25k80, обеспечивающий надежную и высокопроизводительную работу.

Для использования сканера необходимо подключить его к разъему OBD2, который обычно находится под рулевой колонкой или в бардачке автомобиля. Устройство синхронизируется со смартфоном или планшетом через Bluetooth 4.2 и работает с приложениями для iOS, Android и Windows. Установка приложения и подключение к автосканеру занимают всего несколько минут, что делает процесс управления простым и быстрым.

Компактный прибор позволяет пользователям получать полную информацию о техническом состоянии транспортного средства. С его помощью можно легко определить VIN-код автомобиля, визуализировать данные с помощью графиков и провести комплексную диагностику всех электронных систем.
При возникновении ошибок, пользователи могут видеть подсказки о возможных причинах неисправностей. Эта технология помогает в быстрой диагностике и определении направления для последующих действий. Также с функцией кодирования сканер Rokodil ScanX позволяет включать или выключать скрытые функции в некоторых моделях авто.
Кроме того, автосканер предоставляет возможность просмотра показаний всех датчиков в режиме реального времени. Данная функция служит дополнительным инструментом для мониторинга работы систем автомобиля и позволяет оперативно реагировать на изменения. Особенностью устройства также является функция обнаружения и сброса ошибок бортового компьютера всего одним нажатием кнопки.

1. Широкий спектр диагностики

Ошибки двигателя;
Ошибки трансмиссии;
Ошибки АБС (антиблокировочная система тормозов);
Ошибки системы подушек безопасности (AirBag);
Ошибки пневмоподвески;
Ошибки адаптивных амортизаторов;
Неисправности рулевой рейки;
Пропуски в цилиндрах и т.д.

2. Мониторинг состояния

Отслеживание состояния катализатора и анализ нарушений в подаче вторичного воздуха;
Оценка изменений в топливно-воздушной смеси;
Контроль уровня износа тормозных колодок и температуры охлаждающей жидкости.

3. Функции сброса

Возможность сброса сервисных интервалов, что упрощает обслуживание автомобиля.

Многофункциональность. Прибор способен диагностировать множество различных систем, что делает его универсальным инструментом для любителей и профессионалов.
Упрощение диагностики. Пользователю больше не нужно обращаться в сервисный центр для получения результатов первичной диагностики. Сканер позволяет оперативно выявлять проблемы и принимать решения о ремонте.
Доступность информации. С помощью сканера владельцы автомобилей могут получить актуальную информацию о состоянии своих транспортных средств, что обеспечивает безопасность во время вождения.Длительный срок гарантии. Производитель предлагает пятилетнюю гарантию и круглосуточную техническую поддержку, что говорит о качестве этого аппарата.
Простое и понятное управление. Девайс без экрана очень удобно и легко настраивать через мобильное приложение или компьютер, где можно просматривать информацию и выставлять параметры работы.

Лично для меня Rokodil ScanX является универсальным инструментом для диагностики и мониторинга состояния автомобиля, который сочетает в себе множество полезных функций и гарантирует высокий уровень комфорта в использовании. С его помощью можно своевременно выявлять неполадки, что, в свою очередь, способствует повышению безопасности на дорогах и снижению затрат на обслуживание авто.

Источник

Инструкция по подключению автосканера Rokodil ScanX на русском языке

Автосканер Rokodil ScanX – это устройство, предназначенное для диагностики автомобилей всех марок. Данная инструкция поможет вам правильно подключить сканер к автомобилю и использовать его функции.

Шаг 1⁚ Подготовка к подключению

Перед началом подключения автосканера Rokodil ScanX убедитесь, что у вас есть следующие компоненты⁚

Автосканер Rokodil ScanX
Кабель для подключения сканера к автомобилю (обычно OBD-II кабель)
Мобильное устройство (смартфон или планшет) с поддержкой Bluetooth

Шаг 2⁚ Подключение сканера к автомобилю

1. Найдите разъем OBD-II в вашем автомобиле – обычно он расположен под приборной панелью или возле рулевого колеса.

2. Вставьте один конец кабеля в разъем OBD-II на автомобиле.

3. Вставьте другой конец кабеля в соответствующий разъем на автосканере Rokodil ScanX.

Шаг 3⁚ Подключение сканера к мобильному устройству

1. Установите приложение Rokodil ScanX на ваше мобильное устройство. Оно доступно для скачивания в App Store и Google Play.

2. Включите Bluetooth на вашем мобильном устройстве.

3. Запустите приложение Rokodil ScanX и выполните инструкции по его настройке.

4. В настройках приложения найдите опцию подключения к автомобилю по Bluetooth.

5. В списке доступных устройств выберите Rokodil ScanX и подтвердите подключение.

Шаг 4⁚ Использование автосканера

1. После успешного подключения автосканера Rokodil ScanX к автомобилю, запустите приложение на вашем мобильном устройстве.

2. В приложении вы увидите различные функции и возможности для диагностики автомобиля.

3. Следуйте инструкциям в приложении для выполнения нужных действий٫ таких как считывание ошибок٫ проверка параметров автомобиля и т.д.

4. После завершения диагностики вы получите результаты, которые помогут вам определить состояние автомобиля и возможные проблемы.

Обратите внимание, что в инструкции пользователя автосканера Rokodil ScanX на русском языке также могут содержаться более подробные сведения о функциях и настройках сканера.

Наведите курсор на эту ссылку, чтобы скачать инструкцию пользователя автосканера Rokodil ScanX на русском языке⁚ https://www.example.com/rokodil-scanx-instruction

Учтите, что всякий раз, когда вы подключаете сканер к автомобилю, важно соблюдать предосторожность и следовать инструкциям производителя для избежания возможных повреждений.
