Электропневматический позиционер
Серия 3730
Тип 3730-3

Связь по протоколу HART®

Рис

. 1 •

Тип

3730-3

Инструкция по монтажу и
эксплуатации

EB 8384-3 RU

Исполнение аппаратных средств

1.52
Издание: сентябрь 2008

Определение сигнальных слов, используемых в этой инструкции

Содержание

ОПАСНОСТЬ

Примечание ОПАСНОСТЬ описывает
опасные ситуации, которые, если их не
предотвращать, ведут к гибели или
серьезной травме

ПРЕДУПРЕЖДЕНИЕ

Примечание ПРЕДУПРЕЖДЕНИЕ описывает
опасные ситуации, которые, если их не
предотвращать, могут привести к гибели
или серьезной травме

ЗАМЕЧАНИЕ

Примечание ЗАМЕЧАНИЕ
предупреждает о возникновении
материального ущерба

Примечание: дополнительные

пояснения, информация и подсказки

2 EB 8384-3 RU

Содержание

страница

1. Важные правила техники безопасности 8

2. Код артикула 9

3. Конструкция и принцип действия 10

3.1. Тип применения 11

3.2. Дополнительное оборудование 12

3.3. Конфигурирование с помощью программы TROVIS-VIEW 13

3.4. Технические данные 14

4.1. Прямой монтаж 20

4.1.1. Привод типа 3277-5 20

4.1.2. Привод типа 3277 22

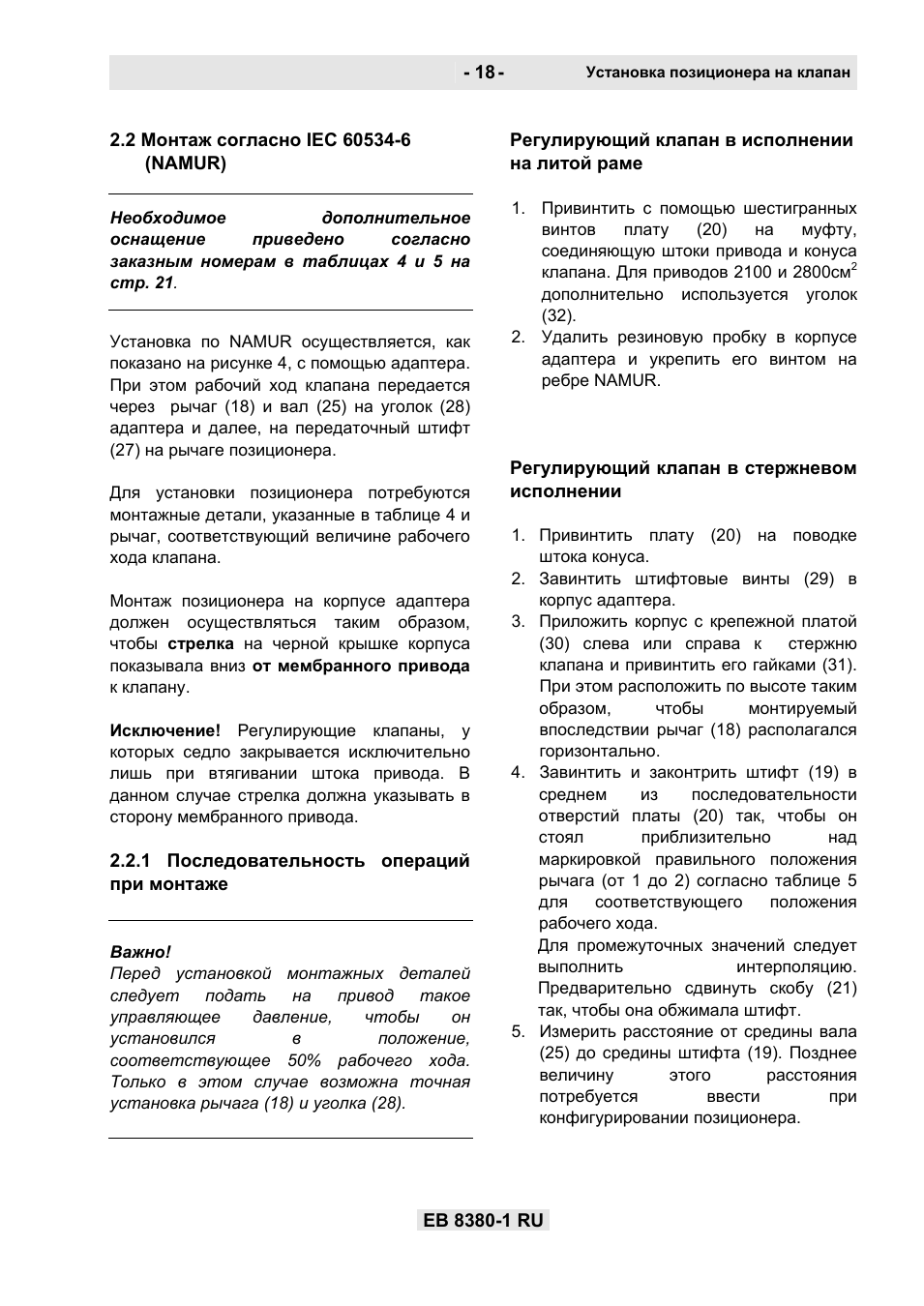

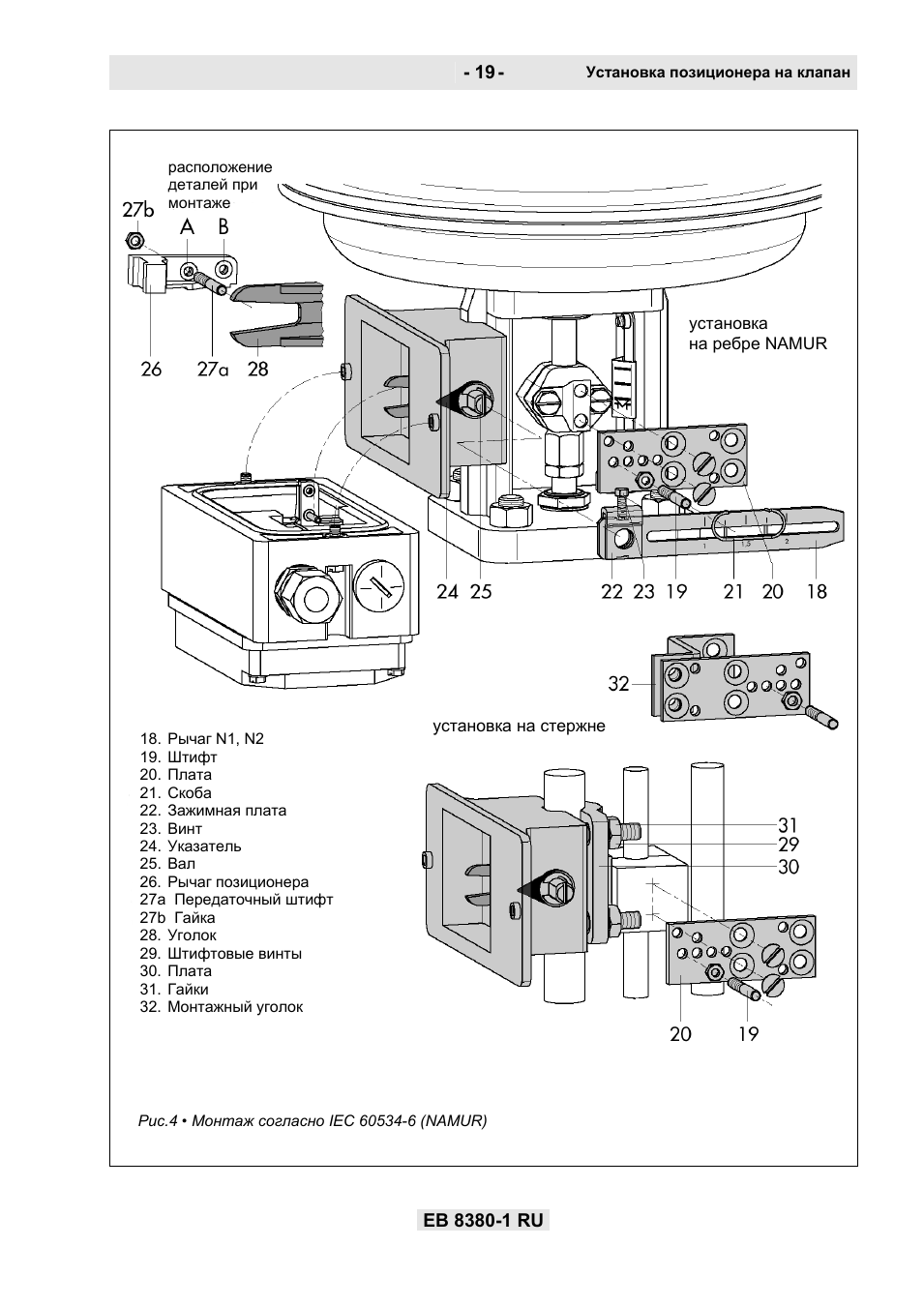

4.2. Монтаж в соответствии с IEC 60534-6 (NAMUR) 24

4.3. Монтаж на клапанах микрорасходов типа 3510 26

4.4. Монтаж на поворотных приводах 28

4.5. Обратный усилитель для приводов двойного действия 30

4.5.1. Установка манометров 30

4.6. Монтаж внешнего датчика положения 32

4.6.1. Установка датчика положения в случае прямого монтажа 32

4.6.2. Монтаж датчика положения при установке в соответствии с IEC 60534-6 34

4.6.3. Установка датчика положение на клапан микрорасходов Типа 3510 35

4.6.4. Установка датчика положения на поворотные приводы 36

Установка на регулирующий клапан – монтажные детали и
оснащение

ополнительное

4.7. Монтаж на позиционерах с корпусами из нержавеющей стали 37

4.8. Функция воздушной продувки для привода одностороннего действия 37

4.9. Требуемые монтажные детали и дополнительное оснащение 38

5. Подключения 42

5.1. Пневматические подключения 42

5.1.1. Манометры управляющего давления 42

5.1.2. Питающее давление 42

5.1.3. Управляющее давление (выход) 43

5.2. Электрические подключения 43

5.2.1. Усилители коммутации 45

5.2.2. Установление связи 46

EB 8384-3 RU 3

Содержание

6. Органы индикации и управления позиционера 48

6.1. Последовательный интерфейс 50

6.2. Связь по протоколу HART

7. Ввод в эксплуатацию – настройки 51

7.1. Определение положения безопасности 51

7.2. Настройка ограничения расхода Q 52

7.3. Адаптация дисплея 52

7.4. Ограничение управляющего давления 53

7.5. Проверка диапазона работы позиционера 53

7.6. Инициализация 54

7.6.1. MAX – Инициализация по максимальному диапазону 56

7.6.2. NOM – Инициализация по номинальному диапазону 57

7.6.3. MAN – Инициализация по диапазону, заданному вручную 58

7.6.4.

7.7. Калибровка нуля 62

7.8. Настройка параметров для заслонок «открыто/закрыто» 63

7.9. Возврат к стандартным настройкам 65

8. Эксплуатация 66

8.1. Разрешение конфигурирования и выбор параметров 66

8.2. Режимы работы 67

8.2.1. Автоматический и ручной режимы работы 67

8.2.2. Положение безопасности (SAFE) 68

8.3. Сообщения об отказах / Сигнал обслуживания 68

8.3.1. Подтверждение получения сообщений об ошибках 69

9. Настройка концевого выключателя 70

9.1. Модернизация бесконтактного концевого выключателя 72

10. Техническое обслуживание 73

SUB – Инициализация после замены позиционера, без остановки производственного

процесса

11. Обслуживание взрывозащищенных устройств 73

12. Перечень кодов 74
13 Настройки в программе TROVIS-VIEV 99

13.1. Общая информация 99

13.1.1. Системные требования 99

13.2. Установка программы TROVIS-VIEW 100

4 EB 8384-3 RU

Содержание

13.3. Запуск программы TROVIS-VIEW и выполнение базовых настроек 101

13.4. Передача данных 103

13.4.1. Работа в режиме оффлайн (непрямая передача данных) 104

13.4.2. Работа в режиме онлайн (прямая передача данных) 104

13.4.3. Настройка параметров 105

13.5. Инициализация позиционера 107

13.6. Классификация состояния 109

14. Размеры в мм 111

15. Выбор характеристики клапанов 112
Сертификаты испытаний 114

Примечание

Функции диагностики клапана с помощью
и эксплуатации устройства

EXPERTplus

описываются в Инструкциях по монтажу

EB 8389 RU.

EB 8384-3 RU 5

Изменения аппаратного обеспечения позиционера

Изменения аппаратного обеспечения позиционера по сравнению с предыдущими исполнениями
Предыдущий Новый

1.00

1.10

При установках по умолчанию поддерживается протокол HART в соответствии со
спецификацией HART

С помощью программы TROVIS-VIEW можно переключиться на HART
Средства протокола HART
не поддерживаются версией HART

Изменение 5.

как и ASM или ручных коммуникаторов в настоящее время

Изменение 6.

Были добавлены дополнительные сообщения о состоянии:
Код 76 – Нет аварийного режима
Код 77 – Ошибка загрузки программы
Показания количества калибровок нулевой точки с момента последней инициализации.
При инициализации приводов типа «AIR TO CLOSE (ПИТАЮЩИЙ ВОЗДУХ

ЗАКРЫВАЕТ КЛАПАН)» направление действия (Код 7) автоматически устанавливается
на «возрастание-убывание».

Код 3, период активации разрешенной функции конфигурации был увеличен до 120 с.

1.10 1.20

Изменилась электроника, новые функции не добавлялись.

1.20 1.30

Добавлены новые функции диагностики EXPERTplus (Код 48)

Изменение 6.

Позиционер в исполнении EXPERTplus с расширенными возможностями
Прохождение инициализации можно прервать нажатием поворотной кнопки.
Опции датчика положения (Код 37) и электромагнитного клапана (Код 45) распознаются

автоматически.

1.30 1.40

Все функции EXPERTplus могут использоваться с помощью связи по протоколу HART®
в этом и в более поздних исполнениях аппаратных средств.

Контакт сообщений об отказе включается сводным состоянием позиционера. Он всегда
активен, когда сводное состояние = «Сигнал обслуживания».

Если Код 32 задан как «Yes (Да)»: активен также и в сводном состоянии
«Функциональная проверка».

Если Код 33 задан как «Yes (Да)»: активен также и в сводном состоянии «Требуется
обслуживание / Запрашивается обслуживание».

Состояние «Функциональная проверка» задается также и для Тестов A1, A2, выхода
сообщения об отказе и датчика положения.

Минимальные/максимальные значения отслеживания температуры могут быть
сброшены.

6 EB 8384-3 RU

Изменения аппаратного обеспечения позиционера

Изменения аппаратного обеспечения позиционера по сравнению с предыдущими исполнениями
Предыдущий Новый

1.41 1.40

Внутренние изменения

1.42 1.41

Внутренние изменения

1.42

1.51

Настройки могут выполняться на позиционере, чтобы определить, должен ли клапан
работать как регулирующий клапан или как задвижка «открыто/закрыто» (см. раздел

3.1),

Все диагностические функции EXPERTplus доступны в позиционере без необходимости
их предварительной активации (см. вопросы диагностики клапанов EXPERTplus в
документе EB 8389 RU).

Дополнительный дискретный вход со следующими действиями (см. вопросы
диагностики клапанов EXPERTplus в документе EB 8389 RU):

– Включает защиту от записи при работе на месте;
– Начинает частичную проверку рабочего хода (PST);
– Переход к исходному значению положения безопасности;
– Переключает между Автоматическим/Ручным режимами работы;
– Включает регистратор данных;
– Сброс данных диагностики;
– Подключенный внешний электромагнитный клапан;
– Датчик утечек.

Предел давления (Код 16) больше не устанавливается автоматически во время
инициализации.

1.52 1.51

Внутренние изменения

EB 8384-3 RU 7

Важные правила техники безопасности

См.прилагаемые инструкции по безопасности.

1. Важные правила техники безопасности

Для обеспечения собственной безопасности необходимо выполнять настоящие инструкции,
касающиеся монтажа, ввода в эксплуатацию и эксплуатации настоящего позиционера:

 Настоящий позиционер может собирать, вводить в эксплуатацию или эксплуатировать только

опытный персонал, знакомый с настоящим изделием.
В соответствии с настоящими Инструкциями по монтажу и эксплуатации, обученным
персоналом обозначаются лица, которые способны оценить предписываемую им работу и
определить возможные опасности, благодаря своей специальной подготовке, своим знаниям
и опыту, а также знанию ими соответствующих стандартов.

 Взрывобезопасные исполнения настоящего позиционера могут эксплуатироваться только

персоналом, прошедшим специальную подготовку или инструктажи или который допущен к
работам с взрывобезопасными устройствами в опасных зонах. См. Раздел 11.

 Любые опасности, которые могут быть вызваны транспортируемой средой, рабочим

давлением, сигнальным давлением или подвижными деталями регулирующих клапанов,
должны предотвращаться с помощью соответствующих мер.

 Если в приводе возникают недопустимые перемещения или усилия, вызываемые уровнем

давления в линии подачи, они должны быть ограничены с помощью подходящей станции
понижения давления в линии подачи.

Во избежание повреждения какого-либо оборудования, следует также применять следующие
предосторожности:

 Запрещается эксплуатировать настоящий позиционер в положениях, когда задняя часть

позиционера или дренажное отверстие направлены вверх. Дренажное отверстие не должно
блокироваться при монтаже позиционера на рабочем месте.

Дренажное отверстие

 Подразумевается соблюдение надлежащих условий транспортировки и хранения.

Примечание: Настоящее
Директивы
Декларация Соответствия доступна по запросу

94/9/EC (ATEX) и 89/336/EEC (EMC).

устройство с маркировкой

соответствует требованиям

8 EB 8384-3 RU

Код артикула

2. Код артикула

Код артикля Тип 3730-3 x x x x x 0 x x 0 x 0 0 x 0 x x

С ЖК дисплеем, автонастройка, связь по протоколу

HART

Взрывозащита
Без взрывозащиты 0

с ATEX
CSA/FM, искробезопасный / не воспламеняющий 3

соответствии с ATEX
Опции (дополнительное оборудование)

выключатель
Электромагнитный клапан

SIL 4

Аналоговый датчик положения

Внешний датчик положения

II 2 G EEx ia IIC T6/II 2 D IP 65 T 80 °C в соответствии

II 3 G EEx nA/nL II T6 /II 3 D IP 65 T 80 °C в

Нет 0 Бесконтактный концевой
Тип SJ 2—SN 1 0
Нет 0
24 В постоянного

тока
Нет 0
Есть 1
Нет 0

Есть 0 1

Дискретный вход

Диагностика

EXPERTplus 4

Материал корпуса
Алюминий 0
Нержавеющая сталь 1.4581 0 1
Специальное применение
Нет 0
Без ослабляющих краску веществ 1
Патрубок выходящего воздуха с нормальной трубной

резьбой ¼ дюйма
Специальные исполнения
Нет 00

IECEx 1 12

Нет 0
Есть 0 2

EB 8384-3 RU 9

Конструкция и принцип действия

3. Конструкция и
принцип действия

Настоящий электропневматический позиционер устанавливается на пневматические
регулирующие клапаны. Он предназначен
для «привязки» положения клапана
(регулируемый параметр «х») к величине
управляющего сигнала (задающего
параметра «w»). Управляющий сигнал,
поступающий из системы управления,
сравнивается с величиной хода / угла
поворота регулирующего клапана, и выдает
необходимое управляющее давление
(выходной сигнал «y»).

В основном позиционер состоит из системы
электрических датчиков хода (2),
аналогового электропневматического
преобразователя (6) с подключенным за ним
пневматическим усилителем (7) и

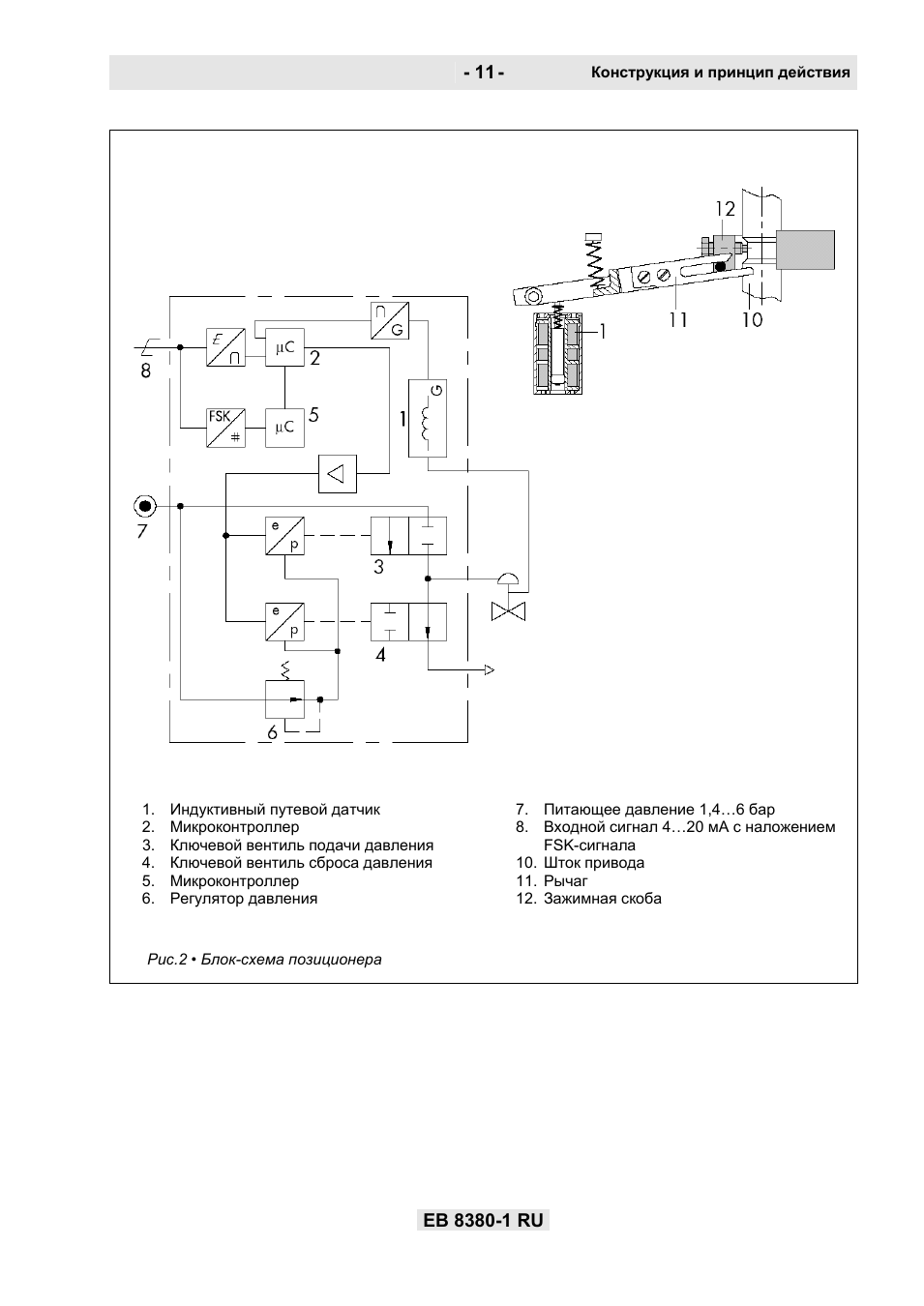

Рис

. 2 •

Функциональная схема

электронного блока с микроконтроллером
(5).

Стандартный позиционер оснащается тремя
дискретными контактами: выход сообщений об
отказах на станцию управления и два
программно конфигурируемых концевых
выключателя используются для индикации
конечных положений клапана.

Положение клапана передается в виде
линейного перемещения или угла поворота
посредством следящего рычага и датчика хода

(2) на пропорционально—дифференциальный
(PD) контроллер (3). Одновременно аналогово-

цифровой преобразователь (АЦП) (4) передает
положение клапана в микроконтроллер (5).
Пропорционально-дифференциальный
контроллер сравнивает текущее положение с
сигналом постоянного тока (в пределах от 4 до

20 мА), после его преобразования в АЦП (4).

1. Регулирующий клапан

2. Датчик хода

3. Пропорционально—

дифференциальный
контроллер

4. АЦП

5. Микроконтроллер

6. Электропневматический
преобразователь

7. Пневмоусилитель

8. Регулятор давления

9. Регулятор расхода

10. Ограничитель объема

11. *Бесконтактный концевой
выключатель

12. *Электромагнитный
клапан

13. *Аналоговый датчик
положения

14. Программируемые

конечные выключатели;
Сигнал 1/2

15. Выход сообщений об
отказах; Сигнал 3

16. Дисплей

17. *Управление

электромагнитным
клапаном

18. *Гальваническая развязка

19. ЦАП

20. Интерфейс связи

21. Модуляция по протоколу

22. Дискретный ввод ВЕ*

* Опция

HART

10 EB 8384-3 RU

В случае отклонений системы, происходит
либо сброс воздуха из привода, либо привод
заполняется дополнительным воздухом.
Питающий воздух подается в пневматический
усилитель (7) и регулятор давления (8).
Промежуточный регулятор расхода (9) с
фиксированными настройками используется
для продувки позиционера, а также для
обеспечения надежной работы
пневматического усилителя. Выходное
управляющее давление может ограничиваться
программными средствами. Ограничитель
объема Q (10) служит для оптимизации
позиционера посредством настройки его на
размер привода.

В позиционер встроена расширенная система
диагностики EXPERTplus. Она предоставляет
информацию о позиционере, генерирует
диагностические сообщения и сообщения о
состоянии, которые позволяют быстро
определять отказы.

Позиционер подходит для применения со
следующими типами оборудования, при
использовании соответствующего
дополнительного оснащения:

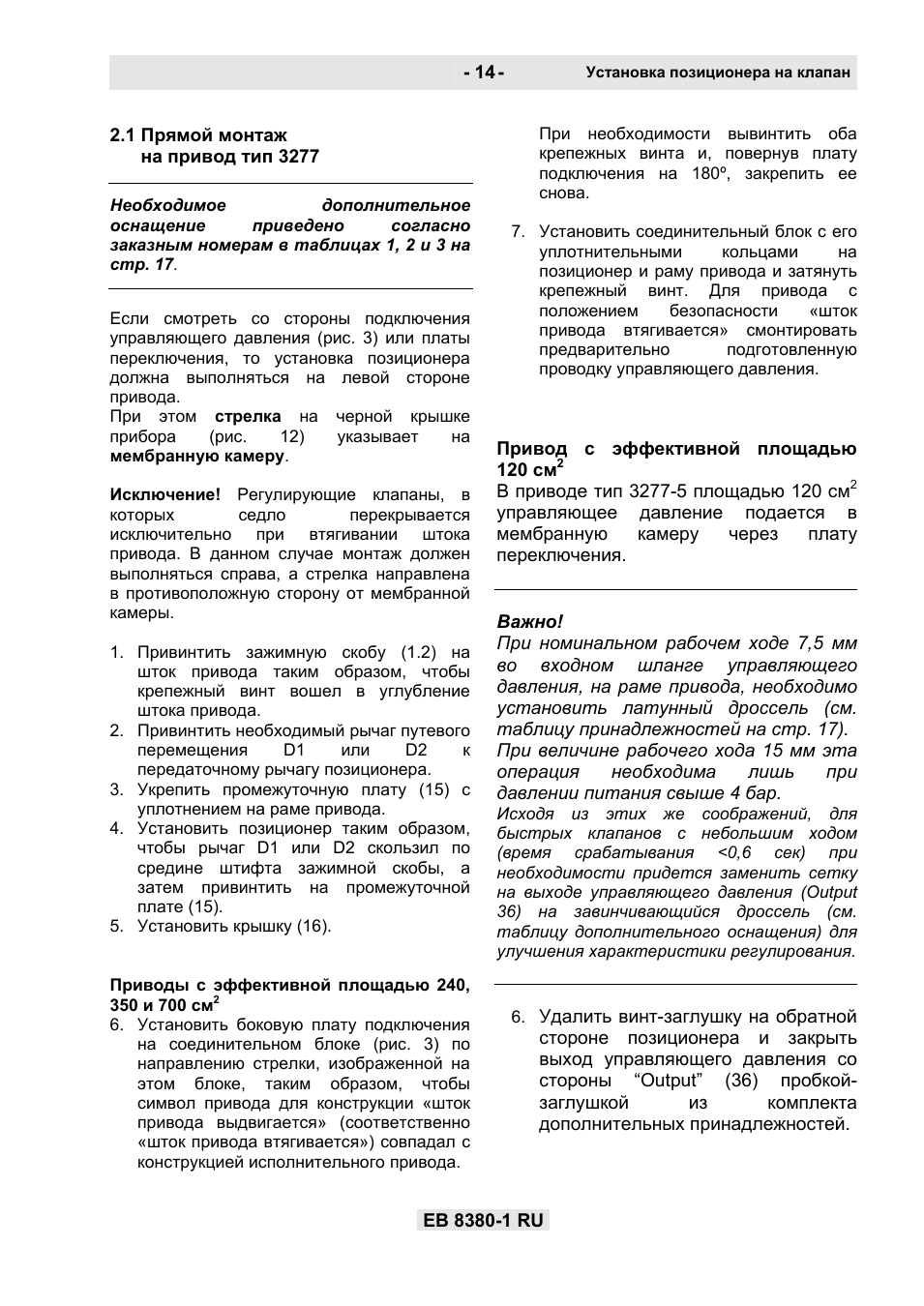

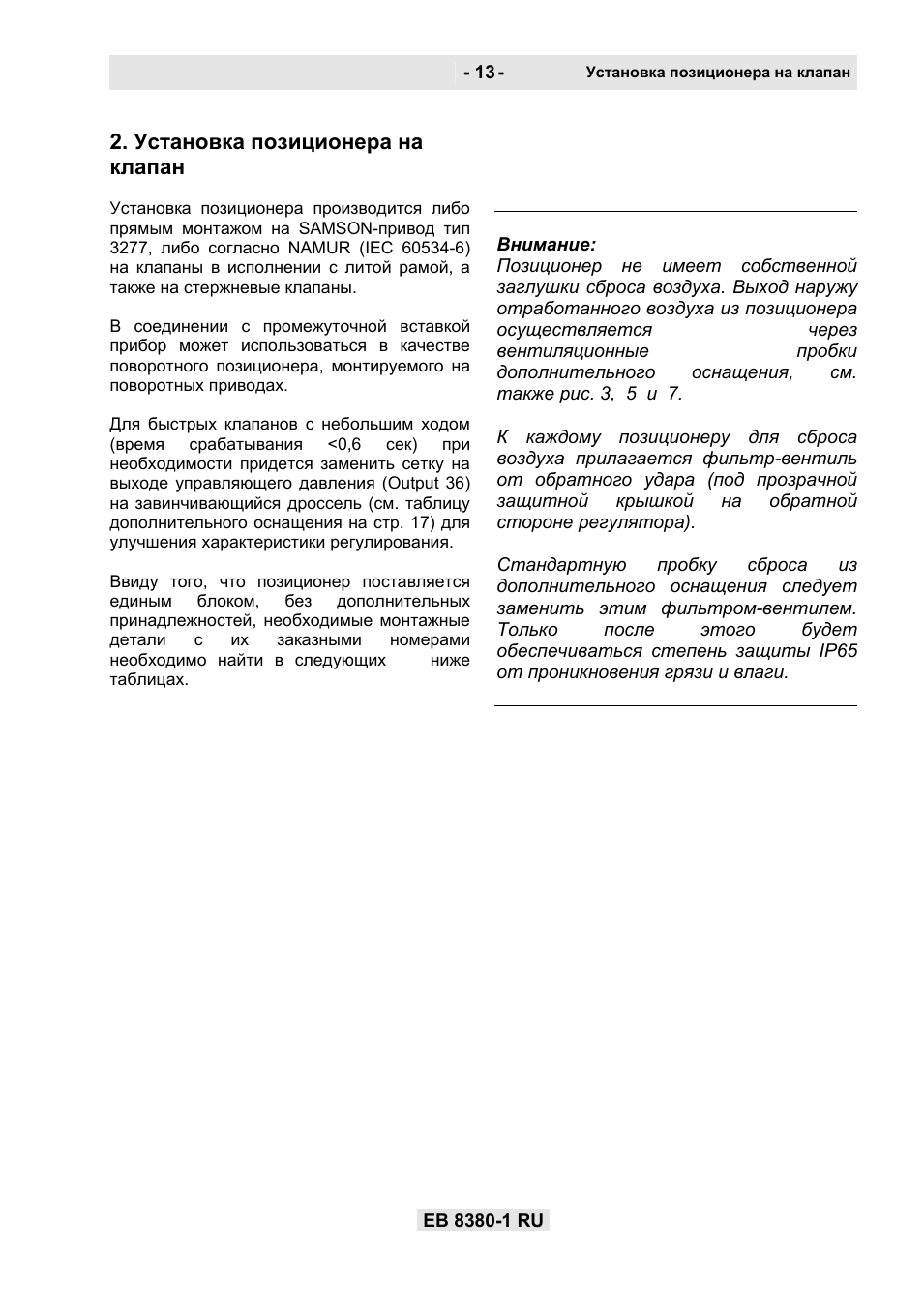

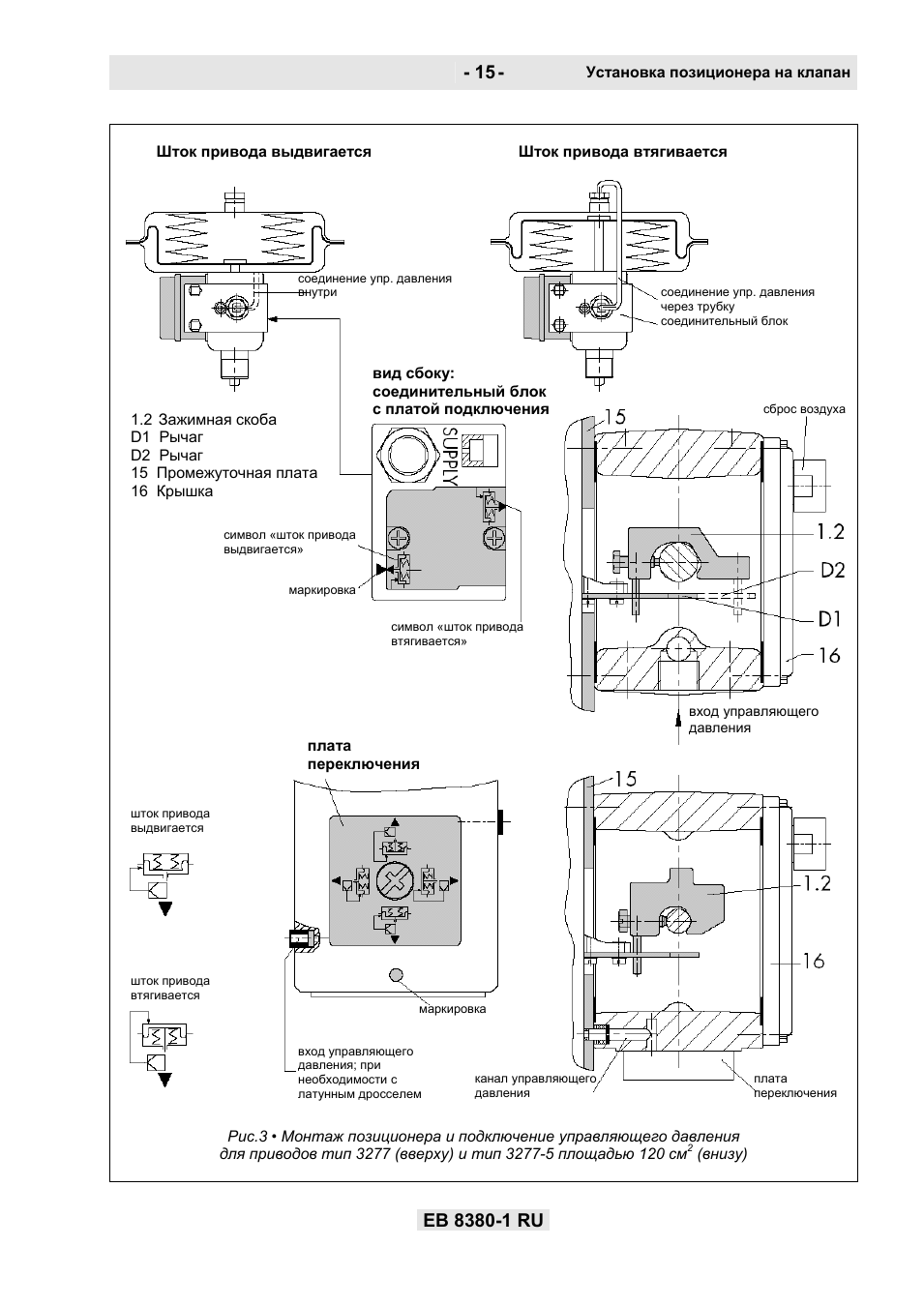

 Прямой монтаж на Привод SAMSON

Типа 3277: Раздел 4.1

 Монтаж на приводы в соответствии с

IEC 60534-6 (NAMUR): Раздел 4.2

 Монтаж на клапан микрорасхода Типа

3510: Раздел 4.3

 Монтаж на поворотные приводы в

соответствии с VDI/VDE 3845: Раздел

4.4

Конструкция и принцип действия

3.1. Тип применения

Доступны два типа клапана: регулирующий
клапан и заслонка (открыта/закрыта). Для

обоих вариантов использования могут быть
выбраны ручной

(AUTO) режим управления.
В зависимости от выбранного типа применения
позиционер ведет себя по-разному в

автоматическом режиме управления

(AUTO):

Регулирующий

клапан

AUTO

MAN

Тип применения задается в Коде 49 — h (см.
раздел 7.8).

Примечание

применения определенные диагностические
функции не могут быть выполнены или
проанализированы. Вопросы диагностики
клапана

Позиционер
непрерывно
следит за
управляющей
переменной.
Положение
клапана
(текущее
положение)
появляется на
дисплее в %.

Позиционер следит за управляющей
переменной, задаваемой на рабочем
месте.

: В

EXPERTplus см. EB 8389 RU .

(MAN) и автоматический

Заслонка
(Открыта/Закрыта)

Дискретный анализ
управляющей
переменной.
Положение клапана
(текущее
положение) в % и
состояние O/C
(Открыта/Закрыта)
появляется в
переменной
последовательности
на дисплее.

зависимости от типа

EB 8384-3 RU 11

Конструкция и принцип действия

3.2. Дополнительное
оборудование

Электромагнитный клапан

Если пропадает напряжение питания
электромагнитного клапана (12), давление
воздуха на выходе из электропневматического
преобразователя стравливается в атмосферу.
Позиционер не может больше работать, и
регулирующий клапан перемещается в
положение безопасности, определенное
приводом, независимо от управляющей
переменной.

ЗАМЕЧАНИЕ

В ручном режиме работы
вручную точка также сбрасывается до
Другая ручная точка должна быть введена
заново (Код

Датчик положения

Аналоговый датчик положения (13) работает
как двухпроводной измерительный
преобразователь и, основываясь на сигнале
датчика хода, обработанного
микроконтроллером, выдает аналоговый
сигнал постоянного тока в диапазоне от 4 до
20 мА. Так как сигнал вырабатывается
независимо от входного сигнала позиционера
(минимальный ток 3,8 мА), это позволяет
контролировать значения рабочего хода и угла
проворота в реальном режиме времени. Кроме
того, датчик положения обеспечивает
возможность сообщать о неисправности
позиционера в виде тока сигнала <2,4 мА или >
21,6 мА.

Бесконтактный концевой выключатель

Поворотный вал позиционера имеет
регулируемый язычок, который приводит в
действие установленный концевой
выключатель. Дополнительный бесконтактный
концевой выключатель (11) подключается к A1,
в то время как остающийся программируемый
концевой выключатель подключается к A2.

1).

(MAN)

задаваемая

0 %.

Внешний датчик положения

Для данного типа позиционера на
регулирующем клапане устанавливается
только внешний датчик положения.
Позиционер располагается отдельно от
клапана.
Подключение сигналов «x» и «y» к клапану
обеспечивается кабелем и трубопроводом
подачи воздуха (только без бесконтактного
концевого выключателя).

Дискретный вход

Позиционер оснащен дополнительным
дискретным входом. Через этот дискретный
вход могут выполняться следующие действия:

 Передача состояния переключения

(по умолчанию). Регистрируется

состояние переключения дискретного
входа.

 Включение защиты от записи при

работе на месте. При активном

дискретном входе настройки не могут
быть изменены на позиционере.
Функция разрешения
конфигурирования в Коде 3 неактивна.

 Включение частичной проверки

рабочего хода (PST). Позиционер

начинает одну частичную проверку
рабочего хода. Проверка выполняется
в соответствии с настройками в Кодах с
49 — d2 по 49 — d9 (см. диагностику
клапана EXPERTplus в EB 8389 RU).

 Переход к исходному значению

положения безопасности. Если

позиционер находится в
автоматическом режиме работы

(AUTO), заслонка (открыта/закрыта)
переходит в заданное положение
безопасности.

Если позиционер находится в ручном
режиме работы

положении безопасности (SAFE),
никаких действий не происходит.

 Переключение между

Автоматическим (AUTO) / Ручным

(MAN) режимами работы. Позиционер
переходит из автоматического режима

работы

(AUTO) в ручной режим

(MAN) или в

12 EB 8384-3 RU

работы

(MAN) и наоборот.

Если позиционер находится в
положении безопасности (SAFE),
никаких действий не происходит.

 Включение регистратора данных.

Регистратор данных включается, если
дискретный вход активен (см.
диагностику клапана EXPERTplus в EB

8389 RU).

 Сброс ошибок сервисов

диагностики и оперативного
контроля. Любые активные функции

диагностики в Статистической
информации (оперативный контроль) и
Тесты (диагностика в нерабочем

состоянии) отменяются, а данные
диагностики сбрасываются.

 Подключен внешний

электромагнитный клапан.

Распознается переключение состояния
электромагнитного клапана.

 Получение информации от датчика

утечки. Задается ошибка «Скоро

ожидаться внешняя утечка». Ошибка
сбрасывается, когда контроль за
кромками установлен в положение OFF
(ВЫКЛ). Сообщение сохраняется в
журнале.

Примечание

вход может конфигурироваться только с
помощью программы
параметров

EXPERTplus

Состояние переключения по умолчанию
выключатель разомкнут

Опциональный дискретный

TROVIS-VIEW и

DD (см.

EB 8389 RU).

диагностику клапана

–

Конструкция и принцип действия

3.3. Связь

Для обеспечения связи настоящий позиционер
оснащен интерфейсом под протокол HART

(Highway Addressable Remote Transducer –

магистральный адресуемый дистанционный
датчик). Данные передаются по
накладываемой частоте (FSK = Frequency Shift
Keying – кодирование со сдвигом частоты) по
существующему контуру сигналов для
управляющей переменной от 4 до 20 мА.
Для установления связи и управления
позиционером может использоваться как
ручной коммуникатор с возможностями HART
так и компьютер с модемом FSK.

3.3.1. Конфигурации с помощью
программы TROVIS-VIEW

Номер для заказа см. в Таблице 5 на странице

40.

Позиционер можно конфигурировать с
помощью программы TROVIS-VIEW.
Для этой цели позиционер оборудован
дополнительным цифровым
ПОСЛЕДОВАТЕЛЬНЫМ ИНТЕРФЕЙСОМ, что
позволяет подключать позиционер по
согласующему соединительному кабелю к
разъемам RS-232 или USB компьютера.
Программа TROVIS-VIEW позволяет
пользователю легко задавать параметры в
позиционере и контролировать параметры
процесса в оперативном режиме.

EB 8384-3 RU 13

Конструкция и принцип действия

3.4. Технические данные

Позиционер Типа 3730-3

Рабочий ход, регулируемый Прямой монтаж на тип 3277: от 3,6 до 30 мм

Монтаж в соответствии с IEC 60534-6: от 3,6 до 200 мм
Монтаж на поворотные приводы: от 24° до 100°

Диапазон рабочего хода Регулируемый в пределах инициализированного рабочего хода / угла

поворота; рабочий ход может быть максимально ограничен
соотношением 1/5

Управляющая переменная

«w»

Минимальный ток 3,6 мА для дисплея; 3,8 мА при эксплуатации
Импеданс нагрузки ≤8,2 В (соответствует 410 Ом при 20 мА)
Питающий воздух Питающее давление от 1,4 до 7 бар (от 20 до 105 фунтов на кв. дюйм).

Управляющее давление
(выход)

Характеристика,
регулируемая по установкам
пользователя с помощью
рабочей программы

Гистерезис ≤0,3%
Чувствительность ≤0,1%
Время срабатывания Отдельно настраивается до 240 с на подачу и сброс воздуха
Направление перемещения Двустороннее
Расход воздуха в

неподвижном состоянии
Подача воздуха

привод заполнен

Воздух из привода сброшен

Допустимая температура
окружающей среды

Влияние

Электромагнитная
совместимость

Электрические подключения

Степень защиты IP 66/NEMA 4X

Диапазон сигнала: от 4 до 20 мА; 2-проводный прибор с защитой от
обратной полярности, минимальный диапазон 4 мА, предел
разрушения статическим зарядом 100 мА

Качество воздуха в соответствии со стандартом ISO 8573-1 (2001):
максимальный размер частиц и плотность: Класс 4; Содержание
масла: Класс 3; Точка росы под давлением: Класс 3 или как минимум
10 К ниже ожидаемой наименьшей температуры окружающей среды

от 0 бар до верхнего уровня питающего давления; может
ограничиваться программными средствами значениями: 1,4/2,4/3,7
±0,2бар

Линейная / равнопроцентная / инверсная равнопроцентная / линейная
дроссельного клапана / равнопроцентная дроссельного клапана /
линейная поворотного плунжерного клапана / равнопроцентная
поворотного плунжерного клапана / линейная клапана с шаровым
сегментом / равнопроцентная клапана с шаровым сегментом

Отклонение от характеристики, проведенной между максимальной и
минимальной точками, ≤1%

Независимо от питающего давления, порядка 110 лн/ч

при ∆р = 6 бар: ≥ 8,5 м
при ∆р = 6 бар: ≤ 14,0 м

v макс. (20 °C)

= 0,15

/ч • при ∆р= 1,4 бар: 3,0 м

/ч • при ∆р = 1,4 бар: 4,5 м

/ч • K

/ч •

v макс. (20 °C)

=0,09

от –20 до +80 °C;
с металлическим резьбовым кабельным вводом: от –45 до +80 °C;
Пределы из Свидетельства Экспертизы Типа EC применяются также и
к взрывозащищенным устройствам.

Температуры: ≤0,15 % / 10 К
Питающего воздуха: отсутствует
Вибраций: ≤0,25 % до 2000 Гц и 4 g в соответствии с IEC 770
Соответствует требованиям EN 61000-6-2, EN 61000-6-3, и

Рекомендации NAMUR NE21
Один кабельный ввод M20 x 1,5 для зажимов от 6 до 12 мм •

Дополнительный второй ввод M20 x 1,5 с резьбовым отверстием •
Винтовые зажимы для проводов с поперечным сечением от 0,2 до 2,5
мм²

14 EB 8384-3 RU

Конструкция и принцип действия

Позиционер Типа 3730-3

Применение в важных по
безопасности системах в
соответствии с IEC

61508/SIL

Взрывозащита

Связь (локальная) Интерфейс SAMSON SSP и адаптер последовательного интерфейса
Требования к программному

обеспечению
Связь (HART®) Протокол промышленной связи HART

Требования к программному
обеспечению (HART

)

Дискретные контакты

2 программируемых концевых выключателя, защита от обратной полярности, плавающие,

конфигурируемые характеристики переключения, значения по умолчанию в соответствии с таблицей

Состояние сигнала:

нет ответа:

ответ:

1 контакт сигнализации о неисправностях
Состояние сигнала:

нет ответа / нет сообщения:

ответ / есть сообщение:

Для подключения к – Дискретному вводу ПЛК в

Материалы

Корпус Литой под давлением из алюминиевого сплава EN AC-AlSi12 (Fe) (EN

Наружные детали Нержавеющая сталь 1.4571 и 1.4301
Кабельный ввод M20x1,5, черный полиамид
Вес Около 1 кг

Вероятность отказа по требованию функций безопасности

PFD < 2,8 x 10

–7

с уровнем достоверности 95 %.
Доля безопасных отказов (SFF) в соответствии с Таблицей A1 в IEC
61508-2 больше или равна 0,99. Поэтому клапаны подходят для

применения в связанных с безопасностью системах с
отказоустойчивостью аппаратных средств 1 или 2 до и включая SIL 4.

II 2 G EEx ia IIC T6 / II 2 D IP 65 T 80 °C или

II 3 G EEx nA II T6 / II 3 D IP 65 T 80 °C
IECEx ia IIC T6 / IP 54 и IP 65 T 80 °C
FM/CSA взрывобезопасный Классы I, II, III, Подразделение 1, Группы
A, B, C, D, E, F, G, T6

FM/CSA не воспламеняющий Класс I, Подразделение 2, Группы A, B,
C, D, T6

Программа TROVIS-VIEW с модулем базы данных 3730-3

Импеданс в диапазоне частот HART: прием от 350 до 450 Ом,
отправка: порядка 155 Ом

Для ручных коммуникаторов: описание устройства для 3730-3,
Для ПК: файл DTM в соответствии со Спецификацией 1.2, подходит
для интеграции позиционера в рамочных применениях, которые
поддерживают концепцию FDT/DTM (например, PACTware);
Доступны другие опции интеграции (например, AMS, PDM).

Без взрывзащиты:

Не проводящий
Проводящий (R=348 Ом)

Взрывозащищенное
исполнение

≤1,2 мА
≥2,1 мА

Без взрывзащиты:

Проводящий (R=348 Ом)
Не проводящий

Взрывозащищенное
исполнение

≥2,1 мА
≤1,2 мА

Усилителю коммутации NAMUR в

соответствии с EN 61131, Pмакс =

соответствии с EN 60947-5-6

400 мВт
– Усилителю коммутации NAMUR в
соответствии с EN 60947-5-6

AC-44300) в соответствии с DIN EN 1706, хромированный и покрытый
порошковой краской • Специальное исполнение: Нержавеющая сталь

1.4581

EB 8384-3 RU 15

Конструкция и принцип действия

Опции для позиционера Типа 3730-3
Электромагнитный клапан • В соответствии с IEC 61508/SIL

Вход 24 В постоянного тока с защитой от неправильной полярности, предел

разрушения статическим зарядом 40 В
Потребление тока

Сигнал «0» нет притяжения ≤15 В
Сигнал «1» надежное

>19 В

притяжение
Технический ресурс >5 х 106 циклов переключения
Коэффициент KV 0,15
Применение в связанных с

То же самое, что и у пневматики позиционера

безопасностью системах в
соответствии с IEC

61508/SIL

Аналоговый датчик
положения

двухпроводной измерительный преобразователь

Напряжение питания от 12 до 30 В постоянного тока с защитой от неправильной

полярности, предел разрушения статическим зарядом 40 В

Выходной сигнал от 4 до 20 мА
Направление движения Двунаправленное
Рабочий диапазон От –10 до +114 %
Характеристика Линейная
Гистерезис и влияние ВЧ как у позиционера
Влияние прочих факторов как у позиционера
Индикация отказов Может использоваться с сигналом в виде тока 2,4 ±0,1 мА или 21,6

±0,1 мА

ВU

7,5−

(соответствует 4,8 мА при 24 В / 114 мВт)

Ом

3840

Бесконтактный концевой выключатель

Бесконтактный концевой
выключатель типа SJ 2SN

Для подключения к усилителю коммутации в соответствии с

EN60947-5-6.

Может быть использован в комбинации с программируемым концевым
выключателем.

Внешний датчик положения

Рабочий ход Тот же, что и у позиционера
Кабель 10 м с разъемом М12х1, спроектирован для сохранения гибкости в

течение длительной эксплуатации, огнестойкость в соответствии с
VDE0472, устойчив к маслам, смазочным веществам, охлаждающим
жидкостям, а также к другим агрессивным средам

Допустимая температура
окружающей среды

от –60 до +105 °C

• К взрывозащищенным устройствам дополнительно применяются
пределы, определенные в Свидетельстве Экспертизы Типа EC.

Вибростойкость до 10g в диапазоне от 10 до 2000 Гц
Степень защиты IP 67

16 EB 8384-3 RU

Конструкция и принцип действия

Дискретный выход, гальванически изолированный • Поведение переключения конфигурируется с
помощью программного обеспечения (например, TROVIS-VIEW, DTM)

Активное поведение при переключении (значение по умолчанию)
Подключение Для внешнего датчика (плавающий контакт) или контактов реле
Электрические данные Напряжение разомкнутой цепи, когда контакт открыт: 10 В,

пульсирующий постоянный ток, пиковое значение 100 мА

Контакт Закрытый:

R < 50 Ом

Открытый:

R > 400 Ом

Пассивное поведение при переключении
Подключение Для внешнего подаваемого постоянного напряжения, защита от

Электрические данные от 3 до 30 В, предел разрушения статическим зарядом 40 В,

Напряжение > 6 В Включенное состояние «ON (ВКЛ)» (значение по умолчанию)
< 1 В Выключенное состояние «OFF (ВЫКЛ)» (значение по умолчанию)

Включенное состояние «ON (ВКЛ)» (значение по умолчанию)

Выключенное состояние «OFF (ВЫКЛ)» (значение по умолчанию)

неправильной полярности

потребляемый ток 3,7 мА при 24 В

EB 8384-3 RU 17

Установка на регулирующий клапан, монтажные детали и дополнительные устройства

4. Установка на

реуглирующий
клапан –
монтажные детали
и дополнительное
оснащение

ПРЕДУПРЕЖДЕНИЕ

Установить позиционер, соблюдая
следующую последовательность

Установить позиционер на

регулирующем клапане

Подсоединить питающий воздух

Подсоединить электропитание

Установить параметры настройки

запуска

Позиционер подходит для следующих типов
применения:

ЗАМЕЧАНИЕ

Установить позиционер на регулирующий
клапан, соблюдая следующие инструкции
чтобы избежать повреждения позиционера

–

 Прямой монтаж на привод SAMSON

Типа 3277.

 Монтаж на приводы в соответствии с

IEC 60534-6 (NAMUR).

 Монтаж на клапан микрорасхода Типа

3510.

 Монтаж на поворотные приводы.

Для установки позиционера использовать

только монтажные детали
дополнительное оснащение
перечисленные в Таблицах с

(

страницы с

применения

Соблюдать соответствие между рычагом
и положением штифта (см. таблицы
рабочих ходов на странице

38 по 40).

1 по 5

Соблюдать тип

19)!

Рычаг и положение штифта

Позиционер настраивается на привод и
номинальный ход посредством рычага на
задней стороне позиционера и вставляемого в
рычаг штифта.

Таблицы рабочих ходов на странице 19
показывают максимальный диапазон
регулирования позиционера. Ход, который
может быть применен на клапане,
дополнительно ограничивается выбранным
положением безопасности и необходимым
сжатием пружин привода.

Позиционер в стандартном исполнении
оборудован рычагом М (положение штифта

35).

. 3 •

Рис

Примечание

установленный рычаг М (положение штифта

35)

рычаг должен быть повернут на весь ход
который он будет проходить в обоих
направлениях, чтобы настроить его на
внутренний следящий рычаг

Рычаг М со штифтом в положении

Если стандартно

заменяется, вновь устанавливаемый

18 EB 8384-3 RU

Установка на регулировочный клапан, монтажные детали и дополнительные устройства

Таблицы рабочего хода

Примечание

Рычаги
дополнительное оснащение (см. Таблицу

Прямая установка на приводах Типа 3277-5 и Типа 3277

Размер привода

[см2]

120/240/350 15 7,0 до 35,0 М 35

Установка в соответствии с IEC 60534-6 (NAMUR)

Клапаны SAMSON / Привод

Размер привода

[см2]

Рычаг М включен в поставку

S, L, XL

120 7,5 5,0 до 25,0 М 25

700 30 10,0 до 50,0 М 50

Типа 3271

для применения в соответствии с

Диапазон

рабочего

хода

[мм]

Диапазон

рабочего

хода

[мм]

Диапазон регулировки позиционера

Мин. Рабочий ход Макс.

Остальные клапаны/приводы

Мин. Рабочий хо

3 на

IEC 60534-6 (NAMUR)

странице

39).

Макс.

доступны как

Требуемый

рычаг

Требуемый

рычаг

Заданное

положение

штифта

Заданное

положение

штифта

60 и 120 с

клапаном Типа

3510

120 7,5 5,0 до 25,0 М 25

120/240/350 15

700 7,5

700 15 и 30 10,0 до 50,0 М 50
1400/2800 30 14,0 до 70,0 L 70
1400/2800 60 20,0 до 100,0 L 100
1400/2800 120 40,0 до 200,0 ХL 200

Установка на поворотные приводы в соответствии с VDI/VDE 3845

Мин. Ход Макс.

24 до 100° М 90°

7,5 3,6 до 18,0 S 17

7,0 до 35,0 М 35

Поворотные приводы

Требуемый

рычаг

Заданное

положение

штифта

EB 8384-3 RU 19

Установка на регулирующий клапан, монтажные детали и дополнительные устройства

4.1. Прямой монтаж

4.1.1. Привод типа 3277-5

Необходимые монтажные детали и
дополнительное оснащение см. в Таблице
на странице
рабочих ходов на странице

Привод площадью 120 см

38.

Учитывать таблицу

19!

В зависимости от типа монтажа позиционера
управляющее давление направляется в
правую или левую часть обоймы через
отверстие на диафрагму привода. В

4. Установить крышку (10) с узкой стороной

вырезанного отверстия (Рис. 4, левый) в
направлении подключения сигнального
давления. Убедиться, что приклеенная
прокладка (14) смотрит на обойму
привода.

5. Ход 15 мм: Оставить штифт следящего
механизма (2) на рычаге M (1) с задней
стороны позиционера в положении
штифта 35 (состояние поставки).

Ход 7,5 мм: Вынуть штифт следящего

механизма (2) из гнезда 35, установить
его в отверстие гнезда штифта 25 и
затянуть.

зависимости от безопасного действия
привода при отказе «Шток привода
выдвигается» или «Шток привода
втягивается» (клапан закрывается или
открывается, если прекращается подача
питающего воздуха), сначала следует
установить на обойму привода
коммутационную панель (9). Выставить
коммутационную панель в соответствии с
символом для левого или правого монтажа в
соответствии с маркировкой (при виде на
коммутационную панель).

6. Вставить фигурное уплотнение (15) в
канавку на корпусе позиционера.

7. Установить позиционер на крышке с
прорезью (10) таким образом, чтобы
штифт следящего механизма (2)
опирался на верхнюю часть зажима
следящего механизма (3).
Отрегулировать нужное положение
рычага (1) и открыть крышку
позиционера, чтобы удерживать вал
позиционера в положении на крышке или
выключателе (Рис. 19).

1. Смонтировать на позиционере панель
подключений (6) или кронштейн
манометров (7) с манометрами,
проверив, что оба уплотнительных
кольца (6.1) установлены должным
образом.

2. Снять крышку дренажа (4) на задней
стороне позиционера и закрыть выход
управляющего давления «Output 38» на

Рычаг (1) должен опираться на зажим

следящего механизма за счет усилия
пружины.

Закрепить позиционер на крышке (10) с

помощью двух крепежных винтов. Во
время установки обеспечить, чтобы
уплотнительное кольцо (10.1) было
вставлено в отверстие крышки.

панели подключений (6) или кронштейне
манометров (7) заглушкой (5),
включенной в дополнительное
оснащение.

3. Установить зажим следящего механизма
(3) на штоке привода, выровнять и

плотно прикрутить так, чтобы крепежный
винт располагался в канавке на штоке
привода.

8. Установить крышку (11) на другой
стороне.

Убедиться, что при установке

регулирующего клапана дренажная
пробка смотрит вниз, что позволит
сливать собирающуюся
сконденсированную воду.

20 EB 8384-3 RU

Установка на регулировочный клапан, монтажные детали и дополнительные устройства

Символы

Шток привода

выдвигается

монтаж слева монтаж справа

Шток привода

втягивается

Вход
управляющего
давления при
монтаже слева

Метка

Коммутационная панель (9)

управляющего

монтаже справа

вход

авления при

1. Рычаг

1.1. Гайка

1.2. Тарельчатая
пружина

2. Штифт следящего
механизма

3. Зажим следящего
механизма

4. Пробка дренажа

5. Заглушка

6. Панель
подключений

6.1. Уплотнительные
кольца

7. Кронштейн
манометров

8. Монтажный

комплект для
манометров

9. Коммутационная
панель для привода

10. Крышка с вырезом

10.1. Уплотнительное
кольцо

11. Крышка

14. Уплотнение

15. Фигурное
уплотнение

рычаг М

вырез в крышке
(10)

Питание (Supply) 9 Выход (Output) 38

Примечание

Для подключения питания

(Supply)

следует использовать панель
подключений
дополнительного оснащения
Запрещается вкручивать
резьбовые детали
непосредственно в корпус

и выхода

(6) из

(Output)

комплекта

всегда

Рис

. 4 •

Прямой монтаж

–

Подключение управляющего давления для Привода типа

120

см

3277-5

площадью

EB 8384-3 RU 21

Установка на регулирующий клапан, монтажные детали и дополнительные устройства

4.1.2. Привод Типа 3277

Требуемые монтажные детали и
дополнительное оснащение см. в Таблице
на странице
Следует обратить внимание на таблицу на
странице

39.

19!

Приводы с площадью от 240 до 700 см²

Позиционер может быть установлен либо с
левой, либо с правой стороны от обоймы.
Управляющее давление подается на привод
через блок подключений (12), для приводов с
безопасным действием при отказе «Шток
привода выдвигается» изнутри через
отверстие в обойме привода, а для действия
«Шток привода втягивается» через внешнюю
трубу.

1. Установить зажим следящего механизма
(3) на шток привода, выровнять и плотно

прикрутить так, чтобы крепежный винт
располагался в канавке на штоке
привода.

2. Установить крышку с прорезью (10) так,
чтобы узкая сторона прорези (Рис. 5,
левый) смотрела на разъем управляющего
давления. Убедиться, что приклеенное
уплотнение (14) направлено на обойму
привода.

3. Для приводов с мембраной 700 см²
переставить штифт следящего механизма
(2) в рычаге M (1) на задней стороне
позиционера из положения 35 в отверстие
положения 50 и плотно закрутить.

Для приводов с мембраной 240 и 350 см² с

ходом 15 мм штифт следящего механизма

(2) остается в положении 35.

4. Вставить фигурное уплотнение (15) в
канавку на корпусе позиционера.

5. Установить позиционер на крышку таким

образом, чтобы штифт следящего
механизма (2) упирался в зажим
следящего механизма (3). Выровнять
соответствующим образом рычаг (1) и
открыть крышку позиционера, чтобы
удержать вал позиционера в нужном
положении в крышке или в поворотном
переключателе (Рис. 19). Рычаг (1) должен
опираться на зажим следящего механизма
за счет усилия пружины. Установить
позиционер на крышке с прорезью (10) и
закрепить его с помощью двух крепежных
винтов.

6. Следует убедиться, что кончик уплотнения
(16), вступающий со стороны блока

подключений (12), располагается над
символом привода, который соответствует
безопасному при отказе привода действию
«Шток привода выдвигается» или «Шток
привода втягивается». При необходимости
снять три крепежных винта и крышку с
прорезью. Затем повернуть уплотнение
(16) на 180°. Предыдущее исполнение
блока подключений (Рис. 5, внизу) требует,
чтобы коммутационная панель (13) была
повернута таким образом, чтобы
соответствующий символ привода
указывал на метку.

7. Установить блок подключений (12) с
соответствующими уплотнительными
кольцами на позиционере и обойме
привода. Плотно закрепить его с помощью
крепежного винта (12.1). Для приводов с
безопасным при отказе действием «Шток
привода втягивается» следует
дополнительно снять заглушку (12.2) и
подсоединить внешнюю линию
управляющего давления.

8. Установить крышку (11) на другой стороне
позиционера. Убедиться, что при установке
регулирующего клапана дренажная пробка
смотрит вниз, что позволит сливать
собирающуюся сконденсированную воду.

22 EB 8384-3 RU

Установка на регулировочный клапан, монтажные детали и дополнительные устройства

1. Рычаг

1.1. Гайка

1.2. Тарельчатая
пружина

2. Штифт следящего
устройства

3. Зажим следящего
устройства

10. Крышка с
прорезью

11. Крышка

12. Блок
подключений

12.1. Винт

рычаг М

12.2. Заглушка или
подключение внешнего
трубопровода

13. Коммутационная панель

14. Уплотнение

15. Фигурное уплотнение

16. Уплотнение

вырез в
крышке

Вид А

шток привода
втягивается выдвигается

Вид В

Блок подключений
(старый) с

коммутационной

шток привода втягивается
шток привода выдвигается

метка

Рис

. 5 •

Прямой монтаж

–

Подключение управляющего давления к приводу типа

площадью

240, 350 и 700

см

3277

EB 8384-3 RU 23

Установка на регулирующий клапан, монтажные детали и дополнительные устройства

4.2. Монтаж в соответствии с
IEC 60534-6 (NAMUR)

Требуемые
дополнительное оснащение см. в Таблице
на странице
См. значения рабочих ходов в таблице на
странице

Позиционер устанавливается на
регулирующий клапан с помощью кронштейна

NAMUR (10).

монтажные детали, а так же

39.

19!

кронштейна NAMUR на середине хода
клапана.

3. Установить на позиционер панель
подключений (6) или кронштейн
манометров (7) вместе с
установленными манометрами (8),
убедиться, что оба уплотнительных
кольца (6.1) уложены надлежащим
образом.

4. Выбрать необходимый размер рычага (1)
M, L или XL и положение штифта,
соответствующее размеру привода и

1. Закрутить два болта (14) в кронштейн
(9.1) муфты штока (9), установить сверху

рабочему ходу клапана, указанным в
таблице на странице 19.

пластину следящего механизма (3) и
затянуть с помощью винтов (14.1).

Если потребуется иное положение

штифта, чем положение 35, в стандартно

Привод с мембраной 2800 см² и

1400 см² (ход 120 мм):

– Для хода 60 мм м менее закрепить более

длинную пластину следящего механизма

(3.1) непосредственно на муфте штока
(9).

– Для хода свыше 60 мм, сначала

установить кронштейн (16), а затем
закрепить на кронштейне пластину
следящего механизма (3) болтами (14) и
винтами (14.1).

2. Смонтировать кронштейн NAMUR (10) на
регулирующем клапане следующим
образом:

устанавливаемом рычаге M, или
требуется рычаг размера L или XL,
необходимо поступать следующим
образом:

5. Вкрутить штифт следящего механизма
(2) в нужное отверстие рычага
(положение штифта), как указано в

таблице. Следует использовать только
более длинный штифт следящего
механизма (2), включенный в монтажный
комплект.

6. Установить рычаг (1) на вал позиционера
и плотно зафиксировать с помощью
тарельчатой пружины (1.2) и гайки (1.1).

– Для установки на ребре NAMUR следует

завинтить винт M8 (11) с шайбой и
стопорной шайбой с зубом
непосредственно в отверстие обоймы.

– Для установки на клапанах со

стержневыми обоймами следует
установить два U-образных болта (15)
вокруг обоймы. Выровнять кронштейн
NAMUR (10) таким образом, чтобы
прорезь пластины следящего механизма
(3, 3.1) находилась по центру

Примечание

(1),

следует один раз переместить его как

можно дальше в обоих направлениях

При установке нового рычага

7. Установить позиционер на кронштейн

NAMUR таким образом, чтобы штифт

следящего механизма (2) вошел в
прорезь пластины следящего механизма
(3, 3.1). Соответствующим образом
отрегулировать рычаг (1).

Закрепить позиционер на кронштейне

NAMUR с помощью его крепежных
винтов.

24 EB 8384-3 RU

Установка на регулировочный клапан, монтажные детали и дополнительные устройства

Крепление к стержневой
обойме
Стержни диаметром от
20 до 35 мм

Крепление к
ребру NAMUR

1 Рычаг

1.1 Гайка

1.2 Тарельчатая пружина
3 Пластина следящего

механизма

3.1 Пластина следящего
механизма

6 Панель подключений

6.1 Уплотнительные кольца

7 Кронштейн манометров
8 Монтажный комплект

кронштейна манометров

9 Хомут штока

9.1 Кронштейн

10 Кронштейн NAMUR
11 Винт
14 Болт

14.1 Винт

15 U-образный болт
16 Кронштейн

дополнительный кронштейн
для привода с мембраной

2800 см

и ходом ≥ 60 мм

Рычаги XL и L

Примечание

Выход
подключений
оснащения. Запрещается вкручивать резьбовые детали
непосредственно в корпус

Для подключения «Питания

(Output)»

всегда следует использовать панель

(6) из

комплекта дополнительного

(Supply)»и

Рис

. 6 •

Монтаж в соответствии с

IEC 60534-6 (NAMUR)

EB 8384-3 RU 25

Установка на регулирующий клапан, монтажные детали и дополнительные устройства

4.3. Монтаж на клапанах

микрорасходов Типа 3510

Требуемые

монтажные детали и
дополнительное оснащение см. в Таблице
на странице

Следует учитывать рабочие ходы из
Таблицы на странице

29.

19!

Позиционер устанавливается на обойме
клапана с помощью кронштейна.

1. Установить зажим (3) на кронштейне

штока клапана, выровнять под прямым
углом и надежно закрепить.

2. Закрепить кронштейн (10) на обойме

клапана с помощью двух винтов (11).

3. Установить панель подключений (6)

или кронштейн манометров (7) вместе
с установленными манометрами,
убедиться, что оба уплотнительных
кольца (6.1) уложены надлежащим
образом.

4. Снять с вала позиционера

стандартный рычаг M (1), включая
штифт следящего механизма (2).

5. Взять рычаг S (1) и завернуть штифт
следящего механизма (2) в отверстие
для положения штифта 17.

6. Установить рычаг S на вал
позиционера и закрепить с помощью
тарельчатой пружины (1.2) и гайки

(1.1).

Один раз провести рычаг на полный

ход в обе стороны.

7. Установить позиционер на кронштейн
(10) таким образом, чтобы штифт

следящего механизма вошел в канавку
на зажиме (3).

Отрегулировать соответствующим

образом рычаг (1).

Закрепить позиционер на кронштейне

(10) с помощью обоих его крепежных
винтов.

26 EB 8384-3 RU

Установка на регулировочный клапан, монтажные детали и дополнительные устройства

ля

подключения

Выход

(Output)»

комплекта

1. Рычаг

1.1. Гайка

1.2. Тарельчатая пружина

2. Штифт следящего механизма

3. Зажим

6. Панель подключений

6.1. Уплотнительные кольца

7. Кронштейн манометров

8. Монтажный комплект манометров

10. Кронштейн

11. Винт

Примечание

Питание
следует всегда использовать панель
подключений
дополнительного оснащения
Запрещается вворачивать резьбовые
детали непосредственно в корпус

(Supply)» и «

(6) из

Рычаг S

Рис

. 7 •

Монтаж на клапан микрорасхода типа

3510

EB 8384-3 RU 27

Установка на регулирующий клапан, монтажные детали и дополнительные устройства

4.4. Монтаж на поворотных
приводах

Для беспружинных поворотных

двухстороннего действия приводов
требуется обратный усилитель,

Требуемые монтажные детали и
дополнительное оснащение см. в Таблице
на странице

40.

Учитывать рабочие ходы, приведенные в
таблице на странице

19!

Позиционер монтируется на поворотный
привод с помощью двух пар двойных
кронштейнов.

обеспечивающий установку
позиционера на приводе, см. раздел

4.5.

6. Выкрутить стандартный штифт
следящего механизма (2) из рычага M
(1). Взять металлический штифт

следящего механизма (Ø5),
включенный в монтажный комплект, и
надежно завинтить его в отверстие для

Перед установкой позиционера на

положения штифта 90°.

поворотный привод Типа 3278 компании
SAMSON, следует установить на свободный
конец вала поворотного привода
соответствующий переходник (5).

7. Установить позиционер на верхней
паре кронштейнов (10) и надежно
закрепить. Учитывая направление
вращения привода отрегулировать

Примечание

так как описано ниже следует обязательно
соблюдать направление вращения привода

1. Установить зажим следящего
механизма (3) на вал привода с
прорезью (10) или на переходник (5).

2. Установить передаточное колесо (4)
плоской стороной к приводу на зажим
следящего механизма (3). См. Рис. 9,
чтобы выровнять прорезь таким
образом, чтобы она соответствовала
направлению вращения, когда клапан
находится в своем закрытом
положении.

При установке позиционера

рычаг (1) таким образом, чтобы его
штифт следящего механизма вошел в
паз в передаточном колесе (4) (см. Рис.

9). Следует гарантировать, что рычаг
(1) параллелен длинной стороне

позиционера, когда привод находится
посредине своего угла поворота.

8. Наклеить шкалу (4.3) на передаточное
колесо таким образом, чтобы конец
стрелки указывал закрытое положение,
и показания можно было легко
прочесть, когда клапан будет
установлен на место.

3. Надежно закрепить передаточное
колесо и зажим следящего механизма
на вале привода с помощью винта (4.1)
и тарельчатой пружины (4.2).

4. Закрепить нижнюю пару кронштейнов
(10.1) изгибами внутрь или наружу

корпуса привода (в зависимости от
размера привода). Разместить и
надежно закрепить верхнюю пару
кронштейнов.

5. Установить на позиционер панель
подключений (6) или кронштейн
манометров (7) с установленными
манометрами, убедившись, что оба
уплотнительных кольца установлены
правильно.

28 EB 8384-3 RU

Монтажный фланец

Рис

. 8 •

Монтаж передаточного колеса на

приводе типа

3278

Установка на регулировочный клапан, монтажные детали и дополнительные устройства

Примечание: Для

подключения «Питание

(Supply)»
(Output)»

всегда использовать
панель подключений
из комплекта
дополнительного
оснащения
Запрещается
вворачивать резьбовые
детали
непосредственно в
корпус

и «Выход
следует

(6)

Условные обозначения к

рисункам 8 и 9

1. Рычаг

1.1. Гайка

1.2. Тарельчатая пружина

2. Штифт следящего механизма

3. Зажим следящего механизма
(Рис.

4. Передаточное колесо

4.1. Винт

4.2. Тарельчатая пружина

4.3. Пластинка со шкалой

5. Вал привода или переходника для
Типа 3278

6.1. Уплотнительные кольца

7. Кронштейн манометров

8. Монтажный комплект манометров

10. Верхняя пара кронштейнов

10.1. Нижняя пара кронштейнов

Рис

. 9 •

Монтаж на поворотных

Регулирующий клапан открывается по часовой стрелке

паз

Регулирующий клапан открывается против часовой стрелки

паз

приводах

EB 8384-3 RU 29

Установка на регулирующий клапан, монтажные детали и дополнительные устройства

4.5. Обратный усилитель для

приводов двойного
действия

Для использования с приводами двойного
действия настоящий позиционер должен
быть оснащен обратным усилителем.
Обратный усилитель указан в качестве
дополнительное оснащение
странице 40.

Выходное управляющее давление
позиционера подается на выход A
обратного усилителя. Противоположное
давление, которое равняется требуемому
давлению питания, при добавлении
давления на A

, затем подается на выход

Применяется правило A
Монтаж

1. Установить на позиционер панель
подключений (6), указанную в
дополнительном оснащении

5. Убедиться, что оба уплотнительных
кольца (6.1) установлены правильно.

в Таблице 5 на

+ A2 = Z.

в Таблице

Запрещается выкручивать уплотняющую
пробку

(1.5) из

обратного усилителя

Когда используется уплотняющая пробка
резиновое уплотнение
его можно снять

(1.4) не

требуется и

Подключение управляющего давления
A

: Выход A1 ведет к подключению

управляющего давления на приводе,
который открывает клапан при увеличении
давления.

: Выход A2 ведет к подключению

управляющего давления на приводе,
который закрывает клапан при увеличении
давления

► Установить скользящий переключатель

на позиционере в положение AIR TO

OPEN (

ПИТАЮЩИЙ ВОЗДУХ

ОТКРЫВАЕТ КЛАПАН).

6. После завершения инициализации

задать для Кода 16 (Предел давления)
значение NO (НЕТ).

4.5.1. Установка манометров

2. Завернуть специальные гайки (1.3) из
комплекта дополнительного оснащения
обратного усилителя в отверстия
панели подключений.

Представленная на Рис. 10
последовательность монтажа остается
неизменной. Закрепить кронштейн
манометров на соединениях A

и Z.

3. Вставить уплотнение (1.2) в
углубление обратного усилителя и
вставить оба специальных пустотелых
винта (1.1) в соединительные
отверстия A

и Z.

4. Установить обратный усилитель на
панель подключений (6) и надежно
закрепить с помощью обоих
специальных винтов (1.1).

5. С помощью отвертки (шириной 8 мм)
завернуть прилагаемые фильтры (1.6)
в соединительные отверстия A

и Z.

Резьба G ¼ 1400-7106 Кронштейн

манометров

¼ нормальная
трубная резьба

NPT

Манометры для подключений питающего
воздуха Z и выхода A

перечислены в

Таблицах с 1 по 4.

1400-7107

ПРЕДУПРЕЖДЕНИЕ

30 EB 8384-3 RU

Loading…

Источник

Страница 62 в инструкции по эксплуатации Samson 3730-3 Электропневматический позиционер

Ввод в

эксплуатацию

Настройки

EB 8384-3 RU

Начать инициализации

Нажать кнопку

INIT

ИНИЦИАЛИЗАЦИЯ

Режим регулирования изменяется на

Отобразиться позиция блокировки

Примечание

Инициализация не была проведена полностью на дисплее могут появиться ошибки с

Кодом

76 (

не аварийный режим

) и возможно с

Кодом

57 (

контур управления

Эти предупреждения не влияют на готовность позиционера к

работе

Отмена положения блокировки и

переход в

автоматический режим работы

Для того чтобы позиционер снова мог отслеживать управляющую переменную должно быть отменено положение блокирования и позиционер должен быть переведен в

автоматический режим работы следующим образом

Поворачивать кнопку пока не появится

Нажать кнопку

1 и иконка начинают мигать

Поворачивать кнопку чтобы немного сдвинуть клапан из положения блокировки

Нажать кнопку чтобы отменить механическую блокировку

Поворачивать кнопку пока не появится

Нажать кнопку

0 начинает мигать

Поворачивать кнопку пока не появится

AUtO

Нажать кнопку

Позиционер переключается в

автоматический режим работы

Текущее положение клапана отображается в

Примечание

Если позиционер показывает тенденцию к

колебаниям в

автоматическом режиме управления следует слегка скорректировать параметры

Для этого

Установить значение параметра

TV равным

Если позиционер все еще колеблется тогда следует уменьшать коэффициент усиления

17) до тех пор пока позиционер не покажет устойчивое поведение

Калибровка нуля

Наконец если производственный процесс позволяет нулевая точка должна быть надлежащим образом настроена в

соответствии с

разделом

Калибровка нуля

случае несоответствия положению закрытого клапана например плунжеры с

мягким уплотнением может потребоваться повторно калибровать нулевую точку

Рекомендуется выполнять повторную инициализацию в

случае отклонения нулевой точки более чем на

ЗАМЕЧАНИЕ

Клапан кратковременно перемещается из текущего рабочего хода

угла поворота в

закрытое положение

Примечание

Для выполнения калибровки нуля позиционер должен быть подключен к

питающему воздуху

Разрешение конфигурирования

Поворачивать кнопку пока не появится

3: No (

Нажать кнопку

3 начинает мигать

Поворачивать кнопку пока не появится

Нажать кнопку отображается иконка

Источник

Manuals Directory
ManualsDir.com — online owner manuals library

Manuals

Manuals

Samson 3730-1 Электропневматический позиционер Instruction Manuals and User Guides

Unfortunately Samson 3730-1 Электропневматический позиционер manual is not available in English

This manual is available in other languages:

Источник

— 11

—

Конструкция и принцип действия

EB 8380-1 RU

1. Индуктивный путевой датчик
2. Микроконтроллер
3. Ключевой вентиль подачи давления
4. Ключевой вентиль сброса давления
5. Микроконтроллер
6. Регулятор давления

7. Питающее давление 1,4…6 бар
8. Входной сигнал 4…20 мА с наложением

FSK-сигнала

10. Шток привода
11. Рычаг
12. Зажимная скоба

Рис.2 • Блок-схема позиционера

— 12

—

Конструкция и принцип действия

EB 8380-1 RU

1.2 Осуществление связи

Для обеспечения связи позиционер оснащен
интерфейсом, удовлетворяющим HART-
протоколу (Highway Adressable Remote
Transducer).

Передача данных осуществляется путем
наложения частотного сигнала (FSK =
Frequency Shift Keying) на

сигнал

управляющего воздействия 4…20 мА,
поступающий по имеющимся для него
линиям связи.

Соединение

позиционером

его

обслуживание могут проводиться либо
через HART-совместимый ручной терминал,
либо через персональный компьютер,
оснащенный FSK-модемом и интерфейсом
RS 232.

Позиционер после установки механики в
нулевую

точку

можно

автоматически

вводить в работу, выполнив процесс
инициализации. При этом нулевая точка
устанавливается автоматически, а заданный
диапазон проверяется.

Позиционер поставляется со стандартной
настройкой для прямого монтажа на клапан
с рабочим ходом 15 мм. Индивидуальная
конфигурация позиционера под приводы,
отличающиеся

от

вышеуказанного

стандарта, может выполняться только через
ручной терминал, либо через персональный
компьютер с FSK-модемом согласно HART-
протоколу.

В ходе конфигурирования позиционера
могут устанавливаться такие параметры, как
характеристика,

направление

действия,

ограничение хода, диапазон рабочего хода,
время перестановки и сообщения о
неисправности.

Программное

обеспечение

для

обслуживания позиционера

TROVIS-VIEW

для приборов с программной версией
от К 2.11, типовой лист Т6661.

IBIS

(базируется

на DOS, не

приспособлена

для

работы

операционными

системами

Windows2000 /ME / XP / NT),
подробнее см. ЕВ 8380-2.

DMT

1.2

и PACTware.

Интеграции

например, Fisher AMS, SIEMENS
PDM и другие.

Ручной терминал
Ручной терминал, базирующийся на DD-
технологии, например, Fisher-Rosemount
HART-коммуникатор.

— 13

—

Установка позиционера на клапан

EB 8380-1 RU

2. Установка позиционера на
клапан

Установка позиционера производится либо
прямым монтажом на SAMSON-привод тип
3277, либо согласно NAMUR (IEC 60534-6)
на клапаны в исполнении с литой рамой, а
также на стержневые клапаны.

В соединении с промежуточной вставкой
прибор может использоваться в качестве
поворотного позиционера, монтируемого на
поворотных приводах.

Для быстрых клапанов с небольшим ходом
(время

срабатывания <0,6 сек)

при

необходимости придется заменить сетку на
выходе управляющего давления (Output 36)
на завинчивающийся дроссель (см. таблицу
дополнительного оснащения на стр. 17) для
улучшения характеристики регулирования.

Ввиду того, что позиционер поставляется
единым

блоком,

без

дополнительных

принадлежностей, необходимые монтажные
детали

их

заказными

номерами

необходимо найти в следующих ниже
таблицах.

Внимание:
Позиционер не имеет собственной
заглушки сброса воздуха. Выход наружу
отработанного воздуха из позиционера
осуществляется

через

вентиляционные

пробки

дополнительного

оснащения,

см.

также рис. 3, 5 и 7.

К каждому позиционеру для сброса
воздуха прилагается фильтр-вентиль
от обратного удара (под прозрачной
защитной

крышкой

на

обратной

стороне регулятора).

Стандартную

пробку

сброса

из

дополнительного оснащения следует
заменить этим фильтром-вентилем.
Только

после

этого

будет

обеспечиваться степень защиты IP65
от проникновения грязи и влаги.

— 14

—

Установка позиционера на клапан

EB 8380-1 RU

2.1 Прямой монтаж
на привод тип 3277

Необходимое

дополнительное

оснащение

приведено

согласно

заказным номерам в таблицах 1, 2 и 3 на
стр. 17.

Если смотреть со стороны подключения
управляющего давления (рис. 3) или платы
переключения, то установка позиционера
должна выполняться на левой стороне
привода.
При этом стрелка на черной крышке
прибора

(рис. 12) указывает

на

мембранную камеру.

Исключение! Регулирующие клапаны, в
которых

седло

перекрывается

исключительно

при

втягивании

штока

привода. В данном случае монтаж должен
выполняться справа, а стрелка направлена
в противоположную сторону от мембранной
камеры.

1. Привинтить зажимную скобу (1.2) на

шток привода таким образом, чтобы
крепежный винт вошел в углубление
штока привода.

2. Привинтить необходимый рычаг путевого

перемещения D1 или D2 к
передаточному рычагу позиционера.

3. Укрепить промежуточную плату (15) с

уплотнением на раме привода.

4. Установить позиционер таким образом,

чтобы рычаг D1 или D2 скользил по
средине штифта зажимной скобы, а
затем привинтить на промежуточной
плате (15).

5. Установить крышку (16).

Приводы с эффективной площадью 240,
350 и 700 см

6. Установить боковую плату подключения

на соединительном блоке (рис. 3) по
направлению стрелки, изображенной на
этом блоке, таким образом, чтобы
символ привода для конструкции «шток
привода выдвигается» (соответственно
«шток привода втягивается») совпадал с
конструкцией исполнительного привода.

При необходимости вывинтить оба
крепежных винта и, повернув плату
подключения на 180º, закрепить ее
снова.

7. Установить соединительный блок с его

уплотнительными

кольцами

на

позиционер и раму привода и затянуть
крепежный винт. Для привода с
положением

безопасности

«шток

привода втягивается» смонтировать
предварительно

подготовленную

проводку управляющего давления.

Привод с эффективной площадью
120 см

В приводе тип 3277-5 площадью 120 см

управляющее давление подается в
мембранную

камеру

через

плату

переключения.

Важно!
При номинальном рабочем ходе 7,5 мм
во входном шланге управляющего
давления, на раме привода, необходимо
установить латунный дроссель (см.
таблицу принадлежностей на стр. 17).
При величине рабочего хода 15 мм эта
операция

необходима

лишь

при

давлении питания свыше 4 бар.

Исходя из этих же соображений, для
быстрых клапанов с небольшим ходом
(время срабатывания <0,6 сек) при
необходимости придется заменить сетку
на выходе управляющего давления (Output
36) на завинчивающийся дроссель (см.
таблицу дополнительного оснащения) для
улучшения характеристики регулирования.

Удалить винт-заглушку на обратной
стороне позиционера и закрыть
выход управляющего давления со
стороны “Output” (36) пробкой-
заглушкой

из

комплекта

дополнительных принадлежностей.

— 15

—

Установка позиционера на клапан

EB 8380-1 RU

Шток привода выдвигается Шток привода втягивается

Рис.3 • Монтаж позиционера и подключение управляющего давления

для приводов тип 3277 (вверху) и тип 3277-5 площадью 120 см

(внизу)

соединение упр. давления
внутри

соединение упр. давления
через трубку
соединительный блок

вид сбоку:
соединительный блок
с платой подключения

сброс воздуха

1.2 Зажимная скоба
D1 Рычаг
D2 Рычаг
15 Промежуточная плата
16 Крышка

символ «шток привода
выдвигается»

символ «шток привода
втягивается»

маркировка

вход управляющего
давления

плата
переключения

канал управляющего
давления

маркировка

плата
переключения

вход управляющего
давления; при
необходимости с
латунным дросселем

шток привода
втягивается

шток привода
выдвигается

— 16

—

Установка позиционера на клапан

EB 8380-1 RU

7. Смонтировать

позиционер

таким

образом,

чтобы

отверстие

промежуточной

плате (15)

накрывалось

уплотнительным

шлангом в отверстии рамы привода.

8. Расположить плату переключения по

соответствующему

символу,

для

монтажа слева согласно маркировке
и привинтить ее накрепко к раме
привода.

Примечание.
Если на 120см

-приводе дополнительно к

позиционеру предполагается установка
магнитного клапана или др. устройства,
то запрещается удалять на обратной
стороне винт-заглушку М3.
В этом случае управляющее давление
должно подаваться на исполнительный
привод

выхода “Output” через

дополнительную соединительную плату
(таблица 2).
В этом случае плата переключения не
требуется.

Вентиляция
Если в случае применения привода тип 3277
имеется необходимость вентиляции его
пружинной камеры отработанным воздухом
позиционера,

то

этот

воздух

может

подаваться (в конструкции «шток привода
выдвигается) через соединительную трубку
(таблица 3) на соединительном блоке. Для
этого

следует

удалить

заглушку

на

соединительном блоке.

Для тип 3277-5 в исполнении «шток привода
втягивается» пружинная камера постоянно
находится под давлением выходящего из
позиционера воздуха, который поступает
через внутренний канал.

— 17

—

Установка позиционера на клапан

EB 8380-1 RU

Таблица 1

Требующийся рычаг с соответствующей зажимной скобой
и промежуточной платой

Размер привода cm

Зак.Nr. монтажного

комплекта

D1 (33 mm длиной с зажимной скобой высотой 17 mm)

120(G1/4)

120(NPT1/4)

1400-6790
1400-6791

D1 (33 mm длиной с зажимной скобой высотой 17 mm)

240 и 350

1400-6370

D2 (44 mm длиной с зажимной скобой высотой 13 mm)

700

1400-6371

Таблица 2

Зак.Nr.

Плата переключения для 120

см-

привода

привод 3277-5хххххх.00 (старый) 1400-6819

Плата переключения новая

от привода модельного индекса .01 (новый)

1400-6822

Соединительная плата для
установки дополнительного
оборудования, например,
магнитного клапана

3277-5-хххххххх.00 G 1/8
(старый) NPT 1/8

1400-6820
1400-6821

Соединительная плата (новая)

от привода модельного индекса .01 (новый)

1400-6823

Примечание: для новых приводов (индекс .01) могут применяться только новые соединительные
платы и платы переключения, старые и новые платы не являются взаимозаменяемыми.

G-резьба 1400-6955

Требующийся соединительный блок для привода 240, 350
и 700 cm

(включая уплотнения и крепежный винт)

NPT-резьба 1400-6956

Таблица 3

Размер привода

Материал

Зак.Nr.

240

сталь 1400-6444

240

нерж. 1400-6445

350

сталь 1400-6446

350

нерж. 1400-6447

700

сталь 1400-6448

Необходимая соединительная
трубка, включая резьбовое
соединение

для привода:
«шток привода втягивается»
или
при вентиляции верхней мембранной
камеры

700

нерж. 1400-6449

Комплект манометров для:
питающего и управляющего давления

Niro/Ms

(нерж. латунь)

1400-6957

нерж./нерж:

1400-6958

Дроссели для управляющего давления (резьбовой
дроссель и дроссель из латуни)

1400-6964

Дополнительные
принадлежности

Фильтр-вентиль защиты от обратного удара, заменяет
пробку сброса и повышает степень защиты прибора до
IP65 (один экземпляр прилагается к каждому позиционеру)

1790-7408

— 18

—

Установка позиционера на клапан

EB 8380-1 RU

2.2 Монтаж согласно IEC 60534-6

(NAMUR)

Необходимое

дополнительное

оснащение

приведено

согласно

заказным номерам в таблицах 4 и 5 на
стр. 21.

Установка по NAMUR осуществляется, как
показано на рисунке 4, с помощью адаптера.
При этом рабочий ход клапана передается
через рычаг (18) и вал (25) на уголок (28)
адаптера и далее, на передаточный штифт
(27) на рычаге позиционера.

Для установки позиционера потребуются
монтажные детали, указанные в таблице 4 и
рычаг, соответствующий величине рабочего
хода клапана.

Монтаж позиционера на корпусе адаптера
должен осуществляться таким образом,
чтобы стрелка на черной крышке корпуса
показывала вниз от мембранного привода
к клапану.

Исключение! Регулирующие клапаны, у
которых седло закрывается исключительно
лишь при втягивании штока привода. В
данном случае стрелка должна указывать в
сторону мембранного привода.

2.2.1 Последовательность операций
при монтаже

Важно!
Перед установкой монтажных деталей
следует

подать

на

привод

такое

управляющее

давление,

чтобы

он

установился

положение,

соответствующее 50% рабочего хода.
Только в этом случае возможна точная
установка рычага (18) и уголка (28).

Регулирующий клапан в исполнении
на литой раме

1. Привинтить с помощью шестигранных

винтов

плату (20) на

муфту,

соединяющую штоки привода и конуса
клапана. Для приводов 2100 и 2800см

дополнительно используется уголок
(32).

2. Удалить резиновую пробку в корпусе

адаптера и укрепить его винтом на
ребре NAMUR.

Регулирующий клапан в стержневом
исполнении

1. Привинтить плату (20) на поводке

штока конуса.

2. Завинтить штифтовые винты (29) в

корпус адаптера.

3. Приложить корпус с крепежной платой

(30) слева или справа к стержню
клапана и привинтить его гайками (31).
При этом расположить по высоте таким
образом,

чтобы

монтируемый

впоследствии рычаг (18) располагался
горизонтально.

4. Завинтить и законтрить штифт (19) в

среднем

из

последовательности

отверстий платы (20) так, чтобы он
стоял

приблизительно

над

маркировкой правильного положения
рычага (от 1 до 2) согласно таблице 5
для

соответствующего

положения

рабочего хода.

Для промежуточных значений следует
выполнить

интерполяцию.

Предварительно сдвинуть скобу (21)
так, чтобы она обжимала штифт.

5. Измерить расстояние от средины вала

(25) до средины штифта (19). Позднее
величину

этого

расстояния

потребуется

ввести

при

конфигурировании позиционера.

— 19

—

Установка позиционера на клапан

EB 8380-1 RU

Рис.4 • Монтаж согласно IEC 60534-6 (NAMUR)

расположение
деталей при
монтаже

установка
на ребре NAMUR

установка на стержне

18. Рычаг N1, N2
19. Штифт
20. Плата
21. Скоба
22. Зажимная плата
23. Винт
24. Указатель
25. Вал
26. Рычаг позиционера
27а Передаточный штифт
27b Гайка
28. Уголок
29. Штифтовые винты
30. Плата
31. Гайки
32. Монтажный уголок

— 20

—

Установка позиционера на клапан

EB 8380-1 RU

2.2.2 Предварительная

установка рабочего хода

1. Установить вал (25) в корпусе

адаптера таким образом, чтобы
черный указатель (24) совпадал с
литой маркировкой на корпусе
адаптера.

2. В этом положении зафиксировать

зажимную плату (22) с помощью
винта (23).

3. Завинтить передаточный штифт (27)

на рычаге позиционера (26) со
стороны запрессованных гаек и
законтрить его с обратной стороны
гайкой. При этом следует соблюдать
монтажное положение А или В
согласно таблице 5 и в соответствии
с рисунком 5.

4. Установить

так

позиционер

на

корпусе

адаптера,

чтобы

передаточный штифт (27) оказался
внутри выреза уголка (28). Для
этого с передней стороны вставьте
отвертку или торцевой ключ 2,5мм в
отверстие, видимое под длинным
углублением в крышке и установите
рычаг позиционера в необходимое
положение.

5. Привинтить позиционер к корпусу

адаптера.

6. Сбросить давление с привода.
