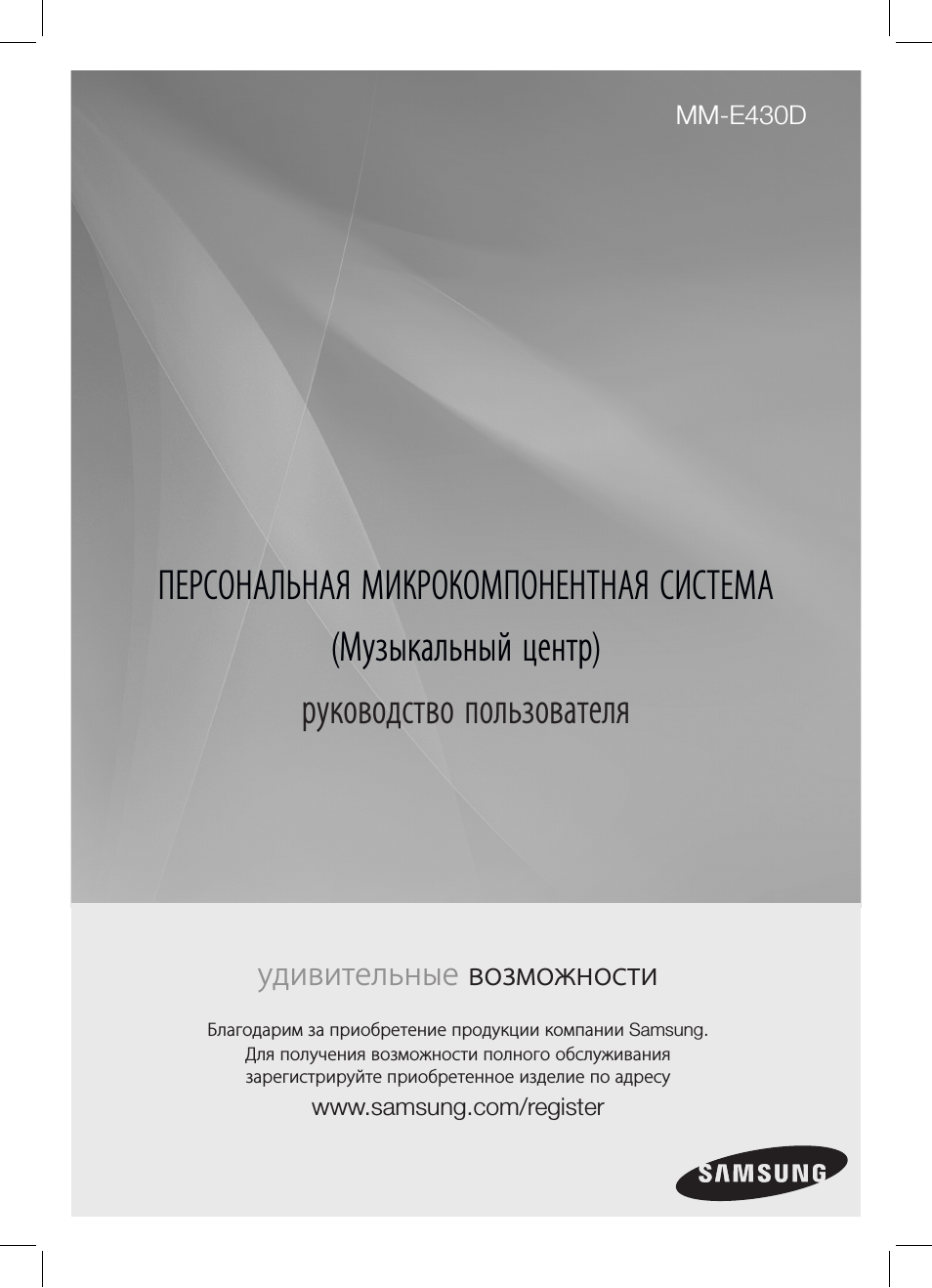

MM-E430D

ПЕРСОНАЛЬНАЯ МИКРОКОМПОНЕНТНАЯ СИСТЕМА

(Музыкальный центр)

руководство пользователя

удивительные

возможности

Благодарим за приобретение продукции компании Samsung.

Для получения возможности полного обслуживания
зарегистрируйте приобретенное изделие по адресу

www.samsung.com/register

2

Pyccкий

Pyccкий

3

Комплект поставки

Проверьте наличие указанных ниже аксессуаров.

Видеокабель

FM-антенна

Руководство

пользователя

Пульт дистанционного

управления/батареи

(дополнительно)

Адаптер Scart

(только для Европы)

Тороидальный ферритовый

сердечник (1 шт.)(для

кабеля громкоговорителя)

(дополнительно)

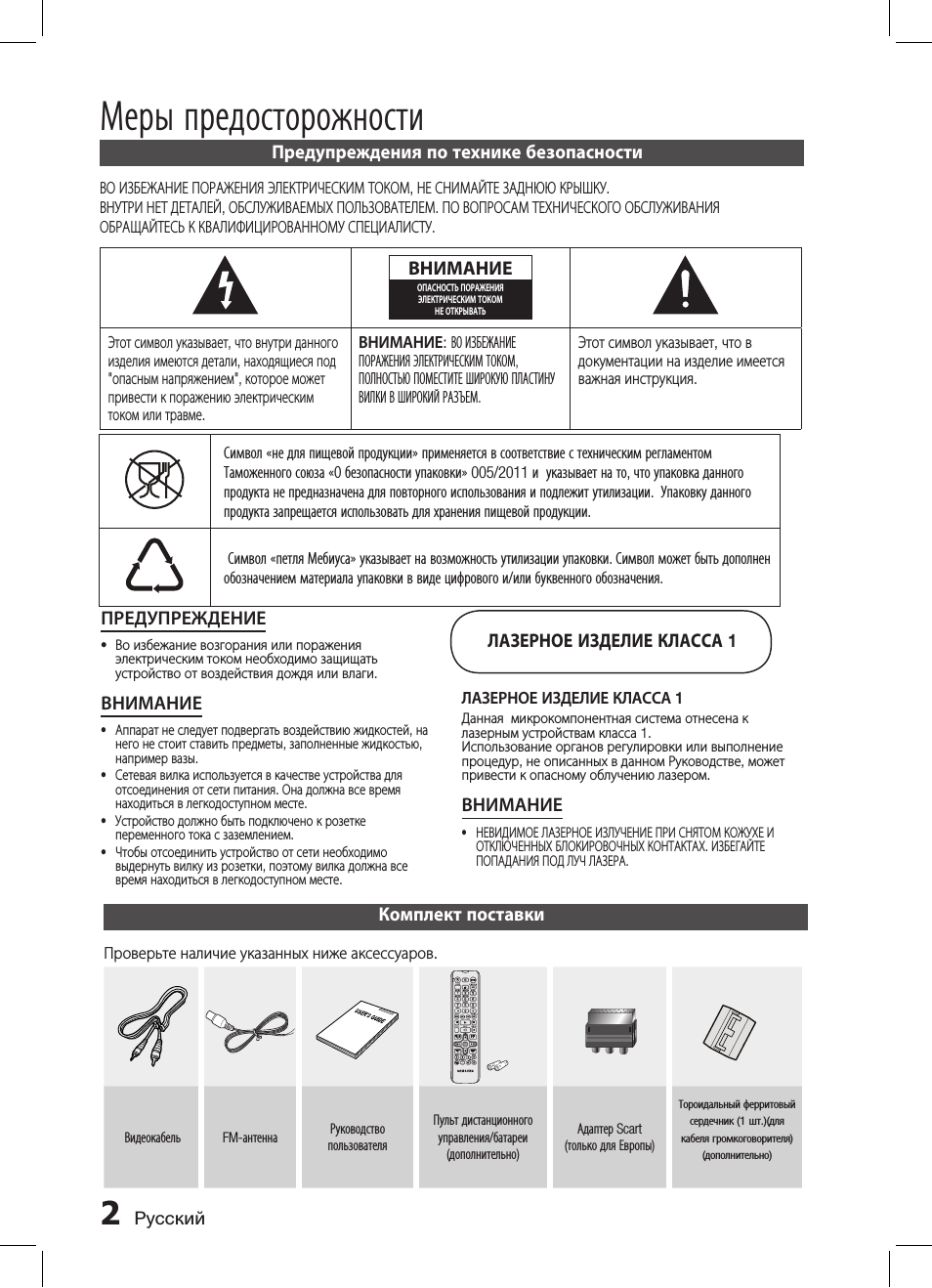

Меры предосторожности

Предупреждения по технике безопасности

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ ЗАДНЮЮ КРЫШКУ.
ВНУТРИ НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ. ПО ВОПРОСАМ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

ВНИМАНИЕ

ОПАСНОСТЬ ПОРАЖЕНИЯ

ЭЛЕКТРИЧЕСКИМ ТОКОМ

НЕ ОТКРЫВАТЬ

Этот символ указывает, что внутри данного

изделия имеются детали, находящиеся под

«опасным напряжением», которое может

привести к поражению электрическим

током или травме.

ВНИМАНИЕ: ВО ИЗБЕЖАНИЕ

ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ,

ПОЛНОСТЬЮ ПОМЕСТИТЕ ШИРОКУЮ ПЛАСТИНУ

ВИЛКИ В ШИРОКИЙ РАЗЪЕМ.

Этот символ указывает, что в

документации на изделие имеется

важная инструкция.

ПРЕДУПРЕЖДЕНИЕ

• Во избежание возгорания или поражения

электрическим током необходимо защищать

устройство от воздействия дождя или влаги.

ВНИМАНИЕ

• Аппарат не следует подвергать воздействию жидкостей, на

него не стоит ставить предметы, заполненные жидкостью,

например вазы.

• Сетевая вилка используется в качестве устройства для

отсоединения от сети питания. Она должна все время

находиться в легкодоступном месте.

• Устройство должно быть подключено к розетке

переменного тока с заземлением.

• Чтобы отсоединить устройство от сети необходимо

выдернуть вилку из розетки, поэтому вилка должна все

время находиться в легкодоступном месте.

ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1

Данная микрокомпонентная система отнесена к

лазерным устройствам класса 1.

Использование органов регулировки или выполнение

процедур, не описанных в данном Руководстве, может

привести к опасному облучению лазером.

ВНИМАНИЕ

• НЕВИДИМОЕ ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ ПРИ СНЯТОМ КОЖУХЕ И

ОТКЛЮЧЕННЫХ БЛОКИРОВОЧНЫХ КОНТАКТАХ. ИЗБЕГАЙТЕ

ПОПАДАНИЯ ПОД ЛУЧ ЛАЗЕРА.

ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1

Символ «не для пищевой продукции» применяется в соответствие с техническим регламентом
Таможенного союза «О безопасности упаковки» 005/2011 и указывает на то, что упаковка данного
продукта не предназначена для повторного использования и подлежит утилизации. Упаковку данного
продукта запрещается использовать для хранения пищевой продукции.

Символ «петля Мебиуса» указывает на возможность утилизации упаковки. Символ может быть дополнен
обозначением материала упаковки в виде цифрового и/или буквенного обозначения.

2

Pyccкий

Pyccкий

3

Лицензия

• Dolby и символ двойного D являются зарегистрированными

товарными знаками Dolby Laboratories.

• СВЕДЕНИЯ О ВИДЕО DIVX. DivX® — это цифровой видеоформат, созданный

компанией DivX, LLC, одной из дочерних компаний Rovi Corporation.

Данное устройство имеет официальный сертификат DivX Certified® и может

воспроизводить видео DivX. Для получения дополнительных сведений и

загрузки программных средств для преобразования видео в формат DivX

посетите веб-сайт divx.com.

• СВЕДЕНИЯ О ВИДЕО ПО ЗАПРОСУ DIVX. Для

воспроизведения DivX-видео по запросу данное

устройство, имеющее сертификат DivX Certified®, должно

быть зарегистрировано. Чтобы получить код регистрации, найдите раздел

DivX VOD в меню настроек устройства. Дополнительные сведения о

завершении регистрации см. по адресу: vod.divx.com.

• DivX Certified® имеет сертификат на воспроизведение видео DivX®.
• DivX®, DivX Certified® и связанные логотипы являются товарными знаками

Rovi Corporation или ее дочерних компаний и используются по лицензии.

• Устройство защищено одним или несколькими из перечисленных патентов,

зарегистрированных в США: 7,295,673; 7,460,668;

7,515,710; 7,519,274.

• HDMI, логотип HDMI и High Definition Multimedia Interface являются

товарными знаками или зарегистрированными товарными знаками HDMI

Licensing LLC в США и других странах.

• Данный компонент содержит технологию защиты авторских прав,

охраняемой соответствующими патентами США и другими правами на

интеллектуальную собственность Rovi Corporation. Инженерный анализ и

разборка запрещены.

• iPod,iPod classic,iPod nano, iPod touch является

товарным знаком корпорации Apple Inc.,
зарегистрированным в США и других странах.

Авторское право

© 2013 Samsung Electronics Co., Ltd. Все права
защищены.

Защита от копирования

• Многие DVD-диски защищены от копирования. Вследствие этого, необходимо

напрямую соединить выход микрокомпонентной системы с телевизором, а не

подключать микрокомпонентную систему к телевизору через видеомагнитофон.

Если вы подсоединитесь к телевизору через видеомагнитофон, это приведет к

искажению изображения, воспроизводящегося с защищенных от копирования

DVD-дисков.

• В этом изделии использована технология защиты авторских прав, защищенная

патентами США и другими документами, подтверждающими право на

интеллектуальную собственность. Разрешение на использование этой

технологии, находящейся под защитой авторских прав, должно быть получено у

Macrovision Corporation, и она предназначена только для применения в бытовой

аппаратуре и другой аппаратуре для просмотра ограниченной аудиторией, если

у Macrovision Corporation не получено разрешение на ее использование в других

целях. Копирование технологии и разборка изделия запрещены.

Меры предосторожности

Как хранить диски и обращаться с ними

Небольшие царапины на диске могут ухудшить качество

звука и изображения или привести к сбоям при

воспроизведении.
Обращайтесь с дисками осторожно, чтобы не поцарапать их.

Как держать диск

• Не прикасайтесь к поверхности диска, с которой

производится считывание сигнала.

• Всегда держите диски за края, чтобы не

оставлять отпечатки пальцев на поверхности.

• Не приклеивайте на диски бумагу или липкую ленту.

Хранение дисков

• Не храните диски там, где на них может попасть прямой

солнечный свет.

• Храните их в прохладном месте с хорошей

вентиляцией.

• Держите их в чистом защитном футляре.Храните в

вертикальном положении.

✎

ПРИМЕЧАНИЕ

`

Берегите диски от загрязнения.

`

Не загружайте в отсек для диска треснувшие диски или диски с

царапинами.

Уход за дисками и их хранение

Если на диске имеются отпечатки пальцев или грязь,

почистите диск слабым раствором мягкого моющего средства

с водой и протрите мягкой салфеткой.

• При чистке осторожно протирайте диск в

направлении от центра диска к краям.

✎

ПРИМЕЧАНИЕ

`

Если теплый воздух вступает в контакт с холодными

деталями внутри микрокомпонентной системы, может

произойтиконденсация влаги. Если влага окажется внутри

микрокомпонентной системы, он, возможно, не будет

работать надлежащим образом. Если это произойдет,

выньте диск из лотка и оставьте микрокомпонентную

систему включеной на 1-2 часа.

• Рисунки и иллюстрации в данном руководстве пользователя представлены только для справки. Они могут отличаться от

реального внешнего вида устройства.

• Плата за обслуживание может взиматься в следующих случаях.

a. Если вы вызовите специалиста, и он не обнаружит неисправности устройства
(это возможно, если вы не знакомы с настоящим руководством)
b. Если вы передадите устройство в ремонтный центр, и его специалисты не обнаружат неисправности

устройства (это возможно, если вы не знакомы с настоящим руководством).

• Размер этой платы будет сообщен вам перед тем, как сотрудник компании выедет на место.

4

Pyccкий

Pyccкий

5

Содержание

МЕРЫ

ПРЕДОСТОРОЖНОСТИ

2

2

Предупреждения по технике безопасности

3

Комплект поставки

3

Как хранить диски и обращаться с ними

3

Лицензия

3

Авторское право

3

Защита от копирования

ПОДГОТОВКА К

ИСПОЛЬЗОВАНИЮ

5

5 Меры предосторожности
5 Значки, которые будут использоваться в инструкции
6

Типы дисков и характеристики

9

Описание

9

Передняя панель

9

Верхняя панель

10

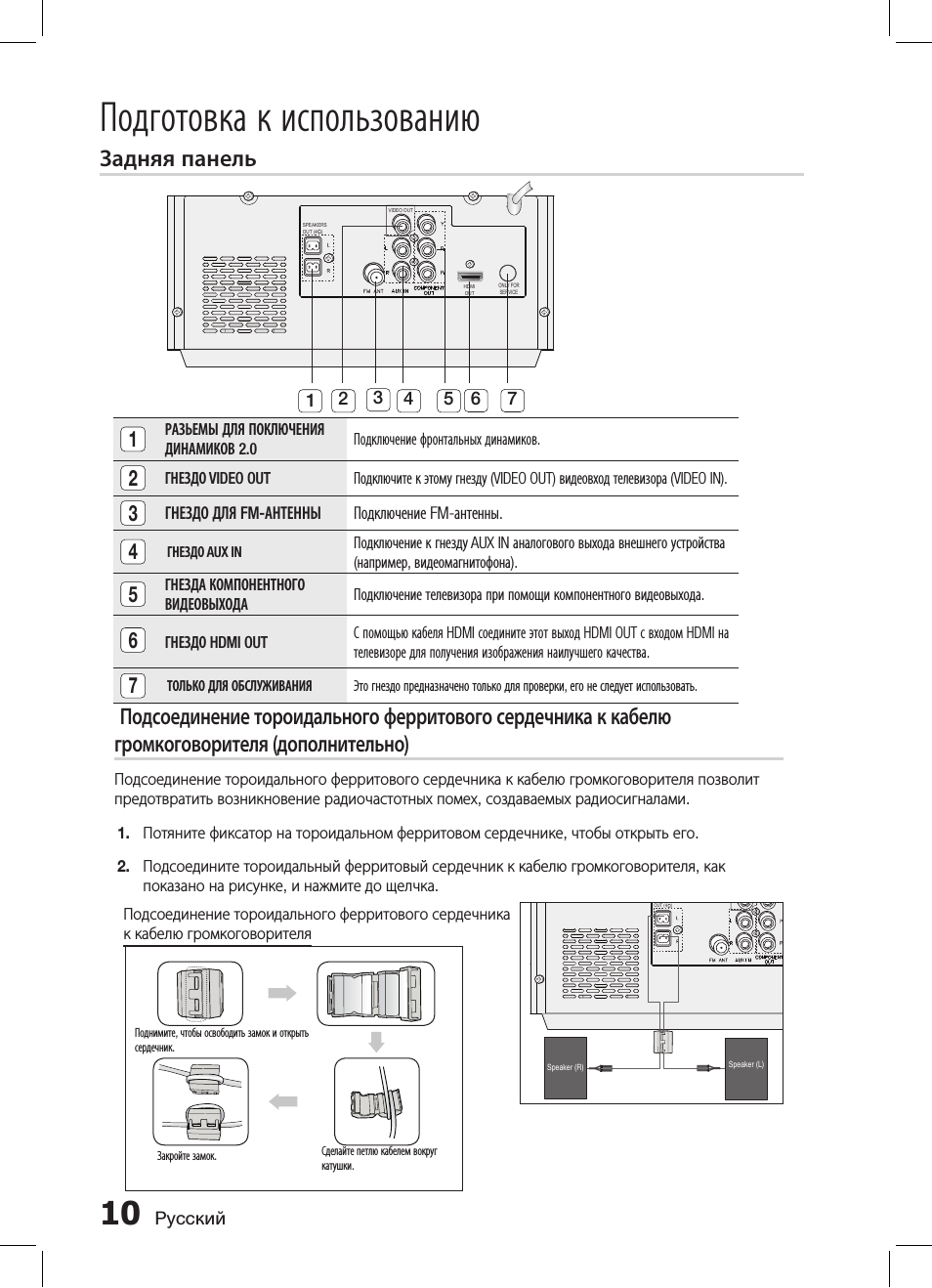

Задняя панель

10 Подсоединение тороидального ферритового сердечника

к кабелю громкоговорителя (дополнительно)

11 Пульт дистанционного управления

ПОДКЛЮЧЕНИЕ

12

12 Подключение громкоговорителей

12 Подключение FM-антенны

13 Подключение внешних источников звукового сигнала

13 Подключение микрофона

14 Подключение видеовыхода системы к телевизору

НАСТРОЙКА

16

16 Перед первым использованием (Начальная настройка)

16 Настройка меню Настройка

17 Дисплей

17

Формат ТВ-экрана

17

BD Wise

17

Разрешение

17

Выходной сигнал видео

18

Формат HDMI

18 Audio

18

DRC (Сжатие динамического диапазона)

18

AUDIO-SYNC

18

Выбор громкоговорителей

18

Счет караоке

18

Кан. возвр. аудио

19 Система

19

Начальная настройка

19

Регистрация DivX(R)

19

DivX(R) ДЕАКТИВАЦИЯ

19 Язык

19 Безопасность

19

Родительские ограничения

19

Изменить пароль

19 Поддержка

19

Информация о продукте

ОСНОВНЫЕ ФУНКЦИИ

20

20 Воспроизведение дисков
20 Воспроизведение дисков Audio CD(CD-DA)/MP3/WMA
21 Воспроизведение файлов JPEG
21 Использование функции воспроизведения
26 Режим звучания
26 Функция дисплей

26 Функция таймера сна
27 Прослушивание радио
27 О радиовещании RDS
29 Установка часов
29 Функция таймера
30 Функция таймера сна

4

Pyccкий

Pyccкий

5

01

Подготовка к использованию

ДОПОЛНИТЕЛЬНЫЕ

ФУНКЦИИ

31

31 Использование технологии Bluetooth
33 Функция USB
33 Использование iPod/iPhone
35 Функция записи

ПРОЧАЯ ИНФОРМАЦИЯ

36

36 Основные неисправности и их устранение
37 Перечень кодов языков
38 Технические характеристики

PYCCКИЙ

Подготовка к использованию

Значки, которые будут использоваться в инструкции

Перед чтением Инструкции для пользователя
обязательно прочтите следующую информацию.

Значок

Термин

Определение

d

DVD

Функция применима к
дискам DVD-Video или
DVD±R/±RW, которые
были записаны в режиме
Видео и затем закрыты
надлежащим образом.

B

CD

Функция применима к
CD-дискам (CD DA,
CD-R/-RW).

A

MP3

Функция применима к
дискам CD-R/-RW.

G

JPEG

Функция применима к
дискам CD-R/-RW.

D

DivX

Функция применима к
дискам MPEG4.
(DVD±R/±RW, CD-R/-RW)

!

ВНИМАНИЕ

Используется в тех случаях,
когда функция не работает или
могут быть отменены какие-то
настройки.

✎

ПРИМЕЧАНИЕ

Это относится к приведенным на
странице советам или
инструкциям, помогающим
пользоваться рассматриваемой
функцией.

Меры предосторожности

• Убедитесь, что бытовой источник питания переменного тока

соответствует идентификационной наклейке, расположенной на

задней панели микрокомпонентной системы.

• Установите микрокомпонентную систему в горизонтальном

положении на подходящую подставку (мебель), обеспечивая

свободный доступ воздуха для вентиляции (7,5~10 см).

• Не устанавливайте микрокомпонентную систему на усилители

или на другое оборудование, выделяющее тепло.

Убедитесь, что вентиляционные отверстия не перекрыты.

• Не ставьте на корпус микрокомпонентной системы другие

устройства.

• Перед перемещением микрокомпонентной системы убедитесь,

что в лотке для дисков ничего нет.

• Чтобы полностью отключить микрокомпонентную систему от

источника питания, извлеките вилку кабеля питания из розетки,

особенно если устройство не используется длительное время.

• Во время грозы отсоедините сетевой шнур от розетки.

Скачки сетевого напряжения, вызванные молнией, могут

повредить изделие.

• Избегайте воздействия прямого солнечного света и других

источников тепла на устройство. Это может привести к

перегреву системы и нарушению ее нормальной работы.

• Предохраняйте систему от влаги, источников тепла и от

оборудования, создающего сильные магнитные или

электрические поля (например, громкоговорителей).

• Если система неисправна, отсоедините сетевой шнур от

розетки сети переменного тока.

• Ваша система не предназначена для коммерческого

использования. Используйте ее только в домашних

условиях.

• Если ваша система или диски подверглись воздействию

низких температур, на них может произойти конденсация

влаги. При перевозке в зимнее время подождите

примерно 2 часа до начала использования, пока они не

прогреются до комнатной температуры.

• Используемые в этом изделии батареи содержат вещества,

вредные для окружающей среды.

Не выбрасывайте батареи вместе с обычным бытовым

мусором.

• Оставляйте для целей вентиляции не менее 15 см

свободного пространства рядом с боковыми и задней

панелями.

• Убедитесь что отсек компакт-диска открывается без помех.
• Для обеспечения качественного стереозвучания

устанавливайте громкоговорители на достаточном

расстоянии пообеим сторонам от микрокомпонентнаия-

системы.

6

Pyccкий

Подготовка к использованию

Pyccкий

7

Типы дисков и характеристики

Региональный код

В устройстве и дисках используется региональное
кодирование. Чтобы диск можно было воспроизвести,
региональные коды диска и проигрывателя должны
совпадать. Если региональные коды не совпадают, диск
воспроизводиться не будет.

Тип диска

Региональный

код

Территория

DVD-VIDEO

1

США, Американские

территории и Канада

2

Европа, Япония,

Ближний Восток,

Египет, ЮАР,

Гренландия

3

Тайвань, Корея,

Филиппины, Африки,

Гонконг

4

Мексика, Южная

Америка,

Центральная

Америка, Австралия,

Новая Зеландия,

острова Тихого

океана и Карибского

бассейна

5

Россия, Восточная

Европа, Индия,

Африки, Северная

Корея, Монголия

6

Китай

Типы дисков, которые могут воспроизводиться

Типы дисков и

марка (логотип)

Тип записи

Диск

диска

Макс. время

воспроизведения

DVD-VIDEO

VIDEO

12 см

Прибл. 240 мин.

(односторонний)

Прибл. 480 мин.

(двусторонний)

AUDIO-CD

AUDIO

12 см

74 мин.

DivX

AUDIO

+

VIDEO

12 см

—

Не используйте диски следующих типов!

• Эта микрокомпонентная система не может воспроизводить

дискиформатов LD, CD-G, CD-I, CD-ROM, DVD-ROM и

DVD-RAM. При попытке воспроизведения такого диска на

экране телевизора появляется сообщение <WRONG DISC

FORMAT> (Неверный формат диска).

• Эта микрокомпонентная система может не воспроизводить

DVD-диски, приобретенные за границей.

При попытке воспроизведения такого диска на экране

телевизора появляется сообщение <Wrong Region. Please
check Disc.> (Недопустимый регион. Проверьте диск)

Типы и форматы дисков

Это изделие не поддерживает медиа-файлы форматов

Secure (DRM).

Диски CD-R

• В зависимости от устройства, на котором записывался

диск CD-R (устройство записи дисков или ПК) и

характеристик самого диска, его воспроизведение

может оказаться невозможным.

• Пользуйтесь дисками CD-R емкостью 650 Мбайт/74 мин.

Не используйте диски CD-R емкостью более 700 МБ/80

минут, поскольку они могут не воспроизводиться.

• Воспроизведение некоторых дисков CD-RW

(перезаписываемых) может оказаться невозможным.

• Диски CD-R могут воспроизводиться полностью только

в случае, если они правильно «закрыты». Если сессия

записи была завершена, но сам диск был оставлен

открытым, такой диск может не воспроизводиться

полностью.

6

Pyccкий

Pyccкий

7

01

Подготовка к использованию

Диски CD-R с файлами МР3

• Эта система позволяет воспроизводить диски

CD-R с файлами МР3, только если это диск

формата ISO 9660 или Joliet.

• Имена файлов МР3 не должны содержать символов

пробела или специальных символов (. / = +).

• Используйте диски, записанные с битрейтом

не менее 128 Кбит/с.

• Можно воспроизводить только файлы с

расширениями «.mp3» и «.MP3».

• Эта система позволяет воспроизводить

многосессионные диски только с

непрерывной записью. Если на

многосессионном диске имеются пустые

сектора, воспроизведение будет идти только

до первого пустого сектора.

• Если диск не закрыт, до начала его воспроизведения

пройдет больше времени, к тому же, возможно, не все

файлы на таком диске смогут быть воспроизведены.

• При воспроизведении файлов, записанных с

переменным битрейтом (VBR), то есть и с

высоким, и с низким битрейтом (например, 32

Кбит/с ~ 320 Кбит/с), звук может прерываться.

• Система способна воспроизвести не более 999

дорожек на одном диске.

• Система способна воспроизвести не более 250

папок на одном диске.

Диски CD-R с файлами JPEG

• Микрокомпонентная система может

воспроизводить только файлы, имеющие

расширение «jpg».

• Если диск не закрыт, до начала его

воспроизведения пройдет больше времени, к тому

же, возможно, не все файлы на таком диске смогут

быть воспроизведены.

• Эта система позволяет воспроизводить диски CD-R

с файлами JPEG только если это диски формата

ISO 9660 или Joliet.

• Имена файлов JPEG должны состоять не более, чем

из 8 символов и не содержать символов пробела

или специальных символов (. / = +).

• Эта система позволяет воспроизводить

многосессионные диски только с непрерывной

записью. Если на многосессионном диске имеются

пустые сектора, воспроизведение будет идти

только до первого пустого сектора.

• В одной папке может быть не более 999 изображений.

• При воспроизведении диска с изображениям

формата Kodak/Fuji, из находящихся в папке

файлов с изображениями будут воспроизводиться

только файлы формата JPEG.

• При воспроизведении дисков иного формата, чем

Kodak/Fuji, системе понадобится больше времени,

чтобы начать воспроизведение, к тому же такие диски

с изображениями могут не воспроизводиться вовсе.

Диски DVD±R/±RW, CD-R/RW

• Не поддерживается обновление программного

обеспечения для не поддерживаемых форматов.

(Например: QPEL, GMC, разрешение выше

800х600 пикселей и т.п.)

• Если диск DVD-R/-RW не был записан в точном

соответствии с форматом DVD Video, его
воспроизведение будет невозможно.

DivX (Digital internet video express)

DivX® — это формат видеофайлов, созданный
компанией DivX, Inc на основе технологии сжатия
MPEG4 для передачи аудио- и видеоданных через
Интернет в режиме реального времени.
MPEG4 используется для кодирования видео, MP3
— для кодирования аудио. Таким образом,
пользователи могут смотреть фильмы с качеством
видео и аудио, близким к качеству DVD.

Поддерживаемые форматы (DivX)

Данное изделие поддерживает только
медиаформаты, перечисленные ниже. Если видео- и
аудиоформат не поддерживается, могут возникнуть
проблемы, например, отсутствие звука или
проблемы с изображением.

Поддерживаемые видеоформаты

Формат

Поддерживаемые версии

AVI

DivX3.11~DivX5.1

WMV

V1/V2/V3/V7

Поддерживаемые аудиоформаты

Формат

Битрейт

Частота дискретизации

MP3

80~320 Кбит/с

44,1 кГц

WMA

56~128 Кбит/с

AC3

128~384 Кбит/с

44,1/48 кГц

• Формат экрана: данное изделие поддерживает

разрешение до 720×576 пикселей. Разрешение
ТВ-экрана более 800 не поддерживается.

• Во время воспроизведения дисков, записанных с

частотой дискретизации более 48 кГц или с битрейтом
более 320 Кбит/с, изображение на экране телевизора
может дрожать.

• Во время воспроизведения файла DivX могут не

воспроизводиться части с высокой частотой кадров.

• Поскольку данной устройство поддерживает только

форматы, разрешенные компанией DivX Networks, Inc.,
файл DivX, созданный пользователем, может не
воспроизводиться.

8

Pyccкий

Подготовка к использованию

Pyccкий

9

Технические характеристики USB-хоста

• Поддержка устройств, совместимых с USB 1.1 или

USB 2.0.

• Поддержка устройств, подключенных с помощью

кабеля USB типа А.

• Поддержка устройств, совместимых с UMS

(Устройство хранения USB) V1.0.

• Поддержка устройств с подключенным жестким

диском, отформатированным в системе размещения
файлов FAT (FAT, FAT16, FAT32).

Несовместимые устройства

• Не поддерживает устройства, для которых необходима

установка отдельного драйвера на ПК (ОС Windows).

• Не поддерживает подключение к USB-концентратору.
• Устройство USB, подключенное с помощью

удлинительного кабеля USB, может не
распознаваться.

• Устройство USB, для которого необходимо установить

отдельный источник питания, следует подключать к
микрокомпонентной системе с помощью отдельного
соединения.

Ограничения по эксплуатации

• Использование устройства, которое поддерживает

только подключение посредством USB 1.1, может
снизить качество изображения (зависит от устройства).

Совместимые с микрокомпонентной
системой устройства USB

• Устройство хранения USB, MP3-плеер
• Съемный жесткий диск

— Поддержка съемных жестких дисков с объемом

памяти, не превышающим 160 Гб. В зависимости от
устройства съемные жесткие диски с объемом памяти,
не превышающим 160 Гб, могут не распознаваться.

— Если подключенное устройство не работает из-за

недостаточного электропитания, можно использовать
отдельный источник питания для работы устройства
надлежащим образом. В зависимости от изготовителя
USB-соединители могут отличаться.

• Считывающие устройства карт памяти с интерфейсом

USB: Считывающие устройства с одним слотом для карт
памяти и считывающие устройства с несколькими
слотами для карт памяти.

— Считывающие устройства карт памяти с интерфейсом

USB некоторых изготовителей могут не
поддерживаться.

— Если вы установите несколько карт памяти в

считывающее устройство с несколькими слотами,
могут возникнуть проблемы.

Поддерживаемые форматы файлов

Формат

Фотографии

Музыка

Фильмы

Имя файла

JPG

MP3

WMA

WMV

DivX

Расширение

файла

JPG

.JPEG

.MP3

.WMA

.WMV

.AVI

Битрейт

–

80~320

кбит/с

56~128

кбит/с

4 Мбит/с

4 Мбит/с

Версия

–

–

V8

V1,V2,

V3,V7

DivX3.11~

DivX5.1

Количество

пикселей

640×480

–

–

720×576

Частота

дискретизации

–

44,1 кГц

44,1 кГц

44,1 кГц~ 48 кГц

• Не поддерживается протокол CBI (Control/Bulk/Interrupt).

• Не поддерживаются цифровые фотокамеры, которые

используют протокол PTP или для которых требуется

установка дополнительной программы при подключении

к ПК.

• Некоторые MP3-плееры, подключенные к данному

устройству, могут не работать. Это зависит от размера

секторов их файловой системы.

• Функция USB-концентратора не поддерживается, если

подключено устройство, передающее медиа-файлы с

помощью особой программы производителя.

• Не работает с устройствами, работающими по протоколу

MTP (Media Transfer Protocol) с использованием

технологии Janus.

• Функция USB-концентратора данного устройства не

поддерживает все устройства USB.

• Русккие буквы (кириллица) в названии файлов (MP3/

JPEG/DivX) отображаться не будут.

• Некоторые USB устройства, цифровые камеры, USB

кардридеры и смартфоны могут не поддерживаться.

8

Pyccкий

Pyccкий

9

01

Подготовка к использованию

Описание

Передняя панель

PHONE

5V 500mA

MIC

Верхняя панель

ИСПОЛЬЗОВАНИЕ СЕНСОРНОЙ КНОПКИ

¡

Нажимайте кнопки сенсорного экрана кончиком пальца.

¡

Чтобы не повредить сенсорный экран, не нажимайте на него ничем, кроме пальцев.

¡

Не нажимайте на сенсорный экран грязными пальцами.

¡

Не нажимайте на сенсорный экран в перчатках.

¡

Сенсорный экран может не работать при нажатии ногтем или другими предметами, например шариковой ручкой.

VOLUME

GALAXY

1

2

3

4

5

1 2 3 4 5

6 7 8 9 10 11

1. ОТСЕК КОМПАКТ-ДИСКОВ

2. Окно
3. Гнездо USB
4. Гнездо для подключения наушников

•

При подключении гарнитуры в соответствующий

разъем на основном устройстве через динамики

звук выводиться не будет.

5. Гнездо

MIC

1.

РАЗЪЕМ ДОК-СТАНЦИИ

Galaxy

2.

РАЗЪЕМ ДОК-СТАНЦИИ

iPod

3.

Кнопка

POWER

•

Нажмите эту кнопку, чтобы включить
устройство.

4.

Кнопка

FUNCTION

5. Функция поиска/пропуска

6.

Кнопка СТОП/Режим настройки

7.

Кнопка «ВОСПРОИЗВЕДЕНИЕ/ПАУЗА»

8. Функция поиска/пропуска
9. Кнопка OPEN/CLOSE

10.

ГРОМКОСТЬ

11.

Кнопка

Galaxy

10

Pyccкий

Подготовка к использованию

Pyccкий

11

Задняя панель

1

РАЗЬЕМЫ ДЛЯ ПОКЛЮЧЕНИЯ
ДИНАМИКОВ 2.0

Подключение фронтальных динамиков.

2

ГНЕЗДО VIDEO OUT

Подключите к этому гнезду (VIDEO OUT) видеовход телевизора (VIDEO IN).

3

ГНЕЗДО ДЛЯ FM-АНТЕННЫ

Подключение FM-антенны.

4

ГНЕЗДО AUX IN

Подключение к гнезду AUX IN аналогового выхода внешнего устройства
(например, видеомагнитофона).

5

ГНЕЗДА КОМПОНЕНТНОГО
ВИДЕОВЫХОДА

Подключение телевизора при помощи компонентного видеовыхода.

6

ГНЕЗДО HDMI OUT

С помощью кабеля HDMI соедините этот выход HDMI OUT с входом HDMI на
телевизоре для получения изображения наилучшего качества.

7

ТОЛЬКО ДЛЯ ОБСЛУЖИВАНИЯ

Это гнездо предназначено только для проверки, его не следует использовать.

SPEAKERS

OUT (4 )

SPEAKERS

OUT (4 )

ONLY FOR

SERVICE

VIDEO OUT

HDMI

OUT

1

2

3 4

5 6

7

Подсоединение тороидального ферритового сердечника
к кабелю громкоговорителя

Поднимите, чтобы освободить замок и открыть
сердечник.

Закройте замок.

Сделайте петлю кабелем вокруг
катушки.

Подсоединение тороидального ферритового сердечника к кабелю
громкоговорителя (дополнительно)

Подсоединение тороидального ферритового сердечника к кабелю громкоговорителя позволит
предотвратить возникновение радиочастотных помех, создаваемых радиосигналами.

1. Потяните фиксатор на тороидальном ферритовом сердечнике, чтобы открыть его.

2. Подсоедините тороидальный ферритовый сердечник к кабелю громкоговорителя, как

показано на рисунке, и нажмите до щелчка.

SPEAKERS

OUT (4 )

ONLY FOR

SERVICE

VIDEO OUT

HDMI

OUT

Speaker (R)

Speaker (L)

Нажмите на кнопку для помощи

Картинка с сайта: manualmachine.com

MM-E430D

ПЕРСОНАЛЬНАЯ МИКРОКОМПОНЕНТНАЯ СИСТЕМА

(Музыкальный центр)

руководство пользователя

удивительные возможности

Благодарим за приобретение продукции компании Samsung.

Для получения возможности полного обслуживания
зарегистрируйте приобретенное изделие по адресу

www.samsung.com/register

Картинка с сайта: manualmachine.com

Меры предосторожности

Предупреждения по технике безопасности

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ ЗАДНЮЮ КРЫШКУ.
ВНУТРИ НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ. ПО ВОПРОСАМ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

ВНИМАНИЕ

ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ

НЕ ОТКРЫВАТЬ

Этот символ указывает, что внутри данного
изделия имеются детали, находящиеся под
«опасным напряжением», которое может
привести к поражению электрическим

ВНИМАНИЕ:

ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ,
ПОЛНОСТЬЮ ПОМЕСТИТЕ ШИРОКУЮ ПЛАСТИНУ
ВИЛКИ В ШИРОКИЙ РАЗЪЕМ.

током или травме.

Символ «не для пищевой продукции» применяется в соответствие с техническим регламентом
Таможенного союза «О безопасности упаковки» 005/2011 и указывает на то, что упаковка данного
продукта не предназначена для повторного использования и подлежит утилизации. Упаковку данного
продукта запрещается использовать для хранения пищевой продукции.

Символ «петля Мебиуса» указывает на возможность утилизации упаковки. Символ может быть дополнен

обозначением материала упаковки в виде цифрового и/или буквенного обозначения.

ПРЕДУПРЕЖДЕНИЕ

• Во избежание возгорания или поражения
электрическим током необходимо защищать
устройство от воздействия дождя или влаги.

ВНИМАНИЕ

• Аппарат не следует подвергать воздействию жидкостей, на
него не стоит ставить предметы, заполненные жидкостью,
например вазы.

• Сетевая вилка используется в качестве устройства для
отсоединения от сети питания. Она должна все время
находиться в легкодоступном месте.

• Устройство должно быть подключено к розетке
переменного тока с заземлением.

• Чтобы отсоединить устройство от сети необходимо
выдернуть вилку из розетки, поэтому вилка должна все
время находиться в легкодоступном месте.

ВО ИЗБЕЖАНИЕ

ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1

ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1

Данная микрокомпонентная система отнесена к
лазерным устройствам класса 1.
Использование органов регулировки или выполнение
процедур, не описанных в данном Руководстве, может
привести к опасному облучению лазером.

ВНИМАНИЕ

• НЕВИДИМОЕ ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ ПРИ СНЯТОМ КОЖУХЕ И
ОТКЛЮЧЕННЫХ БЛОКИРОВОЧНЫХ КОНТАКТАХ. ИЗБЕГАЙТЕ
ПОПАДАНИЯ ПОД ЛУЧ ЛАЗЕРА.

Этот символ указывает, что в
документации на изделие имеется
важная инструкция.

Комплект поставки

Проверьте наличие указанных ниже аксессуаров.

Видеокабель FM-антенна

Руководство

пользователя

2 Pyccкий

Пульт дистанционного

управления/батареи

(дополнительно)

Адаптер Scart

(только для Европы

Тороидальный ферритовый

сердечник (1 шт.)(для

кабеля громкоговорителя)

)

(дополнительно)

Картинка с сайта: manualmachine.com

Меры предосторожности

Как хранить диски и обращаться с ними

Небольшие царапины на диске могут ухудшить качество
звука и изображения или привести к сбоям при
воспроизведении.

Обращайтесь с дисками осторожно, чтобы не поцарапать их.

Как держать диск

• Не прикасайтесь к поверхности диска, с которой
производится считывание сигнала.

• Всегда держите диски за края, чтобы не
оставлять отпечатки пальцев на поверхности.

• Не приклеивайте на диски бумагу или липкую ленту.

Хранение дисков

• Не храните диски там, где на них может попасть прямой
солнечный свет.

• Храните их в прохладном месте с хорошей
вентиляцией.

• Держите их в чистом защитном футляре.Храните в
вертикальном положении.

✎ ПРИМЕЧАНИЕ

` Берегите диски от загрязнения.
` Не загружайте в отсек для диска треснувшие диски или диски с

царапинами.

Уход за дисками и их хранение

Если на диске имеются отпечатки пальцев или грязь,
почистите диск слабым раствором мягкого моющего средства
с водой и протрите мягкой салфеткой.

• При чистке осторожно протирайте диск в
направлении от центра диска к краям.

✎ ПРИМЕЧАНИЕ

` Если теплый воздух вступает в контакт с холодными

деталями внутри микрокомпонентной системы, может
произойтиконденсация влаги. Если влага окажется внутри
микрокомпонентной системы, он, возможно, не будет
работать надлежащим образом. Если это произойдет,
выньте диск из лотка и оставьте микрокомпонентную
систему включеной на 1-2 часа.

• Рисунки и иллюстрации в данном руководстве пользователя представлены только для справки. Они могут отличаться от
реального внешнего вида устройства.

• Плата за обслуживание может взиматься в следующих случаях.
a. Если вы вызовите специалиста, и он не обнаружит неисправности устройства
(это возможно, если вы не знакомы с настоящим руководством)
b. Если вы передадите устройство в ремонтный центр, и его специалисты не обнаружат неисправности

устройства (это возможно, если вы не знакомы с настоящим руководством).

• Размер этой платы будет сообщен вам перед тем, как сотрудник компании выедет на место.

• Dolby и символ двойного D являются зарегистрированными

товарными знаками Dolby Laboratories.

• СВЕДЕНИЯ О ВИДЕО DIVX. DivX® — это цифровой видеоформат, созданный
компанией DivX, LLC, одной из дочерних компаний Rovi Corporation.
Данное устройство имеет официальный сертификат DivX Certified® и может
воспроизводить видео DivX. Для получения дополнительных сведений и
загрузки программных средств для преобразования видео в формат DivX
посетите веб-сайт divx.com.

• СВЕДЕНИЯ О ВИДЕО ПО ЗАПРОСУ DIVX. Для
воспроизведения DivX-видео по запросу данное
устройство, имеющее сертификат DivX Certified®, должно
быть зарегистрировано. Чтобы получить код регистрации, найдите раздел
DivX VOD в меню настроек устройства. Дополнительные сведения о
завершении регистрации см. по адресу: vod.divx.com.

• DivX Certified® имеет сертификат на воспроизведение видео DivX®.

• DivX®, DivX Certified® и связанные логотипы являются товарными знаками

Rovi Corporation или ее дочерних компаний и используются по лицензии.

• Устройство защищено одним или несколькими из перечисленных патентов,
зарегистрированных в США: 7,295,673; 7,460,668;
7,515,710; 7,519,274.

• HDMI, логотип HDMI и High Definition Multimedia Interface являются
товарными знаками или зарегистрированными товарными знаками HDMI
Licensing LLC в США и других странах.

• Данный компонент содержит технологию защиты авторских прав,
охраняемой соответствующими патентами США и другими правами на
интеллектуальную собственность Rovi Corporation. Инженерный анализ и
разборка запрещены.

• iPod,iPod classic,iPod nano, iPod touch является
товарным знаком корпорации Apple Inc.,

зарегистрированным в США и других странах.

© 2013 Samsung Electronics Co., Ltd. Все права
защищены.

Защита от копирования

• Многие DVD-диски защищены от копирования. Вследствие этого, необходимо
напрямую соединить выход микрокомпонентной системы с телевизором, а не
подключать микрокомпонентную систему к телевизору через видеомагнитофон.
Если вы подсоединитесь к телевизору через видеомагнитофон, это приведет к
искажению изображения, воспроизводящегося с защищенных от копирования
DVD-дисков.

• В этом изделии использована технология защиты авторских прав, защищенная
патентами США и другими документами, подтверждающими право на
интеллектуальную собственность. Разрешение на использование этой
технологии, находящейся под защитой авторских прав, должно быть получено у
Macrovision Corporation, и она предназначена только для применения в бытовой
аппаратуре и другой аппаратуре для просмотра ограниченной аудиторией, если
у Macrovision Corporation не получено разрешение на ее использование в других
целях. Копирование технологии и разборка изделия запрещены.

Лицензия

Авторское право

Pyccкий 3

Картинка с сайта: manualmachine.com

Содержание

ПРЕДОСТОРОЖНОСТИ

МЕРЫ

2

2 Предупреждения по технике безопасности
3 Комплект поставки
3 Как хранить диски и обращаться с ними
3 Лицензия
3 Авторское право
3 Защита от копирования

ПОДГОТОВКА К

ИСПОЛЬЗОВАНИЮ

5

ПОДКЛЮЧЕНИЕ

12

НАСТРОЙКА

16

ОСНОВНЫЕ ФУНКЦИИ

20

5 Меры предосторожности
5 Значки, которые будут использоваться в инструкции
6 Типы дисков и характеристики
9 Описание
9 Передняя панель
9 Верхняя панель
10 Задняя панель
10 Подсоединение тороидального ферритового сердечника

к кабелю громкоговорителя (дополнительно)

11 Пульт дистанционного управления

12 Подключение громкоговорителей
12 Подключение FM-антенны
13 Подключение внешних источников звукового сигнала
13 Подключение микрофона
14 Подключение видеовыхода системы к телевизору

16 Перед первым использованием (Начальная настройка)
16 Настройка меню Настройка
17 Дисплей
17 Формат ТВ-экрана
17 BD Wise
17 Разрешение
17 Выходной сигнал видео
18 Формат HDMI
18 Audio
18 DRC (Сжатие динамического диапазона)
18 AUDIO-SYNC
18 Выбор громкоговорителей
18 Счет караоке
18 Кан. возвр. аудио
19 Система
19 Начальная настройка
19 Регистрация DivX(R)
19 DivX(R) ДЕАКТИВАЦИЯ
19 Язык
19 Безопасность
19 Родительские ограничения
19 Изменить пароль
19 Поддержка
19 Информация о продукте

20 Воспроизведение дисков
20 Воспроизведение дисков Audio CD(CD-DA)/MP3/WMA
21 Воспроизведение файлов JPEG
21 Использование функции воспроизведения
26 Режим звучания
26 Функция дисплей
26 Функция таймера сна
27 Прослушивание радио
27 О радиовещании RDS
29 Установка часов
29 Функция таймера
30 Функция таймера сна

4 Pyccкий

Картинка с сайта: manualmachine.com

ДОПОЛНИТЕЛЬНЫЕ

ФУНКЦИИ

31

01 Подготовка к использованию

31 Использование технологии Bluetooth
33 Функция USB
33 Использование iPod/iPhone
35 Функция записи

ПРОЧАЯ ИНФОРМАЦИЯ

36 Основные неисправности и их устранение
37 Перечень кодов языков
38 Технические характеристики

36

Подготовка к использованию

Меры предосторожности

• Убедитесь, что бытовой источник питания переменного тока
соответствует идентификационной наклейке, расположенной на
задней панели микрокомпонентной системы.

• Установите микрокомпонентную систему в горизонтальном
положении на подходящую подставку (мебель), обеспечивая
свободный доступ воздуха для вентиляции (7,5~10 см).

• Не устанавливайте микрокомпонентную систему на усилители
или на другое оборудование, выделяющее тепло.
Убедитесь, что вентиляционные отверстия не перекрыты.

• Не ставьте на корпус микрокомпонентной системы другие
устройства.

• Перед перемещением микрокомпонентной системы убедитесь,
что в лотке для дисков ничего нет.

• Чтобы полностью отключить микрокомпонентную систему от
источника питания, извлеките вилку кабеля питания из розетки,
особенно если устройство не используется длительное время.

• Во время грозы отсоедините сетевой шнур от розетки.
Скачки сетевого напряжения, вызванные молнией, могут
повредить изделие.

• Избегайте воздействия прямого солнечного света и других
источников тепла на устройство. Это может привести к
перегреву системы и нарушению ее нормальной работы.

• Предохраняйте систему от влаги, источников тепла и от
оборудования, создающего сильные магнитные или
электрические поля (например, громкоговорителей).

• Если система неисправна, отсоедините сетевой шнур от
розетки сети переменного тока.

• Ваша система не предназначена для коммерческого
использования. Используйте ее только в домашних
условиях.

• Если ваша система или диски подверглись воздействию
низких температур, на них может произойти конденсация
влаги. При перевозке в зимнее время подождите
примерно 2 часа до начала использования, пока они не
прогреются до комнатной температуры.

• Используемые в этом изделии батареи содержат вещества,
вредные для окружающей среды.
Не выбрасывайте батареи вместе с обычным бытовым
мусором.

• Оставляйте для целей вентиляции не менее 15 см
свободного пространства рядом с боковыми и задней
панелями.

• Убедитесь что отсек компакт-диска открывается без помех.

• Для обеспечения качественного стереозвучания

устанавливайте громкоговорители на достаточном
расстоянии пообеим сторонам от микрокомпонентнаия­системы.

Перед чтением Инструкции для пользователя
обязательно прочтите следующую информацию.

Значки, которые будут использоваться в инструкции

Значок

Термин Определение

Функция применима к
дискам DVD-Video или

d

B

A

G

D

!

✎

DVD

MP3

JPEG

DivX

ВНИМАНИЕ

ПРИМЕЧАНИЕ

DVD±R/±RW, которые
были записаны в режиме
Видео и затем закрыты
надлежащим образом.

Функция применима к

CD

CD-дискам (CD DA,
CD-R/-RW).

Функция применима к
дискам CD-R/-RW.

Функция применима к
дискам CD-R/-RW.

Функция применима к
дискам MPEG4.
(DVD±R/±RW, CD-R/-RW)

Используется в тех случаях,
когда функция не работает или
могут быть отменены какие-то
настройки.

Это относится к приведенным на
странице советам или
инструкциям, помогающим
пользоваться рассматриваемой
функцией.

PYCCКИЙ

Pyccкий 5

Картинка с сайта: manualmachine.com

Подготовка к использованию

Типы дисков и характеристики

Региональный код

В устройстве и дисках используется региональное
кодирование. Чтобы диск можно было воспроизвести,
региональные коды диска и проигрывателя должны
совпадать. Если региональные коды не совпадают, диск
воспроизводиться не будет.

Тип диска

DVD-VIDEO

Региональный

код

1

2

3

4

5

6

Территория

США, Американские
территории и Канада

Европа, Япония,
Ближний Восток,
Египет, ЮАР,
Гренландия

Тайвань, Корея,
Филиппины, Африки,
Гонконг

Мексика, Южная
Америка,
Центральная
Америка, Австралия,
Новая Зеландия,
острова Тихого
океана и Карибского
бассейна

Россия, Восточная
Европа, Индия,
Африки, Северная
Корея, Монголия

Китай

Типы дисков, которые могут воспроизводиться

Типы дисков и

марка (логотип)

DVD-VIDEO

AUDIO-CD

Не используйте диски следующих типов!

• Эта микрокомпонентная система не может воспроизводить
дискиформатов LD, CD-G, CD-I, CD-ROM, DVD-ROM и
DVD-RAM. При попытке воспроизведения такого диска на
экране телевизора появляется сообщение <WRONG DISC
FORMAT> (Неверный формат диска).

• Эта микрокомпонентная система может не воспроизводить
DVD-диски, приобретенные за границей.
При попытке воспроизведения такого диска на экране
телевизора появляется сообщение <Wrong Region. Please

check Disc.> (Недопустимый регион. Проверьте диск)

Типы и форматы дисков

Это изделие не поддерживает медиа-файлы форматов
Secure (DRM).

Диски CD-R

• В зависимости от устройства, на котором записывался

• Пользуйтесь дисками CD-R емкостью 650 Мбайт/74 мин.

• Воспроизведение некоторых дисков CD-RW

• Диски CD-R могут воспроизводиться полностью только

Тип записи

VIDEO

AUDIO

AUDIO

DivX

диск CD-R (устройство записи дисков или ПК) и
характеристик самого диска, его воспроизведение
может оказаться невозможным.

Не используйте диски CD-R емкостью более 700 МБ/80
минут, поскольку они могут не воспроизводиться.

(перезаписываемых) может оказаться невозможным.

в случае, если они правильно «закрыты». Если сессия
записи была завершена, но сам диск был оставлен
открытым, такой диск может не воспроизводиться
полностью.

VIDEO

Диск

диска

12 см

12 см

+

12 см

Макс. время

воспроизведения

Прибл. 240 мин.

(односторонний)

Прибл. 480 мин.

(двусторонний)

74 мин.

—

6 Pyccкий

Картинка с сайта: manualmachine.com

01 Подготовка к использованию

Диски CD-R с файлами МР3

• Эта система позволяет воспроизводить диски
CD-R с файлами МР3, только если это диск
формата ISO 9660 или Joliet.

•

Имена файлов МР3 не должны содержать символов

пробела или специальных символов (. / = +).

• Используйте диски, записанные с битрейтом
не менее 128 Кбит/с.

• Можно воспроизводить только файлы с
расширениями «.mp3» и «.MP3».

• Эта система позволяет воспроизводить
многосессионные диски только с
непрерывной записью. Если на
многосессионном диске имеются пустые
сектора, воспроизведение будет идти только
до первого пустого сектора.

•

Если диск не закрыт, до начала его воспроизведения

пройдет больше времени, к тому же, возможно, не все
файлы на таком диске смогут быть воспроизведены.

• При воспроизведении файлов, записанных с
переменным битрейтом (VBR), то есть и с
высоким, и с низким битрейтом (например, 32
Кбит/с ~ 320 Кбит/с), звук может прерываться.

• Система способна воспроизвести не более 999
дорожек на одном диске.

• Система способна воспроизвести не более 250
папок на одном диске.

Диски CD-R с файлами JPEG

• Микрокомпонентная система может
воспроизводить только файлы, имеющие
расширение «jpg».

• Если диск не закрыт, до начала его
воспроизведения пройдет больше времени, к тому
же, возможно, не все файлы на таком диске смогут
быть воспроизведены.

• Эта система позволяет воспроизводить диски CD-R
с файлами JPEG только если это диски формата
ISO 9660 или Joliet.

• Имена файлов JPEG должны состоять не более, чем
из 8 символов и не содержать символов пробела
или специальных символов (. / = +).

• Эта система позволяет воспроизводить
многосессионные диски только с непрерывной
записью. Если на многосессионном диске имеются
пустые сектора, воспроизведение будет идти
только до первого пустого сектора.

•

В одной папке может быть не более 999 изображений.

• При воспроизведении диска с изображениям
формата Kodak/Fuji, из находящихся в папке
файлов с изображениями будут воспроизводиться
только файлы формата JPEG.

•

При воспроизведении дисков иного формата, чем

Kodak/Fuji, системе понадобится больше времени,
чтобы начать воспроизведение, к тому же такие диски

с изображениями могут не воспроизводиться вовсе.

Диски DVD±R/±RW, CD-R/RW

•

Не поддерживается обновление программного

обеспечения для не поддерживаемых форматов.
(Например: QPEL, GMC, разрешение выше
800х600 пикселей и т.п.)

• Если диск DVD-R/-RW не был записан в точном
соответствии с форматом DVD Video, его

воспроизведение будет невозможно.

DivX (Digital internet video express)

DivX® — это формат видеофайлов, созданный
компанией DivX, Inc на основе технологии сжатия
MPEG4 для передачи аудио- и видеоданных через
Интернет в режиме реального времени.

MPEG4 используется для кодирования видео, MP3

— для кодирования аудио. Таким образом,
пользователи могут смотреть фильмы с качеством
видео и аудио, близким к качеству DVD.

Поддерживаемые форматы (DivX)

Данное изделие поддерживает только
медиаформаты, перечисленные ниже. Если видео- и
аудиоформат не поддерживается, могут возникнуть
проблемы, например, отсутствие звука или
проблемы с изображением.

Поддерживаемые видеоформаты

Формат Поддерживаемые версии

AVI

WMV

Формат Битрейт

MP3
WMA

AC3

• Формат экрана: данное изделие поддерживает
разрешение до 720×576 пикселей. Разрешение
ТВ-экрана более 800 не поддерживается.

• Во время воспроизведения дисков, записанных с
частотой дискретизации более 48 кГц или с битрейтом
более 320 Кбит/с, изображение на экране телевизора
может дрожать.

• Во время воспроизведения файла DivX могут не
воспроизводиться части с высокой частотой кадров.

• Поскольку данной устройство поддерживает только
форматы, разрешенные компанией DivX Networks, Inc.,
файл DivX, созданный пользователем, может не
воспроизводиться.

DivX3.11~DivX5.1
V1/V2/V3/V7

Поддерживаемые аудиоформаты

Частота дискретизации

80~320 Кбит/с
56~128 Кбит/с
128~384 Кбит/с 44,1/48 кГц

44,1 кГц

Pyccкий 7

Картинка с сайта: manualmachine.com

Подготовка к использованию

Технические характеристики USB-хоста

• Поддержка устройств, совместимых с USB 1.1 или
USB 2.0.

• Поддержка устройств, подключенных с помощью
кабеля USB типа А.

• Поддержка устройств, совместимых с UMS
(Устройство хранения USB) V1.0.

• Поддержка устройств с подключенным жестким
диском, отформатированным в системе размещения

файлов FAT (FAT, FAT16, FAT32).

Несовместимые устройства

• Не поддерживает устройства, для которых необходима

установка отдельного драйвера на ПК (ОС Windows).

• Не поддерживает подключение к USB-концентратору.

• Устройство USB, подключенное с помощью

удлинительного кабеля USB, может не
распознаваться.

• Устройство USB, для которого необходимо установить

отдельный источник питания, следует подключать к
микрокомпонентной системе с помощью отдельного

соединения.

Ограничения по эксплуатации

• Использование устройства, которое поддерживает

только подключение посредством USB 1.1, может
снизить качество изображения (зависит от устройства).

Совместимые с микрокомпонентной
системой устройства USB

• Устройство хранения USB, MP3-плеер

• Съемный жесткий диск

— Поддержка съемных жестких дисков с объемом
памяти, не превышающим 160 Гб. В зависимости от
устройства съемные жесткие диски с объемом памяти,
не превышающим 160 Гб, могут не распознаваться.

— Если подключенное устройство не работает из-за
недостаточного электропитания, можно использовать
отдельный источник питания для работы устройства
надлежащим образом. В зависимости от изготовителя
USB-соединители могут отличаться.

• Считывающие устройства карт памяти с интерфейсом
USB: Считывающие устройства с одним слотом для карт
памяти и считывающие устройства с несколькими
слотами для карт памяти.

— Считывающие устройства карт памяти с интерфейсом
USB некоторых изготовителей могут не
поддерживаться.

— Если вы установите несколько карт памяти в

считывающее устройство с несколькими слотами,
могут возникнуть проблемы.

Поддерживаемые форматы файлов

Формат

Имя файла

Расширение

файла

Битрейт

Версия

Количество

пикселей

Частота

дискретизации

• Не поддерживается протокол CBI (Control/Bulk/Interrupt).

• Не поддерживаются цифровые фотокамеры, которые

используют протокол PTP или для которых требуется
установка дополнительной программы при подключении
к ПК.

• Некоторые MP3-плееры, подключенные к данному
устройству, могут не работать. Это зависит от размера
секторов их файловой системы.

• Функция USB-концентратора не поддерживается, если
подключено устройство, передающее медиа-файлы с
помощью особой программы производителя.

• Не работает с устройствами, работающими по протоколу
MTP (Media Transfer Protocol) с использованием
технологии Janus.

• Функция USB-концентратора данного устройства не
поддерживает все устройства USB.

• Русккие буквы (кириллица) в названии файлов (MP3/
JPEG/DivX) отображаться не будут.

• Некоторые USB устройства, цифровые камеры, USB
кардридеры и смартфоны могут не поддерживаться.

Фотографии

JPG MP3 WMA WMV DivX

JPG

.JPEG

640×480

Музыка Фильмы

.MP3 .WMA .WMV .AVI

80~320

–

– –

–

56~128

кбит/с

кбит/с

V8

– –

44,1 кГц 44,1 кГц

4 Мбит/с

V1,V2,
V3,V7

720×576

44,1 кГц~ 48 кГц

4 Мбит/с

DivX3.11~

DivX5.1

8 Pyccкий

Картинка с сайта: manualmachine.com

Передняя панель

Описание

01 Подготовка к использованию

1

1. ОТСЕК КОМПАКТ-ДИСКОВ

2. Окно

3. Гнездо USB

4. Гнездо для подключения наушников

• При подключении гарнитуры в соответствующий

разъем на основном устройстве через динамики
звук выводиться не будет.

Верхняя панель

2 3 4

5. Гнездо MIC

1.

РАЗЪЕМ ДОК-СТАНЦИИ

2.

РАЗЪЕМ ДОК-СТАНЦИИ

3. Кнопка POWER

• Нажмите эту кнопку, чтобы включить

устройство.

4.

Кнопка

FUNCTION

5. Функция поиска/пропуска

6. Кнопка СТОП/Режим настройки

7.

Кнопка «ВОСПРОИЗВЕДЕНИЕ/ПАУЗА»

8. Функция поиска/пропуска

9. Кнопка OPEN/CLOSE

10.

ГРОМКОСТЬ

11. Кнопка Galaxy

5

Galaxy

iPod

2 3 4

1

ИСПОЛЬЗОВАНИЕ СЕНСОРНОЙ КНОПКИ

¡Нажимайте кнопки сенсорного экрана кончиком пальца.
¡Чтобы не повредить сенсорный экран, не нажимайте на него ничем, кроме пальцев.
¡Не нажимайте на сенсорный экран грязными пальцами.
¡Не нажимайте на сенсорный экран в перчатках.
¡Сенсорный экран может не работать при нажатии ногтем или другими предметами, например шариковой ручкой.

5 6 7

8 9 10 11

Pyccкий 9

Картинка с сайта: manualmachine.com

Подготовка к использованию

Задняя панель

SPEAKERS
OUT (4 )

1

РАЗЬЕМЫ ДЛЯ ПОКЛЮЧЕНИЯ

1

ДИНАМИКОВ 2.0

ГНЕЗДО VIDEO OUT

2

ГНЕЗДО ДЛЯ FM-АНТЕННЫ

3

ГНЕЗДО AUX IN

4

ГНЕЗДА КОМПОНЕНТНОГО

5

ВИДЕОВЫХОДА

6

ГНЕЗДО HDMI OUT

ТОЛЬКО ДЛЯ ОБСЛУЖИВАНИЯ

7

Подсоединение тороидального ферритового сердечника к кабелю

VIDEO OUT

ONLY FOR

HDMI

SERVICE

OUT

3

2

4 5

Подключение фронтальных динамиков.

6 7

Подключите к этому гнезду (VIDEO OUT) видеовход телевизора (VIDEO IN).

Подключение FM-антенны.

Подключение к гнезду AUX IN аналогового выхода внешнего устройства
(например, видеомагнитофона).

Подключение телевизора при помощи компонентного видеовыхода.

С помощью кабеля HDMI соедините этот выход HDMI OUT с входом HDMI на
телевизоре для получения изображения наилучшего качества.

Это гнездо предназначено только для проверки, его не следует использовать.

громкоговорителя (дополнительно)

Подсоединение тороидального ферритового сердечника к кабелю громкоговорителя позволит
предотвратить возникновение радиочастотных помех, создаваемых радиосигналами.

1. Потяните фиксатор на тороидальном ферритовом сердечнике, чтобы открыть его.

2. Подсоедините тороидальный ферритовый сердечник к кабелю громкоговорителя, как

показано на рисунке, и нажмите до щелчка.

Подсоединение тороидального ферритового сердечника
к кабелю громкоговорителя

OUT (4 )

Поднимите, чтобы освободить замок и открыть
сердечник.

Закройте замок.

10 Pyccкий

Сделайте петлю кабелем вокруг
катушки.

Speaker (R)

Speaker (L)

Картинка с сайта: manualmachine.com

Пульт дистанционного управления

Знакомство с пультом дистанционного управления

Кнопка

MUTE

Кнопка

POWER

Кнопка

Кнопка

Кнопка

Кнопка

Кнопка

Кнопка

Кнопка ВОСПРОИЗВЕДЕНИЕ

Кнопка КУРСОРC, b

Кнопка

КУРСОРC,

Кнопка

Кнопка

Кнопка

Кнопка

SOUND

TIMER/CLOCK

TIMER ON/OFF

DISC MENU

Кнопка

SYNC*

Кнопка

VOL —

SKIP, RDS PTY*

Кнопка

STOP

Кнопка

REPEAT

Кнопка

TOOLS

Кнопка ВВОД

TUNING

Кнопка

RETURN

DISPLAY, A

MO/ST, B

CD REC SPEED

MY KARAOKE

EQ

Кнопка

FUNCTION

Кнопка

DVD/DISC SKIP *

Кнопка

SLEEP

Кнопка

TITLE MENU

Цифровые кнопки (0-9)

Кнопка

VOL +

Кнопка

ПОИСК ,RDS DISPLAY*

Кнопка ПАУЗА

Кнопка

USB REC

Кнопка

HOME

Кнопка

INFO

Кнопка

КУРСОРC,TUNING

Кнопка КУРСОРC, #

Кнопка

EXIT

Кнопка

KEYCON, D

Кнопка

C

Кнопка

MIC VOL -, +

01 Подготовка к использованию

* В этом продукте функции RDS PTY (ТИП ИНФОРМАЦИИ) и RDS DISPLAY (RDS-ДИСПЛЕЙ), напечатанные

над кнопками

* В этом продукте функция DISC SKIP (ПРОПУСК ДИСКА), напечатанная над кнопкой DVD, не используется

* В этом продукте функция SYNC , напечатанная над кнопкой 8, не используется.

[,

не используются.

)

.

Установка батарей в пульт дистанционного управления

* Размер батарей: AAA

✎ ПРИМЕЧАНИЕ

` Устанавливая батареи в пульт дистанционного управления,

соблюдайте полярность: (+) к (+) и (–) к (–).

` Всегда заменяйте одновременно обе батареи.
` Не подвергайте батареи воздействию высоких температур и

огня.

` Пульт дистанционного управления можно использовать на

расстоянии до 7 метров по прямой линии.

Pyccкий 11

Картинка с сайта: manualmachine.com

Подключение

Перед установкой или перемещением системы, не забудьте выключить ее и отсоединить сетевой шнур от розетки.

Подключение громкоговорителей

SPEAKERS
OUT (4 )

ONLY FOR

HDMI

SERVICE

OUT

Speaker (R)

Speaker (L)

Расположение устройства

Установите устройство на подставку, полку или под телевизором.

Выбор положения прослушивания

Положение прослушивания должно соответствовать размеру экрана телевизора, поэтому систему следует
располагать от телевизора на расстоянии, в 2,5 — 3 раза превышающем размер экрана телевизора.
Пример: для телевизора с экраном 32 дюйма расстояние должно составлять 2 — 2,4 м;

для телевизора с экраном 55 дюймов расстояние должно составлять 3,5 — 4 м.

Фронтальные громкоговорители

ei

Расположите громкоговорители напротив места прослушивания, направляя их передними панелями к этому
месту под углом 45°.

Располагайте громкоговорители так, чтобы их высокочастотные динамики располагались на уровне ушей.

! ВНИМАНИЕ

` Не разрешайте детям играть рядом с громкоговорителями. Упав на ребенка, громкоговоритель может травмировать его.
` Всегда соблюдайте полярность подключения кабелей к громкоговорителям (+/ –).

✎ ПРИМЕЧАНИЕ

` Если сабвуфер установлен очень близко от телевизора, цвета на экране могут оказаться искаженными из-за

магнитного поля, излучаемого сабвуфером. В таком случае отодвиньте сабвуфер от телевизора подальше.

Подключение FM-антенны

VIDEO OUT

ONLY FOR

HDMI

SERVICE

OUT

PHONES AUX IN

ONLY FOR SERVICE

SPEAKERS
OUT (4 )

FM-антенна (входит
в комплект)

1. Подсоедините FM-антенну из комплекта поставки к к гнезду FM-антенны.

2. Медленно перемещайте провод антенны, до тех пор пока не найдете положение, в котором

прием сигнала будет оптимальным, после чего закрепите антенну в этом положении на стене и
или другой твердой поверхности.

✎ ПРИМЕЧАНИЕ

` Данное устройство не принимает радиостанции AM-диапазона.

12 Pyccкий

Картинка с сайта: manualmachine.com

Подключение внешних источников звукового сигнала

01 Подготовка к использованию

SPEAKERS
OUT (4 )

Аудиокабель(не входит в
комплект)

Если внешнее аналоговое устройство имеет
только один аудиовыход, подключите либо
левый, либо правый вход.

VIDEO OUT

ONLY FOR

HDMI

SERVICE

OUT

AUX : Подключение внешнего аналогового устройства

Таким устройством может быть, например, видеомагнитофон.

1. Соедините звуковой вход AUX IN (Audio) на задней панели домашнего кинотеатра с выходом Audio
Out внешнего аналогового устройства.

• Цвета штекера и гнезда должны быть одинаковыми.

2. Нажмите кнопку FUNCTION для выбора входа AUX.

• Переключение режимов:

DVD/CD ➞ ARC ➞ FM ➞ USB ➞ R.IPOD ➞ IPOD ➞ AUX ➞ BT/GAL.

✎ ПРИМЕЧАНИЕ

` Можно подключить видеовыход видеомагнитофона к телевизору, а аудиовыход — к домашнему

кинотеатру.

` Если кнопки не нажимаются более 8 часов в режиме AUX, питание автоматически отключится.

Подключение микрофона

Создайте караоке бар у себя дома.
Смотрите видеоклипы со словами песен на ТВ-экране и пойте под аккомпанемент любимых мелодий.

1. Подсоедините микрофон к гнезду MIC на передней панели.

2. С помощью кнопки MIC VOL-,+ отрегулируйте чувствительность микрофона.

3. Во время воспроизведения нажмите кнопку KEYCON, а затем кнопку (#/b).
При каждом нажатии кнопки (#) тональность повышается,

а при нажатии кнопки (b) — понижается.

4. Нажмите кнопку MY KARAOKE для подавления голоса. При каждом нажатии кнопки режимы изменяются
в следующем порядке: MIN ➞ MAX ➞ OFF.

✎ ПРИМЕЧАНИЕ

` Если вы услышите странные звуки (визг или вой) при использовании караоке, отойдите с

микрофоном от колонок. Также можно уменьшить громкость микрофона или колонок.

` Микрофон не работает в режимах AUX и TUNER.
` Когда для параметра Speaker Selection (Выбор громкоговорителя) выбрано значение TV

Speaker (Громкоговоритель ТВ), микрофон будет недоступен.

` После установки караоке или управления кнопками функции POWER BASS/EQне работают.
` Кнопки MY KARAOKE не работают в режиме DIVX, Кнопки KEYCON не работают в режиме DIVX/USB/

MP3/WMA.

` После отмены операции настройки параметров Karaoke (Караоке) и Keycon (Управление кнопками)

исчезнут.

` Функции MY KARAOKE (КАРАОКЕ) и KEYCON (УПРАВЛЕНИЕ КНОПКАМИ) доступны только при

подключенном микрофоне.

Pyccкий 13
