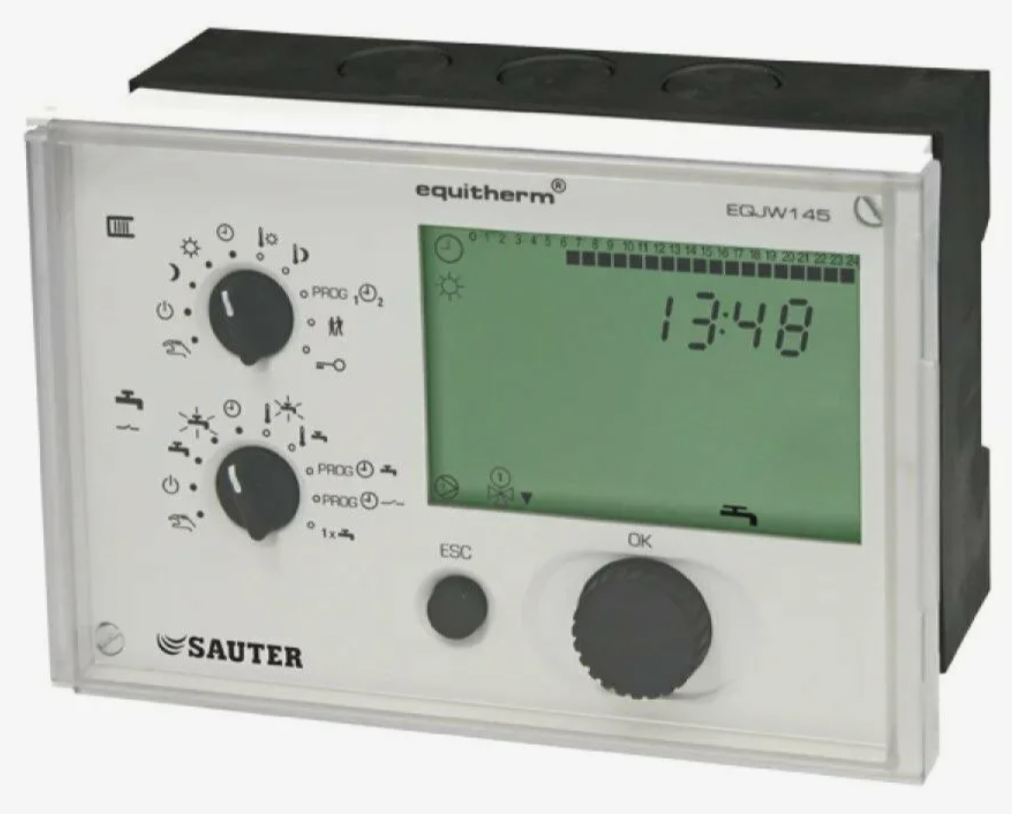

Характеристики:
-Метеозависимый контроль температуры теплоносителя и нагревание питьевой воды
— Удобен в использовании в сочетании с современной технологией управления («повернуть и нажать») и большим ЖК-экраном
— Связь через протокол Modbus/RTU или собственную шину устройства
— Удобные еженедельные и ежегодные программы переключения с оптимизацией времени переключения
— Автоматический переход на летнее/зимнее время
— Мин./макс. ограничение температуры теплоносителя в подающем трубопроводе и макс. ограничение температуры теплоносителя в обратном трубопроводе
— Защита от замерзания объекта и функция защиты от помех для клапана и насоса
— Нагрев и выравнивающее застывание (функция осушения пола)
— Функция защиты от легионеллы
— Связь с комнатной температурой через датчики комнатной температуры или комнатную панель управления
— Входы Ni1000 для воды во внешнем и подающем контуре, питьевой воды, обратном контуре и комнатной температуры или для комнатной панели управления
— Выходные реле для активации блоков управления, насосов, вспомогательный многофункциональный релейный выход
— Импульсный вход для измерения и ограничения потока или энергии
— Ручной режим
— Регистрационный журнал
— Уведомление посредством текстового сообщения
| Источник питания | ||
| Потребляемая мощность | Прибл. 1 В·А | |
| Параметры | ||
|
Регулировочная характеристика |
Температура в подающем трубопроводе |
PI-контроллер |
| Температура питьевой воды | 2-позиционный | |
| Параметры управления |
Зона пропорционального регулирования |
2…100 К |
|
Время интегрального воз- действия |
15…1000 с | |
|
Разница переключений для питьевой воды |
1…19 К | |
| Температурные диапазоны | Нормальная температура | 0…40 °C |
| Сниженная температура | 0…40 °C | |
|
Температура в подающем трубопроводе |
0…140 °C | |
|
Температура обратного потока |
0…140 °C | |
| Наружная температура | -50…50 °C | |
|
Температура водопроводной горячей воды |
20…90 °C | |
|
Температура защиты от за- мерзания |
3 °C | |
| Время работы клапана | 30…300 с | |
| Время цикла | Время работы клапана ÷ 15 | |
| Внешние условия | ||
|
Допустимая температура окружающей среды |
0…50 °C | |
|
Допустимая влажность окружающего воздуха |
5…95 % отн. влажности, без конденсации |
|
|
Температура хранения и транспортировки |
-25…65 °C | |
| Входы/выходы | ||
| Количество входов | 6 реле | |
| Реле насоса |
3 × 2 A, 250 В перем. тока, cos φ > 0,5 |
|
| Реле привода |
2 × 0,5 A, 250 В перем. тока, cos φ > 0,5 |
|
| Конфигурируемое реле |
1 × 2 A, 250 В перем. тока, cos φ > 0,5 |
|
| Количество входов | 1 цифровой, 6 аналоговых | |
| Цифровой вход |
Ток переключения прибл. 1 мА |
|
| Аналоговые входы |
5 Ni1000, 1 Ni1000 / блок упра- вления, устанавливаемый внутри помещения |
|
| Принцип работы | ||
| Таймер |
Резервный источник питания шины |
мин. 24 ч, стандартно 48 ч |
| Точность | < 1 секунды/сутки | |
|
Программа еженедельного переключения |
Количество программ | 3 |
|
Количество команд переклю- чения |
каждые 48 | |
| Мин. интервал переключения | 10 минут | |
|
Программа ежегодного переключения |
Количество программ | 20 |
|
Количество команд переклю- чения |
каждые 20 | |
| Мин. интервал переключения | 1 д | |
| Интерфейсы и связь | ||
| Связь | Интерфейс |
RS-485, интерфейс (аналогично RS-232) |
| Протокол | Шина — Modbus (TAP) | |
| Конструкция | ||
| Вес | 0,4 кг | |
| Габариты | 9010) | |
| Корпус |
144 × 96 мм, белоснежный (RAL 9010) |
|
| Материал корпуса | Огнестойкий термопластик | |
| Монтаж | Стена, панель, DIN-рейка | |
| Винтовые клеммы |
Для электрических кабелей сечением до 2,5 мм² |
|
| Стандарты и директивы | ||
|
Тип защиты (при установке на панелях) |
IP40 (EN 60529) (при установке на панелях) |
|
| Класс защиты | II (IEC 60730-1) | |
|
Класс программного обеспе- чения |
EN 60730 | |
| Класс энергопотребления |
VII = 3,5 % согласно EU 811/2013, 2010/30/EU, 2009/125/EC |
|
|
Директива по электромагнитной совместимости 2014/30/EС |
EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 |
|
|
Директива по низковольтно- му оборудованию 2014/35/EU |
EN 60730-1 | |
| Обзор моделей | ||
| Модель | Диапазон измерения | Цена, евро с НДС |
| EQJW145F001 |
Тепловой контроллер для местного или центрального отопления |
445.20 |
| Модель | Описание | |
| AVF*** | Моторизированный привод клапана (см. спецификации) | |
| AVM*** | Моторизированный привод клапана (см. спецификации) | |
| AXM*** | Моторизированный привод клапана (см. спецификации) | |
| EGT*** | Датчик внешней температуры Ni1000 (см. спецификацию) | |
