Scythe ninja 3 инструкция

Введение

Японская компания Scythe Co., Ltd. Japan продолжает исправно штамповать новые модели воздушных систем охлаждения для центральных процессоров. Совсем недавно мы с вами познакомились с кулером Scythe Yasya, а уже сегодня настал черёд обзора и тестирования новейших Ninja 3, Rasetsu и, вдобавок, улучшенной версии Mugen 2. Пожалуй, наибольший интерес из них представляет новый Ninja 3, являющийся продолжателем легендарного семейства кулеров Ninja. Первая модель (SCNJ-1000) в своё время произвела фурор среди оверклокеров и надолго заслужила их доверие за высочайшую эффективность во всех режимах работы. Следом были Ninja Plus (SCNJ-1000P) и Ninja Plus rev.B (SCNJ-1100P), а также мини-версии Ninja. Выпущенная ограниченным тиражом медная версия Ninja Copper (SCNJ-CU1000) мизерно превосходила по эффективности алюминиевые модели и приобреталась в основном «коллекционерами». Спустя три года после появления первого Ninja вышла вторая версия (SCNJ-2000), успех которой был уже не столь однозначен из-за существенно усилившейся конкуренции в этом секторе рынка. Что нам ждать от третьей версии — мы с вами сейчас и узнаем.

Ninja 3 (SCNJ-3000)

Scythe Ninja 3 (SCNJ-3000) поставляется в стандартной коробке Scythe средних размеров. Вся внешняя поверхность толстого картона занята фотографиями кулера и исчерпывающей информацией о нём:

Внутри упаковки радиатор и вентилятор разделены перегородкой, а в нижней части в отдельной коробочке находятся аксессуары:

Выделить здесь можно разве что массивную усилительную пластину и всего лишь одну пару проволочных креплений для установки на радиатор одного вентилятора. Также стоит отметить, что Scythe отказались от термопасты SilMORE и теперь комплектуют свои кулеры новой термопастой серого цвета и достаточно густой консистенции. К сожалению, характеристик данного термоинтерфейса производитель не разглашает. Добавим, что Scythe Ninja выпускается в Тайване, а его рекомендованная стоимость составляет 60 долларов США.

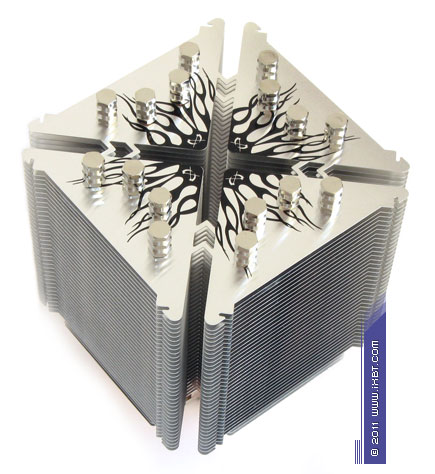

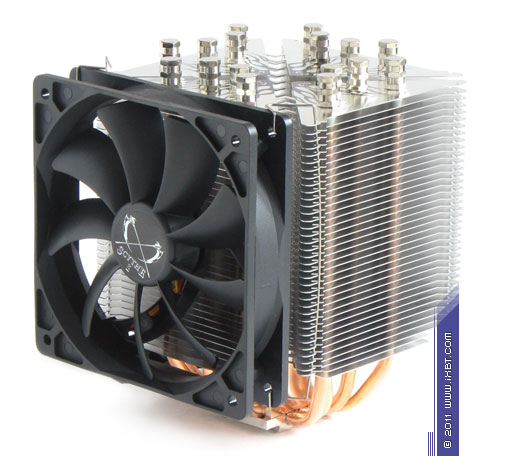

Радиатор Ninja 3 представляет собой массивную четырёхсекционную «башню» размерами 120х120х160 мм и весом 890 граммов (1040 — с вентилятором):

Секции радиатора базируются на восьми медных тепловых трубках диаметром 6 мм, расположенных в двух ярусах. В каждой из секций радиатора по 36 напрессованных алюминиевых пластин, плюс две небольшие пластины в нижней части каждой секции. Толщина пластин 0,40-0,45 мм, а межрёберное расстояние чуть более 2,5 мм:

Расчётная площадь радиатора составляет чуть более 8500 кв.см., что существенно меньше, чем у Mugen 2 (10600 кв.см.), и немного меньше, чем у ThermoLab baram 2010 (8900 кв.см.). Соседние секции радиатора соединены друг с другом тонкими алюминиевыми перегородками, придающими конструкции необходимую жёсткость:

Расстояние между секциями составляет 8 мм. Такая сегментация радиатора Ninja 3 называется точно также, как и у Mugen 2 — M.A.P.S. (Multiple Airflow Pass-through Structure), хотя выполнена здесь совершенно иначе. Видимо, под M.A.P.S. в компании Scythe понимают простое разделение любого радиатора на равные части. И не важно по какому принципу и ради чего такая сегментация выполнена. Ведь если в Mugen 2 пять отдельных радиаторов с плотно посаженными рёбрами способствуют достижению максимальной эффективности на средних и высоких скоростях работы вентиляторов, то в случае с Ninja 3 мы наблюдаем как увеличенное межрёберное расстояние, так и увеличенное расстояние между секциями. Налицо стремление достижения высокой эффективности с низкоскоростными вентиляторами, а то и вовсе в безвентиляторных режимах.

Особый интерес представляет собой основание кулера ScytheNinja 3. Вызван он тем, что в Scythe впервые в медной никелированной пластине сделали желобки (аплодисменты и салют) под четыре тепловые трубки в нижнем ярусе:

До Ninja 3 в компании Scythe ограничивались простым сплющиванием трубок и их пайкой к ровной поверхности основания. Теперь, спустя годы, Scythe начала применять более эффективный метод контакта. Надеемся, что не только в одной модели. Минимальная толщина основания под трубками в нижнем ярусе составляет 1,8 мм, а контакт осуществлён пайкой. В верхнем ярусе тепловых трубок также имеются желобки, однако сделаны они в нижней части маленького вспомогательного радиатора размерами 48х38 мм, а на трубках нижнего яруса верхние трубки просто лежат (скорее всего тоже пайка).

Ровность и качество обработки медного никелированного теплосъёмника размерами 38х38 мм не вызывают никаких нареканий, пусть и на его поверхности едва различимы следы от фрезы:

Тем не менее, даже отвернув винты крепления, оторвать кулер от крышки теплораспределителя процессора удалось только со сдвигом радиатора — настолько плотно они сцепились друг с другом:

Расстояние от контактной поверхности основания Ninja 3 до нижней пластины радиатора составляет всего 35 мм.

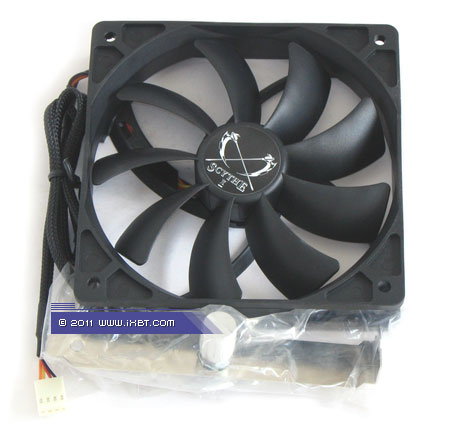

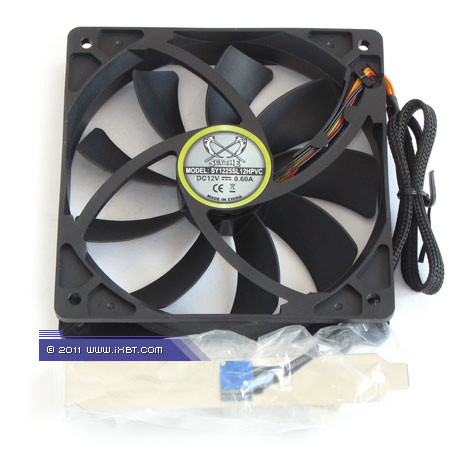

Scythe Ninja 3 оснащается одним вентилятором Slip Stream 120 Adjustable PWM (SY1225SL12HPVC):

Эту модель, её характеристики и уровень шума мы детально изучили в статье «Шесть кулеров для Intel Core i7-980X Extreme Edition», поэтому в сегодняшнем материале повторяться не будем.

Новый Ninja полностью универсален — его можно установить на все современные платформы. В основе установки лежит новая технология F.M.S.B.2. (Flip Mount Super Back-Plate 2), по сути представляющая собой новую универсальную поддерживающую пластину, массивность которой уже упоминалась сегодня. Принцип же установки Ninja 3 точно такой же, как и у Mugen 2 новой ревизии, а так как у Mugen 2 это ключевое нововведение, то мы вам расскажем о нём в разделе с кратким описанием данного кулера. Здесь же скажем, что недоумение вызывает наличие в комплекте поставки Ninja 3 только одной пары проволочных скоб для вентилятора. Нужно заметить, что на такие копеечные грабли Scythe наступает уже не в первый раз. Для установки второго вентилятора вам придется либо использовать оверклокерские резинки, либо искать и покупать ещё пару скоб.

Ориентация кулера в корпусе системного блока и на процессоре в руководстве по эксплуатации не оговаривается, поэтому нам пришлось проверить оба возможных варианта. Несмотря на симметричность секций радиатора влияние могло оказать прохождение тепловых трубок по крышке процессора, а также расположение нижнего радиатора относительно воздушного потока вентиляторов. Однако, никакой разницы в эффективности кулера при его различных положениях на процессоре в процессе тестирования выявлено не было. Не оказалось разницы в эффективности и между двумя следующими положениями вентиляторов на радиаторе:

На высоких скоростях «угловой» вариант установки вентиляторов на Ninja 3 выиграл-таки 1 градус Цельсия в пике нагрузки у «сквозного» варианта. Однако, на средних и низких разницы в эффективности не было. Более конкретно об эффективности ScytheNinja 3 мы расскажем в соответствующем разделе сегодняшней статьи, а пока перейдём к изучению следующей новинки.

Rasetsu (SCRT-1000)

Модель Scythe Rasetsu (SCRT-1000) пока «засветилась» только на японском сайте компании Scythe, однако она не останется эксклюзивной только для японского рынка и вскоре должна появиться также в Европе и Америке. Картонная коробка, в которой поставляется выпускаемый в Тайване кулер, куда более скромных размеров, чем у Ninja 3, но по-прежнему испещрена разного рода информацией:

Вместе с кулером поставляются две пары креплений, проволочные скобки для вентилятора, инструкция по установке и термопаста Scythe:

Рекомендованная стоимость Scythe Rasetsu составляет 55 долларов США, гарантия производителя — 2 года.

Первое, на что обращаешь внимание после массивного Ninja 3 — это лёгкость Rasetsu. Вместе с вентилятором кулер весит всего 730 граммов и это на треть меньше, чем у Ninja 3. Впрочем, системы охлаждения топ-конструкции, к коим и относится Rasetsu, всегда обладали меньшими габаритами и весом, чем башенные модели. Посмотрим на новинку:

Сразу же угадываются черты радиатора Scythe Yasya. Такое впечатление, что «башню» Yasya попросту положили набок и разделили на две половинки, нанизав их на шесть 6-мм тепловых трубкок:

Правда, число алюминиевых пластин уменьшено с 54 до 52 штук (22+30), однако их толщина (0,35 мм) и межрёберное расстояние (1,8 мм) остались прежними. В Scythe Rasetsu также используется «Trident Multi Layer Fin»-структура, но зеркальной полировки пластин, в отличие от Yasya, здесь нет:

На каждую секцию радиатора приходятся по три тепловые трубки, причудливо перекрещивающихся перед входом в пластины радиаторов:

В самих же алюминиевых пластинах тепловые трубки стоят не по вертикальной линии, а наискосок, что является скорее следствием конструктивных особенностей разведения трубок при сборке радиатора, нежели какой-то очередной «технологией» Scythe. Над тепловыми трубками установлен вспомогательный алюминиевый радиатор размерами 64х40 мм, являющийся опорой для креплений.

Медный никелированный теплосъёмник размерами 47х50 мм и толщиной 2 мм обработан довольно хорошо, но всё-таки не до зеркального блеска:

А вот к его ровности вряд ли можно предъявить какие-либо претензии:

Установка Scythe Rasetsu осуществляется без демонтажа материнской платы из корпуса системного блока и применения инструментов. Благодаря улучшенной технологии VTMS (Versatile Tool-Free Multiplatform System) достаточно вставить крепления в нижний радиатор кулера…

…и защёлкнуть их на материнской плате:

Так как расстояние от контактной поверхности основания Rasetsu до нижнего края алюминиевых рёбер составляет 43 мм, то и снимать кулер, поворачивая пластиковые защёлки, несложно. Да и конфликты с высокими радиаторами на силовых элементах или модулях оперативной памяти маловероятны.

К сожалению, в инструкции по установке Rasetsu снова ничего не сказано об ориентации кулера, а ведь в случае Rasetsu при одном из вариантов установки концы трёх тепловых трубок будут направлены вниз. И далеко не всегда это не имеет никакого значения для эффективности. Мы проверили два следующих варианта:

Выяснилось, что когда тепловые трубки находятся в горизонтальной плоскости (правое фото) Rasetsu охлаждает процессор на 4 градуса Цельсия эффективнее, чем при ориентации кулера, как на левом фото. Хотя здесь могла оказать свое влияние неравномерно выпуклая крышка теплораспределителя процессора. Тем не менее, при тестировании кулер был установлен трубками в радиаторе в горизонтальной плоскости.

А вот установка на радиатор Rasetsu 140-мм вентилятора никаких «дивидендов» в плане эффективности не приносит:

Даже на одинаковых скоростях со штатным 120-мм вентилятором, 140-ка не даёт ровным счётом ничего. Ах, да — совсем забыл упомянуть, что на Rasetsu устанавливается точно такой же вентилятор, как и на Ninja 3 — Slip Stream 120 Adjustable PWM (SY1225SL12HPVC).

Mugen 2 rev.B (SCMG-2100)

Вторая ревизия кулера ScytheMugen 2 (SCMG-2100) появилась уже достаточно давно, но нам всё никак не удавалось заполучить её на тестирование. Оформление коробки изменено таким образом, что внимание акцентируется на литере «В», означающем новую ревизию кулера:

В комплекте поставки теперь новая поддерживающая пластина и винты с фигурными гайками:

Радиатор практически не отличается от первой ревизии кулера:

Разве что соединительные перемычки между секциями стали шире:

Желобков под трубками в основании по-прежнему нет, ну ничего — подождём третьей ревизии Mugen 2. Зато качество обработки и ровность вновь на высоте:

Ключевое нововведение в новом Mugen 2 — это уже упомянутая сегодня система креплений F.M.S.B.2. (Flip Mount Super Back-Plate 2) с поддержкой LGA 1156. Точно такой же принцип установки справедлив и для Ninja 3. К основанию кулера приворачиваются стальные планки креплений:

В случае установки на материнские платы для процессоров AMD эти планки уже имеют отверстия с резьбой, а вот для процессоров Intel крепление универсально для разъёмов LGA 775, LGA 1156 и LGA 1366, поэтому вместо резьбы в отверстия вставляются шпильки с фигурными головками и фиксируются гайками с насечкой:

Но самое главное, что теперь владельцам Mugen 2 не придётся отворачивать штатную поддерживающую пластину от материнской платы, так как пластина Mugen 2 окаймляет её (а у Ninja 3 — просто накладывается сверху):

Притягивается кулер по-прежнему винтами с обратной стороны платы, поэтому проще будет перевернуть кулер и положить плату на него, а не наоборот, как мы с вами привыкли.

Усилие прижима очень высокое, да и в надёжности сквозного стального крепления сомневаться не приходится.

С точки зрения достижения максимальной эффективности охлаждения наиболее приоритетен вариант ориентации Mugen 2 тепловыми трубками поперёк крышки процессора (правое фото):

В таком положении максимальная температура самого горячего ядра процессора Intel конструктива LGA 1366 была на 3 °C ниже, чем при ориентации тепловыми трубками вдоль теплораспределителя. На процессорах AMD ситуация может быть иной, но в сегодняшнем материале такая проверка не проводилась.

Добавим, что рекомендованная стоимость Scythe Mugen 2 rev. B составляет 60 долларов США, а в московской рознице она продаётся чуть менее чем за 1800 рублей.

Технические характеристики и рекомендованная стоимость

Картинка с сайта: fcenter.ru

Тестовая конфигурация,инструментарий и методика тестирования

Ввиду высокой жары и участия в тестах кулера топ-конструкции, сравнительное тестирование было проведено в корпусе системного блока со снятой боковой крышкой. Конфигурация следующая:

Системная плата: ASUS P6T Deluxe (Intel X58 Express, LGA 1366, BIOS 2101);
Центральный процессор: Intel Core i7 Extreme Edition i7-980X 3,33ГГц (Gulftown, B1, 1,225 В, 6×256 Kбайт L2, 12 Мбайт L3);
Термоинтерфейс: Arctic Cooling MX-2;
Оперативная память: DDR3 3×2 Гбайт OCZ Platinum Low-Voltage Triple Channel (1600 МГц / 7-7-7-24 / 1,65 В);
Видеокарта: ATI Radeon HD 5770 1Гбайт GDDR5 128бит, 850/4800 МГц;
Звуковая карта: Auzen X-Fi HomeTheater HD;
Системный диск: SSD OCZ Agility EX (SATA-II, 60 Гбайт, SLC, Indillinx, firmware v1.31);
Диск для программ и игр: Western Digital VelociRaptor (SATA-II, 300 Гбайт, 10000 об/мин, 16 Мбайт, NCQ) вкоробке Scythe QuietDrive 3,5″;
Архивный диск: Western Digital Caviar Green WD10EADS (SATA-II, 1000 Гбайт, 5400 об/мин, 32 Мбайта, NCQ);
Корпус: Antec Twelve Hundred (передняя стенка — три Noiseblocker NB-Multiframe S-Series MF12- S2 на 960 об/мин; задняя — дваThermalright X-Silent 120 на 960 об/мин; верхняя — штатный 200-мм вентилятор на 400 об/мин, боковая крышка снята);
Панель управления и мониторинга: Zalman ZM-MFC2;
Блок питания: Zalman ZM1000-HP 1000 Вт, 140-мм вентилятор.

Разгон процессора, с учётом очень высокой температуры окружающего воздуха, был ограничен наименее эффективным из тестируемых сегодня кулеров в тихом режиме его работы. В результате шестиядерный процессор со штатным выпуклым теплораспределителем при фиксированном на значении 25 множителе и активированной функции «Load-Line Calibration» был разогнан до 4,2 ГГц с повышением напряжения в BIOS материнской платы до 1,34375 В:

Картинка с сайта: fcenter.ru

Технологии Turbo Boost и Hyper-Threading во время тестирования отключены. Напряжение модулей оперативной памяти было зафиксировано на отметке 1,64 В, а её частота составляла 1,68 ГГц с таймингами 8-8-8-16-1T. Прочие параметры BIOS, относящиеся к разгону процессора или оперативной памяти, не изменялись.

Тестирование проведено в операционной системе Microsoft Windows 7 Ultimate x64. Программное обеспечение, использованное для теста, следующее:

Linpack64-bit в оболочке LinX 0.6.4 — для нагрузки процессора (5 проходов Linpack при объёме используемой оперативной памяти 4096 Мбайт);
CPU-Z 1.55 x64 — для контроля частоты процессора и напряжения на ядре;
RealTemp GT 3.59 Beta — для мониторинга температуры ядер процессора;
CPU-Tweaker 1.5 — для визуального графического мониторинга температур и частот.

Полный снимок экрана во время проведения одного из циклов тестирования выглядит так:

Картинка с сайта: fcenter.ru

Нагрузка на процессор создавалась двумя последовательными циклами Linpack x64 с указанными выше настройками. Период стабилизации температуры процессора между циклами составлял 8—10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура самого горячего из шести ядер центрального процессора в пике нагрузки и в режиме простоя. Кроме того, в отдельной таблице будут приведены температуры всех ядер процессора и их усреднённые значения. Комнатная температура контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Комнатная температура во время тестирования колебалась в диапазоне 30,6—31,1 °C.

Сравнение эффективности трёх новинок Scythe было проведено с недавно изученным нами кулером Scythe Yasya:

Кроме этого, в тесты включён ThermoLab baram 2010, как один из лучших по эффективности кулеров такой же конструкции:

Все башенные радиаторы проверялись с одним и двумя вентиляторами Slip Stream 120 Adjustable PWM (SY1225SL12HPVC) на скоростях 800, 1200 и 1900 об/мин. Кулер Scythe Rasetsu, по понятной причине, тестировался только с одним таким вентилятором, но также в трёх скоростных режимах. Здесь нужно заметить, что на радиаторах Scythe вентиляторы SlipStream действительно не уступают нашим штатным Thermalright TR-FDB, чего не скажешь про радиаторы других производителей.

Результаты тестированияэффективности кулерови их анализ

Результаты сравнительного тестирования, традиционно дополненные таблицей, представлены на следующей диаграмме:

Картинка с сайта: fcenter.ru

Прежде всего проанализируем результаты тестирования кулеров с одним вентилятором. Как видим, Scythe Rasetsu оказался наименее эффективным кулером тестирования. Несмотря на снятую боковую крышку корпуса системного блока, кулер топ-конструкции проигрывает системам охлаждения башенного типа, причём в отдельных случаях отставание Rasetsu от его сегодняшних конкурентов довольно велико. Тем не менее, нужно отдать должное новинке — не каждому кулеру под силу справиться с охлаждением разогнанного шестиядерного процессора в столь экстремальных условиях.

Четыре башенных кулера при тестах с одним вентилятором постоянно меняются местами в зависимости от скорости вращения вентилятора. Например, худший из них при 800 и 1200 об/мин, ThermoLab baram 2010, опережает всех на 1900 об/мин, что, впрочем, логично, так как новая модель ThermoLab имеет самый плотный пакет рёбер из всех протестированных сегодня кулеров и, несмотря на превосходно продуманный радиатор, наиболее зависима от скорости вращения вентилятора (тем более, когда он установлен в единственном экземпляре). Новый Scythe Ninja 3 — лучший в тихом режиме, второй вслед за Mugen 2 rev.B в группе на 1200 об/мин и лишь третий на 1900 об/мин, где он уступает и ThermoLab baram 2010, и всё тому же Mugen 2 rev. B. Последний в двух тестах из трёх оказывается эффективнее Ninja 3 и, тем более, Yasya.

Установка двух вентиляторов на башенные радиаторы кулеров сегодняшнего тестирования практически нивелировала температурные показатели наиболее горячего ядра процессора. Разрывы между системами охлаждения во всех трёх скоростных группах настолько малы, что при выборе ими можно пренебречь. Как же быть нам тогда, чтобы определить лучший кулер сегодняшнего тестирования? Так как из тестов выбыл топ-кулер Scythe Rasetsu, то теперь мы можем ещё сильнее разогнать процессор и выявить, наконец, лидера. Поэтому Intel Core i7 Extreme Edition i7-980X был разогнан до 4440 МГц при повышении напряжения в BIOS до 1,45625 В. Тестирование эффективности было проведено только с двумя вентиляторами, в скоростных режимах 1200 и 1900 об/мин.

Результаты приведены в таблице и на диаграмме:

Картинка с сайта: fcenter.ru

Ну вот здесь уже никакой ротации в группах не наблюдается. Есть аутсайдер — ScytheYasya, и есть два лидера — ThermoLab baram 2010 и Scythe Mugen 2 rev. B. Новый Scythe Ninja 3 расположился посередине, заняв почётное второе место. Всё же новинка больше сориентирована на работу в очень тихих режимах, и ждать от неё чудес эффективности не стоило. К сожалению, Scythe Ninja 3 в таких климатических условиях (напомню, жара в комнате — около 31 градуса Цельсия) не справился с охлаждением процессора Intel Core i7 Extreme Edition i7-980X на номинальной частоте в режиме без вентиляторов. При нагрузке посредством 64-битного Linpack температура за 5—6 минут достигала 86 градусов Цельсия и далее её рост не замедлялся, поэтому тест приходилось прерывать вручную. Тем не менее, мы не исключаем возможности, что в более благоприятных для компьютерных комплектующих климатических условиях и с менее горячими процессорами Scythe Ninja 3 справится и в режиме без вентиляторов.

Все радиаторы сегодня тестировались с одинаковыми вентиляторами Slip Stream 120 Adjustable PWM (SY1225SL12HPVC), и так как их уровень шума мы проверяли совсем недавно, то в данном материале, на наш взгляд, повторяться не имеет никакого смысла. Подведём итоги.

Заключение

К сожалению, в адрес новейшего процессорного кулера Scythe Ninja 3 нельзя произнести такое же количество лестных эпитетов, которое в своё время (в 2005 году) заслужил первый кулер этой серии — Scythe Ninja. При этом Ninja 3 нельзя назвать неудачным, ведь это действительно эффективный кулер на средних и максимальных оборотах вентиляторов, и очень эффективный на низких оборотах. Просто он не лучший, не абсолютно лучший, каким был в своё время Ninja… Видимо, по этой причине в сегодняшнем заключении звучат нотки какой-то неудовлетворённости или даже лёгкого разочарования. Вне всяких сомнений, новый кулер очень качественно исполнен, в полной мере универсален, имеет надёжное крепление с высоким усилием прижима и весьма гибок в плане настройки скоростного режима работы вентилятора. В минусах у Ninja 3 — только одна пара проволочных креплений для вентилятора в комплекте, а также большие габариты и вес. Всё это пусть и недостатки, но всё же мелочи, и на них можно было бы закрыть глаза, окажись Ninja 3 безусловно лучшим по эффективности. Однако, мы склонны признать, что сегодня «легенда» не вернулась.

Что же касается двух других кулеров — Scythe Rasetsu и Mugen 2 rev. B — то первый продемонстрировал явно невыдающуюся эффективность и, к тому же, зависим от наличия/отсутствия вентиляционных отверстий в боковой стенке корпуса системного блока. Зато Rasetsu лёгок и сравнительно компактен, очень прост в установке и универсален, и к тому же стоит немного дешевле других кулеров Scythe данного теста (но отнюдь не дёшев, как это может показаться). Второй кулер, по своей сути являющийся улучшенным вариантом замечательной модели Mugen 2, без всяких оговорок относится к когорте лучших систем воздушного охлаждения для центральных процессоров. Его эффективность в экстремальных климатических условиях летней жары сравнима с также недавно улучшенным кулером ThermoLab Baram, а это вам не шутки (правда, последний компактнее, легче и проще в установке). Самое главное, что теперь для монтажа Mugen 2 на материнской плате не требуется снимать рамку процессорного разъёма, чего многие потенциальные покупатели данного кулера опасались. В то же время, установка Mugen 2 rev. B требует определённой сноровки. Выбор, как и всегда, за вами.

Другие материалы по данной теме

Близнецы: кулеры Alpenföhn Matterhorn и Deep Cool Gamer Storm
Шесть кулеров для Intel Core i7-980X Extreme Edition
Дешевле не бывает — 3: система жидкостного охлаждения CoolIT ECO A.L.C.

Installation Guide

Back-Plate Details

Schéma de la plaque arrière

Backplate-Schema

Detalles de la placa trasera

Укрепляющая пластина(подробнее)

Socket LGA1366

Socket LGA1150,1155,1156

Socket LGA775

Socket AM2,AM2+,AM3,

AM3+,FM1,FM2,FM2+

Socket LGA 775/1150/1155/1156/1366

( ) 、 。

(Intel) 。 、 。） (Intel) 。 、 、 。 、 。（ ( ) CPU 。) 、 。 、 。 CPU 、 。

CPU

Français

Etalez uniformément la graisse de conduction thermique sur toute la surface du coeur du CPU.

Español

Aplique uniformemente la grasa térmica sobre toda la superficie del propagador de calor del CPU.

English

Evenly apply the thermal grease onto the entire surface of the CPU heat spreader.

Deutsch

Verteilen Sie eine dünne Schicht Wärmeleitpaste gleichmäßig auf der gesamten Fläche des CPU-Kerns.

Русский

Равномерно распределите термопасту по крышке процессора.

English

Remove the protection film from the heatsink base.

Deutsch

Entfernen Sie vor dem Einbau die Schutzfolie von der

Bodenplatte des CPU-Kühlers.

Русский

Удалите защитную пленку с подошвы радиатора.

( )

Français

Retirez le film de protection de la base du dissipateur thermique.

Español

Quite la película de protección de la base del disipador de calor.

、 PC 、 。

、 。 、 PC 。

English

【Before Installation】

It is recommended to reserve enough space for installing this product as well as to wear gloves to prevent any injuries during the installation

【Caution during Installation】

Please keep this product and accessories away from children.

To prevent injuries please be careful as the edges of the devices installed in your system can be sharp.

Deutsch

【Vor der Installation】

Es wird empfohlen sich für die Montage ausreichend Platz zu schaffen und während der

Installation Handschuhe zu tragen um Verletzungen vorzubeugen.

【Während der Installation】

Bitte bewahren sie das Produkt und sein Zubehör für Kinder unzugänglich auf.

Um Unfälle zu vermeiden bitten wir bei der Benutzung um Vorsicht da das Produkt scharfe Kanten haben kann.

Русский

【Перед установкой】

Рекомендуется обеспечить достаточно свободного пространства для монтажа данного продукта Монтаж желательно проводить в перчатках во избежание травм.

【Во время установки】

Пожалуйста храните продукт и комплектующие вдали от детей.

Будьте осторожны так как углы продукта могут иметь острые края.

Español

【Antes de la instalación】

Se recomienda tener espacio suficiente para instalar este producto así como utilizar guantes para evitar lesiones durante la instalación.

【Precauciones durante la instalación】

Mantenga este producto y los accesorios lejos de los niños.

Para evitar lesiones tenga cuidado ya que los bordes de los dispositivos instalados en su sistema pueden estar afilados.

Français

【Avant l’installation】

Nous vous recommandons de prévoir suffisamment d’espace avant d’utiliser ce produit et de porter des gants pour éviter tout risque de blessures pendant l’installation.

【Mise en garde pendant l’installation】

Tenez ce produit ainsi que ses accessoires à l’écart des enfants.

Afin d’éviter tout risque de blessures manipulez les rebords de l’appareil avec précaution car ceux-ci sont coupants.

● ●

● ●

● ●

● ●

● ●

Initial Installation Steps for All Sockets Procédure d’installation pour toutes les sockets de connexion

Grundlegende Installationsschritte für alle Sockel Pasos iniciales de instalación para todos los sockets Основные шаги по монтажу для всех сокетов

1 1 2 2

NINJA 3 Rev.B Cooler NINJA 3 Rev.B Heatsink

Dissipateur thermique en NINJA 3 Rev.B NINJA 3 Rev.B Kühlkörper

Disipador de calor NINJA 3 Rev.B Кулер NINJA 3 Rev.B

(Intel)

Metal Assembly Clip (Intel) Clip d’assemblage en métal (Intel)

Metallbefestigungsklemme (Intel) Clip de ensamble metálico (Intel) Крепление (Intel)

(AMD)

Metal Assembly Clip (AMD) Clip d’assemblage en métal (AMD)

Metallbefestigungsklemme (AMD) Clip de ensamble metálico (AMD) Крепление (AMD)

（Intel）

Screw Cup for fixing Back-Plate (Intel)

Vis pour fixation de la plaque arrière (Intel)

Befestigungsschraube für die Back-Plate (Intel)

Tornillo tipo copa para fijar la placa posterior (Intel)

Крепежный винт для укрепляющей пластины (Intel)

2011

Screw for Socket 2011 Vis pour Socket 2011

Schraube für Socket 2011 Tornillo para el Socket 2011 Винт для сокета 2011

Wrench Clé Schraubenschlüssel Llave Гаечный ключ

Fixing Screw Nut for CPU Cooler Clip Écrou moleté de fixation pour vis

Rändelmutter für CPU Kühlerklemme Tuerca de fijación para tornillo

Ребристая гайка для CPU кулера

Items List Liste des éléments Lieferumfang Lista de elementos Комплект

Item Name Nom des éléments Artikelliste

Nombre de elemento Аксессуары комплекта

Quantity Quantité

Anzahl Cantidad Количество

Back-Plate Plaque arrière Backplate Placa trasera

Укрепляющая пластина

Screw for Metal Assembly Clip Vis du clip d’assemblage en métal

Schraube für Metallbefestigungsklemme Tornillo para el clip de ensamble metálico

Винт для крепления 120mm 25mm 120 mm 25 mm Thickness Fan

Epaisseur du ventilateur 120 mm 25 mm 120 mm Lüfter mit 25 mm Stärke

Ventilador con grosor de 120 mm 25 mm Вентилятор типоразмера 120 мм 25 мм

120mm Clip for 120 mm Fan

Clip de ventilateur 120 mm Klemme für den 120 mm Lüfter

Clip para el ventilador de 120 mm Клипса для 120 мм вентилятора

Thermal Grease Graisse de conduction thermique Wärmeleitpaste

Grasa térmica Термопаста

Installation Guide Mode d’emploi Einbauanleitung

Guía de Instalación Руководство по установке

Screw for Back-Plate Vis de la plaque arrière

Schraube für Backplate Tornillo para la placa trasera Винт для укрепляющей пластины

(Intel)

Rubber (To prevent falling off Back-Plate) (intel)

Caoutchouc (pour retenir la plaque arrière) (Intel) Gummischeibe zur Fixierung der Backplate (Intel)

Arandela de aislamiento (para evitar la caída de la placa posterior) (Intel)

Резиновая шайба для фиксации укрепляющей пластины (Intel)

English

First of all refer to the “Items List” to confirm each item then proceed to the “Initial Installation Steps for All Sockets”.

Attach the “Fixing Screw for CPU Cooler Clip” onto the “Metal Assembly Clip (Intel)” by using the “Fixing Screw Nut for CPU

Cooler Clip” (please refer to the image left for position of screw holes for corresponding socket)

Attach the “Metal Assembly Clip (Intel)” by using the “Screw for Metal Assembly Clip”

From the rear side of the motherboard insert the Screw for Back-Plate into the holes then secure it with the Rubber (to prevent falling off Back-Plate) from the other side

From the rear side of the motherboard tighten the Screw for Back-Plate by using a screw driver (gently place the heatsink onto the CPU core)

It is very important to make sure the Back-Plate (surface with the insulation washer side) is placed towards the motherboard.

Please refer to the “Back-Plate Details” image to locate the appropriate screw holes for “Screw for Back-Plate” installation.

Please make sure to apply thermal grease onto the CPU heat spreader.

Depending on the motherboard this product may not be installed due to compatibility issues.

Français

Retirez tout d’abord la “Liste des éléments” pour vérifier qu’aucun élément ne manque puis passez au paragraphe “Procédure d’installation pour toutes les sockets de connexion”.

Attachez la “vis pour fixation de la plaque arrière” au “clip d’assemblage en métal (Intel)” en utilisant la “Écrou moleté de fixation pour vis” (veuillez vous référer à l’image de gauche pour la position des trous de vis pour l’interface correspondante)

Attachez le “clip d’assemblage en métal (Intel)” en utilisant la “vis pour le clip d’assemblage en métal ”.

Du côté de l’arrière de la carte mère insérez les vis de plaque arrière dans les trous puis fixez-les avec le caoutchouc (pour empêcher la chute de la plaque arrière) de l’autre côté

Du côté arrière de la carte mère serrez la vis de plaque arrière à l’aide d’un tournevis (placez avec précaution le dissipateur thermique sur le coeur du CPU)

Il est important de vérifier que la plaque arrière (la surface du côté de la rondelle d‘isolation) soit placée vers la carte-mère.

Veuillez consulter le “Schéma de la plaque arrière” pour identifier les orifices d’installation des “Vis de la plaque arrière”.

N’oubliez en aucun cas d’appliquer de la graisse de conduction thermique sur le dissipateur thermique du CPU.

Il est possible que ce produit présente des problèmes de compatibilité avec certains types de cartes-mère et ne puisse donc pas être installé

Deutsch

Bitte überprüfen Sie vor dem Einbau des Kühlers ob sämtliche für die Installation benötigten Teile beigelegt sind Führen Sie dann die grundlegenden Installationsschritte durch.

Bringen Sie die „Befestigungsschraube für CPU Kühlerklemme (Intel)” an die Metallbefestigungsklemmme (Intel) an und fixieren

Sie diese mit der „Rändelmutter für CPU Kühlerklemme” (für die korrekte Position der Schraubenlöcher siehe Abbildung)

Bringen Sie die Metallbefestigungsklemme mit Hilfe der Befestigungsschrauben am Kühlkörper an.

Bringen Sie die Backplate an der Rückseite des Mainboards an schieben Sie danach die „Schrauben für Backplate (Intel)” durch die jeweiligen Löcher und fixieren Sie diese dann von der anderen Seite mit den „Gummischeiben“.

Fixieren Sie die „Schraube für Backplate (Intel)” von der Rückseite des Mainboards mit einem Schraubenzieher (setzen Sie den Kühlkörper vorsichtig auf den CPU-Kern)

Bitte beachten Sie dass die Backplate in der korrekten Ausrichtung montiert ist Das Moosgummi der Backplate sollte dabei auf der Unterseite des Mainboards aufliegen

Beachten Sie die Backplate-Schema-Abbildung um die passenden Bohrungen auszuwählen.

Achtung! Montieren Sie den Kühler niemals ohne Wärmeleitpaste zu verwenden!

Unter Umständen können Kompatibilitätsprobleme mit wenigen Mainboards auftreten die stark vom Referenzdesign abweichen.

Español

Antes que nada consulte la “Lista de elementos» para confirmar cada uno de ellos después proceda con los «Pasos iniciales de instalación para todos los sockets».

Coloque el “Tornillo tipo copa para fijar la placa posterior” en el “Clip de ensamble metálico (Intel)” utilizando la “Tuerca de fijación para tornillo” (consulte la imagen de la izquierda para localizar los orificios del tornillo para el socket correspondiente)

Coloque el “Clip de ensamble metálico (Intel)” utilizando el “Tornillo para el clip de ensamble metálico”.

Inserte el “Tornillo para la placa posterior” en los orificios desde la parte posterior de la tarjeta madre y después fíjela desde el otro lado utilizando la “Arandela de aislamiento” (para evitar la caída de la placa posterior)

Apriete firmemente el “Tornillo para la placa posterior” desde la parte trasera de la tarjeta madre utilizando un destornillador (Coloque suavemente el disipador de calor sobre el núcleo del CPU)

Es muy importante asegurarse de que la placa trasera (superficie con el lado de la arandela de aislamiento) se encuentre colocada hacia la tarjeta madre

Consulte la imagen de “Detalles de la placa trasera” para ubicar los orificios para colocar el «Tornillo para la placa trasera”

Asegúrese de aplicar grasa térmica sobre el propagador de calor del CPU.

Dependiendo de la tarjeta madre es probable que no se pueda instalar este producto debido a aspectos de compatibilidad.

Русский

Перед монтажом проверьте полноту комплекта со списком деталей а затем перейдите к разделу “Основные шаги по монтажу для всех сокетов”.

Закрепите „Крепежный винт для укрепляющей пластины“ на крепление (Intel) при помощи ребристой гайки (пожалуйста сверьтесь с рисунком слева для определения правильного отверстия под соответствующий тип сокета)

Привинтите крепление соответственно используемому типу сокета

Установите укрепляющую пластину с обратной стороны материнской платы просуньте винты в соответствующие отверстия и закрепите их с обратной стороны резиновыми шайбами

Подтяните крепежные винты с обратной стороны материнской платы отверткой (Осторожно установите кулер на крышку процессора.)

Пожалуйста убедитесь в правильности установки укрепляющей пластины Лишь обрезиненная сторона пластины должна касаться материнской платы

Определить отверстия на укрепляющей пластине соответственно сокету можно посредством изображения “

Укрепляющая пластина(подробнее) ”

Не забудьте нанести термопасту на крышку процессора.

В зависимости от материнской платы существует вероятность несовместимости и как следствие невозможности монтажа

② ③ ④

※ ※ ※

② ③

※ ※ ※ ※

② ③

※ ※ ※ ※

② ③

※ ※ ※

② ③

※ ※ ※

Русский

② ③

※ ※

Socket LGA1366

Socket LGA1150,1155,1156

Socket LGA775

【 Caution Attention Vorsicht Precaución Внимание】

Please consult the illustration for the direction of the clips.

Veuillez consulter l’illustration pour connaitre la direction des clips.

Für die Anbaurichtung der Kühlerklemmen siehe Abbildung.

Consulte la imagen para obtener información acerca de la dirección de los clips.

Пожалуйста сверьтесь с рисунком для правильной ориентации клипс.

Оглавление

• Вступление
• Упаковка и комплект поставки
• Радиатор
• Вентилятор
• Тестовый стенд
• Установка и совместимость
• Технические характеристики, соперники
• Инструментарий
• Методика тестирования
• Результаты тестирования
• Заключение

Вступление

Сегодня в лаборатории overclockers.ru новый процессорный кулер японской компании Scythe. Это прямой наследник легендарного Ninja. Внук, если быть точнее, – за пять лет своего производства «ассасин» успел сменить два поколения.

В 2005 году первый Scythe Ninja был настоящим прорывом. Он входил в число лучших по эффективности в обычных режимах – при работе с одним или двумя 120-миллиметровыми вентиляторами, а кроме того, в некоторых случаях позволял обойтись вообще без обдува.

Пассивные системы охлаждения – это моя слабость. Поэтому неудивительно, что в свое время у меня в руках побывали почти все инкарнации «ниндзи»: и первая (в версии Plus), и вторая, и даже уменьшенная по высоте модификация кулера – с суффиксом Mini.

Больше трех лет назад с использованием Scythe Ninja Plus Rev.B была собрана вполне себе игровая безвентиляторная конфигурация на основе Intel Core 2 Duo и GeForce 9600 GT. Она и сегодня радует своих владельцев тишиной. Кулер с «сиквельным» индексом задействовался просто для экспериментов с пассивными системами, в том числе и при тестировании специализированного кастомного корпуса собственной разработки. А Scythe Ninja Mini украсил собой еще один собранный в подарок «системник», на этот раз в формате HTPC. Впрочем, тамошние GeForce GTX 260 и разогнанный до 3.4 ГГц Intel Q9300 до сих пор позволяют на этой машине не только смотреть кино :).

И только медный вариант «ниндзи» в свое время достать не удалось. Ну да не беда. Зато сейчас передо мной лежит третья версия этого легендарного кулера. Раздобыть его тоже оказалось непросто. Я уже готов был приобрести Ninja 3 за свои деньги, когда камрад Jordan откликнулся на мою просьбу, любезно одолжив кулер на тест. За что ему большое спасибо.

А в конце статьи благодарность не ему, потому что почти сразу же после этого нам все-таки удалось наладить контакт с производителем и получить сэмпл от него напрямую. В результате у меня оказалось сразу два экземпляра системы охлаждения. Фотографировал я новый, а протестировал оба. Поэтому сегодня перед вами в некотором роде уникальный материал. По несколько процессоров на разгон некоторые еще проверяют. Но чтобы кто-то тестировал два экземпляра кулера на предмет разброса в его эффективности, – такого мне встречать не доводилось.

Разумеется, я сравнил производительность Scythe Ninja 3 и с парой других интересных систем охлаждения. А кроме того (как же иначе ;)) не удержался от его испытаний в пассивном режиме.

Но это все – позже. А открывает обзор, как всегда, рассмотрение упаковки и комплекта поставки тестируемой системы охлаждения.

Упаковка и комплект поставки

Кулер поставляется в простой картонной коробке с петелькой под магазинную «вешалку». Здесь нет ни ручки для переноски, ни окна, через которое потенциальные покупатели могли бы разглядывать радиатор на витрине.

Традиционно для Scythe коробка Ninja 3 буквально испещрена всевозможными надписями и изображениями. Это типичный японский стиль оформления упаковки: кто бывал в магазинах с большим выбором бытовых товаров (не только техники) из страны восходящего солнца, тот поймет.

При желании в этой жуткой мешанине из японского и английского языков можно обнаружить любую необходимую информацию: и технические характеристики кулера, и перечень его основных особенностей (он приведен даже на нескольких других наречиях и диалектах :)), и список завоеванных им наград. Это уже не говоря о множестве иллюстраций, раскрывающих большинство интересных моментов, связанных с данным кулером.

Анимированные GIF-ы в увеличенном варианте – того же формата, поэтому могут быть довольно «тяжелыми» (в среднем 400–600 КБайт). Размер и разрешение обоих версий картинки, как всегда, прописаны в блоке TITLE тега IMG; обычно браузеры показывают их во всплывающей подсказке.

Картинка с сайта: overclockers.ru

Впрочем, мы не на его упаковку пришли пялиться. Открываем коробку и первым делом видим комплектный вентилятор. И только под перегородкой, отделяющей его отсек от основного объема коробки, обнаруживается сам кулер, надежно зафиксированный в картоне сверху и снизу.

Картинка с сайта: overclockers.ru

Ну, а в самом низу расположилась отдельная коробочка с комплектом поставки Ninja 3. Производитель счел нужным снабдить свой кулер следующим набором аксессуаров:

• Универсальный backplate (упорная крестовина, располагающаяся с обратной стороны материнской платы). В Scythe любят давать своим технологиям отдельные названия. Не избегла такой участи и эта новая пластина. Она получила имя F.M.S.B.2. (Flip Mount Super Back-Plate 2). Позже я подробно остановлюсь на креплении кулера и процессе его монтажа;
• Прижимные планки. Отдельно для процессорных разъемов Intel, отдельно для AMD;
• Крепежная мелочевка: все необходимые винтики, гайки и стойки;
• Пакетик с термоинтерфейсом, подозрительно напоминающий серый вариант кошмарной пасты SilMORE. Раньше в Scythe клали в комплект к своим кулерам именно ее (только еще более отстойную белую). Теперь пакетик перемаркирован. Но экспресс-тестирование эффективности комплектного термоинтерфейса Ninja 3 выявило его заметный проигрыш заслуженной пасте Arctic Cooling MX-2. Впрочем, разница не так велика, быть может, это действительно что-то другое;
• Две стальные скобы для крепления к радиатору вентилятора;

Картинка с сайта: overclockers.ru

• Двусторонний листок руководства пользователя. Пояснения к инструкции приведены сразу на шести языках. Приятным сюрпризом стало то, что среди них обнаружился и наш с вами «великий и могучий».

Картинка с сайта: overclockers.ru

Картинка с сайта: overclockers.ru

В пути до пользователя основание кулера призвана оберегать защитная пленка. Как и обычно у Scythe, она совсем не клейкая и держится на подошве Scythe Ninja 3 не слишком хорошо. Ну, хоть на месте непременное предупреждение о том, что перед использованием кулера пленку нужно обязательно удалить (только на получившейся у меня фотографии его плохо видно).

В целом упаковка и комплект поставки кулера производят смешанное впечатление. Все необходимое есть, и кулер готов к работе «из коробки». Но второй набор скоб и нормальная термопаста взамен нынешней здесь точно не помешали бы.

Что ж, быть может, сам радиатор заставит забыть об этих мелочах? Давайте на него посмотрим.

Радиатор

Приятно видеть, что от своих предшественников кулер унаследовал не только название и общий форм-фактор, но и большинство особенностей конструкции. Разве что бросаются в глаза фигурные крышки на тепловых трубках да не слишком, на мой взгляд, уместный тут «винил» (декоративная наклейка сверху).

Как раз упомянутые колпачки во многом ответственны за увеличившуюся (по сравнению с прошлыми его инкарнациями) высоту Ninja 3. Впрочем, подросли и остальные габариты радиатора, теперь они составляют 120 х 120 х 160 (В) миллиметров. В этом смысле его версии сродни поколениям одной модели в автомобильной промышленности. Те тоже обычно с каждым обновлением немного подрастают и набирают вес.

Особенно отличился тестируемый кулер по последнему параметру. Если второй Ninja по сравнению с первым вариантом прибавил всего 45 граммов, то третий – уже сразу под 200. Итоговые 890 граммов – это очень много для односекционного радиатора. Уже с одним вентилятором Scythe Ninja 3 перевалит за килограмм.

Telegram-канал @overclockers_news — обновлённый формат нашего канала. Подписывайся, чтобы быть в курсе всех новостей!

Японская компания Scythe продолжает нас радовать все новыми и новыми моделями воздушных систем охлаждений для центральных процессоров. Недавно мы познакомились с кулером Scythe Rasetsu, который оставил у нас весьма положительные впечатления. Также, немало лестных отзывов завоевала более доступная модель Scythe Katana 3, которая при скромных габаритах смогла продемонстрировать очень хорошую эффективность охлаждения.

Картинка с сайта: ru.gecid.com

Сегодня же мы детально рассмотрим в нашей тестовой лаборатории новый «глоток японского воздуха» в виде обновленной модели известного супер-кулера Scythe Ninja 3.

Всем оверклокерам и продвинутым пользователям хорошо известна первая модель данной линейки – кулер Scythe Ninja, который японцы представили общественности в апреле далекого 2005 года. Он завоевал звание одного из лучших кулеров своего времени. С тех пор эта модель периодически обновлялась, получала новые номера версий и ревизии. Однако все эти модификации не добились такого ошеломляющего успеха, как самая первая.

Картинка с сайта: ru.gecid.com

Scythe Ninja 2 Rev. B и Scythe Ninja 3

Что ж, времена идут и все меняется. Сегодня мы постараемся выяснить, что же нового привнесли японские инженеры в пятую (а это именно пятая по счёту) модификацию известной системы охлаждения. А сравнивать конструкцию кулера мы будем с предыдущей версией системы охлаждения – Scythe Ninja 2 Rev. B.

Поставка, комплектация и спецификация

Scythe Ninja 3 поступил к нам в лабораторию в прямоугольной коробке, внешний вид которой все также необыкновенен и оформлен в восточном стиле. Сочетание столь колоритных цветов делает свое дело – выделяет данный продукт на прилавке магазина среди прочего ассортимента. Также, лицевая сторона коробки говорит нам о совместимости данного кулера с новыми шестиядерными процессорами и об увеличении эффективности охлаждения на 7% по сравнению с предыдущей ревизией данного кулера.

На боковой стороне коробки разработчики делятся с нами информацией о новых технологиях и особенностях данной модели. Правда описание присутствует только на английском и японском языках. Подробно описаны такие новшества:

• M.A.P.S (Multiple Pass-Through Airflow Structure) – специальная структура радиатора позволяет передавать тепло воздушному потоку в нескольких местах одновременно;

• F.M.S.B.2. (Flip Mount Super Back-Plate 2) – переработанная и улучшенная версия упорной пластины, которая позволяет крепко и надежно закрепить даже самые тяжелые кулера на всех современных платформах;

• Slip Stream 120 PWM Adjustable – чрезвычайно гибкая в плане регулирования скорости вращения модель фирменного вентилятора, идущая в комплекте с кулером.

Обратная сторона говорит о гарантийных обязательствах, предупреждает о хрупкости «предмета» и толкует правила перевозки. Все это подробно изложено на трех языках: японском, английском, немецком.

На второй боковой стороне коробки описана возможность установки кулера на платформы Intel и AMD. Также, присутствует описание комплекта поставки и спецификация.

Картинка с сайта: ru.gecid.com

Комплект аксессуаров вполне стандартен для процессорного кулера. В него вошли:

• инструкция по установке;
• две пары крепежных пластин;
• две скобы для установки вентилятора;
• набор винтов, втулок и гаек;
• пакетик термопасты;
• упорная пластина F.M.S.B.2.

Картинка с сайта: ru.gecid.com

Ну и, конечно же, сама система охлаждения. Обратите внимание на стильное оформление верхней стороны кулера – декоративные колпачки на концах тепловых трубок и черные «татуировки» придают Scythe Ninja 3 весьма грозный вид. Посмотрим его спецификацию, а также сравним её с таковой у Scythe Ninja 2 Rev. B.

Все цены на Scythe Ninja 3

Масса нового кулера равная 890 г (+150 г вентилятор) существенно превышает массу предшественника – Scythe Ninja 2 Rev. B — 705 г (+115 г вентилятор). Но не стоит беспокоиться о состоянии материнской платы, новое крепление, о кортом мы упоминали ранее, позволяет прочно и надежно зафиксировать даже такой тяжеловесный кулер без вреда материнской плате. Также, мы видим, что новое крепление позволяет установить кулер практически на все виды современных платформ, кроме морально и физически устаревшей Intel Socket 478. Прочие конструктивные отличия старой и новой версии мы будем комментировать по ходу обзора.

Картинка с сайта: ru.gecid.com

Будучи извлеченным из коробки, Scythe Ninja 3 предстал перед нами во всем своем величии. Причем слово «величии», скорей всего, относится не к пафосному вступлению, а к габаритам системы охлаждения – они слегка увеличились со времен Scythe Ninja 2 Rev. B. Кулер стал на 8 мм выше и на 4 мм шире в обоих направлениях. Также заметим, что, как и у предыдущей модели, конструкция кулера позволяет вам установить вентилятор с любой стороны, учитывая особенности корпуса. В принципе, никто вам не запрещает установить несколько вентиляторов, вплоть до четырех, если место в системном блоке позволяет это сделать.

Рассмотрим конструкцию радиатора более детально.

Картинка с сайта: ru.gecid.com

Scythe Ninja 2 Rev. B

Картинка с сайта: ru.gecid.com

Scythe Ninja 3

Сравнивая внешний вид радиаторов, сразу же бросается в глаза заметно увечившееся количество ребер. Японец Scythe Ninja 3 выполнен в виде четырех практически разделенных радиаторных секций симметричной формы. В каждой из секций радиатора по 36 напрессованных алюминиевых пластин плюс две небольшие пластины в нижней части каждой секции. Толщина пластин 0,4-0,45 мм, а межрёберное расстояние чуть более 2,5 мм. Предшественник же обладал только 27 пластинами, а зазор между ними составлял целых 4 мм. Теперь становится понятным, почему так сильно возросла площадь рассеивания тепла у Scythe Ninja 3 – 8542 см² против около 4500 см² у предшествующей модели. Это произошло из-за увеличения общих габаритов кулера и за счет более плотной штамповки пластин. Следовательно, одновременно с увеличением площади рассеивания значительно возросла и плотность радиатора. Вполне логично, что для эффективного продувания более плотного радиатора нужен более производительный вентилятор, способный развивать большее статическое давление.

Картинка с сайта: ru.gecid.com

Полировка теплосъемника, размеры которого 38х38 мм, выполнена практически до зеркального блеска. Здесь замечаний к компании-производителю у нас не возникло.

Картинка с сайта: ru.gecid.com

Картинка с сайта: ru.gecid.com

В конструкции кулера участвуют 8 медных тепловых трубок вместо 6 у предыдущей модели. Как и прежде, они разделены на два яруса – теперь по 4 в каждом. Однако в отличие от предыдущей модели, у которой тепловые трубки были просто сплюснуты между ярусами, основание Scythe Ninja 3 оборудовано специальными желобами, в которые они и уложены. Такой подход позволяет увеличить площадь контакта тепловых трубок с основанием. Желоба выполнены как в нижнем ярусе, так и верхнем и в обоих случаях контакт поверхностей улучшен припоем, что является несомненным плюсом.

Картинка с сайта: ru.gecid.com

Далее, вверх вдоль тепловых трубок расположены секции радиатора, параметры которых мы уже рассмотрели. Несмотря на очень высокое качество исполнения основания, наличие припоя или термоклея на ребрах не обнаружено.

Картинка с сайта: ru.gecid.com

Scythe Ninja 2 Rev. B и Scythe Ninja 3

Расстояние между секциями составляет 8 мм. Это реализация одной из фирменных технологий Scythe — M.A.P.S. (Multiple Airflow Pass-through Structure), которая позволяет передавать тепло воздушному потоку в нескольких местах одновременно. В предыдущей версии Scythe Ninja 2 Rev. B подобный подход не наблюдается. С точки зрения движения воздушного потока, разделение массивного радиатора на секции позволит при небольшом снижении общей площади рассеивания тепла избежать «застоев» теплого воздуха между пластинами и улучшить общую «продуваемость» радиатора.

Вентилятор

Картинка с сайта: ru.gecid.com

Система охлаждения Scythe Ninja 3 комплектуется точно таким же вентилятором, как и недавно нами рассмотренная Scythe Rasetsu. Поэтому позволим себе взять небольшую выдержку из предыдущего обзора.

Процессорный кулер … комплектуется фирменным вентилятором Slip Stream 120 PWM Adjustable с маркировкой SY1225SL12HPVC. Технические характеристики вентилятора приведены в спецификации кулера. Отличительной особенностью данного вентилятора … является наличие внешнего регулятора скорости вращения одновременно с поддержкой ШИМ-метода управления питанием. Если ШИМ-метод регулирования скорости вращения не используется, то регулятор предоставляет пользователю полностью ручное управление вентилятором в диапазоне 740-1900 об/мин. Однако если ШИМ-метод активирован, то регулятор выполняет роль ограничителя диапазона, снижая его нижний и верхний пределы (в максимальной позиции) до 470-1340 об/мин соответственно. Таким образом, пользователь может не только выбрать оптимальное соотношение эффективности охлаждения и уровня шума, а и ограничить максимальный уровень шума в пиковых нагрузках процессора с автоматическим переходом кулера в бесшумный режим при низких нагрузках на систему. Естественно, что вентилятор Slip Stream 120 PWM Adjustable имеет 4-контактный разъем питания.

Картинка с сайта: ru.gecid.com

Напомним, что система охлаждения Scythe Ninja 2 Rev. B комплектовалась вентилятором SY1225SL12LM. Данная модель имеет 3-контактный разъем питания и, соответственно, фиксированную частоту вращения – 1000 об/мин. Сравнить характеристики вентиляторов вы можете исходя из данных спецификации.

Установка

Картинка с сайта: ru.gecid.com

Установка Scythe Ninja 3 вполне понятна и имеет среднюю степень сложности, однако лишняя пара рук не помешает. В инструкции-вкладыше все доступно описано.

Картинка с сайта: ru.gecid.com

Сначала привинчиваем к основанию необходимый комплект скоб в зависимости от требуемой платформы. Потом вставляем в нужное отверстие специальную гайку.

Картинка с сайта: ru.gecid.com

В эту гайку необходимо ввернуть основные крепежные винты…

Картинка с сайта: ru.gecid.com

…и вот здесь нам понадобятся еще одна пара рук. Пока одна пара вкручивает в крепежную пластину F.M.S.B.2 болты, вторая пара в это время придерживает «малыша».

Картинка с сайта: ru.gecid.com

Важный факт. Радиатор, если с верхней его стороны не установлен вентилятор, ни в коей мере не выступает за границы материнской платы, что является критичным для пользователей с компактными корпусами.

Тестирование

К сожалению, в нашей базе нет результатов тестирования системы охлаждения Scythe Ninja 2 Rev. B или более ранней модели, так как ни одна из них не попадала в нашу тестовую лабораторию, поэтому сравнить эффективность старой и новой модели непосредственно лицом к лицу у нас не получится. Однако, с другой стороны, такое сравнение не особо необходимо – ведь потребительская ценность системы охлаждения в первую очередь зависит не от улучшения старой/новой модели, а от её конкурентоспособности с аналогичными решениями других производителей в данный период времени. Поэтому, оставив теоретические «+7% эффективности» на совести производителя, мы перейдем к практическим тестам.

В продолжение темы обзоров, посвященных передовым системам охлаждения, сегодня мы изучим два весьма интересных кулера, ориентированных на любителей тишины — Scythe Ninja 3 и Thermalright HR-02. По факту, оба этих продукта уже давно не «новички» на рынке, причем как в чисто формальном отношении (по времени нахождения на полках отечественных магазинов), так и в плане «семейственности» (тот же Scythe Ninja 3 — это, на поверку, уже четвертая модификация культового «родоначальника» Ninja, а Thermalright HR-02, в свою очередь, является наследником, развивающим технические идеи предшествующей «базовой» модели HR-01). Тем не менее, когда речь заходит о самых тихих кулерах (особенно если подразумеваются решения для пассивных режимов — то есть безвентиляторные сборки), после не очень долгих раздумий выбор увлеченных энтузиастов обычно сводится как раз к этим двум продуктам. И хотя, иной раз, такой выбор получается стереотипным, с опорой только лишь на логическую цепочку — «Ninja 1/Ninja 2 (HR-01) были замечательными кулерами, значит, и Ninja 3 (HR-02) будет крут!» — его правильность подтверждается именно «чистой практикой», а не «голой логикой».

Что ж, без долгих хождений вокруг да около, давайте сразу обратимся к нашим тестовым объектам! В повестке дня — профилактический осмотр, изучение индивидуальных конструктивных черт, ну, и, конечно же, проверка чисто практической результативности двух мастеров бесшумного охлаждения Scythe Ninja 3 и Thermalright HR-02. Приступим!

Scythe Ninja 3 (артикул SCNJ 3000)

Комплектация. Продукт поставляется в красочной картонной упаковке, с богатым иллюстративным материалом и традиционно подробным описанием содержимого.

Картинка с сайта: www.ixbt.com

Поставка включает радиатор, вентилятор (серии Slip Stream, с «интегрированным» регулятором электропитания), набор мультплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1366/LGA1156/LGA1155, плюсом сокеты AMD Socket 754/939/AM2/AM3), 2 крепежные клипсы для вентилятора, пакетик с термопастой и техническое руководство (присутствует русскоязычная инструкция).

Картинка с сайта: www.ixbt.com

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции дополняется комплектным вентилятором типоразмера 120×120×25 мм (допускается установка еще трех опциональных вентиляторов). Габариты 120×120×160 мм. Масса 1050 г (без учета крепежа).

Картинка с сайта: www.ixbt.com

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией медного теплосъемника 54×38×8 мм, вспомогательного алюминиевого радиатора 47×38×28 мм, восьми медных тепловых трубок диаметра 6 мм и секции алюминиевого оребрения (38 пластин, общая площадь поверхности теплообмена порядка 9 000 см²).

Картинка с сайта: www.ixbt.com

Достоинствами конструктива Ninja 3 являются:

• развитая поверхность теплообмена
• специализированный Х-образный профиль пластин оребрения (в терминологии Scythe именуемый как M.A.P.S — Multiple Airflow Pass-through Structure), который обеспечивает улучшенную теплоотдачу при дефиците вентиляции или в условиях естественной конвекции воздуха (пассивный режим)
• широкий шаг размещения пластин (3 мм)
• насыщенный теплотранспорт (8 трубок с «двухэтажной» постановкой на теплосъемнике, которые образуют 16 элементов теплосброса на оребрении)
• оптимальная сортировка тепловых трубок в оребрении (без скученности и взаимного подогрева)
• вспомогательный радиатор, смонтированный на теплосъемнике (дает некоторую термическую разгрузку теплосъемника и трубок)

Картинка с сайта: www.ixbt.com

Картинка с сайта: www.ixbt.com

Спорным моментом здесь выступает разве что только упрощенное сопряжение трубок и пластин оребрения (которое выполнено механическим обжатием). Впрочем, судя по итоговой результативности Ninja 3, этот нюанс какого-то значимого влияния на эффективность кулера не оказывает.

Экспертно-техническая оценка радиатора: отлично.

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором Slip Stream (модель YLT SY1225SL12HPVC), номинальная скорость вращения крыльчатки 1900 об/мин.

Картинка с сайта: www.ixbt.com

В качестве сильных сторон этого вентилятора следует отметить:

• агрессивную аэродинамику с неплохим напором (почти что критические углы постановки лопасти — 60 град у ступицы и 40 град на внешней кромке, увеличенное «рабочее поле» крыльчатки — соотношение радиусов ступицы и лопасти 0,30)
• акустические улучшайзеры (сглаженные кромки лопасти, спиралевидные стойки статора)
• добротную механику и электронику (полнокомплектный подшипник скольжения со всеми положенными сальниками, управляющая схема на базе чипа Sanyo LB11961 со «стабилизирующими» конденсаторами)

Картинка с сайта: www.ixbt.com

Слабой стороной вентилятора Slip Stream выступает дефицит давления на пониженных оборотах (что особенно заметно, если провести прямое сравнение с конкурирующими моделями от некоторых других производителей в таких режимах). Однако при взаимодействии с оптимизированным радиатором Ninja 3, «импеданс» которого весьма невысок (иными словами, этот радиатор хорошо продувается даже на самых минимальных оборотах), комплектный вентилятор способен сформировать вполне гармоничный и производительный дуэт. Так что, заостряться на отдельных недочетах расходной характеристики Slip Stream здесь вряд ли необходимо.
Экспертно-техническая оценка вентилятора: отлично.

Эксплуатационная эргономика. Продукт укомплектован модернизированным крепежом F.M.S.B.2 (Flip Mount Super Back-plate 2), который развивает конструкцию оригинальной крепежной системы F.M.S.B (в свое время использовалась для установки первой версии известного кулера Mugen 2). На поверку, основных нововведений здесь два. Первое — это полная адаптация к платформам Intel LGA1156/1155. И второе — пользователь теперь избавлен от довольно трудоемких (и, на деле, лишних) операций по демонтажу референсного супинатора сокета на платформе Intel LGA1366 (что было характерно для Mugen 2). Тем не менее, сам принцип инсталляции остается аутентичным — то есть, и обязательная выемка материнской платы из корпуса, и не самые простые манипуляции с установочным набором (универсальная пластина-супинатор, монтажные планки, россыпь метизов) по-прежнему являются «нормой жизни». Впрочем, все-таки не следует забывать и о вполне очевидных достоинствах, которые с лихвой компенсируют все пользовательские трудозатраты — это очень плотный прижим теплосъемника к процессору (с улучшенным термоконтактом) и «железобетонная» фиксация радиатора в сокете (гарантия надежности которой особенно важна при весе кулера более 1 кг).

Картинка с сайта: www.ixbt.com

Эксплуатационными плюсами Ninja 3 также засчитываются:

• очень широкий диапазон регулировки скорости вентилятора (300-2200 об/мин)
• комплектный «ручной» регулятор (реобас)
• эффективная штатная термопаста
• русскоязычная инструкция

Картинка с сайта: www.ixbt.com

Картинка с сайта: www.ixbt.com

Пожалуй, единственный несуразный момент — это жесткая привязка регулятора-реобаса к вентилятору. Все-таки, по-хорошему, его следовало бы сделать съемным, ведь если пользователь предпочитает стандартный механизм ШИМ-контроля оборотов вентилятора, то второй болтающийся «хвост» с «интегрированным» регулятором вряд ли будет действительно нужным и удобным дополнением к эксплуатационным характеристикам кулера.

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Thermalright HR-02

Комплектация. Продукт поставляется в аскетичной картонной упаковке с внутренней выкладкой из вспененного полиэтилена. Внешний вид упаковки традиционно очень строг, из опознавательных знаков присутствуют только наименование собственно самого кулера и логотип бренда.

Картинка с сайта: www.ixbt.com

Картинка с сайта: www.ixbt.com

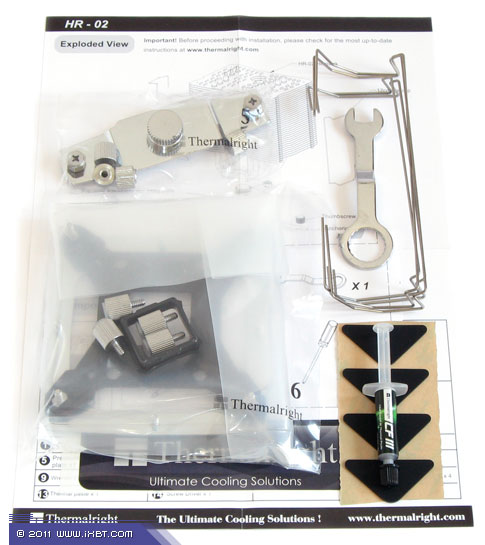

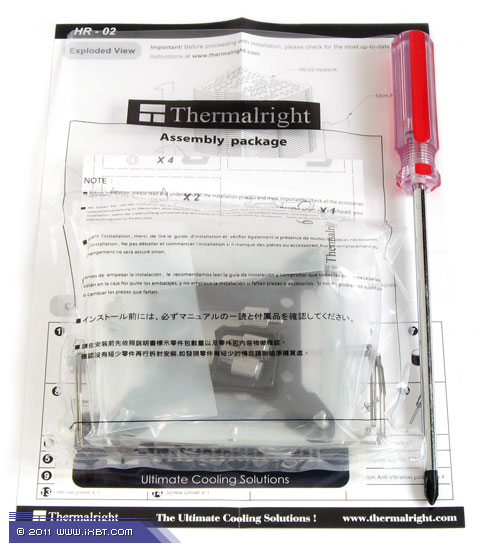

Поставка включает радиатор, набор мультплатформенного крепежа (штатно поддерживаются только платформы Intel — LGA775/LGA1366/LGA1156/LGA1155, крепеж для систем AMD Socket AM2/AM3 доступен опционально)), крепежные скобки (2 пары) и резиновые прокладки (4 пары) для вентиляторов, маленький шприц с фирменной термопастой, отвертку, стикер и краткое техническое руководство.

Картинка с сайта: www.ixbt.com

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции может быть оснащен опциональным вентилятором типоразмера 140×140×25 мм (допускается установка еще одного опционального вентилятора типоразмера 140×140×25 мм или 120×120×25 мм). Габариты 140×102×165 мм (без учета вентилятора). Масса 850 г (без учета вентилятора и крепежа).

Картинка с сайта: www.ixbt.com

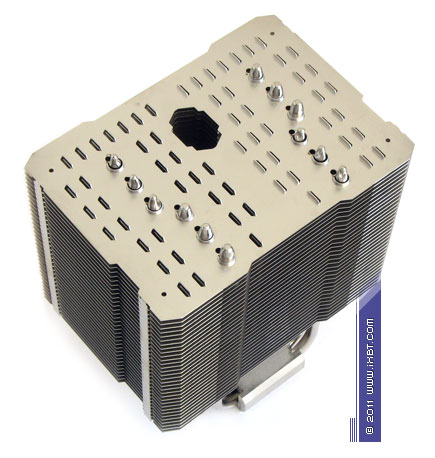

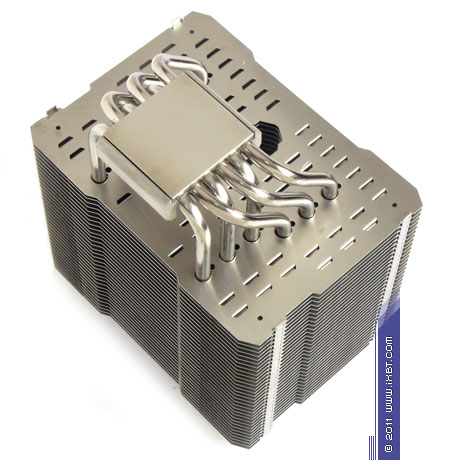

Конструктивные особенности (радиатор). «Рабочее тело» кулера составлено комплексом медно-алюминиевого теплосъемника 40×50×15 мм, шести тепловых трубок диаметра 6 мм и секции алюминиевого оребрения (32 пластины, общая площадь поверхности теплообмена порядка 8 000 см²).

Картинка с сайта: www.ixbt.com

Картинка с сайта: www.ixbt.com

Достоинствами конструктива HR-02 являются:

• развитая поверхность теплообмена
• специализированная конфигурация пластин оребрения (с характерными вырезами-выемками по всей плоскости), которая обеспечивает улучшенную теплоотдачу при дефиците вентиляции или в условиях естественной конвекции воздуха (пассивный режим)
• очень широкий шаг размещения пластин (3,5 мм), что особенно важно при естественной конвекции воздуха
• насыщенный теплотранспорт (6 трубок)
• специализированная постановка трубок в оребрении (с оптимальным «охватом» поверхности теплосброса при дефиците вентиляции, или же функционировании в пассивном режиме)
• традиционно высокое качество сопряжения рабочих элементов (все контакные пары «теплосъемник-трубки» и «трубки-оребрение» выполнены аккуратной пайкой)
• хорошее качество обработки подошвы теплосъемника (ни о каких выпуклостях, впуклостях и т. п., в свое время замеченных за некоторыми продуктами Thermalright, речи здесь уже не идет)
• добротная финишная обработка всех элементов (никелировка), которая способствует меньшему загрязнению оребрения, с долговременным сохранением его рабочих характеристик в пределах заданных

Картинка с сайта: www.ixbt.com

Картинка с сайта: www.ixbt.com

За вычетом неполного термоконтакта трубок и самой «верхней» пластины оребрения, каких-либо других спорных моментов конструктив HR-02 не обнаруживает.

Экспертно-техническая оценка радиатора: отлично.

Конструктивные особенности (вентилятор). В комплекте продукта вентилятор не поставляется.

Эксплуатационная эргономика. Продукт оснащен обновленным инсталляционным комплексом, характерным для последних моделей Thermalright (в частности — для недавно изученных кулеров Silver Arrow и Archon). Хотя этот комплекс и не является самым сложным, по сравнению с крепежными наборами от других брендов, на быструю и удобную инсталляцию здесь вряд ли можно рассчитывать, так как широкая мультплатформенная совместимость (дополненная, к тому же, укрупненными массогабаритными характеристиками радиатора) практически всегда оборачивается жестким компромиссом между технологичностью и надежностью крепежа (с перевесом в пользу надежности). Так, для установки радиатора на платформах Intel пользователю сначала нужно будет смонтировать специализированную рамку (прикрутив ее винтами к универсальной крестовине-супинатору), далее зафиксировать на ней крепежную перекладину, прижимающую теплосъемник радиатора, и потом дополнительно подкрутить специальный фиксатор-уплотнитель комплектным ключом. Несколько проще будет обстоять дело в системах AMD, где фиксация радиатора осуществляется привычным винтовым крепежом (монтажная крестовина, четыре подпружиненных винта, стандартная пластина-супинатор). Но и там, конечно, не обойтись без активных пассов отверткой. Однако справедливости ради нужно отметить, что пользовательские трудозатраты здесь с лихвой компенсируют два вполне очевидных достоинства — это очень плотный прижим теплосъемника к процессору (с улучшенным термоконтактом) и «железобетонная» фиксация радиатора в сокете (гарантия надежности которой особенно важна при весе кулера 1 кг и более). Так что, по совокупной функциональности, штатный инсталляционный комплекс добавляет нашему подопытному все-таки плюс, а не минус. Причем, довольно жирный!

Картинка с сайта: www.ixbt.com

Хорошим эксплуатационным дополнением также выступают:

• высокоэффективная штатная термопаста Chill Factor III
• наличие в комплекте сразу двух пар скобок для фиксации опциональных вентиляторов типоразмера 120×120×25 мм или 140×140×25 мм
• комплектные резиновые прокладки, смягчающие посадку вентиляторов на радиаторе
• наличие в комплекте весьма неплохой и удобной отвертки

Картинка с сайта: www.ixbt.com

Картинка с сайта: www.ixbt.com

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Диаграмма 1. Температурные показатели (температура процессорной «крышки», пассивный режим)

Диаграмма 2. Термическое сопротивление (пассивный режим)

Что ж, результат вполне прогнозируемый: в этом режиме Scythe Ninja 3 и Thermalright HR-02 заметно опережают своих соперников, и на поверку только лишь они способны поддерживать приемлемые температурные показатели тестового процессора с реальной тепловой нагрузкой 90 Вт. Действительно, оба наших сегодняшних подопытных обладают целым комплексом оптимизаций, направленных на улучшение функциональности в условиях естественной конвекции — это и крупные пластины оребрения (которые прогреваются с хорошим градиентом, усиливая важнейший параметр — эффективность ребра), и очень широкий шаг размещения пластин, и плюсом различные «примочки» для «перекрестной» вентиляции (типа специальных вырезов или выемок по плоскости пластин, облегчающих естественную рециркуляцию воздуха в оребрении). То есть, у них как раз есть все то, что, собственно говоря, и необходимо для обеспечения хорошей эффективности охлаждения в пассивных конфигурациях. А вот у других кулеров (даже относящихся к более сложному техническому классу — взять тех же гигантов Thermalright Silver Arrow и Scythe Mine 2) подобных «улучшайзеров» нет, поэтому они оказываются в гораздо более сложном положении, закономерно проигрывая Scythe Ninja 3 и Thermalright HR-02.

Пожалуй, отдельно тут следует отметить еще и «индивидуалиста» Scythe Susanoo, который тоже весьма неплохо чувствует себя в пассивном режиме. Однако если учесть, что штатная конфигурация Scythe Susanoo насчитывает сразу четыре набортных вентилятора (весьма неплохих!), подобный вариант его применения вряд ли можно назвать рациональным.

Диаграмма 3. Температурные показатели (температура процессорной «крышки», специальный режим — скорость вентиляторов 300 об/мин)

Диаграмма 4. Термическое сопротивление (специальный режим — скорость вентиляторов 300 об/мин)

*Перезагрузка системы после превышения этого температурного значения.
Дополнительное примечание: указанный уровень шума 19 дБА является ориентировочным расчетным показателем.

Здесь ситуация иная: добавление тихоходных вентиляторов (вместе с двукратным увеличением тепловой нагрузки) существенно меняет общий термический расклад, и преимущество переходит на сторону кулеров, специально адаптированных для условий минимально возможного обдува оребрения. По идее, именно Scythe Ninja 3 и Thermalright HR-02 должны были бы зафиксировать наилучшие показатели в этом режиме (комплекс их параметров одинаково хорошо проработан и для пассива, и для дефицитной вентиляции). Но практика выявила более сильного соперника — Thermalright Archon, который и стал победителем. На первый взгляд, результат немного неожиданный. Однако если подойти к делу со всей строгостью, то никакой неожиданности тут нет: Thermalright Archon характеризуется почти что идеальной работоспособностью в обесшумленных режимах (это мы выяснили в недавнем обзоре), к тому же, победа дается ему совсем нелегко («коллега» HR-02 отстает от него всего на 3 °C). Впрочем, даже Thermalright Archon оказывается не в состоянии обеспечить нормативное охлаждение процессора — нужно особо подчеркнуть, что температурные показатели превышают безопасный порог, и это касается всех участников тестирования. Соответственно, чтобы тепловой режим процессора оставался в пределах нормы, пользователю придется либо повышать скорость вентиляторов до следующей референсной отметки, либо обращаться к каким-то другим, более эффективным решениям. Будьте осмотрительны!

Еще один момент, на который просто необходимо обратить внимание наших читателей — это кардинальное различие в тепловых режимах при сравнении пассивных конфигураций и сборок с минимальными оборотами вентиляторов. Так, пассивные конфигурации даже самых высококлассных кулеров едва-едва справляются с тестовой нагрузкой 80-90 Вт, однако добавление самого минимальнейшего обдува (вентилятор на скорости 300 об/мин) вдвое повышает тепловую эффективность (допустимая тепловая мощность возрастает до 180-190 Вт)! При этом, если рассматривать шумовые характеристики без предвзятости, то столь же значительной разницы в восприятии шума не выявляется: да, конечно, пассивные конфигурации кулеров не являются источниками шума, они совершенно бесшумны, но и сборки с вентиляторами 300 об/мин также практически неслышимы — едва заметный шум можно различить только на очень близком расстоянии, ну, а когда такая сборка установлена в ПК, то по бесшумности она во многом равнозначна пассивной конфигурации. Иными словами, всем тем пользователям, кто не стремится к тотальному обесшумливанию ПК (тут мы подразумеваем ПК без единого источника шума), вовсе не обязательно зацикливаться на полностью пассивных конфигурациях кулеров — фактически бесшумный компьютер реально получить и с минимальной вентиляцией (один набортный вентилятор 300 об/мин или, как вариант, один вентилятор на задней панели корпуса), но вот термические условия в таком ПК будут уже существенно более комфортными, что позволит установить процессоры с довольно неплохим разгоном (тепловая нагрузка до 150-160 Вт).

Диаграмма 5. Температурные показатели (температура процессорной «крышки», максимальное обесшумливание)

Диаграмма 6. Термическое сопротивление (максимальное обесшумливание)

Итак, в первом типовом тестовом режиме общая расстановка сил практически не меняется: лидер здесь все тот же — Thermalright Archon, а интересующий нас «дуэт» Scythe Ninja 3 и Thermalright HR-02 пусть и не может похвастаться чемпионскими рекордами, но выступает весьма и весьма неплохо (в особенности это касается Thermalright HR-02, который занимает второе место в одновентиляторном зачете и приближается к показателям двухсекционных кулеров — Thermalright Silver Arrow, Noctua NH-D14 и Scythe Mine 2). Также весьма наглядной получается минимальная разница между одновентиляторными и двухвентиляторными сборками (2 °C для Scythe Ninja 3 и всего 1 °C для Thermalright HR-02) — это еще раз подтверждает хорошую оптимизацию их радиаторов для работы в условиях дефицитной вентиляции (чтобы эффективно продуть оребрение, им вполне хватает напора одного единственного вентилятора).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)

Диаграмма 8. Термическое сопротивление (условно бесшумный домен)

Развитие событий вновь благоволит к нашим подопытным: Scythe Ninja 3 и Thermalright HR-02 держатся на вполне уважительных позициях, фиксируя конкурентную результативность (при прямом сравнении, одновентиляторная сборка Ninja 3 практически является эквивалентом аналогичной сборки Mugen 2, а Thermalright HR-02 даже немного опережает одновентиляторную конфигурацию «коллеги» Silver Arrow). Единственно, немного разочаровывают двухвентиляторные сборки (хотя, конечно, какого-то существенного усиления эффективности от них никто и не ожидал). Ну, и другой момент — отставание от лидирующих кулеров начинает потихоньку увеличиваться (все-таки, несмотря на крупные габариты, Scythe Ninja 3 и Thermalright HR-02 в конструктивных параметрах серьезно уступают двухсекционным гигантам типа Thermalright Silver Arrow и Noctua NH-D14, догнать которых при дальнейшем увеличении скорости вентиляторов будет все сложнее и сложнее).

Диаграмма 9. Температурные показатели (температура процессорной «крышки», малошумный домен)

Диаграмма 10. Термическое сопротивление (малошумный домен)

А вот тут конкуренция становится уже более острой: в «соцсоревновании» Scythe Ninja 3 и Mugen 2 преимущество переходит на сторону Mugen 2 (в особенности это касается их двухвентиляторных сборок), а Thermalright HR-02 закономерно оказывается позади удальца Silver Arrow. Судя по всему, при скоростях 900-1000 об/мин связка набортных вентиляторов и радиаторов наших подопытных перестает быть действительно слаженной (они, образно говоря, вплотную подходят к пределу своих термических способностей), и весьма вероятно, что их результативность на повышенных оборотах окажется еще дальше от оптимальной.

Диаграмма 11. Температурные показатели (температура процессорной «крышки», эргономичный домен)

Диаграмма 12. Термическое сопротивление (эргономичный домен)

Как видим, практика полностью подтверждает наши прогнозы — в эргономичном рабочем режиме Scythe Ninja 3 и Thermalright HR-02 выступают довольно-таки слабо, показывая далеко не самую авангардную результативность (по факту, они больше тяготеют к кулерам среднего, а никак не высшего технического класса). Определенно, их применение в этом режиме нельзя назвать рациональной идеей. И если все-таки пользователь заинтересован в кулерах с повышенными оборотами вентиляторов (1300 об/мин и более), то в этом случае лучше обратить внимание на другие продукты (к примеру, на Scythe Mugen 2 — как очевидную альтернативу Scythe Ninja 3, или на Thermalright Archon — как еще более очевидную замену Thermalright HR-02).

Диаграмма 13. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)

Диаграмма 14. Термическое сопротивление (штатные/эталонные режимы)

Диаграмма 15. Рейтинг «Соотношение эффективность/шум»

Выводы

Итак, на сегодня у нас три вывода. Первый вывод (вполне ожидаемый): Scythe Ninja 3 и Thermalright HR-02 демонстрируют великолепную приспособленность к функционированию в пассивном режиме, где они выступают фактически вне конкуренции (только эти два кулера способны обеспечить нормативное охлаждение процессоров с теплопакетом 90-95 Вт в условиях естественной конвекции воздуха). Второй вывод (немного неожиданный): для режимов с дефицитом вентиляции (скорость вентиляторов порядка 300 об/мин) в наибольшем выигрыше оказывается кулер Thermalright Archon, а не двое наших подопытных. Наконец, третий вывод (известный фактически уже априори): начиная с малошумного рабочего режима, Scythe Ninja 3 и Thermalright HR-02 проявляют себя просто как хорошие, добротные кулеры, без каких-либо значимых преимуществ перед другими высококлассными продуктами. Таким образом, самым подходящим вариантом для практического использования Scythe Ninja 3 и Thermalright HR-02 является как раз тот, который собственно и обозначен их маркетинговым позиционированием — это бесшумные пользовательские системы с преимущественно пассивным охлаждением (в том числе, и конфигурации с полным пассивом — то есть без единого вентилятора внутри ПК). Очень хорошо могут зарекомендовать себя наши подопытные также и при минимальных скоростных установках вентиляторов (скорость до 500 об/мин) — в особенности это касается Scythe Ninja 3, который способен успешно конкурировать с продуктами более тяжелого и более дорогого технического класса. Но вот другие рабочие режимы (скорость вентиляторов 700 об/мин и более) уже вряд ли можно назвать оптимальными для Scythe Ninja 3 и Thermalright HR-02 — их использование в таких условиях будет, на наш взгляд, малополезным и нерациональным.

Что ж, по итогам сегодняшнего исследования, за оригинальные технические решения кулеры Scythe Ninja 3 и Thermalright HR-02 получают награду в номинации «Оригинальный Дизайн».

Остается пожелать компаниям Scythe и Thermalright новых свершений в развитии хай-эндовой линейки кулеров, «заточенных» под авангардную результативность и сдобренных оптимизированным комплексом технико-эксплуатационных качеств. Ну, а мы и дальше будем следить за развитием событий на этом фронте.
