44 pages of detailed instruction manual and user guide of exploitation in Russian in English

АВТО

Скорость вентилятора автоматически переключается (с высокой на

низкую и обратно) в зависимости от количества примесей в воздухе.

Датчики определяют уровень загрязнения для обеспечения эффективной

очистки воздуха.

РАСШИРЕННЫЙ
АВТОМАТИЧЕСКИЙ

Устройство начнет автоматически работать на более высоком уровне, чем обычный, с

интенсивностью испускания ионов Plasmacluster высокой плотности и собирая пыль.

Когда влажность достигнет 70% или более, устройство будет выпускать воздушный

поток непрерывно.

ПЫЛЬЦА

Чувствительность датчика пыли автоматически устанавливается на «высокую» и

быстро обнаруживает примеси, такие как пыль и пыльцу, чтобы очистить воздух.

R-9

Р

УССКИЙ

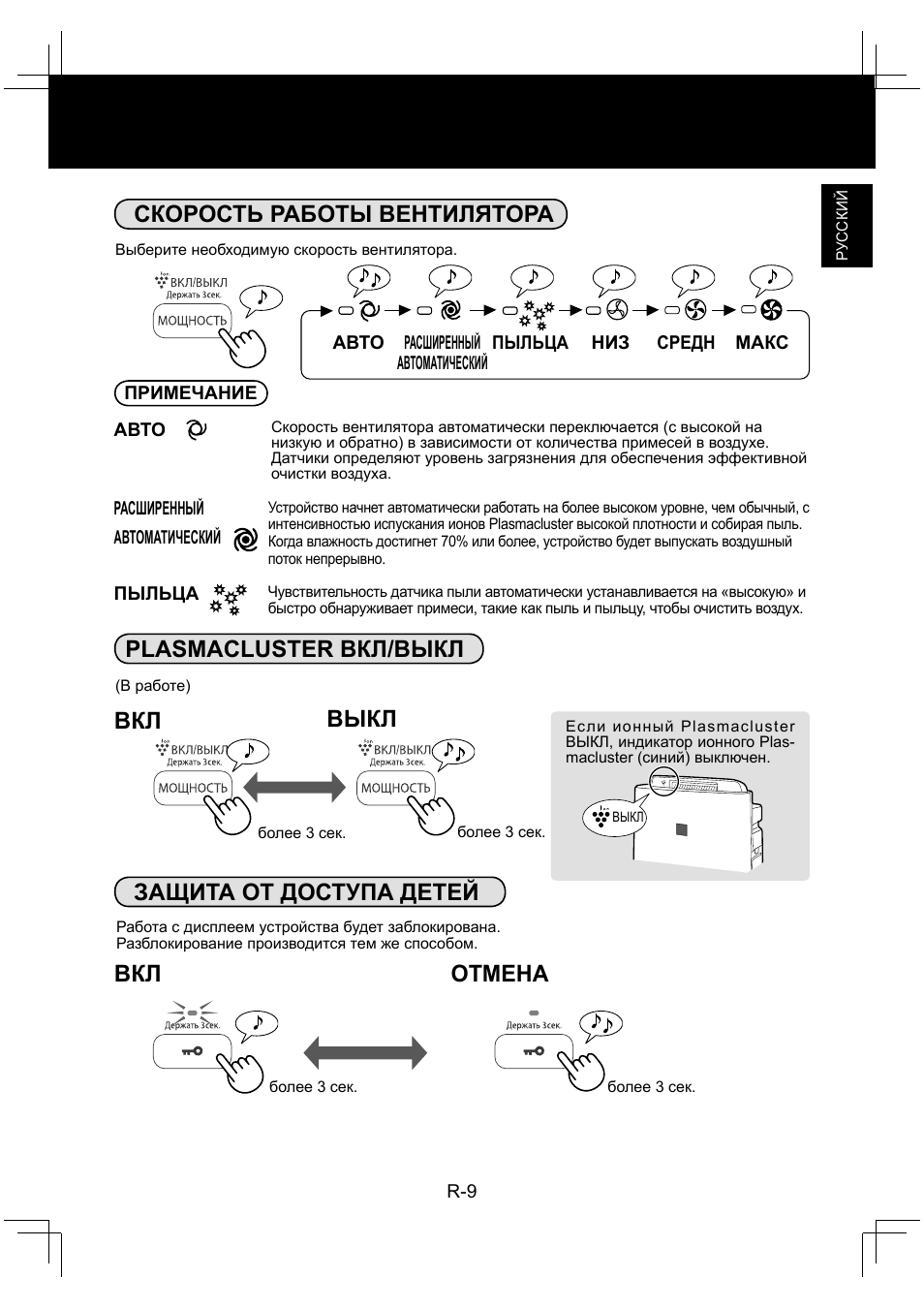

СКОРОСТЬ РАБОТЫ ВЕНТИЛЯТОРА

PLASMACLUSTER ВКЛ/ВЫКЛ

Выберите необходимую скорость вентилятора.

ВЫКЛ

(В работе)

ПРИМЕЧАНИЕ

ВКЛ

АВТО РАСШИРЕННЫЙ

АВТОМАТИЧЕСКИЙ

ПЫЛЬЦА

НИЗ

СРЕДН МАКС

ЗАЩИТА ОТ ДОСТУПА ДЕТЕЙ

Работа с дисплеем устройства будет заблокирована.

Разблокирование производится тем же способом.

ВКЛ

ОТМЕНА

более 3 сек.

более 3 сек.

более 3 сек.

более 3 сек.

Если ионный Plasmacluster

ВЫКЛ, индикатор ионного Plas-

macluster (синий) выключен.

ВЫКЛ

Полезные функции, Настройка индикаторов таймер вкл таймер выкл, Настройка чувствительности датчиков

Page 12 Support chat

• Image
• Text

2 час

1 час

10 час

6 час

4 час

14 час

4 час

2 час

12 час

8 час

8 час

ОТМЕНА

ОТМЕНА

ярче

темнее

выключить

R-10

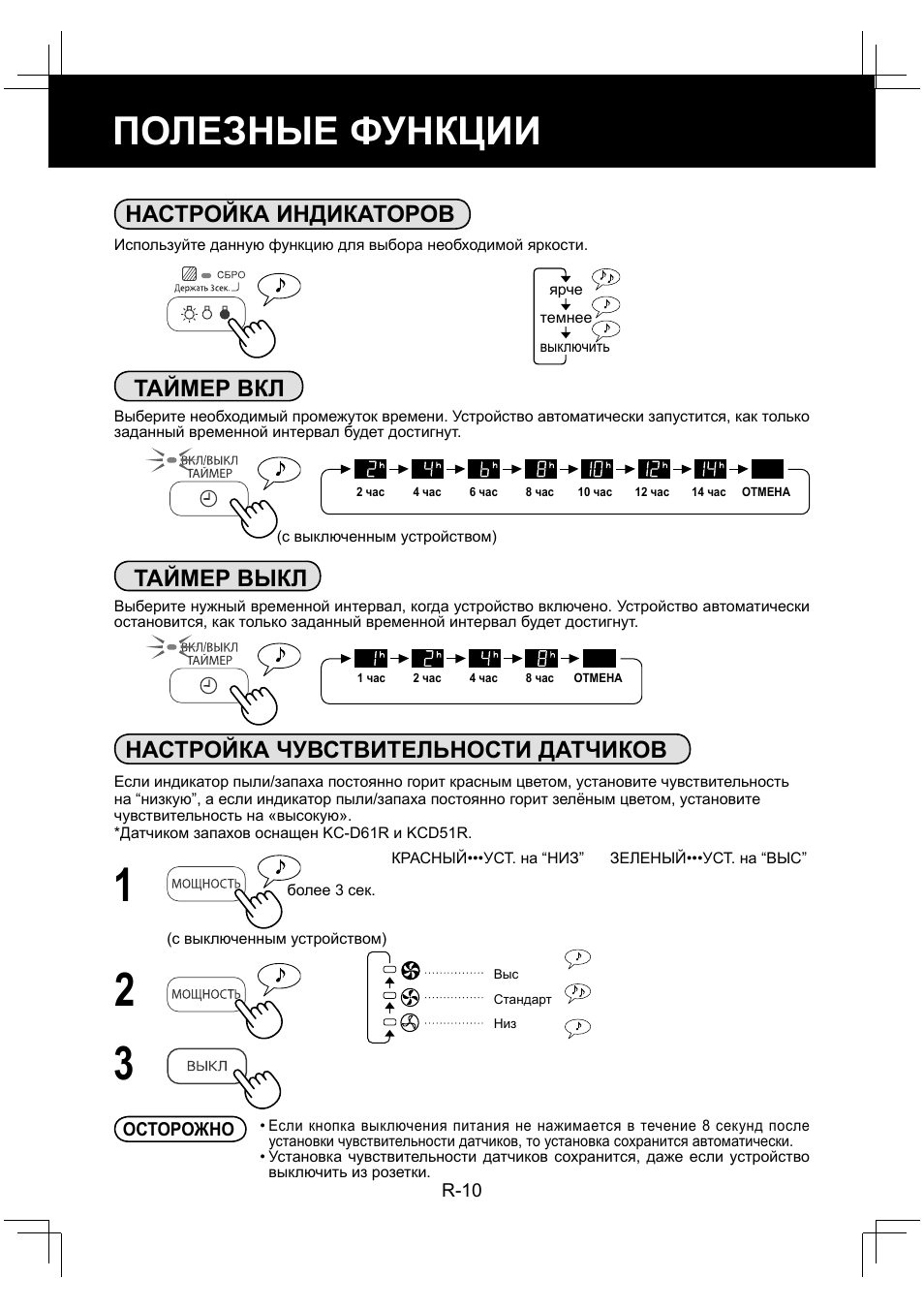

ПОЛЕЗНЫЕ ФУНКЦИИ

Выс

Стандарт

Низ

НАСТРОЙКА ИНДИКАТОРОВ

ТАЙМЕР ВКЛ

ТАЙМЕР ВЫКЛ

Используйте данную функцию для выбора необходимой яркости.

Выберите необходимый промежуток времени. Устройство автоматически запустится, как только

заданный временной интервал будет достигнут.

Выберите нужный временной интервал, когда устройство включено. Устройство автоматически

остановится, как только заданный временной интервал будет достигнут.

НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКОВ

1

Если индикатор пыли/запаха постоянно горит красным цветом, установите чувствительность

на “низкую”, а если индикатор пыли/запаха постоянно горит зелёным цветом, установите

чувствительность на «высокую».

*Датчиком запахов оснащен KC-D61R и KCD51R.

КРАСНЫЙ•••УСТ. на “НИЗ” ЗЕЛЕНЫЙ•••УСТ. на “ВЫС”

2
3

ОСТОРОЖНО

• Если кнопка выключения питания не нажимается в течение 8 секунд после

установки чувствительности датчиков, то установка сохранится автоматически.

• Установка чувствительности датчиков сохранится, даже если устройство

выключить из розетки.

более 3 сек.

(с выключенным устройством)

(с выключенным устройством)

Уход и обслуживание, Показатели необходимости обслуживания, Извлечение увлажняющего фильтра

Индикатор фильтра Support chat

• Image
• Text

1

R-11

Р

УССКИЙ

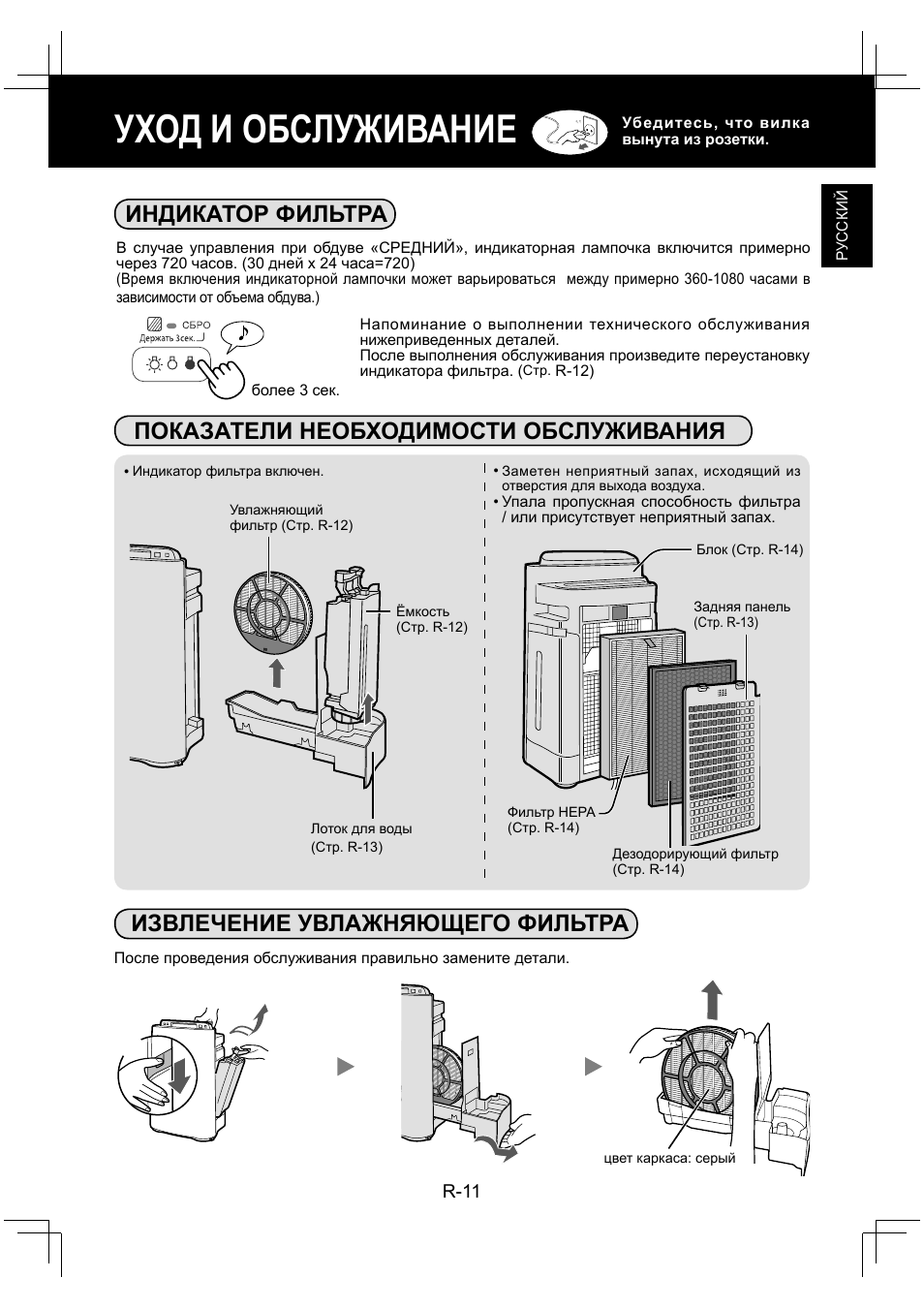

УХОД И ОБСЛУЖИВАНИЕ

ПОКАЗАТЕЛИ НЕОБХОДИМОСТИ ОБСЛУЖИВАНИЯ

В случае управления при обдуве «СРЕДНИЙ», индикаторная лампочка включится примерно

через 720 часов. (30 дней x 24 часа=720)

(Время включения индикаторной лампочки может варьироваться между примерно 360-1080 часами в
зависимости от объема обдува.)

Напоминание о выполнении технического обслуживания

нижеприведенных деталей.

После выполнения обслуживания произведите переустановку

индикатора фильтра. (

Стр.

R-12)

ИЗВЛЕЧЕНИЕ УВЛАЖНЯЮЩЕГО ФИЛЬТРА

цвет каркаса: серый

После проведения обслуживания правильно замените детали.

ИНДИКАТОР ФИЛЬТРА

Убедитесь, что вилка

вынута из розетки.

•

Заметен неприятный запах, исходящий из

отверстия для выхода воздуха.

• Упала пропускная способность фильтра

/ или присутствует неприятный запах.

более 3 сек.

Увлажняющий

фильтр (Стр. R-12)

Ёмкость

(Стр. R-12)

Лоток для воды
(Стр. R-13)

•

Индикатор фильтра включен.

Блок (Стр. R-14)

Задняя панель

(Стр. R-13)

Дезодорирующий фильтр

(Стр. R-14)

Фильтр HEPA

(Стр. R-14)

R-12

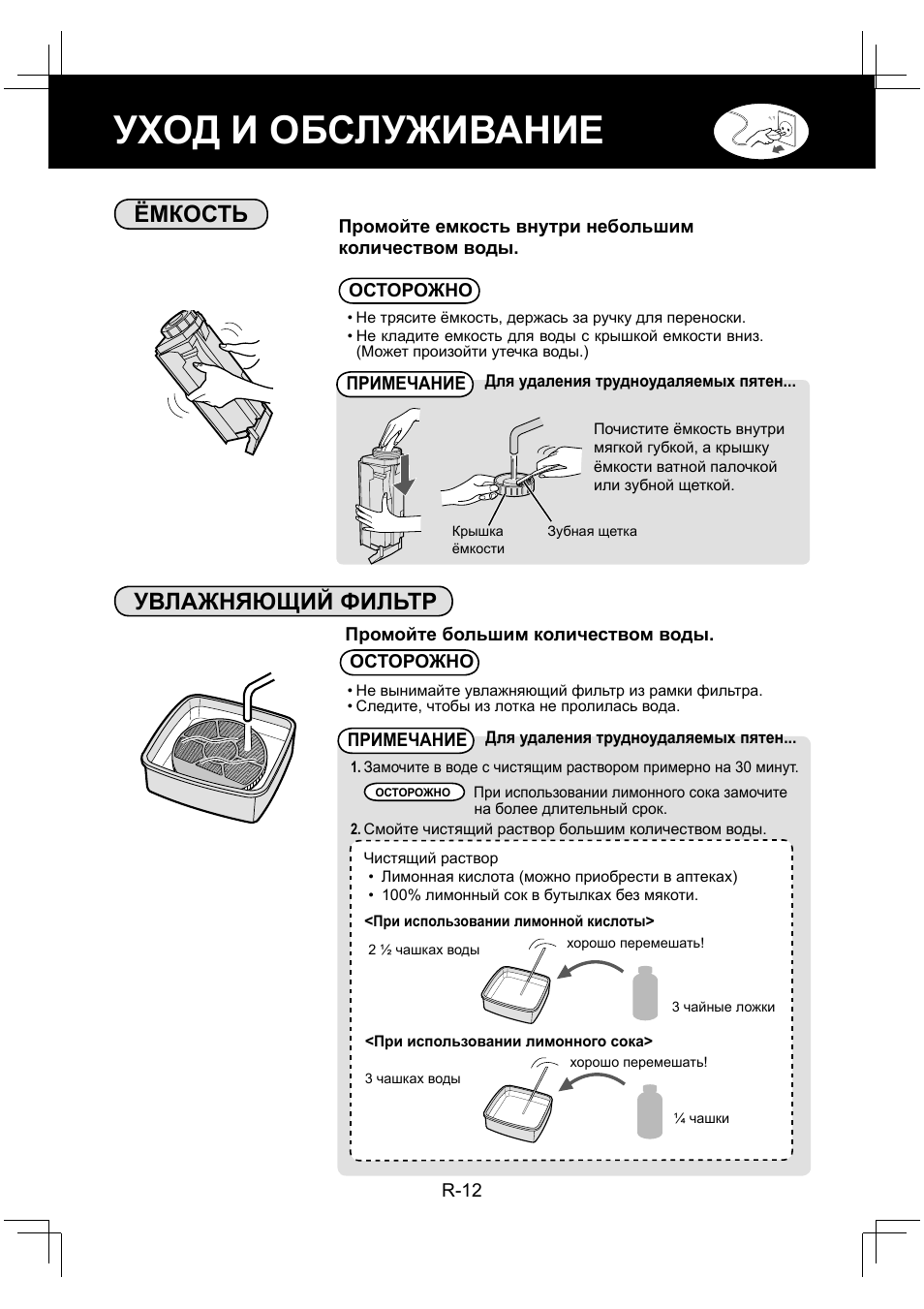

УХОД И ОБСЛУЖИВАНИЕ

ЁМКОСТЬ

Промойте емкость внутри небольшим
количеством воды.

• Не трясите ёмкость, держась за ручку для переноски.
• Не кладите емкость для воды с крышкой емкости вниз.

(Может произойти утечка воды.)

ОСТОРОЖНО

ПРИМЕЧАНИЕ

Для удаления трудноудаляемых пятен…

Зубная щетка

Крышка
ёмкости

Почистите ёмкость внутри
мягкой губкой, а крышку
ёмкости ватной палочкой
или зубной щеткой.

УВЛАЖНЯЮЩИЙ ФИЛЬТР

Промойте большим количеством воды.

ОСТОРОЖНО

• Не вынимайте увлажняющий фильтр из рамки фильтра.

• Следите, чтобы из лотка не пролилась вода.

ПРИМЕЧАНИЕ

Для удаления трудноудаляемых пятен…

1. Замочите в воде с чистящим раствором примерно на 30 минут.

ОСТОРОЖНО

При использовании лимонного сока замочите

на более длительный срок.

2. Смойте чистящий раствор большим количеством воды.

Чистящий раствор

• Лимонная кислота (можно приобрести в аптеках)
• 100% лимонный сок в бутылках без мякоти.

<При использовании лимонной кислоты>

<При использовании лимонного сока>

хорошо перемешать!

2 ½ чашках воды

3 чайные ложки

3 чашках воды

¼ чашки

хорошо перемешать!

R-13

Р

УССКИЙ

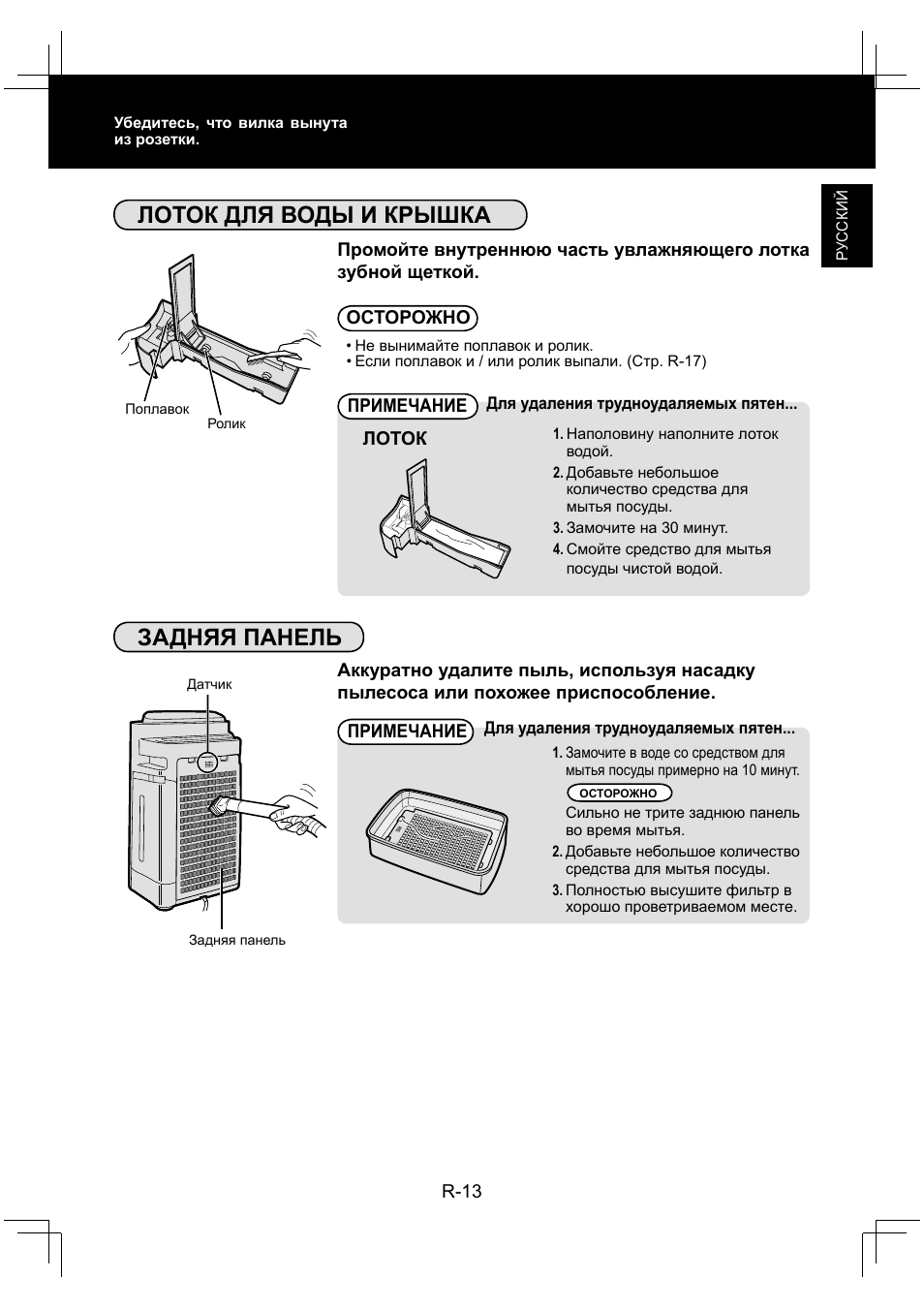

Задняя панель

ЛОТОК ДЛЯ ВОДЫ И КРЫШКА

ОСТОРОЖНО

Промойте внутреннюю часть увлажняющего лотка
зубной щеткой.

Убедитесь, что вилка вынута

из розетки.

• Не вынимайте поплавок и ролик.

• Если поплавок и / или ролик выпали. (Стр. R-17)

ПРИМЕЧАНИЕ

Для удаления трудноудаляемых пятен…

ЛОТОК

1. Наполовину наполните лоток

водой.

2. Добавьте небольшое

количество средства для

мытья посуды.

3. Замочите на 30 минут.
4. Смойте средство для мытья

посуды чистой водой.

ЗАДНЯЯ ПАНЕЛЬ

ПРИМЕЧАНИЕ

Для удаления трудноудаляемых пятен…

Аккуратно удалите пыль, используя насадку
пылесоса или похожее приспособление.

Ролик

Поплавок

1. Замочите в воде со средством для

мытья посуды примерно на 10 минут.

Сильно не трите заднюю панель

во время мытья.

2. Добавьте небольшое количество

средства для мытья посуды.

3. Полностью высушите фильтр в

хорошо проветриваемом месте.

ОСТОРОЖНО

Датчик

R-14

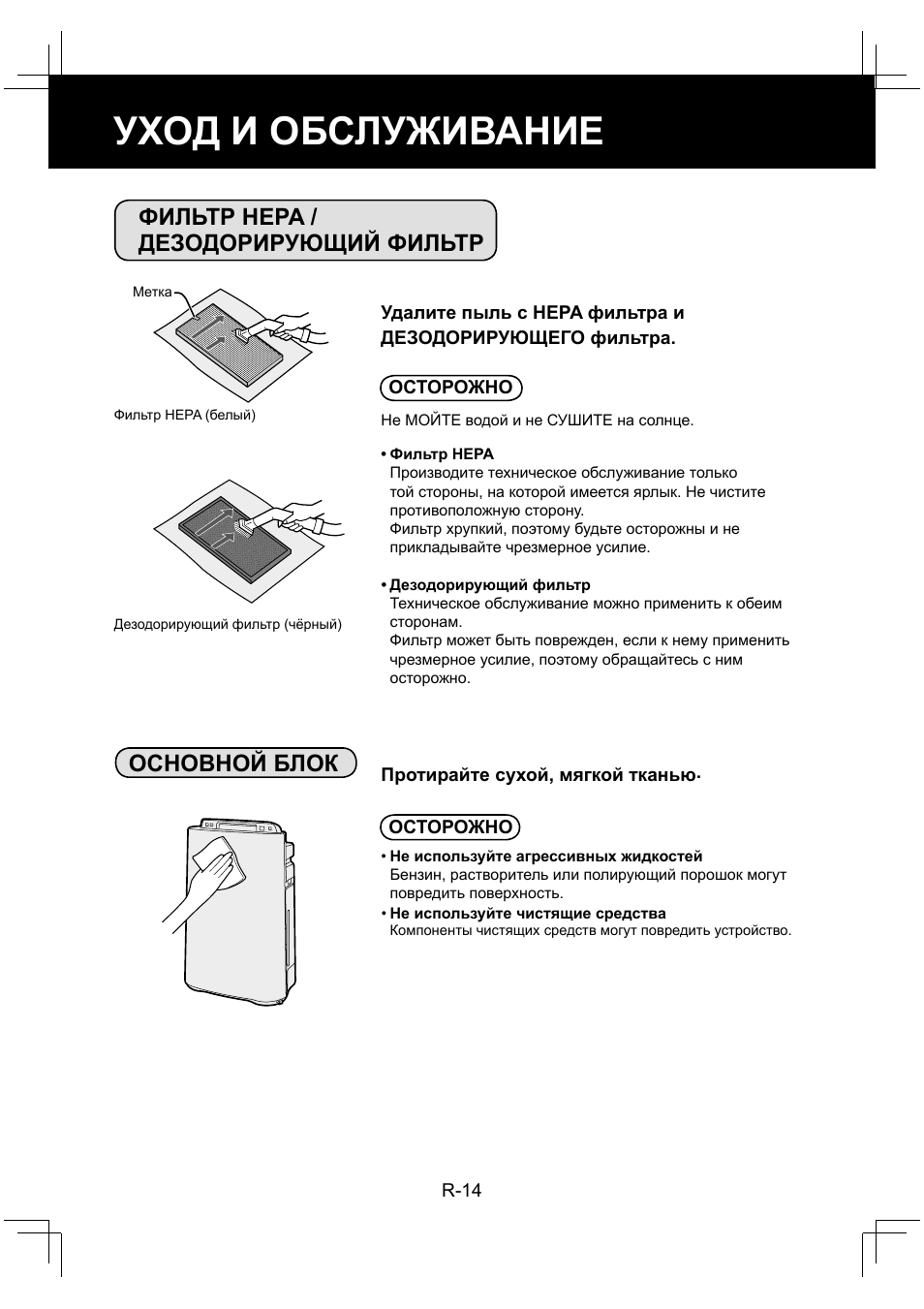

УХОД И ОБСЛУЖИВАНИЕ

Не МОЙТЕ водой и не СУШИТЕ на солнце.

• Фильтр HEPA

Производите техническое обслуживание только
той стороны, на которой имеется ярлык. Не чистите
противоположную сторону.
Фильтр хрупкий, поэтому будьте осторожны и не
прикладывайте чрезмерное усилие.

• Дезодорирующий фильтр

Техническое обслуживание можно применить к обеим
сторонам.
Фильтр может быть поврежден, если к нему применить
чрезмерное усилие, поэтому обращайтесь с ним
осторожно.

ФИЛЬТР HEPA /
ДЕЗОДОРИРУЮЩИЙ ФИЛЬТР

ОСНОВНОЙ БЛОК

ОСТОРОЖНО

Протирайте сухой, мягкой тканью.

• Не используйте агрессивных жидкостей

Бензин, растворитель или полирующий порошок могут

повредить поверхность.

• Не используйте чистящие средства

Компоненты чистящих средств могут повредить устройство.

ОСТОРОЖНО

Удалите пыль с HEPA фильтра и
ДЕЗОДОРИРУЮЩЕГО фильтра.

Метка

Фильтр HEPA (белый)

Дезодорирующий фильтр (чёрный)

Модели сменных фильтров

Проконсультируйтесь у Вашего дилера по вопросам
приобретения сменных фильтров.

•Фильтр HEPA

В течение 10-х лет после вскрытия упаковки

•Дезодорирующий фильтр

В течение 10-х лет после вскрытия упаковки

•Увлажняющий фильтр

В течение 10-х лет после вскрытия упаковки

Воспользуйтесь наклейкой с датой в

качестве ориентира для следующей
замены фильтров.

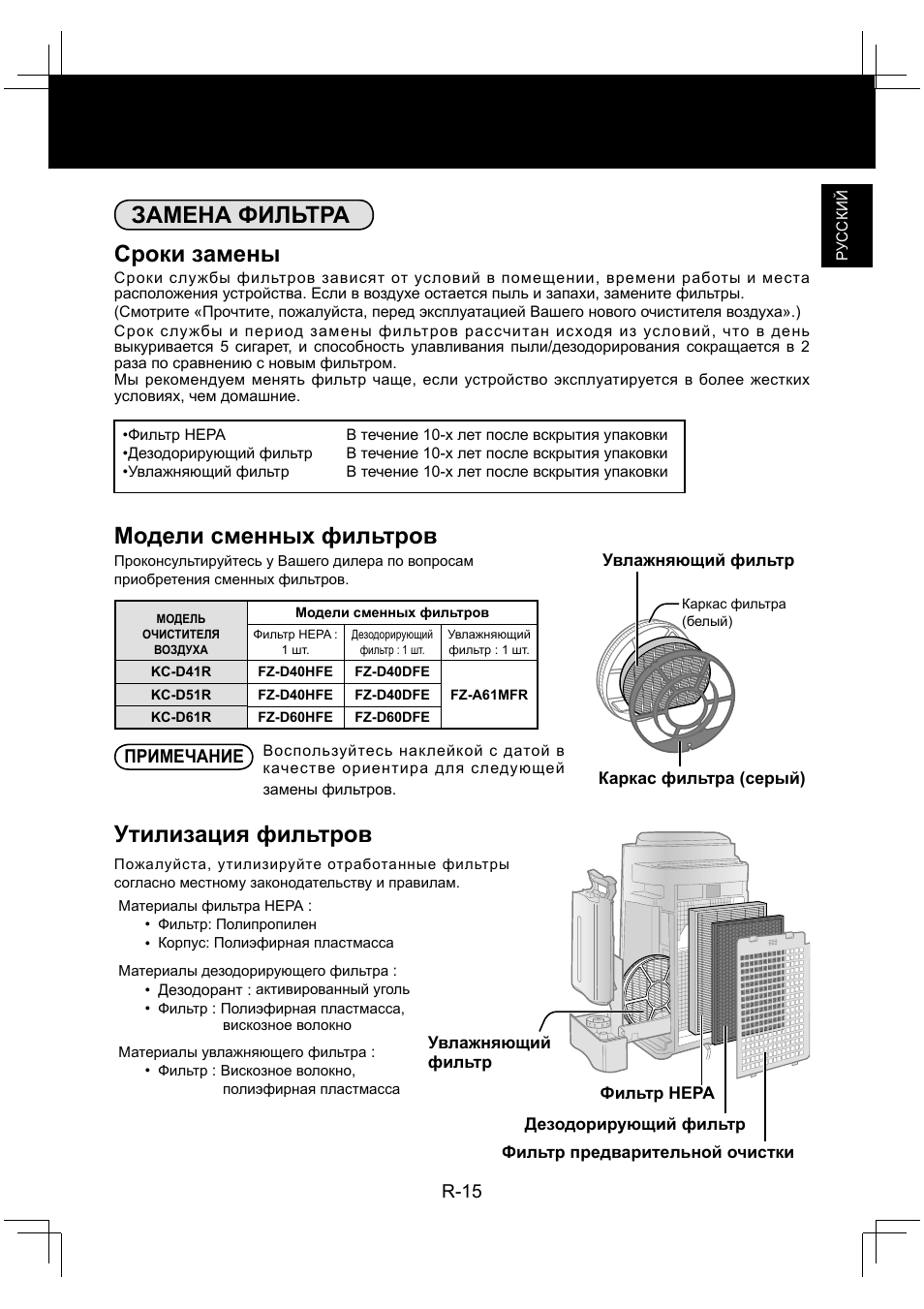

R-15

Р

УССКИЙ

Сроки замены

Сроки службы фильтров зависят от условий в помещении, времени работы и места

расположения устройства. Если в воздухе остается пыль и запахи, замените фильтры.
(Смотрите «Прочтите, пожалуйста, перед эксплуатацией Вашего нового очистителя воздуха».)
Срок службы и период замены фильтров рассчитан исходя из условий, что в день

выкуривается 5 сигарет, и способность улавливания пыли/дезодорирования сокращается в 2

раза по сравнению с новым фильтром.

Мы рекомендуем менять фильтр чаще, если устройство эксплуатируется в более жестких

условиях, чем домашние.

Увлажняющий фильтр

Каркас фильтра (серый)

ЗАМЕНА ФИЛЬТРА

ПРИМЕЧАНИЕ

МОДЕЛЬ

ОЧИСТИТЕЛЯ

ВОЗДУХА

Модели сменных фильтров

Фильтр HEPA :

1 шт.

Дезодорирующий

фильтр : 1 шт.

Увлажняющий

фильтр : 1 шт.

KC-D41R

FZ-D40HFE

FZ-D40DFE

FZ-A61MFR

KC-D51R

FZ-D40HFE

FZ-D40DFE

KC-D61R

FZ-D60HFE

FZ-D60DFE

Фильтр HEPA

Дезодорирующий фильтр

Фильтр предварительной очистки

Утилизация фильтров

Пожалуйста, утилизируйте отработанные фильтры
согласно местному законодательству и правилам.

Материалы фильтра HEPA

:

•

Фильтр: Полипропилен

•

Корпус: Полиэфирная пластмасса

Материалы дезодорирующего фильтра

:

• Дезодорант :

активированный уголь

•

Фильтр

:

Полиэфирная пластмасса,

вискозное волокно

Материалы увлажняющего фильтра

:

•

Фильтр

:

Вискозное волокно,

полиэфирная пластмасса

Каркас фильтра
(белый)

Увлажняющий
фильтр

R-16

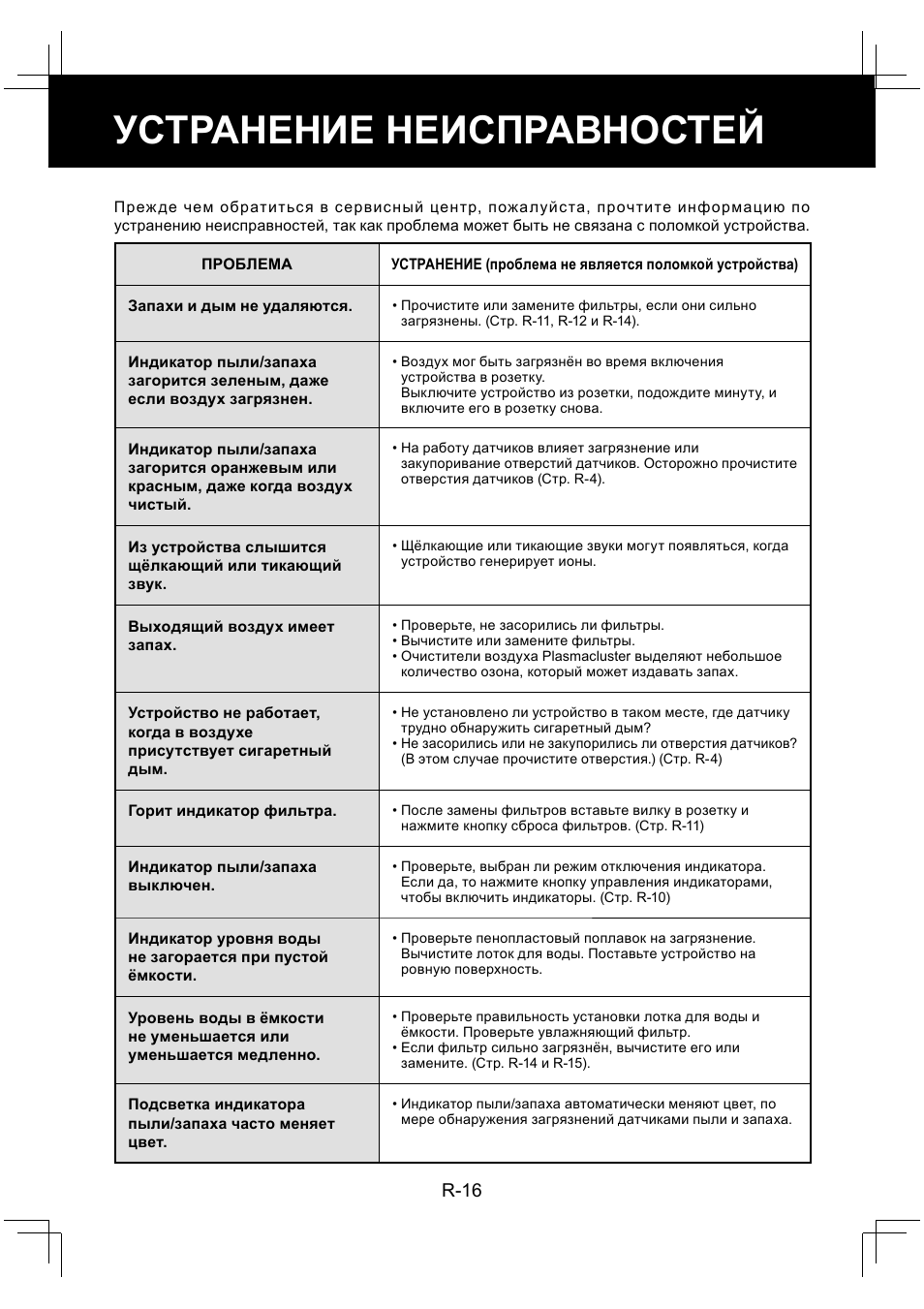

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПРОБЛЕМА

УСТРАНЕНИЕ (проблема не является поломкой устройства)

Запахи и дым не удаляются.

• Прочистите или замените фильтры, если они сильно

загрязнены. (Стр. R-11, R-12 и R-14).

Индикатор пыли/запаха
загорится зеленым, даже
если воздух загрязнен.

• Воздух мог быть загрязнён во время включения

устройства в розетку.

Выключите устройство из розетки, подождите минуту, и

включите его в розетку снова.

Индикатор пыли/запаха
загорится оранжевым или
красным, даже когда воздух
чистый.

• На работу датчиков влияет загрязнение или

закупоривание отверстий датчиков. Осторожно прочистите

отверстия датчиков (Стр. R-4).

Из устройства слышится
щёлкающий или тикающий
звук.

• Щёлкающие или тикающие звуки могут появляться, когда

устройство генерирует ионы.

Выходящий воздух имеет
запах.

• Проверьте, не засорились ли фильтры.

• Вычистите или замените фильтры.

• Очистители воздуха Plasmacluster выделяют небольшое

количество озона, который может издавать запах.

Устройство не работает,
когда в воздухе
присутствует сигаретный
дым.

• Не установлено ли устройство в таком месте, где датчику

трудно обнаружить сигаретный дым?

• Не засорились или не закупорились ли отверстия датчиков?

(В этом случае прочистите отверстия.) (Стр. R-4)

Горит индикатор фильтра.

• После замены фильтров вставьте вилку в розетку и

нажмите кнопку сброса фильтров. (Стр. R-11)

Индикатор пыли/запаха
выключен.

• Проверьте, выбран ли режим отключения индикатора.

Если да, то нажмите кнопку управления индикаторами,

чтобы включить индикаторы. (Стр. R-10)

Индикатор уровня воды
не загорается при пустой
ёмкости.

• Проверьте пенопластовый поплавок на загрязнение.

Вычистите лоток для воды. Поставьте устройство на

ровную поверхность.

Уровень воды в ёмкости
не уменьшается или
уменьшается медленно.

• Проверьте правильность установки лотка для воды и

ёмкости. Проверьте увлажняющий фильтр.

• Если фильтр сильно загрязнён, вычистите его или

замените. (Стр. R-14 и R-15).

Подсветка индикатора
пыли/запаха часто меняет
цвет.

• Индикатор пыли/запаха автоматически меняют цвет, по

мере обнаружения загрязнений датчиками пыли и запаха.

Преж де чем обратиться в сервисный центр, пожалуйста, прочтите информацию по
устранению неисправностей, так как проблема может быть не связана с поломкой устройства.

ПРОБЛЕМА

УСТРАНЕНИЕ

(проблема не является поломкой устройства)

Когда ролик/поплавок/лоток извлечены.

• Установите ролик/поплавок/лоток в

нижеуказанном порядке.

АВТОМАТИЧЕСКИЙ ПОВТОРНЫЙ СТАРТ

После аварийного отключения питания,

при восстановлении питания, работа

устройства автоматически возобновляется.

Автоматический повторный старт

устройства можно настроить.

• Даже если во время работы устройства

вилка была вынута из розетки или выключен

прерыватель, то после возобновления питания

работа возобновится в предыдущем режиме и

с предшествующими настройками.

R-17

Р

УССКИЙ

ПОПЛАВОК

РОЛИК

1. Вставьте поплавок

под этим выступом.

2. Вставьте выступ

поплавка в
отверстие.

3. Вставьте выступ

на другой стороне
поплавка в
отверстие.

Поплавок

Выступ

Поплавок

Вид поперечного разреза

(с выключенным устройством)

ВКЛ

(с выключенным устройством)

ОТМЕНА

(одновременно более, чем на 3 сек.)

Если , , лампа загорается

более, чем на 10 секунд, то

настройка завершена.

(одновременно более, чем на 3 сек.)

Зафиксируйте ролик в лотке сбоку.

Лоток для воды

Лоток

До щелчка

R-18

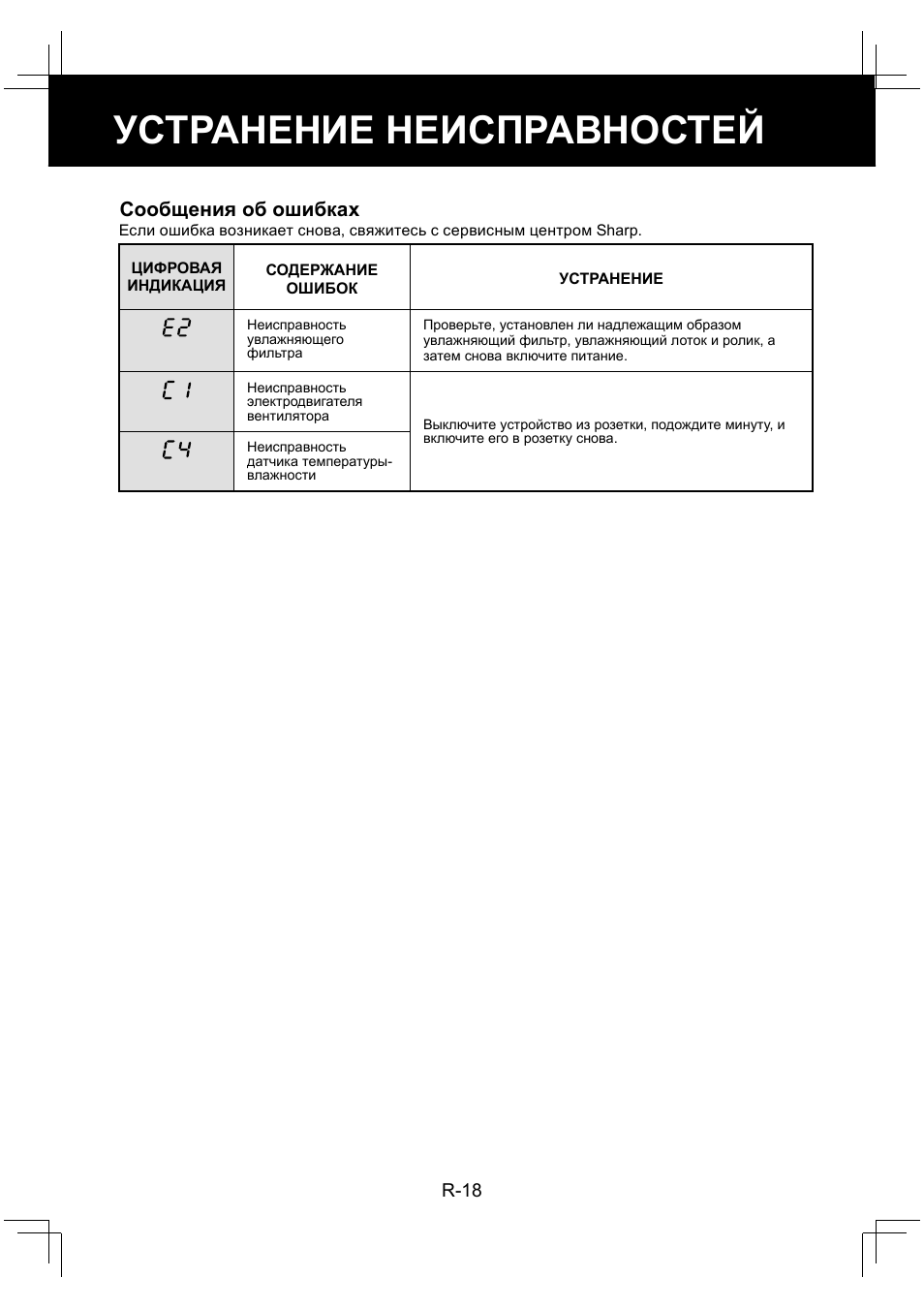

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Сообщения об ошибках

Если ошибка возникает снова, свяжитесь с сервисным центром Sharp.

ЦИФРОВАЯ

ИНДИКАЦИЯ

СОДЕРЖАНИЕ

ОШИБОК

УСТРАНЕНИЕ

Неисправность

увлажняющего

фильтра

Проверьте, установлен ли надлежащим образом

увлажняющий фильтр, увлажняющий лоток и ролик, а

затем снова включите питание.

Неисправность

электродвигателя

вентилятора

Выключите устройство из розетки, подождите минуту, и

включите его в розетку снова.

Неисправность

датчика температуры-

влажности

Press the button for help
