Sheriff 5btx925lcd инструкция по эксплуатации

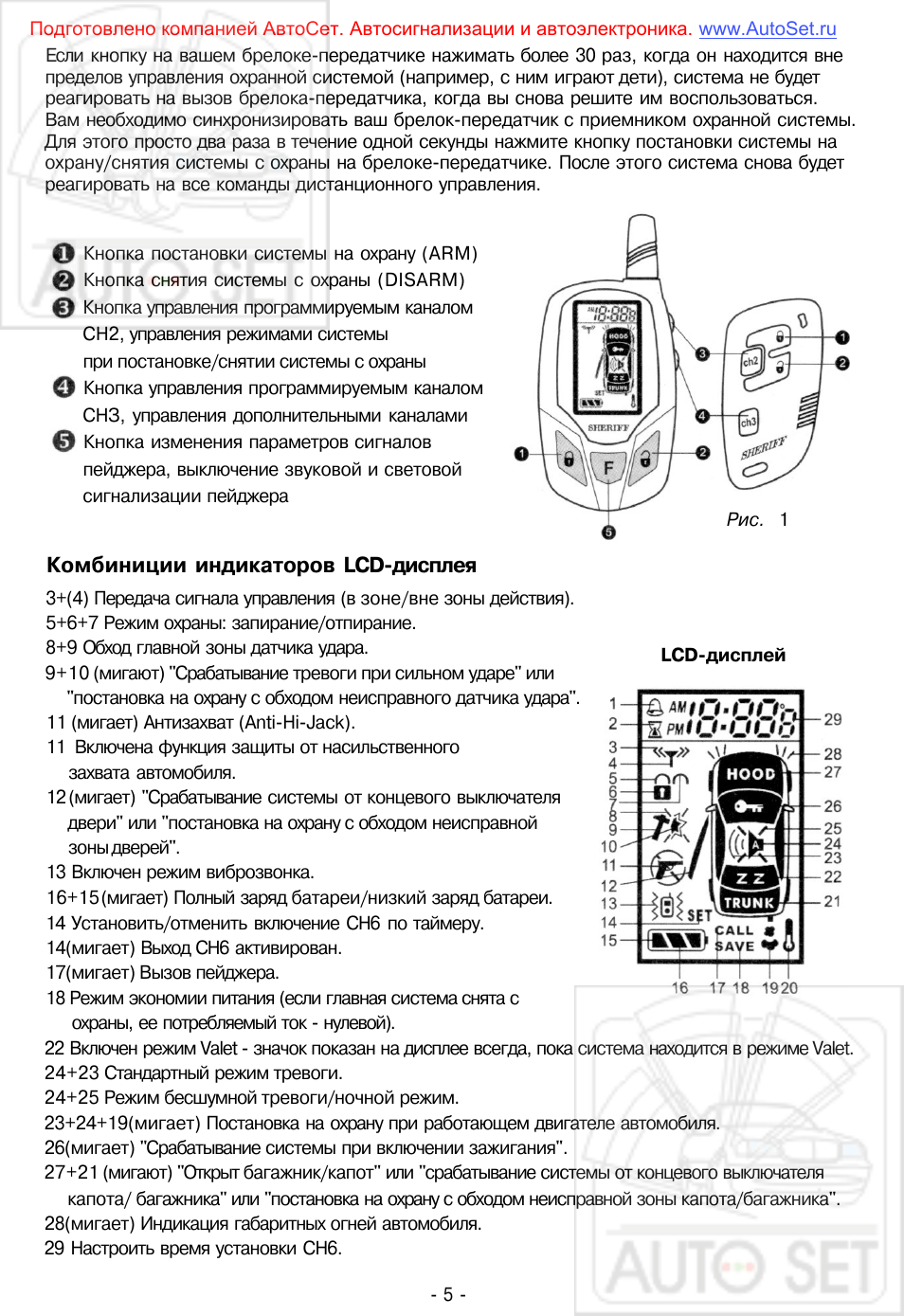

5BTX925LCD – это не модель сигнализации, а название пульта дистанционного управления охранной системы Шериф. Брелок применяется в противоугонных комплексах Sheriff ZX-925. На корпусе основного пейджера располагается дисплей и пять клавиш для использования функций:

постановка на охрану (ARM) – символ закрытого замка;
снятие с защиты (DISARM) – эмблема открытого замочка;
клавиша управления программируемым каналом – пентаграмма CH2;
кнопка управления дополнительным каналом – надпись СН3;
выключение световой и звуковой сигнализации брелока – знак F.

Ниже будет дана инструкция Sheriff 5BTX925LCD.

Содержание

Как открыть и закрыть машину
Программирование нового брелка-пейджера
Перепрошивка старого коммутатора 5BTX 925 LCD
Почему пульт сигнализации не работает?
Как снять корпус брелка Sheriff 5btx925lcd
Настройка времени на экране
Видео инструкция по эксплуатации пульта

Скачать инструкцию полностью.

Узнайте как настроить брелок сигнализации Шериф.

Как открыть и закрыть машину

Основными функциями брелока Шериф 5BTX925LCD являются постановка и снятие с охраны транспортного средства. Для того чтобы поставить на сигнализацию автомобиль сделайте следующее.

Кратковременно нажмите на кнопку 1.
Последует однократное срабатывание габаритных огней и сирены.
Светодиод на антенном модуле начнёт медленно мигать.

Для снятия автомобиля с охраны кликните по клавише 2.

Светодиод погаснет.
Габаритные огни моргнут дважды.
Сирена издаст два сигнала.

Помимо этого, с брелока можно управлять такими функциями:

включение и выключение режима «паника»;
поиск автомобиля;
«беззвучная постановка на охрану» и снятие с него;
«Anti-Hi-Jack» и др.

Программирование нового брелка-пейджера

Если предполагается запись кода противоразбойного транспондера, то перед началом действий, отключите его питание. Для того чтобы прикрепить брелок к блоку управления сигнализации снимите автомобиль с охраны командой с пульта или же вводом кода кнопкой «Валет». При использовании секретного пароля привязка пейджера осуществляется по следующему алгоритму.

Включите и выключите зажигание. Ещё раз включите его.
Нажатием на клавишу «Валет» введите первую цифру персонального кода (количество нажатий – первое значение пароля).
Выключите и включите зажигание.
Используя клавишу «Валет», введите второе значение кода.
Деактивируйте и активируйте зажигание. Последует звуковой сигнал.
Трижды нажмите «Валет». Прозвучит один продолжительный писк сирены.
Нажмите 1-ую кнопку первого коммутатора. Последует писк.
Повторите предыдущее действие для оставшихся пультов дистанционного управления.
Включите транспондер. Прозвучит сирена, свидетельствующая об успешно проведённых действиях. Выключите устройство.
Для выхода из режима программирование выключите зажигание или ничего не делайте в течение восьми секунд. Пискнут один короткий и длинный сигналы. Светодиодный индикатор погаснет.
Проверьте транспондер.

Смотрите фото брелков сигнализации Мангуст с 4 кнопками.

Перепрошивка старого коммутатора 5BTX 925 LCD

Каждое действие должно быть проведено в течение пяти секунд. Если вы не уложились в это время, то система выйдет из режима настройки. Запись брелоков начните с отключения противоразбойного транспондера. Далее, следуйте определенным пунктам.

Снимите машину с охраны. Включите зажигание.
Нажмите на «Валет» три раза. Последует звуковой сигнал.
Зажмите 1-ую клавишу на первом пульте до той поры, пока не прозвучит продолжительный писк сигналки, подтверждающий успешную запись. Светодиод редко замигает.
Проделайте предыдущую операцию для оставшихся дистанционных устройств.
Проверьте транспондер. Прозвучит сирена. Выключите коммутатор.
Выйдите из режима настройки, выключив зажигание или не нажимая ничего на протяжении восьми секунд. Прозвучат один короткий и продолжительный сигналы сирены. Светодиод потухнет.
Включите транспондер.

Почему пульт сигнализации не работает?

Вы заметили, что брелок перестал отвечать на ваши действия. Одним из решений этой проблемы является перепрограммирование дистанционного устройства. Но прошить пульт не получается. Рассмотрим причины, мешающие этому:

села батарейка. Замените элемент питания;
повреждение контактов внутри пульта. Прочините самостоятельно либо обратитесь в сервисный центр;
воздействие помех, нарушающих связь брелока с блоком управления. Переставьте автомобиль на другое место.

Узнайте как прошить брелок сигнализации Мангуст.

Как снять корпус брелка Sheriff 5btx925lcd

Для разборки брелока понадобятся: маленькая крестовая отвёртка, небольшая салфетка, нож или тонкая пластина. Для того чтобы снять корпус пульта, следуйте инструкции.

Поверните брелок обратной стороной к себе.
Откройте крышку батарейного отсека. Извлеките элемент питания.
В нише для аккумулятора располагается саморез. Выкрутите его.
Ножом или узкой пластиной подденьте корпус посередине.
Аккуратно разъедините пейджер на две части.
После проведённых работ, в обратной последовательности соберите брелок.

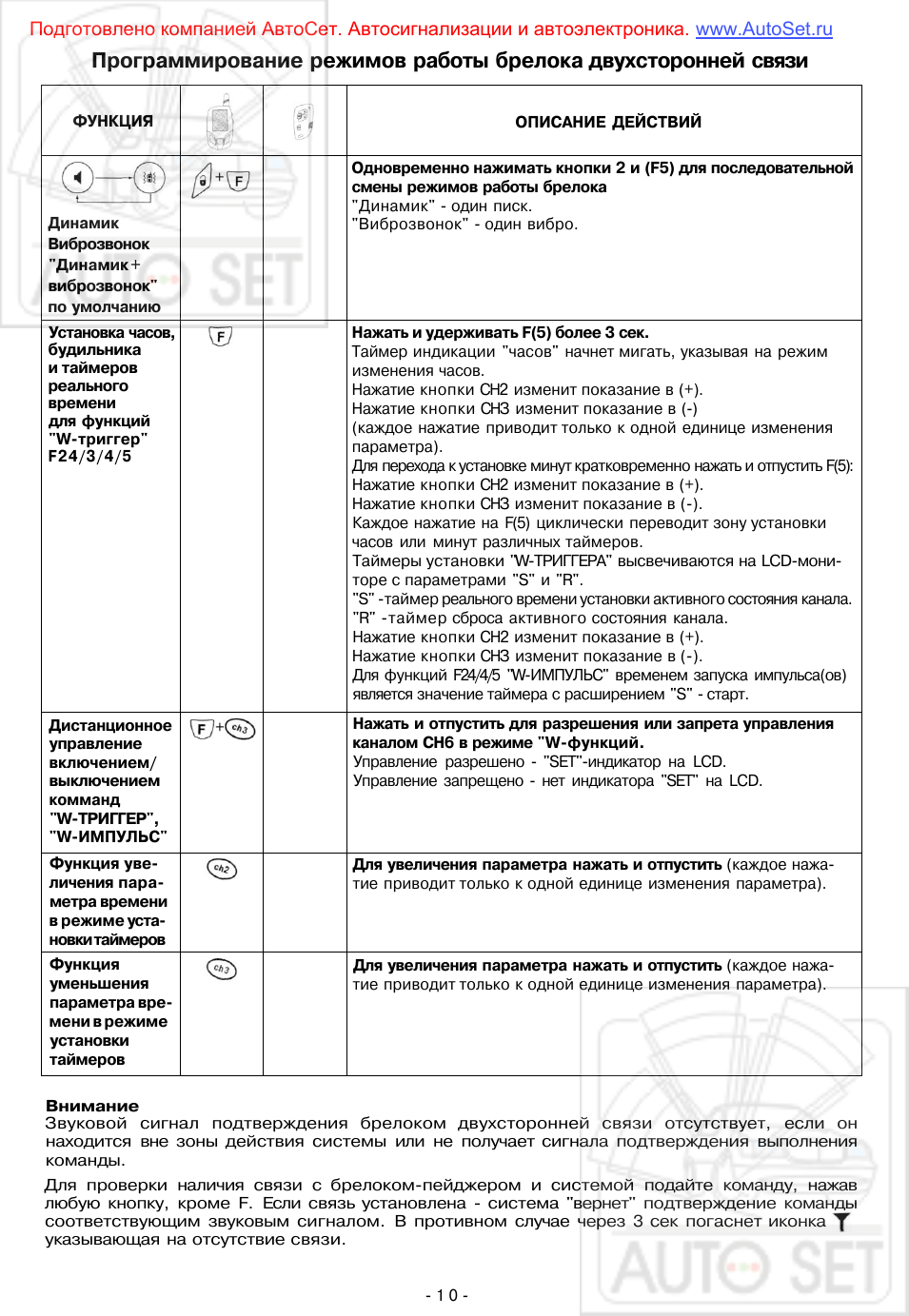

Настройка времени на экране

Установка часов производится по следующей схеме.

Нажмите и удерживайте три секунды кнопку 5.
Часы на дисплее начнут мигать.
Измените показания часов: клавиши СН2 +, СН3 -.
Кратковременно нажмите клавишу 5.
Поменяйте значение минут: кнопка СН2 +, СН3 -.
Для выхода из режима установки времени зажмите клавишу 5 на три секунды.

Видео инструкции по эксплуатации пульта

Узнайте почему брелок сигнализации Аллигатор не открывает машину.

Автор материала:

Вам понравился материал? Поделитесь с друзьями:

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

Задать вопрос автомеханику

Источник

Как пишут в рекламных источниках, для сигналок модели Sheriff 5btx925lcd характерно наличие 6-ти программируемых выходов, предназначенных для управления дополнительными системами. В действительности, два из этих шести могут только дублировать штатные выводы сигналки, обозначаемые как Disarm и Ignition. Первый из них предназначен для подключения блокирующего реле, второй – для реализации опции «турботаймер». Справедливо будет сказать, что сигнализация Sheriff 5btx925lcd позволяет отслеживать показания спидометра, что характерно только для систем premium-класса. Еще заметим, что сочетание 5btx925lcd означает то же, что и ZX 925. То есть, это – два разных обозначения одной сигналки. Дальше рассмотрено, как ее программировать.

Опция турботаймера и сигналка «Шериф»

Как сказано в инструкции, предоставляемой изготовителем, прежде требуется определить, где в автомобиле находится контакт «15/1». Именно этот контакт получает напряжение при включении зажигания, а также при запуске стартера. К контакту «15/1» подключают шнур «IGN1», выходящий из главного разъема сигналки. А затем, если будет использоваться турботаймер, выполняют подключение шнура «IGN2»:

Схема для замка с двумя цепями зажигания

Схема с реализованной опцией «турботаймер»

Коммутирующее реле, управляемое одним из программируемых выходов, будет замыкаться на 3 минуты (опция F1). Обмотку реле подключают к выходу Disarm, но можно использовать и канал CH6.

Теперь смотрите, что в инструкции сказано о программировании двух следующих выводов: CH5, Disarm. Только второй из них может управлять реле, контакты которого дублируют турботаймер:

Опция F22 стандартной таблицы программирования

Таблица программирования сигналки

Еще для реализации таймера предусмотрен канал CH6. Значит, лучше оставить значения по умолчанию. Если требуется, можно подключить к выходу Disarm реле блокировки, а к проводу CH5 подключают пейджер (тревожный передатчик).

По идее, автосигнализация может быть наделена и двумя выходами Disarm, с которых управляют не одним нормально разомкнутым реле, а их набором. Программируйте систему, как нужно вам.

Программирование сигнализации по таблице

В конструкции системы Sheriff ZX 925 предусмотрено несколько программируемых выходов и один программируемый вход. Здесь говорится о шнурах CH2-4, CH6, а также о сигнальном кабеле INST2:

Скриншот инструкции, подключение основного разъема ZX-925

Схема подключения сигнализации

В первой главе рассматривалось, как поступить с выходами CH5 и Disarm (ARM с чертой). Показанная здесь схема – скриншот инструкции изготовителя. Можете следовать ей, или реализуйте свой вариант.

Таблица программируемых опций

Для сигналок Sheriff ZX 925 число опций равно 28-ми. В таблице, напечатанной в базовом руководстве, все опции снабжены пояснением:

Основной и дополнительный брелоки

Подключив шнур INST2 к выходу спидометра, установите функцию F16 в значение «2». Сначала будет выставлено другое значение – «отслеживание замыкания на массу». Выберете что-то одно.

Для цепей CH6 и CH3 максимальный ток равен 1А. Еще, сигналка Шериф указанной модели снабжена слаботочными выходами, подключаемыми к реле. Используя их, устанавливайте диод.

Схема подключения реле

Переход в режим программирования

Чтобы запрограммировать систему, убедитесь в том, что режим охраны не активен. Находясь в салоне авто, выполните действия:

Включите зажигание;
Пока не пройдет 3 секунды, нажмите сервисную кнопку Valet трижды (прозвучит сирена);
Поверните ключ в положение ACC либо в OFF для отечественных авто;
После короткого сигнала быстро включите зажигание, индикатор (светодиод) начнет мигать.

Чтобы задать значение, нажимайте клавишу «с закрытым замком». Число сигналов будет соответствовать новому состоянию.

Кнопка для выбора значения

Номер опции выбирают нажатиями кнопки Valet. Тут все стандартно.

Допустим, при переходе к опциям с номерами «выше 12» система выходит из сервисного режима. Значит, была активирована защита от программирования. В сигналках Sheriff ZX 925 эта защита по умолчанию отключена. Приводим способ обхода:

Ключ перемещают по меткам ON-ACC-ON;
Нажимают Valet 1 раз;
Ключ поворачивают к метке ACC, затем к метке ON;
Снова нажимают Valet;
Повторяют «шаг 3», переходят к «шагу 2» верхнего списка.

Если на пятом шаге вы не услышите сигнал, значит, был задан код, который нужно узнать у владельца. Код состоит из двух цифр, набираемых кнопкой Valet при выполнении шагов 2/4. Желаем успеха.

Источник

Сигнализация Sheriff 5BTX925LCD — надежная защита вашего автомобиля. Эта модель отличается продуманным функционалом и простотой в использовании.

Обзор сигнализации Sheriff 5BTX925LCD

Сигнализация Sheriff 5BTX925LCD производится российской компанией Шерифф, специализирующейся на выпуске охранных систем для автомобилей. Модель 5BTX925LCD появилась в продаже в 2011 году и с тех пор завоевала популярность благодаря оптимальному сочетанию цены и качества.

Основные технические характеристики сигнализации Sheriff 5BTX925LCD:

напряжение питания — 9-15 В;
ток потребления в дежурном режиме — не более 20 мА;
максимально допустимый ток на выходах — 200 мА;
частота радиосигнала управления — 433,92 МГц;
тип датчика удара — пьезоэлектрический;
дальность действия брелока — до 300 м;
диапазон рабочих температур — от -40 до +85°С;
количество кодовых комбинаций — 4 млрд;
защита от подбора кода;
защита от радиошумов.

В комплекте с сигнализацией Sheriff 5BTX925LCD идут:

брелок дистанционного управления с ЖК-дисплеем;
основной блок сигнализации;
модуль приемопередатчика с антенной;
комплект проводов для подключения;
датчик удара;
сирена;
инструкция пользователя.

Функциональные возможности сигнализации Sheriff 5BTX925LCD:

дистанционное управление с брелока;
автоматическая постановка на охрану;
режим «Паника»;
бесшумная охрана;
автозапуск двигателя;
режим «Турбо»;
блокировка двигателя;
датчик удара и наклона.

К основным преимуществам этой модели можно отнести простоту и интуитивность управления, широкие возможности по настройке системы под нужды конкретного автовладельца. К недостаткам относится не самое высокое качество комплектующих и отсутствие связи по GSM.

По сравнению с более дорогими аналогами у Sheriff 5BTX925LCD меньше функций, зато эта модель оптимальна для автомобилистов, которым нужна простая и недорогая, но вполне надежная сигнализация.

Сигнализацию Sheriff 5BTX925LCD можно установить на любой автомобиль с напряжением бортовой сети 12В. Эта модель подходит как для бюджетных авто, так и для дорогих иномарок.

sheriff 5btx925lcd инструкция по установке

Установка сигнализации Sheriff 5BTX925LCD

Перед установкой сигнализации Sheriff 5BTX925LCD определите оптимальное размещение ее компонентов в автомобиле.

Рекомендуется следующее:

Основной блок разместить в салоне, желательно скрытно.
Сирену установить под капотом, направив рупор вниз.
Датчики расположить в задней части салона.
Светодиод индикации разместить на приборной панели.
Антенный модуль закрепить на лобовом стекле.

Подключение сигнализации Sheriff 5BTX925LCD производится в соответствии со схемой, приведенной в инструкции. Основные моменты:

Подключить питание к постоянному +12В и массе.
Подключить выходы управления к соответствующим цепям автомобиля.
Подключить датчики к входам основного блока.
Подключить сирену к выходу сигнализации.
Подключить антенный модуль к основному блоку.

Пошаговая инструкция по монтажу:

Снимите обшивку в месте установки основного блока.
Закрепите блок при помощи пластиковых стяжек или двустороннего скотча.
Проложите основной кабель питания к блоку предохранителей и подключите к +12В.
Подключите провод массы непосредственно к кузову авто.
Подключите выходы управления в соответствии со схемой.
Разместите сирену под капотом и подключите к выходу сигнализации.
Установите датчики, соблюдая полярность подключения.
Разместите антенный модуль и подключите к блоку сигнализации.
Проверьте работоспособность сигнализации.

При установке на конкретную модель автомобиля могут потребоваться дополнительные компоненты и нестандартное подключение.

Перед окончательной сборкой обязательно проверьте работоспособность сигнализации Sheriff 5BTX925LCD во всех режимах.

Эксплуатация сигнализации Sheriff 5BTX925LCD

Управление основными функциями сигнализации Sheriff 5BTX925LCD осуществляется при помощи брелока. Чтобы поставить машину на охрану, коротко нажмите кнопку со значком закрытого замка. Для снятия с охраны нажмите кнопку с изображением открытого замка.

Режим «Паника» активируется длительным одновременным нажатием двух кнопок на брелоке. При этом в течение 30 секунд будут мигать фары и звучать сирена.

Для использования функции автозапуска двигателя выполните следующие действия:

Включите зажигание ключом.
Нажмите педаль тормоза и удерживайте нажатой.
Нажмите кнопку автозапуска на брелоке 2 раза.
Выньте ключ из замка зажигания.
Выйдите из машины и закройте все двери.
Нажмите кнопку постановки на охрану на брелоке.

Чтобы отключить автозапуск, повторно нажмите соответствующую кнопку на брелоке.

При использовании сигнализации Sheriff 5BTX925LCD обращайте внимание на заряд элемента питания в брелоке. Рекомендуется заменять батарейку 1 раз в год для обеспечения стабильной работы.

При возникновении неисправностей обращайтесь к инструкции — в ней описаны способы устранения типичных проблем.

Особенности установки на различные автомобили

При установке сигнализации Sheriff 5BTX925LCD на конкретную модель автомобиля могут потребоваться определенные нюансы.

Например, на некоторых иномарках требуется установка дополнительного реле в цепь зажигания, так как штатная проводка не рассчитана на коммутацию токов, которые возникают при операциях сигнализации.

При подключении к салонному освещению на автомобилях ВАЗ и ГАЗ нужно использовать диоды для исключения обратных токов в цепях сигнализации.

Особое внимание стоит уделить правильному подключению цепей блокировки на автомобилях с различными вариантами реализации иммобилайзера.

Типичные неисправности

За время эксплуатации сигнализации Sheriff 5BTX925LCD могут возникнуть некоторые неисправности. Рассмотрим самые распространенные и способы их решения.

Нет связи с брелоком:

проверить заряд батарейки в брелоке;
попробовать сбросить настройки брелока;
перезаписать брелок в память сигнализации.

Ложные срабатывания:

проверить настройки чувствительности датчиков;
убедиться в правильности установки датчиков;
выполнить тестирование и замену неисправных датчиков.

Проблемы с автозапуском:

проверить параметры и логику автозапуска;
убедиться в исправности цепей запуска двигателя;
при необходимости установить дополнительное реле.

Рекомендации по эксплуатации

Чтобы обеспечить длительную и безопасную работу сигнализации Sheriff 5BTX925LCD, придерживайтесь следующих рекомендаций:

Регулярно проверяйте элемент питания в брелоке.
Избегайте воздействия воды на компоненты системы.
Периодически проверяйте проводку и контакты.
Следите за последними обновлениями прошивки.
Не вносите изменения в настройки без необходимости.

При соблюдении этих несложных правил сигнализация Sheriff 5BTX925LCD прослужит вам долгие годы.

Источник

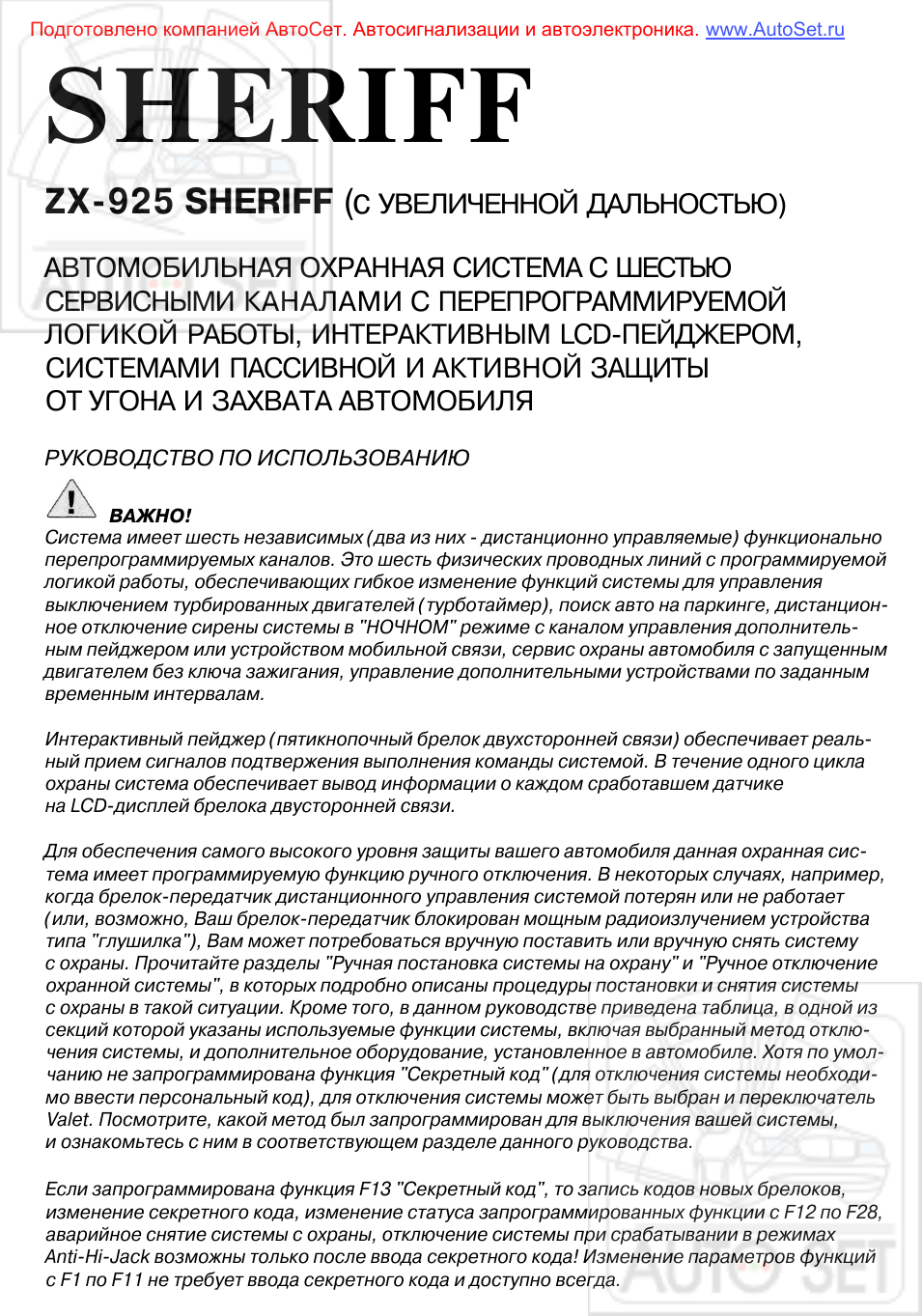

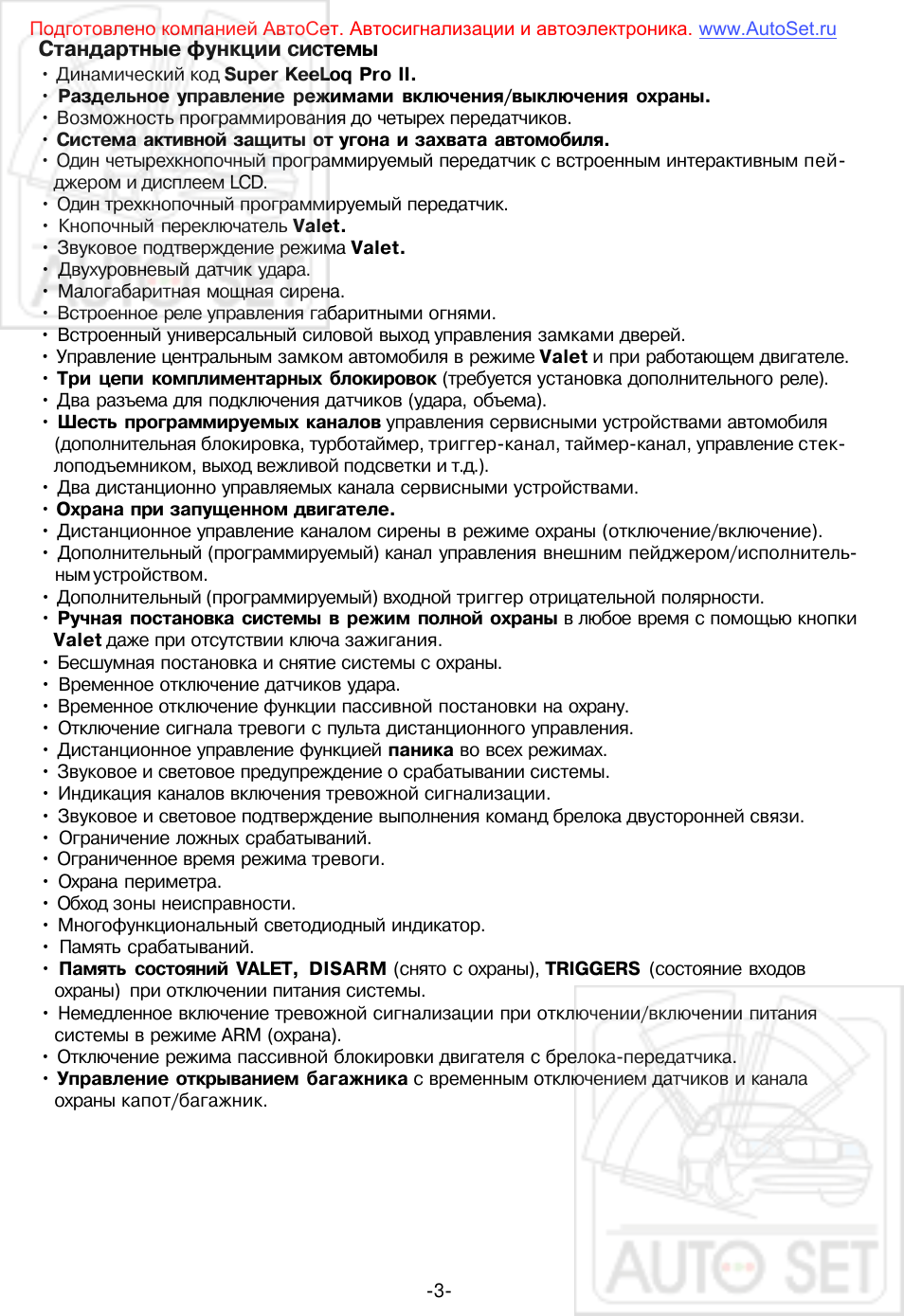

SHERIFF

ZX-925 SHERIFF (с

УВЕЛИЧЕННОЙ ДАЛЬНОСТЬЮ)

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С ШЕСТЬЮ

СЕРВИСНЫМИ КАНАЛАМИ С ПЕРЕПРОГРАММИРУЕМОЙ

ЛОГИКОЙ РАБОТЫ, ИНТЕРАКТИВНЫМ LCD-ПЕЙДЖЕРОМ,

СИСТЕМАМИ ПАССИВНОЙ И АКТИВНОЙ ЗАЩИТЫ
ОТ УГОНА И ЗАХВАТА АВТОМОБИЛЯ

РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ

ВАЖНО!

Система имеет шесть независимых (два из них — дистанционно управляемые) функционально
перепрограммируемых каналов. Это шесть физических проводных линий с программируемой

логикой работы, обеспечивающих гибкое изменение функций системы для управления

выключением турбированных двигателей (турботаймер), поиск авто на паркинге, дистанцион-
ное отключение сирены системы в «НОЧНОМ» режиме с каналом управления дополнитель-
ным пейджером или устройством мобильной связи, сервис охраны автомобиля с запущенным

двигателем без ключа зажигания, управление дополнительными устройствами по заданным

временным интервалам.

Интерактивный пейджер (пятикнопочный брелок двухсторонней связи) обеспечивает реаль-
ный прием сигналов подтвержения выполнения команды системой. В течение одного цикла
охраны система обеспечивает вывод информации о каждом сработавшем датчике
на LCD-дисплей брелока двусторонней связи.

Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис-

тема имеет программируемую функцию ручного отключения. В некоторых случаях, например,

когда брелок-передатчик дистанционного управления системой потерян или не работает
(или, возможно, Ваш брелок-передатчик блокирован мощным радиоизлучением устройства

типа «глушилка»), Вам может потребоваться вручную поставить или вручную снять систему

с охраны. Прочитайте разделы «Ручная постановка системы на охрану» и «Ручное отключение

охранной системы», в которых подробно описаны процедуры постановки и снятия системы
с охраны в такой ситуации. Кроме того, в данном руководстве приведена таблица, в одной из
секций которой указаны используемые функции системы, включая выбранный метод отклю-

чения системы, и дополнительное оборудование, установленное в автомобиле. Хотя по умол-
чанию не запрограммирована функция «Секретный код» (для отключения системы необходи-

мо ввести персональный код), для отключения системы может быть выбран и переключатель

Valet. Посмотрите, какой метод был запрограммирован для выключения вашей системы,

и ознакомьтесь с ним в соответствующем разделе данного руководства.

Если запрограммирована функция F13 «Секретный код», то запись кодов новых брелоков,

изменение секретного кода, изменение статуса запрограммированных функции с F12 по F28,
аварийное снятие системы с охраны, отключение системы при срабатывании в режимах

Anti-Hi-Jack возможны только после ввода секретного кода! Изменение параметров функций

с F1 по F11 не требует ввода секретного кода и доступно всегда.

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.

www.AutoSet.ru

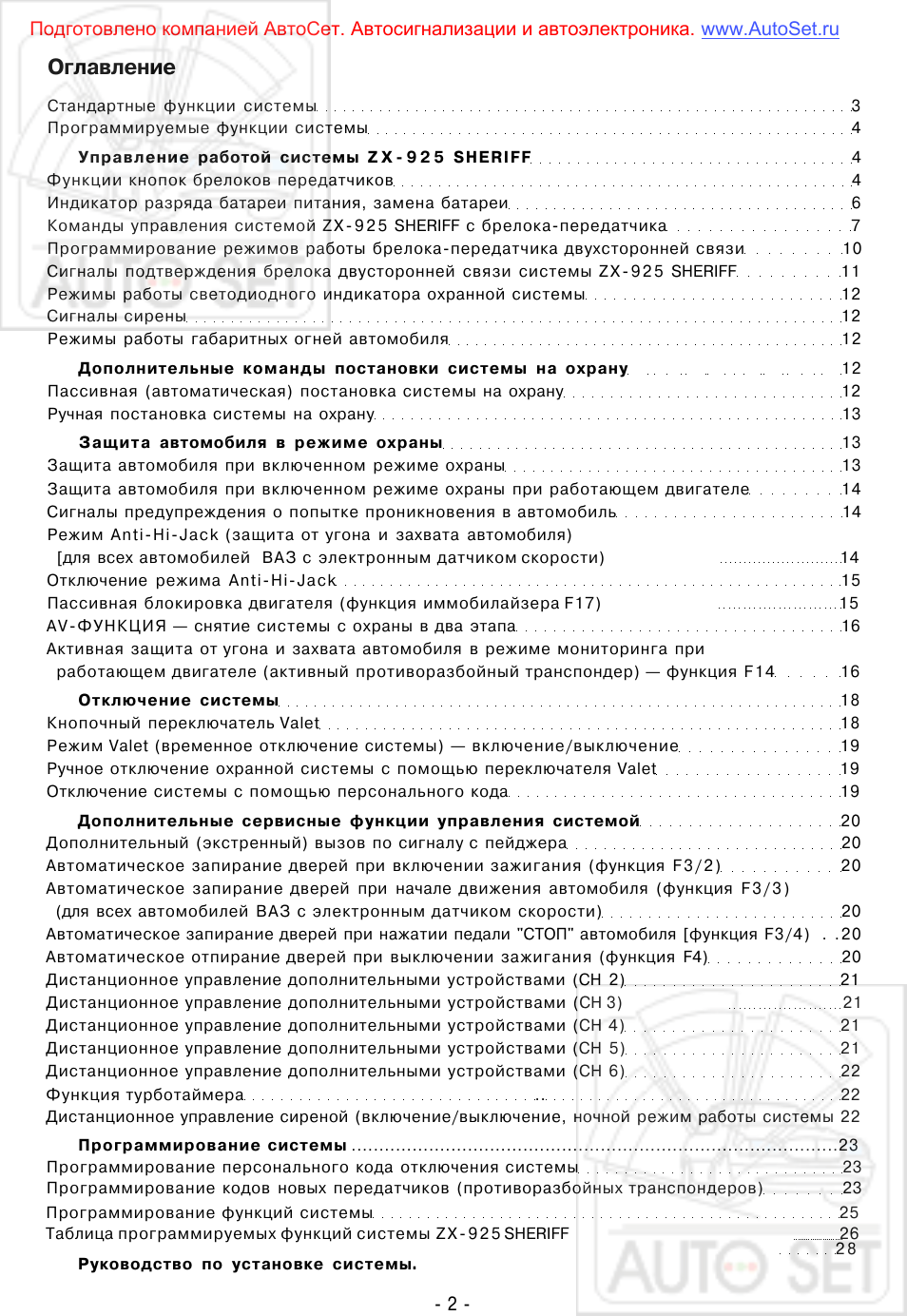

Оглавление

Стандартные функции системы 3
Программируемые функции системы 4

Управление работой системы Z X — 9 2 5 SHERIFF 4

Функции кнопок брелоков передатчиков 4

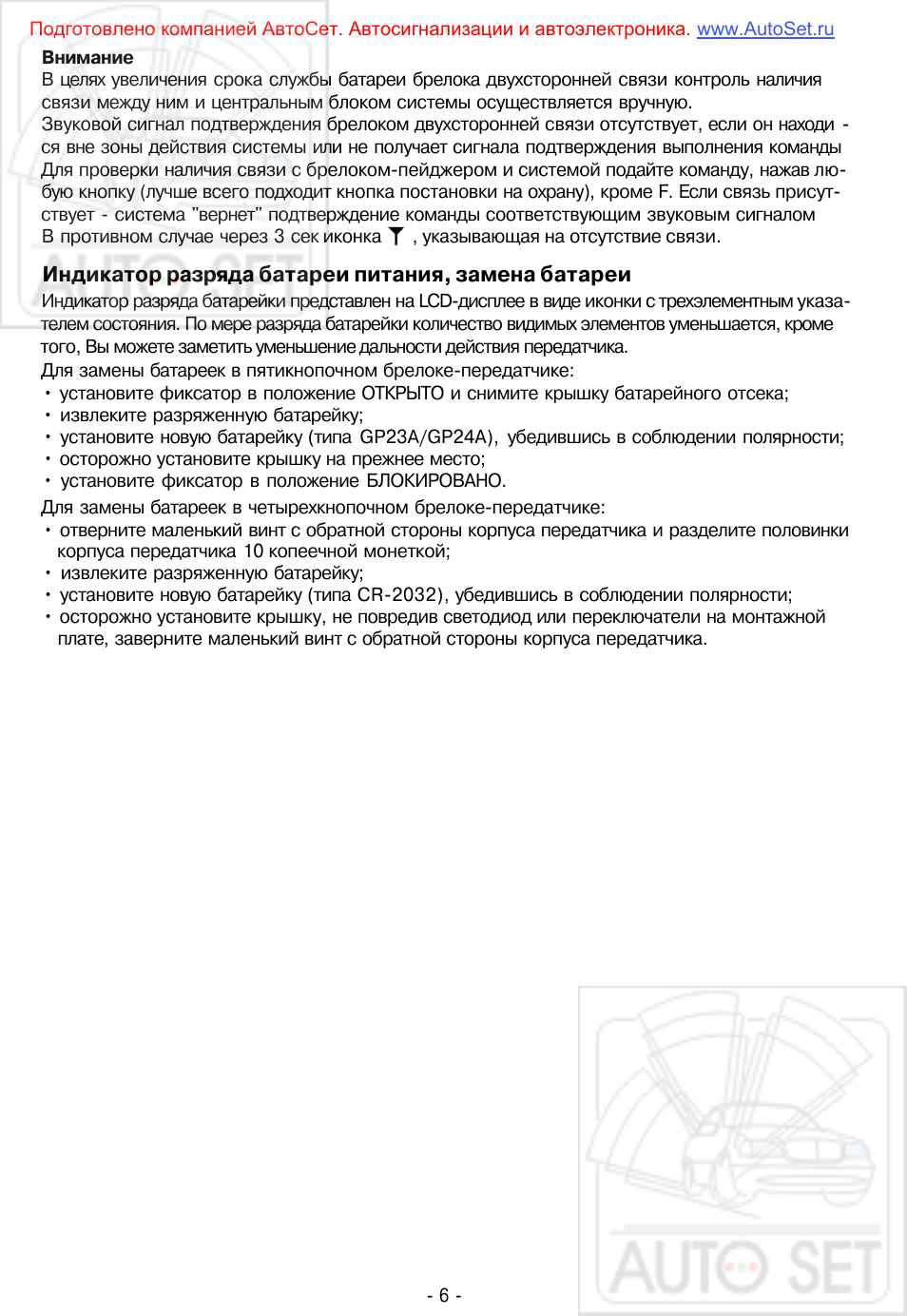

Индикатор разряда батареи питания, замена батареи 6
Команды управления системой Z X — 9 2 5 SHERIFF с брелока-передатчика 7
Программирование режимов работы брелока-передатчика двухсторонней связи 10
Сигналы подтверждения брелока двусторонней связи системы Z X — 9 2 5 SHERIFF 11
Режимы работы светодиодного индикатора охранной системы 12
Сигналы сирены 12

Режимы работы габаритных огней автомобиля 12

Дополнительные команды постановки системы на охрану 12

Пассивная (автоматическая) постановка системы на охрану 12
Ручная постановка системы на охрану 13

Защита автомобиля в режиме охраны 13

Защита автомобиля при включенном режиме охраны 13
Защита автомобиля при включенном режиме охраны при работающем двигателе 14
Сигналы предупреждения о попытке проникновения в автомобиль 14
Режим Anti-Hi-Jack (защита от угона и захвата автомобиля)

[для всех автомобилей ВАЗ с электронным датчиком скорости)

Отключение режима Anti-Hi-Jack 15
Пассивная блокировка двигателя (функция иммобилайзера F17)

AV-ФУНКЦИЯ — снятие системы с охраны в два этапа 16
Активная защита от угона и захвата автомобиля в режиме мониторинга при

работающем двигателе (активный противоразбойный транспондер) — функция F14 16

Отключение системы 18

Кнопочный переключатель Valet 18
Режим Valet (временное отключение системы) — включение/выключение 19
Ручное отключение охранной системы с помощью переключателя Valet 19
Отключение системы с помощью персонального кода 19

Дополнительные сервисные функции управления системой 20

Дополнительный (экстренный) вызов по сигналу с пейджера 20
Автоматическое запирание дверей при включении зажигания (функция F 3 / 2 ) 20
Автоматическое запирание дверей при начале движения автомобиля (функция F 3 / 3 )

(для всех автомобилей ВАЗ с электронным датчиком скорости) 20

Автоматическое запирание дверей при нажатии педали «СТОП» автомобиля [функция F3/4) . .20
Автоматическое отпирание дверей при выключении зажигания (функция F4) 20
Дистанционное управление дополнительными устройствами (СН 2) 21
Дистанционное управление дополнительными устройствами (СН 3)

Дистанционное управление дополнительными устройствами (СН 4) 21
Дистанционное управление дополнительными устройствами (СН 5) 21
Дистанционное управление дополнительными устройствами (СН 6) 22
Функция турботаймера .. 22
Дистанционное управление сиреной (включение/выключение, ночной режим работы системы 22

Программирование системы

…………………………………………………………………………….23

Программирование персонального кода отключения системы 23
Программирование кодов новых передатчиков (противоразбойных транспондеров) 23
Программирование функций системы 25

Таблица программируемых функций системы Z X — 9 2 5 SHERIFF

2 8

Руководство по установке системы.

— 2 —

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.

www.AutoSet.ru

Стандартные функции системы

• Динамический код Super KeeLoq Pro II.
• Раздельное управление режимами включения/выключения охраны.
• Возможность программирования до четырех передатчиков.
• Система активной защиты от угона и захвата автомобиля.
• Один четырехкнопочный программируемый передатчик с встроенным интерактивным пей-

джером и дисплеем LCD.

• Один трехкнопочный программируемый передатчик.
• Кнопочный переключатель Valet.
• Звуковое подтверждение режима Valet.
• Двухуровневый датчик удара.
• Малогабаритная мощная сирена.
• Встроенное реле управления габаритными огнями.
• Встроенный универсальный силовой выход управления замками дверей.
• Управление центральным замком автомобиля в режиме Valet и при работающем двигателе.
• Три цепи комплиментарных блокировок (требуется установка дополнительного реле).
• Два разъема для подключения датчиков (удара, объема).
• Шесть программируемых каналов управления сервисными устройствами автомобиля

(дополнительная блокировка, турботаймер, триггер-канал, таймер-канал, управление стек-

лоподъемником, выход вежливой подсветки и т.д.).

• Два дистанционно управляемых канала сервисными устройствами.
• Охрана при запущенном двигателе.
• Дистанционное управление каналом сирены в режиме охраны (отключение/включение).
• Дополнительный (программируемый) канал управления внешним пейджером/исполнитель-

ным устройством.

• Дополнительный (программируемый) входной триггер отрицательной полярности.
• Ручная постановка системы в режим полной охраны в любое время с помощью кнопки

Valet даже при отсутствии ключа зажигания.

• Бесшумная постановка и снятие системы с охраны.
• Временное отключение датчиков удара.
• Временное отключение функции пассивной постановки на охрану.
• Отключение сигнала тревоги с пульта дистанционного управления.
• Дистанционное управление функцией паника во всех режимах.
• Звуковое и световое предупреждение о срабатывании системы.
• Индикация каналов включения тревожной сигнализации.
• Звуковое и световое подтверждение выполнения команд брелока двусторонней связи.
• Ограничение ложных срабатываний.
• Ограниченное время режима тревоги.
• Охрана периметра.
• Обход зоны неисправности.
• Многофункциональный светодиодный индикатор.
• Память срабатываний.
• Память состояний VALET, DISARM (снято с охраны), TRIGGERS (состояние входов

охраны) при отключении питания системы.

• Немедленное включение тревожной сигнализации при отключении/включении питания

системы в режиме ARM (охрана).

• Отключение режима пассивной блокировки двигателя с брелока-передатчика.
• Управление открыванием багажника с временным отключением датчиков и канала

охраны капот/багажник.

-3-

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.

www.AutoSet.ru

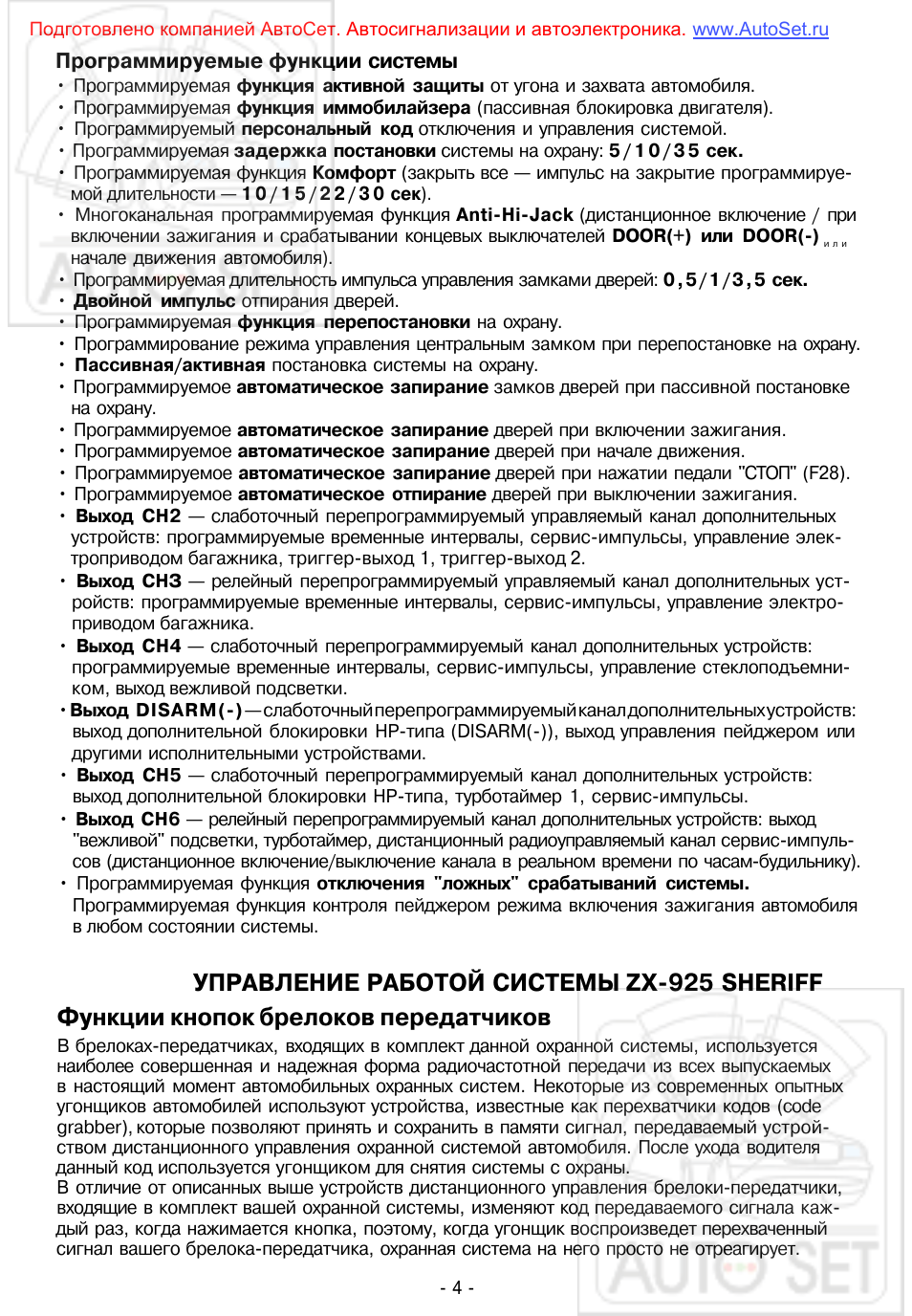

Программируемые функции системы

• Программируемая функция активной защиты от угона и захвата автомобиля.
• Программируемая функция иммобилайзера (пассивная блокировка двигателя).

• Программируемый персональный код отключения и управления системой.
• Программируемая задержка постановки системы на охрану: 5 / 1 0 / 3 5 сек.
• Программируемая функция Комфорт (закрыть все — импульс на закрытие программируе-

мой длительности — 1 0 / 1 5 / 2 2 / 3 0 сек).

• Многоканальная программируемая функция Anti-Hi-Jack (дистанционное включение / при

включении зажигания и срабатывании концевых выключателей DOOR(+) или DOOR(-)

и л и

начале движения автомобиля).

• Программируемая длительность импульса управления замками дверей: 0,5/1/3,5 сек.
• Двойной импульс отпирания дверей.

• Программируемая функция перепостановки на охрану.
• Программирование режима управления центральным замком при перепостановке на охрану.

• Пассивная/активная постановка системы на охрану.
• Программируемое автоматическое запирание замков дверей при пассивной постановке

на охрану.

• Программируемое автоматическое запирание дверей при включении зажигания.
• Программируемое автоматическое запирание дверей при начале движения.
• Программируемое автоматическое запирание дверей при нажатии педали «СТОП» (F28).

• Программируемое автоматическое отпирание дверей при выключении зажигания.
• Выход СН2 — слаботочный перепрограммируемый управляемый канал дополнительных

устройств: программируемые временные интервалы, сервис-импульсы, управление элек-

троприводом багажника, триггер-выход 1, триггер-выход 2.

• Выход СНЗ — релейный перепрограммируемый управляемый канал дополнительных уст-

ройств: программируемые временные интервалы, сервис-импульсы, управление электро-

приводом багажника.

• Выход СН4 — слаботочный перепрограммируемый канал дополнительных устройств:

программируемые временные интервалы, сервис-импульсы, управление стеклоподъемни-

ком, выход вежливой подсветки.

• Выход DISARM(-) — слаботочный перепрограммируемый канал дополнительных устройств:

выход дополнительной блокировки HP-типа (DISARM(-)), выход управления пейджером или

другими исполнительными устройствами.

• Выход СН5 — слаботочный перепрограммируемый канал дополнительных устройств:

выход дополнительной блокировки HP-типа, турботаймер 1, сервис-импульсы.

• Выход СН6 — релейный перепрограммируемый канал дополнительных устройств: выход

«вежливой» подсветки, турботаймер, дистанционный радиоуправляемый канал сервис-импуль-

сов (дистанционное включение/выключение канала в реальном времени по часам-будильнику).

• Программируемая функция отключения «ложных» срабатываний системы.

Программируемая функция контроля пейджером режима включения зажигания автомобиля

в любом состоянии системы.

УПРАВЛЕНИЕ РАБОТОЙ СИСТЕМЫ ZX-925 SHERIFF

Функции кнопок брелоков передатчиков

В брелоках-передатчиках, входящих в комплект данной охранной системы, используется

наиболее совершенная и надежная форма радиочастотной передачи из всех выпускаемых

в настоящий момент автомобильных охранных систем. Некоторые из современных опытных

угонщиков автомобилей используют устройства, известные как перехватчики кодов (code

grabber), которые позволяют принять и сохранить в памяти сигнал, передаваемый устрой-

ством дистанционного управления охранной системой автомобиля. После ухода водителя

данный код используется угонщиком для снятия системы с охраны.

В отличие от описанных выше устройств дистанционного управления брелоки-передатчики,

входящие в комплект вашей охранной системы, изменяют код передаваемого сигнала каж-

дый раз, когда нажимается кнопка, поэтому, когда угонщик воспроизведет перехваченный

сигнал вашего брелока-передатчика, охранная система на него просто не отреагирует.

— 4 —

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.

www.AutoSet.ru

Если кнопку на вашем брелоке-передатчике нажимать более 30 раз, когда он находится вне

пределов управления охранной системой (например, с ним играют дети), система не будет

реагировать на вызов брелока-передатчика, когда вы снова решите им воспользоваться.

Вам необходимо синхронизировать ваш брелок-передатчик с приемником охранной системы.

Для этого просто два раза в течение одной секунды нажмите кнопку постановки системы на

охрану/снятия системы с охраны на брелоке-передатчике. После этого система снова будет

реагировать на все команды дистанционного управления.

Кнопка постановки системы на охрану (ARM)
Кнопка снятия системы с охраны (DISARM)
Кнопка управления программируемым каналом

СН2, управления режимами системы
при постановке/снятии системы с охраны

Кнопка управления программируемым каналом

СНЗ, управления дополнительными каналами

Кнопка изменения параметров сигналов
пейджера, выключение звуковой и световой

сигнализации пейджера

Комбиниции индикаторов LCD-дисплея

3+(4) Передача сигнала управления (в зоне/вне зоны действия).
5+6+7 Режим охраны: запирание/отпирание.
8+9 Обход главной зоны датчика удара.

9+10 (мигают) «Срабатывание тревоги при сильном ударе» или

«постановка на охрану с обходом неисправного датчика удара».

11 (мигает) Антизахват (Anti-Hi-Jack).
11 Включена функция защиты от насильственного

захвата автомобиля.

12 (мигает) «Срабатывание системы от концевого выключателя

двери» или «постановка на охрану с обходом неисправной

зоны дверей».

13 Включен режим виброзвонка.
16+15 (мигает) Полный заряд батареи/низкий заряд батареи.
14 Установить/отменить включение СН6 по таймеру.
14(мигает) Выход СН6 активирован.
17(мигает) Вызов пейджера.
18 Режим экономии питания (если главная система снята с

охраны, ее потребляемый ток — нулевой).

22 Включен режим Valet — значок показан на дисплее всегда, пока система находится в режиме Valet.
24+23 Стандартный режим тревоги.
24+25 Режим бесшумной тревоги/ночной режим.
23+24+19(мигает) Постановка на охрану при работающем двигателе автомобиля.
26(мигает) «Срабатывание системы при включении зажигания».
27+21 (мигают) «Открыт багажник/капот» или «срабатывание системы от концевого выключателя

капота/ багажника» или «постановка на охрану с обходом неисправной зоны капота/багажника».

28(мигает) Индикация габаритных огней автомобиля.
29 Настроить время установки СН6.

LCD-дисплей

— 5 —

Рис. 1

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.

www.AutoSet.ru

Внимание
В целях увеличения срока службы батареи брелока двухсторонней связи контроль наличия
связи между ним и центральным блоком системы осуществляется вручную.
Звуковой сигнал подтверждения брелоком двухсторонней связи отсутствует, если он находи —

ся вне зоны действия системы или не получает сигнала подтверждения выполнения команды
Для проверки наличия связи с брелоком-пейджером и системой подайте команду, нажав лю-
бую кнопку (лучше всего подходит кнопка постановки на охрану), кроме F. Если связь присут-
ствует — система «вернет» подтверждение команды соответствующим звуковым сигналом

В противном случае через 3 сек иконка , указывающая на отсутствие связи.

Индикатор разряда батареи питания, замена батареи

Индикатор разряда батарейки представлен на LCD-дисплее в виде иконки с трехэлементным указа-

телем состояния. По мере разряда батарейки количество видимых элементов уменьшается, кроме
того, Вы можете заметить уменьшение дальности действия передатчика.
Для замены батареек в пятикнопочном брелоке-передатчике:

• установите фиксатор в положение ОТКРЫТО и снимите крышку батарейного отсека;
• извлеките разряженную батарейку;
• установите новую батарейку (типа GP23A/GP24A), убедившись в соблюдении полярности;
• осторожно установите крышку на прежнее место;
• установите фиксатор в положение БЛОКИРОВАНО.

Для замены батареек в четырехкнопочном брелоке-передатчике:

• отверните маленький винт с обратной стороны корпуса передатчика и разделите половинки

корпуса передатчика 10 копеечной монеткой;

• извлеките разряженную батарейку;
• установите новую батарейку (типа CR-2032), убедившись в соблюдении полярности;
• осторожно установите крышку, не повредив светодиод или переключатели на монтажной

плате, заверните маленький винт с обратной стороны корпуса передатчика.

— 6 —

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.

www.AutoSet.ru

ВниманиеВ целях увеличения срока службы батареи брелока двух...

Команды управления системой ZX-925 SHERIFF с брелоков-передатчиков

Таблица 1

ФУНКЦИЯ

Постановка на
охрану

Снятие
с охраны

Закрыть/
открыть двери
в режиме Valet
или при ВКЛ
зажигании
Постановка
на охрану при
запущенном
двигателе

Снятие
с охраны при
запущенном
двигателе

ОПИСАНИЕ ДЕЙСТВИЙ

Нажать и отпустить кнопку 1 (см. рис. 1).
1. Габаритные огни автомобиля мигнут один раз.
2. Сирена подаст один короткий звуковой сигнал подтверждения.
3. Светодиодный индикатор на приборной панели автомобиля
начнет медленно мигать.
Нажать и отпустить кнопку 2 (см. рис. 1).
1. Светодиодный индикатор погаснет.
2. Габаритные огни автомобиля мигнут два раза.
3. Сирена подаст два коротких звуковых сигнала подтверждения.
Примечание
Если включена функция F5- автоматическая перепостановка на
охрану, то при снятии системы с охраны светодиодный индикатор
начнет быстро мигать, указывая на то, что если в течение 20 сек
не будет открыта ни одна из дверей, система включит режим
охраны. Если в течение 20 сек будет открыта хотя бы одна дверь,
светодиодный индикатор погаснет и режим постановки системы
на охрану будет отменен.
Если включена функция F22-функция пассивной постановки
системы на охрану, a F5 выключена, то светодиодный индикатор

погаснет. Система переходит в режим ожидания открытия/
закрытия любой из дверей. Если вы откроете, а затем закроете
любую из дверей автомобиля, включится 30-секундный таймер
автоматической постановки системы на охрану. Светодиодный
индикатор начнет быстро мигать.
Примечание
Попытка снять систему с охраны после того, как система сработа-
ла (включилась сирена сигнализации), приведет только к отклю-
чению звуковой сигнализации. Система не будет снята с охраны.
Для того чтобы снять систему с охраны, необходимо еще раз на-

жать кнопку постановки на охрану/снятия с охраны на брелоке-
передатчике, когда система не подает звуковую сигнализацию.

Нажать и отпустить кнопки 1 или 2 (см. рис. 1).
Если имеется дополнительная цепь запирания/отпирания
замков дверей, то двери автомобиля будут заблокированы/
разблокированы.

Нажать и удерживать кнопку 1 в течение 3 сек до получения
подтверждающего сигнала (см. рис. 1).
1. Если имеется дополнительная цепь запирания/отпирания за-
мков дверей, то двери автомобиля будут заперты.
2. Габаритные огни автомобиля ведут себя согласно функции F8.
Кратковременно нажать и отпустить кнопку 2 (см. рис. 1).
Светодиодный индикатор погаснет.
Если сигнализация срабатывала в Ваше отсутствие, светодиод-
ный индикатор будет мигать по коду, указывая на ту охраняемую
системой зону, которая срабатывала в Ваше отсутствие.
Габаритные огни автомобиля мигнут два раза.
Сирена подаст два коротких звуковых сигнала.
Если имеется дополнительная цепь запирания/отпирания замков
дверей, то замки дверей автомобиля будут открыты.

— 7 —

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.

www.AutoSet.ru

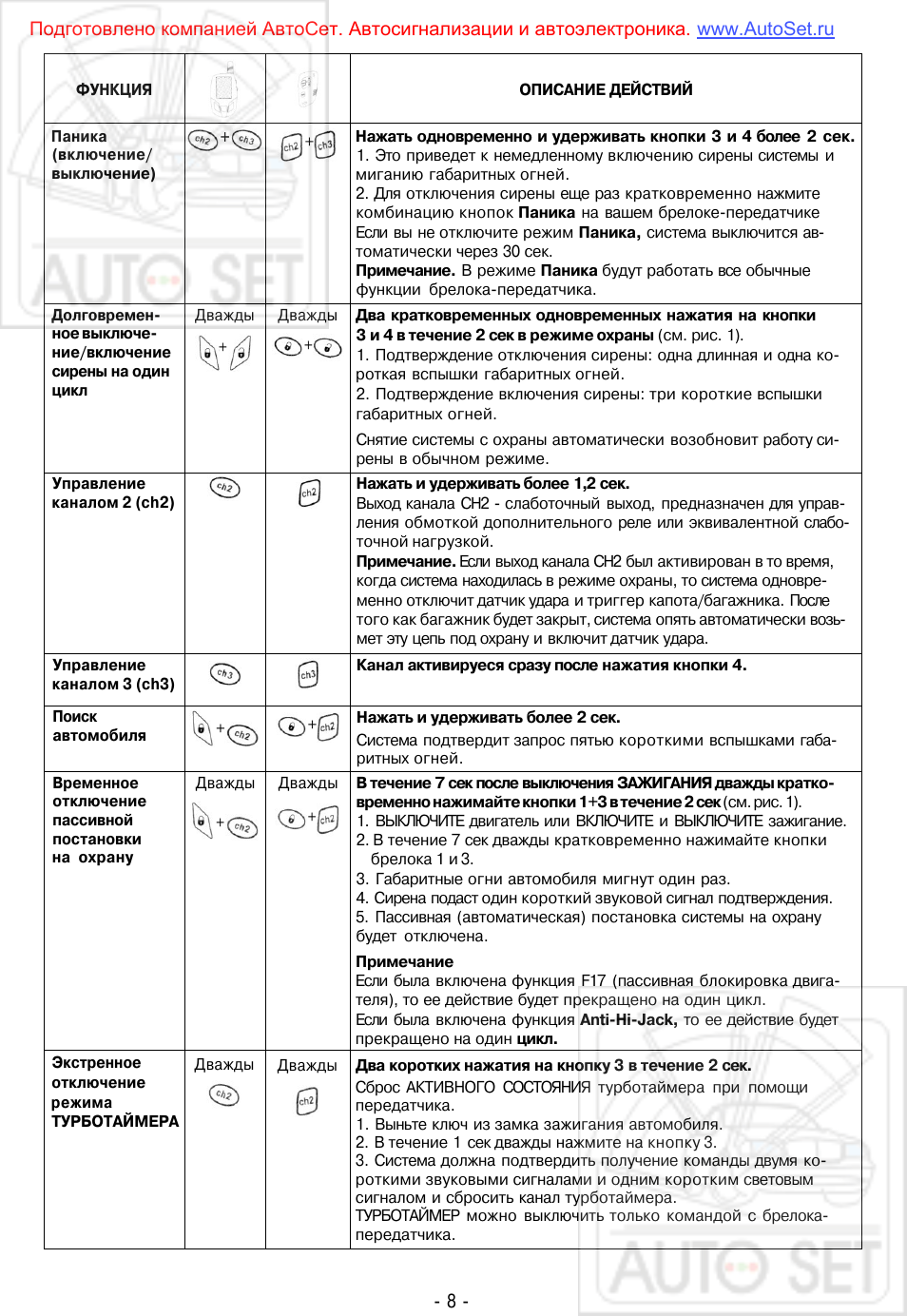

ФУНКЦИЯ

Паника

(включение/
выключение)

Долговремен-
ное выключе-
ние/включение
сирены на один
цикл

Управление
каналом 2 (ch2)

Управление
каналом 3 (ch3)

Поиск
автомобиля

Временное
отключение
пассивной
постановки
на охрану

Экстренное
отключение

режима
ТУРБОТАЙМЕРА

Дважды

ОПИСАНИЕ ДЕЙСТВИЙ

Нажать одновременно и удерживать кнопки 3 и 4 более 2 сек.

1. Это приведет к немедленному включению сирены системы и
миганию габаритных огней.
2. Для отключения сирены еще раз кратковременно нажмите
комбинацию кнопок Паника на вашем брелоке-передатчике
Если вы не отключите режим Паника, система выключится ав-
томатически через 30 сек.
Примечание. В режиме Паника будут работать все обычные
функции брелока-передатчика.
Два кратковременных одновременных нажатия на кнопки
3 и 4 в течение 2 сек в режиме охраны (см. рис. 1).
1. Подтверждение отключения сирены: одна длинная и одна ко-
роткая вспышки габаритных огней.
2. Подтверждение включения сирены: три короткие вспышки
габаритных огней.
Снятие системы с охраны автоматически возобновит работу си-

рены в обычном режиме.
Нажать и удерживать более 1,2 сек.
Выход канала СН2 — слаботочный выход, предназначен для управ-
ления обмоткой дополнительного реле или эквивалентной слабо-
точной нагрузкой.
Примечание. Если выход канала СН2 был активирован в то время,
когда система находилась в режиме охраны, то система одновре-
менно отключит датчик удара и триггер капота/багажника. После
того как багажник будет закрыт, система опять автоматически возь-
мет эту цепь под охрану и включит датчик удара.
Канал активируеся сразу после нажатия кнопки 4.

Нажать и удерживать более 2 сек.
Система подтвердит запрос пятью короткими вспышками габа-

ритных огней.
В течение 7 сек после выключения ЗАЖИГАНИЯ дважды кратко-
временно нажимайте кнопки 1+3 в течение 2 сек (см. рис. 1).
1. ВЫКЛЮЧИТЕ двигатель или ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.
2. В течение 7 сек дважды кратковременно нажимайте кнопки

брелока 1 и 3.

3. Габаритные огни автомобиля мигнут один раз.
4. Сирена подаст один короткий звуковой сигнал подтверждения.
5. Пассивная (автоматическая) постановка системы на охрану
будет отключена.
Примечание

Если была включена функция F17 (пассивная блокировка двига-
теля), то ее действие будет прекращено на один цикл.
Если была включена функция Anti-Hi-Jack, то ее действие будет
прекращено на один цикл.
Два коротких нажатия на кнопку 3 в течение 2 сек.
Сброс АКТИВНОГО СОСТОЯНИЯ турботаймера при помощи

передатчика.

1. Выньте ключ из замка зажигания автомобиля.

2. В течение 1 сек дважды нажмите на кнопку 3.

3. Система должна подтвердить получение команды двумя ко-

роткими звуковыми сигналами и одним коротким световым

сигналом и сбросить канал турботаймера.

ТУРБОТАЙМЕР можно выключить только командой с брелока-

передатчика.

— 8 —

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.

www.AutoSet.ru

включениесирены на одинцикл Управлениеканалом ...

— 9 —

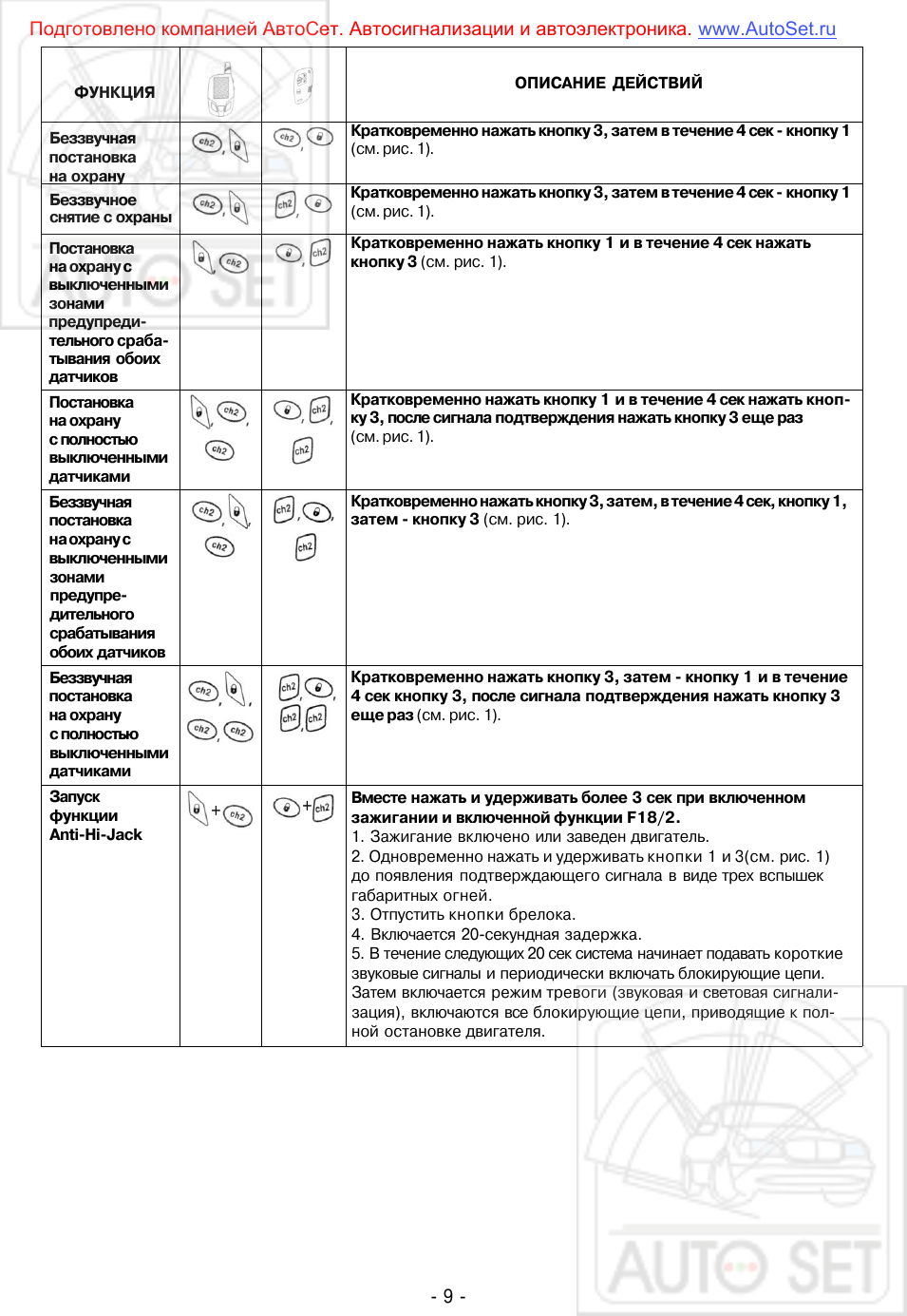

ФУНКЦИЯ

Беззвучная
постановка
на охрану
Беззвучное

снятие с охраны

Постановка

на охрану с

выключенными

зонами

предупреди-

тельного сраба-

тывания обоих

датчиков
Постановка

на охрану

с полностью

выключенными

датчиками
Беззвучная
постановка
на охрану с
выключенными

зонами
предупре-
дительного
срабатывания
обоих датчиков
Беззвучная

постановка
на охрану
с полностью
выключенными
датчиками
Запуск
функции

Anti-Hi-Jack

ОПИСАНИЕ ДЕЙСТВИЙ

Кратковременно нажать кнопку 3, затем в течение 4 сек — кнопку 1

(см. рис. 1).

Кратковременно нажать кнопку 3, затем в течение 4 сек — кнопку 1

(см. рис. 1).

Кратковременно нажать кнопку 1 и в течение 4 сек нажать
кнопку 3 (см. рис. 1).

Кратковременно нажать кнопку 1 и в течение 4 сек нажать кноп-

ку 3, после сигнала подтверждения нажать кнопку 3 еще раз

(см. рис. 1).

Кратковременно нажать кнопку 3, затем, в течение 4 сек, кнопку 1,
затем — кнопку 3 (см. рис. 1).

Кратковременно нажать кнопку 3, затем — кнопку 1 и в течение
4 сек кнопку 3, после сигнала подтверждения нажать кнопку 3
еще раз (см. рис. 1).

Вместе нажать и удерживать более 3 сек при включенном
зажигании и включенной функции F18/2.
1. Зажигание включено или заведен двигатель.
2. Одновременно нажать и удерживать кнопки 1 и 3(см. рис. 1)
до появления подтверждающего сигнала в виде трех вспышек
габаритных огней.
3. Отпустить кнопки брелока.
4. Включается 20-секундная задержка.
5. В течение следующих 20 сек система начинает подавать короткие
звуковые сигналы и периодически включать блокирующие цепи.

Затем включается режим тревоги (звуковая и световая сигнали-
зация), включаются все блокирующие цепи, приводящие к пол-
ной остановке двигателя.

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.

www.AutoSet.ru

Программирование режимов работы брелока двухсторонней связи

ФУНКЦИЯ

Динамик
Виброзвонок
«Динамик +
виброзвонок»
по умолчанию
Установка часов,

будильника

и таймеров

реального

времени

для функций

«W-триггер»

F24/3/4/5

Дистанционное
управление
включением/
выключением
комманд

«W-ТРИГГЕР»,
«W-ИМПУЛЬС»
Функция уве-
личения пара-
метра времени
в режиме уста-
новки таймеров
Функция
уменьшения
параметра вре-
мени в режиме
установки
таймеров

ОПИСАНИЕ ДЕЙСТВИЙ

Одновременно нажимать кнопки 2 и (F5) для последовательной
смены режимов работы брелока
«Динамик» — один писк.
«Виброзвонок» — один вибро.

Нажать и удерживать F(5) более 3 сек.
Таймер индикации «часов» начнет мигать, указывая на режим
изменения часов.
Нажатие кнопки СН2 изменит показание в (+).
Нажатие кнопки СНЗ изменит показание в (-)
(каждое нажатие приводит только к одной единице изменения
параметра).
Для перехода к установке минут кратковременно нажать и отпустить F(5):
Нажатие кнопки СН2 изменит показание в (+).
Нажатие кнопки СНЗ изменит показание в (-).

Каждое нажатие на F(5) циклически переводит зону установки
часов или минут различных таймеров.
Таймеры установки «W-ТРИГГЕРА» высвечиваются на LCD-мони-
торе с параметрами «S» и «R».
«S» -таймер реального времени установки активного состояния канала.
«R» -таймер сброса активного состояния канала.
Нажатие кнопки СН2 изменит показание в (+).
Нажатие кнопки СНЗ изменит показание в (-).
Для функций F24/4/5 «W-ИМПУЛЬС» временем запуска импульса(ов)
является значение таймера с расширением «S» — старт.

Нажать и отпустить для разрешения или запрета управления
каналом СН6 в режиме «W-функций.
Управление разрешено — «SET»-индикатор на LCD.
Управление запрещено — нет индикатора «SET» на LCD.

Для увеличения параметра нажать и отпустить (каждое нажа-
тие приводит только к одной единице изменения параметра).

Внимание

Звуковой сигнал подтверждения брелоком двухсторонней связи отсутствует, если он

находится вне зоны действия системы или не получает сигнала подтверждения выполнения

команды.

Для проверки наличия связи с брелоком-пейджером и системой подайте команду, нажав

любую кнопку, кроме F. Если связь установлена — система «вернет» подтверждение команды

соответствующим звуковым сигналом. В противном случае через 3 сек погаснет иконка

указывающая на отсутствие связи.

— 1 0 —

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.

www.AutoSet.ru

Программирование режимов работы брелока двухсторонней связи ...
