SHO-ME
REV.D
c.
d.
K
сутствии движения и входящих
сигналов на дисплее работ
Стрелка в левой части дисплея — указатель направления движения
автомобиля (север, юг, запад, восток).
ают часы.
Буквы в правой части дисплея предоставляют информацию о режиме
работы радар-детектора или активном скоростном фильтре:
Т — режим Трасса
Г1 — режим Город1, Г2 — режим Город2.
АО — отключен прием сигналов радаров/лазеров (активен скоростной
фильтр AOSPD)
AM — отключено звуковое оповещение о событиях (активен скоростной
фильтр AMSPD)
AC — активен режим Город1
АТ — активен режим Трасса со средним уровнем чувствительности
Подробно о фильтрах и режимах — далее в инструкции.
Знак разряженной батареи выводится на экран, когда напряжение
аккумулятора автомобиля снижается до 10,7В.
Обратите внимание!
Функция проверки напряжения аккумулятора автомобиля в радардетекторе включена только для оповещения пользователя и не может
быть использована как источник достоверной информации о заряде
аккумулятора автомобиля.
Регулярно проверяйте работоспособность и заряд аккумулятора
автомобиля.
Loading…

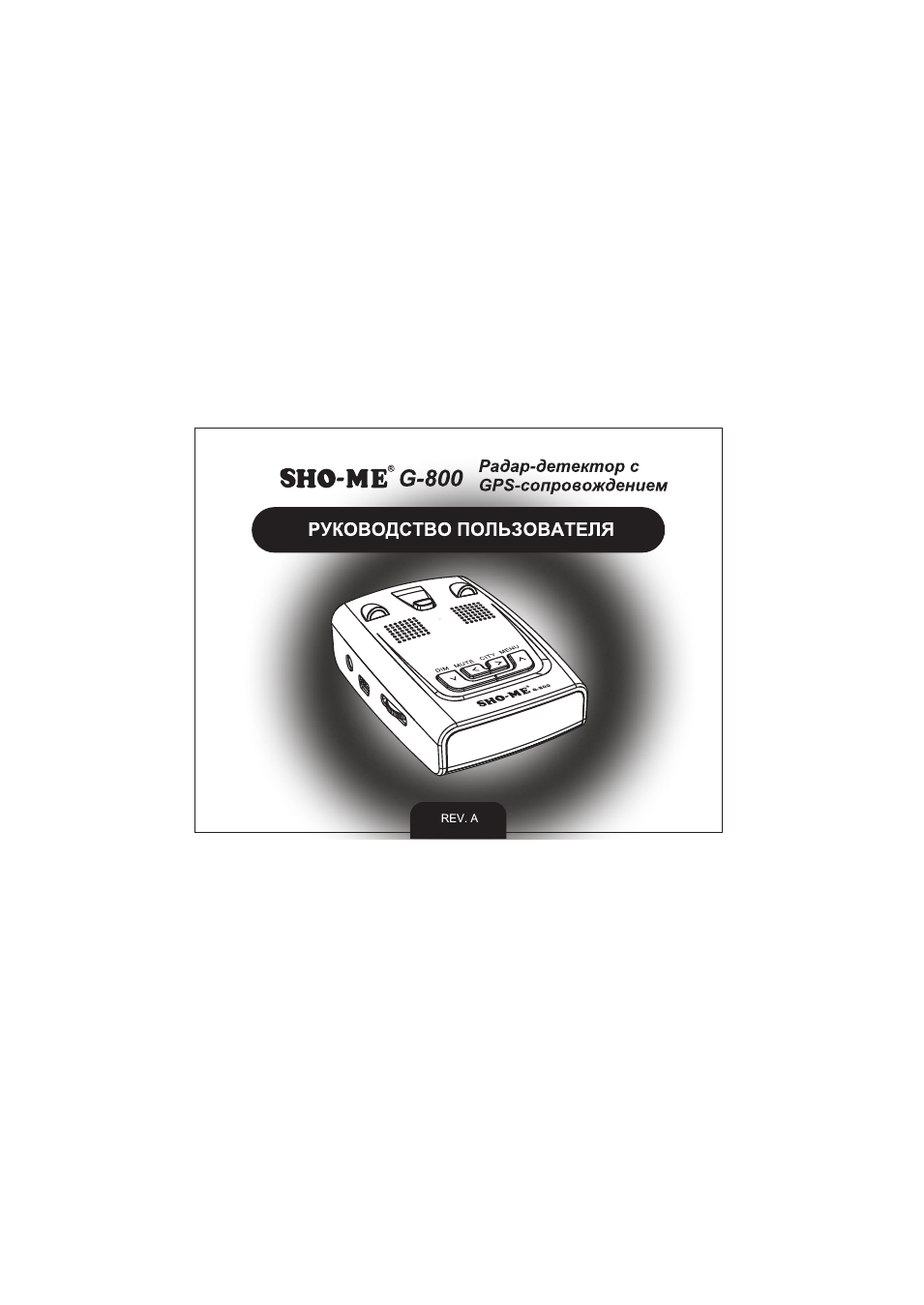

8НО-МЕ^ 6-800
Радар-детектор с
ОР8-сопровождением
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

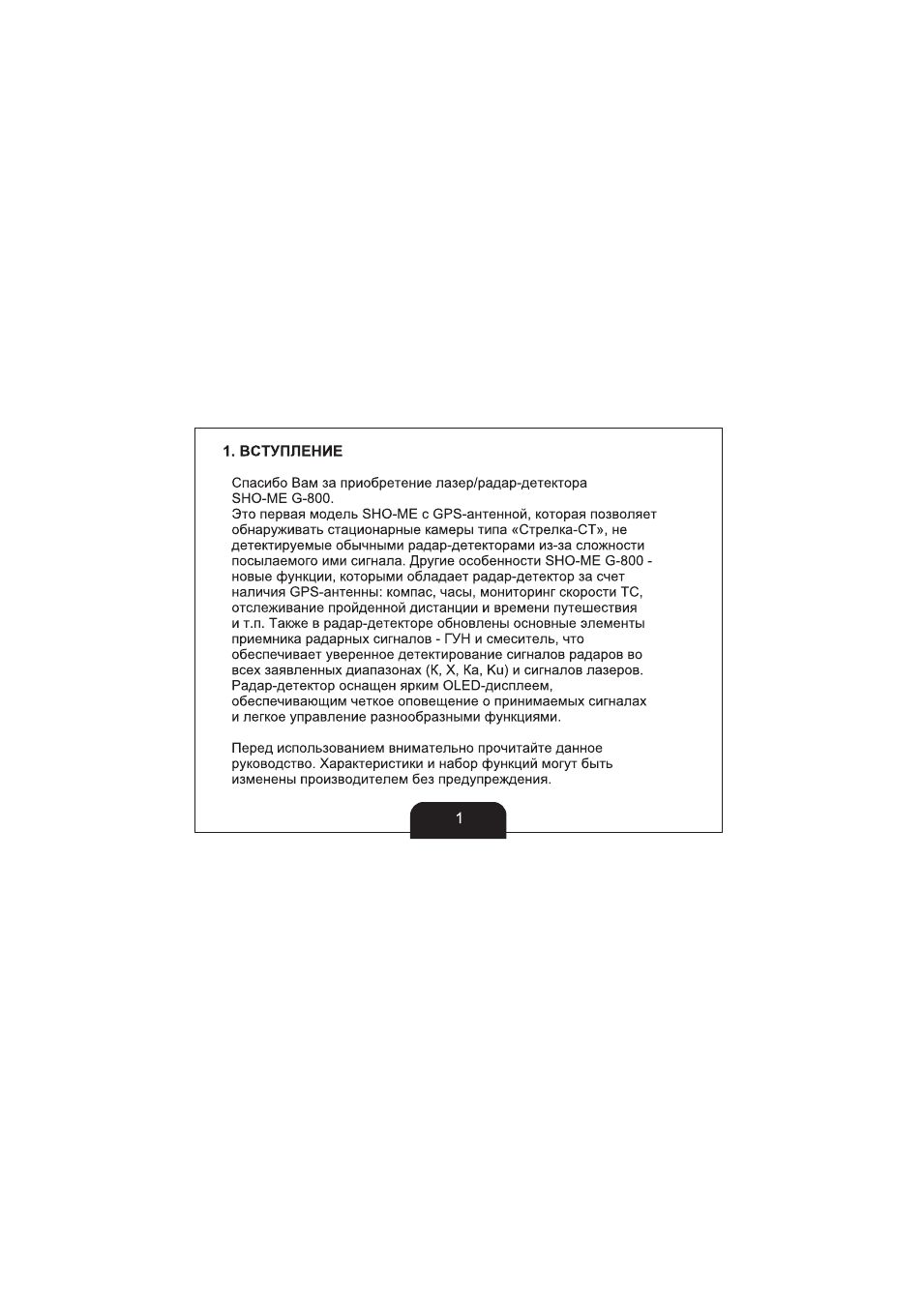

1. ВСТУПЛЕНИЕ
Спасибо Вам за приобретение лазер/радар-детекгора
8НО-МЕ С-800.
Это первая модель ЗНО-МЕ с СРЗ-антенной, которая позволяет
обнаруживать стационарные камеры типа «Стрелка-СТ», не
детектируемые обычными радар-детекторами из-за сложности
посылаемого ими сигнала. Другие особенности ЗНО-МЕ 0-800 —
новые функции, которыми обладает радар-детектор за счет
наличия ОРЗ-антенны: компас, часы, мониторинг скорости ТС,
отслеживание пройденной дистанции и времени путешествия
и т.п. Также в радар-детекторе обновлены основные элементы
приемника радарных сигналов — ГУН и смеситель, что
обеспечивает уверенное детектирование сигналов радаров во
всех заявленных диапазонах (К, X, Ка, Ки) и сигналов лазеров.
Радар-детектор оснащен ярким 01Е0-дисплеем,
обеспечивающим четкое оповещение о принимаемых сигналах
и легкое управление разнообразными функциями.
Перед использованием внимательно прочитайте данное
руководство. Характеристики и набор функций могут быть
изменены производителем без предупреждения.

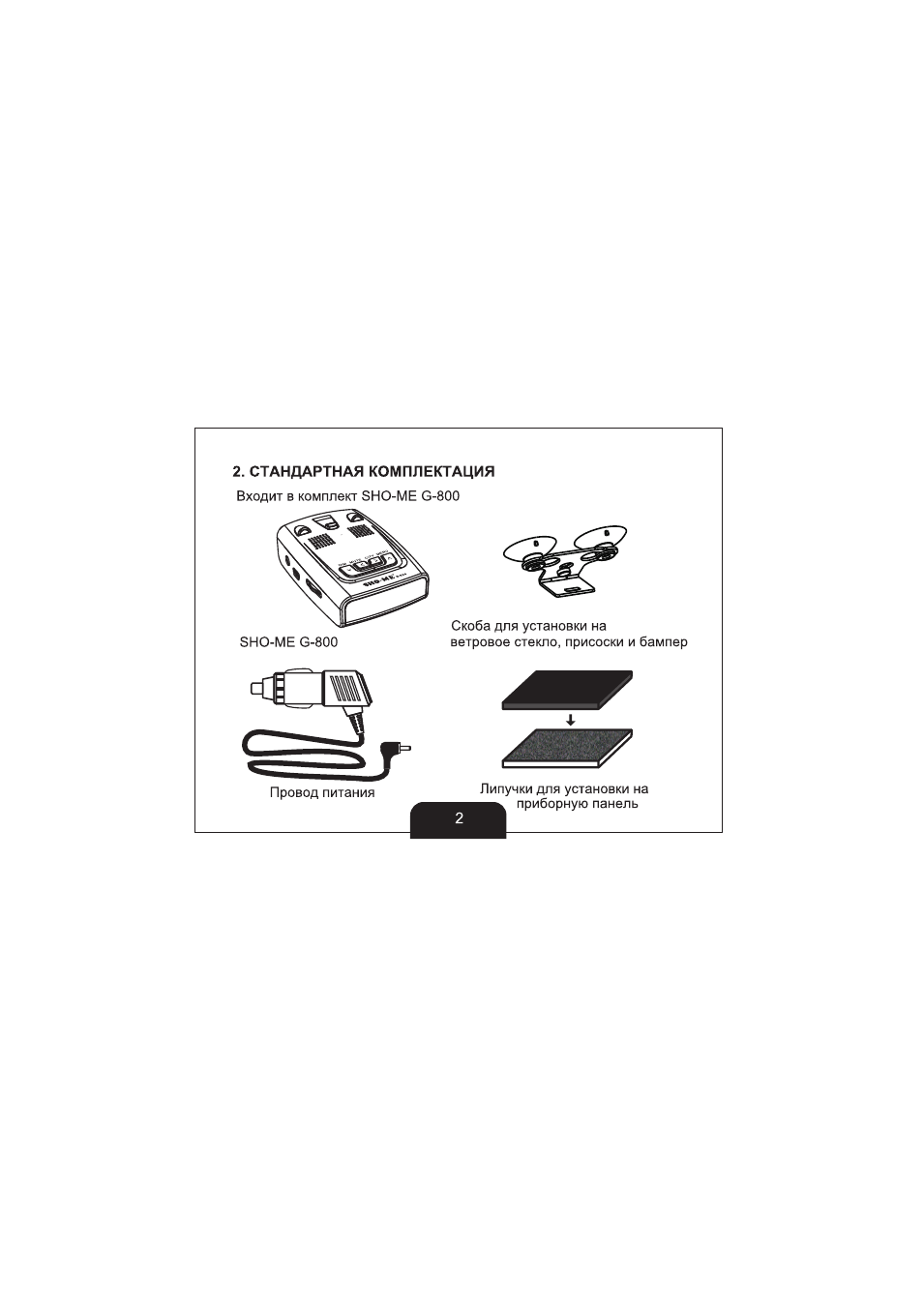

2. СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Входит в комплект 8НО-МЕ С-800
Скоба для установки на
ветровое стекло, присоски и бампер
Липучки для установки на
приборную панель

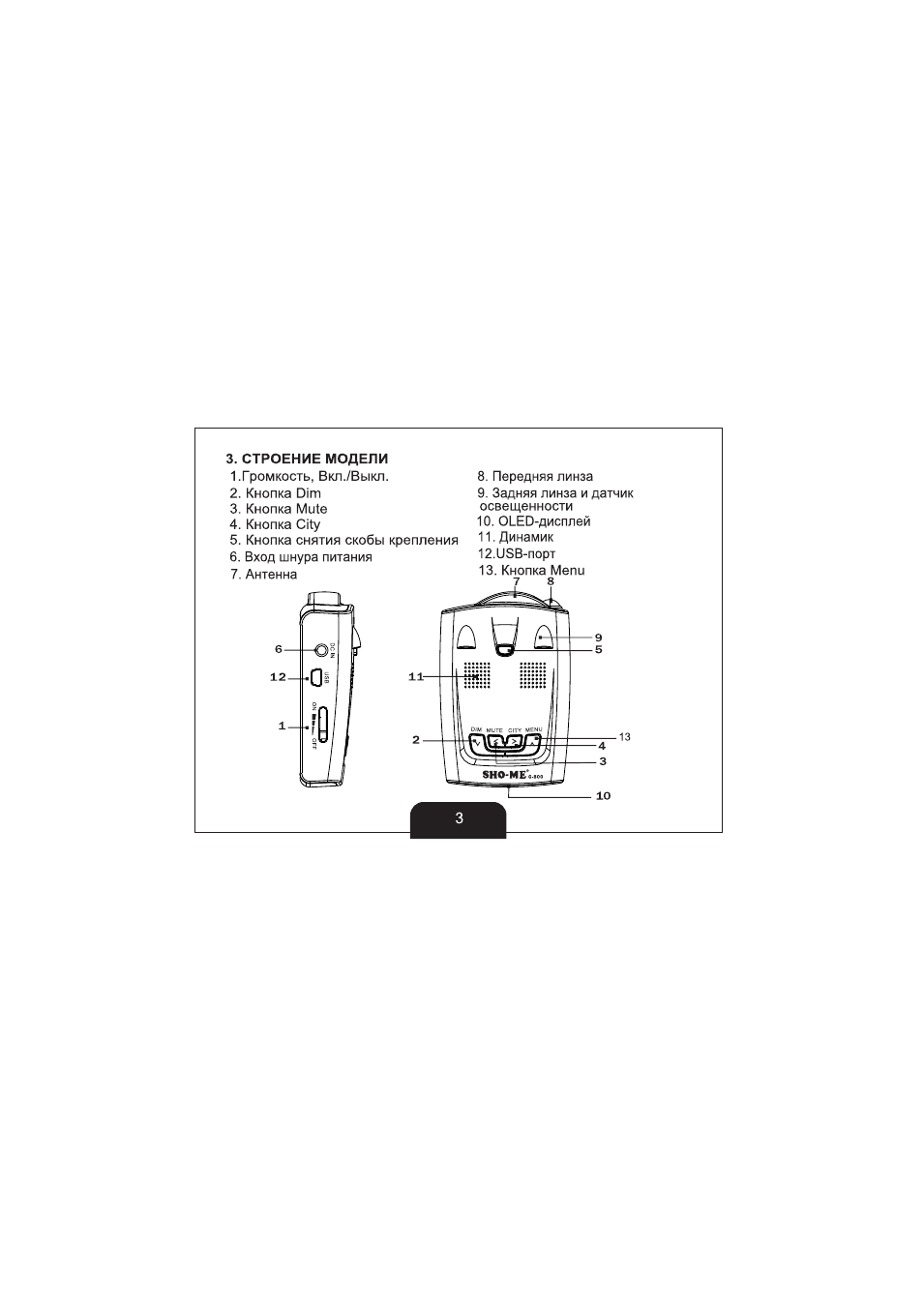

3. СТРОЕНИЕ МОДЕЛИ
1. Громкость, Вкл./Выкл.
2. Кнопка Dini
3. Кнопка Mute
4. Кнопка City
5. Кнопка снятия скобы крепления
6. Вход шнура литания
7. Антенна
8. Передняя линза
9. Задняя линза и датчик
освещенности
10. OLED-дисплей
11. Динамик
12. иЗВ-порт
13. Кнолка Menu
-13

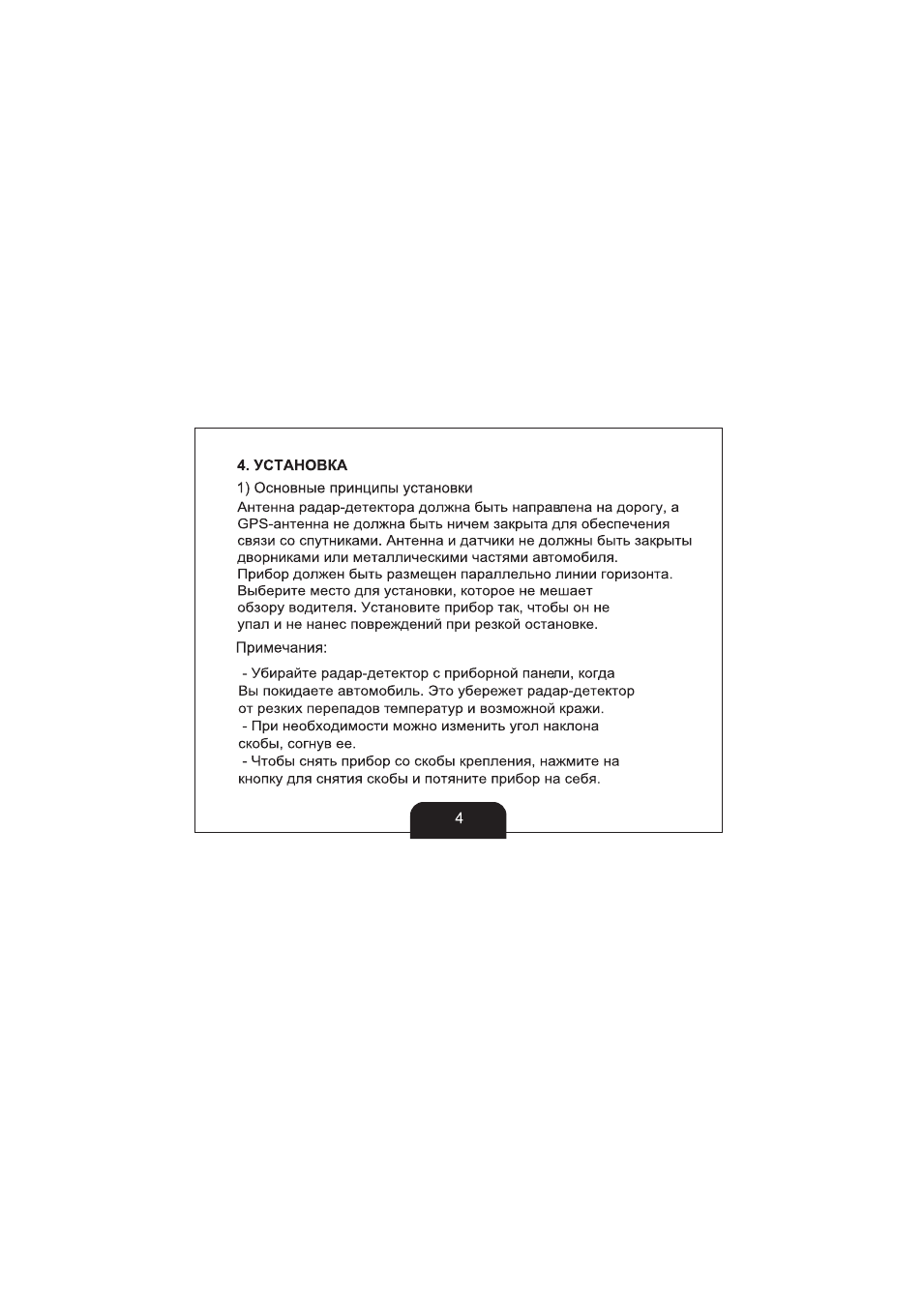

4. УСТАНОВКА
1) Основные принципы установки
Антенна радар-детектора должна быть направлена на дорогу, а
ОР8-антенна не должна быть ничем закрыта для обеспечения
связи со спутниками. Антенна и датчики не должны быть закрыты
дворниками или металлическими частями автомобиля.
Прибор должен быть размещен параллельно линии горизонта.
Выберите место для установки, которое не мешает
обзору водителя. Установите прибор так, чтобы он не
упал и не нанес повреждений при резкой остановке.
Примечания:
— Убирайте радар-детектор с приборной панели, когда
Вы покидаете автомобиль. Это убережет радар-детекгор
от резких перепадов температур и возможной кражи.
— При необходимости можно изменить угол наклона
скобы, согнув ее.
— Чтобы снять прибор со скобы крепления, нажмите на
кнопку для снятия скобы и потяните прибор на себя.
2)

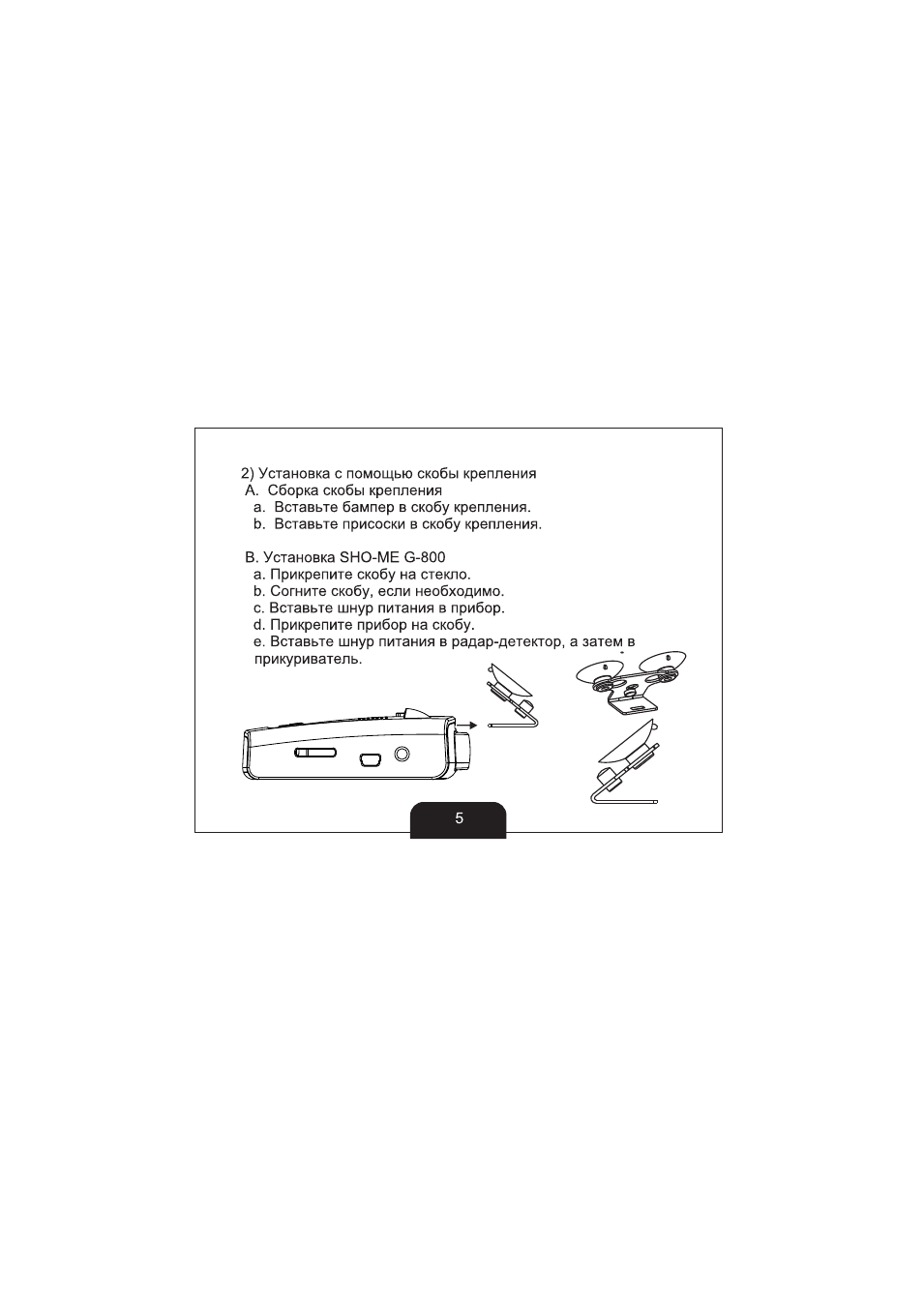

Установка с помощью скобы крепления
А. Сборка скобы крепления
a. Вставьте бампер в скобу крепления.
b
. Вставьте присоски в скобу крепления.
В. Установка ЗНО-МЕ С-800
a. Прикрепите скобу на стекло.
b
. Согните скобу, если необходимо.
c. Вставьте шнур питания в прибор,
б. Прикрепите прибор на скобу.
е. Вставьте шнур питания в радар-детектор, а затем в
прикуриватель.

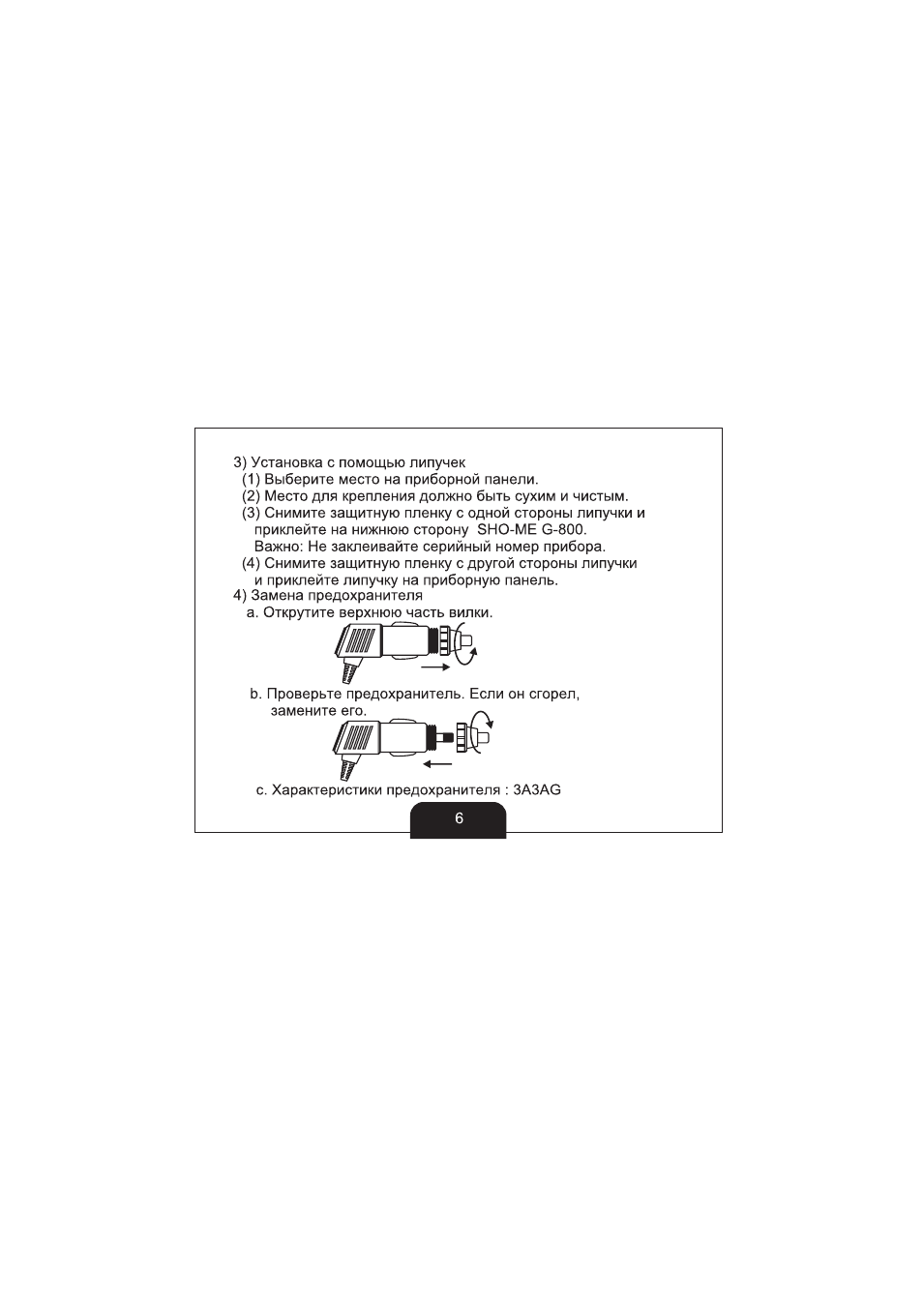

3) Установка с помощью липучек
(1) Выберите место на приборной панели.
(2) Место для крепления должно быть сухим и чистым.
(3) Снимите защитную пленку с одной стороны липучки и
приклейте на нижнюю сторону ЗНО-МЕ 6-800.
Важно: Не заклеивайте серийный номер прибора.
(4) Снимите защитную пленку с другой стороны липучки
и приклейте липучку на приборную панель.
4) Замена предохранителя
а. Открутите верхнюю часть вилки.
Ь. Проверьте предохранитель. Если он сгорел,
замените его.
с. Характеристики предохранителя : ЗАЗА6

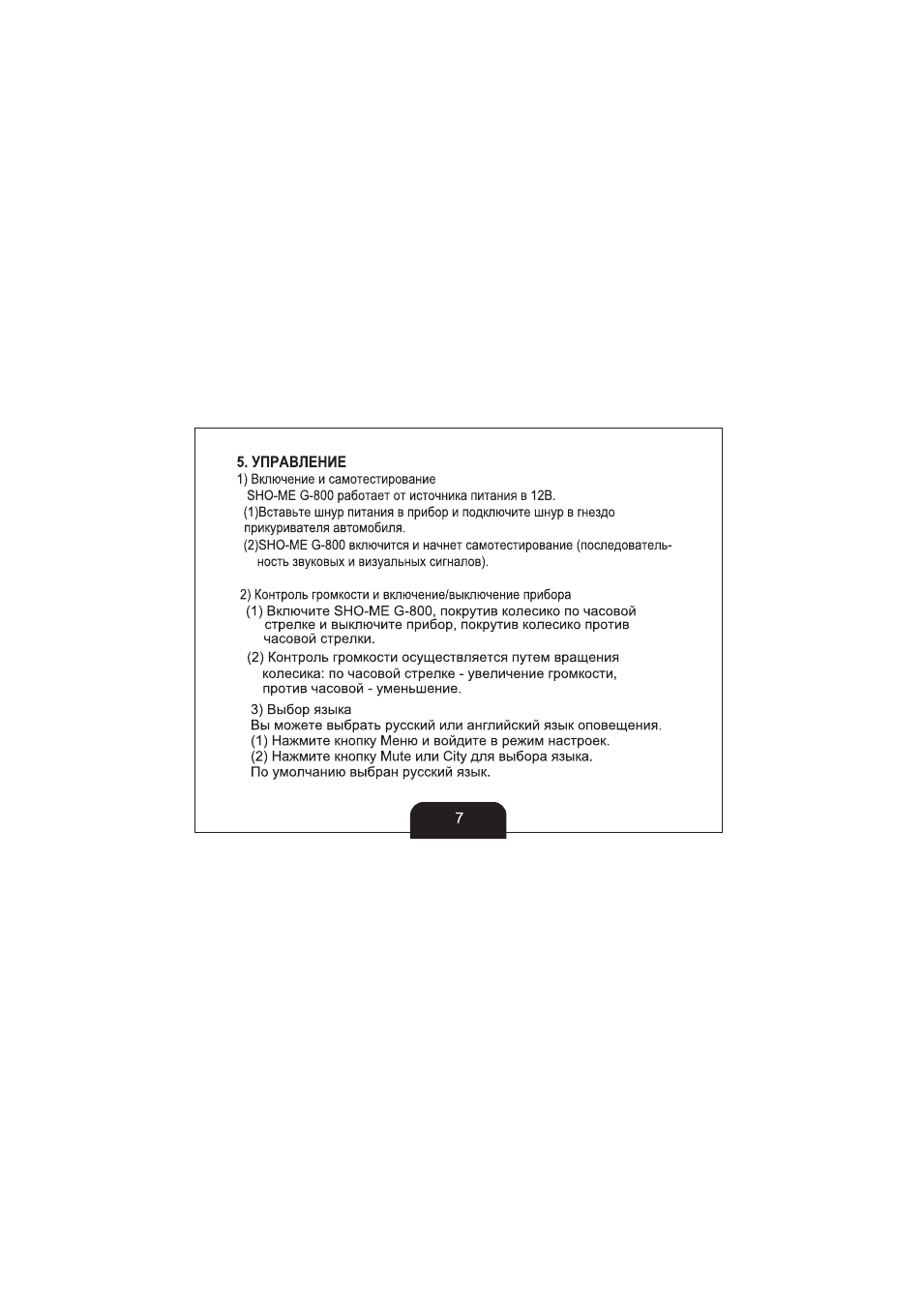

5. УПРАВЛЕНИЕ
1) Включение и самотестирование
ЗНО-МЕ С-800 работает от источника питания в 12В.
(1) Вставьте шнур питания в прибор и подключите шнур в гнездо
прикуривателя автомобиля.
(2) ЗНО-МЕ С-800 включится и начнет самотестирование (последователь
ность звуковых и визуальных сигналов).
2) Контроль громкости и включение/выключение прибора
(1) Включите SHO-ME G-800, покрутив колесико по часовой
стрелке и выключите прибор, покрутив колесико против
часовой стрелки.
(2) Контроль громкости осуществляется путем вращения
колесика: по часовой стрелке — увеличение громкости,
против часовой — уменьшение.
3) Выбор языка
Вы можете выбрать русский или английский язык оповещения.
(1 ) Нажмите кнопку Меню и войдите в режим настроек.
(2) Нажмите кнопку Mute или City для выбора языка.
По умолчанию выбран русский язык.

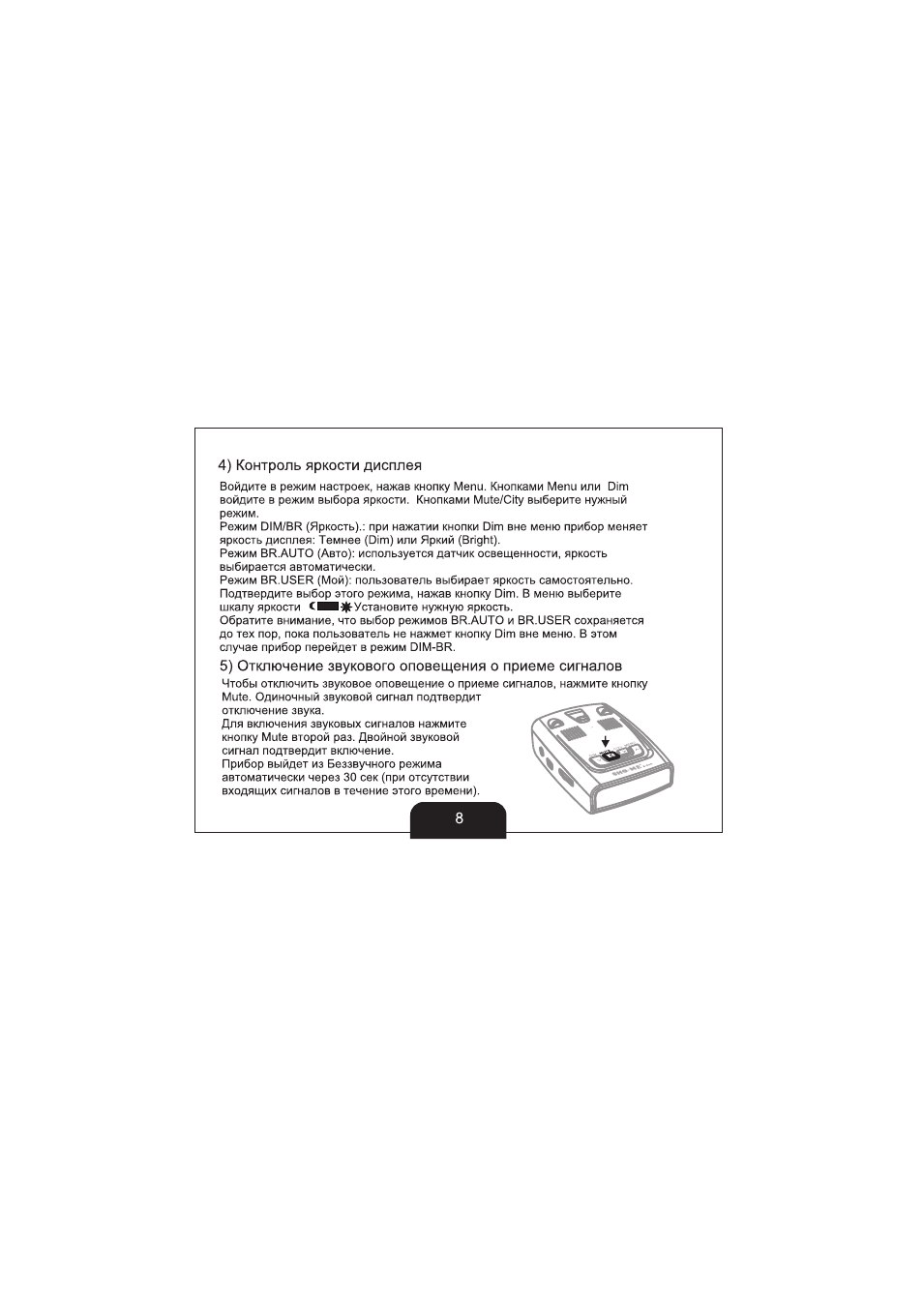

4) Контроль яркости дисплея
Войдите в режим настроек, нажав кнопку Menu. Кнопками Menu или Dim
войдите в режим выбора яркости. Кнопками Mute/City выберите нужный
режим.
Режим DIM/BR (Яркость).: при нажатии кнопки Dim вне меню прибор меняет
яркость дисплея: Темнее (Dim) или Яркий (Bright).
Режим BR.AUTO (Авто): используется датчик освещенности, яркость
выбирается автоматически.
Режим BR.USER (Мой): пользователь выбирает яркость самостоятельно.
Подтвердите выбор этого режима, нажав кнопку Dim. В меню выберите
шкапу яркости C^HiltycTaHOBHTe нужную яркость.
Обратите внимание, что выбор режимов BR.AUTO и BR.USER сохраняется
до тех пор, пока пользователь не нажмет кнопку Dim вне меню. В этом
случае прибор перейдет в режим DIM-BR.
5) Отключение звукового оповещения о приеме сигналов
Чтобы отключить звуковое оповещение о приеме сигналов, нажмите кнопку
Mute. Одиночный звуковой сигнал подтвердит
отключение звука.
Для включения звуковых сигналов нажмите
кнопку Mute второй раз. Двойной звуковой
сигнал подтвердит включение.
Прибор выйдет из Беззвучного режима
автоматически через 30 сек (при отсутствии
входящих сигналов в течение этого времени).

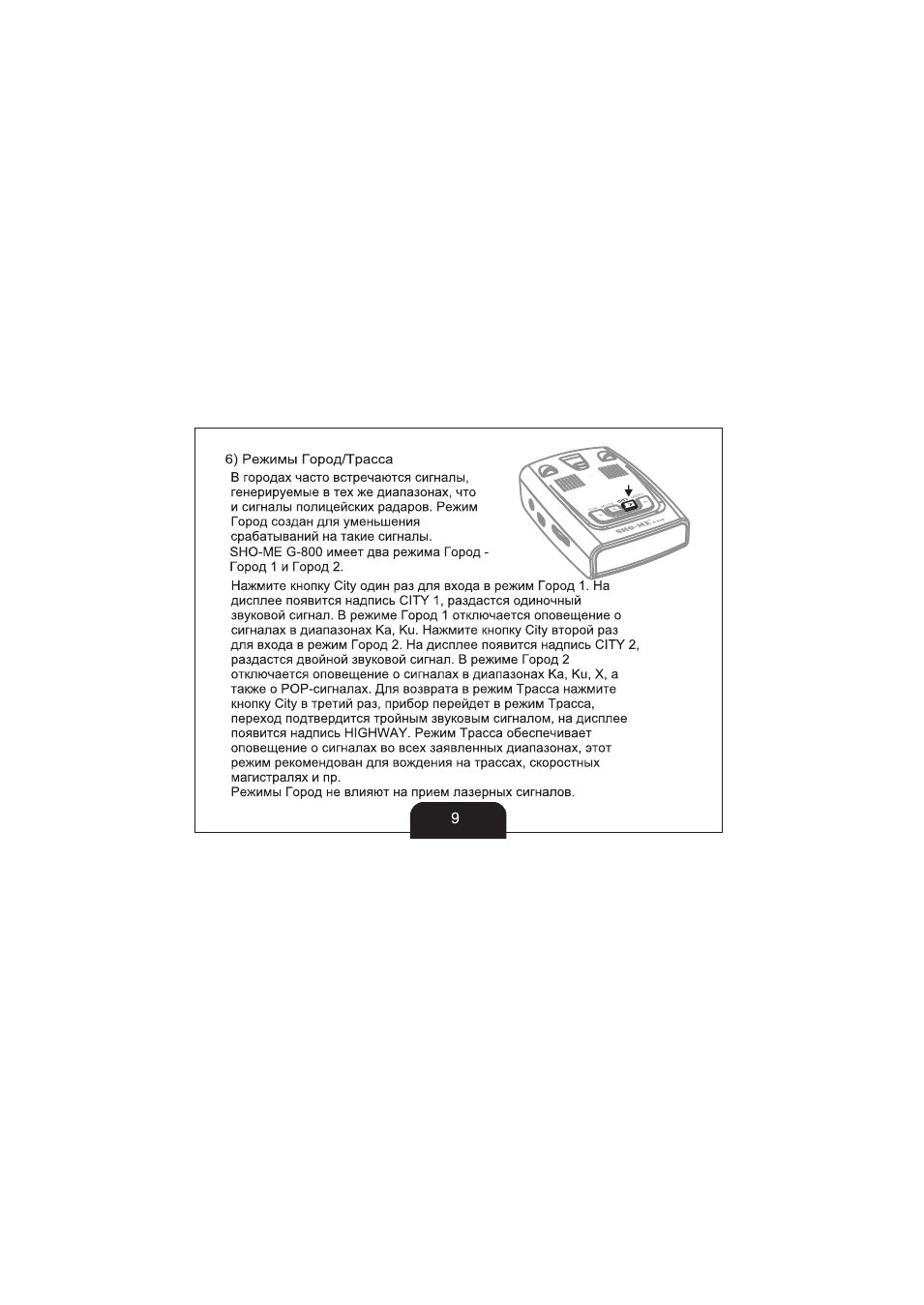

6) Режимы Город/Трасса
В городах часто встречаются сигналы,
генерируемые в тех же диапазонах, что
и сигналы полицейских радаров. Режим
Город создан для уменьшения
срабатываний на такие сигналы.
SHO-ME G-800 имеет два режима Город —
Город 1 и Город 2.
Нажмите кнопку City один раз для входа в режим Г ород 1 .’На
дисплее появится надпись CITY 1, раздастся одиночный
звуковой сигнал. В режиме Город 1 отключается оповещение о
сигналах в диапазонах Ка, Ки. Нажмите кнопку City второй раз
для входа в режим Город 2. На дисплее появится надпись CITY 2,
раздастся двойной звуковой сигнал. В режиме Город 2
отключается оповещение о сигналах в диапазонах Ка, Ки, X, а
также о РОР-сигналах. Для возврата в режим Трасса нажмите
кнопку City в третий раз, прибор перейдет в режим Трасса,
переход подтвердится тройным звуковым сигналом, на дисплее
появится надпись HIGHWAY. Режим Трасса обеспечивает
оповещение о сигналах во всех заявленных диапазонах, этот
режим рекомендован для вождения на трассах, скоростных
магистралях и пр.
Режимы Город не влияют на прием лазерных сигналов.
17:36
SHO-ME G-800 Signature. Подробный обзор
05:11
Обновление базы радаров антирадара SHO-ME с GPS. Обновление Sho-Me G800 STR
07:22
SHO-ME G-800 STR: видео обзор антирадара SHO-ME с GPS
09:18
Радар детектор SHO-ME G800 Signature отзывы. Подробный обзор
07:13
Настройка радар-детектора Sho-me G800 STR
09:18
Sho-me G-800 Signature: Тест на ручные радары
07:21
Радар-детектор Sho-Me G-800 STR (тест работы)
09:35
Видеоинструкция по настройке меню для моделей STR G-700/800/900/1000, 55pro/77pro
Нажмите на кнопку для помощи
Перейти к контенту
Радар-детекторы SHO-ME
- Размер инструкции: 2.15 Мб
- Формат файла: pdf
Если вы потеряли инструкцию от радар-детекторы SHO-ME G-800STR, можете скачать файл для просмотра на компьютере или печати.
Инструкция для радар-детекторы SHO-ME G-800STR на русском языке. В руководстве описаны возможности и полезные функции, а также правила эксплуатации. Перед использованием внимательно ознакомьтесь с инструкцией.
Чтобы не читать всю инструкцию вы можете выполнить поиск по содержимому внутри инструкции и быстро найти необходимую информацию. Рекомендации по использованию помогут увеличить срок службы радар-детекторы SHO-ME G-800STR. Если у вас появилась проблема, то найдите раздел с описанием неисправностей и способами их решения. В нем указаны типичные поломки и способы их решения.
Радар-детектор Sho-Me G-800 Signature
Анализируя сигналы, поступающие в Sho-Me G-800 Signature посредством определения уникальных характеристик каждого сигнала, радар детектор способен идентифицировать радар по его сигналу и соответственно оповестить пользователя о типе излучаемого сигнала с комплексов СТРЕЛКА, РОБОТ, КОРДОН, КРИС, ИСКРА или КРЕЧЕТ.
Особенности антирадара SHO-ME G-800 SIGNATURE:
- Передовые технологии сигнатурного распознавания сигналов радарных комплексов
- Определение и сообщение о типе радарного сигнала ИСКРА/КОРДОН / РОБОТ/ КРЕЧЕТ/СТРЕЛКА и др
- Защита от сигналов CAS (Collision Avoidance System) с датчиков систем предупреждения столкновений
- Встроенный GPS модуль с высокой точностью определения координат
- База радаров и камер по всей России и странам СНГ
- Детектирование всех комплексов замера скорости радарной частью устройства и по базе GPS
- Информирование о проезде участков контролируемых комплексами «Автодория»
- Голосовые сообщения о важных событиях и режиме работы устройства
- Новый цифровой процессор обработки сигналов DSP
- Высококонтрастный OLED дисплей
- Обновление прошивки и баз данных с сайта производителя
- Добавление пользовательских точек
- Отключение частотных диапазонов (Х,К,Ka) по выбору пользователя
Характеристики Сигнатурный радар-детектор Sho-Me G-800 Signature с GPS модулем
Общие данные
| Дисплей | Высококонтрастный OLED |
| Формат спутниковой системы | GPS |
| Синхронизация времени по GPS/ГЛОНАСС | Есть |
| Wifi модуль | Нет |
| Управление | Кнопки |
| Регулировка яркости | Есть |
| Регулировка громкости | Есть |
| Напряжение питания | 12-15В (пост.) |
| Тип внутреннего питания | От сети |
| Вес, г | 130 |
| Размеры (Ш.Д.В.) | 70x109x30 |
| Рабочая температура | от -20 до 70 ̊C |
| Производство | Южная Корея |
| Гарантия производителя | 12 месяцев. Срок службы 3 года |
| Плата | Advanced |
| Тип крепления | Присоска, Коврик |
| Потребляемый ток, мА | 210 |
Характеристики радар-детектора
| Диапазон Х 10,525 ГГц ± 50 МГц | Да |
| Диапазон К 24,150 ГГц ± 150 МГц | Да |
| Диапазон Ка 34,700 ГГц (±1300 МГц) | Да |
| Стрелка | Да |
| Определение лазерного излучения | Да (800-1100 нм, 360 град) |
| Тип антенны | Линейно поляризованная, рупорная |
| Тип приема | Супергетеродинный с двойным преобразованием частоты |
| Типа детектора | Частотный дискриминатор |
| Фильтрация помех | Есть |
| Отключение отдельных диапазонов | Есть |
| Библиотека сигнатур радарных комплексов | ИСКРА, КОРДОН, РОБОТ, КРЕЧЕТ, СТРЕЛКА |
| Защита от сигналов CAS | Есть |
| Скоростные фильтры /Автоматическое переключение режимов | Есть |
| Режим POP | Есть |
| Режим Тихий | Есть |
| Обновление ПО и баз камер с сайта производителя | Да |
| Обновление ПО и баз камер и просмотр видео через мобильное приложение на смартфоне | Нет |
| Информация на дисплее расстояния до камеры замера скорости / разрешенной скорости / средней скорости / уровень сигнала / тип камеры / типа контроля ПДД | Да |
| Детектирование камер контроля нарушений ПДД (стоп линия,выделенка,обочина,светофор) | Да |
| Фиксация камер контроля средней и мгновенной скорости (Автодория,Кордон Темп,Автоураган,Циклоп и пр) | Да |
| Настройка допустимого превышения скорости | Да |
| Отключение отдельных типов радарных комплексов | Да |
| Отключение радарного блока | Да |
| Голосовое оповещение | Есть |
| Автоприглушение звука | Есть |
| Автовыключение экрана | Нет |
| Цифровой усителитель сигналов LNA | Нет |
| Настройка оповещений основных точек баз данных GPS/ГЛОНАСС | Есть |
Вопросы покупателей о Сигнатурный радар-детектор Sho-Me G-800 Signature с GPS модулем
Отзывы покупателей о Сигнатурный радар-детектор Sho-Me G-800 Signature с GPS модулем
Доставка по Москве и Санкт-Петербургу
Курьерская доставка производится в рабочие дни (09:00-18:00). Перед приездом курьер звонит покупателю для подтверждения доставки и уточнения места и времени. Стоимость доставки составляет 300 рублей. Доставка осуществляется при минимальном заказе от 500 руб.
Доставка по России
Доставку осуществляет ФГУП «Почта России», отправление наложенным платежом. Стоимость и условия доставки по России представлены в разделе «Доставка и оплата». Доставка осуществляется при минимальном заказе от 1000 рублей.
Доставка курьерской службой боксберри, отправление наложенным платежом. Стоимость и условия доставки по России представлены в разделе «Доставка и оплата»
