Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель. Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.
Стандартная и верхняя установки
Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме. Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.
Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.
Монтаж доводчика двери: пошаговое руководство
Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.
Правила монтажа дверного доводчика
- Вы верно выбрали модель доводчика для веса Вашей двери
- Выбранный Вами вариант установки возможен (см. ограничения на установку в инструкции, прилагающей к каждому доводчику)
- После установки доводчик не будет упираться куда-либо, например, в стену
- Доводчик и рычаг будут установлены на ровную поверхность
Алгоритм установки доводчиков дверей своими руками
1. Каждый доводчик комплектуется шаблоном масштаба 1:1 (см. изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.
От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.
2. Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см. изображение выше).
3. Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика. Далее просверлите необходимые отверстия для установки доводчика.
4. Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным «башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.
Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.
5. Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну. Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» — когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.
Если вышеперечисленные условия соблюдены, то соедините части рычага.
6. Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.
После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать, а именно:
- Через полмесяца после установки проверьте затяжку шурупов и винтов
- Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия
- Обязательно соблюдать правила эксплуатации доводчиков
Параллельная установка доводчиков дверей
Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к. при параллельной установке эффективность доводчика будет ниже.
Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.
Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).
Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком. Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.
Причин для установки доводчика на дверь может быть довольно много. Но чаще всего механизм торможения и плавной доводки двери используется, чтобы избежать ударов о дверную коробку и, как следствие, повреждения петель или самого полотна. Ставить дверной доводчик несложно, но потребуется терпение и умение регулировать механизм.
Содержание статьи:
- Выбор вариантов установки доводчика
- Стандартная установка
- Верхняя установка
- Пошаговое руководство к установке
- Выбор схемы установки
- Монтаж
- Регулировка и настройка
- Распространенные ошибки при установке
- Итоги
Выбор вариантов установки доводчика
Прежде всего потребуется правильно выбрать модель доводчика. Все механизмы мягкой «посадки» дверей подразделяются на семь категорий (классов) EN1-EN7 в зависимости от веса и ширины дверного полотна. Чем выше класс, тем более тяжелую створку может тормозить и придерживать механизм.
Это важно, так как установка на обычную металлопластиковую дверь весом 40-45 кг доводчик классом EN3 в расчете на более длительный срок службы обычно приводит к разрушению облицовки дверного полотна из-за чрезмерных нагрузок на место крепления. Конструкций доводчиков существует достаточно много, в большинстве моделей для создания сопротивления усилию открытия используется пружина и зубчатый привод, он же тормоз.
Сама установка несложная, нужно всего лишь закрепить корпус и кронштейн тяги на дверной лутке и самой створке. В любом случае, перед тем как приступать к работе, будет правильно почитать рекомендации компании-производителя о том, как правильно установить дверные доводчики выбранной модели.
Нужно обратить внимание на следующие нюансы:
- Для крепления корпуса механизма должен использоваться прилагаемый шаблон. Разметка и сверловка отверстий только после выравнивания положения шаблона с помощью строительного уровня или отвеса.
- Ось вращения штока на корпусе должна совпадать с условной линией, проходящей через обе дверные петли.
- При установке кронштейн нужно будет также выровнять, чтобы пара подвижных рычагов перемещалась в плоскостях (каждый в своей), перпендикулярных к оси вращения штока на корпусе.
Требования компании-производителя к установке обязательно нужно выдерживать. В противном случае сопротивление будет очень большим, для того, чтобы открыть дверь, нужно будет прилагать вдвое большее усилие, а главное — полотно не будет закрываться до конца.
Кроме того, износ тормозящего механизма произойдет гораздо быстрее, чем закончится гарантия на доводчик. При этом вернуть устройство не получится, так как причиной преждевременного износа будет нарушение требований к монтажу доводчика.
Стандартная установка
Большинство моделей доводчиков спроектировано таким образом, чтобы рычажную тягу, которая фиксируется на поворотном штоке корпуса, можно было переставить и использовать для дверей с правым и левым расположением петель.
В стандартном варианте, например для межкомнатных дверей или на дверном полотне на входе в кухню, доводчик устанавливается на створку (подвижную часть). В этом случае дверь с закрепленным на ней доводчиком открывается «на себя» при входе в помещение.
Таким же способом выполняется установка доводчика на железные двери, дверные полотна со стеклянной вставкой и пластиковые створки. Причина довольно простая: любая дверная створка имеет внутренний каркас, деревянный или пластиковый, с шириной рейки не менее 90 мм.
Этого более чем достаточно для установки корпуса механизма доводки. А вот лутка (дверная коробка) всегда тонкая, толщина поперечины максимум 40-50 мм. Этого может не хватить для установки корпуса. А для опорного кронштейна, ширина которого обычно не более 20 мм, отыскать место под установку на коробке гораздо проще.
Исключением могут быть случаи установки на металлические двери с бронированной вставкой, входные, утепленные или со специальной отделкой дверного полотна. В этом случае лучше изучить еще раз пошаговую инструкцию от производителя модели.
Верхняя установка
Схема с расположением корпуса на лутке встречается реже и применяется в основном для входных дверей, открывающихся наружу (при выходе из квартиры). Это требования правил пожарной безопасности. Верхняя установка доводчика на дверь упрощает крепление механизма и кронштейна. Считается, что такая схема более безопасна, так как усилие открытия и доводки двери нередко достигает 70-80 кг.
Кроме того, если входная дверь из металла хорошего качества, то просверлить пару отверстий под установку кронштейна проще, чем сделать сверловку в 5-6 точках.
Еще бытует мнение, что верхняя установка доводчика спасает механизм от уличной пыли. Это не совсем так.
У любой входной двери самая большая щель — та, которая над верхней кромкой. Через нее может попадать пыль на корпус при нижней установке доводчика. Но пыль мало влияет на его работу, так как большинство моделей имеет пылезащищенное исполнение.
А вот холодный или морозный воздух, задувающий через щель, может серьезно заморозить смазку или масло внутри механизма. Чтобы открыть дверь, придется прилагать усилие вдвое больше. При верхней установке доводчик остается защищенным от холодного воздуха. Но для входной двери лучше все же поискать специальную модель.
Пошаговое руководство к установке
Понятно, что перед началом работ нужно привести дверь и лутку в порядок. После установки доводчика нагрузка на петли и раму двери возрастет в несколько раз. Поэтому необходимо подтянуть стяжки, возможно, придется заново выполнить регулировку замка.
Выбор схемы установки
Особой разницы нет, но есть личные предпочтения. Например, для правши удобнее открывать дверь правой рукой, а значит, петли и доводчик должны быть справа.
То, что касается межкомнатных дверей. По законам эргономики гораздо легче открывать дверь от себя, когда входишь в комнату, и на себя, когда из нее выходишь. Исключением являются:
- Вход в дом или квартиру.
- В санузел или ванную комнату.
- При использовании двойных входных дверей. В этом случае установку доводчика делают только на одной из них, обычно на внутренней.
Кроме того, нужно осмотреть лутку и дверное полотно. Иногда места для крепления корпуса механизма хватает только для одного варианта установки.
Еще нужно учитывать расположение регулятора на корпусе механизма. Для того чтобы правильно настроить работу системы торможения, необходимо видеть положение регулятора. Поэтому от стены или от потолочной поверхности до корпуса должно оставаться свободное пространство, как минимум 25-30 см.
Совет! Многие специалисты рекомендуют при выборе схемы установки обращать внимание на то, в каком направлении дует сквозняк в весенне-летний период.
Сама идея установки доводчика предполагает плавное закрытие двери с торможением именно как средство от захлопывания порывом ветра. Поэтому, прежде чем принять окончательное решение, нужно еще раз проверить направление воздушных потоков внутри дома или квартиры.
Монтаж
Все, что требуется, — правильно установить корпус и опорный кронштейн на дверь-лутку. Так как работа рычагов зависит от того, как широко распахивается дверь, то произвольно выбирать место нельзя. Иначе можно сильно уменьшить угол распахивания, и входить-выходить через дверной проем будет неудобно.
Поэтому нужно взять бумажный лист со схемой-шаблоном расположения корпуса на двери и закрепить его так, чтобы верхняя кромка и боковая дверного полотна совпали с контрольной разметкой шаблона. Шаблон нужно закрепить скотчем.
Следующий этап — нужно перенести точки сверловки на дверное полотно и лутку. Если доводчик крепится к металлопластиковой двери, то точки можно просто проколоть через бумагу острым шилом. Отметки будут хорошо видны на мягком пластике или алюминии. Если есть сомнения, то можно слегка пробить точки обычным гвоздем и молотком. Для стальной двери потребуется слесарный керн и молоток 400-500 г.
Далее, не снимая схемы, сверлят отверстия, диаметр выбирается под конкретный размер самореза. Обычно крепеж идет в комплекте к доводчику, так что сверло можно подобрать заранее. В теории сверло должно быть меньше наружного диаметра винтовой насечки на саморезе.
Остается лишь убрать шаблон и закрутить саморезы сначала отверткой, а после окончательной настройки можно обжать шуруповертом. На вал привода надевают и фиксируют пару рычагов, опорный конец продевают через ось и стопорят гайкой на кронштейне.
Можно попробовать, как работает устройство. Обычно механизм доводит и почти закрывает дверь, нужно лишь правильно его отрегулировать. На это уходит примерно втрое больше времени, чем при самой установке.
Регулировка и настройка
Часто плоскости, в которых закреплен кронштейн и корпус, не совпадают. В теории разницу можно отрегулировать, выкрутив часть резьбового штока и зафиксировав его гайкой. Такая схема срабатывает примерно в половине случаев, поэтому мастера нередко вырезают прокладки из ДВП или пластика, чтобы подложить под кронштейн (корпус).
Далее нужно правильно отрегулировать длину рычагов. Первый (регулируемый) от корпуса рычаг при полностью закрытой двери должен быть расположен перпендикулярно дверному полотну. Поэтому выворачиваем резьбовую часть так, чтобы первое колено было перпендикулярно плоскости дверной коробки, а второе — без усилий крепилось к валу корпуса.
Следующий этап — нужно отрегулировать скорость закрытия дверного полотна. С торца или на верхней плоскости корпуса доводчика имеется ручка-регулятор или пара винтов. Поворачивая рукой или отверткой, нужно подобрать необходимую скорость закрытия — защелкивания двери.
Понятно, что при регулировании доводчика полотно нельзя сопровождать рукой. Хотя большинство людей при закрытии дверей делает это автоматически, не задумываясь.
Распространенные ошибки при установке
Чаще всего доводчик просто не регулируют при установке. Рычаг с резьбовым штоком еще могут довернуть, если позволяет конструкция двери, а скорость закрытия и прижатия дверного полотна обычно никто не настраивает. В результате дверь закрывается не полностью, и часто доводчик становится причиной поломки дверной защелки (шарика).
Нередко возникают проблемы с использованием регулировочных подкладок. Многие владельцы квартир ставят доводчики как есть. Если плоскости установки не совпадают с большой разницей, то вместо подкладки просто выворачивается до предела шток. В результате нормально отрегулировать усилие прижатия двери не удается.
Часто проблемы возникают, если для установки доводчика используют неправильный тип саморезов.
В комплекте к механизму, как правило, идет обычный оцинкованный крепеж универсального типа. Его можно использовать на деревянных или филенчатых дверях.
Если крепить к металлопластиковой коробке, то желательно использовать специальный крепеж с мелкой резьбой. Необходимо, чтобы в сцепление с металлом входило не менее 4 витков резьбы.
После окончательной настройки механизма крепеж нужно обжать с помощью шуруповерта. Отверткой «дотянуть» саморезы не получится.
Итоги
Понять, как установить доводчик на дверь, несложно, если следовать инструкции и не пытаться вносить изменения в дверной прибор. Служит механизм в среднем до 10 лет для жилого дома и 5-6 лет для офисов, магазинов, кафе.
Расскажите о своем опыте установки доводчика. Каких, по-вашему, ошибок нужно избегать в первую очередь? Сохраняйте статью в закладки и делитесь ею в соцсетях.
Читаем: Как отремонтировать дверной доводчик своими руками?
Как самостоятельно отрегулировать доводчик двери
Наталия Медведева
не хлопает дверьми
Дверной доводчик помогает поддерживать входную дверь закрытой — это экономит тепло в доме и ограждает его от уличного шума. Он же не дает дверям громко хлопать. О том, как работают доводчики, как их регулировать и устанавливать, рассказывает менеджер дизайн-студии СТД «Петрович» Наталия Медведева.
Чаще всего доводчики устанавливают на двери, через которые проходит много людей: в магазинах, поликлиниках или офисах. После установки доводчика не нужно следить, чтобы гости сами закрывали за собой дверь, а плавная работа механизма сохраняет от преждевременного износа и поломок дверные механизмы, замок и петли.
Иногда владельцы частных домов устанавливают доводчики на тяжелые входные двери, чтобы они не хлопали, на калитки и ворота.
В течение года доводчик нужно обслуживать и регулировать. В частности, регулировка доводчика может потребоваться с приходом холодов: на морозе масло загустевает и дверь закрывается медленнее. Для климата с сильными морозами есть специальные морозостойкие доводчики.
Как устроен доводчик

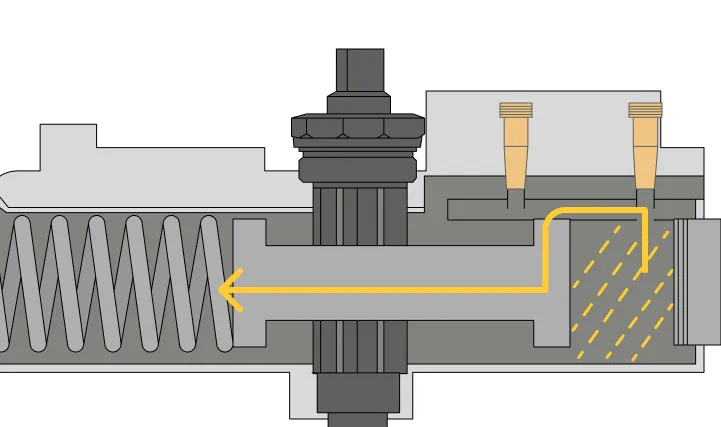

По принципу работы все модели доводчиков схожи. Внутри механизма доводчика есть пружина, соединенная с поршнем. Пространство по обеим сторонам поршня заполнено маслом.
Когда дверь открывают, поршень перемещается и сжимает пружину. При этом в поршне открывается клапан и масло перетекает на другую сторону.
Открытие: пружина сжимается, масло перемещается через клапан в другую сторону
Когда дверь отпускают, пружина начинает распрямляться и возвращать поршень в первоначальное положение. Клапан в поршне закрывается, а масло перетекает в обратную сторону через несколько отверстий. Именно вязкость масла обеспечивает медленное срабатывание механизма.
Можно изменять скорость закрывания двери, регулируя пропускную способность отверстий для масла с помощью регулировочных винтов. Заворачивание винта уменьшает просвет отверстия — масло течет медленнее, и створка двери закрывается медленнее.
Два регулировочных отверстия расположены относительно поршня так, что работают поочередно. Сначала масло течет через одно отверстие — дверь закрывается почти до конца.
Закрытие доводчика
Затем поршень перекрывает первое отверстие и открывается второе — скорость двери уменьшается и происходит «дохлоп», то есть последние 20–25° поворота дверного полотна. «Дохлоп» чуть сильнее — это важно, чтобы сработала защелка на дверном замке.
«Дохлоп» доводчика
Соответственно, две фазы работы доводчика регулируются по отдельности двумя винтами, расположенными на корпусе.
В некоторых моделях есть дополнительные функции и регулировки: например, можно задавать положение створки при максимальном открытии.
Виды дверных доводчиков
Основная характеристика доводчика — вес двери, на которую он рассчитан. По этому параметру их делят на 7 классов. При этом 1-й класс предназначен для дверей массой до 20 кг с шириной полотна до 75 см, а 7-й класс — это двери массой до 180 кг и с шириной полотна до 160 см.
По способу монтажа доводчики бывают скрытые (внутри полотна двери), напольные (в полу под дверью) и на верхней части двери. Последний тип — один из самых распространенных.
Установка доводчика
Чтобы правильно установить доводчик, используйте прилагаемый к нему шаблон. С его помощью разметьте положение доводчика на дверном полотне и крепежные отверстия.
Последовательность монтажа:
- приложите шаблон к месту установки доводчика
- отметьте места для крепежных отверстий
- учитывая материал двери и коробки, выберите подходящее сверло и просверлите отверстия в двери и коробке
- установите доводчик на дверь
- присоедините тягу, с помощью резьбы отрегулируйте ее длину, зафиксируйте на дверной коробке.
Тягу располагают по-разному в зависимости от того, должен ли доводчик просто плавно закрыть дверь или в конце нужен дохлоп для срабатывания защелки.
Положение тяги при монтаже в зависимости от конкретных требований к работе доводчика
После монтажа проверьте и при необходимости отрегулируйте доводчик.
Регулировка доводчика
Все модели доводчиков регулируют примерно одинаково. Для этого на корпусе есть два регулировочных винта: первый отвечает за общую скорость закрывания двери (closing), второй — за скорость довода в конце (latch).
При повороте винтов по часовой стрелке скорость закрывания двери и сила довода уменьшаются.
Чтобы отрегулировать доводчик:
- Откройте дверь на 90° и отпустите дверное полотно. Дверь должна закрыться примерно за пять секунд. Чтобы увеличить скорость двери, отверните с помощью отвертки винт-1 на пол-оборота. Чтобы уменьшить скорость, заверните на пол-оборота. После этого проверьте скорость и при необходимости повторите регулировку.
- Откорректируйте скорость движения двери в конце закрывания с помощью винта-2 аналогичным способом.
Уход за доводчиком
Как и всякий механизм, доводчик нужно регулярно обслуживать. Подробные рекомендации по уходу всегда приводят в руководстве по эксплуатации на конкретную модель.
В рамках минимального ухода доводчик осматривают, очищают от пыли и грязи, проверяют, надежно ли он прикручен, смазывают подвижные сочленения техническими смазками. При необходимости с изменением сезона его регулируют.
Чтобы предотвратить поломки, соблюдайте правила обращения с дверями, оборудованными доводчиком:
- Не «помогайте» двери закрываться. Это создает дополнительные нагрузки на механизм доводчика, на которые он не рассчитан.
- Не давайте детям играть с дверьми.
- Не используйте неисправный доводчик. Если он начал подтекать или появились признаки поломки, разомкните тяги, чтобы выключить доводчик и не усугублять проблему. Сломанный доводчик снимите с двери и отнесите в ремонт, чтобы найти причину поломки.
- Не оставляйте дверь в полностью открытом положении надолго. Это изнашивает пружину, и она может ослабнуть раньше времени.
- Не создавайте препятствий для работы доводчика. Не засовывайте между рычагами посторонние предметы.
Если вам нужно, чтобы дверь какое-то время не закрывалась (например, во время разгрузки стройматериалов в квартиру), также разомкните тяги — рычаги, которые соединяют два части доводчика. У разных моделей это делается по-разному, но обычно это можно легко сделать с помощью отвертки.
Резюме
Доводчик автоматизирует закрытие дверей и всегда действует мягко и плавно. Его устанавливают как в магазинах, больницах и офисах, так и в частных домах, чтобы без труда закрывать тяжелые двери, экономить тепло зимой и продлить срок службы дверного механизма.
Важно, чтобы характеристики доводчика соответствовали весу двери, на которой он установлен. Только тогда он будет работать правильно и долго прослужит.
Для профилактики доводчик два раза в год осматривают, смазывают и при необходимости регулируют скорость закрывания двери.
Если у вас возникли вопросы по подбору и эксплуатации доводчиков, задавайте их в комментариях, мы постараемся на них ответить.
Подписывайтесь на нас в Telegram
Все статьи под рукой
Производится множество механизмов, призванных выполнять рутинные процессы. К примеру, входные двери можно не стараться закрыть плотно. Это сделает специальное приспособление. Оно с усилием прижмет полотно к уплотнителю и захлопнет его так, чтобы сработала задвижка. Разберемся, как установить доводчик на дверь и правильно его отрегулировать.
Все об установке и регулировках доводчика
Конструкционные особенности
Как установить систему
Как отрегулировать
Особенности и виды конструкции
Прототип доводчика — обычная пружина, один край которой закреплялся на коробку, другой на полотно. Она растягивалась и заставляла дверную систему закрываться. Современный механизм не претерпел особых изменений. Принцип действия не изменился. Пружина, но уже более мощная, залита маслом внутри надежного металлического корпуса. В таком состоянии она способна не только закрывать дверное полотнище, но и замедляться в процессе.
Учитывая разнообразие дверных конструкций, производятся механизмы с разными усилиями закрывания. По стандарту EN 1154 их разделили на семь классов: от EN1 до EN7. Первый дает самое слабое усилие, последний — максимальное. При выборе приспособления учитывается вес полотна и его ширина. В характеристиках каждого класса прописываются эти значения. Если параметры реальной системы относятся к разным классам, выбирают механизм классом выше.
Основной конструктивный элемент системы — пружина. Она подталкивает рычаг, который воздействует на полотнище. Подобным способом работает доводящая система в шкафах. По методу передачи усилия различают два типа приспособлений.
С шарнирной тягой
Их называют еще рычажной тягой. Механизм легко узнаваем по торчащим рычагам. Они несколько портят внешний вид, зато обеспечивают надежную и бесперебойную работу. Есть несколько минусов: для открывания дверей приходится приложить значительные усилия. Кроме того, торчащие рычаги можно случайно или намеренно сломать.
Слайдовый
Рычаг расположен параллельно полотну, поэтому внешний вид конструкции привлекательнее. Открывать ее намного легче. После открытия створки на 30° надо прикладывать уже меньшее усилие для продолжения процесса.
Обе разновидности имеют два основных элемента: рычаг и корпус с пружиной. Один ставится на коробку, другой на створку. Место, на которое ставится каждый элемент, зависит от направления открывания. Если это «от себя», на коробку ставят корпус, при открывании «на себя» — рычаг. По месту установки различают напольные, верхние и скрытые системы. Последние монтируются в пол или внутрь коробки.
Как поставить доводчик на дверь
Перед работой проверяют комплектацию приспособления и готовят инструменты. Их понадобится немного: отвертка и дрель. Сверло чаще всего требуется «тройка», но надо уточнить по диаметру крепежа. Помимо этого понадобятся линейка и карандаш. Производитель поставляет изделие с установочным шаблоном. Это картонная или бумажная полоса, где схематически нанесен каждый конструктивный элемент. В нем же отмечены монтажные отверстия.
Некоторые сложности могут возникнуть при покупке доводящих конструкций, которые способны создавать усилия на закрывание разной классности. Для них тоже есть шаблоны, где монтажные отверстия каждого класса обозначены своим цветом. Добавлена и буквенная маркировка. Пользователь самостоятельно выбирает, какие из них ему нужны. Важный момент. Шаблонная схема располагается с обеих сторон полосы. На одной разметка под открывание «от себя», на другой — «на себя». Предлагаем пошаговую инструкцию, как правильно установить доводчик на дверь.
Пошаговая инструкция
- Берем установочный шаблон, находим на нем две полоски красного цвета. Горизонтальную выставляем по верхнему краю створки.
- Вертикальную полосу совмещаем с линией, по которой проходит ось петель. Для точности совмещения ее надо продлить с помощью линейки и карандаша. Если устанавливаем приспособление со стороны, где петель нет, проводим замеры на противоположной стороне. Вымеряем расстояние от центра петли до края полотнища, проводим линию.
- Намечаем крепежные отверстия. Удерживаем шаблон так, чтобы линии были совмещены, находим отметки. С помощью сверла или шила намечаем точки на деталях. Если видно плохо, дублируем отметки карандашом.
- В упаковочной коробке обычно два комплекта крепежей. Один предназначен для металлической основы, другой для деревянной или пластиковой. Берем нужный комплект, подбираем сверло. Выполняем отверстия в намеченных местах.
- Разбираем доводящую систему, если она продавалась в собранном виде. Откручиваем шайбу, вынимаем соединяющий корпус и рычаги винт. Отделяем их друг от друга.
- Разобранные элементы прикладываем к заранее сделанным крепежным отверстиям. Сверяемся с шаблоном, насколько правильно все сделано. Закрепляем узлы крепежами.
- Берем тяговый рычаг, надеваем его на специально для этого предназначенный выступ внизу корпуса. Фиксируем соединение с помощью винта.
- Соединяем тягу и рычаг. Для этого совмещаем эти детали и с небольшим нажатием сжимаем их пальцами, пока не раздастся щелчок.
На этом установка закончена, осталось отрегулировать систему, сделать это можно своими руками.
Как регулировать конструкцию
Перед тем как отрегулировать доводчик двери, расскажем о сроках. Первый раз это делают сразу же после того, как узел установлен. После этого в среднем два раза за год. Если входная система эксплуатируется в условиях частых и резких температурных перепадов, регулировать придется чаще. Смазка, в которой находится пружина, чувствительна к температуре, а это оказывает влияние на всю конструкцию. В любом случае процесс регулировок состоит из трех этапов.
Этапы регулировки
- Настройка скорости закрывания створки.
- Корректировка усилия прижатия полотнища к коробке или дохлоп, как говорят мастера.
- Настройки промежуточного хода.
Для работы понадобится только отвертка. С ее помощью выполняются все настройки. Проще всего их осуществить после изучения инструкции производителя, как регулировать доводчик двери. Мы предложим общее описание процедуры, без учета конкретной модели. Начинают с осмотра корпуса. На нем располагаются регулировочные винты.
Обычно их два. Первый корректирует скорость, с которой двигается полотно. Второй «отвечает» за время дохлопа. У ряда моделей есть еще один регулятор. Он корректирует общее усилие.
Разберем пошагово, как настроить доводчик двери.
Пошаговая регулировка
- Снимаем с механизма крышку, находим регулировочные клапаны.
- Вращаем первый винт. Для ускорения хода по часовой стрелке, для замедления против. Важный момент. Подтягивать больше, чем на два оборота относительно нулевого положения, нельзя.
- Второй регулятор определяет время дохлопа. Когда нужно его уменьшить, винт ослабляют и, наоборот, подтягивают, если требуется увеличить задержку.
- Проверяем правильность настроек. Для этого открываем и закрываем створку.
Большинство моделей оснащено функцией Hold-open. Она используется для того, чтобы полотно оставалось открытым на неопределенное время. Чтобы ее активировать, створку раскрывают на 90° и затягивают рычажный фиксатор. Подпирать открытое полотнище, не давая ему закрываться, нельзя. Это вредит механизму.
Иногда систему надо не только настроить, но и отремонтировать. Это несложно. Чаще всего пользователи сталкиваются с недостатком масла. Его можно заподозрить, когда механизм доведения ведет себя как обычная пружина, захлопывая двери с оглушительным грохотом. Причиной может стать трещина, через которую вытекает смазка. При обнаружении дефекта его надо срочно замазать герметиком и долить амортизаторную жидкость или любую моторную синтетику через крепежные отверстия.
Детали с крупными трещинами, которые не поддаются герметизации, придется менять. Очень редко производитель по какой-либо причине не доливает масло. Его дефицит надо восполнить описанным выше способом. Еще одна распространенная проблема — деформация рычажной штанги. Железная деталь может корродировать. Ее зачищают и покрывают антикоррозийной смазкой. Небольшие деформации выправляют молотом, надломы сваривают и тщательно зачищают получившиеся швы. В не подлежащих исправлению случаях должен устанавливаться новый элемент.
После того как все сделано, желательно предотвратить возникновение поломок. Для этого надо выполнять несколько простых правил. Не надо пытаться закрывать створку вручную, не давая сработать механизму. Нельзя блокировать полотно каким-либо предметом, чтобы оно оставалось открытым. Не стоит разрешать детям кататься или висеть на полотнище. Тогда правильно установленная и отрегулированная конструкция прослужит долго.
Как установить доводчик
Чтобы двери автоматически закрывались, раньше использовали пружины, противовесы с тросами и системами блоков. Сегодня устанавливают дверные доводчики.

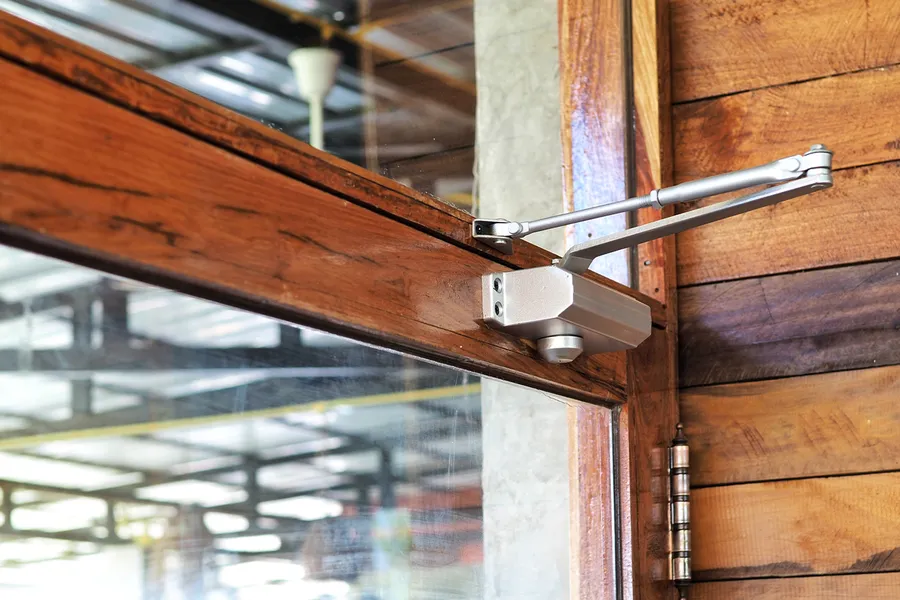

Конструкция состоит из мощной пружины, которая находится в металлическом корпусе. Ее заливают маслом, чтобы обеспечить эффект «торможения» двери в процессе закрытия.
Ниже расскажем, как установить в домашних условиях доводчик на дверь. Установка своими руками отнимет 20-30 минут.
Виды фурнитуры
По месту расположения в помещении рычажные механизмы могут быть:
- Уличные, стойкие к разным погодным условиям.
- Внутренние, рассчитанные на малый вес дверной конструкции.
По месту расположения:
- Накладные – установка проводится на поверхности двери.
- Скрытые – расположены внутри коробки и полотна.
- Напольные. Рассчитаны на монтаж полотен из стекла. Фиксируют створки под разным углом. Это обеспечивает плавный ход двери.
По внутреннему устройству бывают:
- Пружинные. Старая технология, которая не используется. Имеет малую функциональность. Механизм не реагирует на смену момента при открывании двери.
- Шестерня-рейка – популярный доводчик. В его основе идет гидравлический контур и механическая реечная передача момента. Дверь в этом случае плавно движется, при сжатии уплотнителей обеспечивается сильный прижим.
- Кулачковая. Основа – шпиндель. При настройке задается момент вращения. Можно монтировать в любое место – на пол, на стену или в само полотно двери.
Дизайн механизма зависит от набора встроенных функций: от миниатюрной детали в любом цвете до массивной конструкции.
Класс дверных доводчиков
Изделия классифицируются по усилию закрывания, которое они создают. Идет маркировка EN1- EN7. При выборе фурнитуры обращают внимание на вес и ширину двери.
Если ширина полотна отвечает маркировке EN2, а вес − EN4, то берут последний класс детали. Это связано с тем, что более слабое усилие не справится с нагрузкой. В таблице есть комплектующие к двери, которые относятся к одному классу. Тогда в описании к доводчику указывают только одну цифру − EN5.
В пределах одного класса можно настроить усилие закрывания двери. Когда элемент имеет двойной показатель, например, EN2-3, то можно отрегулировать скорость открывания двери в зависимости от личных предпочтений. Но цена таких моделей выше.
Конструкция доводчика
Главный элемент изделий – пружина. Она помогает толкать рычаг двери.
По способу передачи усилия от рабочей пружины к рычагу различают доводчики:
- С шарнирной тягой
Фурнитура надежная, но торчащие наружу рычаги (перпендикулярно к поверхности двери) имеют не эстетичный вид. Их легко сломать по неосторожности. Дополнительный минус – по мере открывания двери приходится прикладывать значительное усилие. Для пожилых людей и детей этом может стать в будущем проблемой. - Со скользящим каналом
Рычаг в этой модели стоит параллельно створке, что обеспечивает красивый вид. После открытия двери на 30º, усилие для дальнейшего открывания прилагать нужно гораздо меньше.
СОВЕТ!
Предотвратить распахивание двери при резком движении или из-за сквозняка в помещении поможет настраиваемый гидравлический демпфер BackCheck. Он поможет снизить риск поломки двери от удара об стену, не допустит травматизма.
Обе модели элементов состоят из 2-х частей − корпуса, где находится пружина, рычага и механизма, передающих усилие в момент открывания дверного полотна. Одну часть устанавливают на полотно, а вторую – на коробку. Если двери планируют открывать «на себя», то на полотно монтируют корпус, при открывании «от себя» − рычаг.
Доводчик можно поставить не на все типы дверей. На стеклянные изделия выполнить монтаж проблематично. Для таких дверей придуман иной механизм – напольный доводчик. Там корпус с пружиной крепят к полу, а сверху видна только пластина-держатель.
Такой же держатель нужно поставить вверху. Выпускают напольные механизмы для дверей из металла и дерева. Они меньше бросаются в глаза, но чаще ломаются из-за своего расположения.
Где можно ставить
Чаще собирают доводчики на входные и внешние двери. Корпус механизма при этом находится в помещении. Монтируют на калитки и ворота. В продаже есть стойкие к низким температурам модели, но лучше, чтобы корпус механизма был защищен от воздействия непогоды. Это продлит срок службы фурнитуры.
СОВЕТ!
Когда нужно оставлять дверь открытой на долгий срок, то лучше установить доводчик с опцией Hold-Open. Он помогает зафиксировать створку в открытом положении.
Тонкости выбора доводчика
При выборе изделий важны технические характеристики и класс доводчика.
Дополнительно обращают внимание на такие моменты:
- Для удобства потребителей в документации указываются пределы использования механизма, например, ЕN-2÷ЕN-4. Величина усилия будет определяться особенностями установки детали.
- Когда усилия одного доводчика не хватает, то приобретают парный элемент.
- Покупать нужно изделие, которое максимально подходит к установленным дверям. Низкие характеристики фурнитуры приведут к быстрому износу доводчика. Если выбрали слишком большой размер, то появятся трудности с открыванием двери.
- Если необходимо поставить доводчик на уличную дверь или в неотапливаемом помещении, то обратите внимание на возможности модели. В паспорте указан рабочий диапазон температур.
- После монтажа доводчика, сразу проверьте работу фурнитуры. Легко перенастроить силу пружины, усилие, скорость открывания дверного полотна.
СОВЕТ!
На складах, в кладовых или подсобных помещениях иногда нужна пауза после каждого открывания дверей и до начала их закрытия. Такая опция легко настраивается при помощи изделий с функцией задержки закрытия Delayed Closing.
Как правильно дома установить доводчик на дверь
Для монтажа понадобится линейка, дрель, карандаш и отвертка. Сверло берите «тройку», но нужно смотреть на диаметр крепления, который идет в комплекте с доводчиком. Производители комплектуют свои детали установочными шаблонами.
На заготовках изображены доводчики, есть схемы монтажных отверстий для всех элементов. На одной стороне шаблона будет инструкция для открывания дверей «на себя» со стороны петель, с другой – «от себя».
Использование шаблона
На листе будут 2 красные полосы, расположенные перпендикулярно друг другу. Горизонтальную нужно совместить с верхней частью двери, вертикальную – с линией оси петель.
СОВЕТ!
Если на домашних дверях вмонтирован эластичный уплотнитель или защелки, то правильным будет установить дома доводчик дверей с точной настройкой усилия и скорости «дохлопа».
Линию петель нужно прорисовать на двери. Следует использовать линейку и карандаш. Если ставим деталь со стороны петель, нужно перенести линию середины петель вверх. При монтаже с другой стороны, важно замерить расстояние от края створки до середины петли. Этот замер нужно отметить с другой стороны и прорисовать линию.
Отверстия для доводчика
Находим в заготовке отметки для своего класса детали. При помощи сверла, шила разметим отверстия на раме и дверном полотне. В комплекте найдете крепления для металла и дерева. Выбираем сверло нужного диаметра и высверливаем отверстия в обозначенных местах.
После нужно устанавливать доводчик на свою дверь. Рычаги и корпус нужно до монтажа разъединить. Для этого откручиваем шайбу, удаляем винт, которые соединяет корпус к рычагам.
Варианты монтажа на дому дверного доводчика
Поставить деталь можно различными способами. Треугольник, который образуется между рычажной системой и полотном, влияет на силу прижимания к коробке. Чтобы дверь закрывалась плавно, следует настраиваемую часть укоротить, чтобы она составляла с полотном угол 90º. Для увеличения силы закрывания рычаг удлиняют. Тогда прямой угол образуется жестким коленом.
В некоторых случаях приходится использовать альтернативные схемы монтажа рычажного механизма. Это касается тяжелых дверей и межкомнатных входных полотен. Для крепления доводчика применяют уголки и пластины.
Производители могут выпускать такие детали в комплекте. При желании их можно купить отдельно. Выбор пластины или уголка зависит от конструкции двери, габаритов доводчика. Выяснить эти параметры поможет консультант в строительном магазине.
Если дверь глухая, а открывается наружу, то деталь ставится на монтажный уголок. Обе детали должны после монтажа располагаться на единой плоскости относительно самой двери.
Когда на двери нет плоского участка для установки доводчика или кронштейна, то их монтируют на закрепленную монтажную планку. Этот элемент позволит вывести механизм за край полотна, если другие варианты креплений невозможны или выглядят некрасиво.
СОВЕТ!
Доводчик с системой «термозаслонки» лучше покупать для «холодных» дверей. Деталь не будет реагировать на скачки температуры. За счет смены вязкости масла в механизме доводчик будет сужаться и расширяться.
На дверь из пластика
Установку доводчика дома на пластиковую дверь делают так же, как описано выше. Отличие состоит только в малом весе двери. Излишне мощная деталь разрушить материал, так что лучше брать наибольший элемент из двух классов.
На дверь из металла
Класс мощности доводчика подбирают в соответствии с массой полотна. В процессе установки доводчика на металлическую дверь применяют саморезы по металлу или винты. В последнем случае нужно нарезать резьбу метчиком перед закреплением доводчика.
Ставим скрытые доводчики
Принцип установки таких механизмов напоминает монтаж доводчика рычажного типа. Не все межкомнатные конструкции могут выдержать эту модель доводчика из-за тонкого полотна.
Скрытые механизмы бывают:
- Верхними. Требуют точности в работе и аккуратности. В полотне делают отверстие, куда монтируют корпус механизма.
- Напольными. Используют для установки на дверь из стекла, иногда – на деревянные или пластиковые конструкции.
- В виде петель. Используются для легких конструкций. Подходят для межкомнатных дверей. Сложность в установке в том, что нужно определить правильную ось в процессе работы. Подобная фурнитура монтируется с небольшим нарушением вертикального расположения.
Металлические двери считаются тяжелыми для доводящего оборудования. Поэтому в этом случае используют элементы с внешним рычагом.
Настройка фурнитуры
Доводчики для дверного полотна имеют разнообразную конструкцию. Настраиваемые винты находятся в разных местах. Точная информация есть в паспорте товара.
Общие правила регулировки доводчика:
- если вращать винт детали по часовой стрелке, то сила, скорость захлопывания двери увеличиваются.
- прокрутка против часовой стрелки замедляет силу работы элемента.
Особо крутить винты не надо. Смена в скорости закрывания створки наблюдается даже при повороте винта на четверть оборота. Из-за неосторожных и резких действий можно сломать доводчик, добиться того, что изнутри станет течь масло.
Настройки скорости открывания, «прихлопывания» двери будут на корпусе. Производители размещают их на лицевой или боковой поверхности корпуса доводчика. В устройстве 2 клапана для регулировки.
Некоторые модели получили 3 клапана:
- 1 клапана помогает настроить скорость открывания двери;
- 2 клапан нужен для регулирования плотного закрывания двери – дохлоп;
- последний отвечает за ход конструкции при углах 90º и 80º.
Функция hold-open в доводчике помогает зафиксировать полотно в открытом положении под углом 90º. Но эта опция встречается не во всех моделях. При необходимости hold-open можно приобрести отдельно.
СОВЕТ!
Если дома стоят двустворчатые двери, то можно дополнительно ставить механизм одновременного закрывания обеих створок.
Правила эксплуатации доводчиков
Эти советы помогут продлить период службы дверной фурнитуры:
- Нельзя использовать доводчики как ограничители максимального открывания двери. Механизм не прослужит долго. Рекомендуется вместе с установкой доводчика применить амортизирующие упоры на дверь, которые крепят к полу или стене. Некоторые модели имеют слайдерное расположение рычага. У них уже встроены ограничители предельного открытия.
- Запрещено блокировать дверь в открытом положении тяжелыми предметами (камнями, стульями, кирпичами, клиньям и т.д.). Если нужно на время оставить вход открытым, просто снимите рычажную систему. Многие доводчики оснащаются разъемными тягами.
- Не пытайтесь увеличить скорость закрытия двери принудительно. Механизм быстро сломается.
- Не висните на двери, не разрешайте детям кататься на них, не подвешивайте на ручки значительный груз.
- Фурнитура прослужит долго, если сама дверная конструкция двери не имеет дефектов. Перед монтажом рычажного механизма проверьте подгонку защелок, геометрию дверного полотна, крепления в петлях.
- Когда нужно поставить доводчик на улице, используйте защиту механизма от УФ-излучения и осадков. Обязательно проводите сезонную настройку скоростей «закрывания» и «доводки» при смене температуры на 10ºС-15ºС. Как минимум дважды в год.
- Через полмесяца после монтажа доводчика на дверь, проверьте затяжку винтов и шурупов.
- Раз в год меняйте смазку в шарнире соединения 2-х половинок тяги механизма. В ходе эксплуатации масло в пружине утрачивает вязкость. Дополнительно смазывайте шарнирные узлов механизма консистентной смазкой.
- После настройки «дохлопа» и «дожима» следует закрыть ось доводчика декоративным колпачком.
Следуйте правилам установки и использования дверного доводчика от производителя. Тогда он прослужит весь срок, указанный в паспорте изделия.
Теперь работу можно считать завершенной, стоит приступить к использованию двери. Информация по установке рычажного механизма содержится в каждой инструкции, которая идет в комплекте с доводчиком. Если возникнут сложности во время работы, то лучше обратиться к специалистам.
