Описание
Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020
ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО «Орион»: «Сигнал-10», «Сигнал-20П», «С2000-4», «С2000-КДЛ», «С2000-КПБ», «С2000-СП1», «С2000-ПИ», «С2000-КДЛ-2И», «Рупор исп.02», «С2000-PGE», «С2000-PGE исп.01», «С2000-Ethernet», «С2000-РПИ» и другие, имеющие возможность крепления на DIN-рейку.
ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.
- Внутри шкафа установлены:
- модуль источника питания «МИП-12» (номинальное напряжение 12 В, ток до 3 А) с резервированным питанием от аккумуляторных батарей
- блок коммутации «БК-12-RS485», который позволяет организовать:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
- Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
- 7 выходных каналов 12В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
- общий автоматический выключатель для защиты от перегрузок по току «МИП-12» и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип «С», 16 А)
- индивидуальный автоматический выключатель для защиты «МИП-12» (тип «С», 3 А)
- ШПС-12 исп.11 имеет прозрачное окно
- ШПС-12 исп.12 имеет степень защиты корпуса IP54
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | ||
|---|---|---|---|
| ШПС-12 исп.10 | ШПС-12 исп.11 | ШПС-12 исп.12 | |
| Количество вводов питания | 2 | ||
| Основной источник питания | Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц | ||
| Резервный источник питания | Аккумуляторные батареи серии «Болид» АБ1217С или АБ1217М – 2 шт. | ||
| Номинальное выходное напряжение: | при питании от сети | (13,6±0,6) В | |
| при питании от батарей | (9,5…13,5) В | ||
| Номинальный суммарный ток нагрузки | 3 А | ||
| Общее количество выходов напряжением «12 В» для подключения приборов, устанавливаемых внутри ШПС | 7 | ||
| Максимальный ток по одному выходу «12 В» | 0,65 А | ||
| Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более | 120 ВА | ||
| Общее количество выходов «RS-485» для подключения линий интерфейса, устанавливаемых внутри ШПС | 7 | ||
| Количество изолированных интерфейсов RS-485 для подключения внешних устройств | 2 | ||
| Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более | 10 м | ||
| Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более | 3000 м | ||
| Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее | 500 В, 50 Гц | ||
| Габаритные размеры, не более | 650×500×220 мм | ||
| Масса шкафа (с аккумуляторными батареями), не более | 30 кг | ||
| Степень защиты, обеспечиваемая оболочкой | IР41 | IР41 | IР54 |
| Возможность установки монтажного комплекта МК-1 | есть | нет |
есть |
Сертификаты
Сертификат соответствия ТР ЕАЭС 043/2017 (2 Mб)
Декларация о соответствии требованиям Евразийского экономического союза ТР ТС 004/2011 (367 Кб)
Сводный список сертификатов продукции (404 Кб)
Документация
Руководство по эксплуатации (3 Mб)
Этикетка МК-1 ШПС (351 Кб)
Схемы и настройки
УГО ИСО Орион вер. 1.3 (830 Кб)
Схема подключения ШПС-12 исп.10, 11, 12 (66 Кб)
Bim-модель для Revit (2 Mб)
Схема расположения оборудования (490 Кб)
Примеры расположения оборудования (6 Mб)
Схема расположение АКБ (141 Кб)

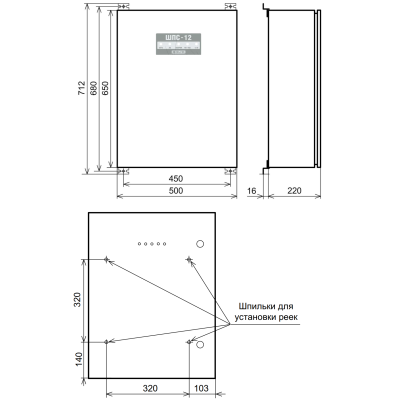

Габаритный чертёж (259 Кб)
Прошивки
Изменение прошивки осуществляется при помощи программы Orion-Prog
Описание процедуры обновления прошивки приведено в «Справке программы».
| Версия прошивки | Содержание отличий | Начало выпуска |
|---|---|---|
| Прошивка вер. 1.11 (107 Кб) |
|
01.08.2020 |
| Прошивка вер. 1.10 (113 Кб)
рекомендуется |
Изменение трассировки платы | 01.03.2019 |
English
ShPS-12 Operations Manual (282 Кб)
ShPS-12 User’s Manual (1 Mб)
Розничная цена:28 174 ₽/шт.
Оптовая цена:28 174 ₽/шт.
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Болид ШПС-12 исп.12 – металлический шкаф IР54 со встроенным блоком коммутации и модулем источника питания 12 В, предназначенный для удобного размещения, расключения и запитки различного оборудования ИСО Орион.
Основные функции ШПС-12 исп.12:
- Размещение приборов ИСО Орион на съемных DIN-рейках или непосредственно на дверце шкафа.
- Блок коммутации на 7 выходов 12 В, 7 внутренних и 2 внешних выхода RS-485.
- Защита от КЗ и перегрузок по всем выходам питания оборудования (12 В).
- Возможность запитки внешних устройств 220 В (до 10 А), отдельный автомат для защиты от КЗ.
- Энергонезависимая память на 95 событий.
- Измерение параметров напряжения на входе и выходах, тока нагрузки и напряжения на АКБ.
- Передача по RS-485 на устройства управления (С2000М, АРМ Орион Про) информации о текущем состоянии.
- Оптореле для выдачи сигнала «авария» во внешние цепи.
- Встроенный модуль источника МИП-12 с возможностью подключения 2-х АКБ 12 В по 17 Ач.
- Контроль состояния АКБ, их заряд и отключение от нагрузки для избежание недопустимого уровня разряда.
- Информативная звуковая/световая индикация текущего состояния основного питания, АКБ, КЗ и перегрузок.
- Прочный металлический корпус IР54.
- Контроль доступа — встроенный замок и датчик вскрытия корпуса.
Подробное описание
Схема подключения Болид ШПС-12 исп.12
| Основной источник питания | Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц |
| Резервный источник питания | Аккумуляторные батареи серии «Болид» АБ1217С или АБ1217М – 2 шт. |
| Выходное напряжение при питании от сети | 13,6 В (±0,6 В) |
| Выходное напряжение при питании от батарей | 9.5-13.5 В |
| Количество выходов для подключения линий интерфейса RS-485: | |
| — внутренних | 7 |
| — внешних | 2 |
| Количество выходов напряжением 12 В блока коммутации для подключения приборов | 7 |
| Максимальный ток по одному выходу 12 В | 0.65 А |
| Номинальный суммарный ток нагрузки | 3 А |
| Максимальный суммарный ток нагрузки | 3.5 А (до 10 мин, с интервалом не менее 1 ч) |
| Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки | 120 В∙А (без учета потребления мощности дополнительными потребителями) |
| Общее количество выходов «RS-485» для подключения линий интерфейса, устанавливаемых внутри ШПС | 7 |
| Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более | 10 м |
| Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более | 3000 м |
| Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее | 500 В, 50 Гц |
| Степень защиты корпуса | IР54 |
| Температурный диапазон работы | -10…+40 °С |
| Габаритные размеры | 650×500×220 мм |
| Масса шкафа с батареями | до 30 кг |
| Средний срок службы | 10 лет |
| Возможность установки МК-1 | Есть |
Дополнительно
Прибор осуществляет контроль 20-ти ШС. Имеется возможность программирования параметров каждого шлейфа для работы в режиме охранной или пожарной сигнализации, фиксация сработок в каждом шлейфе одного и двух пожарных извещателей. Наличие выходов управления системой пожаротушения. Интерфейс RS-485. Управление осуществляется от пультов С2000/С2000М или ПК. Пластмассовый корпус.
Контроль по двухпроводной кольцевой линии связи до 127 адресных устройств. Подключение неадресных извещателей через адресные расширители. Связь с С2000/С2000М, АРМ «Орион»/«Орион Про» по интерфейсу RS-485. Питание — 12-24 В по 2-м независимым вводам.
Может работать в двух режимах. Преобразует сигнал интерфейса RS-232 в сигнал интерфейса RS-485. Или используется для гальванической развязки линии RS-485 с защитой от токока к/з, ее удлинения.
Контроль 20 шлейфов с программируемым назначением; 3 реле 28/80 В; 2 реле 12/24 В с защитой от перегрузок и контролем цепей на обрыв и КЗ; вход для подключения считывателей Dallas Touch Memory или iButton;
буфер на 4096 событий; питание — 2 ввода 10.2-28.0 В; металлический корпус; IР20; 229х136х41 мм; 0,8 кг. Работает совместно с сетевым контроллером С2000М или ПК с ПО «Орион ПРО».
Блок обеспечивает управление через интерфейс RS-485 четырьмя реле.
Блок обеспечивает управление через интерфейс RS-485 четырьмя реле.
Контроль по двухпроводной кольцевой линии связи до 127 адресных устройств. Подключение неадресных извещателей через адресные расширители. Связь с С2000/С2000М, АРМ «Орион»/«Орион Про» по интерфейсу RS-485. Группы проводных соединений адресного шлейфа, источников питания и линии RS485 гальванически развязаны между собой. Питание — 12-24 В по 2-м независимым вводам.
Прибор осуществляет контроль 4 ШС, при этом параметры каждого шлейфа для работы программируются. Работает в составе интегрированный охранной системы «Орион». Интерфейс RS-485, управление от пульта «С2000» или от ПК.
Прибор предназначен для управления 6-ю исполнительными устройствами охранно-пожарных систем, систем пожаротушения, видеонаблюдения, контроля доступа, различных инженерных сетей и т.д.. Контроль пусковых цепей исполнительных устройств на обрыв и КЗ. Осуществляет пуск устройств по сигналу от системы ОПС или от сетевого контроллера С2000М.
Контроль по ДПЛС до 127 адресных устройств; создание до 64 разделов; управление внешними устройствами; интерфейсы RS-485 Орион, RS-485 Modbus, RS-232; гальваническая развязка ДПЛС и других выходов; подключение 1 считывателя с интерфейсом Touch Memory, Wiegand или ABA-TrackII; световая/звуковая индикация; питание — 10.2-28.4 В, 2 ввода; IР30; -30…+50 °С; 156х107х39 мм; 0.3 кг.
Прибор имеет 10 ШС. Контролирование цепей «Сирена» и «Лампа». Пять выходных реле, управление от ТМ или по RS-485.
Контроль 20 шлейфов с программируемым назначением; 3 реле 28/80 В; 2 реле 12/24 В с защитой от перегрузок и контролем цепей на обрыв и КЗ; вход для подключения считывателей Dallas Touch Memory или iButton;
буфер на 4096 событий; питание — 2 ввода 10.2-28.0 В; пластиковый корпус; IР20; 230x135x37 мм; 0,5 кг. Работает совместно с сетевым контроллером С2000М или ПК с ПО «Орион ПРО».
Шкаф для монтажа средств пожарной автоматики с креплением на DIN-рейку, 2 ввода питания, U-вх.150…253 В, U-вых.13.6±6 В, I-ном.3 А, I-макс.3.5 А, под два АКБ 12 В 17 Ач, встроенный блок коммутации БК-24-RS485 (две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП расположенным за пределами ШПС, одна линия RS-485 для подключения компонентов ППКП внутри ШПС, 7 выходов для подключения к приборам внутреннего интерфейса RS-485, 7 выходных каналов 24 В с индивидуальной защитой), IP54, t-раб.-10…+40°С, 650х500х220 мм. Возможность установки монтажного комплекта МК-1.
Назначение: предназначены для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 12 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП «Сириус», пультом контроля и управления охранно-пожарным «С2000М» и их исполнениями.
Основные особенности ШПС-12 исп.12:
- Имеет степень защиты корпуса IP54
- Имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020
- ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО «Орион»: «Сигнал-10», «Сигнал-20П», «С2000-4», «С2000-КДЛ», «С2000-КПБ», «С2000-СП1», «С2000-ПИ», «С2000-КДЛ-2И», «Рупор исп.02», «С2000-PGE», «С2000-PGE исп.01», «С2000-Ethernet», «С2000-РПИ» и другие, имеющие возможность крепления на DIN-рейку.
- ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.
- Внутри шкафа установлены:
- модуль источника питания «МИП-12» (номинальное напряжение 12 В, ток до 3 А) с резервированным питанием от аккумуляторных батарей
- блок коммутации «БК-12-RS485», который позволяет организовать:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
- Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
- 7 выходных каналов 12В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
- общий автоматический выключатель для защиты от перегрузок по току «МИП-12» и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип «С», 16 А)
- индивидуальный автоматический выключатель для защиты «МИП-12» (тип «С», 3 А)
Технические характеристики:
|
Количество вводов питания |
2 |
|
|
Основной источник питания |
Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц |
|
|
Резервный источник питания |
Аккумуляторные батареи серии «Болид» АБ1217С или АБ1217М – 2 шт. |
|
|
Номинальное выходное напряжение: |
при питании от сети |
(13,6±0,6) В |
|
при питании от батарей |
(9,5…13,5) В |
|
|
Номинальный суммарный ток нагрузки |
3 А |
|
|
Общее количество выходов напряжением «12 В» для подключения приборов, устанавливаемых внутри ШПС |
7 |
|
|
Максимальный ток по одному выходу «12 В» |
0,65 А |
|
|
Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более |
120 ВА |
|
|
Общее количество выходов «RS-485» для подключения линий интерфейса, устанавливаемых внутри ШПС |
7 |
|
|
Количество изолированных интерфейсов RS-485 для подключения внешних устройств |
2 |
|
|
Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более |
10 м |
|
|
Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более |
3000 м |
|
|
Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее |
500 В, 50 Гц |
|
|
Габаритные размеры, не более |
650×500×220 мм |
|
|
Масса шкафа (с аккумуляторными батареями), не более |
30 кг |
|
|
Степень защиты, обеспечиваемая оболочкой |
IP54 |
|
|
Возможность установки монтажного комплекта МК-1 |
есть |
ШПС-12 исп.12 относится к негабаритному товару, для расчета стоимости доставки необходимо обратиться к менеджеру компании.
- Тел: 8-800 777-85-21;
- e-mail: post@aktivsb.ru
Отзывы:
Ваш отзыв может быть первым!
ШПС предназначены для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 12 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП «Сириус», пультом контроля и управления охранно-пожарным «С2000М» и их исполнениями.
Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020
ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО «Орион»: «Сигнал-10», «Сигнал-20П», «С2000-4», «С2000-КДЛ», «С2000-КПБ», «С2000-СП1», «С2000-ПИ», «С2000-КДЛ-2И», «Рупор исп.02», «С2000-PGE», «С2000-PGE исп.01», «С2000-Ethernet», «С2000-РПИ» и другие, имеющие возможность крепления на DIN-рейку.
ШПС-12 исп.12 имеет степень защиты корпуса IP54
Технические характеристики:
— Количество вводов питания 2
— Основной источник питания Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц
— Резервный источник питания Аккумуляторные батареи серии «Болид» АБ1217С или АБ1217М – 2 шт.
— Номинальное выходное напряжение: при питании от сети (13,6±0,6) В
при питании от батарей (9,5…13,5) В
— Номинальный суммарный ток нагрузки 3 А
— Общее количество выходов напряжением «12 В» для подключения приборов, устанавливаемых внутри ШПС 7
— Максимальный ток по одному выходу «12 В» 0,65 А
— Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более 120 ВА
— Общее количество выходов «RS-485» для подключения линий интерфейса, устанавливаемых внутри ШПС 7
— Количество изолированных интерфейсов RS-485 для подключения внешних устройств 2
— Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более 10 м
— Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более 3000 м
— Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее 500 В, 50 Гц
— Габаритные размеры, не более 650×500×220 мм
— Масса шкафа (с аккумуляторными батареями), не более 30 кг
— Степень защиты, обеспечиваемая оболочкой IР54
— Возможность установки монтажного комплекта МК-1 есть
Шкаф пожарной сигнализации ШПС-12 исп.12 производства компании Болид по цене 30 992,52 ₽ с быстрой доставкой по Москве и в любой город России от интернет-магазина Сатро-Паладин. У нас вы можете прочитать подробное описание, посмотреть технические характеристики и ознакомиться с реальными отзывами покупателей. Не нашли подходящую модель, отправьте заявку на подбор похожих товаров. Мы производим не только поставку, но и монтаж, разработку проекта и сервисное обслуживание.
