MAGIC SYSTEMS

МЕДЖИК СИСТЕМC

MAGIC SYSTEMS

МЕДЖИК СИСТЕМC

MAGIC SYSTEMS

МЕДЖИК СИСТЕМC

R

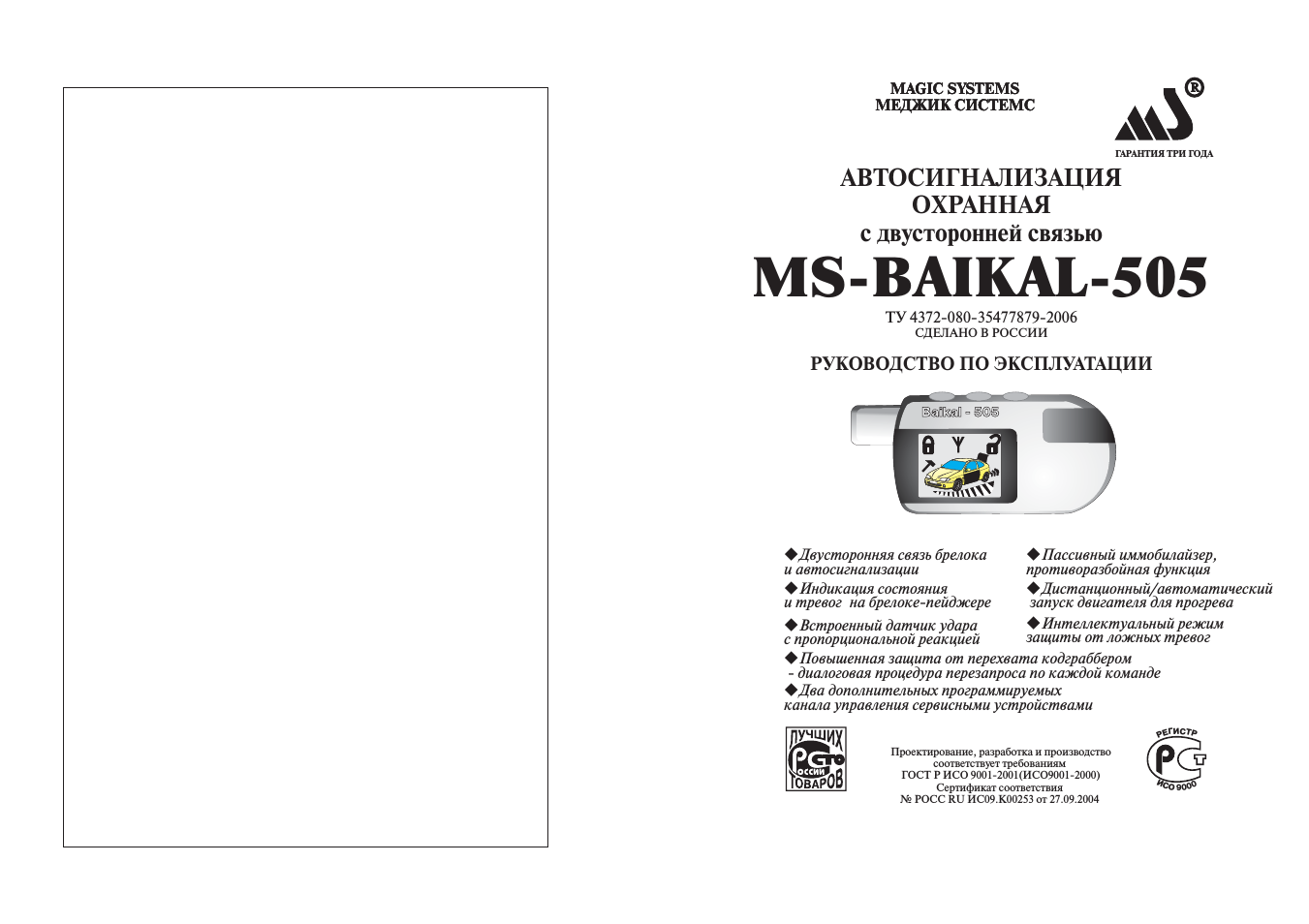

АВТОСИГНАЛИЗАЦИЯ

ОХРАННАЯ

с двусторонней связью

MS BAIKAL 505

ТУ 4372 080 35477879 2006

СДЕЛАНО В РОССИИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ГАРАНТИЯ ТРИ ГОДА

Проектирование, разработка и производство

соответствует требованиям

ГОСТ Р ИСО 9001 2001(ИСО9001 2000)

Сертификат соответствия

№ РОСС RU ИС09.К00253 от 27.09.2004

РЕ

ГИСТР

ИС

О 9000

uДвусторонняя связь брелока

и автосигнализации

uПовышенная защита от перехвата кодграббером

диалоговая процедура перезапроса по каждой команде

uИндикация состояния

и тревог на брелоке пейджере
uВстроенный датчик удара

с пропорциональной реакцией

uИнтеллектуальный режим

защиты от ложных тревог

uДистанционный/автоматический

запуск двигателя для прогрева

uПассивный иммобилайзер,

противоразбойная функция

uДва дополнительных программируемых

канала управления сервисными устройствами

УТВЕРЖДАЮ
Руководитель проекта ________________ /
/

СОГЛАСОВАНО
Разработчик ПО ____________________ / /

СОГЛАСОВАНО
Инженер

СОГЛАСОВАНО
Начальник ОМСП ____________________ / /

СОГЛАСОВАНО
Начальник ОТК

«____» ________________ 200_

«____» ________________ 200_

____________________ /

/

«____» ________________ 200_

«____» ________________ 200_

.. ____________________ /

/

«____» ________________ 200_

Baikal 505

2

MS BAIKAL 505 РЭ01

3

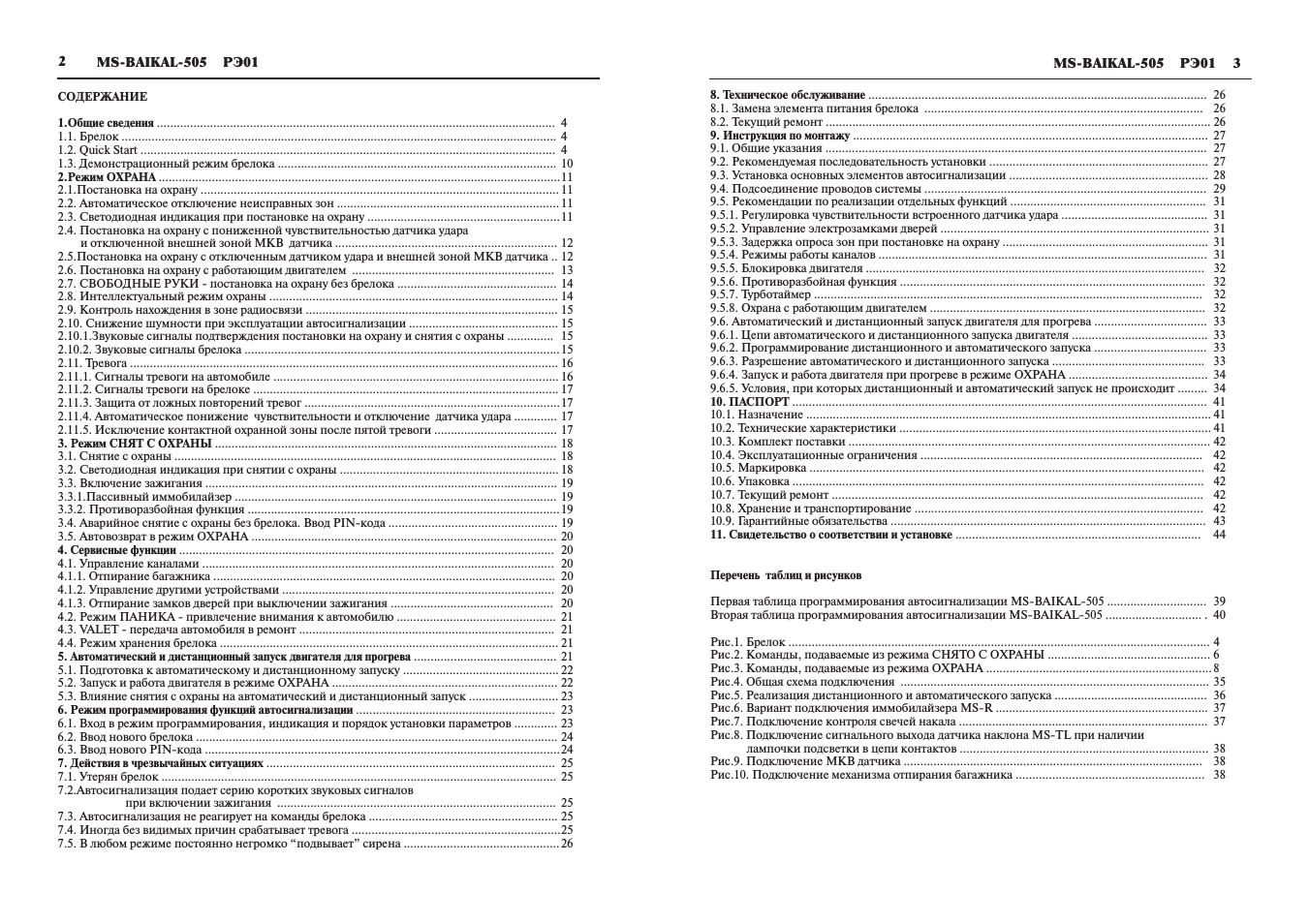

СОДЕРЖАНИЕ

1.Общие сведения

2.Режим ОХРАНА

………………………………………………………………………………………………………… 4

1.1. Брелок ………………………………………………………………………………………………………………….. 4
1.2. Quick Start …………………………………………………………………………………………………………….. 4

………………………………………………………………………………………………………….11

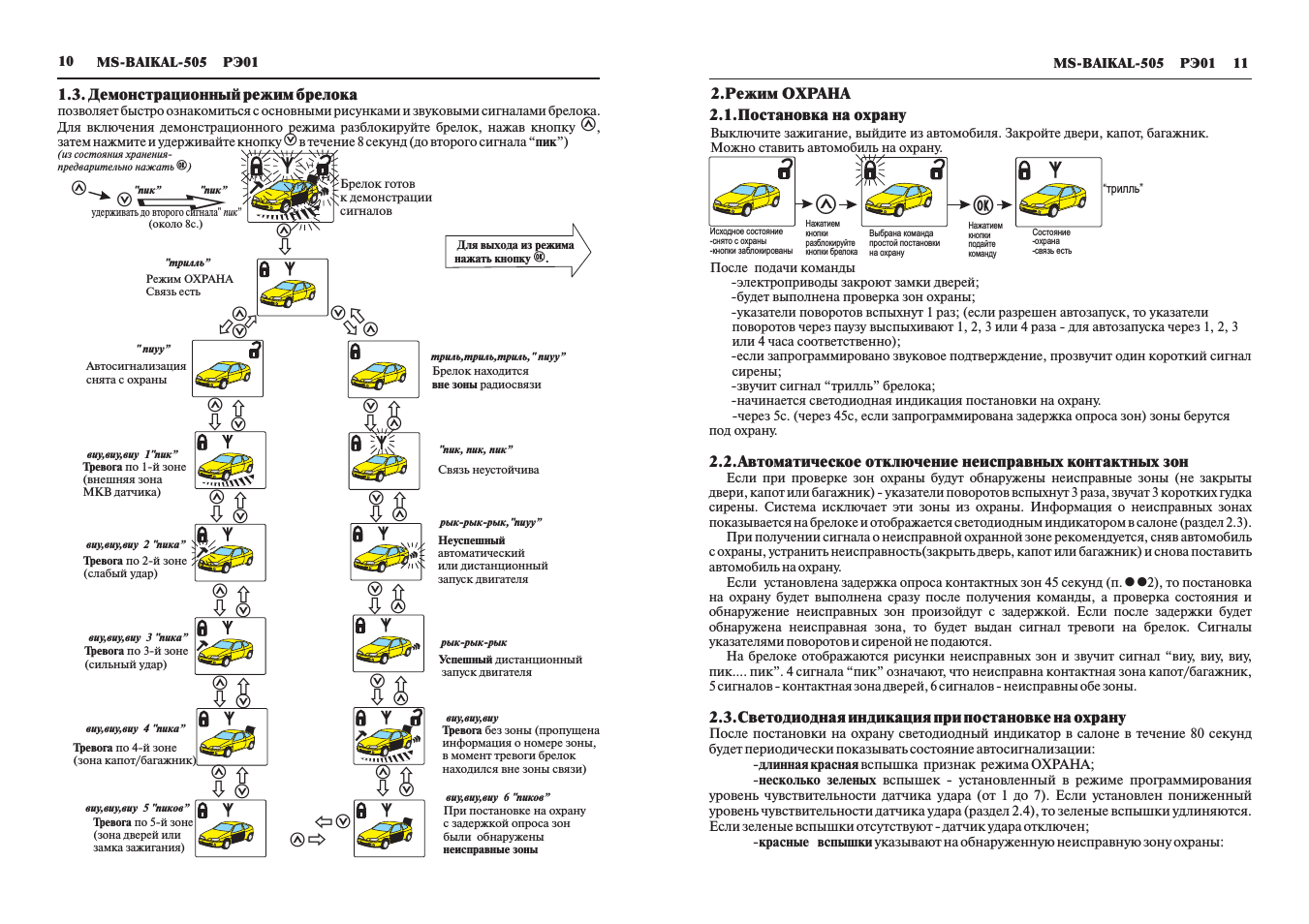

1.3. Демонстрационный режим брелока ………………………………………………………………………… 10

2.1.Постановка на охрану ……………………………………………………………………………………………… 11
2.2. Автоматическое отключение неисправных зон …………………………………………………………. 11
2.3. Светодиодная индикация при постановке на охрану …………………………………………………. 11
2.4. Постановка на охрану с пониженной чувствительностью датчика удара

и отключенной внешней зоной МКВ датчика …………………………………………………………. 12

2.5.Постановка на охрану с отключенным датчиком удара и внешней зоной МКВ датчика .. 12
2.6. Постановка на охрану с работающим двигателем ……………………………………………………. 13
2.7. СВОБОДНЫЕ РУКИ постановка на охрану без брелока ………………………………………… 14
2.8. Интеллектуальный режим охраны …………………………………………………………………………… 14
2.9. Контроль нахождения в зоне радиосвязи …………………………………………………………………. 15
2.10. Снижение шумности при эксплуатации автосигнализации ……………………………………… 15
2.10.1.Звуковые сигналы подтверждения постановки на охрану и снятия с охраны ………….. 15
2.10.2. Звуковые сигналы брелока ………………………………………………………………………………….. 15
2.11. Тревога ………………………………………………………………………………………………………………… 16
2.11.1. Сигналы тревоги на автомобиле ………………………………………………………………………….. 16
2.11.2. Сигналы тревоги на брелоке ……………………………………………………………………………….. 17
2.11.3. Защита от ложных повторений тревог ………………………………………………………………….. 17
2.11.4. Автоматическое понижение чувствительности и отключение датчика удара …………. 17
2.11.5. Исключение контактной охранной зоны после пятой тревоги ………………………………. 17

…………………………………………………………………………………………. 18

3.1. Снятие с охраны ……………………………………………………………………………………………………. 18
3.2. Светодиодная индикация при снятии с охраны ………………………………………………………… 18
3.3. Включение зажигания ……………………………………………………………………………………………. 19
3.3.1.Пассивный иммобилайзер ……………………………………………………………………………………. 19
3.3.2. Противоразбойная функция …………………………………………………………………………………. 19
3.4. Аварийное снятие с охраны без брелока. Ввод PIN кода …………………………………………… 19
3.5. Автовозврат в режим ОХРАНА ……………………………………………………………………………….. 20

………………………………………………………………………………………………….. 20

4.1. Управление каналами ……………………………………………………………………………………………. 20
4.1.1. Отпирание багажника …………………………………………………………………………………………. 20
4.1.2. Управление другими устройствами ………………………………………………………………………. 20
4.1.3. Отпирание замков дверей при выключении зажигания …………………………………………. 20
4.2. Режим ПАНИКА привлечение внимания к автомобилю ………………………………………… 21
4.3. VALET передача автомобиля в ремонт ………………………………………………………………….. 21
4.4. Режим хранения брелока ………………………………………………………………………………………… 21

……………………………………. 21

5.1. Подготовка к автоматическому и дистанционному запуску ……………………………………….. 22
5.2. Запуск и работа двигателя в режиме ОХРАНА ………………………………………………………….. 22
5.3. Влияние снятия с охраны на автоматический и дистанционный запуск ……………………… 23

…………………………………………………… 23

6.1. Вход в режим программирования, индикация и порядок установки параметров …………. 23
6.2. Ввод нового брелока ………………………………………………………………………………………………. 24
6.3. Ввод нового PIN кода …………………………………………………………………………………………….. 24

…………………………………………………………………………… 25

7.1. Утерян брелок ……………………………………………………………………………………………………….. 25
7.2.Автосигнализация подает серию коротких звуковых сигналов

при включении зажигания ………………………………………………………………………… 25

7.3. Автосигнализация не реагирует на команды брелока ………………………………………………… 25
7.4. Иногда без видимых причин срабатывает тревога ………………………………………………………25
7.5. В любом режиме постоянно негромко “подвывает” сирена ……………………………………….. 26

3. Режим СНЯТ С ОХРАНЫ

4. Сервисные функции

5. Автоматический и дистанционный запуск двигателя для прогрева

6. Режим программирования функций автосигнализации

7. Действия в чрезвычайных ситуациях

8. Техническое обслуживание

9. Инструкция по монтажу

10. ПАСПОРТ

11. Свидетельство о соответствии и установке

Перечень таблиц и рисунков

………………………………………………………………………………………… 26

8.1. Замена элемента питания брелока ………………………………………………………………………… 26
8.2. Текущий ремонт …………………………………………………………………………………………………….. 26

…………………………………………………………………………………………….. 27

9.1. Общие указания ……………………………………………………………………………………………………. 27
9.2. Рекомендуемая последовательность установки ………………………………………………………… 27
9.3. Установка основных элементов автосигнализации …………………………………………………… 28
9.4. Подсоединение проводов системы …………………………………………………………………………. 29
9.5. Рекомендации по реализации отдельных функций ………………………………………………….. 31
9.5.1. Регулировка чувствительности встроенного датчика удара …………………………………….. 31
9.5.2. Управление электрозамками дверей ……………………………………………………………………… 31
9.5.3. Задержка опроса зон при постановке на охрану …………………………………………………….. 31
9.5.4. Режимы работы каналов ……………………………………………………………………………………… 31
9.5.5. Блокировка двигателя ………………………………………………………………………………………… 32
9.5.6. Противоразбойная функция ……………………………………………………………………………….. 32
9.5.7. Турботаймер ………………………………………………………………………………………………………

32

9.5.8. Охрана с работающим двигателем ……………………………………………………………………….. 32
9.6. Автоматический и дистанционный запуск двигателя для прогрева ……………………………. 33
9.6.1. Цепи автоматического и дистанционного запуска двигателя ………………………………….. 33
9.6.2. Программирование дистанционного и автоматического запуска ……………………………. 33
9.6.3. Разрешение автоматического и дистанционного запуска ………………………………………. 33
9.6.4. Запуск и работа двигателя при прогреве в режиме ОХРАНА …………………………………… 34
9.6.5. Условия, при которых дистанционный и автоматический запуск не происходит ……… 34

…………………………………………………………………………………………………………….. 41

10.1. Назначение ………………………………………………………………………………………………………….. 41
10.2. Технические характеристики …………………………………………………………………………………. 41
10.3. Комплект поставки ………………………………………………………………………………………………. 42
10.4. Эксплуатационные ограничения ………………………………………………………………………….

42

10.5. Маркировка ……………………………………………………………………………………………………….. 42
10.6. Упаковка ……………………………………………………………………………………………………………. 42
10.7. Текущий ремонт …………………………………………………………………………………………………. 42
10.8. Хранение и транспортирование …………………………………………………………………………… 42
10.9. Гарантийные обязательства ………………………………………………………………………………….. 43

………………………………………………………………..

44

Первая таблица программирования автосигнализации MS BAIKAL 505 ………………………… 39
Вторая таблица программирования автосигнализации MS BAIKAL 505 ……………………….. . 40

Рис.1. Брелок ………………………………………………………………………………………………………………. 4

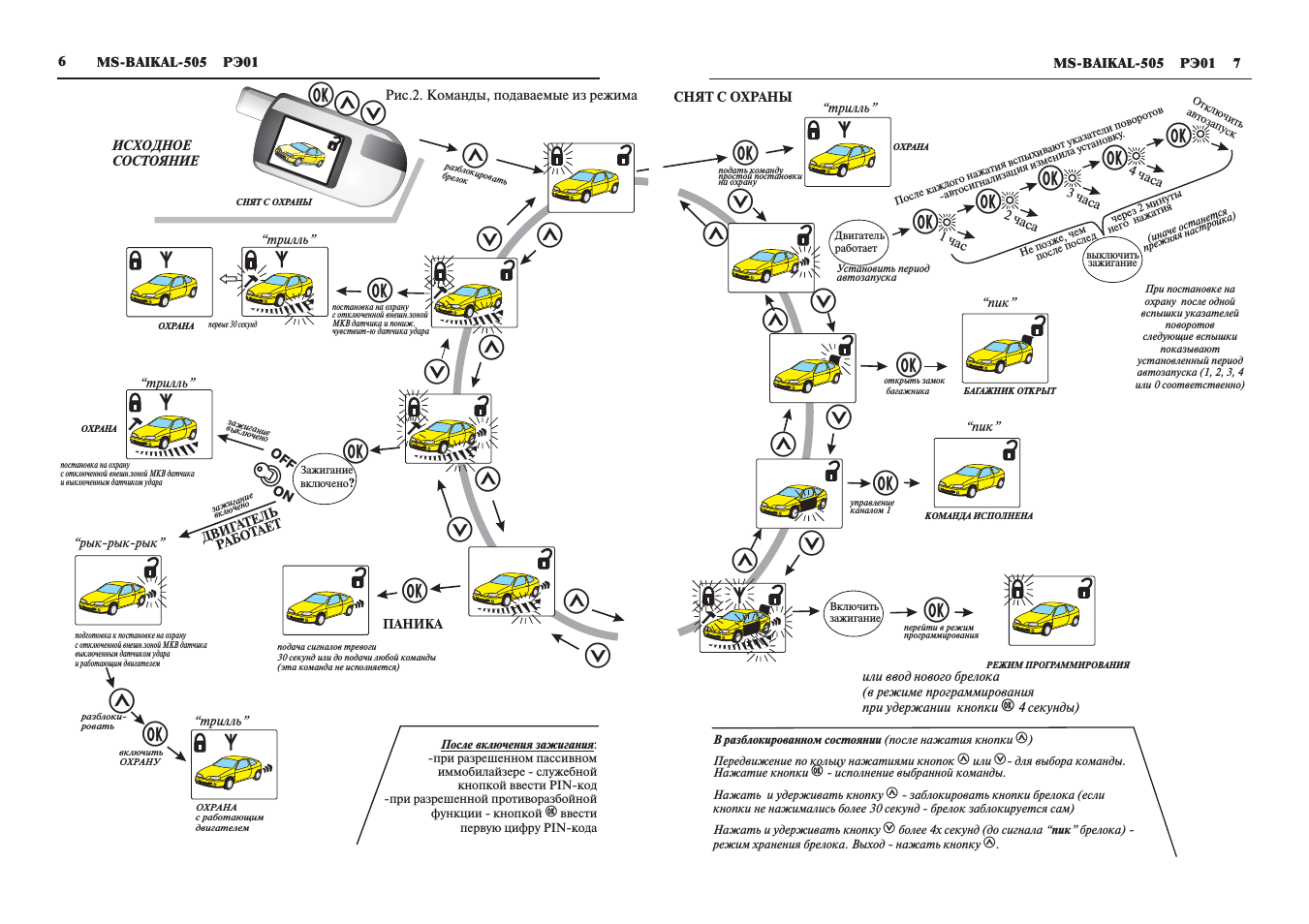

Рис.2. Команды, подаваемые из режима СНЯТО С ОХРАНЫ …………………………………………. 6
Рис.3. Команды, подаваемые из режима ОХРАНА ………………………………………………………….. 8
Рис.4. Общая схема подключения ………………………………………………………………………………… 35
Рис.5. Реализация дистанционного и автоматического запуска ………………………………………. 36
Рис.6. Вариант подключения иммобилайзера MS R ………………………………………………………. 37
Рис.7. Подключение контроля свечей накала ………………………………………………………………… 37
Рис.8. Подключение сигнального выхода датчика наклона MS TL при наличии

лампочки подсветки в цепи контактов ………………………………………………………………… 38

Рис.9. Подключение МКВ датчика ………………………………………………………………………………

38

Рис.10. Подключение механизма отпирания багажника ………………………………………………… 38

MS BAIKAL 505 РЭ01

4

MS BAIKAL 505 РЭ01

ОБЩИЕ СВЕДЕНИЯ

5

ЧТО ЕСТЬ ЧТО

Общий принцип выбора и подача команды:

Контроль связи

кнопка

кнопками

или

кнопка

«пиуу»

«трилль»

j

j

k

i

i

j

k

i

\

M

M

разблокирует кнопки брелока ;

затем

выбирается нужная команда (см.с.6,8). Мигают значки,

показывающие особенности выбранной команды;

посылает выбранную команду на исполнение. Производится индикация на

брелоке.
Если не нажимать кнопку

более 30с после последнего нажатия кнопок

или

все кнопки заблокируются, команда послана не будет.
Другой способ отмены набранной, но еще не посланной команды

нажать и 4 секунды

удерживать кнопку

.

Во время охраны ( ) основной блок периодически посылает сигналы контроля канала
связи.
Если более трех минут брелок не получает их (Вы далеко ушли, либо вокруг много помех)
на брелоке пропадает значок

, звучит

. Если связь восстановилась (сигнал

принят), значок

появляется, звучит

.

Вы хотите

автомобиль

СНЯТЬ

С ОХРАНЫ

Разблокируйте
кнопки

Пошлите
команду

Вы хотите

автомобиль

ПОСТАВИТЬ

НА ОХРАНУ

Quick Start

На скорую руку

ОХРАНА

ИСХОДНОЕ
СОСТОЯНИЕ

выбрана команда
СНЯТЬ С ОХРАНЫ

СНЯТ С ОХРАНЫ

“пиуу”

ОХРАНА

СНЯТ С ОХРАНЫ

“трилль”

ИСХОДНОЕ
СОСТОЯНИЕ

Разблокируйте
кнопки

выбрана команда

ПОСТАВИТЬ НА ОХРАНУ

Пошлите
команду

При тревоге значок нарушенной зоны мигает

PIN код.

СНЯТЬ

С ОХРАНЫ БЕЗ БРЕЛОКА

Как

автомобиль

OFF

ON

Ключами
открыть
дверь
(начнется
тревога)

Включить
зажигание
(двигатель
не запускать)

Тревога
закончилась
Автомобиль снят
с охраны,
отключен пасс.
иммобилайзер,
прекращена
функция
противоразбоя

нажимая

служебную

кнопку,

ввести

цифру PIN кода

первую

нажимая

служебную

кнопку,

ввести

цифру PIN кода

вторую

I

Храните в тайне PIN код!

После

зеленой

вспышки

I

После

зеленой

вспышки

Рекомендуется самостоятельно сменить заводской PIN код 1 1 см.с.24

Для прекращения тревоги через 3 4с. коротко нажмите кнопку

.

Если причина не устранена через 10с сигналы тревоги продолжатся

i

MS BAIKAL 505 РЭ01

ВНИМАНИЕ! 1.Во время набора PIN кода нельзя подавать команды брелоком!
2.Для защиты от подбора PIN кода после троекратного неправильного ввода PIN кода система
подает 30 секундный сигнал тревоги; на брелок передается тревога по зоне дверей; дальнейшие
попытки ввода PIN кода игнорируются в течение 5 минут; включаются блокировки;при включении
зажигания загорается красный светодиод.

ВНИМАНИЕ!

противоразбойная функция

пассивный иммобилайзер

активируются при подаче зажигания

вводом PIN кода

Если включены

или

(об их использовании см.с.19),

то они

.

Однократно прекратить их действие можно

(см. ниже)

О других вариантах постановки на охрану см.с.6,11.

зоны не готовы (открыты дверь или багажник)

, не готовые зоны показываются на брелоке. В этом

случае настоятельно рекомендуется снять автомобиль с охраны и устранить причину.

Если

три коротких вспышки указателей

поворотов, три звуковых сигнала

СИСТЕМА ОБОЗНАЧЕНИЙ

j k i

нажатия кнопок брелока

нажатие служебной кнопки

I2

J

длинная зеленая вспышка

G3

три красных вспышки

светодиод

H

длинная красная вспышка

две зеленых вспышки

мигание значка на брелоке

G I

2 4 ссылка на пункт 2 первой

таблицы программирования (с.39)
настройка 4.

Baikal

505

Удар

Кнопка

Кнопка

k

Кнопка

Послать
выбранную
команду

Выбор команд

Первое нажатие
разблокировать
кнопки брелока,
следующие

выбор команд

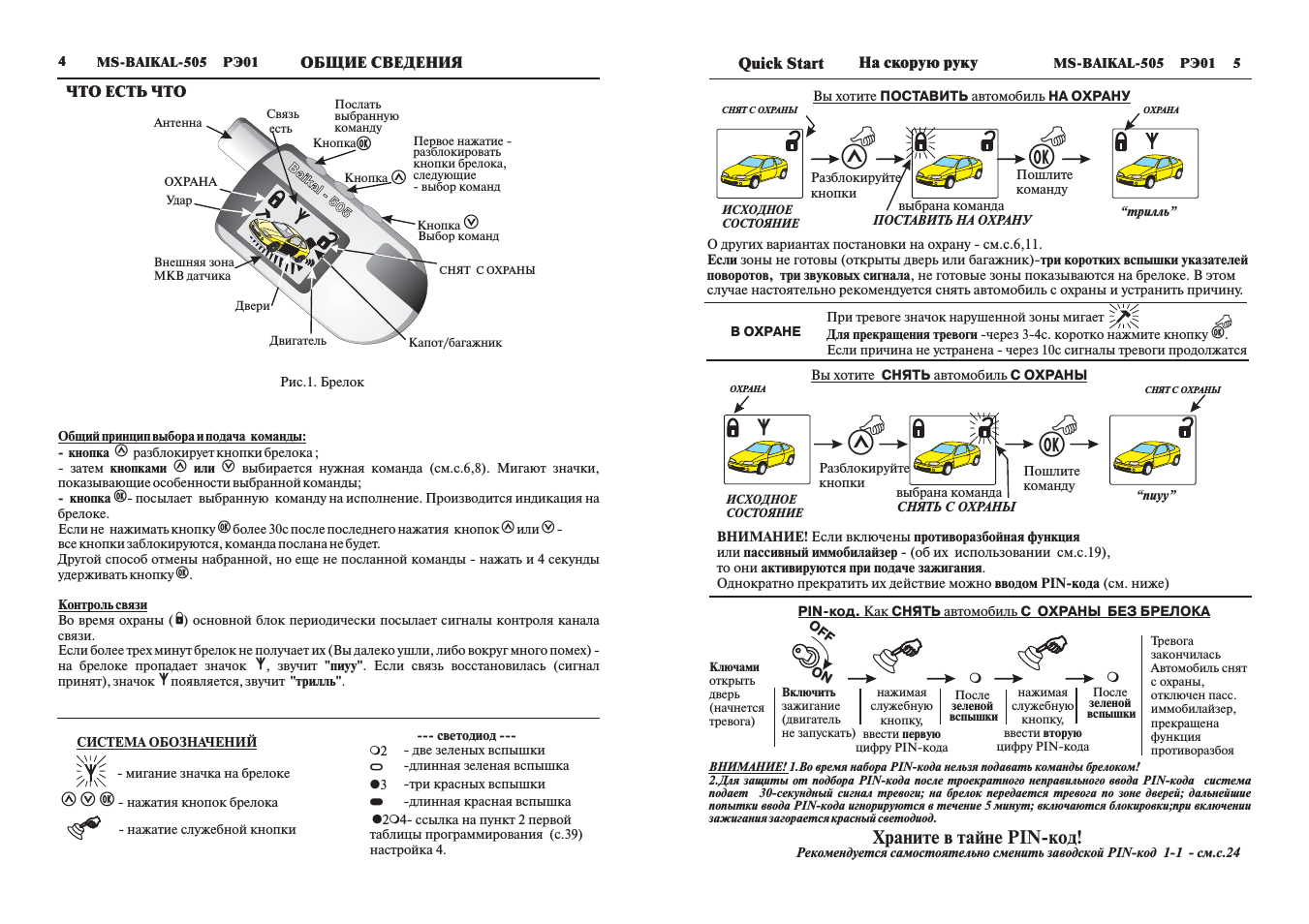

Рис.1. Брелок

Внешняя зона
МКВ датчика

Двигатель

Двери

Капот/багажник

ОХРАНА

Связь

есть

СНЯТ С ОХРАНЫ

Антенна

j

[

i

[

В ОХРАНЕ

j [

i

[

[

i

j

разблокировать

брелок

подать команду

простой постановки

на охрану

ОХРАНА

постановка на охрану

с отключенной внешн.зоной

МКВ датчика и пониж.

чувствит ю датчика удара

постановка на охрану
с отключенной внешн.зоной МКВ датчика
и выключенным датчиком удара

открыть замок

багажника

управление

каналом 1

перейти в режим

программирования

СНЯТ С ОХРАНЫ

подготовка к постановке на охрану
с отключенной внешн.зоной МКВ датчика
выключенным датчиком удара
и работающим двигателем

первые 30 секунд

ОХРАНА

ОХРАНА

ОХРАНА
с работающим
двигателем

ИСХОДНОЕ
СОСТОЯНИЕ

КОМАНДА ИСПОЛНЕНА

СНЯТ С ОХРАНЫ

разблоки
ровать

включить
ОХРАНУ

В разблокированном состоянии

пик

(после нажатия кнопки

)

Передвижение по кольцу нажатиями кнопок

или

для выбора команды.

Нажатие кнопки

исполнение выбранной команды.

Нажать и удерживать кнопку

заблокировать кнопки брелока (если

кнопки не нажимались более 30 секунд брелок заблокируется сам)

Нажать и удерживать кнопку

более 4х секунд (до сигнала “

” брелока)

режим хранения брелока. Выход нажать кнопку

.

j

j

k

i

j

k

j

6

MS BAIKAL 505 РЭ01

7

“трилль”

Рис.2. Команды, подаваемые из режима

Включить
зажигание

РЕЖИМ ПРОГРАММИРОВАНИЯ

“трилль”

Установить период

автозапуска

“трилль”

“трилль”

“рык рык рык”

или ввод нового брелока
(в режиме программирования
при удержании кнопки

4 секунды)

i

БАГАЖНИК ОТКРЫТ

1 час

2 часа

3 часа

4 часа

Отключить

автозапу

ск

Зажигание
включено

?

OFF

ON

ПАНИКА

зажигание

выключено

зажигание

включено

подача сигналов тревоги
30 секунд или до подачи любой команды
(эта команда не исполняется)

“пик”

После каждого нажатия вспыхивают указатели поворотов

автосигнализация изменила у

становку

.

После включения зажигания:

при разрешенном пассивном

иммобилайзере служебной

кнопкой ввести PIN код

при разрешенной противоразбойной

функции кнопкой

ввести

первую цифру PIN кода

i

“пик”

MS BAIKAL 505 РЭ01

Двигатель
работает

выключить

зажигание

При постановке на
охрану после одной

вспышки указателей

поворотов

следующие вспышки

показывают

установленный период
автозапуска (1, 2, 3, 4

или 0 соответственно)

Не позже, чем через 2 минуты

после послед него нажатия

g

j

j

j

k

k

k

i

i

i

i

i

i

i

i

j

k

i

i

k

j

i

k

j

i

j

i

k j

j

j

k

ДВИГ

АТЕЛЬ

РАБО

ТАЕТ

ijk

(иначе останется

прежняя настройка)

разблокировать
брелок

подать команду

снятия с охраны

подать

команду

отпирания

багажника

подать команду

дистанционного

запуска двигателя

подать команду

“паника”

(поиск на стоянке)

отключение

(включение)

звуковой

индикации

контроля

радиоканала

отключение

(включение)

звуковой индикации

тревог по внешней

зоне МКВ датчика

и по слабому удару

ОХРАНА

СНЯТ
С ОХРАНЫ

ОХРАНА

ОХРАНА
ПАНИКА

ОХРАНА

звуковая

индикация

контроля

радиоканала

отключена

ОХРАНА

отключена

звуковая

индикация

тревог по

внешн. зоне

МКВ датч.

и по слабому

удару

с дистанционным
запуском двигателя

после закрытия
багажника
или через 30с
если багажник
не открывался

ОХРАНА

30 секунд световые и звуковые
сигналы.
Отмена подачей любой команды
(сама команда не исполняется)

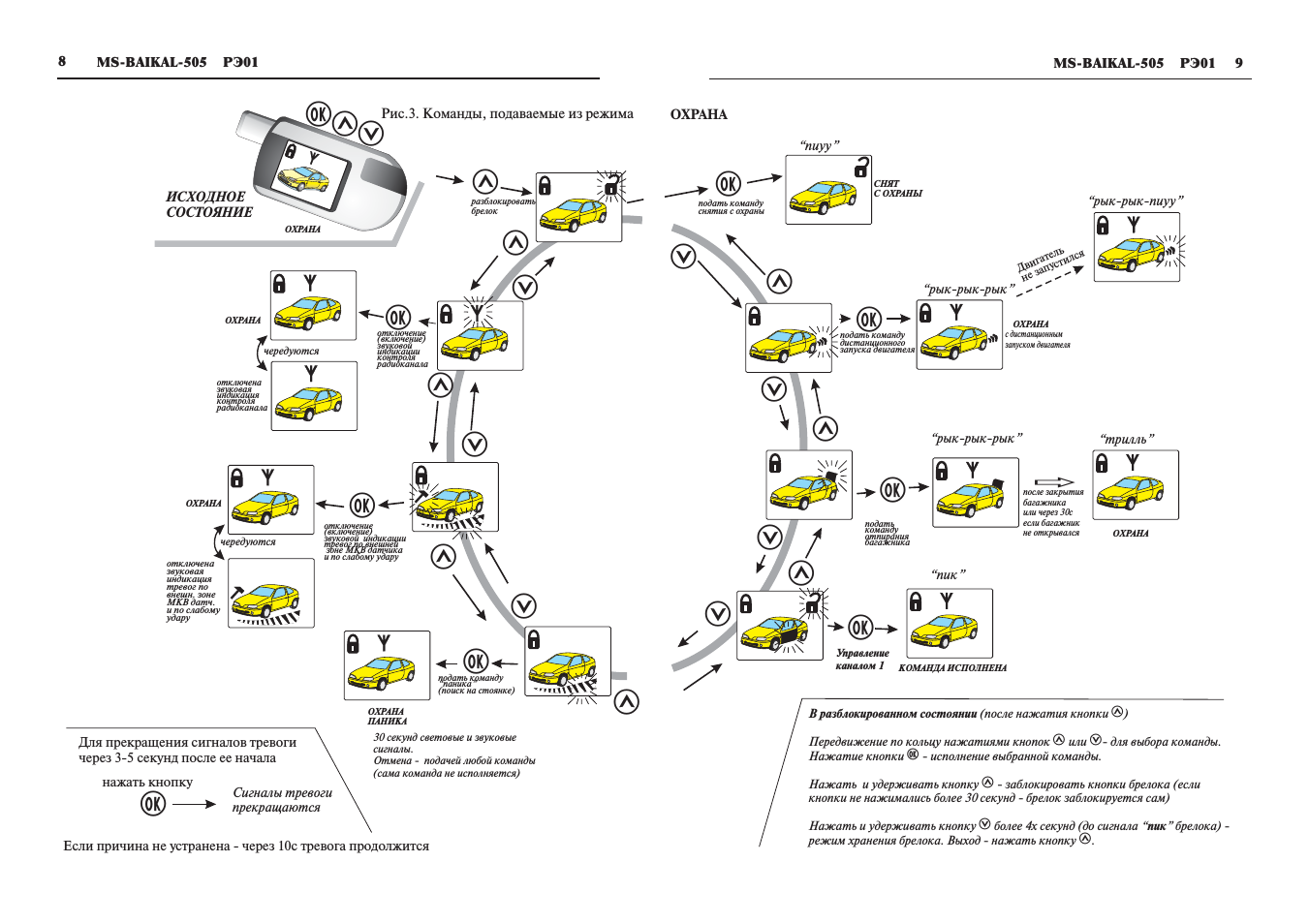

Рис.3. Команды, подаваемые из режима

ОХРАНА

8

MS BAIKAL 505 РЭ01

9

Для прекращения сигналов тревоги
через 3 5 секунд после ее начала

Сигналы тревоги
прекращаются

чередуются

чередуются

“рык рык рык”

“пиуу”

“рык рык

”

пиуу

“рык рык рык”

“пик”

Двигатель

не запу

стился

“трилль”

В разблокированном состоянии

пик

(после нажатия кнопки

)

Передвижение по кольцу нажатиями кнопок

или

для выбора команды.

Нажатие кнопки

исполнение выбранной команды.

Нажать и удерживать кнопку

заблокировать кнопки брелока (если

кнопки не нажимались более 30 секунд брелок заблокируется сам)

Нажать и удерживать кнопку

более 4х секунд (до сигнала “

” брелока)

режим хранения брелока. Выход нажать кнопку

.

j

j

k

i

j

k

j

Управление
каналом 1

нажать кнопку

Если причина не устранена через 10с тревога продолжится

MS BAIKAL 505 РЭ01

КОМАНДА ИСПОЛНЕНА

g

ИСХОДНОЕ
СОСТОЯНИЕ

j

j

j

i

k

k

k

j

j

i

i

i

i

j

j

i

i

i

k

k

k

k

ijk

j

виу,виу,виу 1″пик”

виу,виу,виу 2 «пика”

виу,виу,виу 3 «пика”

» пиуу”

триль,триль,триль,» пиуу”

«пик, пик, пик”

«трилль”

рык рык рык

рык рык рык,»пиуу”

виу,виу,виу 6 «пиков”

виу,виу,виу 5 «пиков”

виу,виу,виу 4 «пика”

Для выхода из режима

нажать кнопку

.

i

Тревога по 1 й зоне
(внешняя зона
МКВ датчика)

Тревога по 2 й зоне
(слабый удар)

Тревога по 3 й зоне
(сильный удар)

Тревога по 4 й зоне
(зона капот/багажник)

Тревога по 5 й зоне
(зона дверей или
замка зажигания)

Режим ОХРАНА
Связь есть

Связь неустойчива

Брелок находится

радиосвязи

вне зоны

Тревога без зоны (пропущена
информация о номере зоны,
в момент тревоги брелок
находился вне зоны связи)

Неуспешный
автоматический
или дистанционный
запуск двигателя

Успешный дистанционный

запуск двигателя

Автосигнализация
снята с охраны

«пик”

«пик”

g

удерживать до второго сигнала»

”

пик

виу,виу,виу

При постановке на охрану
с задержкой опроса зон
были обнаружены
неисправные зоны

(около 8с.)

Брелок готов
к демонстрации
сигналов

10

MS BAIKAL 505 РЭ01

11

Исходное состояние

-снято с охраны

-кнопки заблокированы

Нажатием

кнопки

разблокируйте

кнопки брелока

Выбрана команда

простой постановки

на охрану

Нажатием

кнопки

подайте

команду

Состояние

-охрана

-связь есть

После подачи команды

электроприводы закроют замки дверей;
будет выполнена проверка зон охраны;
указатели поворотов вспыхнут 1 раз; (

если запрограммировано звуковое подтверждение, прозвучит один короткий сигнал

сирены;

звучит сигнал “трилль” брелока;
начинается светодиодная индикация постановки на охрану.

через 5с. (через 45с, если запрограммирована задержка опроса зон) зоны берутся

под охрану.

если разрешен автозапуск, то указатели

поворотов через паузу выспыхивают 1, 2, 3 или 4 раза для автозапуска через 1, 2, 3
или 4 часа соответственно);

Если при проверке зон охраны будут обнаружены неисправные зоны (не закрыты

двери, капот или багажник) указатели поворотов вспыхнут 3 раза, звучат 3 коротких гудка
сирены. Система исключает эти зоны из охраны. Информация о неисправных зонах
показывается на брелоке и отображается светодиодным индикатором в салоне (раздел 2.3).

При получении сигнала о неисправной охранной зоне рекомендуется, сняв автомобиль

с охраны, устранить неисправность(закрыть дверь, капот или багажник) и снова поставить
автомобиль на охрану.

Если установлена задержка опроса контактных зон 45 секунд (п.

2), то постановка

на охрану будет выполнена сразу после получения команды, а проверка состояния и
обнаружение неисправных зон произойдут с задержкой. Если после задержки будет
обнаружена неисправная зона, то будет выдан сигнал тревоги на брелок. Сигналы
указателями поворотов и сиреной не подаются.

На брелоке отображаются рисунки неисправных зон и звучит сигнал “виу, виу, виу,

пик…. пик”. 4 сигнала “пик” означают, что неисправна контактная зона капот/багажник,
5 сигналов контактная зона дверей, 6 сигналов неисправны обе зоны.

2.2.Автоматическое отключение неисправных контактных зон

2.3.Светодиодная индикация при постановке на охрану

GG

После постановки на охрану светодиодный индикатор в салоне в течение 80 секунд
будет периодически показывать состояние автосигнализации:

вспышка признак режима ОХРАНА;

вспышек

установленный в режиме программирования

уровень чувствительности датчика удара (от 1 до 7). Если установлен пониженный
уровень чувствительности датчика удара (раздел 2.4), то зеленые вспышки удлиняются.
Если зеленые вспышки отсутствуют датчик удара отключен;

указывают на обнаруженную неисправную зону охраны:

длинная красная
несколько зеленых

красные вспышки

2.Режим ОХРАНА

2.1.Постановка на охрану

Выключите зажигание, выйдите из автомобиля. Закройте двери, капот, багажник.
Можно ставить автомобиль на охрану.

“трилль”

1.3. Демонстрационный режим брелока

позволяет быстро ознакомиться с основными рисунками и звуковыми сигналами брелока.
Для включения демонстрационного режима разблокируйте брелок, нажав кнопку

,

затем нажмите и удерживайте кнопку

в течение 8 секунд (до второго сигнала “

”)

j

k

пик

MS BAIKAL 505 РЭ01

g

g

g

g

g

g g

g g

g

g

j

i

j

k

j

j

k

k

j

j

k

g g

j

k

g g

j

k

g g

j

k

g g

j

k

j

k

j

k

g g

k

j

g g

k

j

g g

k

j

g g

k

j

(из состояния хранения
предварительно нажать

)

i

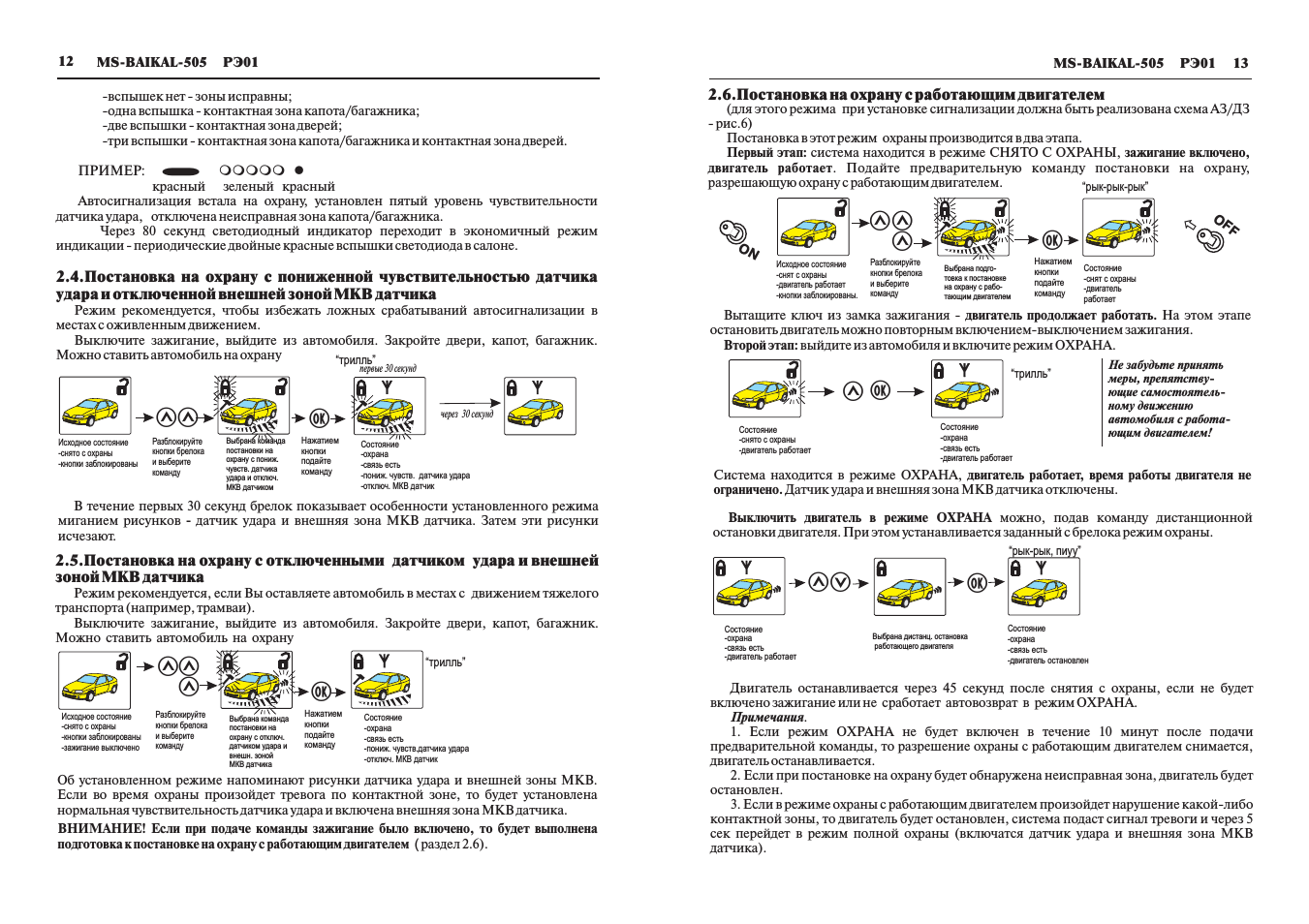

вспышек нет зоны исправны;
одна вспышка контактная зона капота/багажника;
две вспышки контактная зона дверей;
три вспышки контактная зона капота/багажника и контактная зона дверей.

красный

зеленый красный

Автосигнализация встала на охрану, установлен пятый уровень чувствительности

датчика удара, отключена неисправная зона капота/багажника.

Через 80 секунд светодиодный индикатор переходит в экономичный режим

индикации периодические двойные красные вспышки светодиода в салоне.

ПРИМЕР:

mmmmm l

2.4.Постановка на охрану с пониженной чувствительностью датчика
удара и отключенной внешней зоной МКВ датчика

Режим рекомендуется, чтобы избежать ложных срабатываний автосигнализации в

местах с оживленным движением.

Выключите зажигание, выйдите из автомобиля. Закройте двери, капот, багажник.

Можно ставить автомобиль на охрану

Исходное состояние

-снято с охраны

-кнопки заблокированы

Разблокируйте

кнопки брелока

и выберите

команду

Выбрана команда

постановки на

охрану с пониж.

чувств. датчика

удара и отключ.

МКВ датчиком

Нажатием

кнопки

подайте

команду

Состояние

-охрана

-связь есть

-пониж. чувств. датчика удара

-отключ. МКВ датчик

первые 30 секунд

В течение первых 30 секунд брелок показывает особенности установленного режима

миганием рисунков

датчик удара и внешняя зона МКВ датчика. Затем эти рисунки

исчезают.

—

2.5.Постановка на охрану с отключенными датчиком удара и внешней
зоной МКВ датчика

Режим рекомендуется, если Вы оставляете автомобиль в местах с движением тяжелого

транспорта (например, трамваи).

Выключите зажигание, выйдите из автомобиля. Закройте двери, капот, багажник.

Можно ставить автомобиль на охрану

Исходное состояние

-снято с охраны

-кнопки заблокированы

-зажигание выключено

Разблокируйте

кнопки брелока

и выберите

команду

Выбрана команда

постановки на

охрану с отключ.

датчиком удара и

внешн. зоной

МКВ датчика

Нажатием

кнопки

подайте

команду

Состояние

-охрана

-связь есть

-пониж. чувств.датчика удара

-отключ. МКВ датчик

Об установленном режиме напоминают рисунки датчика удара и внешней зоны МКВ.
Если во время охраны произойдет тревога по контактной зоне, то будет установлена
нормальная чувствительность датчика удара и включена внешняя зона МКВ датчика.

ВНИМАНИЕ! Если при подаче команды зажигание было включено, то будет выполнена
подготовка к постановке на охрану с работающим двигателем раздел 2.6).

(

“трилль”

“трилль”

через 30 секунд

12

MS BAIKAL 505 РЭ01

13

2.6.Постановка на охрану с работающим двигателем

(для этого режима при установке сигнализации должна быть реализована схема АЗ/ДЗ

рис.6)

Постановка в этот режим охраны производится в два этапа.

система находится в режиме СНЯТО С ОХРАНЫ,

. Подайте предварительную команду постановки на охрану,

разрешающую охрану с работающим двигателем.

Первый этап:

зажигание включено,

двигатель работает

Исходное состояние

-снят с охраны

-двигатель работает

-кнопки заблокированы.

Разблокируйте

кнопки брелока

и выберите

команду

Выбрана подго-

товка к постановке

на охрану с рабо-

тающим двигателем

Нажатием

кнопки

подайте

команду

Состояние

-охрана

-связь есть

-двигатель работает

Вытащите ключ из замка зажигания

На этом этапе

остановить двигатель можно повторным включением выключением зажигания.

двигатель продолжает работать.

Второй этап: выйдите из автомобиля и включите режим ОХРАНА.

Состояние

-снят с охраны

-двигатель

работает

“рык-рык-рык”

Состояние

-снято с охраны

-двигатель работает

“трилль”

Система находится в режиме ОХРАНА, двигатель работает, время работы двигателя не
ограничено. Датчик удара и внешняя зона МКВ датчика отключены.

H

Выбрана дистанц. остановка

работающего двигателя

Состояние

-охрана

-связь есть

-двигатель работает

Состояние

-охрана

-связь есть

-двигатель остановлен

“рык-рык, пиуу”

Выключить двигатель в режиме ОХРАНА можно, подав команду дистанционной

остановки двигателя. При этом устанавливается заданный с брелока режим охраны.

Двигатель останавливается через 45 секунд после снятия с охраны, если не будет

включено зажигание или не сработает автовозврат в режим ОХРАНА.

.

1. Если режим ОХРАНА не будет включен в течение 10 минут после подачи

предварительной команды, то разрешение охраны с работающим двигателем снимается,
двигатель останавливается.

2. Если при постановке на охрану будет обнаружена неисправная зона, двигатель будет

остановлен.

3. Если в режиме охраны с работающим двигателем произойдет нарушение какой либо

контактной зоны, то двигатель будет остановлен, система подаст сигнал тревоги и через 5
сек перейдет в режим полной охраны (включатся датчик удара и внешняя зона МКВ
датчика).

Примечания

ON

OFF

MS BAIKAL 505 РЭ01

g

jj

jj

j

i

i

jj

j

i

j i

i

jk

Не забудьте принять
меры, препятству
ющие самостоятель
ному движению
автомобиля с работа
ющим двигателем!

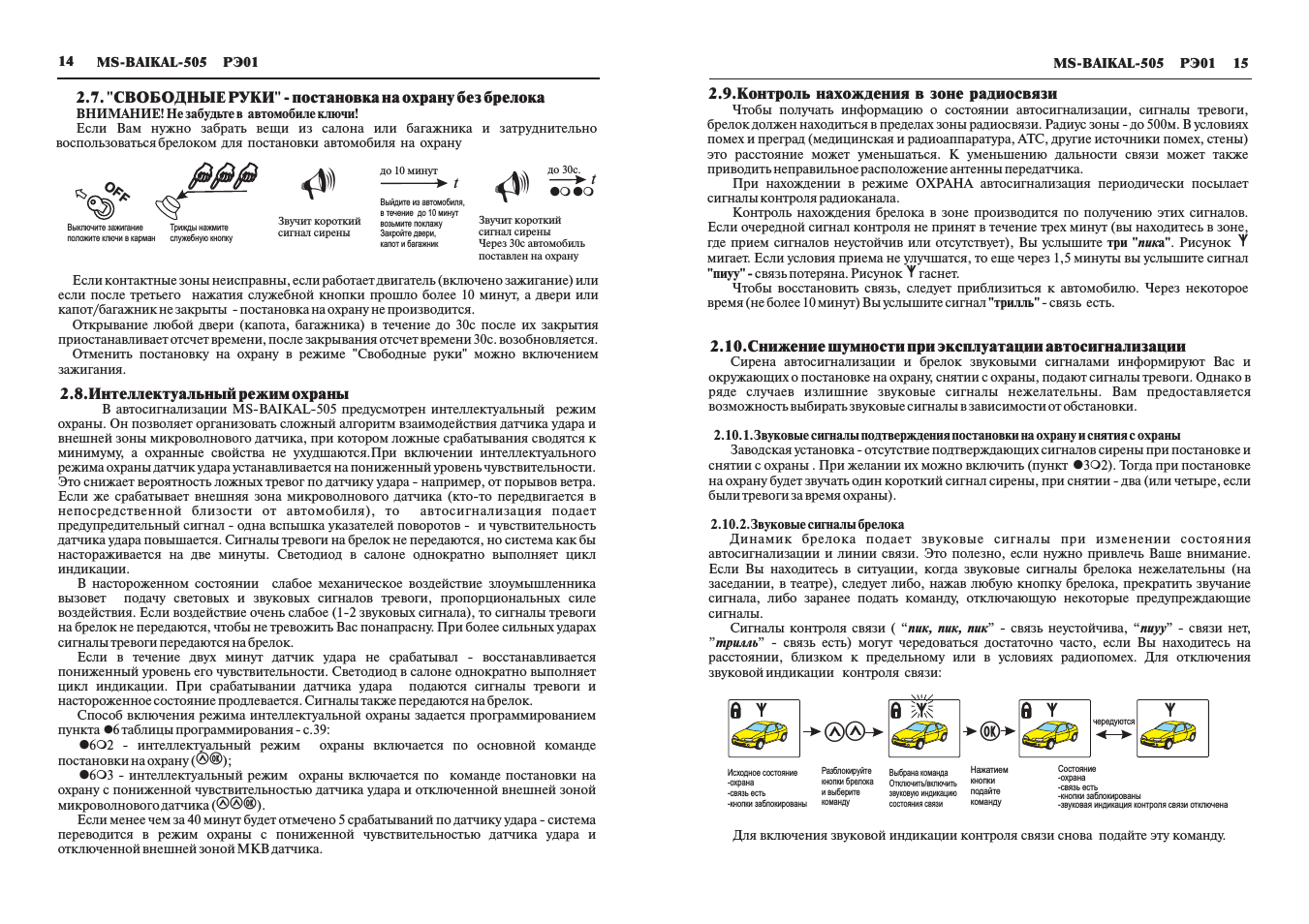

2.7. «СВОБОДНЫЕ РУКИ» постановка на охрану без брелока

ВНИМАНИЕ! Не забудьте в автомобиле ключи!
Если Вам нужно забрать вещи из салона или багажника и затруднительно

воспользоваться брелоком для постановки автомобиля на охрану

14

MS BAIKAL 505 РЭ01

15

OFF

Выключите зажигание

положите ключи в карман

Трижды нажмите

служебную кнопку

Выйдите из автомобиля,

в течение до 10 минут

возьмите поклажу

Закройте двери,

капот и багажник

Звучит короткий
сигнал сирены

>

>

Звучит короткий
сигнал сирены
Через 30с автомобиль
поставлен на охрану

GIGI

до 30с.

Если контактные зоны неисправны, если работает двигатель (включено зажигание) или

если после третьего нажатия служебной кнопки прошло более 10 минут, а двери или
капот/багажник не закрыты

постановка на охрану не производится.

Открывание любой двери (капота, багажника) в течение до 30с после их закрытия

приостанавливает отсчет времени, после закрывания отсчет времени 30с. возобновляется.

Отменить постановку на охрану в режиме «Свободные руки» можно включением

зажигания.

t

до 10 минут

t

2.8.Интеллектуальный режим охраны

В автосигнализации MS BAIKAL 505 предусмотрен интеллектуальный режим

охраны. Он позволяет организовать сложный алгоритм взаимодействия датчика удара и
внешней зоны микроволнового датчика, при котором ложные срабатывания сводятся к
минимуму, а охранные свойства не ухудшаются.При включении интеллектуального
режима охраны датчик удара устанавливается на пониженный уровень чувствительности.
Это снижает вероятность ложных тревог по датчику удара например, от порывов ветра.
Если же срабатывает внешняя зона микроволнового датчика (кто то передвигается в
непосредственной близости от автомобиля), то

автосигнализация подает

предупредительный сигнал

одна вспышка указателей поворотов

и чувствительность

датчика удара повышается. Сигналы тревоги на брелок не передаются, но система как бы
настораживается на две минуты. Светодиод в салоне однократно выполняет цикл
индикации.

В настороженном состоянии

слабое механическое воздействие злоумышленника

вызовет

подачу световых и звуковых сигналов тревоги, пропорциональных силе

воздействия. Если воздействие очень слабое (1 2 звуковых сигнала), то сигналы тревоги
на брелок не передаются, чтобы не тревожить Вас понапрасну. При более сильных ударах
сигналы тревоги передаются на брелок.

Если в течение двух минут датчик удара не срабатывал

восстанавливается

пониженный уровень его чувствительности. Светодиод в салоне однократно выполняет
цикл индикации. При срабатывании датчика удара

подаются сигналы тревоги и

настороженное состояние продлевается. Сигналы также передаются на брелок.

Способ включения режима интеллектуальной охраны задается программированием

пункта

6 таблицы программирования с.39:

6 2

интеллектуальный режим

охраны включается по основной команде

постановки на охрану (

);

6 3

интеллектуальный режим охраны включается по команде постановки на

охрану с пониженной чувствительностью датчика удара и отключенной внешней зоной
микроволнового датчика (

).

Если менее чем за 40 минут будет отмечено 5 срабатываний по датчику удара система

переводится в режим охраны с пониженной чувствительностью датчика удара и
отключенной внешней зоной МКВ датчика.

G

G I

ji

G I

jji

2.9.Контроль нахождения в зоне радиосвязи

Чтобы получать информацию о состоянии автосигнализации, сигналы тревоги,

брелок должен находиться в пределах зоны радиосвязи. Радиус зоны до 500м. В условиях
помех и преград (медицинская и радиоаппаратура, АТС, другие источники помех, стены)
это расстояние может уменьшаться. К уменьшению дальности связи может также
приводить неправильное расположение антенны передатчика.

При нахождении в режиме ОХРАНА автосигнализация периодически посылает

сигналы контроля радиоканала.

Контроль нахождения брелока в зоне производится по получению этих сигналов.

Если очередной сигнал контроля не принят в течение трех минут (вы находитесь в зоне,
где прием сигналов неустойчив или отсутствует), Вы услышите

. Рисунок

мигает. Если условия приема не улучшатся, то еще через 1,5 минуты вы услышите сигнал

связь потеряна. Рисунок

гаснет.

Чтобы восстановить связь, следует приблизиться к автомобилю. Через некоторое

время (не более 10 минут) Вы услышите сигнал

связь есть.

три «

а»

«пиуу»

«трилль»

пик

M

M

2.10.Снижение шумности при эксплуатации автосигнализации

Сирена автосигнализации и брелок звуковыми сигналами информируют Вас и

окружающих о постановке на охрану, снятии с охраны, подают сигналы тревоги. Однако в
ряде случаев излишние звуковые сигналы нежелательны. Вам предоставляется
возможность выбирать звуковые сигналы в зависимости от обстановки.

Заводская установка отсутствие подтверждающих сигналов сирены при постановке и

снятии с охраны . При желании их можно включить (пункт

3 2). Тогда при постановке

на охрану будет звучать один короткий сигнал сирены, при снятии два (или четыре, если
были тревоги за время охраны).

Динамик брелока подает звуковые сигналы при изменении состояния

автосигнализации и линии связи. Это полезно, если нужно привлечь Ваше внимание.
Если Вы находитесь в ситуации, когда звуковые сигналы брелока нежелательны (на
заседании, в театре), следует либо, нажав любую кнопку брелока, прекратить звучание
сигнала, либо заранее подать команду, отключающую некоторые предупреждающие
сигналы.

Сигналы контроля связи ( “

”

связь неустойчива, “

”

связи нет,

”

”

связь есть) могут чередоваться достаточно часто, если Вы находитесь на

расстоянии, близком к предельному или в условиях радиопомех. Для отключения
звуковой индикации контроля связи:

2.10.1.Звуковые сигналы подтверждения постановки на охрану и снятия с охраны

2.10.2.Звуковые сигналы брелока

G I

пик, пик, пик

пиуу

трилль

Исходное состояние

-охрана

-связь есть

-кнопки заблокированы

Разблокируйте

кнопки брелока

и выберите

команду

Выбрана команда

Отключить/включить

звуковую индикацию

состояния связи

Нажатием

кнопки

подайте

команду

Состояние

-охрана

-связь есть

-кнопки заблокированы

-звуковая индикация контроля связи отключена

чередуются

Для включения звуковой индикации контроля связи снова подайте эту команду.

MS BAIKAL 505 РЭ01

g

jj

i

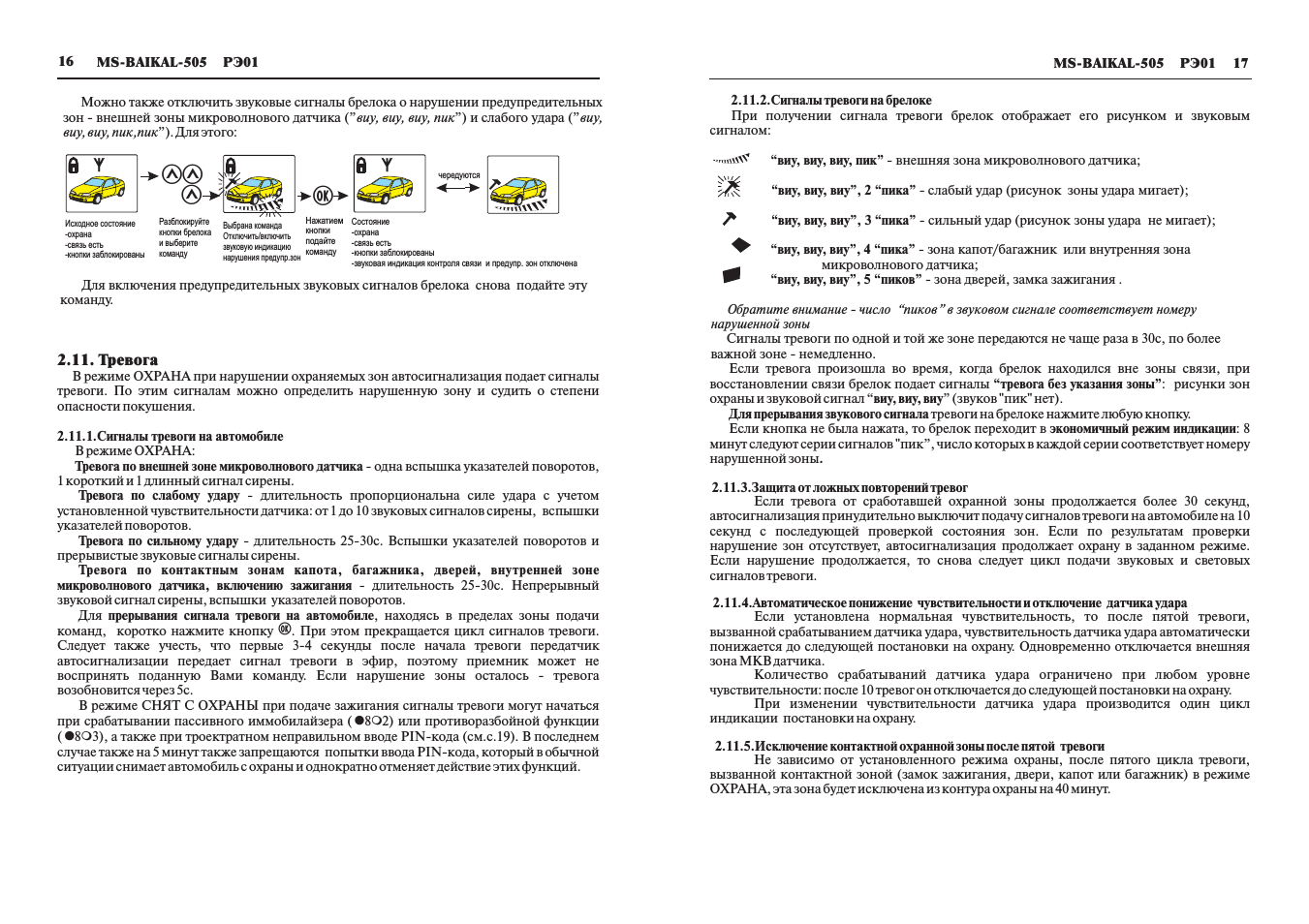

2.11. Тревога

В режиме ОХРАНА при нарушении охраняемых зон автосигнализация подает сигналы

тревоги. По этим сигналам можно определить нарушенную зону и судить о степени
опасности покушения.

В режиме ОХРАНА:

одна вспышка указателей поворотов,

1 короткий и 1 длинный сигнал сирены.

длительность пропорциональна силе удара с учетом

установленной чувствительности датчика: от 1 до 10 звуковых сигналов сирены, вспышки
указателей поворотов.

длительность 25 30с. Вспышки указателей поворотов и

прерывистые звуковые сигналы сирены.

длительность 25 30с. Непрерывный

звуковой сигнал сирены, вспышки указателей поворотов.

Для

, находясь в пределах зоны подачи

команд, коротко нажмите кнопку

. При этом прекращается цикл сигналов тревоги.

Следует также учесть, что первые 3 4 секунды после начала тревоги передатчик
автосигнализации передает сигнал тревоги в эфир, поэтому приемник может не
воспринять поданную Вами команду. Если нарушение зоны осталось

тревога

возобновится через 5с.

В режиме СНЯТ С ОХРАНЫ при подаче зажигания сигналы тревоги могут начаться

при срабатывании пассивного иммобилайзера (

8 2) или противоразбойной функции

(

8 3), а также при троектратном неправильном вводе PIN кода (см.с.19). В последнем

случае также на 5 минут также запрещаются попытки ввода PIN кода, который в обычной
ситуации снимает автомобиль с охраны и однократно отменяет действие этих функций.

Тревога по внешней зоне микроволнового датчика

Тревога по слабому удару

Тревога по сильному удару

Тревога по контактным зонам капота, багажника, дверей, внутренней зоне

микроволнового датчика, включению зажигания

прерывания сигнала тревоги на автомобиле

i

G I

G I

2.11.1.Сигналы тревоги на автомобиле

16

MS BAIKAL 505 РЭ01

17

2.11.2.Сигналы тревоги на брелоке

“виу, виу, виу, пик”

“виу, виу, виу”, 2 “пика”

“виу, виу, виу”, 3 “пика”

“виу, виу, виу”, 4 “пика”

“виу, виу, виу”, 5 “пиков”

“тревога без указания зоны”

виу, виу, виу

Для прерывания звукового сигнала

экономичный режим индикации

При получении сигнала тревоги брелок отображает его рисунком и звуковым

сигналом:

внешняя зона микроволнового датчика;

слабый удар (рисунок зоны удара мигает);

сильный удар (рисунок зоны удара не мигает);

зона капот/багажник или внутренняя зона

микроволнового датчика;

зона дверей, замка зажигания .

Сигналы тревоги по одной и той же зоне передаются не чаще раза в 30с, по более

важной зоне немедленно.

Если тревога произошла во время, когда брелок находился вне зоны связи, при

восстановлении связи брелок подает сигналы

: рисунки зон

охраны и звуковой сигнал “

” (звуков «пик» нет).

тревоги на брелоке нажмите любую кнопку.

Если кнопка не была нажата, то брелок переходит в

: 8

минут следуют серии сигналов

Обратите внимание число “пиков” в звуковом сигнале соответствует номеру

нарушенной зоны

«пик”, число которых в каждой серии соответствует номеру

нарушенной зоны

Если тревога от сработавшей охранной зоны продолжается более 30 секунд,

автосигнализация принудительно выключит подачу сигналов тревоги на автомобиле на 10
секунд с последующей проверкой состояния зон. Если по результатам проверки
нарушение зон отсутствует, автосигнализация продолжает охрану в заданном режиме.
Если нарушение продолжается, то снова следует цикл подачи звуковых и световых
сигналов тревоги.

Если установлена нормальная чувствительность, то после пятой тревоги,

вызванной срабатыванием датчика удара, чувствительность датчика удара автоматически
понижается до следующей постановки на охрану. Одновременно отключается внешняя
зона МКВ датчика.

Количество срабатываний датчика удара ограничено при любом уровне

чувствительности: после 10 тревог он отключается до следующей постановки на охрану.

При изменении чувствительности датчика удара производится один цикл

индикации постановки на охрану.

Не зависимо от установленного режима охраны, после пятого цикла тревоги,

вызванной контактной зоной (замок зажигания, двери, капот или багажник) в режиме
ОХРАНА, эта зона будет исключена из контура охраны на 40 минут.

.

2.11.3.Защита от ложных повторений тревог

2.11.4.Автоматическое понижение чувствительности и отключение датчика удара

2.11.5.Исключение контактной охранной зоны после пятой тревоги

Можно также отключить звуковые сигналы брелока о нарушении предупредительных

зон

внешней зоны микроволнового датчика (”

”) и слабого удара (”

”). Для этого:

виу, виу, виу, пик

виу,

виу, виу, пик,пик

Исходное состояние

-охрана

-связь есть

-кнопки заблокированы

Разблокируйте

кнопки брелока

и выберите

команду

Выбрана команда

Отключить/включить

звуковую индикацию

нарушения предупр.зон

Нажатием

кнопки

подайте

команду

Состояние

-охрана

-связь есть

-кнопки заблокированы

-звуковая индикация контроля связи и предупр. зон отключена

Для включения предупредительных звуковых сигналов брелока снова подайте эту

команду.

чередуются

MS BAIKAL 505 РЭ01

jj

j

i

Исходное состояние

-охрана

-связь есть

-кнопки заблокированы

Разблокируйте

кнопки брелока

и выберите

команду

Выбрана команда

простого

снятия с охраны

Нажатием

кнопки

подайте

команду

Состояние

-снято с охраны

-кнопки заблокированы

После подачи команды:

электроприводы откроют замки дверей;
указатели поворотов вспыхнут 2 раза;

если запрограммировано звуковое подтверждение, прозвучит два коротких

сигнала сирены;

звучит сигнал “пиуу” брелока;
начинается светодиодная индикация снятия с охраны ( раздел 3.2)

Примечание: . Если за время охраны были тревоги, то при снятии с охраны указатели
поворотов вспыхнут не 2, а 4 раза, и прозвучат 4 коротких сигнала сирены. На брелоке в
течение двух минут отображается рисунок самой важной зоны, по которой была
тревога.

3.2. Светодиодная индикация при снятии с охраны

При снятии с охраны светодиодный индикатор в салоне в течение 80 секунд будет
периодически показывать состояние автосигнализации:

вспышка признак режима СНЯТ С ОХРАНЫ;

вспышек

установленный в режиме программирования

уровень чувствительности датчика удара (от 1 до 7). Если на момент снятия с охраны
чувствительность датчика удара понижена, то зеленые вспышки удлиняются. Если
зеленые вспышки отсутствуют датчик удара отключен;

указывают на имевшие место нарушения зон охраны:

нет вспышек нарушений не было;

одна вспышка внешняя зона микроволнового датчика;
две вспышки слабый удар;
три вспышки сильный удар;
четыре вспышки контактная зона капота/багажника;
пять вспышек контактная зона дверей и замка зажигания.

ПРИМЕР:

зеленый

зеленый

красный

Автосигнализация снята с охраны, установлен пятый уровень чувствительности

датчика удара, было нарушение контактной зоны капот/багажник.

После окончания 80 секундного интервала светодиодный индикатор

переходит в экономичный режим индикации

периодические двойные зеленые

вспышки светодиода в салоне.

светодиода указывает, что начат отсчет времени

(30 секунд) автовозврата в режим ОХРАНА (раздел 3.5). При этом состояние
автосигнализации не показывается.

длинная зеленая
несколько зеленых

красные вспышки

Красно зеленое перемигивание

mmmmm llll

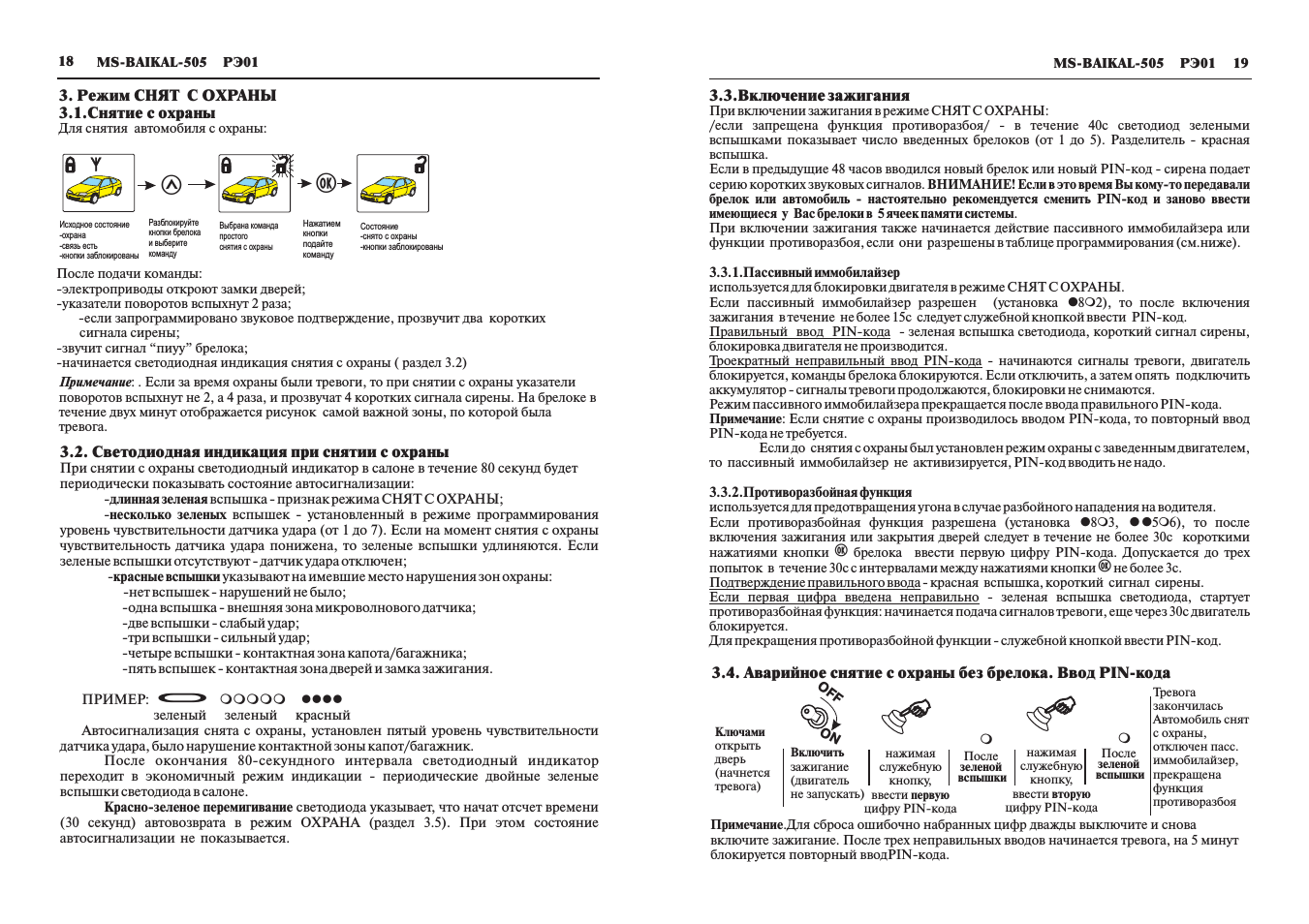

3. Режим СНЯТ С ОХРАНЫ
3.1.Снятие с охраны

Для снятия автомобиля с охраны:

18

MS BAIKAL 505 РЭ01

19

J

3.4. Аварийное снятие с охраны без брелока. Ввод PIN кода

Примечание.Для сброса ошибочно набранных цифр дважды выключите и снова
включите зажигание. После трех неправильных вводов начинается тревога, на 5 минут
блокируется повторный вводPIN кода.

OFF

ON

Включить
зажигание
(двигатель
не запускать)

нажимая

служебную

кнопку,

ввести

цифру PIN кода

первую

нажимая

служебную

кнопку,

ввести

цифру PIN кода

вторую

I

После

зеленой

вспышки

I

После

зеленой

вспышки

Тревога
закончилась
Автомобиль снят
с охраны,
отключен пасс.
иммобилайзер,
прекращена
функция
противоразбоя

3.3.Включение зажигания

При включении зажигания в режиме СНЯТ С ОХРАНЫ:
/если запрещена функция противоразбоя/

в течение 40с светодиод зелеными

вспышками показывает число введенных брелоков (от 1 до 5). Разделитель

красная

вспышка.
Если в предыдущие 48 часов вводился новый брелок или новый PIN код сирена подает
серию коротких звуковых сигналов.

.

При включении зажигания также начинается действие пассивного иммобилайзера или
функции противоразбоя, если они разрешены в таблице программирования (см.ниже).

используется для блокировки двигателя в режиме СНЯТ С ОХРАНЫ.
Если пассивный иммобилайзер

(установка

8 2), то после включения

зажигания в течение не более 15с следует служебной кнопкой ввести PIN код.

зеленая вспышка светодиода, короткий сигнал сирены,

блокировка двигателя не производится.

начинаются сигналы тревоги, двигатель

блокируется, команды брелока блокируются. Если отключить, а затем опять подключить
аккумулятор сигналы тревоги продолжаются, блокировки не снимаются.
Режим пассивного иммобилайзера прекращается после ввода правильного PIN кода.

: Если снятие с охраны производилось вводом PIN кода, то повторный ввод

PIN кода не требуется.

Если до снятия с охраны был установлен режим охраны с заведенным двигателем,

то пассивный иммобилайзер не активизируется, PIN код вводить не надо.

используется для предотвращения угона в случае разбойного нападения на водителя.
Если противоразбойная функция разрешена (установка

8 3,

5 6), то после

включения зажигания или закрытия дверей следует в течение не более 30с короткими
нажатиями кнопки

брелока

ввести первую цифру PIN кода. Допускается до трех

попыток в течение 30с с интервалами между нажатиями кнопки

не более 3с.

красная вспышка, короткий сигнал сирены.

зеленая вспышка светодиода, стартует

противоразбойная функция: начинается подача сигналов тревоги, еще через 30с двигатель
блокируется.
Для прекращения противоразбойной функции служебной кнопкой ввести PIN код.

ВНИМАНИЕ! Если в это время Вы кому то передавали

брелок или автомобиль

настоятельно рекомендуется сменить PIN код и заново ввести

имеющиеся у Вас брелоки в 5 ячеек памяти системы

Примечание

3.3.1.Пассивный иммобилайзер

3.3.2.Противоразбойная функция

G I

G I

GG I

i

i

Правильный ввод PIN кода

Троекратный неправильный ввод PIN кода

Подтверждение правильного ввода
Если первая цифра введена неправильно

разрешен

Ключами
открыть
дверь
(начнется
тревога)

MS BAIKAL 505 РЭ01

j

i

Нажмите на кнопку для помощи
