Сигнализация jaguar ez one инструкция

Автомобильная охранная система

класса «Deluxe»

с 2-сторонней связью,

брелком-передатчиком с ЖК-дисплеем и

дистанционным запуском двигателя

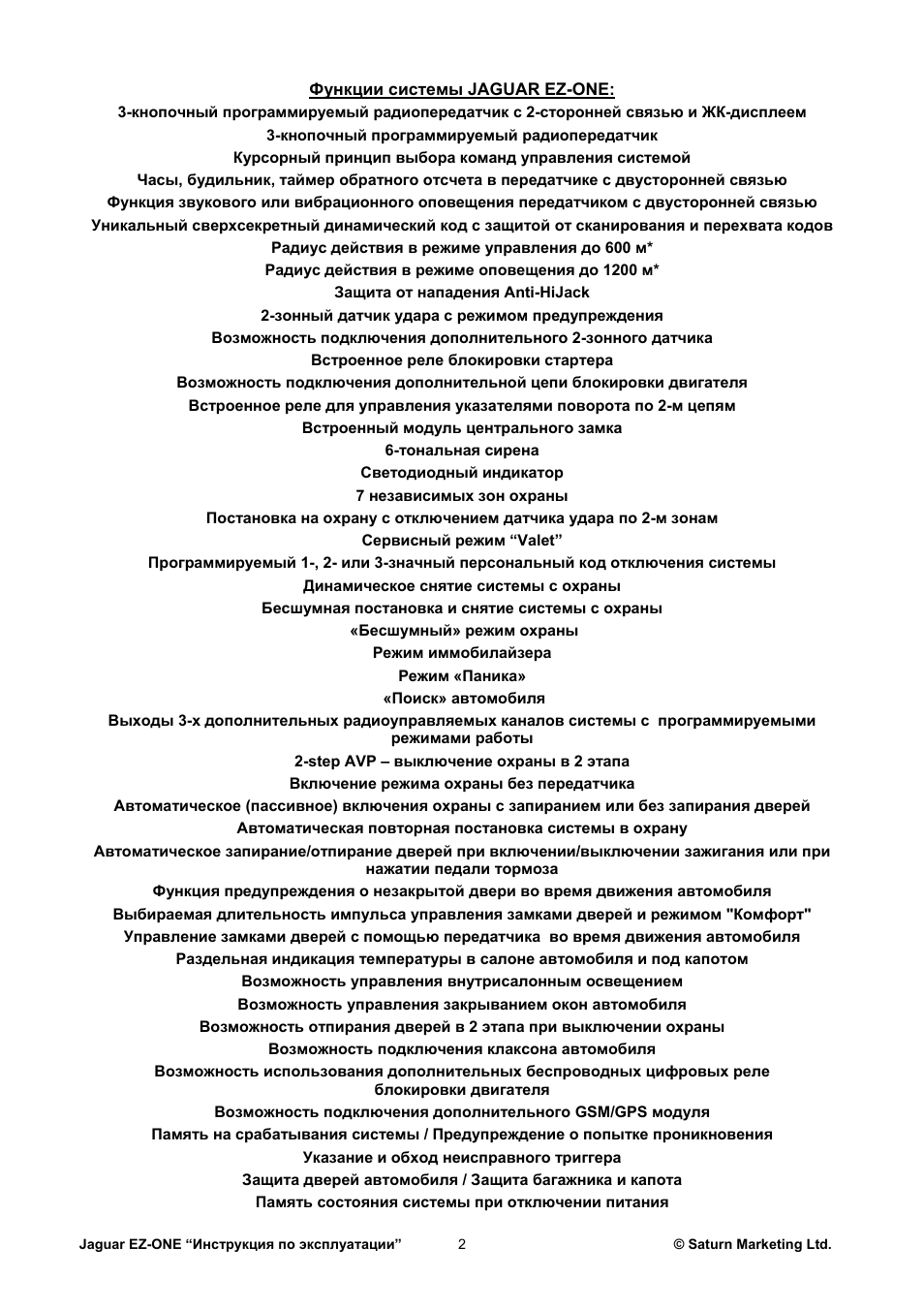

Функции системы JAGUAR EZ-ONE:

3-кнопочный программируемый радиопередатчик с 2-сторонней связью и ЖК—дисплеем

3-кнопочный программируемый радиопередатчик

Курсорный принцип выбора команд управления системой

Часы, будильник, таймер обратного отсчета в передатчике с двусторонней связью

Функция звукового или вибрационного оповещения передатчиком с двусторонней связью

Уникальный сверхсекретный динамический код с защитой от сканирования и перехвата кодов

Радиус действия

Радиус действия в режиме оповещения до 1200 м*

Защита от нападения Anti-HiJack

2-зонный датчик удара с режимом предупреждения

Возможность подключения дополнительного 2-зонного датчика

Встроенное реле блокировки стартера

Возможность подключения дополнительной цепи блокировки двигателя

Встроенное реле для управления указателями поворота по 2-м цепям

Встроенный модуль центрального замка

7 независимых зон охраны

Постановка на охрану с отключением датчика удара по 2-м зонам

Программируемый 1-, 2- или 3-значный персональный код отключения системы

Динамическое снятие системы с охраны

Бесшумная постановка и снятие системы с охраны

«Бесшумный» режим охраны

Выходы 3-х

дополнительных радиоуправляемых каналов системы с программируемыми

2-step AVP – выключение охраны в 2 этапа

Включение режима охраны без передатчика

Автоматическое (пассивное) включения охраны с запиранием или без запирания дверей

Автоматическая повторная постановка системы в охрану

Автоматическое запирание/отпирание дверей при включении/выключении зажигания или при

Функция предупреждения о незакрытой

Выбираемая длительность импульса управления замками дверей и режимом «Комфорт»

Управление замками дверей с помощью передатчика во время движения автомобиля

Раздельная индикация температуры в салоне автомобиля и под капотом

Возможность управления внутрисалонным освещением

Возможность управления закрыванием окон автомобиля

Возможность отпирания дверей в 2 этапа при выключении охраны

Возможность

Возможность использования дополнительных беспроводных цифровых реле

Возможность подключения дополнительного GSM/GPS модуля

Память на срабатывания системы / Предупреждение о попытке проникновения

Указание и обход неисправного триггера

Защита дверей автомобиля / Защита багажника и капота

Память состояния системы при отключении питания

в режиме управления до 600 м*

тональная сирена

Светодиодный индикатор

Сервисный режим “Valet”

Режим иммобилайзера

Режим «Паника»

«Поиск» автомобиля

режимами работы

нажатии педали тормоза

двери во время движения автомобиля

подключения клаксона автомобиля

блокировки двигателя

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

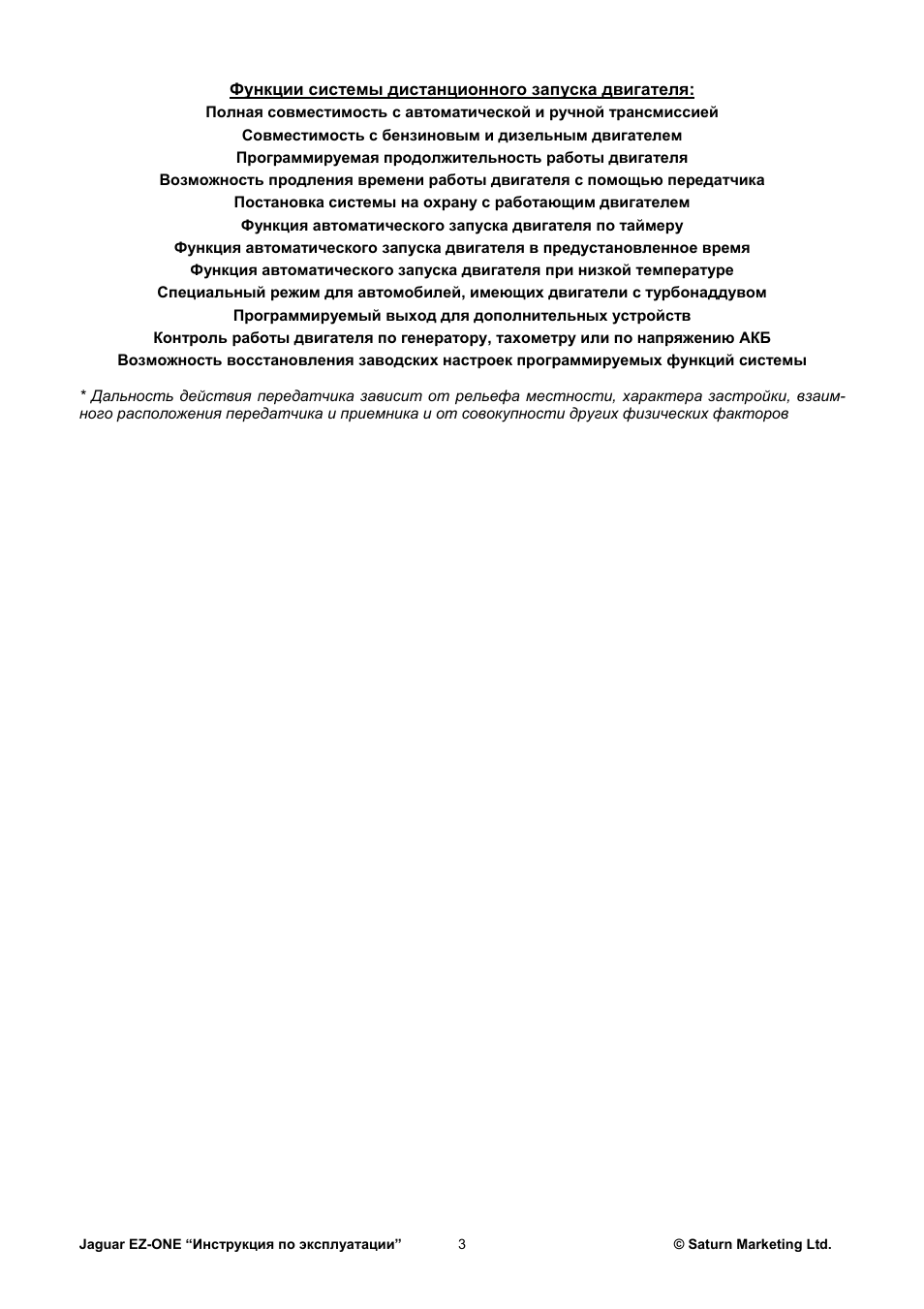

Функции системы дистанционного запуска двигателя:

Полная совместимость с автоматической и ручной трансмиссией

Совместимость с бензиновым и дизельным двигателем

Программируемая продолжительность работы двигателя

Возможность продления времени работы двигателя с помощью передатчика

Постановка системы на охрану с работающим двигателем

Функция автоматического запуска двигателя по таймеру

Функция автоматического запуска двигателя в предустановленное время

Функция автоматического запуска двигателя при низкой

Специальный режим для автомобилей, имеющих двигатели с турбонаддувом

Программируемый выход для дополнительных устройств

Контроль работы двигателя по генератору, тахометру или по напряжению АКБ

Возможность восстановления заводских настроек программируемых функций системы

* Дальность действия передатчика зависит от рельефа местности, характера застройки, взаимного расположения передатчика и приемника и от совокупности

других физических факторов

температуре

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

Кнопка /

Комбинация

кнопок

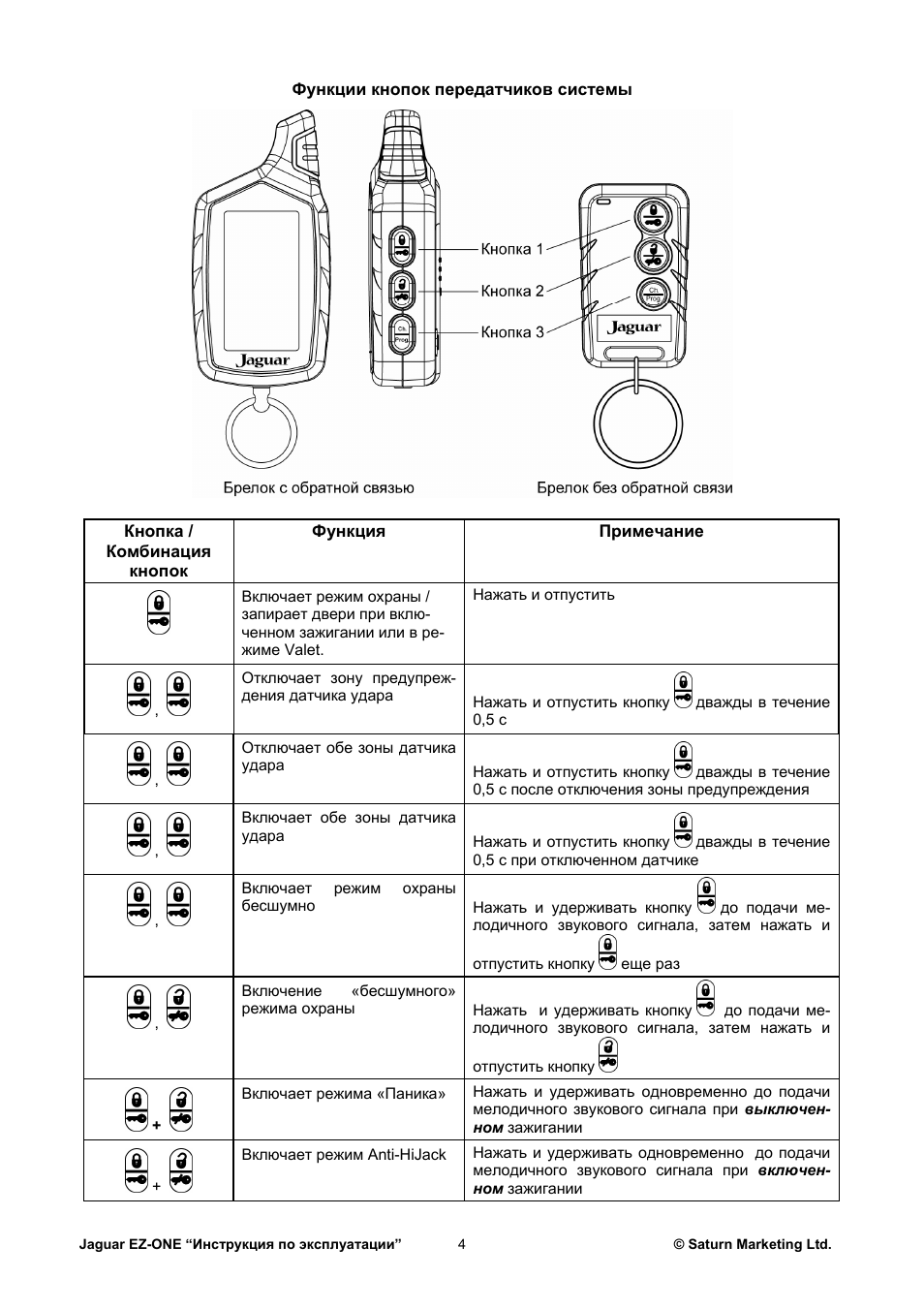

Функции кнопок передатчиков системы

Функция Примечание

Включает режим охраны /
запирает двери при включенном зажигании или в режиме Valet.

Нажать и отпустить

Отключает зону предупреж-

дения датчика удара

Отключает обе зоны датчика
удара

Включает обе зоны датчика
удара

Включает режим охраны
бесшумно

Включение «бесшумного»
режима охраны

Включает режима «Паника»

Включает режим Anti-HiJack

Нажать и отпустить кнопку
0,5 с

Нажать и отпустить кнопку
0,5 с после отключения зоны предупреждения

Нажать и отпустить кнопку
0,5 с при отключенном датчике

Нажать и удерживать кнопку
лодичного звукового сигнала, затем нажать и

отпустить кнопку

Нажать и удерживать кнопку
лодичного звукового сигнала, затем нажать и

отпустить кнопку
Нажать и удерживать одновременно до подачи

мелодичного звукового сигнала при выключенном зажигании

Нажать и удерживать одновременно до подачи
мелодичного звукового сигнала при включен—

ном зажигании

еще раз

дважды в течение

до подачи ме—

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

Кнопка /

Комбинация

кнопок

Функция Примечание

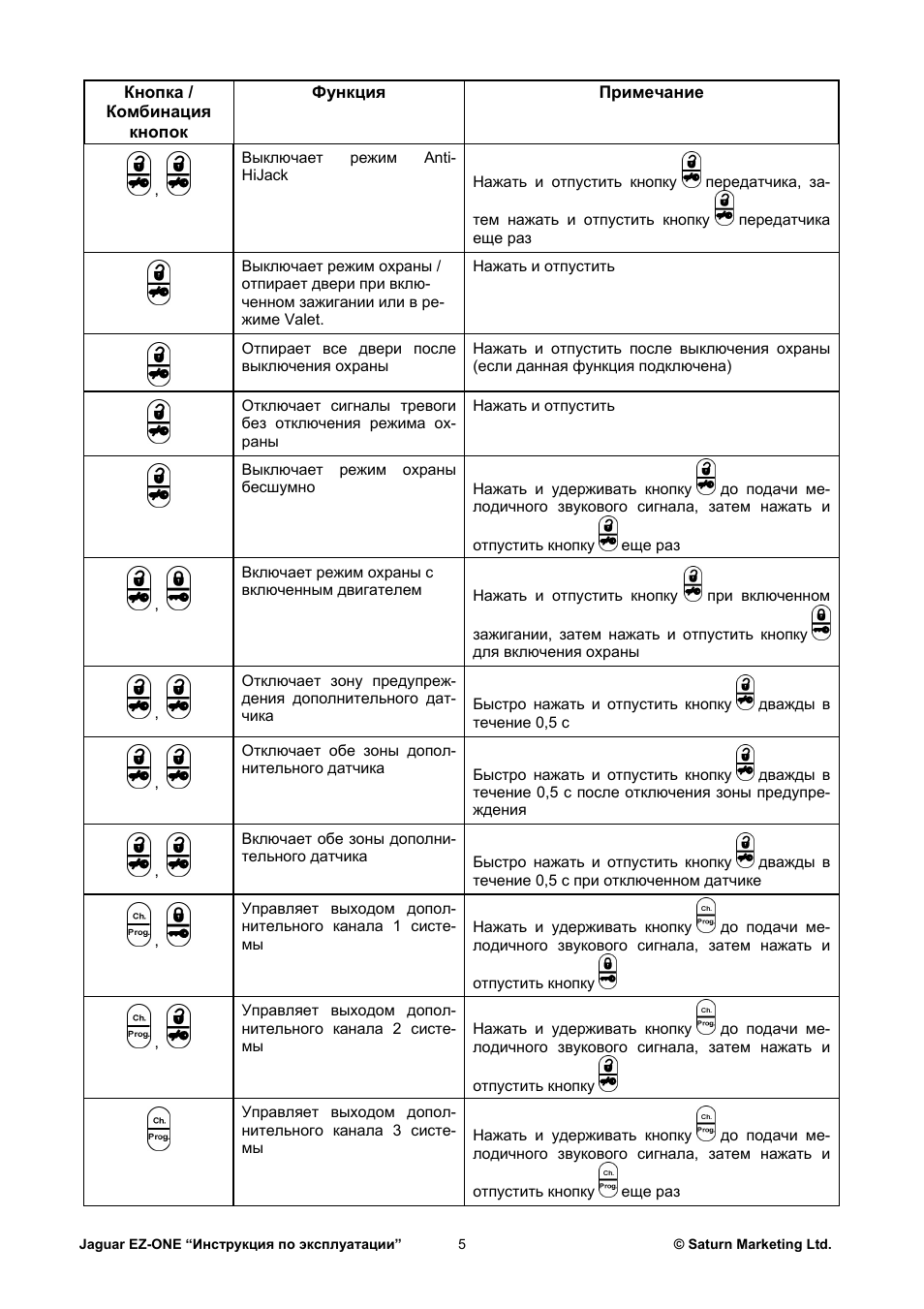

Выключает режим AntiHiJack

Нажать и отпустить кнопку

передатчика, за—

Выключает режим охраны /
отпирает двери при включенном зажигании или в режиме Valet.

Отпирает все двери после
выключения охраны

Отключает сигналы тревоги
без отключения режима охраны

Выключает режим охраны
бесшумно

Включает режим охраны с
включенным двигателем

тем нажать и отпустить кнопку
еще раз

Нажать и отпустить

Нажать и отпустить после выключения охраны
(если данная функция подключена)

Нажать и отпустить

Нажать и удерживать кнопку
лодичного звукового сигнала, затем нажать и

отпустить кнопку

Нажать и отпустить кнопку

зажигании, затем нажать и отпустить кнопку
для включения охраны

еще раз

передатчика

до подачи ме—

при включенном

Отключает зону предупреждения дополнительного датчика

Отключает обе зоны дополнительного датчика

Включает обе зоны дополнительного датчика

Управляет выходом дополнительного канала 1 системы

Управляет выходом дополнительного канала 2 системы

Управляет выходом дополнительного канала 3 системы

Быстро нажать и отпустить кнопку
течение 0,5 с

Быстро нажать и отпустить кнопку
течение 0,5 с после отключения зоны предупреждения

Быстро нажать и отпустить кнопку
течение 0,5 с при отключенном датчике

Нажать и удерживать кнопку
лодичного звукового сигнала, затем нажать и

отпустить кнопку

Нажать и удерживать кнопку
лодичного звукового сигнала, затем нажать и

отпустить кнопку

Нажать и удерживать кнопку
лодичного звукового сигнала, затем нажать и

дважды в

до подачи ме—

отпустить кнопку

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

еще раз

Кнопка /

Комбинация

кнопок

Функция Примечание

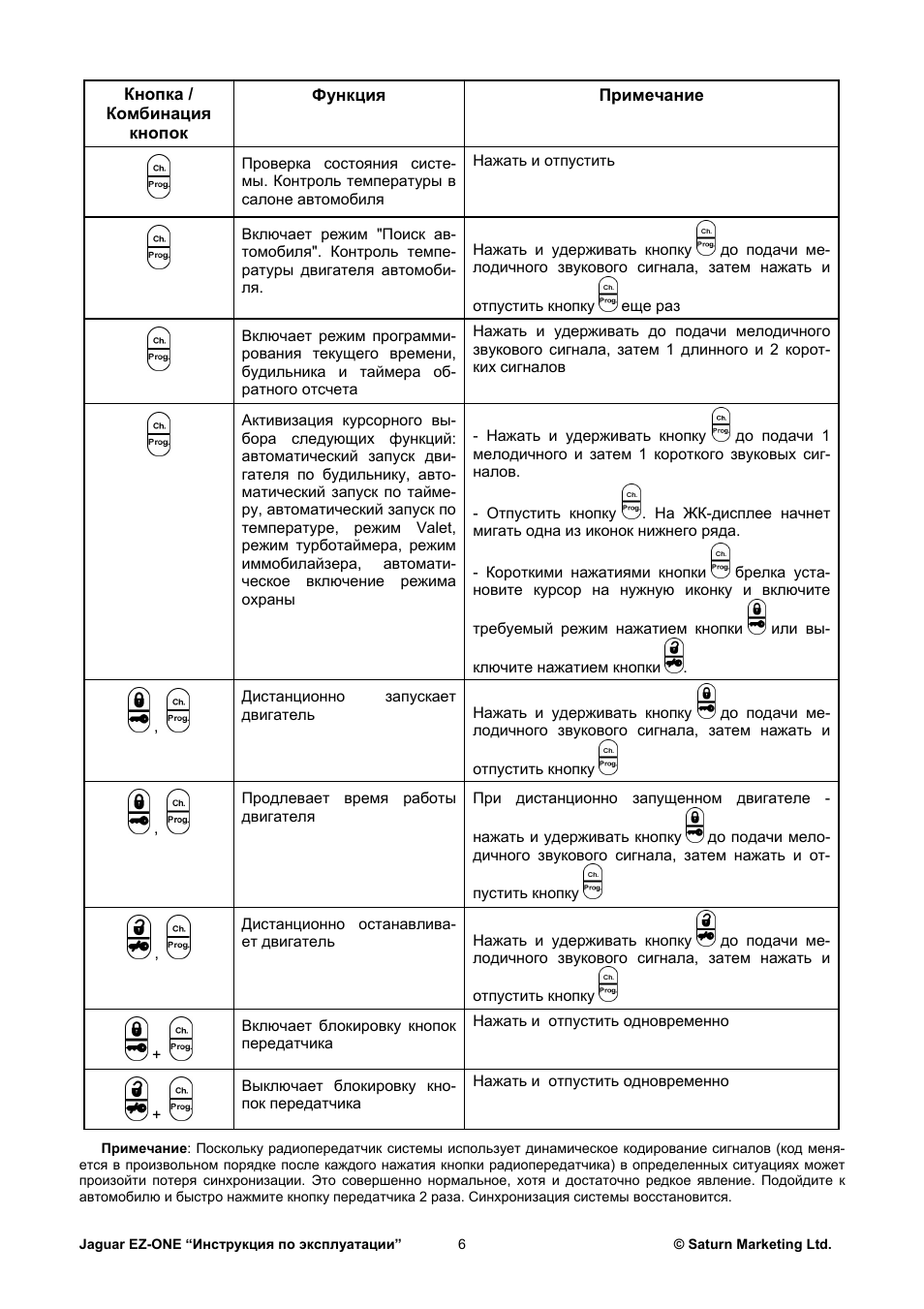

Проверка состояния системы. Контроль температуры в
салоне автомобиля

Включает режим «Поиск автомобиля». Контроль температуры двигателя автомобиля.

Включает режим программирования текущего времени,
будильника и таймера обратного отсчета

Активизация курсорного выбора следующих функций:
автоматический запуск двигателя по будильнику, автоматический запуск по таймеру, автоматический запуск по
температуре, режим Valet,
режим турботаймера, режим
иммобилайзера, автоматическое включение режима
охраны

Нажать и отпустить

Нажать и удерживать кнопку до подачи мелодичного звукового сигнала, затем нажать и

отпустить кнопку

еще раз

Нажать и удерживать до подачи мелодичного
звукового сигнала, затем 1 длинного и 2 коротких сигналов

— Нажать и удерживать кнопку

до подачи 1

мелодичного и затем 1 короткого звуковых сигналов.

— Отпустить кнопку

. На ЖК—дисплее начнет

мигать одна из иконок нижнего ряда.

— Короткими нажатиями кнопки

брелка уста—

новите курсор на нужную иконку и включите

Дистанционно запускает
двигатель

Продлевает время работы
двигателя

Дистанционно останавливает двигатель

Включает блокировку кнопок
передатчика

требуемый режим нажатием кнопки

ключите нажатием кнопки

Нажать и удерживать кнопку

до подачи ме—

или вы—

лодичного звукового сигнала, затем нажать и

отпустить кнопку

При дистанционно запущенном двигателе —

нажать и удерживать кнопку

до подачи мело-

дичного звукового сигнала, затем нажать и от-

пустить кнопку

Нажать и удерживать кнопку

до подачи ме-

лодичного звукового сигнала, затем нажать и

отпустить кнопку
Нажать и отпустить одновременно

Выключает блокировку кно-

Примечание: Поскольку радиопередатчик системы использует динамическое кодирование сигналов (код меня-

ется в произвольном порядке после каждого нажатия кнопки радиопередатчика) в определенных ситуациях может
произойти потеря синхронизации. Это совершенно нормальное, хотя и достаточно редкое явление. Подойдите к
автомобилю и быстро нажмите кнопку передатчика 2 раза. Синхронизация системы восстановится.

пок передатчика

Нажать и отпустить одновременно

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

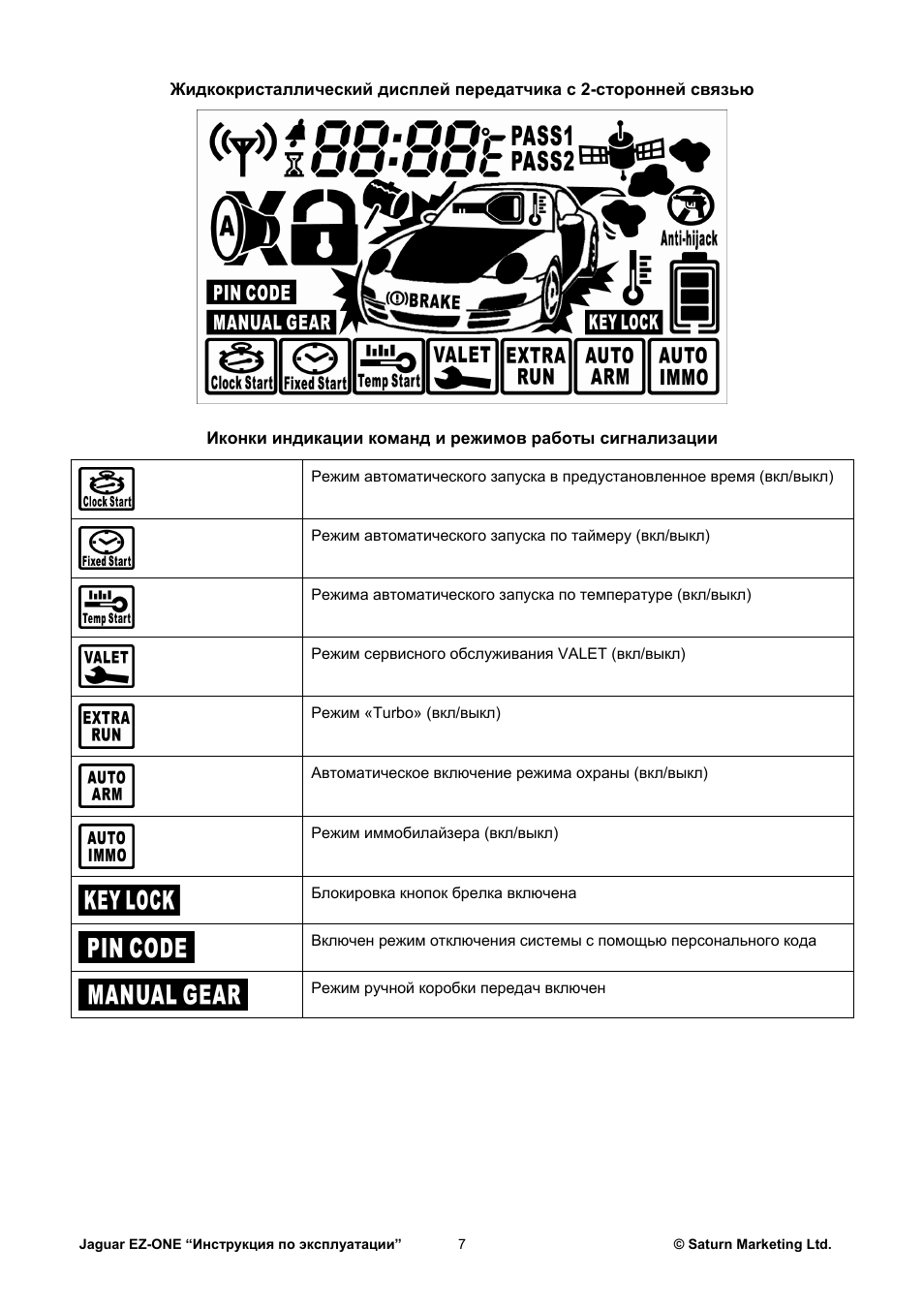

Жидкокристаллический дисплей передатчика с 2-сторонней связью

Иконки индикации команд и режимов работы сигнализации

Режим автоматического запуска в предустановленное время (вкл/выкл)

Режим автоматического запуска по таймеру (вкл/выкл)

Режима автоматического запуска по температуре (вкл/выкл)

Режим сервисного обслуживания VALET (вкл/выкл)

Режим «Turbo» (вкл/выкл)

Автоматическое включение режима охраны (вкл/выкл)

Режим иммобилайзера (вкл/выкл)

Блокировка кнопок брелка включена

Включен режим отключения системы с помощью персонального кода

Режим ручной коробки передач включен

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

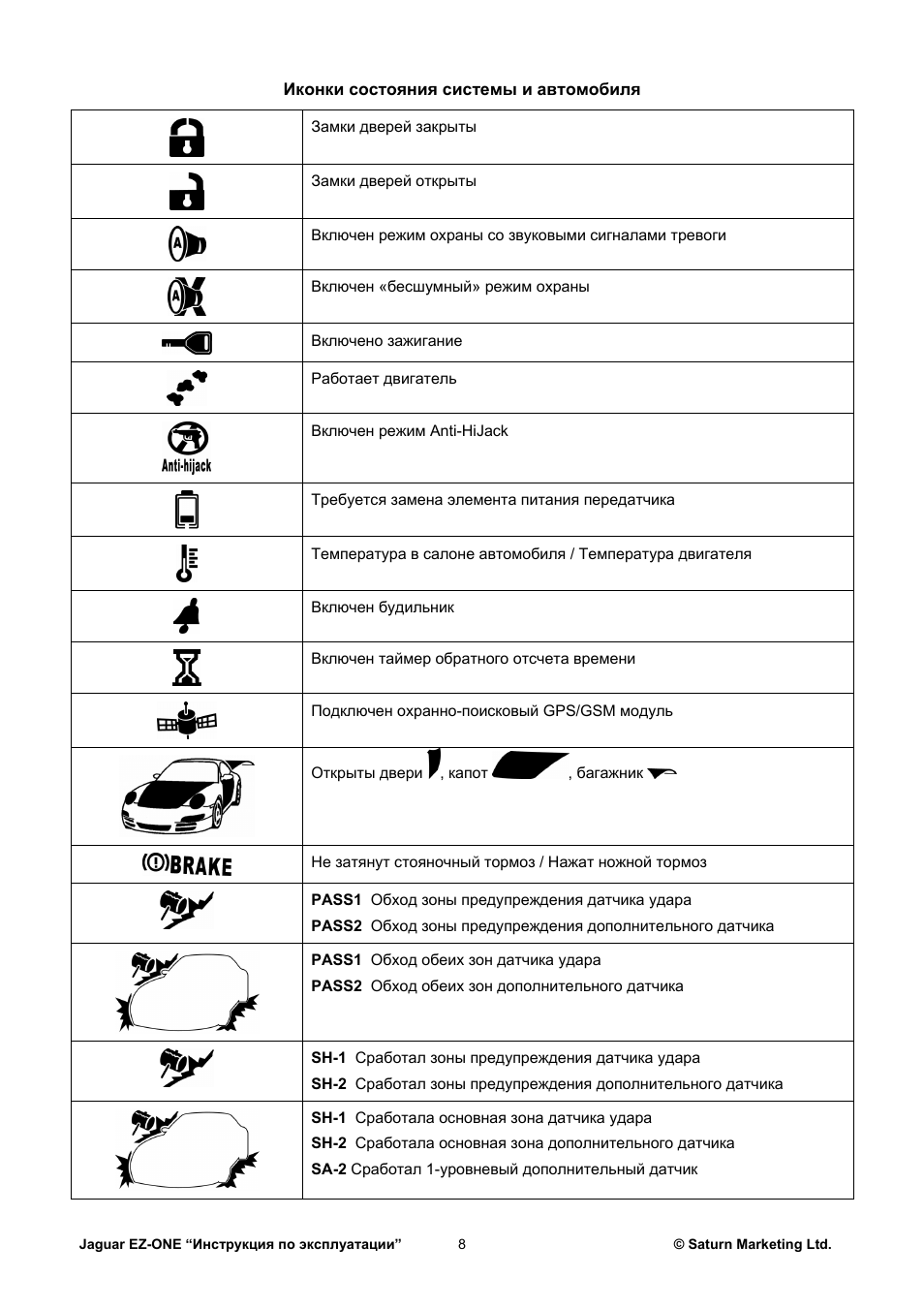

Иконки состояния системы и автомобиля

Замки дверей закрыты

Замки дверей открыты

Включен режим охраны со звуковыми сигналами тревоги

Включен «бесшумный» режим охраны

Включено зажигание

Работает двигатель

Включен режим Anti-HiJack

Требуется замена элемента питания передатчика

Температура в салоне автомобиля / Температура двигателя

Включен будильник

Включен таймер обратного отсчета времени

Подключен охранно-поисковый GPS/GSM модуль

Открыты двери

, капот , багажник

Не затянут стояночный тормоз / Нажат ножной тормоз

PASS1 Обход зоны предупреждения датчика удара
PASS2 Обход зоны предупреждения дополнительного датчика

PASS1 Обход обеих зон датчика удара
PASS2 Обход обеих зон дополнительного датчика

SH-1 Сработал зоны предупреждения датчика удара
SH-2 Сработал зоны предупреждения дополнительного датчика

SH-1 Сработала основная зона датчика удара
SH-2 Сработала основная зона дополнительного датчика
SA-2 Сработал 1-уровневый дополнительный датчик

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

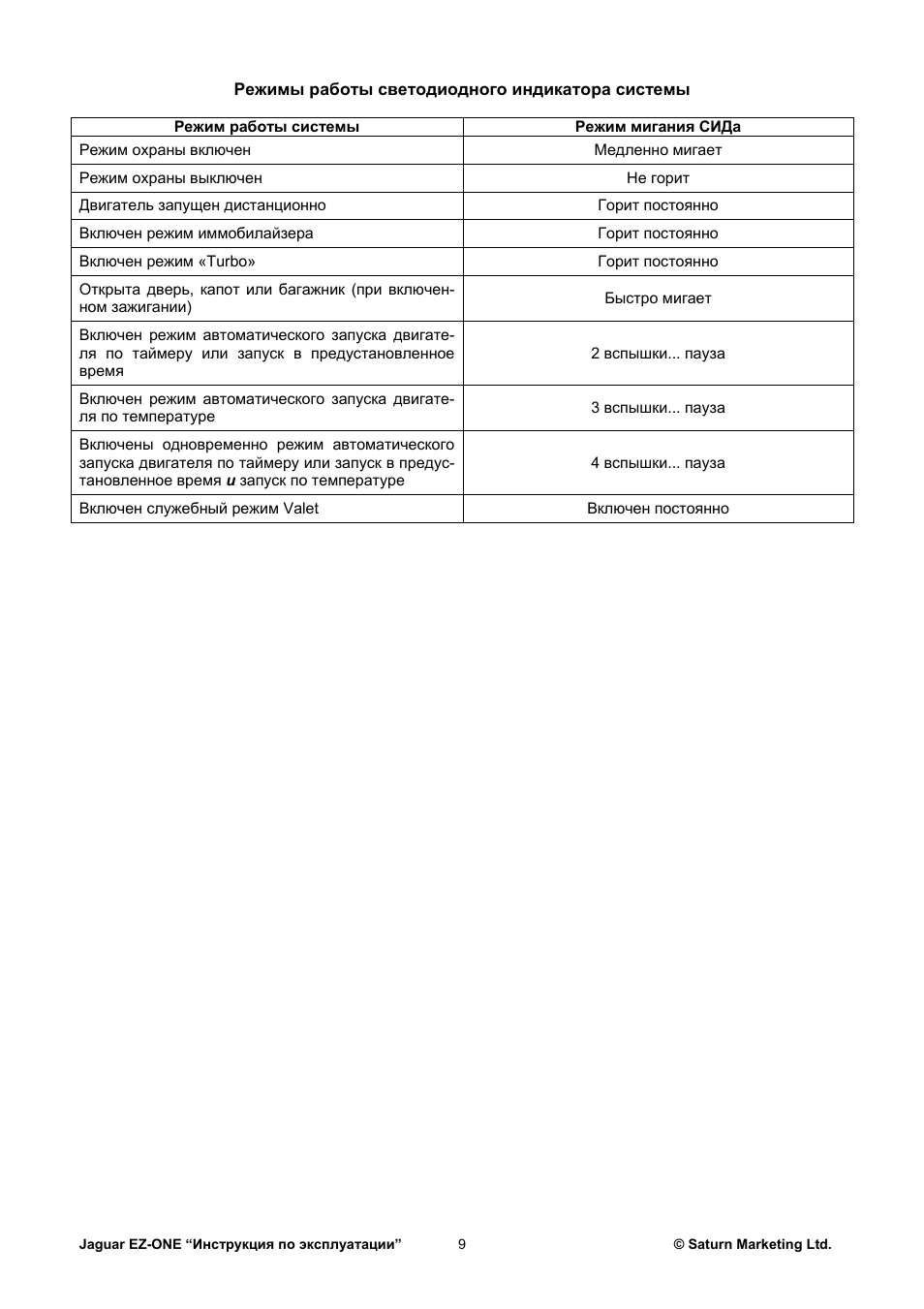

Режимы работы светодиодного индикатора системы

Режим работы системы Режим мигания СИДа

Режим охраны включен Медленно мигает

Режим охраны выключен Не горит

Двигатель запущен дистанционно Горит постоянно

Включен режим иммобилайзера Горит постоянно

Включен режим «Turbo» Горит постоянно

Открыта дверь, капот или багажник (при включенном зажигании)

Включен режим автоматического запуска двигателя по таймеру или запуск в предустановленное
время

Включен режим автоматического запуска двигателя по температуре

Включены одновременно режим автоматического
запуска двигателя по таймеру или запуск в предустановленное время и запуск по температуре

Включен служебный режим Valet Включен постоянно

Быстро мигает

2 вспышки… пауза

3 вспышки… пауза

4 вспышки… пауза

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

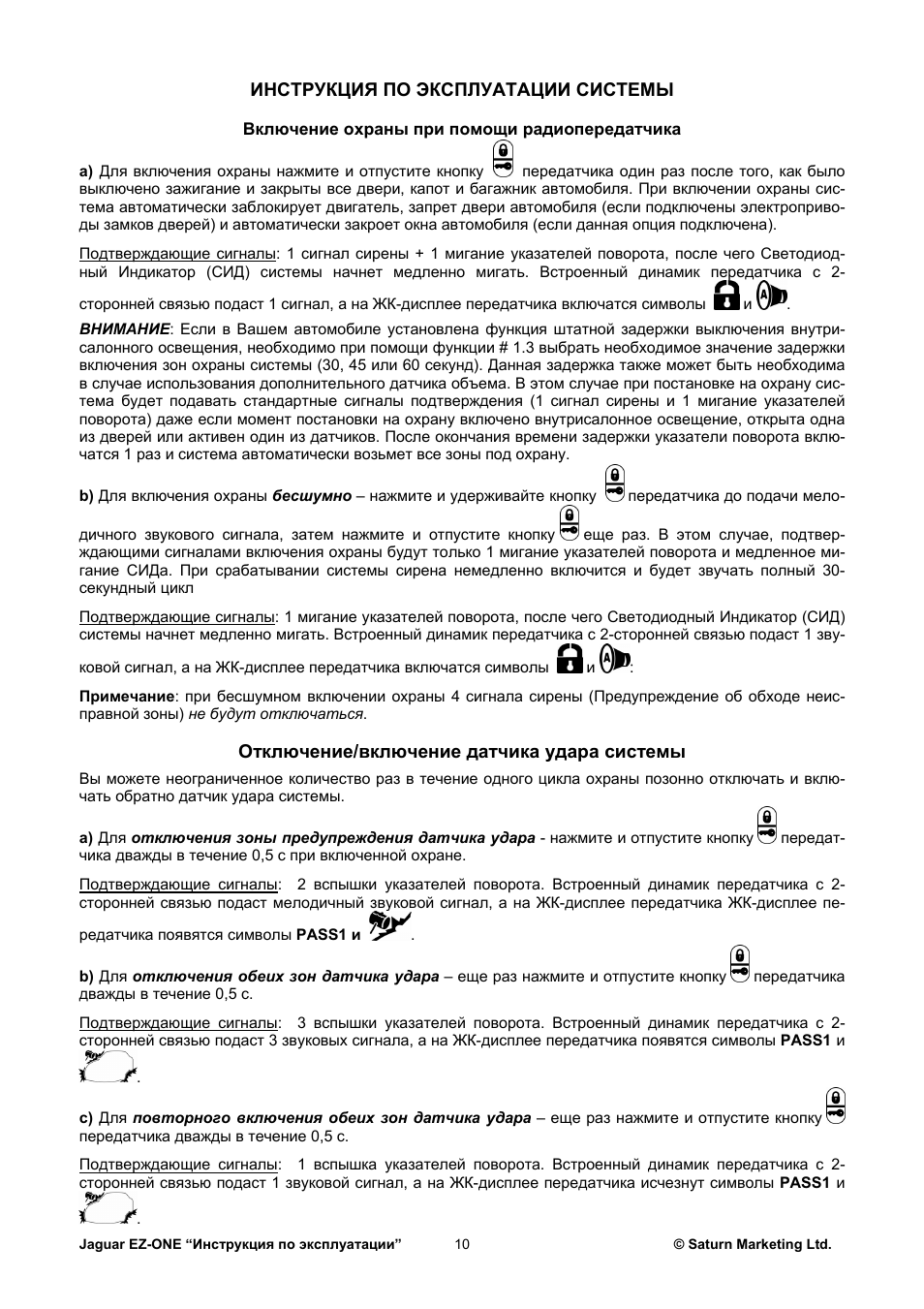

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ СИСТЕМЫ

Включение охраны при помощи радиопередатчика

a) Для включения охраны нажмите и отпустите кнопку передатчика один раз после того, как было
выключено зажигание и закрыты все двери, капот и багажник автомобиля. При включении охраны система автоматически заблокирует двигатель, запрет двери автомобиля (если подключены электроприводы замков дверей) и автоматически закроет окна автомобиля (если данная опция подключена).

Подтверждающие сигналы
ный Индикатор (СИД) системы начнет медленно мигать. Встроенный динамик передатчика с 2-

сторонней связью подаст 1 сигнал, а на ЖК-дисплее передатчика включатся символы
ВНИМАНИЕ: Если в Вашем автомобиле установлена функция штатной задержки выключения внутри-

салонного освещения, необходимо при помощи функции # 1.3 выбрать необходимое значение задержки
включения зон охраны системы (30, 45 или 60 секунд). Данная задержка также может быть необходима
в случае использования дополнительного датчика объема. В этом случае при постановке на охрану система будет подавать
поворота) даже если момент постановки на охрану включено внутрисалонное освещение, открыта одна
из дверей или активен один из датчиков. После окончания времени задержки указатели поворота включатся 1 раз и система автоматически возьмет все зоны под охрану.

b) Для включения охраны бесшумно – нажмите и

дичного звукового сигнала, затем нажмите и отпустите кнопку
ждающими сигналами включения охраны будут только 1 мигание указателей поворота и медленное мигание СИДа. При срабатывании системы сирена немедленно включится и будет звучать полный 30секундный цикл

Подтверждающие сигналы
системы начнет медленно мигать. Встроенный динамик передатчика с 2-сторонней связью подаст 1 зву-

ковой сигнал, а на ЖК-дисплее передатчика включатся символы

Примечание: при бесшумном включении охраны 4 сигнала сирены (Предупреждение об обходе неисправной зоны) не будут отключаться.

: 1 сигнал сирены + 1 мигание указателей поворота, после чего Светодиод-

и .

стандартные сигналы подтверждения (1 сигнал сирены и 1 мигание указателей

удерживайте кнопку передатчика до подачи мело-

еще раз. В этом случае, подтвер-

: 1 мигание указателей поворота, после чего Светодиодный Индикатор (СИД)

и :

Отключение/включение датчика удара системы

Вы можете неограниченное количество раз в течение одного цикла охраны позонно отключать и включать обратно датчик удара системы.

a) Для отключения зоны предупреждения датчика удара — нажмите и отпустите кнопку
чика дважды в течение 0,5 с при включенной охране.

Подтверждающие сигналы
сторонней связью подаст мелодичный звуковой сигнал, а на ЖК-дисплее передатчика ЖК-дисплее пе-

редатчика появятся символы PASS1 и

b) Для отключения обеих зон датчика удара – еще раз нажмите и отпустите кнопку
дважды в течение 0,5 с.

Подтверждающие сигналы
сторонней связью подаст 3 звуковых сигнала, а на ЖК-дисплее передатчика появятся символы PASS1 и

c) Для повторного включения обеих зон датчика удара – еще раз нажмите и отпустите кнопку
передатчика дважды в течение 0,5 с.

Подтверждающие сигналы
сторонней связью подаст 1 звуковой сигнал, а на ЖК-дисплее передатчика исчезнут символы PASS1 и

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

: 2 вспышки указателей поворота. Встроенный динамик передатчика с 2-

: 3 вспышки указателей поворота. Встроенный динамик передатчика с 2-

: 1 вспышка указателей поворота. Встроенный динамик передатчика с 2-

передат—

передатчика

Отключение/включение дополнительного датчика системы

Вы можете неограниченное количество раз в течение одного цикла охраны позонно отключать и повторно включать дополнительный датчик, подключенный к системе.

a) Для отключения зоны предупреждения дополнительного датчика — нажмите и отпустите кноп-

(кнопку 2) передатчика дважды в течение 0,5 с при включенной охране.

ку

Подтверждающие сигналы: 2 вспышки указателей поворота. Встроенный динамик передатчика с 2сторонней связью подаст мелодичный звуковой сигнал, а на ЖК-дисплее передатчика ЖК-дисплее пе-

редатчика появятся символы PASS2 и

b) Для отключения обеих зон дополнительного датчика – еще раз нажмите и отпустите кнопку
передатчика дважды в течение 0,5 с.

Подтверждающие сигналы: 3 включения указателей поворота. Встроенный динамик передатчика с 2-

сторонней связью подаст 3 сигнала, а на ЖК-дисплее передатчика появятся символы PASS2 и
c) Для повторного включения обеих зон дополнительного датчика – еще раз нажмите и отпусти—

те кнопку

Подтверждающие сигналы: 1 включение указателей поворота. Встроенный динамик передатчика с 2-

сторонней связью подаст 1 сигнал, а на ЖК-дисплее передатчика исчезнут символы PASS2 и

передатчика дважды в течение 0,5 с.

Обход неисправной зоны при постановке на охрану

a) Если при включении охраны одна из дверей, багажник или капот не были закрыты или если не был

включен стояночный тормоз (для РКПП) или была нажата педаль тормоза (для АКПП) ножной тормоз
нажатым, или если одна из этих цепей неисправна, то данная цепь будет обойдена.

Подтверждающие сигналы
передатчика с 2-сторонней связью подаст 4 звуковых сигнала, а на ЖК-дисплее передатчика появится
символ обойденной зоны.

Примечание. Если открыта и обойдена одна из дверей автомобиля, то на ЖК-дисплее передатчик до-

: 4 сигнала сирены + 4 включения указателей поворота. Встроенный динамик

полнительно появится символ
Закройте все двери, капот и багажник, убедитесь, что взведен стояночный тормоз (для РКПП). Система

автоматически немедленно возьмет обойденную зону под охрану. Встроенный динамик передатчика с
2-сторонней связью подаст 1 звуковой сигнал, а на ЖК-дисплее передатчика исчезнет символ обойден-

ной зоны. Для того, чтобы в режиме охраны на ЖК-дисплее передатчика
димо будет выключить режим охраны с помощью передатчика и вновь включить режим охраны.

появился символ необхо—

«Бесшумный» режим охраны

Вы также можете использовать специальный “Бесшумный” режим охраны. В этом случае при срабатывании системы сирена работать не будет, но будут мигать указатели поворота автомобиля и немедленно будет передан сигнал на передатчик с 2-сторонней связью.

Для включения «бесшумного» режима охраны нажмите и удерживайте кнопку

чи мелодичного звукового сигнала, затем нажмите и отпустите кнопку

Подтверждающие сигналы
мигать. Система также автоматически заблокирует двигатель и запрет двери автомобиля (если подключены электроприводы замков дверей). Встроенный динамик передатчика с 2-сторонней связью подаст 1

звуковой сигнал, а на ЖК-дисплее передатчика появятся символы

Примечание: при включении «бесшумного» режима охраны 4 сигнала сирены (Предупреждение об

обходе неисправной зоны) не будут отключаться.

: 1 мигание указателей поворота, после чего СИД системы начнет медленно

и .

передатчика до пода—

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

Включение режима охраны с работающим двигателем

Перед включением режима охраны с работающим двигателем включите стояночный тормоз и откройте
одну из дверей автомобиля. СИД системы быстро мигать.

При работающем двигателе нажмите и отпустите кнопку
чика с 2-сторонней связью подаст мелодичный звуковой сигнал, на ЖК-дисплее передатчика включится

символ работающего двигателя
тельности работы двигателя r10, r20, r30, r99 (10 минут, 20 минут, 30 минут или без ограничения по
времени). СИД системы будет гореть постоянно. Указатели поворота будут вспыхивать, гореть постоянно или останутся погашенными в зависимости от состояния программируемой функции 1.7

Выньте ключ из замка зажигания, выйдите из
тель будет продолжать работать под управлением системы.

Нажмите и отпустите кнопку
раз, подтверждая включение режима охраны с работающим двигателем. Система автоматически отключит вход зоны зажигания, датчика удара и дополнительного датчика. Встроенный динамик передатчика с 2-сторонней связью подаст 1 короткий звуковой сигнал, а на ЖК-дисплее передатчика включатся

символы

По истечении запрограммированного времени работы двигателя, двигатель будет автоматически остановлен и система перейдет в стандартный режим охраны. Зоны зажигания, датчика удара и дополнительного датчика будут немедленно взяты под охрану. СИД системы начнет мигать медленно.

, , и появится индикация текущего времени.

передатчика. Сирена подаст 1 сигнал и указатели поворота включатся 1

и одна из иконок, соответствующая запрограммированной дли-

автомобиля и закройте все двери, капот, багажник. Двига—

передатчика. Встроенный динамик передат—

Автоматическое (пассивное) включение охраны *

(* данная функция является программируемой)

а) Включение / выключение функции автоматического включения охраны производится с помощью пе-
редатчика следующим образом:

1. Нажмите и удерживайте кнопку
затем 1 короткого звуковых сигналов.

2. Отпустите кнопку
го ряда.

3. Короткими нажатиями кнопки

4. Нажмите и отпустите кнопку
мик передатчика подаст сначала 2 коротких и затем 1 длинный мелодичный звуковой сигнал.

5. После мелодичного звукового сигнала передатчика на ЖК—дисплее начнет постоянно гореть иконка

, подтверждая включение функции автоматического включения охраны.

Для отключения автоматического включения охраны – повторно установите курсор на иконку

нажмите и отпустите кнопку
мик передатчика подаст мелодичный звуковой сигнал, а на ЖК-дисплее передатчика выключится иконка

передатчика. На ЖК—дисплее передатчика начнет мигать одна из иконок нижне—

передатчика. Указатели поворота включатся 2 раза, встроенный дина—

передатчика до подачи передатчиком сначала 1 мелодичного и

передатчика установите курсор на иконку .

передатчика. Указатели поворота вспыхнут 1 раз, встроенный дина—

b) Если Вы используете функцию автоматического включения охраны, то после того, как было выключено зажигание и закрыты все двери автомобиля начнется отсчет перед включением охраны. Сирена подаст 1 сигнал и указатели поворота включатся 1 раз.

Через 10 секунд после закрывания последней двери включится режим охраны, система автоматически
заблокирует двигатель, запрет двери автомобиля
чены электроприводы замков дверей).

(если данная функция запрограммирована и подклю-

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

Подтверждающие сигналы: 1 сигнал сирены и 1 мигание указателей поворота, СИД системы начнет
медленно мигать. Встроенный динамик передатчика с 2-сторонней связью подаст 1 звуковой сигнал, а

на ЖК-дисплее передатчика включатся символы

Примечания:

— Если неисправен один из концевых выключателей дверей автомобиля, то автоматическое включе—

ние охраны не будет возможно. См. раздел «Контроль исправности концевых выключателей автомобиля».

— Если при автоматическом включении охраны открыт капот или багажник, или не включен стояноч-

ный тормоз, то сирен подаст 4 предупреждающих сигнала и указатели поворота включатся 4 раза

, и .

Режим иммобилайзера*

(* данная функция является программируемой)

а) Включение / выключение режима иммобилайзера производится с помощью передатчика следующим
образом:

1. Нажмите и удерживайте кнопку
1 короткого звуковых сигналов.

2. Отпустите кнопку
го ряда.

3. Короткими нажатиями кнопки

5. После мелодичного звукового сигнала передатчика на ЖК—дисплее начнет постоянно гореть иконка

передатчика. На ЖК—дисплее передатчика начнет мигать одна из иконок нижне—

передатчика до подачи передатчиком сначала 1 длинного и затем

передатчика установите курсор на иконку .

передатчика. Указатели поворота вспыхнут 1 раз, встроенный дина—

, подтверждая включение функции режима иммобилайзера.

Для отключения функции режима иммобилайзера – повторно установите курсор на иконку

передатчика. Указатели поворота включатся 2 раза, встроенный дина—

b) Если Вы используете режим иммобилайзера – каждый раз через 30 секунд после выключения зажигания система будет автоматически блокировать двигатель автомобиля. Если включить зажигание когда
система находится в режиме иммобилайзера – двигатель не запустится и СИД системы будет гореть
постоянно, показывая, что включен режим иммобилайзера..

c) Для отключения режима иммобилайзера необходимо нажать и
ли передатчик утерян или не работает, Вы можете отключить режим иммобилайзера нажав и отпустив
кнопочный выключатель Valet при выключенном зажигании.

Подтверждающие сигналы
передатчика подаст 2 сигнала.

Примечание: Данная функция может использоваться только в том случае, если не используется
функция режима «Turbo».

: 2 сигнала сирены + 2 включения указателей поворота, встроенный динамик

отпустить кнопку передатчика. Ес—

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

Включение режима охраны без помощи передатчика

В том случае, если функция автоматического включения охраны отключена, Вы можете поставить систему на охрану без использования передатчика. Это может быть необходимо в том случае, если, например, передатчик утерян, неисправен или если разрядилась батарея передатчика.

Для включения режима охраны без помощи передатчика:

1. При включенном зажигании откройте дверь автомобиля.
вая исправность концевого выключателя двери.

2. Нажмите и отпустите сервисную кнопку Valet 3 раза. СИД системы погаснет приблизительно на 5 секунд.

3. Пока СИД системы не горит — выключите зажигание. Сирена подаст 1 звуковой сигнал и указатели
поворота включатся 1 раз, подтверждая начало 20-секундного отсчета времени перед последующим
автоматическим включением режима

4. Выйдите из автомобиля и закройте двери автомобиля ключом, убедитесь, что капот и багажник также
закрыты.

Через 20 секунд после подтверждающих сигналов сирены и указателей поворота будет автоматически
включен режим охраны, независимо от состояния дверей, капота и багажника. Указатели поворота
включатся 1 раз и СИД системы начнет медленно мигать, подтверждая включение режима

ВНИМАНИЕ: Если на момент включения режима охраны двери, капот, багажник окажутся плохо закры-
тыми, или будет нажат ножной тормоз (или будет выключен стояночный тормоз) или неисправен один
из соответствующих концевых выключателей, то система автоматически обойдет данную активную зону
без каких-либо дополнительных сигналов оповещения.

охраны.

СИД системы будет быстро мигать, показы-

охраны.

Режим тревоги (срабатывание системы)

a) Когда охрана включена, система немедленно сработает и включит режим тревоги при толчке или

ударе по корпусу автомобиля, или при открывании одной из дверей, багажника или капота, или при попытке включить зажигание или нажать педаль тормоза. В течение этого времени (или до тех пор, пока
Вы не отключите режим тревоги
вещение (если данная опция установлена) и будет непрерывно звучать сирена системы.

Встроенный динамик передатчика с 2-сторонней связью будет подавать звуковые сигналы тревоги, а на
ЖК-дисплее передатчика включится символ зоны, вызвавшей срабатывание системы (см. таблицу зон
охраны ниже). Все время, пока работает

с передатчика) будут мигать указатели поворота, внутрисалонное ос-

сирена системы на ЖК-дисплее передатчика будет мигать сим-

вол
автомобиля.

Длительность одного цикла режима тревоги и максимально возможное количество циклов для различных зон охраны сигнализации указаны в таблице ниже

Примечания:

— Если включен «бесшумный» режим охраны, то при срабатывании системы сирена и указатели пово—

— После окончания 30-секундного режима тревоги вновь автоматически включится режим охраны, ес—

— Если режим тревоги был отключен с передатчика, то отсчет количества циклов тревоги при перио—

и все время, пока мигают указатели поворота автомобиля, на ЖК—дисплее будут мигать фары

ротов включаться не будут, а только включатся указатели поворота и внутрисалонное освещение
(если данная опция подключена) и сигналы оповещения на передатчике с 2-сторонней связью.

ли причина срабатывания системы была устранена. Если же одна из этих цепей осталась открыта
(

или неисправна), то данная открытая или неисправная цепь будет обойдена системой. Когда же

«обойденная» цепь будет закрыта или исправлена, система немедленно возьмет ее под охрану.

дически срабатывающем датчике или триггере начинается заново.

Таблица зон охраны

системы приведена на следующей странице.

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

Таблица зон охраны системы

Зона охраны

Индикация на дисплее

передатчика

Зона предупреждения датчика
удара

Основная зона
датчика удара

Зона предупреждения дополнительного датчика

Основная зона
дополнительного
датчика

SH-1

SH-2

Длительность

одного цикла

тревоги

Количество

циклов при

постоянном

срабатывании

Количество

циклов при

одном срабатывании

3 сигнала сирены

6 включений ука—

8 подряд 8

зателей поворота

20 секунд 8 подряд 8

3 сигнала сирены

6 включений ука—

8 подряд 8

зателей поворота

20 секунд 8 подряд 8

Дверь

Капот

Багажник

Зажигание

Тормоз

30 секунд 1 3

30 секунд 4 подряд 3

30 секунд 1 3

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

b) Динамическое снятие системы с охраны в режиме тревоги: если система сработала, то

нажав кнопку
лы сирены. Охрана при этом не будет выключена.

Если на момент выключения режима тревоги причина срабатывания сигнализации была устранена, то
звуковые сигналы и индикация на ЖК-дисплее передатчика прекратятся. Если же на момент выключения тревоги причина срабатывания
будет продолжать отображаться соответствующая иконка. Активная зона охраны будет временно обойдена. Иконка на дисплее погаснет только после устранения причины срабатывания, в подтверждение
встроенный динамик передатчика подаст 1 короткий звуковой сигнал.

Для отключения только звуковых сигналов тревоги передатчика нажмите кнопку
этом сигналы тревоги системы и индикация на ЖК-дисплее передатчика будут продолжаться.

передатчика один раз до окончания цикла режима тревоги, Вы только отключите сигна-

сигнализации не будет устранена, то на ЖК-дисплее передатчика

передатчика. При

Выключение охраны

a) Для выключения охраны и отпирания дверей автомобиля нажмите и отпустите кнопку передатчика

один раз. Режим охраны выключится, система отопрет двери автомобиля и отключит блокировку двигателя, внутрисалонное освещение автомобиля включится на запрограммированное время (если данная
опция установлена).

Подтверждающие сигналы
нет. Встроенный динамик передатчика с 2-сторонней связью подаст 2 звуковых сигнала и на ЖК-

дисплее передатчика символы

Примечания:

— Если выполнены необходимые подключения для реализации функции отпирания дверей в 2 этапа,

то при выключении охраны будет отпираться только дверь водителя. Для отпирания всех остальных
дверей автомобиля после подтверждающих сигналов выключения охраны необходимо будет нажать

: 2 сигнала сирены + 2 включения указателей поворота, СИД системы погас-

и сменятся символом .

и отпустить кнопку

— Если включена функция выключения охраны в 2 этапа (2-step AVP), то для отключения блокировки

двигателя необходимо будет выполнить дополнительные действия (см. раздел «2-step AVP — выключение охраны в 2 этапа» ниже).

— Если при снятии системы с охраны Вы услышите 3 сигнала сирены и указатели поворота включатся

3 раза, это значит, что система срабатывала за
о предыдущих срабатываниях системы” ниже).

b) Для выключения охраны бесшумно – нажмите и удерживайте кнопку

лодичного звукового сигнала, затем нажмите и отпустите кнопку

Подтверждающие сигналы: 2 включения указателей поворота, СИД системы погаснет. Встроенный динамик передатчика с 2-сторонней связью подаст 2 звуковых сигнала и на ЖК-дисплее передатчика сим-

волы

Примечание: Если система срабатывала, то 3 предупреждающих сигнала сирены будут подаваться
всегда, даже если охрана была выключена бесшумно (см. раздел “Информация о предыдущих срабатываниях системы” ниже).

c) Для выключения охраны при работающем двигателе – нажмите и отпустите кнопку
ка. Режим охраны выключится, но двигатель будет продолжать работать.

Подтверждающие сигналы: 2 сигнала сирены + 2 включения указателей поворота, СИД системы будет
продолжать гореть постоянно. Встроенный динамик передатчика с 2-сторонней связью подаст 2 звуко-

и сменятся символом :

передатчика еще раз.

время Вашего отсутствия (см. раздел “Информация

передатчика до подачи ме—

еще раз.

передатчи—

вых сигнала и на ЖК—дисплее передатчика символы

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

, , сменятся символами , и

c) Автоматический перезапуск системы через 30 секунд * (данная функция является програм-
мируемой):

Если включена функция автоматического перезапуска системы (программируемая функция # 1.) — через
30 секунд после выключения охраны с помощью передатчика режим охраны автоматически включится

вновь, двигатель будет заблокирован и двери автомобиля будут заперты (если данная опция запрограммирована), если за это время

Подтверждающие сигналы: 1 сигнал сирены + 1 включение указателей поворота, СИД системы начнет
медленно мигать. Встроенный динамик передатчика с 2-сторонней связью подаст 1 звуковой сигнал и

не была открыта одна из дверей, багажник или капот.

на ЖК-дисплее передатчика включатся символы
Если же в течение 30 секунд после выключения охраны Вы откроете дверь, капот или багажник, или

включите зажигание, то СИД системы погаснет, показывая, что автоматический перезапуск системы отменен.

Данная функция используется для того, чтобы Вы не смогли случайно отключить охрану и оставить Ваш
автомобиль незащищенным.

, и .

2-step AVP – выключение охраны в 2 этапа *

(* данная функция является программируемой)

Функция выключения охраны в 2 этапа позволяет еще более повысить противоугонную защиту Вашего
автомобиля как от попыток отключения охранной системы с помощью различных электронных устройств (типа устройства “409”), так и от кражи Ваших ключей автомобиля с брелком-передатчиком системы.

Если данная функция включена (программируемая функция # 1.11), то
датчиком – система подаст стандартные сигналы подтверждения, отопрет двери автомобиля и отключит триггеры системы, однако двигатель автомобиля останется заблокированным. Для отключения
цепей блокировки двигателя – откройте дверь автомобиля, включите зажигание и в течение 20 секунд
нажмите и отпустите кнопочный переключатель Valet 3 раза или введите Ваш персональный код отключения системы
зажигания. Блокировки двигателя будут отключены и Вы сможете запустить двигатель автомобиля.

Подтверждающие сигналы
указателей поворота (при отключении блокировок с помощью персонального кода). Встроенный динамик передатчика с 2-сторонней связью подаст 2 звуковых сигнала.

(в зависимости от состояния программируемой функции # 1.9). После этого выключите

: 2 сигнала сирены (при отключении блокировок без кода) или 2 включения

после выключения охраны пере—

ВНИМАНИЕ: данная функция не может быть реализована при отключении режима охраны с
запущенным двигателем.

Предупреждение о попытке проникновения

Если была попытка проникновения в автомобиль и система срабатывала, но режим тревоги не отключался с помощью передатчика, то подтверждающие сигналы при выключении охраны сменятся на 3
сигнала сирены + 3 включения указателей поворота. Это произойдет даже в том случае, если Вы выключите охрану бесшумно. Кроме того, на ЖК-дисплее передатчика включатся символы
щие зона охраны, вызвавшим срабатывания системы (см. раздел «Таблица зон охраны системы»).

Если же режим тревоги был отключен с передатчика, то при выключении режима охраны последуют
только 2 сигнала сирены и 2 включения указателей поворота. В этом случае на ЖК-дисплее передатчика не будет индикации причин срабатывания системы..

Режим “Valet”

В сервисном режиме отключаются охранные и противоугонные функции системы, но можно будет дистанционно отпирать и запирать двери автомобиля помощью радиопередатчика и управлять выходом
дополнительного канала 1. Однако использование системы дистанционного или автоматического запуска двигателя в режиме Valet – невозможно. Данный режим сохраняется при отключении питания системы и может использоваться при техобслуживании

Сервисный режим (или режим «Valet») включается следующим образом:

1. Нажмите и удерживайте кнопку
1 короткого звуковых сигналов.

передатчика до подачи передатчиком сначала 1 длинного и затем

автомобиля.

, соответствую—

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

2. Отпустите кнопку передатчика. На ЖК—дисплее передатчика начнет мигать одна из иконок нижнего ряда.

3. Короткими нажатиями кнопки

4. Нажмите и отпустите кнопку

передатчика установите курсор на иконку .

передатчика. Указатели поворота вспыхнут 1 раз, встроенный дина—

мик передатчика подаст сначала 2 коротких и затем 1 длинный мелодичный звуковой сигнал.

5. После мелодичного звукового сигнала передатчика (на ЖК—дисплее начнет постоянно гореть иконка

и постоянно включится СИД системы, подтверждая включение сервисного режима.

Для отключения режима Valet – повторно установите курсор на иконку

кнопку

передатчика. Указатели поворота включатся 2 раза, СИД системы выключится, встроенный

и нажмите и отпустите

динамик передатчика подаст мелодичный звуковой сигнал, а на ЖК-дисплее передатчика выключится

иконка

Аварийное отключение системы. Отключение системы с помощью персонального кода.

Данная система может быть снята с охраны без использования передатчика (процедура аварийного отключения системы). Это необходимо в том случае, если, например, передатчик утерян, неисправен или
если разрядились батарейки.

Вы можете использовать стандартный
ем выключателя Valet) или кодированный режим (с помощью 1-значного, 2-значного или 3-значного персонального кода, программируемая функция # 1.9).

Обратите внимание, что выбор данной функции также определяет способ отключения режима Anti-

HiJack (“стандартный” или “кодированный”).

режим аварийного снятия с охраны (без кода, с использовани-

Стандартный режим аварийного снятия с охраны (или режим «без кода»)

1. Откройте дверь ключом (система сработает, включится сирена, начнут мигать указатели поворота,
внутрисалонное освещение и т.д.).

Примечание: Если режим охраны был включен без помощи передатчика, то вместо включения режима
тревоги указатели поворота включатся 4 раза.

2. Включите зажигание

3. В течение 20 секунд нажмите и отпустите кнопочный выключатель Valet 3 раза.

4. Выключите зажигание. Указатели

поворота включатся 2 раза, режим тревоги отключится, СИД сис-

темы погаснет и Вы сможете завести автомобиль.

ВНИМАНИЕ: Обратите внимание, что при этом система не будет

находиться в режиме Valet. Это зна—

чит, что если включена функция пассивной постановки на охрану, то после следующего выключения
зажигания и закрывания всех дверей, капота и багажника автомобиля начнется 30 секундный отсчет
перед пассивной постановкой на охрану.

Аварийное снятие системы с охраны с помощью персонального кода
В том случае, если включен кодированный режим снятия с охраны (на ЖК-дисплее передатчика будет
включена иконка

), Вы можете запрограммировать свой персональный код отключения системы (см. раздел “Программирование персонального кода отключения системы” ниже). Персональный
код отключения системы может состоять из 1, 2 или 3-х цифр, каждая цифра кода может принимать
значение от 1 до 6 включительно.

Для выключения охраны с использованием персонального кода

1. Откройте дверь ключом (система сработает, включится сирена, начнут мигать указатели поворота,

внутрисалонное освещение и т.д.) и оставьте ее открытой.

2. В течение 20 секунд включите зажигание и нажмите кнопочный выключатель Valet количество раз,

равное 1-й цифре Вашего персонального кода, затем выключите зажигание.

Примечание: Если Ваш персональный код состоит только из одной

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

цифры – пропустите шаги 3 и 4.

Loading…

Источник

Автомобильная охранная система

класса «Deluxe»

с 2-сторонней связью,

брелком-передатчиком с ЖК-дисплеем и

дистанционным запуском двигателя

Автомобильная охранная система класса...

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

Функции системы JAGUAR EZ-ONE:

3-кнопочный программируемый радиопередатчик с 2-сторонней связью и ЖК-дисплеем

3-кнопочный программируемый радиопередатчик

Курсорный принцип выбора команд управления системой

Часы, будильник, таймер обратного отсчета в передатчике с двусторонней связью

Функция звукового или вибрационного оповещения передатчиком с двусторонней связью

Уникальный сверхсекретный динамический код с защитой от сканирования и перехвата кодов

Радиус действия в режиме управления до 600 м*

Радиус действия в режиме оповещения до 1200 м*

Защита от нападения Anti-HiJack

2-зонный датчик удара с режимом предупреждения

Возможность подключения дополнительного 2-зонного датчика

Встроенное реле блокировки стартера

Возможность подключения дополнительной цепи блокировки двигателя

Встроенное реле для управления указателями поворота по 2-м цепям

Встроенный модуль центрального замка

6-тональная сирена

Светодиодный индикатор

7 независимых зон охраны

Постановка на охрану с отключением датчика удара по 2-м зонам

Сервисный режим “Valet”

Программируемый 1-, 2- или 3-значный персональный код отключения системы

Динамическое снятие системы с охраны

Бесшумная постановка и снятие системы с охраны

«Бесшумный» режим охраны

Режим иммобилайзера

Режим «Паника»

«Поиск» автомобиля

Выходы 3-х дополнительных радиоуправляемых каналов системы с программируемыми

режимами работы

2-step AVP – выключение охраны в 2 этапа

Включение режима охраны без передатчика

Автоматическое (пассивное) включения охраны с запиранием или без запирания дверей

Автоматическая повторная постановка системы в охрану

Автоматическое запирание/отпирание дверей при включении/выключении зажигания или при

нажатии педали тормоза

Функция предупреждения о незакрытой двери во время движения автомобиля

Выбираемая длительность импульса управления замками дверей и режимом «Комфорт»

Управление замками дверей с помощью передатчика во время движения автомобиля

Раздельная индикация температуры в салоне автомобиля и под капотом

Возможность управления внутрисалонным освещением

Возможность управления закрыванием окон автомобиля

Возможность отпирания дверей в 2 этапа при выключении охраны

Возможность подключения клаксона автомобиля

Возможность использования дополнительных беспроводных цифровых реле

блокировки двигателя

Возможность подключения дополнительного GSM/GPS модуля

Память на срабатывания системы / Предупреждение о попытке проникновения

Указание и обход неисправного триггера

Защита дверей автомобиля / Защита багажника и капота

Память состояния системы при отключении питания

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

Функции системы дистанционного запуска двигателя:

Полная совместимость с автоматической и ручной трансмиссией

Совместимость с бензиновым и дизельным двигателем

Программируемая продолжительность работы двигателя

Возможность продления времени работы двигателя с помощью передатчика

Постановка системы на охрану с работающим двигателем

Функция автоматического запуска двигателя по таймеру

Функция автоматического запуска двигателя в предустановленное время

Функция автоматического запуска двигателя при низкой температуре

Специальный режим для автомобилей, имеющих двигатели с турбонаддувом

Программируемый выход для дополнительных устройств

Контроль работы двигателя по генератору, тахометру или по напряжению АКБ

Возможность восстановления заводских настроек программируемых функций системы

* Дальность действия передатчика зависит от рельефа местности, характера застройки, взаим-
ного расположения передатчика и приемника и от совокупности других физических факторов

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

Функции кнопок передатчиков системы

Кнопка /

Комбинация

кнопок

Функция

Примечание

Включает режим охраны /
запирает двери при вклю-
ченном зажигании или в ре-
жиме Valet.

Нажать и отпустить

Отключает зону предупреж-
дения датчика удара

Нажать и отпустить кнопку

дважды в течение

0,5 с

Отключает обе зоны датчика
удара

Нажать и отпустить кнопку

дважды в течение

0,5 с после отключения зоны предупреждения

Включает обе зоны датчика
удара

Нажать и отпустить кнопку

дважды в течение

0,5 с при отключенном датчике

Включает

режим

охраны

бесшумно

Нажать и удерживать кнопку

до подачи ме-

лодичного звукового сигнала, затем нажать и

отпустить кнопку

еще раз

Включение

«бесшумного»

режима охраны

Нажать и удерживать кнопку

до подачи ме-

лодичного звукового сигнала, затем нажать и

отпустить кнопку

Включает режима «Паника»

Нажать и удерживать одновременно до подачи
мелодичного звукового сигнала при выключен-
ном зажигании

Включает режим Anti-HiJack

Нажать и удерживать одновременно до подачи
мелодичного звукового сигнала при включен-
ном зажигании

Кнопка /

Комбинация

кнопок

Функция

Примечание

Выключает

режим Anti-

HiJack

Нажать и отпустить кнопку

передатчика, за-

тем нажать и отпустить кнопку

передатчика

еще раз

Выключает режим охраны /
отпирает двери при вклю-
ченном зажигании или в ре-
жиме Valet.

Нажать и отпустить

Отпирает все двери после
выключения охраны

Нажать и отпустить после выключения охраны
(если данная функция подключена)

Отключает сигналы тревоги
без отключения режима ох-
раны

Нажать и отпустить

Выключает режим охраны
бесшумно

Нажать и удерживать кнопку

до подачи ме-

лодичного звукового сигнала, затем нажать и

отпустить кнопку

еще раз

Включает режим охраны с
включенным двигателем

Нажать и отпустить кнопку

при включенном

зажигании, затем нажать и отпустить кнопку

для включения охраны

Отключает зону предупреж-
дения дополнительного дат-
чика

Быстро нажать и отпустить кнопку

дважды в

течение 0,5 с

Отключает обе зоны допол-
нительного датчика

Быстро нажать и отпустить кнопку

дважды в

течение 0,5 с после отключения зоны предупре-
ждения

Включает обе зоны дополни-
тельного датчика

Быстро нажать и отпустить кнопку

дважды в

течение 0,5 с при отключенном датчике

Управляет выходом допол-
нительного канала 1 систе-
мы

Нажать и удерживать кнопку

до подачи ме-

лодичного звукового сигнала, затем нажать и

отпустить кнопку

Управляет выходом допол-
нительного канала 2 систе-
мы

Нажать и удерживать кнопку

до подачи ме-

лодичного звукового сигнала, затем нажать и

отпустить кнопку

Управляет выходом допол-
нительного канала 3 систе-
мы

Нажать и удерживать кнопку

до подачи ме-

лодичного звукового сигнала, затем нажать и

отпустить кнопку

еще раз

Включает режим «Поиск ав-
томобиля». Контроль темпе-
ратуры двигателя автомоби-
ля.

Нажать и удерживать кнопку

до подачи ме-

лодичного звукового сигнала, затем нажать и

отпустить кнопку

еще раз

Примечание: Поскольку радиопередатчик системы использует динамическое кодирование сигналов (код меня-

Кнопка /

Комбинация

кнопок

Функция

Примечание

Проверка состояния систе-
мы. Контроль температуры в
салоне автомобиля

Нажать и отпустить

Включает режим программи-
рования текущего времени,
будильника и таймера об-
ратного отсчета

Нажать и удерживать до подачи мелодичного
звукового сигнала, затем 1 длинного и 2 корот-
ких сигналов

Активизация курсорного вы-
бора следующих функций:
автоматический запуск дви-
гателя по будильнику, авто-
матический запуск по тайме-
ру, автоматический запуск по
температуре, режим Valet,
режим турботаймера, режим
иммобилайзера, автомати-
ческое включение режима
охраны

— Нажать и удерживать кнопку

до подачи 1

мелодичного и затем 1 короткого звуковых сиг-
налов.

— Отпустить кнопку

. На ЖК-дисплее начнет

мигать одна из иконок нижнего ряда.

— Короткими нажатиями кнопки

брелка уста-

новите курсор на нужную иконку и включите

требуемый режим нажатием кнопки

или вы-

ключите нажатием кнопки

Дистанционно

запускает

двигатель

Нажать и удерживать кнопку

до подачи ме-

лодичного звукового сигнала, затем нажать и

отпустить кнопку

Продлевает время работы
двигателя

При дистанционно запущенном двигателе —

нажать и удерживать кнопку

до подачи мело-

дичного звукового сигнала, затем нажать и от-

пустить кнопку

Дистанционно останавлива-
ет двигатель

Нажать и удерживать кнопку

до подачи ме-

лодичного звукового сигнала, затем нажать и

отпустить кнопку

Включает блокировку кнопок
передатчика

Нажать и отпустить одновременно

Выключает блокировку кно-
пок передатчика

Нажать и отпустить одновременно

Жидкокристаллический дисплей передатчика с 2-сторонней связью

Иконки индикации команд и режимов работы сигнализации

Режим автоматического запуска в предустановленное время (вкл/выкл)

Режим автоматического запуска по таймеру (вкл/выкл)

Режима автоматического запуска по температуре (вкл/выкл)

Режим сервисного обслуживания VALET (вкл/выкл)

Режим «Turbo» (вкл/выкл)

Автоматическое включение режима охраны (вкл/выкл)

Режим иммобилайзера (вкл/выкл)

Блокировка кнопок брелка включена

Включен режим отключения системы с помощью персонального кода

Режим ручной коробки передач включен

Иконки состояния системы и автомобиля

Замки дверей закрыты

Замки дверей открыты

Включен режим охраны со звуковыми сигналами тревоги

Включен «бесшумный» режим охраны

Включено зажигание

Работает двигатель

Включен режим Anti-HiJack

Требуется замена элемента питания передатчика

Температура в салоне автомобиля / Температура двигателя

Включен будильник

Включен таймер обратного отсчета времени

Подключен охранно-поисковый GPS/GSM модуль

Открыты двери , капот

, багажник

Не затянут стояночный тормоз / Нажат ножной тормоз

PASS1 Обход зоны предупреждения датчика удара
PASS2 Обход зоны предупреждения дополнительного датчика

PASS1 Обход обеих зон датчика удара
PASS2 Обход обеих зон дополнительного датчика

SH-1 Сработал зоны предупреждения датчика удара
SH-2 Сработал зоны предупреждения дополнительного датчика

SH-1 Сработала основная зона датчика удара
SH-2 Сработала основная зона дополнительного датчика
SA-2 Сработал 1-уровневый дополнительный датчик

Режимы работы светодиодного индикатора системы

Режим работы системы

Режим мигания СИДа

Режим охраны включен

Медленно мигает

Режим охраны выключен

Не горит

Двигатель запущен дистанционно

Горит постоянно

Включен режим иммобилайзера

Горит постоянно

Включен режим «Turbo»

Горит постоянно

Открыта дверь, капот или багажник (при включен-
ном зажигании)

Быстро мигает

Включен режим автоматического запуска двигате-
ля по таймеру или запуск в предустановленное
время

2 вспышки… пауза

Включен режим автоматического запуска двигате-
ля по температуре

3 вспышки… пауза

Включены одновременно режим автоматического
запуска двигателя по таймеру или запуск в предус-
тановленное время и запуск по температуре

4 вспышки… пауза

Включен служебный режим Valet

Включен постоянно

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ СИСТЕМЫ

Включение охраны при помощи радиопередатчика

a) Для включения охраны нажмите и отпустите кнопку

передатчика один раз после того, как было

выключено зажигание и закрыты все двери, капот и багажник автомобиля. При включении охраны сис-
тема автоматически заблокирует двигатель, запрет двери автомобиля (если подключены электроприво-
ды замков дверей) и автоматически закроет окна автомобиля (если данная опция подключена).

Подтверждающие сигналы: 1 сигнал сирены + 1 мигание указателей поворота, после чего Светодиод-
ный Индикатор (СИД) системы начнет медленно мигать. Встроенный динамик передатчика с 2-

сторонней связью подаст 1 сигнал, а на ЖК-дисплее передатчика включатся символы

ВНИМАНИЕ: Если в Вашем автомобиле установлена функция штатной задержки выключения внутри-
салонного освещения, необходимо при помощи функции # 1.3 выбрать необходимое значение задержки
включения зон охраны системы (30, 45 или 60 секунд). Данная задержка также может быть необходима
в случае использования дополнительного датчика объема. В этом случае при постановке на охрану сис-
тема будет подавать стандартные сигналы подтверждения (1 сигнал сирены и 1 мигание указателей
поворота) даже если момент постановки на охрану включено внутрисалонное освещение, открыта одна
из дверей или активен один из датчиков. После окончания времени задержки указатели поворота вклю-
чатся 1 раз и система автоматически возьмет все зоны под охрану.

b) Для включения охраны бесшумно – нажмите и удерживайте кнопку

передатчика до подачи мело-

дичного звукового сигнала, затем нажмите и отпустите кнопку

еще раз. В этом случае, подтвер-

ждающими сигналами включения охраны будут только 1 мигание указателей поворота и медленное ми-
гание СИДа. При срабатывании системы сирена немедленно включится и будет звучать полный 30-
секундный цикл

Подтверждающие сигналы: 1 мигание указателей поворота, после чего Светодиодный Индикатор (СИД)
системы начнет медленно мигать. Встроенный динамик передатчика с 2-сторонней связью подаст 1 зву-

ковой сигнал, а на ЖК-дисплее передатчика включатся символы

Примечание: при бесшумном включении охраны 4 сигнала сирены (Предупреждение об обходе неис-
правной зоны) не будут отключаться.

Отключение/включение датчика удара системы

Вы можете неограниченное количество раз в течение одного цикла охраны позонно отключать и вклю-
чать обратно датчик удара системы.

a) Для отключения зоны предупреждения датчика удара — нажмите и отпустите кнопку

передат-

чика дважды в течение 0,5 с при включенной охране.

Подтверждающие сигналы: 2 вспышки указателей поворота. Встроенный динамик передатчика с 2-
сторонней связью подаст мелодичный звуковой сигнал, а на ЖК-дисплее передатчика ЖК-дисплее пе-

редатчика появятся символы PASS1 и

b) Для отключения обеих зон датчика удара – еще раз нажмите и отпустите кнопку

передатчика

дважды в течение 0,5 с.

Подтверждающие сигналы: 3 вспышки указателей поворота. Встроенный динамик передатчика с 2-
сторонней связью подаст 3 звуковых сигнала, а на ЖК-дисплее передатчика появятся символы PASS1 и

c) Для повторного включения обеих зон датчика удара – еще раз нажмите и отпустите кнопку

передатчика дважды в течение 0,5 с.

Подтверждающие сигналы: 1 вспышка указателей поворота. Встроенный динамик передатчика с 2-
сторонней связью подаст 1 звуковой сигнал, а на ЖК-дисплее передатчика исчезнут символы PASS1 и
