MAGICAR A

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR A

Система SCHER-KHAN MAGICAR A является автомобильной сигнализацией с
возможностью управления по радиоканалу посредством брелока-коммуникатора с
жидкокристаллическим дисплеем. Система осуществляет обмен информацией между
брелоком-коммуникатором и процессорным блоком на расстоянии до 800 м. В
SCHER-KHAN MAGICAR A предусмотрена функция автоматического запуска двигателя по
командам с брелока или по командам от внутреннего таймера. Сигнализация предназначена
для работы на бензиновых или дизельных автомобилях с системой впрыска топлива и
напряжением бортовой сети 12В. Защита процессорного блока, датчика удара,
датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает
установку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть
установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных
систем.

ФУНКЦИИ БРЕЛОКА-КОММУНИКАТОРА

• Многофункциональный, 4-х кнопочный с жидкокристаллическим дисплеем
  брелок-коммуникатор
• Защита от перехвата кодовых посылок MAGIC CODE
• Аудиовизуальное подтверждение выполняемых команд
• Вибрационный звонок
• Громкие звуковые сигналы
• Сверхдальняя связь до 800 м с процессорным блоком
• Автоматическая подсветка дисплея
• Индикация разряда батареи
• Индикация напряжения аккумуляторной батареи автомобиля
• Индикация температуры в салоне автомобиля
• Индикация текущего времени
• Индикация времени работы двигателя в автоматическом режиме
• Дистанционный запуск двигателя
• Программирование времени запуска двигателя (с точностью до минуты)
• Звуковой и визуальный режим напоминания о получении тревожного сообщения
• Оперативное, с брелока, программирование всех функций системы
• Экономичное питание (один элемент ААА)

ФУНКЦИИ ПРОЦЕССОРНОГО БЛОКА

• Автоматический запуск двигателя автомобилей с автоматической или ручной
  коробкой передач
• Работа системы запуска как с бензиновыми, так и с дизельными двигателями
• Работа системы запуска с двигателями, имеющими турбину
• Запуск двигателя по команде с брелока
• Автоматический запуск двигателя каждые 2 часа
• Автоматический запуск двигателя в заранее заданное время каждые 24 часа
• Отслеживание запуска двигателя по сигналам с генератора или по шумам в
  бортовой сети
• Персональный код для доступа в салон автомобиля при утере ключа
• Силовой выход управления центральным замком автомобиля
• Силовой выход отпирания замка багажника
• Силовой выход управления аварийной сигнализацией (две цепи)
• Программирование типа электрореле блокировки
• Автоматическая постановка на охрану (программируемая функция)
• Звуковое предупреждение перед автоматической постановкой на охрану
• Автоматический возврат в режим охраны, если не была открыта дверь
• Звуковое предупреждение перед автоматическим возвратом в режим охраны
• Режим охраны без сигналов сирены
• Два универсальных программируемых канала управления дополнительными
  устройствами
• Возможность подключения отрицательных и положительных датчиков дверей
• Вход для отрицательного датчика багажника
• Запирание и отпирание замков дверей при запуске и остановке двигателя
• Возможность постановки на охрану с подтверждающими сигналами сирены и без
  них
• Предупреждение аварийной сигнализацией об открытой двери (программируемая
  функция)
• Режим «Паника» или JackStop
• Высокочувствительный двухуровневый датчик удара с регулировкой
  чувствительности
• Предупреждение о невыключенных габаритных огнях

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ АВТОСИГНАЛИЗАЦИИ

Виды тревожного сигнала:

Влияние на основное и дополнительное электрооборудование автомобиля

Способы управления

• Дистанционно радиочастотным передатчиком (брелоком) на частоте 433,92 Мгц
  ±0,2% при мощности не более 10 мВт
• От ключа зажигания
• Автоматически по сигналам от датчиков

Защита электрических цепей

Предохранителями. (Автомобильные предохранители замедленного действия в
соответствии со схемой подключения)

Сферы защиты

Прочие параметры

Элементы питания

* Примечание: В таблице приведено среднее значение. Срок службы
элемента питания брелока зависит от интенсивности пользования брелоком и
качества элемента питания, режимов работы брелока.

ВНИМАНИЕ! Применяйте только качественные элементы питания.
Применение элемента питания низкого качества может привести не только к
сокращению срока службы брелока, но и к его повреждению.

БРЕЛОК-КОММУНИКАТОР

ПОДГОТОВКА БРЕЛОКА-КОММУНИКАТОРА К РАБОТЕ

Перед использованием брелока необходимо привести его в рабочее состояние,
т.к. при транспортировке и хранении между контактом батареи питания и контактной
пластиной брелока устанавливается изоляционная прокладка, исключающая разряд
батареи до начала эксплуатации. Перед началом эксплуатации брелока удалите ее.
Для этого отведите фиксатор крышки батарейного отсека, нажмите на крышку и
выдвиньте ее в сторону, противоположную антенне. Выньте батарейку. Удалите
изоляционную прокладку между батарейкой и токосъемной пластиной. Установите
батарейку обратно, соблюдая полярность, указанную на дне батарейного отсека.
Закройте крышку батарейного отсека. Брелок готов к работе.

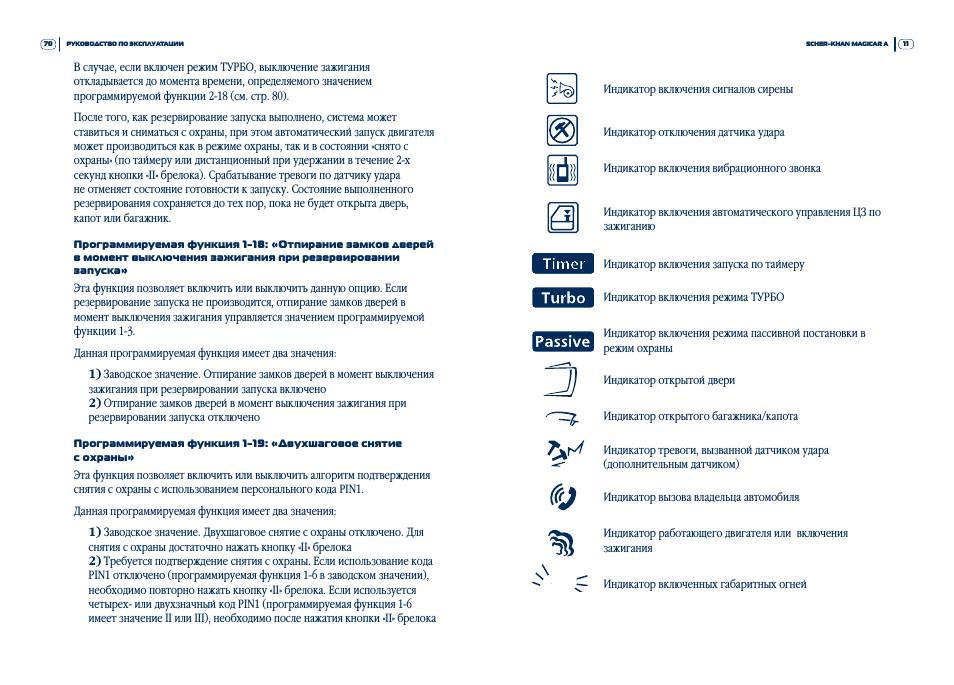

СИМВОЛЫ НА ДИСПЛЕЕ БРЕЛОКА-КОММУНИКАТОРА

Назначение кнопок брелока-коммуникатора

Пример обозначений:

I — быстрое (0,5 сек.) нажатие кнопки
I- — длительное (2 сек.) нажатие
кнопки
(I+II) — быстрое (0,5 сек.) одновременное нажатие кнопок (комбинация
кнопок)
(I+II)- — длительное (2 сек.) одновременное нажатие кнопок
(комбинация кнопок)

Установка времени на дисплее брелока-коммуникатора

Установка текущего времени требуется перед началом эксплуатации системы или
при смене батареи питания брелока. Выполните шаги в соответствии с приведённой
таблицей.

ВНИМАНИЕ! Установка точного времени является необходимым
условием для правильной работы автоматического запуска двигателя по таймеру.

Установка режимов брелока-коммуникатора, вибрационного звонка, вызова
владельца, стандарта отображения температуры «°F» или «°С»

Для установки требуемого режима работы брелока выполните шаги в соответствии
с приведённой таблицей.

Примечание: ШАГ 2 должен быть выполнен не позже 15 сек. после ШАГА
1.

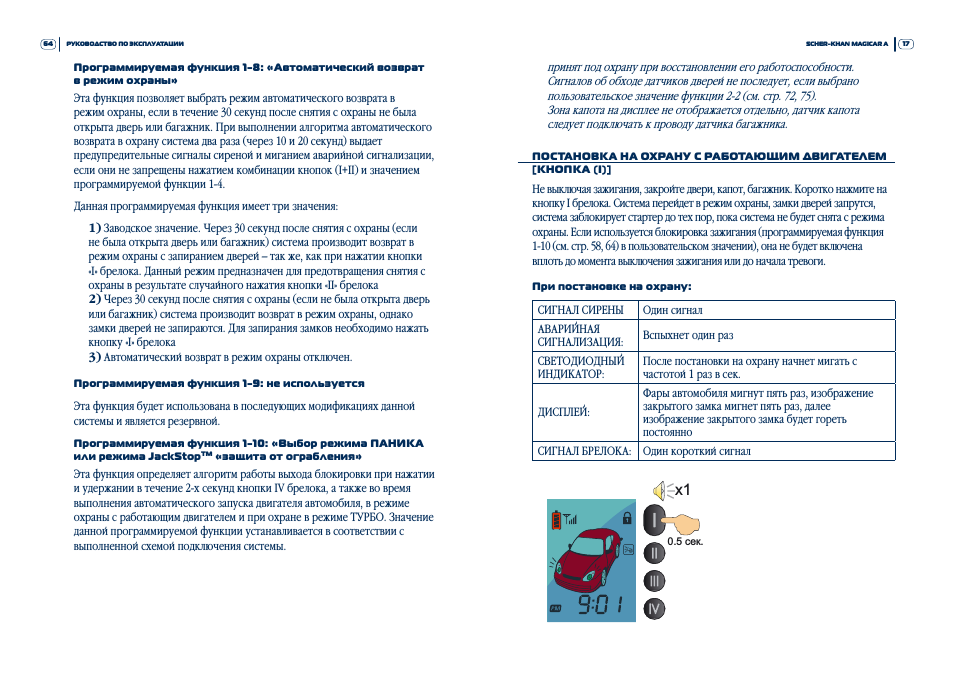

Постановка на охрану [Кнопка (I)]

Закройте двери, капот, багажник. Кратковременно нажмите на кнопку I брелока.
Система перейдет в режим охраны, замки дверей запрутся, блокировка стартера
(зажигания) включится до тех пор, пока сигнализация не будет снята с режима
охраны.

Картинка с сайта: avtogsm.ru

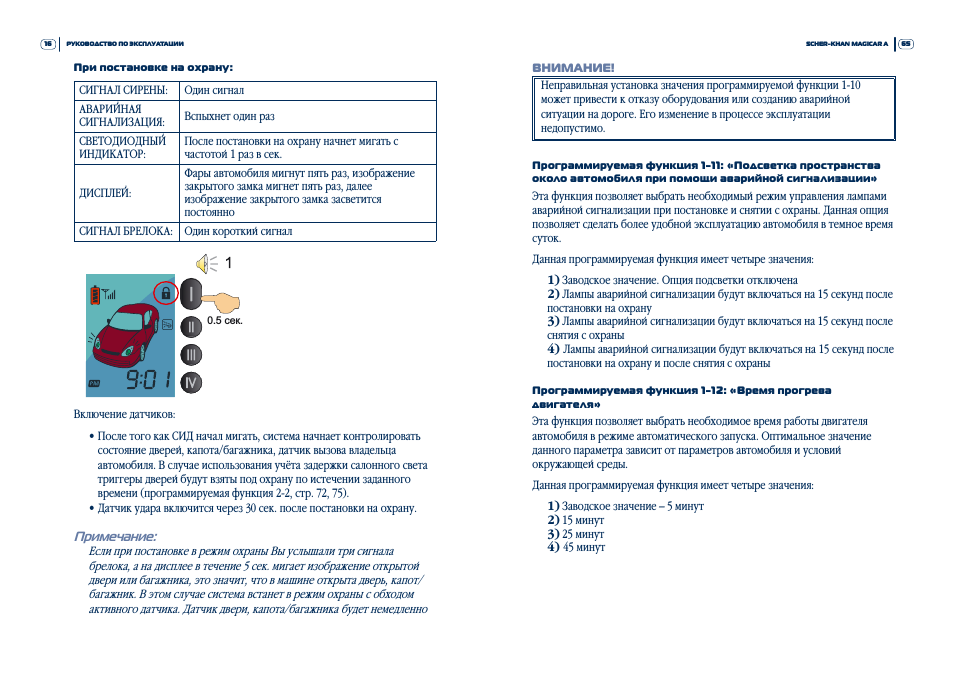

При постановке на охрану:

Включение датчиков:

• Сразу после начала мигания СИД система начинает контролировать состояние
  дверей, капота, багажника, датчика вызова владельца автомобиля.
• Датчик удара включится через 30 сек. после постановки на охрану.

Примечание: Если при постановке в режим охраны Вы услышали три
сигнала брелока, а на дисплее в течение 5 сек. мигает изображение открытой двери
или багажника, то это значит, что в машине открыта дверь, капот/ багажник.
Датчик двери, капота/багажника будет немедленно принят под охрану при
восстановлении его работоспособности. Зона капота на дисплее не отображается
отдельно, датчик капота следует подключать к проводу датчика багажника.

Снятие с охраны [Кнопка (I)]

Когда система находится в режиме охраны, кратковременно нажмите на кнопку I
брелока. Система снимется с охраны, замки дверей отопрутся, блокировка стартера
(зажигания) отключится.

Картинка с сайта: avtogsm.ru

При снятии с охраны:

Запуск двигателя по команде с брелока [Кнопка (II)-]

Для запуска двигателя нажмите кнопку II брелока на 2 секунды. Система встанет
в режим охраны, замки дверей запрутся, двигатель автомобиля запустится. После
того как двигатель запустился, на дисплее брелока-коммуникатора появится
информация о времени, оставшемся до окончания работы двигателя в автоматическом
режиме. Время работы двигателя программируется и может составлять 15/25/45/5
минут (программируемая функция 2-4).

Для того чтобы начать движение на автомобиле. вам необходимо открыть дверь,
вставить ключ зажигания в замок и повернуть в положение «ВКЛ.». Для этого у Вас
есть 20 сек., по истечении этого времени система передаст управление на замок
зажигания, если Вы не включили зажигание, то двигатель будет остановлен. Если
запуск не произошел с первого раза, то система повторит попытку. Система
производит не более трех попыток запуска, после чего переходит в дежурный режим.
Если двигатель автомобиля не запустился после последней попытки, обратитесь на
сервисную станцию для диагностики Вашего автомобиля.

В момент запуска:

Система не начнет запуск двигателя, если:

• Включено зажигание
• Двигатель автомобиля уже запущен
• Открыта дверь или капот/багажник
• Не выполнен режим резервирования для автомобилей с механической
  трансмиссией

Картинка с сайта: avtogsm.ru

При удачном запуске:

Примечание: Если двигатель автомобиля запущен автоматически,
индикатор текущего времени показывает время, оставшееся до того момента, когда
двигатель будет остановлен. Время отображается в режиме обратного отсчёта.
Формат отображения времени в этом режиме: [ ХХ мин : XX сек.]

При автоматической остановке двигателя:

Открытие багажника [Кнопка (III)-]

Нажмите и удерживайте 2 сек. кнопку III брелока, после чего багажник
откроется. Если система находится в режиме охраны (двери заперты), то она
снимется с охраны, двери отопрутся, блокировка стартера отключится. Для
реализации этой функции необходимо наличие соленоида замка багажника,
подключенного к соответствующему выходу основного блока системы.

Картинка с сайта: avtogsm.ru

При открытии багажника:

Проверка состояния системы [Кнопка (IV)]

Если Вам необходимо проверить состояние системы, кратковременно нажмите
кнопку IV брелока-коммуникатора. Информация о состоянии системы будет показана
на дисплее брелока-коммуникатора, а также подтверждаться сигналами сирены и
аварийной сигнализации.

При проверке состояния системы:

При проверке состояния системы индикатор текущего времени показывает значение
температуры в салоне автомобиля. Температура может отображаться или в °F или °С
Температура в салоне автомобиля 10°С.

Картинка с сайта: avtogsm.ru

Повторное короткое нажатие кнопки IV брелока-коммуникатора в течение 6 секунд
после первого позволяет посмотреть информацию о напряжении аккумулятора
автомобиля в вольтах. Напряжение на аккумуляторе автомобиля 13,9В.

Картинка с сайта: avtogsm.ru

Режим «Паника» или JackStop™ (защита от захвата) [Кнопка (IV)-]

При нажатии кнопки N брелока на 2 сек. система войдет в режим «Паника» или в
режим JackStop™ (защита от захвата) — программируемая функция 1-4.. Если система
была снята с охраны, то она встанет в режим охраны, замки дверей запрутся.
Сирена будет звучать 90 сек., аварийная сигнализация — вспыхивать 90 сек. Режим
«Паника» останавливает режим автоматического запуска двигателя. По истечении 90
сек. система перейдет в режим охраны до тех пор, пока не будет снята с охраны
брелоком или режимом аварийного отключения. Режим «Паника» можно остановить
коротким нажатием кнопки I. Режимы «Паника» и JackStop™ используются в случае
опасности или при необходимости привлечь внимание к автомобилю.

При активации режимов «Паника» и JackStop™ :

Различия в алгоритмах «Паника» и JackStop™ (в зависимости от
выбранного значения программируемой функции 1-4):

ВНИМАНИЕ! Режим JackStop™ может использоваться только в
экстренных случаях. Он не является штатным постоянно используемым режимом СТСТС,
т.к. он предусматривает остановку двигателя во время движения.

При выборе того или иного режима проконсультируйтесь со специалистом.

Отключение сигналов сирены [Кнопка (I+II)]

Кратковременным одновременным нажатием кнопок I+II брелока можно включить или
выключить сигналы сирены. При этом сигналы брелока и сигналы аварийной
сигнализации будут работать как обычно. Индикацией включения сирены служит
наличие символа на дисплее брелока.

Картинка с сайта: avtogsm.ru

При включении сигналов сирены:

При выключении сигналов сирены:

Режим VALET [Кнопка (I+III)]

Для отключения охранных функций системы и при передаче машины на сервисную
станцию для обслуживания, Вы можете воспользоваться режимом VALET. Для этого
кратковременно нажмите кнопки I+III брелока.

В режиме VALET можно управлять запиранием и отпиранием замков дверей. Для
запирания или отпирания замков кратковременно нажмите кнопку I.

Режим VALET отображается на дисплее символом

Для выхода из режима VALET, кратковременно нажмите кнопки I+III брелока

Картинка с сайта: avtogsm.ru

При включении режима VALET:

При выключении режима VALET:

Отключение двухуровневого датчика удара [Кнопка (I+III)]

Вы можете отключить двухуровневый датчик удара. Одновременно нажмите и
удерживайте 2 сек. кнопки I+ III брелока, в результате датчики будут включены
или выключены. Индикацией отключения датчика служит символ на дисплее брелока. Выключение датчика необходимо, если Вы оставляете
автомобиль там, где возможны его ложные срабатывания (автомобиль припаркован
вблизи трамвайных путей, в автомобиле остается ребенок или животное).

Картинка с сайта: avtogsm.ru

При отключении датчика удара:

При включении датчика удара:

Датчик удара называется двухуровневым, потому что имеет два уровня
срабатывания от воздействия на автомобиль.

При слабом ударе система предупреждает 4 короткими сигналами сирены и 4
вспышками аварийной сигнализации. Брелок — коммуникатор подаёт короткий
тональный сигнал, на дисплее мигает символ удара по автомобилю. При сильном
воздействии система переходит в режим тревоги длительностью 30 секунд.

Управление центральным замком по включению и выключению зажигания [Кнопка
(I+IV)]

Кратковременным одновременным нажатием кнопок I+IV брелока можно включить или
выключить автоматическое управление центральным замком (ЦЗ) по включению и
выключению зажигания. Если функция включена, то замки дверей будут автоматически
заперты через 30 сек. после того как двигатель будет запущен и все двери,
капот/багажник будут закрыты. Отпирание замков происходит немедленно при
выключении зажигания. Индикацией включения функции служит наличие символа на дисплее брелока.

Картинка с сайта: avtogsm.ru

При включении функции управления ЦЗ от зажигания:

При выключении функции управления ЦЗ от зажигания:

Пассивная постановка в режим охраны [Кнопка (II+III)]

Функцию пассивной постановки можно включить/выключить кратковременным
нажатием кнопок II+III брелока. При включенной пассивной постановке система
автоматически встает в режим охраны через 30 сек. после закрытия последней двери
или после снятия с охраны брелоком. Система предупреждает о пассивной постановке
сигналами аварийной сигнализации и (или) сирены каждые 10 сек. Если в течение 30
сек. двери (капот/багажник) были открыты, то система встанет в режим охраны
через 30 сек. после закрытия дверей (капота/багажника).

Картинка с сайта: avtogsm.ru

При включении пассивной постановки:

При выключении пассивной постановки:

Установка таймера для автоматического запуска двигателя [Кнопка
(II+IV)]

Кратковременно нажмите кнопки II+IV брелока для включения или выключения
запуска двигателя по таймеру. Индикацией включения запуска двигателя по таймеру
служит наличие метки «TIMER» на дисплее брелока. В системе предусмотрено два
режима запуска двигателя по таймеру. Первый режим позволяет запускать двигатель
каждые сутки в заранее установленное время, второй режим позволяет запускать
двигатель периодически, каждые 2 часа для прогрева (или охлаждения салона в
странах с жарким климатом). Два режима не могут быть использованы одновременно,
тот режим который Вам необходим, может быть выбран программируемой функцией
2-3

Картинка с сайта: avtogsm.ru

Для автоматического запуска двигателя по таймеру в нужное время (24ч.)
необходимо выполнить резервирование этого режима. Для этого:

1. Нажмите кнопки II+IV и выключите метку «TIMER»
2. Выберите время запуска (см. таблицу)
3. Нажмите кнопки II+IV и выключите метку «TIMER»

Для того чтобы включить или выключить запуск двигателя по таймеру каждые 2
часа, кратковременно нажмите кнопки II+IV брелока. Установка времени запуска в
этом режиме не требуется, первый запуск двигателя произойдёт через 2 часа после
включения режима.

При включении запуска двигателя по таймеру:

При выключении запуска двигателя по таймеру:

Примечание: Автоматический запуск двигателя по таймеру через каждые
24 часа пригодится для ежедневного запуска двигателя в определенное время, если
Ваш автомобиль находится на стоянке вне зоны действия брелока.

ВНИМАНИЕ! Время запуска двигателя по таймеру 24 ч. может
сдвигаться до ±2 мин в сутки.

Режим «ТУРБО» [Кнопка (II+IV)]

Если автомобиль имеет Турбо — двигатель, то после длительной работы на
высоких оборотах его не рекомендуется останавливать сразу. Двигатель должен
работать на холостых оборотах некоторое время, необходимое для охлаждения
турбины. Для этого в системе SCHER-KHAN MAGICAR A предусмотрен режим ТУРБО
(турботаймер). Если режим ТУРБО включен, то по окончанию поездки двигатель будет
работать в течение 2 мин. Для включения или выключения режима ТУРБО
кратковременно нажмите кнопки III + IV брелока.

Картинка с сайта: avtogsm.ru

При включении режима ТУРБО:

При выключении режима ТУРБО:

Для активации режима по окончанию поездки выполните следующие действия:

1. Поставьте рычаг коробки передач в нейтральное положение или в положение
   «Р».
2. Поверните ключ в замке зажигания из положения ON в положение OFF.
   Двигатель будет продолжать работать после этого еще 2 мин.
3. Выйдите из автомобиля, закройте двери. Как только двери будут закрыты,
   аварийная сигнализация начнёт мигать

Теперь Вы можете поставить систему в режим охраны. Двигатель при этом будет
работать до истечения 2 мин. интервала. При постановке автомобиля в режим
охраны, датчики дверей, капота/багажника, датчик вызова водителя принимаются под
охрану немедленно, а датчик удара начнёт работать после остановки двигателя.
Двигатель будет немедленно остановлен при срабатывании датчика двери, капота/
багажника, и система перейдет в режим тревоги. При необходимости Вы можете
экстренно остановить двигатель, нажав на 2 сек. кнопку II брелока.

Управление дополнительным каналом 1 [Кнопка (II)]

Если в Вашем автомобиле установлены электромеханический замок капота,
дополнительный предпусковой обогреватель или другое сервисное оборудование, Вы
можете управлять работой этих устройств с помощью брелока. Для этого
кратковременно нажмите кнопку II брелока. На выходе дополнительного канала 1
процессорного блока появится короткий или длительный сигнал (программируемая
функция 2-5). Сигналы сирены и габаритных огней будут отличаться при управлении
дополнительным каналом в зависимости от состояния программируемой функции 2-5.
Если канал запрограммирован на длительный сигнал (Значение 4 программируемой
функции 2-5), то система будет подтверждать его включение и выключение сигналами
сирены и аварийной сигнализации. Если запрограммирован короткий сигнал на выходе
дополнительного канала, то система будет подтверждать только включение канала.
Дополнительный канал не работает в режиме VALET и в режиме тревоги.

Включение дополнительного канала:

Выключение дополнительного канала:

Примечание: Если запрограммирован короткий сигнал на выходе
дополнительного канала, то система будет подтверждать только включение канала
(программируемая функция 2-5)

Управление дополнительным каналом 2 [Кнопка (III)]

Если в Вашем автомобиле установлены электромеханический замок капота,
дополнительный предпусковой обогреватель или другое сервисное оборудование, Вы
можете управлять работой этих устройств с помощью брелока. Для этого
кратковременно нажмите кнопку III брелока. На выходе дополнительного канала 2
процессорного блока появится короткий или длительный сигнал (программируемая
функция 2-6). Сигналы сирены и габаритных огней будут отличаться при управлении
дополнительным каналом в зависимости от состояния программируемой функции 2-6.
Если канал запрограммирован на длительный сигнал (Значение 4 программируемой
функции 2-6), то система будет подтверждать его включение и выключение сигналами
сирены и аварийной сигнализации. Если запрограммирован короткий сигнал на выходе
дополнительного канала, то система будет подтверждать только включение
канала.

Дополнительный канал не работает в режиме VALET и в режиме тревоги.

Включение дополнительного канала:

Выключение дополнительного канала:

Примечание: Если запрограммирован короткий сигнал на выходе
дополнительного канала, то система будет подтверждать только включение канала
(программируемая функция 2-6)

Режим тревоги

Если в режиме охраны будет открыта дверь, капот/багажник, то система перейдет
в режим тревоги на 30 сек., сигналы аварийной сигнализации и сирены будут
длиться 30 сек. По окончании 30 сек. сигнализация вернется в режим охраны. Если
сработает зона тревоги датчика удара (сильное воздействие), то система перейдет
в режим тревоги на 15 сек., сигналы аварийной сигнализации и сирены будут
длиться 15 сек. По окончании 15 сек. система вернется в режим охраны. При
срабатывании зоны предупреждения датчика удара (слабое воздействие) система не
перейдет в режим тревоги, а лишь выдаст серию из четырёх коротких сигналов
сиреной и аварийной сигнализацией. Вы можете прекратить режим тревоги коротким
нажатием на кнопку I брелока. Замки при этом не отопрутся, и система перейдет из
режима тревоги в режим охраны.

В режиме тревоги:

Режим напоминания

Если брелок-коммуникатор получил сигнал тревоги по датчикам дверей, капота/
багажника, датчику удара, датчику вызова, и Вы этого не заметили сразу, то
брелок после передачи сигнала тревоги переходит в режим напоминания (короткими
звуковыми сигналами и индикацией зоны, которая вызвала режим тревоги). Для
прекращения режима напоминания и проверки состояния автомобиля кратковременно
нажмите кнопку IV брелока или кнопку I для выхода из режима охраны и отпирания
замков дверей.

В режиме напоминания:

Примечание: Брелок-коммуникатор не переходит в режим напоминания при
получении сигнала предупреждения от датчика удара (слабое воздействие)

Вызов владельца автомобиля

При необходимости вызова владельца автомобиля постучите твердым предметом
(монета, ключи и т.п.) вблизи датчика вызова. Светодиод датчика вызова вспыхнет
зелёным цветом. Функция вызова владельца автомобиля доступна сразу после
постановки в режим охраны.

Для прекращения сигналов брелока-коммуникатора нажмите на кнопку I брелока.
Для прекращения сигналов брелока-коммуникатора и проверки состояния автомобиля
кратковременно нажмите кнопку IV.

Картинка с сайта: avtogsm.ru

При вызове владельца автомобиля:

Доступ в автомобиль без брелока

Доступ в автомобиль без брелока может потребоваться в целом ряде случаев.
Например, при утере брелока, если в брелоке села батарея питания, если Вы
отдыхаете на пляже и не хотите брать с собой брелок (брелок и ключи закрыты в
машине). Система SCHER-KHAN MAGICAR A предоставляет такую возможность. Чтобы
доступ был разрешён только Вам, в системе применён персональный код, состоящий
из четырёх цифр. Значение каждой цифры кода может меняться от 1 до 9. Таким
образом, код может иметь значение от 1111 до 9999. Ввод кода и его запись
происходит через датчик вызова владельца автомобиля.

Запись персонального кода:

Для того чтобы Вы могли воспользоваться этой функцией, необходимо ввести в
память системы свой код. Для этого следует выполнить несколько шагов:

1. Включите зажигание
2. Откройте дверь
3. Стукните 10 раз по датчику вызова. Каждый раз светодиод в датчике будет
   вспыхивать зелёным цветом. Время между ударами должно быть меньше 1,5 сек.
4. Светодиод быстро замигает красным цветом, подтверждая тем самым выполнение
   предыдущего шага. Если светодиод не замигал красным, то начните с пункта 1
   снова.
5. Пока светодиод мигает, стукните по датчику вызова количество раз,
   соответствующее первой цифре кода. Через 1,5 сек. светодиод подтвердит
   выбранную цифру красными вспышками и начнёт мигать снова.
6. Пока светодиод мигает, стукните по датчику вызова количество раз,
   соответствующее второй цифре кода. Через 1,5 сек. светодиод подтвердит
   выбранную цифру красными вспышками и начнёт мигать снова.
7. Пока светодиод мигает, стукните по датчику вызова количество раз,
   соответствующее третьей цифре кода. Через 1,5 сек. светодиод подтвердит
   выбранную цифру красными вспышками и начнёт мигать снова.
8. Пока светодиод мигает, стукните по датчику вызова количество раз,
   соответствующее четвёртой цифре кода. Через 1,5 сек. светодиод подтвердит
   выбранную цифру красными вспышками.
9. В подтверждение выполнения программирования кода Вы услышите один сигнал
   сирены, аварийная сигнализация вспыхнет один раз.

Если на каком — то из шагов Вы ошиблись, то необходимо произвести запись
кода, начиная с пункта 1.

Ввод персонального кода:

1. Стукните 10 раз по датчику вызова. Каждый раз светодиод в датчике будет
   вспыхивать зелёным цветом. Время между ударами должно быть меньше 1,5 сек.
2. Светодиод быстро замигает красным цветом, подтверждая тем самым выполнение
   предыдущего шага. Если светодиод не замигал красным, то начните с пункта 1
   снова.
3. Пока светодиод мигает, стукните по датчику вызова количество раз,
   соответствующее первой цифре кода. Через 1,5 сек. светодиод подтвердит ввод
   первой цифры красными вспышками и начнёт мигать снова.
4. Пока светодиод мигает, стукните по датчику вызова количество раз,
   соответствующее второй цифре кода. Через 1,5 сек. светодиод подтвердит ввод
   второй цифры красными вспышками и начнёт мигать снова.
5. Пока светодиод мигает, стукните по датчику вызова количество раз,
   соответствующее третьей цифре кода. Через 1,5 сек. светодиод подтвердит ввод
   третьей цифры красными вспышками и начнёт мигать снова.
6. Пока светодиод мигает, стукните по датчику вызова количество раз,
   соответствующее четвёртой цифре кода. Через 1,5 сек. светодиод подтвердит ввод
   четвёртой цифры красными вспышками.
7. Если код введён корректно, то система снимется с режима охраны, замки
   дверей откроются, на брелок-коммуникатор придёт сигнал о снятии системы с
   охраны.

Если ввод кода произведён неверно, то на брелок придёт сигнал вызова
владельца, и необходимо будет повторить все действия, начиная с пункта 1.
Система допускает пять попыток ввода кода в течение 30 мин. Если код был введён
неверно, то его ввод блокируется на 24 часа или до тех пор, пока Вы не снимете
систему с охраны с помощью брелока.

Защита аккумулятора (предупреждение о невыключенных габаритах)

Система помогает защитить аккумулятор автомобиля от разряда. Если Вы забыли
выключить габаритные огни, то при постановке в режим охраны брелок-коммуникатор
подаст серию звуковых сигналов в течение 5 секунд. В это время на дисплее будут
мигать изображения замка и габаритных огней. Сигнал предупреждения будет
повторяться каждые 30 сек. три раза.

Блокировка стартера или зажигания

Система в режиме охраны не позволит завести двигатель автомобиля. При попытке
завести двигатель в режиме охраны система передаст сигнал тревоги на
брелок-коммуникатор. Тревога о включении зажигания будет отображаться миганием
габаритных огней на брелоке коммуникаторе, звуковым и вибрационным сигналом.
Режим работы блокировки двигателя выбирается при установке системы на сервисной
станции и зависит от значений двух программируемых функций 1-4 и 1-8. Подробно о
блокировании двигателя Вашего автомобиля можно узнать по месту установки
системы. При выборе блокировки стартера, система будет предохранять стартер
автомобиля от повторного включения, если двигатель запущен в автоматическом
режиме.

Предупреждение об открытой двери

Система предупреждает об открытой двери (программируемая функция 1-2). Когда
выбрано пользовательское значение функции, аварийная сигнализация мигает, если
дверь автомобиля открыта.

Защита радиоканала от перехвата кода

Система имеет специальную защиту передаваемых брелоком команд. При каждом
нажатии кнопки на брелоке системы кодовая посылка изменяется по специальному
алгоритму. Это сделано для защиты системы от перехвата кода и его подбора
(интеллектуального взлома системы охраны). Алгоритм защиты кода специально
разработан для системы SCHER-KHAN MAGICAR и является уникальным, не применяемым
ни в одной охранной системе других марок.

Защита двигателя в режиме автоматического запуска

Система в режиме автоматического запуска постоянно следит за работой
двигателя. Если двигатель остановился до окончания цикла прогрева (неисправность
двигателя или закончилось топливо), то не позже чем через 20 сек. процессорный
блок системы выключит зажигание. Повторный автоматический запуск двигателя будет
невозможен до устранения неисправности. Для автомобилей с механической коробкой
передач необходимо снова выполнить режим резервирования.

Регулировка чувствительности датчика удара

Вы можете настроить чувствительность датчика удара в зависимости от Ваших
требований. Для настройки чувствительности на датчике предусмотрен регулятор.
Поворот регулятора по часовой стрелке увеличивает чувствительность, а против
часовой — уменьшает, вплоть до выключения датчика. Проконсультируйтесь на
сервисной станции о месте расположения датчика удара, он должен быть легко
доступен для регулировки.

Регулировка чувствительности датчика вызова владельца

Вы можете настроить чувствительность датчика вызова владельца автомобиля в
зависимости от Ваших требований. Для настройки чувствительности на датчике
предусмотрен ступенчатый регулятор с тремя положениями. Крайнее левое положе

Лидеры:

Новинки:

70

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

В случае, если включен режим ТУРБО, выключение зажигания

откладывается до момента времени, определяемого значением

программируемой функции 2-18 (см. стр. 80).

После того, как резервирование запуска выполнено, система может

ставиться и сниматься с охраны, при этом автоматический запуск двигателя

может производиться как в режиме охраны, так и в состоянии «снято с

охраны» (по таймеру или дистанционный при удержании в течение 2-х

секунд кнопки «II» брелока). Срабатывание тревоги по датчику удара

не отменяет состояние готовности к запуску. Состояние выполненного

резервирования сохраняется до тех пор, пока не будет открыта дверь,

капот или багажник.

Программируемая функция 1-18: «Отпирание замков дверей
в момент выключения зажигания при резервировании
запуска»

Эта функция позволяет включить или выключить данную опцию. Если

резервирование запуска не производится, отпирание замков дверей в

момент выключения зажигания управляется значением программируемой

функции 1-3.

Данная программируемая функция имеет два значения:

1) Заводское значение. Отпирание замков дверей в момент выключения
зажигания при резервировании запуска включено
2) Отпирание замков дверей в момент выключения зажигания при
резервировании запуска отключено

Программируемая функция 1-19: «Двухшаговое снятие
с охраны»

Эта функция позволяет включить или выключить алгоритм подтверждения

снятия с охраны с использованием персонального кода PIN1.

Данная программируемая функция имеет два значения:

1) Заводское значение. Двухшаговое снятие с охраны отключено. Для
снятия с охраны достаточно нажать кнопку «II» брелока
2) Требуется подтверждение снятия с охраны. Если использование кода
PIN1 отключено (программируемая функция 1-6 в заводском значении),

необходимо повторно нажать кнопку «II» брелока. Если используется

четырех- или двухзначный код PIN1 (программируемая функция 1-6

имеет значение II или III), необходимо после нажатия кнопки «II» брелока

SCHER-KHAN MAGICAR A

11

Индикатор включения сигналов сирены

Индикатор отключения датчика удара

Индикатор включения вибрационного звонка

Индикатор включения автоматического управления ЦЗ по

зажиганию

Индикатор включения запуска по таймеру

Индикатор включения режима ТУРБО

Индикатор включения режима пассивной постановки в

режим охраны

Индикатор открытой двери

Индикатор открытого багажника/капота

Индикатор тревоги, вызванной датчиком удара

(дополнительным датчиком)

Индикатор вызова владельца автомобиля

Индикатор работающего двигателя или включения

зажигания

Индикатор включенных габаритных огней

12

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА-КОММУНИКАТОРА

Пример обозначений:

I – быстрое (0.5 сек.) нажатие кнопки

I– – длительное (2 сек.) нажатие кнопки

(I+II) – быстрое (0.5 сек.) одновременное нажатие кнопок

(I+II)– – длительное (2 сек.) одновременное нажатие кнопок

Номер

кнопки

Время

нажатия

Функция (режим)

I

0.5 сек.

Включить режим охраны

Прекратить режим тревоги

Включить блокировку стартера/зажигания

Закрыть замки

•

•

•

•

II

0.5 сек.

Выключить режим охраны

Прекратить режим тревоги

Выключить блокировку стартера/зажигания

Открыть замки

•

•

•

•

III

0.5 сек.

Включить/выключить подсветку дисплея

IV

0.5 сек.

Проверка состояния системы

III–

2 сек.

Открыть багажник

IV– 2

сек.

Режимы ПАНИКА или JackStop

™

. Для

прекращения нажать
кнопку I или II

(I+II)

0.5 сек.

Включить/выключить сигналы сирены

(I+III)

0.5 сек.

Управление доп. каналом 1

(I+IV)

0.5 сек.

Датчик удара включить/выключить

(II+III)

0.5 сек.

Управление доп. каналом 2

(II+IV)

0.5 сек.

Включить/выключить запуск по таймеру

(III+IV)

0.5 сек.

Режим ТУРБО включить/выключить

(I+II)–

2 сек.

Вход в меню программирования 1

SCHER-KHAN MAGICAR A

69

В режиме, когда первая стадия алгоритма резервирования выполнена,

(замок зажигания выключен, двигатель работает) необходимо выйти из

автомобиля и закрыть дверь. Последующие действия системы определяются

значением данной программируемой функции.

Данная программируемая функция имеет три значения:

1) Заводское значение. После того, как все двери будут закрыты,
система выключит зажигание. При этом система считает алгоритм

резервирования выполненным и готова производить автоматический

запуск двигателя. При заводском значении данной программируемой

функции, если резервирование выполнено успешно, система не

будет автоматически ставиться на охрану независимо от значения

программируемой функции 1-5 (автоматическая постановка на охрану).

Однако, если резервирование не выполнено (двигатель заглох до того,

как были закрыты двери), автоматическая постановка на охрану будет

производиться в соответствии со значением функции 1-5. Во избежание

плохо предсказуемых действий системы, рекомендуется всегда

устанавливать заводское значение функции 1-5 при заводском значении

функции 1-17
2) После того, как все двери будут закрыты, система выключит
зажигание. При этом система автоматически встанет на охрану и запрет

замки дверей. После этого система считает алгоритм резервирования

выполненным и готова производить автоматический запуск двигателя.

Если по каким-либо причинам резервирование не было выполнено,

действия системы будут определяться значением программируемой

функции 1-5 (автоматическая постановка на охрану). Чтобы после

выключения зажигания и закрытия дверей система всегда автоматически

становилась на охрану и запирала замки дверей, установите

программируемую функцию 1-5 в состояние «III» и программируемую

функцию 1-17 в состояние «II»
3) После того, как все двери будут закрыты, двигатель будет
продолжать работать. Необходимо поставить систему на охрану

нажатием кнопки «I» брелока. После этого система выключит зажигание.

При этом система считает алгоритм резервирования выполненным

и готова производить автоматический запуск двигателя. Следует

учитывать, что если по каким либо причинам резервирование не

было выполнено, действия системы будут определяться значением

программируемой функции 1-5 (автоматическая постановка на охрану)

68

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

2) Автоматическое резервирование производится при выключении
зажигания, если в этот момент двигатель работал и все двери были

закрыты. Данный вариант позволяет заглушить двигатель без

выполнения резервирования: сначала открыть дверь, после чего

выключить зажигание. Завершение алгоритма определяется значением

программируемой функции 1-17
3) Ручное резервирование. В этом режиме пользователю необходимо
нажать и удержать в течение 2-х секунд кнопку «II» брелока. При

этом система включит выходы поддержки зажигания. После этого

необходимо выключить замок зажигания. Двигатель автомобиля

будет продолжать работать. Завершение алгоритма определяется

значением программируемой функции 1-17. При выполнении

алгоритма автоматического резервирования система выполняет

перехват зажигания. При переводе замка зажигания из положения

ON (Вкл.) в положение OFF (Выкл.) система включает встроенное

реле включения зажигания (если подключено, то и внешнее реле,

включающее цепь «Зажигание 2»). Двигатель автомобиля должен

продолжать работать. Поскольку для определения положения замка

зажигания и для включения зажигания системой используется один и

тот же провод «Зажигание 1», на нем возникает кратковременный (не

более 0.2 секунды) провал напряжения. В большинстве автомобилей

это не приводит к тому, что двигатель заглохнет. Однако в некоторых

случаях этот провал напряжения может приводить к сбою или

перезапуску штатного электронного оборудования автомобиля. Следует

учитывать, что в этот момент может происходить опрос метки штатным

иммобилизатором. Это может стать причиной конфликта с обходчиком

(одновременное присутствие двух меток). Это может потребовать

усложнения схемы подключения обходчика штатного иммобилизатора

В тех случаях, когда перехват зажигания реализовать не удается,

необходимо использовать ручной режим резервирования.

Программируемая функция 1-17: «Завершение алгоритма
резервирования запуска»

Эта функция позволяет выбрать необходимое завершение алгоритма

резервирования запуска.

Если Ваш автомобиль имеет автоматическую КПП, резервирование запуска

не производится и данная программируемая функция не используется.

SCHER-KHAN MAGICAR A

13

(I+III)–

2 сек.

Режим VALET включить/выключить

(I+IV)–

2 сек.

Вход в меню программирования 2

(II+III)–

2 сек.

Вход в режим программирования функций
брелока

(II+IV)–

2 сек.

Вход в режим программирования кода PIN 1

СООТВЕТСТВИЕ КНОПОК ОСНОВНОГО
И ДОПОЛНИТЕЛЬНОГО БРЕЛОКОВ

УСТАНОВКА ВРЕМЕНИ НА ДИСПЛЕЕ
БРЕЛОКА-КОММУНИКАТОРА

Установка текущего времени требуется перед началом эксплуатации

системы или при смене батареи питания брелока. Выполните шаги в

соответствии с приведённой таблицей.

Шаг

Номер

кнопки

Время

нажатия

Функция (режим)

ШАГ 1

(II+III)–

2 сек.

Вход в режим программирования
функций брелока. Появление
символа подтверждается звуковым
сигналом брелока

ШАГ 2

I

0.5 сек.

Включение режима установки текущего
времени. Мигают показания текущего
времени

ШАГ 3

I

0.5 сек.

Изменение значения часов

II

0.5 сек.

Изменение значения минут

14

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ШАГ 4

(II+III)–

2 сек.

Выход из режима программирования
функций брелока (подтверждается
звуковым сигналом брелока)

ВНИМАНИЕ!

Установка точного времени является необходимым условием для

правильной работы автоматического запуска двигателя по таймеру.

УСТАНОВКА РЕЖИМОВ БРЕЛОКА-КОММУНИКАТОРА

Для установки требуемого режима работы брелока выполните шаги в

соответствии с приведённой таблицей.

Шаг

Номер

кнопки

Время

нажатия

Функция (режим)

ШАГ 1

(II+III)–

2 сек.

Вход в режим программирования
функций брелока. Появление символа

подтверждается звуковым

сигналом брелока

ШАГ 2*

III 0.5

сек.

Включение режима вызова из
автомобиля. Появляется или
исчезает символ . Подтверждается
звуковым сигналом брелока

IV

0.5 сек.

Включение вибрационного сигнала
брелока. Появляется или исчезает
символ

. Подтверждается звуковым

сигналом брелока

(I+IV)

0.5 сек.

Формат температуры «

0

F» или «

0

С»

SCHER-KHAN MAGICAR A

67

Данная программируемая функция имеет четыре значения:

1) Заводское значение – 5 запусков
2) 7 запусков
3) 16 запусков
4) Ограничение числа запусков отключено, система будет производить
попытки запуска до вмешательства пользователя

Программируемая функция 1-15: «Режим работы световой
сигнализации при автоматическом запуске»

Эта функция позволяет выбрать мигание или непрерывное свечение

аварийной сигнализации.

Данная программируемая функция имеет два значения:

1) Заводское значение. Мигание аварийной сигнализации
2) Непрерывное включение ламп аварийной сигнализации

Следует отметить, что фонари многих автомобилей не рассчитаны на

непрерывное включение ламп аварийной сигнализации, что может стать

причиной их повреждения.

Программируемая функция 1-16: «Способ резервирования
запуска»

Эта функция позволяет выбрать необходимый алгоритм резервирования

запуска. Если Ваш автомобиль имеет автоматическую КПП, резервирование

запуска не производится и данная программируемая функция не

используется.

Для правильного функционирования режима резервирования необходима

корректная работа датчика работающего двигателя.

При выполнении резервирования запуска система отпирает замки дверей

при выключении зажигания. Эта операция производится независимо от

значения программируемой функции 1-3 «Управление ЦЗ по включению и

выключению зажигания»

Данная программируемая функция имеет три значения:

1) Заводское значение. Автоматическое резервирование производится
каждый раз при выключении зажигания, при условии, что двигатель в

этот момент работал. Завершение алгоритма определяется значением

программируемой функции 1-17

66

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Программируемая функция 1-13: «Интервал работы
автоматического запуска по таймеру»

Эта функция позволяет выбрать необходимый интервал времени,

через который будет производиться автоматический запуск двигателя

автомобиля. Разрешение и запрет периодического автоматического запуска

производится нажатием кнопок (II+IV) брелока, при этом состояние

отображается на дисплее соответствующим символом TIMER. Оптимальное

значение данного параметра зависит от параметров автомобиля и условий

окружающей среды. Пользователь может выбрать вариант, наиболее

соответствующий его требованиям.

Данная программируемая функция имеет четыре значения:

1) Заводское значение. Запуск каждые 24 часа в установленное время.
Данный вариант удобен в случае ежедневных поездок в фиксированное

время суток.

Время запуска определяется значением, запрограммированным

пользователем и состоянием часов фактического времени (часы должны

быть соответствующим образом установлены). Установка часов и

времени таймера подробно описаны на стр. 42 «Установка таймера для

автоматического запуска двигателя», «Установка времени на дисплее

брелока-коммуникатора» (см. стр. 13)
2) Запуск каждые 8 часов
3) Запуск каждые 4 часа
4) Запуск каждые 2 часа

В случае установки значений II, III или IV этой программируемой функции,

отсчёт времени начинается с того момента, когда данный режим был

включен нажатием кнопок (II+IV) брелока. Изменение периода запуска

также перезапускает данный таймер.

Программируемая функция 1-14: «Ограничение числа
последовательных автоматических запусков»

Эта функция позволяет выбрать количество автоматических запусков

двигателя автомобиля, которое система будет производить после

включения таймера. После того, как это количество будет исчерпано,

соответствующий символ на дисплее брелока погаснет. При включении

таймера нажатием кнопок (II+IV) брелока отсчет автоматических запусков

двигателя начинается сначала.

SCHER-KHAN MAGICAR A

15

Примечание:

ШАГ 2 должен быть выполнен не позднее 15 сек. после ШАГА 1. Если
пройдёт более 15 секунд, то брелок-коммуникатор выйдет из режима
программирования.

ВКЛЮЧЕНИЕ ПОДСВЕТКИ ДИСПЛЕЯ
[КНОПКА (III)]

Короткое нажатие кнопки III брелока вызовет включение подсветки

дисплея брелока на 10 сек. Повторное короткое нажатие кнопки III

выключит подсветку дисплея незамедлительно.

ФУНКЦИОНИРОВАНИЕ

ПОСТАНОВКА НА ОХРАНУ [КНОПКА (I)]

Закройте двери, капот, багажник. Кратковременно нажмите кнопку I

брелока. Система перейдет в режим охраны, замки дверей запрутся,

блокировка стартера (зажигания) включится до тех пор, пока система не

будет снята с режима охраны.

16

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

При постановке на охрану:

СИГНАЛ СИРЕНЫ:

Один сигнал

АВАРИЙНАЯ
СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ
ИНДИКАТОР:

После постановки на охрану начнет мигать с
частотой 1 раз в сек.

ДИСПЛЕЙ:

Фары автомобиля мигнут пять раз, изображение
закрытого замка мигнет пять раз, далее
изображение закрытого замка засветится
постоянно

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

Включение датчиков:

• После того как СИД начал мигать, система начнает контролировать

состояние дверей, капота/багажника, датчик вызова владельца

автомобиля. В случае использования учёта задержки салонного света

триггеры дверей будут взяты под охрану по истечении заданного

времени (программируемая функция 2-2, стр. 72, 75).

• Датчик удара включится через 30 сек. после постановки на охрану.

Примечание:

Если при постановке в режим охраны Вы услышали три сигнала
брелока, а на дисплее в течение 5 сек. мигает изображение открытой
двери или багажника, это значит, что в машине открыта дверь, капот/
багажник. В этом случае система встанет в режим охраны с обходом
активного датчика. Датчик двери, капота/багажника будет немедленно

0.5 сек.

SCHER-KHAN MAGICAR A

65

ВНИМАНИЕ!

Неправильная установка значения программируемой функции 1-10

может привести к отказу оборудования или созданию аварийной

ситуации на дороге. Его изменение в процессе эксплуатации

недопустимо.

Программируемая функция 1-11: «Подсветка пространства
около автомобиля при помощи аварийной сигнализации»

Эта функция позволяет выбрать необходимый режим управления лампами

аварийной сигнализации при постановке и снятии с охраны. Данная опция

позволяет сделать более удобной эксплуатацию автомобиля в темное время

суток.

Данная программируемая функция имеет четыре значения:

1) Заводское значение. Опция подсветки отключена
2) Лампы аварийной сигнализации будут включаться на 15 секунд после
постановки на охрану
3) Лампы аварийной сигнализации будут включаться на 15 секунд после
снятия с охраны
4) Лампы аварийной сигнализации будут включаться на 15 секунд после
постановки на охрану и после снятия с охраны

Программируемая функция 1-12: «Время прогрева
двигателя»

Эта функция позволяет выбрать необходимое время работы двигателя

автомобиля в режиме автоматического запуска. Оптимальное значение

данного параметра зависит от параметров автомобиля и условий

окружающей среды.

Данная программируемая функция имеет четыре значения:

1) Заводское значение – 5 минут
2) 15 минут
3) 25 минут
4) 45 минут

64

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Программируемая функция 1-8: «Автоматический возврат
в режим охраны»

Эта функция позволяет выбрать режим автоматического возврата в

режим охраны, если в течение 30 секунд после снятия с охраны не была

открыта дверь или багажник. При выполнении алгоритма автоматического

возврата в охрану система два раза (через 10 и 20 секунд) выдает

предупредительные сигналы сиреной и миганием аварийной сигнализации,

если они не запрещены нажатием комбинации кнопок (I+II) и значением

программируемой функции 1-4.

Данная программируемая функция имеет три значения:

1) Заводское значение. Через 30 секунд после снятия с охраны (если
не была открыта дверь или багажник) система производит возврат в

режим охраны с запиранием дверей – так же, как при нажатии кнопки

«I» брелока. Данный режим предназначен для предотвращения снятия с

охраны в результате случайного нажатия кнопки «II» брелока
2) Через 30 секунд после снятия с охраны (если не была открыта дверь
или багажник) система производит возврат в режим охраны, однако

замки дверей не запираются. Для запирания замков необходимо нажать

кнопку «I» брелока
3) Автоматический возврат в режим охраны отключен.

Программируемая функция 1-9: не используется

Эта функция будет использована в последующих модификациях данной

системы и является резервной.

Программируемая функция 1-10: «Выбор режима ПАНИКА
или режима JackStop

TM

«защита от ограбления»

Эта функция определяет алгоритм работы выхода блокировки при нажатии

и удержании в течение 2-х секунд кнопки IV брелока, а также во время

выполнения автоматического запуска двигателя автомобиля, в режиме

охраны с работающим двигателем и при охране в режиме ТУРБО. Значение

данной программируемой функции устанавливается в соответствии с

выполненной схемой подключения системы.

SCHER-KHAN MAGICAR A

17

принят под охрану при восстановлении его работоспособности.
Сигналов об обходе датчиков дверей не последует, если выбрано
пользовательское значение функции 2-2 (см. стр. 72, 75).
Зона капота на дисплее не отображается отдельно, датчик капота
следует подключать к проводу датчика багажника.

ПОСТАНОВКА НА ОХРАНУ С РАБОТАЮЩИМ ДВИГАТЕЛЕМ
[КНОПКА (I)]

Не выключая зажигания, закройте двери, капот, багажник. Коротко нажмите на

кнопку I брелока. Система перейдет в режим охраны, замки дверей запрутся,

система заблокирует стартер до тех пор, пока система не будет снята с режима

охраны. Если используется блокировка зажигания (программируемая функция

1-10 (см. стр. 58, 64) в пользовательском значении), она не будет включена

вплоть до момента выключения зажигания или до начала тревоги.

При постановке на охрану:

СИГНАЛ СИРЕНЫ

Один сигнал

АВАРИЙНАЯ
СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ
ИНДИКАТОР:

После постановки на охрану начнет мигать с
частотой 1 раз в сек.

ДИСПЛЕЙ:

Фары автомобиля мигнут пять раз, изображение
закрытого замка мигнет пять раз, далее
изображение закрытого замка будет гореть
постоянно

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

0.5 сек.

х1

18

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Включение датчиков:

• После того как СИД начал мигать, система начнет контролировать

состояние дверей, капота/багажника, датчик вызова владельца

автомобиля. В случае использования учёта задержки салонного света

триггеры дверей будут взяты под охрану по истечении заданного

времени (программируемая функция 2-2, стр. 72, 75).

• Датчик удара в режиме охраны с работающим двигателем выключен

до момента выключения зажигания. Система начинает воспринимать

сигналы датчика только через 5 сек. после выключения зажигания.

АВТОМАТИЧЕСКАЯ ПОСТАНОВКА
В РЕЖИМ ОХРАНЫ

Функцию пассивной постановки можно включить/выключить, изменив

состояние программируемой функции 1-5 (см. стр. 57, 62). При включенной

пассивной постановке система автоматически встает в режим охраны

через 30 сек. после закрытия последней двери. Система предупреждает

о пассивной постановке сигналами аварийной сигнализации и сирены*

каждые 10 сек. Если в течение 30 сек. двери (капот/багажник) были

открыты, то система встанет в режим охраны через 30 сек. после закрытия

дверей (капота/багажника).

Индикацией включения функции служит наличие символа PASSIVE на

дисплее брелока.

*

Наличие сигналов сирены определяется значением

программируемой функции 1-4 (см. стр. 57, 61).

SCHER-KHAN MAGICAR A

63

1) Заводское значение. Код PIN1 не используется. Выход из режима
тревоги и снятие с охраны происходит сразу же после того, как замок

зажигания будет три раза переведен из положения OFF (ВЫКЛ.) в

положение ON (ВКЛ.) в течение четырех секунд. Данный режим удобен

при установке, однако неприемлем при эксплуатации, так как позволяет

злоумышленнику отключить систему за короткое время
2) Используется четырёхзначный код PIN1. Данный вариант
обеспечивает высокую секретность и практически исключает

возможность подбора кода, однако ввод кода требует существенного

времени. Основной вариант для эксплуатации. Заводское значение

кода – «1111»
3) Используется двухзначный код PIN1. Данный вариант позволяет
вводить код быстрее, чем в случае четырёхзначного кода, однако

вероятность подбора короткого кода выше. Использование

двухзначного кода PIN1 может быть рекомендовано для эксплуатации

лишь кратковременно, в случае форс-мажорных обстоятельств,

требующих частого использования кода PIN1 (утеря брелоков,

поврежден датчик вызова). Заводское значение кода – «11». Сброс на

заводские установки, выключение и включение использования кода PIN1

не влияет на значения кода. При переходе от четырехзначного кода к

двухзначному, будут использоваться две первые цифры

Программируемая функция 1-7: «Использование PIN 2»

Эта функция позволяет включать и выключать использование

персонального кода PIN2, вводимый при помощи датчика вызова.

Данная программируемая функция имеет два значения:

1) Заводское значение. Код PIN2 не используется. Датчик вызова может
быть использован только для передачи на брелок соответствующего

сообщения
2) Включено использование персонального кода PIN2. Необходимо
установить требуемые значения четырех цифр данного кода (см.

стр. 50). На заводе код PIN2 не программируется, значения

по умолчанию не определены

Сброс на заводские установки, выключение и включение использования

кода PIN2 не влияет на значения кода.

62

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Программируемая функция 1-5: «Автоматическая
постановка на охрану»

Эта функция позволяет включить или выключить один из трех алгоритмов

автоматической постановки в охрану после выключения зажигания.

Данная программируемая функция имеет четыре значения:

1) Заводское значение. Автоматическая постановка в охрану отключена
2) При этом значении система встанет в режим охраны через 30 секунд
после того, как была закрыта последняя дверь, капот или багажник.

Включается обслуживание всех тревожных датчиков, но запирание

замков дверей не производится. Для запирания замков необходимо

нажать кнопку «I» брелока
3) При этом значении система встанет в режим охраны через 30 секунд
после того, как была закрыта последняя дверь, капот или багажник.

При этом замки дверей будут заперты. Система перейдет в стандартный

режим охраны, также как при нажатии кнопки «I» брелока.

При выполнении алгоритма автоматической постановки в охрану

система два раза (через 10 и 20 секунд) выдает предупредительные

сигналы сиреной и миганием аварийной сигнализации, если они

не запрещены нажатием комбинации кнопок (I+II) и значением

программируемой функции 1-4. Третий сигнал подтверждает

завершение алгоритма автоматической постановки в охрану
4) Режим пассивной блокировки зажигания. Если выбрано это значение,
то через 30 сек. после выключения зажигания система только включит

блокировку цепи зажигания (стартера). В этом случае система не

будет срабатывать от открывания дверей, капота (багажника), или от

датчиков но, тем не менее, не позволит запустить двигатель. Для запуска

двигателя в этом случае, Вы должны снять систему с режима охраны при

помощи брелока

Установка данной программируемой функции в любое значение,

кроме заводского и значения IV, индицируется на дисплее брелока

соответствующим символом: «PASSIVE»

Программируемая функция 1-6: «Использование PIN 1»

Эта функция управляет режимами, использующими код PIN1, вводимый при

помощи замка зажигания.

Данная программируемая функция имеет три значения:

SCHER-KHAN MAGICAR A

19

РЕЖИМ ТРЕВОГИ

Если в режиме охраны будет открыта дверь, капот/багажник или включено

зажигание, то система перейдет в режим тревоги на 30 сек. Сигналы аварийной

сигнализации и сирены будут длиться 30 сек. По окончании 30 сек. система

вернется в режим охраны. Если причина, вызвавшая тревогу не устранена,

система отработает 8 циклов тревоги по 30 сек. каждый и вернётся в режим

охраны с обходом активного датчика. Если сработает зона тревоги датчика

удара (сильное воздействие), то система перейдет в режим тревоги на 15

сек. Сигналы аварийной сигнализации и сирены будут длиться 15 сек. По

окончании 15 сек. система вернется в режим охраны. При срабатывании зоны

предупреждения датчика удара (слабое воздействие) система не перейдет в режим

тревоги, а выдаст серию из четырёх коротких сигналов сиреной и аварийной

сигнализацией. Световые сигналы в последнем случае могут быть отключены при

помощи программируемой функции 2-1 (см. стр. 72, 74). Вы можете прекратить

режим тревоги коротким нажатием на кнопку I или II брелока. Замки при этом не

отопрутся, и система перейдет из режима тревоги в режим охраны.

В режиме тревоги:

СИГНАЛ СИРЕНЫ:

Сигнал тревоги 30 сек.

АВАРИЙНАЯ
СИГНАЛИЗАЦИЯ:

Вспыхивает 30 сек.

СВЕТОДИОДНЫЙ
ИНДИКАТОР:

Начнет мигать с частотой 1 раз в секунду

ДИСПЛЕЙ:

Изображения мигают в зависимости от причины
тревоги.

СИГНАЛ
БРЕЛОКА:

Прерывистый сигнал в течение 30 сек. Далее
короткие сигналы 1 раз каждые 2 сек. (режим
напоминания)

РЕЖИМ НАПОМИНАНИЯ

Если брелок-коммуникатор получил сигнал тревоги от датчиков дверей,

капота/багажника, датчика удара, датчика вызова и Вы этого не заметили

сразу, то брелок после передачи сигнала тревоги переходит в режим

напоминания (короткими звуковыми сигналами и индикацией зоны, которая

вызвала режим тревоги). Для прекращения режима напоминания и проверки

состояния автомобиля коротко нажмите кнопку IV брелока или кнопку II для

выхода из режима охраны и отпирания замков дверей.

20

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

В режиме напоминания:

СИГНАЛ СИРЕНЫ:

Нет сигналов

АВАРИЙНАЯ
СИГНАЛИЗАЦИЯ:

Нет сигналов

СВЕТОДИОДНЫЙ
ИНДИКАТОР:

Мигает с частотой 1 раз в секунду

ДИСПЛЕЙ:

Изображения мигают в зависимости от причины
тревоги.

СИГНАЛ БРЕЛОКА:

• Короткие сигналы 1 раз каждые 2 сек. для
датчиков дверей, капота/багажника
• Короткие сигналы 1 раз каждые 4 сек. для
датчика удара
• Короткие сигналы 1 раз каждые 6 сек. для
датчика вызова владельца

Примечание:

Брелок-коммуникатор не переходит в режим напоминания при
получении сигнала предупреждения от датчика удара (слабое
воздействие).

СНЯТИЕ С ОХРАНЫ [КНОПКА (II)]

Когда система находится в режиме охраны, коротко нажмите на кнопку II

брелока. Система снимется с охраны, замки дверей отопрутся, блокировка

стартера (зажигания) отключится.

При снятии с охраны:

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ
СИГНАЛИЗАЦИЯ:

Вспыхнет два раза

СВЕТОДИОДНЫЙ
ИНДИКАТОР:

Нет сигналов

ДИСПЛЕЙ:

Фары автомобиля мигнут пять раз, изображение
открытого замка мигнет пять раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

SCHER-KHAN MAGICAR A

61

3) Тот же алгоритм работы, что и при значении II, однако задержка
запирания дверей после включения зажигания будет уменьшена до 5

секунд
4) Запирание и отпирание замков непосредственно после включения и
выключения зажигания

Установка данной программируемой функции в любое значение,

кроме заводского, индицируется на дисплее брелока соответствующей

пиктограммой:

Программируемая функция 1-4: «Назначение комбинации
кнопок (I+II)»

Эта функция меняет назначение короткого нажатия кнопок (I+II), что

позволяет выбрать различные типы оповещения и тревоги в зависимости

от потребностей пользователя. При выключении каких-либо сигналов

сирены на дисплее пропадает пиктограмма.

Данная программируемая функция имеет четыре значения:

1) Заводское значение. Комбинация кнопок (I+II) включает или
выключает короткие сигналы сирены (при постановке и снятии режима

охраны, а также при срабатывании предупредительных зон датчиков).

При этом сирена в режиме тревоги работает
2) Комбинация кнопок (I+II) включает или выключает сирену в режиме
тревоги и короткие сигналы
3) Комбинация кнопок (I+II) отключает или включает сигналы сирены
в режиме тревоги. Короткие сигналы не отключаются. Таким образом

можно включить режим, когда в режиме тревоги будет мигать аварийная

сигнализация, а передатчик блока будет транслировать сигнал тревоги

на брелок, но сирена будет молчать. Короткие сигналы сирены (при

постановке и снятии режима охраны) останутся
4) Комбинация кнопок (I+II) отключает или включает все сигналы
(сирену в режиме тревоги, короткие сигналы – при постановке и снятии

режима охраны, сигналы аварийной сигнализации в режиме тревоги).

При этом на брелок будет передаваться вся информация, как обычно.

Режим скрытой охраны

Нажмите на кнопку для помощи

Содержание

• Программирование временных интервалов автозапуска
• Перепрограммирование режима автозапуск по температуре салона
• Программирование прогрева
• Программирование автозапуска по величине напряжения бортовой сети
• Проблемы автозапуска
