Сигнализация мистери мх 203 инструкция

Руководство по установке

Картинка с сайта: ru.manualza.com

Картинка с сайта: ru.manualza.com

Картинка с сайта: ru.manualza.com

Картинка с сайта: ru.manualza.com

Картинка с сайта: ru.manualza.com

Картинка с сайта: ru.manualza.com

Картинка с сайта: ru.manualza.com

Картинка с сайта: ru.manualza.com

Картинка с сайта: ru.manualza.com

Картинка с сайта: ru.manualza.com

Картинка с сайта: manualmachine.com

Картинка с сайта: manualmachine.com

ВВЕДЕНИЕ

Автомобильная охранная система MYSTERY MX203 разрабо

тана таким образом, чтобы надежно защищать Ваш автомобиль в
течение многих лет. Тем не менее, надежность работы системы во
многом зависит от того, насколько правильно и качественно была
произведена установка.

ВАЖНЫЕ ЗАМЕЧАНИЯ

Мы настоятельно рекомендуем всегда использовать вольтметр
для проверки электрических цепей автомобиля. Использование
тестовой лампочки может привести к повреждению бортового
компьютера автомобиля и/или к раскрыванию подушек безопас
ности.

Всегда отсоединяйте аккумулятор автомобиля перед тем, как
производить электрические подсоединения.

До того, как сверлить отверстия в панели приборов, проверьте,
нет ли в этом месте за панелью жгутов проводов или какихлибо
иных компонентов автомобиля, которые могут быть случайно по
вреждены. Используйте различные типы соединителей для про
водов. Скручивание проводов или использование изоляционной
ленты для фиксации соединения может нарушить правильную ра
боту системы.

Мы также рекомендуем пропаивать соединения проводов в це
пях, где ток превышает 10А.

Внимательно ознакомьтесь с данной инструкцией перед тем,
как устанавливать систему. Мы рекомендуем устанавливать сис
тему только квалифицированным специалистам, имеющим соот
ветствующий опыт работы по установке автомобильных охранных
систем.

автомобильная охранная система  руководство по установке

2

MYSTERY MX203

Картинка с сайта: manualmachine.com

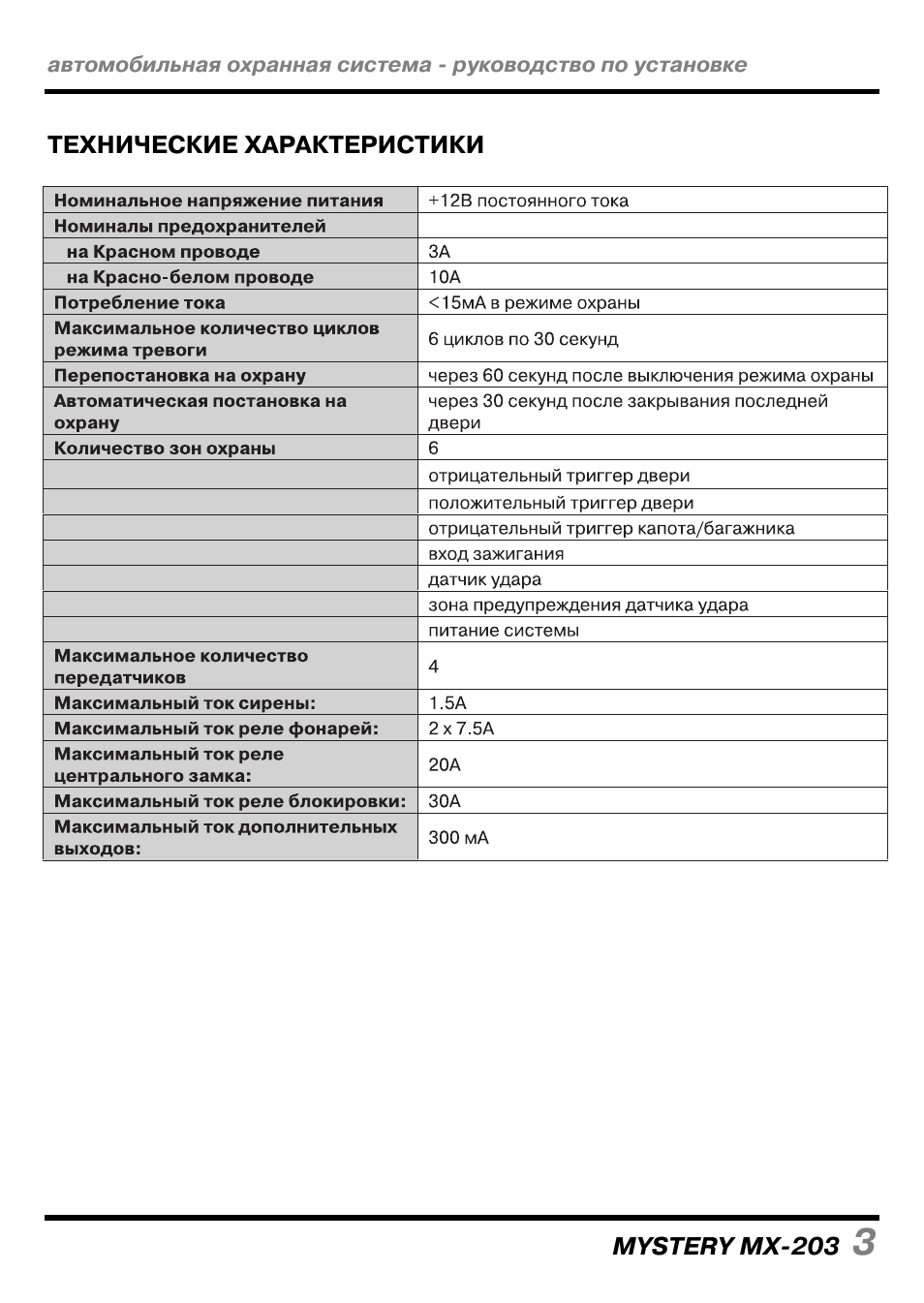

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

автомобильная охранная система  руководство по установке

MYSTERY MX203

3

Картинка с сайта: manualmachine.com

УСТАНОВКА КОМПОНЕНТОВ СИСТЕМЫ

УСТАНОВКА СИРЕНЫ:

1. Сирена должна устанавливаться под капотом автомобиля, в
месте, наиболее удаленном от нагревающихся и движущихся ча
стей автомобиля. Раструб сирены необходимо направить вниз
для предотвращения скапливания в нем влаги.

2. Проложите провода от сирены внутрь салона. Черный провод
сирены подсоедините к корпусу. Второй провод сирены подсо
едините к Коричневому проводу системы.

УСТАНОВКА ЦЕНТРАЛЬНОГО БЛОКА СИСТЕМЫ:

Центральный блок системы рекомендуется устанавливать под
панелью приборов автомобиля. Место установки центрального
блока должно располагаться как можно выше и дальше от метал
лических поверхностей. Блок должен быть жестко закреплен вин
тами или пластиковыми стяжками (хомутами).

УСТАНОВКА СВЕТОДИОДНОГО ИНДИКАТОРА

Светодиодный индикатор системы (СИД) устанавливается на
видном месте (например, на приборной панели). Проверьте, име
ется ли достаточно места за панелью (не менее 2 см) для установ
ки светодиода и прокладывания проводов. Просверлите в панели
отверстие диаметром 6 мм и проложите через него провода от
светодиода к центральному блоку системы. После этого, вставь
те светодиод в отверстие.

УСТАНОВКА СЛУЖЕБНОЙ КНОПКИ

Установите служебную кнопку в скрытом, но достаточно легко
доступном для водителя месте, просверлив отверстие диамет
ром 7мм.

автомобильная охранная система  руководство по установке

4

MYSTERY MX203

Картинка с сайта: manualmachine.com

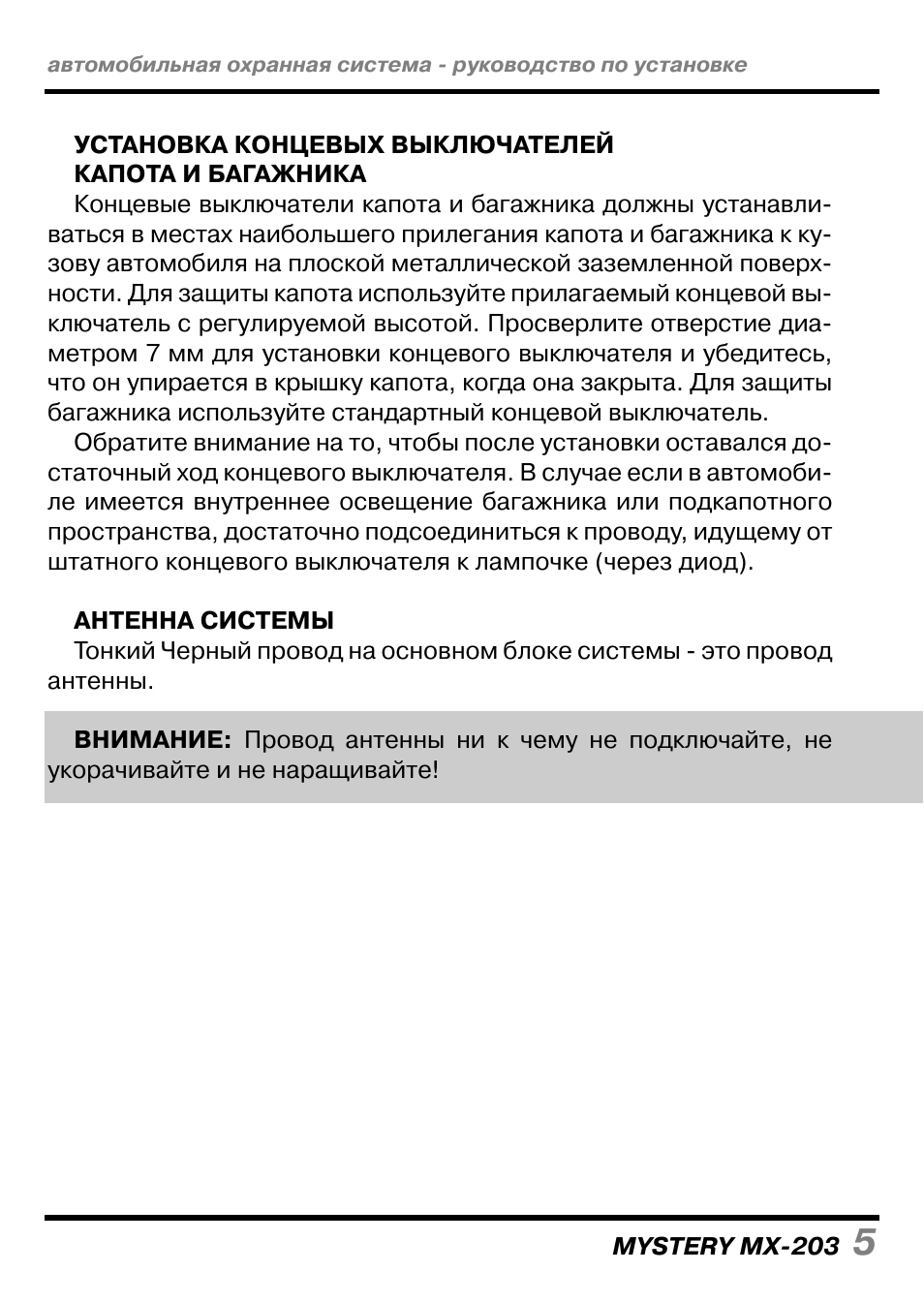

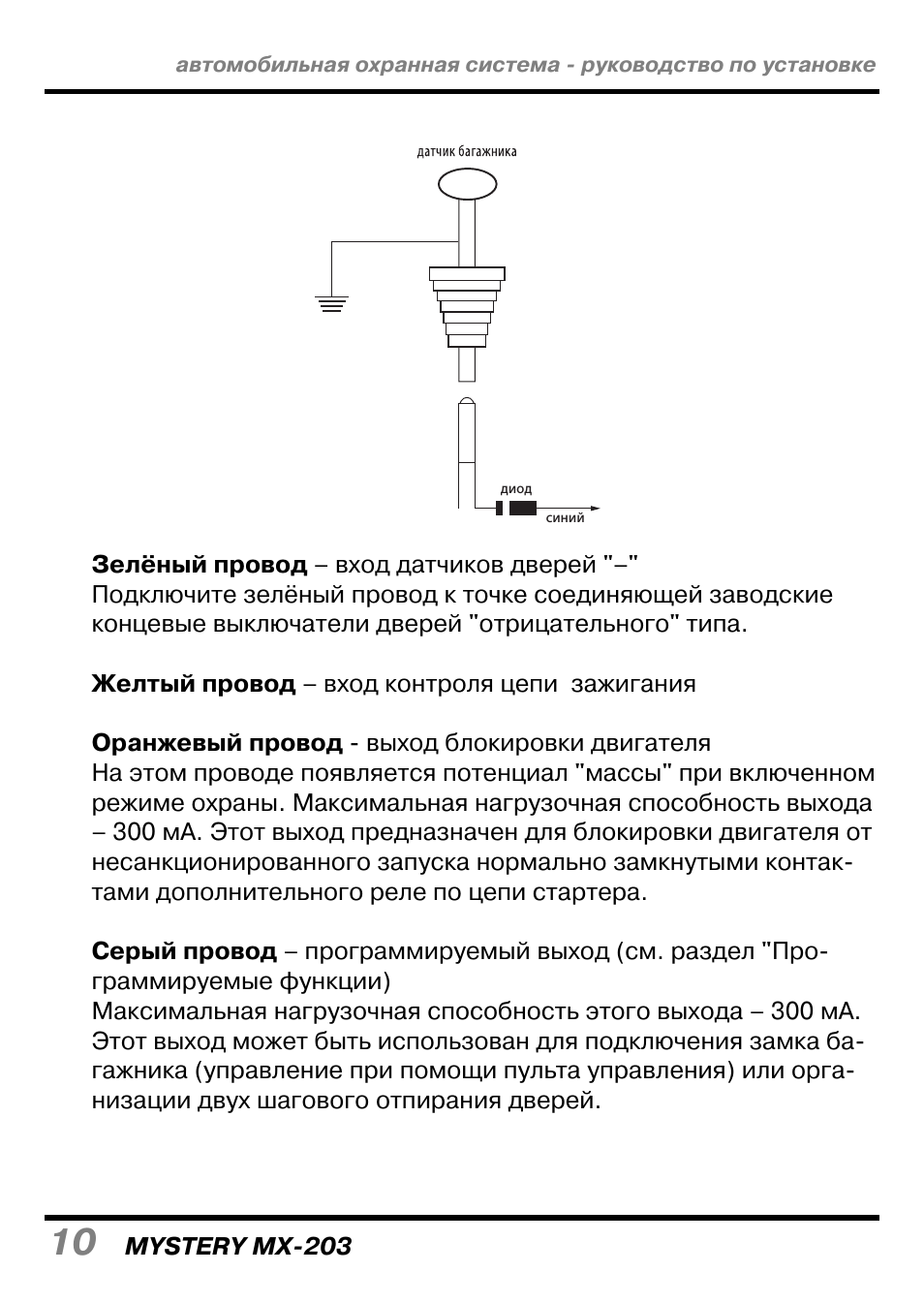

УСТАНОВКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ
КАПОТА И БАГАЖНИКА

Концевые выключатели капота и багажника должны устанавли
ваться в местах наибольшего прилегания капота и багажника к ку
зову автомобиля на плоской металлической заземленной поверх
ности. Для защиты капота используйте прилагаемый концевой вы
ключатель с регулируемой высотой. Просверлите отверстие диа
метром 7 мм для установки концевого выключателя и убедитесь,
что он упирается в крышку капота, когда она закрыта. Для защиты
багажника используйте стандартный концевой выключатель.

Обратите внимание на то, чтобы после установки оставался до
статочный ход концевого выключателя. В случае если в автомоби
ле имеется внутреннее освещение багажника или подкапотного
пространства, достаточно подсоединиться к проводу, идущему от
штатного концевого выключателя к лампочке (через диод).

АНТЕННА СИСТЕМЫ

Тонкий Черный провод на основном блоке системы  это провод
антенны.

ВНИМАНИЕ: Провод антенны ни к чему не подключайте, не
укорачивайте и не наращивайте!

автомобильная охранная система  руководство по установке

MYSTERY MX203

5

Картинка с сайта: manualmachine.com

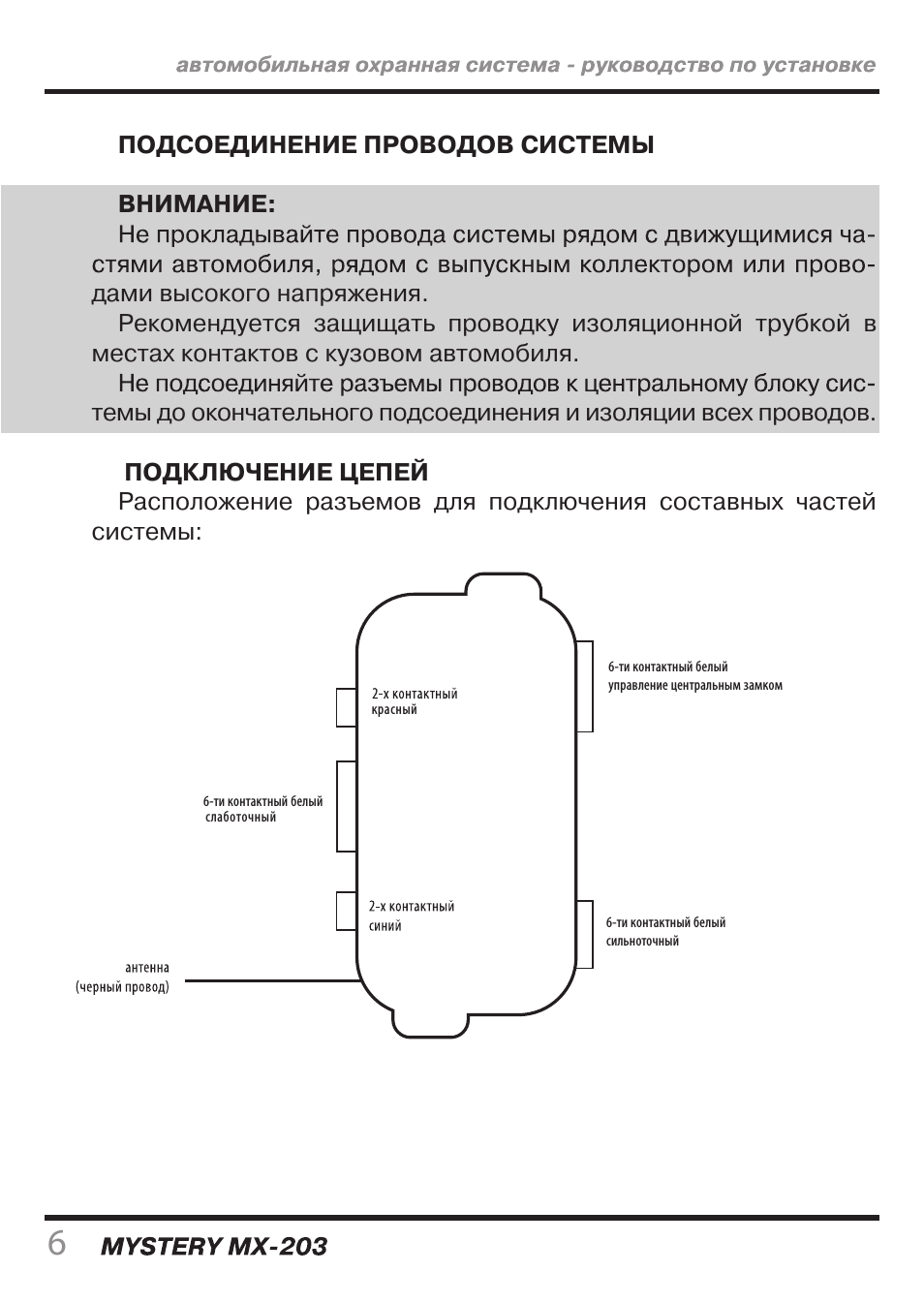

ПОДСОЕДИНЕНИЕ ПРОВОДОВ СИСТЕМЫ

ВНИМАНИЕ:

дами высокого напряжения.

Рекомендуется защищать проводку изоляционной трубкой в

местах контактов с кузовом автомобиля.

темы до окончательного подсоединения и изоляции всех проводов.

ПОДКЛЮЧЕНИЕ ЦЕПЕЙ

Расположение разъемов для подключения составных частей

системы:

6

6-ти контактн ый белый

красный

слаботочный

6-ти контактн ый белый

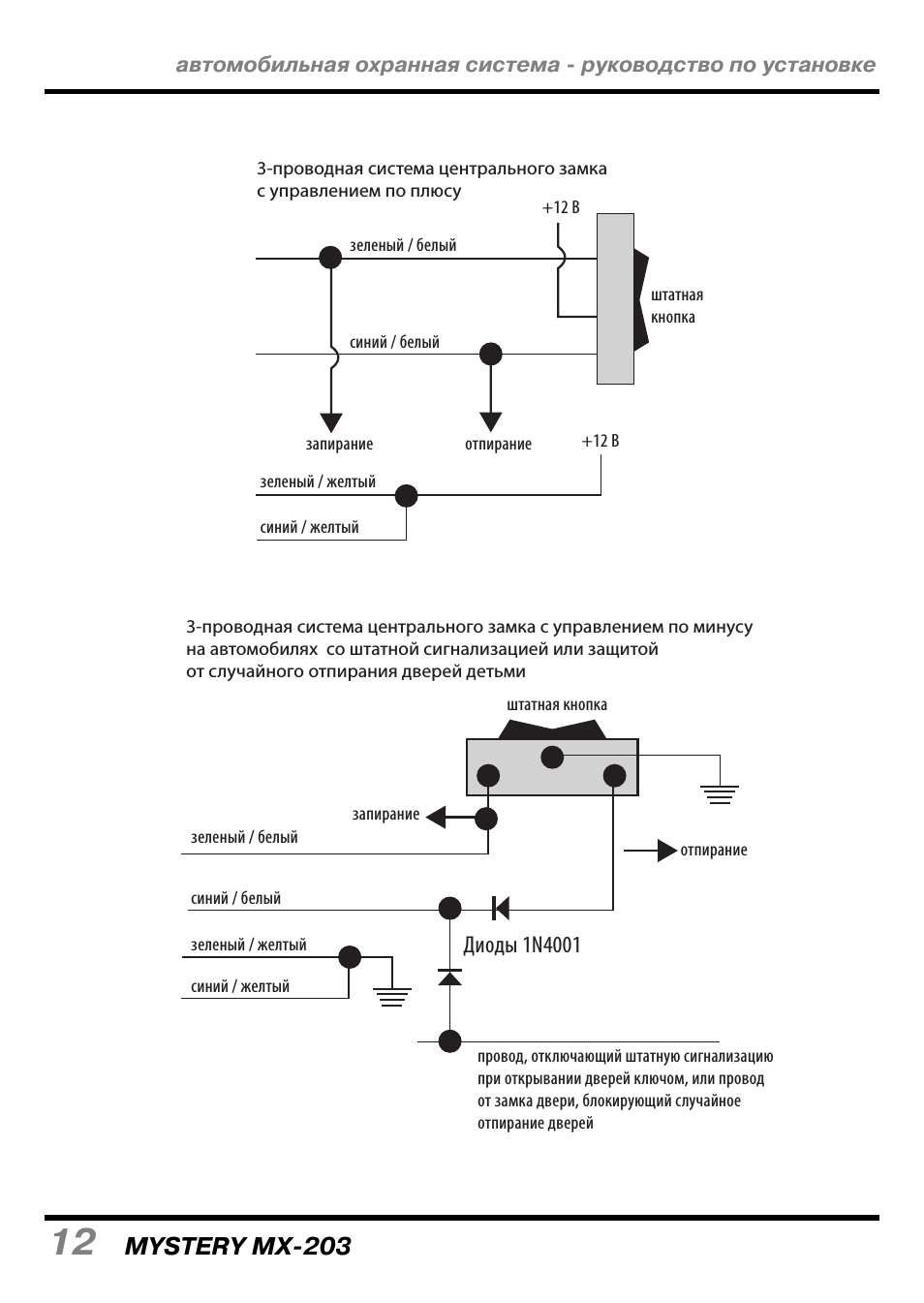

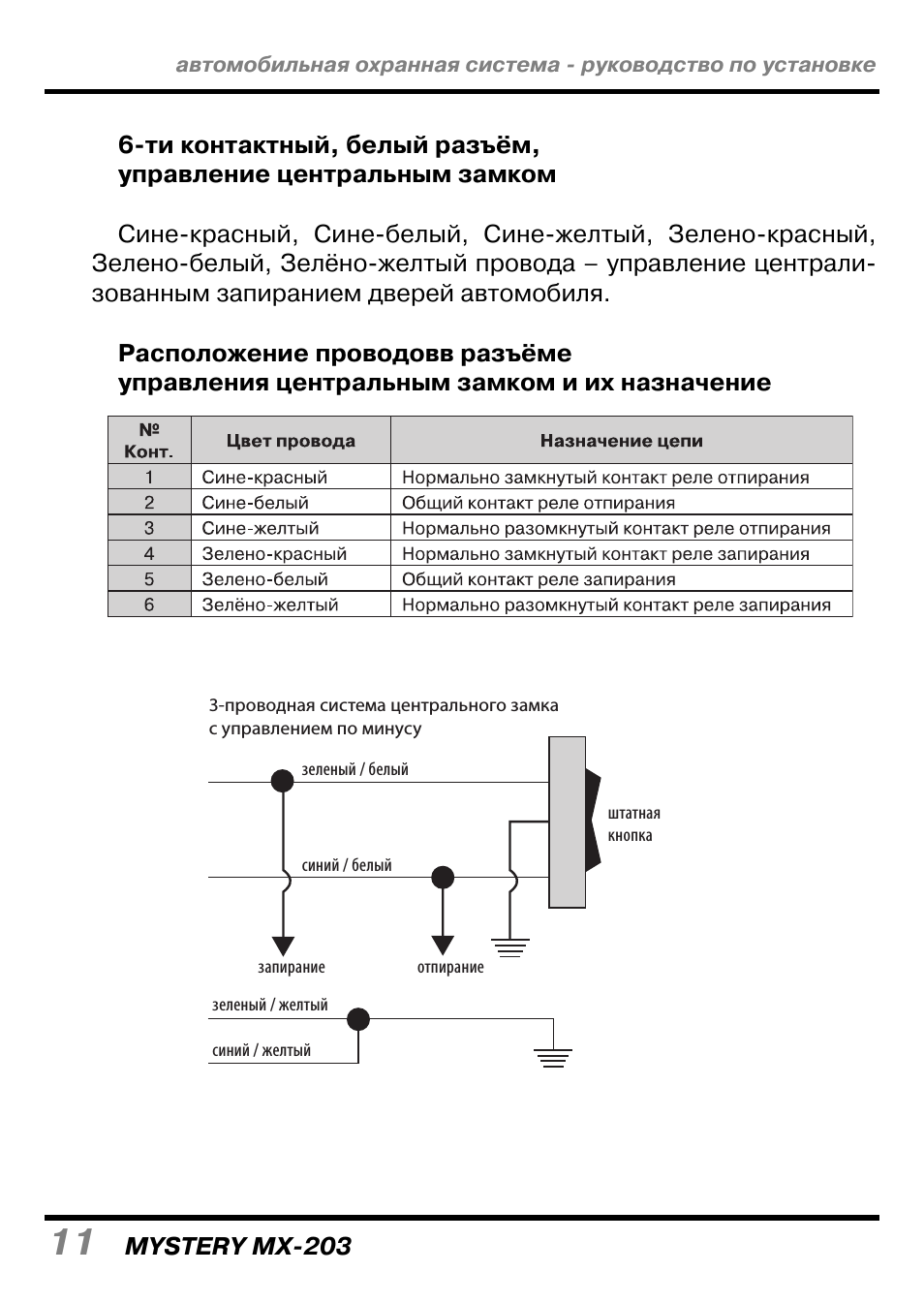

управление центральным замком

6-ти контактн ый белый
сильноточный

Картинка с сайта: manualmachine.com

Схема подключения проводов сильноточного 6контактного
разъема

белый: «+» выход на фонари

белый: «+» выход на фонари

коричневый: выход на сирену «+» 1,5А

черный: « — » питание системы «корпус»

красный: « + » питание системы

предохранитель 3А

предохранитель 10А

красно-белый: питание реле фонарей

автомобильная охранная система  руководство по установке

MYSTERY MX203

7

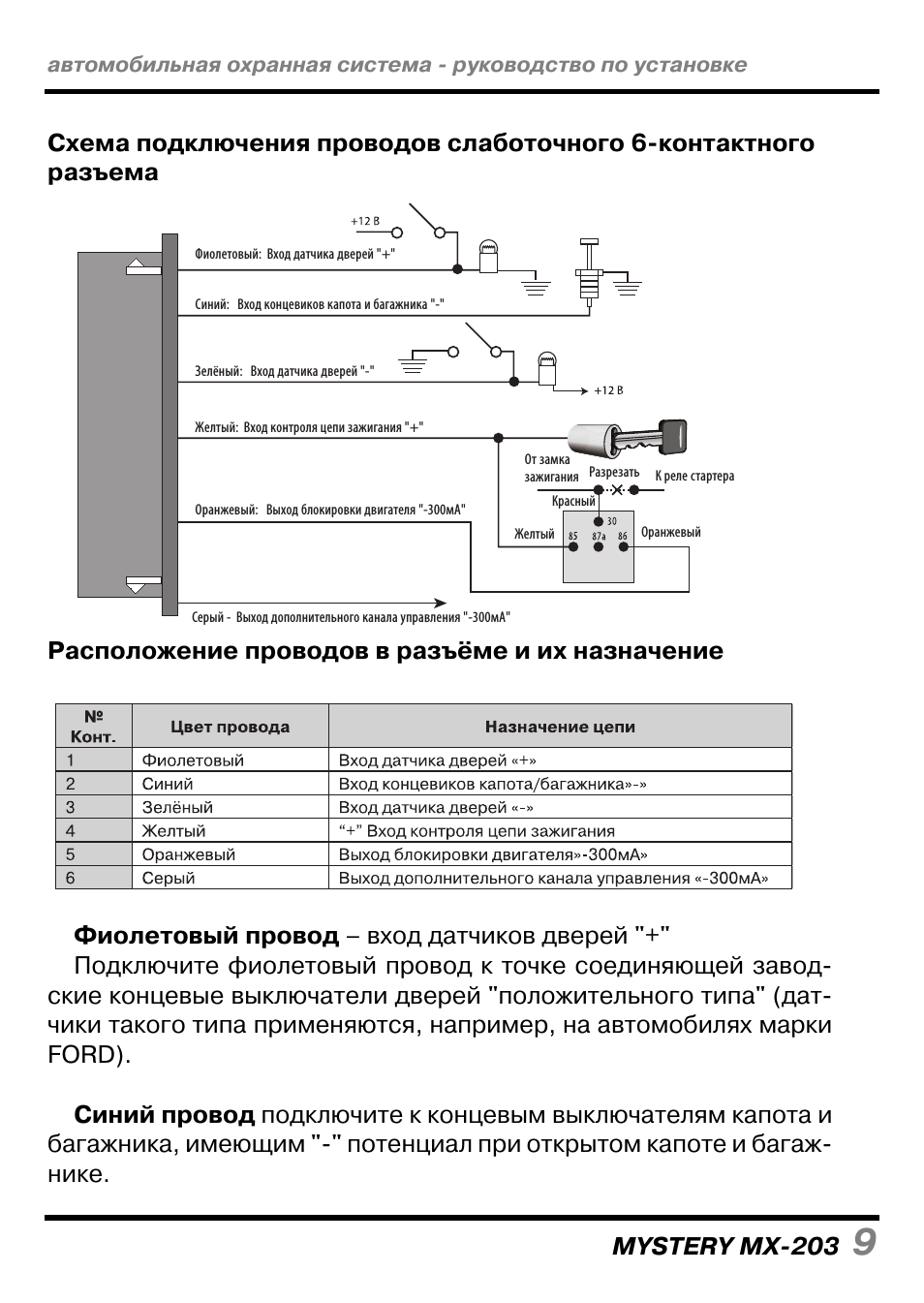

Расположение проводов в разъёме и их назначение

* Краснобелый провод соединен с красным проводом после предохранителей.

Картинка с сайта: manualmachine.com

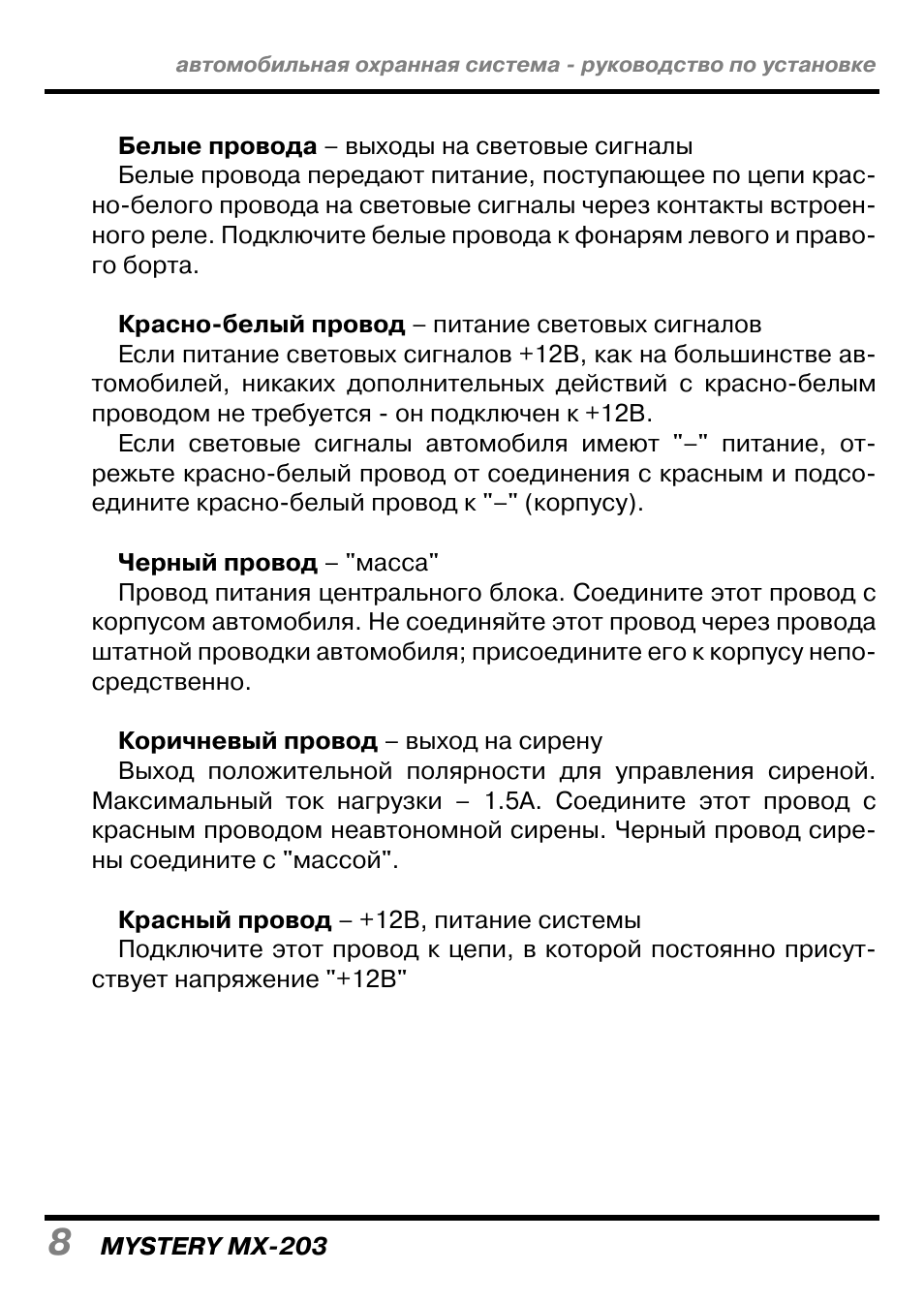

Белые провода – выходы на световые сигналы

Белые провода передают питание, поступающее по цепи крас
нобелого провода на световые сигналы через контакты встроен
ного реле. Подключите белые провода к фонарям левого и право
го борта.

Краснобелый провод – питание световых сигналов

Если питание световых сигналов +12В, как на большинстве ав
томобилей, никаких дополнительных действий с краснобелым
проводом не требуется  он подключен к +12В.

Если световые сигналы автомобиля имеют «–» питание, от
режьте краснобелый провод от соединения с красным и подсо
едините краснобелый провод к «–» (корпусу).

Черный провод – «масса»

Провод питания центрального блока. Соедините этот провод с
корпусом автомобиля. Не соединяйте этот провод через провода
штатной проводки автомобиля; присоедините его к корпусу непо
средственно.

Коричневый провод – выход на сирену

Выход положительной полярности для управления сиреной.
Максимальный ток нагрузки – 1.5А. Соедините этот провод с
красным проводом неавтономной сирены. Черный провод сире
ны соедините с «массой».

Красный провод – +12В, питание системы

Подключите этот провод к цепи, в которой постоянно присут
ствует напряжение «+12В»

автомобильная охранная система  руководство по установке

8

MYSTERY MX203

Loading…

Инструкция и руководство для
Mystery MX-203 на русском

24 страницы подробных инструкций и пользовательских руководств по эксплуатации

Руководство по установке.

Картинка с сайта: avto.god-tigra.ru

ВВЕДЕНИЕАвтомобильная охранная система MYSTERY MX .

ВВЕДЕНИЕ
Автомобильная охранная система MYSTERY MX 203 разрабо

тана таким образом, чтобы надежно защищать Ваш автомобиль в
течение многих лет. Тем не менее, надежность работы системы во
многом зависит от того, насколько правильно и качественно была
произведена установка.

ВАЖНЫЕ ЗАМЕЧАНИЯ
Мы настоятельно рекомендуем всегда использовать вольтметр

для проверки электрических цепей автомобиля. Использование
тестовой лампочки может привести к повреждению бортового
компьютера автомобиля и/или к раскрыванию подушек безопас
ности.

Всегда отсоединяйте аккумулятор автомобиля перед тем, как

производить электрические подсоединения.

До того, как сверлить отверстия в панели приборов, проверьте,

нет ли в этом месте за панелью жгутов проводов или каких либо
иных компонентов автомобиля, которые могут быть случайно по
вреждены. Используйте различные типы соединителей для про
водов. Скручивание проводов или использование изоляционной
ленты для фиксации соединения может нарушить правильную ра
боту системы.

Мы также рекомендуем пропаивать соединения проводов в це

пях, где ток превышает 10А.

Внимательно ознакомьтесь с данной инструкцией перед тем,

как устанавливать систему. Мы рекомендуем устанавливать сис
тему только квалифицированным специалистам, имеющим соот
ветствующий опыт работы по установке автомобильных охранных
систем.

автомобильная охранная система руководство по установке

Картинка с сайта: avto.god-tigra.ru

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ автомобильная охранная система ру.

автомобильная охранная система руководство по установке

Картинка с сайта: avto.god-tigra.ru

УСТАНОВКА КОМПОНЕНТОВ СИСТЕМЫ УСТАНОВКА СИРЕНЫ.

УСТАНОВКА КОМПОНЕНТОВ СИСТЕМЫ

УСТАНОВКА СИРЕНЫ:
1. Сирена должна устанавливаться под капотом автомобиля, в

месте, наиболее удаленном от нагревающихся и движущихся ча
стей автомобиля. Раструб сирены необходимо направить вниз
для предотвращения скапливания в нем влаги.

2. Проложите провода от сирены внутрь салона. Черный провод

сирены подсоедините к корпусу. Второй провод сирены подсо
едините к Коричневому проводу системы.

УСТАНОВКА ЦЕНТРАЛЬНОГО БЛОКА СИСТЕМЫ:
Центральный блок системы рекомендуется устанавливать под

панелью приборов автомобиля. Место установки центрального
блока должно располагаться как можно выше и дальше от метал
лических поверхностей. Блок должен быть жестко закреплен вин
тами или пластиковыми стяжками (хомутами).

УСТАНОВКА СВЕТОДИОДНОГО ИНДИКАТОРА
Светодиодный индикатор системы (СИД) устанавливается на

видном месте (например, на приборной панели). Проверьте, име
ется ли достаточно места за панелью (не менее 2 см) для установ
ки светодиода и прокладывания проводов. Просверлите в панели
отверстие диаметром 6 мм и проложите через него провода от
светодиода к центральному блоку системы. После этого, вставь
те светодиод в отверстие.

УСТАНОВКА СЛУЖЕБНОЙ КНОПКИ
Установите служебную кнопку в скрытом, но достаточно легко

доступном для водителя месте, просверлив отверстие диамет
ром 7мм.

автомобильная охранная система руководство по установке

Картинка с сайта: avto.god-tigra.ru

УСТАНОВКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙКАПОТА И БАГАЖНИКАКонцевые вы.

УСТАНОВКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ
КАПОТА И БАГАЖНИКА
Концевые выключатели капота и багажника должны устанавли

ваться в местах наибольшего прилегания капота и багажника к ку
зову автомобиля на плоской металлической заземленной поверх
ности. Для защиты капота используйте прилагаемый концевой вы
ключатель с регулируемой высотой. Просверлите отверстие диа
метром 7 мм для установки концевого выключателя и убедитесь,
что он упирается в крышку капота, когда она закрыта. Для защиты
багажника используйте стандартный концевой выключатель.

Обратите внимание на то, чтобы после установки оставался до

статочный ход концевого выключателя. В случае если в автомоби
ле имеется внутреннее освещение багажника или подкапотного
пространства, достаточно подсоединиться к проводу, идущему от
штатного концевого выключателя к лампочке (через диод).

АНТЕННА СИСТЕМЫ
Тонкий Черный провод на основном блоке системы это провод

ВНИМАНИЕ: Провод антенны ни к чему не подключайте, не

укорачивайте и не наращивайте!

автомобильная охранная система руководство по установке

источник

ти контактный, белый разъём,управление центральным замком С.

6 ти контактный, белый разъём,
управление центральным замком

Сине красный, Сине белый, Сине желтый, Зелено красный,

Зелено белый, Зелёно желтый провода – управление централи
зованным запиранием дверей автомобиля.

Расположение проводовв разъёме
управления центральным замком и их назначение

автомобильная охранная система руководство по установке

3-проводная система центрального замка
с управлением по минусу

Картинка с сайта: avto.god-tigra.ru

Mystery mx 203

3-проводная система центрального замка
с управлением по плюсу

3-проводная система центрального замка с управлением по минусу
на автомобилях со штатной сигнализацией или защитой
от случайного отпирания дверей детьми

провод, отключающий штатную сигнализацию

при открывании дверей ключом, или провод

от замка двери, блокирующий случайное

автомобильная охранная система руководство по установке

Картинка с сайта: avto.god-tigra.ru

Mystery mx 203

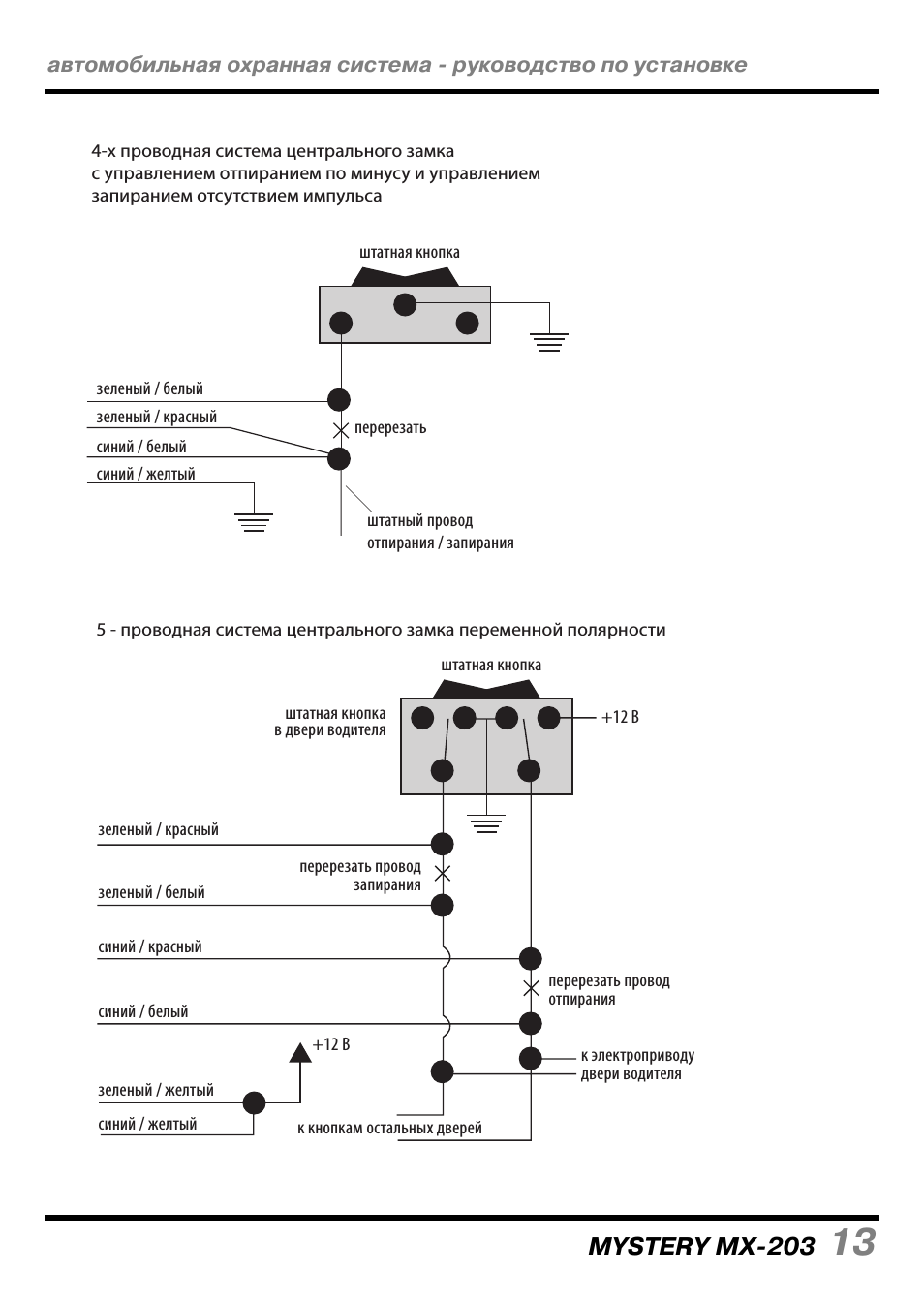

4-х проводная система центрального замка
с управлением отпиранием по минусу и управлением
запиранием отсутствием импульса

к кнопкам остальных дверей

5 — проводная система центрального замка переменной полярности

автомобильная охранная система руководство по установке

Картинка с сайта: avto.god-tigra.ru

Mystery mx 203

автомобильная охранная система руководство по установке

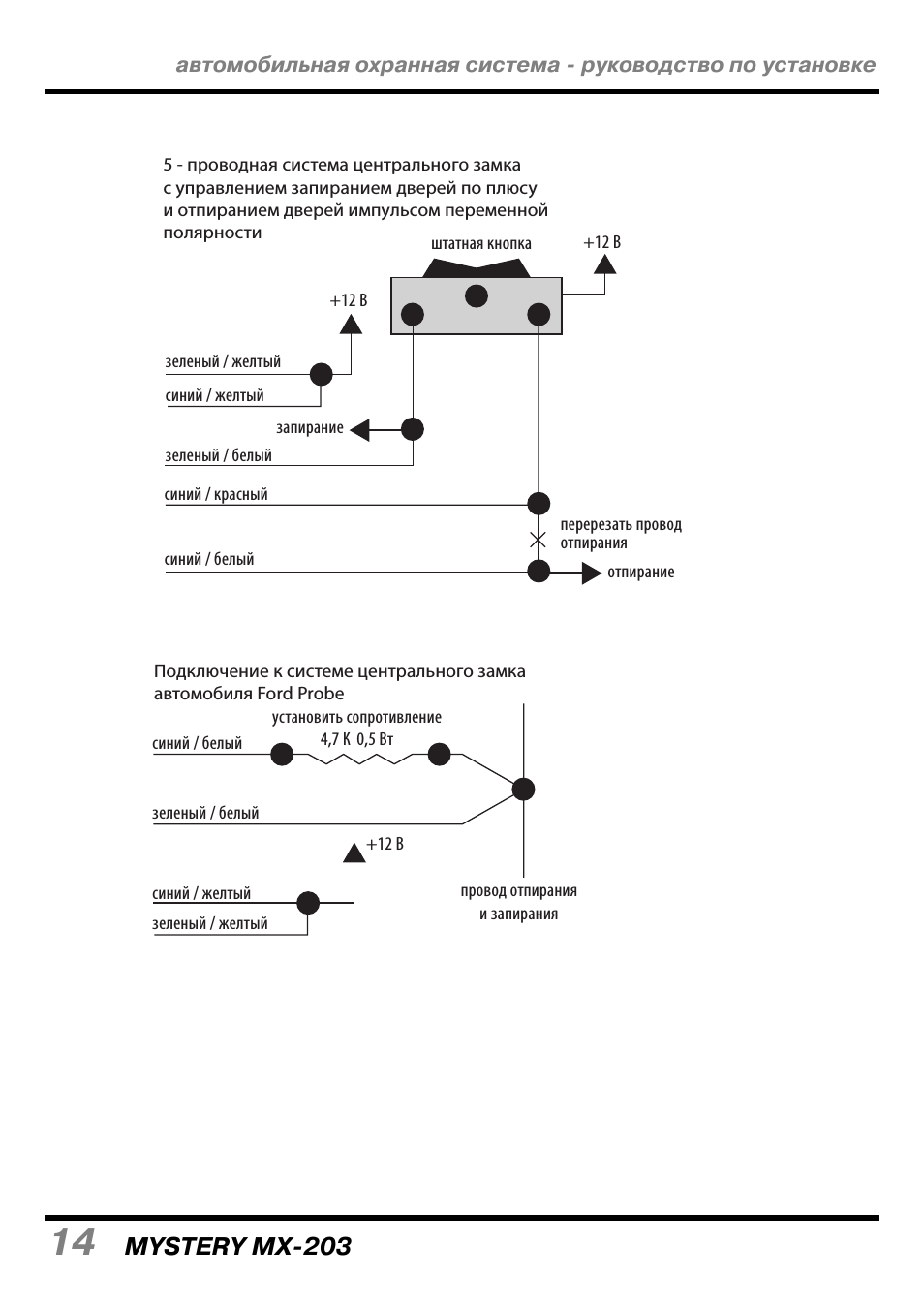

5 — проводная система центрального замка
с управлением запиранием дверей по плюсу
и отпиранием дверей импульсом переменной
полярности

Подключение к системе центрального замка
автомобиля Ford Probe

Картинка с сайта: avto.god-tigra.ru

Mystery mx 203

автомобильная охранная система руководство по установке

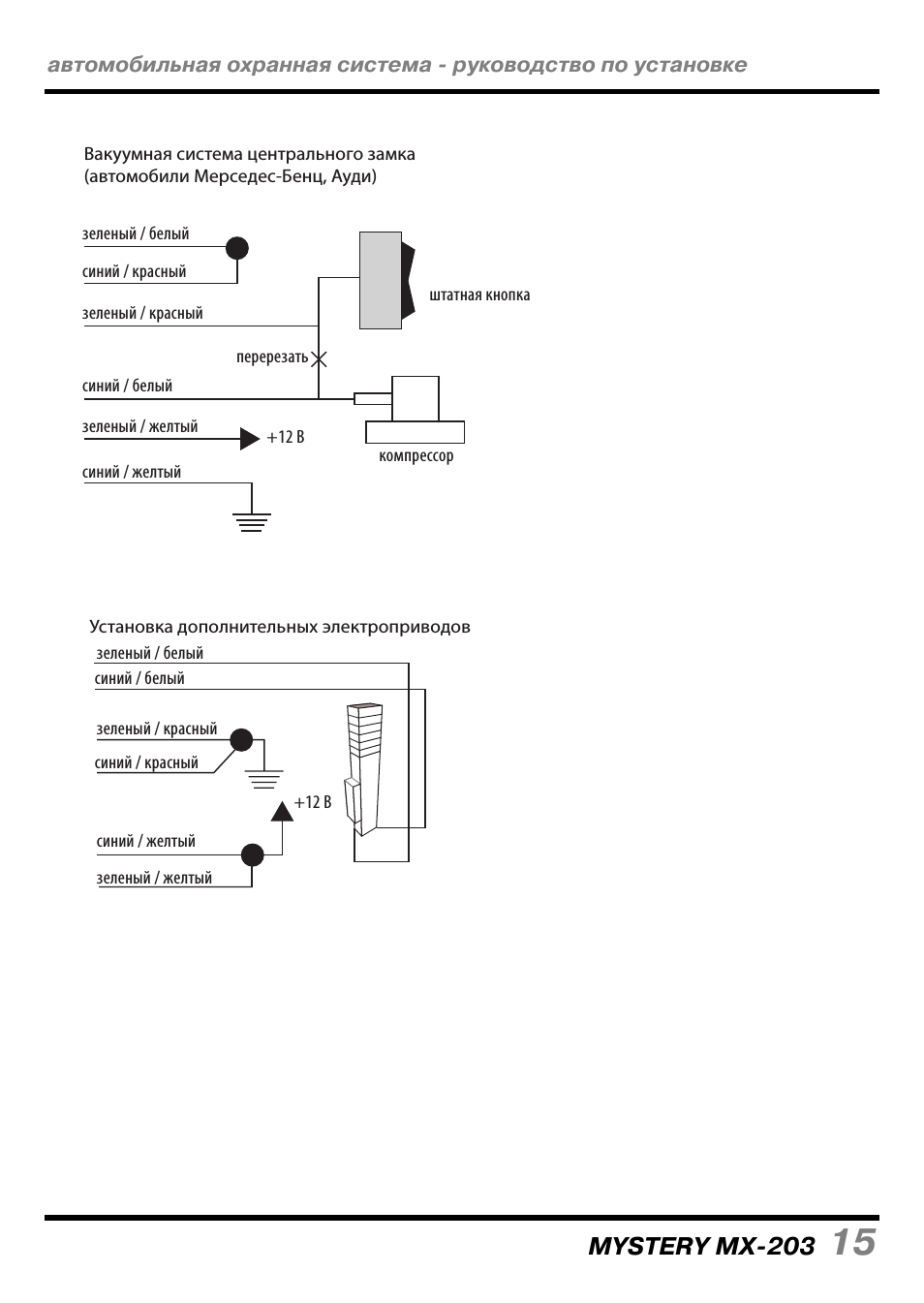

Вакуумная система центрального замка
(автомобили Мерседес-Бенц, Ауди)

Установка дополнительных электроприводов

Картинка с сайта: avto.god-tigra.ru

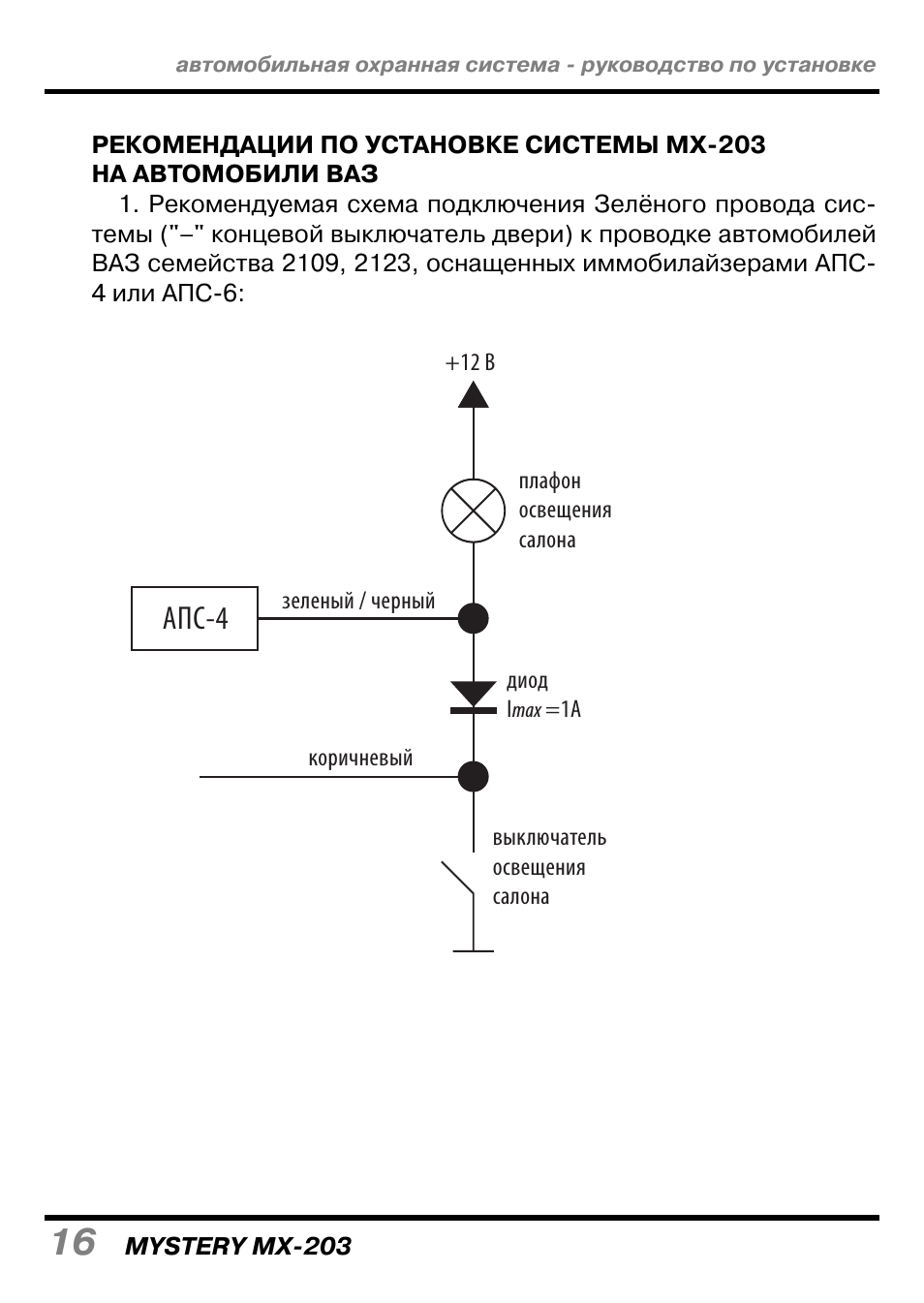

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ МХ 203
НА АВТОМОБИЛИ ВАЗ

1. Рекомендуемая схема подключения Зелёного провода сис

темы («–» концевой выключатель двери) к проводке автомобилей
ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС
4 или АПС 6:

автомобильная охранная система руководство по установке

Картинка с сайта: avto.god-tigra.ru

Апс-4 бск

2. Рекомендуемая схема подключения Зелёного провода систе

мы («отрицательный триггер двери») к проводке автомобилей ВАЗ
семейств 2110 и 2115, оснащенных иммобилайзерами АПС 4:

автомобильная охранная система руководство по установке

. Рекомендуемая схема подключения Синего провода систе мы .

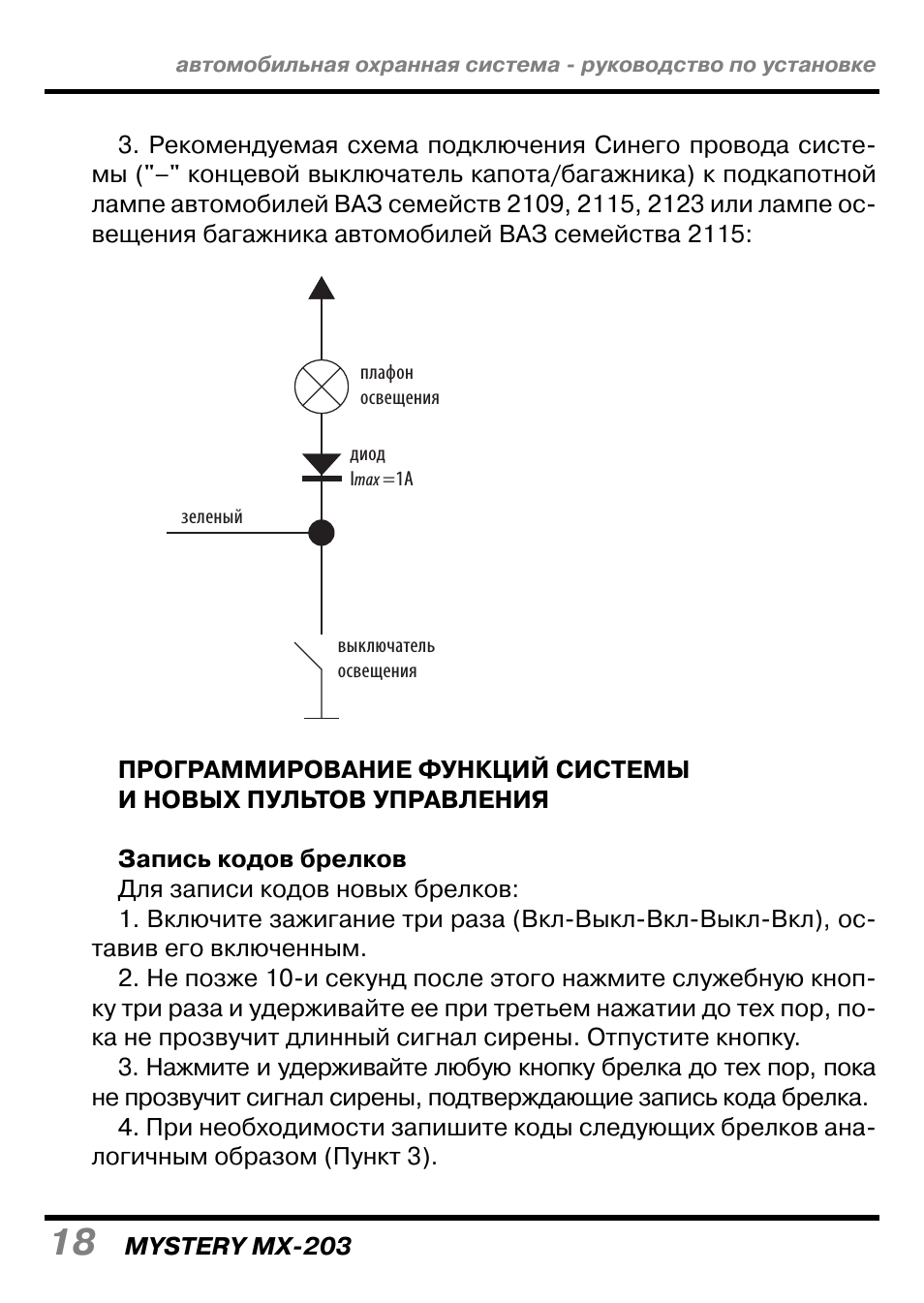

3. Рекомендуемая схема подключения Синего провода систе

мы («–» концевой выключатель капота/багажника) к подкапотной
лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе ос
вещения багажника автомобилей ВАЗ семейства 2115:

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ
И НОВЫХ ПУЛЬТОВ УПРАВЛЕНИЯ

Запись кодов брелков
Для записи кодов новых брелков:
1. Включите зажигание три раза (Вкл Выкл Вкл Выкл Вкл), ос

2. Не позже 10 и секунд после этого нажмите служебную кноп

ку три раза и удерживайте ее при третьем нажатии до тех пор, по
ка не прозвучит длинный сигнал сирены. Отпустите кнопку.

3. Нажмите и удерживайте любую кнопку брелка до тех пор, пока

не прозвучит сигнал сирены, подтверждающие запись кода брелка.

4. При необходимости запишите коды следующих брелков ана

автомобильная охранная система руководство по установке

Картинка с сайта: avto.god-tigra.ru

. Выключите зажигание или подождите .

5. Выключите зажигание или подождите 15 секунд. Сигнализа

ция выключит режим записи кодов брелков с тремя звуковыми
сигналами.

Всего в память устройства могут быть записаны коды четырех

брелков. При записи кода пятого брелка, он записывается на ме
сто первого брелка, а код брелка, записанный первым, автомати
чески стирается.

Программирование функций системы
Система позволяет программировать 8 охранных и сервисных

функций, перечисленных в трёх таблицах. Заводские установки
соответствуют состоянию функций в первой колонке таблиц.

Для изменения состояния программируемых функций:
1. Выключите режим охраны.
2. Включите и выключите зажигание три раза (Вкл Выкл Вкл

3. Нажмите служебную кнопку:

Два раза и удерживайте ее до сигнала сирены, обозначающе

го включение режима программирования функций Таблицы 1, или

Четыре раза и удерживайте ее до сигнала сирены, обозначаю

щего включение режима программирования функций Таблицы 2,
или шесть раз и удерживайте ее до сигнала сирены, обозначаю
щего включение режима программирования функций Таблицы 3,

4. Отпустите служебную кнопку. В зависимости от того, какую

функцию Вы хотите запрограммировать, нажмите кнопку брелка,
изображенную в левой колонке таблицы программирования
вспышки светодиода и короткие сигналы сирены подтвердят вы
бранное значение функции.

автомобильная охранная система руководство по установке

источник

MYSTERY

MX-305

Руководство по установке

ВВЕДЕНИЕ

Автомобильная охранная система MYSTERY MX-305 разработана таким образом, чтобы надежно защищать Ваш автомобиль в течение многих лет. Тем не менее, надежность работы системы во многом зависит от того, насколько правильно и качественно была произведена установка.

ВАЖНЫЕ ЗАМЕЧАНИЯ

Мы настоятельно рекомендуем всегда использовать вольтметр для проверки электрических цепей автомобиля. Использование тестовой лампочки может привести к повреждению бортового компьютера автомобиля и/или к раскрыванию подушек безопасности.

Всегда отсоединяйте аккумулятор автомобиля перед тем, как производить электрические подсоединения.

До того, как сверлить отверстия в панели приборов, проверьте, нет ли в этом месте за панелью жгутов проводов или каких-либо иных компонентов автомобиля, которые могут быть случайно повреждены. Используйте различные типы коннекторов для соединения проводов. Скручивание проводов или использование изоляционной ленты для фиксации соединения может нарушить правильную работу системы.

Мы также рекомендуем пропаивать соединения проводов в цепях, где ток превышает 10А.

Внимательно ознакомьтесь с данной инструкцией перед тем, как устанавливать систему. Мы рекомендуем устанавливать систему только квалифицированным специалистам, имеющим соответствующий опыт работы по установке автомобильных охранных систем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТАНОВКА КОМПОНЕНТОВ СИСТЕМЫ

УСТАНОВКА СИРЕНЫ:

1. Сирена должна устанавливаться под капотом автомобиля, в месте, наиболее удаленном от нагревающихся и движущихся частей автомобиля. Раструб сирены необходимо направить вниз для предотвращения скапливания в нем влаги.
2. Проложите провода от сирены внутрь салона. Черный провод сирены подсоедините к корпусу. Второй провод сирены подсоедините к Бело/Черному проводу системы.

УСТАНОВКА ЦЕНТРАЛЬНОГО БЛОКА СИСТЕМЫ:

Центральный блок системы рекомендуется устанавливать под панелью приборов автомобиля. Место установки центрального блока должно располагаться как можно выше и дальше от металлических поверхностей. Блок должен быть жестко закреплен винтами или пластиковыми стяжками (хомутами).

УСТАНОВКА СВЕТОДИОДНОГО ИНДИКАТОРА

Светодиодный индикатор системы (СИД) устанавливается на видном месте (например, на приборной панели). Проверьте, имеется ли достаточно места за панелью (не менее 2 см) для установки светодиода и прокладывания проводов. Просверлите в панели отверстие диаметром 6 мм и проложите через него провода от светодиода к центральному блоку системы. После этого, вставьте светодиод в отверстие.

УСТАНОВКА СЛУЖЕБНОЙ КНОПКИ

Установите служебную кнопку в скрытом, но достаточно легко доступном для водителя месте, просверлив отверстие диаметром 7мм.

УСТАНОВКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ КАПОТА И БАГАЖНИКА

Концевые выключатели капота и багажника должны устанавливаться в местах наибольшего прилегания капота и багажника к кузову автомобиля на плоской металлической заземленной поверхности. Для защиты капота используйте прилагаемый концевой выключатель с регулируемой высотой. Просверлите отверстие диаметром 7 мм для установки концевого выключателя и убедитесь, что он упирается в крышку капота, когда она закрыта. Для защиты багажника используйте стандартный концевой выключатель.

Обратите внимание на то, чтобы после установки оставался достаточный ход концевого выключателя. В случае если в автомобиле имеется внутреннее освещение багажника или подкапотного пространства, достаточно подсоединиться к проводу, идущему от штатного концевого выключателя к лампочке (через диод).

АНТЕННА СИСТЕМЫ

Длинный черный провод на основном блоке системы — это провод антенны.

ВНИМАНИЕ: Провод антенны ни к чему не подключайте, не укорачивайте и не наращивайте!

ПОДСОЕДИНЕНИЕ ПРОВОДОВ СИСТЕМЫ

Не прокладывайте провода системы рядом с движущимися частями автомобиля, рядом с выпускным коллектором или проводами высокого напряжения.

Рекомендуется защищать проводку изоляционной трубкой в местах контактов с кузовом автомобиля.

Не подсоединяйте разъемы проводов к центральному блоку системы до окончательного подсоединения и изоляции всех проводов.

ПОДКЛЮЧЕНИЕ ЦЕПЕЙ

Расположение разъемов для подключения составных частей системы:

Схема подключения проводов основного 20-контактного разъёма

Расположение проводов в 20-контактном разъёме и их назначение

* Бело-красный провод соединен с красным проводом после обоих предохранителей.

Белые провода — выходы на световые сигналы

Белые провода передают питание, поступающее по цепи бело-красного провода на световые сигналы через контакты встроенного реле. Подключите белые провода к фонарям левого и правого борта.

Бело-красный провод — питание световых сигналов

Если питание световых сигналов +12В, как на большинстве автомобилей, никаких дополнительных действий с бело-красным проводом не требуется — он подключен к +12В.

Если световые сигналы автомобиля имеют «-» питание, отрежьте бело-красный провод от соединения с красным и подсоедините бело-красный провод к «-» (корпусу).

Черный провод — «масса»

Провод питания центрального блока. Соедините этот провод с корпусом автомобиля. Не соединяйте этот провод через провода штатной проводки автомобиля; присоедините его к корпусу непосредственно.

Бело-черный провод — выход на сирену

Выход положительной полярности для управления сиреной. Максимальный ток нагрузки — 2А. Соедините этот провод с красным проводом неавтономной сирены. Черный провод сирены соедините с «массой».

Красный провод — +12В, питание системы

Подключите этот провод к цепи, в которой постоянно присутствует напряжение «+12В»

Зеленый провод

Подключите к концевым выключателям капота и багажника, имеющим «-» потенциал при открытом капоте и багажнике.

Коричневый провод — вход датчиков дверей «-«

Подключите коричневый провод к точке соединяющей заводские концевые выключатели дверей «отрицательного» типа.

Фиолетовый провод — вход датчиков дверей «+»

Подключите фиолетовый провод к точке соединяющей заводские концевые выключатели дверей «положительного типа» (датчики такого типа применяются, например, на автомобилях марки FORD).

Желтый провод — вход контроля цепи зажигания

Оранжевый провод — выход блокировки

На этом проводе появляется потенциал «массы» при включенном режиме охраны. Максимальная нагрузочная способность выхода — 300 мА. Этот выход предназначен для блокировки двигателя от несанкционированного запуска нормально замкнутыми контактами дополнительного реле по цепи стартера.

Оранжево-белый провод — выход блокировки

На этом проводе появляется потенциал «массы» при включенном режиме охраны. Максимальная нагрузочная способность выхода — 300 мА. Этот выход предназначен для блокировки двигателя от несанкционированного запуска нормально замкнутыми контактами дополнительного реле по цепи стартера.

Синий провод – программируемый выход (см. раздел «Программируемые функции»)

Максимальная нагрузочная способность этого выхода — 300 мА. Этот выход может быть использован для подключения замка багажника (управление при помощи пульта управления), организации двух шагового отпирания дверей, управления передатчиком дополнительного пейджера.

Сине-красный, Сине-белый, Сине-желтый, Зелено-красный, Зелено-белый, Зелёно-желтый провода — управление централизованным запиранием дверей автомобиля.

З-проводная система центрального замка с управлением по минусу

З-проводная система центрального замка с управлением по плюсу

3-проводная система центрального замка с управлением по минусу на автомобилях со штатной сигнализацией или защитой от случайного отпирания дверей детьми

4-х проводная система центрального замка с управлением отпирания по минусу и управлением запирания отсутствием импульса

5 — проводная система центрального замка переменной полярности

5 — проводная система центрального замка с управлением запиранием дверей по плюсу и отпиранием дверей импульсом переменной полярности

Подключение к системе центрального замка автомобиля Ford Probe

Вакуумная система центрального замка (автомобили Мерседес-Бенц, Ауди)

Установка дополнительных электроприводов

Подсоединение датчика удара

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ, ПЕРСОНАЛЬНОГО КОДА АВАРИЙНОГО ОТКЛЮЧЕНИЯ И НОВЫХ ПУЛЬТОВ УПРАВЛЕНИЯ.

Запись кодов брелков

Для записи кодов новых брелков:

1. Включите зажигание, оставив его включенным.
2. Не позже 10-и секунд после этого нажмите служебную кнопку три раза и удерживайте ее при третьем нажатии до тех пор, пока не прозвучит сигнал сирены. Отпустите кнопку.
3. Нажмите и удерживайте любую кнопку брелка до тех пор, по ка не прозвучит сигнал сирены, подтверждающие запись кода брелка.
4. При необходимости запишите коды следующих брелков аналогичным образом (Пункт 3).
5. Выключите зажигание или подождите 10 секунд. Сигнализация выключит режим записи кодов брелков с тремя звуковыми сигналами.

Всего в память устройства могут быть записаны коды четырех брелков. При записи кода пятого брелка, он записывается на место первого брелка, а код брелка, записанный первым, автоматически стирается.

Программирование персонального кода

Одноразрядный программируемый пользователем персональный код используется для аварийного выключения режима охраны, если запрограммирована функция № 7 (см. таблицу).

Включение функции и программирование значения персонального кода

1. Включите зажигание и оставьте его включенным.
2. Не позже 10-и секунд после этого нажмите служебную кнопку три раза и удерживайте ее при третьем нажатии до тех пор, пока не прозвучит сигнал сирены. Отпустите кнопку.
3. В течение 5 секунд выключите зажигание (прозвучат три си гнала сирены) и снова включите зажигание — прозвучат длинный и короткий сигналы сирены.
4. Нажмите служебную кнопку семь раз, сигналы сирены и вспышки светодиода подтвердят выбор функции №7.
5. Нажмите кнопку брелка, прозвучат два сигнала сирены — режим программирования кода включен.
6. Не позже 15-и секунд после этого нажмите служебную кнопку число раз, равное первой цифре желаемого кода.
7. Для выключения режима программирования персонального кода выключите зажигание. Светодиодный индикатор три раза воспроизведет запрограммированное значение кода в режиме «несколько вспышек – пауза – несколько вспышек».

Если новый код, вследствие некорректных действий не был запрограммирован, после выключения режима программирования сохраняется старое значение персонального кода.

Выключение функции и стирание значения персонального кода

1. Включите зажигание и оставьте его включенным.
2. В течение 10 секунд нажмите служебную кнопку три раза и удерживайте ее нажатой до тех пор, пока не прозвучит сигнал сирены, отпустите кнопку.
3. В течение 5 секунд выключите зажигание (прозвучат три си гнала сирены) и снова включите зажигание — прозвучат длинный и короткий сигналы сирены.
4. Нажмите служебную кнопку семь раз, сигналы сирены и вспышки светодиода подтвердят выбор функции №7.
5. Нажмите и удерживайте кнопку брелка, пока звуковой си гнал не подтвердит стирание значения персонального кода и выключение его функции.

Программирование функций системы

Система позволяет программировать 10 охранных и сервисных функций, перечисленных в таблице. Заводские установки соответствуют состоянию функций в первой колонке таблицы.

Для изменения состояния программируемых функций:

1. Выключите режим охраны.
2. Включите зажигание и оставьте его в положении «включено».
3. Нажмите служебную кнопку три раза и удерживайте ее до по явления сигнала сирены, обозначающего включение режима программирования функций, отпустите кнопку.
4. В течение 5 секунд выключите (прозвучат три звуковых си гнала) и снова включите зажигание — прозвучат длинный и короткий сигналы сирены.
5. В зависимости от того, какую функцию Вы хотите запрограммировать, нажмите служебную кнопку столько раз, сколько указано в левой колонке таблицы программирования — вспышки светодиода и подтверждающие сигналы сирены подтвердят выбор функции.
6. Нажмите соответствующую кнопку брелка для изменения значения функции.

ПРИМЕЧАНИЕ. При включении программируемой функции автоматического включения режима охраны будет включена и функция автоматического возврата в режим охраны.

Для возврата к заводским установкам нажмите одновременно кнопки и брелка на 5 секунд — 6 коротких и один длинный сигнал сирены подтвердят выполнение команды.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СИСТЕМЫ

Рекомендуем Вам периодически, не реже одного раза в месяц, проверять работоспособность системы.

Включите режим охраны и проверьте реакцию системы на следующие воздействия:

• удары различной силы по кузову;
• открывание дверей;
• открывание капота;
• открывание багажника;

Проверьте функцию блокировки двигателя. Для этого, находясь в автомобиле, включите режим охраны и попытайтесь завести двигатель.

В брелке используется литиевый элемент CR2032, средний срок службы которого не менее 1 года, а срок хранения (если брелок используется как резервный и не находится в эксплуатации) — превышает 3 года. При помощи монеты разъедините две половинки корпуса брелка, замените элемент питания. При замене элемента питания соблюдайте полярность включения.

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ НА АВТОМОБИЛИ ВАЗ

1. Рекомендуемая схема подключения коричневого провода системы («-» концевой выключатель двери) к проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4или АПС-6:

2. Рекомендуемая схема подключения коричневого провода системы («отрицательный триггер двери») к проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилаизерами АПС-4: 3. Рекомендуемая схема подключения Зелёного провода системы («-» концевой выключатель капота/багажника) к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе освещения багажника автомобилей ВАЗ семейства 2115:

УПРАВЛЕНИЕ СИСТЕМОЙ:

Управление системой осуществляется при помощи пультов дистанционного управления – брелков, служебной кнопки и замка зажигания.

ФУНКЦИИ КНОПОК БРЕЛКА

ИНДИКАЦИЯ РЕЖИМОВ СИСТЕМЫ

Для индикации режимов системы используются индикаторный светодиод, вспышки фонарей автомобиля и звуковые сигналы сирены или клаксона автомобиля.

источник

Страницы и текст этой инструкции
