AMG 770

Руководство по эксплуатации

Вступление

Автосигнализация Mongoose AMG 770 сконструирована для охраны дверей автомобиля,
его капота и багажника, внутрисалонного пространства и пространства в
непосредственной близости от Вашего автомобиля. Кроме этого, AMG 770
предотвращает несанкционированный запуск двигателя.

Перечисленные выше функции могут быть реализованы в большей или меньшей
степени в зависимости от подключенных стандартных или дополнительных охранных
средств.

Обязательно проконсультируйтесь с установщиком!!!

Для предотвращения несанкционированного доступа в систему предусмотрена
защита кода радиокоманд на базе технологии кодирования
KeeLoq, успешно противостоящая попыткам перехвата кодов с
помощью код-граббера, встроенная функция антисканирования,
запрещающая отключение сигнализации простым подбором случайных кодов и
функция памяти состояний, не позволяющая обезвредить стоящую на
охране сигнализацию просто сняв и надев клемму автомобильного аккумулятора, так
как в этом случае включится тревога и сохранится блокировка двигателя.

Прерывание и восстановление питания при отключенной охране не вызовет
срабатывания сигнализации, чтобы не создавать трудностей, например, при
ремонте.

Если питание было отключено, когда сигнализация находилась в режиме Valet, то
последующая его подача вернет сигнализацию в это же состояние.

Во избежание запирания ключей внутри автомобиля, при восстановлении питания
от автомобильного аккумулятора не происходит изменения состояния дверных
замков.

Избежать ложных тревог позволит функция обхода неисправной
зоны, которая отключит неисправный датчик до конца цикла охраны, если
он вызвал включение тревоги 10 раз.

Все остальные контролируемые зоны и блокировки останутся включенными.

Программируемая функция учета задержки салонного света дает возможность
использовать AMG 770 на любых типах автомобилей.

Для повышения охранных свойств системы и удобства пользования автомобилем AMG
770 оснащена дополнительными каналами с программным выбором
опций:

• для подключения пейджера или автоматического закрывания стекол при
  дистанционной или автоматической постановке на охрану;
• для управления электрическим замком багажника или другим электрическим
  устройством или же для подключения блока Mongoose Communicator, позволяющего
  управлять с помощью противоразбойной карточки функцией Anti Hi-jack.

AMG 770 имеет также специальный вход, позволяющий реализовать
функцию центрального замка.

Приобретая стандартный комплект AMG 770 Вы получаете:

• Центральный блок управления с полным комплектом для установки.
• Двухуровневый датчик удара, который способен различить слабые и сильные
  удары по кузову автомобиля, что позволяет сигнализации реагировать на них,
  либо короткой трелью сирены, либо включением полной тревоги.
• Два брелока дистанционного управления.
• Светодиод для индикации режимов работы сигнализации, предназначенный для
  установки в автомобиле.
• Кнопку аварийного отключения, место установки которой в автомобиле Вам
  следует выбрать совместно с Вашим установщиком, с таким расчетом, чтобы
  обеспечить достаточную скрытность ее расположения, с одной стороны, и удобство
  пользования, с другой.
• Полную инструкцию по управлению всеми режимами AMG 770.

Если Вы хотите повысить охранные свойства Вашей сигнализации, мы советуем Вам
приобрести дополнительно двухуровневый датчик объема, способный регистрировать
любое движение как внутри автомобиля, так и в непосредственной близости от него.
AMG 770 имеет специальный вход для подключения такого датчика.

Брелок дистанционного управления сигнализацией.

Представляет собой миниатюрный радиопередатчик, питающийся от 12 вольтовой
батарейки (тип 23 А), которой хватает примерно на 1 год эксплуатации.
Существенное снижение дальности приема системой команд передатчика говорит о
необходимости замены батарейки. На брелоке расположены четыре кнопки управления
и индикаторный светодиод. При нажатии на любую из кнопок передатчик формирует и
передает специальную кодированную команду, которая меняется при каждом новом
нажатии на кнопки, предотвращая таким образом возможность перехвата кода Вашей
сигнализации код-граббером.

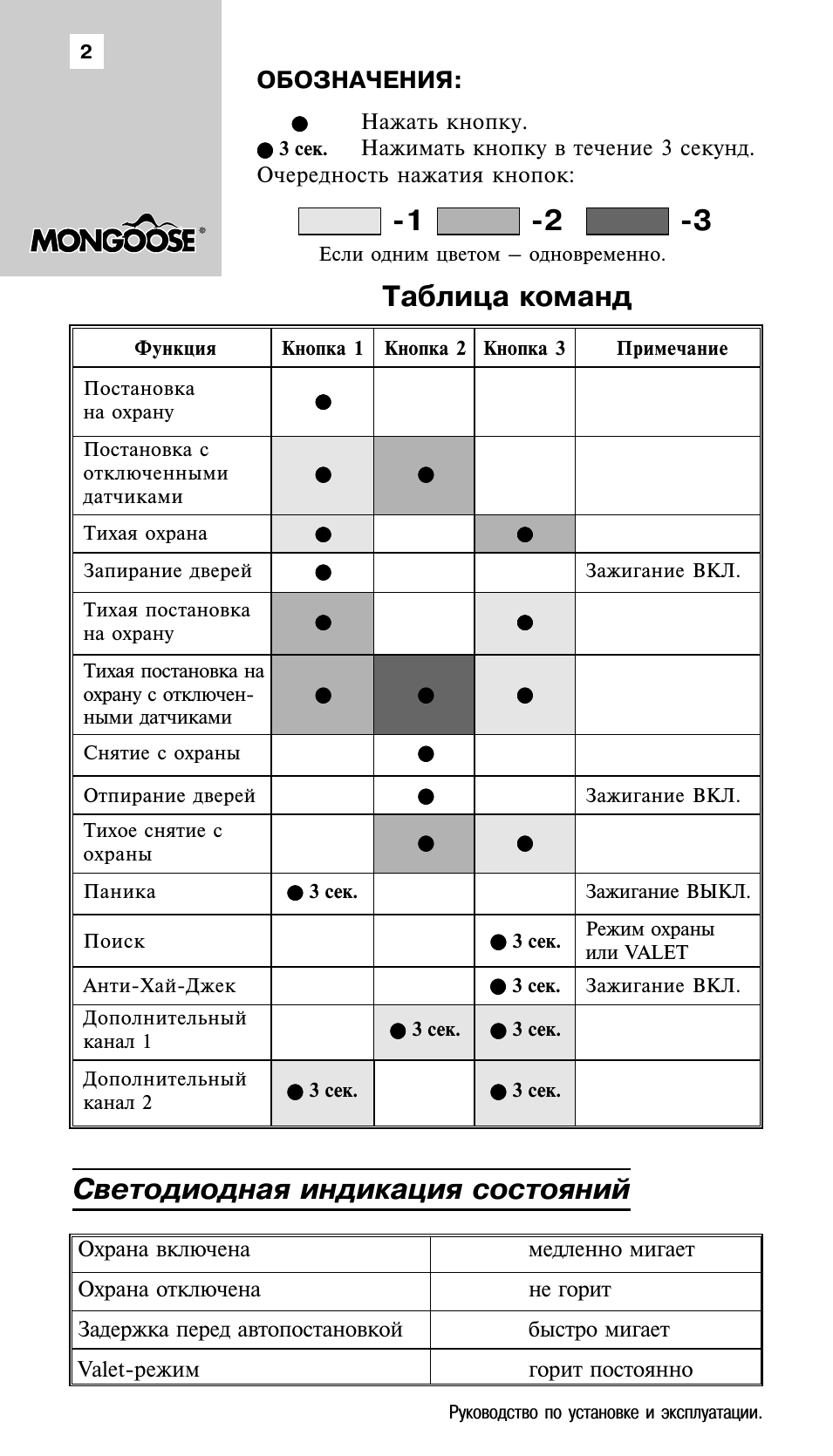

Таблица команд

* кратковременно нажать один раз

* 3 сек. нажать и удерживать кнопку в нажатом состоянии не менее 3 секунд

1 2 последовательность нажатия кнопок

* При программном включении «импульса-защелки» канал активизируется 3-х
секундным нажатием кнопки 3. Повторное нажатие кнопки 3 или включение зажигания
отключает канал.

Светодиодная индикация состояний.

Необходимая информация

PIN код.

Для повышения секретности управления сигнализацией в AMG 770 предусмотрена
возможность использования персонального кода (PIN кода) для аварийного
отключения сигнализации, входа в режим программирования дополнительных брелоков
и пользовательских функций, отключения противоразбойной функции And Hi-Jack.

PIN код может состоять из одной или двух цифр и иметь значение либо от 1 до
9, либо от 11 до 99 в зависимости от программной установки. При изготовлении
системы в нее записывается код равный 1, однако, мы рекомендуем после установки
системы задать другое значение PIN кода (как это сделать, прочтите в разделе
«Программирование»). Это позволит Вам обезопасить свою охранную систему от
несанкционированного снятия с охраны.

Для ввода PIN кода используется кнопка аварийного отключения и ключ
зажигания.

Аварийное отключение сигнализации.

В случае если брелок автосигнализации отсутствует или неисправен для снятия
системы с охраны необходимо: открыть дверь ключом, при этом включится режим
тревоги, сесть в автомобиль, включить зажигание и оставить его во включенном
положении.

Если Вы установили однозначный PIN код — нажмите кнопку аварийного отключения
число раз, равное заданному значению PIN кода, и выключите зажигание. Если код
введен верно, система снимется с охраны.

Если установлен двузначный код, то, введя первую цифру, как описано выше,
снова включите зажигание и также введите вторую, затем выключите зажигание. Если
код введен верно, система снимется с охраны.

ПРАВИЛА ПОЛЬЗОВАНИЯ

Управление основными режимами охраны

Постановка на охрану.

Чтобы поставить сигнализацию на охрану надо при выключенном зажигании нажать
кнопку 1 брелока, если все двери, капот и багажник закрыты, сирена подаст один
звуковой сигнал, и фонари мигнут один раз. Светодиод системы начнет медленно
мигать, дверные замки закроются (если автомобиль оборудован приводами блокировки
замков). Если какая-либо из дверей, капот или багажник окажутся незакрытыми,
последуют три дополнительных звуковых сигнала и фонари мигнут три раза.

Охрана.

В режиме охраны сигнализация контролирует состояние всех имеющихся концевых
выключателей дверей, капота, багажника, включение зажигания и состояние датчика
удара, а также, если дополнительно установлены, датчика объема и др.. Кроме
того, в режиме охраны блокируется запуск двигателя. При нарушении какой-либо из
зон охраны, включается 30 секундный режим тревоги.

Тревога.

Если режим тревоги включился, то сирена будет звучать, а сигнальные фонари
мигать в течение 30 секунд или до отключения их кнопкой 1 брелока.

При срабатывании предупредительной зоны датчика удара или внешней зоны
дополнительного датчика прозвучит короткая трель сирены.

Снятие с охраны.

Для снятия сигнализации с охраны надо нажать кнопку 1 брелока, сирена подаст
3 звуковых сигнала, и дважды мигнут сигнальные фонари. Светодиод погаснет,
дверные замки откроются (если автомобиль оборудован приводами блокировки
замков). Если в период охраны включался режим тревоги, то при снятии с охраны
последуют четыре дополнительных звуковых сигнала.

Паника.

Если при выключенном зажигании нажать и удерживать в течение 3 сек. кнопку 1
включится сирена и сигнальные фонари. Повторное нажатие на кнопку 1 отключает
режим. Включение и последующее выключение Паники не изменяет состояния системы,
то есть она останется в охране, если находилась в этом режиме, двери, при этом,
останутся запертыми, если же режим охраны был отключен и замки дверей открыты,
постановки на охрану и запирания дверей не произойдет.

Тихая постановка и тихое снятие с охраны.

Когда необходимо поставить или снять сигнализацию с охраны без звукового
подтверждения, чтобы не беспокоить окружающих звуками сирены, нажмите кнопку 2.
Выполнение команд в этом случае будет подтверждено только световыми сигналами. В
остальном режимы полностью аналогичны постановке и снятию со звуковым
подтверждением. При тихой постановке на охрану звуковое предупреждение о
незакрытых дверях, капоте и багажнике сохраняется, поэтому нет опасности, что Вы
оставите свой автомобиль незапертым.

Постановка на охрану с отключенными датчиками.

Если при постановке на охрану возникает необходимость отключить салонные
датчики, например, в том случае, когда в салоне автомобиля требуется оставить
пассажиров или животных, нажмите кнопку 3.

Для постановки на охрану с отключенными датчиками без звукового подтверждения
нажмите кнопку 4.

Охрана с заведенным двигателем.

Для того чтобы поставить автомобиль на охрану при заведенном двигателе
(например, при прогреве) надо перед нажатием кнопки 1 нажать кнопку 3 брелока,
тогда активизируется режим охраны с отключенными датчиками, а также не будет
включена блокировка двигателя. Для отключения охраны необходимо нажать либо ту
же комбинацию кнопок, либо кнопку 1 или 2. Кроме того, если охрана не была
отключена в течение 10 минут или зажигание было выключено, автоматически
включается блокировка двигателя и режим полной охраны, но без повторного
запирания дверей.

ПРИМЕЧАНИЕ: Во избежание ошибочного включения режима во время
движения автомобиля его активизация разрешается системой только в течение 10
секунд после открывания и закрывания двери при включенном зажигании, по
истечении этих 10 секунд включение режима системой запрещается.

Использование дополнительных охранных функций

Автоматическая перепостановка (защита от случайного нажатия).

Если в течение 30 сек. после снятия с охраны не открывалась ни одна из
дверей, капот или багажник, а также не включалось зажигание, система
автоматически вернется в режим охраны.

Двушаговое снятие с охраны.

Если включилась тревога, то, нажав кнопку 1 один раз, Вы только выключите
сирену и сигнальные фонари (в случае, если причина тревоги устранена, т.е.,
например, закрыта открытая дверь или датчик удара перестал срабатывать). Если же
причина, вызвавшая тревогу, сохраняется, для ее отключения требуется повторное
нажатие на кнопку. Для полного отключения охраны нажмите на кнопку еще раз,
после того как выключите тревогу.

Автопостановка.

Функция может быть включена или выключена программированием.

Если функция включена, то после выключения зажигания, открывания и закрывания
двери сигнальные фонари мигнут два раза, светодиод начнет быстро мигать. Если в
течение 30 секунд после этого все двери, а также капот и багажник останутся
закрытыми, сигнализация встанет на охрану, не запирая дверей.

Автоматическое запирание дверей при включении зажигания.

Через 5 секунд после включения зажигания автоматически запираются
электрические замки дверей, при выключении зажигания замки немедленно
отпираются. Если в течение этих 5 секунд какая-либо из дверей окажется открытой,
то автоматического запирания не произойдет во избежание запирания ключей внутри
автомобиля. Функция может быть отключена при установке.

Дистанционное управление центральным замком.

При включенном зажигании замки дверей автомобиля могут быть в любой момент
заперты или открыты нажатием на брелоке кнопок 1 или 2 соответственно.

Режим пассивного иммобилайзера.

Режим включается и выключается программированием.

Если режим программно включен, то через 1 минуту после открывания двери при
выключенном зажигании включится блокировка двигателя. Никакие другие зоны охраны
в этом случае активизироваться не будут, замки дверей не запираются.

При включении зажигания в течение минуты после открывания двери, активизация
режима отменяется до того момента, когда дверь снова будет открыта при
выключенном зажигании.

Режим иммобилайзера также автоматически включится, если после выключения
зажигания все двери остаются закрытыми в течение 10 минут.

Для отключения иммобилайзера нажмите при включенном зажигании одну из
четырех кнопок брелока. Какую именно — выбирается программированием. Заводская
установка — кнопка 1.

Если по каким-либо причинам Вы не можете воспользоваться брелоком для
отключения иммобилайзера, введите PIN код, также как при аварийном
отключении.

Если при попытке отключить иммобилайзер, нажата не та кнопка, которая
запрограммирована для его отключения, немедленно включится тревога, отключить
которую можно следующими способами:

1. Нажать нужную кнопку брелока.
2. Ввести PIN код.
3. Выключить зажигание, поставить и снять сигнализацию с охраны.
   В первом
   и втором случае тревога и блокировка двигателя отключатся одновременно. В
   третьем случае тревога отключится, но блокировка двигателя сохранится до
   нажатия нужной кнопки или ввода правильного PIN кода.

Включив программно режим иммобилайзера, помните, что:

• при включенном зажигании и стоящем на охране иммобилайзере система не
  будет выполнять никакие команды брелока до снятия иммобилайзера с охраны;
• если при постановке сигнализации на охрану режим иммобилайзера уже был
  активирован, то после снятия с охраны блокировка двигателя сохранится, для ее
  отключения нажмите кнопку брелока, отключающую иммобилайзер, или введите PIN
  код.

Anti-Hi-Jack. Защита от разбойного нападения.

Ваша охранная система оснащена специальной противоразбойной функцией Anti
Hi-jack, которая будет автоматически активизирована при включении зажигания, а
также в случае открывания любой двери при включенном зажигании. Оба режима можно
включить и выключить программированием независимо друг от друга.

Если функция программно включена и у Вас требуют отдать ключи и покинуть
автомобиль, просто выполните требования грабителей, Anti Hi-jack сам включит
тревогу и заставит грабителей остановиться.

Для того, чтобы активизация Anti Hi-jack не являлась помехой для движения
автомобиля и у Вас была возможность спокойно отключить его, а также, чтобы не
создавать опасной ситуации на дороге, не зависимо от способа активизации,
противоугонная процедура проходит следующие этапы до момента включения полной
тревоги и блокировки двигателя:

1. 30-секундная пауза для ввода отключающего кода после
   включения зажигания или открывания двери при включенном зажигании. Светодиод
   системы медленно мигает, напоминая о том, что необходимо ввести отключающий
   код.
2. Предупредительный режим. Если вы не ввели отключающий код
   во время 30 секундной паузы, в течение следующих 30 секунд система напомнит
   Вам об этом с помощью коротких звуковых сигналов и мигания сигнальных фонарей,
   светодиод, при этом, будет быстро мигать.
3. Режим тревоги. По окончании этапов 1 и 2, если
   отключающий код так и не был введен, система переходит в режим тревоги:
   включается полная звуковая и световая сигнализация. При программном включении
   режима блокировки с имитацией неисправности, он включится
   одновременно с включением тревоги. В этом случае блокировка двигателя будет
   осуществляться по следующей схеме: 1 секунда — блокировка => 5 секунд —
   пауза => 1 секунда — блокировка => 3 секунды — пауза => 1 секунда —
   блокировка => 2 секунды пауза => 1 секунда -блокировка => 2 секунды —
   пауза и т.д. Последний цикл будет повторяться до момента выключения зажигания,
   после чего двигатель будет окончательно заблокирован и его не удастся завести
   до полного отключения Anti Hi-jack. Если блокировка с имитацией неисправности
   программно отключена, двигатель будет заблокирован сразу после выключения
   зажигания. Режим тревоги продолжается до тех пор, пока зажигание не будет
   выключено и не останется в выключенном положении в течение 60 секунд. Ввод
   отключающего кода в режиме тревоги заблокирован. Если в течение 1 или 2 этапа
   дважды был введен неправильный код, система сразу переходит в режим тревоги,
   не дожидаясь окончания этапа. По окончании режима тревоги система переходит в
   режим блокировки.
4. Режим блокировки: 3 минуты. В этом режиме звуковая
   сигнализация отключена, однако световая сигнализация и блокировки сохраняются,
   ввод отключающего кода заблокирован, светодиод не горит. По истечении 3 минут
   световая сигнализация выключается, однако все блокировки сохраняются, система
   переходит в режим ожидания кода.
5. Режим ожидания кода. Продолжительность режима 30 секунд.
   Включить зажигание, светодиод начнет мигать двойными вспышками, ввести код.
   Если в течение 30 секунд код не введен или введен неверно, система
   возвращается в режим тревоги 3 и весь цикл повторяется.

Отключение Anti-Hi-Jack:

1. В течение 30 секундной паузы 1, а также в течение предупредительного
   режима 2, Anti-Hi-Jack может быть отключен вводом младшего разряда кода
   аварийного отключения. Для этого можно воспользоваться брелоком или кнопкой
   аварийного отключения. При использовании брелока надо:
   • при включенном зажигании (светодиод системы медленно мигает одиночными
     вспышками) нажать и удерживать кнопку 3 брелока в течение трех секунд;
   • светодиод системы начнет быстро мигать;
   • нажать кнопку 2 брелока число раз равное значению младшего разряда кода
     аварийного отключения. При использовании кнопки, нажмите её при включенном
     зажигании число раз равное значению младшего разряда кода.

   Если код введен правильно, через 5 секунд, Anti-Hi-Jack отключится, система
   перейдет в режим нормальной эксплуатации, подтвердив это двойным звуковым и
   световым сигналом; если код неверен, можно повторить ввод еще один раз.

2. Когда система уже находится в режиме ожидания кода 5, то для отключения
   Anti-Hi-Jack требуется ввести полный код аварийного отключения:
   • включить зажигание (светодиод системы начнет мигать двойными вспышками)
     нажать и удерживать кнопку 3 брелока в течение трех секунд;
   • светодиод системы начнет быстро мигать;
   • нажать кнопку 1 брелока число раз равное значению старшего разряда кода
     аварийного отключения, нажать кнопку 2 брелока число раз равное значению
     младшего разряда кода аварийного отключения;
   • если код введен правильно, через 5 секунд Anti-Hi-Jack отключится,
     система перейдет в режим нормальной эксплуатации, подтвердив это двойным
     звуковым и световым сигналом; в случае ввода неправильного кода, система
     переходит в режим тревоги 3.
3. Если, по какой-либо причине, нет возможности воспользоваться брелоком,
   можно ввести отключающий код с помощью кнопки аварийного отключения, используя
   стандартную процедуру.

Если Вы дополнительно установили модуль Mongoose
Communicator и программно включили функцию противоразбойной карточки,
активизация Anti-HI-Jack будет запрещена при наличии карточки внутри автомобиля
в течение 2-х минут после включения зажигания или открывания двери при
включенном зажигании. Если Вам необходимо выключить зажигание до истечения этих
2-х минут, то предварительно отключите Anti-Hi-Jack кнопкой аварийного
отключения младший разряд Вашего PIN-кода.

Примечание 1:

Для того, чтобы активизация Anti-Hi-Jack стала возможной, необходимо помимо
программного включения функции, обязательно установить для системы двузначный
код аварийного отключения.

Примечание 2:

Если Вы одновременно используете Anti-Hi-Jack и режим пассивного
иммобилайзера, то после включения зажигания необходимо сначала отключить
иммобилайзер, а затем ввести код для отключения Anti-Hi-Jack.

ВНИМАНИЕ! Если активизирована противоугонная процедура
Anti-Hi-Jack, выполнение системой любых команд пульта дистанционного управления,
кроме ввода персонального отключающего кода и команды отключения пассивного
иммобилайзера, заблокировано.

Режимы временного отключения Anti-Hi-Jack

1. Если после отключения противоугонной процедуры вводом кода аварийного
   отключения (полного или младшего разряда) ни одна из дверей автомобиля не
   открывалась, зажигание можно включать и выключать неограниченное количество
   раз, Anti-Hi-Jack, при этом, не будет активизирован. При первом же открытии
   двери режим отключается.
2. Если для отключения противоугонной процедуры ввести с брелока отключающий
   код при открытой двери, активизация Anti-Hi-Jack при открывании двери будет
   отменена до следующего выключения и включения зажигания.

Для временного предотвращения активизации Anti-Hi-Jack можно использовать
также Valet-режим.

Функции диагностики

Предупреждение о неисправности.

Если при постановке на охрану какая-либо дверь, капот или багажник окажутся
незакрыты, Вы услышите 3 дополнительных звуковых сигнала вместо одного и фонари
мигнут 3 раза.

Память тревог.

В случае включения тревоги в период охраны, при снятии с охраны Вы услышите
четыре звуковых сигнала вместо двух и фонари также мигнут четыре раза. Тремя
сериями вспышек светодиода после включения зажигания система сообщит о причине
вызвавшей тревогу:

Специальные сервисные режимы

Учет задержки салонного света.

Режим включается программированием.

Если автомобиль имеет функцию задержки салонного света, и программно включен
режим учета задержки салонного света, концевики дверей будут взяты под охрану
только после того, как погаснет свет в салоне. Оповещение о не закрытых дверях
при постановке на охрану в этом режиме отсутствует.

Поиск автомобиля.

Если в период, когда сигнализация стоит на охране или находится в
Valet-режиме на 3 сек. нажать кнопку 2, сирена издаст один звуковой сигнал, и
фонари мигнут шесть раз, обозначив место автомобиля на стоянке.

Режим Valet.

В этом режиме отключаются все охранные функции системы. Вы можете включить
его, например, когда отдаете автомобиль в сервис, и тогда Вам не придется
оставлять там брелок Вашей сигнализации. Это абсолютная гарантия от
несанкционированной записи новых брелоков в память Вашей охранной системы.

Для включения режима необходимо при отключенной охране и включенном зажигании
на 3 сек. нажать кнопку 4 брелока, трижды мигнут сигнальные фонари, светодиод
системы загорится в постоянном режиме. В Valet-режиме сохраняется возможность
дистанционного управления центральным замком и дополнительными каналами.
Повторное нажатие кнопки 4 при включенном зажигании возвращает систему в режим
нормальной эксплуатации, о чем она сообщает тремя звуковыми сигналами.

Программирование брелоков.

1. Включить зажигание.
2. Введите первую (или единственную) цифру Вашего PIN кода, нажав кнопку
   аварийного отключения соответствующее число раз.
3. Выключите и снова включите зажигание. Если установлен 2-значный PIN-код,
   введите кнопкой аварийного отключения вторую цифру.
4. Закончив ввод кода, выключите и снова включите зажигание. Если код введен
   правильно, система двойным звуковым сигналом сообщит о входе в режим
   программирования брелоков.
5. Нажмите кнопку 1 программируемого брелока. Короткий звуковой сигнал
   подтвердит запись кода брелока в память системы.
6. Для выхода из режима программирования брелоков, выключите зажигание и
   нажмите кнопку аварийного отключения или подождите 15 секунд. О выходе из
   режима система сообщит двойным звуковым сигналом.

Программирование функций.

Для того чтобы изменить значение PIN-кода, стереть из памяти системы ненужные
Вам брелоки, включить или выключить Anti Hi-Jack, установить новое значение
программируемых функций, необходимо прежде выполнить программирование брелоков,
описанное выше, причем для этого можно использовать брелок, который уже известен
системе. Затем выполнить следующую процедуру:

1. Закончив программирование брелоков, включите зажигание.
2. Введите первую цифру номера программного переключателя, для чего нажмите
   кнопку аварийного отключения число раз, равное этой цифре.
3. Выключите, включите зажигание и введите кнопкой аварийного отключения
   вторую цифру номера программного переключателя .
4. Для включения функции нажмите кнопку 1 брелока, для выключения — кнопку 2.
5. При необходимости изменить значение других функций, выключите и включите
   зажигание не позже, чем через 10 секунд и повторите процедуру, начиная с шага
   2. По окончании программирования выключите зажигание и нажмите кнопку
   аварийного отключения, система двойным звуковым сигналом подтвердит выход из
   режима.

Таблица программируемых функций.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Внимание! Эта часть инструкции предназначена только для
профессиональных установщиков.

Общие рекомендации.

Перед началом установки отсоедините «-» клемму аккумулятора автомобиля.

1. Центральный блок автосигнализации устанавливается внутри салона вдали от
   источников влаги и нагрева. Антенну радиоприемника блока для достижения
   максимального радиуса приема сигналов брелоков следует располагать как можно
   выше, вдали от металлических панелей кузова и жгутов штатной электропроводки
   автомобиля. Изменять длину антенны не следует.
2. Сирена устанавливается под капотом или в другом недоступном угонщику месте
   рупором вниз или в сторону. Место установки должно быть удалено от источников
   нагрева и защищено от попадания воды. В случае установки сирены с автономным
   питанием необходимо обеспечить доступ к замку сервисного ключа.
3. Концевые выключатели капота и багажника устанавливаются в защищенные от
   влаги места, недоступные при закрытом капоте или багажнике.
4. Датчик удара устанавливается в салоне автомобиля на металл кузова с
   помощью саморезов или приклеивается как можно ближе к продольной оси
   автомобиля.
5. Все силовые цепи должны быть защищены плавкими предохранителями на
   соответствующие токи.

Технические характеристики.

Назначение проводов и разъемов центрального блока.

Картинка с сайта: avtogsm.ru

Лидеры:

Новинки:

Автомобильный охранный комплекс “MONGOOSE”. Модель QS.

1

Содержание

Брелок дистанционного управления ………………… 1
Светодиодная индикация состояний ……………….. 2

ПРАВИЛА ПОЛЬЗОВАНИЯ

Кнопка аварийного отключения ………………………. 3
Аварийное отключение сигнализации ……………… 3
Основные охранные функции ………………………….. 3
Дополнительные функции безопасности …………. 4
Дополнительные противоугонные функции …….. 6
Функции диагностики …………………………………….. 7
Специальные сервисные режимы ……………………………………………… 8
Служебные режимы …………………………………………………………………. 9

РУКОВОДСТВО ПО УСТАНОВКЕ

Общие рекомендации ………………………………………………………………. 11
Назначение проводов и разъемов центрального блока ………………. 12
Некоторые комментарии к подключению и программированию ….. 13
Установочное программирование ……………………………………………… 14
Схема подключений …………………………………………………………………. 15
Настройка датчиков …………………………………………………………………. 16
Проверка системы …………………………………………………………………… 16

В

ы приобрели профессиональную противоугонную сигнали

зацию марки Mongoose (Мангуст), которая обеспечит Вашему

автомобилю надежную защиту от угонщиков и грабителей, суще
ственно увеличив удобство пользования им. Внимательно прочи
тайте следующую инструкцию, правильное использование
возможностей и функций сигнализации сделают Вас друзьями на
все время эксплуатации.

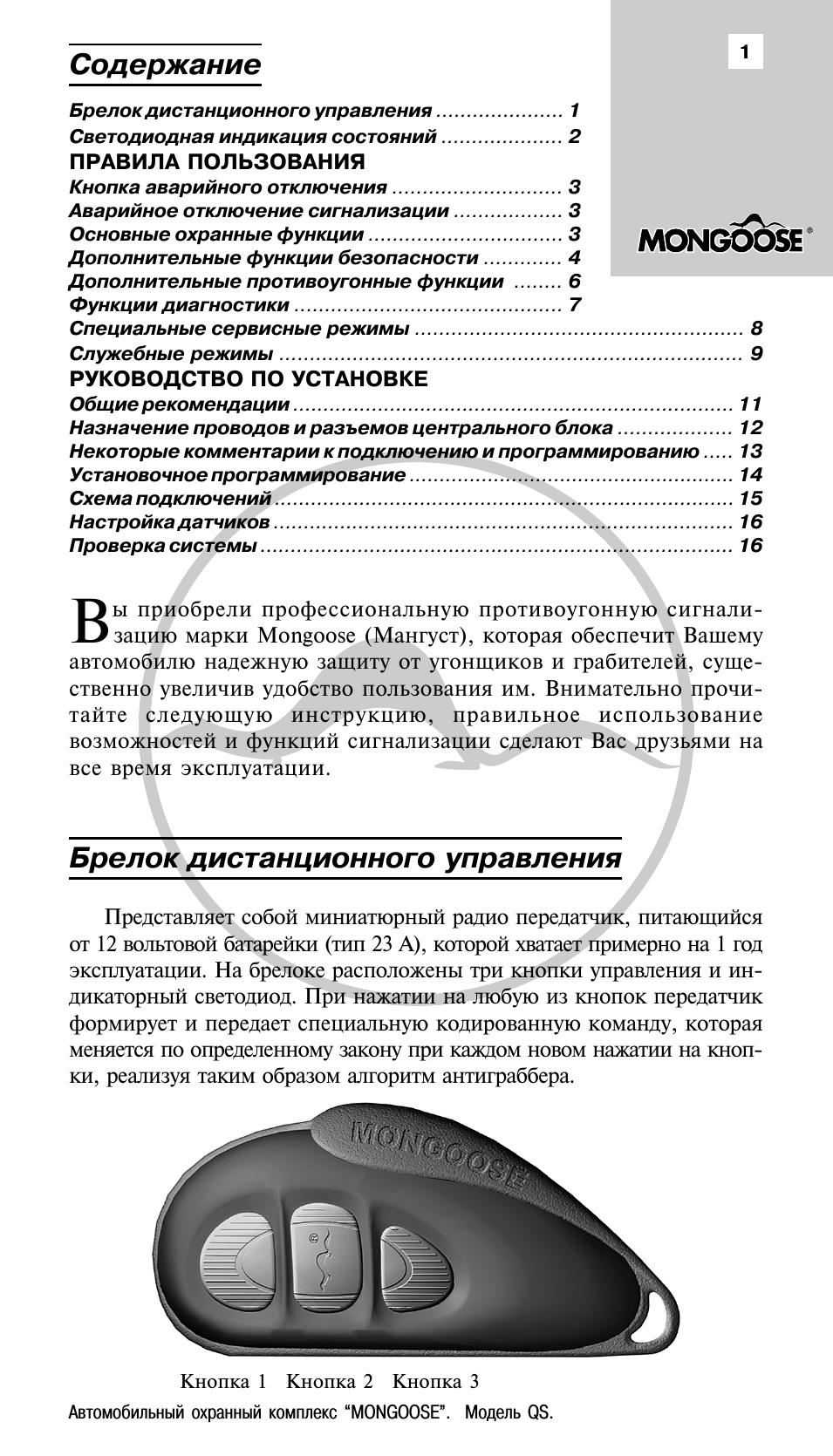

Брелок дистанционного управления

Представляет собой миниатюрный радио передатчик, питающийся

от 12 вольтовой батарейки (тип 23 А), которой хватает примерно на 1 год
эксплуатации. На брелоке расположены три кнопки управления и ин
дикаторный светодиод. При нажатии на любую из кнопок передатчик
формирует и передает специальную кодированную команду, которая
меняется по определенному закону при каждом новом нажатии на кноп
ки, реализуя таким образом алгоритм антиграббера.

Кнопка 1

Кнопка 2

Кнопка 3

Руководство по установке и эксплуатации.

2

Светодиодная индикация состояний

Постановка
на охрану

Постановка с
отключенными
датчиками

Тихая охрана

Запирание дверей

Тихая постановка
на охрану

Тихая постановка на
охрану с отключен
ными датчиками

Снятие с охраны

Отпирание дверей

Тихое снятие с
охраны

Паника

Поиск

Анти Хай Джек

Дополнительный
канал 1

Дополнительный
канал 2

Примечание

Функция

Кнопка 1

Кнопка 2 Кнопка 3

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

Зажигание ВКЛ.

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

Зажигание ВКЛ.

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

● 3 сек.

Режим охраны
или VALET

●

●

●

●

● 3 сек.

Зажигание ВКЛ.

●

●

●

●

● 3 сек.

Зажигание ВЫКЛ.

●

●

●

●

● 3 сек.

●

●

●

●

● 3 сек.

●

●

●

●

● 3 сек.

●

●

●

●

● 3 сек.

ОБОЗНАЧЕНИЯ:

●

●

●

●

●

Нажать кнопку.

●

●

●

●

● 3 сек.

Нажимать кнопку в течение 3 секунд.

Очередность нажатия кнопок:

Таблица команд

Если одним цветом – одновременно.

1

2

3

Охрана включена

медленно мигает

Охрана отключена

не горит

Задержка перед автопостановкой

быстро мигает

Valet режим

горит постоянно

Автомобильный охранный комплекс “MONGOOSE”. Модель QS.

3

ПРАВИЛА

ПОЛЬЗОВАНИЯ

Кнопка аварийного отключения

Кнопка аварийного отключения может работать в простом и ко

дированном режимах, что определяется программированием.

Аварийное отключение сигнализации

В случае если брелок сигнализации отсутствует или неиспра

вен, в системе предусмотрены следующие возможные режимы ава
рийного отключения охраны:

Простой режим аварийного отключения.

Если PIN код системе не был задан, то для аварийного отклю

чения сигнализации требуется однократно нажать кнопку при
включенном зажигании, затем выключить зажигание.

Кодированный режим аварийного отключения.

1. Если задан однозначный PIN код, то для аварийного отклю

чения сигнализации необходимо при включенном зажигании
нажать на кнопку число раз равное заданному значению кода,
затем выключить зажигание.

2. Если задан двузначный PIN код, то для аварийного отключе

ния сигнализации необходимо при включенном зажигании на
жать на кнопку число раз равное первой цифре кода, выклю
чить и снова включить зажигание и таким же образом ввести
вторую цифру, затем выключить зажигание.

Основные охранные функции

;

;

;

;

; Постановка на охрану

Чтобы поставит сигнализацию на охрану надо нажать кнопку

1 брелока, при этом сирена подаст один звуковой сигнал и фонари
мигнут один раз. Светодиод системы начнет медленно мигать, двер
ные замки закроются (если подключены).

;

;

;

;

; Охрана

В режиме охраны сигнализация контролирует состояние всех под

ключенных концевых выключателей, контрольного входа зажигания, а

Руководство по установке и эксплуатации.

4

так же, если установлены, двух 2 зоновых датчиков,
таких как датчик удара, датчик объема, датчик накло
на и др. Кроме того, в режиме охраны блокируется
запуск двигателя. Если нарушается какая либо из зон
охраны, включается 30 или 60 секундный (выбирает
ся программированием) режим тревоги.

;

;

;

;

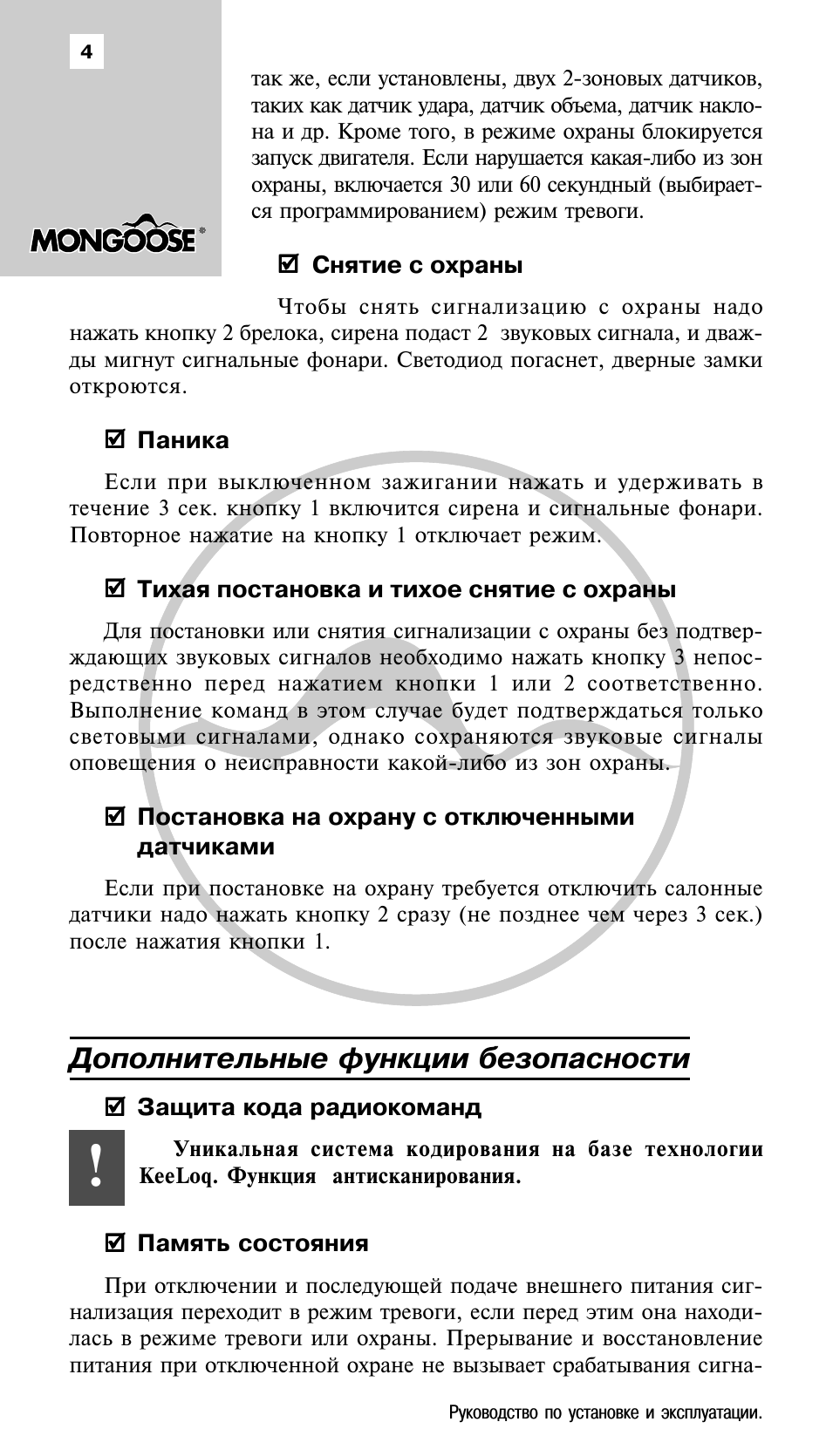

; Снятие с охраны

Чтобы снять сигнализацию с охраны надо

нажать кнопку 2 брелока, сирена подаст 2 звуковых сигнала, и дваж
ды мигнут сигнальные фонари. Светодиод погаснет, дверные замки
откроются.

;

;

;

;

; Паника

Если при выключенном зажигании нажать и удерживать в

течение 3 сек. кнопку 1 включится сирена и сигнальные фонари.
Повторное нажатие на кнопку 1 отключает режим.

;

;

;

;

; Тихая постановка и тихое снятие с охраны

Для постановки или снятия сигнализации с охраны без подтвер

ждающих звуковых сигналов необходимо нажать кнопку 3 непос
редственно перед нажатием кнопки 1 или 2 соответственно.
Выполнение команд в этом случае будет подтверждаться только
световыми сигналами, однако сохраняются звуковые сигналы
оповещения о неисправности какой либо из зон охраны.

;

;

;

;

; Постановка на охрану с отключенными

датчиками

Если при постановке на охрану требуется отключить салонные

датчики надо нажать кнопку 2 сразу (не позднее чем через 3 сек.)
после нажатия кнопки 1.

Дополнительные функции безопасности

;

;

;

;

; Защита кода радиокоманд

Уникальная система кодирования на базе технологии

KeeLoq. Функция антисканирования.

;

;

;

;

; Память состояния

При отключении и последующей подаче внешнего питания сиг

нализация переходит в режим тревоги, если перед этим она находи
лась в режиме тревоги или охраны. Прерывание и восстановление
питания при отключенной охране не вызывает срабатывания сигна

!

Автомобильный охранный комплекс “MONGOOSE”. Модель QS.

лизации, чтобы не создавать трудностей, напри
мер, при ремонте.

Если питание было отключено, когда сигнали

зация находилась в режиме Valet, то последующая
его подача, возвращает сигнализацию в это же
состояние. Подача питания после отключения его
в режиме «Паника» переводит сигнализацию в со
стояние, предшествовавшее этому режиму.

Во избежание оставления ключей внутри запер

того автомобиля, при восстановлении питания от автомобильного
аккумулятора не происходит изменения состояния дверных замков.

;

;

;

;

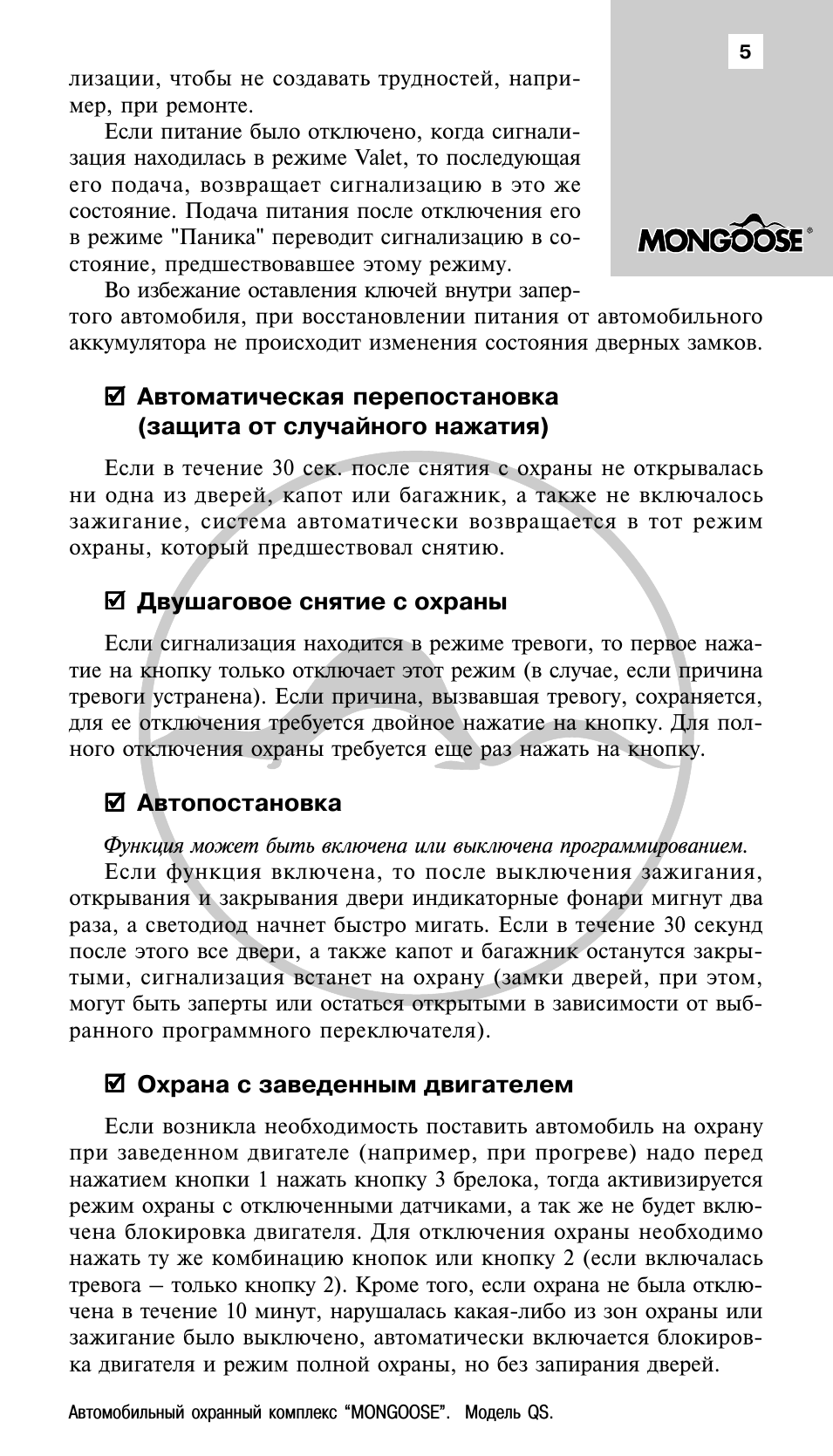

; Автоматическая перепостановка

(защита от случайного нажатия)

Если в течение 30 сек. после снятия с охраны не открывалась

ни одна из дверей, капот или багажник, а также не включалось
зажигание, система автоматически возвращается в тот режим
охраны, который предшествовал снятию.

;

;

;

;

; Двушаговое снятие с охраны

Если сигнализация находится в режиме тревоги, то первое нажа

тие на кнопку только отключает этот режим (в случае, если причина
тревоги устранена). Если причина, вызвавшая тревогу, сохраняется,
для ее отключения требуется двойное нажатие на кнопку. Для пол
ного отключения охраны требуется еще раз нажать на кнопку.

;

;

;

;

; Автопостановка

Функция может быть включена или выключена программированием.
Если функция включена, то после выключения зажигания,

открывания и закрывания двери индикаторные фонари мигнут два
раза, а светодиод начнет быстро мигать. Если в течение 30 секунд
после этого все двери, а также капот и багажник останутся закры
тыми, сигнализация встанет на охрану (замки дверей, при этом,
могут быть заперты или остаться открытыми в зависимости от выб
ранного программного переключателя).

;

;

;

;

; Охрана с заведенным двигателем

Если возникла необходимость поставить автомобиль на охрану

при заведенном двигателе (например, при прогреве) надо перед
нажатием кнопки 1 нажать кнопку 3 брелока, тогда активизируется
режим охраны с отключенными датчиками, а так же не будет вклю
чена блокировка двигателя. Для отключения охраны необходимо
нажать ту же комбинацию кнопок или кнопку 2 (если включалась
тревога – только кнопку 2). Кроме того, если охрана не была отклю
чена в течение 10 минут, нарушалась какая либо из зон охраны или
зажигание было выключено, автоматически включается блокиров
ка двигателя и режим полной охраны, но без запирания дверей.

5

Руководство по установке и эксплуатации.

;

;

;

;

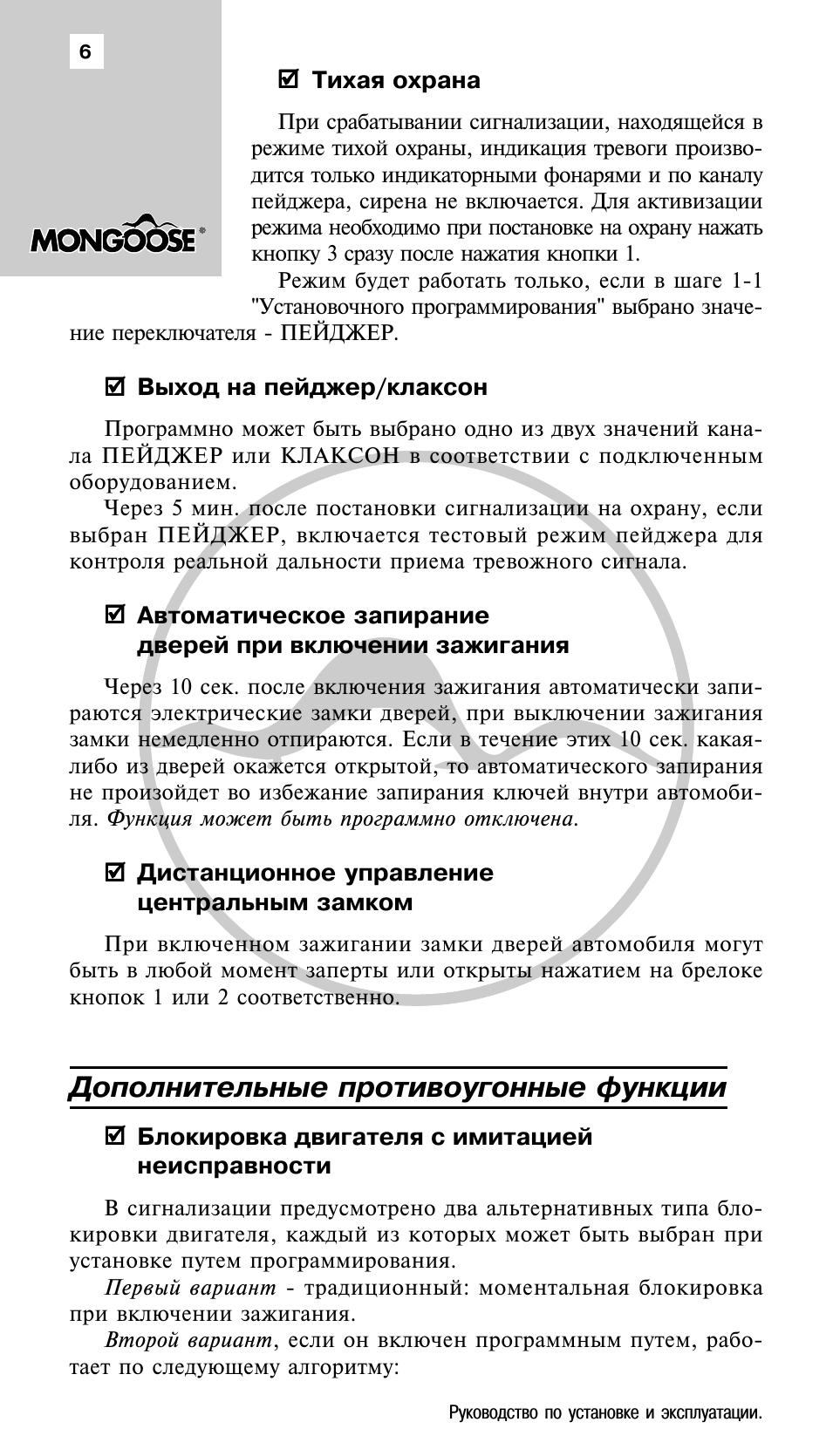

; Тихая охрана

При срабатывании сигнализации, находящейся в

режиме тихой охраны, индикация тревоги произво
дится только индикаторными фонарями и по каналу
пейджера, сирена не включается. Для активизации
режима необходимо при постановке на охрану нажать
кнопку 3 сразу после нажатия кнопки 1.

Режим будет работать только, если в шаге 1 1

«Установочного программирования» выбрано значе

ние переключателя ПЕЙДЖЕР.

;

;

;

;

; Выход на пейджер/клаксон

Программно может быть выбрано одно из двух значений кана

ла ПЕЙДЖЕР или КЛАКСОН в соответствии с подключенным
оборудованием.

Через 5 мин. после постановки сигнализации на охрану, если

выбран ПЕЙДЖЕР, включается тестовый режим пейджера для
контроля реальной дальности приема тревожного сигнала.

;

;

;

;

; Автоматическое запирание

дверей при включении зажигания

Через 10 сек. после включения зажигания автоматически запи

раются электрические замки дверей, при выключении зажигания
замки немедленно отпираются. Если в течение этих 10 сек. какая
либо из дверей окажется открытой, то автоматического запирания
не произойдет во избежание запирания ключей внутри автомоби
ля. Функция может быть программно отключена.

;

;

;

;

; Дистанционное управление

центральным замком

При включенном зажигании замки дверей автомобиля могут

быть в любой момент заперты или открыты нажатием на брелоке
кнопок 1 или 2 соответственно.

Дополнительные противоугонные функции

;

;

;

;

; Блокировка двигателя с имитацией

неисправности

В сигнализации предусмотрено два альтернативных типа бло

кировки двигателя, каждый из которых может быть выбран при
установке путем программирования.

Первый вариант традиционный: моментальная блокировка

при включении зажигания.

Второй вариант, если он включен программным путем, рабо

тает по следующему алгоритму:

6

Автомобильный охранный комплекс “MONGOOSE”. Модель QS.

1 сек. блокировка

⇒

5 сек. пауза

⇒

1 сек. блоки

ровка

⇒

3 сек. пауза

⇒

1 сек. блокировка

⇒

2 сек.

пауза

⇒

постоянная блокировка.

;

;

;

;

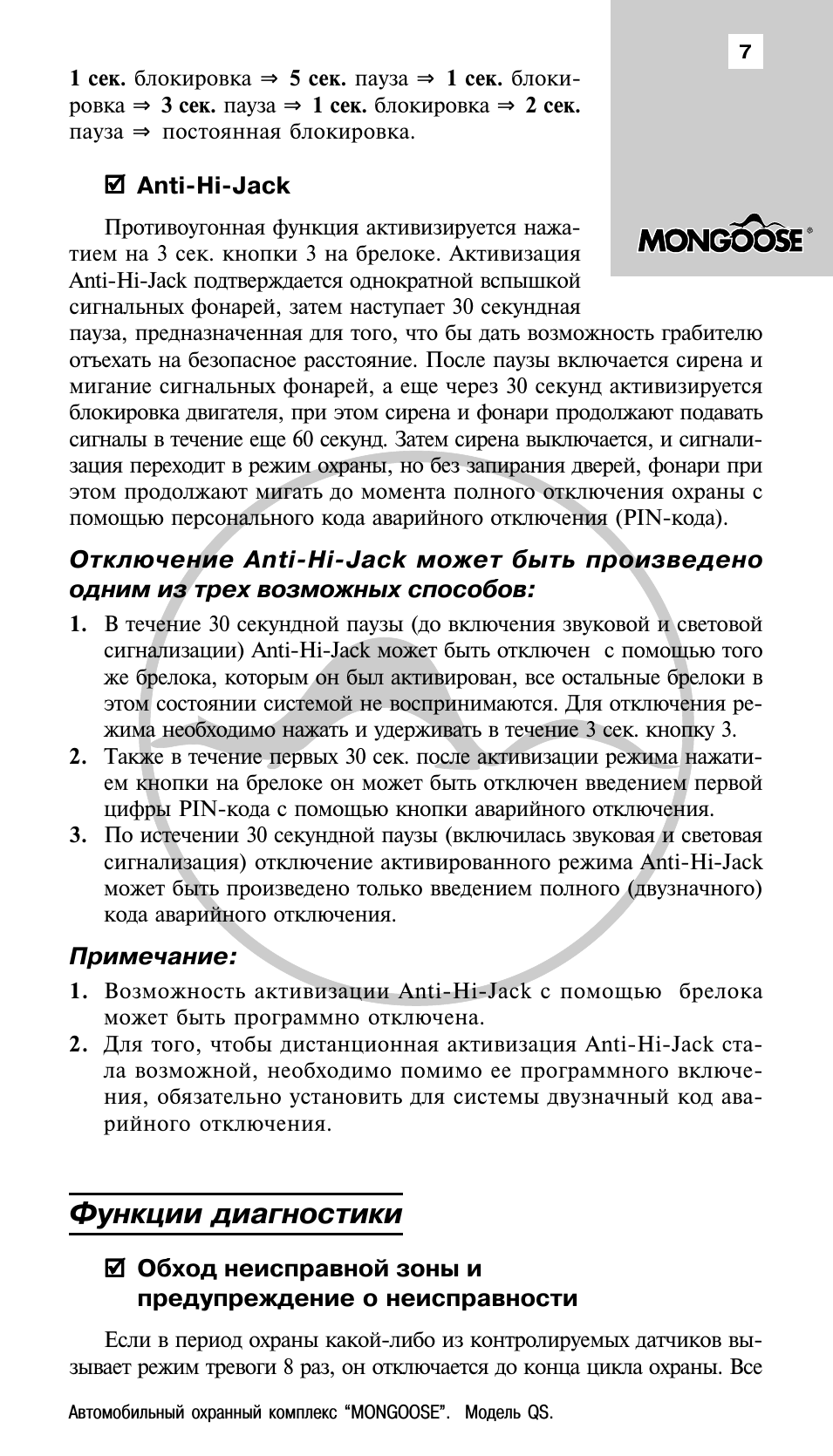

; Anti Hi Jack

Противоугонная функция активизируется нажа

тием на 3 сек. кнопки 3 на брелоке. Активизация
Anti Hi Jack подтверждается однократной вспышкой
сигнальных фонарей, затем наступает 30 секундная
пауза, предназначенная для того, что бы дать возможность грабителю
отъехать на безопасное расстояние. После паузы включается сирена и
мигание сигнальных фонарей, а еще через 30 секунд активизируется
блокировка двигателя, при этом сирена и фонари продолжают подавать
сигналы в течение еще 60 секунд. Затем сирена выключается, и сигнали
зация переходит в режим охраны, но без запирания дверей, фонари при
этом продолжают мигать до момента полного отключения охраны с
помощью персонального кода аварийного отключения (PIN кода).

Отключение Anti Hi Jack может быть произведено
одним из трех возможных способов:

1. В течение 30 секундной паузы (до включения звуковой и световой

сигнализации) Anti Hi Jack может быть отключен с помощью того
же брелока, которым он был активирован, все остальные брелоки в
этом состоянии системой не воспринимаются. Для отключения ре
жима необходимо нажать и удерживать в течение 3 сек. кнопку 3.

2. Также в течение первых 30 сек. после активизации режима нажати

ем кнопки на брелоке он может быть отключен введением первой
цифры PIN кода с помощью кнопки аварийного отключения.

3. По истечении 30 секундной паузы (включилась звуковая и световая

сигнализация) отключение активированного режима Anti Hi Jack
может быть произведено только введением полного (двузначного)
кода аварийного отключения.

Примечание:

1. Возможность активизации Anti Hi Jack с помощью брелока

может быть программно отключена.

2. Для того, чтобы дистанционная активизация Anti Hi Jack ста

ла возможной, необходимо помимо ее программного включе
ния, обязательно установить для системы двузначный код ава
рийного отключения.

Функции диагностики

;

;

;

;

; Обход неисправной зоны и

предупреждение о неисправности

Если в период охраны какой либо из контролируемых датчиков вы

зывает режим тревоги 8 раз, он отключается до конца цикла охраны. Все

7

Руководство по установке и эксплуатации.

остальные контролируемые зоны и блокировки ос
таются включенными. Если же неисправность воз
никла уже при постановке на охрану, вместо одиноч
ного следуют три звуковых и световых сигнала.

;

;

;

;

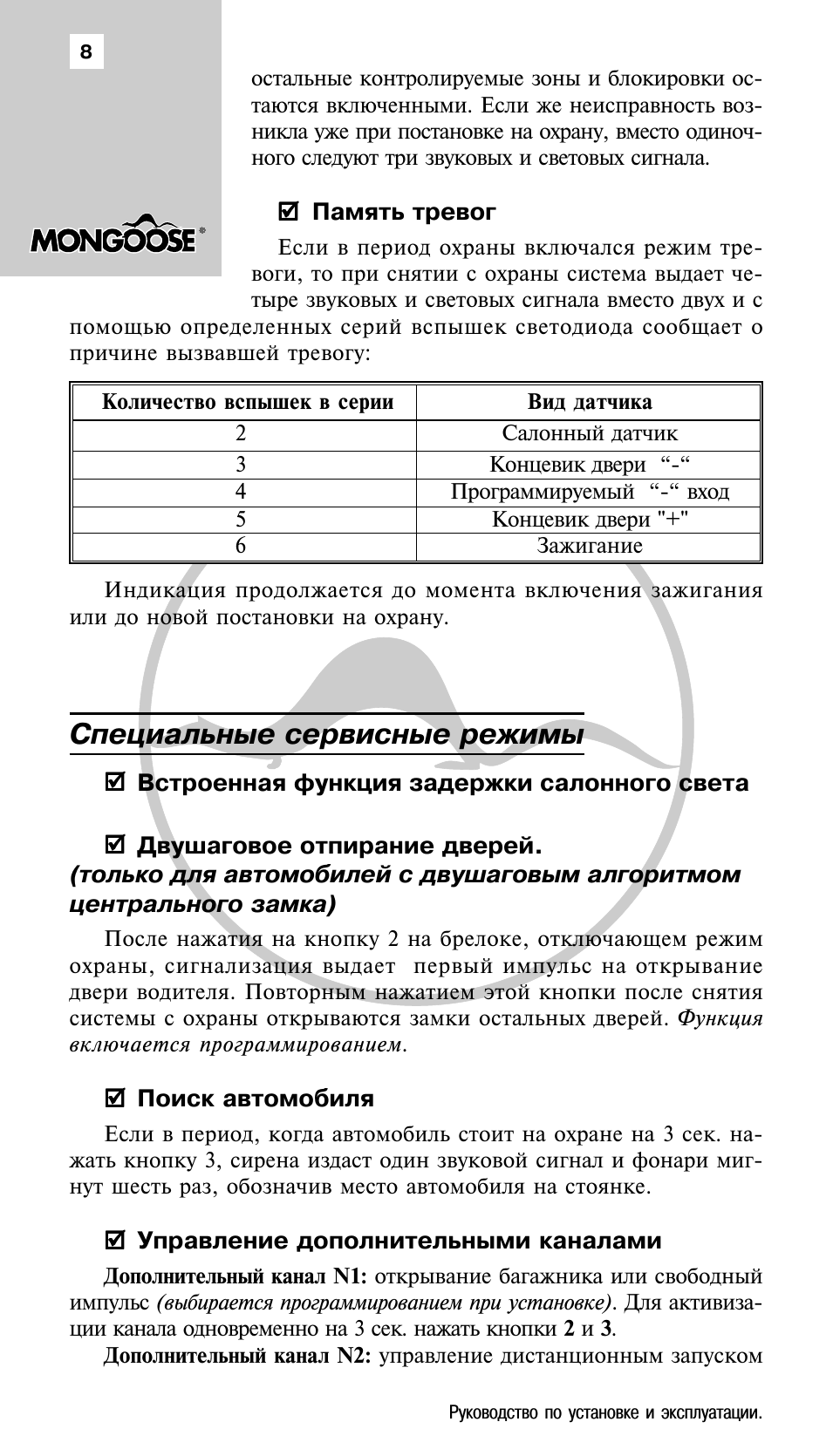

; Память тревог

Если в период охраны включался режим тре

воги, то при снятии с охраны система выдает че
тыре звуковых и световых сигнала вместо двух и с

помощью определенных серий вспышек светодиода сообщает о
причине вызвавшей тревогу:

8

Индикация продолжается до момента включения зажигания

или до новой постановки на охрану.

Специальные сервисные режимы

;

;

;

;

; Встроенная функция задержки салонного света

;

;

;

;

; Двушаговое отпирание дверей.

(только для автомобилей с двушаговым алгоритмом
центрального замка)

После нажатия на кнопку 2 на брелоке, отключающем режим

охраны, сигнализация выдает первый импульс на открывание
двери водителя. Повторным нажатием этой кнопки после снятия
системы с охраны открываются замки остальных дверей. Функция
включается программированием.

;

;

;

;

; Поиск автомобиля

Если в период, когда автомобиль стоит на охране на 3 сек. на

жать кнопку 3, сирена издаст один звуковой сигнал и фонари миг
нут шесть раз, обозначив место автомобиля на стоянке.

;

;

;

;

; Управление дополнительными каналами

Дополнительный канал N1: открывание багажника или свободный

импульс (выбирается программированием при установке). Для активиза
ции канала одновременно на 3 сек. нажать кнопки 2 и 3.

Дополнительный канал N2: управление дистанционным запуском

Количество вспышек в серии

2

Вид датчика

Салонный датчик

Концевик двери “ “

Программируемый “ “ вход

Концевик двери «+»

5

3
4

Зажигание

6

Автомобильный охранный комплекс “MONGOOSE”. Модель QS.

двигателя (если установлен специальный блок авто
стартера) или выход для организации NO блокиров
ки двигателя (выбирается программированием при ус
тановке). Для активизации канала одновременно на
3 сек. нажать кнопки 1 и 3.

;

;

;

;

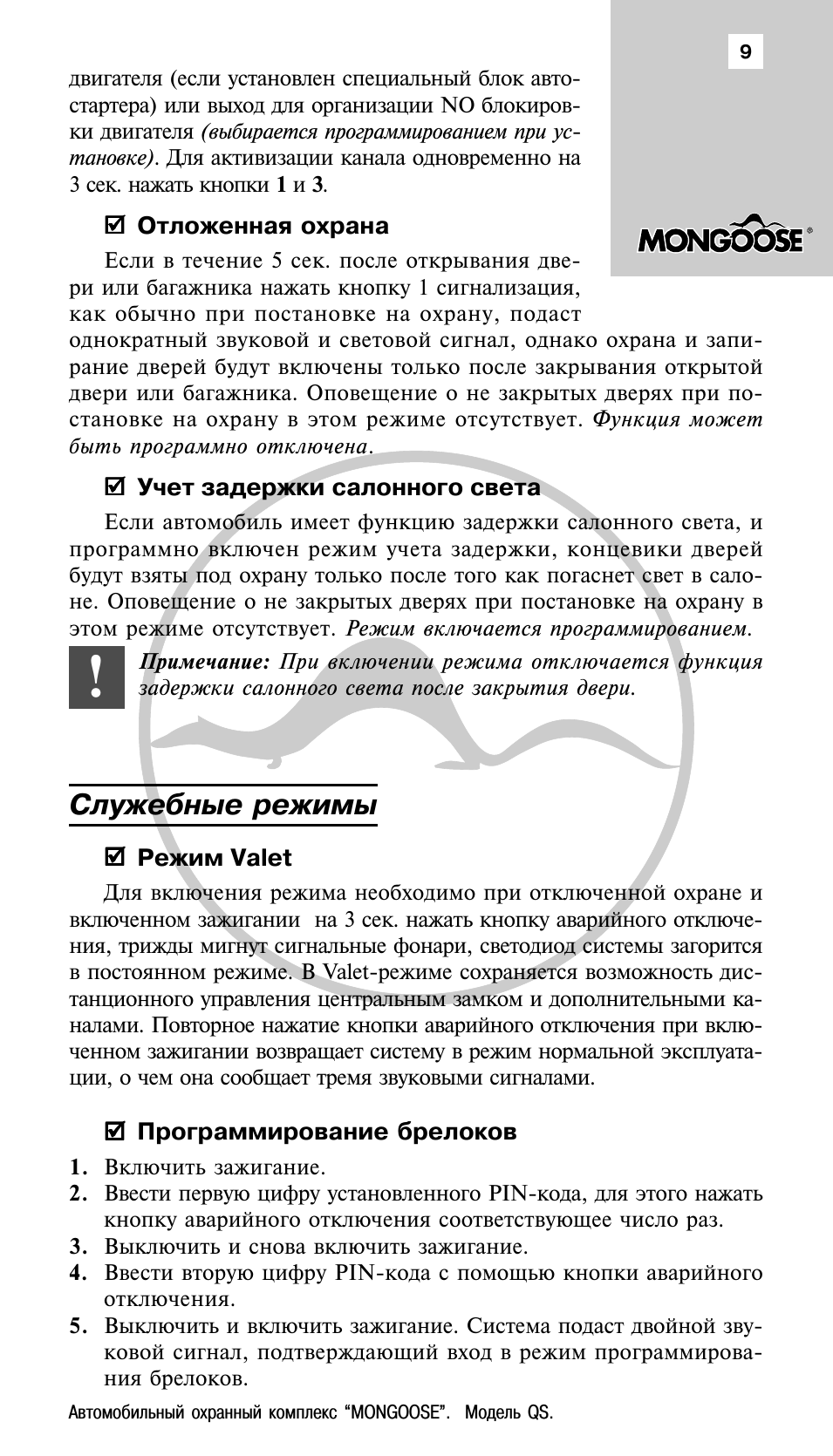

; Отложенная охрана

Если в течение 5 сек. после открывания две

ри или багажника нажать кнопку 1 сигнализация,
как обычно при постановке на охрану, подаст
однократный звуковой и световой сигнал, однако охрана и запи
рание дверей будут включены только после закрывания открытой
двери или багажника. Оповещение о не закрытых дверях при по
становке на охрану в этом режиме отсутствует. Функция может
быть программно отключена.

;

;

;

;

; Учет задержки салонного света

Если автомобиль имеет функцию задержки салонного света, и

программно включен режим учета задержки, концевики дверей
будут взяты под охрану только после того как погаснет свет в сало
не. Оповещение о не закрытых дверях при постановке на охрану в
этом режиме отсутствует. Режим включается программированием.

Примечание: При включении режима отключается функция
задержки салонного света после закрытия двери.

Служебные режимы

;

;

;

;

; Режим Valet

Для включения режима необходимо при отключенной охране и

включенном зажигании на 3 сек. нажать кнопку аварийного отключе
ния, трижды мигнут сигнальные фонари, светодиод системы загорится
в постоянном режиме. В Valet режиме сохраняется возможность дис
танционного управления центральным замком и дополнительными ка
налами. Повторное нажатие кнопки аварийного отключения при вклю
ченном зажигании возвращает систему в режим нормальной эксплуата
ции, о чем она сообщает тремя звуковыми сигналами.

;

;

;

;

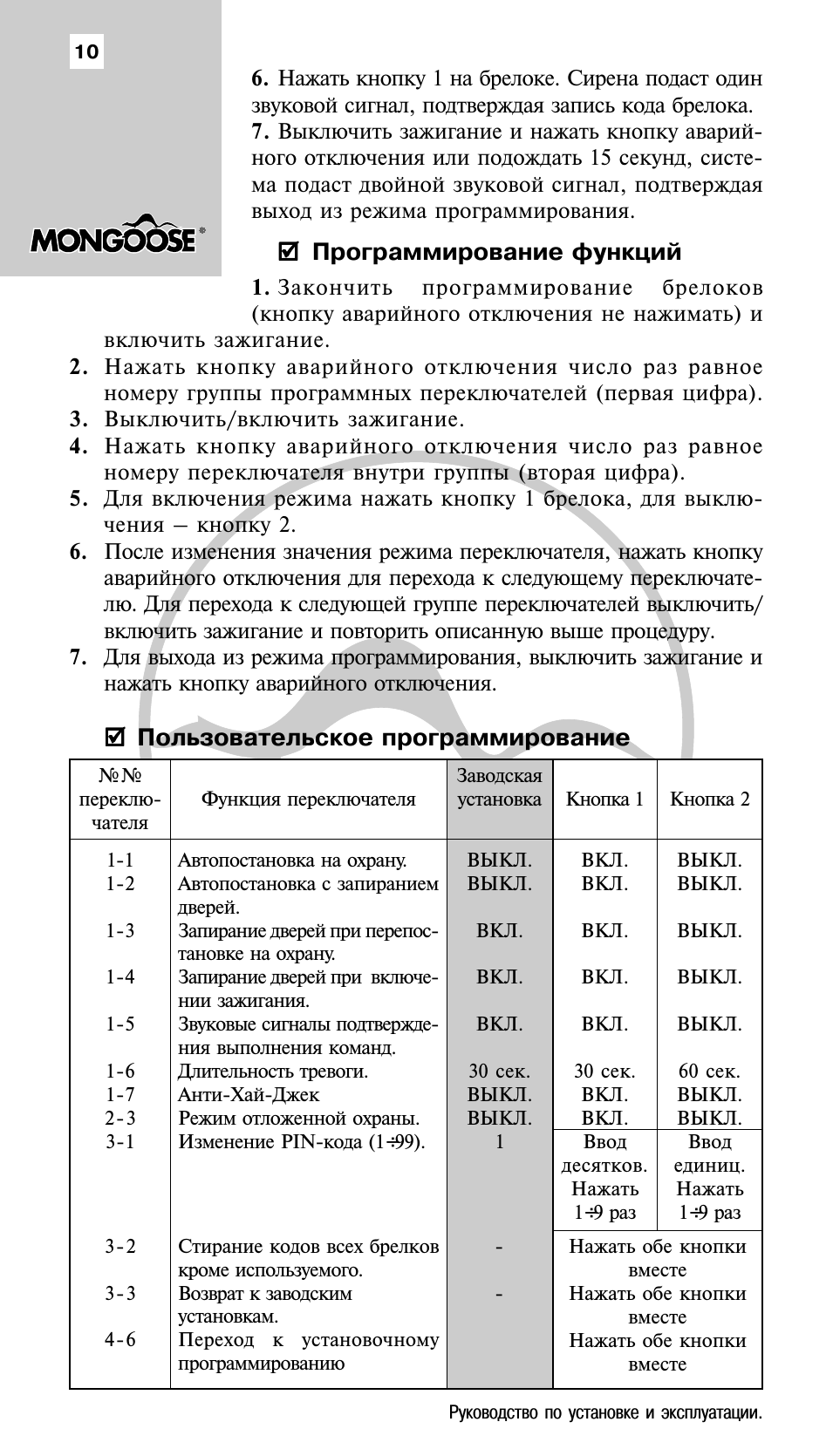

; Программирование брелоков

1. Включить зажигание.
2. Ввести первую цифру установленного PIN кода, для этого нажать

кнопку аварийного отключения соответствующее число раз.

3. Выключить и снова включить зажигание.
4. Ввести вторую цифру PIN кода с помощью кнопки аварийного

отключения.

5. Выключить и включить зажигание. Система подаст двойной зву

ковой сигнал, подтверждающий вход в режим программирова
ния брелоков.

9

!

Руководство по установке и эксплуатации.

6. Нажать кнопку 1 на брелоке. Сирена подаст один
звуковой сигнал, подтверждая запись кода брелока.
7. Выключить зажигание и нажать кнопку аварий
ного отключения или подождать 15 секунд, систе
ма подаст двойной звуковой сигнал, подтверждая
выход из режима программирования.

;

;

;

;

; Программирование функций

1. Закончить

программирование

брелоков

(кнопку аварийного отключения не нажимать) и

включить зажигание.

2. Нажать кнопку аварийного отключения число раз равное

номеру группы программных переключателей (первая цифра).

3. Выключить/включить зажигание.
4. Нажать кнопку аварийного отключения число раз равное

номеру переключателя внутри группы (вторая цифра).

5. Для включения режима нажать кнопку 1 брелока, для выклю

чения – кнопку 2.

6. После изменения значения режима переключателя, нажать кнопку

аварийного отключения для перехода к следующему переключате
лю. Для перехода к следующей группе переключателей выключить/
включить зажигание и повторить описанную выше процедуру.

7. Для выхода из режима программирования, выключить зажигание и

нажать кнопку аварийного отключения.

;

;

;

;

; Пользовательское программирование

№№

переклю

чателя

1 1

1 2

1 3

1 4

1 5

1 6
1 7

2 3

3 1

3 2

3 3

4 6

Заводская

установка

ВЫКЛ.
ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

30 сек.

ВЫКЛ.
ВЫКЛ.

1

Кнопка 2

ВЫКЛ.
ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

60 сек.

ВЫКЛ.
ВЫКЛ.

Ввод

единиц.

Нажать

1

÷

9 раз

Кнопка 1

ВКЛ.
ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

30 сек.

ВКЛ.
ВКЛ.

Ввод

десятков.

Нажать

1

÷

9 раз

Нажать обе кнопки

вместе

Нажать обе кнопки

вместе

Нажать обе кнопки

вместе

Функция переключателя

Автопостановка на охрану.
Автопостановка с запиранием
дверей.
Запирание дверей при перепос
тановке на охрану.
Запирание дверей при включе
нии зажигания.
Звуковые сигналы подтвержде
ния выполнения команд.
Длительность тревоги.
Анти Хай Джек
Режим отложенной охраны.
Изменение PIN кода (1

÷

99).

Стирание кодов всех брелков
кроме используемого.
Возврат к заводским
установкам.
Переход к установочному
программированию

10

Нажмите на кнопку для помощи
