 1 

Важно

В брелокахпередатчиках, входящих в комплект данной охранной системы, ис
пользуется динамическое кодирование передаваемой посылки управляющего кода,
что делает полностью бесполезным попытки сканирования или запоминания кода
(code grabbing) с целью его последующего воспроизведения, так как любая последу
ющая команда управления брелоковпередатчиков изменяется каждый раз, когда
нажимается кнопка. Поэтому, когда угонщик воспроизведет перехваченный сигнал
вашего брелокапередатчика, охранная система на него просто не отреагирует.

Для обеспечения самого высокого уровня защиты вашего автомобиля данная
охранная система имеет функцию ручного включения или выключения режима ох
раны. В некоторых случаях, например, когда брелокпередатчик дистанционного
управления системой потерян или не работает или, возможно, Ваш брелокпере
датчик блокирован мощным радиоизлучением устройства типа «глушилка» или
перехватчиком с подменой кода, Вам может потребоваться вручную поставить
или вручную снять систему с охраны. Прочитайте разделы «Ручная постановка
системы на охрану» и «Ручное отключение охранной системы», в которых подроб
но описаны процедуры постановки и снятия системы с охраны в такой ситуации.

Для эффективной борьбы с системами перехвата с подменой кода ВСЕГДА
пытайтесь включить (выключить) режим охраны с брелокапередатчика под
неся его как можно ближе к антенне системы если предыдущие попытки были
неудачными. Это автоматически сделает предыдущий код нерабочим и исклю
чит возможность подмены. Для повышения степени защиты автомобиля ис
пользуйте также режим поэтапного отключения системы.

Если запрограммирована функция F13 «Секретный код», то запись кодов
новых брелоков, изменение секретного кода, изменение статуса запрограмми
рованных функции с F12 по F20, аварийное снятие системы с охраны, отключе
ние системы при срабатывании в режимах «AntiHiJack» возможны только
после ввода секретного кода! Изменение параметров функций с F1 по F11 не
требует ввода секретного кода и доступно всегда.

Автомобильная охранная система с двухсторонней связью, тремя сервисными каналами,
интерактивным LCDпейджером, системами защиты от угона и захвата автомобиля, автома
тическим запуском двигателя.

Руководство по установке и использованию

ZX1070

Версия 2

 2 

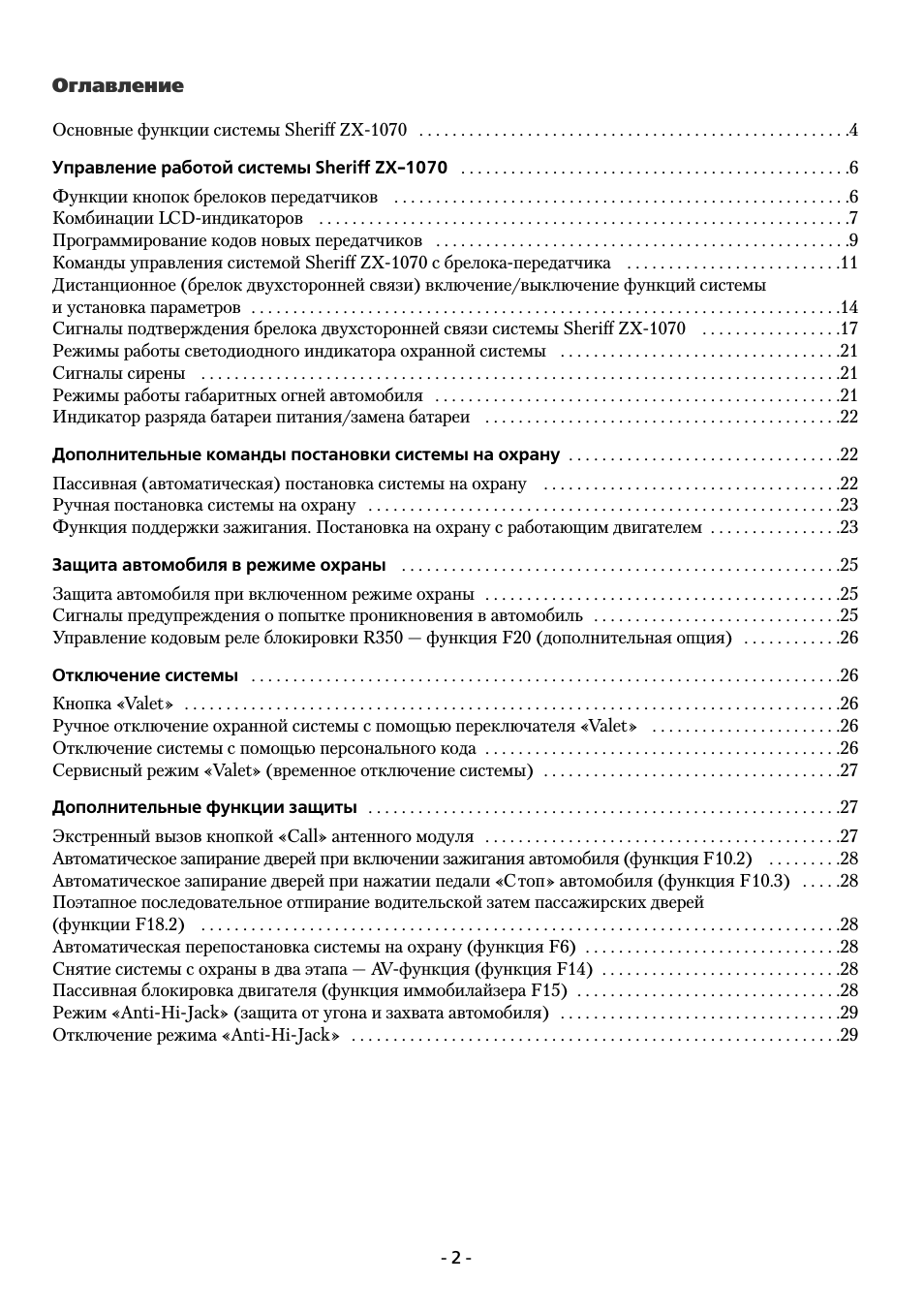

Оглавление

Основные функции системы Sheriff ZX1070 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Управление работой системы Sheriff ZX1070 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Функции кнопок брелоков передатчиков . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

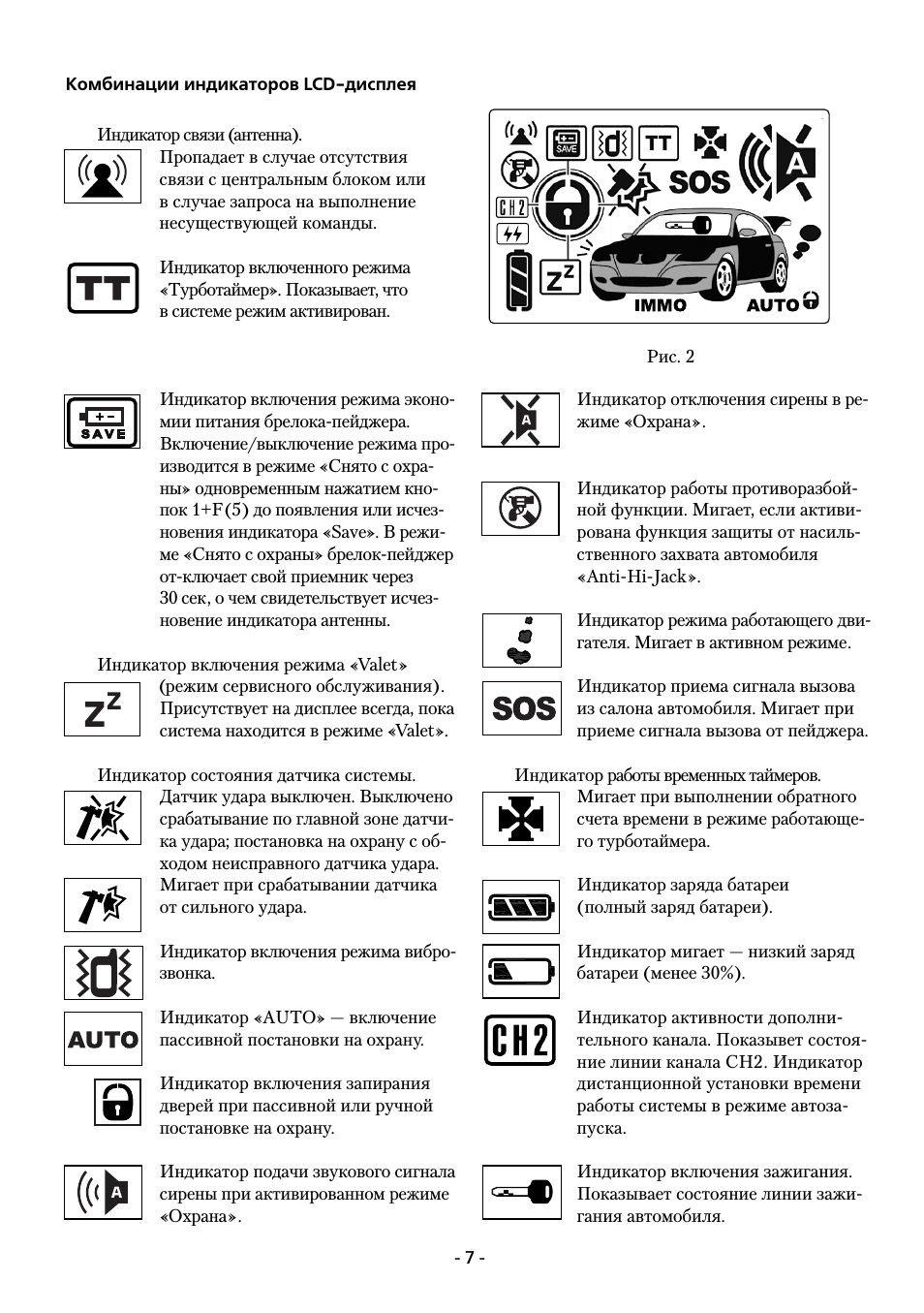

Комбинации LCDиндикаторов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

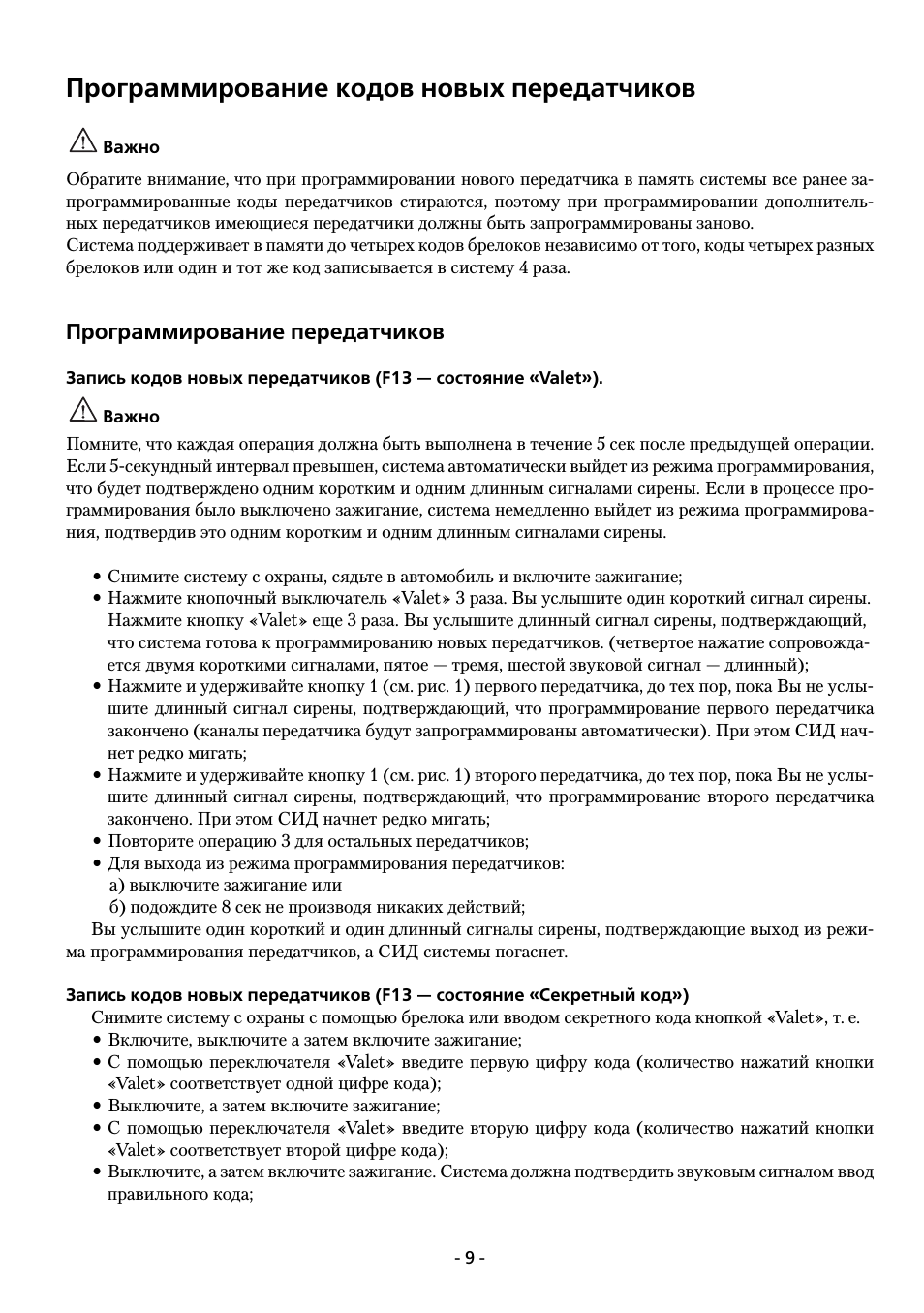

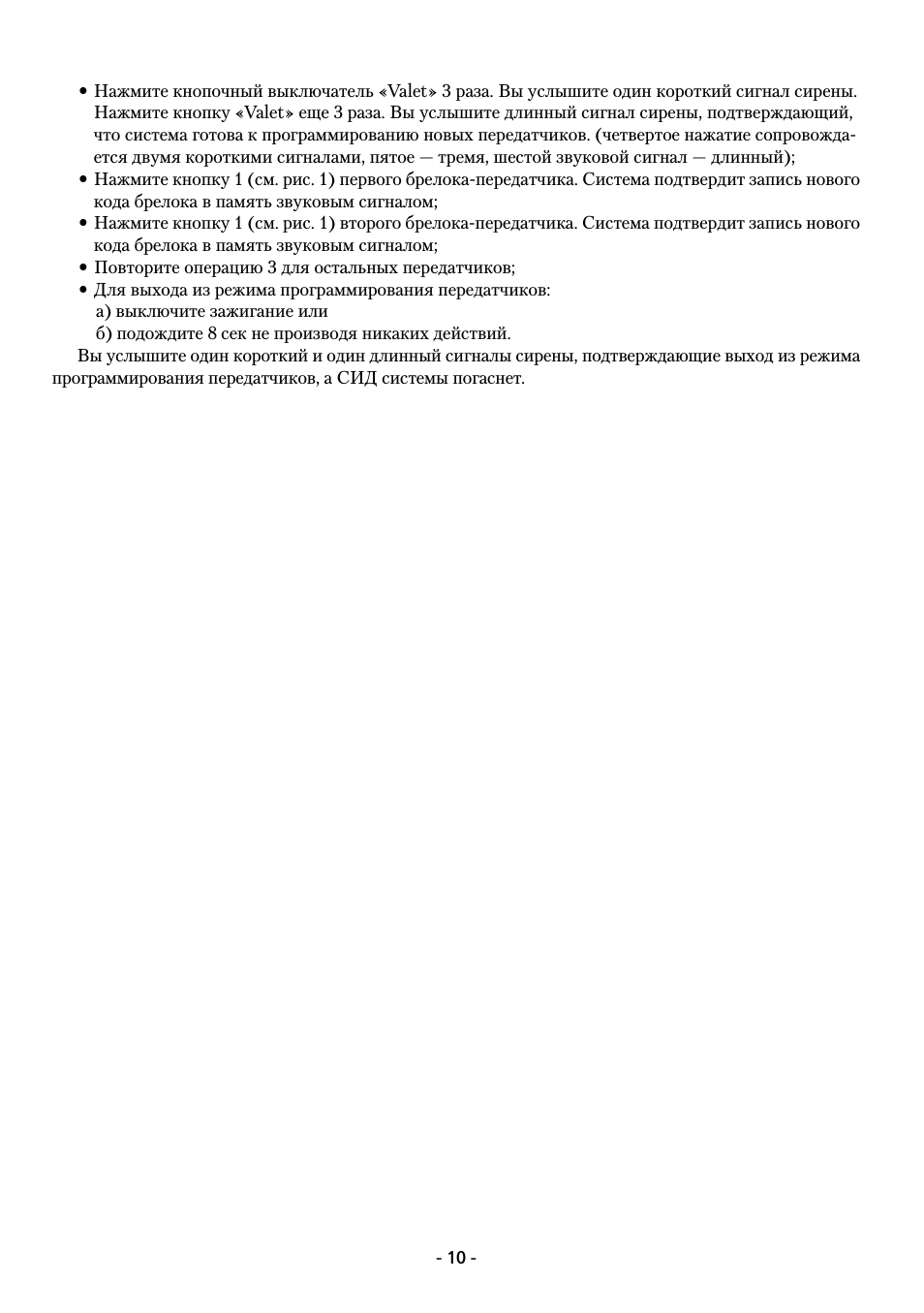

Программирование кодов новых передатчиков . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Команды управления системой Sheriff ZX1070 с брелокапередатчика . . . . . . . . . . . . . . . . . . . . . . . . . .11

Дистанционное (брелок двухсторонней связи) включение/выключение функций системы

и установка параметров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Сигналы подтверждения брелока двухсторонней связи системы Sheriff ZX1070 . . . . . . . . . . . . . . . . .17

Режимы работы светодиодного индикатора охранной системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Сигналы сирены . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Режимы работы габаритных огней автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Индикатор разряда батареи питания/замена батареи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Дополнительные команды постановки системы на охрану . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Пассивная (автоматическая) постановка системы на охрану . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Ручная постановка системы на охрану . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Функция поддержки зажигания. Постановка на охрану с работающим двигателем . . . . . . . . . . . . . . . .23

Защита автомобиля в режиме охраны . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Защита автомобиля при включенном режиме охраны . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Сигналы предупреждения о попытке проникновения в автомобиль . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Управление кодовым реле блокировки R350 — функция F20 (дополнительная опция) . . . . . . . . . . . .26

Отключение системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Кнопка «Valet» . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Ручное отключение охранной системы с помощью переключателя «Valet» . . . . . . . . . . . . . . . . . . . . . . .26

Отключение системы с помощью персонального кода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Сервисный режим «Valet» (временное отключение системы) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Дополнительные функции защиты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Экстренный вызов кнопкой «Call» антенного модуля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Автоматическое запирание дверей при включении зажигания автомобиля (функция F10.2) . . . . . . . . .28

Автоматическое запирание дверей при нажатии педали «Стоп» автомобиля (функция F10.3) . . . . .28

Поэтапное последовательное отпирание водительской затем пассажирских дверей

(функции F18.2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Автоматическая перепостановка системы на охрану (функция F6) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Снятие системы с охраны в два этапа — AVфункция (функция F14) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Пассивная блокировка двигателя (функция иммобилайзера F15) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Режим «AntiHiJack» (защита от угона и захвата автомобиля) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Отключение режима «AntiHiJack» . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

 3 

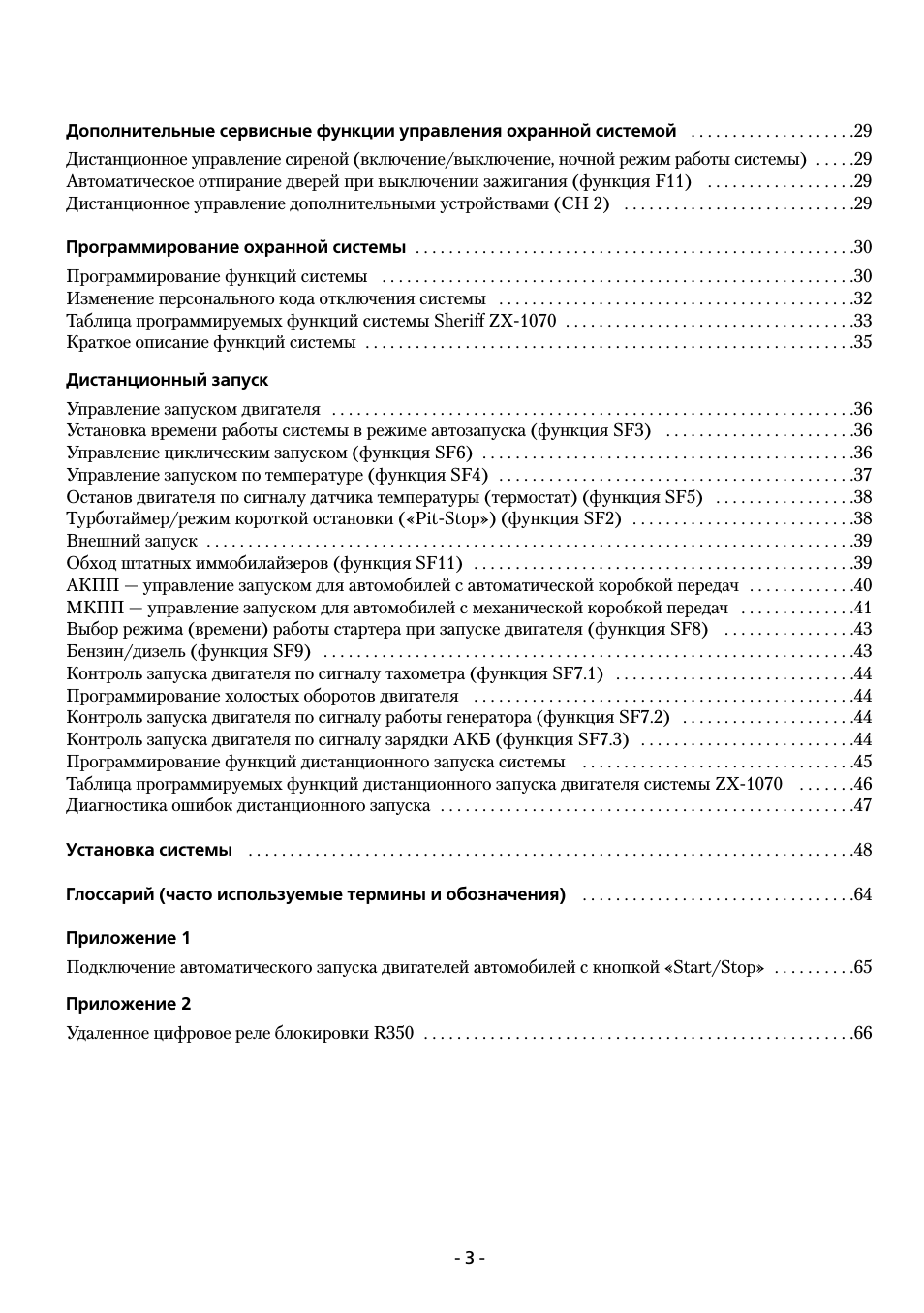

Дополнительные сервисные функции управления охранной системой . . . . . . . . . . . . . . . . . . . .29

Дистанционное управление сиреной (включение/выключение, ночной режим работы системы) . . . . .29

Автоматическое отпирание дверей при выключении зажигания (функция F11) . . . . . . . . . . . . . . . . . .29

Дистанционное управление дополнительными устройствами (CH 2) . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Программирование охранной системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Программирование функций системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Изменение персонального кода отключения системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Таблица программируемых функций системы Sheriff ZX1070 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Краткое описание функций системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Дистанционный запуск

Управление запуском двигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Установка времени работы системы в режиме автозапуска (функция SF3) . . . . . . . . . . . . . . . . . . . . . . .36

Управление циклическим запуском (функция SF6) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Управление запуском по температуре (функция SF4) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Останов двигателя по сигналу датчика температуры (термостат) (функция SF5) . . . . . . . . . . . . . . . . .38

Турботаймер/режим короткой остановки («PitStop») (функция SF2) . . . . . . . . . . . . . . . . . . . . . . . . . . .38

Внешний запуск . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Обход штатных иммобилайзеров (функция SF11) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

АКПП — управление запуском для автомобилей с автоматической коробкой передач . . . . . . . . . . . . .40

МКПП — управление запуском для автомобилей с механической коробкой передач . . . . . . . . . . . . . .41

Выбор режима (времени) работы стартера при запуске двигателя (функция SF8) . . . . . . . . . . . . . . . .43

Бензин/дизель (функция SF9) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Контроль запуска двигателя по сигналу тахометра (функция SF7.1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Программирование холостых оборотов двигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Контроль запуска двигателя по сигналу работы генератора (функция SF7.2) . . . . . . . . . . . . . . . . . . . . .44

Контроль запуска двигателя по сигналу зарядки АКБ (функция SF7.3) . . . . . . . . . . . . . . . . . . . . . . . . . .44

Программирование функций дистанционного запуска системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Таблица программируемых функций дистанционного запуска двигателя системы ZX1070 . . . . . . .46

Диагностика ошибок дистанционного запуска . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Установка системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Глоссарий (часто используемые термины и обозначения) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

Приложение 1

Подключение автоматического запуска двигателей автомобилей с кнопкой «Start/Stop» . . . . . . . . . .65

Приложение 2

Удаленное цифровое реле блокировки R350 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

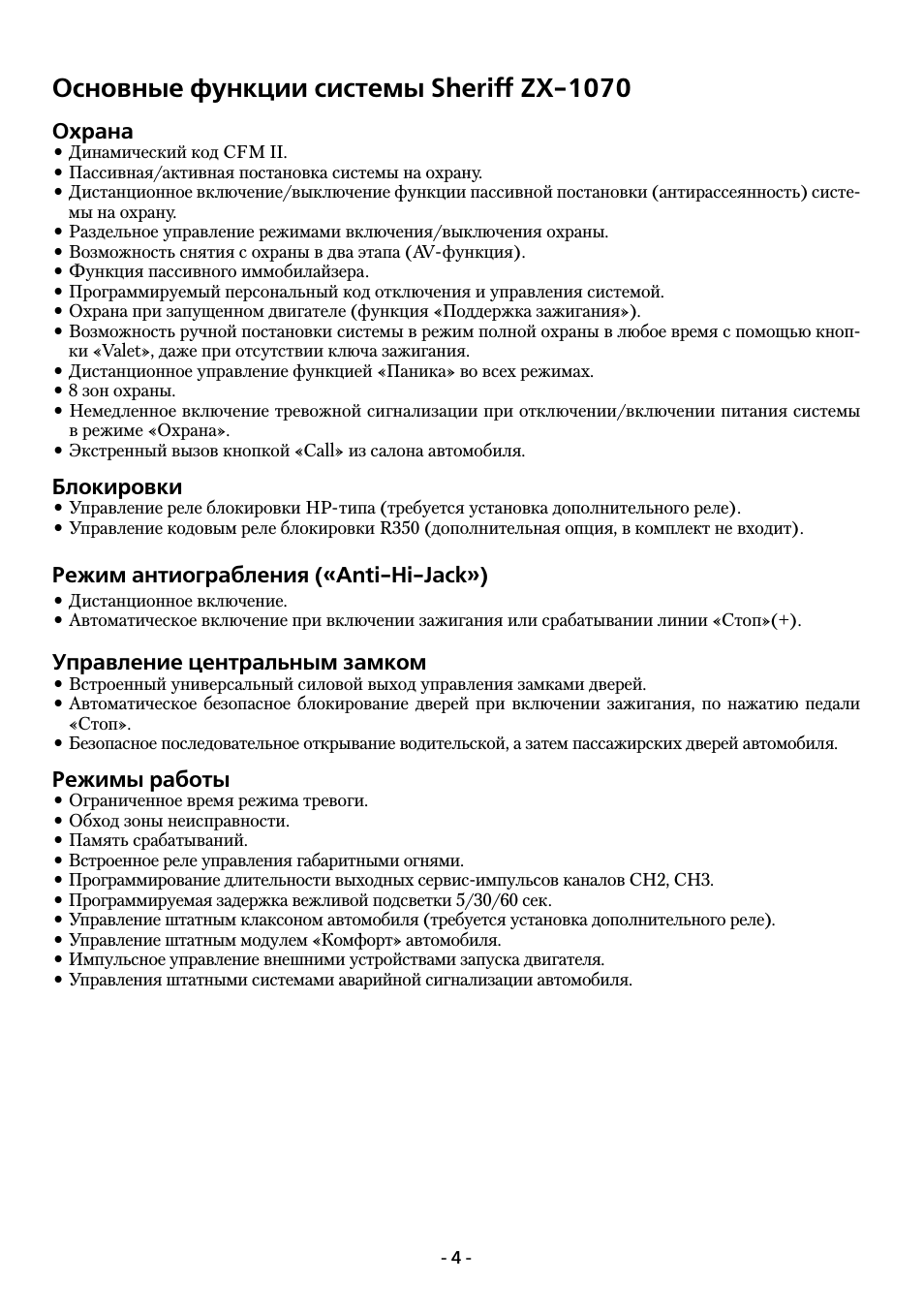

Основные функции системы Sheriff ZX1070

Охрана

• Динамический код CFM II.

• Пассивная/активная постановка системы на охрану.

• Дистанционное включение/выключение функции пассивной постановки (антирассеянность) систе

мы на охрану.

• Раздельное управление режимами включения/выключения охраны.

• Возможность снятия с охраны в два этапа (AVфункция).

• Функция пассивного иммобилайзера.

• Программируемый персональный код отключения и управления системой.

• Охрана при запущенном двигателе (функция «Поддержка зажигания»).

• Возможность ручной постановки системы в режим полной охраны в любое время с помощью кноп

ки «Valet», даже при отсутствии ключа зажигания.

• Дистанционное управление функцией «Паника» во всех режимах.

• 8 зон охраны.

• Немедленное включение тревожной сигнализации при отключении/включении питания системы

в режиме «Охрана».

• Экстренный вызов кнопкой «Call» из салона автомобиля.

Блокировки

• Управление реле блокировки НРтипа (требуется установка дополнительного реле).

• Управление кодовым реле блокировки R350 (дополнительная опция, в комплект не входит).

Режим антиограбления («AntiHiJack»)

• Дистанционное включение.

• Автоматическое включение при включении зажигания или срабатывании линии «Стоп»(+).

Управление центральным замком

• Встроенный универсальный силовой выход управления замками дверей.

• Автоматическое безопасное блокирование дверей при включении зажигания, по нажатию педали

«Стоп».

• Безопасное последовательное открывание водительской, а затем пассажирских дверей автомобиля.

Режимы работы

• Ограниченное время режима тревоги.

• Обход зоны неисправности.

• Память срабатываний.

• Встроенное реле управления габаритными огнями.

• Программирование длительности выходных сервисимпульсов каналов СН2, СН3.

• Программируемая задержка вежливой подсветки 5/30/60 сек.

• Управление штатным клаксоном автомобиля (требуется установка дополнительного реле).

• Управление штатным модулем «Комфорт» автомобиля.

• Импульсное управление внешними устройствами запуска двигателя.

• Управления штатными системами аварийной сигнализации автомобиля.

 4 

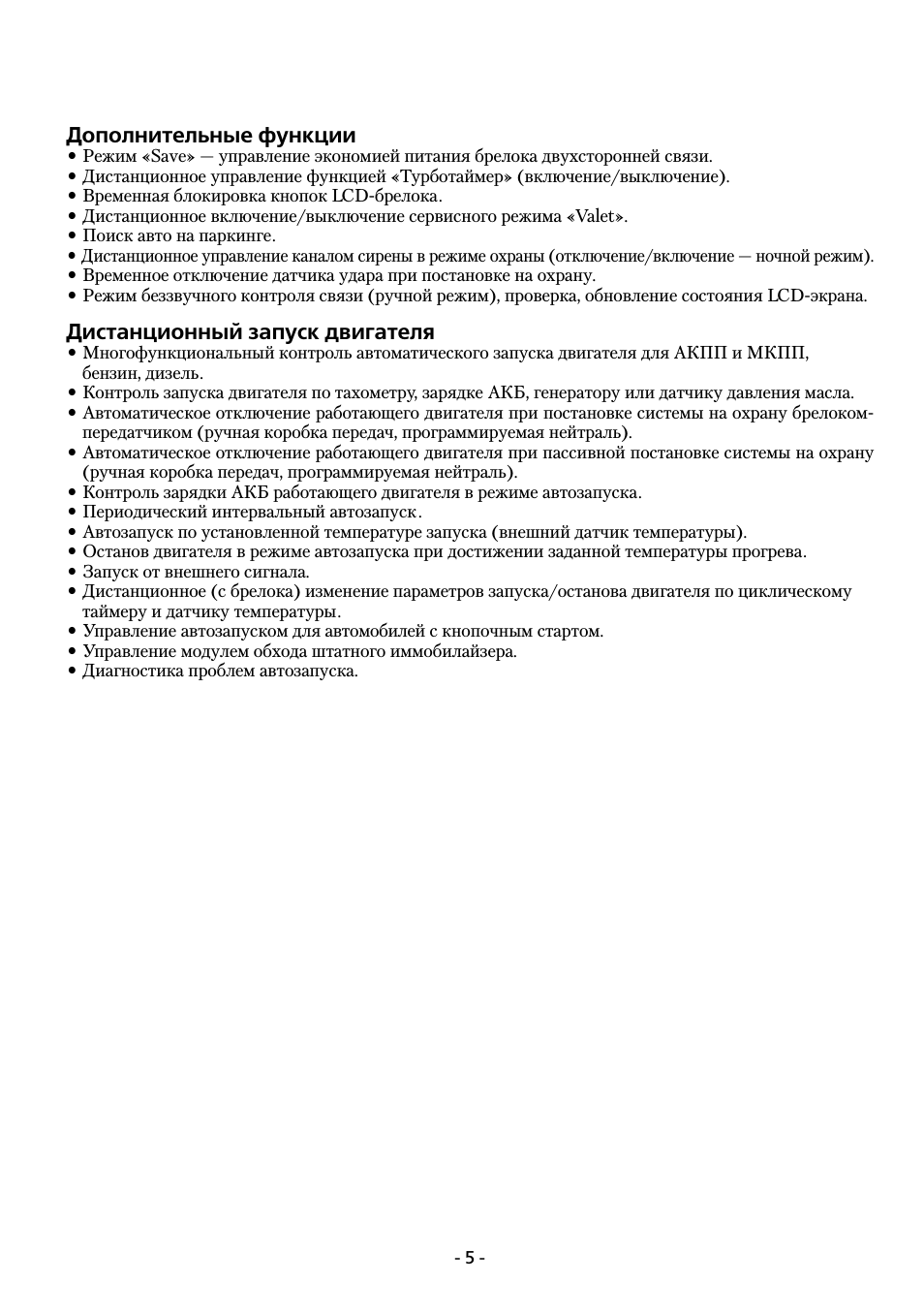

Дополнительные функции

• Режим «Save» — управление экономией питания брелока двухсторонней связи.

• Дистанционное управление функцией «Турботаймер» (включение/выключение).

• Временная блокировка кнопок LCDбрелока.

• Дистанционное включение/выключение сервисного режима «Valet».

• Поиск авто на паркинге.

• Дистанционное управление каналом сирены в режиме охраны (отключение/включение — ночной режим).

• Временное отключение датчика удара при постановке на охрану.

• Режим беззвучного контроля связи (ручной режим), проверка, обновление состояния LCDэкрана.

Дистанционный запуск двигателя

• Многофункциональный контроль автоматического запуска двигателя для АКПП и МКПП,
бензин, дизель.

• Контроль запуска двигателя по тахометру, зарядке АКБ, генератору или датчику давления масла.

• Автоматическое отключение работающего двигателя при постановке системы на охрану брелоком

передатчиком (ручная коробка передач, программируемая нейтраль).

• Автоматическое отключение работающего двигателя при пассивной постановке системы на охрану
(ручная коробка передач, программируемая нейтраль).

• Контроль зарядки АКБ работающего двигателя в режиме автозапуска.

• Периодический интервальный автозапуск.

• Автозапуск по установленной температуре запуска (внешний датчик температуры).

• Останов двигателя в режиме автозапуска при достижении заданной температуры прогрева.

• Запуск от внешнего сигнала.

• Дистанционное (с брелока) изменение параметров запуска/останова двигателя по циклическому

таймеру и датчику температуры.

• Управление автозапуском для автомобилей с кнопочным стартом.

• Управление модулем обхода штатного иммобилайзера.

• Диагностика проблем автозапуска.

 5 

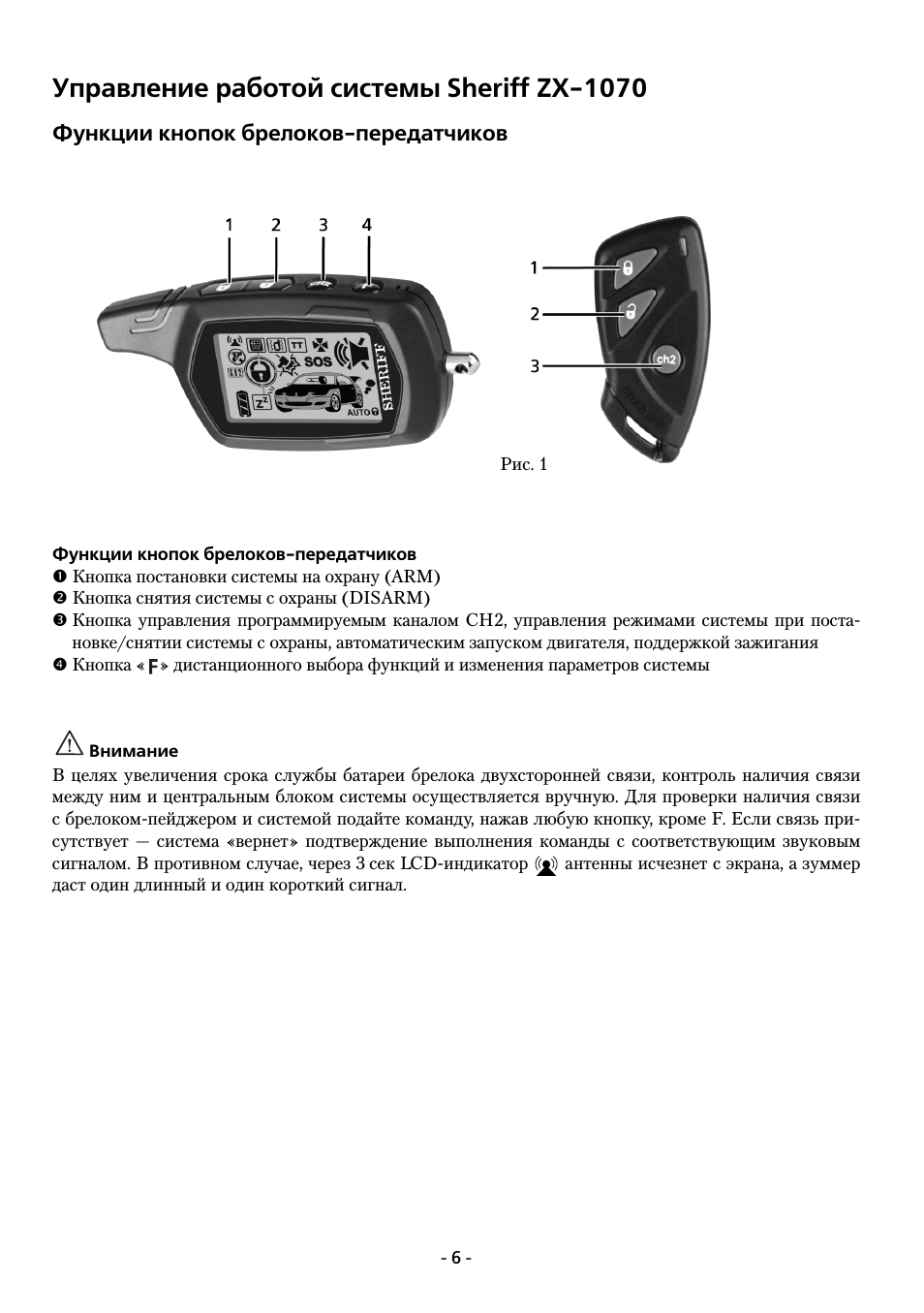

Управление работой системы Sheriff ZX1070

Функции кнопок брелоковпередатчиков

Функции кнопок брелоковпередатчиков

 Кнопка постановки системы на охрану (ARM)
 Кнопка снятия системы с охраны (DISARM)
 Кнопка управления программируемым каналом CH2, управления режимами системы при поста

новке/снятии системы с охраны, автоматическим запуском двигателя, поддержкой зажигания

 Кнопка « » дистанционного выбора функций и изменения параметров системы

 6 

Рис. 1

Внимание

В целях увеличения срока службы батареи брелока двухсторонней связи, контроль наличия связи
между ним и центральным блоком системы осуществляется вручную. Для проверки наличия связи
с брелокомпейджером и системой подайте команду, нажав любую кнопку, кроме F. Если связь при
сутствует — система «вернет» подтверждение выполнения команды с соответствующим звуковым
сигналом. В противном случае, через 3 сек LCDиндикатор антенны исчезнет с экрана, а зуммер
даст один длинный и один короткий сигнал.

 7 

Индикатор включения режима эконо
мии питания брелокапейджера.
Включение/выключение режима про
изводится в режиме «Снято с охра
ны» одновременным нажатием кно
пок 1+F(5) до появления или исчез
новения индикатора «Save». В режи
ме «Снято с охраны» брелокпейджер
отключает свой приемник через
30 сек, о чем свидетельствует исчез
новение индикатора антенны.

Индикатор включения режима «Valet»

(режим сервисного обслуживания).
Присутствует на дисплее всегда, пока
система находится в режиме «Valet».

Индикатор состояния датчика системы.

Датчик удара выключен. Выключено
срабатывание по главной зоне датчи
ка удара; постановка на охрану с об
ходом неисправного датчика удара.
Мигает при срабатывании датчика
от сильного удара.

Индикатор включения режима вибро
звонка.

Индикатор «AUTO» — включение
пассивной постановки на охрану.

Индикатор включения запирания
дверей при пассивной или ручной
постановке на охрану.

Индикатор подачи звукового сигнала
сирены при активированном режиме
«Охрана».

Индикатор отключения сирены в ре
жиме «Охрана».

Индикатор работы противоразбой
ной функции. Мигает, если активи
рована функция защиты от насиль
ственного захвата автомобиля
«AntiHiJack».

Индикатор режима работающего дви
гателя. Мигает в активном режиме.

Индикатор приема сигнала вызова
из салона автомобиля. Мигает при
приеме сигнала вызова от пейджера.

Индикатор работы временных таймеров.

Мигает при выполнении обратного
счета времени в режиме работающе
го турботаймера.

Индикатор заряда батареи
(полный заряд батареи).

Индикатор мигает — низкий заряд
батареи (менее 30%).

Индикатор активности дополни
тельного канала. Показывет состоя
ние линии канала СН2. Индикатор
дистанционной установки времени
работы системы в режиме автоза
пуска.

Индикатор включения зажигания.
Показывает состояние линии зажи
гания автомобиля.

Комбинации индикаторов LCDдисплея

Индикатор связи (антенна).

Пропадает в случае отсутствия
связи с центральным блоком или
в случае запроса на выполнение
несуществующей команды.

Индикатор включенного режима
«Турботаймер». Показывает, что
в системе режим активирован.

Рис. 2

 8 

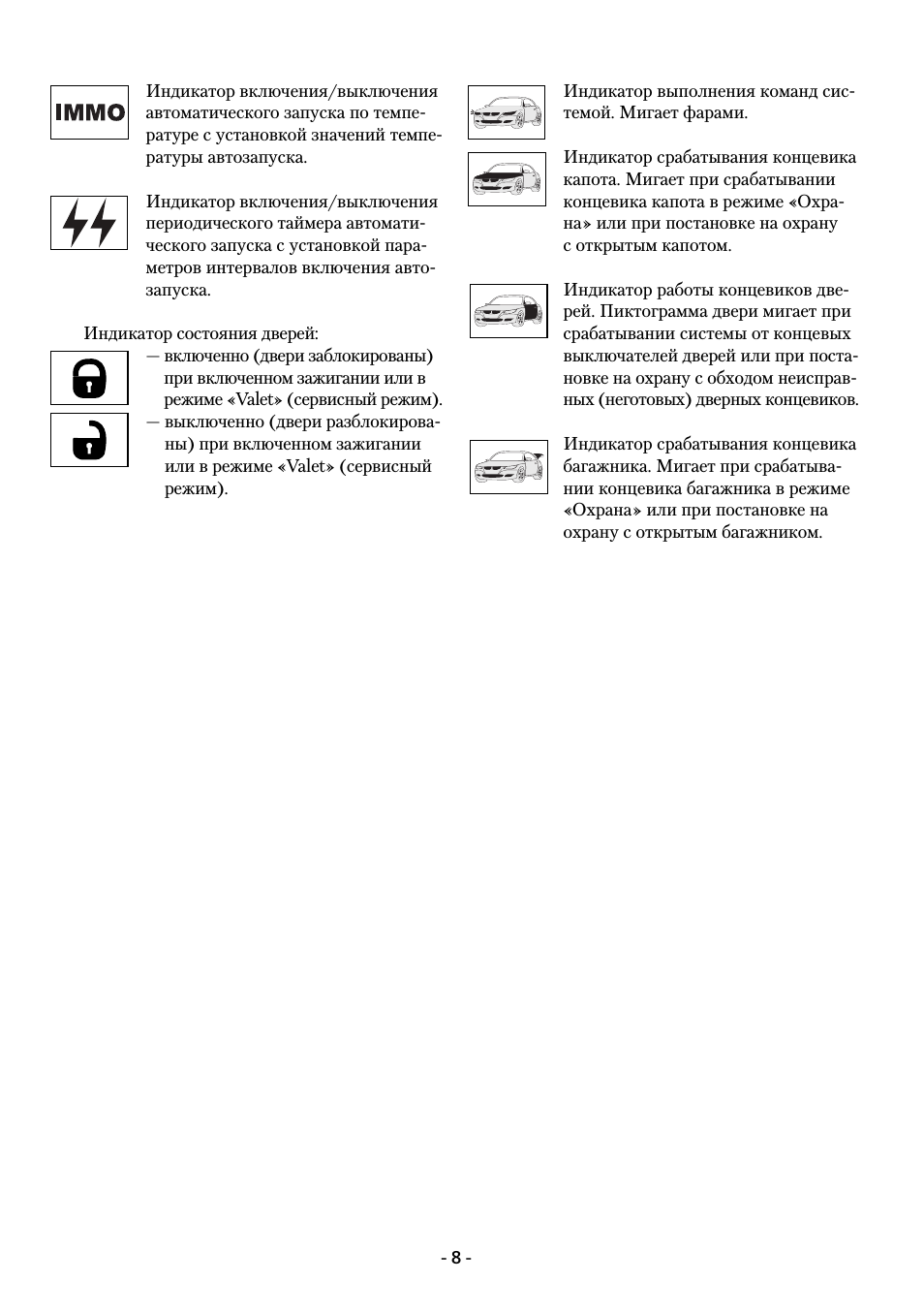

Индикатор включения/выключения
автоматического запуска по темпе
ратуре с установкой значений темпе
ратуры автозапуска.

Индикатор включения/выключения
периодического таймера автомати
ческого запуска с установкой пара
метров интервалов включения авто
запуска.

Индикатор состояния дверей:

— включенно (двери заблокированы)

при включенном зажигании или в
режиме «Valet» (сервисный режим).

— выключенно (двери разблокирова

ны) при включенном зажигании
или в режиме «Valet» (сервисный
режим).

Индикатор выполнения команд сис
темой. Мигает фарами.

Индикатор срабатывания концевика
капота. Мигает при срабатывании
концевика капота в режиме «Охра
на» или при постановке на охрану
с открытым капотом.

Индикатор работы концевиков две
рей. Пиктограмма двери мигает при
срабатывании системы от концевых
выключателей дверей или при поста
новке на охрану с обходом неисправ
ных (неготовых) дверных концевиков.

Индикатор срабатывания концевика
багажника. Мигает при срабатыва
нии концевика багажника в режиме
«Охрана» или при постановке на
охрану с открытым багажником.

 9 

Программирование кодов новых передатчиков

Важно

Обратите внимание, что при программировании нового передатчика в память системы все ранее за
программированные коды передатчиков стираются, поэтому при программировании дополнитель
ных передатчиков имеющиеся передатчики должны быть запрограммированы заново.
Система поддерживает в памяти до четырех кодов брелоков независимо от того, коды четырех разных
брелоков или один и тот же код записывается в систему 4 раза.

Программирование передатчиков

Запись кодов новых передатчиков (F13 — состояние «Valet»).

Важно

Помните, что каждая операция должна быть выполнена в течение 5 сек после предыдущей операции.
Если 5секундный интервал превышен, система автоматически выйдет из режима программирования,
что будет подтверждено одним коротким и одним длинным сигналами сирены. Если в процессе про
граммирования было выключено зажигание, система немедленно выйдет из режима программирова
ния, подтвердив это одним коротким и одним длинным сигналами сирены.

• Снимите систему с охраны, сядьте в автомобиль и включите зажигание;

• Нажмите кнопочный выключатель «Valet» 3 раза. Вы услышите один короткий сигнал сирены.

Нажмите кнопку «Valet» еще 3 раза. Вы услышите длинный сигнал сирены, подтверждающий,
что система готова к программированию новых передатчиков. (четвертое нажатие сопровожда
ется двумя короткими сигналами, пятое — тремя, шестой звуковой сигнал — длинный);

• Нажмите и удерживайте кнопку 1 (см. рис. 1) первого передатчика, до тех пор, пока Вы не услы
шите длинный сигнал сирены, подтверждающий, что программирование первого передатчика
закончено (каналы передатчика будут запрограммированы автоматически). При этом СИД нач
нет редко мигать;

• Нажмите и удерживайте кнопку 1 (см. рис. 1) второго передатчика, до тех пор, пока Вы не услы
шите длинный сигнал сирены, подтверждающий, что программирование второго передатчика
закончено. При этом СИД начнет редко мигать;

• Повторите операцию 3 для остальных передатчиков;

• Для выхода из режима программирования передатчиков:

а) выключите зажигание или
б) подождите 8 сек не производя никаких действий;

Вы услышите один короткий и один длинный сигналы сирены, подтверждающие выход из режи

ма программирования передатчиков, а СИД системы погаснет.

Запись кодов новых передатчиков (F13 — состояние «Секретный код»)

Снимите систему с охраны с помощью брелока или вводом секретного кода кнопкой «Valet», т. е.

• Включите, выключите а затем включите зажигание;

• С помощью переключателя «Valet» введите первую цифру кода (количество нажатий кнопки

«Valet» соответствует одной цифре кода);

• Выключите, а затем включите зажигание;

• С помощью переключателя «Valet» введите вторую цифру кода (количество нажатий кнопки

«Valet» соответствует второй цифре кода);

• Выключите, а затем включите зажигание. Система должна подтвердить звуковым сигналом ввод
правильного кода;

• Нажмите кнопочный выключатель «Valet» 3 раза. Вы услышите один короткий сигнал сирены.
Нажмите кнопку «Valet» еще 3 раза. Вы услышите длинный сигнал сирены, подтверждающий,
что система готова к программированию новых передатчиков. (четвертое нажатие сопровожда
ется двумя короткими сигналами, пятое — тремя, шестой звуковой сигнал — длинный);

• Нажмите кнопку 1 (см. рис. 1) первого брелокапередатчика. Система подтвердит запись нового
кода брелока в память звуковым сигналом;

• Нажмите кнопку 1 (см. рис. 1) второго брелокапередатчика. Система подтвердит запись нового
кода брелока в память звуковым сигналом;

• Повторите операцию 3 для остальных передатчиков;

• Для выхода из режима программирования передатчиков:

а) выключите зажигание или
б) подождите 8 сек не производя никаких действий.

Вы услышите один короткий и один длинный сигналы сирены, подтверждающие выход из режима

программирования передатчиков, а СИД системы погаснет.

 10 

 11 

Команды управления системой ZX1070 с брелоковпередатчиков

Таблица 1

Дистанционное (брелок двухсторонней связи) включение/
/выключение функций системы и установка параметров

Вход в режим программирования функции брелокомпередатчиком двухсторонней связи осуще
ствляется двух кратным нажатием кнопки F. Переход по функциям: по часовой стрелке — нажатием
кнопки 2, против часовой — кнопкой 1. Если не выполнять никаких нажатий в течение 10 сек брелок
автоматически выйдет из режима программирования.

ВВыыккллююччееннииее//ввккллююччееннииее ссиирреенныы рреежжииммаа ттррееввооггии ((ннооччнноойй рреежжиимм))

Нажмите кнопку F два раза. Перейдите в режим выбора мигания иконки . Нажмите кнопку F,
на экране останется только выбранная мигающая иконка. Кнопками 1 и 2 можно менять значение ак
тивности функции на «Включено» или «Выключено» соответственно. Для того чтобы включить фун
кцию нажмите кнопку 1, на экране иконка перестанет мигать. Для того чтобы выключить функцию
нажмите кнопку 2, на экране иконка начнет мигать. Нажмите кнопку F еще раз для активации выб
ранного статуса функции в системе.
При успешном программировании режима иконка будет постоянно присутствовать на экране, сигна
лизируя об активности данной функции. Управление включением/выключением работы сирены воз
можно в любом состоянии системы («Охрана», «Снято с охраны»). Для выбора задержки 15 сек
включения тревожного сигнала сирены запрограммируйте функцию F3.2, при этом, на дистанцион
ное включение/выключение сирены это не влияет, а тревожный сигнал сирены будет звучать через
15 сек после срабатывания системы (при включенной сирене).

ВВккллююччееннииее//ввыыккллююччееннииее ффууннккццииии ««ТТууррббооттааййммеерр»»

Режим «Турботаймер» поддерживает работу двигателя после включения стояночного тормоза
(F1 включена), обеспечивая безопасный останов турбированных двигателей, а также возможность
коротких остановок без выключения двигателя («PitStop»).
Установите требуемое время работы турботаймера по таблице программируемых функций 1, 3 или
7 мин — функция F1. В дальнейшем с брелока двухсторонней связи можно будет включать или вык
лючать ее по необходимости.
Для выбора нового сеанса управления функциями системы нажмите кнопку F брелока двухсторон
ней связи дважды. Выберите нужную функцию нажатием кнопок 1 или 2. При этом кнопка 1 обеспе
чивает переход от функции к функции против часовой стрелки, а кнопка 2 — по часовой стрелке.
Например, нажмите кнопку 2, новая активная иконка будет мигать. Нажмите кнопку F снова —
система перейдет к управлению включением/выключением функции турботаймера, при этом осталь
ные иконки погаснут на экране.
Кнопками 1 и 2 можно менять значение параметра на «Включено» или «Выключено» соответственно.
Для того чтобы включить ТТ нажмите кнопку 1, на экране иконка ТТ перестанет мигать. Для того чтобы
включить ТТ нажмите кнопку 2, на экране иконка ТТ начнет мигать. Нажмите кнопку F еще раз для
активации выбранного статуса функции в системе. При успешном программировании режима иконка
ТТ будет постоянно присутствовать на экране, сигнализируя об активности данной функции.
Выключение режима ТТ производится в том же порядке.
Например. Турботаймер включен и иконка ТТ присутствует на экране. Для выключения функции турбо
таймера нажмите кнопку F дважды, перейдите к мигающей иконке ТТ, нажмите кнопку 2 брелока (икон
ка мигает) и нажмите кнопку F еще раз. При успешном программировании режима иконка ТТ исчезнет
с экрана и функция турботаймера будет выключена.
Включение/выключение функции ТТ возможно в любом состоянии системы («Охрана», «Снято с охраны»).

 14 

Важно

При выключении питания охранной системы функция турботаймера автоматически выключается, но
индикатор ТТ на экране брелока может оставаться включенным. Для выбора активности функции
турботаймера выполните его включение/выключение брелоком еще раз как указано выше.

ВВккллююччееннииее//ввыыккллююччееннииее рреежжииммаа ««ВВииббрроо»»

Нажмите кнопку F два раза. Перейдите в режим выбора мигания иконки . Нажмите кнопку F,
на экране останется только выбранная мигающая иконка.
Кнопками 1 и 2 можно менять значение активности функции на «Включено» или «Выключено» соот
ветственно. Для того чтобы включить функцию нажмите кнопку 1, на экране иконка «Вибро» перес
танет мигать. Для того чтобы выключить функцию нажмите кнопку 2, на экране иконка «Вибро» нач
нет мигать. Нажмите кнопку F еще раз для активации выбранного статуса функции в системе.
При успешном программировании режима иконка будет постоянно присутствовать на экране, сигнали
зируя об активности данной функции. Выключение режима «Вибро» производится в том же порядке.
Управление функцией «Вибро» возможно в любом состоянии системы («Охрана», «Снято с охраны»).

ВВккллююччееннииее//ввыыккллююччееннииее рреежжииммаа ээккооннооммииии ппииттаанниияя ««SSaavvee»»

Нажмите кнопку F два раза. Перейдите в режим выбора мигания иконки . Нажмите кнопку F, на
экране останется только выбранная мигающая иконка. Кнопками 1 и 2 можно менять значение актив
ности функции на «Включено» или «Выключено» соответственно. Для того чтобы включить функцию
нажмите кнопку 1, на экране иконка «Save» перестанет мигать. Для того чтобы выключить функцию
нажмите кнопку 2, на экране иконка «Save» начнет мигать. Нажмите кнопку F еще раз для активации
выбранного статуса функции в системе.
При успешном программировании режима иконка «Save» будет постоянно присутствовать на экране, сиг
нализируя об активности данной функции. Выключение режима «Save» производится в том же порядке.
Включение/выключение функции «Save» возможно в любом состоянии системы («Охрана», «Снято
с охраны»), однако, при включении функции в режиме «Охрана» индикация «Save» появится только
при снятии системы с охраны.

ППррооггррааммммииррооввааннииее ииннттееррввааллоовв ввррееммееннии ррааббооттыы ддввииггааттеелляя
вв рреежжииммее ааввттооззааппууссккаа сс ббррееллооккааппееррееддааттччииккаа ((ффууннккцциияя SSFF33))

Нажмите кнопку F два раза. Перейдите в режим выбора мигания индикатора . Нажмите кноп
ку F, на экране останется только выбранный мигающий индикатор. Темп мигания индикатора соотве
тствует предыдущему выбранному времени работы двигателя в режиме автозапуска.
Кнопками 1 и 2 можно выбирать требуемое время:

равномерно мигает — 10 мин,

две вспышки, пауза — 20 мин,

три вспышки, пауза — 30 мин,

четыре вспышки, пауза — 60 мин.
Нажмите кнопку F еще раз для активации выбранного времени.
При успешном программировании режима индикатор погаснет, а брелок дважды мигнет габари
тами пиктограммы автомобиля.

 15 

ВВккллююччееннииее//ввыыккллююччееннииее рреежжииммаа ааввттооммааттииччеессккооггоо ззааппууссккаа ддввииггааттеелляя ччеерреезз
ззааддаанннныыее ввррееммеенннныыее ииннттееррввааллыы.. ВВыыббоорр ппааррааммееттрроовв ззааппууссккаа ((ффууннккцциияя SSFF66))

Нажмите кнопку F два раза. Перейдите в режим выбора мигания индикатора . Нажмите кноп
ку F, на экране останется только выбранный индикатор. Темп его мигания указывает на текущее зна
чение цикла установленного ранее:

не мигает — выключено,

равномерно — 1час,

две вспышки, пауза — 2 часа,

три вспышки, пауза — 4 часа,

четыре вспышки, пауза — 12 часов.
Кнопка брелока 1 включает функцию и последующие ее нажатия изменяют значения интервалов
времени по кругу (см. выше).
Кнопка брелока 2 выключает функцию, при этом индикатор перестает мигать.
Нажмите кнопку F еще раз для активации выбранного статуса функции в системе.
При успешном программировании режима индикатор будет постоянно присутствовать на экра
не, сигнализируя об активности данной функции.
Включение/выключение функции SF6 возможно в любом состоянии системы («Охрана», «Снято
с охраны»).

ВВккллююччееннииее//ввыыккллююччееннииее рреежжииммаа ссееррввииссннооггоо ооббссллуужжиивваанниияя ««VVaalleett»»

Нажмите кнопку F два раза. Перейдите в режим выбора мигания иконки . Нажмите кнопку F,
на экране останется только выбранная мигающая иконка. Кнопками 1 и 2 можно менять значение ак
тивности функции на «Включено» или «Выключено» соответственно. Для того чтобы включить фун
кцию нажмите кнопку 1, на экране иконка «Valet» перестанет мигать. Для того чтобы выключить фун
кцию нажмите кнопку 2, на экране иконка «Valet» начнет мигать. Нажмите кнопку F еще раз для ак
тивации выбранного статуса функции в системе.
При успешном программировании режима иконка «Valet» будет постоянно присутствовать на экра
не, сигнализируя об активности данной функции. Светодиоды системы индицируют режим сервис
ного обслуживания постоянным свечением. Выключение режима «Valet» производится в том же по
рядке. Управление функцией «Valet» возможно только при выключенной охране.

ВВккллююччееннииее//ввыыккллююччееннииее рреежжииммаа ааввттооммааттииччеессккооггоо ззааппууссккаа ддввииггааттеелляя
ппоо ззааддаанннноойй ттееммппееррааттууррее.. ВВыыббоорр ппааррааммееттрроовв ззааппууссккаа ((ффууннккцциияя SSFF44))

Нажмите кнопку F два раза. Перейдите в режим выбора мигания индикатора . Нажмите кноп
ку F, на экране останется только выбранный индикатор. Темп его мигания указывает на текущее зна
чение температуры установленной ранее:

не мигает — выключено;

равномерно — +5°С;

две вспышки, пауза — 0°С;

три вспышки, пауза — 5°С;

четыре вспышки, пауза — 10°С;

четыре вспышки, пауза — 15°С;

четыре вспышки, пауза — 20°С.
Кнопка 1 брелока включает функцию и последующие ее нажатия изменяют значения устанавливае
мой температуры по кругу (см. выше).
Кнопка 2 брелока выключает функцию, при этом индикатор перестает мигать.
Нажмите кнопку F еще раз для активации выбранного статуса функции в системе.
При успешном программировании режима индикатор будет постоянно присутствовать на экра
не, сигнализируя об активности данной функции.

 16 

Включение/выключение функции SF4 возможно в любом состоянии системы («Охрана», «Снято
с охраны»).

ВВккллююччееннииее//ввыыккллююччееннииее ппаассссииввнноойй ппооссттааннооввккии ннаа ооххррааннуу
((ффууннккцциияя ааннттиирраассссееяяннннооссттьь))

Нажмите кнопку F два раза. Перейдите в режим выбора мигания иконки . Нажмите кноп
ку F, на экране останется только выбранная мигающая иконка. Кнопками 1 и 2 можно менять значе
ние активности функции на «Включено» или «Выключено» соответственно. Для того чтобы включить
функцию нажмите кнопку 1, на экране иконка «Auto» перестанет мигать. Для того чтобы выключить
функцию нажмите кнопку 2, на экране иконка «Auto» начнет мигать. Нажмите кнопку F еще раз для
активации выбранного статуса функции в системе.
При успешном программировании режима иконка будет постоянно присутствовать на экране, сиг
нализируя об активности данной функции. Выключение режима производится в том же порядке.
Управление функцией пассивной постановки на охрану возможно в любом состоянии системы
(«Охрана», «Снято с охраны»).
Включение/выключение режима блокировки дверей при пассивной (антирассеянность) и ручной
постановки системы на охрану выполняется программированием функции F5 по таблице. При
включенной функции блокировке дверей на экране дисплея появляется индикатор в правом
нижнем углу.

 17 

 18 

Сигналы подтверждения брелока двухсторонней связи системы ZX1070

Таблица 2

* Звуковые сигналы могут быть отключены. ** Виброзвонок может быть отключен.

 19 

* Звуковые сигналы могут быть отключены. ** Виброзвонок может быть отключен.

 20 

* Звуковые сигналы могут быть отключены. ** Виброзвонок может быть отключен.

 21 

Режимы работы светодиодного индикатора охранной системы

Частое мигание Пассивная постановка системы на охрану
Медленное мигание Система поставлена на охрану
Медленное мигание Система находиться на охране более 5 мин (режим экономии)
через паузу 2 сек
Выключен Система снята с охраны
Горит постоянно Режим «Valet»
Одна вспышка… пауза Предупреждение о срабатывании основной зоны датчика удара
Три вспышки… пауза Предупреждение о срабатывании концевика капота
Четыре вспышки… пауза Предупреждение о срабатывании концевых выключателей дверей «Door»
Пять вспышек… пауза Предупреждение о срабатывании системы по включению зажигания
Шесть вспышек… пауза Предупреждение о срабатывании системы по включению концевика

багажника

Сигналы сирены

1 звуковой сигнал * Система поставлена на охрану
2 звуковых сигнала * Система снята с охраны
3 звуковых сигнала Система находится на охране, но открыты дверь, капот или багажник

автомобиля

4 звуковых сигнала Предупреждение о срабатывании системы при снятии с охраны

*

Звуковые сигналы могут отключаться

Режимы работы габаритных огней автомобиля

1 вспышка Система поставлена на охрану

2 вспышки Система снята с охраны

3 вспышки Система находится на охране, но открыты дверь, капот

или багажник автомобиля
4 вспышки Предупреждение о срабатывании системы при снятии с охраны
5 вспышек Поиск автомобиля на паркинге
1 вспышка Успешная команда дистанционного запуска двигателя в состоянии
через паузу в 2 сек F9.3 для F10.1 стандартного подключения к лампам автомобиля
Горят постоянно Успешная команда дистанционного запуска двигателя в состоянии

F9.2 для F10.1 стандартного подключения к лампам автомобиля

**

При установке функций F8.2, F8.3 — управление штатным световым аварийным оборудованием с соответствующим
подключением, световой режим индикации автозапуска — мигающий

Примечание

Если сигнализация срабатывала в ваше отсутствие, то при снятии системы с охраны прозвучат четыре
коротких звуковых сигнала и четыре раза мигнут габаритные огни или указатели поворотов, а свето
диодный индикатор будет мигать по коду, который соответствует той зоне, которая срабатывала
в ваше отсутствие.
Перед запуском двигателя автомобиля посмотрите, как мигает светодиодный индикатор расположен
ный на антенном модуле. Количество вспышек светодиодного индикатора указывает на ту охраняемую
системой зону, которая вызывала срабатывание системы в ваше отсутствие. Более подробная инфор
