11

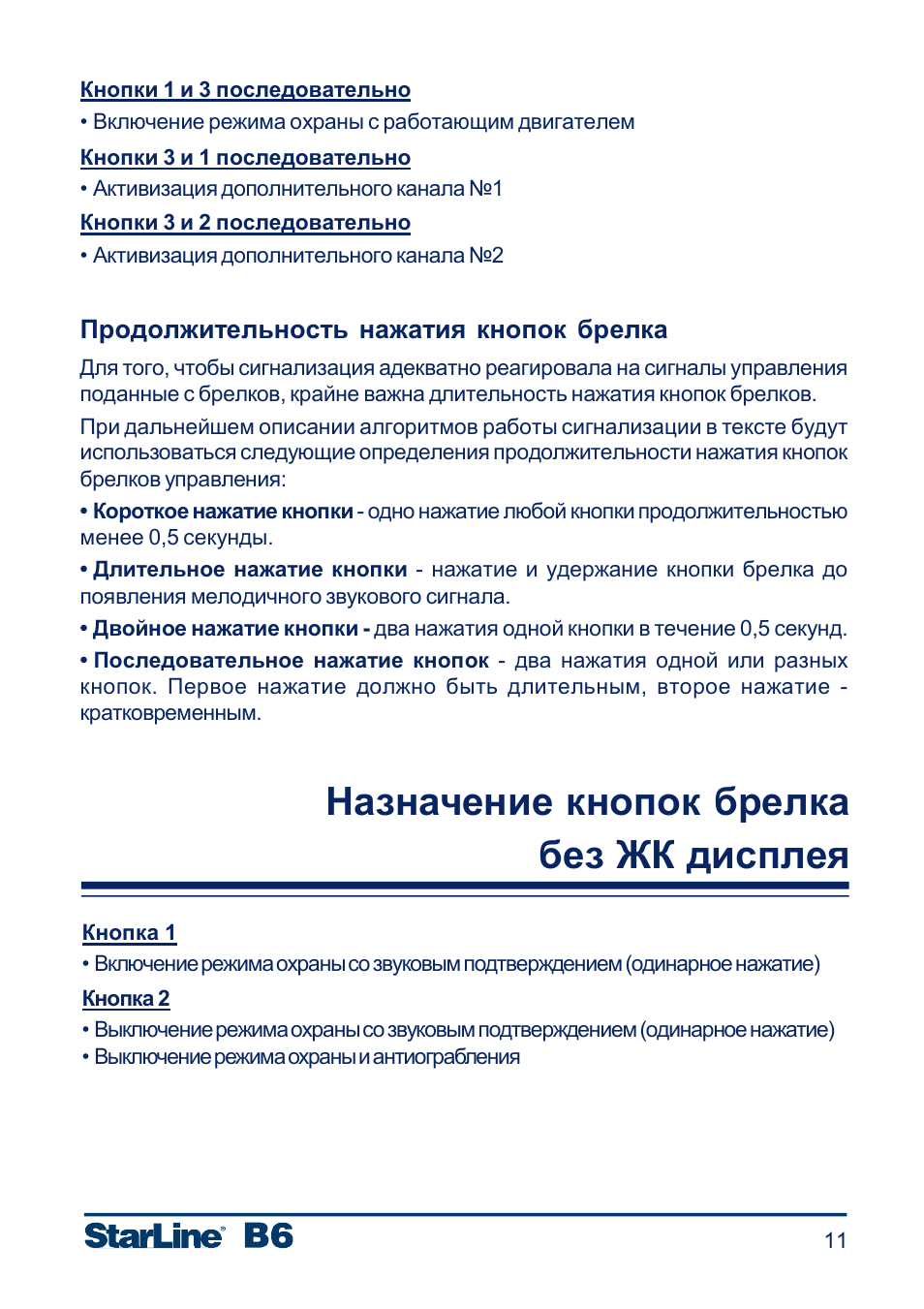

Кнопки 1 и 3 последовательно
• Включение режима охраны с работающим двигателем
Кнопки 3 и 1 последовательно
• Активизация дополнительного канала №1
Кнопки 3 и 2 последовательно
• Активизация дополнительного канала №2

Продолжительность нажатия кнопок брелка

Для того, чтобы сигнализация адекватно реагировала на сигналы управления
поданные с брелков, крайне важна длительность нажатия кнопок брелков.
При дальнейшем описании алгоритмов работы сигнализации в тексте будут
использоваться следующие определения продолжительности нажатия кнопок
брелков управления:
• Короткое нажатие кнопки — одно нажатие любой кнопки продолжительностью
менее 0,5 секунды.
• Длительное нажатие кнопки — нажатие и удержание кнопки брелка до
появления мелодичного звукового сигнала.
• Двойное нажатие кнопки — два нажатия одной кнопки в течение 0,5 секунд.
• Последовательное нажатие кнопок — два нажатия одной или разных
кнопок. Первое нажатие должно быть длительным, второе нажатие —
кратковременным.

Назначение кнопок брелка

без ЖК дисплея

Кнопка 1
• Включение режима охраны со звуковым подтверждением (одинарное нажатие)
Кнопка 2
• Выключение режима охраны со звуковым подтверждением (одинарное нажатие)
• Выключение режима охраны и антиограбления

12

Инструкция по эксплуатации

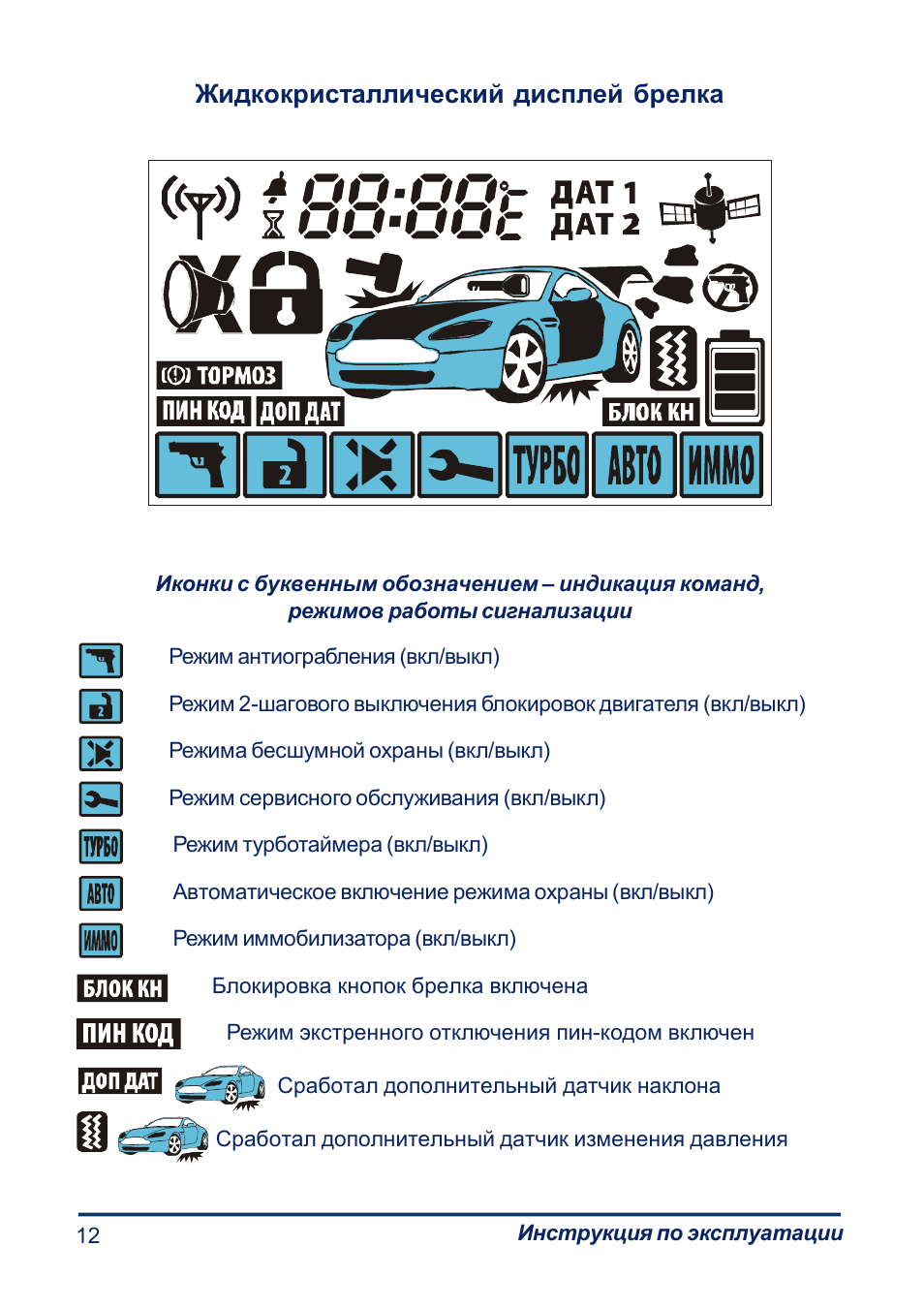

Жидкокристаллический дисплей брелка

Иконки с буквенным обозначением – индикация команд,

режимов работы сигнализации

Режим антиограбления (вкл/выкл)

Режим 2-шагового выключения блокировок двигателя (вкл/выкл)

Режима бесшумной охраны (вкл/выкл)

Режим сервисного обслуживания (вкл/выкл)

Режим турботаймера (вкл/выкл)

Автоматическое включение режима охраны (вкл/выкл)

Режим иммобилизатора (вкл/выкл)

Блокировка кнопок брелка включена

Режим экстренного отключения пин-кодом включен

Сработал дополнительный датчик наклона

Сработал дополнительный датчик изменения давления

13

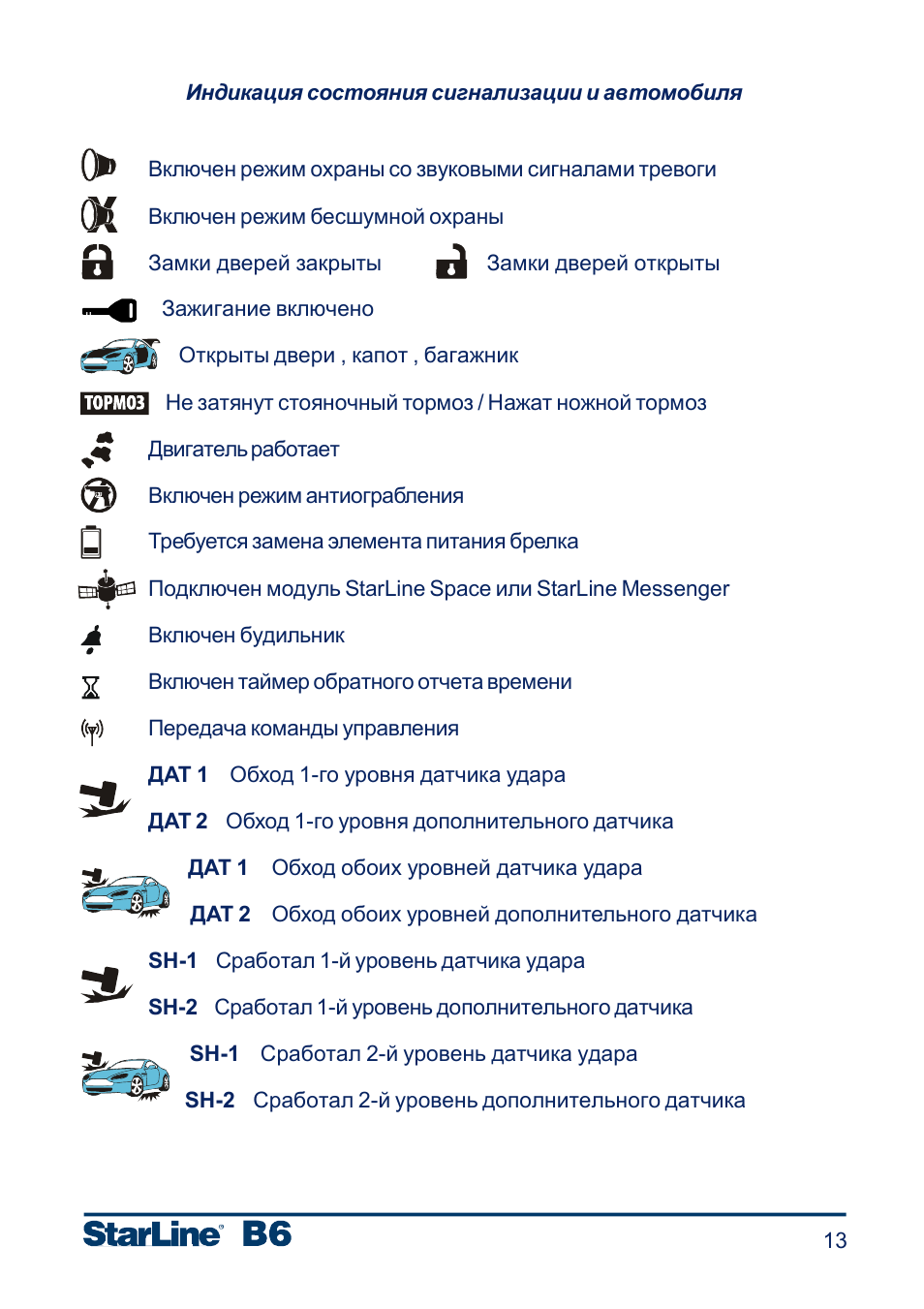

Включен режим охраны со звуковыми сигналами тревоги

Включен режим бесшумной охраны

Замки дверей закрыты Замки дверей открыты

Зажигание включено

Открыты двери , капот , багажник

Не затянут стояночный тормоз / Нажат ножной тормоз

Двигатель работает

Включен режим антиограбления

Требуется замена элемента питания брелка

Подключен модуль StarLine Space или StarLine Messenger

Включен будильник

Включен таймер обратного отчета времени

Передача команды управления

ДАТ 1 Обход 1-го уровня датчика удара

ДАТ 2 Обход 1-го уровня дополнительного датчика

ДАТ 1 Обход обоих уровней датчика удара

ДАТ 2 Обход обоих уровней дополнительного датчика

SH-1 Сработал 1-й уровень датчика удара

SH-2 Сработал 1-й уровень дополнительного датчика

SH-1 Сработал 2-й уровень датчика удара

SH-2 Сработал 2-й уровень дополнительного датчика

Индикация состояния сигнализации и автомобиля

14

Инструкция по эксплуатации

удерживайте кнопку 3 до

1 мелодичного сигнала

1 короткого сигнала

2 коротких сигнала

иконка часов мигает

:

:

l
l
l
l

кнопка 1 -увеличивает показания

кнопка 2 -уменьшает показания

Б Р Е Л О К

Нажмите и удерживайте кнопку 3

(установка часов текущего времени)

1

Коротко нажмите кнопку 3

(установка минут текущего времени)

2

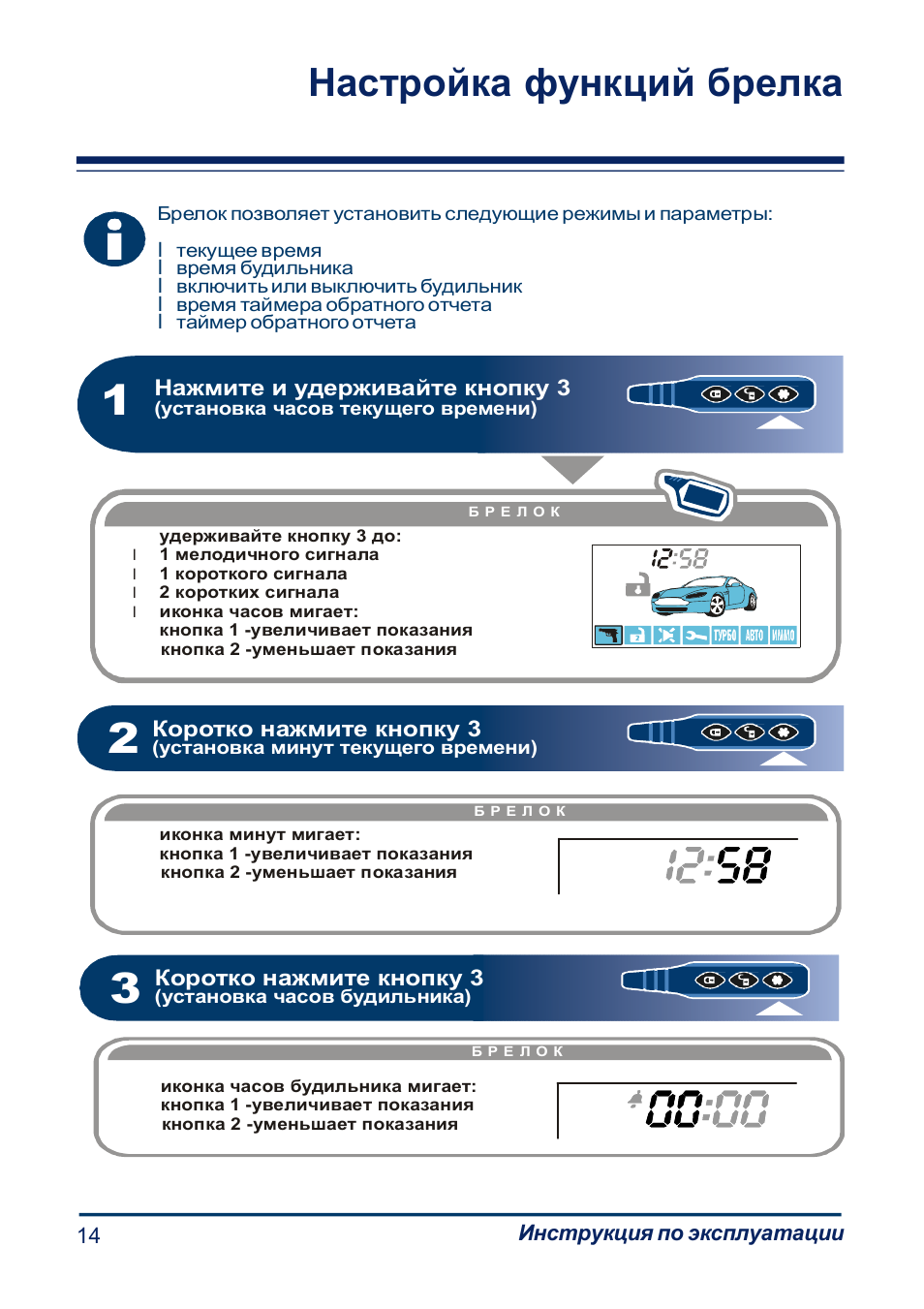

Брелок позволяет установить следующие режимы и параметры

текущее время

время будильника

включить или выключить будильник

время таймера обратного отчета

таймер обратного отчета

:

l

l

l

l

l

Б Р Е Л О К

иконка минут мигает

кнопка 1 -увеличивает показания

кнопка 2 -уменьшает показания

:

Коротко нажмите кнопку 3

(установка часов будильника)

3

иконка часов будильника мигает

кнопка 1 -увеличивает показания

кнопка 2 -уменьшает показания

:

Б Р Е Л О К

Настройка функций брелка

15

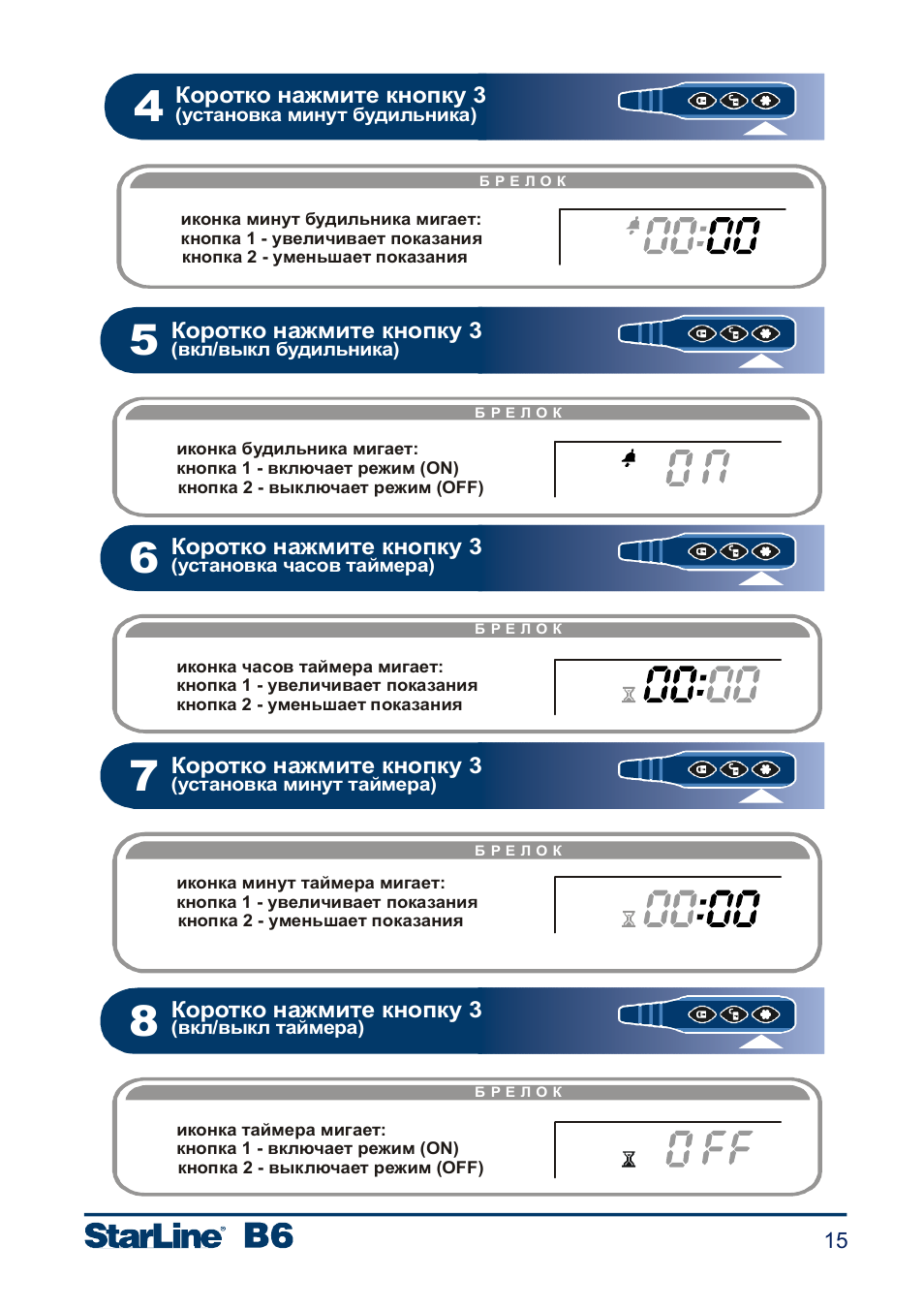

Коротко нажмите кнопку 3

(вкл выкл будильника)

/

5

Б Р Е Л О К

Коротко нажмите кнопку 3

(установка часов таймера)

6

Б Р Е Л О К

Коротко нажмите кнопку 3

(установка минут таймера)

7

Б Р Е Л О К

иконка будильника мигает

кнопка 1 — включает режим (

кнопка 2 — выключает режим (

)

:

ON)

OFF

иконка часов таймера мигает

кнопка 1 — увеличивает показания

кнопка 2 — уменьшает показания

:

иконка минут таймера мигает:

кнопка 1 — увеличивает показания

кнопка 2 — уменьшает показания

Коротко нажмите кнопку 3

(установка минут будильника)

4

Б Р Е Л О К

иконка минут будильника мигает:

кнопка 1 — увеличивает показания

кнопка 2 — уменьшает показания

Коротко нажмите кнопку 3

(вкл/выкл таймера)

8

Б Р Е Л О К

иконка таймера мигает:

кнопка 1 — включает режим (

кнопка 2 — выключает режим (

)

ON)

OFF

16

Инструкция по эксплуатации

l

после того, как Вы отпустите кнопку 3,

будет выделена

миганием первая слева иконка

в нижней части экрана

Б Р Е Л О К

Нажмите и удерживайте кнопку 3

до момента, когда прозвучат два сигнала

(сначала длительный, затем короткий)

1

Для включения режима

нажмите на брелке кнопку 1

3а

Короткими нажатиями на кнопку 3

переместите курсор на нужную иконку

2

l

l

прозвучат последовательно:

2 коротких сигнала

2 длинных сигнала

1 приглушенный сигнал

на экране будет отображена

иконка выбранной функции

Б Р Е Л О К

l

габариты

вспыхнут 1 раз

А В Т О М О Б И Л Ь

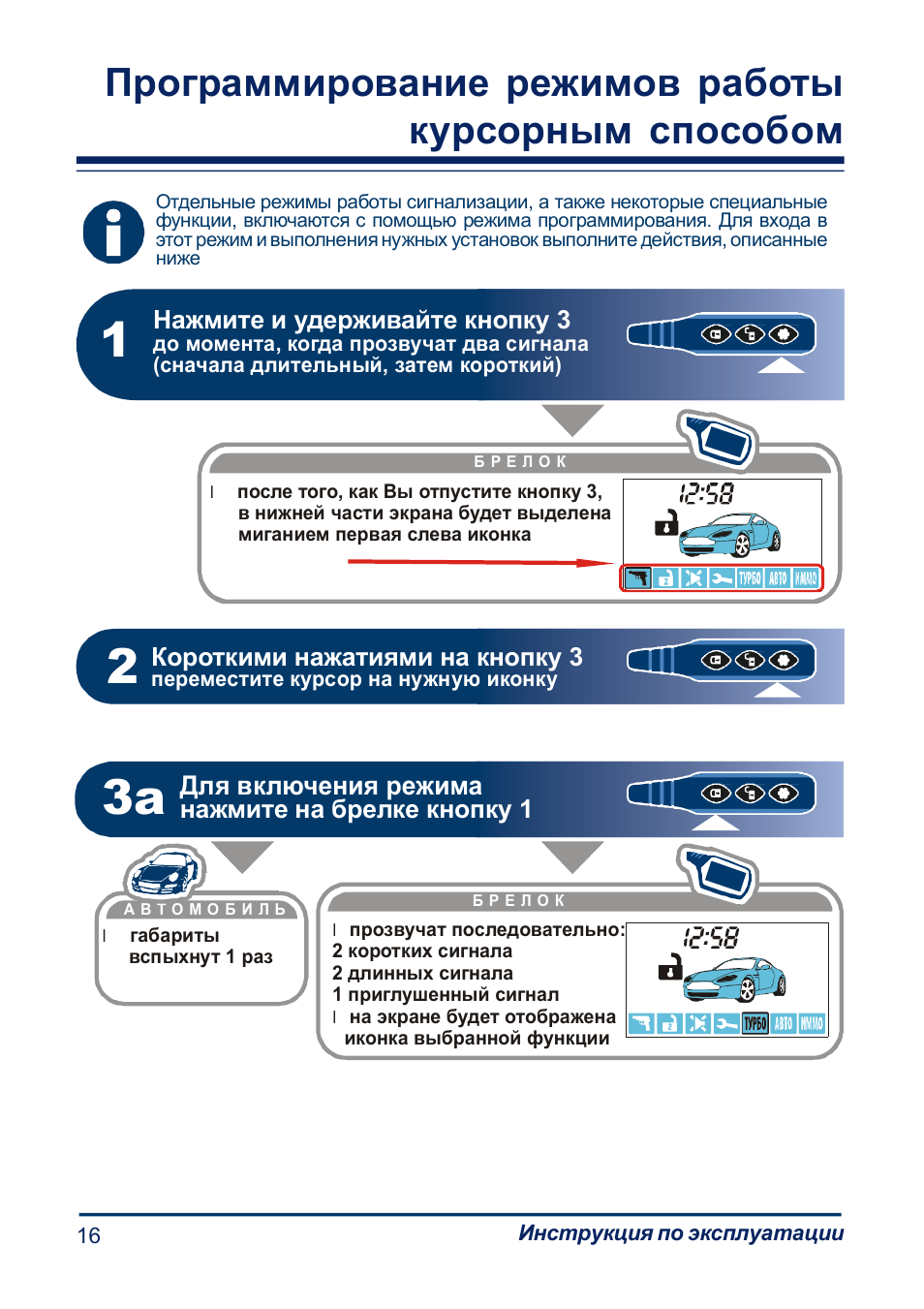

Отдельные режимы работы сигнализации, а также некоторые специальные

функции, включаются с помощью режима программирования. Для входа в

этот режим и выполнения нужных установок выполните действия, описанные

ниже

Программирование режимов работы

курсорным способом

17

Автоматическое включение охраны. В данном режиме охрана

включается автоматически после выключения зажигания, через

10 секунд после закрывания всех дверей.

Бесшумная охрана. В данном режиме отсутствуют какие-либо

звуковые сигналы автомобиля при срабатывании любого из

датчиков. Включение охраны производится также без звуковых

сигналов подтверждения.

Перечень программируемых режимов и функций

Двухшаговое выключение блокировок. В данном режиме

выключение режима охраны не приводит к возможности завести

двигатель. Для снятия блокировки двигателя требуется

дополнительное действие.

Режим антиограбления. Специальный режим, позволяющий с

помощью брелка или автоматически включить блокировку

двигателя в том случае, если водителя вынуждают покинуть

автомобиль

Режим иммобилизатора. В данном режиме двигатель

автоматически блокируется через 30 секунд после выключения

зажигания.

Турботаймер. Режим предназначен для автомобилей с

турбонаддувом и позволяет поддерживать работу двигателя

после выключения зажигания в течение некоторого времени,

необходимого для остановки турбины.

Подробнее о работе перечисленных режимов смотрите в

соответствующих разделах инструкции.

Служебный режим (Валет). Режим предназначен для временного

отключения охранных и противоугонных функций сигнализации

при необходимости передачи автомобиля для сервисного

обслуживания или ремонта

Для выключения режима

нажмите на брелке кнопку 2

3б

l

l

прозвучат последовательно:

2 коротких сигнала

2 длинных сигнала

1 приглушенный сигнал

на экране исчезнет иконка

выбранной функции

Б Р Е Л О К

l

габариты

вспыхнут 1 раз

А В Т О М О Б И Л Ь

18

Инструкция по эксплуатации

l
l

прозвучит короткий сигнал
на экране появятся иконки,

соответствующие включенному
режиму охраны

l

l

l

l

светодиодный индикатор

начнёт мигать

прозвучит один звуковой

сигнал

габариты вспыхнут один

раз

замки дверей закроются

(если замки подключены к

сигнализации)

А В Т О М О Б И Л Ь

Б Р Е Л О К

Перед включением режима охраны убедитесь, что зажигание

выключено, стояночный тормоз включен, а двери, капот и

багажник надёжно закрыты.

Нажмите на брелке кнопку 1

1

Если двери, капот, багажник окажутся плохо закрытыми, а

стояночный тормоз не затянутым или ножной тормоз нажатым, а

также неисправен один из кнопочных выключателей дверей,

капота, багажника, тормоза, то сигнализация предупредит об этом

(смотрите

раздел “Самодиагностика при включении режима охраны”).

4 звуковыми сигналами и 4 вспышками габаритов

Включение режима охраны со

звуковыми сигналами подтверждения

19

l

l

прозвучит короткий сигнал

на экране появятся иконки,

соответствующие включенному

режиму охраны

l

l

l

светодиодный индикатор

начнёт мигать

габариты вспыхнут один

раз

замки дверей закроются

(если замки подключены к
сигнализации)

А В Т О М О Б И Л Ь

Б Р Е Л О К

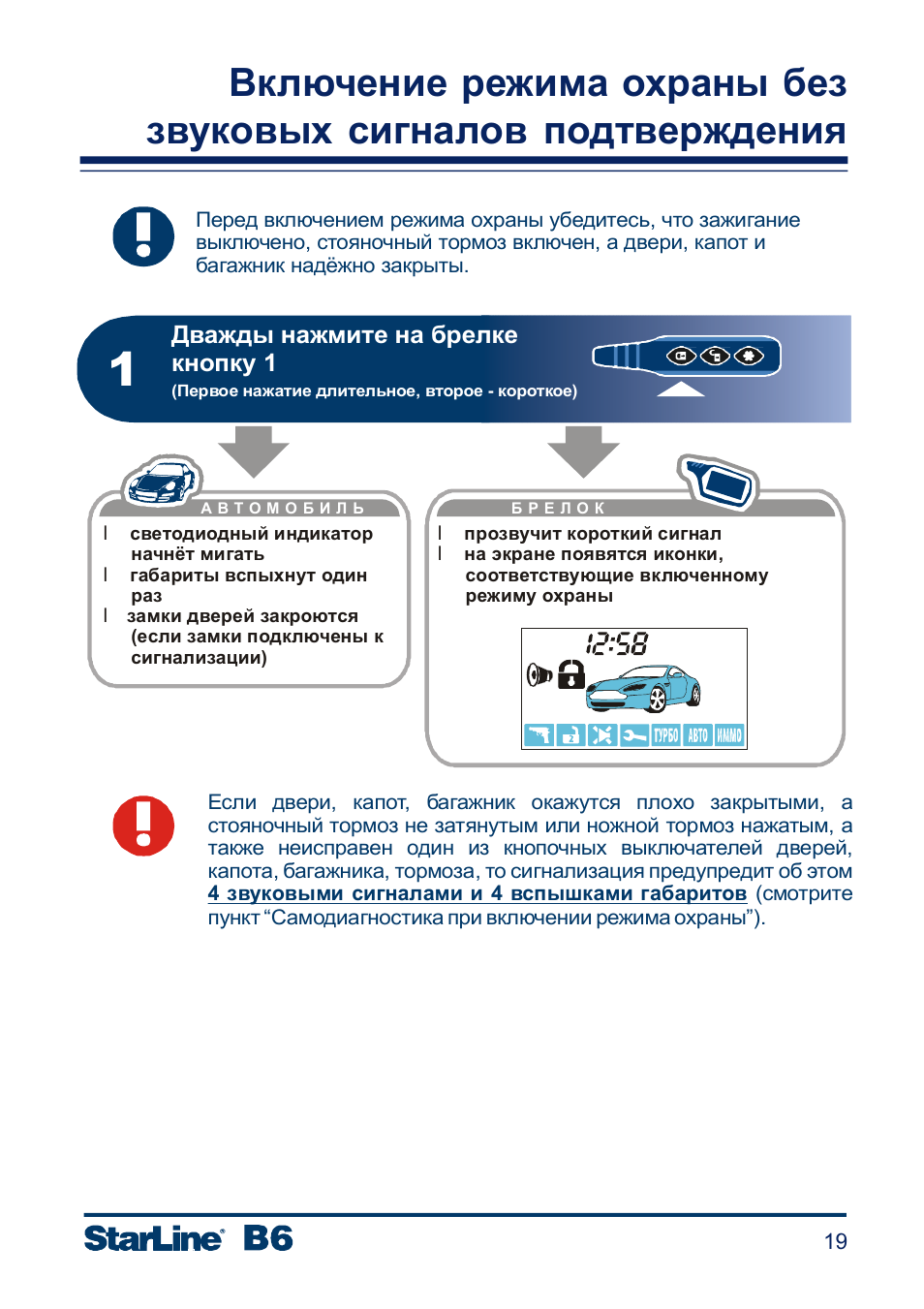

Перед включением режима охраны убедитесь, что зажигание

выключено, стояночный тормоз включен, а двери, капот и

багажник надёжно закрыты.

Дважды нажмите на брелке
кнопку 1

1

Если двери, капот, багажник окажутся плохо закрытыми, а

стояночный тормоз не затянутым или ножной тормоз нажатым, а

также неисправен один из кнопочных выключателей дверей,

капота, багажника, тормоза, то сигнализация предупредит об этом

(смотрите

пункт “Самодиагностика при включении режима охраны”).

4 звуковыми сигналами и 4 вспышками габаритов

(Первое нажатие длительное, второе — короткое)

Включение режима охраны без

звуковых сигналов подтверждения

20

Инструкция по эксплуатации

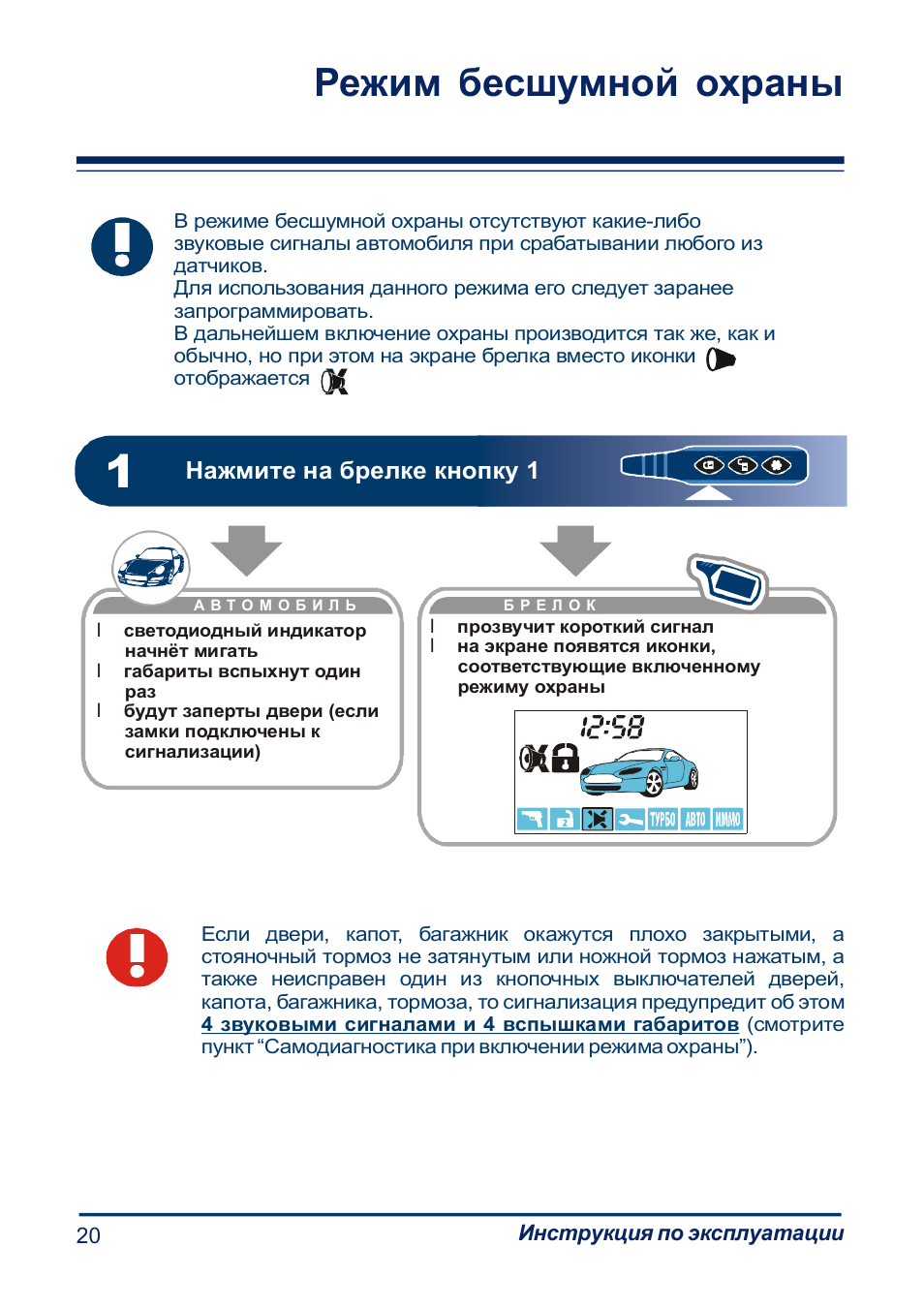

В режиме бесшумной охраны отсутствуют какие-либо
звуковые сигналы автомобиля при срабатывании любого из

датчиков.

Для использования данного режима его следует заранее
запрограммировать.

В дальнейшем включение охраны производится так же, как и
обычно, но при этом на экране брелка вместо иконки

отображается

l

l

прозвучит короткий сигнал

на экране появятся иконки,

соответствующие включенному
режиму охраны

l

l

l

светодиодный индикатор

начнёт мигать

габариты вспыхнут один

раз

будут заперты двери (если

замки подключены к

сигнализации)

А В Т О М О Б И Л Ь

Б Р Е Л О К

Если двери, капот, багажник окажутся плохо закрытыми, а

стояночный тормоз не затянутым или ножной тормоз нажатым, а
также неисправен один из кнопочных выключателей дверей,
капота, багажника, тормоза, то сигнализация предупредит об этом

(смотрите

пункт “Самодиагностика при включении режима охраны”).

4 звуковыми сигналами и 4 вспышками габаритов

Нажмите на брелке кнопку 1

1

Режим бесшумной охраны
