СЗ-1-1АГ — бытовой сигнализатор загазованности с адаптером питания, который служит для измерения концентрации природного газа (СН4).
Технические характеристики сигнализатора С3-1-1АГ: порог по метану (CH4) при котором происходит срабатывание — 10±5 % НКПР; напряжение питания — 220 В, переменный ток 50±1 Гц; потребляемая мощность — 1 ВА; габариты — 135х85х35; масса — 0,5 кг. Срок службы сенсора не более 5 лет, после чего требуется его замена.
Комплект поставки прибора: сигнализатор загазованности, адаптер питания, соединенный кабелем с основным устройством, заглушка для установки в разъем «вход» при отсутствии внешних устройств, имитатор клапана (для разъема «клапан»), комплект крепежный, паспорт, руководство по эксплуатации.
Внешний вид сигнализатора и принцип его действия: Выполнен сигнализатор из ударопрочного пластика. На передней части панели располагаются световые индикаторы и клеммный отсек для подключения кабеля клапана. Обратная сторона прибора имеет доступ к калибровке устройства с защитой от несанкционированного входа и монтажные отверстия для крепления к вертикальной поверхности.
Встроенный звуковой извещатель оповещает о неисправности или достижении пороговых значений. К данному прибору могут быть подключены пожарные извещатели (ИП212-34АВТ или ИП212-50М), которые перекрывают газовый запорный клапан в случае тревоги. Питание сигнализатора происходит от сети адаптером питания на кабеле 1,2 метра.
Принцип работы датчика основан на преобразовании концентрации газа в электрический сигнал. Во время прогрева сенсора отключаются все сигналы для исключения ложных срабатываний. Спустя 30 секунд блокировка снимается.
Рекомендации к установке сигнализатора СЗ-1-1АГ, CH: установка в местах большого скопления газа: 10-20 см от потолка. Чтобы избежать ложных срабатываний тревоги и преждевременной порти сенсора, рекомендуется установка аналитического оборудования на расстоянии не ближе 1 метра от газового котла или плиты, а также не ближе 50 сантиметров от окон и мест притока воздуха. Расположение по площади: не менее одного сигнализатора на каждые 80 м2.
На схеме отображена последовательность монтажа: в первую очередь необходимо снять крышку клеммного отсека, затем установить сигнализатор на панель для монтажа, после чего подключить кабели к разъемам устройства. Выломав нужное количество отверстий для кабелей, закрепить крышку отсека обратно.
Документация:
Руководство по эксплуатации СЗ-1-1АГСЗ-1А cигнализатор загазованности на метан (CH4)
1 709,00 руб
Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.
Документация:
Руководство по эксплуатации на сигнализаторы СЗ-1-1АГ и СЗ-1-1АВ
Сигнализаторы загазованности СЗ-1-1АГ и СЗ-1-1АВ предназначены для непрерывного автоматического контроля содержания углеводородного газа (природный газ, метан, СН4) и оповещения персонала световыми и звуковыми сигналами при возникновении опасных концентраций контролируемого газа. Могут применяться как в составе систем автоматического контроля загазованности САКЗ-МК-1А и САКЗ-МК-2А, так и самостоятельно.
Область применения сигнализаторов СЗ-1А – жилые одно-и многоквартирные дома, дачи и коттеджи, где газ используется для отопления и приготовления пищи, котельные, фермы, промышленные и аграрные комплексы, автостоянки, ремонтные мастерские, коммунально-бытовые, производственные помещения и другие объекты, где может произойти утечка и скопление природного газа.
Модификации сигнализатора СЗ-1А:
– СЗ-1-1АГ способен управлять импульсным электромагнитным запорным клапаном газоснабжения типа КЗЭУГ, контролировать исправность электромагнита клапана и соединительного кабеля. Оснащен адаптером питания со встроенной вилкой.
– СЗ-1-1АВ не имеет выхода для управления клапаном. Питание осуществляется по сигнальному кабелю от присоединенного устройства (например, от сигнализатора СЗ-2-2АГ).
Измеряемое вещество: природный газ (метан, CH4)
Сигнализация: световая, звуковая
Выходные сигналы: импульсный выход на клапан
Наличие взрывозащиты: отсутствует
Степень защиты оболочки: IР31
Рабочий диапазон температур: от 0 до +40°С
Напряжение питания: 220 В (СЗ-1-1АГ), 5В (СЗ-1-1АВ)
Межповерочный интервал: 12 мес.
- Технические характеристики
- Модификации
- Место установки
- Комплект поставки
|
Характеристики |
Значения | |
| СЗ-1-1АГ | СЗ-1-1АВ | |
| Порог срабатывания (для поверочного компонента – метана) | 10 % НКПР | |
| Предел допускаемой основной абсолютной погрешности | ±5 % НКПР | |
| Время срабатывания сигнализации, не более | 15 сек. | |
| Время установления рабочего режима, не более | 30 сек. | |
| Степень пылевлагозащиты | IР31 | |
| Индикация | световая, звуковая | |
| Уровень звукового давления по оси звукового излучателя на расстоянии 1 м при уровне постороннего шума не более 50 дБ, не менее | 70 дБ | |
| Напряжение питания | от сети ~230В | от внешнего источника питания напряжением = 5 В |
| Род тока | переменный, (50±1) Гц | постоянный |
| Потребляемая мощность, не более | 1 ВА | 1 Вт |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | II | III |
| Сигнал управления импульсным клапаном:
импульс амплитудой длительность максимальный ток нагрузки, не более |
15,0±2,0 В 0,1 сек. 3,0 А |
|
| Параметры внешних входных сигналов:
напряжение логического «0», Uлог0 , В напряжение логической «1», Uлог1 , В входное сопротивление, не менее |
от 0 до +0,5 В от +4,5 В до +5,5 В 10 кОм |
|
| Параметры выходных сигналов:
– «Порог»: напряжение логического «0», Uлог0 , В напряжение логической «1», Uлог1 , В максимальный выходной ток, не более – «Отказ» (тип выхода) |
от 0 до +1,0 В от +4,0 В до +6,0 В 200 мА открытый коллектор |
|
| Назначенный срок службы:
– сигнализаторов – сенсоров |
12 лет 5 лет |
|
| Габаритные размеры, не более | 135 х 85 х 35 мм | |
| Масса, не более: | 0,5 кг | 0,4 кг |
| Рабочий диапазон температур | от 0 до +40°С | |
| Относительная влажность воздуха | от 20 до 80% при температуре 25°С | |
| Атмосферное давление | от 86 до 106,7 кПа | |
| Примечание – значение НКПР для метана – по ГОСТ 30852.19-2002 |
- СЗ-1-1АГ способен управлять импульсным электромагнитным запорным клапаном газоснабжения типа КЗЭУГ, контролировать исправность электромагнита клапана и соединительного кабеля. При отключении электропитания клапан останется открытым. Оснащен адаптером питания со встроенной вилкой. Длина кабеля – не менее 1,2 м.
- СЗ-1-1АВ не имеет выхода для управления клапаном. Питание осуществляется по сигнальному кабелю от присоединенного устройства (например, от сигнализатора СЗ-2-2АГ).
Сигнализатор крепится на стену с помощью монтажной панели (при поставке закреплена на задней стороне сигнализатора).
Сигнализатор должен устанавливаться в местах наиболее вероятного скопления (или утечки) газа на вертикальной поверхности, на расстоянии 10 – 20 см от потолка, не ближе 50 см от форточек и мест притока воздуха.
Сигнализатор способен контролировать площадь в радиусе до 5 м (около 80 м2). Место установки сигнализатора должно быть определено в проектной документации.
Электрическая розетка для питания сигнализатора СЗ-1-1АГ должна располагаться на расстоянии, соответствующем длине кабеля адаптера.
К сигнализаторам допускается подключать пожарные извещатели типа ИП212-34АВТ, ИП212-50М или ИП212-189АМ. При срабатывании пожарного извещателя сформируется сигнал для закрытия газового запорного клапана.
Соединение с клапаном выполняют кабелем длиной не более 10 м, сечением жил от 0,2 до 0,5 мм2 и суммарным сопротивлением петли не более 2 Ом. Для присоединения к сигнализатору кабель должен быть оснащен разъемом типа ТР4Р4С.
Соединения с другими устройствами выполняют гибким медным кабелем длиной не более 50 м и сечением жил от 0,2 до 0,5 мм2, например, КСПВ 6х0,5. Для присоединения к сигнализатору кабель должен быть оснащен разъемом типа ТР6Р6С.
Место установки
- сигнализатор СЗ-1А
- руководство по эксплуатации
- упаковка
Госреестр:
№ 56849 до 17.01.2024 г.
Оставить заявку
СЗ-1-1АГ Сигнализатор загазованности бытовой СН4 с адаптером питания
03.2025 цена 2976 руб с ндс
Сигнализатор СЗ-1-1АГ контролирует содержание природного газа в помещении. При превышении допустимого значения сигнализирует звуковым, световым сигналом. Сигнализатор имеет блок питания с длиной кабеля 1,2 м. Сигнализатор имеет выходы для выдачи сигналов на другие внешние устройства. К сигнализаторам допускается подключать датчик пожара. При срабатывании пожарного извещателя сигнализатор сработает.
- исполнение: бытовой;
- контролируемый газ: CH4 (метан);
- порог срабатывания CH4: 10 %;
- питание сигнализатора: 220 В;
- время прогрева: 30 с;
- клапан в комплекте: нет;
- рабочая температура: 0 … 40 °С;
- управление клапаном: КЗЭУГ-А алюм, КЗЭУГ-Б латунь;
- управляющее напряжение клапаном: 12 В;
- длина кабеля клапана: 3 м;
- срок службы сигнализатора 5 лет;
- габариты в упаковке: 16х7х11 см;
- масса: 300 г;
Комплектность СЗ-1-1АГ:
- сигнализатор загазованности;
- крепежный комплект;
- паспорт;
- свидетельство о поверке;
Опции СЗ-1-1АГ:
- контрольный пульт ПК-2;
- дополнительный сигнализатор СЗ-1-1АВ или СЗ-1-1АГ;
- клапан;

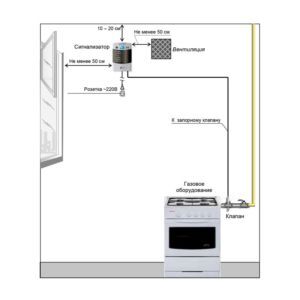

Схема установки сигнализатора СЗ-1-1АГ
Свидетельство о поверке датчика СЗ-1-1АГ
Схема подключения СЗ-1-1АГ
Маркировка кабеля для подключения клапана КЗЭУГ-А, КЗЭУГ-Б
Требования по установке СЗ-1-1АГ
стационарный одноканальный сигнализатор загазованности на природный газ (метан)
| Отбор: | диффузионный |
| Количество контролируемых газов и канальность: | 1 |
| Тип сенсора: | термохимический, полупроводниковый |
| Газы: | метан, |
| Пылевлагозащита: | IP31 |
| Взрывозащита: | не предусмотрена |
| Выходные сигналы: | импульсный выход на клапан, RS-485 у СЗ-1-1Аi-485/05 и СЗ-1Е-485, радиоканал у СЗ-1ЕР |
| Индикация: | световая, звуковая |
| Единицы измерения: | % НКПР |
| Рабочий диапазон температур: | от -10 до +40 °C |
| Питание: | зависит от исполнения |
| Габариты, мм: | 130×85×35 мм (исполнения Г, ГТ, АГ, Е), 90×58×32 мм (исполнения Аi) |
| Масса, кг: | 0,5 кг (исполнения Г, ГТ, АГ, Е), 0,1 кг (исполнения Аi) |
| Гарантийный срок: | 2 года |
| Поверка: | прибор поставляется с поверкой |
| Межповерочный интервал: | 1 год |
| Прибор внесен в реестр ГСИ Республики Казахстан: | внесены до 2024г, но не все модели, уточнять |
|
Цена от 1753 до 4979 руб. с НДС В НАЛИЧИИ |
| Наименование | Цена с НДС, руб. |
|---|---|
| СЗ-1-1АВ бытовой сигнализатор CH4 без адаптера питания | 2255 |
| СЗ-1-1АГ бытовой сигнализатор CH4 с адаптером питания | 2255 |
| СЗ-1-1Г сигнализатор СН4 10 % НКПР | 3809 |
| СЗ-1-1ГТ бытовой сигнализатор CH4 | 2050 |
| СЗ-1-2Г сигнализатор CH4 10/20% НКПР | 4131 |
Посмотреть все ценыЗаказать
Сигнализаторы загазованности природным газом СЗ-1 предназначены для непрерывного автоматического контроля содержания углеводородного газа (природного по ГОСТ 5542-2014 или метана).
Сигнализаторы СЗ-1 представляют собой стационарные автоматические одноканальные приборы непрерывного действия. Принцип действия сигнализаторов основан на преобразовании концентрации газа в напряжение. Получившееся напряжение сравнивается с пороговым значением и формируются свето-звуковые и управляющие сигналы.
Способ отбора пробы – диффузионный.
Модификации сигнализатора СЗ-1
| Модель и описание | Внешний вид |
|---|---|
|
Исполнения АГ, Г, ГТ и Е производятся в пластмассовом корпусе. СЗ-1-1ГТ бытовые. СЗ-1-1(2)Г промышленные. СЗ-1-1АГ бытовые используются в составе бытовых систем САКЗ-МК-1,2-1А. СЗ-1Е промышленные. один порт RS-485, питание от сети ~230В исполнение «В» – один порт RS-485, питание = 12…24В Сигнализаторы СЗ-1-1ГТ, СЗ-1-1(2)Г, СЗ-1-1АГ, СЗ-1Е обладают импульным выходом для управления импульсным клапаном. |
|
|
Исполнения Аi производятся в пластмассовом корпусе: Сигнализатор предназначен для применения в жилых одно- и многоквартирных домах, дачах, коттеджах, во взрывобезопасных зонах других производственных, административных и коммунально-бытовых помещений, где газ используется для отопления и приготовления пищи. |
|
| Исполнения С: СЗ-1-1С СЗ-1-2С СНЯТЫ С ПРИЗВОДСТВА. |
Принцип действия сигнализаторов СЗ-1 основан на преобразовании уровня концентрации газа в напряжение с помощью полупроводникового термокаталитического датчика. Полученная при измерении концентрации газа величина напряжения сравнивается с заданным при калибровке значением напряжения, которое соответствует пороговому уровню загазованности. Если измеренная концентрации газа превышает пороговый уровень, то производится выработка звуковых, световых и управляющих сигналов в соответствии с логикой работы сигнализаторов.
Технические характеристики сигнализаторов СЗ-1
| Характеристика | Значение |
|---|---|
| Пороги срабатывания: — ПОРОГ 1 — ПОРОГ 2 (для СЗ-1Е, СЗ-1-2Г) |
10% НКПР 20% НКПР |
| Предел допускаемой абсолютной погрешности срабатывания сигнализаторов | ±5 % НКПР |
| Тип сенсора | полупроводниковый термокаталитический |
| Время срабатывания сигнализации | не более 15 с |
|
Напряжение питания: — СЗ-1ЕВ |
230В ~50Гц 12В |
| Потребляемая мощность, не более — исполнений Г, ГТ — исполнений Е — исполнений АГ, Аi |
6 ВА 3 ВА 1 ВА |
| Степень защиты от пыли и влаги | IP31 |
| Уровень звукового давления по оси звукового излучателя на расстоянии 1 м при уровне постороннего шума не более 50 дБ | не менее 70 дБ |
|
Выходные сигналы |
импульсный выход (у всех моделей) RS-485 (Е-485 и СЗ-1-1Аi-485/05) радиоканал (СЗ-1Е-485Р, СЗ-1Е-485Р/24, СЗ-1Е-485Р4, СЗ-1Е-485Р4/24, СЗ-1Е-485Р8, СЗ-1Е-485Р8/24) |
| Габаритные размеры (длина×ширина×высота), не более — исполнений Г, ГТ, АГ, Е — исполнения Аi |
130×85×35 мм 90×58×32 мм |
| Масса, не более — исполнений Г, ГТ, АГ, Е — исполнения Аi |
0,5 кг 0,1 кг |
| Средний срок службы сигнализатора | 12 лет |
| Срок службы сенсора | 5 лет |
| Межповерочный интервал | 1 год |
| Гарантийный срок | 2 года |
| Условия эксплуатации | |
| Температура окружающей среды | от -10 до +40 °C |
| Относительная влажность | от 20 до 80 % |
| Атмосферное давление | от 86 до 108 кПа |
Сигнализатор загазованности на природный газ СЗ-1 должен устанавливаться в местах наиболее вероятного скопления или утечки газа, на расстоянии от 10 до 20 см от потолка, не ближе 50 см от форточек и мест при-тока воздуха.
Сигнализатор способен контролировать площадь в радиусе до 5 м (около 80 м2).
Комплект поставки сигнализатора СЗ-1
- Сигнализатор СЗ-1 — 1шт.,
- Паспорт — 1шт,
- Руководство по эксплуатации — 1шт (на партию),
Насадка для подачи ПГС — поставляется по дополнительному заказу (применяется при проведении ТО и поверки).
