Скрытые петли регулировка инструкция

Для межкомнатных дверей Profil Doors используются скрытые петли AGB Eclipse 2.0 / 3.0.

Открывание 180 градусов.

Нагрузка 20 кг.

Регулировка в 3 плоскостях.

Если не хочется читать, то можно посмотреть короткое видео внизу страницы.

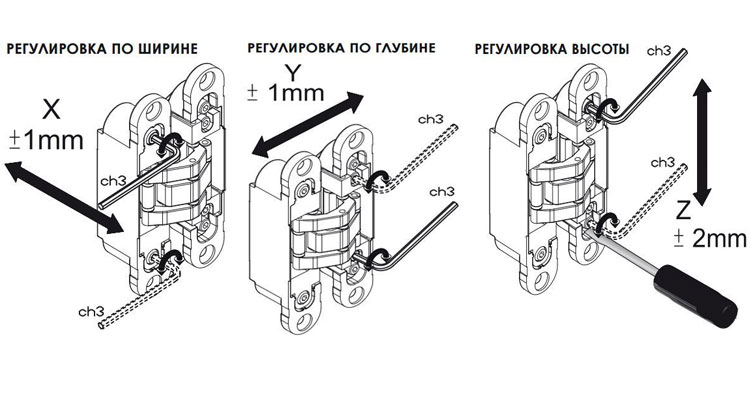

Петли регулируются в трех плоскостях: по высоте, глубине и ширине.

Вертикальная регулировка по высоте выполняется при провисании дверного полотна ±2.

Шестигранником нужно ослабить винты №1. Вставить плоскую отвертку в указанное место А и отрегулировать высоту полотна. Фиксируем винтами № 1.

Регулировка по глубине позволяет регулировать прижимание двери ±1.

Нужно ослабить винты помеченные №2, сместить петлю до нужного положения и затянуть.

По ширине регулируются зазоры между дверным полотном и коробом, как показано на рисунке выше. ±1,5.

На петлях 2.0: ослабляем винты В и шестигранником регулируем зазоры винтами № 3, после затягиваем винты В.

На петлях 3.0: просто поворачиваем винты №3 до нужного положения.

Источник

Межкомнатные двери со скрытой фурнитурой применяются в жилых домах и офисах. Подобная конструкция незаметна для глаз. Однако регулировка скрытых петель межкомнатных дверей — это сложная задача. В ходе регулирования петель нужно аккуратно открывать и закрывать двери, пользуясь инструкцией и специальным инструментом.

Устройство скрытых петель

В нормативной документации к дверным петлям указаны конкретные требования. Продукция должна обладать:

высокой прочностью;
плавным открыванием и закрыванием без рывков и скрипов;
надежным соединением элементов навеса;
безотказной работой в ходе гарантийного срока.

Навесы должны выдерживать не менее 200 тысяч циклов срабатывания. Скрытые петли производят из цамака. Это сплав на базе меди, цинка и алюминия с добавлением магния. Материал безопасен для человека. Сверху его покрывают хромированным напылением.

Скрытые навесы

Невидимая петля — шарнир, спрятанный в металлическом корпусе. Последний соединяется со створкой посредством рычага. Он включает два компонента, что соединены винтом. При закрытии этот рычаг входит в специальную нишу, поэтому он незаметен для глаз. Скрытые петли выполняют несколько функций. Они выдерживают полотно и производят его фиксацию на коробе.

Преимущества скрытых петель такие:

Конструкция навесов дает возможность открывать двери на 180°С. Это особенно удобно в тех случаях, когда нужно переставить мебель.
В ходе регулировки не нужно снимать створку с короба.
Незаметность придает конструкции красивого вида.
Створка равномерно и плотно прилегает к дверному коробу.

Навесы бывают комбинированными, левыми или правыми. Продукция способна выдерживать двери массой в 50 кг. Еще один плюс заключается в стойкости к взлому. Скрытые навесы невозможно срезать. Поэтому они особенно актуальны для установки в офисах и административных зданиях.

Регулировка навесов

Навесы регулируют посредством винтов или эксцентриков в следующих случаях:

При закрывании двери она затирается о пол.
Полотно шатается и вибрирует.
Наличие зазора по периметру дверей.
Створка плохо закрывается/открывается.

Признаком того, что нужна регулировка навесов, считаются проблемы с замком или ручкой. Если двери просели или перекосились, произойдет несовпадение компонентов механизма на полотне с ответным пазом в коробе. Если их не исправить сразу, это приведет к серьезному заеданию нажимного гарнитура и замков, а также заклиниванию.

Монтаж и регулировка

Скрытые петли монтируют в межкомнатные двери с применением шаблона, прилагаемого производителем в комплекте с навесами, вместе с инструкцией и инструментом для регулировки. Решение этой задачи следует доверить мастеру. Некоторые этапы работы производятся посредством фрезеровочного аппарата и стального трафарета. Это необходимо для удаления древесины или шпона на нужную глубину.

Корректировать положение створки можно по:

Степени прижима. Для этого нужно регулировать эксцентрики с применением специального ключа.
Вертикали. Чтобы произвести регулировку, нужно подкрутить винт, отвечающий за положение и крепление дверного полотна.
Горизонтали. Нужно прокрутить винт, размещенный на навесе. Он расположен в части петли, монтированной в торец короба.

Посредством регулировки можно сместить дверь на 1-3 мм. Точный показатель зависит от производителя фурнитуры. Рекомендуем выбирать качественную продукцию. Ориентируйтесь на скрытые петли известных брендов. Экономить на качестве этой продукции не стоит.

Источник

Двери со скрытыми петлями – это современное решение, которое позволяет сделать интерьер более стильным и элегантным. Однако, даже у самых качественных дверей могут возникать проблемы с регулировкой петель, которые могут повлиять на их функционирование и внешний вид. Правильная установка и настройка петель гарантирует, что дверь будет открываться и закрываться плавно, а также предотвратит возможные повреждения рамы или самого полотна. В этой статье мы познакомим вас с основными способами регулировки петель межкомнатной двери со скрытыми петлями, а также предоставим полезные советы.

Проблемы с регулировкой: на что обратить внимание

Когда речь идет о межкомнатных дверях с скрытыми петлями, основными проблемами, которые могут возникнуть, являются заедание двери, неверное выравнивание, а также неполное закрытие. Эти проблемы могут возникать из-за различных факторов, таких как изменения в температуре, влажности или механические повреждения. Если двери начинают закрываться не так, как это предусмотрено производителем, важно обеспечить правильную регулировку петель.

При необходимости настройки петель важно понимать, что заговариваются не только двери, но и их обрамление, что может вызвать дополнительные неудобства. В этой статье вы найдете исчерпывающую информацию о том, как отрегулировать петли, чтобы избежать этих проблем и продлить срок службы ваших дверей.

Первоначальная оценка состояния дверей

Перед началом процесса регулировки всегда стоит сначала провести оценку состояния двери. Это позволит определить, какая именно проблема требует решения. Рассмотрим, на что обращать внимание:

Посмотрите, не затрудняется ли открытие и закрытие двери.
Проверьте, не слишком ли высоко или низко расположено полотно относительно рамы.
Обратите внимание на щели – они должны быть одинаковыми по всему периметру двери.
Обратите внимание на звучание – двери не должны скрипеть или издавать посторонние звуки.

Следующий шаг – это, собственно, регулировка петель.

Инструменты для регулировки петель

Перед тем как приступить к регулировке, стоит подготовить необходимые инструменты. Вот основные из них:

Отвертка с крестовой и плоской насадкой.
Электрическая или механическая дрель.
Уровень.
Линейка.
Подкладки для регулировки (по необходимости).

После того как все инструменты собраны, можно переходить к процессу.

Пошаговая инструкция по регулировке

Регулировка скрытых петель включает несколько основных этапов:

Снятие заглушек: Сначала аккуратно снимите заглушки, закрывающие петли. Это даст вам доступ к крепежным элементам.
Проверка уровня: Убедитесь, что дверь установлена ровно. Используйте уровень для проверки. В случае необходимости подложите под одну из сторон двери подкладки.
Регулировка высоты: Если дверь слишком высоко или низко, открутите винты нижней петли, подкорректируйте положение двери и закрепите винты на месте.
Регулировка глубины: Эта регулировка необходима, если дверь задевает обо что-то. Ослабьте винты, отодвиньте дверь и снова закрепите винты.
Регулировка угла: Если полотно закрывается неправильно или перекошено, отрегулируйте угол петли. Поверните специальный винт, пока не добьетесь желаемого угла.
Установка заглушек: После всех регулировок верните заглушки на место.

Следуя этой пошаговой инструкции, вы сможете обеспечить правильное функционирование вашей двери.

Сравнение различных типов петель

На рынке доступны различные типы скрытых петель, и каждый из них имеет свои особенности. Вот краткое сравнение:

Тип петли	Преимущества	Недостатки
Скрытые	Эстетичный вид, минимальная видимость	Сложность регулировки, более высокая цена
Накладные	Легкость установки, простота регулировки	Менее эстетичный вид
Невидимые	Возможность полного открывания двери, стильный дизайн	Высокая стоимость, требуются специальные навыки для установки

Такое сопоставление поможет вам выбрать подходящий тип петель для вашей двери.

Когда стоит обратиться к специалисту

Иногда ситуация может потребовать вмешательства профессионала. Рекомендуется выбрать этого специалиста, если:

Вы не уверены в своих силах и опыте.
Дверь постоянно заедает или не соответствует стандартам.
Предыдущие попытки регулировки были неудачными.
Обнаружены серьезные повреждения самого полотна или рамы.

Сложные случаи, такие как изменение структуры стены или повреждение рамы, также могут потребовать дополнительной помощи.

Советы от экспертов

Я, Алексей Смирнов, эксперт в области ремонта и установки дверей с более чем 10-летним опытом, рекомендую следующее:

Регулярно проводите профилактическую проверку всех дверей и их петель.
Не пытайтесь регулировать двери с обычными инструментами для удобства; всегда используйте специализированные.
Замены проблемы наиболее простыми способами, такими как закладывание подкладок, может оказаться временным решением, и стоит подумать о полноценной регулировке.
И наконец, не забывайте, что любая дверь – это важный элемент интерьера, и при заботе о ней можно значительно продлить ее срок службы.

Часто задаваемые вопросы

Как узнать, что двери необходимо отрегулировать? Первые признаки – это защемления, сложности при открытии и закрытии, а также неравномерные зазоры со всех сторон.
Можно ли отрегулировать двери самостоятельно, если у меня нет опыта? Да, при наличии инструкции и необходимых инструментов можно самостоятельно провести некоторые настройки. Однако, если возникают трудности, лучше обратиться к специалисту.
Что делать, если дверь после регулировки все равно не закрывается правильно? Проверьте еще раз уровень установки, возможно, потребуется дополнительная регулировка или поиск механической причины проблемы.

Выводы

Регулировка петель на межкомнатной двери со скрытыми петлями – это важный процесс, который обеспечит длительное и качественное функционирование конструкции. Правильная установка и периодическая проверка состояния двери помогут избежать ряда распространенных проблем. Не забывайте, что регулярное обращение к специалистам также может быть необходимым для предотвращения серьезных проблем в будущем.

RU DESIGN SHOP — это интернет-магазин товаров для дома и ремонта от российских производителей. rudesignshop.ru предлагает большой выбор по доступной цене и является надежным партнером при покупке с быстрой доставкой по всем городам России. RU DESIGN SHOP помогает подобрать товар по вашему проекту, а также есть система лояльности, акции и скидки. RU DESIGN SHOP реализует товары, произведенные в России.

Статьи на сайте RU DESIGN SHOP (https://rudesignshop.ru) в разделе БЛОГ (https://rudesignshop.ru/blog/) носят исключительно ознакомительный характер и не является призывом к совершению каких-либо действий. Автор ИИ не ставит целью оскорбить, оклеветать или нанести ущерб репутации физических или юридических лиц. Информация подготовлена на основе открытых источников, включая официальные сайты государственных органов и публичные заявления представителей профильных организаций. Решения, принятые на основе материалов статьи, осуществляются читателем на свой страх и риск. Автор и редакция не несут ответственности за возможные последствия, возникшие в результате использования предоставленной информации. Для получения юридически значимых разъяснений рекомендуется обращаться к квалифицированным специалистам. Все совпадения с реальными событиями, именами или названиями организаций случайны. Мнение автора может не совпадать с официальной позицией государственных структур или коммерческих компаний. Текст соответствует требованиям законодательства РФ, включая Гражданский кодекс (ст. 152, 152.4, 152.5), Уголовный кодекс (ст. 128.1), а также Федеральный закон «О средствах массовой информации». Актуальность информации подтверждена на дату публикации. Адреса и контакты организаций, упомянутых в тексте, приведены в ознакомительных целях и могут быть изменены правообладателями. Автор оставляет за собой право на исправление неточностей в случае их выявления.
*Facebook и Instagram являются продуктами компании Meta Platforms inc. признанной экстремистской организацией и запрещенной в Российской Федерации.

Источник

Скрытые петли стали популярным решением для дверей скрытого монтажа и других видов дверей, предполагающих минималистичный дизайн. Они обеспечивают надежное крепление двери и позволяют сохранить эстетичный вид стен. Однако, со временем двери могут начать заедать или провисать, и в этом случае потребуется их регулировка. В данной статье мы рассмотрим, как отрегулировать двери на скрытых петлях, а также поделимся полезными советами и лайфхаками.

Основные принципы регулировки скрытых петель

Скрытые петли обычно имеют три основные регулировки: по высоте, глубине и смещению влево-вправо. Регулировка проводится с помощью специальных винтов, расположенных на корпусе петли. Вам понадобится отвертка или гаечный ключ, соответствующий размеру винтов.

Регулировка по высоте

Если дверь провисла или, наоборот, задирается вверх, отрегулируйте петли по высоте. На петлях есть специальный винт (обозначен стрелками), который отвечает за вертикальное перемещение двери. Ослабьте или затяните его, чтобы поднять или опустить дверь до нужного уровня.

Регулировка по глубине

Если дверь смещается внутрь или наружу относительно проема, отрегулируйте петли по глубине. Для этого используйте винт, отвечающий за перемещение двери внутрь или наружу. Ослабьте или затяните его, чтобы изменить положение двери в проеме.

Регулировка по смещению влево-вправо

Если дверь перекосилась влево или вправо, отрегулируйте петли по смещению. Найдите соответствующий винт и ослабьте или затяните его, чтобы выровнять дверь.

Лайфхаки и советы по регулировке дверей со скрытыми петлями

Регулировка при открытой двери

В некоторых случаях, особенно если дверь тяжелая, регулировка скрытых петель может быть сложной. В этом случае попробуйте отрегулировать петли, когда дверь закрыта. Вам потребуется помощник, который будет придерживать дверь в нужном положении, пока вы затягиваете или ослабляете винты.

Пометьте положение петель

Перед регулировкой петель сделайте на них мелкие пометки карандашом или маркером, чтобы знать, насколько вы их отрегулировали и какое положение было первоначальным. Это поможет вам вернуться к исходному положению, если в процессе регулировки что-то пойдет не так.

Используйте стопоры

При регулировке тяжелых дверей может быть полезно использовать стопоры или подпорки, чтобы удерживать дверь на месте во время работы с петлями. Это облегчит процесс регулировки и предотвратит нежелательное смещение двери.

Проверка качества регулировки

После регулировки дверей со скрытыми петлями убедитесь, что они открываются и закрываются плавно и без затруднений. Если дверь все еще заедает или провисает, повторите процесс регулировки, пока результат не будет удовлетворительным. Помните, что регулировка дверей может потребовать нескольких попыток, чтобы добиться идеального результата.

Заключение: Отрегулировать двери со скрытыми петлями несложно, если знать основные принципы регулировки и иметь под рукой нужные инструменты. Используйте предложенные советы и лайфхаки, чтобы процесс регулировки прошел быстро и эффективно. Правильно отрегулированные двери обеспечат комфортное использование и продлевает срок службы дверной конструкции.
