4-167-239-51(1)

LCD Colour TV

Инструкция по эксплуатации

Начало работы

Эксплуатация телевизора

Использование дополнительного

оборудования
Использование функций MENU

Дополнительные сведения

KLV-55EX500/46EX500/46EX400/40EX500/40EX400/40NX500/32EX500/32EX400/32EX300/
KLV-32NX500/32NX400/26EX300/26NX400/22EX300

2

RU

Благодарим Вас за то, что Вы выбрали этот
телевизор Sony.
Перед первым включением телевизора
внимательно ознакомьтесь с данной
инструкцией по эксплуатации и сохраните ее
для консультаций в будущем.

На иллюстрациях, используемых в этой
инструкции, изображена модель
KLV-32EX300, если не указано иное.

• HDMI, логотип HDMI и High-Definition

Multimedia Interface являются
зарегистрированными товарными марками
компании HDMI Licensing LLC.

• “BRAVIA” и символ

являются

товарными знаками компании Sony
Corporation.

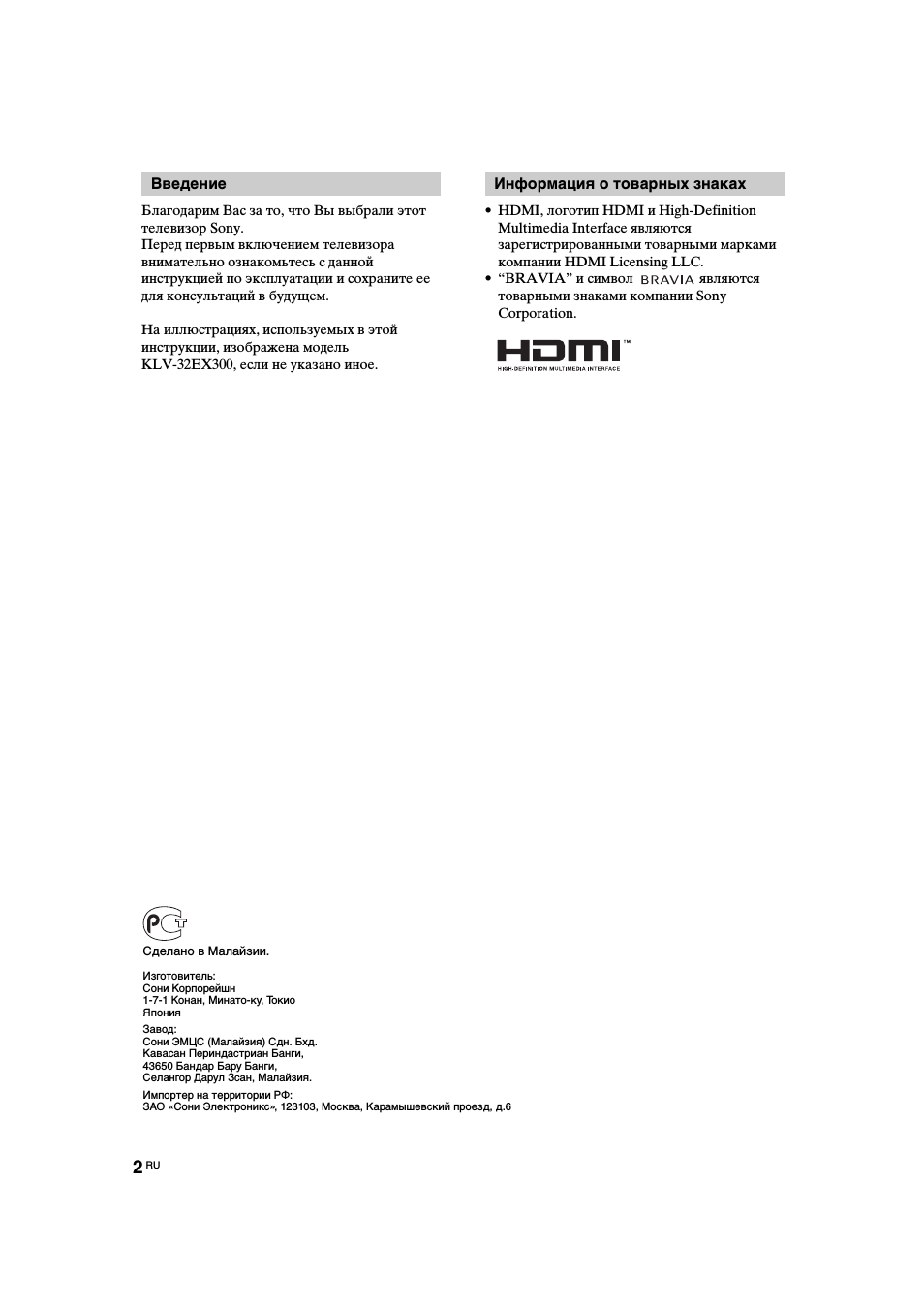

Введение

Информация о товарных знаках

Сделано в Малайзии.

Изготовитель:

Сони Корпорейшн

1-7-1 Конан, Минато-ку, Токио

Япония
Завод:

Сони ЭМЦС (Малайзия) Сдн. Бхд.

Кавасан Периндастриан Банги,

43650 Бандар Бару Банги,

Селангор Дарул Зсан, Малайзия.
Импортер на территории РФ:

ЗАО «Сони Электроникс», 123103, Москва, Карамышевский проезд, д.6

Оглавление, Начало работы, Эксплуатация телевизора

Использование дополнительного оборудования, Использование функций menu, Дополнительные сведения Чат поддержки

• Изображение
• Текст

3

RU

Оглавление

Начало работы

Проверка принадлежностей ………………………4
1: Установка телевизора на подставке ………4
2: Подключение антенны/кабеля/

видеомагнитофона…………………………………5

3: Меры по предотвращению падения

телевизора…………………………………………….6

4: Крепление кабелей………………………………..6
5: Первоначальная настройка ……………………6
Просмотр телевизора ………………………………..6
Регулировка угла просмотра телевизора……7

Отрегулируйте угол поворота экрана

влево и вправо (поворачивать)………………… 7

Регулировка угла наклона экрана назад и

вперед (наклонять) …………………………………. 7

Отсоединение подставки от телевизора…….8
Сведения по безопасности ………………………..9
Меры предосторожности………………………….11

Эксплуатация телевизора

Обзор пульта ДУ………………………………………12
Обзор кнопок и индикаторов на

телевизоре………………………………………………15

Использование
дополнительного
оборудования

Подключение дополнительного

оборудования ………………………………………….16
Просмотр изображения с подключенного

оборудования ………………………………………….17
Просмотр в режиме PAP

(Картинка-в-картинке)……………………………..19
Просмотр в режиме PIP

(картинка в картинке) ……………………………..19

Использование функций MENU

Навигация в меню…………………………………… 20
Воспроизведение фотографий/музыки/

видео через USB…………………………………….. 20
Использование функции BRAVIA Sync с

Контроль по HDMI…………………………………… 21
Настройка параметров……………………………. 22

Изображение………………………………………….22

Звук ……………………………………………………….24

Управление экраном ………………………………25

Настройка канала…………………………………..28

Замок от детей……………………………………….30

Настройка ………………………………………………30

Эко…………………………………………………………33

Дополнительные сведения

Установка принадлежностей (кронштейн

для настенной установки)……………………….. 34

Таблица установочных размеров

телевизора …………………………………………….34

Схема/таблица расположения винтов

и скоб …………………………………………………….36

Поиск неисправностей ……………………………. 37
Технические характеристики ………………….. 39

Перед включением телевизора прочтите раздел “Сведения по безопасности” (стр. 9). Сохраните это

руководство для обращения к нему в дальнейшем.

4

RU

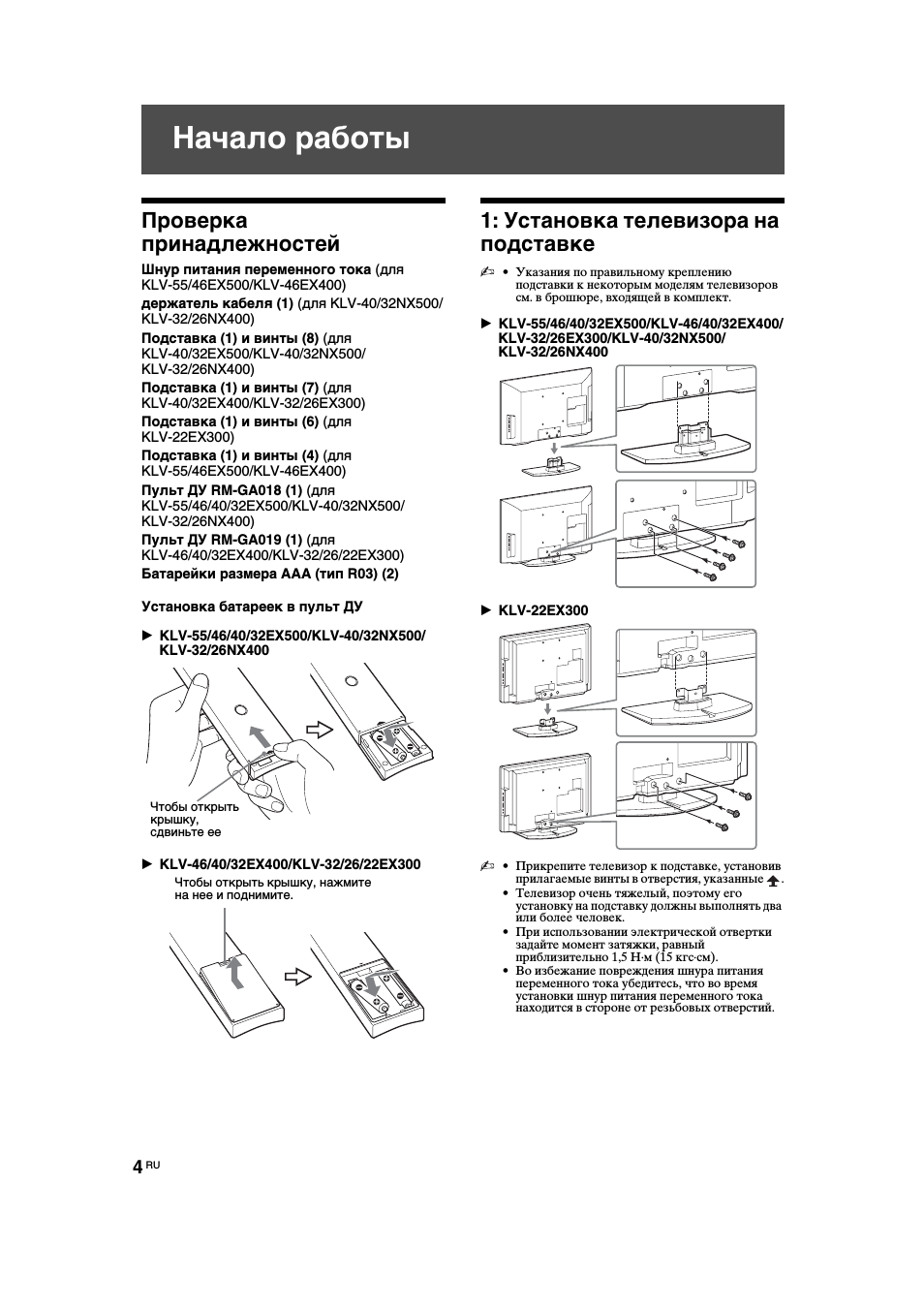

Начало работы

Проверка
принадлежностей

Шнур питания переменного тока

(для

KLV-55/46EX500/KLV-46EX400)
держатель кабеля (1)

(для KLV-40/32NX500/

KLV-32/26NX400)
Подставка (1) и винты (8)

(для

KLV-40/32EX500/KLV-40/32NX500/

KLV-32/26NX400)
Подставка (1) и винты (7)

(для

KLV-40/32EX400/KLV-32/26EX300)
Подставка (1) и винты (6)

(для

KLV-22EX300)
Подставка (1) и винты (4)

(для

KLV-55/46EX500/KLV-46EX400)
Пульт ДУ RM-GA018 (1)

(для

KLV-55/46/40/32EX500/KLV-40/32NX500/

KLV-32/26NX400)
Пульт ДУ RM-GA019 (1)

(для

KLV-46/40/32EX400/KLV-32/26/22EX300)
Батарейки размера AAA (тип R03) (2)

Установка батареек в пульт ДУ

B KLV-55/46/40/32EX500/KLV-40/32NX500/

KLV-32/26NX400

B KLV-46/40/32EX400/KLV-32/26/22EX300

1: Установка телевизора на
подставке

• Указания по правильному креплению

подставки к некоторым моделям телевизоров
см. в брошюре, входящей в комплект.

B KLV-55/46/40/32EX500/KLV-46/40/32EX400/

KLV-32/26EX300/KLV-40/32NX500/
KLV-32/26NX400

B KLV-22EX300

• Прикрепите телевизор к подставке, установив

прилагаемые винты в отверстия, указанные

.

• Телевизор очень тяжелый, поэтому его

установку на подставку должны выполнять два
или более человек.

• При использовании электрической отвертки

задайте момент затяжки, равный
приблизительно 1,5 Н·м (15 кгс·см).

• Во избежание повреждения шнура питания

переменного тока убедитесь, что во время
установки шнур питания переменного тока
находится в стороне от резьбовых отверстий.

Чтобы открыть

крышку,

сдвиньте ее

Чтобы открыть крышку, нажмите

на нее и поднимите.

5

RU

Начало рабо

ты

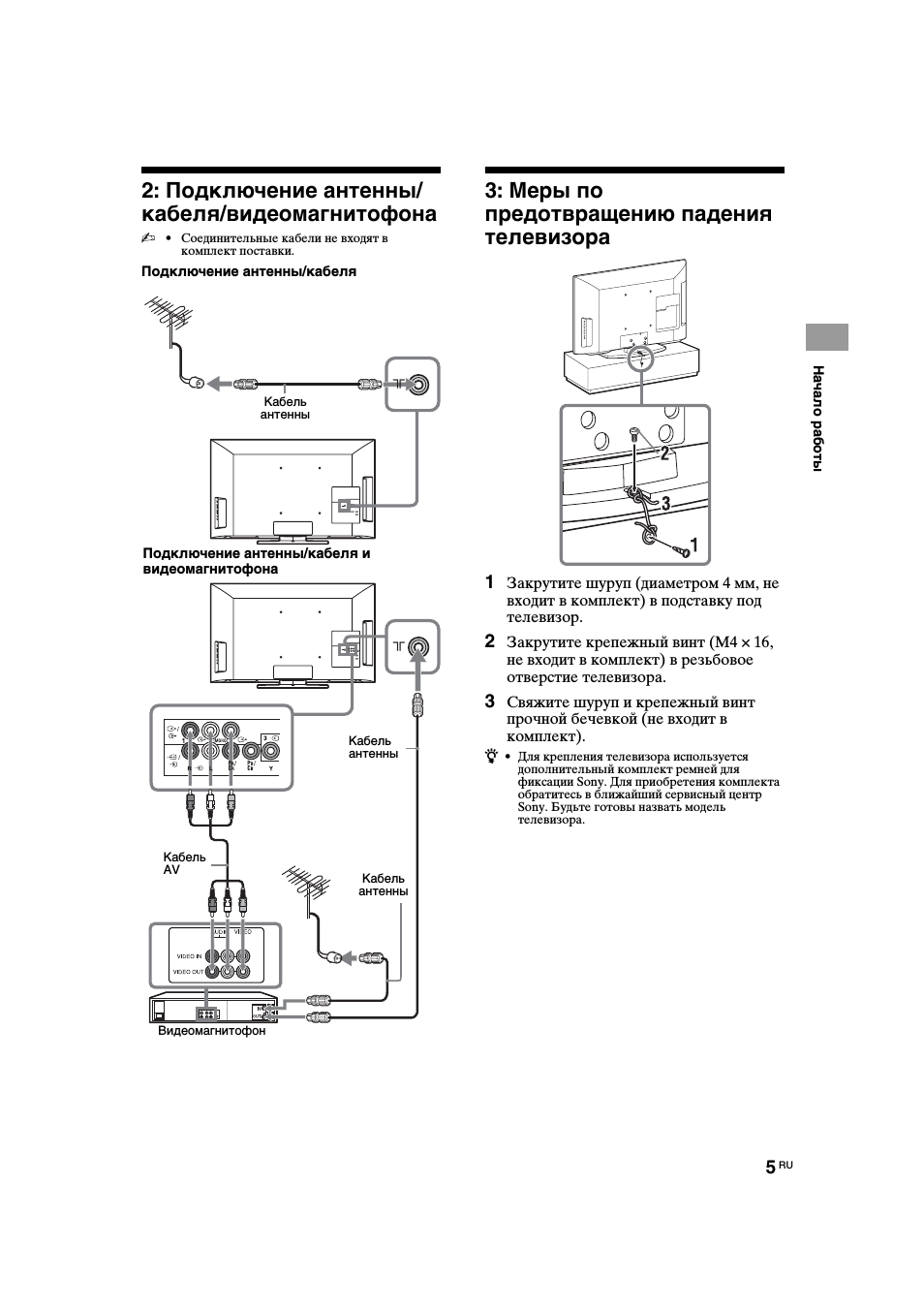

2: Подключение антенны/
кабеля/видеомагнитофона

• Соединительные кабели не входят в

комплект поставки.

Подключение антенны/кабеля

3: Меры по
предотвращению падения
телевизора

1

Закрутите шуруп (диаметром 4 мм, не
входит в комплект) в подставку под
телевизор.

2

Закрутите крепежный винт (M4 × 16,
не входит в комплект) в резьбовое
отверстие телевизора.

3

Свяжите шуруп и крепежный винт
прочной бечевкой (не входит в
комплект).

z • Для крепления телевизора используется

дополнительный комплект ремней для
фиксации Sony. Для приобретения комплекта
обратитесь в ближайший сервисный центр
Sony. Будьте готовы назвать модель
телевизора.

8

8

Подключение антенны/кабеля и
видеомагнитофона

Кабель

антенны

Кабель

антенны

Кабель

антенны

Кабель

AV

Видеомагнитофон

6

RU

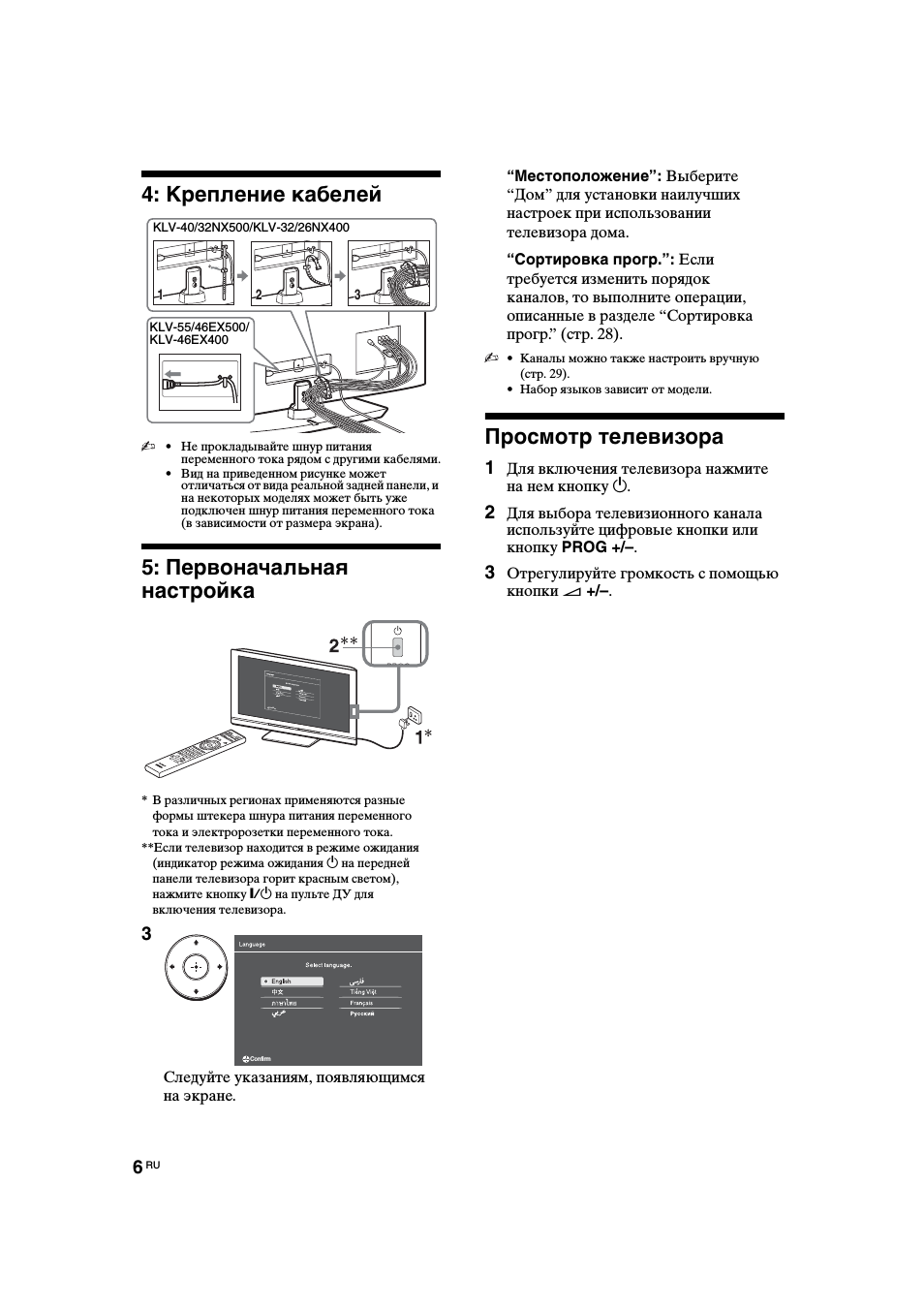

4: Крепление кабелей

• Не прокладывайте шнур питания

переменного тока рядом с другими кабелями.

• Вид на приведенном рисунке может

отличаться от вида реальной задней панели, и
на некоторых моделях может быть уже
подключен шнур питания переменного тока
(в зависимости от размера экрана).

5: Первоначальная
настройка

• Каналы можно также настроить вручную

(стр. 29).

• Набор языков зависит от модели.

Просмотр телевизора

1

Для включения телевизора нажмите
на нем кнопку

1.

2

Для выбора телевизионного канала
используйте цифровые кнопки или
кнопку PROG +/–.

3

Отрегулируйте громкость с помощью
кнопки

2 +/–.

* В различных регионах применяются разные

формы штекера шнура питания переменного
тока и электророзетки переменного тока.

**Если телевизор находится в режиме ожидания

(индикатор режима ожидания

1 на передней

панели телевизора горит красным светом),
нажмите кнопку

«/1 на пульте ДУ для

включения телевизора.

3

Следуйте указаниям, появляющимся
на экране.

3

3

2

2

1

1

KLV-40/32NX500/KLV-32/26NX400

KLV-55/46EX500/

KLV-46EX400

Confirm

Confirm

“Местоположение

”: Выберите

“Дом” для установки наилучших
настроек при использовании
телевизора дома.

“Сортировка прогр.”: Если
требуется изменить порядок
каналов, то выполните операции,
описанные в разделе “Сортировка
прогр.” (стр. 28).

7

RU

Начало рабо

ты

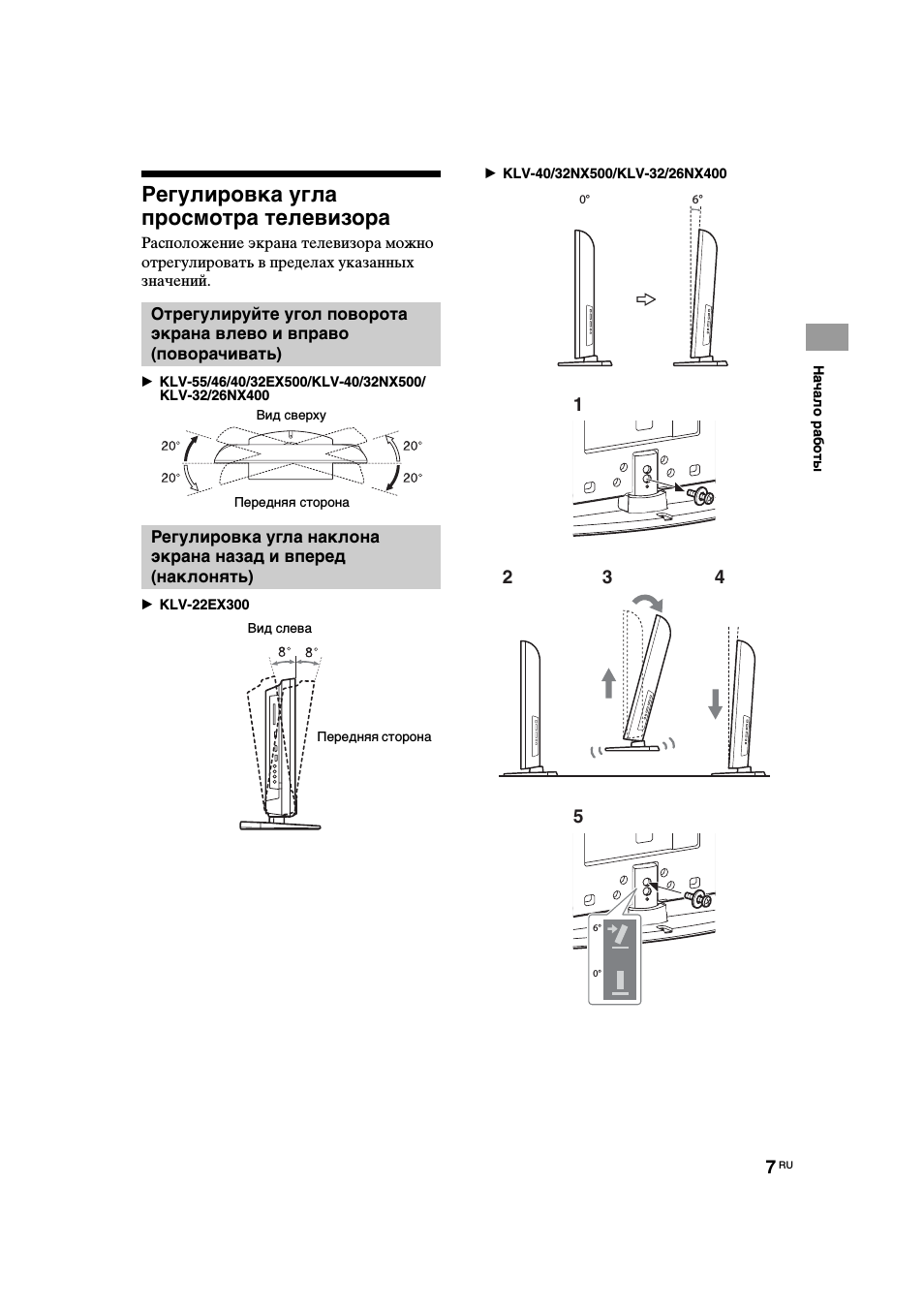

Регулировка угла
просмотра телевизора

Расположение экрана телевизора можно
отрегулировать в пределах указанных
значений.

B KLV-55/46/40/32EX500/KLV-40/32NX500/

KLV-32/26NX400

B KLV-22EX300

B KLV-40/32NX500/KLV-32/26NX400

Отрегулируйте угол поворота
экрана влево и вправо
(поворачивать)

Регулировка угла наклона
экрана назад и вперед
(наклонять)

Вид сверху

Передняя сторона

Передняя сторона

Вид слева

0°

6°

5

2

3

4

1

0°

6°

8

RU

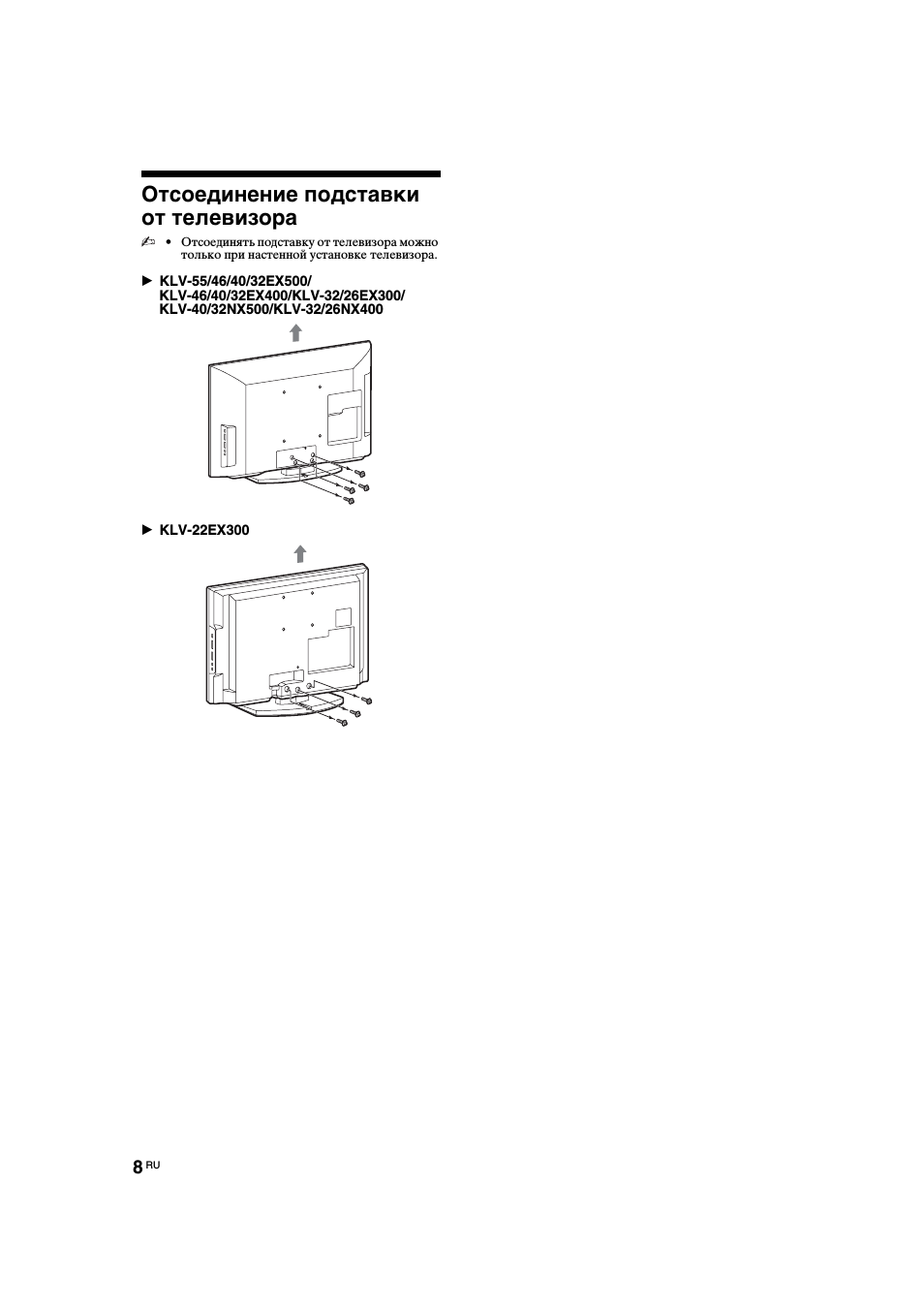

Отсоединение подставки
от телевизора

• Отсоединять подставку от телевизора можно

только при настенной установке телевизора.

B KLV-55/46/40/32EX500/

KLV-46/40/32EX400/KLV-32/26EX300/
KLV-40/32NX500/KLV-32/26NX400

B KLV-22EX300

9

RU

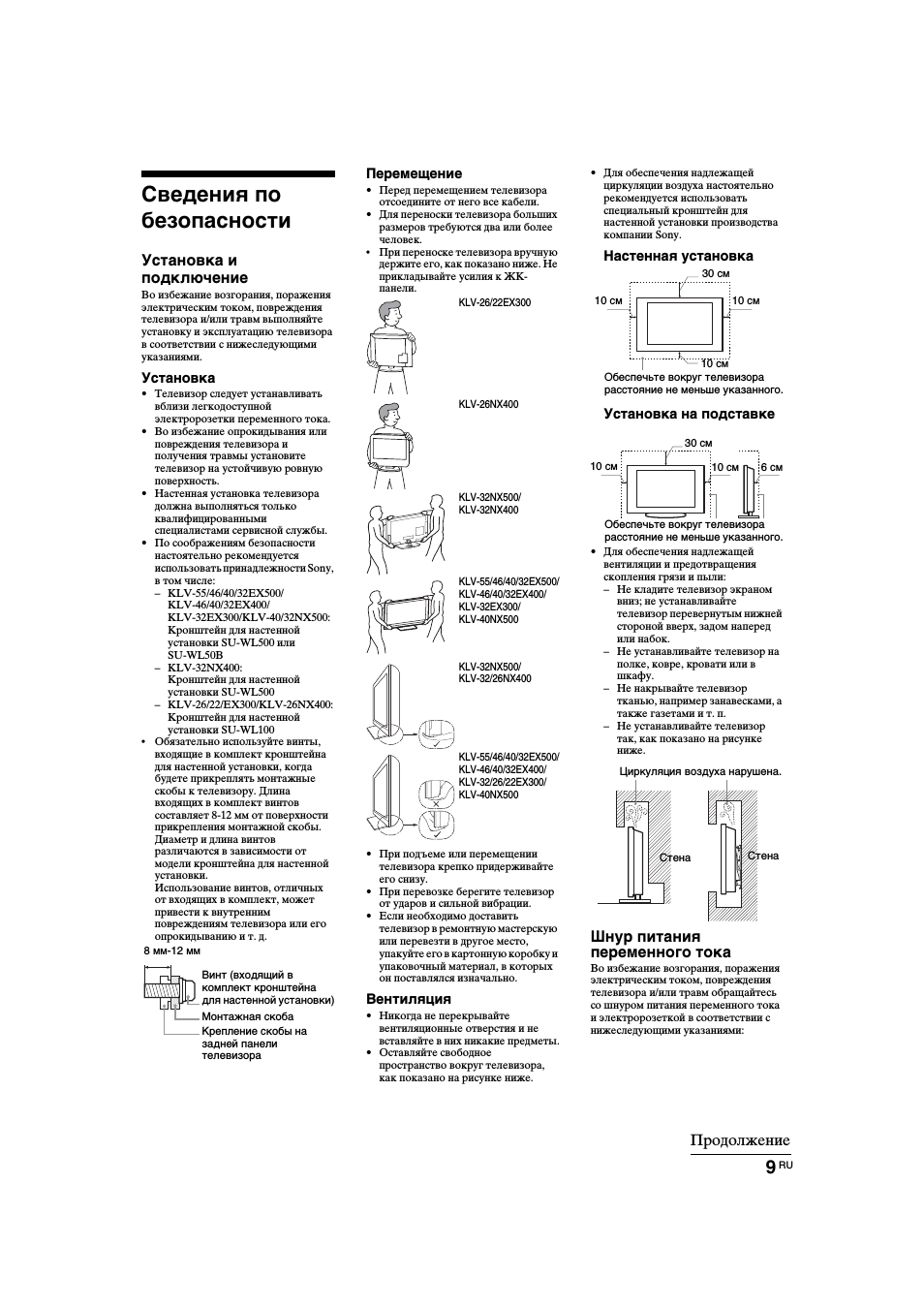

Сведения по
безопасности

Установка и
подключение

Во избежание возгорания, поражения
электрическим током, повреждения
телевизора и/или травм выполняйте
установку и эксплуатацию телевизора
в соответствии с нижеследующими
указаниями.

Установка

• Телевизор следует устанавливать

вблизи легкодоступной
электророзетки переменного тока.

• Во избежание опрокидывания или

повреждения телевизора и
получения травмы установите
телевизор на устойчивую ровную
поверхность.

• Настенная установка телевизора

должна выполняться только
квалифицированными
специалистами сервисной службы.

• По соображениям безопасности

настоятельно рекомендуется
использовать принадлежности Sony,
в том числе:
– KLV-55/46/40/32EX500/

KLV-46/40/32EX400/
KLV-32EX300/KLV-40/32NX500:
Кронштейн для настенной
установки SU-WL500 или
SU-WL50B

– KLV-32NX400:

Кронштейн для настенной
установки SU-WL500

– KLV-26/22/EX300/KLV-26NX400:

Кронштейн для настенной
установки SU-WL100

•

Обязательно используйте винты,
входящие в комплект кронштейна
для настенной установки, когда
будете прикреплять монтажные
скобы к телевизору. Длина
входящих в комплект винтов
составляет 8-12 мм от поверхности
прикрепления монтажной скобы.
Диаметр и длина винтов
различаются в зависимости от
модели кронштейна для настенной
установки.
Использование винтов, отличных
от входящих в комплект, может
привести к внутренним
повреждениям телевизора или его
опрокидыванию и т. д.

Перемещение

• Перед перемещением телевизора

отсоедините от него все кабели.

• Для переноски телевизора больших

размеров требуются два или более
человек.

•

При переноске телевизора вручную
держите его, как показано ниже. Не
прикладывайте усилия к ЖК-
панели.

• При подъеме или перемещении

телевизора крепко придерживайте
его снизу.

• При перевозке берегите телевизор

от ударов и сильной вибрации.

• Если необходимо доставить

телевизор в ремонтную мастерскую
или перевезти в другое место,
упакуйте его в картонную коробку и
упаковочный материал, в которых
он поставлялся изначально.

Вентиляция

• Никогда не перекрывайте

вентиляционные отверстия и не
вставляйте в них никакие предметы.

• Оставляйте свободное

пространство вокруг телевизора,
как показано на рисунке ниже.

• Для обеспечения надлежащей

циркуляции воздуха настоятельно
рекомендуется использовать
специальный кронштейн для
настенной установки производства
компании Sony.

Настенная установка

Установка на подставке

• Для обеспечения надлежащей

вентиляции и предотвращения
скопления грязи и пыли:
– Не кладите телевизор экраном

вниз; не устанавливайте
телевизор перевернутым нижней
стороной вверх, задом наперед
или набок.

– Не устанавливайте телевизор на

полке, ковре, кровати или в
шкафу.

– Не накрывайте телевизор

тканью, например занавесками, а
также газетами и т. п.

– Не устанавливайте телевизор

так, как показано на рисунке
ниже.

Шнур питания
переменного тока

Во избежание возгорания, поражения
электрическим током, повреждения
телевизора и/или травм обращайтесь
со шнуром питания переменного тока
и электророзеткой в соответствии с
нижеследующими указаниями:

8 мм-12 мм

Винт (входящий в

комплект кронштейна

для настенной установки)
Монтажная скоба
Крепление скобы на

задней панели

телевизора

KLV-55/46/40/32EX500/
KLV-46/40/32EX400/
KLV-32EX300/
KLV-40NX500

KLV-32NX500/
KLV-32/26NX400

KLV-55/46/40/32EX500/
KLV-46/40/32EX400/
KLV-32/26/22EX300/
KLV-40NX500

KLV-32NX500/
KLV-32NX400

KLV-26NX400

KLV-26/22EX300

30 см

10 см

10 см

10 см

Обеспечьте вокруг телевизора

расстояние не меньше указанного.

30 см

10 см

10 см

6 см

Обеспечьте вокруг телевизора

расстояние не меньше указанного.

Циркуляция воздуха нарушена.

Стена

Стена

Продолжение

10

RU

– Форма штепселя сетевого шнура

переменного тока, входящего в
комплект поставки телевизора,
может быть разной в зависимости
от региона. Обязательно
подключайте подходящий
прилагаемый сетевой шнур
переменного тока с помощью
штепселя, который подходит к
розетке питания переменного тока.

– Используйте только шнуры

питания переменного тока
производства Sony, не пользуйтесь
шнурами других производителей.

– Вставляйте вилку в электророзетку

переменного тока до конца.

– Используйте для питания

телевизора только сеть
переменного тока напряжением
110-240 В (Только для России и
Украины: 220-240 В пер. тока).

– Выполняя кабельные соединения

между оборудованием, в целях
безопасности выньте шнур питания
переменного тока из
электророзетки и будьте
осторожны, чтобы не запнуться о
кабели.

– Перед выполнением каких-либо

работ с телевизором или его
переноской отсоедините шнур
питания переменного тока от
электророзетки переменного тока.

– Шнур питания переменного тока не

должен находиться рядом с
источниками тепла.

– Регулярно чистите вилку шнура

питания переменного тока,
предварительно вынимая ее из
розетки. Если на вилке имеется
пыль, в которой скапливается влага,
это может привести к повреждению
изоляции и, как следствие, к
возгоранию.

Примечания

• Не используйте входящий в

комплект шнур питания
переменного тока с другим
оборудованием.

• Не пережимайте, не перегибайте и

не перекручивайте шнур питания
переменного тока, прилагая
излишние усилия. В противном
случае могут оголиться или
переломиться внутренние жилы
шнура.

• Не изменяйте конструкцию шнура

питания переменного тока.

• Не ставьте и не кладите никакие

тяжелые предметы на шнур питания
переменного тока.

• Вынимая шнур питания

переменного тока из
электророзетки, не тяните за сам
шнур.

• Не подключайте слишком много

приборов к одной электророзетке
переменного тока.

• Не пользуйтесь электророзеткой

переменного тока с плохими
контактами.

Запрещенные типы
установки

Во избежание возгорания, поражения
электрическим током, повреждения
телевизора и/или травм не
устанавливайте/не эксплуатируйте
телевизор в таких местах, помещениях
и ситуациях, которые перечислены
ниже.

Места расположения:

На открытом воздухе (под прямыми
солнечными лучами), на берегу моря,
на корабле или другом судне, в
автомобиле, в медицинских
учреждениях, в неустойчивом
положении; вблизи воды, или там, где
возможно воздействие на него дождя,
влаги или дыма.

Помещения:

В жарких, влажных или слишком
запыленных помещениях; в местах, где
могут быть насекомые; в таких местах,
в которых телевизор может быть
подвержен механической вибрации;
вблизи огнеопасных объектов (свечей
и др.). На телевизор не должны
попадать какие-либо капли или
брызги; нельзя ставить на него
предметы, содержащие жидкости,
например вазу с цветами.

Ситуации:

Не касайтесь телевизора мокрыми
руками; не эксплуатируйте его со
снятым корпусом или с
дополнительными аксессуарами, не
рекомендованными изготовителем. Во
время грозы отключайте телевизор от
электророзетки переменного тока и
антенны.

Осколки:

• Не бросайте никакие предметы в

телевизор. От удара экранное
стекло может разбиться и нанести
серьезную травму.

• Если на поверхности телевизора

образовались трещины, перед тем
как прикоснуться к нему, выньте
вилку шнура питания переменного
тока из электророзетки. В
противном случае Вы можете
получить удар электрическим
током.

Если телевизор не
используется

• Если Вы не собираетесь

пользоваться телевизором в
течение нескольких дней, по
соображениям безопасности и
энергосбережения его следует
отключить от электросети
переменного тока.

• Так как телевизор не отключается

от электросети переменного тока
при выключении кнопкой, для его
полного отключения от
электросети выньте вилку шнура
питания из электророзетки
переменного тока.

• Следует иметь в виду, что

некоторые телевизоры обладают
функциями, для корректной работы
которых требуется оставлять
телевизор в режиме ожидания.

Меры
предосторожности в
отношении детей

• Не позволяйте детям взбираться на

телевизор.

• Храните мелкие принадлежности

вне досягаемости детей, чтобы они
не могли случайно проглотить их.

Если имеют место
следующие
неисправности…

Немедленно выключите телевизор и
выньте вилку шнура питания
переменного тока из электророзетки в
следующих случаях.
Обратитесь к своему дилеру или в
сервисный центр Sony для того, чтобы
квалифицированные специалисты
сервисной службы выполнили
проверку телевизора. Данный аппарат
не содержит частей для
самостоятельного обслуживания.

В случае, если:

– Поврежден шнур питания

переменного тока.

– Плохие контакты электророзетки

переменного тока.

– Телевизор получил повреждения в

результате падения, удара или
попадания брошенным в него
предметом.

– Внутрь корпуса телевизора через

отверстия попала жидкость или
какой-либо предмет.

Температура ЖК-экрана

Сли ЖК-экран работает длительное
время, то панели вокруг него
значительно нагреваются. Это можно
почувствовать в случае прикосновения
к ним.

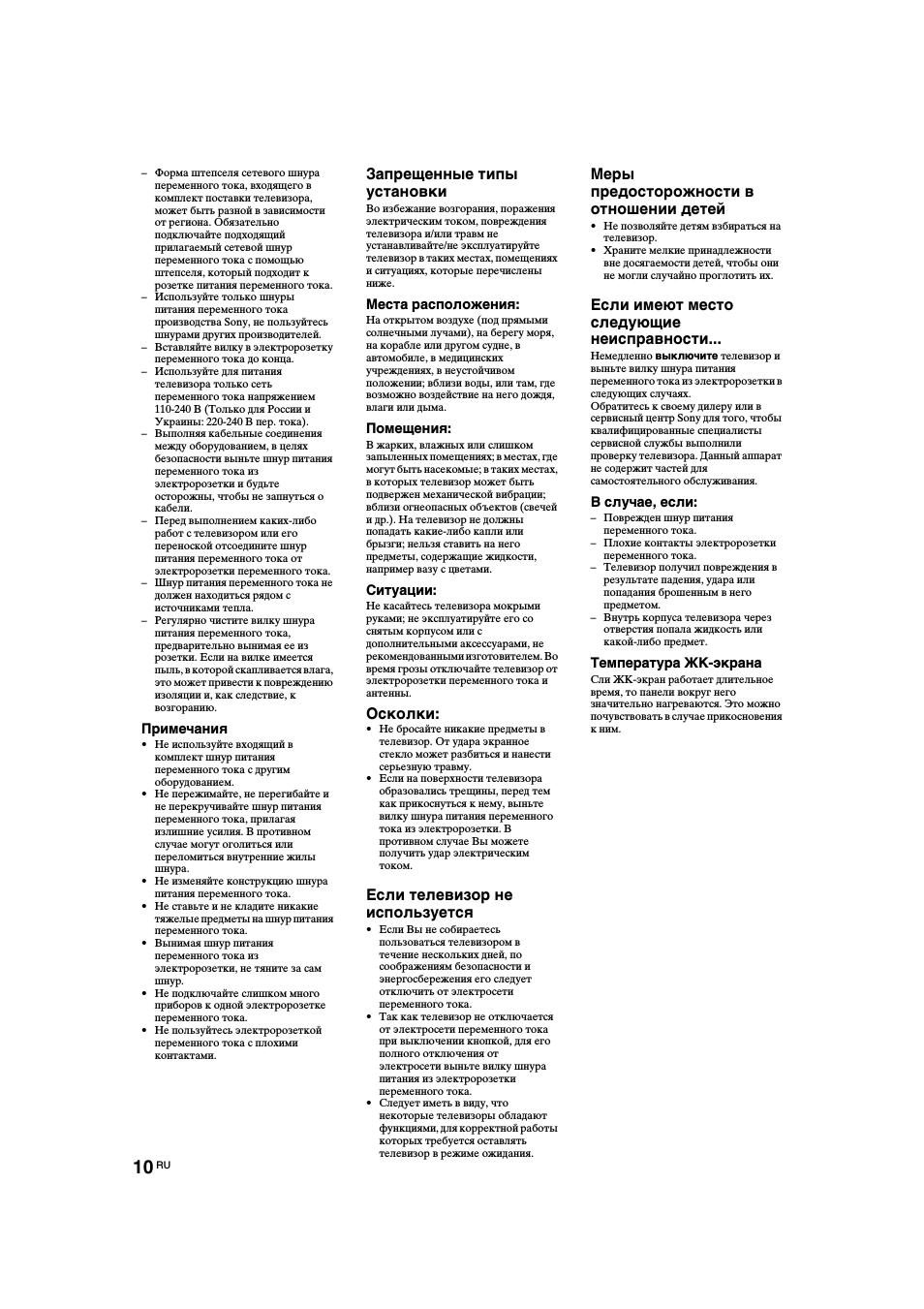

Нажмите на кнопку для помощи

Картинка с сайта: manualmachine.com

HISTORY

Model Name: KLV-26/32NX400
KLV-32/40NX500
SERVICE MANUAL

Click on Page Number to display details of change

Date Part Number Description of Revisions Version

2010.06 9-883-489-01 Original Manual 1.0

2010.08 9-883-489-02

2010.08 9-883-489-03

LCD Panel Part Number Update (P18)
BAA Board Part Number Update (P18)

Addition of Panel Support Part Number (P17, 18,

19)

2.0

3.0

Картинка с сайта: manualmachine.com

SERVICE MANUAL

AZ1-A(5-0) CHASSIS

MODEL DEST

KLV-26NX400 (black / silver) RUSS
KLV-32NX400 (black / silver) RUSS

MODEL DEST

KLV-32NX500 RUSS
KLV-40NX500 RUSS

— 1 —

RM-GA018

Картинка с сайта: manualmachine.com

KLV -26,32 NX400(S/B), 26,32 NX400(S/B)/S, 32,40 NX500

RM-GA018

TABLE OF CONTENTS

Section Title P a g e

1. SAFETY NOTES

1-1. Caution Handling of LCD Panel ……………………………….3

1-2. Safety Check Out…………………………………………………….3

1-3. Leakage Test …………………………………………………………..3

1-4. WARNING ! …………………………………………………………..3

1-5. Lead Free Information…………………………………………….. 4

2. SELF DIAGNOSTIC FUNCTION

2-1. Overview of Control Buttons …………………………………… 5

2-2. LED Display Specification……………………………………….5

2-3. LED Display Control……………………………………………….5

2-4. LED Pattern …………………………………………………………… 5

2-5. Standby LED Error Display and Board

Replacement Order ………………………………………………….6

2-6. Triage Chart ……………………………………………………………7

3. TROUBLE SHOOTING

3-1. Flowchart ………………………………………………………………. 8

3-1-1. No Power……………………………………………………………..8

3-1-2. Video Problem……………………………………………………… 9

3-1-3. Audio Problem …………………………………………………….. 9

4. SERVICE ADJUSTMENTS

4-1. Accessing Self Diagnostic Menu ……………………………. 10

4-2. Accessing Service Mode ……………………………………….. 10

4-3. GAISOU Adjustment(For Board Replacement) ……….. 10

Section Title Pa ge

5. DIAGRAMS

5-1. Block Diagram……………………………………………………… 11

5-1-1. KLV-32,40 NX500 ……………………………………… 11

5-1-2. KLV-26,32 NX400(S/B),

26,32 NX400(S/B)/S …………………………………..12

5-2. Wire Dressing and Connector Diagram ………………….. 13

5-2-1. KLV-26 NX400(S/B), NX400(S/B)/S……………13

5-2-2. KLV-32 NX400(S/B),NX400(S/B)/S, NX500..14

5-2-3. KLV-40NX500……………………………………………15

5-3. Circuit Board Location………………………………………….. 16

5-3-1. KLV-26 NX400(S/B), NX400(S/B)/S……………16

5-3-2. KLV-32 NX400(S/B),NX400(S/B)/S, NX500..16

5-3-3. KLV-40NX500……………………………………………16

6. DISASSEMBLY, EXPLODED VIEWS AND
OTHER PARTS

6-1. Disassembly & Exploded Views …………………………….. 17

6-1-1. KLV-26 NX400(S/B), NX400(S/B)/S…………….17

6-1-2. KLV-32 NX400(S/B), NX400(S/B)/S, NX500..18

6-1-3. KLV-40NX500……………………………………………. 19

6-2. Other Parts …………………………………………………………… 20

6-2-1. KLV-26 NX400(S/B), NX400(S/B)/S…………….20

6-2-2. KLV-32 NX400(S/B), NX400(S/B)/S, NX500..20

6-2-3. KLV-40NX500……………………………………………. 21

OPERATING INSTRUCTIONS

– 2 –

Картинка с сайта: manualmachine.com

SECTION 1

SAFETY NOTES

1-1. Caution Handling of LCD Panel

When installing the LCD Panel, make sure you are grounded
with a wrist band.
When installing the LCD Panel on the wall, the panel must be
secured using the 4 mounting holes on the rear cover.

1) Do not press the panel or frame edge to avoid the risk of
electric shock.

2) Do not scratch or press on the panel with any sharp
objects.

3) Do not leave the module in high temperature or in areas of
high humidity for an extended period of time.

4) Do not expose the LCD panel to direct sunlight.

5) Avoid contact with water. It may cause short circuit within
the module.

6) Disconnect the AC Power when replacing the backlight
(CCFL) or inverter circuit. (High voltage occurs at the inverter
circuit at 650Vrms)

7) Always clean the LCD panel with a soft cloth material.

Use care when handling the wires or connectors of the
inverter circuit. Damaging the wires may cause a short circuit.

9) Protect the panel from ESD to avoid damaging the electronic
circuit (C-MOS).

10) During the repair, DO NOT leave the Power On
for more than 1 hour while the TV is face down on a cloth.

KLV-26,32 NX400(S/B), 26,32 NX400(S/B)/S, 32,40 NX500

RM-GA018

1-3. Leakage Test

The AC leakage from any exposed metal part to earth
ground and from all exposed metal parts to any exposed
metal part having a return to chassis must not exceed 0.5mA
(500 microamperes). Leakage current can be measured by
any one of the three methods:-

1. A commercial leakage tester such as the SIMPSON 229 or
RCA WT-540A. Follow the manufacturers instructions to use
those instructions.

2. A battery-operated AC milliampmeter. The DATA
PRECISION 245 digital multimeter is suitable for this job.

3. Measuring the voltage drop across a resistor by means of
a VOM or battery operated AC voltmeter. The ‘limit’ indication
is 0.75V so analog meters must have an accurate low voltage
scale. The SIMPSON’S 250 and SANWA SH-63TRD are
examples of passive VOMs that are suitable. Nearly all battery
operated digital multimeters that have a 2 VAC range are
suitable. (see Figure 1.)

> 1 hour

1-2. Safety Check-Out

After correcting the original service problem, perform the
following safety checks before releasing the set to the
customer:-

1) Check the area of your repair for unsoldered or poorly
soldered connections. Check the entire board surface for
solder splashes and bridges.

2) Check the interboard wiring to ensure that no wires are
«pinched» or contact high-wattage resistors.

3)Check all control knobs, shields, covers, ground straps and
mounting hardware have been replaced. Be absolutely certain
you have replaced all the insulators.

4) Look for unauthorized replacement parts, particularly
transistors that were installed during a previous repair. Point
them out to the customer and recommend their replacement.

5) Look for parts which, though functioning show obvious
signs of deterioration. Point them out to the customer and
recommend their replacement.

6) Check the line cords for cracks and abrasion.
Recommend the replacement of any such line cord to the
customer.

7) Check the antenna terminals, metal trim, «metallized»
knobs, screws and all other exposed metal parts for AC
leakage. Check leakage test as described next.

Live chassis can cause electric shock as its
connected to the AC power line. Therefore, use
isolation transformer and gloves when changing parts
or removing plug. Please remember high voltage is
there during servicing.

9) To follow safety after servicing, please make sure
the removed screws, parts and wires are as original
condition.

Figure 1. AC voltmeter to check AC leakage

1-4. WARNING !

SAFETY-RELATED COMPONENT WARNING!
COMPONENTS IDENTIFIED BY SHADING AND MARK !
ON THE EXPLODED VIEWS ARE CRITICAL FOR SAFE
OPERATION. REPLACE THESE COMPONENTS WITH
SONY PARTS WHOSE PART NUMBERS APPEAR AS
SHOWN IN THIS MANUAL OR IN SUPPLEMENTS
PUBLISHED BY SONY. CIRCUIT ADJUSTMENTS THAT ARE
CRITICAL FOR SAFE OPERATION ARE IDENTIFIED IN
THIS MANUAL. FOLLOW THESE PROCEDURES
WHENEVER CRITICAL COMPONENTS ARE REPLACED
OR IMPROPER OPERATION IS SUSPECTED.

Картинка с сайта: manualmachine.com

KLV -26,32 NX400(S/B), 26,32 NX400(S/B)/S, 32,40 NX500

RM-GA018

1-5. Lead Free Information

The circuit boards used in these models have been processed
using Lead Free Solder. The boards are identified by the LF
logo located close to the board designation.

Figure 2: LF logo

Figure 3: LF logo on circuit board

The servicing of these boards requires special precautions. It
is strongly recommended to use Lead Free Solder material in
order to guarantee optimal quality of new solder joints. Lead
Free Solder is available under the following part numbers:-

rebmuntraP retemaiD skrameR

7

91-500-046-mm
02-500-046-7m4.0Kg05.0
12-500-046-7m5.0Kg05.0
22-500-046-7m6.0Kg52.0
32-500-046-7m8.0Kg00.1
42-500-046-7m0.1Kg00.1
52-500-046-7m2.1Kg00.1
62-500-046-7m6.1Kg00.1

3.0Kg52.0
m
m
m
m
m
m
m

Due to high melting point of Lead Free Solder, the soldering
iron tip temperature needs to be set to 370 degrees
centigrade. This requires soldering equipment capable of
accurate temperature control coupled with a good heat
recovery characteristics.

For more information on the use of Lead Free Solder,
please refer to

http://www.sony-training.com

– 4 –

Картинка с сайта: manualmachine.com

KLV -26,32 NX400(S/B), 26,32 NX400(S/B)/S, 32,40 NX500

SECTION 2

SELF DIAGNOSTIC FUNCTION

RM-GA018

2-1. Overview of Control Buttons

PROG

Power

Programme

Volume

Input select/
Enter

Menu

2-4. LED Pattern

When safety shutdown occurs, Standb y LED display reports the
cause by using the lightning patterns as indicated below.

0.5 sec

3.0 sec 3.0 sec

0.5 sec

Example:
The figure above shows LED display when

SHUTDOWN is caused by Balancer Error. It repeats
flashing for a specified number of times in 0.5sec/
cycle and has a 3 seconds interval of lighting off.
Please note that a 3 seconds interval of lighting off
is fixed regardless of abnormal state types.

Remote
Sensor

Picture Off/
Timer indicator

2-2. LED Display Specification

LED Typ e Description
POWER Green: LED

STANDB

Timer

Y Red: One LED Red lights during standby.

Orange
: One LED

Green lights at power ON.

Orange lights
during Timer activation.

2-3. LED Display Control

Status

Power LED

Display

Standby LED

POWER ON Green lights OFF

OF

STANDBY

Failure

FRed lights

OFF

Red flashes

Standby
indicator

Power
indicator

Remark

Microcomputer is
in a normal state.

Microcomputer is

in a sleep state.

Classify the trouble
causes by the no.
of red blinking.

Remark

– 5 –

Картинка с сайта: manualmachine.com

KLV -26,32 NX400(S/B), 26,32 NX400(S/B)/S, 32,40 NX500

RM-GA018

2-5. Standby LED Error Display and Board Replacement Order

Perform below countermeasures according to Standby LED blinking times.

Blinking times Error Countermeasure

2 Main Power Error 1) Power Unit(26”), G2LE Unit(32”),

3 DC_ALERT 1/ Audio Error/ 1) BAA board.

Motionflow Error 2) Power Unit(26”), G2LE Unit(32”),

4 Balancer Error 1) Inverter board.

(Replace either/all according to sequence)

G2HE Unit(40”) board.

2) BAA board.

G2HE Unit(40”) board.

3) TCON.

4) Speaker.

2) Panel.

3) Power Unit(26”), G2LE Unit(32”),
G2HE Unit(40”) board.

4) BAA board.

5T-CON Error / Panel ID NVM Error 1) T-CON.

2) BAA board.

3) LVDS Cable.

4) Power Unit(26”), G2LE Unit(32”),
G2HE Unit(40”) board.

6 Backlight Error 1) Inverter board

2) Power Unit(26”), G2LE Unit(32”),
G2HE Unit(40”) board.

3) BAA board.

7Temp. Error 1) BAA board.

2) Power Unit(26”), G2LE Unit(32”),
G2HE Unit(40”) board.

Note:­1: Each of the above blinking repeats 3 seconds.

2. Countermeasure is list out by priority.

– 6 –

Картинка с сайта: manualmachine.com

2-6. T riage Chart

KLV -26,32 NX400(S/B), 26,32 NX400(S/B)/S, 32,40 NX500

RM-GA018

– 7 –

Картинка с сайта: manualmachine.com

KLV -26,32 NX400(S/B), 26,32 NX400(S/B)/S, 32,40 NX500

RM-GA018

SECTION 3

TROUBLESHOOTING

3.1 FLOWCHART

3-1-1. NO POWER

No power

88-132Vac

Yes

110V 220V-240V

No

Destination

AC Cable

No

3.3V_DC

C16200 Pin3

on BAA board

Yes

3.3V_DC

C16200 Pin3

on BAA board

No

176-264Vac

Yes

Power Board

No standby3.3V

12.5V_DC

C16200 Pin10

on BAA board

Yes

BAA Board

No

Power Board
No REG12V

– 8 –

Картинка с сайта: manualmachine.com

3-1-2. VIDEO PROBLEM

Video

Problem

KLV -26,32 NX400(S/B), 26,32 NX400(S/B)/S, 32,40 NX500

RM-GA018

All inputs

have

problem?

Yes

Backlight
Turn on?

No

Check LVDS harness
connection
between BAA board or
Panel or Power board

No No No

Yes

HDMI

Problem?

BAA

Board

BAA

Board

RF/Analog

Input

Problem?

Yes

BAA

Board

Digital

Input

Problem?

Yes

BAA

Board

No

BAA

Board

3-1-3. AUDIO PROBLEM

Only

Speaker

out?

Yes

UI of

Audio Setting

correct? Volume,

TV Speaker

No

Set correctly or
reset by menu

No

HDMI

Problem?

BAA

Board

Yes

Check

Speaker

BAA board

No

RF/ Analog

Input

Problem?

BAA

Board

No No

Digital

Input

Problem?

BAA

Board

BAA

Board

– 9 –

Картинка с сайта: manualmachine.com

KLV -26,32 NX400(S/B), 26,32 NX400(S/B)/S, 32,40 NX500

RM-GA018

SECTION 4

SERVICE ADJUSTMENT

4-1. Accessing Self Diagnostic Menu

1. While TV on standby mode, press the following sequence
on the Remote commander.
< Display—> <5>—> <Vol Down>—> <Power>

Self Check
002 Main Power 001
003 Dc_Alert 000
003 Aud_Prot 000
003 MotionFlow 000
004 Balancer_Error 000
005 T-CON Error
005 Panel ID NVM Error 000
006 Backlight Error 000
007 Temp_Error 000

00009 00027 00009

Total Panel Hours

Total Hours
of Operation
(max 65535)

Boot Count
(max 65535)

(max 65535)

Diagnostic Menu Sample

indicates no. of times an error
was detected.

0 indicates no error was detected

2. To Reset Error Count & Error History
Press < 8 > —> < 0 > key

3. To Reset Panel Operation Time
Press < 7 > —> < 0 > key

4. To exit, turn the power off using Remote.

4-2. Accessing Service Mode

1. While TV on standby mode, press the following sequence
on the Remote commander.
< Display—> <5>—> <Vol Up>—> <Power>

Tuning System <[Auto]>
No_Signal_Mute <[Off]>
Serial Number Edit
Self Diagnosis History >>
LVDS Spectrum (%) <[10]>
Low of HPD <[5]>
VCR1 <[off]>
GAISOU <[0]>

Service Mode Menu Sample

2. Use the r or R button to select the item you want to refer
and press for details.
Example Status information

Service Mode

Status Information >>

Test Reset <[Off]>
Tuning System <[Auto]>
No_Signal_Mute <[Off]>
Serial Number Edit
Self Diagnosis History >>
LVDS Spectrum (%) <[10]>
Low of HPD <[5]>

Main Micro
SW Version TM0.341.012
NVM Version TD0.341
Boot Version TB0.341
Panel Version MT0000.000.0030.LT
Flash PQ Version
AQ Version AQ0.003

4-3. GAISOU Adjustment (For Board Replacement)

1)When new board is replaced, please confirm the color
ornamental of the TV set.

2)While TV on standby mode, press the following sequence
on the Remote commander.
<Display>

<5> p <Vol Up> p <Power>

p

Tuning System <[Auto]>

Chassis Service

No_Signal_Mute <[Off]>

000 Model

Serial Number Edit
Self Diagnosis History >>

002 Gaisou 00

LVDS Spectrum (%) <[10]>
Low of HPD <[5]>
VCR1 <[off]>

GAISOU Menu Sample

GAISOU <[0]>

Service Mode Menu Sample

3) Use the r or R button to select the GAISOU item.

Service Mode
Status Information >>
Test Reset <[Off]>
Tuning System <[Auto]>
No_Signal_Mute <[Off]>
Serial Number Edit
Self Diagnosis History >>
LVDS Spectrum (%) <[10]>
Low of HPD <[5]>
VCR1 <[off]>

GAISOU <[0]>

4) The color variation table of each TV set as below:-

Case Color Model Area

Table Type Name Resolution Inch Size ID

00 Default 5-2 WXGA/FHD 40, 32,26, 22 ALL
01 Glossy Gun Metallic (back print) 3a-2 FHD 32,40,46 GA
02 Glossy Silver (back print) 3a-2 WXGA 22,26,32 GA
03 Red 3a-2 FHD 32 GA
04 Blue 3a-2 FHD 32 GA
05 Matt Gun Metallic 3a-2 FHD 32,40,46 CH
06 Flat Gun Metallic Hairline 3a-1, 3a-0.5 HFR/ FHD 32,40,46,55 ALL
07 Silver 5-0 FHD 32,40 ALL
08 Black 5-0 WXGA 26,32 ALL

Panel ID

5) For example if color is Red than should select 03 in the
service mode of the TV set.

– 10 –

Картинка с сайта: manualmachine.com

KLV -26,32 NX400(S/B), 26,32 NX400(S/B)/S, 32,40 NX500

SECTION 5
DIAGRAMS

RM-GA018

5-1. BLOCK DIAGRAM

5-1-1. -KLV-32,40 NX500

– 11 –

Картинка с сайта: manualmachine.com

KLV -26,32 NX400(S/B), 26,32 NX400(S/B)/S, 32,40 NX500

RM-GA018

5-1-2.KLV-26,32 NX400(S/B), 26,32 NX400(S/B)/S

– 12 –

Картинка с сайта: manualmachine.com

KLV -26,32 NX400(S/B), 26,32 NX400(S/B)/S, 32,40 NX500

RM-GA018

CAUTION :

1. Do not o v erpull the wires during dressing

—> avoid disconnection of wires.

2. Make sure wires are kept away from
sharp edges, heatsinks & other
high-temperature parts.

5-2. WIRE DRESSING AND CONNECTOR DIAGRAM
5-2-1. KLV-26 NX400(S/B), NX400(S/B)/S

Tape

CN1/

CN100

(3)

Switch

Unit

INVERTER

(14)

CNxxxx

(14)

CN6202

CN6000

(2)

C Powe

Power Unit

TCON

(30)

(15)

CN6201

(10)

CN6200

(30)

CN9701

BAA

CN100/CN001

(10/12)

CN4000

HLR

Speaker LSpeaker R

(4)

CN5600

(30)

– 13 –

Картинка с сайта: manualmachine.com

KLV -26,32 NX400(S/B), 26,32 NX400(S/B)/S, 32,40 NX500

RM-GA018

5-2-2. KLV-32 NX400(S/B), NX400(S/B)/S, NX500

WXGA

(KLV-32 NX400(S/B), NX400(S/B)/S)

FHD

(KLV-32NX500)

CN1/

CN100

Switch

Unit

(14)

CNxxxx

INVERTER

TCON

(15)

CN6402

CN6403

(6)

(14)

CN6401

G2LE

(3)

CN6101

C Powe

TCON

(4)

(30/51)

(10/12)

CN4000

HLR

(4)

CN5600

(30)

(10)

CN6200

(51/30)

CN9700/9701

BAA

CN100/CN001

Speaker LSpeaker R

– 14 –

Картинка с сайта: manualmachine.com

5-2-3. KLV-40NX500

KLV -26,32 NX400(S/B), 26,32 NX400(S/B)/S, 32,40 NX500

RM-GA018

(Except KLV-40NX500(South Africa)

(14)

CN6402

G2HE

CN6403

(6)

(15)

CN6401

(14)

CNxxxx

TCON

(KLV-40NX500(South Africa)

(4)

TCON

(51)

(10)

CN6200

BAA

CN4000

(4)

INVERTER

CN1/

CN100

Unit

Switch

Speaker R/ Speaker box R

CN6101

C Powe

(51)

(3)

CN9700

CN100/CN001

(10/12)

HLR

CN5600

(30)

Speaker L/ Speaker box L

– 15 –
