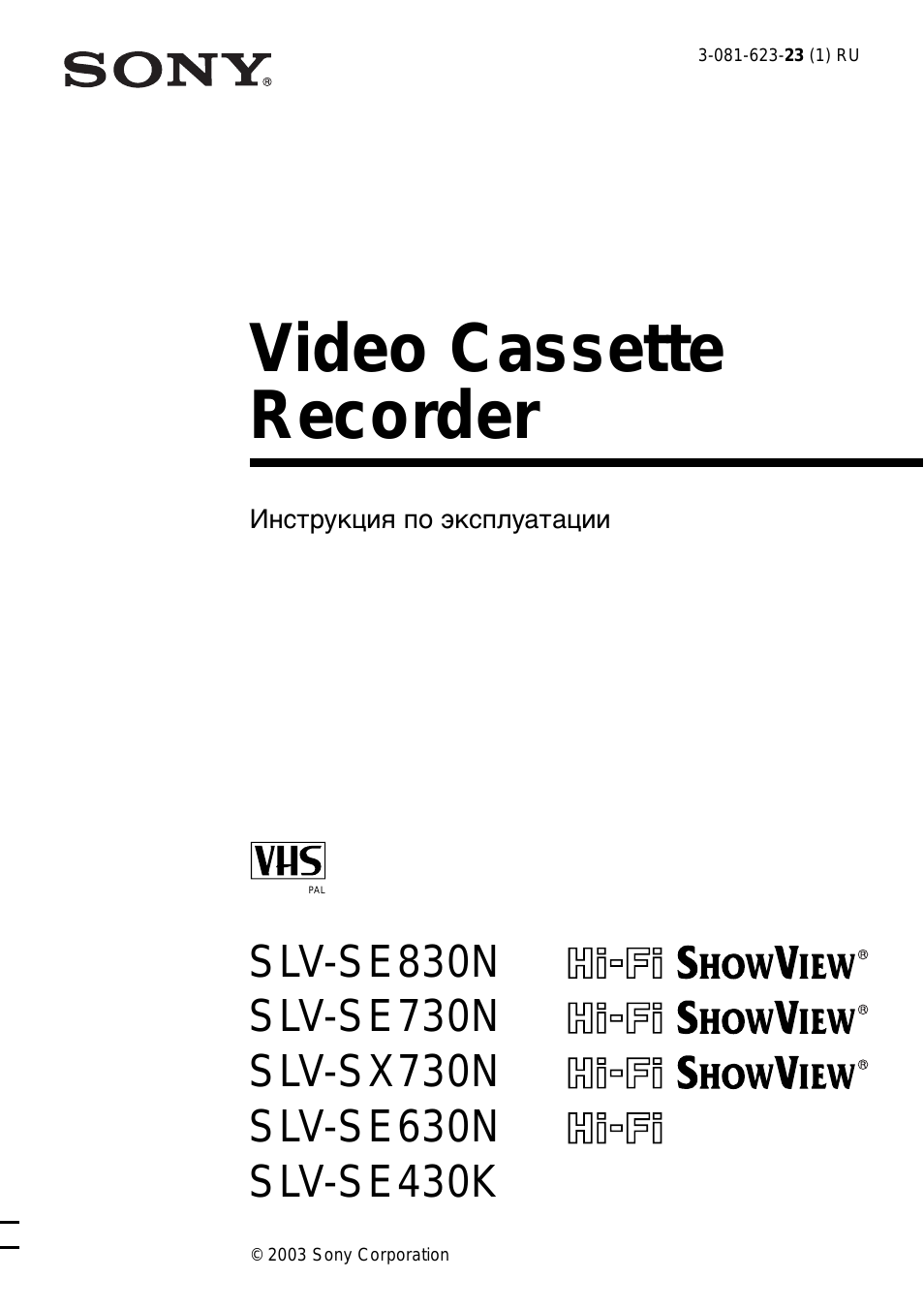

3-081-623-23 (1) RU

Video Cassette
Recorder

Инструкция пo экcплyaтaции

SLV-SE830N
SLV-SE730N
SLV-SX730N
SLV-SE630N
SLV-SE430K

© 2003 Sony Corporation

PAL

2

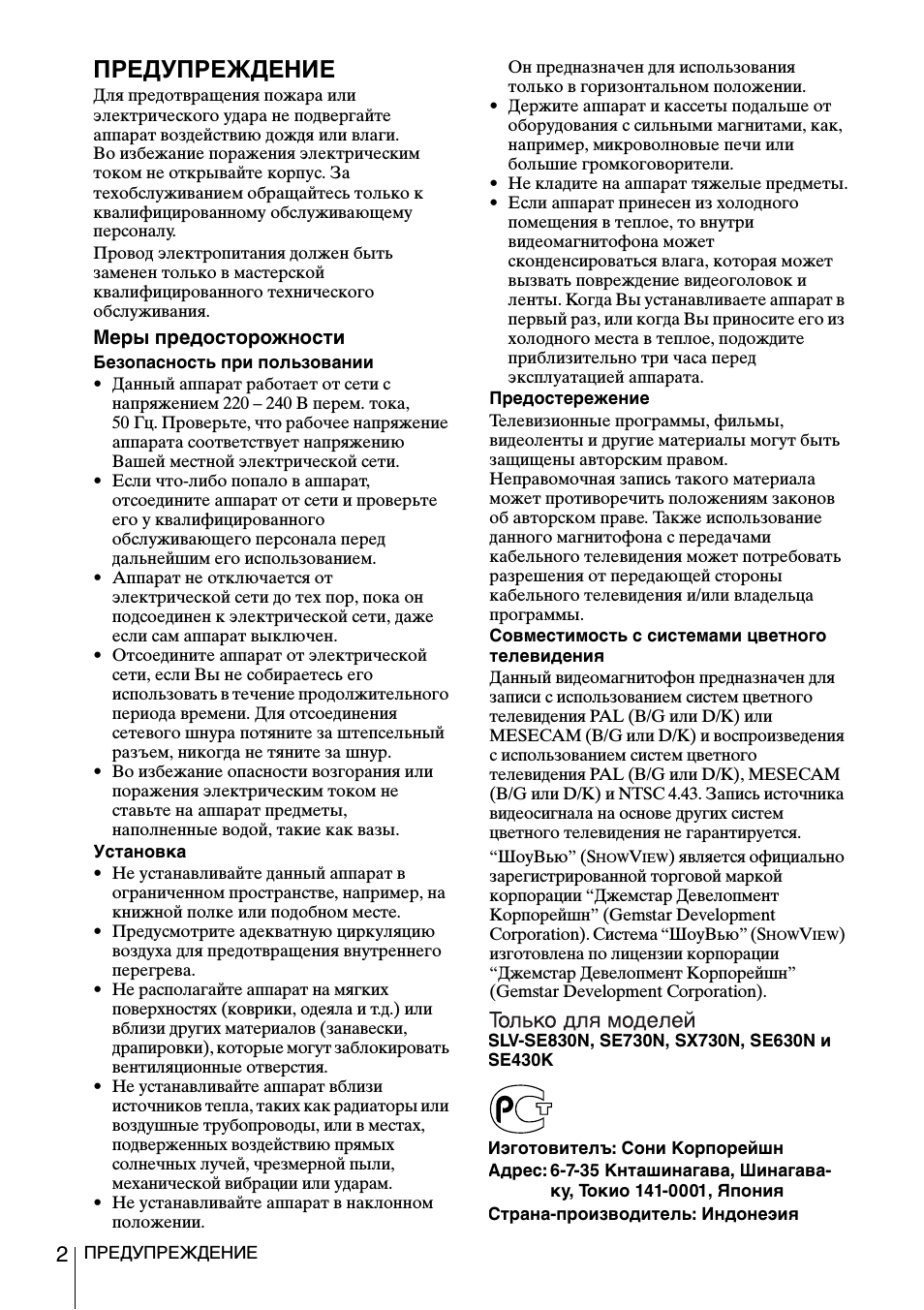

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ

Для предотвращения пожара или
электрического удара не подвергайте
аппарат воздействию дождя или влаги.
Во избежание поражения электрическим
током не открывайте корпус. За
техобслуживанием обращайтесь только к
квалифицированному обслуживающему
персоналу.
Провод электропитания должен быть
заменен только в мастерской
квалифицированного технического
обслуживания.

Меры предосторожности

Бeзoпacнocть пpи пoльзoвaнии

• Данный аппарат работает от сети с

напряжением 220 – 240 В перем. тока,
50 Гц. Проверьте, что рабочее напряжение
аппарата соответствует напряжению
Вашей местной электрической сети.

• Если что-либо попало в аппарат,

отсоедините аппарат от сети и проверьте
его у квалифицированного
обслуживающего персонала перед
дальнейшим его использованием.

• Аппарат не отключается от

электрической сети до тех пор, пока он
подсоединен к электрической сети, даже
если сам аппарат выключен.

• Отсоедините аппарат от электрической

сети, если Вы не собираетесь его
использовать в течение продолжительного
периода времени. Для отсоединения
сетевого шнура потяните за штепсельный
разъем, никогда не тяните за шнур.

• Во избежание опасности возгорания или

поражения электрическим током не
ставьте на аппарат предметы,
наполненные водой, такие как вазы.

Установка

• Не устанавливайте данный аппарат в

ограниченном пространстве, например, на
книжной полке или подобном месте.

• Предусмотрите адекватную циркуляцию

воздуха для предотвращения внутреннего
перегрева.

• Не располагайте аппарат на мягких

поверхностях (коврики, одеяла и т.д.) или
вблизи других материалов (занавески,
драпировки), которые могут заблокировать
вентиляционные отверстия.

• Не устанавливайте аппарат вблизи

источников тепла, таких как радиаторы или
воздушные трубопроводы, или в местах,
подверженных воздействию прямых
солнечных лучей, чрезмерной пыли,
механической вибрации или ударам.

• Не устанавливайте аппарат в наклонном

положении.

Он предназначен для использования
только в горизонтальном положении.

• Держите аппарат и кассеты подальше от

оборудования с сильными магнитами, как,
например, микроволновые печи или
большие громкоговорители.

• Не кладите на аппарат тяжелые предметы.
• Если аппарат принесен из холодного

помещения в теплое, то внутри
видeoмaгнитoфoна может
сконденсироваться влага, которая может
вызвать повреждение видеоголовок и
ленты. Когда Вы устанавливаете аппарат в
первый раз, или когда Вы приносите его из
холодного места в теплое, подождите
приблизительно три часа перед
эксплуатацией аппарата.

Предостережение

Телевизионные программы, фильмы,
видеоленты и другие материалы могут быть
защищены авторским правом.
Неправомочная запись такого материала
может противоречить положениям законов
об авторском праве. Также использование
данного магнитофона с передачами
кабельного телевидения может потребовать
разрешения от передающей стороны
кабельного телевидения и/или владельца
программы.

Совместимость с системами цветного
телевидения

Данный видеомагнитофон предназначен для
записи с использованием систем цветного
телевидения PAL (B/G или D/K) или
MESECAM (B/G или D/K) и воспроизведения
с использованием систем цветного
тeлевидения PAL (B/G или D/K), MESECAM
(B/G или D/K) и NTSC 4.43. Запись источника
видеосигнала на основе других систем
цветного телевидения не гарантируется.
“ШоуВью” (S

HOW

V

IEW

) являeтcя официально

зарегистрированнoй тopгoвoй мapкoй
кopпopaции “Джемстар Девелoпмент
Кopпopейшн” (Gemstar Development
Corporation). Cиcтeмa “ШоуВью” (S

HOW

V

IEW

)

изгoтoвлена пo лицeнзии кopпopaции
“Джемстар Девелопмент Кopпopейшн”
(Gemstar Development Corporation).

SLV-SE830N, SE730N, SX730N, SE630N и
SE430K

Иэготовителъ: Сoни Кopпopейшн
Адрес: 6-7-35 Кнташинагава, Шинагава-

ку, Токио 141-0001, Япония

Страна-производитель: Индонеэия

3

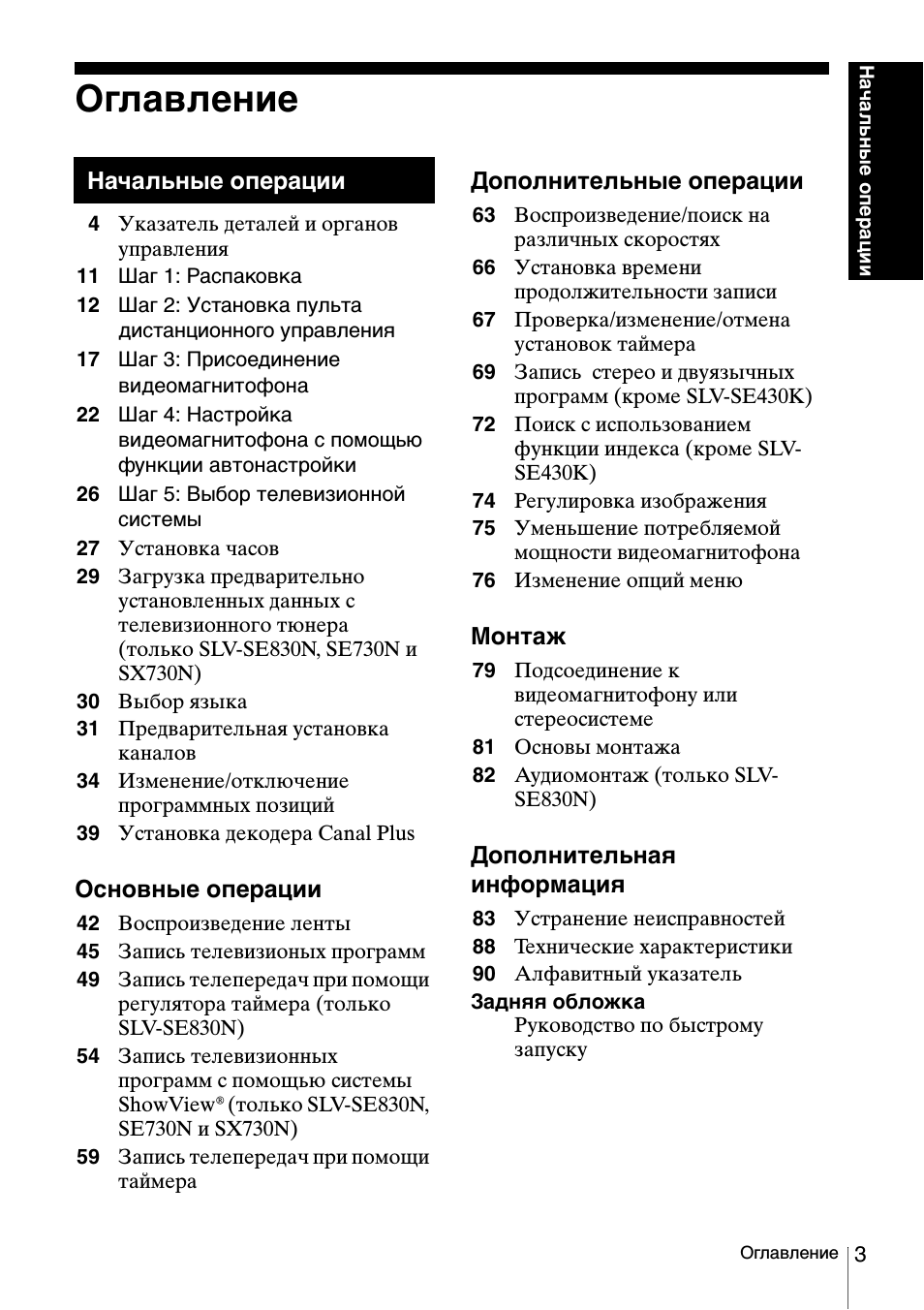

Оглавление

На
чальные операции

Оглавление

Начальные операции

4

Указатель деталей и органов
управления

11

Шаг 1: Распаковка

12

Шаг 2: Установка пульта
дистанционного управления

17

Шаг 3: Присоединение
видeoмaгнитoфoнa

22

Шаг 4: Настройка
видeoмaгнитoфoнa с помощью
функции автонастройки

26

Шаг 5: Выбор телевизионной
системы

27

Установка часов

29

Загрузка предварительно
установленных данных с
телевизионного тюнера
(только SLV-SE830N, SE730N и
SX730N)

30

Выбор языка

31

Предварительная установка
каналов

34

Изменение/отключение
программных позиций

39

Установка декодера Canal Plus

Основные операции

42

Воспроизведение ленты

45

Запись телевизионых программ

49

Запись телепередач при помощи
регулятора таймера (только
SLV-SE830N)

54

Зaпиcь тeлeвизиoнныx
пpoгpaмм c пoмoщью системы
ShowView®

(только SLV-SE830N,

SE730N и SX730N)

59

Запись телепередач при помощи
таймера

Дополнительные операции

63

Воспроизведение/поиск на
различных скоростях

66

Установка времени
продолжительности записи

67

Проверка/изменение/отмена
установок таймера

69

Запись стерео и двуязычных
программ (кроме SLV-SE430K)

72

Поиск с использованием
функции индекса (кроме SLV-
SE430K)

74

Регулировка изображения

75

Уменьшение потребляемой
мощности видеомагнитофона

76

Изменение опций меню

Монтаж

79

Подсоединение к
видеомагнитофону или
стереосистеме

81

Основы монтажа

82

Аудиомонтаж (только SLV-
SE830N)

Дополнительная
информация

83

Устранение неисправностей

88

Технические характеристики

90

Алфавитный указатель

Задняя обложка

Руководство по быстрому
запуску

Начальные опе²ации, Указатель деталей и о²ганов уп²авлениш, Начальные операции

Указатель деталей и органов управления Чат поддержки

• Изображение
• Текст

4

Указатель деталей и органов управления

Начальные операции

Указатель деталей и органов
управления

Обращайтесь к страницам, указанным в скобках ( ), для получения
подробностей.

Передняя панель

Для SLV-SE830N

A Переключатель ?/1

(включения/режима ожидания)

B Датчик дистанционного

управления (12)

C Кассетоприемник

D Кнопка A (выталкивания) (42)

E Кнопка m (ускоренной

перемотки назад) (42) (63)

F Регулятор перемотки (63)

G Кнопка H (воспроизведения)*

(42) (63)

H Кнопка M (ускоренной

перемотки вперед) (42) (63)

I Кнопка JOG (покадровая

протяжка ленты) (63)

J Кнопка REC z (записи) (46)

(66) (81)

K Кнопка x (остановки)* (25) (42)

(81) (82)

L Кнопка X (паузы) (42) (53) (81)

(82)

M Кнопки PROGRAM +/–* (50)

(64) (74)

N

DIAL TIMER (49)

O Кнопка AUDIO DUB

(аудиомонтажа) (82)

P Гнезда t LINE-2 L (левое) o

R (правое) (закрыты
крышкой)* (79) (80) (82)

Как открыть гнездовую крышку

1

Нажмите на дно крышки.

2

Зацепите Вашим пальцем верхний
край крышки и потяните ее, чтобы
открыть.

* Кнопки

H

(воспроизведение),

x

(остановка) и PROGRAM + и

гнездовая крышка имеют
тактильную точку.

На
чальные операции

5

Указатель деталей и органов управления

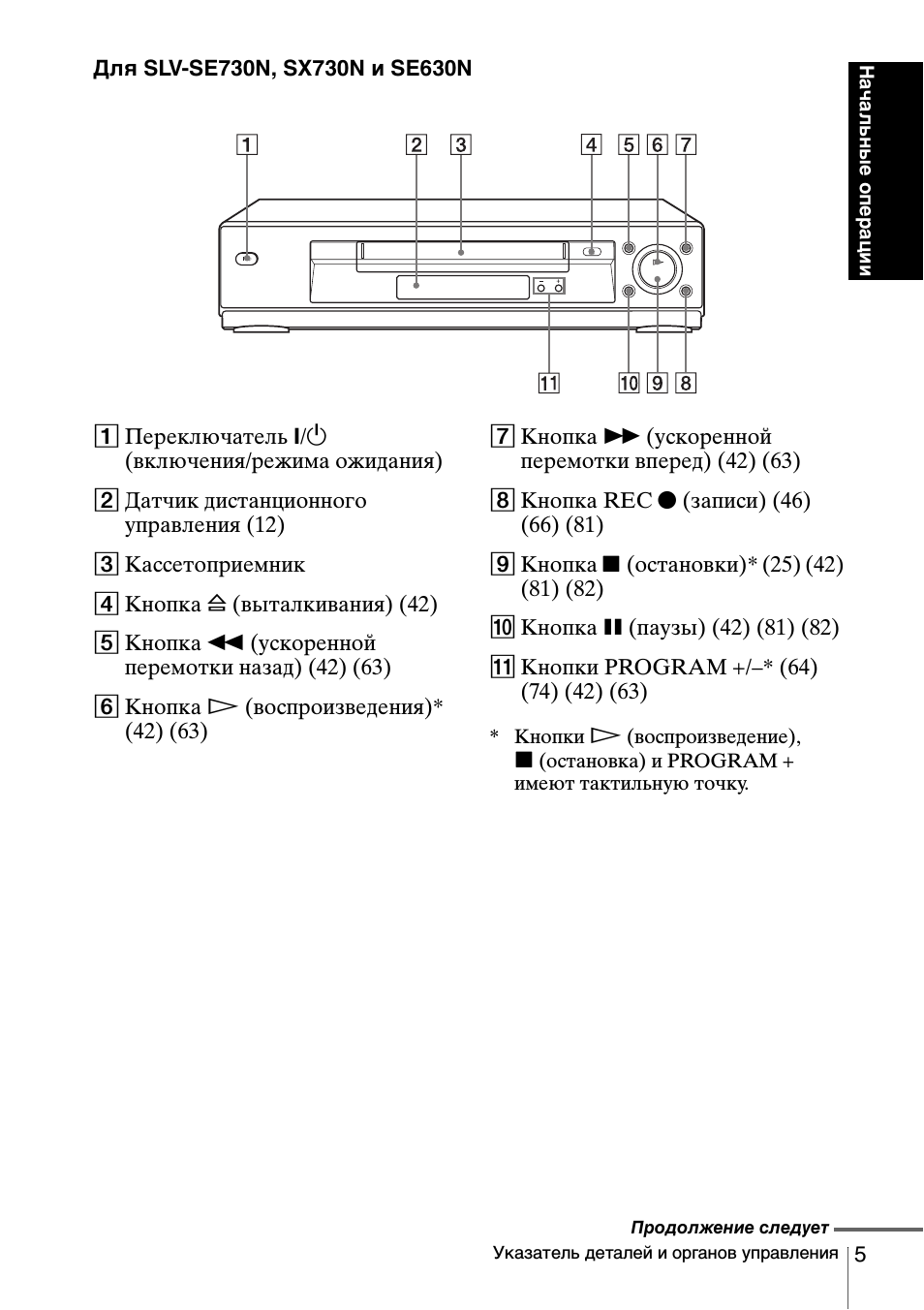

Для SLV-SE730N, SX730N и SE630N

A Переключатель ?/1

(включения/режима ожидания)

B Датчик дистанционного

управления (12)

C Кассетоприемник

D Кнопка A (выталкивания) (42)

E Кнопка m (ускоренной

перемотки назад) (42) (63)

F Кнопка H (воспроизведения)*

(42) (63)

G Кнопка M (ускоренной

перемотки вперед) (42) (63)

H Кнопка REC z (записи) (46)

(66) (81)

I Кнопка x (остановки)* (25) (42)

(81) (82)

J Кнопка X (паузы) (42) (81) (82)

K Кнопки PROGRAM +/–* (64)

(74) (42) (63)

* Кнопки

H

(воспроизведение),

x

(остановка) и PROGRAM +

имеют тактильную точку.

Продолжение следует

6

Указатель деталей и органов управления

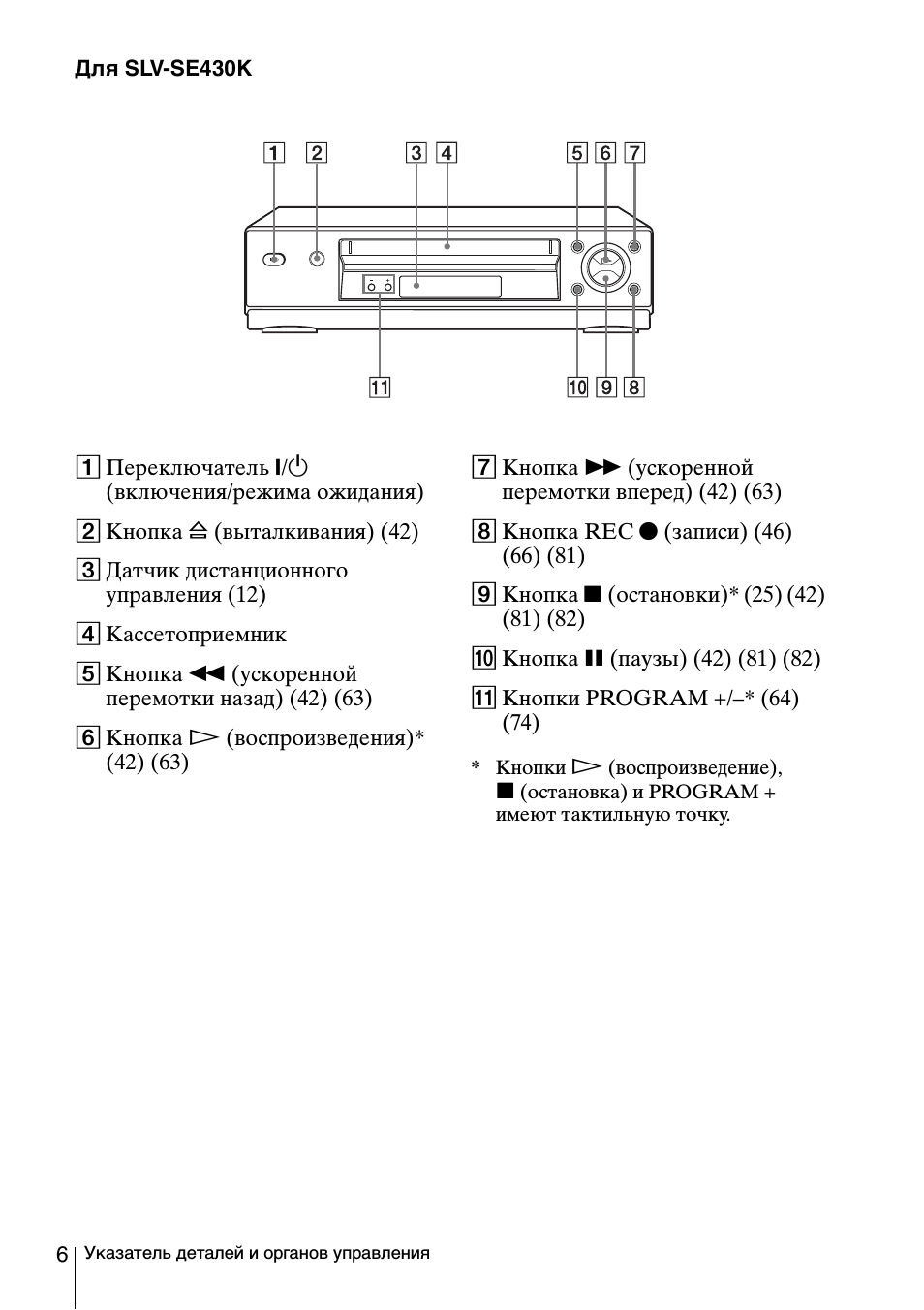

Для SLV-SE430K

A Переключатель ?/1

(включения/режима ожидания)

B Кнопка A (выталкивания) (42)

C Датчик дистанционного

управления (12)

D Кассетоприемник

E Кнопка m (ускоренной

перемотки назад) (42) (63)

F Кнопка H (воспроизведения)*

(42) (63)

G Кнопка M (ускоренной

перемотки вперед) (42) (63)

H Кнопка REC z (записи) (46)

(66) (81)

I Кнопка x (остановки)* (25) (42)

(81) (82)

J Кнопка X (паузы) (42) (81) (82)

K Кнопки PROGRAM +/–* (64)

(74)

* Кнопки

H

(воспроизведение),

x

(остановка) и PROGRAM +

имеют тактильную точку.

На
чальные операции

7

Указатель деталей и органов управления

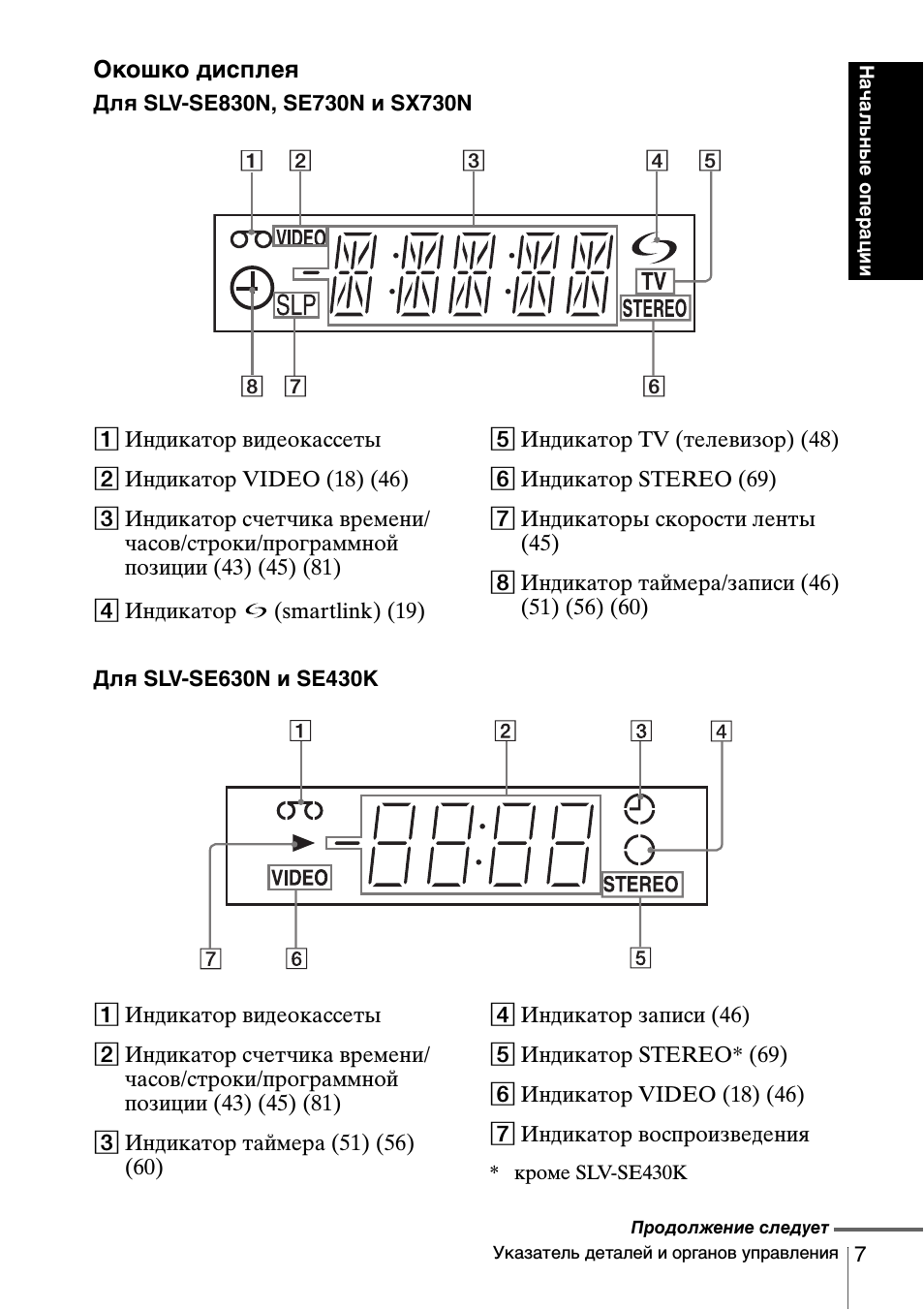

Окошко дисплея

Для SLV-SE830N, SE730N и SX730N

A Индикатор видеокассеты

B Индикатор VIDEO (18) (46)

C Индикатор счетчика времени/

часов/строки/программной
позиции (43) (45) (81)

D Индикатор

(smartlink) (19)

E Индикатор TV (телевизор) (48)

F Индикатор STEREO (69)

G Индикаторы скорости ленты

(45)

H Индикатор таймера/записи (46)

(51) (56) (60)

Для SLV-SE630N и SE430K

A Индикатор видеокассеты

B Индикатор счетчика времени/

часов/строки/программной
позиции (43) (45) (81)

C Индикатор таймера (51) (56)

(60)

D Индикатор записи (46)

E Индикатор STEREO* (69)

F Индикатор VIDEO (18) (46)

G Индикатор воспроизведения

* кроме SLV-SE430K

3

1

4

5

2

6

7

8

Продолжение следует

8

Указатель деталей и органов управления

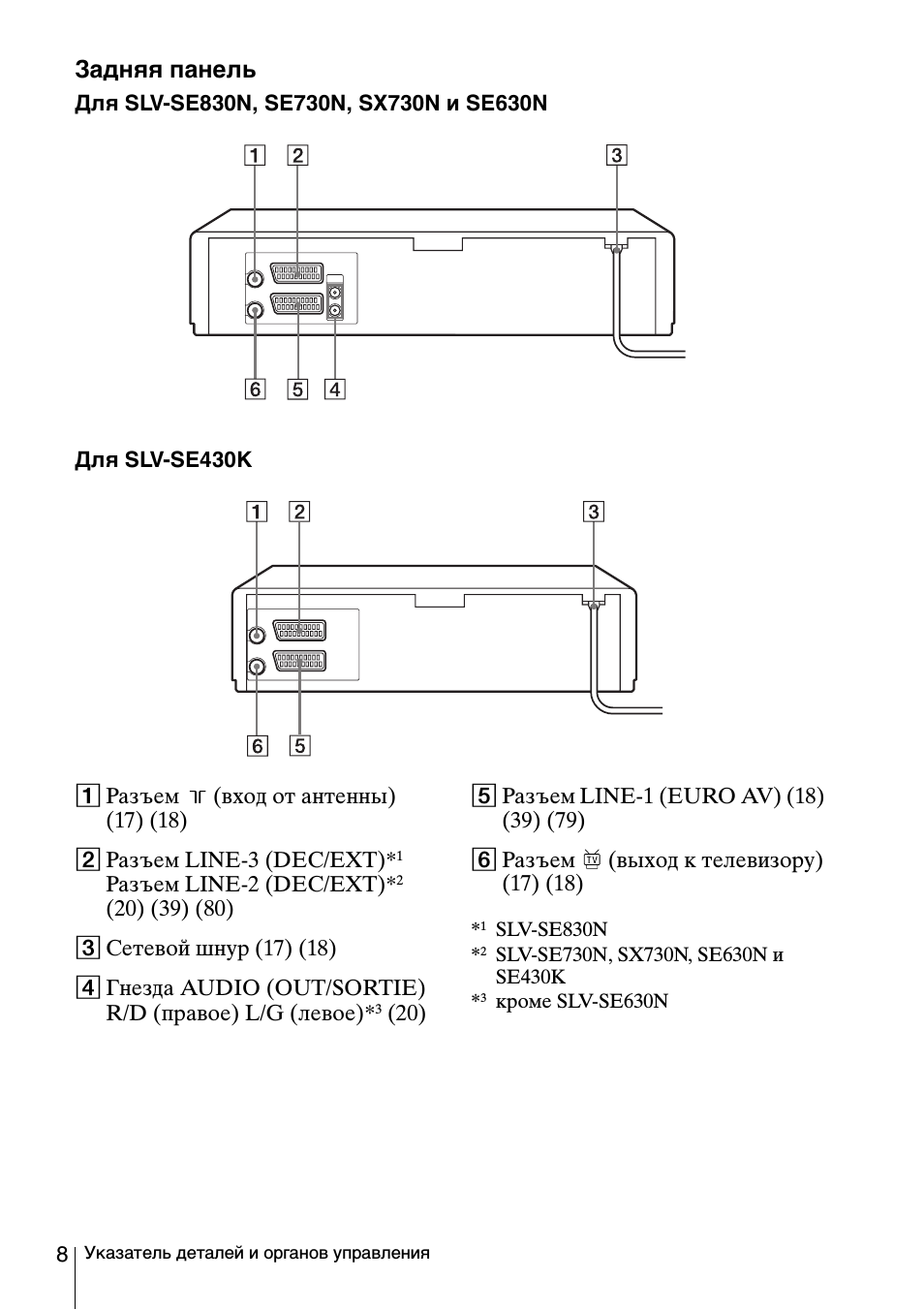

Задняя панель

Для SLV-SE830N, SE730N, SX730N и SE630N

Для SLV-SE430K

A Разъем (вход от антенны)

(17) (18)

B Разъем LINE-3 (DEC/EXT)*

1

Разъем LINE-2 (DEC/EXT)*

2

(20) (39) (80)

C Сетевой шнур (17) (18)

D Гнезда AUDIO (OUT/SORTIE)

R/D (правое) L/G (левое)*

3

(20)

E Разъем LINE-1 (EURO AV) (18)

(39) (79)

F Разъем (выход к телевизору)

(17) (18)

*

1

SLV-SE830N

*

2

SLV-SE730N, SX730N, SE630N и
SE430K

*

3

кроме SLV-SE630N

На
чальные операции

9

Указатель деталей и органов управления

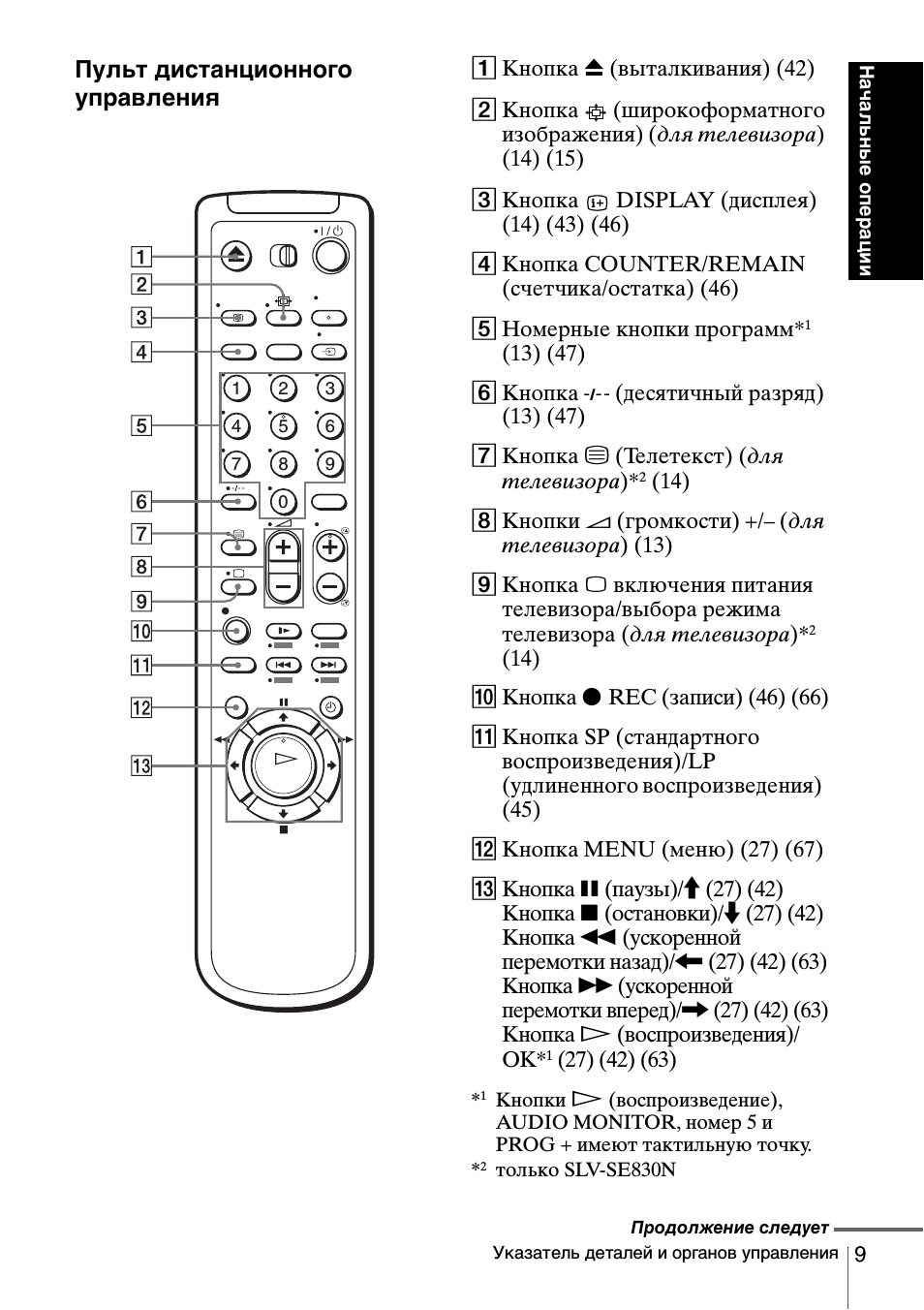

Пульт дистанционного
управления

A Кнопка Z (выталкивания) (42)

B Кнопка

(широкоформатного

изображения) (для телевизора)
(14) (15)

C Кнопка

DISPLAY (дисплея)

(14) (43) (46)

D Кнопка COUNTER/REMAIN

(счетчика/остатка) (46)

E Hoмepныe кнопки пpoгpaмм*

1

(13) (47)

F Кнопка — (десятичный разряд)

(13) (47)

G Кнопка / (Телетекст) (для

телевизора)*

2

(14)

H Кнопки 2 (громкости) +/– (для

телевизора) (13)

I Кнопка a включения питания

телевизора/выбора режима
телевизора (для телевизора)*

2

(14)

J Кнопка z REC (записи) (46) (66)

K Кнопка SP (стандартного

воспроизведения)/LP
(удлиненного воспроизведения)
(45)

L Кнопка MENU (меню) (27) (67)

M Кнопка X (паузы)/M (27) (42)

Кнопка x (остановки)/

m (27) (42)

Кнопка m (ускоренной
перемотки назад)/

< (27) (42) (63)

Кнопка M (ускоренной
перемотки вперед)/

, (27) (42) (63)

Кнопка H (воспроизведения)/
OK*

1

(27) (42) (63)

*

1

Кнопки

H

(воспроизведение),

AUDIO MONITOR, номер 5 и
PROG + имеют тактильную точку.

*

2

только SLV-SE830N

1

2

3

4

5

6

7

8

9

0

Продолжение следует

10

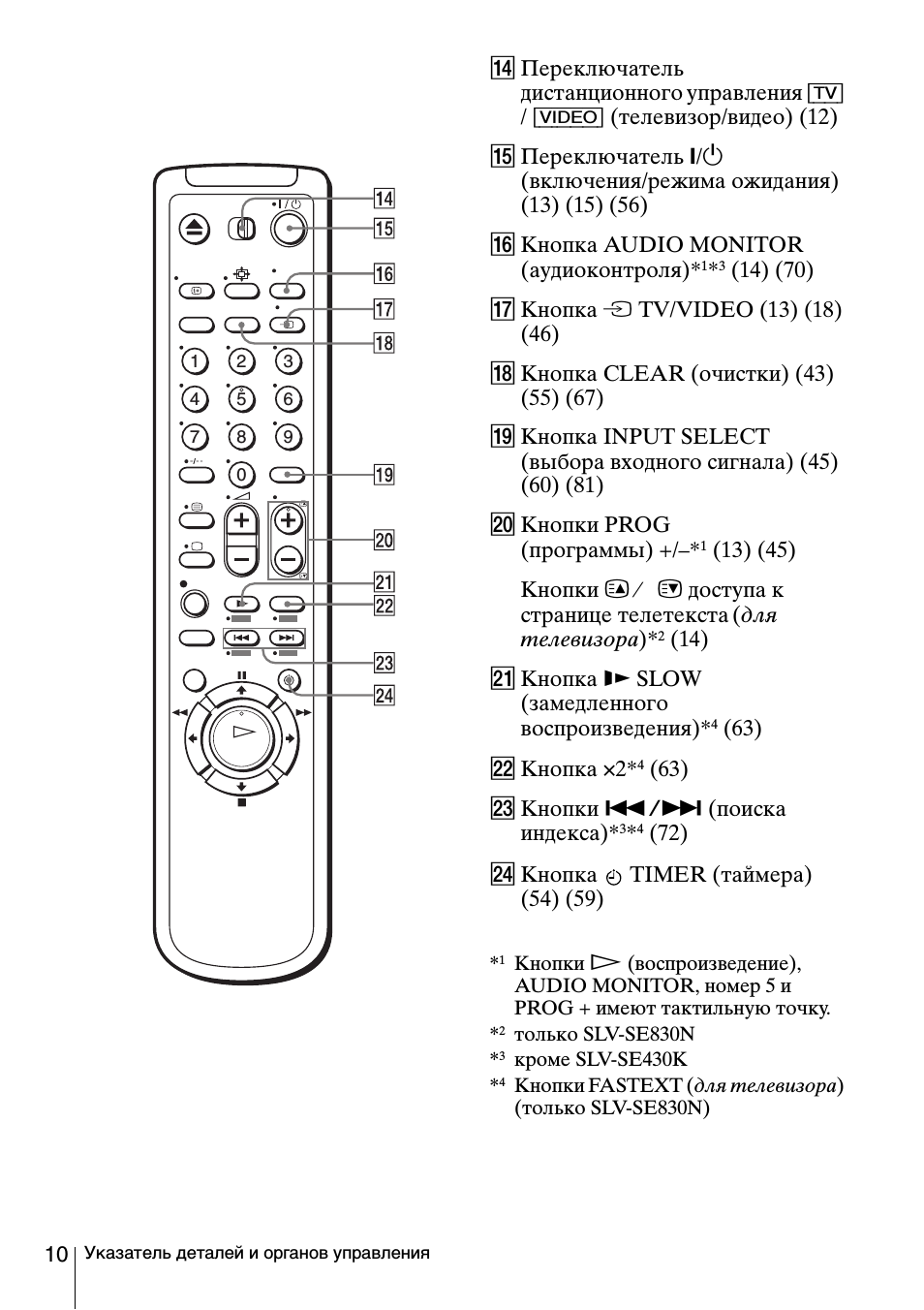

Указатель деталей и органов управления

N Переключатель

дистанционного управления [TV]
/ [VIDEO] (телевизор/видео) (12)

O Переключатель ?/1

(включения/режима ожидания)
(13) (15) (56)

P Кнопка AUDIO MONITOR

(аудиоконтроля)*

1

*

3

(14) (70)

Q Кнопка t TV/VIDEO (13) (18)

(46)

R Кнопка CLEAR (очистки) (43)

(55) (67)

S Кнопка INPUT SELECT

(выбора входного сигнала) (45)
(60) (81)

T Кнопки PROG

(программы) +/–*

1

(13) (45)

Кнопки c

⁄

C доступа к

странице телетекста

(для

телевизора)*

2

(14)

U Кнопка y SLOW

(замедленного
воспроизведения)*

4

(63)

V Кнопка ×2*

4

(63)

W Кнопки ./> (поиска

индекса)*

3

*

4

(72)

X Кнопка TIMER (таймера)

(54) (59)

*

1

Кнопки

H

(воспроизведение),

AUDIO MONITOR, номер 5 и
PROG + имеют тактильную точку.

*

2

только SLV-SE830N

*

3

кроме SLV-SE430K

*

4

Кнопки FASTEXT (для телевизора)
(только SLV-SE830N)

1

2

3

4

5

6

7

8

9

0

Нажмите на кнопку для помощи

Is the manual of the Sony SLV-SE830D available in English?
