НАСТЕННЫЕ СПЛИТ-СИСТЕМЫ

ON/OFF И ИНВЕРТОРНОГО ТИПА ДЛЯ

КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

GRI-07HH2/GRO-07HH2
GRI-09HH2/GRO-09HH2
GRI-12HH2/GRO-12HH2
GRI-18HH2/GRO-18HH2
GRI-24HH2/GRO-24HH2
GRI-30HH2/GRO-30HH2
GRI-36HH2/GRO-36HH2

GRI-07IG2/GRO-07IG2
GRI-09IG2/GRO-09IG2
GRI-12IG2/GRO-12IG2
GRI-18IG2/GRO-18IG2

GRI-24IG2/GRO-24IG2

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

РУКОВОДСТВО ПО УСТАНОВКЕ

Эксплуатация и обслуживания – правила эксплуатации

Заземление: Нужно подсоединить землю!

В случае затруднений обратитесь за
установкой к квалифицированным
специалистам. Кроме того, нельзя
подключать провода к газовой трубе, водопроводным трубам, трубам
канализации и другим неподходящим местам.

При работе кондиционера не
оставляйте окна и двери надолго
открытыми.

Если кондиционер долгое время
не используется, выдерните шнур
питания из розетки.

Иначе накапливаемая пыль может
вызвать пожар или yдар током.

Воздухозаборник и воздуховыпускное отверстие наружного и
внутреннего блоков не должны быть
загорожены.

Выбирайте наиболее подходящую
температуру.

Это позволит экономно расходовать
электроэнергию.

Храните воспламеняемые аэрозоли
на расстоянии минимум 1 м от
блоков прибора.

Иначе снизится эффективность
работы кондиционера.

Проверьте, достаточно ли прочна
установочная стойка.

Если она повреждена, блок может
упасть и повредиться.

Иначе снизится эффективность
работы кондиционера или возникнет
неисправность.

Нельзя становится на наружный
блок либо ставить на него какиелибо предметы.

Падение с наружного бока очень
опасно.

Иначе может произойти возгорание
или взрыв.

Не пытайтесь ремонтировать кондиционер самостоятельно.

Неправильный ремонт может привести к удару током или пожару,
поэтому для ремонта свяжитесь с
соответствующей службой.

Правила эксплуатации

Если шнур питания поврежден, он должен быть
заменен производителем или сервисным центром
либо квалифицированным персоналом.

Нельзя вставлять пальцы или палки в воздухозаборник или воздуховыпускное отверстие.

Иначе может произойти несчастный
случай или поломка.

Нельзя долгое время находиться под потоком
холодного воздуха.

Направление потока воздуха можно регулировать.
Во время работы, направление потока воздуха по
вертикали регулируется с помощью изменения угла
наклона жалюзи. Поток воздуха по горизонтали регулируется поворотом жалюзи справа и слева.

Жалюзи направления
влево/вправо

Не наводите поток воздуха непосредственно на
животных или растения. Это вредно для них.

Нельзя использовать кондиционер не по прямому
назначению, например, для сушки белья, сушки
продуктов и т.д.

Жалюзи направления
вверх/вниз.

Это может вызвать проблемы со здоровьем.

Попадание брызг воды на кондиционер может привести удару током или поломке.

Нельзя ставить рядом с кондиционером комнатный
обогреватель

Иначе из-за неполного сгорания может образоваться
токсичный угарный газ CO.

Особенности применения

Принцип работы и специальные функции при охлаждении

Принцип:

Кондиционер поглощает тепло в комнате и отводит его в наружный блок, где тепло
выпускается в окружающую среду, поэтому температура внутри помещения снижается, а
охлаждающая способность прибора зависит от температуры на улице.

Функция “Anti-freezing” (Защита от обледенения):

Если прибор работает в режиме «Охлаждение» и при низкой температуре, то при
уменьшении внутренней температуры теплообменника до отметки ниже 0˚С, на
теплообменнике будет образовываться иней. Тогда микрокомпьютер остановит работу
компрессора и защитит прибор.

Принцип работы и специальные функции при нагреве

Принцип:

• Кондиционер поглощает тепло с улицы и передает его в помещение, увеличивая таким
образом температуру в помещении. Это — принцип обратной тепловой машины, а
нагревательная способность прибора снижается при понижении температуры на улице.

• Если температура на улице слишком низкая, используйте кондиционер совместно с
другими отопительными приборами.

Размораживание:

• Если температура на улице низкая, но при высокой влажности, после продолжительной
работы на наружном блоке будет образовываться иней, что ухудшит нагревательную
способность. Поэтому через некоторое время включится функция автоматического
размораживания и нагрев будет приостановлен на 8-10 минут.

• Во время автоматического размораживания останавливаются приводы вентиляторов
внутреннего и наружного блоков.

• Во время размораживания, индикатор внутреннего блока начинает мигать, а из
наружного блока выходит пар. Это признак размораживания, а не поломки.

• После окончания размораживания, нагрев будет продолжен автоматически.

Особенности применения

Функция защиты от холодного воздуха:

В режиме «Нагрев», при трех следующих состояниях, если температура внутреннего
теплообменника не достигла необходимой величины, вентилятор внутреннего блока не
будет работать, чтобы не выдувать холодный воздух (примерно 2 минуты):

1. Начало нагрева.

2. После окончания автоматического размораживания.

3. Нагрев при низких температурах.

Мягкий и слабый воздушный поток

В следующих ситуациях внутренний блок может выпускать мягкий и слабый поток воздуха,
а жалюзи — поворачиваться в определенное положение:

1. В режиме “Нагрев”, при включении прибора, компрессор не вошел в исходное положение.

2. В режиме “Нагрев”, температура достигла нужной величины и компрессор остановил
работу на 1 минуту.

Рабочий диапазон температур

Максимальная
температура охлаждения

Минимальная
температура охлаждения

Максимальная
температура нагрева

Минимальная
температура нагрева

для модели IG2

Внутри помещения, сухой/

мокрый термометр (°C)

32/23

21/15

27/- — — 24/18

20/— -15/-16

На улице, сухой/мокрый

термометр (°C)

48/26

-15/-16

Рабочий диапазон температур (наружная температура) для кондиционера с функциями
и охлаждения, и нагрева: -15 °C ~ 48 °C.

Рабочий диапазон температур

Максимальная
температура охлаждения

Минимальная
температура охлаждения

Максимальная
температура нагрева

Минимальная
температура нагрева

для модели HH2

Внутри помещения, сухой/

мокрый термометр (°C)

32/23 43/26

21/15

27/- — — 24/18

20/—

На улице, сухой/мокрый

термометр (°C)

18/-

-7/-10

Рабочий диапазон температур (наружная температура) для кондиционера с функциями и
охлаждения, и нагрева: -7 °C ~ 43 °C.

Названия и функции каждой детали

Внутренний блок

Вход воздуха

⑶

⑴

⑷

Индикация на дисплее

⑸

：Холод
：Осушение
：Вентилятор
：Нагрев
：

Включено

：Заданная температура

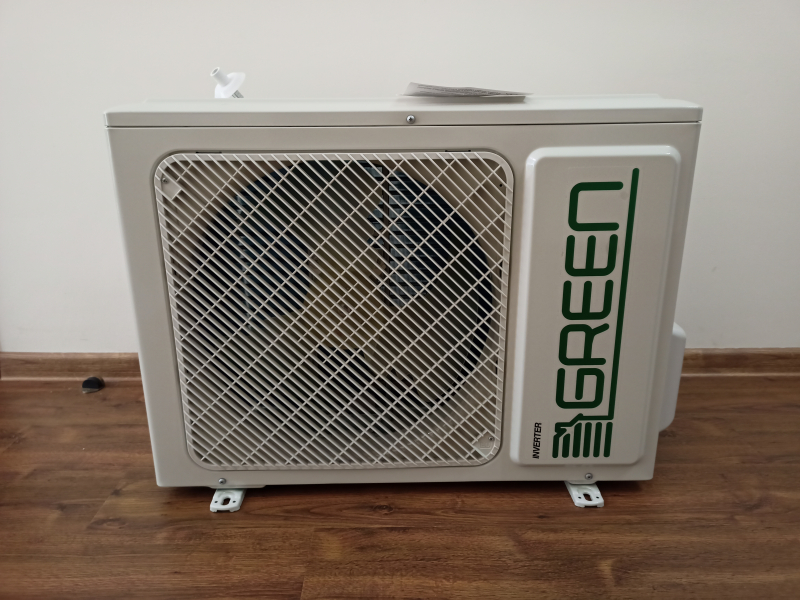

Наружный блок

Вход воздуха

Выход воздуха

дистанционного

⑵

Пульт

управления

(ПДУ)

⑹

⑻

⑺

1. Провод
электропитания

2. ПДУ

Передняя панель

4. Фильтр

5. Жалюзи

6. Трубы холодильного
контура

7. Изоляционная лента

8. Соединительный
провод

9. Дренажная труба

⑼

Выход воздуха

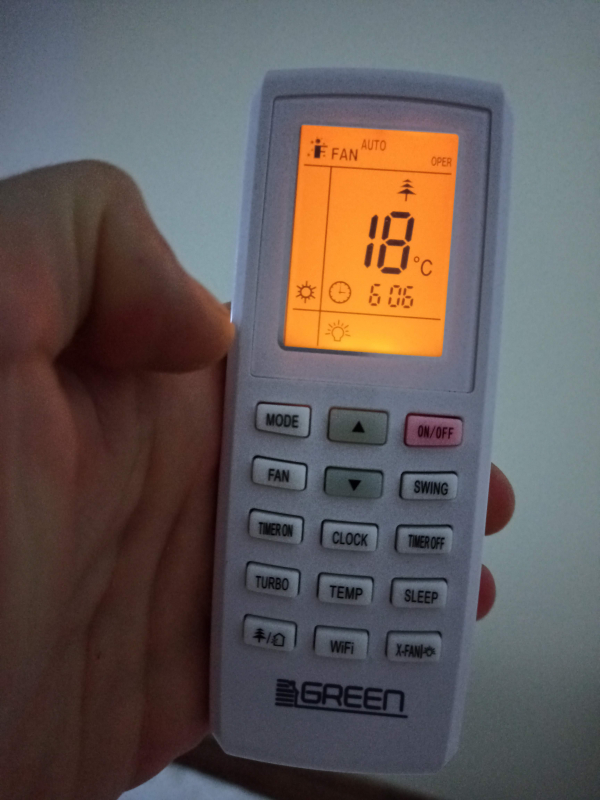

Работа пульта дистанционного управления

Названия и функции на пульте дистанционного управления

Примечание: Проверьте, чтобы между приемником сигнала и пультом не было никаких
препятствий, не роняйте или не бросайте пульт, не проливайте жидкость на пульт,
не кладите пульт под прямые солнечные лучи или туда, где очень жарко.

для IG2

LIGHT Кнопка подсветки

Нажатием этой кнопки
включается и
выключается подсветка
на дисплее
кондиционера.
При включении режима
подсветки, на дисплее

появляется символ и
загорается подсветка,
при выключении режима
подсветки, на дисплее
появляется значок и
подсветка на дисплее
отключается.

для HH2

ON/OFF Кнопка включения/выключения

Нажатием этой кнопки прибор включается, повторным нажатием – прибор
отключается. При включении или выключении прибора, функции таймера и
ожидания не работают, но предустановленное время сохраняется.

MODE Кнопка выбора режима

Нажатием этой кнопки, поочередно вклю
чаются режимы: автоматический, ох
лаждения, осушения, вентилятора и
нагрева. При включении питания по
умолчанию включается автоматический
режим. При автоматическом режиме
температура не отображается, в режиме нагрева начальная температура
28°C; в прочих режимах начальная
температура 25°C.

SLEEP Кнопка ночного режима

Специальный режим работы кондиционера, который обеспечивает комфортный сон и позволяет экономить
электроэнергию.
После включения этого режима кондиционер устанавливает минимальную
скорость вентилятора (для уменьше-ния
шума)
и плавно повышает (при работе на
охлаждение) или понижает (при работе
на обогрев) температуру на 2-3 градуса
в течение нескольких часов. Считается,
что такие температурные условия
оптимальны для сна.

Работа пульта дистанционного управления

Примечание: Это пульт дистанционного управления общего пользования, он может
использоваться для разных многофункциональных кондиционеров. Если у модели
кондиционера нет каких-либо функций, то после нажатия на соответствующую кнопку,
кондиционер просто продолжит работать, как раньше.

FAN Кнопка режима вентилятора

Нажатием этой кнопки, можно по очереди выбирать скорость вентилятора:
автоматический режим, малая, средняя
и высокая. После включения, по умолчанию используется автоматический
режим.

Примечание: В режиме осушения скорость вентилятора нельзя менять, он
работает только на малой скорости.

CLOCK Кнопка «ЧАСЫ»

С помощью этой кнопки устанавливается время на часах, при этом на
дисплее появится мигающий символ
. В течение 5 секунд, значения можно
менять с помощью кнопок + или — ,
если удерживать эту кнопку более 2
секунд, каждые 0,5 секунды значение
десятков минут будет увеличиваться
на 1. Во время мигания, сноса нажмите
кнопку Clock (Часы), символ будет
отображаться постоянно, означая, что
установка прошла успешно. После
включения питания, по умолчанию на
дисплее будет значение 12:00 и символ

. Если на дисплее символ , это
значит, что текущее время – это часы,
иначе – время таймера.

I FEEL Кнопка ночного режима

Слежение за температурой в месте
нахождения пульта.
Нажмите на эту кнопку, чтобы включить
функцию I FEEL. При эксплуатации
других функций, и после подачи сигнала, каждые 200 мс, I FEEL информация

тправлена. После включения

будет о
функции I FEEL, каждые 10 минут,
пульт дистанционного управления отправляет информацию о температуре
на главный контроллер. Если еще раз
нажать на кнопку, функция I FEEL будет
отключена.

X-FAN Кнопка X-FAN

При нажатии кнопки X-FAN в режиме
охлаждения или осушения, на дисплее

появляется значок , а вентилятор
внутреннего блока будет работать 10
минут для осушения внутреннего блока
даже если вы отключили прибор. По
умолчанию, режим X-FAN отключен.
В автоматическом режиме, режимах
вентилятора и нагрева, режим X-FAN
не работает.
Примечание: Чтобы было понятнее,
X-FAN – это альтернативное название
режима «Продувание».

ВКЛ/ВЫКЛ. индикатора

TEMP

Кнопка отображения
температуры

После включения, на дисплее будет
показана установленная пользователем температура (согласно установкам
пользователя, если температура до
этого не была установлена, на дисплее ПДУ не будет соответствующего
символа) Нажатие этой кнопки (если

есть значок ) показывает заранее
установленную температуру, если

есть значок , то будет показана температура помещения, а если показан

значок , то отображаемое значение
не изменится. Если на данный момент
отображается температура помещения,
то при получении другого сигнала с
пульта дистанционного управления, на
дисплее на пять секунд будет показана
установленная температура, затем
снова будет отображаться текущая
температура в помещении.

TURBO Кнопка ТУРБО

В режимах охлаждения или нагрева,
используйте эту кнопку для включения
и выключения функции «Турбо». После включения «Турбо», на дисплее
появится ее значок. При переключении режима или изменении скорости
вентилятора, эта функция отключается
автоматически.

Работа пульта дистанционного управления

Названия и функции на пульте дистанционного управления

SWING

Кнопка +

Служит для увеличения устанавливаемой температуры. При включенном
приборе, этой кнопкой устанавливают
температуру. При удержании нажатой
этой кнопки более двух секунд, происходит быстрое изменение значений,
а прекращение нажатия кнопки
установит выбранную величину. Все
время на дисплее будет символ ˚C (˚F).
В автоматическом режиме нельзя устанавливать температуру, но с помощью
этой кнопки можно подавать сигнал
управления. Диапазон устанавливаемых температур по Цельсию :16-30 ; по
Фаренгейту: 61-86.

Кнопка —

Служит для уменьшения устанавливаемой температуры. При удержании
нажатой этой кнопки более двух секунд
происходит быстрое изменение значений, а нажатия кнопки отправит сигнал
с полученным значением температуры,
при этом на дисплее будет показан
символ ˚C (˚F). ). В автоматическом
режиме нельзя устанавливать температуру, но с помощью этой кнопки можно
подавать сигнал управления.

Кнопка переключения

направления потока воздуха

Нажатие этой кнопки меняет направление потока воздуха в следующей
последовательности:

OFF

Это универсальная схема работы пульта дистанционного управления (ПДУ).
Если ПДУ отправит три следующие
команды, то состояние прибора будет:

Когда направляющие жалюзи начнут
поворачиваться вверх и вниз, нажатие
на эту кнопку их остановит в выбранном положении.

показывает, что направляющие
жалюзи меняют свой угол наклона во
всех пяти положениях.

TIMER

OFF

Копка таймера включения

Установка таймера включения: На
дисплее мигнет символ “ON”, символ
часов исчезнет, цифровая часть
дисплея перейдет в режим установки
таймера включения. За пять секунд
мигания, кнопками + и — установите
нужное время, при каждом нажатии
время увеличивается или уменьшается
на 1 минуту. При удержании кнопок +
или – более 2 секунд происходит быстрое изменение значений: за первые
2,5 секунды меняется десять значений
единиц минут, затем десять значений
меняется для десятков минут. Во время
5-секундного мигания, нажмите кнопку
таймера включения для сохранения
установки. Для удаления установки, нажмите кнопку таймера включения еще
раз. Перед установкой таймера, с помощью кнопки Clock (Часы) установите
текущее время.

Кнопка таймера выключения

При нажатии этой кнопки включается
режим установки таймера выключения, при этом начинает мигать символ
TIMER OFF (Таймер выключения).
Метод установки — тот же самый, что и
для таймера включения.

HEALTH Кнопка HEALTH

Холодная плазма-насыщение воздуха
отрицательными ионами.
Нажмите на эту кнопку, чтобы включить
или выключить функцию HEALTH.
После включении устройства, функция
HEALTH включится в значении по
умолчанию.

— для включения режима вентиляции.

WIFI Кнопка WIFI

Включает режим WiFi (если
предусмотрено на данном оборудовании).
Нажмите кнопку «WiFi», чтобы включить
или выключить функцию WiFi. Когда
функция WiFi включена, символ «Wi-Fi»
будет показан на удаленном дисплее;
Когда оборудование будет выключено,
нажмите кнопки «MODE» и «WiFi»
одновременно в течение 1 секунды и вы
вернете фабричные настройки модуля
WiFi по умолчанию.

Работа пульта дистанционного управления

При установке на смартфон или планшет программы «Smart» вы сможете управлять вашим кондиционером
удаленно через Wi-Fi.

Управление на близком расстоянии

Если вы находитесь в непосредственной близости от кондиционера, для управления не требуется наличие беспроводного маршрутизатора
и сети Internet. Ваше мобильное устройство будет соединяться напрямую с WiFi-модулем кондиционера. Пользователь проводит
конфигурацию приложения, связывая вместе кондиционер, беспроводной маршрутизатор, сервис Smart и пользовательский аккаунт. После
этого, когда мобильное устройство подключается к сети Internet и пользователь осуществляет вход в приложение, становится возможным
управлять работой кондиционера, находясь на большом расстоянии от него.
При успешной настройке связи между кондиционером и пользовательским аккаунтом пользователь сможет войти в приложение и управлять
кондиционером через любое устройство с установленным приложением Smart.

Примечание: управление через Wi-Fi доступно только для устройств с операционной системой iOS или Android.

Кондиционер с установленным Wi-Fi модулем

Удаленное управление

сервис

Smart

Как загрузить приложение Smart:

Кондиционер с установленным Wi-Fi модулем

С помощью сервиса Smart вы можете свободно управлять своим комфортом, настраивая как
базовые параметры работы кондиционера (режим, температура, скорость вращения
вентилятора), так и всевозможные функции (ночной режим, качание жалюзи, приток свежего
воздуха, ионизация, подсветка дисплея, энергосбережение, недельный таймер и т. д.).

Так как функция опциональна для моделей IG2, Вы можете приобрести у любого дилера компании
и установить самостоятельно, либо в нашем авторизированном центре.

Подключить самостоятельно достаточно просто, вы должны соеденить разъем на кондиционере,
который находится под лицевой панелью с разъемом на WI-FI модуле, установить сам модуль в
специально отведенное место на корпусе внутреннего блока, закрепив с помощью самореза и
далее следовать инструкциям, которые находятся в закладке HELP внутри программы и так же
на нашем сайте в разделе тех документации. При возникновении каких либо вопросов при
подключении вы всегда можете воспользоваться консультацией технического специалиста нашей
фирмы.

Отсканируйте приведенный QR-код.

Работа пульта дистанционного управления

Руководство по эксплуатации – Обычная работа

1. После включения питания, нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ), прибор начнет работу.
(Примечание: при включении, направляющие жалюзи главного блока закрываются автоматически)

2. Нажмите кнопку MODE (РЕЖИМ) выберите нужный режим работы.

3. Кнопками + и — , установите нужную температуру. (В автоматическом режиме устанавливать температуру необязательно.)

4. Нажатием кнопки FAN (Вентилятор), установите скорость вентилятора. Вы можете выбрать автоматический режим, малую, среднюю или высокую скорость.

5. Нажатиме кнопки , выберте положение угла наклона потока воздуха

Руководство по эксплуатации- Необязательные функции

1. Нажмите кнопку SLEEP (Режим ожидания) для включения этого режима.

2. С помощью кнопок TIMER ON и TIMER OFF, установите время таймера включения и
таймера выключения.

3. Нажмите кнопку LIGHT (Подсветка) для включения/выключения подсветки (Для некоторых приборов, эта функция может отсутствовать).

4. Нажатием кнопки TURBO (ТУРБО) включается и выключается функция турбо-режима.

Описание специальных функций

О функции X-FAN

Эта функция показывает, что после остановки прибора будет произведена продувка
внутреннего блока для удаления влаги из испарителя.
При включении режима X-FAN: После отключения прибора кнопкой ON/OFF (Вкл/Выкл),
вентилятор внутреннего блока будет работать еще 10 минут на малой скорости. В течение
этого времени вентилятор внутреннего блока можно остановить нажатием на кнопку X-FAN.
При выключении функции X-FAN: После отключения прибора кнопкой ON/OFF (Вкл/Выкл),
прибор полностью перестанет работать.

О функции AUTO RUN (Автоматическая работа)

Когда выбран режим AUTO RUN (Автоматическая работа), установленная температура
не будет показана на ЖКИ, прибор будет автоматически выбирать режим работы в
соответствии с температурой в помещении.

О функции «Турбо»

Если включить эту функцию, прибор будет работать на сверхвысокой скорости вентилятора
для быстрого охлаждения или нагрева, чтобы температура в помещении как можно быстрее
достигла желаемой.

О функции «$»

Поддержание t 8 C, иконка

“TEMP” и “СLOCK”.

Работа в чрезвычайных ситуациях

Функция выключения подсветки индикатора
внутреннего блока

Есть специальная кнопка для пользователей, которые не могут спать, когда в комнате
есть подсветка индикатора.

• Включение подсветки индикатора:
При включении кнопки, знак

управления. В этом случае индикатор загорится, если кондиционер получит этот
сигнал.

• Выключение подсветки индикатора:
При выключении функции, знак

управления, если кондиционер получит этот сигнал.

появится на дисплее пульта дистанционного

будет убран с дисплея пульта дистанционного

Работа в чрезвычайных ситуациях

Если пульт дистанционного управления утерян или поломан, пользуйтесь ручным
выключателем. Тогда прибор будет работать в автоматическом режиме, но температуру
и скорость воздуха нельзя будет менять. Работа в этом случае происходит следующим
образом:
Открыв панель, ручной выключатель можно найти на коробке дисплея.

• Включение прибора: Если прибор выключен, нажмите на ручной выключатель, прибор
сразу же запустится в автоматическом режиме. Микрокомпьютер сам определит
режим работы (охлаждение, нагрев, вентилятор) в зависимости от температуры в
помещении.

• Выключение прибора: Если прибор включен, нажмите ручной выключатель.

Рис. 3

выключатель

Чистка и уход за прибором

˜°˛˝˙°˛ˆ

• Перед чисткой кондиционера отключите питание и выдерните шнур питания из
розетки, иначе можно получить удар током.

• Во время чистки, не разбрызгивайте воду на внутренний и наружный блоки, так как
это может вызвать удар током.

• Летучие жидкости (например, растворитель или бензин) могут повредить
кондиционер. (Поэтому протрите блоки сухой мягкой тканью или тканью, слегка
смоченной водой или моющим средством.)

Очистите переднюю панель (перед чисткой убедитесь, что она отключена)

При чистке передней панели, опустите тряпку в воду с температурой 45°C или ниже,
выжмите тряпку и протрите грязь.
Примечание: Нельзя опускать в воду переднюю панель, так как на ней находятся
микросхемы и электрические цепи.

Очистите воздушный фильтр (Рекомендуется это делать 1 раз в 3 месяца)

ПРИМЕЧАНИЕ: Если рядом с кондиционером постоянно много грязи, фильтры нужно
чистить многократно. После снятия фильтра, не дотрагивайтесь до пластин внутреннего
блока, чтобы не повредить пальцы.

1. Снимите воздушный фильтр

Приподнимите крышку и вытащите воздушный фильтр, потянув
его вниз, см. Рис. 4 (a, b).

(a)

2. Выполните чистку воздушного фильтра

Пыль, приставшую к фильтру, удаляют либо пылесосом, либо
смывают раствором нейтрального чистящего средства в теплой
воде с температурой менее 45 °C и потом высушивают фильтр в
тени.
ПРИМЕЧАНИЕ: Для чистки нельзя брать воду при температуре
более 45°C, так как это может вызвать деформацию и
обесцвечивание. Нельзя сушить фильтр на огне, так как это
может вызвать взрыв или пожар.

3. Установите воздушный фильтр

Вставьте фильтр обратно в направлении, отмеченном стрелками,
и закройте крышку, чтобы она защелкнулась.

(b )

˜°˛. 4

Чистка и уход за прибором

Проверка перед началом работы

1. Проверьте, чтобы ничто не заграждало воздухозаборник и воздуховыпускное отверстие

2. Проверьте надежность соединения провода заземления.

3. Проверьте, установлены ли батарейки пульта дистанционного управления кондиционера.

4. Проверьте, не поврежден ли установочная стойка наружного блока. Если она повреждена,
обратитесь к дилеру.

Обслуживание после окончания работы

1. Выключите питание.

2. Выполните чистку фильтра и корпусов внутреннего и наружного блока.

3. Очистите наружный блок от пыли и мусора.

4. Закрасьте ржавые участки, чтобы ржавчина не распространялась

5. Установите козырек для наружного блока, чтобы на него не попадала дождевая вода, не
проникала пыль и чтобы блок не ржавел.

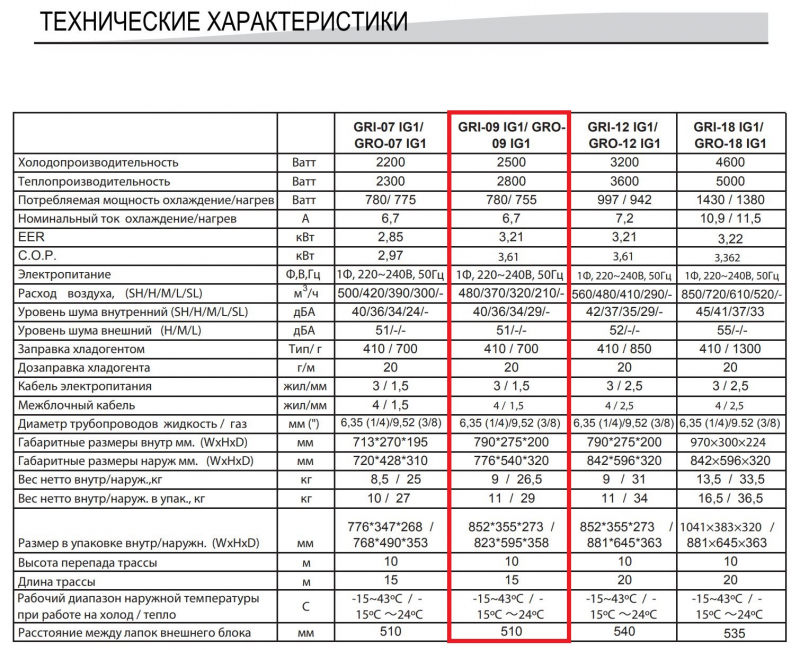

Технические характеристики

GRI-07IG2/

GRO-07IG2

GRI-09IG2/

GRO-09IG2

GRI-12IG2/
GRO-12IG2

GRI-18IG2/
GRO-18IG2

Холодопроизводительность Ватт 2200 2500 3500 4600
Теплопроизводительность Ватт 2300 2800 3600 5000
Потребляемая мощность охлаждение/нагрев Ватт 685/ 637 780/ 775 997 / 942 1430 / 1380
Номинальный ток охлаждение/нагрев А 3,6/3,5 3,6/3,5 4,5/4,4 6,34/6,12

EER
C.O.P.
Электропитание
Расход воздуха, (SH/H/M/L/SL)
Уровень шума внутренний (SH/H/M/L/
SL) Уровень шума внешний (H/M/L)
Заправка хладогентом
Дозаправка хладогента
Кабель электропитания
Межблочный кабель
Диаметр трубопроводов жидкость / газ
Габаритные размеры внутр мм.
(WxHxD) Габаритные размеры наруж
мм. (WxHxD) Вес нетто внутр/наруж.,кг
Вес нетто внутр/наруж. в упак., кг

Размер в упаковке внутр/наружн. (HxLxW)

Высота перепада трассы м
Длина трассы м
Рабочий диапазон наружной температуры

при работе на холод / тепло
Расстояние между лапок внешнего блока мм

кВт 3,21 3,21 3,21
кВт 3,61

Ф,В,Гц

1Ф, 220~240В, 50Гц

500/420/390/300 480/370/320/210

/ч

3,61

1Ф, 220~240В, 50Гц

3,61

1Ф, 220~240В, 50Гц

560/480/410/290 850/720/610/520

3,22

3,62

1Ф, 220~240В, 50Гц

дБА 40/36/34/24 40/36/34/29 42/37/35/28 45/41/37/33
дБА 51/-/- 54/-/-

Тип/ г

г/м

49/-/-

410 / 550

410 / 700

52/-/-

410 / 900

20 20 20 20

410 / 1100

жил/мм 3 / 1,5 3 / 2,5 3 / 2,5 3 / 2,5
жил/мм 4 / 1,5

6,35 (1/4)/9,52 (3/8)

мм («)

6,35 (1/4)/9,52 (3/8) 6,35 (1/4)/9,52 (3/8) 6,35 (1/4)/9,52 (3/8)

4 / 2,54 / 2,54 / 1,5

мм 713*195*270 790*200*275 790*200*275 970×300×224
мм 720*310*428 842*320*596

кг

8,5 / 25 9 / 31 13,5 / 33

кг 10 / 27

мм

776*268*362 /

768*353*490

776*320*540

9 / 26,5

11 / 29

866*271*355 /

823*358*595

842*320*596

11 / 34 16,5 / 36

852*273*355 /

881*363*645

1041×383×320 /

881×363×645
10 10 10 10
15 15 20 20

⁄

-15~48ºC /

-22ºC 〜24ºC

440 510 540

-15~48ºC /

-22ºC 〜24ºC

-15~48ºC /

-22ºC 〜24ºC

-15~48ºC /

-15ºC 〜24ºC

540

GRI-24IG2/
GRO-24IG2

6420
6859

2000/ 1900

9,35/10

3,21

3,61

1Ф, 220~240В, 50Гц

850/720/610/520

47/43/39/34

57/-/-

410 / 1500

3 / 2,5

4 / 2,5

6,35 (1/4)/16 (5/8)

970x300x224

955*396*700

17 / 46

20,5 / 5 0,5

1041x383x320

1029×458×750

10
25

-15~48ºC /

-15ºC 〜24ºC

560

Технические характеристики

GRI-07HH2/

GRO-07HH2

Холодопроизводительность Ватт 2250 2550 3500

GRI-09HH2/
GRO-09HH2

GRI-12HH2/
GRO-12HH2

GRI-18HH2/

GRO-18HH2

5274

Теплопроизводительность Ватт 2350 2650 3600 5570
Потребляемая мощность охлаждение/нагрев Ватт 700/ 651 794/ 734 1012 / 941 1643 / 1542
Номинальный ток охлаждение/нагрев А 3,5/3,2 3,7/3,3 4,32/4,4 7,7/8,2

EER
C.O.P.
Электропитание
Расход воздуха, (SH/H/M/L/SL)
Уровень шума внутренний (SH/H/M/L/SL)
Уровень шума внешний (H/M/L)
Заправка хладогентом
Дозаправка хладогента
Кабель электропитания
Межблочный кабель
Диаметр трубопроводов жидкость / газ
Гараритные размеры внутр мм. (WxHxD)
Габаритные размеры наруж мм.
(WxHxD) Масса нетто внутр/наруж.
Масса брутто внутр/наруж. в упак.

Размер в упаковке внутр/наружн. (HxLxW)

Высота перепада трассы
Длина фреоновой трассы
Рабочий диапазон наружной температуры
при работе на холод / тепло
Расстояние между лапок внешнего блока

кВт 3,21 3,21 3,21
кВт 3,61

Ф,В,Г

1Ф, 220~240В, 50Гц

470/420/370/250 470/420/370/250

/ч

дБА

40/38/35/26 40/38/35/26 42/39/36/33 42/38/34/31

дБА

Тип/ г

410 / 550

г/м
жил/мм
жил/мм

дюйм

мм мм

5 / 1,5 (внут.бл.)

1/4 / 3/8

744*256*185 744*256*185 819*256*185 949×289×210

кг

720*428*310 776*540*320

кг

мм

9,5 / 24

793*330*260 /

768*490*353

м
м

18~43ºC /

⁄

—7ºC 〜24ºC

мм

20 20 15 15

3 / 1,5 3 / 2,5 3 / 2,5 3 / 2,5

8,0 / 22 8,5 / 30 11,0 / 39

10 10 10 10
15 15 15 25

440 440 510

3,61

1Ф, 220~240В, 50Гц 1Ф, 220~240В, 50Гц 1Ф, 220~240В, 50Гц

550/500/430/330 650/560/480/350

410 / 560

1/4 / 3/8

410 / 710

1/4 / 1/2

720*428*310

8,0 / 24,5
9,5 / 26,5

793*330*260 /

768*490*353

18~43ºC /

—7ºC 〜24ºC

10 / 32,5 13 / 41,5

868*330*260 /

823*595*358

18~43ºC /

—7ºC 〜24ºC

3,61

3,21

3,61

410 / 1260

5 / 2,5 (внут.бл.)5 / 2,5 (внут.бл.)5 / 2,5 (внут.бл.)

1/4 / 1/2

848*320*540

940×365×284 /

881×595×363

18~43ºC /

—7ºC 〜24ºC

510

GRI-24HH2/
GRO-24HH2

7030
7300

2176/ 2016

10,0/10,4

3,23

3,62

1Ф, 220~240В, 50Гц

900/800/700/600

49/45/41/37

410 / 1450

3 / 2,5

5 / 3 (внут.бл.)

1/4 / 1/2

1013x307x221

913*680*378

14 / 50

17 / 5 4

1080x378x315

997×740×431

10
25

18~43ºC /

—7ºC 〜24ºC

549

GRI-30HH2/
GRO-30HH2

8527
10679

2846/ 2647

12,3/12

3,23
3,62

1Ф, 220~240В, 50Гц

1200/1100/1000/900

51/48/42/39

410 / 1900

3 / 2,5

5 / 3,5 (внеш.бл.)

1/4 / 5/8

1122x329x247

955*700*396

16,5 / 61

20/ 65

1193x410x350

1029×750×458

10
30

18~43ºC /

—7ºC 〜24ºC

560

GRI-36HH2/
GRO-36HH2

9360

10534

2730/ 2910

12,66/13,5

3,43

3,62

1Ф, 220~240В, 50Гц

1600/1300/1150/900

58/54/47/43

410 / 2700

3 / 2,5

5 / 3,5 (внеш.бл.)

1/4 / 3/4

1350x326x253

1012*790*427

19/ 76

23,5 / 81

1441x421x367

1143×880×483

20
30

18~43ºC /

—7ºC 〜24ºC

560

Примечание.

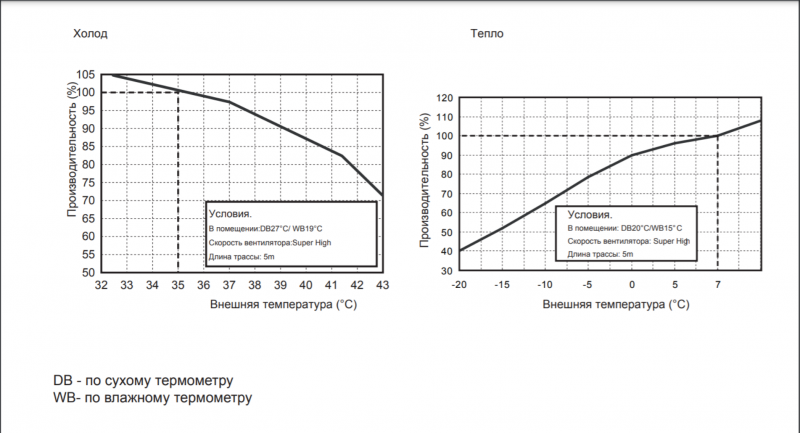

Зависимость производительности кондиционера от наружной температуры воздуха

Холод Тепло

105
100

95
90
85
80
75
70

Производительность (%)

65
60
55
50

32 33 34 35 36 37 38 39 43

Условия.

В помещении:DB27°C/ WB19°C

Скорость вентилятора:Super High

Длина трассы: 5m

Внешняя температура (°C) Внешняя температура (°C)

DB — по сухому термометру
WB- по влажному термометру

40 41 42

120

110

100

Производительность (%)

Условия.

В помещении: DB20°C/WB15°C

Скорость вентилятора: Super High

Длина трассы: 5m

750-5-10-15-20

Устранение неисправностей

Прибор не работает.

● Не выключено ли питание?

● Надежно ли вставлен штепсель?

● Отключен ли предохранитель?

● Напряжение в пределах нормы?
(Это проверяется специалистами)

● Правильно ли используется функция таймера?

Плохая эффективность охлаждения (нагрева)

● Правильно ли установлена температура?

● Не заграждены ли отверстия входа/выхода

воздуха?

● Не загрязнен ли фильтр?

● Закрыты ли окна и двери?

● Не установлена ли малая скорость
вентилятора?

● Есть ли в комнате источники тепла?

Пульт дистанционного управления не работает.

● Прибору мешают ненормальные или частые
переключения, из-за чего ПДУ временно

ˇе может работать. В этом случае нужно

выдернуть шнур ˛‘ розетки ˛ снова ˘•˙ вставить.

● Находится ли ПДУ на достаточном, расстоянии,

ˇеобходимом для приема сигнала?

Нет ли препятствий? Надо проверить,

˘сть ли работают ли батареи питания ПДУ,
˘сли они разряжены, заменить батареи.

● Либо поврежден пульт дистанционного

’правления.

В комнату протекает вода. ● Высокая влажность воздуха.

● Слишком много конденсата.

● Ослаблено соединение внутреннего блока

˛ сливной трубы.

С наружного блока стекает вода. ● Когда прибор работает в режиме охлаждения, на

т°’˝˘ ˛ ˘˘ соединениях будет конденсироваться
влага из-за протекающей по трубам холодной воды.

● При работе прибора в режиме автоматического
размораживания, лед тает и вытекает.

● Когда прибор работает в режиме нагрева,
стекает вода с поверхности теплообменника.

Из внутреннего блока исходит шум. ● Звук вентилятора либо включающегося

˛ли выключающегося реле компрессора.

● Когда размораживание начато или закончена,

˝удет шум из-за того, что охладитель течет

в обратном направлении.

Поломан

Проблема

Устранение

Не пытайтесь отремонтировать прибор самостоятельно, это может вызвать удар током
или пожар. Перед тем, как обратиться по поводу ремонта, проверьте следующие
пункты, это поможет сэкономить время и деньги.

Проблема

Не работает сразу после рестарта
кондиционера

После начала работы, из отверстия
исходит неприятный запах.

Во время работы слышен шум
потока воды.

Waiting

Внимание

Когда кондиционер остановлен,
он не будет работать примерно
3 минуты в целях самозашиты.

Прибор не имеет специфических запахов.
Если есть запах, то он может быть взят
из окружающей среды.

Метод решения: Почистить фильтр. Если
проблема осталась, необходимо чистить
кондиционер. (Обратитесь
в авторизированный сервисный центр.)

При запуске кондиционера, при включении
или отключении компрессора или при
остановке работы прибора бывает свист
или журчание из-за охладителя,
текущего по кондиционеру,
а не из-за неисправности.

Устранение

В режиме охлаждения, выходит туман
из воздуховыпускного отверстия

Когда температура помещения и
влажность очень высокие, такое может
случиться. Это вызвано быстрым
охлаждением воздуха. Через некоторое
время температура и влажность в комнате

После включения или выключения прибора
слышен треск.

снизятся и туман исчезнет.

Это вызвано деформацией пластика
из-за изменений температуры.

Устранение неисправностей

Проблема

Прибор не работает.

Поломан

Плохая эффективность охлаждения (нагрева)

Пульт дистанционного управления не работает.

Устранение

● Не выключено ли питание?

● Надежно ли вставлен штепсель?

● Отключен ли предохранитель?

● Напряжение в пределах нормы?
(Это проверяется специалистами)

● Правильно ли используется функция таймера?

● Правильно ли установлена температура?

● Не заграждены ли отверстия входа/выхода
воздуха?

● Не загрязнен ли фильтр?

● Закрыты ли окна и двери?

● Не установлена ли малая скорость
вентилятора?

● Есть ли в комнате источники тепла?

● Прибору мешают ненормальные или частые

переключения, из-за чего ПДУ временно
ˇе может работать. В этом случае нужно
выдернуть шнур ˛‘ розетки ˛ снова ˘•˙ вставить.

● Находится ли ПДУ на достаточном, расстоянии,

ˇеобходимом для приема сигнала?
Нет ли препятствий? Надо проверить,
˘сть ли работают ли батареи питания ПДУ,
˘сли они разряжены, заменить батареи.

● Либо поврежден пульт дистанционного
’правления.

В комнату протекает вода. ● Высокая влажность воздуха.

С наружного блока стекает вода. ● Когда прибор работает в режиме охлаждения, на

Из внутреннего блока исходит шум. ● Звук вентилятора либо включающегося

● Слишком много конденсата.

● Ослаблено соединение внутреннего блока

˛ сливной трубы.

т°’˝˘ ˛ ˘˘ соединениях будет конденсироваться
влага из-за протекающей по трубам холодной воды.

● При работе прибора в режиме автоматического

размораживания, лед тает и вытекает.

● Когда прибор работает в режиме нагрева,
стекает вода с поверхности теплообменника.

˛ли выключающегося реле компрессора.

● Когда размораживание начато или закончена,

˝удет шум из-за того, что охладитель течет
в обратном направлении.

Устранение неисправностей

Проблема

Из внутреннего блока не выходит воздух

Влага на воздуховыпускном отверстии

В следующих ситуациях немедленно остановите работу
прибора, отключите шнур питания и свяжитесь с дилером

Устранение

† В режиме нагревания, если температура
ˇеплообменника внутреннего блока очень
˙изкая, подача воздуха прекратится, чтобы
˙е охлаждать воздух. (На 2 минуты)
† В режиме нагрева, если температура на улице
˙изкая или высокая влажность,
˙а теплообменнике наружного блока может
образоваться лед, что приводит
к автоматическому размораживанию,
а внутренний блок перестанет подавать воздух
˝ комнату на 3-12 минут.
Во время размораживания, из блока вытекает
˝ода, иначе будет образовываться пар.
† В режиме увлажнения иногда останавливается
˝ентилятор внутреннего блока,
“тобы конденсированная вода не испарялась
нова, не дает повышаться температуре.

Если прибор долго работает при высокой
влажности, на решетке воздуховыпускного
отверстия может образовываться и капать
влага.

Резкий шум во время работы.

Во время работы исход ˇ ˆ жасный запах.

В комнаˇˆ протекает ˝ ода.

Часто ломаюˇ я предохранитель и воздушный
выключатель.

Случайно пролили воду или “ то-ˇ о еще на прибор.

›˙ˆ р питания и штепсель неестественно сильно
нагреваюˇ я.

Прекратите работу
и выдерните шнур питания.

Правила установки

Важные замечания

1. Работа по установке должна выполняться квалифицированными специалистами согласно
местным правилам и данному руководству.

2. Перед установкой свяжитесь с местным авторизированным сервисным центром, если
установка выполняется не авторизированным центром, могут возникнуть неисправности,
которые нельзя устранить.

3. При перемещении прибора на другое место, сначала свяжитесь с местным авторизированным сервисным центром.

Основные требования к месту установки

Установка в следующих местах может вызвать неисправности. Если этого нельзя избежать,
свяжитесь с сервисным центром:

• Места где есть источники теплоты, испарений, выхода воспламеняемых газов или
летучих веществ.

• Места, где есть радиооборудование, генерирующее высокочастотное излучение, сварка
либо медицинское оборудование.

• Места с высоким содержанием соли, например, побережье.

• Места, где в воздухе содержатся пары масла (машинного масла).

• Места, где из горячих источников выходит сернистый газ.

• Прочие места с особыми условиями.

Выбор местоположения внутреннего блока

1. Воздухозаборник и выпускное отверстие должны находиться подальше от препятствий,
убедитесь, что прибор может свободно обдувать всю комнату

2. Выберите такое место, чтобы конденсированная вода могла легка сливаться, и внутренний блок мог быть легко подключен к наружному.

3. Выберите такое место, чтобы прибор не могли достать дети.

4. Выберите место достаточно прочное, чтобы выдерживать полный вес прибора и его
вибрацию. Также он не должно усиливать шум.

5. Убедитесь, что достаточно места для проведения техобслуживания. Высота от пола до
прибора должна быть 250 см или выше.

6. Выберите место на расстоянии минимум 1 м от ТВ и других электроприборов.

7. Выберите такое место, чтобы легко можно было снять фильтр.

8. Убедитесь, что при установке внутреннего блока были соблюдены все требования по расстояниям, указанные на схеме установки.

9. Не устанавливайте прибор рядом с прачечной, ванной, душем или бассейном.

Выбор местоположения наружного блока

1. Выберите место, чтобы шум и выходящий воздух не мешали соседям, животным, деревьям.

2. Выберите место, где есть достаточная вентиляция.

3. Выберите место, чтобы не было препятствий, заграждающих воздухозаборник и воздуховыпускное отверстие.

4. Место установки должно выдержать полный вес и вибрацию наружного блока и обеспечить безопасность установки.

5. Выберите сухое место, не подставляйте блок под прямые солнечные лучи или сильный
ветер.

6. Убедитесь, что при установке наружного блока были соблюдены все требования по
расстояниям, указанные на схеме установки, а также место установки было удобно для
ремонта и обслуживания.

7. Разница по высоте для соединительной трубы должна быть не более 5 м, длина соединительной трубы должна быть в пределах 10m.

8. Выберите такое место установки блока, чтобы его не могли достать дети.

9. Выберите место установки, чтобы блок не мешал проходу и не портил вид города.

Правила установки

Расстояние до стены

Не менее 2 м

Не менее 30 см

Схема установке с размерами

Расстояние до потолка

Расстояние до стены

Сторона
воздуховыпускного
отверстия

Расстояние до пола

Более

2.5 ˝

Более

3 ˝

Более15 см

Более

15 ˘˝

Расстояние до препятствия

Сторона воздуховыпускного отверстия

Расстояние до стены

Сторона воздухозаборника

Не менее 30 см

Не менее 50 см

ПРИМЕЧАНИЕ:
Размеры места, подходящего для правильной установки,
включают минимально допустимые расстояния
до соседних объектов
Установка внутреннего блока двойной сплит-системы
приведена на примере одного блока,
второй блок устанавливается аналогично первому.

Требования по безопасности для электронных приборов

1. Необходимо использовать питание от сети переменного тока с напряжением, соответствующим номинальному значению для прибора. Толщина кабеля питания должна быть
соответствующей.

2. Не тяните за кабель слишком сильно.

3. Прибор должен быть надежно заземлен, при этом подключен к надежному устройству
заземления. Эта работа должна выполняться специалистом.
Воздушный выключатель должен иметь функции магнитного расцепления, теплового расцепления для защиты от перегрузки.

4. Минимальное расстояние от прибора до горючих поверхностей должно быть 1,5 м.

5. Прибор должен устанавливаться в соответствии с национальными требованиями по проводке.

6. Выключатель с полным отключением должен иметь разделение контактов минимум 3 мм
на всех подключаемых полюсах. Для моделей со штепселем, проверьте, чтобы после
установки розетка была в пределах досягаемости шнура.

Примечание:

• Убедитесь, что «фаза», «ноль» и «земля» соответствуют каждый к своему разъему и
отсутствует возможность ошибки подключения, оно надежно и в схеме цепи нет короткого
замыкания.

• Неправильное подключение может привести к пожару.

Требования по заземлению

1. Кондиционер – это электронный прибор, поэтому ему необходимо соответствующее заземление.

2. Двухцветный провод (желтый/зеленый) кондиционера является выводом для заземления
и должен использоваться только для этой цели. Его нельзя обрезать или крепить винтом,
иначе можно получить удар током.

3. Сопротивление заземления должно соответствовать национальным стандартам.

4. Сеть питания пользователя должна иметь надежный вывод для заземления. Не подключайте провод заземления к следующим местам:

• Водопровод

• Газопровод.

• Канализация.

• Другие места, которые специалисты считают ненадежными.

5. Воздушный выключатель должен иметь соответствующую емкость. Кроме того, учтите,
что воздушный выключатель должен иметь функцию магнитного и теплового отключения,
чтобы защитить схему от перегрузки. (Внимание: не используйте предохранитель только
для защиты цепи)

Схема установки с размерами

Схема установке с размерами

Расстояние до потолка

Более

15 ˘˝

Более15 см

Расстояние до стены

Более15 см

Более

3 ˝

Более

2.5 ˝

Сторона
воздуховыпускного
отверстия

Расстояние до пола

Расстояние до препятствия

Не менее 50 см

Не менее 30 см

Расстояние до стены

Не менее 2 м

Сторона воздуховыпускного отверстия

Сторона воздухозаборника

Не менее 30 см

Расстояние до стены

Не менее 50 см

Установка внутреннего блока

Установка задней панели

1. Всегда крепите заднюю панель горизонтально. Благодаря поддону во внутреннем блоке,
имеется возможность слива воды в двух направлениях. При установке сливное отверстие
необходимо разместить чуть ниже, если взять сливное отверстие за центр, то внутренний
угол между испарителем и уровнем должна быть 0 градусов или выше. Это необходимо,
чтобы конденсат хорошо сливался.

2. Закрепите заднюю панель винтами.
(В местах, где есть пластиковые
метки)

3. Убедитесь, что задняя панель хорошо

Стена

до
стены
не
менее
15 cм

Микрометр

до
стены
не
менее
15 cм

закреплена и выдержит взрослого
человека весом 60 кг, кроме того, вес
дожжен равномерно распределяться
между винтами.

Лево

55mm

(Заднее отверстие для трубы) (Заднее отверстие для трубы)

Рис.5

Право

55mm

Изготовление отверстия под трубы

1. Просверлите отверстие для трубы (Ø 55) в стене с легким
наклоном к наружной стороне.

2. Вставьте рукав в отверстие, чтобы не повредить трубу при
ее установке.

сторона

Пристенная
труба

сторона

Прокладка

55mm

Установите сливную трубу

1. Чтобы был хороший слив, сливной шланг дожжен располагаться под уклоном.

2. Нельзя скручивать или сгибать сливной шланг или
опускать его концы в воду.

Скрученный Согнутый

3. Если сливной шланг внутреннего блока имеет большую
длину, его надо покрыть изоляционными материалами.

Опущенный
в воду

Подключение электропроводов внутреннего
и наружного блоков

1. Откройте внешнюю панель.

2. Снимите крышку проводки.

3. Проведите от задней части внутреннего блока кабель питания и кабель управления (только для кондиционера с охлаждением и нагревом) и протяните его для подключения через
отверстие для проводов.

4. Вставьте обратно крышку проводки.

5. Закройте внешнюю панель.

Установка внутреннего блока

ПРИМЕЧАНИЕ:

При подключении электропровода, если длина провода недостаточна, свяжитесь
с авторизованным сервисным центром, чтобы купить специальный электрокабель
достаточной длины, так как соединения проводов не допускаются.

• Электропровода должны быть правильно подключены. Неправильное подключение
приводит к неисправностям.

• Затяните винты выводов, чтобы не было ослабления.

• После того, как затяните винты, слегка потяните кабель и проверьте, прочно ли тон
закреплен.

• Если заземление подключено неправильно, это может вызвать удар током.

• Крышка должна быть закреплена и хорошо держать электропровод, если она плохо
закреплена, то на клеммы могут попасть пыль и влага и вызвать пожар или удар током.

Установка внутреннего блока

• Труба должна проходить справа, с правой задней стороны, слева, с левой задней
стороны.

1. При проводке труб и проводов с левой или правой стороны внутреннего блока, при необходимости, обрежьте концы рамы (см. Рис.7) Обрежьте конец 1, если проводите только
кабели; Обрежьте концы 1 и 2, если проводите и
трубы, и кабели.

2. Вытяните трубу из корпуса, обмотайте кабель вокруг
трубы и протяните из через отверстие для труб (см.
Рис.8)

3. Подвесьте крепежные отверстия внутреннего блока
на крюки на задней панели и проверьте их прочность
(См. Рис.9)

4. Высота установленного блока от пола должна быть
не менее 2,5 м.

Установка соединительной трубы

1. Выровняйте центр раструба с соответствующим
клапаном.

2. Завинтите гайку рукой и затем затяните ее гаечным и
татированным ключом с крутящим моментом:

Диаметр гайки Крутящий момент (Нм)

6 15~20

9.52 31~35

12 50~55

16 60~65

19 70~75

Рис. 7

˜°˛˝˙

Правая задняя
сторона

Конец 2

Конец 1

右后

Крюк крепления

Крепежная
пластина

˜°˛. 9

Воздушная труб˛šлектропровод

Изоляция
воздушной труб†

Затем
обмотайте
клейкой лентой

внешнего соединениˆ

Сливная труб˛

Лево

Левая задняя сторона

Рис. 8

Установочная
панель

Труба для
жидкости

Изоляция
трубы для
жидкости

ПРИМЕЧАНИЕ: Сначала подключите
соединительную трубу к внутреннему блоку,
затем – к наружному блоку, обратите внимание на
изгиб трубы, не повредите трубу при установке, не
затягивайте сильно, иначе будут утечки.

Трубы внутреннего блок°

˜°˛˝˙ˆˇ

ключ

Трубы с гайками с конусной резьбоˇ

Татированныˇ
ключ

Установка наружного блока

Электропроводка:

1. Разберите переднюю панель наружного блока, сняв 4 винта

2. Снимите зажим для проводов. Подключите к выводам соединительный кабель питания,
кабель управления (только для кондиционеров с нагревом), кабель питания. Проводка
должна соответствовать внутреннему блоку.

3. Закрепите зажимами соединительный кабель питания, кабель управления (для кондиционеров с нагревом), кабель питания и вставьте их в соответствующие разъемы

4. Проверьте прочность крепления.

5. Установите переднюю панель

ПРИМЕЧАНИЕ:

• Неправильная проводка может вызвать неисправность деталей.

• После установки кабеля, убедитесь, что есть свободное пространство между местом
соединения и местом крепления проводов.

• Чтобы кабели не мешали трубе, используйте зажим для кабелей

Продувка воздуха и тест на утечки

1. Подключите шланг для заливки к резервуару к сливному конце клапана низкого давления
(клапаны высокого и низкого давления должны быть закрыты)

2. Подключите шланг для заливки к вакуумному насосу.

3. Полностью откройте ручку клапана низкого давления.

4. Включите вакуумный насос для всасывания. Сначала слегка ослабьте соединение
клапана низкого давления, если внутрь поступает воздух (если шум вакуумного насоса
изменился, показание мультиметра равно 0). Затем затяните гайку.

5. Продолжайте всасывать воздух более 15 минут и убедитесь, что мультиметр показывает

-1.0×105 Па (-76 см. рт.ст.)

6. Отсоедините шланг заливки от отверстия клапана низкого давления.

7. Затяните крышку клапана низкого давления. (См. Рис. 10)

Слив конденсата на наружном блоке
(для модели с нагревом)

Конденсат и вода от размораживания, образующиеся в наружном блоке при работе в
режиме нагрева, должны удаляться через дренажную трубу.
Метод установки: подключитe дренажную трубу к отверстию в раме Ø25, затем подключите
дренажный патрубок, чтобы конденсат и вода от размораживания могли быть правильно
удалены.

˜°˛°

Подключение
дренажной
трубы

Проверка после установки и проведение испытаний

Проверка после установки

Пункты для проверки Возможная неисправность

Надежно ли закреплен блок? Блок может упасть, трястись или шуметь.

Выполнили ли Вы тест на утечки?

Достаточно ли теплоизоляции?

Хорошо ли сливается вода?

Соответствует ли напряжение в сети
номинальному для прибора?

Правильно и надежно ли проведены
электрокабeли и трубы?

Правильно ли проведено заземление? Это может вызвать утечки электричества.

Соответствует ли кабель питания?

Нет ли препятствий возле воздухосборника
и воздуховыпускного отверстия?

Записаны ли длина соединительных труб и
объем охладителя?

Это может привести к недостаточной ay
мощности охлаждения (нагрева)

Это может вызвать конденсацию жидкости
и капание.

Это может вызвать неправильную работу
или повредить детали.

IЭто может вызвать неправильную работу
или повредить детали.

Это может вызвать недостаточную
мощность охлаждения (нагрева).

Объем охладителя может быть неточным.

Проведение испытаний

1. Перед испытаниями (1) Не включайте питание, пока полностью не закончится установка.
(2) Электропроводка должна быть выполнена правильно и надежно. (3) Отсечные клапаны соединительных труб должны быть открыты. (4) Весь мусор должен быть вычищен из
прибора.

2. Методика испытаний
a. Включите питание, для начала работы, нажмите кнопку “ON/OFF” (Вкл/Выкл) на пульте

дистанционного управления.

b. Чтобы проверить правильность работы прибора, нажмите кнопку MODE (Режим), для

выбора режима охлаждения или нагрева (отсутствует в приборах с функцией только
охлаждения), вентилятора.

Установка и обслуживание антибактериального фильтра

Высота фундамента с учетом снега

(более 50 см)

Высота фундамента с учетом снега

(более 50 см)

более 50 см

Сезонный
ветер

ПравильноНеправильно

Снегозащитное
ограждение
(устанавливается на
наветренной стороне)

Снегозащитное
ограждение
(обеспечить
на местах)

Наветренная сторона

более 1 м

более 20 см

более 50 см

Снегозащитное
ограждение должно
быть шире чем
кондиционер

Стена

Инструкции по установке

1. С силой потяните панель с обоих концов на нужный угол в направлении стрелок. Потяните фильтр вниз и вытащите его. (См. Рис.a)

2. Установите антибактериальный фильтр фильтр в воздушный фильтр
(см. Рис.b). Если воздушный фильтр нельзя установить, вставьте
антибактериальный фильтр в переднюю часть корпуса (см. Рис.c)

˜°˛. a

Воздушный
фильтр

Антибактериальный
фильтр

3. Вставьте воздушный фильтр в направлении стрелок на
Рис.d, затем закройте крышку панели.

Чистка и обслуживание

Вытаскивайте фильтр для чистки и вставляйте обратно согласно
инструкциям по установке. Обратите внимание на то, что
серебряный ионный фильтр нельзя чистить водой, но можно
активированным углем, фотокатализатором, катализатором
низкотемпературного обмена, формальдегидным очистителем,

Рис. b

Антибактериальный фильтр

Рис. c

катехином или истребителем клещей, но при этом нельзя чистить
щеткой или жесткими предметами. После чистки высушите фильтр в
тени, но не вытирайте его.

˜°˛. d

Срок эксплуатации

Антибактериальный фильтр при обычных условиях имеет срок годности один год. Для
серебряного ионного фильтра срок годности – пока его поверхность не станет черной
(зеленой).
Эта дополнительная функция дана для ознакомления, для приборов, в которых установлен
антибактериальный фильтр. Если изображение на рисунке отличается от реального вида
Ваших товаров, то нужно руководствоваться реальным видом. Количество поставляемых
антибактериальных фильтров зависит от поставки.

Установка снегозащитного ограждения

Способ установки снегозащитного ограждения с учетом присутствия снега во время
установки наружных блоков.

Примечание: Необходимо устанавливать снегозащитное ограждение и высокую подошву
фундамента, чтобы предотвратить закупоривание воздухозаборника.

ПравильноНеправильно

более 20 см

Снегозащитное
ограждение должно
быть шире чем
кондиционер

Сезонный
ветер

более 1 м

Снегозащитное
ограждение
(обеспечить
на местах)

Стена

Сезонный
ветер

Стена

Снегозащитное
ограждение
(устанавливается на
наветренной стороне)

Наветренная сторона

Снегозащитное
ограждение должно
быть шире чем
кондиционер

Высота фундамента с учетом снега

(более 50 см)

более 50 см

Высота фундамента с учетом снега

(более 50 см)

более 50 см

Электрическая схема подключения

Наружный блок

●

GRI-07HH2/GRO-07HH2 GRI-09HH2/GRO-09HH2 GRI-12HH2/GRO-12HH2 GRI-18HH2/GRO-18HH2
GRI-24HH2/GRO-24HH2 GRI-30HH2/GRO-30HH2 GRI-36HH2/GRO-36HH2

07,09,12, 18K с тепловым насосом:

желтыйзеленый

30, 36K с тепловым насосом:

GRI-07IG2/GRO-07IG2
GRI-09IG2/GRO-09IG2
GRI-12IG2/GRO-12IG2

ROOM

TUBE

TEMP.

SENSOR

RT1

RT2

T-SENSOR

CAP

JUMP

PRINTED CIRCUIT BOARD

SWING-UD

STEPPING

MOTOR

черный

фиолет.

N(1) 2

голубой

Подключ. к внутр. блоку

N(1)

голу-

желтый-

бой

зеленый

Подключ. к внутр. блоку

RECEIVER AND
DISPLAY BOARD

DISPLAY

AP1

DISP1 DISP2

AP2

FAN MOTOR

COM-OUT

PGF

черный

оранжевый

24K с тепловым насосом:

желтый-

голу-

зеленый

бой

Подключ. к внутр. блоку

коричневый

корич.
(черн.)

L N

голубой

2 3

L N

TERMINAL

BLOCK

YEGN

N(1)

EVAPORATOR

N(1) 2

черный

Мощность

BU
BK

YEGN

CONNECTING

коричневый

желтыйзеленый

CABLE

3 4

фиолет.

OUTDOOR UNIT

оранжевый

Электрическая схема подключения

Наружный блок

●

GRI-07IG2/GRO-07IG2
GRI-09IG2/GRO-09IG2

GRI-12IG2/GRO-12IG2

Please don’t touch any
terminal when the machine
is running ,stopping or has
been powered off for less
than 30 minutes to prevent
the risk of electric shock!

N
L

POWER

WARNING

BK
BN

YEGN

INDOOR UNIT

MID.ISOLATION
SHEET

BU(WH)

BN(BK)
YEGN(GN)

TERMINAL

BLOCK

ELECTRICAL
BOX

N(1)

2
3

YEGN

MAGNETIC

YEGN

RING

L1
L4

OUTTUBE

SENSOR

(20k)

BK
BN

YEGN

OUTROOM

TEMP.

SENSOR

RT2

RT1

(15k)

COMU
AC-L
PE

RING

MAGNETIC

COMP

COMP.

EXHAUST

TEMP.

SENSOR

4YV

RT3

(50k)

CN2

4WAY

AP:Main Board

OVC-COMP

WIRE

NOTE:

Motor

only applies to the
iron shell motor.

4-WAY
VALVE

ground

REACTOR

RING

MAGNETIC

LX1-2

LX1-1

OFAN

FAN

MOTOR

YEGN

Электрическая схема подключения

Подключение электропроводов внутреннего
и наружного блоков HH2

1. Откройте внешнюю панель.

2. Снимите крышку проводки, Рис. 6.

4. Вставьте обратно крышку проводки.

5. Закройте внешнюю панель.

*Схема электрического
подключения может отличаться от представленной,
в зависимости от модели
кондиционера.
В случае обнаружения
отличий, свяжитесь с
техническим специалистом
продавца для получения
консультации.

Крышка
проводки

Рис. 6

СПИСОК СЕРВИСНЫХ ЦЕНТРОВ

ООО «ВИЗОР»

ИП Хохлов С.В.

г. Алушта, ул. Виноградная, д. 3
Тел.: 8 (843) 299-22-22

ИП Фараносова А.Ю

г. Анапа, ул. Стахановская, д. 16 цоколь1

Тел.: 8 (989) 295-36-03

ООО «Хайтек-Сервисный центр»

г. Астрахань, ул. Ташкентская, д. 13 «Б»

Тел.: 8 (8512) 238-310

ООО «Мкм Сервис Центр»

г. Волгоград, ул. Пархоменко, д. 33
Тел.: 8 (8442) 37-96-56

ИП Горобченко В. А.

г. Ессентуки,
Тел.: 8 (962) 490—24—81

ООО «Луазо»

г. Казань, ул.Декабристов, д.106, к.Б
Тел.: 8 (843) 564-47-07, (843) 260-04-12

г. Москва, ул. Маршала Федоренко, д. 15

Боргустанское ш., д.19

тел.: (495) 967-65-76

ИП Зелинский В.В. («ТехноКлимат»)
г. Ростов-на-Дону, ул Вавилова, д. 56
Тел.: 8 (928) 226-42-18

ООО «Технолог

г. Ростов-на-Дону, ул. Орская, д.7, офис 217
Тел.: 8

г. Ростов-на-Дону,
маша, д.1/52

ИП Примак А.В.

Крым, г. Саки, ул.Интернациональная, д. 25,
кв. 48 Тел.: 8 (978) 732-97-72

ООО «КВ-Техника»

г. Самара, ул. Санфировой, д. 95, 1 этаж,
позиция 22 Тел. 8 (846) 979-69-27

ООО «АСЦ СЕРВИС ПРОФ»

г. Санкт-Петербург, ул. Зайцева, д. 41,
литера А, оф. 215 Тел.: 8 (812) 612-20-62/61

(863) 266-15-07

ОО «Ма

стер»

Тел.:

имата»

ия кл

ул. 50-летия Ростсель

863) 219-21-12

—

ООО «РТЦ Мастер»

г. Казань, улица Салиха Батыева, дом 17,
офис 15 Тел.: 8 (843) 299-22-22

ИП Дементьев А.Г.

Архангельская обл, г. Котлас, ул. Карла
Маркса, д. 7 оф. 118 Тел.: 8 (81837) 27911

ИП Бабаков А.А. («БАТ-СЕРВИС»)
г. Краснодар, ул. Белозерная, 1/1
Тел.: 8 (918) 102-00-10

ООО «Краснодар-Техсервис»

г. Краснодар, ул. Леваневского, д. 106
Тел.: 8 (861) 274–45–24

ИП Приходько А.В.

г. Краснодар, ул. Сормовская, д. 7
Тел.: 8 (861)299-02-57

ИП Пивнов А.С

Крым, г. Севастополь, ул. Соловьева, 10
павильен 90 Тел.: 8 (978) 762-22-01

ИП Витковский А.С.

Крым, г. Симферополь, ул. Маяковского,
д.3/12 Тел.: 8 (978) 777-77-41

ООО «Техно-Сервис»

г. Ставрополь, ул. 7-я Промышленная, д.6
Тел.: 8 (8652) 393-030

ООО «ТиПоли-Сервис»

г. Сочи, Московская улица, д.18

ел.: 8 (862)260-81-02

ИП Колядин А.С.

Крым, г. Феодосия, Симферопольское шоссе,
39А, кв.

62 Тел.: 8 (978) 849-42-52

Более подробную информацию по сервисным центрам Green вы можете получить
на сайте www.greenclimat.ru

блока.

Информация для потребителей по сбору и утилизации

старого оборудования и использованных батареек

Данные символы на изделиях, упаковке и/или сопроводительной документации
означают, что использованные электрические и электронные изделия и батарейки
не должны выбрасываться вместе с обычными бытовыми отходами.
Для правильной обработки, восстановления и переработки старых изделий и
использованных батареек следует сдавать их в соответствующие пункты сбора
согласно национальному законодательству и Директивам 2002/96/EC и 2006/66/EC.
Правильная утилизация данных изделий и батареек поможет сберечь ценные
ресурсы и предотвратить возможное негативное влияние на здоровье людей и на
состояние окружающей среды, которое может возникнуть в результате
неправильного обращения с отходами.
Для получения более подробной информации о сборе и переработке старых
изделий и батареек обратитесь в органы местного самоуправления, сервисную
службу по утилизации отходов или в торговую точку, где изделия были
приобретены.
За неправильную утилизацию данных отходов в соответствии с национальным
законодательством может быть назначен штраф.

Для промышленных потребителей в Европейском Союзе

Если Вы хотите избавиться от электрического и электронного оборудования,
обратитесь к дилеру или поставщику и получите у них подробную информацию.

[Информация по утилизации в других странах за
пределами Европейского Союза]

Данные символы действительны только в Европейском Союзе. Если Вы хотите
избавиться от данных изделий, обратитесь в органы местного самоуправления
или к дилеру и узнайте правильный метод утилизации.

Примечание относительно символа батарейки (два нижних
символа):

Данный символ должен использоваться в комбинации с химическим символом. В
данном случае он соответствует требованиям, установленным Директивой о
химикатах, использующихся в изделиях.

Срок службы (эксплуатация в течении нескольких лет)

Установленный производителем в порядке п.2 ст.5 Федерального Закона РФ «О защите прав
потребитей» срок службы для данного изделия равен 7 годам с даты производства при условии, что
изделие используется в строгом соответствии с настощей инструкцией по зксплуатации и
применимыми техническими стандартами. На данное изделие не распространяется гарантия при
повреждении от природных бедствий (Например — в результате наводнения).

Изготовитель: Gree Electric Appliance Inc Of Zhuhai /
Гри Электрик Апплайанс Инк., Чжухай
Адрес изготовителя:
West Jinji, Road, Qianshan, Zhuhai, China 519070

Импортер: ООО «ВИЗОР»

Юридический адрес: 141400, Московская область, г. Химки, ул. Репина,
д.6, стр.6, офис 205
Фактический адрес: 125599, Москва, ул. Маршала Федоренко, д. 15
Тел.: +7(495) 967-6576
Е-mail: vizor753@gmail.com

Дата изготовления изделия: смотри на упаковке

Сертификат соответствия:
№ ТС RU C-CN.АЛ16.В.18010
Серия RU № 0475512
Срок действия с 08.11.2016 г. по 07.11.2021 г.

Данное оборудование соответствует Техническому регламенту Таможенного союза
ТР ТС 004/2011 «О безопасности низковольтного оборудования» и Техническому
регламенту Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость
технических средств»

www.greenclimat.ru

66129925936

Loading…

Источник

Инструкция к пульту от кондиционера GREEN

AIR GREEN кондиционеры не знакомы массовому покупателю, поскольку это далеко не самый известный бренд на рынке. Но если вы хотите приобрести недорогой китайский аппарат, то кондиционер GREEN (Грин) стоит рассмотреть к покупке.

Чтобы раскрыть весь функционал кондиционера, необходимо правильно его настроить, используя инструкцию и пульт управления. И если пульт всегда на месте, то мануал часто выбрасывается сразу после монтажа системы кондиционирования. Если вы попали в такую ситуацию, прочтите нашу статью. Здесь мы подробно рассказываем, что означает та или иная кнопка, и какие нюансы нужно учитывать при настройке кондиционера.

Подробно о каждой кнопке

ON/OFF

Нажмите на кнопку один раз, чтобы включить аппарат, или нажмите повторно, чтобы выключить его.

OPERATION MODE

Отвечает за последовательный выбор режима работы. При каждом нажатии сменяются режимы: автоматический (AUTO), охлаждение (COOL), осушение (DRY), обогрев (HEAT) и вентилирование (FAN). На дисплее пульта вы сможете увидеть выбранный вами режим.

FAN SPEED

Кнопка, отвечающая за регулировку скорости вентилирования. Работает по тому же принципу, что и кнопка «MODE», т.е. при каждом нажатии настройка изменяется. В данном случае меняется скорость: автоматическая, низкая скорость, средняя скорость, высокая скорость.

TIMER

Отвечает за настройку таймера включения кондиционера. Нажмите на «TIMER» один раз и с помощью кнопок ▲ и ▼ отрегулируйте часы. Нажмите «TIMER» повторно и с помощью тех же кнопок ▲ и ▼ установите минуты.

Кнопки, предназначенные для увеличения и уменьшения различных параметров, например, температуры или времени таймера.

SLEEP

Нажмите на кнопку один раз, чтобы включить ночной режим. Ночной режим разработан специально для того, чтобы улучшить качество вашего сна. При включении этой функции снижается уровень шума кондиционера, а температура в комнате уменьшается на несколько градусов.

SWING

С помощью этой кнопки настраивается положение жалюзи, расположенных настенном блоке кондиционера. Жалюзи необходимы для изменения направления потока воздуха. При нажатии кнопки жалюзи начинают движение вверх-вниз. При повторном нажатии они фиксируются в заданном положении.

TURBO

Отвечает за включение ускоренного охлаждения/нагрева помещения, в зависимости от выбранного ранее режима работы.

CANCEL

Сброс последней заданной настройки.

DISPLAY

Кнопка, отвечающая за включение/отключение подсветки. Очень удобно, если аппарат установлен в спальне, и подсветка мешает спать.

Быстрая настройка базового режима работы

Если вы не хотите разбираться, что значит каждая из кнопок, воспользуйтесь нашей простой инструкцией по базовой настройке кондиционера. Она подойдет для большинства пользователей:

Проверьте, подключен ли кондиционер к сети, и нажмите кнопку «ON/OFF» на пульте ДУ;
Последовательно нажимайте на кнопку « OPERATION MODE», пока не выберите оптимальный режим работы. На дисплее пульта вы увидите название выбранного режима: автоматический (AUTO), охлаждение (COOL), осушение (DRY), обогрев (HEAT), вентилирование (FAN).
Нажмите на кнопки ▲ и ▼, чтобы установить необходимую температуру. В режиме AUTO температура устанавливается на 25 градусов;
Отрегулируйте скорость вентилирования, нажав на кнопку «FAN SPEED». Нажимайте последовательно, пока не подберете оптимальный режим.

Используйте пульт с умом!

Вот несколько полезных рекомендаций, которые помогут вам при настройке и эксплуатации пульта ДУ:

Направляйте пульт строго в сторону кондиционера, находясь на расстоянии не более двух-трех метров;
Поддерживайте чистоту пульта, ведь загрязнения на инфракрасном приемнике могут повлиять на корректное соединения пульта с аппаратом;
Храните пульт в специальном чехле или настенном держателе, вдали от прямых солнечных лучей;
Используйте батарейки только от проверенных известных производителей;
Берегите пульт от механических повреждений, в т.ч. от падений.

Это все, что вам нужно знать о пульте от кондиционера GREEN. Надеемся, эта статья была полезна для вас. В комментариях ниже вы можете поделиться своим опытом настройки кондиционера. Желаем удачи!

Источник

Обзор кондиционеров GREEN: коды ошибок, сравнение популярных моделей

Производство кондиционеров Green c даты основания бренда ориентировано на интересы, пожелания и спрос потребительской аудитории. В результате проведенных исследований не только внедряются новые производственные технологии, но и реализуются срочные клиентские программы. Все меры, маркетинговые ходы компании направлены на рост узнаваемости и уровень востребованности продукции по всему миру. За счет демократичной ценовой политики и гибкой системы скидок компании удалось простимулировать значительное увеличение объема годовых продаж.

Производственные мощности компании расположены на территории Киоая, но полностью ориентированы на потребительскую аудиторию Европы. На сегодняшний день осуществляется выпуск климатической техники для бытового и промышленного использования. Выпуск оконных кондиционеров в настоящий момент не осуществляется, а, соответственно, модели данной категории не представлены на прилавках российских салонов. На современном российском рынке бытовой техники сплит системы Green представлены в большей части оборудованием бюджетной категории. Все системы кондиционирования, выпускаемые под маркой Грин, призваны заботиться не только об охлаждении, но и о свежести микроклимата помещений. Востребованность продукции с наличием фирменного логотипа объясняется просто:

Разнообразие базовых функций.
Длительный срок эксплуатации.
Соответствие устройств мировым стандартам качества и безопасности.
Разнообразие моделей в классическом и современном дизайне.
Демократичная стоимость всех серий кондиционеров Грин.

При сборке всех сплит-систем Аир-Грин используются комплектующие от корейских, японских и малазийских поставщиков. Air Green кондиционеры специально адаптированы под непредсказуемые климатические явления в России. О соответствии всех качественных показателей кондиционирующих систем говорит наличие сертификата к каждой партии поставляемого товара. Основываясь на опыт предыдущего сезона, специалисты компании вносят существенные изменения, как в общую политику бренда, так и в технические характеристики наиболее востребованных линеек. Производство, базирующееся в Китае, выпускает современные устройства

Основные линейки продукции

Модель практически из любой серии отличает оптимальные формы и применение передовых технологий. Все устройства оснащены встроенным LED-дисплеем, что помогает не только контролировать работу устройств, но и настраивать их в зависимости от пожеланий обитателей комнат. «Умная» система самодиагностики позволит сообщать о возникших поломках и необходимости произвести дозаправку прибора.

В настоящее время на российском рынке бытовой кондиционирующей техники представлены такие модельные линии, как:

инверторные мультисплит из серии «Harmony IH»;
кондиционеры на базе инвертор-компрессора «Genesis»;
не инверторные установки линейки «ON/OFF», «Harmony HH1».

Обзор каждой модели из указанных линеек позволяет убедиться в продуманных технических данных, удобстве конструкций и актуальном дизайне внутренних системных блоков. Вне зависимости от конкретно взятой модели все детали продуманы до мелочей. Все настенные модели кондиционеров работают на хладагенте (фреоне) R410, а площадь обслуживаемых помещений может составлять от 20 м2 до 40 м2.

Кроме этого, на территории всех регионов России открыты официальные дилерские и сервисные центры по обслуживанию покупателей. Это позволяет населению купить действительно подлинные товары от поставщика, а также воспользоваться услугами по чистке, дозаправке и профессиональному ремонту кондиционеров.

Инверторные кондиционеры GREEN

Выпуск инверторного кондиционирующего оборудования – именно тот показатель, что отличает растущую фирму-изготовителя от обычного конвейерного завода. Такая техника наиболее сложна в изготовлении и сборке. Но именно внедрение сложных инженерных решений позволило получить в результате надежные устройства, идеально справляющиеся с постоянно меняющимися климатическими условиями России.

Модели «Breeze» от бренда Air-Green представлены системами, состоящими из следующих элементов: внутренний и внутренний блок, а также устройство для дистанционного управления. Такое климатическое оборудование позволяет не только устанавливать пользователю нужные режимы в настройках, но и использовать имеющуюся функцию саморегулировки, где температурный режим устанавливается автоматически без вмешательства человека. Наличие техники в помещении позволит:

охлаждать и обогревать микроклимат внутри помещений по мере необходимости;
принудительно осушать воздух комнат при излишней влажности;
оснащение функциями «Sleep» и «Авторестарта» и «I Feel».

DC-инвертор постоянного тока обеспечивает плавность, бесшумность и энергоэффективность устройств класса «А+». Установка кондиционера возможна практически на любую стеновую поверхность в комнате. Если брать явные преимущества моделей «Бриз», то к ним следует отнести возможность бесперебойной работы климатической техники при температуре внешней среды от -15°C до +50°C.

К особенностям серии «Energy» можно отнести наличие режимов охлаждения, обогрева и вентиляции, поддержание заданного режима температуры в автоматическом режиме, а также самодиагностика возникших неисправностей. Инверторные мультисплит Эйр-Грин отличает наличие пяти скоростей работы вентилятора.

Кондиционеры серии «ON/OFF» (HH1)

Если покупателям необходима бюджетная модель кондиционера, но при этом со стандартным набором всех необходимых функций, то вариант устройств из линейки «ON/OFF» становится идеальным решением для воссоздания комфортного микроклимата в жилом или офисном помещении. Несмотря на невысокую цену и простоту дизайна такие устройства с легкостью справляются с увеличенными площадями в домах, квартирах и общественных местах.

Для максимального комфорта использования с помощью входящего в комплект дистанционного пульта кондиционеры доступно настроить в режимах «Smart», «Super» и «Sleep». Данное климатическое оборудование оснащено системой внутренних фильтров, благодаря которым воздух приобретает не только идеальную чистоту, но и безупречную свежесть. Объемное поступление воздушного потока происходит в автоматическом режиме, равномерно за счет плавной работы фронтальной решетки жалюзи. Если на маркировке климатической техники марки GREEN присутствует обозначение «HS», то это говорит о наличии н инверторного компрессора категории «старт – стоп».

Модели для промышленного использования

Когда речь заходит о помещениях больших площадей и сложном устройстве строений, то логичнее использовать для кондиционирования воздуха канальные, кассетные или колонные климатические установки. Отличает подобные модели возможность создавать микроклимат (обогрев/охлаждение) сразу в нескольких помещениях одновременно. Также отличается и способ расположения внутреннего блока: он, как правило, монтируется за подвесным (либо подшивным) потолком.

Такое мультизональное оборудование призвано для создания комфортных условий пребывания на таких объектах, как многоэтажные административные или офисные здания, торговые центры, развлекательные и спортивные клубы. К преимуществам канальных устройств относят:

равномерное распределение воздушного потока;
разнообразие режимов и встроенных функций;
простота настройки;
работа оборудования основана на воздушной рециркуляции.

Единственным недостатком мультизональных климатических устройств Грин, названо ограничение по предельно допустимой температуре входящего в блок воздуха. Температура воздуха, поступающего в устройство, не должна быть ниже чем -16°C.

Сравнение характеристик популярных моделей

Модель	GRI GRO 09 HS1	Energy GE 12AR	GREEN 18
Мощность, Вт	Холод	2630	3450	5000
Тепло	2750	3510	5200
Тип компрессора	Обычный/ Rechi	Обычный/ Rechi	GMCC/Toshiba
S, м2	не > 26	не > 40	не > 50
Потребление, Вт	Холод	870	1190	1555
Тепло	760	1064	1440
Уровень шума (min/max), дБ	34/39	37/52	39/58
Размер блока (швг), мм	800x290x196	802х265х190	926x315x240
Режим осушения (max), л/час	0,8	1,2	1,7

Инструкция к пульту управления и кондиционерам GREEN

В комплект каждого изделия марки «ГРИН» входит инструкция по эксплуатации. В содержание брошюры включена следующая информация:

подробное описание соответствующей модели оборудования;
схемы устройства и установки каждого элемента;
расшифровка всех обозначений на комплектующих прибора, а также на блочном дисплее.

Инструкция к кондиционерам составлена таким образом, что разобраться в настройках, установках режимов и первоначальной отладке оборудования сможет даже непрофессионал. Включенные в содержание руководства советы и правила по использованию техники позволяют избежать нежелательных поломок в период эксплуатации.

Настраивать мультисплиты дистанционно возможно посредством пультового управления. К пульту для кондиционера прилагается отдельное руководство пользователя. Все пояснения к каждой кнопке и символам на дисплее позволяют покупателям быстро, а главное, правильно установить оптимальный режим работы.

Коды ошибок кондиционеров GREEN

В работе любой техники возможно возникновение неисправностей и поломок. Высветившиеся коды ошибок кондиционеров позволяют определить такие неисправности, как:

неисправности в фазе тока;
поломки и повреждения в электропроводке;
перегрев компрессора;
остановка вентилятора;
недостаточная скорость разрядки конденсатора и прочие.

Верное определение кода позволит своевременно устранить неисправность самостоятельно или обратиться в сервисную службу за услугой профессионального ремонта.

Отзывы пользователей

Отзывы покупателей на кондиционеры GREEN позволяют ознакомиться с опытом использования товаров данного бренда. Среди «плюсов» выявлены:

Отличное качество пластика блочного корпуса.
Универсальный дизайн.
Простота настройки.
Практически бесшумная работа в режиме «сна».
Эргономичная форма пульта удобна в использовании.

Также покупателей привлекает относительно невысокая стоимость продукции по сравнению с аналогичными изделиями от других производителей.

Явными «минусами» в отзывах пользователей обозначены:

Внутренний блок великоват для маленьких комнат.
Сложности в пультовой настройке фронтальных жалюзи.
Чрезмерное потребление электроэнергии.

Источник

Gree GREEN HARBOR GWHN24B5NK1NA

Категория:	Бытовая, кухонная техника, электроника и оборудование
Группа:	Настенная Сплит-Система
Устройство:	Gree GREEN HARBOR GWHN24B5NK1NA

Инструкции и файлы

Файл	Страниц	Формат	Размер	Действие

Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку «Скачать» и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла.

Если в поле с файлом есть кнопка «Просмотр», это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер.

В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете задать вопрос модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.

Также вы можете просмотривать инструкции на своем устройстве Android

Источник

Обзор на Сплит-система GREEN GRI/GRO-09 IG2 инвертор

Здравствуйте, это обзор на инверторную сплит-систему GREEN GRI/GRO-09 IG2. Начнем с упаковки, данная сплит-система поставляется в двух картонных коробках, где находятся внешний блок и внутренний блок. На упаковке внутреннего блока указаны:

производитель — Gree Electric Appliances, Inc.Of Zhuhai;

адрес производителя — West Jinji, Road, Qianshan, Zhuhai, China 519070;

дата производства — 2020.04 (в моем случае);

страна производства — China;

напряжение и частота электрической сети, в которой способна работать данная сплит-система — 220-240 В и 50 Гц;

масса коробки вместе со всем что внутри находится — 11 кг;

масса только внутреннего блока — 9 кг;

размеры упаковки — ширина 850 мм, высота 262 мм, глубина 339 мм;

цвет сплит системы — белый;

тип фриона — R410A.

На упаковке внешнего блока указаны:

напряжение и частота электрической сети, в которой способна работать данная сплит-система — 220-240 В и 50 Гц;

масса коробки вместе со всем, что внутри находится — 29 кг;

масса только внутреннего блока — 26,5 кг;

размеры упаковки — ширина 823 мм, высота 595 мм, глубина 353 мм;

цвет сплит системы — серый;

тип фриона — R410A.

В коробке внутреннего блока находятся внутренний блок сплит-системы, завернутую в пленку и зафиксированный с помощью пенопласта, пульт сплит-системы, также завернутый в целлофан, поролоновый шланг, пакет в которой находятся два фильтра, паспорт сплит-системы, монтажные болты и саморезы и две батарейки для пульта:

В коробке внешнего блока находились сам внешний блок, завернутый в пакет, трубка для дренажного отверстия, и гарантийный талон:

На внешнем и внутреннем блоке есть наклейка, где указаны основные параметры системы.

Самое интересное для меня, что указано на наклейке внутреннего блока это:

мощность обогрева — 2800 Вт,

мощность охлаждения — 2500 Вт,

уровень шума 29dB.

На наклейке внешнего блока:

потребляемая мощность при охлаждении — 780 Вт,

потребляемая мощность при обогреве — 775 Вт,

тип фреона — R410A,

масса фреона — 0,7 кг.

Все технические характеристики данной сплит-системы можно посмотреть в её паспорте:

Для меня очень важным моментом была возможность работы сплит-системы при низких температурах на обогрев, т.к. он у меня будет работать как основная система отопления, и данный параметр у нее составляет -15 градусов Цельсии (это минимальная температура наружного воздуха, при которой данная сплит-система способна эффективно работать на обогрев).

Ниже представлены фотографии сплит-системы в установленном состоянии.

Внутренний блок в выключенном состоянии с отключенным дисплеем:

Внутренний блок в выключенном состоянии с включенным дисплеем, значок выключения горит красным цветом:

Внутренний блок в режиме обогрев с включенным дисплеем, при необходимости можно отключить подсветку дисплея:

Очень мне понравился пульт дистанционного управления, при умеренных габаритах, дисплей у него достаточно большой и информативный, а самое главное есть подсветка, которая очень удобна в темноте.

В работе данная сплит-система проявила себя достаточно достойно, работает тихо, но при этом хорошая мощность потока, которая быстро обогревает или охлаждает помещение. Также нет у меня претензий к качеству пластика из которого изготовлен внутренний блок, пластик достаточно толстый, чтобы не издавать скрипы при работе во время изменения температуры корпуса. К недостаткам могу отнести отсутствие возможности регулирования потока воздуха по горизонтали дистанционно, поток воздуха по горизонтали регулируется в ручную поворотом жалюзи справа и слева, а по вертикали осуществляется дистанционно с помощью пульта.

Сплит-система имеет пять режимов работы:

1) Автоматический. Температуру выставить нельзя, скорость потока меняется, но режим турбо нельзя включить;

2) Охлаждение. Температура меняется от 16 до 30 градусов Цельсии, скорость потока меняется, режим турбо включается;

3) Осушение: Температура меняется от 16 до 30 градусов Цельсии, скорость потока на минимальном значении (поменять нельзя), турбо режим не включается;

4) Вентилятор: Температура меняется от 16 до 30 градусов Цельсии, скорость потока меняется, но режим турбо нельзя включить;

5) Обогрев. Температура меняется от 16 до 30 градусов Цельсии, скорость потока меняется, режим турбо включается.

На следующей картинке представлена зависимость производительности кондиционера от наружной температуры воздуха

К основным достоинствам сплит-системы могу отнести:

1. Высокую производительность

2. Материалы изготовления корпуса

3. Пульт с подсветкой, очень удобно в темноте

4. Возможность отключения и включения дисплея внутреннего блока

5. Таймер включения и выключения в заданное время

8. Слежение за температурой в месте нахождения пульта (функция I FEEL)

9. Гарантия 3 года

10. Возможность подключения к Wi-Fi, при покупке адаптера

11. Относительно конкурентов, не высокая цена

1. Отсутствие дистанционного регулирования потока воздуха по горизонтали

2. Отсутствие в комплекте Wi-Fi адаптера

На этом я свой обзор закончу, от себя добавлю, что покупкой данной сплит-системы пока я очень доволен, надеюсь она прослужит долгие годы.

Источник

Каждое лето мы сталкиваемся с проблемой потребления энергии для охлаждения помещений. Однако, благодаря современной технологии, мы можем сократить расходы и сделать наше потребление энергии более экологичным. Один из способов это сделать – это правильное использование пульта от кондиционера Green.

Пульт от кондиционера Green предлагает множество функций, которые помогут вам получать удовольствие от прохлады без излишнего использования энергии. Но как и где искать эти функции? И что делать, если вы не знаете, как пользоваться пультом? Не волнуйтесь, мы подготовили для вас полезные советы и инструкции, которые помогут вам стать экспертом в использовании пульта от кондиционера Green.

Первый совет – прочтите руководство пользователя! Кажется очевидным, но многие люди пропускают этот важный шаг. Руководство пользователя содержит подробные инструкции по установке и использованию пульта от кондиционера Green. Оно также объясняет, как использовать различные функции, режимы и настройки. Поэтому, прежде чем начать использование пульта, обязательно ознакомьтесь с руководством пользователя.

Содержание

Как использовать пульт от кондиционера Green
1. Включение и выключение
2. Установка температуры
3. Режимы работы
4. Регулировка скорости вентилятора
5. Таймеры
Подготовка перед использованием
Связь пульта с кондиционером
Основные функции пульта
Управление температурой и режимом работы
Таймер и таймер сна
Управление вентиляцией и освещением
Управление вентиляцией
Управление освещением
Дополнительные функции и режимы

Как использовать пульт от кондиционера Green

1. Включение и выключение

Для включения кондиционера нажмите кнопку «Вкл» на пульте. Для выключения нажмите кнопку «Выкл». Обычно эти кнопки находятся в верхней части пульта.

2. Установка температуры

Для установки желаемой температуры воспользуйтесь кнопками «+» и «-«. Нажимайте «+» для повышения температуры и «-» для ее понижения. Наблюдайте за указателем температуры на дисплее пульта, чтобы быть уверенными, что выбранная температура соответствует вашим потребностям.

3. Режимы работы

Пульт позволяет выбирать различные режимы работы кондиционера, такие как «Охлаждение», «Обогрев», «Вентиляция» и «Автоматический режим». Нажмите соответствующую кнопку на пульте, чтобы выбрать нужный вам режим.

4. Регулировка скорости вентилятора

Пульт также позволяет регулировать скорость вращения вентилятора. Нажмите кнопку «Скорость вентилятора» на пульте и выберите желаемую скорость – «Низкая», «Средняя» или «Высокая».

5. Таймеры

С помощью пульта вы можете установить таймеры включения и выключения кондиционера. Это особенно удобно, если вы хотите, чтобы кондиционер включился или выключился автоматически через определенное время. Нажмите кнопку «Таймер» на пульте и следуйте инструкциям на дисплее для установки нужного времени.

Теперь, когда вы знаете основные функции пульта от кондиционера Green, вы можете наслаждаться комфортной атмосферой в вашем помещении в любое время!

Подготовка перед использованием

Прежде чем начать пользоваться пультом от кондиционера Green, необходимо выполнить несколько подготовительных шагов.

Во-первых, убедитесь, что ваш кондиционер поддерживает работу с пультом. В большинстве моделей кондиционеров Green пульт входит в комплектацию, однако для некоторых старых моделей может понадобиться дополнительная установка.

Во-вторых, проверьте состояние батареек в пульте. Регулярно их заменяйте, чтобы избежать ситуации, когда пульт перестанет работать в самый неподходящий момент.

Также, перед началом использования рекомендуется ознакомиться с руководством пользователя для вашей модели кондиционера. В нем указаны основные функции пульта и инструкции по изменению температуры, скорости вентилятора и другим параметрам.

После выполнения этих простых шагов вы будете готовы к использованию пульта от кондиционера Green и сможете наслаждаться комфортом и удобством, которые он предлагает.

Связь пульта с кондиционером

Для того чтобы пульт от кондиционера Green работал должным образом, необходимо его связать с самим кондиционером. Во время первого использования пульта или в случае замены батареек, требуется провести процедуру синхронизации.

Процедура синхронизации позволяет установить коммуникацию между пультом и кондиционером. Для этого следуйте простым инструкциям:

Убедитесь, что кондиционер включен и находится в режиме ожидания.
Откройте крышку на задней панели пульта и извлеките пару батареек.
Подождите несколько секунд и вставьте батарейки обратно, следуя указанию ориентации (+ и -).
Закройте крышку пульта.
Сфокусируйте пульт на кондиционере и убедитесь, что на нем нет препятствий.
Удерживая кнопку * или кнопку включения/выключения в течение 5 секунд, дождитесь мигания индикатора на пульте.

После выполнения этих действий ваш пульт успешно синхронизирован с кондиционером и готов к использованию. Если во время процедуры синхронизации возникли проблемы, попробуйте перезагрузить кондиционер и повторить все шаги заново.

Обратите внимание: сделайте снимок настроек перед проведением процедуры синхронизации, чтобы быть уверенным, что после нее все настройки вас устраивают.

Основные функции пульта

Пульт от кондиционера Green предоставляет ряд полезных функций для управления вашим кондиционером. С помощью пульта вы можете:

Включить и выключить кондиционер	Нажмите кнопку «Вкл/Выкл» на пульте, чтобы включить или выключить кондиционер.
Установить температуру	Используйте кнопки с символами «+» и «-» на пульте, чтобы установить желаемую температуру. Можно увеличить или уменьшить значение в градусах по Цельсию.
Выбрать режим вентиляции	На пульте есть несколько режимов вентиляции: «Авто», «Охлаждение», «Обогрев» и «Вентиляция». Выберите нужный режим, чтобы обеспечить комфортную атмосферу в помещении.
Настроить скорость вентилятора	Используйте кнопки с символами «High», «Medium» и «Low» на пульте, чтобы выбрать желаемую скорость вентилятора. Можно настроить интенсивность воздушного потока в помещении.
Установить таймер	Пульт позволяет установить таймер работы кондиционера. Вы можете задать время включения или выключения кондиционера.

Пользуйтесь этими основными функциями пульта от кондиционера Green, чтобы создать комфортные условия в вашем жилище в любое время года. Не забывайте о регулярном обслуживании и чистке кондиционера, чтобы он работал эффективно и долго служил вам. Удачного использования!

Управление температурой и режимом работы

Пульт от кондиционера Green позволяет легко и удобно управлять температурой и выбрать режим работы, который подходит вам лучше всего. Вот некоторые полезные советы и инструкции, которые помогут вам использовать все функции пульта.

1. Регулировка температуры

Для изменения температуры в помещении можно использовать кнопки «+» и «-» на пульте. Просто нажмите на кнопку «+», чтобы повысить температуру, или на кнопку «-», чтобы понизить ее. Пульт отображает текущую установленную температуру на экране, чтобы вы всегда могли контролировать обстановку.

2. Выбор режима работы

В зависимости от ваших предпочтений и условий помещения, у кондиционера Green есть несколько режимов работы:

Охлаждение (Cool): В этом режиме кондиционер охлаждает воздух в помещении, поддерживая заданную температуру.
Обогрев (Heat): Если вам нужно подогреть комнату, выберите этот режим. Кондиционер будет поддерживать температуру, которую вы установите.
Вентиляция (Fan): Этот режим подходит, когда вам нужно просто циркулировать воздух в помещении без изменения его температуры.
Авто (Auto): В этом режиме кондиционер самостоятельно регулирует температуру и выбирает оптимальный режим работы.

Чтобы выбрать режим работы, нажмите кнопку «Mode» на пульте и используйте кнопки «+» и «-», чтобы переключаться между режимами.

3. Дополнительные функции

В пульте от кондиционера Green есть и другие полезные функции:

Таймер (Timer): Эта функция позволяет вам установить таймер, чтобы кондиционер автоматически выключился или включился через определенное время. Нажмите кнопку «Timer», чтобы настроить таймер, и используйте кнопки «+» и «-», чтобы установить время.
Сонный режим (Sleep): Если вам нравится спать в прохладе, активируйте режим сна. Кондиционер постепенно поднимет температуру, чтобы создать более комфортные условия для сна.
Режим «Тихо» (Quiet): Если вы предпочитаете более тихую работу кондиционера, активируйте этот режим. Кондиционер будет работать более бесшумно, чтобы не мешать вашему покою или работе.

Теперь вы знаете, как использовать все основные функции пульта от кондиционера Green. Инструкции, описанные выше, помогут вам настроить желаемую температуру и режим работы, чтобы создать наиболее комфортные условия в помещении.

Таймер и таймер сна

Пульт от кондиционера Green предоставляет удобные функции таймера и таймера сна. Эти функции позволяют вам установить время работы кондиционера на определенный период времени или отложить его выключение.

Таймер позволяет вам установить время, через которое кондиционер автоматически включится или выключится. Например, если вы хотите, чтобы кондиционер начал работать через 2 часа, вы можете установить таймер на 2 часа и оставить пульт в режиме ожидания. Таким образом, кондиционер автоматически включится через заданный период времени.

Таймер сна позволяет вам установить время, через которое кондиционер автоматически выключится. Это очень удобно, если вы хотите заснуть в комфортной обстановке, но не хотите, чтобы кондиционер работал всю ночь. Вы можете установить таймер сна на, например, 8 часов, и заснуть, зная, что кондиционер автоматически выключится через указанное время.

Использование таймера и таймера сна очень просто. На пульте от кондиционера есть специальные кнопки для установки времени. Просто нажмите на кнопку «Таймер» или «Таймер сна», а затем используйте другие кнопки для установки времени. Обычно таймеры могут быть установлены на интервалы от 1 до 24 часов, а таймеры сна — от 1 до 12 часов.

Использование функций таймера и таймера сна поможет вам не только экономить электроэнергию, но и создавать оптимальные условия для вашего комфорта. Эти функции позволяют настроить кондиционер на работу в нужное время и убедиться, что он автоматически выключится, когда вам это нужно.

Управление вентиляцией и освещением

Пульт от кондиционера Green не только позволяет вам настроить температуру в помещении, но также предлагает удобные функции для управления вентиляцией и освещением. В этом разделе мы расскажем вам о том, как использовать эти возможности.

Управление вентиляцией

Пульт от кондиционера Green позволяет вам управлять режимом вентиляции в помещении. Вы можете выбрать один из предустановленных режимов или настроить индивидуальные параметры, такие как скорость вращения вентилятора и направление потока воздуха. Для этого вам понадобится найти на пульте кнопки, отвечающие за управление вентиляцией. Обычно они помечены соответствующими символами или словами.

Чтобы включить режим вентиляции, нажмите кнопку «Вентиляция» или выберите соответствующий режим на дисплее пульта. Затем вы можете использовать кнопки «Увеличить» и «Уменьшить» скорость вращения вентилятора. Некоторые модели пульта позволяют также настроить направление потока воздуха – вертикальное и горизонтальное. Выставив нужные параметры, вы сможете создать комфортные условия в помещении.

Управление освещением

В некоторых моделях пультов от кондиционеров Green есть кнопки, позволяющие вам также управлять освещением в помещении. Можно включить или выключить свет, а также регулировать его яркость с помощью специальных кнопок на пульте.

Для включения или выключения освещения нажмите кнопку «Освещение» или выберите соответствующий режим на дисплее пульта. Если вы хотите увеличить или уменьшить яркость света, воспользуйтесь кнопками «Увеличить» и «Уменьшить» на пульте.

Обратите внимание, что наличие функции управления вентиляцией и освещением на пульте зависит от модели кондиционера Green. Подробнее об этих функциях и их настройке вы можете узнать из руководства пользователя, которое идет в комплекте с кондиционером.

Дополнительные функции и режимы

Пульт от кондиционера Green имеет несколько полезных дополнительных функций и режимов, которые помогут сделать ваше использование системы кондиционирования более комфортным и эффективным.

Режим «Турбо»: Этот режим позволяет быстро охладить или нагреть комнату за счет увеличения мощности работы кондиционера.
Режим «Сон»: В этом режиме кондиционер автоматически подстраивается под оптимальную температуру и скорость вентиляции для обеспечения комфортного сна.
Режим «Сушка»: Этот режим эффективно удаляет излишнюю влагу из воздуха, особенно полезен во время сезона дождей или высокой влажности.
Режим «Авто»: В этом режиме кондиционер самостоятельно регулирует температуру и скорость вентиляции на основе текущих условий в помещении.

Кроме того, пульт от кондиционера Green имеет дополнительные функции, которые могут быть полезны в различных ситуациях:

Таймер включения и выключения: Эта функция позволяет запланировать автоматическое включение или выключение кондиционера. Вы можете настроить таймер, чтобы кондиционер включался перед вашим приходом домой или выключался после вашего ухода.
Функция «Follow Me»: Если в комнате установлен датчик пульса, вы можете активировать функцию «Follow Me», чтобы кондиционер регулировал температуру в зависимости от вашего местоположения.
Функция «Энергосбережение»: Эта функция позволяет установить ограничение по максимальной мощности кондиционера, что помогает снизить энергопотребление и сэкономить на счетах за электроэнергию.

Используя все эти дополнительные функции и режимы пульта от кондиционера Green, вы сможете настроить работу системы максимально удобным для вас способом и наслаждаться комфортной атмосферой в вашем помещении.

Источник

Подробно о каждой кнопке

ON/OFF

Нажмите на кнопку один раз, чтобы включить аппарат, или нажмите повторно, чтобы выключить его.

OPERATION MODE

Читайте также: Что означает режим DRY на кондиционере?

FAN SPEED

TIMER

▲ и ▼

SLEEP

SWING

TURBO

CANCEL

Сброс последней заданной настройки.

DISPLAY

Быстрая настройка базового режима работы

Проверьте, подключен ли кондиционер к сети, и нажмите кнопку «ON/OFF» на пульте ДУ;
Последовательно нажимайте на кнопку « OPERATION MODE», пока не выберите оптимальный режим работы. На дисплее пульта вы увидите название выбранного режима: автоматический (AUTO), охлаждение (COOL), осушение (DRY), обогрев (HEAT), вентилирование (FAN).
Нажмите на кнопки ▲ и ▼, чтобы установить необходимую температуру. В режиме AUTO температура устанавливается на 25 градусов;
Отрегулируйте скорость вентилирования, нажав на кнопку «FAN SPEED». Нажимайте последовательно, пока не подберете оптимальный режим.

Используйте пульт с умом!

Вот несколько полезных рекомендаций, которые помогут вам при настройке и эксплуатации пульта ДУ:

Направляйте пульт строго в сторону кондиционера, находясь на расстоянии не более двух-трех метров;
Поддерживайте чистоту пульта, ведь загрязнения на инфракрасном приемнике могут повлиять на корректное соединения пульта с аппаратом;
Храните пульт в специальном чехле или настенном держателе, вдали от прямых солнечных лучей;
Используйте батарейки только от проверенных известных производителей;
Берегите пульт от механических повреждений, в т.ч. от падений.

Содержание

Как настроить пульт от кондиционера грин
Пульт кондиционера Gree — основные особенности и функции.
Инструкция к пульту от кондиционера GREEN
Подробно о каждой кнопке
ON/OFF
OPERATION MODE
FAN SPEED
TIMER
SLEEP
SWING
TURBO
CANCEL
DISPLAY
Быстрая настройка базового режима работы
Используйте пульт с умом!
Как правильно настроить кондиционер
Основные настройки кондиционеров
Основные функции кондиционеров
Режим охлаждения
Режим обогрева
Настройка термостата кондиционера
Назначение термостата кондиционера
Особенности использования термостата
Регулирование работы кондиционера пультом управления (ПУ)
Основные команды на пульте управления кондиционером
Как правильно обращаться с пультом кондиционера
Правила эксплуатации кондиционера в домашних условиях
Причины поломки кондиционера

Как настроить пульт от кондиционера грин

Оставьте заявку онлайн, ответим за 5 минут!

Пульт кондиционера Gree — основные особенности и функции.

Пульт кондиционера Gree имеет ряд особенностей, узнайте, каких именно

пульт кондиционера Gree Пульт кондиционера Gree это очень эргономичный, красивый прибор, которым можно управлять всеми основными опциями сплит системы. Сегодня мы поговорим о том, какие основные кнопки есть на этом пульте, и как включить тот или иной режим.

Для начала напомним, что пульт кондиционера Gree, как, собственно, и любого другого кондиционера работает только при наличии в нем исправных батареек и при включенном в сеть кондиционере. Не удивляйтесь тому, что мы проговариваем эту, казалось бы, прописную истину. Практика показывает, что 70% пользователей кондиционера забывают об этом простом правиле, и начинают думать о том, что их оборудование неисправно. Вы даже не представляете, сколько таких «поломок» излечивают по телефону климатические компании. Итак, кондиционер подключен к сети, а в пульте есть батарейки. Поехали дальше.

Чтобы включить сплит-систему, найдите на пульте кнопку on-off, как правило, эта кнопка одна из самых больших, или выделена контрастным цветом. Для включения оборудования, нажмите кнопку один раз. Кондиционер может начать работать не сразу, в зависимости от выбранного режима. Для смены режима есть кнопка Mode. Она позволяет включать кондиционер на тепло, на холод, на вентиляцию и осушение. При выбора режима на экране пульта отобразится либо солнышко — режим обогрева, либо снежинка — режим охлаждения, либо вентилятор — режим вентиляции, либо капелька — осушение. Запомните, кондиционер переключается с одного режима на другой не сразу, а втечение 10 минут!

Кнопки «+», «-» регулируют температуры на повышение и понижение соответственно. Если вы хотите достичь поставленной температуры максимально быстро, воспользуйтесь кнопкой Turbo, она меняет скорость вентилятора с низкой на высокую и наоборот. Если вы желаете, чтобы воздушный поток распределялся по помещению по определенным сторонам, отрегулируйте направление шторок, при помощи кнопки Swing.

Это были самые основные кнопки, которые имеет каждый пульт кондиционера Gree. В зависимости от модели, на вашем пульте могут быть и другие кнопки, например:

1) Sleep — кнопка, используемая для установки самой минимальной скорости вентилятора. Это позволяет достичь самого бесшумного режима работы кондиционера. Эта опция актуальна ночью;

2) Timer — кнопка, используемая для программирования времени включения и отключения кондиционера;

3) Кнопка Light отключает подсветку дисплея на внутреннем блоке кондиционер, что позволяет комфортно использовать кондиционер ночью;

4) Запустить режим самоочистки внутреннего блока поможет нажатие на кнопку Clean.

Это самые распространенные функции, которые имеет каждый пульт кондиционера Gree. Конечно, опций может быть очень много, о том, что они означают и как их включать, необходимо подробно прочесть в инструкции к кондиционеру. Обращайтесь с вашим пультом бережно, внимательно переключайте кнопки, тогда у вашего кондиционера будет намного меньше причин для поломок.

Источник

Подробно о каждой кнопке

ON/OFF

Нажмите на кнопку один раз, чтобы включить аппарат, или нажмите повторно, чтобы выключить его.

OPERATION MODE

FAN SPEED

TIMER

SLEEP

SWING

TURBO

CANCEL

Сброс последней заданной настройки.

DISPLAY

Быстрая настройка базового режима работы

Проверьте, подключен ли кондиционер к сети, и нажмите кнопку «ON/OFF» на пульте ДУ;
Последовательно нажимайте на кнопку « OPERATION MODE», пока не выберите оптимальный режим работы. На дисплее пульта вы увидите название выбранного режима: автоматический (AUTO), охлаждение (COOL), осушение (DRY), обогрев (HEAT), вентилирование (FAN).
Нажмите на кнопки ▲ и ▼, чтобы установить необходимую температуру. В режиме AUTO температура устанавливается на 25 градусов;
Отрегулируйте скорость вентилирования, нажав на кнопку «FAN SPEED». Нажимайте последовательно, пока не подберете оптимальный режим.

Используйте пульт с умом!

Вот несколько полезных рекомендаций, которые помогут вам при настройке и эксплуатации пульта ДУ:

Направляйте пульт строго в сторону кондиционера, находясь на расстоянии не более двух-трех метров;
Поддерживайте чистоту пульта, ведь загрязнения на инфракрасном приемнике могут повлиять на корректное соединения пульта с аппаратом;
Храните пульт в специальном чехле или настенном держателе, вдали от прямых солнечных лучей;
Используйте батарейки только от проверенных известных производителей;
Берегите пульт от механических повреждений, в т.ч. от падений.

Источник

Как правильно настроить кондиционер

Приобретение современного кондиционера – дело важное и ответственное. Зной, высокая температура являются основными врагами для человека в летнее время года. Комфортное пребывание, благоприятная температура, крепкий сон для человека – это основные параметры, оправдывающие финансовые вложения и временные неудобства во время монтажа системы.

После выгодного приобретения на повестке дня возникает логичный вопрос – как правильно и рационально настроить работу оборудования. Потому что только выполнение грамотной настройки, задача правильных параметров могут обеспечить экономный расход электрической энергии.

Для того чтобы выполнить грамотную настройку кондиционера, необходимо знать какие режимы доступны оборудованию.

Основные настройки кондиционеров

Современные модели климатической техники обладают не только режимом охлаждения воздуха, но и подогревом; для того чтобы настроить правильно кондиционер, необходимо помнить основных 2 правила, а именно:

Небольшой контраст температур. Комфортная температура в помещении это не только приятна, но и опасна для человеческого организма. Покидая искусственный оазис, вы попадаете под лучи палящего солнца. Резкая смена температурного режима в таком случае оказывает непосредственное влияние на сердце, и как следствие длительность жизни.
Экономия с комфортом. Такое правило является особо актуальным не только летом, но и холодной зимой, когда в помещении не особо тепло. Для получения максимальной пользы при минимальных затратах рекомендуется включать экономичный режим работы оборудования.

Разбирая вопрос, как правильно настроить работу кондиционера не лишним будет заметить, что современные модели климатического оборудования обладают возможностью инструментальной, а также индивидуальной настройки каждого режима.

Инструментальная настройка на тепло и охлаждение воздуха предполагает вывод работы климатической техники на оптимальный режим, рациональное согласование работы всех узлов. Инструментальная настройка – это ответственный этап, отладку которого рекомендуется доверить профессионалу. Индивидуальную настройку можно проводить самостоятельно. Для самостоятельной настройки работы кондиционера на тепло или холод следует выставить индивидуальные параметры комфортности.

Основные функции кондиционеров

В прежние времена кондиционеры поддерживали только одну функцию – холод. Современные же модели имеют более широкий спектр работы, в который может входить обогрев, просушка и прочие функции.

Охлаждение помещения;
Нагрев помещения;
Просушка воздуха;
Вентилирование воздуха;
Автоматический режим работы.

Охлаждение
Является наиболее востребованной функцией, и основной причиной приобретения климатического оборудования. Настроить режим охлаждения помещения легко при помощи пульта. Таким образом, исчезает необходимость устанавливать стульчик под оборудование. На пульте управления эта функция означает «cool».

Обогрев
Холодное время года, особенно межсезонье, когда отопительный сезон ещё не начался, а температура в помещении уже достаточно низкая, используется функция «heat». Устанавливая температуру, система, достигнув заданных параметров, переходит в режим ожидания.

Просушка воздуха (dry)
Этот режим используется зачастую в зимнее время года или дождливую погоду. Используя функцию «dry», оборудование работает над осушкой воздуха в помещении. Как известно параметры влажности в помещении оказывают прямое влияние на скорость распространения бактерий, количество заболевших и не только, наиболее востребованной режим «dry» является в помещениях офисного типа, торговых центрах, домах. На пульте управления «dry» имеет визуальное обозначение «капля».

Вентиляция помещения
Для этого режима задействован исключительно внутренний блок системы, обеспечивающий циркуляцию воздуха комнатой температуры. На пульте имеет обозначение «fan», изображение – вентилятор.

Автоматический режим
Ознакомившись со всеми функциями, выполнив соответствующие настройки, вы не только живёте в максимально комфортных условиях, но и экономно расходуете электрическую энергию, сохраняя плотность собственного кошелька.

Режим охлаждения

Функцией охлаждения мы пользуемся постоянно в домашних условиях, когда наступает жара, поэтому рассмотрим этот процесс более подробно.

Для того, чтобы включить кондиционер на холод, достаточно нажать клавишу с изображением снежинки, затем выбрать оптимальную температуру, до которой необходимо остудить воздух в помещении. Когда желаемый микроклимат достигнут, то выносной блок отключается автоматически, а блок испарителя продолжает свою работу — поддерживает установленные пользователем параметры.

Холодный поток воздуха выходит из испарителя и заполняет все пространство, вытесняя более теплый, который всасывается внутрь системы и охлаждается. Стоит температуре повыситься на пару градусов, как наружный блок опять включается в работу, чтобы понизить ее до оптимального варианта, который вы установили с помощью пульта на кондиционере.

Существуют рекомендации от специалистов по поводу использования функции «холод».

Не стоит в квартире охлаждать воздух ниже 16 градусов. При этом надо помнить, что при работе устройства на полную мощность существует риск простудиться.
Разница между температурой наружного и внутреннего воздуха не должна превышать 5 градусов.
Не стоит включать изделие на холод при наружной температуре менее 12 градусов.
Все модели современных климатических устройств настроены, чтобы экономить электроэнергию, особенно этим отличаются конверторные изделия — они автоматически выбирают режим работы.
Все кондиционеры вообще не стоит включать при наружной температуре ниже 0 градусов.

Многие модели сплит установок, по заверениям производителей, могут работать при 20 градусах ниже ноля, обогревая помещение, но их надо обязательно выключать при сильных морозах, чтобы не поломать вентилятор. Особенно осторожно надо эксплуатировать эту технику во время внезапных оттепелей.

Режим обогрева

Современные климатические системы могут подавать в квартиру не только охлажденный воздух, но и тепло при помощи режима обогрева. Для этого берем ПУ и следуем подсказкам.

Нажимаем клавишу Пуск или On/Off, затем кнопку с надписью Heat.
Если нет такой, то присутствует клавиша Mode или другая, над которой есть символы: снежинка, солнце, капля дождя и вентилятор. Переключайте режимы до тех пор, пока не появится на дисплее нужный символ.
Нажимая на + или – или же стрелки вверх/вниз, надо настроить необходимую температуру. Ее значение должно быть выше на 5 градусов той, что есть сейчас в помещении.

Первоначально включается вентилятор, а затем режим нагрева. Максимум через 10 минут изделие начнет нагнетать в комнату теплый воздух. Если на ПУ нет вышеописанных кнопок — вам не повезло, эта модель кондиционера не может работать в режиме тепло.

Существуют сплит-системы, где сначала надо осуществить все настройки, а потом уже нажимать клавишу пуска.

Во время настроек любая модель обязана откликаться на ваши действия: выдавать звуковые сигналы, мигать светодиодами. Во время приобретения изделия надо ознакомиться со всеми ее характеристиками, чтобы потом не ломать голову.

Настройка термостата кондиционера

Для того чтобы правильно настроить работу кондиционера, необходимо ознакомиться с технической документацией, произвести рекомендуемые настройки и запуск. Настройку системы можно проводить двумя способами: вручную, при помощи пульта.

Устанавливая микроклимат помещения на кондиционере, работа аппарата прекращается при достижении заданных параметров. Таким образом, осуществляется регулировка термостата.

Назначение термостата кондиционера

Термостат – это специальный прибор, предназначенный для постоянного поддержания установленной температуры воздуха. Данная функция осуществляется за счет терморегуляторов. Применяется во многих устройствах, например, в автомобильном кондиционере.

Особую роль данное приспособление играет именно в кондиционере. Он позволяет эффективно управлять температурой воздуха, быстро настраивая необходимые характеристики. Термостат располагают рядом с кондиционером. Для правильной работы не нужно специализированных процедур, это можно провести и самостоятельно – рекомендуется постоянно поддерживать чистоту и сухость механизма.

Особенности использования термостата

Используя термостат, можно легко управлять кондиционером и регулировать климатом в помещении. Зачастую он располагается на стене, куда не достают солнечные лучи, потоки воздуха, второстепенные обогревательные приборы.

Обслуживание термостата не требует выполнение специализированных процедур. Зачастую для нормальной работы достаточно поддерживать чистоту и сухость прибора.
Используя возможности термостата кондиционер можно настроить на обогрев или охлаждение помещения.

Регулирование работы кондиционера пультом управления (ПУ)

Для большего удобства современные кондиционеры оснащены дополнительной функцией, настройкой параметров пультом управления; он обеспечивает возможность из любой точки в помещении выполнить регулирование климата помещения.

Сегодня существует 2 типа пультов управления, основным различием которых является принцип передачи сигнала:

При помощи инфракрасного излучения.
Посредством стационарной проводки.

Настроить работу кондиционера при помощи ПУ обеспечивает своевременное выявление ошибок работы, отображающихся на табло. Следует отметить, что каждая поломка имеет собственное звуковое и световое сопровождение.

Основные команды на пульте управления кондиционером

Практически каждая модель дистанционных пультов управления состоит из ряда стационарных команд, которые помогают быстро выполнить настройки и корректирование работы:

Mode – настройка режимов
Swing – изменение расположения шторок в соответствии с воздушным потоком
Direction – изменение расположения шторок для подачи воздуха
Fan – настройка мощности воздушных потоков
Turbo – выбор работы кондиционера на максимум
Reset — перезагрузка установленных данных
Lock – блокирование настроек
Led – использование индикацией света
Clock – установка времени

В том случае, если блок кондиционера не реагирует на изменение данных, следует осмотреть оборудование на качество работы. Причиной появления неисправностей могут быть: слабые батарейки; механическое повреждение на корпусе, клавишах, экране; нарушение работы инфракрасного индикатора.

Как правильно обращаться с пультом кондиционера

Перед использованием кондиционера стоит ознакомиться с правилами обращения с пультом, чтобы избежать его порчи:

Если система слабо реагирует на сигналы, следует сразу же заменить батарейки.
Не рекомендуется проводить настройку на расстоянии более 8 метров.
Лучше использовать батарейки одной марки.
Не ронять ПДУ на пол и в воду.
Своевременно производить очистку.
Если вы долго не включаете сплит-систему, вытащите батарейки из пульта.

Стоит с точностью соблюдать инструкцию по эксплуатации: не включать прибор, если температура за окном ниже и выше положенного, последовательно производить настройку, реагировать на первые признаки неисправности. Это позволит продлить срок службы прибора и избежать поломки.

Правила эксплуатации кондиционера в домашних условиях

Существуют специальные правила, на основании которых производится эксплуатация кондиционера в домашних условиях.

Необходимо проводить регулярную очистку внешнего блока, особенно решетки на входе.
Все окна и двери наружу должны быть закрыты, когда включается сплит система. Такие меры позволяют не перегружать изделие.
Нельзя использовать кондиционер постоянно в течение суток.
Своевременное техническое обслуживание увеличивает продолжительность исправной работы сплит установки.
При забивании осевшей пылью фильтров внутреннего блока, пользователи самостоятельно могут снять, промыть их и высушить естественным способом без применения фена, чтобы не повредить нежную сетку.

Картинка с сайта: instruktu.ru
Разрешено подключать к одному выносному блок несколько внутренних устройств.

Картинка с сайта: instruktu.ru

Чтобы выполнять эти рекомендации, достаточно внимательно прочитать инструкцию, которая разработана для каждой модели кондиционера.

Причины поломки кондиционера

Для того чтобы кондиционер служил долгие годы, необходимо проводить регулярное техническое обслуживание, тщательно следить за его работой; при обнаружении малейших неисправностей, специалисты рекомендуют обесточить кондиционер и обратиться в соответствующую компанию.

Неисправности кондиционера возникают по нескольким причинам, а именно:

Несоблюдение графика технического обслуживания.
Недостаток хладагена.
постоянная работа на максимальном режиме.
Установка неправильных параметров.
Поломка во внешнем блоке.

Источник
