Старлайн b94 инструкция по установке

 Если по тем или иным причинам вам все-же пришлось столкнуться с необходимостью приобретения нового брелка и подключить его к ваше сигнализации, то эта статья для вас. Купить брелок сигнализации Starline B94 вы можете по этой ссылке.

Теперь все что вам осталось, это прошить брелок старлайн б94 к вашей сигнализации, для этого выполните три простые шага:

Шаг первый

Снимите сигнализацию с охраны и при выключенном зажигании нажмите сервисную кнопку (Valet) семь раз, после чего включите зажигание. Сигнализация starline b94 укажет вам на то, что вы находитесь в режиме записи брелков при помощи 7 коротких сигналов сирены.

Шаг второй

 Для того, чтобы записать брелок в память сигнализации одновременно нажмите на нем кнопки 1 и 2. Короткий звуковой сигнал информирует вас об успешной записи. С интервалом не более пяти секунд проделайте эту операцию подряд для всех брелков старлайн б94, которые хотите прошить в сигнализацию.

Шаг третий

Выключите зажигание. Сигнализация укажет на то, что вы вышли из режима записи брелков 3-мя короткими сигналами.



Так же следует помнить…

..все брелки которые ранее были в памяти сигнализации Starline B94 стираются когда вы начинаете записывать новые брелки, по этому ВСЕ брелки которыми вы будете пользоваться, в том числе запасной, должны быть повторно записанны за одну сессию. Всего в память автосигнализации могут быть записаны до 4 брелков.

И еще…

 Если в систему записаны радиореле R2, то после записи брелков необходимо восстановить привязку радиореле R2 к автосигнализации. Для этого:

– включите и выключите зажигание 7 раз;

– нажмите сервисную кнопку 7 раз и включите зажигание. Последует 7 сигналов сирены. Дождитесь 3-х световых сигналов автосигнализации и мелодичного сигнала брелка.

– выключите зажигание.

Современные автомобильные сигнализации старлайн (StarLine) не только защищают от злоумышленников но и включают в себя множество функций, одна из популярных например система автозапуска. С помощью нее можно управлять запуском двигателя и других вспомогательных систем.

Но у многих автовладельцев не всегда есть возможность ознакомиться с инструкцией по эксплуатации и применению, особенно если машина была куплена с рук. А ведь в ней содержится информация о функциях, возможностях и особенностях управления автосигнализацией.

Картинка с сайта: siniybox-ufa.ru

Модели охранных систем Starline с автозапуском

В 2020 году продаются следующие модели сигнализации Starline: A63, В94, Д94 (Starline D94), A9, A93, E91, A6, A8, B6, E90, A94, A61, B9, A91. Модели с автозапуском, мы специально для удобства выделили жирным.

Автосигнализации cтарлайн с функцией автозапуска двигателя обозначаются цифрой «9» в индексе. Вторая цифра — поколение устройств. Пятое поколение обозначается как А95, В95 и так далее.

В сравнении с ранними моделями, они имеют такие преимущества:

• потребление тока 15 миллиампер, которое обеспечило срок автономной работы от аккумулятора более 5 месяцев;
• увеличенная дальность действия головного блока, в котором использован новый приемопередатчик W84R02;
• дальность действия штатного брелока увеличена;
• усовершенствованная функция Slave, при которой управление происходит не с основного брелока;
• новый, менее уязвимый, протокол шифрования канала управления;
• передача сигналов в виде блочной отправки, увеличивающая скорость обработки и помехозащищенность пакета.

Буквы индекса обозначают следующее:

• Е — бюджетная модель;
• А — устройство с дополнительными опциями и возможностью изменения конфигурации под особенности автомобильных систем;
• В — продвинутая модель с возможностью подключения GPS-ГЛОНАСС и GSM блоков и слежения по CAM-шине;
• D — топовые охранно-телематические комплексы.

Инструкции StarLine (все модели):

Каждая модель оснащается уникальными функциями и имеет в комплекте поставки свою инструкцию по применению и работе пульта-брелока. Если вы потеряли ее или купили машину с рук, где не оказалось этой бумажки, скачайте нужную вам инструкцию по ссылкам ниже.

Дополнительную информацию об автосигнализации разных видов, Вы можете найти и прочитать на официальном сайте Старлайн.

Возможности охранной системы

Первое, что бросается в глаза при знакомстве с электронным сторожем — обилие простых и полезных функций. Разработчики применили популярный в отрасли метод: разделили авто на 9 зон и установили собственный метод защиты для каждой.

Автомобильная сигнализация «Старлайн» включает:

• реле, предотвращающее несанкционированный запуск двигателя;
• датчики (микропереключатели) для багажника, капота и дверей;
• двухуровневые датчики удара для защиты стекол и элементов кузова;
• блокировка стояночного тормоза;
• контроль положения замка зажигания.

Обзор старлайн A93:

Инструкция по эксплуатации содержит подробности об опциях, которые повышают удобство пользования, увеличивают степень защиты и предотвращают возможность взлома и перехвата управления:

• динамическая кодировка управляющего сигнала;
• включение звукового и светового оповещения (тревоги) в течение ограниченного промежутка времени;
• отключение сигналов тревоги без снятия автомобиля с охраны;
• сохранение настроек даже при отключении питания;
• имитация неисправности двигателя (режим «антиограбление»);
• наличие индивидуального кода доступа, который дает возможность экстренно отключить сигнализацию.

Автомобильная сигнализация «Старлайн» с автозапуском, согласно инструкции, имеет несколько способов оповещения владельца и окружающих о попытке угона или проникновения:

• включение сирены и световых приборов;
• оповещение о сигнале тревоги через брелок с обратной связью;
• «режим паники», в котором принудительно включается световое и мелодичное оповещение.

Особенность, присущая серии сигнализаций Starline с функцией автозапуска — способность к самодиагностике. Блок управления постоянно сканирует состояние датчиков. При обнаружении неисправности он сигнализирует об этом владельцу с помощью светодиодного индикатора и системы уведомлений через брелок.

Принцип работы системы

Вся работа данной системы ведется по специальному, защищенному протоколу и сводится к простейшим принципам обычного кодировщика. Специальный алгоритм с секретным кодом, позволяет брелоку обработать пришедший сигнал и отправить датчику обратно ответ. В данном случае, система отключается только тогда, когда отправленный и пришедший сигнал совпадают, а на брелок приходит подтверждение. Все это занимает считанные секунды!

Инструкция по использованию

Первое, с чем приходится сталкиваться владельцам — освоение способов управления функциями и режимами. Для сигнализаций «Старлайн» с популярной функцией автозапуска в инструкции по эксплуатации перечислены все варианты подачи команд с ПДУ на блок управления. Для этого в комплект поставки входит два трехкнопочных брелока с дисплеем и обратной связью (основной и вспомогательный).

Разнообразные команды подаются за счет поочередного одиночного или двойного нажатия одной или двух кнопок одновременно.

Брелоки имеют три главные функции:

1. Включение охраны с запущенным и заглушенным двигателем, управление датчиками, замыкание замков, пуском и остановка мотора.
2. Снятие с охраны, открытие замков, отключение светового и звукового сигнала тревоги, программирование включения.
3. Контроль состояния автомобиля и включения поискового режима.

Инструкция к сигнализациям с автозапуском содержит детальные разъяснения по поводу комбинаций нажатий. Стоит внимательно ознакомиться с ней, чтобы избежать путаницы и проблем, связанных с невозможностью попасть в салон авто или завести двигатель с автозапуска. Там же содержится расшифровка ответной реакции на подачу команд с помощью световых приборов или звука. Благодаря ей можно быть уверенным, что приемник уловил команду и блок управления ее выполнил.

Важно: отсутствие подтверждение говорит о неисправности системы или неправильном использовании управляющих кнопок.

Настройка сигнализации «Старлайн»

Первоначально нужно разобраться, какие кнопки нажимать для запуска различных функций. Для программирования функций нужно 5 раз нажать сервисную кнопку и включить зажигание. Затем короткими нажатиями кнопки 2 или три выбрать один из пунктов меню:

• AF — сервис и охрана;
• SF — запуск мотора;
• CH-1 — программирование дополнительного канала 1;
• CH-6 — программирование дополнительного канала 6;
• SO UN — громкость звуковых сигналов подтверждения.

Чтобы попасть в настройки автозапуска, нужно после выбора пункта SF удерживать кнопку 3, пока не прозвучит звуковой сигнал, а затем кратковременно нажать ее.

1. Кнопками 2 и 3 производится выбор пункта, а кнопкой 1 его состояние.
2. Возврат в главное меню происходит после долгого удержания кнопки 3.
3. Для выхода из меню программирования необходимо нажать кнопку 1 на брелоке или выключить зажигание.

Для того, чтобы было понятно, как работает сигнализация с автозапуском, как завести машину, какие кнопки используют для различных функций, посмотрите видео.

Схема подключения автосигнализации старлайн

Чтобы подключить сигнализацию своими руками, воспользуйтесь нашим руководством в отдельном и подробном материале. Там вы найдете схемы подключения на разные модели, как запустить Старлайн (Ультрастар, Скайлайн), плюс подробную инструкцию по установке.

Картинка с сайта: siniybox-ufa.ru

Схема подключения сигнализаций приведена в инструкции. Она имеет три варианта управления заводкой мотора:

• через контакты замка зажигания;
• кнопкой «старт-стоп»;
• кнопкой «старт-стоп» (малым током).

В зависимости от конструкции автомобиля, момент его запуска фиксируется по одному из трех показателей:

• сигнал тахометра;
• выход напряжения генератора;
• уровень напряжения бортовой сети.

По возможности нужно подключать контрольный сине-черный провод (8-й контакт разъема Х2) к тахометру.

Обозначение значков на брелке

Картинка с сайта: siniybox-ufa.ru

• A. Режим антиограбления (вкл/выкл)
• B. Дополнительный канал 3 (вкл/выкл)

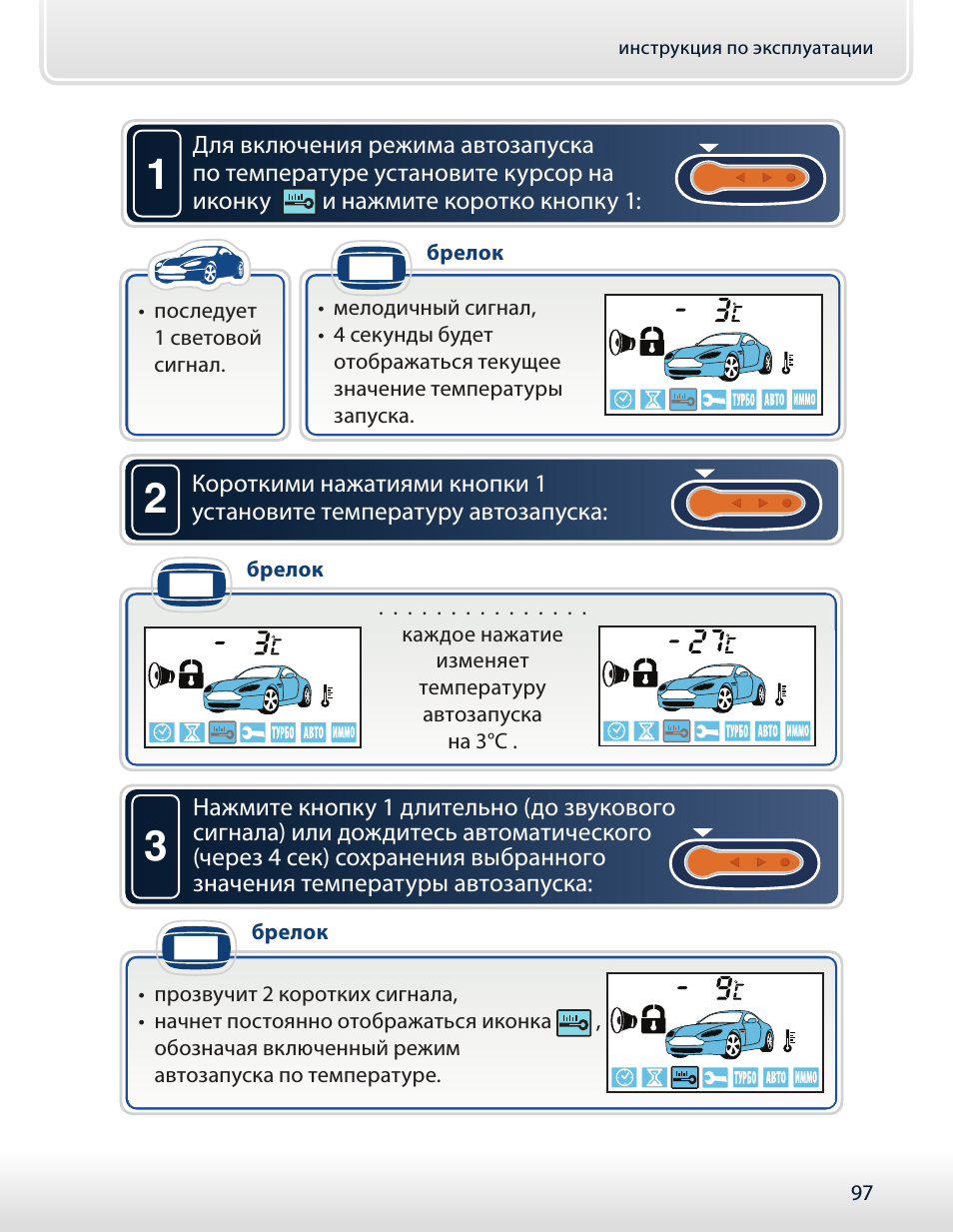

• C. Режим автозапуска по температуре (вкл/выкл)
• D. Режим ежедневного автозапуска или запуска по будильнику (вкл/выкл)
• E. Дистанционный запуск/остановка двигателя (вкл/выкл)
• F. Режим бесшумной охраны без звуковых сигналов подтверждения при
• включении / выключении режима (вкл/выкл)
• G. Режим охраны со звуковыми сигналами (вкл/выкл)
• H. Дистанционное отключение датчика удара
• I. Служебный режим Valet (вкл/выкл)
• J. Индикация состояния автомобиля и температуры салона
• K. Дополнительный канал 2 (вкл/выкл)
• L. Дистанционное открывание багажника

Назначения кнопок основного брелка

Картинка с сайта: siniybox-ufa.ru

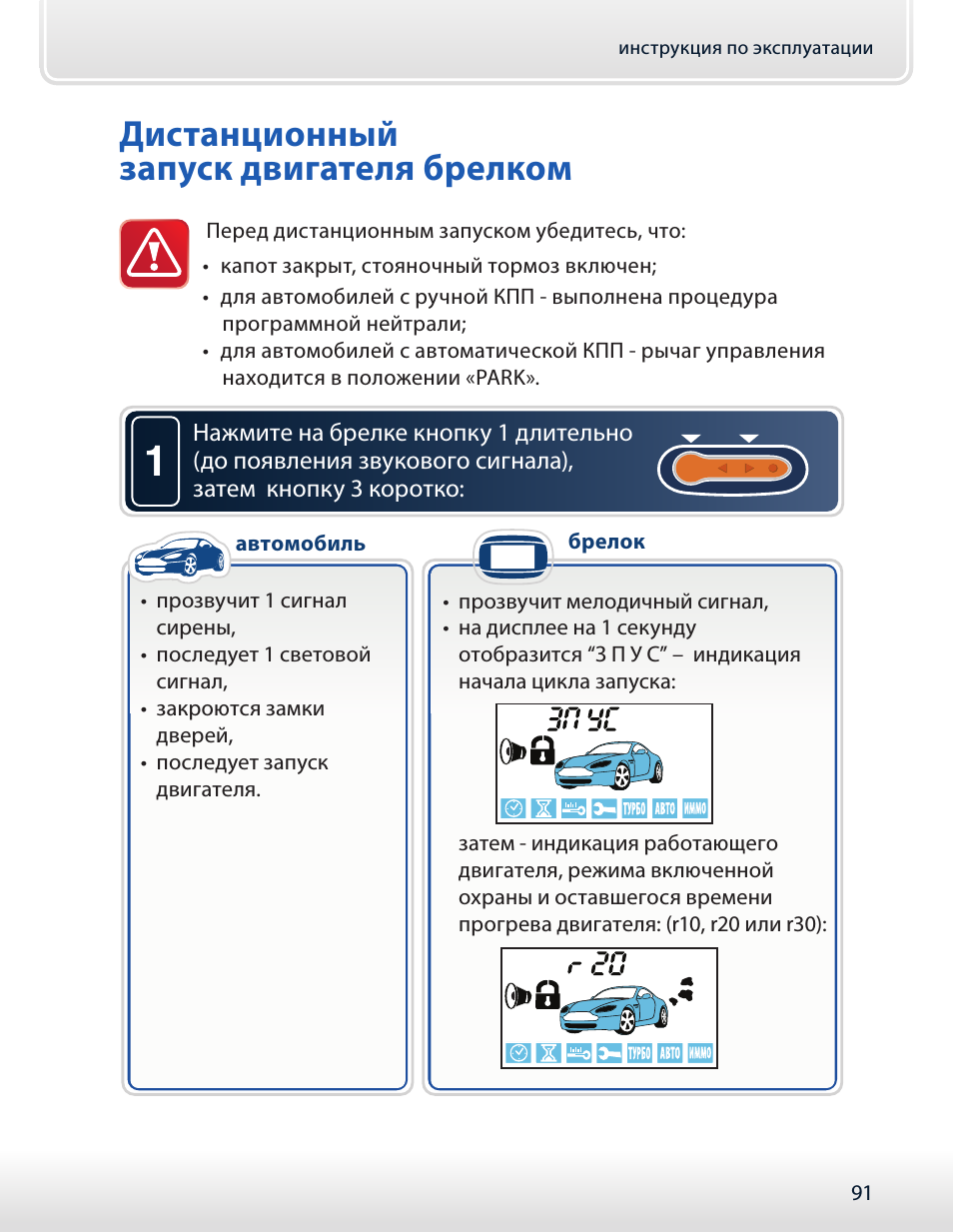

Как пользоваться автозапуском

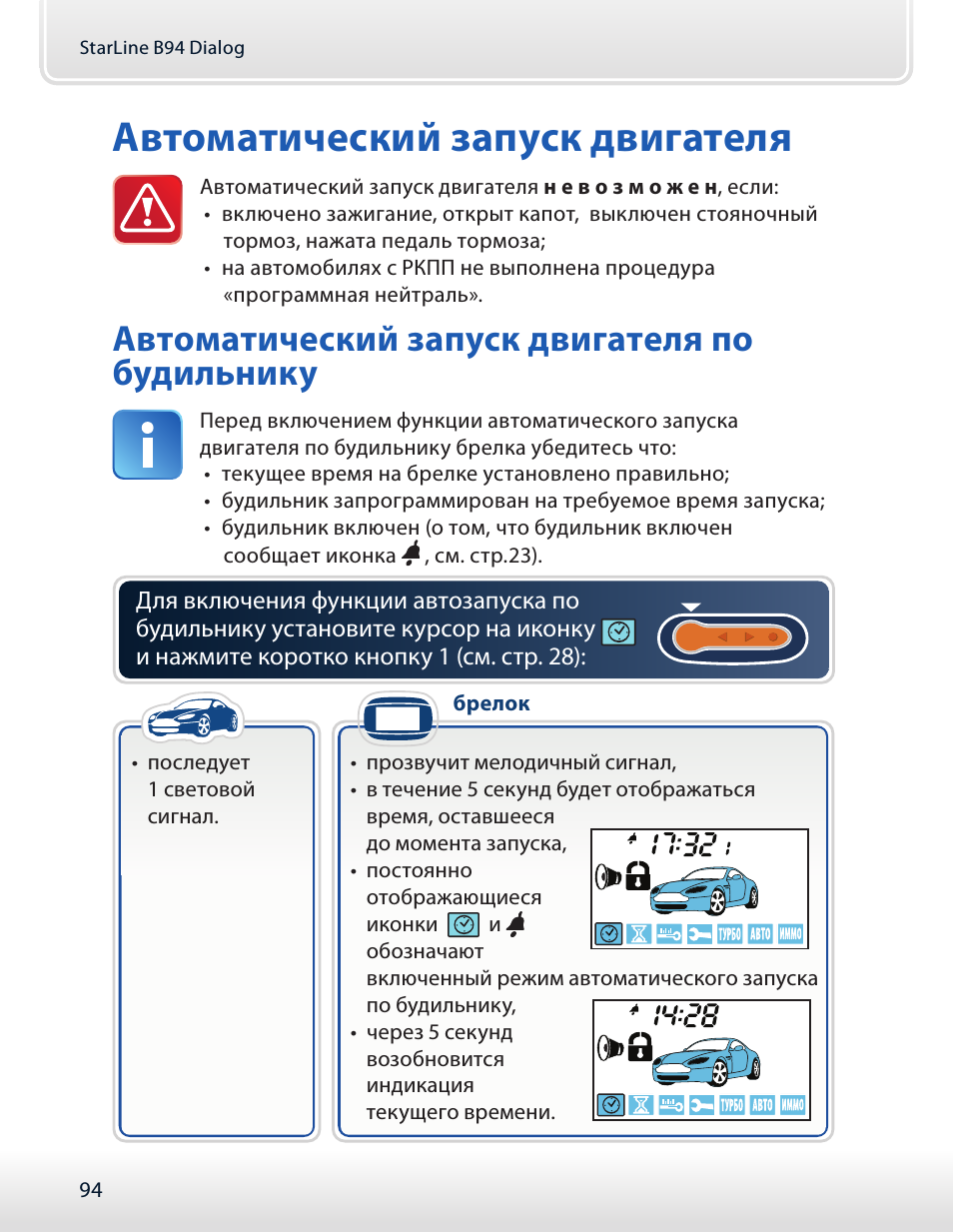

Запустить автозапуск Starline не сложно. Но для предотвращения аварийной ситуации, система запуска двигателя не включается в следующих случаях:

• включено зажигание;
• не включен «ручник»;
• нажата педаль тормоза;
• открыт капот;
• не включена нейтральная скорость на МКПП или режим паркинга на АКПП.

Ограничения автоматического запуска:

• количество попыток завести двигатель не превышает четырех;
• если мотор заглох во время прогрева, происходит повторный запуск;
• автозапуск при охлаждении срабатывает независимо от других программ (по времени или через период).

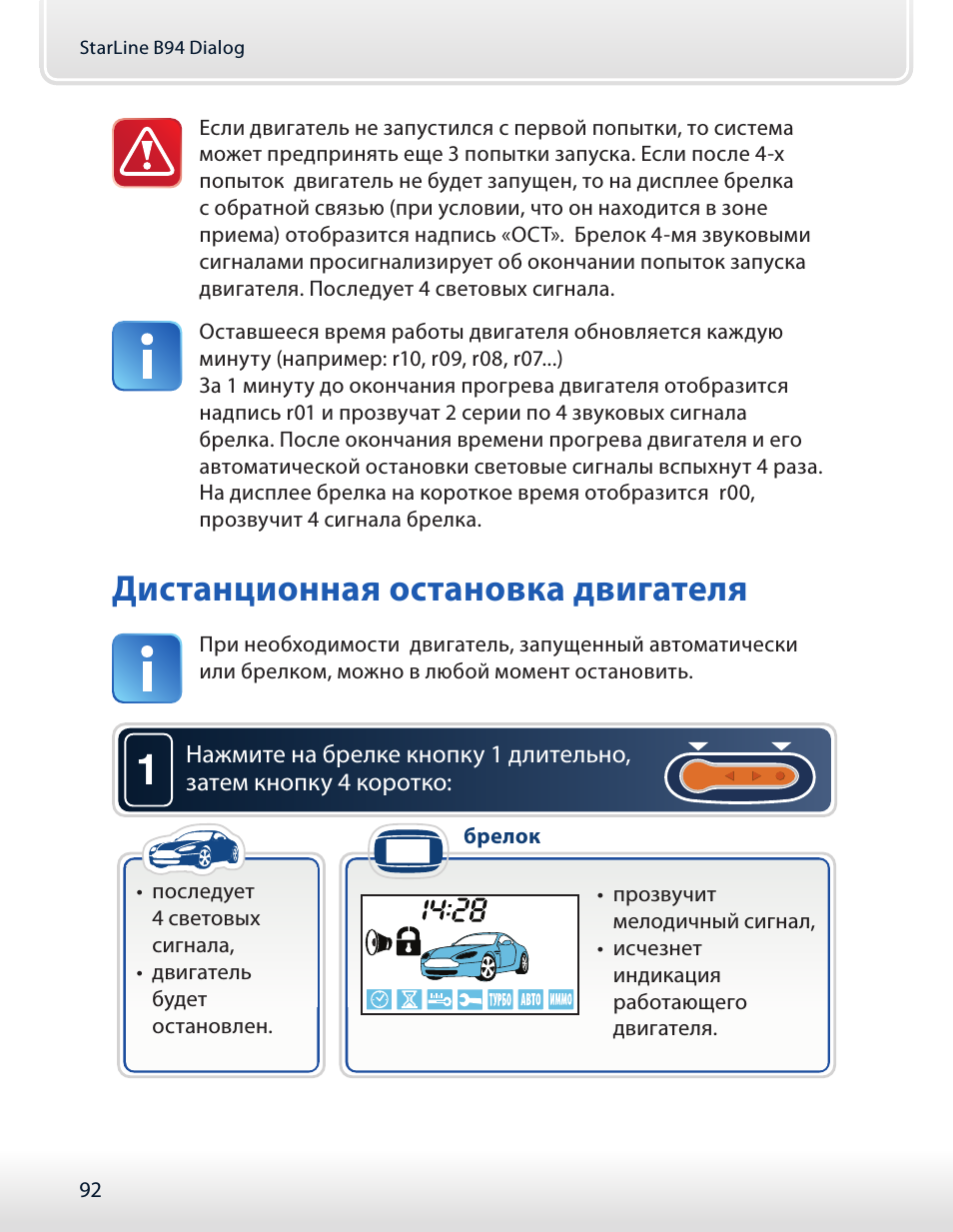

Если после 4 попыток мотор не завелся, брелок выдает звуковое оповещение и 4 световых сигнала. За 60 секунд до завершения прогрева устройство выдает две серии звуков по 4 сигнала. О завершения прогрева и остановки двигателя владелец авто оповещается 4 звуковыми и световыми сигналами, а также сообщением «r00» на дисплее.

При пользовании автоматическим запуском работают четыре правила:

• Запуск происходит независимо от местонахождения и работоспособности основного брелока. Поэтому его нужно выключать перед отъездом в командировку или при постановке авто на длительную стоянку.
• Будильник автозапуска должен быть выставлен заново перед следующим циклом.
• Погрешность автоматического запуска по будильнику может достигать 3 минут.
• При установке времени работы «без ограничений» двигатель выключится через 30 минут.

Возможность автоматического пуска двигателя особенно актуальна в регионах с холодным климатом. Она позволяет комфортно использовать авто даже при температуре ниже 25 градусов.
