Результаты поиска
Очистить поиск
SQ — цифровые микшеры нового поколения, построенные на основе революционного процессора Allen & Heath XCVI. Они обеспечивают безупречно чистый звук и имеют самую малую в классе задержку прохождения сигнала <0,7 мс, идеально подходят как для управления звуком на живых выступлениях, так и для пользования в AV инсталляциях.
Микшеры SQ оснащаются высококачественными предусилителями, поддерживают плагины
DEEP
и имеют 8 процессоров эффектов с отдельными каналами возвратов и большой библиотекой эффектов. 12 стерео миксов, конфигурируемых как группы или aux’ы, позволяют использовать SQ с системе in-ear мониторинга, а благодаря функции автоматического микрофонного микшера они прекрасно подойдут для управления звуком на конференциях, панельных дискуссиях и телевизионных шоу.
Не дайте себя обогнать.
Откройте для себя микшеры SQ
Разрабатывая микшеры SQ, инженеры Allen & Heath стремились к тому, чтобы каждый пользователь мог настроить его интерфейс управления максимально удобно для себя. Каналы и миксы можно простым перетаскиванием назначать на любые линейки, присваивать им индивидуальные названия и выбирать для них цвета канальных дисплеев. Все модели имеют программируемые кнопки,
SQ-6
и
SQ-7
также предлагают программируемые энкодеры с ЖК-дисплеями — микшеры SQ позволяют вам выбирать функции, быстрый доступ к которым вы хотите иметь во время работы. 7-дюймовый сенсорный экран и расположенные рядом энкодеры позволяют удобно и легко выполнять навигацию по меню и редактировать параметры.
Как купить и установить плагины на Allen & Heath SQ
Где найти плагины для микшерных пультов Allen & Heath серии SQ, как их приобрести и установить на свой пульт
Как настроить цифровое сплитирование между пультами Allen & Heath
Input Ganging
Есть возможность объединения в «связки» обработки и других настроек нескольких входных каналов. Доступно до 8 «связок» по 12 элементов в каждой: уровни, эквалайзеры, динамическая обработка. Быстрая настройка перетаскиванием
Оффлайн-режим MixPad
В приложении MixPad можно создавать шоу на компьютере или планшете без микшера, а также редактировать шоу и сцены оффлайн
Кнопка ‘channel to all’ мгновенно отображает все посылы с выбранного канала. Каждая линейка имеет патентованные индикаторы Chromatic, которые точно отображают уровень сигнала и позволяют настраивать яркость и цвет подсветки.
Встроенный рекордер SQ-Drive позволяет делать стерео и многоканальные записи в формате 96 кГц напрямую на USB-накопители и жесткие диски.
Кроме этого, SQ может использоваться как аудиоинтерфейс 32×32 с частотой 96 кГц для выполнения многоканальной записи, воспроизведения фонограмм или проведения виртуального саундчека. Интерфейс совместим с Mac и PC, позволяет работать с цифровыми звуковыми рабочими станциями.
Не достаточно 32 каналов многоканальной записи по USB? Используйте карты
Dante
или
Waves
для записи до 48 каналов.
SQ предлагает всю обработку, необходимую для управления миксом. Каждый из 48 входных каналов имеет фильтр НЧ, gate с sidechain и фильтром, 4-полосных параметрический эквалайзер, Peak/RMS компрессор для управления уровнем и характером звука. Для миксов предусмотрены параметрический и 28-полосный графический эквалайзер, а также компрессор. Благодаря высокой мощности процессора XCVI, каждый компрессор SQ имеет собственный параллельный путь, без искажений и рассогласования по фазе.
Архитектура обработки
DEEP
дает возможность пользователям выбрать эмуляции компрессоров и предусилителей в соответствии со своими потребностями и предпочтениями.
Плагины DEEP доступны непосредственно на каналах входов и миксов, при их использовании не увеличивается задержка прохождения сигнала.
Выбрать плагины можно на сайте
shop.allen-heath.com
. О том, как приобрести и установить плагины, можно узнать из
нашего видео
.
SQ имеет 8 процессоров стерео эффектов с библиотекой
RackExtra
, которая включает эмуляции классических ревербераторов, задержек, различных эффектов модуляции.
Все процессоры эффектов имеют отдельные стерео возвраты и благодаря этому не занимают входные каналы.
Порт I/O
Порт I/O позволяет устанавливать различные интерфейсные карты, включая
Dante
,
Waves
и
SLink
, которые дают возможность реализовать многоканальную запись, передачу сигнала на вещательное оборудование, сплиттирование входов для FoH и мониторных систем. Порт I/O также позволит в будущем обеспечить поддержку новых стандартов AoIP.
USB
Встроенный интерфейс 32×32 обеспечивает передачу многоканального 96 кГц аудио с и на процессор SQ, позволяя таким образом использовать высококачественные усилители для записи аудио. Совместим с ASIO и Core Audio, что дает возможность пультам SQ выполнять любые задачи в области записи и воспроизведения.
Network
Сетевой порт Ethernet позволяет SQ посылать и получать команды управления по сети. Подключите внешний роутер или точку доступа для проводного или беспроводного управления микшированием при помощи приложений или используйте MIDI по TCP/IP для автоматизации работы и интеграции системы.
SLink
Порт SLink поддерживает несколько протоколов, позволяя нарастить конфигурацию SQ с помощью модулей расширения, поддерживающих звук в формате 96 кГц или 48 кГц. Он также позволяет подключать персональные микшеры
ME-1
и
ME-500
напрямую или через коммутатор
ME-U
. Кроме этого, он дает возможность подключать один пульт SQ к порту SLink другого SQ или к карте
gigaACE
системы dLive.
Модуль
DX Hub
имеет 4 порта DX 32×32 для подключения удаленных модулей расширения DX и порт gigaACE 128×128 для подключения к SQ. Предназначен для удаленного использования, как и сами модули DX, и позволяет подключить до восьми
DX168
. Это означает, что любой из 128 входов может быть назначен на любой из 48 каналов, при этом будет использоваться только 1 кабель между FoH позицией и сценой.
Если входов и выходов, имеющихся на самой консоли SQ, не достаточно, их количество можно увеличить, используя модули расширения. Они позволяют гибко изменять конфигурацию SQ, размещая входы и выходы там, где они необходимы. Используйте до 48 входов одновременно, быстро переназначайте источники на каналы и используйте функцию Tie Line для маршрутизации сотен необработанных сигналов.
DX168
96 кГЦ | 16 мик./лин. входов | 8 лин. выходов
DX164-W
96 кГЦ | 16 мик./лин. входов | 4 лин. выхода
DT168
96 кГЦ | 16 мик./лин. входов | 8 лин. выходов | Dante
DT164-W
96 кГЦ | 16 мик./лин. входов | 4 лин. выхода | Dante
AR2412
48 кГЦ | 24 мик./лин. входа | 12 лин. выходов
AB168
48 кГЦ | 16 мик./лин. входов | 8 лин. выходов
AR84
48 кГЦ | 8 мик./лин. входов | 4 лин. выхода
GX4816
96 кГЦ | 48 мик./лин. входов | 16 лин. выходов
DX012
12 аналоговых XLR выходов / AES
SQ + AR2412 + AB168 + Система ME
40 удаленных входов + 20 удаленных выходов + Система ME
SQ + 2 × DX168
32 удаленных входа + 16 удаленных выходов
SQ + DX Hub + 8 × DX168
128 удаленных входов + 64 удаленных выхода
SQ + SQ
128 × 128 каналов
SQ – центральный элемент растущей «экосистемы», включающей в себя также приложения для управления, модули расширения, интерфейсные карты, персональные микшеры, которые при необходимости можно подключать к консоли. SQ также совместимы с популярными сетевыми аудио интерфейсами. Установите карту Dante или Waves в порт I/O консоли – и вы сможете интегрировать ее с инсталлированной аудио системой, сделать цифровое сплитирование каналов для FoH / мониторной систем и т. д.
SQ Dante
— 64 × 64 канала аудио и управление
— 96 кГц или 48 кГц
— Многоканальная запись/воспроизведение
— 2 порта, работающие независимо или в режиме резервирования
— Внутреннее переключение Control Network Bridge
— Поддержка Dante Virtual Soundcard
— Поддержка Dante Domain Manager
— Совместима с AES67
SQ SLink
— 128 × 128 каналов аудио и управление
— 96 кГц или 48 кГц
— Совместима с gigaACE (96 кГц), DX (96 кГц) и dSnake (48 кГц)
— Автоматическое определение потока
— Независимый конвертер частоты дискретизации для использования двух разных протоколов в одной системе
SQ Waves
— 64 × 64 канала аудио и управление
— 96 кГц или 48 кГц
— Многоканальная запись/воспроизведение
— 2 порта, работающие независимо или в режиме резервирования
— Внутреннее переключение Control Network Bridge
— Разъемы Ethercon с фиксаторами
— Интеграция с сервером плагинов Waves
— Совместима с Waves Native
— Совместима с SoundGrid
Система персонального мониторинга ME
Система персонального мониторинга ME позволяет музыкантам управлять собственным миксом. Каждому исполнителю можно подобрать индивидуальный сетап, который подходит именно для него. Работа на этих устройствах интуитивно понятна и имеет четкую обратную связь.
Есть два приложения: SQ MixPad – для звукорежиссеров и SQ4You – для исполнителей.
SQ MixPad
предоставляет управление основными функциями микшера, работает по кабелю или беспроводной сети, в режимах онлайн и оффлайн. Приложение бесплатно доступно на iOS, Android, Windows и Mac OS.
SQ4You
позволяет до 8 исполнителям управлять их мониторингом со своих устройств на iOS или Android. Благодаря чему звукорежиссер может сосредоточиться на FoH.
Подставка для планшета
Стальные подставки вкручиваются в заднюю часть вашего SQ. Они идеально подходят для того, чтобы ставить на них планшет на iOS или Android и получать дополнительное управление микшером. На SQ-7 можно поставить двойное крепление
Пылезащитный чехол
Поддерживать SQ в отличном состоянии можно с помощью черных водоотталкивающих пылезащитных чехлов из полиэстера
Рэковый набор
Комплект деталей для установки SQ-5 в стандартную 19-дюймовую стойку
Кабель CAT6
Allen & Heath предлагает свои кабели CAT6 Etherflex профессионального качества с разъемами Neutrik EtherCon и длиной на выбор (есть катушки на 20, 50, 80 и 100 метров)
Характеристики всех моделей SQ
- Процессор 96 кГц XCVI FPGA
- Задержка прохождения сигнала <0,7 мс при использования обработки
- 48 входных каналов
- 12 стерео миксов + LR
- 3 стерео матрицы
- Возможность использовать плагинов DEEP
- Автоматический микрофонный микшер
- 8 стерео процессоров эффектов + отдельные возвраты
- 7″ емкостный сенсорный дисплей
- Порт SLink для приема/передачи аудио потока на другие совместимые устройства
- Порт I/O для расширения системы
- 32 × 32 USB аудио интерфейс
- Встроенный рекордер SQ-Drive для записи напрямую на USB устройства
- Выход AES
- Беспроводное управление
- Индикаторы Chromatic
- Встроенная LED-подсветка
- Физические органы управления
- Канальные ЖК-дисплеи
- 6 слоев фейдеров
Ищете прошивку? Актуальное программное обеспечение доступно в нашем центре загрузок.
SQ-6 – цифровой микшерный пульт от ALLEN & HEATH.
Полнофункциональная модель для использования на живых выступлениях. Идеально подходит для мероприятий, где много участников – сборные концерты, конференции, церковные проповеди, прямые эфиры ТВ передач и другие массовые мероприятия. Модель укомплектована большим набором функций, которые существенно упрощают коммутацию и во многом автоматизируют процесс управления звуком.
Особенностью этой модели есть 96 МГГц процессор FPGA XCVI Core, который позволяет работать «на лету» со звуком высокого разрешения, при этом, латентность (задержка) составляет всего <0,7 мс. Такая производительность позволила расширить возможности BUS шины до 36 (на канал).
Преимущества SQ-6
USB интерфейс – помимо функций управления DAW программами, позволяет производить запись и воспроизведение до 32-х каналов в качестве 24 бит при 96 кГц. Специальная опция SQ-Drive позволяет записывать и воспроизводить звук не только с компьютера, но и с жестких дисков.
Rack Extra FX – это набор высококачественных стерео эффектов для всех возможных случаев. На каждый канал можно применить до 8-ми стерео эффектов.
АММ – функция автоматического микширования. Особенно актуальна в условиях конференций. Помогает избежать лишних шумов и наводок при большом количестве активных микрофонов.
USB — позволяет воспроизводить и записывать стерео файлы прямо на флешку.
Память сцен – эта функция есть у многих цифровых пультов. В SQ-6 есть возможность сохранить до 300 сцен. В сочетании с автоматическими фейдерами для каждого канала, звукорежиссёр получает оптимальное соотношение функциональности цифрового пульта и удобства аналогового интерфейса.
Управление по WiFi — SQ-6 поддерживает дистанционное управление процессом микширования. Установив специальное приложение для IOs или Android вы сможете управлять пультом с помощью телефона или планшета (wifi роутер не входит в комплект поставки).
dSnake – поддерживает современные способы коммутации по протоколу Cat5 (до 120 метров).
i/O порт – этот слот позволяет использовать дополнительные карты расширения (до 64 каналов), работающие на разных системах — A&HDante, Waves.
Система мониторинга ME – к микшеру может быть подключено любое количество цифровых мониторных пультов серии ME. Полная интеграция в цифровые системы микширования позволяет использовать такой маленький микшерный пульт для озвучивания оркестров, ТВ шоу и любых других случаев, где требуются расширенные функции мониторной линии.
Основные особенности:
- 24 физических канала управления;
- 96 настраиваемых каналов;
- 36 BUS вставок — AUX, Group, Matrix, Main, FX Send;
- 12 Mix AUX;
- 16 Group;
- RTA и генератор сигналов;
- совместим с мониторной системой Aviom;
- настраиваемые цвета и имена каналов;
- dSnake для подключения Stagebox (до 48 каналов);
- i/O порт для опциональных плат расширения (до 64-х каналов);
- входящие каналы – моно 24х XLR, стерео 2х TRS 1/4, 1х TRA 1/8;
- исходящие каналы – 12xXLR, AESout, 2х TRS;
- USB – слот для флешек и порт для подключения к компьютеру;
- USB audio – 32 in/32 out 24бит на 96 кГц;
- SQ-Drive для по трековой записи/воспроизведения из флешки;
- встроенный блок FX;
- сенсорный экран;
- Midi;
- удаленное управление IOs/Android;
- компактные размеры.
Подробное описание
Обзор ALLEN & HEATH SQ-6
Схема маршрутизации сигнала ALLEN & HEATH SQ-6
| Тип: | цифровой микшерный пульт |
| AD/DA по USB: | 24 бит 96 кГц 32 in/32 out |
| THD+N 0/+30 дБ: | 0.0002%/ 0.003% |
| Частотные характеристики: | 20-20000 Гц +0/-0.5 дБ |
| Headroom аналоговый: | 18 дБ |
| Чувствительность входы: | |
| — моно | от -60 дБ до 0 дБ (+30 макс) |
| — стерео | от -24 до +24 дБ |
| Импеданс входы: | |
| — XLR | >5 кОм |
| — TRS | >7 кОм |
| Все аналоговые выходы: | |
| — шум XLR | -90 дБ |
| — номинальный уровень | +4 дБ (макс +22 дБ) |
| — импеданс | <75 Ом |
| Аналоговые разъемы: | |
| — моно вход | 24х XLR |
| — стерео вход | 2х TRS |
| — Main out | 12x XLR |
| — выход для наушников | TRS 1/4 |
| Цифровые разъемы: | |
| — AES out | XLR |
| — SLink | 1 |
| — USB | 2 |
| — Midi | по USB |
| Управление: | |
| — фейдеры | 100 мм |
| — экран | 800×480 сенсорный |
| — программные клавиши | 16 |
| — управление эквалайзером | да |
| — управление параметрами канала | да |
| — управление группами | да |
| — Midi | да |
| — Footswitch | да |
| — Talkback | да |
| I/O Port: | до 64 каналов с опциональной картой — Dante, Waves |
| Электропитание: | 100-240 В, 90 Вт |
| Размеры: | 638x515x198 мм |
| Размеры в упаковке: | 820x680x360 мм |
| Вес: | 13,3 кг |
| Вес в упаковке: | 17,3 кг |
| Микшерный пульт: | 1 шт |
| Сетевой кабель: | 1 шт |
| Руководство пользователя: | 1 шт |
Дополнительно
Цифровой микшерный пульт (вход: 3 стерео + 16 микрофонных, выход: 12); фейдеры: 100 мм, моторизованные; экран: 5″ TFT, разрешение: 800×480; процессор эффектов; 4 группы DCA, 4 mute группы; источники входого сигнала: локальный, dSnake, USB; цифровой AES выход, MIDI вход, USB аудио интерфейс, TCP/IP Ethernet; система многоканальной аудиозаписи; АЦП — ЦАП: 48 кГц, 24-бит; обработка: Gate, SideChain, PEQ, GEQ, Compressor, Delay, Chorus, Phaser; размер: 483x472x190 мм, вес: 10 кг
Аналоговые разъемы 38 in/28 out; USB 24 бит 48 кГц 18 in/18 out; входящие каналы — 32х моно XLR/TRS, 3х стерео TRS; исходящие каналы — Main XLR стерео, Mix out 10x XLR, Matrix 4x XLR, Group 8x XLR, 2TRK-TRS стерео, ALT-TRS стерео; цифровые разъемы — AES out, Cat5, RJ45, USB (a/b); размеры 850x500x186 мм; вес 20 кг.
Аналоговые разъемы 30 in/24 out; USB 24 бит 48 кГц 18 in/18 out; входящие каналы — 24х моно XLR/TRS, 3х стерео TRS; исходящие каналы — Main XLR стерео, Mix out 10x XLR, Matrix 4x XLR, Group 4x XLR, 2TRK-TRS стерео, ALT-TRS стерео; цифровые разъемы — AES out, Cat5, RJ45, USB (a/b); размеры 632x500x186 мм; вес 14 кг.
Аналоговые разъемы 22 in/16 out; USB 24 бит 48 кГц 18 in/18 out; входящие каналы — 16х моно XLR/TRS, 3х стерео TRS; исходящие каналы — Main XLR стерео, Mix out 10x XLR, 2TRK-TRS стерео, ALT-TRS стерео; цифровые разъемы — AES out, Cat5, RJ45, USB (a/b); размеры 440x180x181 мм; вес 6,6 кг.
Аналоговые разъемы 18 in/14 out; USB 24 бит 48 кГц 18 in/18 out; входящие каналы — 16х моно XLR/TRS, 1х стерео TRS; исходящие каналы — Main XLR стерео, Mix out 10x XLR, MTX-TRS стерео; цифровые разъемы — Cat5, RJ45, USB (a/b); размеры 435.5×174.5×161 мм; вес 5,7 кг.
Аналоговые разъемы 22 in/16 out; USB 24 бит 48 кГц 18 in/18 out; входящие каналы — 16х моно XLR/TRS, 3х стерео TRS; исходящие каналы — Main XLR стерео, Mix out 10x XLR, 2TRK-TRS стерео, ALT-TRS стерео; цифровые разъемы — AES out, Cat5, RJ45, USB (a/b); размеры 440x500x186 мм; вес 10 кг.
Подключение сигналов — stagebox до 48 каналов, i/O порт до 64 каналов; разъемы на пульте вход — 4х XLR, 2х RCA стерео, выход — 4xXLR, RCA стерео, AES, S/PDIF, два слота для флешек, 28 каналов управления, midi 5-pin in/out, размеры 1000x577x159 мм, вес 21 кг.
24 входа (XLR), 12 выходов (XLR), поддержка мониторной системы Aviom, размеры 433х207х137 мм, вес 5 кг.
8 входов (XLR), 4 выхода (XLR), размеры 483x220x48 мм, вес 3 кг.
16 входов (XLR), 8 выходов (XLR), поддержка мониторной системы Aviom, размеры 390х189х154 мм, вес 4,8 кг.
Подключение сигналов — stagebox до 48 каналов, i/O порт до 64 каналов; разъемы на пульте вход — 4х XLR, 2х RCA стерео, выход — 4xXLR, RCA стерео, AES, S/PDIF, два слота для флешек, 20 каналов управления, midi 5-pin in/out, размеры 730x577x159 мм, вес 16,5 кг.
USB– 32 in/32 out 24бит на 96 кГц, stagebox до 48 каналов, i/O порт до 64 каналов; разъемы на пульте вход — 24х XLR, 2х TRS стерео, выход — 12xXLR, TRS стерео, AES, два слота USB, 16 каналов управления, размеры 440x515x198 мм, вес 10,5 кг.
Вход RJ45, выходы — для наушников стерео TRS 1/4 и 1/8, для монитора моно TRS, вход AUX, встроенный микрофон, размеры 225x150x55 мм, вес 0,9 кг.
Вход RJ45, выходы — для наушников стерео TRS 1/4 и 1/8, для монитора моно TRS, размеры 230x160x70 мм, вес 1,1 кг.
Вход RJ45 для Cat5, Dante, Madi, выходы — 10 портов для пультов, размеры 483x53x92 мм, вес 4,6 кг.
Подключение сигналов — stagebox до 300 каналов, i/O порт до 128 каналов; разъемы на пульте вход — 8х XLR, 2х AES, выход — 8xXLR, 3х AES, 3 порта для флешек, 36 каналов управления, два сенсорных монитора, два блока питания, размеры 1485x920x560 мм, вес 56 кг.
Подключение сигналов — stagebox до 300 каналов, i/O порт до 128 каналов; разъемы на пульте вход — 8х XLR, 2х AES, выход — 8xXLR, 3х AES, 3 порта для флешек, 28 каналов управления, два сенсорных монитора, два блока питания, размеры 1290x920x560 мм, вес 50 кг.
Подключение сигналов — stagebox до 300 каналов, i/O порт до 128 каналов; разъемы на пульте вход — 8х XLR, 2х AES, выход — 8xXLR, 3х AES, 3 порта для флешек, 20 каналов управления, сенсорный монитор, два блока питания, размеры 1045x920x560 мм, вес 41 кг.
Подключение сигналов — stagebox до 128 каналов, i/O порт до 128 каналов; разъемы на пульте вход — 6х XLR, 1х AES, выход — 6xXLR, 1х AES, 2 порта для флешек, 24 канала управления, сенсорный монитор, размеры 885x665x325 мм, вес 28 кг.
Подключение сигналов — stagebox до 128 каналов, i/O порт до 128 каналов; разъемы на пульте вход — 6х XLR, 1х AES, выход — 6xXLR, 1х AES, 2 порта для флешек, 20 каналов управления, сенсорный монитор, размеры 775x665x325 мм, вес 24,5 кг.
Подключение сигналов — stagebox до 128 каналов, i/O порт до 128 каналов; разъемы на пульте вход — 6х XLR, 1х AES, выход — 6xXLR, 1х AES, 2 порта для флешек, 12 каналов управления, сенсорный монитор, размеры 485x665x325 мм, вес 18 кг.
Вход 32x XLR, выход 16х XLR, i/O порт, gigaAGE, DX, Network, World clock, PFL, размеры 482x309x221 мм, вес 18 кг.
Вход 48x XLR, выход 24х XLR, i/O порт, gigaAGE, DX, Network, World clock, PFL, размеры 482x309x310 мм, вес 12 кг.
Вход 64x XLR, выход 32х XLR, i/O порт, gigaAGE, DX, Network, World clock, PFL, размеры 482x309x355 мм, вес 13,5 кг.
Вход 32x XLR, выход 16х XLR, 3х i/O порт, 2х gigaAGE, 4х DX, Network, World clock, PFL, размеры 483x313x325 мм, вес 15 кг.
Вход 48x XLR, выход 24х XLR, 3х i/O порт, 2х gigaAGE, 4х DX, Network, World clock, PFL, размеры 483x313x369 мм, вес 17,5 кг.
Вход 64x XLR, выход 32х XLR, 3х i/O порт, 2х gigaAGE, 4х DX, Network, World clock, PFL, размеры 483x313x458 мм, вес 21 кг.
Нет физических входов выходов только цифровые, 3х i/O порт, 2х gigaAGE, 4х DX, Network, World clock, PFL, размеры 483x313x176 мм, вес 12 кг.
32 XLR, 8 TRS, 20 Aux/SUB шин, 2 слота ViSi Connect, совместимость с Android, Osx, Linux, Mac OS, Windows, DMX интерфейс – управление световыми приборами, 8 групп VCA, 8 Matrix шин, AES in/out, midi in/out, 16 аудио выходов XLR, размеры 170 х 940 х 536 мм, вес 21.5 кг.
1

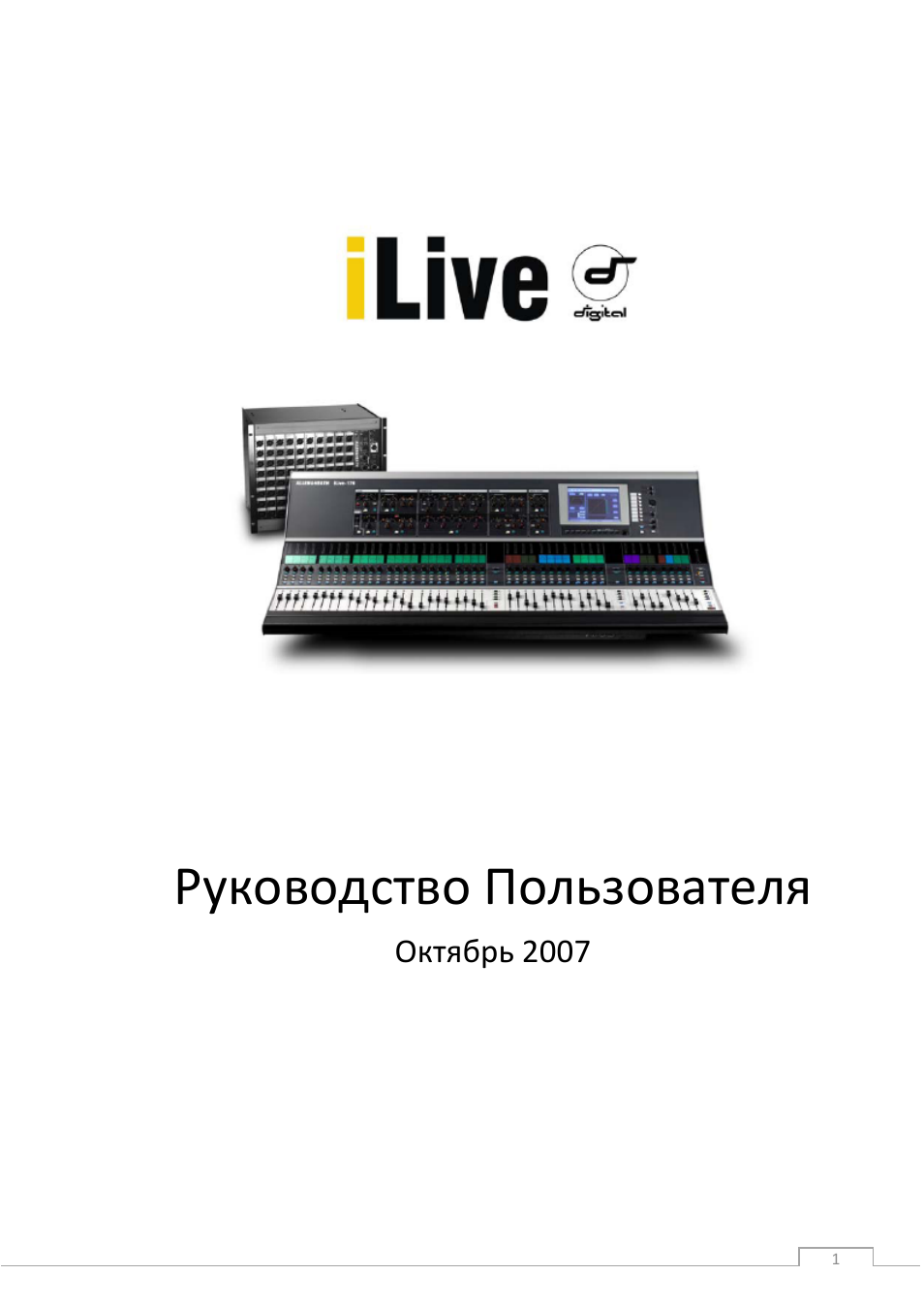

Руководство Пользователя
Октябрь 2007
2

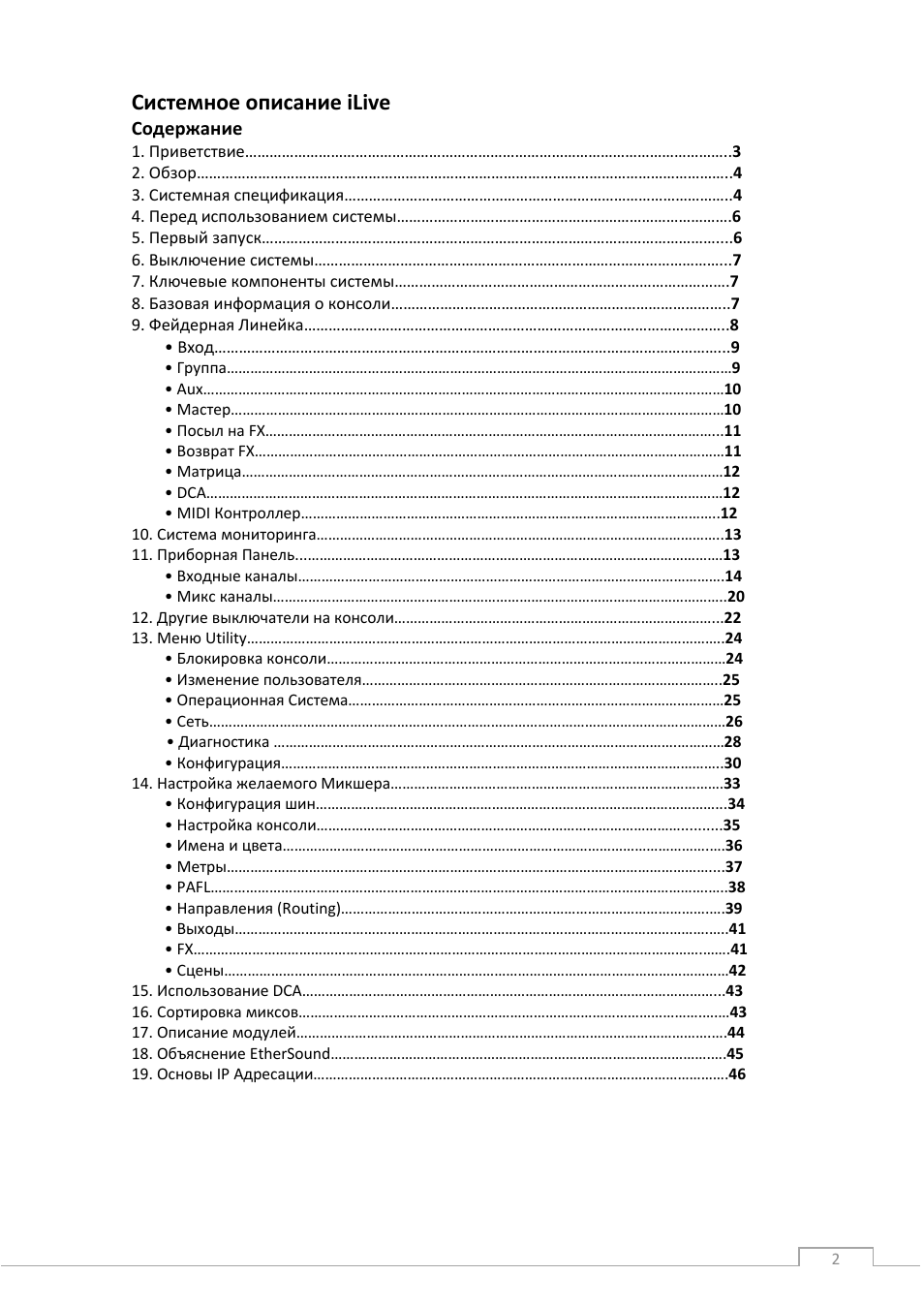

Системное описание iLive
Содержание
1. Приветствие………………………………………………………………………………………………………..3
2. Обзор…………………………………………………………………………………………………………………..4
3. Системная спецификация…………………………………………………………………………………..4
4. Перед использованием системы……………………………………………………………………….6
5. Первый запуск…………………………………………………………………………………………………….6
6. Выключение системы…………………………………………………………………………………………7
7. Ключевые компоненты системы……………………………………………………………………….7
8. Базовая информация о консоли………………………………………………………………………..7

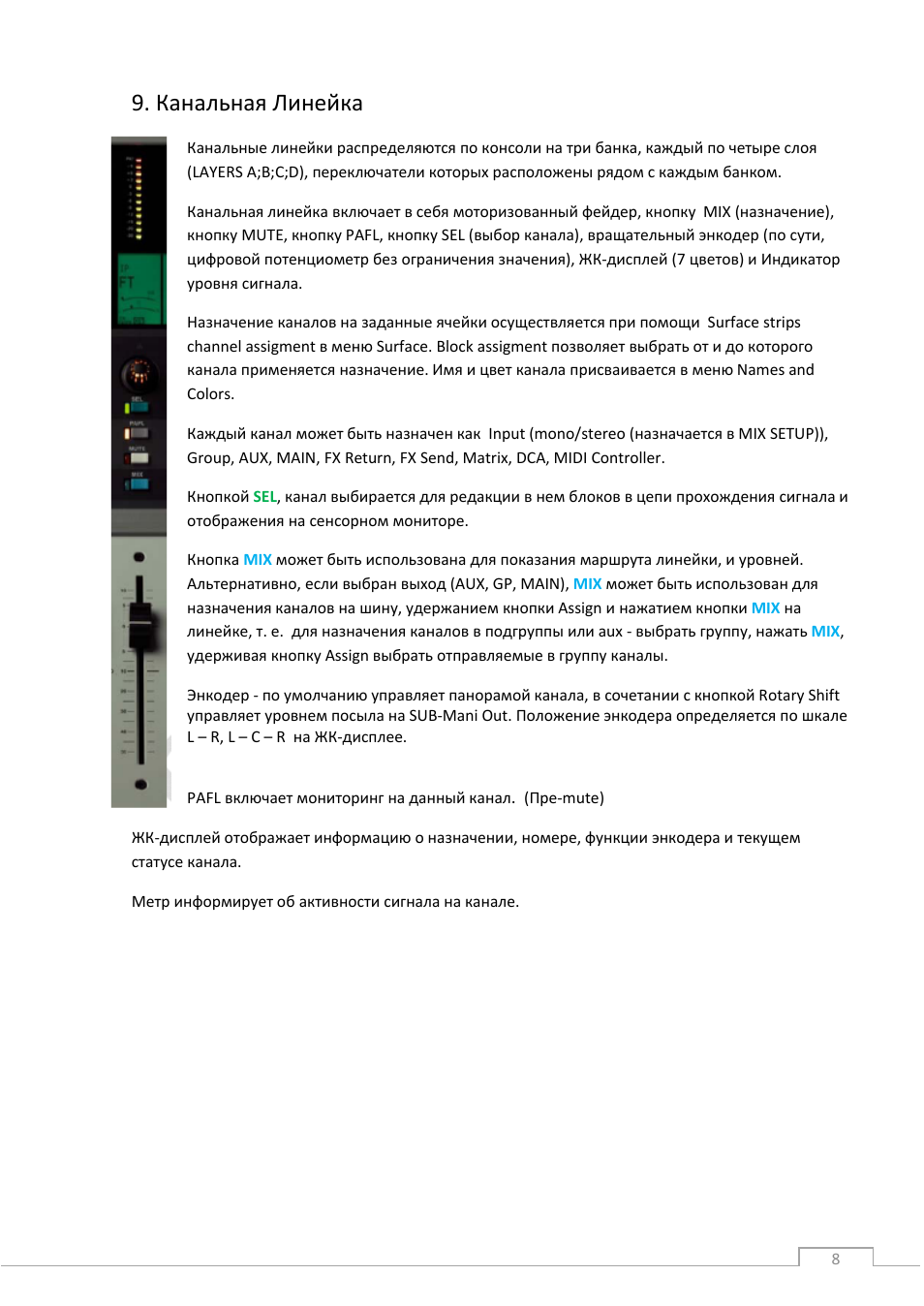

9. Фейдерная Линейка…………………………………………………………………………………………..8
• Вход………………………………………………………………………………………………………………9
• Группа…………………………………………………………………………………………………………………9

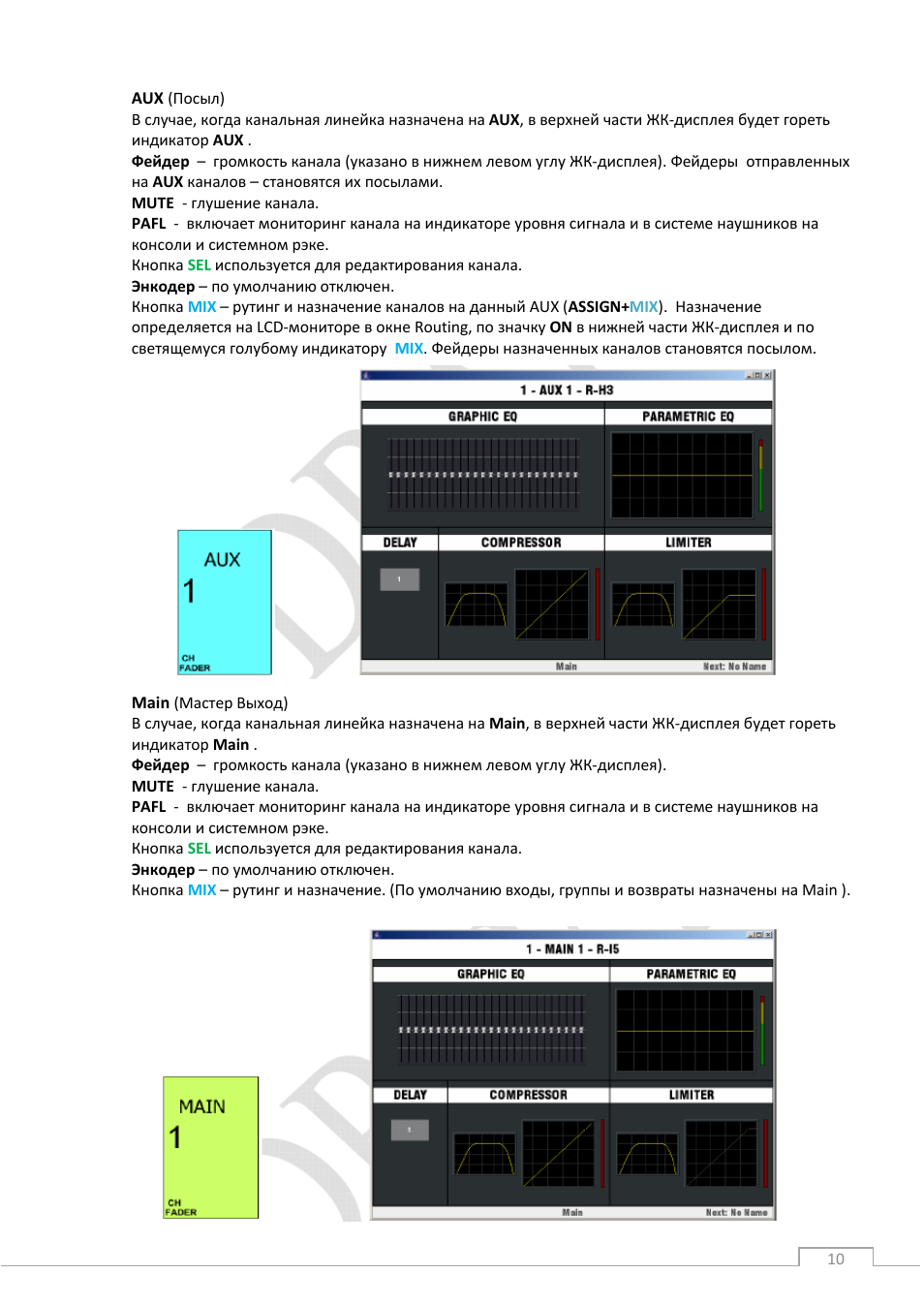

• Aux……………………………………………………………………………………………………………….……10
• Мастер………………………………………………………………………………………………………………10
• Посыл на FX………………………………………………………………………………………………………11
• Возврат FX…………………………………………………………………………………………………………11
• Матрица……………………………………………………………………………………………………………12
• DCA……………………………………………………………………………………………………………………12
• MIDI Контроллер……………………………………………………………………………………………..12
10. Система мониторинга…………………………………………………………………………………………..13
11. Приборная Панель……………………………………………………………………………………………….13
• Входные каналы……………………………………………………………………………………………….14
• Микс каналы……………………………………………………………………………………………………..20
12. Другие выключатели на консоли…………………………………………………………………………22
13. Меню Utility…………………………………………………………………………………………………………..24
• Блокировка консоли…………………………………………………………………………………………24
• Изменение пользователя………………………………………………………………………………..25
• Операционная Система……………………………………………………………………………………25
• Сеть……………………………………………………………………………………………………………………26
• Диагностика ………………………………………………………………………………………….…………28
• Конфигурация…………………………………………………………………………………………………..30
14. Настройка желаемого Микшера………………………………………………………………………….33
• Конфигурация шин……………………………………………………………………………………………34
• Настройка консоли………………………………………………………………………………………….35
• Имена и цвета……………………………………………………………………………………………….….36
• Метры……………………………………………………………………………………………………………….37
• PAFL……………………………………………………………………………………………………………….…..38
• Направления (Routing)………………………………………………………………………………….….39
• Выходы………………………………………………………………………………………………………….…..41
• FX………………………………………………………………………………………………………………….…….41
• Сцены…………………………………………………………………………………………………………………42
15. Использование DCA………………………………………………………………………………………………43
16. Сортировка миксов………………………………………………………………………………………….….…43
17. Описание модулей…………………………………………………………………………………………….….44
18. Объяснение EtherSound…………………………………………………………………………………….….45
19. Основы IP Адресации…………………………………………………………………………………………….46
3

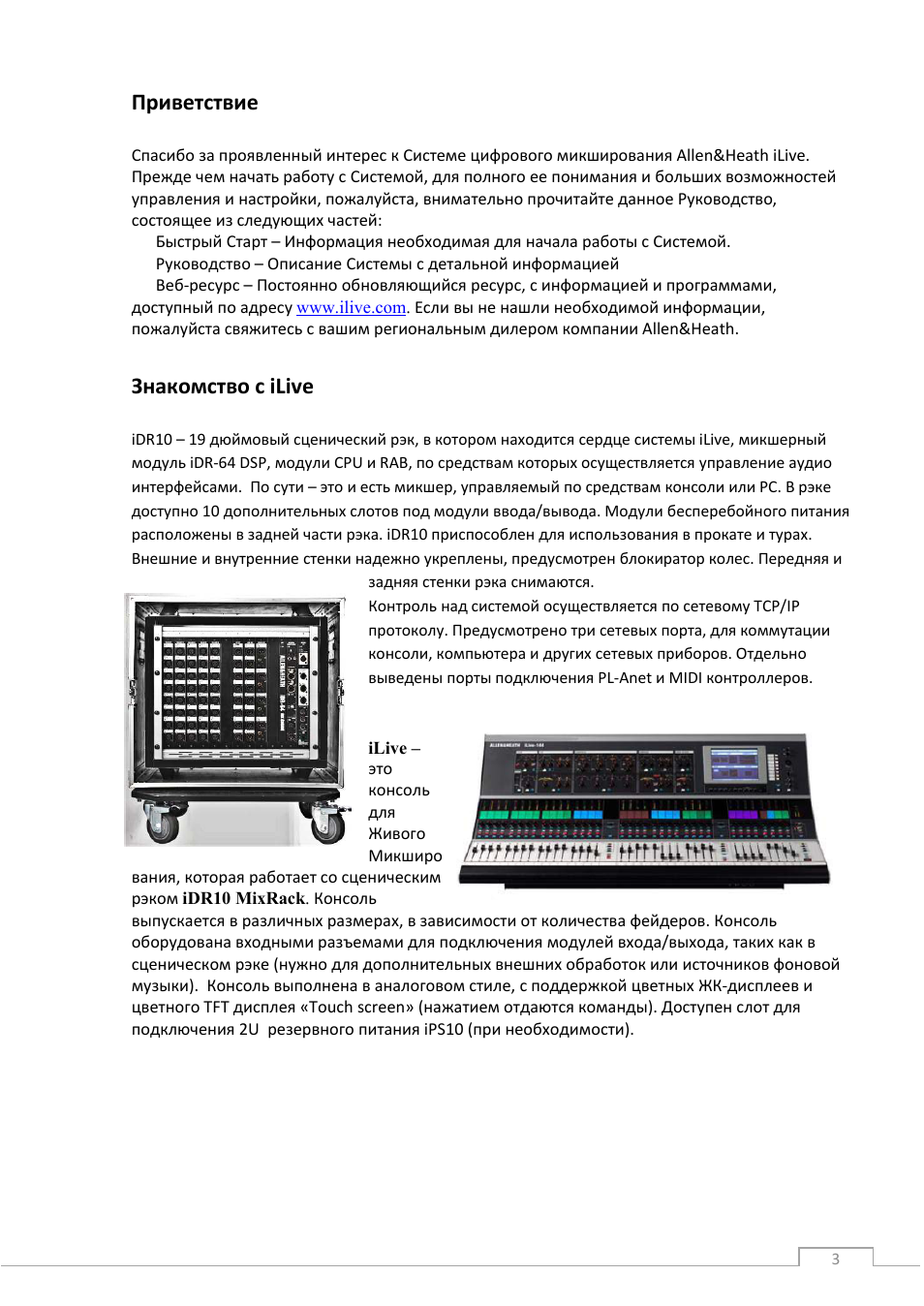

Приветствие
Спасибо за проявленный интерес к Системе цифрового микширования Allen&Heath iLive.
Прежде чем начать работу с Системой, для полного ее понимания и больших возможностей
управления и настройки, пожалуйста, внимательно прочитайте данное Руководство,
состоящее из следующих частей:
Быстрый Старт – Информация необходимая для начала работы с Системой.
Руководство – Описание Системы с детальной информацией
Веб-ресурс – Постоянно обновляющийся ресурс, с информацией и программами,
доступный по адресу
www.ilive.com
.
Если вы не нашли необходимой информации,
пожалуйста свяжитесь с вашим региональным дилером компании Allen&Heath.
Знакомство с iLive
iDR10 – 19 дюймовый сценический рэк, в котором находится сердце системы iLive, микшерный
модуль iDR-64 DSP, модули CPU и RAB, по средствам которых осуществляется управление аудио
интерфейсами. По сути – это и есть микшер, управляемый по средствам консоли или PC. В рэке
доступно 10 дополнительных слотов под модули ввода/вывода. Модули бесперебойного питания
расположены в задней части рэка. iDR10 приспособлен для использования в прокате и турах.
Внешние и внутренние стенки надежно укреплены, предусмотрен блокиратор колес. Передняя и
задняя стенки рэка снимаются.
Контроль над системой осуществляется по сетевому TCP/IP
протоколу. Предусмотрено три сетевых порта, для коммутации
консоли, компьютера и других сетевых приборов. Отдельно
выведены порты подключения PL-Anet и MIDI контроллеров.
iLive –
это
консоль
для
Живого
Микширо
вания, которая работает со сценическим
рэком iDR10 MixRack. Консоль
выпускается в различных размерах, в зависимости от количества фейдеров. Консоль
оборудована входными разъемами для подключения модулей входа/выхода, таких как в
сценическом рэке (нужно для дополнительных внешних обработок или источников фоновой
музыки). Консоль выполнена в аналоговом стиле, с поддержкой цветных ЖК-дисплеев и
цветного TFT дисплея «Touch screen» (нажатием отдаются команды). Доступен слот для
подключения 2U резервного питания iPS10 (при необходимости).
4

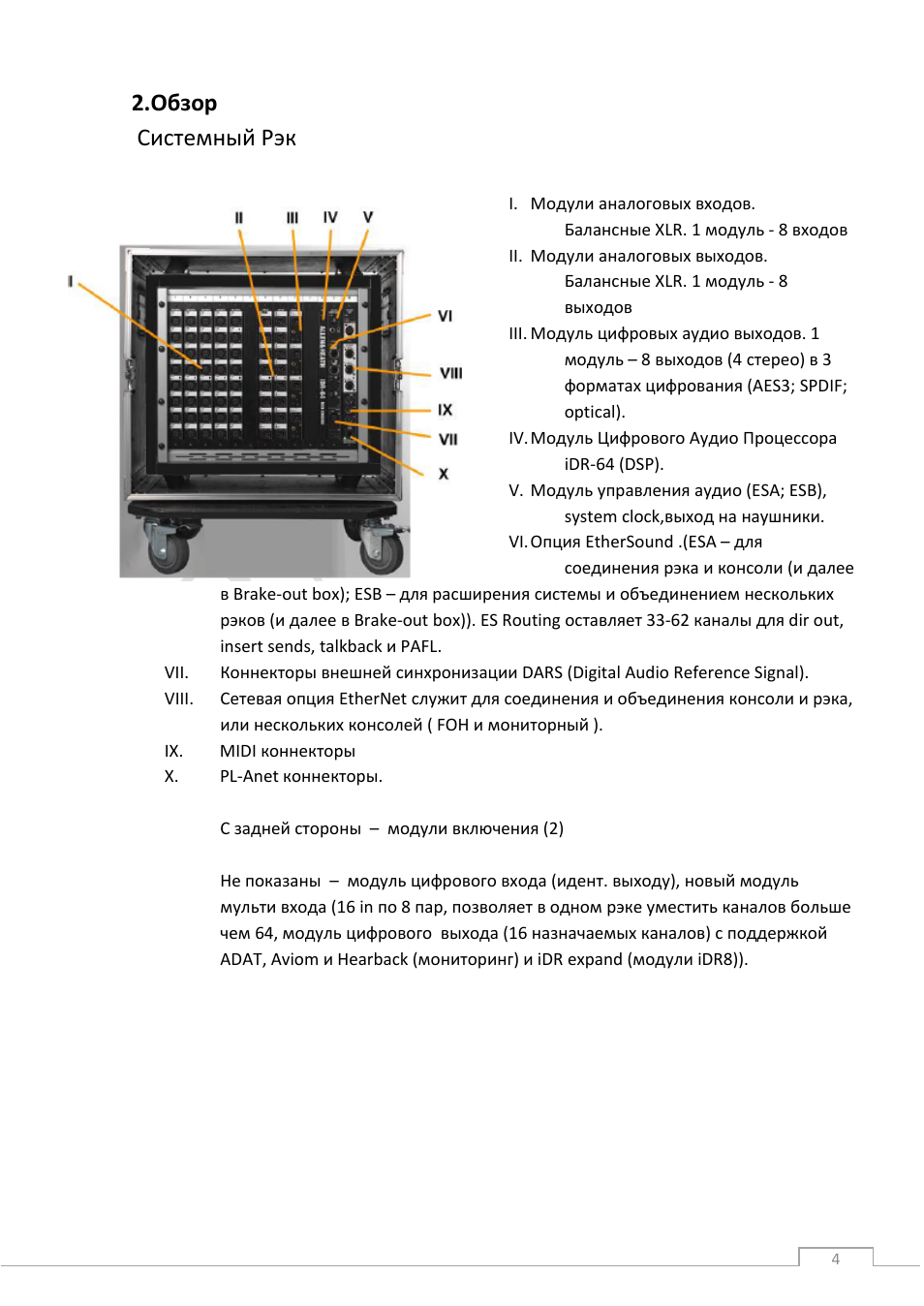

2.Обзор
Системный Рэк
I. Модули аналоговых входов.
Балансные XLR. 1 модуль — 8 входов
II. Модули аналоговых выходов.
Балансные XLR. 1 модуль — 8
выходов
III. Модуль цифровых аудио выходов. 1
модуль – 8 выходов (4 стерео) в 3
форматах цифрования (AES3; SPDIF;
optical).
IV. Модуль Цифрового Аудио Процессора
iDR-64 (DSP).
V. Модуль управления аудио (ESA; ESB),
system clock,выход на наушники.
VI. Опция EtherSound .(ESA – для
соединения рэка и консоли (и далее
в Brake-out box); ESB – для расширения системы и объединением нескольких
рэков (и далее в Brake-out box)). ES Routing оставляет 33-62 каналы для dir out,
insert sends, talkback и PAFL.
VII.
Коннекторы внешней синхронизации DARS (Digital Audio Reference Signal).
VIII.
Сетевая опция EtherNet служит для соединения и объединения консоли и рэка,
или нескольких консолей ( FOH и мониторный ).
IX. MIDI коннекторы
X. PL-Anet коннекторы.
С задней стороны – модули включения (2)
Не показаны – модуль цифрового входа (идент. выходу), новый модуль
мульти входа (16 in по 8 пар, позволяет в одном рэке уместить каналов больше
чем 64, модуль цифрового выхода (16 назначаемых каналов) с поддержкой
ADAT, Aviom и Hearback (мониторинг) и iDR expand (модули iDR8)).
5

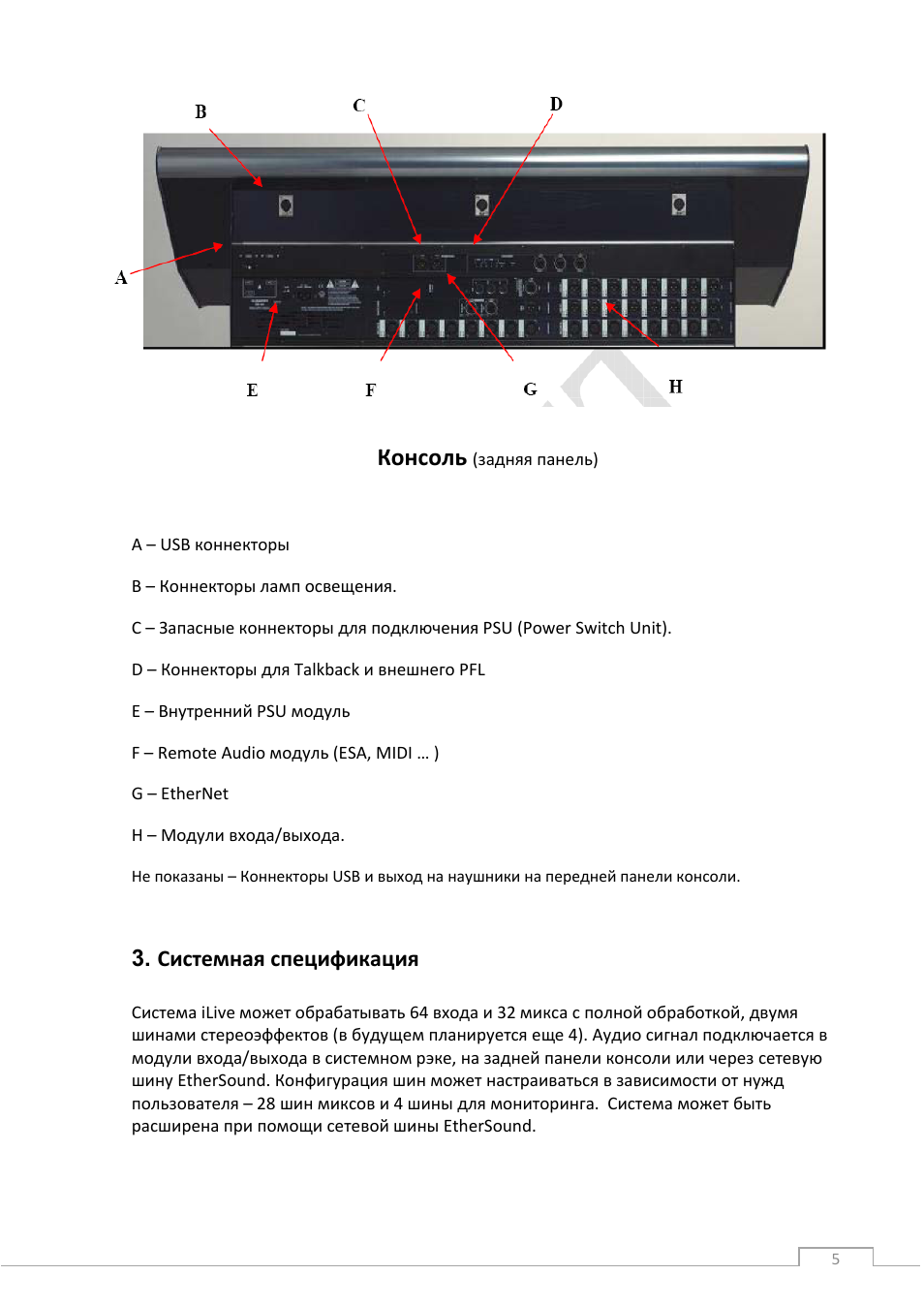

Консоль
(задняя панель)
A – USB коннекторы
B – Коннекторы ламп освещения.
С – Запасные коннекторы для подключения PSU (Power Switch Unit).
D – Коннекторы для Talkback и внешнего PFL
E – Внутренний PSU модуль
F – Remote Audio модуль (ESA, MIDI … )
G – EtherNet
H – Модули входа/выхода.
Не показаны – Коннекторы USB и выход на наушники на передней панели консоли.
3.
Системная спецификация
Система iLive может обрабатывать 64 входа и 32 микса с полной обработкой, двумя
шинами стереоэффектов (в будущем планируется еще 4). Аудио сигнал подключается в
модули входа/выхода в системном рэке, на задней панели консоли или через сетевую
шину EtherSound. Конфигурация шин может настраиваться в зависимости от нужд
пользователя – 28 шин миксов и 4 шины для мониторинга. Система может быть
расширена при помощи сетевой шины EtherSound.
6

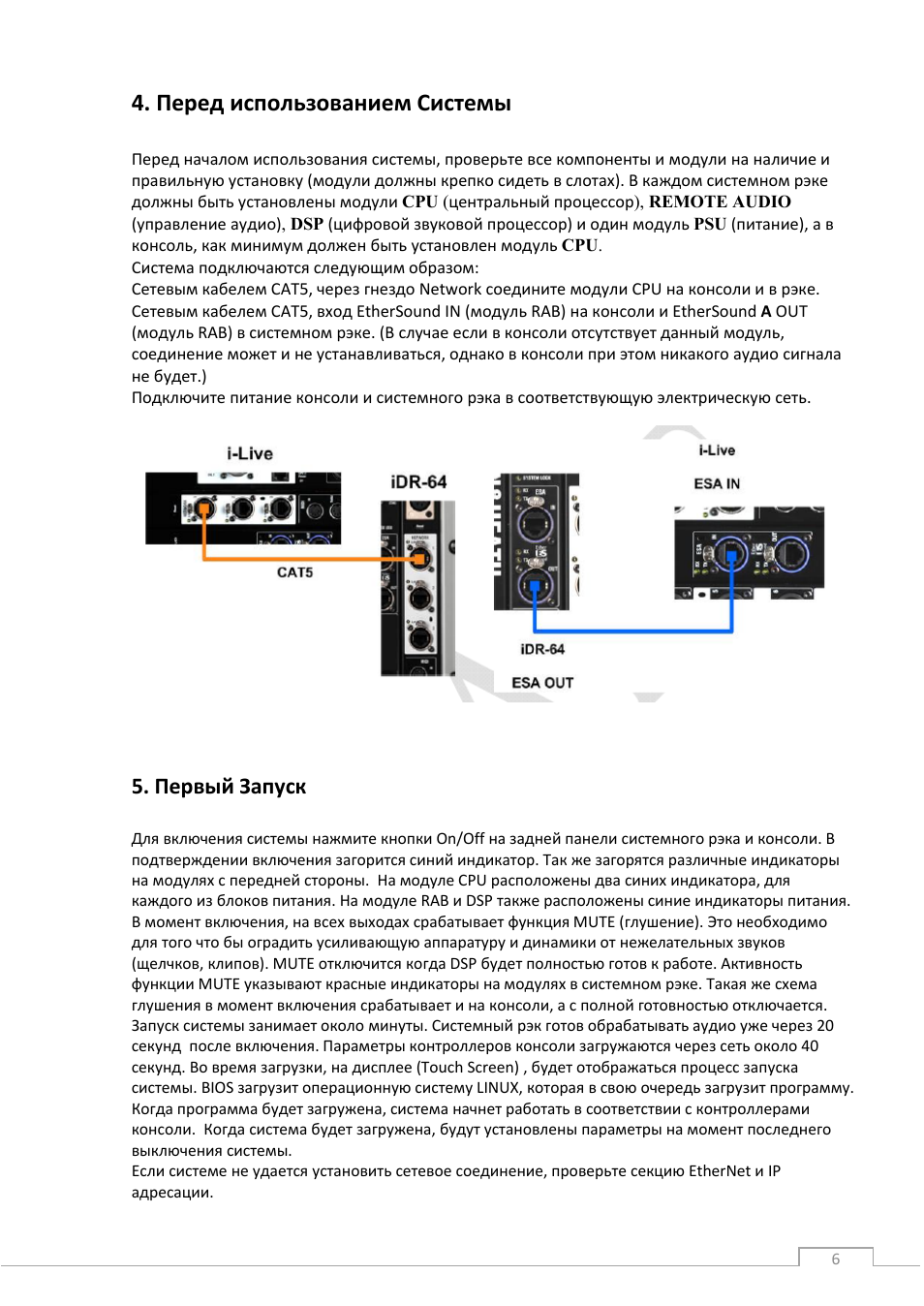

4. Перед использованием Системы
Перед началом использования системы, проверьте все компоненты и модули на наличие и
правильную установку (модули должны крепко сидеть в слотах). В каждом системном рэке
должны быть установлены модули CPU (центральный процессор), REMOTE AUDIO
(управление аудио), DSP (цифровой звуковой процессор) и один модуль PSU (питание), а в
консоль, как минимум должен быть установлен модуль CPU.
Система подключаются следующим образом:
Сетевым кабелем CAT5, через гнездо Network соедините модули CPU на консоли и в рэке.
Сетевым кабелем CAT5, вход EtherSound IN (модуль RAB) на консоли и EtherSound A OUT
(модуль RAB) в системном рэке. (В случае если в консоли отсутствует данный модуль,
соединение может и не устанавливаться, однако в консоли при этом никакого аудио сигнала
не будет.)
Подключите питание консоли и системного рэка в соответствующую электрическую сеть.
5. Первый Запуск
Для включения системы нажмите кнопки On/Off на задней панели системного рэка и консоли. В
подтверждении включения загорится синий индикатор. Так же загорятся различные индикаторы
на модулях с передней стороны. На модуле CPU расположены два синих индикатора, для
каждого из блоков питания. На модуле RAB и DSP также расположены синие индикаторы питания.
В момент включения, на всех выходах срабатывает функция MUTE (глушение). Это необходимо
для того что бы оградить усиливающую аппаратуру и динамики от нежелательных звуков
(щелчков, клипов). MUTE отключится когда DSP будет полностью готов к работе. Активность
функции MUTE указывают красные индикаторы на модулях в системном рэке. Такая же схема
глушения в момент включения срабатывает и на консоли, а с полной готовностью отключается.
Запуск системы занимает около минуты. Системный рэк готов обрабатывать аудио уже через 20
секунд после включения. Параметры контроллеров консоли загружаются через сеть около 40
секунд. Во время загрузки, на дисплее (Touch Screen) , будет отображаться процесс запуска
системы. BIOS загрузит операционную систему LINUX, которая в свою очередь загрузит программу.
Когда программа будет загружена, система начнет работать в соответствии с контроллерами
консоли. Когда система будет загружена, будут установлены параметры на момент последнего
выключения системы.
Если системе не удается установить сетевое соединение, проверьте секцию EtherNet и IP
адресации.
7

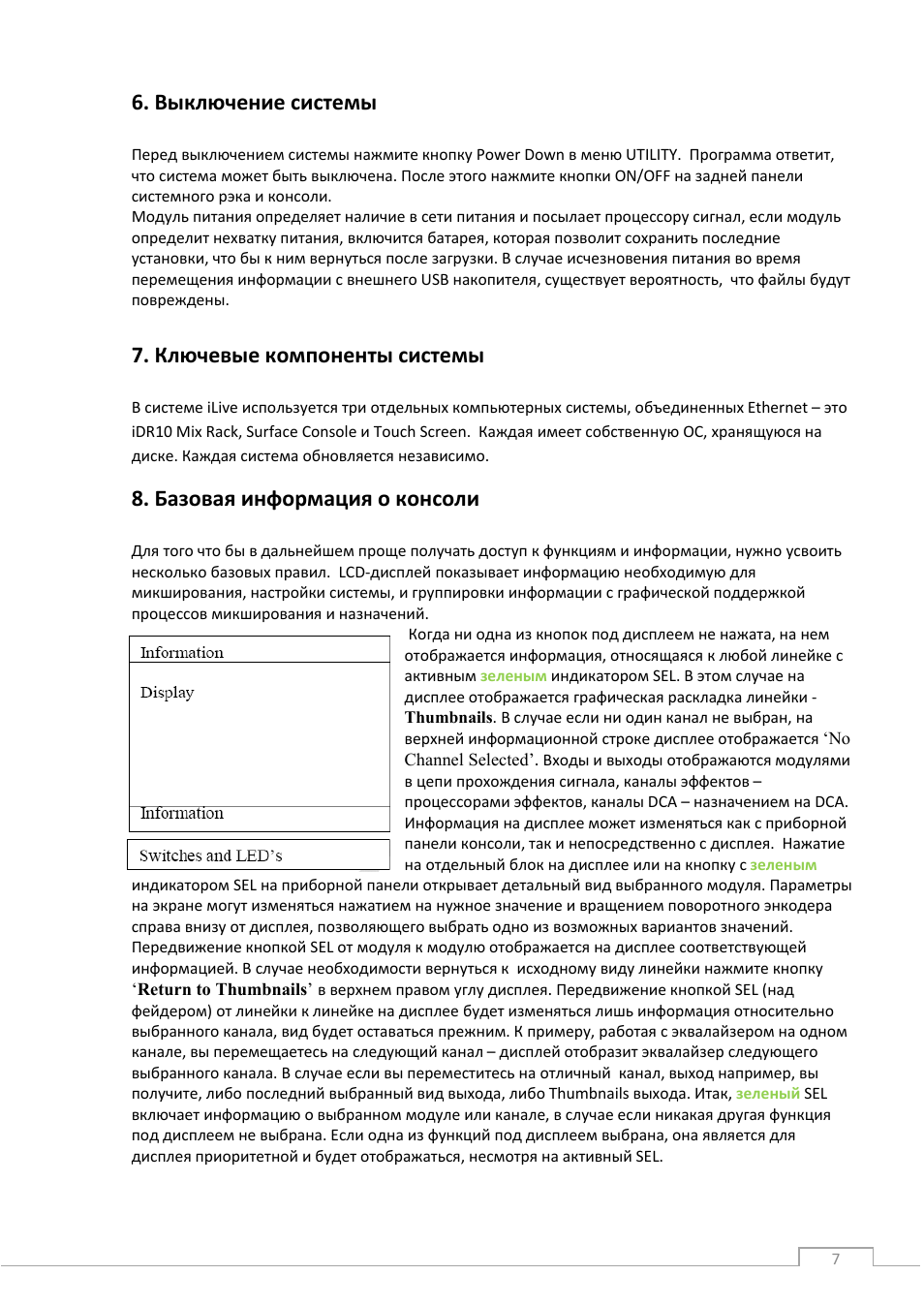

6. Выключение системы
Перед выключением системы нажмите кнопку Power Down в меню UTILITY. Программа ответит,
что система может быть выключена. После этого нажмите кнопки ON/OFF на задней панели
системного рэка и консоли.
Модуль питания определяет наличие в сети питания и посылает процессору сигнал, если модуль
определит нехватку питания, включится батарея, которая позволит сохранить последние
установки, что бы к ним вернуться после загрузки. В случае исчезновения питания во время
перемещения информации с внешнего USB накопителя, существует вероятность, что файлы будут
повреждены.
7. Ключевые компоненты системы
В системе iLive используется три отдельных компьютерных системы, объединенных Ethernet – это
iDR10 Mix Rack, Surface Console и Touch Screen. Каждая имеет собственную ОС, хранящуюся на
диске. Каждая система обновляется независимо.
8. Базовая информация о консоли
Для того что бы в дальнейшем проще получать доступ к функциям и информации, нужно усвоить
несколько базовых правил. LCD-дисплей показывает информацию необходимую для
микширования, настройки системы, и группировки информации с графической поддержкой
процессов микширования и назначений.
Когда ни одна из кнопок под дисплеем не нажата, на нем
отображается информация, относящаяся к любой линейке с
активным
зеленым
индикатором SEL. В этом случае на
дисплее отображается графическая раскладка линейки —
Thumbnails
.
В случае если ни один канал не выбран, на
верхней информационной строке дисплее отображается
‘No
Channel Selected’
.
Входы и выходы отображаются модулями
в цепи прохождения сигнала, каналы эффектов –
процессорами эффектов, каналы DCA – назначением на DCA.
Информация на дисплее может изменяться как с приборной
панели консоли, так и непосредственно с дисплея. Нажатие
на отдельный блок на дисплее или на кнопку с
зеленым
индикатором SEL на приборной панели открывает детальный вид выбранного модуля. Параметры
на экране могут изменяться нажатием на нужное значение и вращением поворотного энкодера
справа внизу от дисплея, позволяющего выбрать одно из возможных вариантов значений.
Передвижение кнопкой SEL от модуля к модулю отображается на дисплее соответствующей
информацией. В случае необходимости вернуться к исходному виду линейки нажмите кнопку
‘Return to Thumbnails’
в верхнем правом углу дисплея
.
Передвижение кнопкой SEL (над
фейдером) от линейки к линейке на дисплее будет изменяться лишь информация относительно
выбранного канала, вид будет оставаться прежним. К примеру, работая с эквалайзером на одном
канале, вы перемещаетесь на следующий канал – дисплей отобразит эквалайзер следующего
выбранного канала. В случае если вы переместитесь на отличный канал, выход например, вы
получите, либо последний выбранный вид выхода, либо Thumbnails выхода. Итак,
зеленый
SEL
включает информацию о выбранном модуле или канале, в случае если никакая другая функция
под дисплеем не выбрана. Если одна из функций под дисплеем выбрана, она является для
дисплея приоритетной и будет отображаться, несмотря на активный SEL.
8
9. Канальная Линейка
Канальные линейки распределяются по консоли на три банка, каждый по четыре слоя
(LAYERS A;B;C;D), переключатели которых расположены рядом с каждым банком.
Канальная линейка включает в себя моторизованный фейдер, кнопку MIX (назначение),
кнопку MUTE, кнопку PAFL, кнопку SEL (выбор канала), вращательный энкодер (по сути,
цифровой потенциометр без ограничения значения), ЖК-дисплей (7 цветов) и Индикатор
уровня сигнала.
Назначение каналов на заданные ячейки осуществляется при помощи Surface strips
channel assigment в меню Surface. Block assigment позволяет выбрать от и до которого
канала применяется назначение. Имя и цвет канала присваивается в меню Names and
Colors.
Каждый канал может быть назначен как Input (mono/stereo (назначается в MIX SETUP)),
Group, AUX, MAIN, FX Return, FX Send, Matrix, DCA, MIDI Controller.
Кнопкой
SEL
, канал выбирается для редакции в нем блоков в цепи прохождения сигнала и
отображения на сенсорном мониторе.
Кнопка
MIX
может быть использована для показания маршрута линейки, и уровней.
Альтернативно, если выбран выход (AUX, GP, MAIN),
MIX
может быть использован для
назначения каналов на шину, удержанием кнопки Assign и нажатием кнопки
MIX
на
линейке, т. е. для назначения каналов в подгруппы или aux — выбрать группу, нажать
MIX
,
удерживая кнопку Assign выбрать отправляемые в группу каналы.
Энкодер — по умолчанию управляет панорамой канала, в сочетании с кнопкой Rotary Shift
управляет уровнем посыла на SUB-Mani Out. Положение энкодера определяется по шкале
L – R, L – C – R на ЖК-дисплее.
PAFL включает мониторинг на данный канал
.
(Пре-mute)
ЖК-дисплей отображает информацию о назначении, номере, функции энкодера и текущем
статусе канала.
Метр информирует об активности сигнала на канале.
9

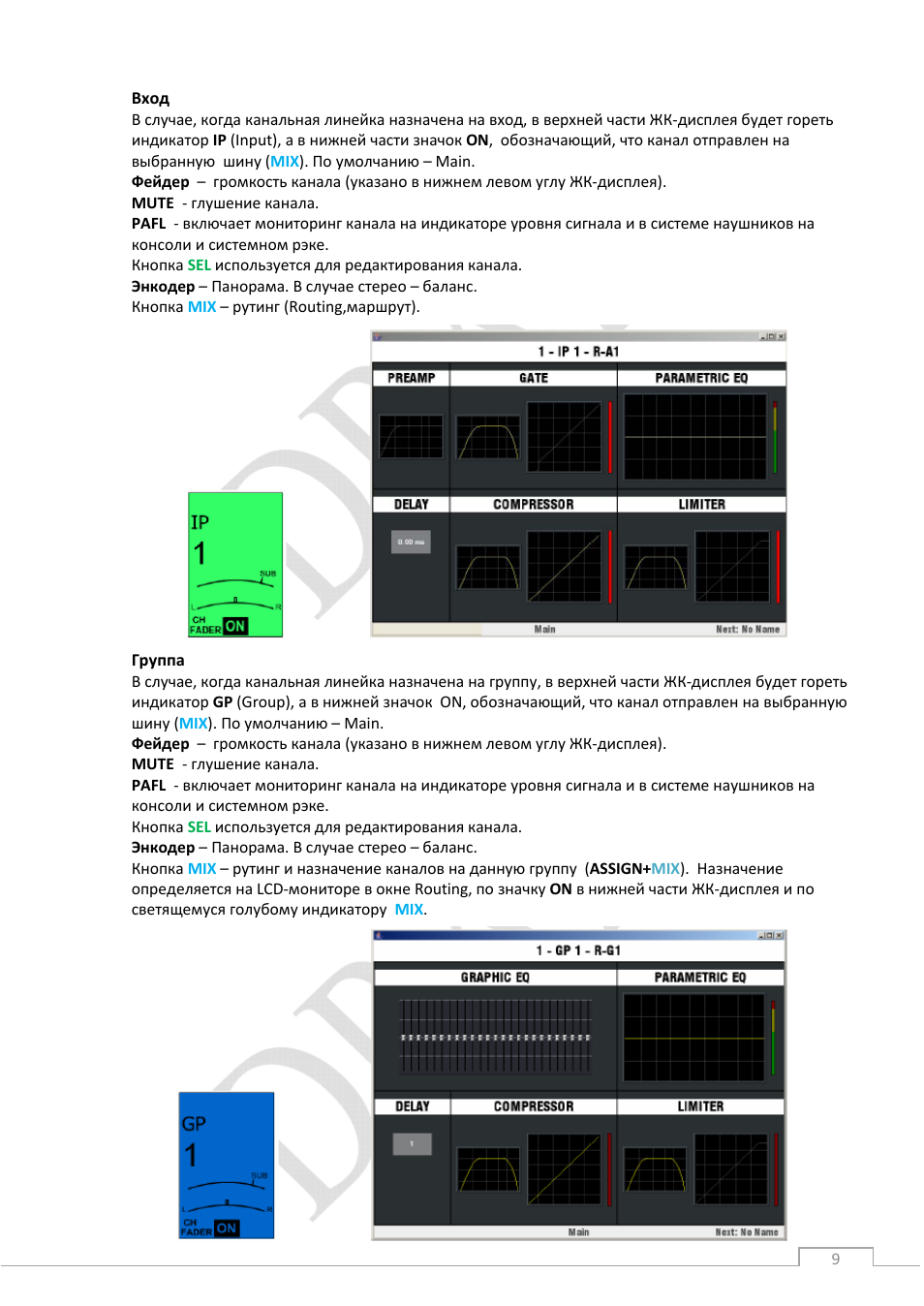

Вход
В случае, когда канальная линейка назначена на вход, в верхней части ЖК-дисплея будет гореть
индикатор IP (Input), а в нижней части значок ON, обозначающий, что канал отправлен на
выбранную шину (
MIX
). По умолчанию – Main.
Фейдер – громкость канала (указано в нижнем левом углу ЖК-дисплея).
MUTE — глушение канала.
PAFL — включает мониторинг канала на индикаторе уровня сигнала и в системе наушников на
консоли и системном рэке.
Кнопка
SEL
используется для редактирования канала.
Энкодер – Панорама. В случае стерео – баланс.
Кнопка
MIX
– рутинг (Routing,маршрут).
Группа
В случае, когда канальная линейка назначена на группу, в верхней части ЖК-дисплея будет гореть
индикатор GP (Group), а в нижней значок ON, обозначающий, что канал отправлен на выбранную
шину (
MIX
). По умолчанию – Main.
Фейдер – громкость канала (указано в нижнем левом углу ЖК-дисплея).
MUTE — глушение канала.
PAFL — включает мониторинг канала на индикаторе уровня сигнала и в системе наушников на
консоли и системном рэке.
Кнопка
SEL
используется для редактирования канала.
Энкодер – Панорама. В случае стерео – баланс.
Кнопка
MIX
– рутинг и назначение каналов на данную группу (ASSIGN+
MIX
). Назначение
определяется на LCD-мониторе в окне Routing, по значку ON в нижней части ЖК-дисплея и по
светящемуся голубому индикатору
MIX
.
10
AUX
(Посыл)
В случае, когда канальная линейка назначена на AUX, в верхней части ЖК-дисплея будет гореть
индикатор AUX .
Фейдер – громкость канала (указано в нижнем левом углу ЖК-дисплея). Фейдеры отправленных
на AUX каналов – становятся их посылами.
MUTE — глушение канала.
PAFL — включает мониторинг канала на индикаторе уровня сигнала и в системе наушников на
консоли и системном рэке.
Кнопка
SEL
используется для редактирования канала.
Энкодер – по умолчанию отключен.
Кнопка
MIX
– рутинг и назначение каналов на данный AUX (ASSIGN+
MIX
). Назначение
определяется на LCD-мониторе в окне Routing, по значку ON в нижней части ЖК-дисплея и по
светящемуся голубому индикатору
MIX
. Фейдеры назначенных каналов становятся посылом.
Main
(Мастер Выход)
В случае, когда канальная линейка назначена на Main, в верхней части ЖК-дисплея будет гореть
индикатор Main .
Фейдер – громкость канала (указано в нижнем левом углу ЖК-дисплея).
MUTE — глушение канала.
PAFL — включает мониторинг канала на индикаторе уровня сигнала и в системе наушников на
консоли и системном рэке.
Кнопка
SEL
используется для редактирования канала.
Энкодер – по умолчанию отключен.
Кнопка
MIX
– рутинг и назначение. (По умолчанию входы, группы и возвраты назначены на Main ).
05:46
iLive Getting Started
16:12
Allen & Heath iLive: обучающий семинар (Артем Годин)
09:37
Cеминар по пультам Allen & Heath iLive T
10:06
Allen&Heath — iLive — T112
07:30
iLive Surface Basics Faders
03:57
bongkar motorized fader mixer ALLEN & HEATH iLive T112
11:55
Allen&Heath — iLive — FX Routing Control
Нажмите на кнопку для помощи
Вся информация представленная на сайте www.show-light.ru носит информационный характер и не является публичной офертой.
Производители оставляют за собой право изменять конструкцию, технические характеристики, внешний вид и комплектацию товара без предварительного уведомления.
Просьба — уточняйте наличие и цену товара у менеджеров.
